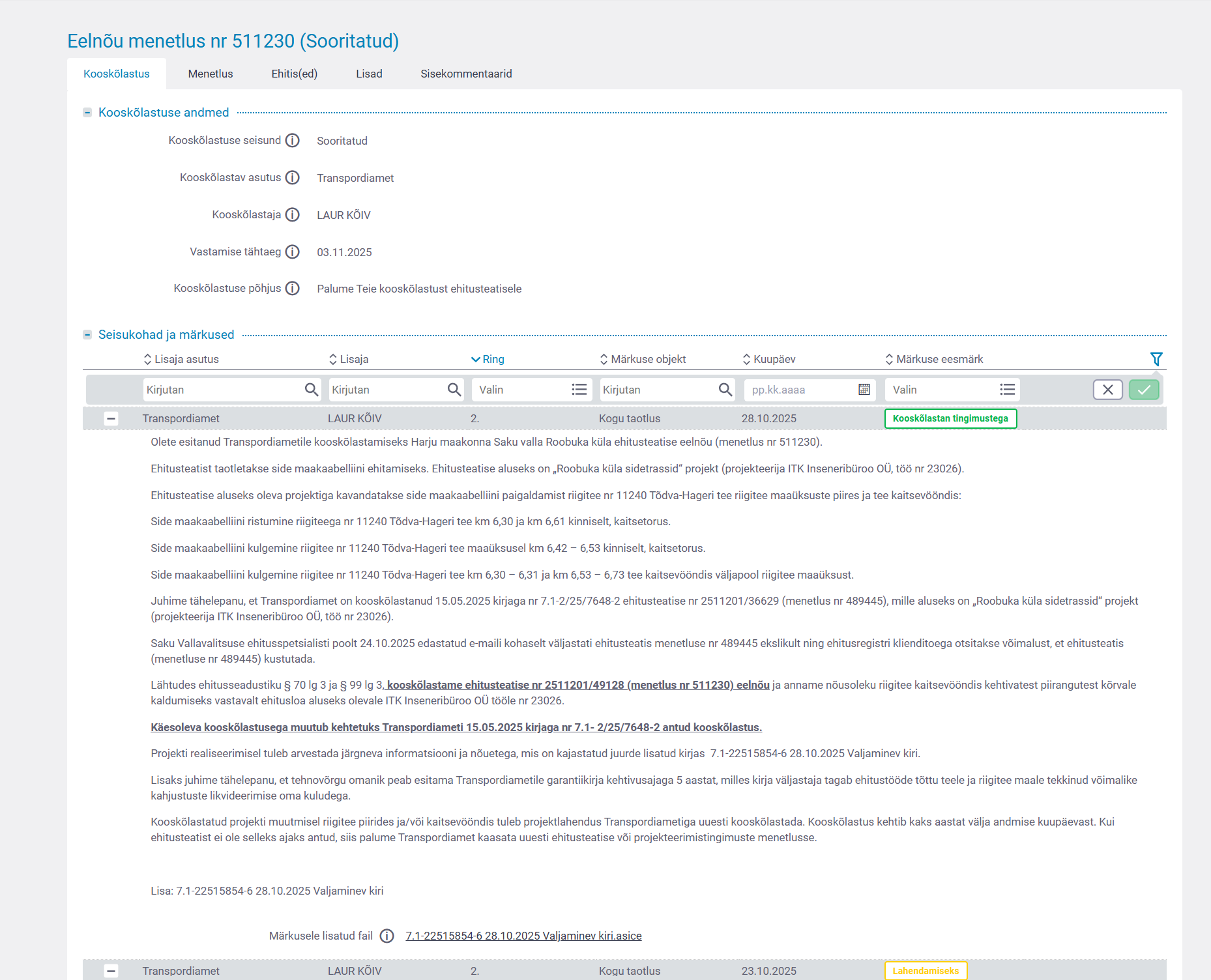

Vastus EHR- Harjumaa, Saku vald, Roobuka küla sidetrasside ehitusteatis, menetlus nr 511230
| Dokumendiregister | Transpordiamet |
| Viit | 7.1-2/25/15854-6 |
| Registreeritud | 28.10.2025 |
| Sünkroonitud | 29.10.2025 |
| Liik | Valjaminev kiri |
| Funktsioon | 7.1 Teetaristuga seotud õiguste andmine |
| Sari | 7.1-2 Väliste isikute ehitiste ja lubade kooskõlastamise dokumendid |
| Toimik | 7.1-2/2025 |
| Juurdepääsupiirang | Avalik |
| Juurdepääsupiirang | |
| Adressaat | Saku Vallavalitsus |
| Saabumis/saatmisviis | Saku Vallavalitsus |
| Vastutaja | Laur Kõiv (Users, Teehoiuteenistus, Planeerimise osakond, Tehnovõrkude üksus) |
| Originaal | Ava uues aknas |
Failid
Digiallkirjad
A. H. Tammsaare tee 92, 13423 Tallinn
Tel: 65 09 751 Faks: 65 09 752
Reg. nr.: 11474876 MTR registreeringud: FPR000239, EEP001604, TEL000990
TÖÖ NR: 23026
OBJEKT: Roobuka küla sidetrassid
AADRESS: Roobuka küla, Saku vald, Harju maakond
Tellija REDNET OÜ Harju maakond, Viimsi vald,
Metsakasti küla, Hansu tee 6, 74019
KONTAKTISIK:
Marko Kutser [email protected]
Tel (+372) 5164464
ERIOSA: Sidepaigaldis
STAADIUM: Tööprojekt
PROJEKTI KOOSTASID: Kristjan Toro
PROJEKTIJUHT: Liina Randvoo
KINNITAS: Liina Randvoo Pädevusklass A
Tunnistus: EL-056-21
TALLINN 2025
ITK Inseneribüroo OÜ
Töö number: 23026
Staadium: Tööprojekt
Töö: Roobuka küla sidetrassid Aadress: Roobuka küla, Saku vald, Harjumaa
Eriosa: Nõrkvoolupaigaldis
A.h. Tammsaare tee 92 12618 Tallinn
+372 65 097 51 www.itk-ib.ee
23026_TP_EL-3-01_SK 1 / 12 18.03.2025 Muudatus:
ITK Inseneribüroo OÜ
A.H. Tammsaare tee 92, Tallinn
Töö: ITK Inseneribüroo OÜ sisene töö nr: 23026
Objekt: Roobuka küla sidetrassid
Objekti aadress: Roobuka küla, Saku vald, Harjumaa
Tellija: Rednet OÜ
Staadium: Tööprojekt
EHITUSKIRJELDUS
Roobuka küla sidetrassid
Koostasid: Kristjan Toro
Vastutav spetsialist: Liina Randvoo
Tallinn 2025
ITK Inseneribüroo OÜ
Töö number: 23026
Staadium: Tööprojekt
Töö: Roobuka küla sidetrassid Aadress: Roobuka küla, Saku vald, Harjumaa
Eriosa: Nõrkvoolupaigaldis
A.h. Tammsaare tee 92 12618 Tallinn
+372 65 097 51 www.itk-ib.ee
23026_TP_EL-3-01_SK 2 / 12 18.03.2025 Muudatus:
Sisukord
1 Sidepaigaldis ...................................................................................................................... 3
1.1 Üldosa ..................................................................................................................................... 3 1.1.1 Ehitise üldandmed ......................................................................................................................................... 3 1.1.2 Lähteandmed ................................................................................................................................................ 3 1.1.3 Normdokumendid ......................................................................................................................................... 3 1.1.4 Töövõtu ulatus .............................................................................................................................................. 3 1.1.5 Projektdokumentatsioon, selle ulatus ja siduvus .......................................................................................... 4 1.1.6 Tööde teostamine ......................................................................................................................................... 4 1.1.7 Klimaatilised tingimused ja erinõuded .......................................................................................................... 5 1.1.8 Seadmed ja materjalid. Tähistused ............................................................................................................... 5 1.1.9 Üleandmiseks valmis, töö- ja lõplikud joonised ............................................................................................ 5
2 Välistrassid ......................................................................................................................... 6
2.1 Sidevarustus ............................................................................................................................ 6 2.1.1 Side kanalisatsioon ja kaabelliinid ................................................................................................................. 6 2.1.2 Kaabelliinide trasside taastamine ................................................................................................................. 8
3 Keskkond .......................................................................................................................... 11
4 Lubatud kõrvalekalded projekteeritud trassidest ............................................................... 11
5 Üldised nõuded ja juhised liinirajatiste ehitamisel ............................................................. 12
ITK Inseneribüroo OÜ
Töö number: 23026
Staadium: Tööprojekt
Töö: Roobuka küla sidetrassid Aadress: Roobuka küla, Saku vald, Harjumaa
Eriosa: Nõrkvoolupaigaldis
A.h. Tammsaare tee 92 12618 Tallinn
+372 65 097 51 www.itk-ib.ee
23026_TP_EL-3-01_SK 3 / 12 18.03.2025 Muudatus:
1 Sidepaigaldis
1.1 Üldosa Projektiga antakse lahendus Roobuka küla, Saku valla sidekaabli rajamisele. Käesolev seletuskiri kirjeldab
sidesüsteemide toimimise põhimõtted ja kirjeldusi.
1.1.1 Ehitise üldandmed
Ehitusprojekti tellija: Rednet OÜ
Töö nimetus: Roobuka küla sidetrassid
Asukoht: Roobuka küla, Saku vald, Harjumaa
1.1.2 Lähteandmed
• Tellija lähteülesanded
• Geodeesia24 maa-ala plaan tehnovõrkudega töö nr. 9981-24
• Hades Geodeesia maa-ala plaan tehnovõrkudega töö nr. HG-4319
1.1.3 Normdokumendid
Projekteerimise käigus järgida kõiki Eesti Vabariigis kehtivaid õigusakte ja normdokumente niivõrd, kuivõrd on need vajalikud käesoleva projekti koostamisel ja ehitamisel.
ÜLDINE
• RT I 05.03.2015, 1 „Ehitusseadustik“
• RT I 2010, 24, 116 „Tuleohutuse seadus“
• RT I, 28.06.2015, 4, ,,Ehitise kaitsevööndi ulatus, kaitsevööndis tegutsemise kord ja kaitsevööndi
tähistusele esitatavad nõuded“
• 10421629-JV ST… „Eesti Energia (0,4…20 kV) võrgustandard“
• EVS 932:2017 „Ehitusprojekt“
• RT I, 18.07.2015, 7, ,,Nõuded ehitusprojektile“
• Transpordiamet „Nõuded tehnovõrkude teemaale paigaldamise kavandamisel (2018)“
1.1.3.1 Elektriohutus
• MKMm nr.:19, 26.03.2007.a. „Elektripaigaldise kaitsevööndi ulatus ja tegutsemise kord“
1.1.4 Töövõtu ulatus
Üldised andmed ehitusobjekti kohta, rakendatav töövõtuvorm, ehitustööde tähtajad, osamaksud ning vastavad tagatised esitatakse töövõtu pakkumisdokumentatsioonis. Lepingudokumentide ja - jooniste tõlgendusvõimalused ja vasturääkivused tuleb selgitada enne lepingu allakirjutamist.
Töövõtt sisaldab kõikide elektriprojekti dokumentides mainitud seadmete, liinide, aparaatide ja süsteemide hankimist, paigaldust ja üleandmis-vastuvõtu korraldust kasutusvalmiduseni.
ITK Inseneribüroo OÜ
Töö number: 23026
Staadium: Tööprojekt
Töö: Roobuka küla sidetrassid Aadress: Roobuka küla, Saku vald, Harjumaa
Eriosa: Nõrkvoolupaigaldis
A.h. Tammsaare tee 92 12618 Tallinn
+372 65 097 51 www.itk-ib.ee
23026_TP_EL-3-01_SK 4 / 12 18.03.2025 Muudatus:
Töövõttu kuulub kõikide vajalike avade tegemine konstruktsioonidesse ja nende avade paigaldustööde järgne nõuetekohane sulgemine.
Töövõtja peab esitama ja teatama teistele osapooltele töödest põhjustatud nende valdkonda kuuluvad hanked ja kohustused ja täitma teiste osapoolte töövõttudest põhjustatud elektritööde mahtu kuuluvad ja mõjutavad hanked ja kohustused.
Töövõtja on kohustatud sooritama tellija poolt nõutavad muudatused kui need ei muuda märgatavalt töövõtja poolt teostatavate tööde ulatust, olenemata sellest, kas küsimus on tööde sooritamise täiustamises, kergendamises või muus. Muudatuste osas, mis eeldavad lisakulutusi ja nende hüvitamist, tuleb teha enne tööde algust kirjalik pakkumine, mis on pädev ainult ehitustööde tellija poolt kinnitatuna.
Töövõtja peab kindlustama, et kõiki tema poolt tarnitud seadmeid saaks paigaldada projekti dokumentatsioonis näidatud positsioonidele ilma konstruktsiooniliste muudatusteta. Seadmete mittesobivatest mõõtmetest põhjustatud muudatustööd ei kuulu lisatasustamisele.
1.1.5 Projektdokumentatsioon, selle ulatus ja siduvus
Projekteerija poolt koostatud projektdokumendid moodustavad üksteist täiendades projekti kui terviku objekti. Projekteerija vastutab Tellija ja tema esindaja Inseneri ees kõigi projekteerimiseks ja eesmärgi saavutamiseks vajalike andmete ja tingimuste hankimise, projekti teostamise ning projektile kooskõlastuste saamise eest.
Projekteerimisel tuleb aluseks võtta ehitise funktsioonid ning kasutusviisile vastav logistika. Lahendused peavad olema eesmärgipärased ja ratsionaalsed. Materjalid, tooted ja seadmed peavad vastama eesmärgile, lähtedokumentidele ja normdokumentidele. Projekteerija peab võimaldama inseneril juba projekteerimisaegselt kontrollida projekteerimise kulgu ja otstarbekust. Projekti kontrollimine ja täpsustamine on oluliselt odavam ning aega säästvam, kui hilisem tehnoloogiliste ja konstruktsioonivigade parandamine.
Projektis ei saa määrata ühtede dokumentide prioriteete teiste ees, ehitamisel ei saa lähtuda projekti ühel joonisel või dokumendis esitatust. Projekti tuleb vaadelda kui tervikut. Kui avastatakse projekti erinevates dokumentides kajastatud lahenduste vahel või ka võrdluses normdokumentidega erinevusi ja erineva tõlgendamise võimalusi, mida ei õnnestu lahendada üldisi norme ning head ehitustava järgides, pole lubatud ehitustöid alustada/jätkata mingi üksiku dokumendi kohaselt, vaid tuleb selgitada, milline esitatud lahendustest vastab nii tehniliselt kui kvaliteeditaseme poolest soovitule, vajadusel pöörduda koheselt tellija ja kas läbi Tellija, tema Inseneri või kokkuleppel nendega vahetult projekteerija poole ja koostöös viimasega kõrvaldada vasturääkivused.
1.1.6 Tööde teostamine
Paigaldise Töövõtja peab omama Eesti Vabariigis töötamiseks litsentsi, omama vajalikku pädevust ning asjakohase majandustegevuse registreeringut ning vajadusel kommunikatsioonivaldajate nõudmisel ka luba vastavaid kommunikatsioone ehitada. Personali kvalifikatsioon ja kogemused peavad olema hõlmatud lepingu kokkulepetega ning lepingu üldiste tingimustega.
Töövõtja on vastutav tööde koordineerimise eest teiste ehitusplatsi töövõttudega. Töövõtja planeerib paigalduse enne töödega alustamist ning peab kindlustama seadmete projektikohase paigalduse töövõtja poolt täpsustatud tööjoonistel esitatud paigalduskohale.
Erilise hoolikusega tuleb jälgida kommunikatsioonide ligiduses töötamist ja kommunikatsioonidega ristumisi, olgu need elektrilised, mehhaanilised või mõlemad, korrastatud ja ühtlase järjestuse saavutamist. Täpne positsioneerimine peab olema koordineeritud sidustöövõttudega enne igat paigaldustööd.
Iga töö, mis tuleb uuesti teha hoolimatu koordineerimise tõttu, pole lisatöö ega kuulu täiendavale tasustamisele.
ITK Inseneribüroo OÜ
Töö number: 23026
Staadium: Tööprojekt
Töö: Roobuka küla sidetrassid Aadress: Roobuka küla, Saku vald, Harjumaa
Eriosa: Nõrkvoolupaigaldis
A.h. Tammsaare tee 92 12618 Tallinn
+372 65 097 51 www.itk-ib.ee
23026_TP_EL-3-01_SK 5 / 12 18.03.2025 Muudatus:
1.1.7 Klimaatilised tingimused ja erinõuded
Kõik materjalid ja seadmed peavad olema ette nähtud pidevaks ja pikaajaliseks tööks allpool nimetatud klimaatilistes tingimustes:
- välitemperatuur -30 °C / +35 °C
- hea soojusisolatsiooni ja adekvaatse ventilatsiooniga siseruumis +30 ° C
Kaitseastmed, vähimalt:
- välistingimustes IP54 - märjad ruumid IP44
- niisked ja rõsked ruumid (soojussõlm, venkambrid) IP34
Kõik tervik tooted peavad omama CE märgistust.
1.1.8 Seadmed ja materjalid. Tähistused
Kõik materjalid peavad olema uued ja kvaliteetsed, toodetud hea reputatsiooniga tootja poolt ning vastama projekti dokumentide, töövõtulepingu kokkulepete ja üldtingimustega neile sätestatud nõuetele.
Euroopa Liidus kasutamiseks peab toode olema läbinud nõuetele vastavuse hindamise protsessi, see näitab, et toode on saanud Euroopa Liidus kasutusloa. Kitsamalt Eestis sätestab selle hindamise korra Toote nõuetele vastavuse seadus, viimane redaktsioon RTI, 28,6,2012,30. Nõuetele vastavust kinnitab (mitte alati ja mitte kõigile toodetele) EÜ vastavusdeklaratsioon koos toote tehnilise dokumentatsiooniga või siis ainult viimane.
Kõik samatüübilised materjalid ja seadmed peab töövõtja hankima võimalusel ja otstarbekusel ühelt ja samalt tootjalt, kes tagab nende tootmise jätkumise ehitise ekspluatatsiooniaegsete võimalike asenduste tarbeks.
Tüübiga mainitud seadmeid võib asendada kasutuskoha suhtes omadustelt ja kvaliteedilt samaväärsete seadmetega Peatöövõtja ja/või Tellija nõusolekul. Vahetuse pakkuja peab edastama vahetuse omadusi iseloomustavad andmed vahetatava materjali või seadme kohta. Vastavuse tõestamine ja ka vastutus jääb siiski seadme/materjali asendajale. Tõendamisega seotud kulub kannab nende esitaja.
Kõik kaablid peavad identifitseerimiseks olema tähistatud mõlemas otsas. Pinnasesse paigaldatavate kaabelliinide peale paigaldada märkelint.
1.1.9 Üleandmiseks valmis, töö- ja lõplikud joonised
Töövõtja hoiab objektil kehtivate tööjooniste kontrolleksemplaride komplekti, millesse kanda sisse kõik töö ajal tehtud muudatused.
Töövõtja pärast ehitustööde lõppemist vormistab ise või tellib teostusjoonised vastavalt lõplikule paigaldusele, olenemata sellest, kes eelnevad tööjoonised oli koostanud. Töövõtja alltöövõtjate poolt koostatud joonised varustatakse pealdisega ning nummerdatakse kõik ühtemoodi ja lisatakse üleandmiseks valmis dokumentatsioonile.
Kõik üleandmiseks valmis joonised ja jooniste nimekirjad märgitakse pealdisega TEOSTUSJOONIS ning varustatakse kuupäevaga. Töö eest vastutav isik kinnitab jooniste nimekirja oma allkirjaga.
Pärast ehitus- ja paigaldusööde lõppu tuleb koostada kasutus-hooldusjuhendid, mis peavad hõlmama kõiki tarnitud süsteeme.
Töövõtja tarnib koos teostusjoonistega kõiki tarnitud süsteeme hõlmavad hooldusjuhiseid, mis sisaldavad vähemalt järgmised andmed:
ITK Inseneribüroo OÜ
Töö number: 23026
Staadium: Tööprojekt
Töö: Roobuka küla sidetrassid Aadress: Roobuka küla, Saku vald, Harjumaa
Eriosa: Nõrkvoolupaigaldis
A.h. Tammsaare tee 92 12618 Tallinn
+372 65 097 51 www.itk-ib.ee
23026_TP_EL-3-01_SK 6 / 12 18.03.2025 Muudatus:
-tehnilised andmed; -valmistaja nimi; -esindaja nimi; -tootja tehniline saatedokumentatsioon -kasutusjuhised; -reguleerimis- ja seadearvud; -sisemised ühendusjoonised; -hooldusjuhised; -garantiitunnistused.
Üleantavad joonised tarnitakse alljärgnevalt: -digitaalvormis (CAD-joonised) CD-l sobivas kokkulepitud formaadis. -paberkandjal A4 formaadis kaustadesse köidetuna. Koopiate arv täpsustatakse hankelepinguga.
Ekspluatatsiooni- ja teostusjooniste kopeerimis- ja tarnimiskulud kuuluvad töövõtu hulka
2 Välistrassid
2.1 Sidevarustus
2.1.1 Side kanalisatsioon ja kaabelliinid
Käesoleval projektiga nähakse ette sidekaabelliini rajamine.
Alates Metsanurga tee L1 kõrval asuvast KKS-2 tüübi sidekaevust rajada multitoru Teeserva kinnistule
projekteeritud KKS-2-K1 sidekaevuni.
Alates Sidekaevust KKS-2-K1 rajada Astra põik ja Astra tee tänavatele Multitorud 12x7/3,5+2x14/10+CU
tuvastustraadiga. Kinnistute juures jätta mikrotorude otsad varustatud otsakorgiga Höhle EFXPF07 või
EFXPF14. Otsad markeerida markerpallidega.
Alates Sidekaevust KKS-2-K1 rajada Restauraatori tee tänavatele Multitorud 12x7/3,5+2x14/10+CU
tuvastustraadiga. Restauraatori teel projekteeritud sidekaev KKS2-K3. Kinnistute juures jätta mikrotorude
otsad varustatud otsakorgiga Höhle EFXPF07 või EFXPF14. Otsad markeerida markerpallidega.
Alates Sidekaevust KKS-2-K3 rajada Kibuvitsa tee tänavatele Multitorud 12x7/3,5+2x14/10+CU
tuvastustraadiga. Okka teel projekteeritud sidekaev KKS2-K4. Kinnistute juures jätta mikrotorude otsad
varustatud otsakorgiga Höhle EFXPF07 või EFXPF14. Otsad markeerida markerpallidega.
Alates Sidekaevust KKS-2-K4 rajada Okka tee tänavatele Multitorud 12x7/3,5+2x14/10+CU
tuvastustraadiga. Okka teel projekteeritud sidekaev KKS2-K5. Kinnistute juures jätta mikrotorude otsad
varustatud otsakorgiga Höhle EFXPF07 või EFXPF14. Otsad markeerida markerpallidega.
Alates Sidekaevust KKS-2-K5 rajada Metsalu tee tänavatele Multitorud 12x7/3,5+2x14/10+CU
tuvastustraadiga. Heki teel projekteeritud sidekaev KKS2-K6. Kinnistute juures jätta mikrotorude otsad
varustatud otsakorgiga Höhle EFXPF07 või EFXPF14. Otsad markeerida markerpallidega.
ITK Inseneribüroo OÜ
Töö number: 23026
Staadium: Tööprojekt
Töö: Roobuka küla sidetrassid Aadress: Roobuka küla, Saku vald, Harjumaa
Eriosa: Nõrkvoolupaigaldis
A.h. Tammsaare tee 92 12618 Tallinn
+372 65 097 51 www.itk-ib.ee
23026_TP_EL-3-01_SK 7 / 12 18.03.2025 Muudatus:
Alates Sidekaevust KKS-2-K5 rajada Heki tee tänavatele Multitorud 12x7/3,5+2x14/10+CU
tuvastustraadiga. Heki teel projekteeritud sidekaev KKS2-K7. Kinnistute juures jätta mikrotorude otsad
varustatud otsakorgiga Höhle EFXPF07 või EFXPF14. Otsad markeerida markerpallidega.
Haljastusalas multitorud paigaldada sügavusele min 0,7 m, sõiduteede ja kõnniteede ristumisel min 1 m.
kraavide ristumisel min 1 m kraavi põhjast. Kinnisel meetodil paigaldamisel multitorud paigaldada PVC
kaitsetorudess D110 1250N.
Transpordimaal (71814:001:0198 11240 Tõdva-Hageri tee) km 6,61 paigaldada multitoru kinnisel meetodil
(vt. Joonis 4-01). Transpordimaal (71814:001:0198 11240 Tõdva-Hageri tee) km 6,30 paigaldada multitoru
kinnisel meetodil (vt. Joonis 4-01). Transpordimaal (71814:001:0198 11240 Tõdva-Hageri tee) multitoru
paigaldada paralleelselt kinnisel meetodil. Kinnisel meetodil kasutada kaitsetoru PE Opto 110x6,6mm
(1250n). Side maakaabelliini rajamise vähimsügavus riigitee katte ja mulde all on 1,5m. Sealhulgas vähim
sügavus riigitee maaüksusel paiknevate mahasõitude ning kergliiklusteede all on vähim sügavus 1,5m.
Liiklusmärkide ning valgustimastide läheduses tuleb lähtuda Transpordiametijuhendist „Nõuded
tehnovõrkude teemaale kavandamisel“ Tabel 1 kajastatudkaugustest ning sügavustest. Liiklusmärkidele
lähemal kui 1,0m tuleb sidekaabel rajada 2,0m sügavusele ning valgustusmastidele lähemal kui 1,5m
kinnisel meetodil ja 2,5m avatud meetodil tuleb sidekaabel rajada 2,5m sügavusele.
Riigiteel ristumised ja
kulgemine
11240 Tõdva-Hageri tee
(71814:001:0198)
Ristumine km 6,30
Ristumine km 6,61
Kulgemine km 6,42 – km
6,53
Kaevudesse sisseviigud teostada PVC kaitsetorudega D110 750N. Peale Multitorude paigaldamist
sisseviigud tihendada niiskuskindla sertifitseeritud läbiviiguga. Kaevu välisosa tuleb sisseviigu ümbrusest 0,5
m kauguseni niiskuskindla seguga tihendada, siluda ja täiendavalt töödelda niiskustõkkega.
Kaitsetorude otsad sidekaevudes sulgeda ilmastikukindlalt (välistatud peab olema pinnase sattumine
kaitsetorudesse).
Tööde järgselt tagada sidekaevude kasutamine (luugi avamine ja sulgemine).
Ehitustöödega peab säilima hetkel kehtiv optiliste kaablite ja kiudude läbijooksu olukord.
ITK Inseneribüroo OÜ
Töö number: 23026
Staadium: Tööprojekt
Töö: Roobuka küla sidetrassid Aadress: Roobuka küla, Saku vald, Harjumaa
Eriosa: Nõrkvoolupaigaldis
A.h. Tammsaare tee 92 12618 Tallinn
+372 65 097 51 www.itk-ib.ee
23026_TP_EL-3-01_SK 8 / 12 18.03.2025 Muudatus:
2.1.2 Kaabelliinide trasside taastamine
Kaabelliinide paigaldamise või remondi käigus teostatavad kaevetööd ning sellele järgnev trasside
taastamine viiakse läbi kooskõlas Saku valla kehtiva kaevetööde eeskirjaga (nr 6. 11.06.2009). Kõik
taastamistööd peavad tagama varasema olukorra taastamise vähemalt samaväärsel tasemel, sealhulgas
haljastuse, teekatete ja muude mõjutatud alade osas. Tööd koordineeritakse vastavalt kohaliku
omavalitsuse nõuetele ja kokkulepetele.
Freeskatte taastamine
Kaeviku konstruktsioon:
• Pinnakatteks kasutatakse 6 cm paksust freespurust taastatud asfaltsegu.
• Aluspinnaseks killustik ja täitekihid koos keskliivaga.
• Trassiks kasutatakse ∅63/110 mm kaitsetoru.
Kihipaksused ja materjalid:
Kiht Paksus Materjal / omadused
Freeskatte 6 cm Taastatud asfaltsegu
Killustikalus (fr. 8/12) - E = 140 MPa
Keskliiv 25 cm Kf ≥ 2.0; Kt = 0.98
Täitepinnas - Kf > 0.5; Kt = 0.92
Keskliiv kaabli peal 10 cm Kf > 0.5; Kt = 0.92
Keskliiv kaabli all 10 cm Kf > 0.5; Kt = 0.92
Olemasolev pinnas - -
Muu:
• Hoiatuslint paigaldatakse toru kohale.
• Töömõõtude piir on markeeritud.
• Minimaalne sügavus: 0,7 m
ITK Inseneribüroo OÜ
Töö number: 23026
Staadium: Tööprojekt
Töö: Roobuka küla sidetrassid Aadress: Roobuka küla, Saku vald, Harjumaa
Eriosa: Nõrkvoolupaigaldis
A.h. Tammsaare tee 92 12618 Tallinn
+372 65 097 51 www.itk-ib.ee
23026_TP_EL-3-01_SK 9 / 12 18.03.2025 Muudatus:
Haljasala taastamine
Kaeviku konstruktsioon:
• Pinnakatteks kasutatakse 10 cm kasvupinnast ja muruseemet.
• Sügavamates kihtides kasutatakse täitepinnast ja keskliiva.
Kiht Paksus Materjal / omadused
Kasvupinnas + muru 15 cm -
Täitepinnas 20 cm Kf > 0.5; Kt = 0.92
Keskliiv kaabli peal 10 cm Kf > 0.5; Kt = 0.92
Keskliiv kaabli all 10 cm Kf > 0.5; Kt = 0.92
Olemasolev pinnas - -
Muu:
• Hoiatuslint paigaldatakse toru kohale.
• Minimaalne süvis: 1,0 m
ITK Inseneribüroo OÜ
Töö number: 23026
Staadium: Tööprojekt
Töö: Roobuka küla sidetrassid Aadress: Roobuka küla, Saku vald, Harjumaa
Eriosa: Nõrkvoolupaigaldis
A.h. Tammsaare tee 92 12618 Tallinn
+372 65 097 51 www.itk-ib.ee
23026_TP_EL-3-01_SK 10 / 12 18.03.2025 Muudatus:
Kruuskattega ala kaeviku taastamine
Kaeviku konstruktsioon:
• Pinnakatteks kasutatakse 10 cm killustikku (segu 0/16), mille E-moduul on 140 MPa.
• Täitetööd tehakse kihiti erineva kandevõime ja tihendusteguriga liivadega.
• Kaablitrass on projekteeritud killustikukihi alla 20–30 cm sügavusele.
Kiht Paksus Materjal / omadused
Killustik (pos 5, segu 0/16) 10 cm E = 140 MPa
Keskliiv 20 cm Kf ≥ 2.0; Kt = 0.98
Täitepinnas - Kf > 0.5; Kt = 0.92
Keskliiv kaabli peal 10 cm Kf > 0.5; Kt = 0.92
Keskliiv kaabli all 10 cm Kf > 0.5; Kt = 0.92
Olemasolev pinnas - -
Muu:
• Hoiatuslint paigaldatakse kaabli kohale täitekihti.
• Süvis: 0,7–1,0 m
ITK Inseneribüroo OÜ
Töö number: 23026
Staadium: Tööprojekt
Töö: Roobuka küla sidetrassid Aadress: Roobuka küla, Saku vald, Harjumaa
Eriosa: Nõrkvoolupaigaldis
A.h. Tammsaare tee 92 12618 Tallinn
+372 65 097 51 www.itk-ib.ee
23026_TP_EL-3-01_SK 11 / 12 18.03.2025 Muudatus:
3 Keskkond
Trasside rajamisel puude kaitsevööndis kaevata käsitsi või kinnisel meetodil. Tagada olemasolevate puude kasvutingimuste säilimine. Käsitleda ehitustööaegseid kõrghaljastuse kaitsemeetmeid (juurestiku ja võra kaitse). Ehituse ajal kaitsta puutüvi ajutise piirdega.
Trassi rajamisel kinnisel meetodil puurimise sügavus on 2 m.
Kuivaperioodil kastetakse kahjustatud juurtega puid ning paljastunud juured kaetakse kuivamise vältimiseks.
Liiklemise või materjalide ladustamise vajadusel juurestiku kaitsealal kaetakse maapind viisil, mis välistab pinnase tihenemise.
Ehitustööde käigus lisa jäätmed ei tekki. Kaablite trumlid tagastatakse tagasi müüjale. Välja kaevatud pinnas (liigikaudne maht ca 600 m3) ladustatakse kaeviku juures ja pärast kasutatakse kaeviku tagasitäitmiseks.
4 Lubatud kõrvalekalded projekteeritud trassidest Riigiteede piirides ja riigiteede teemaal kõrvale kalded kooskõlastatud projektist on keelatud.
ITK Inseneribüroo OÜ
Töö number: 23026
Staadium: Tööprojekt
Töö: Roobuka küla sidetrassid Aadress: Roobuka küla, Saku vald, Harjumaa
Eriosa: Nõrkvoolupaigaldis
A.h. Tammsaare tee 92 12618 Tallinn
+372 65 097 51 www.itk-ib.ee
23026_TP_EL-3-01_SK 12 / 12 18.03.2025 Muudatus:
Enne ehitustööde algust tuleb projekteeritud trassid maha märkida täpses vastavuses projektile.
Ehitustööde käigus ilmnevate ettenägematute asjaolude puhul on lubatud projekteeritud trassist kõrvale
kalduda üldreeglina piirides ±0,5m (v.a. riigitee maaüksusele projekteeritud trassist), tingimusel, et kaugus
katastriüksuste piiridest jääb vähemalt 0,5m. Ühelgi juhul ei tohi kõrvalekalle ulatuda kõrval oleva
maaüksuse piiridesse. Teiste maa-aluste ja maapealsete kommunikatsioonide olemasolul kaablitrasside
piirkonnas peavad olema tagatud normide kohased kaugused (kujad).
5 Üldised nõuded ja juhised liinirajatiste ehitamisel Tehnovõrgu riigiteealusele maale paigaldamise korral peab tehnovõrgu omanik enne projekti realiseerima
asumist esitama Transpordiametile vormikohase taotluse koos projektis kooskõlastatud asukoha-skeemiga
tehnovõrgu paigaldamise ja talumise lepingu sõlmimiseks (vorm saadaval Transpordiameti kodulehel).
Sõlmitud leping on aluseks riigitee alusel maal projektijärgsete tööde teostamiseks vajaliku liiklusväliste
tööde loa väljastamiseks.
1
2
3
4
4 6565711.2 538574.9 3 6565718.7 538581.2 2 6565726.8 538571.7 1 6565719.2 538565.4
Nimi X Y
LP
4.2
2.08
5.39 /
/
/
/
/
/
/
/
/
/
/
/
/ / / / / /
/ /
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/ / /
/ /
/ /
/ /
/ /
/ /
/ /
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/ /
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
LP
3.99
1.64
Lõige A-1
Lõige A-2
Roobuka küla sidetrassid Roobuka küla, Saku vald, Harju maakond Rednet OÜ
Asendiplaan 1:500 Kristjan Toro Liina Randvoo Liina Randvoo
1 1
TP 01-2025
23026 EL EL-4-01
/ / /
/ / /
KIRJELDUS:
SÜMBOL:
Projekteeritud sidetrass
Projekteeritud side liitumispunkt
Projekteeritud sidetrass kinnisel meetodil
Projekteeritud puurimiskaevik
Kinnistupiir
Projekteeritud sidekaev, KKS-2
Teekaitsevöönd
Olemasolev veetrass
Olemasolev Kanalisatsioon
Olemasolev sadeveetrass
Olemasolev KP õhuliin
Olemasolev MP kaabelliin
Olemasolev sidekanalisatsioon
Olemasolev optiline sidekaabel
OLEMASOLEVATE PUUDE EHITUSAEGNE KAITSE
prussid
pehmenduskiht autokummidest
traat
TÜVEKAITSEJUUREKAITSE
prussid kergkruus või killustik filterkangas
ol.ol. maapind
Olemasolev drenaaž
Avatud kaeve
LP
1
2
3
4
4 6565711.2 538574.9 3 6565718.7 538581.2 2 6565726.8 538571.7 1 6565719.2 538565.4
Nimi X Y
2.08
/ / /
/ /
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
//
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
LP
Roobuka küla sidetrassid Roobuka küla, Saku vald, Harju maakond Rednet OÜ
Asendiplaan 1:500 Kristjan Toro Liina Randvoo Liina Randvoo
1 1
TP 01-2025
23026 EL EL-4-01
/ / /
/ / /
KIRJELDUS:
SÜMBOL:
Projekteeritud sidetrass
Projekteeritud side liitumispunkt
Projekteeritud sidetrass kinnisel meetodil
Projekteeritud puurimiskaevik
Kinnistupiir
Projekteeritud sidekaev, KKS-2
Teekaitsevöönd
Olemasolev veetrass
Olemasolev Kanalisatsioon
Olemasolev sadeveetrass
Olemasolev KP õhuliin
Olemasolev MP kaabelliin
Olemasolev sidekanalisatsioon
Olemasolev optiline sidekaabel
OLEMASOLEVATE PUUDE EHITUSAEGNE KAITSE
prussid
pehmenduskiht autokummidest
traat
TÜVEKAITSEJUUREKAITSE
prussid kergkruus või killustik filterkangas
ol.ol. maapind
Olemasolev drenaaž
Avatud kaeve
LP
1
2
3
4
4 6565711.2 538574.9 3 6565718.7 538581.2 2 6565726.8 538571.7 1 6565719.2 538565.4
Nimi X Y
LP
4.2
2.08
5.39
LP
LP
/
LPLP
LPLP
LPLP /
/
2.6 LP
LP
1.34
/
LPLP
LPLPLP /
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
LP LP
/
LP
LP
/
LP LP
/LP LP
LP
/
/
/
LP
/ / / / / /
/ /
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/ / /
/ /
/ /
/ /
/ /
/ /
/ /
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/ /
/ /
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/ /
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
LP
/
1.3 9
3.04
2. 57
3.99
1.64
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
Lõige A-1
Lõige A-2 Lõige A-3
Lõige A-11
Lõige A-12
Lõige A-13
Lõige A-14
Lõige A-15
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
Roobuka küla sidetrassid Roobuka küla, Saku vald, Harju maakond Rednet OÜ
Asendiplaan 1:500 Kristjan Toro Liina Randvoo Liina Randvoo
1 1
TP 01-2025
23026 EL EL-4-01
/ / /
/ / /
KIRJELDUS:
SÜMBOL:
Projekteeritud sidetrass
Projekteeritud side liitumispunkt
Projekteeritud sidetrass kinnisel meetodil
Projekteeritud puurimiskaevik
Kinnistupiir
Projekteeritud sidekaev, KKS-2
Teekaitsevöönd
Olemasolev veetrass
Olemasolev Kanalisatsioon
Olemasolev sadeveetrass
Olemasolev KP õhuliin
Olemasolev MP kaabelliin
Olemasolev sidekanalisatsioon
Olemasolev optiline sidekaabel
OLEMASOLEVATE PUUDE EHITUSAEGNE KAITSE
prussid
pehmenduskiht autokummidest
traat
TÜVEKAITSEJUUREKAITSE
prussid kergkruus või killustik filterkangas
ol.ol. maapind
Olemasolev drenaaž
Avatud kaeve
LP
4.2
LP
LP
/
LPLP
LPLP
LPLP /
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/ /
/
/
/
/
/
/
/
/
/ /
LP LP
/
LP LP
/
/
/
/
/
LP
LP
LP
LP
/
/
/
/
/
/
/
/ / /
/
/
/
/
/
/
/ / /
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
LPLP
LP
/
LP
/
/
/
LPLP
LP LP/
/
/
LP LP
LP
LP /
LP
/
LP
/
/
LP
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/ /
/ /
/ /
/ /
/
/
/
/ /
/
/
/
/
/
/
/
/
/
/
/
/
/
/
LP LP
LP
//
LP LP
/ LP
LP
/LP LP
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/ /
/ /
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
3.99
Lõige A-2 Lõige A-3
Lõige A-4
Lõige A-5 Lõige A-6
Lõige A-7
Lõige A-8
Lõige A-9
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
Roobuka küla sidetrassid Roobuka küla, Saku vald, Harju maakond Rednet OÜ
Asendiplaan 1:500 Kristjan Toro Liina Randvoo Liina Randvoo
1 1
TP 01-2025
23026 EL EL-4-01
/ / /
/ / /
KIRJELDUS:
SÜMBOL:
Projekteeritud sidetrass
Projekteeritud side liitumispunkt
Projekteeritud sidetrass kinnisel meetodil
Projekteeritud puurimiskaevik
Kinnistupiir
Projekteeritud sidekaev, KKS-2
Teekaitsevöönd
Olemasolev veetrass
Olemasolev Kanalisatsioon
Olemasolev sadeveetrass
Olemasolev KP õhuliin
Olemasolev MP kaabelliin
Olemasolev sidekanalisatsioon
Olemasolev optiline sidekaabel
OLEMASOLEVATE PUUDE EHITUSAEGNE KAITSE
prussid
pehmenduskiht autokummidest
traat
TÜVEKAITSEJUUREKAITSE
prussid kergkruus või killustik filterkangas
ol.ol. maapind
Olemasolev drenaaž
Avatud kaeve
LP
/
/
/
/
/
/
/
/
/
/ /
/
/
/
/
/
LP
LP
LP
LP
/
/
/
/
/
/
/
/ / /
/
/
/
/
/
/
/ / /
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/ /
/ /
/ /
/ /
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/ /
/
/
LPLP
LP
/
LP
/
/
/
LPLP
LP LP/
/
/
LP LP
LP
LP /
LP
/
LP
/
LP LP
/
LP
/
LP LP
/ /
/ LP
LP
LP
/ / LP LP
/
/
/
/ LP
LP
LP
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/ /
/ /
/ /
/ /
/
/
/
/ /
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/ /
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/ /
/
/
LP LP
LP
//
LP LP
/ LP
LP /LP
LP
LP
/
LP LP
LP
/
LP LP
/
LP LP
/
LP LP
LP LP
LPLP
LPLP
LP
Lõige A-4
Lõige A-5 Lõige A-6
Lõige A-7
Lõige A-8
Lõige A-9
Lõige A-10
/
/
/
/
/
/
/
/
/
/
Roobuka küla sidetrassid Roobuka küla, Saku vald, Harju maakond Rednet OÜ
Asendiplaan 1:500 Kristjan Toro Liina Randvoo Liina Randvoo
1 1
TP 01-2025
23026 EL EL-4-01
/ / /
/ / /
KIRJELDUS:
SÜMBOL:
Projekteeritud sidetrass
Projekteeritud side liitumispunkt
Projekteeritud sidetrass kinnisel meetodil
Projekteeritud puurimiskaevik
Kinnistupiir
Projekteeritud sidekaev, KKS-2
Teekaitsevöönd
Olemasolev veetrass
Olemasolev Kanalisatsioon
Olemasolev sadeveetrass
Olemasolev KP õhuliin
Olemasolev MP kaabelliin
Olemasolev sidekanalisatsioon
Olemasolev optiline sidekaabel
OLEMASOLEVATE PUUDE EHITUSAEGNE KAITSE
prussid
pehmenduskiht autokummidest
traat
TÜVEKAITSEJUUREKAITSE
prussid kergkruus või killustik filterkangas
ol.ol. maapind
Olemasolev drenaaž
Avatud kaeve
LP
1
2
3
538574.9 538581.2 538571.7 538565.4
Y
LP
5.39
2.6 LP
LP
1.34
/
LPLP
LPLPLP /
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
LP LP
/
LP
LP
/
LP LP
/LP LP
LP
LP
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
LP LP
LP LP
LP LP
/LP LP
LP LP
LP LP
LP LP
/
/
/
/
/
LP /
/ /
/
/
/
/
/
/
/
/ /
/
/
/
/
/
/
/
/
/
/
/
/
/
/
LP LP
LP LP
/
LP LP
LP LPLP
/
/
/
/
/ /
LP
LP
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/ /
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/ ////////////////
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
LP
/
1.3 9
3.04
2. 57
1.64
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/ /
/ /
/
/
/
/ /
/ /
/ /
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
Lõige A-1
Lõige A-11
Lõige A-12
Lõige A-13
Lõige A-14
Lõige A-15
Lõige A-16
Lõige A-17
Lõige A-18
Lõige A-19
Lõige A-20
Lõige A-24
Roobuka küla sidetrassid Roobuka küla, Saku vald, Harju maakond Rednet OÜ
Asendiplaan 1:500 Kristjan Toro Liina Randvoo Liina Randvoo
1 1
TP 01-2025
23026 EL EL-4-01
/ / /
/ / /
KIRJELDUS:
SÜMBOL:
Projekteeritud sidetrass
Projekteeritud side liitumispunkt
Projekteeritud sidetrass kinnisel meetodil
Projekteeritud puurimiskaevik
Kinnistupiir
Projekteeritud sidekaev, KKS-2
Teekaitsevöönd
Olemasolev veetrass
Olemasolev Kanalisatsioon
Olemasolev sadeveetrass
Olemasolev KP õhuliin
Olemasolev MP kaabelliin
Olemasolev sidekanalisatsioon
Olemasolev optiline sidekaabel
OLEMASOLEVATE PUUDE EHITUSAEGNE KAITSE
prussid
pehmenduskiht autokummidest
traat
TÜVEKAITSEJUUREKAITSE
prussid kergkruus või killustik filterkangas
ol.ol. maapind
Olemasolev drenaaž
Avatud kaeve
LP
LP
1.34
LP
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
LP LP
LP LP
LP LP
/LP LP
LP LP
LP LP
LP LP
LP
LPLP
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
//
/
/
/
/
/
/
/
/
/
/ /
/
/
/
/
LPLP
LPLP
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
LP
LP
LPLP
/
/
/
/
/
/
/
/
/
LP
/
/
/
/
/
/
/
/
/
/ /
/ /
/
/
/
/
/ /
/
/
/
/
/
/
/
/ /
/
/
/
/
/
/
/
/
/
/
/
/
/
/
LP LP
LP LP
LP LP
/
LP LP
LP LPLP
LPLP
LPLP
LP
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
LPLP
/
/
LPLP
/
LPLP
LP
/
/
LP
/
/
/
/
/ /
LP
/ /
/ / / / / / / /
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/ /
/ /
/ /
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/ ////////////////
/
/
/
/
LP
/ /
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/ /
/ /
/
/
/
/ /
/ /
/ /
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
Lõige A-14
Lõige A-15
Lõige A-16
Lõige A-17
Lõige A-18
Lõige A-19
Lõige A-20
Lõige A-21
Lõige A-22
Lõige A-23
Lõige A-24 Lõige A-25
Lõige A-26
Lõige A-27
Lõige A-37
Lõige A-38
Lõige A-39
Lõige A-40
Lõige A-41
Roobuka küla sidetrassid Roobuka küla, Saku vald, Harju maakond Rednet OÜ
Asendiplaan 1:500 Kristjan Toro Liina Randvoo Liina Randvoo
1 1
TP 01-2025
23026 EL EL-4-01
/ / /
/ / /
KIRJELDUS:
SÜMBOL:
Projekteeritud sidetrass
Projekteeritud side liitumispunkt
Projekteeritud sidetrass kinnisel meetodil
Projekteeritud puurimiskaevik
Kinnistupiir
Projekteeritud sidekaev, KKS-2
Teekaitsevöönd
Olemasolev veetrass
Olemasolev Kanalisatsioon
Olemasolev sadeveetrass
Olemasolev KP õhuliin
Olemasolev MP kaabelliin
Olemasolev sidekanalisatsioon
Olemasolev optiline sidekaabel
OLEMASOLEVATE PUUDE EHITUSAEGNE KAITSE
prussid
pehmenduskiht autokummidest
traat
TÜVEKAITSEJUUREKAITSE
prussid kergkruus või killustik filterkangas
ol.ol. maapind
Olemasolev drenaaž
Avatud kaeve
LP
/
/
/
/
/
/
/
/
/
/
/
/
LP LP
LP LP
LP LP
/LP LP
LP LP
LP LP
LP LP
LP
LPLP
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
//
/
/
/
/
/
/
/
/
/
/ /
/
/
/
/
LPLP
LPLP
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
LP
LP
LPLP
/
/
/
/
/
/
/
/
/
LP
/
/
/
/
/
/
/
/
/
/ /
/ /
/
/
/
/
/ /
/
/
/
/
/
/
/
/ /
/
/
/
/
/
/
/
LP LP
LP LP
LP LP
LP
LPLP
LPLP
LP LP
LP
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
LP
LP /
/
/
/
/ /
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
LPLP
/
/
LPLP
/
LPLP
LP
/
/
LP
LP
/
/
LP
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/ /
/
/
/
/
LP LP
LP LP
/ /
/ /
/
/
/
/
/ /
LP
LP
/
/
/ /
/
/ /
/ /
/ /
/ /
/
/
/ /
/ /
/ /
/ /
/ /
/ /
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/ / / / / / / /
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/ /
/ /
/
/
/
/
/
/
/
/ /
/ /
/ /
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/ ////////////////
/
/
/
/
LP /
/
/
/
/
/
/
/
/
/
/
/
/
/
/ /
/ /
/
/
/
/ /
/ /
/ /
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
Lõige A-16
Lõige A-17
Lõige A-18
Lõige A-19
Lõige A-20
Lõige A-21
Lõige A-22
Lõige A-23
Lõige A-24 Lõige A-25
Lõige A-26
Lõige A-27 Lõige A-28
Lõige A-34
Lõige A-35
Lõige A-36
Lõige A-37
Lõige A-38
Lõige A-39
Lõige A-40
Lõige A-41
Roobuka küla sidetrassid Roobuka küla, Saku vald, Harju maakond Rednet OÜ
Asendiplaan 1:500 Kristjan Toro Liina Randvoo Liina Randvoo
1 1
TP 01-2025
23026 EL EL-4-01
/ / /
/ / /
KIRJELDUS:
SÜMBOL:
Projekteeritud sidetrass
Projekteeritud side liitumispunkt
Projekteeritud sidetrass kinnisel meetodil
Projekteeritud puurimiskaevik
Kinnistupiir
Projekteeritud sidekaev, KKS-2
Teekaitsevöönd
Olemasolev veetrass
Olemasolev Kanalisatsioon
Olemasolev sadeveetrass
Olemasolev KP õhuliin
Olemasolev MP kaabelliin
Olemasolev sidekanalisatsioon
Olemasolev optiline sidekaabel
OLEMASOLEVATE PUUDE EHITUSAEGNE KAITSE
prussid
pehmenduskiht autokummidest
traat
TÜVEKAITSEJUUREKAITSE
prussid kergkruus või killustik filterkangas
ol.ol. maapind
Olemasolev drenaaž
Avatud kaeve
LP
LP LP
LP LP
LP LP
/
/
/
/
/
/
/
/
/
/
/
/
/ LPLP
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
LP
LP
LPLP
/
/
/
/
/
/
/
/
/
LP
/
/
/
/
/
/
/
/
/
/ /
/ /
/
/
/
/
/ /
/
/
/
/
/
/
/
/ /
/
/
/
/
/
/
/
/
/
/
/
/
/
/
LP LP
LP LP
LP LP
/
LP LP
LP LPLP
LPLP
LPLP
LP LP
LP LP
/
LP LP
/
LP
LP
LP
LP
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
LP
LP
LP
LP
LP
LP
LP
LP
LP
LP
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/ /
/
/
/
/
/
/
/
/
/
/
/ /
/ /
/ /
/ /
/ /
/ /
/ /
/ /
/ /
/ /
/ /
/
/ /
/ /
/ /
/ /
/ /
/ /
/ /
/ /
/ /
/ /
/ /
/
/ /
/
/ /
/ /
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/LP LP
LP LP
LP LP
/ /
/ /
LP
/
/
/ /
/
/
/
/
/
/ /
/ /
/ /
/ /
/ /
/ /
/ /
/ /
/ /
/ /
/
/ /
/ /
/ /
/ /
/ /
/ /
/ /
/ /
/ /
/ /
/ /
/
/
/ /
/ /
/ /
/ /
/ /
/ /
/
/
LP
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/ / / / / / / /
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/ /
/ /
/
/
/
/
/
/
/
/ /
/ /
/ /
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/ /
/ /
/
/
/
/
LP
/ /
/
/
/ /
/ /
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
Lõige A-17
Lõige A-18
Lõige A-21
Lõige A-22
Lõige A-24 Lõige A-25
Lõige A-26
Lõige A-27 Lõige A-28
Lõige A-29
Lõige A-30
Lõige A-31
Lõige A-32
Lõige A-33
Lõige A-34
Lõige A-35
Roobuka küla sidetrassid Roobuka küla, Saku vald, Harju maakond Rednet OÜ
Asendiplaan 1:500 Kristjan Toro Liina Randvoo Liina Randvoo
1 1
TP 01-2025
23026 EL EL-4-01
/ / /
/ / /
KIRJELDUS:
SÜMBOL:
Projekteeritud sidetrass
Projekteeritud side liitumispunkt
Projekteeritud sidetrass kinnisel meetodil
Projekteeritud puurimiskaevik
Kinnistupiir
Projekteeritud sidekaev, KKS-2
Teekaitsevöönd
Olemasolev veetrass
Olemasolev Kanalisatsioon
Olemasolev sadeveetrass
Olemasolev KP õhuliin
Olemasolev MP kaabelliin
Olemasolev sidekanalisatsioon
Olemasolev optiline sidekaabel
OLEMASOLEVATE PUUDE EHITUSAEGNE KAITSE
prussid
pehmenduskiht autokummidest
traat
TÜVEKAITSEJUUREKAITSE
prussid kergkruus või killustik filterkangas
ol.ol. maapind
Olemasolev drenaaž
Avatud kaeve
LP
4 6565711.2 538574.9 3 6565718.7 538581.2 2 6565726.8 538571.7 1 6565719.2 538565.4
Nimi X Y
LP
/ / / / / /
/ /
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/ / /
/ /
/ /
/ /
/ /
/ /
/ /
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
Tingmärgid / / / / / / /
/ / / / / / /
/ / / / / / /
/ / / / / / /
OLEMASOLEVATE PUUDE EHITUSAEGNE KAITSE
prussid
pehmenduskiht autokummidest
traat
TÜVEKAITSEJUUREKAITSE
prussid kergkruus või killustik filterkangas
ol.ol. maapind
Hoiatuslint
Projekteeritud sidetoru
Keskliiv - 10 cm (Kf>0,5; Kt=0,92) kaabli peal Keskliiv - 10 cm (Kf>0,5; Kt=0,92) kaabli peal Olemasolev pinnas
Kasvupinnas ja muru külv h= 15 cm Täitepinnas (Kf>0,5; Kt=0,92) h= 20cm
Töömahtude piir
min 1,0 m
Sidekanalisatsiooni kaeviku lõige haljasala korral
Haljasala taastamine
Projekteeritud Ø63/110 mm kaitsetoru
Hoiatuslint
Freeskate - 10 cm fr. 0/32 (täitematerjal: taastatud asfaltsegu)
Keskliiv - 10 cm (Kf>0,5; Kt=0,92) kaabli peal Keskliiv - 10 cm (Kf>0,5; Kt=0,92) kaabli peal Olemasolev pinnas
Killustikalus - 25 cm kiilutud fr. 31,5/65 (E=140 MPa)
Täitepinnas - 5 cm (Kf>0,5; Kt=0,92) Keskliiv - 25 cm (Kf>2,0; Kt=0,98)
Töömahtude piir
0,3 m0,3 m0,3 m
Sidetrassi kaeviku lõige freeskatte korral
Freeskatte taastamine
min 1,0 m
Projekteeritud kaablitrass
Hoiatuslint
Keskliiv - 10 cm (Kf>0,5; Kt=0,92) kaabli peal Keskliiv - 10 cm (Kf>0,5; Kt=0,92) kaabli peal Olemasolev pinnas
Killustik (pos 5/6, segu 0/32 - 31-34 cm (E=140 MPa)
Täitepinnas (Kf>0,5; Kt=0,92) Keskliiv - 20 cm (Kf>2,0; Kt=0,98)
0,3 m
1, 0
m
0,3 m
Kaablitrassi kaeviku lõige killustikkatte korral
Kruuskate
Roobuka küla sidetrassid Roobuka küla, Saku vald, Harju maakond Rednet OÜ
Katete taastamine 1:500 Kristjan Toro Liina Randvoo Liina Randvoo
1 13
TP 04-2025
23026 EL EL-4-02
1
2
3
4
4 6565711.2 538574.9 3 6565718.7 538581.2 2 6565726.8 538571.7 1 6565719.2 538565.4
Nimi X Y
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
LP
LP
/
LPLP
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/ LP
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/ /
/ /
/ /
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/ /
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
LP
/
/
Tingmärgid / / / / / / /
/ / / / / / /
/ / / / / / /
/ / / / / / /
OLEMASOLEVATE PUUDE EHITUSAEGNE KAITSE
prussid
pehmenduskiht autokummidest
traat
TÜVEKAITSEJUUREKAITSE
prussid kergkruus või killustik filterkangas
ol.ol. maapind
Hoiatuslint
Projekteeritud sidetoru
Keskliiv - 10 cm (Kf>0,5; Kt=0,92) kaabli peal Keskliiv - 10 cm (Kf>0,5; Kt=0,92) kaabli peal Olemasolev pinnas
Kasvupinnas ja muru külv h= 15 cm Täitepinnas (Kf>0,5; Kt=0,92) h= 20cm
Töömahtude piir
min 1,0 m
Sidekanalisatsiooni kaeviku lõige haljasala korral
Haljasala taastamine
Projekteeritud Ø63/110 mm kaitsetoru
Hoiatuslint
Freeskate - 10 cm fr. 0/32 (täitematerjal: taastatud asfaltsegu)
Keskliiv - 10 cm (Kf>0,5; Kt=0,92) kaabli peal Keskliiv - 10 cm (Kf>0,5; Kt=0,92) kaabli peal Olemasolev pinnas
Killustikalus - 25 cm kiilutud fr. 31,5/65 (E=140 MPa)
Täitepinnas - 5 cm (Kf>0,5; Kt=0,92) Keskliiv - 25 cm (Kf>2,0; Kt=0,98)
Töömahtude piir
0,3 m0,3 m0,3 m
Sidetrassi kaeviku lõige freeskatte korral
Freeskatte taastamine
min 1,0 m
Projekteeritud kaablitrass
Hoiatuslint
Keskliiv - 10 cm (Kf>0,5; Kt=0,92) kaabli peal Keskliiv - 10 cm (Kf>0,5; Kt=0,92) kaabli peal Olemasolev pinnas
Killustik (pos 5/6, segu 0/32 - 31-34 cm (E=140 MPa)
Täitepinnas (Kf>0,5; Kt=0,92) Keskliiv - 20 cm (Kf>2,0; Kt=0,98)
0,3 m
1, 0
m
0,3 m
Kaablitrassi kaeviku lõige killustikkatte korral
Kruuskate
Roobuka küla sidetrassid Roobuka küla, Saku vald, Harju maakond Rednet OÜ
Katete taastamine 1:500 Kristjan Toro Liina Randvoo Liina Randvoo
2 13
TP 04-2025
23026 EL EL-4-02
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
//
Tingmärgid / / / / / / /
/ / / / / / /
/ / / / / / /
/ / / / / / /
OLEMASOLEVATE PUUDE EHITUSAEGNE KAITSE
prussid
pehmenduskiht autokummidest
traat
TÜVEKAITSEJUUREKAITSE
prussid kergkruus või killustik filterkangas
ol.ol. maapind
Hoiatuslint
Projekteeritud sidetoru
Keskliiv - 10 cm (Kf>0,5; Kt=0,92) kaabli peal Keskliiv - 10 cm (Kf>0,5; Kt=0,92) kaabli peal Olemasolev pinnas
Kasvupinnas ja muru külv h= 15 cm Täitepinnas (Kf>0,5; Kt=0,92) h= 20cm
Töömahtude piir
min 1,0 m
Sidekanalisatsiooni kaeviku lõige haljasala korral
Haljasala taastamine
Projekteeritud Ø63/110 mm kaitsetoru
Hoiatuslint
Freeskate - 10 cm fr. 0/32 (täitematerjal: taastatud asfaltsegu)
Keskliiv - 10 cm (Kf>0,5; Kt=0,92) kaabli peal Keskliiv - 10 cm (Kf>0,5; Kt=0,92) kaabli peal Olemasolev pinnas
Killustikalus - 25 cm kiilutud fr. 31,5/65 (E=140 MPa)
Täitepinnas - 5 cm (Kf>0,5; Kt=0,92) Keskliiv - 25 cm (Kf>2,0; Kt=0,98)
Töömahtude piir
0,3 m0,3 m0,3 m
Sidetrassi kaeviku lõige freeskatte korral
Freeskatte taastamine
min 1,0 m
Projekteeritud kaablitrass
Hoiatuslint
Keskliiv - 10 cm (Kf>0,5; Kt=0,92) kaabli peal Keskliiv - 10 cm (Kf>0,5; Kt=0,92) kaabli peal Olemasolev pinnas
Killustik (pos 5/6, segu 0/32 - 31-34 cm (E=140 MPa)
Täitepinnas (Kf>0,5; Kt=0,92) Keskliiv - 20 cm (Kf>2,0; Kt=0,98)
0,3 m
1, 0
m
0,3 m
Kaablitrassi kaeviku lõige killustikkatte korral
Kruuskate
Roobuka küla sidetrassid Roobuka küla, Saku vald, Harju maakond Rednet OÜ
Katete taastamine 1:500 Kristjan Toro Liina Randvoo Liina Randvoo
3 13
TP 04-2025
23026 EL EL-4-02
1
2
3
4
538574.9 538581.2 538571.7 538565.4
Y
LP
/
/
/
/
/LP
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
LP
LP
/
LPLP
LPLP
/
/
/ LP
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
LP LP
/
LP
LP/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
LP LP
/LP LP
/
/
/
/
/
/
/
/
/
/
LP
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/ /
/ /
/ /
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
LP
/
/
/
/
/
/
/
/
/
/
/
/
Tingmärgid / / / / / / /
/ / / / / / /
/ / / / / / /
/ / / / / / /
OLEMASOLEVATE PUUDE EHITUSAEGNE KAITSE
prussid
pehmenduskiht autokummidest
traat
TÜVEKAITSEJUUREKAITSE
prussid kergkruus või killustik filterkangas
ol.ol. maapind
Hoiatuslint
Projekteeritud sidetoru
Keskliiv - 10 cm (Kf>0,5; Kt=0,92) kaabli peal Keskliiv - 10 cm (Kf>0,5; Kt=0,92) kaabli peal Olemasolev pinnas
Kasvupinnas ja muru külv h= 15 cm Täitepinnas (Kf>0,5; Kt=0,92) h= 20cm
Töömahtude piir
min 1,0 m
Sidekanalisatsiooni kaeviku lõige haljasala korral
Haljasala taastamine
Projekteeritud Ø63/110 mm kaitsetoru
Hoiatuslint
Freeskate - 10 cm fr. 0/32 (täitematerjal: taastatud asfaltsegu)
Keskliiv - 10 cm (Kf>0,5; Kt=0,92) kaabli peal Keskliiv - 10 cm (Kf>0,5; Kt=0,92) kaabli peal Olemasolev pinnas
Killustikalus - 25 cm kiilutud fr. 31,5/65 (E=140 MPa)
Täitepinnas - 5 cm (Kf>0,5; Kt=0,92) Keskliiv - 25 cm (Kf>2,0; Kt=0,98)
Töömahtude piir
0,3 m0,3 m0,3 m
Sidetrassi kaeviku lõige freeskatte korral
Freeskatte taastamine
min 1,0 m
Projekteeritud kaablitrass
Hoiatuslint
Keskliiv - 10 cm (Kf>0,5; Kt=0,92) kaabli peal Keskliiv - 10 cm (Kf>0,5; Kt=0,92) kaabli peal Olemasolev pinnas
Killustik (pos 5/6, segu 0/32 - 31-34 cm (E=140 MPa)
Täitepinnas (Kf>0,5; Kt=0,92) Keskliiv - 20 cm (Kf>2,0; Kt=0,98)
0,3 m
1, 0
m
0,3 m
Kaablitrassi kaeviku lõige killustikkatte korral
Kruuskate
Roobuka küla sidetrassid Roobuka küla, Saku vald, Harju maakond Rednet OÜ
Katete taastamine 1:500 Kristjan Toro Liina Randvoo Liina Randvoo
4 13
TP 04-2025
23026 EL EL-4-02
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
LP
LP
/
LPLP
LPLP
LPLP /
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/ /
/
/
/
/
/
/
/
/
/ /
LP LP
/
LP LP
/
/
/
/
/
LP
LP
LP
LP
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
Tingmärgid / / / / / / /
/ / / / / / /
/ / / / / / /
/ / / / / / /
OLEMASOLEVATE PUUDE EHITUSAEGNE KAITSE
prussid
pehmenduskiht autokummidest
traat
TÜVEKAITSEJUUREKAITSE
prussid kergkruus või killustik filterkangas
ol.ol. maapind
Hoiatuslint
Projekteeritud sidetoru
Keskliiv - 10 cm (Kf>0,5; Kt=0,92) kaabli peal Keskliiv - 10 cm (Kf>0,5; Kt=0,92) kaabli peal Olemasolev pinnas
Kasvupinnas ja muru külv h= 15 cm Täitepinnas (Kf>0,5; Kt=0,92) h= 20cm
Töömahtude piir
min 1,0 m
Sidekanalisatsiooni kaeviku lõige haljasala korral
Haljasala taastamine
Projekteeritud Ø63/110 mm kaitsetoru
Hoiatuslint
Freeskate - 10 cm fr. 0/32 (täitematerjal: taastatud asfaltsegu)
Keskliiv - 10 cm (Kf>0,5; Kt=0,92) kaabli peal Keskliiv - 10 cm (Kf>0,5; Kt=0,92) kaabli peal Olemasolev pinnas
Killustikalus - 25 cm kiilutud fr. 31,5/65 (E=140 MPa)
Täitepinnas - 5 cm (Kf>0,5; Kt=0,92) Keskliiv - 25 cm (Kf>2,0; Kt=0,98)
Töömahtude piir
0,3 m0,3 m0,3 m
Sidetrassi kaeviku lõige freeskatte korral
Freeskatte taastamine
min 1,0 m
Projekteeritud kaablitrass
Hoiatuslint
Keskliiv - 10 cm (Kf>0,5; Kt=0,92) kaabli peal Keskliiv - 10 cm (Kf>0,5; Kt=0,92) kaabli peal Olemasolev pinnas
Killustik (pos 5/6, segu 0/32 - 31-34 cm (E=140 MPa)
Täitepinnas (Kf>0,5; Kt=0,92) Keskliiv - 20 cm (Kf>2,0; Kt=0,98)
0,3 m
1, 0
m
0,3 m
Kaablitrassi kaeviku lõige killustikkatte korral
Kruuskate
Projekteeritud kaablitrass
Hoiatuslint
Keskliiv - 10 cm (Kf>0,5; Kt=0,92) kaabli peal Keskliiv - 10 cm (Kf>0,5; Kt=0,92) kaabli peal Olemasolev pinnas
Killustik (pos 5/6, segu 0/32 - 31-34 cm (E=140 MPa)
Täitepinnas (Kf>0,5; Kt=0,92) Keskliiv - 20 cm (Kf>2,0; Kt=0,98)
1, 0
m
Vastavalt joonisele
Kruuskatte taastamine täis laiuses
Kruuskate
Roobuka küla sidetrassid Roobuka küla, Saku vald, Harju maakond Rednet OÜ
Katete taastamine 1:500 Kristjan Toro Liina Randvoo Liina Randvoo
5 13
TP 04-2025
23026 EL EL-4-02
/
/
/
/
/
/ /
/
/
/
/
/
LP
LP
LP
LP
/
/
/
/
/
/
/
/ / /
/
/
/
/
/
/
/ / /
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
LPLP
LP
/
LP
/
/
/
LPLP
LP LP/
/
/
LP LP
LP
LP /
LP
/
LP
/
LP LP
/
LP
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/ /
/ /
/ /
/ /
/
/
/
/ /
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
LP LP
LP
//
LP LP
/ LP
LP
/LP LP
LP
/
/
/
/
/
/
Tingmärgid / / / / / / /
/ / / / / / /
/ / / / / / /
/ / / / / / /
OLEMASOLEVATE PUUDE EHITUSAEGNE KAITSE
prussid
pehmenduskiht autokummidest
traat
TÜVEKAITSEJUUREKAITSE
prussid kergkruus või killustik filterkangas
ol.ol. maapind
Hoiatuslint
Projekteeritud sidetoru
Keskliiv - 10 cm (Kf>0,5; Kt=0,92) kaabli peal Keskliiv - 10 cm (Kf>0,5; Kt=0,92) kaabli peal Olemasolev pinnas
Kasvupinnas ja muru külv h= 15 cm Täitepinnas (Kf>0,5; Kt=0,92) h= 20cm
Töömahtude piir
min 1,0 m
Sidekanalisatsiooni kaeviku lõige haljasala korral
Haljasala taastamine
Projekteeritud Ø63/110 mm kaitsetoru
Hoiatuslint
Freeskate - 10 cm fr. 0/32 (täitematerjal: taastatud asfaltsegu)
Keskliiv - 10 cm (Kf>0,5; Kt=0,92) kaabli peal Keskliiv - 10 cm (Kf>0,5; Kt=0,92) kaabli peal Olemasolev pinnas
Killustikalus - 25 cm kiilutud fr. 31,5/65 (E=140 MPa)
Täitepinnas - 5 cm (Kf>0,5; Kt=0,92) Keskliiv - 25 cm (Kf>2,0; Kt=0,98)
Töömahtude piir
0,3 m0,3 m0,3 m
Sidetrassi kaeviku lõige freeskatte korral
Freeskatte taastamine
min 1,0 m
Projekteeritud kaablitrass
Hoiatuslint
Keskliiv - 10 cm (Kf>0,5; Kt=0,92) kaabli peal Keskliiv - 10 cm (Kf>0,5; Kt=0,92) kaabli peal Olemasolev pinnas
Killustik (pos 5/6, segu 0/32 - 31-34 cm (E=140 MPa)
Täitepinnas (Kf>0,5; Kt=0,92) Keskliiv - 20 cm (Kf>2,0; Kt=0,98)
0,3 m
1, 0
m
0,3 m
Kaablitrassi kaeviku lõige killustikkatte korral
Kruuskate
Projekteeritud kaablitrass
Hoiatuslint
Keskliiv - 10 cm (Kf>0,5; Kt=0,92) kaabli peal Keskliiv - 10 cm (Kf>0,5; Kt=0,92) kaabli peal Olemasolev pinnas
Killustik (pos 5/6, segu 0/32 - 31-34 cm (E=140 MPa)
Täitepinnas (Kf>0,5; Kt=0,92) Keskliiv - 20 cm (Kf>2,0; Kt=0,98)
1, 0
m
Vastavalt joonisele
Kruuskatte taastamine täis laiuses
Kruuskate
Roobuka küla sidetrassid Roobuka küla, Saku vald, Harju maakond Rednet OÜ
Katete taastamine 1:500 Kristjan Toro Liina Randvoo Liina Randvoo
6 13
TP 04-2025
23026 EL EL-4-02
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/ /
/ /
/ /
/ /
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/ /
/
/
LP
/
LP LP
/
LP
/
LP LP
/ /
/ LP
LP
LP
/ / LP LP
/
/
/
/ LP
LP
LP
/
/
/ /
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/ /
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/ /
/
/ LP
LP
/LP LP
LP
/
LP LP
LP
/
LP LP
/
LP LP
/
LP LP
LP LP
LPLP
LPLP
LP
Tingmärgid / / / / / / /
/ / / / / / /
/ / / / / / /
/ / / / / / /
OLEMASOLEVATE PUUDE EHITUSAEGNE KAITSE
prussid
pehmenduskiht autokummidest
traat
TÜVEKAITSEJUUREKAITSE
prussid kergkruus või killustik filterkangas
ol.ol. maapind
Hoiatuslint
Projekteeritud sidetoru
Keskliiv - 10 cm (Kf>0,5; Kt=0,92) kaabli peal Keskliiv - 10 cm (Kf>0,5; Kt=0,92) kaabli peal Olemasolev pinnas
Kasvupinnas ja muru külv h= 15 cm Täitepinnas (Kf>0,5; Kt=0,92) h= 20cm
Töömahtude piir
min 1,0 m
Sidekanalisatsiooni kaeviku lõige haljasala korral
Haljasala taastamine
Projekteeritud Ø63/110 mm kaitsetoru
Hoiatuslint
Freeskate - 10 cm fr. 0/32 (täitematerjal: taastatud asfaltsegu)
Keskliiv - 10 cm (Kf>0,5; Kt=0,92) kaabli peal Keskliiv - 10 cm (Kf>0,5; Kt=0,92) kaabli peal Olemasolev pinnas
Killustikalus - 25 cm kiilutud fr. 31,5/65 (E=140 MPa)
Täitepinnas - 5 cm (Kf>0,5; Kt=0,92) Keskliiv - 25 cm (Kf>2,0; Kt=0,98)
Töömahtude piir
0,3 m0,3 m0,3 m
Sidetrassi kaeviku lõige freeskatte korral
Freeskatte taastamine
min 1,0 m
Projekteeritud kaablitrass
Hoiatuslint
Keskliiv - 10 cm (Kf>0,5; Kt=0,92) kaabli peal Keskliiv - 10 cm (Kf>0,5; Kt=0,92) kaabli peal Olemasolev pinnas
Killustik (pos 5/6, segu 0/32 - 31-34 cm (E=140 MPa)
Täitepinnas (Kf>0,5; Kt=0,92) Keskliiv - 20 cm (Kf>2,0; Kt=0,98)
0,3 m
1, 0
m
0,3 m
Kaablitrassi kaeviku lõige killustikkatte korral
Kruuskate
Projekteeritud kaablitrass
Hoiatuslint
Keskliiv - 10 cm (Kf>0,5; Kt=0,92) kaabli peal Keskliiv - 10 cm (Kf>0,5; Kt=0,92) kaabli peal Olemasolev pinnas
Killustik (pos 5/6, segu 0/32 - 31-34 cm (E=140 MPa)
Täitepinnas (Kf>0,5; Kt=0,92) Keskliiv - 20 cm (Kf>2,0; Kt=0,98)
1, 0
m
Vastavalt joonisele
Kruuskatte taastamine täis laiuses
Kruuskate
Roobuka küla sidetrassid Roobuka küla, Saku vald, Harju maakond Rednet OÜ
Katete taastamine 1:500 Kristjan Toro Liina Randvoo Liina Randvoo
7 13
TP 04-2025
23026 EL EL-4-02
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
LP
LP
/
LPLP
LPLP
/
/
/ LP
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
LP LP
/
LP
LP/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
LP LP
/LP LP
LP
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
LP
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/ /
/ /
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
Tingmärgid / / / / / / /
/ / / / / / /
/ / / / / / /
/ / / / / / /
OLEMASOLEVATE PUUDE EHITUSAEGNE KAITSE
prussid
pehmenduskiht autokummidest
traat
TÜVEKAITSEJUUREKAITSE
prussid kergkruus või killustik filterkangas
ol.ol. maapind
Hoiatuslint
Projekteeritud sidetoru
Keskliiv - 10 cm (Kf>0,5; Kt=0,92) kaabli peal Keskliiv - 10 cm (Kf>0,5; Kt=0,92) kaabli peal Olemasolev pinnas
Kasvupinnas ja muru külv h= 15 cm Täitepinnas (Kf>0,5; Kt=0,92) h= 20cm
Töömahtude piir
min 1,0 m
Sidekanalisatsiooni kaeviku lõige haljasala korral
Haljasala taastamine
Projekteeritud Ø63/110 mm kaitsetoru
Hoiatuslint
Freeskate - 10 cm fr. 0/32 (täitematerjal: taastatud asfaltsegu)
Keskliiv - 10 cm (Kf>0,5; Kt=0,92) kaabli peal Keskliiv - 10 cm (Kf>0,5; Kt=0,92) kaabli peal Olemasolev pinnas
Killustikalus - 25 cm kiilutud fr. 31,5/65 (E=140 MPa)
Täitepinnas - 5 cm (Kf>0,5; Kt=0,92) Keskliiv - 25 cm (Kf>2,0; Kt=0,98)
Töömahtude piir
0,3 m0,3 m0,3 m
Sidetrassi kaeviku lõige freeskatte korral
Freeskatte taastamine
min 1,0 m
Projekteeritud kaablitrass
Hoiatuslint
Keskliiv - 10 cm (Kf>0,5; Kt=0,92) kaabli peal Keskliiv - 10 cm (Kf>0,5; Kt=0,92) kaabli peal Olemasolev pinnas
Killustik (pos 5/6, segu 0/32 - 31-34 cm (E=140 MPa)
Täitepinnas (Kf>0,5; Kt=0,92) Keskliiv - 20 cm (Kf>2,0; Kt=0,98)
0,3 m
1, 0
m
0,3 m
Kaablitrassi kaeviku lõige killustikkatte korral
Kruuskate
Roobuka küla sidetrassid Roobuka küla, Saku vald, Harju maakond Rednet OÜ
Katete taastamine 1:500 Kristjan Toro Liina Randvoo Liina Randvoo
8 13
TP 04-2025
23026 EL EL-4-02
LP
LP
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
LP LP
LP LP
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
LP LP
/LP LP
/
/
/
/
/
/
/
/
/
/
/
/
/
/
LP LP
LP LP
/ /
/ /
/
/
/
/ /
/ /
/ /
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/LP
LP
LP
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
LP
LP
LP
/
/
/ /
/ /
/
/
/
/
/ /
/
/
/
/
/
/
/
/ /
/
/
/
/
/
/
/
/
/
/
/
/
/
/
LP LP
LP LP
LP LP
/
LP
LP LPLP
/
/
/
/
/ /
LP
/
/
/
/
/
/
/
/
/
/
/ ////////////////
/
/
/
/
/
/
/
/
/
/
/
/
/
Tingmärgid / / / / / / /
/ / / / / / /
/ / / / / / /
/ / / / / / /
OLEMASOLEVATE PUUDE EHITUSAEGNE KAITSE
prussid
pehmenduskiht autokummidest
traat
TÜVEKAITSEJUUREKAITSE
prussid kergkruus või killustik filterkangas
ol.ol. maapind
Hoiatuslint
Projekteeritud sidetoru
Keskliiv - 10 cm (Kf>0,5; Kt=0,92) kaabli peal Keskliiv - 10 cm (Kf>0,5; Kt=0,92) kaabli peal Olemasolev pinnas
Kasvupinnas ja muru külv h= 15 cm Täitepinnas (Kf>0,5; Kt=0,92) h= 20cm
Töömahtude piir
min 1,0 m
Sidekanalisatsiooni kaeviku lõige haljasala korral
Haljasala taastamine
Projekteeritud Ø63/110 mm kaitsetoru
Hoiatuslint
Freeskate - 10 cm fr. 0/32 (täitematerjal: taastatud asfaltsegu)
Keskliiv - 10 cm (Kf>0,5; Kt=0,92) kaabli peal Keskliiv - 10 cm (Kf>0,5; Kt=0,92) kaabli peal Olemasolev pinnas
Killustikalus - 25 cm kiilutud fr. 31,5/65 (E=140 MPa)
Täitepinnas - 5 cm (Kf>0,5; Kt=0,92) Keskliiv - 25 cm (Kf>2,0; Kt=0,98)
Töömahtude piir
0,3 m0,3 m0,3 m
Sidetrassi kaeviku lõige freeskatte korral
Freeskatte taastamine
min 1,0 m
Projekteeritud kaablitrass
Hoiatuslint
Keskliiv - 10 cm (Kf>0,5; Kt=0,92) kaabli peal Keskliiv - 10 cm (Kf>0,5; Kt=0,92) kaabli peal Olemasolev pinnas
Killustik (pos 5/6, segu 0/32 - 31-34 cm (E=140 MPa)
Täitepinnas (Kf>0,5; Kt=0,92) Keskliiv - 20 cm (Kf>2,0; Kt=0,98)
0,3 m
1, 0
m
0,3 m
Kaablitrassi kaeviku lõige killustikkatte korral
Kruuskate
Roobuka küla sidetrassid Roobuka küla, Saku vald, Harju maakond Rednet OÜ
Katete taastamine 1:500 Kristjan Toro Liina Randvoo Liina Randvoo
9 13
TP 04-2025
23026 EL EL-4-02
LP
LP LP
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
LP
LP
LPLP
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
//
/
/
/
/
/
/
/
/
/
/ /
/
/
/
/
LPLP
LPLP
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
LP
LP
LPLP
LP
/
/
/
/
/
/
/
/
/
LPLP
LPLP
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
LPLP
/
/
LPLP
/
LPLP
LP
/
/
LP
/ /
/
LP
/
/
/
/
/
/
/
/
/
/ / / / / / / /
/
/
/
/
/
/
/
/
/
/
/
/ /
/
/
Tingmärgid / / / / / / /
/ / / / / / /
/ / / / / / /
/ / / / / / /
OLEMASOLEVATE PUUDE EHITUSAEGNE KAITSE
prussid
pehmenduskiht autokummidest
traat
TÜVEKAITSEJUUREKAITSE
prussid kergkruus või killustik filterkangas
ol.ol. maapind
Hoiatuslint
Projekteeritud sidetoru
Keskliiv - 10 cm (Kf>0,5; Kt=0,92) kaabli peal Keskliiv - 10 cm (Kf>0,5; Kt=0,92) kaabli peal Olemasolev pinnas
Kasvupinnas ja muru külv h= 15 cm Täitepinnas (Kf>0,5; Kt=0,92) h= 20cm
Töömahtude piir
min 1,0 m
Sidekanalisatsiooni kaeviku lõige haljasala korral
Haljasala taastamine
Projekteeritud Ø63/110 mm kaitsetoru
Hoiatuslint
Freeskate - 10 cm fr. 0/32 (täitematerjal: taastatud asfaltsegu)
Keskliiv - 10 cm (Kf>0,5; Kt=0,92) kaabli peal Keskliiv - 10 cm (Kf>0,5; Kt=0,92) kaabli peal Olemasolev pinnas
Killustikalus - 25 cm kiilutud fr. 31,5/65 (E=140 MPa)
Täitepinnas - 5 cm (Kf>0,5; Kt=0,92) Keskliiv - 25 cm (Kf>2,0; Kt=0,98)
Töömahtude piir
0,3 m0,3 m0,3 m
Sidetrassi kaeviku lõige freeskatte korral
Freeskatte taastamine
min 1,0 m
Projekteeritud kaablitrass
Hoiatuslint
Keskliiv - 10 cm (Kf>0,5; Kt=0,92) kaabli peal Keskliiv - 10 cm (Kf>0,5; Kt=0,92) kaabli peal Olemasolev pinnas
Killustik (pos 5/6, segu 0/32 - 31-34 cm (E=140 MPa)
Täitepinnas (Kf>0,5; Kt=0,92) Keskliiv - 20 cm (Kf>2,0; Kt=0,98)
0,3 m
1, 0
m
0,3 m
Kaablitrassi kaeviku lõige killustikkatte korral
Kruuskate
Roobuka küla sidetrassid Roobuka küla, Saku vald, Harju maakond Rednet OÜ
Katete taastamine 1:500 Kristjan Toro Liina Randvoo Liina Randvoo
10 13
TP 04-2025
23026 EL EL-4-02
LP
LP LP
LP LP
/
/ /
/ /
/ /
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
LP
/
/
/
/
/
/
/
/
/
/
/
/
/ LPLP
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
LP
LP
LPLP
LP
/
/
/
/
/
/
/
/
/
/ /
/ /
/
/
/
/
/ /
/
/
/
/
/
/
/
LP LP
LP LP
LPLP
LPLP
LP LP
LP
LP
/
/
/
/
/
/
/
/
/ /
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/LP
LP
/
/
LP
LPLP
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/ /
/
/
/
/
/
/
/
/
LP LP
LP LP
/ /
/ /
LP
/
/
/ /
/
/
/ /
/ /
/ /
/ /
/ /
/ /
/
/
/ /
/ /
/
/
/
/
/
/
/
/ /
/ /
/ /
LP
/
/
/
/
/
/
/
/
/
/ / / / / / / /
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/ /
/
/
/
/
/
LP
/
/
/
/
/
/
/
/
LP
Tingmärgid / / / / / / /
/ / / / / / /
/ / / / / / /
/ / / / / / /
OLEMASOLEVATE PUUDE EHITUSAEGNE KAITSE
prussid
pehmenduskiht autokummidest
traat
TÜVEKAITSEJUUREKAITSE
prussid kergkruus või killustik filterkangas
ol.ol. maapind
Hoiatuslint
Projekteeritud sidetoru
Keskliiv - 10 cm (Kf>0,5; Kt=0,92) kaabli peal Keskliiv - 10 cm (Kf>0,5; Kt=0,92) kaabli peal Olemasolev pinnas
Kasvupinnas ja muru külv h= 15 cm Täitepinnas (Kf>0,5; Kt=0,92) h= 20cm
Töömahtude piir
min 1,0 m
Sidekanalisatsiooni kaeviku lõige haljasala korral
Haljasala taastamine
Projekteeritud Ø63/110 mm kaitsetoru
Hoiatuslint
Freeskate - 10 cm fr. 0/32 (täitematerjal: taastatud asfaltsegu)
Keskliiv - 10 cm (Kf>0,5; Kt=0,92) kaabli peal Keskliiv - 10 cm (Kf>0,5; Kt=0,92) kaabli peal Olemasolev pinnas
Killustikalus - 25 cm kiilutud fr. 31,5/65 (E=140 MPa)
Täitepinnas - 5 cm (Kf>0,5; Kt=0,92) Keskliiv - 25 cm (Kf>2,0; Kt=0,98)
Töömahtude piir
0,3 m0,3 m0,3 m
Sidetrassi kaeviku lõige freeskatte korral
Freeskatte taastamine
min 1,0 m
Projekteeritud kaablitrass
Hoiatuslint
Keskliiv - 10 cm (Kf>0,5; Kt=0,92) kaabli peal Keskliiv - 10 cm (Kf>0,5; Kt=0,92) kaabli peal Olemasolev pinnas
Killustik (pos 5/6, segu 0/32 - 31-34 cm (E=140 MPa)
Täitepinnas (Kf>0,5; Kt=0,92) Keskliiv - 20 cm (Kf>2,0; Kt=0,98)
0,3 m
1, 0
m
0,3 m
Kaablitrassi kaeviku lõige killustikkatte korral
Kruuskate
Roobuka küla sidetrassid Roobuka küla, Saku vald, Harju maakond Rednet OÜ
Katete taastamine 1:500 Kristjan Toro Liina Randvoo Liina Randvoo
11 13
TP 04-2025
23026 EL EL-4-02
/
/
LP /
/
/
/
/
/
/
/
/
/ /
/ /
/
/
/
/
/ /
/
/
/
/
/
/
/
/ /
/
/
/
LP LP
LP LP
LP LP
LPLP
LPLP
LP LP
LP LP
/
LP LP
/
LP LP
LP
LP
LP
LP
LP
LP
LP
/
/
/
/
/ /
/ /
/ /
/ /
/ /
/ /
/ /
/ /
/ /
/ /
/ /
/
/ /
/ /
/ /
/ /
/ /
/ /
/ /
/ /
/ /
/ /
/ /
/
/ /
/
/ /
/ /
/
/
/LP LP
LP LP
LP LP
/
/
/ /
/ /
/ /
/ /
/ /
/ /
/ /
/ /
/ /
/ /
/ /
/ /
/ /
/ /
/ /
/ /
/ /
/ /
/ /
/
/
/ /
/ /
/ /
/ /
/ /
/ /
/
/
/ /
/ /
/
/
/
/
/
/
/
/ /
/ /
/ /
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/ / / / / / / /
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
LP
Tingmärgid / / / / / / /
/ / / / / / /
/ / / / / / /
/ / / / / / /
OLEMASOLEVATE PUUDE EHITUSAEGNE KAITSE
prussid
pehmenduskiht autokummidest
traat
TÜVEKAITSEJUUREKAITSE
prussid kergkruus või killustik filterkangas
ol.ol. maapind
Hoiatuslint
Projekteeritud sidetoru
Keskliiv - 10 cm (Kf>0,5; Kt=0,92) kaabli peal Keskliiv - 10 cm (Kf>0,5; Kt=0,92) kaabli peal Olemasolev pinnas
Kasvupinnas ja muru külv h= 15 cm Täitepinnas (Kf>0,5; Kt=0,92) h= 20cm
Töömahtude piir
min 1,0 m
Sidekanalisatsiooni kaeviku lõige haljasala korral
Haljasala taastamine
Projekteeritud Ø63/110 mm kaitsetoru
Hoiatuslint
Freeskate - 10 cm fr. 0/32 (täitematerjal: taastatud asfaltsegu)
Keskliiv - 10 cm (Kf>0,5; Kt=0,92) kaabli peal Keskliiv - 10 cm (Kf>0,5; Kt=0,92) kaabli peal Olemasolev pinnas
Killustikalus - 25 cm kiilutud fr. 31,5/65 (E=140 MPa)
Täitepinnas - 5 cm (Kf>0,5; Kt=0,92) Keskliiv - 25 cm (Kf>2,0; Kt=0,98)
Töömahtude piir
0,3 m0,3 m0,3 m
Sidetrassi kaeviku lõige freeskatte korral
Freeskatte taastamine
min 1,0 m
Projekteeritud kaablitrass
Hoiatuslint
Keskliiv - 10 cm (Kf>0,5; Kt=0,92) kaabli peal Keskliiv - 10 cm (Kf>0,5; Kt=0,92) kaabli peal Olemasolev pinnas
Killustik (pos 5/6, segu 0/32 - 31-34 cm (E=140 MPa)
Täitepinnas (Kf>0,5; Kt=0,92) Keskliiv - 20 cm (Kf>2,0; Kt=0,98)
0,3 m
1, 0
m
0,3 m
Kaablitrassi kaeviku lõige killustikkatte korral
Kruuskate
Roobuka küla sidetrassid Roobuka küla, Saku vald, Harju maakond Rednet OÜ
Katete taastamine 1:500 Kristjan Toro Liina Randvoo Liina Randvoo
12 13
TP 04-2025
23026 EL EL-4-02
LP LP
/
LP LP
/
LP
LP
LP
LP
LP
LP
LP
LP /
/
/ /
/ /
/ /
/ /
/ /
/ /
/ /
/ /
/ /
/ /
/ /
/
/ /
/
/ /
/ /
/
/
/LP LP
LP LP
/
/
/
/
/
/ /
/ /
/ /
/ /
/ /
/ /
/ /
/ /
/ /
/ /
/
/ /
/ /
/ /
/ /
/ /
/ /
/ /
/ /
/ /
/ /
/ /
/
/
LP
/ /
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/ /
/ /
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
Tingmärgid / / / / / / /
/ / / / / / /
/ / / / / / /
/ / / / / / /
OLEMASOLEVATE PUUDE EHITUSAEGNE KAITSE
prussid
pehmenduskiht autokummidest
traat
TÜVEKAITSEJUUREKAITSE
prussid kergkruus või killustik filterkangas
ol.ol. maapind
Hoiatuslint
Projekteeritud sidetoru
Keskliiv - 10 cm (Kf>0,5; Kt=0,92) kaabli peal Keskliiv - 10 cm (Kf>0,5; Kt=0,92) kaabli peal Olemasolev pinnas
Kasvupinnas ja muru külv h= 15 cm Täitepinnas (Kf>0,5; Kt=0,92) h= 20cm
Töömahtude piir
min 1,0 m
Sidekanalisatsiooni kaeviku lõige haljasala korral
Haljasala taastamine
Projekteeritud Ø63/110 mm kaitsetoru
Hoiatuslint
Freeskate - 10 cm fr. 0/32 (täitematerjal: taastatud asfaltsegu)
Keskliiv - 10 cm (Kf>0,5; Kt=0,92) kaabli peal Keskliiv - 10 cm (Kf>0,5; Kt=0,92) kaabli peal Olemasolev pinnas
Killustikalus - 25 cm kiilutud fr. 31,5/65 (E=140 MPa)
Täitepinnas - 5 cm (Kf>0,5; Kt=0,92) Keskliiv - 25 cm (Kf>2,0; Kt=0,98)
Töömahtude piir
0,3 m0,3 m0,3 m
Sidetrassi kaeviku lõige freeskatte korral
Freeskatte taastamine
min 1,0 m
Projekteeritud kaablitrass
Hoiatuslint
Keskliiv - 10 cm (Kf>0,5; Kt=0,92) kaabli peal Keskliiv - 10 cm (Kf>0,5; Kt=0,92) kaabli peal Olemasolev pinnas
Killustik (pos 5/6, segu 0/32 - 31-34 cm (E=140 MPa)
Täitepinnas (Kf>0,5; Kt=0,92) Keskliiv - 20 cm (Kf>2,0; Kt=0,98)
0,3 m
1, 0
m
0,3 m
Kaablitrassi kaeviku lõige killustikkatte korral
Kruuskate
Roobuka küla sidetrassid Roobuka küla, Saku vald, Harju maakond Rednet OÜ
Katete taastamine 1:500 Kristjan Toro Liina Randvoo Liina Randvoo
13 13
TP 04-2025
23026 EL EL-4-02
Kõnnitee
Lõige nr. 1 Ristumine nr. 11240 Tõdva-Hageri tee km 6,61
te e
te lg
kaevik
46.00
45.00
44.00
43.00
47.00
48.00
42.00
41.00 Kaitsetoru Pe Opto 110x6,6(1250N) L=34m
46.00
45.00
44.00
43.00
47.00
48.00
42.00
41.00 1,
00 m
2, 57
m
KÜ p
iir
KÜ p
iir
maapind
kaevik
1, 00
m
MPkaabel
1, 00
m
Sõidutee
KPkaabel
1, 00
m
Side
0, 70
m
1, 00
m
1, 25
m
1, 00
m
Lõige nr. 2 Ristumine nr. 11240 Tõdva-Hageri tee km 6,30
te e
te lg
kaevik
45.00
44.00
43.00
42.00
46.00
47.00
41.00
40.00
Kaitsetoru Pe Opto 110x6,6(1250N) L=55m
45.00
44.00
43.00
42.00
46.00
47.00
41.00
40.00
1, 00
m
1, 00
m KÜ
p iir
KÜ p
iir
maapind kaevik
1, 00
m
MPkaabel 1,
00 m
Sõidutee
Side
1, 00
m
2, 86
m
KPkaabel
1, 50
m
1, 13
m
Vtrass/Ktrass/SKtrass Ø500 PL
kruustee 1, 80
m
1, 51
m
vtrass/kbltrass/ktrass
1, 80
m
1, 80
m
1, 80
m
1, 80
m
ktrass
1, 80
m
1, 80
m 1, 00
m
1, 80
m
Vtrass/Ktrass Mpkaabel
Ø200 PL
1, 68
m
1, 00
m
1, 00
m
1, 00
m
1, 00
m
Roobuka küla sidetrassid Roobuka küla, Saku vald, Harju maakond Rednet OÜ
Pikiprofiil - Kristjan Toro Liina Randvoo Liina Randvoo
1 1
TP 03.2025
23026 EL EL-6-01
Pos 1 km 6,61
Pos 2 km 6,53
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/ /
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
B
C
D
E
F
A
B
C
D
E
F
A
2 3 4 5 6 7 A31
2 3 4 5 6 7 81
Isikliku kasutusõigusega seadmise ala plaan
IKÕ ala Pos nr
(plaanil) nr
Kinnistu registriosa
number
Katastriüksuse tunnus, nimi ja sihtotstarve;
Ala pindala ruutmeetrites m2
Pos 1 10206850 71814:001:0198
11240 Tõdva-Hageri tee Transpordimaa 40 m2
PARI ID
/ / / /
Roobuka küla sidetrassid Roobuka küla, Saku vald, Harjumaa Rednet OÜ
Isikliku kasutusõiguse ala 1:500 Kristjan Toro Liina Randvoo Liina Randvoo
1 4
TP 03.2025
23026 EL EL-6-01
Pos 2 10206850 71814:001:0198
11240 Tõdva-Hageri tee Transpordimaa 205 m2
Pos 3 10206850 71814:001:0198
11240 Tõdva-Hageri tee Transpordimaa 40 m2
Pos 4 10206850 71814:001:0198
11240 Tõdva-Hageri tee Transpordimaa 5 m2
Pos 2 km 6,53
Pos 2 km 6,42
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/ /
/
/
/
/
/
/
/
/
/
B
C
D
E
F
A
B
C
D
E
F
A
2 3 4 5 6 7 A31
2 3 4 5 6 7 81
/ / / /
Roobuka küla sidetrassid Roobuka küla, Saku vald, Harjumaa Rednet OÜ
Isikliku kasutusõiguse ala 1:500 Kristjan Toro Liina Randvoo Liina Randvoo
2 4
TP 03.2025
23026 EL EL-6-01
Isikliku kasutusõigusega seadmise ala plaan
IKÕ ala Pos nr
(plaanil) nr
Kinnistu registriosa
number
Katastriüksuse tunnus, nimi ja sihtotstarve;
Ala pindala ruutmeetrites m2
Pos 1 10206850 71814:001:0198
11240 Tõdva-Hageri tee Transpordimaa 40 m2
PARI ID
Pos 2 10206850 71814:001:0198
11240 Tõdva-Hageri tee Transpordimaa 205 m2
Pos 3 10206850 71814:001:0198
11240 Tõdva-Hageri tee Transpordimaa 40 m2
Pos 4 10206850 71814:001:0198
11240 Tõdva-Hageri tee Transpordimaa 5 m2
Pos 2 km 6,42
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
B
C
D
E
F
A
B
C
D
E
F
A
2 3 4 5 6 7 A31
2 3 4 5 6 7 81
/ / / /
Roobuka küla sidetrassid Roobuka küla, Saku vald, Harjumaa Rednet OÜ
Isikliku kasutusõiguse ala 1:500 Kristjan Toro Liina Randvoo Liina Randvoo
3 4
TP 03.2025
23026 EL EL-6-01
Isikliku kasutusõigusega seadmise ala plaan
IKÕ ala Pos nr
(plaanil) nr
Kinnistu registriosa
number
Katastriüksuse tunnus, nimi ja sihtotstarve;
Ala pindala ruutmeetrites m2
Pos 1 10206850 71814:001:0198
11240 Tõdva-Hageri tee Transpordimaa 40 m2
PARI ID
Pos 2 10206850 71814:001:0198
11240 Tõdva-Hageri tee Transpordimaa 205 m2
Pos 3 10206850 71814:001:0198
11240 Tõdva-Hageri tee Transpordimaa 40 m2
Pos 4 10206850 71814:001:0198
11240 Tõdva-Hageri tee Transpordimaa 5 m2
Pos 3 km 6,30
/
/
/
/
/
/
/
/
/
/
/ ////////////////
/
/
/
/
Pos 4
B
C
D
E
F
A
B
C
D
E
F
A
2 3 4 5 6 7 A31
2 3 4 5 6 7 81
/ / / /
Roobuka küla sidetrassid Roobuka küla, Saku vald, Harjumaa Rednet OÜ
Isikliku kasutusõiguse ala 1:500 Kristjan Toro Liina Randvoo Liina Randvoo
4 4
TP 03.2025
23026 EL EL-6-01
Isikliku kasutusõigusega seadmise ala plaan IKÕ ala Pos nr
(plaanil) nr
Kinnistu registriosa
number
Katastriüksuse tunnus, nimi ja sihtotstarve;
Ala pindala ruutmeetrites m2
Pos 1 10206850 71814:001:0198
11240 Tõdva-Hageri tee Transpordimaa 40 m2
PARI ID
Pos 2 10206850 71814:001:0198
11240 Tõdva-Hageri tee Transpordimaa 205 m2
Pos 3 10206850 71814:001:0198
11240 Tõdva-Hageri tee Transpordimaa 40 m2
Pos 4 10206850 71814:001:0198
11240 Tõdva-Hageri tee Transpordimaa 5 m2
Valge 4 / 11413 Tallinn / 620 1200 / [email protected] / www.transpordiamet.ee
Registrikood 70001490
Saku Vallavalitsus
Juubelitammede tee 15
Saku alevik, Saku vald, 75501,
Harju maakond
Teie 24.10.2025
Meie 28.10.2025 nr 7.1-2/25/15854-6
Ehitusteatise nr 2511201/49128
kooskõlastamine märkustega
Olete esitanud Transpordiametile kooskõlastamiseks Harju maakonna Saku valla Roobuka küla
ehitusteatise eelnõu (menetlus nr 511230).
Ehitusteatist taotletakse side maakaabelliini ehitamiseks. Ehitusteatise aluseks on „Roobuka küla
sidetrassid“ projekt (projekteerija ITK Inseneribüroo OÜ, töö nr 23026).
Ehitusteatise aluseks oleva projektiga kavandatakse side maakaabelliini paigaldamist riigitee nr
11240 Tõdva-Hageri tee riigitee maaüksuste piires ja tee kaitsevööndis:
Side maakaabelliini ristumine riigiteega nr 11240 Tõdva-Hageri tee km 6,30 ja km 6,61
kinniselt, kaitsetorus.
Side maakaabelliini kulgemine riigitee nr 11240 Tõdva-Hageri tee maaüksusel km 6,42 – 6,53
kinniselt, kaitsetorus.
Side maakaabelliini kulgemine riigitee nr 11240 Tõdva-Hageri tee km 6,30 – 6,31 ja km 6,53 –
6,73 tee kaitsevööndis väljapool riigitee maaüksust.
Juhime tähelepanu, et Transpordiamet on kooskõlastanud 15.05.2025 kirjaga nr 7.1-2/25/7648-2
ehitusteatise nr 2511201/36629 (menetlus nr 489445), mille aluseks on „Roobuka küla
sidetrassid“ projekt (projekteerija ITK Inseneribüroo OÜ, töö nr 23026).
Saku Vallavalitsuse ehitusspetsialisti poolt 24.10.2025 edastatud e-maili kohaselt väljastati
ehitusteatis menetluse nr 489445 ekslikult ning ehitusregistri klienditoega otsitakse võimalust, et
ehitusteatis (menetluse nr 489445) kustutada.
Lähtudes ehitusseadustiku § 70 lg 3 ja § 99 lg 3, kooskõlastame ehitusteatise nr 2511201/49128
(menetlus nr 511230) eelnõu ja anname nõusoleku riigitee kaitsevööndis kehtivatest piirangutest
kõrvale kaldumiseks vastavalt ehitusloa aluseks olevale ITK Inseneribüroo OÜ tööle nr 23026.
Käesoleva kooskõlastusega muutub kehtetuks Transpordiameti 15.05.2025 kirjaga nr 7.1-
2/25/7648-2 antud kooskõlastus.
Projekti realiseerimisel tuleb arvestada järgneva informatsiooni ja nõuetega:
1. Tehnovõrgu omanik peab esitama Transpordiametile garantiikirja kehtivusajaga 5 aastat, milles kirja väljastaja tagab ehitustööde tõttu teele ja riigitee maale tekkinud võimalike kahjustuste likvideerimise oma kuludega.
2 (3)
2. Tehnovõrgu omanikul tuleb sõlmida Transpordiametiga leping riigitee maaüksusele kasutusõiguse saamiseks. Kasutusõiguse ala kohta luua ruumikuju Maakatastri piiratud asjaõiguste infosüsteemi (PARI) kaudu aadressil https://pari.kataster.ee ning esitada taotluses ruumikuju tunnus PARI ID number koos aktiivse jagamislingiga. Taotlus tuleb esitada Transpordiametile aadressil ([email protected]). Lepingu taotluse vorm asub www.transpordiamet.ee – Teehoid ja liikluskorraldus – Tee-ehituse juhendid – Riigimaade kasutus – tehnovõrgud – Riigivara kasutamiseks andmise ja isikliku kasutusõiguse seadmise taotlus (tehnovõrgud ja rajatised). Sõlmitud leping on aluseks liiklusvälise tegevuse loa väljastamiseks.
3. Enne riigitee maaüksusel ehitustööde alustamist tuleb huvitatud isikul:
3.1. koostada liikluskorralduse projekt vastavalt liiklusseaduse § 7¹ lõike 4 alusel kehtestatud Majandus- ja taristuministri 13.07.2018 määrusele nr 43 Nõuded ajutisele liikluskorraldusele ning kooskõlastada see Transpordiametiga e-posti aadressil [email protected].
3.2. saada Transpordiametilt liiklusseaduse § 7² lg 3 kohane liiklusvälise tegevuse luba. Taotluse vorm on leitav: https://www.transpordiamet.ee/taotlused-blanketid#tood-ja- piirangud-ma. Vastav taotlus palume saata e-posti aadressil [email protected]. Taotlusele lisada kooskõlastuskiri ja ehitusaegse liikluskorralduse projekt.
4. Riigitee ja selle rajatiste kahjustamine on keelatud; ehitustehnikaga manööverdamine riigiteel ja riigitee mulde nõlvadel ei ole lubatud. Materjalide veod korraldada olemasolevate juurdepääsuteede kaudu.
5. Tööpäeva lõppedes ei ole lubatud jätta riigitee maaüksusele ega tee lähialale lahtiseid kaevikuid. Materjalide ladustamine sõiduteele või selle vahetusse lähedusse on keelatud.
6. Riigitee maa tuleb peale tööde lõppu korrastada. Haljastus taastada kasvupinnase ja murukülviga vastavalt „Teetööde tehniliste kirjelduste“ peatükk nr 9 „Maastikukujundustööd“ kvaliteedinõuetele.
7. Tehnovõrkude ehitustööde aeg tuleb kavandada nii, et riigitee teemaa korrastamise, riigitee mahasõitude, jalgratta- ja jalgtee katendikonstruktsiooni nõuetekohase taastamise tööd oleks teostatavad võimalikult lühikese aja jooksul. Kui ilmastikuolud ei võimalda riigitee teemaa ja tee konstruktsioonide taastamist, tuleb projektikohaste tehnovõrkude ehitustööd riigitee piirides peatada. Katted peavad olema taastatud ja teemaa korrastatud enne tehnovõrgule kasutusloa andmist.
8. Ehitatav tehnovõrk peab vastama ehitusseadustikust tulenevatele normidele ning ei tohi ehituse ajal ega kasutusele võtu järgselt seada takistusi liiklusele, tee ja teerajatiste teehoiule (korrashoiule) või sademe- ja pinnasevete ärajuhtimisele riigitee transpordimaalt ja kaitsevööndist.
9. Tööde lõpetamisel tuleb Transpordiametile esitada digitaalsed teostusjoonised 3D kujul .pdf ja .dwg (.dgn) formaadis.
10. Kooskõlastatud projekti muutmisel riigitee piirides ja/või kaitsevööndis tuleb projektlahendus Transpordiametiga uuesti kooskõlastada.
Kooskõlastus kehtib kaks aastat välja andmise kuupäevast. Kui ehitusteatist ei ole selleks ajaks
antud, siis palume Transpordiamet kaasata uuesti ehitusteatise või projekteerimistingimuste
menetlusse.
Lugupidamisega
(allkirjastatud digitaalselt)
Laur Kõiv
peaspetsialist
3 (3)
planeerimise osakonna tehnovõrkude üksus
Lisa: Tiitelleht
Seletuskiri
Asendiplaanid
Pikiprofiilid
Katete taastamise asendiplaan
IKÕ plaan
Laur Kõiv
55901417, [email protected]
Seosed
| Nimi | K.p. | Δ | Viit | Tüüp | Org | Osapooled |
|---|---|---|---|---|---|---|
| EHR- Harjumaa, Saku vald, Roobuka küla sidetrasside ehitusteatis, menetlus nr 511230 | 24.10.2025 | 3 | 7.1-2/25/15854-5 | Sissetulev kiri | transpordiamet | Saku Vallavalitsus |
| Vastus EHR- Harjumaa, Saku vald, Roobuka küla sidetrasside ehitusteatis, menetlus nr 511230 | 23.10.2025 | 1 | 7.1-2/25/15854-4 | Valjaminev kiri | transpordiamet | Saku Vallavalitsus |
| EHR- Harjumaa, Saku vald, Roobuka küla sidetrasside ehitusteatis, menetlus nr 511230 | 16.10.2025 | 1 | 7.1-2/25/15854-3 | Sissetulev kiri | transpordiamet | Saku Vallavalitsus |
| Vastus EHR- Harjumaa, Saku vald, Roobuka küla sidetrasside ehitusteatis, menetlus nr 511230 | 25.09.2025 | 4 | 7.1-2/25/15854-2 | Valjaminev kiri | transpordiamet | Saku Vallavalitsus |
