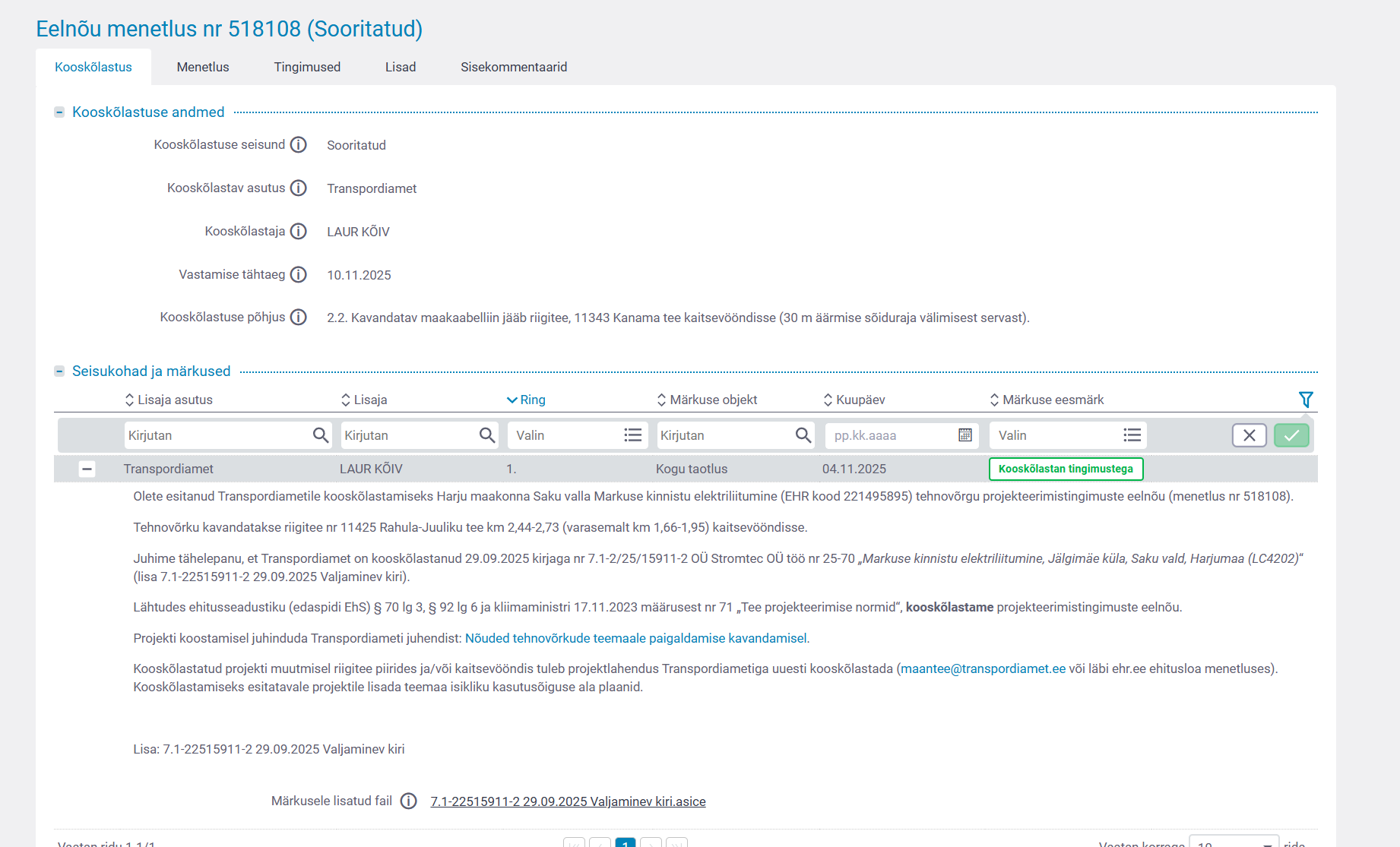

Vastus EHR- Harju maakond, Saku vald, Jälgimäe küla, Markuse kinnistu elektriliitumise projekteerimistingimuste taotlus, menetlus nr 518108

MARKUSE KINNISTU ELEKTRILIITUMINE JÄLGIMÄE KÜLA, SAKU VALD, HARJUMAA

STAADIUM: TÖÖPROJEKT TÖÖ TEOSTAJA: OÜ STROMTEC PROJEKTEERIJA: TARMO TIITS 55699792 [email protected] VASTUTAV SPETSIALIST: JAANUS KALDOJA TÖÖ NUMBER: 25-70 TELLIJA PROJEKTI KOOD: LC4202 TELLIJA: Elektrilevi OÜ Reg. kood: 11050857 Kadaka tee 63, 12915 Tallinn Telefon 7154230

TARTU AUGUST 2025

OÜ Stromtec. Päevalille tn 2-2 Ülenurme alevik, Kambja vald, Tartumaa. Tel. 5534119, [email protected] Reg nr: 12688881 MTR: TEL002388

Markuse kinnistu elektriliitumine, Jälgimäe küla, Saku vald, Harjumaa (LC4202).

OÜ Stromtec. Töö nr. 25-70

Tööprojekt Tartu 19.08.2025

2

Sisukord

1. ASUKOHT .................................................................................................................................... 3

2. SELETUSKIRI ................................................................................................................................ 4

2.1 ÜLDOSA ....................................................................................................................................... 4 2.2 TEHNILINE LAHENDUS. TEOSTATAVAD TÖÖD ....................................................................................... 5

2.2.1 Projekteeritud 0,4 kV kaabelliinid .................................................................................... 5 2.2.2 Projekteeritud liitumiskilbid ............................................................................................. 6

2.3 KAITSE JA MAANDAMINE ................................................................................................................. 6 2.4 TÄHISTUSED .................................................................................................................................. 7

3. TÖÖTERVISHOID JA TÖÖOHUTUS ................................................................................................ 8

3.1 EHITUSPLATSI ETTEVALMISTUS .......................................................................................................... 8 3.2 OHUTUSE TAGAMINE JA LIIKLUSKORRALDUS ........................................................................................ 8 3.3 OLEMASOLEVATE EHITISTE JA RAJATISTEGA ARVESTAMINE ..................................................................... 8 3.4 TÖÖTERVISHOID JA TÖÖOHUTUSNÕUDED ........................................................................................... 9 3.5 EHITUSTÖÖDE DOKUMENTEERIMINE JA JÄRELEVALVE ............................................................................ 9 3.6 TÖÖDE KVALITEEDINÕUDED ............................................................................................................. 9 3.7 TEEDEEHITUSE OSA ......................................................................................................................... 9

3.7.1 Teetööde üldised tehnoloogianõuanded ......................................................................... 9 3.7.2 Liikluskorraldus ehituse ajal ........................................................................................... 10 3.7.3 Liikluskorraldusvahendid ................................................................................................ 10 3.7.4 Kaeviku tagasitäide ........................................................................................................ 10 3.7.5 Katendi taastamine ja vertikaalplaneering ................................................................... 10 3.7.6 Nõuded katendis kasutatavatele materjalidele ............................................................ 10 3.7.7 Haljastus .......................................................................................................................... 11

4. ANDMETABELID ........................................................................................................................ 12

4.1 PÕHIMATERJALIDE SPETSIFIKATSIOON .............................................................................................. 12 4.2 TÖÖDE MAHTUDE TABEL ................................................................................................................ 12

5. KOOSKÕLASTUSED .................................................................................................................... 13

5.1 KOOSKÕLASTUSTE KOONDTABEL ..................................................................................................... 13 5.2 KOOSKÕLASTUSTE ÄRAKIRJAD ........................................................................................................ 13 5.3 PROJEKTEERIMISE LÄHTEÜLESANNE ................................................................................................. 14

6. JOONISED .................................................................................................................................. 15

Asendiplaan 001 Üldelektriskeem 002

Markuse kinnistu elektriliitumine, Jälgimäe küla, Saku vald, Harjumaa (LC4202).

OÜ Stromtec. Töö nr. 25-70

Tööprojekt Tartu 19.08.2025

3

1. ASUKOHT

Projekteeritav piirkond

Markuse kinnistu elektriliitumine, Jälgimäe küla, Saku vald, Harjumaa (LC4202).

OÜ Stromtec. Töö nr. 25-70

Tööprojekt Tartu 19.08.2025

4

2. SELETUSKIRI

2.1 Üldosa

Käesolevas projektis on lahendatud Markuse kinnistu elektriliitumine Jälgimäe külas, Saku vallas, Harju maakonnas. Projekt on teostatud digitaliseeritud alusplaanile vastavalt projekteerimisülesandele nr. 500433.

Projekt on koostatud lähtudes kehtivatest normdokumentidest, millest kinni pidada ehitusel ning hilisemal käidul:

• “Ehitusseadustik";

• „Asjaõigusseadus AÕS“;

• “Seadme ohutuse seadus";

• Elektrilevi OÜ ettevõttestandardid, juhendid;

• EVS-HD 60364-4-41:2017 Madalpingelised elektripaigaldised. Osa 4-41: Kaitseviisid. Kaitse elektrilöögi eest;

• EVS-HD 60364-4-42:2011 Madalpingelised elektripaigaldised. Osa 4-42: Kaitseviisid. Kaitse kuumustoime eest;

• EVS-HD 60364-4-43:2010 Madalpingelised elektripaigaldised. Osa 4-43: Kaitseviisid. Liigvoolukaitse;

• EVS-HD 60364-4-443:2016 “Madalpingelised elektripaigaldised. Osa 4-44: Kaitseviisid. Kaitse pingehäirete ja elektromagnetiliste häirete eest”;

• EVS-EN 50110-1:2013 Elektripaigaldiste käit;

• EVS-HD 60364-4-444:2010/AC2012 Madalpingelised elektripaigaldised. Osa 4-444: Kaitseviisid" Kaitse pingehäiringute ja elektromagnetiliste häiringute eest";

• EVS-HD 60364-5-51:2009/A11:2013 ”Ehitiste elektripaigaldised. Osa 5-51: Elektriseadmete valik ja paigaldamine. Üldjuhised“;

• EVS-HD 60364-5-52:2011 Madalpingelised elektripaigaldised. Osa 5-52: Elektriseadmete valik ja paigaldamine. Juhistikud;

• EVS-HD 60364-5-54:2011 Madalpingelised elektripaigaldised. Osa 5-54: Elektriseadmete valik ja paigaldamine. Maandamine ja kaitsejuhid;

• EVS-EN 50110-1:2013 „Elektripaigaldiste käit. Osa 1: Üldnõuded”;

• Teised Eesti Vabariigi seadused, normid ja õigusaktid.

Enne ehitustööde algust tuleb ehitajal kirjalikult teavitada tööst puudutatud kinnistu(te)

omanikke töödega alustamisest tähitud kirjaga allkirja vastu vähemalt 3 päeva enne töödega

alustamist (kui kooskõlastuste koondtabelis pole määratud pikemat tähtaega), teavitades neid

tööde teostamisest nende maaüksustel ning arvestama nende tingimuste, nõudmiste ja

kooskõlastuste tingimustega. Samuti teavitada 3 päeva enne ehitustöid Tellija projektijuhti, kohaliku

omavalitsust, tehnovõrkude valdajaid ning arvestama ehitustöödel nende tingimuste, nõudmiste ja

kooskõlastuste tingimustega. Enne ehitustööde algust tuleb ehitajal taotleda luba kohalikult

omavalitsuselt kaevetööde läbiviimiseks ning võtta tööülesanne Elektrilevi OÜ vastavast piirkonnast.

Enne ehitustööde algust tuleb ehitajal projekteeritud kaablitrassid looduses maha märkida. Tööde

alustamisel tuleb informeerida tehnovõrkude valdajaid ja vajadusel täpsustada tehnovõrkude täpne

asukoht surfimise teel ja kutsuda kohale trassi valdaja esindaja. Ehituse käigus kahjustada saanud

maa-alune kommunikatsioon tuleb ehitajal nõuetekohaselt taastada. Pärast trassi mahamärkimist

võtta ühendust projektijuhiga, kellega objekti avakoosolekul leppida kokku tööde teostamise aeg ja

viis.

Markuse kinnistu elektriliitumine, Jälgimäe küla, Saku vald, Harjumaa (LC4202).

OÜ Stromtec. Töö nr. 25-70

Tööprojekt Tartu 19.08.2025

5

Ehitustööd teostada vastavalt tellija ja kohaliku omavalitsuse kehtestatud korrale. Meetmed

ohutuks tööks elektriseadmetel ja nende kaitsetsoonis määrata kindlaks tööjuhatuse koosolekul enne

tööde alustamist. Pidada kinni töötervishoiu, tööohutuse ja elektriohutuse nõuetest ning headest

tavadest.

Ehitajal on kohustus täita liikluskorralduse nõudeid teetöödel, mis on kehtestatud Majandus- ja

taristuministri 13. juuli 2015.a. määrusega nr 90 “Liikluskorralduse nõuded teetöödel”.

Seadmete parameetrid on antud asendiplaanil ja elektriskeemil. Paigaldatud kaitsmed ja projekteeritud maanduspaigaldised tagavad elektriseadmete ohutuse. Uute madalpingeliinide pingestamise käigus kontrollida faasijärjestuse sobivust kõigile kolmefaasilistele tarbijatele. Projekti asendiplaanil ja töömahtude tabelis on toodud kaablitele projektsioon väärtused. Seletuskirjas ja elektrilisel skeemil antud arvutuslikud/elektrilised kaablite pikkused ning materjalide spetsifikatsioonis arvutuslikud/elektrilised kaablite pikkused + reserv.

Alusplaanina on kasutatud alljärgnevat materjali: a) Kirjanurk OÜ „Geodeetiline alusplaan“ (töö nr. 14089G; 08.09.2025). Koordinaadid L-EST 97

süsteemis, kõrgused EH2000 süsteemis. NB! Ehitustöödel tekkinud küsimused ja probleemid, mida pole kajastatud käesolevas projektis või on ebaselged, lahendatakse töö käigus kooskõlastatult projekti autori ja töö tellijaga.

2.2 Tehniline lahendus. Teostatavad tööd

2.2.1 Projekteeritud 0,4 kV kaabelliinid

Kaabelliinide väljaehitamisel juhinduda juhendist P338. Projekteeritud kaablite parameetrid koos algus- ja lõpp-punktidega on toodud üldelektriskeemil 002, kaablite kulgemine looduses on esitatud asendiplaanidel, põhimaterjalid koos varuga spetsifikatsioonis (Tabel 4.1) ning tööde mahud on esitatud tööde mahtude tabelis (Tabel 4.3). 0,4 kV:

Projekteeritud 0,4 kV maakaabel saab alguse Käspri alajaama F2 mastist M2 ning lõpeb projekteeritud liitumiskilbis LK237717. Kaabel ja torud paigaldada vastavalt asendiplaanile 001. Tööde täpne järjekord ja metoodika jääb objektil ehitaja lahendada. Enne kaevetöid trass looduses maha märkida. Kaablite tüüp ning kogused on toodud tabelis 2.1. TÖÖDE KIRJELDUS:

Maakaabli alla kaevikusse paigaldada (kivises pinnases või kui kaeviku põhi jäetakse tasandamata) kuni 10 cm liiva. Kaablite lubatud paigaldustemperatuuridel lähtuda tootja andmetest.

Ristumisel maa-aluste kommunikatsioonidega (tarbijakaablid, side, vesi, jne) tuleb kohale kutsuda vastavate trasside esindajad ja kaabel kaitsta kaablikaitsetoruga (kaabel on ristumiskohast mõlemale poole vähemalt 2 m ulatuses paigaldatud torusse) ning juhinduda normide-kohastest püst- ja horisontaalvahekaugustest ning kooskõlastustes toodud tingimustest. Torude otsad tuleb tihendada ehitusvahuga. Kaabli montaažil jälgida tootja poolt lubatud painderaadiusi, tõmbejõudusid ja teisi paigaldustingimusi. Kaevamistööd teiste kommunikatsioonide kaitsetsoonis teostada käsitsi, (vt. kooskõlastuste tingimusi). Mehhaniseeritud kaevamine on lubatav ainult maa-aluste rajatiste valdajate loal, seejuures enne kontrollides, kas maa sees ei leidu plaanidele kandmata rajatisi. Ristumistel allmaarajatistega tuleb kaabli paigaldussügavus täpsustada kohapeal ehituse käigus, tehes käsitsi kaevates kindlaks nende täpse asukoha ja suuna ning otsustada pealt või altpoolt läbimineku kasuks. Vajadusel toestada sidekaablid ja olemasolevad elektrikaablid kaevetööde ajaks. Kaevamistööde käigus selgunud maa-aluste kommunikatsioonide teisiti paiknemisel teavitada sellest vastavate kommunikatsioonide esindajaid. Kogu trassi ulatuses tähistada kaabel märkelindiga. Pärast kaablite paigaldamist tuleb teha kaabelliini ja maanduspaigaldise teostusjoonised.

Markuse kinnistu elektriliitumine, Jälgimäe küla, Saku vald, Harjumaa (LC4202).

OÜ Stromtec. Töö nr. 25-70

Tööprojekt Tartu 19.08.2025

6

Pärast kaevetööde ja kaabeliini paigaldustööde lõppu tuleb kaablikaevis täita tihendatud pinnasega (pinnase tihendamise koefitsient valida vastavalt Transpordiameti peadirektori käskkirjale nr 264). Samuti taastada teekatted ja haljastus endisele või maapinna taastamise joonisel ettenähtud kujule.

Tabel 2.1. Elektrikaabli horisontaalsed ja vertikaalset vahekaugused teiste kommunikatsioonidega ristumisel, torus/ilma toruta

Nimetus Paralleelkulgemisel Ristumisel

Vee- ja kanalisatsioonitoru ≥ 1,0/ >1,0 ≥ 0,25/ ≥0,5

Sidekaabel 0,25….0,5/ >0,5 ≥ 0,15/ ≥0,5

Gaasitoru ≥ 1,0/ 1,0 / ≥0,6 (kaabel terashülsis)

Kaugküttetorustik kanali pealispind ≥ 2,0/ - ≥ 0,25/ ≥0,5

Elektrikaabel ≥ 0,07/ ≥0,1 ≥0,1/≥0,25…0,5

Kaablitrassid paigaldada haljasalal min. 0,7 m (kaevise ülapinnast kaabli ülapinnani), põllul, heinamaal ja teemaa alal min. 1,0 m kui asendiplaanil pole kirjeldatud teisiti.

2.2.2 Projekteeritud liitumiskilbid

Liitumiskilpide väljaehitusel juhinduda Elektrilevi OÜ ettevõttestandardist P343 „0,4 kV

liitumispunkt”. Projekteeritud kilbi asukoht looduses on esitatud asendiplaanil 001. Projekteeritud kilbi parameetrid on toodud elektriskeemil. Kilp paigaldada sokliga pinnasesse. Kilpide paigaldamisel pinnasesse peab arvestama kohalikke ja planeeritavaid olusid. Sokli osa peab jääma maapinnast 0,3m kõrgemale. Maapinnale paigaldatava kilbi sokliosa täita kergkruusaga.

Kilbid valida sellised, mis vastavad Tellija nõuetele. Liitumiskilpi paigaldada järgmised seadmed: • energiaarvestussüsteem vastavalt liitumiskilbi elektrilisele põhimõtteskeemile;

• peakaitse (standardile EVS-EN 60947-2:2017 vastav kaitselahutust tagav kaitselüliti, mis vastab 8 kV impulsstaluvuspingele (vastavalt P343)) vastavalt liitumiskilbi elektrilisele põhimõtteskeemile, peakaitse peab vastama kaitselahutuse nõuetele ja olema vastavalt märgistatud.

Kilpidesse paigaldada kilbiskeem koos Liituja aadressiga. Alumiiniumkaabli ühendamisel kaitselahutuslüliti klemmidele, tuleb paigaldada üleminekuklemmid Al→Cu. Kilpide paigaldamine teostada Liituja juuresolekul või Temaga kooskõlastatult. Tarbijale ettenähtud kilbi võti peab olema metallist.

Kilpidele paigaldada Elektrilevi logod.

NB!!! Elektriehitustööde hanke käigus paigaldamisele kuuluvad kaugloetavad arvestid paigaldab hanketöö võitnud partner.

2.3 Kaitse ja maandamine

Maanduspaigaldise kontuuri võib paigaldada kaevatavasse kaablikaevisesse. Vertikaalmaandurite vahe maanduspaigaldise kontuuri kiires peab jääma minimaalselt 6 m. Vertikaalmaandureid ühendav maandusjuht paigaldada allapoole maakaabelliini trassi min 0,7m sügavusele pinnasesse.

Käesolevas elektripaigaldises on elektriohutuse tagamisel rakendatud peamiselt järgmisi kaitseviise:

PÕHIKAITSENA (otsepuutekaitse) – põhiisolatsiooni ohtlike pingestatud osade ja pingealdiste juhtivate osade vahel ning kaitsekatete ja kaitseümbriste kasutamist;

Markuse kinnistu elektriliitumine, Jälgimäe küla, Saku vald, Harjumaa (LC4202).

OÜ Stromtec. Töö nr. 25-70

Tööprojekt Tartu 19.08.2025

7

RIKKEKAITSENA (kaudpuutekaitse) – toite automaatset väljalülitamist koos maandatud kaitsepotentsiaaliühtlustussüsteemi väljaehitamisega, millega tagatakse elektripaigaldise pingealdiste juhtivate osade arvestuslik puutepinge alla 50VAC. Liinide lühisvoolude väärtused tagavad nõutud väljalülitusaja 5s jooksul, vastavalt EVS-HD 60364-4-41:2017 “Madalpinge elektripaigaldised osa 4-41: Kaitseviisid, Kaitse elektrilöögi eest” punktis 411.3.2.3 toodud nõuetes.

Maanduspaigaldiste projekteerimisel on arvestatud liivsavi-pinnasega, eritakistusega 200Ωm. Juhul, kui pinnase eritakistus osutub maanduspaigaldise kohal suuremaks ja maandustakistus ei anna soovitud tulemust, siis tuleb paigaldada täiendavaid maanduselektroode. Vajaduse korral ehitada süvamaandur.

NB! Maanduspaigaldiste ehitamistel kinni pidada võrgustandardi juhendist.

2.4 Tähistused

Tähistuste paigaldamisel juhinduda Elektrilevi OÜ (0,4…20kV) juhendist P346 „Võrguvara

tähistamise ja märgistamise nõuded“. Kilpides olevad fiidrid tähistada liini nimetusega ja

operatiivnumbritega, fiidrite kaitsmed tähistada kaitsmete nimisuurusega. Elektrikilpidele kinnitada

“Elektriohu” märk ja elektrikilbi tunnus. Paigaldada operatiivtähised, kaablite suunad ja skeemid.

Maakaabli otsad tuleb tähistada kaablilipikutega. Kaablilipikutele tuleb kanda järgmised andmed: 1)

kaabli number, 2) kaabli tootemark koos soonte arvu ja ristlõigetega, 3) kaabli teise otsa võrgusõlme

tunnus. Samuti järgida Elektrilevi OÜ võrgustandardeid tähistuste osas. Välitingimustes kasutatavad

tähised peavad olema tugevast plastist või metallist ning peavad olema kinnitatud kilpidele ning

metallkonstruktsioonidele neetidega või kruvikinnitusega puitmastidele. Kasutada musta kirjet

kollasel taustal va. maandusseadme tähised mis peavad olema punast värvi.

Markuse kinnistu elektriliitumine, Jälgimäe küla, Saku vald, Harjumaa (LC4202).

OÜ Stromtec. Töö nr. 25-70

Tööprojekt Tartu 19.08.2025

8

3. TÖÖTERVISHOID JA TÖÖOHUTUS

3.1 Ehitusplatsi ettevalmistus

Kõik ehitus- ja paigaldustööd peavad olema tehtud tööde kirjeldustes ja joonistel toodu kohaselt. Töövõtja peab oma pakkumise esitama selliselt, et see sisaldaks kõigi seadmete, materjali, tööjõu, transpordi paigalduse, jms maksumusi ning arvestusega, et tööd oleksid tehtud kuni täieliku valmiduseni.

Käesoleva projekti mahtu kuuluvad kõik tööd, mis on vajalikud projektiga määratud nimetatud tööde tegemiseks, sh tööd mida ei ole käesolevas projektis otsesõnu kirjeldatud, kuid mis kuuluvad Töövõtja poolt tegemisele hea ehitustava kohaselt. Kõikide nimetatud tööde maksumus sisaldub Töövõtja poolt esitatud pakkumises. Normatiivides toodud teimid, jms kuuluvad töövõttu.

Enne ehitustööde alustamist taotleda vastava ehitustöö tegevusluba kohalikult omavalitsuselt ja teistelt ehitustöödega seotud organisatsioonilt. Ehitatav liinitrass, seadme asukoht, jms tellijaga üle vaadata. Enne ehitustööde algust tuleb ehitatav liinitrass, seadme asukoht, jms kooskõlastada täiendavalt teiste trassivaldajatega ja naaberkrundiomanikega.

Töövõtja peab Tellijale ja kohaliku omavalitsuse poolt määratud instantsidele esitama omapoolse tööde organiseerimise ja töökorralduse planeeritud ajagraafiku. See peab sisaldama ka ohutustehnilisi meetmeid tööde teostamisel kaasaarvatud meetmeid jalakäijate kaitseks, ajutiste kaitsepiirete rajamist, liikluse ümberkorraldusi, valgustust, märgistust, jne.

3.2 Ohutuse tagamine ja liikluskorraldus

Ehitustöödega mõjutatav piirkond peab kogu tööperioodi vältel olema tähistatud ja vastavalt vajadusele ka valgustatud nii, et tööde teostamine ei ohustaks piirkonda läbivate või seal töid teostavate inimeste elu ja tervist ning vara.

Tänavate sulgemine osaliselt või täielikult sõidukite liikluseks on võimalik ainult vastavalt omavalitsuspiirkonnas kehtivale korrale.

Tööde teostaja peab arvestama kõigi projekti teostamiseks vajalike liikluse sulgemisest, ümbersuunamisest ja endise liiklusolukorra taastamisest (näit. olemasolevate liiklusmärkide eemaldamine, ajutiste liiklusmärkide paigaldamine, jne.) tulenevate kulutustega. Kasutatavate liiklusmärkide kuju ja paigaldus peavad vastama kehtivale korrale.

Tööde teostaja peab arvestama kõigi projekti teostamiseks vajalike tööpiirkonna tähistamisest tulenevate kulutustega ning vastutab ajutiste tähiste, piirete ja liiklusmärkide säilimise ning nende puudumisest tekkinud kahjude hüvitamise eest.

Kõik ehitusplatsil töötavad inimesed peavad olema instrueeritud ohutustehnika nõuetes. Kõrvaliste isikute juurdepääs ehitusplatsile ja töötsoonidesse peab olema tõkestatud. Ohutuse eest ehitusplatsil vastutab täielikult Töövõtja.

3.3 Olemasolevate ehitiste ja rajatistega arvestamine

Kõik elektritööd peavad olema tehtud vastavalt Eesti Vabariigis kehtivatele nõuetele ja normatiividele ja Tellija volitatud esindaja nõudeid järgides.

Töövõtja peab ehitus- ja paigaldustöödel täitma kõiki territooriumi- või võrguvaldaja ning Tellija poolt volitatud isiku ettekirjutusi. Ehitusele seatakse garantiiaeg, mille pikkus määratakse Tellija ja Töövõtja vahelises lepingus, kõik ehituse garantiiajal ilmnenud vead või ebakvaliteetsed materjalid kõrvaldab Töövõtja omal kulul.

Enne tööde alustamist tuleb tööde teostajal koostöös olemasolevate maa-aluste rajatiste valdajatega rajatiste asukoht täpsustada ja tähistada. Tööde teostajal tuleb täita nimetatud rajatiste valdajate poolt esitatavaid nõudeid (näit. toestamine) rajatiste vahetus läheduses töötamisel.

Järgida tuleb kõikide kooskõlastusi andnud organisatsioonide nõudeid ning arvestada neist tulenevate kuludega.

Markuse kinnistu elektriliitumine, Jälgimäe küla, Saku vald, Harjumaa (LC4202).

OÜ Stromtec. Töö nr. 25-70

Tööprojekt Tartu 19.08.2025

9

3.4 Töötervishoid ja tööohutusnõuded

Tööde teostamisel tuleb järgida Eesti Vabariigi seadusi ja määrusi.

3.5 Ehitustööde dokumenteerimine ja järelevalve

Tööde tegemisel jälgida ehitustööde head tava, pärast tööde lõpetamist peab olema ehitusplats koristatud ja heakord taastatud. Elektritöödele võib lubada ainult sellekohast väljaõpet omavat personali. Ehitustööde dokumenteerimisel lähtuda Eesti Vabariigi Ehitusseadustikust ja Tellija elektripaigaldise kasutuselevõtu protseduurist. Ehituse järelevalvet teostab Tellija poolt volitatud isik või ettevõte. Kõrvalekalded projektist kooskõlastatakse tellijaga ja projekteerijaga ning fikseeritakse kirjalikult. Tööde teostamise kohta koostatakse kaetud tööde aktid.

Tööde lõpetamisel tuleb teostada kõik vajalikud kontrollmõõtmised, mis tõestavad tööde kvaliteetset teostust. Kontrollmõõtmised võib teostada Töövõtja või mõni teine ettevõte tingimusel, et ta omab selleks vastavaid lube ja registreeringuid. Elektritöid ei loeta valmisolevaks enne, kui kõik teimid ja testid on tehtud ning nende tulemused vastavad nõuetele. Töövõtjal peab enne ehituse alustamist olema ehituse tööohutuse plaan, mis peab sisaldama :

- abinõusid, mida sellel ehitusplatsil rakendatakse ohutute töötingimuste loomiseks, võttes arvesse ka platsil või selle läheduses toimuvat tegevust, liiklust jm.;

- liikluskorraldust Ehitusplatsil paiknevad ehituste alad ja kommunikatsioonide kaevikud piirata tähiste ja

hoiatusmärkidega. Töövõtja peab oma igasuguse tegevuse ehitusplatsil kooskõlastama Tellija esindajaga; kooskõlastama kohaliku omavalitsusega, st taotlema kaeveloa ja ehituse alustamise loa.

Teostusmõõdistuse teostajal on kohustus esitada geodeetiline töö kohalikule omavalitsusele geomõõdistuste infosüsteemi.

3.6 Tööde kvaliteedinõuded

Ehitustööde kvaliteedinõuete puhul juhinduda Elektrilevi OÜ poolt välja töötatud eeskirjadest ja normidest ning MaaRYL 2010 nõuetest.

3.7 Teedeehituse osa

3.7.1 Teetööde üldised tehnoloogianõuanded

Kõik tööd märgitakse välja digitaalselt. Mahud ja kvaliteet määratakse ning tööetapid võetakse Tellija esindaja poolt vastu vastavuses teetööde tehnilistes kirjeldustes toodule.

Tööd toimuvad vastavuses järgmistele nõuetele:

• Transpordiameti koguleheküljel www.transpordiamet.ee rubriigis Juhendid toodud dokumentidele

• „Muldkeha ja dreenkihi projekteerimise, ehitamise ja remondi juhis“, kinnitatud Transpordiameti peadirektori 05.01.2016. a käskkirjaga nr 0001;

Vastuolude korral erinevates dokumentides tuleb lähtuda Eesti Vabariigi Standarditest (EVS). Enne mullatööde algust peavad olema tehtud kõik vajalikud eeltööd. Tööde käigus peab ehitaja

kindlustama vete äravoolu muldelt ja tee maa-alalt, kaevates ajutisi kraave ja rajades vajadusel ajutisi truupe või pumpamist. Üheski ehituse faasis ei tohi lubada vee püsimist kaevendites ja aluspinnase läbi leondumist.

Ehitaja peab tagama ehitustöödel kvaliteedi vastavalt “Teehoiutööde ehitusjärelvalve kord” Teede- ja Sideministri kehtivatele määrustele.

Täidete ja liivaluse tihendustegur peab olema vähemalt 0.95. Vajadusel peab kasutama tihendamisel ka vett. Teised kattekonstruktsioonikihid peavad vastama kehtivatele normidele ja eeskirjadele. Vältima peab olemasolevate kommunikatsioonide vigastamist.

Markuse kinnistu elektriliitumine, Jälgimäe küla, Saku vald, Harjumaa (LC4202).

OÜ Stromtec. Töö nr. 25-70

Tööprojekt Tartu 19.08.2025

10

3.7.2 Liikluskorraldus ehituse ajal

Teetöid tegev juriidiline või füüsiline isik on kohustatud täitma kehtiva majandus- ja taristuministri määruse „Liikluskorralduse nõuded teetöödel“ nõudeid.

Ajutiste ehitusaegsete ümbersõitude ja liikluskorralduse skeemid ning joonised ehitusobjektil korraldab töövõtja vastavalt tema poolt valitud ja teostavate tööde etappidele.

Ümbersõiduteed ja ehitusaegne ajutine liikluskorraldus peavad olema enne tööde algust kooskõlastatud tee valdajaga ja tiheasustusalal kohaliku omavalitsusega. Ehitamise ajal peab olema tagatud häireteta bussiliiklus ja vajalik juurdepääs kohalikule elanikkonnale.

Töövõtja peab omal kulul kohalikke elanikke teavitama ehitustöödest ja kõigist liikluskorralduse muudatustest. Samuti tuleb vastav info edastada Tellija poolt määratavatele isikutele kohalikes vallavalitsuses. Kinnistuomanikke, kelle ligipääsu kinnistule ehitustööd takistavad, peab Töövõtja ligipääsu takistamisest teavitama vähemalt üks nädal ette.

3.7.3 Liikluskorraldusvahendid

Projekt näeb ette olemasolevate liiklusmärkide säilimise. Kui mõni liiklusmärk jääb ehitusele jalgu, eemaldatakse see ajutiselt ja taas paigaldatakse pärast ehitustööde lõppu (EVS 613:2023 “Liiklusmärgid ja nende kasutamine”).

3.7.4 Kaeviku tagasitäide

Torude kaevik kaevatakse vastavalt torustiku ehitusprojektile. Kaeviku kaevamisel tuleb eemaldada kaevikusse valguv pinnasevesi. Torude alla paigaldatakse liivalus paksusega 10 cm ja tihendatakse. Liivalus peab olema stabiilne ja püsiv. Kivivabal pinnasel ei ole liivalus nõutud. Kivivaba pinnas peab olema kobestamata.

Torud tuleb paigaldada kuivale tasanduskihile, seega tuleb kaevikust eemaldada vett pidevalt. Torude peale tuleb laotada liivpinnasest algtäide ja lõpptäide. Tihendada vastavalt, et saavutada katete alla täidetele ettenähtud tihendustegur vähemalt 0,95.

3.7.5 Katendi taastamine ja vertikaalplaneering

Katendi taastamise ulatus ja konstruktsioonid on näidatud projekti asendiplaanilistel joonistel ja kaeviku ristlõigetel. Katte taastamisel olemasolevat vertikaalplaneeringut ei muudeta.

3.7.6 Nõuded katendis kasutatavatele materjalidele

Kasutatavad materjalid peavad olema nõuetekohaselt sertifitseeritud. Materjalide vastavust nõuetele peab tõendama materjalide tootja või tema volitatud esindaja vastavusdeklaratsiooniga.

Materjale võib ehitusel kasutada alles pärast tellijapoolset heakskiitu. Killustikalused. Killustikalustes kasutatavate materjalide omadused ja paigaldus peavad vastama

alljärgnevale juhisele ja selles viidatud standarditele, arvestades projektis toodud nõudeid:- Killustikust katendikihtide ehitamise juhis MA 2016-012. Kinnitatud Transpordiameti peadirektori 22.11.2016 käskkirjaga nr. 0215.

Dreenkiht. Dreenkihis kasutatakse kruusliiva (2mm terade mass on üle 25%), mis sisaldab sõela

0,063mm läbivaid osiseid kuni 10%. Filtratsioonitegur ei tohi olla alla 1m/ööp (Proctor-teim).

Teetöödel kasutatavate pinnaste filtratsioonimoodulid tuleb määrata maksimaalse standardtiheduse ning optimaalse niiskuse juures vastavalt EVS 901-20:2013. Katseandmed tuleb esitada filtratsioonimooduliga ühes ja samas laboriprotokollis.

Markuse kinnistu elektriliitumine, Jälgimäe küla, Saku vald, Harjumaa (LC4202).

OÜ Stromtec. Töö nr. 25-70

Tööprojekt Tartu 19.08.2025

11

3.7.7 Haljastus

Olemasolev ja säilitatav kõrghaljastus Ehitustööde teostamisel puudele lähemal kui 2 m, tuleb kaevetöid teostada käsitsi, et puu

juurestikku minimaalselt kahjustataks. Lisaks ei tohi ehitustööde käigus liikuda masinatega säilitatavale kõrghaljastusele lähemale kui 3 m, mis võib kahjustada puu juurestikku (eriti kaskede omi).

Muru rajamine ja taastamine Kasvumullana tuleb kasutada mineraalmulda, mille pH on 6,5…7,0. Muld ei tohi sisaldada taimedele

kahjulikke jäätmeid. Kasutada ei tohi külmunud pinnast ja/või kive sisaldavat mulda. Pinnas tuleb tihendada, et ei tekiks vajumeid ja veelohke. Olemasoleva ja projekteeritud/taastatava haljasala piir tuleb ühtlustada ning teha niidetavaks. Kõik ehitustöödega, raietega teostatud kahjustused (lohud, rattarööpad) tuleb täita kasvumullaga.

Haljastuse mullakihi paksus peab olema vähemalt 10 cm, millele külvata muruseemne

spetsiaalsegu. Muru külviks tuleb kasutada kodumaise või naaberriikide päritoluga seemneid, millel on head idanemis- ja katvusomadused. Muruseemnesegu peab koosnema vähemalt kolmest kõrreliste liigist, millest üks peab olema punane aruhein (Festuca rubra) osakaaluga vähemalt 55%. Karjamaa raiheina (Lolium perenne) osakaal seemnesegus ei tohi olla üle 15%. Valget ristikut (Trifolium repens) ei tohi olla üle 5%.

___________________________

___________________________

Vastutav spetsialist: Jaanus Kaldoja Projekteerija: Tarmo Tiits

Markuse kinnistu elektriliitumine, Jälgimäe küla, Saku vald, Harjumaa (LC4202).

OÜ Stromtec. Töö nr. 25-70

Tööprojekt Tartu 19.08.2025

12

4. ANDMETABELID

4.1 Põhimaterjalide spetsifikatsioon

4.2 Tööde mahtude tabel

Markuse kinnistu elektriliitumine, Jälgimäe küla, Saku vald, Harjumaa (LC4202).

OÜ Stromtec. Töö nr. 25-70

Tööprojekt Tartu 19.08.2025

13

5. KOOSKÕLASTUSED

5.1 Kooskõlastuste koondtabel

5.2 Kooskõlastuste ärakirjad

Markuse kinnistu elektriliitumine, Jälgimäe küla, Saku vald, Harjumaa (LC4202).

OÜ Stromtec. Töö nr. 25-70

Tööprojekt Tartu 19.08.2025

14

5.3 Projekteerimise lähteülesanne

Markuse kinnistu elektriliitumine, Jälgimäe küla, Saku vald, Harjumaa (LC4202).

OÜ Stromtec. Töö nr. 25-70

Tööprojekt Tartu 19.08.2025

15

6. JOONISED

4 0.3

8

3

8

. 1

1

38.25

38.49

38.56

38.32

3 8 .3

9

3 8.6

6

3 8.7

7

3 8.5

5

38.77

3 8 .9

4

3

9

.

0

2

3

8

.

8

5

3 8.8

8

3 8.7

5

38.57

3 8.2

6

38.46

3 8.5

6

3 8.3

2

3 8.2

2

3 7.8

6

3 7.6

2

3 8.0

7

38.13

38.07

37.99

37.69 37.81

3 8.0

2

3 8 .0

0

3

8

.

3

0

3

8

.

3

3

3

7

.

9

4

37.88

3

7

.

7

4

37.89

37.98

3

7

.

8

5

37.65

3

7

.

6

1

38.08

3 7 .6

0

38.16

3

7

.

7

7

3 7.9

0

3 8.3

7

38.19

3 8.5

9

3

8

.

3

6

3

8

.

5

8

38.89

3 8 . 8 7

3

8

. 8

9

38.95

3

9 . 0

6

3 9 .2

4

3

8

.

9

5

39.03

3 9.0

3

3

8

.

7

1

3

8

.

9

8

3 9.2

0

3 9.1

7

3

9

.

1

2

39.51

3 9.8

9

3

9

.

4

6

3 9 .5

2

3 9 .5

6

3

9

.

4

7

4 0 .7

8

4

0

.

5

3

4 0 .6

7

4 0 .7

1

4

0

.

6

6

4 1 .7

4

4

1

.

3

9

4 1 .5

8

4 1 .6

4

4

1

.

5

8

4 2 .4

1

4

2

.

0

0

4 2 .1

1

4 2 .1

4

4

1

.

9

8

4 2 .3

2

4

2

.

0

1

4 2 .0

9

4 2 .1

5

4

2

.

0

5

4 1 .6

6

4

1

.

4

4

4 1 .6

7

4 1 .7

1

4

1

.

6

9

4 0 .6

9

4

0

.

4

6

4 0 .8

5

4 0 .9

0

4

0

.

4

9

3

9

.

9

5

3 9 .9

3

3 9 .8

8

3

9

.

5

6

39.81

39.60

3

9

.

3

7

3 9 . 0 7

3 8 . 6 2

3

8

. 8

9

3 8 . 8 8

3 8 . 4 6

3

9

. 0

2

3

9

.

4

5

39.87 p

o

s

t

k

p

o

s

t

k

A

A

A

A

A

A

A

A

A

A

A

A

A

A

kr

kr

k

r

k r

k

r

k

r

k r

k

r

k

r

k r

7

1

9

0

1

:

0

0

1

:

1

0

6

5

L

i

n

n

u

p

õ

l

l

u

7

1

9

0

1

:

0

0

1

:

1

0

6

6

1

1

3

4

3

K

a

n

a

m

a

t

e

e

L

1

1

7

1

9

0

1

:

0

0

1

:

1

0

7

5

A

u

g

u

s

t

i

7

1

8

0

1

:

0

0

3

:

0

2

1

8

1

1

3

4

3

K

a

n

a

m

a

t

e

e

7

1

9

0

1

:

0

0

1

:

1

0

7

1

1

1

3

4

3

K

a

n

a

m

a

t

e

e

L

1

3

7

1

9

0

1

:

0

0

1

:

0

9

0

0

1

1

3

4

3

K

a

n

a

m

a

t

e

e

L

1

4

7 1 9 0 1 :0

0 1 :1

0 7 4

1 1 3 4 3 K

a n a m

a t e e L

1 2

7

1

9

0

1

:

0

0

1

:

0

9

0

1

M

a

r

k

u

s

e

7

1

9

0

1

:

0

0

1

:

1

0

7

0

L

i

n

n

u

m

ä

e

S

S

S

S

S

S

S

S

S

S

S

S

S

S

S

S

S

S

S

S

S

S

S

S

S

S

S

S

S

S

S

S

S

S

S

S

Telia

Telia

T e li a

T e li a

T e li a

E la

sa

E la

s a

E la

s a

Elasa

Projekteeritud AXPK 4x50

kaitsetorus, MPL442226

AJ 328 - LK231249

L=11+287+3m

Projekteeritud sokliga pinnases

1-kohaline liitumiskilp LK237717

Markuse - 6A

Tarbijakaablile paigaldada reservtoru, toru ots tuua maapinnale ja isoleerida, PVC De50 L=4m

Paigaldada pot.ringiga maanduspaigaldis

Kilbi 0,00=37,95

Kaabel paigaldada

kinnisel meetodil

L=67m

Maakaabli sidumine õhuliiniga

N

Tingmärgid asendiplaanil

Katastriüksuse piir

Olemas olev 0,4 kV õhuliin

Olemasolev sidekaabel

Olemas olev valguskaabel

Projekteeritud 0,4 kV kaablitrass

Projekteeritud iitumiskilp

Kinnisel meetodil paigalduse kaevis

1250N kaitsetoru

Reservtoru

Maandus

Mõõtkava:

Joon nr:

Töö nr:

Töö nimetus:

Joonise nimetus:

e-mail:

Reg nr:

Aadress: Kuupäev:Tellija:

Projekteeris: Tarmo Tiits 55699792

Elektrilevi OÜ

+372 5534119Telefon:

25-70 MTR: TEL002388

[email protected]

12688881

Asendiplaani osa

M1:500

19.08.2025

001 Markuse kinnistu elektriliitumine. Jälgimäe küla, Saku vald, Harjumaa. Tööprojekt LC4202.

Kontrollis: Jaanus Kaldoja

STRΩ TEC

Märkused:

1. Projekt on teostatud digitaliseeritud alusplaanile vastavalt Elektrilevi OÜ poolt väljastatud projekteerimisülesandele nr 500433.

2. Kaablite ja elektriseadmete paigaldamisel järgida kehtivates normdokumentides sätestatud ja valmistajatehase nõudeid. Normdokumentide

nimekirja vt. seletuskirjast.

3. Enne ehitustööde algust tuleb projekteeritud kaablitrassi asukoht looduses maha märkida.

4. Maakaabel paigaldada teemaa-alal minimaalselt 1,0 m sügavusele, haljasalal minimaalselt 0,7 m sügavusele, kui pole viidatud teisiti.

Ristumised teiste kommunikatsioonidega vt. seletuskirjast.

5. Elektrilevi kaablite kaitsevööndis kaevata käsitsi.

Päevalille tn 2-2 Ülenurme alevik, Kambja vald Tartumaa 61714

Geodeetilise alusplaani andmed

Kirjanurk OÜ töö nr. 14089G "Geodeetiline alusplaan"

Koostatud 08.09.2025

Kõrgused EH2000 süsteemis

Koordinaadid L-EST97 süsteemis

Valge 4 / 11413 Tallinn / 620 1200 / [email protected] / www.transpordiamet.ee

Registrikood 70001490

Lp Tarmo Tiits

Stromtec OÜ

[email protected]

Päevalille tn 2-2

61714, Ülenurme alevik, Kambja

vald Tartu maakond

Teie 19.09.2025

Meie 29.09.2025 nr 7.1-2/25/15911-2

Markuse kinnistu elektriliitumise projekti

kooskõlastamine riigitee nr 11425

kaitsevööndis

Olete taotlenud Transpordiameti ehitusseadustiku (EhS) § 70 lg 3 kohast nõusolekut tehnovõrkude

ehitusprojektile riigitee nr 11425 Kanama-Saku tee kaitsevööndisse km 1,66-1,95. Projektiga

kavandatakse elektrimaakaabli, liitumiskilbi ning reservtoru paigaldamist tee kaitsevööndisse ja

riigitee alusele maale rajatisi ei kavandata.

Võttes aluseks EhS § 70 lg 3, anname nõusoleku riigitee kaitsevööndis kehtivatest piirangutest kõrvale kaldumiseks vastavalt OÜ Stromtec OÜ tööle nr 25-70 „Markuse kinnistu elektriliitumine, Jälgimäe küla, Saku vald, Harjumaa (LC4202)“. Nõusolek tugineb asjaolule, et projekti realiseerimisest huvitatud isik ja tehnovõrgu omanik on nõus arvestama Transpordiameti poolt esitatud ettepanekute ja järgmiste nõuetega:

1. Ehitatav tehnovõrk peab vastama ehitusseadustikust tulenevatele normidele ning ei tohi

ehituse ajal ega kasutusele võtu järgselt seada takistusi liiklusele, tee ja teerajatiste teehoiule

(korrashoiule) või sademe- ja pinnasevete ärajuhtimisele riigitee transpordimaalt ja

kaitsevööndist.

2. EhS § 70 lg 2 p 1 kohaselt ei tohi ehitus- ega muu tegevus kaitsevööndis ohustada riigiteed

ega selle korrakohast kasutamist. Juhul kui tööde tegemine võib riigiteel liiklejaid ohustada

mistahes viisil, tuleb ohutuse tagamisel lähtuda liiklusseaduse § 7¹ lõike 4 alusel kehtestatud

majandus- ja taristuministri 13.07.2018 määrusest nr 43 „Nõuded ajutisele

liikluskorraldusele“. Riigiteel liikluskorralduse ajutiseks muutmiseks on vajalik

liikluskorralduse projekt, millele on saadud tee omaniku nõusolek.

3. Riigitee ja selle rajatiste kahjustamine on keelatud; ehitustehnikaga manööverdamine riigiteel

ja riigitee mulde nõlvadel ei ole lubatud. Materjalide veod korraldada olemasolevate

juurdepääsuteede kaudu.

4. Projekti realiseerimisel tuleb vältida pinnase (muda, kruus jms) kandumist riigiteele.

Vajadusel näha ette vastavaid leevendavaid meetmeid, näiteks sõidukite puhastamine enne

riigiteele sõitmist.

5. Töövõtjal näha ette paigaldustöödega rikutud maa-ala korrastamine ning kahjustatud

teerajatiste taastamine.

Järelevalvet esitatud nõuete täitmise üle riigitee kaitsevööndi ulatuses teostab Transpordiamet

ehitusseadustikus kehtestatud korras.

Käesolev nõusolek kehtib kaks aastat.

2 (2)

Lugupidamisega

(allkirjastatud digitaalselt)

Laur Kõiv

peaspetsialist

planeerimise osakonna tehnovõrkude üksus

Lisa: Seletuskiri

Asendiplaanid

Laur Kõiv

55901417, [email protected]
