Harjumaa, Rae vald, Assaku alevik, Järve põik 9 mahasõidu projekti kooskõlastamine

Töö nr 6125

Järve põik 9 ja -11 mahasõidu projekt

riigiteelt 11333 Veski tee, km 0,319

Põhiprojekt

Järve põik 9 ja -11, Assaku alevik, Rae vald, Harju mk

KOOSTAJA

ViaVelo Inseneribüroo OÜ

Valukoja 10, 11415 Tallinn

MTR: EEP003424; ELK000063; EPE001115

E-post [email protected]

Vastutav täitja: Jaak Viitmann

Projekteerija: Jaak Viitmann

Kutsetunnistus nr 207295

[email protected]

TELLIJA

Kaido Suurekivi

E-post:[email protected]

Telefon: +372 5657 9303

Tallinn 2025

Töö nr: 6125 Staadium: Põhiprojekt

Töö nimetus: Järve põik 9 ja -11 mahasõidu projekt riigiteelt 11333 Veski tee, km 0,319 Versioon: 02

ViaVelo Inseneribüroo OÜ, Vastutav täitja: Jaak Viitmann

Lk 2 / 11

Sisukord 1. Üldosa .............................................................................................................................................. 3

1.1 Lähtematerjalid ...................................................................................................................... 3

2. Olemasoleva olukorra kirjeldus ....................................................................................................... 4

3. Projektlahendus............................................................................................................................... 6

3.1 Plaanilahendus ....................................................................................................................... 6

3.2 Vertikaalplaneering ................................................................................................................ 6

3.3 Muldkeha ja katend ............................................................................................................... 7

3.3.1 Muldkeha ........................................................................................................................... 7

3.3.2 Katendid ............................................................................................................................. 7

3.3.3 Nõuded materjalidele ........................................................................................................ 7

3.4 Veeviimarid ............................................................................................................................ 8

3.5 Liikluskorraldus- ja ohutusvahendid ...................................................................................... 8

3.6 Keskkonnakaitse ja maastikukujundustööd ........................................................................... 8

3.6.1. Haljastus ................................................................................................................................ 8

3.6.2. Jäätmekava ............................................................................................................................ 8

4. Tööde teostamine ........................................................................................................................... 8

4.1 Üldosa .................................................................................................................................... 8

4.2 Ehitusaegne liikluskorraldus .................................................................................................. 9

4.3 Ettevalmistustööd .................................................................................................................. 9

4.4 Mullatööd ............................................................................................................................. 10

4.5 Katendi ehitus ...................................................................................................................... 10

4.6 Tehnovõrgud ........................................................................................................................ 11

Joonised

Joonis Nimetus Mõõtkava

6125_EP_TL-4-01_v02

6125_EP_TL-4-02_v02

6125_EP_TL-6-01_v02

Asendiplaan koos vertikaalplaneeringuga

Nähtavuskolmurk

Ristprofiil

1:500

1:500

1:100

Lisa 1-VESKI 14 POHIJOONIS

Töö nr: 6125 Staadium: Põhiprojekt

Töö nimetus: Järve põik 9 ja -11 mahasõidu projekt riigiteelt 11333 Veski tee, km 0,319 Versioon: 02

ViaVelo Inseneribüroo OÜ, Vastutav täitja: Jaak Viitmann

Lk 3 / 11

1. Üldosa Objekti nimetus: Järve põik 9 ja -11 mahasõidu projekt riigiteelt 11333 Veski tee, km

0,319

Objekti asukoht: Järve põik 9 ja -11, Assaku alevik, Rae vald, Harju mk

1.1 Lähtematerjalid Projekteerimisel on arvestatud Eestis kehtivaid seadusi, standardeid, normdokumente ning

juhendeid, mis on kätte saadavad Elektroonilise Riigi Teataja kataloogist – www.riik.ee,

Standardikeskus www.evs.ee ning Transpordiameti kodulehel.

Projekti koostamisel on arvestatud mh järgmiste õigusaktide, standardite ja juhenditega:

• Ehitusseadustik ja sellest tulenevalt kehtestatud nõuded;

• Liiklusseadus ja sellest tulenevalt kehtestatud nõuded;

• Liikluskorraldus nõuded teetöödel, Majandus- ja taristuministri määrus nr 90,

13.07.2015;

• Tee ehitamise kvaliteedi nõuded, Majandus- ja taristuministri määrus nr 101,

03.08.2015;

• Tallinna linna kaevetööde eeskiri, Tallinna Linnavolikogu määrus nr. 32, 02.09.2004;

• EVS 843:2016 Linnatänavad või sellega samaväärne;

• Asfaldist katendikihtide ehitamise juhi

• Killustikust katendikihtide ehitamise juhend

Töö nr: 6125 Staadium: Põhiprojekt

Töö nimetus: Järve põik 9 ja -11 mahasõidu projekt riigiteelt 11333 Veski tee, km 0,319 Versioon: 02

ViaVelo Inseneribüroo OÜ, Vastutav täitja: Jaak Viitmann

Lk 4 / 11

2. Olemasoleva olukorra kirjeldus Projekteeritavad hooned asuvad Harju maakonnas, Assaku alevis, Rae vallas. Objekti asukoht

on näidatud all skeemil.

Projektis käsitletav ala (punasega). Mahasõidu asukoht kollase täpina.

Töö nr: 6125 Staadium: Põhiprojekt

Töö nimetus: Järve põik 9 ja -11 mahasõidu projekt riigiteelt 11333 Veski tee, km 0,319 Versioon: 02

ViaVelo Inseneribüroo OÜ, Vastutav täitja: Jaak Viitmann

Lk 5 / 11

Kinnistud asuvad riigitee 11330 Veski tee vahetus läheduses. Tegemist on rohelise, elamute

piirkonnaga. Piirkonnas esineb kõrghaljastust. Veski teel kehtib kiiruspiirang 50km/h.

Liiklussagedus Teeregistri andmetel oli 1469(AKÖL). 97% kooseisust moodustasid

sõiduautod. Tee on valgustatud. Veski tee servas kulgeb sõiduteest äärekiviga eraldatud

kergliiklustee. Sadevesi juhitakse teekraavi. Täna on kinnistule pääs antud Järve põik L5 kaudu.

Detailplaneeringu (Lisa 1) realiseerimisel juurdepääsud sealt suletakse ja juurdepääs antakse

Veski teelt. Olevat olukorda iseloomustavad all olevad fotod.

Töö nr: 6125 Staadium: Põhiprojekt

Töö nimetus: Järve põik 9 ja -11 mahasõidu projekt riigiteelt 11333 Veski tee, km 0,319 Versioon: 02

ViaVelo Inseneribüroo OÜ, Vastutav täitja: Jaak Viitmann

Lk 6 / 11

3. Projektlahendus

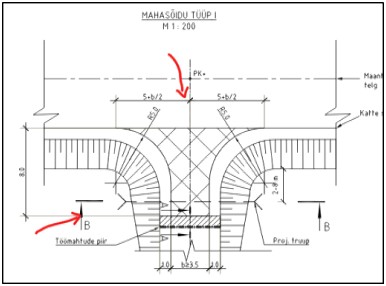

3.1 Plaanilahendus Mahasõidu parameetrid on valitud Transpordiameti juhendi, Mahasõit Tüüp 1 järgi. Mahasõit

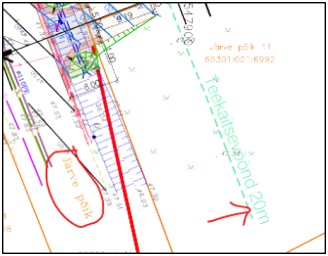

asub kinnistute piiril. Liitumisnähtavus mahasõidul 80m (skeemil punased kiired) on tagatud.

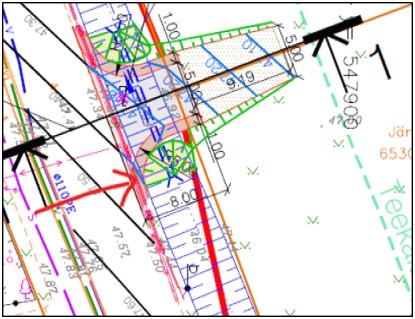

Mahasõidu asukoht on projekteeritud vastavalt detailplaneeringu lahendusele (Lisa 1).

3.2 Vertikaalplaneering Vertikaalplaneeringu projekteerimisel arvestati olemasolevate sõidutee ning kõrval asuvate

kinnistute kõrgustega. Sadevesi juhitakse teekraavi.

Töö nr: 6125 Staadium: Põhiprojekt

Töö nimetus: Järve põik 9 ja -11 mahasõidu projekt riigiteelt 11333 Veski tee, km 0,319 Versioon: 02

ViaVelo Inseneribüroo OÜ, Vastutav täitja: Jaak Viitmann

Lk 7 / 11

3.3 Muldkeha ja katend

3.3.1 Muldkeha

Teekatendi aktiivtsooni ülemises osas (asfaltbetoonkatendi puhul vähemalt 1,0 m) tuleb

kasutada täitematerjale, mis on külmakindlad ning vastavate dreenivate omadustega.

Külmakerkelised ja nõrgad aluspinnased tuleb eemaldada ja asendada nõuetekohase

täitematerjaliga. Muld tuleb tee alt eemaldada. Täitepinnase eemaldamise otstarbekus ja

geosünteetide täpne vajadus selgitatakse koostöös geosünteetide spetsialistiga.

3.3.2 Katendid

Käesolevas töös on kasutatud järgmiseid katendi konstruktsioone:

Tüüp 1: Mahasõidu asfaltbetoonkate

Katendi kiht Kihi paksus

Tihe kuum asfaltbetoon AC 16 surf 70/100 h=6 cm

Kiilutud paekillustik fr 32/63 h=25 cm

Keskliiv hmin=25 cm

Täitepinnas, filtreeruv (vajadusel) hmin=50 cm

Olemasolev aluspinnas

Tüüp 2: Mahasõidu kruusast kate

Katendi kiht Kihi paksus

Kruus, opt. segu pos 6 hmin=25 cm

Olemasolev aluspinnas

3.3.3 Nõuded materjalidele

Tee katendi ehitamisel kasutatavad materjalid peavad olema kooskõlas kehtivate õigusaktide,

standardite ja juhenditega.

Filtratsioonimoodul tuleb määrata vastavalt standardile EVS 901-20. Filtratsiooni määramisel

on lubatud kasutada peenosise sisalduse määramise meetodit. Peenosise sisaldus peab olema

väiksem kui 7%.

Killustikalustes ja asfaltsegudes kasutatav materjal peab vastama tüüpkatendi juhendis

kehtestatud järgmistele nõuetele:

• Killustikalustes kasutatav materjal:

o Kiilutud paekillustik fr 32/63 (tüüp 1): tabeli 6 koormusklass E5.

• Asfaltsegudes kasutatav materjal peab vastama järgmisele nõuetele:

o Tihe kuum asfaltbetoon AC 16 surf (tüüp 1): tabel 8 koormusklass E5.

o

Tugipeenrad rajada kruusast, opt. segu pos 5. Paksus 6cm.

Truup paigaldada vastavalt Transordiameti truubi tüüpjoonisele.

Töö nr: 6125 Staadium: Põhiprojekt

Töö nimetus: Järve põik 9 ja -11 mahasõidu projekt riigiteelt 11333 Veski tee, km 0,319 Versioon: 02

ViaVelo Inseneribüroo OÜ, Vastutav täitja: Jaak Viitmann

Lk 8 / 11

3.4 Veeviimarid Sadevesi juhitakse teekraavi ja haljasalale.

3.5 Liikluskorraldus- ja ohutusvahendid Projektiga on ettenähtud liiklusmärgi nr 156 ümbertõstmine tänavavalgustuse masti külge. Olev

liiklusmärgi post koos vundamendiga utiliseeritakse.

3.6 Keskkonnakaitse ja maastikukujundustööd Ehituse Töövõtja vastutab ehitusperioodil keskkonnakaitse eest ehitusplatsil ja sellega vahetult

piirnevail aladel vastavalt seadustele ja nõuetele ning Tellija poolt esitatud juhistele.

3.6.1. Haljastus

Ehitustööde käigus rikutud või kahjustatud haljasalad tuleb taastada.

3.6.2. Jäätmekava

Tähelepanu tuleb pöörata ehitustöödel tekkivate jäätmete käitlusele. Ohtlikud jäätmed tuleb

koguda muudest jäätmetest eraldi ning üle anda ohtlike jäätmete käitlemise litsentsi omavatele

ettevõtetele. Ehitusjäätmete kogumine ja utiliseerimine on ehitaja kohustus.

Ehitusjäätmete käitlemine tuleb lahendada vastavalt kehtivale jäätmehoolduseeskirjale.

Ehitustööde lõpetamise järel kinnitatakse jäätmeõiend, mis lisatakse ehitise ülevaatuse

dokumentidele.

Ehitus ja lammutusjäätmed tuleb üle anda vastavat jäätmeluba omavale ettevõttele veoks,

taaskasutamiseks või ladestamiseks. Riigi Keskkonnaameti poolt väljastatud jäätmeluba ja/või

registreerimisõiend on vajalik ehitus- ja lammutusjäätmete (va pinnase) eeltöötluseks ja

taaskasutamiseks täitematerjalina või ehitusmaterjalina jäätmetekke kohas.

Asfaltbetooni murdu ja üle jäävat täitepinnast vedav isik peab omama jäätmeluba. Peale

ehitustöid vormistada nõuetekohane jäätmeõiend ja lisada kasutusloa taotluse/-teatise juurde.

4. Tööde teostamine

4.1 Üldosa Käesolevas peatükis on kirjeldatud üldiseid tööde teostamise põhimõtteid. Tööde teostamisel

tuleb juhinduda teetööde tehnilises kirjelduses ja materjalide tootjate juhendites toodust.

Kasutada võib ainult tooteid, milliste toimivus on tõendatud.

Tööde teostamisel tuleb juhinduda Eestis kehtivatest teehoiutöödega seotud seadustest,

standarditest, normdokumentidest ja juhenditest. Tööde kvaliteet peab vastama teetööde

tehnilistele kirjeldustele ning asjakohastele normidele ja juhenditele.

Töö nr: 6125 Staadium: Põhiprojekt

Töö nimetus: Järve põik 9 ja -11 mahasõidu projekt riigiteelt 11333 Veski tee, km 0,319 Versioon: 02

ViaVelo Inseneribüroo OÜ, Vastutav täitja: Jaak Viitmann

Lk 9 / 11

Ehitustöödel peab ehitaja jälgima ja täitma kõiki nõudeid, mis on esitatud Vabariigi Valitsuse

8.detsembri 1999.a. määruses nr. 377 “Töötervishoiu ja tööohutuse nõuded ehituses”.

Ehitustööde teostaja peab tagama ehitustööde teostamise, ehitusplatsi kontrolli ja töötervishoiu

ning tööohutuse nõuded vastavalt eelmainitud määrusele nr. 377. Ehitustööde teostajal peavad

olemas olema määruses nõutud dokumendid. Ehitaja peab ehitustööde alustamisest teatama

Tööinspektsiooni kohalikule asutusele vähemalt 3 päeva enne töödega alustamist. Ehitustööde

ajal ei tohi ehitusel viibida kõrvalisi isikuid ja ehitustööd ei tohi ohustada ehituse

mõjupiirkonnas viibijaid. Ehitaja peab tagama, et ehitusfirma ja ehitusega seotud töötajad

oleksid kindlustatud. Töötajad peavad olema instrueeritud tööohutusalaselt ja olema varustatud

töötamiseks vajalike kaitsevahenditega.

Ehitaja peab tagama kõigi kooskõlastustes esitatud nõuete ja tingimuste täitmise vastavalt

projektlahendusele. Maaomanike negatiivsete või tingimuslike kooskõlastuste menetlemise

määratleb ja teostab Tellija, lähtudes kooskõlastustes toodud võimalike eritingimuste

seaduslikkusest ja põhjendatusest.

Tellija, Ehitaja, Projekteerija ja Omanikujärelvalve teatavad omal algatusel viivitamatult

avastatud vigadest, puudustest ja riskiteguritest projektdokumentatsioonis ning nendest

abinõudest, millega saab tööd edendada ja paremate tulemuste saavutamist soodustada.

4.2 Ehitusaegne liikluskorraldus Ajutised ehitusaegsed liikluskorralduse skeemid ning joonised ehitusobjektil korraldab töövõtja

vastavalt tema poolt valitud ja teostavate tööde etappidele. Liiklus tuleb korraldada vastavalt

majandus- ja taristuministri 13.07.2018. aasta määrusele nr 43 „Nõuded ajutisele

liikluskorraldusele“. Ajutine liikluskorraldus peab olema kooskõlastatud tee omanikuga.

4.3 Ettevalmistustööd Enne ehitustööde algust on töövõtja kohustatud teavitama ja vajadusel kohale kutsuma kõikide

tehnovõrkude valdajad. Samuti on töövõtja kohustatud enne tööde algust teavitama kõiki teisi

asjast huvitatud osapooli, keda käesolev projekt puudutab. Tehnovõrkude ümbertõstmisel tuleb

edastada tehnovõrkude valdajatele teostusjoonised, sealhulgas reserv- ja kaitsetorude

paigaldamise teostusjoonised.

Maa omanikke tuleb informeerida ehitustööde algusest tema kinnistul ja selle vahetusläheduses

(nt likvideerimistöödest - aiad, hekk, puud jms). Omaniku soovi korral võimaldada neil

likvideerimistööd endal teostada.

Piirinaabreid tuleb töövõtjal teavitada kõikidest töödest, mis viiakse läbi nende maal või kui

ehitustegevus puudutab otseselt piirinaabri huve (nt mahasõitude ehitus, piirirajatistega seotud

tööd jne).

Töö nr: 6125 Staadium: Põhiprojekt

Töö nimetus: Järve põik 9 ja -11 mahasõidu projekt riigiteelt 11333 Veski tee, km 0,319 Versioon: 02

ViaVelo Inseneribüroo OÜ, Vastutav täitja: Jaak Viitmann

Lk 10 / 11

Enne ehitustööde algust tuleb looduses kindlustada kõik olemasolevad piirimärgid. Üldiselt

tuleb ehitustööde käigus tagada kõikide olemasolevate piirimärkide säilimine, juhul kui see

osutub võimatuks tuleb sellest teavitada maaomanikku ja pärast tööde lõpetamist taastada kõik

tööde käigus hävinud piirimärgid.

Maa-ala tuleb puhastada puudest, võsast, kividest, prügist jms.

Tee maa-alalt juuritud kännud veetakse kohalike omavalitsuste ja Keskkonnaameti poolt

kooskõlastatavasse mahapaneku kohta. Raiutud põõsad ja peenmets veetakse kokku ning

purustatakse hakkepuiduks. Jäätmed ladustatakse selleks ettenähtud alale.

4.4 Mullatööd Tehnovõrkude kaevikute kaevamise ning tagasitäite mahud pole arvutatud mullatööde

koosseisu. Need sisalduvad tehnovõrkude paigaldustöödes.

Enne kaevetööde algust peab ehitaja välja kutsuma tehnovõrkude valdaja ja saama neilt

kirjalikud juhendid ja load tööde tegemiseks vastava kaabli või torustiku kaitsevööndis. Et töid

saaks teostada kuivades oludes, peab Töövõtja kõik kaevikud ja kaevekohad hoidma veevabad.

Vajadusel peab rajama ajutised äravoolud või voolusängid vete juhtimiseks töövõtja poolt

rajatud veekogumiskohtadesse

Projekteeritava tee muldkeha alla jääv kasvupinnas tuleb eemaldada kogu paksuses. Kõlblik

kasvumuld tuleb ladustada teemaa-alal ja kasutada hiljem nõlvade ja kraavide kindlustamisel

ning teemaa haljastamisel.

Tee alla jääva mullakihi ja mullase täitepinnase kihi peab eemaldama. Katendi aluspinnases

tuleb täita lohud, alus planeerida ja tihendada selleks ette nähtud mehhanismidega. Katendile

lähemal kui 0,5 m ei tohi kasutada täitepinnast, mis sisaldab üle 20 cm suuruseid osiseid.

Aluspinnase vähim tihendustegur peab olema vähemalt muldkeha töökihi alumises osas

(Hk+0,4<h<1,5m) vähemalt 0,96 ning ülemises osas (h<Hk+0,4m) vähemalt 0,98. Muudest

pinnastest ehitatud muldkeha kihil kontrollitakse tihedust elastsusmooduli mõõtmise teel

LOADMAN- või INSPECTOR-tüüpi seadmega.

4.5 Katendi ehitus Profileeritud ja tihendatud muldkeha pealispinnale tuleb ehitada liiva kihid vastavalt

konstruktsiooni tüübile toodud paksustele.

Peale mulde ehitamist ehitatakse dreenkiht. Liivpinnasest dreenkihi tihendustegur peab olema

vähemalt 0,98. Liivpinnasest dreenikihi elastsusmoodul, mõõdetuna teel LOADMAN- või

INSPECTOR-tüüpi seadmega, peab olema vähemalt 65 MPa.

Killustikalus ehitada vastavalt „Killustikust katendikihtide ehitamise juhend“ nõuetele.

Killustikaluse elastsusmoodul, mõõdetuna teel LOADMAN- või INSPECTOR-tüüpi

Töö nr: 6125 Staadium: Põhiprojekt

Töö nimetus: Järve põik 9 ja -11 mahasõidu projekt riigiteelt 11333 Veski tee, km 0,319 Versioon: 02

ViaVelo Inseneribüroo OÜ, Vastutav täitja: Jaak Viitmann

Lk 11 / 11

seadmisega peab tihendatud aluse pinnal olema: kergliiklusteel 140 Mpa. Kui teed hooldatakse

rasketehnikaga, siis 170 Mpa.

Asfaltsegude koostamisel juhinduda EVS 901-1:2021, EVS 901-2:2021, EVS 901-3:2021 ja

„Asfaldist katendikihtide ehitamise juhis, TA 2021“ esitatud nõuetest. Asfaltbetoonkatte

pealmise kihi pikivuugid teostada kuumvuukidena. Asfaldi paigaldamine ja vuukide töötlemine

teostada vastavalt juhendile „Asfaldist katendikihtide ehitamise juhis“. Iga asfaldikihi puhul

arvestada hinna sees ka vajadusel aluspinna kruntimisega. Töömaa piiridel viia uued katted

sujuvalt olemasoleva katte pinnaga kokku.

Töödega haaratud ala kogu laiuses heakorrastatakse selliselt, et maa-ala oleks võimalik

hooldada.

4.6 Tehnovõrgud Tehnovõrgud ehitada vastavalt asjakohastele projektidele.

7.66

Riigitee 11333 Veski tee ,km 0,319

5.00R 5.

00

R5.00

8.00

truup 1 plastik, d=500mm, l=14m sv= 46.02 vv= 45.90

47 .50

47 .60

47 .40

47 .30

47 .20

5.00

47 .30 47

.20 47 .20 47

.10

1.00

1.00

156

1

19.19

Teekaitsevöönd 30m

2

2

VASTUTAVPROJEKTEERIS

OBJEKT

KUUP.

STAADIUM

TELLIJA

PROJEKT

MÕÕTKAVA

JOONISE NIMI

JOONISE NR REV

TÖÖ NR

11/13/2025 ViaVelo Inseneribüroo OÜ; reg.kood 11712139; Valukoja 10, 11415 Tallinn; Tel: 5172182, [email protected]; www.viavelo.ee; MTR: EEK001192; EPE001115; ELK000063; EEP003424

0

PõhiprojektJ.ViitmannJ.Viitmann

1:500 4-01

Asendiplaan koos vertikaalplaneeringuga 6125

Järve põik 9 ja -11, Rae vald, Harju mk Järve põik 9 ja 11 mahasõidu projekt riigiteelt 11333 Veski tee, km 0,319 Kaido Suurekivi

TINGMÄRGID Kinnistu piir

Projekteeritud tee servajooned

Projekteeritud tugipeenar

Projekteeritud murunõlv

Projekteeritud truup

Ümbertõstetav liiklusmärk uue asukohaga

Projekteeritud sõidutee ab-katend Tüüp 1

Projekteeritud kruusast katend Tüüp 2

Projekteeritud maakivid betoonalusel nõlva kindlustus

Projekteeritud horisontaal

Olemasolev horisontaal

351

30

7.00

R iigitee 11333 Veski tee ,km

0,319

Teekaitsevöönd 30m

80m 80m

LN LN7.00

VASTUTAVPROJEKTEERIS

OBJEKT

KUUP.

STAADIUM

TELLIJA

PROJEKT

MÕÕTKAVA

JOONISE NIMI

JOONISE NR REV

TÖÖ NR

11/13/2025 ViaVelo Inseneribüroo OÜ; reg.kood 11712139; Valukoja 10, 11415 Tallinn; Tel: 5172182, [email protected]; www.viavelo.ee; MTR: EEK001192; EPE001115; ELK000063; EEP003424

0

PõhiprojektJ.ViitmannJ.Viitmann

1:500 4-02

Nähtavuskolmnurk 6125

Järve põik 9 ja -11, Rae vald, Harju mk Järve põik 9 ja 11 mahasõidu projekt riigiteelt 11333 Veski tee, km 0,319 Kaido Suurekivi

TINGMÄRGID Kinnistu piir

Projekteeritud tugipeenar

Projekteeritud murunõlv

Projekteeritud truup

Projekteeritud sõidutee ab-katend Tüüp 1

Projekteeritud kruusast katend Tüüp 2

Projekteeritud maakivid betoonalusel nõlva kindlustus

Liitumisnähtavuse kolmnurk ( 7*80m), v=50km/h

Prügiauto rataste pöördekoridor

Prügiauto välise kabariidi pöördekoridor

N

S

E

W

9.93

1.85 3.9 1.35 4.575

Prügiauto

olevad mp- ja kpkaablid

47.00

48.00

49.00

50.00

46.00

45.00

44.00

Lõige 1-1 Kinnistule mahasõit

truup 1 plastik, d=500mm, l=14m sv= 46.02 vv= 45.90

8.00

11333 Veski tee

olev maapindPaekillustikust alus kahes kihis.Aluminekiht fr. 32/63, ülemine fr.16/32, kiilekillustik fr. 8/12, kulu 25kg/m²(Emin 170MPa) Keskliiv hmin-25cm (filtr.m ≥ 1,0m/ööp)

h-25cm AC 16 Surf h-6cm Tüüp 1

Täitepinnas, Kt 0,98 hmin-50cm (filtr.m ≥ 0,5m/ööp)

Olev pinnas, Kt 0,94

Kruusast kate hmin=25cm

2.0%

47.00

48.00

49.00

50.00

46.00

45.00

44.00

Lõige 2-2

Mahasõit

olev maapind

K in

dl us

ta m

at a

pe en

ar

K in

dl us

ta m

at a

pe en

ar

1.00 5.40 1.00

truup 1 plastik, d=500mm, l=14m sv= 46.02 vv= 45.90

Paekillustikust alus kahes kihis.Aluminekiht fr. 32/63, ülemine fr.16/32, kiilekillustik fr. 8/12, kulu 25kg/m²(Emin 170MPa) Keskliiv hmin-25cm (filtr.m ≥ 1,0m/ööp)

h-25cm AC 16 Surf h-6cm Tüüp 1

Täitepinnas, Kt 0,98 h-25cm (filtr.m ≥ 0,5m/ööp)

Olev pinnas, Kt 0,94

Nõlva kindlustus Maakivid betoonalusel h-5cm Geotekstiil NGS2

Truup

Paigaldusliiv või killustik h-10cm

kruus , opt. segu pos. 5 h-6cm kruus , opt. segu pos. 5 h-6cm

1.002.00

Väljavoolu kindlustamine Killustik fr. 16/32 h-10cm Geotekstiil NGS2

Sissevoolu kindlustamine Killustik fr. 16/32 h-10cm Geotekstiil NGS2

Nõlva kindlustus Maakivid betoonalusel h-5cm Geotekstiil NGS2

VASTUTAVPROJEKTEERIS

OBJEKT

KUUP.

STAADIUM

TELLIJA

PROJEKT

MÕÕTKAVA

JOONISE NIMI

JOONISE NR REV

TÖÖ NR

11/13/2025 ViaVelo Inseneribüroo OÜ; reg.kood 11712139; Valukoja 10, 11415 Tallinn; Tel: 5172182, [email protected]; www.viavelo.ee; MTR: EEK001192; EPE001115; ELK000063; EEP003424

0

PõhiprojektJ.ViitmannJ.Viitmann

1:100 6-01

Ristprofiil 6125

Järve põik 9 ja -11, Rae vald, Harju mk Järve põik 9 ja 11 mahasõidu projekt riigiteelt 11333 Veski tee, km 0,319 Kaido Suurekivi
