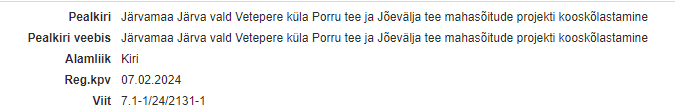

Järvamaa Järva vald Vetepere küla Porru tee ja Jõevälja tee mahasõitude projekt

0424_PP_TL.asice

Digiallkirjad

Allkirjade kehtivust ei ole kontrollitud.

LAURI KÜNNAPUU PNOEE-38504226029 2024-03-19 11:24:58

0424_PP_TL-3-01_Seletuskiri.pdf

TPK Projekt OÜ

Töö nr 0424

Albu-Vetepere mahasõidud

Porru tee ja Jõevälja tee

Põhiprojekt Kapsa ja Rummosaa-Altpere, Vetepere küla, Järva vald, Järvamaa

Riigitee nr 15199 Eero-Napu km 2,980 ja 3,943

KOOSTAJA TPK Projekt OÜ Narva mnt 32-5, 10120 Tallinn Telefon +372 52 28 311 MTR: EEP004706; EPE001531 E-post [email protected] Vastutav täitja: Lauri Künnapuu Kutsetunnistus nr 177810 TELLIJA Kobras OÜ E-post: [email protected] Telefon: +372 55677754

Tallinn 2024

Töö nr: 0424 Staadium: Põhiprojekt Töö nimetus: Albu-Vetepere mahasõidud

TPK Projekt OÜ Lk 2 / 7

Sisukord 1. Üldosa ................................................................................................................................. 3

1.1 Lähtematerjalid ........................................................................................................... 4

1.2 Uuringud ..................................................................................................................... 4

2. Olemasoleva olukorra kirjeldus .......................................................................................... 4

2.1 Uuringu tulemuste kokkuvõte .................................................................................... 4

2.1.1 Geodeesia ............................................................................................................... 4

3. Projektlahendus ................................................................................................................... 4

3.1 Plaanilahendus ............................................................................................................ 4

3.2 Vertikaalplaneering .................................................................................................... 5

3.3 Katend ........................................................................................................................ 5

3.3.1 Katendid ................................................................................................................. 5

3.3.2 Nõuded materjalidele ............................................................................................. 6

3.4 Liikluskorraldus- ja ohutusvahendid .......................................................................... 6

3.5 Veeviimarid ................................................................................................................ 6

3.6 Keskkonnakaitse ja maastikukujundustööd ............................................................... 7

3.6.1 Haljastus ................................................................................................................. 7

3.6.2 Jäätmekava ............................................................................................................. 7

Töö nr: 0424 Staadium: Põhiprojekt Töö nimetus: Albu-Vetepere mahasõidud

TPK Projekt OÜ Lk 3 / 7

Joonised

Joonis Nimetus Mõõtkava

0424_PP_TL-4-01

0424_PP_TL-4-02

0424_PP_TL-4-03

0424_PP_TL-4-04

0424_PP_TL-4-05

0424_PP_TL-4-06

0424_PP_TL-6-01

Liikluskorraldus. Porru tee 1:500

Liikluskorraldus. Jõevälja tee 1:500

Asendiplaan. Porru tee 1:500

Asendiplaan. Jõevälja tee 1:500

Vertikaalplaneering. Porru tee 1:500

Vertikaalplaneering. Jõevälja tee 1:500

Ristlõige 1:50

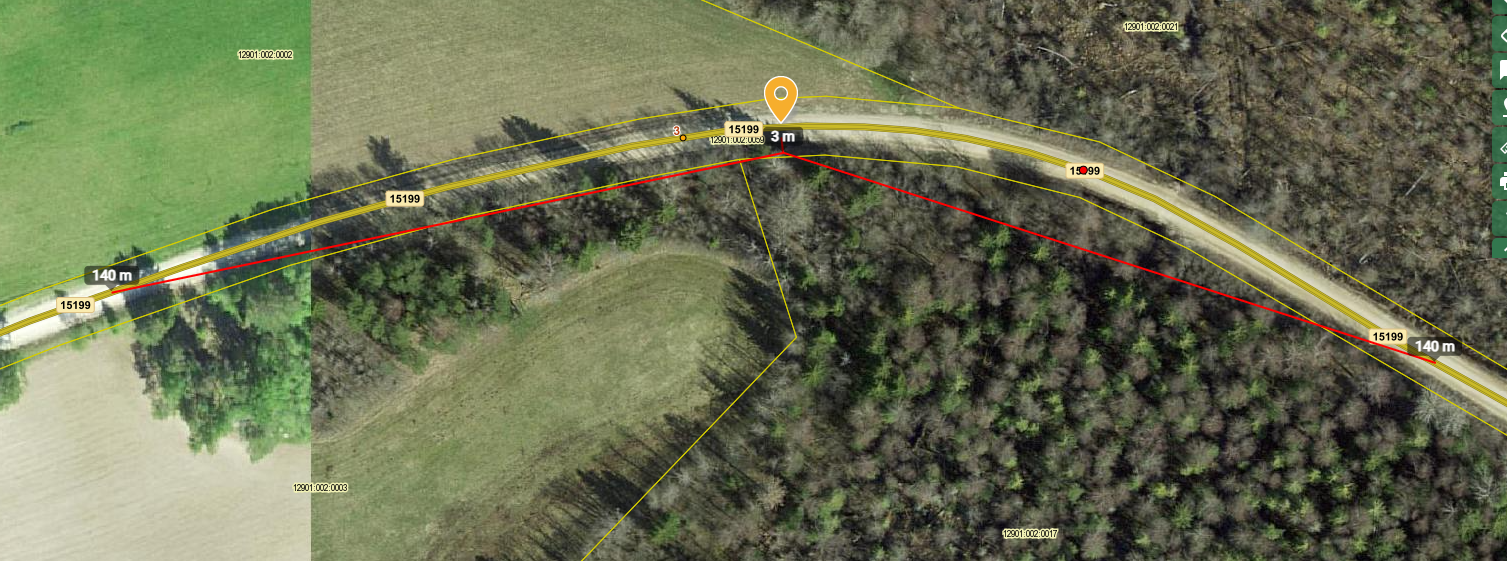

1. Üldosa Objekti asukoht on näidatud alljärgneval joonisel.

Töö nr: 0424 Staadium: Põhiprojekt Töö nimetus: Albu-Vetepere mahasõidud

TPK Projekt OÜ Lk 4 / 7

1.1 Lähtematerjalid Põhiprojekti koostamisel on lähtutud:

 Transpordiameti 07.03.2022 nr 7.1-1/22/3554-2 „Järva maakonnas Järva valas Porru ja Jõevälja tee ristumiskohtade projekteerimise nõuded“.

Põhiprojekti koostamisel on arvestatud mh järgmiste õigusaktide, standardite ja juhenditega:

 majandus- ja taristuministri 09.01.2020. aasta määrus nr 2 „Tee ehitusprojektile esitatavad nõuded“;

 majandus- ja taristuministri 03.08.2015. aasta määrus nr 101 „Tee ehitamise kvaliteedi nõuded“ (edaspidi kvaliteedinõuded);

 majandus- ja taristuministri 05.08.205. aasta määrus nr 106 „Tee projekteerimise normid“ (edaspidi nõuded);

 Transpordiameti mahasõidu tüüpjoonis 2  Transpordiameti juhis „Ristmike vahekauguse ja nähtavusala määramine“

1.2 Uuringud

Nimetus Valmimise aeg Töö number Ettevõtte nimetus/koostaja

Geodeesia September 2023 2023-229 Kobras OÜ Geodeesia September 2023 2023-230 Kobras OÜ

2. Olemasoleva olukorra kirjeldus

2.1 Uuringu tulemuste kokkuvõte

2.1.1 Geodeesia Porru tee geodeesia on koostatud Kobras OÜ poolt 2023. aasta septembris. Töö number 2023- 230. Jõevälja tee geodeesia on koostatud Kobras OÜ poolt 2023. aasta septembris. Töö numbes 2023-229.

3. Projektlahendus

3.1 Plaanilahendus Projektiga on ettenähtud rajada järgmised mahasõidud

 Porru tee riigitee nr 15199 Eero-Napu km 2,980  Jõevälja tee riigitee nr 15199 Eero-Napu km 3,972

Töö nr: 0424 Staadium: Põhiprojekt Töö nimetus: Albu-Vetepere mahasõidud

TPK Projekt OÜ Lk 5 / 7

Mahasõidud on projekteeritud kruusast kogulaiusega 4,5 meetrit. Projekteerimise käigus kontrolliti ka nähtavusi. Porru tee mahasõidu piirkonnas kiiruspiiranguid ei ole, kuid projekteeritav Porru tee mahasõit asub kurvis, mille raadius on ca 175m. Antud raadiuse korral on tulenevalt normidest lubatud suurimaks projektkiiruseks 60 km/h. Sellest tulenevalt tuleb tagada mõlemale poole mahasõitu tagada nähtavus 100 meetrit. Arvestades riigitee pikikaldeks 4% tuleb kasutada parandustegureid 1.3 ja 0.9, mille tulemusel tuleb tagada vasakule poole nähtavus 130 meetrit ning paremale poole nähtavus 90 meetrit. Porru tee mahasõidul on tegemist keerulised nähtavustingimused. Tegemist on kurvis paikenva alaga ning mahasõit asub sisekurvis, kus nähtavust piirab ka mets. Lisaks on piirkonnas ka kumer püstkõverik. Sellest tulenevalt on vajalik projekteerida peatumiskohustusega ristmik. Peatumiskohustusega teel valiti liitumisnähtavuseks 3 meetrit. Jõevälja tee mahasõidu piirkonnas kiiruspiiranguid ei ole, kuid projekteeritav Jõevälja tee mahasõit asub kurvi piirkonnas, mille raadius on ca 70m. Projektkiiruseks on valitud 60 km/h. Sellest tulenevalt tuleb tagada mõlemale poole mahasõitu tagada nähtavus 100 meetrit. Teeandmise kohustusega teel valiti liitumisnähtavuseks 7 meetrit. Kõik nähtavuskolmnurka jäävad takistused tuleb likvideerida.

3.2 Vertikaalplaneering Porru tee mahasõidul on kahasõidu keskel ettenähtud 3% pikikalle riigiteest eemale. Kõige madalam koht on projekteeritud 3 meetri kaugusele riigiteest. Pärast kõige madalamat kohta algab mahasõidu kalle riigitee poole kaldega 2,0%. Tulenevalt riigitee pikikaldest on mahasõidule projekteeritud 3,3% põikkalle. Jõevälja teele on projekteeritud ca 2,0% pikikalle riigiteest eemale. Kõige madalam koht on projekteeritud ca 12 meetri kaugusele riigitest. Pärast kõige madalamat kohta algab mahasõidu kalle riigitee poole kaldega 2,5%. Mahasõidule on projekteeritud maksimaalseks põikkaldeks 2,5%.

3.3 Katend 3.3.1 Katendid

Käesolevas töös on kasutatud järgmiseid katendi konstruktsioone: Kruuskate Katendi kiht Kihi paksus Purustatud kruus h=11 cm Kiilutud paekillustik fr 32/63 h=30 cm Dreenkiht h=30 cm Täitematerjal

Töö nr: 0424 Staadium: Põhiprojekt Töö nimetus: Albu-Vetepere mahasõidud

TPK Projekt OÜ Lk 6 / 7

Tüüp: Haljasala Katendi kiht Kihi paksus Murukülv Kasvupinnas hmin=5-7cm Täitematerjal

3.3.2 Nõuded materjalidele Tee katendi ehitamisel kasutatavad materjalid peavad olema kooskõlas kehtivate õigusaktide, standardite ja juhenditega. Tee alt tuleb eemaldada muld ja pehmed pinnased. Kasutatav täitematerjal ja dreenkiht peavad vastama õigusaktidega kehtestatud nõuetele. Kruuskattena tuleb kasutada purustatud kruusa majandus- ja taristuministri 03.08.2015. aasta määruses nr 101 „Tee ehitamise kvaliteedi nõuded“ lisa 10 segu nr 6. Killustikalustes kasutatav materjal peab vastama Transpordiameti juhendiga „Killustikust katendikihtide ehitamise juhend“ kehtestatud järgmistele nõuetele:

 Kiilutud paekillustik fr 32/63: AKÖL20<500

3.4 Liikluskorraldus- ja ohutusvahendid Projektiga on ettenähtud uus liiklusmärk Porru tee mahasõidule. Liiklusmärgid paigaldatakse vastavalt asendiplaani ja liikluskorralduse joonisele. Liiklusmärgid ja nende paigaldus peab olema kooskõlas standardiga EVS 613 „Liiklusmärgid ja nende kasutamine“. Projekteeritud liiklusmärgid kuuluvad suurusgruppi I. Märgid valmistatakse vähemalt 1,8 mm paksustel alumiiniumalustel ning kaetakse II klassi valgustpeegeldava kilega. Liiklusmärkide postid ja tarvikud peavad olema valmistatud lähtuvalt standardist EVS-EN 1993. Kõik postid peavad olema kuumgalvaniseeritud terastorud, mille mõõtmed tagavad liikluskorraldusvahendi püsimise EN 12899 kirjeldatud koormuste korral.

3.5 Veeviimarid Projektiga on ettenähtud rajada uus truup Porru tee mahasõidu alla. Truubina kasutada plasttruupide läbimõõduga 400mm. Truubi päised kindlustatakse. Truubi päise kindlustamiseks kasutada munakive betoonalustel (C16/20). Killustik ja munakivid paigaldatakse geotekstiilile (II klass). Jõevälja tee mahasõidu juures muudetakse olemasolevat kraavi ning puhastatakse olemasolevad kraavid.

Töö nr: 0424 Staadium: Põhiprojekt Töö nimetus: Albu-Vetepere mahasõidud

TPK Projekt OÜ Lk 7 / 7

3.6 Keskkonnakaitse ja maastikukujundustööd Ehituse Töövõtja vastutab ehitusperioodil keskkonnakaitse eest ehitusplatsil ja sellega vahetult piirnevail aladel vastavalt seadustele ja nõuetele ning Tellija poolt esitatud juhistele.

3.6.1 Haljastus Muruseeme peab olema varustatud sertifikaadiga. Seemne kulu on 2-2,5 kg/100 m² kohta. Seemneid tuleb säilitada kuivas ja valguse eest kaitstud kohas. Ehitustööde ajal vastutab säilitatava ja rajatava haljastuse eest töövõtja. Rajatavat haljastust kasta korrapäraselt. Vajadusel teostada umbrohutõrjet. Haljasalad rajada nõuetele vastavalt ettevalmistatud kasvupinnasele. Kasvupinnase projekteeritud paksus on 5...7 cm. Muru klass III. Kohaliku objektilt saadava mulla nõuetele vastavust tõendatakse vajadusel täiendava mullaanalüüsiga. Kasvumuld peab olema taimekasvuks sobiv ega tohi sisaldada ohtlikke aineid üle piirmäära. Kasvumuld ei tohi sisaldada prahti, kive ega mitmeaastasi juurumbrohte. Ehitustööde käigus rikutud või kahjustatud haljasalad tuleb taastada.

3.6.2 Jäätmekava Tähelepanu tuleb pöörata ehitustöödel tekkivate jäätmete käitlusele. Ohtlikud jäätmed tuleb koguda muudest jäätmetest eraldi ning üle anda ohtlike jäätmete käitlemise litsentsi omavatele ettevõtetele. Ehitusjäätmete kogumine ja utiliseerimine on ehitaja kohustus. Ehitus ja lammutusjäätmed tuleb üle anda vastavat jäätmeluba omavale ettevõttele veoks, taaskasutamiseks või ladestamiseks. Riigi Keskkonnaameti poolt väljastatud jäätmeluba ja/või registreerimisõiend on vajalik ehitus- ja lammutusjäätmete (va pinnase) eeltöötluseks ja taaskasutamiseks täitematerjalina või ehitusmaterjalina jäätmetekke kohas. Likvideeritavate puude ja võsa kännud juurida ja utiliseerida. Jäätmete utiliseerimise kohutus lasub ehitajal. Puitmaterjali likvideerimise kohustus on Töövõtjal, kui maaomanikuga ei ole teisiti kokku lepitud.

0424_PP_TL-4-01_Liikluskorraldus.Porru.pdf

Riigitee kaitsevöönd 30m

4.50

R15.00 R15

.00

3. 00

222

63.93

26.07

45.13

71.61

13.2 6

Koordinaadid L-EST97 süsteemis, Kõrgused EH2000 (Amsterdami null) süsteemis.

0424_PP_TL-4_asendiplaan()_().dwg

Projekti nimi:

Objekti asukoht:

Joonise nimi:

Töö nr: Mõõtkava:

Koostatud / trükitud:

Faili nimi: Staadium:Joonise tähis [nr - leht (lehti)]:

/

Muudatused: Kuupäev Muudatuste kirjeldus

Geoalus:

/allkirjastatud digitaalselt/

Koostaja:

TPK Projekt OÜ

19.03.202419.03.2024

TPK Projekt OÜ Narva mnt 32-5 Tallinn 10120 Eesti tel +372 5228311 [email protected] reg: 16418999 MTR EEP004706 EPE001531, 11.01.2022

Töö nr: Mõõdistatud:

0424

Albu-Vetepere mahasõidud Porru tee

Riigitee nr 15199 Eero-Napu km 2,980 Kapsa, Vetepere küla, Järva vald, Järvamaa

Põhiprojekt

Liikluskorraldus

TL-4-01 1:500

Projektijuht Lauri Künnapuu

Projekteerija Lauri Künnapuu

Kobras OÜ 2023-230 sept 2023

TINGMÄRGID Kinnistu piir

Raadatav ala

Projekteeritud haljasala

Projekteeritud nõlv

Projekteeritud kruuskate

Projekteeritud katte serv

Liitumisnähtavus

Projekteeritud liiklusmärk 222

Likvideeritav objekt

Projekteeritud kraavi põhi

0424_PP_TL-4-02_Liikluskorraldus.Joevalja.pdf

4.50

R15.0 0

7. 00

Riigitee kaitsevöönd 30m

R15.00

71.78

28.22

38.43

59.05

2.52

Koordinaadid L-EST97 süsteemis, Kõrgused EH2000 (Amsterdami null) süsteemis.

0424_PP_TL-4_asendiplaan()_().dwg

Projekti nimi:

Objekti asukoht:

Joonise nimi:

Töö nr: Mõõtkava:

Koostatud / trükitud:

Faili nimi: Staadium:Joonise tähis [nr - leht (lehti)]:

/

Muudatused: Kuupäev Muudatuste kirjeldus

Geoalus:

/allkirjastatud digitaalselt/

Koostaja:

TPK Projekt OÜ

19.03.202419.03.2024

TPK Projekt OÜ Narva mnt 32-5 Tallinn 10120 Eesti tel +372 5228311 [email protected] reg: 16418999 MTR EEP004706 EPE001531, 11.01.2022

Töö nr: Mõõdistatud:

0424

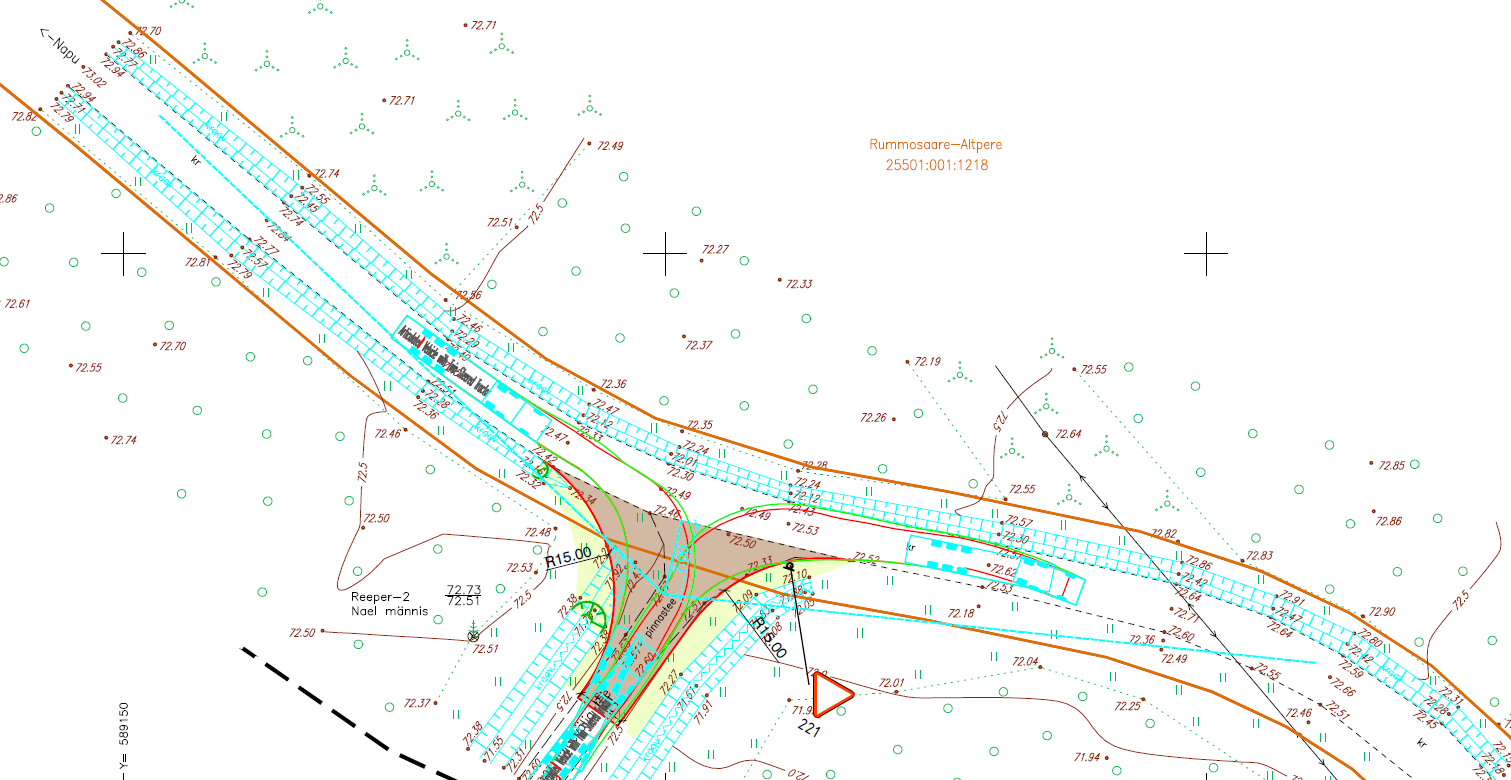

Albu-Vetepere mahasõidud Jõevälja tee

Riigitee nr 15199 Eero-Napu km 3,943 Rummosaare-Altpere, Vetepere küla,Järva vald, Järvamaa

Põhiprojekt

Liikluskorraldus

TL-4-02 1:500

Projektijuht Lauri Künnapuu

Projekteerija Lauri Künnapuu

Kobras OÜ 2023-229 sept 2023

TINGMÄRGID Kinnistu piir

Projekteeritud haljasala

Projekteeritud nõlv

Projekteeritud kruuskate

Projekteeritud katte serv

Liitumisnähtavus

Raadatav ala

0424_PP_TL-4-03_Asendiplaan.Porru.pdf

Riigitee kaitsevöönd 30m

4.50

R15.00 R15

.00

1 1 Proj truup 400mm Plast, kalle 1.0% Hs=72.20, Hv=71.90

Koordinaadid L-EST97 süsteemis, Kõrgused EH2000 (Amsterdami null) süsteemis.

0424_PP_TL-4_asendiplaan()_().dwg

Projekti nimi:

Objekti asukoht:

Joonise nimi:

Töö nr: Mõõtkava:

Koostatud / trükitud:

Faili nimi: Staadium:Joonise tähis [nr - leht (lehti)]:

/

Muudatused: Kuupäev Muudatuste kirjeldus

Geoalus:

/allkirjastatud digitaalselt/

Koostaja:

TPK Projekt OÜ

19.03.202419.03.2024

TPK Projekt OÜ Narva mnt 32-5 Tallinn 10120 Eesti tel +372 5228311 [email protected] reg: 16418999 MTR EEP004706 EPE001531, 11.01.2022

Töö nr: Mõõdistatud:

0424

Albu-Vetepere mahasõidud Porru tee

Riigitee nr 15199 Eero-Napu km 2,980 Kapsa, Vetepere küla, Järva vald, Järvamaa

Põhiprojekt

Asendiplaan

TL-4-03 1:500

Projektijuht Lauri Künnapuu

Projekteerija Lauri Künnapuu

Kobras OÜ 2023-230 sept 2023

TINGMÄRGID Kinnistu piir

Raadatav ala

Projekteeritud haljasala

Projekteeritud nõlv

Projekteeritud kruuskate

Projekteeritud katte serv

Projekteeritud truup

Likvideeritav objekt

Projekteeritud kraavi põhi

0424_PP_TL-4-04_Asendiplaan.Joevalja.pdf

4.50

R15.0 0

2

Riigitee kaitsevöönd 30m

R15.00

Koordinaadid L-EST97 süsteemis, Kõrgused EH2000 (Amsterdami null) süsteemis.

0424_PP_TL-4_asendiplaan()_().dwg

Projekti nimi:

Objekti asukoht:

Joonise nimi:

Töö nr: Mõõtkava:

Koostatud / trükitud:

Faili nimi: Staadium:Joonise tähis [nr - leht (lehti)]:

/

Muudatused: Kuupäev Muudatuste kirjeldus

Geoalus:

/allkirjastatud digitaalselt/

Koostaja:

TPK Projekt OÜ

19.03.202419.03.2024

TPK Projekt OÜ Narva mnt 32-5 Tallinn 10120 Eesti tel +372 5228311 [email protected] reg: 16418999 MTR EEP004706 EPE001531, 11.01.2022

Töö nr: Mõõdistatud:

0424

Albu-Vetepere mahasõidud Jõevälja tee

Riigitee nr 15199 Eero-Napu km 3,943 Rummosaare-Altpere, Vetepere küla,Järva vald, Järvamaa

Põhiprojekt

Asendiplaan

TL-4-04 1:500

Projektijuht Lauri Künnapuu

Projekteerija Lauri Künnapuu

Kobras OÜ 2023-229 sept 2023

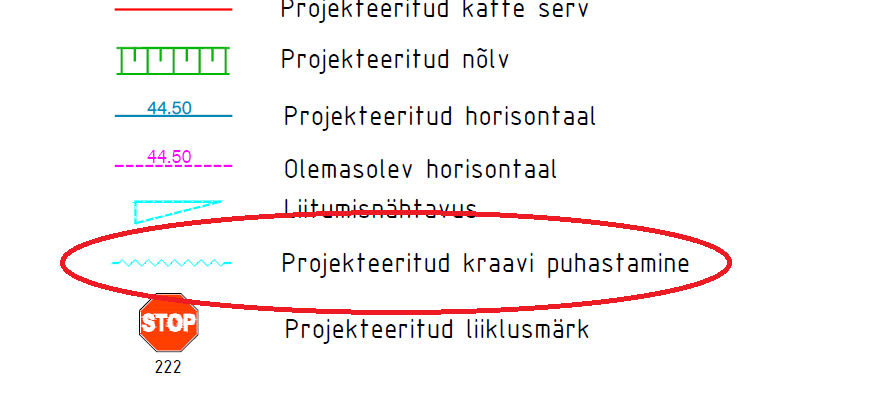

TINGMÄRGID Kinnistu piir

Projekteeritud haljasala

Projekteeritud nõlv

Projekteeritud kruuskate

Projekteeritud katte serv

Projekteeritud kraavi puhastamine

Raadatav ala

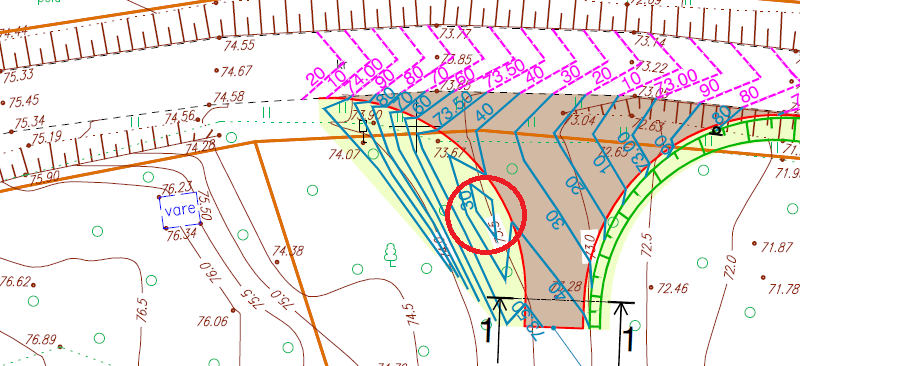

0424_PP_TL-4-05_Vertikaalplaneering.Porru.pdf

Riigitee kaitsevöönd 30m

73.0 073.

50 74 .001020 90 80 70 60 40 30 20 10 90 80 70

73.48

73 .5 0

73 .50

40 30

20

10 73 .0 0

90 8040607080

1 1 Proj truup 400mm Plast, kalle 1.0% Hs=72.20, Hv=71.90

72.20

74.10

7080

71.8071.90

Koordinaadid L-EST97 süsteemis, Kõrgused EH2000 (Amsterdami null) süsteemis.

0424_PP_TL-4_asendiplaan()_().dwg

Projekti nimi:

Objekti asukoht:

Joonise nimi:

Töö nr: Mõõtkava:

Koostatud / trükitud:

Faili nimi: Staadium:Joonise tähis [nr - leht (lehti)]:

/

Muudatused: Kuupäev Muudatuste kirjeldus

Geoalus:

/allkirjastatud digitaalselt/

Koostaja:

TPK Projekt OÜ

18.03.202418.03.2024

TPK Projekt OÜ Narva mnt 32-5 Tallinn 10120 Eesti tel +372 5228311 [email protected] reg: 16418999 MTR EEP004706 EPE001531, 11.01.2022

Töö nr: Mõõdistatud:

0424

Albu-Vetepere mahasõidud Porru tee

Riigitee nr 15199 Eero-Napu km 2,980 Kapsa, Vetepere küla, Järva vald, Järvamaa

Põhiprojekt

Vertikaalplaneering

TL-4-05 1:500

Projektijuht Lauri Künnapuu

Projekteerija Lauri Künnapuu

Kobras OÜ 2023-230 sept 2023

Projekteeritud horisontaal44.50

Olemasolev horisontaal44.50

TINGMÄRGID Kinnistu piir

Projekteeritud haljasala

Projekteeritud nõlv

Projekteeritud kruuskate

Projekteeritud katte serv

Projekteeritud truup

Likvideeritav objekt

Projekteeritud kraavi põhi

0424_PP_TL-4-06_Vertikaalplaneering.Joevalja.pdf

60 72.50

72.4 0

72.38

72.5072.40

72.30

72.20

72 .3 0

72 .4 0

72.17

71.70 71.88

71.70

2

Riigitee kaitsevöönd 30m

Koordinaadid L-EST97 süsteemis, Kõrgused EH2000 (Amsterdami null) süsteemis.

0424_PP_TL-4_asendiplaan()_().dwg

Projekti nimi:

Objekti asukoht:

Joonise nimi:

Töö nr: Mõõtkava:

Koostatud / trükitud:

Faili nimi: Staadium:Joonise tähis [nr - leht (lehti)]:

/

Muudatused: Kuupäev Muudatuste kirjeldus

Geoalus:

/allkirjastatud digitaalselt/

Koostaja:

TPK Projekt OÜ

18.03.202418.03.2024

TPK Projekt OÜ Narva mnt 32-5 Tallinn 10120 Eesti tel +372 5228311 [email protected] reg: 16418999 MTR EEP004706 EPE001531, 11.01.2022

Töö nr: Mõõdistatud:

0424

Albu-Vetepere mahasõidud Jõevälja tee

Riigitee nr 15199 Eero-Napu km 3,943 Rummosaare-Altpere, Vetepere küla,Järva vald, Järvamaa

Põhiprojekt

Vertikaalplaneering

TL-4-06 1:500

Projektijuht Lauri Künnapuu

Projekteerija Lauri Künnapuu

Kobras OÜ 2023-229 sept 2023

TINGMÄRGID Kinnistu piir

Projekteeritud haljasala

Projekteeritud nõlv

Projekteeritud kruuskate

Projekteeritud katte serv

Projekteeritud horisontaal44.50

Olemasolev horisontaal44.50

Projekteeritud kraavi puhastamine

0424_PP_TL-4_asendiplaan.dwg

0424_PP_TL-6-01_ristloige.pdf

72.00

73.00

74.00

71.00

75.00

Lõige 1-1 Porru tee

4.500.50 0.50

2.5% 4.0%4.0%

1:2

Kruuskate

Purustatud kruus h=11 cm Kiilutud paekillustik fr 32/63 h=30 cm

Dreenkiht h=30 cm

Täitematerjal (vajadusel)

Olemasolev alus

71.00

72.00

73.00

70.00

74.00

Murukülv kasvupinnasega h=5-7cm

Lõige 2-2 Jõevälja tee

2.5% 4.0%4.0%

4.500.50 0.50

Kruuskate

Purustatud kruus h=11 cm Kiilutud paekillustik fr 32/63 h=30 cm

Dreenkiht h=30 cm

Täitematerjal (vajadusel)

Olemasolev alus

Murukülv kasvupinnasega h=5-7cm

594x420

Koordinaadid L-EST97 süsteemis, Kõrgused EH2000 (Amsterdami null) süsteemis.

0424_PP_TL-6_ristloige.dwg

Projekti nimi:

Objekti asukoht:

Joonise nimi:

Töö nr: Mõõtkava:

Koostatud / trükitud:

Faili nimi: Staadium:Joonise tähis [nr - leht (lehti)]:

/

Muudatused: Kuupäev Muudatuste kirjeldus

Geoalus:

/allkirjastatud digitaalselt/

Koostaja:

TPK Projekt OÜ

07.02.202407.02.2024

TPK Projekt OÜ Narva mnt 32-5 Tallinn 10120 Eesti tel +372 5228311 [email protected] reg: 16418999 MTR EEP004706 EPE001531, 11.01.2022

Töö nr: Mõõdistatud:

0424

Albu-Vetepere mahasõidud Porru tee ja Jõevälja tee

Riigitee nr 15199 Eero-Napu km 2,980 ja 3,943 Kapsa, Veteprere küla, Järva vald, Järvamaa

Põhiprojekt

Ristlõiked

TL-6-01 1:50

Projektijuht Lauri Künnapuu

Projekteerija Lauri Künnapuu

Kobras OÜ 2023-229 2023-230

sept 2023

E-kiri.eml

Tere,

Palun registreerida

Parimat,

Herkki RĆµĆµm

From: Lauri KĆ¼nnapuu <[email protected]>
Sent: Tuesday, March 19, 2024 1:59 PM
To: Herkki RĆµĆµm <[email protected]>
Subject: Vs: JĆ¤rvamaa JĆ¤rva vald Vetepere kĆ¼la Porru tee ja JĆµevĆ¤lja tee mahasĆµitude projekt

Tere,

Tegin parandused Ć¤ra. Palun Ć¤kki enne ametlikku kooskĆµlastamist, kas saate Ć¼le vaadata kuidas parandused sobivad. All vastused mĆ¤rkustele.

Tervitades,
Lauri

Porru tee juurdepĆ¤Ć¤s ā€“ riigitee 15199_km 2,98

NĆ¤htavuskolmnurk ā€“ mis mĆµĆµtudega see siin on nĆ¤idatud, info puudub. Riigitee geomeetriast ja laiusest lĆ¤htuvalt ei ole siin tegelik liikumiskiirus kindlasti 90 km/h . LĆ¤htume antud asukohas nĆ¤htavuskolmnurga nĆµudest kiirusele 70 km/h ja nĆ¤itame siin nĆ¤htavuskolmnurga 3x 140 m See on vĆµimalik siin tagada.
1. Lahendust muudetud ja kasutatud kiirusele 60 km/h vastavat nĆ¤htavuskolmnurka 3x100 meetrit, mida on parandatud kaldest tulenevate teguritega.
Riigitee Ć¤Ć¤res on olemasolev kraavitus/nĆµva. Ristumiskoha puhul tuleb tagada sademevee liikumine. Truupi siia projekteeritud ei ole. Hetkel sademee liikumine lahendamata.
1. Truup projekteeritud
Vertikaalplaneeringu jĆ¤rgi on siia projekteeritud sulglohk - siia jookseb ka riigitee kĆµrvalt tulev vesi
1. Lahendust muudetud
TingmĆ¤rkides kraavi puhastamine nĆ¤idatud ā€“ kus seda tehakse, joonistel ei kajastu?
1. TingmĆ¤rgid muudetud
Palume vaadata Ć¼htlasi Ć¼le jooniste vorminguline pool - tingmĆ¤rgid ā€“ kĆµigil joonistel on samad tingmĆ¤rgid, kuigi kĆµiki lahendusi igal joonisel ei kajastata (nĆ¤iteks kĆµrgushorisontaalid, asendiplaanil ja liikluskorralduse joonisel neid ju ei ole)
1. TingmĆ¤rgid muudetud
LiiklusmĆ¤rk 222 ei ole Ćµiges asukohas.
1. Asukohta muudetud
PĆ¶Ć¶rderaadiused ā€“ kas on vajalik kĆµikjal raadius 15 ā€“ RMK ristumiskohtadel tĆ¶Ć¶tab reeglina pĆ¶Ć¶rderaadius 12. PĆ¶Ć¶rderaadius tuleb arvestada autorongi pĆ¶Ć¶rdekoridori alusel, momendil on Å
