From: Märt Raba <[email protected]>
Sent: Wednesday, March 20, 2024 2:54 PM
To: Laur Kõiv <[email protected]>
Subject: Re: Harjumaa Viimsi vald Haabneeme alevik Kaluri tee ja Kivila tee sidevõrgu rekonstrueerimine
Tere
Saadan korrigeeritud projekti
Vastan märkustele.
Kasutan Telia tingmärke ja vastavaid värve. Juba varem on jooned tehtud tugevamaks ja kirjed samuti. Ma ei peaks nüüd neid küll muutma hakkama. ( Te olete teine inimene minu elus, kes sellise märkuse kirjutab)
Tingmärke on kohendatud ja lisatud. Vesi projekteeritav on sama värvi, aga need ei ole minu tehtud. Ma arvan, et ma ei tohi neid ise muutma hakata, sest need on teiste projekteeritud.
Olemasoleva sidekaabli projekteeritud kaitsetoru tingmärk nüüd korras.
Selle nihutamise ma tegin ainult sellepärast, et see on Teie ettepanek. Tegelikult tehnovõrkude paigaldamisel tänavam aale on see vele. Projekteeritud sidetrass kulges varem kogu pikkuses tee keskele tehtaval haljasribel. Teie poolt pakutava lahenduse puhul me sulgeme piiriäärse ala tühja 15 meetri päreast. Esialgne lahendus oleks tehnovõrkude paigalduse poolest õigem.
Sidekanali toru tugevus oli jah läinud väga suureks.
Kajastatud
Loomulikult käesolev projekt ehitatakse välja tee rekonstrueerimise käigus enne katete taastamist.
See asi ju nii ongi mõeldud.
Katete taastamise osa eraldi mul pole, aga otsin. Läheb aega. Selles lisatud alusfailis on pandud osa kihte kinni. Kui Te need lahti teete, siis paistab ka midagi ära.

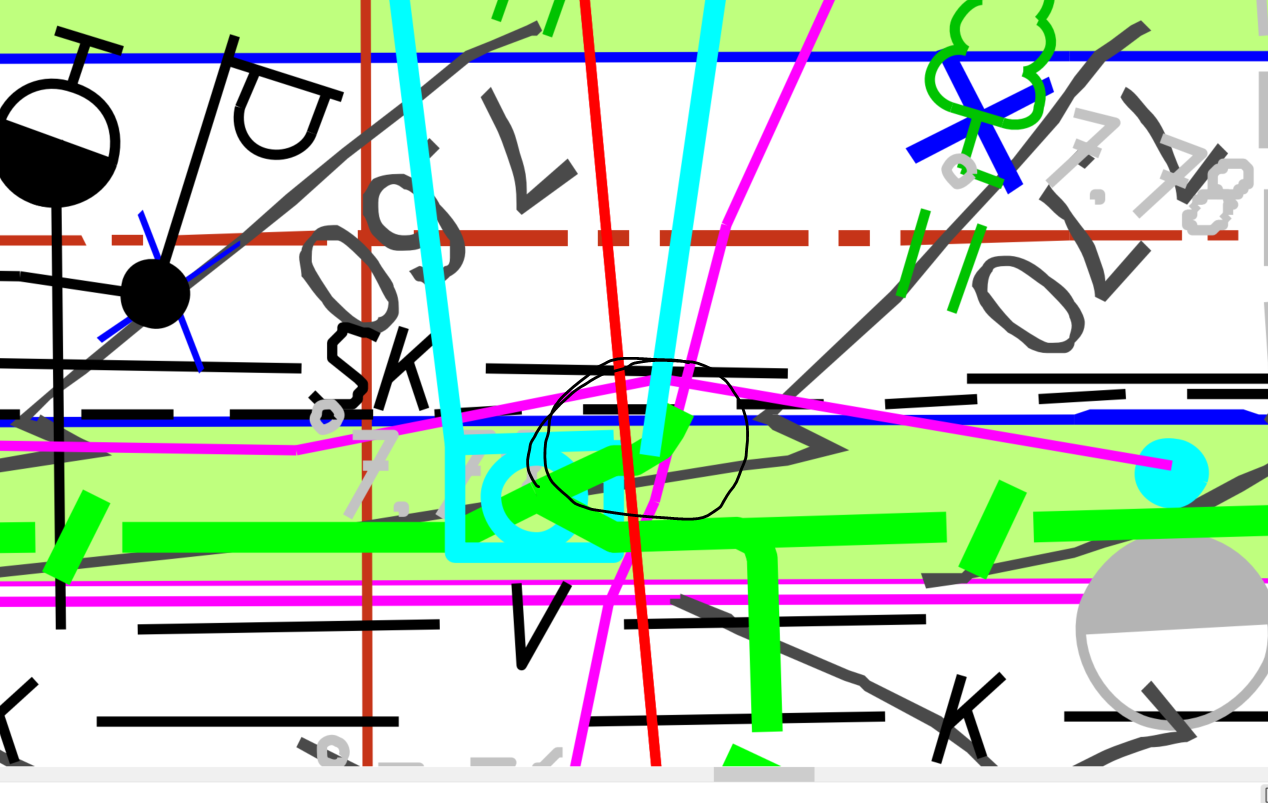

Riigiteel ei ole kuskil millelegi pandud kaitsetoru. On kaevude nr. 16698 ja P-1 vahele projekteeritud üheavaline sidekanal. Tugevus ja läbimõõt joonisel ilusasti kirjas.
Kanalisse tõmmatakse sel kohal vaskkaabel 100x2x0.5. See info ei peaks küll teedemehi huvitama.
Andmed on kirjas kaablite skeemil, mis põhimõtteliselt on ametlikuks kasutamiseks.
Selle taotluse esitab siis Telia ? Seda lisatud kooskõlastuse lehte pole ma juba paar-kolm aastat täitnud, aga kui sellest abi on, siis lisan
IKÕ plaani lisan
Lugupidamisega
Märt Raba
Raba Projekt OÜ
+372 551 2337
On 3/13/2024 4:22 PM, Laur Kõiv wrote:
Tere
Oleme projekti läbi vaadanud ning palume korrigeerida/täiendada projekti.
- Palume parandada asendiplaani loetavust. Palume muuta värvilahendust, et projekteeritav tehnovõrk oleks asendiplaanilt lihtsasti tuvastatav.
- Palume viia asendiplaani leppemärgid kooskõlla tingmärkidega ning korrastada joonise loetavust. Nt puudub kinnistu piiride tingmärk, valgustuse värvilahendused ning tingmärkide erinevus, ol ol sidekaabli ning ümbertõstetava valgustuskaabli värvused ühtivad, tingmärkidest puudub ol ol sidekaabel jne.
- Asendiplaanil kajastada rajatava kaitsetoru kontuurid ning lisada info tingmärkidesse.
- Palume muuta asendilist lahendust ning nihutada sidetrass Kaluri tee 16 maaüksuse piirile ning ristumine mahasõiduga nihutada Kaluri tee lõik 1 maaüksusele.
- Lisaks palume korrigeerida riigitee maaüksusel oleva kaitsetoru tugevuse infot asendiplaanil (punasega 12350N > 1250N).
- Asendiplaanil ning seletuskirjas kajastada, et tegemist on varasema projekti uue versiooniga. Lisaks kajastada seletuskirjas, et väljastatud on ehitusteatis nr 2011201/14743 ning Maanteeamet on kooskõlastanud varasema versiooni 27.11.2020 nr 15-2/20/41326-6.
- Palume esitada katete taastamise osa ning viidata vastavale projektile, kajastada seletuskirjas ning asendiplaanil selgelt ja üheselt, millises etapis tehnovõrk rajatakse, kas eraldi või koos tee rekonstrueerimisega (lisada vastav info seletuskirja).
- Riigitee maaüksusel sidetrassi ristumisel jalg- ja jalgrattateega palume minimaalseks sügavuseks näidata min 1,5m ning haljasalal minimaalseks sügavuseks min 1,0m. Vastav info kajastada asendiplaanil (nn noolega viit) ja seletuskirjas.
- Seletuskirjas palume kajastada rajatava sidekaabli kaitsetoru tugevuse andmed vastavalt Transpordiameti nõuetele Tabel 1 ning kaitsetoru läbimõõdu andmed.
- Soovime teada, kas nn kaitsetorusse paigaldatakse ka sidekaabel, juhul kui paigaldatakse siis kajastada vastava sidekaabli andmed asendiplaanil ja seletuskirjas.
- Seletuskirja palume lisada, et tehnovõrkude teemaale paigaldamisel on kõrvalekalded kooskõlastatud projektist keelatud.
Lisaks, et Tehnovõrgu riigiteealusele maale paigaldamise korral peab tehnovõrgu omanik enne projekti realiseerima asumist esitama Transpordiametile vormikohase taotluse koos projektis kooskõlastatud asukoha-skeemiga tehnovõrgu paigaldamise ja talumise lepingu sõlmimiseks (vorm saadaval Transpordiameti kodulehel). Sõlmitud leping on aluseks riigitee alusel maal projektijärgsete tööde teostamiseks vajaliku liiklusväliste tööde loa väljastamiseks.
- Palume esitada ka vastav taotlus blanketil (lisatud manusesse).
- Ajakohastada IKÕ plaan.
IKÕ plaanilt puudub antud ühenduskoha kontuur (mustaga).
Palume edastada komplektne täiendatud projekt, kas minu e-mailile või [email protected].
Parimate soovidega
Laur Kõiv
Peaspetsialist
Tehnovõrkude üksus
Planeerimise osakond
55901417
Teelise 4 / 10916 Tallinn / Transpordiamet
-----Original Message-----
From: Märt Raba [email protected]
Sent: Tuesday, February 20, 2024 9:48 PM
To: [email protected]
Subject: Kaluri tee, Kivila tee sideprojekt
Tere
Saadan teile kooskõlastamiseks Kaluritee, Kivila tee sidevõrgu rekonstrueerimise projekti asukohaga Haabneeme alevikus Viimsi vallas.
Lugupidamisega
--
Märt Raba
Raba Projekt OÜ
+372 551 2337
Digiallkirjad
Raba Projekt OÜ Töö nr.: 2777.T.24 18.02.2024.a.
Objekt: Kaluri tee ja Kivila tee sidevõrgu rekonstrueerimine Haabneeme alevikus Viimsi vallas Harjumaal
Aadress: Kaluri tee, Kivila tee, Haabneeme alevik, Viimsi vald, Harjumaa
Eriosa: Sidepaigaldis. Tööprojekt
1 / 6
Projekt: 2777.T.24
Tellija: Metropoli Ehitus OÜ
Sidepaigaldise
projekteerija: Raba Projekt OÜ
Objekt: Kaluri tee ja Kivila tee sidevõrgu rekonstrueerimine Haabneeme alevikus Viimsi vallas Harjumaal
Aadress: Kaluri tee, Kivila tee, Haabneeme alevik, Viimsi vald, Harjumaa Kood: -
SELETUSKIRI
Raba Projekt OÜ Registrikood 10495497 Mäepealse 14-5, Tallinn, 12619
Raba Projekt OÜ Töö nr.: 2777.T.24 18.02.2024.a.
Objekt: Kaluri tee ja Kivila tee sidevõrgu rekonstrueerimine Haabneeme alevikus Viimsi vallas Harjumaal
Aadress: Kaluri tee, Kivila tee, Haabneeme alevik, Viimsi vald, Harjumaa
Eriosa: Sidepaigaldis. Tööprojekt
2 / 6
Sisukord
1 Sidepaigaldis.............................................................................................................3
1.1 Üldosa...........................................................................................................................3 1.1.1 Ehitise üldandmed.........................................................................................................................3 1.1.2 Tehnilised põhiandmed.................................................................................................................3 1.1.3 Lähteandmed................................................................................................................................3 1.1.4 Normdokumendid.........................................................................................................................3
1.2 Välistrassid...................................................................................................................3 1.2.1 Sidevõrgu rekonstrueerimine........................................... ...............................................3 1.2.2 Üldist………………………….....................................................................................................4
Raba Projekt OÜ Registrikood 10495497 Mäepealse 14-5, Tallinn, 12619
Raba Projekt OÜ Töö nr.: 2777.T.24 18.02.2024.a.
Objekt: Kaluri tee ja Kivila tee sidevõrgu rekonstrueerimine Haabneeme alevikus Viimsi vallas Harjumaal
Aadress: Kaluri tee, Kivila tee, Haabneeme alevik, Viimsi vald, Harjumaa
Eriosa: Sidepaigaldis. Tööprojekt
3 / 6
1 Sidepaigaldis
1.1 Üldosa
1.1.1 Ehitise üldandmed Ehitusprojekti tellija: Metropoli ehitus OÜ Töö nimetus: Kaluri tee ja Kivila tee sidevõrgu
rekonstrueerimine Haabneeme alevikus
Viimsi vallas Harjumaal
1.1.2 Tehnilised põhiandmed Teostatavad tööd: Kaluri teel kulgeb Telia Eesti AS-ile kuuluv sidekanal, mille kaudu saavad toite Kaluri tee ja
Kivila tee elamud. Seoses Kaluri tee rekonstrueerimisega tuleb rekonstrueerida ka sidekanal koos kaablitega.
1.1.3 Lähteandmed Hepta Group Energy OÜ poolt 10.10.2020.a. koostatud Kaluri tee ja Kivila tee tehnovõrkude projekt, töö nr. 19-562. TO Projekt OÜ poolt koostatud Kaluri tee ja Kivila tee rekonstrueerimise projekt, töö nr. 18015.
1.1.4 Normdokumendid Projekt on koostatud ja kontrollitud vastavalt Majandus– ja taristuministri määrusele 97, 17.07.2015. a. „Nõuded ehitusprojektile“ ja Eesti standardile EVS 932:2017 „Ehitusprojekt“ . Projekti koostamisel on võetud aluseks Eestis kehtivad normdokumendid s.h. : Ehitusseadustik (redaktsioon 17.12.2021) Telia Eesti AS-i dokument „Liinirajatiste projekteerimine ja maakasutuse seadustamine” Telia Eesti AS-i dokument „Üldnõuded ehitusprojektide koostamiseks ja kooskõlastamiseks
ning ehitamiseks liinirajatiste kaitsevööndis.”
Raba Projekt OÜ Registrikood 10495497 Mäepealse 14-5, Tallinn, 12619
Raba Projekt OÜ Töö nr.: 2777.T.24 18.02.2024.a.
Objekt: Kaluri tee ja Kivila tee sidevõrgu rekonstrueerimine Haabneeme alevikus Viimsi vallas Harjumaal
Aadress: Kaluri tee, Kivila tee, Haabneeme alevik, Viimsi vald, Harjumaa
Eriosa: Sidepaigaldis. Tööprojekt
4 / 6
1.2 Välistrassid
1.2.1 Sidevõrgu rekonstrueerimine
1.2.1.1 Üldiseloomustus Käesoleval hetkel kulgevad Telia kaablid Kaluri tänaval olemasolevas üheavalises sidekanalis, mis kulgeb keset projekteeritavat sõiduteed.
1.2.1.2 Projektlahendus
Käesoleva projektiga korrigeeritakse Hepta Group Energy OÜ poolt 10.10.2020.a. koostatud Kaluri ja Kivila tee tehnovõrkude projekti ( töö nr.19562) side osa. Nimetatud projekt on kooskõlastatud algselt Maanteeameti poolt ( 27.11.2020 nr 15-2/20/41326-6 ). Samuti on sellele tööle väljastatud ehitusteatis nr 2011201/14743. Käesoleva projekti realiseerimine toimub koos tänava rekonstrueerimisega. Side, tänavavalgustus ning elektrikaablite paigaldus toimub peale vee, kanal ja sadevee trasside väljaehitamist. Peale kõigi võrkude väljaehitamist toimub katete taastamine. Riigitee kinnistul on ette nähtud paigaldada sidekanal kõnniteel 1.5 m sügavusele ning haljasalal 1.0 m sügavusele. Kaluri teele ehitatakse uus sidekanal sõidutee ja jalgtee vahelise haljasriba alla. Ehitust alustatakse olemasolevast sidekaevust nr. 16698. Hargnemised tehakse igale kinnistule. Nüüd olenevalt sellest, kas kinnistul töötab sideühendus või ei. Kui kinnistule on viidud sidekaabel, siis tuuakse uus sidekanali ühendus olemasoleva juurde enne kinnistu piiri ning tehakse jätk olemasolevale kaablile. Kui kinnistul ei ole töötavat sideühendust, siis tuuakse sidekanal kinnistu piirini ning märgistatakse markerpalliga. Paigaldatud plasttoru ots loomulikult suletakse hermeetiliselt. Osad torud on kinnistutele paigaldatud otse kaablikaevust, osad aga on võetud sadulharuga teiselt torult. Kaablite skeemil on välja toodud, millisele torule paigaldada sadulharu. Ristumisel sõiduteega ja ka mahasõitude alla on ette nähtud paigaldada A-klassi torud seinapaksusega 4,8 mm 1,0 meetri sügavusele. Haljasalade all võib kasutada B-klassi torusid. Kaluri, Lepa, Kivila ristmul sõiduteed ületavad sidekaablid kaitsta poolitatavate torudega. Kaluri – Kivila ringteele on ette nähtud paigaldada kolme kohta ehitatava tee alla reservtorud, mis mõlemast otsast märgistada markerpallidega. Kaablid paigaldada vastavalt skeemile. Pinnases tehtavad jätkud tuleb kaitsta r/b plaatidega. Peale uute kaablite ümberlülitustöid tuleb vanad kaablid demonteerida. Tühjaksjäänud kaablikaev tuleb sõiduteest täielikult välja kaevata ja utiliseerida. Sidekanali ehitusel tuleb kinni pidada projekteeritud sidekanali asukohast. Trass tuleb eelnevalt maha märkida ning põhjuseta kõrvalekalded on lubamatud.
Raba Projekt OÜ Registrikood 10495497 Mäepealse 14-5, Tallinn, 12619
Raba Projekt OÜ Töö nr.: 2777.T.24 18.02.2024.a.
Objekt: Kaluri tee ja Kivila tee sidevõrgu rekonstrueerimine Haabneeme alevikus Viimsi vallas Harjumaal
Aadress: Kaluri tee, Kivila tee, Haabneeme alevik, Viimsi vald, Harjumaa
Eriosa: Sidepaigaldis. Tööprojekt
5 / 6
Ehitusprahi ja jääkpinnase käitlemisel juhinduda Viimsi valla jäätmehoolduseeskirjadest.
1. Jäätmete äravedu: näit. Ragn-Sells AS. 2. Ehitusjäätmed sorteerida liikidesse ehitusplatsil. Jäätmete hinnanguline kogus ja koostis:
Jäätmekood Jäätmeliik Hinnanguline kogus
Ühik Tegevuse lühikirjeldus
17 01 01 Betoonkaevud 1,2 t Võimalikud jäägid. Antakse üle taaskasutamiseks vastavat jäätmeluba omavale jäätmekäitlejale
17 01 02 Tellised - t Eelhinnangu järgi ei teki ehitusobjektil 17 02 01 Puit - t Eelhinnangu järgi ei teki ehitusobjektil 17 02 02 Klaas - - Eelhinnangu järgi ei teki ehitusobjektil 17 02 03 Plast 0.15 t Sidekanali plasttorude jäägid.
Antakse üle taaskasutamiseks vastavat jäätmeluba omavale jäätmekäitlejale
17 04 07 Metallisegud t Eelhinnangu järgi ei teki ehitusobjektil 15 01 Pakendid (nt.
puitalused, kile, paberkartongpa kend, jms)
0,12 t Võimalikud jäägid. Antakse üle taaskasutamiseks vastavat jäätmeluba omavale jäätmekäitlejale
17 08 02 Kipsipõhised ehitusmaterjalid
- t Eelhinnangu järgi ei teki ehitusobjektil
17 09 04 Ehitus- ja lammutussegap raht
- t Eelhinnangu järgi ei teki ehitusobjektil
17 06 05* Eterniit või muu asbesti sisaldavad ehitusmaterjalid
0 t Eelhinnangu järgi ei teki ehitusobjektil
08 01 11*, 15 01 10*
Lahustite ja/või muu ohtlikke aineid sisaldavad
- t Eelhinnangu järgi ei teki ehitusobjektil
Raba Projekt OÜ Registrikood 10495497 Mäepealse 14-5, Tallinn, 12619
Raba Projekt OÜ Töö nr.: 2777.T.24 18.02.2024.a.
Objekt: Kaluri tee ja Kivila tee sidevõrgu rekonstrueerimine Haabneeme alevikus Viimsi vallas Harjumaal
Aadress: Kaluri tee, Kivila tee, Haabneeme alevik, Viimsi vald, Harjumaa
Eriosa: Sidepaigaldis. Tööprojekt
6 / 6
PINNAS – pinnasetööde mahtude tabel
Pinnase liik Hinnanguline kogus
Ühik Tegevuse lühikirjeldus
Kasvupinnas (17 05 04)
15 m3 Kooritakse eraldi ja kasutatakse osaliselt samal ehitusel haljastamiseks. Ülejäävat kasvupinnast antakse üle taaskasutamiseks vastavat jäätmeluba omavale jäätmekäitlejale.
Kivid ja väljakaevatav pinnas (17 05 04)
50,4 m3 Antakse üle taaskasutamiseks vastavat jäätmeluba omavale jäätmekäitlejale.
Kivid ja pinnas (17 05 04)
~30 m3 Taaskasutatakse ehitusobjektil täitematerjalina
Ohtlikke aineid sisaldavad kivid ja pinnas (17 05 03*)
- - Eelhinnangu järgi ei teki ehitusobjektil
1.2.1.3 Üldist
Vastavalt projektis esitatud joonistele on koostatud põhitööde mahtude aruanne ja materjalide tellimisspetsifikatsioon. Enne tööde alustamist täpsustada veel kord olemasolevate kommunikatsioonide asukohad ning kulgemine. Kõik tööde teostamise käigus tekkivad projektlahenduse muudatused tuleb kooskõlastada tehnilise järelvalve esindajaga, projekti juhiga ja projekteerijaga. Kui tööde käigus juhuslikult vigastatakse sidekaableid, siis tuleb sellest viivitamatult teatada nende esindajale. Töö lõpetamisel kogu objektil kutsuda kohale Telia Eesti AS-i ehitusjärelvalve esindaja ehitusloa lõpetamiseks ja töökoha ülevaatamiseks. Ehitustööde teostamise vastavuse projektlahendusele tagab töövõtja. Tööde teostamise ajal kehtestatav ajutine liikluskorraldus peab olema vastavuses majandus- ja kommunikatsiooniministri 16.04.2003.a. määrusega nr. 69 “Liikluskorralduse nõuded teetöödel“. Ehitusele ettejäävate side liinirajatiste rekonstrueerimisest huvitatud isik kannab kõik käesolevast projektist tulenevad kulud.
Vastutav spetsialist: Märt Raba
Raba Projekt OÜ Registrikood 10495497 Mäepealse 14-5, Tallinn, 12619
Registrikood 10495497 Mäepealse tn.14-5, Tallinn, 12619
Tel. +372 551233
Tellija: Metropoli Ehitus OÜ
Projekt: 2777.T.24
Kood:
TÖÖPROJEKT
KALURI TEE JA KIVILA TEE SIDEVÕRGU REKONSTRUEERIMINE
HAABNEEME ALEVIKUS VIIMSI VALLAS HARJUMAAL
Vastutav spetsialist: M.Raba
TALLINN – 2024.a.
Digiallkirjad
Kellele
TRANSPORDIAMET
Registrikood
70001490
Juriidiline aadress
Tallinn 11413, Valge 4
Kellelt
Asutuse või isiku nimi
Raba Projekt OÜ
Registri- või isikukood
10495497
Juriidiline aadress
või elukoht
Mäepealse 14-5, Tallinn, 12619
Kontaktaadress
sama
Telefon
5512337
E-post
[email protected]
1. Esitatavad materjalid:
Dokumendi liik
(ehitusprojekt või selle osa, volitused jne)
Dokumenti nimetus
(esitatava dokumendi täpne nimetus)
Dokumendi nr.
Tööprojekt
KALURI TEE JA KIVILA TEE SIDEVÕRGU
REKONSTRUEERIMINE
HAABNEEME ALEVIKUS VIIMSI VALLAS HARJUMAAL
2777.T.24
2. Objekti asukoht (
Maakond, vald, küla: Kaluri tee, Kivila tee, Haabneeme alevik, Viimsi vald,
Harjumaa
Riigitee nr, nimetus, asukoht teel [km] – vähemalt 10 m täpsusega ja/või vajadusel koordinaadid, sealhulgas:
Ristumised riigiteega nr km ,
Teemaal kulgemine riigitee nr 11251 km 0.764 - 0.769 ,
Riigitee nr kaitsevööndis km - ,
3. Selgitus kavandatava tegevuse kohta, kavandatav läbiviimise aeg
Sidekanali ehitus
2024.a.
4. Põhjendus vajaduse kohta projekteerida tehnovõrk ja -rajatis riigitee maale (Asjaõigusseadus § 158 lõige 1 ja § 1581 lõige 1)
Mujale pole panna
5. Eelnevalt väljastatud nõuded, kooskõlastused ja/või seisukohad Transpordiameti osakondadelt
6. Põhjendus Ehitusseadustiku § 99 lõige 3 alusel kehtestatud juhendist või esitatud nõuetest kõrvale kaldumise kohta (kui esitatud lahendus ei vasta nõuetele)
Taotleja
Ees- ja perekonnanimi
Märt Raba
(juriidilisest isikust taotleja puhul juriidilise isiku esindaja)
Allkiri
Taotluse esitamise kuupäev
20.03.2024.a.
Digiallkirjad
Raba Projekt OÜ Töö nr.: 2777.T.24 18.02.2024.a.
Objekt: Kaluri tee ja Kivila tee sidevõrgu rekonstrueerimine Haabneeme alevikus Viimsi vallas Harjumaal
Aadress: Kaluri tee, Kivila tee, Haabneeme alevik, Viimsi vald, Harjumaa
Eriosa: Sidepaigaldis. Tööprojekt
1 / 6
Projekt: 2777.T.24
Tellija: Metropoli Ehitus OÜ
Sidepaigaldise
projekteerija: Raba Projekt OÜ
Objekt: Kaluri tee ja Kivila tee sidevõrgu rekonstrueerimine Haabneeme alevikus Viimsi vallas Harjumaal
Aadress: Kaluri tee, Kivila tee, Haabneeme alevik, Viimsi vald, Harjumaa Kood: -
SELETUSKIRI
Raba Projekt OÜ Registrikood 10495497 Mäepealse 14-5, Tallinn, 12619
Raba Projekt OÜ Töö nr.: 2777.T.24 18.02.2024.a.
Objekt: Kaluri tee ja Kivila tee sidevõrgu rekonstrueerimine Haabneeme alevikus Viimsi vallas Harjumaal
Aadress: Kaluri tee, Kivila tee, Haabneeme alevik, Viimsi vald, Harjumaa
Eriosa: Sidepaigaldis. Tööprojekt
2 / 6
Sisukord
1 Sidepaigaldis.............................................................................................................3
1.1 Üldosa...........................................................................................................................3 1.1.1 Ehitise üldandmed.........................................................................................................................3 1.1.2 Tehnilised põhiandmed.................................................................................................................3 1.1.3 Lähteandmed................................................................................................................................3 1.1.4 Normdokumendid.........................................................................................................................3
1.2 Välistrassid...................................................................................................................3 1.2.1 Sidevõrgu rekonstrueerimine........................................... ...............................................3 1.2.2 Üldist………………………….....................................................................................................4
Raba Projekt OÜ Registrikood 10495497 Mäepealse 14-5, Tallinn, 12619
Raba Projekt OÜ Töö nr.: 2777.T.24 18.02.2024.a.
Objekt: Kaluri tee ja Kivila tee sidevõrgu rekonstrueerimine Haabneeme alevikus Viimsi vallas Harjumaal
Aadress: Kaluri tee, Kivila tee, Haabneeme alevik, Viimsi vald, Harjumaa
Eriosa: Sidepaigaldis. Tööprojekt
3 / 6
1 Sidepaigaldis
1.1 Üldosa
1.1.1 Ehitise üldandmed Ehitusprojekti tellija: Metropoli ehitus OÜ Töö nimetus: Kaluri tee ja Kivila tee sidevõrgu
rekonstrueerimine Haabneeme alevikus
Viimsi vallas Harjumaal
1.1.2 Tehnilised põhiandmed Teostatavad tööd: Kaluri teel kulgeb Telia Eesti AS-ile kuuluv sidekanal, mille kaudu saavad toite Kaluri tee ja
Kivila tee elamud. Seoses Kaluri tee rekonstrueerimisega tuleb rekonstrueerida ka sidekanal koos kaablitega.
1.1.3 Lähteandmed Hepta Group Energy OÜ poolt 10.10.2020.a. koostatud Kaluri tee ja Kivila tee tehnovõrkude projekt, töö nr. 19-562. TO Projekt OÜ poolt koostatud Kaluri tee ja Kivila tee rekonstrueerimise projekt, töö nr. 18015.
1.1.4 Normdokumendid Projekt on koostatud ja kontrollitud vastavalt Majandus– ja taristuministri määrusele 97, 17.07.2015. a. „Nõuded ehitusprojektile“ ja Eesti standardile EVS 932:2017 „Ehitusprojekt“ . Projekti koostamisel on võetud aluseks Eestis kehtivad normdokumendid s.h. : Ehitusseadustik (redaktsioon 17.12.2021) Telia Eesti AS-i dokument „Liinirajatiste projekteerimine ja maakasutuse seadustamine” Telia Eesti AS-i dokument „Üldnõuded ehitusprojektide koostamiseks ja kooskõlastamiseks
ning ehitamiseks liinirajatiste kaitsevööndis.”
Raba Projekt OÜ Registrikood 10495497 Mäepealse 14-5, Tallinn, 12619
Raba Projekt OÜ Töö nr.: 2777.T.24 18.02.2024.a.
Objekt: Kaluri tee ja Kivila tee sidevõrgu rekonstrueerimine Haabneeme alevikus Viimsi vallas Harjumaal
Aadress: Kaluri tee, Kivila tee, Haabneeme alevik, Viimsi vald, Harjumaa
Eriosa: Sidepaigaldis. Tööprojekt
4 / 6
1.2 Välistrassid
1.2.1 Sidevõrgu rekonstrueerimine

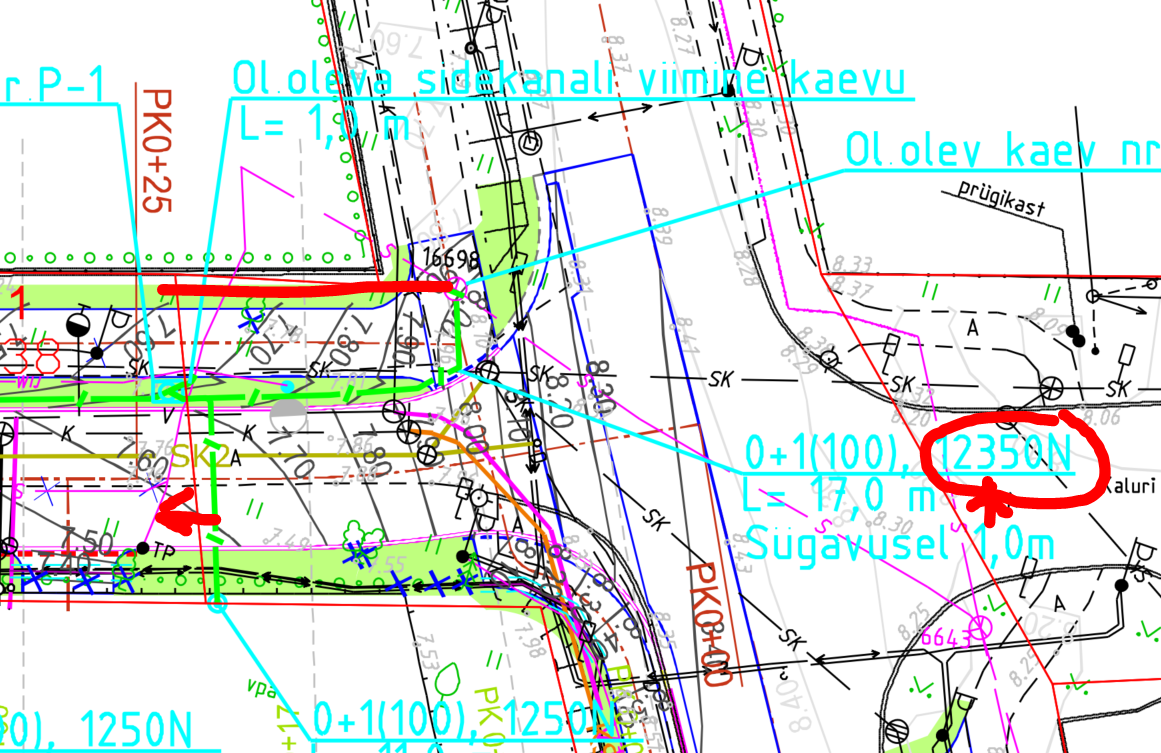

1.2.1.1 Üldiseloomustus Käesoleval hetkel kulgevad Telia kaablid Kaluri tänaval olemasolevas üheavalises sidekanalis, mis kulgeb keset projekteeritavat sõiduteed.
1.2.1.2 Projektlahendus
Käesoleva projektiga korrigeeritakse Hepta Group Energy OÜ poolt 10.10.2020.a. koostatud Kaluri ja Kivila tee tehnovõrkude projekti ( töö nr.19562) side osa. Nimetatud projekt on kooskõlastatud algselt Maanteeameti poolt ( 27.11.2020 nr 15-2/20/41326-6 ). Samuti on sellele tööle väljastatud ehitusteatis nr 2011201/14743. Käesoleva projekti realiseerimine toimub koos tänava rekonstrueerimisega. Side, tänavavalgustus ning elektrikaablite paigaldus toimub peale vee, kanal ja sadevee trasside väljaehitamist. Peale kõigi võrkude väljaehitamist toimub katete taastamine. Riigitee kinnistul on ette nähtud paigaldada sidekanal kõnniteel 1.5 m sügavusele ning haljasalal 1.0 m sügavusele. Kaluri teele ehitatakse uus sidekanal sõidutee ja jalgtee vahelise haljasriba alla. Ehitust alustatakse olemasolevast sidekaevust nr. 16698. Hargnemised tehakse igale kinnistule. Nüüd olenevalt sellest, kas kinnistul töötab sideühendus või ei. Kui kinnistule on viidud sidekaabel, siis tuuakse uus sidekanali ühendus olemasoleva juurde enne kinnistu piiri ning tehakse jätk olemasolevale kaablile. Kui kinnistul ei ole töötavat sideühendust, siis tuuakse sidekanal kinnistu piirini ning märgistatakse markerpalliga. Paigaldatud plasttoru ots loomulikult suletakse hermeetiliselt. Osad torud on kinnistutele paigaldatud otse kaablikaevust, osad aga on võetud sadulharuga teiselt torult. Kaablite skeemil on välja toodud, millisele torule paigaldada sadulharu. Ristumisel sõiduteega ja ka mahasõitude alla on ette nähtud paigaldada A-klassi torud seinapaksusega 4,8 mm 1,0 meetri sügavusele. Haljasalade all võib kasutada B-klassi torusid. Kaluri, Lepa, Kivila ristmul sõiduteed ületavad sidekaablid kaitsta poolitatavate torudega. Kaluri – Kivila ringteele on ette nähtud paigaldada kolme kohta ehitatava tee alla reservtorud, mis mõlemast otsast märgistada markerpallidega. Kaablid paigaldada vastavalt skeemile. Pinnases tehtavad jätkud tuleb kaitsta r/b plaatidega. Peale uute kaablite ümberlülitustöid tuleb vanad kaablid demonteerida. Tühjaksjäänud kaablikaev tuleb sõiduteest täielikult välja kaevata ja utiliseerida. Sidekanali ehitusel tuleb kinni pidada projekteeritud sidekanali asukohast. Trass tuleb eelnevalt maha märkida ning põhjuseta kõrvalekalded on lubamatud.
Raba Projekt OÜ Registrikood 10495497 Mäepealse 14-5, Tallinn, 12619
Raba Projekt OÜ Töö nr.: 2777.T.24 18.02.2024.a.
Objekt: Kaluri tee ja Kivila tee sidevõrgu rekonstrueerimine Haabneeme alevikus Viimsi vallas Harjumaal
Aadress: Kaluri tee, Kivila tee, Haabneeme alevik, Viimsi vald, Harjumaa
Eriosa: Sidepaigaldis. Tööprojekt
5 / 6
Ehitusprahi ja jääkpinnase käitlemisel juhinduda Viimsi valla jäätmehoolduseeskirjadest.
1. Jäätmete äravedu: näit. Ragn-Sells AS. 2. Ehitusjäätmed sorteerida liikidesse ehitusplatsil. Jäätmete hinnanguline kogus ja koostis:
Jäätmekood Jäätmeliik Hinnanguline kogus
Ühik Tegevuse lühikirjeldus
17 01 01 Betoonkaevud 1,2 t Võimalikud jäägid. Antakse üle taaskasutamiseks vastavat jäätmeluba omavale jäätmekäitlejale
17 01 02 Tellised - t Eelhinnangu järgi ei teki ehitusobjektil 17 02 01 Puit - t Eelhinnangu järgi ei teki ehitusobjektil 17 02 02 Klaas - - Eelhinnangu järgi ei teki ehitusobjektil 17 02 03 Plast 0.15 t Sidekanali plasttorude jäägid.
Antakse üle taaskasutamiseks vastavat jäätmeluba omavale jäätmekäitlejale
17 04 07 Metallisegud t Eelhinnangu järgi ei teki ehitusobjektil 15 01 Pakendid (nt.
puitalused, kile, paberkartongpa kend, jms)
0,12 t Võimalikud jäägid. Antakse üle taaskasutamiseks vastavat jäätmeluba omavale jäätmekäitlejale
17 08 02 Kipsipõhised ehitusmaterjalid
- t Eelhinnangu järgi ei teki ehitusobjektil
17 09 04 Ehitus- ja lammutussegap raht
- t Eelhinnangu järgi ei teki ehitusobjektil
17 06 05* Eterniit või muu asbesti sisaldavad ehitusmaterjalid
0 t Eelhinnangu järgi ei teki ehitusobjektil
08 01 11*, 15 01 10*
Lahustite ja/või muu ohtlikke aineid sisaldavad
- t Eelhinnangu järgi ei teki ehitusobjektil
Raba Projekt OÜ Registrikood 10495497 Mäepealse 14-5, Tallinn, 12619
Raba Projekt OÜ Töö nr.: 2777.T.24 18.02.2024.a.
Objekt: Kaluri tee ja Kivila tee sidevõrgu rekonstrueerimine Haabneeme alevikus Viimsi vallas Harjumaal
Aadress: Kaluri tee, Kivila tee, Haabneeme alevik, Viimsi vald, Harjumaa
Eriosa: Sidepaigaldis. Tööprojekt
6 / 6
PINNAS – pinnasetööde mahtude tabel
Pinnase liik Hinnanguline kogus
Ühik Tegevuse lühikirjeldus
Kasvupinnas (17 05 04)
15 m3 Kooritakse eraldi ja kasutatakse osaliselt samal ehitusel haljastamiseks. Ülejäävat kasvupinnast antakse üle taaskasutamiseks vastavat jäätmeluba omavale jäätmekäitlejale.
Kivid ja väljakaevatav pinnas (17 05 04)
50,4 m3 Antakse üle taaskasutamiseks vastavat jäätmeluba omavale jäätmekäitlejale.
Kivid ja pinnas (17 05 04)
~30 m3 Taaskasutatakse ehitusobjektil täitematerjalina
Ohtlikke aineid sisaldavad kivid ja pinnas (17 05 03*)
- - Eelhinnangu järgi ei teki ehitusobjektil
1.2.1.3 Üldist
Vastavalt projektis esitatud joonistele on koostatud põhitööde mahtude aruanne ja materjalide tellimisspetsifikatsioon. Enne tööde alustamist täpsustada veel kord olemasolevate kommunikatsioonide asukohad ning kulgemine. Kõik tööde teostamise käigus tekkivad projektlahenduse muudatused tuleb kooskõlastada tehnilise järelvalve esindajaga, projekti juhiga ja projekteerijaga. Kui tööde käigus juhuslikult vigastatakse sidekaableid, siis tuleb sellest viivitamatult teatada nende esindajale. Töö lõpetamisel kogu objektil kutsuda kohale Telia Eesti AS-i ehitusjärelvalve esindaja ehitusloa lõpetamiseks ja töökoha ülevaatamiseks. Ehitustööde teostamise vastavuse projektlahendusele tagab töövõtja. Tööde teostamise ajal kehtestatav ajutine liikluskorraldus peab olema vastavuses majandus- ja kommunikatsiooniministri 16.04.2003.a. määrusega nr. 69 “Liikluskorralduse nõuded teetöödel“. Ehitusele ettejäävate side liinirajatiste rekonstrueerimisest huvitatud isik kannab kõik käesolevast projektist tulenevad kulud.
Vastutav spetsialist: Märt Raba
Raba Projekt OÜ Registrikood 10495497 Mäepealse 14-5, Tallinn, 12619
Registrikood 10495497 Mäepealse tn.14-5, Tallinn, 12619
Tel. +372 551233
Tellija: Metropoli Ehitus OÜ
Projekt: 2777.T.24
Kood:
TÖÖPROJEKT
KALURI TEE JA KIVILA TEE SIDEVÕRGU REKONSTRUEERIMINE
HAABNEEME ALEVIKUS VIIMSI VALLAS HARJUMAAL
Vastutav spetsialist: M.Raba
TALLINN – 2024.a.
Digiallkirjad
Kellele
TRANSPORDIAMET
Registrikood
70001490
Juriidiline aadress
Tallinn 11413, Valge 4
Kellelt
Asutuse või isiku nimi
Raba Projekt OÜ
Registri- või isikukood
10495497
Juriidiline aadress
või elukoht
Mäepealse 14-5, Tallinn, 12619
Kontaktaadress
sama
Telefon
5512337
E-post
[email protected]
1. Esitatavad materjalid:
Dokumendi liik
(ehitusprojekt või selle osa, volitused jne)
Dokumenti nimetus
(esitatava dokumendi täpne nimetus)
Dokumendi nr.
Tööprojekt
KALURI TEE JA KIVILA TEE SIDEVÕRGU
REKONSTRUEERIMINE
HAABNEEME ALEVIKUS VIIMSI VALLAS HARJUMAAL
2777.T.24
2. Objekti asukoht (
Maakond, vald, küla: Kaluri tee, Kivila tee, Haabneeme alevik, Viimsi vald,
Harjumaa
Riigitee nr, nimetus, asukoht teel [km] – vähemalt 10 m täpsusega ja/või vajadusel koordinaadid, sealhulgas:
Ristumised riigiteega nr km ,
Teemaal kulgemine riigitee nr 11251 km 0.764 - 0.769 ,
Riigitee nr kaitsevööndis km - ,
3. Selgitus kavandatava tegevuse kohta, kavandatav läbiviimise aeg
Sidekanali ehitus
2024.a.
4. Põhjendus vajaduse kohta projekteerida tehnovõrk ja -rajatis riigitee maale (Asjaõigusseadus § 158 lõige 1 ja § 1581 lõige 1)
Mujale pole panna
5. Eelnevalt väljastatud nõuded, kooskõlastused ja/või seisukohad Transpordiameti osakondadelt
6. Põhjendus Ehitusseadustiku § 99 lõige 3 alusel kehtestatud juhendist või esitatud nõuetest kõrvale kaldumise kohta (kui esitatud lahendus ei vasta nõuetele)
Taotleja
Ees- ja perekonnanimi
Märt Raba
(juriidilisest isikust taotleja puhul juriidilise isiku esindaja)
Allkiri
Taotluse esitamise kuupäev
20.03.2024.a.
