Tere
Sooviksin Transpordiametiga Kanepi kirikuplatsi elektriauto laadimistaristu ehitusprojekti kooskõlastada. Antud objektil on ehitusteatise nõue. Taotlus koos dokumentidega on manuses. Lisan ka Enefit AS-i volikirja (ID_7899593.asice).
Lugupidamisega
Henri Külm
Projekteerija
+372 5624 2440 | [email protected]
Lelle 22, 11318 Tallinn | www.enefit.ee
Digiallkirjad
(Kuupäev digiallkirjas) nr EF-JUH-6/111
VOLIKIRI
Enefit AS, registrikood 16130213, asukoht Lelle 22, Tallinn (edaspidi „volituse andja“), mida esindavad juhatuse liikmed Kelli Toss-Kaasik ja Reedik Poopuu, volitavad Henri Külm`a isikukood 39010180283, esindama Enefit AS-i projekteerimisega seotud asjaajamisel, sh avalduste, taotluste ja muude dokumentide esitamisel ja vastuvõtmisel ning suhtluses asutuste, ettevõtete ja muude kolmandate isikutega (seal hulgas Elektrilevi OÜ-ga, Telia Eesti AS-ga, Ehitisregistriga, Elisa Eesti AS-ga, Keskkonnaametiga, Muinsuskaitseametiga, Põllumajandus- ja Toiduametiga, kohalike omavalitsustega, gaasitrassi valdajatega, vee ja kanalisatsiooni trasside ja küttega tegelevate ettevõttetega, AS-ga Eesti Raudtee ning Transpordiametiga).
Volikirjaga on kaetud muu hulgas kinnistusraamatust väljavõtete tegemine, geodeetiliste alusplaanide hankimine, kooskõlastamine seotud kinnistute omanikega, tehnovõrkude valdajatega, kohalike omavalitsuste ja ametiasutustega, kooskõlastustega seotud arvete kinnitamine, projekteerimistingimuste ja ehituslubade taotlemine, ehitusteatiste esitamine jmt.
Volikirjaga ei ole kaetud kinnistu kasutuslepingute sõlmimine ja sellega seotud ühekordsete kompensatsioonide maksmine.
Käesolev volikiri on antud edasivolitamise õiguseta ja kehtib kuni 30.09.2027 või selle tagasivõtmiseni volituse andja poolt või kuni volituse saaja ja volituse andja vahelise töösuhte lõppemiseni mistahes alusel.
(allkirjastatud digitaalselt) (allkirjastatud digitaalselt)
Kelli Toss-Kaasik Reedik Poopuu
juhatuse liige juhatuse liige
Digiallkirjad
Digiallkirjad
Koostas ja kontrollis: Henri Külm Pädevustunnistuse nr: EL-020-25 Kutsetunnistuse nr-id: 164916, 190706
ETTEVÕTE: ENEFIT AS | REGISTRIKOOD: 16130213 MAJANDUSTEGEVUSTEATE NUMBER: TEL003913
Kanepi kirikuplatsi elektriauto laadimistaristu Turu tänav, Kanepi alevik, Kanepi vald, Põlva maakond
Projekt nr. OTG933
Dokumendis leht 1 /lehti 1 Dokumentide kogus leht 2 /lehti 15
Kanepi kirikuplatsi elektriauto laadimistaristu – töö OTG933
Turu tänav, Kanepi alevik, Kanepi vald, Põlva maakond
EL-0-02 dokumentide loetelu
Koostas: Henri Külm
Vastutav spetsialist: Henri Külm
2025-08-29
Dokumentide loetelu
Dokumendi tähis Dokumendi kirjeldus Leheküljed
EL-0-01 Tiitelleht 1
EL-0-02 Dokumentide loetelu 2
EL-3-01 Seletuskiri 3-10
EL-4-01 Asendiplaan 11
EL-4-02 Elektriskeem 12
EL-4-03 Katete taastamise plaan 13
EL-7-01 Autolaadija vundamendi ja parkimiskohtade joonis 14
EL-8-01 Spetsifikatsioon 15
EL-9-01 Andmelehed -
EL-9-02 Paigaldusjuhendid -
Koostas ja kontrollis: Henri Külm
Pädevustunnistuse nr: EL-020-25
Kutsetunnistuse nr-id: 164916, 190706
ETTEVÕTE: ENEFIT AS | REGISTRIKOOD: 16130213
MAJANDUSTEGEVUSTEATE NUMBER: TEL003913
Kanepi kirikuplatsi elektriauto laadimistaristu
Turu tänav, Kanepi alevik, Kanepi vald, Põlva maakond
Projekt nr. OTG933
Dokumendis leht 2 /lehti 8 Dokumentide kogus leht 4 /lehti 15
Kanepi kirikuplatsi elektriauto laadimistaristu – töö OTG933
Turu tänav, Kanepi alevik, Kanepi vald, Põlva maakond
EL-3-01 seletuskiri
Koostas: Henri Külm
Vastutav spetsialist: Henri Külm
2025-08-29
Sisukord
SELETUSKIRI ................................................................................................................................................... 3
1. Üldosa ....................................................................................................................................................... 3
1.1 Projekteerimistöö piiritlus ...................................................................................................................... 3
1.2 Projekti lähteandmed ............................................................................................................................ 3
1.3 Standardid ja seadused ........................................................................................................................ 3
2. Elektritöö kirjeldus ja seadmete valik .................................................................................................... 5
2.1 Üldist ..................................................................................................................................................... 5
2.2 Elektrivarustus ...................................................................................................................................... 5
2.3 Kaablid .................................................................................................................................................. 5
2.4 Liitumiskilp ning lülitus- ja kaitseseadmed ............................................................................................ 6
2.5 Laadija .................................................................................................................................................. 6
2.6 Maanduspaigaldis ................................................................................................................................. 6
2.7 Haljastus ja märgid ............................................................................................................................... 7
2.8 Ehitustööde dokumenteerimine ja järelevalve ...................................................................................... 7
2.9 Käidujuhend .......................................................................................................................................... 8
2.10 Jäätmekava ...................................................................................................................................... 8
Dokumendis leht 3 /lehti 8 Dokumentide kogus leht 5 /lehti 15
Kanepi kirikuplatsi elektriauto laadimistaristu – töö OTG933
Turu tänav, Kanepi alevik, Kanepi vald, Põlva maakond
EL-3-01 seletuskiri
Koostas: Henri Külm
Vastutav spetsialist: Henri Külm
2025-08-29
SELETUSKIRI
1. Üldosa
1.1 Projekteerimistöö piiritlus
Projekti raames paigaldatakse Turu tänav, Kanepi alevik, Kanepi vald, Põlva maakond Kanepi kirikuplatsi
parkimiskohtadele üks Autel MaxiCharger DC Fast 160kW elektriautolaadija.
Tööde teostamisel tuleb arvestada objektiga seonduvate kitsendustega. Laadija täpne paiknemine on näidatud
asendiplaani joonisel. Laadija jääb avalikuks laadijaks.
1.2 Projekti lähteandmed
Projekteerimise lähtealusena on kasutatud:
• Geodeetilisi alusplaane:
o Turu tn. elektrilaadija elektriliitumise teostusmõõdistus; töö koostaja: Geopartner OÜ; töö nr:
GEO-25-4928; kuupäev: juuli 2025a;
o Maa-ala geodeetiline mõõdistus. Turu tänava elektrilaadija elektriliitumine liitumine. Kanepi
alevik, Kanepi vald, Põlva maakond; töö koostaja: Leonhard Weiss OÜ; töö nr: GEO046_12-
24; kuupäev: detsember 2024;
o Turu tänava elektrilaadija elektriliitumise projekti dokumendid (MP skeem, LK234407, AJ
Koolitare I, AJ Koolitare II, OP skeem); töö koostaja: Kagu Elekter OÜ; töö nr: LC3249_TP_EL;
kuupäev: 10.07.2025;
• Kontsessioonilepingut nr 12-2/2024/237-1.
Ehitise üldandmeteks on:
• Ehitustööde liik: ehitamine
• Pinged paigaldisel: 400V
• Installeeritavate laadija koguvõimsus: 160 kW
• Eeldatav kasutusiga: 20 aastat
• Laadija alune ala ca 2m²
• Parkimiskohtade arv: 2
1.3 Standardid ja seadused
Paigaldis projekteeritakse ja ehitatakse vastavalt Eestis kehtivatele seadustele, standarditele ja määrustele
(EVS). Nende puudumisel lähtuvalt Euroopa standarditest (EN-HD, EN, jt), seejärel alles rahvusvahelistest
(IEC, jt) või teiste riikide kehtivatest rahvuslikest (DIN, SFS, GOST, jt) standarditest.
Projekti koostamise aluseks olevate üldiste normide loetelu:
• Ehitusseadustik; Seadme ohutuse seadus; Tuleohutuse seadus; Majandus- ja taristuministri 1.
jaanuari 2025. a määrus nr 97 „Nõuded ehitusprojektile“;
• Vabariigi Valitsuse „Ehitusseadustiku ja planeerimisseaduse rakendamise seadus“;
• EVS 907 Rajatise ehitusprojekt;
Dokumendis leht 4 /lehti 8 Dokumentide kogus leht 6 /lehti 15
Kanepi kirikuplatsi elektriauto laadimistaristu – töö OTG933
Turu tänav, Kanepi alevik, Kanepi vald, Põlva maakond
EL-3-01 seletuskiri
Koostas: Henri Külm
Vastutav spetsialist: Henri Külm
2025-08-29
• Võrguettevõtja dokumendid, võrgueeskiri, elektrisüsteemi toimimise võrgueeskiri, elektrilevi
juhenddokumendid ja seonduvad EL komisjoni määrused.
Raamstandardid:
• EVS 932:2017 – Ehitusprojekt;
• EVS-EN 50110-1:2023 - Elektripaigaldiste käit;
• EVS-EN 50160:2023 - Avalike elektrivõrkude pinge tunnussuurused;
• EVS-HD 60364-1:2008+A11:2017 - Madalpingelised elektripaigaldised. Osa 1: Põhialused,
üldiseloomustus, määratlused;
• EVS-HD 60364-4-41:2017+A12:2019 - Madalpingelised elektripaigaldised. Osa 4-41: Kaitseviisid.
Kaitse elektrilöögi eest;
• EVS-HD 60364-4-42:2011+A1+A11:2021 - Madalpingelised elektripaigaldised. Osa 4-42: Kaitseviisid.
Kaitse kuumustoime eest;
• EVS-HD 60364-4-43:2023 - Madalpingelised elektripaigaldised. Osa 4-43: Kaitseviisid.
Liigvoolukaitse;
• EVS-HD 60364-4-443:2016 - Madalpingelised elektripaigaldised. Osa 4-44: Kaitseviisid. Kaitse
pingehäirete ja elektromagnetiliste häiringute eest. Jaotis 443: Kaitse transientsete pikse- ja
lülitusliigpingete eest;
• EVS-HD 60364-4-444:2010 - Madalpingelised elektripaigaldised. Osa 4-444: Kaitseviisid. Kaitse
pingehäiringute ja elektromagnetiliste häiringute eest;
• EVS-HD 60364-5-51:2009+A11+A12 - Ehitiste elektripaigaldised. Osa 5-51: Elektriseadmete valik ja
paigaldamine. Üldjuhised;
• EVS-HD 60364-5-52:2011+A11+A12:2023 - Madalpingelised elektripaigaldised. Osa 5-52:
Elektriseadmete valik ja paigaldamine. Juhistikud;
• EVS-HD 60364-5-52 - Madalpingelised elektripaigaldised. Osa 5-52: Elektriseadmete valik ja
paigaldamine. Juhistikud;
• IEC 60364-5-53:2019+AMD1:2020+AMD2:2024 CSV - Low-voltage electrical installations - Part 5-53:
Selection and erection of electrical equipment - Devices for protection for safety, isolation, switching,
control and monitoring;
• EVS-HD 60364-5-53:2022- Madalpingelised elektripaigaldised. Osa 5-53: Elektriseadmete valik ja
paigaldamine. Lülitus- ja juhtimisaparatuur;
• EVS-HD 60364-5-54:2011+A11+A1:2022 - Madalpingelised elektripaigaldised. Osa 5-54:
Elektriseadmete valik ja paigaldamine. Maandamine ja kaitsejuhid;
• EVS-HD 60364-6:2016+A11+A12 - Madalpingelised elektripaigaldised. Osa 6. Kontrolltoimingud;
• EVS-EN 60529:2001+A2:2014 - Ümbristega tagatavad kaitseastmed (IP-kood);
• EVS-EN 61000-6-4:2019 - Elektromagnetiline ühilduvus. Osa 6-4: Erialased põhistandardid.
Tööstuskeskkondade kiirguslike häiringute standard;
• EVS-EN 61140:2016 - Kaitse elektrilöögi eest. Ühisnõuded paigaldistele ja seadmetele;
• EVS-EN 61439-1:2021 - Madalpingelised aparaadikoosted. Osa 1: Üldreeglid.
Dokumendis leht 5 /lehti 8 Dokumentide kogus leht 7 /lehti 15
Kanepi kirikuplatsi elektriauto laadimistaristu – töö OTG933
Turu tänav, Kanepi alevik, Kanepi vald, Põlva maakond
EL-3-01 seletuskiri
Koostas: Henri Külm
Vastutav spetsialist: Henri Külm
2025-08-29
2. Elektritöö kirjeldus ja seadmete valik
2.1 Üldist
Kõik muutused projektis tuleb eelnevalt kooskõlastada käesoleva projekti koostaja ning Tellijaga.
Paigaldatavad seadmed peavad olema samaväärsed või paremad võrreldes tööprojektis ette nähtud
seadmetega.
2.2 Elektrivarustus
Laadija elektritoiteks on loodud uus 282A liitumine elektrivõrguga. Projekt kajastab liitumist ja elektritöid alates
liitumiskilbist LK234407.
Ette on nähtud dünaamilise koormusjaotuse rakendamine. Kusjuures, Autel MaxiCharger DC Fast tarbimist
muudetakse vastavalt laadija kogutarbimisele.
2.3 Kaablid
Tööde käigus tuleb ühendada kaabliga liitumiskilp LK234407 ja autolaadija.
Elektriauto laadija toiteks tuleb rajada kaablitrass liitumiskilbist laadijani.
Elektriautolaadija tarbeks on tarvis viia jõukaabel. Täiendavalt on tarvis Autel MaxiCharger DC Fast
autolaadijani viia andmesidekaabel.
Liitumiskilbist LK234407 kuni 160kW laadijani mineva toiteliini jaoks on ette nähtud viiesooneline vaskkaabel,
mis sobiks vähemalt 203A juhtimiseks (2 tk). Kaabli painderaadius peab olema vähemalt 336mm. Kaabel peab
sobima paigalduseks maapinda. Tööprojektis on selleks ette nähtud FXQJ 4x120/70 kaabel ettevõttelt Nexans
(tootenumber 15144198).
Lisaks jõukaablitele tuleb paigaldada ka andmesidekaabel. Jaotuskilbist Autel 160kW laadijani on ette nähtud
üks RJ45 andmesidekaabel. Andmesidekaablina on ette nähtud ettevõtte Prysmian andmesidekaabel
SuperCat6.
Kaablite tähistus peab olema mõlemas kaabliotsas ja iga 1.5 meetri taga vee ja ilmastikukindlate lipikutega.
Jõukaablite paigaldamisel trassi tuleb kasutada kollast korrugeeritud kaablikaitsetoru. Haljasalal, kruusateel ja
sillutiskivikattega paigaldatud kaablikaitsetorul peab olema läbimõõt vähemalt 110mm ja survetugevus 450N.
Tööprojektis on selleks ette nähtud ettevõtte Evopipes kaablikaitsetoru (tootenumber 3110103). Autolaadija
jaoks on toodud liitumiskilbi lähedusse kaks liitumiskilbist väljuvat kaablikaitsetoru (vaata täpsemalt
asendiplaanil).
Andmesidekaabel tuleb paigaldada kaablitrassi kaitstult kasutades kollast korrugeeritud kaablikaitsetoru
läbimõõduga vähemalt 50mm ja survetugevusega vähemalt 450N haljasalal, kruusateel ja sillutiskivikattega.
Tööprojektis on selleks ette nähtud ettevõtte Evopipes kaablikaitsetoru (tootenumber 3110101). Vajadusel
tuleb andmesidekaabel paigaldada jõukaabliga samasse kaitsetorusse.
Dokumendis leht 6 /lehti 8 Dokumentide kogus leht 8 /lehti 15
Kanepi kirikuplatsi elektriauto laadimistaristu – töö OTG933
Turu tänav, Kanepi alevik, Kanepi vald, Põlva maakond
EL-3-01 seletuskiri
Koostas: Henri Külm
Vastutav spetsialist: Henri Külm
2025-08-29
2.4 Liitumiskilp ning lülitus- ja kaitseseadmed
Kasutatakse olemasolevat liitumiskilpi LK234407.
Liitumiskilbist LK234407 kuni Autel MaxiCharger DC Fast laadijani mineva liini kaitseks kasutatakse
olemasolevat elektroonilise vabastiga kaitselülitit (ABB Sace Tmax XT5S 400).
On plaanitud ka dünaamilise koormusjaotuse rakendamine. Selleks on ette nähtud teha andmesidekaabli
ühendused olemasolevas liitumiskilbis LK234407 olevate voolutrafode ja arvestiga.
Täpsed elektrilised ühendused on toodud elektriskeemis
2.5 Laadija
Laadija tuleb paigaldada tehases valmistatud vundamendile. Laadija jaoks on ette nähtud omaette
vundamendi tüüplahendused.
Laadija peab olema varustatud laadimiskaabliga. Laadija kasutus ja kord peab olema reguleeritud vastavalt
omanikule.
Kasutaja tuvastus laadijas on kontaktivaba kaardiga ning lisaks on võimalik ka ilma tuvastamiseta
krediitkaardiga laadida – Payter terminaliga. On ette nähtud, et laadija paigalduse ja seadistuse teostab Enefit
Volt volitatud partner.
Laadija sideühendus on projekteeritud 4G-ga. Laadija andmeside tagamiseks tuleb laadijasse paigaldada SIM
kaart. Payter makseterminalidesse tuleb paigaldada teine SIM kaart. SIM kaardid tarnib Enefit AS.
Tavapäraselt toimub monitooring ja andmete talletamine internetis vastava niinimetatud pilvepõhise teenuse
abil. Üksiku laadija tootlikkust ning tõrkeid saab laadija internetiühenduse loomise järel jälgida nii
personaalarvutist kui ka nutiseadmest.
Peale laadija paigaldust peab tellijale edastama kõik vajalikud andmed laadija lisamiseks Driivz keskkonda.
2.6 Maanduspaigaldis
Kasutatakse olemasoleva liitumiskilbi LK234407 maanduspaigaldist. Maanuspaigaldise võib paigaldada kaabli
trassi ja lisada piisaval hulgal maandusvardaid, et saavutada valgumistakistus, mis ei tohi olla suurem kui 4Ω.
Inimeste kaitse elektrilöögi eest peab tagama elektripaigaldiste pingealtide osade puutepinge alla 50V. See
saavutatakse toite kiire väljalülitamisega, kaitsemaanduse ja potentsiaaliühtlustusega ning rikkevoolukaitsete
kasutamisega.
Maandus- ja kaitsejuhtide ristlõiked peavad vastama EVS-HD 60364-5-54 “Ehitiste elektripaigaldised. Osa 5-
54: Elektriseadmete valik ja paigaldamine. Maandamine ja kaitsejuhid.“ nõuetele.
Eeldatavad kaitsejuhtide ristlõiked on toodud tabelis 2.7.1.
Dokumendis leht 7 /lehti 8 Dokumentide kogus leht 9 /lehti 15
Kanepi kirikuplatsi elektriauto laadimistaristu – töö OTG933
Turu tänav, Kanepi alevik, Kanepi vald, Põlva maakond
EL-3-01 seletuskiri
Koostas: Henri Külm
Vastutav spetsialist: Henri Külm
2025-08-29
Tabel 2.7.1 Kaitsejuhtide ristlõiked
Maandatav paigaldis Kaitsejuhtide ristlõike pindala Kaitsejuhtide listlõike diameeter
160 kW laadija 70 mm2 15 mm
Maandusjuhtidel, peab ristlõige olema vähemalt pool kõige suurema kaitsemaandusjuhi ristlõikest ning mitte
väiksem kui 6 mm2 vase puhul, 16 mm2 alumiiniumi puhul, 50 mm2 terase puhul.
Potentsiaalide ühtlustamiseks tuleb kõikide jaotuskilpide ja seadmete pingealtid juhtivad osad ühendada kokku
kas maanduslatil või pinnases spetsiaalsete klemmidega.
Galvaaniliste voolude tekke vähendamiseks tuleb erinevate metallide ühenduskohad teostada spetsiaalsete
ühendusklemmidega ning kasutada korrosioonitõrjemeetodeid.
2.7 Haljastus ja märgid
Haljastus, sh haljasala, kruusatee ja sillutiskattega ala, tuleb pärast ehitustööde lõppu taastada esialgsele
seisukorrale.
Parkimiskohad tuleb värvida vastavate logodega. Laadija vundament tuleb paigaldada parkimiskohtade üleval
asuvale keskele olevale alale võimalikult äärekivi serva.
Elektriautode laadimiseks ette nähtud parkimisplatside juurde tuleb paigaldada osutusmärgid 575e
„Elektrisõiduki parkimiskoht” ja ühe koha juurde teeninduskohamärk 721e „Elektrisõidukite laadimispunkt”.
Märkide paigaldamiseks tuleb kasutada liiklusmärgi jalandit.
2.8 Ehitustööde dokumenteerimine ja järelevalve
Töövõtja on kohustatud projektdokumentatsiooni nii põhjalikult läbi vaatama, et selles esinevad võimalikud
vastuolud saaks lahenduse enne töödega alustamist.
Ehitustööde dokumenteerimisel lähtuda Eesti Vabariigi EhS-st ja omaniku ja/või kohalikku käidukorraldaja
poolsest elektripaigaldise kasutuselevõtu protseduurist. Ehituse järelevalvet teostab peatöövõtja esindaja,
omanik või omaniku poolt volitatud järelevalve teostaja. Kõik kõrvalekalded projektist kooskõlastada Tellija ja
projekteerijaga ning fikseerida kirjalikult. Enne autolaadija töösse viimist on kohustuslik teostada paigaldisele
audit.
Töövõtja peab varustama ehitusetööde tellijat ja/või omanikku järgnevaga:
• süsteemide sertifikaadid;
• seadmete tehnilised spetsifikatsioonid;
• süsteemi kasutus- ja hooldusjuhendid;
• teeninduse ajakava, juhul kui need on käidukavas toodust erinevate intervallidega;
• kasutaja ülevaatusprogrammiga tuttavaks tegema, üle andma süsteemi koodid kui need on süsteemi
haldamiseks määratud;
• süsteemi katse ja mõõteprotokollid;
• süsteemi teostusjoonised;
• pildid paigaldisest, kaablitest, ühendustest ja seerianumbritest.
Dokumendis leht 8 /lehti 8 Dokumentide kogus leht 10 /lehti 15
Kanepi kirikuplatsi elektriauto laadimistaristu – töö OTG933
Turu tänav, Kanepi alevik, Kanepi vald, Põlva maakond
EL-3-01 seletuskiri
Koostas: Henri Külm
Vastutav spetsialist: Henri Külm
2025-08-29
Töövõtja peab korraldama süsteemide ekspluateerimiseks vajalikud koolitused, mis hõlmavad süsteemide
kasutamist ja defektide tuvastamist.
2.9 Käidujuhend
Pärast autolaadija kasutuselevõttu tuleb teha seadmete ja liinitrassi ülevaatus pärast esimest
ekspluatatsiooniaastat. Ülevaatus teha päevasel ajal kontrollides põhjalikult elektriseadmete kõiki elemente.
Kontrollimisel pöörata erilist tähelepanu järgmistele elementidele:
• liini trassile ja kaablite kinnitusele;
• kaabli armatuuri, isolaatorite, juhtmete kinnituste ja seadmete seisukorrale;
• märkide, plakatite, hoiatuste ja pealkirjade olemasolule.
Iga viie (5) aasta tagant kontrollida üle kõigi elektriseadmete ja kaablite elektriühendused, võttes kõik
ühendused lahti ja kontrollides korrosiooni olemasolu. Juhul kui primaarühendused on korrodeerunud, tuleb
vastavad ühendused korrastada, vajadusel asendada kaablid, lülitid, klemmid ja muud korrodeerunud või
riknenud elektripaigaldise elemendid.
Seadmete ülevaatusel täita ülevaatuse leht ja kanda sellele avastatud defektid. Defektide avastamisel määrab
selle kõrvaldamise viisi ja aja omanik või käidukorraldaja. Pärast esimest ekspluatatsiooniaastat lähtuda
ülevaatuste ja hooldustööde planeerimisel vastavalt hoolduskavade ja seadme tootjate juhenditele ja nõuetele.
Laadijale tuleb teostada korrapärane ennetav hooldus, mis sisaldab näiteks laadija puhastamist tolmust, kruvi-
ja poltliidete kontrolli ja vajadusel pingutamist ning tähistuste ja märgistuse tegelikkusega kooskõlla viimist,
seda juhul kui märgistus on kulunud, kadunud või on teostatud elektrisüsteemis muudatusi.
2.10 Jäätmekava
Ehitusobjektil tekkivate jäätmete (üldnimetusega ehitusjäätmed) käitlemist reguleerib jäätmeseadus ja
jäätmehoolduseeskiri.
Ehitusjäätmete hulka kuulub pinnas ning puidu, metalli, betooni, telliste, ehituskivide, klaasi ja muude
ehitusmaterjalide jäätmed Ehitamise käigus tekib ehitusjäätmeid alla 10 m3.
Vastavalt jäätmeseadusele tuleb alates 2020. aasta 1. jaanuarist vähemalt 70 % ehitus- ja lammutusjäätmeid
(välja arvatud sellised looduslikud ained nagu kivid ja pinnas ning ohtlikke aineid sisaldavad kivid ja pinnas)
taaskasutada korduskasutuseks ettevalmistatuna, ringlusse võetuna ja muul viisil, sealhulgas tagasitäiteks
muude ainete asemel. Eeldatavalt läheb 75% objektil tekkida võivast jäätmete kogusest taaskasutusse.
Ø0.7
Elektriauto liiklusmärk 721e + elektriauto liiklusmärk 575e
Elektriauto liiklusmärk 575e
Autlaadija Autel DC Fast 160kW
2x PE kaablikaitsetoru Ø 110mm 450N Ltrass/kaabel=20/23m Kaablid: 2x FXQJ/MCMK 4x120/70 Ltrass/kaabel=20/24m + PE kaablikaitsetoru Ø 50mm 450N Ltrass/kaabel=20/23m SuperCat6 Ltrass/kaabel=20/24m (vajadusel paigaldada andmesidekaabel olemasolevasse Ø 110mm torusse)
Elektriauto laadija toide liitumiskilbist LK234407
NB! Ristumine sidekaabliga
NB! Kilpide juurest väljuvad erinevad elektrikaablid ja on ka maanduspaigaldis
NB! Ristumine tänavavalgustuse kaabliga
NB! Laadija ümber paigaldada ohutuseks sobivad piirded
NB! Läheduses tänavavalgustuse elektrikaabel
NB! Kaks PE kaablikaitsetoru on toodud liitumiskilbist LK234407 autolaadija tarbeks välja
TINGMÄRGID Projekteeritud madalpinge kaabelliin (X-kaablite arv)
Kaablikaitsetoru kaablile
Katastri piir
Veetorustik
Kanalisatsioonitorustik
Surve-, sadevee- ja drenaažitorustik
Küttetorustik
Sidekaabel/sidekanalisatsioon
Olemasolev elektrivõrk ning tähtsamad objektid
Tellija
Joonis
Staadium
Mõõtkava
LehtiLeht
Projekt
Joonis Projekti kood
[email protected] Tel. +372 55522205 Enefit AS 16130213
Projektijuht
Kontrollis
Projekteeris
1EL-4-01
OTG933
1
TP
56242440
56242440
5054127
Asendiplaan
28.08.2025
28.08.2025
28.08.2025
Kanepi kirikuplatsi elektriauto laadimistaristu
A. Reinsalu H. Külm H. Külm
Kanepi Vallavalitsus
-XP1
Turu tn elektrilaadija 38ZEE-00802745-A
In=320A I1=0,88In=281,6A I3=10xIn=3200A Elektrooniline vabasti
P2P
kWh
LK234407 ESB-LVS OÜ CDC 040 In=320A IP= 34D
M PL
43 63
88 AX
PK 4
G 30
0 AJ
K oo
lit ar
e I F
3 L=
15 3m
3
QF1 ABB XT5S 400 Ekip Dip LS/I
Faget ERM70-E4A 300/5A CL.0,2s
FXQJ 4x120/70 L=24m
Elektriauto laadija Ik1 = 3,3 kA Ik3 = 6,7 kA ΔU = 2,6%
Autel 160kW Un=400V In=250A Ik=35kA
FXQJ 4x120/70 L=24m
SuperCat6 L=24m
RVK
TINGMÄRGID
Elektroonilise vabastiga kaitselüliti
Rikkevoolukaitse
Otsamuhv
Kinnitus latile
Latt
Potentsiaalitasandusrõngas maandusvardaga
Faasiklemm
PEN klemm
PEN hargnemisklemm / klemm paralleelkaablite ühendamiseks
Faasi hargnemisklemm / klemm paralleelkaablite ühendamiseks
Maandusvarras
Voolutrafo
Andmesidekaabel, SuperCat6
Tark voolumõõtja
Olemasolev mp kaabelliin ja seadmed
Projekteeritav mp kaabelliin ja seadmed
Ik1 = 3,6 kA Ik3 = 7,0 kA ΔU = 2,4%
Tellija
Joonis
Staadium
Mõõtkava
LehtiLeht
Projekt
Joonis Projekti kood
[email protected] Tel. +372 55522205 Enefit AS 16130213
Projektijuht
Kontrollis
Projekteeris
1EL-4-02
OTG933 Skeem
1
TP
56242440
56242440
5054127
Elektriskeem
29.08.2025
29.08.2025
29.08.2025
Kanepi kirikuplatsi elektriauto laadimistaristu
A. Reinsalu H. Külm H. Külm
Kanepi Vallavalitsus
Ø0.7
TINGMÄRGID Haljasala
Kruusatee
Sillutiskivi
Tellija
Joonis
Staadium
Mõõtkava
LehtiLeht
Projekt
Joonis Projekti kood
[email protected] Tel. +372 55522205 Enefit AS 16130213
Projektijuht
Kontrollis
Projekteeris
1EL-4-03
OTG933
1
TP
56242440
56242440
5054127
Katete taastamise plaan
01.12.2025
01.12.2025
01.12.2025
Kanepi kirikuplatsi elektriauto laadimistaristu
A. Reinsalu H. Külm H. Külm
Kanepi Vallavalitsus
160kW autolaadija vundamnet
70 0
900
280
22 0
Ø250
80 0
280
36 0
Pealtvaade
Eestvaade
Eestvaade (paigaldatud) maapind
15 0
10 10
1365
59 4
850
25 4
83
Logod:
2700 2700 100100100
5000
- Äärekivi laius 100 mm; - Lõigata äärekivi osa laadija juures maha, et laadija oleks parkimiskohtade piirjoontega samal tasandil; -Vundamendi ümber, igal äärel, 200 mm kandilist sillutiskivi; -Paigaldada sobivad piirded vundamendi ümber ohutuseks.
Tellija
Joonis
Staadium
Mõõtkava
LehtiLeht
Projekt
Joonis Projekti kood
[email protected] Tel. +372 55522205 Enefit AS 16130213
..\..\..\..\..\..\Downloads\co-funded_en\co-funded_EN\horizontal\CMYK\JPEG\EN Co-funded by the EU_POS.jpg
Projektijuht
Kontrollis
Projekteeris
1EL-7-01
OTG933 Skeem
1
TP
56242440
56242440
5054127
Autolaadija vundamendi ja parkimiskohtade joonis
29.08.2025
29.08.2025
29.08.2025
Kanepi kirikuplatsi elektriauto laadimistaristu
A. Reinsalu H. Külm H. Külm
Kanepi Vallavalitsus
SPETSIFIKATSIOON Jrk Nimetus Täpsustus Mõõtühik Maht Märkus
1 Elektriauto laadija Autel, 160kW tk 1,00 MaxiCharger DC Fast
2 Elektriauto laadija vundament Autel, 160kW tk 1,00 Lahendus 160kW laadijale
3 MP kaabel FXQJ 4x120/70 m 48,00 Jõukaabel
4 Andmesidekaabel Prysmian, SuperCat6 m 24,00 Andmesidekaabel
5 Kaablikaitsetoru Evopipes, 3110103 m 46,00 Läbimõõt 110mm, Survetugevus
450N
6 Kaablikaitsetoru Evopipes, 3110101 m 23,00 Läbimõõt 50mm, Survetugevus
450N
7 Liiklusmärk 721e tk 1,00
8 Lisatahvlid 575e tk 2,00
9 Haljasala tastamine kmpl 1,00 Vastavalt skeemile
10 Sillutiskivi taastamine kmpl 1,00 Vastavalt skeemile
11 Kruusatee taastamine kmpl 1,00 Vastavalt skeemile
Kanepi kirikuplatsi elektriauto laadimistaristu - töö OTG933 Turu tänav, Kanepi alevik, Kanepi vald, Põlva maakond EL-8-01 spetsifikatsioon
Koostas: Henri Külm Vastutav spetsialist: Henri Külm 2025-08-29
Kellele
TRANSPORDIAMET
Registrikood
70001490
Juriidiline aadress
Tallinn 11413, Valge 4
Kellelt
Asutuse või isiku nimi
Enefit AS
Registri- või isikukood
16130213
Juriidiline aadress
või elukoht
Harju maakond, Tallinn, Kesklinna linnaosa, Lelle tn 22, 11318
Kontaktaadress
Harju maakond, Tallinn, Kesklinna linnaosa, Lelle tn 22, 11318
Telefon
+372 56 24 2440
E-post
[email protected]
1. Esitatavad materjalid:
Dokumendi liik
(ehitusprojekt või selle osa, volitused jne)
Dokumenti nimetus
(esitatava dokumendi täpne nimetus)
Dokumendi nr.
Ehitusprojekt
OTG933_TP_EL_v02
OTG933
Asendiplaan
OTG933_TP_EL-4-01_asendiplaan_2025-08-28_bind
EL-4-01

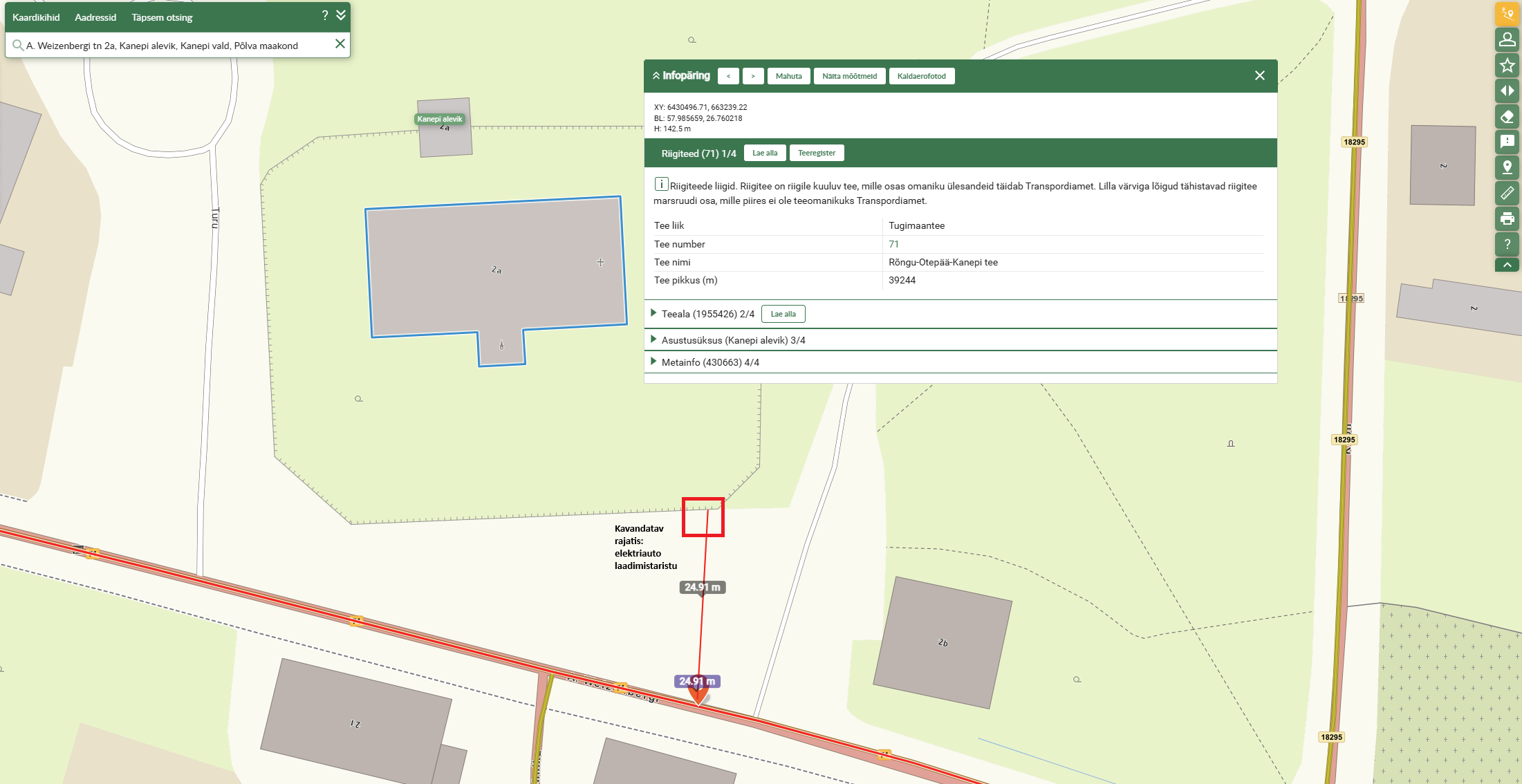

Väljavõte kaardil
Väljavõte Maa-ameti kaardilt
2. Objekti asukoht (Põlva maakond, Kanepi vald, Kanepi alevik, Turu tänav)
Maakond, vald, küla: Põlva maakond, Kanepi vald, Kanepi alevik
Riigitee nr, nimetus, asukoht teel [km] – vähemalt 10 m täpsusega ja/või vajadusel koordinaadid, sealhulgas: 71, Rõngu-Otepää-Kanepi tee, XY: 6430496.71, 663239.22
Ristumised riigiteega nr km ,
Teemaal kulgemine riigitee nr km - ,
Riigitee nr kaitsevööndis km - ,
3. Selgitus kavandatava tegevuse kohta, kavandatav läbiviimise aeg
Jaanuar 2026
4. Põhjendus vajaduse kohta projekteerida tehnovõrk ja -rajatis riigitee maale (Asjaõigusseadus § 158 lõige 1 ja § 1581 lõige 1)
Asjaõigusseaduse § 1581 lõige 11
5. Eelnevalt väljastatud nõuded, kooskõlastused ja/või seisukohad Transpordiameti osakondadelt
6. Põhjendus Ehitusseadustiku § 99 lõige 3 alusel kehtestatud juhendist või esitatud nõuetest kõrvale kaldumise kohta (kui esitatud lahendus ei vasta nõuetele)
Taotleja
Ees- ja perekonnanimi
Henri Külm
(juriidilisest isikust taotleja puhul juriidilise isiku esindaja)
Allkiri
/allkirjastatud digitaalselt/
Taotluse esitamise kuupäev
01.12.2025
Digiallkirjad
(Kuupäev digiallkirjas) nr EF-JUH-6/111
VOLIKIRI
Enefit AS, registrikood 16130213, asukoht Lelle 22, Tallinn (edaspidi „volituse andja“), mida esindavad juhatuse liikmed Kelli Toss-Kaasik ja Reedik Poopuu, volitavad Henri Külm`a isikukood 39010180283, esindama Enefit AS-i projekteerimisega seotud asjaajamisel, sh avalduste, taotluste ja muude dokumentide esitamisel ja vastuvõtmisel ning suhtluses asutuste, ettevõtete ja muude kolmandate isikutega (seal hulgas Elektrilevi OÜ-ga, Telia Eesti AS-ga, Ehitisregistriga, Elisa Eesti AS-ga, Keskkonnaametiga, Muinsuskaitseametiga, Põllumajandus- ja Toiduametiga, kohalike omavalitsustega, gaasitrassi valdajatega, vee ja kanalisatsiooni trasside ja küttega tegelevate ettevõttetega, AS-ga Eesti Raudtee ning Transpordiametiga).
Volikirjaga on kaetud muu hulgas kinnistusraamatust väljavõtete tegemine, geodeetiliste alusplaanide hankimine, kooskõlastamine seotud kinnistute omanikega, tehnovõrkude valdajatega, kohalike omavalitsuste ja ametiasutustega, kooskõlastustega seotud arvete kinnitamine, projekteerimistingimuste ja ehituslubade taotlemine, ehitusteatiste esitamine jmt.
Volikirjaga ei ole kaetud kinnistu kasutuslepingute sõlmimine ja sellega seotud ühekordsete kompensatsioonide maksmine.
Käesolev volikiri on antud edasivolitamise õiguseta ja kehtib kuni 30.09.2027 või selle tagasivõtmiseni volituse andja poolt või kuni volituse saaja ja volituse andja vahelise töösuhte lõppemiseni mistahes alusel.
(allkirjastatud digitaalselt) (allkirjastatud digitaalselt)
Kelli Toss-Kaasik Reedik Poopuu
juhatuse liige juhatuse liige
Digiallkirjad
Digiallkirjad
Koostas ja kontrollis: Henri Külm Pädevustunnistuse nr: EL-020-25 Kutsetunnistuse nr-id: 164916, 190706
ETTEVÕTE: ENEFIT AS | REGISTRIKOOD: 16130213 MAJANDUSTEGEVUSTEATE NUMBER: TEL003913
Kanepi kirikuplatsi elektriauto laadimistaristu Turu tänav, Kanepi alevik, Kanepi vald, Põlva maakond
Projekt nr. OTG933
Dokumendis leht 1 /lehti 1 Dokumentide kogus leht 2 /lehti 15
Kanepi kirikuplatsi elektriauto laadimistaristu – töö OTG933
Turu tänav, Kanepi alevik, Kanepi vald, Põlva maakond
EL-0-02 dokumentide loetelu
Koostas: Henri Külm
Vastutav spetsialist: Henri Külm
2025-08-29
Dokumentide loetelu
Dokumendi tähis Dokumendi kirjeldus Leheküljed
EL-0-01 Tiitelleht 1
EL-0-02 Dokumentide loetelu 2
EL-3-01 Seletuskiri 3-10
EL-4-01 Asendiplaan 11
EL-4-02 Elektriskeem 12
EL-4-03 Katete taastamise plaan 13
EL-7-01 Autolaadija vundamendi ja parkimiskohtade joonis 14
EL-8-01 Spetsifikatsioon 15
EL-9-01 Andmelehed -
EL-9-02 Paigaldusjuhendid -
Koostas ja kontrollis: Henri Külm
Pädevustunnistuse nr: EL-020-25
Kutsetunnistuse nr-id: 164916, 190706
ETTEVÕTE: ENEFIT AS | REGISTRIKOOD: 16130213
MAJANDUSTEGEVUSTEATE NUMBER: TEL003913
Kanepi kirikuplatsi elektriauto laadimistaristu
Turu tänav, Kanepi alevik, Kanepi vald, Põlva maakond
Projekt nr. OTG933
Dokumendis leht 2 /lehti 8 Dokumentide kogus leht 4 /lehti 15
Kanepi kirikuplatsi elektriauto laadimistaristu – töö OTG933
Turu tänav, Kanepi alevik, Kanepi vald, Põlva maakond
EL-3-01 seletuskiri
Koostas: Henri Külm
Vastutav spetsialist: Henri Külm
2025-08-29
Sisukord
SELETUSKIRI ................................................................................................................................................... 3
1. Üldosa ....................................................................................................................................................... 3
1.1 Projekteerimistöö piiritlus ...................................................................................................................... 3
1.2 Projekti lähteandmed ............................................................................................................................ 3
1.3 Standardid ja seadused ........................................................................................................................ 3
2. Elektritöö kirjeldus ja seadmete valik .................................................................................................... 5
2.1 Üldist ..................................................................................................................................................... 5
2.2 Elektrivarustus ...................................................................................................................................... 5
2.3 Kaablid .................................................................................................................................................. 5
2.4 Liitumiskilp ning lülitus- ja kaitseseadmed ............................................................................................ 6
2.5 Laadija .................................................................................................................................................. 6
2.6 Maanduspaigaldis ................................................................................................................................. 6
2.7 Haljastus ja märgid ............................................................................................................................... 7
2.8 Ehitustööde dokumenteerimine ja järelevalve ...................................................................................... 7
2.9 Käidujuhend .......................................................................................................................................... 8
2.10 Jäätmekava ...................................................................................................................................... 8
Dokumendis leht 3 /lehti 8 Dokumentide kogus leht 5 /lehti 15
Kanepi kirikuplatsi elektriauto laadimistaristu – töö OTG933
Turu tänav, Kanepi alevik, Kanepi vald, Põlva maakond
EL-3-01 seletuskiri
Koostas: Henri Külm
Vastutav spetsialist: Henri Külm
2025-08-29
SELETUSKIRI
1. Üldosa
1.1 Projekteerimistöö piiritlus
Projekti raames paigaldatakse Turu tänav, Kanepi alevik, Kanepi vald, Põlva maakond Kanepi kirikuplatsi
parkimiskohtadele üks Autel MaxiCharger DC Fast 160kW elektriautolaadija.
Tööde teostamisel tuleb arvestada objektiga seonduvate kitsendustega. Laadija täpne paiknemine on näidatud
asendiplaani joonisel. Laadija jääb avalikuks laadijaks.
1.2 Projekti lähteandmed
Projekteerimise lähtealusena on kasutatud:
• Geodeetilisi alusplaane:
o Turu tn. elektrilaadija elektriliitumise teostusmõõdistus; töö koostaja: Geopartner OÜ; töö nr:
GEO-25-4928; kuupäev: juuli 2025a;
o Maa-ala geodeetiline mõõdistus. Turu tänava elektrilaadija elektriliitumine liitumine. Kanepi
alevik, Kanepi vald, Põlva maakond; töö koostaja: Leonhard Weiss OÜ; töö nr: GEO046_12-
24; kuupäev: detsember 2024;
o Turu tänava elektrilaadija elektriliitumise projekti dokumendid (MP skeem, LK234407, AJ
Koolitare I, AJ Koolitare II, OP skeem); töö koostaja: Kagu Elekter OÜ; töö nr: LC3249_TP_EL;
kuupäev: 10.07.2025;
• Kontsessioonilepingut nr 12-2/2024/237-1.
Ehitise üldandmeteks on:
• Ehitustööde liik: ehitamine
• Pinged paigaldisel: 400V
• Installeeritavate laadija koguvõimsus: 160 kW
• Eeldatav kasutusiga: 20 aastat
• Laadija alune ala ca 2m²
• Parkimiskohtade arv: 2
1.3 Standardid ja seadused
Paigaldis projekteeritakse ja ehitatakse vastavalt Eestis kehtivatele seadustele, standarditele ja määrustele
(EVS). Nende puudumisel lähtuvalt Euroopa standarditest (EN-HD, EN, jt), seejärel alles rahvusvahelistest
(IEC, jt) või teiste riikide kehtivatest rahvuslikest (DIN, SFS, GOST, jt) standarditest.
Projekti koostamise aluseks olevate üldiste normide loetelu:
• Ehitusseadustik; Seadme ohutuse seadus; Tuleohutuse seadus; Majandus- ja taristuministri 1.
jaanuari 2025. a määrus nr 97 „Nõuded ehitusprojektile“;
• Vabariigi Valitsuse „Ehitusseadustiku ja planeerimisseaduse rakendamise seadus“;
• EVS 907 Rajatise ehitusprojekt;
Dokumendis leht 4 /lehti 8 Dokumentide kogus leht 6 /lehti 15
Kanepi kirikuplatsi elektriauto laadimistaristu – töö OTG933
Turu tänav, Kanepi alevik, Kanepi vald, Põlva maakond
EL-3-01 seletuskiri
Koostas: Henri Külm
Vastutav spetsialist: Henri Külm
2025-08-29
• Võrguettevõtja dokumendid, võrgueeskiri, elektrisüsteemi toimimise võrgueeskiri, elektrilevi
juhenddokumendid ja seonduvad EL komisjoni määrused.
Raamstandardid:
• EVS 932:2017 – Ehitusprojekt;
• EVS-EN 50110-1:2023 - Elektripaigaldiste käit;
• EVS-EN 50160:2023 - Avalike elektrivõrkude pinge tunnussuurused;
• EVS-HD 60364-1:2008+A11:2017 - Madalpingelised elektripaigaldised. Osa 1: Põhialused,
üldiseloomustus, määratlused;
• EVS-HD 60364-4-41:2017+A12:2019 - Madalpingelised elektripaigaldised. Osa 4-41: Kaitseviisid.
Kaitse elektrilöögi eest;
• EVS-HD 60364-4-42:2011+A1+A11:2021 - Madalpingelised elektripaigaldised. Osa 4-42: Kaitseviisid.
Kaitse kuumustoime eest;
• EVS-HD 60364-4-43:2023 - Madalpingelised elektripaigaldised. Osa 4-43: Kaitseviisid.
Liigvoolukaitse;
• EVS-HD 60364-4-443:2016 - Madalpingelised elektripaigaldised. Osa 4-44: Kaitseviisid. Kaitse
pingehäirete ja elektromagnetiliste häiringute eest. Jaotis 443: Kaitse transientsete pikse- ja
lülitusliigpingete eest;
• EVS-HD 60364-4-444:2010 - Madalpingelised elektripaigaldised. Osa 4-444: Kaitseviisid. Kaitse
pingehäiringute ja elektromagnetiliste häiringute eest;
• EVS-HD 60364-5-51:2009+A11+A12 - Ehitiste elektripaigaldised. Osa 5-51: Elektriseadmete valik ja
paigaldamine. Üldjuhised;
• EVS-HD 60364-5-52:2011+A11+A12:2023 - Madalpingelised elektripaigaldised. Osa 5-52:
Elektriseadmete valik ja paigaldamine. Juhistikud;
• EVS-HD 60364-5-52 - Madalpingelised elektripaigaldised. Osa 5-52: Elektriseadmete valik ja
paigaldamine. Juhistikud;
• IEC 60364-5-53:2019+AMD1:2020+AMD2:2024 CSV - Low-voltage electrical installations - Part 5-53:
Selection and erection of electrical equipment - Devices for protection for safety, isolation, switching,
control and monitoring;
• EVS-HD 60364-5-53:2022- Madalpingelised elektripaigaldised. Osa 5-53: Elektriseadmete valik ja
paigaldamine. Lülitus- ja juhtimisaparatuur;
• EVS-HD 60364-5-54:2011+A11+A1:2022 - Madalpingelised elektripaigaldised. Osa 5-54:
Elektriseadmete valik ja paigaldamine. Maandamine ja kaitsejuhid;
• EVS-HD 60364-6:2016+A11+A12 - Madalpingelised elektripaigaldised. Osa 6. Kontrolltoimingud;
• EVS-EN 60529:2001+A2:2014 - Ümbristega tagatavad kaitseastmed (IP-kood);
• EVS-EN 61000-6-4:2019 - Elektromagnetiline ühilduvus. Osa 6-4: Erialased põhistandardid.
Tööstuskeskkondade kiirguslike häiringute standard;
• EVS-EN 61140:2016 - Kaitse elektrilöögi eest. Ühisnõuded paigaldistele ja seadmetele;
• EVS-EN 61439-1:2021 - Madalpingelised aparaadikoosted. Osa 1: Üldreeglid.
Dokumendis leht 5 /lehti 8 Dokumentide kogus leht 7 /lehti 15
Kanepi kirikuplatsi elektriauto laadimistaristu – töö OTG933
Turu tänav, Kanepi alevik, Kanepi vald, Põlva maakond
EL-3-01 seletuskiri
Koostas: Henri Külm
Vastutav spetsialist: Henri Külm
2025-08-29
2. Elektritöö kirjeldus ja seadmete valik
2.1 Üldist
Kõik muutused projektis tuleb eelnevalt kooskõlastada käesoleva projekti koostaja ning Tellijaga.
Paigaldatavad seadmed peavad olema samaväärsed või paremad võrreldes tööprojektis ette nähtud
seadmetega.
2.2 Elektrivarustus
Laadija elektritoiteks on loodud uus 282A liitumine elektrivõrguga. Projekt kajastab liitumist ja elektritöid alates
liitumiskilbist LK234407.
Ette on nähtud dünaamilise koormusjaotuse rakendamine. Kusjuures, Autel MaxiCharger DC Fast tarbimist
muudetakse vastavalt laadija kogutarbimisele.
2.3 Kaablid
Tööde käigus tuleb ühendada kaabliga liitumiskilp LK234407 ja autolaadija.
Elektriauto laadija toiteks tuleb rajada kaablitrass liitumiskilbist laadijani.
Elektriautolaadija tarbeks on tarvis viia jõukaabel. Täiendavalt on tarvis Autel MaxiCharger DC Fast
autolaadijani viia andmesidekaabel.
Liitumiskilbist LK234407 kuni 160kW laadijani mineva toiteliini jaoks on ette nähtud viiesooneline vaskkaabel,
mis sobiks vähemalt 203A juhtimiseks (2 tk). Kaabli painderaadius peab olema vähemalt 336mm. Kaabel peab
sobima paigalduseks maapinda. Tööprojektis on selleks ette nähtud FXQJ 4x120/70 kaabel ettevõttelt Nexans
(tootenumber 15144198).
Lisaks jõukaablitele tuleb paigaldada ka andmesidekaabel. Jaotuskilbist Autel 160kW laadijani on ette nähtud
üks RJ45 andmesidekaabel. Andmesidekaablina on ette nähtud ettevõtte Prysmian andmesidekaabel
SuperCat6.
Kaablite tähistus peab olema mõlemas kaabliotsas ja iga 1.5 meetri taga vee ja ilmastikukindlate lipikutega.
Jõukaablite paigaldamisel trassi tuleb kasutada kollast korrugeeritud kaablikaitsetoru. Haljasalal, kruusateel ja
sillutiskivikattega paigaldatud kaablikaitsetorul peab olema läbimõõt vähemalt 110mm ja survetugevus 450N.
Tööprojektis on selleks ette nähtud ettevõtte Evopipes kaablikaitsetoru (tootenumber 3110103). Autolaadija
jaoks on toodud liitumiskilbi lähedusse kaks liitumiskilbist väljuvat kaablikaitsetoru (vaata täpsemalt
asendiplaanil).
Andmesidekaabel tuleb paigaldada kaablitrassi kaitstult kasutades kollast korrugeeritud kaablikaitsetoru
läbimõõduga vähemalt 50mm ja survetugevusega vähemalt 450N haljasalal, kruusateel ja sillutiskivikattega.
Tööprojektis on selleks ette nähtud ettevõtte Evopipes kaablikaitsetoru (tootenumber 3110101). Vajadusel
tuleb andmesidekaabel paigaldada jõukaabliga samasse kaitsetorusse.
Dokumendis leht 6 /lehti 8 Dokumentide kogus leht 8 /lehti 15
Kanepi kirikuplatsi elektriauto laadimistaristu – töö OTG933
Turu tänav, Kanepi alevik, Kanepi vald, Põlva maakond
EL-3-01 seletuskiri
Koostas: Henri Külm
Vastutav spetsialist: Henri Külm
2025-08-29
2.4 Liitumiskilp ning lülitus- ja kaitseseadmed
Kasutatakse olemasolevat liitumiskilpi LK234407.
Liitumiskilbist LK234407 kuni Autel MaxiCharger DC Fast laadijani mineva liini kaitseks kasutatakse
olemasolevat elektroonilise vabastiga kaitselülitit (ABB Sace Tmax XT5S 400).
On plaanitud ka dünaamilise koormusjaotuse rakendamine. Selleks on ette nähtud teha andmesidekaabli
ühendused olemasolevas liitumiskilbis LK234407 olevate voolutrafode ja arvestiga.
Täpsed elektrilised ühendused on toodud elektriskeemis
2.5 Laadija
Laadija tuleb paigaldada tehases valmistatud vundamendile. Laadija jaoks on ette nähtud omaette
vundamendi tüüplahendused.
Laadija peab olema varustatud laadimiskaabliga. Laadija kasutus ja kord peab olema reguleeritud vastavalt
omanikule.
Kasutaja tuvastus laadijas on kontaktivaba kaardiga ning lisaks on võimalik ka ilma tuvastamiseta
krediitkaardiga laadida – Payter terminaliga. On ette nähtud, et laadija paigalduse ja seadistuse teostab Enefit
Volt volitatud partner.
Laadija sideühendus on projekteeritud 4G-ga. Laadija andmeside tagamiseks tuleb laadijasse paigaldada SIM
kaart. Payter makseterminalidesse tuleb paigaldada teine SIM kaart. SIM kaardid tarnib Enefit AS.
Tavapäraselt toimub monitooring ja andmete talletamine internetis vastava niinimetatud pilvepõhise teenuse
abil. Üksiku laadija tootlikkust ning tõrkeid saab laadija internetiühenduse loomise järel jälgida nii
personaalarvutist kui ka nutiseadmest.
Peale laadija paigaldust peab tellijale edastama kõik vajalikud andmed laadija lisamiseks Driivz keskkonda.
2.6 Maanduspaigaldis
Kasutatakse olemasoleva liitumiskilbi LK234407 maanduspaigaldist. Maanuspaigaldise võib paigaldada kaabli
trassi ja lisada piisaval hulgal maandusvardaid, et saavutada valgumistakistus, mis ei tohi olla suurem kui 4Ω.
Inimeste kaitse elektrilöögi eest peab tagama elektripaigaldiste pingealtide osade puutepinge alla 50V. See
saavutatakse toite kiire väljalülitamisega, kaitsemaanduse ja potentsiaaliühtlustusega ning rikkevoolukaitsete
kasutamisega.
Maandus- ja kaitsejuhtide ristlõiked peavad vastama EVS-HD 60364-5-54 “Ehitiste elektripaigaldised. Osa 5-
54: Elektriseadmete valik ja paigaldamine. Maandamine ja kaitsejuhid.“ nõuetele.
Eeldatavad kaitsejuhtide ristlõiked on toodud tabelis 2.7.1.
Dokumendis leht 7 /lehti 8 Dokumentide kogus leht 9 /lehti 15
Kanepi kirikuplatsi elektriauto laadimistaristu – töö OTG933
Turu tänav, Kanepi alevik, Kanepi vald, Põlva maakond
EL-3-01 seletuskiri
Koostas: Henri Külm
Vastutav spetsialist: Henri Külm
2025-08-29
Tabel 2.7.1 Kaitsejuhtide ristlõiked
Maandatav paigaldis Kaitsejuhtide ristlõike pindala Kaitsejuhtide listlõike diameeter
160 kW laadija 70 mm2 15 mm
Maandusjuhtidel, peab ristlõige olema vähemalt pool kõige suurema kaitsemaandusjuhi ristlõikest ning mitte
väiksem kui 6 mm2 vase puhul, 16 mm2 alumiiniumi puhul, 50 mm2 terase puhul.
Potentsiaalide ühtlustamiseks tuleb kõikide jaotuskilpide ja seadmete pingealtid juhtivad osad ühendada kokku
kas maanduslatil või pinnases spetsiaalsete klemmidega.
Galvaaniliste voolude tekke vähendamiseks tuleb erinevate metallide ühenduskohad teostada spetsiaalsete
ühendusklemmidega ning kasutada korrosioonitõrjemeetodeid.
2.7 Haljastus ja märgid
Haljastus, sh haljasala, kruusatee ja sillutiskattega ala, tuleb pärast ehitustööde lõppu taastada esialgsele
seisukorrale.
Parkimiskohad tuleb värvida vastavate logodega. Laadija vundament tuleb paigaldada parkimiskohtade üleval
asuvale keskele olevale alale võimalikult äärekivi serva.
Elektriautode laadimiseks ette nähtud parkimisplatside juurde tuleb paigaldada osutusmärgid 575e
„Elektrisõiduki parkimiskoht” ja ühe koha juurde teeninduskohamärk 721e „Elektrisõidukite laadimispunkt”.
Märkide paigaldamiseks tuleb kasutada liiklusmärgi jalandit.
2.8 Ehitustööde dokumenteerimine ja järelevalve
Töövõtja on kohustatud projektdokumentatsiooni nii põhjalikult läbi vaatama, et selles esinevad võimalikud
vastuolud saaks lahenduse enne töödega alustamist.
Ehitustööde dokumenteerimisel lähtuda Eesti Vabariigi EhS-st ja omaniku ja/või kohalikku käidukorraldaja
poolsest elektripaigaldise kasutuselevõtu protseduurist. Ehituse järelevalvet teostab peatöövõtja esindaja,
omanik või omaniku poolt volitatud järelevalve teostaja. Kõik kõrvalekalded projektist kooskõlastada Tellija ja
projekteerijaga ning fikseerida kirjalikult. Enne autolaadija töösse viimist on kohustuslik teostada paigaldisele
audit.
Töövõtja peab varustama ehitusetööde tellijat ja/või omanikku järgnevaga:
• süsteemide sertifikaadid;
• seadmete tehnilised spetsifikatsioonid;
• süsteemi kasutus- ja hooldusjuhendid;
• teeninduse ajakava, juhul kui need on käidukavas toodust erinevate intervallidega;
• kasutaja ülevaatusprogrammiga tuttavaks tegema, üle andma süsteemi koodid kui need on süsteemi
haldamiseks määratud;
• süsteemi katse ja mõõteprotokollid;
• süsteemi teostusjoonised;
• pildid paigaldisest, kaablitest, ühendustest ja seerianumbritest.
Dokumendis leht 8 /lehti 8 Dokumentide kogus leht 10 /lehti 15
Kanepi kirikuplatsi elektriauto laadimistaristu – töö OTG933
Turu tänav, Kanepi alevik, Kanepi vald, Põlva maakond
EL-3-01 seletuskiri
Koostas: Henri Külm
Vastutav spetsialist: Henri Külm
2025-08-29
Töövõtja peab korraldama süsteemide ekspluateerimiseks vajalikud koolitused, mis hõlmavad süsteemide
kasutamist ja defektide tuvastamist.
2.9 Käidujuhend
Pärast autolaadija kasutuselevõttu tuleb teha seadmete ja liinitrassi ülevaatus pärast esimest
ekspluatatsiooniaastat. Ülevaatus teha päevasel ajal kontrollides põhjalikult elektriseadmete kõiki elemente.
Kontrollimisel pöörata erilist tähelepanu järgmistele elementidele:
• liini trassile ja kaablite kinnitusele;
• kaabli armatuuri, isolaatorite, juhtmete kinnituste ja seadmete seisukorrale;
• märkide, plakatite, hoiatuste ja pealkirjade olemasolule.
Iga viie (5) aasta tagant kontrollida üle kõigi elektriseadmete ja kaablite elektriühendused, võttes kõik
ühendused lahti ja kontrollides korrosiooni olemasolu. Juhul kui primaarühendused on korrodeerunud, tuleb
vastavad ühendused korrastada, vajadusel asendada kaablid, lülitid, klemmid ja muud korrodeerunud või
riknenud elektripaigaldise elemendid.
Seadmete ülevaatusel täita ülevaatuse leht ja kanda sellele avastatud defektid. Defektide avastamisel määrab
selle kõrvaldamise viisi ja aja omanik või käidukorraldaja. Pärast esimest ekspluatatsiooniaastat lähtuda
ülevaatuste ja hooldustööde planeerimisel vastavalt hoolduskavade ja seadme tootjate juhenditele ja nõuetele.
Laadijale tuleb teostada korrapärane ennetav hooldus, mis sisaldab näiteks laadija puhastamist tolmust, kruvi-
ja poltliidete kontrolli ja vajadusel pingutamist ning tähistuste ja märgistuse tegelikkusega kooskõlla viimist,
seda juhul kui märgistus on kulunud, kadunud või on teostatud elektrisüsteemis muudatusi.
2.10 Jäätmekava
Ehitusobjektil tekkivate jäätmete (üldnimetusega ehitusjäätmed) käitlemist reguleerib jäätmeseadus ja
jäätmehoolduseeskiri.
Ehitusjäätmete hulka kuulub pinnas ning puidu, metalli, betooni, telliste, ehituskivide, klaasi ja muude
ehitusmaterjalide jäätmed Ehitamise käigus tekib ehitusjäätmeid alla 10 m3.
Vastavalt jäätmeseadusele tuleb alates 2020. aasta 1. jaanuarist vähemalt 70 % ehitus- ja lammutusjäätmeid
(välja arvatud sellised looduslikud ained nagu kivid ja pinnas ning ohtlikke aineid sisaldavad kivid ja pinnas)
taaskasutada korduskasutuseks ettevalmistatuna, ringlusse võetuna ja muul viisil, sealhulgas tagasitäiteks
muude ainete asemel. Eeldatavalt läheb 75% objektil tekkida võivast jäätmete kogusest taaskasutusse.
Ø0.7
Elektriauto liiklusmärk 721e + elektriauto liiklusmärk 575e
Elektriauto liiklusmärk 575e
Autlaadija Autel DC Fast 160kW
2x PE kaablikaitsetoru Ø 110mm 450N Ltrass/kaabel=20/23m Kaablid: 2x FXQJ/MCMK 4x120/70 Ltrass/kaabel=20/24m + PE kaablikaitsetoru Ø 50mm 450N Ltrass/kaabel=20/23m SuperCat6 Ltrass/kaabel=20/24m (vajadusel paigaldada andmesidekaabel olemasolevasse Ø 110mm torusse)
Elektriauto laadija toide liitumiskilbist LK234407
NB! Ristumine sidekaabliga
NB! Kilpide juurest väljuvad erinevad elektrikaablid ja on ka maanduspaigaldis
NB! Ristumine tänavavalgustuse kaabliga
NB! Laadija ümber paigaldada ohutuseks sobivad piirded
NB! Läheduses tänavavalgustuse elektrikaabel
NB! Kaks PE kaablikaitsetoru on toodud liitumiskilbist LK234407 autolaadija tarbeks välja
TINGMÄRGID Projekteeritud madalpinge kaabelliin (X-kaablite arv)
Kaablikaitsetoru kaablile
Katastri piir
Veetorustik
Kanalisatsioonitorustik
Surve-, sadevee- ja drenaažitorustik
Küttetorustik
Sidekaabel/sidekanalisatsioon
Olemasolev elektrivõrk ning tähtsamad objektid
Tellija
Joonis
Staadium
Mõõtkava
LehtiLeht
Projekt
Joonis Projekti kood
[email protected] Tel. +372 55522205 Enefit AS 16130213
Projektijuht
Kontrollis
Projekteeris
1EL-4-01
OTG933
1
TP
56242440
56242440
5054127
Asendiplaan
28.08.2025
28.08.2025
28.08.2025
Kanepi kirikuplatsi elektriauto laadimistaristu
A. Reinsalu H. Külm H. Külm
Kanepi Vallavalitsus
-XP1
Turu tn elektrilaadija 38ZEE-00802745-A
In=320A I1=0,88In=281,6A I3=10xIn=3200A Elektrooniline vabasti
P2P
kWh
LK234407 ESB-LVS OÜ CDC 040 In=320A IP= 34D
M PL
43 63
88 AX
PK 4
G 30
0 AJ
K oo
lit ar
e I F
3 L=
15 3m
3
QF1 ABB XT5S 400 Ekip Dip LS/I
Faget ERM70-E4A 300/5A CL.0,2s
FXQJ 4x120/70 L=24m
Elektriauto laadija Ik1 = 3,3 kA Ik3 = 6,7 kA ΔU = 2,6%
Autel 160kW Un=400V In=250A Ik=35kA
FXQJ 4x120/70 L=24m
SuperCat6 L=24m
RVK
TINGMÄRGID
Elektroonilise vabastiga kaitselüliti
Rikkevoolukaitse
Otsamuhv
Kinnitus latile
Latt
Potentsiaalitasandusrõngas maandusvardaga
Faasiklemm
PEN klemm
PEN hargnemisklemm / klemm paralleelkaablite ühendamiseks
Faasi hargnemisklemm / klemm paralleelkaablite ühendamiseks
Maandusvarras
Voolutrafo
Andmesidekaabel, SuperCat6
Tark voolumõõtja
Olemasolev mp kaabelliin ja seadmed
Projekteeritav mp kaabelliin ja seadmed
Ik1 = 3,6 kA Ik3 = 7,0 kA ΔU = 2,4%
Tellija
Joonis
Staadium
Mõõtkava
LehtiLeht
Projekt
Joonis Projekti kood
[email protected] Tel. +372 55522205 Enefit AS 16130213
Projektijuht
Kontrollis
Projekteeris
1EL-4-02
OTG933 Skeem
1
TP
56242440
56242440
5054127
Elektriskeem
29.08.2025
29.08.2025
29.08.2025
Kanepi kirikuplatsi elektriauto laadimistaristu
A. Reinsalu H. Külm H. Külm
Kanepi Vallavalitsus
Ø0.7
TINGMÄRGID Haljasala
Kruusatee
Sillutiskivi
Tellija
Joonis
Staadium
Mõõtkava
LehtiLeht
Projekt
Joonis Projekti kood
[email protected] Tel. +372 55522205 Enefit AS 16130213
Projektijuht
Kontrollis
Projekteeris
1EL-4-03
OTG933
1
TP
56242440
56242440
5054127
Katete taastamise plaan
01.12.2025
01.12.2025
01.12.2025
Kanepi kirikuplatsi elektriauto laadimistaristu
A. Reinsalu H. Külm H. Külm
Kanepi Vallavalitsus
160kW autolaadija vundamnet
70 0
900
280
22 0
Ø250
80 0
280
36 0
Pealtvaade
Eestvaade
Eestvaade (paigaldatud) maapind
15 0
10 10
1365
59 4
850
25 4
83
Logod:
2700 2700 100100100
5000
- Äärekivi laius 100 mm; - Lõigata äärekivi osa laadija juures maha, et laadija oleks parkimiskohtade piirjoontega samal tasandil; -Vundamendi ümber, igal äärel, 200 mm kandilist sillutiskivi; -Paigaldada sobivad piirded vundamendi ümber ohutuseks.
Tellija
Joonis
Staadium
Mõõtkava
LehtiLeht
Projekt
Joonis Projekti kood
[email protected] Tel. +372 55522205 Enefit AS 16130213
..\..\..\..\..\..\Downloads\co-funded_en\co-funded_EN\horizontal\CMYK\JPEG\EN Co-funded by the EU_POS.jpg
Projektijuht
Kontrollis
Projekteeris
1EL-7-01
OTG933 Skeem
1
TP
56242440
56242440
5054127
Autolaadija vundamendi ja parkimiskohtade joonis
29.08.2025
29.08.2025
29.08.2025
Kanepi kirikuplatsi elektriauto laadimistaristu
A. Reinsalu H. Külm H. Külm
Kanepi Vallavalitsus
SPETSIFIKATSIOON Jrk Nimetus Täpsustus Mõõtühik Maht Märkus
1 Elektriauto laadija Autel, 160kW tk 1,00 MaxiCharger DC Fast
2 Elektriauto laadija vundament Autel, 160kW tk 1,00 Lahendus 160kW laadijale
3 MP kaabel FXQJ 4x120/70 m 48,00 Jõukaabel
4 Andmesidekaabel Prysmian, SuperCat6 m 24,00 Andmesidekaabel
5 Kaablikaitsetoru Evopipes, 3110103 m 46,00 Läbimõõt 110mm, Survetugevus
450N
6 Kaablikaitsetoru Evopipes, 3110101 m 23,00 Läbimõõt 50mm, Survetugevus
450N
7 Liiklusmärk 721e tk 1,00
8 Lisatahvlid 575e tk 2,00
9 Haljasala tastamine kmpl 1,00 Vastavalt skeemile
10 Sillutiskivi taastamine kmpl 1,00 Vastavalt skeemile
11 Kruusatee taastamine kmpl 1,00 Vastavalt skeemile
Kanepi kirikuplatsi elektriauto laadimistaristu - töö OTG933 Turu tänav, Kanepi alevik, Kanepi vald, Põlva maakond EL-8-01 spetsifikatsioon
Koostas: Henri Külm Vastutav spetsialist: Henri Külm 2025-08-29
Kellele
TRANSPORDIAMET
Registrikood
70001490
Juriidiline aadress
Tallinn 11413, Valge 4
Kellelt
Asutuse või isiku nimi
Enefit AS
Registri- või isikukood
16130213
Juriidiline aadress
või elukoht
Harju maakond, Tallinn, Kesklinna linnaosa, Lelle tn 22, 11318
Kontaktaadress
Harju maakond, Tallinn, Kesklinna linnaosa, Lelle tn 22, 11318
Telefon
+372 56 24 2440
E-post
[email protected]
1. Esitatavad materjalid:
Dokumendi liik
(ehitusprojekt või selle osa, volitused jne)
Dokumenti nimetus
(esitatava dokumendi täpne nimetus)
Dokumendi nr.
Ehitusprojekt
OTG933_TP_EL_v02
OTG933
Asendiplaan
OTG933_TP_EL-4-01_asendiplaan_2025-08-28_bind
EL-4-01
Väljavõte kaardil
Väljavõte Maa-ameti kaardilt
2. Objekti asukoht (Põlva maakond, Kanepi vald, Kanepi alevik, Turu tänav)
Maakond, vald, küla: Põlva maakond, Kanepi vald, Kanepi alevik
Riigitee nr, nimetus, asukoht teel [km] – vähemalt 10 m täpsusega ja/või vajadusel koordinaadid, sealhulgas: 71, Rõngu-Otepää-Kanepi tee, XY: 6430496.71, 663239.22
Ristumised riigiteega nr km ,
Teemaal kulgemine riigitee nr km - ,
Riigitee nr kaitsevööndis km - ,
3. Selgitus kavandatava tegevuse kohta, kavandatav läbiviimise aeg
Jaanuar 2026
4. Põhjendus vajaduse kohta projekteerida tehnovõrk ja -rajatis riigitee maale (Asjaõigusseadus § 158 lõige 1 ja § 1581 lõige 1)
Asjaõigusseaduse § 1581 lõige 11
5. Eelnevalt väljastatud nõuded, kooskõlastused ja/või seisukohad Transpordiameti osakondadelt
6. Põhjendus Ehitusseadustiku § 99 lõige 3 alusel kehtestatud juhendist või esitatud nõuetest kõrvale kaldumise kohta (kui esitatud lahendus ei vasta nõuetele)
Taotleja
Ees- ja perekonnanimi
Henri Külm
(juriidilisest isikust taotleja puhul juriidilise isiku esindaja)
Allkiri
/allkirjastatud digitaalselt/
Taotluse esitamise kuupäev
01.12.2025
