Järvsaare, Pae küla, Lääne-Harju vald, Harju maakond elektriliitumise projekti kooskõlastamine

1W1

1W1

1W1

1W1

1W1

1W1

1W1

Olemasolev mastalajaam Pälli:(Harju-Risti) - Paigaldada bilansimõõtesüsteem

-- Voolutrafod 150/5A 0,5s -- Ühendusklemmid 4xSLIW52

- Paigaldada fiidrikaitse F2 -- Mastilüliti SZ160.3 -- Sularid 3x80A (NH00) -- Toide mastilülitilt F1

Projekteeritud 0,4kV liitumiskilp (Nr:LK237631) - Kilbi tüüp: 1-kohaline; IN=63A - Peakaitse: IN=3x6A - Arvesti tüüp: P2P - Kilbi kõrgusmärk: 19,80 (EH-2000) - Kilp paigaldada esiküljega sõidutee suunas,

Järvsaare kinnistule, 1 m kinnistu piirist.

Projekteeritud tarbijakaabli reservtoru - Ø75mm, 450N, LTRASS=2m, LTORU=4m - Toru paigaldada maapinnast min 0,7m sügavamale - Toru üks ots tuua maa peale ja toru mõlemale otsale

paigaldada kaitsekork

Projekteeritud 0,4kV maakaabel (Nr: MPL442072) - AXPK4G50, LKAABEL=20m, LTRASS= 11m - AJ Pälli F2 kuni projekteeritava LK237631-ni - Kaabel paigaldada:

--pinnasala all lahtisel meetodil 450N kaitsetorus min 0,7m sügavusele; ' - Ø110mm, 450N, LTORU=13m, LTRASS=11m

Projekteeritud bilansiarvesti mõõtekilp (Nr:MK13009) - Kilbi tüüp: 1-kohaline; IN=63A - Arvesti tüüp: P2P - Kilbi kõrgusmärk: 20,05 (EH-2000) - Kilp paigaldada tagaküljega masti suunas,

1m kaugusele mastist.

Projekteeritud 0,4kV maakaablid - Bilansimõttesüsteemi sekundaarkaablid, LTRASS= 1m - AJ Pälli kuni projekteeritava mõõtekilbini - Kaablid paigaldada:

--pinnasala all lahtisel meetodil 450N kaitsetorus min 0,7m sügavusele; ' - Ø75mm, 450N, LTORU=3m, LTRASS=1m

Maapinna silumine S=15m²

AJ ümbrusest eemaldada võsa!

1.40

0, 7

projekteeritud kaabelliin kaablikaitsetorus

hoiatuslint

≥0.30

0.600.60

≥0.30

Silutav pinnas h= 10 cm Kaeviku tagasitäide välja kaevatud materjaliga, kt=0,92 h= 40 cm

Esmane tagasitäide keskteraline liiv/looduslik kruus või olemasolev pinnas, millest eemaldatud mitte sobiv materjal fr. 0.063...63, E≥60 MPa

h= 20 cm

Kaitsetoru sängituskiht keskteraline liiv/looduslik kruus fr. 0.063...63, E≥60 MPa

h= 5 cm

Tihendatud kaeviku küna põhi E≥60 MPa (tihendamise mitte saavutamisel kiiluda paekillustikuga 4/16, mis asendab kaitsetoru sängituskihti)

MAAPINNA SILUMINE, M 1:50

≥0.10≥0.10

0. 30

MÄRKUSED: 1. Kaeviku tagasitäiteks (tee mulde) taastamiseks tuleb kasutada

(homogeenset) võrdlemisi sarnast või kaevikust eelnevalt välja kaevatud materjali. Mitte kasutada liiga suure filtratsiooniga materjale.

2. Kaeviku nõlvus peab vastama ohutusnõuetele ja ei tohi olla suurem kui puistematerjali looduslik varisemisnõlvus.

3. Kaevikute kõrval olevad konstruktsioonid peavad olema püsivad ja neid ei tohi alt tühjaks kaevata. Selle juhtumisel, tuleb konstruktsioonid avada ja taastada.

MÄRKUSED: 1. Projekt on koostatud lähtuvalt Elektrilevi OÜ lähteülesandest nr: 499456. 2. Projekti asendiplaani koostamiseks on kasutatud:

- Geodeetilist alusplaani: Geoalus OÜ; töö nr: 25-G383; kuupäev: 09.2025. - Koordinaadid L-Est'97, kõrgused EH2000 süsteemis.

3. Kaablite paigaldamisel teiste tehnorajatiste kaitsetsoonides lähtuda vastava tehnorajatise kaitsevööndis tegutsemise korrast. 4. Kaablite ristumisel teiste tehnorajatiste trassidega tagada normide kohased vahekaugused.

Projekteeritud 0,4kV maakaablid1W1 TINGMÄRGID

Kinnistu piir

Projekteeritud mõõtekilp Projekteeritud liitumiskilp

S

N

W E Projekteeritud kaablikaitsetoru (450N)

Kuupäev Töö nr.

Tellija:

Muudatus Kuupäev

MõõtkavaJoonise nr.

Staadium Koostas

25_LH933950_TP_EL-01_Asend_251003_KP

LehtJoonis:

Töö nimetus:

Aadress:

Elektritööde reg. nr.: EL10360030-0001

Salve 2a Tallinn 11612 Tel: (+372) 6 701 066 www.eservice.ee

Kontrollis Proj. kood

E L E K T R I T Ö Ö D

Elektrilevi OÜ

Tööprojekt K. Peetmaa I. Lillemäe LC4156 25_LH933950 03.10.2025

Asendiplaan

Järvsaare kinnistu liitumine elektrivõrguga

Pae küla, Lääne-Harju vald, Harju maakond

EL-01 1:100 / A3 1/1

Projekteeritud kilp (reaalsuurus)

Maapinna silumine

Projekteeritud maanduspaigaldis

Mustamäe tee 51 / 10621 Tallinn / 665 0600 / [email protected] / www.maaruum.ee

Registrikood 70003098

Järvsaare kinnistu elektrivõrguga

liitumise projekt

Austatud Kaarel Peetmaa

Edastasite 15.10.2025 e-kirjaga Maa- ja Ruumiametile kooskõlastamiseks E-Service AS koostatud tööprojekti “Järvsaare kinnistu liitumine elektrivõrguga“ (töö nr LC4156) asendiplaani. Selgitate,

et kooskõlastatud asendiplaani alusel seatakse elektripaigaldise lähedusse sundvaldus Elektrilevi OÜ kasuks.

Projektalale jääb riigi omandis olev Kruusivälja (tunnus 56201:003:1014, maatulundusmaa) kinnisasi, mille riigivara valitseja on Majandus- ja Kommunikatsiooniministeerium ning volitatud

asutus Maa- ja Ruumiamet. Kruusivälja kinnisasjale on projekteeritud olemasolevate elektriõhuliinide kaitsevööndisse 0,4 kV maakaablid ja bilansiarvesti mõõtekilp. Lisaks on

asendiskeemile märgitud, et alajaama ümbrusest tuleb eemaldada võsa. Maa- ja Ruumiamet riigivara valitsema volitatud asutusena nõustub tööprojekti “Järvsaare kinnistu

liitumine elektrivõrguga“ (töö nr LC4156) asendiplaani lahendusega tingimustel, et arvestatakse järgnevaga:

• tehnovõrgu või rajatise rajamiseks, omamiseks, valdamiseks ja kõikide nimetatud tegevustega seonduvate tööde teostamiseks lahendatakse maakasutusõigus. Maakasutusõiguse küsimus lahendatakse eraldiseisva menetlusega tingimusel, et trassi

rajamine kavandatud asukohta on õiguslikult lubatud. Maa- ja Ruumiameti taotluse vormid on kättesaadavad Maa- ja Ruumiameti koduleheküljelt https://maaruum.ee/riigimaa-

tehingud-ja-maakorraldus/riigimaa-korraldus-ja-toimingud/servituudid-ja-ajutised- kasutused. Lisainformatsiooni saamiseks palume pöörduda Maa- ja Ruumiameti poole.

• Tööde teostamisel tuleb arvestada maaüksusel asuvate kitsendustega (nähtavad Maa- ja Ruumiameti kitsenduste kaardirakendusest) ja vajadusel hankida vajalikud kooskõlastused.

• Trasside asukoht on kooskõlastatud kõikide puudutatud asutuste ja isikutega.

• Tööde käigus ei kahjustata käesolevas kirjas kirjeldatud maaüksust ning pärast tööde teostamist taastatakse maaüksusel heakord.

• Maa- ja Ruumiametile ei kaasne maaüksusel teostatavate töödega seoses rahalisi ega muid kohustusi.

Kaarel Peetmaa E-Service AS [email protected]

Teie 15.10.2025 Meie 04.11.2025 nr 6-3/25/15734-2

2

Juhime tähelepanu, et metsaseaduse § 43 lõike 2 kohaselt majandab Majandus- ja Kommunikatsiooniministeeriumi valitsetavat metsa Riigimetsa Majandamise Keskus (RMK).

Tulenevalt eelnevast tuleb projektis ette nähtud võsaraie ja puitmaterjali käitlemine kooskõlastada RMK-ga.

Lugupidamisega

(allkirjastatud digitaalselt) Terje Sild peaspetsialist

Riigimaa strateegia osakond

Terje Sild 5190 1414 [email protected]

From: "Kaarel Peetmaa" <[email protected]> Sent: 11/5/2025 6:00:38 AM To: "RMK" <[email protected]> Cc: Subject: Järvsaare, Pae küla, Lääne-Harju vald, Harju maakond elektriliitumise projekti kooskõlastamine

You don't often get email from [email protected]. Learn why this is important

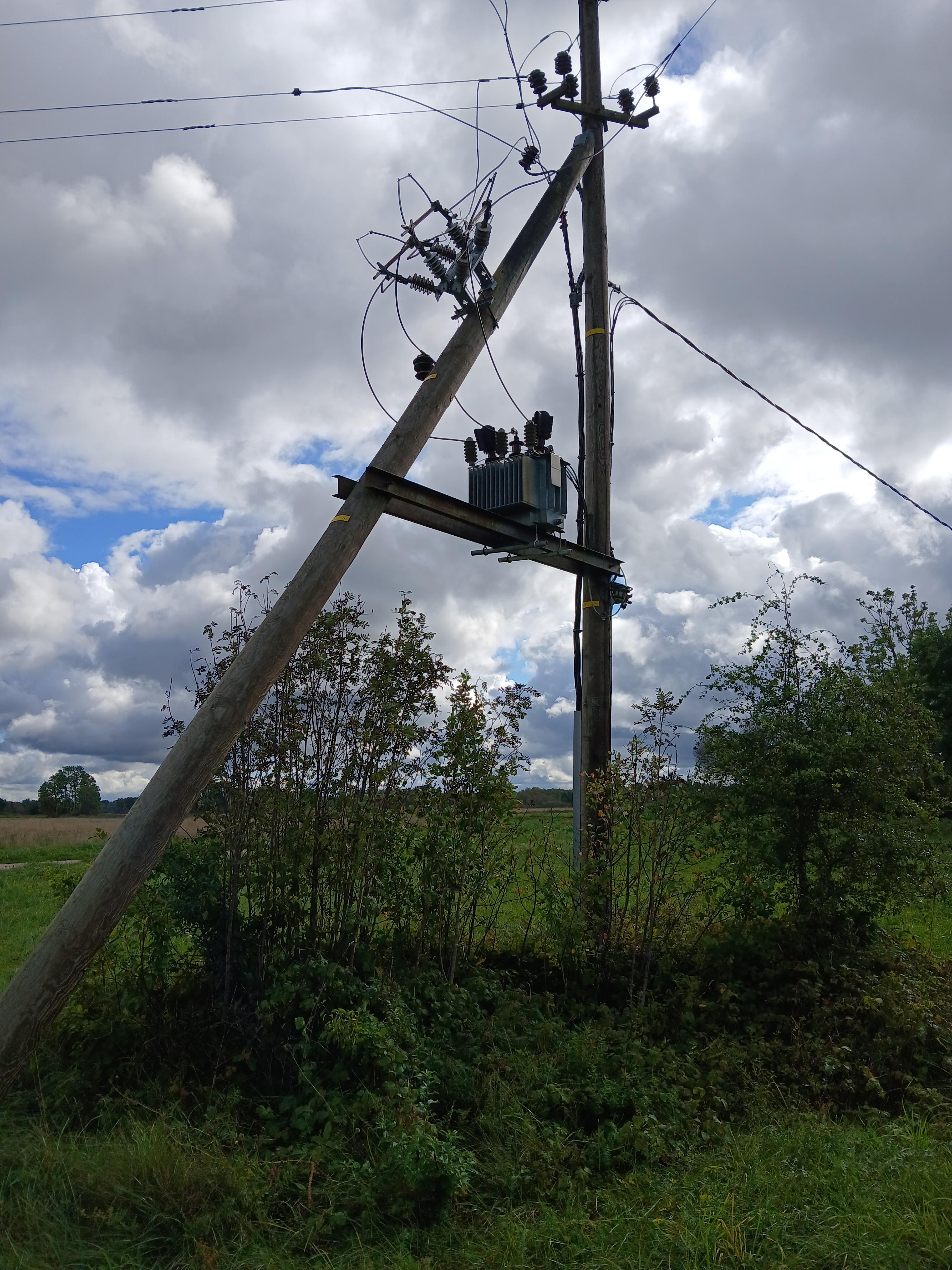

Tere Projekteerin Elektrilevi OÜ tellimusel Pae külas, Lääne-Harju vallas, Harju maakonnas Järvsaare kinnistu elektriliitumist. Elektriliitumise lahendamiseks on vajalik maakaabli ja mõõtekilbi paigaldus riigi omandis ja Maa- ja Ruumiameti halduses olevale Kruusivälja (56201:003:1014) katastriüksusele. Maa-Amet kooskõlastas projekti 04.11.2025 kirjaga nr 6-3/25/15734-2 märkusega, et võsa eemaldamine riigi maal Elektrilevi õhuliini ja alajaama kaitsevööndis maakaabli ja mõõtekilbi paigalduseks vajalikus mahus on vaja täiendavalt kooskõlastada Riigimetsa Majandamise Keskusega. Manusena lisatud projekti asendiplaan, MaRu kooskõlastus ning pilt kõnealusest õhuliinialusest võsastikust. Palun kooskõlastada võsa eemaldamine või anda RMK-poolsed tingimused elektriliitumise lahendamiseks. --------------------------------------------------------- Lugupidamisega Kaarel Peetmaa Projekteerija E-Service AS Tel. (+372) 56 208 324

Saatja: Jaan Schults <[email protected]> Saatmisaeg: 06.11.2025 10:01:43 Adressaat: [email protected] Teema: Kooskõlastus võsa raieks elektripaigaldise kaitsevööndis. Manused:

Teie 05.11.2025

Meie 06.11.2025 nr 3-1.1/2025/7441

Kaarel Peetmaa E-Service AS

Kooskõlastus võsa raieks elektripaigaldise kaitsevööndis.

Austatud Kaarel Peetmaa

Pöördusite RMK poole palvega kooskõlastada võsa eemaldamine riigi maal (kruusivälja; 56201:003:1014) Elektrilevi õhuliini ja alajaama kaitsevööndis maakaabli ja mõõtekilbi paigalduseks. Eemaldatav võsa paikneb olemasoleva alajaama vahetus läheduses ligikaudsetel koordinaatidel XY: 6562478.74, 500505.05. Kooskõlastamise tingimuse on seadnud Maa- ja Ruumiamet kinnistu volitatud asutusena. Käesolevaga kooskõlastame võsa raie taotletud kohas. Raiejäätmed tuleb utiliseerida tööde teostaja poolt viisil, mis ei ohusta elektripaigaldist ega takista ümbritseva loodusliku rohumaa sihtotstarbelist kasutamist. Kuna tegemist ei ole metsamaaga, siis metsateatise vormistamise vajadus puudub.

Lugupidamisega

Jaan Schults metsaülem Edela regioon Riigimetsa Majandamise Keskus 5282363 [email protected]
