0,4 kV maakaabli, jaotuskilbi, liitumiskilbi paigalduse kooskõlastus (Keskuse kinnistu Viidu küla Saaremaa vald)

Aadressilt [email protected] ei saadeta teile sageli meilisõnumeid. Lugege täpsemat teavet selle kohta, miks see on oluline

Tähelepanu! Tegemist on välisvõrgust saabunud kirjaga

From: Marn Kõiv <[email protected]> Sent: Tuesday, September 3, 2024 4:01 PM To: Jürgen Kusmin <[email protected]> Cc: Kristel Marksalu <[email protected]> Subject: FW: 0,4 kV maakaabli, jaotuskilbi, liitumiskilbi paigalduse kooskõlastus (Keskuse kinnistu Viidu küla Saaremaa vald)

Tere Jürgen! Edastan projek kooskõlastuse taotluse. Kinnistu kohta selgituseks, et Keskkonnaamet loobus selle kasutamisest 31.12.2023 ja Saaremaa Vallavalitsus taotles seda endale loodushariduse korraldamiseks. Rahandusminister andis sellele taotlusele oma heakskiidu ja soovituse kinnistu RKAS-lt riigile tagasi võa. KliM võs kinnistu RKAS-lt vastu 30.07.2024 ja on praegu vormistamisel RMK volitatud valitsemisele (ministri käskkirjal hetkel 2 allkirja puudu). Seejärel tuleb kinnistu jagada kaheks: hoonestamata osa, kus on RMK matkarajad, jääbki riigile (RMK-le), hoonestatud osa suhtes tuleb algatada võõrandamine Saaremaa vallale. Tervitustega,

Marn Kõiv riigivara nõunik | Kinnisvaratalitus 58602910 | [email protected] Rahandusministeerium | Suur-Ameerika 1, 10122 Tallinn | www.fin.ee

From: Kristel Marksalu <[email protected]> Sent: Tuesday, September 3, 2024 12:32 PM To: Eliisa Mõistlik <[email protected]> Cc: Marn Kõiv <[email protected]> Subject: FW: 0,4 kV maakaabli, jaotuskilbi, liitumiskilbi paigalduse kooskõlastus (Keskuse kinnistu Viidu küla Saaremaa vald) Hei   Kas RMK maadel tehtavad ehitusprojektid kooskõlastab RMK või KliM? Mul on meeles, nagu oleks see volitatud RMK-le.   Tervitused   Kristel   From: Jakobson Heiki <[email protected]> Sent: Tuesday, September 3, 2024 11:34 AM To: Kristel Marksalu <[email protected]> Subject: 0,4 kV maakaabli, jaotuskilbi, liitumiskilbi paigalduse kooskõlastus (Keskuse kinnistu Viidu küla Saaremaa vald)

From: "RMK" <[email protected]> Sent: 03/09/2024 18:07:23 To: "RMK" <[email protected]> Cc:

Subject: 0,4 kV maakaabli, jaotuskilbi, liitumiskilbi paigalduse kooskõlastus (Keskuse kinnistu Viidu küla Saaremaa vald)

Tähelepanu! Tegemist on välisvõrgust saabunud kirjaga. Tundmatu saatja korral palume linke ja faile mitte avada.

Tere Saadan kooskõlastamiseks. Projekt on saadetud ka Keskkonnaametile kooskõlastamiseks. Eelnevalt on sel teemal suheldud Kaja Roosipuuga aga tema on puhkusel. Ehk saab selle siis suunata kuhu vaja. Heiki Jakobson Lääne piirkonna, projekteerija Enersense AS Mobiil: +372 56608245 E-mail: [email protected] Aadress: Tolli 27, 93813 Kuressaare www.enersense.ee

This e-mail and any aachments hereto are confidenal and intended only for a specific individual and purpose. It may contain informaon which is privileged or otherwise protected against unauthorized disclosure or communicaon. If you are not the intended recipient, please nofy (telephone or e-mail) the sender immediately and delete this message and any aachments from your system without producing, distribung or retaining copies thereof or disclosing its contents to any other person. Thank you.

 Säästa loodust ja ära prindi seda e-kirja!

Käesolev e-kiri võib sisaldada asutusesiseseks kasutamiseks tunnistatud teavet. This e mail ma contain information hich is classified for official se

Enersense OÜ

[email protected]

Teie: 03.09.2024 e-kiri

Meie: 05.09.2024 nr 3-1.1/2024/5349

V.a. Heiki Jakobson

Kooskõlastus

Küsite oma 03.09.2024 RMKle saadetud e-kirjas kooskõlastust projektile „Viidumäe LKA

väliekspositsioon Viidu küla Saaremaa vald, Saare maakond.“ (töö nr LC1936). Projekt hõlmab ka

riigile kuuluvat kinnistut Keskuse (43301:001:0152), millise riigivara valitseja Kliimaministeerium

on antud projekti kooskõlastama volitanud RMK.

RMK kooskõlastab projekti järgmiste tingimustega:

1. Kuna projektala paikneb Viidumäe looduskaitseala Audaku piiranguvööndis, siis palume

kavandatud tööde läbiviimiseks küsida täiendavad tingimused kaitseala valitsejalt

Keskkonnaametilt.

2. Tööd teostada ilma kasvavate puude raie vajaduseta.

3. Maakaabli kaeviku minimaalne kaugus kasvavatest puudest nende juurestiku säilitamiseks on 2

m.

4. Tööde käigus tekkivad pinnasekahjustused likvideerida ja viia teede katted töödele eelnenud

seisukorda.

5. Tagada jäätmekäitlus ja ümbritseva ala korrashoid.

6. Kasutatavale maa-alale seada kõnealuse kinnistu osas isiklik kasutusõigus, selleks vajalik

taotlus on leitav RMK kodulehelt (rmk.ee/organisatsioon/kinnisvarategevus/teede-rajamine-ja-

kasutusse-andmine/avalduse-vormid). Lisaks on vajalik piiratud asjaõiguse ruumikuju sisestamine

piiratud asjaõiguste ruumiandmete infosüsteemi (pari.kataster.ee).

7. Ehitustöödega alustamisest ja prognoositavast kestusest riigimetsamaal palun teavitada RMKd

ette vähemalt 7 kalendripäeva e-posti aadressil [email protected].

Lugupidamisega

(allkirjastatud digitaalselt)

Jürgen Kusmin

RMK Kinnisvaraosakond

Planeeringute spetsialist

[email protected]

505 3387

48.41 48.65

48.76 48.73

48.23

48.70

48.30 48.76

48.81

48.66

48.3 9

48.82

48.72 48.4 4 48.62

48.58

48.82 48.46

48.69

48.30

48.77

48.47

48.8 7

48.91

49.31

49.10

4 9.25

49.28 49.25

49.56

49.44

49.41

49.60

49.49

48.53

48.81

49.36

49.42

49.44

49.66

49.48

49.49

49.39 49.38

49.26

49.03

49.26 49.05

48.95

49.19

48.83

49.15

48.95

49.26

49.10

49.26

49.25

49.05 48.98

49.23

48.31

49.00

48.85

49.12

49.14

48.75

48.42

48.83

49.27

49.24

49.31

49.23

49.0 9

49.20

49.0 1

49.02

49.25

49.02 49.24

49.30

49.13 49.33

49.35

49.51

49.56

49.87

49.62 49.59

49.23

4 8.

61 4

8. 79

48.99

48.97

48.48

4 9.

41

49.10 4 9.

05

4 9.

03

4 8.

71

4 8.

78 4

8 . 5

3

4 8

. 6 5

48.47

48.31

48.32

48.30 48.18

48.03

48.28

48.32

48.53 48.20

48.03

44001:003:0420 Kihelkonna metskond 68

44001:003:0197 Männimäe

43301:001:0152 Keskuse

49.66 49.68

49.59 4 9.

91 49.46 49.46

50.86

50.71

50.18

50.12

49.77

49.61 49.71

50.12

50.75

49.65

50.11

5 0.

90 51.90

50.78

50.67

49.95

49.32

48.79

48.91

48.92 48.15

48.69 48.70

48.46

AJ

karjus

ka rj

us

ka rjus

H

H

Kelder

Kr

K ill

Kr

Kr

Kr

Kr

Kr

Kr

Kr

Kr

Kr

Kr

Kr

Kr

K r

K r

P inn

Pinn

300Bet

300B et

Orie nt

Tarbijakaabel

Olemasolev Audaku 10/0,4 kV komplektalajaam F1 fiidri kaitselüliti asendada SLD1 kaitselülitiga (50A sularid)

Tarbija jaotuskilp

Tarbijakaabel

Ristumine veetrassiga

Ristumine sidekaabliga Sidekaabel kaitsta

Ristumine kanal.trassiga

Ristumisel kraaviga kaitsetoru kraavipõhjast vähemalt 0,5m sügavamale

Ristumine sidekaabliga Sidekaabel kaitsta

Taastada killustikuga (jalgrada)

Ristumine kanal.trassiga

Ristumine derenaaziga

Ristumisel kraaviga kaitsetoru kraavipõhjast vähemalt 0,5m sügavamale

Tee ristumisel 750N/110mm/5m kaitsetorus (1 m sügavusel). Taastda kruusatee ca.4m2

Ligipääsu ristumisel 750N/110mm/7m kaitsetorus

Olemasolev Sihi talu toitekaabel kaevata lahti ja politada (MCMK3x10+10). Ühendada JK68893 F2 fiidri kaitselülitile

Kaitsetorus 450N/110mm/138m Alajaam F1-JK68893 kaabel (MPL430833) Proj. AXPK4G120 maakaabel (150/158m)

Kaitsetorus 750N/110mm/12m (tee ristumised)

Taastada haljastus ca.22m2 (niidetava ala)

Taastada haljastus ca.197m2 (niidetava ala)

LK231176 ühe arvesti kohaga liitumiskilp, sokliga pinnases. 3x10A. Tarbijakaabli jaoks reservtoru PVC50 450N L=2/4.

Proj. jaotuskilp JK68893, sokliga pinnases. Uksega tee poole.

Kaitsetorus 450N/110mm/92m JK68893-LK231176 kaabel (MPL430834) Proj. AXPK4G120 maakaabel (92/100m)

10 kV KBL

Sihi talu toitekaabel MCMK3x10+10

Sihi talu toitekaabel MCMK3x10+10

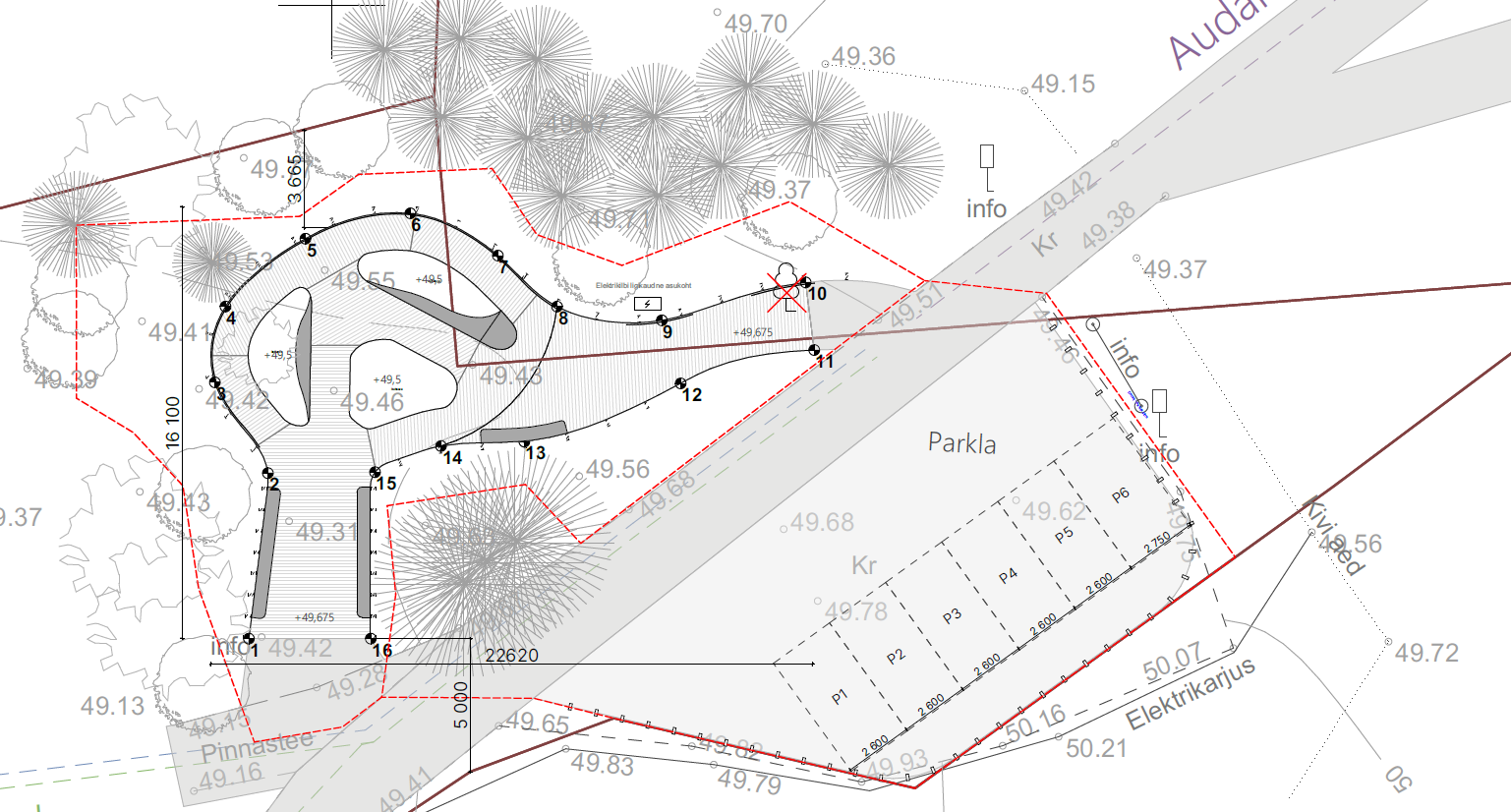

Planeeritav Viidumäe väliekspositsioon

Esikülg

Viidumäe looduskaitseala

Joonise alusena on kasutatud OÜ Kirjanurk koostatud geodeetilist alusmõõdistust, töö nr.12376G 22.08.2024 Koordinaadid L-EST97 süsteemis. Kõrgused EH 2000 süsteemis.

S

N

W EASENDIPLAAN

Viidumäe LKA väliekspositsioon Viidu küla Saaremaa vald, Saare maakond. LC1936, 476259, EPP-911197-1

- - - - - - - -

PEN

Maandusklamber

Potentsiaali- tasandusring

ca 1 m

min.0,3m

KILBI PAIGALDUS

300

ca 300 50...100

KAITSETORUS

HOIATUSLINT

KAABEL

700

KAABLI PAIGALDUS KAITSETORUGA KAEVIKUS

(paene pinnas 500)

Ristumisel teega 1000 (paene pinnas 700)

paigaldatav kaablikaitsetoru proj. liitumiskilp

proj. 0,4 kV maakaabel

TINGMÄRGID

olemasolev 0,4 kV maakaabelliin olemasolev sidekaabel olemasolev veetrass olemasolev kanalisatsioonitrass olemasolev derenaaz

olemasolev 0,4 kV jaotuskilp

V

K

D

proj. jaotuskilp

0,4 kV maakaabli, jaotuskilbi ja liitumiskilbi paigaldamise kooskõlastamine. Elektrilevi OÜ poolt on projekteerimisel Viidumäe LKA väliekspositsioon liitumine. Viidu küla Saaremaa vald. Liitub RMK. Planeeritavate tööde käigus asendatakse Keskuse kinnistul olev 0,4 kV maakaabel suurema ristlõikega maakaabliga. Keskuse kinnistule paigaldatakse jaotuskilp millest rajatakse uus maakaabelliin Keskuse kinnistule paigaldatava liitumiskilbini. Olemasolev Sihi talu toitekaabel ühendatakse paigaldatava jaotuskilbi toitele.

Kaevetööd jäävad Viidumäe looduskaitsealasse

Soovime kooskõlastada 0,4 kV maakaabli, jaotuskilbi ja liitumiskilbi paigalduse

Enersens AS projekt „LC1936 Viidumäe LKA väliekspositsioon Viidu küla Saaremaa vald“, mille tellijaks on Elektrilevi AS. Lugupidamisega

/allkirjastatud digitaalselt/

Heiki Jakobson

Projekteerija

Tel: 56608245

e-mail: [email protected]

Lisad: Asendiplaan (DWG), pdf, seletuskiri, Viidumäe LKA ekspositsiooni plaan, Saaremaa

vallavalitsuse kooskõlastus

03.09.2024

ENERSENSE AS Lõõtsa 12 11415 Tallinn Tel. +372 66 35 600 Telefax +372 66 35 601

Lääne osakond Tolli 27 93813 Kuressaare Tel: +372 66 35 900

Registrikood 11445550 MTR nr. TEL000862

Tel. (+372) 66 35 600 Fax.(+372) 66 35 601 Lõõtsa 12, Tallinn, 11415

Töö nr.: LC1936 Tellija: Elektrilevi OÜ

Reg kood: 11050857 Kadaka tee 63, 12915 Tallinn Tel 7154230

Viidumäe LKA väliekspositsioon

Viidu küla Saaremaa vald Saare maakond LC1936

Projekteerija Heiki Jakobson [email protected] Tel. 56608245

Kontrollis Joonas Russak

Kuressaare August 2024

2 (14) Töö nr. LC1936 Viidumäe LKA väliekspositsioon Viidu küla Saaremaa vald, Saare maakond

SISUKORD Asukoht ..................................................................................................................................................... 3

1. Seletuskiri.............................................................................................................................................. 3

Üldosa .............................................................................................................................................. 3

1.2 Olemasolevate kommunikatsioonide kaitsmine. ........................................................................... 4

2. Tehniline lahendus ................................................................................................................................ 5

Projekteeritud 0,4 kV maakaabel ..................................................................................................... 5

2.2 Projekteeritud 0,4 kV liitumiskilp .................................................................................................... 6

2.3 Projekteeritud 0,4 kV jaotuskilp ................................................................................................... 7

2.4 Maandamine ..................................................................................................................................... 7

2.5 Tähistused ......................................................................................................................................... 7

3. Töökirjeldused ...................................................................................................................................... 7

Mehhaniseeritud kaevetööd ............................................................................................................. 7

4. Maastiku ja teede taastamine ................................................................................................................ 8

5. Ehitustööde dokumenteerimine ja järelevalve ...................................................................................... 8

6. Töötervishoid ja tööohutusnõuded ........................................................................................................ 8

7. Andmetabelid ...................................................................................................................................... 10

1. Põhimaterjalide ja spetsifikatsioon .................................................................................................. 11

2. Töödemahtude tabel ......................................................................................................................... 12

8. Joonised ............................................................................................................................................... 14

3 (14) Töö nr. LC1936 Viidumäe LKA väliekspositsioon Viidu küla Saaremaa vald, Saare maakond

Asukoht

Joonis 1.1. Tööde piirkond.

1. Seletuskiri

Üldosa

Käesolevas projektis on lahendatud Saare maakonnas Saaremaa vallas Viidu külas, Kihelkonna metskond 68 kinnistu elektriliitumine (Viidumäe LKA väliekspositsioon). Projekteeritud kaabli (trassi) pikkus selgub töömahtude tabelist ja asendiplaani joonistelt, arvutuslik pikkus (koos varuga) on esitatud elektriskeemil ja spetsifikatsioonis. Projektis nimetatud elektriseadmeid ja –paigaldisi võib asendada vähemalt samaväärsetega, mis on heakskiidetud Elektrilevi OÜ poolt. Projekt on koostatud ja töid teostada vastavalt Elektrilevi OÜ poolt kehtestatud nõuetele. Kinni pidada Eesti Vabariigis kehtivatest normatiividest ja seadustest ning kinni pidada töötervishoiu, tööohutus ja elektriohutus nõuetest Projekti koostamisel on lähtutud järgmistest standarditest, eeskirjadest, normidest jms:

-) Eesti Vabariigi Ehitusseadustik, Seadme ohutuse seadus, Nõuded ehitusprojektile, Asjaõigusseadus ja teised kehtivad seadused, nõuded ja õigusaktid;

-) Elektrilevi OÜ ettevõtte standardid, juhendid, normid, nõuded ja teised kehtivad dokumendid; https://epp.energia.ee/epp/info/procurement_files

-) EVS-HD 60364-4-41 Madalpingelised elektripaigaldised. Osa 4-41: Kaitseviisid. Kaitse elektrilöögi eest.

-) EVS-HD 60364-4-42 Madalpingelised elektripaigaldised. Osa 4-42: Kaitseviisid. Kaitse kuumustoime eest.

-) EVS-HD 60364-4-43 Madalpingelised elektripaigaldised. Osa 4-43: Kaitseviisid. Liigvoolukaitse.

Tööde teostamise asukoht

4 (14) Töö nr. LC1936 Viidumäe LKA väliekspositsioon Viidu küla Saaremaa vald, Saare maakond

-) EVS-HD 60364-4-443 Madalpingelised elektripaigaldised. Osa 4-44: Kaitseviisid. Kaitse

pingehäiringute ja elektromagnetiliste häiringute eest. Jaotis 443: Kaitse transientsete pikse- ja lülitusliigpingete eest.

-) EVS-HD 60364-4-46 Turvalahutamine ja lülitamine. -) EVS-HD 60364-4-442 Madalpingepaigaldiste kaitse kõrgepingevõrkude maaühenduste

tagajärjel ja madalpingevõrkude rikete tagajärjel tekkivate ajutiste liigpingete eest. -) EVS-HD 60364-5-534 Elektriseadmete valik ja paigaldamine. Turvalahutamine, lülitamine ja

juhtimine. Jaotis 534: Transientliigpingekaitsevahendid. -) EVS-HD 60364-5-537 Madalpingelised elektripaigaldised. Osa 5-53: Elektriseadmete valik ja

paigaldamine. Lülitus- ja juhtimisaparaadid. Jaotis 537: Turvalahutamine ja lülitamine. -) EVS-EN 50110-1 Elektripaigaldiste käit. Osa 1: Üldnõuded. Nimetatud dokumentidega tuleb arvestada ka ehitustööde teostamisel. Samuti järgida nimetatud

dokumente elektripaigaldise hilisemal käidul. Ehitustööde käigus ja elektripaigaldiste hilisemal käidul juhinduda eespool toodud eeskirjadest

ja seadustest. Ehitustöödel tekkinud küsimused ja probleemid, mida pole kajastatud käesolevas projektis või on ebaselged, lahendatakse töö käigus kooskõlastatult projekteerija ja töö tellijaga. Projekt on kooskõlastatud kõigi asjast huvitatud asutustega ja kinnistute omanikega.

Aluskaardina on kasutatud AS Kirjanurk tööd, töö nr.12376G. Projekt on teostatud Elektrilevi OÜ lähteülesande nr. 476259 alusel.

Vähemalt 7 kalendripäeva enne ehitustööde algust tuleb võtta ühendust kinnistu omanikuga, teavitades teda tööde teostamisest tema maaüksusel. Teostada liitumispunktiga seotud töö võimalusel kliendi kohalolekul.

Tööde alustamisel tuleb informeerida tehnovõrkude valdajaid ja vajadusel täpsustada tehnovõrkude täpne asukoht surfimise teel ja kutsuda kohale trassivaldaja poolne esindaja. Ehituse käigus kahjustada saanud maa-alune kommunikatsioon tuleb ehitajal nõuetekohaselt taastada.

Teemaa kahjustuse korral peab tööde teostaja taastama selle endisel kujul sh. haljastuse.

1.2 Olemasolevate kommunikatsioonide kaitsmine.

Kõik ehitustööd tuleb läbi viia vastavuses Eesti Vabariigis kehtivate seaduste ja nõuetega, projektlahendusest tulenevate teiste normide ja standarditega ning üldkehtivatele põhimõtetele ja arusaamadele kvaliteetsest tööst. Enne tööde alustamist tuleb Töövõtjal koostöös olemasolevate maa- aluste rajatiste valdajatega rajatiste asukohad täpsustada ja tähistada. Ehitajal tuleb täita nimetatud rajatiste valdajate poolt esitatavad nõuded (näiteks toestamine jms) rajatise vahetus läheduses töötamisel. Olemasolevate kommunikatsioonide ristumisel kaevikuga lähtuda nende valdaja ettekirjutustest ja kehtivatest normidest. Töö käigus vajalikke ehitisi ja seadmeid kaitstakse või paigaldatakse ümber vastavalt projektile ja nende haldaja poolt antud juhistele. Kui kaevetöid tehakse olemasolevate kommunikatsioonide kõrval või all, toestatakse ja kaitstakse need nii, et nad ei liiguks ehitustööde jooksul või neid ei vigastataks. Kaitsmise tehnilised lahendused, mida ei ole toodud projektis, lepitakse kokku tööde teostaja ja võrguvaldaja Ehitusjärelevalve spetsialisti poolt enne kaevetööde alustamist. Lahtikaevatud kaabelliinirajatised on vaja toestada ja kaitsta mehaaniliste vigastuste eest ning varguse vastu. Olemasolevate kommunikatsioonide all ja kõrval tehtav täidis peab vastama uutele konstruktsioonidele mõeldud täidise tihedusele. Varem paigaldatud torude, seadmete, tarindite jmt läheduses tuleb kaevetöid teha nende ehitiste omaniku juhendite kohaselt ja omaniku või tema esindaja juuresolekul.

Kaablite kaitsevööndis tuleb tööd teostada käsitsi!

5 (14) Töö nr. LC1936 Viidumäe LKA väliekspositsioon Viidu küla Saaremaa vald, Saare maakond

Talvetingimustes ehitamine eeldab kaablite ja torude läheduses kaevamist külmunud pinnase

sulatamisega. Kaeviku toestus peab ära hoidma külgnevate pinnaste, vundamentide, struktuuride, rajatiste ja muu omandi häirimise või kokkuvarisemise. Töövõtja kannab täielikku vastutust kaevikute toestamise eest kaevises sellise sügavuseni, mida dikteerib pinnase stabiilsus, et vältida kaeviku kokkuvarisemist. Töövõtja peab pinnase tihendamise kaevikute tagasitäitmisel läbi viima selliselt, et ei kahjustataks torustikku ja võimalikke kaableid ning saavutatakse nõutava pinnase taastamine. Tagasitäite tegemisel tuleb jälgida, et materjal ei sisaldaks näiteks suuri kive, mis võivad oma kukkumisega mõjutada nii torustikku kui näiteks erinevaid kaableid (elekter, side). Lahtikaevatud kaablitel (nii side kui ka elekter) tuleb alus hoolikalt tihendada, et kaablid ei jääks pingesse ning tagasitäide tuleb teha hoolikalt, s.t. tagasitäite materjal ei tohi kaableid rikkuda. Suurimate pinnaseosiste läbimõõt ei tohi ületada 2/3 tihendatava kihi paksusest. Kaabel ümbritseda igast küljest min 0,10 m paksuse liivakihiga.

Töövõtja on kohustatud dokumentatsiooni nii põhjalikult läbi vaatama, et selles esinevad võimalikud vastuolud saaks lahendada enne töödega alustamist.

-) Tööde teostamisel kaablikaitsevööndis kehtivad alljärgnevad kitsendused: -) Tööde teostamisel tuleb lähtuda liinirajatiste kaitsevööndis tegutsemise eeskirjast. -) Töid võib teostada liinirajatiste kaitsevööndis ainult volitatud esindaja kirjaliku tööloa alusel. Mehhanismide kasutamine kaablite kaitsevööndis on keelatud. Töötamine raske tehnikaga

sidekaevude peal, nende ülesõit, väljakaevatud sidekanalisatsiooni, sidekaablite ülesõit, materjalide ja raskuste paigaldamine nende peale on keelatud.

2. Tehniline lahendus

Projekteeritud 0,4 kV maakaabel

Audaku komplektalajaamas (HOLTAB TFS-800) asendada 0,4 kV fiidri kaitselüliti uue lülitiga SLD1 (50A sularid). kilbiga. Olemasolev kaoarvesti tõsta ringi. SLC63 kaitselüliti tagastada Elektrilevile. 1* Audaku 10/0,4 kV alajaama F1 0,4 kV fiidril kaitselülitilt rajada uus maakaabelliin Keskuse kinnistule paigaldatava JK68893 jaotuskilbini AXPK4G120 maakaabliga (MPL430833). Kaabel kaitsta üleni kaitsetoruga PVC450N/110 mm. Ristumised teekohtadega PVC750N/110mm kaitsetoruga. Trass kulgeb olemasolevate 0,4 kV maakaablite kõrval (tarbijakaabel ja ELV kaabel). Kaablitrass ristub vee, kanalisatsiooni trassidega, drenaažiga, sidekaablitega (kaitsta sidekaablid poolitavate kaitsetorudega). Ristumisel kraaviga paigaldada kaitsetoru vähemalt 0,5 m sügavamale. Ristumisel keskuse jalgteega katta kaevikukoht uuesti killustikuga. Ristumisel kruusateega taastada kruusatee (katta killustikuga). Vajalik haljastuse taastamine. 2* Paigaldatavast JK68893 jaotuskilbi F1 fiidrilt rajada maakaabelliin Keskuse kinnistule paigaldatava LK231176 liitumiskilbini AXPK4G120 maakaabliga (MPL430834). Kaabel kaitsta üleni kaitsetoruga PVC450N/110 mm. Ristumisel kraaviga paigaldada kaitsetoru kraavipõhjast vähemalt 0,5 m sügavamale. Trassil vajalik haljastuse taastamine (niidetav ala). 3* Olemasoleva Sihi talu toitekaabel MCMK3x10+10 poolitada JK68893 juures ja ühendada jaotuskilbi F2 fiidri kaitselülitile (toite taastamine). Kaevetööd toimuvad Viidumäe looduskaitsealal! Maakaabli paigaldusel juhinduda kehtivast Elektrilevi OÜ võrgustandardist P342 „0,4 kV kaabelliinid“. Tähistuste paigaldamisel pidada kinni võrgustandardi P346 nõuetest. Kaabelliini rajamisel juhinduda joonis: 001 märkustest. Kaabli otsad tihendada otsamuhviga. Kaitsetoru otsad tihendada ehitusvahu abil. Kaabli pinnasesse paigaldusel pidada kinni standardis

6 (14) Töö nr. LC1936 Viidumäe LKA väliekspositsioon Viidu küla Saaremaa vald, Saare maakond

toodud minimaalsetest vahekaugustest ja paigaldussügavustest. Kaabli montaažil jälgida kaabli tootja poolt lubatud painderaadiusi ja tõmbejõudusid. Projekteeritud kaablitrasside pikkused on märgitud asendiplaanil 001 kaablite kogupikkus varuteguriga on märgitud elektrilisel skeemil 002 ning kajastatud materjalide spetsifikatsioonis. Kaablite sooned tähistada L1, L2, L3 Tabel 1. Projekteeritud 0,4kV maakaabel

Kaabel nr. Algus Lõpp Mark Trass / Pikkus (otsad+varutegur)

Paigaldusolud

MPL430835 Audaku aj. F1 kaitselüliti

JK68893 latid

AXPK 4G120

150/158m Kogu pikkuses kaitsetorus. PVC110/450N/138m PVC110/750N/12m

MPL430834 JK68893 F1 kaitselüliti

LK231176 AXPK 4G120

92/100m Kogu pikkuses kaitsetorus. PVC110/450N/92m

2.2 Projekteeritud 0,4 kV liitumiskilp Proj. ühe arvestikohaga liitumiskilp LK231176 paigaldada Keskuse kinnistule (tulevikus jagatakse osa Keskuse kinnistust ja mis jääb RMK hallata). Vastavalt asendiplaani joonisele 001. Asukoht looduses tähistatud. Komplekteerida vastavalt elektrivarustuse skeemi joonisele 002. Liitumiskilbi väljaehitamisel juhinduda kehtivast Elektrilevi OÜ võrgustandardist tähis P343 „0,4 kV liitumispunkt“ ja kaablite ühendamisel kilpidesse juhinduda 0,4-20 kV võrgustandardi kaabelliinide osa joonisel nr EE6.4-02 toodud märkusest: kaablisoonte pikkus peab võimaldama kaabli mõõdukat nihkumist tekitamata tõmmet kinnituskohale (näiteks pinnase külmumisel). Kilpide tähistuste paigaldamisel juhinduda Elektrilevi OÜ võrgustandardist tähis P346 „Võrguvara tähistamise ja märgistamise nõuded“. Kasutada Elektrilevi OÜ heaks kiidetud sokliga pinnases kilpe ja paigaldamisel jälgida valmistajatehase nõudeid. Peale elektritööde teostamist peab arvesti olema pingestatud. Elektrik võtab kohapeal ühendust AMR operaatoriga, registreeritakse arvesti võrku ja operaator lülitab arvesti HES-is välja. Tabel 2. Projekteeritud 0,4kV liitumiskilp Kilbi tähis Kilbi tüüp Aadress ja EIC kood Peakaitse Märkused

LK231176 1-kohaline, In=63A, (sokliga pinnases)

Tüüpskeem 1B 63A

Keskuse Viidumäe LKA

väliekspositsioon EIC: 38ZEE-00800071-K

C3x10A Kilbi põhja paigaldada reservtoru

tarbijakaabli ühendamiseks (450N, D50, L=2/4m.

Kilbile paigaldada kilbiskeem ja kilbi uksele Elektrilevi logo. Kõik arvestid, peakaitsmed ja toitekaablite väljaviiguklemmid liitumiskilbis tuleb märgistada vastava tarbimiskoha järgi maja, talu või korteri numbri, nimetuse või aadressiga. Kilpidele kinnitada (juhul, kui pole tehase poolt) neetidega metallist elektriohumärk „Elektrioht” ja kilbi unikaalne number, mis paigaldada ukse välisküljele. Välistähise kirje kõrgus on 25 mm ja sisemise kleebise kirje kõrgus 20 mm. Faasid tähistada vastavalt L1, L2, L3, PEN.

7 (14) Töö nr. LC1936 Viidumäe LKA väliekspositsioon Viidu küla Saaremaa vald, Saare maakond

2.3 Projekteeritud 0,4 kV jaotuskilp

* Projekteeritav JK68893 jaotuskilp paigaldada Keskuse kinnistule, sokliga pinnasesse. Uksega tee poole. Kilbi asukoht asendiplaanil joon.001. Kilbi skeem joon.002.

2.4 Maandamine

Käesolevas elektripaigaldises on elektriohutuse tagamisel rakendatud peamiselt järgmisi kaitseviise: PÕHIKAITSENA (otsepuutekaitse) – põhiisolatsiooni ohtlike pingestatud osade ja pingealdiste juhtivate osade vahel ning kaitsekatete ja kaitseümbriste kasutamist; RIKKEKAITSENA (kaudpuutekaitse) – toite automaatset väljalülitamist koos maandatud kaitsepotentsiaaliühtlustussüsteemi väljaehitamisega, millega tagatakse elektripaigaldise pingealdiste juhtivate osade arvestuslik puutepinge alla 50 V AC. Liinide lühisvoolude väärtused tagavad nõutud väljalülitusaja 5 s. vastavalt kehtivale elektriala standardile ja nõuetele (Elektrilevi OÜ normdokument J345). Liitumiskilbile ehitada potentsiaalitasandusring ja tagada maandustakistus R<100Ω (kui maandusolud seda võimaldavad). Maandada PEN-latt ja selle kaudu kapi pingealtid osad. Maanduselektrood süvistada. Maanduskontuuri kohta on arvestatud 1 vasetatud terasvarras SGA. Maandustakistust mõõta ehituse käigus ja vajadusel pikendada maanduskontuuri Maandusseadme rajamisel juhinduda Elektrilevi OÜ kehtivast dokumendist P393 „Nõuded keskpinge mastlülituspunktide, keskpinge kaablivõrgu harukilpide, lõpumuhvide, alajaamade ja madalpingevõrgu maanduspaigaldiste ehituseks“.

Maanduspaigaldise maanduskiir paigaldada kaevatavasse kaablikaevisesse. Vertikaalmaandureid ühendav horisontaalmaandusjuht HK-25 paigaldada min 0,7 m sügavusele pinnasesse 10 cm kaugusele maakaabelliinist.

2.5 Tähistused

Märkesiltide paigaldamisel lähtuda kehtivast Elektrilevi OÜ võrgustandardist tähis P346 „Võrguvara tähistamise ja märgistamise nõuded“

Välitingimustes kasutatavad tähised peavad olema tugevast plastist või metallist ning peavad olema kinnitatud kas neetide või kruvikinnitusega. Kaablite otsamuhvide juurde paigaldada kiletatud lipik, millel on andmed kaabli numbri, margi ja ristlõike kohta.

3. Töökirjeldused

Mehhaniseeritud kaevetööd

Kaevetööd teostada kehtivate lubade alusel. Kaabli paigaldamisel järgida Elektrilevi OÜ (0,4…20 kV) standardit ja valmistajatehase nõudeid. Ristumistel teiste kommunikatsioonidega määrata kindlaks nende sügavus, kutsudes eelnevalt kohale vastava trassi valdaja ning mõõdetud kõrgusgabariidile otsustada pealt või altpoolt läbimineku kasuks. Kaevetööd teiste kommunikatsioonide kaitsevööndis teostada käsitsi.

Kaeviku laius sõltub kaevamisviisist ja pinnasest. Ehituse käigus kahjustada saanud maa-alune kommunikatsioon tuleb ehitajal nõuetekohaselt taastada. Hoolitseda kaeviku toestamise, kaitsmise,

8 (14) Töö nr. LC1936 Viidumäe LKA väliekspositsioon Viidu küla Saaremaa vald, Saare maakond

kuivatamise ja isoleerimise eest ehitustööde tegemise ajal. Pärast kaevetööde lõppu peab töövõtja saama tellija ja ametkondade kooskõlastuse tehtud töödele. Kahtluse korral tuleb teha kontrollmõõtmised, et selgitada tööde vastavust nõuetele.

Vältida trasside vahetus läheduses olevate puude vigastamist. Samuti teostada kaevetööd käsitsi puudele lähemal kui 2,0 m ning üle 4 cm läbimõõduga puujuuri ei tohi läbi kaevata. Läbilõigatud juured tuleb kaitsta kotiriide ja kasvumullaga, mis kõdunedes aitab luua uut juurestikku. Puude võra tsoonis vältida pinnase kuhjamist ning raskete veokite liikumist, mis kahjustavad puu juurte ainevahetust.

Väljakaevatav pinnas, mis jääb tagasitäitest üle – utiliseerida, ladustades see omavalitsuse poolt ettenähtud territooriumile. Enne kaablikaeviku tagasitäitmist teostada kaablitrassi kontrollmõõdistamine horisontaalsete ja vertikaalsete sidemetega. Peale kaevamistööde lõppu taastada haljastus ja teekatted. Ehitajal lasub kohustus taastada pinnakatted edaspidiseks normaalseks kasutuselevõtuks.

4. Maastiku ja teede taastamine Tööde käigus tekkivate kahjustuste ulatus sõltub ehitusajast. Peale ehitustööde lõppu taastada maapinna endine olukord vastavalt nõuetele. Korrastada kõik ehitusjäljed. Kaevise täitmisel arvestada pinnase hilisemat vajumist. Tagasitäiteks sobiv pinnas vajadusel ladustatakse ja kasutatakse piirkonna täitmiseks. Töövõtja vastutab tööde teostamise ajal keskkonnakaitse eest ehitusplatsil ja selle kõrval oleval alal vastavalt Eesti Vabariigis kehtivatele seadustele ja nõuetele. Kasvumullana tuleb kasutada mineraalmulda. Muld ei tohi sisaldada taimedele kahjulikke jäätmeid. Kasutada ei tohi külmunud pinnast ja/või kive sisaldavat mulda. Pinnas tuleb tihendada, et ei tekiks vajumeid ja veelohke. Olemasoleva ja projekteeritud/taastatava haljasala piir tuleb ühtlustada ning teha niidetavaks. Kõik ehitustöödega, raietega teostatud kahjustused (lohud, rattarööpad) tuleb täita kasvumullaga. Haljasalade taastamisel peab kasvupinnase kihi paksus olema vähemalt 15cm. Kasvupinnas ei tohi sisaldada puujuuri, kive ning muid kõrvalisi esemeid. Mullapinnas peab olema rullitud. Paigaldatav kasvumulla kiht peab töömaa piiridel sujuvalt kokku viidama olemasoleva säiliva murukatte pinnaga. Kasutatav muruseeme peab olema kvaliteetne ning sisaldama vähemalt neli komponenti. Seemne külvamistihedus 30-40 g/m². Väetis 20-30 g/m².

5. Ehitustööde dokumenteerimine ja järelevalve Ehitustööde dokumenteerimine teostatakse vastavalt Ehitusseadustikule ja vastavalt tellija poolt kehtestatud nõuetele. Kõik kõrvalekalded projektis fikseeritakse vastavates protokollides ja kooskõlastatakse objekti projekteerijaga ning tellijapoolse ehitusjärelevalvega. Projektile mittevastava ja kooskõlastamata ehitustegevuse eest vastutab ehitaja. Ehitaja esitab tellijale elektripaigaldise auditi ja teostusdokumendid. Tellija ja töövõtja poolt vastuvõtu ajal märkimata jäänud vead ja puudused ei vabasta töövõtjat vastutusest.

6. Töötervishoid ja tööohutusnõuded Tööde teostamisel tuleb järgida EV seadustega ja määrustega määratud nõudeid. Ehitustööde ajal

ei tohi ehitusel viibida kõrvalisi isikuid. Kaevetöid võib alustada vastavate lubade olemasolul. Ehitaja peab tagama, et töötajad oleksid instrueeritud tööohutusalaselt ja olema varustatud

töötamiseks vajalike kaitsevahenditega.

9 (14) Töö nr. LC1936 Viidumäe LKA väliekspositsioon Viidu küla Saaremaa vald, Saare maakond

Ehitusplats tuleb vastavalt nõuetekohaste viitade ja märkidega tähistada. Ehitustööde teostaja peab

tagama ehitustööde teostamise, ehitusplatsi kontrolli ja töötervishoiu ning tööohutuse nõuded vastavalt määrusele nr 377. Ehitustööde teostajal peavad olemas olema määruses nõutud dokumendid.

10 (14) Töö nr. LC1936 Viidumäe LKA väliekspositsioon Viidu küla Saaremaa vald, Saare maakond

7. Andmetabelid Nr. Nimetus 1

Põhimaterjalide spetsifikatsioon

2

Tööde mahtude tabel

3

Kooskõlastuste koondtabel

1

Jakobson Heiki

From: Raivo Kahm <[email protected]> Sent: neljapäev, 8. august 2024 16:00 To: Jakobson Heiki Subject: RE: Viidumäe looduskeskuse (Keskuse kinistu) kaablite projekteerimisest.

Tere Eelkooskõlastame Viidumäe LKA väliekspositsioon elektrivõrguga liitumise. Tervitades

Raivo Kahm Kinnisvarateenistuse juhataja Saaremaa Vallavalitsus | Marientali tee 27, Kuressaare 93820 +372 5228547 | www.saaremaavald.ee

From: Jakobson Heiki <[email protected]> Sent: Thursday, August 8, 2024 3:45 PM To: Raivo Kahm <[email protected]> Subject: Viidumäe looduskeskuse (Keskuse kinistu) kaablite projekteerimisest.

TÄHELEPANU: Tegemist on välisvõrgust saabunud kirjaga. Tundmatu saatja korral palume linke ja faile mitte avada.

Tere Elektrilevi OÜ poolt on projekteerimisel Kihelkonna metskond 68 kinnistu (Viidu küla Saaremaa vald) Viidumäe LKA väliekspositsioon elektrivõrguga liitumine. Liitujaks on RMK. Planeeritavate tööde käigus rajatakse Keskuse kinnistul olevast Audaku alajaamast uus maakaabelliin Kihelkonna metskond 68 kinnistule paigaldatava liitumiskilbini. Täna on Keskuse kinnistu Kliimaministeeriumi valitsemisel. Saadud Info põhjal saab uueks omanikuks tulevikus Saaremaa vallavalitsus. Kliimaministeerium saab kooskõlastada eskiisi joonise peale seda, kui trass on kooskõlastatud eelnevalt Saaremaa vallaga. Enne geoaluse tellimist oleks vaja täpsustada just Keskuse kinnistule paigaldatavat kaablitrassi. Seal on praegu olemasolevad 0,4 kV kaablid väikse ristlõikega ja liitumiseks tuleb paigaldada suurem kaabel. Planeeritav trass eskiisil on näidatud lilla katkendliku joonega (paigaldus olemasoleva kaabli kõrvale). Keskuse juurde mineva tee kõrval jääks planeeritav kaablitrass puudest vasakule (puude ja kraavi vahele). Kruusatee ääres on kohe suured puud.

2

Keskuse maja ees paistavad olevat kaevuluugid ja puu küljes mingi tuulutustoru. Ilmselt mingid septiku settekaevud. Esialgu oli Elektrilevil trass arvestatud alajaamast liitumiskilbini kruusatee äärde aga seal on tee ääres tiik ja suured puud kohe. Tuleb kasutada hoonete juures olemasolevat kaablitrassi. Sihi talu ühendatakse ka siis uue kaabli toitele. Oleks vaja nüüd saada Saaremaa vallalt planeeritava 0,4 kV maakaablitrassi kohta eel kooskõlastust, et saaksime edasi kooskõlastada Kliimaministeeriumiga ja siis ära tellida vajaliku geoaluse. Vajadusel võib minna ka kohapeale. Lisatud eskiis Heiki Jakobson Lääne piirkonna, projekteerija Enersense AS Mobiil: +372 56608245 E-mail: [email protected] Aadress: Tolli 27, 93813 Kuressaare www.enersense.ee

This e-mail and any attachments hereto are confidential and intended only for a specific individual and purpose. It may contain information which is privileged or otherwise protected against unauthorized disclosure or communication. If you are not the intended recipient, please notify (telephone or e-mail) the sender immediately and delete this message and any attachments from your system without producing, distributing or retaining copies thereof or disclosing its contents to any other person. Thank you.
