Raadamise taotlus - Ida-Virumaa

Sompa linnaosa

Projekteeritud rööbasteeülesõidu asukoht

/allkirjastatud digitaalselt/TÖÖ NR STAADIUMOBJEKTI NR PROJEKTI OSA - JOONISE NR MÕÕTKAVA / FORMAAT PROJEKTIJUHT

TÖÖ NIMETUS

JOONISE NIMETUS SWECO Projekt AS Tel +372 674 4000 [email protected]

SWECO

KUUPÄEVAADRESS

23420-0009_PP_AS-4-01_asukohaskeem.dwg

INSENER

/allkirjastatud digitaalselt/ /allkirjastatud digitaalselt/ /allkirjastatud digitaalselt/

INSENER23420-0009

Tehnoloogilise raudteeülesõidukoha projekteerimine

PP00 AS-4-01 1:2000/A1

Kohtla-Järve linna Sompa linnaossa, Ereda tn 37 kinnistu.

Asukoha skeem

Anna Nikulnikova Kert Jõeäär

20.10.2023

Raudteeülesõidu telg km 11+104.5

6.0

1 1

7.0

10.0

68.40

68.50 68.50

68.60 68.60

Piketi posti eemaldamine ehituse ajaks ning tagasi paigaldamine samasse asukoha

222 121

STOP

112

22 212

1

ST OP

11 2

2,5

2,5

TINGMÄRGID Kinnistu piir

Projekteeritud tee telgjoon

Projekteeritud sõidutee asfaltbetoonkatend Tüüp 1

Projekteeritud sõidutee killustikkatend Tüüp 2

Projekteeritud kate kohalikust materjalist

Projekteeritud nõlv

Likvideeritavad objektid

Projekteeritud horisontaal

Projekteeritud tähispost

Projekteeritud liiklusmärgi post

Projekteeritud liiklusmärk

7.00

112

/allkirjastatud digitaalselt/TÖÖ NR STAADIUMOBJEKTI NR PROJEKTI OSA - JOONISE NR MÕÕTKAVA / FORMAAT PROJEKTIJUHT

TÖÖ NIMETUS

JOONISE NIMETUS SWECO Projekt AS Tel +372 674 4000 [email protected]

SWECO

KUUPÄEVAADRESS

23420-0009_PP_AS-4-02_asend.dwg

INSENER

/allkirjastatud digitaalselt/ /allkirjastatud digitaalselt/ /allkirjastatud digitaalselt/

GEOALUS KOOSTAJA: TÖÖ NR: MÕÕDISTATUD:

INSENER

Punktide koordinaadid on L-EST'97 süsteemis ja kõrgused EH2000 kõrgussüsteemis

23420-0009

Tehnoloogilise raudteeülesõidukoha projekteerimine

PP00 AS-4-02 1:500/A3

Kohtla-Järve linna Sompa linnaossa, Ereda tn 37 kinnistu.

Asendiplaan, liikluskorraldus ja vertikaalplaneering

Anna Nikulnikova Kert Jõeäär

Osaühing Ida-Viru GEO 2741-08-23 08.2023

20.10.2023

N

S

W E

TÖÖDE MAHUD

Köide AS

TEEDEEHITUSLIK OSA

Töö nr: 23420-009

Kohtla-Järve linna Sompa linnaossa, Ereda tn 37 kinnistu.

PÕHIPOJEKT

KULUDE LOEND NR 1: ÜLDISED

Artikli nr Makseartikli nimetus Parameetrid Mõõtühik Maht Ühikhind Maksumus

10201 Proovivõtt ja katsetamine  kogusumma 1

10202 Load, kindlustused  kogusumma 1

10203 Infotahvlid  kogusumma 1

10204 Tööpiirkonna korrashoid  kogusumma 1

10206 Tööohutus  kogusumma 1

10207 Keskkonnanõuded  kogusumma 1

10211 Tööde mõõdistamine ja märkimistööd  kogusumma 1

20101 Ettevalmistustööd kogusumma 1

Summa kantud kokkuvõttesse 0.00

KULUDE LOEND NR 2: EHITUSOBJEKTI ETTEVALMISTAMINE

Artikli nr Makseartikli nimetus Parameetrid Mõõtühik Maht Ühikhind Maksumus

20301 Piketi posti eemaldamine ehituse ajaks ning

tagasi

paigaldamine

tk   1

20329 Olemasoleva killustikukate likvideerimine m 2   130

Summa kantud kokkuvõttesse 0.00

KULUDE LOEND NR 3: MULLATÖÖD

Artikli nr Makseartikli nimetus Parameetrid Mõõtühik Maht Ühikhind Maksumus

30103 Ehituseks sobimatu pinnase kaevandamine  m 3   450

30501-a Liivalus Tm 120 h=30 cm m 2    400

30501-b Täide liivast Tm 90 h ≥ 28 cm m 2    180

30501-c Täide liivast Tm 90 h ≥ 20 cm m 2    250

30601 Nõlvade planeerimine ja tihendamine   m 2    40

30604 Mulde aluspinna planeerimine ja tihendamine   m 2    450

Summa kantud kokkuvõttesse 0.00

KULUDE LOEND NR 4: KATEND

Artikli nr Makseartikli nimetus Parameetrid Mõõtühik Maht Ühikhind Maksumus

40501 Tm 240 fr 32/63, kiilutud h=30 cm m 2    375

43002-a Asfaltbetoon AC 16 surf 70/100 h=5 cm m 2    151.5

43002-b Asfaltbetoon AC 32 base 70/100 h=7 cm m 2    155.5

Tehnoloogilise raudteeülesõidukoha projekteerimine

Koostas: Kristi Ruul prinditud 20.10.2023

TÖÖDE MAHUD

Köide AS

TEEDEEHITUSLIK OSA

Töö nr: 23420-009

Kohtla-Järve linna Sompa linnaossa, Ereda tn 37 kinnistu.

PÕHIPOJEKT

43012 Katend  (Sidumata segu 0/31,5) h=20 m 2    222.5

43502 Geotekstiili NGS2 paigaldamine   m 2    25.0

Summa kantud kokkuvõttesse 0.00

KULUDE LOEND NR 7: LIIKLUSKORRALDUS- JA OHUTUSVAHENDID

Artikli nr Makseartikli nimetus Parameetrid Mõõtühik Maht Ühikhind Maksumus

70107 Liiklusmärk (ilma postita) tk 6

70108 Liiklusmärgi post koos vundamendiga tk 2

70501 Tähispost   tk   8

70901 Ajutine liikluskorraldus (s.h. infotahvlid ja

liikluskorraldusprojekt) tk 1

Summa kantud kokkuvõttesse 0.00

Koostas: Kristi Ruul prinditud 20.10.2023

DOKUMENTIDE NIMEKIRI

Köide: 1

Raudteed ja raudteerajatised

Tehnoloogilise raudteeülesõidukoha

projekteerimine

SWECO PROJEKT AS

Nimekirja viimase muudatuse kuupäev 23/10/2023

TR 0 01 Dokumentide nimekiri 234200009_PP_TR-0-01_doknimekiri 23/10/2023

TR 1 01 Projekteerimistingimused_2311802_00971 234200009_PP_TR-1-01_PT 23/10/2023

TR 1 02 Enefit Power AS tehnilised tingimused 234200009_PP_TR-1-02_TT-Enefit-Power 23/10/2023

TR 1 03 Enefit Power logistikakeskus eelprojekti

kooskolastamise tingimused

234200009_PP_TR-1-03_Enefit-Power-

kooskolastus 23/10/2023

TR 3 01 Seletuskiri 234200009_PP_TR-3-01_seletuskiri 23/10/2023

AS 4 01 Asukohaskeem 234200009_PP_AS-4-01_asukohaskeem 23/10/2023

AS 4 02 Asendiplaan,liikluskorraldus ja

vertikaalplaneering 234200009_PP_AS-4-02_asend 23/10/2023

AS 6 01 Ristlõige 234200009_PP_AS-6-01_loige 23/10/2023

AS 8 01 Teedeehitusliku osa tööde mahud 234200009_PP_AS-8-01_mahud 23/10/2023

TR 4 01 Raudtee plaan 234200009_PP_TR-4-01_raudtee-plaan 23/10/2023

TR 6 01 Pealisehitise konstruktsioon ülesõidukohal 234200009_PP_TR-6-01_ulesoidukoha-

konstruktsioon 23/10/2023

TR 6 02 Vaade 2-2 ja loige 1-1 234200009_PP_TR-6-02_vaade 23/10/2023

TR 8 01 Raudteeehitusliku osa tööde mahud 234200009_PP_TR-8-01_mahud 23/10/2023

Joonised ja mahud

Dokumendi tähis

Dokumendi nimetus Faili nimetus (.pdf) Kuupäev

Üldosa

P ro

je k ti

o s

a

D o

k u

m e n

d i

g ru

p p

D o

k u

m e n

d i

n r

M u

u d

a tu

s

Koostas: Tatjana Sõssojeva prinditud 30/10/2023 1

Projekteerimistingimused 2311802/00971

13.03.2023 1/7

Projekteerimistingimused 2311802/00971

Haldusakt

Haldusakti andmed

Haldusakti alus Projekteerimistingimuste taotlus 2311002/01597 (esitatud 17.02.2023)

Haldusakt Projekteerimistingimused 2311802/00971 Haldusakti kuupäev 13.03.2023

Haldusakti väljaandja Tarbijakaitse ja Tehnilise Järelevalve Amet (reg. kood 70003218) Haldusakti allkirjastaja LIINA ROOSIMÄGI (13.03.2023)

Projekteerimistingimused 2311802/00971

13.03.2023 2/7

Menetluse kokkuvõte

Seisukohad kooskõlastajate, arvamuse

avaldajate ja kaasatute poolt

Projekteerimistingimused väljastab Tarbijakaitse ja Tehnilise Järelevalve Amet (edaspidi TTJA) võttes aluseks ehitusseadustiku (edaspidi EhS) § 26 ja 88 ning lähtudes BRD Investment OÜ (11909765) poolt 17.02.2023 esitatud projekteerimistingimuste taotlusest nr 2311002/01597, millega soovitakse projekteerimistingimusi tehnoloogilise raudteeülesõidukoha projekteerimiseks Kohtla-Järve Sompa linnaosas. Ehitis kavandatakse Ida-Viru maakonda Kohtla-Järve linna Sompa linnaossa, Ereda tn 37 kinnistule vastavalt taotlusele ja sellele lisatud asendiskeemile.

1. Projekteerimistingimused antakse vastavalt projekteerimistingimuste taotlusele ja selle lisadele alljärgneva ehitise ehitusprojekti koostamiseks:

1.1. Tehnoloogiline raudteeülesõidukoht – terviklik lahendus selgitada projekteerimise käigus arvestades kõiki asjakohaseid nõudeid.

Rajatis kavandatakse "Ehitise asukoht" märgitud kinnistutele.

Avalikustamise kokkuvõte Projekteerimistingimuste eelnõu esitati kooskõlastamiseks Kohtla-Järve Linnavalitsusele ja Enefit Power AS-ile ning arvamuse avaldamiseks Riigimetsa Majandamise Keskusele. Projekteerimistingimuste eelnõule märkuseid ei esitatud.

Haldusakti kinnitamine

Otsuse originaaliks jääb ehitisregistris genereeritud ja allkirjastatud dokument

Projekteerimistingimused 2311802/00971

13.03.2023 3/7

Haldusakti üldised tingimused

Haldusakti üldised nõuded 2. Tingimused ehitusprojekti koostamiseks:

2.1. Projekti koostamisel arvestada majandus- ja taristuministri 17.07.2015 määrusega nr 97 "Nõuded ehitusprojektile".

2.2. Projekteerimisel lähtuda EhS-st, raudteeseadusest, majandus- ja taristuministri 09.11.2020 määrusest nr 71 „Raudtee tehnokasutuseeskiri“, 27.11.2020 määrusest nr 80 „Allsüsteemi ja koostalitluse komponendi tehniliste kirjelduste kohaldamise kord, kasutusele võtmise tingimused, nende nõuetele vastavuse hindamise ja tõendamise kord ning oluliste nõuete loetelu“, ettevõtlus- ja infotehnoloogiaministri 29.05.2018 määrusest nr 28 „Puudega inimeste erivajadustest tulenevad nõuded ehitisele“, Euroopa Liidu õigusest ja muudest asjakohastest õigusaktidest.

2.3. Projekti koostaja peab olema pädev EhS §-de 23, 24 ja 25 mõistes. Projekt tuleb pädeva isiku poolt allkirjastada.

2.4. Koostada asendiplaan M 1:500 aktuaalsel topogeodeetilisel alusplaanil, mis vastab majandus- ja taristuministri 14.04.2016 määrusele nr 34 “Topo-geodeetilisele uuringule ja teostusmõõdistamisele esitatavad nõuded”. Asendiplaanil peavad olema kajastatud kõik maaüksusi puudutavad kitsendused, projekteeritava ala piirid, olemasolevate ja projekteeritavate ehitiste asukohad koos mõõtmete ja oluliste tehniliste näitajatega, raudteede, teede, tehnovõrkude jm kaitsevööndid ning nende tingmärgid.

2.5. Projekti koostamisel lähtuda võrguvaldajatelt saadud asja- ja ajakohastest tehnilistest tingimustest ning tehnovõrgu ja raudtee valdajate tehnilised tingimused ja muu projektiga seonduv oluline informatsioon tuleb lisada projekti kausta.

Projekteerimistingimused 2311802/00971

13.03.2023 4/7

2.6. Projekti koostamisel tuleb asjakohasel juhul teha riski- ja ohutushindamine. Raudteevaldaja peab EL määruse 402/2013 artikli 4 alusel hindama, kas planeeritavad ehitustegevused mõjutavad ettevõtte raudteesüsteemi ohutust ning kas tegemist on olulise muudatusega. Kui mõju ohutusele on oluline, siis tuleb läbi viia riskijuhtimismenetlus ohutushindamisasutuse (Assesment Body - AsBo) poolt. Raudteevaldaja hinnang tuleb esitada koos ehitusloa taotlusega. Olulise muudatuse korral tuleb AsBo ohutushinnang esitada hiljemalt koos kasutusloa taotlusega.

3. Üldnõuded:

3.1. Ehitusloa menetlemisel kaalutakse, kas kavandataval tegevusel on oluline mõju keskkonnale keskkonnamõju hindamise ja keskkonnajuhtimissüsteemi seaduse (KeHJS) mõistes. Kui ilmneb eelhinnangu koostamise vajadus, antakse ehitusluba õigusaktis sätestatud tegevusloa taotluse menetlemise aja jooksul, kuid hiljemalt 90. päeval pärast KeHJS § 6¹ lõikes 1 loetletud teabe saamist.

3.2. Ehitusloa taotlus esitada elektrooniliselt ehitisregistri veebikeskkonna kaudu (www.ehr.ee). Ehitusprojekti vormistamisel järgida juhendit „Ehitusprojekti dokumentide vormistamise nõuded ehitusloa elektroonilisel taotlemisel“. Koos ehitusloa taotlusega esitada projekteerimistingimused.

Haldusakti kehtivus Projekteerimistingimused kehtivad EhS § 33 lg 1 kohaselt viis aastat alates käesoleva dokumendi väljastamise kuupäevast.

Haldusakti vaidlustamine Isikul, kes leiab, et käesoleva haldusaktiga rikutakse tema õigusi, on 30 kalendripäeva jooksul arvates haldusaktist teadasaamisest õigus esitada vaie Tarbijakaitse ja Tehnilise Järelevalve Ameti peadirektorile (Endla tn 10a, 10122 Tallinn, e-post [email protected]) haldusmenetluse seaduses sätestatud korras või kaebus halduskohtule halduskohtumenetluse seadustikus sätestatud korras.

Projekteerimistingimused 2311802/00971

13.03.2023 5/7

Seotud ehitised

Jrk Ehitise nimetus EHR kood Ehitise aadress

1 221423897 Ida-Viru maakond, Kohtla-Järve linn, Sompa linnaosa, Ereda tn 37

Projekteerimistingimused 2311802/00971

13.03.2023 6/7

Ehitis

Ehitise üldinfo

Näitaja EHR andmed

Ehitise liik Rajatis Ehitise nimetus Ehitisregistri kood 221423897 Omandi liik Ehitise seisund Esmane kasutusaasta Esmase kasutuselevõtu aasta on oletuslik Ehitise aadress Ida-Viru maakond, Kohtla-Järve linn, Sompa linnaosa, Ereda tn 37

Projekteerimistingimuste põhjendus

Näitaja Tingimuste andmed

Projekteerimistingimuste väljastamise alus ehitisele Kavandatav tegevus Ehitise püstitamine Projekteerimistingimuste vajaduse põhjendus, sh tingimuste väljastamise alus ja üldine põhjendus, planeeringutest tulenevad nõuded, selgitused ja põhjendused, keskkonna või linnaehituslik analüüs

Ehitise kasutamise otstarbed

Kasutamise otstarve Osakaal

Ülekäigu- ja ülesõidukoht (21215) 1/1

Projekteerimistingimused 2311802/00971

13.03.2023 7/7

1. 2. 3. 4. 5.

Ehitise asukoht

Kuju nr Näitaja Tingimuste andmed

1 Kuju liik Hoonestusala Nimetus Koordinaadid 6580491.44 686219.97

6580491.28 686232.69 6580476.80 686233.17 6580476.79 686219.26 6580491.44 686219.97

Ehitisel on 1 kuju

Dokumendid

Index Infra OÜ Teie 25.08.2023 a, e-kiri

[email protected] Meie 29.08.2023 a

Vastavalt Teie poolt saadetud kirjale, esitab Enefit Power AS Logistikakeskus Kohtla-Järve

linna Sompa linnaosas, Ereda tn 37 kinnistul (32220:006:0010) tehnoloogilise

raudteeülesõidukoha projekteerimiseks alljärgnevad tehnilised tingimused:

1. Projekti koostamisel arvestada Majandus- ja taristuministri 17.07.2015 määrusega nr

97 "Nõuded ehitusprojektile".

2. Raudteeülesõidukoht peab vastama, Majandus- ja taristuministri 09.11.2020

määrusele nr 71 kinnitatud raudtee tehnokasutuseeskirjale ja selle lisas 4

„Raudteeülesõidukoha ja -ülekäigukoha ehitamise, korrashoiu ja kasutamise juhend“

nõuetele.

3. Raudteeülesõidu konstruktsioon ja katte tüüp tuleb ette näha raudteed ületava tehnika

parameetreid arvestades (kaal, gabariidid ja teljekoormus).

4. Tagada nähtavussektori autoteelt ja raudteelt, mis on sõidukijuhi ja vedurijuhi jaoks

rahuldav nähtavus.

5. Varustada tehnoloogiline raudteeülesõidukoht liiklusmärkidega nr 112, 121, 222

mõlemal pool raudtee.

6. Ettevõte, milline kasutab antud ülesõidukohta, peab tagama selle hoolduse, remondi ja

puhtuse.

7. Täies mahus tehnoloogilise raudteeülesõidukoha ehitamise projekt tuleb

kooskõlastada Tarbijakaitse ja Tehnilise Järelevalve Ameti ja Enefit Power AS-iga.

Lugupidamisega

(allkirjastatud digitaalselt) Viktoria Valdas raudtee ja laadimise üksuse juht Lisa: Asendiplaan Svetlana Belogurova raudteeinsener [email protected] +372 5870 4855

Tarbijakaitse ja Tehnilise Järelevalve Amet Endla 10 A 10122 Tallinn [email protected] Meie 23.10.2023

Kohtla-Järve linna Sompa linnaosas, Ereda tn 37 kinnistul (32220:006:0010) tehnoloogilise

raudteeülesõidukoha eelprojekt kooskõlastatakse alljärgnevad tingimused:

Põhiprojekti koostamisel:

1. Varem väljastatud 29.08.2023 a tehnilised tingimused jäävad kehtima.

2. Parandada raudtee ballasti prisma laius.

3. Ülesõidu ehitamise käigus puitprusside paigaldamine mitte kasutada. Kontrarööbaste

kinnitamiseks raudbetoonist liiprite asemel ette näha puidust liiprite paigaldamine.

Ballast puitliiprite all peab olema tihendatud. Eemaldatud raudbetoonliiprid tuleb

tagastada raudtee omanikule.

4. Raudteeülesõidukoha kõnniteede servale ette näha tähispostide paigaldamine.

5. Tagada nähtavussektori autoteelt ja raudteelt, mis on sõidukijuhi ja vedurijuhi jaoks

rahuldav nähtavus.

6. Raudteeülesõidukoha laius peab olema vähemalt sama lai tee kogulaiusega.

7. Rongide ja sõidukite liikumise ohutuse säilitamiseks ning nähtavuse tagamiseks

kasutada ülesõidukoht ainult valgel ajal.

8. Kõik liiklusmärgid paigaldab ülesõidukoha kasutaja.

9. Ettevõte, mis kasutab antud ülesõidukohta, peab tagama selle hoolduse, remondi ja

puhtuse.

10. Täies mahus tehnoloogilise raudteeülesõidukoha ehitamise põhiprojekt tuleb

kooskõlastada Enefit Power AS-iga.

11. Põhiprojekti kooskõlastamise käigus väljastatakse raudtee tehnilised tingimused

kaitsevööndis tööde teostamiseks.

(allkirjastatud digitaalselt)

Viktoria Valdas

raudtee ja laadimise üksuse juht

SWECO Projekt AS

Reg-kood 11304200

Valukoja tn 8/1

11415 Tallinn

Tel +372 674 4000

[email protected]

www.sweco.ee

Projekteerimine – EEP001085, EEP003417

Muinsuskaitse - E 189/2005

Ehitusprojektide ekspertiisid – EPE000324, EPE001060 Ehitiste audit – EEK000394

Tuleohutus, Tuleohutuse projekteerimine - FPR000350

Ehitusgeodeetilised ja –geoloogilised uuringud - EEG000114 Elektritööd - TEL000717 Omanikujärelevalve – EEO001272

Surveseadmetööd – TST000261

Gaasitööd – TGT000402

Liikluskorralduse projektide tegemine – ELK000049

Töö nr 23420-0009

Ehitise aadress Ereda tn 37, Sompa linnaosa, Kohtla-Järve linn Ida-Virumaa (kü 32220:006:0010)

Töö nimetus Tehnoloogilise raudteeülesõidukoha projekteerimine

Staadium Põhiprojekt

Versioon v01

Köide TR – Raudteed ja raudteerajatised

Projektijuht

Anna Nikulnikova

Vastutav spetsialist Tatjana Sõssojeva

Diplomeeritud raudteeinsener, tase 7

Kutsetunnistus 191012

Kuupäev 23.10.2023

Objekt: Tehnoloogilise raudteeülesõidukoha projekteerimine Töö nr: 23420-0009 Köide: TR

Aadress:

Ida-Virumaa Kohtla-Järve linn Sompa linnaosa, Ereda tn 37

32220:006:0010

Staadium: PP

Kuupäev: 23.10.2023

SWECO Projekt AS

Valukoja 8/1

EE 11415 TALLINN

Tel +372 674 4000 [email protected] www.sweco.ee

Koostas: Tatjana Sõssojeva, Kert Jõeäär Vastutav spetsialist: Tatjana Sõssojeva, Diplomeeritud raudteeinsener, tase 7

2/13

KÄESOLEVA KÖITE KOOSTAJAD

Positsioon projekti töörühmas Nimi Allkiri

Projektijuht

Diplomeeritud veevarustuse- ja kanalisatsiooniinsener, tase 7. Kutsetunnistus 144369

Anna Nikulnikova /allkirjastatud digitaalselt/

TR osa vastutav spetsialist

Diplomeeritud raudteeinsener, tase 7

Kutsetunnistus 191012

Tatjana Sõssojeva /allkirjastatud digitaalselt/

AS osa teede projekteerija

Kert Jõeäär

Objekt: Tehnoloogilise raudteeülesõidukoha projekteerimine Töö nr: 23420-0009 Köide: TR

Aadress:

Ida-Virumaa Kohtla-Järve linn Sompa linnaosa, Ereda tn 37

32220:006:0010

Staadium: PP

Kuupäev: 23.10.2023

SWECO Projekt AS

Valukoja 8/1

EE 11415 TALLINN

Tel +372 674 4000 [email protected] www.sweco.ee

Koostas: Tatjana Sõssojeva, Kert Jõeäär Vastutav spetsialist: Tatjana Sõssojeva, Diplomeeritud raudteeinsener, tase 7

3/13

SISUKORD

1 ÜLDOSA .................................................................................................................. 4 1.1 Projekteerijad ..................................................................................................... 4

1.2 Ehitusprojekti ülesehitus ..................................................................................... 4

1.3 Üldandmed ......................................................................................................... 4

1.3.1 Projekteeritavate rajatiste asukoht ............................................................... 4

1.4 Lähteandmed ..................................................................................................... 4

1.4.1 Projekteerimise lähteülesanne ..................................................................... 4 1.4.2 Alusdokumendid .......................................................................................... 5

1.4.3 Seadustes ja õigusaktides kehtestatud kohustuslikud nõuded .................... 5 1.4.4 Projekteerimisel aluseks võetavad Eesti Vabariigi standardid ja eeskirjad .. 5

1.4.5 Muud standardid ja normid .......................................................................... 6 1.4.6 Ehitusuuringud ............................................................................................. 6

1.5 Olemasoleva olukorra kirjeldus .......................................................................... 6

2 RAUDTEE PROJEKTLAHENDUS ........................................................................... 7

2.1 Üldandmed ......................................................................................................... 7

2.2 Raudteerajatise normatiivsed näitajad ............................................................... 7

2.3 Plaanilahendus ................................................................................................... 8

2.4 Katend ................................................................................................................ 8

2.4.1 Nõuded konstruktsioonikihtide rajamisele.............................................. 9

2.5 Liikluskorraldus ja ohutusvahendid ............................................................. 10

3 TÖÖDE TEOSTAMINE JA KONTROLl .................................................................. 12 3.1 Üldosa .............................................................................................................. 12

3.2 Ettevalmistustööd ............................................................................................. 12

3.3 Üldised keskkonnakaitselised nõuded ehitamisel ............................................ 12

Objekt: Tehnoloogilise raudteeülesõidukoha projekteerimine Töö nr: 23420-0009 Köide: TR

Aadress:

Ida-Virumaa Kohtla-Järve linn Sompa linnaosa, Ereda tn 37

32220:006:0010

Staadium: PP

Kuupäev: 23.10.2023

SWECO Projekt AS

Valukoja 8/1

EE 11415 TALLINN

Tel +372 674 4000 [email protected] www.sweco.ee

Koostas: Tatjana Sõssojeva, Kert Jõeäär Vastutav spetsialist: Tatjana Sõssojeva, Diplomeeritud raudteeinsener, tase 7

4/13

SELETUSKIRI

1 ÜLDOSA

1.1 Projekteerijad

Raudteed Teed ja liiklus

SWECO Projekt AS Valukoja 8/1, 114157 Tallinn Telefon 6744 000 [email protected] MTR reg nr EEP001085 Projektijuht: Anna Nikulnikova [email protected]

1.2 Ehitusprojekti ülesehitus

Põhiprojekt on koostatud BRD Investment OÜ tellimisel, TTJA projekteerimistingimuste 2311802/00971 ja Enefit Power AS Logistika keskus tehnilise tingimuste ja eelprojekti alusel. Tingimuse esemeks on km 11+104.5 Kohtla-Järve -Ahtme jaamavaheteel tehnoloogilise raudteeülesõidukoha rajamine, mille käigus projekteeritakse ja ehitatakse raudteeülesõidu- ja sõidutee.

Põhiprojekt on koostatud kahes osas – raudtee (TR), tee ja liikluse (AS)

1.3 Üldandmed

1.3.1 Projekteeritavate rajatiste asukoht

Kinnistu aadress: Ereda tn 37, Sompa linnaosa, Kohtla-Järve linn, Ida-Viru maakond

Katastritunnus: 32220:006:001

1.4 Lähteandmed

1.4.1 Projekteerimise lähteülesanne

Tööde eesmärk ja tingimused on esitatud TTJA projekteerimistingimustes 2311802/00971, Enefit Power AS Logistikakeskus tehnilistes tingimustes ja Enefit Power AS Logistikakeskus kooskõlastamises.

Tehakse jägmised projekteerimistööd:

• Ülesõidukoha konstruktsiooni paigaldamine ja raudteeülesõidukohaga külgneva sõidutee ehitamine.

Objekt: Tehnoloogilise raudteeülesõidukoha projekteerimine Töö nr: 23420-0009 Köide: TR

Aadress:

Ida-Virumaa Kohtla-Järve linn Sompa linnaosa, Ereda tn 37

32220:006:0010

Staadium: PP

Kuupäev: 23.10.2023

SWECO Projekt AS

Valukoja 8/1

EE 11415 TALLINN

Tel +372 674 4000 [email protected] www.sweco.ee

Koostas: Tatjana Sõssojeva, Kert Jõeäär Vastutav spetsialist: Tatjana Sõssojeva, Diplomeeritud raudteeinsener, tase 7

5/13

1.4.2 Alusdokumendid

Käesoleva projektiosa koostamise lähteandmeteks olid:

1) TTJA Projekteerimistingimused 2311802/00971.

2) Enefit Power AS Logistikakeskus tehnilised tingimused.

3) Eelprojekt. SWECO Projekt AS töö nr 23420-0009.

4) Enefit Power AS Logistikakeskus eelprojekti kooskõlastamise tingimused.

1.4.3 Seadustes ja õigusaktides kehtestatud kohustuslikud nõuded

• Ehitusseadustik, RT I, 09.08.2022, 13;

• Liiklusseadus ja sellest tulenevalt kehtestatud nõuded;

• Raudteeseadus, RT I, 30.03.2021, 8;

• Majandus- ja taristuministri 09.11.2020 määrus nr 71 „Raudtee tehnokasutuseeskiri“, RT I, 09.12.2020, 7;

• Majandus- ja taristuministri 17.07.2015 määrus nr 97 „Nõuded ehitusprojektile“, RT I, 26.02.2021, 7;

• Majandus- ja taristuministri 09.01.2020 määrus nr 2 „Tee ehitusprojektile esitatavad nõuded“, RT I, 20.11.2020, 4;

• Majandus- ja taristuministri 03.08.2015 määrus nr 101 „Tee ehitamise kvaliteedinõuded“, RT I , 20.11.2020, 3;

• Majandus- ja taristuministri 05.08.2015 määrus nr 106: „Tee projekteerimise normid“, Lisa Maanteede projekteerimisnormid, RT I, 31.12.2021;

• Majandus- ja kommunikatsiooniministri määrus 22.02.2011 nr 12 „Liiklusmärkide ja teemärgiste tähendused ning nõuded fooridele“ RT I, 23.12.2020, 2

• Majandus- ja taristuminister, määrus 13.07.2018 nr 43 “Nõuded ajutisele liikluskorraldusele” RT I, 19.07.2018, 12

1.4.4 Projekteerimisel aluseks võetavad Eesti Vabariigi standardid ja eeskirjad

• EVS 932:2017 Ehitusprojekt;

• EVS-EN 1997-1:2005 Eurokoodeks 7: Geotehniline projekteerimine. Osa 1: Üldeeskirjad;

• EVS-EN 13674-1:2011+A1:2017 Raudteealased rakendused. Rööbastee. Rööbas;

• EVS-EN 13450:2007 Raudteeballast;

• EVS-EN 13145:2005+A1:2011 Raudteealased rakendused. Rööbastee. Puitliiprid ja – prussid;

• EVS 614:2022 Teemärgised ja nende kasutamine;

• Elastsete teekatendite projekteerimise juhend MA 2017-003 (2020. a redaktsioon);

• EVS 901-1:2020 Tee-ehitus. Osa 1: Asfaltsegude ja pindamiskihtide täitematerjalid;

• EVS 901-2:2016 Tee-ehitus. Osa 2: Bituumensideained;

• EVS 901-3:2021 Tee-ehitus. Osa 3: Asfaltsegud;

Objekt: Tehnoloogilise raudteeülesõidukoha projekteerimine Töö nr: 23420-0009 Köide: TR

Aadress:

Ida-Virumaa Kohtla-Järve linn Sompa linnaosa, Ereda tn 37

32220:006:0010

Staadium: PP

Kuupäev: 23.10.2023

SWECO Projekt AS

Valukoja 8/1

EE 11415 TALLINN

Tel +372 674 4000 [email protected] www.sweco.ee

Koostas: Tatjana Sõssojeva, Kert Jõeäär Vastutav spetsialist: Tatjana Sõssojeva, Diplomeeritud raudteeinsener, tase 7

6/13

• EVS 934:2016 Pinnas. Katsemeetodid ja katseseadmed. Plaatkoormuskatse

• EVS 901-20:2013 Tee-ehitus. Katsemeetodid. Osa 20: Filtratsioonimooduli määramine;

• EVS-EN 13108 Asfaltsegud. Materjalide spetsifikatsioonid;

• EVS-EN 13242:2006+A1:2008 Ehitustöödel ja tee-ehituses kasutatava sidumata ja hüdrauliliselt seotud täitematerjalid;

Võrguvaldajate tehnilistes tingimustes võivad esineda täiendavad nõuded seadustele, eeskirjadele ja standarditele.

1.4.5 Muud standardid ja normid

• SNiP 32-01-95 Raudteede rööpmelaiusega 1520 mm ehitusnormid ja projekteerimine (Moskva, 1995)

• SP 32-104-98 Muldkeha projekteerimine raudteedel rööpmelaiusega 1520 mm (Moskva, 1996)

• SNiP 2.05.07-91*, STN TS-01-95 , RATO 11 Pealisehitis

• S Eesti Raudtee tegevuseeskiri koos lisadega (http://www.evr.ee/et/arikliendile#eeskirjad- ja-tasud)

• Üleriigiline planeering Eesti 2030+ (https://www.rahandusministeerium.ee/et/ruumiline- planeerimine/uleriigiline-planeering)

1.4.6 Ehitusuuringud

• OÜ Ida-Viru GEO geodeetiline alusplaan, töö nr 2741-08-23 „Ereda tn 37(raudteeülesõit) Topo-geodeetiline mõõdistamine“ august 2023. Koordinaadid L-EST 97 koordinaatsüsteemis, kõrgused EH-2000 kõrgussüsteemis.

1.5 Olemasoleva olukorra kirjeldus

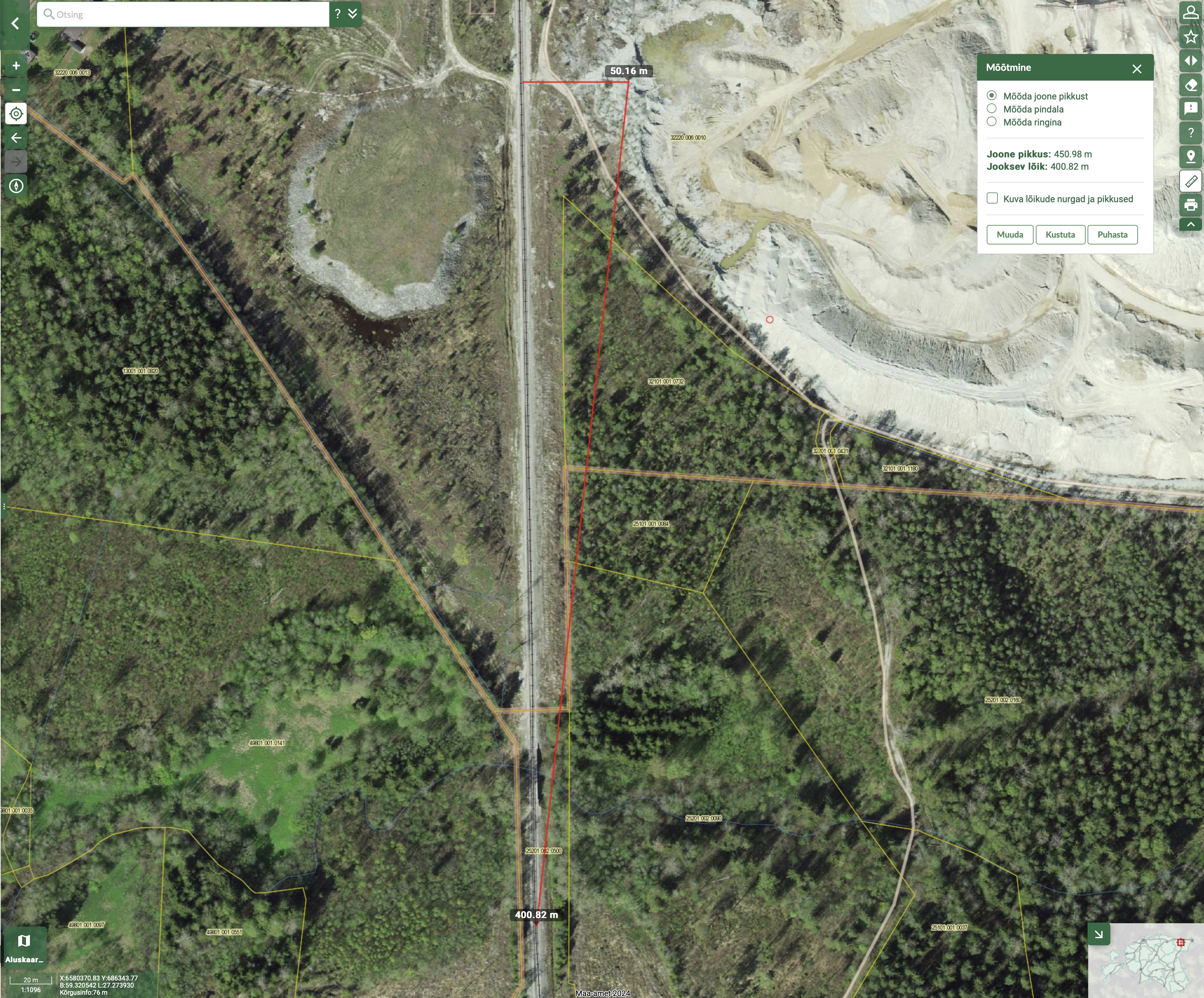

Kavandatav tööde piirkond asub Ida-Viru maakond, Kohtla-Järve linn, Sompa linnaosa, Ereda tn 37 kinnisel territooriumil.

Olemasoleva Ahtme-Kohtla-Järva jaamavahe raudtee pealisehitis on rööbastest R50, raudbetoonliipritel epüüriga 1840 liip /km. Ballast graniit- ja paekivikillustik.

Avalikku liiklust ei ole. Ülesõidu hakkavad kasutama killustiku ja aheraine tootmiseks ainult kasutatavad masinad, ehk frontaallaadur, täismassiga kuni 35t, poolhaagiskallurid täismassiga kuni 46t. Projekteeritava ülesõidu planeeritav kasutamise perioodiks on kuni kolm aastat.

Objekt: Tehnoloogilise raudteeülesõidukoha projekteerimine Töö nr: 23420-0009 Köide: TR

Aadress:

Ida-Virumaa Kohtla-Järve linn Sompa linnaosa, Ereda tn 37

32220:006:0010

Staadium: PP

Kuupäev: 23.10.2023

SWECO Projekt AS

Valukoja 8/1

EE 11415 TALLINN

Tel +372 674 4000 [email protected] www.sweco.ee

Koostas: Tatjana Sõssojeva, Kert Jõeäär Vastutav spetsialist: Tatjana Sõssojeva, Diplomeeritud raudteeinsener, tase 7

7/13

2 RAUDTEE PROJEKTLAHENDUS

2.1 Üldandmed

Projektis arvestatud ülesõidukoha konstruktsiooni paigaldamise ja raudteeülesõidukohaga külgneva sõidutee ehitamisega.

Tehnoloogilise ülesõidukohal peab olema 50m kauguselt äärmisest rööpast sõidukijuhile tagatud rongi nähtavus 400 meetri kauguselt. Nähtavuskolmnurgas teostatakse raadamine.

Vileandmise signaalmärk peab olema ülesõidukohast 300-800 meetri kaugusel. Kohalikest oludest sõltuvalt võib signaalmärki korrata.

Tehnoloogilisi ülesõidukohti kategooriatesse ei jaotata. Tehnoloogilised ülesõidukohad peavad vastama katte ja liikluskorraldusvahendite osas käesolevas juhendis ülesõidukohtade katte ja liikluskorraldusvahenditele sätestatud nõuetele.

Seoses toiteallika puudumisega ülesõidukoha rajamise piirkonnas ei ole ülesõidukoha valgustust ette nähtud. Ülesõidukoha kasutamine on nähtavuse ja ohutuse tagamiseks võimalik ainult valgel ajal.

2.2 Raudteerajatise normatiivsed näitajad

Töös aluseks on võetud Enefit Power AS Logistikakeskus poolt väljastatud tingimusi.

Tabel 1 Normatiivsed näitajad:

Jrk.

nr

Nimetus Mõõt-

ühik

Näitaja

1. Projektkiirus km/h kaubarongid kuni 40 km/h

2. Rongide maksimaalne teljekoormus t/teljele 32

3. Mulde kandevõime MPa 80

4. Ballastkillustik - tardkivikillustikust fraktsiooniga

32-63,0 mm

5. Ballastikihi paksus liiprite alla cm 30

6. Ballastiprisma laius m 3,45

7. Rööbaste tüüp - R50

8. Liiprid - raudbetoonliiprid ŠS KB

rööpakinnitusega,

kõvapuitliiprid D2 kinnitusega

9. Liiprite epüür tk/km 1840

Objekt: Tehnoloogilise raudteeülesõidukoha projekteerimine Töö nr: 23420-0009 Köide: TR

Aadress:

Ida-Virumaa Kohtla-Järve linn Sompa linnaosa, Ereda tn 37

32220:006:0010

Staadium: PP

Kuupäev: 23.10.2023

SWECO Projekt AS

Valukoja 8/1

EE 11415 TALLINN

Tel +372 674 4000 [email protected] www.sweco.ee

Koostas: Tatjana Sõssojeva, Kert Jõeäär Vastutav spetsialist: Tatjana Sõssojeva, Diplomeeritud raudteeinsener, tase 7

8/13

Projekteerimine on teostatud vastavalt SP 119.13330.2017(SNiP 32-01-95 „Железные дороги колеи 1520мм“Railways with 1520 mm track) ja SP 32-104-98 „Проектирование земляного полотна железныx дорог колеи 1520 мм“ (Design of Earthwork for Railways with 1520mm track).SNiP-i kohaselt projekteeritud tee on arvatud IV kategooriasse (p 4.2) . Projekteeritaval teel on võimalik liikuda erinevat tüüpi vagunitel.

2.3 Plaanilahendus

Raudtee plaan vt joonis TR-4-01.

Käesolevas projektis on projekteeritud kontrarööbaste paigaldamisega ülesõidukoht (konstruktsioon ja kinnitused ning spetsifikatsioon vt joonis TR-4-02).

Rööpalukkude paiknemine ülesõidu katte ulatuses ei ole lubatud. Kui rööpalukk siiski paikneb katte piirides, tuleb rööpad keevitada.

Raudteeülesõidukoha kate peab rööbaste vahel olema 10 kuni 25 mm rööpa pealispinnast kõrgem ja väljaspool rööpaid ühel tasapinnal rööpa pealispinnaga min. 2 m ulatuses rööpa servast. Veeremi rattapaaride vabaks läbisõiduks peab raudteeületuskoha kate moodustama renni, mille laius on raudteeplaanist tulenevalt 75- 110 mm ja sügavus vähemalt 45 millimeetrit.

Ülesõidu ehitaimise käigus on ette nähtud raudbetoonliiprite asendamine kõvapuitliipritega D2 kinnitusega (5 tk. sammuga umbes 2m) kontrarööbaste kinnitamiseks. Puitliiprite paigaldamiseks ballasti liiprite otspinnastest eemaldatakse käsitsi.

Ülesõidu piires teostada liiprite toppimist.

Kõvapuitliiprite all olev ballast tihendatakse E= 80 MPa- ni ja ballastiprisma taastatakse.

Eemaldatud raudbetoonliiprid tagastada raudtee omanikule.

Kõvapuitliiprite töötlemine peab olema teostatud Euroopa Liidus kasutamiseks heaks kiidetud keskkonnasõbraliku vahendiga, mis takistab kuumenemisel süttimise, ei eralda suitsu ega toksilisi aurusid. Minimaalne töötlemise sügavus 2 mm.

2.4 Katend

Katendi konstruktsiooni määramise aluseks on „Elastsete teekatendite projekteerimise juhend“. Katendiarvutused teostati katendi tabelarvutusprogrammis Excel KAP2.0 rakendusega ning sõidutee katendi parameetrite valimisel on lähtutud kogemuslikult. PROJEKTEERITUD SÕIDUTEE ASFALTBETOONKATEND Tüüp 1

- AC 16 surf 70/100 h = 5 cm - AC 32 base 70/100 h = 7 cm - Tm 240 fr 32/63, kiilutud h = 30 cm - Liivalus Tm 120 h = 30 cm - Täide liivast Tm 90 h ≥ 28 cm - Olemasolev aluspinnas

Objekt: Tehnoloogilise raudteeülesõidukoha projekteerimine Töö nr: 23420-0009 Köide: TR

Aadress:

Ida-Virumaa Kohtla-Järve linn Sompa linnaosa, Ereda tn 37

32220:006:0010

Staadium: PP

Kuupäev: 23.10.2023

SWECO Projekt AS

Valukoja 8/1

EE 11415 TALLINN

Tel +372 674 4000 [email protected] www.sweco.ee

Koostas: Tatjana Sõssojeva, Kert Jõeäär Vastutav spetsialist: Tatjana Sõssojeva, Diplomeeritud raudteeinsener, tase 7

9/13

PROJEKTEERITUD SÕIDUTEE KILLUSTIKKATEND Tüüp 2

- Sidumata segu 0/31,5 h = 20 cm - Tm 240 fr 32/63, kiilutud h = 30 cm - Liivalus Tm 120 h = 30 cm - Täide liivast Tm 90 h ≥ 20 cm - Olemasolev aluspinnas

Katendites kasutatavate materjalide nõuded: 1) Asfaltbetoonsegus kasutatavate jämetäitematerjalide omaduste minimaalsed

nõuded: AC 16 surf: GC 85/20, C50/30, FI25, LA35, FNaCl4, PRDAIR20 AC 32 base: GC 85/20, C50/30, FI25, LA35, F4, PRDAIR9

2) Asfaltsegu sideaine valib seguprojekti koostaja vastavalt standarditele EVS 901- 3:2021 "Tee- ehitus, Osa 3: Asfaltsegud" ja EVS 901-2: 2016 "Tee- ehitus, Osa 2: Bituumensideained" ning kooskõlastab selle enne tootmisesse andmist Tellija omanikujärelevalvega.

3) Killustikaluses kasutatavate jämetäitematerjalide omaduste minimaalsed nõuded: GC80/20, C90/3, LA35, F4, FI20, f4

4) Killustikkatendi valikul juhinduda MTM määrus nr 101 „Tee ehitamise kvaliteedi nõuded“ kvaliteedinõutest Lisa 10

Muldkeha Muldkeha tuleb rajada külmakindlast materjalist projekteeritud katte pinnast minimaalselt 1 m sügavuseni ning orgaanilist ainet sisaldav pinnas eemaldada ja teisaldada. EVS-EN 13242 ja EVS-EN 13285 standardite järgi toodetud materjal või peenliiv loetakse dreenivaks juhul kui nad täidavad järgmisi tingimusi:

- Osakesi tera suurusega alla 0,063 mm on vähem kui 10% ning samal ajal osakesi tera suurusega alla 0,006 mm on vähem kui 2% või

- Osakesi tera suurusega alla 0,063 mm on vähem kui 7%

Külmakindlaks loetakse pinnaseid ning EVS-EN 13242 ja EVS-EN 13285 standardite järgi toodetud materjalid juhul, kui korraga on täidetud kõik järgmised tingimused:

1) Osakesi tera suurusega alla 0,125 mm on vähem kui 25%;

2) Osakesi tera suurusega alla 0,063 mm on vähem kui 7%;

3) Osakesi tera suurusega alla 0,002 mm on vähem kui 0,5%.

2.4.1 Nõuded konstruktsioonikihtide rajamisele

Tee konstruktsioonikihtide rajamisel juhinduda MTM määrus nr 101 „Tee ehitamise kvaliteedi nõuded“ kvaliteedinõutest:

• peatükk 2 § 6. välja arvatud lõige (3) esitatud haardeteguri nõuded;

• peatükk 3 esitatud kvaliteedinõuetest tööliikide järgi § 8.; § 9. välja arvatud lõige (5) ja lõige (6) nimetatud tiheduse kontrollimine elastsusmooduli mõõtmise teel LOADMAN- või INSPECTOR-tüüpi seadmega);

Objekt: Tehnoloogilise raudteeülesõidukoha projekteerimine Töö nr: 23420-0009 Köide: TR

Aadress:

Ida-Virumaa Kohtla-Järve linn Sompa linnaosa, Ereda tn 37

32220:006:0010

Staadium: PP

Kuupäev: 23.10.2023

SWECO Projekt AS

Valukoja 8/1

EE 11415 TALLINN

Tel +372 674 4000 [email protected] www.sweco.ee

Koostas: Tatjana Sõssojeva, Kert Jõeäär Vastutav spetsialist: Tatjana Sõssojeva, Diplomeeritud raudteeinsener, tase 7

10/13

• § 11. välja arvatud lõige (3) ja lõige (4) nimetatud tiheduse kontrollimine elastsusmooduli mõõtmise teel LOADMAN- või INSPECTOR-tüüpi seadmega;

• § 12.; § 18.; § 19. ja § 20.

Projektis on esitatud täiendavad nõuded konstruktsioonikihtide kandevõime ja tihendusteguri määramisele: 1) Sidumata teekatendi konstruktsioonikihtide kandevõime määratakse staatilise plaatkoormuskatsega vastavalt standardile EVS 934:2016. Lisaks plaatkoormuskatsele tohib kandevõime mõõtmiseks kasutada Taani koolkonna kergseadmeid (Dynatest LWD2, Prima 100) või Saksa koolkonna seadmeid GDP (German Dynamic Plate – Zorn, HMP, Terratest). 2) Täitepinnas ehitamisel kasutatava pinnase (täitepinnase) ja liivaluse tihendamist tuleb kontrollida tihendusteguri määramise teel ja täidetud peavad olema nõuded vastavalt MTM määrus 101 (10.08.2015) „Tee ehitamise kvaliteedinõuded“ Lisa 6. Tiheduse määramise välikatsega määratud tihedust võrreldakse vastava materjali laboratoorsel Proctor-teimil määratud võrdlustihedusega. Kontroll tuleb teostada kasutatavast materjalist sõltuvalt sobiva tiheduse määramise katseseadmega (penetromeeter, lõikerõngas, liivakoonus või muu tiheduse määramiseks sobiv seade). Kindlasti ei sobi täitepinnas tiheduse kontrollimiseks LOADMAN- või INSPECTOR-tüüpi seadmed, kuna nende seadmete mõõteandmed ei võimalda hinnata tihendustegurit adekvaatselt. 3) Enne konstruktsioonikihtide rajamist tuleb tõendada kaeviku põhja aluspinnase kandevõime piisavus EVS 934:2016 kohase plaatkoormuskatsega või eelnevas alapunktis 1) kirjeldatud alternatiivse LWD katsemetoodikaga. Juhul, kui tihendatud aluspinnase Ev2 jääb väiksemaks tüüpkonstruktsioonis valitud aluspinnase E-moodulist (45 MPa), siis projektis esitatud tüüpkonstruktsioon ei ole kehtiv ning konstruktsiooni tugevdamiseks tuleb valida olukorda sobivad täiendavad kihid ja materjalid (geosünteedid või teised täitematerjalid), mille alusel teostatakse ka uus katendi kontrollarvutus.

2.5 Liikluskorraldus ja ohutusvahendid

Projekteeritud liikluskorraldus vaata joonisel AS-4-02. Liiklusmärkide materjalinõuded: Kõik liiklusmärgid, liiklusmärkide postid ja kinnitustarvikud peavad vastu pidama EVS-EN 12899-1 kirjeldatud koormustele. Tuulerõhu klassiks võtta vähemalt WL4 ja dünaamilise lumekoormus klassiks võtta vähemalt DSL3. Liiklusmärkide postid ja tarvikud: Postiks tohib kasutada kuum-tsingitud terastoru. Kõik postid peavad olema kuum- galvaniseeritud terastorud, mille mõõtmed tagavad liikluskorraldusvahendi püsimise EN 12899 kirjeldatud koormuste korral. Kõik avatud ülemise otsaga postid tuleb varustada vastupidavast materjalist kattega, mis takistab vee sissepääsu posti. Liiklusmärkide paigaldamine: Projekteeritud liiklusmärgid paigaldada vastavalt standardile „EVS 613:2001/A2:2016 Liiklusmärgid ja nende kasutamine”. Vundament peab vastu võtma EN 12899-1

Objekt: Tehnoloogilise raudteeülesõidukoha projekteerimine Töö nr: 23420-0009 Köide: TR

Aadress:

Ida-Virumaa Kohtla-Järve linn Sompa linnaosa, Ereda tn 37

32220:006:0010

Staadium: PP

Kuupäev: 23.10.2023

SWECO Projekt AS

Valukoja 8/1

EE 11415 TALLINN

Tel +372 674 4000 [email protected] www.sweco.ee

Koostas: Tatjana Sõssojeva, Kert Jõeäär Vastutav spetsialist: Tatjana Sõssojeva, Diplomeeritud raudteeinsener, tase 7

11/13

kirjeldatud koormused. Liiklusmärgi konstruktsiooni võib paigaldada betoonvundamendile, kui vundament on saavutanud 80 % tugevusest

Tähispostid Projektis on ette nähtud projekteeritava tee tähistamine tähispostidega.Tähispostid peavad olema plastmassist ja nende kasutusiga peab olema vähemalt 5 aastat. Helkuri paigalduskõrgus peab olema 0,90 m teepeenrast. Tähispostid tuleb paigaldada vastavalt liikluskorralduse joonistele ja Transpordiameti kehtivatele nõuetele

Objekt: Tehnoloogilise raudteeülesõidukoha projekteerimine Töö nr: 23420-0009 Köide: TR

Aadress:

Ida-Virumaa Kohtla-Järve linn Sompa linnaosa, Ereda tn 37

32220:006:0010

Staadium: PP

Kuupäev: 23.10.2023

SWECO Projekt AS

Valukoja 8/1

EE 11415 TALLINN

Tel +372 674 4000 [email protected] www.sweco.ee

Koostas: Tatjana Sõssojeva, Kert Jõeäär Vastutav spetsialist: Tatjana Sõssojeva, Diplomeeritud raudteeinsener, tase 7

12/13

3 TÖÖDE TEOSTAMINE JA KONTROLL

3.1 Üldosa

Tööde teostaja peab järgima Enefit Power AS Logistikakeskuse kooskõlastamise nõudeid ja tingimusi.

Töövõtja peab tööde tegemisel juhinduma projektlahendusest, kehtivatest nõuetest ning projektipõhistest tehnilistest tingimustest. Kui projekteerimise ja ehituse vahelisel perioodil toimuvad kehtivates asjakohastes normdokumentides muudatused, siis peavad need kajastuma ehitushanke pakkumisdokumentides. Kõik tööd peab töövõtja teostama vastavuses heade ehitustavadega ning tegema seda viisil, mis ei kahjusta ümbritsevat sotsiaal- ja looduskeskkonda. Kasutada võib ainult materjale ja tooteid, mille vastavus kehtivatele nõuetele on tõestatud. Ehitustehnoloogia ja kvaliteet peab vastama asjakohastele normidele ning juhenditele, mis on jõus ehitusperioodil.

Enne kaevetööde algust peab töövõtja välja kutsuma tehnovõrkude valdaja ja saama nendelt kirjalikud juhendid ja load tööde tegemiseks vastava kaabli või torustiku kaitsevööndis.

Ehitustöödel peab ehitaja jälgima ja täitma kõiki nõudeid, mis on esitatud Vabariigi Valitsuse 8. detsembri 1999.a. määruses nr. 377 “Töötervishoiu ja tööohutuse nõuded ehituses”. Ehitustööde teostaja peab tagama ehitustööde teostamise, ehitusplatsi kontrolli ja töötervishoiu ning tööohutuse nõuded vastavalt eelmainitud määrusele nr. 377. Ehitustööde teostajal peavad olemas olema määruses nõutud dokumendid.

Tellija, ehitaja, projekteerija ja omanikujärelevalve teatavad omal algatusel viivitamatult avastatud vigadest, puudustest ja riskiteguritest projektdokumentatsioonis ning nendest abinõudest, millega saab tööd edendada ja paremate tulemuste saavutamist soodustada. Ehitaja peab teavitama projekteerijat kõigist projektis leitud ebaselgustest ning võimalikest vasturääkivustest enne, kui ta võtab vastu konkreetse teostamise otsuse.

Ehitustööde käigus ei tohi kahjustada ümbritsevat keskkonda. Kõik ehitustöödega rikutud alad tuleb taastada algsel kujul.

3.2 Ettevalmistustööd

Enne ehitustööde alustamist toimuvad järgnevad eeltööd:

-uute kõvapuitliiprite, ballasti ja ülesõidu konstruktsiooni kohale vedu auto- või raudteetranspordiga ja laadimine ajutisel ladustamisplatsil; - töökoht piiratakse mõlemalt poolt ajutiste puna-valgete signaallintidega, mis paigaldatakse töökoha piirist 50m kaugusele. Sõltuvalt töökoha paiknemisest jaamas sätestatakse töökoha piiramise täpne tegevuskord jaama teel vastavalt raudteehoiutööde juhendile

3.3 Üldised keskkonnakaitselised nõuded ehitamisel

Ehitusperioodil vastutab töövõtja ka keskkonnakaitse (oma ehitustegevuse ja muu sellest tuleneva piires) eest ehitusobjektil ja selle kõrval oleval alal vastavalt Eesti Vabariigis kehtivatele seadustele ja nõuetele ning Tellija poolsetele juhistele. Kuivaperioodil peab ette nägema tolmutõrjeks veega kastmise. Kogu tööde perioodil peavad olema garanteeritud juurdepääsud

Objekt: Tehnoloogilise raudteeülesõidukoha projekteerimine Töö nr: 23420-0009 Köide: TR

Aadress:

Ida-Virumaa Kohtla-Järve linn Sompa linnaosa, Ereda tn 37

32220:006:0010

Staadium: PP

Kuupäev: 23.10.2023

SWECO Projekt AS

Valukoja 8/1

EE 11415 TALLINN

Tel +372 674 4000 [email protected] www.sweco.ee

Koostas: Tatjana Sõssojeva, Kert Jõeäär Vastutav spetsialist: Tatjana Sõssojeva, Diplomeeritud raudteeinsener, tase 7

13/13

olemasolevatele hoonetele. Ehitustööde käigus ei tohi kahjustada ümbritsevat keskkonda. Ehitustööde käigus rikutud või kahjustatud haljasalad tuleb taastada.

Töövõtja peab võtma vastavad meetmed, tutvustamaks kõigile oma alltöövõtjatele Eestis kehtivaid keskkonnakaitseseadusi ja –nõudeid ning rakendama kõigis tööpiirkondades kõiki vajalikke kontrollmeetmed enne, kui lubab töid jätkata. Töövõtja rakendab vajalikke kogumismeetmeid, nagu näiteks õlieraldid, et vältida pinnase saastumist või rajab settetiigid hõljuvainete välja setitamiseks. Kogutud ohtlikud ained likvideeritakse seaduses ettenähtud viisil. Ohtlike ainete maha loksumise korral tuleb koheselt võtta kasutusele meetmed saastunud alade puhastamiseks.

6. 0

1 1

7.0

10 .0

68.40

68.50 68.50

68.60 68.60

P ik

et i p

os ti

ee m

al da

m in

e eh

itu se

a ja

ks n

in g

ta ga

si pa

ig al

da m

in e

sa m

as se

as uk

oh a

2, 5

2, 5

2

89.932°

0.5

0.5

0. 25

R au

dt ee

ül es

õi du

te

lg km

1 1+

10 4.

5( PK

11 1+

04 .5

)

6. 0

1 1

7.0

10 .0

68.40

68.50 68.50

68.60 68.60

P ik

et i p

os ti

ee m

al da

m in

e eh

itu se

a ja

ks n

in g

ta ga

si pa

ig al

da m

in e

sa m

as se

as uk

oh a

222

121

STOP

112

222

121

STOP

112

2, 5

2, 5

Ajutine punane signaal

50m

50m

Ajutine punane signaal

ol.RP 68.69

2.6 ol.olev1.8

60

20 80

ol.RP 68.58

2.5 ol.olev

60 40

r.bet liiprite asendamine kõvapuitliipritega 5tk.(samm ~2m)

Rööbaste lukud

Rööbaste lukud

1.8 60

50 m

50 m

nähtavuskolmnurk 50mx400m

nähtavuskolmnurk 50mx400m nähtavuskolmnurk 50mx400m

nähtavuskolmnurk 50mx400m

Tööde algus(ol.olev rööbaste lukk) PK 110+98.96Tööde lõpp(ol.olev rööbaste

lukk) PK 111+11.05

250m

250m

Alaline hoiatav signaalmärk "Vile andmise koht"

Alaline hoiatav signaalmärk "Vile andmise koht"

2 2

Kontrarööpad l=2x9,5m

89.932°

X= 65

80 48

2. 32

Y= 68

62 46

.6 8

X= 65

80 49

0. 33

Y= 68

62 46

.5 5

X= 65

80 49

0. 18

Y= 68

61 97

.3 5

X= 65

80 49

2. 90

Y= 68

62 00

.3 4

0.5

0.5

0. 25

30 .0

0 30

.0 0

Raudtee kaitsevöönd

Raudtee kaitsevöönd

TINGMÄRGID

Olemasolev raudtee

Olemasolevad rööbaste lukud

Projekteeritud kontrarööpad

Olemasolevad raudbetoonliiprid

Projekteeritud puitliiprid

RAUDTEEDE PLAAN M1:500 ÜLESÕIDUKOHA PLAAN M1:200

Projekteeritud liiklusmärgi post

Projekteeritud killustikkatend Tüüp2

Katastripiir

Kohtla-Järve jaam

Ahtme jaam

Raadamine

Projekteeritud sõidutee asfaltbetoonkatend Tüüp 1

Projekteeritud kate kohalikust materjalist

/allkirjastatud digitaalselt/TÖÖ NR STAADIUMOBJEKTI NR PROJEKTI OSA - JOONISE NR MÕÕTKAVA / FORMAAT PROJEKTIJUHT

TÖÖ NIMETUS

JOONISE NIMETUS SWECO Projekt AS Tel +372 674 4000 [email protected]

SWECO

KUUPÄEVAADRESS

234200009_PP_TR-4-01_raudtee-plaan.dwg

INSENER

/allkirjastatud digitaalselt/ /allkirjastatud digitaalselt/ /allkirjastatud digitaalselt/

PR IN

D IT

U D

: 2 5.

10 .2

02 3

GEOALUS KOOSTAJA: TÖÖ NR: MÕÕDISTATUD:

INSENER

Punktide koordinaadid on L-EST'97 süsteemis ja kõrgused EH2000 kõrgussüsteemis

23420-0009

Tehnoloogilise raudteeülesõidukoha projekteerimine

PP00 TR-4-01 1:500/A3

Kohtla-Järve linna Sompa linnaossa, Ereda tn 37 kinnistu.

Raudtee plaan

Anna Nikulnikova Tatjana Sõssojeva

Osaühing Ida-Viru GEO 2741-08-23 08.2023

23.10.2023

Projekteeritud tähispost

TÖÖDE MAHUD

Köide TR

RAUDTEEEHITUSLIK OSA

Töö nr: 23420-009

Kohtla-Järve linna Sompa linnaossa, Ereda tn 37 kinnistu.

PÕHIPROJEKT

KULUDE LOEND NR 1: EHITUSOBJEKTI ETTEVALMISTAMINE

Artikli nr Makseartikli nimetus Parameetrid Mõõtühik Maht Ühikhind Maksumus

1 Raadamine ja juurimine (täpsustada kohapeal) m 2   7420

Summa kantud kokkuvõttesse 0,00

KULUDE LOEND NR 2: MULLATÖÖD

Artikli nr Makseartikli nimetus Parameetrid Mõõtühik Maht Ühikhind Maksumus

1 Ballasti kaevamine liipriteotspinnastest käsitsi m 3   3

Summa kantud kokkuvõttesse 0,00

KULUDE LOEND NR 3: PEALISEHITIS

Artikli nr Makseartikli nimetus Parameetrid Mõõtühik Maht Ühikhind Maksumus

1 Olemasoleva r.bet.liiprite eemaldamine ja

tagastamine raudtee omanikule tk 5

2 Kõvapuitliiprite kruvikinnitusega paigaldamine tk 5

3 Ballastiprisma graniitkillustikust taastamine fr32-

63 m

3   4

4 Liiprite toppimine,L=10m(vajadusel),

graniitkillustik fr 32-63 m

3   3

5 Konrarööbaste paigaldamine R43 j.m 2x9.6=19.2

Summa kantud kokkuvõttesse 0,00

KULUDE LOEND NR 4: LIIKLUSKORRALDUS- JA OHUTUSVAHENDID Artikli nr Makseartikli nimetus Parameetrid Mõõtühik Maht Ühikhind Maksumus

1 Liiklusmärk "Vile ndmise koht" (ilma postita) tk 2

2 Liiklusmärgi post koos vundamendiga tk 2

3 Ajutine liikluskorraldus (punana signaalmärk) tk 2

Summa kantud kokkuvõttesse 0,00

Tehnoloogilise raudteeülesõidukoha projekteerimine

Koostas: Tatjana Sõssojeva prinditud 24.10.2023

Ehitusluba nr 2312271/10015

14.12.2023 1/7

1.

Ehitusluba nr 2312271/10015

Haldusakt

Haldusakti andmed

Haldusakti alus Ehitusloa taotlus 11271/16248 (esitatud 09.10.2023) Haldusakt Ehitusluba 12271/10015

Haldusakti kuupäev 14.12.2023 Haldusakti väljaandja Tarbijakaitse ja Tehnilise Järelevalve Amet (reg. kood 70003218)

Haldusakti allkirjastajad PRIIT PALLU

Haldusaktile lisatud täiendavad märkused ja tingimused

Vastavalt projektile on tehnoloogiline raudteeülesõidukoht  (Sompa LO) (EHR kood 221443711) ajutine ehitis.

Ehitustegevuse käigus tuleb arvestada järgmiste märkuste ja tingimustega:

Arvestada Enefit Power AS 17.11.2023 kirjas esitatud tingimustega:

1.1 Varem väljastatud 29.08.2023 a tehnilised tingimused jäävad kehtima.

1.2 Tehnoloogilise raudteeülesõidu kasutamise periood mitte rohkem kui projektis on märgitud.

1.3 Enefit Power AS Logistika keskusele tuleb esitada TTJA-lt saadud ehitusluba ja edaspidi kasutusluba.

1.4 Vileandmise signaalmärgid peavad olema paigaldatud ülesõidukohast 250 meetri kaugusel.

1.5 Arvestades raudteessüsteemi riski- ja ohutushindamise tulemusi tuleb pimedal ajal raudteeülesõidukohale sõidukite sisenemise võimaluse välistamiseks paigaldada autoteel mõlemal pool varustatud lukuga tõkkepuud. Tõkkepuud peavad olema lukustatud pimedal ajal.

1.6 Kõik liiklusmärgid paigaldab raudteeülesõidukoha valdaja.

Ehitusluba nr 2312271/10015

14.12.2023 2/7

1.7 Ülesõidukoha valdaja peab tagama selle hoolduse, remondi ja puhastuse Majandus- ja taristuministri 09.11.2020 määrusele nr 71 kinnitatud raudtee tehnokasutuseeskirjale ja selle lisas 4 „Raudteeülesõidukoha ja -ülekäigukoha ehitamise, korrashoiu ja kasutamise juhend“ nõuetele.

1.8 Enne ehitustööde alustamist vastavalt Ehitusseadustikule § 73:

1.8.1 Raudtee kaitsevöönd hõlmab raudteealuse maa ning ulatub rööpme teljest, mitme teelistel raudteedel ja jaamades äärmise rööpme teljest 30 meetri kaugusele. Raudtee kaitsevööndis on keelatud ohustada liiklust ja takistada nähtavust raudteel. Lisaks raudtee omaniku nõusolekule on vajalik Tarbijakaitse ja Tehnilise Järelevalve Ameti luba raudtee kaitsevööndis:

- maaparandussüsteemide rajamisel, maavara kaevandamisel, kaevetööde tegemisel;

- uuendusraie ja muu looduskeskkonda muutva töö tegemisel;

- kergestisüttivate ainete ja lõhke materjali tootmisel ja ladustamisel;

- seadmete ja materjalide ladustamisel ja paigaldamisel, kui see seab ohtu nähtavuse kaitsevööndis;

- ehitise ehitamisel.

1.8.2 Kutsuda praktilise konsultatsiooni saamiseks kohale Enefit Power AS-i meistri Sergey Krylov, tel. 506 5287, [email protected]

1.8.3 Plaan – graafik tööde teostamiseks peab olema kooskõlastatud Enefit Power AS Logistika keskusega. Tööde teostamise kuupäev ja kellaaeg kooskõlastada täiendavalt.

1.8.4 Raudteeohutuse tagamise eesmärgil kõik töötajad peavad läbima juhendamise raudtee käitsevööndil viibimisel. Selleks võtta ühendust töökeskkonna spetsialistiga Erik Soidla, Erik.

, tel. 336 4520 või 5345 [email protected]

1.9 Ehitustööde teostamiseks:

1.9.1 Ehitustööde teostamine korraldada ja liiklusmärgid paigaldada vastavalt Majandus- ja taristuministri 09.11.2020 määrusele nr 71 kinnitatud raudtee tehnokasutuseeskirjale ja selle lisas 4 „Raudteeülesõidukoha ja -ülekäigukoha ehitamise, korrashoiu ja kasutamise juhend“ nõuetele.

Ehitusluba nr 2312271/10015

14.12.2023 3/7

1.9.2 Maha raiuda nähtavuskolmnurga alas kasvavad puud ja võsa. Nähtavuskolmnurk tähendab seda, et  ülesõidukohal peab olema 50m kauguselt äärmisest rööpast sõidukijuhile tagatud rongi nähtavus 400 meetri kauguselt.

1.9.3 Ahtme – Kohtla-Järve jaamavahel ülesõidukoha ehitustööd teostada ainult rongide liikluses ettenähtud “akende” ajal. “Akende” ajad tuleb kooskõlastada vähemalt 7 tööpäeva ette opereerimise jaoskonna juhatajaga Nikolai  Lis ( ), tel. 5665 9815  ja [email protected] esitada talle tööjuhi kontaktandmed.

1.9.4 Töökoht rööbaste vahel piirata mõlemalt poolt ajutiste punaste ristkülikukujuliste kilpidega, mis paigaldatakse töökoha piirist 50 m kaugusele.

1.9.5 "Akende“ aja lõpetamise eel ja enne rongiliikluse avamist tagada ehitiste gabariidi Sp (GOST 9238-2013 järgi Cn) järgimiselt – 3100 mm raudteede teljest – ehitistee gabariidi ulatuses välistada inimeste, tehnika, instrumentide, materjalide, kõrvaliste asjade, prügi ja jne asumist raudteede rööbe sees ja jne asumine.

1.9.6 Teavitama koheselt mistahes probleemidest ja ohuolukordadest, mis on tekkinud või võivad tekkida seoses tööde teostamisega:

- jaamade ülema Gennadi Tsyku, tel. 503 9804 või 336 4524,

- vanemdispetšerit, tel. 336 4544 või 5343 3837.

1.9.7 Raudteeülesõidukoha ehitamise lõpetamisel tuleb töö vastu võtta Enefit Power AS-i komisjoni poolt. Raudteeülesõidu valdaja vormistab rajatise vastuvõtuakt mõlemate poolte allkirjastamiseks.

1.10   Valmiduse kohta esitada täitedokumentatsioon.

Vähemalt kolm päeva enne ehitamise alustamist tuleb Tarbijakaitse ja Tehnilise Järelevalve Ametile esitada teatis ehitamise alustamise kohta.

Isikul, kes leiab, et käesoleva haldusaktiga rikutakse tema õigusi, on 30 kalendripäeva jooksul arvates haldusaktist teadasaamisest õigus esitada vaie Tarbijakaitse ja Tehnilise Järelevalve Ameti peadirektorile (Endla tn 10a, 10122 Tallinn, e-post [email protected]) haldusmenetluse seaduses sätestatud korras või kaebus halduskohtule halduskohtumenetluse seadustikus sätestatud korras.

Ehitusluba nr 2312271/10015

14.12.2023 4/7

Haldusakti kinnitamine

Otsuse originaaliks jääb ehitisregistris genereeritud ja allkirjastatud dokument

Seotud ehitised

Jrk Ehitise nimetus EHR kood Ehitise aadress

1 Tehnoloogiline raudteeülesõidukoht

221443711 Ida-Viru maakond, Kohtla-Järve linn, Sompa linnaosa, Ereda tn 37

Ehitusluba nr 2312271/10015

14.12.2023 5/7

Ehitis

Ehitustegevuse info

Näitaja Ehitise andmed

Rajatise liik Raudteeületuskoht Ehitisealune pind ja kõrgus Ehitis on vees, kaldaga ühendamata

Ei

Kavandatav tegevus Ehitise püstitamine Ehitustegevuse täpsustus Alusdokument See tegevus on Loakohustuslik

Ehitise üldinfo

Näitaja Ehitise andmed

Ehitise liik Rajatis Ehitise nimetus Tehnoloogiline raudteeülesõidukoht Ehitisregistri kood 221443711 Omandi liik kinnisasi Ehitise seisund Esmane kasutusaasta Esmase kasutuselevõtu aasta on oletuslik Ehitise aadress Ida-Viru maakond, Kohtla-Järve linn, Sompa linnaosa, Ereda tn 37

Ehitise kasutamise otstarbed

Näitaja Ehitise andmed

Kasutamise otstarve, mitteeluruumi pind (m2)

Ülekäigu- ja ülesõidukoht (21215),

Eluruumide pind kokku 0,0 Mitteeluruumide pind kokku 0,0

Ehitusluba nr 2312271/10015

14.12.2023 6/7

Ehitise mõõtmed

Näitaja Ehitise andmed

Ehitisealune pind (m2) Maapealse osa alune pind (m2) Köetav pind (m2) Suletud netopind (m2) Üldkasutatav pind (m2) Tehnopind (m2) Maapealsete korruste arv Maa-aluste korruste arv Kõrgus (m) Absoluutne kõrgus (m) Pikkus (m2) 21,6 Laius (m) Sügavus (m) Maht (m3) Maapealse osa maht (m3)

Ehitise konstruktsioonid ja materjalid

Näitaja Ehitise andmed

Vundamendi liik Kande- ja jäigastavate konstruktsioonide materjali liik Välisseina liik Välisseina välisviimistluse materjali liik Vahelagede kandva osa materjali liik Katuse ja katuslagede kandva osa materjali liik Katusekatte materjali liik

Ehitusluba nr 2312271/10015

14.12.2023 7/7

1. 2. 3. 4. 5. 6. 7. 8. 9.

10. 11. 12. 13.

Ehitise tehnilised näitajad

Näitaja Ehitise andmed

Elektrisüsteemi liik puudub Veevarustuse liik puudub Kanalistasiooni liik puudub Soojusvarustuse liik puudub Soojusallika liik puudub Energiaallika liik puudub Ventilatsiooni liik puudub Jahutussüsteemi liik puudub Võrgu- või mahutigaas puudub Liftide arv 0

Ehitise asukoht

Kuju nr Näitaja Ehitise andmed

1 Nimetus Tehnoloogiline raudteeülesõidukoht Geomeetria moodustusviis Digitud Tüüp Pind Koordinaadid 6580482.33 686216.09

6580489.33 686215.98 6580489.48 686225.42 6580492.41 686225.37 6580492.46 686228.07 6580489.53 686228.12 6580489.68 686237.57 6580482.68 686237.68 6580482.53 686228.24 6580479.66 686228.28 6580479.62 686225.58 6580482.48 686225.54 6580482.33 686216.09

Kuju aadressid Ida-Viru maakond, Kohtla-Järve linn, Sompa linnaosa, Ereda tn 37

Ehitisel on 1 kuju

Dokumendid

RMK Ida-Virumaa 5.02.2024 Raadamise taotlus Taotleme seoses Ereda 37, Sompa linnaosa, Kohtla-Järve linn, raudteeülesõidu ehitamisega nõutava nähtavuskolmnurga raadamist Kohtla metskonna maadel asuvatel katastriüksustel 25101:001:0084 ja 32101:001:0732 Raadamise aluseks on raudteeülesõidu ehitusprojekt ja väljastatud ehitusluba mis on lisatud antud taotlusele. Samuti lisame projekti raames koostatud asjasse puutuvad joonised ja skeemid. Paluksime raie teostada esimesel võimalusel, kuna vajadus on kevadel võimalikult kiiresti ülesõit valmis ehitada ja kasutusele võtta. Meie poolseks kontaktisikuks on juhatuse liige Alex Kluge, tel:+37255566200, e-post: [email protected] Lugupidamisega, Alex Kluge BRD Investment OÜ
