2555_UUSKIVIÕLI projekt

OÜ Viru Geoloogia

Hüdrogeoloogiliste tööde tegevusluba 361 19.06.2013 Juhatuse liige: Jevgeni Barsunov

Viru-Geoloogia 2023

HP 2555

PUURKAEVU EHITUSPROJEKT

ASUKOHT: Uus-Kiviõli kaevandus, Rebu küla, Lüganuse vald,

Ida-Viru maakond

STAADIUM: Põhiprojekt

PROJEKTEERIJA: Elena Milovanova

Tegevusluba: 361, Kutsetunnistus 150799

Aadress: Viru-Geoloogia tn 2 Sompa linnaosa,

Kohtla-Järve linn Ida-Viru maakond 30722

Registrikood: 10245240

Telefon: +372 5553 8024

E-post: [email protected]

projekt allkirjastatud digitaalselt

TELLIJA: VKG KAEVANDUSED OÜ,

Projektijuht: Ave Aadumäe

Aadress: Järveküla tee 14/1 Järve linnaosa,

Kohtla-Järve linn Ida-Viru maakond 30328

Registrikood: 10854884

Telefon: +372 5667 1323

E-post: [email protected]

OÜ Viru Geoloogia

Hüdrogeoloogiliste tööde tegevusluba 361 19.06.2013 Juhatuse liige: Jevgeni Barsunov

2555_PP_AA-1-01_v01_pk2555Seletuskiri.pdf

Puurkaevu ehitusprojekt nr 2555. Põhiprojekt. Versioon v01

Objekti asukoht: Uus-Kiviõli kaevandus, Rebu küla, Lüganuse vald, Ida-Viru maakond

Vastutav spetsialist: Elena Milovanova /allkirjastatud digitaalselt/ 27.10.2023

2

SISUKORD

1 Üldandmed ................................................................................................................................... 3

2 Normdokumendid ......................................................................................................................... 3

3 Puurkaevude asukohad ................................................................................................................. 4

4 Projekteeritud kasutusiga .............................................................................................................. 4

5 Rajamise eesmärk ......................................................................................................................... 4

6 Asukoha kirjeldus ja asukoha valiku põhjendus........................................................................... 5

7 Avatav põhjaveekiht ja põhjaveekogum ...................................................................................... 5

8 Geoloogilised andmed .................................................................................................................. 5

9 Sügavus, konstruktsiooni kirjeldus ja põhjendus ning geoloogilise läbilõige joonis ................... 6

10 Põhjavee kaitset tagavad puurkaevu hooldusnõuded ................................................................. 6

11 Puhastus ja proovipumpamise tehnoloogia kirjeldus ................................................................. 7

12 Puurkaevu hooldusala või sanitaarkaitseala ............................................................................... 7

13 Puurkaevu rajamisel kasutatavate ehitustoodete spetsifikatsioonid ........................................... 8

Lisa 1. Puurkaevu asukoht .............................................................................................................. 9

Lisa 2. Põhjaveevoolu suund ........................................................................................................ 10

Lisa 3. Kitsenduste kaart . ............................................................................................................ 12

Lisa 4. Geoloogilis-hüdrogeoloogiline läbilõige ja puurkaevu konstruktsioon ......................... . 14

OÜ Viru Geoloogia

Hüdrogeoloogiliste tööde tegevusluba 361 19.06.2013 Juhatuse liige: Jevgeni Barsunov

2555_PP_AA-1-01_v01_pk2555Seletuskiri.pdf

Puurkaevu ehitusprojekt nr 2555. Põhiprojekt. Versioon v01

Objekti asukoht: Uus-Kiviõli kaevandus, Rebu küla, Lüganuse vald, Ida-Viru maakond

Vastutav spetsialist: Elena Milovanova /allkirjastatud digitaalselt/ 27.10.2023

3

SELETUSKIRI

1 Üldandmed

Tellija: VKG KAEVANDUSED OÜ

Projektijuht: Ave Aadumäe

Aadress: Järveküla tee 14/1 Järve linnaosa, Kohtla-Järve

linn Ida-Viru maakond 30328

Registrikood: 10854884

Telefon: +372 5667 1323

E-post: [email protected]

Projekti koostaja: OÜ Viru Geoloogia

Aadress: Viru-Geoloogia tn 2 Sompa linnaosa, Kohtla-

Järve linn Ida-Viru maakond 30722

Registrikood: 10245240

Telefon: +372 5553 8024

E-post: [email protected]

Objekti asukoht: Uus-Kiviõli kaevandus, Rebu küla, Lüganuse vald, Ida-Viru

maakond

Katastriüksuse tunnus: 43801:001:0126

vt. Lüganuse Vallavalitsus KORRALDUS «Puurkaevu asukoha kooskõlastamine»

18.10.2023 nr 572.

2 Normdokumendid

- Ehitusseadustik, RT I, 30.12.2020, 6 (jõustunud 01.03.2021);

- Majandus- ja Kommunikatsiooniministri määrus nr. 97 “Nõuded

ehitusprojektile” (redaktsioon 21.07.2015);

- Veeseadus, RT I, 10.12.2020, 36 (jõustunud 01.01.2021);

- Kemikaaliseadus RT I, 10.11.2015, 2 (redaktsioon 01.01.2019);

- Sotsiaalministri 24.09.2019 määrus nr 61 „Joogivee kvaliteedi- ja

kontrollinõuded ning analüüsimeetodid”;

OÜ Viru Geoloogia

Hüdrogeoloogiliste tööde tegevusluba 361 19.06.2013 Juhatuse liige: Jevgeni Barsunov

2555_PP_AA-1-01_v01_pk2555Seletuskiri.pdf

Puurkaevu ehitusprojekt nr 2555. Põhiprojekt. Versioon v01

Objekti asukoht: Uus-Kiviõli kaevandus, Rebu küla, Lüganuse vald, Ida-Viru maakond

Vastutav spetsialist: Elena Milovanova /allkirjastatud digitaalselt/ 27.10.2023

4

- Keskkonnaministri 09. juuli 2015 määrus 43 “Nõuded salvkaevu

konstruktsiooni, puurkaevu või –augu ehitusprojekti ja konstruktsiooni ning

ümberehitamise ehitusprojekti kohta, puurkaevu või –augu projekteerimise,

rajamise, kasutusele võtmise, ümberehitamise, lammutamise ja konserveerimise

korra ning puurkaevu või –augu asukoha kooskõlastamise, ehitusloa ja kasutusloa

taotluste, ehitus- või kasutusteatise, puurimispäeviku, salvkaevu ehitus- või

kasutusteatise, puurkaevu või –augu ja salvkaevu andmete keskkonnaregistrisse

kandmiseks esitamise ning puurkaevu või –augu ja salvkaevu lammutamise teatise

vormid”, redaktsiooni jõustumine kuupäev: 17.07.2015.

- EVS 932:2017 “Ehitusprojekt”.

3 Puurkaevude asukohad

Puurkaevu L-EST koordinaadid on:

Puurkaevud X Y Maapinna

absoluutne

kõrgus, m

Puurkaevu

absoluutne

kõrgus, m

Sügavus,

m

Nr. 1 6576326.07 674988.96 49.5 50 28.5

Nr. 2 6576330.25 674987.10 49.5 50 28.5

Nr. 3 6576338.39 674983.47 49.5 50 28.5

Nr. 4 6576342.57 674981.61 49.5 50 28.5

Nr. 5 6576350.19 674978.22 49.5 50 28.5

Nr. 6 6576354.37 674976.36 49.5 50 28.5

4 Projekteeritud kasutusiga

Planeeritav puurkaevu kasutusiga on 50 aastat.

5 Rajamise eesmärk

Puuraugud rajatakse Uus-Kiviõli kaevanduse veekõrvalduse puuraukudeks

(6 PA). Kaeveõõnte kuivendamise vesi, arvutuslikus koguses veevõtt kuni

OÜ Viru Geoloogia

Hüdrogeoloogiliste tööde tegevusluba 361 19.06.2013 Juhatuse liige: Jevgeni Barsunov

2555_PP_AA-1-01_v01_pk2555Seletuskiri.pdf

Puurkaevu ehitusprojekt nr 2555. Põhiprojekt. Versioon v01

Objekti asukoht: Uus-Kiviõli kaevandus, Rebu küla, Lüganuse vald, Ida-Viru maakond

Vastutav spetsialist: Elena Milovanova /allkirjastatud digitaalselt/ 27.10.2023

5

20000 m3/ööpäevas ühe veekõrvalduse puuraugu kohta, pumbatakse maapinnale ja

juhitakse settebasseini.

6 Asukoha kirjeldus ja asukoha valiku põhjendus

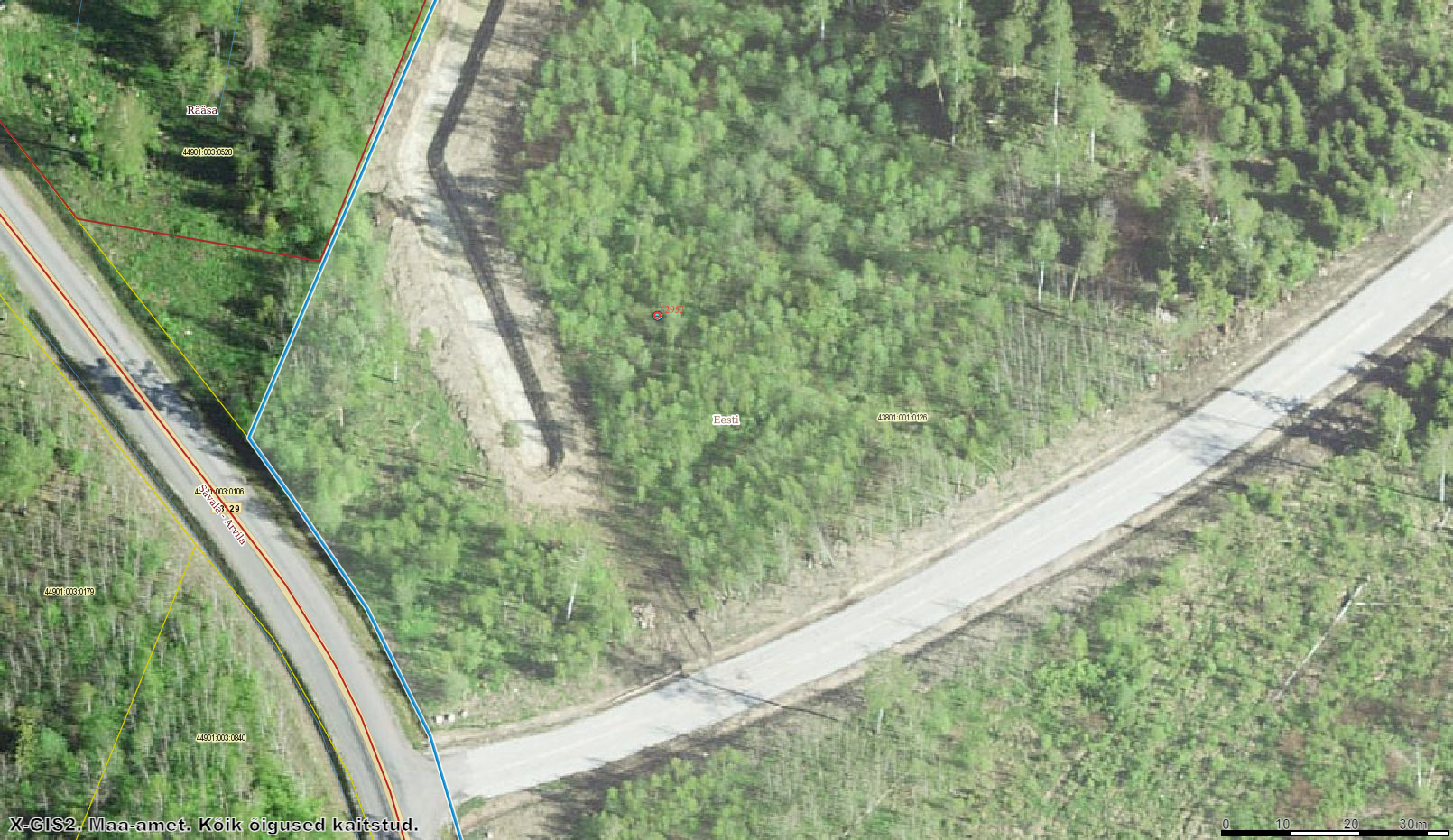

Projekteeritavad puuraugud asuvad Uus-Kiviõli kaevanduse territooriumil,

Rebu külas, Lüganuse vallas Ida-Viru maakonnas, katastritunnus 43801:001:0126

(vt. lisa 1).

Puuraukude projekteerimise aluseks on Lüganuse Vallavalitsuse poolt

kooskõlastatud asukoha kooskõlastamise taotlus ja puurkaevu projekti tellija VKG

Kaevandused OÜ ning Viru Geoloogia vahel sõlmitud kokkulepe.

vt. «Puurkaevu asukoha kooskõlastamise taotlus. Lisa 1».

7 Avatav põhjaveekiht ja põhjaveekogum

Puurauk avab Ordoviitsiumi Ida-Viru põlevkivibasseini põhjaveekogum

vesikonnas Keila-Kukruse veekihi.

Eesti põhikaardi väljavõte, millele on märgitud põhja-lõuna suund,

põhjaveevoolu suund, kavandatavast puurkaevust 200 meetri raadiuses asuvad

potentsiaalselt ohtlikud reostusallikad ning kavandatavast puurkaevust 1 kilomeetri

raadiuses asuvad sama põhjaveekihti avavad puurkaevud (vt lisa 2, 3).

8 Geoloogilised andmed

Piirkonna geoloogiline läbilõige ja hüdrogeoloogiliste tingimuste kirjeldus on

koostatud Eesti aluspõhja geoloogilise kaardi M 1:50000 järgi.

Kiht kvaternaarsete setete vähe ja on mitte rohkem kui 0,6 m, mis koosneb

vähese veeandvusega.

Ordoviitsiumi veekompleks: Keila-Kukruse veekiht levib kogu piirkonna

ulatuses. Vettandvateks kivimiteks on Kuldiga ja Halliku lademe lõheline, kohati

kavernoosne dolomiidistunud lubjakivi. Ülemine Oandu veepide kogu piirkonna

ulatuses. Töötavate kaevanduste piirkonnas on veetase alandanud kohati kuni

veekihi lamamini. Kihi veerohkus on väga muutlik, puurkaevude erideebitid on

vahemikus 0,2-4,6 dm3/s/m. Vesi on mage, mineraalsusega 0,3-0,5 g/dm3 HCO3-

Ca-Mg tüüpi. Nii töötavate kui likvideeritud kaevanduste piirkonnas on põhjavesi

muutunud sulfaatide, kaltsiumi, magneesiumi ja üld-mineraalsuse tõusu arvel.

OÜ Viru Geoloogia

Hüdrogeoloogiliste tööde tegevusluba 361 19.06.2013 Juhatuse liige: Jevgeni Barsunov

2555_PP_AA-1-01_v01_pk2555Seletuskiri.pdf

Puurkaevu ehitusprojekt nr 2555. Põhiprojekt. Versioon v01

Objekti asukoht: Uus-Kiviõli kaevandus, Rebu küla, Lüganuse vald, Ida-Viru maakond

Vastutav spetsialist: Elena Milovanova /allkirjastatud digitaalselt/ 27.10.2023

6

9 Sügavus, konstruktsiooni kirjeldus ja põhjendus ning geoloogilise läbilõige

joonis

Klassikalise, näritspuuriga puurimismeetodi puhul kasutatakse kvaternaarsete

setete puurimisel uhtevedelikuna savipulpi, aga edasi asendab pulpi suruõhk.

Puurkaev rajatakse rootortüüpi puuragregaadiga. Algul puurkaev puuritakse

Ø 490 mm 28,5 m sügavuseni ja manteldatakse metallist manteltorudega

Ø 425 mm intervallis +0,5-28,5 m. Manteltorude kolonni tagune tsementeeritakse

ja tsementatsioon peab tagama kvaternaarsete settete ja veekihi isoleerituse.

ODEX-tehnoloogia kasutamisel surutakse tsemendisegu manteltorude taha

suruõhuga.

Geoloogilist läbilõiget ja puurkaevu konsruktsiooni vaata lisal 4.

Puurkaevu sügavus ja konstruktsioon täpsustatakse vastavalt tegelikule

geoloogilisele läbilõikele puurimistööde käigus.

10 Põhjavee kaitset tagavad puurkaevu hooldusnõuded

Puurkaevu asukoht peab olema võimalike reostusallikate (kogumiskaevud,

käimlad, prügikastid, väetise- ja sõnnikuhoidlad, õlimahutid, kanaliseerimata

saunad jne) suhtes põhjaveevoolu suunas ülesvoolu ja neist krundi piires vähemalt

10 m kaugusel. Puurkaevu suudme manteltoru ots peab jääma vähemalt 30 cm

võrra maapinnast kõrgemale. Kaevu suudmetagune kindlustatakse vähemalt 50 cm

sügavuseni savilukuga. Kaevu suue peab olema suletud veekaitse eesmärgil. Kaevu

ja selle ümbruse sanitaarse seisundi korrasoleku eest vastutab kaevu omanik

(valdaja).

Puurkaev tuleb rajada kooskõlas Veeseaduse ja kemikaaliseaduse RT I,

10.12.2020 (jõustunud 01.01.2021) ja keskkonnaministri määrus 43 (RT I,

14.07.2015, 1) “Nõuded salvkaevu konsrtuktsiooni, puurkaevu või –augu

ehitusprojekti ja konstruktsiooni ning ümberehitamise ehitusprojekti kohta,

puurkaevu või – augu projekteerimise, rajamise, kasutusele võtmise,

ümberehitamise, lammutamise ja konserveerimise korra ning puurkaevu või –augu

asukoha kooskõlastamise, ehitusloa ja kasutusloa taotluste, ehitus- või

kasutusteatise, puurimispäeviku, salvkaevu ehitus- või kasutusteatise, puurkaevu

või –augu ja salvkaevu andmete keskkonnaregistrisse kandmiseks esitamise ning

OÜ Viru Geoloogia

Hüdrogeoloogiliste tööde tegevusluba 361 19.06.2013 Juhatuse liige: Jevgeni Barsunov

2555_PP_AA-1-01_v01_pk2555Seletuskiri.pdf

Puurkaevu ehitusprojekt nr 2555. Põhiprojekt. Versioon v01

Objekti asukoht: Uus-Kiviõli kaevandus, Rebu küla, Lüganuse vald, Ida-Viru maakond

Vastutav spetsialist: Elena Milovanova /allkirjastatud digitaalselt/ 27.10.2023

7

puurkaevu või –augu ja salvkaevu lammutamise teatise vormid.” Redaktsiooni

jõustumine kp: 17.07.2015.

Ehitusseadustiku § 124 lõike 2 kohaselt arvestab kohaliku omavalitsuse üksus

puurkaevu asukoha kooskõlastamisel üld- ja detailplaneeringut, kohaliku

omavalitsuse üksuse ühisveevärgi ja kanalisatsiooni arengukava ning vee-ettevõtja

olemasolevaid teeninduspiirkondi.

11 Puhastus ja proovipumpamise tehnoloogia kirjeldus

Ei ole planeeritud

12 Puurkaevu hooldusala või sanitaarkaitseala

Puurkaev peab olema kindlustatud hooldusalaga mille raadius on 10 m

(Veeseadus § 154 p.5).

Hooldusalal on põhjavee saastumise vältimiseks keelatud tegevus, mis võib

ohustada põhjaveekihi vee omadusi, sealhulgas:

1) väetise ja taimekaitsevahendi hoidmine ja kasutamine;

2) karjatamine;

3) ohtlike ainete juhtimine pinnasesse ja põhjavette;

4) maaparandussüsteemide rajamine;

5) sellise ehitise ehitamine, millega kaasneb keskkonnaoht;

6) reoveesette kasutamine, sõnniku ja vadaku laotamine ning sõnnikuauna

paigutamine;

7) kanalisatsiooni või reovee kogumissüsteemi rajamine ja heitvee või

saasteainete pinnasesse juhtimine;

8) kalmistu rajamine;

9) jäätmete käitlemine;

10) maavara kaevandamine.

Puurkaevu hooldusala näidatud lisal 1.

OÜ Viru Geoloogia

Hüdrogeoloogiliste tööde tegevusluba 361 19.06.2013 Juhatuse liige: Jevgeni Barsunov

2555_PP_AA-1-01_v01_pk2555Seletuskiri.pdf

Puurkaevu ehitusprojekt nr 2555. Põhiprojekt. Versioon v01

Objekti asukoht: Uus-Kiviõli kaevandus, Rebu küla, Lüganuse vald, Ida-Viru maakond

Vastutav spetsialist: Elena Milovanova /allkirjastatud digitaalselt/ 27.10.2023

8

13 Puurkaevu rajamisel kasutatavate ehitustoodete spetsifikatsioonid

Jrk.nr Kasutatavate materjal spetsifikatsioon Kogus

1. Metallmanteltorud Ø 425 GOST 632-64 29 m – 2980 kg

2. Savipulber 0,50 t

3. Tsement 2200 kg

S

EW

N

Raadamise ala

877 m2

Töö nr

Töö nimetus

Joonise nimetus

Adress/asukoht

Stadium Leht Lehti

Mõõtkava Fail

Osavõtjaskond N.Perekon. Muudatus Alkir

Mõõtkava: 1:20000 X-GIS2. Maa-amet. Kõik õigused kaitstud.

Legend:

X-GIS2. Maa-amet. Kõik õigused kaitstud.

Mõõtkava: 1:12599 X-GIS2. Maa-amet. Kõik õigused kaitstud.

Legend:

X-GIS2. Maa-amet. Kõik õigused kaitstud.

Ave Aadumäe

projekti koordinaator / Uus-Kiviõli projektigrupp / +372 5667 1323 [email protected]

VKG Kaevandused Järveküla tee 14 30328 Kohtla-Järve www.vkg.ee

From: [email protected] Sent: To: Cc: Subject: Ed: Raadamise taotlus UK Rebu

From: Ave.Aadumae <[email protected]> Sent: Tuesday, January 9, 2024 3:26 PM To: Alar Süda <[email protected]> Subject: Fw: Raadamise taotlus UK Rebu Lp. Alar Süda, Saadan Uus-Kiviõli kaevandus kinnistul esitatud raadamise taotluse juurde järgmised täiendused:

1. Raadamise skeem pdf ja jpg fail. 2. Vertikaalšurf nr 1 projekt. Projektis lk 14 on parandatud raadamise ala. 3. HP 2555 Puurkaevu ehitusprojekt. Projekti lk 9 on lisatud raadamise ala. 4. HP 2555T, Side-ja telekommunikatsiooni puuraugu ehitusprojekt. Projekti lk 8 on lisatud raadamise ala.

Vabandan, et antud täienduste saatmisega läks kaua aega. Parimat,

From: Ave.Aadumae <[email protected]> Sent: Tuesday, December 5, 2023 09:17 To: [email protected] <[email protected]>

Ave Aadumäe

projekti koordinaator / Uus-Kiviõli projektigrupp / +372 5667 1323 [email protected]

VKG Kaevandused Järveküla tee 14 30328 Kohtla-Järve www.vkg.ee

Helen Jegorova

Cc: HelenJegorova <[email protected]> Subject: Re: Raadamise taotlus UK Rebu Tere VKG Kaevandused OÜ poolt 01.12.2023 saadetud raadamise taotluse nr KA.01-06/261 manusest jäi ekslikult välja lisa nr 5. HP 2555 Puurkaevu ehitusprojekt (manuses). Palun registreerige lisa nr 5. HP 2555 Puurkaevu ehitusprojekt VKG Kaevandused OÜ taotluse juurde. Parimat

From: HelenJegorova <[email protected]> Sent: Friday, December 1, 2023 08:57 To: [email protected] <> Cc: Ave.Aadumae <[email protected]> Subject: Raadamise taotlus UK Rebu

Tere

Manusena lisatud raadamise taotlus koos lisadega.

Lugupidamisega

juhatuse assistent / Administratsioon +372 334 2782 / +372 520 0042 [email protected]

VKG Kaevandused Järveküla tee 14 30328 Kohtla-Järve www.vkg.ee
