Harju maakonnas Kuusalu vallas Sõitme töö nr 36/9768 „Kalda liitumine madalpingel“

From: Egle Ninep-Kaselt <[email protected]> Sent: 08 November 2023 21:12:34 To: RMK Cc: Subject: Harju maakonnas Kuusalu vallas Sõitme töö nr 36/9768 „Kalda liitumine madalpingel“

Tere,

Projekteerime Elektrilevi OÜ tellimusel Kalda kinnistu madalpingel liitumist Sõitme külas. Saadame teile kooskõlastamiseks projek asendiplaanid, sest maakaabel läbib Suurekuuse kinnistut

(35301:001:1071), mis on riigiomandis. NB! Projekteeritav kaabel asub riigitee kinnistu piirist ca 1m kaugusel ning maakaabli trassil on ee nähtud eemaldada võsa ja mõned suuremad puud (lisatud mõned fotod hetke olukorrast).

Palume teie kirjalikku kooskõlastust projekle esimesel võimalusel.

Lugupidamisega, Egle Ninep-Kaselt Nooremprojekteerija Enersense AS Mobiil: +372 5597 1898 E-mail: [email protected] Aadress: Mõigu 3 10112 Tallinn w w w.enersense.ee

This e-mail and any attachments hereto are confidential and intended only for a specific individual and purpose. It may contain information which is privileged or otherwise protected against unauthorized disclosure or communication. If you are not the intended recipient, please notify (telephone or e-mail) the sender immediately and delete this message and any attachments from your system without producing, distributing or retaining copies thereof or disclosing its contents to any other person. Thank you.

Mustamäe tee 51 / 10621 Tallinn / 665 0600 / [email protected] / www.maaamet.ee

Registrikood 70003098

Kalda liitumine madalpingel

Edastasite Maa-ametile 31.10.2023 e-kirjaga kooskõlastamiseks Harju maakonnas Kuusalu vallas

Sõitme töö nr 36/9768 „Kalda liitumine madalpingel“ asendiplaani. Projekt on koostatud Enefit Connect OÜ tellimusel Enersense AS-i poolt.

Projekti kohaselt on Suurekuuse (katastritunnus 35301:001:1071, maakasutuse sihtotstarve elamumaa 100%) kinnisasjale projekteeritud maakaabelliin. Märgime, et Suurekuuse kinnisasja

riigivara valitseja on Kliimaministeerium ning volitatud asutus on Riigimetsa Majandamise Keskus (RMK). Palume projekti edastada kooskõlastamiseks RMK-le.

Lugupidamisega (allkirjastatud digitaalselt) Kristi Kivimaa maatoimingute osakonna planeeringute ja ehitusprojektide büroo juhataja

Teadmiseks: Riigimetsa Majandamise Keskus

Egle Ninep-Kaselt Enersense AS [email protected]

Teie 31.10.2023 Meie 08.11.2023 nr 6-3/23/15699-2

Kaili Ojaperv 5697 0494 [email protected]

2.8 1m

4.04 m

Paigaldada maakaabel AXPK 4G120 (MPL414040) min 1,2 m sügavusele

kinnisel meetodil! L= 93 m

AJ Malguse:(Kotka) lisada fiider F2: Alajaamast ehitada välja maakaabel AXPK 4G120 (MPL414040) kuni projekteeritud Kalda kinnistu liitumiskilbini LK223340, L=405 / 418 m Riigimaantee alla paigaldada kaabel kinnisel meetodil min 1,5 m ja paralleelselt riigiteega min 1,2 m sügavusele. Lahtiselt paigaldada maakaabel min 0,7 m sügavusele.

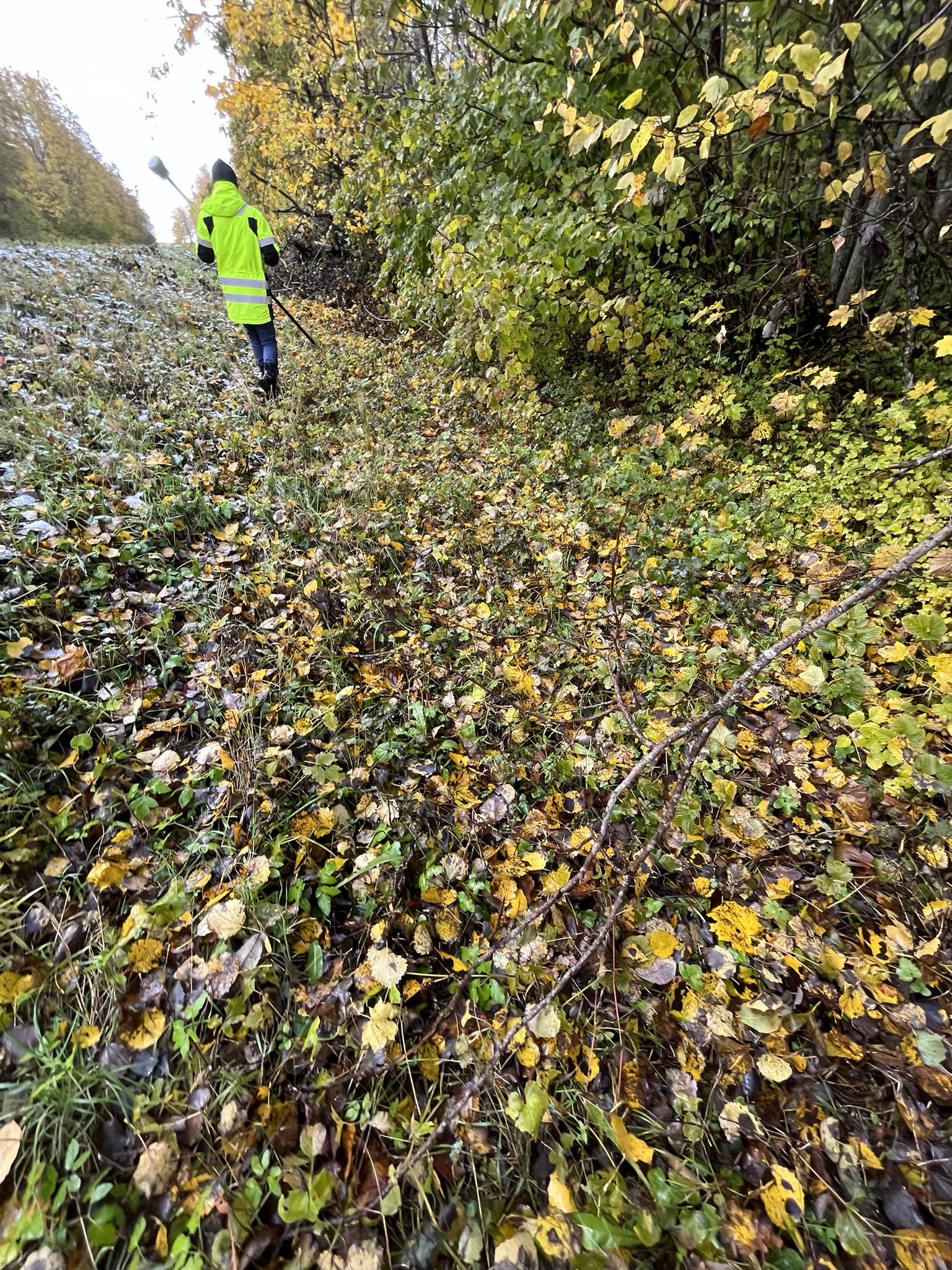

Projekteeritud maakaabli trassil on Suurekuuse kinnistu osas võsa, põõsad ning ca 10 tk suuremat puud (vt fotod). Kalda kinnistu ulatuses on maakaabli trassil võsa ja põõsad, mis tuleb eemaldada. Eemaldada võsa ja puud maakaabli trassikoridoris ning puurimise stardikaevikute ümbruses vastavalt vajadusele.

Maakaabel paigaldada kogu trassi ulatuses kaitsetorusse: Lahtiselt PVC D110 750N Kinniselt PVC D110 1250N

ETTEVAATUST! Ristumine ELASA multitoruga! NB! Tuvastada multitoru täpne asukoht ja sügavus surfimise teel käsitsi enne puurimist!

Tee alla paigaldada maakaabel AXPK 4G120 (MPL414040) min 1,5 m sügavusele

kinnisel meetodil! L = 20 m

1.05 m

Suurem kivirahn sügavus ja laius maa sees teadmata

7.39 m

1.95 m 4.20 m

Märkus: - Geoalusena kasutatud Enersense AS tööd nr. EN-23/129 - Teiste kommunikatsioonidega rööpkulgemisel ning ristumisel jälgida ettenähtud vahekauguseid - maandusi vaadata jooniselt 002 "Elektriskeem" - Pärast kaevetöid taastada pinnase endine olukord ning korrastada ehitusjäljed. Pinnase täitmisel arvestada hilisemat vajumist, tagasitäidetav pinnas tihendada. -Enne ehitustöid taotleda vajadusel metsateatis (Kalda kinnistul registreeritud mets).

Kalda liitumine madalpingel Sõitme küla, Kuusalu vald, Harjumaa LR9768

Töö nimetus:

Tellija:

Joonise nimetus: Asendiplaan

Mõigu 3, Tallinn 10112 11445550

Aadress:

Reg. nr:

egle.ninep@ enersense.com +372 5597 1898

E-mail:

Tel nr:

Egle Ninep-Kaselt

Liina Randvoo

Projekteeris:

Kontrollis:

Kuupäev: 30.10.2023

Töö nr: 36/9768

Joon nr: 001/L1

Mõõtkava:1:750

Töövõtja:

TINGMÄRGID ASENDIPLAANIL

Olemasolev MP maakaabel Projekteeritud liitumiskilp Projekteeritud 0,4 kV maakaabel kaitsetorus 750N Projekteeritud 0,4 kV maakaabel kaitsetorus 1250N (kinnisel meetodil) Kinnistu piir Olemasolev ELASA multitoru Lahtise kaeviku piirjooned Puurimise kaevik, surfimise kaevik

1.43 m

1.71 m

1.05 m

Paigaldada liitumiskilp LK223340 peakaitsmega 3x20A

Paigaldada maakaabel AXPK 4G120 (MPL414040) min 0,7 m sügavusele

TINGMÄRGID ASENDIPLAANIL

Olemasolev MP maakaabel Projekteeritud liitumiskilp Projekteeritud 0,4 kV maakaabel kaitsetorus 750N Projekteeritud 0,4 kV maakaabel kaitsetorus 1250N (kinnisel meetodil) Kinnistu piir Olemasolev ELASA multitoru Lahtise kaeviku piirjooned Puurimise kaevik, surfimise kaevik

Märkus: - Geoalusena kasutatud Enersense AS tööd nr. EN-23/129 - Teiste kommunikatsioonidega rööpkulgemisel ning ristumisel jälgida ettenähtud vahekauguseid - maandusi vaadata jooniselt 002 "Elektriskeem" - Pärast kaevetöid taastada pinnase endine olukord ning korrastada ehitusjäljed. Pinnase täitmisel arvestada hilisemat vajumist, tagasitäidetav pinnas tihendada. -Enne ehitustöid taotleda vajadusel metsateatis.

Kalda liitumine madalpingel Sõitme küla, Kuusalu vald, Harjumaa LR9768

Töö nimetus:

Tellija:

Joonise nimetus: Asendiplaan

Mõigu 3, Tallinn 10112 11445550

Aadress:

Reg. nr:

egle.ninep@ enersense.com +372 5597 1898

E-mail:

Tel nr:

Egle Ninep-Kaselt

Liina Randvoo

Projekteeris:

Kontrollis:

Kuupäev: 30.10.2023

Töö nr: 36/9768

Joon nr: 001/L2

Mõõtkava:1:750

Töövõtja:

ca 0

,3 m

Maandusjuht Cu 25 või RD10 Maandusklamber

Maandusvarras

Maandusvarras

ca 1m

Kilbi paigaldus

PEN

min 0.3

L= 2x

1, 5m

0.5 m 0.6 m

0,7-1,5 m

Murukülv (külvitihedus 20 g/m2) Muru kasvualus, II klass 10 cm Täide väljakaevatud pinnasega (KT≥0,92) Kaabli ümbruse materjalid

Haljasala taastamine

Tel. (+372) 66 35 600 Fax.(+372) 66 35 601 Lõõtsa 12, Tallinn, 11415

Business Identity code 11445550

MTR nr. TEL000862

Enersense AS Lõõtsa 12

11415 Tallinn Tel. +372 66 35 600

Telefax +372 66 35 601

Töö nr: 36/9768 Tellija:Enefit Connect OÜ Reg kood: 16130213 Veskiposti tn 2, 10138 Tallinn Telefon 55522205

Elektriliitumise tööprojekt

Kalda liitumine madalpingel Sõitme küla, Kuusalu vald, Harjumaa

LR9768

Projekteerija:

Kontrollis: Pädevustunnistus nr:

Kuupäev:

Egle Ninep-Kaselt Liina Randvoo EL-056-21

04.11.2023

Tallinn

2 (13)

Töö nr 36/9768 Kalda liitumine madalpingel, Sõitme küla, Kuusalu vald, Harjumaa. LR9768

Projekteeris: Egle Ninep-Kaselt Elektriliitumise tööprojekt Kontrollis: Liina Randvoo 04.11.2023

SISUKORD 1. Asukoht ................................................................................................................................................. 3

2. Tehnilised näitajad ................................................................................................................................ 3

3. Seletuskiri.............................................................................................................................................. 3

Üldosa .............................................................................................................................................. 3

Geoalus ............................................................................................................................................ 4

Töökorraldus .................................................................................................................................... 4

Elektriohutus .................................................................................................................................... 4

Olemasolevate kommunikatsioonide kaitsmine. ............................................................................. 5

4. Tehniline lahendus ................................................................................................................................ 5

Projekteeritud 0,4 kV liitumine ....................................................................................................... 5

Tähistused ........................................................................................................................................ 7

5. Maastiku ja teede taastamine ................................................................................................................ 7

6. Ehitustööde dokumenteerimine ja järelevalve ...................................................................................... 7

7. Töötervishoid ja tööohutusnõuded ........................................................................................................ 7

8. Käidujuhend .......................................................................................................................................... 8

9. Andmetabelid ........................................................................................................................................ 9

Põhimaterjalide spetsifikatsioon ...................................................................................................... 9

Põhiliste tööde mahud.................................................................................................................... 10

Kooskõlastuste koondtabel ja kooskõlastused ............................................................................... 11

10. Lisad .................................................................................................................................................. 12

11. Joonised ............................................................................................................................................. 13

3 (13)

Töö nr 36/9768 Kalda liitumine madalpingel, Sõitme küla, Kuusalu vald, Harjumaa. LR9768

Projekteeris: Egle Ninep-Kaselt Elektriliitumise tööprojekt Kontrollis: Liina Randvoo 04.11.2023

1. Asukoht

Joonis 1.1. Tööde piirkond.

2. Tehnilised näitajad Kogus Ühik Projekteeritud 0,4 kV maakaabel trass/tegelik kulu 405/418 m Projekteeritud 1-arvestiga liitumiskilp pinnases 1 tk

3. Seletuskiri

Üldosa Käesolevas projektis on lahendatud Harju maakonnas, Kuusalu vallas, Sõitme külas, Kalda liitumine madalpingel. Õhuliinide ja kaablitrasside projekteeritud(trassi)pikkused selguvad töömahtude tabelist ja asendiplaani joonistelt, arvutuslikud pikkused (koos varuga) on esitatud elektriskeemidel ja spetsifikatsioonis. Projektis nimetatud elektriseadmeid ja -paigaldisi võib asendada vähemalt samaväärsetega, mis on heakskiidetud Enefit Connect OÜ poolt. Projekt on koostatud ja töid teostada vastavalt Enefit Connect OÜ poolt kehtestatud nõuetele. Kinni pidada Eesti Vabariigis kehtivatest normatiividest ja seadustest ning kinni pidada töötervishoiu, tööohutus ja elektriohutus nõuetest. Projekti koostamisel on lähtutud järgmistest standarditest, eeskirjadest, normidest jms:

4 (13)

Töö nr 36/9768 Kalda liitumine madalpingel, Sõitme küla, Kuusalu vald, Harjumaa. LR9768

Projekteeris: Egle Ninep-Kaselt Elektriliitumise tööprojekt Kontrollis: Liina Randvoo 04.11.2023

-) Eesti Vabariigi Ehitusseadustik, Seadme ohutuse seadus, Nõuded ehitusprojektile, Asjaõigusseadus ja teised kehtivad seadused, nõuded ja õigusaktid;

-) OÜ Enefit Connect ettevõtte standardid, juhendid, normid, nõuded ja teised kehtivad dokumendid (https://www8.energia.ee/public/ee043.nsf/PKDE?OpenView) ;

-) EVS 843:2003 Linnatänavad; -) EVS-HD 60364-4-41:2017 Madalpingelised elektripaigaldised. Osa 4-41: Kaitseviisid. Kaitse

elektrilöögi eest; -) EVS-HD 60364-4-42:2011 Madalpingelised elektripaigaldised. Osa 4-42: Kaitseviisid. Kaitse

kuumustoime eest; -) EVS-HD 60364-4-43:2010 Madalpingelised elektripaigaldised. Osa 4-43: Kaitseviisid.

Liigvoolukaitse. -) EVS-HD 60364-4-444:2010/AC:2012 Madalpingelised elektripaigaldised. Osa 4-44:

Kaitseviisid. Kaitse pingehäiringute ja elektromagnetiliste häiringute eest; -) EVS-EN 61936-1:2010 Tugevvoolupaigaldised nimivahelduvpingega üle 1 kV. Osa 1:

Üldnõuded; -) EVS EN 50522:2010. Üle 1 kV nimivahelduvpingega tugevvoolupaigaldiste maandamine -) EVS-EN 50110-1:2013 Elektripaigaldiste käit.

Nimetatud dokumentidega tuleb arvestada ka ehitustööde teostamisel. Samuti järgida nimetatud dokumente elektripaigaldise hilisemal käidul. Ehitustööde käigus ja elektripaigaldiste hilisemal käidul juhinduda eespool toodud eeskirjadest ja seadustest. Ehitustöödel tekkinud küsimused ja probleemid, mida pole kajastatud käesolevas projektis või on ebaselged, lahendatakse töö käigus kooskõlastatult projekti autori ja töö tellijaga. Projekt on kooskõlastatud kõigi asjast huvitatud asutustega ja kinnistute omanikega.

Geoalus Alusplaanina on kasutatud Enersense AS tööd nr. EN-23-129

Töökorraldus Projekt on teostatud lähtudes Enefit Connect OÜ projekteerimisülesandest (lisa 1). Vähemalt seitse päeva enne liiniehitustööde algust tuleb võtta ühendust kinnistute valdajatega teavitades neid tööde teostamisest nende maaüksusel. Antud projekti raames tehtavate tööde teostamiseks küsida tööülesanded Enefit Connect projektijuhilt. Tööde alustamisel tuleb informeerida tehnovõrkude valdajaid ja vajadusel täpsustada tehnovõrkude täpne asukoht surfimise teel ja kutsuda kohale trassi valdaja poolne esindaja. Ehituse käigus kahjustada saanud maa-alune kommunikatsioon tuleb ehitajal nõuetekohaselt taastada. Teemaa kahjustuse korral peab tööde teostaja taastama selle endisel kujul sh. haljastuse.

Elektriohutus Käesolevas elektripaigaldises on elektriohutuse tagamisel rakendatud peamiselt järgmisi kaitseviise: 1) PÕHIKAITSENA (otsepuutekaitse) – põhiisolatsiooni ohtlike pingestatud osade ja pingealdiste

juhtivate osade vahel ning kaitsekatete ja kaitseümbriste kasutamist.

2) RIKKEKAITSENA (kaudpuutekaitse) – toite automaatset väljalülitamist koos maandatud kaitsepotentsiaaliühtlustussüsteemi väljaehitamisega, millega tagatakse elektripaigaldise

5 (13)

Töö nr 36/9768 Kalda liitumine madalpingel, Sõitme küla, Kuusalu vald, Harjumaa. LR9768

Projekteeris: Egle Ninep-Kaselt Elektriliitumise tööprojekt Kontrollis: Liina Randvoo 04.11.2023

pingealdiste juhtivate osade arvestuslik puutepinge alla 50VAC. Liinide lühisvoolude väärtused tagavad nõutud väljalülitusaja 5s, vastavalt kehtivatele elektriala standarditele ja nõuetele (OÜ Enefit Connect normdokument J345).

Olemasolevate kommunikatsioonide kaitsmine. Kõik ehitustööd tuleb läbi viia vastavuses Eesti Vabariigis kehtivate seaduste ja nõuetega, projektlahendusest tulenevate teiste normide ja standarditega ning üldkehtivatele põhimõtetele ja arusaamadele kvaliteetsest tööst. Enne tööde alustamist tuleb Töövõtjal koostöös olemasolevate maa- aluste rajatiste valdajatega rajatiste asukohad täpsustada ja tähistada. Ehitajal tuleb täita nimetatud rajatiste valdajate poolt esitatavad nõuded (näiteks toestamine jms) rajatise vahetus läheduses töötamisel. Olemasolevate kommunikatsioonide ristumisel kaevikuga lähtuda nende valdaja ettekirjutustest ja kehtivatest normidest. Töö käigus vajalikke ehitisi ja seadmeid kaitstakse või paigaldatakse ümber vastavalt projektile ja nende haldaja poolt antud juhistele. Kui kaevetöid tehakse olemasolevate kommunikatsioonide kõrval või all, toestatakse ja kaitstakse need nii, et nad ei liiguks ehitustööde jooksul või neid ei vigastataks. Kaitsmise tehnilised lahendused, mida ei ole toodud projektis, lepitakse kokku tööde teostaja ja võrguvaldaja Ehitusjärelevalve spetsialisti poolt enne kaevetööde alustamist. Lahtikaevatud kaabelliinirajatised on vaja toestada ja kaitsta mehaaniliste vigastuste eest ning varguse vastu. Olemasolevate kommunikatsioonide all ja kõrval tehtav täidis peab vastama uutele konstruktsioonidele mõeldud täidise tihedusele. Varem paigaldatud torude, seadmete, tarindite jmt läheduses tuleb kaevetöid teha nende ehitiste omaniku juhendite kohaselt ja omaniku või tema esindaja juuresolekul. Kaablite kaitsevööndis tuleb tööd teostada käsitsi! Talvetingimustes ehitamine eeldab kaablite ja torude läheduses kaevamist külmunud pinnase sulatamisega. Kaeviku toestus peab ära hoidma külgnevate pinnaste, vundamentide, struktuuride, rajatiste ja muu omandi häirimise või kokkuvarisemise. Töövõtja kannab täielikku vastutust kaevikute toestamise eest kaevises sellise sügavuseni, mida dikteerib pinnase stabiilsus, et vältida kaeviku kokkuvarisemist. Töövõtja peab pinnase tihendamise kaevikute tagasitäitmisel läbi viima selliselt, et ei kahjustataks torustikku ja võimalikke kaableid ning saavutatakse nõutava pinnase taastamine. Tagasitäite tegemisel tuleb jälgida, et materjal ei sisaldaks näiteks suuri kive, mis võivad oma kukkumisega mõjutada nii torustikku kui näiteks erinevaid kaableid (elekter, side). Lahtikaevatud kaablitel (nii side kui ka elekter) tuleb alus hoolikalt tihendada, et kaablid ei jääks pingesse ning tagasitäide tuleb teha hoolikalt, s.t. tagasitäite materjal ei tohi kaableid rikkuda. Suurimate pinnaseosiste läbimõõt ei tohi ületada 2/3 tihendatava kihi paksusest. Kaabel ümbritseda igast küljest min 0,10 m paksuse liivakihiga. Töövõtja on kohustatud dokumentatsiooni nii põhjalikult läbi vaatama, et selles esinevad võimalikud vastuolud saaks lahendada enne töödega alustamist.

-) Tööde teostamisel kaablikaitsevööndis kehtivad alljärgnevad kitsendused: -) Tööde teostamisel tuleb lähtuda liinirajatiste kaitsevööndis tegutsemise eeskirjast. -) Töid võib teostada liinirajatiste kaitsevööndis ainult volitatud esindaja kirjaliku tööloa alusel

4. Tehniline lahendus

Projekteeritud 0,4 kV liitumine Maakaabli väljaehitamisel juhinduda kehtivast OÜ Enefit Connect võrgustandardist tähis P342 „0,4 kV kaabelliinid“ ja liitumispunkti väljaehitamisel juhinduda kehtivast OÜ Enefit Connect võrgustandardist tähis P343 „0,4 kV liitumispunkt“. Kaablite ühendamisel kilpidesse juhinduda 0,4-20 kV võrgustandardi

6 (13)

Töö nr 36/9768 Kalda liitumine madalpingel, Sõitme küla, Kuusalu vald, Harjumaa. LR9768

Projekteeris: Egle Ninep-Kaselt Elektriliitumise tööprojekt Kontrollis: Liina Randvoo 04.11.2023

kaabelliinide osa joonisel nr EE6.4-02 toodud märkusest: kaablisoonte pikkus peab võimaldama kaabli mõõdukat nihkumist tekitamata tõmmet kinnituskohale (näiteks pinnase külmumisel). Kaablite pinnasesse paigaldusel pidada kinni standardis toodud minimaalsetest vahekaugustest ja paigaldussügavustest. Kaabli montaažil jälgida kaabli tootja poolt lubatud painderaadiusi ja tõmbejõudusid. Alajaama Malguse:(Kotka) lisada fiider F2. Alajaamast ehitada välja maakaabel AXPK 4G120 (MPL414040) kuni projekteeritud Kalda kinnistu liitumiskilbini LK223340, L=405 / 418 m. Riigimaantee alla paigaldada kaabel kinnisel meetodil min 1,5 m ja teemaale 1,2 m sügavusele. Lahtiselt paigaldada maakaabel min 0,7 m sügavusele. Projekteeritud maakaabli trassil on Suurekuuse kinnistu osas võsa, põõsad ning ca 10 tk suuremat puud (vt fotod). Kalda kinnistu ulatuses on maakaabli trassil võsa ja põõsad, mis tuleb eemaldada. Eemaldada võsa ja puud maakaabli trassikoridoris. (vt. joonis 001/L1, 001/L2) Elektrikaabel paigaldada lahtisel kaevemeetodil 305 m pikkusel lõigul ja kinnisel kaevemeetodil 113 m ulatuses – vt. asendiplaani joonisel 001 ja kaeviste ristlõigete joonist. Kaevetööd teostada vastavalt normatiividele kehtivate lubade alusel. Kaabli paigaldamisel järgida Enefit Connect OÜ (0,4…20 kV) Ettevõttestandardit ja valmistajatehase nõudeid. Kaablitrassi sügavus minimaalselt (kui asendiplaanil ei ole märgitud teisiti): tee all 1,2 m, tee pervel 1,0 m, haljasalal 0,7 m (kaevise ülapinnast toru ülapinnani). Kaeviku laius sõltub kaevamisviisist ja pinnasest. Tehnovõrgu riigiteealusele maale paigaldamise korral peab tehnovõrgu omanik enne projekti realiseerima asumist esitama Transpordiametile vormikohase taotluse koos projektis kooskõlastatud asukoha-skeemiga tehnovõrgu paigaldamise ja talumise lepingu sõlmimiseks (vorm saadaval Transpordiameti kodulehel). Sõlmitud leping on aluseks riigitee alusel maal projektijärgsete tööde teostamiseks vajaliku liiklusväliste tööde loa väljastamiseks. Riigitee alusel teemaal on kõrvalekaldumised projektist keelatud! Tabel 4.1. Projekteeritud 0,4kV maakaabel Kaabel

nr. Algus Lõpp Mark Trass / Pikkus (otsad

+ varutegur) Paigaldusolud

MPL414 040

AJ Malguse:(Kotka)

LK223340 AXPK 4x120

405 / 418 m Kogu pikkuses kaitsetorus.

Tabel 4.2. Projekteeritud kilpide tabel Kilbi tähis Kilbi tüüp Kliendi nimi ja EIC kood Peakaitse Märkused

LK223340 1-kohaline, In=63A, (sokliga pinnases)

Kalda 38ZEE-00793867-4

C3x20A Kilp tähistada märketulbaga. Kilbi põhja paigaldada reservtoru tarbija kaabli ühendamiseks (450N, D50, L=2m).

Liitumiskilpi paigaldada kilbiskeem ja silt liitumispunkti aadressiga. LK-le paigaldada (kui tehase poolt pole pandud) märk „Elektrioht” ja kinnitada neetidega kilbi unikaalne number. Faasid tähistada vastavalt L1, L2, L3, PEN.

7 (13)

Töö nr 36/9768 Kalda liitumine madalpingel, Sõitme küla, Kuusalu vald, Harjumaa. LR9768

Projekteeris: Egle Ninep-Kaselt Elektriliitumise tööprojekt Kontrollis: Liina Randvoo 04.11.2023

LK ja JK ümbrus täita mineraalse pinnasega ning tihendada. LK kilbile ehitada potentsiaalitasandusring (kui maandusolud seda võimaldavad). Maandada PEN-latt ja selle kaudu kapi pingealtid osad. Maanduselektroodid süvistada. Maanduskontuuri kohta on arvestatud 1 vasetatud terasvarrast SGA. Maandustakistust mõõta ehituse käigus ja vajadusel pikendada maanduskontuuri.

Tähistused Märkesiltide paigaldamisel lähtuda kehtivast OÜ Enefit Connect võrgustandardist tähis P346 „0,4-20 kV võrgustandard – identifitseerimine ja tähistamine“

Välitingimustes kasutatavad tähised peavad olema tugevast plastist või metallist ning peavad olema kinnitatud kas neetide või kruvikinnitusega. Kasutada musta kirjet kollasel taustal va maandusseadme tähised mis peavad olema punast värvi.

Otsamuhvi juurde paigaldada kiletatud lipik, millel on andmed kaabli numbri, margi ja ristlõike kohta.

5. Maastiku ja teede taastamine Tööde teostamisel lähtuda Ehitusseadustikust ja MKM määrustest ning omavalitsuse kaevetööde eeskirjast. Taastada haljastus. Kaablitrasside pealiskiht, murukatted, teed ja muud rajatised tuleb taastada vastavalt nende endisele seisukorrale! Tööde käigus tekkivate kahjustuste ulatus sõltub ehitusajast. Peale ehitustööde lõppu taastada maapinna endine olukord vastavalt nõuetele. Korrastada kõik ehitusjäljed. Kaevise täitmisel arvestada pinnase hilisemat vajumist. Tagasitäiteks sobiv pinnas vajadusel ladustatakse ja kasutatakse piirkonna täitmiseks. Ülemäärane ja tagasitäiteks mittesobivad pinnasekogused on töövõtja kohustatud utiliseerima, ladustades see omavalitsuse poolt ettenähtud territooriumile. Töövõtja vastutab tööde teostamise ajal keskkonnakaitse eest ehitusplatsil ja selle kõrval oleval alal vastavalt Eesti Vabariigis kehtivatele seadustele ja nõuetele.

6. Ehitustööde dokumenteerimine ja järelevalve Ehitustööde dokumenteerimine teostatakse vastavalt Ehitusseadustikule ja vastavalt tellija poolt kehtestatud nõuetele. Kõik kõrvalekalded projektis fikseeritakse vastavates protokollides ja kooskõlastatakse objekti projekteerijaga ning tellijapoolse ehitusjärelevalvega. Projektile mittevastava ja kooskõlastamata ehitustegevuse eest vastutab ehitaja. Ehitaja esitab tellijale elektripaigaldise auditi ja teostusdokumendid. Tellija ja töövõtja poolt vastuvõtu ajal märkimata jäänud vead ja puudused ei vabasta töövõtjat vastutusest.

7. Töötervishoid ja tööohutusnõuded Tööde teostamisel tuleb järgida EV seadustega ja määrustega määratud nõudeid. Ehitustööde ajal ei tohi ehitusel viibida kõrvalisi isikuid ning tööd ei tohi ohustada mõjupiirkonnas olevaid isikuid. Kaevetöid võib alustada vastavate lubade olemasolul. Ehitaja peab tagama, et töötajad oleksid instrueeritud tööohutusalaselt ja olema varustatud töötamiseks vajalike kaitsevahenditega.

8 (13)

Töö nr 36/9768 Kalda liitumine madalpingel, Sõitme küla, Kuusalu vald, Harjumaa. LR9768

Projekteeris: Egle Ninep-Kaselt Elektriliitumise tööprojekt Kontrollis: Liina Randvoo 04.11.2023

Ehitusplats tuleb vastavalt nõuetekohaste viitade ja märkidega tähistada. Ehitustööde teostaja peab tagama ehitustööde teostamise, ehitusplatsi kontrolli ja töötervishoiu ning tööohutuse nõuded vastavalt määrusele nr 377. Ehitustööde teostajal peavad olemas olema määruses nõutud dokumendid.

8. Käidujuhend Peale alajaamade, õhu- ja kaabelliini kasutuselevõttu tuleb teha seadmete ja liinitrassi ülevaatus pärast esimest ekspluatatsiooniaastat. Ülevaatus teha päevasel ajal kontrollides põhjalikult elektriseadmete kõiki elemente. Kontrollimisel pöörata erilist tähelepanu järgmistele elementidele:

 õlipinna kontroll õliseisu näitajates ja õlilekkimise puudumine;  sulavkaitsmete vastavus ja korrasolekule;  nähtavate kontaktühenduste seisukorrale;  maandusseadmete ja seadmete maandatuse seisukorrale;  lukkude ja juurdesõiduteede korrasolekule;  liini trassile, mastide seisukorrale ja kaablite kinnitusele;  kaablite ja kaablimuhvide, isolaatorite ja liigpingepiirikute seisukorrale;  märkide, plakatite, hoiatuste ja pealkirjade olemasolule.

Korraldada Enefit Connect OÜ elektripaigaldiste käitu käidukava alusel, mis arvestab

elektripaigaldise käitamiseks vajalikke tehnilisi, organisatsioonilisi, struktuurilisi ja funktsionaalseid iseärasusi. Seadmete ülevaatusel täita ülevaatuse leht ja kanda sellele avastatud defektid. Defektide avastamisel määrata selle kõrvaldamise viisi ja aeg.

9 (13)

Töö nr 36/9768 Kalda liitumine madalpingel, Sõitme küla, Kuusalu vald, Harjumaa. LR9768

Projekteeris: Egle Ninep-Kaselt Elektriliitumise tööprojekt Kontrollis: Liina Randvoo 04.11.2023

9. Andmetabelid

Põhimaterjalide spetsifikatsioon Nimetus Mark/tähis Kokku Ühik

Maakaabel, 1 kV + 3% varu AXPK 4G120 431 m Kaablikaitsetoru (plast) + 3% varu Ø 110 (750 N) 303 m Kaablikaitsetoru (plast) + 3% varu Ø 110 (1250 N) 116 m Hoiatuslint “Elektrikaabel” (kollane kile Enefit Connect logoga) + 3% varu

0,11x120 303 m

Sõrmikotsamuhv, termokahanev, 1kV plastkaablile 120 mm2 2 tk Liitumiskilp, 1-kohaline (sokliga pinnases) In=63A 1 kmpl Peakaitselüliti 3x20A 1 tk Arvesti P2P 1 tk Kerg-kruus kilbi põhja 0,2 m3

Liitumiskilbi number LK223340 1 kmpl Kaablikinnitusklamber 4 tk Maandus juhe Cu 25 Cu 25 20 m Maandusvardad SGA16 4 tk Sõrmus C12 4 tk Jadavinnaklüliti 400A 1 kmpl Sulavkaitsmed 50/400A 3 tk

Spetsifikatsioonis toodud seadmed võib asendada teiste firmade toodanguga arvestades, et seadmete nimiparameetrid ja kaitseaste jääksid samaks ning vastaksid Enefit Connect OÜ nõuetele. Kaablid peavad vastama JV37 nõuetele. Enne hinnapakkumise tegemist tutvuda olukorraga kohapeal.

10 (13)

Töö nr 36/9768 Kalda liitumine madalpingel, Sõitme küla, Kuusalu vald, Harjumaa. LR9768

Projekteeris: Egle Ninep-Kaselt Elektriliitumise tööprojekt Kontrollis: Liina Randvoo 04.11.2023

Põhiliste tööde mahud *Vastavalt Enefit Connect OÜ poolt väljatöötatud eelarvestustabelile.

11 (13)

Töö nr 36/9768 Kalda liitumine madalpingel, Sõitme küla, Kuusalu vald, Harjumaa. LR9768

Projekteeris: Egle Ninep-Kaselt Elektriliitumise tööprojekt Kontrollis: Liina Randvoo 04.11.2023

Kooskõlastuste koondtabel ja kooskõlastused

Nr. Katastriüksuse nr. Ja nimi või organisatsiooni

nimi.

Omanik / volitatud isik Kooskõlastamise tingimused ja kuupäev

1 Elektrilevi OÜ

2

3

MÄRKUS: Vt. Lisa tabel: VKVL293 Elektripaigaldise projekti kooskõlastuste koondtabeli vorm, ver.1 Originaalkooskõlastused asuvad Enersense AS projektide arhiivis

12 (13)

Töö nr 36/9768 Kalda liitumine madalpingel, Sõitme küla, Kuusalu vald, Harjumaa. LR9768

Projekteeris: Egle Ninep-Kaselt Elektriliitumise tööprojekt Kontrollis: Liina Randvoo 04.11.2023

10. Lisad Nr. Nimetus

1 OÜ Enefit Connect projekteerimisülesanne nr. 455518

13 (13)

Töö nr 36/9768 Kalda liitumine madalpingel, Sõitme küla, Kuusalu vald, Harjumaa. LR9768

Projekteeris: Egle Ninep-Kaselt Elektriliitumise tööprojekt Kontrollis: Liina Randvoo 04.11.2023

11. Joonised Joonise nimetus joonise nr.

Asendiplaan (A3) 001/L1 001/L2
