From: Russak Joonas <[email protected]> Sent: 03 August 2023 14:48:16 To: Pärnumaa Cc: Subject: Elektriprojekt IP6057 Maimoja AJ fiider F2 rekonstrueerimine Kanaküla küla Saarde vald Pärnumaa
Tere
Saadan kooskõlastamiseks elektriprojek IP6057 Maimoja AJ fiider F2 rekonstrueerimine Kanaküla küla Saarde vald Pärnumaa. Projekt puudutab kinnistut: 71101:003:0115 Kanaküla metskond 7. Olemasolev mastalajaam demonteeritakse ja ehitatakse samas asukohas uus mastalajaam. Lugupidamisega, Joonas Russak Tööjuhataja / projekteerija Enersense AS Mobiil: +372 5902 1726 E-mail: [email protected] Aadress: Oksa tee 18, 71067 Viljandi, Eesti w w w.enersense.ee
This e-mail and any attachments hereto are confidential and intended only for a specific individual and purpose. It may contain information which is privileged or otherwise protected against unauthorized disclosure or communication. If you are not the intended recipient, please notify (telephone or e-mail) the sender immediately and delete this message and any attachments from your system without producing, distributing or retaining copies thereof or disclosing its contents to any other person. Thank you.
ENERSENSE AS Hermanni 8A 10121 Tallinn Tel. +372 66 35 600 Telefax +372 66 35 601
Viljandi osakond: Energia 4 71067 Viljandi Tel: +372 66 35 900
Registrokood: 11445550 MTR nr. TEL000862
Tel. (+372) 66 35 600 Fax.(+372) 66 35 601 Hermanni 8a, Tallinn, 10121
Töö nr IP6057
Tellija: Enefit Connect OÜ Reg kood: 16130213 Veskiposti tn 2, 10138 Tallinn
Maimoja F2 rekonstrueerimine Kanaküla küla Saarde vald Pärnu maakond (IP6057)
Projekteerija Joonas Russak
Viljandi august 2023 .a.
2 (10)
Töö nr IP6057 Maimoja F2 rekonstrueerimine Kanaküla küla Saarde vald Pärnu maakond
SISUKORD
1. Asukoht ................................................................................................................................................. 3
2. Tehnilised näitajad ................................................................................................................................ 3
3. Seletuskiri.............................................................................................................................................. 3
Üldosa ................................................................................................................................................ 3
3.1.1. Olemasolevate kommunikatsioonide kaitsmine. ............................................................................. 4
4. Tehniline lahendus ................................................................................................................................ 6
Projekteeritud alajaamad ja 0,4 kV maakaabelliin ............................................................................ 6
Tähistused .......................................................................................................................................... 7
5. Töökirjeldused ...................................................................................................................................... 7
Mehhaniseeritud kaevetööd ............................................................................................................... 7
Ehitustööde läbiviimine ..................................................................................................................... 8
Jäätmekäitlus ...................................................................................................................................... 8
6. Maastiku ja teede taastamine ................................................................................................................ 8
7. Ehitustööde dokumenteerimine ja järelevalve ...................................................................................... 9
8. Töötervishoid ja tööohutusnõuded ........................................................................................................ 9
9. Andmetabelid ........................................................................................................................................ 9
10. Joonised ............................................................................................................................................. 10
3 (10)
Töö nr IP6057 Maimoja F2 rekonstrueerimine Kanaküla küla Saarde vald Pärnu maakond
1. Asukoht

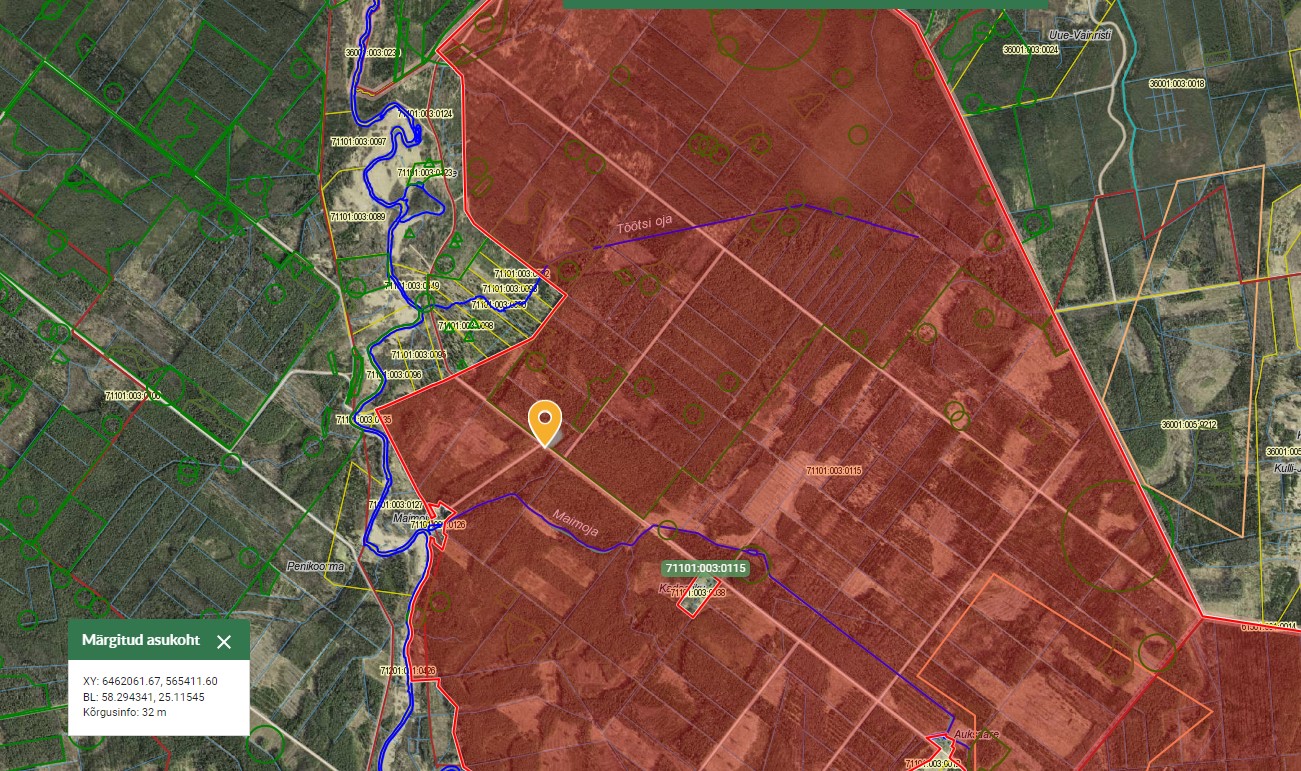

Joonis 1. Tööde piirkond.
2. Tehnilised näitajad Projekteeritud 0,4 kV maakaabel (trass) 3 m Projekteeritud mastalajaam 1 kmpl Projekteeritud alajaam 1 kmpl
3. Seletuskiri
Üldosa Käesolevas projektis on lahendatud Pärnu maakonnas Saarde vallas Kanaküla külas Maimoja AJ
fiider f2 rekonstrueerimine. Kaablitrasside projekteeritud(trassi)pikkused selguvad töömahtude tabelist ja asendiplaani joonistelt, arvutuslikud pikkused (koos varuga) on esitatud elektriskeemidel ja spetsifikatsioonis. Projektis nimetatud elektriseadmeid ja -paigaldisi võib asendada vähemalt samaväärsetega, mis on heakskiidetud Elektrilevi OÜ poolt.
Projekt on koostatud ja töid teostada vastavalt Elektrilevi OÜ poolt kehtestatud nõuetele. Kinni pidada Eesti Vabariigis kehtivatest normatiividest ja seadustest ning kinni pidada töötervishoiu, tööohutus ja elektriohutus nõuetest.
Projekti koostamisel on lähtutud järgmistest standarditest, eeskirjadest, normidest jms: -) Eesti Vabariigi Ehitusseadustik, Seadme ohutuse seadus, Nõuded ehitusprojektile,
Asjaõigusseadus ja teised kehtivad seadused, nõuded ja õigusaktid; -) OÜ Elektrilevi ettevõtte standardid, juhendid, normid, nõuded ja teised kehtivad dokumendid
(https://www8.energia.ee/public/ee043.nsf/PKDE?OpenView); -) EVS 843:2016 Linnatänavad; -) EVS-HD 60364-4-41:2017 Madalpingelised elektripaigaldised. Osa 4-41: Kaitseviisid. Kaitse
elektrilöögi eest; -) EVS-HD 60364-4-42:2011+A1:2015 Madalpingelised elektripaigaldised. Osa 4-42:
Kaitseviisid. Kaitse kuumustoime eest; -) EVS-HD 60364-4-43:2010 Madalpingelised elektripaigaldised. Osa 4-43: Kaitseviisid.
Liigvoolukaitse.
4 (10)
Töö nr IP6057 Maimoja F2 rekonstrueerimine Kanaküla küla Saarde vald Pärnu maakond
-) EVS-HD 60364-4-444:2010/AC:2012 Madalpingelised elektripaigaldised. Osa 4-44:
Kaitseviisid. Kaitse pingehäiringute ja elektromagnetiliste häiringute eest; -) EVS-HD 60364-4-46:2016 Turvalahutamine ja lülitamine -) EVS-HD 60364-4-442:2012 Madalpingepaigaldiste kaitse kõrgepingevõrkude maaühenduste
tagajärjel ja madalpingevõrkude rikete tagajärjel tekkivate ajutiste liigpingete eest -) EVS-HD 60364-5-534:2008 Kaitselahutamine, lülitamine ja juhtimine. Jaotis 534:
Liigpingekaitsevahendid. -) EVS-HD 60364-5-537:2016 Jaotis 537 Turvalahutamine ja lülitamine. -) EVS-EN 50110-1:2013 Elektripaigaldiste käit. -) EVS-EN 50341-1:2013 Elektriõhuliinid vahelduvpingega üle 1 kV. Osa 1: Üldnõuded. Nimetatud dokumentidega tuleb arvestada ka ehitustööde teostamisel. Samuti järgida nimetatud
dokumente elektripaigaldise hilisemal käidul. Ehitustööde käigus ja elektripaigaldiste hilisemal käidul juhinduda eespool toodud eeskirjadest
ja seadustest. Ehitustöödel tekkinud küsimused ja probleemid, mida pole kajastatud käesolevas projektis või on ebaselged, lahendatakse töö käigus kooskõlastatult projekti autori ja töö tellijaga. Projekt on kooskõlastatud kõigi asjast huvitatud asutustega ja kinnistute omanikega.
Projekt on teostatud lähtudes Elektrilevi OÜ lähteülesandest. Alusplaanina on kasutatud OÜ Kirjanurk mõõdistust 10166G juuni 2023. Vähemalt seitse päeva enne liiniehitustööde algust tuleb võtta ühendust kinnistute
valdajatega teavitades neid tööde teostamisest nende maaüksusel. Tööde alustamisel tuleb informeerida tehnovõrkude valdajaid ja vajadusel täpsustada
tehnovõrkude täpne asukoht surfimise teel ja kutsuda kohale trassi valdaja poolne esindaja. Ehituse käigus kahjustada saanud maa-alune kommunikatsioon tuleb ehitajal nõuetekohaselt taastada.
Käesolevas elektripaigaldises on elektriohutuse tagamisel rakendatud peamiselt järgmisi kaitseviise:
PÕHIKAITSENA (otsepuutekaitse) – põhiisolatsiooni ohtlike pingestatud osade ja pingealdiste juhtivate osade vahel ning kaitsekatete ja kaitseümbriste kasutamist;
RIKKEKAITSENA (kaudpuutekaitse) – toite automaatset väljalülitamist koos maandatud kaitsepotentsiaaliühtlustussüsteemi väljaehitamisega, millega tagatakse elektripaigaldise pingealdiste juhtivate osade arvestuslik puutepinge alla 50VAC. Liinide lühisvoolude väärtused tagavad nõutud väljalülitusaja 5s, vastavalt kehtivatele elektriala standarditele ja nõuetele (OÜ Elektrilevi normdokument J345).
3.1.1. Olemasolevate kommunikatsioonide kaitsmine. Kõik ehitustööd tuleb läbi viia vastavuses Eesti Vabariigis kehtivate seaduste ja nõuetega,
projektlahendusest tulenevate teiste normide ja standarditega ning üldkehtivatele põhimõtetele ja arusaamadele kvaliteetsest tööst. Enne tööde alustamist tuleb Töövõtjal koostöös olemasolevate maa- aluste rajatiste valdajatega rajatiste asukohad täpsustada ja tähistada. Ehitajal tuleb täita nimetatud rajatiste valdajate poolt esitatavad nõuded (näiteks toestamine jms) rajatise vahetus läheduses töötamisel. Olemasolevate kommunikatsioonide ristumisel kaevikuga lähtuda nende valdaja ettekirjutustest ja kehtivatest normidest. Töö käigus vajalikke ehitisi ja seadmeid kaitstakse või paigaldatakse ümber vastavalt projektile ja nende haldaja poolt antud juhistele. Kui kaevetöid tehakse olemasolevate kommunikatsioonide kõrval või all, toestatakse ja kaitstakse need nii, et nad ei liiguks ehitustööde jooksul või neid ei vigastataks. Kaitsmise tehnilised lahendused, mida ei ole toodud projektis, lepitakse kokku tööde teostaja ja võrguvaldaja Ehitusjärelevalve spetsialisti poolt enne kaevetööde alustamist. Lahtikaevatud kaabelliinirajatised on vaja toestada ja kaitsta mehaaniliste vigastuste eest ning varguse vastu. Olemasolevate kommunikatsioonide all ja kõrval tehtav täidis peab
5 (10)
Töö nr IP6057 Maimoja F2 rekonstrueerimine Kanaküla küla Saarde vald Pärnu maakond
vastama uutele konstruktsioonidele mõeldud täidise tihedusele. Varem paigaldatud torude, seadmete, tarindite jmt läheduses tuleb kaevetöid teha nende ehitiste omaniku juhendite kohaselt ja omaniku või tema esindaja juuresolekul.
Kaablite kaitsevööndis tuleb tööd teostada käsitsi! Talvetingimustes ehitamine eeldab kaablite ja torude läheduses kaevamist külmunud pinnase
sulatamisega. Kaeviku toestus peab ära hoidma külgnevate pinnaste, vundamentide, struktuuride, rajatiste ja muu omandi häirimise või kokkuvarisemise. Töövõtja kannab täielikku vastutust kaevikute toestamise eest sellise sügavuseni, mida dikteerib pinnase stabiilsus, et vältida kaeviku kokkuvarisemist. Töövõtja peab pinnase tihendamise kaevikute tagasitäitmisel läbi viima selliselt, et ei kahjustataks torustikku ja võimalikke kaableid ning saavutatakse nõutava pinnase taastamine. Tagasitäite tegemisel tuleb jälgida, et materjal ei sisaldaks näiteks suuri kive, mis võivad oma kukkumisega mõjutada nii torustikku kui näiteks erinevaid kaableid (elekter, side). Lahtikaevatud kaablitel (nii side kui ka elekter) tuleb alus hoolikalt tihendada, et kaablid ei jääks pingesse ning tagasitäide tuleb teha hoolikalt, s.t. tagasitäite materjal ei tohi kaableid rikkuda. Suurimate pinnaseosiste läbimõõt ei tohi ületada 2/3 tihendatava kihi paksusest. Kaabel ümbritseda igast küljest min 0,10 m paksuse liivakihiga.
Töövõtja on kohustatud dokumentatsiooni nii põhjalikult läbi vaatama, et selles esinevad võimalikud vastuolud saaks lahendada enne töödega alustamist.
-) Tööde teostamisel kaablikaitsevööndis kehtivad alljärgnevad kitsendused: -) Tööde teostamisel tuleb lähtuda liinirajatiste kaitsevööndis tegutsemise eeskirjast. -) Töid võib teostada liinirajatiste kaitsevööndis ainult volitatud esindaja kirjaliku tööloa alusel Mehhanismide kasutamine kaablite kaitsevööndis on keelatud. Töötamine raske tehnikaga
sidekaevude peal, nende ülesõit, väljakaevatud sidekanalisatsiooni, sidekaablite ülesõit, materjalide ja raskuste paigaldamine nende peale on keelatud. Äärekivide paigaldamisel tagada sidekanalisatsiooni trassi servast horisontaal kujul puhas vahe vähemalt min.0,3 meetrit. Sidevõrkude peale pikalt äärekivid mitte paigaldada.
6 (10)
Töö nr IP6057 Maimoja F2 rekonstrueerimine Kanaküla küla Saarde vald Pärnu maakond
4. Tehniline lahendus Mastalajaama väljaehitamisel juhinduda kehtivast OÜ Elektrilevi juhendist tähis P340 „0,4-20
kV võrgustandard – Mastalajaamad“ Komplektalajaama väljaehitamisel juhinduda kehtivast OÜ Elektrilevi juhendist tähis P358 „Nõuded komplektalajaamadele, jaotuspunktidele ja madalpingeseadmetele“
Õhuliini paigaldusel juhinduda kehtivast OÜ Elektrilevi juhendist tähis P339 „0,4-20 kV võrgustandard – 20 kV õhuliinid“
Maakaabli väljaehitamisel juhinduda kehtivast võrgustandardist tähis P342 „0,4 kV kaabelliinid“ ja liitumispunktide väljaehitamisel juhinduda kehtivast võrgustandardist tähis P343 „0,4 kV liitumispunkt“. Kaablite ühendamisel kilpidesse juhinduda 0,4-20 kV võrgustandardi kaabelliinide osa joonisel nr EE6.4-02 toodud märkusest: kaablisoonte pikkus peab võimaldama kaabli mõõdukat nihkumist tekitamata tõmmet kinnituskohale (näiteks pinnase külmumisel).
Kaablite pinnasesse paigaldusel pidada kinni standardis toodud minimaalsetest vahekaugustest ja paigaldussügavustest. Kaabli montaažil jälgida kaabli tootja poolt lubatud painderaadiusi ja tõmbejõudusid.
Tähistuste paigaldamisel juhinduda kehtivast OÜ Elektrilevi juhendist tähis P346 „Võrguvara tähistamise ja märgistamise nõuded“. Kasutada Elektrilevi OÜ poolt heaks kiidetud sokliga pinnases kilpe. Kilpide paigaldamisel jälgida valmistajatehase nõudeid.
Utiliseerimine korraldada läbi utiliseerimist teostavate ettevõtete vastavalt juhendile „Mittevajaliku vara ja tagastuvate elektriseadmete käsitlemise protseduur“ ning utiliseeritav ja tagastuv materjal dokumenteerida vastavalt Elektrilevi OÜ poolt kehtestatud korrale
Projekteeritud alajaamad ja 0,4 kV maakaabelliin Tõlla:KNO 15kV F mastis nr 41 asendada olemasolev mastalajaam uue projekteeritud
mastalajaamaga MAK-3 trafoga 160 kVA 21(15,75)/1,025//0,41. Trafo reguleerida 1kV 50%; 0,41kV 50%. (joonis 001, 002, 003, 004).
Olemasolevale kaablile paigaldada vahele HEKA 160 komplektalajaam trafoga 50kVA 1/0,4kV. Alajaamale ehitada maandus, maandustakistus tagada ≤ 100Ω. Maanduri ehitamisel on
soovitatav kasutada 4,2 m pikkuseid vasetatud terasvardaid, mis ühendatakse kokku jämedakiulise paljasvaskjuhtmega Cu25. Maandusvarraste vahekaugus peab olema vähemalt kahekordne varda pikkus. Ümber alajaama 1m kaugusele ja 0,3 m sügavusele rajada potentsiaaliühtlusti jämedakiulise paljasvaskjuhtmega Cu25. Valmis ehitatud potentsiaaliringi terviklikkust peab saama mõõta maanduslatilt lahti ühendamise teel. Maa sees olevad maandusseadme ühendused teha keevisliidetena või pressliidetena.
Projekteeritud mastalajaamast AJ14356 ja komplektalajaamast AJ14357 taastada tarbijate ühendused.
Projekteeritud kaablitrasside pikkused on märgitud asendiplaanil, kaablite kogupikkus varuteguriga on märgitud elektrilisel skeemil ning kajastatud materjalide spetsifikatsioonis.
Kaablite sooned tähistada L1, L2, L3.
Tabel 1. Projekteeritud 0,4kV maakaabel Kaabel nr. Algus Lõpp Mark Trass / Pikkus
(otsad+varutegur) Paigaldusolud
MPL405719
AJ14356
AJ14357 AXPK 4x50
3/10m
Kaabel paigaldada kogu pikkuses kaitsetorus. Lahtine kaevik D75 450N I=3m. Pikendada olemasolev maakaabel jätkumuhvi abil.
7 (10)
Töö nr IP6057 Maimoja F2 rekonstrueerimine Kanaküla küla Saarde vald Pärnu maakond
Kaabel nr. Algus Lõpp Mark Trass / Pikkus
(otsad+varutegur) Paigaldusolud
MPL405720
AJ14357
Pertle AXPK 4x50
3/10m
Kaabel paigaldada kogu pikkuses kaitsetorus. Lahtine kaevik D75 450N I=3m. Pikendada olemasolev maakaabel jätkumuhvi abil.
Tähistused Märkesiltide paigaldamisel lähtuda kehtivast OÜ Elektrilevi võrgustandardist tähis P346
„Võrguvara tähistamise ja märgistamise nõuded“
Välitingimustes kasutatavad tähised peavad olema tugevast plastist või metallist ning peavad olema kinnitatud kas neetide või kruvikinnitusega. Kasutada musta kirjet kollasel taustal va maandusseadme tähised mis peavad olema punast värvi.
Otsamuhvi juurde paigaldada kiletatud lipik, millel on andmed kaabli numbri, margi ja ristlõike kohta.
5. Töökirjeldused
Mehhaniseeritud kaevetööd Elektrikaabel paigaldada lahtisel kaevemeetodil – vt asendiplaani joonist 001. Kaevetööd
teostada vastavalt normatiividele kehtivate lubade alusel. Kaabli paigaldamisel järgida Elektrilevi OÜ (0,4…20 kV) Ettevõttestandardit ja valmistajatehase nõudeid.
Lahtise kaeviku korral 0,3 kõrgusele kaabli ülapinnast paigaldada veniv kollane hoiatuskile („Elektrikaabel” Elektrilevi OÜ logoga). Kogu trassi ulatuses kaitsta kaabel kaitselindiga.
Ristumistel teiste kommunikatsioonidega esmalt määrata kindlaks nende sügavus käsitsi kaevamise teel, kutsudes eelnevalt kohale vastava trassi valdaja ja vastavalt kõrgusgabariidile otsustada pealt või altpoolt läbimineku kasuks (vt tabel 5.1). Kaevetööd teiste kommunikatsioonide kaitsevööndis teostada käsitsi. Samuti teostada kaevetööd käsitsi puudele ligemal kui 2,0 m.
Kaeviku laius sõltub kaevamisviisist ja pinnasest. Ehituse käigus kahjustada saanud maa-alune kommunikatsioon tuleb ehitajal nõuetekohaselt
taastada. Hoolitseda kaeviku toestamise, kaitsmise, kuivatamise ja isoleerimise eest ehitustööde tegemise
ajal. Pärast kaevetööde lõppu peab töövõtja saama tellija ja ametkondade kooskõlastuse tehtud töödele. Kahtluse korral tuleb teha kontrollmõõtmised, et selgitada tööde vastavust nõuetele.
Väljakaevatav pinnas, mis jääb tagasitäitest üle – utiliseerida, ladustades see omavalitsuse poolt ettenähtud territooriumile.
Enne kaablikaeviku tagasitäitmist teostada kaablitrassi kontrollmõõdistamine horisontaalsete ja vertikaalsete sidemetega.
Peale kaevamistööde lõppu taastada haljastus ja teekatted. Ehitajal lasub kohustus taastada pinnakatted edaspidiseks normaalseks kasutuselevõtuks.
Tabel 5.1. Elektrikaabli horisontaalsed ja vertikaalset vahekaugused teiste kommunikatsioonidega ristumisel, torus/ilma toruta
Nimetus Paralleelkulgemisel Ristumisel
Vee- ja kanalisatsioonitoru ≥ 1,0/ >1,0 ≥ 0,25/ ≥0,5 Sidekaabel 0,25....0,5/ >0,5 ≥ 0,15/ ≥0,5 Gaasitoru ≥ 1,0/ 1,0 / ≥0,6 (kaabel terashülsis)
8 (10)
Töö nr IP6057 Maimoja F2 rekonstrueerimine Kanaküla küla Saarde vald Pärnu maakond
Nimetus Paralleelkulgemisel Ristumisel
Kaugküttetorustik või kanali pealispind ≥ 2,0/ - ≥ 0,25/ ≥0,5
Elektrikaabel ≥ 0,07/ ≥0,1 ≥0,1/≥0,25...0,5
Ehitustööde läbiviimine Elektritööde teostamiseks elektripaigaldistes, nende juures või lähedal peavad töövõtja töötajad
olema juhendatud ja nende teadmised ohutuseeskirjade, sh. „Elektripaigaldiste käidu ohutusjuhendi“ (Elektrilevi) nõuete tundmises kontrollitud ja selle kohta väljastatud vastavasisulised tunnistused.
a) Üldnõuded ehitustööde läbiviimisel. Ehitustööde läbiviimisel tuleb arvestada: • Eesti Vabariigi kehtivaid seadusi, määrusi ja valitsuse ning ministeeriumite otsuseid. • kohaliku omavalitsuse määruseid ja juhendeid. • kontrollivate instantside määruseid ja standardeid. • Üldkehtivaid põhimõtteid ja arusaamu kvaliteetsest tööst. b) Tööde organiseerimine. Ehitustööde alustamist, kontrolli tulemusi, kaetud tööde ülevaatusi ja teisi põhimõttelisi küsimusi
käsitlevad otsused peavad olema protokollitud. Protokollid säilitatakse tellija juures. Säilitada tuleb ka kasutatud materjalide ja toodete sertifikaadid.
Erilist tähelepanu pöörata järgmistele asjaoludele: • Ohtliku tsooni piirid peavad olema tähistatud piirete, ohutusmärkide ja hoiatavate plakatitega; • Kõik ehitusplatsil töötavad inimesed peavad olema instrueeritud ohutustehnika nõuetest; • Kõrvaliste isikute juurdepääs ehitusplatsile ja töötsoonidesse peab olema tõkestatud, • Ohutuse eest ehitusplatsil vastutab täielikult töövõtja.
Jäätmekäitlus Ehitusel tekkivate jäätmete käitlemisel juhinduda KOV jäätmekäitluse eeskirja nõuetest ning
konkreetse ehitusettevõtja jäätmekäitluse kavast.
6. Maastiku ja teede taastamine Tööde teostamisel lähtuda Ehitusseadustikust ja MKM määrustest ning Saarde valla
kaevetööde eeskirjast. Kaablitrasside pealiskiht, murukatted, teed ja muud rajatised tuleb taastada vastavalt
nende endisele seisukorrale! Tööde käigus tekkivate kahjustuste ulatus sõltub ehitusajast. Peale ehitustööde lõppu taastada
maapinna endine olukord vastavalt nõuetele. Korrastada kõik ehitusjäljed. Kaeviku täitmisel arvestada pinnase hilisemat vajumist. Tagasitäiteks sobiv pinnas vajadusel
ladustatakse ja kasutatakse piirkonna täitmiseks. Ülemäärane ja tagasitäiteks mittesobivad pinnasekogused on töövõtja kohustatud utiliseerima, ladustades see omavalitsuse poolt ettenähtud territooriumile.
Töövõtja vastutab tööde teostamise ajal keskkonnakaitse eest ehitusplatsil ja selle kõrval oleval alal vastavalt Eesti Vabariigis kehtivatele seadustele ja nõuetele.
9 (10)
Töö nr IP6057 Maimoja F2 rekonstrueerimine Kanaküla küla Saarde vald Pärnu maakond
7. Ehitustööde dokumenteerimine ja järelevalve Ehitustööde dokumenteerimine teostatakse vastavalt Ehitusseadustikule ja vastavalt tellija poolt
kehtestatud nõuetele. Kõik kõrvalekalded projektis fikseeritakse vastavates protokollides ja kooskõlastatakse objekti projekteerijaga ning tellijapoolse ehitusjärelevalvega. Projektile mittevastava ja kooskõlastamata ehitustegevuse eest vastutab ehitaja.
Ehitaja esitab tellijale elektripaigaldise auditi ja teostusdokumendid. Tellija ja töövõtja poolt vastuvõtu ajal märkimata jäänud vead ja puudused ei vabasta töövõtjat vastutusest.
8. Töötervishoid ja tööohutusnõuded Tööde teostamisel tuleb järgida EV seadustega ja määrustega määratud nõudeid. Ehitustööde ajal
ei tohi ehitusel viibida kõrvalisi isikuid ning tööd ei tohi ohustada mõjupiirkonnas olevaid isikuid. Kaevetöid võib alustada vastavate lubade olemasolul.
Ehitaja peab tagama, et töötajad oleksid instrueeritud tööohutusalaselt ja olema varustatud töötamiseks vajalike kaitsevahenditega.
Ehitusplats tuleb vastavalt nõuetekohaste viitade ja märkidega tähistada. Ehitustööde teostaja peab tagama ehitustööde teostamise, ehitusplatsi kontrolli ja töötervishoiu ning tööohutuse nõuded vastavalt määrusele nr 377. Ehitustööde teostajal peavad olemas olema määruses nõutud dokumendid.
9. Andmetabelid Nr Nimetus 1 Põhimaterjalide spetsifikatsioon 2 Kooskõlastuste koondtabel
10 (10)
Töö nr IP6057 Maimoja F2 rekonstrueerimine Kanaküla küla Saarde vald Pärnu maakond
10. Joonised Joonise nimetus joonise nr. Asendiplaan (M 1:200, A3) 001 15kV Skeemiparandus (M Skeem, A3) 002 Elektriskeem (M Skeem, A3) 003 Mastalajaama paigutusskeem (M Skeem, A3) 004 Alajaama paigutusskeem (M Skeem, A4) 005
3 0.28
3 0.5
9
3 0.94
3 0.28
3 0.59
3 0.9
3
3 1.10
3 0.9
4 3 0.79
3 1.2
0
31.09
30.92
30.98
3 1.0
8
3 1.2
4
30.91
30.97
30.91
30.87
3 1.12
3 1.0
0
30.74
30.85
7 1
1 0
1 :0
0 3
:01 24
P e
rtle m
e tsa
Kr
W 1
W1
W1
W1
W1
W 1
W 1
W 1
W 1
W 1
P ro
je kte
e ritud
ala jaa
m :
A J1
4 3
5 7
50 kV
A
O lem
a so
le v m
a a
kaa be
l lõig ata
p o
ole ks
ja p
iken d
ad a
jä tku
m u
h viga
kun i
pro je
kte e
ritu d
a la
jaa m
a n
i A J1
4 3
5 7
M P
L 4
05 71
9 (A
X P
K 4
G 5
0 , L
= 3
m / 1
0 m
). A
J1 4
3 5
6 A
J -A J1
4 35
7; K
a ab
e l kog
u p
ikku se
s ka itse
to ru
s: La
htin e
kae ve:D
7 5
, 4 5
0 N
, L =
3 m
;
M P
L 4
05 72
0 (A
X P
K 4
G 5
0 , L
= 3
m / 1
0 m
). A
J1 4
3 5
7 A
J - P e
rtle ;
K a
ab e
l kog u
p ikku
se s ka
itse to
ru s:
La htin
e kae
ve:D 7
5 , 4
5 0
N , L
= 3
m ;
3 1.5
1
31.37
31.51
31.76
31.78 31.47
3 1.45
31.88 31.62
3 1.6
8
3 1.6
4
3 1.6
0
3 1.6
4
3 1.8
6
31.52
31.85 32.02 32.06
31.98 32.05
32.06
Kr
Kr
7 1
1 0
1 :0
0 3
:01 15
K a
n a
kü la
m e
tsko n
d 7
M a
im o
ja A J
P ro
je kte
e ritud
m a
sta laja
am :
A J1
4 3
5 6
16 0kV
A D
e m
o nte
erid a
o le
m a
so le
v M
aim oja
m a
sta la
ja a
m
T IN
G M
Ä R
G ID
A S
E N
D IP
L A
A N
IL P
rojekteeritud m astalajaam
A J14356
P rojekteeritud alajaam
A J14357
O lem
asolev K P
õhuliin O
lem asolev M
P õhuliin
O lem
asolev M P
m aakaabel
P rojekteeritud 0,4kV
m aakaabel 450N
kaitsetorus K
innistu piir
A se
ndiplaa n
001
1:200 A 3
W 1
W 1
W 1
T eo
stas:
K ä
id u
k o
rrald a
ja(-d ):
N im
etu s:
K ä
id u
p iirk
o n
n a
n im
i(-ed ):
K u
u p
äe v:
S k
ee m
ileh e
n r:
ID _7
15 64
64 u
ue A
J13 91
5 lisa m
Liina T
a m
m
Iva r V
iita
K iling
i-N õ
m m
e 1
10 /35
/1 5kV
- T õlla
K iling
i-N õ
m m
e
K N
O -15
16
08 .06
.2 02
3
IIs . TÕLLA
KILINGI-NÕMME 110/35/15 kV
1516
13 Kulli LP
K a
le vi
23
24
K ulli LP
K u
lli
IIs.
46
13
14
S u
itsukü la
K A
E T
S A
A R
E L
P
23
24
Kaetsaare LP
La uka
K ä
rsu
S ivesti
V ä
ike -T
õlla
R essi13
T õlla
LP
13 Risu LPR
isu
13
Luhaääre LP
Lu ha
ä ä
re
LP 1
14 37
K-Nõmme MP
Abja MP
LP11434
14
Torgi LP
13
T ag
an õm
m e LP
23
24
