From: Henri Gostsõllo <[email protected]> Sent: 28 June 2023 11:59:58 To: Lääne-Virumaa Cc: Subject: Altja sild - Metsateatise eelinfo

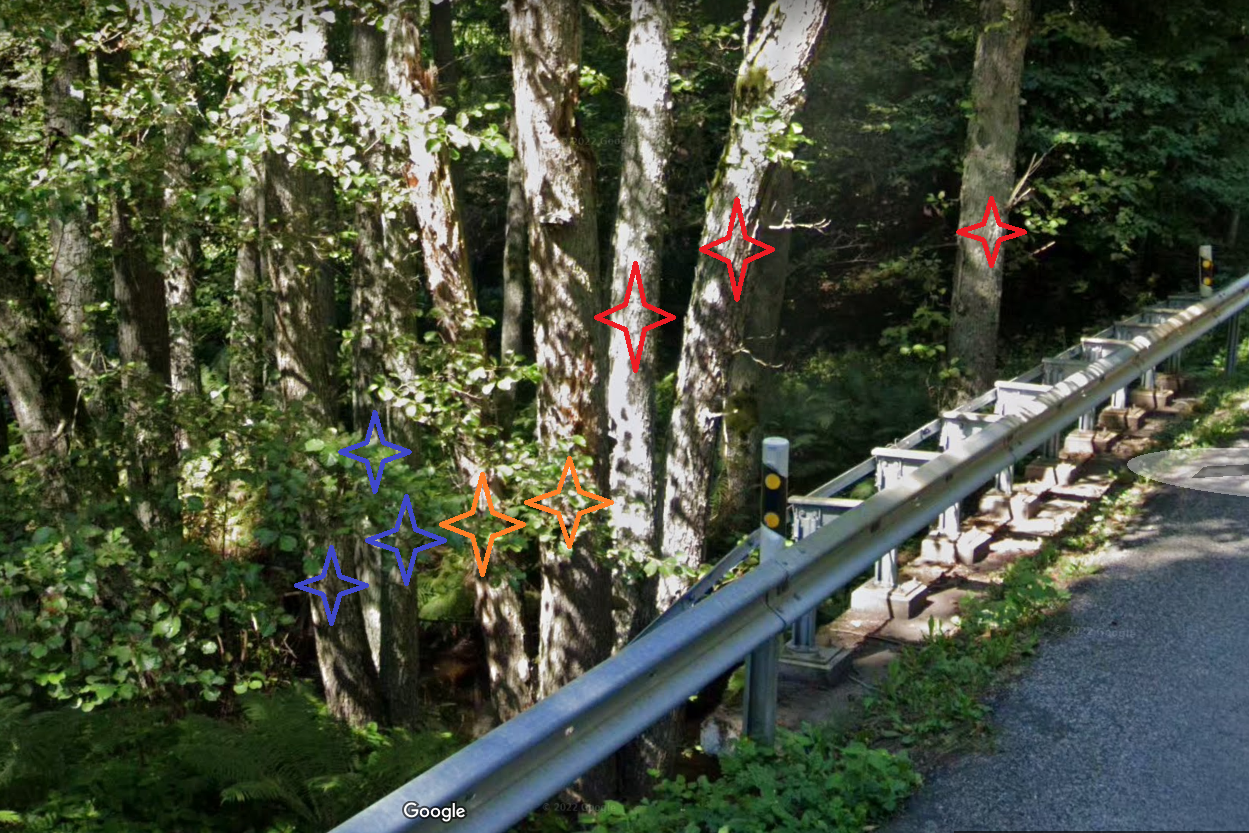

Tere! Nordpont OÜ alustab alates 10.07.23 riigiteel 17181 Võsu-Vergi-Söeaugu km 15,354 asuva Altja silla ümberehitustöödega. Tööde teostamise raames ja vastavalt RMK-ga kooskõlastatud projekle (31.05.2022 nr 3-1.1/2021/4215) tuleb silla ülavoolupoolselt küljelt eemaldada 6 puud (kooskõlastuse fail lisatud). 3 neist jäävad Transpordiame teemaasse ja 3 tk jäävad Sagadi metskond 42 kinnistule. Keskkonnaamele esitasime eelmise nädalal taotluse veekaitsevööndis raietööde teostamiseks (taotlusvormid lisatud). See on tänaseks menetluses ja peaks lähiajal väljastatama. Seejärel saan selle edasi ka siia saata ja paluda Teil antud puude kohta Metsateas väljastada. Puude langetamine on kaetud Nordpont OÜ ja Transpordiame vahelises lepingus. Küsimus jääb nende 3 langetatud puu kohta, mis jäävad Sagadi metskond 42 alasse. Kui vajalikud load väljastatud, kas järkame need nt 3-meetristeks juppideks kuhugi tee äärde? Tervitades Henri Gostsõllo | Ehitusjuht Nordpont OÜ Madara 25, 10612, Tallinn +372 6 403 360 +372 56 502 500 [email protected]

154+73152+59 152+60

152+80 153+00 153+20 153+40 153+60 153+80 154+00 154+20 154+40 154+60

72 00

1

1 2

219000 14000 10000

60 00

60 0

Üleminek 1:50, 40.00m G=6m, 69.00m Üleminek (katend) 1:50, 42.00m

6. 00

6. 00

4. 30

Tö öm

ah tu

de p

iir PK

1 52

+8 0

Tö öm

ah tu

de p

iir PK

1 54

+3 0. 30

ALTJA JÕGI 641

H2W3, L=40m

Piire H1W4, 36mPiire H1W4, 70m

Piire H1W4, 62m

Mahaviik, L=4m

Mahaviik, L=12m

Mahaviik, L=4m

Mahaviik, L=4m

Piire H2W3, 40.00m

▲ I'

I▲

▲ II '

II▲

Y=619542.3353 X=6606310.7697

Y=619552.2265 X=6606294.5460

Y=619558.3719 X=6606298.2967

Y=619548.4807 X=6606314.5204

PA1 13,20

PA2 11,15

LP1 11,35

LP2 11,50

PA3 13,50

PA4 17,1

LP3 11,50

AL TJ

A JÕ

GI 64

1

Projekteeritud plasttruup,

∅300 mm, L=12.0 m,

H=14.15-14.65 m, i=-4.17%

???

4. 30

Piire H1W4, 50m

Kraavi põhja korrastamine 13.00

Kraavi põhja korrastamine 20.00

Likvideeritavad puud 4tkLikvideeritavad puud 1tk

Ol.oleva koonuse korrastamine Ol.oleva koonuse korrastamine

14.0

15.013.4 13.413.4 13.5 13.5 13.5 13.6 13.7

13.8

13.9

14.1

14.2

14.3 14.4 14.5 14.6 14.7 14.8 14.9

15.1 15.2 15.3 15.4 15.5 15.6 15.7

Märkused: 1. Sidutee projektsed parameetrid:

· Tee klass - kõrvalmaantee · Ristlõige - sõiduraja laius 4,0m, peenar 1,0m. · Sõidutee gabariit sillal 6m. · Põrkepiirete vahe sõiduteel 6m. · Mulde laius 7,5m. Proj. ja ol.oleva katendi kokkuviimine 1:50 kaldega.

2. Proj. katend kogu paksuses 31cm: · ühekihiline AC16 surf 6cm · killustikalus - 32/64 + 16/32 25cm

3. Sillal ja sõiduteel kasutatavad piirded: · H2W3 ankurdatav L=36m · H2W3 rammitav L=44m · H1W4 rammitav L=218m · Üleminekudetailid H2W3->H1W4 sisalduvad teepiirde mahus. · Mahaviik 4/12m

4. Ehitusaegne ümbersõit vt SK ptk 4.3 5. Kivikindlustus betoonil: munakivid D200-400mm, geotekstiil profiil 2, tagasitäide fmin 0,5m/ööp. 6. Kindlustatava ala suurus kokku 130m² (projektsioon). 7. Geodeetiline plaan koostatud R Geo OÜ töö nr G1021, teostatud 2021a. 8. Geoloogilised uuringud teostatud OÜ Reaalprojekt töö nr GL21104, teostatud 2021a jaanuar. 9. Hüdroloogilised andmed Keskkonnaagentuurist 06.12.2021a. 10. Koordinaadid L-Est97 süsteemis, kõrgused EH2000 süsteemis.

Töömahtude piir

Proj. asfaltkate

Proj. katteserv

Proj. vertikaal 40.00

Projekteeritud nõlv 1:1,5

Proj. põrkepiire sõiduteel

Proj. liiklusmärgi post

PA_1 10.00 Geoloogilise uuringupunkti asukoht

Tähispost

Tingmärgid:

Munakivid geotekstiilil

Proj. põrkepiire sillal

Proj. tee telg

Proj. kergkate

Proj. kraavipõhi Likvideeritav puu

Altja Tallinn

INSENER ALLKIRI JOONISE NIMETUS

MÕÕTKAVAJOONISE NR

TELLIJA

TÖÖ NIMI

OBJEKT

PROJ ETAPPPROJ NR REV

MTR reg. nr : EEP003348

ALLKIRI

ALLKIRI

INSENER

VASTUTAV INSENER

KUUPÄEV

Selektor Projekt OÜ reg kood 12503887 Pärnu mnt 186, 11314 Tallinn Tel 56 565 000, [email protected]

TEL002841

Transpordiamet Riigitee nr 17181 Võsu-Vergi-Söeaugu km 15,354 Altja silla rekonstrueerimise põhiprojekti koostamine. Muudatusprojekt Altja sild km 15,354

Asendiplaan

P21012 TS-4-01 PP

J. Vanamõisa

T. Jõe

E. Reinsalu 28.11.2022 v31:500

MUUDATUSPROJEKT (28.11.2022): 1. Sõidutee gabariit 6m (varasemalt 8m) 2. Töömaa-ala ulatus vähenenud. 3. Tee-ehitus teostakse teemaal. 4. Tee-ehituse tarvis ei teostata raadamist. 5. Teemulde nõlvakalle 1:1,5
