IP5888 Kadajärve F2 nõuetekohasus. Soontaga küla, Tõrva vald, Valga maakond

From: Rebane, Raido <[email protected]> Sent: 14 April 2023 15:19:23 To: Risto Sepp Cc: Valgamaa Subject: IP5888 Kadajärve F2 nõuetekohasus. Soontaga küla, Tõrva vald, Valga maakond.

Lp Risto Sepp Valgamaa metsaülem Tel 513 0147 Aakre metskond 136 (60802:001:0304) kinnistu omanik. Teavitan Teid sellest, et Leonhard Weiss OÜ projekteerib Enefit Connect OÜ tellimusel Kadajärve alajaama F2 nõuetekohasuse projekti Soontaga külas, Tõrva vallas, Valga maakonnas. Projekti eesmärk on asendada amortiseerunud alajaam ja elektriliinid ning nõnda parandada piirkonna elektrivarustuse töökindlust ja kvaliteeti. Selle raames asendatakse 1 alajaam, ehitatakse 1 uus mastalajaam, ja rekonstrueeritakse ca 2,1 km olemasolevaid õhuliine. Saadan Teile asendiplaani Aakre metskond 136 kinnistul tehtavate töödega - asendatakse olemasolevad mastid, toed ja tõmmitsad ning paljasjuhtmed õhukaabliga. Lugupidamisega LEONHARD WEISS OÜ Elektriteenuste division Raido Rebane Lõuna piirkond Projekteerija + 372 5699 8445 [email protected] www.leonhard-weiss.ee/ LEONHARD WEISS grupi ettevõte Meie juriidiliste teadetega tutvumiseks külastage meie kodulehte.

1,0 kV õhuliin AJ14472 F2 AJ14472 - M47 (AJ14473) juhtmevahetus Demonteerida AJ Kadajärve - M4 A-4x25, trass=161 m ja demonteerida M4 - M47 A-2x25, trass=2081 m. Asendada AJ14472- M47 (AJ14473) Ex4x70, trass=2242 m.

1 kV Ex70 AJ14472 F2

0,4 kV A-4x35 AJ14472 F5

0,4 kV 2xASB3x185 AJ14472 F1 ja F3

Demonteerida Kadajärve alajaama F2 õhuliin A-2x25 M4 - M5 (koos mastiga M5), trass=45 m.

Mast asendada 3 kl, 10 m, kreosoot.

Mast asendada 3 kl, 10 m, kreosoot. Tõmmits asendada.

Mast asendada 3 kl, 10 m, kreosoot. Tõmmits asendada.

Mast asendada 3 kl, 10 m, kreosoot.

Mast asendada 3 kl, 10 m, kreosoot.

Mast asendada 3 kl, 10 m, kreosoot.

Mast asendada 3 kl, 10 m, kreosoot.

Mast asendada 3 kl, 10 m, kreosoot.

Mast asendada 3 kl, 10 m, kreosoot.

Mast asendada 3 kl, 10 m, kreosoot.

Mast asendada 3 kl, 10 m, kreosoot.

Mast asendada 3 kl, 10 m, kreosoot.

Mast asendada 3 kl, 10 m, kreosoot.

Mast asendada 3 kl, 10 m, kreosoot.

Mast asendada 3 kl, 10 m, kreosoot. Tõmmits asendada.

Mast asendada 3 kl, 10 m, kreosoot.

Mast asendada 3 kl, 10 m, kreosoot.

Mast asendada 3 kl, 10 m, kreosoot.

Mast asendada 3 kl, 10 m, kreosoot.

Mast asendada 3 kl, 10 m, kreosoot.

Mast asendada 3 kl, 10 m, kreosoot.

Mast asendada 3 kl, 10 m, kreosoot.

Mast asendada 3 kl, 10 m, kreosoot.

0,4 k V JS

AJ14472 Demonteerida aias asuv Kadajärve 100 kVA raamalajaam koos A-mastiga M1 ja masti vahel asuva 0,4 kV jaotuseadmega.

AJ KADAJÄRVE

Projekteeritud alajaama AJ14472 ehitada 2-mastiliseks ja mastide vahele paigaldada trafo kandetraavers ning 160 kVA trafo. Mastid 2x4 kl, 11 m, kreosoot.

0,4 kV JS Projekteeritud mastalajaama 0,4 kV jaotuskilp soklil ja 1 kV jaotuskilp mastil.

160

15 kV õhuliin M163 - M1 BLL-62, trass=9 m.

KM1 KM2

1 kV JS

Kadajärve 60802:001:0060

Mäeotsa 60802:001:0040

Sarapuu 60801:001:0425

Kadajärve 60802:001:0081

Aakre metskond 136 60802:001:0304

Sikkaküla 60802:001:0260

69 Võru-Kuigatsi-Tõrva tee 60802:001:0352

100

15 kV ÕL

AS-50

Tellija

Projektijuht

Projekteeris

Kontrollis

Keel

Staadium

Mõõtkava

LehtiLeht

Projekt

Joonis Joonise nr

E-post [email protected] Telefon +372 601 2285 Registrikood 12083348 EE101756486

LEONHARD WEISS OÜ

Kadajärve F2 nõuetekohasus. Soontaga küla, Tõrva vald, Valga maakond.

Asendiplaan

Enefit Connect OÜ

IP5888_TP_EL-4-01

EST

Tööprojekt

M 1: 2000

21

Raido Rebane Andres Mee

+372 5699 8445

+372 511 9005

14.04.2023

14.04.2023

TINGMÄRGID:

1W1 - Projekteeritud 0,4 kV ja 1 kV maakaabel kaitsetorus

- Olemasolev 0,4 kV õhuliin

- Katastripiir

- Õhuliini juhtmevahetus

- Demonteeritav objekt

- Olemasolev 15 kV õhuliin

- Projekteeritud tõmmits

- Olemasolev 0,4 kV maakaabel

- Projekteeritud puitmast (asendamine)

- Projekteeritud mastalajaam - Projekteeritud puitpost

160

W2 - Projekteeritud 15 kV õhuliin

- Projekteeritud jaotuskilp - Projekteeritud kaablimuhv

Mast asendada 3 kl, 10 m, kreosoot.

Mast asendada 3 kl, 10 m, kreosoot.

Mast asendada 3 kl, 10 m, kreosoot.

Mast asendada 3 kl, 10 m, kreosoot.

Mast asendada 3 kl, 10 m, kreosoot.

Mast asendada 3 kl, 10 m, kreosoot.

Mast asendada 3 kl, 10 m, kreosoot.

Mast asendada 3 kl, 10 m, kreosoot.

Mast asendada 3 kl, 10 m, kreosoot.

Mast asendada 3 kl, 10 m, kreosoot.

Mast asendada 3 kl, 10 m, kreosoot.

Mast asendada 3 kl, 10 m, kreosoot.

Mast asendada 3 kl, 10 m, kreosoot.

Mast asendada 3 kl, 10 m, kreosoot.

Mast asendada 3 kl, 10 m, kreosoot.

Mast asendada 3 kl, 10 m, kreosoot.

Mast asendada 3 kl, 10 m, kreosoot.

Mast asendada 3 kl, 10 m, kreosoot.

Mast asendada 3 kl, 10 m, kreosoot.

Mast asendada 3 kl, 10 m, kreosoot.

Mast asendada 3 kl, 10 m, kreoso

Projekteeritud mastalajaam AJ14473 1,0/0,41 kV 50 kVA paigaldada projekteeritud masti M47. Mast asendada. 4 kl, 10 m, kreosoot. Paigaldada tugi, 4 kl, 11 m, kreosoot. (Vt. joonis IP5888_TP_EL-6-01)

Mast asendada 3 kl, 10 m, tanalith. Tugi asendada 3 kl, 11 m, tanalith. Liitumiskilp tõsta ümber uuele mastile. Ehitada kordusmaandus Rm≤100 Ω.

Mast asendada 3 kl, 10 m, tanalith.

0,4 kV õhuliin AJ14473 F1 M47 - M49 juhtmevahetus Demonteerida 2xA-25, trass=97 m. Asendada Ex4x70, trass=97 m.

1 kV Ex70 AJ14472 F2

0,4 kV Ex70 AJ14473 F1

50

81624LK

AJ14473

Sikkalaane 60802:001:0250

Treiali 60802:001:0140

Rooni 60802:001:0570

Sikkaküla 60802:001:0260

Tellija

Projektijuht

Projekteeris

Kontrollis

Keel

Staadium

Mõõtkava

LehtiLeht

Projekt

Joonis Joonise nr

E-post [email protected] Telefon +372 601 2285 Registrikood 12083348 EE101756486

LEONHARD WEISS OÜ

Kadajärve F2 nõuetekohasus. Soontaga küla, Tõrva vald, Valga maakond.

Asendiplaan

Enefit Connect OÜ

IP5888_TP_EL-4-01

EST

Tööprojekt

M 1: 2000

22

Raido Rebane Andres Mee

+372 5699 8445

+372 511 9005

14.04.2023

14.04.2023

TINGMÄRGID:

- Katastripiir

- Õhuliini juhtmevahetus

- Projekteeritud tõmmits - Projekteeritud puitmast (asendamine)

- Projekteeritud mastalajaam160

- Projekteeritud tugi

Projekti kooskõlastus RMK hallatavatel kinnistutel

Olete esitanud Riigimetsa Majandamise Keskusele (edaspidi RMK) elektrivõrgu rekonstrueerimise

projekti „Kadajärve F2 nõuetekohasus. Soontaga küla, Tõrva vald, Valga maakond“, mis puudutab

RMK hallatavat maaüksust (RMK maa).

Projektis nähakse ette tööd Valgamaal, Tõrva vallas riigi omandis olevale RMK maale, kus

maaüksusel Aakre metskond 136 (60802:001:0304) asendatakse olemasolevad mastid, toed ja

tõmmitsad ning paljasjuhtmed õhukaabliga.

RMK on tutvunud esitatud materjalidega ning kooskõlastab elektri-õhuliinil projekteerimise ja

rekonstrueerimise järgmistel tingimustel:

1. RMK maade, mida liin läbib s.h. liini kaitsevöönd ja töödeks kasutatavad alad viia peale

tööde lõppemist endisesse seisukorda 1-kuu jooksul;

2. Kaitsevööndist väljapoole jääv töödeks vajalikul alal teostatavad tegevused kooskõlastada

vähemalt 1-kuu enne tööde algust ja alad viia peale tööde lõppemist endisesse seisukorda 1-

kuu jooksul;

3. Demonteeritavad mastid, liinid ja vundamendid vedada ära ja käidelda seaduses ette nähtud

viisil.

Lugupidamisega

(allkirjastatud digitaalselt)

Risto Sepp

Valgamaa metsaülem

5130147 [email protected]

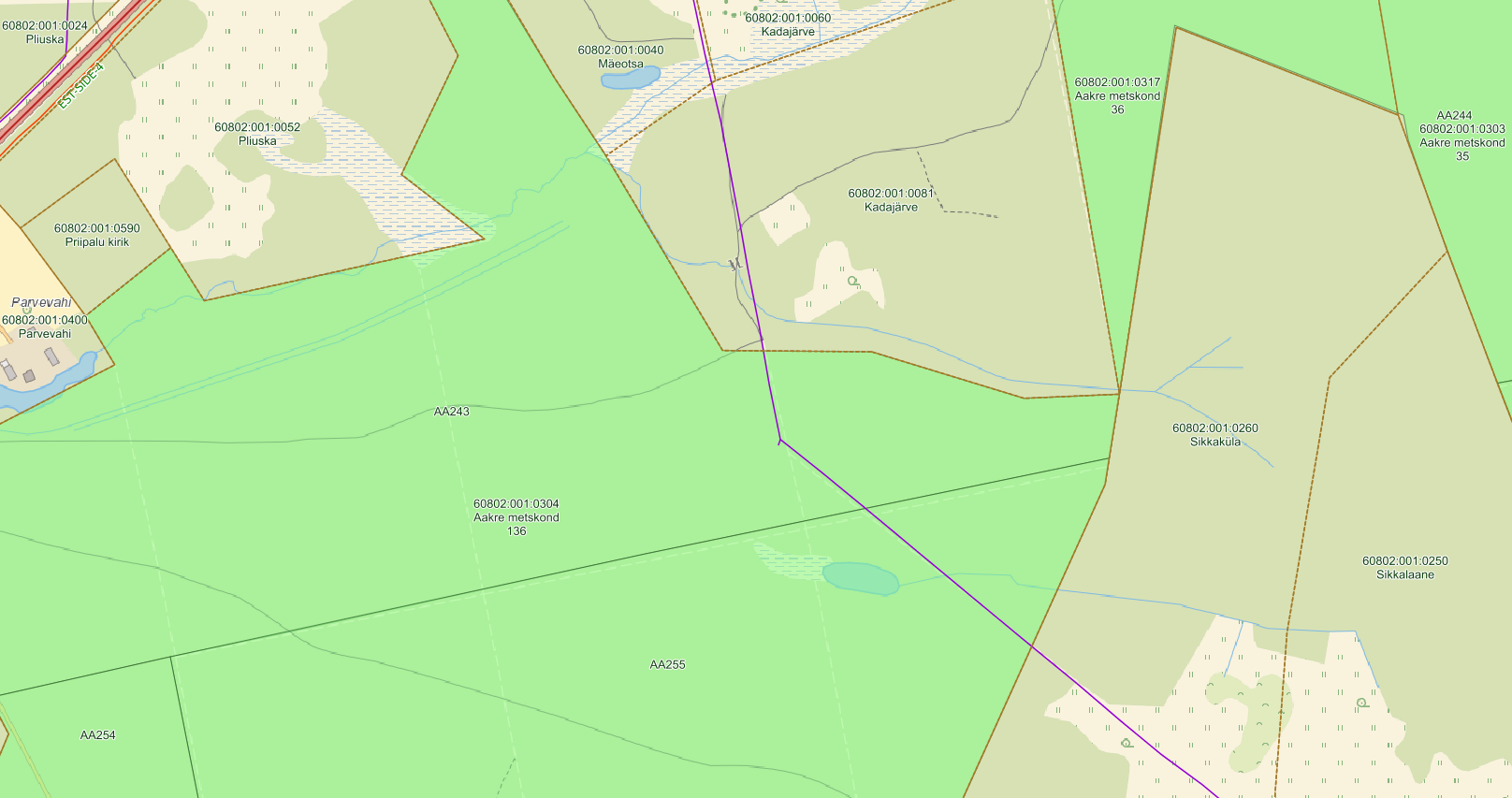

Lisa: skeem
