Harju maakond, Keila linn, Uus-Paldiski tee 5 reklaamkandja ehitusteatisest

Dokument: Seletuskiri

1(9

Staadium: Eelprojekt Kuupäev: 12.09

Töö nr: 120925 Töö nimetus: LED-ekraan kinnistul Aadress: Uus-Paldiski tee 5, Keila linn, Harjumaa .2025

)

Objekt:

Aadress:

Tellija:

Projekti koostaja:

LED-EKRAAN KINNISTUL

EELPROJEK

T

NB! KÄESOLEV

LED-EKRAAN KINNISTUL

Uus-Paldiski tee 5, Keila linn

ScreenX Oü

Kontaktisik: Reivo Samma

Martin Alavere

SELETUSKIRI EI OLE ALUSEKS EHITUSTEGEVUSEKS. KÄESOLEV

SELETUSKIRI ON ARHITEKTUURIOSA EELPROJEKT, MIS ON ALUSEKS KOV

EHITAMISE JA/VÕI T

KOOSKÕLASTUSE TAOTLEMISEKS.

OOTMISE ALUSEKS TULEB KOOSTADA ARHITEKTUURI JA

KONSTRUKTSIOONI OSADE TÖÖPROJEKTID.

2(9

Töö nr: 120925 Töö nimetus: LED-ekraan kinnistul Aadress:

Dokument: S eletuskiri Staadium: Eelprojekt Kuupäev: 12.09.2025Uus-Paldiski tee 5, Keila linn, Harjumaa

)

Projekti koosseis

1. SELETUSKIRI

2. GRAAFILINE OSA

JOONISE NIMETUS

ASENDIPLAAN

TOOTEJOONIS

FOTOMONTAAŽ

BETOONALUS

TÄHIS

AS-4-01

AR-6-01

AR-6-04

AR-6-02

3(9

Töö nr: 120925 Töö nimetus: LED-ekraan kinnistul Aadress: Uus-Paldiski tee 5, Keila linn, Harjumaa

Dokument: S eletuskiri Staadium: Eelprojekt Kuupäev: 12.09.2025

)

SISUKORD 1 ASENDIPLAAN ............................................................................................................................ 3

1.1 Üldandmed ............................................................................................................................. 3

1.1.1 Projekteerimistöö piiritlus .................................................................................................. 3

1.1.2 Alusdokumendid ................................................................................................................ 4

1.2 Olemasolev ............................................................................................................................ 5

1.2.1 Paiknemine ........................................................................................................................ 5

1.2.2 Olemasolevad hooned ja rajatised ...................................................................................... 5

1.2.3 Olemasolevad tänavad, juurdesõiduteed ja kõnniteed ....................................................... 5

2 ARHITEKTUUR ............................................................................................................................ 5

2.1 Üldandmed ............................................................................................................................. 5

2.1.1 Projekteerimistöö piiritlus .................................................................................................. 5

2.1.2 Alusdokumendid ................................................................................................................ 5

2.2 Arhitektuuri üldlahendus ........................................................................................................ 5

2.2.1 Rajatise paiknemine, planeeringu piirangud ...................................................................... 5

2.2.2 Rajatise arhitektuuri üldkontseptsioon ............................................................................... 6

2.3 Rajatise konstruktsioonid ja pinnakatted ................................................................................ 6

2.4 Vertikaalsed ja horisontaalsed kandekonstruktsioonid ........................................................... 6

2.5 LED-ekraani kirjeldus ja tingimused ..................................................................................... 6

2.6 Elektriosa kirjeldus ................................................................................................................ 9

2.7 Katendite taastamine .............................................................................................................. 9

2.8 Rajatise tehnilised andmed ..................................................................................................... 9

1 ASENDIPLAAN

1.1 Üldandmed

1.1.1 Projekteerimistöö piiritlus

Projekteerimistöö hõlmab: LED ekraani paigaldust

aaadressile Uus-Paldiski tee 5, Keila linn, Harju

maakond.

4(9

Töö nr: 120925 Töö nimetus: LED-ekraan kinnistul Aadress: Uus-Paldiski tee 5, Keila linn, Harjumaa

Dokument: S eletuskiri Staadium: Eelprojekt Kuupäev: 12.09.2025

)

• Majandus- ja Taristuministri 17.07.2015 määrus nr 97. Nõuded ehitusprojektile;

Majandus- ja Taristuministri 05.06.2015 nr 57. Ehitise tehniliste andmete loetelu ja

1.1.2 Alusdokumendid

1.1.2.1 Lähteandmed

ScreenX Oü – Lähteülesanne 1.1.

2.2 Normdokumendid

arvestamise alused;

• EVS 932:2017 Ehitusprojekt

• Riigikogu 23.02.2011 Korrakaitseseadus

• EVS-EN 12464-2:2014 Valgus ja valgustus. Töökohavalgustus. Osa 2: Välistöökohad

• EVS-EN 62471-2008-ET Lampide ja -ambiseadmete fotobioloogiline ohutus.

• Keskkonnaseadustiku üldosa (§ 7). Valgusreklaam ei tohi häirida elutegevust

lähedalasuvates elamutes.

• EVS-HD 60364-1:2008+A11:2017 „Madalpingelised elektripaigaldised“

• EVS-HD 60364-4-41:2017+A12:2019 „Madalpingelised elektripaigaldised. Osa 4-41:

Kaitseviisid. Kaitse elektrilöögi eest“

• EVS-HD 60364-5-52:2011+A11:2017 „Madalpingelised elektripaigaldised. Osa 5-52:

Elektriseadmete valik ja paigaldamine. Juhistikud“

• EVS-EN 60947-2:2017+A1:2020 „Madalpingelised lülitusaparaadid. Osa 2:

Kaitselülitid“

• EVS-EN 61140:2016 „Kaitse elektrilöögi eest. Ühisnõuded paigaldistele ja seadmetele“

• EVS-EN 61386-21:2004+A11:2010 „Elektrijuhistike torusüsteemid. Osa 21:

Erinõuded. Jäigad torusüsteemid“

• EVS-EN 61386-22:2004+A11:2010 „Elektrijuhistike torusüsteemid. Osa 22:

Erinõuded. Poolpaindlikud torusüsteemid“

• EVS-HD 308 S2:2007 „Kaablite ja paindjuhtmete soonte tähistamine“

• RT I, 2003, 49, 347 „Võrgueeskiri“

• RT I, 28.06.2015, 4 „Ehitise kaitsevööndi ulatus, kaitsevööndis tegutsemise kord ja

kaitsevööndi tähistusele esitatavad nõuded“

• Elektrilevi, P390 „Vahelduvvoolu elektrienergia mõõtmine. Tehnilised nõuded

tehingutes kasutatavatele mõõtekompleksidele madalpingel“

5(9

Töö nr: 120925 Töö nimetus: LED-ekraan kinnistul Aadress: Uus-Paldiski tee 5, Keila linn, Harjumaa

Dokument: S eletuskiri Staadium: Eelprojekt Kuupäev: 12.09.2025

)

• Elektrilevi, P342 „0,4…20kV võrgustandard – 0,4kV kaabelliinid“

1.2 Olemasolev

1.2.1 Paiknemine

Paigaldatav reklaaamtahvel asub kinnistu loodepoolses nurgas.

1.2.2 Olemasolevad hooned ja rajatised Ehitisregistri andmetel paikeb kinnistul ärihoone.

1.2.3 Olemasolevad tänavad, juurdesõiduteed ja kõnniteed

Kinnistul paiknevad hoone, haljasala, parkla ning ligipääsuteee.

2 ARHITEKTUUR

2.1 Üldandmed

2.1.1 Projekteerimistöö piiritlus

Vt. Asendiplaani osa.

2.1.2 Alusdokumendid

2.1.2.1 Lähteandmed.

Projekteerimistöö on koostatud Tellija sisendinfo alusel,

reklaamtahvli gabariitide info on võetud Tellija poolt esitatud tootejoonistelt.

2.2 Arhitektuuri üldlahendus

2.2.1 Rajatise paiknemine, planeeringu piirangud

LED-ekraan paikneb kinnistu lüunapoolsel küljel haljasalal.

LED-Ekraani kõrgus maapinnast on 9,3 m. Ekraani alumise serva kõrgus on maapinnast 3,0

meetrit.

LED-ekraani reklaamipind on 4,8x3,2 meetrit.

Valgusteabekandja ümbrus on lage ning selle ees ei asu ühtegi puud ega põõsast, mis võiksid

eksponeeritava pinna nähtavust vähendada. Dendroloogilise uuringu tegemine on ebavajalik.

6(9

öö nr: 120925 Töö nimetus: LED-ekraan kinnistul Aadress: Uus-Paldiski tee 5, Keila linn, Harjumaa

Dokument: S eletuskiri Staadium: Eelprojekt Kuupäev: 12.09.2025

)

jms) vastavuse eest vastutab (sh kohtus) ehitusprojekti tellija. KOV ega selle töötajad ei vastuta

2.2.2 Rajatise arhitektuuri üldkontseptsioon

Rajatis on vundamendiga maapinnale toetuv LED-ekraan teabekandja. Teabekandjal on üks

eksponeeritav pind. LED ekraani alla paigaldatakse raudbetoonist vundament mõõtudega 3,5 x

2,4 meetrit. Ekraani kandekonstruktsioon on terasest klassiga S355J2G3, mis kuumtsingitakse,

teraselementide keskkonnaklass C3. a Objektil ühendatakse omavahel esiraam, tagaraam ning

põhiraam poltühendustega.

Reklaamtahvli vundamendi ülemine pind jääb ca 100 mm allapoole olemaasolevas maapinnast.

Vundamendi peale paigaldakse muld ning murukate nii, et kogu vundamendiplaat on kaetud.

2.3 Rajatise konstruktsioonid ja pinnakatted

Rajatis on projekteeritud maapinnale. LED-ekraani läbiv aluskonstruktsioon on

nelikanttorudest post-talade süsteem, mis toetub ehitatava hoone maa-aluse korruse

raudbetoonist vahelakke. Kõik aluskonstruktsioonide osad värvitakse pulbervärviga mustaks,

RAL9005. Ekraani ülaossa paigaldatakse kunsttaimed.

2.4 Vertikaalsed ja horisontaalsed kandekonstruktsioonid

LED-ekraan teabekandja kandekonstruktsioon on valmistatud terastaladest ja - postidest, mis on

omavahel ühendatud keevis- ja/või politliidestega.

2.5 LED-ekraani kirjeldus ja tingimused

Käesoleva ehitusprojekti autor annab lahenduse rajatise arhitektuur-ehituslikele detailidele.

LED-ekraani välisvalgustuslahenduse eest vastutab projekti tellija.

Projekteeritava välisvalgustuslahenduse puhul tuleb lähtuda välisvalgustuses standardi EVS-

EN 12464-2:2014 keskkonnatsoonist E3 ja Korrakaitseseadusest (KorS). Kavandada

välisvalgustuslahendus, mis minimeerib maksimaalselt tekkivat valgusreostust ja

valgusräigust. Minimeerimisel arvestada linnaruumilist keskkonda kuhu

välisvalgustuslahendus kavandatakse (sh seal liikuvad ja viibivad inimesed, paiknevad elu- ja

tööruumid jms). Välisvalgustuslahenduse normatiivaktidele (sh seadused, standardid, normid

projekteeritud lahenduse vigade (sh teadmatuse, oskamatuse, ebaprofessionaalsuse jms) osas.

7(9

öö nr: 120925 Töö nimetus: LED-ekraan kinnistul Aadress: Uus-Paldiski tee 5, Keila linn, Harjumaa

Dokument: S eletuskiri Staadium: Eelprojekt Kuupäev: 12.09.2025

)

Reklaamikandjal asuv LED-tehnoloogiaga ekraan on täisvärviline (RGB), valguspunkti

mõõtmetega (pikslivahega) 8 mm või väiksem. Ekraanil on võimalik reguleerida järgmiseid

parameetreid:

heledust; kontrastsust; gamma ja musta korrektsiooni; kõikidel värvidel (RGB) ühiselt ning

heledust, kontrastsust, gammat ja musta korrektsiooni igal värvil (R, G, B) eraldi.

Projekteeritava LED-ekraani valgusallikad vastavad fotobioloogilise ohutuse standardile EVS-

EN 62471 RG0, RG1.

Valgusräiguse vältimiseks on LED-ekraan automaatselt reguleeritav sõltuvalt ümbritseva

keskkonna valgustustasemest - aastaaegadest ja päevavalgusest. Ekraan võib töötada

aastaringselt ajavahemikul kell 6.00 – 22.00, puhkepäevale eelneval ööl kella 7.00-st alates

(alus: Korrakaitseseadus), st öötundidel reklaame ei näidata.

Reklaamidel kasutatavate tekstide ja piltide värvid, hulk ja kuju on liiklejale kiiresti ja lihtsasti

tuvastatavad. Reklaamide taustavärv ei tohi oluliselt erineda teineteisest, näiteks taustavärvilt

musta ja valget reklaami ei tohi panna järjestikuselt korduma. Reklaamide taustavärviks on

soovitav kasutada tumedaid värve reklaamide parema tuvastuse ja leebema valgusräiguse tekke

tõttu. Animatsioonid, videoklipid, tekstide või piltide liikuvad eriefektid ja välkumised on tee-

äärsel reklaamekraanil keelatud. Kasutatakse muutumatuid nn staatilisi reklaampilte.

Reklaamides esitatud tekst on loetavuse huvides piisavalt suur. Reklaamide vähim nähtavana

oleku aeg on 10 sekundit ning reklaamid vahelduvad sujuvalt, nii et ekraani pind ei muutu

reklaamide vahelistel aegadel mustaks. Kui LED-ekraanis ilmneb viga või osa selle

valguspunktidest on lakanud töötamast ja need toimivad muust pinnast erineval viisil,

lülitatakse ekraan välja ja viiakse läbi parandustööd esimesel võimalusel.

8(9

öö nr: 120925 Töö nimetus: LED-ekraan kinnistul Aadress: Uus-Paldiski tee 5, Keila linn, Harjumaa

Dokument: S eletuskiri Staadium: Eelprojekt Kuupäev: 12.09.2025

)

LED-ekraani valgustugevus peab vastama valgustuse standardi EVS-EN 12464-2:2014

keskkonnatsoon E3 nõuetele. LED ekraan vastab alljärgnevatele nõuetele:

• Valguse abil reklaame ja/või teavet edastava reklaam- ja/või teabekandja (sh LED

ekraani) ning valgustuslahendustel baseeruvate arhitektuursete ekraanide poolt

edastatavad valgusefektid ei tohi tekitada fotosensitiivset epilepsiat. Kõnealused

valgusefektid võivad tuleneda nii esitletava reklaami ja/või teabe sisu ja/või esteetilise

sõnumi edastamise võttestikust (sh teatavat tüüpi visuaalne kontrastsus jms) kui ka

valgustuslahenduse (sh LED ekraani, valgustuslahendustel baseeruva arhitektuurse

ekraani jms) tehnilistest omadustest (teatavad sagedused jms kui ka selle defektsusest).

• Projekteeritav välisvalgustuslahendus ei tohi häirida valgusreostusega. Kavandatav

välisvalgustuslahendus (sh LED ekraan, valgustuslahendustel baseeruv arhitektuurne

ekraan jms) ei tohi häirida valgusreostuse ega valgusefektidega.

• Reklaampindade enim lubatud heledus (cd/m2) pimedal ajal on 300 cd/m2

Töö nr: 120525 Töö nimetus: LED-ekraan kinnistul Aadress: Riia tn 14, Tartu linn, Tartu maakond

9(9

Dokument: S eletuskiri Staadium: Eelprojekt Kuupäev: 12.09.2025

)

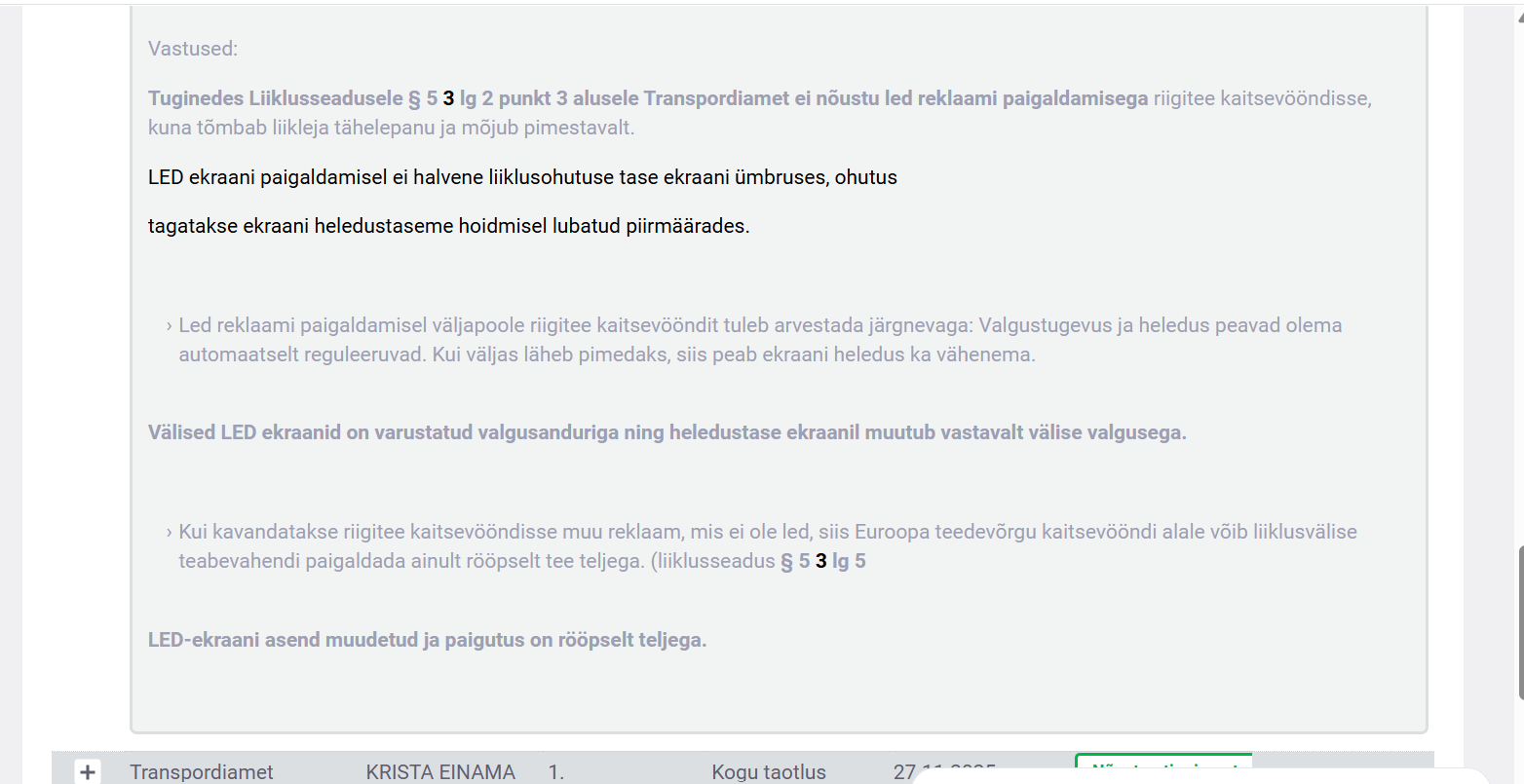

• LED ekraani paigaldamisel ei halvene liiklusohutuse tase ekraani ümbruses, ohutus

tagatakse ekraani heledustaseme hoidmisel lubatud piirmäärades.

2.6 Elektriosa kirjeldus

LED-ekraani võimsuse arvutus:

LED-ekraani pindala: 4,8x3,2= 15,36 m²

LED-ekraani võimsus: 0,7 kW/m² => kogu võimsus: 15,36x0,7= 10,75kW

LED-ekraani elektrivarustus tagatakse hoone peakilbist veetud elektrikaablitega hoone seest.

Lahendatakse eraldi projektiga. LED-ekraanide elektriseadmete kilp asub LED ekraanide taga

või hoone sees, tänavalt mittevaadeldavas asukohas. Ekraani toide tuuakse Uus-Paldiski tee 5

olemasolevast hoonest maa-alt LED ekraanini.

2.7 Katendite taastamine

Tööde käigus eemaldatakse osaliselt olemasoleval haljasalal pinnas, mis peale tööde lõppu

taastatakse.

2.8 Rajatise tehnilised andmed

Otstarve Eksponeerimisotstarbega rajatis

Ehitisealune pind 8,4 m²

Maapealse osa alune pind 1,02 m²

Pikkus 4,8 m

Laius 0,4 m

Kõrgus / 6,3m = ABS 31,8

Sügavus 0 m

Koostas: Martin Alavere

4800

2400

800

1 20

0 1

20 0

9 00

0

3000

6300

500 500

Olemasolev pinnas

Digiekraanid

Aluspinnas

Kruusatäide 25-50cm

Killustiku alus 25cm

Murukülv Kasvupinnasele/tänavakatte taastamine 10cm

Märkus: Murukate vms teekate taastada ehitustööde käigus kahjustatud alal ca 6m objekti vundamendist.

Linnaekraanid logo

Märkus: Reklaamkandja väljaulatuv osa alati sõidutee pool.

440

5 00

3500

Reklaami külgede värvus RAL7016

Ekraani tagumisele pinnale paigaldadakse plakatreklaam

Reklaamkandja vundament

Reklaamkandja M 1:50

Reklaami jala katte värvus RAL7016

A A

B B

C C

D D

E E

F F

8

8

7

7

6

6

5

5

4

4

3

3

2

2

1

1

DRAWN

CHK'D

APPV'D

UNLESS OTHERWISE SPECIFIED: DIMENSIONS ARE IN MILLIMETERS SURFACE FINISH: TOLERANCES: LINEAR: ANGULAR:

FINISH: DEBURR AND BREAK SHARP EDGES

DATE

MATERIAL:

REVISION

TITLE:

DWG NO.

1:100 1 OF 2A3

RAL7012

H - 100142 - A - Assy.SLDPRT

ReklaamkandjaREVISION Prepared

Projection:Unit:

Type:

mm Scale: Size: Sheet:Weight:

www.hokk.eu

S.S. Saar

S.S. Saar

S.S. Saar

+372 56497534

+372 56497534

[email protected]

[email protected]

S355

220

3 30

0

5 00

B

Viimistlusplekk Toon: RAL 7012

Märkus: Reklaamkandja jalg kinnitatakse vundamendi külge (8x)M24 keermelatiga mis on seotud vundamendi sarrusega

Digiekraani paneelid 1200x800x96(12tk) 900x800x96(6tk)

Terastoru 220x220

Terastoru 60x20x2

220

1490 3090

Terastoru 60x20x2

Terastoru 40x40x4

3500

2 40

0

DETAIL B SCALE 1 : 25

Ühendusplaat 750x350x20

Ühendusplaat 750x300x20

Märkused: Terase klass S3551. Poltide, keermevarraste vms tugevusklass 8.82. Teraselementide (sh ka kinnituste) pinnatöötlus vastavalt EVS-EN ISO 12944-2 3. keskonnatingimus C3. Kasutusea kategooria 4 (50 aastat)(EVS-EN 1990:2002) Värvitoon: RAL 7012 Teraskonstruktsioonide elementide lõikamine. painutamine, töötlemine, koostamine ja 4. keevitamine vastavalt EVS-EN 1090-2:2009+A1:2009 Toruprofiilide otsad sulgeda teraslehega - 3mm5. Keevisõmbluste kõrgus võtta võrdseks minimaalse keevitatava elemendi paksusega6. Projekti erinevate osade lahknevuse korral teavitada koheselt projekteerijat.7.

Vaade A M1:50Reklaamkandja

M1:50

Märkus: Reklaamkandja pealisosa ja jalg ühendatakse poltliitega M20(8x)

Vaade B M1:50

A A

B B

C C

D D

E E

F F

8

8

7

7

6

6

5

5

4

4

3

3

2

2

1

1

DRAWN

CHK'D

APPV'D

UNLESS OTHERWISE SPECIFIED: DIMENSIONS ARE IN MILLIMETERS SURFACE FINISH: TOLERANCES: LINEAR: ANGULAR:

FINISH: DEBURR AND BREAK SHARP EDGES

DATE

MATERIAL:

REVISION

TITLE:

DWG NO.

1:100 2 OF 2A3

S355

RAL7012

H - 100142 - A - Assy.SLDPRT

ReklaamkandjaREVISION Prepared

Projection:Unit:

Type:

mm Scale: Size: Sheet:Weight:

www.hokk.eu

S.S. Saar

S.S. Saar

S.S. Saar

+372 56497534

+372 56497534

[email protected]

[email protected]

Dokument: Seletuskiri

1(9

Staadium: Eelprojekt Kuupäev: 12.09

Töö nr: 120925 Töö nimetus: LED-ekraan kinnistul Aadress: Uus-Paldiski tee 5, Keila linn, Harjumaa .2025

)

Objekt:

Aadress:

Tellija:

Projekti koostaja:

LED-EKRAAN KINNISTUL

EELPROJEK

T

NB! KÄESOLEV

LED-EKRAAN KINNISTUL

Uus-Paldiski tee 5, Keila linn

ScreenX Oü

Kontaktisik: Reivo Samma

Martin Alavere

SELETUSKIRI EI OLE ALUSEKS EHITUSTEGEVUSEKS. KÄESOLEV

SELETUSKIRI ON ARHITEKTUURIOSA EELPROJEKT, MIS ON ALUSEKS KOV

EHITAMISE JA/VÕI T

KOOSKÕLASTUSE TAOTLEMISEKS.

OOTMISE ALUSEKS TULEB KOOSTADA ARHITEKTUURI JA

KONSTRUKTSIOONI OSADE TÖÖPROJEKTID.

2(9

Töö nr: 120925 Töö nimetus: LED-ekraan kinnistul Aadress:

Dokument: S eletuskiri Staadium: Eelprojekt Kuupäev: 12.09.2025Uus-Paldiski tee 5, Keila linn, Harjumaa

)

Projekti koosseis

1. SELETUSKIRI

2. GRAAFILINE OSA

JOONISE NIMETUS

ASENDIPLAAN

TOOTEJOONIS

FOTOMONTAAŽ

BETOONALUS

TÄHIS

AS-4-01

AR-6-01

AR-6-04

AR-6-02

3(9

Töö nr: 120925 Töö nimetus: LED-ekraan kinnistul Aadress: Uus-Paldiski tee 5, Keila linn, Harjumaa

Dokument: S eletuskiri Staadium: Eelprojekt Kuupäev: 12.09.2025

)

SISUKORD 1 ASENDIPLAAN ............................................................................................................................ 3

1.1 Üldandmed ............................................................................................................................. 3

1.1.1 Projekteerimistöö piiritlus .................................................................................................. 3

1.1.2 Alusdokumendid ................................................................................................................ 4

1.2 Olemasolev ............................................................................................................................ 5

1.2.1 Paiknemine ........................................................................................................................ 5

1.2.2 Olemasolevad hooned ja rajatised ...................................................................................... 5

1.2.3 Olemasolevad tänavad, juurdesõiduteed ja kõnniteed ....................................................... 5

2 ARHITEKTUUR ............................................................................................................................ 5

2.1 Üldandmed ............................................................................................................................. 5

2.1.1 Projekteerimistöö piiritlus .................................................................................................. 5

2.1.2 Alusdokumendid ................................................................................................................ 5

2.2 Arhitektuuri üldlahendus ........................................................................................................ 5

2.2.1 Rajatise paiknemine, planeeringu piirangud ...................................................................... 5

2.2.2 Rajatise arhitektuuri üldkontseptsioon ............................................................................... 6

2.3 Rajatise konstruktsioonid ja pinnakatted ................................................................................ 6

2.4 Vertikaalsed ja horisontaalsed kandekonstruktsioonid ........................................................... 6

2.5 LED-ekraani kirjeldus ja tingimused ..................................................................................... 6

2.6 Elektriosa kirjeldus ................................................................................................................ 9

2.7 Katendite taastamine .............................................................................................................. 9

2.8 Rajatise tehnilised andmed ..................................................................................................... 9

1 ASENDIPLAAN

1.1 Üldandmed

1.1.1 Projekteerimistöö piiritlus

Projekteerimistöö hõlmab: LED ekraani paigaldust

aaadressile Uus-Paldiski tee 5, Keila linn, Harju

maakond.

4(9

Töö nr: 120925 Töö nimetus: LED-ekraan kinnistul Aadress: Uus-Paldiski tee 5, Keila linn, Harjumaa

Dokument: S eletuskiri Staadium: Eelprojekt Kuupäev: 12.09.2025

)

• Majandus- ja Taristuministri 17.07.2015 määrus nr 97. Nõuded ehitusprojektile;

Majandus- ja Taristuministri 05.06.2015 nr 57. Ehitise tehniliste andmete loetelu ja

1.1.2 Alusdokumendid

1.1.2.1 Lähteandmed

ScreenX Oü – Lähteülesanne 1.1.

2.2 Normdokumendid

arvestamise alused;

• EVS 932:2017 Ehitusprojekt

• Riigikogu 23.02.2011 Korrakaitseseadus

• EVS-EN 12464-2:2014 Valgus ja valgustus. Töökohavalgustus. Osa 2: Välistöökohad

• EVS-EN 62471-2008-ET Lampide ja -ambiseadmete fotobioloogiline ohutus.

• Keskkonnaseadustiku üldosa (§ 7). Valgusreklaam ei tohi häirida elutegevust

lähedalasuvates elamutes.

• EVS-HD 60364-1:2008+A11:2017 „Madalpingelised elektripaigaldised“

• EVS-HD 60364-4-41:2017+A12:2019 „Madalpingelised elektripaigaldised. Osa 4-41:

Kaitseviisid. Kaitse elektrilöögi eest“

• EVS-HD 60364-5-52:2011+A11:2017 „Madalpingelised elektripaigaldised. Osa 5-52:

Elektriseadmete valik ja paigaldamine. Juhistikud“

• EVS-EN 60947-2:2017+A1:2020 „Madalpingelised lülitusaparaadid. Osa 2:

Kaitselülitid“

• EVS-EN 61140:2016 „Kaitse elektrilöögi eest. Ühisnõuded paigaldistele ja seadmetele“

• EVS-EN 61386-21:2004+A11:2010 „Elektrijuhistike torusüsteemid. Osa 21:

Erinõuded. Jäigad torusüsteemid“

• EVS-EN 61386-22:2004+A11:2010 „Elektrijuhistike torusüsteemid. Osa 22:

Erinõuded. Poolpaindlikud torusüsteemid“

• EVS-HD 308 S2:2007 „Kaablite ja paindjuhtmete soonte tähistamine“

• RT I, 2003, 49, 347 „Võrgueeskiri“

• RT I, 28.06.2015, 4 „Ehitise kaitsevööndi ulatus, kaitsevööndis tegutsemise kord ja

kaitsevööndi tähistusele esitatavad nõuded“

• Elektrilevi, P390 „Vahelduvvoolu elektrienergia mõõtmine. Tehnilised nõuded

tehingutes kasutatavatele mõõtekompleksidele madalpingel“

5(9

Töö nr: 120925 Töö nimetus: LED-ekraan kinnistul Aadress: Uus-Paldiski tee 5, Keila linn, Harjumaa

Dokument: S eletuskiri Staadium: Eelprojekt Kuupäev: 12.09.2025

)

• Elektrilevi, P342 „0,4…20kV võrgustandard – 0,4kV kaabelliinid“

1.2 Olemasolev

1.2.1 Paiknemine

Paigaldatav reklaaamtahvel asub kinnistu loodepoolses nurgas.

1.2.2 Olemasolevad hooned ja rajatised Ehitisregistri andmetel paikeb kinnistul ärihoone.

1.2.3 Olemasolevad tänavad, juurdesõiduteed ja kõnniteed

Kinnistul paiknevad hoone, haljasala, parkla ning ligipääsuteee.

2 ARHITEKTUUR

2.1 Üldandmed

2.1.1 Projekteerimistöö piiritlus

Vt. Asendiplaani osa.

2.1.2 Alusdokumendid

2.1.2.1 Lähteandmed.

Projekteerimistöö on koostatud Tellija sisendinfo alusel,

reklaamtahvli gabariitide info on võetud Tellija poolt esitatud tootejoonistelt.

2.2 Arhitektuuri üldlahendus

2.2.1 Rajatise paiknemine, planeeringu piirangud

LED-ekraan paikneb kinnistu lüunapoolsel küljel haljasalal.

LED-Ekraani kõrgus maapinnast on 9,3 m. Ekraani alumise serva kõrgus on maapinnast 3,0

meetrit.

LED-ekraani reklaamipind on 4,8x3,2 meetrit.

Valgusteabekandja ümbrus on lage ning selle ees ei asu ühtegi puud ega põõsast, mis võiksid

eksponeeritava pinna nähtavust vähendada. Dendroloogilise uuringu tegemine on ebavajalik.

6(9

öö nr: 120925 Töö nimetus: LED-ekraan kinnistul Aadress: Uus-Paldiski tee 5, Keila linn, Harjumaa

Dokument: S eletuskiri Staadium: Eelprojekt Kuupäev: 12.09.2025

)

jms) vastavuse eest vastutab (sh kohtus) ehitusprojekti tellija. KOV ega selle töötajad ei vastuta

2.2.2 Rajatise arhitektuuri üldkontseptsioon

Rajatis on vundamendiga maapinnale toetuv LED-ekraan teabekandja. Teabekandjal on üks

eksponeeritav pind. LED ekraani alla paigaldatakse raudbetoonist vundament mõõtudega 3,5 x

2,4 meetrit. Ekraani kandekonstruktsioon on terasest klassiga S355J2G3, mis kuumtsingitakse,

teraselementide keskkonnaklass C3. a Objektil ühendatakse omavahel esiraam, tagaraam ning

põhiraam poltühendustega.

Reklaamtahvli vundamendi ülemine pind jääb ca 100 mm allapoole olemaasolevas maapinnast.

Vundamendi peale paigaldakse muld ning murukate nii, et kogu vundamendiplaat on kaetud.

2.3 Rajatise konstruktsioonid ja pinnakatted

Rajatis on projekteeritud maapinnale. LED-ekraani läbiv aluskonstruktsioon on

nelikanttorudest post-talade süsteem, mis toetub ehitatava hoone maa-aluse korruse

raudbetoonist vahelakke. Kõik aluskonstruktsioonide osad värvitakse pulbervärviga mustaks,

RAL9005. Ekraani ülaossa paigaldatakse kunsttaimed.

2.4 Vertikaalsed ja horisontaalsed kandekonstruktsioonid

LED-ekraan teabekandja kandekonstruktsioon on valmistatud terastaladest ja - postidest, mis on

omavahel ühendatud keevis- ja/või politliidestega.

2.5 LED-ekraani kirjeldus ja tingimused

Käesoleva ehitusprojekti autor annab lahenduse rajatise arhitektuur-ehituslikele detailidele.

LED-ekraani välisvalgustuslahenduse eest vastutab projekti tellija.

Projekteeritava välisvalgustuslahenduse puhul tuleb lähtuda välisvalgustuses standardi EVS-

EN 12464-2:2014 keskkonnatsoonist E3 ja Korrakaitseseadusest (KorS). Kavandada

välisvalgustuslahendus, mis minimeerib maksimaalselt tekkivat valgusreostust ja

valgusräigust. Minimeerimisel arvestada linnaruumilist keskkonda kuhu

välisvalgustuslahendus kavandatakse (sh seal liikuvad ja viibivad inimesed, paiknevad elu- ja

tööruumid jms). Välisvalgustuslahenduse normatiivaktidele (sh seadused, standardid, normid

projekteeritud lahenduse vigade (sh teadmatuse, oskamatuse, ebaprofessionaalsuse jms) osas.

7(9

öö nr: 120925 Töö nimetus: LED-ekraan kinnistul Aadress: Uus-Paldiski tee 5, Keila linn, Harjumaa

Dokument: S eletuskiri Staadium: Eelprojekt Kuupäev: 12.09.2025

)

Reklaamikandjal asuv LED-tehnoloogiaga ekraan on täisvärviline (RGB), valguspunkti

mõõtmetega (pikslivahega) 8 mm või väiksem. Ekraanil on võimalik reguleerida järgmiseid

parameetreid:

heledust; kontrastsust; gamma ja musta korrektsiooni; kõikidel värvidel (RGB) ühiselt ning

heledust, kontrastsust, gammat ja musta korrektsiooni igal värvil (R, G, B) eraldi.

Projekteeritava LED-ekraani valgusallikad vastavad fotobioloogilise ohutuse standardile EVS-

EN 62471 RG0, RG1.

Valgusräiguse vältimiseks on LED-ekraan automaatselt reguleeritav sõltuvalt ümbritseva

keskkonna valgustustasemest - aastaaegadest ja päevavalgusest. Ekraan võib töötada

aastaringselt ajavahemikul kell 6.00 – 22.00, puhkepäevale eelneval ööl kella 7.00-st alates

(alus: Korrakaitseseadus), st öötundidel reklaame ei näidata.

Reklaamidel kasutatavate tekstide ja piltide värvid, hulk ja kuju on liiklejale kiiresti ja lihtsasti

tuvastatavad. Reklaamide taustavärv ei tohi oluliselt erineda teineteisest, näiteks taustavärvilt

musta ja valget reklaami ei tohi panna järjestikuselt korduma. Reklaamide taustavärviks on

soovitav kasutada tumedaid värve reklaamide parema tuvastuse ja leebema valgusräiguse tekke

tõttu. Animatsioonid, videoklipid, tekstide või piltide liikuvad eriefektid ja välkumised on tee-

äärsel reklaamekraanil keelatud. Kasutatakse muutumatuid nn staatilisi reklaampilte.

Reklaamides esitatud tekst on loetavuse huvides piisavalt suur. Reklaamide vähim nähtavana

oleku aeg on 10 sekundit ning reklaamid vahelduvad sujuvalt, nii et ekraani pind ei muutu

reklaamide vahelistel aegadel mustaks. Kui LED-ekraanis ilmneb viga või osa selle

valguspunktidest on lakanud töötamast ja need toimivad muust pinnast erineval viisil,

lülitatakse ekraan välja ja viiakse läbi parandustööd esimesel võimalusel.

8(9

öö nr: 120925 Töö nimetus: LED-ekraan kinnistul Aadress: Uus-Paldiski tee 5, Keila linn, Harjumaa

Dokument: S eletuskiri Staadium: Eelprojekt Kuupäev: 12.09.2025

)

LED-ekraani valgustugevus peab vastama valgustuse standardi EVS-EN 12464-2:2014

keskkonnatsoon E3 nõuetele. LED ekraan vastab alljärgnevatele nõuetele:

• Valguse abil reklaame ja/või teavet edastava reklaam- ja/või teabekandja (sh LED

ekraani) ning valgustuslahendustel baseeruvate arhitektuursete ekraanide poolt

edastatavad valgusefektid ei tohi tekitada fotosensitiivset epilepsiat. Kõnealused

valgusefektid võivad tuleneda nii esitletava reklaami ja/või teabe sisu ja/või esteetilise

sõnumi edastamise võttestikust (sh teatavat tüüpi visuaalne kontrastsus jms) kui ka

valgustuslahenduse (sh LED ekraani, valgustuslahendustel baseeruva arhitektuurse

ekraani jms) tehnilistest omadustest (teatavad sagedused jms kui ka selle defektsusest).

• Projekteeritav välisvalgustuslahendus ei tohi häirida valgusreostusega. Kavandatav

välisvalgustuslahendus (sh LED ekraan, valgustuslahendustel baseeruv arhitektuurne

ekraan jms) ei tohi häirida valgusreostuse ega valgusefektidega.

• Reklaampindade enim lubatud heledus (cd/m2) pimedal ajal on 300 cd/m2

Töö nr: 120525 Töö nimetus: LED-ekraan kinnistul Aadress: Riia tn 14, Tartu linn, Tartu maakond

9(9

Dokument: S eletuskiri Staadium: Eelprojekt Kuupäev: 12.09.2025

)

• LED ekraani paigaldamisel ei halvene liiklusohutuse tase ekraani ümbruses, ohutus

tagatakse ekraani heledustaseme hoidmisel lubatud piirmäärades.

2.6 Elektriosa kirjeldus

LED-ekraani võimsuse arvutus:

LED-ekraani pindala: 4,8x3,2= 15,36 m²

LED-ekraani võimsus: 0,7 kW/m² => kogu võimsus: 15,36x0,7= 10,75kW

LED-ekraani elektrivarustus tagatakse hoone peakilbist veetud elektrikaablitega hoone seest.

Lahendatakse eraldi projektiga. LED-ekraanide elektriseadmete kilp asub LED ekraanide taga

või hoone sees, tänavalt mittevaadeldavas asukohas. Ekraani toide tuuakse Uus-Paldiski tee 5

olemasolevast hoonest maa-alt LED ekraanini.

2.7 Katendite taastamine

Tööde käigus eemaldatakse osaliselt olemasoleval haljasalal pinnas, mis peale tööde lõppu

taastatakse.

2.8 Rajatise tehnilised andmed

Otstarve Eksponeerimisotstarbega rajatis

Ehitisealune pind 8,4 m²

Maapealse osa alune pind 1,02 m²

Pikkus 4,8 m

Laius 0,4 m

Kõrgus / 6,3m = ABS 31,8

Sügavus 0 m

Koostas: Martin Alavere

4800

2400

800

1 20

0 1

20 0

9 00

0

3000

6300

500 500

Olemasolev pinnas

Digiekraanid

Aluspinnas

Kruusatäide 25-50cm

Killustiku alus 25cm

Murukülv Kasvupinnasele/tänavakatte taastamine 10cm

Märkus: Murukate vms teekate taastada ehitustööde käigus kahjustatud alal ca 6m objekti vundamendist.

Linnaekraanid logo

Märkus: Reklaamkandja väljaulatuv osa alati sõidutee pool.

440

5 00

3500

Reklaami külgede värvus RAL7016

Ekraani tagumisele pinnale paigaldadakse plakatreklaam

Reklaamkandja vundament

Reklaamkandja M 1:50

Reklaami jala katte värvus RAL7016

A A

B B

C C

D D

E E

F F

8

8

7

7

6

6

5

5

4

4

3

3

2

2

1

1

DRAWN

CHK'D

APPV'D

UNLESS OTHERWISE SPECIFIED: DIMENSIONS ARE IN MILLIMETERS SURFACE FINISH: TOLERANCES: LINEAR: ANGULAR:

FINISH: DEBURR AND BREAK SHARP EDGES

DATE

MATERIAL:

REVISION

TITLE:

DWG NO.

1:100 1 OF 2A3

RAL7012

H - 100142 - A - Assy.SLDPRT

ReklaamkandjaREVISION Prepared

Projection:Unit:

Type:

mm Scale: Size: Sheet:Weight:

www.hokk.eu

S.S. Saar

S.S. Saar

S.S. Saar

+372 56497534

+372 56497534

[email protected]

[email protected]

S355

220

3 30

0

5 00

B

Viimistlusplekk Toon: RAL 7012

Märkus: Reklaamkandja jalg kinnitatakse vundamendi külge (8x)M24 keermelatiga mis on seotud vundamendi sarrusega

Digiekraani paneelid 1200x800x96(12tk) 900x800x96(6tk)

Terastoru 220x220

Terastoru 60x20x2

220

1490 3090

Terastoru 60x20x2

Terastoru 40x40x4

3500

2 40

0

DETAIL B SCALE 1 : 25

Ühendusplaat 750x350x20

Ühendusplaat 750x300x20

Märkused: Terase klass S3551. Poltide, keermevarraste vms tugevusklass 8.82. Teraselementide (sh ka kinnituste) pinnatöötlus vastavalt EVS-EN ISO 12944-2 3. keskonnatingimus C3. Kasutusea kategooria 4 (50 aastat)(EVS-EN 1990:2002) Värvitoon: RAL 7012 Teraskonstruktsioonide elementide lõikamine. painutamine, töötlemine, koostamine ja 4. keevitamine vastavalt EVS-EN 1090-2:2009+A1:2009 Toruprofiilide otsad sulgeda teraslehega - 3mm5. Keevisõmbluste kõrgus võtta võrdseks minimaalse keevitatava elemendi paksusega6. Projekti erinevate osade lahknevuse korral teavitada koheselt projekteerijat.7.

Vaade A M1:50Reklaamkandja

M1:50

Märkus: Reklaamkandja pealisosa ja jalg ühendatakse poltliitega M20(8x)

Vaade B M1:50

A A

B B

C C

D D

E E

F F

8

8

7

7

6

6

5

5

4

4

3

3

2

2

1

1

DRAWN

CHK'D

APPV'D

UNLESS OTHERWISE SPECIFIED: DIMENSIONS ARE IN MILLIMETERS SURFACE FINISH: TOLERANCES: LINEAR: ANGULAR:

FINISH: DEBURR AND BREAK SHARP EDGES

DATE

MATERIAL:

REVISION

TITLE:

DWG NO.

1:100 2 OF 2A3

S355

RAL7012

H - 100142 - A - Assy.SLDPRT

ReklaamkandjaREVISION Prepared

Projection:Unit:

Type:

mm Scale: Size: Sheet:Weight:

www.hokk.eu

S.S. Saar

S.S. Saar

S.S. Saar

+372 56497534

+372 56497534

[email protected]

[email protected]
