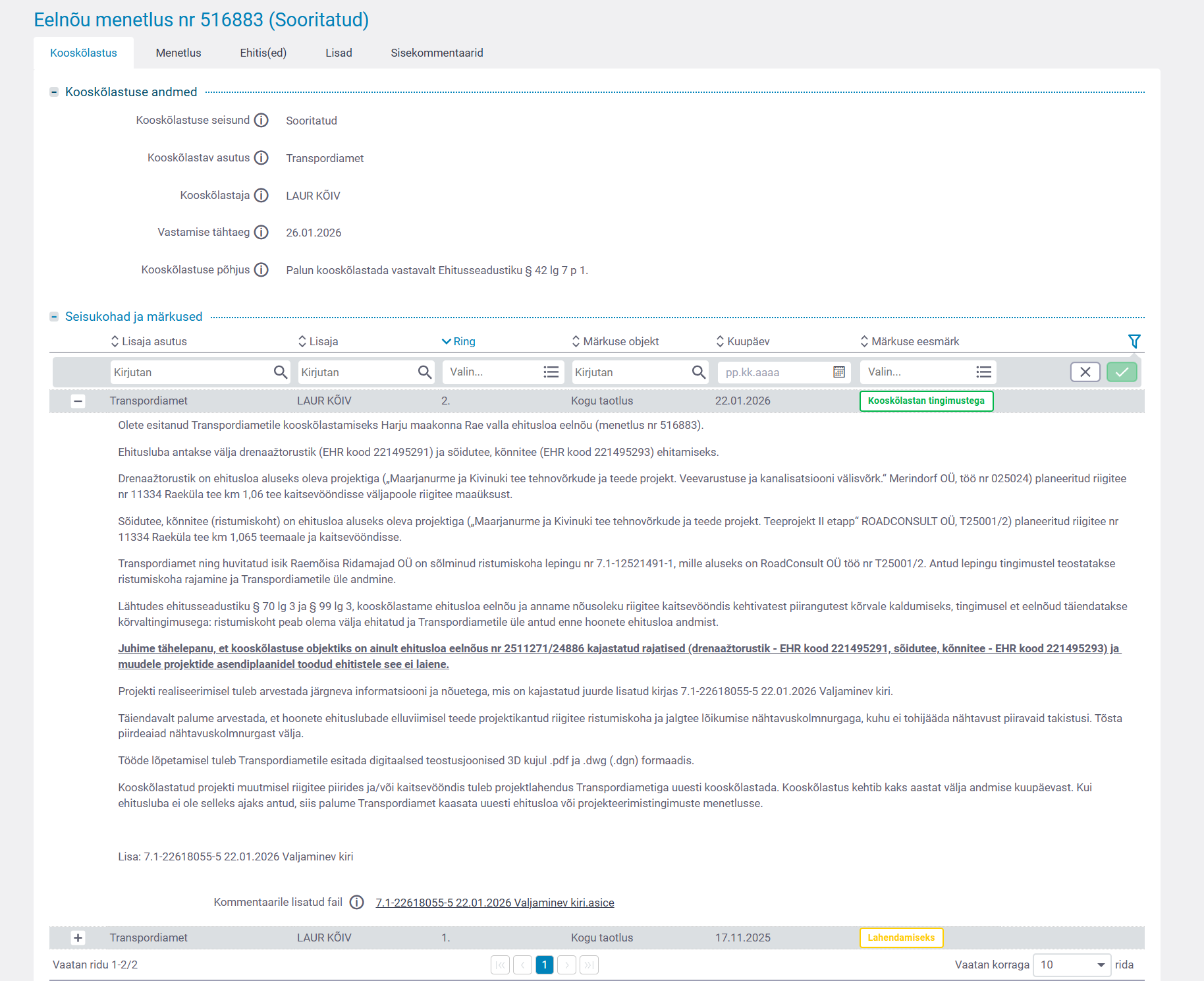

Vastus EHR - Harju maakond, Rae vald, Rae küla Maarjanurme ja Kivinuki tee drenaažtorustiku, sõidutee, kõnnitee ehitusloa taotlus, menetlus 516883

___________________________________________________________________________ Merindorf OÜ; A.H.Tammsaare tee 47, Tallinn, 11316; [email protected];

Reg nr: 11057500; MTR registreering EEP001629

Töö nr: 025024

Maarjanurme ja Kivinuki tee tehnovõrkude ja teede projekt.

Veevarustuse ja kanalisatsiooni välisvõrk. (Asukoht: Maarjanurme ja Kivinuki tee, Rae küla, Rae vald; Harju maakond)

Staadium: Tööprojekt

Köide: Veevarustus ja kanalisatsioon Valmimise kuupäev: 13.10.2025

EHITUSPROJEKTI TELLIJA:

Nobe OÜ Sepise tn 7, 11415 Tallinn

+372 5146565 [email protected]

Registrikood: 10647027

EHITUSPROJEKTI KOOSTAJA:

Merindorf OÜ A.H.Tammsaaare tee 47, 11316 Tallinn

[email protected] Registrikood: 11057500

VASTUTAV SPETSIALIST:

Kutsekvalifikatsioon: Diplomeeritud veevarustuse- ja kanalisatsiooniinsener, tase 7

Raido Mugamäe Telefon: +372 5541294

E-post: [email protected]

1 025024 Maarjanurme ja Kivinuki tee tehnovõrkude ja teede projekt. Veevarustuse ja kanalisatsiooni välisvõrk; Insener Raido Mugamäe; staadium: tööprojekt (veevarustuse ja kanalisatsiooni välisosa)

_____________________________________________________________________________________________ Merindorf OÜ; A.H.Tammsaare tee 47, Tallinn, 11316; [email protected]

Reg nr: 11057500; MTR registreering EEP001629

Köite koostas:

Insener Raido Mugamäe

2 025024 Maarjanurme ja Kivinuki tee tehnovõrkude ja teede projekt. Veevarustuse ja kanalisatsiooni välisvõrk; Insener Raido Mugamäe; staadium: tööprojekt (veevarustuse ja kanalisatsiooni välisosa)

_____________________________________________________________________________________________ Merindorf OÜ; A.H.Tammsaare tee 47, Tallinn, 11316; [email protected]

Reg nr: 11057500; MTR registreering EEP001629

VEEVARUSTUSE JA KANALISATSIOONI VÄLISVÕRK ................................................ 4

1. Üldandmed ............................................................................................................... 4

1.1 Projekteerimistöö piiritlus ..................................................................................................... 4

1.2 Alusdokumendid .................................................................................................................... 4

1.2.1 Lähteandmed ........................................................................................................... 4

1.2.2 Ehitusuuringud ........................................................................................................ 4

1.2.3 Normdokumendid .................................................................................................... 5

2. Veevarustuse välisvõrk ............................................................................................ 5

2.1 Olemasolev olukord ......................................................................................................... 5

2.2 Kavandatud veevarustus .................................................................................................. 5

2.2.1 Arvutuslik vooluhulk ............................................................................................... 6

2.2.2 Veevarustusallikas ja kinnistu liitumispunkt ........................................................... 7

2.2.3 Väline tuletõrjeveevarustus ..................................................................................... 8

2.3 Torustikud ja armatuur ................................................................................................... 8

2.3.1 Torustike materjal .................................................................................................... 8

2.3.2 Armatuur .................................................................................................................. 9

2.3.3 Veetorustike paigaldus ............................................................................................ 9

3 Reovee kanalisatsioonivõrk .................................................................................... 10

3.1 Olemasolev .................................................................................................................... 10

3.2 Kavandatud kanalisatsioon ............................................................................................ 10

3.2.1 Kanalisatsiooni arvutusäravoolud.......................................................................... 10

3.2.2 Eelvool ja kinnistu liitumispunkt ........................................................................... 12

3.3 Torustikud ja kaevud ..................................................................................................... 12

3.3.1 Torustike materjal .................................................................................................. 12

3.3.2 Kaevud ................................................................................................................... 12

4 Drenaaž .................................................................................................................. 13

4.1 Olemasolev olukord ja eelvool. ..................................................................................... 13

4.2 Projekteeritud drenaaž ................................................................................................... 14

4.3 Torustikud ja seadmed ................................................................................................... 14

5 Üldised nõuded ...................................................................................................... 14

5.1 Tööde teostamise aeg ja aruandlus ................................................................................ 14

5.2 Ehitustööde korraldamine .............................................................................................. 15

5.3 Ohutuse tagamine ja liikluse korraldamine ................................................................... 15

5.4 Olemasolevate ehitiste ja rajatistega arvestamine ......................................................... 16

5.5 Ettevalmistustööd .......................................................................................................... 16

5.6 Kaevetööd ...................................................................................................................... 16

5.7 Kaeviku rajamine ........................................................................................................... 17

5.8 Kaeviku täide ................................................................................................................. 17

5.9 Veetõrje ehituskaevikust................................................................................................ 18

5.10 Materjalide nomenklatuur.............................................................................................. 19

5.11 Täpsusnõuded torustike ja kaevude paigaldamisel ........................................................ 19

5.12 Katsetamine ja tööde vastuvõtmine ............................................................................... 20

6 Keskkonnakaitse ja hooldusjuhend ........................................................................ 21

7 Jäätmekäitlus ja jäätmekava .................................................................................. 22

3 025024 Maarjanurme ja Kivinuki tee tehnovõrkude ja teede projekt. Veevarustuse ja kanalisatsiooni välisvõrk; Insener Raido Mugamäe; staadium: tööprojekt (veevarustuse ja kanalisatsiooni välisosa)

_____________________________________________________________________________________________ Merindorf OÜ; A.H.Tammsaare tee 47, Tallinn, 11316; [email protected]

Reg nr: 11057500; MTR registreering EEP001629

Joonised: - VKV-4-01 (Vee- ja kanalisatsioonitorustike asendiplaan) - VKV-4-02 (Kavandatud veetorustike pikiprofiilid V1-1) - VKV-4-03 (Kavandatud veetorustike pikiprofiilid V1-2) - VKV-4-04 (Kavandatud kanalisatsioonitorustike pikiprofiilid) - VKV-4-05 (Proj. drenaažtorustike pikiprofiilid D1-1) - VKV-4-06 (Proj. drenaažtorustike pikiprofiilid D1-2)

Lisad

1. Spetsifikatsioon....................................................................................................23 2. AS Elveso liitumistingimused...............................................................................24

4 025024 Maarjanurme ja Kivinuki tee tehnovõrkude ja teede projekt. Veevarustuse ja kanalisatsiooni välisvõrk; Insener Raido Mugamäe; staadium: tööprojekt (veevarustuse ja kanalisatsiooni välisosa)

_____________________________________________________________________________________________ Merindorf OÜ; A.H.Tammsaare tee 47, Tallinn, 11316; [email protected]

Reg nr: 11057500; MTR registreering EEP001629

VEEVARUSTUSE JA KANALISATSIOONI VÄLISVÕRK

1. Üldandmed

1.1 Projekteerimistöö piiritlus

Käesolevaga on lahendatud Rae vallas, Rae külas, Maarjanurme ja Kivinuki tee veevarustuse ja kanalisatsiooni projekt vastavalt võrguvaldajate tehnilistele tingimustele, kehtivale seadusandlusele ning valdkonnas kasutusel olevatele normdokumentidele. Veevarustuse ja kanalisatsioonitorustike ehitamisel tuleb jälgida AS Elveso tehnilisi nõudeid. Käesolevas projektis on kirjeldatud järgmisi VK süsteeme:

o veevarustus o kanalisatsioon o drenaaž

NB! Tehnovõrgu riigiteealusele maale paigaldamise korral peab tehnovõrgu omanik enne projekti realiseerima asumist esitama Transpordiametile vormikohase taotluse koos projektis kooskõlastatud asukoha-skeemiga tehnovõrgu paigaldamise ja talumise lepingu sõlmimiseks (vorm saadaval Transpordiameti kodulehel). Sõlmitud leping on aluseks riigitee alusel maal projektijärgsete tööde teostamiseks vajaliku liiklusväliste tööde loa väljastamiseks. NB!! Tehnovõrkude teemaale paigaldamisel on kõrvalekalded kooskõlastatud projektist keelatud. NB!!! Käesoleva projekti raames on projekteeritud drenaažtorustiku süsteem. Veevarustuse ja kanalisatsiooni torustikud on kavandatud ( neile koostatakse eraldi projekt ning taotletakse eraldi ehitusload; ei kuulu käesoleva projekti mahtu)

1.2 Alusdokumendid

1.2.1 Lähteandmed

• Raeküla tee äärse elamumaa ning kooli detailplaneering, töö nr. DP1052 ( Kivinuka KV OÜ)

• AS Elveso liitumistingimused nr VK-LT 660 (01.07.2025) • Raemõisa tee tehnovõrkude ja teede projekt, töö nr. 025023 ( Merindorf OÜ)

1.2.2 Ehitusuuringud

• Geodeetiline alusplaan on koostatud Aamos Atlas OÜ, töö nr. 123-G-25(2025.a.) • Geoloogilise uuringu on koostanud OÜ Pinnaseuuringud, töö nr. 2025-06-10

5 025024 Maarjanurme ja Kivinuki tee tehnovõrkude ja teede projekt. Veevarustuse ja kanalisatsiooni välisvõrk; Insener Raido Mugamäe; staadium: tööprojekt (veevarustuse ja kanalisatsiooni välisosa)

_____________________________________________________________________________________________ Merindorf OÜ; A.H.Tammsaare tee 47, Tallinn, 11316; [email protected]

Reg nr: 11057500; MTR registreering EEP001629

1.2.3 Normdokumendid Projekti koostamise normatiivse baasi valikul on lähtutud heast projekteerimistavast ja Eesti Vabariigis kehtivast normdokumentatsioonist.

Kõik ehitustööd tuleb teha vastavuses allpool toodud dokumentidega: - Eesti Vabariigi seadused, valitsuse määrused ja otsused; - kohalike võimuorganite otsused, kehtestatud nõuded; - järelvalve- ja kontrollorganite otsused ja juhised;

• Eesti Vabariigis tööde teostamise ajal kehtivad standardid - kui ei ole teisiti määratud käesolevas tööseletuses vôi joonistel :

a) EVS 932:2017 Ehitusprojekt b) EVS 812-6:2012+A1+A2 Ehitiste tuleohutus. Osa 6: Tuletõrje

veevarustus c) EVS 921:2022 Veevarustuse välisvõrk; d) EVS 848:2021 Väliskanalisatsioonivõrk e) EVS 843:2016 Linnatänavad. Osa 10 Tehnovõrgud f) ÜVK seadus g) Ehitusseadustik;

• LVI-RYL 2002, • Maa RYL 2010 Ehitiste üldised kvaliteedinõuded. Pinnasetööd ja

alustarindid • RIL 77-2013 Maa sisse ja vette paigaldatavad plasttorud.

Paigaldusjuhend.

2. Veevarustuse välisvõrk 2.1 Olemasolev olukord Maarjamõisa ja Kivinuki tee äärsed kinnistud on hetkel hoonestamata. Piirkonda on plaanis ehitada uued elamud, mis vajavad nõuetekohaseid veeühendusi. 2.2 Kavandatud veevarustus Maarjamõisa ja Kivinuki teele on ette nähtud kavandatud veetorustik Ø110mm PE PN10. Sellega ringistatakse Raeküla tee olemasolev veetorustik Ø110mm (PE) varem kavandatud veetorudega Ø110mm Raemõisa teel ( Merindorf OÜ töö nr. 025023) Maarjanurme tee 1, 2, 3, 5, 6, 7, 8, 10 ja Kivinuki tee 37, 38, 39, 40, 41, 42, 43, 44, 45, 46, 47 kinnistute tarbeks on käeoleva projektiga nähtud veeühendustorustikud koos liitumuspunktidega. Arendusalale on kavandatud veetorustikud Ø40-110mm PE100 PN10. Kavandatud veetorustik paigaldatakse 1,8m sügavusele maapinnast ( toru peale)

6 025024 Maarjanurme ja Kivinuki tee tehnovõrkude ja teede projekt. Veevarustuse ja kanalisatsiooni välisvõrk; Insener Raido Mugamäe; staadium: tööprojekt (veevarustuse ja kanalisatsiooni välisosa)

_____________________________________________________________________________________________ Merindorf OÜ; A.H.Tammsaare tee 47, Tallinn, 11316; [email protected]

Reg nr: 11057500; MTR registreering EEP001629

Kaevikusse paigaldatav veetorustik varustatakse signaalkaabliga. Toru kohale ca 30…40 cm kõrgemale toru laest paigaldatakse märkelint. NB! Riigitee nr 11334 Raeküla tee T2 tee alt rajatakse kavandatud veetorustik kinnisel meetodil (suundpuurimine) ning selles lõigus torustik paigaldatakse hülsstorusse Ø200mm PE PN10. 2.2.1 Arvutuslik vooluhulk Kinnistu tarbevee arvutuslik vajadus on arvutatud vastavalt standardile EVS 835:2022 „Hoone veevärk“. Ridaelamu: Maarjanurme tee 1

• Ööpäevane keskmine – 1,2 m3/d • Sekundiline maksimum – 0,62 l/s

Maarjanurme tee 2

• Ööpäevane keskmine – 1,2 m3/d • Sekundiline maksimum – 0,62 l/s

Maarjanurme tee 3

• Ööpäevane keskmine – 1,2 m3/d • Sekundiline maksimum – 0,62 l/s

Maarjanurme tee 5

• Ööpäevane keskmine – 1,2 m3/d • Sekundiline maksimum – 0,62 l/s

Maarjanurme tee 6

• Ööpäevane keskmine – 1,2 m3/d • Sekundiline maksimum – 0,62 l/s

Maarjanurme tee 7

• Ööpäevane keskmine – 1,2 m3/d • Sekundiline maksimum – 0,62 l/s

Maarjanurme tee 8

• Ööpäevane keskmine – 1,2 m3/d • Sekundiline maksimum – 0,62 l/s

Maarjanurme tee 10

• Ööpäevane keskmine – 1,2 m3/d • Sekundiline maksimum – 0,62 l/s

Kivinuki tee 38

• Ööpäevane keskmine – 1,2 m3/d

7 025024 Maarjanurme ja Kivinuki tee tehnovõrkude ja teede projekt. Veevarustuse ja kanalisatsiooni välisvõrk; Insener Raido Mugamäe; staadium: tööprojekt (veevarustuse ja kanalisatsiooni välisosa)

_____________________________________________________________________________________________ Merindorf OÜ; A.H.Tammsaare tee 47, Tallinn, 11316; [email protected]

Reg nr: 11057500; MTR registreering EEP001629

• Sekundiline maksimum – 0,62 l/s

Kivinuki tee 40 • Ööpäevane keskmine – 1,2 m3/d • Sekundiline maksimum – 0,62 l/s

Kivinuki tee 42

• Ööpäevane keskmine – 1,2 m3/d • Sekundiline maksimum – 0,62 l/s

Kivinuki tee 44

• Ööpäevane keskmine – 1,2 m3/d • Sekundiline maksimum – 0,62 l/s

Kivinuki tee 45

• Ööpäevane keskmine – 1,2 m3/d • Sekundiline maksimum – 0,62 l/s

Kivinuki tee 46

• Ööpäevane keskmine – 1,2 m3/d • Sekundiline maksimum – 0,62 l/s

Kivinuki tee 47

• Ööpäevane keskmine – 1,2 m3/d • Sekundiline maksimum – 0,62 l/s

Kahe korteriga elamu: Kivinuki tee 37

• Ööpäevane keskmine – 0,8 m3/d • Sekundiline maksimum – 0,47 l/s

Kivinuki tee 39

• Ööpäevane keskmine – 0,8 m3/d • Sekundiline maksimum – 0,47 l/s

Kivinuki tee 41

• Ööpäevane keskmine – 0,8 m3/d • Sekundiline maksimum – 0,47 l/s

Kivinuki tee 43

• Ööpäevane keskmine – 0,8 m3/d • Sekundiline maksimum – 0,47 l/s

2.2.2 Veevarustusallikas ja kinnistu liitumispunkt Piirkonna olmevee allikaks on: - Graniidi tee olemasolev Ø160mm ühisveetorustik

8 025024 Maarjanurme ja Kivinuki tee tehnovõrkude ja teede projekt. Veevarustuse ja kanalisatsiooni välisvõrk; Insener Raido Mugamäe; staadium: tööprojekt (veevarustuse ja kanalisatsiooni välisosa)

_____________________________________________________________________________________________ Merindorf OÜ; A.H.Tammsaare tee 47, Tallinn, 11316; [email protected]

Reg nr: 11057500; MTR registreering EEP001629

- Kivinuki tee olemasolev Ø110mm ühisveetorustik - Raeküla tee olemasolev Ø160mm ühisveetorustik Maarjanurme tee 1, 2, 3, 5, 6, 7, 8, 10 ja Kivinuki tee 37, 38, 39, 40, 41, 42, 43, 44, 45, 46, 47 kinnistutele on kavandatud veetorustikud Ø50mm PE PN10 koos liitumispunktidega ( siiber 3xDN32) 2.2.3 Väline tuletõrjeveevarustus Väliseks tulekustutuseks vajalik veehulk 10 l/s saadakse kavandatud tuletõrjeveehüdrantidest. 2.3 Torustikud ja armatuur Torustike paigaldamisel arvestada teiste eriosadega ja konstruktsioonidega. Torustike paigaldamine ja ehitamine peab vastama AS Elveso tehnilistele nõuetele. Kavandatud veetorustiku materjalina kasutada PEH PN10 veetorusid. 2.3.1 Torustike materjal PE-torud ja plastist fassongosad peavad vastama standardile EN12201, ISO 4427 või mõnele teisele samaväärsele standardile. Standardi tähis peab olema tootja poolt kantud torule. Minimaalne surveklass PN10. Ehitusplatsile tarnitavad torud peavad olema varustatud otsakorkidega, mis peavad jääma paigale kuni torustike paigaldamiseni. Toru SDR peab olema vahemikus, mida on lubatud kasutada vastava ühenduselemendi (nt. keevismuhvi) puhul. Maa-alustes ühendustes tohib kasutada ainult plast ja malm detaile (kolmikud, ristid). Keelatud on kasutada roostevabast terasest kolmikuid ja liitmikke. Samuti on keelatud kasutada ilma plast või galvaanilist katet omavaid terasest detaile. PE-torud ja nende plastdetailid ühendatakse elekterkeevismuhv või põkk-keevis ühendusega. Tuleb vältida mehaanilisi liitmikke. Juhul, kui keevisühenduste teostamiseks pole vajalikud tingimused tagatud, tuleb kasutada töötava veetoru vahelises sõlmes tõmbekindlaid tolerantsühendusi. Kõik malmist detailid (olenemata liigist) peavad olema kaetud korrodeerumist takistava kattega vastavalt standardile DIN 30677. Kui rajatava PE-torustiku mõõt on maksimaalselt Ø225 mm ja põkk- või elekterkeevitusega ühendatavad PE-liitmikud, nagu käänikud, kolmikud jne, on toodetud survevalumeetodiga, võib torustike toestamise ära jätta. Põkk-keevitusega valmistatud liitmikud tuleb vajaduse korral toestada betooniga. Perspektiivsed harutorud (või tarnetorud), mis jäävad tupikuks, tuleb toestada. Survetorustiku külge on ette nähtud kinnitada kontrolltraadiga märkekaabel. Märkekaablina kasutada NYY või XLPE 1*4 mm2 kaablit. Survetorustiku toru kohale (ca 300...400 mm toru laest) tuleb paigaldada hoiatuslint. Lindi värvus ja tekst peab olema järgmine:

- Veetorustik – sinine, tekstiga VESI

9 025024 Maarjanurme ja Kivinuki tee tehnovõrkude ja teede projekt. Veevarustuse ja kanalisatsiooni välisvõrk; Insener Raido Mugamäe; staadium: tööprojekt (veevarustuse ja kanalisatsiooni välisosa)

_____________________________________________________________________________________________ Merindorf OÜ; A.H.Tammsaare tee 47, Tallinn, 11316; [email protected]

Reg nr: 11057500; MTR registreering EEP001629

2.3.2 Armatuur Sulgeseadmete ja spindli kapede materjalid ja mõõdud peavad vastama AS Elveso tehnilistele nõuetele. Kavandatud siibrid on ette nähtud teleskoopse spindli ja kapega. Tagada kape jäämine maapinna ja asfaltkatte tasapinnale (nähtavalt). „Kaped“ ehk sulgeseadmete spindlipikenduste luugikomplektid peavad vastama standardile EVS-EN 124. Siibri spindlipikenduse kape peab olema kandejõuga 400 kN. Liiklusalal kasutada fikseeritud malmkaasi. Väljaspool liiklusala kasutada vähemalt 200 mm läbimõõduga kapesid. Liiklusalal kasutada fikseeritud malmkaasi. Väljaspool liiklusala kasutada vähemalt 200 mm läbimõõduga kapesid Kape puhasava peab olema minimaalselt 140 mm Sulgeseadmete kinnitamiseks kasutatavad poldid, seibid ja mutrid on ette nähtud roostevabast terasest (A2) ja kinnitamiseks tootjapoolsed määrded. Sulgeseadmete asukoht valida selliselt, et oleks tagatud nõuetele vastav vahekaugus teistest allmaavõrkudest ja –rajatistest ning ehituse käigus oleks piisavalt ruumi kaeviku tagasitäite teostamiseks (tagasitäitematerjali tihendamiseks) ja tee-ehitustööde tegemiseks. PE torustike puhul kasutada tehases valmistatud PE keevisotstega siibreid. PE torude pikkus peab võimaldama vähemalt kahel korral teosta muhvkeevitust. PE toru otsad peavad olema siibrile paigaldatud siibri tootja tehases järgmistel meetoditel kas:

• PE survetoru (SDR11) surutakse siibri korpuse soonelistele ühendustele, lukustatakse terasrõngaga ja isoleeritakse kuumkahaneva hülsiga või

• PE torud on pingevabalt siibri korpusesse keeratud ja otsa muhv tihendatud eraldi tihendi ja terasest tugirõngaga.

2.3.3 Veetorustike paigaldus Veetorustiku minimaalne rajamissügavus toru peale on 1,8 m ning need torustikud on kavandatud PE veetorudest PN10. Juhul kui see ei ole tagatud, siis on ette nähtud torustik soojustada. Kavandatud torustike ristumised olemasolevate kommunikatsioonidega (side-, elektrikaablid jne) täpsustada ehitustööde käigus – tagada minimaalne vahekaugus vertikaalsuunas min 0,2 m. Tööde teostamisel kaablite tsoonis täpsustada nende asukoht ja maandamissügavus vastavate kommunikatsioonide valdajate juuresolekul. Ehitusel jälgida täpselt kooskõlastustega ette nähtud tingimusi. Torustike paigaldamisel järgida tootja firma poolt ette antud nõudeid ja tehnilisi tingimusi. Torude paigaldamisel peab kaevikud teostama nii, et oleks tagatud vajalik tööohutus ja heakord. Torustik tuleb rajada kuivale pinnasele. TOlemasolevate rajatiste kõrval töid teostades tuleb olemasolevad rajatised toestada ja kaitsta. Torustike ja kaevude ehitamisel juhinduda tootjatehase paigaldusjuhistest ja RIL-77 toodud nõuetest.

10 025024 Maarjanurme ja Kivinuki tee tehnovõrkude ja teede projekt. Veevarustuse ja kanalisatsiooni välisvõrk; Insener Raido Mugamäe; staadium: tööprojekt (veevarustuse ja kanalisatsiooni välisosa)

_____________________________________________________________________________________________ Merindorf OÜ; A.H.Tammsaare tee 47, Tallinn, 11316; [email protected]

Reg nr: 11057500; MTR registreering EEP001629

3 Reovee kanalisatsioonivõrk

3.1 Olemasolev Maarjamõisa ja Kivinuki tee äärsed kinnistud on hetkel hoonestamata. Piirkonda on plaanis ehitada uued elamud, mis vajavad nõuetekohaseid kanalisatsiooni ühendusi.

3.2 Kavandatud kanalisatsioon Kanalisatsiooni süsteem piirkonnas on lahkvoolne. Hoone kanalisatsiooni paisutuskõrguseks loetakse 0,10 m üle ühiskanalisatsiooni kaevuluugi kõrgusmärgi. See tähendab, et kõikide allapoole paisutuskõrgust paigaldatavate äravoolude ette tuleb paigaldada tagasilöögiklapp(-id). Drenaažvee ja sademevee juhtimine reoveekanalisatsiooni on keelatud. Raemõisa tänavale on ette nähtud rajada kavandatud isevoolne kanalisatsioonitorustik Ø160 PVC SN8. Maarjanurme tee 1, 2, 3, 5, 6, 7, 8, 10 ja Kivinuki tee 37, 38, 39, 40, 41, 42, 43, 44, 45, 46, 47 kinnistute tarbeks on käeoleva projektiga kavandatud kanalisatsiooni ühendustorustikud koos liitumuspunktidega.

3.2.1 Kanalisatsiooni arvutusäravoolud Olmekanalisatsiooni vooluhulgad on arvestatud vastavalt standardile EVS 846:2021 „Hoone kanalisatsioon“: Ridaelamu: Maarjanurme tee 1

• Ööpäevane keskmine – 1,2 m3/d • Sekundiline maksimum – 2,90 l/s

Maarjanurme tee 2

• Ööpäevane keskmine – 1,2 m3/d • Sekundiline maksimum – 2,90 l/s

Maarjanurme tee 3

• Ööpäevane keskmine – 1,2 m3/d • Sekundiline maksimum – 2,90 l/s

Maarjanurme tee 5

• Ööpäevane keskmine – 1,2 m3/d • Sekundiline maksimum – 2,90 l/s

Maarjanurme tee 6

• Ööpäevane keskmine – 1,2 m3/d • Sekundiline maksimum – 2,90 l/s

11 025024 Maarjanurme ja Kivinuki tee tehnovõrkude ja teede projekt. Veevarustuse ja kanalisatsiooni välisvõrk; Insener Raido Mugamäe; staadium: tööprojekt (veevarustuse ja kanalisatsiooni välisosa)

_____________________________________________________________________________________________ Merindorf OÜ; A.H.Tammsaare tee 47, Tallinn, 11316; [email protected]

Reg nr: 11057500; MTR registreering EEP001629

Maarjanurme tee 7 • Ööpäevane keskmine – 1,2 m3/d • Sekundiline maksimum – 2,90 l/s

Maarjanurme tee 8

• Ööpäevane keskmine – 1,2 m3/d • Sekundiline maksimum – 2,90 l/s

Maarjanurme tee 10

• Ööpäevane keskmine – 1,2 m3/d • Sekundiline maksimum – 2,90 l/s

Kivinuki tee 38

• Ööpäevane keskmine – 1,2 m3/d • Sekundiline maksimum – 2,90 l/s

Kivinuki tee 40

• Ööpäevane keskmine – 1,2 m3/d • Sekundiline maksimum – 2,90 l/s

Kivinuki tee 42

• Ööpäevane keskmine – 1,2 m3/d • Sekundiline maksimum – 2,90 l/s

Kivinuki tee 44

• Ööpäevane keskmine – 1,2 m3/d • Sekundiline maksimum – 2,90 l/s

Kivinuki tee 45

• Ööpäevane keskmine – 1,2 m3/d • Sekundiline maksimum – 2,90 l/s

Kivinuki tee 46

• Ööpäevane keskmine – 1,2 m3/d • Sekundiline maksimum – 2,90 l/s

Kivinuki tee 47

• Ööpäevane keskmine – 1,2 m3/d • Sekundiline maksimum – 2,90 l/s

Kahe korteriga elamu: Kivinuki tee 37

• Ööpäevane keskmine – 0,8 m3/d • Sekundiline maksimum – 2,05 l/s

Kivinuki tee 39

12 025024 Maarjanurme ja Kivinuki tee tehnovõrkude ja teede projekt. Veevarustuse ja kanalisatsiooni välisvõrk; Insener Raido Mugamäe; staadium: tööprojekt (veevarustuse ja kanalisatsiooni välisosa)

_____________________________________________________________________________________________ Merindorf OÜ; A.H.Tammsaare tee 47, Tallinn, 11316; [email protected]

Reg nr: 11057500; MTR registreering EEP001629

• Ööpäevane keskmine – 0,8 m3/d • Sekundiline maksimum – 2,05 l/s

Kivinuki tee 41

• Ööpäevane keskmine – 0,8 m3/d • Sekundiline maksimum – 2,05 l/s

Kivinuki tee 43

• Ööpäevane keskmine – 0,8 m3/d • Sekundiline maksimum – 2,05 l/s

3.2.2 Eelvool ja kinnistu liitumispunkt

Kanalisatsiooni eelvooluks on Graniidi teel paiknev olemasolev reoveetorustik Ø200mm. Maarjanurme ja Kivinuki tee äärsete kinnistute reovesi on ette nähtud juhtida mööda kavandatud reoveetorustikku Ø160mm PVC SN varem kavandatud kanalisatsioonitorusse Raemõisa teel ( Merindorf OÜ töö nr. 025023) Maarjanurme tee 1, 2, 3, 5, 6, 7, 8, 10 ja Kivinuki tee 37, 38, 39, 40, 41, 42, 43, 44, 45, 46, 47 kinnistutele on kavandatud kanalisatsioonitorustikud Ø160mm PVC SN8 koos liitumispunktidega ( liitumiskaev 19x Ø400/315)

3.3 Torustikud ja kaevud

3.3.1 Torustike materjal Kanalisatsioonitorustik rajatakse täisseinalisest PVC plasttorustikust plasttorustikust rõngasjäikusega SN8. Isevoolsete kanalisatsioonitorustike ehitamiseks tuleb kasutada standardile EN1401, EN13476, EN1852 või nendega vähemalt võrdsele standardile vastavaid torusid. Kõikidel torudel peavad olema standardile vastavad märgistused. Avatud kaevikuga rajatava toru kohale (30-40 cm toru laest) kavandada hoiatuslint vastava kommunikatsiooni nimega.

3.3.2 Kaevud Olmereoveekanalisatsioonitorustikel on ettenähtud paigaldada teleskoopilised plastkaevud. Plastist ühenduskaevud peavad vastama standardile SFS3468 või temaga vähemalt võrdsele standardile. Kaevud peavad olema varustatud kõikide tihenditega ning olema veetihedad. Kuni DE 800 (k.a) kaevude põhjaplaat peab olema valmistatud min 15 mm paksusest PE-plaadist. ID 1000 ja suuremate kaevude põhjaplaat on min 20 mm paksusest PE- plaadist. Plaat tuleb keevitada tõusutoru külge nii seest kui ka väljast. DE 800 ja suurematel kaevudel tuleb kaevu sisseviigud keevitada nii seest kui ka väljast. DE 800 ja ID 1000 kaevudel kasutada koonusekujulist teleskoobimansetti, mis keevitatakse nii seest kui ka väljast, või laeplaati paksusega vähemalt 15 mm. DE 560 ja DE 400 kaevudel tuleb vooluplaat paigaldada kalde all ja renni langusel ei tohi olla astet (voolurenn ja plaat peavad olema kokku viidud faaside abil). DE 800 ja suurematel kaevudel peavad olema tõsteaasad.

13 025024 Maarjanurme ja Kivinuki tee tehnovõrkude ja teede projekt. Veevarustuse ja kanalisatsiooni välisvõrk; Insener Raido Mugamäe; staadium: tööprojekt (veevarustuse ja kanalisatsiooni välisosa)

_____________________________________________________________________________________________ Merindorf OÜ; A.H.Tammsaare tee 47, Tallinn, 11316; [email protected]

Reg nr: 11057500; MTR registreering EEP001629

Pinnasele toetuva kaevu põhi peab olema sile. Keelatud on kasutada voolurennikujulise põhjaga kaevusid. Hoolduskaevud läbimõõduga DN 1000 mm ja suuremad peavad olema teleskoopsed, valmistatud eelistatult PE- või PP-materjalist ning vastama standardile SFS 3468 (kehtib tellitud keeviskaevude puhul) või EVS-EN 13598-2. Luugikomplekti puhasava peab olema minimaalselt 600 mm. Teleskoop peab ulatuma min 20 cm kaevu keha sisse. Maksimaalne lubatud teleskoobitoru pikkus 80 cm Kaevud ja nende kaaned peavad sobima kasutamiseks linnatingimustes kattega teede all ja olema “ujuva” paigaldusega. Liikluspiirkonnas asuvate kaevude kaante tugevus peab vastama normi EN124 klassile D400 (kandejõud 400 kN), väljaspool liikluspiirkonda võib kasutada kandejõuga 250 kN kaasi. Kaevuluugid ei tohi kolksuda Tagada kaevu luukide jäämine maapinna ja asfaltkatte tasapinnale. Luugikomplekt peab vastama standardile EN124. Luugikomplekti materjal peab olema malm EN-GJL- 200 (GG20).Luugikomplekti valu täpsus peab olema ISO8062. Kaevuluuk ei tohi olla lukustuselemendiga. Kiviparketi korral tuleb kasutada mitteujuvaid luugikomplekte või kavandada luugikomplekti alla betoonist tugirõngas. Poltide arv ühe luugi krae kohta 300 mm luugil ja kapel peab olema minimaalselt 4 ja suuremate puhul minimaalset 6. Poltide läbimõõt kõigil juhtudel on minimaalselt M12 ja materjal A2. Kaevud peavad olema veetihedad. Kaaned peavad olema kaetud korrodeerumist takistava kattega. Kanalisatsioonikaevu põhjad peavad olema varustatud hüdrauliliselt sobivate voolurennidega. Voolurenniga reoveekaevul peab olema topeltpõhi. Väline põhjaplaat keevitatakse tõusutoru külge nii seest kui ka väljast. Sisemine põhi on voolurenniga. Juhul, kui põhjast on ühendusi rohkem kui üks sisse- ja üks väljavool, tehakse põhjaplaadi keevitus ainult väljastpoolt, sisemine voolurenn keevitatakse mõlemalt poolt (välistamaks ka sisemist leket).Kõik ühendustoru liited kaevudesse peavad olema tehaseliselt paigaldatud. Kaevu tõusutoru rõngasjäikuse klass peab olema vähemalt SN2. 4 Drenaaž

4.1 Olemasolev olukord ja eelvool. Piirkonna ( Maarjanurme, Raemõisa ja Kivinuka tänavate) drenaažvee eelvooluks on Graniidi tee ääres paiknev olemasolev kraav (vt. joonis VKV-4-01). Merindorf OÜ, töö nr. 025023 raames juhitakse Graniidi tee kraavi varem projekteeritud drenaažtorustik Ø250mm. Piirkondliku ( Maarjanurme, Raemõisa ja Kivinuka tänavate) drenaažvee vooluhulgaks on ca 20l/s. Tegemist on maksimaalse vooluhulgaga. Olemasolevast Graniidi tee kraavist kulgeb olev truubitoru Ø1500mm Raeküla tee alt läbi (vt. joonis VKV-4-01). Vastava truubitoru läbilaskevõime kalde i=0,012 puhul on ca 10900 l/s. Seega lisanduv drenaažvee vooluhulk 20l/s moodustab sellest ainult 0,19%. Tuginedes sellele arvutuskäigule suudab olemasolev truubitoru selle lisanduva vooluhulga ilma

14 025024 Maarjanurme ja Kivinuki tee tehnovõrkude ja teede projekt. Veevarustuse ja kanalisatsiooni välisvõrk; Insener Raido Mugamäe; staadium: tööprojekt (veevarustuse ja kanalisatsiooni välisosa)

_____________________________________________________________________________________________ Merindorf OÜ; A.H.Tammsaare tee 47, Tallinn, 11316; [email protected]

Reg nr: 11057500; MTR registreering EEP001629

probleemideta vastu võtta.

4.2 Projekteeritud drenaaž Maarjamõisa ja Kivinuki tee tänava sõiduteelt on vertikaalplaneeringuga suunatud sademevesi haljasalale, kust see imbub pinnasesse ning sealt edasi proj. drenaažtorustikku. Maarjanurme tee ja Kivinuki tee tänava maa-alale on projekteeritud drenaažtoristikud, mis juhitakse varem projekteeritud drenaažsüsteemi ( Merindorf OÜ, töö nr. 025023) Raemõisa tänaval. Arendusala teedele on ette nähtud rajada proj. drenaažveetorustik PE Ø160mm SN8.

4.3 Torustikud ja seadmed Drenaažisüsteem varustada plastist, kotiosa 0,2 m omavate kontrollkaevudega ∅ ∅400/315 mm, vähemalt 25t kandevõimeliste malmkaantega ( sõiduteel 40t)

Drenaaž ehitatakse kahekihilistest ehitusdrenaaži plasttorudest PE Ø160-250mm. Drenaažisüsteemi ehitusel ei tohi kasutada õhukese seinaga põllumajandusdrenaaži torusid. Drenaažitorud paigaldatakse hea veeläbilaskvusega killustikukihi sisse (fraktsioon 4-16mm). Drenaažitoru aluseks paigaldada vähemalt 100mm, toru ümber (küljed ja toru peal) vähemalt 200mm. Killustikuprisma ümbritsetakse filterkangaga (tugevusklass 2). Liikluspiirkonnas asuvate kaevude kaante tugevus peab vastama normi EN124 klassile D400 (kandejõud 400 kN), väljaspool liikluspiirkonda võib kasutada kandejõuga 250 kN kaasi. Plastist ühenduskaevud peavad vastama standardile SFS3468 või temaga vähemalt võrdsele standardile. Kaevud peavad olema varustatud kõikide tihenditega ning olema veetihedad. Kaaned peavad olema kaetud korrodeerumist takistava kattega. Teleskoopne osa peab olema siledaseinaline, vältimaks külmakerkeid. Kõik ühendustoru liited kaevudesse peavad olema tehaseliselt paigaldatud. Kaevu tõusutoru rõngasjäikuse klass peab olema vähemalt SN2. 5 Üldised nõuded

5.1 Tööde teostamise aeg ja aruandlus Ehitustööde teostamise aeg ja järjekord lepitakse kokku Tellija ja tööde teostaja vahelises lepingus. Tööde teostajal tuleb arvestada ilmastikust tingitud tööseisakute ja neist tulenevate kulutustega. Tööde planeerimisel tuleb töövõtjal arvestada jooksvaks aruandluseks ning töökoosolekute pidamiseks vajaliku ajaga ja sellega kaasnevate kuludega. Aruandluse vorm ning koosolekute pidamise aeg ja koht tuleb täpsustada koostöös Tellijaga. Vähemalt 3 tööpäeva enne ehitustööde alustamist informeerida AS-i ELVESO aadressil: [email protected].

15 025024 Maarjanurme ja Kivinuki tee tehnovõrkude ja teede projekt. Veevarustuse ja kanalisatsiooni välisvõrk; Insener Raido Mugamäe; staadium: tööprojekt (veevarustuse ja kanalisatsiooni välisosa)

_____________________________________________________________________________________________ Merindorf OÜ; A.H.Tammsaare tee 47, Tallinn, 11316; [email protected]

Reg nr: 11057500; MTR registreering EEP001629

5.2 Ehitustööde korraldamine

1. Erinevate tööliikide ajalisel planeerimisel tuleb arvestada tiheasustusalal kehtivate

piirangutega mürale, tolmule jms. 2. Kinnistuväliseid torustikke haldab AS Elveso. Torustike ajutine sulgemine tuleb

kirjalikult kooskõlastada AS Elveso. Sulgemisest tulenevad kulud (näit. tarbijate teavitamine, joogiveega varustamine, reovee ja sademevee ümberpumpamine) kannab tööde teostaja.

3. Ehitustööde teostamine ja materjalidega varustamine tuleb planeerida nii, et ehituskaeviku lahtioleku aeg oleks minimaalne.

4. Tööpiirkonnas võib ajutiselt ladustada samal päeval kasutatavaid materjale. Ehitusmaterjalide pikemaajalise ladustamise ning ehitustehnika hoidmise koht (kohad) tuleb Tellijaga kooskõlastada enne tööde algust.

5. Ehituskaevikust väljakaevatav, tagasitäiteks mittekasutatav materjal ja lammutatud ehitiste materjal tuleb koheselt ära vedada ja ladustada selleks ette nähtud kohas Samuti tuleb iga tööpäeva lõppedes koristada tööpiirkonnast väljapoole sattunud ehituspraht ja pinnas nii, et taastuks ehituseelne heakord.

6. Torustiku ehituskaeviku kaevamine, torude paigaldamine ning tagasitäitmine kooritud pinnani peab toimuma samal päeval, jättes iga päeva lõppedes avatuks 3 – 5m pikkuse kaevikulõigu. Veetõrjetöödega peab olema välditud vee kogunemine kaevikusse. Täitmata kaevikus peavad paigaldatud torud olema kaitstud vigastuste eest (kivide kukkumine jms).

5.3 Ohutuse tagamine ja liikluse korraldamine

1. Ehitustöödega mõjutatav piirkond peab kogu tööperioodi vältel olema tähistatud ja

vastavalt vajadusele ka valgustatud nii, et tööde teostamine ei ohustaks piirkonda läbivate või seal töid teostavate inimeste elu ja tervist ning vara.

2. Tänavate sulgemine osaliselt või täielikult sõidukite liikluseks on võimalik ainult vastavalt omavalitsuspiirkonnas kehtivale korrale ja ehitusaegsele liiklusskeemile. Ehitusaegse liikluskorralduse skeemi koostab ning kooskõlastab kohaliku omavalitsusega ehitustööde teostaja.

3. Tööde teostaja peab arvestama kõigi projekti teostamiseks vajalike liikluse sulgemisest, ümbersuunamisest ja endise liiklusolukorra taastamisest (näit. olemasolevate liiklusmärkide eemaldamine, ajutiste liiklusmärkide paigaldamine, jne.) tulenevate kulutustega. Kasutatavate liiklusmärkide kuju ja paigaldus peavad vastama kehtivale korrale.

4. Tööde teostaja peab arvestama kõigi projekti teostamiseks vajalike tööpiirkonna tähistamisest tulenevate kulutustega. Ehituskaevik tuleb piirata pideva, vähemalt 1m kõrguse aiaga, mis on võimeline vastu võtma koormust 0.5 kN/m. Muud tüüpi piiretel (lint, postid vms.) võib olla hoiatav eesmärk näiteks ladustuspaiga tähistamiseks. Aia eemaldamine ehitustööde ajal on lubatud ehitustehnika läbipääsuks, vältides samal ajal kõrvaliste isikute ohtusattumise.

5. Kogu ehitustööde teostamise perioodi vältel peab olema tagatud jalakäijate ohutu läbipääs piirkonnast. Jalakäijate tee ja ehituskaeviku lõikumisel tuleb ehituskaevikutest ülepääsuks paigaldada vähemalt 1m laiused ajutised sillad käsipuude kõrgusega vähemalt 1m.

16 025024 Maarjanurme ja Kivinuki tee tehnovõrkude ja teede projekt. Veevarustuse ja kanalisatsiooni välisvõrk; Insener Raido Mugamäe; staadium: tööprojekt (veevarustuse ja kanalisatsiooni välisosa)

_____________________________________________________________________________________________ Merindorf OÜ; A.H.Tammsaare tee 47, Tallinn, 11316; [email protected]

Reg nr: 11057500; MTR registreering EEP001629

6. Tööde teostaja vastutab ajutiste tähiste, piirete ja liiklusmärkide säilimise ning nende puudumisest tekkinud kahjude hüvitamise eest.

7. Ajutiselt mitte kasutusel olevad ehitusmasinad ning kasutamisjärge ootavad materjalid tuleb paigaldada nii, et nad ei häiriks liiklust ning ei takistaks ligipääsu hoonetele ning muudele objektidele.

5.4 Olemasolevate ehitiste ja rajatistega arvestamine

1. Enne tööde alustamist tuleb tööde teostajal koostöös olemasolevate maa-aluste

rajatiste valdajatega rajatiste asukoht täpsustada ja tähistada. Tööde teostajal tuleb täita nimetatud rajatiste valdajate poolt esitatavaid nõudeid (näit. toestamine) rajatiste vahetusläheduses töötamisel.

2. Vastavalt olemasolevate hoonete ja rajatiste iseloomule tuleb nende läheduses tööde teostamiseks valida sobiv tehnoloogia ja tehnika näit. vibratsiooni vms. kahjustava mõju vältimiseks. Vigastuse avastamisel tuleb sellest kirjalikult informeerida nii ehitise valdajat kui Tellijat. Ehitise kasutuskõlblikkus tuleb taastada võimalikult lühikese ajaga. Tööde käigus kahjustatud ehitiste endisele kujule taastamiseks, samuti nende mittefunktsioneerimisest põhjustatud kahjude hüvitamiseks vajalikud kulud tuleb kanda tööde teostajal.

3. Kohati ei ole olemasolevate maa-aluste rajatiste täpne kõrgus ja läbimõõt ka valdajatele teada (näit. olemasolevad veetorustikud, elektrikaablid, gaasitorustikud, sidekaablid ja –kanalisatsioon, ka kanalisatsioonitorustikud). Tööde teostajal tuleb arvestada olemasolevate, teadmata asukohaga rajatiste võimalikust ümberpaigutamisest tuleneva kuluga (alternatiiviks on projekteeritud rajatise ehitamine projektiga näidatust erinevale kõrgusele). Projekteeritud torustike ühendamisel olemasolevate torustikega tuleb nende läbimõõdud täpsustada tööde käigus kohapeal. Tööde teostajal tuleb arvestada kuludega, mis tulenevad projektis märgitud ja tegelikult olemasolevate torustike ühendamiseks vajaminevate detailide erinevusest.

4. Tööde käigus likvideeritud või kahjustatud geodeetilise võrgu punktid tuleb peale tööde lõpetamist taastada. Taastamisest tulenevad kulud kannab tööde teostaja.

5. Olemasolevad, säilitatavate kaevude kaaned ning maakraanide ja siibrite kaped tuleb ümber paigaldada olenevalt projekteeritud tee pinna kõrgusest. Tööde teostaja peab arvestama ümberehitusest tulenevate kulutustega. 5.5 Ettevalmistustööd

1. Tööde alustamine on võimalik peale loa saamist omavalitsuse territooriumil

kehtestatud alustel ja korras. Rajatise mahamärkimine peab toimuma vastavasisuliste ehitusgeodeetiliste tööde litsentsi omava isiku poolt digitaalsete mõõtevahendite abil (v.a. hoonete ühendustorustike hoonepoolne ots, mille asukoht tuleb täpsustada krundi või kinnistu valdaja või nende esindajaga).

2. Otstarbekas on rajada tööpiirkonnas ajutiste reeperite ja koordineeritud punktide süsteem, mis võimaldab jooksvalt kontrollida rajatava torustiku asukoha ja kõrguse õigsust. 5.6 Kaevetööd

17 025024 Maarjanurme ja Kivinuki tee tehnovõrkude ja teede projekt. Veevarustuse ja kanalisatsiooni välisvõrk; Insener Raido Mugamäe; staadium: tööprojekt (veevarustuse ja kanalisatsiooni välisosa)

_____________________________________________________________________________________________ Merindorf OÜ; A.H.Tammsaare tee 47, Tallinn, 11316; [email protected]

Reg nr: 11057500; MTR registreering EEP001629

1. Asfalt- ja muud tüüpi kõvakattega teede alla paigaldatava torustiku ehituskaeviku kaevamiseks ei ole lubatud kasutada terasest roomikutega ehitusmasinaid.

2. Nimetatud tüüpi katete eemaldamiseks tuleb kate kogu paksuse ulatuses lahti lõigata. Lõige peab olema tehtud vähemalt 30cm kauguselt tagasitäidetava kaeviku servast. Kui vajaliku lõikekoha ja katte serva vahekaugus on 1.0m või vähem, tuleb teekate eemalda kuni servani. Samuti tuleb kate eemaldada nende lõigete vahelt, mille vahekaugus on 1.0m või vähem.

3. Väljakaevatud pinnase ladustamisel tuleb vältida olukordi, kus suletakse olemasolevad sademevee voolusängid põhjustades sellega vee kogunemise või väljakaevatud pinnase uhtumise.

4. Olemasolevate kaablite, torustike ja õhuliinide kaitsetsoonides töötamiseks tuleb nende valdajatelt saada vastav luba.

5. Tööde planeerimisel tuleb arvestada, et maa-aluste rajatiste avamine ja nende vahetus läheduses kaevetööde teostamine tuleb reeglina teha käsitsi.

6. Kasutatavad mehhanismid ja tööde teostamise tehnoloogia peab olema valitud nii, et oleks välditud olemasoleva kõrghaljastuse vigastamine tööde käigus. 5.7 Kaeviku rajamine

Kaeviku põhja laius (tasanduskihi all) peab olema vähemalt 1000mm. Kommunikatsioonide läheduses tuleb kaevata käsitsi. Lahtikaevatavad kommunikatsioonid tuleb toestada. Kommunikatsioonide liivalused tuleb taastada. Puude läheduses kaevetööde teostamisel võtta tarvitusele abinõud, et võimalikult vähe vigastada puude juuri. Elektri õhuliinide all töötades rakendada vastavaid ettevaatusmeetmeid. Pärast eramaadel teostavaid kaevetöid tuleb taastada endine olukord, mis oli enne kaevetööde algust (haljastus, teed, aiad jne).

5.8 Kaeviku täide Lubjakivi kihti torustike rajamisel tuleb kaeviku täide teha peenkillustikust ( fr. 4/16). Tasanduskiht Liikluspiirkonnas tuleb torude alla rajada tasanduskiht, mille paksus peab olema vähemalt 150 mm mõõdetuna toru alla. Aluspinnas ja tasanduskihi materjal ei tohi olla jäätunud. Tasanduskihi tihendusaste peab olema vähemalt 98% ja tihendamine peab olema tehtud mehhanismidega. Toru peab toetuma alusele ühtlaselt kogu toru pikkuses. Muhvide kohale tuleb toru alusesse teha süvend vältimaks toru toetumist muhvile. Algtäide Algtäite materjal peab vastama samadele nõuetele, mis on esitatud tasanduskihi kohta. Algtäide peab ulatuma vähemalt 300 mm toru laest kõrgemale. Liikluspiirkonnas kasutatakse peenkillustikku kõikide torude korral.

18 025024 Maarjanurme ja Kivinuki tee tehnovõrkude ja teede projekt. Veevarustuse ja kanalisatsiooni välisvõrk; Insener Raido Mugamäe; staadium: tööprojekt (veevarustuse ja kanalisatsiooni välisosa)

_____________________________________________________________________________________________ Merindorf OÜ; A.H.Tammsaare tee 47, Tallinn, 11316; [email protected]

Reg nr: 11057500; MTR registreering EEP001629

Liikluspiirkonnas peab algtäite tihedus olema vähemalt 98%. Väljaspool liikluspiirkonda kehtib sama nõue erandiga torustikele > PN10. Toruümbruse pinnast võib mehhanismide abil tihendada alles siis, kui toru peale jääva pinnasekihi paksus on vähemalt 300 mm. Teisi tihendusvõtteid kasutades peab kihi paksus olema vähemalt 150 mm. Lõpptäide Liikluspiirkonnas peab lõpptäitematerjal olema tihendatav. Ehituskaevik tuleb kattega sõidu- ja jalakäijate teede all tagasi täita killustikuga, mujal kohapeal väljakaevatud, tagasitäitmiseks ja tihendamiseks sobiva pinnasega. Kui kaevikust väljavõetud pinnas sobib, kasutatakse seda, muudel juhtudel kasutatakse mujalt toodud materjali. Pealisehituse osas peab lõpptäitematerjal siiski olema vastava ehituskihi jaoks vastav. Lõpptäite materjali terasuse nõuded: - toru laest mõõdetuna 1.0 m paksuses kihis ei tohi olla läbimõõdult üle 300 mm kive ega kamakaid - suurim lubatud terajämedus on 2/3 ühe tihendatava kihi paksusest - materjal peab olema selline, et ei jääks täitesse tühikuid Liiklusaladel peab lõpptäide olema tihendatud 98%-ni. Mitteliiklusaladel tihendada pinnas 90%-ni. Väljaspool liikluspiirkonda võib lõpptäite jätta tihendamata või siis tihendatakse see vastavalt kohalikele tingimustele. Kaevik tuleb täita sellise kõrguseni, et täide hiljem tihenedes jääks planeeritud kõrgusele või maapinnaga ühele tasemele.

5.9 Veetõrje ehituskaevikust Veetõrjetööde vajadus ja aeg sõltub veetasemest pinnases ehitustööde ajal ning pinnase omadustest konkreetsel kaeviku lõigul. Veetõrje meetodi valiku teeb Töövõtja, soovitav kasutada pinnase kuivendamist, so näiteks nõelfiltreid. Töövõtja tagab tööjõu, materjali ja seadmed nende tööde tegemiseks, mis on vajalikud pinnaveetaseme ja hüdrostaatilise rõhu alandamiseks ning kontrollimiseks, et kaeve- ja ehitustöid saaks teostada kuivas keskkonnas. Veetõrjega tuleb tagada veetaseme püsimine ehituskaeviku põhjast allpool võimaldamaks rajatiste nõuetekohast paigaldust ning kaeviku tagasitäite tihendamist. Enne veetõrje alustamist vaatavad Töövõtja, Tellija ühiselt üle kõik konkreetsel ehitusplatsil asuvate või sellega külgnevate ehitiste, rajatiste jm olukorra. Ehitisi, rajatisi jm pildistatakse, et oleks olemas tõendusmaterjal, kui hiljem peaks esitatama kahjunõudeid. Töövõtja pakkumine peab sisaldama piisaval arvul fotode tegemisega seonduvaid kulusid. Töövõtja vastutab nende kahjunõuete likvideerimise eest ja kannab loodusliku aluspinnase, ehitiste, rajatiste jms, mis on saanud kannatada veetõrje protsessi käigus, asendamise või taastamisega seotud kulud. Töövõtja kannab kõik kulud, mis on põhjustatud tema enda hooletusest antud töö teostamisel või veetõrje protsessi

19 025024 Maarjanurme ja Kivinuki tee tehnovõrkude ja teede projekt. Veevarustuse ja kanalisatsiooni välisvõrk; Insener Raido Mugamäe; staadium: tööprojekt (veevarustuse ja kanalisatsiooni välisosa)

_____________________________________________________________________________________________ Merindorf OÜ; A.H.Tammsaare tee 47, Tallinn, 11316; [email protected]

Reg nr: 11057500; MTR registreering EEP001629

ebaõnnestumisest. Töövõtja peab nimetatud töö teostamisel järgima kõiki vastavaid kohalikke eeskirju. Kõik kulud, mis on seotud veetõrjetöödega, peab Töövõtja arvestama pakkumise hinna sisse.

5.10 Materjalide nomenklatuur

1. Enne ehitustööde alustamist tuleb tööde teostajal esitada Tellija poolt määratud

ehitusjärelvalve insenerile (edaspidi Insener) kasutatavate materjalide tehnilised näitajad, nõutud standarditele vastavust tõendav dokumentatsioon ning nimekiri nende materjalide tootjatest ning tarnijatest. Inseneril on õigus nõuda täiendavat informatsiooni (katsete tulemused, paigaldusjuhised jne). Materjalide kasutamiseks tuleb saada Inseneri kirjalik nõusolek.

2. Kõik joogiveega kokkupuutuvad materjalid peavad olema saanud kasutusloa Tervisekaitseametilt.

3. Materjalide transport ja ladustamine peab toimuma vastavalt tootja poolt koostatud nõuetele ja eeskirjadele. Transportimisel, ladustamisel või mõnel muul tööoperatsioonil saadud defekti tõttu standardiga kehtestatud nõuetele mittevastavaks muutunud materjalid tuleb asendada. Asendamisega seotud kulud kannab tööde teostaja.

4. Paigaldatavad materjalid peavad olema loetavalt ja koos materjaliga ajas säilivalt markeeritud.

5. Alternatiivina alljärgnevalt märgitud toodetele, võib Inseneri nõusolekul kasutada teistele standarditele vastavaid tooteid eeldusel, et nende kasutamine annab võrdväärse või parema tehnilis-majandusliku tulemuse. Varem kasutusel olnud materjale ei ole lubatud kasutada.

5.11 Täpsusnõuded torustike ja kaevude paigaldamisel

Valmis ehitatud isevoolsetel torustikel lubatakse järgmisi kõrvalekaldeid projektist, kui need ei kahjusta konstruktsiooni toimivust või torustiku harude ehitamist:

- mistahes projekteeritud punkt (kaev, trassi telje punkt) horisontaaltasapinnal 200 mm;

- isevoolne kanalisatsioonitorustik peab kaevust kaevu kulgema sirgelt, lubatud kõrvalekalle horisontaaltasapinnal on 1/300 kaevuvahe kohta;

- isevoolsele kanalisatsiooni peatorule lubatakse alltoodud tabelis olevaid kõrvalekaldeid kõrguste ja langude osas eeldusel, et torustikku ei jää vett, kaevu suubuv toru ei jää väljuvast torust allapoole, lang kaevu vahe kohta on ˃0. Ei kalle ega kõrgus või erineda lubatud väärtusest ka siis, kui üks neist täidab ette antud täpsusnõudeid.

Peatorustiku paigaldamise täpsusnõuded:

Projekteeritud torustiku kalle Maksimaalne kalde Maksimaalne kõrguse

[‰] kõrvalekalle [‰] kõrvalekalle [mm]

>5 1,5 50

3-5 1,0 30

20 025024 Maarjanurme ja Kivinuki tee tehnovõrkude ja teede projekt. Veevarustuse ja kanalisatsiooni välisvõrk; Insener Raido Mugamäe; staadium: tööprojekt (veevarustuse ja kanalisatsiooni välisosa)

_____________________________________________________________________________________________ Merindorf OÜ; A.H.Tammsaare tee 47, Tallinn, 11316; [email protected]

Reg nr: 11057500; MTR registreering EEP001629

<3 1,0 20

5.12 Katsetamine ja tööde vastuvõtmine

NB! Veetoru hüdrauliline surveproov teostada vastavalt AS Elveso tehnilistele nõuetele. NB!! Veetorustikle tuleb teha surveproov Elveso esindaja juuresoleku. Kõigile survetorustikele teha omanikujärelevalve inseneri juuresolekul surveproov ja vormistada surveproovi akt. Katsetava torustiku pikkus võib maksimaalselt olla 500 m. Surveproovi ei tohi teostada vastu olemasolevat kinnist toestamata sulgelementi. Survestamist ei tohi teha avatud kaevikuga ja survestamise ajal ei tohi kaevikus töötada. Survestada avatud sulgseadmetega. Surveproovi alustuseks eemaldada torustikust kogu õhk, täita torustik veega, tõsta rõhk torustiku töörõhuni (võrgusurve) ja jätta seisma vähemalt 24 tunniks. Tõsta rõhk torus 1,3 kordse nominaalrõhuni (PN) ja lasta torul survestatuna seista minimaalselt 2 tundi tagamaks toru ja ühenduse venimise. Seejärel vähendada rõhku toru nominaalrõhuni. 30 min jooksul ei tohi rõhk torus langeda üle 0,2 bari. Peale tulemuse fikseerimist vähendada rõhku võrgu surveni. Vormistada survestamise akt. Surveprooviks kasutada kehtiva taatlusega manomeetrit. Peale ühisveevärgi torustiku survestamist toru pesta AS-ga ELVESO eelnevalt kokkulepitud ajal, vajadusel desinfitseerida ja tellida AS-lt ELVESO joogivee mikrobioloogiline analüüsi võtmine. Survestamiseks ja loputuseks kulunud veekoguse eest esitab AS ELVESO arve. Kaevik Kontrollida tuleb iga kaeviku põhi ja mõõtmed. Kaevikus ei tohi tekkida vajumisi, varinguid, lekkeid vms. Valitud kohtades tuleb viia läbi tihedusproovide teostamine. Tihedusproovid tuleb teha vähemalt 1 proov 50 m³ tihendatud pinnase kohta. Survetorustikud Paigaldatud torustik tuleb katsetada vastavalt SFS 3115-le. Töövõtja eraldab vajaliku tööjõu, paigaldab kogu katsetamise seadmestiku ja paigaldab selle nii, et oleks võimalik kõik ettenähtud katsetused läbi viia. Katsetused tuleb läbi viia seadmete abil, millega saab survet tõsta ja hoida nõutud tasemel. Katse ebaõnnestumisel tuleb likvideerida tõrked ja korrata katsetuse protseduuri kogu mahus seni, kuni katsetingimused on täidetud. Kõik katsetused tuleb protokollida ja allkirjastada nii Töövõtja kui Inseneri poolt. Kõigi ühisveevärgiga ühendatud torustike (nii ajutised kui põhitorustikud), mille abil juhitakse vesi tarbijatele, põhjaliku puhastamise ja vajadusel desinfitseerimise eest vastutab Töövõtja. Pärast katsetuste lõppu tuleb veetorustikule teha läbipesu. Torustiku läbipesu peab toimuma lõikude kaupa ning olema kirja pandud iga lõigu kaetud tööde aktis. Pärast veetorustiku läbipesu tuleb torustikust võtta veeproov, et kontrollida kas veeproovi tulemused vastavad Eestis kehtestatud joogivee kvaliteedinõuetele. Veeproovi saab võtta selleks atesteeritud isik järelevalve juuresolekul. Veeanalüüsid tuleb lasta teha akrediteeritud laboris. Joogivee kvaliteedi- ja kontrollinõuded ning analüüsimeetodid peavad vastama sotsiaalministri 31. juuli 2001. a määrusele nr 82 ``Joogivee kvaliteedi- ja kontrollinõuded ning analüüsimeetodid (ja eelpoolnimetatud määruse muudatusele, jõust. 28.11.2015).

21 025024 Maarjanurme ja Kivinuki tee tehnovõrkude ja teede projekt. Veevarustuse ja kanalisatsiooni välisvõrk; Insener Raido Mugamäe; staadium: tööprojekt (veevarustuse ja kanalisatsiooni välisosa)

_____________________________________________________________________________________________ Merindorf OÜ; A.H.Tammsaare tee 47, Tallinn, 11316; [email protected]

Reg nr: 11057500; MTR registreering EEP001629

Veetorustik tuleb desinfitseerida juhul, kui pärast torustiku läbipesu võetud veeproovi tulemused ei vasta Eestis kehtestatud joogivee kvaliteedinõuetele. Veetorustik desinfitseeritakse kloorilahusega (konsulteerida kohaliku tervisekaitsetalitusega). Kemikaali lisatakse sellisel hulgal, et jääkkloori sisaldus on 50 mg/l kogu desinfitseeritava lõigu ulatuses kui toru on lahusega täidetud. Desinfitseerimise ajal on torustikes rõhk üle atmosfäärirõhu. Lahust hoitakse torustikes 24 tundi, pärast mida peab jääkkloori sisaldus olema üle 25 mg/l, vastasel juhul tuleb protsessi korrata. Pärast edukat deinfitseerimist, pestakse kloorivesi hoolikalt torudest välja, kuni jääkkloori tase ei ületa 0,3-0,5 mg/l ja veel ei ole kloori lõhna.

Kanalisatsioonitorustik Plastikust torustiku lekketest tuleb läbi viia standardi SFS 3113 kohaselt (vt. paigaldusjuhend RIL 77-1990). Plastikust torustiku õhulekke test tuleb läbi viia Soome standardi SFS 3114 kohaselt. Üksikute kaevude vahel testitakse paigaldatud torusid enne lõplikku täitmist hüdrauliliselt. Enne võrku ühendamist tuleb kanalisatsioonitorustik läbi pesta. Lisaks tuleb isevoolsetele torustike koostada videouuringud. Pesu ja videouuringute protokollid tuleb lisada objekti teostusdokumentatsioonile. Teostusdokumentatsioon Teostusmõõdistuste läbiviimisele ja vormistamisele rakendatakse Majandus- ja taristuministri (MKM) määrust nr 34, 22.04.2016 „Topo-geodeetilisele uuringule ja teostusmõõdistamisele esitatavad nõuded“, Keskkonnaministri (KKM) määrust nr 64, 01.01.2018 „Geodeetiline süsteem“ ning AS ELVESO eritingimusi. Muud nõuded (vormistus, andmete esitus jne.) teostusjoonistele tulenevad Rae vallas kehtivast korrast ja Tellija poolt esitatavatest nõuetest. 6 Keskkonnakaitse ja hooldusjuhend Jäätmekäitluse sätestab Rae Vallavolikogu 15.06.2021 määrus nr 73 "Rae valla jäätmehoolduseeskiri" ja Rae Vallavolikogu 17.11.2020 määrus nr 60 "Rae valla heakorraeeskiri", mille eesmärgiks on säilitada puhas ja terviklik elukeskkond, vähendada jäätmete koguseid nende tekkekohas ning soodustada jäätmete taaskasutamist. Ehitamise käigus tuleb vältida tarbetut keskkonna kahjustamist. Töövõtja peab võtma vastavad meetmed, tutvustamaks kõigile oma töötajatele Eestis kehtivaid keskkonnakaitseseadusi ja –nõudeid ning rakendama kõigis tööpiirkondades kõiki vajalikke kontrollmeetmed, enne kui lubab töid jätkata. Töövõtja ehitab ja paneb tööle vajalikud kogumisseadmed, nagu näiteks kõrvalejuhtimisvallid, kraavid, dreenid, õlieraldid, settetiigid jms., et vältida saastumist ja hõljuvained välja setitada. Kogutud ained hävitatakse Tellija esindaja poolt heakskiidetud viisil. Mahaloksumise korral tuleb kohe võtta meetmed saastunud alade puhastamiseks. Kui mõni töövõtja töötaja eirab keskkonnakaitse eeskirju, on see piisavaks põhjuseks, et tellija esindaja teeks vastavalt töövõtulepingule korralduse süüdlase eemaldamiseks

22 025024 Maarjanurme ja Kivinuki tee tehnovõrkude ja teede projekt. Veevarustuse ja kanalisatsiooni välisvõrk; Insener Raido Mugamäe; staadium: tööprojekt (veevarustuse ja kanalisatsiooni välisosa)

_____________________________________________________________________________________________ Merindorf OÜ; A.H.Tammsaare tee 47, Tallinn, 11316; [email protected]

Reg nr: 11057500; MTR registreering EEP001629

ehitusplatsilt ja/või peataks omal äranägemisel täielikult või osaliselt väljamaksed, kuni on rakendatud heastavad meetmed.

7 Jäätmekäitlus ja jäätmekava Torustiku ehitustööde käigus tekkivad võimalikud jäätmed on nt äraveetav pinnas ja lammutatav asfaltkate. Ehitusjäätmed nagu pinnas, kivid, äärekivid, lammutatud asfaltkate ja muu selline tuleb ära vedada ehitusjäätmeid käitlevasse ettevõttesse. Muu tekkiv ehituspraht tuleb koguda selleks ette nähtud jäätmekonteineritesse ja tuleb ära vedada jäätmekäitlusettevõttesse.

2.70

7.00

2.70

5.00

3.50

8.73

1.00

3.00

2.70

5.00

7.00

2.00

2.70

5.00

7.00

2.50

2.70

7.00

2.70

3.00

2.70

7.00

2.70

3.00

5.00

7.00

2.50

5.00

3.50

8.73

5.00

3.50

8.73

2.70

5.00

7.00

2.00

2.70

5.00

7.00

2.00

5.00

3.50

8.73

1.00

5.00

7.00

2.50

2.70

5.00 7.00

2.70

2.70

2.55

3.00

2.70

3.00

2.70

7.00

7.00

7.00

7.00

2.70

2.70

4.50

4.50

2.70

7.00

2.00

2.00

2.00

A

A

B

B

C

C

D

D

E

E

F

F

G

G

H

H

1

12

2

3

3

4

45

5

A

A

B

B

C

C

D

D

E

E

F

F

G

G

H

H

1

1

2

2

3

3

4

4

5

5

A

A

B

B

C

C

D

D

E

E

F

F

G

G

H

H

1

1

2

2

3

3

4

4

5

5

A

A C

C

1

1

2

2

3

3

B

B

4

4

A

A

C

C

1

1 2

2

3

3

B

B

4

4

A

A

C

C

1

1 2

2

3

3

B

B

4

4

A

A

C

C

1

1 2

2

3

3

B

B

4

4

E

E

1

1

2

2

3

3

4

4

5

5

F

F

D

D

E

E

1

1

2

2

3

3

4

4

5

5

F

F

D

D

E

E

1

1

2

2

3

3

4

4

5

5

F

F

D

D

C

C

A

A

B

B

C

C

A

A

B

B

C

C

A

A

B

B

A

A

B

B

C

C

D

D

E

E

F

F

G

G

H

H 1

1

2

2

3

3

4

4

5

5

A

A

B

B

C

C

D

D

E

E

F

F

G

G

H

H 1

1

2

2

3

3

4

4

5

5

C

C

E

E

1

1

2

2

3

3

4

4

5

5

F

F

D

D

A

A

B

B

C

C

E

E

1

1

2

2

3

3

4

4

5

5

F

F

D

D

B

B

C

C

E

E

1

1

2

2

3

3

4

4

5

5

F

F

D

D

A

A

B

B

C

C

E

E

1

1

2

2

3

3

4

4

5

5

F

F

D

D

A

A

B

B

C

C

E

E

1

1

2

2

3

3

4

4

5

5

F

F

D

D

B

B

A

A

B

B

C

C

D

D

E

E

F

F

G

G

H

H

1

1

2

2

3

3

4

4

5

5

A

A

B

B

C

C

D

D

E

E

F

F

G

G

H

H

1

1

2

2

3

3

4

4

5

5

A

A

B

B

C

C

D

D

E

E

F

F

G

G

H

H

1

12

2

3

3

4

45

5

24330

1 3800

24330

1 3800

24330

1 3800

24330

1 3800

4000

7 513

26171

13265

27590

1 3220

27680

1 3265

2 7590

13220

2 7680

13265

2 7590

13220

2 7680

2 7590

13220

13265

2 7680

27870

16610

27870

16610

16610

2 7870

2 7870

16610

5 385

21382

11246

1 4575

44.11

43.67

43.17

43.36

44.12

P 8

D renaažitorustiku

servituud

P 8

P 8

P 8

P 8

P 8

P 8

P 8

P 8

P 8

P 8

P 8

P 8

P 8

P 8

6

1

3 2

4 5

6

9

10 11

12 13

14 15

16 18

8

7

17

1

1

3 2

4 5

6

7

8 9

10 11

12

1

2 3

4 5

6

7

8 9

10 11

12

1

3

2

4 5

6

7

8

9

10 11

12

1

2

3

4

5

6

7

8 9

10

11

12

1

2 3

4 5

6

7

8 9 10

11

12

1

2 3

4 5

6

7

8 9 10

11

12

1

2 3

4 5

6

7

8 9 10

11

12

1 3

2

4

5

6

9 10

11

12

13 14

15

16

18

8

7

17

1

32

4

59 10

11

12 13

14 15

16

18

87

17

1 3

2

4

5

6

9 10

11

12

13

14

15

16

18

87

17

1

3

2

4

5

6

9 10

11

12 13

14 15

16

18

8

7

17

1

3

2

4

5

6

9 10

11

12 13

14 15

16

18

87

17

1 23

4 5 6

7

8

9

10 11

12

1

23

4 5 67

8

9

10 11

12

1

2

3

4 5 67

8

9

10 11

12

1

23

4

5

67 8

9

10 11

12

1

23

4 5 67

8

9

10 11

12

6

3

2

4

5

6

9 10

11

12 13

14 15

16

18

8

7

17

1

3 2

4

5

6

9 10 11 12

13

14

15

16 18

8

7

17

6

± 0,00 = +

44,50 abs.

± 0,00 = +

44,65 abs.

± 0,00 = +

44,60 abs.

± 0,00 = +

44,90 abs.

± 0,00 = +

43,60 abs.

± 0,00 = +

42,00 abs.

± 0,00 = +

42,50 abs.

± 0,00 = +

43,00 abs.

± 0,00 = +

43,70 abs.

± 0,00 = +

44,00 abs.

± 0,00 = +

43,80 abs.

± 0,00 = +

43,00 abs.

± 0,00 = +

43,80 abs.

± 0,00 = +

44,95 abs.

± 0,00 = +

44,90 abs.

± 0,00 = +

45,00 abs.

± 0,00 = +

45,20 abs.

± 0,00 = +

45,20 abs.

± 0,00 = +

45,00 abs.

V 11

K 11

K 11

V11

V11

V11

K 11

K 11

V 11

K11 V11

V11

V11

V 11

V 11

V 11

V11

V11

V11

V 11

V 11

V 11

K 11

K 11

K 11

K 11

V 11

V 11

V 11

K 11

K 11

K 11

K 11

V11

V11

V11

V 11

V 11

V 11

K 11

K 11

K 11

K 11

V11

V11

V11

V 11

V 11

V 11

K11

K11

K 11

K 11

V 11

V 11

V11

V11

V 11

V 11

K11

K11

K11

V11

V11

V11

V11

V11

V11

V 11

V 11

V 11

K11

K11

K11

V11

V11

V11

V11

V11

V11

V 11

V 11

V 11

K11

K11

K11

K11

V 11

V 11

V 11

V11

V11

V11

V11

V11

V11

V11

K 11

K 11

K11

K11

K11

V11

V11

V11

V11

V11

V11

K 11

K 11

K 11

K 11

K 11

V 11

V 11

V 11

V 11

V 11

V11

V 11

V 11

V 11

K 11

K 11

K 11

K 11

V 11

V 11

V 11

V 11

V 11

V11

V11

V 11

V 11

V 11

K 11

K11

V 11

V11

V11

V11

V 11

V 11

K 11

K 11

K 11

K 11

V 11

V 11

V 11

V 11

V 11

V11

V11

V 11

V 11

V 11

K 11

K 11

K 11

K 11

K11

K11

K11

K11

K 11

K 11

V 11

V 11

K11

K11

V 11

K11

K11

V M

S

K21

K21

K21

K21K21K21

K21

K21

K21 K21

K 21

K 21

K 21

K 21

K 21

K 21

K 21

K 21

K 21

K 21

K 21

K 21

K 21

K 21

K 21

K 21

K21

K21

K21

K21 K21

K 21

K 21

K 21

K 21

K 21

K 21

K 2 1

K 2 1

K 2 1

K 2 1

K 2 1

K 21

K 21

K 21

K 21

K 21

K 21

K21

K 21

K 21

K 21

K21

K 21

K 21

K 21

K 21

K21

K21

K 21

K 21

K21

K21

K21

K21

K21

K21

K 21

V M

S

V M

S

V M

S

V M

S

V M

S

V M

S

V M

S

V M

S

V M

S

V M

S

V M

S

V M

S

V M

S

V M

S

V M

S

V M

S

V M

S

V M

S

V M

S

V 11

V 11

V 11

V 11

V 11

V 11

V11

V11

V11

Truubi ots kindlustatakse m unakividega

betoonalusel h = 20 cm

Kraavi põhi 40.86

A

A

Kraavi põhi 40.78

Kraavi põhi 40.86

Kraavi puhastam ine

Kraavi põhi 40.66

Kraavi puhastam ine (Perspektiivne)

11334 Raeküla tee kaitsevöönd

(sõiduraja välim isest servast 30m

)

11334 Raeküla tee kaitsevöönd

(sõiduraja välim isest servast 30m

)

B

B

C

C

D

D

/

/

/

/

/

/ /

/

/ /

/ /

/ /

/ /

/ /

/ /

/

/

/

/

/

/

/ /

/ /

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/ /

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/ /

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/ /

6|0 m

W 1

.1 W

1 .1

W 1

.1 W

1 .1

W 1

.1 W

1 .1

W 1

.1 W

1 .1

W 1

.1

W 1.1

W 1.1

W 1.1

W 1.1

W 1.1

W 1.1

W 1.1

W 1.1

W 1

.1 W

1 .1

W 1

.1

W 1

.1 W

1 .1

W 1

.1 W

1 .1

W 1

.1 W

1 .1

W 1

.1 W

1 .1

W 1

.1 W

1 .1

W 1

.1 W

1 .1

W 1

.1 W

1 .1

W 1

.1 W

1 .1

W 1.1

W 1.1

W 1.1

W 1

.1 W

1 .1

W 1

.1 W

1 .1

W 1.1

W 1.1

W 1.1

W 1.1

W 1.1

W 1.1

W 1.1

W 1.1

W1.1 W1.1

W1.1 W1.1

W1.1

W 1.1

W 1.1

W 1.1

W 1.1

W1.1

W1.1

W 1

.1 W

1 .1

W1.1

W1.1

W1.1

W1.1

W1.1

W1.1

W1.1

W1.1

W1.1

W1.1

W1.1

W1.1

W1.1

W1.1

W1.1

W1.1

W1.1

W1.1

W1.1

W1.1

W1.1

W1.1

W1.1

W1.1

W1.1

W1.1

W1.1

W1.1

W1.1

W1.1

W1.1

W1.1

W1.1

W1.1

W1.1

W1.1

W1.1

W1.1

W1.1

W1.1

W1.1

W1.1

W1.1

W1.1

W1.1

W1.1

W1.1

W1.1

W1.1

W1.1

W1.1

W1.1

W1.1

W1.1

W1.1

W1.1

W1.1

W1.1

W1.1

W1.1

W1.1

W1.1

W1.1

W1.1

W1.1

W1.1

W1.1

W1.1

W1.1

W1.1

W1.1

W1.1

W1.1

W1.1

W 1.1

W 1.1

W 1.1

W 1.1

W 1.1

W 1.1

W 1.1

W 1.1

W 1.1

W 1.1

W 1.1

W 1.1

W 1.1

W 1.1

W 1.1

W 1.1

W 1.1

W 1.1

W 1.1

W1.1

W1.1W 1.1

W 1.1

W 1.1

W 1.1

W 1.1

W 1.1

W 1

.1

W1.1

W1.1

W 1

.1

W1.1

W1.1

W1.1

W 1

.1

W1.1

W 1

.1

W1.1

8|1 m

8|1 m

8|1 m

8|1 m

8|1 m

8|1 m

8|1 m

8|1 m

8|1 m

8|1 m

8|1 m

8|1 m

8|1 m

8|1 m

8|1 m

8|1 m

8|1 m

6|0 m

6|0 m

6|0 m

6|0 m

8|1 m

8|1 m

8|1 m

8|1 m

8|1 m

8|1 m

8|1 m

8|1 m

8|1 m

6|0 m

6| 0

m

6|0 m

6| 0

m

6|0 m

6| 0

m

6| 0

m

6|0 m 6| 0

m

W1.1 W1.1

W1.1

W 1

.1 W

1 .1

W 1

.1 W

1 .1

W 1

.1 W

1 .1

W 1

.1

W1.1 W1.1

W1.1

W 1.1

W 1.

1

6|0 m

Truubi ots kindlustatakse m unakividega

betoonalusel h = 20 cm

Truubi ots kindlustatakse m unakividega

betoonalusel h = 20 cm

Truubi ots kindlustatakse m unakividega

betoonalusel h = 20 cm

40.90 41.00

40.80

40.70

40 .9

0

40 .8

0 40

.7 0

40.60

40.50

42.60

42.70 42.80

42.90 43.00

43.10 43.20

43.30 43.40

43.50 43.60

43.70 43.80

43.90 44.00

44 .20

44.10

44.30

44.20

44.40

44.30

44.40

44.40

44.50

44.50

44.60

44.60

44.70

44.80

44.90

45.00

45.00

45.00

41.00 41.10

41.20 41. 30

41.40

41.50

41.60

41 .70 41.80

41.90

42.00

42.10

42.30

42.30

42.40

42.50

42.60

42.70

42.80

42.90

43.00

43.20 43.30

43.30 43.40

43.50

43.60

43.70

43.80

43.90

44.00

44.10

42.40

42.70

43.20

44.30

44.60

44.70

44.70

44.80

44.90

40.90

41.00 41.10

41.20

41.30

41.40

41.50

41.60 41.70

41.80

41.90

42.00

42.10

42.20

42.30

42.40

42.50

42.60

42.70

42.80

42.90

43.00

43.10

43.20 43.30

43.40

43.50

43.60

43.70

43.80

43.90

44.00

43.10

43.20

42.50

42.10 42.20

42.30

42.60

42.70

42.80

42.90

43.00

43.10

43.30

42.60 42.70

42.80 42.90

43.00 43.10

43.20 43.30

43.40 43.50

43.60 43.70

43.80 43.90

44.00 44.10

44.20

44.30

44.30

44.40

44.40

44.50

44.50

44.60

44.70

44.80

44.80

42.10

42.20

42.30

42.40

42.50

42.60

42.70

42.80

42.90

43.00

43.10

43.20

43.40

42.90

41.50

41.60

41.70

41.80

41.80

41.90

41.90

42.00

42.00

42.10

42.30

42.30

42.40 42.30

42.40

42.40

42.50 42.40

42.50

42.50

42.50

42.50

42.60

42.80

42.60

42.60

42.70 42.70

42 .7

0

42.80

42.80 42.90

43.00

43.10

43.10

43.20

43.20

43.30

43.30

43.40

43.40

43.40

43.40

43.50

43.50

43.50

43.50

43.50

43.60

43.60

43.60

43.60

43.60

43.70

43.70

43.70 43.70

43.70

43.80

43.80

43.80 43.80

43.80

43.90

43.90

43.90

43.90

44.00

44.00

44.00

44.00

44.00

44.10

44.10

44.10

44.10

44.10

44.20

44.20

44.20

44.20

44.20

44.30

44.30

44.30

44.30

44.40

44.40

44.40

44 .4

0

44.40

44.50

44.50

44.50

44.50

44.50

44.60

44.60

44.60

44.60

44.60

44.70

44.70

44.70

44.80

44.80

44.80

44 .8

0

44 .9

0

44.90

44 .9

0

44.90

44.90

44.40

44.50

44.60

44.70

44.30

43.30

43.40

43.30

42 .6

0

43.30

43.20

43 .1

0 43

.0 0

42.70

42.60

42.90

43.00

43.10

43.20

42.20

42.10

41.40

41.30

42.00

42.20

40.80

44.10 44.00

43.20

42.00 41.90

41 .9

042 .0

0 41

.95

42 .00

42 .0

5

42 .1

0

42.1 5

41 .9

0

V1

V1

V1

V1

V1

V1

V1

V1

V1

V1

V1

V1

V1

V1

V1

V1

V1

V1

V1

V1

V1

V 1

V 1

K1

K1

K1

K1

K1

K1

K1

K1

K1

K1

K1

K1

K1

K1

K 1

K

K1

K1

K1

K1

K1

K1

K1

K1

K1

K1

K1

K 1

K 1

K 1

K 1

K 1

K 1

K 1

K 1

K 1

K 1

K 1

K 1

K 1

K 1

K 1

K 1

K 1

D1

D 1

D 1

D1

D1

D1

D1

D1

D1

D1

D1

D1

D1

D1

D1

D1

D 1

D 1

D 1

D 1

D 1

D 1

V 1

V 1

V 1

V 1

V 1

V 1

V 1

V1

V1

V1

V1

V1

V1

V1

V1

V1

V1

V1

V1

V1

V1

V1

V1

V1

D1

D1

D1

D1

D1

D1

D1

D1

D1

D1

D1

D1

D1

D1

D1

D1

D1

D1

D1

D1

D1

D1

D1

D1

D1

D1

D1

D1

D1

D1

D1

D1

D1

D1

D1

D1

D1

D1

D1

D1

D1

K

K 1

K1

K1

K

K1

K1

K

K 1

V 1

V 1

V 1

V 1

V 1

V 1

V 1

V 1

V 1

V 1

V1

V1

V1

V1

K1

K1

K1

V1

V1

V1

V1

K1

K1

K1

K1

D1

D1

D1

D1

D1

D1

D 1

D 1

4 m

4 m

W 1

W 1

W1

W1

W1

W1

W1

W 1 /

/

/

/

/

/

/

W 1

.1 W1.1

W 1

.1

W 1

.1

W 1.

1

W1.1

W1.1

W1.1

W1.1 W 1

.1

2W1

2W1

2W1

W 1

W1

W1

W 1

/

/

/

/

/

/

/

/

/

/

W1

W 1

W1.1

W 1.

1

4 m

4 m

4 m

4 m

4 m

4 m

4 m

4 m

4 m

4 m 4 m

4 m

4 m

4 m

4 m

4 m

4 m

4 m

4 m

4 m

4 m

4 m

4 m

4 m

4 m

4 m

4 m

4 m

4 m

4 m

W 1

.1

W1.1

W1.1

W1.1

W 1

.1

W 1

.1

W1

W1

W1

W 1

W 1

W 1

/ /

/

/

/

W 1

.1

W1.1

W1.1

W1.1

W 1

.1

W 1

.1

W1

W1

W1

W 1

W 1

W 1

/ /

/

/

/

W 1

.1

W1.1

W1.1

W1.1

W1.1

W 1

.1

W 1

.1

W 1

.1

W 1

W 1

W1

W1

W1

W1

W1

W1

W1

W1/

/

/

/

/

/

/

/

/

W 1

. 1

W1.1W1.1

W1.1

W1.1

W 1

. 1 W

1 . 1

W 1

W 1

W1

W1

W1

W1

W1

W1

W1

W1/

/

/

/

/

/

/

/

/

W1 W1

W1

W 1

W 1

/

/

/

/

W1.1

W1.1 W 1

.1

W 1

.1

W 1

.1

W1.1

W1.1 W1.1

W1.1 W 1

.1

W 1

W 1

W1

W1

W1

W 1

W 1

/

/

/

/

/

W 1

.1

W1.1

W 1

.1

W 1

.1

W 1

.1

W1.1

W1.1

W1.1

W1.1 W 1

.1

W 1.1

W 1.1

W1.1

W1.1

W1.1

W 1.1

W 1.1

W 1.1

W 1.1

W 1.1

W1

W1

W 1

1

W 1

W 1

/

/

/

/

/

W1.1

W 1.1

W1.1

W1.1

W1.1

W 1.1

W 1.1

W 1.1

W 1.1

W 1.1

/

/

/

/

/W1

W1

W 1

W 1

W 1

W 1

W 1

W 1

W 1

W 1

W1

W1

W1

W1

/

/

/

/

/

/

/

W 1

W 1

W 1

W1 W1

W1

W1

W1

/

/

/ /

/

/

W 1

W 1

W 1

W 1W1

W1

W1

W1

W1

W1

/

/

/

/

/

/

/ /

W 1.1W1.1

W 1.1

W 1.1

W 1.1

W 1

.1

W1.1

W1.1

W1.1

W 1.1

W 1.1

W1.1

W1.1

W 1.1

W 1.1

W 1.1

W1.1 W1.1

W1.1

W1.1

W1.1

W1.1 W1.1

W 1.1

W1.1

W1.1

W 1.1

W 1.1

W 1.1

W 1.1

W1.1

W 1.1

W 1.1

W 1.1

W 1.1

W 1.1

W 1.1

W 1.1

W 1.1

W1.1

W1.1

W1.1

/

/

/

/

/

/

W 1

W 1

W 1

W 1

W 1

W 1

W1

W 1.

1

W1.1

W 1.1

W 1.1

W 1.1

W 1.1

W 1.1

W 1.1

W1.1

W1.1

W1.1

/

/

/

/

/

/

W 1

W 1

W 1

W 1

W 1

W 1

W 1

W1

W1

W1

W1

W1

W1

W 1/

/

/

/

/

W1.1

W1.1

W 1.1

W 1.1

W 1.1

W1.1

/

/

/

W 1

W 1

W 1

/

/

/

/

/

/

/

/

/

/

2W1

2W12W 1

W 1

W1

W1

/

/

/

/

/

/

/

/

/ /

/

/

/

W1

W1

W1

W 1

W 1

W1

W 1.1

W 1.1

W 1

W 1

W 1

2W1

2W1

2W1

W 1

W1

W1

W 1

W 1

W 1.1

W 1.1

W1.1

W 1.1

W 1.1

W 1.1

W 1.1

W 1.1

W 1.1

W1.1

W1.1

W1.1

/

/

/

/

/

/

/

/

W 1

W 1

W 1

W 1

W 1

W1

W 1

W 1

W 1

W1

D1

D1

D1

D1

D1

D1

D1

V1

V1

V1

V1

V1

1

2

1 2

1 2

1 2

D 1

D 1

D 1

D 1

D 1

D 1

D1

D1

D1

D1

D1

D1

D1

D1

D1

D

D

D

1

2

1 2

D1

D1

D1

D1

D1

D1

D1

D1

D1

D1

D1

D1

D1

K

K

K

K

K

1

2

K avandatad survetorustik Ø

110, P N

10 paikneb hülsstorus Ø

200, P N

10 (rajatakse kinnisel m

eetodil)

1

2 3

V1

V1

V1

V1

V1

V1

V1

V1

V1

V1

V1

V1

V1

V1

V1

V1

V1

V1

V1

V 1

V 1

V 1

V 1

V 1

V 1

V 1

V 1

V 1

V 1

V 1

V 1

V 1

V 1

V 1

V 1

V 1

V 1

V 1

V 1

V 1

V 1

V 1

V 1

V 1

V 1

V 1

V 1

V 1

V 1

V 1

V 1

V 1

V 1

V 1

V 1

K1

K1

K1

K1

K1

K1

K1

K1

K1

K 1

K 1

K 1

K 1

K 1

K 1

K 1

K 1

K 1

K 1

K 1

K 1

K 1

K 1

K 1

K 1

K 1

K 1

K 1

K 1

K 1

K 1

K 1

K 1

K 1

K 1

K 1

K 1

K 1

K 1

K 1

K 1

K 1

K 1

K 1

K 1

K 1

K 1

K 1

K 1

K 1

K 1

K1 K1

K1 K1

D 1

D 1

D 1

D 1

D 1

D 1

D 1

D 1

D 1

D 1

D 1

D 1

D 1

D 1

D 1

D 1

D 1

D 1

D 1

D 1

D 1

D 1

D 1

D 1

D 1

D 1

D 1

D 1

D 1

D 1

D 1

D 1

D 1

D 1

D 1

D 1

D 1

D 1

D 1

D 1

D 1

D 1

D 1

D 1

D 1

D 1

D 1

D 1

D 1

D 1

D 1

D 1

D 1

D 1

D 1

D 1

D 1

D 1

D 1

D 1

D 1

D 1

K 1

K 1

K 1

K 1

K 1

K 1

K 1

K 1

K 1

K 1

K 1

K 1

K 1

K 1

K 1

K 1

K 1

K 1

K 1

K 1

K 1

K 1

K 1

K 1

K1 K1

K1

V 1

V 1

V 1

V 1

V 1

V 1

V 1

V 1

V 1

V 1

V 1

V 1

V 1

V 1

V 1

V 1

V 1

V1 V1

V1

K1 K1

K1

V1 V1

V1

V1

V1

V1

K1

K1

K1

V 1

V 1

V 1

V 1

V 1

V 1

V 1

V1

V1

V1

V1

V1

V1

D1

D1

D1

D1D 1

D 1

D 1

D 1

D 1

D 1

D 1

D 1

D 1

D 1

D 1

D 1

D 1

V 1

V 1

V 1

V 1

V 1

V 1

V 1

V 1

V 1

V 1

V 1

V 1

D 1

D 1

D 1

D 1

D 1

D 1

D 1

D 1

D 1

D 1

D 1

D 1

D 1

D 1

D 1

D 1

D 1

D 1

D 1

D 1

D 1

D 1

1

2

1 2 3

1

2

1

2

3 4

1

2

1 2 3

1

2

3

1

2

1

2

1

2

3 4

1 2

1

2

1

2 3

E ttevaatust ristum

ine gaasitorustikuga gaasitorustiku Ø

280 kõrgus abs järgi toru peale 40.47

1,065 km

GRANIIDI TEE

R A

E K

Ü LA

TE E

O lev truubitoru Ø

1500m m

Laseb kalde i= 0,0125 puhul läbi ca 10900 l/s

V1

V1

V1

1

2

1

2

1

2 1

2

3

1 2 1

2

1 2

1

2

1

2

3

1

2

1

2

3

1

2

1

2

1

2

1

2

31

2 1

2

1

2 31

2

1

2 1

2 31

2

1 2 3

1 2 3

1

2

1

2 3

1

2

1

2

3

1 2

1 2

1

2

1

2

3

1 2

1

2

1

2

1 2

1 2

1

2 3

O levasse kraavi juhitav drenaažvee

vooluhulk on 20l/s

V arem

proj. drenaažtorustik Ø

250m m

( M erindorf O

ü töö nr. 025023)

1

2

M Ä

R K

U S

E D

: 1. K

asutatud geodeetline alusplaan A am

os A tlas O

Ü , töö nr. 123-G

-25(2025.a.) K

oordinaadid süsteem is L-E

S T

97, kõrgused E H

2000 süsteem is.

O lem

asolev keskpingekaabel

O lem

asolev kanalisatsioon

T IN

G M

Ä R

G ID

K avandatud kinnistusisene m

ajandus-joogivee torustik

O lem

asolev m ajandus-joogivee veetorustik

M õõdistatud m

aaregistritunnuse saanud krunt

O lem

asolev sidekanalisatsiooni trass O

lem asolev m

adalpingekaabel

O lem

asolev sadem eveetorustik

O lem

asolev drenaaž

K o

o statud

/ trükitud :

14.01.2026

M a

a rja

n u

rm e

ja K

iv in

u k i te

e , R

a e

k ü

la , R

a e v

a ld

; H a rju

m a a k o

n d

P rojekti nim

etus:

O b

jekti asukoht:

S taad

ium :

T P

Joonise nr:

V K

V -4

-0 1

M õõ

tkava:

1 :5

0 0

Tam m

saare tee 47, 11316 Tallinn, H

arjum aa

e-m ail: m

erind o

rf@ m

erind orf.ee

Tellija:

Ins R

.M ug

am äe

0 2

5 0

2 4

Töö nr:

P ro

j.juht R

.M ug

am äe

M a

a rja

n u

rm e

ja K

iv in

u k i te

e te

h n

o v õ

rk u

d e ja

te e d

e p

ro je

k t.

1

N o

b e O

Ü S

ep ise tn 7, 11415 Tallinn

+ 372 5146565

V e

e v a

ru s tu

s e

ja k

a n

a lis

a ts

io o

n i v

ä lis

v õ

rk .

K 11

K avandatud kinnistusisene olm

ekanalisatsioon

D 1

P roj. drenaaž

K 1

K avandatud olm

ekanalisatsioon

V 1

K avandatud m

ajandus-joogivee torustik (torustik rajatakse kinnisel m eetodil)

P roj. hüdrant ( raadius r=

150m )

H -1

R =150m

V 1

K avandatud m

ajandus-joogivee torustik

K innisel m

eetodil torustiku rajam ise tööpiirkond

T IN

G M

Ä R

G ID

: M erindorf O

Ü töö nr. 025023

P erspektiivne kinnistusisene m

ajandus-joogivee torustik K

11 P

erspektiivne kinnistusisene olm ekanalisatsioon

D 1

P erspektiivne drenaaž

K 1

P erspektiivne olm

ekanalisatsioon V

1 P

erspektiivne m ajandus-joogivee torustik

2. T eised tingm

ärgid on esitatud tehnovõrkude koondplaanil.

P erspektiivne kinnistusisene m

ajandus-joogivee torustik K

21 P

erspektiivm e kinnistusisene sadem

eveekanalisatsioon K

11 P

erspektiivne kinnistusisene olm ekanalisatsioon

P erspektiivne im

bväljak

M ERIN

DORF OÜ, töö nr. 025025

TIN G

M ÄRGID

PRO JEKTEERITU

D SÕID

UTEE 1-KIH ILIN

E ASFALTKATE, h = 6 cm

PRO JEKTEERITU

D / TAASTATAV H

ALJASTUS, h = 15 cm

PRO JEKTEERITU

D / TAASTATAV JALG

TEE ASFALTKATE, h = 5 cm

PRO JEKTEERITU

D / TAASTATAV SÕID

UTEE 2-KIH ILIN

E ASFALTKATE, h = 5+

6 cm

PRO JEKTEERITU

D KÜN

N IS, h =

10 cm

PERSPEKTIIVSED TEED

, TÄN AVAD

RO AD

C O

N SU

LT O Ü

, töö nr. T25001/1

PRO JEKTEERITU

D TEEKATTE SERV JA

TU G

IPEEN RA SERV

PRO JEKTEERITU

D TRU

U BI O

TSA KIN D

LU STUS M

UNAKIVIDEGA, h = 20 cm

EDITES OÜ, töö nr. 2532K1

EDITES OÜ, töö nr. 2532K2

W 1

.1 W

1 .1

W 1

.1 W

1 .1

W 1

.1

F .X

-Y H

|L

/ /

/ /

H |L

F .X

-Y

F .X

-Y H

|L

W 1

.1 W

1 .1

W 1

.1 W

1 .1

W 1

.1

F .X

-Y H

|L

/ /

/ /

H |L

F .X

-Y

W 1

W 1

W 1

W 1

W 1

W 1

W 1

W 1

W 1

W 1

PRO JEKTEERITUD

TRUUP

TAASTATAV PUUAED

PERSPEKTIIVSED TEED

, TÄN AVAD

RO AD

C O

N SU

LT O Ü

, töö nr. T25001/3

X W

1 X

W 1

X W

1 X

W 1

X W

1 X

W 1

W 1

.1 W

1 .1

W 1

.1 W

1 .1

W 1

.1

/ /

/ /

EDITES OÜ, töö nr. 2532K3

Valge 4 / 11413 Tallinn / 620 1200 / [email protected] / www.transpordiamet.ee

Registrikood 70001490

Rae Vallavalitsus

[email protected]

Aruküla tee 9

75301, Harju maakond, Rae vald,

Jüri alevik

Teie 14.01.2026

Meie 22.01.2026 nr 7.1-2/26/18055-5

Ehitusloa eelnõu nr 2511271/24886

kooskõlastamine märkustega

Olete esitanud Transpordiametile kooskõlastamiseks Harju maakonna Rae valla ehitusloa eelnõu

(menetlus nr 516883).

Ehitusluba antakse välja drenaažtorustik (EHR kood 221495291) ja sõidutee, kõnnitee (EHR kood

221495293) ehitamiseks.

Drenaažtorustik on ehitusloa aluseks oleva projektiga („Maarjanurme ja Kivinuki tee

tehnovõrkude ja teede projekt. Veevarustuse ja kanalisatsiooni välisvõrk.“ Merindorf OÜ, töö nr

025024) planeeritud riigitee nr 11334 Raeküla tee km 1,06 tee kaitsevööndisse väljapoole riigitee

maaüksust.

Sõidutee, kõnnitee (ristumiskoht) on ehitusloa aluseks oleva projektiga („Maarjanurme ja

Kivinuki tee tehnovõrkude ja teede projekt. Teeprojekt II etapp“ ROADCONSULT OÜ, T25001/2)

planeeritud riigitee nr 11334 Raeküla tee km 1,065 teemaale ja kaitsevööndisse.

Transpordiamet ning huvitatud isik Raemõisa Ridamajad OÜ on sõlminud ristumiskoha lepingu

nr 7.1-12521491-1, mille aluseks on RoadConsult OÜ töö nr T25001/2. Antud lepingu tingimustel

teostatakse ristumiskoha rajamine ja Transpordiametile üle andmine.

Lähtudes ehitusseadustiku § 70 lg 3 ja § 99 lg 3, kooskõlastame ehitusloa eelnõu ja anname

nõusoleku riigitee kaitsevööndis kehtivatest piirangutest kõrvale kaldumiseks, tingimusel et

eelnõud täiendatakse kõrvaltingimusega: ristumiskoht peab olema välja ehitatud ja

Transpordiametile üle antud enne hoonete ehitusloa andmist.

Juhime tähelepanu, et kooskõlastuse objektiks on ainult ehitusloa eelnõus nr 2511271/24886

kajastatud rajatised (drenaažtorustik - EHR kood 221495291, sõidutee, kõnnitee - EHR kood

221495293) ja muudele projektide asendiplaanidel toodud ehitistele see ei laiene.

Projekti realiseerimisel tuleb arvestada järgneva informatsiooni ja nõuetega:

1. Täiendavalt palume arvestada, et hoonete ehituslubade elluviimisel teede projekti kantud riigitee ristumiskoha ja jalgtee lõikumise nähtavuskolmnurgaga, kuhu ei tohi jääda nähtavust piiravaid takistusi. Tõsta piirdeaiad nähtavuskolmnurgast välja.

2. Ehitatav tehnovõrk peab vastama ehitusseadustikust tulenevatele normidele ning ei tohi

ehituse ajal ega kasutusele võtu järgselt seada takistusi liiklusele, tee ja teerajatiste

teehoiule (korrashoiule) või sademe- ja pinnasevete ärajuhtimisele riigitee transpordimaalt

ja kaitsevööndist.

2 (2)

3. EhS § 70 lg 2 p 1 kohaselt ei tohi ehitus- ega muu tegevus kaitsevööndis ohustada riigiteed

ega selle korrakohast kasutamist. Juhul kui tööde tegemine võib riigiteel liiklejaid ohustada

mistahes viisil, tuleb ohutuse tagamisel lähtuda liiklusseaduse § 7¹ lõike 4 alusel

kehtestatud majandus- ja taristuministri 13.07.2018 määrusest nr 43 „Nõuded ajutisele

liikluskorraldusele“. Riigiteel liikluskorralduse ajutiseks muutmiseks on vajalik

liikluskorralduse projekt, millele on saadud tee omaniku nõusolek.

4. Riigitee ja selle rajatiste kahjustamine on keelatud; ehitustehnikaga manööverdamine

riigiteel ja riigitee mulde nõlvadel ei ole lubatud. Materjalide veod korraldada

olemasolevate juurdepääsuteede kaudu.

5. Projekti realiseerimisel tuleb vältida pinnase (muda, kruus jms) kandumist riigiteele.

Vajadusel näha ette vastavaid leevendavaid meetmeid, näiteks sõidukite puhastamine enne

riigiteele sõitmist.

6. Töövõtjal näha ette paigaldustöödega rikutud maa-ala korrastamine ning kahjustatud

teerajatiste taastamine.

7. Tööde lõpetamisel tuleb Transpordiametile esitada digitaalsed teostusjoonised 3D kujul .pdf ja .dwg (.dgn) formaadis.

8. Kooskõlastatud projekti muutmisel riigitee piirides ja/või kaitsevööndis tuleb projektlahendus Transpordiametiga uuesti kooskõlastada.

9. Järelevalvet esitatud nõuete täitmise üle riigitee kaitsevööndi ulatuses teostab

Transpordiamet ehitusseadustikus kehtestatud korras.

Kooskõlastus kehtib kaks aastat välja andmise kuupäevast. Kui ehitusluba ei ole selleks ajaks

antud, siis palume Transpordiamet kaasata uuesti ehitusloa või projekteerimistingimuste

menetlusse.

Lugupidamisega

(allkirjastatud digitaalselt)

Laur Kõiv

peaspetsialist

planeerimise osakonna tehnovõrkude üksus

Lisa: Asendiplaan

Tiitelleht

Seletuskiri

Laur Kõiv

55901417, [email protected]
