Vastus Harju maakond, Saku vald, Rahula küla, Karukella bussipeatuse valgustuse projekt

Tere

Edastame tähelepanekud projekti kohta:

• * Palume asendiplaanil kajastada ka katastriüksuste nimetused ning nr, hetkel on väga keeruline tuvastada asukohta, kuna puuduvad kõrvalkinnistute andmed.

• * Palume dwg failis kajastada ka geoalus ning katastri üksuste piirid ning andmed.

• * Palume TRAM maaüksuse ulatuses kajastada avatud kaeve kontuurid (asendiplaanil, tingmärkides).

• * Projekti materjalidest puudub katete taastamise joonis ning taastamise osa/ulatus.

• * Palume kajastada TRAM maaüksusel kulgevas osas, mis sügavusele maakaabel planeeritakse min rajada (min 1,0m) nn noolega kastis sh ka lisada, et ristumisel riigiteega min sügavus 1,5m ja truubi põhjast min 1,0m sügavuselt.

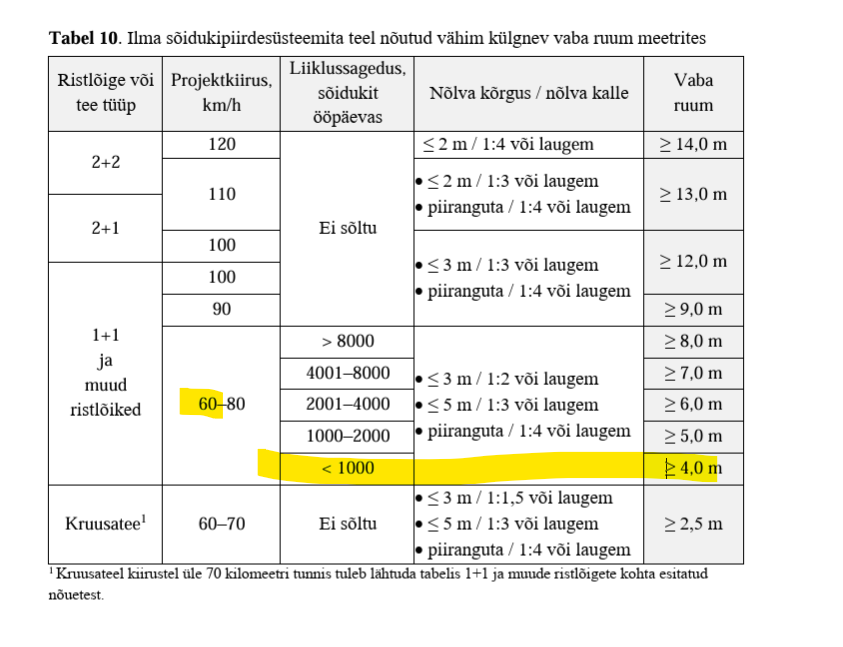

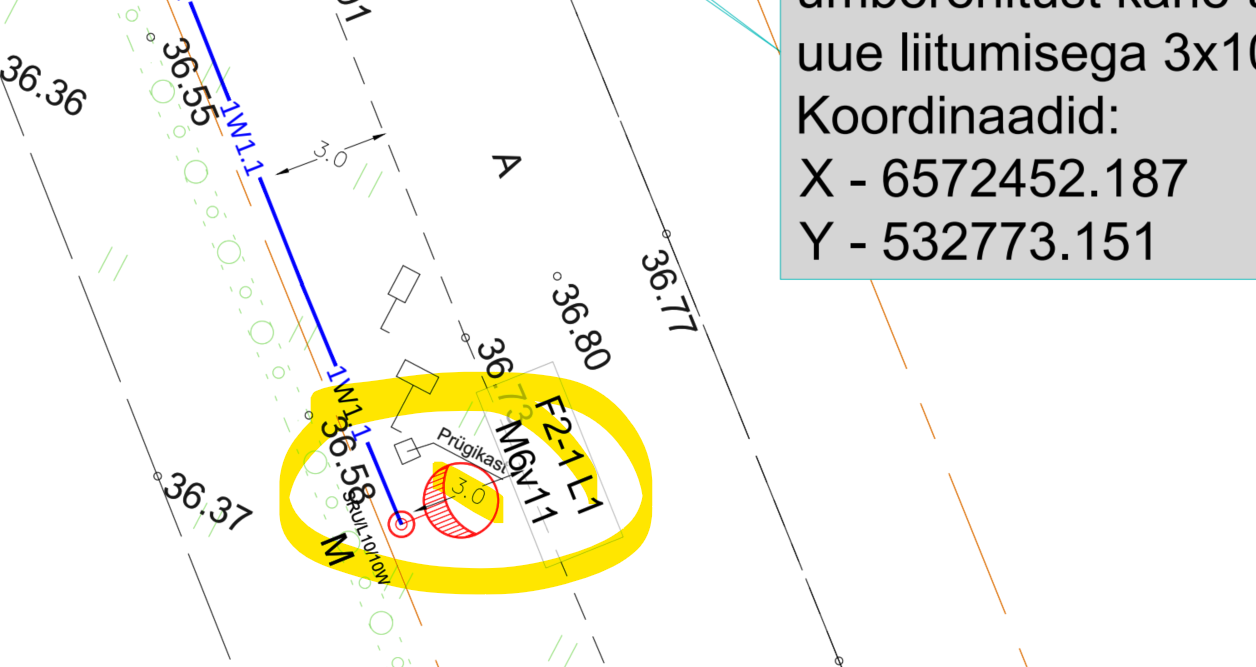

• * Juhime tähelepanu, et antud planeeritav valgustusmast jääb 3,0m kaugusele riigitee äärest ning antud teelõigul on vabaruumi nõue 4,0m ehk antud valgustusmast peab vastama HE nõudele ja standardi EVS-EN 12767 nõuetele.

Juhul kui valgustusmasti nihutada teest eemale, nii et valgustusmasti (mitte jalandist) kaugus riigitee äärest on 4,0m siis võib jääda tavaline metallmast. Sellisel juhul palume asendiplaanil kajastada kaugus mastist (mitte jalandist) riigitee ääreni ka asendiplaanil. Juhul kui antud kujul pole võimalik lahendada, siis palume materjalides (seletuskirjas, asendiplaanil) kajastada, et rajatakse HE masti mis vastab standardi EVS-EN 12767 nõuetele.

• * Seletuskirja palume lisada, et tehnovõrkude teemaale paigaldamisel on kõrvalekalded kooskõlastatud projektist keelatud.

Lisaks, et Tehnovõrgu riigiteealusele maale paigaldamise korral peab tehnovõrgu omanik enne projekti realiseerima asumist esitama Transpordiametile vormikohase taotluse koos projektis kooskõlastatud asukoha-skeemiga tehnovõrgu paigaldamise ja talumise lepingu sõlmimiseks (vorm saadaval Transpordiameti kodulehel). Sõlmitud leping on aluseks riigitee alusel maal projektijärgsete tööde teostamiseks vajaliku liiklusväliste tööde loa väljastamiseks.

• * Palume korrigeerida IKÕ plaani.

Palume korrigeerida IKÕ ala antud asukohas, kilbiga seonduv IKÕ ala ei kandu TRAM maale, kajastada IKÕ ala ainult kaablile.

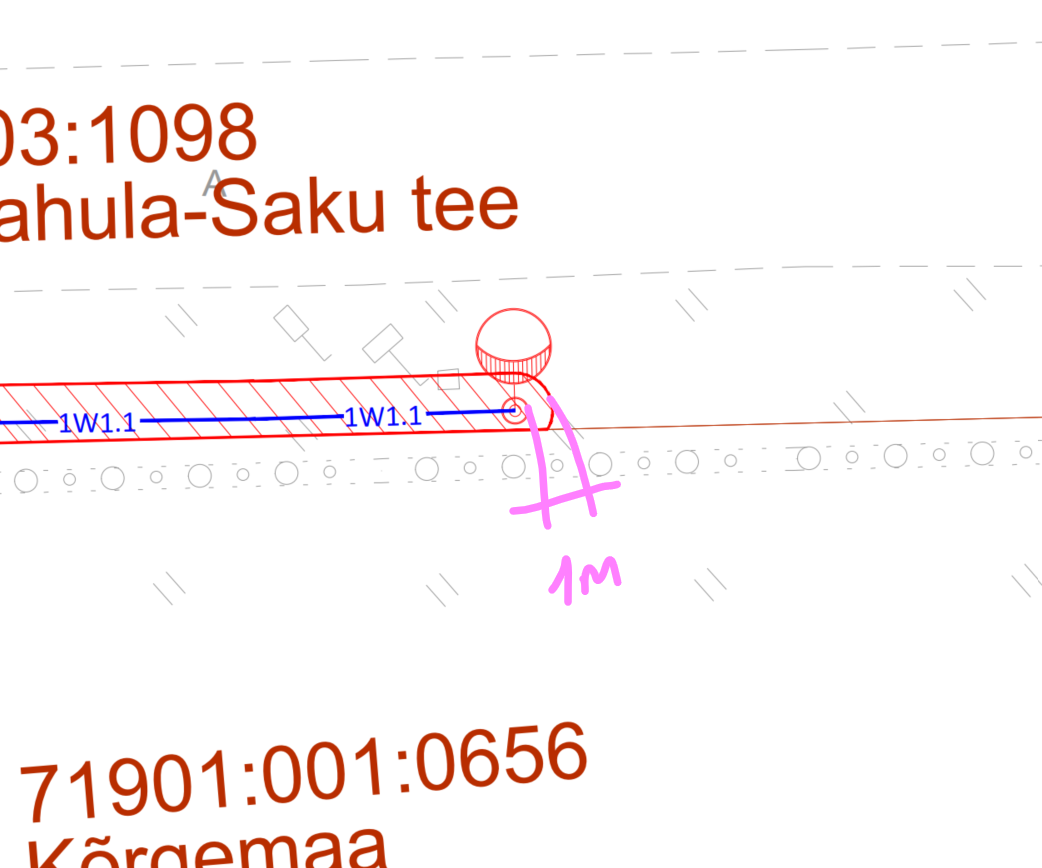

• * Palume kontrollida IKÕ ala ulatust ning arvestada 1m valgustuse mastist sh jalandist. Mastile tuleb ümber veidi suurem ala teha (läbimõõt on kaablist suurem).

Palume esitada korrigeeritud materjalid minu e-mailile.
