Harjumaa, Kose vald, Kose alevik, Nigula 1, 15 ja 17, liitumine madalpingel, LP7767

1

Egle Ninep-Kaselt

Saatja: Meelis Mõttus <[email protected]> Saatmisaeg: Saturday, February 28, 2026 12:17 PM Adressaat: Egle Ninep-Kaselt Koopia: Karl Robin Rimm Teema: Re: Projekti kooskõlastamine. Nigula 1, 15 ja 17, Kose vald, Harju maakond liitumine

madalpingel. LP7767

Tere, Egle Kooskõlastan projekti ja annan teada, et teede projekteerimine on endiselt samal tasemel, mida see oli viimati. Transpordiametile on selle kõige värskem versioon. Tervitades, Meelis Mõttus Juhatuse liige Kose Äripark OÜ Metsa tn 2 75102 Kose-Uuemõisa Kmkr nr EE102362675 Reg.kood 14428606 Mobiil: +372 50 99 706 [email protected]

From: Egle Ninep-Kaselt <[email protected]> Date: Tuesday, 17. February 2026 at 09:11 To: "[email protected]" <[email protected]>, "meelis@nael. ee" <[email protected]> Subject: Vs: Projekti kooskõlastamine. Nigula 1, 15 ja 17, Kose vald, Harju maakond liitumine madalpingel. LP7767 Tere, Palun esimesel võimalusel infot Nigula DP ala teede projekti osas, millele Transpordiamet viitab. Parimate soovidega, Egle Ninep-Kaselt Projekteerija Enersense AS Mobiil: +372 5597 1898 E-mail: [email protected] Aadress: Mõigu 3 10112 Tallinn www.enersense.ee

You don't often get email from [email protected]. Learn why this is important

2

This e-mail and any attachments hereto are confidential and intended only for a specific individual and purpose. It may contain information which is privileged or otherwise protected against unauthorized disclosure or communication. If you are not the intended recipient, please notify (telephone or e-mail) the sender immediately and delete this message and any attachments from your system without producing, distributing or retaining copies thereof or disclosing its contents to any other person. Thank you.

Saatja: Egle Ninep-Kaselt Saatmisaeg: Friday, February 6, 2026 9:43 PM Adressaat: [email protected]; [email protected] Teema: Ed: Projekti kooskõlastamine. Nigula 1, 15 ja 17, Kose vald, Harju maakond liitumine madalpingel. LP7767 Tere, Olen teile saatnud Nigula kinnistute liitumisprojekti kooskõlastamiseks 23.01, millele ootan esimesel võimalusel vastust. Lisaks saadan teile edasi Transpordiameti alloleva kirja. Palun ajakohastatud teede projekti, et saaksin selle projektis viidata? Palume ka antud projekt esimesel võimalusel Transpordiametile uuesti edastada, sest tundub, et nad menetlevad neid koos ja seetõttu ei saa ka meie ennem nende nõusolekut elektriprojektile. Parimate soovidega, Egle Ninep-Kaselt Projekteerija Enersense AS Mobiil: +372 5597 1898 E-mail: [email protected] Aadress: Mõigu 3 10112 Tallinn www.enersense.ee

This e-mail and any attachments hereto are confidential and intended only for a specific individual and purpose. It may contain information which is privileged or otherwise protected against unauthorized disclosure or communication. If you are not the intended recipient, please notify (telephone or e-mail) the sender immediately and delete this message and any attachments from your system without producing, distributing or retaining copies thereof or disclosing its contents to any other person. Thank you.

Saatja: Laur Kõiv <[email protected]> Saatmisaeg: Friday, February 6, 2026 2:38 PM Adressaat: Egle Ninep-Kaselt <[email protected]> Teema: RE: Projekti kooskõlastamine. Nigula 1, 15 ja 17, Kose vald, Harju maakond liitumine madalpingel. LP7767

3

Tere Oleme esitatud materjalid üle vaadanud ning juhime tähelepanu, et Enersense AS tööst nr ENS-25-176 ei selgu Nigula tänava ehitusprojekti andmeid (töö nr, koostaja, pealkiri jne) ning meile teadolevalt ei ole antud töös nr ENS-25-176 kajastatud TRAM maaüksusel mahasõitude/ristumiskohtade lahenduste viimane versioon, mis Transpordiametile 2022 aastal esitati. Samuti ei ole Transpordiamet praeguseni antud ristumiskohtade/mahasõitude projekti kooskõlastanud ning antud projekti pole ka peale 2022 aastat uuesti kooskõlastamiseks esitatud. Kuna antud projektid (elektriprojekt ja ristumiskohtade projekt) on omavahel seotud, siis palume huvitatud poolel esitada ka vastav mahasõitude/ristumiskohtade lahendus Transpordiametile uuesti kooskõlastamiseks. Sealhulgas palume töös nr ENS-25-176 kajastada korrektselt Nigula tänava ehitusprojekti andmed (pealkiri, töö nr, koostaja ning asendiplaanil viimane versioon/kontuurid jne). Lisaks palume puurimiskaevikud nihutada TRAM maaüksusel paiknevates mahasõitude asukohas vähemalt 1m kaugusele mulde alumisest servast.

Parimate soovidega

Laur Kõiv Peaspetsialist Tehnovõrkude üksus Planeerimise osakond 55901417

Teelise 4 / 10916 Tallinn / Transpordiamet

From: Egle Ninep-Kaselt <[email protected]> Sent: Friday, January 23, 2026 1:22 PM To: [email protected] Subject: Projekti kooskõlastamine. Nigula 1, 15 ja 17, Kose vald, Harju maakond liitumine madalpingel. LP7767

4

Tere, Edastan manuses projekti kooskõlastamise taotluse. Parimate soovidega, Egle Ninep-Kaselt Projekteerija Enersense AS Mobiil: +372 5597 1898 E-mail: [email protected] Aadress: Mõigu 3 10112 Tallinn www.enersense.ee

This e-mail and any attachments hereto are confidential and intended only for a specific individual and purpose. It may contain information which is privileged or otherwise protected against unauthorized disclosure or communication. If you are not the intended recipient, please notify (telephone or e-mail) the sender immediately and delete this message and any attachments from your system without producing, distributing or retaining copies thereof or disclosing its contents to any other person. Thank you. This e-mail and any attachments hereto are confidential and intended only for a specific individual and purpose. It may contain information which is privileged or otherwise protected against unauthorized disclosure or communication. If you are not the intended recipient, please notify (telephone or e-mail) the sender immediately and delete this message and any attachments from your system without producing, distributing or retaining copies thereof or disclosing its contents to any other person. Thank you. This e-mail and any attachments hereto are confidential and intended only for a specific individual and purpose. It may contain information which is privileged or otherwise protected against unauthorized disclosure or communication. If you are not the intended recipient, please notify (telephone or e-mail) the sender immediately and delete this message and any attachments from your system without producing, distributing or retaining copies thereof or disclosing its contents to any other person. Thank you.

TÖÖMAHTUDE PIIR

421686A

435

20

20

10

05

421686A

185817b 150m

43 5

435

557557

68 1

221 TÖÖMAHTUDE PIIR

TÖÖMAHTUDE PIIR

Olemasolev binokkeltruup

12 Kose-Jägala tee km 2,202

TÖÖMAHTUDE PIIR

57.40

57.70

57.10 57.00

57 .20

56.90

57.00

57.10

57.20

57.30

57.00

57.10

57.20

57.30

57.40

57.50

57.60

57.45

57.40

57.30

57 .1

0

57.35

57 .25

57.45 57.50

57.45

57.35

57.30

57 .2

5

57.10

57.20

57.20

57.10

57.00

56.90

56.80

56 .70

56 .60

56 .50

56 .4

0 56

.3 0

57 .2

0 57

.2 0

57.20

55.90

221

70 35

1

Olemasolevad asendada

172893 ÜLEKÄIK

57.60

57.50

54.55

54.99

5 6 .0

1

56.11

55.95

55.85

55.71 55.70

55.92 56.07

55 88

55.84

55.65

55.71

55.60

55.68

55.99

56.17

56.24

56.63

56.40

56.32

33701:002:0323

12 Kose-Jägala tee

33701:002:0468 Tõldoja

33801:001:0711

Kose-Jägala kergtee L9

33801:001:0729

Kose-Jägala kergtee L8

56.01 5

5 .9

3

56.60

56.66

57.16

5 7 .0

1

5 7.

50 57.73

57.42 57.35

57.26

57.08

56.93

5 6 .0

2

5 6 .0

3

56.84

56.75

56.74

56.71

56.69

56.55

56.23

55.27

56.55

56.37

55.94

54.60 54.95

54.79

55.53

55.05

56.60

56.56

55.40

56.70

55.47

56.86 55.54

5 6.0

3 56.76

55.88 57.10

55.83

57.29

56.61

5 6 .0

0

5 5 .9

7

5 5 .7

8

5 6 .7

4

5 6 .1

6

56.17 57.60

Orient Asf

Asf

K r

5 3 .8

9

Ø1000 Bet56.68 53.92-53.73

Ø1000 Bet56.68 53.93-53.70

56.47

54.66

54.60 53.88

K r

Bet

ELASA

H=55.14

H=55.21 H=54.93

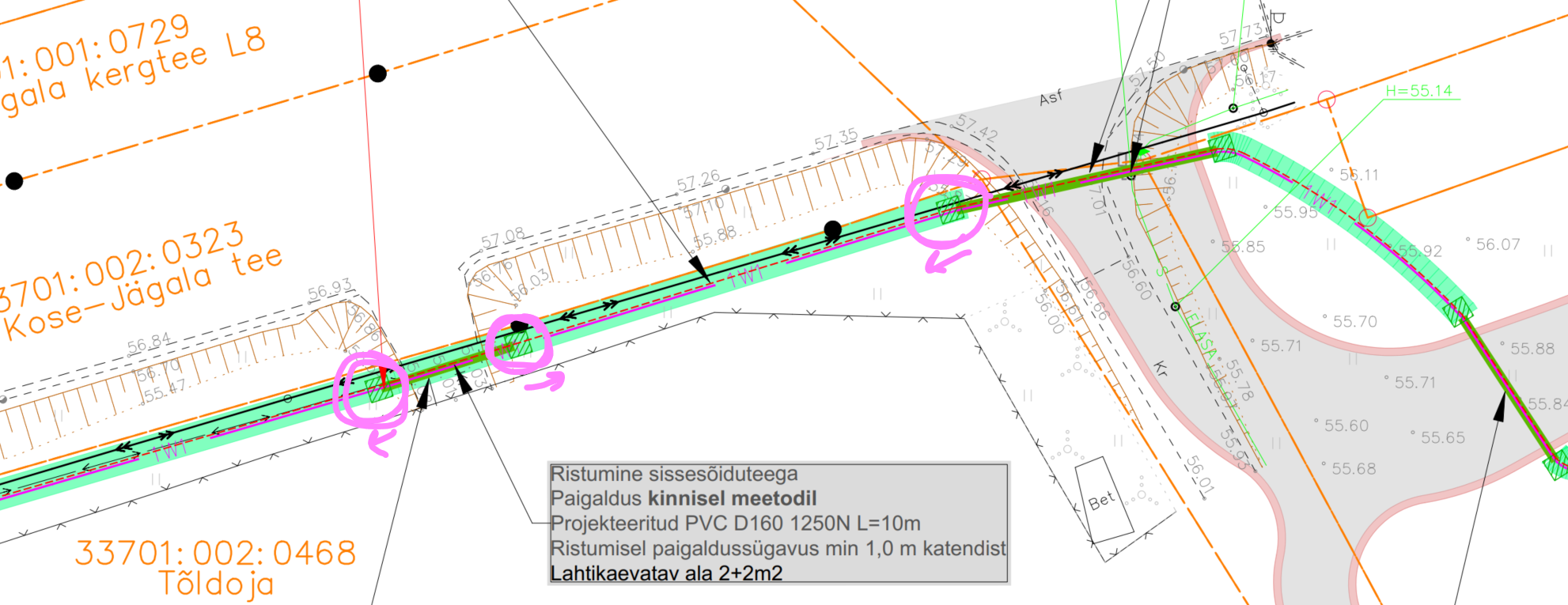

Ristumine sissesõiduteega Paigaldus kinnisel meetodil Projekteeritud PVC D110 1250N L=13m Ristumisel paigaldussügavus min 1,0 m katendist Lahtikaevatav ala 2+2m2

Ettevaatust! Ristumine Tarbija 0,4 kV kaabliga!

Ristumine perspektiivse ja olemasoleva sõiduteega Paigaldus kinnisel meetodil Projekteeritud PVC D110 1250N L=19m Ristumisel paigaldussügavus min 2,0 m katendist Ettevaatust! Ristumine kinniselt sidetrassiga, sügavus ca H=55.21 Lahtikaevatav ala 2+2m2

Ristumine perspektiivse sõiduteega ja mahasõiduga Paigaldus kinnisel meetodil Projekteeritud PVC D110 1250N L=12m ja L= 7m Ristumisel paigaldussügavus min 1,0 m katendist Lahtikaevatav ala 2+2m2 Kui teed rajatud ei ole, paigaldada lahtiselt kaitsetorus 750NProjekteeritud 0,4 kV kaabel AXPK 4G240 (MPL444824)

võtta 6315:(Kose) mastalajaama toitele Paigaldada uus fiidrikaitselüliti F3

Ette jääv kivi teisaldada

S mas trassis olemasoleva 0,4 kV kaabliga Kaablikaitsevööndis kaevata käsitsi

Katendid taastada olemasolevasse olukorda Kaablikaeviku ristlõiked ja katendite taastamist vt jooniselt 001 Tõldoja kinnistu sisene katend taastada haljasalana.

Ehitada välja 0,4 kV madalpinge maakaabel AXPK 4G240 (MPL444824) olemasolevast MAJ 6315:(Kose) F2 kuni projekteeritud jaotuskilbini JK71628, L=323 / 336 m, kogu mahus kaitsetorus Paigaldussügavus haljasalal min 0,7m, põllu- ja teemaal min 1,0m

Paigaldada kogu kaeviku mahus alates alajaamast kuni Nigula tn 1/3 jaotuskilbini reservtoru PVC D110 750N (lahtine kaevik) 1250N (kinnine meetod) L=746 m

maap. 56,52 t.peal 55,08

maap. 56,40 t.peal 54,941,5 m

1,6 m 1,1 m

Nigula 1,15 ja 17 liitumine madalpingel Kose alevik,Kose vald, Harju maakond LP7767

Töö nimetus:

Tellija:

Joonise nimetus: Asendiplaan

Mõigu 3, Tallinn 10112 11445550

Aadress:

Reg. nr:

egle.ninep@ enersense.com +372 5597 1898

E-mail:

Tel nr:

Egle Ninep-Kaselt

Sander Kotter

Projekteeris:

Kontrollis:

Kuupäev: 21.01.2026

Töö nr: ENS-25-176

Joon nr: 001/1

Mõõtkava:1:500

N

Töövõtja:

Versioon: v01

TINGMÄRGID ASENDIPLAANIL

Projekteeritud jaotus- ja liitumiskilp maanduskontuuriga

Projekteeritud 0,4 kV maakaabel kaitsetorus 750N Projekteeritud 0,4 kV maakaabel kaitsetorus 1250N (kinnisel meetodil) Projekteeritud tarbija kaablikaitsetoru D50mm, 450N Projekteeritud reservtorud Kinnistu piir Olemasolev madalpinge maakaabel Olemasolev keskpinge õhuliin Olemasolev veetorustik Olemasolev kanalisatsioonitorustik Olemasolev sidekaabel (ELASA) Taastatav haljasala

Märkus: - Geoalusena kasutatud Enersense AS tööd nr. EN-25-176. - Teiste kommunikatsioonidega rööpkulgemisel ning ristumisel jälgida ettenähtud vahekauguseid - maandusi vaadata jooniselt 002 "Elektriskeem" - Pärast kaevetöid taastada pinnase endine olukord ning korrastada ehitusjäljed. Pinnase täitmisel arvestada hilisemat vajumist, tagasitäidetav pinnas tihendada. -Objekt asub riigitee nr 12 Kose-Jägala tee kaitsevööndis. Järgida Transpordiameti poolt kehtestatud nõudeid.

TINGMÄRGID Nigula tänava ehitusprojektist Aatom Projekt OÜ töö nr 19039

PROJ. SÕIDUTEE KATE

PROJ. HALJASTUS (MURU)

OLEMASOLEV SÕIDUTEE

PROJ. TEEPEENAR

PROJ. KÕNNITEE KATE

PROJ. ASFALTKATE TEENINDUSPLATSIL

PROJ. MUNAKIVIDEST KINDLUSTUS TORU OTSAL

DP JÄRGNE MAHASÕIDU ASUKOHT

PROJ. SÕIDUTEE ÜLEKATE FREESIMISEGA

Kaablid paigaldada kaablikaitsetorudesse: lahtise kaevemeetodi puhul - 750N, D110mm; kinnise kaevemeetodi puhul -1250N, D110mm.

Kaabli paigaldussügavused: haljasalal min 0,7 m; Tee all min 1,0 m ja vastavalt asendiplaani viidetele

Arvestatud on Aatom Projekt OÜ tööga nr 19039 "Nigula tänava ehitusprojekt" (august 2020) ja "12 Kose-Jägala tee ristumiskohad km 2,28 ja km 3,0" (18.11.2022)

30

30

40

40

50 50

60

60

70

70

80

80

90

58.00

10

20

90

58.00

10

20

59.00

59.00 10

10

70

70

80

80

90

90

60

60

50

50

40

40

30

30

80

80

90

90

60.00 60.00 10

10

20

20

30

30

40

40

50

50

60

60

70

70

10

05

68 6A

TÖÖMAHTUDE PIIR

Torustikud

Vabavesi OÜ töö nr 538-VK

Sutika II elamurajooni projekt

TÖÖMAHTUDE PIIR

70 351

Olemasolevad asendada

kle eb

is

56.40

56.32

56.74

57.04

57.27

57.58

57.58

57.36

57.73

57.82

57.77

57.69

57.47

57.49

57.31

57.40

57.63

57.70

57.34

57.23

57.22

57.42

57.77

58.00

57.47

57.41

57.90

57.99

58.21

58.79

58.63

58.62

59.27

59.34

59.6

60.47

33801:001:0836

Kose-Jägala kergtee L10 33801:001:1084

Nigula tn 15

33801:001:1085 Nigula tn 17

33801:001:1086

Nigula tänav L3

33801:001:1090 Nigula tn 13

Paigaldada sokliga pinnases 2-kohaline liitumiskilp LK239026 Nigula tn 15, 17 Paigaldada sokliga pinnases jaotuskilp JK71628 küljega vastu LK, kilbid eraldi soklitel Uste avanemissuunad teostada tänava poole Paigaldada ühine maanduspaigaldis Kilbid komplekteerida vastavalt elektriskeemile Tarbijakaablile paigaldada reservtoru, toru otsa koht tuua maapinnale ja tihendada-isoleerida, D50 450N L=2m (2tk) Kilbi juures maapinna kõrgus pole teeprojektis antud, leppida enne ehitustöid liitujaga kokku kilpide paigalduskõrgus maapinna suhtes.

Katendid taastada olemasolevasse olukorda Kaablikaeviku ristlõiked ja katendite taastamist vt jooniselt 001

Ettevaatust! Ristumine olemasoleva veetrassiga! Veetorustiku sügavus ca 1,31 m (vastavalt Sutika arenduspiirkonna VK torustike teostusjoonisele nr 1632-04.24) NB! Ristumisel kaevata käsitsi ja teha kindlaks surfimise teel olemasolevate kommunikatsioonide täpne asukoht!

Ehitada välja 0,4 kV madalpinge maakaabel AXPK 4G240 (MPL444826) projekteeritud jaotuskilbist JK71628 kuni projekteeritud jaotuskilbini JK71627 L=425 / 431 m, kogu mahus kaitsetorus Paigaldussügavus haljasalal min 0,7m, põllu- ja teemaal min 1,0m

Ehitada välja 0,4 kV madalpinge maakaabel AXPK 4G240 (MPL444824) olemasolevast MAJ 6315:(Kose) F2 kuni projekteeritud jaotuskilbini JK71628, L=323 / 336 m, kogu mahus kaitsetorus Paigaldussügavus haljasalal min 0,7m, põllu- ja teemaal min 1,0m

maap. 57,50 t.peal 56,14

maap. 57,50 t.peal 56,19

Paigaldada kogu kaeviku mahus alates alajaamast kuni Nigula tn 1/3 jaotuskilbini reservtoru PVC D110 750N (lahtine kaevik) 1250N (kinnine meetod) L=746 m

maap. 56,52 t.peal 55,00

maap. 56,52 t.peal 55,08

maap. 56,40 t.peal 54,94

Ettevaatust! Ristumine olemasoleva kanalisatsioonitrassiga! Kanalisatsioonitorustiku sügavus ca 1,44 m (vastavalt Sutika arenduspiirkonna VK torustike teostusjoonisele nr 1632-04.24) NB! Ristumisel kaevata käsitsi ja teha kindlaks surfimise teel olemasolevate kommunikatsioonide täpne asukoht!

Ettevaatust! Ristumine olemasoleva veetrassiga! Veetorustiku sügavus ca 1,33 m-1,72 m (vastavalt Sutika arenduspiirkonna VK torustike teostusjoonisele nr 1632-04.24) NB! Ristumisel kaevata käsitsi ja teha kindlaks surfimise teel olemasolevate kommunikatsioonide täpne asukoht!

maap. 59,11 t.peal 57,78

maap. 59,11 t.peal 57,39

Nigula 1,15 ja 17 liitumine madalpingel Kose alevik,Kose vald, Harju maakond LP7767

Töö nimetus:

Tellija:

Joonise nimetus: Asendiplaan

Mõigu 3, Tallinn 10112 11445550

Aadress:

Reg. nr:

egle.ninep@ enersense.com +372 5597 1898

E-mail:

Tel nr:

Egle Ninep-Kaselt

Sander Kotter

Projekteeris:

Kontrollis:

Kuupäev: 21.01.2026

Töö nr: ENS-25-176

Joon nr: 001/2

Mõõtkava:1:500

N

Töövõtja:

Versioon: v01

TINGMÄRGID ASENDIPLAANIL

Projekteeritud jaotus- ja liitumiskilp maanduskontuuriga

Projekteeritud 0,4 kV maakaabel kaitsetorus 750N Projekteeritud 0,4 kV maakaabel kaitsetorus 1250N (kinnisel meetodil) Projekteeritud tarbija kaablikaitsetoru D50mm, 450N Projekteeritud reservtorud Kinnistu piir Olemasolev madalpinge maakaabel Olemasolev keskpinge õhuliin Olemasolev veetorustik Olemasolev kanalisatsioonitorustik Olemasolev sidekaabel (ELASA) Taastatav haljasala

Märkus: - Geoalusena kasutatud Enersense AS tööd nr. EN-25-176. - Teiste kommunikatsioonidega rööpkulgemisel ning ristumisel jälgida ettenähtud vahekauguseid - maandusi vaadata jooniselt 002 "Elektriskeem" - Pärast kaevetöid taastada pinnase endine olukord ning korrastada ehitusjäljed. Pinnase täitmisel arvestada hilisemat vajumist, tagasitäidetav pinnas tihendada. -Objekt asub riigitee nr 12 Kose-Jägala tee kaitsevööndis. Järgida Transpordiameti poolt kehtestatud nõudeid.

TINGMÄRGID Nigula tänava ehitusprojektist Aatom Projekt OÜ töö nr 19039

PROJ. SÕIDUTEE KATE

PROJ. HALJASTUS (MURU)

OLEMASOLEV SÕIDUTEE

PROJ. TEEPEENAR

PROJ. KÕNNITEE KATE

PROJ. ASFALTKATE TEENINDUSPLATSIL

PROJ. MUNAKIVIDEST KINDLUSTUS TORU OTSAL

DP JÄRGNE MAHASÕIDU ASUKOHT

PROJ. SÕIDUTEE ÜLEKATE FREESIMISEGA

Kaablid paigaldada kaablikaitsetorudesse: lahtise kaevemeetodi puhul - 750N, D110mm; kinnise kaevemeetodi puhul -1250N, D110mm.

Kaabli paigaldussügavused: haljasalal min 0,7 m; Tee all min 1,0 m ja vastavalt asendiplaani viidetele

Arvestatud on Aatom Projekt OÜ tööga nr 19039 "Nigula tänava ehitusprojekt" (august 2020) ja "12 Kose-Jägala tee ristumiskohad km 2,28 ja km 3,0" (18.11.2022)

RISTUMISKOHT LIKVIDEERITAKSE PÄRAST

NIGULA TÄNAVA VÄLJAEHITAMIST

TÖÖMAHTUDE PIIR

43 5

435

221

221

40

40

50

50

60

60

70

70 80

80

90

90

59.00

59 .0

0

10

10

20

20

30

30

75

75

75

75

70

70

50

50 60

60

65

65

20

20

30

30 40

40

60.00

60.00 10

10

40

40

70

70

60

60

50

50

40

40

30

30

20

20

10

10

60 .0

0

60.00

90

90

80

80

70

70

60

60 50

50

65 70

75 80

85

60

70

70

65

60 65

65 60

Likvideeritav Siloaugu kinnistu

mahasõit

TÖÖMAHTUDE PIIR

557557

60.47

60.05

59.93

60.68

61.22

61.31

60.80

60.81

60.91

60.62

60.59

60.63

60.35

60.46

60.49

60.32

60.32

60.16

60.12

60.04

60.00

59.88

59.89

59.92

59.49

59.45

59.35

58.92

58.88

58.96

33801:001:0838

Kose-Jägala kergtee L11

33801:001:1089 Nigula tn 11

33801:001:1090 Nigula tn 13

33801:001: 91

Nigula tänav L2

33801:001:1094 Nigula tn 7

33801:001:1095 Nigula tn 9

33801:001:1096 Nigula tn 9a

Bet 60.88

60.84

61.04 61.02

Asf

Kaevu põhi 58,13

Kaev:ø1700/800pl Kaas: 60,88met

1. 59,08 ø110pe t.peal 2. 59,08 ø110pe t.peal

Maapind: 60,68

Kaevu põhi 58,22

Kaev:ø1700/800pl Kaas: 60,98met

1. 58,97 ø110pe t.peal 2. 58,97 ø110pe t.peal

Maapind: 60,77

Ristumine perspektiivse/olemasoleva sõiduteega Paigaldus kinnisel meetodil Projekteeritud PVC D110 1250N L=19m Ristumisel min 1,0 m katendist Lahtikaevatav ala 2+2m2 Kui teed rajatud ei ole, paigaldada lahtiselt kaitsetorus 750N

Paigaldada alates Nigula tn 9a kuni Nigula tn 1/3 jaotuskilbini reservtorud 2x PVC D110 750N L=2x281 m

Paigaldada kogu kaeviku mahus alates alajaamast kuni Nigula tn 1/3 jaotuskilbini reservtoru PVC D110 750N (lahtine kaevik) 1250N (kinnine meetod) L=746 m

Ristumine olemasoleva asfalt platsiga Paigaldus kinnisel meetodil Projekteeritud PVC D110 1250N L=19m Ristumisel min 1,0 m katendist Lahtikaevatav ala 2+2m2 Kui teed rajatud ei ole, paigaldada lahtiselt kaitsetorus 750N

Ettevaatust! Ristumine olemasoleva veetrassiga! Veetorustiku sügavus ca 1,93 m (vastavalt Sutika arenduspiirkonna VK torustike teostusjoonisele nr 1632-04.24) NB! Ristumisel kaevata käsitsi ja teha kindlaks surfimise teel olemasolevate kommunikatsioonide täpne asukoht!

maap. 60,94 t.peal 59,01

maap. 60,94 t.peal 54,10

Ettevaatust! Ristumine olemasoleva veetrassiga! Veetorustiku sügavus ca 1,59-1,67 m (vastavalt Sutika arenduspiirkonna VK torustike teostusjoonisele nr 1632-04.24) NB! Ristumisel kaevata käsitsi ja teha kindlaks surfimise teel olemasolevate kommunikatsioonide täpne asukoht!

maap. 60,35 t.peal 58,76

maap. 60,35 t.peal 58,68

Ettevaatust! Mitte kahjustada piirimärki, vajadusel taastada

Ehitada välja 0,4 kV madalpinge maakaabel AXPK 4G240 (MPL444826) projekteeritud jaotuskilbist JK71628 kuni projekteeritud jaotuskilbini JK71627 L=425 / 431 m, kogu mahus kaitsetorus Paigaldussügavus haljasalal min 0,7m, põllu- ja teemaal min 1,0m

Nigula 1,15 ja 17 liitumine madalpingel Kose alevik,Kose vald, Harju maakond LP7767

Töö nimetus:

Tellija:

Joonise nimetus: Asendiplaan

Mõigu 3, Tallinn 10112 11445550

Aadress:

Reg. nr:

egle.ninep@ enersense.com +372 5597 1898

E-mail:

Tel nr:

Egle Ninep-Kaselt

Sander Kotter

Projekteeris:

Kontrollis:

Kuupäev: 21.01.2026

Töö nr: ENS-25-176

Joon nr: 001/3

Mõõtkava:1:500

N

Töövõtja:

Versioon: v01

TINGMÄRGID ASENDIPLAANIL

Projekteeritud jaotus- ja liitumiskilp maanduskontuuriga

Projekteeritud 0,4 kV maakaabel kaitsetorus 750N Projekteeritud 0,4 kV maakaabel kaitsetorus 1250N (kinnisel meetodil) Projekteeritud tarbija kaablikaitsetoru D50mm, 450N Projekteeritud reservtorud Kinnistu piir Olemasolev madalpinge maakaabel Olemasolev keskpinge õhuliin Olemasolev veetorustik Olemasolev kanalisatsioonitorustik Olemasolev sidekaabel (ELASA) Taastatav haljasala

Märkus: - Geoalusena kasutatud Enersense AS tööd nr. EN-25-176. - Teiste kommunikatsioonidega rööpkulgemisel ning ristumisel jälgida ettenähtud vahekauguseid - maandusi vaadata jooniselt 002 "Elektriskeem" - Pärast kaevetöid taastada pinnase endine olukord ning korrastada ehitusjäljed. Pinnase täitmisel arvestada hilisemat vajumist, tagasitäidetav pinnas tihendada. -Objekt asub riigitee nr 12 Kose-Jägala tee kaitsevööndis. Järgida Transpordiameti poolt kehtestatud nõudeid.

TINGMÄRGID Nigula tänava ehitusprojektist Aatom Projekt OÜ töö nr 19039

PROJ. SÕIDUTEE KATE

PROJ. HALJASTUS (MURU)

OLEMASOLEV SÕIDUTEE

PROJ. TEEPEENAR

PROJ. KÕNNITEE KATE

PROJ. ASFALTKATE TEENINDUSPLATSIL

PROJ. MUNAKIVIDEST KINDLUSTUS TORU OTSAL

DP JÄRGNE MAHASÕIDU ASUKOHT

PROJ. SÕIDUTEE ÜLEKATE FREESIMISEGA

Kaablid paigaldada kaablikaitsetorudesse: lahtise kaevemeetodi puhul - 750N, D110mm; kinnise kaevemeetodi puhul -1250N, D110mm.

Kaabli paigaldussügavused: haljasalal min 0,7 m; Tee all min 1,0 m ja vastavalt asendiplaani viidetele

Arvestatud on Aatom Projekt OÜ tööga nr 19039 "Nigula tänava ehitusprojekt" (august 2020) ja "12 Kose-Jägala tee ristumiskohad km 2,28 ja km 3,0" (18.11.2022)

80

80 70

70

60

60

50

50

40

40

30

30

90

90

58 .0

0

58.00

10

10

20

20

30

30

40

40

50

50

60

60

70

70 80

80

90

90

10

10

56.00

56.00 90

90

80

80

20

20

30

30 40

40 50

50

60 60

70

70 80

8090

90

57 .0

0

57.00

10

10

20

20

KO SE

641

652 3

65 2 3

Olemasolevad, tõsta

uuele asukohale

56.60

58.92

58.88

58.96

58.13

58.16

58.03

57.08

57.11

57.18

56.59

56.46

56.42

56.15

56.13

56.21

55.89

55.88

55.78

55.52

55.55

55.41

55.22

55.33

55.26

55.22

55.22

55.20

33801:001:0840 Kose-Jägala kergtee L12

33801:001:1092 Nigula tn 3

33801:001:1093 Nigula tn 5

33801:001:1094 Nigula tn 7

33801:001:1098 Nigula tänav L1

Ettevaatust! Mitte kahjustada piirimärki, vajadusel taastada

Ehitada välja 0,4 kV madalpinge maakaabel AXPK 4G240 (MPL444826) projekteeritud jaotuskilbist JK71628 kuni projekteeritud jaotuskilbini JK71627 L=425 / 431 m, kogu mahus kaitsetorus Paigaldussügavus haljasalal min 0,7m, põllu- ja teemaal min 1,0m

Ettevaatust! Ristumine olemasoleva veetrassiga! Veetorustiku sügavus ca 1,30-1,78 m (vastavalt Sutika arenduspiirkonna VK torustike teostusjoonisele nr 1632-04.24) NB! Ristumisel kaevata käsitsi ja teha kindlaks surfimise teel olemasolevate kommunikatsioonide täpne asukoht!

maap. 55,85 t.peal 54,45

maap. 55,85 t.peal 54,55

maap. 56,55 t.peal 55,20 maap. 56,55 t.peal 54,93

maap. 58,66 t.peal 56,88

maap. 58,66 t.peal 56,80

Paigaldada alates Nigula tn 9a kuni Nigula tn 1/3 jaotuskilbini reservtorud 2x PVC D110 750N L=2x281 m

Paigaldada kogu kaeviku mahus alates alajaamast kuni Nigula tn 1/3 jaotuskilbini reservtoru PVC D160 750N (lahtine kaevik) 1250N (kinnine meetod) L=746 m

Paigaldada sokliga pinnases 2-kohaline liitumiskilp LK239022 Nigula tn 1 ja reservkoht Paigaldada sokliga pinnases jaotuskilp JK71627 küljega vastu LK, kilbid eraldi soklitel Uste avanemissuunad teostada tänava poole Paigaldada ühine maanduspaigaldis Kilbid komplekteerida vastavalt elektriskeemile Tarbijakaablile paigaldada reservtoru, toru otsa koht tuua maapinnale ja tihendada-isoleerida, D50 450N L=2m (2tk) Kilbi juures maapinna kõrgus pole teeprojektis antud, leppida enne ehitustöid liitujaga kokku kilpide paigalduskõrgus maapinna suhtes.

Nigula 1,15 ja 17 liitumine madalpingel Kose alevik,Kose vald, Harju maakond LP7767

Töö nimetus:

Tellija:

Joonise nimetus: Asendiplaan

Mõigu 3, Tallinn 10112 11445550

Aadress:

Reg. nr:

egle.ninep@ enersense.com +372 5597 1898

E-mail:

Tel nr:

Egle Ninep-Kaselt

Sander Kotter

Projekteeris:

Kontrollis:

Kuupäev: 21.01.2026

Töö nr: ENS-25-176

Joon nr: 001/4

Mõõtkava:1:500

N

Töövõtja:

Versioon: v01

TINGMÄRGID ASENDIPLAANIL

Projekteeritud jaotus- ja liitumiskilp maanduskontuuriga

Projekteeritud 0,4 kV maakaabel kaitsetorus 750N Projekteeritud 0,4 kV maakaabel kaitsetorus 1250N (kinnisel meetodil) Projekteeritud tarbija kaablikaitsetoru D50mm, 450N Projekteeritud reservtorud Kinnistu piir Olemasolev madalpinge maakaabel Olemasolev keskpinge õhuliin Olemasolev veetorustik Olemasolev kanalisatsioonitorustik Olemasolev sidekaabel (ELASA) Taastatav haljasala

Märkus: - Geoalusena kasutatud Enersense AS tööd nr. EN-25-176. - Teiste kommunikatsioonidega rööpkulgemisel ning ristumisel jälgida ettenähtud vahekauguseid - maandusi vaadata jooniselt 002 "Elektriskeem" - Pärast kaevetöid taastada pinnase endine olukord ning korrastada ehitusjäljed. Pinnase täitmisel arvestada hilisemat vajumist, tagasitäidetav pinnas tihendada. -Objekt asub riigitee nr 12 Kose-Jägala tee kaitsevööndis. Järgida Transpordiameti poolt kehtestatud nõudeid.

TINGMÄRGID Nigula tänava ehitusprojektist Aatom Projekt OÜ töö nr 19039

PROJ. SÕIDUTEE KATE

PROJ. HALJASTUS (MURU)

OLEMASOLEV SÕIDUTEE

PROJ. TEEPEENAR

PROJ. KÕNNITEE KATE

PROJ. ASFALTKATE TEENINDUSPLATSIL

PROJ. MUNAKIVIDEST KINDLUSTUS TORU OTSAL

DP JÄRGNE MAHASÕIDU ASUKOHT

PROJ. SÕIDUTEE ÜLEKATE FREESIMISEGA

Kaablid paigaldada kaablikaitsetorudesse: lahtise kaevemeetodi puhul - 750N, D110mm; kinnise kaevemeetodi puhul -1250N, D110mm.

Kaabli paigaldussügavused: haljasalal min 0,7 m; Tee all min 1,0 m ja vastavalt asendiplaani viidetele

Arvestatud on Aatom Projekt OÜ tööga nr 19039 "Nigula tänava ehitusprojekt" (august 2020) ja "12 Kose-Jägala tee ristumiskohad km 2,28 ja km 3,0" (18.11.2022)

RISTUMISKOHT LIKVIDEERITAKSE PÄRAST

NIGULA TÄNAVA VÄLJAEHITAMIST

TÖÖMAHTUDE PIIR

TÖÖMAHTUDE PIIR

43 5

42 1

68 6A

421686A

435

435

435

221

221

30

30

20

20

40

40

50 50

60

60

70

70

80

80

90

58.00

10

20

90

58.00

10

20

59.00

59.00 10

10

70

70

80

80

90

90

60

60

50

50

40

40

30

30

80

80 70

70

60

60

50

50

40

40

30

30

90

90

58 .0

0

58.00

10

10

20

20

30

30

40

40

50

50

60

60

70

70 80

80

90

90

59.00

59 .0

0

10

10

20

20

30

30

10

10

56.00

56.00 90

90

70

70 80

80

20

20

30

30 40

40 50

50

60

60

70

70 80

8090

90

57 .0

0

57.00

10

10

20

20

75

75

75

75

70

70

50

50 60

60

65

65

20

20

30

30 40

40

80

80

90

90

60.00

60.00 10

10

20

20

30

30

40

40

50

50

60

60

70

70

40

40

70

70

60

60

50

50

40

40

30

30

20

20

10

10

60 .0

0

60.00

90

90

80

80

70

70

60

60 50

50

65 70

75 80

85

60

70

70

65

60 65

65

60

10

05

KO SE

641

652 3

65 2

3

42 1

68 6A

421686A

435

221

30 351

185817b 150m

43 5

435

557557

18 5

81 7b

15 0m

68 1

221 TÖÖMAHTUDE PIIR

Olemasolevad, tõsta

uuele asukohale

Torustikud

Vabavesi OÜ töö nr 538-VK

Sutika II elamurajooni projekt

TÖÖMAHTUDE PIIR

TÖÖMAHTUDE PIIR

Likvideeritav Siloaugu kinnistu

mahasõit

Olemasolev binokkeltruup

12 Kose-Jägala tee km 2,202

TÖÖMAHTUDE PIIR

TÖÖMAHTUDE PIIR

TÖÖMAHTUDE PIIR

57.40

57.70

57.10 57.00

57 .20

56.90

57.00

57.10

57.20

57.30

57.00

57.10

57.20

57.30

57.40

57.50

57.60

57.45

57.40

57.30

57 .1

0

57.35

57 .25

57.45 57.50

57.45

57.35

57.30

57 .2

5

57.10

57.20

57.20

57.10

57.00

56.90

56.80

56 .70

56 .60

56 .50

56 .4

0 56

.3 0

57 .2

0 57

.2 0

57.20

55.90

56.60

56.60

56.50

56.50

221

435

70 35

1

70 351

557557

557

Olemasolevad asendada

Olemasolevad asendada

687

421

kleebis

1.suurusgrupp

Olemasolevad asendada

Olemasolevad asendada

68 7

42 1

kle eb

is

1.s uu

rus gru

pp

17 2 89

3 ÜL

EK ÄI

K

172893 ÜLEKÄIK

Olemuasolev

uues asukohas

57.60

57.50

54.55

54.99

5 6 .0

1

56.11

55.95

55.85

55.71 55.70

55.92 56.07

55 88

55.84

55.65

55.71

55.60

55.68

55.99

56.17

56.24

56.63

56.40

56.32

56.74

57.04

57.27

57.58

57.58

57.36

57.73

57.82

57.77

57.69

57.47

57.49

57.31

57.40

57.63

57.70

57.34

57.23

57.22

57.42

57.77

58.00

57.47

57.41

57.90

57.99

58.21

58.79

58.63

58.62

59.27

59.34

59.6

60.47

60.05

59.93

60.68

61.22

61.31

60.80

60.81

60.91

60.62

60.59

60.63

60.35

60.46

60.49

60.32

60.32

60.16

60.12

60.04

60.00

59.88

59.89

59.92

59.49

59.45

59.35

58.92

58.88

58.96

58.13

58.16

58.03

57.08

57.11

57.18

56.59

56.46

56.42

56.15

56.13

56.21

55.89

55.88

55.78

55.52

55.55

55.41

55.22

55.33

55.26

55.22

55.22

55.20

55.07

55.01

55.00

33701:002:0323

12 Kose-Jägala tee

33701:002:0468 Tõldoja

33801:001:0710 Põldoja

33801:001:0711

Kose-Jägala kergtee L9

33801:001:0728 Tõldoja

33801:001:0729

Kose-Jägala kergtee L8

33801:001:0836

Kose-Jägala kergtee L10

33801:001:0838

Kose-Jägala kergtee L11

33801:001:0840 Kose-Jägala kergtee L12

33801:001:1084 Nigula tn 15

33801:001:1085 Nigula tn 17

33801:001:1086

Nigula tänav L3

33801:001:1089 Nigula tn 11

33801:001:1090 Nigula tn 13

33801:001: 91

Nigula tänav L2

33801:001:1092 Nigula tn 3

33801:001:1093 Nigula tn 5

33801:001:1094 Nigula tn 7

33801:001:1095 Nigula tn 9

33801:001:1096 Nigula tn 9a

33801:001:1098 Nigula tänav L1

33801:001:1653 Linnari

56.01 5

5 .9

3

56.60

56.66

57.16

5 7 .0

1

5 7.

50 57.73

57.42 57.35

57.26

57.08

56.93

5 6 .0

2

5 6 .0

3

56.84

56.75

56.74

56.71

56.69

56.55

56.23

55.27

56.55

56.37

55.94

54.60 54.95

54.79

55.53

55.05

56.60

56.56

55.40

56.70

55.47

56.86 55.54

5 6.0

3 56.76

55.88 57.10

55.83

57.29

56.61

5 6 .0

0

5 5 .9

7

5 5 .7

8

5 6

.7 4

5 6 .1

6

56.17 57.60

Orient Asf

Asf

K r

5 3 .8

9

Ø1000 Bet56.68 53.92-53.73

Ø1000 Bet56.68 53.93-53.70

56.47

54.66

54.60 53.88

Bet 60.88

60.84

61.04 61.02

Asf

K r

Bet

ELASA

H=55.14

H=55.21 H=54.93

Kaevu põhi 58,13

Kaev:ø1700/800pl Kaas: 60,88met

1. 59,08 ø110pe t.peal 2. 59,08 ø110pe t.peal

Maapind: 60,68

Kaevu põhi 58,22

Kaev:ø1700/800pl Kaas: 60,98met

1. 58,97 ø110pe t.peal 2. 58,97 ø110pe t.peal

Maapind: 60,77

1 2

3 4

Ristumine sissesõiduteega Paigaldus kinnisel meetodil Projekteeritud PVC D110 1250N L=13m Ristumisel paigaldussügavus min 1,0 m katendist Lahtikaevatav ala 2+2m2

Ettevaatust! Ristumine Tarbija 0,4 kV kaabliga!

Ristumine perspektiivse ja olemasoleva sõiduteega Paigaldus kinnisel meetodil Projekteeritud PVC D110 1250N L=19m Ristumisel paigaldussügavus min 2,0 m katendist Ettevaatust! Ristumine kinniselt sidetrassiga, sügavus ca H=55.21 Lahtikaevatav ala 2+2m2

Ristumine perspektiivse sõiduteega ja mahasõiduga Paigaldus kinnisel meetodil Projekteeritud PVC D110 1250N L=12m ja L= 7m Ristumisel paigaldussügavus min 1,0 m katendist Lahtikaevatav ala 2+2m2 Kui teed rajatud ei ole, paigaldada lahtiselt kaitsetorus 750NProjekteeritud 0,4 kV kaabel AXPK 4G240 (MPL444824)

võtta 6315:(Kose) mastalajaama toitele Paigaldada uus fiidrikaitselüliti F3

Ette jääv kivi teisaldada

S mas trassis olemasoleva 0,4 kV kaabliga Kaablikaitsevööndis kaevata käsitsi

Katendid taastada olemasolevasse olukorda Kaablikaeviku ristlõiked ja katendite taastamist vt jooniselt 001 Tõldoja kinnistu sisene katend taastada haljasalana.

Ehitada välja 0,4 kV madalpinge maakaabel AXPK 4G240 (MPL444824) olemasolevast MAJ 6315:(Kose) F2 kuni projekteeritud jaotuskilbini JK71628, L=323 / 336 m, kogu mahus kaitsetorus Paigaldussügavus haljasalal min 0,7m, põllu- ja teemaal min 1,0m

Paigaldada sokliga pinnases 2-kohaline liitumiskilp LK239026 Nigula tn 15, 17 Paigaldada sokliga pinnases jaotuskilp JK71628 küljega vastu LK, kilbid eraldi soklitel Uste avanemissuunad teostada tänava poole Paigaldada ühine maanduspaigaldis Kilbid komplekteerida vastavalt elektriskeemile Tarbijakaablile paigaldada reservtoru, toru otsa koht tuua maapinnale ja tihendada-isoleerida, D50 450N L=2m (2tk) Kilbi juures maapinna kõrgus pole teeprojektis antud, leppida enne ehitustöid liitujaga kokku kilpide paigalduskõrgus maapinna suhtes.

Katendid taastada olemasolevasse olukorda Kaablikaeviku ristlõiked ja katendite taastamist vt jooniselt 001

Ettevaatust! Ristumine olemasoleva veetrassiga! Veetorustiku sügavus ca 1,31 m (vastavalt Sutika arenduspiirkonna VK torustike teostusjoonisele nr 1632-04.24) NB! Ristumisel kaevata käsitsi ja teha kindlaks surfimise teel olemasolevate kommunikatsioonide täpne asukoht!

Ehitada välja 0,4 kV madalpinge maakaabel AXPK 4G240 (MPL444826) projekteeritud jaotuskilbist JK71628 kuni projekteeritud jaotuskilbini JK71627 L=425 / 431 m, kogu mahus kaitsetorus Paigaldussügavus haljasalal min 0,7m, põllu- ja teemaal min 1,0m

Ristumine perspektiivse/olemasoleva sõiduteega Paigaldus kinnisel meetodil Projekteeritud PVC D110 1250N L=19m Ristumisel min 1,0 m katendist Lahtikaevatav ala 2+2m2 Kui teed rajatud ei ole, paigaldada lahtiselt kaitsetorus 750N

Paigaldada kogu kaeviku mahus alates alajaamast kuni Nigula tn 1/3 jaotuskilbini reservtoru PVC D110 750N (lahtine kaevik) 1250N (kinnine meetod) L=746 m

Paigaldada alates Nigula tn 9a kuni Nigula tn 1/3 jaotuskilbini reservtorud 2x PVC D110 750N L=2x281 m

Ehitada välja 0,4 kV madalpinge maakaabel AXPK 4G240 (MPL444824) olemasolevast MAJ 6315:(Kose) F2 kuni projekteeritud jaotuskilbini JK71628, L=323 / 336 m, kogu mahus kaitsetorus Paigaldussügavus haljasalal min 0,7m, põllu- ja teemaal min 1,0m

maap. 57,50 t.peal 56,14

maap. 57,50 t.peal 56,19

Paigaldada kogu kaeviku mahus alates alajaamast kuni Nigula tn 1/3 jaotuskilbini reservtoru PVC D110 750N (lahtine kaevik) 1250N (kinnine meetod) L=746 m

maap. 56,52 t.peal 55,00

maap. 56,52 t.peal 55,08

maap. 56,40 t.peal 54,94

Ettevaatust! Ristumine olemasoleva kanalisatsioonitrassiga! Kanalisatsioonitorustiku sügavus ca 1,44 m (vastavalt Sutika arenduspiirkonna VK torustike teostusjoonisele nr 1632-04.24) NB! Ristumisel kaevata käsitsi ja teha kindlaks surfimise teel olemasolevate kommunikatsioonide täpne asukoht!

Paigaldada kogu kaeviku mahus alates alajaamast kuni Nigula tn 1/3 jaotuskilbini reservtoru PVC D110 750N (lahtine kaevik) 1250N (kinnine meetod) L=746 m

Ristumine olemasoleva asfalt platsiga Paigaldus kinnisel meetodil Projekteeritud PVC D110 1250N L=19m Ristumisel min 1,0 m katendist Lahtikaevatav ala 2+2m2 Kui teed rajatud ei ole, paigaldada lahtiselt kaitsetorus 750N

Ettevaatust! Ristumine olemasoleva veetrassiga! Veetorustiku sügavus ca 1,93 m (vastavalt Sutika arenduspiirkonna VK torustike teostusjoonisele nr 1632-04.24) NB! Ristumisel kaevata käsitsi ja teha kindlaks surfimise teel olemasolevate kommunikatsioonide täpne asukoht!

maap. 60,94 t.peal 59,01

maap. 60,94 t.peal 54,10

Ettevaatust! Ristumine olemasoleva veetrassiga! Veetorustiku sügavus ca 1,33 m-1,72 m (vastavalt Sutika arenduspiirkonna VK torustike teostusjoonisele nr 1632-04.24) NB! Ristumisel kaevata käsitsi ja teha kindlaks surfimise teel olemasolevate kommunikatsioonide täpne asukoht!

maap. 59,11 t.peal 57,78

maap. 59,11 t.peal 57,39

Ettevaatust! Ristumine olemasoleva veetrassiga! Veetorustiku sügavus ca 1,59-1,67 m (vastavalt Sutika arenduspiirkonna VK torustike teostusjoonisele nr 1632-04.24) NB! Ristumisel kaevata käsitsi ja teha kindlaks surfimise teel olemasolevate kommunikatsioonide täpne asukoht!

maap. 60,35 t.peal 58,76

maap. 60,35 t.peal 58,68

Ettevaatust! Mitte kahjustada piirimärki, vajadusel taastada

Ehitada välja 0,4 kV madalpinge maakaabel AXPK 4G240 (MPL444826) projekteeritud jaotuskilbist JK71628 kuni projekteeritud jaotuskilbini JK71627 L=425 / 431 m, kogu mahus kaitsetorus Paigaldussügavus haljasalal min 0,7m, põllu- ja teemaal min 1,0m

Ehitada välja 0,4 kV madalpinge maakaabel AXPK 4G240 (MPL444826) projekteeritud jaotuskilbist JK71628 kuni projekteeritud jaotuskilbini JK71627 L=425 / 431 m, kogu mahus kaitsetorus Paigaldussügavus haljasalal min 0,7m, põllu- ja teemaal min 1,0m

Ettevaatust! Ristumine olemasoleva veetrassiga! Veetorustiku sügavus ca 1,30-1,78 m (vastavalt Sutika arenduspiirkonna VK torustike teostusjoonisele nr 1632-04.24) NB! Ristumisel kaevata käsitsi ja teha kindlaks surfimise teel olemasolevate kommunikatsioonide täpne asukoht!

maap. 55,85 t.peal 54,45

maap. 55,85 t.peal 54,55

maap. 56,55 t.peal 55,20 maap. 56,55 t.peal 54,93

maap. 58,66 t.peal 56,88

maap. 58,66 t.peal 56,80

Paigaldada alates Nigula tn 9a kuni Nigula tn 1/3 jaotuskilbini reservtorud 2x PVC D110 750N L=2x281 m

Paigaldada kogu kaeviku mahus alates alajaamast kuni Nigula tn 1/3 jaotuskilbini reservtoru PVC D160 750N (lahtine kaevik) 1250N (kinnine meetod) L=746 m

Paigaldada sokliga pinnases 2-kohaline liitumiskilp LK239022 Nigula tn 1 ja reservkoht Paigaldada sokliga pinnases jaotuskilp JK71627 küljega vastu LK, kilbid eraldi soklitel Uste avanemissuunad teostada tänava poole Paigaldada ühine maanduspaigaldis Kilbid komplekteerida vastavalt elektriskeemile Tarbijakaablile paigaldada reservtoru, toru otsa koht tuua maapinnale ja tihendada-isoleerida, D50 450N L=2m (2tk) Kilbi juures maapinna kõrgus pole teeprojektis antud, leppida enne ehitustöid liitujaga kokku kilpide paigalduskõrgus maapinna suhtes.

1,5 m

1,6 m 1,1 m

TINGMÄRGID ASENDIPLAANIL

Projekteeritud jaotus- ja liitumiskilp maanduskontuuriga

Projekteeritud 0,4 kV maakaabel kaitsetorus 750N Projekteeritud 0,4 kV maakaabel kaitsetorus 1250N (kinnisel meetodil) Projekteeritud tarbija kaablikaitsetoru D50mm, 450N Projekteeritud reservtorud Kinnistu piir Olemasolev madalpinge maakaabel Olemasolev keskpinge õhuliin Olemasolev veetorustik Olemasolev kanalisatsioonitorustik Olemasolev sidekaabel (ELASA) Taastatav haljasala

Märkus: - Geoalusena kasutatud Enersense AS tööd nr. EN-25-176. - Teiste kommunikatsioonidega rööpkulgemisel ning ristumisel jälgida ettenähtud vahekauguseid - maandusi vaadata jooniselt 002 "Elektriskeem" - Pärast kaevetöid taastada pinnase endine olukord ning korrastada ehitusjäljed. Pinnase täitmisel arvestada hilisemat vajumist, tagasitäidetav pinnas tihendada. -Objekt asub riigitee nr 12 Kose-Jägala tee kaitsevööndis. Järgida Transpordiameti poolt kehtestatud nõudeid.

Nigula 1,15 ja 17 liitumine madalpingel Kose alevik,Kose vald, Harju maakond LP7767

Töö nimetus:

Tellija:

Joonise nimetus: Asendiplaan

Mõigu 3, Tallinn 10112 11445550

Aadress:

Reg. nr:

egle.ninep@ enersense.com +372 5597 1898

E-mail:

Tel nr:

Egle Ninep-Kaselt

Sander Kotter

Projekteeris:

Kontrollis:

Kuupäev: 21.01.2026

Töö nr: ENS-25-176

Joon nr: 001

Mõõtkava:1:2000

N

Töövõtja:

Versioon: v01

0.5 m b

0,7-1,0 m

Murukülv (külvitihedus 20 g/m2) Muru kasvualus, II klass 10 cm Täide väljakaevatud pinnasega (KT≥0,92) Kaabli ümbruse materjalid

Haljasala taastamine

0.5 m

1000

50..100

200+(N-1)(70+d) 70 70100 100

D

N = KAABLITE ARV

PAIGALTATUD TORULE KAEVIS MITMELE RÕHTSALT

Mõõdud mm-tes

ca 1m

ca 0

,3 m

Kilbi paigaldus

PEN

min 0.3

L= 2x

1, 5m

Maandusjuht Cu 25 või RD10

Maandusvarras

Maandusvarras

Olemasoleva ümbritseva maapinna kõrgus kui joonisel "Asendiplaan" ei ole antud tulevikus planeeritava maapinna uut abs kõrgust.

RISTUMINE TEISTE MAA-ALUSTE KOMMUNIKATSIOONIDEGA (VESI, KANALISATSIOON, KAUGKÜTE, SIDE, ...)

RISTUMINE ALLPOOL (Rakendada juhtudel kui ei ole võimalik tagada pealt-poolt ristumise gabariite või trassivaldaja nõusolekul)

RISTUMINE PEALTPOOLT

olemasolev maa-alune kommunikatsioon

projekteeritud trass

ka ab

li pa

ig al

du ss

üg av

us

m in

. 2 5

cm

pa ig

al du

ss üg

av us

ra ja

tis e

te ge

lik

va st

av al

t l ah

tik ae

va m

is el

e

TINGMÄRGID Nigula tänava ehitusprojektist Aatom Projekt OÜ töö nr 19039

PROJ. SÕIDUTEE KATE

PROJ. HALJASTUS (MURU)

OLEMASOLEV SÕIDUTEE

PROJ. TEEPEENAR

PROJ. KÕNNITEE KATE

PROJ. ASFALTKATE TEENINDUSPLATSIL

PROJ. MUNAKIVIDEST KINDLUSTUS TORU OTSAL

DP JÄRGNE MAHASÕIDU ASUKOHT

Kaablid paigaldada kaablikaitsetorudesse: lahtise kaevemeetodi puhul - 750N, D110mm; kinnise kaevemeetodi puhul -1250N, D110mm.

Kaabli paigaldussügavused: haljasalal min 0,7 m; Tee ja põllu all min 1,0 m ja vastavalt asendiplaani viidetele

Arvestatud on Aatom Projekt OÜ tööga nr 19039 "Nigula tänava ehitusprojekt" (august 2020) ja "12 Kose-Jägala tee ristumiskohad km 2,28 ja km 3,0" (18.11.2022)

1 (13)

Töö nr ENS-25-176

Nigula tn 1,15 ja 17 liitumine madalpingel, Kose alevik, Kose vald, Harjumaa. LP7767

Projekteeris: Egle Ninep-Kaselt Elektriliitumise tööprojekt Kontrollis: Sander Kotter 23.01.2026

Töö nr: ENS-25-176 Tellija:Elektrilevi OÜ Reg kood: 11050857 Veskiposti tn 2, 10138 Tallinn Telefon 7154225

Elektriliitumise tööprojekt

Nigula 1, 15 ja 17 liitumine madalpingel Kose alevik, Kose vald, Harjumaa

LP7767

Projekteerija:

Kontrollis: Pädevustunnistus nr:

Vastutav isik:

Pädevustunnistuse nr:

Kuupäev:

Egle Ninep-Kaselt Sander Kotter EP-2959-25-A

Sander Kotter EP-2959-25-A 23.01.2026

Tallinn

2 (13)

Töö nr ENS-25-176

Nigula tn 1,15 ja 17 liitumine madalpingel, Kose alevik, Kose vald, Harjumaa. LP7767

Projekteeris: Egle Ninep-Kaselt Elektriliitumise tööprojekt Kontrollis: Sander Kotter 23.01.2026

SISUKORD 1. Asukoht ................................................................................................................................................. 3

2. Seletuskiri.............................................................................................................................................. 4

Üldosa .............................................................................................................................................. 4

Geoalus ............................................................................................................................................ 4

Töökorraldus .................................................................................................................................... 4

Elektriohutus .................................................................................................................................... 5

Olemasolevate kommunikatsioonide kaitsmine. ............................................................................. 5

3. Tehniline lahendus ................................................................................................................................ 6

Projekteeritud 0,4 kV liitumine ....................................................................................................... 6

Tähistused ........................................................................................................................................ 8

4.3. Maandamine ja maanduspaigaldised ............................................................................................... 8

4. Tööd riigitee nr 12 Kose-Jägala tee kaitsevööndis ............................................................................... 8

5. Maastiku ja teede taastamine ................................................................................................................ 9

6. Keskkonnanõuded ja reostusohu vältimine......................................................................................... 10

7. Ehitustööde dokumenteerimine ja järelevalve .................................................................................... 10

8. Töötervishoid ja tööohutusnõuded ...................................................................................................... 10

9. Käidujuhend ........................................................................................................................................ 10

10. Andmetabelid .................................................................................................................................... 12

Kooskõlastuste koondtabel ja kooskõlastused ............................................................................. 12

Põhiliste tööde mahud.................................................................................................................. 12

11. Joonised/lisad .................................................................................................................................... 13

3 (13)

Töö nr ENS-25-176

Nigula tn 1,15 ja 17 liitumine madalpingel, Kose alevik, Kose vald, Harjumaa. LP7767

Projekteeris: Egle Ninep-Kaselt Elektriliitumise tööprojekt Kontrollis: Sander Kotter 23.01.2026

1. Asukoht

Joonis 1.1. Tööde piirkond.

4 (13)

Töö nr ENS-25-176

Nigula tn 1,15 ja 17 liitumine madalpingel, Kose alevik, Kose vald, Harjumaa. LP7767

Projekteeris: Egle Ninep-Kaselt Elektriliitumise tööprojekt Kontrollis: Sander Kotter 23.01.2026

2. Seletuskiri

Üldosa Käesolevas projektis on lahendatud Harju maakonnas, Kose vallas, Kose alevikus, Nigula 1, 15 ja 17 liitumine madalpingel. Õhuliinide ja kaablitrasside projekteeritud(trassi)pikkused selguvad töömahtude tabelist ja asendiplaani joonistelt, arvutuslikud pikkused (koos varuga) on esitatud elektriskeemidel ja spetsifikatsioonis. Projektis nimetatud elektriseadmeid ja -paigaldisi võib asendada vähemalt samaväärsetega, mis on heakskiidetud Elektrilevi OÜ poolt. Projekt on koostatud ja töid teostada vastavalt Elektrilevi OÜ poolt kehtestatud nõuetele. Kinni pidada Eesti Vabariigis kehtivatest normatiividest ja seadustest ning kinni pidada töötervishoiu, tööohutus ja elektriohutus nõuetest.

Projekti koostamisel on lähtutud järgmistest standarditest, eeskirjadest, normidest jms:

-) Eesti Vabariigi Ehitusseadustik, Seadme ohutuse seadus, Nõuded ehitusprojektile, Asjaõigusseadus ja teised kehtivad seadused, nõuded ja õigusaktid;

-) OÜ Elektrilevi ettevõtte standardid, juhendid, normid, nõuded ja teised kehtivad dokumendid (https://www8.energia.ee/public/ee043.nsf/PKDE?OpenView) ;

-) EVS 843:2016 Linnatänavad;

-) EVS-HD 60364-4-41 Madalpingelised elektripaigaldised. Osa 4-41: Kaitseviisid. Kaitse elektrilöögi eest;

-) EVS-HD 60364-4-42 Madalpingelised elektripaigaldised. Osa 4-42: Kaitseviisid. Kaitse kuumustoime eest;

-) EVS-HD 60364-4-43 Madalpingelised elektripaigaldised. Osa 4-43: Kaitseviisid. Liigvoolukaitse.

-) EVS-HD 60364-4-444 Madalpingelised elektripaigaldised. Osa 4-44: Kaitseviisid. Kaitse pingehäiringute ja elektromagnetiliste häiringute eest;

-) EVS-EN IEC 61936-1 Tugevvoolupaigaldised nimivahelduvpingega üle 1 kV. Osa 1: Üldnõuded;

-) EVS-EN 50522 Üle 1 kV nimivahelduvpingega tugevvoolupaigaldiste maandamine

-) EVS-EN 50110-1 Elektripaigaldiste käit.

Nimetatud dokumentidega tuleb arvestada ka ehitustööde teostamisel. Samuti järgida nimetatud dokumente elektripaigaldise hilisemal käidul. Ehitustööde käigus ja elektripaigaldiste hilisemal käidul juhinduda eespool toodud eeskirjadest ja seadustest. Ehitustöödel tekkinud küsimused ja probleemid, mida pole kajastatud käesolevas projektis või on ebaselged, lahendatakse töö käigus kooskõlastatult projekti autori ja töö tellijaga. Projekt on kooskõlastatud kõigi asjast huvitatud asutustega ja kinnistute omanikega.

Geoalus Alusplaanina on kasutatud Enersense AS tööd nr. EN-25-176

Töökorraldus Projekt on teostatud lähtudes Elektrilevi OÜ projekteerimisülesandest. Vähemalt seitse päeva enne liiniehitustööde algust tuleb võtta ühendust kinnistute valdajatega teavitades neid tööde teostamisest nende maaüksusel.

5 (13)

Töö nr ENS-25-176

Nigula tn 1,15 ja 17 liitumine madalpingel, Kose alevik, Kose vald, Harjumaa. LP7767

Projekteeris: Egle Ninep-Kaselt Elektriliitumise tööprojekt Kontrollis: Sander Kotter 23.01.2026

Antud projekti raames tehtavate tööde teostamiseks täidab ehitaja ära veerud "Ehitustellimuse tähtaeg" ja "EPP ehitustellimuse number" ning saadab vormi mõõtetööde halduse üksusele aadressile [email protected], kes väljastab TÜ ja lisab selle EPP ehitustellimusele. Tööde alustamisel tuleb informeerida tehnovõrkude valdajaid ja vajadusel täpsustada tehnovõrkude täpne asukoht surfimise teel ja kutsuda kohale trassi valdaja poolne esindaja. Ehituse käigus kahjustada saanud maa-alune kommunikatsioon tuleb ehitajal nõuetekohaselt taastada. Teemaa kahjustuse korral peab tööde teostaja taastama selle endisel kujul sh. haljastuse.

Elektriohutus Käesolevas elektripaigaldises on elektriohutuse tagamisel rakendatud peamiselt järgmisi kaitseviise: 1) PÕHIKAITSENA (otsepuutekaitse) – põhiisolatsiooni ohtlike pingestatud osade ja pingealdiste

juhtivate osade vahel ning kaitsekatete ja kaitseümbriste kasutamist.

2) RIKKEKAITSENA (kaudpuutekaitse) – toite automaatset väljalülitamist koos maandatud kaitsepotentsiaaliühtlustussüsteemi väljaehitamisega, millega tagatakse elektripaigaldise pingealdiste juhtivate osade arvestuslik puutepinge alla 50VAC. Liinide lühisvoolude väärtused tagavad nõutud väljalülitusaja 5s, vastavalt kehtivatele elektriala standarditele ja nõuetele (OÜ Elektrilevi normdokument J345).

Olemasolevate kommunikatsioonide kaitsmine. Kõik ehitustööd tuleb läbi viia vastavuses Eesti Vabariigis kehtivate seaduste ja nõuetega, projektlahendusest tulenevate teiste normide ja standarditega ning üldkehtivatele põhimõtetele ja arusaamadele kvaliteetsest tööst. Enne tööde alustamist tuleb Töövõtjal koostöös olemasolevate maa- aluste rajatiste valdajatega rajatiste asukohad täpsustada ja tähistada. Ehitajal tuleb täita nimetatud rajatiste valdajate poolt esitatavad nõuded (näiteks toestamine jms) rajatise vahetus läheduses töötamisel. Olemasolevate kommunikatsioonide ristumisel kaevikuga lähtuda nende valdaja ettekirjutustest ja kehtivatest normidest. Töö käigus vajalikke ehitisi ja seadmeid kaitstakse või paigaldatakse ümber vastavalt projektile ja nende haldaja poolt antud juhistele. Kui kaevetöid tehakse olemasolevate kommunikatsioonide kõrval või all, toestatakse ja kaitstakse need nii, et nad ei liiguks ehitustööde jooksul või neid ei vigastataks. Kaitsmise tehnilised lahendused, mida ei ole toodud projektis, lepitakse kokku tööde teostaja ja võrguvaldaja Ehitusjärelevalve spetsialisti poolt enne kaevetööde alustamist. Lahtikaevatud kaabelliinirajatised on vaja toestada ja kaitsta mehaaniliste vigastuste eest ning varguse vastu. Olemasolevate kommunikatsioonide all ja kõrval tehtav täidis peab vastama uutele konstruktsioonidele mõeldud täidise tihedusele. Varem paigaldatud torude, seadmete, tarindite jmt läheduses tuleb kaevetöid teha nende ehitiste omaniku juhendite kohaselt ja omaniku või tema esindaja juuresolekul. Kaablite kaitsevööndis tuleb tööd teostada käsitsi! Talvetingimustes ehitamine eeldab kaablite ja torude läheduses kaevamist külmunud pinnase sulatamisega. Kaeviku toestus peab ära hoidma külgnevate pinnaste, vundamentide, struktuuride, rajatiste ja muu omandi häirimise või kokkuvarisemise. Töövõtja kannab täielikku vastutust kaevikute toestamise eest kaevises sellise sügavuseni, mida dikteerib pinnase stabiilsus, et vältida kaeviku kokkuvarisemist. Töövõtja peab pinnase tihendamise kaevikute tagasitäitmisel läbi viima selliselt, et ei kahjustataks torustikku ja võimalikke kaableid ning saavutatakse nõutava pinnase taastamine. Tagasitäite tegemisel tuleb jälgida, et materjal ei sisaldaks näiteks suuri kive, mis võivad oma

6 (13)

Töö nr ENS-25-176

Nigula tn 1,15 ja 17 liitumine madalpingel, Kose alevik, Kose vald, Harjumaa. LP7767

Projekteeris: Egle Ninep-Kaselt Elektriliitumise tööprojekt Kontrollis: Sander Kotter 23.01.2026

kukkumisega mõjutada nii torustikku kui näiteks erinevaid kaableid (elekter, side). Lahtikaevatud kaablitel (nii side kui ka elekter) tuleb alus hoolikalt tihendada, et kaablid ei jääks pingesse ning tagasitäide tuleb teha hoolikalt, s.t. tagasitäite materjal ei tohi kaableid rikkuda. Suurimate pinnaseosiste läbimõõt ei tohi ületada 2/3 tihendatava kihi paksusest. Kaabel ümbritseda igast küljest min 0,10 m paksuse liivakihiga. Töövõtja on kohustatud dokumentatsiooni nii põhjalikult läbi vaatama, et selles esinevad võimalikud vastuolud saaks lahendada enne töödega alustamist.

-) Tööde teostamisel kaablikaitsevööndis kehtivad alljärgnevad kitsendused: -) Tööde teostamisel tuleb lähtuda liinirajatiste kaitsevööndis tegutsemise eeskirjast. -) Töid võib teostada liinirajatiste kaitsevööndis ainult volitatud esindaja kirjaliku tööloa alusel

3. Tehniline lahendus

Projekteeritud 0,4 kV liitumine Maakaabli väljaehitamisel juhinduda kehtivast OÜ Elektrilevi võrgustandardist tähis P342 „0,4 kV kaabelliinid“ ja liitumispunkti väljaehitamisel juhinduda kehtivast OÜ Elektrilevi võrgustandardist tähis P343 „0,4 kV liitumispunkt“. Kaablite ühendamisel kilpidesse juhinduda 0,4-20 kV võrgustandardi kaabelliinide osa joonisel nr EE6.4-02 toodud märkusest: kaablisoonte pikkus peab võimaldama kaabli mõõdukat nihkumist tekitamata tõmmet kinnituskohale (näiteks pinnase külmumisel). Kaablite pinnasesse paigaldusel pidada kinni standardis toodud minimaalsetest vahekaugustest ja paigaldussügavustest. Kaabli montaažil jälgida kaabli tootja poolt lubatud painderaadiusi ja tõmbejõudusid. Ehitada välja 0,4 kV madalpinge maakaabel AXPK 4G240 (MPL444824) olemasolevast MAJ 6315:(Kose) F2 kuni projekteeritud jaotuskilbini JK71628, L=323 / 336 m. Ehitada välja 0,4 kV madalpinge maakaabel AXPK 4G240 (MPL444826) projekteeritud jaotuskilbist JK71628 kuni projekteeritud jaotuskilbini JK71627, L=425 / 431 m, kogu mahus kaitsetorus. Paigaldussügavus haljasalal min 0,7m, põllu- ja teemaal min 1,0 m (järgida eriviiteid asendiplaanil). Paigaldada sokliga pinnases 2-kohaline liitumiskilp LK239026 Nigula tn 15, 17. Paigaldada sokliga pinnases jaotuskilp JK71628 küljega vastu LK, kilbid eraldi soklitel Uste avanemissuunad teostada tänava poole. Paigaldada ühine maanduspaigaldis. Kilbid komplekteerida vastavalt elektriskeemile Tarbijakaablile paigaldada reservtoru, toru otsa koht tuua maapinnale ja tihendada-isoleerida, D50 450N L=2m (2tk). Paigaldada sokliga pinnases 2-kohaline liitumiskilp LK239022 Nigula tn 1 ja reservkoht. Paigaldada sokliga pinnases jaotuskilp JK71627 küljega vastu LK, kilbid eraldi soklitel. Uste avanemissuunad teostada tänava poole. Paigaldada ühine maanduspaigaldis. Kilbid komplekteerida vastavalt elektriskeemile.Tarbijakaablile paigaldada reservtoru, toru otsa koht tuua maapinnale ja tihendada- isoleerida, D50 450N L=2m (2tk). Paigaldada kogu kaeviku mahus alates alajaamast kuni Nigula tn 1/3 jaotuskilbini reservtoru PVC D110 750N (lahtine kaevik) 1250N (kinnine meetod), L=746 m. Paigaldada alates Nigula tn 9a kuni Nigula tn 1/3 jaotuskilbini reservtorud 2x PVC D110 750N, L=2x281 m.(vt. joonis 001)

7 (13)

Töö nr ENS-25-176

Nigula tn 1,15 ja 17 liitumine madalpingel, Kose alevik, Kose vald, Harjumaa. LP7767

Projekteeris: Egle Ninep-Kaselt Elektriliitumise tööprojekt Kontrollis: Sander Kotter 23.01.2026

Arvestatud on Aatom Projekt OÜ tööga nr 19039 "Nigula tänava ehitusprojekt" (august 2020) ja "12 Kose-Jägala tee ristumiskohad km 2,28 ja km 3,0" (18.11.2022) Tabel 3.1. Elektrikaabli horisontaalsed ja vertikaalset vahekaugused teiste kommunikatsioonidega

ristumisel, torus/ilma toruta Nimetus Paralleelkulgemisel Ristumisel

Vee-ja kanalisatsioonitoru ≥ 1,0/ >1,0 ≥0,1/≥0,25...0,5 Sidekaabel 0,25....0,5/ >0,5 ≥ 0,15/ ≥0,5 Gaasitoru ≥ 1,0/ 1,0 / ≥0,6 (kaabel terashülsis) Kaugküttetorustik ≥ 2,0/ - ≥ 0,25/ ≥0,5 Elektrikaabel ≥ 0,07/ ≥0,1 ≥0,1/≥0,25...0,5

Elektrikaabel paigaldada lahtisel ja kinnisel kaevemeetodil – vt. asendiplaani joonisel 001 ja kaeviste ristlõigete joonist. Kaevetööd teostada vastavalt normatiividele kehtivate lubade alusel. Kaabli paigaldamisel järgida Elektrilevi OÜ (0,4…20 kV) Ettevõttestandardit ja valmistajatehase nõudeid. Kaablitrassi sügavus minimaalselt (kui asendiplaanil ei ole märgitud teisiti): tee all 1,0 m, tee pervel 1,0 m, haljasalal 0,7 m (kaevise ülapinnast toru ülapinnani). Kaeviku laius sõltub kaevamisviisist ja pinnasest. Tabel 3.2. Projekteeritud 0,4kV maakaabel Kaabel

nr. Algus Lõpp Mark Trass / Pikkus (otsad

+ varutegur) Paigaldusolud

MPL444 824

MAJ 6315:(Kose)

JK71628 AXPK 4x240

323 / 336 m Kogu pikkuses kaitsetorus.

MPL444 826

JK71628 JK71627 AXPK 4x240

425 / 431 m Kogu pikkuses kaitsetorus.

Tabel 3.3. Projekteeritud kilpide tabel Kilbi tähis Kilbi tüüp Kliendi nimi ja EIC kood Peakaitse Märkused

LK239026 2-kohaline, In=63A, (sokliga pinnases)

Nigula tn 17

Nigula tn 15

C3x6A

C3x6A

Kilbi põhja paigaldada reservtorud tarbija kaablite ühendamiseks (450N, D50, L=2m-2tk).

LK239025 2-kohaline, In=63A, (sokliga pinnases)

Nigula tn 1

Reserv

C3x6A

C3x6A

Kilbi põhja paigaldada reservtorud tarbija kaablite ühendamiseks (450N, D50, L=2m-2tk).

JK71628 In=400A (sokliga pinnases)

JK71628 In=400A (sokliga pinnases)

Liitumiskilpi paigaldada kilbiskeem ja silt liitumispunkti aadressiga. LK-le paigaldada (kui tehase poolt pole pandud) märk „Elektrioht” ja kinnitada neetidega kilbi unikaalne number. Faasid tähistada vastavalt L1, L2, L3, PEN.

8 (13)

Töö nr ENS-25-176

Nigula tn 1,15 ja 17 liitumine madalpingel, Kose alevik, Kose vald, Harjumaa. LP7767

Projekteeris: Egle Ninep-Kaselt Elektriliitumise tööprojekt Kontrollis: Sander Kotter 23.01.2026

Tähistused Märkesiltide paigaldamisel lähtuda kehtivast OÜ Elektrilevi võrgustandardist tähis P346 „0,4-20 kV võrgustandard – identifitseerimine ja tähistamine“

Välitingimustes kasutatavad tähised peavad olema ilmastikukindlad ning peavad olema kinnitatud kas neetide või kruvikinnitusega. Kasutada musta kirjet kollasel taustal va maandusseadme tähised mis peavad olema punast värvi.

Otsamuhvi juurde paigaldada kiletatud lipik, millel on andmed kaabli numbri, margi ja ristlõike kohta.

4.3. Maandamine ja maanduspaigaldised Maanduspaigaldiste ehitamistel kinni pidada võrgustandardi juhendist P393 "Nõuded keskpinge mastlülituspunktide, keskpinge kaablivõrgu harukilpide, lõpumuhvide, alajaamade ja madalpingevõrgu maanduspaigaldiste ehituseks“. Maanduspaigaldiste ehitamistel kinni pidada võrgustandardi juhendist P394 „Nõuded mastalajaamade maanduspaigaldiste ja liigpingekaitse ehituseks.“

Jaotus- ja liitumiskilbile ehitada maanduspaigaldis, mille korral on tagatud lubatav puutepinge 0,4 kV võrgus ühefaasilisel maaühendusel ≤50V. Liitumiskilbile ehitada potentsiaalitasandusring (kui maandusolud seda võimaldavad). Maandada PEN-latt ja selle kaudu kapi pingealtid osad. Maanduselektroodid süvistada. Maanduskontuuri kohta on arvestatud 1 vasetatud terasvarrast SGA. Maandustakistust mõõta ehituse käigus ja vajadusel pikendada maanduskontuuri.

Lõpukilbile ehitada potentsiaalitasandusringiga maanduspaigaldis (1m kilbi korpusest), mille korral tagab maanduspaigaldis lubatava puutepinge 0,4kV võrgus ühefaasilisel maaühendusel ≤50V. Vajaliku maandustakistuse saavutamiseks on projektis arvestatud 10m maandurit maapinda kilbi kohta (Ø10mm).

Maanduspaigaldise kontuuri võib paigaldada kaevatavasse kaablikaevisesse. Vertikaalmaandurite vahe

maanduspaigaldise kontuuri kiires peab jääma minimaalselt 6 m. Vertikaalmaandureid ühendav maandusjuht paigaldada allapoole maakaabelliini trassi min 0,7 m sügavusele pinnasesse.

Maanduspaigaldiste projekteerimisel on arvestatud liivsavi-pinnasega, eritakistusega 200 Ωm. Juhul, kui

pinnase eritakistus osutub maanduspaigaldise kohal suuremaks ja maandustakistus ei anna soovitud tulemust, siis tuleb paigaldada täiendavaid maanduselektroode. Vajaduse korral ehitada süvamaandur.

Madalpingevõrgu üksiku maanduspaigaldise maandusimpetantsi väärtus peab vastama 100 Ω nõudele

kui maandusolud seda võimaldavad.

Maanduri ehitamisel on soovitav kasutada 4-5 m pikkusi varrasmaandureid, mis ühendada omavahel vaskjuhtmega Cu 25. Maandusvarraste vahekaugus peab olema vähemalt kahekordne varda pikkus.

4. Tööd riigitee nr 12 Kose-Jägala tee kaitsevööndis Kavandatud tööd asuvad riigitee nr 12 Kose-Jägala tee kaitsevööndis. Riigimaantee teemaal ja kaitsevööndis tuleb järgida järgmisi nõudeid:  Rajatav tehnovõrku tuleb paigaldada min 1,2 m sügavusele.

9 (13)

Töö nr ENS-25-176

Nigula tn 1,15 ja 17 liitumine madalpingel, Kose alevik, Kose vald, Harjumaa. LP7767

Projekteeris: Egle Ninep-Kaselt Elektriliitumise tööprojekt Kontrollis: Sander Kotter 23.01.2026

 Ehitatav tehnovõrk peab vastama ehitusseadustikust tulenevatele normidele ning ei tohi ehituse ajal ega kasutusele võtu järgselt seada takistusi liiklusele, tee ja teerajatiste korrashoiule või riigiteega külgnevalt sademe- ja pinnasevete ärajuhtimisele.  Riigitee kaitsevööndis tööde teostaja peab taotlema Transpordiametilt vahetult enne töödega alustamist liiklusväliste tööde loa projektijärgsete tööde teostamiseks riigitee kaitsevööndis. Taotluse vorm on saadaval https://www.transpordiamet.ee/uudised-ametist-ja-kontakt/dokumendid/blanketid jaotisest „Tööd ja piirangud maanteel“. Vastav taotlus tuleb saata e-posti aadressil [email protected]. Taotlusele lisada kooskõlastuskiri ja ehitusaegse liikluskorralduse projekt.  EhS § 70 lg 2 p 1 kohaselt ei tohi ehitus- ega muu tegevus kaitsevööndis ohustada riigiteed ega selle korrakohast kasutamist. Juhul kui tööde tegemine võib riigiteel liiklejaid ohustada mistahes viisil, tuleb ohutuse tagamisel lähtuda liiklusseaduse § 71 lõike 4 alusel kehtestatud majandus-ja taristuministri 13.07.2018 määrusest nr 43 „Nõuded ajutisele liikluskorraldusele“. Riigiteel liikluskorralduse ajutiseks muutmiseks on vajalik liikluskorralduse projekt, millele on saadud tee omaniku nõusolek.  Riigitee ja selle rajatiste kahjustamine on keelatud.  Projekti realiseerimisel tuleb vältida pinnase (muda, kruus jms) kandumist riigiteele. Vajadusel näha ette vastavaid leevendavaid meetmeid, näiteks sõidukite puhastamine enne riigiteele sõitmist.  Paigaldustöödega rikutud maa-ala tuleb korrastada ning kahjustatud teerajatised taastada.

5. Maastiku ja teede taastamine Tööde teostamisel lähtuda Ehitusseadustikust ja MKM määrustest ning omavalitsuse kaevetööde eeskirjast. Taastada haljastus vastavalt asendiplaanile ja projektis esitatud taastamise joonistel näidatud kujul. Kaablitrasside pealiskiht, murukatted, teed ja muud rajatised tuleb taastada vastavalt nende endisele seisukorrale. Tööde käigus tekkivate kahjustuste ulatus sõltub ehitusajast. Peale ehitustööde lõppu taastada maapinna endine olukord vastavalt nõuetele. Pärast kaevetööde ja kaabeliini paigaldustööde lõppu tuleb kaablikaevis täita tihendatud pinnasega (pinnase tihendamise koefitsient sõidu- ja kõnniteedel on 0,98). Kõlvikult koristada tööde kaigus tekkinud ehitusjäätmed ja muu ehituspraht (traadi jupid, RB tükid jne). Peale ehitustööde lõppu tööplats puhastada ja korrastada. Rikutud haljastus taastada. Kõik ehitusjäätmed ja ajutised tarindid kõrvaldada, lammutatud või vigastatud piirded taastada. Korrastada kõik ehitusjäljed. Kaevise täitmisel arvestada pinnase hilisemat vajumist. Tagasitäiteks sobiv pinnas vajadusel ladustatakse ja kasutatakse piirkonna täitmiseks. Ülemäärane ja tagasitäiteks mittesobivad pinnasekogused on töövõtja kohustatud utiliseerima, ladustades see omavalitsuse poolt ettenähtud territooriumile. Töövõtja vastutab tööde teostamise ajal keskkonnakaitse eest ehitusplatsil ja selle kõrval oleval alal vastavalt Eesti Vabariigis kehtivatele seadustele ja nõuetele. Enne töödega alustamist on vajalik hankida kaevetööde luba. Kaevetöödel ja katendite taastamisel juhinduda kohaliku omavalitsuse kaevetööde eeskirjast. Tööde teostamisel kasutada keskkonnasõbralikke meetodeid.

10 (13)

Töö nr ENS-25-176

Nigula tn 1,15 ja 17 liitumine madalpingel, Kose alevik, Kose vald, Harjumaa. LP7767

Projekteeris: Egle Ninep-Kaselt Elektriliitumise tööprojekt Kontrollis: Sander Kotter 23.01.2026

6. Keskkonnanõuded ja reostusohu vältimine

Töövõtja peab vältima saasteainete sattumist pinnasesse, merre ja/või (põhja)vette. Kütused ja õlid peavad olema ladustatud viisil, mis välistab võimalikud lekked. Tehnika tankimine peab toimuma väljaspool veekaitsevööndit. Tehnika transpordiks kasutada eelkõige ümberkaudseid olemasolevaid teid. Töövõtja peab olema valmis hädaolukordadeks ja nende puhul vastavalt tegutsema. Töövõtja peab koheselt Tellijat ja Keskkonnaametit teavitama õnnetusjuhtumistest, mis võivad olla keskkonnale ohtlikud.

Töövõtja peab korrektsete ehitusmeetoditega vältima maastiku kahjustumist või tegema seda erandjuhul. Kõik praht ja jäätmed tuleb käidelda vastavalt Eestis kehtivatele nõuetele.

Kõik ehitustööde ajal ajutiselt hõivatud tööpiirkonnad tuleb lepingu lõppedes taastada nende endises seisukorras. Jäätmed tuleb ära vedada, pinnas viia endisesse seisukorda.

Töövõtja vastutab tööde teostamise ajal keskkonnakaitse eest ehitusplatsil ja selle kõrval oleval alal vastavalt Eesti Vabariigis kehtivatele seadustele ja nõuetele.

Üldiselt on ehitusaegne keskkonnamõju on väike ning ajutise iseloomuga ning seda on võimalik riske vältides ja töökorraldust planeerides leevendada.

7. Ehitustööde dokumenteerimine ja järelevalve Ehitustööde dokumenteerimine teostatakse vastavalt Ehitusseadustikule ja vastavalt tellija poolt kehtestatud nõuetele. Kõik kõrvalekalded projektis fikseeritakse vastavates protokollides ja kooskõlastatakse objekti projekteerijaga ning tellijapoolse ehitusjärelevalvega. Projektile mittevastava ja kooskõlastamata ehitustegevuse eest vastutab ehitaja. Ehitaja esitab tellijale elektripaigaldise auditi ja teostusdokumendid. Tellija ja töövõtja poolt vastuvõtu ajal märkimata jäänud vead ja puudused ei vabasta töövõtjat vastutusest

8. Töötervishoid ja tööohutusnõuded Tööde teostamisel tuleb järgida EV seadustega ja määrustega määratud nõudeid. Ehitustööde ajal ei tohi ehitusel viibida kõrvalisi isikuid ning tööd ei tohi ohustada mõjupiirkonnas olevaid isikuid. Kaevetöid võib alustada vastavate lubade olemasolul. Ehitaja peab tagama, et töötajad oleksid instrueeritud tööohutusalaselt ja olema varustatud töötamiseks vajalike kaitsevahenditega. Ehitusplats tuleb vastavalt nõuetekohaste viitade ja märkidega tähistada. Ehitustööde teostaja peab tagama ehitustööde teostamise, ehitusplatsi kontrolli ja töötervishoiu ning tööohutuse nõuded vastavalt määrusele nr 377. Ehitustööde teostajal peavad olemas olema määruses nõutud dokumendid.

9. Käidujuhend Peale alajaamade, õhu- ja kaabelliini kasutuselevõttu tuleb teha seadmete ja liinitrassi ülevaatus pärast esimest ekspluatatsiooniaastat. Ülevaatus teha päevasel ajal kontrollides põhjalikult elektriseadmete kõiki elemente.

11 (13)

Töö nr ENS-25-176

Nigula tn 1,15 ja 17 liitumine madalpingel, Kose alevik, Kose vald, Harjumaa. LP7767

Projekteeris: Egle Ninep-Kaselt Elektriliitumise tööprojekt Kontrollis: Sander Kotter 23.01.2026

Korraldada Elektrilevi OÜ elektripaigaldiste käitu käidukava alusel, mis arvestab elektripaigaldise käitamiseks vajalikke tehnilisi, organisatsioonilisi, struktuurilisi ja funktsionaalseid iseärasusi. Seadmete ülevaatusel täita ülevaatuse leht ja kanda sellele avastatud defektid. Defektide avastamisel määrata selle kõrvaldamise viisi ja aeg.

12 (13)

Töö nr ENS-25-176

Nigula tn 1,15 ja 17 liitumine madalpingel, Kose alevik, Kose vald, Harjumaa. LP7767

Projekteeris: Egle Ninep-Kaselt Elektriliitumise tööprojekt Kontrollis: Sander Kotter 23.01.2026

10. Andmetabelid

Kooskõlastuste koondtabel ja kooskõlastused VKVR2408 Elektripaigaldise projekti kooskõlastuste koondtabeli vorm Originaalkooskõlastused asuvad Enersense AS projektide arhiivis

Põhiliste tööde mahud *Vastavalt Elektrilevi OÜ poolt väljatöötatud eelarvestustabelile.

13 (13)

Töö nr ENS-25-176

Nigula tn 1,15 ja 17 liitumine madalpingel, Kose alevik, Kose vald, Harjumaa. LP7767

Projekteeris: Egle Ninep-Kaselt Elektriliitumise tööprojekt Kontrollis: Sander Kotter 23.01.2026

11. Joonised/lisad Joonise nimetus Joonise nr.

Asendiplaan 001 Elektriskeem 002

Lisa nimetus Lisa nr.

Põhimaterjalide spetsifikatsioon 001 OÜ Elektrilevi projekteerimisülesanne 329591 Elektripaigaldise projekti kooskõlastuste koondtabel VKVR2408

1

Egle Ninep-Kaselt

Saatja: Meelis Mõttus <[email protected]> Saatmisaeg: Saturday, February 28, 2026 12:17 PM Adressaat: Egle Ninep-Kaselt Koopia: Karl Robin Rimm Teema: Re: Projekti kooskõlastamine. Nigula 1, 15 ja 17, Kose vald, Harju maakond liitumine

madalpingel. LP7767

Tere, Egle Kooskõlastan projekti ja annan teada, et teede projekteerimine on endiselt samal tasemel, mida see oli viimati. Transpordiametile on selle kõige värskem versioon. Tervitades, Meelis Mõttus Juhatuse liige Kose Äripark OÜ Metsa tn 2 75102 Kose-Uuemõisa Kmkr nr EE102362675 Reg.kood 14428606 Mobiil: +372 50 99 706 [email protected]

From: Egle Ninep-Kaselt <[email protected]> Date: Tuesday, 17. February 2026 at 09:11 To: "[email protected]" <[email protected]>, "meelis@nael. ee" <[email protected]> Subject: Vs: Projekti kooskõlastamine. Nigula 1, 15 ja 17, Kose vald, Harju maakond liitumine madalpingel. LP7767 Tere, Palun esimesel võimalusel infot Nigula DP ala teede projekti osas, millele Transpordiamet viitab. Parimate soovidega, Egle Ninep-Kaselt Projekteerija Enersense AS Mobiil: +372 5597 1898 E-mail: [email protected] Aadress: Mõigu 3 10112 Tallinn www.enersense.ee

You don't often get email from [email protected]. Learn why this is important

2

This e-mail and any attachments hereto are confidential and intended only for a specific individual and purpose. It may contain information which is privileged or otherwise protected against unauthorized disclosure or communication. If you are not the intended recipient, please notify (telephone or e-mail) the sender immediately and delete this message and any attachments from your system without producing, distributing or retaining copies thereof or disclosing its contents to any other person. Thank you.

Saatja: Egle Ninep-Kaselt Saatmisaeg: Friday, February 6, 2026 9:43 PM Adressaat: [email protected]; [email protected] Teema: Ed: Projekti kooskõlastamine. Nigula 1, 15 ja 17, Kose vald, Harju maakond liitumine madalpingel. LP7767 Tere, Olen teile saatnud Nigula kinnistute liitumisprojekti kooskõlastamiseks 23.01, millele ootan esimesel võimalusel vastust. Lisaks saadan teile edasi Transpordiameti alloleva kirja. Palun ajakohastatud teede projekti, et saaksin selle projektis viidata? Palume ka antud projekt esimesel võimalusel Transpordiametile uuesti edastada, sest tundub, et nad menetlevad neid koos ja seetõttu ei saa ka meie ennem nende nõusolekut elektriprojektile. Parimate soovidega, Egle Ninep-Kaselt Projekteerija Enersense AS Mobiil: +372 5597 1898 E-mail: [email protected] Aadress: Mõigu 3 10112 Tallinn www.enersense.ee

This e-mail and any attachments hereto are confidential and intended only for a specific individual and purpose. It may contain information which is privileged or otherwise protected against unauthorized disclosure or communication. If you are not the intended recipient, please notify (telephone or e-mail) the sender immediately and delete this message and any attachments from your system without producing, distributing or retaining copies thereof or disclosing its contents to any other person. Thank you.

Saatja: Laur Kõiv <[email protected]> Saatmisaeg: Friday, February 6, 2026 2:38 PM Adressaat: Egle Ninep-Kaselt <[email protected]> Teema: RE: Projekti kooskõlastamine. Nigula 1, 15 ja 17, Kose vald, Harju maakond liitumine madalpingel. LP7767

3

Tere Oleme esitatud materjalid üle vaadanud ning juhime tähelepanu, et Enersense AS tööst nr ENS-25-176 ei selgu Nigula tänava ehitusprojekti andmeid (töö nr, koostaja, pealkiri jne) ning meile teadolevalt ei ole antud töös nr ENS-25-176 kajastatud TRAM maaüksusel mahasõitude/ristumiskohtade lahenduste viimane versioon, mis Transpordiametile 2022 aastal esitati. Samuti ei ole Transpordiamet praeguseni antud ristumiskohtade/mahasõitude projekti kooskõlastanud ning antud projekti pole ka peale 2022 aastat uuesti kooskõlastamiseks esitatud. Kuna antud projektid (elektriprojekt ja ristumiskohtade projekt) on omavahel seotud, siis palume huvitatud poolel esitada ka vastav mahasõitude/ristumiskohtade lahendus Transpordiametile uuesti kooskõlastamiseks. Sealhulgas palume töös nr ENS-25-176 kajastada korrektselt Nigula tänava ehitusprojekti andmed (pealkiri, töö nr, koostaja ning asendiplaanil viimane versioon/kontuurid jne). Lisaks palume puurimiskaevikud nihutada TRAM maaüksusel paiknevates mahasõitude asukohas vähemalt 1m kaugusele mulde alumisest servast.

Parimate soovidega

Laur Kõiv Peaspetsialist Tehnovõrkude üksus Planeerimise osakond 55901417

Teelise 4 / 10916 Tallinn / Transpordiamet

From: Egle Ninep-Kaselt <[email protected]> Sent: Friday, January 23, 2026 1:22 PM To: [email protected] Subject: Projekti kooskõlastamine. Nigula 1, 15 ja 17, Kose vald, Harju maakond liitumine madalpingel. LP7767

4

Tere, Edastan manuses projekti kooskõlastamise taotluse. Parimate soovidega, Egle Ninep-Kaselt Projekteerija Enersense AS Mobiil: +372 5597 1898 E-mail: [email protected] Aadress: Mõigu 3 10112 Tallinn www.enersense.ee

This e-mail and any attachments hereto are confidential and intended only for a specific individual and purpose. It may contain information which is privileged or otherwise protected against unauthorized disclosure or communication. If you are not the intended recipient, please notify (telephone or e-mail) the sender immediately and delete this message and any attachments from your system without producing, distributing or retaining copies thereof or disclosing its contents to any other person. Thank you. This e-mail and any attachments hereto are confidential and intended only for a specific individual and purpose. It may contain information which is privileged or otherwise protected against unauthorized disclosure or communication. If you are not the intended recipient, please notify (telephone or e-mail) the sender immediately and delete this message and any attachments from your system without producing, distributing or retaining copies thereof or disclosing its contents to any other person. Thank you. This e-mail and any attachments hereto are confidential and intended only for a specific individual and purpose. It may contain information which is privileged or otherwise protected against unauthorized disclosure or communication. If you are not the intended recipient, please notify (telephone or e-mail) the sender immediately and delete this message and any attachments from your system without producing, distributing or retaining copies thereof or disclosing its contents to any other person. Thank you.

TÖÖMAHTUDE PIIR

421686A

435

20

20

10

05

421686A

185817b 150m

43 5

435

557557

68 1

221 TÖÖMAHTUDE PIIR

TÖÖMAHTUDE PIIR

Olemasolev binokkeltruup

12 Kose-Jägala tee km 2,202

TÖÖMAHTUDE PIIR

57.40

57.70

57.10 57.00

57 .20

56.90

57.00

57.10

57.20

57.30

57.00

57.10

57.20

57.30

57.40

57.50

57.60

57.45

57.40

57.30

57 .1

0

57.35

57 .25

57.45 57.50

57.45

57.35

57.30

57 .2

5

57.10

57.20

57.20

57.10

57.00

56.90

56.80

56 .70

56 .60

56 .50

56 .4

0 56

.3 0

57 .2

0 57

.2 0

57.20

55.90

221

70 35

1

Olemasolevad asendada

172893 ÜLEKÄIK

57.60

57.50

54.55

54.99

5 6 .0

1

56.11

55.95

55.85

55.71 55.70

55.92 56.07

55 88

55.84

55.65

55.71

55.60

55.68

55.99

56.17

56.24

56.63

56.40

56.32

33701:002:0323

12 Kose-Jägala tee

33701:002:0468 Tõldoja

33801:001:0711

Kose-Jägala kergtee L9

33801:001:0729

Kose-Jägala kergtee L8

56.01 5

5 .9

3

56.60

56.66

57.16

5 7 .0

1

5 7.

50 57.73

57.42 57.35

57.26

57.08

56.93

5 6 .0

2

5 6 .0

3

56.84

56.75

56.74

56.71

56.69

56.55

56.23

55.27

56.55

56.37

55.94

54.60 54.95

54.79

55.53

55.05

56.60

56.56

55.40

56.70

55.47

56.86 55.54

5 6.0

3 56.76

55.88 57.10

55.83

57.29

56.61

5 6 .0

0

5 5 .9

7

5 5 .7

8

5 6 .7

4

5 6 .1

6

56.17 57.60

Orient Asf

Asf

K r

5 3 .8

9

Ø1000 Bet56.68 53.92-53.73

Ø1000 Bet56.68 53.93-53.70

56.47

54.66

54.60 53.88

K r

Bet

ELASA

H=55.14

H=55.21 H=54.93

Ristumine sissesõiduteega Paigaldus kinnisel meetodil Projekteeritud PVC D110 1250N L=13m Ristumisel paigaldussügavus min 1,0 m katendist Lahtikaevatav ala 2+2m2

Ettevaatust! Ristumine Tarbija 0,4 kV kaabliga!

Ristumine perspektiivse ja olemasoleva sõiduteega Paigaldus kinnisel meetodil Projekteeritud PVC D110 1250N L=19m Ristumisel paigaldussügavus min 2,0 m katendist Ettevaatust! Ristumine kinniselt sidetrassiga, sügavus ca H=55.21 Lahtikaevatav ala 2+2m2

Ristumine perspektiivse sõiduteega ja mahasõiduga Paigaldus kinnisel meetodil Projekteeritud PVC D110 1250N L=12m ja L= 7m Ristumisel paigaldussügavus min 1,0 m katendist Lahtikaevatav ala 2+2m2 Kui teed rajatud ei ole, paigaldada lahtiselt kaitsetorus 750NProjekteeritud 0,4 kV kaabel AXPK 4G240 (MPL444824)

võtta 6315:(Kose) mastalajaama toitele Paigaldada uus fiidrikaitselüliti F3

Ette jääv kivi teisaldada

S mas trassis olemasoleva 0,4 kV kaabliga Kaablikaitsevööndis kaevata käsitsi

Katendid taastada olemasolevasse olukorda Kaablikaeviku ristlõiked ja katendite taastamist vt jooniselt 001 Tõldoja kinnistu sisene katend taastada haljasalana.

Ehitada välja 0,4 kV madalpinge maakaabel AXPK 4G240 (MPL444824) olemasolevast MAJ 6315:(Kose) F2 kuni projekteeritud jaotuskilbini JK71628, L=323 / 336 m, kogu mahus kaitsetorus Paigaldussügavus haljasalal min 0,7m, põllu- ja teemaal min 1,0m

Paigaldada kogu kaeviku mahus alates alajaamast kuni Nigula tn 1/3 jaotuskilbini reservtoru PVC D110 750N (lahtine kaevik) 1250N (kinnine meetod) L=746 m

maap. 56,52 t.peal 55,08

maap. 56,40 t.peal 54,941,5 m

1,6 m 1,1 m

Nigula 1,15 ja 17 liitumine madalpingel Kose alevik,Kose vald, Harju maakond LP7767

Töö nimetus:

Tellija:

Joonise nimetus: Asendiplaan

Mõigu 3, Tallinn 10112 11445550

Aadress:

Reg. nr:

egle.ninep@ enersense.com +372 5597 1898

E-mail:

Tel nr:

Egle Ninep-Kaselt

Sander Kotter

Projekteeris:

Kontrollis:

Kuupäev: 21.01.2026

Töö nr: ENS-25-176

Joon nr: 001/1

Mõõtkava:1:500

N

Töövõtja:

Versioon: v01

TINGMÄRGID ASENDIPLAANIL

Projekteeritud jaotus- ja liitumiskilp maanduskontuuriga

Projekteeritud 0,4 kV maakaabel kaitsetorus 750N Projekteeritud 0,4 kV maakaabel kaitsetorus 1250N (kinnisel meetodil) Projekteeritud tarbija kaablikaitsetoru D50mm, 450N Projekteeritud reservtorud Kinnistu piir Olemasolev madalpinge maakaabel Olemasolev keskpinge õhuliin Olemasolev veetorustik Olemasolev kanalisatsioonitorustik Olemasolev sidekaabel (ELASA) Taastatav haljasala

Märkus: - Geoalusena kasutatud Enersense AS tööd nr. EN-25-176. - Teiste kommunikatsioonidega rööpkulgemisel ning ristumisel jälgida ettenähtud vahekauguseid - maandusi vaadata jooniselt 002 "Elektriskeem" - Pärast kaevetöid taastada pinnase endine olukord ning korrastada ehitusjäljed. Pinnase täitmisel arvestada hilisemat vajumist, tagasitäidetav pinnas tihendada. -Objekt asub riigitee nr 12 Kose-Jägala tee kaitsevööndis. Järgida Transpordiameti poolt kehtestatud nõudeid.

TINGMÄRGID Nigula tänava ehitusprojektist Aatom Projekt OÜ töö nr 19039

PROJ. SÕIDUTEE KATE

PROJ. HALJASTUS (MURU)

OLEMASOLEV SÕIDUTEE

PROJ. TEEPEENAR

PROJ. KÕNNITEE KATE

PROJ. ASFALTKATE TEENINDUSPLATSIL

PROJ. MUNAKIVIDEST KINDLUSTUS TORU OTSAL

DP JÄRGNE MAHASÕIDU ASUKOHT

PROJ. SÕIDUTEE ÜLEKATE FREESIMISEGA

Kaablid paigaldada kaablikaitsetorudesse: lahtise kaevemeetodi puhul - 750N, D110mm; kinnise kaevemeetodi puhul -1250N, D110mm.

Kaabli paigaldussügavused: haljasalal min 0,7 m; Tee all min 1,0 m ja vastavalt asendiplaani viidetele

Arvestatud on Aatom Projekt OÜ tööga nr 19039 "Nigula tänava ehitusprojekt" (august 2020) ja "12 Kose-Jägala tee ristumiskohad km 2,28 ja km 3,0" (18.11.2022)

30

30

40

40

50 50

60

60

70

70

80

80

90

58.00

10

20

90

58.00

10

20

59.00

59.00 10

10

70

70

80

80

90

90

60

60

50

50

40

40

30

30

80

80

90

90

60.00 60.00 10

10

20

20

30

30

40

40

50

50

60

60

70

70

10

05

68 6A

TÖÖMAHTUDE PIIR

Torustikud

Vabavesi OÜ töö nr 538-VK

Sutika II elamurajooni projekt

TÖÖMAHTUDE PIIR

70 351

Olemasolevad asendada

kle eb

is

56.40

56.32

56.74

57.04

57.27

57.58

57.58

57.36

57.73

57.82

57.77

57.69

57.47

57.49

57.31

57.40

57.63

57.70

57.34

57.23

57.22

57.42

57.77

58.00

57.47

57.41

57.90

57.99

58.21

58.79

58.63

58.62

59.27

59.34

59.6

60.47

33801:001:0836

Kose-Jägala kergtee L10 33801:001:1084

Nigula tn 15

33801:001:1085 Nigula tn 17

33801:001:1086

Nigula tänav L3

33801:001:1090 Nigula tn 13

Paigaldada sokliga pinnases 2-kohaline liitumiskilp LK239026 Nigula tn 15, 17 Paigaldada sokliga pinnases jaotuskilp JK71628 küljega vastu LK, kilbid eraldi soklitel Uste avanemissuunad teostada tänava poole Paigaldada ühine maanduspaigaldis Kilbid komplekteerida vastavalt elektriskeemile Tarbijakaablile paigaldada reservtoru, toru otsa koht tuua maapinnale ja tihendada-isoleerida, D50 450N L=2m (2tk) Kilbi juures maapinna kõrgus pole teeprojektis antud, leppida enne ehitustöid liitujaga kokku kilpide paigalduskõrgus maapinna suhtes.

Katendid taastada olemasolevasse olukorda Kaablikaeviku ristlõiked ja katendite taastamist vt jooniselt 001

Ettevaatust! Ristumine olemasoleva veetrassiga! Veetorustiku sügavus ca 1,31 m (vastavalt Sutika arenduspiirkonna VK torustike teostusjoonisele nr 1632-04.24) NB! Ristumisel kaevata käsitsi ja teha kindlaks surfimise teel olemasolevate kommunikatsioonide täpne asukoht!

Ehitada välja 0,4 kV madalpinge maakaabel AXPK 4G240 (MPL444826) projekteeritud jaotuskilbist JK71628 kuni projekteeritud jaotuskilbini JK71627 L=425 / 431 m, kogu mahus kaitsetorus Paigaldussügavus haljasalal min 0,7m, põllu- ja teemaal min 1,0m

Ehitada välja 0,4 kV madalpinge maakaabel AXPK 4G240 (MPL444824) olemasolevast MAJ 6315:(Kose) F2 kuni projekteeritud jaotuskilbini JK71628, L=323 / 336 m, kogu mahus kaitsetorus Paigaldussügavus haljasalal min 0,7m, põllu- ja teemaal min 1,0m

maap. 57,50 t.peal 56,14

maap. 57,50 t.peal 56,19

Paigaldada kogu kaeviku mahus alates alajaamast kuni Nigula tn 1/3 jaotuskilbini reservtoru PVC D110 750N (lahtine kaevik) 1250N (kinnine meetod) L=746 m

maap. 56,52 t.peal 55,00

maap. 56,52 t.peal 55,08

maap. 56,40 t.peal 54,94

Ettevaatust! Ristumine olemasoleva kanalisatsioonitrassiga! Kanalisatsioonitorustiku sügavus ca 1,44 m (vastavalt Sutika arenduspiirkonna VK torustike teostusjoonisele nr 1632-04.24) NB! Ristumisel kaevata käsitsi ja teha kindlaks surfimise teel olemasolevate kommunikatsioonide täpne asukoht!

Ettevaatust! Ristumine olemasoleva veetrassiga! Veetorustiku sügavus ca 1,33 m-1,72 m (vastavalt Sutika arenduspiirkonna VK torustike teostusjoonisele nr 1632-04.24) NB! Ristumisel kaevata käsitsi ja teha kindlaks surfimise teel olemasolevate kommunikatsioonide täpne asukoht!

maap. 59,11 t.peal 57,78

maap. 59,11 t.peal 57,39

Nigula 1,15 ja 17 liitumine madalpingel Kose alevik,Kose vald, Harju maakond LP7767

Töö nimetus:

Tellija:

Joonise nimetus: Asendiplaan

Mõigu 3, Tallinn 10112 11445550

Aadress:

Reg. nr:

egle.ninep@ enersense.com +372 5597 1898

E-mail:

Tel nr:

Egle Ninep-Kaselt

Sander Kotter

Projekteeris:

Kontrollis:

Kuupäev: 21.01.2026

Töö nr: ENS-25-176

Joon nr: 001/2

Mõõtkava:1:500

N

Töövõtja:

Versioon: v01

TINGMÄRGID ASENDIPLAANIL

Projekteeritud jaotus- ja liitumiskilp maanduskontuuriga

Projekteeritud 0,4 kV maakaabel kaitsetorus 750N Projekteeritud 0,4 kV maakaabel kaitsetorus 1250N (kinnisel meetodil) Projekteeritud tarbija kaablikaitsetoru D50mm, 450N Projekteeritud reservtorud Kinnistu piir Olemasolev madalpinge maakaabel Olemasolev keskpinge õhuliin Olemasolev veetorustik Olemasolev kanalisatsioonitorustik Olemasolev sidekaabel (ELASA) Taastatav haljasala

Märkus: - Geoalusena kasutatud Enersense AS tööd nr. EN-25-176. - Teiste kommunikatsioonidega rööpkulgemisel ning ristumisel jälgida ettenähtud vahekauguseid - maandusi vaadata jooniselt 002 "Elektriskeem" - Pärast kaevetöid taastada pinnase endine olukord ning korrastada ehitusjäljed. Pinnase täitmisel arvestada hilisemat vajumist, tagasitäidetav pinnas tihendada. -Objekt asub riigitee nr 12 Kose-Jägala tee kaitsevööndis. Järgida Transpordiameti poolt kehtestatud nõudeid.

TINGMÄRGID Nigula tänava ehitusprojektist Aatom Projekt OÜ töö nr 19039

PROJ. SÕIDUTEE KATE

PROJ. HALJASTUS (MURU)

OLEMASOLEV SÕIDUTEE

PROJ. TEEPEENAR

PROJ. KÕNNITEE KATE

PROJ. ASFALTKATE TEENINDUSPLATSIL

PROJ. MUNAKIVIDEST KINDLUSTUS TORU OTSAL

DP JÄRGNE MAHASÕIDU ASUKOHT

PROJ. SÕIDUTEE ÜLEKATE FREESIMISEGA

Kaablid paigaldada kaablikaitsetorudesse: lahtise kaevemeetodi puhul - 750N, D110mm; kinnise kaevemeetodi puhul -1250N, D110mm.

Kaabli paigaldussügavused: haljasalal min 0,7 m; Tee all min 1,0 m ja vastavalt asendiplaani viidetele

Arvestatud on Aatom Projekt OÜ tööga nr 19039 "Nigula tänava ehitusprojekt" (august 2020) ja "12 Kose-Jägala tee ristumiskohad km 2,28 ja km 3,0" (18.11.2022)

RISTUMISKOHT LIKVIDEERITAKSE PÄRAST

NIGULA TÄNAVA VÄLJAEHITAMIST

TÖÖMAHTUDE PIIR

43 5

435

221

221

40

40

50

50

60

60

70

70 80

80

90

90

59.00

59 .0

0

10

10

20

20

30

30

75

75

75

75

70

70

50

50 60

60

65

65

20

20

30

30 40

40

60.00

60.00 10

10

40

40

70

70

60

60

50

50

40

40

30

30

20

20

10

10

60 .0

0

60.00

90

90

80

80

70

70

60

60 50

50

65 70

75 80

85

60

70

70

65

60 65

65 60

Likvideeritav Siloaugu kinnistu

mahasõit

TÖÖMAHTUDE PIIR

557557

60.47

60.05

59.93

60.68

61.22

61.31

60.80

60.81

60.91

60.62

60.59

60.63

60.35

60.46

60.49

60.32

60.32

60.16

60.12

60.04

60.00

59.88

59.89

59.92

59.49

59.45

59.35

58.92

58.88

58.96

33801:001:0838

Kose-Jägala kergtee L11

33801:001:1089 Nigula tn 11

33801:001:1090 Nigula tn 13

33801:001: 91

Nigula tänav L2

33801:001:1094 Nigula tn 7

33801:001:1095 Nigula tn 9

33801:001:1096 Nigula tn 9a

Bet 60.88

60.84

61.04 61.02

Asf

Kaevu põhi 58,13

Kaev:ø1700/800pl Kaas: 60,88met

1. 59,08 ø110pe t.peal 2. 59,08 ø110pe t.peal

Maapind: 60,68

Kaevu põhi 58,22

Kaev:ø1700/800pl Kaas: 60,98met

1. 58,97 ø110pe t.peal 2. 58,97 ø110pe t.peal

Maapind: 60,77

Ristumine perspektiivse/olemasoleva sõiduteega Paigaldus kinnisel meetodil Projekteeritud PVC D110 1250N L=19m Ristumisel min 1,0 m katendist Lahtikaevatav ala 2+2m2 Kui teed rajatud ei ole, paigaldada lahtiselt kaitsetorus 750N

Paigaldada alates Nigula tn 9a kuni Nigula tn 1/3 jaotuskilbini reservtorud 2x PVC D110 750N L=2x281 m

Paigaldada kogu kaeviku mahus alates alajaamast kuni Nigula tn 1/3 jaotuskilbini reservtoru PVC D110 750N (lahtine kaevik) 1250N (kinnine meetod) L=746 m

Ristumine olemasoleva asfalt platsiga Paigaldus kinnisel meetodil Projekteeritud PVC D110 1250N L=19m Ristumisel min 1,0 m katendist Lahtikaevatav ala 2+2m2 Kui teed rajatud ei ole, paigaldada lahtiselt kaitsetorus 750N

Ettevaatust! Ristumine olemasoleva veetrassiga! Veetorustiku sügavus ca 1,93 m (vastavalt Sutika arenduspiirkonna VK torustike teostusjoonisele nr 1632-04.24) NB! Ristumisel kaevata käsitsi ja teha kindlaks surfimise teel olemasolevate kommunikatsioonide täpne asukoht!

maap. 60,94 t.peal 59,01

maap. 60,94 t.peal 54,10

Ettevaatust! Ristumine olemasoleva veetrassiga! Veetorustiku sügavus ca 1,59-1,67 m (vastavalt Sutika arenduspiirkonna VK torustike teostusjoonisele nr 1632-04.24) NB! Ristumisel kaevata käsitsi ja teha kindlaks surfimise teel olemasolevate kommunikatsioonide täpne asukoht!

maap. 60,35 t.peal 58,76

maap. 60,35 t.peal 58,68

Ettevaatust! Mitte kahjustada piirimärki, vajadusel taastada

Ehitada välja 0,4 kV madalpinge maakaabel AXPK 4G240 (MPL444826) projekteeritud jaotuskilbist JK71628 kuni projekteeritud jaotuskilbini JK71627 L=425 / 431 m, kogu mahus kaitsetorus Paigaldussügavus haljasalal min 0,7m, põllu- ja teemaal min 1,0m

Nigula 1,15 ja 17 liitumine madalpingel Kose alevik,Kose vald, Harju maakond LP7767

Töö nimetus:

Tellija:

Joonise nimetus: Asendiplaan

Mõigu 3, Tallinn 10112 11445550

Aadress:

Reg. nr:

egle.ninep@ enersense.com +372 5597 1898

E-mail:

Tel nr:

Egle Ninep-Kaselt

Sander Kotter

Projekteeris:

Kontrollis:

Kuupäev: 21.01.2026

Töö nr: ENS-25-176

Joon nr: 001/3

Mõõtkava:1:500

N

Töövõtja:

Versioon: v01

TINGMÄRGID ASENDIPLAANIL

Projekteeritud jaotus- ja liitumiskilp maanduskontuuriga

Projekteeritud 0,4 kV maakaabel kaitsetorus 750N Projekteeritud 0,4 kV maakaabel kaitsetorus 1250N (kinnisel meetodil) Projekteeritud tarbija kaablikaitsetoru D50mm, 450N Projekteeritud reservtorud Kinnistu piir Olemasolev madalpinge maakaabel Olemasolev keskpinge õhuliin Olemasolev veetorustik Olemasolev kanalisatsioonitorustik Olemasolev sidekaabel (ELASA) Taastatav haljasala

Märkus: - Geoalusena kasutatud Enersense AS tööd nr. EN-25-176. - Teiste kommunikatsioonidega rööpkulgemisel ning ristumisel jälgida ettenähtud vahekauguseid - maandusi vaadata jooniselt 002 "Elektriskeem" - Pärast kaevetöid taastada pinnase endine olukord ning korrastada ehitusjäljed. Pinnase täitmisel arvestada hilisemat vajumist, tagasitäidetav pinnas tihendada. -Objekt asub riigitee nr 12 Kose-Jägala tee kaitsevööndis. Järgida Transpordiameti poolt kehtestatud nõudeid.

TINGMÄRGID Nigula tänava ehitusprojektist Aatom Projekt OÜ töö nr 19039

PROJ. SÕIDUTEE KATE

PROJ. HALJASTUS (MURU)

OLEMASOLEV SÕIDUTEE

PROJ. TEEPEENAR

PROJ. KÕNNITEE KATE

PROJ. ASFALTKATE TEENINDUSPLATSIL

PROJ. MUNAKIVIDEST KINDLUSTUS TORU OTSAL

DP JÄRGNE MAHASÕIDU ASUKOHT

PROJ. SÕIDUTEE ÜLEKATE FREESIMISEGA

Kaablid paigaldada kaablikaitsetorudesse: lahtise kaevemeetodi puhul - 750N, D110mm; kinnise kaevemeetodi puhul -1250N, D110mm.

Kaabli paigaldussügavused: haljasalal min 0,7 m; Tee all min 1,0 m ja vastavalt asendiplaani viidetele

Arvestatud on Aatom Projekt OÜ tööga nr 19039 "Nigula tänava ehitusprojekt" (august 2020) ja "12 Kose-Jägala tee ristumiskohad km 2,28 ja km 3,0" (18.11.2022)

80

80 70

70

60

60

50

50

40

40

30

30

90

90

58 .0

0

58.00

10

10

20

20

30

30

40

40

50

50

60

60

70

70 80

80

90

90

10

10

56.00

56.00 90

90

80

80

20

20

30

30 40

40 50

50

60 60

70

70 80

8090

90

57 .0

0

57.00

10

10

20

20

KO SE

641

652 3

65 2 3

Olemasolevad, tõsta

uuele asukohale

56.60

58.92

58.88

58.96

58.13

58.16

58.03

57.08

57.11

57.18

56.59

56.46

56.42

56.15

56.13

56.21

55.89

55.88

55.78

55.52

55.55

55.41

55.22

55.33

55.26

55.22

55.22

55.20

33801:001:0840 Kose-Jägala kergtee L12

33801:001:1092 Nigula tn 3

33801:001:1093 Nigula tn 5

33801:001:1094 Nigula tn 7

33801:001:1098 Nigula tänav L1

Ettevaatust! Mitte kahjustada piirimärki, vajadusel taastada

Ehitada välja 0,4 kV madalpinge maakaabel AXPK 4G240 (MPL444826) projekteeritud jaotuskilbist JK71628 kuni projekteeritud jaotuskilbini JK71627 L=425 / 431 m, kogu mahus kaitsetorus Paigaldussügavus haljasalal min 0,7m, põllu- ja teemaal min 1,0m

Ettevaatust! Ristumine olemasoleva veetrassiga! Veetorustiku sügavus ca 1,30-1,78 m (vastavalt Sutika arenduspiirkonna VK torustike teostusjoonisele nr 1632-04.24) NB! Ristumisel kaevata käsitsi ja teha kindlaks surfimise teel olemasolevate kommunikatsioonide täpne asukoht!

maap. 55,85 t.peal 54,45

maap. 55,85 t.peal 54,55

maap. 56,55 t.peal 55,20 maap. 56,55 t.peal 54,93

maap. 58,66 t.peal 56,88

maap. 58,66 t.peal 56,80

Paigaldada alates Nigula tn 9a kuni Nigula tn 1/3 jaotuskilbini reservtorud 2x PVC D110 750N L=2x281 m

Paigaldada kogu kaeviku mahus alates alajaamast kuni Nigula tn 1/3 jaotuskilbini reservtoru PVC D160 750N (lahtine kaevik) 1250N (kinnine meetod) L=746 m

Paigaldada sokliga pinnases 2-kohaline liitumiskilp LK239022 Nigula tn 1 ja reservkoht Paigaldada sokliga pinnases jaotuskilp JK71627 küljega vastu LK, kilbid eraldi soklitel Uste avanemissuunad teostada tänava poole Paigaldada ühine maanduspaigaldis Kilbid komplekteerida vastavalt elektriskeemile Tarbijakaablile paigaldada reservtoru, toru otsa koht tuua maapinnale ja tihendada-isoleerida, D50 450N L=2m (2tk) Kilbi juures maapinna kõrgus pole teeprojektis antud, leppida enne ehitustöid liitujaga kokku kilpide paigalduskõrgus maapinna suhtes.

Nigula 1,15 ja 17 liitumine madalpingel Kose alevik,Kose vald, Harju maakond LP7767

Töö nimetus:

Tellija:

Joonise nimetus: Asendiplaan

Mõigu 3, Tallinn 10112 11445550

Aadress:

Reg. nr:

egle.ninep@ enersense.com +372 5597 1898

E-mail:

Tel nr:

Egle Ninep-Kaselt

Sander Kotter

Projekteeris:

Kontrollis:

Kuupäev: 21.01.2026

Töö nr: ENS-25-176

Joon nr: 001/4

Mõõtkava:1:500

N

Töövõtja:

Versioon: v01

TINGMÄRGID ASENDIPLAANIL

Projekteeritud jaotus- ja liitumiskilp maanduskontuuriga

Projekteeritud 0,4 kV maakaabel kaitsetorus 750N Projekteeritud 0,4 kV maakaabel kaitsetorus 1250N (kinnisel meetodil) Projekteeritud tarbija kaablikaitsetoru D50mm, 450N Projekteeritud reservtorud Kinnistu piir Olemasolev madalpinge maakaabel Olemasolev keskpinge õhuliin Olemasolev veetorustik Olemasolev kanalisatsioonitorustik Olemasolev sidekaabel (ELASA) Taastatav haljasala

Märkus: - Geoalusena kasutatud Enersense AS tööd nr. EN-25-176. - Teiste kommunikatsioonidega rööpkulgemisel ning ristumisel jälgida ettenähtud vahekauguseid - maandusi vaadata jooniselt 002 "Elektriskeem" - Pärast kaevetöid taastada pinnase endine olukord ning korrastada ehitusjäljed. Pinnase täitmisel arvestada hilisemat vajumist, tagasitäidetav pinnas tihendada. -Objekt asub riigitee nr 12 Kose-Jägala tee kaitsevööndis. Järgida Transpordiameti poolt kehtestatud nõudeid.

TINGMÄRGID Nigula tänava ehitusprojektist Aatom Projekt OÜ töö nr 19039

PROJ. SÕIDUTEE KATE

PROJ. HALJASTUS (MURU)

OLEMASOLEV SÕIDUTEE

PROJ. TEEPEENAR

PROJ. KÕNNITEE KATE

PROJ. ASFALTKATE TEENINDUSPLATSIL

PROJ. MUNAKIVIDEST KINDLUSTUS TORU OTSAL

DP JÄRGNE MAHASÕIDU ASUKOHT

PROJ. SÕIDUTEE ÜLEKATE FREESIMISEGA

Kaablid paigaldada kaablikaitsetorudesse: lahtise kaevemeetodi puhul - 750N, D110mm; kinnise kaevemeetodi puhul -1250N, D110mm.

Kaabli paigaldussügavused: haljasalal min 0,7 m; Tee all min 1,0 m ja vastavalt asendiplaani viidetele

Arvestatud on Aatom Projekt OÜ tööga nr 19039 "Nigula tänava ehitusprojekt" (august 2020) ja "12 Kose-Jägala tee ristumiskohad km 2,28 ja km 3,0" (18.11.2022)

RISTUMISKOHT LIKVIDEERITAKSE PÄRAST

NIGULA TÄNAVA VÄLJAEHITAMIST

TÖÖMAHTUDE PIIR

TÖÖMAHTUDE PIIR

43 5

42 1

68 6A

421686A

435

435

435

221

221

30

30

20

20

40

40

50 50

60

60

70

70

80

80

90

58.00

10

20

90

58.00

10

20

59.00

59.00 10

10

70

70

80

80

90

90

60

60

50

50

40

40

30

30

80

80 70

70

60

60

50

50

40

40

30

30

90

90

58 .0

0

58.00

10

10

20

20

30

30

40

40

50

50

60

60

70

70 80

80

90

90

59.00

59 .0

0

10

10

20

20

30

30

10

10

56.00

56.00 90

90

70

70 80

80

20

20

30

30 40

40 50

50

60

60

70

70 80

8090

90

57 .0

0

57.00

10

10

20

20

75

75

75

75

70

70

50

50 60

60

65

65

20

20

30

30 40

40

80

80

90

90

60.00

60.00 10

10

20

20

30

30

40

40

50

50

60

60

70

70

40

40

70

70

60

60

50

50

40

40

30

30

20

20

10

10

60 .0

0

60.00

90

90

80

80

70

70

60

60 50

50

65 70

75 80

85

60

70

70

65

60 65

65

60

10

05

KO SE

641

652 3

65 2

3

42 1

68 6A

421686A

435

221

30 351

185817b 150m

43 5

435

557557

18 5

81 7b

15 0m

68 1

221 TÖÖMAHTUDE PIIR

Olemasolevad, tõsta

uuele asukohale

Torustikud

Vabavesi OÜ töö nr 538-VK

Sutika II elamurajooni projekt

TÖÖMAHTUDE PIIR

TÖÖMAHTUDE PIIR

Likvideeritav Siloaugu kinnistu

mahasõit

Olemasolev binokkeltruup

12 Kose-Jägala tee km 2,202

TÖÖMAHTUDE PIIR

TÖÖMAHTUDE PIIR

TÖÖMAHTUDE PIIR

57.40

57.70

57.10 57.00

57 .20

56.90

57.00

57.10

57.20

57.30

57.00

57.10

57.20

57.30

57.40

57.50

57.60

57.45

57.40

57.30

57 .1

0

57.35

57 .25

57.45 57.50

57.45

57.35

57.30

57 .2

5

57.10

57.20

57.20

57.10

57.00

56.90

56.80

56 .70

56 .60

56 .50

56 .4

0 56

.3 0

57 .2

0 57

.2 0

57.20

55.90

56.60

56.60

56.50

56.50

221

435

70 35

1

70 351

557557

557

Olemasolevad asendada

Olemasolevad asendada

687

421

kleebis

1.suurusgrupp

Olemasolevad asendada

Olemasolevad asendada

68 7

42 1

kle eb

is

1.s uu

rus gru

pp

17 2 89

3 ÜL

EK ÄI

K

172893 ÜLEKÄIK

Olemuasolev

uues asukohas

57.60

57.50

54.55

54.99

5 6 .0

1

56.11

55.95

55.85

55.71 55.70

55.92 56.07

55 88

55.84

55.65

55.71

55.60

55.68

55.99

56.17

56.24

56.63

56.40

56.32

56.74

57.04

57.27

57.58

57.58

57.36

57.73

57.82

57.77

57.69

57.47

57.49

57.31

57.40

57.63

57.70

57.34

57.23

57.22

57.42

57.77

58.00

57.47

57.41

57.90

57.99

58.21

58.79

58.63

58.62

59.27

59.34

59.6

60.47

60.05

59.93

60.68

61.22

61.31

60.80

60.81

60.91

60.62

60.59

60.63

60.35

60.46

60.49

60.32

60.32

60.16

60.12

60.04

60.00

59.88

59.89

59.92

59.49

59.45

59.35

58.92

58.88

58.96

58.13

58.16

58.03

57.08

57.11

57.18

56.59

56.46

56.42

56.15

56.13

56.21

55.89

55.88

55.78

55.52

55.55

55.41

55.22

55.33

55.26

55.22

55.22

55.20

55.07

55.01

55.00

33701:002:0323

12 Kose-Jägala tee

33701:002:0468 Tõldoja

33801:001:0710 Põldoja

33801:001:0711

Kose-Jägala kergtee L9

33801:001:0728 Tõldoja

33801:001:0729

Kose-Jägala kergtee L8

33801:001:0836

Kose-Jägala kergtee L10

33801:001:0838

Kose-Jägala kergtee L11

33801:001:0840 Kose-Jägala kergtee L12

33801:001:1084 Nigula tn 15

33801:001:1085 Nigula tn 17

33801:001:1086

Nigula tänav L3

33801:001:1089 Nigula tn 11

33801:001:1090 Nigula tn 13

33801:001: 91

Nigula tänav L2

33801:001:1092 Nigula tn 3

33801:001:1093 Nigula tn 5

33801:001:1094 Nigula tn 7

33801:001:1095 Nigula tn 9

33801:001:1096 Nigula tn 9a

33801:001:1098 Nigula tänav L1

33801:001:1653 Linnari

56.01 5

5 .9

3

56.60

56.66

57.16

5 7 .0

1

5 7.

50 57.73

57.42 57.35

57.26

57.08

56.93

5 6 .0

2

5 6 .0

3

56.84

56.75

56.74

56.71

56.69

56.55

56.23

55.27

56.55

56.37

55.94

54.60 54.95

54.79

55.53

55.05

56.60

56.56

55.40

56.70

55.47

56.86 55.54

5 6.0

3 56.76

55.88 57.10

55.83

57.29

56.61

5 6 .0

0

5 5 .9

7

5 5 .7

8

5 6

.7 4

5 6 .1

6

56.17 57.60

Orient Asf

Asf

K r

5 3 .8

9

Ø1000 Bet56.68 53.92-53.73

Ø1000 Bet56.68 53.93-53.70

56.47

54.66

54.60 53.88

Bet 60.88

60.84

61.04 61.02

Asf

K r

Bet

ELASA

H=55.14

H=55.21 H=54.93

Kaevu põhi 58,13

Kaev:ø1700/800pl Kaas: 60,88met

1. 59,08 ø110pe t.peal 2. 59,08 ø110pe t.peal

Maapind: 60,68

Kaevu põhi 58,22

Kaev:ø1700/800pl Kaas: 60,98met

1. 58,97 ø110pe t.peal 2. 58,97 ø110pe t.peal

Maapind: 60,77

1 2

3 4

Ristumine sissesõiduteega Paigaldus kinnisel meetodil Projekteeritud PVC D110 1250N L=13m Ristumisel paigaldussügavus min 1,0 m katendist Lahtikaevatav ala 2+2m2

Ettevaatust! Ristumine Tarbija 0,4 kV kaabliga!

Ristumine perspektiivse ja olemasoleva sõiduteega Paigaldus kinnisel meetodil Projekteeritud PVC D110 1250N L=19m Ristumisel paigaldussügavus min 2,0 m katendist Ettevaatust! Ristumine kinniselt sidetrassiga, sügavus ca H=55.21 Lahtikaevatav ala 2+2m2

Ristumine perspektiivse sõiduteega ja mahasõiduga Paigaldus kinnisel meetodil Projekteeritud PVC D110 1250N L=12m ja L= 7m Ristumisel paigaldussügavus min 1,0 m katendist Lahtikaevatav ala 2+2m2 Kui teed rajatud ei ole, paigaldada lahtiselt kaitsetorus 750NProjekteeritud 0,4 kV kaabel AXPK 4G240 (MPL444824)

võtta 6315:(Kose) mastalajaama toitele Paigaldada uus fiidrikaitselüliti F3

Ette jääv kivi teisaldada

S mas trassis olemasoleva 0,4 kV kaabliga Kaablikaitsevööndis kaevata käsitsi

Katendid taastada olemasolevasse olukorda Kaablikaeviku ristlõiked ja katendite taastamist vt jooniselt 001 Tõldoja kinnistu sisene katend taastada haljasalana.

Ehitada välja 0,4 kV madalpinge maakaabel AXPK 4G240 (MPL444824) olemasolevast MAJ 6315:(Kose) F2 kuni projekteeritud jaotuskilbini JK71628, L=323 / 336 m, kogu mahus kaitsetorus Paigaldussügavus haljasalal min 0,7m, põllu- ja teemaal min 1,0m

Paigaldada sokliga pinnases 2-kohaline liitumiskilp LK239026 Nigula tn 15, 17 Paigaldada sokliga pinnases jaotuskilp JK71628 küljega vastu LK, kilbid eraldi soklitel Uste avanemissuunad teostada tänava poole Paigaldada ühine maanduspaigaldis Kilbid komplekteerida vastavalt elektriskeemile Tarbijakaablile paigaldada reservtoru, toru otsa koht tuua maapinnale ja tihendada-isoleerida, D50 450N L=2m (2tk) Kilbi juures maapinna kõrgus pole teeprojektis antud, leppida enne ehitustöid liitujaga kokku kilpide paigalduskõrgus maapinna suhtes.

Katendid taastada olemasolevasse olukorda Kaablikaeviku ristlõiked ja katendite taastamist vt jooniselt 001

Ettevaatust! Ristumine olemasoleva veetrassiga! Veetorustiku sügavus ca 1,31 m (vastavalt Sutika arenduspiirkonna VK torustike teostusjoonisele nr 1632-04.24) NB! Ristumisel kaevata käsitsi ja teha kindlaks surfimise teel olemasolevate kommunikatsioonide täpne asukoht!

Ehitada välja 0,4 kV madalpinge maakaabel AXPK 4G240 (MPL444826) projekteeritud jaotuskilbist JK71628 kuni projekteeritud jaotuskilbini JK71627 L=425 / 431 m, kogu mahus kaitsetorus Paigaldussügavus haljasalal min 0,7m, põllu- ja teemaal min 1,0m

Ristumine perspektiivse/olemasoleva sõiduteega Paigaldus kinnisel meetodil Projekteeritud PVC D110 1250N L=19m Ristumisel min 1,0 m katendist Lahtikaevatav ala 2+2m2 Kui teed rajatud ei ole, paigaldada lahtiselt kaitsetorus 750N

Paigaldada kogu kaeviku mahus alates alajaamast kuni Nigula tn 1/3 jaotuskilbini reservtoru PVC D110 750N (lahtine kaevik) 1250N (kinnine meetod) L=746 m

Paigaldada alates Nigula tn 9a kuni Nigula tn 1/3 jaotuskilbini reservtorud 2x PVC D110 750N L=2x281 m

Ehitada välja 0,4 kV madalpinge maakaabel AXPK 4G240 (MPL444824) olemasolevast MAJ 6315:(Kose) F2 kuni projekteeritud jaotuskilbini JK71628, L=323 / 336 m, kogu mahus kaitsetorus Paigaldussügavus haljasalal min 0,7m, põllu- ja teemaal min 1,0m

maap. 57,50 t.peal 56,14

maap. 57,50 t.peal 56,19

Paigaldada kogu kaeviku mahus alates alajaamast kuni Nigula tn 1/3 jaotuskilbini reservtoru PVC D110 750N (lahtine kaevik) 1250N (kinnine meetod) L=746 m

maap. 56,52 t.peal 55,00

maap. 56,52 t.peal 55,08

maap. 56,40 t.peal 54,94

Ettevaatust! Ristumine olemasoleva kanalisatsioonitrassiga! Kanalisatsioonitorustiku sügavus ca 1,44 m (vastavalt Sutika arenduspiirkonna VK torustike teostusjoonisele nr 1632-04.24) NB! Ristumisel kaevata käsitsi ja teha kindlaks surfimise teel olemasolevate kommunikatsioonide täpne asukoht!

Paigaldada kogu kaeviku mahus alates alajaamast kuni Nigula tn 1/3 jaotuskilbini reservtoru PVC D110 750N (lahtine kaevik) 1250N (kinnine meetod) L=746 m

Ristumine olemasoleva asfalt platsiga Paigaldus kinnisel meetodil Projekteeritud PVC D110 1250N L=19m Ristumisel min 1,0 m katendist Lahtikaevatav ala 2+2m2 Kui teed rajatud ei ole, paigaldada lahtiselt kaitsetorus 750N

Ettevaatust! Ristumine olemasoleva veetrassiga! Veetorustiku sügavus ca 1,93 m (vastavalt Sutika arenduspiirkonna VK torustike teostusjoonisele nr 1632-04.24) NB! Ristumisel kaevata käsitsi ja teha kindlaks surfimise teel olemasolevate kommunikatsioonide täpne asukoht!

maap. 60,94 t.peal 59,01

maap. 60,94 t.peal 54,10

Ettevaatust! Ristumine olemasoleva veetrassiga! Veetorustiku sügavus ca 1,33 m-1,72 m (vastavalt Sutika arenduspiirkonna VK torustike teostusjoonisele nr 1632-04.24) NB! Ristumisel kaevata käsitsi ja teha kindlaks surfimise teel olemasolevate kommunikatsioonide täpne asukoht!

maap. 59,11 t.peal 57,78

maap. 59,11 t.peal 57,39

Ettevaatust! Ristumine olemasoleva veetrassiga! Veetorustiku sügavus ca 1,59-1,67 m (vastavalt Sutika arenduspiirkonna VK torustike teostusjoonisele nr 1632-04.24) NB! Ristumisel kaevata käsitsi ja teha kindlaks surfimise teel olemasolevate kommunikatsioonide täpne asukoht!

maap. 60,35 t.peal 58,76

maap. 60,35 t.peal 58,68

Ettevaatust! Mitte kahjustada piirimärki, vajadusel taastada

Ehitada välja 0,4 kV madalpinge maakaabel AXPK 4G240 (MPL444826) projekteeritud jaotuskilbist JK71628 kuni projekteeritud jaotuskilbini JK71627 L=425 / 431 m, kogu mahus kaitsetorus Paigaldussügavus haljasalal min 0,7m, põllu- ja teemaal min 1,0m

Ehitada välja 0,4 kV madalpinge maakaabel AXPK 4G240 (MPL444826) projekteeritud jaotuskilbist JK71628 kuni projekteeritud jaotuskilbini JK71627 L=425 / 431 m, kogu mahus kaitsetorus Paigaldussügavus haljasalal min 0,7m, põllu- ja teemaal min 1,0m

Ettevaatust! Ristumine olemasoleva veetrassiga! Veetorustiku sügavus ca 1,30-1,78 m (vastavalt Sutika arenduspiirkonna VK torustike teostusjoonisele nr 1632-04.24) NB! Ristumisel kaevata käsitsi ja teha kindlaks surfimise teel olemasolevate kommunikatsioonide täpne asukoht!

maap. 55,85 t.peal 54,45

maap. 55,85 t.peal 54,55

maap. 56,55 t.peal 55,20 maap. 56,55 t.peal 54,93

maap. 58,66 t.peal 56,88

maap. 58,66 t.peal 56,80

Paigaldada alates Nigula tn 9a kuni Nigula tn 1/3 jaotuskilbini reservtorud 2x PVC D110 750N L=2x281 m

Paigaldada kogu kaeviku mahus alates alajaamast kuni Nigula tn 1/3 jaotuskilbini reservtoru PVC D160 750N (lahtine kaevik) 1250N (kinnine meetod) L=746 m

Paigaldada sokliga pinnases 2-kohaline liitumiskilp LK239022 Nigula tn 1 ja reservkoht Paigaldada sokliga pinnases jaotuskilp JK71627 küljega vastu LK, kilbid eraldi soklitel Uste avanemissuunad teostada tänava poole Paigaldada ühine maanduspaigaldis Kilbid komplekteerida vastavalt elektriskeemile Tarbijakaablile paigaldada reservtoru, toru otsa koht tuua maapinnale ja tihendada-isoleerida, D50 450N L=2m (2tk) Kilbi juures maapinna kõrgus pole teeprojektis antud, leppida enne ehitustöid liitujaga kokku kilpide paigalduskõrgus maapinna suhtes.

1,5 m

1,6 m 1,1 m

TINGMÄRGID ASENDIPLAANIL

Projekteeritud jaotus- ja liitumiskilp maanduskontuuriga

Projekteeritud 0,4 kV maakaabel kaitsetorus 750N Projekteeritud 0,4 kV maakaabel kaitsetorus 1250N (kinnisel meetodil) Projekteeritud tarbija kaablikaitsetoru D50mm, 450N Projekteeritud reservtorud Kinnistu piir Olemasolev madalpinge maakaabel Olemasolev keskpinge õhuliin Olemasolev veetorustik Olemasolev kanalisatsioonitorustik Olemasolev sidekaabel (ELASA) Taastatav haljasala

Märkus: - Geoalusena kasutatud Enersense AS tööd nr. EN-25-176. - Teiste kommunikatsioonidega rööpkulgemisel ning ristumisel jälgida ettenähtud vahekauguseid - maandusi vaadata jooniselt 002 "Elektriskeem" - Pärast kaevetöid taastada pinnase endine olukord ning korrastada ehitusjäljed. Pinnase täitmisel arvestada hilisemat vajumist, tagasitäidetav pinnas tihendada. -Objekt asub riigitee nr 12 Kose-Jägala tee kaitsevööndis. Järgida Transpordiameti poolt kehtestatud nõudeid.

Nigula 1,15 ja 17 liitumine madalpingel Kose alevik,Kose vald, Harju maakond LP7767

Töö nimetus:

Tellija:

Joonise nimetus: Asendiplaan

Mõigu 3, Tallinn 10112 11445550

Aadress:

Reg. nr:

egle.ninep@ enersense.com +372 5597 1898

E-mail:

Tel nr:

Egle Ninep-Kaselt

Sander Kotter

Projekteeris:

Kontrollis:

Kuupäev: 21.01.2026

Töö nr: ENS-25-176

Joon nr: 001

Mõõtkava:1:2000

N

Töövõtja:

Versioon: v01

0.5 m b

0,7-1,0 m

Murukülv (külvitihedus 20 g/m2) Muru kasvualus, II klass 10 cm Täide väljakaevatud pinnasega (KT≥0,92) Kaabli ümbruse materjalid

Haljasala taastamine

0.5 m

1000

50..100

200+(N-1)(70+d) 70 70100 100

D

N = KAABLITE ARV

PAIGALTATUD TORULE KAEVIS MITMELE RÕHTSALT

Mõõdud mm-tes

ca 1m

ca 0

,3 m

Kilbi paigaldus

PEN

min 0.3

L= 2x

1, 5m

Maandusjuht Cu 25 või RD10

Maandusvarras

Maandusvarras

Olemasoleva ümbritseva maapinna kõrgus kui joonisel "Asendiplaan" ei ole antud tulevikus planeeritava maapinna uut abs kõrgust.

RISTUMINE TEISTE MAA-ALUSTE KOMMUNIKATSIOONIDEGA (VESI, KANALISATSIOON, KAUGKÜTE, SIDE, ...)

RISTUMINE ALLPOOL (Rakendada juhtudel kui ei ole võimalik tagada pealt-poolt ristumise gabariite või trassivaldaja nõusolekul)

RISTUMINE PEALTPOOLT

olemasolev maa-alune kommunikatsioon

projekteeritud trass

ka ab

li pa

ig al

du ss

üg av

us

m in

. 2 5

cm

pa ig

al du

ss üg

av us

ra ja

tis e

te ge

lik

va st

av al

t l ah

tik ae

va m

is el

e

TINGMÄRGID Nigula tänava ehitusprojektist Aatom Projekt OÜ töö nr 19039

PROJ. SÕIDUTEE KATE

PROJ. HALJASTUS (MURU)

OLEMASOLEV SÕIDUTEE

PROJ. TEEPEENAR

PROJ. KÕNNITEE KATE

PROJ. ASFALTKATE TEENINDUSPLATSIL

PROJ. MUNAKIVIDEST KINDLUSTUS TORU OTSAL

DP JÄRGNE MAHASÕIDU ASUKOHT

Kaablid paigaldada kaablikaitsetorudesse: lahtise kaevemeetodi puhul - 750N, D110mm; kinnise kaevemeetodi puhul -1250N, D110mm.

Kaabli paigaldussügavused: haljasalal min 0,7 m; Tee ja põllu all min 1,0 m ja vastavalt asendiplaani viidetele

Arvestatud on Aatom Projekt OÜ tööga nr 19039 "Nigula tänava ehitusprojekt" (august 2020) ja "12 Kose-Jägala tee ristumiskohad km 2,28 ja km 3,0" (18.11.2022)

1 (13)

Töö nr ENS-25-176

Nigula tn 1,15 ja 17 liitumine madalpingel, Kose alevik, Kose vald, Harjumaa. LP7767

Projekteeris: Egle Ninep-Kaselt Elektriliitumise tööprojekt Kontrollis: Sander Kotter 23.01.2026

Töö nr: ENS-25-176 Tellija:Elektrilevi OÜ Reg kood: 11050857 Veskiposti tn 2, 10138 Tallinn Telefon 7154225

Elektriliitumise tööprojekt

Nigula 1, 15 ja 17 liitumine madalpingel Kose alevik, Kose vald, Harjumaa

LP7767

Projekteerija:

Kontrollis: Pädevustunnistus nr:

Vastutav isik:

Pädevustunnistuse nr:

Kuupäev:

Egle Ninep-Kaselt Sander Kotter EP-2959-25-A

Sander Kotter EP-2959-25-A 23.01.2026

Tallinn

2 (13)

Töö nr ENS-25-176

Nigula tn 1,15 ja 17 liitumine madalpingel, Kose alevik, Kose vald, Harjumaa. LP7767

Projekteeris: Egle Ninep-Kaselt Elektriliitumise tööprojekt Kontrollis: Sander Kotter 23.01.2026

SISUKORD 1. Asukoht ................................................................................................................................................. 3

2. Seletuskiri.............................................................................................................................................. 4

Üldosa .............................................................................................................................................. 4

Geoalus ............................................................................................................................................ 4

Töökorraldus .................................................................................................................................... 4

Elektriohutus .................................................................................................................................... 5

Olemasolevate kommunikatsioonide kaitsmine. ............................................................................. 5

3. Tehniline lahendus ................................................................................................................................ 6

Projekteeritud 0,4 kV liitumine ....................................................................................................... 6

Tähistused ........................................................................................................................................ 8

4.3. Maandamine ja maanduspaigaldised ............................................................................................... 8

4. Tööd riigitee nr 12 Kose-Jägala tee kaitsevööndis ............................................................................... 8

5. Maastiku ja teede taastamine ................................................................................................................ 9

6. Keskkonnanõuded ja reostusohu vältimine......................................................................................... 10

7. Ehitustööde dokumenteerimine ja järelevalve .................................................................................... 10

8. Töötervishoid ja tööohutusnõuded ...................................................................................................... 10

9. Käidujuhend ........................................................................................................................................ 10

10. Andmetabelid .................................................................................................................................... 12

Kooskõlastuste koondtabel ja kooskõlastused ............................................................................. 12

Põhiliste tööde mahud.................................................................................................................. 12

11. Joonised/lisad .................................................................................................................................... 13

3 (13)

Töö nr ENS-25-176

Nigula tn 1,15 ja 17 liitumine madalpingel, Kose alevik, Kose vald, Harjumaa. LP7767

Projekteeris: Egle Ninep-Kaselt Elektriliitumise tööprojekt Kontrollis: Sander Kotter 23.01.2026

1. Asukoht

Joonis 1.1. Tööde piirkond.

4 (13)

Töö nr ENS-25-176

Nigula tn 1,15 ja 17 liitumine madalpingel, Kose alevik, Kose vald, Harjumaa. LP7767

Projekteeris: Egle Ninep-Kaselt Elektriliitumise tööprojekt Kontrollis: Sander Kotter 23.01.2026

2. Seletuskiri

Üldosa Käesolevas projektis on lahendatud Harju maakonnas, Kose vallas, Kose alevikus, Nigula 1, 15 ja 17 liitumine madalpingel. Õhuliinide ja kaablitrasside projekteeritud(trassi)pikkused selguvad töömahtude tabelist ja asendiplaani joonistelt, arvutuslikud pikkused (koos varuga) on esitatud elektriskeemidel ja spetsifikatsioonis. Projektis nimetatud elektriseadmeid ja -paigaldisi võib asendada vähemalt samaväärsetega, mis on heakskiidetud Elektrilevi OÜ poolt. Projekt on koostatud ja töid teostada vastavalt Elektrilevi OÜ poolt kehtestatud nõuetele. Kinni pidada Eesti Vabariigis kehtivatest normatiividest ja seadustest ning kinni pidada töötervishoiu, tööohutus ja elektriohutus nõuetest.

Projekti koostamisel on lähtutud järgmistest standarditest, eeskirjadest, normidest jms:

-) Eesti Vabariigi Ehitusseadustik, Seadme ohutuse seadus, Nõuded ehitusprojektile, Asjaõigusseadus ja teised kehtivad seadused, nõuded ja õigusaktid;

-) OÜ Elektrilevi ettevõtte standardid, juhendid, normid, nõuded ja teised kehtivad dokumendid (https://www8.energia.ee/public/ee043.nsf/PKDE?OpenView) ;

-) EVS 843:2016 Linnatänavad;

-) EVS-HD 60364-4-41 Madalpingelised elektripaigaldised. Osa 4-41: Kaitseviisid. Kaitse elektrilöögi eest;

-) EVS-HD 60364-4-42 Madalpingelised elektripaigaldised. Osa 4-42: Kaitseviisid. Kaitse kuumustoime eest;

-) EVS-HD 60364-4-43 Madalpingelised elektripaigaldised. Osa 4-43: Kaitseviisid. Liigvoolukaitse.

-) EVS-HD 60364-4-444 Madalpingelised elektripaigaldised. Osa 4-44: Kaitseviisid. Kaitse pingehäiringute ja elektromagnetiliste häiringute eest;

-) EVS-EN IEC 61936-1 Tugevvoolupaigaldised nimivahelduvpingega üle 1 kV. Osa 1: Üldnõuded;

-) EVS-EN 50522 Üle 1 kV nimivahelduvpingega tugevvoolupaigaldiste maandamine

-) EVS-EN 50110-1 Elektripaigaldiste käit.

Nimetatud dokumentidega tuleb arvestada ka ehitustööde teostamisel. Samuti järgida nimetatud dokumente elektripaigaldise hilisemal käidul. Ehitustööde käigus ja elektripaigaldiste hilisemal käidul juhinduda eespool toodud eeskirjadest ja seadustest. Ehitustöödel tekkinud küsimused ja probleemid, mida pole kajastatud käesolevas projektis või on ebaselged, lahendatakse töö käigus kooskõlastatult projekti autori ja töö tellijaga. Projekt on kooskõlastatud kõigi asjast huvitatud asutustega ja kinnistute omanikega.

Geoalus Alusplaanina on kasutatud Enersense AS tööd nr. EN-25-176

Töökorraldus Projekt on teostatud lähtudes Elektrilevi OÜ projekteerimisülesandest. Vähemalt seitse päeva enne liiniehitustööde algust tuleb võtta ühendust kinnistute valdajatega teavitades neid tööde teostamisest nende maaüksusel.

5 (13)

Töö nr ENS-25-176

Nigula tn 1,15 ja 17 liitumine madalpingel, Kose alevik, Kose vald, Harjumaa. LP7767

Projekteeris: Egle Ninep-Kaselt Elektriliitumise tööprojekt Kontrollis: Sander Kotter 23.01.2026

Antud projekti raames tehtavate tööde teostamiseks täidab ehitaja ära veerud "Ehitustellimuse tähtaeg" ja "EPP ehitustellimuse number" ning saadab vormi mõõtetööde halduse üksusele aadressile [email protected], kes väljastab TÜ ja lisab selle EPP ehitustellimusele. Tööde alustamisel tuleb informeerida tehnovõrkude valdajaid ja vajadusel täpsustada tehnovõrkude täpne asukoht surfimise teel ja kutsuda kohale trassi valdaja poolne esindaja. Ehituse käigus kahjustada saanud maa-alune kommunikatsioon tuleb ehitajal nõuetekohaselt taastada. Teemaa kahjustuse korral peab tööde teostaja taastama selle endisel kujul sh. haljastuse.

Elektriohutus Käesolevas elektripaigaldises on elektriohutuse tagamisel rakendatud peamiselt järgmisi kaitseviise: 1) PÕHIKAITSENA (otsepuutekaitse) – põhiisolatsiooni ohtlike pingestatud osade ja pingealdiste

juhtivate osade vahel ning kaitsekatete ja kaitseümbriste kasutamist.

2) RIKKEKAITSENA (kaudpuutekaitse) – toite automaatset väljalülitamist koos maandatud kaitsepotentsiaaliühtlustussüsteemi väljaehitamisega, millega tagatakse elektripaigaldise pingealdiste juhtivate osade arvestuslik puutepinge alla 50VAC. Liinide lühisvoolude väärtused tagavad nõutud väljalülitusaja 5s, vastavalt kehtivatele elektriala standarditele ja nõuetele (OÜ Elektrilevi normdokument J345).

Olemasolevate kommunikatsioonide kaitsmine. Kõik ehitustööd tuleb läbi viia vastavuses Eesti Vabariigis kehtivate seaduste ja nõuetega, projektlahendusest tulenevate teiste normide ja standarditega ning üldkehtivatele põhimõtetele ja arusaamadele kvaliteetsest tööst. Enne tööde alustamist tuleb Töövõtjal koostöös olemasolevate maa- aluste rajatiste valdajatega rajatiste asukohad täpsustada ja tähistada. Ehitajal tuleb täita nimetatud rajatiste valdajate poolt esitatavad nõuded (näiteks toestamine jms) rajatise vahetus läheduses töötamisel. Olemasolevate kommunikatsioonide ristumisel kaevikuga lähtuda nende valdaja ettekirjutustest ja kehtivatest normidest. Töö käigus vajalikke ehitisi ja seadmeid kaitstakse või paigaldatakse ümber vastavalt projektile ja nende haldaja poolt antud juhistele. Kui kaevetöid tehakse olemasolevate kommunikatsioonide kõrval või all, toestatakse ja kaitstakse need nii, et nad ei liiguks ehitustööde jooksul või neid ei vigastataks. Kaitsmise tehnilised lahendused, mida ei ole toodud projektis, lepitakse kokku tööde teostaja ja võrguvaldaja Ehitusjärelevalve spetsialisti poolt enne kaevetööde alustamist. Lahtikaevatud kaabelliinirajatised on vaja toestada ja kaitsta mehaaniliste vigastuste eest ning varguse vastu. Olemasolevate kommunikatsioonide all ja kõrval tehtav täidis peab vastama uutele konstruktsioonidele mõeldud täidise tihedusele. Varem paigaldatud torude, seadmete, tarindite jmt läheduses tuleb kaevetöid teha nende ehitiste omaniku juhendite kohaselt ja omaniku või tema esindaja juuresolekul. Kaablite kaitsevööndis tuleb tööd teostada käsitsi! Talvetingimustes ehitamine eeldab kaablite ja torude läheduses kaevamist külmunud pinnase sulatamisega. Kaeviku toestus peab ära hoidma külgnevate pinnaste, vundamentide, struktuuride, rajatiste ja muu omandi häirimise või kokkuvarisemise. Töövõtja kannab täielikku vastutust kaevikute toestamise eest kaevises sellise sügavuseni, mida dikteerib pinnase stabiilsus, et vältida kaeviku kokkuvarisemist. Töövõtja peab pinnase tihendamise kaevikute tagasitäitmisel läbi viima selliselt, et ei kahjustataks torustikku ja võimalikke kaableid ning saavutatakse nõutava pinnase taastamine. Tagasitäite tegemisel tuleb jälgida, et materjal ei sisaldaks näiteks suuri kive, mis võivad oma

6 (13)

Töö nr ENS-25-176

Nigula tn 1,15 ja 17 liitumine madalpingel, Kose alevik, Kose vald, Harjumaa. LP7767

Projekteeris: Egle Ninep-Kaselt Elektriliitumise tööprojekt Kontrollis: Sander Kotter 23.01.2026

kukkumisega mõjutada nii torustikku kui näiteks erinevaid kaableid (elekter, side). Lahtikaevatud kaablitel (nii side kui ka elekter) tuleb alus hoolikalt tihendada, et kaablid ei jääks pingesse ning tagasitäide tuleb teha hoolikalt, s.t. tagasitäite materjal ei tohi kaableid rikkuda. Suurimate pinnaseosiste läbimõõt ei tohi ületada 2/3 tihendatava kihi paksusest. Kaabel ümbritseda igast küljest min 0,10 m paksuse liivakihiga. Töövõtja on kohustatud dokumentatsiooni nii põhjalikult läbi vaatama, et selles esinevad võimalikud vastuolud saaks lahendada enne töödega alustamist.

-) Tööde teostamisel kaablikaitsevööndis kehtivad alljärgnevad kitsendused: -) Tööde teostamisel tuleb lähtuda liinirajatiste kaitsevööndis tegutsemise eeskirjast. -) Töid võib teostada liinirajatiste kaitsevööndis ainult volitatud esindaja kirjaliku tööloa alusel

3. Tehniline lahendus

Projekteeritud 0,4 kV liitumine Maakaabli väljaehitamisel juhinduda kehtivast OÜ Elektrilevi võrgustandardist tähis P342 „0,4 kV kaabelliinid“ ja liitumispunkti väljaehitamisel juhinduda kehtivast OÜ Elektrilevi võrgustandardist tähis P343 „0,4 kV liitumispunkt“. Kaablite ühendamisel kilpidesse juhinduda 0,4-20 kV võrgustandardi kaabelliinide osa joonisel nr EE6.4-02 toodud märkusest: kaablisoonte pikkus peab võimaldama kaabli mõõdukat nihkumist tekitamata tõmmet kinnituskohale (näiteks pinnase külmumisel). Kaablite pinnasesse paigaldusel pidada kinni standardis toodud minimaalsetest vahekaugustest ja paigaldussügavustest. Kaabli montaažil jälgida kaabli tootja poolt lubatud painderaadiusi ja tõmbejõudusid. Ehitada välja 0,4 kV madalpinge maakaabel AXPK 4G240 (MPL444824) olemasolevast MAJ 6315:(Kose) F2 kuni projekteeritud jaotuskilbini JK71628, L=323 / 336 m. Ehitada välja 0,4 kV madalpinge maakaabel AXPK 4G240 (MPL444826) projekteeritud jaotuskilbist JK71628 kuni projekteeritud jaotuskilbini JK71627, L=425 / 431 m, kogu mahus kaitsetorus. Paigaldussügavus haljasalal min 0,7m, põllu- ja teemaal min 1,0 m (järgida eriviiteid asendiplaanil). Paigaldada sokliga pinnases 2-kohaline liitumiskilp LK239026 Nigula tn 15, 17. Paigaldada sokliga pinnases jaotuskilp JK71628 küljega vastu LK, kilbid eraldi soklitel Uste avanemissuunad teostada tänava poole. Paigaldada ühine maanduspaigaldis. Kilbid komplekteerida vastavalt elektriskeemile Tarbijakaablile paigaldada reservtoru, toru otsa koht tuua maapinnale ja tihendada-isoleerida, D50 450N L=2m (2tk). Paigaldada sokliga pinnases 2-kohaline liitumiskilp LK239022 Nigula tn 1 ja reservkoht. Paigaldada sokliga pinnases jaotuskilp JK71627 küljega vastu LK, kilbid eraldi soklitel. Uste avanemissuunad teostada tänava poole. Paigaldada ühine maanduspaigaldis. Kilbid komplekteerida vastavalt elektriskeemile.Tarbijakaablile paigaldada reservtoru, toru otsa koht tuua maapinnale ja tihendada- isoleerida, D50 450N L=2m (2tk). Paigaldada kogu kaeviku mahus alates alajaamast kuni Nigula tn 1/3 jaotuskilbini reservtoru PVC D110 750N (lahtine kaevik) 1250N (kinnine meetod), L=746 m. Paigaldada alates Nigula tn 9a kuni Nigula tn 1/3 jaotuskilbini reservtorud 2x PVC D110 750N, L=2x281 m.(vt. joonis 001)

7 (13)

Töö nr ENS-25-176

Nigula tn 1,15 ja 17 liitumine madalpingel, Kose alevik, Kose vald, Harjumaa. LP7767

Projekteeris: Egle Ninep-Kaselt Elektriliitumise tööprojekt Kontrollis: Sander Kotter 23.01.2026

Arvestatud on Aatom Projekt OÜ tööga nr 19039 "Nigula tänava ehitusprojekt" (august 2020) ja "12 Kose-Jägala tee ristumiskohad km 2,28 ja km 3,0" (18.11.2022) Tabel 3.1. Elektrikaabli horisontaalsed ja vertikaalset vahekaugused teiste kommunikatsioonidega

ristumisel, torus/ilma toruta Nimetus Paralleelkulgemisel Ristumisel

Vee-ja kanalisatsioonitoru ≥ 1,0/ >1,0 ≥0,1/≥0,25...0,5 Sidekaabel 0,25....0,5/ >0,5 ≥ 0,15/ ≥0,5 Gaasitoru ≥ 1,0/ 1,0 / ≥0,6 (kaabel terashülsis) Kaugküttetorustik ≥ 2,0/ - ≥ 0,25/ ≥0,5 Elektrikaabel ≥ 0,07/ ≥0,1 ≥0,1/≥0,25...0,5

Elektrikaabel paigaldada lahtisel ja kinnisel kaevemeetodil – vt. asendiplaani joonisel 001 ja kaeviste ristlõigete joonist. Kaevetööd teostada vastavalt normatiividele kehtivate lubade alusel. Kaabli paigaldamisel järgida Elektrilevi OÜ (0,4…20 kV) Ettevõttestandardit ja valmistajatehase nõudeid. Kaablitrassi sügavus minimaalselt (kui asendiplaanil ei ole märgitud teisiti): tee all 1,0 m, tee pervel 1,0 m, haljasalal 0,7 m (kaevise ülapinnast toru ülapinnani). Kaeviku laius sõltub kaevamisviisist ja pinnasest. Tabel 3.2. Projekteeritud 0,4kV maakaabel Kaabel

nr. Algus Lõpp Mark Trass / Pikkus (otsad

+ varutegur) Paigaldusolud

MPL444 824

MAJ 6315:(Kose)

JK71628 AXPK 4x240

323 / 336 m Kogu pikkuses kaitsetorus.

MPL444 826

JK71628 JK71627 AXPK 4x240

425 / 431 m Kogu pikkuses kaitsetorus.

Tabel 3.3. Projekteeritud kilpide tabel Kilbi tähis Kilbi tüüp Kliendi nimi ja EIC kood Peakaitse Märkused

LK239026 2-kohaline, In=63A, (sokliga pinnases)

Nigula tn 17

Nigula tn 15

C3x6A

C3x6A

Kilbi põhja paigaldada reservtorud tarbija kaablite ühendamiseks (450N, D50, L=2m-2tk).

LK239025 2-kohaline, In=63A, (sokliga pinnases)

Nigula tn 1

Reserv

C3x6A

C3x6A

Kilbi põhja paigaldada reservtorud tarbija kaablite ühendamiseks (450N, D50, L=2m-2tk).

JK71628 In=400A (sokliga pinnases)

JK71628 In=400A (sokliga pinnases)

Liitumiskilpi paigaldada kilbiskeem ja silt liitumispunkti aadressiga. LK-le paigaldada (kui tehase poolt pole pandud) märk „Elektrioht” ja kinnitada neetidega kilbi unikaalne number. Faasid tähistada vastavalt L1, L2, L3, PEN.

8 (13)

Töö nr ENS-25-176

Nigula tn 1,15 ja 17 liitumine madalpingel, Kose alevik, Kose vald, Harjumaa. LP7767

Projekteeris: Egle Ninep-Kaselt Elektriliitumise tööprojekt Kontrollis: Sander Kotter 23.01.2026

Tähistused Märkesiltide paigaldamisel lähtuda kehtivast OÜ Elektrilevi võrgustandardist tähis P346 „0,4-20 kV võrgustandard – identifitseerimine ja tähistamine“

Välitingimustes kasutatavad tähised peavad olema ilmastikukindlad ning peavad olema kinnitatud kas neetide või kruvikinnitusega. Kasutada musta kirjet kollasel taustal va maandusseadme tähised mis peavad olema punast värvi.

Otsamuhvi juurde paigaldada kiletatud lipik, millel on andmed kaabli numbri, margi ja ristlõike kohta.

4.3. Maandamine ja maanduspaigaldised Maanduspaigaldiste ehitamistel kinni pidada võrgustandardi juhendist P393 "Nõuded keskpinge mastlülituspunktide, keskpinge kaablivõrgu harukilpide, lõpumuhvide, alajaamade ja madalpingevõrgu maanduspaigaldiste ehituseks“. Maanduspaigaldiste ehitamistel kinni pidada võrgustandardi juhendist P394 „Nõuded mastalajaamade maanduspaigaldiste ja liigpingekaitse ehituseks.“

Jaotus- ja liitumiskilbile ehitada maanduspaigaldis, mille korral on tagatud lubatav puutepinge 0,4 kV võrgus ühefaasilisel maaühendusel ≤50V. Liitumiskilbile ehitada potentsiaalitasandusring (kui maandusolud seda võimaldavad). Maandada PEN-latt ja selle kaudu kapi pingealtid osad. Maanduselektroodid süvistada. Maanduskontuuri kohta on arvestatud 1 vasetatud terasvarrast SGA. Maandustakistust mõõta ehituse käigus ja vajadusel pikendada maanduskontuuri.

Lõpukilbile ehitada potentsiaalitasandusringiga maanduspaigaldis (1m kilbi korpusest), mille korral tagab maanduspaigaldis lubatava puutepinge 0,4kV võrgus ühefaasilisel maaühendusel ≤50V. Vajaliku maandustakistuse saavutamiseks on projektis arvestatud 10m maandurit maapinda kilbi kohta (Ø10mm).

Maanduspaigaldise kontuuri võib paigaldada kaevatavasse kaablikaevisesse. Vertikaalmaandurite vahe

maanduspaigaldise kontuuri kiires peab jääma minimaalselt 6 m. Vertikaalmaandureid ühendav maandusjuht paigaldada allapoole maakaabelliini trassi min 0,7 m sügavusele pinnasesse.

Maanduspaigaldiste projekteerimisel on arvestatud liivsavi-pinnasega, eritakistusega 200 Ωm. Juhul, kui

pinnase eritakistus osutub maanduspaigaldise kohal suuremaks ja maandustakistus ei anna soovitud tulemust, siis tuleb paigaldada täiendavaid maanduselektroode. Vajaduse korral ehitada süvamaandur.

Madalpingevõrgu üksiku maanduspaigaldise maandusimpetantsi väärtus peab vastama 100 Ω nõudele

kui maandusolud seda võimaldavad.

Maanduri ehitamisel on soovitav kasutada 4-5 m pikkusi varrasmaandureid, mis ühendada omavahel vaskjuhtmega Cu 25. Maandusvarraste vahekaugus peab olema vähemalt kahekordne varda pikkus.

4. Tööd riigitee nr 12 Kose-Jägala tee kaitsevööndis Kavandatud tööd asuvad riigitee nr 12 Kose-Jägala tee kaitsevööndis. Riigimaantee teemaal ja kaitsevööndis tuleb järgida järgmisi nõudeid:  Rajatav tehnovõrku tuleb paigaldada min 1,2 m sügavusele.

9 (13)

Töö nr ENS-25-176

Nigula tn 1,15 ja 17 liitumine madalpingel, Kose alevik, Kose vald, Harjumaa. LP7767

Projekteeris: Egle Ninep-Kaselt Elektriliitumise tööprojekt Kontrollis: Sander Kotter 23.01.2026

 Ehitatav tehnovõrk peab vastama ehitusseadustikust tulenevatele normidele ning ei tohi ehituse ajal ega kasutusele võtu järgselt seada takistusi liiklusele, tee ja teerajatiste korrashoiule või riigiteega külgnevalt sademe- ja pinnasevete ärajuhtimisele.  Riigitee kaitsevööndis tööde teostaja peab taotlema Transpordiametilt vahetult enne töödega alustamist liiklusväliste tööde loa projektijärgsete tööde teostamiseks riigitee kaitsevööndis. Taotluse vorm on saadaval https://www.transpordiamet.ee/uudised-ametist-ja-kontakt/dokumendid/blanketid jaotisest „Tööd ja piirangud maanteel“. Vastav taotlus tuleb saata e-posti aadressil [email protected]. Taotlusele lisada kooskõlastuskiri ja ehitusaegse liikluskorralduse projekt.  EhS § 70 lg 2 p 1 kohaselt ei tohi ehitus- ega muu tegevus kaitsevööndis ohustada riigiteed ega selle korrakohast kasutamist. Juhul kui tööde tegemine võib riigiteel liiklejaid ohustada mistahes viisil, tuleb ohutuse tagamisel lähtuda liiklusseaduse § 71 lõike 4 alusel kehtestatud majandus-ja taristuministri 13.07.2018 määrusest nr 43 „Nõuded ajutisele liikluskorraldusele“. Riigiteel liikluskorralduse ajutiseks muutmiseks on vajalik liikluskorralduse projekt, millele on saadud tee omaniku nõusolek.  Riigitee ja selle rajatiste kahjustamine on keelatud.  Projekti realiseerimisel tuleb vältida pinnase (muda, kruus jms) kandumist riigiteele. Vajadusel näha ette vastavaid leevendavaid meetmeid, näiteks sõidukite puhastamine enne riigiteele sõitmist.  Paigaldustöödega rikutud maa-ala tuleb korrastada ning kahjustatud teerajatised taastada.

5. Maastiku ja teede taastamine Tööde teostamisel lähtuda Ehitusseadustikust ja MKM määrustest ning omavalitsuse kaevetööde eeskirjast. Taastada haljastus vastavalt asendiplaanile ja projektis esitatud taastamise joonistel näidatud kujul. Kaablitrasside pealiskiht, murukatted, teed ja muud rajatised tuleb taastada vastavalt nende endisele seisukorrale. Tööde käigus tekkivate kahjustuste ulatus sõltub ehitusajast. Peale ehitustööde lõppu taastada maapinna endine olukord vastavalt nõuetele. Pärast kaevetööde ja kaabeliini paigaldustööde lõppu tuleb kaablikaevis täita tihendatud pinnasega (pinnase tihendamise koefitsient sõidu- ja kõnniteedel on 0,98). Kõlvikult koristada tööde kaigus tekkinud ehitusjäätmed ja muu ehituspraht (traadi jupid, RB tükid jne). Peale ehitustööde lõppu tööplats puhastada ja korrastada. Rikutud haljastus taastada. Kõik ehitusjäätmed ja ajutised tarindid kõrvaldada, lammutatud või vigastatud piirded taastada. Korrastada kõik ehitusjäljed. Kaevise täitmisel arvestada pinnase hilisemat vajumist. Tagasitäiteks sobiv pinnas vajadusel ladustatakse ja kasutatakse piirkonna täitmiseks. Ülemäärane ja tagasitäiteks mittesobivad pinnasekogused on töövõtja kohustatud utiliseerima, ladustades see omavalitsuse poolt ettenähtud territooriumile. Töövõtja vastutab tööde teostamise ajal keskkonnakaitse eest ehitusplatsil ja selle kõrval oleval alal vastavalt Eesti Vabariigis kehtivatele seadustele ja nõuetele. Enne töödega alustamist on vajalik hankida kaevetööde luba. Kaevetöödel ja katendite taastamisel juhinduda kohaliku omavalitsuse kaevetööde eeskirjast. Tööde teostamisel kasutada keskkonnasõbralikke meetodeid.

10 (13)

Töö nr ENS-25-176

Nigula tn 1,15 ja 17 liitumine madalpingel, Kose alevik, Kose vald, Harjumaa. LP7767

Projekteeris: Egle Ninep-Kaselt Elektriliitumise tööprojekt Kontrollis: Sander Kotter 23.01.2026

6. Keskkonnanõuded ja reostusohu vältimine

Töövõtja peab vältima saasteainete sattumist pinnasesse, merre ja/või (põhja)vette. Kütused ja õlid peavad olema ladustatud viisil, mis välistab võimalikud lekked. Tehnika tankimine peab toimuma väljaspool veekaitsevööndit. Tehnika transpordiks kasutada eelkõige ümberkaudseid olemasolevaid teid. Töövõtja peab olema valmis hädaolukordadeks ja nende puhul vastavalt tegutsema. Töövõtja peab koheselt Tellijat ja Keskkonnaametit teavitama õnnetusjuhtumistest, mis võivad olla keskkonnale ohtlikud.

Töövõtja peab korrektsete ehitusmeetoditega vältima maastiku kahjustumist või tegema seda erandjuhul. Kõik praht ja jäätmed tuleb käidelda vastavalt Eestis kehtivatele nõuetele.

Kõik ehitustööde ajal ajutiselt hõivatud tööpiirkonnad tuleb lepingu lõppedes taastada nende endises seisukorras. Jäätmed tuleb ära vedada, pinnas viia endisesse seisukorda.

Töövõtja vastutab tööde teostamise ajal keskkonnakaitse eest ehitusplatsil ja selle kõrval oleval alal vastavalt Eesti Vabariigis kehtivatele seadustele ja nõuetele.

Üldiselt on ehitusaegne keskkonnamõju on väike ning ajutise iseloomuga ning seda on võimalik riske vältides ja töökorraldust planeerides leevendada.

7. Ehitustööde dokumenteerimine ja järelevalve Ehitustööde dokumenteerimine teostatakse vastavalt Ehitusseadustikule ja vastavalt tellija poolt kehtestatud nõuetele. Kõik kõrvalekalded projektis fikseeritakse vastavates protokollides ja kooskõlastatakse objekti projekteerijaga ning tellijapoolse ehitusjärelevalvega. Projektile mittevastava ja kooskõlastamata ehitustegevuse eest vastutab ehitaja. Ehitaja esitab tellijale elektripaigaldise auditi ja teostusdokumendid. Tellija ja töövõtja poolt vastuvõtu ajal märkimata jäänud vead ja puudused ei vabasta töövõtjat vastutusest

8. Töötervishoid ja tööohutusnõuded Tööde teostamisel tuleb järgida EV seadustega ja määrustega määratud nõudeid. Ehitustööde ajal ei tohi ehitusel viibida kõrvalisi isikuid ning tööd ei tohi ohustada mõjupiirkonnas olevaid isikuid. Kaevetöid võib alustada vastavate lubade olemasolul. Ehitaja peab tagama, et töötajad oleksid instrueeritud tööohutusalaselt ja olema varustatud töötamiseks vajalike kaitsevahenditega. Ehitusplats tuleb vastavalt nõuetekohaste viitade ja märkidega tähistada. Ehitustööde teostaja peab tagama ehitustööde teostamise, ehitusplatsi kontrolli ja töötervishoiu ning tööohutuse nõuded vastavalt määrusele nr 377. Ehitustööde teostajal peavad olemas olema määruses nõutud dokumendid.

9. Käidujuhend Peale alajaamade, õhu- ja kaabelliini kasutuselevõttu tuleb teha seadmete ja liinitrassi ülevaatus pärast esimest ekspluatatsiooniaastat. Ülevaatus teha päevasel ajal kontrollides põhjalikult elektriseadmete kõiki elemente.

11 (13)

Töö nr ENS-25-176

Nigula tn 1,15 ja 17 liitumine madalpingel, Kose alevik, Kose vald, Harjumaa. LP7767

Projekteeris: Egle Ninep-Kaselt Elektriliitumise tööprojekt Kontrollis: Sander Kotter 23.01.2026

Korraldada Elektrilevi OÜ elektripaigaldiste käitu käidukava alusel, mis arvestab elektripaigaldise käitamiseks vajalikke tehnilisi, organisatsioonilisi, struktuurilisi ja funktsionaalseid iseärasusi. Seadmete ülevaatusel täita ülevaatuse leht ja kanda sellele avastatud defektid. Defektide avastamisel määrata selle kõrvaldamise viisi ja aeg.

12 (13)

Töö nr ENS-25-176

Nigula tn 1,15 ja 17 liitumine madalpingel, Kose alevik, Kose vald, Harjumaa. LP7767

Projekteeris: Egle Ninep-Kaselt Elektriliitumise tööprojekt Kontrollis: Sander Kotter 23.01.2026

10. Andmetabelid

Kooskõlastuste koondtabel ja kooskõlastused VKVR2408 Elektripaigaldise projekti kooskõlastuste koondtabeli vorm Originaalkooskõlastused asuvad Enersense AS projektide arhiivis

Põhiliste tööde mahud *Vastavalt Elektrilevi OÜ poolt väljatöötatud eelarvestustabelile.

13 (13)

Töö nr ENS-25-176

Nigula tn 1,15 ja 17 liitumine madalpingel, Kose alevik, Kose vald, Harjumaa. LP7767

Projekteeris: Egle Ninep-Kaselt Elektriliitumise tööprojekt Kontrollis: Sander Kotter 23.01.2026

11. Joonised/lisad Joonise nimetus Joonise nr.

Asendiplaan 001 Elektriskeem 002

Lisa nimetus Lisa nr.

Põhimaterjalide spetsifikatsioon 001 OÜ Elektrilevi projekteerimisülesanne 329591 Elektripaigaldise projekti kooskõlastuste koondtabel VKVR2408
