Läänemaa, Lääne-Nigula vald, Rõuma küla, Meema kinnistu elektriliitumine, JT3260

Ø100 bet 39.97 40.15

Paigaldada 1-kohaline liitumiskilp LK239606. Peakaitse 3xC16, arvesti P2P. Paigaldada reservkaablikaitsekõri tarbija kaablile, D50mm, 450N L=2m. Toru otsad isoleerida ning tuua maapinnale.

Ettevaatust! Ristumine 0,4kV kaabliga.

6,4

B

A

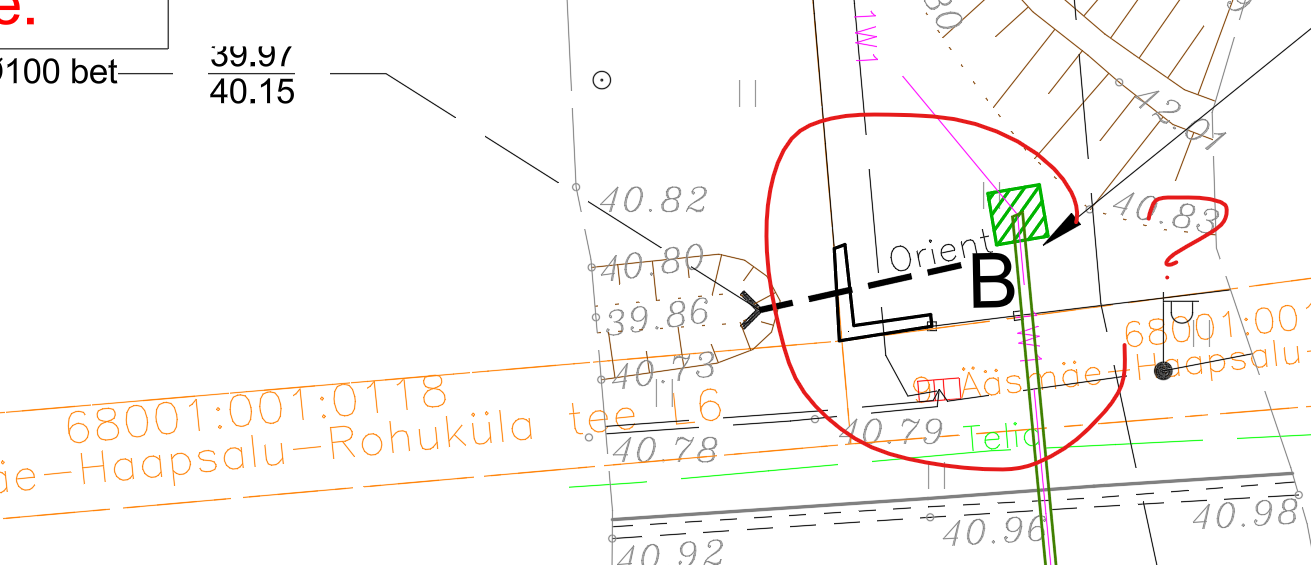

Puurimislõik A-B: Ristumine riigiteega 9 Ääsmäe-Haapsalu-Rohuküla tee km 40.117. Paigaldada maakaabel kinnisel meetodil Ltrass=33m. Ristumine Telia sidetrassidega, tänavavalgustuse kaabliga. Vt ristmeväljajoonis 003.

Mastalajaam Nunu (Risti): Paigaldada uus fiidrilüliti F3. F3'st paigaldada maakaabel AXPK 4G120 (MPL445676) Ltrass/Lvaru=77/90m. Trass lahtisel meetodil:44m Trass kinnisel meetodil:33m.

Ettevaatust! Paralleelkulgemine 0,4kV kaabliga. Võimalusel paigaldada ühisesse kaevikusse.

1,9

11,5

Enne puurimistööde alustamist fikseerida truubi asukoht.

PEN

m in

0 ,3

m

0, 3

m

1,0 m

Maandusseade, mis koosneb: - vasetatud terasvarras L=2m - 2 tk - poltklemm - 1 tk - Cu25 (paljasjuhe) - 20 m

LK236892

TINGMÄRGID ASENDIPLAANIL

Projekteeritud liitumiskilp maanduskontuuriga

Projekteeritud 0,4 kV maakaabel kaitsetorus 750N Projekteeritud 0,4 kV maakaabel kaitsetorus 1250N (kinnisel meetodil) Projekteeritud tarbija kaablikaitsetoru D50mm, 450N Kinnistu piir Olemasolev MP maakaabel Olemasolev MP õhuliin Olemasolev MP õhuliini post (r/b) Olemasolev sidekaabel (Telia) Projekteeritud puurimiskaevik

Märkus: - Geoalusena kasutatud Enersense AS tööd nr. ENS-25-175. - Teiste kommunikatsioonidega rööpkulgemisel ning ristumisel jälgida ettenähtud vahekauguseid - maandusi vaadata jooniselt 002 "Elektriskeem" - Pärast kaevetöid taastada pinnase endine olukord ning korrastada ehitusjäljed. Pinnase täitmisel arvestada hilisemat vajumist, tagasitäidetav pinnas tihendada.

Meema kinnistu liitumine madalpingel, Rõuma küla, Lääne-Nigula vald, Läänemaa LT-33855L

Töö nimetus:

Tellija:

Joonise nimetus: Asendiplaan

Mõigu 3, Tallinn 10112 11445550

Aadress:

Reg. nr:

sander.kotter@ enersense.com +372 5547 836

E-mail:

Tel nr:

Sander Kotter

Veiko Natus

Projekteeris:

Kontrollis:

Kuupäev: 02.02.2026

Töö nr: ENS-25-175

Joon nr: 001

Mõõtkava:1:400

Töövõtja:

Versioon: v01

Kaabli kaitsetorud: Lahtisel meetodil - D110mm, 750N; Kinnisel meetodil - D110mm, 1250N.

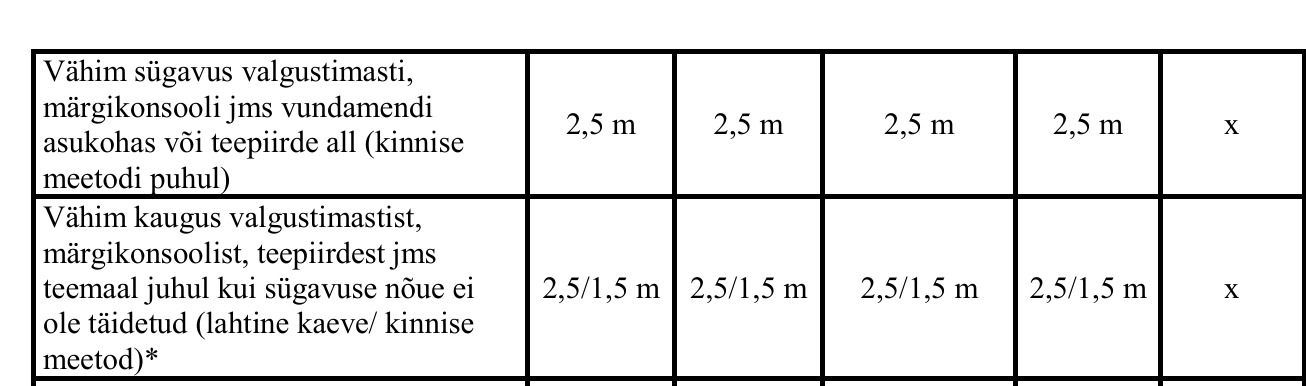

Kaabli paigaldussügavused: haljasalal min 0,7m; Riigiteel - vt ristmeväljajoonis 003.

0,0 5,0 10,0 15,0

Kinnisel meetodil rajatav maakaabel, kaitsetorus D110mm, 1250N.

Stardi- ja lõpukaevik

20,0 25,0 30,0 35,0 40,0 45,0

Märkused: 1. Ristmevälja joonist vaadelda paralleelselt asendiplaaniga. 2. Riigitee all kaabli minimaalne paigaldussügavus 2,2 m. Teepiirde all min sügavus 2,5m. 3. Enne puurimistööde algust fikseerida olemasolevate kommunikatsioonide täpsed asukohad ning sügavused. 4. Lõpukaeviku juures oleva truubi täpne asukoht ning sügavus fikseerida enne puurimistöid. Vt asendiplaan.

38.00

39.00

40.00

41.00

42.00

36.00

37.00

Stardikaevik

Lõpukaevik

A

B Teekate

44.00

43.00

0,4kV maakaabel sügavus teadmata

Telia sidekaabel sügavus teadmata

Telia sidekaabel sügavus teadmata

Liitumiskilp

2, 5

0, 52,

6

Aed Põrkepiire

1

0, 3

Meema kinnistu liitumine madalpingel, Rõuma küla, Lääne-Nigula vald, Läänemaa JT3260

Töö nimetus:

Tellija:

Joonise nimetus:Ristmeväljajoonis - Ristumine riigiteega 9 Ääsmäe-Haapsalu-Rohuküla tee km 40.117

Mõigu 3, Tallinn 10112 11445550

Aadress:

Reg. nr:

sander.kotter@ enersense.com +372 5547 836

E-mail:

Tel nr:

Sander Kotter

Veiko Natus

Projekteeris:

Kontrollis:

Kuupäev: 02.02.2026

Töö nr: ENS-25-175

Joon nr: 003

Mõõtkava:-

Töövõtja:

Versioon: v01

1 (13)

Töö nr EN-25-175 Meema kinnistu liitumine madalpingel, Rõuma küla, Lääne-Vigula vald, Läänemaa. JT3260

Projekteeris: Sander Kotter Elektriliitumise tööprojekt

Kontrollis: Veiko Natus 02.02.2026

Töö nr: ENS-25-175

Tellija:Elektrilevi OÜ

Reg kood: 11050857

Veskiposti tn 2, 10138 Tallinn

Telefon 7154225

Elektriliitumise tööprojekt

Meema kinnistu liitumine madalpingel,

Rõuma küla, Lääne-Nigula vald,

Läänemaa

JT3260

Projekteerija:

Kontrollis:

Pädevustunnistus nr:

Vastutav isik:

Pädevustunnistuse nr:

Kuupäev:

Sander Kotter

Veiko Natus

EP-2333-24-A

Veiko Natus

EP-2333-24-A

02.02.2026

Tallinn

2 (13)

Töö nr EN-25-175 Meema kinnistu liitumine madalpingel, Rõuma küla, Lääne-Vigula vald, Läänemaa. JT3260

Projekteeris: Sander Kotter Elektriliitumise tööprojekt

Kontrollis: Veiko Natus 02.02.2026

SISUKORD

1. Asukoht ................................................................................................................................................. 3

2. Seletuskiri.............................................................................................................................................. 4

Üldosa .............................................................................................................................................. 4

Geoalus ............................................................................................................................................ 4

Töökorraldus .................................................................................................................................... 4

Elektriohutus .................................................................................................................................... 5

Olemasolevate kommunikatsioonide kaitsmine. ............................................................................. 5

Siderajatiste kaitse ........................................................................................................................... 6

3. Tehniline lahendus ................................................................................................................................ 8

Projekteeritud 0,4 kV liitumine ....................................................................................................... 8

Tähistused ........................................................................................................................................ 9

4.3. Maandamine ja maanduspaigaldised ............................................................................................... 9

4. Tööd riigitee nr 9 Ääsmäe-Haapsalu-Rohuküla tee kinnistul ja kaitsevööndis .................................. 10

5. Maastiku ja teede taastamine .............................................................................................................. 10

6. Ehitustööde dokumenteerimine ja järelevalve .................................................................................... 11

7. Töötervishoid ja tööohutusnõuded ...................................................................................................... 11

8. Käidujuhend ........................................................................................................................................ 11

9. Andmetabelid ...................................................................................................................................... 12

Kooskõlastuste koondtabel ja kooskõlastused ............................................................................... 12

Põhiliste tööde mahud.................................................................................................................... 12

10. Joonised/lisad .................................................................................................................................... 13

3 (13)

Töö nr EN-25-175 Meema kinnistu liitumine madalpingel, Rõuma küla, Lääne-Vigula vald, Läänemaa. JT3260

Projekteeris: Sander Kotter Elektriliitumise tööprojekt

Kontrollis: Veiko Natus 02.02.2026

1. Asukoht

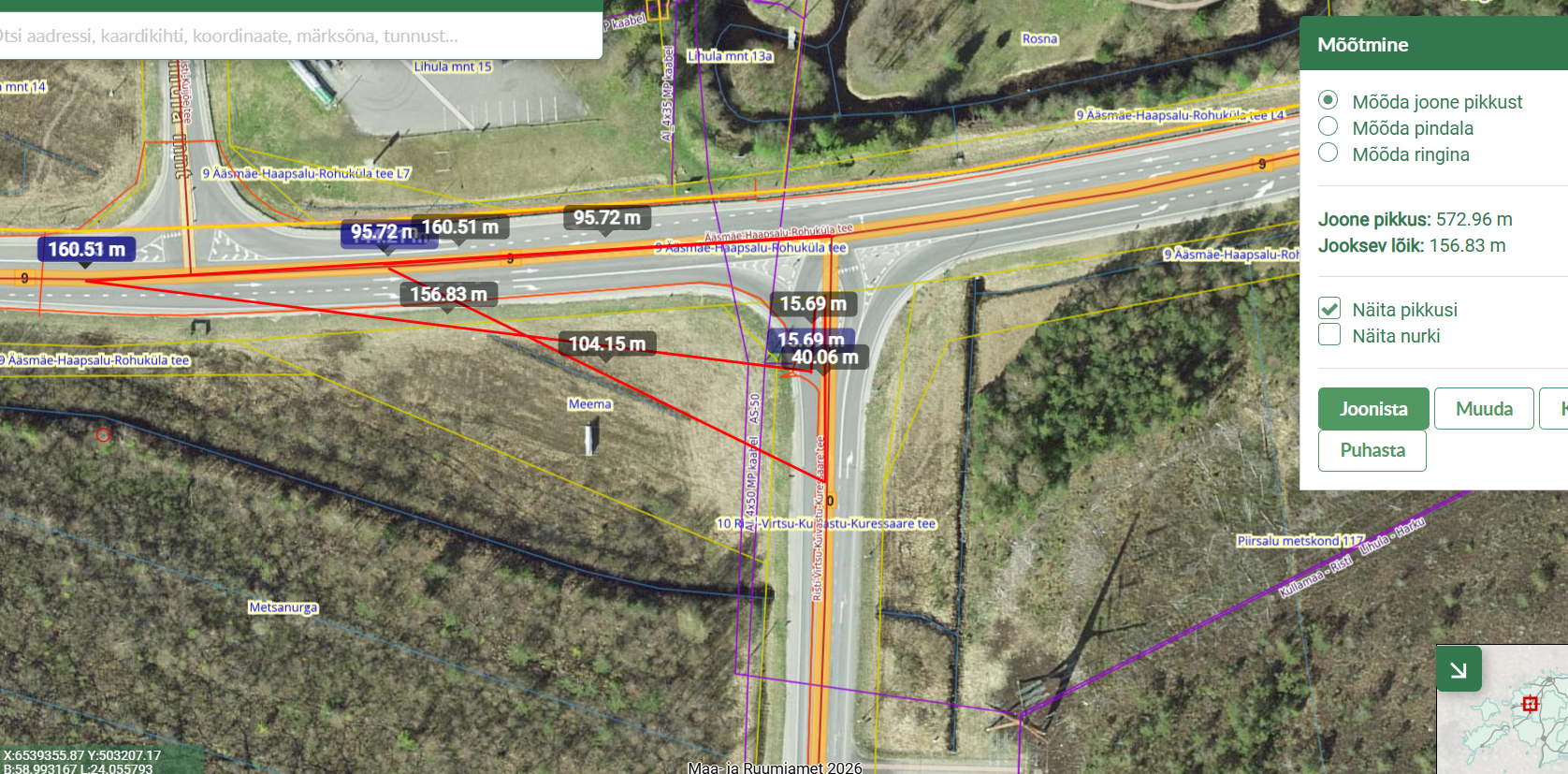

Joonis 1.1. Tööde piirkond.

4 (13)

Töö nr EN-25-175 Meema kinnistu liitumine madalpingel, Rõuma küla, Lääne-Vigula vald, Läänemaa. JT3260

Projekteeris: Sander Kotter Elektriliitumise tööprojekt

Kontrollis: Veiko Natus 02.02.2026

2. Seletuskiri

Üldosa Käesolevas projektis on lahendatud Läänemaal, Lääne-Nigula vallas, Rõuma külas Meema kinnistu

elektriliitumine madalpingel. Õhuliinide ja kaablitrasside projekteeritud(trassi)pikkused selguvad

töömahtude tabelist ja asendiplaani joonistelt, arvutuslikud pikkused (koos varuga) on esitatud

elektriskeemidel ja spetsifikatsioonis. Projektis nimetatud elektriseadmeid ja -paigaldisi võib asendada

vähemalt samaväärsetega, mis on heakskiidetud Elektrilevi OÜ poolt.

Projekt on koostatud ja töid teostada vastavalt Elektrilevi OÜ poolt kehtestatud nõuetele. Kinni pidada

Eesti Vabariigis kehtivatest normatiividest ja seadustest ning kinni pidada töötervishoiu, tööohutus ja

elektriohutus nõuetest.

Projekti koostamisel on lähtutud järgmistest standarditest, eeskirjadest, normidest jms:

-) Eesti Vabariigi Ehitusseadustik, Seadme ohutuse seadus, Nõuded ehitusprojektile, Asjaõigusseadus ja

teised kehtivad seadused, nõuded ja õigusaktid;

-) OÜ Elektrilevi ettevõtte standardid, juhendid, normid, nõuded ja teised kehtivad dokumendid

(https://www8.energia.ee/public/ee043.nsf/PKDE?OpenView) ;

-) EVS 843 Linnatänavad;

-) EVS-HD 60364-4-41 Madalpingelised elektripaigaldised. Osa 4-41: Kaitseviisid. Kaitse elektrilöögi

eest;

-) EVS-HD 60364-4-42 Madalpingelised elektripaigaldised. Osa 4-42: Kaitseviisid. Kaitse

kuumustoime eest;

-) EVS-HD 60364-4-43 Madalpingelised elektripaigaldised. Osa 4-43: Kaitseviisid. Liigvoolukaitse.

-) EVS-HD 60364-4-444 Madalpingelised elektripaigaldised. Osa 4-44: Kaitseviisid. Kaitse

pingehäiringute ja elektromagnetiliste häiringute eest;

-) EVS-EN IEC 61936-1 Tugevvoolupaigaldised nimivahelduvpingega üle 1 kV. Osa 1: Üldnõuded;

-) EVS-EN 50522 Üle 1 kV nimivahelduvpingega tugevvoolupaigaldiste maandamine

-) EVS-EN 50110-1 Elektripaigaldiste käit.

Nimetatud dokumentidega tuleb arvestada ka ehitustööde teostamisel. Samuti järgida nimetatud

dokumente elektripaigaldise hilisemal käidul. Ehitustööde käigus ja elektripaigaldiste hilisemal käidul

juhinduda eespool toodud eeskirjadest ja seadustest. Ehitustöödel tekkinud küsimused ja probleemid,

mida pole kajastatud käesolevas projektis või on ebaselged, lahendatakse töö käigus kooskõlastatult

projekti autori ja töö tellijaga. Projekt on kooskõlastatud kõigi asjast huvitatud asutustega ja kinnistute

omanikega.

Geoalus Alusplaanina on kasutatud Enersense AS tööd nr. ENS-25-175.

Töökorraldus Projekt on teostatud lähtudes Elektrilevi OÜ projekteerimisülesandest.

Vähemalt seitse päeva enne liiniehitustööde algust tuleb võtta ühendust kinnistute valdajatega

teavitades neid tööde teostamisest nende maaüksusel.

5 (13)

Töö nr EN-25-175 Meema kinnistu liitumine madalpingel, Rõuma küla, Lääne-Vigula vald, Läänemaa. JT3260

Projekteeris: Sander Kotter Elektriliitumise tööprojekt

Kontrollis: Veiko Natus 02.02.2026

Antud projekti raames tehtavate tööde teostamiseks täidab ehitaja ära veerud "Ehitustellimuse

tähtaeg" ja "EPP ehitustellimuse number" ning saadab vormi mõõtetööde halduse üksusele

aadressile [email protected], kes väljastab TÜ ja lisab selle EPP ehitustellimusele.

Tööde alustamisel tuleb informeerida tehnovõrkude valdajaid ja vajadusel täpsustada

tehnovõrkude täpne asukoht surfimise teel ja kutsuda kohale trassi valdaja poolne esindaja.

Ehituse käigus kahjustada saanud maa-alune kommunikatsioon tuleb ehitajal nõuetekohaselt

taastada.

Teemaa kahjustuse korral peab tööde teostaja taastama selle endisel kujul sh. haljastuse.

Elektriohutus Käesolevas elektripaigaldises on elektriohutuse tagamisel rakendatud peamiselt järgmisi kaitseviise:

1) PÕHIKAITSENA (otsepuutekaitse) – põhiisolatsiooni ohtlike pingestatud osade ja pingealdiste

juhtivate osade vahel ning kaitsekatete ja kaitseümbriste kasutamist.

2) RIKKEKAITSENA (kaudpuutekaitse) – toite automaatset väljalülitamist koos maandatud

kaitsepotentsiaaliühtlustussüsteemi väljaehitamisega, millega tagatakse elektripaigaldise

pingealdiste juhtivate osade arvestuslik puutepinge alla 50VAC. Liinide lühisvoolude väärtused

tagavad nõutud väljalülitusaja 5s, vastavalt kehtivatele elektriala standarditele ja nõuetele (OÜ

Elektrilevi normdokument J345).

Olemasolevate kommunikatsioonide kaitsmine. Kõik ehitustööd tuleb läbi viia vastavuses Eesti Vabariigis kehtivate seaduste ja nõuetega,

projektlahendusest tulenevate teiste normide ja standarditega ning üldkehtivatele põhimõtetele ja

arusaamadele kvaliteetsest tööst. Enne tööde alustamist tuleb Töövõtjal koostöös olemasolevate maa-

aluste rajatiste valdajatega rajatiste asukohad täpsustada ja tähistada. Ehitajal tuleb täita nimetatud

rajatiste valdajate poolt esitatavad nõuded (näiteks toestamine jms) rajatise vahetus läheduses

töötamisel. Olemasolevate kommunikatsioonide ristumisel kaevikuga lähtuda nende valdaja

ettekirjutustest ja kehtivatest normidest. Töö käigus vajalikke ehitisi ja seadmeid kaitstakse või

paigaldatakse ümber vastavalt projektile ja nende haldaja poolt antud juhistele. Kui kaevetöid tehakse

olemasolevate kommunikatsioonide kõrval või all, toestatakse ja kaitstakse need nii, et nad ei liiguks

ehitustööde jooksul või neid ei vigastataks. Kaitsmise tehnilised lahendused, mida ei ole toodud

projektis, lepitakse kokku tööde teostaja ja võrguvaldaja Ehitusjärelevalve spetsialisti poolt enne

kaevetööde alustamist. Lahtikaevatud kaabelliinirajatised on vaja toestada ja kaitsta mehaaniliste

vigastuste eest ning varguse vastu. Olemasolevate kommunikatsioonide all ja kõrval tehtav täidis peab

vastama uutele konstruktsioonidele mõeldud täidise tihedusele. Varem paigaldatud torude, seadmete,

tarindite jmt läheduses tuleb kaevetöid teha nende ehitiste omaniku juhendite kohaselt ja omaniku või

tema esindaja juuresolekul.

Kaablite kaitsevööndis tuleb tööd teostada käsitsi!

Talvetingimustes ehitamine eeldab kaablite ja torude läheduses kaevamist külmunud pinnase

sulatamisega. Kaeviku toestus peab ära hoidma külgnevate pinnaste, vundamentide, struktuuride,

rajatiste ja muu omandi häirimise või kokkuvarisemise. Töövõtja kannab täielikku vastutust kaevikute

toestamise eest kaevises sellise sügavuseni, mida dikteerib pinnase stabiilsus, et vältida kaeviku

kokkuvarisemist. Töövõtja peab pinnase tihendamise kaevikute tagasitäitmisel läbi viima selliselt, et ei

kahjustataks torustikku ja võimalikke kaableid ning saavutatakse nõutava pinnase taastamine.

Tagasitäite tegemisel tuleb jälgida, et materjal ei sisaldaks näiteks suuri kive, mis võivad oma

6 (13)

Töö nr EN-25-175 Meema kinnistu liitumine madalpingel, Rõuma küla, Lääne-Vigula vald, Läänemaa. JT3260

Projekteeris: Sander Kotter Elektriliitumise tööprojekt

Kontrollis: Veiko Natus 02.02.2026

kukkumisega mõjutada nii torustikku kui näiteks erinevaid kaableid (elekter, side). Lahtikaevatud

kaablitel (nii side kui ka elekter) tuleb alus hoolikalt tihendada, et kaablid ei jääks pingesse ning

tagasitäide tuleb teha hoolikalt, s.t. tagasitäite materjal ei tohi kaableid rikkuda. Suurimate pinnaseosiste

läbimõõt ei tohi ületada 2/3 tihendatava kihi paksusest. Kaabel ümbritseda igast küljest min 0,10 m

paksuse liivakihiga.

Töövõtja on kohustatud dokumentatsiooni nii põhjalikult läbi vaatama, et selles esinevad võimalikud

vastuolud saaks lahendada enne töödega alustamist.

-) Tööde teostamisel kaablikaitsevööndis kehtivad alljärgnevad kitsendused:

-) Tööde teostamisel tuleb lähtuda liinirajatiste kaitsevööndis tegutsemise eeskirjast.

-) Töid võib teostada liinirajatiste kaitsevööndis ainult volitatud esindaja kirjaliku tööloa alusel

Siderajatiste kaitse

Kaevetööd ja siderajatiste kaitse peab olema teostatud vastavalt Telia AS nõuetele:

1. Töid Telia Eesti AS sideehitiste kaitsevööndis tohib teostada ainult kirjaliku tegutsemisloa

alusel. Sideehitiste ohutuse tagamiseks järelevalve esindaja vahetu järelevalve all tehtavad tööd:

a) sideehitiste kaitsemeetmete rakendamine

b) käsitsi lahti kaevamine sideehitise täpse asukoha ja sügavuse väljaselgitamiseks

c) sideehitisega seotud kaetud tööde ja kaeviku tagasitäitmise teostamine

d) projektist tingitud või muud järelevalve esindaja poolt ettenähtud juhtumid

2. Kaevetööd Telia Eesti AS sideehitiste kaitsevööndis teostada käsitsi.

3. Paralleelkulgemisel sidekanalisatsiooniga (juhul kui kaeviku serv on äärmistele torudele lähemal

kui 1 meeter) tohib kaevetöid teostada maksimaalselt nelja meetrisel järjestikusel lõigul ja ainult

käsitsi meetodil (labidaga ja ilma mehhanismideta). Sideehitiste terviklikkuse tagamiseks

kasutada ebastabiilse pinnase puhul kaevikute toestamiseks standardseid toestuskilpe,

sulundseinu, terastugesid koos raketispaneelidega vms.

4. Pärast tööde lõpetamist (vajadusel ka enne) Telia Eesti AS sideehitise (sidekanalisatsiooni) kaitse

vööndis teostada sidekanalisatsiooni läbitavuse kontroll, et veenduda sidekanalisatsiooni

korrasoleku säilimises. Tööd tellida pärast pinnase tihendamist ja enne kõvakatete paigaldamist.

Kontrolli tulemused dokumenteerida ja esitada ehitaja poolt allkirjastatud aktina Telia Eesti AS-

ile.

5. Kui tööde teostamise käigus selgub et rajatavat ehitist ei ole võimalik ehitada ilma Telia Eesti

AS sideehitisi teisaldamata, siis võtta täiendavad tehnilised tingimused asendusehitiste

projekteerimiseks ning enne asendusrajatiste ehitamist sõlmida sideehitiste ümberpaigutamise

leping. Juhul kui olemasolevad, kuid teadmata asukohaga ja sügavusega sideehitised paiknevad

teistel asukohtadel ja sügavustel, siis korrigeeritakse vajadusel projektlahendust ehitustööde

käigus peale tegeliku sügavuse ja asukoha selgumist projekti omaniku kulul.

6. Kui ehitustööde käigus muutub pinnase tasapind sidekaevude või jaotuskohtade (sidekappide)

ümbruses, siis tuleb sidekaevu kaas viia samale tasemele ümbritseva tasapinnaga (samasse

tasapinda kõnniteega, sõiduteega, murutasapinna vms.) Jaotuskohtade (sidekappide) tõstmiseks

õigele tasapinnale, tellida täiendavad tööd Telia poolt aktsepteeritud (side ehitamiseks pädevate)

ettevõte käest.

7 (13)

Töö nr EN-25-175 Meema kinnistu liitumine madalpingel, Rõuma küla, Lääne-Vigula vald, Läänemaa. JT3260

Projekteeris: Sander Kotter Elektriliitumise tööprojekt

Kontrollis: Veiko Natus 02.02.2026

7. Lahtikaevatud kaablid ja torud kaitsta täiendavalt mehaaniliste vigastuste vältimisteks (näit.

paigaldatakse kaablid ajutiselt laudkasti, kasutada kaablikanali karprauast toestust, riputamiseks

koormarihmasid vms,). Enne kaetud tööde akti vormistamist ja sideehitiste katmist kutsuda

kohale Telia Eesti AS sideehitiste järelevalve esindaja teostatud tööde ülevaatuseks.

8. Peale tööde teostamist peavad Telia Eesti AS sidekaablid jääma nõuetekohasele sügavusele.

Näha ette kõik meetmed olemasolevate Telia Eesti AS sideehitiste kaitseks tagamaks nende

säilivus ehitustööde käigus, tagada nõuetekohased sügavused. Tagada trasside paiknemisel

vastavus EVS 843:2016 nõuetega. Tegevuse korraldamisel sideehitiste kaitsevööndis juhinduda

ehitusseadustiku § 70 ja § 78 nõuetest ning Majandus- ja taristuministri 25.06.2015 määrusest nr

73.

9. Sideehitiste ajutine toestamine, kaevetööd, pinnase tihendamine ja muud ehitustööd teostatakse

viisil, mis tagab side maakaablite, kaablikanalisatsiooni jms sideehitiste säilimise ja

funktsionaalsuse.

10. Töid teostav ettevõte peab esitama Telia Eesti AS järelevalve esindajale kaevetööde graafiku

vähemalt 1 nädal enne kaevamistööde algust.

11. Telia Eesti AS järelevalve spetsialistide kontaktid ja väljakutsete tasud leiab Telia kodulehelt:

https://www.telia.ee/partnerile/ehitajale-arendajale/

8 (13)

Töö nr EN-25-175 Meema kinnistu liitumine madalpingel, Rõuma küla, Lääne-Vigula vald, Läänemaa. JT3260

Projekteeris: Sander Kotter Elektriliitumise tööprojekt

Kontrollis: Veiko Natus 02.02.2026

3. Tehniline lahendus

Projekteeritud 0,4 kV liitumine Maakaabli väljaehitamisel juhinduda kehtivast OÜ Elektrilevi võrgustandardist tähis P342 „0,4 kV

kaabelliinid“ ja liitumispunkti väljaehitamisel juhinduda kehtivast OÜ Elektrilevi võrgustandardist tähis

P343 „0,4 kV liitumispunkt“. Kaablite ühendamisel kilpidesse juhinduda 0,4-20 kV võrgustandardi

kaabelliinide osa joonisel nr EE6.4-02 toodud märkusest: kaablisoonte pikkus peab võimaldama kaabli

mõõdukat nihkumist tekitamata tõmmet kinnituskohale (näiteks pinnase külmumisel).

Kaablite pinnasesse paigaldusel pidada kinni standardis toodud minimaalsetest vahekaugustest ja

paigaldussügavustest. Kaabli montaažil jälgida kaabli tootja poolt lubatud painderaadiusi ja

tõmbejõudusid.

Mastalajaama Nunu (Risti) paigaldada uus mastilüliti ning tähistada F3. F3’st rajada maakaabel

AXPK 4G120 (MPL445676) kuni projekteeritud liitumiskilbini LK239606.

Tabel 3.1. Elektrikaabli horisontaalsed ja vertikaalset vahekaugused teiste kommunikatsioonidega

ristumisel, torus/ilma toruta

Nimetus Paralleelkulgemisel Ristumisel

Vee-ja kanalisatsioonitoru ≥ 1,0/ >1,0 ≥0,1/≥0,25...0,5

Sidekaabel 0,25....0,5/ >0,5 ≥ 0,15/ ≥0,5

Gaasitoru ≥ 1,0/ 1,0 / ≥0,6 (kaabel terashülsis)

Kaugküttetorustik ≥ 2,0/ - ≥ 0,25/ ≥0,5

Elektrikaabel ≥ 0,07/ ≥0,1 ≥0,1/≥0,25...0,5

Elektrikaabel paigaldada lahtisel ja kinnisel kaevemeetodil – vt. asendiplaani joonisel 001 ja

ristmeväljajoonis 003. Kaevetööd teostada vastavalt normatiividele kehtivate lubade alusel. Kaabli

paigaldamisel järgida Elektrilevi OÜ (0,4…20 kV) Ettevõttestandardit ja valmistajatehase nõudeid.

Kaablitrassi sügavus minimaalselt (kui asendiplaanil ei ole märgitud teisiti): tee all 1,0 m (v.a riigitee),

tee pervel 1,0 m, haljasalal 0,7 m (kaevise ülapinnast toru ülapinnani). Kaeviku laius sõltub

kaevamisviisist ja pinnasest.

Tabel 3.2. Projekteeritud 0,4kV maakaabel

Kaabel nr. Algus Lõpp Mark Trass / Pikkus

(otsad +

varutegur)

Paigaldusolud

MPL445676 MAJ Nunu F3 LK239606 AXPK 4G120 77 / 90 m Kogu pikkuses kaitsetorus.

Tabel 3.3. Projekteeritud kilpide tabel Kilbi tähis Kilbi tüüp Kliendi nimi ja EIC kood Peakaitse Märkused

LK239606 1-kohaline, In=63A,

(sokliga pinnases)

Sopla Arendus OÜ

x

C3x16A Kilbi põhja paigaldada reservtoru

tarbija kaabli ühendamiseks

(450N, D50, L=2m).

9 (13)

Töö nr EN-25-175 Meema kinnistu liitumine madalpingel, Rõuma küla, Lääne-Vigula vald, Läänemaa. JT3260

Projekteeris: Sander Kotter Elektriliitumise tööprojekt

Kontrollis: Veiko Natus 02.02.2026

Liitumiskilpi paigaldada kilbiskeem ja silt liitumispunkti aadressiga. LK-le paigaldada (kui tehase poolt

pole pandud) märk „Elektrioht” ja kinnitada neetidega kilbi unikaalne number. Faasid tähistada vastavalt

L1, L2, L3, PEN.

Tähistused Märkesiltide paigaldamisel lähtuda kehtivast OÜ Elektrilevi võrgustandardist tähis P346 „0,4-20 kV

võrgustandard – identifitseerimine ja tähistamine“

Välitingimustes kasutatavad tähised peavad olema ilmastikukindlad ning peavad olema kinnitatud kas

neetide või kruvikinnitusega. Kasutada musta kirjet kollasel taustal va maandusseadme tähised mis

peavad olema punast värvi.

Otsamuhvi juurde paigaldada kiletatud lipik, millel on andmed kaabli numbri, margi ja ristlõike kohta.

4.3. Maandamine ja maanduspaigaldised Maanduspaigaldiste ehitamistel kinni pidada võrgustandardi juhendist P393 "Nõuded keskpinge

mastlülituspunktide, keskpinge kaablivõrgu harukilpide, lõpumuhvide, alajaamade ja madalpingevõrgu

maanduspaigaldiste ehituseks“. Maanduspaigaldiste ehitamistel kinni pidada võrgustandardi juhendist

P394 „Nõuded mastalajaamade maanduspaigaldiste ja liigpingekaitse ehituseks.“

Liitumiskilbile ehitada maanduspaigaldis, mille korral on tagatud lubatav puutepinge 0,4 kV võrgus

ühefaasilisel maaühendusel ≤50V. Liitumiskilbile ehitada potentsiaalitasandusring (kui maandusolud

seda võimaldavad). Maandada PEN-latt ja selle kaudu kapi pingealtid osad. Maanduselektroodid

süvistada. Maanduskontuuri kohta on arvestatud 2 vasetatud terasvarrast. Maandustakistust mõõta

ehituse käigus ja vajadusel pikendada maanduskontuuri.

Lõpukilbile ehitada potentsiaalitasandusringiga maanduspaigaldis (1m kilbi korpusest), mille korral

tagab maanduspaigaldis lubatava puutepinge 0,4kV võrgus ühefaasilisel maaühendusel ≤50V. Vajaliku

maandustakistuse saavutamiseks on projektis arvestatud 10m maandurit maapinda kilbi kohta (Ø10mm).

Maanduspaigaldise kontuuri võib paigaldada kaevatavasse kaablikaevisesse. Vertikaalmaandurite vahe

maanduspaigaldise kontuuri kiires peab jääma minimaalselt 6 m. Vertikaalmaandureid ühendav

maandusjuht paigaldada allapoole maakaabelliini trassi min 0,7 m sügavusele pinnasesse.

Maanduspaigaldiste projekteerimisel on arvestatud liivsavi-pinnasega, eritakistusega 200 Ωm. Juhul, kui

pinnase eritakistus osutub maanduspaigaldise kohal suuremaks ja maandustakistus ei anna soovitud

tulemust, siis tuleb paigaldada täiendavaid maanduselektroode. Vajaduse korral ehitada süvamaandur.

Madalpingevõrgu üksiku maanduspaigaldise maandusimpetantsi väärtus peab vastama 100 Ω nõudele

kui maandusolud seda võimaldavad.

Maanduri ehitamisel on soovitav kasutada 2 m pikkusi varrasmaandureid, mis ühendada omavahel

vaskjuhtmega Cu 25. Maandusvarraste vahekaugus peab olema vähemalt kahekordne varda pikkus.

10 (13)

Töö nr EN-25-175 Meema kinnistu liitumine madalpingel, Rõuma küla, Lääne-Vigula vald, Läänemaa. JT3260

Projekteeris: Sander Kotter Elektriliitumise tööprojekt

Kontrollis: Veiko Natus 02.02.2026

4. Tööd riigitee nr 9 Ääsmäe-Haapsalu-Rohuküla tee kinnistul ja

kaitsevööndis Kavandatud tööd asuvad riigitee nr 9 Ääsmäe-Haapsalu-Rohuküla teel ning kaitsevööndis.

Riigimaantee teemaal ja kaitsevööndis tuleb järgida järgmisi nõudeid:

• Rajatav tehnovõrk ristumisel riigiteega paigaldada min 2,2 m sügavusele.

• Ehitatav tehnovõrk peab vastama ehitusseadustikust tulenevatele normidele ning ei tohi ehituse ajal

ega kasutusele võtu järgselt seada takistusi liiklusele, tee ja teerajatiste korrashoiule või riigiteega

külgnevalt sademe- ja pinnasevete ärajuhtimisele.

• Riigitee kaitsevööndis tööde teostaja peab taotlema Transpordiametilt vahetult enne töödega

alustamist liiklusväliste tööde loa projektijärgsete tööde teostamiseks riigitee kaitsevööndis. Taotluse

vorm on saadaval https://www.transpordiamet.ee/uudised-ametist-ja-kontakt/dokumendid/blanketid

jaotisest „Tööd ja piirangud maanteel“. Vastav taotlus tuleb saata e-posti aadressil

[email protected]. Taotlusele lisada kooskõlastuskiri ja ehitusaegse liikluskorralduse

projekt.

• EhS § 70 lg 2 p 1 kohaselt ei tohi ehitus- ega muu tegevus kaitsevööndis ohustada riigiteed ega selle

korrakohast kasutamist. Juhul kui tööde tegemine võib riigiteel liiklejaid ohustada mistahes viisil, tuleb

ohutuse tagamisel lähtuda liiklusseaduse § 71 lõike 4 alusel kehtestatud majandus-ja taristuministri

13.07.2018 määrusest nr 43 „Nõuded ajutisele liikluskorraldusele“. Riigiteel liikluskorralduse ajutiseks

muutmiseks on vajalik liikluskorralduse projekt, millele on saadud tee omaniku nõusolek.

• Riigitee ja selle rajatiste kahjustamine on keelatud.

• Projekti realiseerimisel tuleb vältida pinnase (muda, kruus jms) kandumist riigiteele. Vajadusel näha

ette vastavaid leevendavaid meetmeid, näiteks sõidukite puhastamine enne riigiteele sõitmist.

• Paigaldustöödega rikutud maa-ala tuleb korrastada ning kahjustatud teerajatised taastada.

5. Maastiku ja teede taastamine Tööde teostamisel lähtuda Ehitusseadustikust ja MKM määrustest ning omavalitsuse kaevetööde

eeskirjast.

Taastada haljastus vastavalt asendiplaanile ja projektis esitatud taastamise joonistel näidatud

kujul. Kaablitrasside pealiskiht, murukatted, teed ja muud rajatised tuleb taastada vastavalt

nende endisele seisukorrale.

Tööde käigus tekkivate kahjustuste ulatus sõltub ehitusajast. Peale ehitustööde lõppu taastada maapinna

endine olukord vastavalt nõuetele. Pärast kaevetööde ja kaabeliini paigaldustööde lõppu tuleb

kaablikaevis täita tihendatud pinnasega (pinnase tihendamise koefitsient sõidu- ja kõnniteedel on 0,98).

Kõlvikult koristada tööde kaigus tekkinud ehitusjäätmed ja muu ehituspraht (traadi jupid, RB tükid jne).

Peale ehitustööde lõppu tööplats puhastada ja korrastada. Rikutud haljastus taastada. Kõik ehitusjäätmed

ja ajutised tarindid kõrvaldada, lammutatud või vigastatud piirded taastada. Korrastada kõik ehitusjäljed.

Kaevise täitmisel arvestada pinnase hilisemat vajumist. Tagasitäiteks sobiv pinnas vajadusel

ladustatakse ja kasutatakse piirkonna täitmiseks. Ülemäärane ja tagasitäiteks mittesobivad

pinnasekogused on töövõtja kohustatud utiliseerima, ladustades see omavalitsuse poolt ettenähtud

territooriumile. Töövõtja vastutab tööde teostamise ajal keskkonnakaitse eest ehitusplatsil ja selle kõrval

oleval alal vastavalt Eesti Vabariigis kehtivatele seadustele ja nõuetele.

Enne töödega alustamist on vajalik hankida kaevetööde luba. Kaevetöödel ja katendite taastamisel

11 (13)

Töö nr EN-25-175 Meema kinnistu liitumine madalpingel, Rõuma küla, Lääne-Vigula vald, Läänemaa. JT3260

Projekteeris: Sander Kotter Elektriliitumise tööprojekt

Kontrollis: Veiko Natus 02.02.2026

juhinduda kohaliku omavalitsuse kaevetööde eeskirjast. Tööde teostamisel kasutada

keskkonnasõbralikke meetodeid.

6. Ehitustööde dokumenteerimine ja järelevalve Ehitustööde dokumenteerimine teostatakse vastavalt Ehitusseadustikule ja vastavalt tellija poolt

kehtestatud nõuetele. Kõik kõrvalekalded projektis fikseeritakse vastavates protokollides ja

kooskõlastatakse objekti projekteerijaga ning tellijapoolse ehitusjärelevalvega. Projektile mittevastava

ja kooskõlastamata ehitustegevuse eest vastutab ehitaja.

Ehitaja esitab tellijale elektripaigaldise auditi ja teostusdokumendid. Tellija ja töövõtja poolt vastuvõtu

ajal märkimata jäänud vead ja puudused ei vabasta töövõtjat vastutusest

7. Töötervishoid ja tööohutusnõuded Tööde teostamisel tuleb järgida EV seadustega ja määrustega määratud nõudeid. Ehitustööde ajal ei tohi

ehitusel viibida kõrvalisi isikuid ning tööd ei tohi ohustada mõjupiirkonnas olevaid isikuid. Kaevetöid

võib alustada vastavate lubade olemasolul.

Ehitaja peab tagama, et töötajad oleksid instrueeritud tööohutusalaselt ja olema varustatud töötamiseks

vajalike kaitsevahenditega.

Ehitusplats tuleb vastavalt nõuetekohaste viitade ja märkidega tähistada. Ehitustööde teostaja peab tagama

ehitustööde teostamise, ehitusplatsi kontrolli ja töötervishoiu ning tööohutuse nõuded vastavalt määrusele

nr 377. Ehitustööde teostajal peavad olemas olema määruses nõutud dokumendid.

8. Käidujuhend Peale alajaamade, õhu- ja kaabelliini kasutuselevõttu tuleb teha seadmete ja liinitrassi ülevaatus pärast

esimest ekspluatatsiooniaastat. Ülevaatus teha päevasel ajal kontrollides põhjalikult elektriseadmete

kõiki elemente.

Korraldada Elektrilevi OÜ elektripaigaldiste käitu käidukava alusel, mis arvestab elektripaigaldise

käitamiseks vajalikke tehnilisi, organisatsioonilisi, struktuurilisi ja funktsionaalseid iseärasusi.

Seadmete ülevaatusel täita ülevaatuse leht ja kanda sellele avastatud defektid. Defektide avastamisel

määrata selle kõrvaldamise viisi ja aeg.

12 (13)

Töö nr EN-25-175 Meema kinnistu liitumine madalpingel, Rõuma küla, Lääne-Vigula vald, Läänemaa. JT3260

Projekteeris: Sander Kotter Elektriliitumise tööprojekt

Kontrollis: Veiko Natus 02.02.2026

9. Andmetabelid

Kooskõlastuste koondtabel ja kooskõlastused

VKVR2408 Elektripaigaldise projekti kooskõlastuste koondtabeli vorm

Originaalkooskõlastused asuvad Enersense AS projektide arhiivis

Põhiliste tööde mahud

*Vastavalt Elektrilevi OÜ poolt väljatöötatud eelarvestustabelile.

13 (13)

Töö nr EN-25-175 Meema kinnistu liitumine madalpingel, Rõuma küla, Lääne-Vigula vald, Läänemaa. JT3260

Projekteeris: Sander Kotter Elektriliitumise tööprojekt

Kontrollis: Veiko Natus 02.02.2026

10. Joonised/lisad Joonise nimetus Joonise nr.

Asendiplaan 001

Elektriskeem 002

Ristmeväljajoonis - Ristumine riigiteega 9 Ääsmäe-Haapsalu-Rohuküla tee km

40.117

003

Lisa nimetus Lisa nr.

Põhimaterjalide spetsifikatsioon 001

OÜ Elektrilevi projekteerimisülesanne LT-33855L

Elektripaigaldise projekti kooskõlastuste koondtabel VKVR2408

Kinnistu piir Maa-ameti aluses Isikliku kasutusõiguse seadmise ala Projekteeritav 0,4 kV kaabel

Projekteeritav liitumiskilp maanduskontuuriga

Plaani koostas: Enersense AS Sander Kotter [email protected] +372 5547 836

Tingmärgid asendiplaanil

Mõõtkava: 1:500 (A3)

Ala pindala ruutmeetrites m2

Katastriüksse tunnus, nimi ja sihtotstarve

Kinnistu registriosa number

Kasutusala pos nr. (plaanil)

Jrk nr.

47 m268001:002:0670 9 Ääsmäe-Haapsalu-Rohuküla tee

Transpordimaa 100%

14361650Pos 11

Projekt: JT3260 Töö nr: ENS-25-175

ISIKLIKU KASUTUSÕIGUSE SEADMISE PLAAN

Pos 2

Pos 1

6 m268001:001:0124 9 Ääsmäe-Haapsalu-Rohuküla tee L5

Transpordimaa 100% 2989932Pos 22

Ø100 bet 39.97 40.15

Paigaldada 1-kohaline liitumiskilp LK239606. Peakaitse 3xC16, arvesti P2P. Paigaldada reservkaablikaitsekõri tarbija kaablile, D50mm, 450N L=2m. Toru otsad isoleerida ning tuua maapinnale.

Ettevaatust! Ristumine 0,4kV kaabliga.

6,4

B

A

Puurimislõik A-B: Ristumine riigiteega 9 Ääsmäe-Haapsalu-Rohuküla tee km 40.117. Paigaldada maakaabel kinnisel meetodil Ltrass=33m. Ristumine Telia sidetrassidega, tänavavalgustuse kaabliga. Vt ristmeväljajoonis 003.

Mastalajaam Nunu (Risti): Paigaldada uus fiidrilüliti F3. F3'st paigaldada maakaabel AXPK 4G120 (MPL445676) Ltrass/Lvaru=77/90m. Trass lahtisel meetodil:44m Trass kinnisel meetodil:33m.

Ettevaatust! Paralleelkulgemine 0,4kV kaabliga. Võimalusel paigaldada ühisesse kaevikusse.

1,9

11,5

Enne puurimistööde alustamist fikseerida truubi asukoht.

PEN

m in

0 ,3

m

0, 3

m

1,0 m

Maandusseade, mis koosneb: - vasetatud terasvarras L=2m - 2 tk - poltklemm - 1 tk - Cu25 (paljasjuhe) - 20 m

LK236892

TINGMÄRGID ASENDIPLAANIL

Projekteeritud liitumiskilp maanduskontuuriga

Projekteeritud 0,4 kV maakaabel kaitsetorus 750N Projekteeritud 0,4 kV maakaabel kaitsetorus 1250N (kinnisel meetodil) Projekteeritud tarbija kaablikaitsetoru D50mm, 450N Kinnistu piir Olemasolev MP maakaabel Olemasolev MP õhuliin Olemasolev MP õhuliini post (r/b) Olemasolev sidekaabel (Telia) Projekteeritud puurimiskaevik

Märkus: - Geoalusena kasutatud Enersense AS tööd nr. ENS-25-175. - Teiste kommunikatsioonidega rööpkulgemisel ning ristumisel jälgida ettenähtud vahekauguseid - maandusi vaadata jooniselt 002 "Elektriskeem" - Pärast kaevetöid taastada pinnase endine olukord ning korrastada ehitusjäljed. Pinnase täitmisel arvestada hilisemat vajumist, tagasitäidetav pinnas tihendada.

Meema kinnistu liitumine madalpingel, Rõuma küla, Lääne-Nigula vald, Läänemaa LT-33855L

Töö nimetus:

Tellija:

Joonise nimetus: Asendiplaan

Mõigu 3, Tallinn 10112 11445550

Aadress:

Reg. nr:

sander.kotter@ enersense.com +372 5547 836

E-mail:

Tel nr:

Sander Kotter

Veiko Natus

Projekteeris:

Kontrollis:

Kuupäev: 02.02.2026

Töö nr: ENS-25-175

Joon nr: 001

Mõõtkava:1:400

Töövõtja:

Versioon: v01

Kaabli kaitsetorud: Lahtisel meetodil - D110mm, 750N; Kinnisel meetodil - D110mm, 1250N.

Kaabli paigaldussügavused: haljasalal min 0,7m; Riigiteel - vt ristmeväljajoonis 003.

0,0 5,0 10,0 15,0

Kinnisel meetodil rajatav maakaabel, kaitsetorus D110mm, 1250N.

Stardi- ja lõpukaevik

20,0 25,0 30,0 35,0 40,0 45,0

Märkused: 1. Ristmevälja joonist vaadelda paralleelselt asendiplaaniga. 2. Riigitee all kaabli minimaalne paigaldussügavus 2,2 m. Teepiirde all min sügavus 2,5m. 3. Enne puurimistööde algust fikseerida olemasolevate kommunikatsioonide täpsed asukohad ning sügavused. 4. Lõpukaeviku juures oleva truubi täpne asukoht ning sügavus fikseerida enne puurimistöid. Vt asendiplaan.

38.00

39.00

40.00

41.00

42.00

36.00

37.00

Stardikaevik

Lõpukaevik

A

B Teekate

44.00

43.00

0,4kV maakaabel sügavus teadmata

Telia sidekaabel sügavus teadmata

Telia sidekaabel sügavus teadmata

Liitumiskilp

2, 5

0, 52,

6

Aed Põrkepiire

1

0, 3

Meema kinnistu liitumine madalpingel, Rõuma küla, Lääne-Nigula vald, Läänemaa JT3260

Töö nimetus:

Tellija:

Joonise nimetus:Ristmeväljajoonis - Ristumine riigiteega 9 Ääsmäe-Haapsalu-Rohuküla tee km 40.117

Mõigu 3, Tallinn 10112 11445550

Aadress:

Reg. nr:

sander.kotter@ enersense.com +372 5547 836

E-mail:

Tel nr:

Sander Kotter

Veiko Natus

Projekteeris:

Kontrollis:

Kuupäev: 02.02.2026

Töö nr: ENS-25-175

Joon nr: 003

Mõõtkava:-

Töövõtja:

Versioon: v01

1 (13)

Töö nr EN-25-175 Meema kinnistu liitumine madalpingel, Rõuma küla, Lääne-Vigula vald, Läänemaa. JT3260

Projekteeris: Sander Kotter Elektriliitumise tööprojekt

Kontrollis: Veiko Natus 02.02.2026

Töö nr: ENS-25-175

Tellija:Elektrilevi OÜ

Reg kood: 11050857

Veskiposti tn 2, 10138 Tallinn

Telefon 7154225

Elektriliitumise tööprojekt

Meema kinnistu liitumine madalpingel,

Rõuma küla, Lääne-Nigula vald,

Läänemaa

JT3260

Projekteerija:

Kontrollis:

Pädevustunnistus nr:

Vastutav isik:

Pädevustunnistuse nr:

Kuupäev:

Sander Kotter

Veiko Natus

EP-2333-24-A

Veiko Natus

EP-2333-24-A

02.02.2026

Tallinn

2 (13)

Töö nr EN-25-175 Meema kinnistu liitumine madalpingel, Rõuma küla, Lääne-Vigula vald, Läänemaa. JT3260

Projekteeris: Sander Kotter Elektriliitumise tööprojekt

Kontrollis: Veiko Natus 02.02.2026

SISUKORD

1. Asukoht ................................................................................................................................................. 3

2. Seletuskiri.............................................................................................................................................. 4

Üldosa .............................................................................................................................................. 4

Geoalus ............................................................................................................................................ 4

Töökorraldus .................................................................................................................................... 4

Elektriohutus .................................................................................................................................... 5

Olemasolevate kommunikatsioonide kaitsmine. ............................................................................. 5

Siderajatiste kaitse ........................................................................................................................... 6

3. Tehniline lahendus ................................................................................................................................ 8

Projekteeritud 0,4 kV liitumine ....................................................................................................... 8

Tähistused ........................................................................................................................................ 9

4.3. Maandamine ja maanduspaigaldised ............................................................................................... 9

4. Tööd riigitee nr 9 Ääsmäe-Haapsalu-Rohuküla tee kinnistul ja kaitsevööndis .................................. 10

5. Maastiku ja teede taastamine .............................................................................................................. 10

6. Ehitustööde dokumenteerimine ja järelevalve .................................................................................... 11

7. Töötervishoid ja tööohutusnõuded ...................................................................................................... 11

8. Käidujuhend ........................................................................................................................................ 11

9. Andmetabelid ...................................................................................................................................... 12

Kooskõlastuste koondtabel ja kooskõlastused ............................................................................... 12

Põhiliste tööde mahud.................................................................................................................... 12

10. Joonised/lisad .................................................................................................................................... 13

3 (13)

Töö nr EN-25-175 Meema kinnistu liitumine madalpingel, Rõuma küla, Lääne-Vigula vald, Läänemaa. JT3260

Projekteeris: Sander Kotter Elektriliitumise tööprojekt

Kontrollis: Veiko Natus 02.02.2026

1. Asukoht

Joonis 1.1. Tööde piirkond.

4 (13)

Töö nr EN-25-175 Meema kinnistu liitumine madalpingel, Rõuma küla, Lääne-Vigula vald, Läänemaa. JT3260

Projekteeris: Sander Kotter Elektriliitumise tööprojekt

Kontrollis: Veiko Natus 02.02.2026

2. Seletuskiri

Üldosa Käesolevas projektis on lahendatud Läänemaal, Lääne-Nigula vallas, Rõuma külas Meema kinnistu

elektriliitumine madalpingel. Õhuliinide ja kaablitrasside projekteeritud(trassi)pikkused selguvad

töömahtude tabelist ja asendiplaani joonistelt, arvutuslikud pikkused (koos varuga) on esitatud

elektriskeemidel ja spetsifikatsioonis. Projektis nimetatud elektriseadmeid ja -paigaldisi võib asendada

vähemalt samaväärsetega, mis on heakskiidetud Elektrilevi OÜ poolt.

Projekt on koostatud ja töid teostada vastavalt Elektrilevi OÜ poolt kehtestatud nõuetele. Kinni pidada

Eesti Vabariigis kehtivatest normatiividest ja seadustest ning kinni pidada töötervishoiu, tööohutus ja

elektriohutus nõuetest.

Projekti koostamisel on lähtutud järgmistest standarditest, eeskirjadest, normidest jms:

-) Eesti Vabariigi Ehitusseadustik, Seadme ohutuse seadus, Nõuded ehitusprojektile, Asjaõigusseadus ja

teised kehtivad seadused, nõuded ja õigusaktid;

-) OÜ Elektrilevi ettevõtte standardid, juhendid, normid, nõuded ja teised kehtivad dokumendid

(https://www8.energia.ee/public/ee043.nsf/PKDE?OpenView) ;

-) EVS 843 Linnatänavad;

-) EVS-HD 60364-4-41 Madalpingelised elektripaigaldised. Osa 4-41: Kaitseviisid. Kaitse elektrilöögi

eest;

-) EVS-HD 60364-4-42 Madalpingelised elektripaigaldised. Osa 4-42: Kaitseviisid. Kaitse

kuumustoime eest;

-) EVS-HD 60364-4-43 Madalpingelised elektripaigaldised. Osa 4-43: Kaitseviisid. Liigvoolukaitse.

-) EVS-HD 60364-4-444 Madalpingelised elektripaigaldised. Osa 4-44: Kaitseviisid. Kaitse

pingehäiringute ja elektromagnetiliste häiringute eest;

-) EVS-EN IEC 61936-1 Tugevvoolupaigaldised nimivahelduvpingega üle 1 kV. Osa 1: Üldnõuded;

-) EVS-EN 50522 Üle 1 kV nimivahelduvpingega tugevvoolupaigaldiste maandamine

-) EVS-EN 50110-1 Elektripaigaldiste käit.

Nimetatud dokumentidega tuleb arvestada ka ehitustööde teostamisel. Samuti järgida nimetatud

dokumente elektripaigaldise hilisemal käidul. Ehitustööde käigus ja elektripaigaldiste hilisemal käidul

juhinduda eespool toodud eeskirjadest ja seadustest. Ehitustöödel tekkinud küsimused ja probleemid,

mida pole kajastatud käesolevas projektis või on ebaselged, lahendatakse töö käigus kooskõlastatult

projekti autori ja töö tellijaga. Projekt on kooskõlastatud kõigi asjast huvitatud asutustega ja kinnistute

omanikega.

Geoalus Alusplaanina on kasutatud Enersense AS tööd nr. ENS-25-175.

Töökorraldus Projekt on teostatud lähtudes Elektrilevi OÜ projekteerimisülesandest.

Vähemalt seitse päeva enne liiniehitustööde algust tuleb võtta ühendust kinnistute valdajatega

teavitades neid tööde teostamisest nende maaüksusel.

5 (13)

Töö nr EN-25-175 Meema kinnistu liitumine madalpingel, Rõuma küla, Lääne-Vigula vald, Läänemaa. JT3260

Projekteeris: Sander Kotter Elektriliitumise tööprojekt

Kontrollis: Veiko Natus 02.02.2026

Antud projekti raames tehtavate tööde teostamiseks täidab ehitaja ära veerud "Ehitustellimuse

tähtaeg" ja "EPP ehitustellimuse number" ning saadab vormi mõõtetööde halduse üksusele

aadressile [email protected], kes väljastab TÜ ja lisab selle EPP ehitustellimusele.

Tööde alustamisel tuleb informeerida tehnovõrkude valdajaid ja vajadusel täpsustada

tehnovõrkude täpne asukoht surfimise teel ja kutsuda kohale trassi valdaja poolne esindaja.

Ehituse käigus kahjustada saanud maa-alune kommunikatsioon tuleb ehitajal nõuetekohaselt

taastada.

Teemaa kahjustuse korral peab tööde teostaja taastama selle endisel kujul sh. haljastuse.

Elektriohutus Käesolevas elektripaigaldises on elektriohutuse tagamisel rakendatud peamiselt järgmisi kaitseviise:

1) PÕHIKAITSENA (otsepuutekaitse) – põhiisolatsiooni ohtlike pingestatud osade ja pingealdiste

juhtivate osade vahel ning kaitsekatete ja kaitseümbriste kasutamist.

2) RIKKEKAITSENA (kaudpuutekaitse) – toite automaatset väljalülitamist koos maandatud

kaitsepotentsiaaliühtlustussüsteemi väljaehitamisega, millega tagatakse elektripaigaldise

pingealdiste juhtivate osade arvestuslik puutepinge alla 50VAC. Liinide lühisvoolude väärtused

tagavad nõutud väljalülitusaja 5s, vastavalt kehtivatele elektriala standarditele ja nõuetele (OÜ

Elektrilevi normdokument J345).

Olemasolevate kommunikatsioonide kaitsmine. Kõik ehitustööd tuleb läbi viia vastavuses Eesti Vabariigis kehtivate seaduste ja nõuetega,

projektlahendusest tulenevate teiste normide ja standarditega ning üldkehtivatele põhimõtetele ja

arusaamadele kvaliteetsest tööst. Enne tööde alustamist tuleb Töövõtjal koostöös olemasolevate maa-

aluste rajatiste valdajatega rajatiste asukohad täpsustada ja tähistada. Ehitajal tuleb täita nimetatud

rajatiste valdajate poolt esitatavad nõuded (näiteks toestamine jms) rajatise vahetus läheduses

töötamisel. Olemasolevate kommunikatsioonide ristumisel kaevikuga lähtuda nende valdaja

ettekirjutustest ja kehtivatest normidest. Töö käigus vajalikke ehitisi ja seadmeid kaitstakse või

paigaldatakse ümber vastavalt projektile ja nende haldaja poolt antud juhistele. Kui kaevetöid tehakse

olemasolevate kommunikatsioonide kõrval või all, toestatakse ja kaitstakse need nii, et nad ei liiguks

ehitustööde jooksul või neid ei vigastataks. Kaitsmise tehnilised lahendused, mida ei ole toodud

projektis, lepitakse kokku tööde teostaja ja võrguvaldaja Ehitusjärelevalve spetsialisti poolt enne

kaevetööde alustamist. Lahtikaevatud kaabelliinirajatised on vaja toestada ja kaitsta mehaaniliste

vigastuste eest ning varguse vastu. Olemasolevate kommunikatsioonide all ja kõrval tehtav täidis peab

vastama uutele konstruktsioonidele mõeldud täidise tihedusele. Varem paigaldatud torude, seadmete,

tarindite jmt läheduses tuleb kaevetöid teha nende ehitiste omaniku juhendite kohaselt ja omaniku või

tema esindaja juuresolekul.

Kaablite kaitsevööndis tuleb tööd teostada käsitsi!

Talvetingimustes ehitamine eeldab kaablite ja torude läheduses kaevamist külmunud pinnase

sulatamisega. Kaeviku toestus peab ära hoidma külgnevate pinnaste, vundamentide, struktuuride,

rajatiste ja muu omandi häirimise või kokkuvarisemise. Töövõtja kannab täielikku vastutust kaevikute

toestamise eest kaevises sellise sügavuseni, mida dikteerib pinnase stabiilsus, et vältida kaeviku

kokkuvarisemist. Töövõtja peab pinnase tihendamise kaevikute tagasitäitmisel läbi viima selliselt, et ei

kahjustataks torustikku ja võimalikke kaableid ning saavutatakse nõutava pinnase taastamine.

Tagasitäite tegemisel tuleb jälgida, et materjal ei sisaldaks näiteks suuri kive, mis võivad oma

6 (13)

Töö nr EN-25-175 Meema kinnistu liitumine madalpingel, Rõuma küla, Lääne-Vigula vald, Läänemaa. JT3260

Projekteeris: Sander Kotter Elektriliitumise tööprojekt

Kontrollis: Veiko Natus 02.02.2026

kukkumisega mõjutada nii torustikku kui näiteks erinevaid kaableid (elekter, side). Lahtikaevatud

kaablitel (nii side kui ka elekter) tuleb alus hoolikalt tihendada, et kaablid ei jääks pingesse ning

tagasitäide tuleb teha hoolikalt, s.t. tagasitäite materjal ei tohi kaableid rikkuda. Suurimate pinnaseosiste

läbimõõt ei tohi ületada 2/3 tihendatava kihi paksusest. Kaabel ümbritseda igast küljest min 0,10 m

paksuse liivakihiga.

Töövõtja on kohustatud dokumentatsiooni nii põhjalikult läbi vaatama, et selles esinevad võimalikud

vastuolud saaks lahendada enne töödega alustamist.

-) Tööde teostamisel kaablikaitsevööndis kehtivad alljärgnevad kitsendused:

-) Tööde teostamisel tuleb lähtuda liinirajatiste kaitsevööndis tegutsemise eeskirjast.

-) Töid võib teostada liinirajatiste kaitsevööndis ainult volitatud esindaja kirjaliku tööloa alusel

Siderajatiste kaitse

Kaevetööd ja siderajatiste kaitse peab olema teostatud vastavalt Telia AS nõuetele:

1. Töid Telia Eesti AS sideehitiste kaitsevööndis tohib teostada ainult kirjaliku tegutsemisloa

alusel. Sideehitiste ohutuse tagamiseks järelevalve esindaja vahetu järelevalve all tehtavad tööd:

a) sideehitiste kaitsemeetmete rakendamine

b) käsitsi lahti kaevamine sideehitise täpse asukoha ja sügavuse väljaselgitamiseks

c) sideehitisega seotud kaetud tööde ja kaeviku tagasitäitmise teostamine

d) projektist tingitud või muud järelevalve esindaja poolt ettenähtud juhtumid

2. Kaevetööd Telia Eesti AS sideehitiste kaitsevööndis teostada käsitsi.

3. Paralleelkulgemisel sidekanalisatsiooniga (juhul kui kaeviku serv on äärmistele torudele lähemal

kui 1 meeter) tohib kaevetöid teostada maksimaalselt nelja meetrisel järjestikusel lõigul ja ainult

käsitsi meetodil (labidaga ja ilma mehhanismideta). Sideehitiste terviklikkuse tagamiseks

kasutada ebastabiilse pinnase puhul kaevikute toestamiseks standardseid toestuskilpe,

sulundseinu, terastugesid koos raketispaneelidega vms.

4. Pärast tööde lõpetamist (vajadusel ka enne) Telia Eesti AS sideehitise (sidekanalisatsiooni) kaitse

vööndis teostada sidekanalisatsiooni läbitavuse kontroll, et veenduda sidekanalisatsiooni

korrasoleku säilimises. Tööd tellida pärast pinnase tihendamist ja enne kõvakatete paigaldamist.

Kontrolli tulemused dokumenteerida ja esitada ehitaja poolt allkirjastatud aktina Telia Eesti AS-

ile.

5. Kui tööde teostamise käigus selgub et rajatavat ehitist ei ole võimalik ehitada ilma Telia Eesti

AS sideehitisi teisaldamata, siis võtta täiendavad tehnilised tingimused asendusehitiste

projekteerimiseks ning enne asendusrajatiste ehitamist sõlmida sideehitiste ümberpaigutamise

leping. Juhul kui olemasolevad, kuid teadmata asukohaga ja sügavusega sideehitised paiknevad

teistel asukohtadel ja sügavustel, siis korrigeeritakse vajadusel projektlahendust ehitustööde

käigus peale tegeliku sügavuse ja asukoha selgumist projekti omaniku kulul.

6. Kui ehitustööde käigus muutub pinnase tasapind sidekaevude või jaotuskohtade (sidekappide)

ümbruses, siis tuleb sidekaevu kaas viia samale tasemele ümbritseva tasapinnaga (samasse

tasapinda kõnniteega, sõiduteega, murutasapinna vms.) Jaotuskohtade (sidekappide) tõstmiseks

õigele tasapinnale, tellida täiendavad tööd Telia poolt aktsepteeritud (side ehitamiseks pädevate)

ettevõte käest.

7 (13)

Töö nr EN-25-175 Meema kinnistu liitumine madalpingel, Rõuma küla, Lääne-Vigula vald, Läänemaa. JT3260

Projekteeris: Sander Kotter Elektriliitumise tööprojekt

Kontrollis: Veiko Natus 02.02.2026

7. Lahtikaevatud kaablid ja torud kaitsta täiendavalt mehaaniliste vigastuste vältimisteks (näit.

paigaldatakse kaablid ajutiselt laudkasti, kasutada kaablikanali karprauast toestust, riputamiseks

koormarihmasid vms,). Enne kaetud tööde akti vormistamist ja sideehitiste katmist kutsuda

kohale Telia Eesti AS sideehitiste järelevalve esindaja teostatud tööde ülevaatuseks.

8. Peale tööde teostamist peavad Telia Eesti AS sidekaablid jääma nõuetekohasele sügavusele.

Näha ette kõik meetmed olemasolevate Telia Eesti AS sideehitiste kaitseks tagamaks nende

säilivus ehitustööde käigus, tagada nõuetekohased sügavused. Tagada trasside paiknemisel

vastavus EVS 843:2016 nõuetega. Tegevuse korraldamisel sideehitiste kaitsevööndis juhinduda

ehitusseadustiku § 70 ja § 78 nõuetest ning Majandus- ja taristuministri 25.06.2015 määrusest nr

73.

9. Sideehitiste ajutine toestamine, kaevetööd, pinnase tihendamine ja muud ehitustööd teostatakse

viisil, mis tagab side maakaablite, kaablikanalisatsiooni jms sideehitiste säilimise ja

funktsionaalsuse.

10. Töid teostav ettevõte peab esitama Telia Eesti AS järelevalve esindajale kaevetööde graafiku

vähemalt 1 nädal enne kaevamistööde algust.

11. Telia Eesti AS järelevalve spetsialistide kontaktid ja väljakutsete tasud leiab Telia kodulehelt:

https://www.telia.ee/partnerile/ehitajale-arendajale/

8 (13)

Töö nr EN-25-175 Meema kinnistu liitumine madalpingel, Rõuma küla, Lääne-Vigula vald, Läänemaa. JT3260

Projekteeris: Sander Kotter Elektriliitumise tööprojekt

Kontrollis: Veiko Natus 02.02.2026

3. Tehniline lahendus

Projekteeritud 0,4 kV liitumine Maakaabli väljaehitamisel juhinduda kehtivast OÜ Elektrilevi võrgustandardist tähis P342 „0,4 kV

kaabelliinid“ ja liitumispunkti väljaehitamisel juhinduda kehtivast OÜ Elektrilevi võrgustandardist tähis

P343 „0,4 kV liitumispunkt“. Kaablite ühendamisel kilpidesse juhinduda 0,4-20 kV võrgustandardi

kaabelliinide osa joonisel nr EE6.4-02 toodud märkusest: kaablisoonte pikkus peab võimaldama kaabli

mõõdukat nihkumist tekitamata tõmmet kinnituskohale (näiteks pinnase külmumisel).

Kaablite pinnasesse paigaldusel pidada kinni standardis toodud minimaalsetest vahekaugustest ja

paigaldussügavustest. Kaabli montaažil jälgida kaabli tootja poolt lubatud painderaadiusi ja

tõmbejõudusid.

Mastalajaama Nunu (Risti) paigaldada uus mastilüliti ning tähistada F3. F3’st rajada maakaabel

AXPK 4G120 (MPL445676) kuni projekteeritud liitumiskilbini LK239606.

Tabel 3.1. Elektrikaabli horisontaalsed ja vertikaalset vahekaugused teiste kommunikatsioonidega

ristumisel, torus/ilma toruta

Nimetus Paralleelkulgemisel Ristumisel

Vee-ja kanalisatsioonitoru ≥ 1,0/ >1,0 ≥0,1/≥0,25...0,5

Sidekaabel 0,25....0,5/ >0,5 ≥ 0,15/ ≥0,5

Gaasitoru ≥ 1,0/ 1,0 / ≥0,6 (kaabel terashülsis)

Kaugküttetorustik ≥ 2,0/ - ≥ 0,25/ ≥0,5

Elektrikaabel ≥ 0,07/ ≥0,1 ≥0,1/≥0,25...0,5

Elektrikaabel paigaldada lahtisel ja kinnisel kaevemeetodil – vt. asendiplaani joonisel 001 ja

ristmeväljajoonis 003. Kaevetööd teostada vastavalt normatiividele kehtivate lubade alusel. Kaabli

paigaldamisel järgida Elektrilevi OÜ (0,4…20 kV) Ettevõttestandardit ja valmistajatehase nõudeid.

Kaablitrassi sügavus minimaalselt (kui asendiplaanil ei ole märgitud teisiti): tee all 1,0 m (v.a riigitee),

tee pervel 1,0 m, haljasalal 0,7 m (kaevise ülapinnast toru ülapinnani). Kaeviku laius sõltub

kaevamisviisist ja pinnasest.

Tabel 3.2. Projekteeritud 0,4kV maakaabel

Kaabel nr. Algus Lõpp Mark Trass / Pikkus

(otsad +

varutegur)

Paigaldusolud

MPL445676 MAJ Nunu F3 LK239606 AXPK 4G120 77 / 90 m Kogu pikkuses kaitsetorus.

Tabel 3.3. Projekteeritud kilpide tabel Kilbi tähis Kilbi tüüp Kliendi nimi ja EIC kood Peakaitse Märkused

LK239606 1-kohaline, In=63A,

(sokliga pinnases)

Sopla Arendus OÜ

x

C3x16A Kilbi põhja paigaldada reservtoru

tarbija kaabli ühendamiseks

(450N, D50, L=2m).

9 (13)

Töö nr EN-25-175 Meema kinnistu liitumine madalpingel, Rõuma küla, Lääne-Vigula vald, Läänemaa. JT3260

Projekteeris: Sander Kotter Elektriliitumise tööprojekt

Kontrollis: Veiko Natus 02.02.2026

Liitumiskilpi paigaldada kilbiskeem ja silt liitumispunkti aadressiga. LK-le paigaldada (kui tehase poolt

pole pandud) märk „Elektrioht” ja kinnitada neetidega kilbi unikaalne number. Faasid tähistada vastavalt

L1, L2, L3, PEN.

Tähistused Märkesiltide paigaldamisel lähtuda kehtivast OÜ Elektrilevi võrgustandardist tähis P346 „0,4-20 kV

võrgustandard – identifitseerimine ja tähistamine“

Välitingimustes kasutatavad tähised peavad olema ilmastikukindlad ning peavad olema kinnitatud kas

neetide või kruvikinnitusega. Kasutada musta kirjet kollasel taustal va maandusseadme tähised mis

peavad olema punast värvi.

Otsamuhvi juurde paigaldada kiletatud lipik, millel on andmed kaabli numbri, margi ja ristlõike kohta.

4.3. Maandamine ja maanduspaigaldised Maanduspaigaldiste ehitamistel kinni pidada võrgustandardi juhendist P393 "Nõuded keskpinge

mastlülituspunktide, keskpinge kaablivõrgu harukilpide, lõpumuhvide, alajaamade ja madalpingevõrgu

maanduspaigaldiste ehituseks“. Maanduspaigaldiste ehitamistel kinni pidada võrgustandardi juhendist

P394 „Nõuded mastalajaamade maanduspaigaldiste ja liigpingekaitse ehituseks.“

Liitumiskilbile ehitada maanduspaigaldis, mille korral on tagatud lubatav puutepinge 0,4 kV võrgus

ühefaasilisel maaühendusel ≤50V. Liitumiskilbile ehitada potentsiaalitasandusring (kui maandusolud

seda võimaldavad). Maandada PEN-latt ja selle kaudu kapi pingealtid osad. Maanduselektroodid

süvistada. Maanduskontuuri kohta on arvestatud 2 vasetatud terasvarrast. Maandustakistust mõõta

ehituse käigus ja vajadusel pikendada maanduskontuuri.

Lõpukilbile ehitada potentsiaalitasandusringiga maanduspaigaldis (1m kilbi korpusest), mille korral

tagab maanduspaigaldis lubatava puutepinge 0,4kV võrgus ühefaasilisel maaühendusel ≤50V. Vajaliku

maandustakistuse saavutamiseks on projektis arvestatud 10m maandurit maapinda kilbi kohta (Ø10mm).

Maanduspaigaldise kontuuri võib paigaldada kaevatavasse kaablikaevisesse. Vertikaalmaandurite vahe

maanduspaigaldise kontuuri kiires peab jääma minimaalselt 6 m. Vertikaalmaandureid ühendav

maandusjuht paigaldada allapoole maakaabelliini trassi min 0,7 m sügavusele pinnasesse.

Maanduspaigaldiste projekteerimisel on arvestatud liivsavi-pinnasega, eritakistusega 200 Ωm. Juhul, kui

pinnase eritakistus osutub maanduspaigaldise kohal suuremaks ja maandustakistus ei anna soovitud

tulemust, siis tuleb paigaldada täiendavaid maanduselektroode. Vajaduse korral ehitada süvamaandur.

Madalpingevõrgu üksiku maanduspaigaldise maandusimpetantsi väärtus peab vastama 100 Ω nõudele

kui maandusolud seda võimaldavad.

Maanduri ehitamisel on soovitav kasutada 2 m pikkusi varrasmaandureid, mis ühendada omavahel

vaskjuhtmega Cu 25. Maandusvarraste vahekaugus peab olema vähemalt kahekordne varda pikkus.

10 (13)

Töö nr EN-25-175 Meema kinnistu liitumine madalpingel, Rõuma küla, Lääne-Vigula vald, Läänemaa. JT3260

Projekteeris: Sander Kotter Elektriliitumise tööprojekt

Kontrollis: Veiko Natus 02.02.2026

4. Tööd riigitee nr 9 Ääsmäe-Haapsalu-Rohuküla tee kinnistul ja

kaitsevööndis Kavandatud tööd asuvad riigitee nr 9 Ääsmäe-Haapsalu-Rohuküla teel ning kaitsevööndis.

Riigimaantee teemaal ja kaitsevööndis tuleb järgida järgmisi nõudeid:

• Rajatav tehnovõrk ristumisel riigiteega paigaldada min 2,2 m sügavusele.

• Ehitatav tehnovõrk peab vastama ehitusseadustikust tulenevatele normidele ning ei tohi ehituse ajal

ega kasutusele võtu järgselt seada takistusi liiklusele, tee ja teerajatiste korrashoiule või riigiteega

külgnevalt sademe- ja pinnasevete ärajuhtimisele.

• Riigitee kaitsevööndis tööde teostaja peab taotlema Transpordiametilt vahetult enne töödega

alustamist liiklusväliste tööde loa projektijärgsete tööde teostamiseks riigitee kaitsevööndis. Taotluse

vorm on saadaval https://www.transpordiamet.ee/uudised-ametist-ja-kontakt/dokumendid/blanketid

jaotisest „Tööd ja piirangud maanteel“. Vastav taotlus tuleb saata e-posti aadressil

[email protected]. Taotlusele lisada kooskõlastuskiri ja ehitusaegse liikluskorralduse

projekt.

• EhS § 70 lg 2 p 1 kohaselt ei tohi ehitus- ega muu tegevus kaitsevööndis ohustada riigiteed ega selle

korrakohast kasutamist. Juhul kui tööde tegemine võib riigiteel liiklejaid ohustada mistahes viisil, tuleb

ohutuse tagamisel lähtuda liiklusseaduse § 71 lõike 4 alusel kehtestatud majandus-ja taristuministri

13.07.2018 määrusest nr 43 „Nõuded ajutisele liikluskorraldusele“. Riigiteel liikluskorralduse ajutiseks

muutmiseks on vajalik liikluskorralduse projekt, millele on saadud tee omaniku nõusolek.

• Riigitee ja selle rajatiste kahjustamine on keelatud.

• Projekti realiseerimisel tuleb vältida pinnase (muda, kruus jms) kandumist riigiteele. Vajadusel näha

ette vastavaid leevendavaid meetmeid, näiteks sõidukite puhastamine enne riigiteele sõitmist.

• Paigaldustöödega rikutud maa-ala tuleb korrastada ning kahjustatud teerajatised taastada.

5. Maastiku ja teede taastamine Tööde teostamisel lähtuda Ehitusseadustikust ja MKM määrustest ning omavalitsuse kaevetööde

eeskirjast.

Taastada haljastus vastavalt asendiplaanile ja projektis esitatud taastamise joonistel näidatud

kujul. Kaablitrasside pealiskiht, murukatted, teed ja muud rajatised tuleb taastada vastavalt

nende endisele seisukorrale.

Tööde käigus tekkivate kahjustuste ulatus sõltub ehitusajast. Peale ehitustööde lõppu taastada maapinna

endine olukord vastavalt nõuetele. Pärast kaevetööde ja kaabeliini paigaldustööde lõppu tuleb

kaablikaevis täita tihendatud pinnasega (pinnase tihendamise koefitsient sõidu- ja kõnniteedel on 0,98).

Kõlvikult koristada tööde kaigus tekkinud ehitusjäätmed ja muu ehituspraht (traadi jupid, RB tükid jne).

Peale ehitustööde lõppu tööplats puhastada ja korrastada. Rikutud haljastus taastada. Kõik ehitusjäätmed

ja ajutised tarindid kõrvaldada, lammutatud või vigastatud piirded taastada. Korrastada kõik ehitusjäljed.

Kaevise täitmisel arvestada pinnase hilisemat vajumist. Tagasitäiteks sobiv pinnas vajadusel

ladustatakse ja kasutatakse piirkonna täitmiseks. Ülemäärane ja tagasitäiteks mittesobivad

pinnasekogused on töövõtja kohustatud utiliseerima, ladustades see omavalitsuse poolt ettenähtud

territooriumile. Töövõtja vastutab tööde teostamise ajal keskkonnakaitse eest ehitusplatsil ja selle kõrval

oleval alal vastavalt Eesti Vabariigis kehtivatele seadustele ja nõuetele.

Enne töödega alustamist on vajalik hankida kaevetööde luba. Kaevetöödel ja katendite taastamisel

11 (13)

Töö nr EN-25-175 Meema kinnistu liitumine madalpingel, Rõuma küla, Lääne-Vigula vald, Läänemaa. JT3260

Projekteeris: Sander Kotter Elektriliitumise tööprojekt

Kontrollis: Veiko Natus 02.02.2026

juhinduda kohaliku omavalitsuse kaevetööde eeskirjast. Tööde teostamisel kasutada

keskkonnasõbralikke meetodeid.

6. Ehitustööde dokumenteerimine ja järelevalve Ehitustööde dokumenteerimine teostatakse vastavalt Ehitusseadustikule ja vastavalt tellija poolt

kehtestatud nõuetele. Kõik kõrvalekalded projektis fikseeritakse vastavates protokollides ja

kooskõlastatakse objekti projekteerijaga ning tellijapoolse ehitusjärelevalvega. Projektile mittevastava

ja kooskõlastamata ehitustegevuse eest vastutab ehitaja.

Ehitaja esitab tellijale elektripaigaldise auditi ja teostusdokumendid. Tellija ja töövõtja poolt vastuvõtu

ajal märkimata jäänud vead ja puudused ei vabasta töövõtjat vastutusest

7. Töötervishoid ja tööohutusnõuded Tööde teostamisel tuleb järgida EV seadustega ja määrustega määratud nõudeid. Ehitustööde ajal ei tohi

ehitusel viibida kõrvalisi isikuid ning tööd ei tohi ohustada mõjupiirkonnas olevaid isikuid. Kaevetöid

võib alustada vastavate lubade olemasolul.

Ehitaja peab tagama, et töötajad oleksid instrueeritud tööohutusalaselt ja olema varustatud töötamiseks

vajalike kaitsevahenditega.

Ehitusplats tuleb vastavalt nõuetekohaste viitade ja märkidega tähistada. Ehitustööde teostaja peab tagama

ehitustööde teostamise, ehitusplatsi kontrolli ja töötervishoiu ning tööohutuse nõuded vastavalt määrusele

nr 377. Ehitustööde teostajal peavad olemas olema määruses nõutud dokumendid.

8. Käidujuhend Peale alajaamade, õhu- ja kaabelliini kasutuselevõttu tuleb teha seadmete ja liinitrassi ülevaatus pärast

esimest ekspluatatsiooniaastat. Ülevaatus teha päevasel ajal kontrollides põhjalikult elektriseadmete

kõiki elemente.

Korraldada Elektrilevi OÜ elektripaigaldiste käitu käidukava alusel, mis arvestab elektripaigaldise

käitamiseks vajalikke tehnilisi, organisatsioonilisi, struktuurilisi ja funktsionaalseid iseärasusi.

Seadmete ülevaatusel täita ülevaatuse leht ja kanda sellele avastatud defektid. Defektide avastamisel

määrata selle kõrvaldamise viisi ja aeg.

12 (13)

Töö nr EN-25-175 Meema kinnistu liitumine madalpingel, Rõuma küla, Lääne-Vigula vald, Läänemaa. JT3260

Projekteeris: Sander Kotter Elektriliitumise tööprojekt

Kontrollis: Veiko Natus 02.02.2026

9. Andmetabelid

Kooskõlastuste koondtabel ja kooskõlastused

VKVR2408 Elektripaigaldise projekti kooskõlastuste koondtabeli vorm

Originaalkooskõlastused asuvad Enersense AS projektide arhiivis

Põhiliste tööde mahud

*Vastavalt Elektrilevi OÜ poolt väljatöötatud eelarvestustabelile.

13 (13)

Töö nr EN-25-175 Meema kinnistu liitumine madalpingel, Rõuma küla, Lääne-Vigula vald, Läänemaa. JT3260

Projekteeris: Sander Kotter Elektriliitumise tööprojekt

Kontrollis: Veiko Natus 02.02.2026

10. Joonised/lisad Joonise nimetus Joonise nr.

Asendiplaan 001

Elektriskeem 002

Ristmeväljajoonis - Ristumine riigiteega 9 Ääsmäe-Haapsalu-Rohuküla tee km

40.117

003

Lisa nimetus Lisa nr.

Põhimaterjalide spetsifikatsioon 001

OÜ Elektrilevi projekteerimisülesanne LT-33855L

Elektripaigaldise projekti kooskõlastuste koondtabel VKVR2408

Kinnistu piir Maa-ameti aluses Isikliku kasutusõiguse seadmise ala Projekteeritav 0,4 kV kaabel

Projekteeritav liitumiskilp maanduskontuuriga

Plaani koostas: Enersense AS Sander Kotter [email protected] +372 5547 836

Tingmärgid asendiplaanil

Mõõtkava: 1:500 (A3)

Ala pindala ruutmeetrites m2

Katastriüksse tunnus, nimi ja sihtotstarve

Kinnistu registriosa number

Kasutusala pos nr. (plaanil)

Jrk nr.

47 m268001:002:0670 9 Ääsmäe-Haapsalu-Rohuküla tee

Transpordimaa 100%

14361650Pos 11

Projekt: JT3260 Töö nr: ENS-25-175

ISIKLIKU KASUTUSÕIGUSE SEADMISE PLAAN

Pos 2

Pos 1

6 m268001:001:0124 9 Ääsmäe-Haapsalu-Rohuküla tee L5

Transpordimaa 100% 2989932Pos 22
