Kingu 6, Lagedi, ehitusloa taotlus nr. 2511271/25623- Nõrkvoolupaigaldise ja sideosa märkused

102503_PP_EN-4-01_Asend.pdf

Tingmärgid:

Projekteeritud toitekaabel, AXPK-Plus 4G50, kaablikaitsetorus 450N, Ø110mm Projekteeritud toitekaabel, AXPK-Plus 5G35, kaablikaitsetorus 450N, Ø75mm

Projekteeritud välisvalgustuse toitekaabel MCMK-HF 2x2.5/2.5, kaablikaitsetorus 450N, Ø50mm

W

W1.1

W1.2

/ / Projekteeritud sidekanalisatsioon, multitoru 4x14/10

Projekteeritud optikakaev 800mm, plast

Projekteeritud välisvalgusti, 3000K, IP66

Projekteeritud lipumasti valgustus, süvistatud pinnasesse, 3000K, suunatav valgusvihk, IK10, IP66VV2

VV1

Perspektiivne Elektrilevi liitumiskilp

Projekteeritud 0.4kV välipaigaldise jaotuskeskus (pistikupesade jaotuskeskus) - VJK

Projekeritud maanduskontuur, Cu 1.5m

M1 Projekteeritud kooniline valgustusmast, 4m, betoonist jalandiga

nt. AEC Illuminazione, ARYA TP, 3000K, 26W

Projekteeritud 0.4kV jaotuskilp - JaotusJK

D50 D50 D50 Projekteeritud sidekanalisatsioon, nõrkvoolu kaablitele, Ø50mm, 450N

73 Projekteeritud valvekaamera

Projekteeritud kõlakoja fassaadi valgusti

VV3 Projekteeritud ülekäiguraja valgusti, h=6m, konsoolita, parempoolne optika, IP66

Projekteeritud ülekäiguraja valgusti toitekaabel AXPK 4x25, kaablikaitsetorus 750N, Ø75mmW1.3

W1.4 Projekteeritud pistikupesa pollari toitekaabel, MCMK-HF C Pro 2x2.5/2.5, kaablikaitsetorus 450N, Ø50mm

Projekteeritud pistikupesade paigalduspollar

VV4 Olemasoleva masti külge paigaldatav ülekäiguraja valgusti

12 .5 9

1

2

4

3 5

6

7

8

9 10

11

12

13

14

15

16

17 18

19

20

21

22

23

24 25

26

27

28

29

30

31

32

33

20.00

15 .73

18 .73

be too

n a ste

40 cm

38.95

WC WC

WC

0.78 1.2 6

775l

0.78 1.2 6

775l

0.78 1.2 6

775l

R5.00

10 .0 0

11.28

1.7 5

5.7 92.7

4

6.20

9.20

1.5 0

0.97 3.97

0.75

3.73

15.21 7.36

6.2 5

15.00

10 .0 0

R2.00

14.00

5.50

betoon astmed 40cm

11.82 5.42

11.9 1

INFOSTEND

Lohu tn

Li nn

u te e

Lohu tänav 65301:013:0508

Lohu tn 6 65301:013:0481

Lohu tn 5a 65301:001:5675

11302 Lagedi-Kostivere tee 65301:013:0507

Linnu tee T2 65301:013:0506

Linnu tee T4 65301:013:0453

Lohu tn 8 65301:013:0443

Küünisaare tänav 65301:013:0454

Lohu tn 7 65301:013:0442

Lohu tn 5 65301:013:0325

36.14 34.70-34.65Ø300 PP

36.09 34.75-34.64 Ø900 PP

35.92 34.93-34.82 Ø500 PP

S

LAG106

3 5. 84

3 5. 85

3 5. 92

3 5. 82

3 5. 77

35.96

3 5. 89

35.96

3 6. 00

3 6. 01

3 6. 00

3 6. 09

36.10

3 6. 14

3 6. 06

3 6. 16

3 6. 07

3 6. 04

3 6. 11

36.14 36.24

3 6. 05

35.97

3 6. 02

3 5. 91

3 5.8 9

3 5. 95

3 4. 63

3 5. 65

3 4. 69

3 5. 81

3 5. 86

3 5. 92

3 5. 67

3 4. 92

3 5. 83

3 5. 90

3 6. 05

Li nn

u te e

A

kr

kr aa

v

kr aa

v

kr aa

v

kr aa

v

kr kr

kr

X=6585850

K

V

K

SK SK

SK

3 6. 22

3 6. 06

3 6. 00

3 4. 80

3 5. 72

36.21

36.19

36.07

36.10

S

V

A

094K28

S

5, 00

945a+947

6,40

3, 00

4, 60

2, 10

19,60

30,00

3,15

42,00

3,50

3,15

1, 10

10,60

2,20 0,50

6,70

2,00

2, 50

2, 05

7, 507, 25

3,602,60

2,60

2

945a+947

2, 50

2,00

1, 00

1, 08

976

3,10

2, 00

4,00

4

KÕ LA KO D A

0, 50

3,00

92 1a

91 1

91 191 1

92 1a

91 1

92 1a

91 1

50 ,0 0

43 ,6 0

37 ,5 0

91 1

2, 00

2,00

D11

D1 1

D11

D11 D11

D 11

D11 D11

D11

2,00

1,40

0,30 0,60

2, 40

0,30

2,00

1,00

Y= 55

36 50

X=6585800

Kingu tn 6 65301:013:0473

Niidu tn 11 65301:013:0106

Niidu tn 5 65301:013:0038

Kingu tn 4 65301:013:0520

Niidu tn 9 65301:013:0498

Niidu tn 7 65301:001:4856

Niidu tn 7a 65301:001:4855

Kingu tänav 65301:013:0471

Kingu tn 10 65301:013:0034

113 02

L ag ed i- Ko

st iv er e te e

65 30

1:0 13 :0 50

7

35.92 35.80-35.77 Ø500 PP

D

Linnu tee T4 65301:013:0453

Linnu tee T2 65301:013:0506

20.09.25 35.30

tiik

37.27

37.19

3 6. 90

3 6. 92

3 6. 87

36.79

36.68

3 6.5

2

36.86

3 6.9

6

3 6.7 5

36.63 36.72

36.58 36.53

36.84

36.97

36.72

36.75

36.76

36.79

36.85 36.87

36.87

36.99

3 6.8

0

3 6.8 0

3 6.8

0

3 6. 74

3 6. 73

3 6. 87

3 6. 80

3 6. 79

3 6. 82

3 6. 85

3 7. 00

3 7. 02 3 7. 03

36.95

3 6. 64

3 6. 58

3 5. 94 3 6. 88

3 6. 71

3 6. 73

3 6. 76

3 6. 67

3 6. 81

3 6. 72

3 6. 71

3 5. 83

3 6. 73

3 6. 74

3 6. 59

3 6. 57 3

6. 77

36.94

36.81

36.65 36.80

36.75

36.65 36.72

3 6. 52

3 6. 21

3 6. 80

3 6. 73

3 6. 41

3 6. 89

3 7. 08

37.07

36.92

3 6. 93

37.01

36.70 37.02

36.75

37.00

36.74 36.78 36.67 36.52 36.49

36.45

36.59

36.71

36.64

36.74 36.80 36.68

36.56 36.50

36.61

36.65

36.79 36.91

36.85

36.34

37.04 36.92

36.78 36.70

37.13 37.19 37.07

36.92 36.88

37.17

37.27

37.18

37.01

37. 9

37.25

37.44

37.21

37.05

36.79

3 6. 61

36.78 37.29

37.23

3 6.8

3

37.19

37.30

37.27

37.06 37.04

37.06

37.67

36.47

36.52

36.36

36.42

36.47

35.57

3 6.5

7

3 6.7

0

3 6.7

0

36.83

36.74

36.73

36.48

36.6 7

36.87

36.82

3 6. 88

37 .07

36.49

3 6. 74

37.04

36.84

36.6 4

36.54

K

K K

K

V

K

Kingu tn

Li nn

u te e

A

A A

A

kill

kr

kraav

kr aa

v

kr aa

v

kr

A

36.90

H

3 7. 23

3 7. 29

Ø400 pp37.02 36.03-35.85

3 7. 04

3 6. 30

S

A

kr

kr aa

v

kr aa

v

3 7. 13

3 7. 02

3 6. 99

3 6. 20 3 6. 83

1,000,53

0,60

1, 50

2, 40

6, 80

1,30

0,50

0,60

Y= 55

36 50

11302 Lagedi-Kostivere tee 65301:013:0507

Li nn

u te e

VV1

/

W

W1.1 W1.1

W 1.2

VV2

W1.2

VV1

W1.2

W1.2 W 1.2

W1.2

73

Kinnistu liitumiskilp Elektrilevi AS õhuliini mastil Liitumiskilp Elektrilevi AS töövõtus

M1

W1.4

D50 D50 D50 D50 D50 D50

D5 0

VV3

W1.3

Olemasolev tänavavalgusti Projekteeritud ülekäiguraja valgusti toitepunkt

Olemasolev tänavalgusti, h=8m Olemasoleva masti külge paigaldada ülekäiguraja valgusti

W1.3

W 1.3

Olemasolev tänavavalgusti Projekteeritud ülekäiguraja valgusti toitepunkt

kõrgusele h=6m, konsooliga 0.5m

Projekteeritud Välipaigaldiste jaotuskeskus - VJK

Projekteeritud 0.4kV jaotuskilp - JaotusJK

M1

VV4 M1

VV1

W1.2

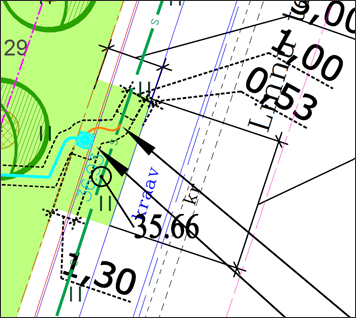

Ristumine olemasoleva truubiga Kõrgusmärk truubi alla 34.70, truup 300mm (Truubi peale 35.00) Elektrikaabli paigaldussügavus 0.7m, sügavusel 35.44 Olemasolev maapinna kõrgusmärk 36.14

Ristumine olemasoleva sidekaabliga Kõrgusmärk sidekaabli peale 34.76 Elektrikaabli paigaldussügavus 0.7m, sügavusel 35.44 Olemasolev maapinna kõrgusmärk 36.14

35.56

35.66

34.76

Multitoru katkestus sideühenduse tarbeks

Projekteeritud ELASA sidekaev nr. 094YK56

Töö nimetus: Aadress: Tellija: Joonis:

Mõõtkava:

Töö number: Joonise number:Eriala:

Versioon:Kuupäev:Projekteerija: Projektijuht: Kinnitas:

Staadium:

Fail:

Leht/Lehti:

Electrical Solutions

[email protected] Tel. +372 58415680

www.electricalsolutions.ee

102503_PP_EN-4-01_Asend

Lagedi kanti puhke- ja keskusala projekteerimine Harju maakond, Rae vald, Lagedi alevik, Kingu tn 6 Rae Vallavalitsus Nõrkvoolupaigaldise asendiplaan

1:500 R. Kuusemets R. Kuusemets M. Gulbis

1 1 PP 31.03.2026 v02

102503 EN 4-01

102503_PP_EN-Lagedi_v06.asice

Digiallkirjad

Allkirjade kehtivust ei ole kontrollitud.

ROBERT KUUSEMETS PNOEE-39208242220 2026-05-20 11:59:51

102503_PP_EN-0-01_TL.pdf

Electrical Solutions OÜ reg.nr: 14302992 MTR reg. TEL004167 MTR REG. FPR000601 +372 58 41 5680 www.electricalsolutions.ee [email protected]

Tellija: Rae Vallavalitsus

reg. kood: 75026106

Aadress: Aruküla tee 9, Jüri

Peaprojekteerija:

Reg. kood 14355215

Aadress Peterburi Tee 2f, 11415 Tallinn, Eesti

e-mail [email protected]

kontaktisik Aleksandr Tsygankov

tel. +372 5696 6352

Objekt : Lagedi kanti puhke- ja keskusala projekteerimine

Aadress : Harju maakond, Rae vald, Lagedi alevik, Kingu tn 6

Põhiprojekt

Töö nr 102503

Eriosa: EN- Nõrkvoolu paigaldis

Versioon: 01

Koostas : Robert Kuusemets

/Allkirjastatud digitaalselt/

Kinnitas : Meriliis Gulbis

Turvasüsteemide projekteerija, tase 6

Kutsetunnistus nr. 199514 /Allkirjastatud digitaalselt/

2026

102503_PP_EN-0-02_JL.pdf

Töö Lagedi kanti puhke- ja keskusala projekteerimine Töö nr. 102503

Tel. +372 58415680 [email protected] www.electricalsolutions.ee

Objekti aadress Harju maakond, Rae vald, Lagedi alevik, Kingu tn 6 Kuupäev 09.02.2026

Dokumendi nimetus Jooniste loetelu Staadium Põhiprojekt

Koostas Robert Kuusemets Leht/lehti 1 / 1

Kontrollis Meriliis Gulbis Versioon v03

Nr. Fail Nimetus Lehti Formaat Kuupäev Versioon

Dokumentatsioon

1. 102503_PP_EN-0-01_TL Tiitelleht 1 A4 28.01.2026 v02

2. 102503_PP_EN-0-02_JL Jooniste loetelu 1 A4 28.01.2026 v02

3. 102503_PP_EN-3-04_SK Seletuskiri 7 A4 28.01.2026 v02

Nõrkvoolu paigaldiste plaanid

4. 102503_PP_EN-4-01_Asend Nõrkvoolupaigaldiste asendiplaan 1 A1 28.01.2026 v02

5. 102503_PP_EN-5-01_EN Hoone nõrkvoolupaigaldise plaan 1 A3 28.01.2026 v02

Skeemid

6. 102503_PP_EN-7-01_VS Valvesüsteemi struktuurskeem 1 A4 28.01.2026 v02

7. 102503_PP_EN-7-02_EN Andmeside, videovalve ja erisüsteemide

struktuursekeem 1 A4 28.01.2026 v02

8. 102503_PP_EN-7-03_SID Sidekanalisatsiooni skeem 1 A4 09.02.2026 v01

Spetsifikatsioonid

9. 102503_PP_EN-8-01_SP Seadmete spetsifikatsioon 1 A3 28.01.2026 v02

102503_PP_EN-3-04_SK.pdf

Tel. +372 58415680 [email protected] www.electricalsolutions.ee

Töö Lagedi kanti puhke- ja keskusala projekteerimine Töö nr. 102503

Objekti aadress Harju maakond, Rae vald, Lagedi alevik, Kingu tn 6 Kuupäev 31.03.2026

Dokumendi nimetus Seletuskiri Staadium Põhiprojekt

Koostas Robert Kuusemets Leht/lehti 1 / 7

Kontrollis Meriliis Gulbis Versioon v02

Sisukord 1 NÕRKVOOLUPAIGALDIS................................................................................................................... 2

1.1 Üldandmed .............................................................................................................................. 2

1.1.1 Projekteerimistöö piiritlus ............................................................................................... 2

1.1.2 Lähteandmed ................................................................................................................... 2

1.1.3 Alusdokumendid .............................................................................................................. 2

2 Andmesidesüsteem ......................................................................................................................... 3

2.1 Sidevarustuse .......................................................................................................................... 3

2.2 Hoonesisene andmesideüsteem ............................................................................................. 4

3 Tulekahjusignalisatsioonisüsteem ................................................................................................... 5

4 Valvesüsteem .................................................................................................................................. 5

5 Eriotstarbelised süsteemid .............................................................................................................. 6

6 Videovalvesüsteem ......................................................................................................................... 6

7 Märgistamine .................................................................................................................................. 7

8 Testimine ......................................................................................................................................... 7

9 Nõrkvoolupaigaldise vastuvõtmine ................................................................................................. 7

Tel. +372 58415680 [email protected] www.electricalsolutions.ee

Töö Lagedi kanti puhke- ja keskusala projekteerimine Töö nr. 102503

Objekti aadress Harju maakond, Rae vald, Lagedi alevik, Kingu tn 6 Kuupäev 31.03.2026

Dokumendi nimetus Seletuskiri Staadium Põhiprojekt

Koostas Robert Kuusemets Leht/lehti 2 / 7

Kontrollis Meriliis Gulbis Versioon v02

1 NÕRKVOOLUPAIGALDIS

1.1 Üldandmed

1.1.1 Projekteerimistöö piiritlus Käesolev põhiprojektiga on lahendatud Lagedil Rae vallas Harjumaal asuva Kingu tn 6 (65301:013:0473) kinnistule rajatava külaväljaku ja kõlakoja nõrkvoolupaigaldis. Põhimõtteline lahendus antakse: järgnevatele süsteemidele

• Andmesidesüsteemile (LAN)

• Valvesüsteem (VS)

• Tulekahjusignalisatsiooni süsteem (ATS)

• Sidevarustus

1.1.2 Lähteandmed • Arhitetuurne eelprojekt

• Tellija lähteülesanne

• Elasa AS tehnilised tingimused nr. TT5121

1.1.3 Alusdokumendid • Ehitusseadustik

• Elektroonilise side seadus

• Seadme ohutuse seadus

• Siseministri 21. jaanuari 2013.a määrus nr.1 „Nõuded tulekahjusignalisatsioonisüsteemile ja ehitistele, kust tuleb automaatse tulekahjusignalisatsioonisüsteemi tulekahjuteade edastada Häirekeskusesse, ning tulekahjuteate edastamise ja sellest loobumise kord“

• CEN/TS-54-14: „Automaatne tulekahju-signalisatsioonisüsteem. Planeerimise, projekteerimise, paigaldamise, üleandmise-vastuvõtu, kasutamise ja hoolduse eeskirjad“;

• Tuleohutuse seadus (RTI, 31.05.2010, 24, 116, redaktsioon 18.01.2016)

• Helindussüsteemid: CEN/TS 54-32:2015 „Fire detection and fire alarm systems – Part 32: Planning, design, installation, commissioning, use and maintenance of voice alarm systems“,

• ENS-EN 50849: „Häireteadustuse helisüsteemid“;

• EVS 932:2017 „Ehitusprojekt“;

• EVS-EN 50173: „Information technology - Generic cabling systems“

• EVS-EN 50174: „Information technology - Cabling installation“

• EVS-EN 50310: „Application of equipotential bonding and earthing in buildings with information technology equipment“

• EVS-HD 60364; EVS-IEC 60364 Ehitiste elektripaigaldised; Madalpingelised elektripaigaldised;

• EVS-EN 61386 „Elektrijuhistike torusüsteemid“

• EVS 812 “Ehitiste tuleohutus“

• EVS 812-1: Ehitiste tuleohutu. Osa 4 Tööstus- ja laohoonete ning garaažide tuleohutus

• Ehitisele esitatavad tuleohutusnõuded (Siseministri määrus 17, 01.03.2021)

• Hoone tehnosüsteemide kvaliteedi üldnõuded II osa. RYL2002

Dateerimata viidete korral kehtib viidatud dokumendi uusim väljaanne koos võimalike muudatustega.

Nõrkvoolusüsteemide ehitusel tuleb jälgida “Hoone tehnosüsteemide RYL 2002 II. osa” üldisi

kvaliteedinõudeid. Paigaldatavad nõrkvooluseadmed peavad vastama antud valdkonnas kehtivate EL

Tel. +372 58415680 [email protected] www.electricalsolutions.ee

Töö Lagedi kanti puhke- ja keskusala projekteerimine Töö nr. 102503

Objekti aadress Harju maakond, Rae vald, Lagedi alevik, Kingu tn 6 Kuupäev 31.03.2026

Dokumendi nimetus Seletuskiri Staadium Põhiprojekt

Koostas Robert Kuusemets Leht/lehti 3 / 7

Kontrollis Meriliis Gulbis Versioon v02

direktiivide alusel kehtestatud tootestandardite nõuetele ning omama CE vastavusmärki, lähtudes

„Toote nõuetele vastavuse tõendamise seaduse” nõuetest.

2 Andmesidesüsteem

2.1 Sidevarustuse Projekteeritud kõlakoja sidevarustus rajatakse vastavalt ELASA AS tehnilistele tingimustele nr. TT5121

Liitumispunktis on määratud ELASA sidekaev 094K28, milles asub kaablimuhv 094M18.

Projekti raames nähakse ette sidekaevu (Vesimentor) rajamine tähisega 094YK56 ELASA sidetrassi

vahetusse lähedusse.

Olemasoleva sidetrassil 4-avalise multitorul katkestada teine miktoru (oranž).

Alates projekteeritud sidekaevust paigaldada 4-avaline multitoru mis ühendada kokku katkestatud

olemasoleva multitoruga. Ühendusskeem:

• Projekteeritud multitoru oranž->olemasolev oranž

• Projekteeritud multitoru pruun->olemasolev oranž Torujätkud tähistada vastavalt ELASA juhistele: 094L02YH05YR01 ja 094L02YH05YR02

Projekteeritud sidekaevus mikrotorud nr 1 ja 3 sulgeda hermeetriliselt.

Alates projekteeritud sidekaevust paigaldada 4x14/10 multitoru kuni kõlakoja panipaika.

Paigaldada 48-kiuline (min. Ø6mm, TIA värvikoodiga) optiline sise-välikaabel alates sidekaevust

094K28 kuni projekteeritud sidekaevuni 094YK56 ning sealt edasi kaabel kuni projekteeritava kõlakoja

panipaika, paigalduseks kasutada 2. mikrotoru (oranž).

Sidekaevu 094K28 jätta kaablivaru 15m ja sidekaevu 094YK56 jätta kaablivaru 30m

Kaabli paigaldustööd ELASA trassis teostab AS Connecto Eesti, kui ei ole teistsuguseid kokkuleppeid

trassi haldajaga (AS Connecto Eesti).

Paigaldatud sidekaev, ELASA mikrotorus ja kaevudes olev kaabel jääb ELASA omandisse. Piiritluspunkt

on sidekaevu 094YK56 kaevusein.

ELASA sidetrassi asukoha muutmisel ja/või uue ELASA sidekaevu paigaldamisel kontrollida sidevõrgu

omanikult (ELASA) olemasoleva sidetrassi kasutusala ulatus, kasutusõigus ja ELASA sidetrassiga

seonduvate muudatuste tegemiseks täiendava seadustamise vajadus e-posti aadressil [email protected].

Seadustamine tellida ELASA poolt heaks kiidetud ettevõttelt. Täpsem info https://www.elasa.ee/.

Kaabli ühendamiseks kaablimuhvi 094M18 tuleb teenust pakkuval sideoperaatoril tellida ELASA’lt

klienditellimus KLT. Kiudude keevitamine teostada vastava kiudude jaotusskeemile (väljastatakse koos

KLT tööga).

ELASA sidetrassile paigaldatud sidekaevu ELASA nõuetekohane teostusjoonis, ELASA sidevõrguga

seonduva sidetrassi teostusjoonis või kulgemise skeem, seadustamise dokumendid (juhul, kui on

teostatud) ning multitoru- ja kaabliskeem edastada ELASA’le koos KLT tööga andmebaasi ELA-12

vahendusel.

Tel. +372 58415680 [email protected] www.electricalsolutions.ee

Töö Lagedi kanti puhke- ja keskusala projekteerimine Töö nr. 102503

Objekti aadress Harju maakond, Rae vald, Lagedi alevik, Kingu tn 6 Kuupäev 31.03.2026

Dokumendi nimetus Seletuskiri Staadium Põhiprojekt

Koostas Robert Kuusemets Leht/lehti 4 / 7

Kontrollis Meriliis Gulbis Versioon v02

Sidekanalisatsioon paigaldada haljasalal 0,7 m sügavusele ja teekatete all 1,0 m sügavusele. Haljasalal

kasutada sidekanalisatsioonitorusid survetugevusega 450N ning teekatete all kaitsetorusid

survetugevusega 750N.

Sidekanalisatsiooni ümber peab olema vähemalt 10 cm paksune liiva või sõelutud täitepinnase kiht, 30

cm kõrgusele torude peale paigaldada sidekaabli hoiatuslint.

2.2 Hoonesisene andmesideüsteem Hoone andmesidejaotla „RACK“ on ettenähtud kõlakoja panipaiga seinale.

Jaotlaks on 19’’ seadmekapp. Kapi ülaossa paigaldatakse optikapaneel ning vajalik hulk 24xRJ45 Cat.6a

paneele ja kaablijaotureid. Jaotlatesse on ette nähtud reservruum aktiivseadmete paigaldamiseks.

Nõrkvoolukeskus ühendada maanduslatiga juhtmega MK10 KORO.

Hoone side- ja arvutivõrk ehitatakse üles tsentraliseeritud tähtsüsteemi põhimõttel.

Horisontaalkaabeldus peab vastama standardisarja EVS-EN 50173 nõuetele. Üldkaabelduse pesad on

RJ45u Cat6 tüüpi. Hoonesse paigaldatakse varjestamata (Cat6a U/UTP) horisontaalkaabeldus.

Sidepesade paigaldamisel orienteeruda nendega samasse komplekti kuuluvate elektripaigaldise

pesade paiknemiskohtadele. Kõik vajalikud kaabliteed tuuakse elektripaigaldise projektis.

Ühenduspesad valida elektritoitepesadega kas samast tootesarjast. Ühiste ümbrisraamide ja

alustooside kasutamise küsimuses lepitakse kokku elektripaigaldise töövõtjaga.

Süsteemi testimisel tuleb lähtuda lisaks seletuskirjas toodud normdokumentidest ka Eesti Standardist

EVS-EN 50346 „Infotehnoloogia. Paigaldatud juhistiku testimine”. Andmeside võrgu testi peab

soovitatavalt teostama konkreetsest ehitusobjektist mittesõltuv ettevõte, juures peab viibima

paigaldaja esindaja.

Testimise tulemused esitatakse nii paberkandjal, kui ka digitaalselt. Testimine tuleb teostada nõuetele

vastava ja üldtunnustatud spetsiaalse kaabeldussüsteemile ettenähtud testriga, millele on

installeeritud kõige viimane saadaolev tarkvara versioon.

Paigaldatud kaablivõrgu komponendid varustatakse tähistusega. Komponentidele kantud tähised

peavad olema vee- ja kulumiskindlad. Tähised peavad olema loetavad ja kehtib lisaks korrektse

väljanägemise nõue.

Kaablite läbiviigud tuletõkkeseintes tihendada tuldtõkestava vahendiga vastavalt seina

tulepüsivusastmele.

Tel. +372 58415680 [email protected] www.electricalsolutions.ee

Töö Lagedi kanti puhke- ja keskusala projekteerimine Töö nr. 102503

Objekti aadress Harju maakond, Rae vald, Lagedi alevik, Kingu tn 6 Kuupäev 31.03.2026

Dokumendi nimetus Seletuskiri Staadium Põhiprojekt

Koostas Robert Kuusemets Leht/lehti 5 / 7

Kontrollis Meriliis Gulbis Versioon v02

3 Tulekahjusignalisatsioonisüsteem Antud hoonel puudub nõue paigaldada automaatne tulekahjusignalsiatsiooni süsteem.

Hoone varustada autonoomsete optiliste suitsuanduritega, millel on sisseehitatud sireenalus.

Kõlakoja kasutusviis I ning pindala ruutmeetrites ca 100m2.

Vastavalt sellele, ei ole nõutud paigaldada hoonele automaatset tulekahjusignalsiatsiooni süsteemi,

ning võib paigaldada autonoomsed suitsuandurid.

Kuid hoone turvataseme ning ohutuse eesmärgil on ettenähtud kasutada konventsionaalseid

sireenalusega optilisi suitsuandureid, mis ühendada hoone üldise valvesüsteemiga, et suitsuanduri

häire oleks kajastatud valvesüsteemis ning tulekahju häire edastataks häiresüsteemi.

4 Valvesüsteem Valvesignalisatsioon on projekteeritud ja see tuleb ehitada vastavalt Eesti standardile EVS-EN 50130

„Häiresüsteemid. Üldised nõuded“, EVS-EN 50131 „Häiresüsteemid - Sissetungimishäire süsteemid".

Valvesignalisatsiooni eesmärk on tuvastada lubamatu sisenemine valvatavale alale vahetult

sisenemise järel ja edastada viivitamata häire valvepersonalile ja turvateenust osutava firma

häirekeskusele.

Valvesüsteemi peab integreerima Rae vallvalituse pilvesüsteemi Integrity.

Valvesüsteemiga hõlmatakse kõlekoja panipaik viisil, mis ei võimalda valvestatud alale siseneda või

seal liikuda häiresignaali tekitamata.

Valveala varustatakse LCD sõrmistikuga.

Valvesüsteemina osana on ettenähtud kasutada IR infrapuna antimask (AM) liikumisandureid ja ukse

magnetkontakt andureid. Samuti valvesüsteemiga ühendada konventsionaalsed sireenalusega

suitsuandurid.

Keskseadme ja laiendusmoodulite põhitoide lahendatakse tugevvooluprojektiga, milles nähakse ette

toitekaablite ja kaitselülitite paigaldamine. Valvesignalisatsioonisüsteemile tuleb tagada reservtoide

min 24-ks tunniks akumulaatorite.

Süsteemi keskseade peab omama LAN liidest ja võimaldama TCP/IP kaudu kaughalduse teostamist.

Häireedastus teostatakse Tellija poolt määratletud viisil ja Tellija poolt määratud kohta.

Hoones lubatav kaablite tuletundlikkus Dca-s2, d2, a2.

Kaabeldus

Iga anduri asukohta paigaldatakse laiendusmoodulist/keskseadmest/kontrollerist 4-sooneline

signalisatsioonikaabel võimalusega lülitada andurid eraldi tsooni, tagades nende ühendamise ja

programmeerimise vastavalt Haldaja juhistele.

Iga läbipääsupunktini paigaldatakse uksekontrollerist J-Y(St)H tüüpi 10p signalisatsioonikaabel, mis

otsastatakse ukse juures klemmliistuga harukarbis. Iga kaardilugeja paigaldatakse harukarbist eraldi 6-

sooneline kaabel, uksemagnetite ühendamiseks on plaanis kasutada lukukaabli vabasid kaabli sooni.

Tel. +372 58415680 [email protected] www.electricalsolutions.ee

Töö Lagedi kanti puhke- ja keskusala projekteerimine Töö nr. 102503

Objekti aadress Harju maakond, Rae vald, Lagedi alevik, Kingu tn 6 Kuupäev 31.03.2026

Dokumendi nimetus Seletuskiri Staadium Põhiprojekt

Koostas Robert Kuusemets Leht/lehti 6 / 7

Kontrollis Meriliis Gulbis Versioon v02

Uksesisesed elektrilukkude kaablid tarnitakse ukse töövõtus. Läbipääsusüsteemi töövõtus on ukseluku

kaablite paigaldamine ukselengist kuni ukse harukarbini (vajadusel ka jätkamine jootühendusena ja

sellega seotud materjalid).

Sõrmistike, laiendusmoodulite ja uksekontrollerite asukohtade vahel paigaldatakse kaabel 4x2x0.5

UTP Cat6. Integreeritud süsteemi kaablid, mis ei paikne kaabliredelitel või –rennides, paigaldatakse

varjatult. Pinnapealset kaabeldust kasutatakse tehnilistes ruumides. Pinnapealsed kaablid

paigaldatakse kaablikaitsetorus.

Paigaldatavad kaablid on halogeenivabad.

5 Eriotstarbelised süsteemid Projektiga on ettenähtud rajada valmidus heli- ja valgussüsteemidega ühendamiseks ja riputamiseks.

Kõlakoja laekonstruktsiooni alla paigaldatakse spetsiaalsed riputustalad (alumiiniumist või terasest

trussid), mis võimaldavad turvaliselt kinnitada nii kõlareid kui ka prožektoreid.

Helindussüsteemi kõlarite tarbeks paigaldada XLR-kaablid trussidele ning teine ots hoone

andmesidejaotlasse „rack“, XLR kaablid otsastada XLR ühenduspesadega.

Helimonitori tarbeks paigaldada kõlakoja tagumisse otsa vähemalt kaks XLR pesa, kaabeldus koondub

hoone andmesidejaotlasse „Rack“, millest on võimalik kaablid ühendada helipuldiga kasutades XLR

patch kaableid.

Valgusprožektorite ühendusvalmiduse tagamiseks DMX tüüpi ühenduspesad trussidele, mille teine

ühenduspesa on ettenähtud valguspuldi asukohale (või racki, täpsustub põhiprojekti staadiumis).

DMX-ahel on planeeritud järjestikuse ühendusega.

6 Videovalvesüsteem Projektiga on ettenähtud videovalvesüsteem hoone perimeetrile ning haljasala valgustusmastidele. Videokaameratega jälgitavad alad:

• Hoone perimeeter ( 3 kaamerate)

• Haljasala valgustusmastidele (3 kaamerat)

• Hoone sisealad (2 kaamerat)

Kaabeldus

Videovalvesüsteemi kaablid otsastatakse RJ45u Cat6a pistikustega kaamerate juures.

Kaamerad on ettenähtud PoE toitesüsteemile.

Videovalvesüsteemi salvesti on ettenähtud paigaldada hoone nõrkvoolu kappi „Rack“.

Kaamerad peavad olema IP66 ning vandaalikindlusega IK10.

Tel. +372 58415680 [email protected] www.electricalsolutions.ee

Töö Lagedi kanti puhke- ja keskusala projekteerimine Töö nr. 102503

Objekti aadress Harju maakond, Rae vald, Lagedi alevik, Kingu tn 6 Kuupäev 31.03.2026

Dokumendi nimetus Seletuskiri Staadium Põhiprojekt

Koostas Robert Kuusemets Leht/lehti 7 / 7

Kontrollis Meriliis Gulbis Versioon v02

7 Märgistamine Kõik kaablid märgistatakse kummalgi otsal samasisulise märgistusega selgelt ümbritsevatele mõjudele vastupidavate kaablimärkidega/sedelitega. Kõik märgistused peavad olema abivahenditeta loetavad ja vastama paigaldise joonistel ja skeemidel antud tähistustele.

Paigaldatavad harukarbid tuleb tähistada ja märgistada ümbritsevatele mõjudele vastupidavate märkidega/sedelitega.

Pesade ja komponentide märgistused peavad olema abivahenditeta loetavad ja vastama paigaldise joonistel ja skeemidel antud tähistustele. Märgistada tuleb kõik pesad ühenduspaneelidel.

Kõik märgistused peavad olema eestikeelsed. Jaotlatesse paigaldatakse nende põhimõtteskeemid.

8 Testimine Paigaldatud üldkaabeldusevõrgu kohta tuleb koostada teostusjoonised ja mõõdistusprotokollid standardis EVS-EN 50173 ja EVS-EN 50174 esitatud parameetrite ja metoodika järgselt. Mõõdistustulemused tuleb esitada paberkandjal koondprotokollina ja detailselt digitaalsel kujul (arvutifailis). Võrgu mõõtmisprotokoll tuleb anda üle Osalejale peale mõõtmiste lõpetamist ja enne vastuvõtukontrolli.

Kõik nõrkvoolusüsteemid tuleb testida enne üleandmist vastavalt nende tootja poolt ette nähtud protseduuridele. Toimunud katsetuste kohta tuleb koostada asjakohased protokollid.

9 Nõrkvoolupaigaldise vastuvõtmine Töövõtja peab varustama ehitusetööde Tellija (Haldaja) esindaja süsteemide valmiduse sertifikaadi, süsteemi kasutus- ja hooldusjuhenditega, hoolduseks vajalike andurite, alarmseadmete, käsiteadustite registriga, mis on vastavuses keskseadmes kirjeldatuga, sisend- ja väljundmoodulite rakendustabeliga/ teeninduse ajakavaga, kasutaja ülevaatusprogrammiga, seadmete tehniliste spetsifikaatidega, katseprotokollidega, süsteemi koodidega (nt. master/installer code jmt), võrkude mõõteprotokollidega ja süsteemi teostusjoonistega.

Töövõtja peab korraldama Haldaja esindajatele nõrkvoolusüsteemide ekspluateerimiseks vajalikud koolitused, mis hõlmavad s.h. süsteemide kasutamist ja kasutaja ülevaatusprogrammi defektide tuvastamiseks. Koolituste toimumine fikseeritakse kirjalikus protokollis.

102503_PP_EN-4-01_Asend.pdf

Tingmärgid:

Projekteeritud toitekaabel, AXPK-Plus 4G50, kaablikaitsetorus 450N, Ø110mm Projekteeritud toitekaabel, AXPK-Plus 5G35, kaablikaitsetorus 450N, Ø75mm

Projekteeritud välisvalgustuse toitekaabel MCMK-HF 2x2.5/2.5, kaablikaitsetorus 450N, Ø50mm

W

W1.1

W1.2

/ / Projekteeritud sidekanalisatsioon, multitoru 4x14/10

Projekteeritud optikakaev 800mm, plast

Projekteeritud välisvalgusti, 3000K, IP66

Projekteeritud lipumasti valgustus, süvistatud pinnasesse, 3000K, suunatav valgusvihk, IK10, IP66VV2

VV1

Perspektiivne Elektrilevi liitumiskilp

Projekteeritud 0.4kV välipaigaldise jaotuskeskus (pistikupesade jaotuskeskus) - VJK

Projekeritud maanduskontuur, Cu 1.5m

M1 Projekteeritud kooniline valgustusmast, 4m, betoonist jalandiga

nt. AEC Illuminazione, ARYA TP, 3000K, 26W

Projekteeritud 0.4kV jaotuskilp - JaotusJK

D50 D50 D50 Projekteeritud sidekanalisatsioon, nõrkvoolu kaablitele, Ø50mm, 450N

73 Projekteeritud valvekaamera

Projekteeritud kõlakoja fassaadi valgusti

VV3 Projekteeritud ülekäiguraja valgusti, h=6m, konsoolita, parempoolne optika, IP66

Projekteeritud ülekäiguraja valgusti toitekaabel AXPK 4x25, kaablikaitsetorus 750N, Ø75mmW1.3

W1.4 Projekteeritud pistikupesa pollari toitekaabel, MCMK-HF C Pro 2x2.5/2.5, kaablikaitsetorus 450N, Ø50mm

Projekteeritud pistikupesade paigalduspollar

VV4 Olemasoleva masti külge paigaldatav ülekäiguraja valgusti

12 .5 9

1

2

4

3 5

6

7

8

9 10

11

12

13

14

15

16

17 18

19

20

21

22

23

24 25

26

27

28

29

30

31

32

33

20.00

15 .73

18 .73

be too

n a ste

40 cm

38.95

WC WC

WC

0.78 1.2 6

775l

0.78 1.2 6

775l

0.78 1.2 6

775l

R5.00

10 .0 0

11.28

1.7 5

5.7 92.7

4

6.20

9.20

1.5 0

0.97 3.97

0.75

3.73

15.21 7.36

6.2 5

15.00

10 .0 0

R2.00

14.00

5.50

betoon astmed 40cm

11.82 5.42

11.9 1

INFOSTEND

Lohu tn

Li nn

u te e

Lohu tänav 65301:013:0508

Lohu tn 6 65301:013:0481

Lohu tn 5a 65301:001:5675

11302 Lagedi-Kostivere tee 65301:013:0507

Linnu tee T2 65301:013:0506

Linnu tee T4 65301:013:0453

Lohu tn 8 65301:013:0443

Küünisaare tänav 65301:013:0454

Lohu tn 7 65301:013:0442

Lohu tn 5 65301:013:0325

36.14 34.70-34.65Ø300 PP

36.09 34.75-34.64 Ø900 PP

35.92 34.93-34.82 Ø500 PP

S

LAG106

3 5. 84

3 5. 85

3 5. 92

3 5. 82

3 5. 77

35.96

3 5. 89

35.96

3 6. 00

3 6. 01

3 6. 00

3 6. 09

36.10

3 6. 14

3 6. 06

3 6. 16

3 6. 07

3 6. 04

3 6. 11

36.14 36.24

3 6. 05

35.97

3 6. 02

3 5. 91

3 5.8 9

3 5. 95

3 4. 63

3 5. 65

3 4. 69

3 5. 81

3 5. 86

3 5. 92

3 5. 67

3 4. 92

3 5. 83

3 5. 90

3 6. 05

Li nn

u te e

A

kr

kr aa

v

kr aa

v

kr aa

v

kr aa

v

kr kr

kr

X=6585850

K

V

K

SK SK

SK

3 6. 22

3 6. 06

3 6. 00

3 4. 80

3 5. 72

36.21

36.19

36.07

36.10

S

V

A

094K28

S

5, 00

945a+947

6,40

3, 00

4, 60

2, 10

19,60

30,00

3,15

42,00

3,50

3,15

1, 10

10,60

2,20 0,50

6,70

2,00

2, 50

2, 05

7, 507, 25

3,602,60

2,60

2

945a+947

2, 50

2,00

1, 00

1, 08

976

3,10

2, 00

4,00

4

KÕ LA KO D A

0, 50

3,00

92 1a

91 1

91 191 1

92 1a

91 1

92 1a

91 1

50 ,0 0

43 ,6 0

37 ,5 0

91 1

2, 00

2,00

D11

D1 1

D11

D11 D11

D 11

D11 D11

D11

2,00

1,40

0,30 0,60

2, 40

0,30

2,00

1,00

Y= 55

36 50

X=6585800

Kingu tn 6 65301:013:0473

Niidu tn 11 65301:013:0106

Niidu tn 5 65301:013:0038

Kingu tn 4 65301:013:0520

Niidu tn 9 65301:013:0498

Niidu tn 7 65301:001:4856

Niidu tn 7a 65301:001:4855

Kingu tänav 65301:013:0471

Kingu tn 10 65301:013:0034

113 02

L ag ed i- Ko

st iv er e te e

65 30

1:0 13 :0 50

7

35.92 35.80-35.77 Ø500 PP

D

Linnu tee T4 65301:013:0453

Linnu tee T2 65301:013:0506

20.09.25 35.30

tiik

37.27

37.19

3 6. 90

3 6. 92

3 6. 87

36.79

36.68

3 6.5

2

36.86

3 6.9

6

3 6.7 5

36.63 36.72

36.58 36.53

36.84

36.97

36.72

36.75

36.76

36.79

36.85 36.87

36.87

36.99

3 6.8

0

3 6.8 0

3 6.8

0

3 6. 74

3 6. 73

3 6. 87

3 6. 80

3 6. 79

3 6. 82

3 6. 85

3 7. 00

3 7. 02 3 7. 03

36.95

3 6. 64

3 6. 58

3 5. 94 3 6. 88

3 6. 71

3 6. 73

3 6. 76

3 6. 67

3 6. 81

3 6. 72

3 6. 71

3 5. 83

3 6. 73

3 6. 74

3 6. 59

3 6. 57 3

6. 77

36.94

36.81

36.65 36.80

36.75

36.65 36.72

3 6. 52

3 6. 21

3 6. 80

3 6. 73

3 6. 41

3 6. 89

3 7. 08

37.07

36.92

3 6. 93

37.01

36.70 37.02

36.75

37.00

36.74 36.78 36.67 36.52 36.49

36.45

36.59

36.71

36.64

36.74 36.80 36.68

36.56 36.50

36.61

36.65

36.79 36.91

36.85

36.34

37.04 36.92

36.78 36.70

37.13 37.19 37.07

36.92 36.88

37.17

37.27

37.18

37.01

37. 9

37.25

37.44

37.21

37.05

36.79

3 6. 61

36.78 37.29

37.23

3 6.8

3

37.19

37.30

37.27

37.06 37.04

37.06

37.67

36.47

36.52

36.36

36.42

36.47

35.57

3 6.5

7

3 6.7

0

3 6.7

0

36.83

36.74

36.73

36.48

36.6 7

36.87

36.82

3 6. 88

37 .07

36.49

3 6. 74

37.04

36.84

36.6 4

36.54

K

K K

K

V

K

Kingu tn

Li nn

u te e

A

A A

A

kill

kr

kraav

kr aa

v

kr aa

v

kr

A

36.90

H

3 7. 23

3 7. 29

Ø400 pp37.02 36.03-35.85

3 7. 04

3 6. 30

S

A

kr

kr aa

v

kr aa

v

3 7. 13

3 7. 02

3 6. 99

3 6. 20 3 6. 83

1,000,53

0,60

1, 50

2, 40

6, 80

1,30

0,50

0,60

Y= 55

36 50

11302 Lagedi-Kostivere tee 65301:013:0507

Li nn

u te e

VV1

/

W

W1.1 W1.1

W 1.2

VV2

W1.2

VV1

W1.2

W1.2 W 1.2

W1.2

73

Kinnistu liitumiskilp Elektrilevi AS õhuliini mastil Liitumiskilp Elektrilevi AS töövõtus

M1

W1.4

D50 D50 D50 D50 D50 D50

D5 0

VV3

W1.3

Olemasolev tänavavalgusti Projekteeritud ülekäiguraja valgusti toitepunkt

Olemasolev tänavalgusti, h=8m Olemasoleva masti külge paigaldada ülekäiguraja valgusti

W1.3

W 1.3

Olemasolev tänavavalgusti Projekteeritud ülekäiguraja valgusti toitepunkt

kõrgusele h=6m, konsooliga 0.5m

Projekteeritud Välipaigaldiste jaotuskeskus - VJK

Projekteeritud 0.4kV jaotuskilp - JaotusJK

M1

VV4 M1

VV1

W1.2

Ristumine olemasoleva truubiga Kõrgusmärk truubi alla 34.70, truup 300mm (Truubi peale 35.00) Elektrikaabli paigaldussügavus 0.7m, sügavusel 35.44 Olemasolev maapinna kõrgusmärk 36.14

Ristumine olemasoleva sidekaabliga Kõrgusmärk sidekaabli peale 34.76 Elektrikaabli paigaldussügavus 0.7m, sügavusel 35.44 Olemasolev maapinna kõrgusmärk 36.14

35.56

35.66

34.76

Multitoru katkestus sideühenduse tarbeks

Projekteeritud ELASA sidekaev nr. 094YK56

Töö nimetus: Aadress: Tellija: Joonis:

Mõõtkava:

Töö number: Joonise number:Eriala:

Versioon:Kuupäev:Projekteerija: Projektijuht: Kinnitas:

Staadium:

Fail:

Leht/Lehti:

Electrical Solutions

[email protected] Tel. +372 58415680

www.electricalsolutions.ee

102503_PP_EN-4-01_Asend

Lagedi kanti puhke- ja keskusala projekteerimine Harju maakond, Rae vald, Lagedi alevik, Kingu tn 6 Rae Vallavalitsus Nõrkvoolupaigaldise asendiplaan

1:500 R. Kuusemets R. Kuusemets M. Gulbis

1 1 PP 31.03.2026 v02

102503 EN 4-01

102503_PP_EN-5-01_EN.pdf

VU -12 2

1

F

G

H

I

C

3

D

A

B

J

Lava/katusealune TagaruumPanipaik

Katusealune tantsuala

E

VU -2

Rack

73

AM

#

62

Läbiviik seinas, 200x200 Helitehniku töökoht ja racki kapi vahelistele kaablitele Läbiviik varustada lukustatavate luukidega mõlemalt poolt

Heli ja valgustehnik truss

XLR DMX RJ45

XLR DMX 33

XLR XLR RJ45

h=3500

RJ 45

73

62

Konventsionaalne optiline suitsuandur, sireenalusega

Videovalve torukaamera seinal, IP65, IK08

Valvesüsteemi välisireen

Valvesüsteemi keskseade, Inner Range, paigalduskastis Inner Range M

Infrapuna antimask liikumisandur

Koodsisestus sõrmistik

Magnetkontaktandur, süvispaigaldus Andmesidejaotla 600x600x12U, seinajaotla lukustatav

RJ45 andmesidepesa, 1ne, süvispaigaldus

RJ45 andmesidepesa, 1ne, pindpaigaldus

RJ45 andmesidepesa, 2ne, süvispaigaldus

Tingmärgid:

XLR 3-pin pistikupesa, emane, süvispaigaldus

XLR 3-pin pistikupesa, emane, pindpaigaldus

DMX 5-pin pistikupesa, pindpaigaldus

#

AM

h=1500

h=2200

h= 60

0

73 73

73 Videovalve kuppelkaamera laes, IK08

Kaamera lae talal

Töö nimetus: Aadress: Tellija: Joonis:

Mõõtkava:

Töö number: Joonise number:Eriala:

Versioon:Kuupäev:Projekteerija: Projektijuht: Kinnitas:

Staadium:

Fail:

Leht/Lehti:

Electrical Solutions

[email protected] Tel. +372 58415680

www.electricalsolutions.ee

102503_PP_EN-5-01_EN

Lagedi kanti puhke- ja keskusala projekteerimine Harju maakond, Rae vald, Lagedi alevik, Kingu tn 6 Rae Vallavalitsus Hoone nõrkvoolupaigaldise plaan

1:100 R. Kuusemets R. Kuusemets M. Gulbis

1 1 PP 28.01.2026 v02

102503 EN 5-01

102503_PP_EN-7-01_VS.pdf

102503_PP_EN-7-02_EN.pdf

600x600x12U, 19", panipaiga seinal lukustatav

Hoone andmesidejaotla "Rack"

Cu10- Maanduslatile

Teenusepakkuja sisestus

Toitepaneel 6xPP

13 14 16151210 17 181 2 8754 6 9 11 2421 22 2319 203

Teenusepakkuja seadmed ELASA sidekaabel2U

RJ45, 3tk

RJ45, 1tk

7xCat6a

Valvesüsteemi

24-Port Switch

ArtNet DMX paneel XLR audio paneel

XLR, 2tk

XLR, 3tk 5-Pin DMX512 kaabel

5xXLR 2x0.34mm2 mikrofoni kaabel

DMX DMX DMX

73 Fassaadil 3tk

73 Valgustus mastidel 3tk

Salvesti, 8 kanaliga, PoE

3xCat6a

3xCat6a välikaabel

UPS, 230V

RJ45 andmesidepesa, 1ne, süvispaigaldus

RJ45 andmesidepesa, 1ne, pindpaigaldus

RJ45 andmesidepesa, 2ne, süvispaigaldus

XLR 3-pin pistikupesa, emane, süvispaigaldus

XLR 3-pin pistikupesa, emane, pindpaigaldus

DMX 5-pin pistikupesa, pindpaigaldus

73 Videovalve kaamera

Tingmärgid: 73 Kõlakoja ruumides

2tk 2xCat6a

Töö nimetus: Aadress: Tellija: Joonis:

Mõõtkava:

Töö number: Joonise number:Eriala:

Versioon:Kuupäev:Projekteerija: Projektijuht: Kinnitas:

Staadium:

Fail:

Leht/Lehti:

Electrical Solutions

[email protected] Tel. +372 58415680

www.electricalsolutions.ee

102503_PP_EN-7-02_EN

Lagedi kanti puhke- ja keskusala projekteerimine Harju maakond, Rae vald, Lagedi alevik, Kingu tn 6 Rae Vallavalitsus Andmeside, videovalve ja erisüsteemide struktuursekeem

- R. Kuusemets R. Kuusemets M. Gulbis

1 1 PP 28.01.2026 v02

102503 EN 7-02

102503_PP_EN-7-03_SID.pdf

Projekteeritav kõlakoda

/ /

Projekteeritud ELASA sidekaev nr. 094YK56

Multitoru 4x14/10 ca85m

73

D5 0

D50 D50 D50

D5 0

D50 D50 D50

Kaabel kaitsetorus Cat6 väli Kaablikaitsetoru Ø50, 450N - ca 65m

Kaabel kaitsetorus 2x Cat6 väli Kaablikaitsetoru Ø50, 450N - ca 45m

73 Valvekaamera, kinnistatud valgustumstile

Projekteeritud kooniline valgustusmast, 4m

Tingmärgid:

Märkused: 1) Sidevarustuse kohta on ELASA AS poolt väljastatud elektroonilise side alased

tehnilised tingimused nr: TT5121

S S S S S S

Olemasolev ELASA 4-avaline multitoru

Projekteeritud multitoru trasside ühendamiseks

S S

Olemasolev ELASA sidekaev nr. 094K28, kaablimuhv nr. 094M18

Katkestada teine miktoru (oranž). Tähised jätkudele: 094L02YH05YR02 094L02YH05YR01

Olemasolev ELASA 4-avaline multitoruOlemasolev ELASA 4-avaline multitoru

Projekteeritav kõlakoda

Projekteeritud sidekanalisatsioon

Projekteeritud ELASA sidekaev nr. 094YK56

2) Sidevarustuse tarbeks paigaldada 48-kiuline FO SM kaabel teise mikrotorusse (oranž).

Töö nimetus: Aadress: Tellija: Joonis:

Mõõtkava:

Töö number: Joonise number:Eriala:

Versioon:Kuupäev:Projekteerija: Projektijuht: Kinnitas:

Staadium:

Fail:

Leht/Lehti:

Electrical Solutions

[email protected] Tel. +372 58415680

www.electricalsolutions.ee

102503_PP_EN-7-03_SID

Lagedi kanti puhke- ja keskusala projekteerimine Harju maakond, Rae vald, Lagedi alevik, Kingu tn 6 Rae Vallavalitsus Sidevarustuse skeem

- R. Kuusemets R. Kuusemets M. Gulbis

1 1 PP 31.03.2026 v02

102503 EN 7-03

102503_PP_EN-8-01_SP.pdf

Töö nr. 102503

Kuupäev 28.01.2026

Staadium Põhiprojekt

Lehti 1

Nr. Kogus Ühik

1 1 kmpl

2 1 kmpl

3 1 tk

4 2 tk

5 1 tk

6 1 tk

7 2 tk

8 1 kmpl

9 1 tk

10 1 tk

11 3 tk

12 2 tk

13 3 tk

14 3 tk

15 3 tk

16 3 tk

17 2 tk

18 200 m

19 200 m

20 100 m

21 200 m

22 20 m

23 80 m

24 20 m

25 100 m

26 85 m

27 1 tk

28 110 m

29 - m3

30 - m3

31 - m3

32 - m3

33 - m3

34 - m3

35 - m3

36 1 kmpl

37 1 kmpl

38 1 kmpl

39 1 kmpl

40 50 m

41 50 m

42 50 m

43 2 kmpl

Märkused:

Kogus täpsustatakse tööprojektis

Videovalve kuppelkaamera

Nt. Avigilon Alta A5 Dome

4.Kaablite täpsed kogused pakub töövõtja. Projektis on antud kaablite koguste hinnang.

3. Pakkumine peab sisaldama kõik vajalikud materjalid, ka muud abimaterjalid, mida spetsifikatsioonis ja plaanidel näidatud ei ole,

kuid mis on vajalikud tööde normaalseks teostamiseks ning süsteemi normaalseks funktsioneerimiseks pärast ehitustöid.

1. Enne lõpliku hinnapakkumise esitamist on töövõtjal vajalik tutvuda kogu projektiga ning võrrelda spetsifikatsioonis toodud

koguseid plaanidel ja skeemidel kirjeldatud kogustega. Erinevuste ja muude ebatäpsuste avastamisel võtta ühendust

projekteerijaga. Hinnapakkumise esitamisega kinnitab töövõtja, et kõik tööd on üheselt arusaadavad ning hinnapakkumises on

arvestatud ka kõikide kaasnevate töödega.

2. Ehitajal on õigus vahetada projektis toodud seadmed/tarvikud/tooted tehniliselt samaväärsete vastu eeldusel, et vahetus ei

halvenda kasutustingimusi ja ei suurenda kasutuskulutusi. Paigaldatavad seadmed/tarvikud/tooted kooskõlastada tellija

esindajaga. Vahetuse tulemuse eest kannab täit vastutust ehituse töövõtja.

Seadmete ja süsteemide markeeringud

Abimaterjalid ja väiketarvikud

Läbiviikude tihendused

Siseinstallatsiooni painduv PVC toru 20 mm jätkude ja põlvedega Kogus täpsustatakse tööprojektis

Metallist luuk 200x200, lukuga

Siseinstallatsiooni painduv PVC toru 25 mm jätkude ja põlvedega Kogus täpsustatakse tööprojektis

Siseinstallatsiooni painduv PVC toru 32 mm jätkude ja põlvedega

RJ45 andmesidepesa, 2ne, süvispaigaldus

Videovalve torukaamera hoone fassaadil, kmpl koos jalandiga fassaadile kinnitamiseks

Avigilon Alta A5 Bullet

Seadmetoosid ja harukarbid

Kogus täpsustatakse tööprojektis

Kaeviku rajamine Kogus täpsustatakse tööprojektis

Kogus täpsustatakse tööprojektis

Andmesidesüsteemi jaotla, 600x600x12U, lukustatav Jaotla sisu vastavalt skeemile

"102503_PP_EN-7-02_EN"

RJ45 andmesidepesa, 1ne, süvispaigaldus

RJ45 andmesidepesa, 1ne, pindpaigaldus

Valvesüsteemi integreerimine Rae vallvalituse pilvesüsteemi Integrity.

Valvesüsteemi sõrmistik, LCD ekraaniga

Valvesüsteemi sireen, välipaigaldis

Konventsionaalne optiline suitsuandur, sireenalusega

XLR pistikupesa 3-pin, emane, süvispaigaldus

Infrapuna antimask liikumisandur

Süvistatav magnetkontakt andur

Töö Lagedi kanti puhke- ja keskusala projekteerimine

Harju maakond, Rae vald, Lagedi alevik, Kingu tn 6

Seadmete spetsifikatsioon

Robert Kuusemets

Dokumendi nimetus

Koostas

Objekti aadress

Valvesüsteemi keskseade, Inner Range Itegrity

kmpl koos: Toiteploki, aku, paigalduskati (Inner range M) ning tarkvara/litsentsiga

MärkusMaterjal, toote kirjeldus

Kogus täpsustatakse tööprojektisPaekillustikust alust, fr. 4/63, E≥140 Mpa, h=20cm

Esmane tagasitäide, keskteraline liiv, h=20cm

Kaitsetoru sängituskiht, h=10cm- Keskteraline liiv

Tee mulle, keskteraline liiv / looduslik kruus või olemasolevpinnas,

millest eemaldatud mittesobiv materjal, h=30cm Kogus täpsustatakse tööprojektis

Dreenkiht, keskteraline liiv, h=20cm Kogus täpsustatakse tööprojektis

Kogus täpsustatakse tööprojektis

Valvesüsteemi kaabel CQR HF 6x0.22 Kogus täpsustatakse tööprojektis

Trassi mahamärkimine, kontrolltoimingud, teostusmõõdistus

Kogus täpsustatakse tööprojektis

Valvesüsteemi kaabel CQR HF 4x0.22

Sidekaabel Cat6a välikaabel

Sidekaabel Cat6a U/UTP Kogus täpsustatakse tööprojektis

Kogus täpsustatakse tööprojektis

XLR pistikupesa 3-pin, emane, pindpaigaldus

DMX pistikupesa 5-pin, pindpaigaldus

Sidekanalisatsioon d50mm, 450N, siledaseinaline Kogus täpsustatakse tööprojektis

Optiline sidekaabel 24x FO SM OS2 Kogus täpsustatakse tööprojektis

Multitoru 4x14x/10 tuvastustraadiga Kogus täpsustatakse tööprojektis

Optikakaev 800mm, plast, nt. Vesimentor

Valvesüsteemi kaabel CQR HF 2x0.22 Kogus täpsustatakse tööprojektis

DMX512 signaalikaabel, DMX 5-pin

XLR 2x0.34mm2 mikrofoni kaabel

Videovalve torukaamera valgustusmastile, kmpl koos masti kinnistustarvikutega

Nt. Avigilon Alta A5 Bullet

TT5121.asice

Digiallkirjad

Allkirjade kehtivust ei ole kontrollitud.

MARKO MITTAL PNOEE-38701312739 2026-04-01 08:30:13

094YK56.pdf

1/1

Powered by TCPDF (www.tcpdf.org)

TT5121.pdf

Eesti Lairiba Arenduse Sihtasutus Narva mnt 5 Tallinn 10117, Eesti telefon: 6310 555, e-post: [email protected] reg. nr. 90010094

ELASA Elektroonilise side alased tehnilised tingimused nr: TT5121

Taotleja: RIBBON CONSULT OÜ

Registrikood/isikukood: 14355215

Aadress: Harju maakond, Tallinn, Lasnamäe linnaosa, Peterburi tee 2f

Taotluse esitaja: EVGENY MAKSIMOV

Telefon: 56966352

E-post: [email protected]

Tellija: RIBBON CONSULT OÜ

Aadress: Peterburi tee 2f, Lasnamäe linnaosa, Tallinn, Harju maakond

Telefon: 58125434

E-post: [email protected]

Ehitise sihtotstarve: ehitusprojekt

Kingu tn 6, Lagedi kanti puhke- ja keskusala

Tehniliste tingimuste pikendamine, TT2319HR

Tingimused:

Liitumispunkt: ELASA sidekaev 094K28, milles kaablimuhv 094M18-1

• Valida sideteenust pakkuma hakkav sideoperaator ja kooskõlastada lahendus nendega.

• Tööde teostamine ELASA sidevõrgus võib toimuda vaid ELASA volitatud esindaja, AS Connecto Eesti, järelevalve töötaja juuresolekul.

• Paigaldada ELASA sidetrassile pealt paigaldatav sidekaev (Vesimentor). Kaevu tähis 094YK56.

• ELASA’le kuuluva sidekaevu paigaldamine Transpordiameti teemaale võib toimuda vaid kooskõlastatult Transpordiametiga.

• Juhul, kui kaevu paigaldamine ELASA sidetrassile ei ole Transpordiameti poolt lubatud, siis paigaldada kaev ELASA sidetrassi kõrvale.

• Rajada sidetoru (14/10) sidekaevuni 094YK56.

• Katkestada paigaldatud sidekaevus 094YK56 või selle kõrval ELASA 4-avalise multitoru 2.mikrotoru (oranž).

• Kaevu 094YK56 paigaldamisel ELASA sidetrassi kõrvale pikendada ELASA katkestatud oranže mikrotorusid 4-avalise multitoruga (14/10) paigaldatud sidekaevuni.

• Ühendada katkestatud oranžid mikrotorud paigaldatud multitoru mikrotorudega 2 (oranž) ja 4 (pruun). Mikrotorud 1 ja 3 sulgeda hermeetiliselt. Torujätkude tähised 094L02YH05YR01 ja 094L02YH05YR02

• Vähemalt 48-kiuline kaabel (min Ø6mm, TIA värvikoodiga) puhuda sidekaevude 094K28 ja 094YK56 vahelise 4-avalise multitoru 2.mikrotorusse (oranž). Lõigu tähis 094L02YH05.

• Kaabli paigaldustööd ELASA trassis teostab AS Connecto Eesti, kui ei ole teistsuguseid kokkuleppeid trassi haldajaga (AS Connecto Eesti).

• Sidekaevust 094YK56 puhuda kaabel edasi mööda paigaldatud sidetoru sihtkohta.

• Sidekaevu 094K28 jätta kaablivaru 15m ja sidekaevu 094YK56 jätta kaablivaru 30m.

• Paigaldatud sidekaev 094YK56, ELASA sidetrassi ja paigaldatud sidekaevu vaheline 4-avaline multitoru (juhul, kui on paigaldatud), ELASA sidekaevudes ja mikrotorus olev kaabel jääb kuuluma ELASA’le. Piiritluspunkt on sidekaevu 094YK56 kaevusein.

• Rohkem kui ühe sideühenduse rajamiseks tuleb paigaldada kliendikaev või kapp koos muhviga, kus saab teha hargnemise.

• ELASA sidetrassi asukoha muutmisel ja/või uue ELASA sidekaevu paigaldamisel kontrollida sidevõrgu omanikult (ELASA) olemasoleva sidetrassi kasutusala ulatus, kasutusõigus ja ELASA sidetrassiga seonduvate muudatuste tegemiseks täiendava seadustamise vajadus e-posti aadressil [email protected]. Seadustamine tellida ELASA poolt heaks kiidetud ettevõttelt. Täpsem info https://www.elasa.ee/.

• Juhul, kui Transpordiameti teemaal tehnovõrgu rajamise või rekonstrueerimise kooskõlastuse tingimuseks on 5-aastase garantii nõue teekatendi taastamisele (st ka tee taastamisprojektile), mis hõlmab mistahes defekte, vigu või muid (varjatud) puudusi, mis on tekkinud seoses tehnovõrgu rajamisega ja millega seoses

nõutakse tehnovõrgu omanikult (ELASA) vastavat garantiikirja, tuleb töid teostaval ettevõttel anda täpselt samasuguse ulatuse ja kehtivusega (5 aastat) garantii ELASA-le.

• Kaabli ühendamiseks kaablimuhvi 094M18-1 tuleb teenust pakkuval sideoperaatoril tellida ELASA’lt klienditellimus KLT.

• Kaabli ühendamise muhvi teostab AS Connecto Eesti.

• Kiudude keevitamine teostada vastavalt kiudude jaotusskeemile (väljastatakse koos KLT tööga).

• ELASA sidetrassile paigaldatud sidekaevu ELASA nõuetekohane teostusjoonis, ELASA sidevõrguga seonduva sidetrassi teostusjoonis või kulgemise skeem, seadustamise dokumendid (juhul, kui on teostatud) ning kaabli- ja toruskeem edastada ELASA’le koos KLT tööga andmebaasi EEDI vahendusel. Eesti Lairiba Arenduse Sihtasutuse (ELASA) elektroonilise sidevõrgu säilimiseks on vajalik ehitusprojektis ette näha järgmised punktid:

Liinirajatise kaitsevööndis on liinirajatise omaniku loata keelatud igasugune tegevus, mis võib ohustada liinirajatist (Elektroonilise side seadus, peatükk 11).

Liinirajatise kaitsevööndis töötamisel on pinnase töötlemisel keelatud mehhanismide/masinate kasutamine ja kõik tööd tuleb teostada käsitööna.

Ehitusprojekt esitada kooskõlastamiseks Eesti Lairiba Arenduse SA võrguhalduse infosüsteemi (ELVI) kaudu https://elvi.elasa.ee/.

Ehitusloakohustusega tehnorajatise ehitamine kaitsevööndis on lubatud ainult vastavalt kooskõlastatud ehitusprojektile KOV poolt väljastatud ehitusloa alusel.

Majandus- ja taristuministri 25.06.2015 määrusele nr 73 „Ehitise kaitsevööndi ulatus, kaitsevööndis tegutsemise kord ja kaitsevööndi tähistusele esitatavad nõuded“ vastava tegutsemisluba EstWin liinirajatise kaitsevööndis tegutsemiseks on vajalik taotleda järgmiste tööde tegemiseks:

mullatööde tegemine sügavamal kui 0,3 meetrit ja küntaval maal sügavamal kui 0,45 meetrit; mis tahes mäe-, laadimis-, süvendus-, lõhkamis-, üleujutus-, niisutus- ja maaparandustööd; puude istutamine ja langetamine; vees paikneva liinirajatise kaitsevööndis süvendustööde tegemine, veesõiduki ankurdamine ning

heidetud ankru, kettide, logide, traalide ja võrkudega liikumine, veesõidukite liiklustähiste ja poide paigaldamine ning jää lõhkamine ja varumine;

pinnases paikneva liinirajatise kaitsevööndis löökmehhanismidega töötamine, pinnase tihendamine või tasandamine, transpordivahenditele ja mehhanismidele läbisõidukohtade rajamine;

muu infrastruktuuri avarii kõrvaldamine. ELASA liinirajatise kaitsevööndis tegutsemiseks tegutsemisloa taotlemisest vaata: www.connecto.ee

Tööde teostamine Eesti Lairiba Arenduse Sihtasutuse sidevõrgu liinirajatiste kaitsevööndis võib toimuda kooskõlastatult AS Connecto Eesti järelevalvajaga.

Täiendav info telefonil +372 55609436

Käesolevad tehnilised tingimused väljastatud 04.11.2025 ning on kehtivad kuni 04.11.2026

Väljastaja: ELASA volitatud esindaja MARKO MITTAL


E-kiri.eml

From: Robert Kuusemets <[email protected]>
Sent: Wednesday, May 20, 2026 3:11 PM
To: Jana Prost <[email protected]>
Cc: katrinbaumann <[email protected]>; Aleksandr <[email protected]>
Subject: Kingu 6, Lagedi, Ehitusloa taotlus nr. 2511271/25623- Nõrkvoolupaigaldise ja sideosa märkused

Tere Jana,

Vastavalt Teie poolt esitatud sidevarustuse märkuste vastustele saadan uuendatud sidevarustuse osa joonised ülevaatamiseks.

Nüüd võiks olla kõik eeldustlikult korras.

Kui kõik sobib koostan lõpliku digikonteineri ja anna PTV-le teada, et saavad teostada vajalikud toimnguid projekti lõpetamiseks.

Märkused olid siin meil sellised:

Side

Kõik dimensioonide jooned kujutada pidevjoonena, et erineks avatud kaeviku kontuurist.

1. Robert- Uuendasin joonetüüpe ning nüüd on dimensioonide joonetüübid pidevjooned.

Tingmärkide loendis puudub oranži joone selgitus. Palun täiendada tingmärkide loendit või ühtlustada projekteeritud sidekanalisatsioon, multitoru 4x14/10 tingmärgiga. Tagada tehtud muudatus ka tehnovõrkude koondplaanil.

1. Robert- Korrigeerisin antud jubi värvi siniseks nagu ülejäänud siderajatis.

3. Kuna plaanil kujutatud projekteeritud sidetrass ei kuulu ainult ELASA’le, siis oleks korrektne IKÕ plaani tingmärkide selgitusest täiend (ELASA) ära võtta.

Robert- IKÕ plaanil on eemaldatud sidetrassil märge, et "ELASA".

Sidevarustuse IKÕ joonis nüüd viidud sidevarustuse projekti kataloogi.

Lugupidamisega

Robert Kuusemets

Electrical Solutions OÜ

tel. 58415680
