2. Koordinaadid L Est 97 süsteemis, kõrgused EH2000 süsteemis.

3. Olemasolevad polügonomeetriamärgid ehitustööde käigus kaitsta ja tagada säilimine.

MÄRKUSED:

1. Asendiplaani aluseks on TOP Geodeesia OÜ töö nr GD-20-712, 11.12.2020. a.

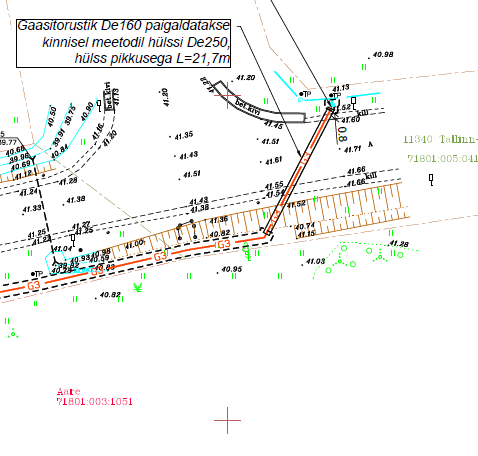

Gaasitorustik De160 paigaldatakse

kinnisel meetodil hülssi De250,

hülss pikkusega L=21,7m

Gaasitorustik De160 paigaldatakse

kinnisel meetodil hülssi De250,

hülss pikkusega L=24,8m

GA.1-Ühendus olemasoleva

gaasitorustikuga De160

Elekterkeevismuhv PE Ø160

Gaasitorustik De160 paigaldatakse

avatud meetodil hülssi De250,

hülss pikkusega L=21,0m

Gaasitorustik De160 paigaldatakse

avatud meetodil hülssi De250,

hülss pikkusega L=48,0m

GA.17-Maakraan DN50,

ühenduskoht kinnistusisese

gaasitorustikuga -

MG Inseneribüroo OÜ,

töö nr 0419

GA.16-Maakraan DN50,

ühenduskoht kinnistusisese

gaasitorustikuga -

MG Inseneribüroo OÜ,

töö nr 0419

GA15-El.keevisotsakork PE De160

GA.2-Suunamuutus 53°, Rmin=8m

GA.3-Suunamuutus 4°, Rmin=8m

GA.4-Suunamuutus 2°, Rmin=8m

GA.5-Suunamuutus 1°, Rmin=8m

GA.6-Suunamuutus 11°, Rmin=8m

GA.7-Suunamuutus 11°, Rmin=8m

GA.8-Suunamuutus 6°, Rmin=8m

GA.9-Suunamuutus 8°, Rmin=8m

GA10-Suunamuutus 10°, Rmin=8m

GA11-Suunamuutus 86°, Rmin=8m

GA12-Elekterkeevispõlv 90° Ø160

GA13-El.keeviskolmik PE Ø160-63

GA14-El.keeviskolmik PE Ø160-63

Gaasitorustik De160 paigaldatakse

kinnisel meetodil hülssi De250,

hülss pikkusega L=37,4m

orient 39.55 De160

38.83

39.63 1PL160

Joonise nr:

Staadium:

Mõõt:

Joonise nimetus:

Objekti asukoht:

Projekti nimetus:

Töö nr:

Tellija:

547120

Tööprojekt

GV02/1

1:500/1:50

Joonise nr:

Staadium:

Mõõt:

Joonise nimetus:

Objekti asukoht:

Projekti nimetus:

Töö nr:

Tellija:

547120

Tööprojekt

GV02/2

1:100/1:25

Haljasala

LÕIGE 1-1

Sõidutee Haljasala

S id

ek aa

be l

Kinnisel meetodil paigaldatava gaasitorustiku puurimiskaevik Gaasitorustik De160x14.6 PE paigaldatakse kinnisel meetodil

läbipuurimisega, hülsis De250 PE, L=21,7m Vastuvõtu kaevik

Te e

te lg

Märkelint 1. 6

Märkelint

2.4 0.6

1. 1

0.6 1 1.6

S õi du te e pi ir

S õi du te e pi ir

G A .2 -S uu na m uu tu s 53 °

71 80

1: 00

3: 07

32 k

in ni

st u

pi ir

M ün di

K ae

vi ku

p iir

K ae

vi ku

p iir

K ae

vi ku

p iir

K ae

vi ku

p iir

1. 83 2. 2

11.4 1.16.25

Joonise nr:

Staadium:

Mõõt:

Joonise nimetus:

Objekti asukoht:

Projekti nimetus:

Töö nr:

Tellija:

547120

Tööprojekt

GV05

1:100

SUVI

TALV

V

1

1

V

1

1

V

1

1

V

1

1

V

1

1

G 1 1

G 1 1

G

1

1

G

1

1

G

1

1

G

1

1

G

1

1

G

1

1

G

1

1

abs +40.15

0.00

1

5

P13

2







0 . 8

Gaasitorustik De160 paigaldatakse

kinnisel meetodil hülssi De250

Gaasitorustik De160 paigaldatakse

kinnisel meetodil hülssi De250

Gaasitorustik De160 paigaldatakse

avatud meetodil hülssi De250

Gaasitorustik De160 paigaldatakse

avatud meetodil hülssi De250

- Kaeviku tsoon

-Taastatav killustikkate

-Taastatav haljasala

TEE-EHITUSLIK OSA:

547120_TP_TL-5-01_Taastamisplaan.dwg

MÄRKUSED: 1. Käesoleva joonise koostamisel on aluseks võetud: - Maa-ala plaan tehnovõrkudega (TOP Geodeesia OÜ töö nr GD-20-712) 2. Koordinaadid L-EST 97 süsteemis, kõrgused EH2000 süsteemis. 3. Plaanil kujutatud tingmärgid viitavad objekti asukohale, kuid mitte nende tegelikele suurustele looduses. 4. Tööde teostamise käigus lähtuda olemasolevatest katete kõrgusarvudest. 5. Katete taastamise ulatused vastavalt plaanile. 6. Kui kaevetööde käigus rikutakse suuremat ala kui joonisel näidatud tuleb ka see nõuetekohaselt taastada. Taastatavad katted viia sujuvalt kokku olemasolevaga. Täiendavad taastamistööd teostada vastavalt kehtivatele juhistele ning täiendavalt kooskõlastada Transpordiametiga. 7. Kaeviku laius täpsustatakse ehituse käigus. 8. Kasvumulla huumuse sisaldus peab olema vähemalt 3%. Kasvumuld peab olema mineraalmuld (pH 4,0...7,5), mis ei tohi sisaldada kive, killustikku, umbrohujuuri ega taimedele kahjulikke ained ja tuleb tihendada nii, et ei tekkiks vajumisi ega vee lohkusid. Kasvumullana ei tohi kasutada külmunud pinnast. Olemasoleva ja taastatava haljasala piir tuleb ühtlustada ning taastada niidukõlblikuks. 9. Killustikust katendikihtide ehitamise juhis (Maanteeameti peadirektori 22.11.2016.a käskkiri nr 0215) 10. Joonisel on esitatud katendite taastamine vastavalt olemasolevale olukorrale. 11. S.Tunka kutsetunnistus nr.119121, väljaantud Eesti Ehitusinseneride Liidu poolt, kehtivusega 14.02.2022.

KASVUPINNAS (märkus nr. 8

15 cm

Olemasolev pinnas Kt=0.92

LIIV (Kt=0.92, Kf=0.5 m/ööp)

15 cm

MURU

LIIV (Kt=0.92, Kf=0.5 m/ööp) DN+20 cm

TAGASITÄIDE LIIVPINNASEST Kt=0.92, Kf>0.5m/ööp

projekteeritud gaasi-

torustik De160x14,6

0.5 0.5

Hoiatuslint

20 cm

20 cm

KILLUSTIK LA , segu nr 6, E>170 MPa

DREENKIHT LIIVAST (Kt=0.98, Kf>2 m/ööp)

TAGASITÄIDE LIIVAPINNASEST (Kt=0.98, Kf>0.5 m/ööp)

15 cm

30

projekteeritud gaasi-

0.3

0.5

0.3

0.5

Hoiatuslint

torustik De160x14,6

KESKLIIV (Kt=0.98, Kf>0.5 m/ööp)

OLEMASOLEV PINNAS Kt=0.95

Lõige 1-1

Vt. Joonis GV05

Alguskaevik

Alguskaevik

Vastuvõtu kaevik

Gaasitorustik De160 paigaldatakse

kinnisel meetodil hülssi De250

-Taastatav kraav

Vastuvõtu kaevikus

toimub torude ühendamine.

Olemasoleva kraavi võib tugistada

lihtsa vertikaallaudisest toestusega

või inventaarse kilptoestusega

(vt. Lisa 1)

Saatja: Anne Vesinurm <[email protected]>

Saadetud: 11.02.2021 12:52

Adressaat: Anne Vesinurm <[email protected]>

Teema: FW: Sõbra tee 4 ja 6 Saku vald gaasitorustiku projekt

Manused: image003.jpg; image004.jpg; image005.png; image006.png; image007.png;

image008.png; image009.jpg; 547120_TP_GV-4-01_Plaan_bind.dwg; 547120_TP_GV-6-

01_Pikiprofiil.dwg; 547120_TP_TL-5-01_Taastamisplaan_bind.dwg; 547120_TP_GV-4-

01_Plaan.pdf; 547120_TP_GV-6-01_Pikiprofiil.pdf; 547120_TP_GV-6-02_Pikiprofiil.pdf;

547120_TP_GV-6-03_Loige.pdf; 547120_TP_TL-5-01_Taastamisplaan.pdf; Lisa1_Nõlvade

toestus.pdf; IKÕ_Kanama tee.pdf; IKÕ_Tallinn-Saku-Laagri tee.pdf; IKÕ.dwg

From: Ave Talli <[email protected]> Sent: Thursday, February 11, 2021 10:34 AM To: MNT Teed <[email protected]> Subject: FW: Sõbra tee 4 ja 6 Saku vald gaasitorustiku projekt Tere Palun registreerida. Ave

From: [email protected] <[email protected]> Sent: Thursday, February 11, 2021 9:42 AM To: Ave Talli <[email protected]> Subject: RE: Sõbra tee 4 ja 6 Saku vald gaasitorustiku projekt Tere. Saadan joonised ja IKÕ joonised. Palume projektile kooskõlastust.

Lugupidamisega,

Natalia Doligoyda

OÜ DEM Projekt

[email protected]

Mob: +372 56502774

Tel: +372 6074162

From: Ave Talli <[email protected]> Sent: Tuesday, February 2, 2021 16:41 To: [email protected] Subject: RE: Sõbra tee 4 ja 6 Saku vald gaasitorustiku projekt

Tere Põhimõttelise asukohaga saaksime nõustuda. Edastan mõned ettepanekud, mida projekti koostamisel arvestama peaksite:

1. Joonistel näidata riigitee kraavi taastamine (ka lõikejoonisena) ning eraldi tingmärgina. 2. Näidata haljasala taastamine. 3. Välja tuua gaasitrassi paiknemise sügavused.

Kogu projekti materjal koos IKÕ joonistega edastage Transpordiametile kooskõlastamiseks. Lugupidamisega Ave Talli Taristu teenuste osakonna peaspetsialist +372 56652509 www.transpordiamet.ee Transpordiamet Valge 4 / 11413 Tallinn

From: [email protected] <[email protected]> Sent: Thursday, January 28, 2021 9:36 AM To: Ave Talli <[email protected]> Subject: FW: Sõbra tee 4 ja 6 Saku vald gaasitorustiku projekt Tere. Oleme koostanud mõned joonised ja soovime Teie arvamust/nõusolekut gaasitorustiku projekteerimiseks ja väljaehitamiseks riigiteel. Gaasitorustik riigitee all paigaldatakse kinnisel meetodil hülssi. Manusena on lisatud:

1. Välisgaasitorustiku plaan ja väljavõte katendite taastamisest riigiteel 2. Lõikejoonis

Jääme ootama Teie vastust/arvamust.

Lugupidamisega,

Natalia Doligoyda

OÜ DEM Projekt

[email protected]

Mob: +372 56502774

Tel: +372 6074162

From: [email protected] <[email protected]> Sent: Monday, January 18, 2021 9:45 To: [email protected] Subject: FW: Sõbra tee 4 ja 6 Saku vald gaasitorustiku projekt Lugupidamisega

Richard Havi

DEM Projekt OÜ

[email protected]

+372 5650 2774

+372 607 4162

From: Ave Talli <[email protected]> Sent: Thursday, January 7, 2021 2:29 PM To: [email protected] Subject: RE: Sõbra tee 4 ja 6 Saku vald gaasitorustiku projekt Tere Sellise situatsiooni korral on kraavi põhja toru rajamine võimalik kinnisel meetodil. Puurimiskaevik riigitee alt läbi tuleb näidata korrektselt nii asendiplaanil kui ka ristmeväljal. Kraavi taastamine tuleb näidata korrektselt. Lugupidamisega Ave Talli Taristu teenuste osakonna peaspetsialist +372 56652509 www.transpordiamet.ee Transpordiamet Valge 4 / 11413 Tallinn

From: [email protected] <[email protected]> Sent: Wednesday, January 6, 2021 2:22 PM To: Ave Talli <[email protected]> Subject: RE: Sõbra tee 4 ja 6 Saku vald gaasitorustiku projekt

Tere Saadan hetkel vastuse ainult märkus nr 4 kohta – 4. Geoalus on parandatud ja kraav on välja joonistatud – kuna kraavi põhja ja äärte kõrguste erinevused on väikesed, siis kas antud juhul lubate vastavalt asendiplaanile projekteerida? Lugupidamisega

Richard Havi

DEM Projekt OÜ

[email protected]

+372 5650 2774

+372 607 4162

From: Ave Talli <[email protected]> Sent: Tuesday, January 5, 2021 8:37 PM To: [email protected] Subject: RE: Sõbra tee 4 ja 6 Saku vald gaasitorustiku projekt Tere Saadan märkused/ettepanekud:

1. 11343 Kanama tee kinnistu ees riigitee maaüksusel tuleb gaasitoru paigaldada kaitsehülssi.

2. Miks ei või Sõbra tee 4 ja 6 kinnistute gaasitorustiku tagamiseks kavandada gaasitorustikku

nende kinnistutele, nagu on nähtud varasemate planeeringutega ning gaasitorustikuga siseneda Sõbra 4 kinnistu piiri äärest? Orineteeruv lahendus pakutud joonisel.

3. 4. Kõnealuses lõigus palun täpsustada geoalust. Kas kraavi nõlv lõpebki sedasi järsult? Selles kohas

ristumine saab otsustada pärast geoaluse täpsustamist. Riigitee kraavi kaeviku kavandamisega nõustuda ei tahaks, kui seal nõlv välja joonistuma peaks. Kas Mündi kinnistul ei ole olemasolevat toru võimalik lahti kaevata ja puurimist teostada selliselt, et kaevik ei tuleks nii riigitee katte serva?

Lugupidamisega Ave Talli Taristu teenuste osakonna peaspetsialist +372 56652509 www.transpordiamet.ee Transpordiamet Valge 4 / 11413 Tallinn

From: [email protected] <[email protected]> Sent: Tuesday, December 29, 2020 11:32 AM To: Ave Talli <[email protected]> Subject: FW: Sõbra tee 4 ja 6 Saku vald gaasitorustiku projekt Tere

Soovin asendiplaanil 2 kohta läbi rääkida: 1. Ühenduskohas olemasoleva gaasitorustikuga Mündi tn kinnistu kõrval, ei ole võimalik 2m vahekaugust tagada projekteeritava gaasitorustiku kaeviku piiri ja teeserva vahel, sest teeserv on liiga lähedal olemasolevale gaasitorustikule. Vahekaugus 0,8m on võimalik. 2. Kinnistute Sõbra tee 4 ja 6 paralleelse projekteeritava gaasitorustiku kaeviku piiri ja Kanama tee teeserva vahel ka saaks tagada vahekauguse 1,6m, sest gaasitorustik on vaja projekteerida ol.oleva sidekanalisatsiooni ja Sõbra tee 4 ja 6 kinnistu piiride vahele, erakinnistule ei saa tarnegaasitorustikku projekteerida. Lugupidamisega

Richard Havi

DEM Projekt OÜ

[email protected]

+372 5650 2774

+372 607 4162

From: [email protected] <[email protected]> Sent: Tuesday, December 22, 2020 4:00 PM To: 'Ave Talli' <[email protected]>; '[email protected]' <[email protected]> Subject: Sõbra tee 4 ja 6 Saku vald gaasitorustiku projekt Tere Soovin Maanteeametiga kooskõlastada Sõbra tee 4 ja 6 Saku vald gaasitorustiku projekti trassi valikut. Ühenduskohas olemasoleva gaasitorustikuga Mündi tn kinnistu kõrval, ei ole võimalik 2m vahekaugust tagada kaeviku piiri ja teeserva vahel, sest teeserv on liiga lähedal olemasolevale gaasitorustikule. Vahekaugus 0,8m on võimalik. Lugupidamisega

Richard Havi

DEM Projekt OÜ

[email protected]

+372 5650 2774
