Harjumaa Rae vald Lagedi alevik Kivi tänava projekt

565_IK-11301 Lagedi tee.pdf

K2 K2

K2

K2 K2

K2

210x297

TINGMÄRGID

Kinnistu piir

IKÕ seadmise ala

IKÕ ala on 1.0m toru teljest väljapoole või kuni kinnistu piirini.

K2 K2 Proj. sademeveetorustik

KIIRVOOL OÜ Pärnu mnt 160a Tallinn 11317 Reg. nr 11281982 MTR nr EEP000864 www.kiirvool.ee; tel. 6142122

AS Elveso

Rae vald Sepa III DP ala ühisveevärgi ja -kanalisatsiooni ehitusprojekt

IKÕ joonis Kinnistu: 11301 Lagedi tee

565/26 1:500

PP15.10.2026

T.Piirsalu

Pos 1

Pos 2

Proj. sademeveekaev

565_PP_Sepa-III-VK_2026-10-15.asice

Digiallkirjad

Allkirjade kehtivust ei ole kontrollitud.

TOOMAS PIIRSALU PNOEE-37309060210 2026-10-15 11:08:17

565_PP_VK-0-01_Dok-nimekiri.pdf

Dokumentide nimekiri Nimekirja viimase muudatuse kuupäev 15.10.2026 Töö nr: 565/26

Rae vald Sepa III DP ala ühisveevärgi ja -kanalisatsiooni ehitusprojekt

PÕHIPROJEKT

Tu nn

us

St aa

di um

Pr oj

ek ti

os a

G ru

pp

Jk n

r

Ve rs Dokumendi nimetus Kuupäev Joonise nr Faili nimi

Üldosa 565 PP VK 0 01 Dokumentide nimekiri 15.10.2026 565_PP_VK-0-01_Dok-nimekiri.pdf

Seletuskiri 565 PP VK 3 01 Seletuskiri 15.10.2026 565_PP_VK-3-01_Tiitelleht-Seletuskiri.pdf

Asendiplaan 565 PP VK 4 01 Asendiplaan. Veesõlmede skeemid 15.10.2026 VK-4-01 565_PP_VK-4-01_Asendiplaan.pdf

Pikiprofiilid, Lõiked, sõlmed 565 PP VK 6 01 Kaevikute ristlõiked 15.10.2026 VK-6-01 565_PP_VK-6-01_Kaevikud.pdf 565 PP VK 6 02 Pikiprofiilid K1 15.10.2026 VK-6-02 565_PP_VK-6-02_Profiil-K1.pdf 565 PP VK 6 03 Pikiprofiilid K2 15.10.2026 VK-6-03 565_PP_VK-6-03_Profiil-K2.pdf 565 PP VK 6 04 Maanteega ristumise profiil 15.10.2026 VK-6-04 565_PP_VK-6-04_TRAM-profiil.pdf

Töömahud, spetsid 565 PP VK 8 01 Peamiste töömahtude loend 15.10.2026 565_PP_VK-8-01_Mahud.pdf 565 PP VK 8 02 Peamiste materjalide loend 15.10.2026 565_PP_VK-8-02_Materjalid.pdf 565 PP VK 8 03 Kaevukellad 15.10.2026 565_PP_VK-8-03_Kaevukellad.pdf

Lisad, muud joonised

565 PP VK 9 01 Sademeveetoru suudme kindlustuse tüüpjoonis 15.10.2026 565_PP_VK-9-01_Suue.pdf

565 PP VK 9 02 Olemasolevate kaevude rekonstrueerimise vajadus 15.10.2026 565_PP_VK-9-02_Kaevude-rek.pdf

565 PP VK 9 03 DWG-joonised 15.10.2026 565_PP_VK-9-03_DWG.dwg

Lk 1 1st

565_PP_VK-3-01_Tiitelleht-Seletuskiri.pdf

KIIRVOOL OÜ Pärnu mnt 160a

Tallinn 11317 Tel. + 372 614 2122 Reg. kood 11281982

TÖÖ NIMETUS:

Rae vald Sepa III DP ala ühisveevärgi ja - kanalisatsiooni ehitusprojekt PÕHIPROJEKT

TÖÖ NR: 565/26

TÖÖ KOOSTAJA: KIIRVOOL OÜ Reg.kood 11281982 Pärnu mnt 160a Tallinn 11317 Projektijuht/ vastutav projekteerija : Toomas Piirsalu Volitatud veevarustuse- ja kanalisatsiooniinsener, tase 8 MTR registreeringu nr.: EEP000864 Tel.: 614 2122, e-mail: [email protected]

Tallinn 2026

Rae vald Sepa III DP ala ühisveevärgi ja -kanalisatsiooni ehitusprojekt

.

KIIRVOOL OÜ töö nr 565/26 15.10.2026 Projektijuht/vastutav projekteerija: Toomas Piirsalu

2 (18)

Sisukord

1 SISSEJUHATUS .......................................................................................................................................... 3 1.1 PROJEKTI ÜLDNÄITAJAD ........................................................................................................................ 4

2 TÖÖDE KIRJELDUS ................................................................................................................................. 5 2.1 ÜLDIST .................................................................................................................................................. 5

2.1.1 Ehitusgeoloogia ............................................................................................................................... 5 2.2 VEEVARUSTUS ...................................................................................................................................... 6

2.2.1 Dimensioneerimine .......................................................................................................................... 6 2.2.2 Tehniline kirjeldus ........................................................................................................................... 6 2.2.3 Nõuded veetorustikule ..................................................................................................................... 7 2.2.4 Tuletõrjeveevarustus ........................................................................................................................ 8

2.3 OLMEKANALISATSIOON ........................................................................................................................ 9 2.3.1 Dimensioneerimine .......................................................................................................................... 9 2.3.2 Tehniline kirjeldus ........................................................................................................................... 9 2.3.3 Nõuded olmekanalisatsioonile ......................................................................................................... 9

2.4 SADEMEVESI ....................................................................................................................................... 10 2.4.1 Dimensioneerimine ........................................................................................................................ 10 2.4.2 Tehniline kirjeldus ......................................................................................................................... 10 2.4.3 Nõuded sademeveekanalisatsioonile ............................................................................................. 11

3 NÕUDED TÖÖDE TEOSTAMISELE .................................................................................................... 12 3.1 SEADUSANDLUS JA STANDARDID ........................................................................................................ 12 3.2 EHITUSTÖÖDE ÜLDISED KVALITEEDINÕUDED ...................................................................................... 12 3.3 EHITUSTÖÖDE KORRALDAMINE ........................................................................................................... 12 3.4 OHUTUSE TAGAMINE JA LIIKLUSE KORRALDAMINE ............................................................................. 13 3.5 OLEMASOLEVATE EHITISTE JA RAJATISTEGA ARVESTAMINE ............................................................... 13

3.5.1 Üldised nõuded töötamisel elektrikaablite kaitsevööndis: ............................................................. 13 3.6 ETTEVALMISTUSTÖÖD ........................................................................................................................ 14 3.7 KAEVETÖÖD ........................................................................................................................................ 14

3.7.1 Üldist ............................................................................................................................................. 14 3.7.2 Ehituskaeviku toestamine............................................................................................................... 14 3.7.3 Veetõrje ehituskaevikust ................................................................................................................ 14 3.7.4 Kaeviku tagasitäide ja tihendamine ............................................................................................... 15

3.8 EHITUSOBJEKTI JA ÜMBRUSE HEAKORRASTAMINE NING JÄÄTMEKÄITUS ............................................ 16 3.8.1 Tööde käigus kahjustatud objektide taastamine ja asendamine .................................................... 16 3.8.2 Haljastuse kaitse ............................................................................................................................ 16 3.8.3 Jäätmete käitlemine ....................................................................................................................... 17

3.9 KATETE TAASTAMINE (HALJASALA) .................................................................................................... 17

Rae vald Sepa III DP ala ühisveevärgi ja -kanalisatsiooni ehitusprojekt

.

KIIRVOOL OÜ töö nr 565/26 15.10.2026 Projektijuht/vastutav projekteerija: Toomas Piirsalu

3 (18)

1 Sissejuhatus

Töö tellijaks on AS Elveso. Tööde maht on määratud vastava projekteerimistööde hanke Tellija Tingimustes. Projekteerimistöö eesmärgiks on Rae vallas Lagedi alevikus Sepa III kinnistu detailplaneeringu kohase ühisveevärgi ja -kanalisatsiooni ehitusprojekti koostamine. Projekti koostamisel on kasutatud järgmisi alusmaterjale:

 AS Elveso tehnilised üldnõuded (link).  Loov Arhitektid OÜ töö nr 03-05 DP Sepa III maaüksuse detailplaneering.  Geodeetiline mõõdistus: OÜ G.E.Point töö nr 26-G323 (koordinaadid L-EST 97,

kõrgused EH-2000; mõõdistatud 07.2026).  OÜ KLM Projekt töö nr 2119 Kivi tänava teedeprojekt (ehitusluba nr 2512271/11942

08.07.2025).  OÜ KLM Projekt töö 2119-1 Kivi tn tänavavalgustuse ja sidevarustuse projekt

(Haldusakt (lubav) nr 2512996/08736 08.07.2025).  OÜ Kiirvool töö n 348/19 Kivi tänava ühisveevärgi ja -kanalisatsiooni ehitusprojekt.  AB Korrus OÜ töö nr 075/19 Sepa III korterelamute projekt.  OÜ Termopilt töö nr 668 Sepa III korterelamute kinnistusiseste VK-torustike projekt.

Projekteerimistöödel on olnud aluseks projekteerimisnormid ja -nõuded:

 EVS 921:2022 Veevarustuse välisveevõrk;  EVS 848:2021 Väliskanalisatsioonivõrk;  EVS 812-6:2012 + A1:2013 Ehitiste tuleohutus Osa 6: Tuletõrje veevarustus.  EVS 843:2016 Linnatänavad Osa 11: Tehnovõrgud;  EVS 932:2017 Ehitusprojekt.

Rae vald Sepa III DP ala ühisveevärgi ja -kanalisatsiooni ehitusprojekt

.

KIIRVOOL OÜ töö nr 565/26 15.10.2026 Projektijuht/vastutav projekteerija: Toomas Piirsalu

4 (18)

1.1 Projekti üldnäitajad

Projektiga on projekteeritud ÜVK rajatised mahus, mis on esitatud koondina tabelis 1.1. Projekteeritud rajatised ning nende põhinäitajad (paiknemine, läbimõõdud, sügavused) on näidatud asendiplaanil ja pikiprofiilidel. Tabel.1 Projekti üldmahud Pos Nimetus Ühik Maht 1 Veetorustiku rajamine (V1) jm 122 2 Reoveetorustiku rajamine (K1) jm 121 3 Sademeveetorustiku rajamine (K2) jm 397 4 Tuletõrjehüdrandi rajamine või rekonstrueerimine tk 2 Projekteeritud rajatised jäävad järgmistele kinnistutele:

Pos Aadress kat.nr Sihtotstarve Omand 1 Kivi tänav 65301:011:0184 Transpordimaa 100% Eraomand 2 11301 Lagedi tee 65301:001:3465 Transpordimaa 100% Riigiomand 3 11301 Lagedi tee L1 65301:011:0183 Transpordimaa 100% Eraomand 4 Jaama tn 4a 65301:011:0345 Jäätmehoidla maa 100% Munitsipaalomand 5 Jaama tänav L1 65301:001:5072 Transpordimaa 100% Munitsipaalomand

6 Jaama tn 3 65301:001:5073 Üldkasutatav maa 60%

Elamumaa 40% Korteriomand Projekti alal on olemasolevad kommunikatsioonid:

 OÜ Elektrilevi õhu- ja maakaabelliinid  AS Telia Eesti siderajatised  OÜ Elveso vee- ja kanalisatsioonitorustikud

Ühisveevärgi- ja/või -kanalisatsioonitorustiku rajamiseks tuleb sõlmida AS Elveso ja kinnistuomanike vahel isiklik kasutusõiguse leping või seada valla poolt sundvaldus.

Rae vald Sepa III DP ala ühisveevärgi ja -kanalisatsiooni ehitusprojekt

.

KIIRVOOL OÜ töö nr 565/26 15.10.2026 Projektijuht/vastutav projekteerija: Toomas Piirsalu

5 (18)

2 Tööde kirjeldus

2.1 Üldist

Torustike rajamise tööde ulatus ja mahud on näidatud joonistel (asendiplaanid, pikiprofiilid, sõlmede skeemid). Torustike paiknemine vastab detailplaneeringus määratud asukohtadele ning arvestab ka muude olemasolevate ja planeeritud kommunikatsioonide paiknemisega. Kõik tehnilised lahendused ja materjalid peavad vastama AS Elveso tehnilistele nõuetele. Enne ehitustööde algust mõistliku aja jooksul peab Töövõtja esitama vee-ettevõttele lõplikuks heakskiitmiseks materjalide/toodete nimekirja ning Töödes kasutada kavatsetavate materjalide/toodete kohta käiva tehnilise informatsiooni. Torustikud on ette nähtud rajada lahtisel meetodil (va sademeveetoru ristumine Lagedi teega 11301) ning vee- ja kanalisatsioonitorude paralleelsel paiknemisel paigutatakse nad ühisesse kaevikusse. Projekteeritud Kivi tänaval rajatakse/taastatakse katted vastavalt tee-ehitusprojektile (OÜ KLM Projekt töö nr 2119). ÜVK-torustike rajamise mahtu kuulub torustiku tagasitäide kuni planeeritud kooritava pinnase mahuni (vt joonis VK-6-01). Tagasitäitel tuleb kogu alal arvestada liiklusaladele esitatud nõuetega. Tee rajamise mahus kooritava mullapinnase paksus on varieeruv ulatudes valdavalt vahemikku 30-90cm-ni. Tööde teostamisel arvestada, et keskmine kooritav maht on 60cm olemasolevast maapinnast, st tagasitäide teostatakse 60cm sügavusele mõõdetuna olemasolevast maapinnast. Väljaspool projekteeritud tee ala (sademeveetoru rajamine Lagedi tee piirkonnas) taastatakse katted vastavalt olemasolevale olukorrale (haljasala).

2.1.1 Ehitusgeoloogia

Detailplaneeringu alale on tehtud ehitusgeoloogiline uuring 2006a-l OÜ REI Geotehnika tööga nr 1741-06 (link Maa-ameti portaalis: https://www.maaamet.ee/egf/index.php?lht=aru&id=4002). Uuritud ala paikneb Põhja eesti lubjakivi platool, kuid torustiku rajamissügavus ei ulatud lubajakivini. Geoloogiline lõige ja pinnaste geotehnilised omadused

 Muld (kiht 1) – levib kogu ala pindmise 0,10…0,90 m paksuse kihina. Muld on tihenemata.

 Täitepinnas (kiht 2 ) koosneb valdavalt liivasegusest mullast ja jämepurrust (veerised). Pinnas lasub 0,10…0,20 m sügavusel maapinnast, kihi paksus on 0,55…1,15 m.

 Jämeliiv (kiht 3) lasub 0,50 m sügavusel maapinnast. Pinnas on hall, kesktihe, üksikute veeristega. Kihi paksus on 0,20…0,70 m.

 Kõva saviliivmoreen (kiht 4a) lasub 0,30…2,85 m sügavusel maapinnast. Pinnas on pruunikaskollane, kohati hall, liivane, jämepurrusisaldus valdavalt 10…25%, kohati kuni 50% (tardkivitükkid veerised ja kruus). Kihi paksus on 0,45…3,35 m.

 Sitkeplastne saviliivmoreen (kiht 4b) lasub 0,40…3,35 m sügavusel maapinnast. Pinnas on hall, kohati kollakashall, üksikute veeriste, keskliiva ja kruusliiva cahekihtidega. Kihi paksus on 0,50…1,75 m.

Rae vald Sepa III DP ala ühisveevärgi ja -kanalisatsiooni ehitusprojekt

.

KIIRVOOL OÜ töö nr 565/26 15.10.2026 Projektijuht/vastutav projekteerija: Toomas Piirsalu

6 (18)

 Tolmliiv (kiht 5) lasub 0,65…3,65 m sügavusel maapinnast. Pinnas on hall, kohati pruunikas- ja vaskjaskollane, tihe, üksikute veeriste, keskliiva ja kruusliiva vahekihtidega. Kihi paksus on 0,50…1,75 m.

 Saviliiv (kiht 6) lasub 0,70…2,65 m sügavusel maapinnast. Pinnas on hall, liivane, kõva, sisaldab jämepurdu kuni 70% (tardkivi- ja lubjakivitükid). Kihi paksus on 0,35…1,95 m.

 Maapinnast 3,65…5,60 m sügavusel avaneb lubjakivi (kiht 8) Pinnaseveetase Välitöö tegemise ajal 28. ja 29.08.2006 oli pinnaseveetase 1,70…3,80 m sügavusel maapinnast, absoluutkõrgusel 33,95…35,65 m. Suurte sadude järgsel perioodil või lumerohke talve järel võib pinnasevesi tõusta abs kõrguseni 36,50 m. Kuna vesi imbub pinnasesse aeglaselt.

2.2 Veevarustus

2.2.1 Dimensioneerimine

Ala veevarustus on projekteeritud vastavalt detailplaneeringu lahendusele. Kokku on arendusalal kaheksa korterelamu kinnistut. Vastavalt AS Elveso üldistele tehnilistele tingimustele tagatakse piirkonnale (kuni kaheksa üksikelamut 150 korteriga) olmevett kuni 45m3/d ja 1350m3/kuus (0.3m3/d ühe elamispinna kohta). Projekteeritud korterelamute veetarve kinnistute kaupa:

Nr Aadress DP Pos nr Kortereid Vooluhulk m3/d Vooluhulk m3/kuus 1 Kivi tn 1 Pos 8 18 5.4 162 2 Kivi tn 3 Pos 7 18 5.4 162 3 Kivi tn 4 Pos 5 12 3.6 108 4 Kivi tn 5 Pos 6 18 5.4 162 5 Kivi tn 6 Pos 4 24 7.2 216 6 Kivi tn 8 Pos 2 18 5.4 162 7 Kivi tn 10 Pos 3 18 5.4 162 8 Kivi tn 12 Pos 1 24 7.2 216

KOKKU 150 45.0 1350.0 Kivi tn-l on olemasolev veetoru PE De110mm, millele rajatakse tuletõrjehüdrant ja millest rajatakse elamute tarnetorud. Kinnistute tarnetorustik on valitud läbimõõduga PE De50mm va Kivi tn 4, mis on PE De40mm.

2.2.2 Tehniline kirjeldus

Kivi tänaval on olemasolev veetoru PE De110mm ning selle ääres olevatele kinnistutele (Kivi tn 1, 3, 4, 5 12) teostatakse tarnetoru ühendus olemasolevale torule sadulühenduse rajamisega (De110/De50 või De110/De40). Kivi tn 6, 8, 10 tarvis rajatakse harutänava torustik PE De63mm sõlmest V1-2, kus rajatakse ka siibritega eraldatud tuletõrjehüdrant.

Rae vald Sepa III DP ala ühisveevärgi ja -kanalisatsiooni ehitusprojekt

.

KIIRVOOL OÜ töö nr 565/26 15.10.2026 Projektijuht/vastutav projekteerija: Toomas Piirsalu

7 (18)

Tarnetoru ühendus proj. tänavatoruga teostatakse kasutades el.keevis sadulühendust või el.keeviskolmikut. Olemasoleva toruga ühendused teostada malmsadulaga. Kinnistute liitumispunktideks olev maakraan rajatakse kinnistupiiri juurde kuni 1.0 m kaugusele kinnistu piirist koos spindlipikenduse ja kapega. Peale maakraani paigaldatakse täiendavalt veetoru, mis peab ulatuma üle kinnistu piiri 1m ja tuleb sulgeda el.keevis otsakorgiga. Tulenevalt Lagedi tee ja Kivi tn ristmiku piirkonna laienemisega olemasolevate torude kohale, tuleb:

 Sõlmes V1-10 asendada olemasolev kolmik siibrikaevus oleva sõlmega.  Olemasolev hüdrant likvideeritakse ja uus paigaldatakse sõlmes H2.  Jaama tn 3 mahasõidu alla jääv siibritega sõlmes tuleb kaks DN100 siibrit eemaldada

ja asendada sama pika äärikuga toruga. Alternatiivne lubatud lahendus on kogu sõlme eemaldamine ja selle asendamine PE käänikuga.

2.2.3 Nõuded veetorustikule

Veetorustik tuleb rajada rajamissügavusega vähemalt 1.8m mõõdetuna toru peale. Juhul, kui tulenevalt ristuvatest kommunikatsioonidest tulenevalt ei ole võimalik toru antud sügavusele paigutada, siis tuleb panna toru sügavamalt või rajada ristuvast kommunikatsioonist kõrgemalt. Juhul kui toru rajamissügavus jääb väiksemaks kui 1.7m tuleb torustiku peal kasutada soojustusplaati. Veetorustikud varustada märkelindi ja signaalkaabliga, mille otsad tuua kapede alla. Veetorudena on ette nähtud kasutada PE materjalist PN10 surveklassiga plasttorusid (PE100 SDR17) ja torud peavad vastama standardile EN12201. Veetorustikud varustada märkelindi ja signaalkaabliga, mille otsad tuua kapede alla. Torustiku kohale 30cm kõrgusele toru laest paigaldada sinine hoiatuslint VESI, torustiku külge paigaldada märkekaabel (min 2,5mm² ristlõikega isoleeritud vaskkaabel). Pinnasesse jäävad kaabli jätkud peavad olema veetihedad ning isoleeritud kuumkahaneva kattega. PE torud tuleb ühendada elektrikeevismuhvidega. Elektrikeevismuhvide surveklass peab olema vähemalt võrdne torude surveklassiga. Elektrikeevisühendus liitmike kuumutusniit peab paiknema liitmiku polüetüleenist seina sees, mitte sisepinnal. Veetorustiku väiksemad käänakud on ette nähtud teostada torustiku painutamisega. Torustiku minimaalne painderaadius peab vastama torustiku tootja poolsetele nõuetele. Üldiselt peab olema painderaadius 50-kordne toru välisläbimõõt (r=50xDe). Suuremad käänakud tuleb teostada kasutades vastavaid elekterkeevis käänikuid. Arvestama peab, et painutatud toru osasse ei tohi teha ühendusi. Maa-alustes ühendustes tohib kasutada ainult plast- ja malmdetaile (kolmikud, ristid). Keelatud on kasutada roostevabast terasest kolmikuid ja liitmikke, samuti on keelatud kasutada ilma plast- või galvaanilise katteta terasest detaile (kaasaarvatud poldid, seibid jne). Maa-alustes ühendustes on keelatud kasutada plastist mehaanilisi koonusliitmike. Kõik malmist detailid (olenemata liigist) peavad olema kaetud korrodeerumist takistava epoksiidvaigust kattega vastavalt standardile DIN 30677. Kaevudes on lubatud plast- ja malmdetailide kõrval kasutada ka roostevabast terasest detaile.

Rae vald Sepa III DP ala ühisveevärgi ja -kanalisatsiooni ehitusprojekt

.

KIIRVOOL OÜ töö nr 565/26 15.10.2026 Projektijuht/vastutav projekteerija: Toomas Piirsalu

8 (18)

Kinnitamiseks kasutatavad poldid, seibid ja mutrid peavad olema roostevabast terasest (minimaalselt A2), kinnitamisel kasutada keermemääret. Siibrid peavad olema malmist minimaalselt surveklassile PN16 ning vastama standarditele DIN 3352 ja DIN 3202, äärikud ja poldiaugud vastavalt standardile ISO 7005-2 (BS 4504, DIN 2501). Maakraanid peavad olema malmist minimaalselt surveklassile PN16 ning vastama standardile DIN 3352 ja olema varustatud PE otstega Siibrid ja maakraanid peavad olema kaetud korrodeerumist takistava epoksiidvaigust kattega vastavalt standardile DIN 30677. Nii haljasalade kui teede all on lubatud kasutada ainult teleskoopilisi spindlipikendusi. Spindlipikendused peavad olema vertikaalsed ning tuleb jälgida, et nende vertikaalne asend säiliks, kuni kaevik on maapinnani täidetud. Spindlipikendused peavad olema kuumtsingitud terasest, spindel ja spindlipikendus peavad olema tiftiga ühendatud. Siibrite ja maakraanide spindlipikenduste kapede kandevõime peab olema liiklusalal 40 tonni, väljaspool liiklusala 20 tonni. kaped peavad olema “ujuvat“ tüüpi, luuk ilma fiksaatorpoldita. Kape luugi puhasava peab olema minimaalselt 140mm. Spindlipikendus peab jääma mitte sügavamale kui 15 cm maapinnast.

2.2.4 Tuletõrjeveevarustus

Tuletõrjeveesüsteem on projekteeritud vastavuses:  EVS 812-6:2012 + A1:2013 Ehitiste tuleohutus Osa 6: Tuletõrje veevarustus ;  Määrus 18.08.2010 nr 37, Nõuded tuletõrjehüdrandi tüübi valikule, paigaldamisele,

tähistamisele ja korrashoiule. Projektis on projekteeritud üks uus maapealse asetusega hüdrant (H-1) ning üks hüdrant asendatakse uues asukohas (H-2). Lisaks on kasutatav üks olemasolev hüdrant Betooni tänava piirkonnas. Hüdrantide tegevuspiirkonnad <100m, mis tagavad projekti alal hoonete välise tuletõrjeveevarustuse vooluhulgale 10l/s. Paigaldatav hüdrant peab vastama harmoneeritud standardile EVS EN 14339:2005 ja siseministri määrusele 18.08.2010 a. nr 37 "Nõuded tuletõrjehüdrandi tüübi valikule, paigaldamisele, tähistamisele ja korrashoiule" nõuetele. Hüdrant peab olema surveklassiga PN10, teleskoopilise soojustatud tõusutoruga ning varustatud automaatse tühjendusklapi ja siibriga. Soojustatud tuletõrjehüdrandi isevoolseks tühjenemiseks vajalik drenaažitoru peab olema ümbritsetud killustikuga, mis on paigaldatud filterkangasse. Tõusutoru tühjenemist peale siibri sulgemist peab saama visuaalselt kontrollida. Hüdrantide asukohad tuleb tähistada vastavalt kehtestatud nõuetele. Töövõtja ülesanne on esitada vee-ettevõttele kõikide paigaldatud hüdrantide kohta täidetud hüdrandikaardid – kontrollaktid.

Rae vald Sepa III DP ala ühisveevärgi ja -kanalisatsiooni ehitusprojekt

.

KIIRVOOL OÜ töö nr 565/26 15.10.2026 Projektijuht/vastutav projekteerija: Toomas Piirsalu

9 (18)

2.3 Olmekanalisatsioon

2.3.1 Dimensioneerimine

Reoveekoguseks hinnatud sama mis veevajadus - 45m3/d ja 1350m3/kuus (vt ka veetarbimise info). Kanalisatsiooni eelvooluks on Kivi tn olemasolev isevoolne toru De200mm. Projekteerimisel (sh dimensioneerimisel) on arvestatud standardiga EVS 848:2021 Väliskanalisatsioonivõrk ning selle kohaselt on tänavatorustik projekteeritud läbimõõduga De160mm ja kaldega minimaalselt 0.007.

2.3.2 Tehniline kirjeldus

Kivi tänava olemasoleva isevoolse toru ääres olevatele kinnistutele (Kivi tn 1, 3, 4, 5 12) teostatakse tarnetoru ühendus olemasolevate kaevude asukohtades kasutades võimalusel olemasolevat kaevuühendust. Tulenevalt ristumiste kõrgustest rajatakse siiski Kivi tn 4 ja 6 puhul olemasolevale PE kaevule De560m kaevu sadulühendus ning Kivi tn 1 puhul olemasolevale torule De200 uus kaev. Kivi tn 6, 8, 10 tarvis rajatakse harutänava torustik De160 kaevust K-3 De560/500 kasutades selleks rajatavat kaevu sadulühendust. Igale kinnistuühendusele on ette nähtud paigaldada kinnistu piiri kõrvale kuni 1.0 m kaugusele tänava maa-alale liitumispunkt, milleks on kontrollkaev De400/315. Kui tänavakaev paikneb kinnistu piiri lähedal (kuni 2.0m kaugusel), siis on liitumispunktiks tänavakaev. Mõlema juhul tuleb isevoolsete torude otsad pikendada kinnistute sisse vähemalt 1m ning sulgeda hermeetiliselt otsakorgiga. Kivi tänava rajamisel tuleb kõik olemasolevate kaevude (kokku 12tk) teleskoopsed luugid viia projekteeritud tee või haljasala tasapinnale arvestades järgmiste nõuetega:

 Kaevu kaane reguleerimisel peab kaevu teleskoop jääma kaevukeha sisse vähemalt 20cm.

 Kaevu teleskoobi maksimaalne pikkus on 80cm.  Juhul kui tõstetakse kaevukaant ja teleskooptoru ei jää vähemalt 20cm kaevukeha

sisse, siis tuleb pikendada kaevukeha, mitte teleskooptoru. AS Elveso on täpsustanud teleskoobi osa maksimaalse tõstmise ulatuse ja vastavalt teeprojekti vertikaaliplaneeringule on vaja pikendada kuus kaevukeha, sh viis kaevu De560 ja üks kaev De800 (vt lisa 2). Kaevukeha tõstmise tulemusena peab kaev jääma veetihe ja sama püsivusega kui algne toode. Kaevukeha pikendamise tehniline lahendus kooskõlastada täiendavalt AS-ga Elveso.

2.3.3 Nõuded olmekanalisatsioonile

Isevoolse toruna kasutada toru PVC SN8, mis vastab Euroopa Standardile EN1401. Isevoolse torustiku kohale 30 cm kõrgusele toru laest paigaldada hoiatuslint. Kanalisatsioonikaevudena võib kasutada tehaseliselt valmistatud siledapõhjalisi polüetüleenkaeve. Kaevud peavad olema veetihedad. Kaevud peavad vastama EVS-EN 13598 nõuetele.

Rae vald Sepa III DP ala ühisveevärgi ja -kanalisatsiooni ehitusprojekt

.

KIIRVOOL OÜ töö nr 565/26 15.10.2026 Projektijuht/vastutav projekteerija: Toomas Piirsalu

10 (18)

Kaevu kõik konstruktsioonielemendid peavad taluma pinnasest ja liiklusest tulenevat koormust. Kaevud kõrgusega kuni 2.5m peavad olema rõngasjäikusega vähemalt SN2, 2.5m ja sügavamad kaevud vähemalt SN4. Liiklusalale paigaldatavad kaevud tuleb varustada raske liikluse jaoks ette nähtud “ujuva” luugiga EN124 D400, väljaspool liiklusala paigaldatavad kaevud võib varustada EN124 C250 vastava luugiga. Teleskooptoru peab peale paigaldust jääma kaevukeha sisse vähemalt 20cm. Kaevu teleskoobi materjal PE, min rõngasjäikus SN2, maksimaalne pikkus 80cm.

2.4 Sademevesi

2.4.1 Dimensioneerimine

Kinnistute sademeveetorustik on dimensioneeritud ja projekteeritud OÜ Termopilt tööga nr 668, mille kohaselt väljuvad vooluhulgad toodud järgnevas tabelis (kokku kogutakse ainult katuste sademeveed). Elamukinnistute platside ja tänava-alade veed suunatakse vertikaalplaneerimisega immutamiseks haljasaladele. Projekteeritud korterelamute katuste sademeveevooluhulgad

Nr Aadress DP Pos nr Qa l/s 1 Kivi tn 1 Pos 8 7.2 2 Kivi tn 3 Pos 7 7.2 3 Kivi tn 4 Pos 5 5.9 4 Kivi tn 5 Pos 6 7.2 5 Kivi tn 6 Pos 4 8.6 6 Kivi tn 8 Pos 2 5.9 7 Kivi tn 10 Pos 3 5.9 8 Kivi tn 12 Pos 1 8.6

KOKKU 56.5 Tänavatorustik on projekteeritud läbimõõduga De200 ja De315. Kinnistute tarnetorustikud tänavakaevudest on projekteeritud läbimõõduga De110 (AS Elveso tingimus), mis võimaldab tänavatorustikku sunnata maksimaalselt vooluhulga kuni ~10l/s. Tänavatorustiku De315mm läbilaskevõime on projekteeritud kalde 0.0045 juures ~70l/s, mis võimaldab vajadusel ka täiendavate vooluhulkade suunamist torusse. Eeldatavalt vastab kokku kogutava vee kvaliteet loodusesse juhitava heitvee nõuetele (Heljum<40mg/l; Naftasaadused <5mg/l) ning sademeveepuhastit süsteemi rajada pole vaja.

2.4.2 Tehniline kirjeldus

Kivi tänava sademeveetorustiku eelvooluks on vastavalt projekti ala detailplaneeringule Pirita jõgi. Kivi tänaval on sademeveetorustik projekteeritud haljasalale olemasoleva veetoru kõrvale, mis paikneb geodeetilise mõõdistuse andmete kohaselt sademeveetorust minimaalselt sügavamal (vt pikiprofiil joonisel VK-6-02).

Rae vald Sepa III DP ala ühisveevärgi ja -kanalisatsiooni ehitusprojekt

.

KIIRVOOL OÜ töö nr 565/26 15.10.2026 Projektijuht/vastutav projekteerija: Toomas Piirsalu

11 (18)

Torustiku algrajamissügavuse määrab Kivi tänava harutänava Kivi tn 10 ja 8 kinnistuühendused, kus maapind on projektialal kõige madalamal. Harutänava torustik paikneb teiste projekteeritud VK-torudega samas kaevikus. Väljalask on kinnistul Jaama tn 3, kus paikneb kraav, kust vesi valgub Pirita jõkke. Toru suudme asukohas tuleb kraavi nõlvad kindlustada (d15-30cm kivid geotekstiilil) vastavalt lisas 1 esitatud joonisele (Maaparandusrajatiste tüüpjoonis 2.14 Drenaažkollektori suue Di275 ja Di350mm). Tänavatorustike kaevudena on projektis ette nähtud kasutada plastkaeve läbimõõtudega 400/315 ja 560/500. Igale kinnistuühendusele on ette nähtud paigaldada kinnistu piiri kõrvale kuni 1.0 m kaugusele tänava maa-alale liitumispunkt, milleks on kontrolltoru De200/160. Kui tänavakaev paikneb kinnistu piiri lähedal (kuni 2.0m kaugusel), siis on liitumispunktiks tänavakaev. Mõlema juhul tuleb isevoolsete torude otsad pikendada kinnistute sisse vähemalt 1m ning sulgeda hermeetiliselt otsakorgiga. Ristumine Lagedi teega 11301 tuleb Transpordiameti nõudel teostada kinnisel meetodil ilma teekatet lõhkumata. Täpsema ehitustehnoloogia määrab ehitustööde teostaja. Lubatud on kasutada suundpuurimist ilma täiendava hülsstoruta. Projektis on arvestatud, et kaevust K2-2a kuni suudmeni rajatakse toru PE100RC SDR17 De315, mis vastab ka Transpordiameti nõuetele kaitsetoru rõngasjäikusele min SN=16kN/m2. Toru on alates kaevust K2-2a kuni väljalasuni projekteeritud kaldega 0.1%, kuid eesvoolu sügavus võimaldab vajadusel langu korrigeerida. Torustikul on kriitilised ristumised olemasoleva veetoruga PE De110, mille kohta puuduvad piisavalt täpsed teostusmõõdistuse andmed. Enne puurimistööde läbiviimist on soovitav veetorude sügavus lahtikaevamisega täpsustada ning vajadusel ja võimalusel võib lõikumise vältimiseks sademeveetoru sügavust/kallet suurendada. Kui torud siiski lõikuvad, tuleb veetoru ristumise asukohas viia poognatega teisele kõrgusele.

2.4.3 Nõuded sademeveekanalisatsioonile

Nõuded sademeveele on samad, mis olmekanalisatsioonile va isevoolse toruna De315mm võib kasutada ka PP SN8 materjalist antud standarditele vastavaid torusid.

Rae vald Sepa III DP ala ühisveevärgi ja -kanalisatsiooni ehitusprojekt

.

KIIRVOOL OÜ töö nr 565/26 15.10.2026 Projektijuht/vastutav projekteerija: Toomas Piirsalu

12 (18)

3 NÕUDED TÖÖDE TEOSTAMISELE

3.1 Seadusandlus ja standardid

Ehitustööd tuleb teostada vastavuses Eesti Vabariigis kehtivate seaduste ja muude õigusaktidega, samuti projektlahendusest tulenevate teiste normide ja standarditega. Käesoleva projekti teostamist puudutavate Eestis kehtivate seaduste ja õigusaktide tundmine on tööde teostaja vastutusel. Aluseks olevad standardid, projekteerimisnormid ja nõuded:

 EVS 921:2022 Veevarustuse välisveevõrk.  EVS 848:2021 Väliskanalisatsioonivõrk.  EVS 843:2016 Linnatänavad.  EVS-EN 1610:2015 Äravoolu- ja kanalisatsioonitorustike ehitamine ja katsetamine  MKM määrus 04.09.2015 nr 115 „Ehitamise dokumenteerimisele, ehitusdokumentide

säilitamisele ja üleandmisele esitatavad nõuded ning hooldusjuhendile ja selle hoidmisele ja esitamisele esitatavad nõuded.

 22.09.2014 MTM määrus nr 74 "Tee-ehitusmaterjalidele ja -toodetele esitatavad nõuded ja nende nõuetele vastavuse tõendamise kord".

Täiendavalt tuleb arvestada kohaliku omavalitsuse määrustega:  Rae Vallavolikogu 17.11.2020 määrusele nr 60 "Rae valla heakorraeeskiri".  Rae Vallavolikogu 30.11.2010 määrusele nr 41 "Rae valla kaevetööde eeskiri".  Rae Vallavolikogu 15.06.2021 määrusele nr 73 "Rae valla jäätmehoolduseeskiri".

3.2 Ehitustööde üldised kvaliteedinõuded

Ehitustööde üldine kvaliteet peab vastama MaaRYL 2000 (originaal MaaRYL 2000 Rakennustöiden yleiset laatuvaatimukset 2000 Talonrakennuksen maatyöt) ning TarindiRYL 2000 (originaal MaaRYL 2000 Rakennustöiden yleiset laatuvaatimukset Talonrakennuksen runkotyöt) nõuetele. Torustiku paigaldamisel tuleb juhinduda plasttorude paigaldusjuhendist “Maa sisse ja vette paigaldatavad plasttorud. Paigaldusjuhend.” RIL 77 – 2013 ning Eesti Vabariigi Standarditest.

3.3 Ehitustööde korraldamine

1. Erinevate tööliikide ajalisel planeerimisel tuleb arvestada tiheasustusalal kehtivate piirangutega mürale, tolmule jms.

2. Torustike ajutine sulgemine tuleb kirjalikult kooskõlastada AS-ga Elveso või teiste torustike omanikega. Sulgemisest tulenevad kulud (näiteks tarbijate teavitamine, joogiveega varustamine, reovee ja sademevee ülepumpamine) kannab tööde teostaja.

3. Ehitustööde teostamine ja materjalidega varustamine tuleb planeerida nii, et ehituskaeviku lahtiolekuaeg oleks minimaalne.

4. Ehituskaevikust väljakaevatav, tagasitäiteks mittekasutatav materjal ja lammutatud ehitiste materjal tuleb koheselt ära vedada ja ladustada selleks ette nähtud kohas. Samuti tuleb iga tööpäeva lõppedes koristada tööpiirkonnast väljapoole sattunud ehituspraht ja pinnas nii, et taastuks ehituseelne heakord.

5. Veetõrjetöödega peab olema välditud vee kogunemine kaevikusse. Täitmata kaevikus peavad paigaldatud torud olema kaitstud vigastuste eest (kivide kukkumine jms).

Rae vald Sepa III DP ala ühisveevärgi ja -kanalisatsiooni ehitusprojekt

.

KIIRVOOL OÜ töö nr 565/26 15.10.2026 Projektijuht/vastutav projekteerija: Toomas Piirsalu

13 (18)

3.4 Ohutuse tagamine ja liikluse korraldamine

1. Ehitustöödega mõjutatav piirkond peab kogu tööperioodi vältel olema tähistatud ja vastavalt vajadusele ka valgustatud nii, et tööde teostamine ei ohustaks piirkonda läbivate või seal töid teostavate inimeste elu ja tervist ning vara.

2. Ehitusaegse liikluskorralduse skeemi koostab ning kooskõlastab selle kohaliku omavalitsuse ehitustööde teostaja. Sõiduteel, kõnniteel või avalikult kasutataval haljasalal kaevetöid teostades lähtutakse kaevetööde ala märgistamise MTM 13.07.2015 määrusest nr 90 "Liikluskorralduse nõuded teetöödel".

3. Tööde teostaja peab arvestama kõigi projekti teostamiseks vajalike tööpiirkonna tähistamisest tulenevate kulutustega. Ehituskaevik tuleb piirata pideva, vähemalt 1 m kõrguse aiaga, mis on võimeline vastu võtma koormust 0.5 kN/m. Muud tüüpi piiretel (lint, postid vms.) võib olla hoiatav eesmärk näiteks ladustuspaiga tähistamiseks. Aia eemaldamine ehitustööde ajal on lubatud ehitustehnika läbipääsuks, vältides samal ajal kõrvaliste isikute ohtusattumise.

4. Kogu ehitustööde teostamise perioodi vältel peab olema tagatud jalakäijate ohutu läbipääs piirkonnast. Jalakäijate tee ja ehituskaeviku lõikumisel tuleb ehituskaevikutest ülepääsuks paigaldada vähemalt 1 m laiused ajutised sillad käsipuude kõrgusega vähemalt 1 m.

5. Liiklusvahendite juurdepääsu tõkestamisel kinnistule või mõnele muule objektile tuleb selle valdajat kirjalikult teavitada vähemalt 3 päeva ette. Vajaduse korral tuleb ette näha valvega parkimisvõimalus tööpiirkonnast väljaspool.

6. Tööde teostaja vastutab ajutiste tähiste, piirete ja liiklusmärkide säilimise ning nende puudumisest tekkinud kahjude hüvitamise eest.

3.5 Olemasolevate ehitiste ja rajatistega arvestamine

1. Enne tööde alustamist tuleb tööde teostajal koostöös olemasolevate maa-aluste rajatiste valdajatega rajatiste asukoht täpsustada ja tähistada. Tööde teostajal tuleb täita nimetatud rajatiste valdajate poolt esitatavaid nõudeid (näit. toestamine) rajatiste vahetus läheduses töötamisel.

2. Kohati ei ole olemasolevate maa-aluste rajatiste täpne kõrgus ja läbimõõt ka valdajatele teada (näit. olemasolevad veetorustikud, survekanalisatsioon, sidekaablid, jt). Tööde teostajal tuleb arvestada olemasolevate, teadmata asukohaga rajatiste võimalikust ümberpaigutamisest või nende lõhkumisel nende taastamisest tuleneva kuluga (alternatiiviks on projekteeritud rajatise ehitamine projektiga näidatust erinevale asukohale või kõrgusele). Projekteeritud torustike ühendamisel olemasolevate torustikega tuleb nende läbimõõdud täpsustada tööde käigus kohapeal. Tööde teostajal tuleb arvestada kuludega, mis tulenevad projektis märgitud ja tegelikult olemasolevate torustike ühendamiseks vajaminevate detailide erinevusest.

3. Tööde käigus likvideeritud või kahjustatud geodeetilise võrgu punktid tuleb peale tööde lõpetamist taastada. Taastamisest tulenevad kulud kannab tööde teostaja.

3.5.1 Üldised nõuded töötamisel elektrikaablite kaitsevööndis:

 Töötamine elektrikaablite kaitsevööndis lubatud ainult tehnovõrgu valdaja volitatud esindaja kirjaliku tööloa alusel.

 Enne kaevamistööd täpsustada looduses olemasolevate kaablite asukohad kasutades kaabliotsijat.

 Mehhanismide kasutamine mullatöödel on keelatud lähemal kui 2 m elektrikaablist.  Lahtikaevatud kaablid tuleb kaitsta mehhaaniliste vigastuste vältimiseks kaitsta

laudkastiga ja üles riputada.  Õhuliinide all üle 4,5m kõrguste mehhanismidega töötamine on Elektrilevi loata

keelatud

Rae vald Sepa III DP ala ühisveevärgi ja -kanalisatsiooni ehitusprojekt

.

KIIRVOOL OÜ töö nr 565/26 15.10.2026 Projektijuht/vastutav projekteerija: Toomas Piirsalu

14 (18)

3.6 Ettevalmistustööd

1. Tööde alustamine on võimalik peale loa saamist omavalitsuse territooriumil kehtestatud alustel ja korras. Rajatise mahamärkimine peab toimuma vastavasisuliste ehitusgeodeetiliste tööde litsentsi omava isiku poolt digitaalsete mõõtevahendite abil (v.a. hoonete ühendustorustike hoonepoolne ots, mille asukoht tuleb täpsustada krundi või kinnistu valdaja või nende esindajaga).

2. Otstarbekas on rajada tööpiirkonnas ajutiste reeperite ja koordineeritud punktide süsteem, mis võimaldab jooksvalt kontrollida rajatava torustiku asukoha ja kõrguse õigsust.

3.7 Kaevetööd

3.7.1 Üldist

1. Väljakaevatud pinnase ladustamisel tuleb vältida olukordi kus suletakse olemasolevad sademevee voolusängid põhjustades sellega vee kogunemise või väljakaevatud pinnase uhtumise.

2. Olemasolevate kaablite, torustike ja õhuliinide kaitsetsoonides töötamiseks tuleb nende valdajatelt saada vastav luba.

3. Tööde planeerimisel tuleb arvestada, et maa-aluste rajatiste avamine ja nende vahetus läheduses kaevetööde teostamine tuleb reeglina teha käsitsi.

4. Kasutatavad mehhanismid ja tööde teostamise tehnoloogia peab olema valitud nii, et oleks välditud olemasoleva kõrghaljastuse vigastamine tööde käigus.

5. Kaevetöö käigus inimtegevuse tagajärjel ladestunud arheoloogilise kultuurikihi avastamisel (sealhulgas inimluud või kultuuriväärtusega leid), on kaevetöö tegija kohustatud töö seiskama, säilitama leiukoha muutumatul kujul ning viivitamatult informeerima Muinsuskaitseametit ja omavalitsust. Lõhkekehade leidmisest tuleb viivitamatult informeerida päästeteenistust.

3.7.2 Ehituskaeviku toestamine

1. Ehituskaeviku toestamise vajadus konkreetsel töölõigul otsustatakse Töövõtja poolt sõltuvalt tööde teostamise ajal valitsevatest ehitustingimustest.

2. Töövõtjal tuleb ehituskaevik toestada nii, et kõik ohutusnõuded oleksid tagatud. Üldjuhul rakendatakse kaevikute seinte vertikaaltoestamist siis, kui alumine tasapind on allpool põhjaveekihi taset või kui kaeviku seinte kallete kaevetööde teostamiseks pole piisavalt ruumi. Ehituskaeviku toestamisel on ettenähtud kasutada tehases valmistatud tugikilpe ja vahetugesid. Konkreetses kaeviku ristlõikes kasutatavate kilpide ja tugede parameetrite valikul tuleb lähtuda EVS 1997-1 juhistest.

3.7.3 Veetõrje ehituskaevikust

1. Veetõrjetööde vajadus ja aeg sõltub veetasemest pinnases ehitustööde ajal ning pinnase omadustest konkreetsel kaevikulõigul.

2. Veetõrjega tuleb tagada veetaseme püsimine kaeviku põhjast allpool võimaldamaks rajatiste nõuetekohast paigaldust ning kaeviku tagasitäite tihendamist.

3. Ehituskaevikust välja pumbatud vee juhtimine olemasolevasse heitveetorustikku tuleb kooskõlastada torustiku valdajaga. Avasängi juhtimisel tuleb lähtuda heitvee loodusesse juhtimist reguleerivast Eestis kehtivast seadusandlusest. Võimalikud kaasnevad kulud kannab tööde teostaja.

Rae vald Sepa III DP ala ühisveevärgi ja -kanalisatsiooni ehitusprojekt

.

KIIRVOOL OÜ töö nr 565/26 15.10.2026 Projektijuht/vastutav projekteerija: Toomas Piirsalu

15 (18)

3.7.4 Kaeviku tagasitäide ja tihendamine

ÜVK-torustike rajamise mahtu kuulub torustiku tagasitäide kuni tee aluskonstruktsioonini (või eemaldatava kasvupinnase kihini, kui see on sügavamal) ja haljasalal kuni taastatava kasvumulla kihini. Projekteeritud tänava-alal tuleb arvestada, et kogu tänava laiusel kasutatakse tagasitäitel liiklustsoonile esitatavaid nõudeid. Liiklustsoonis kaevik täidetakse ja tihendatakse vähemalt samaväärsete omadustega, mitte külmakerkeohtliku materjaliga kuni 0,5 meetri paksuste kihtide kaupa. Kaeviku põhi Kaeviku põhi peab olema puhastatud sinna pudenenud kividest ja muudest materjalidest. Liiklustsoonis peab kaeviku põhi olema tasandatud ning põhja tihendustegur peab olema vähemalt 0,95 või 65 Mpa. Lubjakivi korral kaeviku põhja ei katsetata. Tasanduskiht Tasanduskihti ei pea rajama väljaspool liiklustsooni, kui pinnas on tasanduskihiks sobiv ja paigaldatavad torud >PN10. Sobivaks pinnaseks on terasuuruse nõudeid täitev liiv, kruus, liiv- või kruusmoreen, savi või möll. Liiklustsoonis tuleb torude alla rajada tasanduskiht, mille paksus peab olema vähemalt 150 mm mõõdetuna toru alla. Materjalina kasutada liiva, kruusliiva (filtratsioon peab olema vähemalt 0.5 meetrit / ööp; maks terasuurus 20mm) või killustikku fr 4/16. Tasanduskihi tihendusaste peab olema vähemalt 95% või ∑E3 = 65 Mpa ja tihendamine peab olema tehtud mehhanismidega. Toru peab toetuma alusele ühtlaselt kogu toru pikkuses. Muhvide kohale tuleb toru alusesse teha süvend vältimaks toru toetumist muhvile. Algtäide Algtäite materjal peab vastama samadele nõuetele, mis on esitatud tasanduskihi kohta. Väljaspool liiklustsooni võib survetorustikel >PN10 kasutada ka fraktsiooninõuetele vastavat moreenliiva või –kruusa, saviliiva või savi (maks. terasuurus 20mm). Algtäide peab reeglina ulatuma 300 mm toru laest kõrgemale. Torudel De<160mm on lubatud kihi vähendamine kuni 150mm-ni. Liiklustsoonis peab algtäite tihedus olema vähemalt 95% või ∑E3 = 65 Mpa. Väljaspool liiklustsooni 90%. Toru kohale jäävat pinnasekihti võib mehhanismide abil tihendada alles siis, kui see on vähemalt 300mm paksune. Teisi tihendusvõtteid kasutades peab kihi paksus olema vähemalt 150mm. Lõpptäide (algtäide kuni tee konstruktsiooni alumine kiht) Liiklustsoonis peab lõpptäitematerjal olema tihendatav. Kui kaevikust väljavõetud pinnas oma omadustelt sobib, kasutatakse seda, muudel juhtudel kasutatakse mujalt toodud materjali.

Rae vald Sepa III DP ala ühisveevärgi ja -kanalisatsiooni ehitusprojekt

.

KIIRVOOL OÜ töö nr 565/26 15.10.2026 Projektijuht/vastutav projekteerija: Toomas Piirsalu

16 (18)

Kaevik täidetakse ja tihendatakse kuni 2 meetri sügavuses vähemalt samaväärsete omadustega, mitte külmakerkeohtliku materjaliga kuni 0,5 meetri paksuste kihtide kaupa. Töökihis kasutatava täitematerjali filtratsioonimoodul peab olema vähemalt 0,5 meetrit ööpäevas. Liiklustsoonis peab lõpptäide olema tihendatud 98%-ni, mitteliiklustsoonis 92%-ni. Väljaspool liiklustsooni (tühermaa) võib lõpptäite jätta tihendamata või siis tihendatakse see vastavalt kohalikele tingimustele. Kaevik tuleb täita sellise kõrguseni, et täide hiljem tihenedes jääks planeeritud kõrgusele või maapinnaga ühele tasemele. Lõpptäite materjali terasuse nõuded:

- toru laest mõõdetuna 1.0 m paksuses kihis ei tohi olla läbimõõdult üle 300 mm kive ega kamakaid;

- suurim lubatud terajämedus on 2/3 ühe tihendatava kihi paksusest; - materjal peab olema selline, et ei jääks täitesse tühikuid.

3.8 Ehitusobjekti ja ümbruse heakorrastamine ning jäätmekäitus

3.8.1 Tööde käigus kahjustatud objektide taastamine ja asendamine

Tööde käigus kahjustatud objektide (piirded, liikluskorraldusvahendid, kasvuhooned jm) taastamine on aktsepteeritav ainult sel juhul, kui neid on võimalik parandada sellisel moel, et tekkinud kahjustused on täielikult likvideeritud ning taastatud objekti väljanägemine ja kasutusomadused ei ole halvemad ehituseelsest olukorrast. Objektid, mida sel moel taastada ei ole võimalik, peab Töövõtja omal kulul asendama. Kahjustatud objekt loetakse lõplikult korrastatuks vaid juhul, kui nii Insener kui kahjustatud objekti valdaja on taastamise tulemused heaks kiitnud.

3.8.2 Haljastuse kaitse

Kõrghaljastuse piirkonnas tuleb tööde läbiviimisel arvestada asjaomases standardis esitatud nõuded (EVS 9393:2020 Puittaimede haljastuses. Osa 3:Ehitusaegne puude kaitse). Kaevetööd segavate puude raie on lubatud vaid kohaliku omavalitsuse poolt väljastatud kirjaliku loa alusel. Säilitatavate puude kaevikusse ulatuvate puude juured tuleb kaitsta vigastuste eest. Kaevetöö tegemisel säilitatavate puude läheduses, kus võib olla tegemist kergesti variseva pinnasega, tuleb rajada tugiseinad, mis väldivad juurestiku kahjustumist pinnase nihkumise tagajärjel. Ehitustööd teostamisel puude läheduses paigaldada puudele tüvekaitsed. Kuival perioodil kastetakse kahjustatud juurtega puid ning paljastunud juured kaetakse kuivamise vältimiseks. Kõrghaljastuselementide raie, mis pole projektiga ette nähtud, tuleb kooskõlastada valla keskkonnanõunikuga vähemalt 3 tööpäeva enne tööde teostamise vajadust kirjalikult. Raie vajadust kaaluda ka sellise kõrghaljastuse puhul, kus kaevetöid tehakse lähemal kui 3 m puutüvest. Kõrghaljastuselementide kärpimist/piiramist peab teostama arborist või vastavate teadmistega isik, kes suudab tagada puu elujõulisuse ka pärast tööde lõppu.

Rae vald Sepa III DP ala ühisveevärgi ja -kanalisatsiooni ehitusprojekt

.

KIIRVOOL OÜ töö nr 565/26 15.10.2026 Projektijuht/vastutav projekteerija: Toomas Piirsalu

17 (18)

3.8.3 Jäätmete käitlemine

Jäätmete käitlemisel tuleb lähtuda jäätmeseadusest ja Rae valla jäätmehoolduseeskirjast. Torustiku ehitustööde käigus tekkivad võimalikud jäätmed on näiteks väljakaevatav ja ära veetav saastumata pinnas, eemaldatud teede katendid või torustiku rajamisest ülejäävad materjalid (pakendid, toru otsad jm), millest viimase kogus on minimaalne (väiksem kui 1m3 päevas või 10m3 kogu objekti kohta). Ehitusjäätmed nagu pinnas, kivid, lammutatud asfaltkate peavad olema eelnevalt liigiti sorteeritud ning tuleb ära vedada ehitusjäätmeid käitlevatesse ettevõtetesse. Täpsem info on saadaval Rae valla kodulehel https://jaatmejaam.rae.ee/. Muu tekkiv ehituspraht tuleb koguda selleks ette nähtud jäätmekonteineritesse ja tuleb ära vedada jäätmekäitlusettevõtte poolt. Kui ehitamise käigus tekkivate jäätmete kogus on üle 10m3, tuleb ehitise vastuvõtmiseks esitatavatele dokumentidele kohustuslikult lisada seletuskiri ning Vallavalitsuses kinnitatud õiend jäätmete nõuetekohase käitlemise kohta. Jäätmeõiendi vorm on leitav Rae valla kodulehelt: https://www.rae.ee/blanketid-ja-vormid. Ülejääva pinnase maht sõltub suuresti pinnase omadusest selle taaskasutamiseks. Kaevetööde maht on kokku ~1300m3 ning sellest tasanduskihi ja algtäite maht on kokku ~400m3, milleks eeldatavalt tuleb kasutada juurde toodavata materjali (liiv või killustik) ning sarnane kogus on ka ülejääv pinnas. Muude ehitusjäätmete kogus on minimaalne. Torustike rajamisega kaasnevad katete eemaldamine sisaldub OÜ KLM Projekt töös nr 2019.

3.9 Katete taastamine (haljasala)

Katete taastamine/rajamine projekteeritud Kivi tänava ulatuses teostatakse vastavalt teeprojektile OÜ KLM Projekt töö nr 2019 ja ei kuulu ÜVK-torustike rajamise mahtu. Väljaspool projekteeritud Kivi tänava ala on tegemist haljasalaga, mis tuleb taastada. Taastamistööde tegemisel peab arvesse võtma Rae valla kaevetööde eeskirja. Töövõtja tagab tööjõu ja materjalid, mis on vajalikud kasvupinnase, külvamis- ja istutustööde ja muude haljastusega seotud tööde teostamiseks. Pinnas, mida kasutatakse haljastuses ei tohi sisaldada kive, klompe, taimi, juuri ja muud kõrvalist materjali, samuti õlijäätmeid ja muid aineid, mis on kahjulikud taimedele. Muruga kaetavad alad eelnevalt planeerida, katta 15cm kasvumulla kihiga ja külvata muru. Puude ja põõsaste juurte piirkonnas täidetakse kaeviku ülemine osa 30cm paksuselt kasvumullaga. Puu juurekael jäetakse mullast vabaks. Kasutatava kasvupinnase omadused peavad sobima vastava muruseemne kasvuks. Võimalik on kasutada olemasolevat kooritavat kasvupinnast, millest on kivid välja sõelutud ja muld ette valmistatud. Kasutatav muruseemne segu peab vastavalt kasutuskohale olema kas varjutaluvus või tallamiskindel. Muruseeme peab olema eestimaise päritoluga ja kvaliteetne. Seemne külvamistihedus 30g/m². Taastatud haljasalade eest peab Töövõtja hoolitsema kuni esimese niitmiseni (s.h. kastma, väetama, eemaldama umbrohu ja teostama esimese niitmise).

Rae vald Sepa III DP ala ühisveevärgi ja -kanalisatsiooni ehitusprojekt

.

KIIRVOOL OÜ töö nr 565/26 15.10.2026 Projektijuht/vastutav projekteerija: Toomas Piirsalu

18 (18)

Kaevuluugid ja kaped tuleb haljasalal paigaldada ümbritsevast maapinnast 50mm kõrgemale. Maapind tuleb planeerida kaevuluukide ja kapedest eemale kaldega 1:20, et tagada haljasala niidetavus ning oleks välditud pinnavee sissevool kaevudesse. Seletuskirja koostaja: Toomas Piirsalu /allkirjastatud digitaalselt/

565_PP_VK-4-01_Asendiplaan.pdf

13,5 m 2

1,6 m

2

5,6 m

2

1

E

A

Terrass

Kilbiruum

Soojasõlm/

tehn. ruum

13,5 m 2

1,6 m 2

5,6 m 2

1

E

A

Terrass

Kilbiruum

Soojasõlm/

tehn. ruum

13,5 m

2

1,6 m 2

5,6 m 2

1

E

A

Terrass

Kilbiruum

Soojasõlm/

tehn. ruum

5,0 m 2

1,3 m

2

1

A

Tehniline ruum

Kilbiruum

5,0 m

2

1,3 m

2

1

A

Tehniline ruum

Kilbiruum

5,0 m

2

1,3 m

2

1

A

Tehniline ruum

Kilbiruum

5,3 m

2

1,4 m

2

H

A

1

Tehn iline

ruu m

Kilbir uum

5,3 m

2

1,4 m 2

H

A

1

Tehniline ruum

Kilbiruum

TEELÕ IK

1

TEELÕIK 2

TEELÕIK 3

TEELÕIK 4

1

1 2

2

3

A

E

1

7

A

E

1

7

A

E

1

7

A

1

H

6

A

6

1

K

A

6

1

K

A

6

1

K

A

1

H

H 6

6

37 ,20

39,10

39,00

38,70

38,80

38,90

38 ,0

0

38 ,1

0

38,75

37,20

37,10

37,00

36,90

36,80

36,70

36 ,6

0

36,50

36,40 36,30

36 ,9

0

37 ,10

38,05 38,10

38,20

38,30

38,40

38,50

38,60

38,50

38,70 38 ,6

0

37 ,5

0

37 ,6

0

37 ,7

0

37 ,8

0

38 ,0

0

38 ,0

0

38 ,1

0

38 ,20

38,10

38 ,00

38 ,1

0

38 ,2

0

38 ,3

0

38,30

38,20

38,10

38,00

37,95

38,10

37 ,9

0

37 ,9

0 38

,1 0 38

,0 5

38,05

38,00 38,00

37,95

37,80

37,85

37,90

37,75

37 ,75

37,80

37,85

38,20

38,10

38,15

38,10

37,90

37,80

37,60

37,50

37,40

37,30 37,30

37,30

37,20

37,30

37,20

37,70

37,40

37 ,30

37 ,20

37,60

37,70

37,80

38,00

38,15

38,20

38,25

38,30

38,35

38,30

38,25

37 ,9

0

37,45

37,20

38,00

37,25

37 ,4

0

37 ,3

0

37 ,2

0 37 ,10 37 ,05 37,00

36,95

37,50

37,40

37,30 37,20

38,10

38,05

38 ,4

0

38 ,5

0 38

,60 38,70

38,80

38,50

37 ,25

37 ,20

37 ,15

37 ,1

0 37

,0 5

37 ,0

0

37 ,30

37,05 37,10

37,15

37,20

37,25

37,30 37,20 37,25

37,15

37,10 37,05

36 ,9

5

37,20

37,30

38,00

38,10

38,40

38,30

38,40

38,50

38,60

38,70

38,80

38,2038,15

38,10

38,20

37,90

37,80

37,8537,75

K1-237.35 1)35.54 2)35.54 3)35.54 4)35.54 400/315

K1

Maakraan DN40 VLP-3

K-3 38.15 37.76 1)34.78 200pl 2)34.78 200pl 3)35.29 De160 560/500

K1

K1 K1

Maakraan DN40 VLP-2

K1-137.65 1)35.38 2)35.38 400/315

V1

Maakraan DN40 VLP-4

V1

Ol.olev hüdrant

V1-5 K1V1

V1

V1-6

V1-2

V1-1

K-6 38.05 37.75 1)34.44 200pl 2)34.44 200pl 3)35.75 160pl 800/500

K-9 37.25 36.93 1)34.03 200pl 800/500

V1-7

De160 L=23.6 i=0.0070

K2-4 37.25 1)35.02 2)35.02 560/500

K2-5 37.10 1)35.14 2)35.14 560/500

K2

De315 L=36.2 i=0.0045

K2-7 37.90 1)35.39 2)35.39 400/315

K2

De315 L=19.5 i=0.0045

K2

K2 K2

K2

De200 L=27.3 i=0.0050

K2-938.05 1)35.64 2)36.40 3)35.64 400/315

De315 L=21.3 i=0.0045

K2-1337.35 1)35.87 2)35.97 3)35.87 4)35.97 400/315

V1-9

K1-3 37.20 1)35.75 2)35.75 400/315

K2-15 37.20 1)36.00 2)36.10 400/315

K2

De315 L=23.0 i=0.0045

K2

V1-2a

De110 L=1.2

De5 0 L

=1 .5

KLP-3 SKLP-3

KLP-2 SKLP-2

SKLP-437.40 1)36.06 2)36.06 200/160

KLP-437.40 1)35.61 2)35.61 400/315

De1 10

L= 9.5

i= 0.0

10 0

De1 60

L= 9.0

i= 0.0

07 0

De5 0 L

=8 .5

De160 L=12.3 i=0.0070

H1

De160 L=1.7 i=0.0070

De50 L=1.3

SKLP-1

De200 L=15.7 i=0.0050

K1 K2

De110 L=9.7 i=0.0100

De160 L=8.5 i=0.0070

De50 L=9.1

1

2 3

1 2

K2

De200 L=28.4 i=0.0045

De110 L=9.6 i=0.0100

De160 L=8.5 i=0.0070

De160 L=1.6 i=0.0070

Maakraan DN40 VLP-1

K-1 38.35 38.02 1)35.03 200pl 2)35.03 200pl 3)36.03 De160 560/500

K2-1238.20 1)36.80 2)36.90 400/315

K-2 38.00 37.84 1)34.91 200pl 2)34.91 200pl 560/500

K2-1137.90 1)36.66 2)36.66 400/315

K-5 38.25 37.94 1)34.56 200pl 2)36.17 De160 3)34.56 200pl 4)35.94 De160 560/500

SKLP-738.00 1)36.53 2)36.53 200/160

KLP-738.00 1)36.23 2)36.23 400/315

Maakraan DN40 VLP-7

K2-6 37.70 1)35.30 2)36.10 3)35.30 400/315

K-7 37.80 37.49 1)34.30 200p 2)34.30 200pl 560/500

KLP-837.70 1)35.90 2)35.90 400/315

Maakraan DN40 VLP-6

SKLP-637.95 1)36.50 2)36.50 200/160

KLP-6 37.95 1)36.20 2)36.20 400/315

K-4 38.25 37.78 1)34.71 200pl 2)36.14 De160 3)34.71 200pl 560/500

K2-1038.05 1)35.74 2)36.58 3)35.74 560/500

K2-8 38.00 1)35.49 2)36.43 3)35.49 4)36.43 400/315

Maakraan DN32 VLP-5

KLP-538.00 1)35.95 2)35.95 400/315

SKLP-5

De315 L=33.7 i=0.0045

1 2

V1-3

De40 L=1.0

De50 L=9.0

KLP-1 38.20 1)36.04 2)36.04 400/315

V1

V1 De63 L=2.7

1 2 3

De63 L=29.4

K-10 37.90 37.96 1)35.91 160pl 2)35.91 160pl 560/500

K-11 38.00 1)36.10 160pl 560/500

De5 0 L

=1 .5

K2

K1

De200 L=29.5 i=0.0045

De160 L=29.5 i=0.0070

V1

De50 L=29.6

K1-4 37.95 1)34.37 2)35.84 3)34.37 560/500

K1

De160 L=8.4 i=0.0070

SKLP-837.70 1)36.20 2)36.20 200/160

Maakraan DN40 VLP-8

De50 L=8.9

De110 L=9.6 i=0.0100

1

2

VV-134.40 1)34.43 Väljalask

De400 H=34.67

K2 K2

K2-3a 37.30 1)34.89 2)34.89 560/500

K2

De400 H~33.70

De315 L=10.5 i=0.0045

De315 L=18.2 i=0.0045

K2-4a 37.00 1)34.97 2)34.97 400/315

De315 L=11.0 i=0.0045

NB! Ristuva veetoru PE De110 kõrgus muutub antud asukohas järsult ja võib toruga lõikuda Sügavus täpsustada kaevetööde käigus

Stardikaeviku/puurmasina asukoht

H2

2.0

Siibrikaev V1-10

1

2

3

1 2

1

2 3

1 2 3

1

23

4

1

2

3

1

2

K-12 37.00 800/500

1

2

K-8 36.99 1)34.14 200pl 2)34.14 200p 560/500

Kaevukeha De560 pikendamine

Kaevukeha De800 pikendamine

1 2

Teleskoobi tõstmine

Teleskoobi langetamine

Kõrgus ei muutu

1

23

1

23

De110 L=2.5 i=0.0100 12

De1 10

L= 2.5

i= 0.0

10 0

12

3 4

De1 60

L= 3.0

i= 0.0

07 0

12

3 4

1

2

De110 L=2.4 i=0.0100

1

23

4

1

2

1

2

1

2

De1 10

L= 2.5

i= 0.0

10 0

12

De1 60

L= 3.0

i= 0.0

70 0

12

Kinnismälestise (vid 18783) Asulakoht

kaitsevööndi mõjuala

Pirita jõe R anna või kalda

ehituskeeluvöönd - 50m

Pirita jõe R anna või kalda

piiranguvöönd - 100m

Pirita jõe R anna või kalda

veeakitsevöönd - 10m

V1-11

1

2

1

2

1

2

1

2

1

2

1

2

K2K2K2K2K2 De315 L=27.0 i=0.0045 1

2 1

2

11301 0.22km

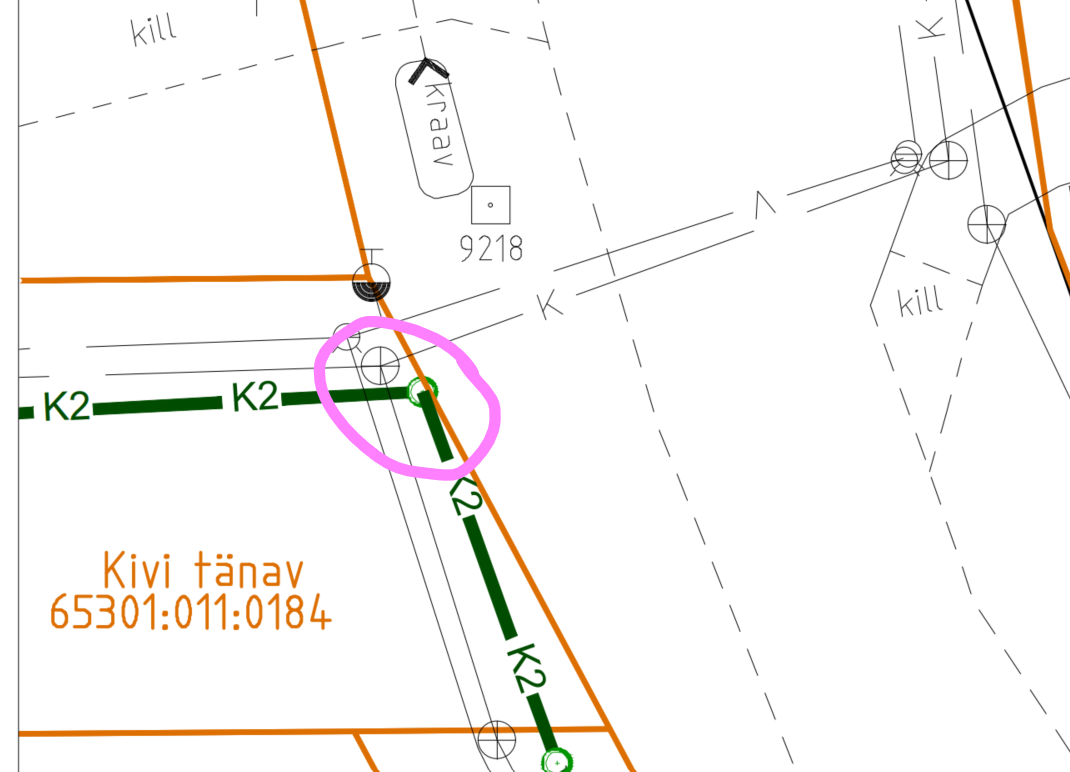

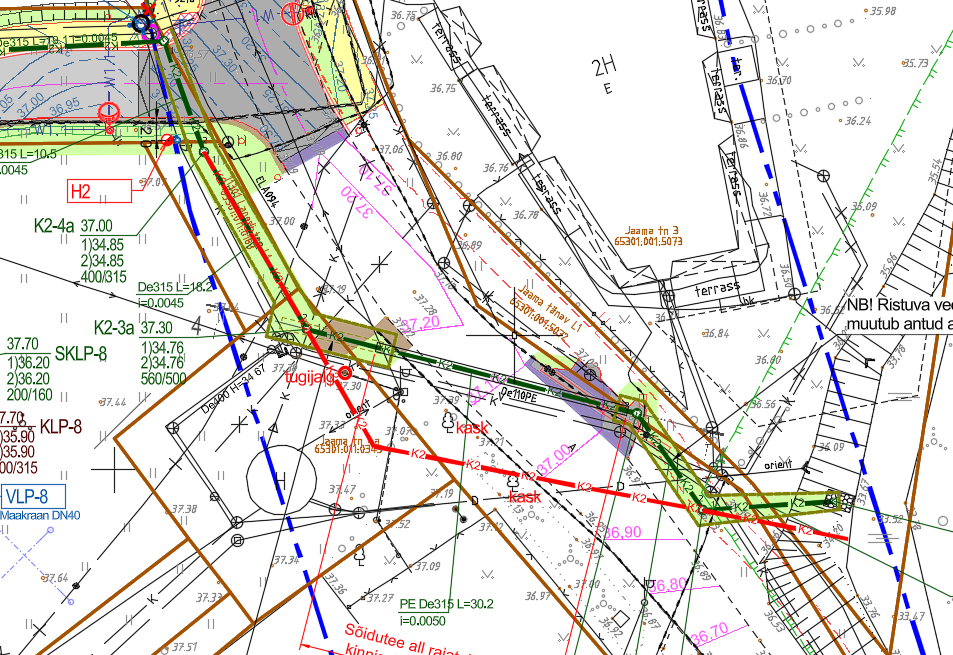

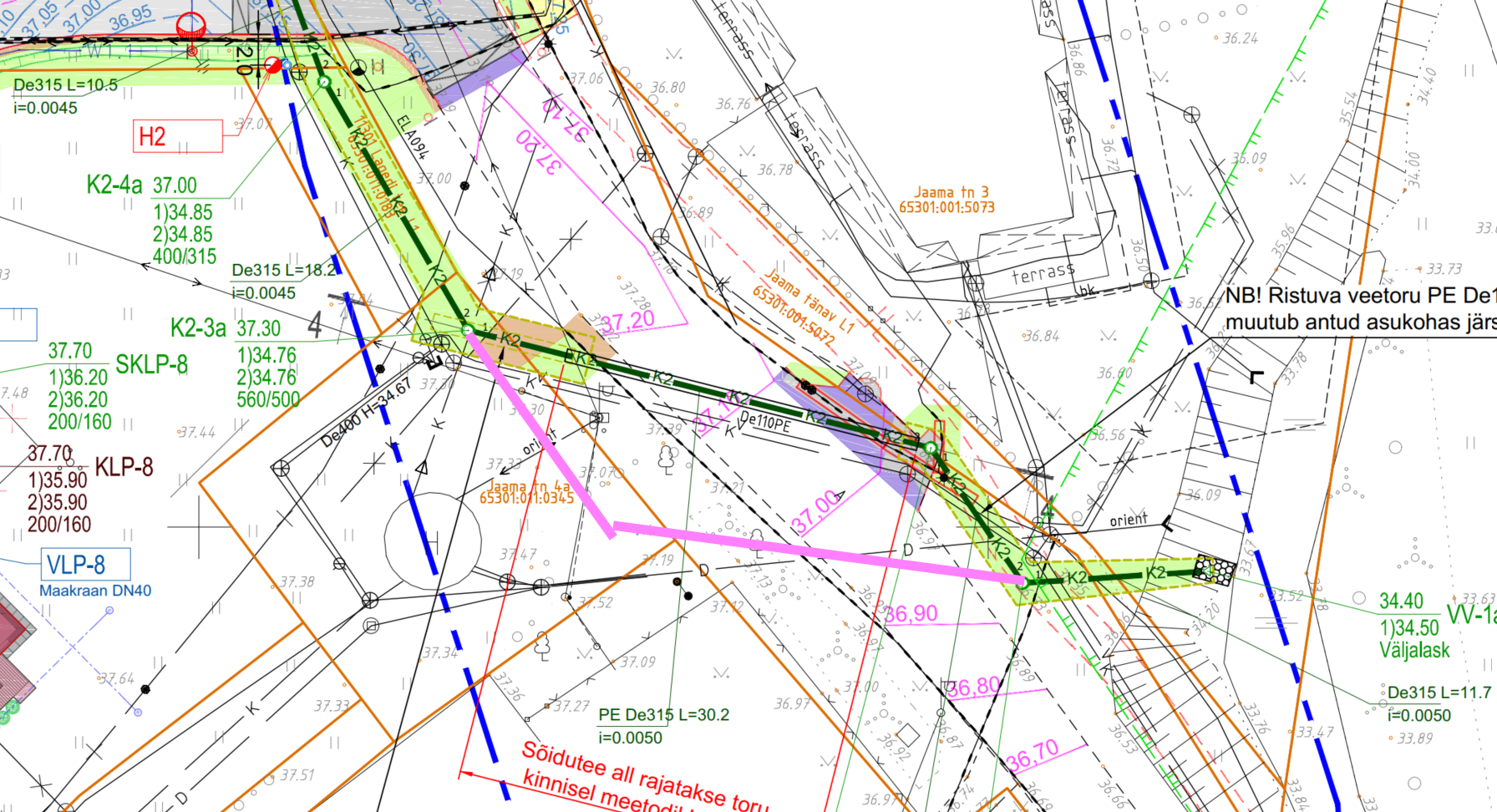

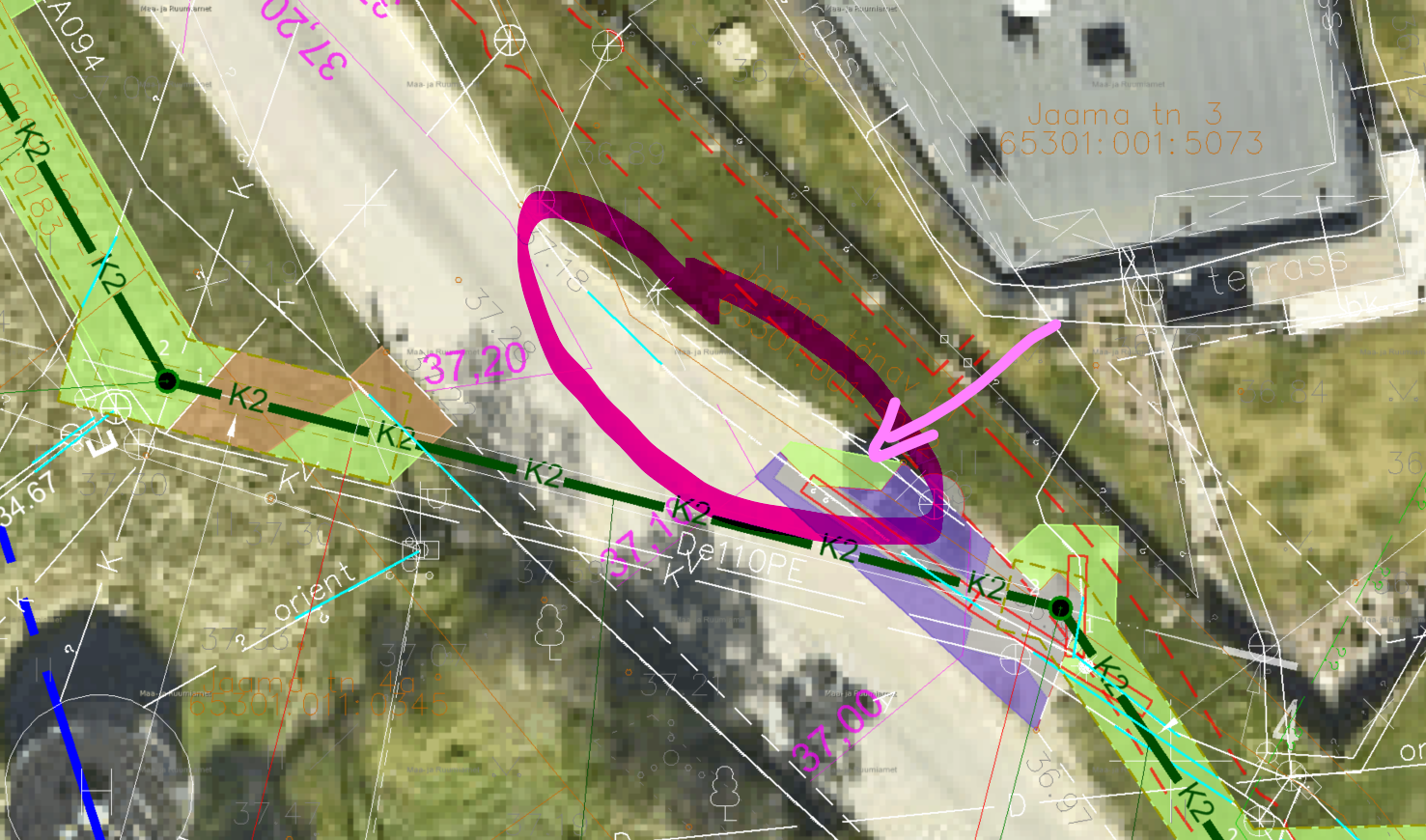

Sõidutee all rajatakse toru kinnisel meetodil kaevust K2-2a kuni väljalasuni VV-1

toruga PE100RC De315 SDR17 (SN 16kN/m2)

Sõidutee serv

Veetoru De110 lagi H=35.15 Ristumise kohas viia poognatega kõrgemale

1

2

1

2

K2-2a 37.30 1)34.83 2)34.84 560/500

K2 K2

K2 K21

2

PE De315 L=40.4 i=0.0100

2.6

Proj. veetorustik Proj. isevoolne kanalisatsioon

TINGMÄRGID (Kiirvool OÜ töö nr 565/26) V1 V1 K1 K1

Proj. kanalisatsioonikaev

Reguleeritav ol.oleva kaevu päis (vt märkus 3) Proj. tuletõrjehüdrant

K2 K2 Proj. sademeveetorustik

Proj. ühisveevärgi liitumispunkt maakraaniga Proj. ühiskanalisatsiooni liitumispunkt kontrolltorus Proj. ühiskanalisatsiooni liitumispunkt tänavakaevus

KLP-

Proj. sademevee liitumispunkt kontrolltorus

VLP- KLP-

SKLP-

Proj. sademevee liitumispunkt tänavakaevus SKLP-

Proj. sademeveekaev

Proj. väljavool kraavi toru otsa kindlustusega

Likvideeritav rajatis Proj. veekaev

Proj. maapind

Torude kõrgusmärgid (nummerdatud) Kaevu läbimõõt

1 23

K1-1 39.30 38.00 1)37.64 2)37.64 3)37.64 Ø400/315

Ol.olev maapind (kui on üks kõrgusmärk, siis proj. maapind)

Proj. vaatluskaevu andmestik

Taastatav haljasala (kaeviku ulatuses) Katete taastamine väljaspool rajatavat Kivi tänavat

KINNISTUÜHENDUSTE TÜÜPSÕLMED

El.keevis otsakork PE De50

Maakraan DN40 koos spindlipikenduse ja kapega

PE De50

V V

PE D

e1 10

1.0m Kinnistupiir

V V V

PE D

e6 3

PE De110

Maapealse paigutusega soojustatud hüdrant

PE D

e5 0

PE D

e5 0

PE D

e5 0

PE D

e4 0

PE D

e5 0

PE De110

PE De50

Kivi tn 12

Kivi tn 8

Kivi tn 10

Kivi tn 6

Kivi tn 5 Kivi tn 1Kivi tn 3

Kivi tn 4

El.keevis siirdmik PE De63/50

El.keevis kolmik PE De63/50/63

El.keevis käänik PE De50-90°

El.keevis siirdmik PE De110/De63

Maakraan DN50 koos spindlipikenduse ja kapega

Tõmbekindel muhvühendus torudele PE De110

(täpsustub ehitustööde käigus)

El.keevis äärikühendus DN100/PE De110

PE D

e5 0

PE D

e1 10

Kolmik PE De110

V1-1 V1-2 V1-3

V1-5 V1-6

V1-7

V1-9

El.keevis sadulühendus PE De110/De50

VEESÕLMEDE SKEEMID

El.keevis sadulühendus PE De110/De40

Maakraan DN32 koos spindlipikenduse ja kapega

PE De110

Kolmik PE De110

Siiber DN100

EL.keeviskäänik PE De63-45° või toru painutamine

V1-2a

V V V

V V

V

V V

V

PE De110

PE D

e1 10

El.keevis äärikühendus DN100/PE De110

Maapealse paigutusega soojustatud hüdrant

Tõmbekindel muhvühendus torudele PE De110

(täpsustub ehitustööde käigus)

Kolmik PE De110

Siiber DN100

Tõmbekindel muhvühendus torudele PE De110

(täpsustub ehitustööde käigus)

Kaev PE Di1.4m teealune, malmluugiga 40t DN600

redeliga

H1

H2

V1-10

PE D

e1 10

V V V V V V V V V V V V V

Siibrid eemaldada ja asendada äärikutega toruga

V1-11

El.keevis käänikud PE De110-45° 4tk El.keevismuhv PE De110 või tõmbekindel muhvühendus torudele PE De110 - 2tk

PE De110

VEETORU KÕRGUSE MUUTMINE

PE De110

VAREMPROJEKTEERITUD ASFALTKATTE SERV

VAREMPROJEKTEERITUD KÕNNITEE ASFALTBETOONKATE (TÜÜP 4)

VAREMPROJEKTEERITUD SÕIDUTEE ASFALTBETOONKATE (TÜÜP 2)

PROJEKTEERITUD NÕLV (1:5)

VAREMPROJEKTEERITUD HALJASALA (TÜÜP 6)

VAREMPROJEKTEERITUD TEE TELG

VAREMPROJEKTEERITUD KILLUSTIKKATE (TÜÜP 3)

VAREMPROJEKTEERITUD KÕNNITEE ÄÄREKIVI (h=0)

VAREMPROJEKTEERITUD TÕSTETUD RISTMIKU ASFALTBETOONKATE (TÜÜP 1)

VAREMPROJEKTEERITUD SÕIDUTEE ÄÄREKIVI (h=12 cm) VAREMPROJEKTEERITUD SÕIDUTEE ÄÄREKIVI (h=2 cm)

VAREMPROJEKTEERITUD SÕIDUTEE ÜLEKATE EELNEVA FREESIMISEGA (TÜÜP 8)

PROJEKTEERITUD NÕLV (1:2)

VAREMPROJEKTEERITUD TAASTATAV SÕIDUTEE ASFALTBETOONKATE (TÜÜP 7)

OLEMASOLEV HORISONTAAL37,00

VAREMPROJEKTEERITUD TÕSTETUD RISTMIKU KALDOSA

VAREMPROJEKTEERITUD SÕIDUTEE ÄÄREKIVI (h=0)

PERSPEKTIIVNE JALG- J JALGRATTATEE (REAALPROJEKT OÜ, töö nr P200614)

VAREMPROJEKTEERITUD KÕNNITEE BETOONKIVISILLUTIS (TÜÜP 5)

VAREMPROJEKTEERITUD HORISONTAAL37,00

PERSPEKTIIVNE HOONE (TÜÜP A) PERSPEKTIIVNE HOONE (TÜÜP B) PERSPEKTIIVNE HOONE (TÜÜP C)

POS 1 POS 1 POS 1

TINGMÄRGID (Arhitektuuribüroo Korrus OÜ, töö nr 075/19)

841x594

KIIRVOOL OÜ Pärnu mnt 160a Tallinn 11317 Reg. nr 11281982 MTR nr EEP000864 www.kiirvool.ee; tel. 6142122

AS Elveso

Rae vald Sepa III DP ala ühisveevärgi ja -kanalisatsiooni ehitusprojekt

Asendiplaan Veesõlmede skeemid

565/26 VK-4-01 1:500

PP15.10.2026

T.Piirsalu

MÄRKUSED: 1. Veetoru rajada minimaalse paigaldussügavusega 1.80m mõõdetuna toru laelt. Väiksema rajamissügavuse

korral kaitsta toru soojustusplaadiga. 2. Olemasolevate torustikega ühendused (asukoht, kõrgused, materjal) täpsutada ehitustööde käigus. 3. Kõikide olemasolevate kaevude luugid viia projekteeritud tee/maapinna tasapinnale. Kaevukeha

pikendamise tehniline lahendus kooskõlastada täiendavalt AS-ga Elveso.

Geodeesia: OÜ G.E.Point töö nr 26-G323 (koordinaadid L-EST 97, kõrgused EH-2000; mõõdistatud 07.2026)

Tingmärgid (KLM Projekt OÜ töö nr 2019) Ehitusluba 12271/11942 08.07.2025

Tingmärgid (KLM Projekt OÜ töö nr 2019-1) Haldusakt (lubav) nr 2512996/08736

565_PP_VK-6-01_Kaevik.pdf

H V

1m in

=1 .8

m

Z0. 3

0.50

Tarnetorustike kaeviku V1+K1+K2 tüüpristlõige

0. 15

min 0.2

Vajadusel 0.50

0. 3

0. 15

K1 De160 V1 De50

K2 De110

0.40

/ / / \ \ \ / / / \ \\ / / /

\ \ \ /

/ / \ \

\ / / / \ \ \ / / / \ \ \ / /

/ \ \ \

/ / / \

\ \ / /

/ \ \ \

/ / / \ \

\ / / /

\ \ \ / / / \ \ \ / / / \ \ \ / / / \ \ \ / / /

\ \ \

/ / /

\ \ \

/ / /

\ \ \

/ / /

\ \ \

/ / /

\ \ \ / / / \ \ \ / / / \ \

\ / /

/ \ \

\ / /

/ \ \

\ \

Ol.olev kaabel

Kaevik

Ajutine toestus (näit. prussid, karprauad vms)

Poolitatav kaablikaitsetoru

Koormarihmad vms

Kaabli toestamise tüüpjoonis

va st

av al

t E VS

8 43

:2 01

6 ta

be l 1

0. 4

>1.5m

Proj. torustik

1.0

H ~2

.4 0m

Z

Liiv (Kt=0.95 Kf≥0.5m/ööp) Liiv (Kt=0.95 Kf≥0.5m/ööp) või killustik fr 4/16 E∑/3=64 Mpa Planeeritud kaeviku põhi

0. 15

Kasvumuld seemekülviga h=15cm Tagasitäide olemasoleva pinnasega (Kt=0.92)

2.7

K2 kaevik haljasalal (kaevu K2-3 piirkonnas)

K2 De315

0.5

Hoiatuslint

0. 30

H =1

.9 5m

Z

0. 3

0.50

0. 15

min 0.2

0.50

0. 3

Liiv (Kt=0.95 Kf≥0.5m/ööp) Liiv (Kt=0.95 Kf≥0.5m/ööp)

Liiv (Kt=0.95 Kf≥0.5m/ööp) või killustik fr 4/16 E∑/3=65 Mpa

Planeeritud kaeviku põhi

K1 De160 V1 De50

K2 De200

0.40

Tänavatorustiku kaeviku V1+K1+K2 ristlõige tee ristprofiili 3-3 asukohas

0. 60

mTee rajamise mahus rajatav tagasitäide

1.0

H ~2

.1 0m

Z

0. 15

Tänavatorustiku kaeviku K2 ristlõige tee ristprofiili 1-1 asukohas

K2 De315

Hoiatuslint

0. 30

0. 60

m Tee rajamise mahus rajatav tagasitäide

Liiv (Kt=0.96 Kf≥0.5m/ööp) Liiv (Kt=0.95 Kf≥0.5m/ööp) Liiv (Kt=0.95 Kf≥0.5m/ööp) või killustik fr 4/16 E∑/3=65 Mpa Planeeritud kaeviku põhi

0. 60

mTee rajamise mahus rajatav tagasitäide

Liiv (Kt=0.96 Kf≥0.5m/ööp) Liiv (Kt=0.95 Kf≥0.5m/ööp) Liiv (Kt=0.95 Kf≥0.5m/ööp) või killustik fr 4/16 E∑/3=65 Mpa Planeeritud kaeviku põhi

Ol.olev maapind Ol.olev maapind Ol.olev maapind

35,00

36,00

37,00

38,00

Olemasoleva maapinna joon

Pr oj

ek t s

õi du

te e

Pr oj

ek t k

õn ni

te e

Pr oj

ek t t

ee pe

en ar

0,02

1:1,5

Olol muld, 80 cm Olol pinnas, saviliivmoreen, kõva, liivane jämepurdu kuni 50 %, 190 cm

4.60 0.50

RISTPROFIIL 1-1

O lo

l k in

ni st

u pi

ir

O lo

l k in

ni st

u pi

ir

0,05 1:3

Projekt sidekanalisatsiooni trass toruga

Projekt. betoonäärekivi (150 x 290 x 800 mm, h=12 cm) betoonalusel, h=10 cm, betooni klass C12/15

0,025

Pr oj

ek t h

al ja

sa la

Pr oj

ek t h

al ja

sa la

2.48

1:2

Pr oj

ek t n

õv a

Pr oj

ek t n

õv a

0. 20

1:1,5

2.501.92

0. 20

Olol veetoru Olol kanalisatsioonitoru

Projekt sademevee kanalisatsioon

Olol madalpingekaabel

Sidumata segu nr 6, 6 cm (Tee ehitamise kvaliteedi nõuded, lisa 10)

Projekt 0.4 kV kaabelliin

Projekt 6 kV kaabelliin

Asfaltbetoon AC 12 surf, 6 cm

Kiilutud killustikalus, 25 cm

kiilumisfraktsioon 8/16 põhifraktsioon 32/64

Kt≥0,96, Kf≥2,0 m/ööp

Täiteliiv mineraalpinnase kihini

Liivast dreenkiht, 25 cm, Kt≥0,98, Kf≥2,0 m/ööp

paigaldada 40 cm kihtide kaupa

Tihendatud olol pinnas, saviliivmoreen, kõva, liivane

(45% tardkivimist täitematerjal)

Asfaltbetoon AC 8 surf, 5 cm Kiilutud killustikalus, 20 cm

kiilumisfraktsioon 8/16 põhifraktsioon 32/64

Tihendatud olol pinnas, saviliivmoreen, kõva, liivane

Kt≥0,96, Kf≥2,0 m/ööp

Täiteliiv mineraalpinnase kihini

Liivast dreenkiht, 20 cm, Kt≥0,98, Kf≥2,0 m/ööp

paigaldada 40 cm kihtide kaupa

Projekt tänavavalgustuse kaablitrass maakaabliga

VK-torustiku kaevik

Väljakaevatava tee-kaeviku piir Väljakaevatava tee-kaeviku piir

35,00

36,00

37,00

38,00 0,0250,025

Asfaltbetoon AC 12 surf, 6 cm

Kiilutud killustikalus, 25 cm

kiilumisfraktsioon 8/16 põhifraktsioon 32/64

Tihendatud (Kt≥0,96) olol pinnas, saviliivmoreen, sitkeplastne jämepurdu 15...20%

Sidumata segu nr 6, 6 cm (Tee ehitamise kvaliteedi nõuded, lisa 10)

Olol muld, 60 cm Olol saviliivmoreen, sitkeplastne,

Olol tolmliiv jämepurdu 15...20%, 50 cm

Kasvupinnas Murukülv

Olemasoleva maapinna joon

4.500.503.24

Pr oj

ek t s

õi du

te e

Pr oj

ek t t

ee pe

en ar

Pr oj

ek t h

al ja

sa la

O lo

l k in

ni st

u pi

ir

Ta as

ta ta

v ha

lja sa

la

O lo

l k in

ni st

u pi

ir RISTPROFIIL 3-3

0,04

(45% tardkivimist täitematerjal)

0,05 1:31:3

0.50 3.28

Pr oj

ek t t

ee pe

en ar

Ta as

ta ta

v ha

lja sa

la

Pr oj

ek t n

õv a

Pr oj

ek t n

õv a

Projekt tänavavalgustuse kaablitrass maakaabliga

Projekt sidekanalisatsiooni trass toruga 0.

20

0. 20

Murukülv

Kt≥0,96, Kf≥2,0 m/ööp

Täiteliiv mineraalpinnase kihini

Liivast dreenkiht, 25 cm, Kt≥0,98, Kf≥2,0 m/ööp

paigaldada 40 cm kihtide kaupa Kasvupinnas

VK-torustiku kaevik

Torustiku kaeviku paiknemine KLM Projekt töö nr 2019 kohastel tee ristlõigetel 1:100

594x420

KIIRVOOL OÜ Pärnu mnt 160a Tallinn 11317 Reg. nr 11281982 MTR nr EEP000864 www.kiirvool.ee; tel. 6142122

AS Elveso

Rae vald Sepa III DP ala ühisveevärgi ja -kanalisatsiooni ehitusprojekt

Kaevikute ristlõiked

565/26 VK-6-01

PP15.10.2026

T.Piirsalu

MÄRKUSED: 1. Toestamata ehituskaeviku nõlva kalde Z määrab Töövõtja konkreetsel töölõigul sõltuvalt tööde teostamise

ajal valitsevatest ehitustingimustest või muudest tehnoloogilistest nõuetest. 2. Veetorustik paigaldada reeglina min. sügavusele 1.8m mõõdetuna toru laest. Juhul kui veetoru

rajamissügavus jääb <1.7m, tuleb kasutada toru soojustamist soojustusplaadiga. Soojustusplaat peab olema sobilik pinnases kasutamiseks (sh vastavalt asukohale - teede all või haljasalal) ning soojusjuhtivusega <0.037W/mK.

3. Proj. torustiku kohale paigaldada vastava tähistusega märkelint. Veetorustikud varustada signaalkaabliga (min 2,5mm² ristlõikega isoleeritud vaskkaabel), mille otsad tuua kapede alla. Kinnise meetodiga rajatava toru korral paigaldatakse 4mm terastross

4. Kui torustiku kaevik jääb ol.oleva või perspektiivse tee alla, peab tagasitäide kuni tee konstruktsioonini olema tihendatud kt=0.95, sh kf>0.5m/ööp ja maksimaalne tihendatava kihi paksus 0.5m.

5. Joonisel esitatud kaeviku mõõdud on meetrites, kui ei ole näidatud teisiti.

565_PP_VK-6-02_Profiil-K1.pdf

594x297

KIIRVOOL OÜ Pärnu mnt 160a Tallinn 11317 Reg. nr 11281982 MTR nr EEP000864 www.kiirvool.ee; tel. 6142122

AS Elveso

Rae vald Sepa III DP ala ühisveevärgi ja -kanalisatsiooni ehitusprojekt

Pikiprofiilid K1

565/26 VK-6-02

PP15.10.2026

T.Piirsalu

Rajatav kaevu külgühendus

Ühendus ol.oleva kaevu sisendiga

ol.olev kaevu sisend

Uus kaev ol.olevale torule De200

Rajatav kaevu külgühendus Rajatav kaevu

külgühendus

Ol.olev ühendus De160 H=35.41

35.67 110pl

V

KLP-1

37 .9

0 38

.2 0

36 .0

4 2.

16

36.04 De160

KL P-

1 40

0/ 31

5 H=

2. 16

Ki vi

tn 1

2

De160 - 1.7m

K-1

38 .0

2 38

.3 5

36 .0

3 2.

32

35.03 200pl

K- 1

56 0/

50 0

H= 3.

32 Ol

.o le

v ka

ev

KAEVU/SÕLME NR OLEMASOLEVA MAAPINNA

KÕRGUS (m abs) PROJEKTEERITUD MAAPINNA

KÕRGUS (m abs) TORU PÕHJA KÕRGUS

(m abs)

TORU RAJAMISSÜGAVUS (m)

KALLE PIKKUS (m)

TORU LÄBIMÕÕT (mm) JA MATERJAL

VAHEKAUGUSED (m)

SIRGESTATUD TRASSI PLAAN

34.00

34.50

35.00

35.50

36.00

36.50

37.00

37.50

38.00

38.50

Mhor 1:500

Mvert 1:50

1.70.0070

1.7

K1 K1 K1 K1 K1

35.48 De50

V1 V1

V1

K1-3

37 .2

0 37

.2 0

35 .7

5 1.

45

35.75 De160

K1 -3

4 00

/3 15

H =

1. 45

Ki vi

tn 1

0

K1 K1 K1 K1

35.97 De110

K2 K2

K2

K1-2

37 .2

5 37

.3 5

35 .5

4 1.

81

35.54 De160

K1 -2

4 00

/3 15

H =

1. 81

K1 K1

36.00 De63

V1 V1

V1

35.71 De315

K2 K2

K2

35.75 110pl

V

K1-1

37 .6

0 37

.6 5

35 .3

8 2.

27

143°

K1 -1

4 00

/3 15

H =

2. 27

De160 - 65.4m

K-3

37 .7

6 38

.1 5

35 .2

9 2.

86

34.78 200pl

K- 3

56 0/

50 0

H= 3.

37 Ol

.o le

v ka

ev

65.4 0.0070

29.5 23.6 12.3

K1

35.46 De63

V1 V1

V1

K1-2

37 .2

5 37

.3 5

35 .5

4 1.

81

35.54 De160

K1 -2

4 00

/3 15

H =

1. 81

De160 - 9.0m

KLP-4

37 .3

0 37

.4 0

35 .6

1 1.

79

35.61 De160

KL P-

4 40

0/ 31

5 H=

1. 79

Ki vi

tn 6

0.0070 9.0

9.0

K1

K-4

37 .7

8 38

.2 5

36 .1

4 2.

11

34.71 200pl

K- 4

56 0/

50 0

H= 3.

54 Ol

.o le

v ka

ev

De160 - 8.5m

KLP-6

37 .9

0 37

.9 5

36 .2

0 1.

75

36.20 De160

KL P-

6 40

0/ 31

5 H=

1. 75

Ki vi

tn 5

0.0070 8.5

8.5

35.49 De315

K2 K2

K2

35.40 110pl

V

KLP-5

37 .8

0 38

.0 0

35 .9

5 2.

05

35.95 De160

KL P-

5 40

0/ 31

5 H=

2. 05

Ki vi

tn 4

K1

K-5

37 .9

4 38

.2 5

35 .9

4 36

.1 7

2. 31

2. 08

34.56 200pl

K- 5

56 0/

50 0

H= 3.

69 Ol

.o le

v ka

ev

De160 - 10.0m

KLP-7

37 .9

5 38

.0 0

36 .2

3 1.

77

36.23 De160

KL P-

7 40

0/ 31

5 H=

1. 77

Ki vi

tn 3

1.60.00700.0070 8.5

1.6 8.5

K1

K1-4

37 .5

5 37

.9 5

35 .8

4 2.

11

34.37 200pl

K1 -4

5 60

/5 00

H =

3. 58

De160 - 8.4m

KLP-8

37 .6

5 37

.7 0

35 .9

0 1.

80

35.90 De160

KL P-

8 40

0/ 31

5 H=

1. 80

Ki vi

tn 1

01_K1

0.0070 8.4

8.4

565_PP_VK-6-03_Profiil-K2.pdf

914x297

KIIRVOOL OÜ Pärnu mnt 160a Tallinn 11317 Reg. nr 11281982 MTR nr EEP000864 www.kiirvool.ee; tel. 6142122

AS Elveso

Rae vald Sepa III DP ala ühisveevärgi ja -kanalisatsiooni ehitusprojekt

Pikiprofiilid K2

565/26 VK-6-03 1:500

PP15.10.2026

T.Piirsalu

35.67 35.78

35.56

Ol.olev paralleelne veetoru PE De110 Veetoru täpne sügavus selgub kaevetööde käigus Vajadusel tuleb toru viia poognatega teisele kõrgusele,

Kinnine meetod

11 30

1 La

ge di

te e

0 .2

2k m

Sõidutee

33.70

Veetoru De110 tuua poognatega üle sademeveetoru

K2 K2 K2 K2 K2

K2-12

37 .9

0 38

.2 0

36 .8

0 1.

40

36.90 De110

K2 -1

2 40

0/ 31

5 H=

1. 40

K2 K2 K2

35.80 De110

V1 V1

V1

K2-11

37 .8

0 37

.9 0

36 .6

6 1.

24

158°

K2 -1

1 40

0/ 31

5 H=

1. 24

K2 K2 K2 K2

35.31 De160

K1 K1

K1

De200 - 43.0m

K2-10

37 .7

5 38

.0 5

36 .5

8 35

.7 4

1. 47

2. 31

35.74 De200

K2 -1

0 56

0/ 50

0 H=

2. 31

K2 K2 K2 K2 K2 K2

35.92 De40

V1 V1

V1

35.95 De160

K1 K1

K1

K2-9

37 .8

0 38

.0 5

35 .6

4 2.

41

161°

36.40 De110

K2 -9

4 00

/3 15

H =

2. 41

K2 K2 K2 K2

K2-8

37 .8

5 38

.0 0

35 .4

9 2.

51

36.43 De110

K2 -8

4 00

/3 15

H =

2. 51

K2 K2 K2

35.76 160pl

35.20 De63

V

K2-7

37 .6

0 37

.9 0

35 .3

9 2.

51 K2

-7 4

00 /3

15 H

= 2.

51

K2 K2 K2 K2 K2 K2 K2

K2-6

37 .4

0 37

.7 0

35 .3

0 2.

40

36.10 De110

K2 -6

4 00

/3 15

H =

2. 40

K2 K2 K2 K2 K2

34.15 200p

35.00 110pl

V

34.88 110pl

V

34.03 200pl

K

K2-5

36 .9

0 37

.1 0

35 .1

4 1.

96

138°

K2 -5

5 60

/5 00

H =

1. 96

K2 K2

K2-4

36 .6

5 37

.2 5

35 .0

2 2.

23

107°

K2 -4

5 60

/5 00

H =

2. 23

K2 K2 K2

K2-4a

37 .0

0 37

.0 0

34 .9

7 2.

03

170°

K2 -4

a 40

0/ 31

5 H=

2. 03

K2 K2

35.15 Vesi De110

V

33.54 De400

K

K2-3a

37 .3

0 37

.3 0

34 .8

9 2.

41 K2

-3 a

56 0/

50 0

H= 2.

41

K2 K2 K2 K2 K2 K2 K2 K2

33.60 De400

K

≈34.38 Vesi De110

V

De315 - 200.4m

K2-2a

37 .3

0 37

.3 0

34 .8

4 2.

46

132°

K2 -2

a 56

0/ 50

0 H=

2. 47

PE De315 - 40.4m

VV-1

34 .4

0 34

.4 0

34 .4

3 -0

.0 3

VV -1

V äl

ja la

sk H

= 0.

00

KAEVU/SÕLME NR OLEMASOLEVA MAAPINNA

KÕRGUS (m abs) PROJEKTEERITUD MAAPINNA

KÕRGUS (m abs) TORU PÕHJA KÕRGUS

(m abs)

TORU RAJAMISSÜGAVUS (m)

KALLE PIKKUS (m)

TORU LÄBIMÕÕT (mm) JA MATERJAL

VAHEKAUGUSED (m)

SIRGESTATUD TRASSI PLAAN

34.00

34.50

35.00

35.50

36.00

36.50

37.00

37.50

38.00

38.50

Mhor 1:500

Mvert 1:50

43.0 200.4 40.40.0050 0.0045 0.0100

27.3 15.7 21.3 33.7 23.0 19.5 36.2 27.0 10.5 18.2 11.0 40.4

K2 K2 K2 K2 K2

35.52 De50

V1 V1

V1

35.55 De160

K1 K1

K1

K2-15

37 .2

0 37

.2 0

36 .0

0 1.

20

36.10 De110

K2 -1

5 40

0/ 31

5 H=

1. 20

K2 K2 K2 K2 K2

36.09 De63

V1 V1

V1

K2-13

37 .2

5 37

.3 5

35 .8

7 1.

48

35.97 De110

K2 -1

3 40

0/ 31

5 H=

1. 48

De200 - 58.0m

K2-10

37 .7

5 38

.0 5

35 .7

4 2.

31

35.74 De315

36.58 De200

K2 -1

0 56

0/ 50

0 H=

2. 31

02_K2

58.0 0.0045

29.5 28.4

Ki nn

is tu

pi ir

Ki nn

is tu

pi ir

1. 84

2. 062.

01

Väljavoolu kindlustus kuni kraavi põhjani (vt lisa 1)

0.60

Proj. Kivi tänava-ala maapind

Ol.olev maapind

565_PP_VK-6-04_TRAM-profiil.pdf

K2 K2 K2 K2 K2 K2 K2 K2 K2 K2 K2 K2 K2 K2 K2 K2 K2 K2 K2 K2

33.60 De400

K

≈34.38 Vesi De110

V

K2-2a

37 .3

0 37

.3 0

34 .8

3 2.

47

34.84 De315

K2 -2

a 56

0/ 50

0 H=

2. 47

PE De315 - 40.4m

VV-1

34 .4

0 34

.4 0

34 .4

3 -0

.0 3

VV -1

V äl

ja la

sk H

= 0.

00

KAEVU/SÕLME NR OLEMASOLEVA MAAPINNA

KÕRGUS (m abs) PROJEKTEERITUD MAAPINNA

KÕRGUS (m abs) TORU PÕHJA KÕRGUS

(m abs)

TORU RAJAMISSÜGAVUS (m)

KALLE PIKKUS (m)

TORU LÄBIMÕÕT (mm) JA MATERJAL

VAHEKAUGUSED (m)

SIRGESTATUD TRASSI PLAAN

34.00

34.50

35.00

35.50

36.00

36.50

37.00

37.50

Mhor 1:200

Mvert 1:50

TRAM

40.4 0.0100

40.4

11 30

1 La

ge di

te e

0 .2

2k m

Ki nn

is tu

pi ir

2. 01

2. 06

420x297

KIIRVOOL OÜ Pärnu mnt 160a Tallinn 11317 Reg. nr 11281982 MTR nr EEP000864 www.kiirvool.ee; tel. 6142122

AS Elveso

Rae vald Sepa III DP ala ühisveevärgi ja -kanalisatsiooni ehitusprojekt

Maanteega ristumiste profiil

565/26 VK-6-04

PP15.10.2026

T.Piirsalu

Toru kaevust K2-2a kuni väljalasuni VV-1 rajatakse kinnisel meetodil toruga PE100RC De315 SDR17 (SN 16kN/m2)

Veetoru täpne sügavus selgub kaevetööde käigus Vajadusel tuleb toru viia poognatega teisele kõrgusele

Ki nn

is tu

pi ir

Stardikaevik

565_PP_VK-8-01_Mahud.pdf

565/26 Rae vald Sepa III DP ala ühisveevärgi ja -kanalisatsiooni ehitusprojekt PEAMISTE TÖÖMAHTUDE LOEND Seisuga 15.10.2026

Pos Nimetus Ühik Kogus

1 VEETORUSTIK proj. Kivi tänava piirkonnas 1.1 Veetorustiku PE PN10 De110 rajamine jm 3 1.2 Veetorustiku PE PN10 De63 rajamine jm 32 1.3 Veetorustiku PE PN10 De50 rajamine jm 84 1.4 Veetorustiku PE PN10 De40 rajamine jm 3 1.5 Veesõlme V1-10 (siibrikaev Di1.4m) rajamine kmpl 1 1.6 Tuletõrjehüdrandi H-2 sõlme rajamine kmpl 1 1.7 Veesõlme V1-2 (sh V1-2a, H-1) rajamine kmpl 1

1.8 Veevarustuse tarnetorustiku PE De50 ühendussõlme rajamine (sh sadulühendus, maakraan, otsakork) kmpl 7

1.9 Veevarustuse tarnetorustiku PE De40 ühendussõlme rajamine (sh sadulühendus, maakraan, otsakork) kmpl 1

1.10 Siibri DN100 asendamine sirge toruga tk 2 2 REOVEETORUSTIK proj. Kivi tänava piirkonnas

2.1 Reoveetorustiku PVC SN8 De160 rajamine jm 121 2.2 Vaatluskaevu De560/500 rajamine tk 1 2.3 Vaatluskaevu De400/315 rajamine tk 3 2.4 Liiutisskaevu De400/315 rajamine tk 6 2.5 Olemasoleva kaevu PE De800 tõusutoru pikendamine tk 1 2.6 Olemasoleva kaevu PE De560 tõusutoru pikendamine tk 5 3 SADEMEVEETORUSTIK proj. Kivi tänava piirkonnas

3.1 Sademeveetorustiku PVC või PP SN8 De315 rajamine jm 171 3.2 Sademeveetorustiku PVC SN8 De200 rajamine jm 101 3.3 Sademeveetorustiku PVC SN8 De110 rajamine jm 56 3.4 Vaatluskaevu De560/500 rajamine tk 6 3.5 Vaatluskaevu De400/315 rajamine tk 9 3.6 Liitumiskaevu De200/160 rajamine tk 4

4 SADEMEVEETORUSTIK väljaspool proj. Kivi tänavat

4.1 Sademeveetorustiku PVC või PP SN8 De315 rajamine lõigus K2- 4a kuni K2-2a jm 29

4.2 Sademeveetorustiku PE100 SDR17 De315 L=40m rajamine valdavalt suundpuurimisega (K2-2a kuni VV-1) kmpl 1

4.3 Vaatluskaevu De560/500 rajamine tk 6 4.4 Sademeveetoru väljalasu kindlustamine kmpl 1 4.5 Haljasala taastamine m2 189 4.6 Olemasoleva veetoru PE De110 kõrguse muutmine kmpl 1

MUU INFO 1 toru kaevikus (V1, K1, K2) Kivi tn piirkonnas jm 233 2 toru kaevikus (V1+K1, V1+K2) Kivi tn piirkonnas jm 11 3 toru kaevikus (V1+K1+K2) Kivi tn piirkonnas jm 114 1 toru kaevikus väljaspool Kivi tänavat jm 69 Trassi üldpikkus jm 427 Väljakaevatava pinnase maht kokku m3 1 307

MÄRKUSED

Proj. Kivi tänava-alal ulatub tagasitäide kuni kooritava pinnaseni arvestusega h=60cm olemasolevast maapinnast. Tagasitäitel kehtivad liiklusalale esitatavad nõuded. Väljaspool proj. Kivi tänavat teostatakse tagasitäide kuni olemaoleva maapinnani koos katete taastamisega (haljasala)

565_Mahud.xlsx Mahud Page 1 of 1 15.10.2026

565_PP_VK-8-02_Materjalid.pdf

565/26 Rae vald Sepa III DP ala ühisveevärgi ja -kanalisatsiooni ehitusprojekt PEAMISTE MATERJALIDE LOEND Seisuga 15.10.2026

Pos Nimetus Ühik Kogus Märkused KOKKU

VEETORUSTIK Veetoru PE100 PN10 De110 jm 3 Veetoru PE100 PN10 De63 jm 32 Veetoru PE100 PN10 De50 jm 84 Veetoru PE100 PN10 De40 jm 3 Märkelint veetorule jm 122 Veekaev Di1.4m tee-aluse asetusega koos armatuuriga tk 1 sõlm V1-10 Äärikutega toru DN100 siibri DN100 asendamiseks sirge toruga tk 2 Maapealse asetusega tuletõjehüdrant DN100 tk 2 Ääriksiiber DN100, telesk.spindlipikendus ja kape tk 3 El. keevis äärikühendus torule DN100/PE De110 tk 7 Tõmbekindel muhvühendus torudele PE De110 tk 7 El. keevis kolmik PE De110 tk 3 El. keevis kolmik PE De63/50/63 tk 2 El. keevis käänik PE De63-45° tk 2 El. keevis käänik PE De50-90° tk 1 El. keevis siirdmik PE De110/De63 tk 1 El. keevis siirdmik PE De63/De50 tk 1 Malmist sadulühendus PE De110/De63 tk 1 Malmist sadulühendus PE De110/De50 tk 4 Malmist sadulühendus PE De110/De40 tk 1 Maakraan DN50, telesk.spindlipikendus ja kape tk 1 Maakraan DN40, telesk.spindlipikendus ja kape tk 7 Maakraan DN32, telesk.spindlipikendus ja kape tk 1 Otsakork torule PE De50 tk 7 Otsakork torule PE De40 tk 1 Ääriktoru DN100 siibri DN100 eemaldamiseks tk 2 sõlm V1-11 Veetoru PE De110 kõrguse muutmise torustiku komplekt kmpl 1 Vt veesõlmede skeem REOVEETORUSTIK Isevoolne toru PVC SN8 De160 jm 121 Vaatluskaev De560/500 tk 1 Vaatluskaev De400/315 tk 3 Liitumiskaev De400/315 tk 6 Kaevu PE De560 sadulühendus torule De160mm tk 3 Topeltmuhv torule De200 tk 1 Kaevu K1-4 ühendamiseks Olemasoleva kaevu PE De800 kaevukeha pikendamine tk 1 Olemasoleva kaevu PE De560 kaevukeha pikendamine tk 5 SADEMEVEETORUSTIK Isevoolne toru PVC või PP SN8 De315 jm 200 Isevoolne toru PE100 SDR17 De315 jm 40 Kinnine meetod Isevoolne toru PVC SN8 De200 jm 101 Isevoolne toru PVC SN8 De110 jm 56 Vaatluskaev De560/500 tk 5 Vaatluskaev De400/315 tk 9 Liitumiskaev De200/160 tk 4

Survetorustikud ühendada el. keevisliidetega. Lisaks kõik vajalikud ühendus- ja montaažitarbed ja detailid

Vt kaevukellad

vt lisa 2

565_Mahud.xlsx Põhimaterjalid Page 1 of 1 15.10.2026

565_PP_VK-8-03_Kaevukellad.pdf

Kanalisatsioonikaevude kellad Kiirvool OÜ töö nr 565/26 15.10.2026 Rae vald Kivi tn ÜVK

Kaevu läbimõõt [mm] Kaevu materjal Kaevu kõrgus [m] Kaevu sügavus vv-st [m]TüüpKaevu tähis Kogus

Trassi läbimõõt [mm] Trassi materjal Nurk Trassi kõrgus vv-st [m]Nr

0

180

90270

K1-4 K1 560 560/500 3.58 0.001

1

1 200.00 200pl 0° 0.00

2 2 160.00 De160 90° 1.47

3

3 200.00 200pl 180° 0.00

Kaevu läbimõõt [mm] Kaevu materjal Kaevu kõrgus [m] Kaevu sügavus vv-st [m]TüüpKaevu tähis Kogus

Trassi läbimõõt [mm] Trassi materjal Nurk Trassi kõrgus vv-st [m]Nr

0

180

90270

KLP-8 K1L 400 400/315 1.80 0.001

1

1 160.00 De160 0° 0.00

2

2 160.00 De160 180° 0.00

Kaevu läbimõõt [mm] Kaevu materjal Kaevu kõrgus [m] Kaevu sügavus vv-st [m]TüüpKaevu tähis Kogus

Trassi läbimõõt [mm] Trassi materjal Nurk Trassi kõrgus vv-st [m]Nr

0

180

90270

KLP-7 K1L 400 400/315 1.77 0.001

1

1 160.00 De160 0° 0.00

2

2 160.00 De160 180° 0.00

Kaevu läbimõõt [mm] Kaevu materjal Kaevu kõrgus [m] Kaevu sügavus vv-st [m]TüüpKaevu tähis Kogus

Trassi läbimõõt [mm] Trassi materjal Nurk Trassi kõrgus vv-st [m]Nr

0

180

90270

KLP-6 K1L 400 400/315 1.75 0.001

1

1 160.00 De160 0° 0.00

2

2 160.00 De160 180° 0.00

Kaevu läbimõõt [mm] Kaevu materjal Kaevu kõrgus [m] Kaevu sügavus vv-st [m]TüüpKaevu tähis Kogus

Trassi läbimõõt [mm] Trassi materjal Nurk Trassi kõrgus vv-st [m]Nr

0

180

90270

KLP-5 K1L 400 400/315 2.05 0.001

1

1 160.00 De160 0° 0.00

2

2 160.00 De160 180° 0.00

Kaevu läbimõõt [mm] Kaevu materjal Kaevu kõrgus [m] Kaevu sügavus vv-st [m]TüüpKaevu tähis Kogus

Trassi läbimõõt [mm] Trassi materjal Nurk Trassi kõrgus vv-st [m]Nr

0

180

90270

KLP-4 K1L 400 400/315 1.79 0.001

1

1 160.00 De160 0° 0.00

2

2 160.00 De160 180° 0.00

Kaevu läbimõõt [mm] Kaevu materjal Kaevu kõrgus [m] Kaevu sügavus vv-st [m]TüüpKaevu tähis Kogus

Trassi läbimõõt [mm] Trassi materjal Nurk Trassi kõrgus vv-st [m]Nr

0

180

90270

K1-1 K1 400 400/315 2.27 0.001

1

1 160.00 De160 0° 0.00

2

2 160.00 De160 215° 0.00

Kaevu läbimõõt [mm] Kaevu materjal Kaevu kõrgus [m] Kaevu sügavus vv-st [m]TüüpKaevu tähis Kogus

Trassi läbimõõt [mm] Trassi materjal Nurk Trassi kõrgus vv-st [m]Nr

0

180

90270

KLP-1 K1L 400 400/315 2.16 0.001

1

1 160.00 De160 0° 0.00

2

2 160.00 De160 180° 0.00

Kaevu läbimõõt [mm] Kaevu materjal Kaevu kõrgus [m] Kaevu sügavus vv-st [m]TüüpKaevu tähis Kogus

Trassi läbimõõt [mm] Trassi materjal Nurk Trassi kõrgus vv-st [m]Nr

0

180

90270

K1-3 K1 400 400/315 1.45 0.001

1

1 160.00 De160 0° 0.00

2 2 160.00 De160 90° 0.00

Kaevu läbimõõt [mm] Kaevu materjal Kaevu kõrgus [m] Kaevu sügavus vv-st [m]TüüpKaevu tähis Kogus

Trassi läbimõõt [mm] Trassi materjal Nurk Trassi kõrgus vv-st [m]Nr

0

180

90270

K1-2 K1 400 400/315 1.81 0.001

1

1 160.00 De160 0° 0.00

2 2 160.00 De160 90° 0.00

3

3 160.00 De160 180° 0.00 4

4 160.00 De160 270° 0.00

Sademeveekaevude kellad Kiirvool OÜ töö nr 565/26 15.10.2026 Rae vald Kivi tn ÜVK

Kaevu läbimõõt [mm] Kaevu materjal Kaevu kõrgus [m] Kaevu sügavus vv-st [m]TüüpKaevu tähis Kogus

Trassi läbimõõt [mm] Trassi materjal Nurk Trassi kõrgus vv-st [m]Nr

0

180

90270

SKLP-8 K2L 200 200/160 1.50 0.001

1

1 110.00 De110 0° 0.00

2

2 110.00 De110 180° 0.00

Kaevu läbimõõt [mm] Kaevu materjal Kaevu kõrgus [m] Kaevu sügavus vv-st [m]TüüpKaevu tähis Kogus

Trassi läbimõõt [mm] Trassi materjal Nurk Trassi kõrgus vv-st [m]Nr

0

180

90270

SKLP-7 K2L 200 200/160 1.47 0.001

1

1 110.00 De110 0° 0.00

2

2 110.00 De110 180° 0.00

Kaevu läbimõõt [mm] Kaevu materjal Kaevu kõrgus [m] Kaevu sügavus vv-st [m]TüüpKaevu tähis Kogus

Trassi läbimõõt [mm] Trassi materjal Nurk Trassi kõrgus vv-st [m]Nr

0

180

90270

SKLP-6 K2L 200 200/160 1.45 0.001

1

1 110.00 De110 0° 0.00

2

2 110.00 De110 180° 0.00

Kaevu läbimõõt [mm] Kaevu materjal Kaevu kõrgus [m] Kaevu sügavus vv-st [m]TüüpKaevu tähis Kogus

Trassi läbimõõt [mm] Trassi materjal Nurk Trassi kõrgus vv-st [m]Nr

0

180

90270

SKLP-4 K2L 200 200/160 1.34 0.001

1

1 110.00 De110 0° 0.00

2

2 110.00 De110 180° 0.00

Kaevu läbimõõt [mm] Kaevu materjal Kaevu kõrgus [m] Kaevu sügavus vv-st [m]TüüpKaevu tähis Kogus

Trassi läbimõõt [mm] Trassi materjal Nurk Trassi kõrgus vv-st [m]Nr

0

180

90270

K2-2a K2 560 560/500 2.47 0.001

1

1 315.00 PE De315 0° 0.00

2

2 315.00 De315 230° 0.01

Kaevu läbimõõt [mm] Kaevu materjal Kaevu kõrgus [m] Kaevu sügavus vv-st [m]TüüpKaevu tähis Kogus

Trassi läbimõõt [mm] Trassi materjal Nurk Trassi kõrgus vv-st [m]Nr

0

180

90270

K2-3a K2 560 560/500 2.41 0.001

1

1 315.00 De315 0° 0.00

2

2 315.00 De315 180° 0.00

Kaevu läbimõõt [mm] Kaevu materjal Kaevu kõrgus [m] Kaevu sügavus vv-st [m]TüüpKaevu tähis Kogus

Trassi läbimõõt [mm] Trassi materjal Nurk Trassi kõrgus vv-st [m]Nr

0

180

90270

K2-4 K2 560 560/500 2.23 0.001

1

1 315.00 De315 0° 0.00

2

2 315.00 De315 105° 0.00

Kaevu läbimõõt [mm] Kaevu materjal Kaevu kõrgus [m] Kaevu sügavus vv-st [m]TüüpKaevu tähis Kogus

Trassi läbimõõt [mm] Trassi materjal Nurk Trassi kõrgus vv-st [m]Nr

0

180

90270

K2-4a K2 400 400/315 2.03 0.001

1

1 315.00 De315 0° 0.00

2

2 315.00 De315 190° 0.00

Kaevu läbimõõt [mm] Kaevu materjal Kaevu kõrgus [m] Kaevu sügavus vv-st [m]TüüpKaevu tähis Kogus

Trassi läbimõõt [mm] Trassi materjal Nurk Trassi kõrgus vv-st [m]Nr

0

180

90270

K2-5 K2 560 560/500 1.96 0.001

1

1 315.00 De315 0° 0.00

2

2 315.00 De315 140° 0.00

Kaevu läbimõõt [mm] Kaevu materjal Kaevu kõrgus [m] Kaevu sügavus vv-st [m]TüüpKaevu tähis Kogus

Trassi läbimõõt [mm] Trassi materjal Nurk Trassi kõrgus vv-st [m]Nr

0

180

90270

K2-6 K2 400 400/315 2.40 0.001

1

1 315.00 De315 0° 0.00

2 2 110.00 De110 90° 0.80

3

3 315.00 De315 180° 0.00

Kaevu läbimõõt [mm] Kaevu materjal Kaevu kõrgus [m] Kaevu sügavus vv-st [m]TüüpKaevu tähis Kogus

Trassi läbimõõt [mm] Trassi materjal Nurk Trassi kõrgus vv-st [m]Nr

0

180

90270

K2-7 K2 400 400/315 2.51 0.001

1

1 315.00 De315 0° 0.00

2

2 315.00 De315 180° 0.00

Kaevu läbimõõt [mm] Kaevu materjal Kaevu kõrgus [m] Kaevu sügavus vv-st [m]TüüpKaevu tähis Kogus

Trassi läbimõõt [mm] Trassi materjal Nurk Trassi kõrgus vv-st [m]Nr

0

180

90270

K2-8 K2 400 400/315 2.51 0.001

1

1 315.00 De315 0° 0.00

2 2 110.00 De110 90° 0.94

3

3 315.00 De315 180° 0.00 4

4 110.00 De110 270° 0.94

Kaevu läbimõõt [mm] Kaevu materjal Kaevu kõrgus [m] Kaevu sügavus vv-st [m]TüüpKaevu tähis Kogus

Trassi läbimõõt [mm] Trassi materjal Nurk Trassi kõrgus vv-st [m]Nr

0

180

90270

K2-9 K2 400 400/315 2.41 0.001

1

1 315.00 De315 0° 0.00

2

2 110.00 De110 110° 0.76

3

3 315.00 De315 200° 0.00

Kaevu läbimõõt [mm] Kaevu materjal Kaevu kõrgus [m] Kaevu sügavus vv-st [m]TüüpKaevu tähis Kogus

Trassi läbimõõt [mm] Trassi materjal Nurk Trassi kõrgus vv-st [m]Nr

0

180

90270

K2-10 K2 560 560/500 2.31 0.001

1

1 315.00 De315 0° 0.00

2

2 200.00 De200 180° 0.85

3 3 200.00 De200 250° 0.00

Kaevu läbimõõt [mm] Kaevu materjal Kaevu kõrgus [m] Kaevu sügavus vv-st [m]TüüpKaevu tähis Kogus

Trassi läbimõõt [mm] Trassi materjal Nurk Trassi kõrgus vv-st [m]Nr

0

180

90270

K2-11 K2 400 400/315 1.24 0.001

1

1 200.00 De200 0° 0.00

2

2 200.00 De200 160° 0.00

Kaevu läbimõõt [mm] Kaevu materjal Kaevu kõrgus [m] Kaevu sügavus vv-st [m]TüüpKaevu tähis Kogus

Trassi läbimõõt [mm] Trassi materjal Nurk Trassi kõrgus vv-st [m]Nr

0

180

90270

K2-12 K2 400 400/315 1.40 0.001

1

1 200.00 De200 0° 0.00

2 2 110.00 De110 270° 0.10

Kaevu läbimõõt [mm] Kaevu materjal Kaevu kõrgus [m] Kaevu sügavus vv-st [m]TüüpKaevu tähis Kogus

Trassi läbimõõt [mm] Trassi materjal Nurk Trassi kõrgus vv-st [m]Nr

0

180

90270

K2-13 K2 400 400/315 1.48 0.001

1

1 200.00 De200 0° 0.00

2 2 110.00 De110 90° 0.10

3

3 200.00 De200 180° 0.00 4

4 110.00 De110 270° 0.10

Kaevu läbimõõt [mm] Kaevu materjal Kaevu kõrgus [m] Kaevu sügavus vv-st [m]TüüpKaevu tähis Kogus

Trassi läbimõõt [mm] Trassi materjal Nurk Trassi kõrgus vv-st [m]Nr

0

180

90270

K2-15 K2 400 400/315 1.20 0.001

1

1 200.00 De200 0° 0.00

2 2 110.00 De110 90° 0.10

594x297

565_PP_VK-9-01_Suue.PDF

565_PP_VK-9-02_Kaevude-rek.pdf

Lisa 2. Olemasolevate kaevude rekonstrueerimise vajadus Seisuga 15.10.2026

Kaev MP ol. MP pr. Kaevu mõõt

Kõrguse vajalik

muutus

Teleskoobi tõstmise

ulatus

Kaevukeha pikkuse

puudujääk

Kaevukeha pikendamise

vajalikkus K-1 38.02 38.35 560/500 0.33 0.20 0.13 x K-2 37.84 38.00 560/500 0.16 0.30 -0.14 K-3 37.76 38.15 560/500 0.39 0.30 0.09 x K-4 37.78 38.25 560/500 0.47 0.25 0.22 x K-5 37.94 38.25 560/500 0.31 0.00 0.31 x K-6 37.75 38.05 800/500 0.30 0.10 0.20 x K-7 37.49 37.80 560/500 0.31 0.40 -0.09 K-8 36.99 36.99 560/500 0.00 0.25 -0.25 K-9 36.93 37.25 560/500 0.32 0.30 0.02 x

K-10 37.96 37.90 560/500 -0.06 0.00 -0.06 K-11 38.00 38.00 560/500 0.00 0.00 0.00 K-12 37.00 37.00 800/500 0.00 0.00 0.00

Märkused: 1) Kaevu teleskoobi tõstmise ulatus on määratud AS Elveso poolt ja kajastatud täiendavas mõõdistusfailis 2) Kõik olemasolevad teleskoobid on pikkusega 80cm ja neid ei ole lubatud asendada pikema vastu 3) Kaevukeha pikendamise tehniline lahendus kooskõlastada täiendavalt AS-ga Elveso 4) Kaev K-12 on täiendavalt uurimata. Kaev on uue asfalttee tasapinnas, mida geoalusel ei ole. Eeldatavalt on kõrgus sarnane projekteerituga ning kaev ei vaja rekonstrueerimist.

565_PP_VK-9-03_DWG.dwg

E-kiri.eml

Tere

Palun registreerida minule täitmiseks.

Delta viit 7.1-1/24/2618-2

Parimate soovidega

Laur Kõiv

Peaspetsialist

Tehnovõrkude üksus

Planeerimise osakond

55901417

Teelise 4 / 10916 Tallinn / Transpordiamet

From: [email protected] <[email protected]>
Sent: Thursday, October 15, 2026 2:31 PM
To: Laur Kõiv <[email protected]>
Subject: RE: Rae vald Lagedi tee

Tere

Saadan uue versiooni kooskõlastamisele.

Tegin ikkagi uue variandi, kus puurime toru otse kraavi. Teekatete lõhkumist ei ole.

Parimat

Toomas Piirsalu

From: [email protected] <[email protected]>
Sent: Friday, September 25, 2026 3:37 PM
To: 'Laur Kõiv' <[email protected]>
Subject: RE: Rae vald Lagedi tee

Tere

Sain Tellijalt tagasiside, et alternatiivvariant jääb siiski kõrvale ja jääb esialgne lahendus, aga kate taastamise osa viime tegeliku olukorraga vastavusse?

Igaks juhuks küsin üle, et kinnisel meetodi rajatav isevoolne toru ei pea ju hülsis olema kui ta on ise nõutud tugevusega?

Kas ka tee piketipunktid peaks olema kajastatud? Kas 11301 tee algus on 11300 asukohas?

Parimat

Toomas Piirsalu

From: [email protected] <[email protected]>
Sent: Tuesday, September 22, 2026 5:01 PM
To: 'Laur Kõiv' <[email protected]>
Subject: RE: Rae vald Lagedi tee

Tere

Ma julgeks pakkuda sellist varianti, kui Jaama tn 4a on sellega nõus (punase joonega)

Trass peab minema Jaama tn 6 kinnistu nurgast piisavalt kaugel eemalt, et täiendavate kitsendustega ei peaks tegelema.

Lisaks on vaja, et puurmasina suund läheks silindrilisest vanast hoonest mööda.

Peaks õnnestuma ka suundpuurimine (ilma hülsita), kus puurmasin on Jaama tn 2a kinnistul maapeal. Jõe poolsemast otsast tõmmatakse toru PE De315 SDR17 puuravasse sisse.

Kuna tegemist on sademeveega, siis kallete teema ei ole nii oluline. Viimase lõigu projekteeriks igaks juhuks järsema kaldega.

Parimat

Toomas Piirsalu

50876478

From: Laur Kõiv <[email protected]>
Sent: Tuesday, September 22, 2026 4:07 PM
To: [email protected]
Subject: RE: Rae vald Lagedi tee

Tere

Vabandan viibinud vastuse pärast, kuna tööde hulk on hetkel suur.

Oleme 21.02.2024 kirjaga nr 7.1-1/24/2618-2 sademevee torustiku ristumise lahenduse kooskõlastanud, kuid tänaseks on antud kooskõlastus kehtetu (kehtis 2 aastat https://adr.rik.ee/transpordiamet/dokument/15125166).

Esmalt palume kaaluda alternatiivset lahendust, et ristumine nihutatakse lõuna poole (roosa kontuur) ning selliselt ei oleks vb vajadus kaevikut riigiteele nii lähedale rajada ja katete taastamist sellises ulatuses ette näha.

Jaama tn 42 on KOVi kinnistu.

Esitatud materjalidest selgub, et katete taastamise ulatus on suurenenud, siis palume esitada juurde ka katete taastamise projekti osa.

Lisaks juhime tähelepanu, et katete taastamise ulatuse osas tundub olevat ebatäpsused, kuna haljastus planeeritakse osalisel asfaltplatsi keskele. Palume täpsustada, kuidas antud asukohas on katete taastamine ette nähtud ning mis ulatuses haljastus planeeritakse rajada.

Palume IKÕ plaanide tingmärkides palume kajastada kaevude tingmärk.
Antud kaev jääb osaliselt TRAMi maaüksusele, palume kajastada vastav IKÕ ala (1m kaevust).

Juhime tähelepanu, et uute materjalide esitamisel võib tähelepanekuid lisanduda.

Parimate soovidega

Laur Kõiv

Peaspetsialist

Tehnovõrkude üksus

Planeerimise osakond

55901417

Teelise 4 / 10916 Tallinn / Transpordiamet

From: [email protected] <[email protected]>
Sent: Monday, August 24, 2026 3:19 PM
To: [email protected]
Subject: Rae vald Lagedi tee

Tere

Rae vallas Lagedi tee piirkonnas on koostatud Arendaja tellimusel Sepa III detailplaneeringu Kivi tänava rajatiste ehitusprojekt, milles on teede, side ja tänavavalgustusele väljastatud ehitusluba

OÜ KLM Projekt töö nr 2119 Kivi tänava teedeprojekt (ehitusluba nr 2512271/11942 08.07.2025).
OÜ KLM Projekt töö 2119-1 Kivi tn tänavavalgustuse ja sidevarustuse projekt (Haldusakt (lubav) nr 2512996/08736 08.07.2025).

Sama projekti raames koostati ka ÜVK-torustike projekt (Kiirvool OÜ töö nr 348/19 Rae vald Lagedi alevik Kivi tänava ühisveevärgi ja -kanalisatsiooni ehitusprojekt), mis aga võeti ehitusloa menetlusest lõpuks välja, kuna see peab vee-ettevõte AS Elveso nõudmisel olema tellitud nende poolt. Projekti kooskõlastamise faasis sai tol hetkel ÜVK osa tehtud vastavalt TRAM nõudmistele. Kirjavahetus käis läbi KLM Projekti.

Nüüd tellis AS Elveso Kiirvool OÜ-lt uue projekti täpselt samas mahus.

Vormistasin selle uue töö nimetuse ja numbriga, aga selle sisuline pool on täpselt sama (va geodeetiline mõõdistus, mis on uuendatud).

Uus töö on: nr 565/26 Rae vald Sepa III DP ala ühisveevärgi ja -kanalisatsiooni ehitusprojekt

Minu küsimus on kas see projekt on ka täna sellisel kujul kooskõlastatav või tuleb mul midagi täiendada või taotleda veel uued tingimused?

Katete taastamine on 100% teeprojekti mahus. Oma projekti ristlõigetel kajastasin ka tee projekti iseloomulikud ristprofiilid.

Manuses minu poolt allkirjastatud kogu projekt, IK-joonis TRAM kinnistu kohta ja igaks juhuks ka TRAM varasem kooskõlastus teeprojektile.

Lugupidamisega

Toomas Piirsalu

Kiirvool OÜ

Pärnu mnt 160a Tallinn

juhataja

+372 5087348
