Raplamaa Märjamaa vald Vigala-Vanamõosa küla Koplimäe keskpinge kaablitrassi rajamine LC0602

Elektrilevi_taotlus_kooskolastada_tehnovorgu_ja_-rajatise_projekt LC0602.asice

Digiallkirjad

Allkirjade kehtivust ei ole kontrollitud.

SANDER KOTTER PNOEE-39711065219 2024-03-22 12:03:49

Elektrilevi_taotlus_kooskolastada_tehnovorgu_ja_-rajatise_projekt LC0602.docx

LC0602_Koplimäe.asice

Digiallkirjad

Allkirjade kehtivust ei ole kontrollitud.

SANDER KOTTER PNOEE-39711065219 2024-04-12 07:00:45

LC0602_Koplimäe_asendiplaan LK1.pdf

LC0602_Koplimäe_asendiplaan LK2.pdf

LC0602_Koplimäe_asendiplaan LK3.pdf

LC0602_Koplimäe_asendiplaan LK4.pdf

Ø1000 Bet 14.42 12.11-11.76

Ø300 Pl 13.34 12.68-12.63

M20

M19

95.06

2.1

2.0

0.5m b 0.5m

1,0m

Murukülv (külvitihedus 20 g/m2) Muru kasvualus, II klass 10 cm Täide väljakaevatud pinnasega (KT≥0,92) Torustiku ümbruse materjalid

Katendite taastamise plaan Transpordiameti maal 20191 Oese-Vanamõisa tee kinnistul:

Elektritootja (500kW ja üle) tingimuste muutmine Koplimäe, Vigala-Vanamõisa küla, Märjamaa vald, Rapla maakond LC0602

Töö nimetus:

Tellija:

Joonise nimetus: Asendiplaan

Mõigu 3, Tallinn 10112 11445550

Aadress:

Reg. nr:

sander.kotter@ enersense.com +372 5547 836

E-mail:

Tel nr:

Sander Kotter

Janar Kubbi

Projekteeris:

Kontrollis:

Kuupäev: 12.02.2024

Töö nr: 02/04/0602

Joon nr: 001 / LK4

Mõõtkava:1:500 (A1)

Töövõtja:

Märkus: - Geoalusena kasutatud Enersense AS tööd nr. EN-24-17. - Teiste kommunikatsioonidega rööpkulgemisel ning ristumisel jälgida ettenähtud vahekauguseid - maandusi vaadata jooniselt 002 "Elektriskeem" - Pärast kaevetöid taastada pinnase endine olukord ning korrastada ehitusjäljed. Pinnase täitmisel arvestada hilisemat vajumist, tagasitäidetav pinnas tihendada.

TINGMÄRGID ASENDIPLAANIL

Olemasolev KP maakaabel Kinnistu piir Olemasolev KP õhuliin Olemasolev madalpinge maakaabel Projekteeritud KP maakaabel kaitsetorus Projekteeritud KP õhuliin Projekteeritud puitmast Projekteeritud masti tõmmits Olemasolev truup Olemasolev alajaam Projekteeritud puurimiskaevik (1,5m x 1,5m)

Olemasolev alajaam AJ13435

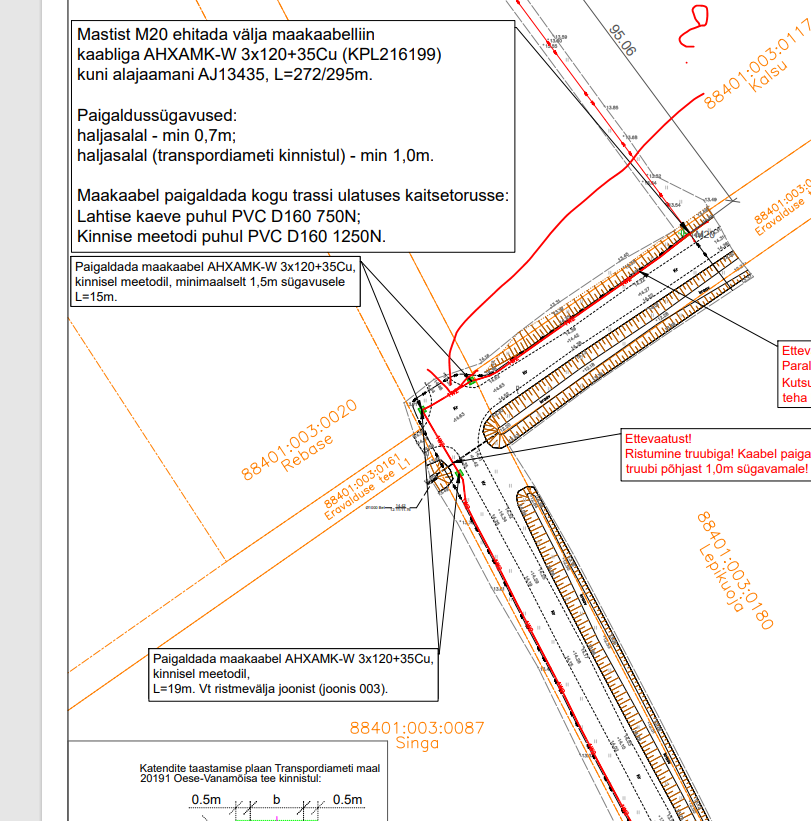

Mastist M20 ehitada välja maakaabelliin kaabliga AHXAMK-W 3x120+35Cu (KPL216199) kuni alajaamani AJ13435, L=273/296m.

Paigaldussügavused: haljasalal (Märjamaa valla kinnistul) - min 1,5m; haljasalal (Transpordiameti kinnistul) - min 1,0m; haljasalal (Koplimäe kinnistul) - min 0,7m.

Maakaabel paigaldada kogu trassi ulatuses kaitsetorusse: Lahtise kaeve puhul PVC D160 750N; Kinnise meetodi puhul PVC D160 1250N. Ettevaatust!

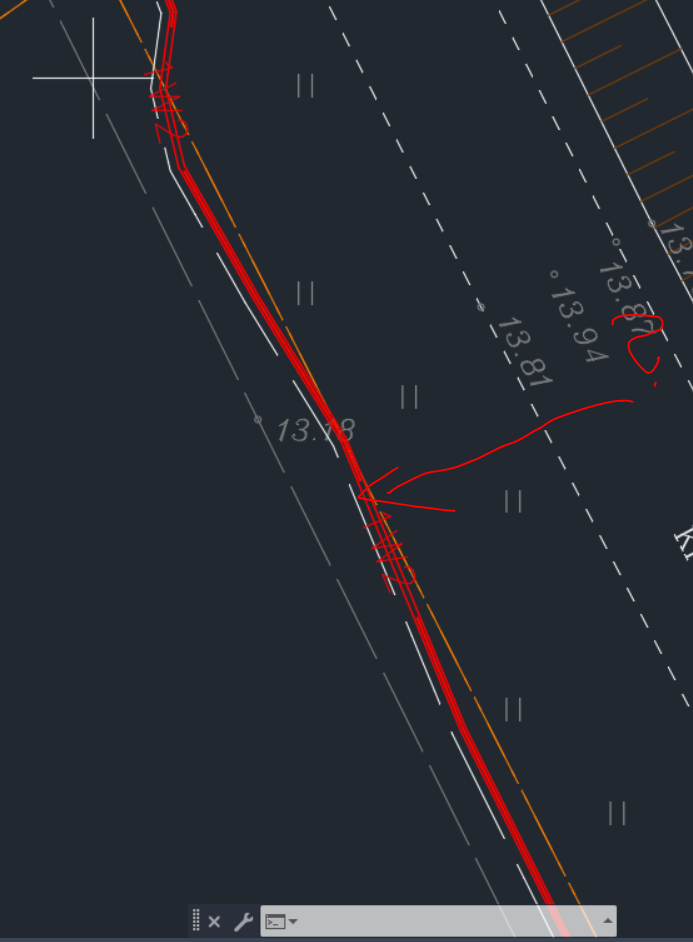

Paralleelkulgemine olemasoleva KP kaabliga. Kutsuda kohale Elektrilevi OÜ esindaja ning teha kindlaks olemasoleva KP kaabli asukoht.

Kaabel kruusatee all paigaldada min 1,0m sügavusele. Taastada kruusatee! Taastatav ala:7m2.

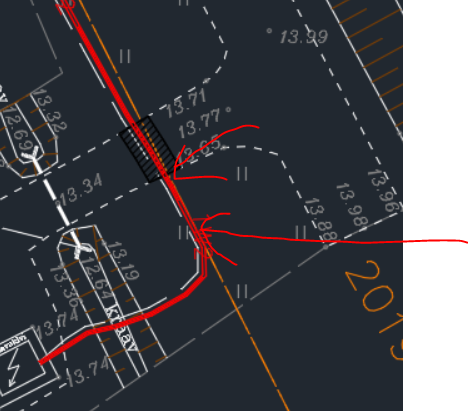

Ettevaatust! Ristumine truubiga! Kaabel paigaldada truubi põhjast 1,0m sügavamale!

Ristumine kraaviga! Kaabel paigaldada kraavi põhjast 1,0m sügavamale!

Paigaldada maakaabel AHXAMK-W 3x120+35Cu, kinnisel meetodil, L=20m. Vt ristmevälja joonist (joonis 003).

AJ tänavakivid peale kaabli paigaldust taastada!

Paigaldada maakaabel AHXAMK-W 3x120+35Cu, kinnisel meetodil, minimaalselt 1,0m sügavusele L=15m.

5 Vt ristmevälja joonist 007.

Ettevaatust! Ristumine olemasoleva KP kaabliga.

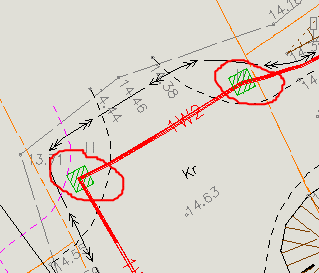

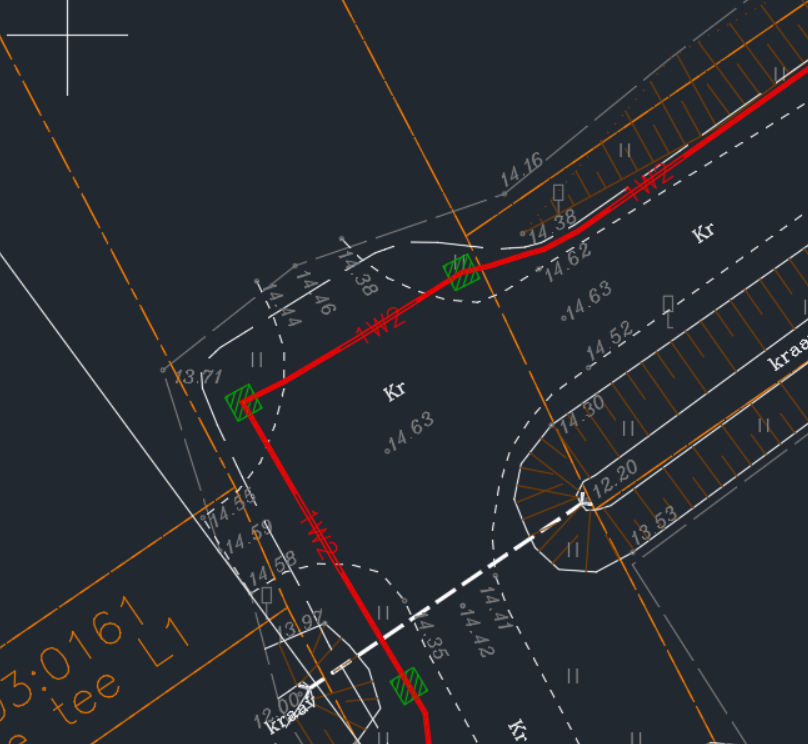

Puurimiskaevik olemasoleva KP kaabli asukohas. Olemasolev kaabel käsitsi välja kaevata ning vajadusel nihutada, et oleks võimalik puurida.

Stardikaevik

Lõpukaevik

LC0602_Koplimäe_asendiplaan.dwg

LC0602_Koplimäe_ristmevali 003.pdf

LC0602_Koplimäe_ristmevali 006.pdf

LC0602_Koplimäe_ristmevali 007.pdf

LC0602_Koplimäe_seletuskiri.docx

Töö nr: 02/04/0602

Tellija:Elektrilevi OÜ
Reg kood: 11050857
Veskiposti tn 2, 10138 Tallinn
Telefon 7154225

Elektriliitumise tööprojekt

Elektritootja (500kW ja üle) tingimuste muutmine Koplimäe, Vigala-Vanamõisa küla, Märjamaa vald, Rapla maakond

LC0602

Projekteerija:

Kontrollis:
Pädevustunnistus nr:

Kuupäev:
Sander Kotter

Janar Kubbi
EL-056-20

12.02.2024

Tallinn

Sisukord

1. Asukoht 3
2. Tehnilised näitajad 3
3. Seletuskiri 3
3.1. Üldosa 3
3.2. Geoalus 4
3.3. Töökorraldus 4
3.4. Elektriohutus 5
3.5. Olemasolevate kommunikatsioonide kaitsmine. 5
4. Tehniline lahendus 6
4.1. Projekteeritud 0,4 kV liitumine 6
4.2. Tähistused 7
5. Maastiku ja teede taastamine 7
6. Ehitustööde dokumenteerimine ja järelevalve 7
7. Töötervishoid ja tööohutusnõuded 8
8. Käidujuhend 8
9. Andmetabelid 9
9.1. Põhimaterjalide spetsifikatsioon 9
9.2. Põhiliste tööde mahud 10
9.3. Kooskõlastuste koondtabel ja kooskõlastused 11
10. Lisad 12
11. Joonised 13

1. Asukoht

Joonis 1.1. Tööde piirkond.
2. Tehnilised näitajad

Kogus
Ühik
Projekteeritud 20 kV kaetud õhuliinijuhe BLL-99 horisontaalprojektsioon /tegelik kulu
2338/2455
m
Projekteeritud 20 kV maakaabel AHXAMK-W 3x120+35Cu trass/tegelik kulu
272/295
tk
Demonteeritavad võrguobjektid – vt demontaaži tabel
-
-
Projekteeritavad mastid/tugielemendid/masti detailid – vt mastide tabel
-
-
3. Seletuskiri
3.1. Üldosa
Käesolevas projektis on lahendatud Rapla maakonnas, Märjamaa vallas, Vigala-Vanamõisa külas, Koplimäe kinnistu elektritootja (500kW ja üle) tingimuste muutmine. Õhuliinide ja kaablitrasside projekteeritud(trassi)pikkused selguvad töömahtude tabelist ja asendiplaani joonistelt, arvutuslikud pikkused (koos varuga) on esitatud elektriskeemidel ja spetsifikatsioonis. Projektis nimetatud elektriseadmeid ja -paigaldisi võib asendada vähemalt samaväärsetega, mis on heakskiidetud Elektrilevi OÜ poolt.

Projekt on koostatud ja töid teostada vastavalt Elektrilevi OÜ poolt kehtestatud nõuetele. Kinni pidada Eesti Vabariigis kehtivatest normatiividest ja seadustest ning kinni pidada töötervishoiu, tööohutus ja elektriohutus nõuetest.
Projekti koostamisel on lähtutud järgmistest standarditest, eeskirjadest, normidest jms:
-) Eesti Vabariigi Ehitusseadustik, Seadme ohutuse seadus, Nõuded ehitusprojektile, Asjaõigusseadus ja teised kehtivad seadused, nõuded ja õigusaktid;
-) OÜ Elektrilevi ettevõtte standardid, juhendid, normid, nõuded ja teised kehtivad dokumendid (https://www8.energia.ee/public/ee043.nsf/PKDE?OpenView) ;
-) EVS 843:2003 Linnatänavad;
-) EVS-HD 60364-4-41:2017 Madalpingelised elektripaigaldised. Osa 4-41: Kaitseviisid. Kaitse elektrilöögi eest;
-) EVS-HD 60364-4-42:2011 Madalpingelised elektripaigaldised. Osa 4-42: Kaitseviisid. Kaitse kuumustoime eest;
-) EVS-HD 60364-4-43:2010 Madalpingelised elektripaigaldised. Osa 4-43: Kaitseviisid. Liigvoolukaitse.
-) EVS-HD 60364-4-444:2010/AC:2012 Madalpingelised elektripaigaldised. Osa 4-44: Kaitseviisid. Kaitse pingehäiringute ja elektromagnetiliste häiringute eest;
-) EVS-EN 61936-1:2010 Tugevvoolupaigaldised nimivahelduvpingega üle 1 kV. Osa 1: Üldnõuded;
-) EVS EN 50522:2010. Üle 1 kV nimivahelduvpingega tugevvoolupaigaldiste maandamine;
-) EVS-EN 50110-1:2013 Elektripaigaldiste käit;
-) EVS-EN 50341-1:2013 „Elektriõhuliinid vahelduvpingega üle 1 kV. Osa 1: Üldnõuded.“;
-) EVS-EN 50341-20:2015 „Elektriõhuliinid vahelduvpingega üle 1 kV. Osa 2-20: Eesti
siseriiklikud erinõuded.“;
-) P339 „0,4 – 20 kV võrgustandard – 20 kV õhuliinid“;
-) J3301 „20 kV õhuliinide täpsustavad nõuded projekteerimiseks“.

Nimetatud dokumentidega tuleb arvestada ka ehitustööde teostamisel. Samuti järgida nimetatud dokumente elektripaigaldise hilisemal käidul. Ehitustööde käigus ja elektripaigaldiste hilisemal käidul juhinduda eespool toodud eeskirjadest ja seadustest. Ehitustöödel tekkinud küsimused ja probleemid, mida pole kajastatud käesolevas projektis või on ebaselged, lahendatakse töö käigus kooskõlastatult projekti autori ja töö tellijaga. Projekt on kooskõlastatud kõigi asjast huvitatud asutustega ja kinnistute omanikega.
3.2. Geoalus
Alusplaanina on kasutatud Enersense AS tööd nr. EN-24-17
3.3. Töökorraldus
Projekt on teostatud lähtudes Elektrilevi OÜ projekteerimisülesandest (lisa 1).
Vähemalt seitse päeva enne liiniehitustööde algust tuleb võtta ühendust kinnistute valdajatega teavitades neid tööde teostamisest nende maaüksusel.
Antud projekti raames tehtavate tööde teostamiseks küsida tööülesanded Elektrilevi projektijuhilt.
Tööde alustamisel tuleb informeerida tehnovõrkude valdajaid ja vajadusel täpsustada tehnovõrkude täpne asukoht surfimise teel ja kutsuda kohale trassi valdaja poolne esindaja. Ehituse käigus kahjustada saanud maa-alune kommunikatsioon tuleb ehitajal nõuetekohaselt taastada.
Teemaa kahjustuse korral peab tööde teostaja taastama selle endisel kujul sh. haljastuse.

3.4. Elektriohutus
Käesolevas elektripaigaldises on elektriohutuse tagamisel rakendatud peamiselt järgmisi kaitseviise:
1) PÕHIKAITSENA (otsepuutekaitse) – põhiisolatsiooni ohtlike pingestatud osade ja pingealdiste juhtivate osade vahel ning kaitsekatete ja kaitseümbriste kasutamist.

2) RIKKEKAITSENA (kaudpuutekaitse) – toite automaatset väljalülitamist koos maandatud kaitsepotentsiaaliühtlustussüsteemi väljaehitamisega, millega tagatakse elektripaigaldise pingealdiste juhtivate osade arvestuslik puutepinge alla 50VAC. Liinide lühisvoolude väärtused tagavad nõutud väljalülitusaja 5s, vastavalt kehtivatele elektriala standarditele ja nõuetele (OÜ Elektrilevi normdokument J345).
3.5. Olemasolevate kommunikatsioonide kaitsmine.
Kõik ehitustööd tuleb läbi viia vastavuses Eesti Vabariigis kehtivate seaduste ja nõuetega, projektlahendusest tulenevate teiste normide ja standarditega ning üldkehtivatele põhimõtetele ja arusaamadele kvaliteetsest tööst. Enne tööde alustamist tuleb Töövõtjal koostöös olemasolevate maa-aluste rajatiste valdajatega rajatiste asukohad täpsustada ja tähistada. Ehitajal tuleb täita nimetatud rajatiste valdajate poolt esitatavad nõuded (näiteks toestamine jms) rajatise vahetus läheduses töötamisel. Olemasolevate kommunikatsioonide ristumisel kaevikuga lähtuda nende valdaja ettekirjutustest ja kehtivatest normidest. Töö käigus vajalikke ehitisi ja seadmeid kaitstakse või paigaldatakse ümber vastavalt projektile ja nende haldaja poolt antud juhistele. Kui kaevetöid tehakse olemasolevate kommunikatsioonide kõrval või all, toestatakse ja kaitstakse need nii, et nad ei liiguks ehitustööde jooksul või neid ei vigastataks. Kaitsmise tehnilised lahendused, mida ei ole toodud projektis, lepitakse kokku tööde teostaja ja võrguvaldaja Ehitusjärelevalve spetsialisti poolt enne kaevetööde alustamist. Lahtikaevatud kaabelliinirajatised on vaja toestada ja kaitsta mehaaniliste vigastuste eest ning varguse vastu. Olemasolevate kommunikatsioonide all ja kõrval tehtav täidis peab vastama uutele konstruktsioonidele mõeldud täidise tihedusele. Varem paigaldatud torude, seadmete, tarindite jmt läheduses tuleb kaevetöid teha nende ehitiste omaniku juhendite kohaselt ja omaniku või tema esindaja juuresolekul.
Kaablite kaitsevööndis tuleb tööd teostada käsitsi!

Talvetingimustes ehitamine eeldab kaablite ja torude läheduses kaevamist külmunud pinnase sulatamisega. Kaeviku toestus peab ära hoidma külgnevate pinnaste, vundamentide, struktuuride, rajatiste ja muu omandi häirimise või kokkuvarisemise. Töövõtja kannab täielikku vastutust kaevikute toestamise eest kaevises sellise sügavuseni, mida dikteerib pinnase stabiilsus, et vältida kaeviku kokkuvarisemist. Töövõtja peab pinnase tihendamise kaevikute tagasitäitmisel läbi viima selliselt, et ei kahjustataks torustikku ja võimalikke kaableid ning saavutatakse nõutava pinnase taastamine. Tagasitäite tegemisel tuleb jälgida, et materjal ei sisaldaks näiteks suuri kive, mis võivad oma kukkumisega mõjutada nii torustikku kui näiteks erinevaid kaableid (elekter, side). Lahtikaevatud kaablitel (nii side kui ka elekter) tuleb alus hoolikalt tihendada, et kaablid ei jääks pingesse ning tagasitäide tuleb teha hoolikalt, s.t. tagasitäite materjal ei tohi kaableid rikkuda. Suurimate pinnaseosiste läbimõõt ei tohi ületada 2/3 tihendatava kihi paksusest. Kaabel ümbritseda igast küljest min 0,10 m paksuse liivakihiga.

Töövõtja on kohustatud dokumentatsiooni nii põhjalikult läbi vaatama, et selles esinevad võimalikud vastuolud saaks lahendada enne töödega alustamist.
-) Tööde teostamisel kaablikaitsevööndis kehtivad alljärgnevad kitsendused:
-) Tööde teostamisel tuleb lähtuda liinirajatiste kaitsevööndis tegutsemise eeskirjast.
-) Töid võib teostada liinirajatiste kaitsevööndis ainult volitatud esindaja kirjaliku tööloa alusel
4. Tehniline lahendus
4.1. Projekteeritud tehniline lahendus
Maakaabli väljaehitamisel juhinduda kehtivast OÜ Elektrilevi võrgustandardist tähis P338 „20 kV kaabelliinid“ ja õhuliini väljaehitamisel juhinduda kehtivast OÜ Elektrilevi võrgustandardist tähis P339 „20 kV õhuliinid“ ning P367 „Nõuded 6-20 kV keskpinge õhuliinide kaetud juhtmetele“ võrgustandardist.
Kaablite pinnasesse paigaldusel pidada kinni standardis toodud minimaalsetest vahekaugustest ja paigaldussügavustest. Kaabli montaažil jälgida kaabli tootja poolt lubatud painderaadiusi ja tõmbejõudusid.

Alajaama Vigala 110/10 kV Konovere fiider: Vahetada õhuliini mastid M2 ning mastid M4-M20. Mastile M10 paigaldada tugi ning mastile M20 tõmmitsad. Paigaldada kaetud juhe BLL-99 alates mast M1 kuni mastini M20. Olemasolev paljasjuhe AS-50 demonteerida. Mastist M20 paigaldada kaabel AHXAMK-W 3x120+35 Cu kuni alajaamani AJ13435. Kui alles jääb olemasolev mast, tuleb see vajadusel õiguda.

Seletuskirja vaadelda koos mastide ning demontaaži tabeliga.

Terve rekonstrueeritava liini ulatuses kasutada liinijuhtmete rõhtpaigutust, et tagada liini parem töökindlus ja vastupanuvõime. Juhtmete paigaldamisel lähtuda Elektrilevi OÜ normdokumendis P339 toodud juhtmete paigalduse tabelist (Tabel L1.6) ja järgida sealseid väärtusi.

Mastide minimaalne paigaldussügavus pinnasesse on 2 meetrit. Ristumisel tehnorajatistega tagada nõutavad vahekaugused. Tagada minimaalne nõutud gabariit maapinnast. Kõik isolaatorid tuleb asendada uutega, pingetasemega vähemalt 20 kV, eelistada tuleb vene tüüpi isolaatoreid! Avamaastikul ja kõrgendikel paigaldada igasse kolmandasse masti sädemikud, kõrgendiku tipus igasse masti. Ristumisel muu pingeklassi õhuliiniga paigaldada sädemikud ristumisvisangu mastidele. Sädemike sädevahemikud reguleerida 20 kV nimipingele ettenähtud pikkusele 150 mm! NB! Tähistada elektriohu märkidega kõik mastid. NB! Kui ehituse käigus selgub, et pinnas ei ole piisavalt sitke masti kandmiseks, kontakteeruda projekti kuraatoriga ja läbirääkida riigli paigaldamise vajadus! Joonisel ja mastitabelis on esitatud vaatluse põhjal paistev vajadus riiglite järele, tegelik maht selgub tööde teostamise käigus!

Elektrikaabel paigaldada vastavalt asendiplaanile– vt. asendiplaani joonisel 001 (LK 4) ja kaeviste ristlõigete joonist. Kaevetööd teostada vastavalt normatiividele kehtivate lubade alusel. Kaabli paigaldamisel järgida Elektrilevi OÜ (20 kV) Ettevõttestandardit ja valmistajatehase nõudeid. Kaablitrassi sügavus minimaalselt (kui asendiplaanil ei ole märgitud teisiti): tee all 1,2m, tee pervel 1,0m, haljasalal 0,7m (kaevise ülapinnast toru ülapinnani). Kaeviku laius sõltub kaevamisviisist ja pinnasest.

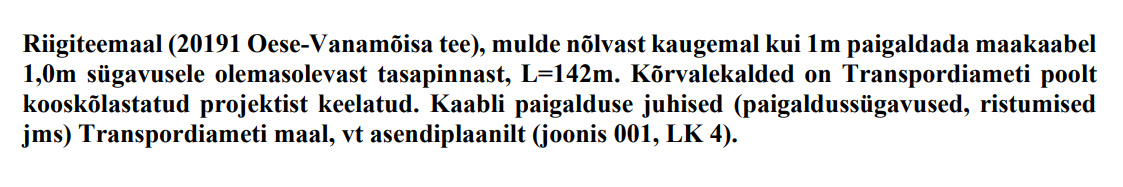

Riigiteemaal (20191 Oese-Vanamõisa tee), mulde nõlvast kaugemal kui 1m paigaldada maakaabel 1,0m sügavusele olemasolevast tasapinnast, L=142m. Kõrvalekalded on Transpordiameti poolt kooskõlastatud projektist keelatud. Kaabli paigalduse juhised (paigaldussügavused, ristumised jms) Transpordiameti maal, vt asendiplaanilt (joonis 001, LK 4). Riigiteega ristumistel, paigaldada kaabel min 1,5m sügavusele (vt ristmevälja joonised).

Tabel 4.1. Projekteeritud 20kV maakaabel
Kaabel nr.
Algus
Lõpp
Mark
Trass / Pikkus (otsad + varutegur)
Paigaldusolud
KPL216199
Mast M20
AJ13435
AHXAMK-W 3x120+35Cu
273 / 296 m
Kogu pikkuses kaitsetorus.

4.2. Tähistused
Märkesiltide paigaldamisel lähtuda kehtivast OÜ Elektrilevi võrgustandardist tähis P346 „0,4-20 kV võrgustandard – identifitseerimine ja tähistamine“
Välitingimustes kasutatavad tähised peavad olema tugevast plastist või metallist ning peavad olema kinnitatud kas neetide või kruvikinnitusega. Kasutada musta kirjet kollasel taustal va maandusseadme tähised mis peavad olema punast värvi.
Otsamuhvi juurde paigaldada kiletatud lipik, millel on andmed kaabli numbri, margi ja ristlõike kohta.
5. Maastiku ja teede taastamine
Tööde teostamisel lähtuda Ehitusseadustikust ja MKM määrustest ning omavalitsuse kaevetööde eeskirjast.
Taastada haljastus. Kaablitrasside pealiskiht, murukatted, teed ja muud rajatised tuleb taastada vastavalt nende endisele seisukorrale! Tööde käigus tekkivate kahjustuste ulatus sõltub ehitusajast. Peale ehitustööde lõppu taastada maapinna endine olukord vastavalt nõuetele. Korrastada kõik ehitusjäljed. Riigitee maa tuleb peale tööde lõppu korrastada. Haljastus taastada kasvupinnase ja murukülviga vastavalt „Teetööde tehniliste kirjelduste“ peatükk nr 9 „Maastikukujundustööd“ kvaliteedinõuetele.

Kaevise täitmisel arvestada pinnase hilisemat vajumist. Tagasitäiteks sobiv pinnas vajadusel ladustatakse ja kasutatakse piirkonna täitmiseks. Ülemäärane ja tagasitäiteks mittesobivad pinnasekogused on töövõtja kohustatud utiliseerima, ladustades see omavalitsuse poolt ettenähtud territooriumile.
Töövõtja vastutab tööde teostamise ajal keskkonnakaitse eest ehitusplatsil ja selle kõrval oleval alal vastavalt Eesti Vabariigis kehtivatele seadustele ja nõuetele.

6. Ehitustööde dokumenteerimine ja järelevalve
Ehitustööde dokumenteerimine teostatakse vastavalt Ehitusseadustikule ja vastavalt tellija poolt kehtestatud nõuetele. Kõik kõrvalekalded projektis fikseeritakse vastavates protokollides ja kooskõlastatakse objekti projekteerijaga ning tellijapoolse ehitusjärelevalvega. Projektile mittevastava ja kooskõlastamata ehitustegevuse eest vastutab ehitaja.

Ehitaja esitab tellijale elektripaigaldise auditi ja teostusdokumendid. Tellija ja töövõtja poolt vastuvõtu ajal märkimata jäänud vead ja puudused ei vabasta töövõtjat vastutusest.
7. Töötervishoid ja tööohutusnõuded
Tööde teostamisel tuleb järgida EV seadustega ja määrustega määratud nõudeid. Ehitustööde ajal ei tohi ehitusel viibida kõrvalisi isikuid ning tööd ei tohi ohustada mõjupiirkonnas olevaid isikuid. Kaevetöid võib alustada vastavate lubade olemasolul.

Ehitaja peab tagama, et töötajad oleksid instrueeritud tööohutusalaselt ja olema varustatud töötamiseks vajalike kaitsevahenditega.
Ehitusplats tuleb vastavalt nõuetekohaste viitade ja märkidega tähistada. Ehitustööde teostaja peab tagama ehitustööde teostamise, ehitusplatsi kontrolli ja töötervishoiu ning tööohutuse nõuded vastavalt määrusele nr 377. Ehitustööde teostajal peavad olemas olema määruses nõutud dokumendid.
8. Käidujuhend
Peale alajaamade, õhu- ja kaabelliini kasutuselevõttu tuleb teha seadmete ja liinitrassi ülevaatus pärast esimest ekspluatatsiooniaastat. Ülevaatus teha päevasel ajal kontrollides põhjalikult elektriseadmete kõiki elemente. Kontrollimisel pöörata erilist tähelepanu järgmistele elementidele:
• õlipinna kontroll õliseisu näitajates ja õlilekkimise puudumine;
• sulavkaitsmete vastavus ja korrasolekule;
• nähtavate kontaktühenduste seisukorrale;
• maandusseadmete ja seadmete maandatuse seisukorrale;
• lukkude ja juurdesõiduteede korrasolekule;
• liini trassile, mastide seisukorrale ja kaablite kinnitusele;
• kaablite ja kaablimuhvide, isolaatorite ja liigpingepiirikute seisukorrale;
• märkide, plakatite, hoiatuste ja pealkirjade olemasolule.

Korraldada Elektrilevi OÜ elektripaigaldiste käitu käidukava alusel, mis arvestab elektripaigaldise käitamiseks vajalikke tehnilisi, organisatsioonilisi, struktuurilisi ja funktsionaalseid iseärasusi. Seadmete ülevaatusel täita ülevaatuse leht ja kanda sellele avastatud defektid. Defektide avastamisel määrata selle kõrvaldamise viisi ja aeg.
9. Andmetabelid
9.1. Põhimaterjalide spetsifikatsioon
Nimetus
Mark/tähis
Kokku
Ühik

Spetsifikatsioonis toodud seadmed võib asendada teiste firmade toodanguga arvestades, et seadmete nimiparameetrid ja kaitseaste jääksid samaks ning vastaksid Elektrilevi OÜ nõuetele. Kaablid peavad vastama JV37 nõuetele. Enne hinnapakkumise tegemist tutvuda olukorraga kohapeal.
9.2. Põhiliste tööde mahud

*Vastavalt Elektrilevi OÜ poolt väljatöötatud eelarvestustabelile.
9.3. Kooskõlastuste koondtabel ja kooskõlastused

Nr.
Katastriüksuse nr. Ja nimi või organisatsiooni nimi.
Omanik / volitatud isik
Kooskõlastamise tingimused ja kuupäev
1

2

3

MÄRKUS:
Vt. Lisa tabel: VKVR2408 Elektripaigaldise projekti kooskõlastuste koondtabeli vorm
Originaalkooskõlastused asuvad Enersense AS projektide arhiivis
10. Lisad
Nr.
Nimetus
1
OÜ Elektrilevi projekteerimisülesanne nr. 461794

11. Joonised
Joonise nimetus
joonise nr.
Asendiplaan (A3)
001
Elektriskeem
002

LC0602_Koplimäe_seletuskiri.pdf

Tel. (+372) 66 35 600 Fax.(+372) 66 35 601 Lõõtsa 12, Tallinn, 11415

Business Identity code

11445550

MTR nr. TEL000862

Enersense AS

Lõõtsa 12

11415 Tallinn

Tel. +372 66 35 600

Telefax +372 66 35 601

Töö nr: 02/04/0602

Tellija:Elektrilevi OÜ

Reg kood: 11050857

Veskiposti tn 2, 10138 Tallinn

Telefon 7154225

Elektriliitumise tööprojekt

Elektritootja (500kW ja üle) tingimuste muutmine Koplimäe, Vigala-

Vanamõisa küla, Märjamaa vald, Rapla maakond

LC0602

Projekteerija:

Kontrollis:

Pädevustunnistus nr:

Kuupäev:

Sander Kotter

Janar Kubbi

EL-056-20

12.02.2024

Tallinn

2 (13)

Töö nr 02/04/0602 Elektritootja tingimuste muutmine, Koplimäe, Vigala-Vanamõisa küla, Märjamaa vald, Rapla

maakond. LC0602

Projekteeris: Sander Kotter Elektriliitumise tööprojekt

Kontrollis: Janar Kubbi 12.02.2024

SISUKORD

1. Asukoht ................................................................................................................................................. 3

2. Tehnilised näitajad ................................................................................................................................ 3

3. Seletuskiri.............................................................................................................................................. 3

Üldosa .............................................................................................................................................. 3

Geoalus ............................................................................................................................................ 4

Töökorraldus .................................................................................................................................... 4

Elektriohutus .................................................................................................................................... 5

Olemasolevate kommunikatsioonide kaitsmine. ............................................................................. 5

4. Tehniline lahendus ................................................................................................................................ 6

Projekteeritud 0,4 kV liitumine ....................................................................................................... 6

Tähistused ........................................................................................................................................ 7

5. Maastiku ja teede taastamine ................................................................................................................ 7

6. Ehitustööde dokumenteerimine ja järelevalve ...................................................................................... 7

7. Töötervishoid ja tööohutusnõuded ........................................................................................................ 8

8. Käidujuhend .......................................................................................................................................... 8

9. Andmetabelid ........................................................................................................................................ 9

Põhimaterjalide spetsifikatsioon ...................................................................................................... 9

Põhiliste tööde mahud.................................................................................................................... 10

Kooskõlastuste koondtabel ja kooskõlastused ............................................................................... 11

10. Lisad .................................................................................................................................................. 12

11. Joonised ............................................................................................................................................. 13

3 (13)

Töö nr 02/04/0602 Elektritootja tingimuste muutmine, Koplimäe, Vigala-Vanamõisa küla, Märjamaa vald, Rapla

maakond. LC0602

Projekteeris: Sander Kotter Elektriliitumise tööprojekt

Kontrollis: Janar Kubbi 12.02.2024

1. Asukoht

Joonis 1.1. Tööde piirkond.

2. Tehnilised näitajad

Kogus Ühik

Projekteeritud 20 kV kaetud õhuliinijuhe BLL-99 horisontaalprojektsioon

/tegelik kulu

2338/2455 m

Projekteeritud 20 kV maakaabel AHXAMK-W 3x120+35Cu trass/tegelik

kulu

272/295 tk

Demonteeritavad võrguobjektid – vt demontaaži tabel - -

Projekteeritavad mastid/tugielemendid/masti detailid – vt mastide tabel - -

3. Seletuskiri

Üldosa Käesolevas projektis on lahendatud Rapla maakonnas, Märjamaa vallas, Vigala-Vanamõisa külas,

Koplimäe kinnistu elektritootja (500kW ja üle) tingimuste muutmine. Õhuliinide ja kaablitrasside

projekteeritud(trassi)pikkused selguvad töömahtude tabelist ja asendiplaani joonistelt, arvutuslikud

pikkused (koos varuga) on esitatud elektriskeemidel ja spetsifikatsioonis. Projektis nimetatud

4 (13)

Töö nr 02/04/0602 Elektritootja tingimuste muutmine, Koplimäe, Vigala-Vanamõisa küla, Märjamaa vald, Rapla

maakond. LC0602

Projekteeris: Sander Kotter Elektriliitumise tööprojekt

Kontrollis: Janar Kubbi 12.02.2024

elektriseadmeid ja -paigaldisi võib asendada vähemalt samaväärsetega, mis on heakskiidetud Elektrilevi

OÜ poolt.

Projekt on koostatud ja töid teostada vastavalt Elektrilevi OÜ poolt kehtestatud nõuetele. Kinni pidada

Eesti Vabariigis kehtivatest normatiividest ja seadustest ning kinni pidada töötervishoiu, tööohutus ja

elektriohutus nõuetest.

Projekti koostamisel on lähtutud järgmistest standarditest, eeskirjadest, normidest jms:

-) Eesti Vabariigi Ehitusseadustik, Seadme ohutuse seadus, Nõuded ehitusprojektile,

Asjaõigusseadus ja teised kehtivad seadused, nõuded ja õigusaktid;

-) OÜ Elektrilevi ettevõtte standardid, juhendid, normid, nõuded ja teised kehtivad dokumendid

(https://www8.energia.ee/public/ee043.nsf/PKDE?OpenView) ;

-) EVS 843:2003 Linnatänavad;

-) EVS-HD 60364-4-41:2017 Madalpingelised elektripaigaldised. Osa 4-41: Kaitseviisid. Kaitse

elektrilöögi eest;

-) EVS-HD 60364-4-42:2011 Madalpingelised elektripaigaldised. Osa 4-42: Kaitseviisid. Kaitse

kuumustoime eest;

-) EVS-HD 60364-4-43:2010 Madalpingelised elektripaigaldised. Osa 4-43: Kaitseviisid.

Liigvoolukaitse.

-) EVS-HD 60364-4-444:2010/AC:2012 Madalpingelised elektripaigaldised. Osa 4-44:

Kaitseviisid. Kaitse pingehäiringute ja elektromagnetiliste häiringute eest;

-) EVS-EN 61936-1:2010 Tugevvoolupaigaldised nimivahelduvpingega üle 1 kV. Osa 1:

Üldnõuded;

-) EVS EN 50522:2010. Üle 1 kV nimivahelduvpingega tugevvoolupaigaldiste maandamine;

-) EVS-EN 50110-1:2013 Elektripaigaldiste käit;

-) EVS-EN 50341-1:2013 „Elektriõhuliinid vahelduvpingega üle 1 kV. Osa 1: Üldnõuded.“;

-) EVS-EN 50341-20:2015 „Elektriõhuliinid vahelduvpingega üle 1 kV. Osa 2-20: Eesti

siseriiklikud erinõuded.“;

-) P339 „0,4 – 20 kV võrgustandard – 20 kV õhuliinid“;

-) J3301 „20 kV õhuliinide täpsustavad nõuded projekteerimiseks“.

Nimetatud dokumentidega tuleb arvestada ka ehitustööde teostamisel. Samuti järgida nimetatud

dokumente elektripaigaldise hilisemal käidul. Ehitustööde käigus ja elektripaigaldiste hilisemal käidul

juhinduda eespool toodud eeskirjadest ja seadustest. Ehitustöödel tekkinud küsimused ja probleemid,

mida pole kajastatud käesolevas projektis või on ebaselged, lahendatakse töö käigus kooskõlastatult

projekti autori ja töö tellijaga. Projekt on kooskõlastatud kõigi asjast huvitatud asutustega ja kinnistute

omanikega.

Geoalus Alusplaanina on kasutatud Enersense AS tööd nr. EN-24-17

Töökorraldus Projekt on teostatud lähtudes Elektrilevi OÜ projekteerimisülesandest (lisa 1).

Vähemalt seitse päeva enne liiniehitustööde algust tuleb võtta ühendust kinnistute valdajatega

teavitades neid tööde teostamisest nende maaüksusel.

Antud projekti raames tehtavate tööde teostamiseks küsida tööülesanded Elektrilevi

projektijuhilt.

5 (13)

Töö nr 02/04/0602 Elektritootja tingimuste muutmine, Koplimäe, Vigala-Vanamõisa küla, Märjamaa vald, Rapla

maakond. LC0602

Projekteeris: Sander Kotter Elektriliitumise tööprojekt

Kontrollis: Janar Kubbi 12.02.2024

Tööde alustamisel tuleb informeerida tehnovõrkude valdajaid ja vajadusel täpsustada

tehnovõrkude täpne asukoht surfimise teel ja kutsuda kohale trassi valdaja poolne esindaja.

Ehituse käigus kahjustada saanud maa-alune kommunikatsioon tuleb ehitajal nõuetekohaselt

taastada.

Teemaa kahjustuse korral peab tööde teostaja taastama selle endisel kujul sh. haljastuse.

Elektriohutus Käesolevas elektripaigaldises on elektriohutuse tagamisel rakendatud peamiselt järgmisi kaitseviise:

1) PÕHIKAITSENA (otsepuutekaitse) – põhiisolatsiooni ohtlike pingestatud osade ja pingealdiste

juhtivate osade vahel ning kaitsekatete ja kaitseümbriste kasutamist.

2) RIKKEKAITSENA (kaudpuutekaitse) – toite automaatset väljalülitamist koos maandatud

kaitsepotentsiaaliühtlustussüsteemi väljaehitamisega, millega tagatakse elektripaigaldise

pingealdiste juhtivate osade arvestuslik puutepinge alla 50VAC. Liinide lühisvoolude väärtused

tagavad nõutud väljalülitusaja 5s, vastavalt kehtivatele elektriala standarditele ja nõuetele (OÜ

Elektrilevi normdokument J345).

Olemasolevate kommunikatsioonide kaitsmine. Kõik ehitustööd tuleb läbi viia vastavuses Eesti Vabariigis kehtivate seaduste ja nõuetega,

projektlahendusest tulenevate teiste normide ja standarditega ning üldkehtivatele põhimõtetele ja

arusaamadele kvaliteetsest tööst. Enne tööde alustamist tuleb Töövõtjal koostöös olemasolevate maa-

aluste rajatiste valdajatega rajatiste asukohad täpsustada ja tähistada. Ehitajal tuleb täita nimetatud

rajatiste valdajate poolt esitatavad nõuded (näiteks toestamine jms) rajatise vahetus läheduses

töötamisel. Olemasolevate kommunikatsioonide ristumisel kaevikuga lähtuda nende valdaja

ettekirjutustest ja kehtivatest normidest. Töö käigus vajalikke ehitisi ja seadmeid kaitstakse või

paigaldatakse ümber vastavalt projektile ja nende haldaja poolt antud juhistele. Kui kaevetöid tehakse

olemasolevate kommunikatsioonide kõrval või all, toestatakse ja kaitstakse need nii, et nad ei liiguks

ehitustööde jooksul või neid ei vigastataks. Kaitsmise tehnilised lahendused, mida ei ole toodud

projektis, lepitakse kokku tööde teostaja ja võrguvaldaja Ehitusjärelevalve spetsialisti poolt enne

kaevetööde alustamist. Lahtikaevatud kaabelliinirajatised on vaja toestada ja kaitsta mehaaniliste

vigastuste eest ning varguse vastu. Olemasolevate kommunikatsioonide all ja kõrval tehtav täidis peab

vastama uutele konstruktsioonidele mõeldud täidise tihedusele. Varem paigaldatud torude, seadmete,

tarindite jmt läheduses tuleb kaevetöid teha nende ehitiste omaniku juhendite kohaselt ja omaniku või

tema esindaja juuresolekul.

Kaablite kaitsevööndis tuleb tööd teostada käsitsi!

Talvetingimustes ehitamine eeldab kaablite ja torude läheduses kaevamist külmunud pinnase

sulatamisega. Kaeviku toestus peab ära hoidma külgnevate pinnaste, vundamentide, struktuuride,

rajatiste ja muu omandi häirimise või kokkuvarisemise. Töövõtja kannab täielikku vastutust kaevikute

toestamise eest kaevises sellise sügavuseni, mida dikteerib pinnase stabiilsus, et vältida kaeviku

kokkuvarisemist. Töövõtja peab pinnase tihendamise kaevikute tagasitäitmisel läbi viima selliselt, et ei

kahjustataks torustikku ja võimalikke kaableid ning saavutatakse nõutava pinnase taastamine.

Tagasitäite tegemisel tuleb jälgida, et materjal ei sisaldaks näiteks suuri kive, mis võivad oma

kukkumisega mõjutada nii torustikku kui näiteks erinevaid kaableid (elekter, side). Lahtikaevatud

kaablitel (nii side kui ka elekter) tuleb alus hoolikalt tihendada, et kaablid ei jääks pingesse ning

tagasitäide tuleb teha hoolikalt, s.t. tagasitäite materjal ei tohi kaableid rikkuda. Suurimate pinnaseosiste

6 (13)

Töö nr 02/04/0602 Elektritootja tingimuste muutmine, Koplimäe, Vigala-Vanamõisa küla, Märjamaa vald, Rapla

maakond. LC0602

Projekteeris: Sander Kotter Elektriliitumise tööprojekt

Kontrollis: Janar Kubbi 12.02.2024

läbimõõt ei tohi ületada 2/3 tihendatava kihi paksusest. Kaabel ümbritseda igast küljest min 0,10 m

paksuse liivakihiga.

Töövõtja on kohustatud dokumentatsiooni nii põhjalikult läbi vaatama, et selles esinevad võimalikud

vastuolud saaks lahendada enne töödega alustamist.

-) Tööde teostamisel kaablikaitsevööndis kehtivad alljärgnevad kitsendused:

-) Tööde teostamisel tuleb lähtuda liinirajatiste kaitsevööndis tegutsemise eeskirjast.

-) Töid võib teostada liinirajatiste kaitsevööndis ainult volitatud esindaja kirjaliku tööloa alusel

4. Tehniline lahendus

Projekteeritud tehniline lahendus Maakaabli väljaehitamisel juhinduda kehtivast OÜ Elektrilevi võrgustandardist tähis P338 „20 kV

kaabelliinid“ ja õhuliini väljaehitamisel juhinduda kehtivast OÜ Elektrilevi võrgustandardist tähis P339

„20 kV õhuliinid“ ning P367 „Nõuded 6-20 kV keskpinge õhuliinide kaetud juhtmetele“

võrgustandardist.

Kaablite pinnasesse paigaldusel pidada kinni standardis toodud minimaalsetest vahekaugustest ja

paigaldussügavustest. Kaabli montaažil jälgida kaabli tootja poolt lubatud painderaadiusi ja

tõmbejõudusid.

Alajaama Vigala 110/10 kV Konovere fiider: Vahetada õhuliini mastid M2 ning mastid M4-M20.

Mastile M10 paigaldada tugi ning mastile M20 tõmmitsad. Paigaldada kaetud juhe BLL-99 alates mast

M1 kuni mastini M20. Olemasolev paljasjuhe AS-50 demonteerida. Mastist M20 paigaldada kaabel

AHXAMK-W 3x120+35 Cu kuni alajaamani AJ13435. Kui alles jääb olemasolev mast, tuleb see

vajadusel õiguda.

Seletuskirja vaadelda koos mastide ning demontaaži tabeliga.

Terve rekonstrueeritava liini ulatuses kasutada liinijuhtmete rõhtpaigutust, et tagada liini parem

töökindlus ja vastupanuvõime. Juhtmete paigaldamisel lähtuda Elektrilevi OÜ normdokumendis P339

toodud juhtmete paigalduse tabelist (Tabel L1.6) ja järgida sealseid väärtusi.

Mastide minimaalne paigaldussügavus pinnasesse on 2 meetrit. Ristumisel tehnorajatistega tagada

nõutavad vahekaugused. Tagada minimaalne nõutud gabariit maapinnast. Kõik isolaatorid tuleb

asendada uutega, pingetasemega vähemalt 20 kV, eelistada tuleb vene tüüpi isolaatoreid! Avamaastikul

ja kõrgendikel paigaldada igasse kolmandasse masti sädemikud, kõrgendiku tipus igasse masti.

Ristumisel muu pingeklassi õhuliiniga paigaldada sädemikud ristumisvisangu mastidele. Sädemike

sädevahemikud reguleerida 20 kV nimipingele ettenähtud pikkusele 150 mm! NB! Tähistada elektriohu

märkidega kõik mastid. NB! Kui ehituse käigus selgub, et pinnas ei ole piisavalt sitke masti kandmiseks,

kontakteeruda projekti kuraatoriga ja läbirääkida riigli paigaldamise vajadus! Joonisel ja mastitabelis on

esitatud vaatluse põhjal paistev vajadus riiglite järele, tegelik maht selgub tööde teostamise käigus!

Elektrikaabel paigaldada vastavalt asendiplaanile– vt. asendiplaani joonisel 001 (LK 4) ja kaeviste

ristlõigete joonist. Kaevetööd teostada vastavalt normatiividele kehtivate lubade alusel. Kaabli

paigaldamisel järgida Elektrilevi OÜ (20 kV) Ettevõttestandardit ja valmistajatehase nõudeid.

Kaablitrassi sügavus minimaalselt (kui asendiplaanil ei ole märgitud teisiti): tee all 1,2m, tee pervel

7 (13)

Töö nr 02/04/0602 Elektritootja tingimuste muutmine, Koplimäe, Vigala-Vanamõisa küla, Märjamaa vald, Rapla

maakond. LC0602

Projekteeris: Sander Kotter Elektriliitumise tööprojekt

Kontrollis: Janar Kubbi 12.02.2024

1,0m, haljasalal 0,7m (kaevise ülapinnast toru ülapinnani). Kaeviku laius sõltub kaevamisviisist ja

pinnasest.

Riigiteemaal (20191 Oese-Vanamõisa tee), mulde nõlvast kaugemal kui 1m paigaldada maakaabel

1,0m sügavusele olemasolevast tasapinnast, L=142m. Kõrvalekalded on Transpordiameti poolt

kooskõlastatud projektist keelatud. Kaabli paigalduse juhised (paigaldussügavused, ristumised

jms) Transpordiameti maal, vt asendiplaanilt (joonis 001, LK 4). Riigiteega ristumistel,

paigaldada kaabel min 1,5m sügavusele (vt ristmevälja joonised).

Tabel 4.1. Projekteeritud 20kV maakaabel

Kaabel

nr.

Algus Lõpp Mark Trass / Pikkus (otsad

+ varutegur)

Paigaldusolud

KPL216

199

Mast M20 AJ13435 AHXAMK-W

3x120+35Cu

273 / 296 m Kogu pikkuses kaitsetorus.

Tähistused Märkesiltide paigaldamisel lähtuda kehtivast OÜ Elektrilevi võrgustandardist tähis P346 „0,4-20 kV

võrgustandard – identifitseerimine ja tähistamine“

Välitingimustes kasutatavad tähised peavad olema tugevast plastist või metallist ning peavad olema

kinnitatud kas neetide või kruvikinnitusega. Kasutada musta kirjet kollasel taustal va maandusseadme

tähised mis peavad olema punast värvi.

Otsamuhvi juurde paigaldada kiletatud lipik, millel on andmed kaabli numbri, margi ja ristlõike kohta.

5. Maastiku ja teede taastamine Tööde teostamisel lähtuda Ehitusseadustikust ja MKM määrustest ning omavalitsuse kaevetööde

eeskirjast.

Taastada haljastus. Kaablitrasside pealiskiht, murukatted, teed ja muud rajatised tuleb taastada

vastavalt nende endisele seisukorrale! Tööde käigus tekkivate kahjustuste ulatus sõltub ehitusajast.

Peale ehitustööde lõppu taastada maapinna endine olukord vastavalt nõuetele. Korrastada kõik

ehitusjäljed. Riigitee maa tuleb peale tööde lõppu korrastada. Haljastus taastada kasvupinnase ja

murukülviga vastavalt „Teetööde tehniliste kirjelduste“ peatükk nr 9 „Maastikukujundustööd“

kvaliteedinõuetele.

Kaevise täitmisel arvestada pinnase hilisemat vajumist. Tagasitäiteks sobiv pinnas vajadusel

ladustatakse ja kasutatakse piirkonna täitmiseks. Ülemäärane ja tagasitäiteks mittesobivad

pinnasekogused on töövõtja kohustatud utiliseerima, ladustades see omavalitsuse poolt ettenähtud

territooriumile.

Töövõtja vastutab tööde teostamise ajal keskkonnakaitse eest ehitusplatsil ja selle kõrval oleval alal

vastavalt Eesti Vabariigis kehtivatele seadustele ja nõuetele.

6. Ehitustööde dokumenteerimine ja järelevalve Ehitustööde dokumenteerimine teostatakse vastavalt Ehitusseadustikule ja vastavalt tellija poolt

kehtestatud nõuetele. Kõik kõrvalekalded projektis fikseeritakse vastavates protokollides ja

8 (13)

Töö nr 02/04/0602 Elektritootja tingimuste muutmine, Koplimäe, Vigala-Vanamõisa küla, Märjamaa vald, Rapla

maakond. LC0602

Projekteeris: Sander Kotter Elektriliitumise tööprojekt

Kontrollis: Janar Kubbi 12.02.2024

kooskõlastatakse objekti projekteerijaga ning tellijapoolse ehitusjärelevalvega. Projektile mittevastava

ja kooskõlastamata ehitustegevuse eest vastutab ehitaja.

Ehitaja esitab tellijale elektripaigaldise auditi ja teostusdokumendid. Tellija ja töövõtja poolt vastuvõtu

ajal märkimata jäänud vead ja puudused ei vabasta töövõtjat vastutusest.

7. Töötervishoid ja tööohutusnõuded Tööde teostamisel tuleb järgida EV seadustega ja määrustega määratud nõudeid. Ehitustööde ajal ei tohi

ehitusel viibida kõrvalisi isikuid ning tööd ei tohi ohustada mõjupiirkonnas olevaid isikuid. Kaevetöid

võib alustada vastavate lubade olemasolul.

Ehitaja peab tagama, et töötajad oleksid instrueeritud tööohutusalaselt ja olema varustatud töötamiseks

vajalike kaitsevahenditega.

Ehitusplats tuleb vastavalt nõuetekohaste viitade ja märkidega tähistada. Ehitustööde teostaja peab tagama

ehitustööde teostamise, ehitusplatsi kontrolli ja töötervishoiu ning tööohutuse nõuded vastavalt määrusele

nr 377. Ehitustööde teostajal peavad olemas olema määruses nõutud dokumendid.

8. Käidujuhend Peale alajaamade, õhu- ja kaabelliini kasutuselevõttu tuleb teha seadmete ja liinitrassi ülevaatus pärast

esimest ekspluatatsiooniaastat. Ülevaatus teha päevasel ajal kontrollides põhjalikult elektriseadmete

kõiki elemente. Kontrollimisel pöörata erilist tähelepanu järgmistele elementidele:

• õlipinna kontroll õliseisu näitajates ja õlilekkimise puudumine;

• sulavkaitsmete vastavus ja korrasolekule;

• nähtavate kontaktühenduste seisukorrale;

• maandusseadmete ja seadmete maandatuse seisukorrale;

• lukkude ja juurdesõiduteede korrasolekule;

• liini trassile, mastide seisukorrale ja kaablite kinnitusele;

• kaablite ja kaablimuhvide, isolaatorite ja liigpingepiirikute seisukorrale;

• märkide, plakatite, hoiatuste ja pealkirjade olemasolule.

Korraldada Elektrilevi OÜ elektripaigaldiste käitu käidukava alusel, mis arvestab

elektripaigaldise käitamiseks vajalikke tehnilisi, organisatsioonilisi, struktuurilisi ja funktsionaalseid

iseärasusi. Seadmete ülevaatusel täita ülevaatuse leht ja kanda sellele avastatud defektid. Defektide

avastamisel määrata selle kõrvaldamise viisi ja aeg.

9 (13)

Töö nr 02/04/0602 Elektritootja tingimuste muutmine, Koplimäe, Vigala-Vanamõisa küla, Märjamaa vald, Rapla

maakond. LC0602

Projekteeris: Sander Kotter Elektriliitumise tööprojekt

Kontrollis: Janar Kubbi 12.02.2024

9. Andmetabelid

Põhimaterjalide spetsifikatsioon Nimetus Mark/tähis Kokku Ühik

Spetsifikatsioonis toodud seadmed võib asendada teiste firmade toodanguga arvestades, et

seadmete nimiparameetrid ja kaitseaste jääksid samaks ning vastaksid Elektrilevi OÜ

nõuetele. Kaablid peavad vastama JV37 nõuetele. Enne hinnapakkumise tegemist tutvuda

olukorraga kohapeal.

10 (13)

Töö nr 02/04/0602 Elektritootja tingimuste muutmine, Koplimäe, Vigala-Vanamõisa küla, Märjamaa vald, Rapla

maakond. LC0602

Projekteeris: Sander Kotter Elektriliitumise tööprojekt

Kontrollis: Janar Kubbi 12.02.2024

Põhiliste tööde mahud

*Vastavalt Elektrilevi OÜ poolt väljatöötatud eelarvestustabelile.

11 (13)

Töö nr 02/04/0602 Elektritootja tingimuste muutmine, Koplimäe, Vigala-Vanamõisa küla, Märjamaa vald, Rapla

maakond. LC0602

Projekteeris: Sander Kotter Elektriliitumise tööprojekt

Kontrollis: Janar Kubbi 12.02.2024

Kooskõlastuste koondtabel ja kooskõlastused

Nr. Katastriüksuse nr. Ja

nimi või organisatsiooni

nimi.

Omanik / volitatud isik Kooskõlastamise tingimused ja

kuupäev

1

2

3

MÄRKUS:

Vt. Lisa tabel: VKVR2408 Elektripaigaldise projekti kooskõlastuste koondtabeli vorm

Originaalkooskõlastused asuvad Enersense AS projektide arhiivis

12 (13)

Töö nr 02/04/0602 Elektritootja tingimuste muutmine, Koplimäe, Vigala-Vanamõisa küla, Märjamaa vald, Rapla

maakond. LC0602

Projekteeris: Sander Kotter Elektriliitumise tööprojekt

Kontrollis: Janar Kubbi 12.02.2024

10. Lisad Nr. Nimetus

1 OÜ Elektrilevi projekteerimisülesanne nr. 461794

13 (13)

Töö nr 02/04/0602 Elektritootja tingimuste muutmine, Koplimäe, Vigala-Vanamõisa küla, Märjamaa vald, Rapla

maakond. LC0602

Projekteeris: Sander Kotter Elektriliitumise tööprojekt

Kontrollis: Janar Kubbi 12.02.2024

11. Joonised Joonise nimetus joonise nr.

Asendiplaan (A3) 001

Elektriskeem 002

LC0602_talumiskohustusala_20191 Oese-Vanamõisa tee.dwg

LC0602_talumiskohustusala_20191 Oese-Vanamõisa tee.pdf
