Riigitee 11245 Kiisa-Kohila teelt juurdepääsu projekt Allika-Mardi teele

Riigitee 11245 Kiisa-Kohila km 4,423 ristmiku koha ehitusprojekt

Aadress Allka-Mardi tee, Vilivere küla, Kohila vald

Katastriüksus 31701:001:0322

Projekteerija Caspar Vikkisk

Virgman OÜ

MTR EEP002834

Kaatri, Liivaküla,

Haapsalu linn, Läänemaa

Tel +372 5373 6766

Kontrollis Rain Kesperi (kutse: 190062)

Projekti staadium PÕHIPROJEKT

Töö nr 060224

06.VEEBRUAR 2024. A.

Allika-Mardi, Vilivere küla, Kohila vald 06.02.2024 Põhiprojekt

2 Virgman OÜ töö nr 060224

SISUKORD 1. ÜLDOSA .................................................................................................................................. 4 2. LÄHTEMATERJALID JA UURINGUD ................................................................................ 4 2. SEOTUD EHITUSPROJEKTID JA PLANEERINGUD ......................................................... 4 3. OLEMASOLEV OLUKORD ................................................................................................... 4

3.1 ANDMED MAA OMANDI KOHTA ............................................................................. 4 3.2 UURINGUTE TULEMUSE KOKKUVÕTE ................................................................. 5

3.2.1 Geodeesia ...................................................................................................................... 5 3.2.2 Geoloogia ...................................................................................................................... 5

4. PROJEKTLAHENDUS ............................................................................................................ 5 4.1 Üldandmed ...................................................................................................................... 5 4.2 Plaanilahendus ................................................................................................................. 5 4.3 Vertikaalplaneerimine ..................................................................................................... 5 4.4 Muldkeha ......................................................................................................................... 6 4.5. Katend ............................................................................................................................ 6 4.6. Tee ehitusmaterjalid ....................................................................................................... 6 4.7. Veeviimarid .................................................................................................................... 7 4.8 Konstruktsioonid ............................................................................................................. 7 4.9. Liikluskorraldus ja ohutusvahendid ............................................................................... 7 4.10. Tehnovõrgud ................................................................................................................ 7 4.11 Keskkonnakaitse ............................................................................................................ 8 4.12 Maastikukujundus ......................................................................................................... 9 5 TÖÖDE TEOSTAMINE .................................................................................................. 9 5.1 Üldosa .............................................................................................................................. 9 5.2 Ettevalmistustööd ............................................................................................................ 9 5.3 Ehitusaegne liikluskorraldus ....................................................................................... 9 6 Hooldusjuhend ................................................................................................................. 9

Allika-Mardi, Vilivere küla, Kohila vald 06.02.2024 Põhiprojekt

3

JOONISED Jrk Nr Nimetus Mõõtkava 1 AS1 Asukohaskeem 2 AS4 Vertikaalplneering M 1:250 3 AS5-k Katendite kokku viimine M 1:100 4 TL1 Asendiplaan M 1:500 5 TL10 Nähtavus M 1:1000 KOONDANDMED PROJEKTI NIMETUS: Riigitee 11245 Kiisa-Kohila km 4,423 ristmiku koha ehitusprojekt TELLIJA: Hrt OÜ, reg. 14417407 PROJEKTEERIJA: Virgman OÜ Caspar Vikkisk VASTUTAV ARHITEKT Rain Kesperi (kutse: 190062) OBJEKTI ASUKOHT: Allika-Mardi tee, Vilivere küla, Kohila vald PROJEKTEERITUD: Ristumiskoht

Allika-Mardi, Vilivere küla, Kohila vald 06.02.2024 Põhiprojekt

4 Virgman OÜ töö nr 060224

SELETUSKIRI

1. ÜLDOSA Käesolev Riigitee 11245 Kiisa-Kohila tee ja Allika-Mardi tee ristumiskoha ehitusprojekt on koostatud juurdepääsu tagamiseks Allika-Mardi elamurajoonile. Allika-Mardi elamurajoon asub Kohila alevist ca 3 km kaugusel loodessuunas Vilivere külas 300 m kaugusel 11245 Kiisa-Kohila teest.

2. LÄHTEMATERJALID JA UURINGUD Projekti koostamisel juhindutakse Eestis kehtivatest teehoiutöödega seotud seaduste, standardite, normdokumentide ja juhendite, sh Maanteeameti peadirektori käskkirjade terviktekstidest, mis on kättesaadavad Elektroonilise Riigi Teataja kataloogist – www.riik.ee, Standardikeskusest www.evs.ee ja Maanteeameti veebilehel www.mnt.ee rubriigist “Juhendid ja juhised“ ning „Õigusaktid“. Asendiplaani koostamise aluseks on RADIAAN OÜ töö nr. 1927G23 ja tellija soovid.

2. SEOTUD EHITUSPROJEKTID JA PLANEERINGUD Projekt on seotud K.Enno Arhitektuuribüroo poolt koostatud tööga nr A125-0610 3 Veevarustus

3. OLEMASOLEV OLUKORD Allika-Mardi maaüksus (31701:001:0322) paikneb Vilivere külas, Kohila vallas. Ristumiskoht planeeritakse kõrvalmaantee nr 11245 (Kiisa-Kohila tee) km 4,423. Maantee väljaehitamise klass on V. Teeregistri andmetel on maantee katte laiuseks 6,0 m, peenarde laiuseks 1,0 m ning mulde laiuseks 8,0 m. Riigitee nr 11245 aasta keskmine ööpäevane liiklussagedus 2021a oli 1018 autot/ööp (millest 97% olid sõidu- ja pakiautod ning 3% veoautod ja autobussid). Allika-Mardi maaüksusele on detailplaneeringuga planeeritud 14 elamukrunti. Hetkel on maaüksusele üks juurdepääs, milline on 3 m laiune kruusakattega tee. Detailplaneeringuga on ette nähtud olemasoleva mahasõidu nõuetekohaseks ehitamine, uus ristumiskoht hakkab teenindama Allika-Mardi elamukvartalit. Planeeritud Allika-Mardi tee absoluutkõrgused jäävad vahemikku 53,33…53,85 m merepinnast.

3.1 ANDMED MAA OMANDI KOHTA Maaüksuse nimi katastri nr sihtotstarve tegevus 11245 Kiisa-Kohila tee 31701:001:2200 Transpordimaa 100% Ristumiskoha ehitus Allika-Mardi tee 31701:001:0322 Transpordimaa 100% Ristumiskoha ehitus

Allika-Mardi, Vilivere küla, Kohila vald 06.02.2024 Põhiprojekt

5 Virgman OÜ töö nr 060224

3.2 UURINGUTE TULEMUSE KOKKUVÕTE 3.2.1 Geodeesia Geodeetiline alusplaan on projekteerijale antud Tellija poolt. Mõõdistused on tehtud Radiaan OÜ poolt aastal 2024 jaanuaris. Koordinaadid on L-Est97 ja kõrgused EH2000 kõrgussüsteemis. 3.2.2 Geoloogia Geoloogilised uuringud puuduvad.

4. PROJEKTLAHENDUS

4.1 Üldandmed Lubatud suurim sõidukiirus ristuval maanteel: 90 km/h Teekatte laius sirgel: 6,0 m Kindlustatud peenra laius: 1,0 m Suurim pikikalle: 3,0% Nähtavuskolmnurk ristmikul: 7x190m vasakule ja 7x190 paremale Teenindavate majapidamise arv: 14 tk Muldkeha kavandatud eluiga: 50 aastat Katendi kavandatud eluiga: 20 aastat (korduvpindamise sagedus min. 7a).

4.2 Plaanilahendus Projektlahenduse koostamisel on lähtutud Maanteeameti tüüplahendusest - mahasõit tüüp I. Asfaltbetoon katte laius on 5,5 m ning kindlustatud peenarde laius on 0,5 m. Kruusast teepeenar: Teepeenra kruuskatteks kasutatava materjali terastikuline koostis peab vastama „Tee ehitamise kvaliteedi nõuded, MTM nr 101“ lisa 10 tabelis toodud nõuetele. Kasutada kivimaterjalisegu nr 6 fr.0/32. Ristumiskoha raadiused on 9 m. Ristumiskoha pöörderaadiusi on kontrollitud liikluskooseisus esineva kõige ebasobivamat tüüpi sõidukiga – 9 m pikkuse prügiveokiga (PV – prügiveok, EVS 843:2016). Ristumine kõrvalmaanteega nr 11245 on projekteeritud 90° nurga all. Ristumiskoha katteks on projekteeritud asfaltbetoonkate. Ristumiskoha nähtavuskolmnurga valikul on lähtutud Maanteede projekteerimisnormide tabelist 5.1 ja 5.2. Vastavalt nendele tabelitele on nähtavuse tagamisel arvestatud nähtavuskolmnurgaga 7x190 m, mis vastab normidele. Nähtavuskolmnurga piiridesse jääv võsa tuleb eemaldada ning puude võrad puhastada vähemalt 2 m kõrguselt.

4.3 Vertikaalplaneerimine Olemasoleva maantee pikikalle jääb vahemikku 0,1…0,4% ning põikkalle vahemikku 2,3…4,0%. Sademevesi juhitakse kattelt piki- ja põikkalletega haljasalale, kus vesi imbub pinnasesse. Ristumiskoha pikikalle on 8 m ulatuses 2,5% ning kokkuviimine olemasoleva maapinnaga toimub 10,0% pikikaldega.

Allika-Mardi, Vilivere küla, Kohila vald 06.02.2024 Põhiprojekt

6 Virgman OÜ töö nr 060224

4.4 Muldkeha Muld ja mullane pinnas tuleb katendi alt eemaldada. Muldkeha lahendusel on lähtutud Maanteeameti teekatenditest väikese liiklussagedusega teedele. Mulle ehitada jämedast kergest saviliivast või paremast materjalist. Mulle tihendada tegurini 0,95. Mulde nõlvus on 4%. Nõlvad rajada nõlvusega 4% ning katta kasvumulla ja muruga. Eraldiseisvat dreenkihti ei rajata.

4.5. Katend Katendikonstruktsiooni valikul on lähtutud Maanteeameti poolt välja antud juhendist „Tüüpkatendid väikese liiklussagedusega teedele“. Vastavalt sellele dokumendile on valitud katendikonstruktsiooniks TÜÜP V – Kohalikud teed (kuni 300 autot/ööpäevas). Projekteeritud katendikonstruktsioonid TÜÜP 1 - Asfaltbetoon kate AC 16 surf 70/100 h=8cm - Paekillustik alus 32/63 (E=170 MPa) h=25cm - Kruusalus fr 0/63 (segu nr 4) h=20cm - Täitepinnas (jäme kerge saviliiv või parem materjal), Kt. 0,95 - Olemasolev pinnas Katte pinnal tagada kandevõime vähemalt E=130MPa TÜÜP 2 - Sidumata segu 4 terastikuline koostis vastavalt ‘’ Tee ja teetööde kvaliteedinõuetele’’ lisale 10. - Täitepinnas (jäme kerge saviliiv või parem materjal), Kt. 0,95 - Olemasolev pinnas

4.6. Tee ehitusmaterjalid 1. Asfaldikihtide nõuded tuleb valida Maanteeameti kehtivast Asfaldist katendikihtide ehitamise

juhisest või kehtivast MKM tee ehitamise kvaliteedinõuete määrusest vastavalt liiklussagedusele.

2. Killustikaluste nõuded tuleb valida Maanteeameti kehtivast Killustikust katendikihtide ehitamise juhisest või kehtivast MKM tee ehitamise kvaliteedinõuete määrusest vastavalt liiklussagedusele.

3. Liiv või kruusliiv aluse dreenivus minimaalselt 1 m/ööp EVS 901-20 järgselt; 4. Põhjendatult võib väikeste mahtude korral riigimaanteede jm teede materjalide nõudeid

projektis ühtlustada (väikesed mahasõidud vms). 5. Alused ja katted rajada vastavalt ‘’Tee ehitamise kvaliteedi nõuded’’ (Majandus- ja

taristuministri 03.08.2015a määrus nr 101). 6. Sidumata segu 4 terastikuline koostis vastavalt ‘’ Tee ja teetööde kvaliteedinõuetele’’

lisale 10. 7. Kasvumulla huumuse sisaldus peab olema vähemalt 3%. Kasvumuld peab olema

mineraalmuld (PH 6,5-7), ei tohi sisaldada taimedele kahjulikke jäätmeid ning on tihendatav nii, et ei tekiks vajumisi ja vee lohkusid. Ei tohi kasutada külmunud pinnast. Olemasoleva ja taastatava haljasala piir ühtlustada, taastada niidukõlbulikuks. Kasvumuld ei tohi sisaldada kive, killustikku jms.

Allika-Mardi, Vilivere küla, Kohila vald 06.02.2024 Põhiprojekt

7 Virgman OÜ töö nr 060224

4.7. Veeviimarid Sademeveed lähevad katetelt kallete abil haljasaladele. Olemasoleva maantee servas, kuhu rajatakse ristumine külgkraavid puuduvad, seega puudub truubi paigaldamise vajadus.

4.8 Konstruktsioonid Eraldiseisvaid konstruktsioonid (tugimüür, trepp jms) puuduvad.

4.9. Liikluskorraldus ja ohutusvahendid Uued liikluskorraldusvahendid on märgid 351 ja 221x2 ning 644. Likvideeritakse fotol olev märk 221.

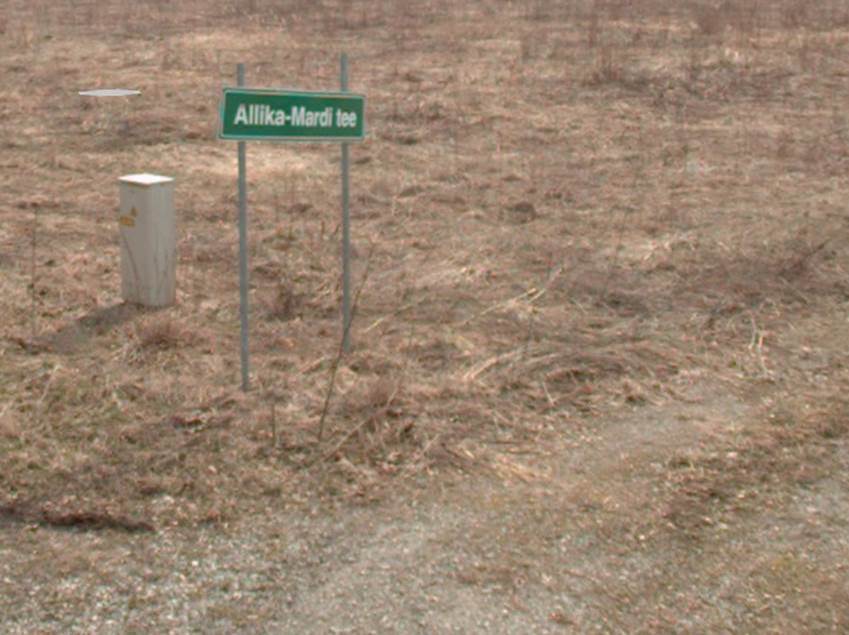

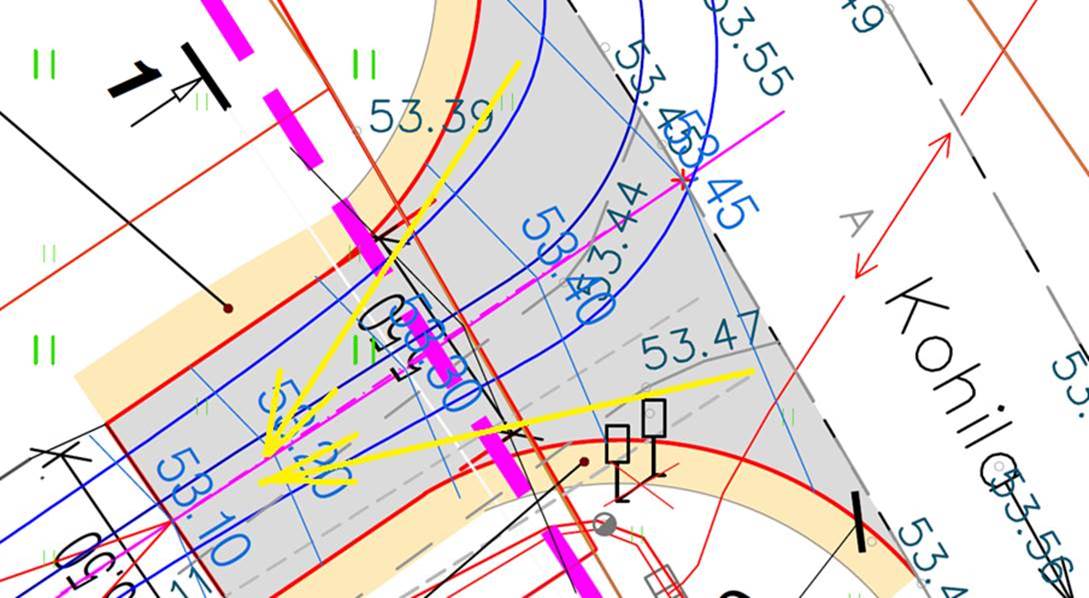

Foto 1.

4.10. Tehnovõrgud Projekteeritaval alal on olemas järgmised tehnovõrgud:

 Madalpingekaablid mis on varem paigaldatud vastavalt Maanteeameti nõuetele. Riigitee teemaa kinnistul peab olema kaitsetoru minimaalselt 1250 N ja ühe meetri sugavusele paigaldatud.

Allika-Mardi, Vilivere küla, Kohila vald 06.02.2024 Põhiprojekt

8 Virgman OÜ töö nr 060224

Töötsoonis olev kaabel on kaitsetorus. Kaabli täpne asukoht ja sügavus tuleb määrata surfimise teel. Ehitustööde järgselt peab Kaabel jääma vähemalt 1 m sügavusele (Projektidokumentatsioonile on lisatud Elektrilevi kiri 09.04.2024).

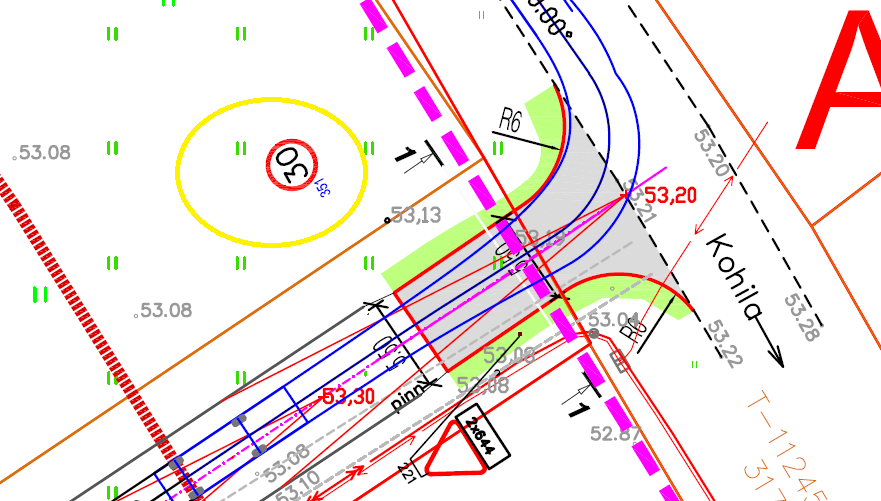

Joonis 1. Fragment teostusjoonisest Ristumiskoha rajamisega ei kaasne täiendavaid töid tehnovõrkudele. Ehitustööde käigus peab arvestama olemasolevate tehnovõrkude ja võrguvaldajate ettekirjutistega.
