Rapla maakond, Märjamaa vald, Orgita küla Märjamaa-Ringuta KP investeering IP4438

AS Connecto Eesti Tuisu 19 Tel +372 606 3100 [email protected] Registrikood 10722319 11314 TALLINN http://www.connecto.ee/

TELLIJA: Elektrilevi OÜ TÖÖPROJEKT

EPP-763155

Märjamaa-Ringuta KP investeering. Orgita, Märjamaa vald, Rapla MK

Katastriüksused 50301:001:0644; 50402:001:0114; 50402:001:0018; 50401:001:1248; 50301:001:0250;

50402:001:0162; 50402:001:0013; 50402:001:0420; 50402:001:0170; 50402:001:0181; 50402:001:0214;

50402:001:0091; 50402:001:0940; 50402:001:0269; 50401:001:0888; 50402:001:0207; 50301:001:0356

Projekteerija: Kuno Pärn

e-post [email protected] Kontrollija: Lembit Saamel

e-post [email protected]

Nr IP4438

Tallinn

August 2024

AS Connecto Eesti IP4438 Märjamaa-Ringuta KP investeering. Orgita, Märjamaa vald, Rapla MK

lk 2

SISUKORD. 1. Asukoht………………………………………………………………………...3

2. Seletuskiri……………………………………………………………………...3

2.1. Üldosa…………………………………………………………………3 2.1.1. Transpordiamet………………………………………………………..4 2.1.2. RMK…………………………………………………………………..4 2.2. Tehniline lahendus……………………………………………….........5 2.2.1. Keskpinge. AJ12117 ja AJ12153 KP toide ja alajaamad. Joonised IP4438-1, -1A, -2, -4 kuni -8.………………………………..5 2.2.2. Madalpinge…………………………………………………………….5 2.2.2.1. Emise aj. MP tarbijate toide. Joonis IP4188-1…..…………………….5 2.2.2.2. Karni aj. MP tarbijate toide. Joonis IP4188-1…...…………………….5 2.2.2.3. Ringuta aj. MP tarbijate toide. Joonis IP4188-1…..………………......6 2.2.3. Tähistused…………………………………………………...................6 2.2.4. Demontaaž……………………………………………………………..6

3. Maastiku ja tänavate taastamine……………………………………………….6

4. Ehitustööde dokumenteerimine ja järelevalve………………………………....7

5. Käidunõuded…………………………………………………………………...8

LISAD JA JOONISED Materjalide spetsifikatsioon ja teostuse kirjeldus Kooskõlastuste koondtabel ja kooskõlastused Elektrivälisvõrkude asendiplaan IP4438-1 Katete taastamise alad transpordimaal IP4438-1A KP elektripaigaldise normaalskeem IP4438-2 MP elektriskeemid IP4438-3 Komplektalajaam AJ12117 IP4438-4 Komplektalajaama AJ12117 paigaldus pinnasele IP4438-5 Komplektalajaam AJ12153 IP4438-6 Komplektalajaama AJ12153 paigaldus pinnasele IP4438-7 Komplektalajaama maandus IP4438-8

AS Connecto Eesti IP4438 Märjamaa-Ringuta KP investeering. Orgita, Märjamaa vald, Rapla MK

lk 3

1. Asukoht.

2. Seletuskiri.

2.1. Üldosa. Projekti koostamisel on aluseks võetud projekti koostamiseks vajalikud Eesti Vabariigis elektripaigaldistele kehtivad standardid ning õigusaktid, Eesti Vabariigi seadused, ametkondade nõuded, tehnilised tingimused ja tingimuslikud kooskõlastused, Elektrilevi OÜ ja Enefit OÜ normdokumendid, tellimus EPP-763155 ja LÜ IP4438. Käesoleva projekti alusel ehitatav elektripaigaldis parandab elektrienergia varustuskindlust. Projekti alusel asendada LÜ -s näidatud KP õhuliini mastid ja Graniidi KP haruliini juhe alates mastist 5 mastini 13 BLL juhtmega. Masti 5 vahetuslähedusse paigaldada alajaamade AJ12117 ja AJ12153 KP õhuliini toitele lülitamiseks KPHK2140 harukilp. Harukilp lülitada KP kaabliga KP õhuliini toitele mastil 5 (joonis IP4438-1). AJ12117 MP jaotla toitele lülitada Agrilandi OÜ elektritarbijad. AJ12153 MP jaotla toitele lülitada Ringuta aj. elektritarbijad. Demonteerida Karni aj. ja Karni aj. MP õhuliin. Demonteerida Ringuta aj. ja KP õhuliin mastilt 23 Ringuta alajaamani (joonis IP4438-1. Demonteeritakse Emise aj. koos hoonega. Emise MP tarbijate toide taastatakse Peekoni alajaamast MP kaabliga (joonis IP4438-1. Tööde täpsustatud kirjeldused on toodud peatükis 2.2. Tehniline lahendus. Ehitusobjekti asukoht on näidatud projektülesande joonisel, asukoha plaanil ja projekteeritud elektrivälisvõrkude asendiplaanil (joonis IP4438-1). Enne ehitustöid veenduda, et elektripaigaldise ehitusobjektil ei ole vahemikus geoaluse koostamisest ehitusse andmiseni toimunud seadustega lubatud muudatusi (teede rekonstrueerimine, rajatiste paigaldamine, aedade ehitus, heki istutamine ja teised lubatud tegevused). Kaablitrassides on kaablite paigaldussügavus 1m (RMK maadel 1,2m) kui joonistel, seletuskirjas, kooskõlastustel ja nõuetes ei ole erinõudeid.

IP4438-1÷11

AS Connecto Eesti IP4438 Märjamaa-Ringuta KP investeering. Orgita, Märjamaa vald, Rapla MK

lk 4

Enne elektripaigaldise ehituse algust on ehitajal kohustus võtta ühendus kinnistu(te)

omanikuga (omanikega), valdajaga (valdajatega) ning maakasutajaga (maakasutajatega)

teavitades neid tööde teostamisest nende maaüksusel ja on kohustus arvestada nende tingimuste

ja nõudmistega. Samuti on ehitajal kohustus arvestada elektripaigaldise ehitusalal teiste

kommunikatsioonide omanike tingimuste ja nõudmistega. Tööde teostamise aeg ja viis koos trasside taastamistingimustega tuleb kinnistu omanike ja kasutajatega kokku leppida enne tööde alustamist. Järgida kõiki kinnistu omanike kooskõlastuste koondtabelis esitatud nõudeid. Faseerimisel järgida olemasolevat faaside järjestust.

2.1.1. Transpordiamet. Projekti koostamisel on lähtutud dokumendist „Nõuded tehnovõrkude teemaale paigaldamise kavandamisel“ ja „Riigitee nr Tallinn-Pärnu-Ikla (E67) km 62,0-78,5 Päädeva-Konuvere teelõigu eelprojekt“. Eelprojekti staadium hõlmab ka kohalikku teed nr 5040060 Orgita - Päädeva tee. Projekti koostaja: Selektor Projekt OÜ, Töö nr: P20014. Tehnovõrkude teemaale paigaldamisel on kõrvalekalded kooskõlastatud projektist keelatud. Tehnovõrgu riigiteealusele maale paigaldamise korral peab Elektrilevi OÜ enne projekti realiseerima asumist esitama Transpordiametile vormikohase taotluse koos projektis kooskõlastatud asukoha-skeemiga tehnovõrgu paigaldamise ja talumise lepingu sõlmimiseks (vorm saadaval Transpordiameti kodulehel). Sõlmitud leping on aluseks riigitee alusel maal projektijärgsete tööde teostamiseks vajaliku liiklusväliste tööde loa väljastamiseks. Transpordiamet lisab, et tehnovõrgu omanikul tuleb võtta tehnorajatise ümbertõstmise kohustus, mille kulud kannab tehnovõrgu omanik. Vastav ümbertõstmise kohustus kajastatakse kooskõlastuskirjas ning notariaalses IKÕ lepingus.

2.1.2. RMK. RMK tingimused on järgmised: Projekteeritud maakaabel peab võimaldama sellel puude ladustamist ja täislastis koormatraktoriga liikumist. Seega, kaabel peab olema kogu ulatuses kaitsetorus ja meie hinnangul vähemalt 1,0 (soovitavalt 1,2) meetri sügavusel. Tööde käigus tekkivad pinnasekahjustused tuleb taastada. Kaabli võib paigaldada kuni 1 m kaugusele katastriüksuse piirist. Kvartalil MM104 eraldisel 21 asub vääriselupaik (kuusikud ja kuusesegametsad). Kuna vääriselupaika kahjustada pole lubatud, tuleks kaabel seal paigaldada väljapoole RMK maad Riigi transpordimaale (katastriüksus 50402:001:0013). Olemasolevate elektripaigaldiste rekonstrueerimisel või demonteerimisel tuleb mistahes liinijäägid koristada ja tööde või ka elektripaigaldiste ekspluatatsiooni käigus tekkinud pinnasekahjustused tuleb tasandada. Elektripaigaldise omanikul on kohustus sõlmida RMK-ga leping elektripaigaldise ehitamiseks ja omamiseks vastavalt õigusaktides sätestatud korras. Sellekohane avaldus tuleb esitada RMK maakasutusõiguse spetsialist Urve Jõgi`le ([email protected]). Sealjuures võtab elektripaigaldise omanik lepinguga kohustuse, mitte teha kinnisasja valdajale edaspidi mistahes takistusi metsamajanduslike tööde teostamiseks, samuti ei nõuta kinnisasja valdajalt igakordset kooskõlastust tööde teostamiseks ja metsamaterjali ladustamiseks elektripaigaldise kaitsevööndis, välja arvatud kaevetööd sügavusega üle 30 cm. Metsamaa raadamisest saadud puit kuulub RMK-le. Kasvavate puude raie vajadusel tuleb pöörduda RMK Edela regiooni poole, raieks vajaliku dokumentatsiooni vormistamiseks ja raietööde korraldamiseks, vähemalt kaks kuud enne ehitustöödega alustamist. Raadamise vajadusel käesoleva projekti raames tuleb saata avaldus koos raadamist vajava ala dwg. formaadis failiga (koordinaatide süsteem L-EST97) RMK Edela regioonile [email protected] raieks vajaliku dokumentatsiooni vormistamiseks ja raadamise lepingu sõlmimiseks. Raieala piirid peavad olema looduses tähistatud taotleja poolt.

AS Connecto Eesti IP4438 Märjamaa-Ringuta KP investeering. Orgita, Märjamaa vald, Rapla MK

lk 5

2.2. Tehniline lahendus.

2.2.1. Keskpinge. AJ12117 ja AJ12153 KP toide ja alajaamad. Joonised IP4438-1, -1A, -2, -4 kuni -8. Alajaamade KP toitekaablid paigaldada joonisel näidatud trassidesse. Paigaldamisel järgida joonise IP4438-1 Elektrivälisvõrkude asendiplaanil olevaid paigaldusjuhiseid. Kaablid kaitsta asendiplaanil näidatud kohtades kaitsetorudega. Kaitsetorudele on lisatud viited nõuetega kaitsetorudele, torude pikkused ja paigaldussügavused. Survetugevusega 750N kaitsetorud paigaldada 1m sügavusele. Survetugevusega 1250N kaitsetorud paigaldada ristmevälja joonistel ja suundpuurimise asukohtades näidatud kõrgusele, ulukitara tagasihüppekohas paigaldada suundpuurimisega 2,5m sügavusele ja muudes kohtades 1,5m sügavusele. Alajaamad AJ12117 ja AJ12153 paigaldada joonisel näidatud asukohtadesse ja lülitada KP kaablite toitele. Harukilp KPHK2140 paigaldada joonisel näidatud asukohta ja lülitada KP õhuliini toitele mastil M5. Mastile M5 ja harukilbile ehitada ühine maandus ning harukilbile potentsiaalitasandus. Alajaamade toitekaablid ühendada harukilbi toitele. Alajaamadele ehitada maandused ja potentsiaalitasandused. Asendada Graniidi haruliin mastilt M5 Graniidi alajaamani õhuliini juhe AS-35 kaetud juhtmega CCST ACSR 62-AL1/ST1A W. Mast M10 asendada krosootimmutusega puitmastidega ja toestada joonisel näidatud suunal toega. Mastile M5 paigaldada paljasjuhtme ankrutraavers ja mast toestada mõlemal suunal tõmmitsatega. Mastile M10 paigaldada BLL liinile nurgatraavers ja PAS liinile lõputraavers. Mastile M13 paigaldada tugiisolaatoritega lõputraavers. KP katkestused: 1. Graniidi haruliini rekonstrueerimine ja harukilbi lülitamine õhuliini toitele.

2.2.2. Madalpinge. 2.2.2.1. Emise aj. MP tarbijate toide. Joonis IP4188-1. Peekoni alajaamas paigaldada MP I sektsiooni fiidrile F2 paralleelvinnaklüliti 250A sularitega. Demonteeritava Emise aj. hoone juures paigaldada JK56941 joonisel näidatud asukohta. Jaotuskilbi toitekaabel paigaldada peale Peekoni aj. kanalist väljumist olemasolevasse kaitsetorusse kuni Orgita – Päädeva teeni L1. Tee tammi paigaldada kaabli kaitsetoru survetugevusega 1250N ja 1250N survetugevusega varutoru suundpuurimisega 2,38m sügavusele veetrassi alla. Orgita-Päädeva tee L1 -ga paralleelselt paigaldada kaitsetorud suundpuurimisega 2,2m sügavusele. 2,2m sügavusele paigaldada kaitsetorud kuni punktini 2. Punktist 2 kuni jaotuskilbini paigaldada kaabel, kaabli kaitsetoru ja varutoru järgides joonisel olevaid juhised. JK toitekaabel lülitada Peekoni aj. MP F2 paralleelvinnaklüliti toitele. Liitumiskilbid LK211023 ja LK211024 paigaldada joonisel näidatud asukohta vahetult jaotuskilbi kõrvale ja lülitada jaotuskilbi toitele. Liitumiskilpidele ja jaotuskilbile ehitada ühine maandus ja potentsiaalitasandus. EHITATUD MAANDUSPAIGALDIS PEAB TAGAMA, ET LIITUMISKILBI PUUTEPINGE EI ÜLETAKS UTP50V. Vajadusel lisada maandusvardaid. Hoone koridoris olevast tarbijate jaotuskilbist paigaldada arvestid liitumiskilpidesse. Arvestite asukohtadesse paigaldada klemmid arvestite juhtmete sildamiseks. Demonteerida olemasolevad Emise alajaama MP toitekaablid. Toide tuua olemasolevatele pealülititele liitumiskilpidest kaitsetorudega kaitstud kaablitega. MP katkestused: Peekoni alajaamas lüliti paigaldamiseks ja JK56941 ühendamiseks. Emise alajaama tarbijate ümberühendamisel liitumiskilpide toitele. 2.2.2.2. Karni aj. MP tarbijate toide. Joonis IP4188-1. Karni alajaam MP toitel oleva tarbija viimiseks AJ12117 alajaama toitele paigaldada Agilandi kinnistule uus liitumiskilp tootmishoone sisendkaablile joonisel näidatud asukohta. Kilbi

AS Connecto Eesti IP4438 Märjamaa-Ringuta KP investeering. Orgita, Märjamaa vald, Rapla MK

lk 6

toitekaabel paigaldada joonisel näidatud asukohta ja lülitada alajaama toitele. Rapla- Märjamaa tee tammi paigaldada kaabel kaitsetorus survetugevusega 1250N suundpuurimisega järgides ristmevälja joonist 2. 2.2.2.3. Ringuta aj. MP tarbijate toide. Joonis IP4188-1. Ringuta alajaam MP toitel olevad tarbijad viia üle AJ12153 alajaama toitele. Selleks moodustada mastil M1 2 MP fiidrit. Lõunapoolsetest haruliinidest MP fiidri F1 ja põhjapoolsest harust F2. Mastile M1 paigaldada 2 lõputraaversit. F2 fiidrile paigaldada Ringuta alajaama lähedusse joonisel näidatud asukohta fiidri hargnemismast. Baltpleki haruliinil asendada õhuliini juhe õhukaabliga. Fiidritele tuua toide kaablitega ühises trassis alajaama AJ12153 MP jaotlast. Kaablid paigaldada kogu ulatuses 1250N survetugevusega kaitsetorudesse. Kaevises paigaldada kaitsetorud 1,5m sügavusele. Maasõiduga ristumisel paigaldada kaitsetorud mustkatte alla suundpuurimisega lähtudes istmevälja joonisest 1. MP katkestused: Ringuta alajaama juures haruliinide masti paigaldus, Baltpleki haruliinil juhtme asendamine õhukaabliga ja mastil M1 ühenduste teostamine.

2.2.3. Tähistused. Kaablitele, kilpidele, mastidele ja alajaamadele paigaldada 0,4-20kV võrgustandardi nõuetele vastavad tähised. Kaablitele paigaldada kaablinumbrid enne jaotusseadmest väljumist, kilpidesse sisenemisel ja mastidel.

2.2.4. Demontaaž. Demonteeritud tarvikute, materjalide ja seadmete käitlemisel lähtuda Enefit Connect OÜ ja Eesti Vabariigis kehtivatest normdokumentidest ning töövõtulepingust. Demonteerida Emise alajaam koos hoonega, Karni mastalajaam, Ringuta KTP alajaam ja mittevajalikud õhuliinid.

3. Maastiku ja tänavate taastamine. Pärast tööde teostamist tihendada ja tasandada pinnas. Rohumaade ja muru taastamisel juhinduda „Teetööde tehniliste kirjelduste“ peatükk nr 9 „Maastikukujundustööd“ kvaliteedinõuetest. 9 Maastikukujundustööd. 9.1 Kasvualuse rajamine. 9.1.1 Tööde käsitlusala. Tööd sisaldavad kõiki taimede kasvualuse rajamiseks vaja minevaid materjale ning kõigi tööde teostamist, kaasa arvatud mullaproovide võtmine, kasvumulla segamine, laotamine, tasandamine, tihendamine Kasvualus- tähendab taimede istutamiseks või külviks rajatavat mullast jt vajalikest koostisosadest (nt erosioonitõkkematerjal) teatud mõõtudega kihti või kihte, millesse taim saab juurduda. Kasvukiht- tähendab mullakihti. Kasvumuld- tähendab haljastamiseks sobivat mulda, mille koostis on laboratoorselt tuvastatud. Kasvupinnas- tähendab mulda ja huumust sisaldavat maakoore ülemist pinnasekihti, mille sobivus haljastamiseks on laboratoorselt tuvastamata 9.1.2 Materjalinõuded Kasvualuse rajamisel materjali nõuded vastavalt „Riigiteede haljastustööde juhis“. Kasvualus tehakse kas kohalikust mättamullast, lisades mullaparandusaineid ja väetisi, või spetsiaalsest kasvumullast. Spetsiaalse kasvumulla tarnija peab esitama tootekirjelduse, kus on kirjas mulla lõimis ja toiteelementide sisaldus, mis peab olema taimekasvuks sobiv. Kasvumuld peab olema taimekasvuks sobiv ega tohi sisaldada ohtlikke aineid üle piirmäära. Kasvumuld ei tohi sisaldada prahti, kive ega mitmeaastasi juurumbrohte 9.1.3 Ehitamine ja töö Kasvualuse rajamisel ehitamine ja töö vastavalt „Riigiteede haljastustööde juhend“.

AS Connecto Eesti IP4438 Märjamaa-Ringuta KP investeering. Orgita, Märjamaa vald, Rapla MK

lk 7

Kohaliku kasvupinnase sobivus kasvualuse rajamiseks tuleb teha kindlaks mulla viljakuse ja lõimise analüüsiga enne külvi- või istutustööde algust. Mullaproovid tuleb võtta erinevatest kohtadest (vähemalt 1 proov 5000 m3 -st, või 1 proov 500 m2 kohta, kuid mitte vähem kui 2 proovi objekti kohta) ja saata toitainete sisalduse määramiseks laborisse. Metsastamisel ja III klassi muru rajamisel kohalikku kasvupinnast analüüsima ei pea Kasvualuse paksusest ei lahutata multšikihi paksust. Kihi paksus puude jaoks umbes 50 cm ning murule vähemalt 25 cm Enne kasvualuse rajamist tuleb kontrollida, kas istutuskohad on õiges asukohas ette valmistatud (nt kaugus trassidest). Mulla kvaliteeti tuleb kontrollida enne mulla laotamist. 9.1.4 Vastavuse kontroll Valmis kasvualus ja selle maht peavad vastama nõutule. Kasvualuse materjal peab olema kvaliteetne ja vajadusel tõestatud mullaanalüüsiga, kui ehitaja ei kasutanud tellija määratud materjali. Kasvualuse pinnal ei tohi olla üle 20 mm läbimõõduga kive. Kasvualus ei tohi olla liiga tihenenud. Kasvualuste pinnad peavad olema tasased, ilma lohkudeta. Maapinna kõrgused sh kalded peavad vastama projektile. Sajuvesi peab olema kalletega kasvualuse pinnalt ära juhitud. Pinna lubatud erinevus 3 m lauaga mõõtes on I klassi murul ±30 mm, II klassi murul ±40 mm, III klassi murul ±50 mm, IV klassi murul ±60 mm. Tasasust kontrollitakse visuaalselt, vajadusel mõõtes latiga iga 25 m järel. Lausistutuse kasvualuse pind peab olema keskelt vähemalt 50 mm kõrgem. Muru või lausistutuse kasvualus peab jääma äärekivi või katendiga tasa. Murus paiknevad puude ja põõsaste kasvualused peavad jääma murust 50-100 mm kõrgemaks. 9.2 Muru rajamine. 9.2.1 Tööde käsitlusala Töö sisaldab kõiki muru rajamiseks vajalikke materjale ning kõigi tööde teostamist, kaasa arvatud kasvualuste ettevalmistamine ja külvamine. 9.2.2 Materjalinõuded Muru rajamisel materjalinõuded vastavalt „Riigiteede haljastustööde juhis“-le. Siirdemuru -peab olema vähemalt 0,5m laiune sirgete servadega tükk. 0,5 m2 -ne 25- 35 mm paks siirdemuru paan ei tohi laguneda, kui see tõstetakse ühest servast üles. Mättad- peavad olema vähemalt 0,25 m2 suurused, ühtlase suurusega, sirgelt lõigatud servadega. 9.2.3 Ehitamine ja töö Muru rajamisel ehitamine ja töö lähtuda vastavalt „Riigiteede haljastustööde juhis“-le. Muru klass on antud projektis, kui projektis muruklass puudub, tuleb rajada III klassi muru. Külvipind tuleb tasandada nii, et seal ei oleks lohke ning et mullapind oleks sujuvalt ühendatud ümbritseva maapinna või rajatistega (nt äärekividega). Tasandatud pind tuleb tihendada rullides nii, et sinna ei jääks käimisel jälgi. III klassi muru külvipinda tuleb järskudel (järsem kui 1:2) ja kõrgetel (>3 m) nõlvadel enne külvi kergelt vaostada kõrgusjoontega samasuunaliste 2-4 cm sügavuste vagudega, umbes 5 cm vaovahedega. 9.2.4 Vastavuse kontroll Muruseemne ja mullaparandusainete kvaliteet peab olema tarnija poolt tootja deklaratsioonidega dokumentaalselt tõendatud. Kui muru on niidetud õigel viisil ja õige sagedusega, siis peab muru katvusprotsent esimese kasvuperioodi lõpuks olema järgmine: I klassi murul 70%, II klassi murul 60%, III klassi murul 50%. Siirdemuru kvaliteet peab garantiiaja lõppedes vastama I klassi külvatud murule. Paanide vahekohad ei tohi olla nähtavad. Erosioonitõkkematerjalist läbi kasvav muru peab garantiiaja lõppedes olema sarnane külvatud muruga ning vastama omaduste poolest projektis määratud muruklassile. Mätastatud alal peavad mättad olema kohale kinnitunud ja haljad. 9.2.5 Mõõtmine Mõõtühikuks on m2. Pinna suuruseks kujuneb transpordimaal kaevise pikkus x 2,2m + mehhanismidega rikutud ala (sõltub ehitajast).

4. Ehitustööde dokumenteerimine ja järelevalve. Ehitustööde dokumenteerimisel lähtuda Eesti Vabariigi seadustest ja elektripaigaldise kasutuselevõtu protseduurist. Ehituse järelvalvet teostab elektrivõrgu varahaldur ja kuraator. Kõrvalekalded projektist kooskõlastada tellijaga ja projekteerijaga ning fikseerida kirjalikult. Koostada teostusdokumendid.

AS Connecto Eesti IP4438 Märjamaa-Ringuta KP investeering. Orgita, Märjamaa vald, Rapla MK

lk 8

5. Käidunõuded. Ehitatud elektripaigaldise kasutusele võtul juhinduda jaotusvõrgu käidueeskirjadest.

TRAMSPORDIAMETI JUHTIMISSÜSTEEM OT_035_K1_V1_r1

TAOTLUS TEHNOVÕRGU JA/VÕI -RAJATISE PROJEKTI KOOSKÕLASTAMISEKS

Vormi kinnitamine: 01.07.2022 nr 1.1-7/22/115 1/1

Kellele

TRANSPORDIAMET Registrikood 70001490

Juriidiline aadress Tallinn 11413, Valge 4

Kellelt

Asutuse või isiku nimi AS Connecto Eesti

Registri- või isikukood 10722319 Juriidiline aadress või elukoht

Tuisu tn 19, 11314 Tallinn

Kontaktaadress

Telefon +372 5248337

E-post [email protected]

1. Esitatavad materjalid:

Dokumendi liik (ehitusprojekt või selle osa, volitused jne)

Dokumenti nimetus (esitatava dokumendi täpne nimetus) Dokumendi nr.

Ehitusprojekti seletuskiri Märjamaa-Ringuta KP investeering IP4438

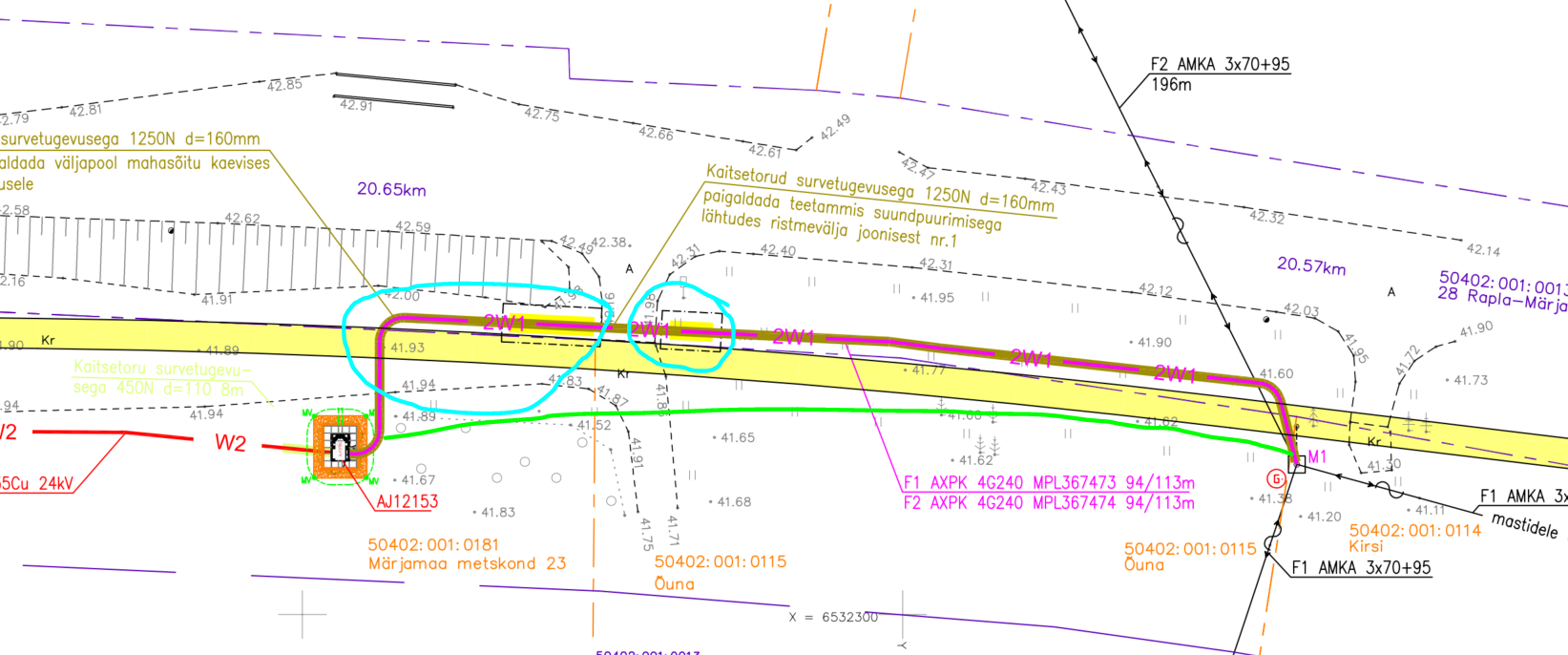

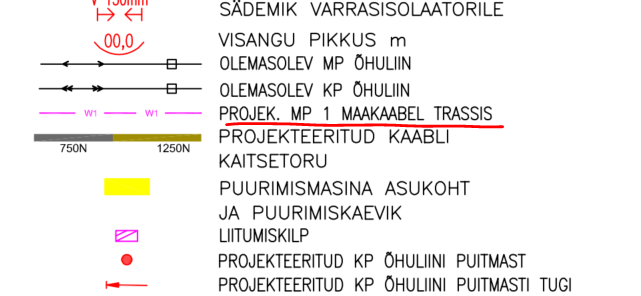

Projekti IP4438 asendiplaan IP4438-1 Elektrivälisvõrkude asendiplaan.dwg IP4438-1 Elektrivälisvõrkude asendiplaan.pdf pdf lehed 1, 3-7, 12.

IKÕ plaanid Ristumised ja kulgemine. 2 lehte pdf

2. Objekti asukoht ( Maakond, vald, küla: Rapla maakond, Närjamaa vald, Orgita küla.

Riigitee nr, nimetus, asukoht teel [km] – vähemalt 10 m täpsusega ja/või vajadusel koordinaadid, sealhulgas:

Ristumised riigiteega nr 4 km ,

Ristumised riigiteega nr 28 km 21,40.

Teemaal kulgemine riigitee nr 28 km 20,57-20,65 ja 20,84-21,31.

Riigitee nr 28 kaitsevööndis km 20,65-20,84 ja 21,31-21,40.

3. Selgitus kavandatava tegevuse kohta, kavandatav läbiviimise aeg

Ristumisel ja kulgemisel paigaldatakse madalpinge maakaablid 2024 aasta sügisel.

Kaitsevööndis paigaldatakse keskpinge maakaablid ja 2 alajaama.

4. Põhjendus vajaduse kohta projekteerida tehnovõrk ja -rajatis riigitee maale (Asjaõigusseadus § 158 lõige 1 ja § 1581 lõige 1) Elektrivõrgu rekonstrueerimine.

5. Eelnevalt väljastatud nõuded, kooskõlastused ja/või seisukohad Transpordiameti osakondadelt

Nõuded tehnovõrkude teemaale paigaldamise kavandamisel (2018)

6. Põhjendus Ehitusseadustiku § 99 lõige 3 alusel kehtestatud juhendist või esitatud nõuetest kõrvale kaldumise kohta (kui esitatud lahendus ei vasta nõuetele)

Taotleja Ees- ja perekonnanimi

Kuno Pärn

(juriidilisest isikust taotleja puhul juriidilise isiku esindaja) Allkiri

Taotluse esitamise kuupäev 29.08.2024.
