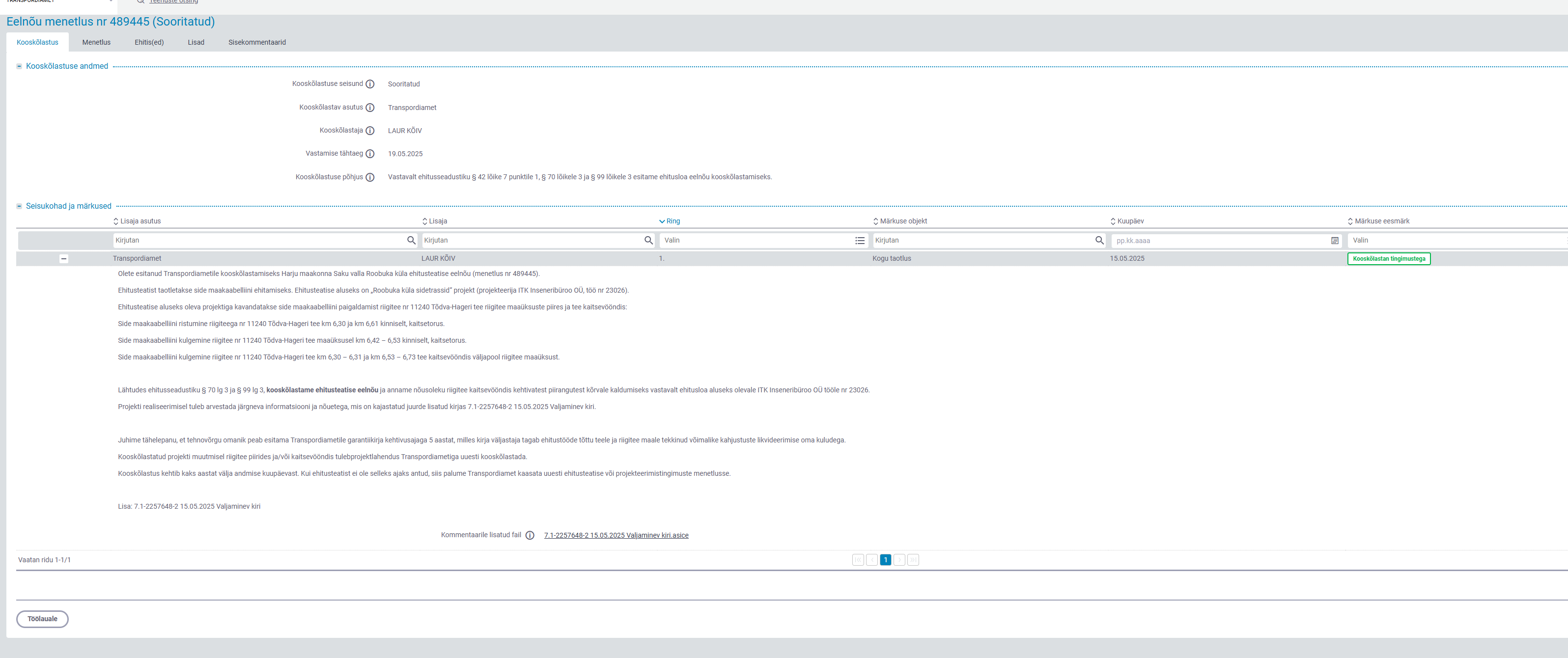

Vastus EHR- Harjumaa, Saku vald, Roobuka küla sidetrasside ehitusteatis, menetlus nr 48944

A. H. Tammsaare tee 92, 13423 Tallinn

Tel: 65 09 751 Faks: 65 09 752

Reg. nr.: 11474876 MTR registreeringud: FPR000239, EEP001604, TEL000990

TÖÖ NR: 23026

OBJEKT: Roobuka küla sidetrassid

AADRESS: Roobuka küla, Saku vald, Harju maakond

Tellija REDNET OÜ Harju maakond, Viimsi vald,

Metsakasti küla, Hansu tee 6, 74019

KONTAKTISIK:

Marko Kutser [email protected]

Tel (+372) 5164464

ERIOSA: Sidepaigaldis

STAADIUM: Tööprojekt

PROJEKTI KOOSTASID: Kristjan Toro

PROJEKTIJUHT: Liina Randvoo

KINNITAS: Liina Randvoo Pädevusklass A

Tunnistus: EL-056-21

TALLINN 2025

ITK Inseneribüroo OÜ

Töö number: 23026

Staadium: Tööprojekt

Töö: Roobuka küla sidetrassid Aadress: Roobuka küla, Saku vald, Harjumaa

Eriosa: Nõrkvoolupaigaldis

A.h. Tammsaare tee 92 12618 Tallinn

+372 65 097 51 www.itk-ib.ee

23026_TP_EL-3-01_SK 1 / 11 18.03.2025 Muudatus:

ITK Inseneribüroo OÜ

A.H. Tammsaare tee 92, Tallinn

Töö: ITK Inseneribüroo OÜ sisene töö nr: 23026

Objekt: Roobuka küla sidetrassid

Objekti aadress: Roobuka küla, Saku vald, Harjumaa

Tellija: Rednet OÜ

Staadium: Tööprojekt

EHITUSKIRJELDUS

Roobuka küla sidetrassid

Koostasid: Kristjan Toro

Vastutav spetsialist: Liina Randvoo

Tallinn 2025

ITK Inseneribüroo OÜ

Töö number: 23026

Staadium: Tööprojekt

Töö: Roobuka küla sidetrassid Aadress: Roobuka küla, Saku vald, Harjumaa

Eriosa: Nõrkvoolupaigaldis

A.h. Tammsaare tee 92 12618 Tallinn

+372 65 097 51 www.itk-ib.ee

23026_TP_EL-3-01_SK 2 / 11 18.03.2025 Muudatus:

Sisukord

1 Sidepaigaldis ...................................................................................................................... 3

1.1 Üldosa ..................................................................................................................................... 3 1.1.1 Ehitise üldandmed ......................................................................................................................................... 3 1.1.2 Lähteandmed ................................................................................................................................................ 3 1.1.3 Normdokumendid ......................................................................................................................................... 3 1.1.4 Töövõtu ulatus .............................................................................................................................................. 3 1.1.5 Projektdokumentatsioon, selle ulatus ja siduvus .......................................................................................... 4 1.1.6 Tööde teostamine ......................................................................................................................................... 4 1.1.7 Klimaatilised tingimused ja erinõuded .......................................................................................................... 5 1.1.8 Seadmed ja materjalid. Tähistused ............................................................................................................... 5 1.1.9 Üleandmiseks valmis, töö- ja lõplikud joonised ............................................................................................ 5

2 Välistrassid ......................................................................................................................... 6

2.1 Sidevarustus ............................................................................................................................ 6 2.1.1 Side kanalisatsioon ja kaabelliinid ................................................................................................................. 6 2.1.2 Kaabelliinide trasside taastamine ................................................................................................................. 8 2.1.3 Tööde teostamine geodeetilise märgi kaitsevööndis ..................................... Error! Bookmark not defined.

3 Keskkond ............................................................................................................................ 9

4 Lubatud kõrvalekalded projekteeritud trassidest ............................................................... 10

5 Üldised nõuded ja juhised liinirajatiste ehitamisel ............................................................. 11

ITK Inseneribüroo OÜ

Töö number: 23026

Staadium: Tööprojekt

Töö: Roobuka küla sidetrassid Aadress: Roobuka küla, Saku vald, Harjumaa

Eriosa: Nõrkvoolupaigaldis

A.h. Tammsaare tee 92 12618 Tallinn

+372 65 097 51 www.itk-ib.ee

23026_TP_EL-3-01_SK 3 / 11 18.03.2025 Muudatus:

1 Sidepaigaldis

1.1 Üldosa Projektiga antakse lahendus Roobuka küla, Saku valla sidekaabli rajamisele. Käesolev seletuskiri kirjeldab

sidesüsteemide toimimise põhimõtted ja kirjeldusi.

1.1.1 Ehitise üldandmed

Ehitusprojekti tellija: Rednet OÜ

Töö nimetus: Roobuka küla sidetrassid

Asukoht: Roobuka küla, Saku vald, Harjumaa

1.1.2 Lähteandmed

• Tellija lähteülesanded

• Geodeesia24 maa-ala plaan tehnovõrkudega töö nr. 9981-24

• Hades Geodeesia maa-ala plaan tehnovõrkudega töö nr. HG-4319

1.1.3 Normdokumendid

Projekteerimise käigus järgida kõiki Eesti Vabariigis kehtivaid õigusakte ja normdokumente niivõrd, kuivõrd on need vajalikud käesoleva projekti koostamisel ja ehitamisel.

ÜLDINE

• RT I 05.03.2015, 1 „Ehitusseadustik“

• RT I 2010, 24, 116 „Tuleohutuse seadus“

• RT I, 28.06.2015, 4, ,,Ehitise kaitsevööndi ulatus, kaitsevööndis tegutsemise kord ja kaitsevööndi

tähistusele esitatavad nõuded“

• 10421629-JV ST… „Eesti Energia (0,4…20 kV) võrgustandard“

• EVS 932:2017 „Ehitusprojekt“

• RT I, 18.07.2015, 7, ,,Nõuded ehitusprojektile“

• Transpordiamet „Nõuded tehnovõrkude teemaale paigaldamise kavandamisel (2018)“

1.1.3.1 Elektriohutus

• MKMm nr.:19, 26.03.2007.a. „Elektripaigaldise kaitsevööndi ulatus ja tegutsemise kord“

1.1.4 Töövõtu ulatus

Üldised andmed ehitusobjekti kohta, rakendatav töövõtuvorm, ehitustööde tähtajad, osamaksud ning vastavad tagatised esitatakse töövõtu pakkumisdokumentatsioonis. Lepingudokumentide ja - jooniste tõlgendusvõimalused ja vasturääkivused tuleb selgitada enne lepingu allakirjutamist.

Töövõtt sisaldab kõikide elektriprojekti dokumentides mainitud seadmete, liinide, aparaatide ja süsteemide hankimist, paigaldust ja üleandmis-vastuvõtu korraldust kasutusvalmiduseni.

ITK Inseneribüroo OÜ

Töö number: 23026

Staadium: Tööprojekt

Töö: Roobuka küla sidetrassid Aadress: Roobuka küla, Saku vald, Harjumaa

Eriosa: Nõrkvoolupaigaldis

A.h. Tammsaare tee 92 12618 Tallinn

+372 65 097 51 www.itk-ib.ee

23026_TP_EL-3-01_SK 4 / 11 18.03.2025 Muudatus:

Töövõttu kuulub kõikide vajalike avade tegemine konstruktsioonidesse ja nende avade paigaldustööde järgne nõuetekohane sulgemine.

Töövõtja peab esitama ja teatama teistele osapooltele töödest põhjustatud nende valdkonda kuuluvad hanked ja kohustused ja täitma teiste osapoolte töövõttudest põhjustatud elektritööde mahtu kuuluvad ja mõjutavad hanked ja kohustused.

Töövõtja on kohustatud sooritama tellija poolt nõutavad muudatused kui need ei muuda märgatavalt töövõtja poolt teostatavate tööde ulatust, olenemata sellest, kas küsimus on tööde sooritamise täiustamises, kergendamises või muus. Muudatuste osas, mis eeldavad lisakulutusi ja nende hüvitamist, tuleb teha enne tööde algust kirjalik pakkumine, mis on pädev ainult ehitustööde tellija poolt kinnitatuna.

Töövõtja peab kindlustama, et kõiki tema poolt tarnitud seadmeid saaks paigaldada projekti dokumentatsioonis näidatud positsioonidele ilma konstruktsiooniliste muudatusteta. Seadmete mittesobivatest mõõtmetest põhjustatud muudatustööd ei kuulu lisatasustamisele.

1.1.5 Projektdokumentatsioon, selle ulatus ja siduvus

Projekteerija poolt koostatud projektdokumendid moodustavad üksteist täiendades projekti kui terviku objekti. Projekteerija vastutab Tellija ja tema esindaja Inseneri ees kõigi projekteerimiseks ja eesmärgi saavutamiseks vajalike andmete ja tingimuste hankimise, projekti teostamise ning projektile kooskõlastuste saamise eest.

Projekteerimisel tuleb aluseks võtta ehitise funktsioonid ning kasutusviisile vastav logistika. Lahendused peavad olema eesmärgipärased ja ratsionaalsed. Materjalid, tooted ja seadmed peavad vastama eesmärgile, lähtedokumentidele ja normdokumentidele. Projekteerija peab võimaldama inseneril juba projekteerimisaegselt kontrollida projekteerimise kulgu ja otstarbekust. Projekti kontrollimine ja täpsustamine on oluliselt odavam ning aega säästvam, kui hilisem tehnoloogiliste ja konstruktsioonivigade parandamine.

Projektis ei saa määrata ühtede dokumentide prioriteete teiste ees, ehitamisel ei saa lähtuda projekti ühel joonisel või dokumendis esitatust. Projekti tuleb vaadelda kui tervikut. Kui avastatakse projekti erinevates dokumentides kajastatud lahenduste vahel või ka võrdluses normdokumentidega erinevusi ja erineva tõlgendamise võimalusi, mida ei õnnestu lahendada üldisi norme ning head ehitustava järgides, pole lubatud ehitustöid alustada/jätkata mingi üksiku dokumendi kohaselt, vaid tuleb selgitada, milline esitatud lahendustest vastab nii tehniliselt kui kvaliteeditaseme poolest soovitule, vajadusel pöörduda koheselt tellija ja kas läbi Tellija, tema Inseneri või kokkuleppel nendega vahetult projekteerija poole ja koostöös viimasega kõrvaldada vasturääkivused.

1.1.6 Tööde teostamine

Paigaldise Töövõtja peab omama Eesti Vabariigis töötamiseks litsentsi, omama vajalikku pädevust ning asjakohase majandustegevuse registreeringut ning vajadusel kommunikatsioonivaldajate nõudmisel ka luba vastavaid kommunikatsioone ehitada. Personali kvalifikatsioon ja kogemused peavad olema hõlmatud lepingu kokkulepetega ning lepingu üldiste tingimustega.

Töövõtja on vastutav tööde koordineerimise eest teiste ehitusplatsi töövõttudega. Töövõtja planeerib paigalduse enne töödega alustamist ning peab kindlustama seadmete projektikohase paigalduse töövõtja poolt täpsustatud tööjoonistel esitatud paigalduskohale.

Erilise hoolikusega tuleb jälgida kommunikatsioonide ligiduses töötamist ja kommunikatsioonidega ristumisi, olgu need elektrilised, mehhaanilised või mõlemad, korrastatud ja ühtlase järjestuse saavutamist. Täpne positsioneerimine peab olema koordineeritud sidustöövõttudega enne igat paigaldustööd.

Iga töö, mis tuleb uuesti teha hoolimatu koordineerimise tõttu, pole lisatöö ega kuulu täiendavale tasustamisele.

ITK Inseneribüroo OÜ

Töö number: 23026

Staadium: Tööprojekt

Töö: Roobuka küla sidetrassid Aadress: Roobuka küla, Saku vald, Harjumaa

Eriosa: Nõrkvoolupaigaldis

A.h. Tammsaare tee 92 12618 Tallinn

+372 65 097 51 www.itk-ib.ee

23026_TP_EL-3-01_SK 5 / 11 18.03.2025 Muudatus:

1.1.7 Klimaatilised tingimused ja erinõuded

Kõik materjalid ja seadmed peavad olema ette nähtud pidevaks ja pikaajaliseks tööks allpool nimetatud klimaatilistes tingimustes:

- välitemperatuur -30 °C / +35 °C

- hea soojusisolatsiooni ja adekvaatse ventilatsiooniga siseruumis +30 ° C

Kaitseastmed, vähimalt:

- välistingimustes IP54 - märjad ruumid IP44

- niisked ja rõsked ruumid (soojussõlm, venkambrid) IP34

Kõik tervik tooted peavad omama CE märgistust.

1.1.8 Seadmed ja materjalid. Tähistused

Kõik materjalid peavad olema uued ja kvaliteetsed, toodetud hea reputatsiooniga tootja poolt ning vastama projekti dokumentide, töövõtulepingu kokkulepete ja üldtingimustega neile sätestatud nõuetele.

Euroopa Liidus kasutamiseks peab toode olema läbinud nõuetele vastavuse hindamise protsessi, see näitab, et toode on saanud Euroopa Liidus kasutusloa. Kitsamalt Eestis sätestab selle hindamise korra Toote nõuetele vastavuse seadus, viimane redaktsioon RTI, 28,6,2012,30. Nõuetele vastavust kinnitab (mitte alati ja mitte kõigile toodetele) EÜ vastavusdeklaratsioon koos toote tehnilise dokumentatsiooniga või siis ainult viimane.

Kõik samatüübilised materjalid ja seadmed peab töövõtja hankima võimalusel ja otstarbekusel ühelt ja samalt tootjalt, kes tagab nende tootmise jätkumise ehitise ekspluatatsiooniaegsete võimalike asenduste tarbeks.

Tüübiga mainitud seadmeid võib asendada kasutuskoha suhtes omadustelt ja kvaliteedilt samaväärsete seadmetega Peatöövõtja ja/või Tellija nõusolekul. Vahetuse pakkuja peab edastama vahetuse omadusi iseloomustavad andmed vahetatava materjali või seadme kohta. Vastavuse tõestamine ja ka vastutus jääb siiski seadme/materjali asendajale. Tõendamisega seotud kulub kannab nende esitaja.

Kõik kaablid peavad identifitseerimiseks olema tähistatud mõlemas otsas. Pinnasesse paigaldatavate kaabelliinide peale paigaldada märkelint.

1.1.9 Üleandmiseks valmis, töö- ja lõplikud joonised

Töövõtja hoiab objektil kehtivate tööjooniste kontrolleksemplaride komplekti, millesse kanda sisse kõik töö ajal tehtud muudatused.

Töövõtja pärast ehitustööde lõppemist vormistab ise või tellib teostusjoonised vastavalt lõplikule paigaldusele, olenemata sellest, kes eelnevad tööjoonised oli koostanud. Töövõtja alltöövõtjate poolt koostatud joonised varustatakse pealdisega ning nummerdatakse kõik ühtemoodi ja lisatakse üleandmiseks valmis dokumentatsioonile.

Kõik üleandmiseks valmis joonised ja jooniste nimekirjad märgitakse pealdisega TEOSTUSJOONIS ning varustatakse kuupäevaga. Töö eest vastutav isik kinnitab jooniste nimekirja oma allkirjaga.

Pärast ehitus- ja paigaldusööde lõppu tuleb koostada kasutus-hooldusjuhendid, mis peavad hõlmama kõiki tarnitud süsteeme.

Töövõtja tarnib koos teostusjoonistega kõiki tarnitud süsteeme hõlmavad hooldusjuhiseid, mis sisaldavad vähemalt järgmised andmed:

ITK Inseneribüroo OÜ

Töö number: 23026

Staadium: Tööprojekt

Töö: Roobuka küla sidetrassid Aadress: Roobuka küla, Saku vald, Harjumaa

Eriosa: Nõrkvoolupaigaldis

A.h. Tammsaare tee 92 12618 Tallinn

+372 65 097 51 www.itk-ib.ee

23026_TP_EL-3-01_SK 6 / 11 18.03.2025 Muudatus:

-tehnilised andmed; -valmistaja nimi; -esindaja nimi; -tootja tehniline saatedokumentatsioon -kasutusjuhised; -reguleerimis- ja seadearvud; -sisemised ühendusjoonised; -hooldusjuhised; -garantiitunnistused.

Üleantavad joonised tarnitakse alljärgnevalt: -digitaalvormis (CAD-joonised) CD-l sobivas kokkulepitud formaadis. -paberkandjal A4 formaadis kaustadesse köidetuna. Koopiate arv täpsustatakse hankelepinguga.

Ekspluatatsiooni- ja teostusjooniste kopeerimis- ja tarnimiskulud kuuluvad töövõtu hulka

2 Välistrassid

2.1 Sidevarustus

2.1.1 Side kanalisatsioon ja kaabelliinid

Käesoleval projektiga nähakse ette sidekaabelliini rajamine.

Alates Metsanurga tee L1 kõrval asuvast KKS-2 tüübi sidekaevust rajada multitoru Teeserva kinnistule

projekteeritud KKS-2-K1 sidekaevuni.

Alates Sidekaevust KKS-2-K1 rajada Astra põik ja Astra tee tänavatele Multitorud 12x7/3,5+2x14/10+CU

tuvastustraadiga. Kinnistute juures jätta mikrotorude otsad varustatud otsakorgiga Höhle EFXPF07 või

EFXPF14. Otsad markeerida markerpallidega.

Alates Sidekaevust KKS-2-K1 rajada Restauraatori tee tänavatele Multitorud 12x7/3,5+2x14/10+CU

tuvastustraadiga. Restauraatori teel projekteeritud sidekaev KKS2-K3. Kinnistute juures jätta mikrotorude

otsad varustatud otsakorgiga Höhle EFXPF07 või EFXPF14. Otsad markeerida markerpallidega.

Alates Sidekaevust KKS-2-K3 rajada Kibuvitsa tee tänavatele Multitorud 12x7/3,5+2x14/10+CU

tuvastustraadiga. Okka teel projekteeritud sidekaev KKS2-K4. Kinnistute juures jätta mikrotorude otsad

varustatud otsakorgiga Höhle EFXPF07 või EFXPF14. Otsad markeerida markerpallidega.

Alates Sidekaevust KKS-2-K4 rajada Okka tee tänavatele Multitorud 12x7/3,5+2x14/10+CU

tuvastustraadiga. Okka teel projekteeritud sidekaev KKS2-K5. Kinnistute juures jätta mikrotorude otsad

varustatud otsakorgiga Höhle EFXPF07 või EFXPF14. Otsad markeerida markerpallidega.

Alates Sidekaevust KKS-2-K5 rajada Metsalu tee tänavatele Multitorud 12x7/3,5+2x14/10+CU

tuvastustraadiga. Heki teel projekteeritud sidekaev KKS2-K6. Kinnistute juures jätta mikrotorude otsad

varustatud otsakorgiga Höhle EFXPF07 või EFXPF14. Otsad markeerida markerpallidega.

ITK Inseneribüroo OÜ

Töö number: 23026

Staadium: Tööprojekt

Töö: Roobuka küla sidetrassid Aadress: Roobuka küla, Saku vald, Harjumaa

Eriosa: Nõrkvoolupaigaldis

A.h. Tammsaare tee 92 12618 Tallinn

+372 65 097 51 www.itk-ib.ee

23026_TP_EL-3-01_SK 7 / 11 18.03.2025 Muudatus:

Alates Sidekaevust KKS-2-K5 rajada Heki tee tänavatele Multitorud 12x7/3,5+2x14/10+CU

tuvastustraadiga. Heki teel projekteeritud sidekaev KKS2-K7. Kinnistute juures jätta mikrotorude otsad

varustatud otsakorgiga Höhle EFXPF07 või EFXPF14. Otsad markeerida markerpallidega.

Haljastusalas multitorud paigaldada sügavusele min 0,7 m, sõiduteede ja kõnniteede ristumisel min 1 m.

kraavide ristumisel min 1 m kraavi põhjast. Kinnisel meetodil paigaldamisel multitorud paigaldada PVC

kaitsetorudess D110 1250N.

Transpordimaal (71814:001:0198 11240 Tõdva-Hageri tee) km 6,61 paigaldada multitoru kinnisel meetodil

(vt. Joonis 4-01). Transpordimaal (71814:001:0198 11240 Tõdva-Hageri tee) km 6,30 paigaldada multitoru

kinnisel meetodil (vt. Joonis 4-01). Transpordimaal (71814:001:0198 11240 Tõdva-Hageri tee) multitoru

paigaldada paralleelselt kinnisel meetodil. Kinnisel meetodil kasutada kaitsetoru PE Opto 110x6,6mm

(1250n). Side maakaabelliini rajamise vähimsügavus riigitee katte ja mulde all on 1,5m. Sealhulgas vähim

sügavus riigitee maaüksusel paiknevate mahasõitude ning kergliiklusteede all on vähim sügavus 1,5m.

Liiklusmärkide ning valgustimastide läheduses tuleb lähtuda Transpordiametijuhendist „Nõuded

tehnovõrkude teemaale kavandamisel“ Tabel 1 kajastatudkaugustest ning sügavustest. Liiklusmärkidele

lähemal kui 1,0m tuleb sidekaabel rajada 2,0m sügavusele ning valgustusmastidele lähemal kui 1,5m

kinnisel meetodil ja 2,5m avatud meetodil tuleb sidekaabel rajada 2,5m sügavusele.

Riigiteel ristumised ja

kulgemine

11240 Tõdva-Hageri tee

(71814:001:0198)

Ristumine km 6,30

Ristumine km 6,61

Kulgemine km 6,42 – km

6,53

Kaevudesse sisseviigud teostada PVC kaitsetorudega D110 750N. Peale Multitorude paigaldamist

sisseviigud tihendada niiskuskindla sertifitseeritud läbiviiguga. Kaevu välisosa tuleb sisseviigu ümbrusest 0,5

m kauguseni niiskuskindla seguga tihendada, siluda ja täiendavalt töödelda niiskustõkkega.

Kaitsetorude otsad sidekaevudes sulgeda ilmastikukindlalt (välistatud peab olema pinnase sattumine

kaitsetorudesse).

Tööde järgselt tagada sidekaevude kasutamine (luugi avamine ja sulgemine).

Ehitustöödega peab säilima hetkel kehtiv optiliste kaablite ja kiudude läbijooksu olukord.

ITK Inseneribüroo OÜ

Töö number: 23026

Staadium: Tööprojekt

Töö: Roobuka küla sidetrassid Aadress: Roobuka küla, Saku vald, Harjumaa

Eriosa: Nõrkvoolupaigaldis

A.h. Tammsaare tee 92 12618 Tallinn

+372 65 097 51 www.itk-ib.ee

23026_TP_EL-3-01_SK 8 / 11 18.03.2025 Muudatus:

2.1.2 Kaabelliinide trasside taastamine

Kaablitrasside pealiskiht, murukatted, teed ja muud rajatised tuleb taastada vastavalt nende endisele

kujule. Kaablikaevise täitmisel tihendada pinnast. Kasvumulla huumuse sisaldus peab olema vähemalt 5%.

Kasvumuld peab olema mineraalmuld (pH 6,5-7,0), ei tohi sisaldada taimede kahjulikke jäätmeid, kive,

killustikku jne ning on tihendatav nii, et ei tekiks vajumisi ja vee loikusid. Olemasolev ja taastatav haljasala

piir ühtlustada, tasandada niidukõlbulikuks. Muru külvinorm vähemalt 30g/m2. Täitepinnase filtratsioon

2m/ööpäevas. Täitepinna liivpinnaste puhul nõutav tihendustegur 0,98.

Mitmes lõigus toimuvad kaevetööd sõidutee katendi servas. Juhul kui kaevetööd toimuvad lähemalt

sõiduteest lähemal kui 0,5 m tuleb taastada ka sõidutee teepeenar. Juhul kui kaevetööde toimumisel tee

servas, kahjustatakse tee katet või selle serva, tuleb teekate taastada vastavalt Saue valla kaevetööde

eeskirjale.

ITK Inseneribüroo OÜ

Töö number: 23026

Staadium: Tööprojekt

Töö: Roobuka küla sidetrassid Aadress: Roobuka küla, Saku vald, Harjumaa

Eriosa: Nõrkvoolupaigaldis

A.h. Tammsaare tee 92 12618 Tallinn

+372 65 097 51 www.itk-ib.ee

23026_TP_EL-3-01_SK 9 / 11 18.03.2025 Muudatus:

Freeskatte taastamise eesmärk ja meetodid:

Freeskatte taastamise eesmärgiks on tagada tee või muu pinnase kaitse, pikendada selle kasutusiga ja

parandada sõidumugavust. Taastamistööde käigus eemaldatakse kulunud või kahjustatud kattekiht, millele

järgneb uue katte paigaldamine või olemasoleva katte tugevdamine. Freeskatte taastamine võimaldab

optimeerida tee remondi maksumust ja ajakulu võrreldes täieliku teekatte vahetamisega. Protsess hõlmab

järgmisi etappe: kahjustatud katte eemaldamine, pinnase ettevalmistamine, taastatud katte paigaldamine

ja lõpuks kvaliteedi tagamise kontroll.

3 Keskkond

Trasside rajamisel puude kaitsevööndis kaevata käsitsi või kinnisel meetodil. Tagada olemasolevate puude kasvutingimuste säilimine. Käsitleda ehitustööaegseid kõrghaljastuse kaitsemeetmeid (juurestiku ja võra kaitse). Ehituse ajal kaitsta puutüvi ajutise piirdega.

ITK Inseneribüroo OÜ

Töö number: 23026

Staadium: Tööprojekt

Töö: Roobuka küla sidetrassid Aadress: Roobuka küla, Saku vald, Harjumaa

Eriosa: Nõrkvoolupaigaldis

A.h. Tammsaare tee 92 12618 Tallinn

+372 65 097 51 www.itk-ib.ee

23026_TP_EL-3-01_SK 10 / 11 18.03.2025 Muudatus:

Trassi rajamisel kinnisel meetodil puurimise sügavus on 2 m.

Kuivaperioodil kastetakse kahjustatud juurtega puid ning paljastunud juured kaetakse kuivamise vältimiseks.

Liiklemise või materjalide ladustamise vajadusel juurestiku kaitsealal kaetakse maapind viisil, mis välistab pinnase tihenemise.

Ehitustööde käigus lisa jäätmed ei tekki. Kaablite trumlid tagastatakse tagasi müüjale. Välja kaevatud pinnas (liigikaudne maht ca 600 m3) ladustatakse kaeviku juures ja pärast kasutatakse kaeviku tagasitäitmiseks.

4 Lubatud kõrvalekalded projekteeritud trassidest Riigiteede piirides ja riigiteede teemaal kõrvale kalded kooskõlastatud projektist on keelatud.

Enne ehitustööde algust tuleb projekteeritud trassid maha märkida täpses vastavuses projektile.

Ehitustööde käigus ilmnevate ettenägematute asjaolude puhul on lubatud projekteeritud trassist kõrvale

kalduda üldreeglina piirides ±0,5m (v.a. riigitee maaüksusele projekteeritud trassist), tingimusel, et kaugus

katastriüksuste piiridest jääb vähemalt 0,5m. Ühelgi juhul ei tohi kõrvalekalle ulatuda kõrval oleva

maaüksuse piiridesse. Teiste maa-aluste ja maapealsete kommunikatsioonide olemasolul kaablitrasside

piirkonnas peavad olema tagatud normide kohased kaugused (kujad).

ITK Inseneribüroo OÜ

Töö number: 23026

Staadium: Tööprojekt

Töö: Roobuka küla sidetrassid Aadress: Roobuka küla, Saku vald, Harjumaa

Eriosa: Nõrkvoolupaigaldis

A.h. Tammsaare tee 92 12618 Tallinn

+372 65 097 51 www.itk-ib.ee

23026_TP_EL-3-01_SK 11 / 11 18.03.2025 Muudatus:

5 Üldised nõuded ja juhised liinirajatiste ehitamisel Tehnovõrgu riigiteealusele maale paigaldamise korral peab tehnovõrgu omanik enne projekti realiseerima

asumist esitama Transpordiametile vormikohase taotluse koos projektis kooskõlastatud asukoha-skeemiga

tehnovõrgu paigaldamise ja talumise lepingu sõlmimiseks (vorm saadaval Transpordiameti kodulehel).

Sõlmitud leping on aluseks riigitee alusel maal projektijärgsete tööde teostamiseks vajaliku liiklusväliste

tööde loa väljastamiseks.

1

2

3

4

4 6565711.2 538574.9 3 6565718.7 538581.2 2 6565726.8 538571.7 1 6565719.2 538565.4

Nimi X Y

LP

/

/

/

/

/

/

/

/

LP

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/ LP

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/ / /

/ /

/ /

/ /

/ /

/ /

/ /

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/ /

/ /

/ /

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

LP

Tingmärgid / / / / / / /

/ / / / / / /

OLEMASOLEVATE PUUDE EHITUSAEGNE KAITSE

prussid

pehmenduskiht autokummidest

traat

TÜVEKAITSEJUUREKAITSE

prussid kergkruus või killustik filterkangas

ol.ol. maapind

Hoiatuslint

Projekteeritud sidetoru

Keskliiv - 10 cm (Kf>0,5; Kt=0,92) kaabli peal Keskliiv - 10 cm (Kf>0,5; Kt=0,92) kaabli peal Olemasolev pinnas

Kasvupinnas ja muru külv h= 10 cm

Täitepinnas (Kf>0,5; Kt=0,92) h= 20cm

Töömahtude piir

min 1,0 m

Sidekanalisatsiooni kaeviku lõige haljasala korral

Haljasala taastamine

Projekteeritud Ø63 mm kaitsetoru

Hoiatuslint

Freeskate - 6 cm (täitematerjal: taastatud asfaltsegu)

Keskliiv - 10 cm (Kf>0,5; Kt=0,92) kaabli peal Keskliiv - 10 cm (Kf>0,5; Kt=0,92) kaabli peal Olemasolev pinnas

Killustikalus kiilutud fr. 8/12 (E=140 MPa)

Täitepinnas (Kf>0,5; Kt=0,92) Keskliiv - 25 cm (Kf>2,0; Kt=0,98)

Töömahtude piir

0,3 m0,3 m0,3 m

Sidetrassi kaeviku lõige 1-kihilise asfaltkatte korral

Freeskatte taastamine

min 0.7 m

Roobuka küla sidetrassid Roobuka küla, Saku vald, Harju maakond Rednet OÜ

Katete taastamine 1:500 Kristjan Toro Liina Randvoo Liina Randvoo

1 3

TP 04-2025

23026 EL EL-4-02

2

3

4

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

LP

LP

/

LPLP

LPLP

/

/

/ LP

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

LP LP

/

LP

LP/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

LP LP

/LP LP

LP

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

LP

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/ /

/ /

/ /

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

Tingmärgid / / / / / / /

/ / / / / / /

OLEMASOLEVATE PUUDE EHITUSAEGNE KAITSE

prussid

pehmenduskiht autokummidest

traat

TÜVEKAITSEJUUREKAITSE

prussid kergkruus või killustik filterkangas

ol.ol. maapind

Hoiatuslint

Projekteeritud sidetoru

Keskliiv - 10 cm (Kf>0,5; Kt=0,92) kaabli peal Keskliiv - 10 cm (Kf>0,5; Kt=0,92) kaabli peal Olemasolev pinnas

Kasvupinnas ja muru külv h= 10 cm

Täitepinnas (Kf>0,5; Kt=0,92) h= 20cm

Töömahtude piir

min 1,0 m

Sidekanalisatsiooni kaeviku lõige haljasala korral

Haljasala taastamine

Projekteeritud Ø63 mm kaitsetoru

Hoiatuslint

Freeskate - 6 cm (täitematerjal: taastatud asfaltsegu)

Keskliiv - 10 cm (Kf>0,5; Kt=0,92) kaabli peal Keskliiv - 10 cm (Kf>0,5; Kt=0,92) kaabli peal Olemasolev pinnas

Killustikalus kiilutud fr. 8/12 (E=140 MPa)

Täitepinnas (Kf>0,5; Kt=0,92) Keskliiv - 25 cm (Kf>2,0; Kt=0,98)

Töömahtude piir

0,3 m0,3 m0,3 m

Sidetrassi kaeviku lõige 1-kihilise asfaltkatte korral

Freeskatte taastamine

min 0.7 m

Roobuka küla sidetrassid Roobuka küla, Saku vald, Harju maakond Rednet OÜ

Katete taastamine 1:500 Kristjan Toro Liina Randvoo Liina Randvoo

2 3

TP 04-2025

23026 EL EL-4-02

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

LP

LP

/

LPLP

LPLP

LPLP /

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/ /

/

/

/

/

/

/

/

/

/ /

LP LP

/

LP LP

/

/

/

/

/

LP

LP

LP

LP

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/ /

/

Tingmärgid / / / / / / /

/ / / / / / /

OLEMASOLEVATE PUUDE EHITUSAEGNE KAITSE

prussid

pehmenduskiht autokummidest

traat

TÜVEKAITSEJUUREKAITSE

prussid kergkruus või killustik filterkangas

ol.ol. maapind

Hoiatuslint

Projekteeritud sidetoru

Keskliiv - 10 cm (Kf>0,5; Kt=0,92) kaabli peal Keskliiv - 10 cm (Kf>0,5; Kt=0,92) kaabli peal Olemasolev pinnas

Kasvupinnas ja muru külv h= 10 cm

Täitepinnas (Kf>0,5; Kt=0,92) h= 20cm

Töömahtude piir

min 1,0 m

Sidekanalisatsiooni kaeviku lõige haljasala korral

Haljasala taastamine

Projekteeritud Ø63 mm kaitsetoru

Hoiatuslint

Freeskate - 6 cm (täitematerjal: taastatud asfaltsegu)

Keskliiv - 10 cm (Kf>0,5; Kt=0,92) kaabli peal Keskliiv - 10 cm (Kf>0,5; Kt=0,92) kaabli peal Olemasolev pinnas

Killustikalus kiilutud fr. 8/12 (E=140 MPa)

Täitepinnas (Kf>0,5; Kt=0,92) Keskliiv - 25 cm (Kf>2,0; Kt=0,98)

Töömahtude piir

0,3 m0,3 m0,3 m

Sidetrassi kaeviku lõige 1-kihilise asfaltkatte korral

Freeskatte taastamine

min 0.7 m

Roobuka küla sidetrassid Roobuka küla, Saku vald, Harju maakond Rednet OÜ

Katete taastamine 1:500 Kristjan Toro Liina Randvoo Liina Randvoo

3 3

TP 04-2025

23026 EL EL-4-02

1

2

3

4

4 6565711.2 538574.9 3 6565718.7 538581.2 2 6565726.8 538571.7 1 6565719.2 538565.4

Nimi X Y

LP

4.2

2.08

5.39

/ / / / / /

/ /

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/ / /

/ /

/ /

/ /

/ /

/ /

/ /

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/ /

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

LP

3.99

1.64

Roobuka küla sidetrassid Roobuka küla, Saku vald, Harju maakond Rednet OÜ

Asendiplaan 1:500 Kristjan Toro Liina Randvoo Liina Randvoo

1 1

TP 01-2025

23026 EL EL-4-01

/ / /

/ / /

KIRJELDUS:

SÜMBOL:

Projekteeritud sidetrass

Projekteeritud side liitumispunkt

Projekteeritud sidetrass kinnisel meetodil

Projekteeritud puurimiskaevik

Kinnistupiir

Projekteeritud sidekaev, KKS-2

Teekaitsevöönd

Olemasolev veetrass

Olemasolev Kanalisatsioon

Olemasolev sadeveetrass

Olemasolev KP õhuliin

Olemasolev MP kaabelliin

Olemasolev sidekanalisatsioon

Olemasolev optiline sidekaabel

OLEMASOLEVATE PUUDE EHITUSAEGNE KAITSE

prussid

pehmenduskiht autokummidest

traat

TÜVEKAITSEJUUREKAITSE

prussid kergkruus või killustik filterkangas

ol.ol. maapind

Olemasolev drenaaž

Avatud kaeve

LP

1

2

3

4

4 6565711.2 538574.9 3 6565718.7 538581.2 2 6565726.8 538571.7 1 6565719.2 538565.4

Nimi X Y

2.08

/ / /

/ /

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

//

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

LP

Roobuka küla sidetrassid Roobuka küla, Saku vald, Harju maakond Rednet OÜ

Asendiplaan 1:500 Kristjan Toro Liina Randvoo Liina Randvoo

1 1

TP 01-2025

23026 EL EL-4-01

/ / /

/ / /

KIRJELDUS:

SÜMBOL:

Projekteeritud sidetrass

Projekteeritud side liitumispunkt

Projekteeritud sidetrass kinnisel meetodil

Projekteeritud puurimiskaevik

Kinnistupiir

Projekteeritud sidekaev, KKS-2

Teekaitsevöönd

Olemasolev veetrass

Olemasolev Kanalisatsioon

Olemasolev sadeveetrass

Olemasolev KP õhuliin

Olemasolev MP kaabelliin

Olemasolev sidekanalisatsioon

Olemasolev optiline sidekaabel

OLEMASOLEVATE PUUDE EHITUSAEGNE KAITSE

prussid

pehmenduskiht autokummidest

traat

TÜVEKAITSEJUUREKAITSE

prussid kergkruus või killustik filterkangas

ol.ol. maapind

Olemasolev drenaaž

Avatud kaeve

LP

1

2

3

4

4 6565711.2 538574.9 3 6565718.7 538581.2 2 6565726.8 538571.7 1 6565719.2 538565.4

Nimi X Y

LP

4.2

2.08

5.39

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

LP

LP

/

LPLP

LPLP

LPLP /

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

2.6 LP

LP

1.34

/

LPLP

LPLPLP

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

LP LP

/

LP

LP

/

LP LP

/LP LP

LP

/

/

/

LP

/ / / / / /

/ /

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/ / /

/ /

/ /

/ /

/ /

/ /

/ /

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/ /

/ /

/ /

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

LP

/

1.3 9

3.04

2. 57

3.99

1.64

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

Roobuka küla sidetrassid Roobuka küla, Saku vald, Harju maakond Rednet OÜ

Asendiplaan 1:500 Kristjan Toro Liina Randvoo Liina Randvoo

1 1

TP 01-2025

23026 EL EL-4-01

/ / /

/ / /

KIRJELDUS:

SÜMBOL:

Projekteeritud sidetrass

Projekteeritud side liitumispunkt

Projekteeritud sidetrass kinnisel meetodil

Projekteeritud puurimiskaevik

Kinnistupiir

Projekteeritud sidekaev, KKS-2

Teekaitsevöönd

Olemasolev veetrass

Olemasolev Kanalisatsioon

Olemasolev sadeveetrass

Olemasolev KP õhuliin

Olemasolev MP kaabelliin

Olemasolev sidekanalisatsioon

Olemasolev optiline sidekaabel

OLEMASOLEVATE PUUDE EHITUSAEGNE KAITSE

prussid

pehmenduskiht autokummidest

traat

TÜVEKAITSEJUUREKAITSE

prussid kergkruus või killustik filterkangas

ol.ol. maapind

Olemasolev drenaaž

Avatud kaeve

LP

4.2 /

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

LP

LP

/

LPLP

LPLP

LPLP /

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/ /

/

/

/

/

/

/

/

/

/ /

LP LP

/

LP LP

/

/

/

/

/

LP

LP

LP

LP

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/ / /

/

/

/

/

/

/

/ / /

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

LPLP

LP

/

LP

/

/

/

LPLP

LP LP/

/

/

LP LP

LP

LP /

LP

/

LP

/

/

LP

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/ /

/ /

/ /

/ /

/

/

/

/ /

/

/

/

/

/

/

/

/

/

/

/

/

/

/

LP LP

LP

//

LP LP

/ LP

LP

/LP LP

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/ /

/ /

/

/

/

/

/

/

/

/

3.99

Roobuka küla sidetrassid Roobuka küla, Saku vald, Harju maakond Rednet OÜ

Asendiplaan 1:500 Kristjan Toro Liina Randvoo Liina Randvoo

1 1

TP 01-2025

23026 EL EL-4-01

/ / /

/ / /

KIRJELDUS:

SÜMBOL:

Projekteeritud sidetrass

Projekteeritud side liitumispunkt

Projekteeritud sidetrass kinnisel meetodil

Projekteeritud puurimiskaevik

Kinnistupiir

Projekteeritud sidekaev, KKS-2

Teekaitsevöönd

Olemasolev veetrass

Olemasolev Kanalisatsioon

Olemasolev sadeveetrass

Olemasolev KP õhuliin

Olemasolev MP kaabelliin

Olemasolev sidekanalisatsioon

Olemasolev optiline sidekaabel

OLEMASOLEVATE PUUDE EHITUSAEGNE KAITSE

prussid

pehmenduskiht autokummidest

traat

TÜVEKAITSEJUUREKAITSE

prussid kergkruus või killustik filterkangas

ol.ol. maapind

Olemasolev drenaaž

Avatud kaeve

LP

/

/

/

/

/

/

/

/

/

/ /

/

/

/

/

/

LP

LP

LP

LP

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/ / /

/

/

/

/

/

/

/ / /

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/ /

/ /

/ /

/ /

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/ /

/

/

LPLP

LP

/

LP

/

/

/

LPLP

LP LP/

/

/

LP LP

LP

LP /

LP

/

LP

/

LP LP

/

LP

/

LP LP

/ /

/ LP

LP

LP

/ / LP LP

/

/

/

/ LP

LP

LP

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/ /

/ /

/ /

/ /

/

/

/

/ /

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/ /

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/ /

/

/

LP LP

LP

//

LP LP

/ LP

LP /LP

LP

LP

/

LP LP

LP

/

LP LP

/

LP LP

/

LP LP

LP LP

LPLP

LPLP

LP Roobuka küla sidetrassid Roobuka küla, Saku vald, Harju maakond Rednet OÜ

Asendiplaan 1:500 Kristjan Toro Liina Randvoo Liina Randvoo

1 1

TP 01-2025

23026 EL EL-4-01

/ / /

/ / /

KIRJELDUS:

SÜMBOL:

Projekteeritud sidetrass

Projekteeritud side liitumispunkt

Projekteeritud sidetrass kinnisel meetodil

Projekteeritud puurimiskaevik

Kinnistupiir

Projekteeritud sidekaev, KKS-2

Teekaitsevöönd

Olemasolev veetrass

Olemasolev Kanalisatsioon

Olemasolev sadeveetrass

Olemasolev KP õhuliin

Olemasolev MP kaabelliin

Olemasolev sidekanalisatsioon

Olemasolev optiline sidekaabel

OLEMASOLEVATE PUUDE EHITUSAEGNE KAITSE

prussid

pehmenduskiht autokummidest

traat

TÜVEKAITSEJUUREKAITSE

prussid kergkruus või killustik filterkangas

ol.ol. maapind

Olemasolev drenaaž

Avatud kaeve

LP

1

2

3

538574.9 538581.2 538571.7 538565.4

Y

LP

5.39

2.6 LP

LP

1.34

/

LPLP

LPLPLP

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

LP LP

/

LP

LP

/

LP LP

/LP LP

LP

LP

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

LP LP

LP LP

LP LP

/LP LP

/

/

/

/

/

/

/

/

/

/

/

/

/

/

LP LP

LP LP

/ /

/ /

/

/

/

/ /

/ /

/ /

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

LP LP

/

/

/

/

/

/

/ /

/

/

/

/

/

/

/

/ /

/

/

/

/

/

/

/

/

/

/

/

/

/

/

LP LP

LP LP

/

LP LP

LP LPLP

/

/

/

/

/ /

LP

LP

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/ /

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/ ////////////////

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

LP

/

1.3 9

3.04

2. 57

1.64

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

Roobuka küla sidetrassid Roobuka küla, Saku vald, Harju maakond Rednet OÜ

Asendiplaan 1:500 Kristjan Toro Liina Randvoo Liina Randvoo

1 1

TP 01-2025

23026 EL EL-4-01

/ / /

/ / /

KIRJELDUS:

SÜMBOL:

Projekteeritud sidetrass

Projekteeritud side liitumispunkt

Projekteeritud sidetrass kinnisel meetodil

Projekteeritud puurimiskaevik

Kinnistupiir

Projekteeritud sidekaev, KKS-2

Teekaitsevöönd

Olemasolev veetrass

Olemasolev Kanalisatsioon

Olemasolev sadeveetrass

Olemasolev KP õhuliin

Olemasolev MP kaabelliin

Olemasolev sidekanalisatsioon

Olemasolev optiline sidekaabel

OLEMASOLEVATE PUUDE EHITUSAEGNE KAITSE

prussid

pehmenduskiht autokummidest

traat

TÜVEKAITSEJUUREKAITSE

prussid kergkruus või killustik filterkangas

ol.ol. maapind

Olemasolev drenaaž

Avatud kaeve

LP

LP

1.34

LP

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

LP LP

LP LP

LP LP

/LP LP

/

/

/

/

/

/

/

/

/

/

/

/

/

/

LP LP

LP LP

/ /

/ /

/

/

/

/ /

/ /

/ /

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

LP LP

LPLP

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

//

/

/

/

/

/

/

/

/

/

/ /

/

LP

/

/

/

LPLP

LPLP

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

LP

LP

LPLP

/

/

/

/

/

/

/

/

/

LP

/

/

/

/

/

/

/

/

/

/ /

/ /

/

/

/

/

/ /

/

/

/

/

/

/

/

/ /

/

/

/

/

/

/

/

/

/

/

/

/

/

/

LP LP

LP LP

LP LP

/

LP LP

LP LPLP

LPLP

LPLP

LP

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

LPLP

/

/

LPLP

/

LPLP

LP

/

/

LP

/

/

/

/

/ /

LP

/ /

/ / / / / / / /

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/ /

/ /

/ /

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/ ////////////////

/

/

/

/

LP

/ /

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

Roobuka küla sidetrassid Roobuka küla, Saku vald, Harju maakond Rednet OÜ

Asendiplaan 1:500 Kristjan Toro Liina Randvoo Liina Randvoo

1 1

TP 01-2025

23026 EL EL-4-01

/ / /

/ / /

KIRJELDUS:

SÜMBOL:

Projekteeritud sidetrass

Projekteeritud side liitumispunkt

Projekteeritud sidetrass kinnisel meetodil

Projekteeritud puurimiskaevik

Kinnistupiir

Projekteeritud sidekaev, KKS-2

Teekaitsevöönd

Olemasolev veetrass

Olemasolev Kanalisatsioon

Olemasolev sadeveetrass

Olemasolev KP õhuliin

Olemasolev MP kaabelliin

Olemasolev sidekanalisatsioon

Olemasolev optiline sidekaabel

OLEMASOLEVATE PUUDE EHITUSAEGNE KAITSE

prussid

pehmenduskiht autokummidest

traat

TÜVEKAITSEJUUREKAITSE

prussid kergkruus või killustik filterkangas

ol.ol. maapind

Olemasolev drenaaž

Avatud kaeve

LP

/

/

/

/

/

/

/

/

/

/

/

/

LP LP

LP LP

LP LP

/LP LP

/

/

/

/

/

/

/

/

/

/

LP LP

LP LP

/ /

/ /

/

/

/

/ /

/ /

/ /

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

LP LP

LPLP

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

//

/

/

/

/

/

/

/

/

/

/ /

/

LP

/

/

/

LPLP

LPLP

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

LP

LP

LPLP

/

/

/

/

/

/

/

/

/

LP

/

/

/

/

/

/

/

/

/

/ /

/ /

/

/

/

/

/ /

/

/

/

/

/

/

/

/ /

/

/

/

/

/

/

/

LP LP

LP LP

LP LP

LP

LPLP

LPLP

LP LP

LP

/

/

/

/

LP

LP

/

/

/

/

/ /

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

LPLP

/

/

LPLP

/

LPLP

LP

/

/

LP

LP

/

/

LP

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/ /

/

/

/

/

LP LP

LP LP

/ /

/ /

/

/

/

/

/ /

LP

LP

/

/

/ /

/

/ /

/ /

/ /

/ /

/

/

/ /

/ /

/ /

/ /

/ /

/ /

/

/

/ / / / / / / /

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/ /

/ /

/

/

/

/

/

/

/

/ /

/ /

/ /

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/ ////////////////

/

/

/

/

LP /

/

/

/

Roobuka küla sidetrassid Roobuka küla, Saku vald, Harju maakond Rednet OÜ

Asendiplaan 1:500 Kristjan Toro Liina Randvoo Liina Randvoo

1 1

TP 01-2025

23026 EL EL-4-01

/ / /

/ / /

KIRJELDUS:

SÜMBOL:

Projekteeritud sidetrass

Projekteeritud side liitumispunkt

Projekteeritud sidetrass kinnisel meetodil

Projekteeritud puurimiskaevik

Kinnistupiir

Projekteeritud sidekaev, KKS-2

Teekaitsevöönd

Olemasolev veetrass

Olemasolev Kanalisatsioon

Olemasolev sadeveetrass

Olemasolev KP õhuliin

Olemasolev MP kaabelliin

Olemasolev sidekanalisatsioon

Olemasolev optiline sidekaabel

OLEMASOLEVATE PUUDE EHITUSAEGNE KAITSE

prussid

pehmenduskiht autokummidest

traat

TÜVEKAITSEJUUREKAITSE

prussid kergkruus või killustik filterkangas

ol.ol. maapind

Olemasolev drenaaž

Avatud kaeve

LP

LP LP

LP LP

/ /

/ /

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

LP LP

/

/

/

/

/

/

/

/

/

/

/

/

/ LPLP

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

LP

LP

LPLP

/

/

/

/

/

/

/

/

/

LP

/

/

/

/

/

/

/

/

/

/ /

/ /

/

/

/

/

/ /

/

/

/

/

/

/

/

/ /

/

/

/

/

/

/

/

/

/

/

/

/

/

/

LP LP

LP LP

LP LP

/

LP LP

LP LPLP

LPLP

LPLP

LP LP

LP LP

/

LP LP

/

LP

LP

LP

LP

/

/

/

/

LP

LP

LP

LP

LP

LP

LP

LP

LP

LP

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/ /

/

/

/

/

/

/

/

/

/

/

/ /

/ /

/ /

/ /

/ /

/ /

/ /

/ /

/ /

/ /

/ /

/

/ /

/ /

/ /

/ /

/ /

/ /

/ /

/ /

/ /

/ /

/ /

/

/ /

/

/ /

/ /

/

/

/LP LP

LP LP

LP LP

/ /

/ /

LP

/

/

/ /

/

/

/

/

/

/ /

/ /

/ /

/ /

/ /

/ /

/ /

/ /

/ /

/ /

/

/ /

/ /

/ /

/ /

/ /

/ /

/ /

/ /

/ /

/ /

/ /

/

/

/ /

/ /

/ /

/ /

/ /

/ /

/

/

LP

/ / / / / / / /

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/ /

/ /

/

/

/

/

/

/

/

/ /

/ /

/ /

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/ /

/ /

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

LP

/ /

/

/

Roobuka küla sidetrassid Roobuka küla, Saku vald, Harju maakond Rednet OÜ

Asendiplaan 1:500 Kristjan Toro Liina Randvoo Liina Randvoo

1 1

TP 01-2025

23026 EL EL-4-01

/ / /

/ / /

KIRJELDUS:

SÜMBOL:

Projekteeritud sidetrass

Projekteeritud side liitumispunkt

Projekteeritud sidetrass kinnisel meetodil

Projekteeritud puurimiskaevik

Kinnistupiir

Projekteeritud sidekaev, KKS-2

Teekaitsevöönd

Olemasolev veetrass

Olemasolev Kanalisatsioon

Olemasolev sadeveetrass

Olemasolev KP õhuliin

Olemasolev MP kaabelliin

Olemasolev sidekanalisatsioon

Olemasolev optiline sidekaabel

OLEMASOLEVATE PUUDE EHITUSAEGNE KAITSE

prussid

pehmenduskiht autokummidest

traat

TÜVEKAITSEJUUREKAITSE

prussid kergkruus või killustik filterkangas

ol.ol. maapind

Olemasolev drenaaž

Avatud kaeve

LP

Kõnnitee

Lõige nr. 1 Ristumine nr. 11240 Tõdva-Hageri tee km 6,61

te e

te lg

kaevik

46.00

45.00

44.00

43.00

47.00

48.00

42.00

41.00 Kaitsetoru Pe Opto 110x6,6(1250N) L=34m

46.00

45.00

44.00

43.00

47.00

48.00

42.00

41.00 1,

00 m

2, 57

m

KÜ p

iir

KÜ p

iir

maapind

kaevik

1, 00

m

MPkaabel

1, 00

m

Sõidutee

KPkaabel

1, 00

m

Side

0, 70

m

1, 00

m

1, 25

m

1, 00

m

Lõige nr. 2 Ristumine nr. 11240 Tõdva-Hageri tee km 6,30

te e

te lg

kaevik

45.00

44.00

43.00

42.00

46.00

47.00

41.00

40.00

Kaitsetoru Pe Opto 110x6,6(1250N) L=55m

45

44

43

42

46

47

41

40

1, 00

m

1, 00

m KÜ

p iir

KÜ p

iir

maapind kaevik

1, 00

m

MPkaabel

1, 00

m

Sõidutee

Side

1, 00

m

2, 49

m

KPkaabel

1, 50

m

1, 13

m

Vtrass/Ktrass/SKtrass Ø500 PL

kruustee 1, 80

m

1, 51

m

vtrass/kbltrass/ktrass

1, 80

m

1, 80

m

1, 80

m

1, 80

m

ktrass

1, 80

m

1, 80

m 1, 00

m

1, 80

m

Vtrass/Ktrass Mpkaabel

Ø200 PL

1, 14

m

Roobuka küla sidetrassid Roobuka küla, Saku vald, Harju maakond Rednet OÜ

Pikiprofiil - Kristjan Toro Liina Randvoo Liina Randvoo

1 1

TP 03.2025

23026 EL EL-6-01

Pos 1 km 6,61

Pos 2 km 6,53

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/ /

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

B

C

D

E

F

A

B

C

D

E

F

A

2 3 4 5 6 7 A31

2 3 4 5 6 7 81

Isikliku kasutusõigusega seadmise ala plaan

IKÕ ala Pos nr

(plaanil) nr

Kinnistu registriosa

number

Katastriüksuse tunnus, nimi ja sihtotstarve;

Ala pindala ruutmeetrites m2

Pos 1 10206850 71814:001:0198

11240 Tõdva-Hageri tee Transpordimaa 40 m2

PARI ID

/ / / /

Roobuka küla sidetrassid Roobuka küla, Saku vald, Harjumaa Rednet OÜ

Isikliku kasutusõiguse ala 1:500 Kristjan Toro Liina Randvoo Liina Randvoo

1 4

TP 03.2025

23026 EL EL-6-01

Pos 2 10206850 71814:001:0198

11240 Tõdva-Hageri tee Transpordimaa 205 m2

Pos 3 10206850 71814:001:0198

11240 Tõdva-Hageri tee Transpordimaa 40 m2

Pos 4 10206850 71814:001:0198

11240 Tõdva-Hageri tee Transpordimaa 5 m2

Pos 2 km 6,53

Pos 2 km 6,42

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/ /

/

/

/

/

/

/

/

/

/

B

C

D

E

F

A

B

C

D

E

F

A

2 3 4 5 6 7 A31

2 3 4 5 6 7 81

/ / / /

Roobuka küla sidetrassid Roobuka küla, Saku vald, Harjumaa Rednet OÜ

Isikliku kasutusõiguse ala 1:500 Kristjan Toro Liina Randvoo Liina Randvoo

2 4

TP 03.2025

23026 EL EL-6-01

Isikliku kasutusõigusega seadmise ala plaan

IKÕ ala Pos nr

(plaanil) nr

Kinnistu registriosa

number

Katastriüksuse tunnus, nimi ja sihtotstarve;

Ala pindala ruutmeetrites m2

Pos 1 10206850 71814:001:0198

11240 Tõdva-Hageri tee Transpordimaa 40 m2

PARI ID

Pos 2 10206850 71814:001:0198

11240 Tõdva-Hageri tee Transpordimaa 205 m2

Pos 3 10206850 71814:001:0198

11240 Tõdva-Hageri tee Transpordimaa 40 m2

Pos 4 10206850 71814:001:0198

11240 Tõdva-Hageri tee Transpordimaa 5 m2

Pos 2 km 6,42

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

B

C

D

E

F

A

B

C

D

E

F

A

2 3 4 5 6 7 A31

2 3 4 5 6 7 81

/ / / /

Roobuka küla sidetrassid Roobuka küla, Saku vald, Harjumaa Rednet OÜ

Isikliku kasutusõiguse ala 1:500 Kristjan Toro Liina Randvoo Liina Randvoo

3 4

TP 03.2025

23026 EL EL-6-01

Isikliku kasutusõigusega seadmise ala plaan

IKÕ ala Pos nr

(plaanil) nr

Kinnistu registriosa

number

Katastriüksuse tunnus, nimi ja sihtotstarve;

Ala pindala ruutmeetrites m2

Pos 1 10206850 71814:001:0198

11240 Tõdva-Hageri tee Transpordimaa 40 m2

PARI ID

Pos 2 10206850 71814:001:0198

11240 Tõdva-Hageri tee Transpordimaa 205 m2

Pos 3 10206850 71814:001:0198

11240 Tõdva-Hageri tee Transpordimaa 40 m2

Pos 4 10206850 71814:001:0198

11240 Tõdva-Hageri tee Transpordimaa 5 m2

Pos 3 km 6,30

/

/

/

/

/

/

/

/

/

/

/ ////////////////

/

/

/

/

Pos 4

B

C

D

E

F

A

B

C

D

E

F

A

2 3 4 5 6 7 A31

2 3 4 5 6 7 81

/ / / /

Roobuka küla sidetrassid Roobuka küla, Saku vald, Harjumaa Rednet OÜ

Isikliku kasutusõiguse ala 1:500 Kristjan Toro Liina Randvoo Liina Randvoo

4 4

TP 03.2025

23026 EL EL-6-01

Isikliku kasutusõigusega seadmise ala plaan IKÕ ala Pos nr

(plaanil) nr

Kinnistu registriosa

number

Katastriüksuse tunnus, nimi ja sihtotstarve;

Ala pindala ruutmeetrites m2

Pos 1 10206850 71814:001:0198

11240 Tõdva-Hageri tee Transpordimaa 40 m2

PARI ID

Pos 2 10206850 71814:001:0198

11240 Tõdva-Hageri tee Transpordimaa 205 m2

Pos 3 10206850 71814:001:0198

11240 Tõdva-Hageri tee Transpordimaa 40 m2

Pos 4 10206850 71814:001:0198

11240 Tõdva-Hageri tee Transpordimaa 5 m2

Valge 4 / 11413 Tallinn / 620 1200 / [email protected] / www.transpordiamet.ee

Registrikood 70001490

Saku Vallavalitsus

[email protected]

Juubelitammede tee 15

Saku alevik, Saku vald, 75501,

Harju maakond

/*Teie 08.05.2025*/ /*nr */

Meie 15.05.2025 nr 7.1-2/25/7648-2

Ehitusteatise nr 2511201/36629

kooskõlastamine märkustega

Olete esitanud Transpordiametile kooskõlastamiseks Harju maakonna Saku valla Roobuka küla

ehitusteatise eelnõu (menetlus nr 489445).

Ehitusteatist taotletakse side maakaabelliini ehitamiseks. Ehitusteatise aluseks on „Roobuka küla

sidetrassid“ projekt (projekteerija ITK Inseneribüroo OÜ, töö nr 23026).

Ehitusteatise aluseks oleva projektiga kavandatakse side maakaabelliini paigaldamist riigitee nr

11240 Tõdva-Hageri tee riigitee maaüksuste piires ja tee kaitsevööndis:

Side maakaabelliini ristumine riigiteega nr 11240 Tõdva-Hageri tee km 6,30 ja km 6,61

kinniselt, kaitsetorus.

Side maakaabelliini kulgemine riigitee nr 11240 Tõdva-Hageri tee maaüksusel km 6,42 – 6,53

kinniselt, kaitsetorus.

Side maakaabelliini kulgemine riigitee nr 11240 Tõdva-Hageri tee km 6,30 – 6,31 ja km 6,53 –

6,73 tee kaitsevööndis väljapool riigitee maaüksust.

Lähtudes ehitusseadustiku § 70 lg 3 ja § 99 lg 3, kooskõlastame ehitusteatise eelnõu ja anname

nõusoleku riigitee kaitsevööndis kehtivatest piirangutest kõrvale kaldumiseks vastavalt ehitusloa

aluseks olevale ITK Inseneribüroo OÜ tööle nr 23026.

Projekti realiseerimisel tuleb arvestada järgneva informatsiooni ja nõuetega:

1. Tehnovõrgu omanik peab esitama Transpordiametile garantiikirja kehtivusajaga 5 aastat, milles kirja väljastaja tagab ehitustööde tõttu teele ja riigitee maale tekkinud võimalike kahjustuste likvideerimise oma kuludega.

2. Tehnovõrgu omanikul tuleb sõlmida Transpordiametiga leping riigitee maaüksusele kasutusõiguse saamiseks. Kasutusõiguse ala kohta luua ruumikuju Maakatastri piiratud asjaõiguste infosüsteemi (PARI) kaudu aadressil https://pari.kataster.ee ning esitada taotluses ruumikuju tunnus PARI ID number koos aktiivse jagamislingiga. Taotlus tuleb esitada Transpordiametile aadressil ([email protected]). Lepingu taotluse vorm asub www.transpordiamet.ee – Teehoid ja liikluskorraldus – Tee-ehituse juhendid – Riigimaade kasutus – tehnovõrgud – Riigivara kasutamiseks andmise ja isikliku kasutusõiguse seadmise taotlus (tehnovõrgud ja rajatised). Sõlmitud leping on aluseks liiklusvälise tegevuse loa väljastamiseks.

3. Enne riigitee maaüksusel ehitustööde alustamist tuleb huvitatud isikul:

3.1. koostada liikluskorralduse projekt vastavalt liiklusseaduse § 7¹ lõike 4 alusel kehtestatud Majandus- ja taristuministri 13.07.2018 määrusele nr 43 Nõuded ajutisele

2 (2)

liikluskorraldusele ning kooskõlastada see Transpordiametiga e-posti aadressil [email protected].

3.2. saada Transpordiametilt liiklusseaduse § 7² lg 3 kohane liiklusvälise tegevuse luba. Taotluse vorm on leitav: https://www.transpordiamet.ee/taotlused-blanketid#tood-ja- piirangud-ma. Vastav taotlus palume saata e-posti aadressil [email protected]. Taotlusele lisada kooskõlastuskiri ja ehitusaegse liikluskorralduse projekt.

4. Riigitee ja selle rajatiste kahjustamine on keelatud; ehitustehnikaga manööverdamine riigiteel ja riigitee mulde nõlvadel ei ole lubatud. Materjalide veod korraldada olemasolevate juurdepääsuteede kaudu.

5. Tööpäeva lõppedes ei ole lubatud jätta riigitee maaüksusele ega tee lähialale lahtiseid kaevikuid. Materjalide ladustamine sõiduteele või selle vahetusse lähedusse on keelatud.

6. Riigitee maa tuleb peale tööde lõppu korrastada. Haljastus taastada kasvupinnase ja murukülviga vastavalt „Teetööde tehniliste kirjelduste“ peatükk nr 9 „Maastikukujundustööd“ kvaliteedinõuetele.

7. Tehnovõrkude ehitustööde aeg tuleb kavandada nii, et riigitee teemaa korrastamise, riigitee mahasõitude, jalgratta- ja jalgtee katendikonstruktsiooni nõuetekohase taastamise tööd oleks teostatavad võimalikult lühikese aja jooksul. Kui ilmastikuolud ei võimalda riigitee teemaa ja tee konstruktsioonide taastamist, tuleb projektikohaste tehnovõrkude ehitustööd riigitee piirides peatada. Katted peavad olema taastatud ja teemaa korrastatud enne tehnovõrgule kasutusloa andmist.

8. Ehitatav tehnovõrk peab vastama ehitusseadustikust tulenevatele normidele ning ei tohi ehituse ajal ega kasutusele võtu järgselt seada takistusi liiklusele, tee ja teerajatiste teehoiule (korrashoiule) või sademe- ja pinnasevete ärajuhtimisele riigitee transpordimaalt ja kaitsevööndist.

9. Tööde lõpetamisel tuleb Transpordiametile esitada digitaalsed teostusjoonised 3D kujul .pdf ja .dwg (.dgn) formaadis.

10. Kooskõlastatud projekti muutmisel riigitee piirides ja/või kaitsevööndis tuleb projektlahendus Transpordiametiga uuesti kooskõlastada.

Kooskõlastus kehtib kaks aastat välja andmise kuupäevast. Kui ehitusteatist ei ole selleks ajaks

antud, siis palume Transpordiamet kaasata uuesti ehitusteatise või projekteerimistingimuste

menetlusse.

Lugupidamisega

(allkirjastatud digitaalselt)

Laur Kõiv

peaspetsialist

planeerimise osakonna tehnovõrkude üksus

Lisa: Tiitelleht

Seletuskiri

Asendiplaanid

Ristmevälja joonised

Katete taastamise asendiplaan

IKÕ plaan

Laur Kõiv

55901417, [email protected]
