Hiiu maakond Hiiumaa vald Pärna küla Kooli ja Merekeskuse kinnistutel paikneva ladestamise ala 2 vertikaalplaneerimine.
M1:500
L E P P E M Ä R G I D
LADESTAMISE ALA KONTUUR
PROJEKT. LADESTAMISE ALA NÕLV
PROJEKT. LADESTAMISE ALA VERTIKAAL
PROJEKT. KÕRGUSMÄRK OLEMASOLEV KÕRGUSMÄRK
OLEMASOLEVA KUIVENDUSKRAAVI OSA MIDA PUHASTATAKSE PROJEKTEERITUD KÕRGUSMÄRGINI
PROJEKT. AJUTINE TRUUP PINNASE VEOKITE ÜLESÕIDUKS KRAAVIST Ø315 PP L=6jm
PROJEKT. PINNASEGA VEOKITE LIIKUMISE SUUND SETTTIIGIST LADESTAMISE ALALE JA TAGASI.
PROJEKT. NÕVA/KUIVENDUSKRAAVI PÕHJA KÕRGUSMÄRK
PROJEKT. NÕVA. KALLE JA SÜGAVUS VARIEERUV. LAIUS 0,5-1m.
KINNISTUTE PIIRID.
OLEMASOLEV BIOPUHASTI. TAGADA TRASSIDE JA PUHASTI OHUTUS.
2,10 0,90
OLEMASOLEV KRAAV 2 0,5
- LAIUS - SÜGAVUS
Koostas Ivo Väli 23-05-2025
[ 0,75
MÄRKUSED: 1. Pinnase veokitega liigutakse settetiigi ja ladestamise ala vahel
projekteeritud marsruudil. Pinnase vedamiseks ladestamise alale ei kasutata riigiteed.
2. Projekteeritud ajutine truup likvideeritakse pärast ladestamise ala planeerimistööde lõpetamist.
3. Pärast ladestamise tööde lõppu puhastatakse olemasoleva kuivenduskraavi põhi, alates riigitee truubist, näidatud ulatuses ja projekteeritud kõrgusmärgini .
4. Ladestamise ala ja riigitee vahele koguneva pinnavee takistusteta valgumiseks kuivenduskraavi, tuleb sissepoole kinnistu piiri rajada projekteeritud nõva.
5. Kogu ladestamise ala 2 täitmise kestel tuleb tagada takistusteta vee voolamine kuivenduskraavis.
6. Tagada olemasoleva biopuhasti ja temaga ühendatud trasside säilimine.
Tere!
Palun registreerida see tööülesanne minule ning siduda see järgneva varasema tööülesandega:
|
Reg.kpv |
05.05.2025 |
|
Viit |
7.1-2/25/5878-2 |
From: Ivo Väli <[email protected]>
Sent: Friday, May 23, 2025 12:04 PM
To: Andres Aasna <[email protected]>
Subject: RE: Sõru sadama ladestamise ala 2 vertikaal
Tere.
Viisin täiendused sisse.
Parimat
|
Lugupidamisega |
|
|
|
IVO VÄLI Rohu tn 5, 93819 Kuressaare telefon:
+372 5340 7271 |
From: Andres Aasna <[email protected]>
Sent: Monday, May 19, 2025 1:45 PM
To: Ivo Väli <[email protected]>
Subject: RE: Sõru sadama ladestamise ala 2 vertikaal
|
TÄHELEPANU! - See e-kiri on saadetud isiku poolt väljastpoolt teie organisatsiooni. Olge ettevaatlik linkidele klõpsamisel, manuste avamisel või edasiste toimingute tegemisel enne selle ehtsuse kinnitamist. |
Tere!
Anname tagasisidet saadetud joonisele. Palume täiendada joonist arvestades järgnevaga.
- Vertikaaljoonisele lisada olemasoleva riigitee truubi andmed (läbimõõt, truubi põhja kõrgused).
- Joonisel näidata ladestusalale juurdepääsu(teed), st ladustatava materjali veoteed. Kuna see peaks toimima üle kraavi (mitte riigitee kaudu), siis tuleb projekteerida ka truup. Truup võib olla ka ajutine, kuid sel juhul tuleb kirjeldada seletuskirjas või lisada seletus joonisele, et see likvideeritakse peale tööde lõppu.
- Seletuskirjas või märkusena joonisel kirjeldada, et peale ladestamistööde lõpetamist tuleb kraav alates riigitee truubist kuni eesvooluni puhastada, et oleks tagatud sademevee ärajuhtimine. Joonisel näidata projekteeritud kraavi kõrgusarvud (peab olema tagatud vee äravool mereni).

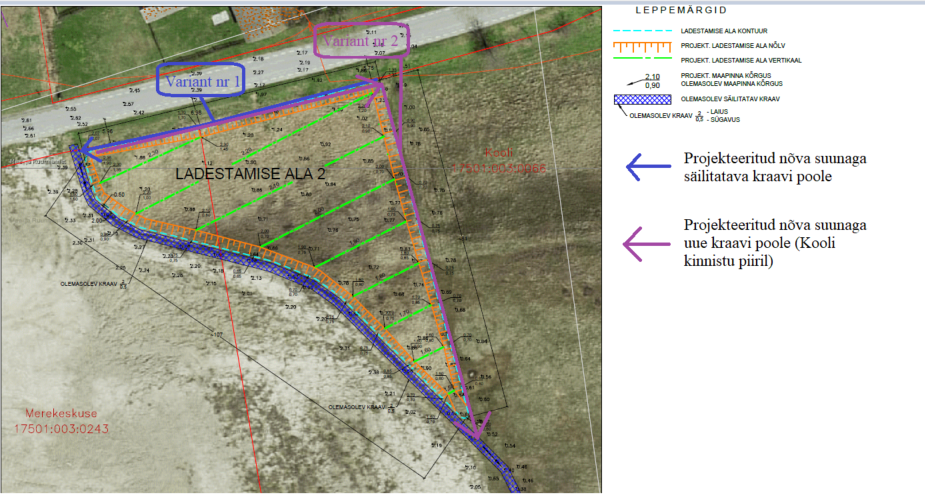

- Riigitee serva tekkiv nõva planeerida nii, et oleks tagatud vee äravool olemasoleva kraavi suunas (variant nr 1) või lahendatakse sademevee äravool Kooli kinnistu piirile projekteeritava kraavi kaudu (variant nr 2). Vaata joonist 1. Näidata projekteeritud lahenduse kõrgusarvud joonisel.
