Häädemeeste vald, Uulu küla, Soometsa tee 9 projekt kooskõlastamiseks

TPK Projekt OÜ

Töö nr 4325

Uulu COOP

Teed ja platsid

Põhiprojekt Soometsa tee 9, Uulu küla, Häädemeeste vald, Pärnu maakond

KOOSTAJA TPK Projekt OÜ Narva mnt 32-5, 10120 Tallinn Telefon +372 52 28 311 MTR: EEP004706; EPE001531 E-post [email protected] Vastutav täitja: Lauri Künnapuu Kutsetunnistus nr 177810 TELLIJA Reshape OÜ E-post: [email protected] Telefon: 55668242

Tallinn 2025

Töö nr: 4325 Staadium: Põhiprojekt Töö nimetus: Uulu COOP

TPK Projekt OÜ Lk 2 / 11

Sisukord 1. Üldosa ................................................................................................................................. 3

1.1 Lähtematerjalid ........................................................................................................... 3

1.2 Uuringud ..................................................................................................................... 4

2. Olemasoleva olukorra kirjeldus .......................................................................................... 4

2.1 Uuringu tulemuste kokkuvõte .................................................................................... 4

2.1.1 Geodeesia ............................................................................................................... 4

3. Projektlahendus ................................................................................................................... 4

3.1 Plaanilahendus ............................................................................................................ 4

3.2 Vertikaalplaneering .................................................................................................... 5

3.3 Katend ........................................................................................................................ 5

3.3.1 Katendid ................................................................................................................. 5

3.3.2 Nõuded materjalidele ............................................................................................. 6

3.4 Veeviimarid ................................................................................................................ 7

3.5 Liikluskorraldus- ja ohutusvahendid .......................................................................... 7

3.6 Keskkonnakaitse ja maastikukujundustööd ............................................................... 8

3.6.1. Murukülv ................................................................................................................... 8

3.6.2. Jäätmekava ................................................................................................................ 8

4. Tööde teostamine ................................................................................................................ 9

4.1 Üldosa ......................................................................................................................... 9

4.2 Ehitusaegne liikluskorraldus ...................................................................................... 9

4.3 Ettevalmistustööd ..................................................................................................... 10

4.4 Mullatööd ................................................................................................................. 10

4.5 Katendi ehitus ........................................................................................................... 11

Töö nr: 4325 Staadium: Põhiprojekt Töö nimetus: Uulu COOP

TPK Projekt OÜ Lk 3 / 11

Joonised

Joonis Nimetus Mõõtkava

4325_PP_TL-4-01

4325_PP_TL-4-02

4325_PP_TL-4-03

4325_PP_TL-4-04

4325_PP_TL-6-01

Asendiplaan 1:500

Vertikaalplaneering 1:500

Tehnovõrkude koondplaan 1:500

Katete taastamine 1:500

Ristlõige 1:50

1. Üldosa Objekti nimetus: Uulu COOP Objekti asukoht: Soometsa tee 9, Uulu küla, Häädemeeste vald, Pärnu maakond

Objekti asukoht on näidatud alljärgneval joonisel.

1.1 Lähtematerjalid Projekti koostamisel on arvestatud mh järgmiste õigusaktide, standardite ja juhenditega:

Töö nr: 4325 Staadium: Põhiprojekt Töö nimetus: Uulu COOP

TPK Projekt OÜ Lk 4 / 11

 majandus- ja taristuministri 09.01.2020. aasta määrus nr 2 „Tee ehitusprojektile esitatavad nõuded“;

 majandus- ja taristuministri 03.08.2015. aasta määrus nr 101 „Tee ehitamise kvaliteedi nõuded“ (edaspidi kvaliteedinõuded);

 ettevõtlus- ja infotehnoloogiaministri 29.05.2018. aasta määrus nr 28 „Puudega inimeste erivajadusest tulenevad nõuded ehitistele“

 EVS 613 „Liiklusmärgid ja nende kasutamine“;  EVS 614 „Teemärgised ja nende kasutamine“;  EVS 843 „Linnatänavad“;  EVS 901-1 „Tee-ehitus. Osa1 : Asfaltsegude täitematerjalid;  EVS 901-2 „Tee-ehitus. Osa 2: bituumensideained;  EVS 901-3 „Tee-ehitus. Osa 3: Asfaltsegud;

1.2 Uuringud

Nimetus Valmimise aeg

Töö number Ettevõtte nimetus/koostaja

Geodeesia mai 2025 TM-042/25-L OÜ Pärnu Maamõõduteenistus

2. Olemasoleva olukorra kirjeldus

2.1 Uuringu tulemuste kokkuvõte

2.1.1 Geodeesia Geodeesia on koostatud OÜ Pärnu Maamõõduteenistus poolt 2025. aasta veebruaris. Töö number TM-042/25.

3. Projektlahendus

3.1 Plaanilahendus Projektiga on ettenähtud juurdepääs riigitee nr 19333 Uulu-Soometsa-Häädemeeste tee olemasolevalt mahasõidult. Juurdepääsu laiuseks on projekteeritud 6,0 meetrit. Teine juurdepääs alale on ettenähtud Soometsa tee 7 kinnistult paiknevalt teelt. Parkimiskoha laiuseks on projekteeritud 2,6…2,7 ning pikkuseks 5,0 meetrit. Parkimiskohtade taga on manööverdamiseks 7,5 meetrit. Inva parkimiskoha mõõtmeteks on 3,6x5,0 meetrit. Hoone ümber on projekteeritud 4,0 meetri laiune jalgtee. Projekteerimise käigus kontrolliti ka nähtavusi riigiteelt juurdepääsul. Nähtavuskolmnurgaks vailiti 7x80 meetrit. Kõik nähtavuskolmnurka jäävad takistused tuleb eemaldada.

Töö nr: 4325 Staadium: Põhiprojekt Töö nimetus: Uulu COOP

TPK Projekt OÜ Lk 5 / 11

Hoone taga on ettenähtud laadimiseks eraldi plats.

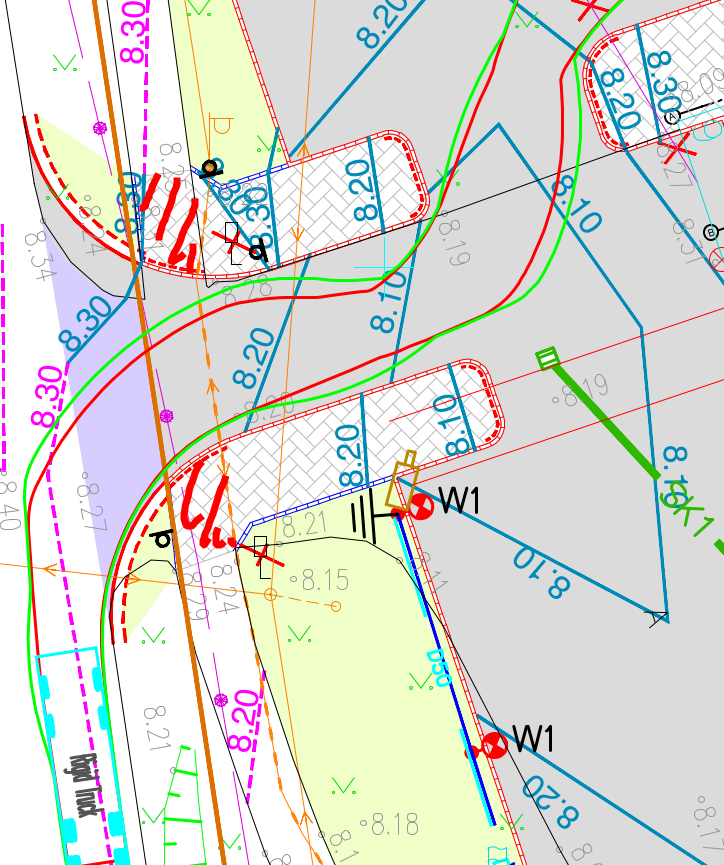

3.2 Vertikaalplaneering Hoone nulliks on projekteeritud 8.50. Parkla ja platside sadevesi juhitakse piki- ja põikkalletega projekteeritud restkaevudesse. Parkla kalded jäävad vahemikku 0,5…4,0%. Jalgteede põikkaldeks on projekteeritud 2,0%. Tugipeenra põikkaldeks on projekteeritud 4,0%. Projektis on ettenähtud äärekivid järgmiste kõrgustega:

 Sõidutee äärekivi üldise kõrgusega h=8cm  Kõnnitee äärekivi kõrgusega 0cm

3.3 Katend

3.3.1 Katendid Tee alt tuleb eemaldada kasvupinnas. Käesolevas töös on kasutatud järgmiseid katendi konstruktsioone: Tüüp 1: Sõidutee asfaltbetoonkate Katendi kiht Kihi paksus Tihe kuum asfaltbetoon AC 16 surf h=6 cm Kiilutud paekillustik fr 32/63 h=25 cm Keskliiv h=25 cm Täitematerjal (vajadusel) Olemasolev aluspinnas

Tüüp 2: Sõidutee asfaltbetoonkate Katendi kiht Kihi paksus Tihe kuum asfaltbetoon AC 12 surf h=5 cm Kuum poorne asfaltbetoon AC 32 base h=6 cm Kiilutud paekillustik fr 32/63 h=25 cm Keskliiv h=25 cm Täitematerjal (vajadusel) Olemasolev aluspinnas

Tüüp 3: Betoonkivikate Katendi kiht Kihi paksus Betoonkivi h=6 cm Paigalduskiht h=3 cm Ridakillustik fr 4/63 h=20 cm Keskliiv h=20 cm

Töö nr: 4325 Staadium: Põhiprojekt Töö nimetus: Uulu COOP

TPK Projekt OÜ Lk 6 / 11

Täitematerjal (vajadusel) Olemasolev aluspinnas

Tüüp 4: Sõidutee asfaltbetoon ülekate Katendi kiht Kihi paksus Tihe kuum asfaltbetoon AC 16 surf h=6 cm Olemasolev alus

Tüüp: Tugipeenar Katendi kiht Kihi paksus Purustatud kruusast segu nr 6 h=6…11 cm Kiilutud paekillustik fr 32/63 h=25 cm Olemasolev aluspinnas

Tüüp: Haljasala Katendi kiht Kihi paksus Murukülv Kasvupinnas hmin=15cm Täitematerjal (vajadusel) Olemasolev aluspinnas

Tulenevalt tehnovõrkude projekteerimisest on vajalik ka katendi taastamine. Katete taastamisel on valitud järgmised katendid. Katete taastamise tüüp 1: Sõidutee katte taastamine Katendi kiht Kihi paksus Tihe kuum asfaltbetoon AC 12 surf h=5 cm Kuum poorne asfaltbetoon AC 32 base h=6 cm Ridakillustik fr 4/63 h=25 cm Keskliiv h=25 cm Täitematerjal (vajadusel) Olemasolev aluspinnas

Katete taastamise tüüp 2: Haljasala Katendi kiht Kihi paksus Murukülv Kasvupinnas hmin=15cm Täitematerjal (vajadusel)

3.3.2 Nõuded materjalidele Tee katendi ehitamisel kasutatavad materjalid peavad olema kooskõlas kehtivate õigusaktide, standardite ja juhenditega. Täitematerjali ja liivaluse filtratsioonimoodul peab olema vähemalt 0,5 m/ööp. Filtratsioonimoodul tuleb määrata vastavalt standardile EVS 901-20.

Töö nr: 4325 Staadium: Põhiprojekt Töö nimetus: Uulu COOP

TPK Projekt OÜ Lk 7 / 11

Killustikalustes kasutatav materjal peab vastama Transpordiameti juhendiga „Killustikust katendikihtide ehitamise juhend“ kehtestatud järgmistele nõuetele:

 Kiilutud paekillustik fr 32/63: 500<AKÖL20<3000  Ridakillustik fr 4/63: 500<AKÖL20<3000

Asfaltsegudes kasutatav materjal peab EVS 901-3 kehtestatud järgmisele nõuetele:

 Tihe kuum asfaltbetoon AC 16 surf: 900AKÖL20<1499  Tihe kuum asfaltbetoon AC 12 surf: 900AKÖL20<1499  Kuum poorne asfaltbetoon AC 32 base: 900AKÖL20<1499  Tihe kuum asfaltbetoon AC8 surf: 45% graniitkivikillustikku.

Alale on projekteeritud sõidutee (150x290x800mm). Sõidutee äärekividega kasutada betoonist äärekive, mis peavad olema valmistatud graniitkillustiku baasil. Kasutatavad betoonist äärekivid peavad vastama standardile EVS 1340. Betoonist sillutiskivid peavad vastama standardile EVS-EN 1338. Paigalduskihina kasutada sidumata materjali (liiv, sõlmed) ning vuukides kasutada liiva. Täpsem paigalduskihi materjal koos vuugitäitega määratakse tööprojektis. Tugipeenra materjalina ja kruuskatendina tuleb kasutada purustatud kruusa majandus- ja taristuministri 03.08.2015. aasta määruses nr 101 „Tee ehitamise kvaliteedi nõuded“ lisa 10 segu nr 5 (kihi paksus max 9cm) või segu nr 6 (kihi paksus üle 9cm). Purustatud kruusa purunemiskindlus vähemalt LA35 ning külmakindlus F4.

3.4 Veeviimarid Projektiga on ettenähtud uus reskaev ning ülejäänud kohtades sadevee immutamine pinnasesse.

3.5 Liikluskorraldus- ja ohutusvahendid Liiklusmärgid paigaldatakse vastavalt asendiplaani joonisele. Liiklusmärgid ja nende paigaldus peab olema kooskõlas standardiga EVS 613 „Liiklusmärgid ja nende kasutamine“. Projekteeritud liiklusmärgid kuuluvad suurusgruppi I ning jalgratta- ja jalgteele projekteeritud liiklusmärgid suurusgruppi 0. Märgid valmistatakse vähemalt 1,8 mm paksustel alumiiniumalustel ning kaetakse II klassi valgustpeegeldava kilega. Kõik liiklusmärgid, liiklusmärkide postid ja kinnitustarvikud peavad vastu pidama EVS-EN 12899-1 kirjeldatud koormustele. Minimaalsed koormuste nõuded on toodud Riigiteede liikluskorralduse juhise tabelis II-1.4b. Vundamentide ehitamisel peab kasutama EVS-EN 206- 1 nõuetele vastavat betooni. Betooni keskkonnaklassid valida vastavalt Riigiteede liikluskorralduse juhise punktile 1.5.6. Vundament peab vastu võtma EN 12899-1 kirjeldatud

Töö nr: 4325 Staadium: Põhiprojekt Töö nimetus: Uulu COOP

TPK Projekt OÜ Lk 8 / 11

koormused. Liiklusmärgi konstruktsiooni võib paigaldada betoonvundamendile, kui vundament on saavutanud 80 % tugevusest. Kõik postid peavad olema kuum-galvaniseeritud terastorud, mille mõõtmed tagavad liikluskorraldusvahendi püsimise EN 12899 kirjeldatud koormuste korral. Kõik avatud ülemise otsaga postid tuleb varustada vastupidavast materjalist kattega, mis takistab vee sissepääsu posti. Parkimiskohad markeerida termoplastikuga.

3.6 Keskkonnakaitse ja maastikukujundustööd Ehituse Töövõtja vastutab ehitusperioodil keskkonnakaitse eest ehitusplatsil ja sellega vahetult piirnevail aladel vastavalt seadustele ja nõuetele ning Tellija poolt esitatud juhistele.

3.6.1. Murukülv Muruseeme peab olema varustatud sertifikaadiga ning vastama Maanteeameti juhisele „Riigiteede haljastustööde juhtis“. Seemne kulu on 2-2,5 kg/100 m² kohta. Seemneid tuleb säilitada kuivas ja valguse eest kaitstud kohas. Ehitustööde ajal vastutab säilitatava ja rajatava haljastuse eest töövõtja. Haljasalad rajada nõuetele vastavalt ettevalmistatud kasvupinnasele. Kasvupinnase projekteeritud paksus on keskmiselt 15 cm. Kohaliku objektilt saadava mulla nõuetele vastavust tõendatakse vajadusel täiendava mullaanalüüsiga. Kasvumuld peab olema taimekasvuks sobiv ega tohi sisaldada ohtlikke aineid üle piirmäära. Kasvumuld ei tohi sisaldada prahti, kive ega mitmeaastasi juurumbrohte. Ehitustööde käigus rikutud või kahjustatud haljasalad tuleb taastada.

3.6.2. Jäätmekava Tähelepanu tuleb pöörata ehitustöödel tekkivate jäätmete käitlusele. Ohtlikud jäätmed tuleb koguda muudest jäätmetest eraldi ning üle anda ohtlike jäätmete käitlemise litsentsi omavatele ettevõtetele. Ehitusjäätmete kogumine ja utiliseerimine on ehitaja kohustus. Ehitus ja lammutusjäätmed tuleb üle anda vastavat jäätmeluba omavale ettevõttele veoks, taaskasutamiseks või ladestamiseks. Riigi Keskkonnaameti poolt väljastatud jäätmeluba ja/või registreerimisõiend on vajalik ehitus- ja lammutusjäätmete (va pinnase) eeltöötluseks ja taaskasutamiseks täitematerjalina või ehitusmaterjalina jäätmetekke kohas. Likvideeritavate puude ja võsa kännud juurida ja utiliseerida. Jäätmete utiliseerimise kohutus lasub ehitajal. Puitmaterjali likvideerimise kohustus on Töövõtjal.

Töö nr: 4325 Staadium: Põhiprojekt Töö nimetus: Uulu COOP

TPK Projekt OÜ Lk 9 / 11

4. Tööde teostamine

4.1 Üldosa Käesolevas peatükis on kirjeldatud üldiseid tööde teostamise põhimõtteid. Tööde teostamisel tuleb juhinduda teetööde tehnilises kirjelduses ja materjalide tootjate juhendites toodust. Kasutada võib ainult tooteid, milliste toimivus on tõendatud. Tööde teostamisel tuleb juhinduda Eestis kehtivatest teehoiutöödega seotud seadustest, standarditest, normdokumentidest ja juhenditest. Tööde kvaliteet peab vastama teetööde tehnilistele kirjeldustele ning asjakohastele normidele ja juhenditele. Ehitustöödel peab ehitaja jälgima ja täitma kõiki nõudeid, mis on esitatud Vabariigi Valitsuse 8.detsembri 1999.a. määruses nr. 377 “Töötervishoiu ja tööohutuse nõuded ehituses”. Ehitustööde teostaja peab tagama ehitustööde teostamise, ehitusplatsi kontrolli ja töötervishoiu ning tööohutuse nõuded vastavalt eelmainitud määrusele nr. 377. Ehitustööde teostajal peavad olemas olema määruses nõutud dokumendid. Ehitaja peab ehitustööde alustamisest teatama Tööinspektsiooni kohalikule asutusele vähemalt 3 päeva enne töödega alustamist. Ehitustööde ajal ei tohi ehitusel viibida kõrvalisi isikuid ja ehitustööd ei tohi ohustada ehituse mõjupiirkonnas viibijaid. Ehitaja peab tagama, et ehitusfirma ja ehitusega seotud töötajad oleksid kindlustatud. Töötajad peavad olema instrueeritud tööohutusalaselt ja olema varustatud töötamiseks vajalike kaitsevahenditega. Ehitaja peab tagama kõigi kooskõlastustes esitatud nõuete ja tingimuste täitmise vastavalt projektlahendusele. Maaomanike negatiivsete või tingimuslike kooskõlastuste menetlemise määratleb ja teostab Tellija, lähtudes kooskõlastustes toodud võimalike eritingimuste seaduslikkusest ja põhjendatusest. Tellija, Ehitaja, Projekteerija ja Omanikujärelvalve teatavad omal algatusel viivitamatult avastatud vigadest, puudustest ja riskiteguritest projektdokumentatsioonis ning nendest abinõudest, millega saab tööd edendada ja paremate tulemuste saavutamist soodustada. Ehitustööde tellija peab ehitamisega kaasnevate veoste vedamisel kindlustama ehitusobjektilt väljuvate sõidukite rehvide puhtuse ja vältima ehitusprahi, pinnase, tolmu ning vee kandumise väljapoole ehitusobjekti piire. Selleks korraldab tööde tellija teehooldetööd või rajab ehitusobjektile või selle vahetusse lähedusse rehvide puhastamiseks sobiva hooldusala (näidata asendiplaanil). Juhul kui hooldusala asub väljaspool ehitusobjekti tuleb kavandada ja tagada ka selle ala ehitusjärgne heakorrastamine. Vastavad meetmed kirjeldada ja lisada seletuskirja ning töömahtudesse.

4.2 Ehitusaegne liikluskorraldus Ajutised ehitusaegsed liikluskorralduse skeemid ning joonised ehitusobjektil korraldab töövõtja vastavalt tema poolt valitud ja teostavate tööde etappidele. Liiklus tuleb korraldada vastavalt majandus- ja taristuministri 13.07.2018. aasta määrusele nr 43 „Nõuded ajutisele liikluskorraldusele“. Ajutine liikluskorraldus peab olema kooskõlastatud tee omanikuga.

Töö nr: 4325 Staadium: Põhiprojekt Töö nimetus: Uulu COOP

TPK Projekt OÜ Lk 10 / 11

4.3 Ettevalmistustööd Enne ehitustööde algust on töövõtja kohustatud teavitama ja vajadusel kohale kutsuma kõikide tehnovõrkude valdajad. Samuti on töövõtja kohustatud enne tööde algust teavitama kõiki teisi asjast huvitatud osapooli, keda käesolev projekt puudutab. Tehnovõrkude ümbertõstmisel tuleb edastada tehnovõrkude valdajatele teostusjoonised, sealhulgas reserv- ja kaitsetorude paigaldamise teostusjoonised. Maa omanikke tuleb informeerida ehitustööde algusest tema kinnistul ja selle vahetusläheduses (nt likvideerimistöödest - aiad, hekk, puud jms). Piirinaabreid tuleb töövõtjal teavitada kõikidest töödest, mis viiakse läbi nende maal või kui ehitustegevus puudutab otseselt piirinaabri huve (nt mahasõitude ehitus, piirirajatistega seotud tööd jne). Enne ehitustööde algust tuleb looduses kindlustada kõik olemasolevad piirimärgid. Üldiselt tuleb ehitustööde käigus tagada kõikide olemasolevate piirimärkide säilimine, juhul kui see osutub võimatuks tuleb sellest teavitada maaomanikku ja pärast tööde lõpetamist taastada kõik tööde käigus hävinud piirimärgid. Maa-ala tuleb puhastada puudest, võsast, kividest, prügist jms. Tööpiirkonnas tuleb likvideerida vastavalt käesolevale projektile puud ning põõsad. Raietöid tuleb teostada vastavalt teetööde tehnilisele kirjeldusele. Enne puude langetamist tuleb töövõtjal hankida asjakohased load. Tee maa-alalt juuritud kännud veetakse kohalike omavalitsuste ja Keskkonnaameti poolt kooskõlastatavasse mahapaneku kohta. Raiutud põõsad ja peenmets veetakse kokku ning purustatakse hakkepuiduks. Jäätmed ladustatakse selleks ettenähtud alale.

4.4 Mullatööd Tehnovõrkude kaevikute kaevamise ning tagasitäite mahud pole arvutatud mullatööde koosseisu. Need sisalduvad tehnovõrkude paigaldustöödes. Enne kaevetööde algust peab ehitaja välja kutsuma tehnovõrkude valdaja ja saama neilt kirjalikud juhendid ja load tööde tegemiseks vastava kaabli või torustiku kaitsevööndis. Et töid saaks teostada kuivades oludes, peab Töövõtja kõik kaevikud ja kaevekohad hoidma veevabad. Vajadusel peab rajama ajutised äravoolud või voolusängid vete juhtimiseks töövõtja poolt rajatud veekogumiskohtadesse Projekteeritava tee muldkeha alla jääv kasvupinnas tuleb eemaldada kogu paksuses. Kõlblik kasvumuld tuleb ladustada teemaa-alal ja kasutada hiljem nõlvade ja kraavide kindlustamisel ning teemaa haljastamisel. Katendi aluspinnases tuleb täita lohud, alus planeerida ja tihendada selleks ette nähtud mehhanismidega. Katendile lähemal kui 0,5 m ei tohi kasutada täitepinnast, mis sisaldab üle 20

Töö nr: 4325 Staadium: Põhiprojekt Töö nimetus: Uulu COOP

TPK Projekt OÜ Lk 11 / 11

cm suuruseid osiseid. Aluspinnase vähim tihendustegur peab olema vähemalt muldkeha töökihi alumises osas (Hk+0,4<h<1,5m) vähemalt 0,96 ning ülemises osas (h<Hk+0,4m) vähemalt 0,98. Muudest pinnastest ehitatud muldkeha kihil kontrollitakse tihedust elastsusmooduli mõõtmise teel LOADMAN- või INSPECTOR-tüüpi seadmega. Täitematerjalina on ettenähtud kasutada olemasolevat killustikalust, mis tuleb laiali planeerida ning sellele rajatakse projekteeritud katend.

4.5 Katendi ehitus Profileeritud ja tihendatud muldkeha pealispinnale tuleb ehitada katendi kihid vastavalt konstruktsiooni tüübile toodud paksustele. Killustikalus ehitada vastavalt „Killustikust katendikihtide ehitamise juhend“ nõuetele. Killustikaluse elastsusmoodul, mõõdetuna teel LOADMAN- või INSPECTOR-tüüpi seadmisega peab tihendatud aluse pinnal olema: sõiduteel vähemalt 170 MPa ja kõnniteel 140 MPa, Äärekivide paigaldamiseks ja täpse kõrguse määramiseks tuleb vajadusel koostada tööjoonis. Vajadusel tuleb äärekivi ehitada ümber olemasoleva säilitatava kaevu. Äärekivid tuleb rajada kogu pikkuses 6 cm paksusele betoonalusele C16/20. Betoonkihi alla ehitada killustikust vähemalt 15cm paksune tihendatud alus. Äärekivi aluse killustikaluse elastsusmoodul peab olema vähemalt 140 MPa mõõdetuna INSPECTOR- või LOADMAN-tüüpi seadmega. Äärekivide esiservad tuleb faasida ning äärekivide vaheline vuuk ei tohi olla suurem kui 5 mm. Äärekivi allalaskmisel ei tohi kõnniteel kalded ületada 6%. Äärekivi tuleb viia madaldatud kõrguseni 2 kivi pikkuselt, erandkonnas võib seda teha ka 1 meetri ulatuses. Viimaste äärekivide otsad tuleb viia 0-tasapinda kahe kivi pikkuselt. Asfaltsegude koostamisel juhinduda EVS 901-1, EVS 901-2, EVS 901-3ja „Asfaldist katendikihtide ehitamise juhis“ esitatud nõuetest. Asfaltbetoonkatte pealmise kihi pikivuugid teostada kuumvuukidena. Asfaldi paigaldamine ja vuukide töötlemine teostada vastavalt juhendile „Asfaldist katendikihtide ehitamise juhis“. Iga asfaldikihi puhul arvestada hinna sees ka vajadusel aluspinna kruntimisega. Töömaa piiridel viia uued katted sujuvalt olemasoleva katte pinnaga kokku. Ehitamise käigus tuleb tagada, et aiapostid ja aiad säiliksid. Pärast ehitustööde lõpp tuleb tagada kinnistute väravate avamine. Vajadusel tuleb reguleerida väravate kõrgusi. Töödega haaratud ala kogu laiuses heakorrastatakse selliselt, et maa-ala oleks võimalik hooldada.

PAKIAUTOMAAT

PAKIAUTOMAAT

SW h=2900

PAKIAUTOMAAT

1

1

A

A

6

6

5

5

F

F

D

D

C

C

B

B

E

E

2

2

3

3

4

4

±0,00 = 8,50

5.00

7.50 5.00

2.60

5.00

2.60

7.50

1 1

2 2

R3.00R 12.50

R8.00

5.00 0.50

0.50

5. 00

0. 50

4.00

7.50

5.002.70

2.60

3.60

4.00

6.00

R iig

ite e

ka its

ev öö

nd 3

0m

80.00

80.00

7.00

22 1 (I)

Aj H=9.22 ülemine polt

84801:001:0282

84801:001:0299

84801:001:1503

Soometsa tee 12

Soometsa tee 7

Soometsa tee 14

84801:001:0620

84801:001:0231

84801:001:0300

84801:001:0077

84801:001:1500

Soometsa tee 18

Kurgi alajaam

Soometsa tee 11

Soometsa tee 9

Soometsa tee 16

R 2. 00

Likvideeritav sein

8.06

435 (0)

435 (0)

R8 .00

8.83

Parkimiskohad markeerida pärast õhuliini ümbertõstmist

TINGMÄRGID Kinnistu piir

Projekteeritud betoonkivi kate (tüüp 3) Projekteeritud katte serv

Projekteeritud sõidutee betoonäärekivi (h=8,0cm) Projekteeritud sõidutee allalastud äärekivi (h=0cm)

Olemasolev horisontaal22.50

Projekteeritud horisontaal22.50

Likvideeritav objekt

Projekteeritud haljasala

Projekteeritud hoone

Projekteeritud tugipeenra serv

Projekteeritud aed

Projekteeritud restkaev

Projekteeritud sõidutee asfaltbetoonkate (tüüp 1)

Projekteeritud sõidutee asfaltbetoonkate (tüüp 2)

Koordinaadid L-EST97 süsteemis, Kõrgused EH2000 (Amsterdami null) süsteemis.

4325_PP_TL-4_asendiplaan_V6.dwg

Projekti nimi:

Objekti asukoht:

Joonise nimi:

Töö nr: Mõõtkava:

Koostatud / trükitud:

Faili nimi: Staadium:Joonise tähis [nr - leht (lehti)]:

/

Muudatused: Kuupäev Muudatuste kirjeldus

Geoalus:

/allkirjastatud digitaalselt/

/allkirjastatud digitaalselt/

/allkirjastatud digitaalselt/

/allkirjastatud digitaalselt/

Koostaja:

TPK Projekt OÜ

12.06.202512.06.2025

TPK Projekt OÜ Narva mnt 32-5 Tallinn 10120 Eesti tel +372 5228311 [email protected] reg: 16418999 MTR EEP004706 EPE001531, 11.01.2022

Töö nr: Mõõdistatud:

4325

Uulu COOP Teed ja platsid

Soometsa tee 9, Uulu küla, Häädemeeste vald, Pärnu maakond

Põhiprojekt

Asendiplaan

TL-4-01 1:500

Projektijuht Lauri Künnapuu

Projekteerija Lauri Künnapuu

OÜ Pärnu Maamõõduteenistus TM-042/25-L mai 2025

Liitumisnähtavus

221 (I)

Projekteeritud liiklusmärk

Projekteeritud liiklusmärgi post

Projekteeritud kõnnitee äärekivi (h=0cm)

Projekteeritud sõidutee asfaltbetoon ülekate (tüüp 4)

PAKIAUTOMAAT

PAKIAUTOMAAT

SW

h=2900

PAKIAUTOMAAT

1

1

A

A

6

6

5

5

F

F

D

D

C

C

B

B

E

E

2

2

3

3

4

4

±0,00 = 8,50

8.40

8. 48

8.40

8.32

8.32

8. 20

8.20

8.2 0RK-1

8.00

8.1 0

8.10

8.10

8. 20

8. 40 8. 30 8. 20 8. 10

8.20

8.10

8. 10

8. 00

7.8 0

7. 90 7. 80 7. 70

8.00 8.00

1 1

2 2

8. 40

8. 30

8. 30

8. 30

8. 30 8. 20

8. 20

8. 20 8. 10

8.30

8.20 8.30

8. 35

8.00

8.10

8.40

R iig

ite e

ka its

ev öö

nd 3

0m

Aj H=9.22 ülemine polt

84801:001:0299 Soometsa tee 7

84801:001:0620

84801:001:0231

84801:001:0300

84801:001:0077

Soometsa tee 18

Kurgi alajaam

Soometsa tee 11

Soometsa tee 9

Likvideeritav sein

8. 30

Koordinaadid L-EST97 süsteemis, Kõrgused EH2000 (Amsterdami null) süsteemis.

4325_PP_TL-4_asendiplaan_V6.dwg

Projekti nimi:

Objekti asukoht:

Joonise nimi:

Töö nr: Mõõtkava:

Koostatud / trükitud:

Faili nimi: Staadium:Joonise tähis [nr - leht (lehti)]:

/

Muudatused: Kuupäev Muudatuste kirjeldus

Geoalus:

/allkirjastatud digitaalselt/

/allkirjastatud digitaalselt/

/allkirjastatud digitaalselt/

/allkirjastatud digitaalselt/

Koostaja:

TPK Projekt OÜ

09.06.202509.06.2025

TPK Projekt OÜ Narva mnt 32-5 Tallinn 10120 Eesti tel +372 5228311 [email protected] reg: 16418999 MTR EEP004706 EPE001531, 11.01.2022

Töö nr: Mõõdistatud:

4325

Uulu COOP Teed ja platsid

Soometsa tee 9, Uulu küla, Häädemeeste vald, Pärnu maakond

Põhiprojekt

Vertikaalplaneering

TL-4-02 1:500

Projektijuht Lauri Künnapuu

Projekteerija Lauri Künnapuu

OÜ Pärnu Maamõõduteenistus TM-042/25-L mai 2025

TINGMÄRGIDKinnistu piir

Projekteeritud betoonkivi kate (tüüp 3)

Projekteeritud katte serv

Projekteeritud sõidutee betoonäärekivi (h=8,0cm)

Projekteeritud sõidutee allalastud äärekivi (h=0cm)

Olemasolev horisontaal22.50

Projekteeritud horisontaal22.50

Likvideeritav objekt

Projekteeritud haljasala

Projekteeritud hoone

Projekteeritud tugipeenra serv

Projekteeritud aed

Projekteeritud restkaev

Projekteeritud sõidutee asfaltbetoonkate (tüüp 1)

Projekteeritud sõidutee asfaltbetoonkate (tüüp 2)

Liitumisnähtavus

221 (I)

Projekteeritud liiklusmärk

Projekteeritud liiklusmärgi post

Projekteeritud kõnnitee äärekivi (h=0cm)

Projekteeritud sõidutee asfaltbetoon ülekate (tüüp 4)

PAKIAUTOMAAT

PAKIAUTOMAAT

SW h=2900

PAKIAUTOMAAT

1

1

A

A

6

6

5

5

F

F

D

D

C

C

B

B

E

E

2

2

3

3

4

4

±0,00 = 8,50

8.40

8. 48

8.40

8.32

8.32

8. 20

8.20

8.2 0

8.1 0

8.10

8.10

8. 20

8. 40 8. 30 8. 20 8. 10

8.20

8.10

8. 10

8. 00

7.8 0

7. 90 7. 80 7. 70

8.00 8.00

8. 40

8. 30

8. 30

8. 30

8. 30 8. 20

8. 20

8. 20 8. 10

8.30

8.20 8.30

8. 35

8.00

8.10

8.40

R iig

ite e

ka its

ev öö

nd 3

0m

Aj H=9.22 ülemine polt

84801:001:0299 Soometsa tee 7

84801:001:0231

84801:001:0300

84801:001:0077

Kurgi alajaam

Soometsa tee 11

Soometsa tee 9

Likvideeritav sein

8. 30

Koordinaadid L-EST97 süsteemis, Kõrgused EH2000 (Amsterdami null) süsteemis.

4325_PP_TL-4_asendiplaan_V6.dwg

Projekti nimi:

Objekti asukoht:

Joonise nimi:

Töö nr: Mõõtkava:

Koostatud / trükitud:

Faili nimi: Staadium:Joonise tähis [nr - leht (lehti)]:

/

Muudatused: Kuupäev Muudatuste kirjeldus

Geoalus:

/allkirjastatud digitaalselt/

/allkirjastatud digitaalselt/

/allkirjastatud digitaalselt/

/allkirjastatud digitaalselt/

Koostaja:

TPK Projekt OÜ

09.06.202509.06.2025

TPK Projekt OÜ Narva mnt 32-5 Tallinn 10120 Eesti tel +372 5228311 [email protected] reg: 16418999 MTR EEP004706 EPE001531, 11.01.2022

Töö nr: Mõõdistatud:

4325

Uulu COOP Teed ja platsid

Soometsa tee 9, Uulu küla, Häädemeeste vald, Pärnu maakond

Põhiprojekt

Tehnovõrkude koondplaan

TL-4-03 1:500

Projektijuht Lauri Künnapuu

Projekteerija Lauri Künnapuu

OÜ Pärnu Maamõõduteenistus TM-042/25-L mai 2025

TINGMÄRGIDKinnistu piir

Projekteeritud betoonkivi kate (tüüp 3)

Projekteeritud katte serv

Projekteeritud sõidutee betoonäärekivi (h=8,0cm)

Projekteeritud sõidutee allalastud äärekivi (h=0cm)

Olemasolev horisontaal22.50

Projekteeritud horisontaal22.50

Likvideeritav objekt

Projekteeritud haljasala

Projekteeritud hoone

Projekteeritud tugipeenra serv

Projekteeritud aed

Projekteeritud restkaev

Projekteeritud sõidutee asfaltbetoonkate (tüüp 1)

Projekteeritud sõidutee asfaltbetoonkate (tüüp 2)

Liitumisnähtavus

221 (I)

Projekteeritud liiklusmärk

Projekteeritud liiklusmärgi post

ELECTRICAL SOLUTIONS OÜ TÖÖ NR UULU TINGMÄRGID

PRONTEX OÜ TÖÖ NR 25-22 TINGMÄRGID

Projekteeritud kanalisatsioonikaev

Likvideeritav veetorustik Likvideeritav sademeveekanalisatsioonitorustik

Proj. sademeveekanalisatsioonitorustik

Proj. veetorustik Proj. reoveekanalisatsioonitorustik

Projekteeritud restkaev (neljakandiline luuk)

Projekteeritud õli- ja liivapüüdur

Projekteeritud kõnnitee äärekivi (h=0cm)

Projekteeritud sõidutee asfaltbetoon ülekate (tüüp 4)

PAKIAUTOMAAT

PAKIAUTOMAAT

SW h=2900

PAKIAUTOMAAT

1

1

A

A

6

6

5

5

F

F

D

D

C

C

B

B

E

E

2

2

3

3

4

4

±0,00 = 8,50

8.40

8. 48

8.40

8.32

8.32

8. 20

8.20

8.20RK-1 8.00

8.10

8.10

8.10

8. 20

8. 40 8.

30 8. 20 8.

10

8.20

8.10

8. 10

8. 00

7.80

7. 90 7.

80 7. 70

8.00 8.00

8. 40

8. 30

8. 30

8. 30

8. 30 8.

20

8. 20

8. 20 8.

10

8.30

8.20 8.30

8. 35

8.00

8.10 8.10

8.40

R iig

ite e

ka its

ev öö

nd 3

0m

Aj H=9.22 ülemine polt

84801:001:0299 Soometsa tee 7

84801:001:0620

84801:001:0231

84801:001:0300

84801:001:0077

Soometsa tee 18

Kurgi alajaam

Soometsa tee 11

Soometsa tee 9

Likvideeritav sein

8. 30

Koordinaadid L-EST97 süsteemis, Kõrgused EH2000 (Amsterdami null) süsteemis.

4325_PP_TL-4_asendiplaan_V6.dwg

Projekti nimi:

Objekti asukoht:

Joonise nimi:

Töö nr: Mõõtkava:

Koostatud / trükitud:

Faili nimi: Staadium:Joonise tähis [nr - leht (lehti)]:

/

Muudatused: Kuupäev Muudatuste kirjeldus

Geoalus:

/allkirjastatud digitaalselt/

/allkirjastatud digitaalselt/

/allkirjastatud digitaalselt/

/allkirjastatud digitaalselt/

Koostaja:

TPK Projekt OÜ

09.06.202509.06.2025

TPK Projekt OÜ Narva mnt 32-5 Tallinn 10120 Eesti tel +372 5228311 [email protected] reg: 16418999 MTR EEP004706 EPE001531, 11.01.2022

Töö nr: Mõõdistatud:

4325

Uulu COOP Teed ja platsid

Soometsa tee 9, Uulu küla, Häädemeeste vald, Pärnu maakond

Põhiprojekt

Katete taastamine

TL-4-04 1:500

Projektijuht Lauri Künnapuu

Projekteerija Lauri Künnapuu

OÜ Pärnu Maamõõduteenistus TM-042/25-L mai 2025

TINGMÄRGIDKinnistu piir

Projekteeritud betoonkivi kate (tüüp 3)

Projekteeritud katte serv

Projekteeritud sõidutee betoonäärekivi (h=8,0cm)

Projekteeritud sõidutee allalastud äärekivi (h=0cm)

Olemasolev horisontaal22.50

Projekteeritud horisontaal22.50

Likvideeritav objekt

Projekteeritud haljasala

Projekteeritud hoone

Projekteeritud tugipeenra serv

Projekteeritud aed

Projekteeritud restkaev

Projekteeritud sõidutee asfaltbetoonkate (tüüp 1)

Projekteeritud sõidutee asfaltbetoonkate (tüüp 2)

Sõidutee katte taastamine (KT tüüp 1)

Kaeviku põhi tihendada 90% tiheduseni

3:1 3: 1

Täiteliiv, Kt 0,95

Täiteliiv, Kt 0,98

min 0.50 0.30

0.30

0.30

0. 40

min 0.500.30

0.30

0.30

Sõidutee katte taastamine (KT tüüp 1)

asfaltbetoon AC surf 12 h=5 cm

asfaltbetoon AC base 32 h=6 cm

Ridakillustik fr 4/63 h=25 cm

keskliiv hmin=25 cm liivast tagasitäide

paigalduskiht

Haljasala taastamine (KT tüüp 2)

Kaeviku põhi tihendada 90% tiheduseni

3:1 3: 1Täiteliiv, Kt 0,95

Haljasala taastamine (KT tüüp 2)

Murukülv koos kasvupinnasega h=15 cm

liivast tagasitäide

paigalduskihtt

KATETE TAASTAMISE TINGMÄRGID Projekteeritud sõidutee katte taastamine (KT Tüüp 1)

Projekteeritud kaeviku serv 40.50 Projekteeritud taastatava katte horisontaal

Projekteeritud haljastuse taastamine (KT Tüüp 2)

ELECTRICAL SOLUTIONS OÜ TÖÖ NR UULU TINGMÄRGID

PRONTEX OÜ TÖÖ NR 25-22 TINGMÄRGID

Projekteeritud kanalisatsioonikaev

Likvideeritav veetorustik Likvideeritav sademeveekanalisatsioonitorustik

Proj. sademeveekanalisatsioonitorustik

Proj. veetorustik Proj. reoveekanalisatsioonitorustik

Projekteeritud restkaev (neljakandiline luuk)

Projekteeritud õli- ja liivapüüdur

Liitumisnähtavus

221 (I)

Projekteeritud liiklusmärk

Projekteeritud liiklusmärgi post

Projekteeritud kõnnitee äärekivi (h=0cm)

Projekteeritud sõidutee asfaltbetoon ülekate (tüüp 4)

7.00

8.00

9.00

6.00

10.00

Lõige 1-1

8.50

P rojekteeritud hoone

Betoonäärekivi (150x290x800), h=8cm paigaldusbetoon C16/20

TÜÜP 3 - Betoonkivikate

Betoonkivi h=6 cm Paigalduskiht h=3 cm Ridakillustik fr 4/63 h=20 cm Keskliiv h=20 cm

Täitematerjal (vajadusel)

Olemasolev aluspinnas

TÜÜP 1 - Sõidutee asfaltbetoonkate

Tihe kuum asfaltbetoon AC 16 surf h=6 cm Kiilutud paekillustik fr 32/63 h=25 cm

Keskliiv h=25 cm Täitematerjal

Olemasolev aluspinnas

7.00

8.00

9.00

6.00

10.00

Lõige 2-2

8.50

P ro

je kt

ee rit

ud h

oo ne

2.0%

4.00

2.5%

3.0%

TÜÜP 2 - Sõidutee asfaltbetoonkate

Tihe kuum asfaltbetoon AC 12 surf h=5 cm Kuum poorne asfaltbetoon AC 32 base h=6 cm

Kiilutud paekillustik fr 32/63 h=25 cm

Keskliiv h=25 cm Täitematerjal

Olemasolev aluspinnas

594x420

Koordinaadid L-EST97 süsteemis, Kõrgused EH2000 (Amsterdami null) süsteemis.

4325_PP_TL-6_ristloige.dwg

Projekti nimi:

Objekti asukoht:

Joonise nimi:

Töö nr: Mõõtkava:

Koostatud / trükitud:

Faili nimi: Staadium:Joonise tähis [nr - leht (lehti)]:

/

Muudatused: Kuupäev Muudatuste kirjeldus

Geoalus:

/allkirjastatud digitaalselt/

/allkirjastatud digitaalselt/

/allkirjastatud digitaalselt/

/allkirjastatud digitaalselt/

Koostaja:

TPK Projekt OÜ

13.05.202513.05.2025

TPK Projekt OÜ Narva mnt 32-5 Tallinn 10120 Eesti tel +372 5228311 [email protected] reg: 16418999 MTR EEP004706 EPE001531, 11.01.2022

Töö nr: Mõõdistatud:

4325

Uulu COOP Teed ja platsid

Soometsa tee 9, Uulu küla, Häädemeeste vald, Pärnu maakond

Põhiprojekt

Ristlõiked

TL-6-01 1:50

Projektijuht Lauri Künnapuu

Projekteerija Lauri Künnapuu

OÜ Pärnu Maamõõduteenistus TM-042/25 veb 2025

TPK Projekt OÜ

Töö nr 4325

Uulu COOP

Teed ja platsid

Põhiprojekt Soometsa tee 9, Uulu küla, Häädemeeste vald, Pärnu maakond

KOOSTAJA TPK Projekt OÜ Narva mnt 32-5, 10120 Tallinn Telefon +372 52 28 311 MTR: EEP004706; EPE001531 E-post [email protected] Vastutav täitja: Lauri Künnapuu Kutsetunnistus nr 177810 TELLIJA Reshape OÜ E-post: [email protected] Telefon: 55668242

Tallinn 2025

Töö nr: 4325 Staadium: Põhiprojekt Töö nimetus: Uulu COOP

TPK Projekt OÜ Lk 2 / 11

Sisukord 1. Üldosa ................................................................................................................................. 3

1.1 Lähtematerjalid ........................................................................................................... 3

1.2 Uuringud ..................................................................................................................... 4

2. Olemasoleva olukorra kirjeldus .......................................................................................... 4

2.1 Uuringu tulemuste kokkuvõte .................................................................................... 4

2.1.1 Geodeesia ............................................................................................................... 4

3. Projektlahendus ................................................................................................................... 4

3.1 Plaanilahendus ............................................................................................................ 4

3.2 Vertikaalplaneering .................................................................................................... 5

3.3 Katend ........................................................................................................................ 5

3.3.1 Katendid ................................................................................................................. 5

3.3.2 Nõuded materjalidele ............................................................................................. 6

3.4 Veeviimarid ................................................................................................................ 7

3.5 Liikluskorraldus- ja ohutusvahendid .......................................................................... 7

3.6 Keskkonnakaitse ja maastikukujundustööd ............................................................... 8

3.6.1. Murukülv ................................................................................................................... 8

3.6.2. Jäätmekava ................................................................................................................ 8

4. Tööde teostamine ................................................................................................................ 9

4.1 Üldosa ......................................................................................................................... 9

4.2 Ehitusaegne liikluskorraldus ...................................................................................... 9

4.3 Ettevalmistustööd ..................................................................................................... 10

4.4 Mullatööd ................................................................................................................. 10

4.5 Katendi ehitus ........................................................................................................... 11

Töö nr: 4325 Staadium: Põhiprojekt Töö nimetus: Uulu COOP

TPK Projekt OÜ Lk 3 / 11

Joonised

Joonis Nimetus Mõõtkava

4325_PP_TL-4-01

4325_PP_TL-4-02

4325_PP_TL-4-03

4325_PP_TL-4-04

4325_PP_TL-6-01

Asendiplaan 1:500

Vertikaalplaneering 1:500

Tehnovõrkude koondplaan 1:500

Katete taastamine 1:500

Ristlõige 1:50

1. Üldosa Objekti nimetus: Uulu COOP Objekti asukoht: Soometsa tee 9, Uulu küla, Häädemeeste vald, Pärnu maakond

Objekti asukoht on näidatud alljärgneval joonisel.

1.1 Lähtematerjalid Projekti koostamisel on arvestatud mh järgmiste õigusaktide, standardite ja juhenditega:

Töö nr: 4325 Staadium: Põhiprojekt Töö nimetus: Uulu COOP

TPK Projekt OÜ Lk 4 / 11

 majandus- ja taristuministri 09.01.2020. aasta määrus nr 2 „Tee ehitusprojektile esitatavad nõuded“;

 majandus- ja taristuministri 03.08.2015. aasta määrus nr 101 „Tee ehitamise kvaliteedi nõuded“ (edaspidi kvaliteedinõuded);

 ettevõtlus- ja infotehnoloogiaministri 29.05.2018. aasta määrus nr 28 „Puudega inimeste erivajadusest tulenevad nõuded ehitistele“

 EVS 613 „Liiklusmärgid ja nende kasutamine“;  EVS 614 „Teemärgised ja nende kasutamine“;  EVS 843 „Linnatänavad“;  EVS 901-1 „Tee-ehitus. Osa1 : Asfaltsegude täitematerjalid;  EVS 901-2 „Tee-ehitus. Osa 2: bituumensideained;  EVS 901-3 „Tee-ehitus. Osa 3: Asfaltsegud;

1.2 Uuringud

Nimetus Valmimise aeg

Töö number Ettevõtte nimetus/koostaja

Geodeesia mai 2025 TM-042/25-L OÜ Pärnu Maamõõduteenistus

2. Olemasoleva olukorra kirjeldus

2.1 Uuringu tulemuste kokkuvõte

2.1.1 Geodeesia Geodeesia on koostatud OÜ Pärnu Maamõõduteenistus poolt 2025. aasta veebruaris. Töö number TM-042/25.

3. Projektlahendus

3.1 Plaanilahendus Projektiga on ettenähtud juurdepääs riigitee nr 19333 Uulu-Soometsa-Häädemeeste tee olemasolevalt mahasõidult. Juurdepääsu laiuseks on projekteeritud 6,0 meetrit. Teine juurdepääs alale on ettenähtud Soometsa tee 7 kinnistult paiknevalt teelt. Parkimiskoha laiuseks on projekteeritud 2,6…2,7 ning pikkuseks 5,0 meetrit. Parkimiskohtade taga on manööverdamiseks 7,5 meetrit. Inva parkimiskoha mõõtmeteks on 3,6x5,0 meetrit. Hoone ümber on projekteeritud 4,0 meetri laiune jalgtee. Projekteerimise käigus kontrolliti ka nähtavusi riigiteelt juurdepääsul. Nähtavuskolmnurgaks vailiti 7x80 meetrit. Kõik nähtavuskolmnurka jäävad takistused tuleb eemaldada.

Töö nr: 4325 Staadium: Põhiprojekt Töö nimetus: Uulu COOP

TPK Projekt OÜ Lk 5 / 11

Hoone taga on ettenähtud laadimiseks eraldi plats.

3.2 Vertikaalplaneering Hoone nulliks on projekteeritud 8.50. Parkla ja platside sadevesi juhitakse piki- ja põikkalletega projekteeritud restkaevudesse. Parkla kalded jäävad vahemikku 0,5…4,0%. Jalgteede põikkaldeks on projekteeritud 2,0%. Tugipeenra põikkaldeks on projekteeritud 4,0%. Projektis on ettenähtud äärekivid järgmiste kõrgustega:

 Sõidutee äärekivi üldise kõrgusega h=8cm  Kõnnitee äärekivi kõrgusega 0cm

3.3 Katend

3.3.1 Katendid Tee alt tuleb eemaldada kasvupinnas. Käesolevas töös on kasutatud järgmiseid katendi konstruktsioone: Tüüp 1: Sõidutee asfaltbetoonkate Katendi kiht Kihi paksus Tihe kuum asfaltbetoon AC 16 surf h=6 cm Kiilutud paekillustik fr 32/63 h=25 cm Keskliiv h=25 cm Täitematerjal (vajadusel) Olemasolev aluspinnas

Tüüp 2: Sõidutee asfaltbetoonkate Katendi kiht Kihi paksus Tihe kuum asfaltbetoon AC 12 surf h=5 cm Kuum poorne asfaltbetoon AC 32 base h=6 cm Kiilutud paekillustik fr 32/63 h=25 cm Keskliiv h=25 cm Täitematerjal (vajadusel) Olemasolev aluspinnas

Tüüp 3: Betoonkivikate Katendi kiht Kihi paksus Betoonkivi h=6 cm Paigalduskiht h=3 cm Ridakillustik fr 4/63 h=20 cm Keskliiv h=20 cm

Töö nr: 4325 Staadium: Põhiprojekt Töö nimetus: Uulu COOP

TPK Projekt OÜ Lk 6 / 11

Täitematerjal (vajadusel) Olemasolev aluspinnas

Tüüp 4: Sõidutee asfaltbetoon ülekate Katendi kiht Kihi paksus Tihe kuum asfaltbetoon AC 16 surf h=6 cm Olemasolev alus

Tüüp: Tugipeenar Katendi kiht Kihi paksus Purustatud kruusast segu nr 6 h=6…11 cm Kiilutud paekillustik fr 32/63 h=25 cm Olemasolev aluspinnas

Tüüp: Haljasala Katendi kiht Kihi paksus Murukülv Kasvupinnas hmin=15cm Täitematerjal (vajadusel) Olemasolev aluspinnas

Tulenevalt tehnovõrkude projekteerimisest on vajalik ka katendi taastamine. Katete taastamisel on valitud järgmised katendid. Katete taastamise tüüp 1: Sõidutee katte taastamine Katendi kiht Kihi paksus Tihe kuum asfaltbetoon AC 12 surf h=5 cm Kuum poorne asfaltbetoon AC 32 base h=6 cm Ridakillustik fr 4/63 h=25 cm Keskliiv h=25 cm Täitematerjal (vajadusel) Olemasolev aluspinnas

Katete taastamise tüüp 2: Haljasala Katendi kiht Kihi paksus Murukülv Kasvupinnas hmin=15cm Täitematerjal (vajadusel)

3.3.2 Nõuded materjalidele Tee katendi ehitamisel kasutatavad materjalid peavad olema kooskõlas kehtivate õigusaktide, standardite ja juhenditega. Täitematerjali ja liivaluse filtratsioonimoodul peab olema vähemalt 0,5 m/ööp. Filtratsioonimoodul tuleb määrata vastavalt standardile EVS 901-20.

Töö nr: 4325 Staadium: Põhiprojekt Töö nimetus: Uulu COOP

TPK Projekt OÜ Lk 7 / 11

Killustikalustes kasutatav materjal peab vastama Transpordiameti juhendiga „Killustikust katendikihtide ehitamise juhend“ kehtestatud järgmistele nõuetele:

 Kiilutud paekillustik fr 32/63: 500<AKÖL20<3000  Ridakillustik fr 4/63: 500<AKÖL20<3000

Asfaltsegudes kasutatav materjal peab EVS 901-3 kehtestatud järgmisele nõuetele:

 Tihe kuum asfaltbetoon AC 16 surf: 900AKÖL20<1499  Tihe kuum asfaltbetoon AC 12 surf: 900AKÖL20<1499  Kuum poorne asfaltbetoon AC 32 base: 900AKÖL20<1499  Tihe kuum asfaltbetoon AC8 surf: 45% graniitkivikillustikku.

Alale on projekteeritud sõidutee (150x290x800mm). Sõidutee äärekividega kasutada betoonist äärekive, mis peavad olema valmistatud graniitkillustiku baasil. Kasutatavad betoonist äärekivid peavad vastama standardile EVS 1340. Betoonist sillutiskivid peavad vastama standardile EVS-EN 1338. Paigalduskihina kasutada sidumata materjali (liiv, sõlmed) ning vuukides kasutada liiva. Täpsem paigalduskihi materjal koos vuugitäitega määratakse tööprojektis. Tugipeenra materjalina ja kruuskatendina tuleb kasutada purustatud kruusa majandus- ja taristuministri 03.08.2015. aasta määruses nr 101 „Tee ehitamise kvaliteedi nõuded“ lisa 10 segu nr 5 (kihi paksus max 9cm) või segu nr 6 (kihi paksus üle 9cm). Purustatud kruusa purunemiskindlus vähemalt LA35 ning külmakindlus F4.

3.4 Veeviimarid Projektiga on ettenähtud uus reskaev ning ülejäänud kohtades sadevee immutamine pinnasesse.

3.5 Liikluskorraldus- ja ohutusvahendid Liiklusmärgid paigaldatakse vastavalt asendiplaani joonisele. Liiklusmärgid ja nende paigaldus peab olema kooskõlas standardiga EVS 613 „Liiklusmärgid ja nende kasutamine“. Projekteeritud liiklusmärgid kuuluvad suurusgruppi I ning jalgratta- ja jalgteele projekteeritud liiklusmärgid suurusgruppi 0. Märgid valmistatakse vähemalt 1,8 mm paksustel alumiiniumalustel ning kaetakse II klassi valgustpeegeldava kilega. Kõik liiklusmärgid, liiklusmärkide postid ja kinnitustarvikud peavad vastu pidama EVS-EN 12899-1 kirjeldatud koormustele. Minimaalsed koormuste nõuded on toodud Riigiteede liikluskorralduse juhise tabelis II-1.4b. Vundamentide ehitamisel peab kasutama EVS-EN 206- 1 nõuetele vastavat betooni. Betooni keskkonnaklassid valida vastavalt Riigiteede liikluskorralduse juhise punktile 1.5.6. Vundament peab vastu võtma EN 12899-1 kirjeldatud

Töö nr: 4325 Staadium: Põhiprojekt Töö nimetus: Uulu COOP

TPK Projekt OÜ Lk 8 / 11

koormused. Liiklusmärgi konstruktsiooni võib paigaldada betoonvundamendile, kui vundament on saavutanud 80 % tugevusest. Kõik postid peavad olema kuum-galvaniseeritud terastorud, mille mõõtmed tagavad liikluskorraldusvahendi püsimise EN 12899 kirjeldatud koormuste korral. Kõik avatud ülemise otsaga postid tuleb varustada vastupidavast materjalist kattega, mis takistab vee sissepääsu posti. Parkimiskohad markeerida termoplastikuga.

3.6 Keskkonnakaitse ja maastikukujundustööd Ehituse Töövõtja vastutab ehitusperioodil keskkonnakaitse eest ehitusplatsil ja sellega vahetult piirnevail aladel vastavalt seadustele ja nõuetele ning Tellija poolt esitatud juhistele.

3.6.1. Murukülv Muruseeme peab olema varustatud sertifikaadiga ning vastama Maanteeameti juhisele „Riigiteede haljastustööde juhtis“. Seemne kulu on 2-2,5 kg/100 m² kohta. Seemneid tuleb säilitada kuivas ja valguse eest kaitstud kohas. Ehitustööde ajal vastutab säilitatava ja rajatava haljastuse eest töövõtja. Haljasalad rajada nõuetele vastavalt ettevalmistatud kasvupinnasele. Kasvupinnase projekteeritud paksus on keskmiselt 15 cm. Kohaliku objektilt saadava mulla nõuetele vastavust tõendatakse vajadusel täiendava mullaanalüüsiga. Kasvumuld peab olema taimekasvuks sobiv ega tohi sisaldada ohtlikke aineid üle piirmäära. Kasvumuld ei tohi sisaldada prahti, kive ega mitmeaastasi juurumbrohte. Ehitustööde käigus rikutud või kahjustatud haljasalad tuleb taastada.

3.6.2. Jäätmekava Tähelepanu tuleb pöörata ehitustöödel tekkivate jäätmete käitlusele. Ohtlikud jäätmed tuleb koguda muudest jäätmetest eraldi ning üle anda ohtlike jäätmete käitlemise litsentsi omavatele ettevõtetele. Ehitusjäätmete kogumine ja utiliseerimine on ehitaja kohustus. Ehitus ja lammutusjäätmed tuleb üle anda vastavat jäätmeluba omavale ettevõttele veoks, taaskasutamiseks või ladestamiseks. Riigi Keskkonnaameti poolt väljastatud jäätmeluba ja/või registreerimisõiend on vajalik ehitus- ja lammutusjäätmete (va pinnase) eeltöötluseks ja taaskasutamiseks täitematerjalina või ehitusmaterjalina jäätmetekke kohas. Likvideeritavate puude ja võsa kännud juurida ja utiliseerida. Jäätmete utiliseerimise kohutus lasub ehitajal. Puitmaterjali likvideerimise kohustus on Töövõtjal.

Töö nr: 4325 Staadium: Põhiprojekt Töö nimetus: Uulu COOP

TPK Projekt OÜ Lk 9 / 11

4. Tööde teostamine

4.1 Üldosa Käesolevas peatükis on kirjeldatud üldiseid tööde teostamise põhimõtteid. Tööde teostamisel tuleb juhinduda teetööde tehnilises kirjelduses ja materjalide tootjate juhendites toodust. Kasutada võib ainult tooteid, milliste toimivus on tõendatud. Tööde teostamisel tuleb juhinduda Eestis kehtivatest teehoiutöödega seotud seadustest, standarditest, normdokumentidest ja juhenditest. Tööde kvaliteet peab vastama teetööde tehnilistele kirjeldustele ning asjakohastele normidele ja juhenditele. Ehitustöödel peab ehitaja jälgima ja täitma kõiki nõudeid, mis on esitatud Vabariigi Valitsuse 8.detsembri 1999.a. määruses nr. 377 “Töötervishoiu ja tööohutuse nõuded ehituses”. Ehitustööde teostaja peab tagama ehitustööde teostamise, ehitusplatsi kontrolli ja töötervishoiu ning tööohutuse nõuded vastavalt eelmainitud määrusele nr. 377. Ehitustööde teostajal peavad olemas olema määruses nõutud dokumendid. Ehitaja peab ehitustööde alustamisest teatama Tööinspektsiooni kohalikule asutusele vähemalt 3 päeva enne töödega alustamist. Ehitustööde ajal ei tohi ehitusel viibida kõrvalisi isikuid ja ehitustööd ei tohi ohustada ehituse mõjupiirkonnas viibijaid. Ehitaja peab tagama, et ehitusfirma ja ehitusega seotud töötajad oleksid kindlustatud. Töötajad peavad olema instrueeritud tööohutusalaselt ja olema varustatud töötamiseks vajalike kaitsevahenditega. Ehitaja peab tagama kõigi kooskõlastustes esitatud nõuete ja tingimuste täitmise vastavalt projektlahendusele. Maaomanike negatiivsete või tingimuslike kooskõlastuste menetlemise määratleb ja teostab Tellija, lähtudes kooskõlastustes toodud võimalike eritingimuste seaduslikkusest ja põhjendatusest. Tellija, Ehitaja, Projekteerija ja Omanikujärelvalve teatavad omal algatusel viivitamatult avastatud vigadest, puudustest ja riskiteguritest projektdokumentatsioonis ning nendest abinõudest, millega saab tööd edendada ja paremate tulemuste saavutamist soodustada. Ehitustööde tellija peab ehitamisega kaasnevate veoste vedamisel kindlustama ehitusobjektilt väljuvate sõidukite rehvide puhtuse ja vältima ehitusprahi, pinnase, tolmu ning vee kandumise väljapoole ehitusobjekti piire. Selleks korraldab tööde tellija teehooldetööd või rajab ehitusobjektile või selle vahetusse lähedusse rehvide puhastamiseks sobiva hooldusala (näidata asendiplaanil). Juhul kui hooldusala asub väljaspool ehitusobjekti tuleb kavandada ja tagada ka selle ala ehitusjärgne heakorrastamine. Vastavad meetmed kirjeldada ja lisada seletuskirja ning töömahtudesse.

4.2 Ehitusaegne liikluskorraldus Ajutised ehitusaegsed liikluskorralduse skeemid ning joonised ehitusobjektil korraldab töövõtja vastavalt tema poolt valitud ja teostavate tööde etappidele. Liiklus tuleb korraldada vastavalt majandus- ja taristuministri 13.07.2018. aasta määrusele nr 43 „Nõuded ajutisele liikluskorraldusele“. Ajutine liikluskorraldus peab olema kooskõlastatud tee omanikuga.

Töö nr: 4325 Staadium: Põhiprojekt Töö nimetus: Uulu COOP

TPK Projekt OÜ Lk 10 / 11

4.3 Ettevalmistustööd Enne ehitustööde algust on töövõtja kohustatud teavitama ja vajadusel kohale kutsuma kõikide tehnovõrkude valdajad. Samuti on töövõtja kohustatud enne tööde algust teavitama kõiki teisi asjast huvitatud osapooli, keda käesolev projekt puudutab. Tehnovõrkude ümbertõstmisel tuleb edastada tehnovõrkude valdajatele teostusjoonised, sealhulgas reserv- ja kaitsetorude paigaldamise teostusjoonised. Maa omanikke tuleb informeerida ehitustööde algusest tema kinnistul ja selle vahetusläheduses (nt likvideerimistöödest - aiad, hekk, puud jms). Piirinaabreid tuleb töövõtjal teavitada kõikidest töödest, mis viiakse läbi nende maal või kui ehitustegevus puudutab otseselt piirinaabri huve (nt mahasõitude ehitus, piirirajatistega seotud tööd jne). Enne ehitustööde algust tuleb looduses kindlustada kõik olemasolevad piirimärgid. Üldiselt tuleb ehitustööde käigus tagada kõikide olemasolevate piirimärkide säilimine, juhul kui see osutub võimatuks tuleb sellest teavitada maaomanikku ja pärast tööde lõpetamist taastada kõik tööde käigus hävinud piirimärgid. Maa-ala tuleb puhastada puudest, võsast, kividest, prügist jms. Tööpiirkonnas tuleb likvideerida vastavalt käesolevale projektile puud ning põõsad. Raietöid tuleb teostada vastavalt teetööde tehnilisele kirjeldusele. Enne puude langetamist tuleb töövõtjal hankida asjakohased load. Tee maa-alalt juuritud kännud veetakse kohalike omavalitsuste ja Keskkonnaameti poolt kooskõlastatavasse mahapaneku kohta. Raiutud põõsad ja peenmets veetakse kokku ning purustatakse hakkepuiduks. Jäätmed ladustatakse selleks ettenähtud alale.

4.4 Mullatööd Tehnovõrkude kaevikute kaevamise ning tagasitäite mahud pole arvutatud mullatööde koosseisu. Need sisalduvad tehnovõrkude paigaldustöödes. Enne kaevetööde algust peab ehitaja välja kutsuma tehnovõrkude valdaja ja saama neilt kirjalikud juhendid ja load tööde tegemiseks vastava kaabli või torustiku kaitsevööndis. Et töid saaks teostada kuivades oludes, peab Töövõtja kõik kaevikud ja kaevekohad hoidma veevabad. Vajadusel peab rajama ajutised äravoolud või voolusängid vete juhtimiseks töövõtja poolt rajatud veekogumiskohtadesse Projekteeritava tee muldkeha alla jääv kasvupinnas tuleb eemaldada kogu paksuses. Kõlblik kasvumuld tuleb ladustada teemaa-alal ja kasutada hiljem nõlvade ja kraavide kindlustamisel ning teemaa haljastamisel. Katendi aluspinnases tuleb täita lohud, alus planeerida ja tihendada selleks ette nähtud mehhanismidega. Katendile lähemal kui 0,5 m ei tohi kasutada täitepinnast, mis sisaldab üle 20

Töö nr: 4325 Staadium: Põhiprojekt Töö nimetus: Uulu COOP

TPK Projekt OÜ Lk 11 / 11

cm suuruseid osiseid. Aluspinnase vähim tihendustegur peab olema vähemalt muldkeha töökihi alumises osas (Hk+0,4<h<1,5m) vähemalt 0,96 ning ülemises osas (h<Hk+0,4m) vähemalt 0,98. Muudest pinnastest ehitatud muldkeha kihil kontrollitakse tihedust elastsusmooduli mõõtmise teel LOADMAN- või INSPECTOR-tüüpi seadmega. Täitematerjalina on ettenähtud kasutada olemasolevat killustikalust, mis tuleb laiali planeerida ning sellele rajatakse projekteeritud katend.

4.5 Katendi ehitus Profileeritud ja tihendatud muldkeha pealispinnale tuleb ehitada katendi kihid vastavalt konstruktsiooni tüübile toodud paksustele. Killustikalus ehitada vastavalt „Killustikust katendikihtide ehitamise juhend“ nõuetele. Killustikaluse elastsusmoodul, mõõdetuna teel LOADMAN- või INSPECTOR-tüüpi seadmisega peab tihendatud aluse pinnal olema: sõiduteel vähemalt 170 MPa ja kõnniteel 140 MPa, Äärekivide paigaldamiseks ja täpse kõrguse määramiseks tuleb vajadusel koostada tööjoonis. Vajadusel tuleb äärekivi ehitada ümber olemasoleva säilitatava kaevu. Äärekivid tuleb rajada kogu pikkuses 6 cm paksusele betoonalusele C16/20. Betoonkihi alla ehitada killustikust vähemalt 15cm paksune tihendatud alus. Äärekivi aluse killustikaluse elastsusmoodul peab olema vähemalt 140 MPa mõõdetuna INSPECTOR- või LOADMAN-tüüpi seadmega. Äärekivide esiservad tuleb faasida ning äärekivide vaheline vuuk ei tohi olla suurem kui 5 mm. Äärekivi allalaskmisel ei tohi kõnniteel kalded ületada 6%. Äärekivi tuleb viia madaldatud kõrguseni 2 kivi pikkuselt, erandkonnas võib seda teha ka 1 meetri ulatuses. Viimaste äärekivide otsad tuleb viia 0-tasapinda kahe kivi pikkuselt. Asfaltsegude koostamisel juhinduda EVS 901-1, EVS 901-2, EVS 901-3ja „Asfaldist katendikihtide ehitamise juhis“ esitatud nõuetest. Asfaltbetoonkatte pealmise kihi pikivuugid teostada kuumvuukidena. Asfaldi paigaldamine ja vuukide töötlemine teostada vastavalt juhendile „Asfaldist katendikihtide ehitamise juhis“. Iga asfaldikihi puhul arvestada hinna sees ka vajadusel aluspinna kruntimisega. Töömaa piiridel viia uued katted sujuvalt olemasoleva katte pinnaga kokku. Ehitamise käigus tuleb tagada, et aiapostid ja aiad säiliksid. Pärast ehitustööde lõpp tuleb tagada kinnistute väravate avamine. Vajadusel tuleb reguleerida väravate kõrgusi. Töödega haaratud ala kogu laiuses heakorrastatakse selliselt, et maa-ala oleks võimalik hooldada.

PAKIAUTOMAAT

PAKIAUTOMAAT

SW h=2900

PAKIAUTOMAAT

1

1

A

A

6

6

5

5

F

F

D

D

C

C

B

B

E

E

2

2

3

3

4

4

±0,00 = 8,50

5.00

7.50 5.00

2.60

5.00

2.60

7.50

1 1

2 2

R3.00R 12.50

R8.00

5.00 0.50

0.50

5. 00

0. 50

4.00

7.50

5.002.70

2.60

3.60

4.00

6.00

R iig

ite e

ka its

ev öö

nd 3

0m

80.00

80.00

7.00

22 1 (I)

Aj H=9.22 ülemine polt

84801:001:0282

84801:001:0299

84801:001:1503

Soometsa tee 12

Soometsa tee 7

Soometsa tee 14

84801:001:0620

84801:001:0231

84801:001:0300

84801:001:0077

84801:001:1500

Soometsa tee 18

Kurgi alajaam

Soometsa tee 11

Soometsa tee 9

Soometsa tee 16

R 2. 00

Likvideeritav sein

8.06

435 (0)

435 (0)

R8 .00

8.83

Parkimiskohad markeerida pärast õhuliini ümbertõstmist

TINGMÄRGID Kinnistu piir

Projekteeritud betoonkivi kate (tüüp 3) Projekteeritud katte serv

Projekteeritud sõidutee betoonäärekivi (h=8,0cm) Projekteeritud sõidutee allalastud äärekivi (h=0cm)

Olemasolev horisontaal22.50

Projekteeritud horisontaal22.50

Likvideeritav objekt

Projekteeritud haljasala

Projekteeritud hoone

Projekteeritud tugipeenra serv

Projekteeritud aed

Projekteeritud restkaev

Projekteeritud sõidutee asfaltbetoonkate (tüüp 1)

Projekteeritud sõidutee asfaltbetoonkate (tüüp 2)

Koordinaadid L-EST97 süsteemis, Kõrgused EH2000 (Amsterdami null) süsteemis.

4325_PP_TL-4_asendiplaan_V6.dwg

Projekti nimi:

Objekti asukoht:

Joonise nimi:

Töö nr: Mõõtkava:

Koostatud / trükitud:

Faili nimi: Staadium:Joonise tähis [nr - leht (lehti)]:

/

Muudatused: Kuupäev Muudatuste kirjeldus

Geoalus:

/allkirjastatud digitaalselt/

/allkirjastatud digitaalselt/

/allkirjastatud digitaalselt/

/allkirjastatud digitaalselt/

Koostaja:

TPK Projekt OÜ

12.06.202512.06.2025

TPK Projekt OÜ Narva mnt 32-5 Tallinn 10120 Eesti tel +372 5228311 [email protected] reg: 16418999 MTR EEP004706 EPE001531, 11.01.2022

Töö nr: Mõõdistatud:

4325

Uulu COOP Teed ja platsid

Soometsa tee 9, Uulu küla, Häädemeeste vald, Pärnu maakond

Põhiprojekt

Asendiplaan

TL-4-01 1:500

Projektijuht Lauri Künnapuu

Projekteerija Lauri Künnapuu

OÜ Pärnu Maamõõduteenistus TM-042/25-L mai 2025

Liitumisnähtavus

221 (I)

Projekteeritud liiklusmärk

Projekteeritud liiklusmärgi post

Projekteeritud kõnnitee äärekivi (h=0cm)

Projekteeritud sõidutee asfaltbetoon ülekate (tüüp 4)

PAKIAUTOMAAT

PAKIAUTOMAAT

SW

h=2900

PAKIAUTOMAAT

1

1

A

A

6

6

5

5

F

F

D

D

C

C

B

B

E

E

2

2

3

3

4

4

±0,00 = 8,50

8.40

8. 48

8.40

8.32

8.32

8. 20

8.20

8.2 0RK-1

8.00

8.1 0

8.10

8.10

8. 20

8. 40 8. 30 8. 20 8. 10

8.20

8.10

8. 10

8. 00

7.8 0

7. 90 7. 80 7. 70

8.00 8.00

1 1

2 2

8. 40

8. 30

8. 30

8. 30

8. 30 8. 20

8. 20

8. 20 8. 10

8.30

8.20 8.30

8. 35

8.00

8.10

8.40

R iig

ite e

ka its

ev öö

nd 3

0m

Aj H=9.22 ülemine polt

84801:001:0299 Soometsa tee 7

84801:001:0620

84801:001:0231

84801:001:0300

84801:001:0077

Soometsa tee 18

Kurgi alajaam

Soometsa tee 11

Soometsa tee 9

Likvideeritav sein

8. 30

Koordinaadid L-EST97 süsteemis, Kõrgused EH2000 (Amsterdami null) süsteemis.

4325_PP_TL-4_asendiplaan_V6.dwg

Projekti nimi:

Objekti asukoht:

Joonise nimi:

Töö nr: Mõõtkava:

Koostatud / trükitud:

Faili nimi: Staadium:Joonise tähis [nr - leht (lehti)]:

/

Muudatused: Kuupäev Muudatuste kirjeldus

Geoalus:

/allkirjastatud digitaalselt/

/allkirjastatud digitaalselt/

/allkirjastatud digitaalselt/

/allkirjastatud digitaalselt/

Koostaja:

TPK Projekt OÜ

09.06.202509.06.2025

TPK Projekt OÜ Narva mnt 32-5 Tallinn 10120 Eesti tel +372 5228311 [email protected] reg: 16418999 MTR EEP004706 EPE001531, 11.01.2022

Töö nr: Mõõdistatud:

4325

Uulu COOP Teed ja platsid

Soometsa tee 9, Uulu küla, Häädemeeste vald, Pärnu maakond

Põhiprojekt

Vertikaalplaneering

TL-4-02 1:500

Projektijuht Lauri Künnapuu

Projekteerija Lauri Künnapuu

OÜ Pärnu Maamõõduteenistus TM-042/25-L mai 2025

TINGMÄRGIDKinnistu piir

Projekteeritud betoonkivi kate (tüüp 3)

Projekteeritud katte serv

Projekteeritud sõidutee betoonäärekivi (h=8,0cm)

Projekteeritud sõidutee allalastud äärekivi (h=0cm)

Olemasolev horisontaal22.50

Projekteeritud horisontaal22.50

Likvideeritav objekt

Projekteeritud haljasala

Projekteeritud hoone

Projekteeritud tugipeenra serv

Projekteeritud aed

Projekteeritud restkaev

Projekteeritud sõidutee asfaltbetoonkate (tüüp 1)

Projekteeritud sõidutee asfaltbetoonkate (tüüp 2)

Liitumisnähtavus

221 (I)

Projekteeritud liiklusmärk

Projekteeritud liiklusmärgi post

Projekteeritud kõnnitee äärekivi (h=0cm)

Projekteeritud sõidutee asfaltbetoon ülekate (tüüp 4)

PAKIAUTOMAAT

PAKIAUTOMAAT

SW h=2900

PAKIAUTOMAAT

1

1

A

A

6

6

5

5

F

F

D

D

C

C

B

B

E

E

2

2

3

3

4

4

±0,00 = 8,50

8.40

8. 48

8.40

8.32

8.32

8. 20

8.20

8.2 0

8.1 0

8.10

8.10

8. 20

8. 40 8. 30 8. 20 8. 10

8.20

8.10

8. 10

8. 00

7.8 0

7. 90 7. 80 7. 70

8.00 8.00

8. 40

8. 30

8. 30

8. 30

8. 30 8. 20

8. 20

8. 20 8. 10

8.30

8.20 8.30

8. 35

8.00

8.10

8.40

R iig

ite e

ka its

ev öö

nd 3

0m

Aj H=9.22 ülemine polt

84801:001:0299 Soometsa tee 7

84801:001:0231

84801:001:0300

84801:001:0077

Kurgi alajaam

Soometsa tee 11

Soometsa tee 9

Likvideeritav sein

8. 30

Koordinaadid L-EST97 süsteemis, Kõrgused EH2000 (Amsterdami null) süsteemis.

4325_PP_TL-4_asendiplaan_V6.dwg

Projekti nimi:

Objekti asukoht:

Joonise nimi:

Töö nr: Mõõtkava:

Koostatud / trükitud:

Faili nimi: Staadium:Joonise tähis [nr - leht (lehti)]:

/

Muudatused: Kuupäev Muudatuste kirjeldus

Geoalus:

/allkirjastatud digitaalselt/

/allkirjastatud digitaalselt/

/allkirjastatud digitaalselt/

/allkirjastatud digitaalselt/

Koostaja:

TPK Projekt OÜ

09.06.202509.06.2025

TPK Projekt OÜ Narva mnt 32-5 Tallinn 10120 Eesti tel +372 5228311 [email protected] reg: 16418999 MTR EEP004706 EPE001531, 11.01.2022

Töö nr: Mõõdistatud:

4325

Uulu COOP Teed ja platsid

Soometsa tee 9, Uulu küla, Häädemeeste vald, Pärnu maakond

Põhiprojekt

Tehnovõrkude koondplaan

TL-4-03 1:500

Projektijuht Lauri Künnapuu

Projekteerija Lauri Künnapuu

OÜ Pärnu Maamõõduteenistus TM-042/25-L mai 2025

TINGMÄRGIDKinnistu piir

Projekteeritud betoonkivi kate (tüüp 3)

Projekteeritud katte serv

Projekteeritud sõidutee betoonäärekivi (h=8,0cm)

Projekteeritud sõidutee allalastud äärekivi (h=0cm)

Olemasolev horisontaal22.50

Projekteeritud horisontaal22.50

Likvideeritav objekt

Projekteeritud haljasala

Projekteeritud hoone

Projekteeritud tugipeenra serv

Projekteeritud aed

Projekteeritud restkaev

Projekteeritud sõidutee asfaltbetoonkate (tüüp 1)

Projekteeritud sõidutee asfaltbetoonkate (tüüp 2)

Liitumisnähtavus

221 (I)

Projekteeritud liiklusmärk

Projekteeritud liiklusmärgi post

ELECTRICAL SOLUTIONS OÜ TÖÖ NR UULU TINGMÄRGID

PRONTEX OÜ TÖÖ NR 25-22 TINGMÄRGID

Projekteeritud kanalisatsioonikaev

Likvideeritav veetorustik Likvideeritav sademeveekanalisatsioonitorustik

Proj. sademeveekanalisatsioonitorustik

Proj. veetorustik Proj. reoveekanalisatsioonitorustik

Projekteeritud restkaev (neljakandiline luuk)

Projekteeritud õli- ja liivapüüdur

Projekteeritud kõnnitee äärekivi (h=0cm)

Projekteeritud sõidutee asfaltbetoon ülekate (tüüp 4)

PAKIAUTOMAAT

PAKIAUTOMAAT

SW h=2900

PAKIAUTOMAAT

1

1

A

A

6

6

5

5

F

F

D

D

C

C

B

B

E

E

2

2

3

3

4

4

±0,00 = 8,50

8.40

8. 48

8.40

8.32

8.32

8. 20

8.20

8.20RK-1 8.00

8.10

8.10

8.10

8. 20

8. 40 8.

30 8. 20 8.

10

8.20

8.10

8. 10

8. 00

7.80

7. 90 7.

80 7. 70

8.00 8.00

8. 40

8. 30

8. 30

8. 30

8. 30 8.

20

8. 20

8. 20 8.

10

8.30

8.20 8.30

8. 35

8.00

8.10 8.10

8.40

R iig

ite e

ka its

ev öö

nd 3

0m

Aj H=9.22 ülemine polt

84801:001:0299 Soometsa tee 7

84801:001:0620

84801:001:0231

84801:001:0300

84801:001:0077

Soometsa tee 18

Kurgi alajaam

Soometsa tee 11

Soometsa tee 9

Likvideeritav sein

8. 30

Koordinaadid L-EST97 süsteemis, Kõrgused EH2000 (Amsterdami null) süsteemis.

4325_PP_TL-4_asendiplaan_V6.dwg

Projekti nimi:

Objekti asukoht:

Joonise nimi:

Töö nr: Mõõtkava:

Koostatud / trükitud:

Faili nimi: Staadium:Joonise tähis [nr - leht (lehti)]:

/

Muudatused: Kuupäev Muudatuste kirjeldus

Geoalus:

/allkirjastatud digitaalselt/

/allkirjastatud digitaalselt/

/allkirjastatud digitaalselt/

/allkirjastatud digitaalselt/

Koostaja:

TPK Projekt OÜ

09.06.202509.06.2025

TPK Projekt OÜ Narva mnt 32-5 Tallinn 10120 Eesti tel +372 5228311 [email protected] reg: 16418999 MTR EEP004706 EPE001531, 11.01.2022

Töö nr: Mõõdistatud:

4325

Uulu COOP Teed ja platsid

Soometsa tee 9, Uulu küla, Häädemeeste vald, Pärnu maakond

Põhiprojekt

Katete taastamine

TL-4-04 1:500

Projektijuht Lauri Künnapuu

Projekteerija Lauri Künnapuu

OÜ Pärnu Maamõõduteenistus TM-042/25-L mai 2025

TINGMÄRGIDKinnistu piir

Projekteeritud betoonkivi kate (tüüp 3)

Projekteeritud katte serv

Projekteeritud sõidutee betoonäärekivi (h=8,0cm)

Projekteeritud sõidutee allalastud äärekivi (h=0cm)

Olemasolev horisontaal22.50

Projekteeritud horisontaal22.50

Likvideeritav objekt

Projekteeritud haljasala

Projekteeritud hoone

Projekteeritud tugipeenra serv

Projekteeritud aed

Projekteeritud restkaev

Projekteeritud sõidutee asfaltbetoonkate (tüüp 1)

Projekteeritud sõidutee asfaltbetoonkate (tüüp 2)

Sõidutee katte taastamine (KT tüüp 1)

Kaeviku põhi tihendada 90% tiheduseni

3:1 3: 1

Täiteliiv, Kt 0,95

Täiteliiv, Kt 0,98

min 0.50 0.30

0.30

0.30

0. 40

min 0.500.30

0.30

0.30

Sõidutee katte taastamine (KT tüüp 1)

asfaltbetoon AC surf 12 h=5 cm

asfaltbetoon AC base 32 h=6 cm

Ridakillustik fr 4/63 h=25 cm

keskliiv hmin=25 cm liivast tagasitäide

paigalduskiht

Haljasala taastamine (KT tüüp 2)

Kaeviku põhi tihendada 90% tiheduseni

3:1 3: 1Täiteliiv, Kt 0,95

Haljasala taastamine (KT tüüp 2)

Murukülv koos kasvupinnasega h=15 cm

liivast tagasitäide

paigalduskihtt

KATETE TAASTAMISE TINGMÄRGID Projekteeritud sõidutee katte taastamine (KT Tüüp 1)

Projekteeritud kaeviku serv 40.50 Projekteeritud taastatava katte horisontaal

Projekteeritud haljastuse taastamine (KT Tüüp 2)

ELECTRICAL SOLUTIONS OÜ TÖÖ NR UULU TINGMÄRGID

PRONTEX OÜ TÖÖ NR 25-22 TINGMÄRGID

Projekteeritud kanalisatsioonikaev

Likvideeritav veetorustik Likvideeritav sademeveekanalisatsioonitorustik

Proj. sademeveekanalisatsioonitorustik

Proj. veetorustik Proj. reoveekanalisatsioonitorustik

Projekteeritud restkaev (neljakandiline luuk)

Projekteeritud õli- ja liivapüüdur

Liitumisnähtavus

221 (I)

Projekteeritud liiklusmärk

Projekteeritud liiklusmärgi post

Projekteeritud kõnnitee äärekivi (h=0cm)

Projekteeritud sõidutee asfaltbetoon ülekate (tüüp 4)

7.00

8.00

9.00

6.00

10.00

Lõige 1-1

8.50

P rojekteeritud hoone

Betoonäärekivi (150x290x800), h=8cm paigaldusbetoon C16/20

TÜÜP 3 - Betoonkivikate

Betoonkivi h=6 cm Paigalduskiht h=3 cm Ridakillustik fr 4/63 h=20 cm Keskliiv h=20 cm

Täitematerjal (vajadusel)

Olemasolev aluspinnas

TÜÜP 1 - Sõidutee asfaltbetoonkate

Tihe kuum asfaltbetoon AC 16 surf h=6 cm Kiilutud paekillustik fr 32/63 h=25 cm

Keskliiv h=25 cm Täitematerjal

Olemasolev aluspinnas

7.00

8.00

9.00

6.00

10.00

Lõige 2-2

8.50

P ro

je kt

ee rit

ud h

oo ne

2.0%

4.00

2.5%

3.0%

TÜÜP 2 - Sõidutee asfaltbetoonkate

Tihe kuum asfaltbetoon AC 12 surf h=5 cm Kuum poorne asfaltbetoon AC 32 base h=6 cm

Kiilutud paekillustik fr 32/63 h=25 cm

Keskliiv h=25 cm Täitematerjal

Olemasolev aluspinnas

594x420

Koordinaadid L-EST97 süsteemis, Kõrgused EH2000 (Amsterdami null) süsteemis.

4325_PP_TL-6_ristloige.dwg

Projekti nimi:

Objekti asukoht:

Joonise nimi:

Töö nr: Mõõtkava:

Koostatud / trükitud:

Faili nimi: Staadium:Joonise tähis [nr - leht (lehti)]:

/

Muudatused: Kuupäev Muudatuste kirjeldus

Geoalus:

/allkirjastatud digitaalselt/

/allkirjastatud digitaalselt/

/allkirjastatud digitaalselt/

/allkirjastatud digitaalselt/

Koostaja:

TPK Projekt OÜ

13.05.202513.05.2025

TPK Projekt OÜ Narva mnt 32-5 Tallinn 10120 Eesti tel +372 5228311 [email protected] reg: 16418999 MTR EEP004706 EPE001531, 11.01.2022

Töö nr: Mõõdistatud:

4325

Uulu COOP Teed ja platsid

Soometsa tee 9, Uulu küla, Häädemeeste vald, Pärnu maakond

Põhiprojekt

Ristlõiked

TL-6-01 1:50

Projektijuht Lauri Künnapuu

Projekteerija Lauri Künnapuu

OÜ Pärnu Maamõõduteenistus TM-042/25 veb 2025
