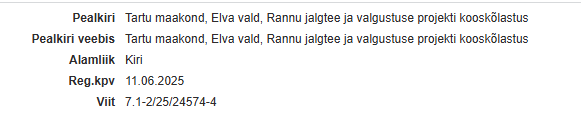

Tartu maakond, Elva vald, Rannu jalgtee ja valgustuse projekti kooskõlastus

250405_PP_EL.asice

Digiallkirjad

Allkirjade kehtivust ei ole kontrollitud.

LAURI LUIGE PNOEE-38602110223 2025-07-29 13:18:43

250405_PP_EL-0-01_Seletuskiri .pdf

HÕBEMÄE

TÖÖ NR. 250405

RANNU JALGTEE PÕHIPROJEKT

TARTU MAAKOND, ELVA VALD, RANNU ALEVIK (ELVA TEE – RINGTEE)

Mälestis Rannu mõisa park, 19.saj (reg-nr 7257)

Projekteeris: Lauri Luige Pädevustunnistus EL-131-20

OÜ HÕBEMÄE 14740634

5249138

2 Hõbemäe OÜ

Töö nr. 250405 Rannu jalgtee. Põhiprojekt 02.06.2025

Sisukord 2. Välisvalgustus ..................................................................................................................................... 3

2.1 Üldiseloomustus ................................................................................................................................ 3

2.2 Välisvalgustuse elektrivarustus ja juhtimine ..................................................................................... 4

2.3 Valgustid ja postid ............................................................................................................................. 5

2.4 Kaabelliinid ........................................................................................................................................ 7

2.5 Valgustusklassi valik, valgusarvutus .................................................................................................. 8

2.6 Elektrilöögivastane kaitse ja maandamine ........................................................................................ 9

3 Hõbemäe OÜ

Töö nr. 250405 Rannu jalgtee. Põhiprojekt 02.06.2025

1. ÜLDOSA

Käesolevas projektis on esitatud Rannu jalgtee valgustuse põhiprojekt uue projekteeritud tee mahus, olemasoleva õhuliini osaline ümbertõstmine ja maakaablisse viimine. Lisaks Elektilevi õhuliini asendamine maakaabliga.

Ehitustööde teostamisel arvestada kooskõlastustes märgitud tingimustega.

Kasutatud projekteerimisnormide loetelu:

Riigikogu seadus „Ehitusseadustik“

Määrus nr 71 „Tee projekteerimise normid“

EVS-HD 60364-4-41:2017+A12:2019 Ehitiste elektripaigaldised;

EVS-HD 60364-5-51:2009 Ehitiste elektripaigaldised. Osa 5-51: Elektriseadmete valik ja paigaldamine. Üldjuhised;

EVS-HD 60364-5-559 “Madalpingelised elektripaigaldised. Osa 5-559: Elektriseadmete valik ja paigaldamine. Valgustid ja valgustuspaigaldised”;

EVS 939-3:2020 Puittaimed haljastuses „Ehitusaegne puude kaitse“

Transpordiamet 2022 „Killustikust katendikihtide ehitamise juhis“

Määrus nr 97 “Nõuded ehitusprojektile“

Määrus nr 101 „Tee ehitamise kvaliteedi nõuded“

Määrus nr 43 „Nõuded ajutisele liikluskorraldusele“

Maa RYL 2010 Ehitustööde üldised kvaliteedinõuded. Pinnasetööd ja alustarindid;

RIL 77-2013 Pinnasesse ja vette paigaldatavad plasttorud. Paigaldusjuhend;

Elektilevi nõuded.

Elektrilevi tehnilised tingimused

Elektilevi 3 poolse lepingu lähteülesanne

Muinsuskaitseseadus

2. Välisvalgustus

2.1 Üldiseloomustus Käesoleva projektiga nähakse ette Rannu alevikus uue jalgtee valgustuse lahendus. Lisaks uuele teele muudetakse ka Rannu park kinnistul asuv valgustuse õhuliini ümbertõstmine teisele poole aeda. Valgustuse liiniga koos jookseb ka elektrilevi õhuliin mis tuleb sammuti ümber tõsta. Elektilevi liini ümbertõstmisele sõlmitakse 3 poolne leping ja lahendatakse vastavalt lepingu lähteülesandele.

Projekti käigus jälgida et muinsuskaitsealune Rannu mõisa park ja pargi allee jääb Sireli, Õuna, Ristiku ja Männi kinnistutele ning nendes piirkondades jälgida muinsuskaitse nõudeid.

Enne töö tegemist tuleb esitada Muinsuskaitseametile loataotlus.

4 Hõbemäe OÜ

Töö nr. 250405 Rannu jalgtee. Põhiprojekt 02.06.2025

Igasugune puude ja põõsaste vigastamine on keelatud, seetõttu tuleb enne ehitustööde algust määratleda puude kaitsetsoon. Puude võrade puhul on kaitsetsoon puu võra ristprojektsioon maapinnal. Juhul, kui puude oksad jäävad töö tegemisel ette ja okste ülessidumine ei lahenda probleemi, tuleb segavad oksad eemaldada juba eelnevalt saagida ,et masinad neid ei rebestaks. Ehitustööde teostamisel on kaitsealusesse parki jäävate puude tüve ja juurestiku kahjustamine keelatud. Kaevetööde vahetus läheduses tuleb puude tüved ümbritseda vigastuste vältimiseks kuni 3 m kõrguseni 100 x 50 mm prussidega mille vahele pannakse pehmendus (kivivill, nt kaabli või drenaaži plastiktoru vmt materjal). Kaevetööd mis toimuvad puutüvele lähemal kui 2 m tuleb teostada käsitsi. Kaevetööde käigus mitte lõigata läbi säilitatavate puude ankurjuuri. Juhul, kui kaevamisel satutakse juurtele, mille diameeter on suurem kui 6 cm on vajalik puu juur säilitada, ümbritseda see filterkangaga ning täita juure ümbrus käsitsi, tihendades juure ümbrus ettevaatlikult kummaltki poolt juurt. Enne töö tegemist ja puude raiumist mis on demonteeritavad kutsuda kohale Muinsuskaitseameti Tartumaa nõunik Rannu mõisa pargi alal trassi mahamärkimiseks.

Projekteeritav kõnnitee kattub osaliselt katastriüksustel Rannu tee 7 (66601:008:0112), Rannu park (66601:008:0135), 22160 Elva-Rannu tee (66601:008:0029) ja Pargi tänav L1 (66601:001:0134) Rannu pargiga (Rannu park koos alleega)1, mille kaitse-eesmärk2 on ajalooliselt kujunenud planeeringu, dendroloogiliselt, kultuurilooliselt, ökoloogiliselt, esteetiliselt ja puhkemajanduslikult väärtusliku puistu ning pargi- ja aiakunsti hinnaliste kujunduselementide säilitamine koos edasise kasutamise ja arendamise suunamisega. Pargi valitseja (Keskkonnaamet3) nõusolekuta on pargis keelatud ehitise püstitamine ning ehitusloa andmine.

Valgustuse rajamisel tuleb välistada kaitsealuse pargi puude kahjustamine:

1. Projektis tuleb käsitleda ka kaitsealuse pargi puude kaitsmist ehitustööde ajal. Sarnaselt muinsuskaitse tingimustele

2. Keelatud on tööde käigus kahjustada pinnast, ümbritsevaid puid ning nende juurestikku.

3. Puuvõrade või põõsaste kujundamine ja puittaimestiku raie on lubatud üksnes Keskkonnaameti nõusolekul, seega kui tekib jalgtee ja valguste projekti elluviimisel vajadus eeltoodud tegevusteks, tuleb sellest teavitada Keskkonnaametit.

4. Rannu pargi puude juuri, mille läbimõõt on > 2 cm, ei ole lubatud läbi lõigata. Kui on vajadus juuri läbi lõigata (läbimõõduga < 2 cm), tehakse lõige terava lõikeriistaga, et juure lõikekoht jääks sile.

Rannu pargis on registreeritud III kategooria kaitsealuse linnuliigi tamme-kirjurähn (Dendrocoptes medius)5 elupaik. Keelatud on looduslikult esinevate lindude pesade ja munade tahtlik hävitamine ja kahjustamine või pesade kõrvaldamine ning tahtlik häirimine, eriti pesitsemise ja poegade üleskasvatamise ajal6, mis kokkuleppeliselt on 15.03-31.07.

Kaitsealuse pargis ning selle läheduses toimuvad tööd palume võimalusel ajastada väljaspoole lindude pesitsemise ja poegade üleskasvatamise aega (15.03-31.07).

2.2 Välisvalgustuse elektrivarustus ja juhtimine Elektrivarustus

Projekteeritud valgustuslahenduste elektri toited saavad alguse olemasolevast LJS-ist mis asub alajaama lähistel. Olemasoleva õhuliini toide võtta juba olemasolevat fiidrist mis viiakse osaliselt maa kaablisse. Uue valgustuse jaoks lisada uus fiider (F4) koos kaitseseadmetega. Olemasolev 1 faasiline kaitse asendada 3 faasilisega. Olemasoleva kaabli otsad isoleerida, võimalusel demonteerida.

5 Hõbemäe OÜ

Töö nr. 250405 Rannu jalgtee. Põhiprojekt 02.06.2025

Elektilevi kaabli toide võtta alajaamast samast lahtist kus hetkel saab alguse õhuliin.

Püsitoiteliini toide võtta LJS-kilbist otse kaitseme alt. Jälgida et automaatika ei juhiks selle tööd.

Liitumine

Olemasoleval valgustuse kilbil on liitumine olemas. Elektilevi liinil on liitumine olemasolev.

2.3 Valgustid ja postid

Uue jalgtee valgustid mis asuvad fiidris 4 on kõik arvestatud 6 meetrised mastid konsoolita. Millest 20 tk on DN09 valgustid ja valgusti nr. F4/14 on DW10 optikaga. Olemasoleval liinil on valgustid tinglikult fiider 2 ja valgustid koos puitmastidega tuleb olemasolevast asukohast liigutada teisele poole aeda ja paigaldada projekteeritud asukohta, olemasolevad konsoolid vahetada 2.5 m konsoolide vastu. Uues asukohas valgustid ühendada maakaabliga. Esimesele olemasolevale mastile Elva tee 5 kinnistul juures lisada tugi. Olemasolevas masti viia ülesse ümbertõstetav valgustuse kaabel ja postil asuv elektrilevi õhuliin eemaldada koos järgmises postis asuva liiniga terves pikkuses. Pargi tee 5 liitumise tarvis paigaldada kinnistu piirile liitumskilp ja ühendus taastada olemasoleva kaabliga.

Olemasolevad mastid võtta valla bilanssi. Valgustitele lisada 2 m kõrgusele ühenduskarp kus ühendada valgusti kaabel ja toitekaablid sisse ja välja. Puitmastil toitekaablid kaitsta metall karbikuga. Valgusti kaabel kinnitada nael tüüblitega. Kui puitmaste ei saa valla bilanssi võtta, siis tuleb uued 10 meetrised puitmastid paigaldada

Valgustid

Valgusti ja postide täpsed tüübid ja paigalduskõrgused ära toodud asendiplaanil ja spetsifikatsioonis. Valgustiks on valitud Philips BGP760 T25 DN09 (DW10) Led14/- NO 3000K 10.2W. Üldiselt on projekteeritud valgustid 6 meetristel metall mastidel ilma konsoolita. Mastid peavad olemas värvitud mustaks ja lisatud pistikupesa jõuluvalgustuse jaoks

Üldnõuded valgustitele:

- Kõik kasutatavad LED-valgustid peavad olema energiasäästlikud ja värelusvabad, kergesti hooldatavad, teenindatavad, roostevabad;

- Isolatsiooniklass II;

- Kaitseaste minimaalselt IP66;

- Vandaalikindlus minimaalselt: paigalduskõrgus 6 meetrit ja kõrgem- IK08, kuni 6 meetrit - IK09 või IK10;

- Valgusti nominaalne funktsionaalsus on tagatud töökeskkonna temperatuuril -25 …+25C;

- Valgusti piiratud funktsionaalsus on tagatud töökeskkonna temperatuuril -40…+50 C;

- Valgustisüsteemi garantii minimaalselt 5 aastat;

- Valgusti kõik komponendid peavad olema vahetatavad ja saadaval varuosadena

10 aastat peale paigaldust;

- Valgusti valgusviljakus peab olema vähemalt 100 lm/W värvustemperatuuril 3000 K;

- Värviedastuse indeks minimaalselt CRI 70 (4000K) ja minimaalselt CRI 80 (3000K);

- Valgusti eluiga minimaalselt L80 100 000h;

6 Hõbemäe OÜ

Töö nr. 250405 Rannu jalgtee. Põhiprojekt 02.06.2025

- Kõik valgustid peavad omama käivitus- ja kompensatsiooniseadmeid, elektroonse liiteseadisega 50Hz, 230V. Nende võimsustegur peab olema kompenseeritud vähemalt 0.90- ni;

- Valgusti elektroonikakomponendid peavad vastama I impulsspinge taluvuskategooriale. Valgustites tuleb kasutada liigpingepiirikut (kaitsetase 1,5 kV, maksimaalne impulsspinge 10kV). Liigpingepiirik võib olla sisse ehitatud valgusti liiteseadmesse või paigaldatud eraldi plokina valgusti korpuse sisse (jadamisi, enne liiteseadist). Liigpingepiirik peab kaitsma ka valgusti liiteseadise juhtimissoonte sisendeid (ühenduste olemasolul);

- LED valgustid ja/või valgusallikad peavad vastama fotobioloogilise ohutuse standardile EVS-EN 62471:2008. Aktsepteeritavad standardi klassid on RG0 (Exempt Group) ja RG1 (Risk Group 1). Valgustuslahendus projekteeritud selliselt, et see ei häiriks valgusreostusega;

- Valgustipaigaldis peab omama CE märgist ja ENEC sertifikaati;

- Valgusti tehniline lahendus peab tagama kliimatingimustele vastava pikaealise valgustisisese mikrokliima, kaitsma valgusti tihendeid ega laskma kondensveel valgustisse tekkida;

- Valgustis peab olema termokaitse, mis tagab valgustite tõrgeteta tunnus-eluea hämardades valgustit leedmooduli erandliku ülekuumenemise korral kuni tunnustemperatuuri stabiliseerumiseni;

- Valgustid tuleb tellida tootjalt koos piisava kaablivaruga (näiteks kiuline kummikaabel H07RN- F 5G1.5mm2), et vältida valgustikorpuse avamist paigaldamisel. Kaabel peab ulatuma masti teenindusluugini. Puitmastidel ühendusklemmini. Kaablikomplekti pikkus vastavalt post kõrgusele ja konsooli pikkusele. Kõik kaablisooned peavad olema ühendatud valgusti klemmliistu külge ning all mastis peavad olema kaablisooned tähistatud. Kasutamata sooned isoleerida;

- Enne valgustite tellimist tuleb valgusti korpuse värvus kooskõlastada kohaliku omavalitsuse peaarhitekti ja projekti tellija esindajaga.

Valgustite puhastamine tuleb teostada vastavalt paigalduskeskkonnale ja hooldusjuhenditele.

Hooldetegur ƒm = ƒLF · ƒS · ƒLM · ƒSM.

ƒLF – Kui valgusti valgusvoog on esitatud nii, nagu CLO puuduks, siis fLF=0,80; Kui valgusvoog on esitatud nii, et CLO korrektsioon on juba kohandatud, siis fLF=1,00.

ƒS – Projektis rakendatakse üksikasendusviisi, st. valgustite või valgusallikate tõrke korral nende kohest asendamist samaväärsete parameetritega valgustite või valgusallikatega. Sel juhul vastav elueategur ƒS = 1,00.

ƒLM - Tuginedes standardi ISO/CIE TS 22012 tabelile C.5: IP6X valgusti mustumistasemega „madal“ koos 3-aastase puhastusintervalliga, saadakse valgusti hooldeteguriks fLM = 0,90.

Postid ja valgustite paiknemine

Valgustid on projekteeritud 6m kõrgused koonilised kuumtsingitud terasest postile ilma konsoolita teest 0.6 meetri kaugusele, kitsamatse oludes lähemale.

Projekteeritud valgustite kalle: 0-kraadi horisontaaltasapinna suhtes, kui plaanlahendusel pole näidatud teisiti.

Metallpost paigaldada selleks ette nähtud jalanditesse. Jalandi ülemine ots peab jääma (nt 50mm) kõrgemale paigalduskoha planeeritud kõrgusest, nii et posti fikseerimise reguleerimispoldid jalandile

7 Hõbemäe OÜ

Töö nr. 250405 Rannu jalgtee. Põhiprojekt 02.06.2025

oleksid ligipääsetavad katendit lõhkumata. Reguleerimispolte minimaalselt 4tk, poldid roostevabast terasest.

Jalandi paigaldamisel nõlva või kui postil paikneb rohkem objekte (valgustid/suured liiklusmärgid), tuleb ette näha suuremad jalandid / suurema DL3 väärtusega (nt DL3=2.7, et vältida postide äravajumist. Jalandi alla teha 0.25 m paksune paekillustik täidis ja peale paigaldada kummitihend. Jalandite paigaldamisel tuleb arvestada maapinna kõrgustega.

Vähemalt 1m raadiuses jalandist peab olema tasane või ühtlaselt langev/tõusev maapind.

Valgustipostide jalanditel, kus on üle kahe siseneva kõri/toru, ette näha neli sisseviigu ava (neli sisestuse ava jalandis, postisüsteemi tulevate kaablite ühendamiseks).

Kaablite sisenemised posti teostada viisil, et kaabliavad ei kahjustaks kaabli väliskesta (nt posti läbiviigud katta plastmaterjaliga või kasutada avades spetsiaalseid läbiviigupukse).

Kõikidesse postidesse on ette nähtud ühenduskomplekt valgusti(-te) kaitseaparatuuri paigaldamiseks, valgusti ja kaablite ühendamiseks ning posti tulevate kaablite jätkamiseks.

Kõik postid varustada pistikupesadega jõuluvalgustuse lisamiseks.

Postisiseste ühenduste korral arvestada, et klemmliistu avad ei jääks võimalusel sõidetava tee poole. Teenindusluugi suund võimalus kergemini ligipääsetavale poolele. Teenindusluuke ei tohi kinni katta (nt prügikastide, sõiduplaanide tabloode, viitade/märkidega jne).

Kõik paigaldatavad valgustipostid tähistada ilmastikukindla graveeritud sildiga. Kasutada näiteks tinast või plastist silte, millel on kirje peale märgitud valgustimasti/valgusti tähisega. Tähistamise vajadus ja tähised eelnevalt kooskõlastada valgustusvõrgu haldajaga (KOV).

Uute mastide paigaldamisel taastada ümbritsev maapind.

Tugevusarvutuslikult peab uute ja olemasolevate postisüsteemide (jaland+post+konsool) kandevõime vastama minimaalselt postile paigaldatavate objektide kogukaalule (valgustid, liiklusmärgid, foorid, erikonsoolid jne). Samuti tuleb arvestada valgusti horisontaal- ja vertikaalsuunalisi tuulepindasid. Vajadusel asendada postid tugevamatega, vastavalt postile paigaldavate objektide parameetritele.

Postidesse tehtud avade korral tuleb kahjustatud tsingitud pinnad korrosioonikaitsevahendiga töödelda (korrosioonikaitse).

Valgustid suunata vastavalt projekti plaanidel näidatud suunas. Valgustite kinnitus peab tagama valgusti muutumatu asendi konsoolil/kronsteinil ka tugevate tuulte korral.

Kui valgustid satuvad puu okste vahetus-lähedusse (puu võrasse) tuleb puu oksi kärpida- teostada hoolduslõikus. Jämedamate kui 80mm diameetriga puude või okste saagimiseks on vaja taotleda luba kohaliku omavalitsuse keskkonnaametist/linnamajanduse osakonnast.

Ohutute postide (NE ja HE) kasutamist pole ette nähtud.

2.4 Kaabelliinid Valgustuse toitekaabliteks on valitud AXPK4G25 alumiinium kaablid. Täpsed tüübid toodud plaanidel. Kõik maakaablite otsad varustada termokahanevate otsamuhvidega.

Maakaablid nii uued kui ka olemasoleva valgustuse toitekaablid paigaldatakse terves ulatuses PVC D75mm (450N) kaitsekõrisse.

Maantee alt viia kaablid läbi kinnisel meetodil. Sissesõidu teedel ja muudes alades kasutada lahtist meetodit. Ristumisel olla ettevaatlik et olemasolevaid kommunikatsioone ei kahjustataks. Ristumistel ja paralleel kulgemistel jälgida normidest tulenevaid vahekaugusi.

8 Hõbemäe OÜ

Töö nr. 250405 Rannu jalgtee. Põhiprojekt 02.06.2025

Lisaks valgustuse ja elektrilevi kaablitele on ettenähtud ka kooli ja kaupluse ülekäiguradadele targa valgustuse jaoks ette näha püsitoitega valgustuse kaablid. Toide tuua alajaamast ja paralleelselt valgustuse kaablitega. Maantee alt puurimise pärast teha maapinda harukarp, kus jagada kaabel kaheks. Harukarp täita spetsiaalse silikooniga. Ülekäigu radadele viia ka reservtoitekaabel lähimast valgustist.

Kõik kaablid paigaldada 100% ulatuses kaablikaitse torusse 450N Ø75mm va. tee all.

Kaablite ristmisel kivimüüriga aeda mitte kahjustada ja kaablid kaevata kivimüüri alt tagades müüri

püsivuse. Jätta piisav vahe kaabli kaeviku ja müüri alumise kihi vahel.

Kortermajade ees demonteerida 4 valgustit koos liiniga, mastidega, tugedega. Valgustid ja mastid koos tugedega tagastada omanikule.

Kõik maakaabelliinid katta kogu ulatuses kollase hoiatuslindiga „Elektrikaabel“, 0,3m kõrguselt (v.a kinnisel meetodil paigaldatavad lõigud). Hoiatuslint peab ulatuma üle rööpkaablite ja asetsema kaitstava kaabliga kohakuti. Hoiatuslindi ülesanne on anda kaablist märku kaevamisel.

Üldreeglina ei tohi mitmesoonelise plastkaabli painderaadius olla alla kaabli 12-kordse läbimõõdu. Lõpp-paigaldusel, näiteks üleminekul mastile või jaotlasse, võib ettevaatlikul mitmejärgulisel painutamisel painderaadiust 30% võrra vähendada.

Üldised nõuded kaablikaevendile: laius peab olema piisav liivpadja tegemiseks, kaablikaitsetorude, kaablite ja hoiatuslindi takistuseta paigaldamiseks, pinnase tihendamiseks ja katendi paigaldamiseks, käsitsi kaevamisel ka töötaja ohutuks liikumiseks kaevise põhjas. Kaablikaeviku laius pealt määratakse vastavalt pinnase varisemisnurgale. Piiratud ruumi korral pehmes pinnases tuleb kaevise seinad kindlustada.

Liivapadja minimaalne paksus on 0.1m, kaabel paigutatakse liivapadja keskele. Kui kaevetöid teostatakse liivases pinnases võib liivapadja tegemata jätta. Kaevendi tagasitäide tihendada 0.2 - 0.25 m kihtide kaupa.

Liinirajatiste ehitusalal tagada pärast tööde lõppu kaabelliinide normatiivsed sügavused ja kujad.

Transpordiameti maa alal kaablite paiknemisel järgida transpordi ametii juhentid „Tehnovõkude ja - rajatiste teemaale kavandamisel“. Tähelepanu pöörata et märgi all Elva tee 5 kinnistu juures paigaldad kaabel 1.5 m sügavusele. Kogu Transpordiameti maal paigaldada kabel 1.2 m sügavusele ja 1250N kaablikaitse torusse. Seda kõikides lõikudes kus kaabel asetseb antud maa alal. Tee alt läbimisel järgida puurimis profiili. Vahekaugus sõidu teest peab olema vähemalt. 1.5 m Lubatud vaid puurimine. Õhukaabliga teelt üleminekul tuleb arvestada et minimaalne vahe kogu teekatee olatuses on 7 meetrit. Projekti muutmisel kooskõlastada Transpordiametiga uuesti.

2.5 Valgustusklassi valik, valgusarvutus

Välisvalgustus projekteeritud vastavalt standardile CEN/TR 13201-1:2014 (/AC:2016) „Teevalgustus, Osa 1. Valgustusklasside valiku juhised“, standardile EVS-EN 13201-2:2015 „Teevalgustus. Osa 2: Teostusnõuded“ , standardile EVS-EN 13201-3:2015 „Teevalgustus. Osa 3: Valgussuuruste arvutamine“, standardile EVS 935-1:2017 „Jalakäijate ülekäiguradade valgustamine lisavalgustusega. Osa 1: Kvaliteedi üldnäitajad ja juhisväärtused“ ja standardile EVS 935-2:2017 „Jalakäijate ülekäiguradade valgustamine lisavalgustusega. Osa 2: Arvutamine ja mõõtmine“. Liiklusaladele valitud valgustusklassid ja -nõuded:

Valgustus klass on valitud P6

9 Hõbemäe OÜ

Töö nr. 250405 Rannu jalgtee. Põhiprojekt 02.06.2025

Valgustehnilised tulemus on välja toodud lisades. Valgustusarvutused on teostatud programmiga Dialux Evo 13.0.

Valgusarvutused on saadud vastavalt valitud valgustite tehnilistele parameetritele ja valgusjaotustele. Valgustite valgusjaotused/polaardiagrammid toodud valgusarvutuste failides. Projektis on kasutatud varem arvutatud valgusarvutust et ei tekiks terviseraja erinevate osades erinevusi ning terviserada tunduks ühtne tervik.

2.6 Elektrilöögivastane kaitse ja maandamine Elektrilöögivastase kaitse on projekteeritud vastavalt standardile EVS-HD 60364-4-41:2017 Ehitiste Elektripaigaldised osa 4-4: Kaitseviisid. Kaitse elektrilöögi eest“ jaguneb põhikaitseks, rikkekaitseks ja lisakaitseks. Elektriohutuse tagamiseks antud paigaldises kasutatakse järgmisi kaitseviise:

Elektrilöögivastane kaitse otsepuute eest (põhikaitse) tagatakse elektriseadmete kasutamisega, mille pingestatud osad on kaetud vähemalt põhiisolatsiooniga ja/või mille katete ja ümbriste kaitseaste on vähemalt IPXXB või IP2X.

Elektrilöögivastaseks kaudpuutekaitseks (rikkekaitseks) on rakendatud toite automaatsel kiirel väljalülitamisel põhinevat kaitseviisi (liinikaitselülitid), kaitsemaandust ja potentsiaaliühtlustust. Lubatud puutepinge välisvalgustuse paigaldises ei tohi ületada 50V (sh kordusmaandus ei tohi ületada 30 Ohmi).

Maanduseks ja potentsiaalide ühtlustamiseks tuleb välisvalgustuse postid maandada

kordusmaandusega maksimaalselt 150m tagant, sh maakaabelliini harud ja lõpud. Vajalik elektroodide arv selgitada kontrollmõõtmistega esimestel paigaldustel.

Maanduskomplektide arv valida vastavalt 50V puutepinge saavutamiseks. Vajadusel lisada horisontaalelektrood või täiendav(ad) komplekt(id). Teostada maandustakistuse kontrollmõõtmised.

Vertikaalmaanduselektroodid paigaldatakse kaablikraavi põhja. Horisontaal maanduselektrood paigaldatakse kaablikraavi põhja kaablite või torude kõrvale.

Peale ehituse lõppu puhastada töötsooni piirkond prahist ja vanadest ehitusdetailidest.

Jäätmekava

Keskkonnakaitse eest ehitusplatsil ja sellega vahetult piirnevatel aladel vastutab Ehituse Töövõtja

vastavalt Eesti Vabariigis kehtivaile seadustele ja nõuetele ning Tellija poolt esitatud juhistele.

Ehituse käigus tekkivad jäätmed tuleb käidelda vastavalt kehtivale korrale. Ohtlikud jäätmed tuleb

koguda muudest jäätmetest eraldi ning anda üle ohtlike jäätmete käitlemise litsentsi omavatele

ettevõtetele.

Ehituse käigus tekkivad ehitusjäätmed kõrvaldatakse vastavalt keskkonnaorganite ettekirjutustele ja

ladustuskoha kasutuseeskirjadele.

Ehitus- ja lammutusjäätmete käitlemine tuleb kooskõlastada vastava kohaliku omavalitsuse ameti

jäätmesektoriga.

10 Hõbemäe OÜ

Töö nr. 250405 Rannu jalgtee. Põhiprojekt 02.06.2025

Jäätmed tuleb käidelda vastavalt kohaliku piirkonna jäätmehoolduseeskirjale.

250405_PP_EL-4-01_Asendiplaan.pdf

F re e sp u ru / K il l

R ek la a m

Korvpalliväljak

Pink

Bet.pl

B e t. p l

A

Kr/Kill

Pinn

Kr

Bet.pl

A

Kr/Kill

Generaator

P õ ld

K r

A

H K a a rh a ll

H Angaar

H T ö ö stu

s

Päikesepark

K r

L a o p la ts

Unikivi

U n ik iv i

Unikivi

U n ik iv i

Unikivi

Unik ivi

Unikivi

Unik ivi

U n ik ivi

Un ikiv

i Uni

kiv i

Uni kiv

i

Uni kivi

Uni kiv

i

Uni kiv

i

A

F re e sp u ru

Freesp uruFreespuru

P õ ld

Kinnine territoorium

H T ö ö st u s

Elva-Rannu tee

Elv a-R

ann u t

ee

R a n n u ri n g te e

Rannu ringtee

R a n n u ri n g te e

x= 6457600

y = 6 3 0 2 0 0

x= 6457550

y = 6 3 0 4 5 0

x= 6457200

y = 6 3 0 5 5 0

x= 6457100

y = 6 3 0 5 0 0

A

Ronimisplats

Reklaam

Unik ivi

B et .p l

Unikivi

Bet

A

Põl d

Põ ld

Bet

Jä ä tm

e k ä it lu s

K il l

k ra a v

K r

Bet

5H E

1 9

3 / 1

3 / 2

11

9

U n ik iv i

AJ12095:(Puhja)

Ees ti A

ndm esid

evõ rk

MTÜ

E e sti

A n d m e sid

e v õ rk M T Ü

Eesti Andmesidevõrk MTÜ

orient

tarbija orient

orient

o ri e n t

orien t

8

7

6

5

Telia Eesti AS

Te li a Ee st i AS

Telia E esti

A S

Telia Eesti AS

T e lia E e sti

A S

T e lia E e sti

A S

Telia Eesti AS

∅3 15 P P

∅2 50 P P

∅315 PP

orien t

∅ 9 0 P E

∅160 PVC

∅90 PE

∅50 PE

∅90 PE

∅90 P E

∅ 9 0 P E

∅ 7 5 P L

P a rg i tn

K oo p si te e

A ia tn

P a rg i tn

Rannu-Paju tee

P õ ld

B e t

K il l

P õ ld

k ra a v

kraav

Kill

Kill Bet

Bet

Rannu põik

Unikivi Unikivi

AJ12181:(Puhja)

∅ 3 1 5 P P

∅200 PP

leidmata

leidmata leidmata

leidmata

leidmata leidmata

or ie nt .

orie nt.

o ri e n t.

orient.

o rien

t.

o rien

t.

o ri e n t.

orient.

o rie

n t.

o rie

n t.

o rie

n t.

o rie

n t.

orient.

50km/h

50km/h TEEKAITSEVÖÖND 10m

TEEKAITSEVÖÖND 10m

TE EK

AI TS

EV Ö

Ö N

D 10

m

TE EK

AI TS

EV Ö

Ö N

D 10

m66601:001:0086 Sireli

66601:008:0034 22166 Rannu ringtee

66601:008:0129 Ringtee tn 9/5

66601:001:0105 Ringtee tn 9/3

66601:001:0130 Aia tn 3

66601:008:0018 Elva tee 14

66601:001:0237 Ringtee tn 3

66601:008:0029 22160 Elva-Rannu tee

66601:008:0072 Elva tee 9

66601:008:0156 Tehase tee 2

66601:008:0022 Aia tn 6

66601:008:0011 Elva tee 6a

66601:001:0124 Valgemäe tee

66601:008:0008 Järveotsa tee 1

66601:001:0238 Ringtee tn 3a

17101:001:0087 Koplipõllu

66601:008:0146 Parkla

66601:008:0136 Pargi tn 1

66601:008:0012 Ringtee tn 11a

66601:001:0095 Pargi tn 2a

66601:001:0083 Õuna

66601:008:0096 Ringtee tn 15

66601:008:0485 Ringtee tn 9/1

17101:001:1448 22166 Rannu ringtee T1

17101:001:0095 Pärnamäe biotiik

17101:001:1693 Aia tn 1a

66601:001:0084 Männi

66601:001:0133 Pargi tänav L2

17101:001:0096 Kopliserva

66601:008:0149 Ringtee tn 4

66601:008:0025 Ringtee tn 1

66601:008:0482 Aia tn 5

66601:008:0020 Pargi tn 6

66601:008:0019 Pargi tn 2

17101:001:1496 Õpetajate tee 1a

66601:001:0087 Järvekalda

66601:001:0085 Ristiku

66601:001:0104 Muru

66601:001:0129 Mäenõlva

66601:008:0098 Ringtee tn 11

66601:008:0210 Pärnamäe

66601:008:0495 Aia tn 7

66601:008:0042 Pargi tn 4

66601:008:0458 Elva tee 10

66601:008:0095 Järveotsa tee 3

66601:001:0123 Aia tänav

66601:008:0038 Õpetajate tee 2

66601:008:0021 Aia tn 4

66601:001:0236 Ringtee tn 1a

66601:008:0484 Ringtee tn 9/4

66601:008:0074 Elva tee 13

66601:008:0093 Aia tn 1

66601:008:0135 Rannu park

66601:001:0108 Ringtee tn 9/6

66601:008:0496 Elva tee 12

66601:008:0128 Ringtee tn 13

66601:008:0094 Ringtee tn 19

66601:008:0083 Ringtee tn 5

66601:008:0126 Ringtee tn 7

66601:001:0118 Rannu põik

66601:008:0092 Elva tee 6

66601:008:0073 Elva tee 11

66601:001:0058 Aia tn 9

66601:008:0483 Ringtee tn 9/2

66601:001:0220 Rannu paisjärv

66601:008:0041 Aia tn 2

66601:001:0134 Pargi tänav L1

66601:001:0048 Ringtee tn 17

66601:001:0155 Rannumõisa tänav

66601:008:0493 Järveotsa tee 1a

66601:001:0103 Järvenurga

SK1

911 943

Värav, aed ja postid eemaldada

951

Olemasolev pink ja prügikast tõsta uude asukohta

Värav 4m; jalgvärav 1m

Püsilillepeenar

(221)

RK-1 (400/315)

56.69 välja 1 57.15 maapind

D=110, SN16 L=12; i=0.004

56.65

Pigaldus kinnisel meetodil

40km/h

Liiklusmärgid tõsta ümber uuele välisvalgustuse postile

911

KS2 KS2

KS2

KS2KS2

KS2

V2

V2 V2

V2

KS 2

V2 V2

V2

V2 V2

V2

KS11 KS11

V11 V11

V11V2V2

Korvpalliväljak

Unikivi

U n ik iv i

A

x= 6457600

y = 6 3 0 2 0 0

U n ik iv i

Unikivi

U n ik iv i

A

Pandus

P in k

Bussipeatus

Pink

Ronimisplats

Unikivi

U n ik iv i

Unikivi

Jalgrattah oid

ja

P in g id

Pink

5

U n ik iv i

Unikivi

Eesti Andmesidevõrk MTÜ

E e sti

A n d m e sid

e v õ rk M T Ü

Eesti Andmesidevõrk MTÜ

tarbija orient

5

4

3

2Telia Eesti AS

T e li a E e st i A S

Teli a E

est i A

S

T e li a E e st i A S

Telia Eesti AS

∅ 9 0 P E

∅200 PVC ∅50 PE ∅200 PVC

∅200 PVC

∅ 1 6 0 P V C

∅160 PVC

∅160 PVC ∅90 PE

∅50 PE

TV orient

TV o ri en t

o ri e n t.

leidmata

leidmata leidmata

Tuletõrje veevõtupaak

o ri e n t.

TEEKAITSEVÖÖND 10m

66601:008:0492 Elva tee 3

66601:008:0112 Elva tee 7

66601:008:0095 Järveotsa tee 3

66601:008:0470 Elva tee 5

66601:008:0135 Rannu park

66601:008:0092 Elva tee 6

66601:008:0493

40km/h

Liiklusmärgid tõsta ümber uuele välisvalgustuse postile

66601:008:0092 Elva tee 6

66601:008:0029 22160 Elva-Rannu tee 66601:008:0135

Rannu park

Projekteertud kaabli ristumine riigiteega, PK 0+14

Registri number 14740634

Tel.+372 5249138

Projekteeris: Joonise nimi

Objekti asukoht

Objekt

Mõõtkava

Joonise nr.

Projekt/Staadium

Töö nr.

Lehe mõõt

Kuupäev Fail

Lehekülg

Tellija

E-mail: [email protected]

L. Luige

22.05.2025 250405_PP_EL-4-01_Asendiplaan.dwg

Rannu jalgtee põhiprojekt

Tartu maakond, Elva vald, Rannu alevik (Elva tee, Ringtee)

Elekti ja tänavavalgustuse asendiplaan

1/1 A2

PP

250405

EL-01

1:500

Partner Insenerid OÜ Reg nr: 16925361 MTR: EEP005052; ELK000171 [email protected]

Töö nimetus

Objekti asukoht

Joonise nimetus

Kuupäev

Töö nr

Staadium

Joonise nr

Rev

Mõõtkava

Tellija

Asendiplaan, liiklusskeem

Rannu jalgtee põhiprojekt 22.05.2025

P05-25

PP

2

1

1:500

R. Tarto R. Tarto

Proj. juht Projekteerija

Elva Vallavalitsus

M. TaalCad. projekt.

Tartu maakond, Elva vald, Rannu alevik (Elva tee, Ringtee)

T22166 Rannu ringtee km 0,705-1,410 T22160 Elva-Rannu km 12,790-13,125

Projekteeritud pink, prügikast

923a

Projekteeritud hakkepuidu kate Projekteeritud samakõrgusjoon Projekteeritud liiklusmärgipost Projekteeritud liiklusmärk Projekteeritud liiklusmärgi 1 suurusrupp Olemasolev liiklusmärk

250405_PP_EL-5-01_valg-skeem.pdf

1. Tänavavalgustuse fiidrite pingesüsteem on 3x400/230V, 50 Hz, juhistikusüsteem on TN-C. 2. Pingekaod on arvutatud igale faasile eraldi arvestades võrgu mittesümmetrilisust ja kadusid

neutraaljuhtmes. Arvutused on tehtud järgmiste tingimustega: - juhtmete temperatuur 40°C, nimipinge 400V. Võimsustegur on arvestatud igale valgustile (või tarbijale) vastavalt tootja andmetele.

3. Lühisvoolude arvutused on tehtud vastavalt standardile IEC 60909: 2001. 4. Pingelangud arvutatud eraldi projekteeritud valgustiliinile (alates kilbist LJS kuni kõige

kaugeima proj. liini valgustipunktini) ja valgustuse lülitus jaotusseadmele (alates alajaamast kuni LJS-ini).

5. Liitumiskilbi LJK ja tema toide on olemasolev. 6. Skeemil on näidatud kaablipikkus (postidevaheline kaugus + looklemisvaru +

montaaživaru). 7. Maakaablite plaanid on toodud asendilaani joonisel. 8. Kolmefaasilistes fiidrides jagada koormust faaside vahel maksimaalselt sümmeetriliselt.

Faaside vaheldus teostada vastavalt skeemidele. L1, L2, L3 valgustite toitepinge faaside tähised.

9. Valgustid tellida tehasest piisava kaablivaruga, et ei peaks objektil valgusti korpust paigaldamisel ja ühendamisel avama.

10. Tööd teostada vastavalt kehtivatele standarditele ja elektriseadmete ehituse eeskirjadele. 11. Valgustusvõrgu juhtimine toimub kilbist LJS, hämaralülitiga ja astronoomilise

programmkellaga. Juhtimine ja kilp on olemasolev. 12.Kilpi tuleb lisada uus kaitselüliti projekteeriavalae liinile . 13. Olemasolev õhuliin koos valgustitega asendada maakaabliga olemasoleva fiidri alla. 14.Kui uus fiider kilpi ei mahu, tuleb kilbi korpust suuredada või asendada maapinnale

paigaldatava kilbiga.

Märkused

L1,L2,L3

3x(1xB16) A

P E

N

TN-C

F-4

PROJEKTEERITUD TÄNAVAVALGUSTUSE KILBI TVK10 FRAGMENT

LJS Olmasolev LK

Peakaitse 3x100A. OLEMASOLEV ALAJAAM

AJ 12095 Puhja AXPK 4G16 0.6/1kV

1 m

Olemasolev kaabel. Lahendab Elektrilevi OÜ.

F-x

3x(1xB10) A

F-x

3x(1xB10) A

F-x

Toide

F4/1 V1/L2

10,2W

F4/2 V1/L3

10.2W

F4/3 V1/L1

10.2W

F4/5 V1/L3

10.2W

F4/6 V1/L1

10.2W

F4/7 V1/L2

10.2W

F4/8 V1/L3

10.2W

F4/9 V1/L1

10.2W

F4/10 V1/L2

10.2W

F4/11 V1/L3

10.2W

F4/12 V1/L1

10.2W

F4/13 V1/L2

10.2W

F4/14 V2/L3

10.2W

F4/15 V1/L1

10.2W

F4/16 V1/L2

10.2W

F4/17 V1/L3

10.2W

F4/18 V1/L1

10.2W

Minimaalne lühisvool

Pingekaod alajaamast

Maksimaalne lühisvool

Ik1, kA

1.7

^U, %

0.184

Ik3, kA

[ Tc=20.0C ]

3.2

Ia, A

0.952.1

cos phiPa, kW

[ Tc=40.0C ]

0.8[ Tc=40.0C ]

F4/19 V1/L2

10.2W

F4/20 V1/L3

10.2W

F4/21 V1/L1

10.2W

F2/1 V3/L1

10,2W

F2/2 V3/L2

10.2W

F2/3 V3/L3

10.2W

F2/4 V3/L1

10.2W

Registri number 14740634

Tel.+372 5249138

Projekteeris: Joonise nimi

Objekti asukoht

Objekt

Mõõtkava

Joonise nr.

Projekt/Staadium

Töö nr.

Lehe mõõt

Kuupäev Fail

Lehekülg

H O B E M Tellija

A E E-mail: [email protected]

L. Luige

22.05.2025 250405_PP_EL-5-01_valg-skeem_recover.dwg

Rannu jalgtee põhiprojekt

Tartu maakond, Elva vald, Rannu alevik (Elva tee, Ringtee) Valgustuse skeem

1/1 A2

PP

250405

EL-02

250405_PP_EL-8-01_Materjalid.pdf

250405_PP_ELT-8-01_Materjalid.xlsx

29.07.2025

1 / 4 .

9 88 7 7 9 10 7

Nr. Töö kirjeldus Ühik Maht Ühikhind K

o

8 TEHNOVÕRGUD. TÖÖDE MAHUD.

Planeeritud elektrikaablite reservtorude piagaldamine m 30

80300 Ettevalmistustööd (ehitusplatsi piirdestamine, ette valmistamine ja ohutusplakatite paigaldamine, vajal. väljalülituste

tellimine) töö 1

80308 Kaablikaeviku kaevamine (liiv-, muldpinnases) kaabli/kaablite paigaldamisega torusse/torudesse koos taastamisega

m 1 220

80308 Kablite läbiuurimine maantee alt

m 19

80316 Valgustuse metallmasti (h=6m), jalandi ja valgusti montaaž killustikalusele tk 21 80316 Valgustuse puitmasti h 8 m ümbertüstmine tk 4 80324 Elektrotehnilised mõõtmised/kontrolltoimingud töö 1 80325 Mahamärkimine ja teostusmõõdistus töö 1 80325 Liinirajatiste märgistused (hoiatuslint) töö 1 80308 Elektilevi õhuliini asemdamine maakaabliga m 234

80316 MP jätkumuhvi tegemine tk 2

80308 Püsitotekaabli paigaldamine perspektiivsetele fooridele m 216

Konsoolide vahetamine olemasolevatel mastidel tk 5

Muisuskaitse ja keskonna ametnike osalus ehitustöödel töö 1

Puude kaitsmine vigastuste eest töö 1

SPETSIFIKATSIOON

Madalpinge trassid ja nende kaitse 1 Kaablikaitsetsekõri elektikaablitele D75, 1250N m 60 2 Kaablikaitsetoru tänavavalgustusvõrgule D75, 450N m 851 2 Kaablikaitsetoru tänavavalgustusvõrgule D75, 1250N m 455 3 Reservtoru D75, 450N 407 3 Reservtoru D75, 1250N 37 4 Hoiatuslint; 100mm, kollane, veniv, kirjaga "Ettevaatust elektrikaabel" m 1700

5 Kasutada vajadusel kaitsetorude pöörangutel painduvaid käänikuid/45° põlvi, koos torude ühendusmuhvidega

* -koguse määrab töövõtja

tk *

01.07.2025

L

Vastutav spets.: Gerd Herman Veeber Välisvõrkude elektripaigaldis

Põhimaterjalide ja töömahtude loetelu

1750

Teostas: Lauri Luige

Projektijuht: Toomas Naelapää Projekti Nr.Kuupäev

Sarapuu ja Pähkli kinnistute detailplaneeringute järgse infrastruktuuri põhiprojekt

OÜ Hõbemäe 5249138

www.hobemae.ee Dokument

Põhiprojekt

Staadium

Lauri Luige

VÄLISVALGUSTUS

2504 5

Rannu aleviku jalgtee põhiprojekt

ELT-8-01

250405_PP_ELT-8-01_Materjalid.xlsx

29.07.2025

2 / 4 .

9 88 7 7 9 10 7

Nr. Töö kirjeldus Ühik Maht Ühikhind K

o

01.07.2025

L

Vastutav spets.: Gerd Herman Veeber Välisvõrkude elektripaigaldis

Põhimaterjalide ja töömahtude loetelu

1750

Teostas: Lauri Luige

Projektijuht: Toomas Naelapää Projekti Nr.Kuupäev

Sarapuu ja Pähkli kinnistute detailplaneeringute järgse infrastruktuuri põhiprojekt

OÜ Hõbemäe 5249138

www.hobemae.ee Dokument

Põhiprojekt

Staadium

Lauri Luige

VÄLISVALGUSTUS

2504 5

Rannu aleviku jalgtee põhiprojekt

ELT-8-01

0,4kV kaablid ja õhuliinid 1 Jõukaabel AXPK 4G16 1kV m 400 2 Jõukaabel AXPK 4G25 1kV m 1325 3 Jõukaabel AXPK 4G50 1kV m 233 4 Õhuliin AMKA 1x16+25 m 37 5 0,4kV kaabli jätkumuhv. Muhvi tüüp vastavalt olemasolevale kaablile tk 2 6 Termokahanev sõrmikotsamuhv ilma kaablikingata AXPK 4G25 kaablile (välispaigaldus) tk 46

Mastid/postid ja nende tarvikud 1 Puitmast tanalith immutus tk 6

2

Kuumtsingitud terasest kooniline valgustipost, kõrgusega h=6m. Musta värvusega ja pistikupesaga jõuluvalgustusele

(nt Tehomet A106SK, D1=138mm). Posti latv 60mm. Tugevusarvutuslikult peab postisüsteemi (jaland+post)

kandevõime vastama valgusti kaalule, samuti arvestada valgusti horisontaal- ja vertikaalsuunalisi tuulepindasid.

tk 21

3 Betoonjaland 6m postile (nt Lujabetoni RBJ-4B D100-143) tk 21 4 Jalandi kummitihend 6m postile (nt Lujabetoni 235/126K, postitüvi 135-143) tk 21 5 Postisisene hargnemisklemmide komplekt koos kaitsmega 6A, (näiteks LCK4-16-06A) pistikupesa võimalusega. tk 25 6 Konsoolid puitmastidele L=2.5m tk 5

7 Kuumtsingitud terasposti tipus üleminek 60mm/76mm/89mm, valgusti kinnitamiseks. *-

Koguse määrab töövõtja vastavalt valitud valgusti kinnitusele ja posti/konsooli tipule. tk *

8 Konsooli kinnitus puitmastile

tk 5

9 Harukarp puitpostile tk 4 20,0 10 Distantsklamber tk 16 20,0 11 Tõmmits puitmastile tk 1

12 Metall karbik koos kinnitustega 2m kompl 9 20,0 13 Õhuliini ühendus klemmid kompl 2 14 Pistikupesad valgustipostile kompl 21

250405_PP_ELT-8-01_Materjalid.xlsx

29.07.2025

3 / 4 .

9 88 7 7 9 10 7

Nr. Töö kirjeldus Ühik Maht Ühikhind K

o

01.07.2025

L

Vastutav spets.: Gerd Herman Veeber Välisvõrkude elektripaigaldis

Põhimaterjalide ja töömahtude loetelu

1750

Teostas: Lauri Luige

Projektijuht: Toomas Naelapää Projekti Nr.Kuupäev

Sarapuu ja Pähkli kinnistute detailplaneeringute järgse infrastruktuuri põhiprojekt

OÜ Hõbemäe 5249138

www.hobemae.ee Dokument

Põhiprojekt

Staadium

Lauri Luige

VÄLISVALGUSTUS

2504 5

Rannu aleviku jalgtee põhiprojekt

ELT-8-01

Valgustid

1

"V1"- Jalgtee LED valgusti 10.2W, 1400lm, 3000K, IP66 (nt BGP 760 T25 DN09 LED14/-no või samaväärne). Valgusti

tarnida koos postisisese kaablikomplektiga (ka 2 liiteseadise juhtimissoont), komplekti pikkus vastavalt posti

kõrgusele arvestades konsoole. Valgusti valgusjaotust vaata valgusarvutuste kokkuvõttefailist. Paigaldus konsoolita

6m postidele.

tk 20

2

"V2"- Jalgtee LED valgusti 10.2W, 1400lm, 3000K, IP66 (nt BGP 760 T25 DW10 LED14/-no või samaväärne). Valgusti

tarnida koos postisisese kaablikomplektiga (ka 2 liiteseadise juhtimissoont), komplekti pikkus vastavalt posti

kõrgusele arvestades konsoole. Valgusti valgusjaotust vaata valgusarvutuste kokkuvõttefailist. Paigaldus konsoolita

6m postidele.

tk 1

250405_PP_ELT-8-01_Materjalid.xlsx

29.07.2025

4 / 4 .

9 88 7 7 9 10 7

Nr. Töö kirjeldus Ühik Maht Ühikhind K

o

01.07.2025

L

Vastutav spets.: Gerd Herman Veeber Välisvõrkude elektripaigaldis

Põhimaterjalide ja töömahtude loetelu

1750

Teostas: Lauri Luige

Projektijuht: Toomas Naelapää Projekti Nr.Kuupäev

Sarapuu ja Pähkli kinnistute detailplaneeringute järgse infrastruktuuri põhiprojekt

OÜ Hõbemäe 5249138

www.hobemae.ee Dokument

Põhiprojekt

Staadium

Lauri Luige

VÄLISVALGUSTUS

2504 5

Rannu aleviku jalgtee põhiprojekt

ELT-8-01

Maandus

Maanduskomplekt (valgustipost, terasest), koosneb: kpl 8

1 Ühendusklambrist 2760/20VA, OBO Bettermann tk 1 2 Püstelektroodist (L=1.5m), 219/20 ST FT , OBO Bettermann tk 2* 3 Horisontaalelektroodist (L=6m), Cu 25mm^2 (alates elektroodide arvust 2 (h=3m)) m 0* 4 Juhtteravikust 1819/20BP, OBO Bettermann tk 1* 5 Maandusjuhist, Cu 25mm^2 m 2* 6 Korrosioonitõrjelint 356/50, OBO Bettermann tk 1*

*

1 Puude kaitsmine 50x100x3000 + kivivill obj 1

Kaablikaevise täitmine ja pinnakatete taastamine

1 Lahendatakse tee projekti koosseisus

Märkused:

4. Ehitajal on õigus vahetada projektis toodud seadmed/tarvikud/tooted tehniliselt samaväärsete vastu eeldusel, et vahetus ei halvenda kasutustingimusi ja ei

suurenda kasutuskulutusi. Paigaldatavad seadmed/tarvikud/tooted kooskõlastada tellija esindajaga. Vahetuse tulemuse eest kannab täit vastutust ehituse

töövõtja.

5. Demonteeritud materjalid tagastada omanikule (valdajale). Sealhulgas lähtuda Elektrilevi OÜ võrgustandardist J3106/2 "Mittevajaliku vara ja tagastuvate

elektriseadmete käsitlemine".

Kõik materjalid võib asendada analoogsete või paremate seadmete vastu. Maanduspaigaldis R≤30Ω. Arvestatud on minimaalse maanduskomponentide arvuga. Vajadusel kogused suurendada.

1. Elektri- ja sidepaigaldis vastavalt alusplaanile ja skeemidele.

2. Kõik materjalide loendis ja teistes käesoleva projekti dokumentides kajastatud seadmed ja materjalid on ette nähtud hankida ja paigaldada ning kasutuskorda

reguleerida töövõtja poolt, kui ei ole mainitud teisiti.

3. Enne lõpliku hinnapakkumise esitamist on töövõtjal vajalik tutvuda kogu projektiga ning võrrelda spetsifikatsioonis toodud koguseid plaanidel kirjeldatud

kogustega. Erinevuste ja muude ebatäpsuste avastamisel võtta ühendust projekteerijaga. Pakkumine peab sisaldama kõik vajalikud materjalid, ka muud

abimaterjalid, mida spetsifikatsioonis ja plaanidel näidatud ei ole, kuid mis on vajalikud tööde normaalseks teostamiseks ning süsteemi normaalseks

250405_PP_EL-9-01_Valgusarvutus.pdf

Kuupäev 02.06.2025

C re

a te

d w

it h

D IA

L u

x

Rannu jalgtee põhiprojekt

Rannu aleviku jalgtee valgustuse lahenduse valgusarvutus

Rannu jalgtee põhiprojekt

Sisu

Tiitelleht 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Sisu 2. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Kontaktid 3. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Kirjeldus 4. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Valgustite loend 5. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Toote andmekaardid

Philips - BGP760 T25 DN09 LED14/- NO (1x LED14-4S/730) 6. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Tänav 1 · Alternatiiv 1

Kirjeldus 7. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Kokkuvõte (kuni EN 13201:2015) 8. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Kergliiklustee (P6) 11. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Rannu jalgtee põhiprojekt

Kontaktid

3

Lauri Luige

Hõbemäe OÜ

Kanepi vald

T 5249138

[email protected]

Rannu jalgtee põhiprojekt

4

Kirjeldus

Lauri Luige

Hõbemäe OÜ

Kanepi vald

T 5249138

[email protected]

Rannu jalgtee põhiprojekt

Valgustite loend

5

Φkokku

7590 lm

Pkokku

61.2 W

Valgusviljakus

124.0 lm/W

ValgusviljakusΦPtk Tootja Artikli nr. Artikli nimi

10.2 W 1265 lm 124.0 lm/W6 Philips BGP760 T25 DN09 LED14/- NO

Rannu jalgtee põhiprojekt

Toote andmetabel

6

Philips - BGP760 T25 DN09 LED14/- NO

P 10.2 W

ΦLamp 1400 lm

ΦValgusti 1265 lm

η 90.37 %

Valgusviljakus 124.0 lm/W

CCT 3000 K

CRI 100

Polaarne LDC

Rannu jalgtee põhiprojekt

7

Tänav 1

Kirjeldus

Rannu jalgtee põhiprojekt

Tänav 1

Kokkuvõte (kuni EN 13201:2015)

8

Rannu jalgtee põhiprojekt

Tänav 1

Kokkuvõte (kuni EN 13201:2015)

9

Tootja Philips

Artikli nimi BGP760 T25 DN09

LED14/- NO

Varustatus 1x LED14-4S/730

P 10.2 W

ΦLamp 1400 lm

ΦValgusti 1265 lm

η 90.37 %

BGP760 T25 DN09 LED14/- NO (ühepoolne all)

Postide vahekaugus 51.000 m

(1) Valguspunkti kõrgus 6.000 m

(2) Valguspunkti üleulatus -0.600 m

(3) Konsooli kalle 0.0°

(4) Konsooli pikkus 0.000 m

Aastased töötunnid 4000 h: 100.0 %, 10.2 W

Võimsus / marsruut 204.0 W/km

ULR / ULOR 0.00 / 0.00

Max valgustugevused Iga kord kõigis suundades, mis moodustavad

tarvituskõlbulikult paigaldatud valgusti korral alumise

vertikaaljoonega etteantud nurga.

≥ 70°: 1242 cd/klm

≥ 80°: 144 cd/klm

≥ 90°: 0.00 cd/klm

Valgustugevuse klass Valgustugevuse väärtused [cd/klm] valgustugevuse

klassi arvutamiseks lähtuvad vastavalt EN 13201:2015

valgusti valgusvoost.

G*2

Sulandumise indeksklass D.6

MF 0.80

Rannu jalgtee põhiprojekt

Tänav 1

Kokkuvõte (kuni EN 13201:2015)

10

Hindamisväljade tulemused

Paigaldamisel arvutati säilivusteguriga 0.80.

Suurus Arvutatud Nõutav väärtus Kontroll

Kergliiklustee (P6) Em 2.95 lx [2.00 - 3.00] lx

Emin 0.42 lx ≥ 0.40 lx

Energiaefektiivsuse indikaatorite tulemused

Suurus Arvutatud Energiatarbimine

Tänav 1 Dp 0.027 W/lx*m² –

BGP760 T25 DN09 LED14/-

NO (ühepoolne all)

De 0.3 kWh/m² a 40.8 kWh/a

Rannu jalgtee põhiprojekt

Tänav 1

Kergliiklustee (P6)

11

Hindamisvälja tulemused

Suurus Arvutatud Nõutav väärtus Kontroll

Kergliiklustee (P6) Em 2.95 lx [2.00 - 3.00] lx

Emin 0.42 lx ≥ 0.40 lx

Horisontaalse valgustustiheduse säilivusväärtus [lx] (Isoluksjooned)

Horisontaalse valgustustiheduse säilivusväärtus [lx] (Väärtuste raster)

Horisontaalse valgustustiheduse säilivusväärtus [lx] (Väärtuste tabel)

m 1.500 4.500 7.500 10.500 13.500 16.500 19.500 22.500 25.500 28.500 31.500 34.500 37.500 40.500 43.500 46.500 49.500

2.083 6.55 5.34 3.45 2.03 1.38 1.11 0.77 0.54 0.44 0.54 0.77 1.11 1.38 2.03 3.45 5.34 6.55

1.250 8.35 6.79 4.24 2.36 1.55 1.25 0.86 0.57 0.45 0.57 0.86 1.25 1.55 2.36 4.24 6.79 8.35

0.417 9.33 7.15 4.31 2.36 1.56 1.29 0.89 0.57 0.42 0.57 0.89 1.29 1.56 2.36 4.31 7.15 9.33

Horisontaalse valgustustiheduse säilivusväärtus

Em

2.95 lx

Emin

0.42 lx

Emax

9.33 lx

Uo (g1)

0.14

g2

0.05

E-kiri.eml

Tere,

Palun registreerida tööülesanne

Parimat,

Herkki Rõõm

From: Partner Insenerid OÜ <[email protected]>
Sent: Tuesday, July 29, 2025 5:47 PM
To: Herkki Rõõm <[email protected]>
Cc: Kristjan Vilu <[email protected]>
Subject: Re: Rannu jalgtee ja valgustuse projekti kooskõlastus, Tartu maakond, Elva vald

Tere

Esitan vastused sinise kirjaga, projektid on korrigeeritud vastavalt märkustele.

Tehnovõrkude osas antud projekteerijale märkused edasi projekti koosolekul. Palume lähtuda antud märkustest.
Tehnovõrgu projekteerija viis muudatused projekti sisse ja vastas küsimustele (sinise kirjaga).

Kuna antud juhul on tegemist üksnes kõnniteega, siis liiklusmärkide 432 paigaldamine ei ole vajalik. Samuti ei ole vajalik kasutada märgistust 923a
Palume liikluskorralduslikult teha vastav muudatus.
Viisin muudatused sisse, eemaldasin jalgtee 432 märgid ja 923a märgistuse, korrigeerisin seletuskirja, asendiplaani, mahutabelit.

Riigitee nr 22166 ääres on lõigus PK 8+25 – PK 10+18 projekteeritud jalgtee ette nähtud eraldada riigiteest haljasala ribaga. Projekteeritud jalgtee on riigitee kattest
2,3 m kaugusel. Vastavalt normidele on lubatud 50 km /h piirkiiruse juures eraldusriba laiuseks minimaalselt 3,0 m. Kui normide kohast eraldusriba laiust ei ole võimalik
tagada, siis tuleb kasutada eraldamiseks muid lahendusi (näiteks piirdega).
Antud küsimust ja olukorda on lisaks piirkondlikule liikluskorraldajale hinnanud täiendavalt meie liikluskorralduse ekspert Andrus Prükk
Seisukoht on, et rajatav jalgtee peab olema riigitee kattest kas 3,0 m kaugusel või kui seda ei saa tagada, siis tuleb kasutusele võtta teised ohutust tagavad meetmed ning lahendused.
Palume vaadata see lõik uuesti üle ja teha vastavad ettepanekud. Ettepanekud palume saata joonise näol, et piirkondlik liikluskorraldaja ja liikluskorralduse ekspert saaksid vaadata
pakutud lahenduse(d) üle.
Viisin muudatuse sisse, lisasin jalgtee lõpu osas Pk 8+25...10-18 jalakäijarinnatise, korrigeerisin asendiplaani, seletuskirja, mahutabelit ja lisasin tootelehe ja kvaliteedinõuded.

Valgustuse projekteerija vastused:
Vastavalt TA märkustele viisin muudatused sisse.

TA maal peab kaabli sügavus olema 1.2 m ja 1250N torus. See peab olema seletuskirjas/joonisel märgitud.
Lisasin märkused joonistele lisasin viite seletuskirja muutsin tööde mahtusid

Liiklusmärgi juures peab olema sügavus 1.3 m.
Lisasin märkuse asendiplaanile, täpsustasin seletuskirja

Õhuliinil üleminekul peab olema vahekaugus vähemalt 7 m kogu katte laiuses.
Lisan märkuse joonisele, lisan seletuskirja

Vajalik ristlõike joonis tee alt puurimisel.
Ristlõike joonis lisatud joonistesse. Muutus asendiplaan

Vähem kui 1.5 meetri kaugusel tee piirdes peab olema kaabel 2.5m sügavusel.
Nihutasin kaablit. Muutus asendiplaan

Seletuskirja lisada et kui ehitus erineb projektist siis tuleb parandatud projekt uuesti kooskõlastada.
Lisasin seletuskirja

Kultuurimaja ees taastada sillutiskate kihtide kaupa.

Teedeprojekteerija suurendas taastavat plaani ja lisas täiendava ristprofiili Tram maa-alal taastamise kohta. (taastamine on teedeosa kaustas).

Palun teede ja valgustuse projektile kooskõlastust.

Heade soovidega

Raimo Tarto

Partner Insenerid OÜ

Projektijuht/teedeinsener

+372 53358333

https://partnerinsenerid.ee/
