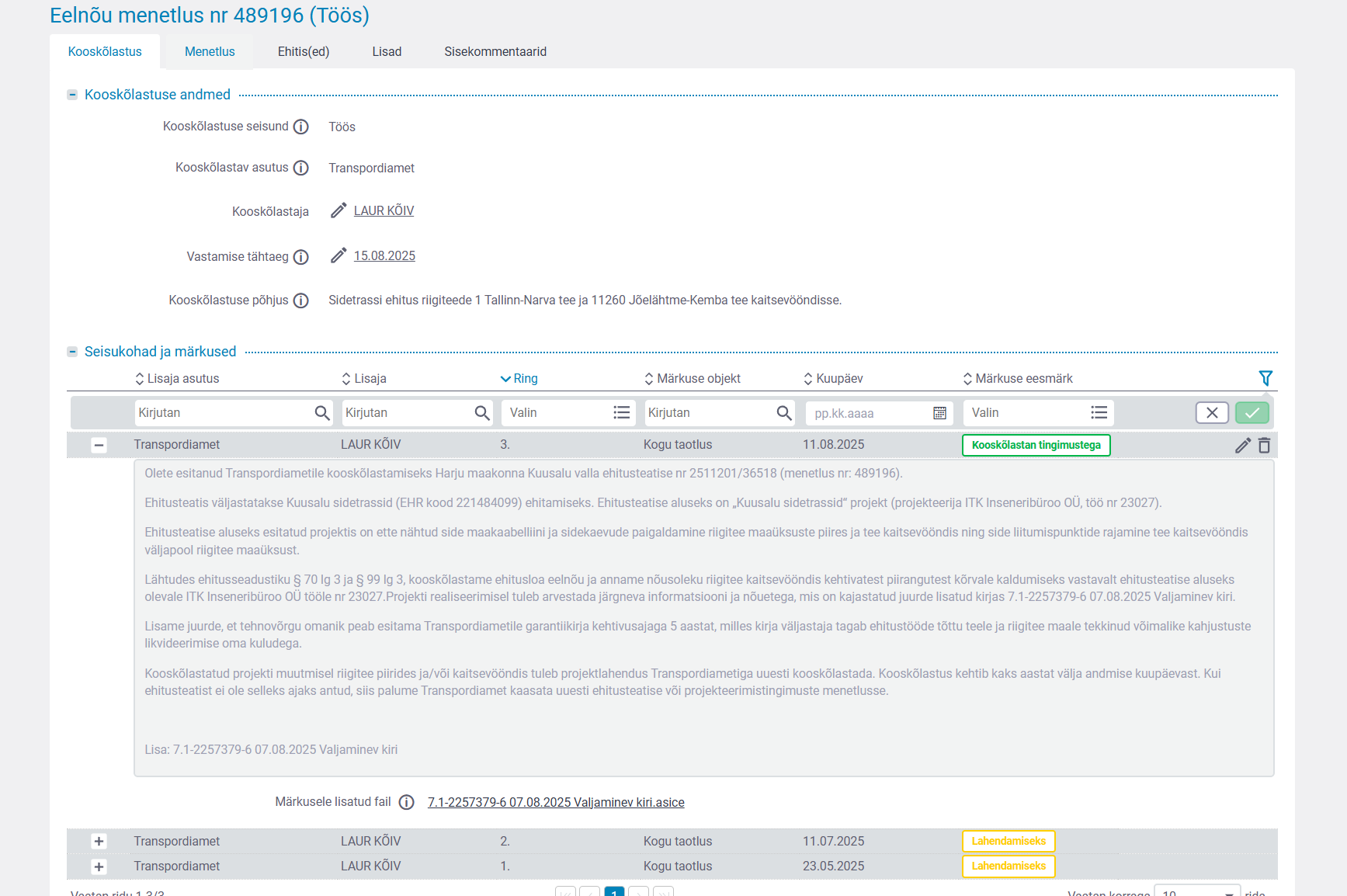

Vastus EHR- Harju maakond, Kuusalu valla sidetrasside ehitusteatis, menetlus nr 489196

A. H. Tammsaare tee 92, 13423 Tallinn

Tel: 65 09 751 Faks: 65 09 752

Reg. nr.: 11474876 MTR registreeringud: FPR000239, EEP001604, TEL000990

TÖÖ NR: 23027

OBJEKT: Kuusalu sidetrassid

AADRESS: Jõelähtme-Kemba tee, Kuusalu küla, Kuusalu vald,

Harjumaa

Tellija REDNET OÜ Harju maakond, Viimsi vald,

Metsakasti küla, Hansu tee 6, 74019

KONTAKTISIK:

Marko Kutser [email protected]

Tel (+372) 5164464

ERIOSA: Sidepaigaldis

STAADIUM: Tööprojekt

PROJEKTI KOOSTASID: Kristjan Toro

PROJEKTIJUHT: Liina Randvoo

KINNITAS: Liina Randvoo Pädevusklass A

Tunnistus: EL-056-21

TALLINN 2024

ITK Inseneribüroo OÜ

Töö number: 23027

Staadium: Tööprojekt

Töö: Kuusalu sidetrassid Aadress: Kuusalu küla ja Allika küla, Kuusalu vald

Eriosa: Nõrkvoolupaigaldis

A.h. Tammsaare tee 92 12618 Tallinn

+372 65 097 51 www.itk-ib.ee

23027_TP_EL-3-001_SK 1 / 14 15.04.2024 Muudatus:

ITK Inseneribüroo OÜ

A.H. Tammsaare tee 92, Tallinn

Töö: SEK / ITK Inseneribüroo OÜ sisene töö nr: 23027

Objekt: Kuusalu sidetrassid

Objekti aadress: Kuusalu küla ja Allika küla, Kuusalu vald

Tellija: Rednet OÜ

Staadium: Tööprojekt

EHITUSKIRJELDUS

Kuusalu sidetrassid

Koostasid: Kristjan Toro

Vastutav spetsialist: Liina Randvoo

Tallinn 2024

ITK Inseneribüroo OÜ

Töö number: 23027

Staadium: Tööprojekt

Töö: Kuusalu sidetrassid Aadress: Kuusalu küla ja Allika küla, Kuusalu vald

Eriosa: Nõrkvoolupaigaldis

A.h. Tammsaare tee 92 12618 Tallinn

+372 65 097 51 www.itk-ib.ee

23027_TP_EL-3-001_SK 2 / 14 15.04.2024 Muudatus:

Sisukord

1.1 Üldosa ..................................................................................................................................... 3 1.1.1 Ehitise üldandmed ......................................................................................................................................... 3 1.1.2 Lähteandmed ................................................................................................................................................ 3 1.1.3 Normdokumendid ......................................................................................................................................... 3 1.1.4 Töövõtu ulatus .............................................................................................................................................. 3 1.1.5 Projektdokumentatsioon, selle ulatus ja siduvus .......................................................................................... 4 1.1.6 Tööde teostamine ......................................................................................................................................... 4 1.1.7 Klimaatilised tingimused ja erinõuded .......................................................................................................... 4 1.1.8 Seadmed ja materjalid. Tähistused ............................................................................................................... 5 1.1.9 Üleandmiseks valmis, töö- ja lõplikud joonised ............................................................................................ 5

2 Välistrassid ......................................................................................................................... 6

2.1 Sidevarustus ............................................................................................................................ 6 2.1.1 Side kanalisatsioon ja kaabelliinid ................................................................................................................. 6 2.1.2 Kaabelliinide trasside taastamine ................................................................................................................. 9 2.1.3 Asfaltkattega kõnnitee taastamine sidekaabli paigaldamisel ..................................................................... 10

3 Lubatud kõrvalekalded projekteeritud trassidest ............................................................... 12

4 Käitumisjuhised olemasolevate tehnovõrkude (ol.ol-te) kaitsevööndis ............................... 13

5 Üldised nõuded ja juhised liinirajatise ehitamisel ............................................................... 13

ITK Inseneribüroo OÜ

Töö number: 23027

Staadium: Tööprojekt

Töö: Kuusalu sidetrassid Aadress: Kuusalu küla ja Allika küla, Kuusalu vald

Eriosa: Nõrkvoolupaigaldis

A.h. Tammsaare tee 92 12618 Tallinn

+372 65 097 51 www.itk-ib.ee

23027_TP_EL-3-001_SK 3 / 14 15.04.2024 Muudatus:

Sidepaigaldis

1.1 Üldosa Projektiga antakse lahendus Kuusalu küla ja Allika küla, Kuusalu vallas sidekaabli rajamisele. Käesolev

seletuskiri kirjeldab sidesüsteemide toimimise põhimõtted ja kirjeldusi.

1.1.1 Ehitise üldandmed

Ehitusprojekti tellija: Rednet OÜ

Töö nimetus: Kuusalu sidetrassid

Asukoht: Kuusalu küla ja Allika küla, Kuusalu vald

1.1.2 Lähteandmed

• Tellija lähteülesanded

• Geodeesia 24 OÜ poolt 10.2023 koostatud töö nr 8141-23 "Maa-ala plaan tehnovõrkudega" millele

on kantud Riigi Maa-ametist väljastatud katastriüksuste piirid. Kõrgused EH2000 süsteemis,

koordinaadid L-EST97 süsteemis.

1.1.3 Normdokumendid

Projekteerimise käigus järgida kõiki Eesti Vabariigis kehtivaid õigusakte ja normdokumente niivõrd, kuivõrd on need vajalikud käesoleva projekti koostamisel ja ehitamisel.

ÜLDINE

• RT I 05.03.2015, 1 „Ehitusseadustik“

• 10421629-JV ST… „Eesti Energia (0,4…20 kV) võrgustandard“

• EVS 932:2017 „Ehitusprojekt“

• RT I, 28.06.2015, 4, ,,Ehitise kaitsevööndi ulatus, kaitsevööndis tegutsemise kord ja kaitsevööndi

tähistusele esitatavad nõuded“

• RT I, 18.07.2015, 7, ,,Nõuded ehitusprojektile“

• Transpordiamet „Nõuded tehnovõrkude teemaale paigaldamise kavandamisel (2018)“

1.1.3.1 Elektriohutus

• MKMm nr.:19, 26.03.2007.a. „Elektripaigaldise kaitsevööndi ulatus ja tegutsemise kord“

1.1.4 Töövõtu ulatus

Üldised andmed ehitusobjekti kohta, rakendatav töövõtuvorm, ehitustööde tähtajad, osamaksud ning vastavad tagatised esitatakse töövõtu pakkumisdokumentatsioonis. Lepingudokumentide ja - jooniste tõlgendusvõimalused ja vasturääkivused tuleb selgitada enne lepingu allakirjutamist.

Töövõtt sisaldab kõikide elektriprojekti dokumentides mainitud seadmete, liinide, aparaatide ja süsteemide hankimist, paigaldust ja üleandmis-vastuvõtu korraldust kasutusvalmiduseni.

Töövõttu kuulub kõikide vajalike avade tegemine konstruktsioonidesse ja nende avade paigaldustööde järgne nõuetekohane sulgemine.

ITK Inseneribüroo OÜ

Töö number: 23027

Staadium: Tööprojekt

Töö: Kuusalu sidetrassid Aadress: Kuusalu küla ja Allika küla, Kuusalu vald

Eriosa: Nõrkvoolupaigaldis

A.h. Tammsaare tee 92 12618 Tallinn

+372 65 097 51 www.itk-ib.ee

23027_TP_EL-3-001_SK 4 / 14 15.04.2024 Muudatus:

Töövõtja peab esitama ja teatama teistele osapooltele töödest põhjustatud nende valdkonda kuuluvad hanked ja kohustused ja täitma teiste osapoolte töövõttudest põhjustatud elektritööde mahtu kuuluvad ja mõjutavad hanked ja kohustused.

Töövõtja on kohustatud sooritama tellija poolt nõutavad muudatused kui need ei muuda märgatavalt töövõtja poolt teostatavate tööde ulatust, olenemata sellest, kas küsimus on tööde sooritamise täiustamises, kergendamises või muus. Muudatuste osas, mis eeldavad lisakulutusi ja nende hüvitamist, tuleb teha enne tööde algust kirjalik pakkumine, mis on pädev ainult ehitustööde tellija poolt kinnitatuna.

Töövõtja peab kindlustama, et kõiki tema poolt tarnitud seadmeid saaks paigaldada projekti dokumentatsioonis näidatud positsioonidele ilma konstruktsiooniliste muudatusteta. Seadmete mittesobivatest mõõtmetest põhjustatud muudatustööd ei kuulu lisatasustamisele.

1.1.5 Projektdokumentatsioon, selle ulatus ja siduvus

Projekteerija poolt koostatud projektdokumendid moodustavad üksteist täiendades projekti kui terviku objekti. Projekteerija vastutab Tellija ja tema esindaja Inseneri ees kõigi projekteerimiseks ja eesmärgi saavutamiseks vajalike andmete ja tingimuste hankimise, projekti teostamise ning projektile kooskõlastuste saamise eest.

Projekteerimisel tuleb aluseks võtta ehitise funktsioonid ning kasutusviisile vastav logistika. Lahendused peavad olema eesmärgipärased ja ratsionaalsed. Materjalid, tooted ja seadmed peavad vastama eesmärgile, lähtedokumentidele ja normdokumentidele. Projekteerija peab võimaldama inseneril juba projekteerimisaegselt kontrollida projekteerimise kulgu ja otstarbekust. Projekti kontrollimine ja täpsustamine on oluliselt odavam ning aega säästvam, kui hilisem tehnoloogiliste ja konstruktsioonivigade parandamine.

Projektis ei saa määrata ühtede dokumentide prioriteete teiste ees, ehitamisel ei saa lähtuda projekti ühel joonisel või dokumendis esitatust. Projekti tuleb vaadelda kui tervikut. Kui avastatakse projekti erinevates dokumentides kajastatud lahenduste vahel või ka võrdluses normdokumentidega erinevusi ja erineva tõlgendamise võimalusi, mida ei õnnestu lahendada üldisi norme ning head ehitustava järgides, pole lubatud ehitustöid alustada/jätkata mingi üksiku dokumendi kohaselt, vaid tuleb selgitada, milline esitatud lahendustest vastab nii tehniliselt kui kvaliteeditaseme poolest soovitule, vajadusel pöörduda koheselt tellija ja kas läbi Tellija, tema Inseneri või kokkuleppel nendega vahetult projekteerija poole ja koostöös viimasega kõrvaldada vasturääkivused.

1.1.6 Tööde teostamine

Paigaldise Töövõtja peab omama Eesti Vabariigis töötamiseks litsentsi, omama vajalikku pädevust ning asjakohase majandustegevuse registreeringut ning vajadusel kommunikatsioonivaldajate nõudmisel ka luba vastavaid kommunikatsioone ehitada. Personali kvalifikatsioon ja kogemused peavad olema hõlmatud lepingu kokkulepetega ning lepingu üldiste tingimustega.

Töövõtja on vastutav tööde koordineerimise eest teiste ehitusplatsi töövõttudega. Töövõtja planeerib paigalduse enne töödega alustamist ning peab kindlustama seadmete projektikohase paigalduse töövõtja poolt täpsustatud tööjoonistel esitatud paigalduskohale.

Erilise hoolikusega tuleb jälgida kommunikatsioonide ligiduses töötamist ja kommunikatsioonidega ristumisi, olgu need elektrilised, mehhaanilised või mõlemad, korrastatud ja ühtlase järjestuse saavutamist. Täpne positsioneerimine peab olema koordineeritud sidustöövõttudega enne igat paigaldustööd.

Iga töö, mis tuleb uuesti teha hoolimatu koordineerimise tõttu, pole lisatöö ega kuulu täiendavale tasustamisele.

1.1.7 Klimaatilised tingimused ja erinõuded

Kõik materjalid ja seadmed peavad olema ette nähtud pidevaks ja pikaajaliseks tööks allpool nimetatud klimaatilistes tingimustes:

ITK Inseneribüroo OÜ

Töö number: 23027

Staadium: Tööprojekt

Töö: Kuusalu sidetrassid Aadress: Kuusalu küla ja Allika küla, Kuusalu vald

Eriosa: Nõrkvoolupaigaldis

A.h. Tammsaare tee 92 12618 Tallinn

+372 65 097 51 www.itk-ib.ee

23027_TP_EL-3-001_SK 5 / 14 15.04.2024 Muudatus:

- välitemperatuur -30 °C / +35 °C

- hea soojusisolatsiooni ja adekvaatse ventilatsiooniga siseruumis +30 ° C

Kaitseastmed, vähimalt:

- välistingimustes IP54 - märjad ruumid IP44

- niisked ja rõsked ruumid (soojussõlm, venkambrid) IP34

Kõik tervik tooted peavad omama CE märgistust.

1.1.8 Seadmed ja materjalid. Tähistused

Kõik materjalid peavad olema uued ja kvaliteetsed, toodetud hea reputatsiooniga tootja poolt ning vastama projekti dokumentide, töövõtulepingu kokkulepete ja üldtingimustega neile sätestatud nõuetele.

Euroopa Liidus kasutamiseks peab toode olema läbinud nõuetele vastavuse hindamise protsessi, see näitab, et toode on saanud Euroopa Liidus kasutusloa. Kitsamalt Eestis sätestab selle hindamise korra Toote nõuetele vastavuse seadus, viimane redaktsioon RTI, 28,6,2012,30. Nõuetele vastavust kinnitab (mitte alati ja mitte kõigile toodetele) EÜ vastavusdeklaratsioon koos toote tehnilise dokumentatsiooniga või siis ainult viimane.

Kõik samatüübilised materjalid ja seadmed peab töövõtja hankima võimalusel ja otstarbekusel ühelt ja samalt tootjalt, kes tagab nende tootmise jätkumise ehitise ekspluatatsiooniaegsete võimalike asenduste tarbeks.

Tüübiga mainitud seadmeid võib asendada kasutuskoha suhtes omadustelt ja kvaliteedilt samaväärsete seadmetega Peatöövõtja ja/või Tellija nõusolekul. Vahetuse pakkuja peab edastama vahetuse omadusi iseloomustavad andmed vahetatava materjali või seadme kohta. Vastavuse tõestamine ja ka vastutus jääb siiski seadme/materjali asendajale. Tõendamisega seotud kulub kannab nende esitaja.

Kõik kaablid peavad identifitseerimiseks olema tähistatud mõlemas otsas. Pinnasesse paigaldatavate kaabelliinide peale paigaldada märkelint.

1.1.9 Üleandmiseks valmis, töö- ja lõplikud joonised

Töövõtja hoiab objektil kehtivate tööjooniste kontrolleksemplaride komplekti, millesse kanda sisse kõik töö ajal tehtud muudatused.

Töövõtja pärast ehitustööde lõppemist vormistab ise või tellib teostusjoonised vastavalt lõplikule paigaldusele, olenemata sellest, kes eelnevad tööjoonised oli koostanud. Töövõtja alltöövõtjate poolt koostatud joonised varustatakse pealdisega ning nummerdatakse kõik ühtemoodi ja lisatakse üleandmiseks valmis dokumentatsioonile.

Kõik üleandmiseks valmis joonised ja jooniste nimekirjad märgitakse pealdisega TEOSTUSJOONIS ning varustatakse kuupäevaga. Töö eest vastutav isik kinnitab jooniste nimekirja oma allkirjaga.

Pärast ehitus- ja paigaldusööde lõppu tuleb koostada kasutus-hooldusjuhendid, mis peavad hõlmama kõiki tarnitud süsteeme.

Töövõtja tarnib koos teostusjoonistega kõiki tarnitud süsteeme hõlmavad hooldusjuhiseid, mis sisaldavad vähemalt järgmised andmed:

-tehnilised andmed; -valmistaja nimi; -esindaja nimi; -tootja tehniline saatedokumentatsioon

ITK Inseneribüroo OÜ

Töö number: 23027

Staadium: Tööprojekt

Töö: Kuusalu sidetrassid Aadress: Kuusalu küla ja Allika küla, Kuusalu vald

Eriosa: Nõrkvoolupaigaldis

A.h. Tammsaare tee 92 12618 Tallinn

+372 65 097 51 www.itk-ib.ee

23027_TP_EL-3-001_SK 6 / 14 15.04.2024 Muudatus:

-kasutusjuhised; -reguleerimis- ja seadearvud; -sisemised ühendusjoonised; -hooldusjuhised; -garantiitunnistused.

Üleantavad joonised tarnitakse alljärgnevalt: -digitaalvormis (CAD-joonised) CD-l sobivas kokkulepitud formaadis. -paberkandjal A4 formaadis kaustadesse köidetuna. Koopiate arv täpsustatakse hankelepinguga.

Ekspluatatsiooni- ja teostusjooniste kopeerimis- ja tarnimiskulud kuuluvad töövõtu hulka

2 Välistrassid

2.1 Sidevarustus

2.1.1 Side kanalisatsioon ja kaabelliinid

Käesoleval projektiga nähakse ette sidekanalisatsiooni rajamine.

Projekteeritud sidekanalisatsioon liidetakse olemasolevaga sidevõrgu valdajale Radionet OÜ kuuluva sidevõrguga.

Sidekanalisatsioon magistraalid rajada HDPE multitorudega. Abonentide liitumispunktideni paigaldada mikrotorud. Mikrotorude otsadesse paigaldada otsakorgid. Üldjuhul torud paigaldada sügavusele 0,7-1,0 m.

Sõiduteede, kraavidega, kõnniteede ristumisel ning kõnnitee all torud paigaldada kinnisel meetodil sügavusele min. 1,5 m PVC kaitsetorudesse PE Opto 110x6,6 1250N. Optilised kaablid mitte paigaldada. Kaablid paigaldavad hiljem sideteenuste operaatorid.

Transpordimaal (35201:001:0229 11260 Jõelähtme-Kemba tee) asuval haljasalal kaitsetoru paigaldada

kinnisel meetodil ja lahtisel meetodil. Kinnisel meetodil kasutada kaitsetoru PE Opto 63x3,8mm (1250n) ja

PE Opto 110x6,6mm(1250n). Liiklusmärkide ning valgustimastide läheduses tuleb lähtuda

Transpordiametijuhendist „Nõuded tehnovõrkude teemaale kavandamisel“ Tabel 1 kajastatudkaugustest

ning sügavustest. Liiklusmärkidele lähemal kui 1,0m tuleb sidekaabel rajada 2,0m sügavusele ning

valgustusmastidele lähemal kui 1,5m kinnisel meetodil ja 2,5m avatud meetodil tuleb sidekaabel rajada

2,5m sügavusele.

Transpordimaal (35201:002:0081 1 Tallinn-Narva tee) asuval haljasalal kaitsetoru paigaldada kinnisel

meetodil ja lahtisel meetodil. Kinnisel meetodil kasutada kaitsetoru PE Opto 63x3,8mm (1250n) ja PE Opto

110x6,6mm(1250n). Transpordiameti maal kasutada kaitsetorus 16x7/3,5+3x14/10+Cu ja 4x7/3,5+Cu

multitorusid.

ITK Inseneribüroo OÜ

Töö number: 23027

Staadium: Tööprojekt

Töö: Kuusalu sidetrassid Aadress: Kuusalu küla ja Allika küla, Kuusalu vald

Eriosa: Nõrkvoolupaigaldis

A.h. Tammsaare tee 92 12618 Tallinn

+372 65 097 51 www.itk-ib.ee

23027_TP_EL-3-001_SK 7 / 14 15.04.2024 Muudatus:

Riigiteel ristumised, kulgemine ja

sidekaevu paigaldamine

11260 Jõelähtme-Kemba tee

(35201:001:0229)

Riigiteel ristumine

11106 Kuusalu tee

(35201:002:0549)

Riigiteel kulgemine

1 Tallinn-Narva tee

(35201:002:0081)

Kulgemine km 23,35 – km 23,88 Ristumine – kaitsetoru Pe

Opto 110x6,6(1250n)

Kulgemine – kaitsetoru Pe

Opto 110x6,6(1250n)

Ristumine km 23,39 – kaitsetoru Pe

Opto 63x3,8(1250n)

Sidekaevu paigaldamine km 23,51

Ristumine km 23,51 – kaitsetoru Pe

Opto 63x3,8(1250n)

Ristumine km 23,65 – kaitsetoru Pe

Opto 110x6,6(1250n)

Ristumine km 23,88 – kaitsetoru Pe

Opto 110x6,6(1250n)

Paigaldatavate kaablite minimaalsed püstvagekaugused ristumistel (paigaldatav kaabel torus):

─Vee- ja kanalisatsioonitoru, drenaaz – 0,2 m;

─Gaasitoru kuni 16 bar – 0,3 m;

─Kaugküttetorustiku kanali või torukatte välispind – 0,2 m;

─Elektrikaabel kuni 35 kV – 0,2 m / kui mõlemad kaablid kaitstud torus min. 2 m kummalegi poole – 0 m;

─Elektrikaabel 110 kV – 0,3 m / kui mõlemad kaablid kaitstud torus min. 2 m kummalegi poole – 0,1 m;

─Teiste operaatorite Sidekaabel või -kanalisatsioon – 0,2 m / kui mõlemad kaablid kaitstud torus min. 2 m

kummalegi poole – 0 m;

─Kraav - 0,5 m.

Minimaalsed rõhtvahekaugused rööpkulgemisel:

─Vee- ja kanalisatsioonitoru, drenaaz – 1 m;

─Gaasitoru kuni 16 bar – 1 m;

─Kaugküttetorustiku kanali või torukatte välispind – 2 m / 0,5 m kitsastes tingimustes;

ITK Inseneribüroo OÜ

Töö number: 23027

Staadium: Tööprojekt

Töö: Kuusalu sidetrassid Aadress: Kuusalu küla ja Allika küla, Kuusalu vald

Eriosa: Nõrkvoolupaigaldis

A.h. Tammsaare tee 92 12618 Tallinn

+372 65 097 51 www.itk-ib.ee

23027_TP_EL-3-001_SK 8 / 14 15.04.2024 Muudatus:

─Elektrikaabel kuni 35 kV – 0,2-0,5 m;

─Elektrikaabel 110 kV – 1 m;

─Teiste operaatorite Sidekaabel või -kanalisatsioon – 0,5 m / kui mõlemad kaablid kaitstud torus min. 2 m

kummalegi poole – 0,25 m.

Lisa tingimused Gaasivõrk AS’lt

• Olemasolev gaasitorustik on täpsusklassiga kuni 10m. Juhul kui olemasolevad gaasitorustikud

paiknevad teistel asukohtadel ja sügavustel kui projektis näidatud, siis korrigeeritakse vajadusel projekt

lahendust ehitustööde käigus peale tegeliku asukoha ja sügavuse selgumist Töövõtja või Tellija kulul.

Ehitustööde teostamisel vajalik tagada nõutud vahekaugused vastavalt EVS 843 nõuetele.

• AS-i Gaasivõrk gaasipaigaldise kaitsevööndis kaevetööde teostamiseks on vajalik eelnevalt

taotleda AS-ilt Gaasivõrk kaitsevööndis tegutsemise luba ning kutsuda objektile kohale AS-i Gaasivõrk

järelevalve.

• Ehitamisel tuleb kasutada mehhanisme, töövõtteid ja –meetodeid, mis välistavad gaasipaigaldise

ja sellega seotud rajatiste kahjustamist. Kõigi ehitusperioodil töömaal tekkinud vigastuste likvideerimine

toimub ehitustööde teostaja ja vastutaja kulul.

• Gaasipaigaldise ja/või katoodkaitsekaabli lahtikaevamisel ja täpse asukoha tuvastamisel tuleb

kaitsevööndis kaevata labidaga.

• Kui ehitustööde käigus muutub pinnase tasapind gaasivõrgu armatuuri kaitsekapede ja

gaasireguleerkappide ümbruses, siis tuleb gaasivõrgu armatuuri kaitsekaped ja gaasireguleerkapid tõsta

õigele tasapinnale. Selleks tellida täiendavad tööd AS Gaasivõrk poolt aktsepteeritud ettevõtte käest.

• Peale tööde teostamist peavad AS Gaasivõrk gaasitorud jääma nõuetekohasele sügavusele. Näha

ette kõik meetmed olemasolevate AS Gaasivõrk gaasitorude kaitseks tagamaks nende säilivus

ehitustööde käigus, tagada nõuetekohased sügavused. Tagada trasside paiknemisel vastavus EVS 843

standardi nõuetega. Tegevuse korraldamisel gaasitrassi kaitsevööndis juhinduda ehitusseadustiku § 70 ja

§ 76 nõuetest ning Majandus- ja taristuministri määrusest nr 73

• Tööde teostamine gaasipaigaldise kaitsevööndis võib toimuda kooskõlastatult AS-I Gaasivõrk

järelevalvega ja ainult töö- või põhiprojekti alusel.

• Lahti kaevatud gaasitorustik on vajalik enne kinni ajamist ette näidata AS Gaasivõrk järelevalve

esindajale.

• Peale pinnase taastamise töid peavad olema gaasikaped terve ja nähtavad ning need tuleb

näidata ette AS Gaasivõrk järelevalvele.

• Ehitaja peab lisaks arvestama projektile antud seisukoha märkustega.

ITK Inseneribüroo OÜ

Töö number: 23027

Staadium: Tööprojekt

Töö: Kuusalu sidetrassid Aadress: Kuusalu küla ja Allika küla, Kuusalu vald

Eriosa: Nõrkvoolupaigaldis

A.h. Tammsaare tee 92 12618 Tallinn

+372 65 097 51 www.itk-ib.ee

23027_TP_EL-3-001_SK 9 / 14 15.04.2024 Muudatus:

Lisa tingimused Keskkonnaametilt

1. Keelatud tegevused vee-elustikule kahjuliku mõju vältimiseks:

o Reostuse tekitamine (kemikaalid, setted).

o Voolusängi muutmine ja voolu tõkestamine.

2. Kalda piiranguvööndis keelatud tegevused:

o Mootorsõidukiga sõitmine väljaspool selleks määratud teid (v.a erandid LKS § 37 lg 3 p 6).

3. Kalda ehituskeeluvööndis keelatud tegevused:

o Uute hoonete ja rajatiste ehitamine (v.a erandid LKS § 38 lg 3²).

4. Veekaitsevööndis keelatud tegevused:

o Ehitamine, mis pole kooskõlas veeseaduse § 118 lg 1 ning LKS-s sätestatud nõuetega.

o Pinnase kahjustamine ja tegevused, mis põhjustavad ranna või kalda erosiooni või

hajuheidet.

5. Puude ja põõsaste raie nõuded:

o Kui tööde käigus on vajalik võsa, puude või põõsaste raie veekaitsevööndis, tuleb taotleda

Keskkonnaameti nõusolek.

Kõik tööd peavad arvestama looduskaitseseadusest ja veeseadusest tulenevaid nõudeid.

Kaitsetorude otsad sidekaevudes sulgeda ilmastikukindlalt (välistatud peab olema pinnase sattumine

kaitsetorudesse).

Projekteeritavatesse sidekaevudesse paigaldada harukarbid

Harukarpides optiliste maakaablite kiud keevitada üks ühele täismahus

Tööde järgselt tagada sidekaevude kasutamine (luugi avamine ja sulgemine).

Ehitustöödega peab säilima hetkel kehtiv optiliste kaablite ja kiudude läbijooksu olukord.

2.1.2 Kaabelliinide trasside taastamine

Kaablitrasside pealiskiht, murukatted, teed ja muud rajatised tuleb taastada vastavalt nende endisele

kujule. Kaablikaevise täitmisel tihendada pinnast. Kasvumulla huumuse sisaldus peab olema vähemalt 5%.

Kasvumuld peab olema mineraalmuld (pH 6,5-7,0), ei tohi sisaldada taimede kahjulikke jäätmeid, kive,

killustikku jne ning on tihendatav nii, et ei tekiks vajumisi ja vee loikusid. Olemasolev ja taastatav haljasala

piir ühtlustada, tasandada niidukõlbulikuks. Muru külvinorm vähemalt 30g/m2. Täitepinnase filtratsioon

2m/ööpäevas. Täitepinna liivpinnaste puhul nõutav tihendustegur 0,98.

ITK Inseneribüroo OÜ

Töö number: 23027

Staadium: Tööprojekt

Töö: Kuusalu sidetrassid Aadress: Kuusalu küla ja Allika küla, Kuusalu vald

Eriosa: Nõrkvoolupaigaldis

A.h. Tammsaare tee 92 12618 Tallinn

+372 65 097 51 www.itk-ib.ee

23027_TP_EL-3-001_SK 10 / 14 15.04.2024 Muudatus:

Kõnniteel asfaltkatte taastamisel lähtuda Transpordiameti juhendist „ASFALDIST KATENDIKIHTIDE

EHITAMISE JUHIS“.

2.1.3 Asfaltkattega kõnnitee taastamine sidekaabli paigaldamisel Kõnnitee taastamise protsess toimub vastavalt kehtivale projektile ja joonisel näidatud tüüplahendusele.

Kõnniteel asfaltkatte taastamisel lähtuda Transpordiameti juhendist „ASFALDIST KATENDIKIHTIDE

EHITAMISE JUHIS“.

ITK Inseneribüroo OÜ

Töö number: 23027

Staadium: Tööprojekt

Töö: Kuusalu sidetrassid Aadress: Kuusalu küla ja Allika küla, Kuusalu vald

Eriosa: Nõrkvoolupaigaldis

A.h. Tammsaare tee 92 12618 Tallinn

+372 65 097 51 www.itk-ib.ee

23027_TP_EL-3-001_SK 11 / 14 15.04.2024 Muudatus:

Tööd teostatakse järgnevalt:

• Kaeviku rajamine

• Kaevik rajatakse projektis ettenähtud sügavuseni, tagades miinimumsügavuse vähemalt 1,0 m.

• Kaeviku laius ja kalded määratakse vastavalt projekteeritud sidetrassi vajadustele.

• Kaeviku servad tähistatakse hoiatusteibiga ning töömahtude piir tähistatakse joonisel näidatud viisil.

• 2. Sidekaabli paigaldus

• Projekteeritud sidekaabel paigaldatakse kaeviku põhja, toetudes stabiilsele aluspinnasele või vajadusel tihendatud täitele.

• 3. Tagasitäide ja kihtide taastamine

Tagasitäide tehakse vastavalt järgnevale kihtstruktuurile alt üles:

1. Olemasolev pinnas

o Algne aluspind, vajadusel tihendatakse enne täitekihtide lisamist.

2. Keskkiht 10 cm

o Tihendustegur: K ≥ 0,95

ITK Inseneribüroo OÜ

Töö number: 23027

Staadium: Tööprojekt

Töö: Kuusalu sidetrassid Aadress: Kuusalu küla ja Allika küla, Kuusalu vald

Eriosa: Nõrkvoolupaigaldis

A.h. Tammsaare tee 92 12618 Tallinn

+372 65 097 51 www.itk-ib.ee

23027_TP_EL-3-001_SK 12 / 14 15.04.2024 Muudatus:

o Paigaldatakse kaabli peale.

o Materjal valitakse vastavalt geotehnilistele nõuetele.

3. Keskkiht 10 cm

o Teine kiht kaabli kohal, samuti tihendusteguriga K ≥ 0,92.

4. Täitpinnas 50 cm

o Tihendatakse kihiti (K ≥ 0,92).

5. Keskkiht 20 cm

o Tihendustegur: K ≥ 0,98

o Materjal: Kivitäide fraktsiooniga (Kf 2...0).

6. Paekillustikalus 20 cm

o Fraktsioon 4/63 mm

o Elastusmoodul E ≥ 140 MPa

7. Asfaltkate 5 cm

o Materjal: Asfaltbetoonkate AC 8 Surf 70/100

o Paigaldatakse tihendatud ja tasandatud killustikalusele.

• 4. Tihendamine ja kvaliteedinõuded

• Kõik kihid tihendatakse nõutud tihendustegurini.

• Tööde kvaliteet ja kihtide paksus peavad vastama projektile ja ehitusnormidele.

3 Lubatud kõrvalekalded projekteeritud trassidest Riigiteede piirides ja riigiteede teemaal kõrvale kalded kooskõlastatud projektist on keelatud.

Enne ehitustööde algust tuleb projekteeritud trassid maha märkida täpses vastavuses projektile.

Ehitustööde käigus ilmnevate ettenägematute asjaolude puhul on lubatud projekteeritud trassist kõrvale

kalduda üldreeglina piirides ±0,5m (v.a. riigitee maaüksusele projekteeritud trassist), tingimusel, et kaugus

katastriüksuste piiridest jääb vähemalt 0,5m. Ühelgi juhul ei tohi kõrvalekalle ulatuda kõrval oleva

maaüksuse piiridesse. Teiste maa-aluste ja maapealsete kommunikatsioonide olemasolul kaablitrasside

piirkonnas peavad olema tagatud normide kohased kaugused (kujad).

ITK Inseneribüroo OÜ

Töö number: 23027

Staadium: Tööprojekt

Töö: Kuusalu sidetrassid Aadress: Kuusalu küla ja Allika küla, Kuusalu vald

Eriosa: Nõrkvoolupaigaldis

A.h. Tammsaare tee 92 12618 Tallinn

+372 65 097 51 www.itk-ib.ee

23027_TP_EL-3-001_SK 13 / 14 15.04.2024 Muudatus:

4 Käitumisjuhised olemasolevate tehnovõrkude (ol.ol-te) kaitsevööndis Olemasolevate tehnovõrkude (elektri-, side-, veevarustuse-, kanalisatsiooni-, gaasi- jt tehnovõrkude)

kaitsevööndis tegutsemisel tuleb järgida järgmisi põhimõtteid ja nõudeid:

1. Kooskõlastamine võrguvaldajaga

Enne igasuguste tööde (sh kaevetööd, puurimised, vaiatööd jm) alustamist tehnovõrgu

kaitsevööndis tuleb tööde teostamine eelnevalt kooskõlastada vastava võrguvaldajaga. Tööde

alustamine ilma võrguvaldaja loata on keelatud.

2. Asukoha täpsustamine

Kõikide olemasolevate tehnovõrkude täpne asukoht tuleb määrata enne ehitustööde alustamist.

Vajadusel tuleb tellida ka geodeetiline teostusmõõdistus või kasutada võrguvaldaja teenuseid

trasside välja märkimiseks.

3. Käsitsi kaevamine kaitsevööndis

Tehnovõrgu vahetus läheduses, tavaliselt 1 m raadiuses (täpne kaugus sõltub võrguvaldajast), tuleb

mullatööd teha käsitsi, et vältida võrgu kahjustamist.

4. Tehnovõrgu kaitse tagamine tööde käigus

Tööde käigus tuleb tagada, et olemasolevad tehnovõrgud ei saa kahjustada. Vajadusel tuleb

rakendada kaitsemeetmeid (nt ajutine toestamine, katmine jms). Võrgu kahjustumise korral tuleb

sellest viivitamatult teavitada võrguvaldajat ning katkestada tööd kuni olukorra lahendamiseni.

5. Tööde teostamise aeg ja viis

Kui võrguvaldaja on seadnud tööde teostamisele erinõudeid (nt ajapiirangud, valve all töötamine

vms), tuleb neid täielikult järgida.

6. Ohutusnõuded

Tehnovõrgu kaitsevööndis töötamisel tuleb järgida kehtivaid tööohutuse ja töötervishoiu nõudeid,

sh elektri- ja gaasiohutuse seadusi ja nendest tulenevaid määrusi.

7. Järelevalve

Võrguvaldaja võib nõuda oma esindaja osalemist tööde teostamisel kaitsevööndis. Tööde teostaja

peab tagama juurdepääsu ja koostöö võrguvaldaja esindajaga.

5 Üldised nõuded ja juhised liinirajatise ehitamisel Tehnovõrgu riigiteealusele maale paigaldamise korral peab tehnovõrgu omanik enne projekti realiseerima

asumist esitama Transpordiametile vormikohase taotluse koos projektis kooskõlastatud asukoha-skeemiga

tehnovõrgu paigaldamise ja talumise lepingu sõlmimiseks (vorm saadaval Transpordiameti kodulehel).

Sõlmitud leping on aluseks riigitee alusel maal projektijärgsete tööde teostamiseks vajaliku liiklusväliste

tööde loa väljastamiseks.

ITK Inseneribüroo OÜ

Töö number: 23027

Staadium: Tööprojekt

Töö: Kuusalu sidetrassid Aadress: Kuusalu küla ja Allika küla, Kuusalu vald

Eriosa: Nõrkvoolupaigaldis

A.h. Tammsaare tee 92 12618 Tallinn

+372 65 097 51 www.itk-ib.ee

23027_TP_EL-3-001_SK 14 / 14 15.04.2024 Muudatus:

42.20

42.20

/

5.47

1.55

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

33.26

33.15

32.83

34.15

34.45

33.98

47.22

42.20

42.20

/ /

/ /

KIRJELDUS:

SÜMBOL:

Projekteeritud sidetrass

Projekteeritud side liitumispunkt

Projekteeritud sidetrass kinnisel meetodil

/ / Projekteeritud sidetrass olemasolevas kaablikaitsetorus

Projekteeritud puurimiskaevik

Kinnistupiir

Projekteeritud sidekaev, KKS-2

Teekaitsevöönd

Olemasolev veetrass

Olemasolev Kanalisatsioon

Olemasolev sadeveetrass

Olemasolev KP õhuliin

Olemasolev MP kaabelliin

Olemasolev sidekanalisatsioon

Olemasolev optiline sidekaabel

OLEMASOLEVATE PUUDE EHITUSAEGNE KAITSE

prussid

pehmenduskiht autokummidest

traat

TÜVEKAITSEJUUREKAITSE

prussid kergkruus või killustik filterkangas

ol.ol. maapind

Olemasolev drenaaž

Kuusalu sidetrassid Jõelähtme-Kemba tee, Kuusalu küla, Kuusalu vald, Harjumaa Rednet OÜ

Asendiplaan 1:500 Kristjan Toro Liina Randvoo Liina Randvoo

1 4

TP 2024-09-03 v01

23027 EL 4-01

Avatud kaeve

Asfaltkatte kõnnitee taastamine

47.22

106 40.52 110PP_MP

107 39.53 SK2_POHI_ASUKOHT

108 40.56 SK2_MP

1.2

1.58

2.16

1.97

5.11

2.23

1.46

1.2

/

/ /

/ /

/ /

/

/

/

/

/

/

/

/

/

/

/

/ /

/ /

/

/

/

/

/

/

/

/

/

/

/

/

/

/ /

/ /

/

/ /

/

/

/

33.26

33.15

32.83

34.15

34.45

33.98

47.22

42.20

42.20

Kuusalu sidetrassid Jõelähtme-Kemba tee, Kuusalu küla, Kuusalu vald, Harjumaa Rednet OÜ

Asendiplaan 1:500 Kristjan Toro Liina Randvoo Liina Randvoo

2 4

TP 2024-09-03 v01

23027 EL 4-01

/ /

/ /

KIRJELDUS:

SÜMBOL:

Projekteeritud sidetrass

Projekteeritud side liitumispunkt

Projekteeritud sidetrass kinnisel meetodil

/ / Projekteeritud sidetrass olemasolevas kaablikaitsetorus

Projekteeritud puurimiskaevik

Kinnistupiir

Projekteeritud sidekaev, KKS-2

Teekaitsevöönd

Olemasolev veetrass

Olemasolev Kanalisatsioon

Olemasolev sadeveetrass

Olemasolev KP õhuliin

Olemasolev MP kaabelliin

Olemasolev sidekanalisatsioon

Olemasolev optiline sidekaabel

OLEMASOLEVATE PUUDE EHITUSAEGNE KAITSE

prussid

pehmenduskiht autokummidest

traat

TÜVEKAITSEJUUREKAITSE

prussid kergkruus või killustik filterkangas

ol.ol. maapind

Olemasolev drenaaž

Avatud kaeve

/ / Projekteeritud reservtoru

Asfaltkatte kõnnitee taastamine

1.2

8.99

1.58

1.43

7.52

6.44

/ /

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

33.26

33.15

32.83

34.15

34.45

33.98

47.22

42.20

42.20

Kuusalu sidetrassid Jõelähtme-Kemba tee, Kuusalu küla, Kuusalu vald, Harjumaa Rednet OÜ

Asendiplaan 1:500 Kristjan Toro Liina Randvoo Liina Randvoo

3 4

TP 2024-09-03 v01

23027 EL 4-01

/ /

/ /

KIRJELDUS:

SÜMBOL:

Projekteeritud sidetrass

Projekteeritud side liitumispunkt

Projekteeritud sidetrass kinnisel meetodil

/ / Projekteeritud sidetrass olemasolevas kaablikaitsetorus

Projekteeritud puurimiskaevik

Kinnistupiir

Projekteeritud sidekaev, KKS-2

Teekaitsevöönd

Olemasolev veetrass

Olemasolev Kanalisatsioon

Olemasolev sadeveetrass

Olemasolev KP õhuliin

Olemasolev MP kaabelliin

Olemasolev sidekanalisatsioon

Olemasolev optiline sidekaabel

OLEMASOLEVATE PUUDE EHITUSAEGNE KAITSE

prussid

pehmenduskiht autokummidest

traat

TÜVEKAITSEJUUREKAITSE

prussid kergkruus või killustik filterkangas

ol.ol. maapind

Olemasolev drenaaž

Avatud kaeve

/ / Projekteeritud reservtoru

Asfaltkatte kõnnitee taastamine

33.26

33.15

32.83

34.15

34.45

33.98

/

4.9

3.64

3.81

1. 95

3. 47

2. 26 2.36

6.59

3.66

4.39

2.26

3.35

/ / / / / /

2.6 4

²

/

/ /

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/ / / / /

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/ / / /

/ /

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/ /

/

/

/

/

/

/

/

/

²

33.26

33.15

32.83

34.15

34.45

33.98

47.22

42.20

42.20

Kuusalu sidetrassid Jõelähtme-Kemba tee, Kuusalu küla, Kuusalu vald, Harjumaa Rednet OÜ

Asendiplaan 1:500 Kristjan Toro Liina Randvoo Liina Randvoo

4 4

TP 2024-09-03 v01

23027 EL 4-01

/ /

/ /

KIRJELDUS:

SÜMBOL:

Projekteeritud sidetrass

Projekteeritud side liitumispunkt

Projekteeritud sidetrass kinnisel meetodil

/ / Projekteeritud sidetrass olemasolevas kaablikaitsetorus

Projekteeritud puurimiskaevik

Kinnistupiir

Projekteeritud sidekaev, KKS-2

Teekaitsevöönd

Olemasolev veetrass

Olemasolev Kanalisatsioon

Olemasolev sadeveetrass

Olemasolev KP õhuliin

Olemasolev MP kaabelliin

Olemasolev sidekanalisatsioon

Olemasolev optiline sidekaabel

OLEMASOLEVATE PUUDE EHITUSAEGNE KAITSE

prussid

pehmenduskiht autokummidest

traat

TÜVEKAITSEJUUREKAITSE

prussid kergkruus või killustik filterkangas

ol.ol. maapind

Olemasolev drenaaž

Avatud kaeve

/ / Projekteeritud reservtoru

Asfaltkatte kõnnitee taastamine

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

Tingmärgid /

/

/

Kuusalu sidetrassid Kuusalu küla ja Allika küla, Kuusalu vald Rednet OÜ

Katete taastamine 1:1000 Kristjan Toro Liina Randvoo Liina Randvoo

1 7

TP 05.05.2025 v01

23027 EL 4-05

Projekteeritud sidetoru

Hoiatuslint

Asfaltbetoonkate AC 8 Surf 70/100 h= 5cm

Keskliiv - 10 cm (Kf>0,5; Kt=0,92) kaabli peal Keskliiv - 10 cm (Kf>0,5; Kt=0,92) kaabli peal Olemasolev pinnas

Paekillustikalust alus fr.4/63 E≥140 MPa h= 20cm

Täitepinnas (Kf>0,5; Kt=0,92) Keskliiv - 20 cm (Kf>2,0; Kt=0,98)

Töömahtude piir

Sidetrassi kaeviku lõige asfaltkattega kõnnitee korral

Asfaltkattega kõnnitee taastamine S= 19 m²

m in

1, 0

m

Hoiatuslint

Projekteeritud sidetoru

Keskliiv - 10 cm (Kf>0,5; Kt=0,92) kaabli peal Keskliiv - 10 cm (Kf>0,5; Kt=0,92) kaabli peal Olemasolev pinnas

Kasvupinnas ja muru külv h= 10 cm

Täitepinnas (Kf>0,5; Kt=0,92) h= 20cm Kaeviku tagasitäide välja kaevatud materjaliga, kt=0,92 h= 40cm

Töömahtude piir

m in

0, 7

m

Sidekanalisatsiooni kaeviku lõige haljasala korral

Haljasala taastamine S=122 m²

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

Tingmärgid /

/

/

Kuusalu sidetrassid Kuusalu küla ja Allika küla, Kuusalu vald Rednet OÜ

Katete taastamine 1:1000 Kristjan Toro Liina Randvoo Liina Randvoo

2 7

TP 05.05.2025 v01

23027 EL 4-05

Projekteeritud sidetoru

Hoiatuslint

Asfaltbetoonkate AC 8 Surf 70/100 h= 5cm

Keskliiv - 10 cm (Kf>0,5; Kt=0,92) kaabli peal Keskliiv - 10 cm (Kf>0,5; Kt=0,92) kaabli peal Olemasolev pinnas

Paekillustikalust alus fr.4/63 E≥140 MPa h= 20cm

Täitepinnas (Kf>0,5; Kt=0,92) Keskliiv - 20 cm (Kf>2,0; Kt=0,98)

Töömahtude piir

Sidetrassi kaeviku lõige asfaltkattega kõnnitee korral

Asfaltkattega kõnnitee taastamine S= 6,5 m²+9 m²

m in

1, 0

m

Hoiatuslint

Projekteeritud sidetoru

Keskliiv - 10 cm (Kf>0,5; Kt=0,92) kaabli peal Keskliiv - 10 cm (Kf>0,5; Kt=0,92) kaabli peal Olemasolev pinnas

Kasvupinnas ja muru külv h= 10 cm

Täitepinnas (Kf>0,5; Kt=0,92) h= 20cm Kaeviku tagasitäide välja kaevatud materjaliga, kt=0,92 h= 40cm

Töömahtude piir

m in

0, 7

m

Sidekanalisatsiooni kaeviku lõige haljasala korral

Haljasala taastamine

/

/ / / / / /

/

/

/

/

/ / / /

/ /

/ /

/

Tingmärgid /

/

/

Kuusalu sidetrassid Kuusalu küla ja Allika küla, Kuusalu vald Rednet OÜ

Katete taastamine 1:1000 Kristjan Toro Liina Randvoo Liina Randvoo

3 7

TP 05.05.2025 v01

23027 EL 4-05

Projekteeritud sidetoru

Hoiatuslint

Asfaltbetoonkate AC 8 Surf 70/100 h= 5cm

Keskliiv - 10 cm (Kf>0,5; Kt=0,92) kaabli peal Keskliiv - 10 cm (Kf>0,5; Kt=0,92) kaabli peal Olemasolev pinnas

Paekillustikalust alus fr.4/63 E≥140 MPa h= 20cm

Täitepinnas (Kf>0,5; Kt=0,92) Keskliiv - 20 cm (Kf>2,0; Kt=0,98)

Töömahtude piir

Sidetrassi kaeviku lõige asfaltkattega kõnnitee korral

Asfaltkattega kõnnitee taastamine S= 13 m²+10 m²

m in

1, 0

m

Hoiatuslint

Projekteeritud sidetoru

Keskliiv - 10 cm (Kf>0,5; Kt=0,92) kaabli peal Keskliiv - 10 cm (Kf>0,5; Kt=0,92) kaabli peal Olemasolev pinnas

Kasvupinnas ja muru külv h= 10 cm

Täitepinnas (Kf>0,5; Kt=0,92) h= 20cm Kaeviku tagasitäide välja kaevatud materjaliga, kt=0,92 h= 40cm

Töömahtude piir

m in

0, 7

m

Sidekanalisatsiooni kaeviku lõige haljasala korral

Haljasala taastamine S= 6 m²

/

/

/

/

/

/

/

/

/

/

/ /

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

Tingmärgid /

/

/

Kuusalu sidetrassid Kuusalu küla ja Allika küla, Kuusalu vald Rednet OÜ

Katete taastamine 1:1000 Kristjan Toro Liina Randvoo Liina Randvoo

4 7

TP 05.05.2025 v01

23027 EL 4-05

Projekteeritud sidetoru

Hoiatuslint

Asfaltbetoonkate AC 8 Surf 70/100 h= 5cm

Keskliiv - 10 cm (Kf>0,5; Kt=0,92) kaabli peal Keskliiv - 10 cm (Kf>0,5; Kt=0,92) kaabli peal Olemasolev pinnas

Paekillustikalust alus fr.4/63 E≥140 MPa h= 20cm

Täitepinnas (Kf>0,5; Kt=0,92) Keskliiv - 20 cm (Kf>2,0; Kt=0,98)

Töömahtude piir

Sidetrassi kaeviku lõige asfaltkattega kõnnitee korral

Asfaltkattega kõnnitee taastamine m

in 1,

0 m

Hoiatuslint

Projekteeritud sidetoru

Keskliiv - 10 cm (Kf>0,5; Kt=0,92) kaabli peal Keskliiv - 10 cm (Kf>0,5; Kt=0,92) kaabli peal Olemasolev pinnas

Kasvupinnas ja muru külv h= 10 cm

Täitepinnas (Kf>0,5; Kt=0,92) h= 20cm Kaeviku tagasitäide välja kaevatud materjaliga, kt=0,92 h= 40cm

Töömahtude piir

m in

1, 0

m

Sidekanalisatsiooni kaeviku lõige haljasala korral

Haljasala taastamine S= 204 m²

/

/

/

/ /

/ /

/

/

/

/

/

Tingmärgid /

/

/

Kuusalu sidetrassid Kuusalu küla ja Allika küla, Kuusalu vald Rednet OÜ

Katete taastamine 1:1000 Kristjan Toro Liina Randvoo Liina Randvoo

5 7

TP 05.05.2025 v01

23027 EL 4-05

Projekteeritud sidetoru

Hoiatuslint

Asfaltbetoonkate AC 8 Surf 70/100 h= 5cm

Keskliiv - 10 cm (Kf>0,5; Kt=0,92) kaabli peal Keskliiv - 10 cm (Kf>0,5; Kt=0,92) kaabli peal Olemasolev pinnas

Paekillustikalust alus fr.4/63 E≥140 MPa h= 20cm

Täitepinnas (Kf>0,5; Kt=0,92) Keskliiv - 20 cm (Kf>2,0; Kt=0,98)

Töömahtude piir

Sidetrassi kaeviku lõige asfaltkattega kõnnitee korral

Asfaltkattega kõnnitee taastamine m

in 1,

0 m

Hoiatuslint

Projekteeritud sidetoru

Keskliiv - 10 cm (Kf>0,5; Kt=0,92) kaabli peal Keskliiv - 10 cm (Kf>0,5; Kt=0,92) kaabli peal Olemasolev pinnas

Kasvupinnas ja muru külv h= 10 cm

Täitepinnas (Kf>0,5; Kt=0,92) h= 20cm Kaeviku tagasitäide välja kaevatud materjaliga, kt=0,92 h= 40cm

Töömahtude piir

m in

0, 7

m

Sidekanalisatsiooni kaeviku lõige haljasala korral

Haljasala taastamine S= 6 m²

/ /

/ /

/ /

/

/

/

/

/

/

/

/

/

/

/

/

/

Tingmärgid /

/

/

Kuusalu sidetrassid Kuusalu küla ja Allika küla, Kuusalu vald Rednet OÜ

Katete taastamine 1:1000 Kristjan Toro Liina Randvoo Liina Randvoo

6 7

TP 05.05.2025 v01

23027 EL 4-05

Projekteeritud sidetoru

Hoiatuslint

Asfaltbetoonkate AC 8 Surf 70/100 h= 5cm

Keskliiv - 10 cm (Kf>0,5; Kt=0,92) kaabli peal Keskliiv - 10 cm (Kf>0,5; Kt=0,92) kaabli peal Olemasolev pinnas

Paekillustikalust alus fr.4/63 E≥140 MPa h= 20cm

Täitepinnas (Kf>0,5; Kt=0,92) Keskliiv - 20 cm (Kf>2,0; Kt=0,98)

Töömahtude piir

Sidetrassi kaeviku lõige asfaltkattega kõnnitee korral

Asfaltkattega kõnnitee taastamine S= 13 m²+10 m²

m in

1, 0

m

Hoiatuslint

Projekteeritud sidetoru

Keskliiv - 10 cm (Kf>0,5; Kt=0,92) kaabli peal Keskliiv - 10 cm (Kf>0,5; Kt=0,92) kaabli peal Olemasolev pinnas

Kasvupinnas ja muru külv h= 10 cm

Täitepinnas (Kf>0,5; Kt=0,92) h= 20cm Kaeviku tagasitäide välja kaevatud materjaliga, kt=0,92 h= 40cm

Töömahtude piir

m in

0, 7

m

Sidekanalisatsiooni kaeviku lõige haljasala korral

Haljasala taastamine S= 88 m²

/

/

/

/ /

/

/

/

/

/

/

/

/

/

/

/

Tingmärgid /

/

/

Kuusalu sidetrassid Kuusalu küla ja Allika küla, Kuusalu vald Rednet OÜ

Katete taastamine 1:1000 Kristjan Toro Liina Randvoo Liina Randvoo

7 7

TP 05.05.2025 v01

23027 EL 4-05

Projekteeritud sidetoru

Hoiatuslint

Asfaltbetoonkate AC 8 Surf 70/100 h= 5cm

Keskliiv - 10 cm (Kf>0,5; Kt=0,92) kaabli peal Keskliiv - 10 cm (Kf>0,5; Kt=0,92) kaabli peal Olemasolev pinnas

Paekillustikalust alus fr.4/63 E≥140 MPa h= 20cm

Täitepinnas (Kf>0,5; Kt=0,92) Keskliiv - 20 cm (Kf>2,0; Kt=0,98)

Töömahtude piir

Sidetrassi kaeviku lõige asfaltkattega kõnnitee korral

Asfaltkattega kõnnitee taastamine m

in 1,

0 m

Hoiatuslint

Projekteeritud sidetoru

Keskliiv - 10 cm (Kf>0,5; Kt=0,92) kaabli peal Keskliiv - 10 cm (Kf>0,5; Kt=0,92) kaabli peal Olemasolev pinnas

Kasvupinnas ja muru külv h= 10 cm

Täitepinnas (Kf>0,5; Kt=0,92) h= 20cm Kaeviku tagasitäide välja kaevatud materjaliga, kt=0,92 h= 40cm

Töömahtude piir

m in

0, 7

m

Sidekanalisatsiooni kaeviku lõige haljasala korral

Haljasala taastamine S= 118 m²

/

/

/

/

/ /

/ /

/ ///

/ /

/ /

/ /

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/ B

C

D

E

F

A

B

C

D

E

F

A

2 3 4 5 6 7 A31

2 3 4 5 6 7 81

Kuusalu sidetrassid Jõelähtme-Kemba tee, Kuusalu küla, Kuusalu vald, Harjumaa Rednet OÜ

Servituudi plaan 1:500 Kristjan Toro Liina Randvoo Liina Randvoo

1 2

TP 29.07.2025 v01

23027 EL 6-01

Isikliku kasutusõigusega seadmise ala plaan

IKÕ ala Pos nr

(plaanil) nr

Kinnistu registriosa

number

Katastriüksuse tunnus, nimi ja sihtotstarve;

Ala pindala ruutmeetrites m2

Pos 1 9996150 35201:002:0081

1 Tallinn-Narva tee 443 m2

PARI ID

/ / / /

/

/ /

/ /

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/ /

/

/

/

/

/

/

/

/

/ /

/

B

C

D

E

F

A

B

C

D

E

F

A

2 3 4 5 6 7 A31

2 3 4 5 6 7 81 Isikliku kasutusõigusega seadmise ala plaan

IKÕ ala Pos nr

(plaanil) nr

Kinnistu registriosa

number

Katastriüksuse tunnus, nimi ja sihtotstarve;

Ala pindala ruutmeetrites m2

Pos 1 9996150 35201:002:0081

1 Tallinn-Narva tee 443 m2

PARI ID

/ / / /

Kuusalu sidetrassid Jõelähtme-Kemba tee, Kuusalu küla, Kuusalu vald, Harjumaa Rednet OÜ

Servituudi plaan 1:500 Kristjan Toro Liina Randvoo Liina Randvoo

2 2

TP 29.07.2025 v01

23027 EL 6-01

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

B

C

D

E

F

A

B

C

D

E

F

A

2 3 4 5 6 7 A31

2 3 4 5 6 7 81

Kuusalu sidetrassid Jõelähtme-Kemba tee, Kuusalu küla, Kuusalu vald, Harjumaa Rednet OÜ

Servituudi plaan 1:500 Kristjan Toro Liina Randvoo Liina Randvoo

1 2

TP 08.08.2025 v01

23027 EL 6-01

Isikliku kasutusõigusega seadmise ala plaan

IKÕ ala Pos nr

(plaanil) nr

Kinnistu registriosa

number

Katastriüksuse tunnus, nimi ja sihtotstarve;

Ala pindala ruutmeetrites m2

Pos 1 9745650 35201:002:0549

11106 Kuusalu tee 67 m2

PARI ID

/ / / /

/ / / / / / / / / / /

/

/

/

/ / / / / / /

/ /

/ /

/ /

/ / / / / /

/

/

/

/

/

/

B

C

D

E

F

A

B

C

D

E

F

A

2 3 4 5 6 7 A31

2 3 4 5 6 7 81

Kuusalu sidetrassid Jõelähtme-Kemba tee, Kuusalu küla, Kuusalu vald, Harjumaa Rednet OÜ

Servituudi plaan 1:500 Kristjan Toro Liina Randvoo Liina Randvoo

1 5

TP 29.07.2025 v01

23027 EL 6-01

Isikliku kasutusõigusega seadmise ala plaan

IKÕ ala Pos nr

(plaanil) nr

Kinnistu registriosa

number

Katastriüksuse tunnus, nimi Ala pindala ruutmeetrites m2

Pos 1 9228650 35201:001:0229

11260 Jõelähtme-Kemba tee 236 m2

PARI ID

1/ 1/ 1/ 1/

Pos 2 9228650 35201:001:0229

11260 Jõelähtme-Kemba tee 158 m2

Pos 3 9228650 35201:001:0229

11260 Jõelähtme-Kemba tee 645 m2

/ /

/ / / / / / / / / / / / /

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/ /

/ /

/

/ /

B

C

D

E

F

A

B

C

D

E

F

A

2 3 4 5 6 7 A31

2 3 4 5 6 7 81 Isikliku kasutusõigusega seadmise ala plaan

IKÕ ala Pos nr

(plaanil) nr

Kinnistu registriosa

number

Katastriüksuse tunnus, nimi Ala pindala ruutmeetrites m2

Pos 1 9228650 35201:001:0229

11260 Jõelähtme-Kemba tee 236 m2

PARI ID

1/ 1/ 1/ 1/

Pos 2 9228650 35201:001:0229

11260 Jõelähtme-Kemba tee 158 m2

Pos 3 9228650 35201:001:0229

11260 Jõelähtme-Kemba tee 645 m2

Kuusalu sidetrassid Jõelähtme-Kemba tee, Kuusalu küla, Kuusalu vald, Harjumaa Rednet OÜ

Servituudi plaan 1:500 Kristjan Toro Liina Randvoo Liina Randvoo

2 5

TP 29.07.2025 v01

23027 EL 6-01

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

B

C

D

E

F

A

B

C

D

E

F

A

2 3 4 5 6 7 A31

2 3 4 5 6 7 81 Isikliku kasutusõigusega seadmise ala plaan

IKÕ ala Pos nr

(plaanil) nr

Kinnistu registriosa

number

Katastriüksuse tunnus, nimi Ala pindala ruutmeetrites m2

Pos 1 9228650 35201:001:0229

11260 Jõelähtme-Kemba tee 236 m2

PARI ID

1/ 1/ 1/ 1/

Pos 2 9228650 35201:001:0229

11260 Jõelähtme-Kemba tee 158 m2

Pos 3 9228650 35201:001:0229

11260 Jõelähtme-Kemba tee 645 m2

Kuusalu sidetrassid Jõelähtme-Kemba tee, Kuusalu küla, Kuusalu vald, Harjumaa Rednet OÜ

Servituudi plaan 1:500 Kristjan Toro Liina Randvoo Liina Randvoo

3 5

TP 29.07.2025 v01

23027 EL 6-01

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

B

C

D

E

F

A

B

C

D

E

F

A

2 3 4 5 6 7 A31

2 3 4 5 6 7 81 Isikliku kasutusõigusega seadmise ala plaan

IKÕ ala Pos nr

(plaanil) nr

Kinnistu registriosa

number

Katastriüksuse tunnus, nimi Ala pindala ruutmeetrites m2

Pos 1 9228650 35201:001:0229

11260 Jõelähtme-Kemba tee 236 m2

PARI ID

1/ 1/ 1/ 1/

Pos 2 9228650 35201:001:0229

11260 Jõelähtme-Kemba tee 158 m2

Pos 3 9228650 35201:001:0229

11260 Jõelähtme-Kemba tee 645 m2

Kuusalu sidetrassid Jõelähtme-Kemba tee, Kuusalu küla, Kuusalu vald, Harjumaa Rednet OÜ

Servituudi plaan 1:500 Kristjan Toro Liina Randvoo Liina Randvoo

4 5

TP 29.07.2025 v01

23027 EL 6-01

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/

/ /

/

B

C

D

E

F

A

B

C

D

E

F

A

2 3 4 5 6 7 A31

2 3 4 5 6 7 81 Isikliku kasutusõigusega seadmise ala plaan

IKÕ ala Pos nr

(plaanil) nr

Kinnistu registriosa

number

Katastriüksuse tunnus, nimi Ala pindala ruutmeetrites m2

Pos 1 9228650 35201:001:0229

11260 Jõelähtme-Kemba tee 236 m2

PARI ID

1/ 1/ 1/ 1/

Pos 2 9228650 35201:001:0229

11260 Jõelähtme-Kemba tee 158 m2

Pos 3 9228650 35201:001:0229

11260 Jõelähtme-Kemba tee 645 m2

Kuusalu sidetrassid Jõelähtme-Kemba tee, Kuusalu küla, Kuusalu vald, Harjumaa Rednet OÜ

Servituudi plaan 1:500 Kristjan Toro Liina Randvoo Liina Randvoo

5 5

TP 29.07.2025 v01

23027 EL 6-01

/////////

/

/

/

/

/

/

/

/

/

/

/

/

/

sõidutee maapind

Lõige nr. 1 Ristumine 11260 Jõelähtme-Kemba tee km 23,39

kaevik

38.00

37.00

36.00

35.00

39.00

40.00

34.00

33.00 Kaitsetoru Pe Opto 63x3,8(1250N) L=17m

kaevik

38.00

37.00

36.00

35.00

39.00

40.00

34.00

33.00

1, 00

m

2, 31

m

Strass 1, 00

m

1, 00

m

Ktrass1, 80

m

Ktrass

1, 75

m

Strass

1, 00

m

Strass

1, 00

m

/ / / / / / / / /

/

/ /

/ /

sõiduteemaapind

Lõige nr. 2 Ristumine 11260 Jõelähtme-Kemba tee km 23,51

kaevik

36.00

35.00

34.00

33.00

37.00

38.00

32.00

31.00 Kaitsetoru PE Opto 63x3,8(1250N) L=14m

kaevik

36.00

35.00

34.00

33.00

37.00

38.00

32.00

31.00

1,00m

2, 48

m

1, 00

m

Strass

maapind

1, 81

m

SKtrass Vtrass

maapind

1,50m

1, 00

m

Strass

/ /

/

/

/ /

/ /

/ / / / / / / / / /

/ /

/

/

/ /

/

sõiduteemaapind

Lõige nr. 3 Ristumine 11260 Jõelähtme-Kemba tee km 23,65

kaevik

35.00

34.00

33.00

32.00

36.00

37.00

31.00

30.00

Kaitsetoru PE Opto 100x4,8(1250N) L=11m

kaevik

35.00

34.00

33.00

32.00

36.00

37.00

31.00

30.00

1, 63

m maapind

1, 80

m

Vtrass/SKtrass

1, 00

m

1, 00

m

1, 00

mmaapind

1, 50

m

1, 50

m

1, 69

m

1, 20

m

Vtrass

Ktrass

1, 62

m 1,

00 m

32.00 32.00

Vtrass

1, 80

m

Kuusalu sidetrassid Jõelähtme-Kemba tee, Kuusalu küla, Kuusalu vald, Harjumaa Rednet OÜ

Pikiprofiil 1:500 Kristjan Toro Liina Randvoo Liina Randvoo

1 2

- 10.10.2024 v01

23027 EL 7-01

/ / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / /

/ / / / / / / / / / / / / /

Lõige nr. 6 Ristumine 11106 Kuusalu tee

kaevik

39.00

38.00

37.00

36.00

40.00

41.00

35.00

34.00 Kaitsetoru PE Opto 110x6,6(1250N) L=156m

kaevik

39.00

38.00

37.00

36.00

40.00

41.00

35.00

34.00

1, 00

m

maapind maapind

1, 00

m

Strass1, 20

m

Gtrass

Sõidutee Sõidutee maapind Kõnnitee

1, 00

m

Strass1, 15

m

3, 07

m 3, 00

m

Pu ur

im is

ka ev

ik

G aa

si tra

ss

Si de

tra ss

Si de

tra ss

Pu ur

im is

ka ev

ik

/ /

/ /

/

/ /

/ /

/ / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / /

/ /

/ /

/

sõidutee

maapind

Lõige nr. 4 Ristumine 11260 Jõelähtme-Kemba tee km 23,88

kaevik

35.00

34.00

33.00

32.00

36.00

37.00

31.00

30.00 Kaitsetoru PE Opto 110x6,6(1250N) L=72m

kaevik

35.00

34.00

33.00

32.00

36.00

37.00

31.00

30.00

1, 00

m

1, 60

m 1, 80

m

maapind

Ktrass/Vtrass

maapindSisse sõidutee

1, 51

m

Strass

1, 51

m

Strass

1, 50

m

MPkaabel

1, 80

m

SKtrass

1, 80

m

SVtrass

1, 00

m

MPkaabel 1, 00

m

1, 32

m

3, 00

m

3, 00

m

Saar sõidutee maapind

3, 00

m

3, 00

m 2, 73

m

Valge 4 / 11413 Tallinn / 620 1200 / [email protected] / www.transpordiamet.ee

Registrikood 70001490

Kuusalu Vallavalitsus

[email protected]

Mõisa tee 17

74604, Harju maakond, Kuusalu

vald, Kiiu alevik

Teie 29.07.2025

Meie 07.08.2025 nr 7.1-2/25/7379-6

Ehitusteatise nr 2511201/36518

kooskõlastamine märkustega

Olete esitanud Transpordiametile kooskõlastamiseks Harju maakonna Kuusalu valla ehitusteatise

nr 2511201/36518 (menetlus nr: 489196).

Ehitusteatis väljastatakse Kuusalu sidetrassid (EHR kood 221484099) ehitamiseks. Ehitusteatise

aluseks on „Kuusalu sidetrassid“ projekt (projekteerija ITK Inseneribüroo OÜ, töö nr 23027).

Ehitusteatise aluseks esitatud projektis on ette nähtud side maakaabelliini ja sidekaevude

paigaldamine riigitee maaüksuste piires ja tee kaitsevööndis ning side liitumispunktide rajamine

tee kaitsevööndis väljapool riigitee maaüksust:

Side maakaabelliini ristumine riigiteega nr 11260 Jõelähtme-Kemba tee km 23,39 kinniselt,

kaitsetorus. Side maakaabelliini kulgemine riigitee nr 11260 Jõelähtme-Kemba tee km

23,34-23,46 maaüksusel.

Side maakaabelliini ristumine riigiteega nr 11260 Jõelähtme-Kemba tee km 23,51 kinniselt,

kaitsetorus. Side maakaabelliini kulgemine riigitee nr 11260 Jõelähtme-Kemba tee km

23,49-23,56 maaüksusel.

Sidekaevu paiknemine riigitee nr 11260 Jõelähtme-Kemba tee km 23,51 maaüksusel.

Side maakaabelliini ristumine riigiteega nr 11260 Jõelähtme-Kemba tee km 23,65 ja km

23,85-23,90 kinniselt, kaitsetorus. Side maakaabelliini kulgemine riigitee nr 11260

Jõelähtme-Kemba tee km 23,58-23,85 maaüksusel.

Tehnovõrgu kulgemine (sh sidekaevude ja liitumispunktide paiknemine) riigitee nr 11260

Jõelähtme-Kemba tee km 22,12-22,26 tee kaitsevööndis väljapool riigitee maaüksust.

Tehnovõrgu kulgemine (sh sidekaevude ja liitumispunktide paiknemine) riigitee nr 11260

Jõelähtme-Kemba tee km 22,62-23,17 ja 23,20-23,34 tee kaitsevööndis väljapool riigitee

maaüksust.

Tehnovõrgu kulgemine (sh sidekaevude ja liitumispunktide paiknemine) riigitee nr 11260

Jõelähtme-Kemba tee km 23,39, km 23,45, km 23,59, km 23,64, km 23,73, km 23,85, km 23,90

tee kaitsevööndis väljapool riigitee maaüksust.

Side maakaabelliini ristumine riigiteega nr 11106 Kuusalu tee km 0,01 kinniselt, kaitsetorus.

Side maakaabelliini kulgemine riigitee nr 3519 3.Kuusalu ühendustee km 0,38-0,60

maaüksusel.

2 (3)

Tehnovõrgu kulgemine riigitee nr 3519 3.Kuusalu ühendustee km 0,38, km 0,60 tee kaitsevööndis

väljapool riigitee maaüksust.

Lähtudes ehitusseadustiku § 70 lg 3 ja § 99 lg 3, kooskõlastame ehitusloa eelnõu ja anname

nõusoleku riigitee kaitsevööndis kehtivatest piirangutest kõrvale kaldumiseks vastavalt ehitusloa

aluseks olevale ITK Inseneribüroo OÜ tööle nr 23027.

Projekti realiseerimisel tuleb arvestada järgneva informatsiooni ja nõuetega:

1. Riigitee nr 11260 teelõik km 23,80-24,20 oli liiklusohtliku koha likvideerimise objekt 2022 aastal. Tuleb arvestada, et riigitee katendile ja kõikidele väljaehitatud rajatistele ning tehnovõrkudele kehtib ehitaja poolne garantii 5 aastat alates tööde vastuvõtmise kuupäevast 2022 aastal ning riigitee konstruktsioonide ja rajatiste kahjustamine peab olema välistatud.

2. Riigitee nr 11260 teelõik km 2,5-41,0 on pindamistööde objekt 2025 aastal. Tuleb arvestada, et töödele kehtib garantii 3 aastat alates tööde vastuvõtmise kuupäevast ning riigitee konstruktsioonide ja rajatiste kahjustamine peab olema välistatud.

3. Tehnovõrgu omanik peab esitama Transpordiametile garantiikirja kehtivusajaga 5 aastat, milles kirja väljastaja tagab ehitustööde tõttu teele ja riigitee maale tekkinud võimalike kahjustuste likvideerimise oma kuludega.

4. Tehnovõrgu omanikul tuleb sõlmida Transpordiametiga leping riigitee maaüksusele kasutusõiguse saamiseks. Kasutusõiguse ala kohta luua ruumikuju Maakatastri piiratud asjaõiguste infosüsteemi (PARI) kaudu aadressil https://pari.kataster.ee ning esitada taotluses ruumikuju tunnus PARI ID number koos aktiivse jagamislingiga. Taotlus tuleb esitada Transpordiametile aadressil ([email protected]). Lepingu taotluse vorm asub www.transpordiamet.ee – Teehoid ja liikluskorraldus – Tee-ehituse juhendid – Riigimaade kasutus – tehnovõrgud – Riigivara kasutamiseks andmise ja isikliku kasutusõiguse seadmise taotlus (tehnovõrgud ja rajatised). Sõlmitud leping on aluseks liiklusvälise tegevuse loa väljastamiseks.

5. Enne riigitee maaüksusel ehitustööde alustamist tuleb huvitatud isikul:

5.1. koostada liikluskorralduse projekt vastavalt liiklusseaduse § 7¹ lõike 4 alusel kehtestatud Majandus- ja taristuministri 13.07.2018 määrusele nr 43 Nõuded ajutisele liikluskorraldusele ning kooskõlastada see Transpordiametiga e-posti aadressil [email protected].

5.2. saada Transpordiametilt liiklusseaduse § 7² lg 3 kohane liiklusvälise tegevuse luba. Taotluse vorm on leitav: https://www.transpordiamet.ee/taotlused-blanketid#tood-ja- piirangud-ma. Vastav taotlus palume saata e-posti aadressil [email protected]. Taotlusele lisada kooskõlastuskiri ja ehitusaegse liikluskorralduse projekt.

6. Tööpäeva lõppedes ei ole lubatud jätta riigitee maaüksusele ega tee lähialale lahtiseid kaevikuid. Materjalide ladustamine sõiduteele või selle vahetusse lähedusse on keelatud.

7. Riigitee maa tuleb peale tööde lõppu korrastada. Haljastus taastada kasvupinnase ja murukülviga vastavalt „Teetööde tehniliste kirjelduste“ peatükk nr 9 „Maastikukujundustööd“ kvaliteedinõuetele.

8. Tehnovõrkude ehitustööde aeg tuleb kavandada nii, et riigitee teemaa korrastamise, riigitee mahasõitude, jalgratta- ja jalgtee katendikonstruktsiooni nõuetekohase taastamise tööd oleks teostatavad võimalikult lühikese aja jooksul. Kui ilmastikuolud ei võimalda riigitee teemaa ja tee konstruktsioonide taastamist, tuleb projektikohaste tehnovõrkude ehitustööd riigitee piirides peatada. Katted peavad olema taastatud ja teemaa korrastatud enne tehnovõrgule kasutusloa andmist.

9. Ehitatav tehnovõrk peab vastama ehitusseadustikust tulenevatele normidele ning ei tohi ehituse ajal ega kasutusele võtu järgselt seada takistusi liiklusele, tee ja teerajatiste teehoiule (korrashoiule) või sademe- ja pinnasevete ärajuhtimisele riigitee transpordimaalt ja kaitsevööndist.

10. Tööde lõpetamisel tuleb Transpordiametile esitada digitaalsed teostusjoonised 3D kujul .pdf ja .dwg (.dgn) formaadis.

3 (3)

11. Kooskõlastatud projekti muutmisel riigitee piirides ja/või kaitsevööndis tuleb projektlahendus Transpordiametiga uuesti kooskõlastada.

Kooskõlastus kehtib kaks aastat välja andmise kuupäevast. Kui ehitusteatist ei ole selleks ajaks

antud, siis palume Transpordiamet kaasata uuesti ehitusteatise või projekteerimistingimuste

menetlusse.

Lugupidamisega

(allkirjastatud digitaalselt)

Laur Kõiv

peaspetsialist

planeerimise osakonna tehnovõrkude üksus

Lisa: Asendiplaanid

Ristlõike joonised

Tiitelleht

Seletuskiri

IKÕ ala plaanid

Laur Kõiv

55901417, [email protected]
