Ida-Virumaa Alutaguse vald Alajõe küla jalgratta- ja jalgtee põhiprojekt

Saatja: Merike Joonsaar <[email protected]>

Saadetud: 03.04.2023 10:59

Adressaat: MNT Teed <[email protected]>

Teema: FW: 13111 km 14,42-15,32 jalgratta- ja jalgtee projekt

Manused: image014.png; image016.png; image017.png; image018.png; image019.png;

image020.png; image021.png; image001.png; image002.png; image003.jpg; image005.png;

image014.png; image016.png; image017.png; image018.png; image019.png; image020.png;

image021.png; image001.png; image002.png; image003.jpg; image005.png; image004.png;

image006.png; image007.jpg

Tere.

Palun veelkord (viimast korda) täitmiseks, korduv. Tervitades Merike

From: Tea Tõnts <[email protected]> Sent: Monday, April 3, 2023 10:34 AM To: Merike Joonsaar <[email protected]> Subject: FW: 13111 km 14,42-15,32 jalgratta- ja jalgtee projekt Tere, Kas Transpordiametiga on nüüd kõik märkused klaaritud? Võin kooskõlastust ootama jääda? Tervitustega, Tea Tõnts Juhatuse liige

TL ja VK insener

VILprojekt OÜ Mob. 51 088 28 www.vilprojekt.ee Diplomeeritud teedeinsener, tase 7; kutsetunnistus 163408

• Tee ehitusprojekti koostamine • Projekteerimise juhtimine

Volitatud veevarustuse- ja kanalisatsiooniinsener, tase 8; kutsetunnistus 189986

• Välisveevarustuse ja kanalisatsiooni projekti koostamine

From: Andrei Makarov <[email protected]> Sent: Friday, March 31, 2023 3:06 PM To: Tea Tõnts <[email protected]> Subject: Re: 13111 km 14,42-15,32 jalgratta- ja jalgtee projekt Tere Olen täna kontorist eemal ja välismaal. Ise mõtlesin ka, et eelmine kord olen märkust näinud. Pidin olema tähelepanelikum. Siis on kõik korras. Palun vabandust, et ei saanud kõnedele vastata. Lugupidamisega Andrei Makarov

От: Tea Tõnts <[email protected]> Отправлено: пятница, марта 31, 2023 12:51 PM Кому: Merike Joonsaar <[email protected]>; [email protected] <[email protected]> Тема: RE: 13111 km 14,42-15,32 jalgratta- ja jalgtee projekt Tere, vasakpoolne – olemasolev märk on likvideeritav, seal on roosa tekst all „likvideerida“. Aga panen kõrva taha, et edaspidi tõmban ristid peale või teen märgid mustvalgeks nagu paljud projekteerijad oma projektides teevad. Tervitustega, Tea Tõnts Juhatuse liige TL ja VK insener VILprojekt OÜ Mob. 51 088 28 www.vilprojekt.ee

Diplomeeritud teedeinsener, tase 7; kutsetunnistus 163408

 Tee ehitusprojekti koostamine  Projekteerimise juhtimine

Volitatud veevarustuse- ja kanalisatsiooniinsener, tase 8; kutsetunnistus 189986

 Välisveevarustuse ja kanalisatsiooni projekti koostamine

From: Merike Joonsaar <[email protected]> Sent: Friday, March 31, 2023 1:36 PM To: Tea Tõnts <[email protected]> Subject: FW: 13111 km 14,42-15,32 jalgratta- ja jalgtee projekt Tere. Tänan täienduste eest. Suures osas korras. Vaid liiklusspetsialistil on üks küsimus. Usun, et kõige õigem oleks, kui suhtleksite omavahel otse Andrei Makaroviga. Kui see teema korda saab, siis saame teha kooskõlastuskirja.

Tervitades Merike Joonsaar

From: Tea Tõnts <[email protected]> Sent: Tuesday, March 21, 2023 11:39 AM To: Merike Joonsaar <[email protected]> Cc: Taavi Vogt <[email protected]>; Aare Lehtpuu <[email protected]> Subject: RE: 13111 km 14,42-15,32 jalgratta- ja jalgtee projekt Tere, Kõik täpsustused ja muudatused sisse viidud. Projektdokumentatsiooni asukoht endiselt: https://www.dropbox.com/scl/fo/4w6vwgj9lsyf8iijymlx4/h?dl=0&rlkey=lzwatmbmdjjj9em6mb03vo0k3 Kommenteerin märkusi:

1. Leesika kinnistu mahasõit projektist eemaldatud. 2. Parkla liikluskorraldust, sh liiklusmärgid, muudetud. Väljasõit ühelt teelt, Kordoni tee – mis läheb

edasi piirivalvekordonisse – sealt saab sisse ja välja. 3. Kõik sisse viidud plaanile, rentsli kalle oli ja on ~0,7%. Seletuskirja lisatud Kanarbiku 1 mahasõidu

kohta infot peatükki 2.2.1. 4. Korrigeeritud. Pargi kinnistu mahasõidu truup on olemasolev, jääb alles. 5. Sisse viidud. 6. Sisse viidud. 7. Sisse viidud. 8. Sisse viidud. 9. Sisse viidud. 10. Seletuskiri: soovitud info lisatud Seletuskirja peatükkidesse 2.2.1 ja 2.2.3.

IKÕ plaanil korrigeeritud 1.10 piketaaži. Tänavavalgustuse kõik materjalid lisatud/uuendatud kaustas Osa2_Tanavavalgustus. Palume Transpordiametilt kooskõlastust projektile.

Tervitustega, Tea Tõnts Juhatuse liige TL ja VK insener VILprojekt OÜ Mob. 51 088 28 www.vilprojekt.ee Diplomeeritud teedeinsener, tase 7; kutsetunnistus 163408

 Tee ehitusprojekti koostamine  Projekteerimise juhtimine

Volitatud veevarustuse- ja kanalisatsiooniinsener, tase 8; kutsetunnistus 189986  Välisveevarustuse ja kanalisatsiooni projekti koostamine

From: Merike Joonsaar <[email protected]> Sent: Monday, March 13, 2023 1:35 PM To: Tea Tõnts <[email protected]> Subject: FW: 13111 km 14,42-15,32 jalgratta- ja jalgtee projekt Tere. Edastan teemaa eksperdi seisukoha IKÕ joonistele: Isikliku kasutusõiguse seadmise plaanil on kogu vajalik info olemas. Ainus täiendusettepanek on seotud kasutusalaga 1.10, mille asukoht peaks olema km-il 15,30 (mitte 15,30-15,31). Tänavavalgustuse rajamiseks vajalik ala on väiksem, kui JJT rajamiseks vajalik ala. Tervitades Merike Joonsaar

From: Merike Joonsaar Sent: Monday, March 13, 2023 12:43 PM To: 'Tea Tõnts' <[email protected]> Subject: 13111 km 14,42-15,32 jalgratta- ja jalgtee projekt Tere. Tänan projekti eest.

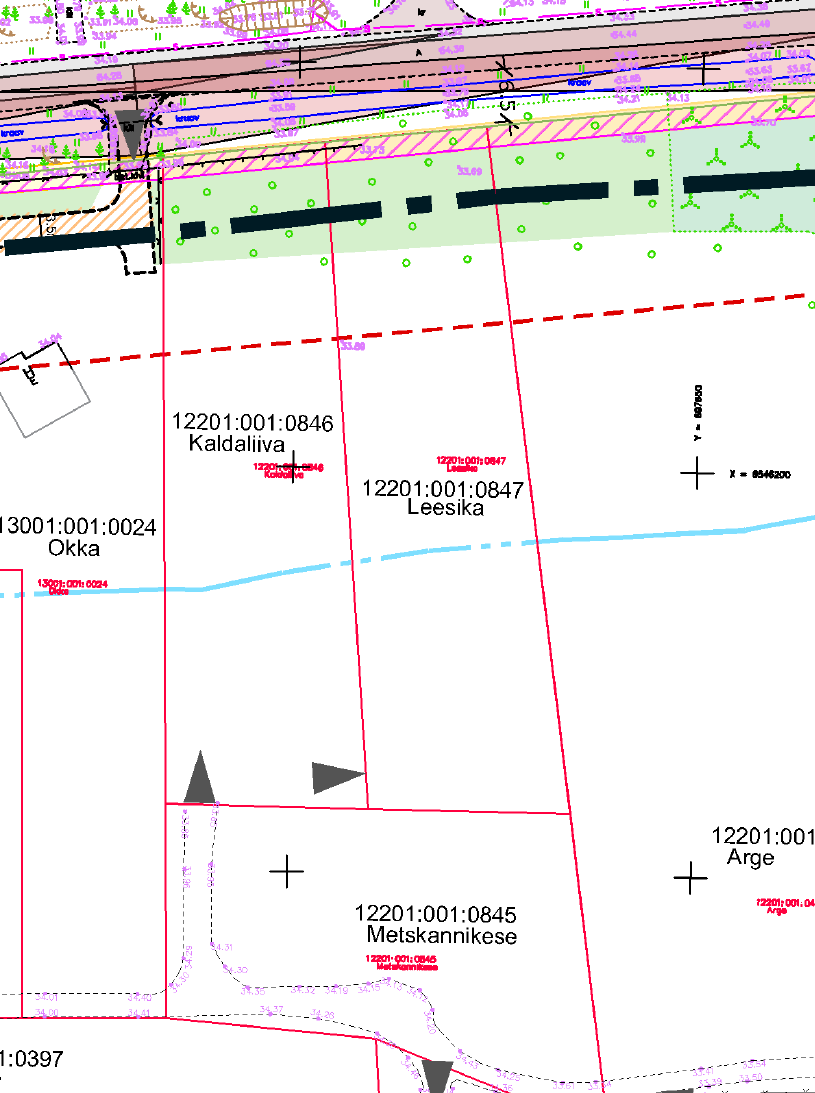

1. Lahendus on vastuolus kehtiva Alajõe kergliiklustee ja selle lähiala detailplaneeringuga (DP). DP-s ei nähta ette riigiteelt uut mahasõitu Leesika kinnistule (juurdepääs tagatakse lõuna poolt). Detailplaneering on ehitusprojekti koostamise alus PlanS 124 (4).

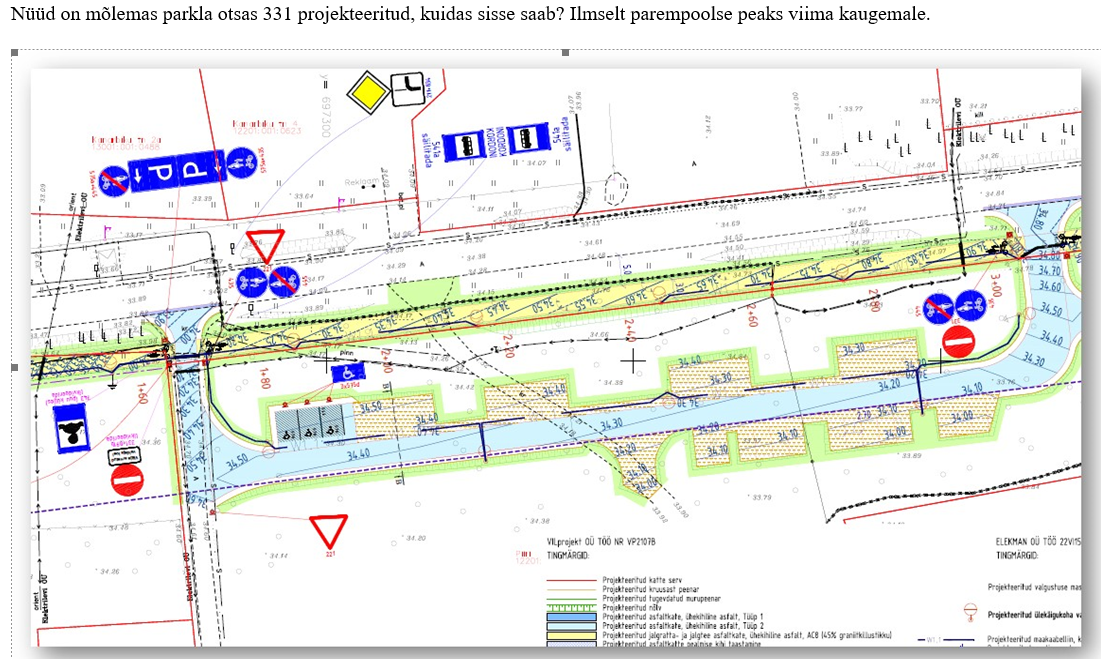

2. Parkla liikluskorralduse lahendus on vastuolus detailplaneeringuga. Liiklusohutuse kaalutlustel tuleb kavandada ühesuunaline liiklus (ühest mahasõidust sisse, teisest välja).

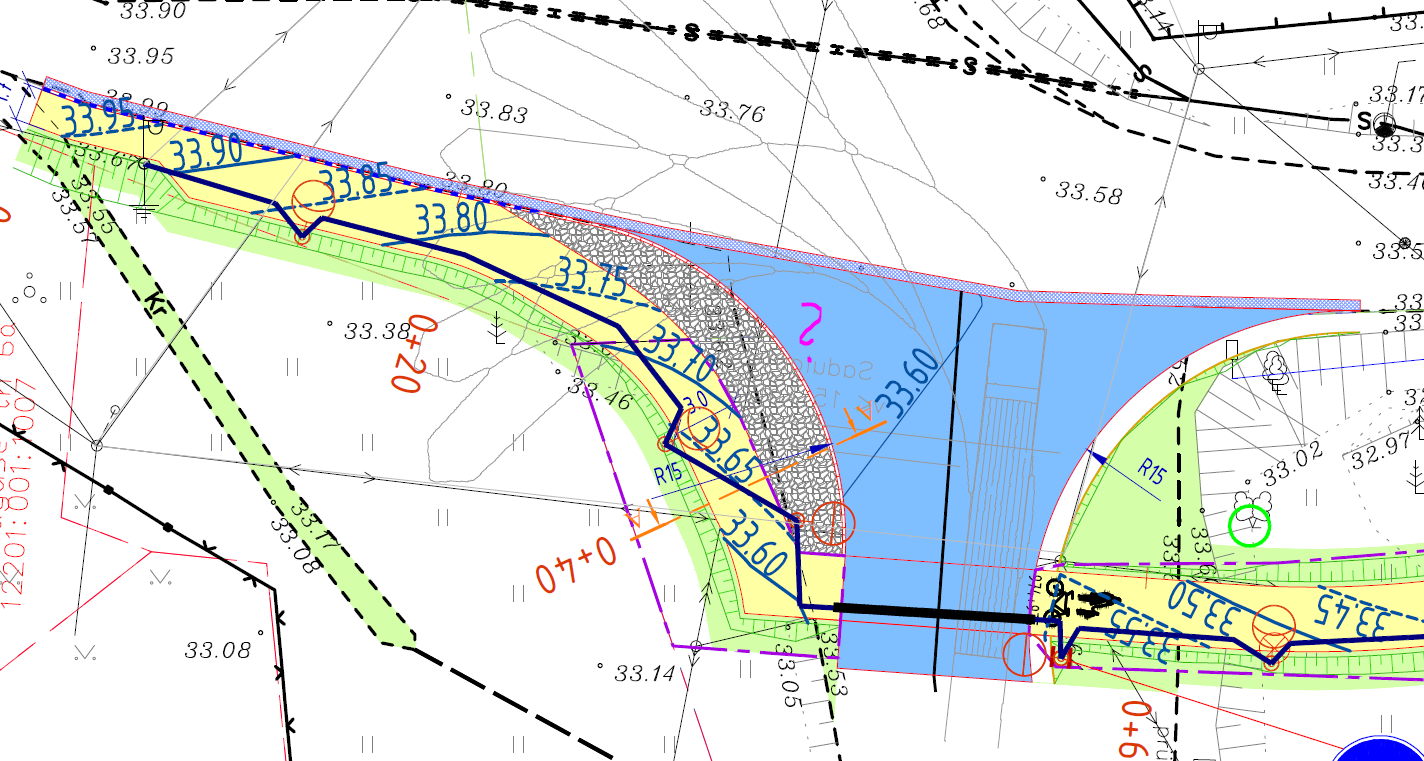

3. Siin vajab nii kõrguslik kui plaanilahendus täpsustamist. Siduda vertikaalplaneering riigitee olemasoleva vertikaalplaneeringuga (lisada riigiteele horisontaalid). Lisada munakivikattega ala vertikaalplaneering. Tagada sademevete ärajuhtimine Kanarbiku tn 1 kinnistule viival mahasõidul. Ei selgu, kas äärekiviga lõigul on rentslis tagatud vajalik vähim pikikalle 0,5%. Pöörderaadiused vajavad endiselt täpsustamist, joonisele kantud sõiduki pöördekoridor ei tõesta, et nii suuri raadiusi R=15+ m on vaja. (Taustainfoks, et metsaveoautodele kavandatakse üldjuhul R=12.)

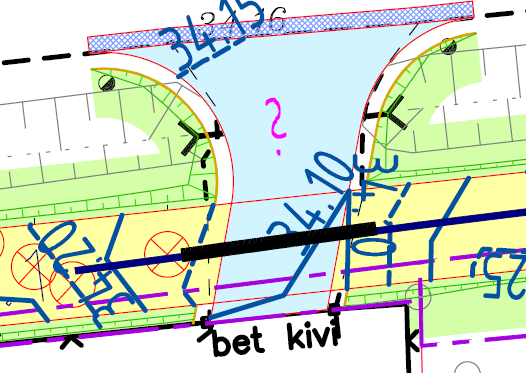

4. Lahenduse kontrollimiseks peab geoalus värvi alt välja paistma. Muuhulgas ei selgu, kas Pargi kinnistu mahasõidul on truubi vajadus.

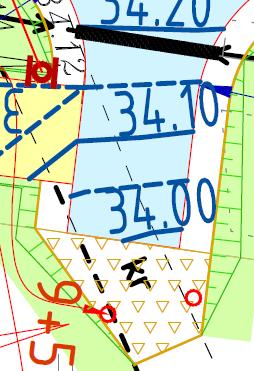

5. Mahasõitude kalle peab olema suunatud riigiteest eemale. Pargi kinnistu mahasõidu pikikalde

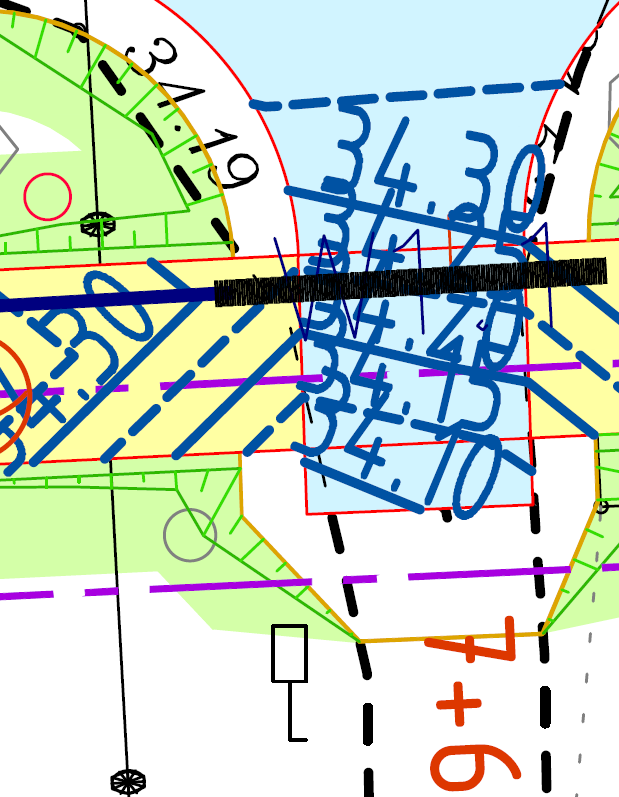

suund ja vert plan vajab muutmist. 6. Ka ristumisel mahasõitudega peab JJT põikkalle olema 2%, nagu seletuskirjas seisab. Üks näide -

Villa Marika mahasõidul on JJT põikkalle ca 5%. Palun kõigil mahasõitudel tagada JJT põikkalle 2%.

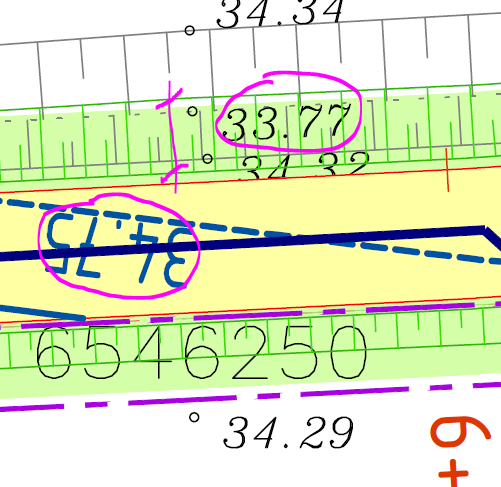

7. Kraavide nõlva kalle peab olema igal pool maksimaalselt 1:2, nagu seletuskirjas seisab. Allpool

üks näide, kus kalle on järsem. Kõrguslik lahendus vajab täpsustamist.

8. Lisada lõikele C-C kogu vajalik info, sh näiteks teemaa kinnistu piir, piire, vaheriba/ohutusriba

laius, kraavi nõlva kalle jms. Lõikel A-A vale äärekivi kõrgus. 9. Riigitee aluse maaüksuse kinnistu piir ei ole joonistel suures osas nähtav ega loetav. Vaja piir

paremini välja tuua. Samuti lisada vastav tingmärk.

10. Seletuskiri on napisõnaline. Näiteks vaja tuua konkreetselt välja, mis kinnistutele on ette nähtud uued mahasõidud, mille alusel. Käsitleda põhjalikumalt sademevete ärajuhtimist, kraave-truupe ei ole praegu mainitud. Selgitada, miks on Kanarbiku tee 1 kinnistu mahasõidul suuremad parameetrid jms.

Tänavavalgustus:

Meie elektriinsener ja valgustuse projekteerija on omavahel otse suhelnud ja peale täiendusi (10.03 esitati jalgratta- ja jalgtee valgustus Dialux EVO fail, kuhu on täiendavalt peale kantud sõidutee ja haljasriba) on valgustuse osa korras. Kui esitate projekti uuesti kooskõlastamiseks, siis palun lisage meie poolt 10.03 heaks kiidetud valgustuse projekti versioon.

Isikliku kasutusõiguse plaanid:

NB! Teemaa eksperdi tähelepanekud edastan Teile lähipäevil.

Lugupidamisega

Merike Joonsaar Peaspetsialist Projekteerimise osakonna taristu kooskõlastuste üksus 5862 7078

From: Tea Tõnts <[email protected]> Sent: Monday, February 13, 2023 12:36 PM To: Maanteeameti klienditugi <[email protected]>; Merike Joonsaar <[email protected]> Subject: Ida-Virumaal, Alutaguse vallas Alajõe külas jalgratta- ja jalgtee põhiprojekti kooskõlastuse soov Tere, VILprojekt OÜ koostas Ida-Virumaal, Alutaguse vallas, Alajõe külas valgustatud jalgratta- ja jalgtee põhiprojekti. Palume kooskõlastust.

Tervitustega, Tea Tõnts Juhatuse liige VILprojekt OÜ Mob. 51 088 28 www.vilprojekt.ee
