OÜ T-Model Reg nr 11270607 MTR reg nr EEP003363, EPE001071, ELK000054, EEP001401
Lelle 24 11318 Tallinn [email protected]
Loovälja tee 7 ülekäik Kõrvalmaantee nr 11601 Loo - Loovälja tee 1.175 km PROJEKTI NIMI
25011
PROJEKTI NUMBER
Põhiprojekt
PROJEKTI STAADIUM
Harju maakond, Jõelähtme vald, Liivamäe küla, Loovälja tee 7 ASUKOHT
Teed ja liikluslahendus
ERIOSA
Andres Reisenbuk
VASTUTAV PÄDEV ISIK
Andro Lai
PROJEKTI JUHT
Andres Reisenbuk
PROJEKTEERIJA
TEHNIK
02.05.2025
KUUPÄEV
25011_PP_TL-0-01_v01_Tiitelleht
FAILI NIMI
v01
VERSIOON
T-MODEL OÜ l LELLE 24, TALLINN l REG NR 11270607 l MTR I EEP003363, EPE001071, ELK000054, EEP001401 I Kontaktisik: Andro Lai PEAPROJEKTEERIJA
T-Model OÜ
Kuupäev: 08.05.2025
Vastutav pädev isik:
Andres Reisenbuk 1/11
Tunnus: 25011 Staadium: PP Tähis: TL Versioon: v01
Projekti nimi: Loovälja tee 7 ülekäik. Kõrvalmaantee nr 11601 Loo - Loovälja tee 1.175 km
Objekti aadress: Harju maakond, Jõelähtme vald, Liivamäe küla, Loovälja tee 7
Failinimi: 25011_PP_TL-3-01_v01_Seletuskiri.doc
OSA I SISUKORD
SELETUSKIRI
1 ÜLDOSA ................................................................................................................................... 3
1.1 Kasutatud standardid, juhendid ja kriteeriumid................................................................. 3
2 OLEMASOLEVA OLUKORRA KIRJELDUS ................................................................................... 5
3 PROJEKTLAHENDUS................................................................................................................. 5
3.1 Muldkeha ............................................................................................................................ 5
3.2 Katendikonstruktsioonid .................................................................................................... 6
3.3 Liikluskorraldus- ja ohutusvahendid ................................................................................... 7
3.4 Keskkonnakaitse ................................................................................................................. 7
3.5 Maastikukujundustööd ....................................................................................................... 9
4 TÖÖDE TEOSTAMINE .............................................................................................................. 9
4.1 Kvaliteedinõuded ..............................................................................................................10
4.2 TÖÖTERVISHOID JA TÖÖOHUTUS.....................................................................................10
5 KASUTUS- JA HOOLDUSJUHEND ...........................................................................................11
T-Model OÜ
Kuupäev: 08.05.2025
Vastutav pädev isik:
Andres Reisenbuk 2/11
Tunnus: 25011 Staadium: PP Tähis: TL Versioon: v01
Projekti nimi: Loovälja tee 7 ülekäik. Kõrvalmaantee nr 11601 Loo - Loovälja tee 1.175 km
Objekti aadress: Harju maakond, Jõelähtme vald, Liivamäe küla, Loovälja tee 7
Failinimi: 25011_PP_TL-3-01_v01_Seletuskiri.doc
JOONISTE LOETELU
Joonise tähis Joonise nimi
TL-4-10 Asukohaskeem
TL-4-30 Asendiplaan ja liiklusskeem
TL-4-50 Vertikaalplaneering
TL-6-10 Konstruktiivsed ristlõiked
SELETUSKIRJA LISAD
Lisa 1 Truubi kindlustus v01 25011_PP_TL-9-01_v01_Truubikindlustus
T-Model OÜ
Kuupäev: 08.05.2025
Vastutav pädev isik:
Andres Reisenbuk 3/11
Tunnus: 25011 Staadium: PP Tähis: TL Versioon: v01
Projekti nimi: Loovälja tee 7 ülekäik. Kõrvalmaantee nr 11601 Loo - Loovälja tee 1.175 km
Objekti aadress: Harju maakond, Jõelähtme vald, Liivamäe küla, Loovälja tee 7
Failinimi: 25011_PP_TL-3-01_v01_Seletuskiri.doc
SELETUSKIRI
1 ÜLDOSA
Käesolev töö on koostatud ELCOGEN AS tellimusel.
Tööga on lahendatud olemasolevale jalgratta- ja jalgteele täiendav ühendus riigiteega nr 11601 Loo-
Loovälja tee. Eesmärgiks on tagada Loovälja tee 7 kinnistu (katastritunnus 24501:001:2196)
jalakäijatele ohutum juurdepääs olemasolevale jalgratta- ja jalgteele.
Geodeetiline alusplaan on koostanud Geodeesia24 OÜ; töö nr 10429-25; mõõdistatud 03.2025
Töö teostamisel on aluseks võetud : - Tellija lähteülesanne;
- Projekteerimisnõupidamiste protokollid;
- “Jõelähtme vallas, Liivamäe külas, Loovälja tee 7 detailplaneering“, OÜ Hendrikson & Ko, töö nr.
1431/10;
- Varem projekteeritud Norte OÜ ja T-Model OÜ töö nr 5332101, ehitusluba nr. 2412271/00627;
- Transpordiameti kiri nr 7.1-1/25/13829-3 „Projekti koostamise nõuded riigitee 11601 Loo-Loovälja
tee äärsele olemasolevale jalg- ja jalgrattateele täiendava ühenduse rajamiseks“;
Projekti tegemisel pole teada muude kolmandate isikute kehtestatud tingimusi ja/või nõudmisi tehtavale tööle. Projekt on koostatud ehitusseaduse § 47 nimetatud projekteerimise eest vastutava
spetsialisti poolt.
Ehitustööde teostamisel tuleb arvestada kooskõlastuste koondnimekirjas märgitud tingimustega.
1.1 Kasutatud standardid, juhendid ja kriteeriumid
Seadused
- EV Ehitusseadustik, Riigikogu seadus, RTI 05.03.2015; vastu võetud 11.02.2015 ja tulenevalt
kehtestatud nõuded.
- Liiklusseadus ja sellest tulenevalt kehtestatud nõuded.
Määrused
- Majandus- ja taristuministri määrus 97/17.07.2015 “Nõuded ehitusprojektile”.
- Kliimaministri määrus nr 71 „Tee projekteerimise normid“ vastu võetud 17.11.2023.
- Majandus- ja taristuministri määrus nr 101 „Tee ehitamise kvaliteedi nõuded“ vastu võetud 03.08.2015.
- Majandus- ja taristuministri määrus nr 92 „Tee seisundinõuded“ vastu võetud 14.07.2015.
- Majandus- ja taristuministri määrus nr 2 „Tee ehitusprojektile esitatavad nõuded“ vastu võetud
09.01.2020.
- Majandus- ja taristuministri määrus nr 43 „Nõuded ajutisele liikluskorraldusele“ vastu võetud
13.07.2018.
- Majandus- ja kommunikatsiooniministri 01.10.2018 määrus nr 12 „Liiklusmärkide ja teemärgiste
tähendused ning nõuded fooridele“.
- Ettevõtlus- ja infotehnoloogiaministri määrus nr 28 “Puudega inimeste erivajadustest tulenevad
nõuded ehitisele” vastu võetud 29.05.2018.
T-Model OÜ
Kuupäev: 08.05.2025
Vastutav pädev isik:
Andres Reisenbuk 4/11
Tunnus: 25011 Staadium: PP Tähis: TL Versioon: v01
Projekti nimi: Loovälja tee 7 ülekäik. Kõrvalmaantee nr 11601 Loo - Loovälja tee 1.175 km
Objekti aadress: Harju maakond, Jõelähtme vald, Liivamäe küla, Loovälja tee 7
Failinimi: 25011_PP_TL-3-01_v01_Seletuskiri.doc
- Keskkonnaministri määrus nr. 35 „Hankelepingu esemeks olevate toodete ja teenuste
keskkonnahoidlikud kriteeriumid ja nende kohta riigihanke alusdokumentides kehtestavad
tingimused“ vastu võetud 29.06.2021 - Lisa 1.
Standardid
- EVS 932:2017 Ehitusprojekt
- EVS 901-1:2020 Tee-ehitus Osa 1: Asfaltsegude ja pindamiskihtide täitematerjalid;
- EVS 901-2:2016 Tee-ehitus Osa 2: Bituumensideained;
- EVS 901-3:2021 Tee-ehitus Osa 3: Asfaltsegud;
- EVS-EN 13285:2018 Sidumata segud. Spetsifikatsioon;
- EVS-EN 13242:2006+A1:2008. Ehitustöödel ja tee-ehituses kasutatavad sidumata ja
hüdrauliliselt seotud täitematerjalid;
- EVS-EN 13282-1:2013 Hüdrauliline teesideaine. Osa 1: Kiirkivistuv hüdrauliline teesideaine.
Koostis, spetsifikatsioonid ja vastavuskriteeriumid; - EVS-EN 13282-3:2024 Hüdrauliline teesideaine. Osa 3: Toimivuse püsivuse hindamine ja
tõendamine;
- EVS 613:2023 Liiklusmärgid ja nende kasutamine;
- EVS-EN 12899-1:2007 Vertikaalsed liikluskorraldusvahendid. Osa 1: Liiklusmärgid
- EVS - 614:2022 Teemärgised ja nende kasutamine;
- EVS 843:2016 Linnatänavad
- Maa RYL 2010 Ehitustööde üldised kvaliteedinõuded. Pinnasetööd ja alustarindid;
- Nõuded ajutisele liikluskorraldusele (13.07.2018 nr 43);
Transpordiameti juhised - Riigiteede teekattemärgistus Riigiteede teekattemärgistuse valiku, paigaldamise, kontrollimise ja
eemaldamise juhend; Maanteeameti peadirektori 13.05.2016 a. käskkirjaga nr 0103 kinnitatud;
- Juhend passiivse ohutuse tagamiseks teedel sõidukipiirdesüsteemide abil. 2016-1
- Riigimaanteel asuvate sildade, viaduktide, truupide ja tunnelite projekteerimisnõuete
täpsustamine (MA peadirektori 20.02.2008.a käskkiri nr 55);
- „Asfaldist katendikihtide ehitamise juhis“ (Transpordiamet 2021)
- Teetööde tehnilised kirjeldused Kinnitatud Maanteeameti peadirektori 18.02.2019 käskkirjaga
nr 1-2/19/096;
- Muldkeha ja dreenkihi projekteerimise, ehitamise ja remondi juhis. Kinnitatud Maanteeameti
peadirektori 05.01.2016. a käskkirjaga nr 0001; - Muldkeha pinnaste tihendamine ja tiheduse kontrolli juhised (MA peadirektori 29.12.2006.a
käskkiri nr 264);
- Soovitused pikiprofiili ja tüüpristprofiili vormistamiseks – 2008
- Killustikust katendikihtide ehitamise juhend“, (Transpordiamet 26.01.2022)
- Riigimaanteedele paigaldatavatele liiklusmärkidele nõuete kehtestamine, kinnitatud
Maanteeameti peadirektori 21.06.13 käskkirjaga nr 0237.
T-Model OÜ
Kuupäev: 08.05.2025
Vastutav pädev isik:
Andres Reisenbuk 5/11
Tunnus: 25011 Staadium: PP Tähis: TL Versioon: v01
Projekti nimi: Loovälja tee 7 ülekäik. Kõrvalmaantee nr 11601 Loo - Loovälja tee 1.175 km
Objekti aadress: Harju maakond, Jõelähtme vald, Liivamäe küla, Loovälja tee 7
Failinimi: 25011_PP_TL-3-01_v01_Seletuskiri.doc

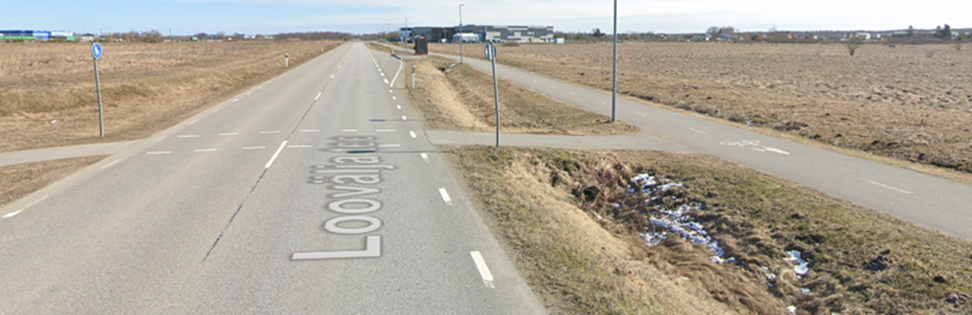

2 OLEMASOLEVA OLUKORRA KIRJELDUS
Loovälja tee 7 kinnistule juurdepääsuks on olemasolev mahasõit riigiteelt nr 11601 Loo-Loovälja tee.
Loovälja tee 7 kinnistule (katastritunnus 24501:001:2196) rajatakse ELCOGEN tootmis- ja
büroohoone, kuid varem tehtud projektiga polnud ette nähtud rajada jalakäijate ühendus
olemasoleva jalgratta- ja jalgteega.
3 PROJEKTLAHENDUS
Uus ülekäigukoht on projekteeritud olemasoleva Loovälja tee 7 kinnistu mahasõidu serva.
Sõidutee ja jalgratta- ja jalgtee ühendamiseks on projekteeritud kõnnitee lõik olemasoleva kraavi
kohale. Projekteeritud on truup, d=500mm, SN 8.
Vertikaalplaneerimisel on lähtutud olemasolevate teede kõrgustest
3.1 Muldkeha
Teekatendi aktiivtsooni ülemises osas (asfaltbetoonkatendi puhul vähemalt 1,0 m, tsementbetoonkatendi puhul vähemalt 1,2 m) tuleb kasutada täitematerjale, mis on külmakindlad.
Nende pinnasmaterjalide sõelkõverad peavad vastama etteantud terastikulise koostise hindamise
joonisele Joonis 1. Külmaohtlikkuse piirid ISSMFE TC 8 järgi: 1, 2 – külmakerkeohtlik; 1L, 3, 4 – ei ole
külmakerkeohtlik.
Muldkeha aluspinnas ja täitematerjali kihid peavad olema nõuetekohaselt tihendatud.
Tihendusteguri kontrolliks kasutada Inspector-seadmeid, muldkeha tihendustegur peab olema
vähemalt 0,94
Joonis 1 Külmaohtlikkuse piirid ISSMFE TC 8 järgi
T-Model OÜ
Kuupäev: 08.05.2025
Vastutav pädev isik:
Andres Reisenbuk 6/11
Tunnus: 25011 Staadium: PP Tähis: TL Versioon: v01
Projekti nimi: Loovälja tee 7 ülekäik. Kõrvalmaantee nr 11601 Loo - Loovälja tee 1.175 km
Objekti aadress: Harju maakond, Jõelähtme vald, Liivamäe küla, Loovälja tee 7
Failinimi: 25011_PP_TL-3-01_v01_Seletuskiri.doc
3.2 Katendikonstruktsioonid
Projekteeritud katendikonstruktsioonid:
3.2.1 Kõnnitee asfaltbetoonkatend
1 AC 8 surf 70/100 5 cm
2 Killustikalus - Lubjakivi, põhi fr 16/32, kiilutud 20 cm
3 Liivast dreenkiht (tih. tegur 0,98) min 20 cm
4 Täitekiht (tih. tegur 0,95) cm
aluspinnas Ol.olev aluspinnas
3.2.2 Haljasala murukate
1 Kasvumuld + Murukülv 15 cm
aluspinnas Ol.oleva pinnase planeerimine / kohalik täitepinnas
Märkused: 1. Asfaldist katendikihid rajada vastavalt „Asfaldist katendikihtide ehitamise juhis“ (Kinnitatud
Transpordiameti maanteehoiuteenistuse direktori 16.04.2021 a korraldusega nr 1.1-
3/21/162). Asfaltsegude täitematerjali kvaliteedinõuded:
- AC 8 surf GC85/20, LA30, F2, FI25, (tardkivi)
2. Projekteeritud katendite killustikalused rajada fraktsioneeritud killustikust kiilumismeetodil
vastavalt „Killustikust katendikihtide ehitamise juhis“ (Kinnitatud Transpordiameti
peadirektori poolt 26.01.2022 nr 1.1-7/22/43)
3. Haljastatav maapind tuleb eelnevalt planeerida, vajadusel täita ehitusobjektilt saadava
pinnasega, katta kasvumulla kihiga (h=15 cm) ning külvata muruseeme. Haljastustööde
teostamisel juhinduda „Riigiteede haljastustööde juhisest“ (Maanteeameti peadirektori 20.12.2018 käskkiri nr 1-2/18/545). Muld tihendada nii, et ei tekiks vajumisi ega veelohkusid,
ei tohi kasutada külmunud pinnast. Olemasoleva ja rajatava haljasala piir ühtlustada ja
tasandada niitmiskõlbulikuks.
4. Asfaltkatte erinevate kihtide vaheline pind, samuti ka uue asfaldikihi ja vana asfaldikihi
vaheline kontaktpind puhastada ning seejärel kruntida bituumeni või bituumenemulsiooniga.
Vuukide liitekohad töödelda bituumeni, bituumenemulsiooni, vuugiliimi või vuugilindiga.
Kogu teekatte laiuses paigaldada asfaltkate sooja vuugiga. Vuugi ehitamisel kasutada
vuugiliimi Tokplast või analoog (kulu 20 g/jm paigaldatava kihi paksuse ühe sentimeetri
kohta).
5. Ehituse käigus rikutud alad taastada ja heakorrastada ning lõhutud äärekivid, kaevud ja kaped asendada.
6. Kaevikute tegemisel ja täitmisel arvestada olemasolevate ja rajatavate tehnovõrkudega.
Tehnovõrkude kaevikute lahendust vaata tehnovõrkude projektist.
7. Truubi päiste kindlustamisel kasutada munakivi kinnitamisel ja vahede täitmisel betooni
C15/20.
T-Model OÜ
Kuupäev: 08.05.2025
Vastutav pädev isik:
Andres Reisenbuk 7/11
Tunnus: 25011 Staadium: PP Tähis: TL Versioon: v01
Projekti nimi: Loovälja tee 7 ülekäik. Kõrvalmaantee nr 11601 Loo - Loovälja tee 1.175 km
Objekti aadress: Harju maakond, Jõelähtme vald, Liivamäe küla, Loovälja tee 7
Failinimi: 25011_PP_TL-3-01_v01_Seletuskiri.doc
3.3 Liikluskorraldus- ja ohutusvahendid
Liiklusmärkide suurusgrupp 0-suurusgrupp. Liiklusmärkide tagumine külg peab olema kaetud halli
värviga.
Liiklusmärkide materjal tsingitud plekk peab olema minimaalse paksusega 1,0 mm.
Kõik liiklusmärgid, liiklusmärkide postid ja kinnitustarvikud peavad vastu pidama EVS-EN 12899-1
kirjeldatud koormustele. Tuulerõhu klassiks võtta vähemalt WL4 ja dünaamilise lumekoormus klassiks võtta vähemalt DSL3. Vundamentide ehitamisel peab kasutama EVS-EN 206-1 nõuetele
vastavat betooni C35/45XF4KK4. Kasutatava liiklusmärgikile kohta tuleb esitada
vastavussertifikaadid.
Projekteeritud liiklusmärgid paigaldada vastavalt standardile „EVS 613 Liiklusmärgid ja nende
kasutamine”. Liiklusmärkide paigalduskõrguseks sõidutee katte servast peab olema vähemalt 2,0 m
Liikluskorraldusvahendite postid paigaldada võimalikult liikumisteede servadesse või nende kõrvale.
Liikumisteedele ja nende lähedusse paigaldatavad liikluskorraldusvahendite postid peavad olema
tähistatud kontrastselt u 1500 mm kõrguselt, et vältida õnnetusi.
Märgistusmaterjalide valikul lähtuda juhendist „Riigiteede liikluskorralduse juhend
Projektis on joonistatud nähtavuskolmnurgad vastavalt olemasolevale kiirusele 70km/h.
3.4 Keskkonnakaitse
Ehituse Töövõtja vastutab ehitusperioodil keskkonnakaitse eest ehitusplatsil ja sellega vahetult
piirnevail aladel Eesti Vabariigis kehtivaile seadustele ja nõuetele ning Tellija poolt esitatud juhistele vastavalt. Tähelepanu tuleb pöörata ehitustöödel tekkivate jäätmete käitlusele. Ohtlikud jäätmed
tuleb koguda muudest jäätmetest eraldi ning üle anda vastavale ettevõttele, kellel on olemas
jäätmeluba ohtlike jäätmete taaskasutamiseks ja kõrvaldamiseks. Ehituse käigus tekkivad
ehitusjäätmed kõrvaldatakse vastavalt keskkonnaorganite nõuetele ja ladustuskoha
kasutuseeskirjadele.
Vana teekatte murdu ja üle jäävat pinnast ära vedav ettevõtte peab omama jäätmeluba või olema
registreeritud Keskkonnaameti Harju-Järva-Rapla regioonis, üle jääva kasvupinnase edasine
kasutamine kooskõlastada sama ametiga.
Ehitustööde lõppemise järel säilitada üleandmisaktid (dokumendid, kviitungid jm), mis tõendavad
ehitus- ja lammutusjäätmete sorteeritult nõuetekohast üleandmist taaskasutamiseks või ladestamiseks ning esitada need kasutusloa taotlemisel.
Reostustunnustega pinnase ilmnemisel võtta sellest pinnaseproov ning elutsooni piirarvu ületava
reostuse korral asendada reostunud pinnas puhta täitepinnasega. Reostunud pinnase
kokkukogumine ja äravedu tuleb tellida ohtlike jäätmete käitluslitsentsi omavalt ettevõttelt.
Kaevetöödel kaevandatavad pinnased tuleb vedada seadusega lubatud kohtadesse.
T-Model OÜ
Kuupäev: 08.05.2025
Vastutav pädev isik:
Andres Reisenbuk 8/11
Tunnus: 25011 Staadium: PP Tähis: TL Versioon: v01
Projekti nimi: Loovälja tee 7 ülekäik. Kõrvalmaantee nr 11601 Loo - Loovälja tee 1.175 km
Objekti aadress: Harju maakond, Jõelähtme vald, Liivamäe küla, Loovälja tee 7
Failinimi: 25011_PP_TL-3-01_v01_Seletuskiri.doc
3.4.1 JÄÄTMEKÄITLUS
Ehituse Töövõtja vastutab ehitusperioodil keskkonnakaitse eest ehitusplatsil ja sellega vahetult
piirnevail aladel Eesti Vabariigis kehtivaile seadustele ja nõuetele ning Tellija poolt esitatud juhistele
vastavalt. Tähelepanu tuleb pöörata ehitustöödel tekkivate jäätmete käitlusele. Ohtlikud jäätmed
tuleb koguda muudest jäätmetest eraldi ning üle anda ohtlike jäätmete käitlemise litsentsi omavatele
ettevõtetele. Ehituse käigus tekkivad ehitusjäätmed kõrvaldatakse vastavalt keskkonnaorganite
ettekirjutustele ja ladustuskoha kasutuseeskirjadele.
Ehitus- ja lammutusjäätmete käitlemine tuleb kooskõlastada Jõelähtme vallavalitsusega. Vana teekatte murdu ja üle jäävat pinnast äravedav ettevõtte peab omama jäätmeluba või olema
registreeritud Keskkonnaameti Harju-Järva-Rapla regioonis. Ehitustööde lõppemise järel vormistada
jäätmeõiend, kinnitada see Jõelähtme vallavalitsuses ning lisada rajatise ülevaatuse dokumentidele.
Ehitusjäätmeid ei tohi anda vedamiseks, kõrvaldamiseks või taaskasutamiseks üle isikule, kellel
puudub vastav jäätmeluba või kes ei ole ehitusjäätmete vedajana registreeritud. Ohtlike
ehitusjäätmete üleandmisel peab lisaks jäätmeloale kontrollima ka ohtlike jäätmete käitluslitsentsi
olemasolu.
Jrk.
nr.
Materjali liik Ühik Kogus Käitlus
1. Kasvupinnase
eemaldamine
m³ 2 Kasvupinnas kasutatakse ehitusobjektil
haljastustöödeks ja ülejääk kasutatakse ära
maapinna täiteks.
2. Pinnase kaevamine m³ 1 Pinnast kaevatakse vastavalt
vertikaalplaneeringule ja
katendikonstruktsiooni tüüpidele. Väljakaevatud pinnasest eraldatakse võimaluse
korral tee täitena taaskasutatav materjal.
3. Vana teekatte
eemaldamine
(asfaltbetoon)
m²
-
Vana kate freesitakse/kaevatakse.
Asfaltbetooni freesipuru saab kasutada
killustikaluse ehitamisel kiilumiseks ja
katendikonstruktsioonides teede tolmuvabaks
muutmisel. Välja kaevatud asfalditükid
töödeldakse ümber kohalikus
jäätmekäitlusettevõttes.
3.4.2 MULLATÖÖDE BILANSS
Väljakaevatav pinnas, m³ Juurdeveetav
täitepinnas, m³ Juurdeveetav dreenkihi liiv kõnniteele,
m³
Märkused
1
20
3
Sobivuse korral
kasutada
väljakaevatud pinnast
katendi aluskihtide
ehitamisel.
T-Model OÜ
Kuupäev: 08.05.2025
Vastutav pädev isik:
Andres Reisenbuk 9/11
Tunnus: 25011 Staadium: PP Tähis: TL Versioon: v01
Projekti nimi: Loovälja tee 7 ülekäik. Kõrvalmaantee nr 11601 Loo - Loovälja tee 1.175 km
Objekti aadress: Harju maakond, Jõelähtme vald, Liivamäe küla, Loovälja tee 7
Failinimi: 25011_PP_TL-3-01_v01_Seletuskiri.doc
Märkus: Tabelis esitatud ehitusjäätmete mahud võivad muutuda äraveetava ja taaskasutatava
pinnase osas sõltuvalt väljakaevatava pinnase kvaliteedist. Ehitusjäätmete käitlus toimub Väo j.k.e.-s
või Jõelähtme prügilas vastavalt ladustuskoha kasutuseeskirjadele.
3.5 Maastikukujundustööd
Projektis on ette nähtud ehitustöödega külgnevate alade haljastamine murukülviga. Muruga
kaetavad alad eelnevalt planeerida, katta 15 cm kasvumulla kihiga ja külvata muru. Kasvumuld tuleb koorida tee maa-alalt ulatuses, mis on vajalik teede- ja jalgtee mullete ehitamiseks. Muld ladustada.
Kasvumulda, millest on vajadusel kivid välja sõelutud, saab hiljem kasutada haljastustöödel.
Kasutatav muruseeme peab olema eestimaise päritoluga ja kvaliteetne.
- Seemne külvamistihedus 30 g/m².
- Muruseemnesegu võimalik koosseis:
Karjamaa raihein, 15%
Võsundiline punane aruhein, 25%
Puhmikuline punane aruhein, 20%
Aasnurmikas, 40%.
Murutööde mahud täpsustatakse tööde käigus, sest osaliselt võib jääda kasutusse olemasolev murupinnas. Eelkõige kaetakse muruga teetööde ja tehnovõrkude paigaldamise käigus rikutud alad.
Väljaspool heakorrastatavat ala tuleb pärast tööde lõpetamist üleliigne pinnas, tööde käigus
eemaldatud puud ja põõsad ning ehitusjäätmed eemaldada ja maapind tasandada.
Taastatud haljasalade eest peab Töövõtja hoolitsema kuni esimese niitmiseni (s.h. kastma, väetama,
eemaldama umbrohu ja teostama esimese niitmise).
4 TÖÖDE TEOSTAMINE
Enne ehitustööde alustamist tuleb Töövõtjal teavitada kohalikku omavalitsust ja teisi asjasse
puutuvaid ametkondi. Töövõtjal tuleb koostada ajutine liikluskorraldusskeem, see kooskõlastada ning
teetööde piirkond tähistada vastavalt kehtivale korrale (Nõuded ajutisele liikluskorraldusele (vastu
võetud 13.07.2018 nr 43).
Kõikide truubi päiste puhul, ümber truubi, kus on 1:1 kaldega nõlv, tuleb kivikindlustus paigaldada
betooniga. Kraavi nõlvadel, kus on 1:1,5 kaldega nõlv, tuleb paigaldada liiva ja tsemendi seguga 4:1.
Enne kaevetööde alustamist on vajalik trassivaldajate teavitamine Töövõtja poolt ja vajalike
kaevelubade hankimine. Samuti raietööde kooskõlastamine asjasse puutuvate ametkondadega ja
töölubade hankimine.
Alltoodav tööde tehnoloogia kirjeldus on täpsustava/informatiivse iseloomuga, et juhtida Töövõtja tähelepanu mõningaile nüanssidele. Tööde tegemisel ja kvaliteedi tagamisel lähtuda kehtestatud
juhenditest, normatiivdokumentidest ja standarditest (vt. ka p.3.2).
T-Model OÜ
Kuupäev: 08.05.2025
Vastutav pädev isik:
Andres Reisenbuk 10/11
Tunnus: 25011 Staadium: PP Tähis: TL Versioon: v01
Projekti nimi: Loovälja tee 7 ülekäik. Kõrvalmaantee nr 11601 Loo - Loovälja tee 1.175 km
Objekti aadress: Harju maakond, Jõelähtme vald, Liivamäe küla, Loovälja tee 7
Failinimi: 25011_PP_TL-3-01_v01_Seletuskiri.doc
Asfaltkatte erinevate kihtide vaheline pind, samuti ka uue asfaldikihi ja vana asfaldikihi vaheline
kontaktpind kruntida eelnevalt puhastades bituumeni või bituumenemulsiooniga. Vuukide liitekohad
töödelda bituumeni, bituumenemulsiooni, vuugiliimi või vuugilindiga. Kogu teekatte konstruktsiooni taastamisel ristlõike laiuses paigaldada asfaltkate sooja vuugiga.
4.1 Kvaliteedinõuded
Tänava pikaajalisuse tagab ehitusel kasutatud kvaliteetne tehnoloogia ja sertifitseeritud ehitusmaterjalide kasutamine. Tööde kvaliteeti kontrollitakse ehituse järelevalvega vastavalt
määrusele Omanikujärelevalve tegemise kord (Vastu võetud Vastu võetud 02.07.2015 nr 80).
Teetööd tuleb teha vastavalt Tee ehitamise kvaliteedi nõuded (Majandus- ja taristuministeerium,
vastu võetud 03.08.2015 nr 101).
Liivaluse tihendustegur peab olema vähemalt 0.98. Vajadusel kasutada tihendamisel vett.
Kõik kattekonstruktsioonikihid peavad vastama kehtivatele normidele ja eeskirjadele.
Asfaltbetoonkattel peab vastama projektile katte projektjoon, katte laius ja tasasus ning põikkalle.
Katte tihedus peab olema piisav. Sõidutee asfaltbetoonkatte pealmise kihi paigaldamisel tuleb
laotamise paanid kavandada selliselt, et pikivuuk ei jääks sõidujälge. Sõidutee asfaltbetoonsegust
pealmise kihi paigaldamisel külmavuugiga peab vuuk olema korralikult lõigatud ja töödeldud vuugiliimiga.
Teekonstruktsiooni rajamisel tuleb kõrvaldada olemasolev pinnakatte muld, liivasegune muld, vanad
võimalikud konstruktsioonid ja muu ebasobiv pinnas. Vältima peab olemasolevate
kommunikatsioonide vigastamist.
Soovitav on tee kihtkonstruktsioonide ehitus läbi viia kuival ajal.
Kui tööde käigus selgub, et tee kihtkonstruktsioonide alla jääb ebasobiv pinnas, tuleb kõlbmatu
pinnas välja kaevata ja asendada sobiliku pinnasega.
Tagasitäidetav pinnas peab vastama järgmistele tingimustele: pinnase suurim osiste läbimõõt ei tohi
ületada 2/3 tihendatava kihi paksusest; pinnas peab olema tihendatav; tihendamise käigus ei tohi
jääda pinnasesse tühikuid.
Kõigi teedeehituslike tööde tehnoloogia ja kasutatavad materjalid peavad vastama Maanteeameti
poolt esitatud nõuetele ja materjalid peavad olema tõendatavad.
4.2 TÖÖTERVISHOID JA TÖÖOHUTUS
Ehitustöödel peab ehitaja jälgima ja täitma kõiki nõudeid, mis on esitatud hetkel kehtivas redaktsioonis Vabariigi Valitsuse 8. detsembri 1999.a. määruses nr. 377 “Töötervishoiu ja tööohutuse nõuded ehituses”
Ehitaja peab ehitustööde alustamisest teatama Tööinspektsiooni kohalikule asutusele vähemalt 3
päeva enne töödega alustamist. Samuti tuleb teavitada tehnovõrkude valdajaid ja vajadusel
täpsustada tehnovõrkude täpne asukoht surfimise teel. Ehitustööde ajal ei tohi ehitusel viibida
kõrvalisi isikuid ja ehitustööd ei tohi ohustada ehituse mõjupiirkonnas viibijaid.
T-Model OÜ
Kuupäev: 08.05.2025
Vastutav pädev isik:
Andres Reisenbuk 11/11
Tunnus: 25011 Staadium: PP Tähis: TL Versioon: v01
Projekti nimi: Loovälja tee 7 ülekäik. Kõrvalmaantee nr 11601 Loo - Loovälja tee 1.175 km
Objekti aadress: Harju maakond, Jõelähtme vald, Liivamäe küla, Loovälja tee 7
Failinimi: 25011_PP_TL-3-01_v01_Seletuskiri.doc
Kaevamistöid võib alustada vastavate lubade olemasolul ning tööde teostamine peab olema
kooskõlas kohaliku valitsuse Ehitusmäärustega. Tööde teostamisel tehnovõrkude kaitsetsoonis tuleb
kinni pidada kehtestatud ohutustehnilistest nõuetest. Kommunikatsioonide tsoonis tuleb kaevata käsitsi.
Ehitaja peab tagama, et ehitusfirma ja ehitusega seotud töötajad oleksid kindlustatud. Töötajad
peavad olema instrueeritud tööohutusalaselt ja olema varustatud töötamiseks vajalike
kaitsevahenditega.
Ehitusel tuleb jälgida, et ei tekitataks liiklusohtlikke olukordi. Ehitusplats tuleb vastavalt
nõuetekohaste viitade ja märkidega tähistada vastavalt kehtivatele nõuetele.
Ehitustööde teostaja peab tagama ehitustööde teostamise, ehitusplatsi kontrolli ja töötervishoiu ning
tööohutuse nõuded. Ehitustööde teostajal peavad olemas olema määruses nõutud dokumendid.
5 KASUTUS- JA HOOLDUSJUHEND
Rajatiste kasutus- ja hooldusjuhendid on toodud vastava rajatise aruandes. Avalikult kasutatava tee
seisundinõuded on määratud Majandus- ja taristuministri 2015. a määrusega nr 92 [17].
Hooldustöödega tuleb tagada tee seisunditaseme vastavus antud tüüpi tee suhtes kehtestatud
seisunditaseme nõuetele.
Esimese niitmise peale objekti valmimist peab teostama töövotja.
Seletuskirja koostasid (pädevad isikud):
Ins. Andres Reisenbuk _________________________
08.05.2025
AA
2" 17
varikatus
1
A" varikatus
lämmastiku mahuti
7.19
4.55
pr es
s pa
ke nd
i
vesiniku haagise plats
tee kaitsevöönd 50m
jäätme kontein.
433(0)
443(0)
221
921 921
Kõrvalmaantee nr 11601 Loo - Loovälja tee 1.175 km
160.00 160.00
15.00
Tingmärgid
923b Projekteeritud teekattemärgistus
Projekteeritud liiklusmärgid (suurusgrupp)
Kinnistu piir
Projekteeritud tee servajooned Töömahtude piir
Projekteeritud liiklusmärgi post
Olemasolevad liiklusmärgid
221
Projekteeritud kõnnitee ab-kate
Projekteeritud haljasalade murukate
Projekteeritud kraavi nõlvad (1:1,5)
Olemasolev teekattemärgistus
680x297
30 7.00 Varem projekteeritud objektid (T-model OÜ töö nr 5332101, ehitusluba nr. 2412271/00627)
Objekti
1:500 Mõõtkava:
Projekti osa:
www.tmodel.ee
tel +372 606 1601 Lelle tn 24, Tallinn 11318 reg nr 11270607
T-Model OÜ Projekti nimi:
Teed ja liikluskorraldus
Harju maakond, Jõelähtme vald, Liivamäe küla, Loovälja tee 7
asukoht:
Joonise nr:
TL-4-30
MTR reg nr:
25011 Töö nr: Staadium:
EEP003363 EPE001071 ELK000054 EEP001401
Joonise nimi:
/06.05.2025 06.05.2025
Joonis koostatud / trükitud:
Joonise faili nimi:
25011_PP_TL-4-30_v01_liiklus.pdf
Vastutav pädev isik
Projektijuht A. Lai
A. Reisenbuk
Teekaitsevööndi piir 30m
Likvideeritavad objektid X X X
PP
Loovälja tee 7 ülekäik Kõrvalmaantee nr 11601 Loo - Loovälja tee 1.175 km
443(0)
Asendiplaan ja liiklusskeem
Geoalus:
Koordinaadid L-EST 97 süsteemis
Koostas Geodeesia24 OÜ; töö nr 10429-25; mõõdistatud 03.2025
Kõrgused EH2000 süsteemis
Nähtavuskolmnurk
Projekteeritud truup munakivist päise kindlustusega
AA
2" 17
varikatus
1
A" varikatus
lämmastiku mahuti
7.19
4.55
J34
pr es
s pa
ke nd
i
vesiniku haagise plats
tee kaitsevöönd 50m
sanitaarkaitse vöönd 300m
jäätme kontein.
35.86
36.15
36.00
36 .00
36 .10
36 .20
36 .30
35 .90
36.1536.15
36.10
35.92 36.00
36.00
35.94
36.10
36.20
36.01 36.10
36.10
36.00 36.10
36.20 36.29
36.15
36.10 36.0036
.0 0
36.30
35.86 35.90
35.90
36.00
36.10
36.10
36 .1
0
36 .2
0
36.20
36.10 36.20 36.20
36.10 36.10
/ /
/
/
35.07 35.15
36.10
36.00 35.90 35.80
l=10m, d=500mm, i=0,008
1 1
36.20
36.20
36.30
Projekteeritud kõnnitee ab-kate
Projekteeritud haljasalade murukate
Projekteeritud kraavi nõlvad (1:1,5)
Olemasolev teekattemärgistus
594x297
30 7.00 Varem projekteeritud objektid (T-model OÜ töö nr 5332101, ehitusluba nr. 2412271/00627)
Geoalus:
Koordinaadid L-EST 97 süsteemis
Koostas Geodeesia24 OÜ; töö nr 10429-25; mõõdistatud 03.2025
Kõrgused EH2000 süsteemis
Objekti
1:500 Mõõtkava:
Projekti osa:
www.tmodel.ee
tel +372 606 1601 Lelle tn 24, Tallinn 11318 reg nr 11270607
T-Model OÜ Projekti nimi:
Teed ja liikluskorraldus
Harju maakond, Jõelähtme vald, Liivamäe küla, Loovälja tee 7
asukoht:
Joonise nr:
TL-4-50
MTR reg nr:
25011 Töö nr: Staadium:
EEP003363 EPE001071 ELK000054 EEP001401
Joonise nimi:
/06.05.2025 06.05.2025
Joonis koostatud / trükitud:
Joonise faili nimi:
25011_PP_TL-4-50_v01_vert.pdf
Vastutav pädev isik
Projektijuht A. Lai
A. Reisenbuk
Teekaitsevööndi piir 30m
Likvideeritavad objektid X X X
Tingmärgid
923b Projekteeritud teekattemärgistus
Kinnistu piir
Projekteeritud tee servajooned Töömahtude piir
Projekteeritud liiklusmärgi post
PP
Loovälja tee 7 ülekäik Kõrvalmaantee nr 11601 Loo - Loovälja tee 1.175 km
Vertikaalplaneering
Projekteeritud horisontaal7.00
Olemasolev horisontaal7.00
Projekteeritud truup munakivist päise kindlustusega
Palun Janale menetlusse
From: Aleksandr Skrõpak <[email protected]>
Sent: Monday, September 8, 2025 11:22 AM
To: Krista Einama <[email protected]>
Subject: Fwd: FW: Päring Loovälja tee 7, Loo
From: Dmitry Neprokin <[email protected]>
Sent: neljapäev, 13. veebruar 2025 11:31
To: T-Model <[email protected]>
Subject: Päring Loovälja tee 7, Loo
Tere,
Manuses on märgitud kaks liikumisteed „1“ ja „2“
„1“ tee puhul tuleb täita kraav Loovälja tee mõlemalt poolt.
Meil on vajalik projekt ja vastavad kooskõlastused. Palun koostada vastavad hinnpakkumised.
Meil on vajalik sarnane lahendus nagu Leden (Favor) kõrval. Allpool on meie tootmishoone projekteerija kirjavahetus Transpordiametiga.
Selle pakkumise tegemisel tuleb arvesse võtta ka Transpordiameti saadetud vastust - ehk tuleb teha maantee ületamise kohta teeprojekt, Tellija peab katma kõik liiklusmärkide ja liikluskorraldusvahendite kulud ja sõlmima Transpordiametiga lepingu teeületuskoha ehitamiseks. Panen selle kirja veel allpool ka. Et teeprojekti hinda pakkuda, palun tehke mulle maakaardilt printscreeniga kus on Elcogeni soovitud variant 1 ja variant 2 teeületuskohad.
Tere,
Olete esitanud Transpordiametile infopäringu seoses jalakäijate teeületuskoha rajamisega riigiteele nr 11601 Loo-Loovälja tee ca km 1,088. Soovite täiendavat juurdepääsu Loovälja tee 7 kinnistule (katastritunnus 24501:001:2196, sihtotstarve 75% tootmismaa ja 25% ärimaa), mis asub Liivamäe külas Jõelähtme vallas Harju maakonnas.
Infopäringuna anname selgitusi vastavalt piirkonnas kehtivate planeeringute põhimõtetele ja kliimaministri 17.11.2023 määruse nr 71 „Tee projekteerimise normid“ (edaspidi normid) nõuetele.
Infopäringu vastuskiri ei ole haldusakt, st kummalegi kirja osapoolele ei teki sellest õigusi ega kohustusi.
Oleme Teie soovi arutanud meie korrashoiu ja liikluskorralduse üksusega.
Selgitame, et soovitud lahendus on teostatav järgmistel tingimustel.
- Tegemist on asulavälise maantee keskkonnaga, kus liiklussagedus on väike ehk jalakäijatel on võimalik ilma ooteaegadeta teed ületada. Seetõttu ei ole reguleerimata ülekäiguraja („sebra“) rajamine kindlasti sobiv ega vajalik lahendus.
- Saame anda nõusoleku rajada ühendus olemasoleva Loo-Maardu kergliiklusteega nr 11806 ilma jalakäijale eesõigust andmata teeületuskohaga, mis peab olema nii kujundatud, et liiklejad saaksid aru, et neil puudub teed ületades eesõigus. Sarnaselt kõikide teiste teeületuskohtadega sellel riigiteel, ainult et teeületuskohal ei kasutata enam risti sõiduteega olevat markeeringut (vt allolevat väljavõtet tänavavaatest).
Kui antud lahendus on Teile sobilik/teostatav, siis , palume arvestada järgnevaga.
- Jalg- ja jalgrattatee ning teeületuskoha ehitamiseks küsida Transpordiameti nõuded [email protected] ja koostada teeprojekt. Projekti koostaval ettevõtjal ja/või isikul peab olema EhS kohane pädevus.
- Kõik jalg- ja jalgrattatee ning teeületuskohaga seotud kulud kannab huvitatud isik.
- Jalg- ja jalgrattatee ning teeületuskoha ehitamiseks sõlmime huvitatud isikuga lepingu.
Lugupidamisega
Jana
Prost
Peaspetsialist
Planeerimise osakond
Kooskõlastuste üksus
+372 57 924 753
Dmitry Neprokin
CapEx Project Manager
Mobile: +372 53483611
Elcogen AS, Valukoja 23, 11415 Tallinn, Estonia
|
|
CONFIDENTIALITY NOTICE: This e-mail transmission (and/or the attachments accompanying it) may contain confidential information belonging to the sender. The information is intended only for the use of the intended recipient. If you are not the intended recipient, you are hereby notified that any disclosure, copying, distribution or the taking of any action in reliance on the contents of this information is strictly prohibited. Any unauthorized interception of this transmission is illegal. If you have received this transmission in error, please promptly notify the sender by reply e-mail, and then destroy all copies of the transmission.
Digiallkirjad
OÜ T-Model Reg nr 11270607 MTR reg nr EEP003363, EPE001071, ELK000054, EEP001401
Lelle 24 11318 Tallinn [email protected]
Loovälja tee 7 ülekäik Kõrvalmaantee nr 11601 Loo - Loovälja tee 1.175 km PROJEKTI NIMI
25011
PROJEKTI NUMBER
Põhiprojekt
PROJEKTI STAADIUM
Harju maakond, Jõelähtme vald, Liivamäe küla, Loovälja tee 7 ASUKOHT
Teed ja liikluslahendus
ERIOSA
Andres Reisenbuk
VASTUTAV PÄDEV ISIK
Andro Lai
PROJEKTI JUHT
Andres Reisenbuk
PROJEKTEERIJA
TEHNIK
02.05.2025
KUUPÄEV
25011_PP_TL-0-01_v01_Tiitelleht
FAILI NIMI
v01
VERSIOON
T-MODEL OÜ l LELLE 24, TALLINN l REG NR 11270607 l MTR I EEP003363, EPE001071, ELK000054, EEP001401 I Kontaktisik: Andro Lai PEAPROJEKTEERIJA
T-Model OÜ
Kuupäev: 08.05.2025
Vastutav pädev isik:
Andres Reisenbuk 1/11
Tunnus: 25011 Staadium: PP Tähis: TL Versioon: v01
Projekti nimi: Loovälja tee 7 ülekäik. Kõrvalmaantee nr 11601 Loo - Loovälja tee 1.175 km
Objekti aadress: Harju maakond, Jõelähtme vald, Liivamäe küla, Loovälja tee 7
Failinimi: 25011_PP_TL-3-01_v01_Seletuskiri.doc
OSA I SISUKORD
SELETUSKIRI
1 ÜLDOSA ................................................................................................................................... 3
1.1 Kasutatud standardid, juhendid ja kriteeriumid................................................................. 3
2 OLEMASOLEVA OLUKORRA KIRJELDUS ................................................................................... 5
3 PROJEKTLAHENDUS................................................................................................................. 5
3.1 Muldkeha ............................................................................................................................ 5
3.2 Katendikonstruktsioonid .................................................................................................... 6
3.3 Liikluskorraldus- ja ohutusvahendid ................................................................................... 7
3.4 Keskkonnakaitse ................................................................................................................. 7
3.5 Maastikukujundustööd ....................................................................................................... 9
4 TÖÖDE TEOSTAMINE .............................................................................................................. 9
4.1 Kvaliteedinõuded ..............................................................................................................10
4.2 TÖÖTERVISHOID JA TÖÖOHUTUS.....................................................................................10
5 KASUTUS- JA HOOLDUSJUHEND ...........................................................................................11
T-Model OÜ
Kuupäev: 08.05.2025
Vastutav pädev isik:
Andres Reisenbuk 2/11
Tunnus: 25011 Staadium: PP Tähis: TL Versioon: v01
Projekti nimi: Loovälja tee 7 ülekäik. Kõrvalmaantee nr 11601 Loo - Loovälja tee 1.175 km
Objekti aadress: Harju maakond, Jõelähtme vald, Liivamäe küla, Loovälja tee 7
Failinimi: 25011_PP_TL-3-01_v01_Seletuskiri.doc
JOONISTE LOETELU
Joonise tähis Joonise nimi
TL-4-10 Asukohaskeem
TL-4-30 Asendiplaan ja liiklusskeem
TL-4-50 Vertikaalplaneering
TL-6-10 Konstruktiivsed ristlõiked
SELETUSKIRJA LISAD
Lisa 1 Truubi kindlustus v01 25011_PP_TL-9-01_v01_Truubikindlustus
T-Model OÜ
Kuupäev: 08.05.2025
Vastutav pädev isik:
Andres Reisenbuk 3/11
Tunnus: 25011 Staadium: PP Tähis: TL Versioon: v01
Projekti nimi: Loovälja tee 7 ülekäik. Kõrvalmaantee nr 11601 Loo - Loovälja tee 1.175 km
Objekti aadress: Harju maakond, Jõelähtme vald, Liivamäe küla, Loovälja tee 7
Failinimi: 25011_PP_TL-3-01_v01_Seletuskiri.doc
SELETUSKIRI
1 ÜLDOSA
Käesolev töö on koostatud ELCOGEN AS tellimusel.
Tööga on lahendatud olemasolevale jalgratta- ja jalgteele täiendav ühendus riigiteega nr 11601 Loo-
Loovälja tee. Eesmärgiks on tagada Loovälja tee 7 kinnistu (katastritunnus 24501:001:2196)
jalakäijatele ohutum juurdepääs olemasolevale jalgratta- ja jalgteele.
Geodeetiline alusplaan on koostanud Geodeesia24 OÜ; töö nr 10429-25; mõõdistatud 03.2025
Töö teostamisel on aluseks võetud : - Tellija lähteülesanne;
- Projekteerimisnõupidamiste protokollid;
- “Jõelähtme vallas, Liivamäe külas, Loovälja tee 7 detailplaneering“, OÜ Hendrikson & Ko, töö nr.
1431/10;
- Varem projekteeritud Norte OÜ ja T-Model OÜ töö nr 5332101, ehitusluba nr. 2412271/00627;
- Transpordiameti kiri nr 7.1-1/25/13829-3 „Projekti koostamise nõuded riigitee 11601 Loo-Loovälja
tee äärsele olemasolevale jalg- ja jalgrattateele täiendava ühenduse rajamiseks“;
Projekti tegemisel pole teada muude kolmandate isikute kehtestatud tingimusi ja/või nõudmisi tehtavale tööle. Projekt on koostatud ehitusseaduse § 47 nimetatud projekteerimise eest vastutava
spetsialisti poolt.
Ehitustööde teostamisel tuleb arvestada kooskõlastuste koondnimekirjas märgitud tingimustega.
1.1 Kasutatud standardid, juhendid ja kriteeriumid
Seadused
- EV Ehitusseadustik, Riigikogu seadus, RTI 05.03.2015; vastu võetud 11.02.2015 ja tulenevalt
kehtestatud nõuded.
- Liiklusseadus ja sellest tulenevalt kehtestatud nõuded.
Määrused
- Majandus- ja taristuministri määrus 97/17.07.2015 “Nõuded ehitusprojektile”.
- Kliimaministri määrus nr 71 „Tee projekteerimise normid“ vastu võetud 17.11.2023.
- Majandus- ja taristuministri määrus nr 101 „Tee ehitamise kvaliteedi nõuded“ vastu võetud 03.08.2015.
- Majandus- ja taristuministri määrus nr 92 „Tee seisundinõuded“ vastu võetud 14.07.2015.
- Majandus- ja taristuministri määrus nr 2 „Tee ehitusprojektile esitatavad nõuded“ vastu võetud
09.01.2020.
- Majandus- ja taristuministri määrus nr 43 „Nõuded ajutisele liikluskorraldusele“ vastu võetud
13.07.2018.
- Majandus- ja kommunikatsiooniministri 01.10.2018 määrus nr 12 „Liiklusmärkide ja teemärgiste
tähendused ning nõuded fooridele“.
- Ettevõtlus- ja infotehnoloogiaministri määrus nr 28 “Puudega inimeste erivajadustest tulenevad
nõuded ehitisele” vastu võetud 29.05.2018.
T-Model OÜ
Kuupäev: 08.05.2025
Vastutav pädev isik:
Andres Reisenbuk 4/11
Tunnus: 25011 Staadium: PP Tähis: TL Versioon: v01
Projekti nimi: Loovälja tee 7 ülekäik. Kõrvalmaantee nr 11601 Loo - Loovälja tee 1.175 km
Objekti aadress: Harju maakond, Jõelähtme vald, Liivamäe küla, Loovälja tee 7
Failinimi: 25011_PP_TL-3-01_v01_Seletuskiri.doc
- Keskkonnaministri määrus nr. 35 „Hankelepingu esemeks olevate toodete ja teenuste
keskkonnahoidlikud kriteeriumid ja nende kohta riigihanke alusdokumentides kehtestavad
tingimused“ vastu võetud 29.06.2021 - Lisa 1.
Standardid
- EVS 932:2017 Ehitusprojekt
- EVS 901-1:2020 Tee-ehitus Osa 1: Asfaltsegude ja pindamiskihtide täitematerjalid;
- EVS 901-2:2016 Tee-ehitus Osa 2: Bituumensideained;
- EVS 901-3:2021 Tee-ehitus Osa 3: Asfaltsegud;
- EVS-EN 13285:2018 Sidumata segud. Spetsifikatsioon;
- EVS-EN 13242:2006+A1:2008. Ehitustöödel ja tee-ehituses kasutatavad sidumata ja
hüdrauliliselt seotud täitematerjalid;
- EVS-EN 13282-1:2013 Hüdrauliline teesideaine. Osa 1: Kiirkivistuv hüdrauliline teesideaine.
Koostis, spetsifikatsioonid ja vastavuskriteeriumid; - EVS-EN 13282-3:2024 Hüdrauliline teesideaine. Osa 3: Toimivuse püsivuse hindamine ja
tõendamine;
- EVS 613:2023 Liiklusmärgid ja nende kasutamine;
- EVS-EN 12899-1:2007 Vertikaalsed liikluskorraldusvahendid. Osa 1: Liiklusmärgid
- EVS - 614:2022 Teemärgised ja nende kasutamine;
- EVS 843:2016 Linnatänavad
- Maa RYL 2010 Ehitustööde üldised kvaliteedinõuded. Pinnasetööd ja alustarindid;
- Nõuded ajutisele liikluskorraldusele (13.07.2018 nr 43);
Transpordiameti juhised - Riigiteede teekattemärgistus Riigiteede teekattemärgistuse valiku, paigaldamise, kontrollimise ja
eemaldamise juhend; Maanteeameti peadirektori 13.05.2016 a. käskkirjaga nr 0103 kinnitatud;
- Juhend passiivse ohutuse tagamiseks teedel sõidukipiirdesüsteemide abil. 2016-1
- Riigimaanteel asuvate sildade, viaduktide, truupide ja tunnelite projekteerimisnõuete
täpsustamine (MA peadirektori 20.02.2008.a käskkiri nr 55);
- „Asfaldist katendikihtide ehitamise juhis“ (Transpordiamet 2021)
- Teetööde tehnilised kirjeldused Kinnitatud Maanteeameti peadirektori 18.02.2019 käskkirjaga
nr 1-2/19/096;
- Muldkeha ja dreenkihi projekteerimise, ehitamise ja remondi juhis. Kinnitatud Maanteeameti
peadirektori 05.01.2016. a käskkirjaga nr 0001; - Muldkeha pinnaste tihendamine ja tiheduse kontrolli juhised (MA peadirektori 29.12.2006.a
käskkiri nr 264);
- Soovitused pikiprofiili ja tüüpristprofiili vormistamiseks – 2008
- Killustikust katendikihtide ehitamise juhend“, (Transpordiamet 26.01.2022)
- Riigimaanteedele paigaldatavatele liiklusmärkidele nõuete kehtestamine, kinnitatud
Maanteeameti peadirektori 21.06.13 käskkirjaga nr 0237.
T-Model OÜ
Kuupäev: 08.05.2025
Vastutav pädev isik:
Andres Reisenbuk 5/11
Tunnus: 25011 Staadium: PP Tähis: TL Versioon: v01
Projekti nimi: Loovälja tee 7 ülekäik. Kõrvalmaantee nr 11601 Loo - Loovälja tee 1.175 km
Objekti aadress: Harju maakond, Jõelähtme vald, Liivamäe küla, Loovälja tee 7
Failinimi: 25011_PP_TL-3-01_v01_Seletuskiri.doc
2 OLEMASOLEVA OLUKORRA KIRJELDUS
Loovälja tee 7 kinnistule juurdepääsuks on olemasolev mahasõit riigiteelt nr 11601 Loo-Loovälja tee.
Loovälja tee 7 kinnistule (katastritunnus 24501:001:2196) rajatakse ELCOGEN tootmis- ja
büroohoone, kuid varem tehtud projektiga polnud ette nähtud rajada jalakäijate ühendus
olemasoleva jalgratta- ja jalgteega.
3 PROJEKTLAHENDUS
Uus ülekäigukoht on projekteeritud olemasoleva Loovälja tee 7 kinnistu mahasõidu serva.
Sõidutee ja jalgratta- ja jalgtee ühendamiseks on projekteeritud kõnnitee lõik olemasoleva kraavi
kohale. Projekteeritud on truup, d=500mm, SN 8.
Vertikaalplaneerimisel on lähtutud olemasolevate teede kõrgustest
3.1 Muldkeha
Teekatendi aktiivtsooni ülemises osas (asfaltbetoonkatendi puhul vähemalt 1,0 m, tsementbetoonkatendi puhul vähemalt 1,2 m) tuleb kasutada täitematerjale, mis on külmakindlad.
Nende pinnasmaterjalide sõelkõverad peavad vastama etteantud terastikulise koostise hindamise
joonisele Joonis 1. Külmaohtlikkuse piirid ISSMFE TC 8 järgi: 1, 2 – külmakerkeohtlik; 1L, 3, 4 – ei ole
külmakerkeohtlik.
Muldkeha aluspinnas ja täitematerjali kihid peavad olema nõuetekohaselt tihendatud.
Tihendusteguri kontrolliks kasutada Inspector-seadmeid, muldkeha tihendustegur peab olema
vähemalt 0,94
Joonis 1 Külmaohtlikkuse piirid ISSMFE TC 8 järgi
T-Model OÜ
Kuupäev: 08.05.2025
Vastutav pädev isik:
Andres Reisenbuk 6/11
Tunnus: 25011 Staadium: PP Tähis: TL Versioon: v01
Projekti nimi: Loovälja tee 7 ülekäik. Kõrvalmaantee nr 11601 Loo - Loovälja tee 1.175 km
Objekti aadress: Harju maakond, Jõelähtme vald, Liivamäe küla, Loovälja tee 7
Failinimi: 25011_PP_TL-3-01_v01_Seletuskiri.doc
3.2 Katendikonstruktsioonid
Projekteeritud katendikonstruktsioonid:
3.2.1 Kõnnitee asfaltbetoonkatend
1 AC 8 surf 70/100 5 cm
2 Killustikalus - Lubjakivi, põhi fr 16/32, kiilutud 20 cm
3 Liivast dreenkiht (tih. tegur 0,98) min 20 cm
4 Täitekiht (tih. tegur 0,95) cm
aluspinnas Ol.olev aluspinnas
3.2.2 Haljasala murukate
1 Kasvumuld + Murukülv 15 cm
aluspinnas Ol.oleva pinnase planeerimine / kohalik täitepinnas
Märkused: 1. Asfaldist katendikihid rajada vastavalt „Asfaldist katendikihtide ehitamise juhis“ (Kinnitatud
Transpordiameti maanteehoiuteenistuse direktori 16.04.2021 a korraldusega nr 1.1-
3/21/162). Asfaltsegude täitematerjali kvaliteedinõuded:
- AC 8 surf GC85/20, LA30, F2, FI25, (tardkivi)
2. Projekteeritud katendite killustikalused rajada fraktsioneeritud killustikust kiilumismeetodil
vastavalt „Killustikust katendikihtide ehitamise juhis“ (Kinnitatud Transpordiameti
peadirektori poolt 26.01.2022 nr 1.1-7/22/43)
3. Haljastatav maapind tuleb eelnevalt planeerida, vajadusel täita ehitusobjektilt saadava
pinnasega, katta kasvumulla kihiga (h=15 cm) ning külvata muruseeme. Haljastustööde
teostamisel juhinduda „Riigiteede haljastustööde juhisest“ (Maanteeameti peadirektori 20.12.2018 käskkiri nr 1-2/18/545). Muld tihendada nii, et ei tekiks vajumisi ega veelohkusid,
ei tohi kasutada külmunud pinnast. Olemasoleva ja rajatava haljasala piir ühtlustada ja
tasandada niitmiskõlbulikuks.
4. Asfaltkatte erinevate kihtide vaheline pind, samuti ka uue asfaldikihi ja vana asfaldikihi
vaheline kontaktpind puhastada ning seejärel kruntida bituumeni või bituumenemulsiooniga.
Vuukide liitekohad töödelda bituumeni, bituumenemulsiooni, vuugiliimi või vuugilindiga.
Kogu teekatte laiuses paigaldada asfaltkate sooja vuugiga. Vuugi ehitamisel kasutada
vuugiliimi Tokplast või analoog (kulu 20 g/jm paigaldatava kihi paksuse ühe sentimeetri
kohta).
5. Ehituse käigus rikutud alad taastada ja heakorrastada ning lõhutud äärekivid, kaevud ja kaped asendada.
6. Kaevikute tegemisel ja täitmisel arvestada olemasolevate ja rajatavate tehnovõrkudega.
Tehnovõrkude kaevikute lahendust vaata tehnovõrkude projektist.
7. Truubi päiste kindlustamisel kasutada munakivi kinnitamisel ja vahede täitmisel betooni
C15/20.
T-Model OÜ
Kuupäev: 08.05.2025
Vastutav pädev isik:
Andres Reisenbuk 7/11
Tunnus: 25011 Staadium: PP Tähis: TL Versioon: v01
Projekti nimi: Loovälja tee 7 ülekäik. Kõrvalmaantee nr 11601 Loo - Loovälja tee 1.175 km
Objekti aadress: Harju maakond, Jõelähtme vald, Liivamäe küla, Loovälja tee 7
Failinimi: 25011_PP_TL-3-01_v01_Seletuskiri.doc
3.3 Liikluskorraldus- ja ohutusvahendid
Liiklusmärkide suurusgrupp 0-suurusgrupp. Liiklusmärkide tagumine külg peab olema kaetud halli
värviga.
Liiklusmärkide materjal tsingitud plekk peab olema minimaalse paksusega 1,0 mm.
Kõik liiklusmärgid, liiklusmärkide postid ja kinnitustarvikud peavad vastu pidama EVS-EN 12899-1
kirjeldatud koormustele. Tuulerõhu klassiks võtta vähemalt WL4 ja dünaamilise lumekoormus klassiks võtta vähemalt DSL3. Vundamentide ehitamisel peab kasutama EVS-EN 206-1 nõuetele
vastavat betooni C35/45XF4KK4. Kasutatava liiklusmärgikile kohta tuleb esitada
vastavussertifikaadid.
Projekteeritud liiklusmärgid paigaldada vastavalt standardile „EVS 613 Liiklusmärgid ja nende
kasutamine”. Liiklusmärkide paigalduskõrguseks sõidutee katte servast peab olema vähemalt 2,0 m
Liikluskorraldusvahendite postid paigaldada võimalikult liikumisteede servadesse või nende kõrvale.
Liikumisteedele ja nende lähedusse paigaldatavad liikluskorraldusvahendite postid peavad olema
tähistatud kontrastselt u 1500 mm kõrguselt, et vältida õnnetusi.
Märgistusmaterjalide valikul lähtuda juhendist „Riigiteede liikluskorralduse juhend
Projektis on joonistatud nähtavuskolmnurgad vastavalt olemasolevale kiirusele 70km/h.
3.4 Keskkonnakaitse
Ehituse Töövõtja vastutab ehitusperioodil keskkonnakaitse eest ehitusplatsil ja sellega vahetult
piirnevail aladel Eesti Vabariigis kehtivaile seadustele ja nõuetele ning Tellija poolt esitatud juhistele vastavalt. Tähelepanu tuleb pöörata ehitustöödel tekkivate jäätmete käitlusele. Ohtlikud jäätmed
tuleb koguda muudest jäätmetest eraldi ning üle anda vastavale ettevõttele, kellel on olemas
jäätmeluba ohtlike jäätmete taaskasutamiseks ja kõrvaldamiseks. Ehituse käigus tekkivad
ehitusjäätmed kõrvaldatakse vastavalt keskkonnaorganite nõuetele ja ladustuskoha
kasutuseeskirjadele.
Vana teekatte murdu ja üle jäävat pinnast ära vedav ettevõtte peab omama jäätmeluba või olema
registreeritud Keskkonnaameti Harju-Järva-Rapla regioonis, üle jääva kasvupinnase edasine
kasutamine kooskõlastada sama ametiga.
Ehitustööde lõppemise järel säilitada üleandmisaktid (dokumendid, kviitungid jm), mis tõendavad
ehitus- ja lammutusjäätmete sorteeritult nõuetekohast üleandmist taaskasutamiseks või ladestamiseks ning esitada need kasutusloa taotlemisel.
Reostustunnustega pinnase ilmnemisel võtta sellest pinnaseproov ning elutsooni piirarvu ületava
reostuse korral asendada reostunud pinnas puhta täitepinnasega. Reostunud pinnase
kokkukogumine ja äravedu tuleb tellida ohtlike jäätmete käitluslitsentsi omavalt ettevõttelt.
Kaevetöödel kaevandatavad pinnased tuleb vedada seadusega lubatud kohtadesse.
T-Model OÜ
Kuupäev: 08.05.2025
Vastutav pädev isik:
Andres Reisenbuk 8/11
Tunnus: 25011 Staadium: PP Tähis: TL Versioon: v01
Projekti nimi: Loovälja tee 7 ülekäik. Kõrvalmaantee nr 11601 Loo - Loovälja tee 1.175 km
Objekti aadress: Harju maakond, Jõelähtme vald, Liivamäe küla, Loovälja tee 7
Failinimi: 25011_PP_TL-3-01_v01_Seletuskiri.doc
3.4.1 JÄÄTMEKÄITLUS
Ehituse Töövõtja vastutab ehitusperioodil keskkonnakaitse eest ehitusplatsil ja sellega vahetult
piirnevail aladel Eesti Vabariigis kehtivaile seadustele ja nõuetele ning Tellija poolt esitatud juhistele
vastavalt. Tähelepanu tuleb pöörata ehitustöödel tekkivate jäätmete käitlusele. Ohtlikud jäätmed
tuleb koguda muudest jäätmetest eraldi ning üle anda ohtlike jäätmete käitlemise litsentsi omavatele
ettevõtetele. Ehituse käigus tekkivad ehitusjäätmed kõrvaldatakse vastavalt keskkonnaorganite
ettekirjutustele ja ladustuskoha kasutuseeskirjadele.
Ehitus- ja lammutusjäätmete käitlemine tuleb kooskõlastada Jõelähtme vallavalitsusega. Vana teekatte murdu ja üle jäävat pinnast äravedav ettevõtte peab omama jäätmeluba või olema
registreeritud Keskkonnaameti Harju-Järva-Rapla regioonis. Ehitustööde lõppemise järel vormistada
jäätmeõiend, kinnitada see Jõelähtme vallavalitsuses ning lisada rajatise ülevaatuse dokumentidele.
Ehitusjäätmeid ei tohi anda vedamiseks, kõrvaldamiseks või taaskasutamiseks üle isikule, kellel
puudub vastav jäätmeluba või kes ei ole ehitusjäätmete vedajana registreeritud. Ohtlike
ehitusjäätmete üleandmisel peab lisaks jäätmeloale kontrollima ka ohtlike jäätmete käitluslitsentsi
olemasolu.
Jrk.
nr.
Materjali liik Ühik Kogus Käitlus
1. Kasvupinnase
eemaldamine
m³ 2 Kasvupinnas kasutatakse ehitusobjektil
haljastustöödeks ja ülejääk kasutatakse ära
maapinna täiteks.
2. Pinnase kaevamine m³ 1 Pinnast kaevatakse vastavalt
vertikaalplaneeringule ja
katendikonstruktsiooni tüüpidele. Väljakaevatud pinnasest eraldatakse võimaluse
korral tee täitena taaskasutatav materjal.
3. Vana teekatte
eemaldamine
(asfaltbetoon)
m²
-
Vana kate freesitakse/kaevatakse.
Asfaltbetooni freesipuru saab kasutada
killustikaluse ehitamisel kiilumiseks ja
katendikonstruktsioonides teede tolmuvabaks
muutmisel. Välja kaevatud asfalditükid
töödeldakse ümber kohalikus
jäätmekäitlusettevõttes.
3.4.2 MULLATÖÖDE BILANSS
Väljakaevatav pinnas, m³ Juurdeveetav
täitepinnas, m³ Juurdeveetav dreenkihi liiv kõnniteele,
m³
Märkused
1
20
3
Sobivuse korral
kasutada
väljakaevatud pinnast
katendi aluskihtide
ehitamisel.
T-Model OÜ
Kuupäev: 08.05.2025
Vastutav pädev isik:
Andres Reisenbuk 9/11
Tunnus: 25011 Staadium: PP Tähis: TL Versioon: v01
Projekti nimi: Loovälja tee 7 ülekäik. Kõrvalmaantee nr 11601 Loo - Loovälja tee 1.175 km
Objekti aadress: Harju maakond, Jõelähtme vald, Liivamäe küla, Loovälja tee 7
Failinimi: 25011_PP_TL-3-01_v01_Seletuskiri.doc
Märkus: Tabelis esitatud ehitusjäätmete mahud võivad muutuda äraveetava ja taaskasutatava
pinnase osas sõltuvalt väljakaevatava pinnase kvaliteedist. Ehitusjäätmete käitlus toimub Väo j.k.e.-s
või Jõelähtme prügilas vastavalt ladustuskoha kasutuseeskirjadele.
3.5 Maastikukujundustööd
Projektis on ette nähtud ehitustöödega külgnevate alade haljastamine murukülviga. Muruga
kaetavad alad eelnevalt planeerida, katta 15 cm kasvumulla kihiga ja külvata muru. Kasvumuld tuleb koorida tee maa-alalt ulatuses, mis on vajalik teede- ja jalgtee mullete ehitamiseks. Muld ladustada.
Kasvumulda, millest on vajadusel kivid välja sõelutud, saab hiljem kasutada haljastustöödel.
Kasutatav muruseeme peab olema eestimaise päritoluga ja kvaliteetne.
- Seemne külvamistihedus 30 g/m².
- Muruseemnesegu võimalik koosseis:
Karjamaa raihein, 15%
Võsundiline punane aruhein, 25%
Puhmikuline punane aruhein, 20%
Aasnurmikas, 40%.
Murutööde mahud täpsustatakse tööde käigus, sest osaliselt võib jääda kasutusse olemasolev murupinnas. Eelkõige kaetakse muruga teetööde ja tehnovõrkude paigaldamise käigus rikutud alad.
Väljaspool heakorrastatavat ala tuleb pärast tööde lõpetamist üleliigne pinnas, tööde käigus
eemaldatud puud ja põõsad ning ehitusjäätmed eemaldada ja maapind tasandada.
Taastatud haljasalade eest peab Töövõtja hoolitsema kuni esimese niitmiseni (s.h. kastma, väetama,
eemaldama umbrohu ja teostama esimese niitmise).
4 TÖÖDE TEOSTAMINE
Enne ehitustööde alustamist tuleb Töövõtjal teavitada kohalikku omavalitsust ja teisi asjasse
puutuvaid ametkondi. Töövõtjal tuleb koostada ajutine liikluskorraldusskeem, see kooskõlastada ning
teetööde piirkond tähistada vastavalt kehtivale korrale (Nõuded ajutisele liikluskorraldusele (vastu
võetud 13.07.2018 nr 43).
Kõikide truubi päiste puhul, ümber truubi, kus on 1:1 kaldega nõlv, tuleb kivikindlustus paigaldada
betooniga. Kraavi nõlvadel, kus on 1:1,5 kaldega nõlv, tuleb paigaldada liiva ja tsemendi seguga 4:1.
Enne kaevetööde alustamist on vajalik trassivaldajate teavitamine Töövõtja poolt ja vajalike
kaevelubade hankimine. Samuti raietööde kooskõlastamine asjasse puutuvate ametkondadega ja
töölubade hankimine.
Alltoodav tööde tehnoloogia kirjeldus on täpsustava/informatiivse iseloomuga, et juhtida Töövõtja tähelepanu mõningaile nüanssidele. Tööde tegemisel ja kvaliteedi tagamisel lähtuda kehtestatud
juhenditest, normatiivdokumentidest ja standarditest (vt. ka p.3.2).
T-Model OÜ
Kuupäev: 08.05.2025
Vastutav pädev isik:
Andres Reisenbuk 10/11
Tunnus: 25011 Staadium: PP Tähis: TL Versioon: v01
Projekti nimi: Loovälja tee 7 ülekäik. Kõrvalmaantee nr 11601 Loo - Loovälja tee 1.175 km
Objekti aadress: Harju maakond, Jõelähtme vald, Liivamäe küla, Loovälja tee 7
Failinimi: 25011_PP_TL-3-01_v01_Seletuskiri.doc
Asfaltkatte erinevate kihtide vaheline pind, samuti ka uue asfaldikihi ja vana asfaldikihi vaheline
kontaktpind kruntida eelnevalt puhastades bituumeni või bituumenemulsiooniga. Vuukide liitekohad
töödelda bituumeni, bituumenemulsiooni, vuugiliimi või vuugilindiga. Kogu teekatte konstruktsiooni taastamisel ristlõike laiuses paigaldada asfaltkate sooja vuugiga.
4.1 Kvaliteedinõuded
Tänava pikaajalisuse tagab ehitusel kasutatud kvaliteetne tehnoloogia ja sertifitseeritud ehitusmaterjalide kasutamine. Tööde kvaliteeti kontrollitakse ehituse järelevalvega vastavalt
määrusele Omanikujärelevalve tegemise kord (Vastu võetud Vastu võetud 02.07.2015 nr 80).
Teetööd tuleb teha vastavalt Tee ehitamise kvaliteedi nõuded (Majandus- ja taristuministeerium,
vastu võetud 03.08.2015 nr 101).
Liivaluse tihendustegur peab olema vähemalt 0.98. Vajadusel kasutada tihendamisel vett.
Kõik kattekonstruktsioonikihid peavad vastama kehtivatele normidele ja eeskirjadele.
Asfaltbetoonkattel peab vastama projektile katte projektjoon, katte laius ja tasasus ning põikkalle.
Katte tihedus peab olema piisav. Sõidutee asfaltbetoonkatte pealmise kihi paigaldamisel tuleb
laotamise paanid kavandada selliselt, et pikivuuk ei jääks sõidujälge. Sõidutee asfaltbetoonsegust
pealmise kihi paigaldamisel külmavuugiga peab vuuk olema korralikult lõigatud ja töödeldud vuugiliimiga.
Teekonstruktsiooni rajamisel tuleb kõrvaldada olemasolev pinnakatte muld, liivasegune muld, vanad
võimalikud konstruktsioonid ja muu ebasobiv pinnas. Vältima peab olemasolevate
kommunikatsioonide vigastamist.
Soovitav on tee kihtkonstruktsioonide ehitus läbi viia kuival ajal.
Kui tööde käigus selgub, et tee kihtkonstruktsioonide alla jääb ebasobiv pinnas, tuleb kõlbmatu
pinnas välja kaevata ja asendada sobiliku pinnasega.
Tagasitäidetav pinnas peab vastama järgmistele tingimustele: pinnase suurim osiste läbimõõt ei tohi
ületada 2/3 tihendatava kihi paksusest; pinnas peab olema tihendatav; tihendamise käigus ei tohi
jääda pinnasesse tühikuid.
Kõigi teedeehituslike tööde tehnoloogia ja kasutatavad materjalid peavad vastama Maanteeameti
poolt esitatud nõuetele ja materjalid peavad olema tõendatavad.
4.2 TÖÖTERVISHOID JA TÖÖOHUTUS
Ehitustöödel peab ehitaja jälgima ja täitma kõiki nõudeid, mis on esitatud hetkel kehtivas redaktsioonis Vabariigi Valitsuse 8. detsembri 1999.a. määruses nr. 377 “Töötervishoiu ja tööohutuse nõuded ehituses”
Ehitaja peab ehitustööde alustamisest teatama Tööinspektsiooni kohalikule asutusele vähemalt 3
päeva enne töödega alustamist. Samuti tuleb teavitada tehnovõrkude valdajaid ja vajadusel
täpsustada tehnovõrkude täpne asukoht surfimise teel. Ehitustööde ajal ei tohi ehitusel viibida
kõrvalisi isikuid ja ehitustööd ei tohi ohustada ehituse mõjupiirkonnas viibijaid.
T-Model OÜ
Kuupäev: 08.05.2025
Vastutav pädev isik:
Andres Reisenbuk 11/11
Tunnus: 25011 Staadium: PP Tähis: TL Versioon: v01
Projekti nimi: Loovälja tee 7 ülekäik. Kõrvalmaantee nr 11601 Loo - Loovälja tee 1.175 km
Objekti aadress: Harju maakond, Jõelähtme vald, Liivamäe küla, Loovälja tee 7
Failinimi: 25011_PP_TL-3-01_v01_Seletuskiri.doc
Kaevamistöid võib alustada vastavate lubade olemasolul ning tööde teostamine peab olema
kooskõlas kohaliku valitsuse Ehitusmäärustega. Tööde teostamisel tehnovõrkude kaitsetsoonis tuleb
kinni pidada kehtestatud ohutustehnilistest nõuetest. Kommunikatsioonide tsoonis tuleb kaevata käsitsi.
Ehitaja peab tagama, et ehitusfirma ja ehitusega seotud töötajad oleksid kindlustatud. Töötajad
peavad olema instrueeritud tööohutusalaselt ja olema varustatud töötamiseks vajalike
kaitsevahenditega.
Ehitusel tuleb jälgida, et ei tekitataks liiklusohtlikke olukordi. Ehitusplats tuleb vastavalt
nõuetekohaste viitade ja märkidega tähistada vastavalt kehtivatele nõuetele.
Ehitustööde teostaja peab tagama ehitustööde teostamise, ehitusplatsi kontrolli ja töötervishoiu ning
tööohutuse nõuded. Ehitustööde teostajal peavad olemas olema määruses nõutud dokumendid.
5 KASUTUS- JA HOOLDUSJUHEND
Rajatiste kasutus- ja hooldusjuhendid on toodud vastava rajatise aruandes. Avalikult kasutatava tee
seisundinõuded on määratud Majandus- ja taristuministri 2015. a määrusega nr 92 [17].
Hooldustöödega tuleb tagada tee seisunditaseme vastavus antud tüüpi tee suhtes kehtestatud
seisunditaseme nõuetele.
Esimese niitmise peale objekti valmimist peab teostama töövotja.
Seletuskirja koostasid (pädevad isikud):
Ins. Andres Reisenbuk _________________________
08.05.2025
AA
2" 17
varikatus
1
A" varikatus
lämmastiku mahuti
7.19
4.55
pr es
s pa
ke nd
i
vesiniku haagise plats
tee kaitsevöönd 50m
jäätme kontein.
433(0)
443(0)
221
921 921
Kõrvalmaantee nr 11601 Loo - Loovälja tee 1.175 km
160.00 160.00
15.00
Tingmärgid
923b Projekteeritud teekattemärgistus
Projekteeritud liiklusmärgid (suurusgrupp)
Kinnistu piir
Projekteeritud tee servajooned Töömahtude piir
Projekteeritud liiklusmärgi post
Olemasolevad liiklusmärgid
221
Projekteeritud kõnnitee ab-kate
Projekteeritud haljasalade murukate
Projekteeritud kraavi nõlvad (1:1,5)
Olemasolev teekattemärgistus
680x297
30 7.00 Varem projekteeritud objektid (T-model OÜ töö nr 5332101, ehitusluba nr. 2412271/00627)
Objekti
1:500 Mõõtkava:
Projekti osa:
www.tmodel.ee
tel +372 606 1601 Lelle tn 24, Tallinn 11318 reg nr 11270607
T-Model OÜ Projekti nimi:
Teed ja liikluskorraldus
Harju maakond, Jõelähtme vald, Liivamäe küla, Loovälja tee 7
asukoht:
Joonise nr:
TL-4-30
MTR reg nr:
25011 Töö nr: Staadium:
EEP003363 EPE001071 ELK000054 EEP001401
Joonise nimi:
/06.05.2025 06.05.2025
Joonis koostatud / trükitud:
Joonise faili nimi:
25011_PP_TL-4-30_v01_liiklus.pdf
Vastutav pädev isik
Projektijuht A. Lai
A. Reisenbuk
Teekaitsevööndi piir 30m
Likvideeritavad objektid X X X
PP
Loovälja tee 7 ülekäik Kõrvalmaantee nr 11601 Loo - Loovälja tee 1.175 km
443(0)
Asendiplaan ja liiklusskeem
Geoalus:
Koordinaadid L-EST 97 süsteemis
Koostas Geodeesia24 OÜ; töö nr 10429-25; mõõdistatud 03.2025
Kõrgused EH2000 süsteemis
Nähtavuskolmnurk
Projekteeritud truup munakivist päise kindlustusega
AA
2" 17
varikatus
1
A" varikatus
lämmastiku mahuti
7.19
4.55
J34
pr es
s pa
ke nd
i
vesiniku haagise plats
tee kaitsevöönd 50m
sanitaarkaitse vöönd 300m
jäätme kontein.
35.86
36.15
36.00
36 .00
36 .10
36 .20
36 .30
35 .90
36.1536.15
36.10
35.92 36.00
36.00
35.94
36.10
36.20
36.01 36.10
36.10
36.00 36.10
36.20 36.29
36.15
36.10 36.0036
.0 0
36.30
35.86 35.90
35.90
36.00
36.10
36.10
36 .1
0
36 .2
0
36.20
36.10 36.20 36.20
36.10 36.10
/ /
/
/
35.07 35.15
36.10
36.00 35.90 35.80
l=10m, d=500mm, i=0,008
1 1
36.20
36.20
36.30
Projekteeritud kõnnitee ab-kate
Projekteeritud haljasalade murukate
Projekteeritud kraavi nõlvad (1:1,5)
Olemasolev teekattemärgistus
594x297
30 7.00 Varem projekteeritud objektid (T-model OÜ töö nr 5332101, ehitusluba nr. 2412271/00627)
Geoalus:
Koordinaadid L-EST 97 süsteemis
Koostas Geodeesia24 OÜ; töö nr 10429-25; mõõdistatud 03.2025
Kõrgused EH2000 süsteemis
Objekti
1:500 Mõõtkava:
Projekti osa:
www.tmodel.ee
tel +372 606 1601 Lelle tn 24, Tallinn 11318 reg nr 11270607
T-Model OÜ Projekti nimi:
Teed ja liikluskorraldus
Harju maakond, Jõelähtme vald, Liivamäe küla, Loovälja tee 7
asukoht:
Joonise nr:
TL-4-50
MTR reg nr:
25011 Töö nr: Staadium:
EEP003363 EPE001071 ELK000054 EEP001401
Joonise nimi:
/06.05.2025 06.05.2025
Joonis koostatud / trükitud:
Joonise faili nimi:
25011_PP_TL-4-50_v01_vert.pdf
Vastutav pädev isik
Projektijuht A. Lai
A. Reisenbuk
Teekaitsevööndi piir 30m
Likvideeritavad objektid X X X
Tingmärgid
923b Projekteeritud teekattemärgistus
Kinnistu piir
Projekteeritud tee servajooned Töömahtude piir
Projekteeritud liiklusmärgi post
PP
Loovälja tee 7 ülekäik Kõrvalmaantee nr 11601 Loo - Loovälja tee 1.175 km
Vertikaalplaneering
Projekteeritud horisontaal7.00
Olemasolev horisontaal7.00
Projekteeritud truup munakivist päise kindlustusega
Seosed
| Nimi | K.p. | Δ | Viit | Tüüp | Org | Osapooled |
|---|---|---|---|---|---|---|
| Riigitee 11601 Loo-Loovälja tee kaitsevööndis olemasoleva jalgratta- ja jalgtee täiendava ühenduse põhiprojekti kooskõlastamine | 09.09.2025 | 1 | 7.1-1/25/13829-7 | Valjaminev kiri | transpordiamet | T-Model OÜ, ELCOGEN AS |
| Riigitee 11601 Loo-Loovälja tee kaitsevööndis olemasoleva jalgratta- ja jalgtee täiendava ühenduse põhiprojekti kooskõlastamine | 09.09.2025 | 1 | 7.1-1/25/13829-6 | Valjaminev kiri | transpordiamet | T-MODEL OÜ, ELCOGEN AS |
| Kiri | 11.04.2025 | 3 | 7.1-1/25/13829-3 | Valjaminev kiri | transpordiamet | T-MODEL OÜ, Jõelähtme Vallavalitsus |
| Harjumaa Jõelähtme vald Liivamäe küla Loovälja tee 7 teeületuskoha projekteerimine | 13.03.2025 | 1 | 7.1-1/25/13829-2 | Sissetulev kiri | transpordiamet | T-MODEL OÜ |
