Harjumaa, Keila linn, Põhjakaare tn 10 elektriliitumise projekti kooskõlastamine

+MPS

+KP

+TR

+MP -T1

2N

2U

2V

2W 1W

1V

1U

-MEB

-SA2.1

-SA1.1

-SD1

-SD3

+AUT I +.K01

+.K03

+.K05

+KPS I

-SD2

-E3.2

-E3.1

- Teha sisselõige olemasolevasse AJ Keskkooli ja AJ9624 vahelisse 10kV kaabelliini KPL214837. Otsad pikendada muhvimise teel projekteeritud AJ 26633-ni.

- AJ Keskkooli suunalisel lõigul uus tunnus KPL415139 - AJ9624 suunalisel lõigul säilib olemasolev tunnus KPL214837.

KPJM2

KPJM1

Projekteeritud alajaam (Nr: AJ26633) - HEKA 1VM1000 - Trafo 800kVA 21(10,5)/0,41 kV - AJ kõrgusmärk: 27.02 (EH-2000) - Paigaldada vastavalt tootja juhendile

- 0,4kV liitumispunkt MPS-s: -- Peakaitse: IN=3x 900A -- Voolutrafod: 3x 1000/5A 0,2s -- Arvesti tüüp: P2P

Maapinna silumine S=28m²

Projekteeritud tarbijakaablite reservtorud - 6 x (Ø110mm, 450N, LTRASS=2m, LTORU=4m) - Torud paigaldada maapinnast min 0,7m

sügavamale - Toru üks ots tuua maa peale ja toru

mõlemale otsale paigaldada kaitsekork

2W2

2W 2

1W21W 2

KM 2

5, 51

KM 2

5, 52

Juurdepääs alajaamale läbi Põhjakaare tn 10 kinnistule

Tinter-Projekt OÜ töö nr 28-21-TP alusel rajatava veokite parkla

(ehitusluba nr 2212271/20621)

Projekteeritud 10kV maakaabel (Nr: KPL415139) - AHXAMK-W 3x240+35Cu 12/20(24)kV, LKAABEL=12m, LTRASS= 7m - Proj. KPJM1 kuni proj. AJ26633-ni - Ø160mm, 750N, LTORU=10m, LTRASS=7m Projekteeritud 10kV maakaabel (Nr: KPL214837) - AHXAMK-W 3x240+35Cu 12/20(24)kV, LKAABEL=12m, LTRASS= 7m - Proj. KPJM2 kuni proj. AJ26633-ni - Ø160mm, 750N, LTORU=10m, LTRASS=7m

Kaablid paigaldada: - pinnasala all lahtisel meetodil 750N kaitsetorus min 0,7m sügavusele; - riigitee maaüksusel lahtisel meetodil 750N kaitsetorus min 1,0m sügavusele.

MÄRKUSED: 1. Kaeviku tagasitäiteks (tee mulde) taastamiseks tuleb kasutada

(homogeenset) võrdlemisi sarnast või kaevikust eelnevalt välja kaevatud materjali. Mitte kasutada liiga suure filtratsiooniga materjale.

2. Kaeviku nõlvus peab vastama ohutusnõuetele ja ei tohi olla suurem kui puistematerjali looduslik varisemisnõlvus.

3. Kaevikute kõrval olevad konstruktsioonid peavad olema püsivad ja neid ei tohi alt tühjaks kaevata. Selle juhtumisel, tuleb konstruktsioonid avada ja taastada.

1.40

0, 7.

.. 1,

0

projekteeritud kaabelliinid kaablikaitsetorus

hoiatuslint

≥0.30

0.600.60

≥0.30

Silutav pinnas h= 10 cm Kaeviku tagasitäide välja kaevatud materjaliga, kt=0,92 h= 40...70 cm

Esmane tagasitäide keskteraline liiv/looduslik kruus või olemasolev pinnas, millest eemaldatud mitte sobiv materjal fr. 0.063...63, E≥60 MPa

h= 20 cm

Kaitsetoru sängituskiht keskteraline liiv/looduslik kruus fr. 0.063...63, E≥60 MPa

h= 5 cm

Tihendatud kaeviku küna põhi E≥60 MPa (tihendamise mitte saavutamisel kiiluda paekillustikuga 4/16, mis asendab kaitsetoru sängituskihti)

MAAPINNA SILUMINE, M 1:50

≥0.10≥0.10

0. 30

MÄRKUSED: 1. Projekt on koostatud lähtuvalt Elektrilevi OÜ lähteülesandest nr: 481761. 2. Projekti asendiplaani koostamiseks on kasutatud:

- geodeetilist alusplaani: Geoalus OÜ; töö nr: 25-G380; kuupäev: 09.2025; - põhiprojekti asendiplaani: Tinter-Projekt OÜ; töö nr: 28-21-TP; kuupäev: 15.07.2022; - koordinaadid L-Est'97, kõrgused EH2000 süsteemis.

3. Kaablite paigaldamisel teiste tehnorajatiste kaitsetsoonides lähtuda vastava tehnorajatise kaitsevööndis tegutsemise korrast. 4. Kaablite ristumisel teiste tehnorajatiste trassidega tagada normide kohased vahekaugused. 5. Riigitee maal on kõrvalekalded kooskõlastatud projektist keelatud.

Projekteeritud 10kV maakaablid2W2 TINGMÄRGID

Kinnistu piir

Projekteeritud kaablijätkumuhv

Projekteeritud alajaam S

N

W E Projekteeritud kaablikaitsetoru (750N)

Kuupäev Töö nr.

Tellija:

Muudatus Kuupäev

MõõtkavaJoonise nr.

Staadium Koostas

25_LH931867_TP_EL-01_Asend_250630_KP

LehtJoonis:

Töö nimetus:

Aadress:

Elektritööde reg. nr.: EL10360030-0001

Salve 2a Tallinn 11612 Tel: (+372) 6 701 066 www.eservice.ee

Kontrollis Proj. kood

E L E K T R I T Ö Ö D

Elektrilevi OÜ

Tööprojekt K. Peetmaa I. Lillemäe LC3146 25_LH931867 30.06.2025

Asendiplaan

Põhjakaare tn 10 kinnistu liitumine elektrivõrguga

Keila linn, Harju maakond

EL-01 1:200 / A3 1/1

v02 - lisatud AJ 25.09.2025

Projekteeritud maanduskontuur

(number W ees tähistab kaablite arvu trassil)

Projekteeritud kaablikaitsetoru (450N)

+MPS

+KP+TR+MP

-T1

2N

2U

2V

2W 1W

1V

1U

-MEB

-SA2.1

-SA1.1

-SD1

-SD3

+AUT I

+.K01

+.K03

+.K05

+KPS I

-SD2

-E3.2-E3.1

Maapinna silumine

Riigitee kaitsevöönd

Projekteeritud kõnniteeplaadid Projekteeritud killustikpadi

KM 25,52 Riigitee kilometraaž

TINGMÄRGID (Tinter-Projekt OÜ) Projekteeritud murukate Projekteeritud parkla asfaltkate

juurdepääsu info

Tallinn

2025

MTR reg. nr. EL10360030-0001

Salve 2A , 11612 Tallinn , Tel. 6 701 066

Tellija: Elektrilevi OÜ

Töö nr: 25_LH931867

Projekti kood: LC3146

Põhjakaare tn 10 kinnistu liitumine elektrivõrguga

Tööprojekt

Aadress: Keila linn, Harju maakond

Koostas: Kaarel Peetmaa

Kontrollis: Indrek Lillemäe

Töö nimetus: Põhjakaare tn 10 kinnistu liitumine elektrivõrguga Töö nr: 25_LH931867

Kuupäev: 30.06.2025 Projekti kood: LC3146

E-Service AS Reg.nr: 10360030 2/10

SISUKORD 1. ASUKOHT ..........................................................................................................................................3 2. SELETUSKIRI ......................................................................................................................................4

2.1. Üldosa .......................................................................................................................................4 2.2. Projektlahendus .......................................................................................................................5

2.2.1. 10 kV maakaabelliini paigaldus ..........................................................................................5 2.2.2. Alajaama paigaldus .............................................................................................................6

2.3. Kaitse ja maandamine ..............................................................................................................6 2.4. Pinnasekatete taastamine ........................................................................................................6 2.5. Märgiste paigaldus ...................................................................................................................7 2.6. Käit............................................................................................................................................7

3. TÖÖKIRJELDUSED .............................................................................................................................7 3.1. Ehitusplatsi ettevalmistus ........................................................................................................7 3.2. Ohutuse tagamine ja liikluskorraldus .......................................................................................7 3.3. Olemasolevate ehitistega ja rajatistega arvestamine ..............................................................8 3.4. Töötervishoid ja tööohutusnõuded .........................................................................................8 3.5. Ehitustööde dokumenteerimine ja järelevalve ........................................................................8 3.6. Tööde kvaliteedinõuded ..........................................................................................................9

4. TABELID ......................................................................................................................................... 10 Tabel 4.1 – Materjalide spetsifikatsioon ........................................................................................... 10 Tabel 4.2 – Töödemahud................................................................................................................... 10 JOONISED Joonis EL-01 – Asendiplaan Joonis EL-02 – Elektriskeemid Joonis EL-03 – Komplektalajaama paigaldus- ja maandusjoonis

LISAD Lisa 1 – Elektrilevi OÜ projektülesanne Lisa 2 – Transpordiameti nõuded tehnovõrkude ja -rajatiste teemaale kavandamisel Lisa 3 – Linnavalitsuse projekteerimistingimused Lisa 4 – Kooskõlastuste koondtabel Lisa 5 – Kooskõlastuste ärakirjad

Töö nimetus: Põhjakaare tn 10 kinnistu liitumine elektrivõrguga Töö nr: 25_LH931867

Kuupäev: 30.06.2025 Projekti kood: LC3146

E-Service AS Reg.nr: 10360030 3/10

1. ASUKOHT

Joonis 1.1. Tööde piirkond

Töö nimetus: Põhjakaare tn 10 kinnistu liitumine elektrivõrguga Töö nr: 25_LH931867

Kuupäev: 30.06.2025 Projekti kood: LC3146

E-Service AS Reg.nr: 10360030 4/10

2. SELETUSKIRI

2.1. Üldosa

Käesoleva projektiga on lahendatud Põhjakaare tn 10 kinnistu liitumine elektrivõrguga Keila linnas Harju maakonnas.

Projekteerimistöö aluseks on Tellija poolt väljastatud projektülesanne, Transpordiameti nõuded tehnovõrkude ja -rajatiste teemaale kavandamisel (MA 2018-015) ja linnavalitsuse projekteerimistingimused (Vt. Lisad 1, 2, 3).

Projekti koostamisel on lähtutud järgmistest seadustest, standarditest, eeskirjadest, normidest jms:

1. Eesti Vabariigi Ehitusseadustik, Ehitusseadustiku ja planeerimisseaduse rakendamise seadus, Seadme ohutus seadus, Nõuded ehitusprojektile ja teised kehtivad seadused, nõuded ning õigusaktid.

2. Elektrilevi OÜ ja Enefit Connect OÜ ettevõtte standardid, juhendid, normid, nõuded ja teised kehtivad dokumendid.

3. EVS 843:2016 Linnatänavad.

4. EVS-HD 60364-4-41:2017+A12:2019 Madalpingelised elektripaigaldised. Osa 4-41: Kaitseviisid. Kaitse elektrilöögi eest.

5. EVS-HD 60364-4-42:2011+A1+A11:2021. Madalpingelised elektripaigaldised. Osa 4-42: Kaitseviisid. Kaitse kuumustoime eest.

6. EVS-HD 60364-4-444:2010 Madalpingelised elektripaigaldised. Osa 4-444: Kaitseviisid. Kaitse pingehäiringute ja elektromagnetiliste häiringute eest.

7. EVS-HD 60364-4-444:2010/AC:2012 Madalpingelised elektripaigaldised. Osa 4-444:

Kaitseviisid. Kaitse pingehäiringute ja elektromagnetiliste häiringute eest. 8. EVS-HD 60364-5-52:2011+A11+A12:2023 Madalpingelised elektripaigaldised. Osa 5-52:

Elektriseadmete valik ja paigaldamine. Juhistikud. 9. EVS-HD 60364-5-54:2011+A11:2017 Madalpingelised elektripaigaldised. Osa 5-54:

Elektriseadmete valik ja paigaldamine. Maandamine ja kaitsejuhid. 10. EVS-EN IEC 61936-1:2021 Tugevvoolupaigaldised nimivahelduvpingega üle 1 kV ja

alalispingega üle 1,5 kV. Osa 1: Vahelduvpinge.

11. Eesti Vabariigi Tee projekteerimise normid ja nõuded.

Nimetatud dokumentidega tuleb arvestada ka ehitustööde teostamisel. Samuti järgida nimetatud dokumente elektripaigaldise hilisemal käidul.

Kolm päeva enne ehitustööde algust on ehitajal kohustus võtta ühendust kinnistute valdajatega, teavitades neid tööde teostamisest nende maaüksustel ning arvestama nende tingimuste, nõudmiste ja kooskõlastuste tingimustega (Vt. Lisa 2 ja Lisa 3).

Riigitee maal on kõrvalekalded kooskõlastatud projektist keelatud.

Kolm päeva enne ehitustööde algust on ehitajal kohustus teavitada töödega alustamisest Tellija projektijuhti, kohalikku omavalitsust, ristuvate tehnovõrkude valdajaid ning arvestama ehitustöödel nende tingimuste, nõudmiste ja kooskõlastuste tingimustega (Vt. Lisa 2 ja Lisa 3). Vajadusel võtta tööde teostamiseks tööluba.

Ehitustööd teostada vastavalt Tellija ja kohaliku omavalitsuse kehtestatud korrale. Meetmed ohutuks tööks elektripaigaldises ja selle kaitsevööndis määrata kindlaks tööjuhatuse koosolekul enne tööde alustamist.

Töö nimetus: Põhjakaare tn 10 kinnistu liitumine elektrivõrguga Töö nr: 25_LH931867

Kuupäev: 30.06.2025 Projekti kood: LC3146

E-Service AS Reg.nr: 10360030 5/10

Ehitustööde käigus ja elektripaigaldise hilisemal käidul juhinduda eelpool toodud eeskirjadest ja Eesti Vabariigis kehtivatest normatiividest ning seadustest. Samuti pidada kinni töötervishoiu, tööohutuse ja elektriohutuse nõuetest ning headest tavadest.

Ehitajal on kohustus täita liikluskorralduse nõudeid teetöödel liiklejale ohutute liikumistingimuste loomiseks teel ja töö tegijale ohutute töötingimuste loomiseks teel ja tee kaitsevööndis, vastavalt liiklusseaduse § 71 lõike 4 alusel kehtestatud Majandus- ja taristuministri 13.07.2018 määrusele nr 43 Nõuded ajutisele liikluskorraldusele.

Seadmete parameetrid on antud asendiplaanil (Vt. Joonis EL-01) ja elektriskeemil (Vt. Joonis EL-02). Paigaldatud kaitsmed ja projekteeritud maanduspaigaldised tagavad elektripaigaldise ohutuse. Uute madalpingeliinide ehitamisel jätta faasijärjestus samaks.

Projekti asendiplaanil ja töömahtude tabelis on toodud kaablitele projektsioonväärtused ning materjalide spetsifikatsioonis ja elektrilisel skeemil antud arvutuslikud kaablite pikkused.

Projekti asendiplaani koostamisel on aluseks võetud:

• geodeetiline alusplaan – Geoalus OÜ, töö nr: 25-G380, 09.2025;

• põhiprojekti asendiplaani: Tinter-Projekt OÜ; töö nr: 28-21-TP; kuupäev: 15.07.2022.

NB! Ehitustöödel või selle ettevalmistamisel tekkinud küsimused ja probleemid, mida pole kajastatud käesolevas projektis või on ebaselged/vastuolulised, lahendatakse töö käigus kooskõlastatult projekteerija ja Tellijaga.

2.2. Projektlahendus

2.2.1. 10 kV maakaabelliini paigaldus

Projekteeritud maakaabelliin paigaldada vastavalt Elektrilevi OÜ ettevõttestandardile: P338 - 0,4…20kV VÕRGUSTANDARD – 20 kV KAABELLIINID.

Kaablite kulgemine looduses on esitatud asendiplaanil (Vt. Joonis EL-01). Kaablite parameetrid koos

algus- ja lõpp-punktidega on toodud elektriskeemil (Vt. Joonis EL-02). Põhimaterjalid koos varuga on spetsifitseeritud materjalide spetsifikatsioonis (Vt. Tabel 4.1), tööde mahud on esitatud vormikohases tööde mahtude tabelis (Vt. Tabel 4.2).

Kaabelliinitrass puhastada vajadusel vajalikus ulatuses puudest/võsast ja kividest.

Kaabli paigaldamisel jälgida tootja poolt lubatud painderaadiuseid, tõmbejõudusid ja teisi paigaldustingimusi.

Kivises pinnases või kui kaeviku põhi jäetakse tasandamata tuleb kaitsetoru koos kaabliga paigaldada

liivapadja sisse.

1) Pinnasala alla paigaldada kaabel 750N kaitsetorus lahtisel meetodil min 0,7 m sügavusele maapinnast.

2) Riigitee maaüksusel paigaldada kaabel 750N kaitsetorus lahtisel meetodil min 1,0 m

sügavusele maapinnast.

Kaablist/kaitsetorus olevast kaablist 0,3 m kõrgemale paigaldada kaablihoiatuslint. Hoiatuslint peab asetsema kaitstava kaabliga kohakuti.

Mehhaniseeritud kaevamine on lubatav ainult maa-aluste rajatiste valdajate loal, seejuures enne kontrollides, kas maa sees ei leidu plaanidele kandmata rajatisi. Ristumistel allmaarajatistega tuleb kaabli paigaldussügavus täpsustada kohapeal ehituse käigus, tehes käsitsi kaevates kindlaks nende täpse asukoha ja suuna ning otsustada pealt või altpoolt läbimineku kasuks. Vajadusel toestada

Töö nimetus: Põhjakaare tn 10 kinnistu liitumine elektrivõrguga Töö nr: 25_LH931867

Kuupäev: 30.06.2025 Projekti kood: LC3146

E-Service AS Reg.nr: 10360030 6/10

sidekaablid ja olemasolevad elektrikaablid kaevetööde ajaks. Kaevamistööde käigus selgunud maa- aluste kommunikatsioonide teisiti paiknemisel teavitada sellest vastavate kommunikatsioonitrasside valdajate esindajad. Pärast kaablite paigaldamist tuleb teha kaabelliini ja maanduspaigaldise

teostusjoonised.

Pärast kaevetööde ja kaabelliini paigaldustööde lõppu tuleb kaablikaevis täita tihendatud pinnasega (pinnase tihendamise koefitsient sõidu- ja kõnniteedel on 0,98). Samuti taastada teekatted ja haljastus endisele või asendiplaanil (Vt. Joonis EL-01) ettenähtud kujule.

2.2.2. Alajaama paigaldus

Projekteeritud alajaam paigaldada vastavalt Elektrilevi OÜ normdokumendile: P358 - NÕUDED

KOMPLEKTALAJAAMADE JA NENDE KOMPONENTIDE VALIMISEKS JA PAIGALDAMISEKS.

Projekteeritud komplektalajaama asukoht looduses on esitatud asendiplaanil (Vt. Joonis EL-01). Projekteeritud alajaama parameetrid on toodud elektriskeemil (Vt. Joonis EL-02). Alajaama

paigaldusuel pidada kinni vastavasisulistest normdokumentidest ja paigutus- ning maandusjoonisest (Vt. Joonis EL-04).

Juurdepääs alajaamale lahendatakse läbi Põhjakaare tn 10 kinnistule Tinter-Projekt OÜ töö nr 28-21- TP alusel rajatava veokite parkla (ehitusluba nr 2212271/20621).

2.3. Kaitse ja maandamine

Maanduspaigaldise ehitamisel lähtuda Elektrilevi OÜ normdokumendist: P393 - NÕUDED KESKPINGE

MASTLÜLITUSPUNKTIDE, KESKPINGE KAABLIVÕRGU HARUKILPIDE, LÕPUMUHVIDE, ALAJAAMADE JA MADALPINGEVÕRGU MAANDUSPAIGALDISTE EHITUSEKS.

Komplektalajaamale ehitada maanduspaigaldis maandustakistusega ≤ 4 Ω. Lisaks ehitada

alajaamale potentsiaalitasandusring, mis tagaks elektriseadme puutepinge väärtuse < 50 (Vt. Joonis EL-04).

Maanduskontuuri võib paigaldada kaevatavasse kaablikaevisesse. Vertikaalmaandurite vahe maanduskontuuri kiires peab jääma minimaalselt kahekordne varda pikkus. Vertikaalmaandureid

ühendav maandusjuht paigaldada min 1,0 m sügavusele pinnasesse allapoole maakaabelliini trassi.

Käesolevas elektripaigaldises on elektriohutuse tagamisel rakendatud peamiselt järgmisi kaitseviise:

PÕHIKAITSENA (otsepuutekaitse) – põhiisolatsiooni ohtlike pingestatud osade ja pingealdiste juhtivate

osade vahel ning kaitsekatete ja kaitseümbriste kasutamist;

RIKKEKAITSENA (kaudpuutekaitse) – toite automaatset väljalülitamist koos maandatud kaitsepotentsiaaliühtlustussüsteemi väljaehitamisega, millega tagatakse elektripaigaldise pingealdiste juhtivate osade arvestuslik puutepinge alla 50 VAC.

Maanduspaigaldise materjali kogused ja parameetrid on toodud materjalide spetsifikatsioonis (Vt. Tabel 4.1).

2.4. Pinnasekatete taastamine

Pärast ehitustööde lõpetamist taastada tööde käigus rikutud või eemaldatud katted (asfalt, muru, kruus, kõnnitee plaadid, äärekivid jne.) vastavalt Majandus ja kommunikatsiooniministri määrusele

03.08.2015 nr.101 Tee ehitamise kvaliteedi nõuded – Riigi Teataja.

Asendiplaanil (Vt. Joonis EL-01) näidatud maa-ala tuleb ehitusjärgselt taastada, tasandada ning ehitusprahist puhastada.

Töö nimetus: Põhjakaare tn 10 kinnistu liitumine elektrivõrguga Töö nr: 25_LH931867

Kuupäev: 30.06.2025 Projekti kood: LC3146

E-Service AS Reg.nr: 10360030 7/10

Kaeviku tagasitäiteks (tee mulde) taastamiseks tuleb kasutada (homogeenset) võrdlemisi sarnast või kaevikust eelnevalt välja kaevatud materjali. Mitte kasutada liiga suure filtratsiooniga materjale.

Haljasalal kasutada kaablikaeviku tagasitäiteks võimaluse korral väljakaevatavat kivivaba sõmerat

pinnast.

Ehituskaevikust väljakaevatav ja tagasitäiteks mittekasutatav pinnas vedada koheselt ja ladustada kooskõlastatult kohaliku omavalitsuse poolt ette nähtud kohta või kinnistu omaniku poolt kooskõlastatud kohta viimase kinnistul.

Töövõtja vastutab tööde teostamise ajal keskkonnakaitse eest ehitusplatsil ja selle kõrval oleval alal vastavalt Eesti Vabariigis kehtivatele seadustele ja nõuetele.

2.5. Märgiste paigaldus

Projekteeritud maakaabelliinide, õhuliinide, jaotus- ja liitumiskilpide, alajaamade ja nendes asetsevate seadmete märgiste paigaldamisel lähtuda Elektrilevi OÜ normdokumendist: UUP346 - VÕRGUVARA

TÄHISTAMISE JA MÄRGISTAMISE NÕUDEDU.

2.6. Käit

Pärast elektrivõrgu kasutuselevõttu tuleb pärast esimest ekspluatatsiooniaastat lähtuda ülevaatuste ja hooldustööde planeerimisel Elektrilevi OÜ normdokumendist: J31 – ELEKTRIPAIGALDISTE KÄIDU OHUTUSJUHEND.

3. TÖÖKIRJELDUSED

3.1. Ehitusplatsi ettevalmistus

Kõik ehitus- ja paigaldustööd peavad olema tehtud tööde kirjeldustes ja joonistel toodu kohaselt. Töövõtja peab oma pakkumise esitama selliselt, et see sisaldaks kõigi seadmete, materjali, tööjõu, transpordi, paigalduse jms maksumusi ning arvestusega, et tööd oleksid tehtud kuni täieliku

valmiduseni. Käesoleva projekti mahtu kuuluvad kõik tööd, mis on vajalikud projektiga määratud nimetatud tööde tegemiseks, sh tööd mida ei ole käesolevas projektis otsesõnu kirjeldatud kuid mis kuuluvad Töövõtja poolt tegemisele hea ehitustava kohaselt. Kõikide nimetatud tööde maksumus

sisaldub töövõtja poolt esitatud pakkumises. Normatiivides toodud teimid jms kuuluvad töövõttu. Enne ehitustööde alustamist taotleda vastava ehitustöö tegevusluba kohalikult omavalitsuselt ja teistelt ehitustöödega seotud organisatsioonidelt. Ehitatav liinitrass, seadme asukoht jms Tellijaga üle vaadata. Enne ehitustööde algust tuleb ehitatav liinitrass, seadme asukoht jms kooskõlastada

täiendavalt teiste trassivaldajatega ja kinnistuomanikega. Töövõtja peab Tellijale ja kohaliku omavalitsuse poolt määratud instantsidele esitama omapoolse tööde organiseerimise ja töökorralduse planeeritud ajagraafiku. See peab sisaldama ka ohutustehnilisi meetmeid tööde teostamisel

kaasaarvatud meetmeid jalakäijate kaitseks, ajutiste kaitsepiirete rajamist, liikluse ümberkorraldusi, valgustust, märgistust jne. Ehitustöödel tekkinud küsimused ja probleemid, mida pole kajastatud käesolevas projektis või on ebaselged, lahendatakse töö käigus kooskõlastatult projekti autori ja töö tellijaga.

3.2. Ohutuse tagamine ja liikluskorraldus

Ehitustöödega mõjutatav piirkond peab kogu tööperioodi vältel olema tähistatud ja vastavalt

vajadusele ka valgustatud nii, et tööde teostamine ei ohustaks piirkonda läbivate või seal töid teostavate inimeste elu ja tervist ning vara. Tänavate sulgemine osaliselt või täielikult sõidukite

Töö nimetus: Põhjakaare tn 10 kinnistu liitumine elektrivõrguga Töö nr: 25_LH931867

Kuupäev: 30.06.2025 Projekti kood: LC3146

E-Service AS Reg.nr: 10360030 8/10

liikluseks on võimalik ainult vastavalt omavalitsuspiirkonnas kehtivale korrale. Tööde teostaja peab arvestama kõigi projekti teostamiseks vajalike liikluse sulgemisest, ümbersuunamisest ja endise liiklusolukorra taastamisest (näit. olemasolevate liiklusmärkide eemaldamine, ajutiste liiklusmärkide

paigaldamine jne.) tulenevate kulutustega. Kasutatavate liiklusmärkide kuju ja paigaldus peavad vastama kehtivale korrale. Tööde teostaja peab arvestama kõigi projekti teostamiseks vajalike tööpiirkonna tähistamisest tulenevate kulutustega. Tööde teostaja vastutab ajutiste tähiste, piirete ja liiklusmärkide säilimise ning nende puudumisest tekkinud kahjude hüvitamise eest. Kõik ehitusplatsil

töötavad inimesed peavad olema instrueeritud ohutustehnika nõuetest. Kõrvaliste isikute juurdepääs ehitusplatsile ja töötsoonidesse peab olema tõkestatud. Ohutuse eest ehitusplatsil vastutab täielikult Töövõtja.

3.3. Olemasolevate ehitistega ja rajatistega arvestamine

Kõik elektritööd peavad olema tehtud vastavalt Eesti Vabariigis kehtivatele nõuetele ja normatiividele

ja Tellija volitatud esindaja nõudeid järgides.

Töövõtja peab ehitus- ja paigaldustöödel täitma kõiki territooriumi- või võrguvaldaja ning Tellija poolt volitatud isiku ettekirjutusi. Ehitusele seatakse garantiiaeg, mille pikkus määratakse Tellija ja Töövõtja vahelises lepingus, kõik ehituse garantiiajal ilmnenud vead või ebakvaliteetsed materjalid kõrvaldab

Töövõtja omal kulul.

Enne tööde alustamist tuleb tööde teostajal koostöös olemasolevate maa-aluste rajatiste valdajatega rajatiste asukoht täpsustada ja tähistada. Tööde teostajal tuleb täita nimetatud rajatiste valdajate

poolt esitatavaid nõudeid (näit. toestamine) rajatiste vahetus läheduses töötamisel.

Järgida tuleb kõikide kooskõlastusi andnud organisatsioonide nõudeid ning arvestada neist tulenevate kuludega.

3.4. Töötervishoid ja tööohutusnõuded

Tööde teostamisel tuleb järgida Eesti Vabariigi seaduseid ja määruseid.

3.5. Ehitustööde dokumenteerimine ja järelevalve

Tööde tegemisel jälgida ehitustööde head tava, pärast tööde lõpetamist peab olema ehitusplats koristatud ja heakord taastatud. Elektritöödele võib lubada ainult sellekohast väljaõpet omavat

personali. Ehitustööde dokumenteerimisel lähtuda Eesti Vabariigi Ehitusseadustikust ja Tellija elektripaigaldise kasutuselevõtu protseduurist. Ehituse järelevalvet teostab Tellijapoolne esindaja. Kõrvalekalded projektist kooskõlastatakse tellijaga ja projekteerijaga ning fikseeritakse kirjalikult.

Tööde teostamise kohta koostatakse kaetud tööde aktid. Tööde lõpetamisel peab Töövõtja teostama kõik vajalikud kontrollmõõtmised, mis tõestavad tööde kvaliteetset teostust. On kohustuslik, et kontrollmõõtmised teeb mitte Töövõtja vaid teine vastavaid lube ja registreeringuid omav ettevõtja. Elektritöid ei loeta valmisolevaks enne, kui kõik teimid ja testid on tehtud ning nende tulemused

vastavad nõuetele.

Töövõtjal peab enne ehituse alustamist olema ehituse tööohutuse plaan, mis peab sisaldama:

- abinõusid, mida sellel ehitusplatsil rakendatakse ohutute töötingimuste loomiseks, võttes arvesse ka

platsil või selle läheduses toimuvat tegevust, liiklust jm.

- liikluskorraldust.

Töö nimetus: Põhjakaare tn 10 kinnistu liitumine elektrivõrguga Töö nr: 25_LH931867

Kuupäev: 30.06.2025 Projekti kood: LC3146

E-Service AS Reg.nr: 10360030 9/10

Ehitusplatsil paiknevad väiksemate ehituste alad ja kommunikatsioonide kaevikud piirata tähiste ja hoiatusmärkidega. Töövõtja peab oma igasuguse tegevuse ehitusplatsil kooskõlastama Tellija esindajaga; kooskõlastama kohaliku omavalitsusega, st taotlema kaeveloa ja ehituse alustamise loa.

3.6. Tööde kvaliteedinõuded

Ehitustööde kvaliteedinõuete puhul juhinduda Elektrilevi OÜ poolt välja töötatud eeskirjadest ja

normidest ning MaaRYL 2010 nõuetest.

Koostas: Kaarel Peetmaa

Töö nimetus: Põhjakaare tn 10 kinnistu liitumine elektrivõrguga Töö nr: 25_LH931867

Kuupäev: 30.06.2025 Projekti kood: LC3146

E-Service AS Reg.nr: 10360030 10/10

4. TABELID

Tabel 4.1 – Materjalide spetsifikatsioon

Koostas: Kaarel Peetmaa

Tabel 4.2 – Töödemahud

Koostas: Kaarel Peetmaa

Töö nimetus: Põhjakaare tn 10 kinnistu liitumine elektrivõrguga Töö nr: 25_LH931867

Kuupäev: 30.06.2025 Projekti kood: LC3146

E-Service AS Reg.nr: 10360030

JOONISED

Joonis EL-01 – Asendiplaan

Joonis EL-02 – Elektriskeemid

Joonis EL-03 – Komplektalajaama paigaldus- ja maandusjoonis

LISAD

Lisa 1 – Elektrilevi OÜ projektülesanne

Lisa 2 – Transpordiameti nõuded tehnovõrkude ja -rajatiste teemaale kavandamisel

Lisa 3 – Linnavalitsuse projekteerimistingimused

Lisa 4 – Kooskõlastuste koondtabel

Lisa 5 – Kooskõlastuste ärakirjad

b e t

b e t

b e t

H g a r a a ž

2 6.

55

26.77

26.70

2 6.

67

2 6 .5

4

2 6 .4

8 2 6 .5

1

2 6 .6

1

2 6 .7

6

2 6.

41 26.55

26.53

2 6.

45

2 6.

50

2 6.

58

26.60

2 6 .5

0

2 6 .4

6

2 6 .5

2

2 6 .5

9

26.63

26.67

2 6 .6

1

2 6 .5

3

P õ h ja

k a a r e t n

A

A

TP 1

27 .3

0

2 7 .0

7

2

6 .8

9

2 6.

78

2 6 .7

7

26.51

26.86

2 6 .7

5

2 6 .7

3

2 6 .6

5

2 6.

74

2 6.

80

A

A

k il l.

b e t .k iv i

A

k il l.

gaas bet

b e t. k iv i

b e t .k iv i

bet plaat

bet plaat

A

A

A

b e t p la

a t

A

bet.kivi

A

bet

bet bet

bet

b e t .k iv i

bet

bet

b e t .k iv i

bet.kivi

H tankla

b e t.

k iv i

A b e t p la

a t

bet.kivi

A

b e t .k iv i

LL

L

L

H=30 .9

0 Ha ri

H=32 .5

2 Ha ri

b e t p la

a t

H=32 .2

4 Ha ri

2 6 .9

4

2 6 .9

0

2 6 .8

8

2 6 .8

9

2 7 .0

1

2 6 .9

7

2 6.

49 2

6.6 3 2

6.7 1

2 6.

72

2 6 .7

9

2 6 .7

9

26.78

26.78

27.07 26.94 26.94

26.98 27.06

27.07 26 .99 2

6. 98 2

6. 89

2 6 .6

3

2 6 .6

8

2 6 .6

6

2 6 .6

0

2 6 .6

8

2 6 .5

7

2 6 .5

6

2 6.

73

2 6 .6

1

2 6 .7

0 2 6 .5

8

2 6 .6

5

2 6 .6

7

2 6 .5

8

2 6 .8

7

2 6 .9

5

2 6 .9

4

2 6 .8

6

2 6 .7

7 2 6 .7

8 2 6 .5

8

2 6 .5

7

2 6 .7

1

2 6 .6

8

2 6 .6

0

2 6 .5

4

2 6 .6

3

2 6 .6

5 2 6 .6

1

2 6 .7

0

2 6 .7

3 2 6 .6

9 2 6 .7

8

2 6 .8

1

2 6 .8

5

2 6 .7

4

2 6 .7

0

2 6 .6

1

2 6 .8

6

2 6 .7

6

26.75 26.75

26.86

2 6.

85

27.06

27.13

27.22

27.32

27.13

2 7.

14 2 7.

17 27.06

26.92 26.90 26.95

27.03 27.00 27.10

26.90

26.97 26.88

2 6 .9

0

2 6 .9

7

2 6 .7

5 2 6 .8

4

2 6 .8

9 2 6 .7

9

26.88 26.94

26.92 26.90

26.98

26.97

2 6 .7

9

2 6 .8

0

26.79

26.93

26.80

26.78

26.66

26.70

26.85

26.69

2 6 .7

3

2 6 .7

3

26.745

2 6 .7

4 2 6 .7

3

26.63

26.55

26.59

26.75 26.84

2 6 .8

0 2 6 .7

1

26.76 26.66

2 6 .7

5 2 6 .6

5

26.79 26.68

26.56

26.65 2 6 .5

3

2 6 .5

9

26.66 26.74

26.76 26.85

26.87 26.77

27.02 26.93

2 6.

73

26.95 26.88

2 6 .7

6

2 6 .7

5

2 6 .6

5

2 6 .7

6

2 6 .7

3

2 6 .6

2

2 7 .0

5

2 6 .5

7

2 6 .5

2

2 6 .4

4

2 7.

21

2 7 .1

8

2 6 .9

1

2 6 .8

5

26.67

26.67

2 6 .7

3

2 6 .7

3

26.83

26.83

2 6 .8

1

2 6 .8

2

2 7.

39

2 7 .3

8

2 6 .9

2

2 6 .8

5

2 6 .7

7

2 7 .5

0

27.09 27.06

2 6 .9

0

2 6 .8

9

2 6 .7

7

2 6 .7

4

26.81

27.22 27.31

27.00 27.10

2 6 .8

3 2 6 .9

0 2 6 .8

1 2 6 .8

8 2 6 .8

1 2 6 .8

8 26.91

26.78 26.88

2 6.

85

26.92

26.99

2 6.

84

27.02

27.12

2 6.

85

2 6 .6

1 2 6 .6

8

2 6.

82

2 7 .0

7

2 7 .1

2 2 7 .1

2

2 6 .6

5

2 6 .6

5

26.47 26.46

2 6 .7

8 2 6 .7

1 2 6 .9

1

gaasimahuti

2 6 .8

6

2 7 .0

6

2

6 .9

1 2 6 .8

0

2 7.

22

2 7 .1

2

2 7 .0

2 2 6 .9

7

2 7.

05b.k

2 6 .4

3 2 6 .5

1 2 6 .7

2

26.91

Y = 5 2 4 4 5 0

p e s u la

29 60

1:0 05 :0

05 7

T- 8

Ta lli

nn -Pa

ld isk i

19 80

1:0 12 :0

22 1

T- 8

Ta lli

nn -Pa

ld isk i

29 60

1:0 01 :0

22 8

Põh ja

ka ar

e tn 8

29 60

1:0 01 :0

22 9

Põh ja

ka ar

e tn 1

0

29 60

1:0 01 :0

23 1

Põh ja

ka ar

e tn 6

2 9 6 0 1 :0

0 1 :0

2 3 2

P õ h ja

k a a r e t ä n a v

Lu ha t

n 15

29 60

1:0 05 :0

08 2

Põh ja

ka ar

e tn 3

29 60

1:0 01 :0

41 5

27.22 27.05

25.86

26.95

27.12 26.95

25.79

26.91

27.06 26.95

25.91

26.57

26 .5

7

26 .8

1

26 .3

6

26 .3

7

2 6 .3

4

2 6 .1 2

26 .3

6

26 .4

7

2 6 .3

8

2 6 .3

8

2 6 .4

9

26 .5

5

26 .6

5 26 .5

5

26 .5

6

26 .5

7

26 .6

1

26 .7

6

26 .6

7

26 .5

5

26 .5

4

26 .6

1

26 .6

7

25 .6

3

2 5 .9

2

25 .7

3

2 6 .5

1

26 .3

025 .8

726 .13

2 6 .3

6

26 .1425

.6 9

25 .9

9

2 6 .4

2

25 .7

4

26 .7

1

26.47

26.44 26 .6

326 .7

3

26 .7

5 26 .7

3

26 .7

5

26 .7

2

26 .7

7

26 .6

6

26 .7

1

26.53

26.10

26.81

26 .7

0

26 .8

4

26 .9

3

26 .9

1

26 .3

7

26 .92

26. 63

26.20

26.9 7

26 .5

6

27. 10

27 .2

3

2 7 .1 227

.2 9 27

.27

27 .14

2 6 .4

7

26 .3

9

26.47

26 .4

2

26.90

26 .7

2

2 6 .9

6 2 6 .8

0

27 .4

0

27 .5

327 .4

627 .4

6

27 .4

0

27 .3

9

27 .5

8

27 .4

3

27 .3

027 .3

827 .3

427 .2

727 .2

6

27 .16

27 .19

27 .2

7

27 .2

4

26 .4

7

2 6 .3

2

2 5 .8

9

2 7 .2

7 2 7 .3

1

2 6 .0

4

2 6 .4

7 2 6 .5

6

2 6 .4

2

2 7 .3

0

2 6 .6

72 6 .5

4

2 6 .3

1

2 7 .2

3

2 7 .3

8

27 .3

5

27 .4

0

27.42

27.34

25. 98

27.39

27.42

27.42

27.36

27.20

27.32

27.44

27.42

27.37

27.30

27.30

27.36

27.43

27.35

27.18

27.13

26.85

27.54 27.47

27.55 27.52

27.54

27.45

2 7 .4

7

2 7 .4

0

2 7 .3

6

2 7 .2

9

27.30

27.20

27.26 27.1727.29

27.26

27.18

27.10

27.15

27.03

27.16

27.06

27 .14

2 7 .0

4

26 .7

326 .9

6 26 .8

7

26 .9

8

27 .0

4

26 .8

9

26.99

26.74

27 .2

8

27.3327.28

27 .2

8

27 .2

2

27 .16

27.27

27 .3

1

27 .12

27 .14

27 .5

3

27 .0

6

27 .11

27 .2

6

27.3327.31

27 .2

3

27 .2

4

27 .3

0

27 .2

3

27 .2

5

27 .2

7

27 .3

9

27 .5

7

27 .4

1

27 .3

5 27.28 27.33

27.4327.35

27.32

27.32

2 7 .2

0 2 7 .0

9

2 7 .0

7

2 7 .1

0 2 7 .1

8 2 7 .1

9

2 7 .3

7

2 7 .3

5

2 7 .2

7

2 7 .2

1

2 7 .2

3 2 7 .4

4

2 7 .3

9 2 7 .4

9

2 7 .5

0

27.39

kil

bet

TP

A A

A

A

A

A

A

A

A

Re kl

Li kl

Li kl

27 .1

1TP 2

7. 08TP 3

27 .3

7TP 4

A

A

A

As f.a l

As f.a l

15113

Tu le tõ rje

ve e

m ah

ut i

55 m

3

Õl ipü

üd ur

10 l/s

Õl ipü

üd ur

10 l/s

16.05 15

16 12.7

16

7.5

7

8 kohta

8 kohta

9 kohta

Amet: Nimi: Allkiri:

Töö nimetus:

Töö Tellija:

Joonise nimetus:

Kuupäev: Joonise number: Staadium: Mõõtkava: Töö nr:

1:500

Tinter-Projekt OÜ

51004, Tartu

Tel. 7 475 333

reg. kood: 0149499

Turu 34

Projektijuht:

Projekteerija: Arvo Vahtra

Jelena Tapner

15.07.2022 28-21-TPPP

veokite parkla ehituse põhiprojekt

Keila linn, Põhjakaare tn 10

Aqua Marina AS

Indrek Lensment

R25

6. 15

R1 5

R 2.2

R25

R 45

Projekteerija:

Proj. sõiduautode parkla murukivikate

Proj. jalgtee asfaltkate

Proj. muruhaljastus

3 3 1

ümber tõsta

valgustuspost

3 3 1

Proj. veoautode parkla asfaltkate

3 3 1

Projekteeritud valgustuse 0,4kV maakaabel

V2

15m tsingitud metalmastil Projekteeritud prozektorvalgusti

Proj. sõidutee äärekivi

Proj. sõidsademeveetoru

V1

V J

K

V2

V3

V4

V5

2

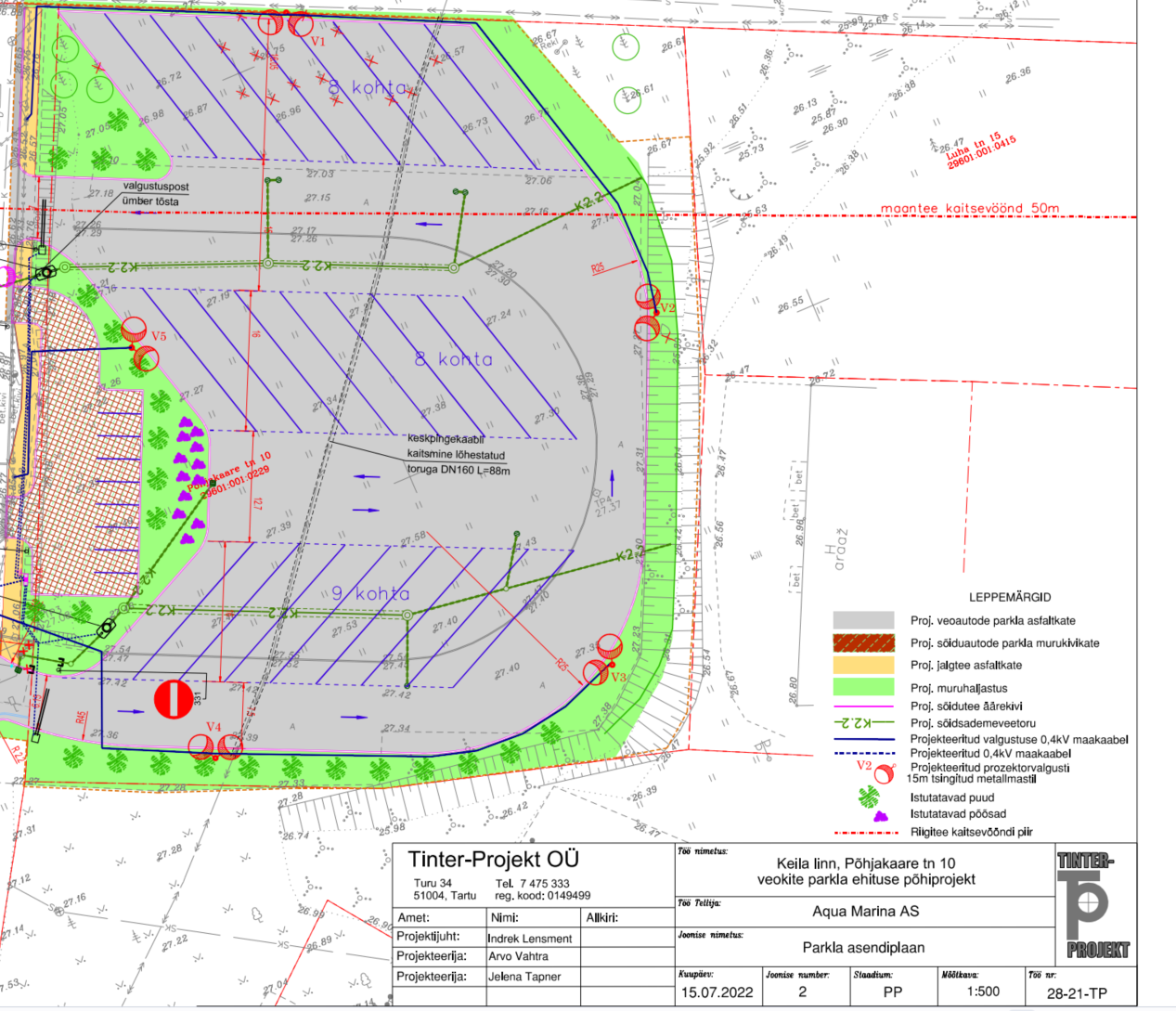

Parkla asendiplaan

LEPPEMÄRGID

Istutatavad puud

Istutatavad põõsad

toruga DN160 L=88m

kaitsmine lõhestatud

keskpingekaabli

Projekteeritud 0,4kV maakaabel

3 3 1

maantee kaitsevöönd 50m

maantee kaitsevöönd 50m

Riigitee kaitsevööndi piir

+MPS

+KP

+TR

+MP -T1

2N

2U

2V

2W 1W

1V

1U

-MEB

-SA2.1

-SA1.1

-SD1

-SD3

+AUT I +.K01

+.K03

+.K05

+KPS I

-SD2

-E3.2

-E3.1

- Teha sisselõige olemasolevasse AJ Keskkooli ja AJ9624 vahelisse 10kV kaabelliini KPL214837. Otsad pikendada muhvimise teel projekteeritud AJ 26633-ni.

- AJ Keskkooli suunalisel lõigul uus tunnus KPL415139 - AJ9624 suunalisel lõigul säilib olemasolev tunnus KPL214837.

KPJM2

KPJM1

Projekteeritud alajaam (Nr: AJ26633) - HEKA 1VM1000 - Trafo 800kVA 21(10,5)/0,41 kV - AJ kõrgusmärk: 27.02 (EH-2000) - Paigaldada vastavalt tootja juhendile

- 0,4kV liitumispunkt MPS-s: -- Peakaitse: IN=3x 900A -- Voolutrafod: 3x 1000/5A 0,2s -- Arvesti tüüp: P2P

Maapinna silumine S=28m²

Projekteeritud tarbijakaablite reservtorud - 6 x (Ø110mm, 450N, LTRASS=2m, LTORU=4m) - Torud paigaldada maapinnast min 0,7m

sügavamale - Toru üks ots tuua maa peale ja toru

mõlemale otsale paigaldada kaitsekork

2W2

2W 2

1W21W 2

KM 2

5, 51

KM 2

5, 52

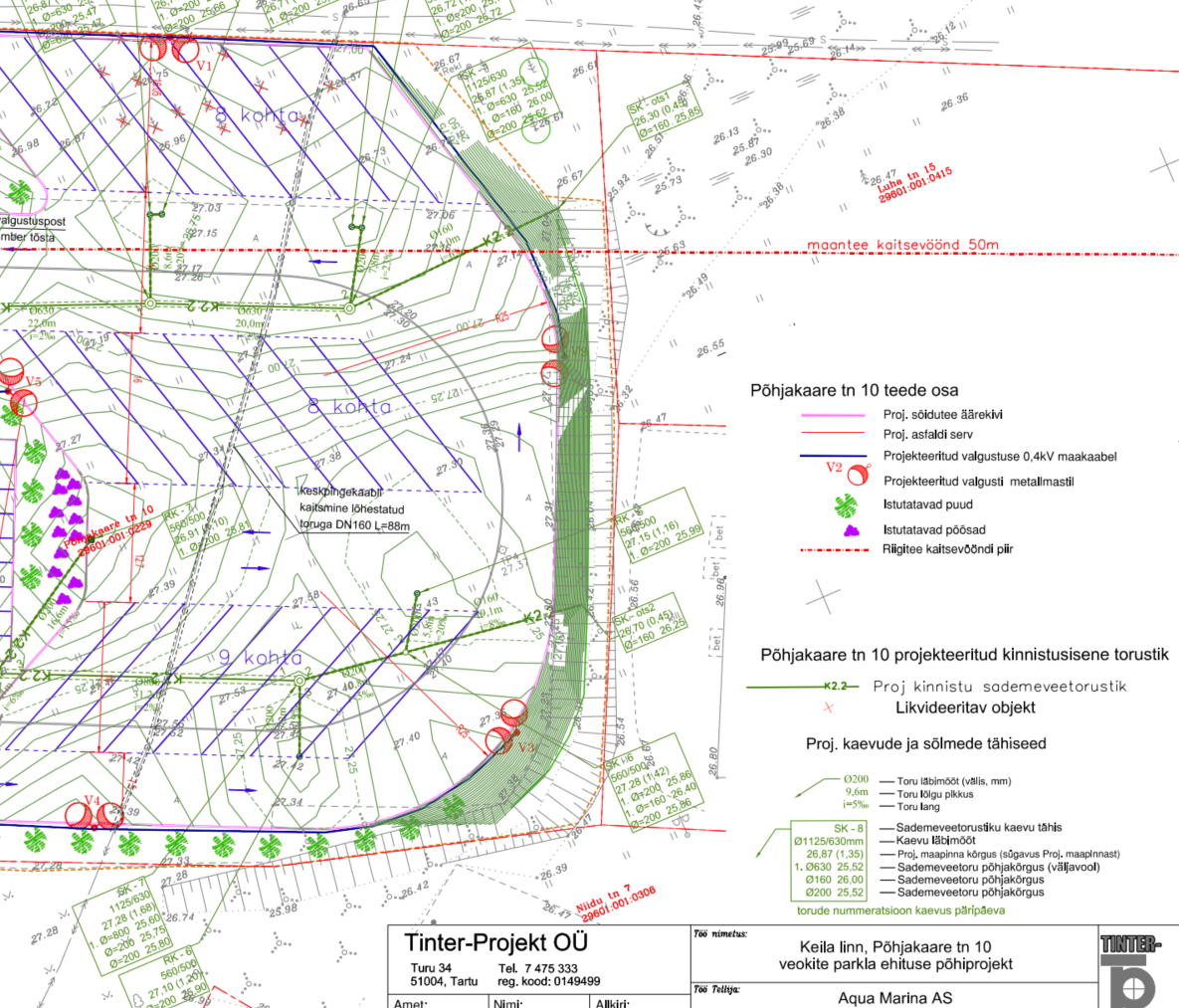

Juurdepääs alajaamale läbi Põhjakaare tn 10 kinnistule

Tinter-Projekt OÜ töö nr 28-21-TP alusel rajatava veokite parkla

(ehitusluba nr 2212271/20621)

Projekteeritud 10kV maakaabel (Nr: KPL415139) - AHXAMK-W 3x240+35Cu 12/20(24)kV, LKAABEL=12m, LTRASS= 7m - Proj. KPJM1 kuni proj. AJ26633-ni - Ø160mm, 750N, LTORU=10m, LTRASS=7m Projekteeritud 10kV maakaabel (Nr: KPL214837) - AHXAMK-W 3x240+35Cu 12/20(24)kV, LKAABEL=12m, LTRASS= 7m - Proj. KPJM2 kuni proj. AJ26633-ni - Ø160mm, 750N, LTORU=10m, LTRASS=7m

Kaablid paigaldada: - pinnasala all lahtisel meetodil 750N kaitsetorus min 0,7m sügavusele; - riigitee maaüksusel lahtisel meetodil 750N kaitsetorus min 1,0m sügavusele.

MÄRKUSED: 1. Kaeviku tagasitäiteks (tee mulde) taastamiseks tuleb kasutada

(homogeenset) võrdlemisi sarnast või kaevikust eelnevalt välja kaevatud materjali. Mitte kasutada liiga suure filtratsiooniga materjale.

2. Kaeviku nõlvus peab vastama ohutusnõuetele ja ei tohi olla suurem kui puistematerjali looduslik varisemisnõlvus.

3. Kaevikute kõrval olevad konstruktsioonid peavad olema püsivad ja neid ei tohi alt tühjaks kaevata. Selle juhtumisel, tuleb konstruktsioonid avada ja taastada.

1.40

0, 7.

.. 1,

0

projekteeritud kaabelliinid kaablikaitsetorus

hoiatuslint

≥0.30

0.600.60

≥0.30

Silutav pinnas h= 10 cm Kaeviku tagasitäide välja kaevatud materjaliga, kt=0,92 h= 40...70 cm

Esmane tagasitäide keskteraline liiv/looduslik kruus või olemasolev pinnas, millest eemaldatud mitte sobiv materjal fr. 0.063...63, E≥60 MPa

h= 20 cm

Kaitsetoru sängituskiht keskteraline liiv/looduslik kruus fr. 0.063...63, E≥60 MPa

h= 5 cm

Tihendatud kaeviku küna põhi E≥60 MPa (tihendamise mitte saavutamisel kiiluda paekillustikuga 4/16, mis asendab kaitsetoru sängituskihti)

MAAPINNA SILUMINE, M 1:50

≥0.10≥0.10

0. 30

MÄRKUSED: 1. Projekt on koostatud lähtuvalt Elektrilevi OÜ lähteülesandest nr: 481761. 2. Projekti asendiplaani koostamiseks on kasutatud:

- geodeetilist alusplaani: Geoalus OÜ; töö nr: 25-G380; kuupäev: 09.2025; - põhiprojekti asendiplaani: Tinter-Projekt OÜ; töö nr: 28-21-TP; kuupäev: 15.07.2022; - koordinaadid L-Est'97, kõrgused EH2000 süsteemis.

3. Kaablite paigaldamisel teiste tehnorajatiste kaitsetsoonides lähtuda vastava tehnorajatise kaitsevööndis tegutsemise korrast. 4. Kaablite ristumisel teiste tehnorajatiste trassidega tagada normide kohased vahekaugused. 5. Riigitee maal on kõrvalekalded kooskõlastatud projektist keelatud.

Projekteeritud 10kV maakaablid2W2 TINGMÄRGID

Kinnistu piir

Projekteeritud kaablijätkumuhv

Projekteeritud alajaam S

N

W E Projekteeritud kaablikaitsetoru (750N)

Kuupäev Töö nr.

Tellija:

Muudatus Kuupäev

MõõtkavaJoonise nr.

Staadium Koostas

25_LH931867_TP_EL-01_Asend_250630_KP

LehtJoonis:

Töö nimetus:

Aadress:

Elektritööde reg. nr.: EL10360030-0001

Salve 2a Tallinn 11612 Tel: (+372) 6 701 066 www.eservice.ee

Kontrollis Proj. kood

E L E K T R I T Ö Ö D

Elektrilevi OÜ

Tööprojekt K. Peetmaa I. Lillemäe LC3146 25_LH931867 30.06.2025

Asendiplaan

Põhjakaare tn 10 kinnistu liitumine elektrivõrguga

Keila linn, Harju maakond

EL-01 1:200 / A3 1/1

v02 - lisatud AJ 25.09.2025

Projekteeritud maanduskontuur

(number W ees tähistab kaablite arvu trassil)

Projekteeritud kaablikaitsetoru (450N)

+MPS

+KP+TR+MP

-T1

2N

2U

2V

2W 1W

1V

1U

-MEB

-SA2.1

-SA1.1

-SD1

-SD3

+AUT I

+.K01

+.K03

+.K05

+KPS I

-SD2

-E3.2-E3.1

Maapinna silumine

Riigitee kaitsevöönd

Projekteeritud kõnniteeplaadid Projekteeritud killustikpadi

KM 25,52 Riigitee kilometraaž

TINGMÄRGID (Tinter-Projekt OÜ) Projekteeritud murukate Projekteeritud parkla asfaltkate

juurdepääsu info

Tallinn

2025

MTR reg. nr. EL10360030-0001

Salve 2A , 11612 Tallinn , Tel. 6 701 066

Tellija: Elektrilevi OÜ

Töö nr: 25_LH931867

Projekti kood: LC3146

Põhjakaare tn 10 kinnistu liitumine elektrivõrguga

Tööprojekt

Aadress: Keila linn, Harju maakond

Koostas: Kaarel Peetmaa

Kontrollis: Indrek Lillemäe

Töö nimetus: Põhjakaare tn 10 kinnistu liitumine elektrivõrguga Töö nr: 25_LH931867

Kuupäev: 30.06.2025 Projekti kood: LC3146

E-Service AS Reg.nr: 10360030 2/10

SISUKORD 1. ASUKOHT ..........................................................................................................................................3 2. SELETUSKIRI ......................................................................................................................................4

2.1. Üldosa .......................................................................................................................................4 2.2. Projektlahendus .......................................................................................................................5

2.2.1. 10 kV maakaabelliini paigaldus ..........................................................................................5 2.2.2. Alajaama paigaldus .............................................................................................................6

2.3. Kaitse ja maandamine ..............................................................................................................6 2.4. Pinnasekatete taastamine ........................................................................................................6 2.5. Märgiste paigaldus ...................................................................................................................7 2.6. Käit............................................................................................................................................7

3. TÖÖKIRJELDUSED .............................................................................................................................7 3.1. Ehitusplatsi ettevalmistus ........................................................................................................7 3.2. Ohutuse tagamine ja liikluskorraldus .......................................................................................7 3.3. Olemasolevate ehitistega ja rajatistega arvestamine ..............................................................8 3.4. Töötervishoid ja tööohutusnõuded .........................................................................................8 3.5. Ehitustööde dokumenteerimine ja järelevalve ........................................................................8 3.6. Tööde kvaliteedinõuded ..........................................................................................................9

4. TABELID ......................................................................................................................................... 10 Tabel 4.1 – Materjalide spetsifikatsioon ........................................................................................... 10 Tabel 4.2 – Töödemahud................................................................................................................... 10 JOONISED Joonis EL-01 – Asendiplaan Joonis EL-02 – Elektriskeemid Joonis EL-03 – Komplektalajaama paigaldus- ja maandusjoonis

LISAD Lisa 1 – Elektrilevi OÜ projektülesanne Lisa 2 – Transpordiameti nõuded tehnovõrkude ja -rajatiste teemaale kavandamisel Lisa 3 – Linnavalitsuse projekteerimistingimused Lisa 4 – Kooskõlastuste koondtabel Lisa 5 – Kooskõlastuste ärakirjad

Töö nimetus: Põhjakaare tn 10 kinnistu liitumine elektrivõrguga Töö nr: 25_LH931867

Kuupäev: 30.06.2025 Projekti kood: LC3146

E-Service AS Reg.nr: 10360030 3/10

1. ASUKOHT

Joonis 1.1. Tööde piirkond

Töö nimetus: Põhjakaare tn 10 kinnistu liitumine elektrivõrguga Töö nr: 25_LH931867

Kuupäev: 30.06.2025 Projekti kood: LC3146

E-Service AS Reg.nr: 10360030 4/10

2. SELETUSKIRI

2.1. Üldosa

Käesoleva projektiga on lahendatud Põhjakaare tn 10 kinnistu liitumine elektrivõrguga Keila linnas Harju maakonnas.

Projekteerimistöö aluseks on Tellija poolt väljastatud projektülesanne, Transpordiameti nõuded tehnovõrkude ja -rajatiste teemaale kavandamisel (MA 2018-015) ja linnavalitsuse projekteerimistingimused (Vt. Lisad 1, 2, 3).

Projekti koostamisel on lähtutud järgmistest seadustest, standarditest, eeskirjadest, normidest jms:

1. Eesti Vabariigi Ehitusseadustik, Ehitusseadustiku ja planeerimisseaduse rakendamise seadus, Seadme ohutus seadus, Nõuded ehitusprojektile ja teised kehtivad seadused, nõuded ning õigusaktid.

2. Elektrilevi OÜ ja Enefit Connect OÜ ettevõtte standardid, juhendid, normid, nõuded ja teised kehtivad dokumendid.

3. EVS 843:2016 Linnatänavad.

4. EVS-HD 60364-4-41:2017+A12:2019 Madalpingelised elektripaigaldised. Osa 4-41: Kaitseviisid. Kaitse elektrilöögi eest.

5. EVS-HD 60364-4-42:2011+A1+A11:2021. Madalpingelised elektripaigaldised. Osa 4-42: Kaitseviisid. Kaitse kuumustoime eest.

6. EVS-HD 60364-4-444:2010 Madalpingelised elektripaigaldised. Osa 4-444: Kaitseviisid. Kaitse pingehäiringute ja elektromagnetiliste häiringute eest.

7. EVS-HD 60364-4-444:2010/AC:2012 Madalpingelised elektripaigaldised. Osa 4-444:

Kaitseviisid. Kaitse pingehäiringute ja elektromagnetiliste häiringute eest. 8. EVS-HD 60364-5-52:2011+A11+A12:2023 Madalpingelised elektripaigaldised. Osa 5-52:

Elektriseadmete valik ja paigaldamine. Juhistikud. 9. EVS-HD 60364-5-54:2011+A11:2017 Madalpingelised elektripaigaldised. Osa 5-54:

Elektriseadmete valik ja paigaldamine. Maandamine ja kaitsejuhid. 10. EVS-EN IEC 61936-1:2021 Tugevvoolupaigaldised nimivahelduvpingega üle 1 kV ja

alalispingega üle 1,5 kV. Osa 1: Vahelduvpinge.

11. Eesti Vabariigi Tee projekteerimise normid ja nõuded.

Nimetatud dokumentidega tuleb arvestada ka ehitustööde teostamisel. Samuti järgida nimetatud dokumente elektripaigaldise hilisemal käidul.

Kolm päeva enne ehitustööde algust on ehitajal kohustus võtta ühendust kinnistute valdajatega, teavitades neid tööde teostamisest nende maaüksustel ning arvestama nende tingimuste, nõudmiste ja kooskõlastuste tingimustega (Vt. Lisa 2 ja Lisa 3).

Riigitee maal on kõrvalekalded kooskõlastatud projektist keelatud.

Kolm päeva enne ehitustööde algust on ehitajal kohustus teavitada töödega alustamisest Tellija projektijuhti, kohalikku omavalitsust, ristuvate tehnovõrkude valdajaid ning arvestama ehitustöödel nende tingimuste, nõudmiste ja kooskõlastuste tingimustega (Vt. Lisa 2 ja Lisa 3). Vajadusel võtta tööde teostamiseks tööluba.

Ehitustööd teostada vastavalt Tellija ja kohaliku omavalitsuse kehtestatud korrale. Meetmed ohutuks tööks elektripaigaldises ja selle kaitsevööndis määrata kindlaks tööjuhatuse koosolekul enne tööde alustamist.

Töö nimetus: Põhjakaare tn 10 kinnistu liitumine elektrivõrguga Töö nr: 25_LH931867

Kuupäev: 30.06.2025 Projekti kood: LC3146

E-Service AS Reg.nr: 10360030 5/10

Ehitustööde käigus ja elektripaigaldise hilisemal käidul juhinduda eelpool toodud eeskirjadest ja Eesti Vabariigis kehtivatest normatiividest ning seadustest. Samuti pidada kinni töötervishoiu, tööohutuse ja elektriohutuse nõuetest ning headest tavadest.

Ehitajal on kohustus täita liikluskorralduse nõudeid teetöödel liiklejale ohutute liikumistingimuste loomiseks teel ja töö tegijale ohutute töötingimuste loomiseks teel ja tee kaitsevööndis, vastavalt liiklusseaduse § 71 lõike 4 alusel kehtestatud Majandus- ja taristuministri 13.07.2018 määrusele nr 43 Nõuded ajutisele liikluskorraldusele.

Seadmete parameetrid on antud asendiplaanil (Vt. Joonis EL-01) ja elektriskeemil (Vt. Joonis EL-02). Paigaldatud kaitsmed ja projekteeritud maanduspaigaldised tagavad elektripaigaldise ohutuse. Uute madalpingeliinide ehitamisel jätta faasijärjestus samaks.

Projekti asendiplaanil ja töömahtude tabelis on toodud kaablitele projektsioonväärtused ning materjalide spetsifikatsioonis ja elektrilisel skeemil antud arvutuslikud kaablite pikkused.

Projekti asendiplaani koostamisel on aluseks võetud:

• geodeetiline alusplaan – Geoalus OÜ, töö nr: 25-G380, 09.2025;

• põhiprojekti asendiplaani: Tinter-Projekt OÜ; töö nr: 28-21-TP; kuupäev: 15.07.2022.

NB! Ehitustöödel või selle ettevalmistamisel tekkinud küsimused ja probleemid, mida pole kajastatud käesolevas projektis või on ebaselged/vastuolulised, lahendatakse töö käigus kooskõlastatult projekteerija ja Tellijaga.

2.2. Projektlahendus

2.2.1. 10 kV maakaabelliini paigaldus

Projekteeritud maakaabelliin paigaldada vastavalt Elektrilevi OÜ ettevõttestandardile: P338 - 0,4…20kV VÕRGUSTANDARD – 20 kV KAABELLIINID.

Kaablite kulgemine looduses on esitatud asendiplaanil (Vt. Joonis EL-01). Kaablite parameetrid koos

algus- ja lõpp-punktidega on toodud elektriskeemil (Vt. Joonis EL-02). Põhimaterjalid koos varuga on spetsifitseeritud materjalide spetsifikatsioonis (Vt. Tabel 4.1), tööde mahud on esitatud vormikohases tööde mahtude tabelis (Vt. Tabel 4.2).

Kaabelliinitrass puhastada vajadusel vajalikus ulatuses puudest/võsast ja kividest.

Kaabli paigaldamisel jälgida tootja poolt lubatud painderaadiuseid, tõmbejõudusid ja teisi paigaldustingimusi.

Kivises pinnases või kui kaeviku põhi jäetakse tasandamata tuleb kaitsetoru koos kaabliga paigaldada

liivapadja sisse.

1) Pinnasala alla paigaldada kaabel 750N kaitsetorus lahtisel meetodil min 0,7 m sügavusele maapinnast.

2) Riigitee maaüksusel paigaldada kaabel 750N kaitsetorus lahtisel meetodil min 1,0 m

sügavusele maapinnast.

Kaablist/kaitsetorus olevast kaablist 0,3 m kõrgemale paigaldada kaablihoiatuslint. Hoiatuslint peab asetsema kaitstava kaabliga kohakuti.

Mehhaniseeritud kaevamine on lubatav ainult maa-aluste rajatiste valdajate loal, seejuures enne kontrollides, kas maa sees ei leidu plaanidele kandmata rajatisi. Ristumistel allmaarajatistega tuleb kaabli paigaldussügavus täpsustada kohapeal ehituse käigus, tehes käsitsi kaevates kindlaks nende täpse asukoha ja suuna ning otsustada pealt või altpoolt läbimineku kasuks. Vajadusel toestada

Töö nimetus: Põhjakaare tn 10 kinnistu liitumine elektrivõrguga Töö nr: 25_LH931867

Kuupäev: 30.06.2025 Projekti kood: LC3146

E-Service AS Reg.nr: 10360030 6/10

sidekaablid ja olemasolevad elektrikaablid kaevetööde ajaks. Kaevamistööde käigus selgunud maa- aluste kommunikatsioonide teisiti paiknemisel teavitada sellest vastavate kommunikatsioonitrasside valdajate esindajad. Pärast kaablite paigaldamist tuleb teha kaabelliini ja maanduspaigaldise

teostusjoonised.

Pärast kaevetööde ja kaabelliini paigaldustööde lõppu tuleb kaablikaevis täita tihendatud pinnasega (pinnase tihendamise koefitsient sõidu- ja kõnniteedel on 0,98). Samuti taastada teekatted ja haljastus endisele või asendiplaanil (Vt. Joonis EL-01) ettenähtud kujule.

2.2.2. Alajaama paigaldus

Projekteeritud alajaam paigaldada vastavalt Elektrilevi OÜ normdokumendile: P358 - NÕUDED

KOMPLEKTALAJAAMADE JA NENDE KOMPONENTIDE VALIMISEKS JA PAIGALDAMISEKS.

Projekteeritud komplektalajaama asukoht looduses on esitatud asendiplaanil (Vt. Joonis EL-01). Projekteeritud alajaama parameetrid on toodud elektriskeemil (Vt. Joonis EL-02). Alajaama

paigaldusuel pidada kinni vastavasisulistest normdokumentidest ja paigutus- ning maandusjoonisest (Vt. Joonis EL-04).

Juurdepääs alajaamale lahendatakse läbi Põhjakaare tn 10 kinnistule Tinter-Projekt OÜ töö nr 28-21- TP alusel rajatava veokite parkla (ehitusluba nr 2212271/20621).

2.3. Kaitse ja maandamine

Maanduspaigaldise ehitamisel lähtuda Elektrilevi OÜ normdokumendist: P393 - NÕUDED KESKPINGE

MASTLÜLITUSPUNKTIDE, KESKPINGE KAABLIVÕRGU HARUKILPIDE, LÕPUMUHVIDE, ALAJAAMADE JA MADALPINGEVÕRGU MAANDUSPAIGALDISTE EHITUSEKS.

Komplektalajaamale ehitada maanduspaigaldis maandustakistusega ≤ 4 Ω. Lisaks ehitada

alajaamale potentsiaalitasandusring, mis tagaks elektriseadme puutepinge väärtuse < 50 (Vt. Joonis EL-04).

Maanduskontuuri võib paigaldada kaevatavasse kaablikaevisesse. Vertikaalmaandurite vahe maanduskontuuri kiires peab jääma minimaalselt kahekordne varda pikkus. Vertikaalmaandureid

ühendav maandusjuht paigaldada min 1,0 m sügavusele pinnasesse allapoole maakaabelliini trassi.

Käesolevas elektripaigaldises on elektriohutuse tagamisel rakendatud peamiselt järgmisi kaitseviise:

PÕHIKAITSENA (otsepuutekaitse) – põhiisolatsiooni ohtlike pingestatud osade ja pingealdiste juhtivate

osade vahel ning kaitsekatete ja kaitseümbriste kasutamist;

RIKKEKAITSENA (kaudpuutekaitse) – toite automaatset väljalülitamist koos maandatud kaitsepotentsiaaliühtlustussüsteemi väljaehitamisega, millega tagatakse elektripaigaldise pingealdiste juhtivate osade arvestuslik puutepinge alla 50 VAC.

Maanduspaigaldise materjali kogused ja parameetrid on toodud materjalide spetsifikatsioonis (Vt. Tabel 4.1).

2.4. Pinnasekatete taastamine

Pärast ehitustööde lõpetamist taastada tööde käigus rikutud või eemaldatud katted (asfalt, muru, kruus, kõnnitee plaadid, äärekivid jne.) vastavalt Majandus ja kommunikatsiooniministri määrusele

03.08.2015 nr.101 Tee ehitamise kvaliteedi nõuded – Riigi Teataja.

Asendiplaanil (Vt. Joonis EL-01) näidatud maa-ala tuleb ehitusjärgselt taastada, tasandada ning ehitusprahist puhastada.

Töö nimetus: Põhjakaare tn 10 kinnistu liitumine elektrivõrguga Töö nr: 25_LH931867

Kuupäev: 30.06.2025 Projekti kood: LC3146

E-Service AS Reg.nr: 10360030 7/10

Kaeviku tagasitäiteks (tee mulde) taastamiseks tuleb kasutada (homogeenset) võrdlemisi sarnast või kaevikust eelnevalt välja kaevatud materjali. Mitte kasutada liiga suure filtratsiooniga materjale.

Haljasalal kasutada kaablikaeviku tagasitäiteks võimaluse korral väljakaevatavat kivivaba sõmerat

pinnast.

Ehituskaevikust väljakaevatav ja tagasitäiteks mittekasutatav pinnas vedada koheselt ja ladustada kooskõlastatult kohaliku omavalitsuse poolt ette nähtud kohta või kinnistu omaniku poolt kooskõlastatud kohta viimase kinnistul.

Töövõtja vastutab tööde teostamise ajal keskkonnakaitse eest ehitusplatsil ja selle kõrval oleval alal vastavalt Eesti Vabariigis kehtivatele seadustele ja nõuetele.

2.5. Märgiste paigaldus

Projekteeritud maakaabelliinide, õhuliinide, jaotus- ja liitumiskilpide, alajaamade ja nendes asetsevate seadmete märgiste paigaldamisel lähtuda Elektrilevi OÜ normdokumendist: UUP346 - VÕRGUVARA

TÄHISTAMISE JA MÄRGISTAMISE NÕUDEDU.

2.6. Käit

Pärast elektrivõrgu kasutuselevõttu tuleb pärast esimest ekspluatatsiooniaastat lähtuda ülevaatuste ja hooldustööde planeerimisel Elektrilevi OÜ normdokumendist: J31 – ELEKTRIPAIGALDISTE KÄIDU OHUTUSJUHEND.

3. TÖÖKIRJELDUSED

3.1. Ehitusplatsi ettevalmistus

Kõik ehitus- ja paigaldustööd peavad olema tehtud tööde kirjeldustes ja joonistel toodu kohaselt. Töövõtja peab oma pakkumise esitama selliselt, et see sisaldaks kõigi seadmete, materjali, tööjõu, transpordi, paigalduse jms maksumusi ning arvestusega, et tööd oleksid tehtud kuni täieliku

valmiduseni. Käesoleva projekti mahtu kuuluvad kõik tööd, mis on vajalikud projektiga määratud nimetatud tööde tegemiseks, sh tööd mida ei ole käesolevas projektis otsesõnu kirjeldatud kuid mis kuuluvad Töövõtja poolt tegemisele hea ehitustava kohaselt. Kõikide nimetatud tööde maksumus

sisaldub töövõtja poolt esitatud pakkumises. Normatiivides toodud teimid jms kuuluvad töövõttu. Enne ehitustööde alustamist taotleda vastava ehitustöö tegevusluba kohalikult omavalitsuselt ja teistelt ehitustöödega seotud organisatsioonidelt. Ehitatav liinitrass, seadme asukoht jms Tellijaga üle vaadata. Enne ehitustööde algust tuleb ehitatav liinitrass, seadme asukoht jms kooskõlastada

täiendavalt teiste trassivaldajatega ja kinnistuomanikega. Töövõtja peab Tellijale ja kohaliku omavalitsuse poolt määratud instantsidele esitama omapoolse tööde organiseerimise ja töökorralduse planeeritud ajagraafiku. See peab sisaldama ka ohutustehnilisi meetmeid tööde teostamisel

kaasaarvatud meetmeid jalakäijate kaitseks, ajutiste kaitsepiirete rajamist, liikluse ümberkorraldusi, valgustust, märgistust jne. Ehitustöödel tekkinud küsimused ja probleemid, mida pole kajastatud käesolevas projektis või on ebaselged, lahendatakse töö käigus kooskõlastatult projekti autori ja töö tellijaga.

3.2. Ohutuse tagamine ja liikluskorraldus

Ehitustöödega mõjutatav piirkond peab kogu tööperioodi vältel olema tähistatud ja vastavalt

vajadusele ka valgustatud nii, et tööde teostamine ei ohustaks piirkonda läbivate või seal töid teostavate inimeste elu ja tervist ning vara. Tänavate sulgemine osaliselt või täielikult sõidukite

Töö nimetus: Põhjakaare tn 10 kinnistu liitumine elektrivõrguga Töö nr: 25_LH931867

Kuupäev: 30.06.2025 Projekti kood: LC3146

E-Service AS Reg.nr: 10360030 8/10

liikluseks on võimalik ainult vastavalt omavalitsuspiirkonnas kehtivale korrale. Tööde teostaja peab arvestama kõigi projekti teostamiseks vajalike liikluse sulgemisest, ümbersuunamisest ja endise liiklusolukorra taastamisest (näit. olemasolevate liiklusmärkide eemaldamine, ajutiste liiklusmärkide

paigaldamine jne.) tulenevate kulutustega. Kasutatavate liiklusmärkide kuju ja paigaldus peavad vastama kehtivale korrale. Tööde teostaja peab arvestama kõigi projekti teostamiseks vajalike tööpiirkonna tähistamisest tulenevate kulutustega. Tööde teostaja vastutab ajutiste tähiste, piirete ja liiklusmärkide säilimise ning nende puudumisest tekkinud kahjude hüvitamise eest. Kõik ehitusplatsil

töötavad inimesed peavad olema instrueeritud ohutustehnika nõuetest. Kõrvaliste isikute juurdepääs ehitusplatsile ja töötsoonidesse peab olema tõkestatud. Ohutuse eest ehitusplatsil vastutab täielikult Töövõtja.

3.3. Olemasolevate ehitistega ja rajatistega arvestamine

Kõik elektritööd peavad olema tehtud vastavalt Eesti Vabariigis kehtivatele nõuetele ja normatiividele

ja Tellija volitatud esindaja nõudeid järgides.

Töövõtja peab ehitus- ja paigaldustöödel täitma kõiki territooriumi- või võrguvaldaja ning Tellija poolt volitatud isiku ettekirjutusi. Ehitusele seatakse garantiiaeg, mille pikkus määratakse Tellija ja Töövõtja vahelises lepingus, kõik ehituse garantiiajal ilmnenud vead või ebakvaliteetsed materjalid kõrvaldab

Töövõtja omal kulul.

Enne tööde alustamist tuleb tööde teostajal koostöös olemasolevate maa-aluste rajatiste valdajatega rajatiste asukoht täpsustada ja tähistada. Tööde teostajal tuleb täita nimetatud rajatiste valdajate

poolt esitatavaid nõudeid (näit. toestamine) rajatiste vahetus läheduses töötamisel.

Järgida tuleb kõikide kooskõlastusi andnud organisatsioonide nõudeid ning arvestada neist tulenevate kuludega.

3.4. Töötervishoid ja tööohutusnõuded

Tööde teostamisel tuleb järgida Eesti Vabariigi seaduseid ja määruseid.

3.5. Ehitustööde dokumenteerimine ja järelevalve

Tööde tegemisel jälgida ehitustööde head tava, pärast tööde lõpetamist peab olema ehitusplats koristatud ja heakord taastatud. Elektritöödele võib lubada ainult sellekohast väljaõpet omavat

personali. Ehitustööde dokumenteerimisel lähtuda Eesti Vabariigi Ehitusseadustikust ja Tellija elektripaigaldise kasutuselevõtu protseduurist. Ehituse järelevalvet teostab Tellijapoolne esindaja. Kõrvalekalded projektist kooskõlastatakse tellijaga ja projekteerijaga ning fikseeritakse kirjalikult.

Tööde teostamise kohta koostatakse kaetud tööde aktid. Tööde lõpetamisel peab Töövõtja teostama kõik vajalikud kontrollmõõtmised, mis tõestavad tööde kvaliteetset teostust. On kohustuslik, et kontrollmõõtmised teeb mitte Töövõtja vaid teine vastavaid lube ja registreeringuid omav ettevõtja. Elektritöid ei loeta valmisolevaks enne, kui kõik teimid ja testid on tehtud ning nende tulemused

vastavad nõuetele.

Töövõtjal peab enne ehituse alustamist olema ehituse tööohutuse plaan, mis peab sisaldama:

- abinõusid, mida sellel ehitusplatsil rakendatakse ohutute töötingimuste loomiseks, võttes arvesse ka

platsil või selle läheduses toimuvat tegevust, liiklust jm.

- liikluskorraldust.

Töö nimetus: Põhjakaare tn 10 kinnistu liitumine elektrivõrguga Töö nr: 25_LH931867

Kuupäev: 30.06.2025 Projekti kood: LC3146

E-Service AS Reg.nr: 10360030 9/10

Ehitusplatsil paiknevad väiksemate ehituste alad ja kommunikatsioonide kaevikud piirata tähiste ja hoiatusmärkidega. Töövõtja peab oma igasuguse tegevuse ehitusplatsil kooskõlastama Tellija esindajaga; kooskõlastama kohaliku omavalitsusega, st taotlema kaeveloa ja ehituse alustamise loa.

3.6. Tööde kvaliteedinõuded

Ehitustööde kvaliteedinõuete puhul juhinduda Elektrilevi OÜ poolt välja töötatud eeskirjadest ja

normidest ning MaaRYL 2010 nõuetest.

Koostas: Kaarel Peetmaa

Töö nimetus: Põhjakaare tn 10 kinnistu liitumine elektrivõrguga Töö nr: 25_LH931867

Kuupäev: 30.06.2025 Projekti kood: LC3146

E-Service AS Reg.nr: 10360030 10/10

4. TABELID

Tabel 4.1 – Materjalide spetsifikatsioon

Koostas: Kaarel Peetmaa

Tabel 4.2 – Töödemahud

Koostas: Kaarel Peetmaa

Töö nimetus: Põhjakaare tn 10 kinnistu liitumine elektrivõrguga Töö nr: 25_LH931867

Kuupäev: 30.06.2025 Projekti kood: LC3146

E-Service AS Reg.nr: 10360030

JOONISED

Joonis EL-01 – Asendiplaan

Joonis EL-02 – Elektriskeemid

Joonis EL-03 – Komplektalajaama paigaldus- ja maandusjoonis

LISAD

Lisa 1 – Elektrilevi OÜ projektülesanne

Lisa 2 – Transpordiameti nõuded tehnovõrkude ja -rajatiste teemaale kavandamisel

Lisa 3 – Linnavalitsuse projekteerimistingimused

Lisa 4 – Kooskõlastuste koondtabel

Lisa 5 – Kooskõlastuste ärakirjad

b e t

b e t

b e t

H g a r a a ž

2 6.

55

26.77

26.70

2 6.

67

2 6 .5

4

2 6 .4

8 2 6 .5

1

2 6 .6

1

2 6 .7

6

2 6.

41 26.55

26.53

2 6.

45

2 6.

50

2 6.

58

26.60

2 6 .5

0

2 6 .4

6

2 6 .5

2

2 6 .5

9

26.63

26.67

2 6 .6

1

2 6 .5

3

P õ h ja

k a a r e t n

A

A

TP 1

27 .3

0

2 7 .0

7

2

6 .8

9

2 6.

78

2 6 .7

7

26.51

26.86

2 6 .7

5

2 6 .7

3

2 6 .6

5

2 6.

74

2 6.

80

A

A

k il l.

b e t .k iv i

A

k il l.

gaas bet

b e t. k iv i

b e t .k iv i

bet plaat

bet plaat

A

A

A

b e t p la

a t

A

bet.kivi

A

bet

bet bet

bet

b e t .k iv i

bet

bet

b e t .k iv i

bet.kivi

H tankla

b e t.

k iv i

A b e t p la

a t

bet.kivi

A

b e t .k iv i

LL

L

L

H=30 .9

0 Ha ri

H=32 .5

2 Ha ri

b e t p la

a t

H=32 .2

4 Ha ri

2 6 .9

4

2 6 .9

0

2 6 .8

8

2 6 .8

9

2 7 .0

1

2 6 .9

7

2 6.

49 2

6.6 3 2

6.7 1

2 6.

72

2 6 .7

9

2 6 .7

9

26.78

26.78

27.07 26.94 26.94

26.98 27.06

27.07 26 .99 2

6. 98 2

6. 89

2 6 .6

3

2 6 .6

8

2 6 .6

6

2 6 .6

0

2 6 .6

8

2 6 .5

7

2 6 .5

6

2 6.

73

2 6 .6

1

2 6 .7

0 2 6 .5

8

2 6 .6

5

2 6 .6

7

2 6 .5

8

2 6 .8

7

2 6 .9

5

2 6 .9

4

2 6 .8

6

2 6 .7

7 2 6 .7

8 2 6 .5

8

2 6 .5

7

2 6 .7

1

2 6 .6

8

2 6 .6

0

2 6 .5

4

2 6 .6

3

2 6 .6

5 2 6 .6

1

2 6 .7

0

2 6 .7

3 2 6 .6

9 2 6 .7

8

2 6 .8

1

2 6 .8

5

2 6 .7

4

2 6 .7

0

2 6 .6

1

2 6 .8

6

2 6 .7

6

26.75 26.75

26.86

2 6.

85

27.06

27.13

27.22

27.32

27.13

2 7.

14 2 7.

17 27.06

26.92 26.90 26.95

27.03 27.00 27.10

26.90

26.97 26.88

2 6 .9

0

2 6 .9

7

2 6 .7

5 2 6 .8

4

2 6 .8

9 2 6 .7

9

26.88 26.94

26.92 26.90

26.98

26.97

2 6 .7

9

2 6 .8

0

26.79

26.93

26.80

26.78

26.66

26.70

26.85

26.69

2 6 .7

3

2 6 .7

3

26.745

2 6 .7

4 2 6 .7

3

26.63

26.55

26.59

26.75 26.84

2 6 .8

0 2 6 .7

1

26.76 26.66

2 6 .7

5 2 6 .6

5

26.79 26.68

26.56

26.65 2 6 .5

3

2 6 .5

9

26.66 26.74

26.76 26.85

26.87 26.77

27.02 26.93

2 6.

73

26.95 26.88

2 6 .7

6

2 6 .7

5

2 6 .6

5

2 6 .7

6

2 6 .7

3

2 6 .6

2

2 7 .0

5

2 6 .5

7

2 6 .5

2

2 6 .4

4

2 7.

21

2 7 .1

8

2 6 .9

1

2 6 .8

5

26.67

26.67

2 6 .7

3

2 6 .7

3

26.83

26.83

2 6 .8

1

2 6 .8

2

2 7.

39

2 7 .3

8

2 6 .9

2

2 6 .8

5

2 6 .7

7

2 7 .5

0

27.09 27.06

2 6 .9

0

2 6 .8

9

2 6 .7

7

2 6 .7

4

26.81

27.22 27.31

27.00 27.10

2 6 .8

3 2 6 .9

0 2 6 .8

1 2 6 .8

8 2 6 .8

1 2 6 .8

8 26.91

26.78 26.88

2 6.

85

26.92

26.99

2 6.

84

27.02

27.12

2 6.

85

2 6 .6

1 2 6 .6

8

2 6.

82

2 7 .0

7

2 7 .1

2 2 7 .1

2

2 6 .6

5

2 6 .6

5

26.47 26.46

2 6 .7

8 2 6 .7

1 2 6 .9

1

gaasimahuti

2 6 .8

6

2 7 .0

6

2

6 .9

1 2 6 .8

0

2 7.

22

2 7 .1

2

2 7 .0

2 2 6 .9

7

2 7.

05b.k

2 6 .4

3 2 6 .5

1 2 6 .7

2

26.91

Y = 5 2 4 4 5 0

p e s u la

29 60

1:0 05 :0

05 7

T- 8

Ta lli

nn -Pa

ld isk i

19 80

1:0 12 :0

22 1

T- 8

Ta lli

nn -Pa

ld isk i

29 60

1:0 01 :0

22 8

Põh ja

ka ar

e tn 8

29 60

1:0 01 :0

22 9

Põh ja

ka ar

e tn 1

0

29 60

1:0 01 :0

23 1

Põh ja

ka ar

e tn 6

2 9 6 0 1 :0

0 1 :0

2 3 2

P õ h ja

k a a r e t ä n a v

Lu ha t

n 15

29 60

1:0 05 :0

08 2

Põh ja

ka ar

e tn 3

29 60

1:0 01 :0

41 5

27.22 27.05

25.86

26.95

27.12 26.95

25.79

26.91

27.06 26.95

25.91

26.57

26 .5

7

26 .8

1

26 .3

6

26 .3

7

2 6 .3

4

2 6 .1 2

26 .3

6

26 .4

7

2 6 .3

8

2 6 .3

8

2 6 .4

9

26 .5

5

26 .6

5 26 .5

5

26 .5

6

26 .5

7

26 .6

1

26 .7

6

26 .6

7

26 .5

5

26 .5

4

26 .6

1

26 .6

7

25 .6

3

2 5 .9

2

25 .7

3

2 6 .5

1

26 .3

025 .8

726 .13

2 6 .3

6

26 .1425

.6 9

25 .9

9

2 6 .4

2

25 .7

4

26 .7

1

26.47

26.44 26 .6

326 .7

3

26 .7

5 26 .7

3

26 .7

5

26 .7

2

26 .7

7

26 .6

6

26 .7

1

26.53

26.10

26.81

26 .7

0

26 .8

4

26 .9

3

26 .9

1

26 .3

7

26 .92

26. 63

26.20

26.9 7

26 .5

6

27. 10

27 .2

3

2 7 .1 227

.2 9 27

.27

27 .14

2 6 .4

7

26 .3

9

26.47

26 .4

2

26.90

26 .7

2

2 6 .9

6 2 6 .8

0

27 .4

0

27 .5

327 .4

627 .4

6

27 .4

0

27 .3

9

27 .5

8

27 .4

3

27 .3

027 .3

827 .3

427 .2

727 .2

6

27 .16

27 .19

27 .2

7

27 .2

4

26 .4

7

2 6 .3

2

2 5 .8

9

2 7 .2

7 2 7 .3

1

2 6 .0

4

2 6 .4

7 2 6 .5

6

2 6 .4

2

2 7 .3

0

2 6 .6

72 6 .5

4

2 6 .3

1

2 7 .2

3

2 7 .3

8

27 .3

5

27 .4

0

27.42

27.34

25. 98

27.39

27.42

27.42

27.36

27.20

27.32

27.44

27.42

27.37

27.30

27.30

27.36

27.43

27.35

27.18

27.13

26.85

27.54 27.47

27.55 27.52

27.54

27.45

2 7 .4

7

2 7 .4

0

2 7 .3

6

2 7 .2

9

27.30

27.20

27.26 27.1727.29

27.26

27.18

27.10

27.15

27.03

27.16

27.06

27 .14

2 7 .0

4

26 .7

326 .9

6 26 .8

7

26 .9

8

27 .0

4

26 .8

9

26.99

26.74

27 .2

8

27.3327.28

27 .2

8

27 .2

2

27 .16

27.27

27 .3

1

27 .12

27 .14

27 .5

3

27 .0

6

27 .11

27 .2

6

27.3327.31

27 .2

3

27 .2

4

27 .3

0

27 .2

3

27 .2

5

27 .2

7

27 .3

9

27 .5

7

27 .4

1

27 .3

5 27.28 27.33

27.4327.35

27.32

27.32

2 7 .2

0 2 7 .0

9

2 7 .0

7

2 7 .1

0 2 7 .1

8 2 7 .1

9

2 7 .3

7

2 7 .3

5

2 7 .2

7

2 7 .2

1

2 7 .2

3 2 7 .4

4

2 7 .3

9 2 7 .4

9

2 7 .5

0

27.39

kil

bet

TP

A A

A

A

A

A

A

A

A

Re kl

Li kl

Li kl

27 .1

1TP 2

7. 08TP 3

27 .3

7TP 4

A

A

A

As f.a l

As f.a l

15113

Tu le tõ rje

ve e

m ah

ut i

55 m

3

Õl ipü

üd ur

10 l/s

Õl ipü

üd ur

10 l/s

16.05 15

16 12.7

16

7.5

7

8 kohta

8 kohta

9 kohta

Amet: Nimi: Allkiri:

Töö nimetus:

Töö Tellija:

Joonise nimetus:

Kuupäev: Joonise number: Staadium: Mõõtkava: Töö nr:

1:500

Tinter-Projekt OÜ

51004, Tartu

Tel. 7 475 333

reg. kood: 0149499

Turu 34

Projektijuht:

Projekteerija: Arvo Vahtra

Jelena Tapner

15.07.2022 28-21-TPPP

veokite parkla ehituse põhiprojekt

Keila linn, Põhjakaare tn 10

Aqua Marina AS

Indrek Lensment

R25

6. 15

R1 5

R 2.2

R25

R 45

Projekteerija:

Proj. sõiduautode parkla murukivikate

Proj. jalgtee asfaltkate

Proj. muruhaljastus

3 3 1

ümber tõsta

valgustuspost

3 3 1

Proj. veoautode parkla asfaltkate

3 3 1

Projekteeritud valgustuse 0,4kV maakaabel

V2

15m tsingitud metalmastil Projekteeritud prozektorvalgusti

Proj. sõidutee äärekivi

Proj. sõidsademeveetoru

V1

V J

K

V2

V3

V4

V5

2

Parkla asendiplaan

LEPPEMÄRGID

Istutatavad puud

Istutatavad põõsad

toruga DN160 L=88m

kaitsmine lõhestatud

keskpingekaabli

Projekteeritud 0,4kV maakaabel

3 3 1

maantee kaitsevöönd 50m

maantee kaitsevöönd 50m

Riigitee kaitsevööndi piir
