Tere
Palun registreerida minule täitmiseks
Delta viit 7.1-2/25/12300-4
Parimate soovidega
Laur
Kõiv
Peaspetsialist
Tehnovõrkude üksus
Planeerimise osakond
55901417
Teelise 4 / 10916 Tallinn / Transpordiamet
From: [email protected]
<[email protected]>
Sent: Friday, October 3, 2025 9:12 AM
To: Laur Kõiv <[email protected]>
Subject: RE: Sõrve tee optilise sidevõrgu rajamine
Tere,
Saadan korrigeeritud projekti.
Tervitades,
Artjom Rem
Edites OÜ
5519496
From:
Laur Kõiv <[email protected]>
Sent: Wednesday, September 24, 2025 2:06 PM
To: [email protected]
Subject: RE: Sõrve tee optilise sidevõrgu rajamine
Tere
Vabandame viibinud vastuse pärast.
Oleme tutvunud esitatud materjalidega ning edastame tähelepanekud, mille osas palume materjale korrigeerida/täiendada.
- Uuesti esitatud projekti materjalidest, selgub, et antud nn mahasõitude asukohtades on planeeritud sidetrass rajada avatud meetodil.
Kuna riigitee nr 11412 teelõik km 0,0-5,156 oli rekonstrueerimistööde objekt 2020 aastal ning antud riigitee lõigule ja rajatud mahasõitudele kehtib ehitaja poolne garantii 5 aastat alates tööde vastuvõtmise kuupäevast 2020 aastal ning reeglina riigitee konstruktsioonide ja rajatiste kahjustamine peab olema välistatud.
Seega palume kaaluda lahendust, et sidetrass rajada antud mahasõitude alla kinnisel meetodil, et ei kahjustataks garantiialuseid konstruktsioone sh puurimiskaevikud ei tohi olla tee nõlva alumisele joonele lähemal kui 1,0 m või nõlva puudumisel teekatte servale lähemal kui 3,0 m, eriti kitsastes oludes lähemal kui 2,0 m. Avatud kaeviku serva vähim kaugus kraavi välisnõlvast on 1,0m. Eeltoodud nõude täitmisel tuleb arvestada tehnovõrgu rajamissügavust ja mulde varisemisnurka (kaeviku sügavus, varisemisnurk 1:1).
Juhul kui kinnine meetod ei ole võimalik, siis tuleb mahasõitude katend taastada terves ulatuses kuni riigitee vuugini. Lisaks tuleb taastatud teekonstruktsioonidele tehnovõrgu omanikul anda 5-aastane garantii. Garantii hõlmab mistahes defekte, vigu või muid (varjatud) puudusi, mis on tekkinud seoses Tehnovõrgu rajamisega. Tehnovõrgu omanik kohustub likvideerima või tagama nimetatud defektide, vigade või muude (varjatud) puuduste likvideerimise omal kulul Transpordiameti poolt esitatud nõudes määratud tähtaja jooksul.

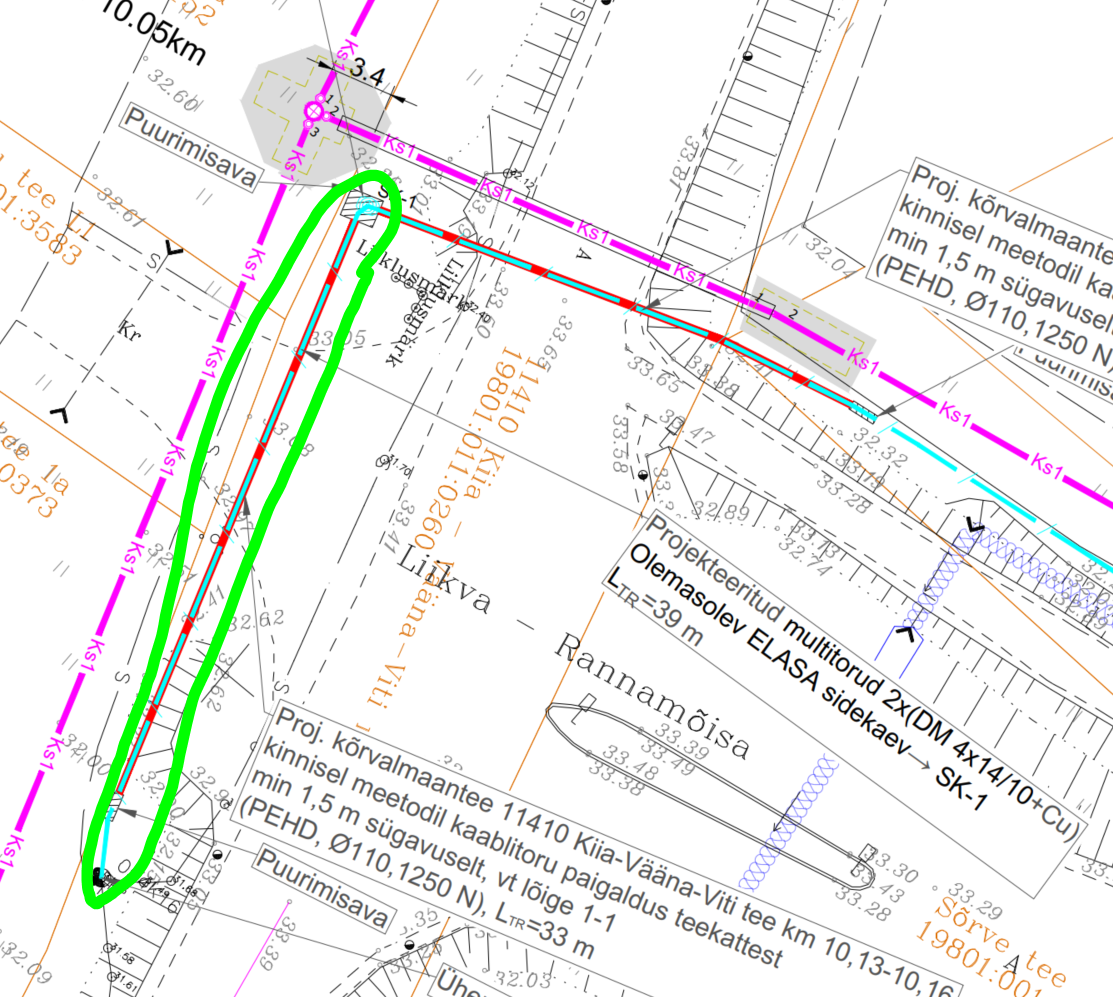

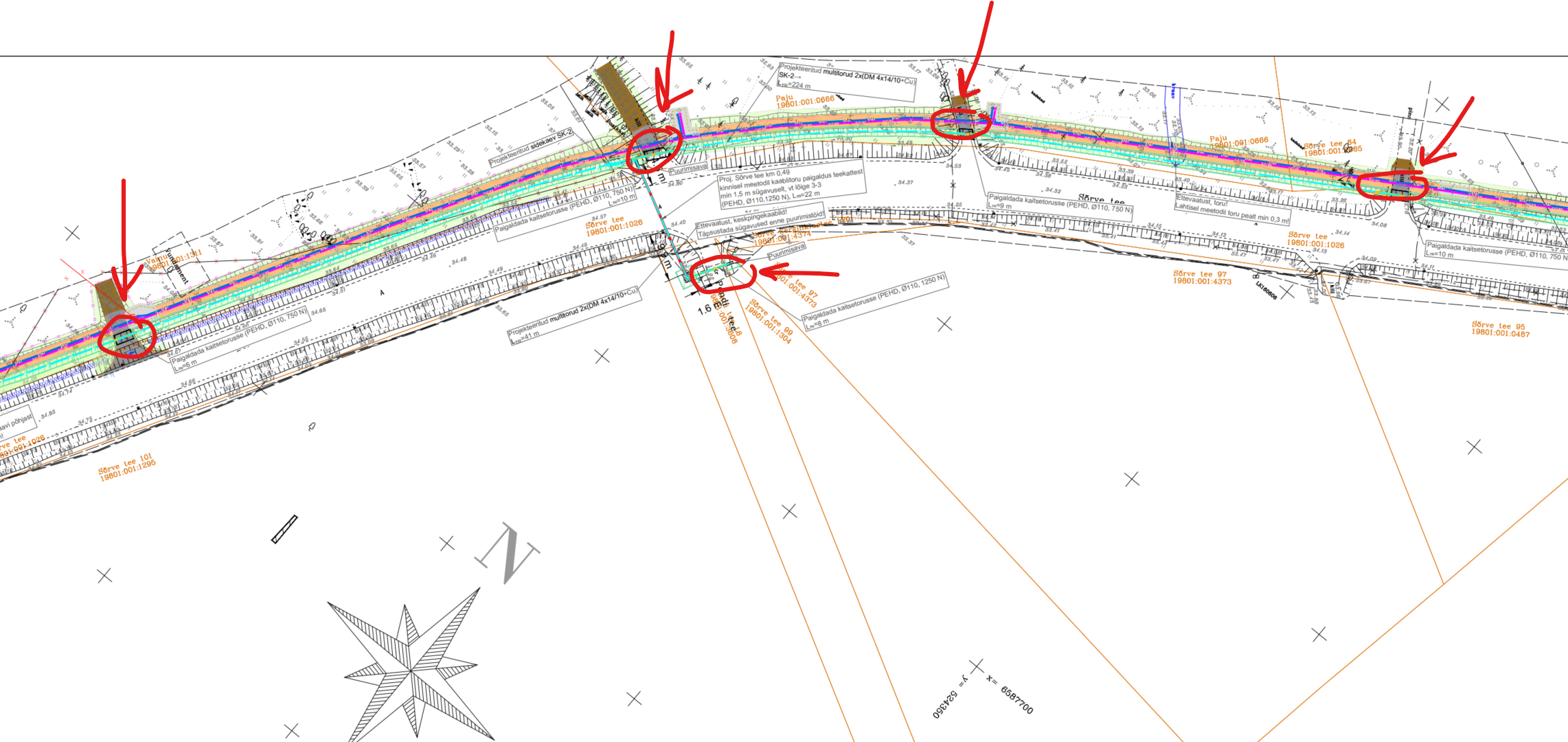

- Lisaks juhime tähelepanu, et antud asukohas puurimiskaevikute paiknemine ei ole ikkagi sobiv ning kaeviku rajamisega võib saada kahjustada riigitee garantiialune konstruktsioon.
Palume nihutada antud puurimiskaevikud eemale mahasõidust (punane kontuur). Samuti vb on mõistlikum nihutada ka sidekaev mahasõidu muldest eemale nt 1m kaugusele.

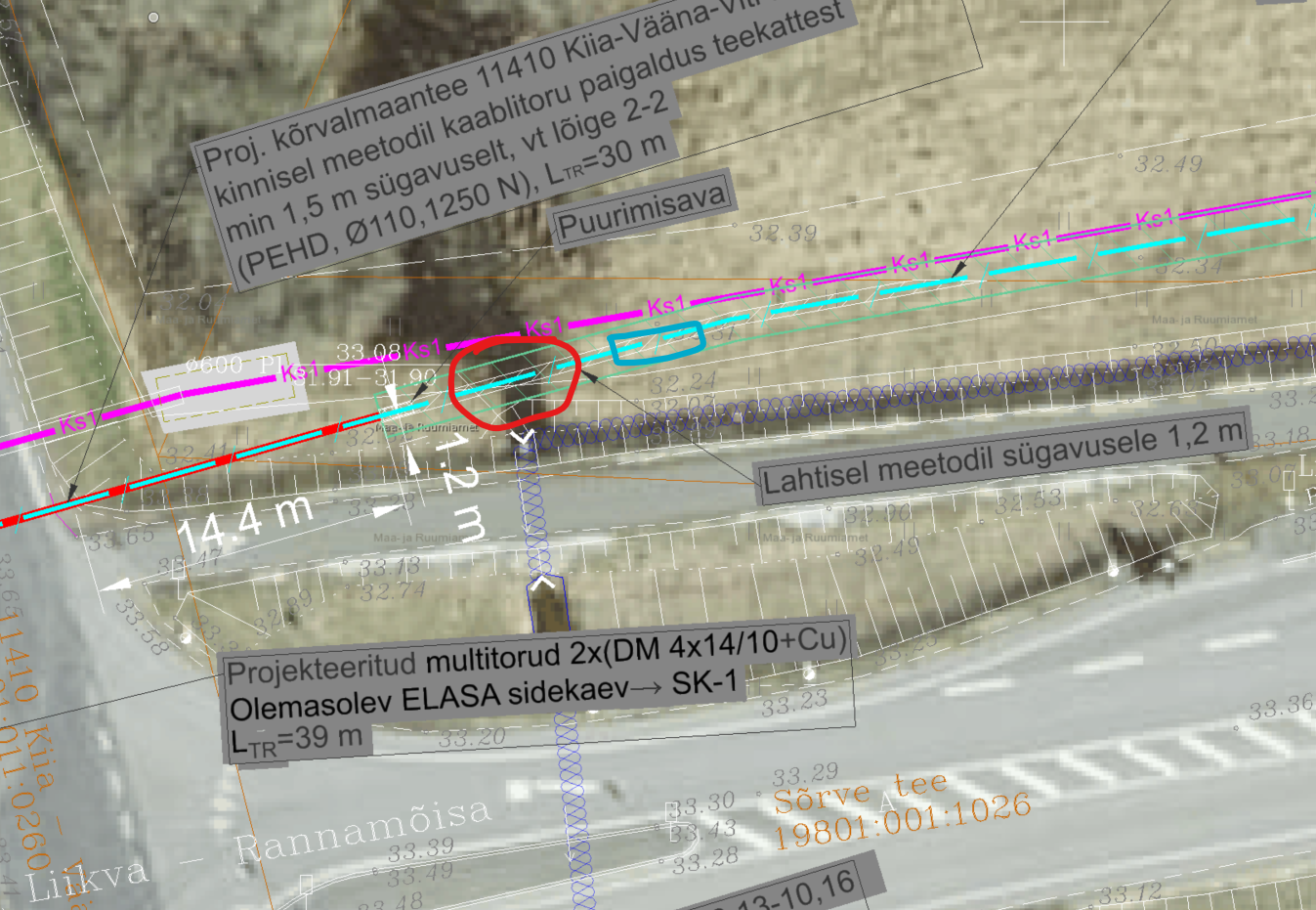

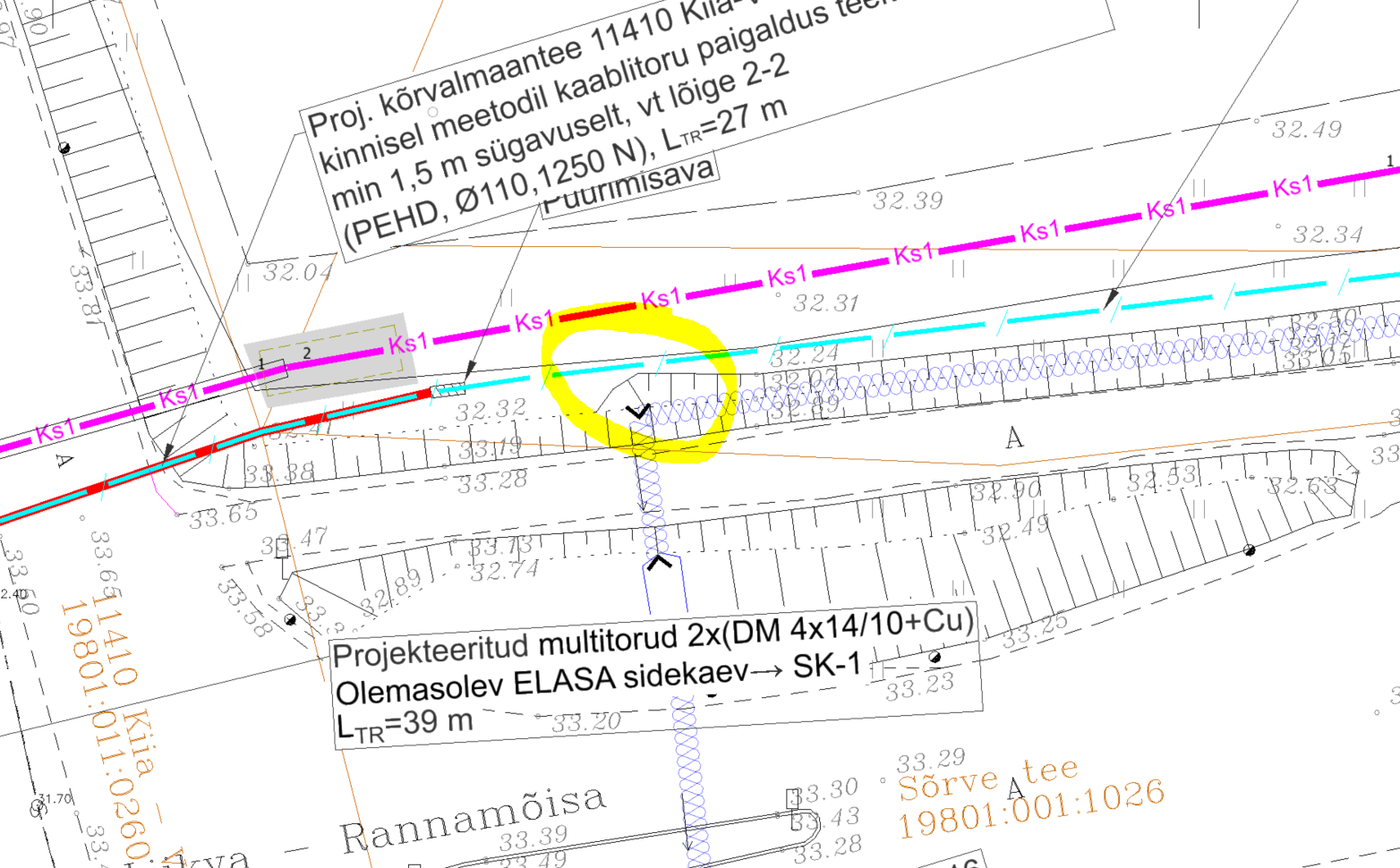

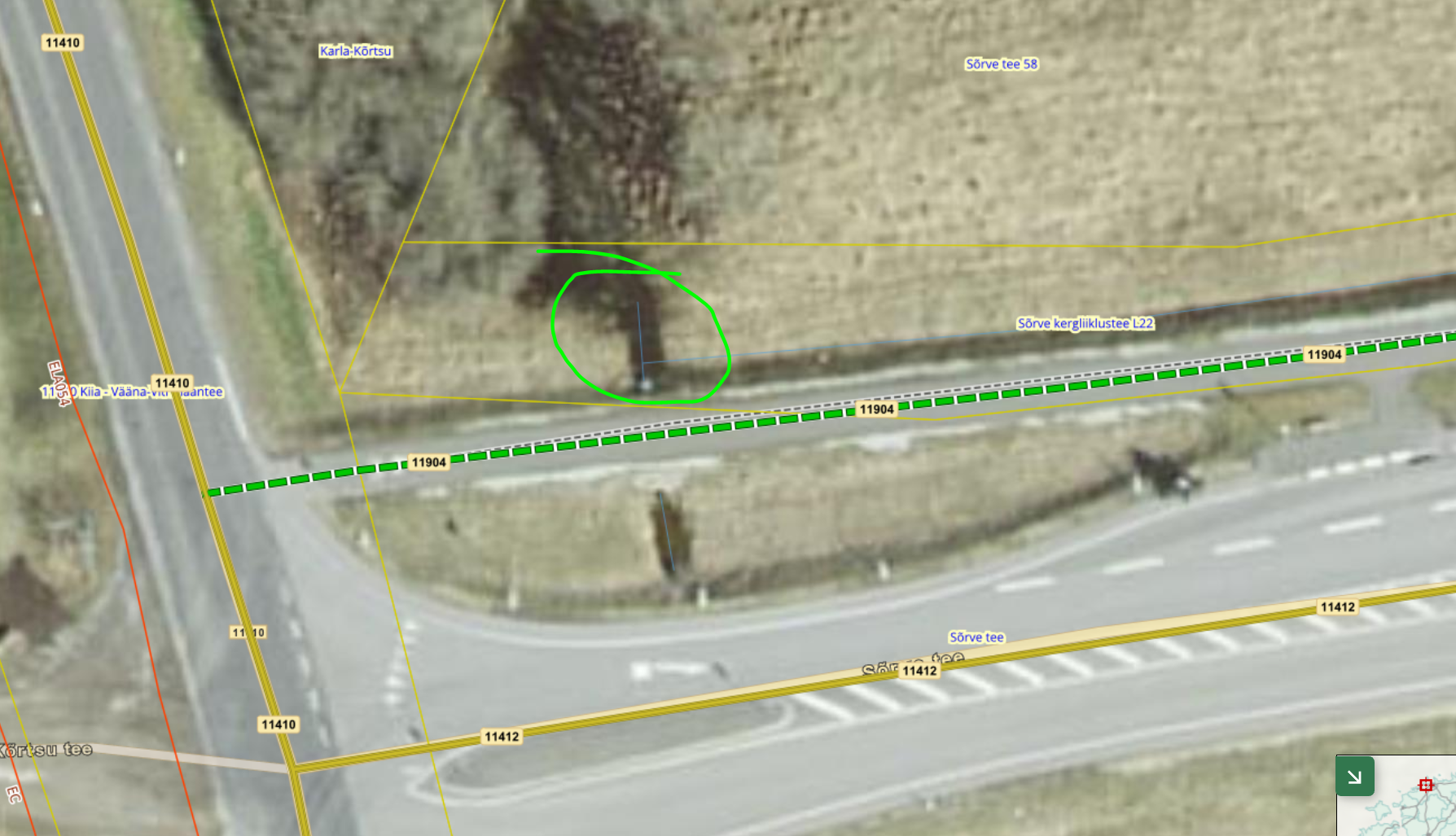

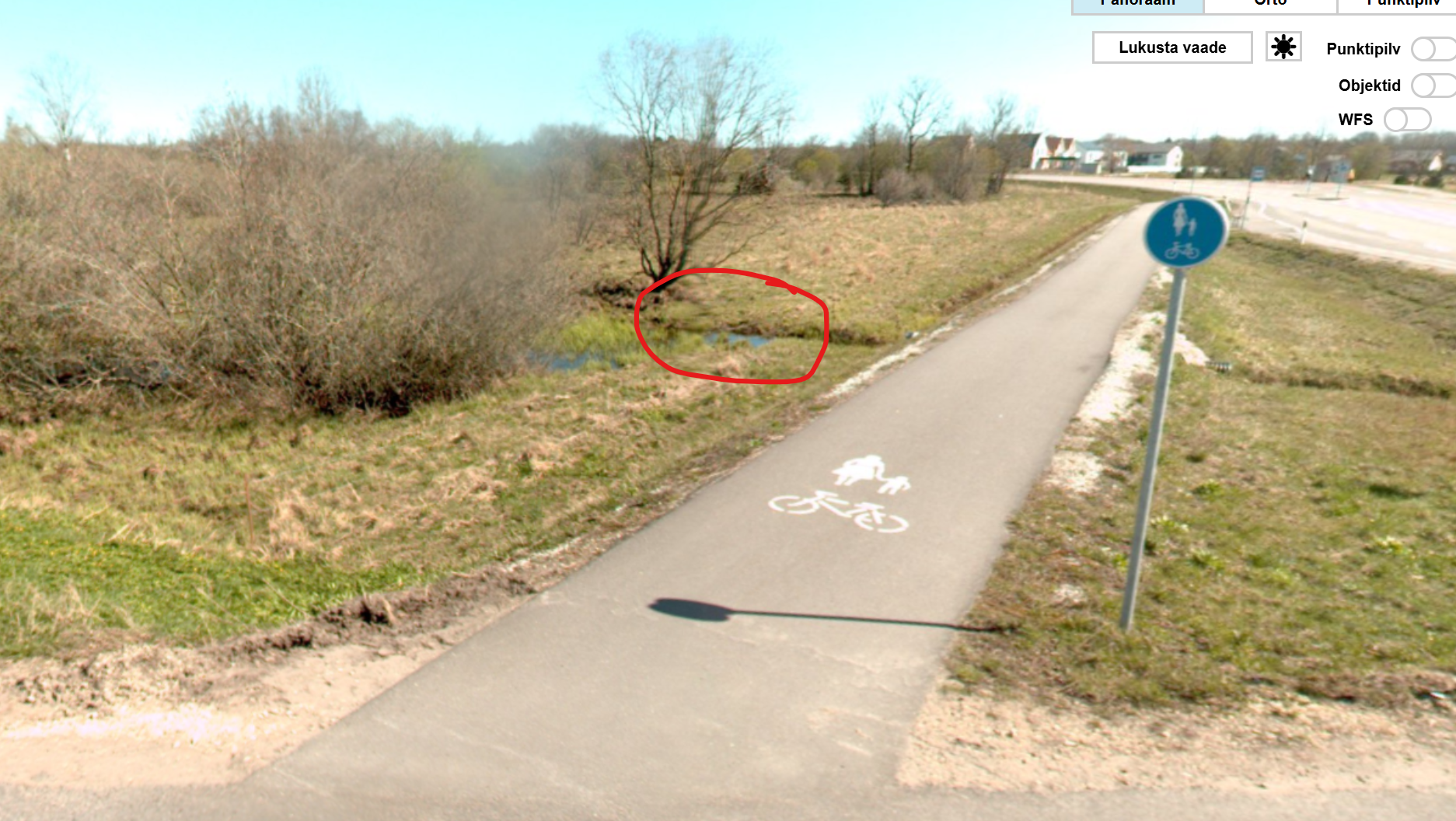

- Asendiplaanil ei kajastu geoalusel TRAM maaüksusel truubi asukohas kraav ja kraavi sügavuse abs kõrgused, palume kontrollida ja korrigeerida.
Ristumisel kraaviga tuleb tehnovõrgud rajada TRAM maaüksusel min 1m sügavusel kraavi põhjast. Palume vastav info kajastada asendiplaanil antud asukohas nn noolega kastis.
Juhime tähelepanu, et vb on mõistlikum nihutada puurimiskaevikut edasi teisele poole kraavi (sinine kontuur), kus on maapind kuivem ja vb ligipääs parem.

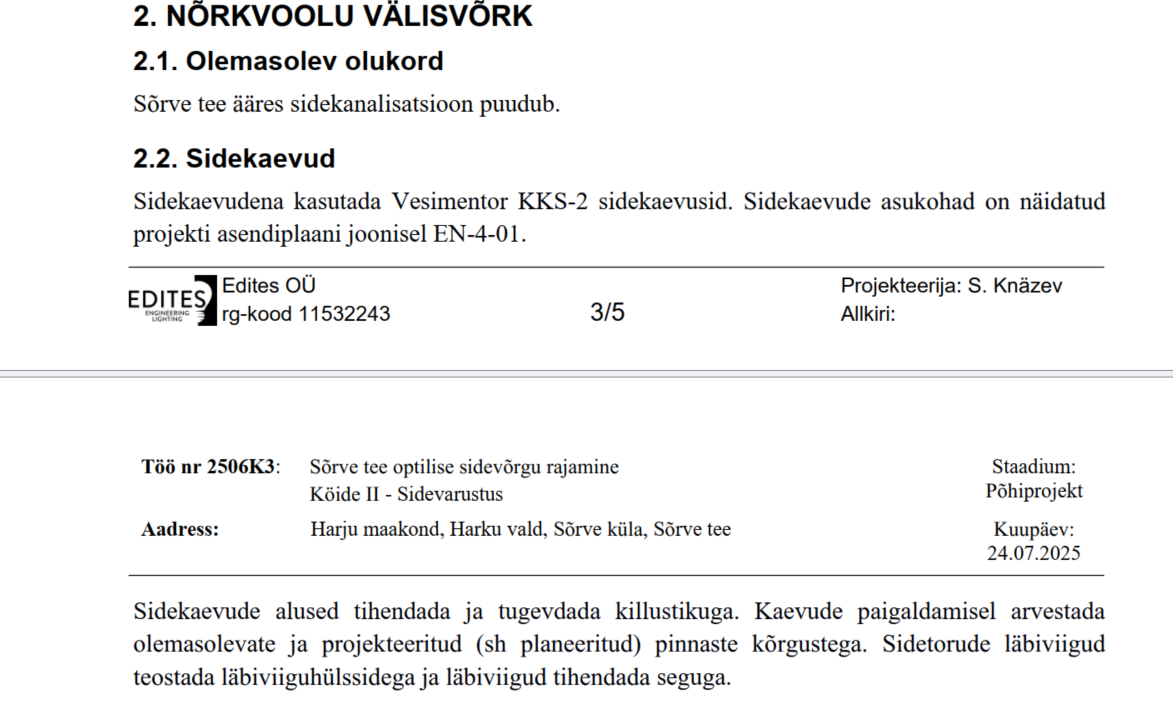

- Planeeritud sidekaevu osas TRAM maaüksusele palume asendiplaanil ning seletuskirjas kajastada riigitee maaüksusele planeeritava sidekaevu andmed (mõõdud, tüüp) üheselt. Palume kajastada tüüpjoonis/läbilõige kaevust. Lisaks kajastada asendiplaanil ja seletuskirjas, kui sügavale jääb maapinnast kaevu kaas.
Hetkel seletuskirjas ja profiilis andmed erinevad palume esitada ühesed andmed ning kajastada TRAM maaüksusel rajatava kaevu andmed ka seletuskirjas.

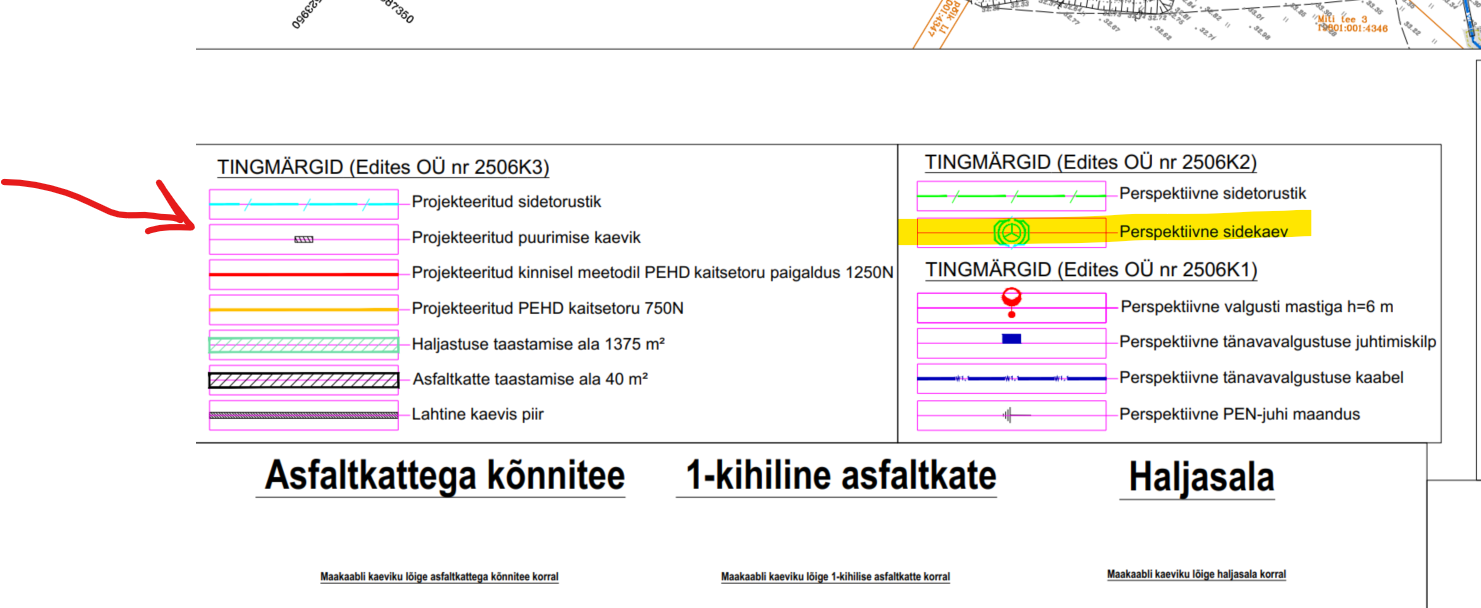

- Asendiplaanil tingmärkidest ei kajastu, et rajatakse sidekaevu (sidekaev on perspektiivses lõigus).
Palume kontrollida ja lisada sidekaev ka projekti tingmärkide alla.
- Seletuskirja palume lisada, et tehnovõrkude teemaale paigaldamisel on kõrvalekalded kooskõlastatud projektist keelatud.
Lisaks, et Tehnovõrgu riigiteealusele maale paigaldamise korral peab tehnovõrgu omanik enne projekti realiseerima asumist esitama Transpordiametile vormikohase taotluse koos projektis kooskõlastatud asukoha-skeemiga tehnovõrgu paigaldamise ja talumise lepingu sõlmimiseks (vorm saadaval Transpordiameti kodulehel). Sõlmitud leping on aluseks riigitee alusel maal projektijärgsete tööde teostamiseks vajaliku liiklusväliste tööde loa väljastamiseks.

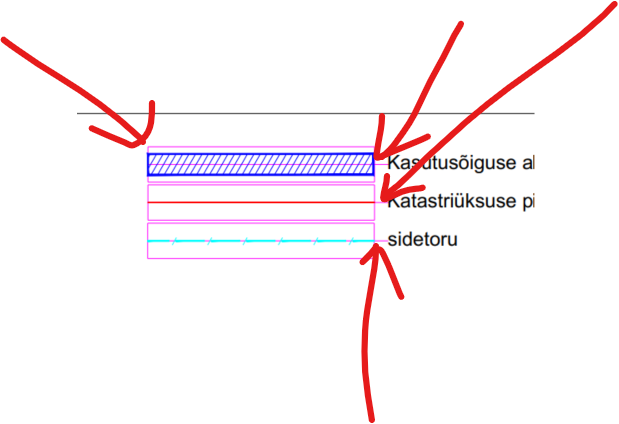

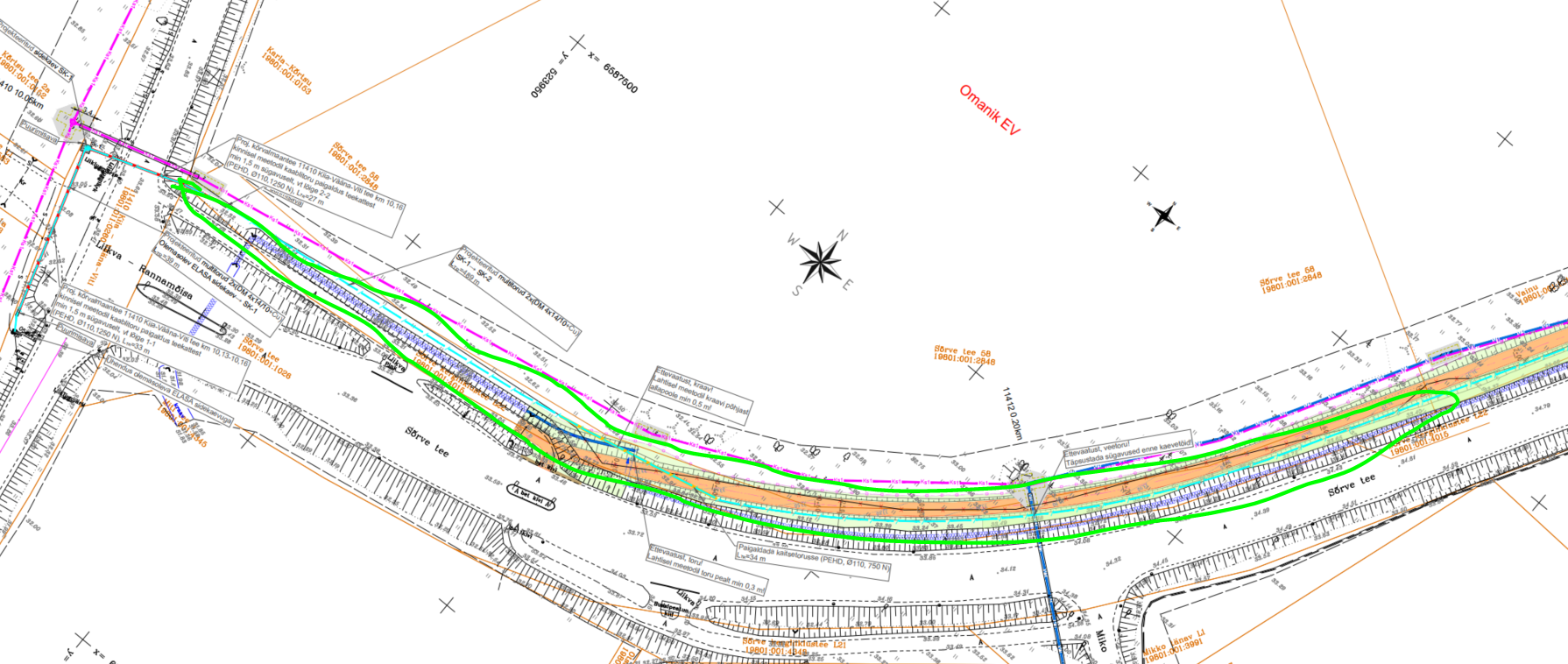

- IKÕ plaanid

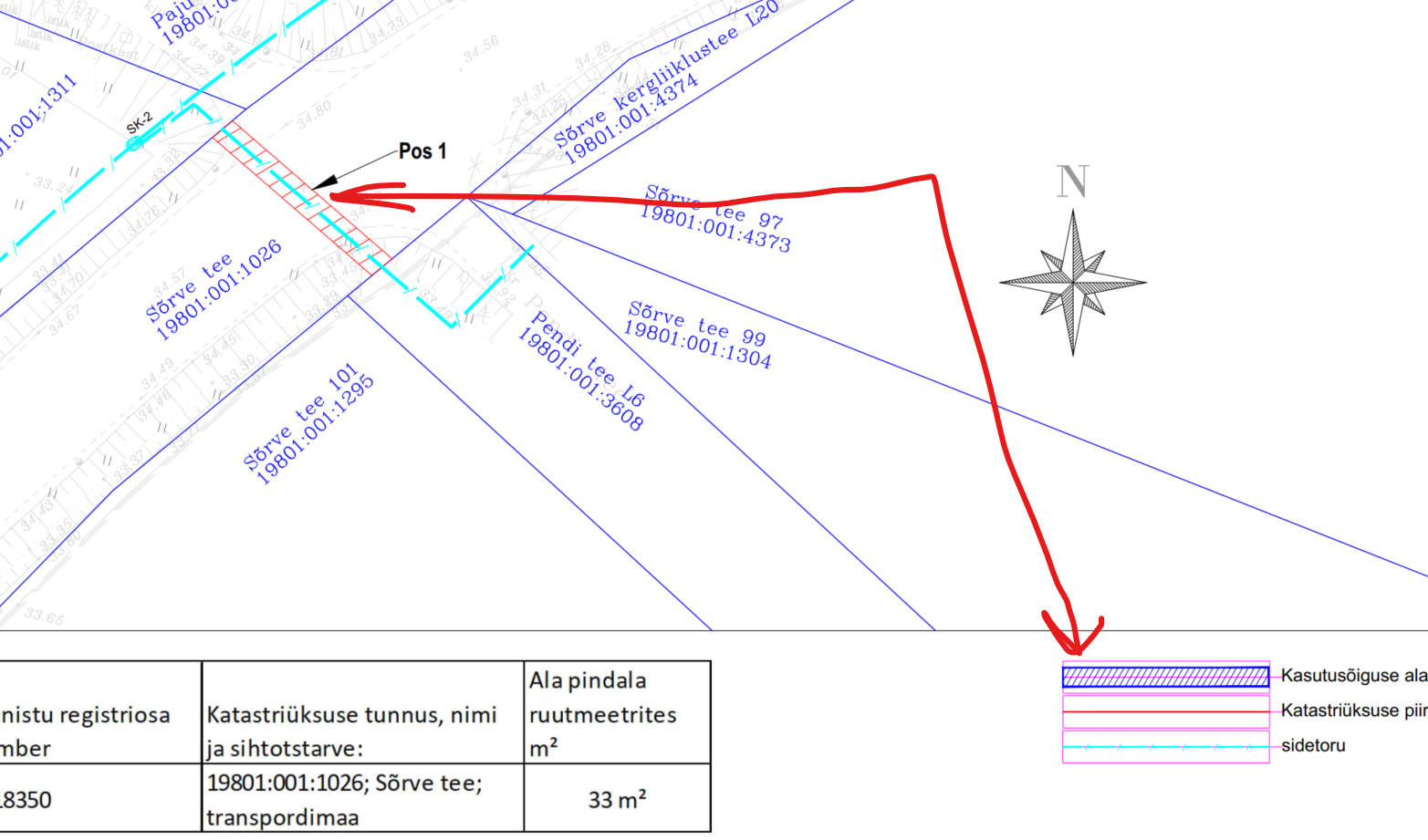

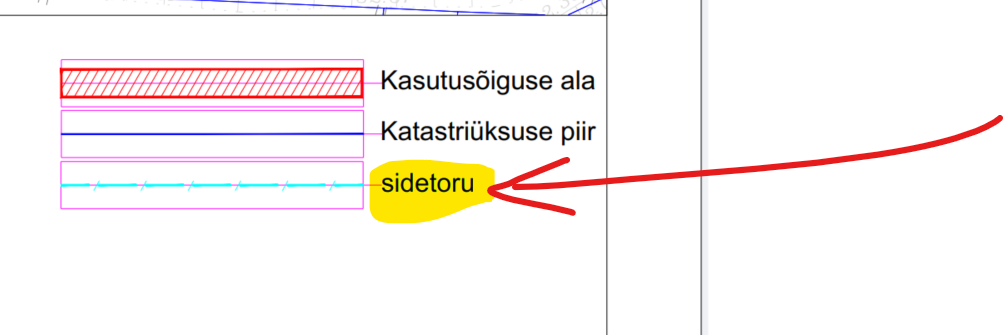

Plaanil - Lisa 1 - on tingmärgis kü piir ja IKÕ ala vale värviga.
Samuti palun kõikides tingmärgi kastides keskjoon maha võtta.
Palume täpsustada - kas paigaldatakse side maakaabelliini, sidetoru, optilist sidekaablit või sidekanalisatsiooni.
Samas projekti asendiplaanil on kajastatud sidetorustik, palume kontrollida ja kajastada üheselt.
Juhime tähelepanu, et projekt peab olema kooskõlas ja arvestama Kiirvool OÜ töö nr 518/25 (ÜVK projekt) viimase lahendusega. Kontakt Harku Vallavalitsus Helena Uuspõld ([email protected]).
Palume edastada täiendatud projekt, kas minu e-mailile või [email protected].
Parimate soovidega
Laur
Kõiv
Peaspetsialist
Tehnovõrkude üksus
Planeerimise osakond
55901417
Teelise 4 / 10916 Tallinn / Transpordiamet
From:
[email protected]
<[email protected]>
Sent: Monday, August 25, 2025 10:49 PM
To: Laur Kõiv <[email protected]>
Subject: RE: Sõrve tee optilise sidevõrgu rajamine
Tere,
Saadan korrigeeritud projekti.
Tervitades,
Artjom Rem
Edites OÜ
5519496
From:
Laur Kõiv <[email protected]>
Sent: Friday, August 15, 2025 5:34 PM
To: [email protected]
Cc: Helena Uuspõld <[email protected]>
Subject: RE: Sõrve tee optilise sidevõrgu rajamine
Teie 24.07.2025
Meie 15.08.2025 nr 7.1-2/25/12300-2
Artjom Rem
Edites OÜ
24.07.2025 esitasite taotluse kooskõlastada side maakaabelliini projekt Edites OÜ nr 2506K3 „Sõrve tee optilise sidevõrgu rajamine Köide III: Sidevarustus“ (edaspidi Projekt).
Tehnovõrk on projekteeritud riigitee nr 11410 Kiia-Vääna-Viti tee km 10,13-10,16 ja riigitee nr 11412 Liikva-Rannamõisa tee km 0,0-0,7 teemaale ja kaitsevööndisse.
Juhime tähelepanu, et Transpordiametile teadaolevalt on muutumises Kiirvool OÜ töö nr 518/25 (ÜVK projekt) ning lahendused võivad kattuda. Palume täpsustada asjaolusid. Harku Vallavalitsuse kontakt Helena Uuspõld ([email protected]).
Tutvunud esitatud materjalidega märgime, et projekteerimisel ei ole arvestatud Transpordiameti juhendiga: „Nõuded tehnovõrkude teemaale paigaldamise kavandamisel“ ning me ei pea võimalikuks esitatud Projekti kooskõlastada. Projekti materjalide korrigeerimisel palume lähtuda Transpordiameti juhendist, muuhulgas toome välja alljärgnevad tähelepanekud:
- Tehnovõrgu paiknemise asukoha ja sügavuse osas palume järgida Transpordiameti juhendus toodud väärtusi. Sealhulgas juhime tähelepanu, et tehnovõrgu vähim sügavus teemaal mulde nõlvast kuni 1m kaugusel on 1,2m, palume kajastada ka vastavalt ristmeväljajoonisel.
- Projekti asendiplaanil peavad olema ära näidatud tehnovõrgu kaugused iseloomulikes kohtades teekatte servast ja/või tee teljest ning teemaa piirist, avatud kaeve korral ehituskaeviku piirjooned (sh tingmärkides), ristisuunalistel kinnistel läbiminekutel puurimiskaevikute kaugused teekatte servast, teemaa ja riigitee kaitsevööndi piirid.
Asendiplaani joonistel tuua vähemalt riigitee maaüksuse ulatuses välja tehnovõrgu paigaldustehnoloogia (lahtine või kinnine meetod), sügavus ning kaitsetoru nõuded iga trassi lõigu kohta (nn noolega kastis sh ka avatud meetodi osas).
- Projekti asendiplaanil ei kajastu katete taastamise ulatus. Palume kajastada sh tingmärkides vastav info.
- Palume kaaluda lahendust ning sidetrass ja sidekaev nihutada väljapoole TRAM maaüksust nt olemasoleva sidetrassi koridori ja planeeritava kanalisatsioonitorustiku kõrvale.
- Palume nihutada sidetrass väljapoole TRAM maaüksust vee ja kanalisatsioonitorustikuga samasse koridori riigimaale Sõrve tee 58 kinnistule.
- Juhul kui sidekaev ikkagi planeeritakse TRAM maaüksusele, siis asendiplaanil ning seletuskirjas kajastada riigitee maaüksusele planeeritava sidekaevu andmed (mõõdud, tüüp). Riigitee maaüksusele saame lubada ainult uputatavaid kaeve, antud asjaolu kajastada projektis. Palume kajastada tüüpjoonis/läbilõige kaevust. Lisaks kajastada asendiplaanil ja seletuskirjas, kui sügavale jääb maapinnast kaevu kaas.
Palume sidekaev nihutada maksimaalset riigitee piirile.
- Sidetrassi rajamise sügavused kaevikute asukohtades ei vasta TRAM maaüksusel Transpordiameti juhendile. Palume korrigeerida.
- Asendiplaanil ei kajastu geoalusel truubi asukohas kraav ja kraavi sügavuse abs kõrgused, palume kontrollida ja korrigeerida.
Ristumisel kraaviga tuleb tehnovõrgud rajada TRAM maaüksusel min 1m sügavusel kraavi põhjast. Palume vastav info kajastada asendiplaanil antud asukohas nn noolega kastis.
- Seletuskirjas palume kajastada millise tugevusega kaitsetorru ja kui sügavale rajatakse side maakaabeliin TRAM maaüksusel avatud kaeve asukohtades.
- Seletuskirja palume lisada, et tehnovõrkude teemaale paigaldamisel on kõrvalekalded kooskõlastatud projektist keelatud.
Lisaks, et Tehnovõrgu riigiteealusele maale paigaldamise korral peab tehnovõrgu omanik enne projekti realiseerima asumist esitama Transpordiametile vormikohase taotluse koos projektis kooskõlastatud asukoha-skeemiga tehnovõrgu paigaldamise ja talumise lepingu sõlmimiseks (vorm saadaval Transpordiameti kodulehel). Sõlmitud leping on aluseks riigitee alusel maal projektijärgsete tööde teostamiseks vajaliku liiklusväliste tööde loa väljastamiseks.
- Palume kontrollida IKÕ plaane, kuna IKÕ plaanidel ei ole tingmärgid vastavuses asendiplaanil kajastatuga (IKÕ seadmise ala, katastriüksuse piir). IKÕ plaanide kirjanurgas palume kajastada ka koostaja ettevõtte nimetus.
Palume kontrollida asjaolusid Kiirvool OÜ töö nr 518/25 asjus ning seejärel edastada komplektne täiendatud sideprojekt, kas minu e-mailile või [email protected].
Juhime tähelepanu, et uute materjalide esitamisel võib märkuseid ning asjaolusid lisanduda.
Parimate soovidega
Laur
Kõiv
Peaspetsialist
Tehnovõrkude üksus
Planeerimise osakond
55901417
Teelise 4 / 10916 Tallinn / Transpordiamet
From:
[email protected]
<[email protected]>
Sent: Thursday, July 24, 2025 2:10 AM
To: [email protected]
Subject: Sõrve tee optilise sidevõrgu rajamine
Tere,
Edites OÜ koostab “Sõrve tee optilise sidevõrgu rajamine” projekti. Saadame Teile projekti ülevaatamiseks ja kooskõlastamiseks.
Lugupidamisega,
Artjom Rem
Edites OÜ
5519496
Digiallkirjad
Edites OÜ Vahtra tee 6-12, Peetri alevik, Rae vald, 75312 Harju maakond rg-kood 11532243 MTR TEL001063 www.edites.eu [email protected]
Tellija: Radionet OÜ Harju maakond, Viimsi vald, Metsakasti küla, Hansu tee 6, 74019 12611884
Töö nr: 2506K3
Sõrve tee optilise sidevõrgu rajamine Köide III: Sidevarustus
Harju maakond, Harku vald, Sõrve küla, Sõrve tee (19801:001:1026).
PÕHIPROJEKT
Vastutav projekteerija: Silver Knäzev Diplomeeritud elektriinsener tarbija elektripaigaldiste alal, tase 7 Kutsetunnistus nr 199996
TALLINN 24.07.2025
Töö nr 2506K3: Sõrve tee optilise sidevõrgu rajamine
Köide II - Sidevarustus
Staadium:
Põhiprojekt
Aadress: Harju maakond, Harku vald, Sõrve küla, Sõrve tee Kuupäev:
24.07.2025
Edites OÜ Projekteerija: S. Knäzev
rg-kood 11532243 1/6 Allkiri:
SELETUSKIRI
SISUKORD
1. Üldosa ......................................................................................................................................... 2 1.1. Üldandmed ............................................................................................................................... 2 1.1.1. Ehitise asukoht ....................................................................................................................... 2 1.1.2. Ehitise lühikirjeldus ............................................................................................................... 2 1.1.3. Projekteerija ........................................................................................................................... 2 1.1.4. Tellija ..................................................................................................................................... 2 1.2. Alusdokumendid ....................................................................................................................... 2 1.2.1. Lähteandmed ......................................................................................................................... 2 1.2.2. Radionet OÜ tehnilised tingimused ....................................................................................... 3 1.2.3. Ehitusuuringud ...................................................................................................................... 3 1.2.4. Normdokumendid .................................................................................................................. 3 2. Nõrkvoolu välisvõrk .................................................................................................................. 3 2.1. Olemasolev olukord .................................................................................................................. 3 2.2. Sidekaevud ............................................................................................................................... 4 2.3. Sidevarustuse liitumine............................................................................................................. 4 2.4. Sidekanalisatsioon .................................................................................................................... 4 2.5. Kaablikanalisatsiooni ja kaabelliinide trasside katendite taastamise põhimõtted .................... 5 3. Kvaliteedi- ja kontrollinõuded ehitajale .................................................................................. 5
Töö nr 2506K3: Sõrve tee optilise sidevõrgu rajamine
Köide II - Sidevarustus
Staadium:
Põhiprojekt
Aadress: Harju maakond, Harku vald, Sõrve küla, Sõrve tee Kuupäev:
24.07.2025
Edites OÜ Projekteerija: S. Knäzev
rg-kood 11532243 2/6 Allkiri:
1. ÜLDOSA
1.1. Üldandmed
1.1.1. Ehitise asukoht
Ehitise asukoht on:
Harju maakond, Harku vald, Sõrve küla, Sõrve tee (19801:001:1026).
1.1.2. Ehitise lühikirjeldus
Käesoleva ehitusprojekti köitega on lahendatud Harku vallas Sõrve tee sidevarustus.
Käesolev projekt koosneb kolmest (3) köitest, millest köitega nr I on lahendatud tänavavalgustus
ja köitega nr II ning III sidevarustus.
1.1.3. Projekteerija
Sidepaigaldise projekteerimisettevõtja andmed on järgmised:
a) ärinimi – Edites OÜ;
b) registrikood – 11532243;
c) aadress – Vahtra tee 6-12, Peetri alevik, Rae vald, Harju maakond, 75312;
d) registreeringu number – TEL001063;
e) vastutav projekteerija – Silver Knäzev;
f) telefon – (+372) 5650 0790;
g) e-mail – [email protected].
1.1.4. Tellija
Sidevarustuse projekti tellija andmed on järgmised:
a) ärinimi – Radionet OÜ;
b) registrikood – 12611884;
c) aadress – Hansu tee 6, Metsakasti küla, 74019 Viimsi vald, Harju maakond;
d) tellija – Rait Marken;
e) e-kiri – [email protected].
1.2. Alusdokumendid
1.2.1. Lähteandmed
Ehitusprojekti koostamise aluseks olid järgnevad alusdokumendid:
1. Tellija lähteülesanne ja projekteerimise käigus saadud juhised;
2. Radionet OÜ elektroonilise side alased tehnilised tingimused (28.02.2024).
Töö nr 2506K3: Sõrve tee optilise sidevõrgu rajamine
Köide II - Sidevarustus
Staadium:
Põhiprojekt
Aadress: Harju maakond, Harku vald, Sõrve küla, Sõrve tee Kuupäev:
24.07.2025
Edites OÜ Projekteerija: S. Knäzev
rg-kood 11532243 3/6 Allkiri:
1.2.2. Radionet OÜ tehnilised tingimused
• Sidekanalisatsiooni projekteerimisel ja paigaldusel juhinduda kehtivatest
projekteerimisnormidest.
• Sidetrassi ehitus ja kaabli paigaldus võib toimuda Radionet OÜ-ga kooskõlastatud projekti
alusel.
• Kooskõlastuseks esitada kaablipaigaldusprojekt [email protected] või paberkandjal
kahes eksemplaris (millest üks jääb Radionet OÜ-le) Radionet OÜ, Hansu tee 6, Metsakasti
küla, Viimsi vald.
• Ehitustööde algus ja teostaja kooskõlastada Radionet OÜ-ga vähemalt 2 tööpäeva ette e-
posti aadressil [email protected].
• Kaablitrassi rajamisel mitte kahjustada olemasolevaid kaableid ja rajatisi.
• Kaablivaru sidekaevudes 10m.
• Peale tööde lõpetamist esitada kaablite paigaldustööde täitedokumentatsioon Radionet
OÜ-le.
• Tehnilised tingimused kehtivad 1 aasta alates väljastamise kuupäevast.
1.2.3. Ehitusuuringud
Geodeetiline alusplaan on koostatud Geodeesia 24 OÜ poolt 11.09.2024 töö nr 9661-24.
Koordinaadid L-EST süsteemis, kõrgused EH2000 süsteemis.
1.2.4. Normdokumendid
Käesoleva ehitusprojekti koostamisel on lähtutud järgnevatest normdokumentidest:
1. Ehitusseadustik.
2. Seadme ohutuse seadus.
3. Elektroonilise side seadus.
4. Majandus- ja taristuministri poolt 17.07.2015 vastu võetud määrus nr 97 Nõuded
ehitusprojektile.
5. EVS 932:2017 Ehitusprojekt.
6. EVS 843:2016 Linnatänavad.
7. EVS 939-3:2020 Puittaimed haljastuses. Osa 3: Ehitusaegne puude kaitse.
8. Maanteeameti juhend „Nõuded tehnovõrkude ja -rajatiste teemaale kavandamisel“.
9. Transpordiameti juhend „Nõuded tehnovõrkude ja -rajatiste teemaale kavandamisel“.
10. Tööinspektsiooni juhend „Tööohutus ehitusplatsil“.
2. NÕRKVOOLU VÄLISVÕRK
2.1. Olemasolev olukord
Sõrve tee ääres sidekanalisatsioon puudub.
Töö nr 2506K3: Sõrve tee optilise sidevõrgu rajamine
Köide II - Sidevarustus
Staadium:
Põhiprojekt
Aadress: Harju maakond, Harku vald, Sõrve küla, Sõrve tee Kuupäev:
24.07.2025
Edites OÜ Projekteerija: S. Knäzev
rg-kood 11532243 4/6 Allkiri:
2.2. Sidekaevud
Sidekaevudena kasutada Vesimentor OPTIKA 800 sidekaevusid. Sidekaevu mõõdud on
800x351,5 mm. Sidekaevu kaas on 0,45 m sügavusel maapinnast. Sidekaevude asukohad on
näidatud projekti asendiplaani joonisel EN-4-01.
Sidekaevude alused tihendada ja tugevdada killustikuga. Kaevude paigaldamisel arvestada
olemasolevate ja projekteeritud (sh planeeritud) pinnaste kõrgustega. Sidetorude läbiviigud
teostada läbiviiguhülssidega ja läbiviigud tihendada seguga.
2.3. Sidevarustuse liitumine
Liitumispunktina optikavõrguga kasutatakse olemasolevat ELASA sidekaevu nr ELA054
asukohaga Sõrve tee ja Kiia-Vääna-Viti ristmikul. Sidekaev asub 19801:011:0373 kinnistul.
Liitumine ELASA võrguga, sh multitoru paigaldus kuni Päikesekivi tee arenduseni lahendatakse
eraldi projektiköitega.
2.4. Sidekanalisatsioon
Põhitrass ehitada sidetorudega DM 4x14/10 Microduct Silicore + Cu 6 mm. Kinnistute
sidevarustuseks paigaldada 1-avaline mikrotoru.
Sidekanalisatsioon paigaldada haljasalal 0,7 m sügavusele ja teekatete all 1,0 m sügavusele.
Ristumistele sõiduteedega paigaldada sidetorustik täiendavalt kaitsetorusse ∅110 survetugevusega
750N.
Ristumised riiklike maanteedega ja maanteede kaitsevööndites teostada töid vastavalt
Transpordiameti nõuetele.

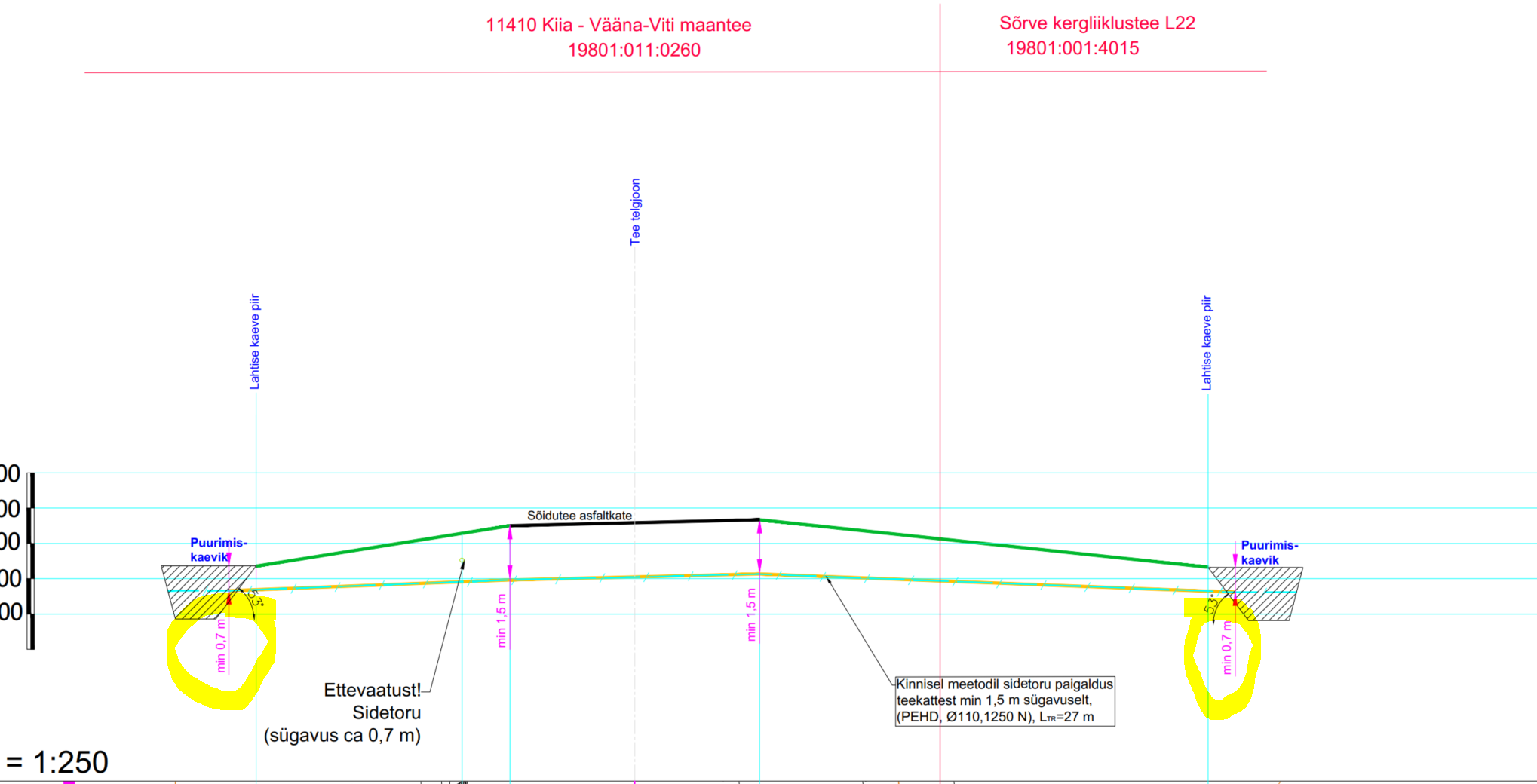

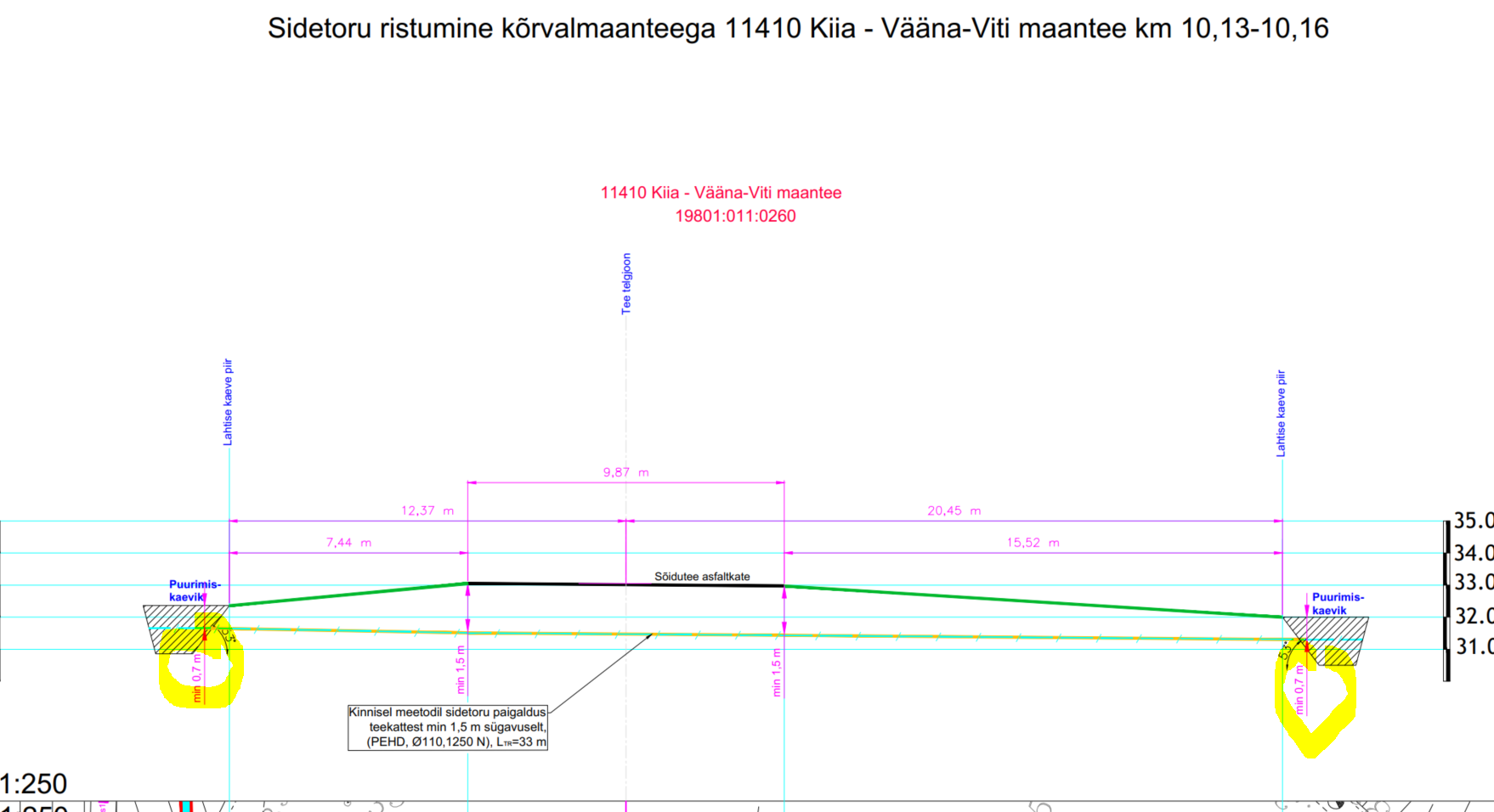

• Kõrvalmaantee 11410 Kiia-Vääna-Viti tee km 10,13-10,16 (kat nr 19801:011:0260)
sõidutee alt läbiminek teostada kinnisel meetodil suundpuurumise teel PEHD
kaablikaitsetorudes ∅110 (1250 N) minimaalselt 1,5 m sügavuselt vastavalt joonistele EN-
4-01 ja EN-7-01 ning EN-7-02 olevatele lõigetele.

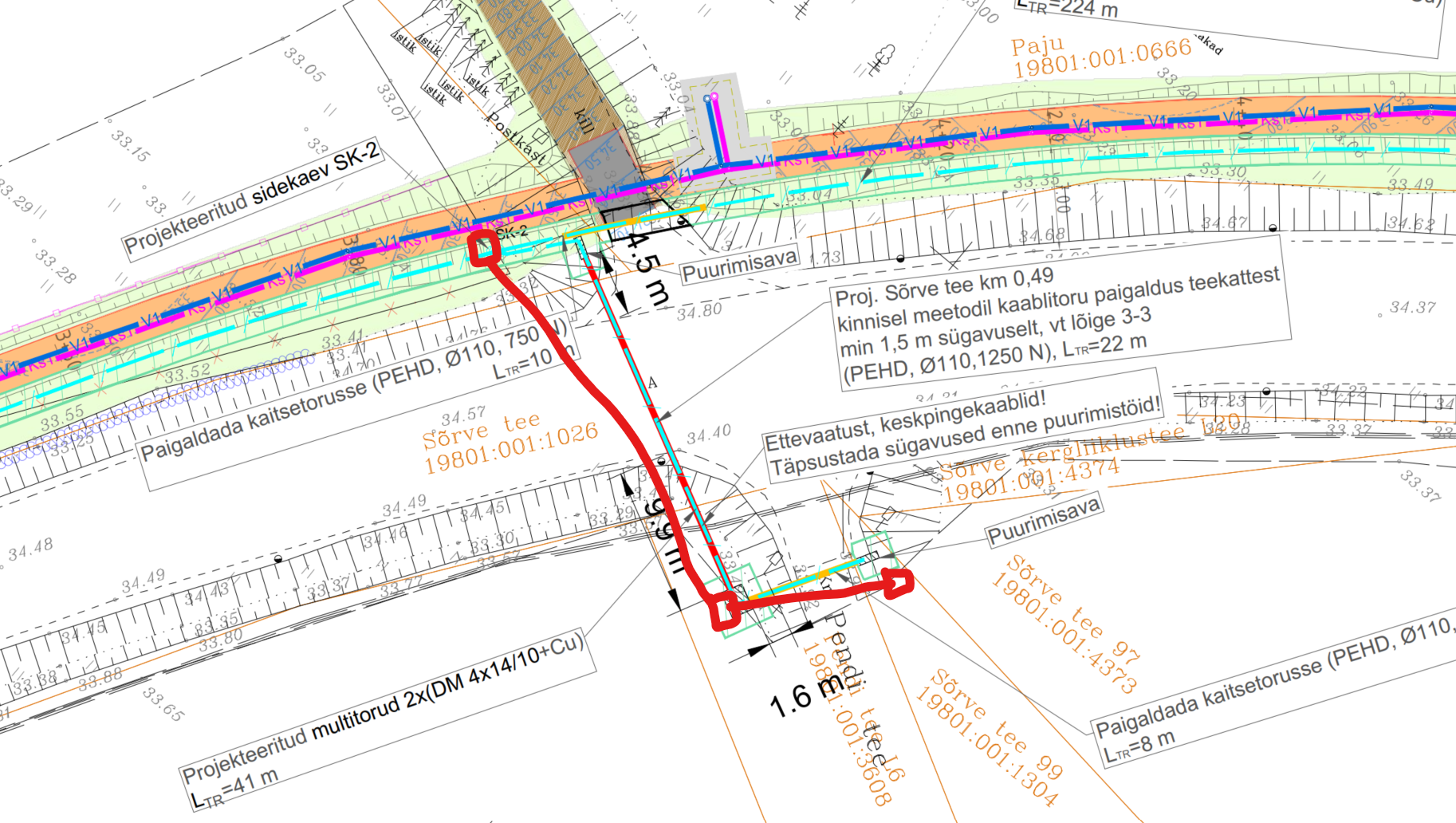

• Sõrve tee km 0,49 (kat nr 19801:001:1026) sõidutee alt läbiminek teostada kinnisel
meetodil suundpuurumise teel PEHD kaablikaitsetorudes ∅110 (1250 N) minimaalselt 1,5
m sügavuselt vastavalt joonistele EN-4-01 ja EN-7-03 olevale lõigetele.
Transpordiameti kinnistutel avatud kaeve asukohtades sidekanalisatsioon paigaldada 1,2
sügavusele kaitsetorusse ∅110 survetugevusega 750N.
Sidekanalisatsiooni ümber peab olema vähemalt 10 cm paksune liiva või sõelutud täitepinnase
kiht. Ca 30 cm kõrgusele torude peale paigaldada sidekaabli hoiatuslint. Sidekaablite
paigaldamisel arvestada varem projekteeritud pinnaste ja tehnovõrkudega kõrgustega ning
normdokumentides antud minimaalseid lubatud vahekaugusi teiste kommunikatsioonideni.
Ristumisel olemasolevate tehnovõrkudega kutsuda eelnevalt kohale olemasolevate tehnovõrkude
valdajad ning surfida välja maa sees paiknevad tehnovõrgud koos nende reaalsete kõrgustega.
Kaevise täitmisel tihendada pinnast.
Töö nr 2506K3: Sõrve tee optilise sidevõrgu rajamine
Köide II - Sidevarustus
Staadium:
Põhiprojekt
Aadress: Harju maakond, Harku vald, Sõrve küla, Sõrve tee Kuupäev:
24.07.2025
Edites OÜ Projekteerija: S. Knäzev
rg-kood 11532243 5/6 Allkiri:
Tehnovõrkude teemaale paigaldamisel on kõrvalekalded kooskõlastatud projektist keelatud.
Tehnovõrgu riigiteealusele maale paigaldamise korral peab tehnovõrgu omanik enne projekti
realiseerima asumist esitama Transpordiametile vormikohase taotluse koos projektis
kooskõlastatud asukoha-skeemiga tehnovõrgu paigaldamise ja talumise lepingu sõlmimiseks
(vorm saadaval Transpordiameti kodulehel). Sõlmitud leping on aluseks riigitee alusel maal
projektijärgsete tööde teostamiseks vajaliku liiklusväliste tööde loa väljastamiseks.
2.5. Kaablikanalisatsiooni ja kaabelliinide trasside katendite taastamise põhimõtted
Töid teostada selliselt, et haljastuslik ilme hävineks minimaalselt. Kaevamistöödel lõhutavad
teekatted, haljastus ja muud rajatised taastada endisel kujul ja endises kvaliteedis. Haljasalade
murukatete taastamisel võib tagasitäiteks kasutada kaevekohast väljavõetud pinnast, pealmine
külvialune kiht peab olema 10 cm paksuse kihina täidetud taimede kasvuks sobiliku mullaga.
Tagasitäitmisel ülejääv pinnas ja ehitusjäätmed vedada ära lähimasse ametlikku ladustus- ja
käitluspaika. Ehitus- ja kaevetööde jäätmete realiseerimisel juhinduda kohaliku omavalitsuse
jäätmehoolduseeskirjast.
3. KVALITEEDI- JA KONTROLLINÕUDED EHITAJALE
Kõik siderajatistega teostatavad tööd peavad olema tehtud käesoleva projekti ning Eesti Vabariigis
kehtivate nõuete ja normatiivide alusel. Juhul kui käesolevas projektis toodud tööde kirjeldused,
joonised ja tööde mahud on üksteisega vastuolus, tuleb lugeda õigeks tööde kirjeldus jooniste ja
tööde mahtude suhtes. Kokkuleppel Tellijaga võib Töövõtja lisada töid või materjale
(installatsioonitarvikuid) kui need on vajalikud tööde lõpetamiseks või seadme
ekspluateerimiseks. Normatiivides toodud teimid kuuluvad töövõttu. Projektis toodud materjalide
tüübid on soovituslikud, kasutada võib ka teisi analoogiliste tehniliste andmetega uusi seadmeid,
kui need vastavad eeltoodud materjalides toodud nõuetele. Ehituse garantiiaeg määratakse Tellija
ja Töövõtja vahelise lepinguga, mis ei ole vähem kui 2 aastat. Garantiiajal ilmnenud vead parandab
Töövõtja omal kulul välja arvatud väära ekspluatatsiooni puhul tekkinud vead.
Ehitustöid võib alustada ehitustööde alustamise loa olemasolul. Töövõtjal peab enne ehituse
alustamist olema ehituse tööohutuse plaan, mis peab sisaldama abinõusid, mida sellel ehitusplatsil
rakendatakse ohutute töötingimuste loomiseks, võttes arvesse ka platsil või selle läheduses
toimuvat tegevust, liiklust jms. Ehitusplatsil paiknevad väiksemate ehituste alad piirata tähiste ja
hoiatusmärkidega. Ehitustöödel tuleb järgida ehituse üldnõudeid ja eeskirju, projektis toodud
nõudeid, valmistajatehase nõudeid, Eesti Vabariigis kehtivaid standardeid ja ELA AS nõudeid.
Töid teostada selliselt, et objekti ja lähiümbruse haljastuslik ja esteetiline ilme hävineks
minimaalselt. Kaevamistöödel lõhutavad teekatted, haljastus taastada ja muud rajatised taastada
endisel kujul ja endises kvaliteedis.
Ehitustööde dokumenteerimisel lähtuda Eesti Vabariigis kehtivatest seadustest, määrustest ja ELA
AS siderajatiste kasutuselevõtu protseduuridest. Ehituse järelevalve toimub arendaja poolt.
Võimalikud kõrvalekalded projektist kooskõlastada Tellijaga ja projekti autoriga ning fikseerida
kirjalikult. Tööde lõppedes peab Töövõtja teostama kõik vajalikud kontrollmõõtmised tõestamaks
Töö nr 2506K3: Sõrve tee optilise sidevõrgu rajamine
Köide II - Sidevarustus
Staadium:
Põhiprojekt
Aadress: Harju maakond, Harku vald, Sõrve küla, Sõrve tee Kuupäev:
24.07.2025
Edites OÜ Projekteerija: S. Knäzev
rg-kood 11532243 6/6 Allkiri:
tööde kvaliteetset teostust, korrastama ehitusplatsi, kõrvaldades kõik demonteeritud ja
mittekasutatavad materjalid. Töövõtja peab tööde lõpetamisel üle andma vähemalt ühe eksemplari
teostusjoonistest digitaalsel kujul ja ühe paberkandjal.
S E
W N
1:2
7.00
2.50
7. 00
2. 50
5.00 2.50
7.00 2.50
7.00 2.50
7.30 2.50
33.50
34 .00
34 .00
34.00
34.00
34.00
34.00
34.10
34.50
34.50
34.50
34 .50
33.20
33.30
33.40
33.60 33.70
33.70
33.70
33.80
33.8 0
33.80 33.8
0
33.80
33.90
33. 90
33.90 33. 90
33.90
33.90
33.90
34 .10
34.10
34.10
34.10
34.20
34.10
34.10
34.10
34.20
34 .20
34.20
34.20
34.20
34.30
34.30
34.30
34 .30
34.3 0
34.30
34.40
34.40
34.40
34.4 0
34 .40
34.40
34.60
34.20 34.30
34.40
34.00 33.90 33.80 33.70 33.60 33.50
33.40 33.30 33.20 33.10 33.00
33.60
33.70
33.50
34.20 34.30
34.00
33.90
34. 60
34.70
34.50
34.40
34.30
34.20
34.10
34.00
33.90
33.80
33.70
33.60
33.50
34.30 34.40
33.90 34.00 34.10 34.20
34.60
34.70
34.20
34.4 5
34.45
33.75
33.85
33.85
33.30 33.40
33.10
34.50
34.00
0+00
0+20
0+40
0+60
0+80
1+00
1+20
1+40
1+60
1+80
2+00
2+20
2+40
2+60
2+80
3+00
3+20
3+40
3+60
3+80
4+00
4+20
4+40
4+60 4+80 5+00 5+20 5+40 5+60 5+80 6+00
6+20
6+40 6+60 6+80
7+00 7+20 7+40
34 .00
33 .8 0
33 .90
34 .10
34.2 0
34.30
34.40
33.90
33.50
34.00
33.40
33.60
33.70
33.80
33.90
34.4 0
34.40
34.30
34.10
34.10
34.20
34.00 34.0
0
1:1.75
1:1.75
1:1.75
1:1.75 +2.0m
+2.0m
+2.0m
+2.0m
33 .6 0
33 .7 0
33.60
33.70
33.80
34.10
34.20
33 .8 0
33 .9 0
34 .10
34 .2 0
34 .3 0
33.80
33.70
33.75
33.26
33.33
33.46
33.65
33.78
32.64
32.64
32.65
11410 10.05km
11412 0.20km
Omanik EVKs1 Ks1
Ks1 Ks1
Ks1 Ks1
Ks1 Ks1
Ks1 Ks1
Ks1 Ks1
Ks1
Ks1
Ks1
Ks1
Ks1
Ks1
Ks1
Ks1
Ks1 Ks1
Ks1 Ks1
Ks1 Ks1
Ks1 Ks1
Ks1
Ks1 Ks1
Ks1 Ks1 Ks1 Ks1 Ks1 Ks1 Ks1 Ks1 Ks1
Ks1 Ks1 Ks1 Ks1 Ks1 Ks1 Ks1 Ks1
Ks1 Ks1 Ks1 Ks1 Ks1 Ks1 Ks1
Ks1 Ks1Ks1 Ks1 Ks1 Ks1
Ks1 Ks1 Ks1
Ks1 Ks1
Ks1 Ks1
Ks1 Ks1
Ks1 Ks1
Ks1 Ks1
Ks1 Ks1
Ks1 Ks1
Ks1 Ks1
Ks1 Ks1
Ks1
Ks1 Ks1
Ks1 Ks1
Ks1 Ks1
Ks1 Ks1
Ks1 Ks1
Ks1 Ks1
Ks1 Ks1
Ks1 Ks1
Ks1 Ks1
Ks1 Ks1
Ks1 Ks1
Ks1 Ks1
Ks1 Ks1
Ks1 Ks1
Ks1 Ks1
Ks1 Ks1 Ks1 Ks1 Ks1 Ks1 Ks1
Ks1 Ks1
Ks1 Ks1
Ks1 Ks1
Ks1
Ks1
Ks1
Ks1
Ks1
Ks1
Ks1
Ks1
Ks1
Ks1
Ks1
Ks1
Ks1
Ks1
Ks1
Ks1
Ks1
Ks1
Ks1 Ks1
Ks1
V1
V1 V1
V1 V1
V1 V1
V1 V1
V1 V1
V1 V1
V1 V1 V1 V1 V1 V1 V1 V1 V1 V1
V1 V1 V1 V1 V1 V1 V1 V1 V1
V1 V1 V1 V1 V1 V1 V1 V1 V1 V1 V1
V1 V1 V1 V1 V1 V1 V1 V1
V1 V1 V1V1 V1 V1 V1 V1
V1 V1 V1 V1
V1 V1
V1 V1
V1
V1 V1
V1 V1
V1 V1
V1
V1 V1
V1 V1
V1 V1
V1 V1
V1 V1
V1 V1
V1 V1
V1 V1
V1 V1
V1
V1 V1
V1 V1
V1 V1
V1 V1
V1
V1 V1
V1 V1
V1 V1
V1 V1
V1
V1 V1
V1 V1
V1 V1
V1
K2
K2
V1 V1 V1 Ks1 Ks1 Ks1
V1 V1
V1 V1
V1 V1
V1 V1
W
S
N
E
Ks1 Ks1 Ks1 Ks1 Ks1 Ks1 Ks1 Ks1 Ks1
SK-1
SK-1
SK-2
7.2 m
7.5 m
15.8 m
3.0 m
Puurimisava
Puurimisava Projekteeritud multitorud 2x(DM 4x14/10+Cu)
SK-1→ SK-2
L TR =484 m
Proj. kõrvalmaantee 11410 Kiia-Vääna-Viti tee km 10,16
kinnisel meetodil kaablitoru paigaldus teekattest
min 1,5 m sügavuselt, vt lõige 2-2
(PEHD, Ø110,1250 N), LTR=46 m
Ettevaatust, veetoru!
Täpsustada sügavused enne kaevetöid!
Ettevaatust, toru!Lahtisel meetodil toru pealt min 0,3 m!
Ettevaatust, toru!Lahtisel meetodil toru pealt min 0,3 m!
Edasi kulgev sidetrass lahendatakse eraldi projektiga Edites OÜ poolt
töö nr 2506K2
Paigaldada kaitsetorusse (PEHD, Ø110, 1250 N)
LTR=11 m
Paigaldada kaitsetorusse (PEHD, Ø110, 1250 N) LTR=14 m
Paigaldada kaitsetorusse (PEHD, Ø110, 1250 N) LTR=12 m
Proj. kõrvalmaantee 11410 Kiia-Vääna-Viti tee km 10,13-10,16
kinnisel meetodil kaablitoru paigaldus teekattest
min 1,5 m sügavuselt, vt lõige 1-1
(PEHD, Ø110,1250 N), LTR=33 m
Projekteeritud sidekaev SK-1
Vesimentor Optika 800
800x351,5 mm
Sügavus maapinnast kaevu
kaaneni: 0,45m
Projekteeritud sidekaev SK-2
Vesimentor Optika 800
800x351,5 mm
Sügavus maapinnast kaevu
kaaneni: 0,45m
Puurimisava
Puurimisava Proj. Sõrve tee km 0,49
kinnisel meetodil kaablitoru paigaldus teekattest
min 1,5 m sügavuselt, vt lõige 3-3
(PEHD, Ø110,1250 N), LTR=26 m
Projekteeritud multitorud 2x(DM 4x14/10+Cu)
Olemasolev ELASA sidekaev→ SK-1
L TR =39 m
Projekteeritud multitorud 2x(DM 4x14/10+Cu) SK-2→ LTR=224 m
Projekteeritud multitorud 2x(DM 4x14/10+Cu)
LTR=43 m
Ettevaatust, keskpingekaablid!
Täpsustada sügavused enne puurimistöid!
Puurimisava
Ühendus olemasoleva ELASA sidekaevuga
Lahtisel meetodil sügavusele 1,2 m
Lahtisel meetodil sügavusele 1,2 m
Puurimisava
Puurimisava
Puurimisava Puurimisava
Puurimisava
Puurimisava
Puurimisava
Puurimisava
Ettevaatust, kraav!
Lahtisel meetodil kraavi põhjast
allapoole min 0,5 m!
4.5 m
3.2 m
3.6 m10.9 m
5.3 m
6.8 m
1.3 m
1.2 m
Paigaldada kaitsetorusse (PEHD, Ø110, 1250 N)
LTR=26 m
2.5 m
14.5 m 6.0 m 5.5 m
2.2 m
4.1 m 4.2 m
2.6 m 1.6 m
Paigaldada kaitsetorusse (PEHD, Ø110, 1250 N)
LTR=12 m
Projekteeritud multitorud 2x(DM 4x14/10+Cu)
SK-1→ SK-2
L TR =484 m
30.9 m
Varem proj. veetorustik Varem proj. isevoolne kanalisatsioon Varem proj. survekanalisatsioon
V1 V1 V1
K1 K1 K1
Ks1 Ks1 Ks1
Likvideeritav rajatis
Varem proj. tuletõrjehüdrant Varem proj. kanalisatsioonipumpla
Varem proj. survekanalisatsiooni sulgemisiiber Varem proj. veevarustuse sulgemisiiber
Varem proj. kanalisatsioonikaev
TINGMÄRGID (Kiirvool OÜ töö nr 518/25)
Varem proj. survekanalisatsiooni hooldussõlm
W1 W1 Varem proj. pumpla toitekaabel Varem proj. truup otsaku kindlustusega
Varem proj. (taastatav) kraav
K2 K2 K2
Taastatav sõidutee a/b kate (1-kihiline)
Taastatav freespurukattega tee Taastatav kruusakattega tee
Taastatav haljasala (kaeviku ulatuses)
Kaeviku piirjoon Persp. pumpla freespurukattega juurdepääsutee ja/või teenindusplats
Puhastatav territoorium
Varem proj. KRUUSKATE (TÜÜP 3)
Varem proj. PUUDE JA VÕSA RAIE
Varem proj. JALG- JA JALGRATTATEE
Varem proj. HALJASALA
Varem proj. NÕLV Varem proj. KRAAV VOOLUSUUNAGA
33.50
Varem proj. HORISONTAAL KÕRGUSARVUGA33.45
Varem proj. TUGIPEENAR
Varem proj. JALG- JA JALGRATTATEE TELG Varem proj. ASFALTKATTE SERV
Varem proj. TRUUBI VÕI KRAAVI PUHASTAMINE
Varem proj. MAHASÕIDU ASFALTBETOONKATE (TÜÜP 2)
Varem proj. KRAAVI PUHASTAMINE JA SÜVENDAMINE
Infrada OÜ töö nr P22-017
Projektijuht
Projekteerija
Edites OÜ Rg-kood 11532243 MTR TEL001063 MTR EEP003048 www.edites.eu [email protected]
Projekti nimi/ aadress
Joonise nimi
Tellija Joonise number
Projekti number
Projekti staadium
Joonise mõõtkava
Kontrollija Leht Lehti /
Radionet OÜ 2506K3 EN-4-01
Sõrve tee optilise sidevõrgu rajamine
Sõrve tee, Sõrve küla, Harku vald, Harju maakond
Asendiplaan
S. Knäzev
S. Knäzev
S. Knäzev
02.07.2025
02.07.2025
02.07.2025 (+372) 5650 0790
TP
1:1000
1 1
Ristumisel tehnovõrkudega tagada min. kujad: 0,2 m - elektri- ja sidekaablitega 0,3 m - veetoru ja kanalisatsioon 0,3 m - soojus- ja gaasitrass
N
Keskliiv - 10 cm (Kf>0,5; Kt=0,92) kaabli peal Keskliiv - 10 cm (Kf>0,5; Kt=0,92) kaabli peal olev pinnas
Külv (Täpsustatakse eraldi projektiga)
Täitepinnas (Kf>0,5; Kt=0,92) Kasvupinnas (Täpsustatakse eraldi projektiga)
Töömahtude piir
Maakaabli kaeviku lõige haljasala korral
toru
Haljasala
Asfaltbetoonkate- (Täpsustatakse eraldi projektiga)
Keskliiv - 10 cm (Kf>0,5; Kt=0,92) kaabli peal Keskliiv - 10 cm (Kf>0,5; Kt=0,92) kaabli peal olev pinnas
Killustikalus - (Täpsustatakse eraldi projektiga)
Täitepinnas (Kf>0,5; Kt=0,92) Keskliiv - 20 cm (Kf>2,0; Kt=0,98)
sidetoru
Töömahtude piir
Maakaabli kaeviku lõige asfaltkattega kõnnitee korral
Asfaltbetoonkate- (Täpsustatakse eraldi projektiga)
Keskliiv - 10 cm (Kf>0,5; Kt=0,92) kaabli peal Keskliiv - 10 cm (Kf>0,5; Kt=0,92) kaabli peal olev pinnas
Killustikalus - (Täpsustatakse eraldi projektiga)
Täitepinnas (Kf>0,5; Kt=0,92) Keskliiv - 25 cm (Kf>2,0; Kt=0,98)
sidetoru
Töömahtude piir
Maakaabli kaeviku lõige 1-kihilise asfaltkatte korral
Asfaltkattega kõnnitee 1-kihiline asfaltkate
Projekteeritud sidetoru
TINGMÄRGID (Edites OÜ nr 2506K3)
Projekteeritud puurimise kaevik
Projekteeritud kinnisel meetodil PEHD kaitsetoru paigaldus 1250N
MÄRKUSED:
1. Ehitada Harju maakonnas, Harku vallas, Liikva külas, Sõrve tee ääres kergliiklustee poole joonisel näidatud trassis sidevarustuse multitoru DM 4x14/10 Microduct Silicore + Cu Wire.
3. Sidetoru paigaldussügavus on minimaalselt 1,0 m sõidutee katte pinnast (PEHD kaitsetorudes 750 N), sh sõidutee ääres. Haljasalal paigaldada toru võimalusel adraga sissekündmise teel terves trassis paigaldussügavusega maapinnast 0,7 m.
4. Kinnisel meetodil puurimisel tagada minimaalsed normidekohased vahekaugused ristuvatest tehnovõrkudest ning kraavidest (1 m), sõiduteedest (1,2 m), puudest (2 m) ja muudest rajatistest.
5. Riiklike maanteede alt läbiminekud teostada kinnisel meetodil läbipuurumise teel PEHD kaablikaitsetorudes Ø110 (1250 N) min 1,5 m sügavuselt teekatte pinnast vastavalt joonisel EN-7-01 ja EN-7-02 esitatud lõigetele. Lähtuda Transpordiameti normidest. Ristumised on kõrvalmaanteega 11410 Kiia-Vääna-Viti tee km 10,13-10,16. Transpordiameti kinnistutel avatud kaeve asukohtades sidekanalisatsioon paigaldada 1,2 sügavusele kaitsetorusse Ø110 survetugevusega 750N.
6. Sidekaablite paigaldamisel arvestada olevate, projekteeritud ja perspektiivsete katendite kõrgustega. 7. Ristumisel olevate tehnovõrkudega või nende kaitsetsoonis töötamisel kutsuda eelnevalt kohale olevate tehnovõrkude valdajad, täpsustada
trasside asukohad ja reaalsed kõrgused. Vajadusel surfida välja maa sees paiknevad tehnovõrgud. Sidetorude paigaldamisel arvestada normdokumentides antud minimaalseid lubatud vahekaugusi teiste kommunikatsioonideni.
8. Ristumisel olemasolevate truupidega vahekaugus peab olema toru pealt min 0,3 m. 9. Lahtisel kaevamisel peab sidetorude all ja peal (ümber) olema vähemalt 10 cm paksune liiva või sõelutud täitepinnase kiht. Ca 30 cm
kõrgusele torude peale paigaldada veniv sidekaabli hoiatuslint. Kaablikaevise täitmisel tihendada pinnast. 10. Paigaldatud sidekaevude, -kappide ja -torude ümbrus, murukatted, teekatted ja muud rajatised tuleb taastada vastavalt nende endisele kujule. 11. Enne ehitustööde teostamist leppida maaomanikega kokku tööde teostamise aeg ja tingimused.
Projekteeritud PEHD kaitsetoru 750N
Perspektiivne sidekaev
Perspektiivne side maakaabelliin
TINGMÄRGID (Edites OÜ nr 2506K2)
Perspektiivne tänavavalgustuse juhtimiskilp
Perspektiivne tänavavalgustuse kaabel
Perspektiivne valgusti mastiga h=6 m
Perspektiivne PEN-juhi maandus
TINGMÄRGID (Edites OÜ nr 2506K1)
Haljastuse taastamise ala 1389 m²
Lahtine kaevis piir
Ks1 Ks1 Ks1 Ks1 Ks1 Ks1 Ks1 Ks1 Ks1 Ks1 Ks1 Ks1 Ks1 Ks1 Ks1 Ks1 Ks1 Ks1 Ks1 Ks1 Ks1 Ks1 Ks1 Ks1 Ks1 Ks1 Ks1 Ks1 Ks1 Ks1 Ks1 Ks1
Ks1 Ks1 Ks1
Ks 1
Ks 1
Ks 1
Ks 1
Ks 1
Ks 1
Ks 1
Ks 1
Ks 1
Ks 1
Ks 1
Ks 1
Ks 1
Ks 1
Ks 1
SK -1
7. 2
m
7.5 m 15.8 m
3.0 m
MV = 1:250 MH = 1:250
Sidetoru ristumine kõrvalmaanteega 11410 Kiia - Vääna-Viti maantee km 10,13-10,16
Te e
te lg
jo on
La ht
is e
ka ev
e pi
ir
Puurimis- kaevik
34.00 35.00
33.00 32.00 31.00
34.00 35.00
33.00 32.00 31.00
Puurimis- kaevik
La ht
is e
ka ev
e pi
ir
m in
1 ,5
m
Sõidutee asfaltkate
ÄRKUSED:
1. Sidetoruga sõidutee alt läbiminek teostada kinnisel meetodil läbipuurumise teel PEHD kaablikaitsetorudes Ø110 (1250 N). Lähtuda Transpordiameti normidest.
2. Enne kaevetöödega alustamist taotleda tööde teostamise luba. 3. Täpsustada ristuvate tehnovõrkude sügavused ja torude läbimõõdud enne puurimistöid. Tagada normidekohased
minimaalsed vahekaugused olemasolevate tehnovõrkude ja sidetoru vahel.
Projektijuht
Projekteerija
Edites OÜ Rg-kood 11532243 MTR TEL001063 MTR EEP003048 www.edites.eu [email protected]
Projekti nimi/ aadress
Joonise nimi
Tellija Joonise number
Projekti number
Projekti staadium
Joonise mõõtkava
Kontrollija Leht Lehti /
Radionet OÜ 2506K3 EN-7-01
Sõrve tee optilise sidevõrgu rajamine
Sõrve tee, Sõrve küla, Harku vald, Harju maakond
Maanteega ristumine, lõige 1-1
S. Knäzev
S. Knäzev
S. Knäzev
24.07.2025
(+372) 5650 0790
TP
1:250
1 3
19801:011:0260 11410 Kiia - Vääna-Viti maantee
m in
1 ,2
m
m in
1 ,2
m
Kinnisel meetodil sidetoru paigaldus teekattest min 1,5 m sügavuselt, (PEHD, Ø110,1250 N), LTR=33 m
m in
1 ,5
m

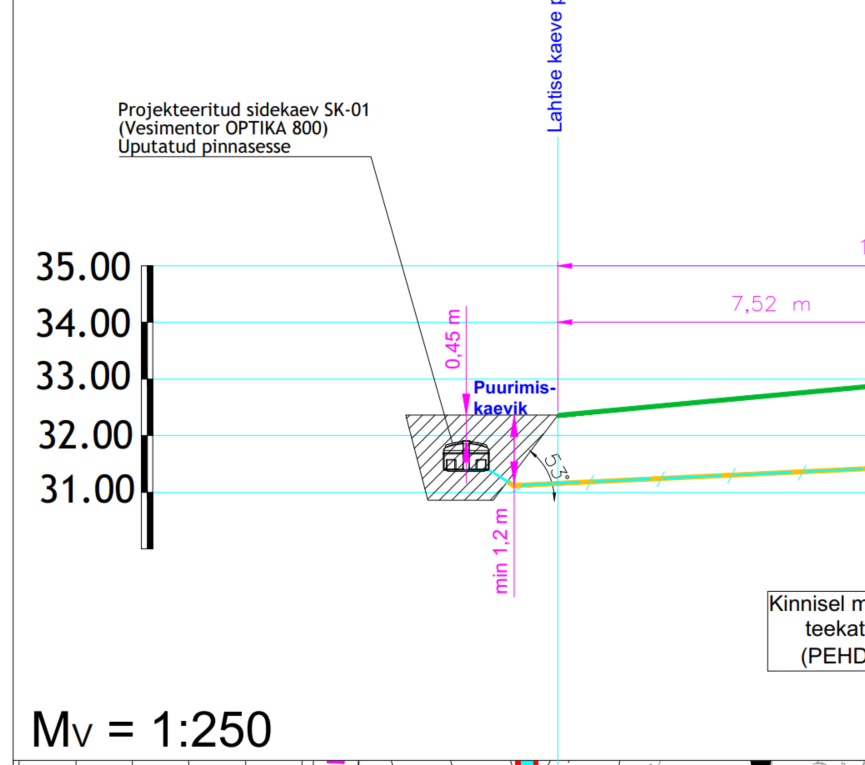

Projekteeritud sidekaev SK-01 (Vesimentor OPTIKA 800) Uputatud pinnasesse
0, 45
m
Ks1 Ks1
Ks1 Ks1
Ks1 Ks1
Ks1 Ks1
Ks1 Ks1
Ks1 Ks1
Ks1 Ks1
Ks1 Ks1
Ks1 Ks1 Ks1 Ks1 Ks1 Ks1 Ks1 Ks1 Ks1 Ks1 Ks1 Ks1 Ks1 Ks1 Ks1 Ks1
Ks1 Ks1 Ks1 Ks1 Ks1 Ks1 Ks1 Ks1 Ks1 Ks1 Ks1 Ks1 Ks1 Ks1 Ks1 Ks1 Ks1 Ks1
SK-1
7.2 m
7.5 m 3.0 m
30.9 m
34.00 35.00
33.00 32.00 31.00
34.00 35.00
33.00 32.00 31.00
La ht
is e
ka ev
e pi
ir
Sõidutee asfaltkate
ÄRKUSED:
1. Sidetoruga sõidutee alt läbiminek teostada kinnisel meetodil läbipuurumise teel PEHD kaablikaitsetorudes Ø110 (1250 N). Lähtuda Transpordiameti normidest.
2. Enne kaevetöödega alustamist taotleda tööde teostamise luba. 3. Täpsustada ristuvate tehnovõrkude sügavused ja torude läbimõõdud enne puurimistöid. Tagada normidekohased
minimaalsed vahekaugused olemasolevate tehnovõrkude ja sidetoru vahel.
Projektijuht
Projekteerija
Edites OÜ Rg-kood 11532243 MTR TEL001063 MTR EEP003048 www.edites.eu [email protected]
Projekti nimi/ aadress
Joonise nimi
Tellija Joonise number
Projekti number
Projekti staadium
Joonise mõõtkava
Kontrollija Leht Lehti /
Radionet OÜ 2506K3 EN-7-02
Sõrve tee optilise sidevõrgu rajamine
Sõrve tee, Sõrve küla, Harku vald, Harju maakond
Maanteega ristumine, lõige 2-2
S. Knäzev
S. Knäzev
S. Knäzev
24.07.2025
(+372) 5650 0790
TP
1:250
2 3
19801:011:0260 11410 Kiia - Vääna-Viti maantee
m in
1 ,5
m
MV = 1:250 MH = 1:250
Sidetoru ristumine kõrvalmaanteega 11410 Kiia - Vääna-Viti maantee km 10,16
Te e
te lg
jo on
Puurimis- kaevik
m in
1 ,5
m
Sõrve kergliiklustee L22 19801:001:4015
Ettevaatust! Sidetoru
(sügavus ca 0,7 m)
19801:011:0260 11410 Kiia - Vääna-Viti maantee
m in
1 ,2
m
Projekteeritud sidekaev SK-01 (Vesimentor OPTIKA 800) Uputatud pinnasesse 7,1 m
Kinnisel meetodil sidetoru paigaldus teekattest min 1,5 m sügavuselt, (PEHD, Ø110,1250 N), LTR=30 m
0, 53
m
19801:001:0152 Kõrtsu tee 2a
19801:001:0152 Kõrtsu tee 2a
Sõrve tee 19801:001:1026
Sõrve tee 19801:001:1026
Sõrve kergliiklustee L22 19801:001:4015
34.50
34.50
34.10
34.20
34.30
34.30
34.40
34.40
34.60
34.60
34.70
34.50
34.40
34.30
34.20
34.10
34.00
33.90
4+00
Ks 1
Ks 1
Ks 1
Ks 1
Ks 1
Ks 1
Ks 1
Ks 1
Ks 1
Ks 1
Ks 1
Ks 1
Ks 1
Ks 1
Ks 1
Ks 1
Ks 1
Ks 1
Ks 1
Ks1 Ks1
Ks1
V1 V1
V1 V1
V1 V1
V1 V1
V1 V1
V1
V1 V1
V1 V1
V1 V1
V1 V1
V1 V1
V1 V1
V1 V1
SK -2
4. 5
m
3.2 m
3. 6
m
10.9 m
6. 8
m
1.3 m
14 .5
m
34.00 35.00
33.00 32.00 31.00
34.00 35.00
33.00 32.00 31.00
La ht
is e
ka ev
e pi
ir
Sõidutee asfaltkate
ÄRKUSED:
1. Sidetoruga sõidutee alt läbiminek teostada kinnisel meetodil läbipuurumise teel PEHD kaablikaitsetorudes Ø110 (1250 N). Lähtuda Transpordiameti normidest.
2. Enne kaevetöödega alustamist taotleda tööde teostamise luba. 3. Täpsustada ristuvate tehnovõrkude sügavused ja torude läbimõõdud enne puurimistöid. Tagada normidekohased
minimaalsed vahekaugused olemasolevate tehnovõrkude ja sidetoru vahel.
Projektijuht
Projekteerija
Edites OÜ Rg-kood 11532243 MTR TEL001063 MTR EEP003048 www.edites.eu [email protected]
Projekti nimi/ aadress
Joonise nimi
Tellija Joonise number
Projekti number
Projekti staadium
Joonise mõõtkava
Kontrollija Leht Lehti /
Radionet OÜ 2506K3 EN-7-03
Sõrve tee optilise sidevõrgu rajamine
Sõrve tee, Sõrve küla, Harku vald, Harju maakond
Maanteega ristumine, lõige 3-3
S. Knäzev
S. Knäzev
S. Knäzev
24.07.2025
(+372) 5650 0790
TP
1:250
3 3
19801:001:1026 Sõrve tee
m in
1 ,2
m
MV = 1:250 MH = 1:250
Sidetoru ristumine teega Sõrve tee km 0,49
Te e
te lg
jo on
La ht
is e
ka ev
e pi
ir
Puurimis- kaevik
Puurimis- kaevik
m in
1 ,5
m
Pendi tee L6 19801:001:3608
m in
1 ,5
m
Kinnisel meetodil sidetoru paigaldus teekattest min 1,5 m sügavuselt, (PEHD, Ø110,1250 N), LTR=22 m
Ettevaatust! Keskpingekaablid (sügavus ca 0,7 m)
Vainu 19801:001:1311
19801:001:1026 Sõrve tee
Vainu 19801:001:1311
Pendi tee L6 19801:001:3608
m in
1 ,2
m
Projektijuht
Projekteerija
Edites OÜ Rg-kood 11532243 MTR TEL001063 MTR EEP003048 www.edites.eu [email protected]
Projekti nimi/ aadress
Joonise nimi
Tellija Joonise number
Projekti number
Projekti staadium
Joonise mõõtkava
Kontrollija Leht Lehti /
Radionet OÜ 2506K3 EN-7-04
Sõrve tee optilise sidevõrgu rajamine
Sõrve tee, Sõrve küla, Harku vald, Harju maakond
Sidekaevu tüüpjoonis
S. Knäzev
S. Knäzev
S. Knäzev
24.07.2025
(+372) 5650 0790
TP
-
1 1
1
2
SK-2
Mõõtkava 1:500 Leht: 1/2
Pos 1 N
Format: A4 Kinnistu isikliku kasutusõiguse seadmise plaan
Elektripaigaldise kaitsevöönd: Piki sidekaablit kulgev ala, mida mõlemalt poolt piiravad liini äärmistest kaablitest 1 meetri kaugusel paiknevad mõttelised vertikaaltasandid.
Kasutusõiguse ala
Katastriüksuse piir
sidetoru
Projekti nimi: "Sõrve tee optilise sidevõrgu rajamine" Objekti asukoht: Sõrve tee, Sõrve küla, Harku vald, Harju maakond Projekti number 2506K3 Ettevõte: Edites OÜ Plaani koostaja: Artjom Rem Kuupäev: 23.07.2025
Mõõtkava 1:500 Leht: 2/2
Pos 2
N
Format: A4 Kinnistu isikliku kasutusõiguse seadmise plaan
Elektripaigaldise kaitsevöönd: Piki sidekaablit kulgev ala, mida mõlemalt poolt piiravad liini äärmistest kaablitest 1 meetri kaugusel paiknevad mõttelised vertikaaltasandid.
Kasutusõiguse ala
Katastriüksuse piir
sidetoru
Projekti nimi: "Sõrve tee optilise sidevõrgu rajamine" Objekti asukoht: Sõrve tee, Sõrve küla, Harku vald, Harju maakond Projekti number 2506K3 Ettevõte: Edites OÜ Plaani koostaja: Artjom Rem Kuupäev: 23.07.2025
SK-1
Kinnistu isikliku kasutusõiguse seadmise plaan
Elektripaigaldise kaitsevöönd: Piki sidekaablit kulgev ala, mida mõlemalt poolt piiravad liini äärmistest kaablitest 1 meetri kaugusel paiknevad mõttelised vertikaaltasandid.
Projekti nimi: "Sõrve tee optilise sidevõrgu rajamine" Objekti asukoht: Sõrve tee, Sõrve küla, Harku vald, Harju maakond Projekti number 2506K3 Ettevõte: Edites OÜ Plaani koostaja: Artjom Rem Kuupäev: 23.07.2025
Mõõtkava 1:500 Leht: 1/1
Pos 1
N
Format: A4
sidekaev
Kasutusõiguse ala
Katastriüksuse piir
sidetoru
Mõõtkava 1:500 Leht: 1/1
Pos 1
N
Format: A4 Kinnistu isikliku kasutusõiguse seadmise plaan
Elektripaigaldise kaitsevöönd: Piki sidekaablit kulgev ala, mida mõlemalt poolt piiravad liini äärmistest kaablitest 1 meetri kaugusel paiknevad mõttelised vertikaaltasandid.
Kasutusõiguse ala
Katastriüksuse piir
sidetoru
Projekti nimi: "Sõrve tee optilise sidevõrgu rajamine" Objekti asukoht: Sõrve tee, Sõrve küla, Harku vald, Harju maakond Projekti number 2506K3 Ettevõte: Edites OÜ Plaani koostaja: Artjom Rem Kuupäev: 23.07.2025
TAOTLUS
TEHNOVÕRGU JA/VÕI -RAJATISE PROJEKTI KOOSKÕLASTAMISEKS
Kellele
TRANSPORDIAMET
Registrikood
70001490
Juriidiline aadress
Tallinn 11413, Valge 4
Kellelt
Asutuse või isiku nimi
Edites OÜ
Registri- või isikukood
11532243
Juriidiline aadress
või elukoht
Vahtra tee 6-12, Peetri alevik, Rae vald, Harju maakond, 75312
Kontaktaadress
Kuma tee 4, Peetri alevik, Rae vald, Harju maakond, 75312
Telefon
+372 5650 0790
E-post
info@edites eu
1. Esitatavad materjalid:
Dokumendi liik
(ehitusprojekt või selle osa, volitused jne)
Dokumenti nimetus
(esitatava dokumendi täpne nimetus)
Dokumendi nr.
Projekt
Põhiprojekt "Sõrve tee optilise sidevõrgu rajamine”
Töö nr 2506K3, joonis EN-4-01
2. Objekti asukoht (
Maakond, vald, küla: Sõrve tee, Sõrve küla, Harku vald, Harju maakond
Riigitee nr, nimetus, asukoht teel [km] – vähemalt 10 m täpsusega ja/või vajadusel koordinaadid, sealhulgas: Sõrve tee, 11410 Kiia - Vääna-Viti manatee, Sõrve kergliiklustee L2
Ristumised riigiteega nr 17170 km 10,13-10,16
Sõrve tee km 0,49
Teemaal kulgemine: Sõrve kergliiklustee L2 km 0,003-0,04, Sõrve tee km 0,003
3. Selgitus kavandatava tegevuse kohta, kavandatav läbiviimise aeg
Sidetorude ja sidekaevude paigaldus, sh paigaldused kinnisel meetodil.
4. Põhjendus vajaduse kohta projekteerida tehnovõrk ja -rajatis riigitee maale (Asjaõigusseadus § 158 lõige 1 ja § 1581 lõige 1)
Piirkonna kinnistute sidevarustus
5. Eelnevalt väljastatud nõuded, kooskõlastused ja/või seisukohad Transpordiameti osakondadelt
6. Põhjendus Ehitusseadustiku § 99 lõige 3 alusel kehtestatud juhendist või esitatud nõuetest kõrvale kaldumise kohta (kui esitatud lahendus ei vasta nõuetele)
Taotleja
Ees- ja perekonnanimi
Artjom Rem
(juriidilisest isikust taotleja puhul juriidilise isiku esindaja)
Allkiri
Taotluse esitamise kuupäev
03.10.2025
Digiallkirjad
Edites OÜ Vahtra tee 6-12, Peetri alevik, Rae vald, 75312 Harju maakond rg-kood 11532243 MTR TEL001063 www.edites.eu [email protected]
Tellija: Radionet OÜ Harju maakond, Viimsi vald, Metsakasti küla, Hansu tee 6, 74019 12611884
Töö nr: 2506K3
Sõrve tee optilise sidevõrgu rajamine Köide III: Sidevarustus
Harju maakond, Harku vald, Sõrve küla, Sõrve tee (19801:001:1026).
PÕHIPROJEKT
Vastutav projekteerija: Silver Knäzev Diplomeeritud elektriinsener tarbija elektripaigaldiste alal, tase 7 Kutsetunnistus nr 199996
TALLINN 24.07.2025
Töö nr 2506K3: Sõrve tee optilise sidevõrgu rajamine
Köide II - Sidevarustus
Staadium:
Põhiprojekt
Aadress: Harju maakond, Harku vald, Sõrve küla, Sõrve tee Kuupäev:
24.07.2025
Edites OÜ Projekteerija: S. Knäzev
rg-kood 11532243 1/6 Allkiri:
SELETUSKIRI
SISUKORD
1. Üldosa ......................................................................................................................................... 2 1.1. Üldandmed ............................................................................................................................... 2 1.1.1. Ehitise asukoht ....................................................................................................................... 2 1.1.2. Ehitise lühikirjeldus ............................................................................................................... 2 1.1.3. Projekteerija ........................................................................................................................... 2 1.1.4. Tellija ..................................................................................................................................... 2 1.2. Alusdokumendid ....................................................................................................................... 2 1.2.1. Lähteandmed ......................................................................................................................... 2 1.2.2. Radionet OÜ tehnilised tingimused ....................................................................................... 3 1.2.3. Ehitusuuringud ...................................................................................................................... 3 1.2.4. Normdokumendid .................................................................................................................. 3 2. Nõrkvoolu välisvõrk .................................................................................................................. 3 2.1. Olemasolev olukord .................................................................................................................. 3 2.2. Sidekaevud ............................................................................................................................... 4 2.3. Sidevarustuse liitumine............................................................................................................. 4 2.4. Sidekanalisatsioon .................................................................................................................... 4 2.5. Kaablikanalisatsiooni ja kaabelliinide trasside katendite taastamise põhimõtted .................... 5 3. Kvaliteedi- ja kontrollinõuded ehitajale .................................................................................. 5
Töö nr 2506K3: Sõrve tee optilise sidevõrgu rajamine
Köide II - Sidevarustus
Staadium:
Põhiprojekt
Aadress: Harju maakond, Harku vald, Sõrve küla, Sõrve tee Kuupäev:
24.07.2025
Edites OÜ Projekteerija: S. Knäzev
rg-kood 11532243 2/6 Allkiri:
1. ÜLDOSA
1.1. Üldandmed
1.1.1. Ehitise asukoht
Ehitise asukoht on:
Harju maakond, Harku vald, Sõrve küla, Sõrve tee (19801:001:1026).
1.1.2. Ehitise lühikirjeldus
Käesoleva ehitusprojekti köitega on lahendatud Harku vallas Sõrve tee sidevarustus.
Käesolev projekt koosneb kolmest (3) köitest, millest köitega nr I on lahendatud tänavavalgustus
ja köitega nr II ning III sidevarustus.
1.1.3. Projekteerija
Sidepaigaldise projekteerimisettevõtja andmed on järgmised:
a) ärinimi – Edites OÜ;
b) registrikood – 11532243;
c) aadress – Vahtra tee 6-12, Peetri alevik, Rae vald, Harju maakond, 75312;
d) registreeringu number – TEL001063;
e) vastutav projekteerija – Silver Knäzev;
f) telefon – (+372) 5650 0790;
g) e-mail – [email protected].
1.1.4. Tellija
Sidevarustuse projekti tellija andmed on järgmised:
a) ärinimi – Radionet OÜ;
b) registrikood – 12611884;
c) aadress – Hansu tee 6, Metsakasti küla, 74019 Viimsi vald, Harju maakond;
d) tellija – Rait Marken;
e) e-kiri – [email protected].
1.2. Alusdokumendid
1.2.1. Lähteandmed
Ehitusprojekti koostamise aluseks olid järgnevad alusdokumendid:
1. Tellija lähteülesanne ja projekteerimise käigus saadud juhised;
2. Radionet OÜ elektroonilise side alased tehnilised tingimused (28.02.2024).
Töö nr 2506K3: Sõrve tee optilise sidevõrgu rajamine
Köide II - Sidevarustus
Staadium:
Põhiprojekt
Aadress: Harju maakond, Harku vald, Sõrve küla, Sõrve tee Kuupäev:
24.07.2025
Edites OÜ Projekteerija: S. Knäzev
rg-kood 11532243 3/6 Allkiri:
1.2.2. Radionet OÜ tehnilised tingimused
• Sidekanalisatsiooni projekteerimisel ja paigaldusel juhinduda kehtivatest
projekteerimisnormidest.
• Sidetrassi ehitus ja kaabli paigaldus võib toimuda Radionet OÜ-ga kooskõlastatud projekti
alusel.
• Kooskõlastuseks esitada kaablipaigaldusprojekt [email protected] või paberkandjal
kahes eksemplaris (millest üks jääb Radionet OÜ-le) Radionet OÜ, Hansu tee 6, Metsakasti
küla, Viimsi vald.
• Ehitustööde algus ja teostaja kooskõlastada Radionet OÜ-ga vähemalt 2 tööpäeva ette e-
posti aadressil [email protected].
• Kaablitrassi rajamisel mitte kahjustada olemasolevaid kaableid ja rajatisi.
• Kaablivaru sidekaevudes 10m.
• Peale tööde lõpetamist esitada kaablite paigaldustööde täitedokumentatsioon Radionet
OÜ-le.
• Tehnilised tingimused kehtivad 1 aasta alates väljastamise kuupäevast.
1.2.3. Ehitusuuringud
Geodeetiline alusplaan on koostatud Geodeesia 24 OÜ poolt 11.09.2024 töö nr 9661-24.
Koordinaadid L-EST süsteemis, kõrgused EH2000 süsteemis.
1.2.4. Normdokumendid
Käesoleva ehitusprojekti koostamisel on lähtutud järgnevatest normdokumentidest:
1. Ehitusseadustik.
2. Seadme ohutuse seadus.
3. Elektroonilise side seadus.
4. Majandus- ja taristuministri poolt 17.07.2015 vastu võetud määrus nr 97 Nõuded
ehitusprojektile.
5. EVS 932:2017 Ehitusprojekt.
6. EVS 843:2016 Linnatänavad.
7. EVS 939-3:2020 Puittaimed haljastuses. Osa 3: Ehitusaegne puude kaitse.
8. Maanteeameti juhend „Nõuded tehnovõrkude ja -rajatiste teemaale kavandamisel“.
9. Transpordiameti juhend „Nõuded tehnovõrkude ja -rajatiste teemaale kavandamisel“.
10. Tööinspektsiooni juhend „Tööohutus ehitusplatsil“.
2. NÕRKVOOLU VÄLISVÕRK
2.1. Olemasolev olukord
Sõrve tee ääres sidekanalisatsioon puudub.
Töö nr 2506K3: Sõrve tee optilise sidevõrgu rajamine
Köide II - Sidevarustus
Staadium:
Põhiprojekt
Aadress: Harju maakond, Harku vald, Sõrve küla, Sõrve tee Kuupäev:
24.07.2025
Edites OÜ Projekteerija: S. Knäzev
rg-kood 11532243 4/6 Allkiri:
2.2. Sidekaevud
Sidekaevudena kasutada Vesimentor OPTIKA 800 sidekaevusid. Sidekaevu mõõdud on
800x351,5 mm. Sidekaevu kaas on 0,45 m sügavusel maapinnast. Sidekaevude asukohad on
näidatud projekti asendiplaani joonisel EN-4-01.
Sidekaevude alused tihendada ja tugevdada killustikuga. Kaevude paigaldamisel arvestada
olemasolevate ja projekteeritud (sh planeeritud) pinnaste kõrgustega. Sidetorude läbiviigud
teostada läbiviiguhülssidega ja läbiviigud tihendada seguga.
2.3. Sidevarustuse liitumine
Liitumispunktina optikavõrguga kasutatakse olemasolevat ELASA sidekaevu nr ELA054
asukohaga Sõrve tee ja Kiia-Vääna-Viti ristmikul. Sidekaev asub 19801:011:0373 kinnistul.
Liitumine ELASA võrguga, sh multitoru paigaldus kuni Päikesekivi tee arenduseni lahendatakse
eraldi projektiköitega.
2.4. Sidekanalisatsioon
Põhitrass ehitada sidetorudega DM 4x14/10 Microduct Silicore + Cu 6 mm. Kinnistute
sidevarustuseks paigaldada 1-avaline mikrotoru.
Sidekanalisatsioon paigaldada haljasalal 0,7 m sügavusele ja teekatete all 1,0 m sügavusele.
Ristumistele sõiduteedega paigaldada sidetorustik täiendavalt kaitsetorusse ∅110 survetugevusega
750N.
Ristumised riiklike maanteedega ja maanteede kaitsevööndites teostada töid vastavalt
Transpordiameti nõuetele.
• Kõrvalmaantee 11410 Kiia-Vääna-Viti tee km 10,13-10,16 (kat nr 19801:011:0260)
sõidutee alt läbiminek teostada kinnisel meetodil suundpuurumise teel PEHD
kaablikaitsetorudes ∅110 (1250 N) minimaalselt 1,5 m sügavuselt vastavalt joonistele EN-
4-01 ja EN-7-01 ning EN-7-02 olevatele lõigetele.
• Sõrve tee km 0,49 (kat nr 19801:001:1026) sõidutee alt läbiminek teostada kinnisel
meetodil suundpuurumise teel PEHD kaablikaitsetorudes ∅110 (1250 N) minimaalselt 1,5
m sügavuselt vastavalt joonistele EN-4-01 ja EN-7-03 olevale lõigetele.
Transpordiameti kinnistutel avatud kaeve asukohtades sidekanalisatsioon paigaldada 1,2
sügavusele kaitsetorusse ∅110 survetugevusega 750N.
Sidekanalisatsiooni ümber peab olema vähemalt 10 cm paksune liiva või sõelutud täitepinnase
kiht. Ca 30 cm kõrgusele torude peale paigaldada sidekaabli hoiatuslint. Sidekaablite
paigaldamisel arvestada varem projekteeritud pinnaste ja tehnovõrkudega kõrgustega ning
normdokumentides antud minimaalseid lubatud vahekaugusi teiste kommunikatsioonideni.
Ristumisel olemasolevate tehnovõrkudega kutsuda eelnevalt kohale olemasolevate tehnovõrkude
valdajad ning surfida välja maa sees paiknevad tehnovõrgud koos nende reaalsete kõrgustega.
Kaevise täitmisel tihendada pinnast.
Töö nr 2506K3: Sõrve tee optilise sidevõrgu rajamine
Köide II - Sidevarustus
Staadium:
Põhiprojekt
Aadress: Harju maakond, Harku vald, Sõrve küla, Sõrve tee Kuupäev:
24.07.2025
Edites OÜ Projekteerija: S. Knäzev
rg-kood 11532243 5/6 Allkiri:
Tehnovõrkude teemaale paigaldamisel on kõrvalekalded kooskõlastatud projektist keelatud.
Tehnovõrgu riigiteealusele maale paigaldamise korral peab tehnovõrgu omanik enne projekti
realiseerima asumist esitama Transpordiametile vormikohase taotluse koos projektis
kooskõlastatud asukoha-skeemiga tehnovõrgu paigaldamise ja talumise lepingu sõlmimiseks
(vorm saadaval Transpordiameti kodulehel). Sõlmitud leping on aluseks riigitee alusel maal
projektijärgsete tööde teostamiseks vajaliku liiklusväliste tööde loa väljastamiseks.
2.5. Kaablikanalisatsiooni ja kaabelliinide trasside katendite taastamise põhimõtted
Töid teostada selliselt, et haljastuslik ilme hävineks minimaalselt. Kaevamistöödel lõhutavad
teekatted, haljastus ja muud rajatised taastada endisel kujul ja endises kvaliteedis. Haljasalade
murukatete taastamisel võib tagasitäiteks kasutada kaevekohast väljavõetud pinnast, pealmine
külvialune kiht peab olema 10 cm paksuse kihina täidetud taimede kasvuks sobiliku mullaga.
Tagasitäitmisel ülejääv pinnas ja ehitusjäätmed vedada ära lähimasse ametlikku ladustus- ja
käitluspaika. Ehitus- ja kaevetööde jäätmete realiseerimisel juhinduda kohaliku omavalitsuse
jäätmehoolduseeskirjast.
3. KVALITEEDI- JA KONTROLLINÕUDED EHITAJALE
Kõik siderajatistega teostatavad tööd peavad olema tehtud käesoleva projekti ning Eesti Vabariigis
kehtivate nõuete ja normatiivide alusel. Juhul kui käesolevas projektis toodud tööde kirjeldused,
joonised ja tööde mahud on üksteisega vastuolus, tuleb lugeda õigeks tööde kirjeldus jooniste ja
tööde mahtude suhtes. Kokkuleppel Tellijaga võib Töövõtja lisada töid või materjale
(installatsioonitarvikuid) kui need on vajalikud tööde lõpetamiseks või seadme
ekspluateerimiseks. Normatiivides toodud teimid kuuluvad töövõttu. Projektis toodud materjalide
tüübid on soovituslikud, kasutada võib ka teisi analoogiliste tehniliste andmetega uusi seadmeid,
kui need vastavad eeltoodud materjalides toodud nõuetele. Ehituse garantiiaeg määratakse Tellija
ja Töövõtja vahelise lepinguga, mis ei ole vähem kui 2 aastat. Garantiiajal ilmnenud vead parandab
Töövõtja omal kulul välja arvatud väära ekspluatatsiooni puhul tekkinud vead.
Ehitustöid võib alustada ehitustööde alustamise loa olemasolul. Töövõtjal peab enne ehituse
alustamist olema ehituse tööohutuse plaan, mis peab sisaldama abinõusid, mida sellel ehitusplatsil
rakendatakse ohutute töötingimuste loomiseks, võttes arvesse ka platsil või selle läheduses
toimuvat tegevust, liiklust jms. Ehitusplatsil paiknevad väiksemate ehituste alad piirata tähiste ja
hoiatusmärkidega. Ehitustöödel tuleb järgida ehituse üldnõudeid ja eeskirju, projektis toodud
nõudeid, valmistajatehase nõudeid, Eesti Vabariigis kehtivaid standardeid ja ELA AS nõudeid.
Töid teostada selliselt, et objekti ja lähiümbruse haljastuslik ja esteetiline ilme hävineks
minimaalselt. Kaevamistöödel lõhutavad teekatted, haljastus taastada ja muud rajatised taastada
endisel kujul ja endises kvaliteedis.
Ehitustööde dokumenteerimisel lähtuda Eesti Vabariigis kehtivatest seadustest, määrustest ja ELA
AS siderajatiste kasutuselevõtu protseduuridest. Ehituse järelevalve toimub arendaja poolt.
Võimalikud kõrvalekalded projektist kooskõlastada Tellijaga ja projekti autoriga ning fikseerida
kirjalikult. Tööde lõppedes peab Töövõtja teostama kõik vajalikud kontrollmõõtmised tõestamaks
Töö nr 2506K3: Sõrve tee optilise sidevõrgu rajamine
Köide II - Sidevarustus
Staadium:
Põhiprojekt
Aadress: Harju maakond, Harku vald, Sõrve küla, Sõrve tee Kuupäev:
24.07.2025
Edites OÜ Projekteerija: S. Knäzev
rg-kood 11532243 6/6 Allkiri:
tööde kvaliteetset teostust, korrastama ehitusplatsi, kõrvaldades kõik demonteeritud ja
mittekasutatavad materjalid. Töövõtja peab tööde lõpetamisel üle andma vähemalt ühe eksemplari
teostusjoonistest digitaalsel kujul ja ühe paberkandjal.
S E
W N
1:2
7.00
2.50
7. 00
2. 50
5.00 2.50
7.00 2.50
7.00 2.50
7.30 2.50
33.50
34 .00
34 .00
34.00
34.00
34.00
34.00
34.10
34.50
34.50
34.50
34 .50
33.20
33.30
33.40
33.60 33.70
33.70
33.70
33.80
33.8 0
33.80 33.8
0
33.80
33.90
33. 90
33.90 33. 90
33.90
33.90
33.90
34 .10
34.10
34.10
34.10
34.20
34.10
34.10
34.10
34.20
34 .20
34.20
34.20
34.20
34.30
34.30
34.30
34 .30
34.3 0
34.30
34.40
34.40
34.40
34.4 0
34 .40
34.40
34.60
34.20 34.30
34.40
34.00 33.90 33.80 33.70 33.60 33.50
33.40 33.30 33.20 33.10 33.00
33.60
33.70
33.50
34.20 34.30
34.00
33.90
34. 60
34.70
34.50
34.40
34.30
34.20
34.10
34.00
33.90
33.80
33.70
33.60
33.50
34.30 34.40
33.90 34.00 34.10 34.20
34.60
34.70
34.20
34.4 5
34.45
33.75
33.85
33.85
33.30 33.40
33.10
34.50
34.00
0+00
0+20
0+40
0+60
0+80
1+00
1+20
1+40
1+60
1+80
2+00
2+20
2+40
2+60
2+80
3+00
3+20
3+40
3+60
3+80
4+00
4+20
4+40
4+60 4+80 5+00 5+20 5+40 5+60 5+80 6+00
6+20
6+40 6+60 6+80
7+00 7+20 7+40
34 .00
33 .8 0
33 .90
34 .10
34.2 0
34.30
34.40
33.90
33.50
34.00
33.40
33.60
33.70
33.80
33.90
34.4 0
34.40
34.30
34.10
34.10
34.20
34.00 34.0
0
1:1.75
1:1.75
1:1.75
1:1.75 +2.0m
+2.0m
+2.0m
+2.0m
33 .6 0
33 .7 0
33.60
33.70
33.80
34.10
34.20
33 .8 0
33 .9 0
34 .10
34 .2 0
34 .3 0
33.80
33.70
33.75
33.26
33.33
33.46
33.65
33.78
32.64
32.64
32.65
11410 10.05km
11412 0.20km
Omanik EVKs1 Ks1
Ks1 Ks1
Ks1 Ks1
Ks1 Ks1
Ks1 Ks1
Ks1 Ks1
Ks1
Ks1
Ks1
Ks1
Ks1
Ks1
Ks1
Ks1
Ks1 Ks1
Ks1 Ks1
Ks1 Ks1
Ks1 Ks1
Ks1
Ks1 Ks1
Ks1 Ks1 Ks1 Ks1 Ks1 Ks1 Ks1 Ks1 Ks1
Ks1 Ks1 Ks1 Ks1 Ks1 Ks1 Ks1 Ks1
Ks1 Ks1 Ks1 Ks1 Ks1 Ks1 Ks1
Ks1 Ks1Ks1 Ks1 Ks1 Ks1
Ks1 Ks1 Ks1
Ks1 Ks1
Ks1 Ks1
Ks1 Ks1
Ks1 Ks1
Ks1 Ks1
Ks1 Ks1
Ks1 Ks1
Ks1 Ks1
Ks1 Ks1
Ks1
Ks1 Ks1
Ks1 Ks1
Ks1 Ks1
Ks1 Ks1
Ks1 Ks1
Ks1 Ks1
Ks1 Ks1
Ks1 Ks1
Ks1 Ks1
Ks1 Ks1
Ks1 Ks1
Ks1 Ks1
Ks1 Ks1
Ks1 Ks1
Ks1 Ks1
Ks1 Ks1 Ks1 Ks1 Ks1 Ks1 Ks1
Ks1 Ks1
Ks1 Ks1
Ks1 Ks1
Ks1
Ks1
Ks1
Ks1
Ks1
Ks1
Ks1
Ks1
Ks1
Ks1
Ks1
Ks1
Ks1
Ks1
Ks1
Ks1
Ks1
Ks1
Ks1 Ks1
Ks1
V1
V1 V1
V1 V1
V1 V1
V1 V1
V1 V1
V1 V1
V1 V1 V1 V1 V1 V1 V1 V1 V1 V1
V1 V1 V1 V1 V1 V1 V1 V1 V1
V1 V1 V1 V1 V1 V1 V1 V1 V1 V1 V1
V1 V1 V1 V1 V1 V1 V1 V1
V1 V1 V1V1 V1 V1 V1 V1
V1 V1 V1 V1
V1 V1
V1 V1
V1
V1 V1
V1 V1
V1 V1
V1
V1 V1
V1 V1
V1 V1
V1 V1
V1 V1
V1 V1
V1 V1
V1 V1
V1 V1
V1
V1 V1
V1 V1
V1 V1
V1 V1
V1
V1 V1
V1 V1
V1 V1
V1 V1
V1
V1 V1
V1 V1
V1 V1
V1
K2
K2
V1 V1 V1 Ks1 Ks1 Ks1
V1 V1
V1 V1
V1 V1
V1 V1
W
S
N
E
Ks1 Ks1 Ks1 Ks1 Ks1 Ks1 Ks1 Ks1 Ks1
SK-1
SK-1
SK-2
7.2 m
7.5 m
15.8 m
3.0 m
Puurimisava
Puurimisava Projekteeritud multitorud 2x(DM 4x14/10+Cu)
SK-1→ SK-2
L TR =484 m
Proj. kõrvalmaantee 11410 Kiia-Vääna-Viti tee km 10,16
kinnisel meetodil kaablitoru paigaldus teekattest
min 1,5 m sügavuselt, vt lõige 2-2
(PEHD, Ø110,1250 N), LTR=46 m
Ettevaatust, veetoru!
Täpsustada sügavused enne kaevetöid!
Ettevaatust, toru!Lahtisel meetodil toru pealt min 0,3 m!
Ettevaatust, toru!Lahtisel meetodil toru pealt min 0,3 m!
Edasi kulgev sidetrass lahendatakse eraldi projektiga Edites OÜ poolt
töö nr 2506K2
Paigaldada kaitsetorusse (PEHD, Ø110, 1250 N)
LTR=11 m
Paigaldada kaitsetorusse (PEHD, Ø110, 1250 N) LTR=14 m
Paigaldada kaitsetorusse (PEHD, Ø110, 1250 N) LTR=12 m
Proj. kõrvalmaantee 11410 Kiia-Vääna-Viti tee km 10,13-10,16
kinnisel meetodil kaablitoru paigaldus teekattest
min 1,5 m sügavuselt, vt lõige 1-1
(PEHD, Ø110,1250 N), LTR=33 m
Projekteeritud sidekaev SK-1
Vesimentor Optika 800
800x351,5 mm
Sügavus maapinnast kaevu
kaaneni: 0,45m
Projekteeritud sidekaev SK-2
Vesimentor Optika 800
800x351,5 mm
Sügavus maapinnast kaevu
kaaneni: 0,45m
Puurimisava
Puurimisava Proj. Sõrve tee km 0,49
kinnisel meetodil kaablitoru paigaldus teekattest
min 1,5 m sügavuselt, vt lõige 3-3
(PEHD, Ø110,1250 N), LTR=26 m
Projekteeritud multitorud 2x(DM 4x14/10+Cu)
Olemasolev ELASA sidekaev→ SK-1
L TR =39 m
Projekteeritud multitorud 2x(DM 4x14/10+Cu) SK-2→ LTR=224 m
Projekteeritud multitorud 2x(DM 4x14/10+Cu)
LTR=43 m
Ettevaatust, keskpingekaablid!
Täpsustada sügavused enne puurimistöid!
Puurimisava
Ühendus olemasoleva ELASA sidekaevuga
Lahtisel meetodil sügavusele 1,2 m
Lahtisel meetodil sügavusele 1,2 m
Puurimisava
Puurimisava
Puurimisava Puurimisava
Puurimisava
Puurimisava
Puurimisava
Puurimisava
Ettevaatust, kraav!
Lahtisel meetodil kraavi põhjast
allapoole min 0,5 m!
4.5 m
3.2 m
3.6 m10.9 m
5.3 m
6.8 m
1.3 m
1.2 m
Paigaldada kaitsetorusse (PEHD, Ø110, 1250 N)
LTR=26 m
2.5 m
14.5 m 6.0 m 5.5 m
2.2 m
4.1 m 4.2 m
2.6 m 1.6 m
Paigaldada kaitsetorusse (PEHD, Ø110, 1250 N)
LTR=12 m
Projekteeritud multitorud 2x(DM 4x14/10+Cu)
SK-1→ SK-2
L TR =484 m
30.9 m
Varem proj. veetorustik Varem proj. isevoolne kanalisatsioon Varem proj. survekanalisatsioon
V1 V1 V1
K1 K1 K1
Ks1 Ks1 Ks1
Likvideeritav rajatis
Varem proj. tuletõrjehüdrant Varem proj. kanalisatsioonipumpla
Varem proj. survekanalisatsiooni sulgemisiiber Varem proj. veevarustuse sulgemisiiber
Varem proj. kanalisatsioonikaev
TINGMÄRGID (Kiirvool OÜ töö nr 518/25)
Varem proj. survekanalisatsiooni hooldussõlm
W1 W1 Varem proj. pumpla toitekaabel Varem proj. truup otsaku kindlustusega
Varem proj. (taastatav) kraav
K2 K2 K2
Taastatav sõidutee a/b kate (1-kihiline)
Taastatav freespurukattega tee Taastatav kruusakattega tee
Taastatav haljasala (kaeviku ulatuses)
Kaeviku piirjoon Persp. pumpla freespurukattega juurdepääsutee ja/või teenindusplats
Puhastatav territoorium
Varem proj. KRUUSKATE (TÜÜP 3)
Varem proj. PUUDE JA VÕSA RAIE
Varem proj. JALG- JA JALGRATTATEE
Varem proj. HALJASALA
Varem proj. NÕLV Varem proj. KRAAV VOOLUSUUNAGA
33.50
Varem proj. HORISONTAAL KÕRGUSARVUGA33.45
Varem proj. TUGIPEENAR
Varem proj. JALG- JA JALGRATTATEE TELG Varem proj. ASFALTKATTE SERV
Varem proj. TRUUBI VÕI KRAAVI PUHASTAMINE
Varem proj. MAHASÕIDU ASFALTBETOONKATE (TÜÜP 2)
Varem proj. KRAAVI PUHASTAMINE JA SÜVENDAMINE
Infrada OÜ töö nr P22-017
Projektijuht
Projekteerija
Edites OÜ Rg-kood 11532243 MTR TEL001063 MTR EEP003048 www.edites.eu [email protected]
Projekti nimi/ aadress
Joonise nimi
Tellija Joonise number
Projekti number
Projekti staadium
Joonise mõõtkava
Kontrollija Leht Lehti /
Radionet OÜ 2506K3 EN-4-01
Sõrve tee optilise sidevõrgu rajamine
Sõrve tee, Sõrve küla, Harku vald, Harju maakond
Asendiplaan
S. Knäzev
S. Knäzev
S. Knäzev
02.07.2025
02.07.2025
02.07.2025 (+372) 5650 0790
TP
1:1000
1 1
Ristumisel tehnovõrkudega tagada min. kujad: 0,2 m - elektri- ja sidekaablitega 0,3 m - veetoru ja kanalisatsioon 0,3 m - soojus- ja gaasitrass
N
Keskliiv - 10 cm (Kf>0,5; Kt=0,92) kaabli peal Keskliiv - 10 cm (Kf>0,5; Kt=0,92) kaabli peal olev pinnas
Külv (Täpsustatakse eraldi projektiga)
Täitepinnas (Kf>0,5; Kt=0,92) Kasvupinnas (Täpsustatakse eraldi projektiga)
Töömahtude piir
Maakaabli kaeviku lõige haljasala korral
toru
Haljasala
Asfaltbetoonkate- (Täpsustatakse eraldi projektiga)
Keskliiv - 10 cm (Kf>0,5; Kt=0,92) kaabli peal Keskliiv - 10 cm (Kf>0,5; Kt=0,92) kaabli peal olev pinnas
Killustikalus - (Täpsustatakse eraldi projektiga)
Täitepinnas (Kf>0,5; Kt=0,92) Keskliiv - 20 cm (Kf>2,0; Kt=0,98)
sidetoru
Töömahtude piir
Maakaabli kaeviku lõige asfaltkattega kõnnitee korral
Asfaltbetoonkate- (Täpsustatakse eraldi projektiga)
Keskliiv - 10 cm (Kf>0,5; Kt=0,92) kaabli peal Keskliiv - 10 cm (Kf>0,5; Kt=0,92) kaabli peal olev pinnas
Killustikalus - (Täpsustatakse eraldi projektiga)
Täitepinnas (Kf>0,5; Kt=0,92) Keskliiv - 25 cm (Kf>2,0; Kt=0,98)
sidetoru
Töömahtude piir
Maakaabli kaeviku lõige 1-kihilise asfaltkatte korral
Asfaltkattega kõnnitee 1-kihiline asfaltkate
Projekteeritud sidetoru
TINGMÄRGID (Edites OÜ nr 2506K3)
Projekteeritud puurimise kaevik
Projekteeritud kinnisel meetodil PEHD kaitsetoru paigaldus 1250N
MÄRKUSED:
1. Ehitada Harju maakonnas, Harku vallas, Liikva külas, Sõrve tee ääres kergliiklustee poole joonisel näidatud trassis sidevarustuse multitoru DM 4x14/10 Microduct Silicore + Cu Wire.
3. Sidetoru paigaldussügavus on minimaalselt 1,0 m sõidutee katte pinnast (PEHD kaitsetorudes 750 N), sh sõidutee ääres. Haljasalal paigaldada toru võimalusel adraga sissekündmise teel terves trassis paigaldussügavusega maapinnast 0,7 m.
4. Kinnisel meetodil puurimisel tagada minimaalsed normidekohased vahekaugused ristuvatest tehnovõrkudest ning kraavidest (1 m), sõiduteedest (1,2 m), puudest (2 m) ja muudest rajatistest.
5. Riiklike maanteede alt läbiminekud teostada kinnisel meetodil läbipuurumise teel PEHD kaablikaitsetorudes Ø110 (1250 N) min 1,5 m sügavuselt teekatte pinnast vastavalt joonisel EN-7-01 ja EN-7-02 esitatud lõigetele. Lähtuda Transpordiameti normidest. Ristumised on kõrvalmaanteega 11410 Kiia-Vääna-Viti tee km 10,13-10,16. Transpordiameti kinnistutel avatud kaeve asukohtades sidekanalisatsioon paigaldada 1,2 sügavusele kaitsetorusse Ø110 survetugevusega 750N.
6. Sidekaablite paigaldamisel arvestada olevate, projekteeritud ja perspektiivsete katendite kõrgustega. 7. Ristumisel olevate tehnovõrkudega või nende kaitsetsoonis töötamisel kutsuda eelnevalt kohale olevate tehnovõrkude valdajad, täpsustada
trasside asukohad ja reaalsed kõrgused. Vajadusel surfida välja maa sees paiknevad tehnovõrgud. Sidetorude paigaldamisel arvestada normdokumentides antud minimaalseid lubatud vahekaugusi teiste kommunikatsioonideni.
8. Ristumisel olemasolevate truupidega vahekaugus peab olema toru pealt min 0,3 m. 9. Lahtisel kaevamisel peab sidetorude all ja peal (ümber) olema vähemalt 10 cm paksune liiva või sõelutud täitepinnase kiht. Ca 30 cm
kõrgusele torude peale paigaldada veniv sidekaabli hoiatuslint. Kaablikaevise täitmisel tihendada pinnast. 10. Paigaldatud sidekaevude, -kappide ja -torude ümbrus, murukatted, teekatted ja muud rajatised tuleb taastada vastavalt nende endisele kujule. 11. Enne ehitustööde teostamist leppida maaomanikega kokku tööde teostamise aeg ja tingimused.
Projekteeritud PEHD kaitsetoru 750N
Perspektiivne sidekaev
Perspektiivne side maakaabelliin
TINGMÄRGID (Edites OÜ nr 2506K2)
Perspektiivne tänavavalgustuse juhtimiskilp
Perspektiivne tänavavalgustuse kaabel
Perspektiivne valgusti mastiga h=6 m
Perspektiivne PEN-juhi maandus
TINGMÄRGID (Edites OÜ nr 2506K1)
Haljastuse taastamise ala 1389 m²
Lahtine kaevis piir
Ks1 Ks1 Ks1 Ks1 Ks1 Ks1 Ks1 Ks1 Ks1 Ks1 Ks1 Ks1 Ks1 Ks1 Ks1 Ks1 Ks1 Ks1 Ks1 Ks1 Ks1 Ks1 Ks1 Ks1 Ks1 Ks1 Ks1 Ks1 Ks1 Ks1 Ks1 Ks1
Ks1 Ks1 Ks1
Ks 1
Ks 1
Ks 1
Ks 1
Ks 1
Ks 1
Ks 1
Ks 1
Ks 1
Ks 1
Ks 1
Ks 1
Ks 1
Ks 1
Ks 1
SK -1
7. 2
m
7.5 m 15.8 m
3.0 m
MV = 1:250 MH = 1:250
Sidetoru ristumine kõrvalmaanteega 11410 Kiia - Vääna-Viti maantee km 10,13-10,16
Te e
te lg
jo on
La ht
is e
ka ev
e pi
ir
Puurimis- kaevik
34.00 35.00
33.00 32.00 31.00
34.00 35.00
33.00 32.00 31.00
Puurimis- kaevik
La ht
is e
ka ev
e pi
ir
m in
1 ,5
m
Sõidutee asfaltkate
ÄRKUSED:
1. Sidetoruga sõidutee alt läbiminek teostada kinnisel meetodil läbipuurumise teel PEHD kaablikaitsetorudes Ø110 (1250 N). Lähtuda Transpordiameti normidest.
2. Enne kaevetöödega alustamist taotleda tööde teostamise luba. 3. Täpsustada ristuvate tehnovõrkude sügavused ja torude läbimõõdud enne puurimistöid. Tagada normidekohased
minimaalsed vahekaugused olemasolevate tehnovõrkude ja sidetoru vahel.
Projektijuht
Projekteerija
Edites OÜ Rg-kood 11532243 MTR TEL001063 MTR EEP003048 www.edites.eu [email protected]
Projekti nimi/ aadress
Joonise nimi
Tellija Joonise number
Projekti number
Projekti staadium
Joonise mõõtkava
Kontrollija Leht Lehti /
Radionet OÜ 2506K3 EN-7-01
Sõrve tee optilise sidevõrgu rajamine
Sõrve tee, Sõrve küla, Harku vald, Harju maakond
Maanteega ristumine, lõige 1-1
S. Knäzev
S. Knäzev
S. Knäzev
24.07.2025
(+372) 5650 0790
TP
1:250
1 3
19801:011:0260 11410 Kiia - Vääna-Viti maantee
m in
1 ,2
m
m in
1 ,2
m
Kinnisel meetodil sidetoru paigaldus teekattest min 1,5 m sügavuselt, (PEHD, Ø110,1250 N), LTR=33 m
m in
1 ,5
m
Projekteeritud sidekaev SK-01 (Vesimentor OPTIKA 800) Uputatud pinnasesse
0, 45
m
Ks1 Ks1
Ks1 Ks1
Ks1 Ks1
Ks1 Ks1
Ks1 Ks1
Ks1 Ks1
Ks1 Ks1
Ks1 Ks1
Ks1 Ks1 Ks1 Ks1 Ks1 Ks1 Ks1 Ks1 Ks1 Ks1 Ks1 Ks1 Ks1 Ks1 Ks1 Ks1
Ks1 Ks1 Ks1 Ks1 Ks1 Ks1 Ks1 Ks1 Ks1 Ks1 Ks1 Ks1 Ks1 Ks1 Ks1 Ks1 Ks1 Ks1
SK-1
7.2 m
7.5 m 3.0 m
30.9 m
34.00 35.00
33.00 32.00 31.00
34.00 35.00
33.00 32.00 31.00
La ht
is e
ka ev
e pi
ir
Sõidutee asfaltkate
ÄRKUSED:
1. Sidetoruga sõidutee alt läbiminek teostada kinnisel meetodil läbipuurumise teel PEHD kaablikaitsetorudes Ø110 (1250 N). Lähtuda Transpordiameti normidest.
2. Enne kaevetöödega alustamist taotleda tööde teostamise luba. 3. Täpsustada ristuvate tehnovõrkude sügavused ja torude läbimõõdud enne puurimistöid. Tagada normidekohased
minimaalsed vahekaugused olemasolevate tehnovõrkude ja sidetoru vahel.
Projektijuht
Projekteerija
Edites OÜ Rg-kood 11532243 MTR TEL001063 MTR EEP003048 www.edites.eu [email protected]
Projekti nimi/ aadress
Joonise nimi
Tellija Joonise number
Projekti number
Projekti staadium
Joonise mõõtkava
Kontrollija Leht Lehti /
Radionet OÜ 2506K3 EN-7-02
Sõrve tee optilise sidevõrgu rajamine
Sõrve tee, Sõrve küla, Harku vald, Harju maakond
Maanteega ristumine, lõige 2-2
S. Knäzev
S. Knäzev
S. Knäzev
24.07.2025
(+372) 5650 0790
TP
1:250
2 3
19801:011:0260 11410 Kiia - Vääna-Viti maantee
m in
1 ,5
m
MV = 1:250 MH = 1:250
Sidetoru ristumine kõrvalmaanteega 11410 Kiia - Vääna-Viti maantee km 10,16
Te e
te lg
jo on
Puurimis- kaevik
m in
1 ,5
m
Sõrve kergliiklustee L22 19801:001:4015
Ettevaatust! Sidetoru
(sügavus ca 0,7 m)
19801:011:0260 11410 Kiia - Vääna-Viti maantee
m in
1 ,2
m
Projekteeritud sidekaev SK-01 (Vesimentor OPTIKA 800) Uputatud pinnasesse 7,1 m
Kinnisel meetodil sidetoru paigaldus teekattest min 1,5 m sügavuselt, (PEHD, Ø110,1250 N), LTR=30 m
0, 53
m
19801:001:0152 Kõrtsu tee 2a
19801:001:0152 Kõrtsu tee 2a
Sõrve tee 19801:001:1026
Sõrve tee 19801:001:1026
Sõrve kergliiklustee L22 19801:001:4015
34.50
34.50
34.10
34.20
34.30
34.30
34.40
34.40
34.60
34.60
34.70
34.50
34.40
34.30
34.20
34.10
34.00
33.90
4+00
Ks 1
Ks 1
Ks 1
Ks 1
Ks 1
Ks 1
Ks 1
Ks 1
Ks 1
Ks 1
Ks 1
Ks 1
Ks 1
Ks 1
Ks 1
Ks 1
Ks 1
Ks 1
Ks 1
Ks1 Ks1
Ks1
V1 V1
V1 V1
V1 V1
V1 V1
V1 V1
V1
V1 V1
V1 V1
V1 V1
V1 V1
V1 V1
V1 V1
V1 V1
SK -2
4. 5
m
3.2 m
3. 6
m
10.9 m
6. 8
m
1.3 m
14 .5
m
34.00 35.00
33.00 32.00 31.00
34.00 35.00
33.00 32.00 31.00
La ht
is e
ka ev
e pi
ir
Sõidutee asfaltkate
ÄRKUSED:
1. Sidetoruga sõidutee alt läbiminek teostada kinnisel meetodil läbipuurumise teel PEHD kaablikaitsetorudes Ø110 (1250 N). Lähtuda Transpordiameti normidest.
2. Enne kaevetöödega alustamist taotleda tööde teostamise luba. 3. Täpsustada ristuvate tehnovõrkude sügavused ja torude läbimõõdud enne puurimistöid. Tagada normidekohased
minimaalsed vahekaugused olemasolevate tehnovõrkude ja sidetoru vahel.
Projektijuht
Projekteerija
Edites OÜ Rg-kood 11532243 MTR TEL001063 MTR EEP003048 www.edites.eu [email protected]
Projekti nimi/ aadress
Joonise nimi
Tellija Joonise number
Projekti number
Projekti staadium
Joonise mõõtkava
Kontrollija Leht Lehti /
Radionet OÜ 2506K3 EN-7-03
Sõrve tee optilise sidevõrgu rajamine
Sõrve tee, Sõrve küla, Harku vald, Harju maakond
Maanteega ristumine, lõige 3-3
S. Knäzev
S. Knäzev
S. Knäzev
24.07.2025
(+372) 5650 0790
TP
1:250
3 3
19801:001:1026 Sõrve tee
m in
1 ,2
m
MV = 1:250 MH = 1:250
Sidetoru ristumine teega Sõrve tee km 0,49
Te e
te lg
jo on
La ht
is e
ka ev
e pi
ir
Puurimis- kaevik
Puurimis- kaevik
m in
1 ,5
m
Pendi tee L6 19801:001:3608
m in
1 ,5
m
Kinnisel meetodil sidetoru paigaldus teekattest min 1,5 m sügavuselt, (PEHD, Ø110,1250 N), LTR=22 m
Ettevaatust! Keskpingekaablid (sügavus ca 0,7 m)
Vainu 19801:001:1311
19801:001:1026 Sõrve tee
Vainu 19801:001:1311
Pendi tee L6 19801:001:3608
m in
1 ,2
m
Projektijuht
Projekteerija
Edites OÜ Rg-kood 11532243 MTR TEL001063 MTR EEP003048 www.edites.eu [email protected]
Projekti nimi/ aadress
Joonise nimi
Tellija Joonise number
Projekti number
Projekti staadium
Joonise mõõtkava
Kontrollija Leht Lehti /
Radionet OÜ 2506K3 EN-7-04
Sõrve tee optilise sidevõrgu rajamine
Sõrve tee, Sõrve küla, Harku vald, Harju maakond
Sidekaevu tüüpjoonis
S. Knäzev
S. Knäzev
S. Knäzev
24.07.2025
(+372) 5650 0790
TP
-
1 1
1
2
SK-2
Mõõtkava 1:500 Leht: 1/2
Pos 1 N
Format: A4 Kinnistu isikliku kasutusõiguse seadmise plaan
Elektripaigaldise kaitsevöönd: Piki sidekaablit kulgev ala, mida mõlemalt poolt piiravad liini äärmistest kaablitest 1 meetri kaugusel paiknevad mõttelised vertikaaltasandid.
Kasutusõiguse ala
Katastriüksuse piir
sidetoru
Projekti nimi: "Sõrve tee optilise sidevõrgu rajamine" Objekti asukoht: Sõrve tee, Sõrve küla, Harku vald, Harju maakond Projekti number 2506K3 Ettevõte: Edites OÜ Plaani koostaja: Artjom Rem Kuupäev: 23.07.2025
Mõõtkava 1:500 Leht: 2/2
Pos 2
N
Format: A4 Kinnistu isikliku kasutusõiguse seadmise plaan
Elektripaigaldise kaitsevöönd: Piki sidekaablit kulgev ala, mida mõlemalt poolt piiravad liini äärmistest kaablitest 1 meetri kaugusel paiknevad mõttelised vertikaaltasandid.
Kasutusõiguse ala
Katastriüksuse piir
sidetoru
Projekti nimi: "Sõrve tee optilise sidevõrgu rajamine" Objekti asukoht: Sõrve tee, Sõrve küla, Harku vald, Harju maakond Projekti number 2506K3 Ettevõte: Edites OÜ Plaani koostaja: Artjom Rem Kuupäev: 23.07.2025
SK-1
Kinnistu isikliku kasutusõiguse seadmise plaan
Elektripaigaldise kaitsevöönd: Piki sidekaablit kulgev ala, mida mõlemalt poolt piiravad liini äärmistest kaablitest 1 meetri kaugusel paiknevad mõttelised vertikaaltasandid.
Projekti nimi: "Sõrve tee optilise sidevõrgu rajamine" Objekti asukoht: Sõrve tee, Sõrve küla, Harku vald, Harju maakond Projekti number 2506K3 Ettevõte: Edites OÜ Plaani koostaja: Artjom Rem Kuupäev: 23.07.2025
Mõõtkava 1:500 Leht: 1/1
Pos 1
N
Format: A4
sidekaev
Kasutusõiguse ala
Katastriüksuse piir
sidetoru
Mõõtkava 1:500 Leht: 1/1
Pos 1
N
Format: A4 Kinnistu isikliku kasutusõiguse seadmise plaan
Elektripaigaldise kaitsevöönd: Piki sidekaablit kulgev ala, mida mõlemalt poolt piiravad liini äärmistest kaablitest 1 meetri kaugusel paiknevad mõttelised vertikaaltasandid.
Kasutusõiguse ala
Katastriüksuse piir
sidetoru
Projekti nimi: "Sõrve tee optilise sidevõrgu rajamine" Objekti asukoht: Sõrve tee, Sõrve küla, Harku vald, Harju maakond Projekti number 2506K3 Ettevõte: Edites OÜ Plaani koostaja: Artjom Rem Kuupäev: 23.07.2025
TAOTLUS
TEHNOVÕRGU JA/VÕI -RAJATISE PROJEKTI KOOSKÕLASTAMISEKS
Kellele
TRANSPORDIAMET
Registrikood
70001490
Juriidiline aadress
Tallinn 11413, Valge 4
Kellelt
Asutuse või isiku nimi
Edites OÜ
Registri- või isikukood
11532243
Juriidiline aadress
või elukoht
Vahtra tee 6-12, Peetri alevik, Rae vald, Harju maakond, 75312
Kontaktaadress
Kuma tee 4, Peetri alevik, Rae vald, Harju maakond, 75312
Telefon
+372 5650 0790
E-post
info@edites eu
1. Esitatavad materjalid:
Dokumendi liik
(ehitusprojekt või selle osa, volitused jne)
Dokumenti nimetus
(esitatava dokumendi täpne nimetus)
Dokumendi nr.
Projekt
Põhiprojekt "Sõrve tee optilise sidevõrgu rajamine”
Töö nr 2506K3, joonis EN-4-01
2. Objekti asukoht (
Maakond, vald, küla: Sõrve tee, Sõrve küla, Harku vald, Harju maakond
Riigitee nr, nimetus, asukoht teel [km] – vähemalt 10 m täpsusega ja/või vajadusel koordinaadid, sealhulgas: Sõrve tee, 11410 Kiia - Vääna-Viti manatee, Sõrve kergliiklustee L2
Ristumised riigiteega nr 17170 km 10,13-10,16
Sõrve tee km 0,49
Teemaal kulgemine: Sõrve kergliiklustee L2 km 0,003-0,04, Sõrve tee km 0,003
3. Selgitus kavandatava tegevuse kohta, kavandatav läbiviimise aeg
Sidetorude ja sidekaevude paigaldus, sh paigaldused kinnisel meetodil.
4. Põhjendus vajaduse kohta projekteerida tehnovõrk ja -rajatis riigitee maale (Asjaõigusseadus § 158 lõige 1 ja § 1581 lõige 1)
Piirkonna kinnistute sidevarustus
5. Eelnevalt väljastatud nõuded, kooskõlastused ja/või seisukohad Transpordiameti osakondadelt
6. Põhjendus Ehitusseadustiku § 99 lõige 3 alusel kehtestatud juhendist või esitatud nõuetest kõrvale kaldumise kohta (kui esitatud lahendus ei vasta nõuetele)
Taotleja
Ees- ja perekonnanimi
Artjom Rem
(juriidilisest isikust taotleja puhul juriidilise isiku esindaja)
Allkiri
Taotluse esitamise kuupäev
03.10.2025
Seosed
| Nimi | K.p. | Δ | Viit | Tüüp | Org | Osapooled |
|---|---|---|---|---|---|---|
| Vastus Harju maakond, Harku vald, Sõrve küla, Sõrve tee optilise sidevõrgu rajamine, Töö nr 2506K3 | 13.10.2025 | 1 | 7.1-2/25/12300-6 | Valjaminev kiri | transpordiamet | Edites OÜ |
| Vastus Harju maakond, Harku vald, Sõrve küla, Sõrve tee optilise sidevõrgu rajamine, Töö nr 2506K3 | 19.09.2025 | 10 | 7.1-2/25/12300-4 | Valjaminev kiri | transpordiamet | Edites OÜ |
| Vastus Harju maakond, Harku vald, Sõrve küla, Sõrve tee optilise sidevõrgu rajamine, Töö nr 2506K3 | 19.09.2025 | 10 | 7.1-2/25/12300-4 | Valjaminev kiri | transpordiamet | Edites OÜ |
| Harju maakond, Harku vald, Sõrve küla, Sõrve tee optilise sidevõrgu rajamine, Töö nr 2506K3 | 26.08.2025 | 1 | 7.1-2/25/12300-3 | Sissetulev kiri | transpordiamet | Edites OÜ |
| Vastus Harju maakond, Harku vald, Sõrve küla, Sõrve tee optilise sidevõrgu rajamine, Töö nr 2506K3 | 15.08.2025 | 3 | 7.1-2/25/12300-2 | Valjaminev kiri | transpordiamet | Edites OÜ |
