1 NÕRKVOOLU VÄLISVÕRK
1.1. Üldandmed 1.1.1. Ehitise asukoht 1.1.2. Ehitise lühikirjeldus Soo tee 3//5, Saku alevik, Saku vald, Harjumaa kinnistute sidevarustus.
Käesoleva muudatusprojekti aluseks on Bonava Eesti OÜ koostatud põhiprojekt, Töö nr 2101728 „Soo
tee 3//5 korterelamud. väliselektripaigaldis. Põhiprojekt“ (Ehitusluba nr. 2212271/19397).
Muudatusprojekt koostati põhjusel, et Telia AS ei võimaldanud rajamistöödega alustamise hetkel
varasemalt ehitusloa saanud sidevõrgu lahenduse kohast sideühendust. Kehtiva detailplaneerigu
kohastele juurdepääsuteedele ja tehnovõrkudele on lisaks väljastataud ehitusluba nr.
2212271/07173.
Muudatusprojektiga muudetakse sidetaristu liitumispunkti asukohta. Asendiplaaniliselt muutub
sidevõrgu lahendus kinnistu lääneosas - varasem liitumispunkt oli trassi suhtes lõunas ja uus
liitumispunkt põhjas. Muudetud kaevude ja kaablite tüübid. Muudatused ei puuduta elektri ja
tänavavalgustuse taristuid.
1.2. Alusdokumendid 1.2.1. Lähteandmed
1. Elasa tehnilised tingimused TT4616, 09.06.2025. 2. Nõupidamistel vastu võetud otsused.
1.2.1.1. Ehitusuuringud Geodeetiline uuring - Geodeesia 24 OÜ töö 11016-25, 05.08.2025
1.2.1.2. Normdokumendid MTMm nr 97 01.01.2025 „Nõuded ehitusprojektile“;
EVS 932:2017 „Ehitusprojekt”; EVS 843:2016 “Linnatänavad”; 1.3 Sidevarustus 1.3.1 Liitumispunkti kirjeldus ja põhiparameetrid ELASA sidekaev 035K02, milles kaablimuhv 035M02.
1.3.2 Sidevõrgu haldaja ja tarbija kohustused Siderajatistega ühendamine on lubatud teostada ainult sidetööde litsentsi omaval firmal ja
võrguvaldaja poolt väljastatud tööloa alusel. Liinirajatise kaitsevööndis on liinirajatise omaniku
loata keelatud igasugune tegevus, mis võib ohustada liinirajatist.
1.3.3 Kaablikanalisatsioon
Tähis Hulk Muudatus Teostas Kuupäev
MS Word 2000
Tellija Objekt
Soo tee 3//5, Saku alevik, Saku vald, Harjumaa
Bonava Eesti OÜ
Kinnitas Eriosa Elektripaigaldis. Sidevarustus ENV
Kontrollis Projekteerija Joonis
Seletuskiri NSWE OÜ
Reg. Nr: 12204133 Madala 28-15, 10315, Tallinn
T: +372 5554 5533
Koostas
Stanislav Timirbulatov Joonise nr. Staadium Muutus Leht/Lehti
Kirjutas 2101728M_MP_ENV-3-01- seletuskiri MP v04 2/4 25.11.2025
Elasa olemasolevale sidekanalisatsiooni kõrvale paigaldada uus maaalune Vesimentor 1200 mm
optikakaev. Kaevu tähis 035YK09. Uuest kaevust paigaldada 4-avaline multitoru 4x14/10.
Multitoru paigaldada pinnases sügavusele 0,7...1,0 m, sõidutee all minimaalselt 1,0 m
sügavusele teekatte pinnast. Multitoru paigaldada trassis 0,1 m paksusele liivaalusele ja
katta pealt 0,1 m paksuse liivakihiga või kivivaba pinnasega. Kaablikaevise täitmisel tihendada
pinnast.
Sidetorude paigaldamisel arvestada normdokumentides antud minimaalseid lubatud
vahekaugusi teiste kommunikatsioonideni. Rööbiti kulgemisel tagada minimaalsed
rõhtvahekaugused vee- ja kanalisatsioonitoruga 0,5 m ja elektrikaabliga 0,5 m. Ristumisel tagada
minimaalsed püstvahekaugused vee- ja kanalisatsioonitoruga 0,3 m ning elektrikaabliga 0,2 m.
Ristumisel olemasolevate tehnovõrkudega või nende kaitsetsoonis töötamisel kutsuda eelnevalt
kohale olemasolevate tehnovõrkude valdajad ning surfida välja maa sees paiknevad tehnovõrgud
koos nende reaalsete kõrgustega. Puude vahetus läheduses kaevata käsitsi vältimaks juurte ja
tüvede kahjustusi.
1.3.4 Side kaabelliinid Valida sideteenust pakkuma hakkav sideoperaator ja kooskõlastada lahendus nendega. Tööde teostamine ELASA sidevõrgus võib toimuda vaid ELASA volitatud esindaja, AS Connecto Eesti,
järelevalve töötaja juuresolekul.
Soo tee 3 // 5 hoonete sidevarustuse projekteerimise aluseks on ELASA tehnilised tingimused TT4616
09.06.2025. Sideühenduseks kasutatakse olemasolev sidekanalisatsioon. Selleks paigaldada 4-avaline multitoru
(14/10) ja uus maaalune Vesimentor 1200 mm optikakaev. Kaevu tähis 035YK09.
Katkestada ELASA 4-avalise multitoru 2.mikrotoru (oranž).
ELASA katkestatud oranže mikrotorusid 4-avalise multitoruga (14/10) paigaldatud sidekaevuni.
Ühendada katkestatud oranžid mikrotorud paigaldatud multitoru mikrotorudega 2 (oranž) ja 4 (pruun).
Mikrotorud 1 ja 3 sulgeda hermeetiliselt. Torujätkude tähised 035L01YH10YR01 ja 035L01YH10YR02
Vähemalt 48-kiuline kaabel (min Ų6mm, TIA värvikoodiga) puhuda sidekaevude 035K02 ja 035YK09 vahelise 4-avalise multitoru 2.mikrotorusse (oranž). Lõigu tähis 035L01YH10.
Kaabli paigaldustööd ELASA trassis teostab AS Connecto Eesti, kui ei ole teistsuguseid kokkuleppeid
trassi haldajaga (AS Connecto Eesti).
Sidekaevust 035YK09 puhuda kaabel edasi mööda paigaldatud sidetoru sihtkohta.
Sidekaevu 035K02 jätta kaablivaru 15m ja sidekaevu 035YK09 jätta kaablivaru 30m.
Paigaldatud sidekaev 035YK09, ELASA sidetrassi ja paigaldatud sidekaevu vaheline 4-avaline multitoru
(juhul, kui on paigaldatud), ELASA sidekaevudes ja mikrotorus olev kaabel jääb kuuluma ELASA’le.
Piiritluspunkt on sidekaevu 035YK09 kaevusein.
Rohkem kui ühe sideühenduse rajamiseks tuleb paigaldada kliendikaev või kapp koos muhviga, kus saab teha hargnemise.
ELASA sidetrassi asukoha muutmisel ja/või uue ELASA sidekaevu paigaldamisel kontrollida sidevõrgu
omanikult (ELASA) olemasoleva sidetrassi kasutusala ulatus, kasutusõigus ja ELASA sidetrassiga
seonduvate muudatuste tegemiseks täiendava seadustamise vajadus e-posti aadressil [email protected].
Seadustamine tellida ELASA poolt heaks kiidetud ettevõttelt. Täpsem info https://www.elasa.ee/.
Juhul, kui Transpordiameti teemaal tehnovõrgu rajamise või rekonstrueerimise kooskõlastuse tingimuseks
Tähis Hulk Muudatus Teostas Kuupäev
MS Word 2000
Tellija Objekt
Soo tee 3//5, Saku alevik, Saku vald, Harjumaa
Bonava Eesti OÜ
Kinnitas Eriosa Elektripaigaldis. Sidevarustus ENV
Kontrollis Projekteerija Joonis
Seletuskiri NSWE OÜ
Reg. Nr: 12204133 Madala 28-15, 10315, Tallinn
T: +372 5554 5533
Koostas
Stanislav Timirbulatov Joonise nr. Staadium Muutus Leht/Lehti
Kirjutas 2101728M_MP_ENV-3-01- seletuskiri MP v04 3/4 25.11.2025
on 5-aastase garantii nõue teekatendi taastamisele (st ka tee taastamisprojektile), mis hõlmab mistahes
defekte, vigu või muid (varjatud) puudusi, mis on tekkinud seoses tehnovõrgu rajamisega ja millega seoses
nõutakse tehnovõrgu omanikult (ELASA) vastavat garantiikirja, tuleb töid teostaval ettevõttel anda täpselt
samasuguse ulatuse ja kehtivusega (5 aastat) garantii ELASA-le.
Kaabli ühendamiseks kaablimuhvi 035M02 tuleb teenust pakkuval sideoperaatoril tellida ELASA’lt
klienditellimus KLT.
Kaabli ühendamise muhvi teostab AS Connecto Eesti.
Kiudude keevitamine teostada vastavalt kiudude jaotusskeemile (väljastatakse koos KLT tööga).
ELASA sidetrassile paigaldatud sidekaevu ELASA nõuetekohane teostusjoonis, ELASA sidevõrguga seonduva sidetrassi teostusjoonis või kulgemise skeem, seadustamise dokumendid (juhul, kui on teostatud)
ning kaabli- ja toruskeem edastada ELASA’le koos KLT tööga andmebaasi ELA-12 vahendusel.
1.3.5 Kaablikanalisatsiooni ja kaabelliinide trasside katendite taastamise põhimõtted Katendite taastamine lahendatakse ära Roadplan OÜ tööga nr. 21070-13 “Soo tee ja Uusmäe põik
tänava teed ja tehnovõrgud”.
1.4 Kvaliteedi- ja kontrollinõuded ehitajale Kõik sidevarustusega teostatavad tööd peavad olema tehtud käesoleva projekti ning Eesti
Vabariigis kehtivate nõuete ja normatiivide alusel. Juhul kui käesolevas projektis toodud tööde
kirjeldused, joonised ja tööde mahud on üksteisega vastuolus, tuleb lugeda õigeks tööde kirjeldus
jooniste ja tööde mahtude suhtes. Kokkuleppel Tellijaga võib Töövõtja lisada töid või materjale
(installatsioonitarvikuid) kui need on vajalikud tööde lõpetamiseks või seadme
ekspluateerimiseks. Normatiivides toodud teimid kuuluvad töövõttu. Materjalide ja seadmetena
kasutada ainult neid, mis on Tellija poolt aktsepteeritud. Projektis toodud materjalide tüübid on
soovituslikud, kasutada võib ka teisi analoogiliste tehniliste andmetega uusi seadmeid, kui need
vastavad eeltoodud materjalides toodud nõuetele. Ehituse garantiiaeg määratakse Tellija ja
Töövõtja vahelise lepinguga, mis ei ole vähem kui 2 aastat. Garantiiajal ilmnenud vead parandab
Töövõtja omal kulul välja arvatud väära ekspluatatsiooni puhul tekkinud vead.
Ehitustöid võib alustada ehitustööde alustamise loa olemasolul. Töövõtjal peab enne ehituse
alustamist olema ehituse tööohutuse plaan, mis peab sisaldama abinõusid, mida sellel ehitusplatsil
rakendatakse ohutute töötingimuste loomiseks, võttes arvesse ka platsil või selle läheduses
toimuvat tegevust, liiklust jms. Ehitusplatsil paiknevad väiksemate ehituste alad piirata tähiste ja
hoiatusmärkidega. Ehitustöödel tuleb järgida ehituse üldnõudeid ja eeskirju, projektis toodud
nõudeid, valmistajatehase nõudeid, Eesti Vabariigis kehtivaid standardeid ja nõudeid. Töid
teostada selliselt, et objekti ja lähiümbruse haljastuslik ja esteetiline ilme hävineks minimaalselt.
Kaevamistöödel lõhutavad teekatted, haljastus taastada ja muud rajatised taastada endisel kujul ja
endises kvaliteedis.
Ehitustööde dokumenteerimisel lähtuda Eesti Vabariigis kehtivatest seadustest, määrustest ja
sidepaigaldiste kasutuselevõtu protseduuridest. Ehituse järelvalvet teostab Tellija või volitatud
esindajad. Võimalikud kõrvalekalded projektist kooskõlastada Tellijaga ja projekti autoriga ning
fikseerida kirjalikult. Tööde lõppedes peab Töövõtja teostama kõik vajalikud kontrollmõõtmised
Tähis Hulk Muudatus Teostas Kuupäev
MS Word 2000
Tellija Objekt
Soo tee 3//5, Saku alevik, Saku vald, Harjumaa
Bonava Eesti OÜ
Kinnitas Eriosa Elektripaigaldis. Sidevarustus ENV
Kontrollis Projekteerija Joonis
Seletuskiri NSWE OÜ
Reg. Nr: 12204133 Madala 28-15, 10315, Tallinn
T: +372 5554 5533
Koostas
Stanislav Timirbulatov Joonise nr. Staadium Muutus Leht/Lehti
Kirjutas 2101728M_MP_ENV-3-01- seletuskiri MP v04 4/4 25.11.2025
tõestamaks tööde kvaliteetset teostust, korrastama ehitusplatsi, kõrvaldades kõik demonteeritud ja
mittekasutatavad materjalid. Töövõtja peab tööde lõpetamisel üle andma vähemalt ühe eksemplari
teostusjoonistest digitaalsel kujul ja ühe paberkandjal. Kaablite ja torude sidumised tuleb
teostusjoonisele kanda L-EST koordinaatides volitatud (litsentsi omava) geodeesiafirma poolt.
Tähis Hulk Muudatus Teostas Kuupäev MS Word 2000 Tellija Objekt
Soo tee 3//5, Saku alevik, Saku vald, Harjumaa
Bonava Eesti OÜ
Kinnitas Eriosa Elektripaigaldis. Sidevarustus ENV
Kontrollis Projekteerija Joonis Kehtivate dokumentide loetelu NSWE OÜ
Reg. Nr: 12204133 Madala 28-15, 10315, Tallinn
T: +372 5554 5533
Koostas
Stanislav Timirbulatov Joonise nr. Staadium Muutus Leht/Lehti Kirjutas
201728M_MP_ENV-3-02 MP V06 1/1 25.11.2025
Kehtiva dokumendi kuup. Seletuskiri 2101728M_MP_ENV-3-01 25.11.2025 Kehtivad dokumendid 2101728M_MP_ENV-3-02 25.11.2025 Põhiliste materjalide loetelu 2101728M_MP_ENV-8-01 15.10.2025 Sidetöömahud 2101728M_MP_ENV-8-02 21.11.2025 Joonised Sidevarustuse plaan 201728M_MP_ENV-4-01 25.11.2025 Side skeem 201728M_MP_ENV-5-01 15.10.2025 Lisad: Soo tee 3//5 korterelamud. Töö nr.21070-2 (ehitusluba nr. 2212271/07173) asendiplaan. 201728_PP_ENV-9-01_Asendiplaan. 22.09.2025

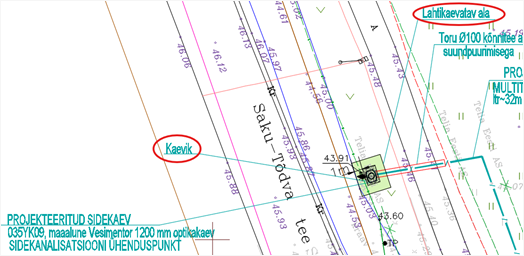

035YK09, maaalune Vesimentor 1200 mm optikakaev
K11
K31
K11 K11
K11 K11
K11
K11
K11
K11 K11
K11
K31
K21
K31 K31
K31
K31
K31
K31
K31
K31 K31
K31 K31
K31
K31 K21
V11
K31 K31 K31
K31
K11 K11
K11 K11
K11
V11
V11 V11
V11 V11
V11 V11
V2
V11 V11
K11 K11
K11 K11
K11
Ajutine konteinerkatlamaja Q=800 kW
T1 T1
T1 T1
T1 T1
T1 T1
T1 T1
T1 T1
T1 T1
T1 T1
T1
T1T1
T1 T1
T1 T1
T1 T1
T1 T1
T1 T1
T1 T1
T1 T1
T1 T1
T1T1
1 T1
T1 T1
T
T1
T1
T1 T1
T1 1
T1 T1
T1
12 3
1 2
1 2
1
2
1 2
1 2
12 1
2
1 2
12
12
3.1 3.6
3.0
1
2
3
Perspektiivse bussipeatuse uus asukoht Ettevaatust! Ristumine gaasitorustikuga
Gaasitorustik: 42.58 Tee kate: 44.20
Ettevaatust! Ristumine gaasitorustikuga Gaasitorustik: 39.00
Tee kate: 40.35
Tee kate: 40.00 Ettevaatust! Ristumine gaasitorustikuga
Gaasitorustik: 38.90 Kraavi põhi: 39.57
94 5a
977
977
943 Ajutine katlamaja
1:2 ,5
1:2,0
1:2 ,7
±0.00 = abs.k.
44.30
±0.00 = abs.k.
42.50
1:1,7
1:1 ,7
1:2,0
1:1 ,9
1:2,0
1:2 ,0
1
1

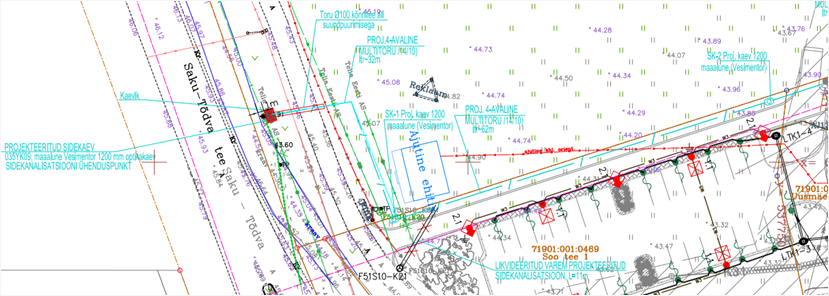

PROJEKTEERITUD SIDEKAEV
SIDEKANALISATSIOONI ÜHENDUSPUNKT
PROJ.4-AVALINE MULTITORU /14/10) ltr~32m
LIKVIDEERITUD VAREM PROJEKTEERITUD SIDEKANALISATSIOON, L=11m
PROJ. 4-AVALINE MULTITORU /14/10)
ltr~62m
PROJ. 4-AVALINE MULTITORU /14/10)
ltr~67m
PROJ. 4-AVALINE MULTITORU /14/10)
ltr~64m PROJ. 4-AVALINE MULTITORU /14/10)
ltr~22m
PROJ. 4-AVALINE MULTITORU /14/10)
ltr~18m SK-4 Proj. kaev 1200
Kaevik
Toru Ø100 kõnnitee all suundpuurimisega
maaalune (Vesimentor)
SK-3 Proj. kaev 1200 maaalune (Vesimentor)
SK-2 Proj. kaev 1200 maaalune (Vesimentor)
SK-1 Proj. kaev 1200 maaalune (Vesimentor)
KAEVISE RISTLÕIGE
CAD Kinnitas Kontrollis Koostas
Objekti asukoht
Töö nimi
Joonise nimi
Tellija
Joonise nr
Mõõtkava
Staadium
Kuupäev
Leht
Muudatus
Lehti
NSWE OÜ
TeostasHulkTähis Muudatus Kuupäev
MÄRKUSED:
1. Soo tee 3 ja 5 hoonete sidevarustuse projekteerimise aluseks on ELASA tehnilised tingimused TT4616 09.06.2025. Sideühenduseks kasutatakse olemasolev sidekanalisatsioon. Selleks paigaldada 4-avaline multitoru (14/10) ja uus maaalune Vesimentor 1200 mm optikakaev. Kaevu tähis 035YK09. Katkestada ELASA 4-avalise multitoru 2.mikrotoru (oranž). ELASA katkestatud oranže mikrotorusid 4-avalise multitoruga (14/10) paigaldatud sidekaevuni. Ühendada katkestatud oranžid mikrotorud paigaldatud multitoru mikrotorudega 2 (oranž) ja 4 (pruun). Mikrotorud 1 ja 3 sulgeda hermeetiliselt. Torujätkude tähised 035L01YH10YR01 ja 035L01YH10YR02 Vähemalt 48-kiuline kaabel (min U6mm, TIA värvikoodiga) puhuda sidekaevude 035K02 ja 035YK09 vahelise 4-avalise multitoru 2.mikrotorusse (oranž). Lõigu tähis 035L01YH10. Kaabli paigaldustööd ELASA trassis teostab AS Connecto Eesti, kui ei ole teistsuguseid kokkuleppeid trassi haldajaga (AS Connecto Eesti). Sidekaevust 035YK09 puhuda kaabel edasi mööda paigaldatud sidetoru sihtkohta. Sidekaevu 035K02 jätta kaablivaru 15m ja sidekaevu 035YK09 jätta kaablivaru 30m. Paigaldatud sidekaev 035YK09, ELASA sidetrassi ja paigaldatud sidekaevu vaheline 4-avaline multitoru (juhul, kui on paigaldatud), ELASA sidekaevudes ja mikrotorus olev kaabel jääb kuuluma ELASAle. Piiritluspunkt on sidekaevu 035YK09 kaevusein. Rohkem kui ühe sideühenduse rajamiseks tuleb paigaldada kliendikaev või kapp koos muhviga, kus saab teha hargnemise. ELASA sidetrassi asukoha muutmisel ja/või uue ELASA sidekaevu paigaldamisel kontrollida sidevõrgu omanikult (ELASA) olemasoleva sidetrassi kasutusala ulatus, kasutusõigus ja ELASA sidetrassiga seonduvate muudatuste tegemiseks täiendava seadustamise vajadus e-posti aadressil [email protected]. Seadustamine tellida ELASA poolt heaks kiidetud ettevõttelt. Täpsem info https://www.elasa.ee/.
TINGMÄRGID (NSWE OÜ Töö nr. 2101728M, muudatusprojekt
Projekteeritud 4-avaline multitoru (14/10)/ /
Projekteeritud maaalune Vesimentor 1200 mm optikakaev
Juhul, kui Transpordiameti teemaal tehnovõrgu rajamise või rekonstrueerimise kooskõlastuse tingimuseks on 5-aastase garantii nõue teekatendi taastamisele (st ka tee taastamisprojektile), mis hõlmab mistahes defekte, vigu või muid (varjatud) puudusi, mis on tekkinud seoses tehnovõrgu rajamisega ja millega seoses nõutakse tehnovõrgu omanikult (ELASA) vastavat garantiikirja, tuleb töid teostaval ettevõttel anda täpselt samasuguse ulatuse ja kehtivusega (5 aastat) garantii ELASA-le. Kaabli ühendamiseks kaablimuhvi 035M02 tuleb teenust pakkuval sideoperaatoril tellida ELASA’lt klienditellimus KLT. Kaabli ühendamise muhvi teostab AS Connecto Eesti. Kiudude keevitamine teostada vastavalt kiudude jaotusskeemile (väljastatakse koos KLT tööga). ELASA sidetrassile paigaldatud sidekaevu ELASA nõuetekohane teostusjoonis, ELASA sidevõrguga seonduva sidetrassi teostusjoonis või kulgemise skeem, seadustamise dokumendid (juhul, kui on teostatud) ning kaabli- ja toruskeem edastada ELASA’le koos KLT tööga andmebaasi ELA-12 vahendusel. 2. Sidekanalisatsioon paigaldada 0,7 m sügavusele (sõidutee all - 1,0 m sügavusel). Torude ülapinnast 0,3 m kõrgemale paigaldada hoiatuslint "Ettevaatust sidekaabel". 3. Torude paigaldamisel arvestada normdokumentides antud minimaalseid lubatud vahekaugusi teiste kommunikatsioonideni.. 4. Täitmisel ülejääv pinnas vedada ära selle jaoks ette nähtud ladustuspaika. Äravedajal peab olema vastav tegevusluba (litsents). 5. Geodeetilise alusplaanina kasutatakse maa-ala plaani tehnovõrkudega, mis on koostatud Geodeesia24 OÜ poolt (töö 11016-05.08.2025) Märkused: Koordinaadid L-EST 97 süsteemis, kõrgused EH2000 süsteemis.
(varem koostatud projekt: Bonava Eesti OÜ töö nr.2101728 "Soo tee 3/5 korterelamud. Väliselektripaigaldis.)"
ol.olev maapind
1:3
Sõidutee Kergliiklustee Kraav 5.27
Haljasala 5.73
Proj. optikakaev Vesimentor 1200mm
ol.olev maapind
Liivast tasanduskiht (h=100 mm)
Täide kohalikust pinnasest 1.0 0
Proj. multitoru 4/14 (kinnine paigaldamine)
Haljasala 0.57
KAEVU RISTLÕIGE
Soo tee 3//5, Saku alevik,
Saku vald, Harjumaa
Töö nr.2101728M. Muudatusprojekt. Sidevarustus.
PÕHILISTE MATERJALIDE LOETELU 15.10.2025
POS. NIMETUS ANDMED
PAIGAL
DUS-
VIIS
KAITSE-
ASTE KOGUS VALMISTAJA TÜÜP MÄRKUSED
SIDEKANALISATSIOON
Multitoru tuvastustraadiga 265m MULTIHÖHLE DB 4x14/10+Cu 1000M
Optikakaev 1200, maaalune Klass B 5 kmpl Vesimentor
Läbiviigutihend plastkaevule 10
Mikrotoru jätkuliitmik Tierre EFXUC14 DB14/10 Arvestab töövõtja
Mikrotoru otsakork CV4750 14 Arvestab töövõtja
Märkelint 265 Pipelife 125x2,0, kood 171521
Ühendus- ja abimaterjalid 1 kmpl
Täiteliiv 13m³
Peenliiv 16 m³ Liivapadjandi ehitamiseks
48-kiulineSM FO kaabel 1400m min Ø6mm, TIA värvikoodiga
Page 1 2101728M_MP_ENV-8-01_v02_spetsifikatsioon.xls
Soo tee 3//5, Saku alevik,
Saku vald, Harjumaa
Töö nr. 2101728M. Muudatusprojekt.
PÕHILISTE TÖÖDE MAHUD 21.11.2025
POS. NIMETUS MÕÕT-
ÜHIK KOGUS KOGUS KOKKU MÄRKUSED
Sidekanalisatsioon
1 Elasa sidetrassi lahtikaevatav ala m³ 5 1 5
2 Vsimentor maaaluse sidekaevu kaeviku rajamine ja taastamine m³ 1,5 4 6
3 FO kaabli sissepuhumine mikrotorusse m 1350 1350
4 Sidekanalisatsiooni kaeviku rajamine ja taastamine m 265 265 5 Vesimentor maaaluse 1200 optikakaevu paigaldus tk 5 5
6 Multitoru tuvastustraadiga 4x14/10 paigaldus m 265 265
7 Läbiviigtihend plastkaevule tk. 10 10
8 Märkelint m 265 265 9 Täiteliiv m³ 13 13
10 Peenliiv m³ 16 16
11 Ühendus- ja abimaterjalid kmpl 1 1
Page 1 2101728M_MP_ENV-8-02_v04_sidetoomahud.xls
Digiallkirjad
1 1
1
2
3
4
Ettevaatust! Ristumine gaasitorustikuga Gaasitorustik: 38.95
Tee kate: 40.00
Proj truup Ø500 L=11.6; i=0.7% Hsv=39.13; Hvv=39.05
Proj truup Ø400 L=17.6; i=0.4% Hsv=42.25; Hvv=42.18
Proj truup Ø400 L=9.0; i=2.2% Hsv=43.13; Hvv=42.93
Äärekivi "uputada"
977
977
943
2
2
3
3
91 1
91 1
92 3a
91 1
688a(silindriline)
688b(silindriline)
688a (silindriline)
688b (silindriline)
Ettevaatust! Ristumine gaasitorustikuga Gaasitorustik: 38.90 Kraavi põhi: 39.57
4 4
684
552a
159
112
159Ü
221
ETTEVAATUST GAAS!
112Ü
121
Perspektiivse bussipeatuse uus asukoht Ettevaatust! Ristumine gaasitorustikuga
Gaasitorustik: 42.58 Tee kate: 44.20
Ettevaatust! Ristumine gaasitorustikuga Gaasitorustik: 39.00
Tee kate: 40.35
Tähispostid taastada
Kõrgused vastavalt olemasolevale olukorrale
TINGMÄRGID Katastriüksuse piir
Projekteeritud tee telgjoon
Olemasoleva tee telgjoon
Projekteeritud sõidutee äärekivi 150x290 (h=10 cm)
Projekteeritud sõidutee äärekivi 150x290 (h=0 cm)
Projekteeritud tee servajooned
Projekteeritud tugipeenar (konstruktsioon 6)
Projekteeritud sõidutee künnis
Projekteeritud nõlv
Projekteeritud kraav
Projekteeritud kraavi põhja kindlustamine killustikuga
Projekteeritud imbkraav
Projekteeritud olemasoleva kraavi puhastamine
Projekteeritud liiklusmärgi post
Projekteeritud betoonalusel liiklusmärgi post
Projekteeritud truup
Autotranspordi krundile juurdepääsu kohad
Projekteeritud ristmiku nähtavuskolmnurk
Projekteeritud teekattemärgistus
Projekteeritud liiklusmärk (I suurusgrupp)
Olemasolev liiklusmärk
Ümbertõstetav liiklusmärk
Ümbertõstetava liiklusmärgi uus asukoht
Projekteeritud sõidutee ab-ülekate
Projekteeritud sõidutee ab-katend (konstruktsioon 1)
Projekteeritud sõidutee ab-katend (konstruktsioon 2)
Projekteeritud kõnnitee ab-katend (konstruktsioon 3)
Projekteeritud killustikkatend (konstruktsioon 4)
Projekteeritud pinnatud sõidutee taastamine (konstruktsioon 5)
Projekteeritud truubipäiste kindlustus
Projekteeritud haljasalade murukate
Projekteeritud kookosmatiga kindlustatavad haljasalad
Perspektiivsed objektid (Roadplan OÜ töö nr. 21070-2)
Varem projekteeritud objektid (Roadconsult OÜ töö nr. T18018)
Likvideeritavad objektid
924
221
221
221
221 Ü
Märkused: 1. Gaasitorustikuga ristumine ja/või pikikulgemine ning sügavus tähistada geodeedi
poolt enne ehituse algust. 2. Teetammi teega seotud objektid viia plaaniliselt ja kõrguslikult kokku
teostusjoonisega (Geodeesia24 OÜ töö nr. 4947-21)
N
S
W E
Töö nimetus
Reg kood: 12432118 Tiigi 78, 50410 Tartu [email protected] www.roadplan.ee
Tellija Töö nr
Joonise nr
Staadium Mõõtkava Kuupäev
Geoalus Autor: Töö nr: Koordinaadid: Kõrgused:
(allkirjastatud digitaalselt) (allkirjastatud digitaalselt) (allkirjastatud digitaalselt) (allkirjastatud digitaalselt)
Joonise nimetus
Objekti asukoht
Bonava Eesti OÜ Registrikood: 11398856
Toompuiestee 35 Tallinn 10149 Kerli Koolma
21070-1 Soo tee ja Uusmäe põik tänava teed ja
tehnovõrgud
Tööprojekt 24.11.2025
2 Liikluskorraldus
1:500
Projektijuht Projekteerija
Kontrollija
Annika Kaljula Kaur Kuusk
Andri Veskimets
Geodeesia24 OÜ 5526-21 L-EST97 EH2000
Sootee L1, Allika MÜ, Kasemetsa küla, Saku vald, Harju maakond
TINGMÄRGID (Bonava Eesti OÜ töö nr 2101728) Avaliku kergliiklustee LED-valgusti, metallpostil, h=4m
Avaliku sõidutee LED-valgusti, metallpostil, h=8m
Sõidutee ülekäiguraja LED-valgusti, metallpostil, h=6m
Muudatus Kuupäev Muudatuse sisu
M1 06.11.2025 Katete taastamine laiendatud lähtuvalt sidevõrgu liitumise ümberprojekteerimisest
1 1
1
2
3
4
Ettevaatust! Ristumine gaasitorustikuga Gaasitorustik: 38.95
Tee kate: 40.00
Proj truup Ø500 L=11.6; i=0.7% Hsv=39.13; Hvv=39.05
Proj truup Ø400 L=17.6; i=0.4% Hsv=42.25; Hvv=42.18
Proj truup Ø400 L=9.0; i=2.2% Hsv=43.13; Hvv=42.93
Äärekivi "uputada"
2
2
3
3
Ettevaatust! Ristumine gaasitorustikuga Gaasitorustik: 38.90 Kraavi põhi: 39.57
4 4
3.00
3.50 5.502.003.00
3.00
R4.00
R4.00
R4 .00
R4.00
R6.0 0
R6.00
R5.00
R2 .00
R2.00
R2.00
R2.00
R3.00
R5 .00
R2.00
2.5 0
4.0 0
2.5 0R5.00
2.00
R2 .00
2.00
R2 .00
6.00
PA1
PA2
ETTEVAATUST GAAS!
Perspektiivse bussipeatuse uus asukoht Ettevaatust! Ristumine gaasitorustikuga
Gaasitorustik: 42.58 Tee kate: 44.20
Ettevaatust! Ristumine gaasitorustikuga Gaasitorustik: 39.00
Tee kate: 40.35
Tähispostid taastada
4.00Kõrgused vastavalt olemasolevale olukorrale
N
S
W E
Töö nimetus
Reg kood: 12432118 Tiigi 78, 50410 Tartu [email protected] www.roadplan.ee
Tellija Töö nr
Joonise nr
Staadium Mõõtkava Kuupäev
Geoalus Autor: Töö nr: Koordinaadid: Kõrgused:
(allkirjastatud digitaalselt) (allkirjastatud digitaalselt) (allkirjastatud digitaalselt) (allkirjastatud digitaalselt)
Joonise nimetus
Objekti asukoht
Bonava Eesti OÜ Registrikood: 11398856
Toompuiestee 35 Tallinn 10149 Kerli Koolma
21070-1 Soo tee ja Uusmäe põik tänava teed ja
tehnovõrgud
Tööprojekt 24.11.2025
3 Asendiplaan
1:500
Projektijuht Projekteerija
Kontrollija
Annika Kaljula Kaur Kuusk
Andri Veskimets
Geodeesia24 OÜ 5526-21 L-EST97 EH2000
Sootee L1, Allika MÜ, Kasemetsa küla, Saku vald, Harju maakond
TINGMÄRGID Katastriüksuse piir
Projekteeritud tee telgjoon
Olemasoleva tee telgjoon
Projekteeritud sõidutee äärekivi 150x290 (h=10 cm)
Projekteeritud sõidutee äärekivi 150x290 (h=0 cm)
Projekteeritud tee servajooned
Projekteeritud tugipeenar (konstruktsioon 6)
Projekteeritud sõidutee künnis
Projekteeritud nõlv
Projekteeritud kraav
Projekteeritud kraavi põhja kindlustamine killustikuga
Projekteeritud imbkraav
Projekteeritud olemasoleva kraavi puhastamine
Projekteeritud liiklusmärgi post
Projekteeritud betoonalusel liiklusmärgi post
Geoloogilise uuringupunkti asukoht
Projekteeritud truup
Autotranspordi krundile juurdepääsu kohad
Projekteeritud sõidutee ab-ülekate
Projekteeritud sõidutee ab-katend (konstruktsioon 1)
Projekteeritud sõidutee ab-katend (konstruktsioon 2)
Projekteeritud kõnnitee ab-katend (konstruktsioon 3)
Projekteeritud killustikkatend (konstruktsioon 4)
Projekteeritud pinnatud sõidutee taastamine (konstruktsioon 5)
Projekteeritud truubipäiste kindlustus
Projekteeritud haljasalade murukate
Projekteeritud kookosmatiga kindlustatavad haljasalad
Perspektiivsed objektid (Roadplan OÜ töö nr. 21070-2)
Varem projekteeritud objektid (Roadconsult OÜ töö nr. T18018)
Likvideeritavad objektid
PA1
Märkused: 1. Gaasitorustikuga ristumine ja/või pikikulgemine ning sügavus tähistada geodeedi
poolt enne ehituse algust. 2. Teetammi teega seotud objektid viia plaaniliselt ja kõrguslikult kokku
teostusjoonisega (Geodeesia24 OÜ töö nr. 4947-21)
TINGMÄRGID (Bonava Eesti OÜ töö nr 2101728) Avaliku kergliiklustee LED-valgusti, metallpostil, h=4m
Avaliku sõidutee LED-valgusti, metallpostil, h=8m
Sõidutee ülekäiguraja LED-valgusti, metallpostil, h=6m
Muudatus Kuupäev Muudatuse sisu
M1 06.11.2025 Katete taastamine laiendatud lähtuvalt sidevõrgu liitumise ümberprojekteerimisest
1 1
RK 43.64
RK 43.89
RK 43.79
RK 40.64
RK 40.65
RK 40.61
43.91 43.91
43.89 43.89
41.25 41.25
41.16 41.16
42.34
42.20
42.20
42.20
41.90
41.90
42.48
42.48
42.48 42.30
43.80
43.70
44.10
44.00
44.10
44.20
44.28
44.28
44.28
40.70
40 .70
40.80
40 .8040
.90
40.90
41 .00
41.00
41 .10
41.10
41.20
41 .20
41.30
41 .3041
.40
41.40
40 .65
40.65
40.75
40 .7540
.85
40.85
40 .95
40.95
41 .05
41.05
41.15
41 .15
41.25
41 .25
41.35
41 .3541
.45
41.45
40 .7040 .8040 .9041 .0041 .1041 .2041 .30
40 .6540 .7540 .8540 .9541 .0541 .1541 .25
40.70
40.80
40.90
40.75
40.85
41 .30
41 .30
41 .40
41 .45
41.20
41.30
41.40
41 .40
41.50
41 .50
41.60
41 .60
41.25
41.35
41 .45
41.45
41 .55
41.55
41 .30
41 .40
41 .50
41 .60
41 .70
41 .80
41 .90
42 .00
42 .10
42 .20
41 .35
41 .45
41 .55
41 .65
41 .75
41 .85
41 .95
42 .05
42 .15
42 .25
42.40
42.35
42.45
42 .40
42 .50
42 .60
42 .70
42 .80
42 .90
43 .00
43. 10
43. 10
43.20
43. 20
43 .30
43. 30
42.35
42 .35
42 .45
42 .55
42 .65
42 .75
42 .85
42 .95
43. 05
43. 15
43.15
43.25
43 .25
43.40
43. 50
43. 60
43. 70
43. 80
43. 90
44. 00
44. 10
43.35 43.45
43. 55
43. 65
43. 75
43. 85
43. 95
44. 05
44.10
44.20 44.15
44.25
43.90
44.00
43.85
43.95
44.00
44.00
43.95
43.95
44.05
43.70
43.80
43.90
43.65
43.75
43.85
43. 8043.90
44.00 44.10
44.20 44.30
43.85 43.
9544.05 44.15
44.25 44.35
44.00
44.10
44.20
44.30
44.40
44.05
44.15
44.25
44.35
44.45
43.80
43.90
43.75
43.85
42.10
42.15
41 .40
41 .50
41 .60
41 .70
41 .80
41 .90
42 .00
42 .10
41 .35
41 .45
41 .55
41 .65
41 .75
41 .85
41 .9542
.05
42 .15
43 .70
43 .8043
.9044 .00
43 .75
43 .8543
.9544 .05
43.90
43.90
44.00 43.95
44.00
44.10 43.95
44.05
43.80 43.8043.90 43.9044.00 43.85 43.85 43.9543.95
43.80 43.80
43.75
43.75
42.48
42 .30
42 .40
42 .50
42 .60
42 .70
42 .80
42 .90
43 .00
43 .10
43. 20
43 .30
43.40
43.50 43.60
43.70 43.80
43.90
42.25
42 .35
42 .45
42 .55
42 .65
42. 75
42 .85
42 .95
43 .05
43 .15
43 .25
43.35
43.45 43.55
43.65 43.75
43.85 43.95
43.70 43.80
43.90 44.00
43.65 43.75
43.85 43.95
43.80
43.75
44.28
43.95
43.88
43.76 43.90
43.66 43.11
43.22
43.40
42.19
42.13
42.13 42.13
41.36
41.27 41.30
41.41
41.49
43.80
1
2
3
4
Ettevaatust! Ristumine gaasitorustikuga Gaasitorustik: 38.95
Tee kate: 40.00
39.05
40.13 40.12
41.34 41.27
44.09 44.11
40.83 40.63
43.45
43.50 43.55
43. 60
43 .65
43 .70
43 .75
43 .80
43 .85
43 .90
43 .95
44 .00
44 .05
44 .10
44 .15
44 .2044.2544
.25 44
.25 44
.3044.3544 .4044
.45
43.50
43.55
43.60
43.65
43.70
43.75
43.80
43.85
43.90
43.95
44.00
44.05
44.10
44.15
44.20
44.25
44.30
44.35
44.40
40 .05
40 .10
40 .15
40.20 40.25
40.30 40.35
40.40 40.45
40.50
40. 55
40. 60
40. 65
40. 70
40. 75
40. 80
40. 85
40. 90
40. 95
41. 00
41. 05
41. 10
41. 15
41. 20
41. 25
41. 30
41. 35
41. 40
41. 45
41. 50
41. 55
41. 60
41. 65
41. 70
41. 75
41 .80
41 .85
41 .90
41 .95
42 .00
42 .05
42 .10
42 .15
42 .20
42 .25
42 .30
42 .35
42 .40
42 .45
42 .50
42 .55
42 .60
42 .65
42 .70
42 .75
42 .80
42 .85
42 .90
42 .95
43 .00
43 .05
43 .10
43 .15
43. 20
43.25 43.30
43.35 43.40
43.45 43.50
43.55 43.60
43.65 43.70
43.75 43.80
43.85 43.90
43.95 44.00
44.05 44.10
44.15 44.20
44.25 44.30
44.35
39.5539.6039.6539.7039.7539.8039.8539.9039.95 40.00
40.05 40.10
41.30 41.35 41.40 41.45 41.50
44.10 44.15 44.20 44.25 44.30
43.85
43.90 43.95
43 .75
43 .80
43 .8543
.90
43.80 43.80
43.85 43.90 43
.90
43.95
43.95
44.00
44.00
44.05 44.10
44.15 44.20
44.25
44.30
44.35
44.40
44.45
44. 50
44. 55
44 .60
44 .65
44 .70
44 .75
44 .80
44 .85
44 .90
44 .9545 .0045 .0545
.10
43.90
39.64 39.48
39.38 39.13
42.64
43.90
43.8043.05
43.82 43.72
43.87 43.77
43.93 43.83
43.96 43.86
43.92 43.92
43.99 43.89
43.92 43.92
43.88 43.94
43.97 43.87 43.97
43.87
40.07
40.18
Proj truup Ø500 L=11.6; i=0.7% Hsv=39.13; Hvv=39.05
Proj truup Ø400 L=17.6; i=0.4% Hsv=42 25; Hvv=42.18
39.85
39.90
39. 95
40.00
40.05
40.10
40.15
43.47
42.95
Proj truup Ø400 L=9.0; i=2.2% Hsv=43.13; Hvv=42.93
43.28
44.30
Äärekivi "uputada"
1:2,0
1:2 ,9
1:4 ,7
1:2 ,2
1:2 ,8
43.75
43.75
1:2 ,0
1:2 ,0
1:2,9
1:3 ,2
38.57
39.40
2
2
3
3 1:2
,6
1:2,5
1:3,7
1:2,0
1:2 ,0
Ettevaatust! Ristumine gaasitorustikuga Gaasitorustik: 38.90 Kraavi põhi: 39.57
1:2 ,0
1:4 ,2
1:1 ,6
1:2 ,14
4 44.02 43.92
43.90 43.90
43.92 43.92
43.90 43.90
43.99 43.89
1:2 ,5
ETTEVAATUST GAAS!
44.10 44.15 44.20
42.95 43.00
43.05 43.10
41.25 41.30
41.35 41.40
41.45 41.50
41.55
40.10 40.15
40.20 40.25
1:2,0
Perspektiivse bussipeatuse uus asukoht Ettevaatust! Ristumine gaasitorustikuga
Gaasitorustik: 42.58 Tee kate: 44.20
Ettevaatust! Ristumine gaasitorustikuga Gaasitorustik: 39.00
Tee kate: 40.35
Tähispostid taastada
1:3,2
1:2,0
43 .95
43.95
Kõrgused vastavalt olemasolevale olukorrale
N
S
W E
Töö nimetus
Reg kood: 12432118 Tiigi 78, 50410 Tartu [email protected] www.roadplan.ee
Tellija Töö nr
Joonise nr
Staadium Mõõtkava Kuupäev
Geoalus Autor: Töö nr: Koordinaadid: Kõrgused:
(allkirjastatud digitaalselt) (allkirjastatud digitaalselt) (allkirjastatud digitaalselt) (allkirjastatud digitaalselt)
Joonise nimetus
Objekti asukoht
Bonava Eesti OÜ Registrikood: 11398856
Toompuiestee 35 Tallinn 10149 Kerli Koolma
21070-1 Soo tee ja Uusmäe põik tänava teed ja
tehnovõrgud
Tööprojekt 24.11.2025
4 Vertikaalplaneering
1:500
Projektijuht Projekteerija
Kontrollija
Annika Kaljula Kaur Kuusk
Andri Veskimets
Geodeesia24 OÜ 5526-21 L-EST97 EH2000
Sootee L1, Allika MÜ, Kasemetsa küla, Saku vald, Harju maakond
TINGMÄRGID Katastriüksuse piir
Projekteeritud tee telgjoon
Olemasoleva tee telgjoon
Projekteeritud sõidutee äärekivi 150x290 (h=10 cm)
Projekteeritud sõidutee äärekivi 150x290 (h=0 cm)
Projekteeritud tee servajooned
Projekteeritud tugipeenar (konstruktsioon 6)
Projekteeritud sõidutee künnis
Projekteeritud nõlv
Projekteeritud kraav
Projekteeritud kraavi põhja kindlustamine killustikuga
Projekteeritud imbkraav
Projekteeritud olemasoleva kraavi puhastamine
Projekteeritud liiklusmärgi post
Projekteeritud betoonalusel liiklusmärgi post
Projekteeritud truup
Autotranspordi krundile juurdepääsu kohad
Projekteeritud sõidutee ab-ülekate
Projekteeritud sõidutee ab-katend (konstruktsioon 1)
Projekteeritud sõidutee ab-katend (konstruktsioon 2)
Projekteeritud kõnnitee ab-katend (konstruktsioon 3)
Projekteeritud killustikkatend (konstruktsioon 4)
Projekteeritud pinnatud sõidutee taastamine (konstruktsioon 5)
Projekteeritud truubipäiste kindlustus
Projekteeritud haljasalade murukate
Projekteeritud kookosmatiga kindlustatavad haljasalad
Projekteeritud horisontaal (lõikevahe 10 cm)
Projekteeritud horisontaal (lõikevahe 5 cm)
Projekteeritud kõrgusarv
Projekteeritud kõrgusarv äärekivi peal ja äärekivi ees
Projekteeritud kaldejoon
Perspektiivsed objektid (Roadplan OÜ töö nr. 21070-2)
Varem projekteeritud objektid (Roadconsult OÜ töö nr. T18018)
Likvideeritavad objektid
7.00
7.05
6.78
6.78 6.68
Märkused: 1. Gaasitorustikuga ristumine ja/või pikikulgemine ning sügavus tähistada geodeedi
poolt enne ehituse algust. 2. Teetammi teega seotud objektid viia plaaniliselt ja kõrguslikult kokku
teostusjoonisega (Geodeesia24 OÜ töö nr. 4947-21)
TINGMÄRGID (Bonava Eesti OÜ töö nr 2101728) Avaliku kergliiklustee LED-valgusti, metallpostil, h=4m
Avaliku sõidutee LED-valgusti, metallpostil, h=8m
Sõidutee ülekäiguraja LED-valgusti, metallpostil, h=6m
Muudatus Kuupäev Muudatuse sisu
M1 06.11.2025 Katete taastamine laiendatud lähtuvalt sidevõrgu liitumise ümberprojekteerimisest
1 1
RK 43.64
RK 43.89
RK 43.79
RK 40.64
RK 40.65
RK 40.61
43.91 43.91
43.89 43.89
41.25 41.25
41.16 41.16
42.34
42.20
42.20
42.20
41.90
41.90
42.48
42.48
42.48 42.30
43.80
43.70
44.10
44.00
44.10
44.20
44.28
44.28
44.28
40.70
40 .70
40.80
40 .8040
.90
40.90
41 .00
41.00
41 .10
41.10
41.20
41 .20
41.30
41 .3041
.40
41.40
40 .65
40.65
40.75
40 .7540
.85
40.85
40 .95
40.95
41 .05
41.05
41.15
41 .15
41.25
41 .25
41.35
41 .3541
.45
41.45
40 .7040 .8040 .9041 .0041 .1041 .2041 .30
40 .6540 .7540 .8540 .9541 .0541 .1541 .25
40.70
40.80
40.90
40.75
40.85
41 .30
41 .30
41 .40
41 .45
41.20
41.30
41.40
41 .40
41.50
41 .50
41.60
41 .60
41.25
41.35
41 .45
41.45
41 .55
41.55
41 .30
41 .40
41 .50
41 .60
41 .70
41 .80
41 .90
42 .00
42 .10
42 .20
41 .35
41 .45
41 .55
41 .65
41 .75
41 .85
41 .95
42 .05
42 .15
42 .25
42.40
42.35
42.45
42 .40
42 .50
42 .60
42 .70
42 .80
42 .90
43 .00
43. 10
43. 10
43.20
43. 20
43 .30
43. 30
42.35
42 .35
42 .45
42 .55
42 .65
42 .75
42 .85
42 .95
43. 05
43. 15
43.15
43.25
43 .25
43.40
43. 50
43. 60
43. 70
43. 80
43. 90
44. 00
44. 10
43.35
43.45
43. 55
43. 65
43. 75
43. 85
43. 95
44. 05
44.10
44.20 44.15
44.25
43.90
44.00
43.85
43.95
44.00
44.00
43.95
43.95
44.05
43.70
43.80
43.90
43.65
43.75
43.85
43. 8043.90
44.00 44.10
44.20 44.30
43.85 43.
9544.05 44.15
44.25 44.35
44.00
44.10
44.20
44.30
44.40
44.05
44.15
44.25
44.35
44.45
43.80
43.90
43.75
43.85
42.10
42.15
41 .40
41 .50
41 .60
41 .70
41 .80
41 .90
42 .00
42 .10
41 .35
41 .45
41 .55
41 .65
41 .75
41 .85
41 .9542
.05
42 .15
43 .70
43 .8043
.9044 .00
43 .75
43 .8543
.9544 .05
43.90
43.90
44.00 43.95
44.00
44.10 43.95
44.05
43.80 43.8043.90 43.9044.00 43.85 43.85 43.9543.95
43.80 43.80
43.75
43.75
42.48
42 .30
42 .40
42 .50
42 .60
42 .70
42 .80
42 .90
43 .00
43 .10
43. 20
43 .30
43.40
43.50 43.60
43.70 43.80
43.90
42.25
42 .35
42 .45
42 .55
42 .65
42. 75
42 .85
42 .95
43 .05
43 .15
43 .25
43.35
43.45 43.55
43.65 43.75
43.85 43.95
43.70 43.80
43.90 44.00
43.65 43.75
43.85 43.95
43.80
43.75
44.28
43.95
43.88
43.76 43.90
43.66 43.11
43.22
43.40
42.19
42.13
42.13 42.13
41.36
41.27 41.30
41.41
41.49
43.80
1
2
3
4
K31
K11 K11
K11
K31 K31
K31
K21
K21
K31
K11
K11
V11
K31
V11 V11
V11
De 25
Ettevaatust! Ristumine gaasitorustikuga Gaasitorustik: 38.95
Tee kate: 40.00
39.05
40.13 40.12
41.34 41.27
44.09 44.11
40.83 40.63
43.45
43.50 43.55
43. 60
43 .65
43 .70
43 .75
43 .80
43 .85
43 .90
43 .95
44 .00
44 .05
44 .10
44 .15
44 .2044.2544
.25 44
.25 44
.3044.3544 .4044
.45
43.50
43.55
43.60
43.65
43.70
43.75
43.80
43.85
43.90
43.95
44.00
44.05
44.10
44.15
44.20
44.25
44.30
44.35
44.40
40 .05
40 .10
40 .15
40.20 40.25
40.30 40.35
40.40 40.45
40.50
40. 55
40. 60
40. 65
40. 70
40. 75
40. 80
40. 85
40. 90
40. 95
41. 00
41. 05
41. 10
41. 15
41. 20
41. 25
41. 30
41. 35
41. 40
41. 45
41. 50
41. 55
41. 60
41. 65
41. 70
41. 75
41 .80
41 .85
41 .90
41 .95
42 .00
42 .05
42 .10
42 .15
42 .20
42 .25
42 .30
42 .35
42 .40
42 .45
42 .50
42 .55
42 .60
42 .65
42 .70
42 .75
42 .80
42 .85
42 .90
42 .95
43 .00
43 .05
43 .10
43 .15
43. 20
43.25 43.30
43.35 43.40
43.45 43.50
43.55 43.60
43.65 43.70
43.75 43.80
43.85 43.90
43.95 44.00
44.05 44.10
44.15 44.20
44.25 44.30
44.35
39.5539.6039.6539.7039.7539.8039.8539.9039.95 40.00
40.05 40.10
41.30 41.35 41.40 41.45 41.50
44.10 44.15 44.20 44.25 44.30
43.85
43.90 43.95
43 .75
43 .80
43 .85
43 .90
43.80 43.80
43.85 43.90 43
.90
43.95
43.95
44.00
44.00
44.05 44.10
44.15 44.20
44.25
44.30
44.35
44.40
44.45
44. 50
44. 55
44 .60
44 .65
44 .70
44 .75
44 .80
44 .85
44 .90
44 .9545 .0045 .0545
.10
43.90
39.64 39.48
39.38 39.13
42.64
43.90
43.8043.05
43.82 43.72
43.87 43.77
43.93 43.83
43.96 43.86
43.92 43.92
43.99 43.89
43.92 43.92
43.88 43.94
43.97 43.87 43.97
43.87
40.07
40.18
Proj truup Ø500 L=11.6; i=0.7% Hsv=39.13; Hvv=39.05
Proj truup Ø400 L=17.6; i=0.4% Hsv=42 25; Hvv=42.18
39.85
39.90
39. 95
40.00
40.05
40.10
40.15
43.47
42.95
Proj truup Ø400 L=9.0; i=2.2% Hsv=43.13; Hvv=42.93
43.28
44.30
Äärekivi "uputada"
1:2,0
1:2 ,9
1:4 ,7
1:2 ,2
1:2 ,8
43.75
43.75
1:2 ,0
1:2 ,0
1:2,9
1:3 ,2
38.57
39.40
2
2
3
3 1:2
,6
1:2,5
1:3,7
1:2,0
1:2 ,0
Ettevaatust! Ristumine gaasitorustikuga Gaasitorustik: 38.90 Kraavi põhi: 39.57
1:2 ,0
1:4 ,2
1:1 ,6
1:2 ,14
4
3.00
3.50 5.502.003.00
3.00
44.02 43.92
43.90 43.90
43.92 43.92
43.90 43.90
43.99 43.89
R4.00
R4.00
R4 .00
R4.00
R6.0 0
R6.00
R5.00
R2 .00
R2.00
R2.00
1:2 ,5
R2.00 R3.00
R5 .00
R2.00
2.5 0
4.0 0
2.5 0R5.00
2.00
R2 .00
2.00 R2
.00
6.00
R=20 m
V1 V1
V1 V1
V1
V1 V1
V1 V1
KS1
Ettevaatust
sidekaabel!
ETTEVAATUST KAABEL
ETTEVAATUST GAAS!
44.10 44.15 44.20
42.95 43.00
43.05 43.10
41.25 41.30
41.35 41.40
41.45 41.50
41.55
40.10 40.15
40.20 40.25
1:2,0
Perspektiivse bussipeatuse uus asukoht Ettevaatust! Ristumine gaasitorustikuga
Gaasitorustik: 42.58 Tee kate: 44.20
Ettevaatust! Ristumine gaasitorustikuga Gaasitorustik: 39.00
Tee kate: 40.35
Tähispostid taastada
4.00 1:3,2
1:2,0
43 .95
43.95
Kõrgused vastavalt olemasolevale olukorrale
0.30
0.50
Liivast dreenkihi ülekate 0.30 Killustikaluse ülekate 0.30
Pinnatud sõidutee taastamine (konstruktsioon 5)
M1:50
Proj. toru/kaabel (vastavalt eriosa projektile)
Kahekordne pindamine Freespurust kate h=8 cm Killustikalus fr 32/63 mm (kiilutud) h=25 cm Täiteliiv Tm_105 h=30 cm Täide kohalikust, sõidutee alt välja kaevatud pinnasest Tehnovõrgu ümbruse liivast algtäide (vastavalt eriosa projektile) Killustikust tasanduskiht (vastavalt eriosa projektile) Kaeviku põhi
Freespurust katte ülekate >0.30 Ülekatte ulatus vastavalt
katete taastamise plaanile
Haljasalade murukatte taastamine M1:50
Kasvualus + murukülv (I klass) h=15 cm Täide kohalikust väljakaevatud (kivivabast) pinnasest * Tehnovõrgu ümbruse liivast algtäide (vastavalt eriosa projektile) Killustikust tasanduskiht (vastavalt eriosa projektile) Kaeviku põhi
* Tagasitäide tihendada tihendustegurini Kt=0,92. Kaevik tuleb täita sellise kõrguseni, et täide hiljem tihenedes jääks kõrval oleva maapinnaga ühele tasemele
Proj. toru/kaabel (vastavalt eriosa projektile)
0.50 0.30
0.30
Olemasolev maapind
Ülekatte ulatus vastavalt katete taastamise plaanile
N
S
W E
Töö nimetus
Reg kood: 12432118 Tiigi 78, 50410 Tartu [email protected] www.roadplan.ee
Tellija Töö nr
Joonise nr
Staadium Mõõtkava Kuupäev
Geoalus Autor: Töö nr: Koordinaadid: Kõrgused:
(allkirjastatud digitaalselt) (allkirjastatud digitaalselt) (allkirjastatud digitaalselt) (allkirjastatud digitaalselt)
Joonise nimetus
Objekti asukoht
Bonava Eesti OÜ Registrikood: 11398856
Toompuiestee 35 Tallinn 10149 Kerli Koolma
21070-1 Soo tee ja Uusmäe põik tänava teed ja
tehnovõrgud
Tööprojekt 24.11.2025
12 Katete taastamise plaan
1:500
Projektijuht Projekteerija
Kontrollija
Annika Kaljula Kaur Kuusk
Andri Veskimets
Geodeesia24 OÜ 5526-21 L-EST97 EH2000
Sootee L1, Allika MÜ, Kasemetsa küla, Saku vald, Harju maakond
TINGMÄRGID Katastriüksuse piir
Kaeviku piirjoon
Projekteeritud tee telgjoon
Olemasoleva tee telgjoon
Projekteeritud sõidutee äärekivi 150x290 (h=10 cm)
Projekteeritud sõidutee äärekivi 150x290 (h=0 cm)
Projekteeritud tee servajooned
Projekteeritud tugipeenar (konstruktsioon 6)
Projekteeritud sõidutee künnis
Projekteeritud nõlv
Projekteeritud kraav
Projekteeritud kraavi põhja kindlustamine killustikuga
Projekteeritud imbkraav
Projekteeritud olemasoleva kraavi puhastamine
Projekteeritud liiklusmärgi post
Projekteeritud betoonalusel liiklusmärgi post
Projekteeritud truup
Autotranspordi krundile juurdepääsu kohad
Projekteeritud sõidutee ab-ülekate
Projekteeritud sõidutee ab-katend (konstruktsioon 1)
Projekteeritud sõidutee ab-katend (konstruktsioon 2)
Projekteeritud kõnnitee ab-katend (konstruktsioon 3)
Projekteeritud killustikkatend (konstruktsioon 4)
Projekteeritud pinnatud sõidutee taastamine (konstruktsioon 5)
Projekteeritud truubipäiste kindlustus
Projekteeritud haljasalade murukate
Projekteeritud kookosmatiga kindlustatavad haljasalad
Projekteeritud killustikkatendi taastamine
Projekteeritud haljasalade murukatte taastamine
Projekteeritud horisontaal (lõikevahe 10 cm)
Projekteeritud horisontaal (lõikevahe 5 cm)
Projekteeritud kõrgusarv
Projekteeritud kõrgusarv äärekivi peal ja äärekivi ees
Projekteeritud kaldejoon
Perspektiivsed objektid (Roadplan OÜ töö nr. 21070-2)
Varem projekteeritud objektid (Roadconsult OÜ töö nr. T18018)
Likvideeritavad objektid
7.00
7.05
6.78
6.78 6.68
Märkused: 1. Gaasitorustikuga ristumine ja/või pikikulgemine ning sügavus tähistada geodeedi
poolt enne ehituse algust. 2. Teetammi teega seotud objektid viia plaaniliselt ja kõrguslikult kokku
teostusjoonisega (Geodeesia24 OÜ töö nr. 4947-21)
TINGMÄRGID (Altren Projekt OÜ töö nr VK21167) Projekteeritud veetorustik
Projekteeritud reoveekanalisatsioonitorusik
Projekteeritud survekanalisatsioonitorustik
TINGMÄRGID (Bonava Eesti OÜ töö nr 2101728) Projekteeritud 0,4kV elektrivalgustuse maakaabelliin, PVC kaitsetorud D75 Projekteeritud 0,4kV tänavavalgustuse maakaabelliin, ARLC-PLUS 4G25+2,5Cu, PVC kaitsetorud D75 Projekteeritud 0,4kV välivalgustuse maakaabelliin, ARLC-PLUS 4G25+2,5Cu, PVC kaitsetorud D75
Pinnasesse viidava olemasoleva õhuliini lõik
Avaliku kergliiklustee LED-valgusti, metallpostil, h=4m
Avaliku sõidutee LED-valgusti, metallpostil, h=8m
Sõidutee ülekäiguraja LED-valgusti, metallpostil, h=6m
Projekteeritud sidekanalisatsioon
Muudatus Kuupäev Muudatuse sisu
M1 06.11.2025 Katete taastamine laiendatud lähtuvalt sidevõrgu liitumise ümberprojekteerimisest
Tere taas!
Loodan, et projekteerijad said nüüd kõik vajalikud korrigeerimised tehtud ja kõik on kooskõlastamiseks olemas.
Kaeviku suurust on ENV failis korrigeeritud ja katete taastamine on korrektsuse huvides kuvatud ainult TL projekti muudatustes. TL projektifailides on täiendatud geoloogilist aluplaani ja korrigeeriti katete taastamise trükifaili.
|
|
From: Annika Matson <[email protected]>
Sent: 20 November 2025 09:08
To: Eda Vane <[email protected]>
Cc: Kerli Koolma <[email protected]>; Tanel Villmäe <[email protected]>
Subject: RE: Soo tee 3-5 sidevõrk. Riigitee kaitsevööndis ehitamine
|
ETTEVAATUST: Väline saatja. Ärge klõpsake linkidel ega avage manuseid saatjatelt, keda te ei usalda. |
Tere
Edastan tähelepanekud projektile:
- Sidevarustuse plaanil on vastuolu. Märgitud on viitega Kaevik ja Lahtikaevatav ala, kuid kontuurid ei ühti. Lahtikaevatav ala tundub olevat pigem taastamise ala. Selleks, et teha ühendus ELASA sidevõrgust, peab ka ELASA sidetrassi lahti kaevama, kuid hetkel ei jää see kaevikusse. Palun suurendada kaevikut sellises mahus, et oleks võimalik teostada ühendus ELASA multitoruga ning korrigeerida vastavalt ka katete taastamise ulatust.
- Katete taastamise joonistel ei kajastu geodeetilist alusplaani ELASA sidevõrguga liitumise asukohas, et oleks arusaadav, mida taastatakse.
- Failis 21070-1_TP_TL-4-12 Katete taastamise plaan_M1.pdf pole joonise nimetus kirjanurgas loetav.
Annika
Matson
peaspetsialist
planeerimise osakond
tehnovõrkude üksus
+372 5462 0384
www.transpordiamet.ee
From:
[email protected]
<[email protected]>
Sent: Tuesday, November 18, 2025 10:52 PM
To: Annika Matson <[email protected]>
Cc: [email protected];
info transpordiamet <[email protected]>;
[email protected]
Subject: RE: Soo tee 3-5 sidevõrk. Riigitee kaitsevööndis ehitamine
Tere!
Edastan taas projektmaterjalid (2101728M_MP_ENV_v04 ja 2101728M_MP_ENV-4-01_v04_sidevarustuse-plaan) ülevaatuseks. Lisasin ka Roadplani muudetud projektimaterjalid (21070-1_TP_TL-M1), mis kajastavad katete taastamist. Kraavi nõlva taastamise lõike joonis on
leitav ENV asendiplaanilt.
Lisasin ka ehitusloa saanud väliselektripaigaldise eelprojekti (2101728_EP_v03_EL2). Selle projektlahendust(asendiplaanilist lahendust) kooskõlastatav muudatusprojekt muudab.
|
|
From: Annika Matson <[email protected]>
Sent: 31 October 2025 11:22
To: Eda Vane <[email protected]>
Cc: Kerli Koolma <[email protected]>
Subject: RE: Soo tee 3-5 sidevõrk. Riigitee kaitsevööndis ehitamine
|
ETTEVAATUST: Väline saatja. Ärge klõpsake linkidel ega avage manuseid saatjatelt, keda te ei usalda. |
Tere
Tutvudes väljastatud ehituslubade aluste projektidega on olukord hetkel veidi segane ja vastuoluline. Projekti saab muuta vaid projekti autor.
- Varasema sideprojekti lahenduse on koostanud Bonava Eesti OÜ ning projekti muutnud NSWE OÜ. Teen siinkohal ettepaneku koostada sideliitumise muudatuslahendusele eraldi sideprojekt alloleval pildil kajastuvas mahus ning peale projekteeritud sidekaevu SK-2 näidata et sidevõrk ühendatakse varem projekteeritud sidevõrguga ning viidata siis vastavale sideprojektile (vt fail manuses). Projekti koostamisel lähtuda Transpordiameti juhendist Nõuded tehnovõrkude teemaale paigaldamise kavandamisel (2018).
- Katete taastamise projekti on koostanud Roadplan OÜ, kuid muudatuse teinud Bonava Eesti OÜ. Varasemat projekteeritud sidetrassi asukohas maapinna taastamist (muudatuse ettepaneku mahus) Roadplan OÜ poolt koostatud teeprojekt ei käsitlenud. Tulenevalt antud asjaolust teeme ettepaneku koostada katete taastamine sideprojekti mahus.
Toimides punktide 1 ja 2 kohaselt jääks puutumatuks varasemalt väljastatud ehituslubade alused projektid ning kuna sideliitumist Telia sidekaevust teha ei saa, siis teostatakse see vastavalt eraldi sideliitumise projektile.
Tähelepanekud projektile:
- Olete kaeviku märkinud vaid paigaldatava kaevu asukohale, kuid ELASA sidevõrguga ühendamiseks tuleb lahti kaevata ka ELASA sidetrass. Märkida asendiplaani joonisele ka ELASA sidetrassi lahtikaevatav osa (arvestada ka varisemisnurgaga).
- Kuna ELASA sidevõrk paikneb väga maanteekraavi ääres ja sidetrassi lahtikaevamisel saab kahjustada ka kraavi nõlvus, siis palun esitada ka kraavi nõlva taastamise lõike joonis.
- Projekti alusplaanil kajastub vaid üks ELASA multitoru kõrgusmärk. Palun asendiplaanile märkida ELASA sidetrassi paigalduskõrgused vähemalt kahel mõõdistuspunktil kummalgi pool ELASA sidetrassist väljavõtte tegemise asukohta.
- Edastage palun asendiplaani joonis ka .dwg formaadis.
Annika
Matson
peaspetsialist
planeerimise osakond
tehnovõrkude üksus
+372 5462 0384
www.transpordiamet.ee
From:
[email protected]
<[email protected]>
Sent: Friday, October 17, 2025 12:54 PM
To: Annika Matson <[email protected]>
Cc: [email protected];
[email protected]
Subject: RE: Soo tee 3-5 sidevõrk. Riigitee kaitsevööndis ehitamine
Tere!
Saadan Teile uuesti ülevaatuseks Soo tee 3-5 korterelamute sidevõrgu muudatusprojekti.
|
Parimate soovidega
|
From: Annika Matson <[email protected]>
Sent: 29 September 2025 10:58
To: Eda Vane <[email protected]>
Cc: Kerli Koolma <[email protected]>
Subject: RE: Soo tee 3-5 sidevõrk. Riigitee kaitsevööndis ehitamine
|
ETTEVAATUST: Väline saatja. Ärge klõpsake linkidel ega avage manuseid saatjatelt, keda te ei usalda. |
Tere
See oleks tõesti korrektsem, kui märgite, et tegemist on muudatusprojektiga ning seletuskirjas kirjeldate ära ka põhjuse, miks muudatusprojekt on koostatud.
Lisada projekti asendiplaanile taastatav ala ning selgitav info nii asendiplaanile kui seletuskirja, et mis projektile vastavalt tuleb teostada katete taastamine ning lisage taastamise joonis sideprojekti Lisana.
Annika
Matson
peaspetsialist
planeerimise osakond
tehnovõrkude üksus
+372 5462 0384
www.transpordiamet.ee
From:
[email protected]
<[email protected]>
Sent: Thursday, September 25, 2025 9:57 AM
To: Annika Matson <[email protected]>
Cc: [email protected]
Subject: RE: Soo tee 3-5 sidevõrk. Riigitee kaitsevööndis ehitamine
Tere!
Tänan tähelepanekute eest.
Esimese 3 punkti kohta küsimused puuduvad ja edastan märkused sidetrassi muudatusprojekti koostajale.
4 punkti “Paraku ei saa aktsepteerida, et sidetrassi taastamine riigitee kaitsevööndis teostatakse korterelamute projektiga. Detailplaneeringu elluviimise
tegevuskava kohaselt tuleb esmalt rajada juurdepääsuteed ja tehnovõrgud ning seejärel alustada alles kortermajade ehituslubade taotlemisega. Riigitee kaitsevööndis katete taastamine näha ette sideprojektis.” osas, aga soovin nõu küsida.
Nimelt on meil kogu ala kohta kaks projekti “Soo tee 3 // 5 korterelamud” (ehitusluba 2212271/19397) ja “Soo tee ja Uusmäe põik tänava teed ja tehnovõrgud” (ehitusluba 2212271/07173). Hetkel kooskõlastatav elektripaigaldis. Sidevarustuse projekt on koostatud
muudatusprojektina, kuna sidevarustusele on väljastatud juba ehitusluba korterelamute ehitusloaga nr 2212271/19397. Sidevarustus oli lahendatud algselt Telia võrgust, ent ehitusega alustades teatas Telia, et nad ei saa meile siiski sideühendust tagada ja olime
sunnitud koostama muudatusprojekti, et korterelamutel oleks tagatud sidevarustus. Sel korral siis pöördusime ELASA poole. Seetõttu on katete taastamine lahendatud korterelamute projekti muudatusena.
Detailplaneeringu elluviimise tegevuskava nõue esmalt rajada juurdepääsuteed ja tehnovõrgud ning seejärel alustada alles kortermajade ehituslubade taotlemisega ei ole enam osalt asjakohane, sest nii teedele- tehnovõrkudele kui ka kortermajadele on kõik ehitusload
juba väljastatud. Tegelikkuses toimuvad ehitustööd suures osas paralleelselt.
Vaatasin ka ise, et projekti tiitellehele on kirjutatud põhiprojekt. Kas olukorra lahendaks see, kui korrigeerime tiitellehte ja paneme töö pealkirjaks “SOO TEE 3//5 KORTERELAMUD. VÄLISELEKTRIPAIGALDIS” muudatusprojekt?
|
Parimate soovidega
|
From: Annika Matson <[email protected]>
Sent: Wednesday, September 24, 2025 4:13 PM
To: Eda Vane <[email protected]>
Subject: RE: Soo tee 3-5 sidevõrk. Riigitee kaitsevööndis ehitamine
|
[email protected] saada teile sageli meilisõnumeid. Lugege täpsemat teavet selle kohta, miks see on oluline |
|
ETTEVAATUST: Väline saatja. Ärge klõpsake linkidel ega avage manuseid saatjatelt, keda te ei usalda. |
Tere
Tänan. Edastan uued tähelepanekud:
- Digikonteineris asuvas seletuskirjas on varasemalt märgitud korrektuurid sisse viimata. Palun korrigeerida ELASA tehniliste tingimuste väljastamise kuupäeva, võimalusel ka kinnistu aadressi vastavalt tegelikkusele.
- Asendiplaani tingmärkides puudub kaitsetoru tingmärk ning projekteeritud KKS-2 sidekaevu tingmärk (on vaid Vesimentori oma). Lisada ka varem projekteeritud projekti nimetus, number ja projekti koostaja.
- Palun kavandada sidekaev 035YK09 ELASA sidetrassi kõrvale, arvestusega, et sidekaevu paigaldamiseks rajatav kaeviku serv jääb riigitee äärse kraavi nõlvast min 1 m kaugusele.
- Paraku ei saa aktsepteerida, et sidetrassi taastamine riigitee kaitsevööndis teostatakse korterelamute projektiga. Detailplaneeringu elluviimise tegevuskava kohaselt tuleb esmalt rajada juurdepääsuteed ja tehnovõrgud ning seejärel alustada alles kortermajade ehituslubade taotlemisega. Riigitee kaitsevööndis katete taastamine näha ette sideprojektis.
Parimate soovidega,
Annika
Matson
peaspetsialist
planeerimise osakond
tehnovõrkude üksus
+372 5462 0384
www.transpordiamet.ee
From:
[email protected]
<[email protected]>
Sent: Monday, September 22, 2025 4:42 PM
To: Annika Matson <[email protected]>;
[email protected]
Subject: RE: Soo tee 3-5 sidevõrk. Riigitee kaitsevööndis ehitamine
Tere!
Edastan Teile uuesti Soo tee 3-5 projektmaterjalid ülevaatamiseks ja sobivusel kooskõlastamiseks. Manusest on leitav ELV projekti digidoc konteiner kõikide vajalike dokumentidega. Lisaks panin juurde Soo tee 3-5 TL projekti asendiplaani, kus on näidatud ära
katendite taastamise ulatus. Lisaks panin manusesse ka Soo tee teede ja tehnovõrkude projekti asendiplaani, mis osaliselt kajastab sidetrassi katendite taastamist.
Juhul kui soovite lisaks veel infot, materjale, siis andke julgesti teada ja edastan.
|
Parimate soovidega
|
From: Annika Matson <[email protected]>
Sent: Tuesday, September 2, 2025 2:33 PM
To: Eda Vane <[email protected]>
Subject: RE: Soo tee 3-5 sidevõrk. Riigitee kaitsevööndis ehitamine
|
[email protected] saada teile sageli meilisõnumeid. Lugege täpsemat teavet selle kohta, miks see on oluline |
|
ETTEVAATUST: Väline saatja. Ärge klõpsake linkidel ega avage manuseid saatjatelt, keda te ei usalda. |
Tere
Edastan tähelepanekud projektile Saku aleviku Soo tee 3//5 sidevarustuse projektile riigitee nr 11342 Saku-Tõdva tee km 1,36.
- Asendiplaanile märkida ELASA sidetrassi paigalduskõrgused vähemalt kahel mõõdistuspunktil kummalgi pool paigaldatavat sidekaevu.
- Seletuskirja punktis 1.3.5 märgite, et „Sidekanalisatsiooni trass jääb uute projekteeritavate katete alla, seega eraldi katendite taastamist ette ei nähta“ Palun täpsustada milliste projekteeritavate katendite alla jääb teekaitsevööndisse rajatav multitoru ja sidekaev.
- Edastada asendiplaani joonis .dwg formaadis.
PS.
- Maa-ameti kaardi andmetel jääb kinnistu Soo tee 3 // 5 (71901:001:0468) Saku aleviku mitte Kasemetsa külla nagu on projektis märgitud.
- ELASA tehniliste tingimuste väljastamise kuupäev pole korrektne.
Annika
Matson
peaspetsialist
planeerimise osakond
tehnovõrkude üksus
+372 5462 0384
www.transpordiamet.ee
From:
[email protected]
<[email protected]>
Sent: Friday, August 29, 2025 10:45 AM
To: [email protected]
Subject: Soo tee 3-5 sidevõrk. Riigitee kaitsevööndis ehitamine
Tere!
Palun kooskõlastust Soo tee 3-5 korterelamuste sidevõrgu muudatusprojektile.
Selgituseks. Muudatusprojektile seetõttu, et Soo tee 3 ja 5 korterelamute ehitusluba väljastati sidevõrgu lahendusega AS Teliale kuuluvast taristust. Juhtus, aga kentsaks olukord, kus projekti kooskõlastust uuendades teatas AS Telia, et nad ei saa enam meile
oma taristust sideühendust pakkuda. Olime sunnitud sidevõrgu ümber projekteerima ja liituma lairibaühenduse võrguga. ELASA-ga liituda saame vaid juhul, kui rajame liitumiseks uue sidekaevu ja sellega kaasnevad ehitustööd ning rajatised 11342 Saku-Tõdva tee
kaitsevööndis.
Lisasi tutvumiseks ja sobivusel ka kooskõlastamiseks manusesse muudatusprojekti asendiplaani ja seletuskirja.
|
Parimate soovidega
|
Digiallkirjad
Tähis Hulk Muudatus Teostas Kuupäev
MS Word 2000
Tellija Objekt
Soo tee 3//5, Saku alevik, Saku vald, Harjumaa
Bonava Eesti OÜ
Kinnitas Eriosa Elektripaigaldis. Sidevarustus ENV
Kontrollis Projekteerija Joonis
Seletuskiri NSWE OÜ
Reg. Nr: 12204133 Madala 28-15, 10315, Tallinn
T: +372 5554 5533
Koostas
Stanislav Timirbulatov Joonise nr. Staadium Muutus Leht/Lehti
Kirjutas 2101728M_MP_ENV-3-01- seletuskiri MP v04 1/4 25.11.2025
1 NÕRKVOOLU VÄLISVÕRK
1.1. Üldandmed 1.1.1. Ehitise asukoht 1.1.2. Ehitise lühikirjeldus Soo tee 3//5, Saku alevik, Saku vald, Harjumaa kinnistute sidevarustus.
Käesoleva muudatusprojekti aluseks on Bonava Eesti OÜ koostatud põhiprojekt, Töö nr 2101728 „Soo
tee 3//5 korterelamud. väliselektripaigaldis. Põhiprojekt“ (Ehitusluba nr. 2212271/19397).
Muudatusprojekt koostati põhjusel, et Telia AS ei võimaldanud rajamistöödega alustamise hetkel
varasemalt ehitusloa saanud sidevõrgu lahenduse kohast sideühendust. Kehtiva detailplaneerigu
kohastele juurdepääsuteedele ja tehnovõrkudele on lisaks väljastataud ehitusluba nr.
2212271/07173.
Muudatusprojektiga muudetakse sidetaristu liitumispunkti asukohta. Asendiplaaniliselt muutub
sidevõrgu lahendus kinnistu lääneosas - varasem liitumispunkt oli trassi suhtes lõunas ja uus
liitumispunkt põhjas. Muudetud kaevude ja kaablite tüübid. Muudatused ei puuduta elektri ja
tänavavalgustuse taristuid.
1.2. Alusdokumendid 1.2.1. Lähteandmed
1. Elasa tehnilised tingimused TT4616, 09.06.2025. 2. Nõupidamistel vastu võetud otsused.
1.2.1.1. Ehitusuuringud Geodeetiline uuring - Geodeesia 24 OÜ töö 11016-25, 05.08.2025
1.2.1.2. Normdokumendid MTMm nr 97 01.01.2025 „Nõuded ehitusprojektile“;
EVS 932:2017 „Ehitusprojekt”; EVS 843:2016 “Linnatänavad”; 1.3 Sidevarustus 1.3.1 Liitumispunkti kirjeldus ja põhiparameetrid ELASA sidekaev 035K02, milles kaablimuhv 035M02.
1.3.2 Sidevõrgu haldaja ja tarbija kohustused Siderajatistega ühendamine on lubatud teostada ainult sidetööde litsentsi omaval firmal ja
võrguvaldaja poolt väljastatud tööloa alusel. Liinirajatise kaitsevööndis on liinirajatise omaniku
loata keelatud igasugune tegevus, mis võib ohustada liinirajatist.
1.3.3 Kaablikanalisatsioon
Tähis Hulk Muudatus Teostas Kuupäev
MS Word 2000
Tellija Objekt
Soo tee 3//5, Saku alevik, Saku vald, Harjumaa
Bonava Eesti OÜ
Kinnitas Eriosa Elektripaigaldis. Sidevarustus ENV
Kontrollis Projekteerija Joonis
Seletuskiri NSWE OÜ
Reg. Nr: 12204133 Madala 28-15, 10315, Tallinn
T: +372 5554 5533
Koostas
Stanislav Timirbulatov Joonise nr. Staadium Muutus Leht/Lehti
Kirjutas 2101728M_MP_ENV-3-01- seletuskiri MP v04 2/4 25.11.2025
Elasa olemasolevale sidekanalisatsiooni kõrvale paigaldada uus maaalune Vesimentor 1200 mm
optikakaev. Kaevu tähis 035YK09. Uuest kaevust paigaldada 4-avaline multitoru 4x14/10.
Multitoru paigaldada pinnases sügavusele 0,7...1,0 m, sõidutee all minimaalselt 1,0 m
sügavusele teekatte pinnast. Multitoru paigaldada trassis 0,1 m paksusele liivaalusele ja
katta pealt 0,1 m paksuse liivakihiga või kivivaba pinnasega. Kaablikaevise täitmisel tihendada
pinnast.
Sidetorude paigaldamisel arvestada normdokumentides antud minimaalseid lubatud
vahekaugusi teiste kommunikatsioonideni. Rööbiti kulgemisel tagada minimaalsed
rõhtvahekaugused vee- ja kanalisatsioonitoruga 0,5 m ja elektrikaabliga 0,5 m. Ristumisel tagada
minimaalsed püstvahekaugused vee- ja kanalisatsioonitoruga 0,3 m ning elektrikaabliga 0,2 m.
Ristumisel olemasolevate tehnovõrkudega või nende kaitsetsoonis töötamisel kutsuda eelnevalt
kohale olemasolevate tehnovõrkude valdajad ning surfida välja maa sees paiknevad tehnovõrgud
koos nende reaalsete kõrgustega. Puude vahetus läheduses kaevata käsitsi vältimaks juurte ja
tüvede kahjustusi.
1.3.4 Side kaabelliinid Valida sideteenust pakkuma hakkav sideoperaator ja kooskõlastada lahendus nendega. Tööde teostamine ELASA sidevõrgus võib toimuda vaid ELASA volitatud esindaja, AS Connecto Eesti,
järelevalve töötaja juuresolekul.
Soo tee 3 // 5 hoonete sidevarustuse projekteerimise aluseks on ELASA tehnilised tingimused TT4616
09.06.2025. Sideühenduseks kasutatakse olemasolev sidekanalisatsioon. Selleks paigaldada 4-avaline multitoru
(14/10) ja uus maaalune Vesimentor 1200 mm optikakaev. Kaevu tähis 035YK09.
Katkestada ELASA 4-avalise multitoru 2.mikrotoru (oranž).
ELASA katkestatud oranže mikrotorusid 4-avalise multitoruga (14/10) paigaldatud sidekaevuni.
Ühendada katkestatud oranžid mikrotorud paigaldatud multitoru mikrotorudega 2 (oranž) ja 4 (pruun).
Mikrotorud 1 ja 3 sulgeda hermeetiliselt. Torujätkude tähised 035L01YH10YR01 ja 035L01YH10YR02
Vähemalt 48-kiuline kaabel (min Ų6mm, TIA värvikoodiga) puhuda sidekaevude 035K02 ja 035YK09 vahelise 4-avalise multitoru 2.mikrotorusse (oranž). Lõigu tähis 035L01YH10.
Kaabli paigaldustööd ELASA trassis teostab AS Connecto Eesti, kui ei ole teistsuguseid kokkuleppeid
trassi haldajaga (AS Connecto Eesti).
Sidekaevust 035YK09 puhuda kaabel edasi mööda paigaldatud sidetoru sihtkohta.
Sidekaevu 035K02 jätta kaablivaru 15m ja sidekaevu 035YK09 jätta kaablivaru 30m.
Paigaldatud sidekaev 035YK09, ELASA sidetrassi ja paigaldatud sidekaevu vaheline 4-avaline multitoru
(juhul, kui on paigaldatud), ELASA sidekaevudes ja mikrotorus olev kaabel jääb kuuluma ELASA’le.
Piiritluspunkt on sidekaevu 035YK09 kaevusein.
Rohkem kui ühe sideühenduse rajamiseks tuleb paigaldada kliendikaev või kapp koos muhviga, kus saab teha hargnemise.
ELASA sidetrassi asukoha muutmisel ja/või uue ELASA sidekaevu paigaldamisel kontrollida sidevõrgu
omanikult (ELASA) olemasoleva sidetrassi kasutusala ulatus, kasutusõigus ja ELASA sidetrassiga
seonduvate muudatuste tegemiseks täiendava seadustamise vajadus e-posti aadressil [email protected].
Seadustamine tellida ELASA poolt heaks kiidetud ettevõttelt. Täpsem info https://www.elasa.ee/.
Juhul, kui Transpordiameti teemaal tehnovõrgu rajamise või rekonstrueerimise kooskõlastuse tingimuseks
Tähis Hulk Muudatus Teostas Kuupäev
MS Word 2000
Tellija Objekt
Soo tee 3//5, Saku alevik, Saku vald, Harjumaa
Bonava Eesti OÜ
Kinnitas Eriosa Elektripaigaldis. Sidevarustus ENV
Kontrollis Projekteerija Joonis
Seletuskiri NSWE OÜ
Reg. Nr: 12204133 Madala 28-15, 10315, Tallinn
T: +372 5554 5533
Koostas
Stanislav Timirbulatov Joonise nr. Staadium Muutus Leht/Lehti
Kirjutas 2101728M_MP_ENV-3-01- seletuskiri MP v04 3/4 25.11.2025
on 5-aastase garantii nõue teekatendi taastamisele (st ka tee taastamisprojektile), mis hõlmab mistahes
defekte, vigu või muid (varjatud) puudusi, mis on tekkinud seoses tehnovõrgu rajamisega ja millega seoses
nõutakse tehnovõrgu omanikult (ELASA) vastavat garantiikirja, tuleb töid teostaval ettevõttel anda täpselt
samasuguse ulatuse ja kehtivusega (5 aastat) garantii ELASA-le.
Kaabli ühendamiseks kaablimuhvi 035M02 tuleb teenust pakkuval sideoperaatoril tellida ELASA’lt
klienditellimus KLT.
Kaabli ühendamise muhvi teostab AS Connecto Eesti.
Kiudude keevitamine teostada vastavalt kiudude jaotusskeemile (väljastatakse koos KLT tööga).
ELASA sidetrassile paigaldatud sidekaevu ELASA nõuetekohane teostusjoonis, ELASA sidevõrguga seonduva sidetrassi teostusjoonis või kulgemise skeem, seadustamise dokumendid (juhul, kui on teostatud)
ning kaabli- ja toruskeem edastada ELASA’le koos KLT tööga andmebaasi ELA-12 vahendusel.
1.3.5 Kaablikanalisatsiooni ja kaabelliinide trasside katendite taastamise põhimõtted Katendite taastamine lahendatakse ära Roadplan OÜ tööga nr. 21070-13 “Soo tee ja Uusmäe põik
tänava teed ja tehnovõrgud”.
1.4 Kvaliteedi- ja kontrollinõuded ehitajale Kõik sidevarustusega teostatavad tööd peavad olema tehtud käesoleva projekti ning Eesti
Vabariigis kehtivate nõuete ja normatiivide alusel. Juhul kui käesolevas projektis toodud tööde
kirjeldused, joonised ja tööde mahud on üksteisega vastuolus, tuleb lugeda õigeks tööde kirjeldus
jooniste ja tööde mahtude suhtes. Kokkuleppel Tellijaga võib Töövõtja lisada töid või materjale
(installatsioonitarvikuid) kui need on vajalikud tööde lõpetamiseks või seadme
ekspluateerimiseks. Normatiivides toodud teimid kuuluvad töövõttu. Materjalide ja seadmetena
kasutada ainult neid, mis on Tellija poolt aktsepteeritud. Projektis toodud materjalide tüübid on
soovituslikud, kasutada võib ka teisi analoogiliste tehniliste andmetega uusi seadmeid, kui need
vastavad eeltoodud materjalides toodud nõuetele. Ehituse garantiiaeg määratakse Tellija ja
Töövõtja vahelise lepinguga, mis ei ole vähem kui 2 aastat. Garantiiajal ilmnenud vead parandab
Töövõtja omal kulul välja arvatud väära ekspluatatsiooni puhul tekkinud vead.
Ehitustöid võib alustada ehitustööde alustamise loa olemasolul. Töövõtjal peab enne ehituse
alustamist olema ehituse tööohutuse plaan, mis peab sisaldama abinõusid, mida sellel ehitusplatsil
rakendatakse ohutute töötingimuste loomiseks, võttes arvesse ka platsil või selle läheduses
toimuvat tegevust, liiklust jms. Ehitusplatsil paiknevad väiksemate ehituste alad piirata tähiste ja
hoiatusmärkidega. Ehitustöödel tuleb järgida ehituse üldnõudeid ja eeskirju, projektis toodud
nõudeid, valmistajatehase nõudeid, Eesti Vabariigis kehtivaid standardeid ja nõudeid. Töid
teostada selliselt, et objekti ja lähiümbruse haljastuslik ja esteetiline ilme hävineks minimaalselt.
Kaevamistöödel lõhutavad teekatted, haljastus taastada ja muud rajatised taastada endisel kujul ja
endises kvaliteedis.
Ehitustööde dokumenteerimisel lähtuda Eesti Vabariigis kehtivatest seadustest, määrustest ja
sidepaigaldiste kasutuselevõtu protseduuridest. Ehituse järelvalvet teostab Tellija või volitatud
esindajad. Võimalikud kõrvalekalded projektist kooskõlastada Tellijaga ja projekti autoriga ning
fikseerida kirjalikult. Tööde lõppedes peab Töövõtja teostama kõik vajalikud kontrollmõõtmised
Tähis Hulk Muudatus Teostas Kuupäev
MS Word 2000
Tellija Objekt
Soo tee 3//5, Saku alevik, Saku vald, Harjumaa
Bonava Eesti OÜ
Kinnitas Eriosa Elektripaigaldis. Sidevarustus ENV
Kontrollis Projekteerija Joonis
Seletuskiri NSWE OÜ
Reg. Nr: 12204133 Madala 28-15, 10315, Tallinn
T: +372 5554 5533
Koostas
Stanislav Timirbulatov Joonise nr. Staadium Muutus Leht/Lehti
Kirjutas 2101728M_MP_ENV-3-01- seletuskiri MP v04 4/4 25.11.2025
tõestamaks tööde kvaliteetset teostust, korrastama ehitusplatsi, kõrvaldades kõik demonteeritud ja
mittekasutatavad materjalid. Töövõtja peab tööde lõpetamisel üle andma vähemalt ühe eksemplari
teostusjoonistest digitaalsel kujul ja ühe paberkandjal. Kaablite ja torude sidumised tuleb
teostusjoonisele kanda L-EST koordinaatides volitatud (litsentsi omava) geodeesiafirma poolt.
Tähis Hulk Muudatus Teostas Kuupäev MS Word 2000 Tellija Objekt
Soo tee 3//5, Saku alevik, Saku vald, Harjumaa
Bonava Eesti OÜ
Kinnitas Eriosa Elektripaigaldis. Sidevarustus ENV
Kontrollis Projekteerija Joonis Kehtivate dokumentide loetelu NSWE OÜ
Reg. Nr: 12204133 Madala 28-15, 10315, Tallinn
T: +372 5554 5533
Koostas
Stanislav Timirbulatov Joonise nr. Staadium Muutus Leht/Lehti Kirjutas
201728M_MP_ENV-3-02 MP V06 1/1 25.11.2025
Kehtiva dokumendi kuup. Seletuskiri 2101728M_MP_ENV-3-01 25.11.2025 Kehtivad dokumendid 2101728M_MP_ENV-3-02 25.11.2025 Põhiliste materjalide loetelu 2101728M_MP_ENV-8-01 15.10.2025 Sidetöömahud 2101728M_MP_ENV-8-02 21.11.2025 Joonised Sidevarustuse plaan 201728M_MP_ENV-4-01 25.11.2025 Side skeem 201728M_MP_ENV-5-01 15.10.2025 Lisad: Soo tee 3//5 korterelamud. Töö nr.21070-2 (ehitusluba nr. 2212271/07173) asendiplaan. 201728_PP_ENV-9-01_Asendiplaan. 22.09.2025
035YK09, maaalune Vesimentor 1200 mm optikakaev
K11
K31
K11 K11
K11 K11
K11
K11
K11
K11 K11
K11
K31
K21
K31 K31
K31
K31
K31
K31
K31
K31 K31
K31 K31
K31
K31 K21
V11
K31 K31 K31
K31
K11 K11
K11 K11
K11
V11
V11 V11
V11 V11
V11 V11
V2
V11 V11
K11 K11
K11 K11
K11
Ajutine konteinerkatlamaja Q=800 kW
T1 T1
T1 T1
T1 T1
T1 T1
T1 T1
T1 T1
T1 T1
T1 T1
T1
T1T1
T1 T1
T1 T1
T1 T1
T1 T1
T1 T1
T1 T1
T1 T1
T1 T1
T1T1
1 T1
T1 T1
T
T1
T1
T1 T1
T1 1
T1 T1
T1
12 3
1 2
1 2
1
2
1 2
1 2
12 1
2
1 2
12
12
3.1 3.6
3.0
1
2
3
Perspektiivse bussipeatuse uus asukoht Ettevaatust! Ristumine gaasitorustikuga
Gaasitorustik: 42.58 Tee kate: 44.20
Ettevaatust! Ristumine gaasitorustikuga Gaasitorustik: 39.00
Tee kate: 40.35
Tee kate: 40.00 Ettevaatust! Ristumine gaasitorustikuga
Gaasitorustik: 38.90 Kraavi põhi: 39.57
94 5a
977
977
943 Ajutine katlamaja
1:2 ,5
1:2,0
1:2 ,7
±0.00 = abs.k.
44.30
±0.00 = abs.k.
42.50
1:1,7
1:1 ,7
1:2,0
1:1 ,9
1:2,0
1:2 ,0
1
1
PROJEKTEERITUD SIDEKAEV
SIDEKANALISATSIOONI ÜHENDUSPUNKT
PROJ.4-AVALINE MULTITORU /14/10) ltr~32m
LIKVIDEERITUD VAREM PROJEKTEERITUD SIDEKANALISATSIOON, L=11m
PROJ. 4-AVALINE MULTITORU /14/10)
ltr~62m
PROJ. 4-AVALINE MULTITORU /14/10)
ltr~67m
PROJ. 4-AVALINE MULTITORU /14/10)
ltr~64m PROJ. 4-AVALINE MULTITORU /14/10)
ltr~22m
PROJ. 4-AVALINE MULTITORU /14/10)
ltr~18m SK-4 Proj. kaev 1200
Kaevik
Toru Ø100 kõnnitee all suundpuurimisega
maaalune (Vesimentor)
SK-3 Proj. kaev 1200 maaalune (Vesimentor)
SK-2 Proj. kaev 1200 maaalune (Vesimentor)
SK-1 Proj. kaev 1200 maaalune (Vesimentor)
KAEVISE RISTLÕIGE
CAD Kinnitas Kontrollis Koostas
Objekti asukoht
Töö nimi
Joonise nimi
Tellija
Joonise nr
Mõõtkava
Staadium
Kuupäev
Leht
Muudatus
Lehti
NSWE OÜ
TeostasHulkTähis Muudatus Kuupäev
MÄRKUSED:
1. Soo tee 3 ja 5 hoonete sidevarustuse projekteerimise aluseks on ELASA tehnilised tingimused TT4616 09.06.2025. Sideühenduseks kasutatakse olemasolev sidekanalisatsioon. Selleks paigaldada 4-avaline multitoru (14/10) ja uus maaalune Vesimentor 1200 mm optikakaev. Kaevu tähis 035YK09. Katkestada ELASA 4-avalise multitoru 2.mikrotoru (oranž). ELASA katkestatud oranže mikrotorusid 4-avalise multitoruga (14/10) paigaldatud sidekaevuni. Ühendada katkestatud oranžid mikrotorud paigaldatud multitoru mikrotorudega 2 (oranž) ja 4 (pruun). Mikrotorud 1 ja 3 sulgeda hermeetiliselt. Torujätkude tähised 035L01YH10YR01 ja 035L01YH10YR02 Vähemalt 48-kiuline kaabel (min U6mm, TIA värvikoodiga) puhuda sidekaevude 035K02 ja 035YK09 vahelise 4-avalise multitoru 2.mikrotorusse (oranž). Lõigu tähis 035L01YH10. Kaabli paigaldustööd ELASA trassis teostab AS Connecto Eesti, kui ei ole teistsuguseid kokkuleppeid trassi haldajaga (AS Connecto Eesti). Sidekaevust 035YK09 puhuda kaabel edasi mööda paigaldatud sidetoru sihtkohta. Sidekaevu 035K02 jätta kaablivaru 15m ja sidekaevu 035YK09 jätta kaablivaru 30m. Paigaldatud sidekaev 035YK09, ELASA sidetrassi ja paigaldatud sidekaevu vaheline 4-avaline multitoru (juhul, kui on paigaldatud), ELASA sidekaevudes ja mikrotorus olev kaabel jääb kuuluma ELASAle. Piiritluspunkt on sidekaevu 035YK09 kaevusein. Rohkem kui ühe sideühenduse rajamiseks tuleb paigaldada kliendikaev või kapp koos muhviga, kus saab teha hargnemise. ELASA sidetrassi asukoha muutmisel ja/või uue ELASA sidekaevu paigaldamisel kontrollida sidevõrgu omanikult (ELASA) olemasoleva sidetrassi kasutusala ulatus, kasutusõigus ja ELASA sidetrassiga seonduvate muudatuste tegemiseks täiendava seadustamise vajadus e-posti aadressil [email protected]. Seadustamine tellida ELASA poolt heaks kiidetud ettevõttelt. Täpsem info https://www.elasa.ee/.
TINGMÄRGID (NSWE OÜ Töö nr. 2101728M, muudatusprojekt
Projekteeritud 4-avaline multitoru (14/10)/ /
Projekteeritud maaalune Vesimentor 1200 mm optikakaev
Juhul, kui Transpordiameti teemaal tehnovõrgu rajamise või rekonstrueerimise kooskõlastuse tingimuseks on 5-aastase garantii nõue teekatendi taastamisele (st ka tee taastamisprojektile), mis hõlmab mistahes defekte, vigu või muid (varjatud) puudusi, mis on tekkinud seoses tehnovõrgu rajamisega ja millega seoses nõutakse tehnovõrgu omanikult (ELASA) vastavat garantiikirja, tuleb töid teostaval ettevõttel anda täpselt samasuguse ulatuse ja kehtivusega (5 aastat) garantii ELASA-le. Kaabli ühendamiseks kaablimuhvi 035M02 tuleb teenust pakkuval sideoperaatoril tellida ELASA’lt klienditellimus KLT. Kaabli ühendamise muhvi teostab AS Connecto Eesti. Kiudude keevitamine teostada vastavalt kiudude jaotusskeemile (väljastatakse koos KLT tööga). ELASA sidetrassile paigaldatud sidekaevu ELASA nõuetekohane teostusjoonis, ELASA sidevõrguga seonduva sidetrassi teostusjoonis või kulgemise skeem, seadustamise dokumendid (juhul, kui on teostatud) ning kaabli- ja toruskeem edastada ELASA’le koos KLT tööga andmebaasi ELA-12 vahendusel. 2. Sidekanalisatsioon paigaldada 0,7 m sügavusele (sõidutee all - 1,0 m sügavusel). Torude ülapinnast 0,3 m kõrgemale paigaldada hoiatuslint "Ettevaatust sidekaabel". 3. Torude paigaldamisel arvestada normdokumentides antud minimaalseid lubatud vahekaugusi teiste kommunikatsioonideni.. 4. Täitmisel ülejääv pinnas vedada ära selle jaoks ette nähtud ladustuspaika. Äravedajal peab olema vastav tegevusluba (litsents). 5. Geodeetilise alusplaanina kasutatakse maa-ala plaani tehnovõrkudega, mis on koostatud Geodeesia24 OÜ poolt (töö 11016-05.08.2025) Märkused: Koordinaadid L-EST 97 süsteemis, kõrgused EH2000 süsteemis.
(varem koostatud projekt: Bonava Eesti OÜ töö nr.2101728 "Soo tee 3/5 korterelamud. Väliselektripaigaldis.)"
ol.olev maapind
1:3
Sõidutee Kergliiklustee Kraav 5.27
Haljasala 5.73
Proj. optikakaev Vesimentor 1200mm
ol.olev maapind
Liivast tasanduskiht (h=100 mm)
Täide kohalikust pinnasest 1.0 0
Proj. multitoru 4/14 (kinnine paigaldamine)
Haljasala 0.57
KAEVU RISTLÕIGE
Soo tee 3//5, Saku alevik,
Saku vald, Harjumaa
Töö nr.2101728M. Muudatusprojekt. Sidevarustus.
PÕHILISTE MATERJALIDE LOETELU 15.10.2025
POS. NIMETUS ANDMED
PAIGAL
DUS-
VIIS
KAITSE-
ASTE KOGUS VALMISTAJA TÜÜP MÄRKUSED
SIDEKANALISATSIOON
Multitoru tuvastustraadiga 265m MULTIHÖHLE DB 4x14/10+Cu 1000M
Optikakaev 1200, maaalune Klass B 5 kmpl Vesimentor
Läbiviigutihend plastkaevule 10
Mikrotoru jätkuliitmik Tierre EFXUC14 DB14/10 Arvestab töövõtja
Mikrotoru otsakork CV4750 14 Arvestab töövõtja
Märkelint 265 Pipelife 125x2,0, kood 171521
Ühendus- ja abimaterjalid 1 kmpl
Täiteliiv 13m³
Peenliiv 16 m³ Liivapadjandi ehitamiseks
48-kiulineSM FO kaabel 1400m min Ø6mm, TIA värvikoodiga
Page 1 2101728M_MP_ENV-8-01_v02_spetsifikatsioon.xls
Soo tee 3//5, Saku alevik,
Saku vald, Harjumaa
Töö nr. 2101728M. Muudatusprojekt.
PÕHILISTE TÖÖDE MAHUD 21.11.2025
POS. NIMETUS MÕÕT-
ÜHIK KOGUS KOGUS KOKKU MÄRKUSED
Sidekanalisatsioon
1 Elasa sidetrassi lahtikaevatav ala m³ 5 1 5
2 Vsimentor maaaluse sidekaevu kaeviku rajamine ja taastamine m³ 1,5 4 6
3 FO kaabli sissepuhumine mikrotorusse m 1350 1350
4 Sidekanalisatsiooni kaeviku rajamine ja taastamine m 265 265 5 Vesimentor maaaluse 1200 optikakaevu paigaldus tk 5 5
6 Multitoru tuvastustraadiga 4x14/10 paigaldus m 265 265
7 Läbiviigtihend plastkaevule tk. 10 10
8 Märkelint m 265 265 9 Täiteliiv m³ 13 13
10 Peenliiv m³ 16 16
11 Ühendus- ja abimaterjalid kmpl 1 1
Page 1 2101728M_MP_ENV-8-02_v04_sidetoomahud.xls
Digiallkirjad
1 1
1
2
3
4
Ettevaatust! Ristumine gaasitorustikuga Gaasitorustik: 38.95
Tee kate: 40.00
Proj truup Ø500 L=11.6; i=0.7% Hsv=39.13; Hvv=39.05
Proj truup Ø400 L=17.6; i=0.4% Hsv=42.25; Hvv=42.18
Proj truup Ø400 L=9.0; i=2.2% Hsv=43.13; Hvv=42.93
Äärekivi "uputada"
977
977
943
2
2
3
3
91 1
91 1
92 3a
91 1
688a(silindriline)
688b(silindriline)
688a (silindriline)
688b (silindriline)
Ettevaatust! Ristumine gaasitorustikuga Gaasitorustik: 38.90 Kraavi põhi: 39.57
4 4
684
552a
159
112
159Ü
221
ETTEVAATUST GAAS!
112Ü
121
Perspektiivse bussipeatuse uus asukoht Ettevaatust! Ristumine gaasitorustikuga
Gaasitorustik: 42.58 Tee kate: 44.20
Ettevaatust! Ristumine gaasitorustikuga Gaasitorustik: 39.00
Tee kate: 40.35
Tähispostid taastada
Kõrgused vastavalt olemasolevale olukorrale
TINGMÄRGID Katastriüksuse piir
Projekteeritud tee telgjoon
Olemasoleva tee telgjoon
Projekteeritud sõidutee äärekivi 150x290 (h=10 cm)
Projekteeritud sõidutee äärekivi 150x290 (h=0 cm)
Projekteeritud tee servajooned
Projekteeritud tugipeenar (konstruktsioon 6)
Projekteeritud sõidutee künnis
Projekteeritud nõlv
Projekteeritud kraav
Projekteeritud kraavi põhja kindlustamine killustikuga
Projekteeritud imbkraav
Projekteeritud olemasoleva kraavi puhastamine
Projekteeritud liiklusmärgi post
Projekteeritud betoonalusel liiklusmärgi post
Projekteeritud truup
Autotranspordi krundile juurdepääsu kohad
Projekteeritud ristmiku nähtavuskolmnurk
Projekteeritud teekattemärgistus
Projekteeritud liiklusmärk (I suurusgrupp)
Olemasolev liiklusmärk
Ümbertõstetav liiklusmärk
Ümbertõstetava liiklusmärgi uus asukoht
Projekteeritud sõidutee ab-ülekate
Projekteeritud sõidutee ab-katend (konstruktsioon 1)
Projekteeritud sõidutee ab-katend (konstruktsioon 2)
Projekteeritud kõnnitee ab-katend (konstruktsioon 3)
Projekteeritud killustikkatend (konstruktsioon 4)
Projekteeritud pinnatud sõidutee taastamine (konstruktsioon 5)
Projekteeritud truubipäiste kindlustus
Projekteeritud haljasalade murukate
Projekteeritud kookosmatiga kindlustatavad haljasalad
Perspektiivsed objektid (Roadplan OÜ töö nr. 21070-2)
Varem projekteeritud objektid (Roadconsult OÜ töö nr. T18018)
Likvideeritavad objektid
924
221
221
221
221 Ü
Märkused: 1. Gaasitorustikuga ristumine ja/või pikikulgemine ning sügavus tähistada geodeedi
poolt enne ehituse algust. 2. Teetammi teega seotud objektid viia plaaniliselt ja kõrguslikult kokku
teostusjoonisega (Geodeesia24 OÜ töö nr. 4947-21)
N
S
W E
Töö nimetus
Reg kood: 12432118 Tiigi 78, 50410 Tartu [email protected] www.roadplan.ee
Tellija Töö nr
Joonise nr
Staadium Mõõtkava Kuupäev
Geoalus Autor: Töö nr: Koordinaadid: Kõrgused:
(allkirjastatud digitaalselt) (allkirjastatud digitaalselt) (allkirjastatud digitaalselt) (allkirjastatud digitaalselt)
Joonise nimetus
Objekti asukoht
Bonava Eesti OÜ Registrikood: 11398856
Toompuiestee 35 Tallinn 10149 Kerli Koolma
21070-1 Soo tee ja Uusmäe põik tänava teed ja
tehnovõrgud
Tööprojekt 24.11.2025
2 Liikluskorraldus
1:500
Projektijuht Projekteerija
Kontrollija
Annika Kaljula Kaur Kuusk
Andri Veskimets
Geodeesia24 OÜ 5526-21 L-EST97 EH2000
Sootee L1, Allika MÜ, Kasemetsa küla, Saku vald, Harju maakond
TINGMÄRGID (Bonava Eesti OÜ töö nr 2101728) Avaliku kergliiklustee LED-valgusti, metallpostil, h=4m
Avaliku sõidutee LED-valgusti, metallpostil, h=8m
Sõidutee ülekäiguraja LED-valgusti, metallpostil, h=6m
Muudatus Kuupäev Muudatuse sisu
M1 06.11.2025 Katete taastamine laiendatud lähtuvalt sidevõrgu liitumise ümberprojekteerimisest
1 1
1
2
3
4
Ettevaatust! Ristumine gaasitorustikuga Gaasitorustik: 38.95
Tee kate: 40.00
Proj truup Ø500 L=11.6; i=0.7% Hsv=39.13; Hvv=39.05
Proj truup Ø400 L=17.6; i=0.4% Hsv=42.25; Hvv=42.18
Proj truup Ø400 L=9.0; i=2.2% Hsv=43.13; Hvv=42.93
Äärekivi "uputada"
2
2
3
3
Ettevaatust! Ristumine gaasitorustikuga Gaasitorustik: 38.90 Kraavi põhi: 39.57
4 4
3.00
3.50 5.502.003.00
3.00
R4.00
R4.00
R4 .00
R4.00
R6.0 0
R6.00
R5.00
R2 .00
R2.00
R2.00
R2.00
R3.00
R5 .00
R2.00
2.5 0
4.0 0
2.5 0R5.00
2.00
R2 .00
2.00
R2 .00
6.00
PA1
PA2
ETTEVAATUST GAAS!
Perspektiivse bussipeatuse uus asukoht Ettevaatust! Ristumine gaasitorustikuga
Gaasitorustik: 42.58 Tee kate: 44.20
Ettevaatust! Ristumine gaasitorustikuga Gaasitorustik: 39.00
Tee kate: 40.35
Tähispostid taastada
4.00Kõrgused vastavalt olemasolevale olukorrale
N
S
W E
Töö nimetus
Reg kood: 12432118 Tiigi 78, 50410 Tartu [email protected] www.roadplan.ee
Tellija Töö nr
Joonise nr
Staadium Mõõtkava Kuupäev
Geoalus Autor: Töö nr: Koordinaadid: Kõrgused:
(allkirjastatud digitaalselt) (allkirjastatud digitaalselt) (allkirjastatud digitaalselt) (allkirjastatud digitaalselt)
Joonise nimetus
Objekti asukoht
Bonava Eesti OÜ Registrikood: 11398856
Toompuiestee 35 Tallinn 10149 Kerli Koolma
21070-1 Soo tee ja Uusmäe põik tänava teed ja
tehnovõrgud
Tööprojekt 24.11.2025
3 Asendiplaan
1:500
Projektijuht Projekteerija
Kontrollija
Annika Kaljula Kaur Kuusk
Andri Veskimets
Geodeesia24 OÜ 5526-21 L-EST97 EH2000
Sootee L1, Allika MÜ, Kasemetsa küla, Saku vald, Harju maakond
TINGMÄRGID Katastriüksuse piir
Projekteeritud tee telgjoon
Olemasoleva tee telgjoon
Projekteeritud sõidutee äärekivi 150x290 (h=10 cm)
Projekteeritud sõidutee äärekivi 150x290 (h=0 cm)
Projekteeritud tee servajooned
Projekteeritud tugipeenar (konstruktsioon 6)
Projekteeritud sõidutee künnis
Projekteeritud nõlv
Projekteeritud kraav
Projekteeritud kraavi põhja kindlustamine killustikuga
Projekteeritud imbkraav
Projekteeritud olemasoleva kraavi puhastamine
Projekteeritud liiklusmärgi post
Projekteeritud betoonalusel liiklusmärgi post
Geoloogilise uuringupunkti asukoht
Projekteeritud truup
Autotranspordi krundile juurdepääsu kohad
Projekteeritud sõidutee ab-ülekate
Projekteeritud sõidutee ab-katend (konstruktsioon 1)
Projekteeritud sõidutee ab-katend (konstruktsioon 2)
Projekteeritud kõnnitee ab-katend (konstruktsioon 3)
Projekteeritud killustikkatend (konstruktsioon 4)
Projekteeritud pinnatud sõidutee taastamine (konstruktsioon 5)
Projekteeritud truubipäiste kindlustus
Projekteeritud haljasalade murukate
Projekteeritud kookosmatiga kindlustatavad haljasalad
Perspektiivsed objektid (Roadplan OÜ töö nr. 21070-2)
Varem projekteeritud objektid (Roadconsult OÜ töö nr. T18018)
Likvideeritavad objektid
PA1
Märkused: 1. Gaasitorustikuga ristumine ja/või pikikulgemine ning sügavus tähistada geodeedi
poolt enne ehituse algust. 2. Teetammi teega seotud objektid viia plaaniliselt ja kõrguslikult kokku
teostusjoonisega (Geodeesia24 OÜ töö nr. 4947-21)
TINGMÄRGID (Bonava Eesti OÜ töö nr 2101728) Avaliku kergliiklustee LED-valgusti, metallpostil, h=4m
Avaliku sõidutee LED-valgusti, metallpostil, h=8m
Sõidutee ülekäiguraja LED-valgusti, metallpostil, h=6m
Muudatus Kuupäev Muudatuse sisu
M1 06.11.2025 Katete taastamine laiendatud lähtuvalt sidevõrgu liitumise ümberprojekteerimisest
1 1
RK 43.64
RK 43.89
RK 43.79
RK 40.64
RK 40.65
RK 40.61
43.91 43.91
43.89 43.89
41.25 41.25
41.16 41.16
42.34
42.20
42.20
42.20
41.90
41.90
42.48
42.48
42.48 42.30
43.80
43.70
44.10
44.00
44.10
44.20
44.28
44.28
44.28
40.70
40 .70
40.80
40 .8040
.90
40.90
41 .00
41.00
41 .10
41.10
41.20
41 .20
41.30
41 .3041
.40
41.40
40 .65
40.65
40.75
40 .7540
.85
40.85
40 .95
40.95
41 .05
41.05
41.15
41 .15
41.25
41 .25
41.35
41 .3541
.45
41.45
40 .7040 .8040 .9041 .0041 .1041 .2041 .30
40 .6540 .7540 .8540 .9541 .0541 .1541 .25
40.70
40.80
40.90
40.75
40.85
41 .30
41 .30
41 .40
41 .45
41.20
41.30
41.40
41 .40
41.50
41 .50
41.60
41 .60
41.25
41.35
41 .45
41.45
41 .55
41.55
41 .30
41 .40
41 .50
41 .60
41 .70
41 .80
41 .90
42 .00
42 .10
42 .20
41 .35
41 .45
41 .55
41 .65
41 .75
41 .85
41 .95
42 .05
42 .15
42 .25
42.40
42.35
42.45
42 .40
42 .50
42 .60
42 .70
42 .80
42 .90
43 .00
43. 10
43. 10
43.20
43. 20
43 .30
43. 30
42.35
42 .35
42 .45
42 .55
42 .65
42 .75
42 .85
42 .95
43. 05
43. 15
43.15
43.25
43 .25
43.40
43. 50
43. 60
43. 70
43. 80
43. 90
44. 00
44. 10
43.35 43.45
43. 55
43. 65
43. 75
43. 85
43. 95
44. 05
44.10
44.20 44.15
44.25
43.90
44.00
43.85
43.95
44.00
44.00
43.95
43.95
44.05
43.70
43.80
43.90
43.65
43.75
43.85
43. 8043.90
44.00 44.10
44.20 44.30
43.85 43.
9544.05 44.15
44.25 44.35
44.00
44.10
44.20
44.30
44.40
44.05
44.15
44.25
44.35
44.45
43.80
43.90
43.75
43.85
42.10
42.15
41 .40
41 .50
41 .60
41 .70
41 .80
41 .90
42 .00
42 .10
41 .35
41 .45
41 .55
41 .65
41 .75
41 .85
41 .9542
.05
42 .15
43 .70
43 .8043
.9044 .00
43 .75
43 .8543
.9544 .05
43.90
43.90
44.00 43.95
44.00
44.10 43.95
44.05
43.80 43.8043.90 43.9044.00 43.85 43.85 43.9543.95
43.80 43.80
43.75
43.75
42.48
42 .30
42 .40
42 .50
42 .60
42 .70
42 .80
42 .90
43 .00
43 .10
43. 20
43 .30
43.40
43.50 43.60
43.70 43.80
43.90
42.25
42 .35
42 .45
42 .55
42 .65
42. 75
42 .85
42 .95
43 .05
43 .15
43 .25
43.35
43.45 43.55
43.65 43.75
43.85 43.95
43.70 43.80
43.90 44.00
43.65 43.75
43.85 43.95
43.80
43.75
44.28
43.95
43.88
43.76 43.90
43.66 43.11
43.22
43.40
42.19
42.13
42.13 42.13
41.36
41.27 41.30
41.41
41.49
43.80
1
2
3
4
Ettevaatust! Ristumine gaasitorustikuga Gaasitorustik: 38.95
Tee kate: 40.00
39.05
40.13 40.12
41.34 41.27
44.09 44.11
40.83 40.63
43.45
43.50 43.55
43. 60
43 .65
43 .70
43 .75
43 .80
43 .85
43 .90
43 .95
44 .00
44 .05
44 .10
44 .15
44 .2044.2544
.25 44
.25 44
.3044.3544 .4044
.45
43.50
43.55
43.60
43.65
43.70
43.75
43.80
43.85
43.90
43.95
44.00
44.05
44.10
44.15
44.20
44.25
44.30
44.35
44.40
40 .05
40 .10
40 .15
40.20 40.25
40.30 40.35
40.40 40.45
40.50
40. 55
40. 60
40. 65
40. 70
40. 75
40. 80
40. 85
40. 90
40. 95
41. 00
41. 05
41. 10
41. 15
41. 20
41. 25
41. 30
41. 35
41. 40
41. 45
41. 50
41. 55
41. 60
41. 65
41. 70
41. 75
41 .80
41 .85
41 .90
41 .95
42 .00
42 .05
42 .10
42 .15
42 .20
42 .25
42 .30
42 .35
42 .40
42 .45
42 .50
42 .55
42 .60
42 .65
42 .70
42 .75
42 .80
42 .85
42 .90
42 .95
43 .00
43 .05
43 .10
43 .15
43. 20
43.25 43.30
43.35 43.40
43.45 43.50
43.55 43.60
43.65 43.70
43.75 43.80
43.85 43.90
43.95 44.00
44.05 44.10
44.15 44.20
44.25 44.30
44.35
39.5539.6039.6539.7039.7539.8039.8539.9039.95 40.00
40.05 40.10
41.30 41.35 41.40 41.45 41.50
44.10 44.15 44.20 44.25 44.30
43.85
43.90 43.95
43 .75
43 .80
43 .8543
.90
43.80 43.80
43.85 43.90 43
.90
43.95
43.95
44.00
44.00
44.05 44.10
44.15 44.20
44.25
44.30
44.35
44.40
44.45
44. 50
44. 55
44 .60
44 .65
44 .70
44 .75
44 .80
44 .85
44 .90
44 .9545 .0045 .0545
.10
43.90
39.64 39.48
39.38 39.13
42.64
43.90
43.8043.05
43.82 43.72
43.87 43.77
43.93 43.83
43.96 43.86
43.92 43.92
43.99 43.89
43.92 43.92
43.88 43.94
43.97 43.87 43.97
43.87
40.07
40.18
Proj truup Ø500 L=11.6; i=0.7% Hsv=39.13; Hvv=39.05
Proj truup Ø400 L=17.6; i=0.4% Hsv=42 25; Hvv=42.18
39.85
39.90
39. 95
40.00
40.05
40.10
40.15
43.47
42.95
Proj truup Ø400 L=9.0; i=2.2% Hsv=43.13; Hvv=42.93
43.28
44.30
Äärekivi "uputada"
1:2,0
1:2 ,9
1:4 ,7
1:2 ,2
1:2 ,8
43.75
43.75
1:2 ,0
1:2 ,0
1:2,9
1:3 ,2
38.57
39.40
2
2
3
3 1:2
,6
1:2,5
1:3,7
1:2,0
1:2 ,0
Ettevaatust! Ristumine gaasitorustikuga Gaasitorustik: 38.90 Kraavi põhi: 39.57
1:2 ,0
1:4 ,2
1:1 ,6
1:2 ,14
4 44.02 43.92
43.90 43.90
43.92 43.92
43.90 43.90
43.99 43.89
1:2 ,5
ETTEVAATUST GAAS!
44.10 44.15 44.20
42.95 43.00
43.05 43.10
41.25 41.30
41.35 41.40
41.45 41.50
41.55
40.10 40.15
40.20 40.25
1:2,0
Perspektiivse bussipeatuse uus asukoht Ettevaatust! Ristumine gaasitorustikuga
Gaasitorustik: 42.58 Tee kate: 44.20
Ettevaatust! Ristumine gaasitorustikuga Gaasitorustik: 39.00
Tee kate: 40.35
Tähispostid taastada
1:3,2
1:2,0
43 .95
43.95
Kõrgused vastavalt olemasolevale olukorrale
N
S
W E
Töö nimetus
Reg kood: 12432118 Tiigi 78, 50410 Tartu [email protected] www.roadplan.ee
Tellija Töö nr
Joonise nr
Staadium Mõõtkava Kuupäev
Geoalus Autor: Töö nr: Koordinaadid: Kõrgused:
(allkirjastatud digitaalselt) (allkirjastatud digitaalselt) (allkirjastatud digitaalselt) (allkirjastatud digitaalselt)
Joonise nimetus
Objekti asukoht
Bonava Eesti OÜ Registrikood: 11398856
Toompuiestee 35 Tallinn 10149 Kerli Koolma
21070-1 Soo tee ja Uusmäe põik tänava teed ja
tehnovõrgud
Tööprojekt 24.11.2025
4 Vertikaalplaneering
1:500
Projektijuht Projekteerija
Kontrollija
Annika Kaljula Kaur Kuusk
Andri Veskimets
Geodeesia24 OÜ 5526-21 L-EST97 EH2000
Sootee L1, Allika MÜ, Kasemetsa küla, Saku vald, Harju maakond
TINGMÄRGID Katastriüksuse piir
Projekteeritud tee telgjoon
Olemasoleva tee telgjoon
Projekteeritud sõidutee äärekivi 150x290 (h=10 cm)
Projekteeritud sõidutee äärekivi 150x290 (h=0 cm)
Projekteeritud tee servajooned
Projekteeritud tugipeenar (konstruktsioon 6)
Projekteeritud sõidutee künnis
Projekteeritud nõlv
Projekteeritud kraav
Projekteeritud kraavi põhja kindlustamine killustikuga
Projekteeritud imbkraav
Projekteeritud olemasoleva kraavi puhastamine
Projekteeritud liiklusmärgi post
Projekteeritud betoonalusel liiklusmärgi post
Projekteeritud truup
Autotranspordi krundile juurdepääsu kohad
Projekteeritud sõidutee ab-ülekate
Projekteeritud sõidutee ab-katend (konstruktsioon 1)
Projekteeritud sõidutee ab-katend (konstruktsioon 2)
Projekteeritud kõnnitee ab-katend (konstruktsioon 3)
Projekteeritud killustikkatend (konstruktsioon 4)
Projekteeritud pinnatud sõidutee taastamine (konstruktsioon 5)
Projekteeritud truubipäiste kindlustus
Projekteeritud haljasalade murukate
Projekteeritud kookosmatiga kindlustatavad haljasalad
Projekteeritud horisontaal (lõikevahe 10 cm)
Projekteeritud horisontaal (lõikevahe 5 cm)
Projekteeritud kõrgusarv
Projekteeritud kõrgusarv äärekivi peal ja äärekivi ees
Projekteeritud kaldejoon
Perspektiivsed objektid (Roadplan OÜ töö nr. 21070-2)
Varem projekteeritud objektid (Roadconsult OÜ töö nr. T18018)
Likvideeritavad objektid
7.00
7.05
6.78
6.78 6.68
Märkused: 1. Gaasitorustikuga ristumine ja/või pikikulgemine ning sügavus tähistada geodeedi
poolt enne ehituse algust. 2. Teetammi teega seotud objektid viia plaaniliselt ja kõrguslikult kokku
teostusjoonisega (Geodeesia24 OÜ töö nr. 4947-21)
TINGMÄRGID (Bonava Eesti OÜ töö nr 2101728) Avaliku kergliiklustee LED-valgusti, metallpostil, h=4m
Avaliku sõidutee LED-valgusti, metallpostil, h=8m
Sõidutee ülekäiguraja LED-valgusti, metallpostil, h=6m
Muudatus Kuupäev Muudatuse sisu
M1 06.11.2025 Katete taastamine laiendatud lähtuvalt sidevõrgu liitumise ümberprojekteerimisest
1 1
RK 43.64
RK 43.89
RK 43.79
RK 40.64
RK 40.65
RK 40.61
43.91 43.91
43.89 43.89
41.25 41.25
41.16 41.16
42.34
42.20
42.20
42.20
41.90
41.90
42.48
42.48
42.48 42.30
43.80
43.70
44.10
44.00
44.10
44.20
44.28
44.28
44.28
40.70
40 .70
40.80
40 .8040
.90
40.90
41 .00
41.00
41 .10
41.10
41.20
41 .20
41.30
41 .3041
.40
41.40
40 .65
40.65
40.75
40 .7540
.85
40.85
40 .95
40.95
41 .05
41.05
41.15
41 .15
41.25
41 .25
41.35
41 .3541
.45
41.45
40 .7040 .8040 .9041 .0041 .1041 .2041 .30
40 .6540 .7540 .8540 .9541 .0541 .1541 .25
40.70
40.80
40.90
40.75
40.85
41 .30
41 .30
41 .40
41 .45
41.20
41.30
41.40
41 .40
41.50
41 .50
41.60
41 .60
41.25
41.35
41 .45
41.45
41 .55
41.55
41 .30
41 .40
41 .50
41 .60
41 .70
41 .80
41 .90
42 .00
42 .10
42 .20
41 .35
41 .45
41 .55
41 .65
41 .75
41 .85
41 .95
42 .05
42 .15
42 .25
42.40
42.35
42.45
42 .40
42 .50
42 .60
42 .70
42 .80
42 .90
43 .00
43. 10
43. 10
43.20
43. 20
43 .30
43. 30
42.35
42 .35
42 .45
42 .55
42 .65
42 .75
42 .85
42 .95
43. 05
43. 15
43.15
43.25
43 .25
43.40
43. 50
43. 60
43. 70
43. 80
43. 90
44. 00
44. 10
43.35
43.45
43. 55
43. 65
43. 75
43. 85
43. 95
44. 05
44.10
44.20 44.15
44.25
43.90
44.00
43.85
43.95
44.00
44.00
43.95
43.95
44.05
43.70
43.80
43.90
43.65
43.75
43.85
43. 8043.90
44.00 44.10
44.20 44.30
43.85 43.
9544.05 44.15
44.25 44.35
44.00
44.10
44.20
44.30
44.40
44.05
44.15
44.25
44.35
44.45
43.80
43.90
43.75
43.85
42.10
42.15
41 .40
41 .50
41 .60
41 .70
41 .80
41 .90
42 .00
42 .10
41 .35
41 .45
41 .55
41 .65
41 .75
41 .85
41 .9542
.05
42 .15
43 .70
43 .8043
.9044 .00
43 .75
43 .8543
.9544 .05
43.90
43.90
44.00 43.95
44.00
44.10 43.95
44.05
43.80 43.8043.90 43.9044.00 43.85 43.85 43.9543.95
43.80 43.80
43.75
43.75
42.48
42 .30
42 .40
42 .50
42 .60
42 .70
42 .80
42 .90
43 .00
43 .10
43. 20
43 .30
43.40
43.50 43.60
43.70 43.80
43.90
42.25
42 .35
42 .45
42 .55
42 .65
42. 75
42 .85
42 .95
43 .05
43 .15
43 .25
43.35
43.45 43.55
43.65 43.75
43.85 43.95
43.70 43.80
43.90 44.00
43.65 43.75
43.85 43.95
43.80
43.75
44.28
43.95
43.88
43.76 43.90
43.66 43.11
43.22
43.40
42.19
42.13
42.13 42.13
41.36
41.27 41.30
41.41
41.49
43.80
1
2
3
4
K31
K11 K11
K11
K31 K31
K31
K21
K21
K31
K11
K11
V11
K31
V11 V11
V11
De 25
Ettevaatust! Ristumine gaasitorustikuga Gaasitorustik: 38.95
Tee kate: 40.00
39.05
40.13 40.12
41.34 41.27
44.09 44.11
40.83 40.63
43.45
43.50 43.55
43. 60
43 .65
43 .70
43 .75
43 .80
43 .85
43 .90
43 .95
44 .00
44 .05
44 .10
44 .15
44 .2044.2544
.25 44
.25 44
.3044.3544 .4044
.45
43.50
43.55
43.60
43.65
43.70
43.75
43.80
43.85
43.90
43.95
44.00
44.05
44.10
44.15
44.20
44.25
44.30
44.35
44.40
40 .05
40 .10
40 .15
40.20 40.25
40.30 40.35
40.40 40.45
40.50
40. 55
40. 60
40. 65
40. 70
40. 75
40. 80
40. 85
40. 90
40. 95
41. 00
41. 05
41. 10
41. 15
41. 20
41. 25
41. 30
41. 35
41. 40
41. 45
41. 50
41. 55
41. 60
41. 65
41. 70
41. 75
41 .80
41 .85
41 .90
41 .95
42 .00
42 .05
42 .10
42 .15
42 .20
42 .25
42 .30
42 .35
42 .40
42 .45
42 .50
42 .55
42 .60
42 .65
42 .70
42 .75
42 .80
42 .85
42 .90
42 .95
43 .00
43 .05
43 .10
43 .15
43. 20
43.25 43.30
43.35 43.40
43.45 43.50
43.55 43.60
43.65 43.70
43.75 43.80
43.85 43.90
43.95 44.00
44.05 44.10
44.15 44.20
44.25 44.30
44.35
39.5539.6039.6539.7039.7539.8039.8539.9039.95 40.00
40.05 40.10
41.30 41.35 41.40 41.45 41.50
44.10 44.15 44.20 44.25 44.30
43.85
43.90 43.95
43 .75
43 .80
43 .85
43 .90
43.80 43.80
43.85 43.90 43
.90
43.95
43.95
44.00
44.00
44.05 44.10
44.15 44.20
44.25
44.30
44.35
44.40
44.45
44. 50
44. 55
44 .60
44 .65
44 .70
44 .75
44 .80
44 .85
44 .90
44 .9545 .0045 .0545
.10
43.90
39.64 39.48
39.38 39.13
42.64
43.90
43.8043.05
43.82 43.72
43.87 43.77
43.93 43.83
43.96 43.86
43.92 43.92
43.99 43.89
43.92 43.92
43.88 43.94
43.97 43.87 43.97
43.87
40.07
40.18
Proj truup Ø500 L=11.6; i=0.7% Hsv=39.13; Hvv=39.05
Proj truup Ø400 L=17.6; i=0.4% Hsv=42 25; Hvv=42.18
39.85
39.90
39. 95
40.00
40.05
40.10
40.15
43.47
42.95
Proj truup Ø400 L=9.0; i=2.2% Hsv=43.13; Hvv=42.93
43.28
44.30
Äärekivi "uputada"
1:2,0
1:2 ,9
1:4 ,7
1:2 ,2
1:2 ,8
43.75
43.75
1:2 ,0
1:2 ,0
1:2,9
1:3 ,2
38.57
39.40
2
2
3
3 1:2
,6
1:2,5
1:3,7
1:2,0
1:2 ,0
Ettevaatust! Ristumine gaasitorustikuga Gaasitorustik: 38.90 Kraavi põhi: 39.57
1:2 ,0
1:4 ,2
1:1 ,6
1:2 ,14
4
3.00
3.50 5.502.003.00
3.00
44.02 43.92
43.90 43.90
43.92 43.92
43.90 43.90
43.99 43.89
R4.00
R4.00
R4 .00
R4.00
R6.0 0
R6.00
R5.00
R2 .00
R2.00
R2.00
1:2 ,5
R2.00 R3.00
R5 .00
R2.00
2.5 0
4.0 0
2.5 0R5.00
2.00
R2 .00
2.00 R2
.00
6.00
R=20 m
V1 V1
V1 V1
V1
V1 V1
V1 V1
KS1
Ettevaatust
sidekaabel!
ETTEVAATUST KAABEL
ETTEVAATUST GAAS!
44.10 44.15 44.20
42.95 43.00
43.05 43.10
41.25 41.30
41.35 41.40
41.45 41.50
41.55
40.10 40.15
40.20 40.25
1:2,0
Perspektiivse bussipeatuse uus asukoht Ettevaatust! Ristumine gaasitorustikuga
Gaasitorustik: 42.58 Tee kate: 44.20
Ettevaatust! Ristumine gaasitorustikuga Gaasitorustik: 39.00
Tee kate: 40.35
Tähispostid taastada
4.00 1:3,2
1:2,0
43 .95
43.95
Kõrgused vastavalt olemasolevale olukorrale
0.30
0.50
Liivast dreenkihi ülekate 0.30 Killustikaluse ülekate 0.30
Pinnatud sõidutee taastamine (konstruktsioon 5)
M1:50
Proj. toru/kaabel (vastavalt eriosa projektile)
Kahekordne pindamine Freespurust kate h=8 cm Killustikalus fr 32/63 mm (kiilutud) h=25 cm Täiteliiv Tm_105 h=30 cm Täide kohalikust, sõidutee alt välja kaevatud pinnasest Tehnovõrgu ümbruse liivast algtäide (vastavalt eriosa projektile) Killustikust tasanduskiht (vastavalt eriosa projektile) Kaeviku põhi
Freespurust katte ülekate >0.30 Ülekatte ulatus vastavalt
katete taastamise plaanile
Haljasalade murukatte taastamine M1:50
Kasvualus + murukülv (I klass) h=15 cm Täide kohalikust väljakaevatud (kivivabast) pinnasest * Tehnovõrgu ümbruse liivast algtäide (vastavalt eriosa projektile) Killustikust tasanduskiht (vastavalt eriosa projektile) Kaeviku põhi
* Tagasitäide tihendada tihendustegurini Kt=0,92. Kaevik tuleb täita sellise kõrguseni, et täide hiljem tihenedes jääks kõrval oleva maapinnaga ühele tasemele
Proj. toru/kaabel (vastavalt eriosa projektile)
0.50 0.30
0.30
Olemasolev maapind
Ülekatte ulatus vastavalt katete taastamise plaanile
N
S
W E
Töö nimetus
Reg kood: 12432118 Tiigi 78, 50410 Tartu [email protected] www.roadplan.ee
Tellija Töö nr
Joonise nr
Staadium Mõõtkava Kuupäev
Geoalus Autor: Töö nr: Koordinaadid: Kõrgused:
(allkirjastatud digitaalselt) (allkirjastatud digitaalselt) (allkirjastatud digitaalselt) (allkirjastatud digitaalselt)
Joonise nimetus
Objekti asukoht
Bonava Eesti OÜ Registrikood: 11398856
Toompuiestee 35 Tallinn 10149 Kerli Koolma
21070-1 Soo tee ja Uusmäe põik tänava teed ja
tehnovõrgud
Tööprojekt 24.11.2025
12 Katete taastamise plaan
1:500
Projektijuht Projekteerija
Kontrollija
Annika Kaljula Kaur Kuusk
Andri Veskimets
Geodeesia24 OÜ 5526-21 L-EST97 EH2000
Sootee L1, Allika MÜ, Kasemetsa küla, Saku vald, Harju maakond
TINGMÄRGID Katastriüksuse piir
Kaeviku piirjoon
Projekteeritud tee telgjoon
Olemasoleva tee telgjoon
Projekteeritud sõidutee äärekivi 150x290 (h=10 cm)
Projekteeritud sõidutee äärekivi 150x290 (h=0 cm)
Projekteeritud tee servajooned
Projekteeritud tugipeenar (konstruktsioon 6)
Projekteeritud sõidutee künnis
Projekteeritud nõlv
Projekteeritud kraav
Projekteeritud kraavi põhja kindlustamine killustikuga
Projekteeritud imbkraav
Projekteeritud olemasoleva kraavi puhastamine
Projekteeritud liiklusmärgi post
Projekteeritud betoonalusel liiklusmärgi post
Projekteeritud truup
Autotranspordi krundile juurdepääsu kohad
Projekteeritud sõidutee ab-ülekate
Projekteeritud sõidutee ab-katend (konstruktsioon 1)
Projekteeritud sõidutee ab-katend (konstruktsioon 2)
Projekteeritud kõnnitee ab-katend (konstruktsioon 3)
Projekteeritud killustikkatend (konstruktsioon 4)
Projekteeritud pinnatud sõidutee taastamine (konstruktsioon 5)
Projekteeritud truubipäiste kindlustus
Projekteeritud haljasalade murukate
Projekteeritud kookosmatiga kindlustatavad haljasalad
Projekteeritud killustikkatendi taastamine
Projekteeritud haljasalade murukatte taastamine
Projekteeritud horisontaal (lõikevahe 10 cm)
Projekteeritud horisontaal (lõikevahe 5 cm)
Projekteeritud kõrgusarv
Projekteeritud kõrgusarv äärekivi peal ja äärekivi ees
Projekteeritud kaldejoon
Perspektiivsed objektid (Roadplan OÜ töö nr. 21070-2)
Varem projekteeritud objektid (Roadconsult OÜ töö nr. T18018)
Likvideeritavad objektid
7.00
7.05
6.78
6.78 6.68
Märkused: 1. Gaasitorustikuga ristumine ja/või pikikulgemine ning sügavus tähistada geodeedi
poolt enne ehituse algust. 2. Teetammi teega seotud objektid viia plaaniliselt ja kõrguslikult kokku
teostusjoonisega (Geodeesia24 OÜ töö nr. 4947-21)
TINGMÄRGID (Altren Projekt OÜ töö nr VK21167) Projekteeritud veetorustik
Projekteeritud reoveekanalisatsioonitorusik
Projekteeritud survekanalisatsioonitorustik
TINGMÄRGID (Bonava Eesti OÜ töö nr 2101728) Projekteeritud 0,4kV elektrivalgustuse maakaabelliin, PVC kaitsetorud D75 Projekteeritud 0,4kV tänavavalgustuse maakaabelliin, ARLC-PLUS 4G25+2,5Cu, PVC kaitsetorud D75 Projekteeritud 0,4kV välivalgustuse maakaabelliin, ARLC-PLUS 4G25+2,5Cu, PVC kaitsetorud D75
Pinnasesse viidava olemasoleva õhuliini lõik
Avaliku kergliiklustee LED-valgusti, metallpostil, h=4m
Avaliku sõidutee LED-valgusti, metallpostil, h=8m
Sõidutee ülekäiguraja LED-valgusti, metallpostil, h=6m
Projekteeritud sidekanalisatsioon
Muudatus Kuupäev Muudatuse sisu
M1 06.11.2025 Katete taastamine laiendatud lähtuvalt sidevõrgu liitumise ümberprojekteerimisest
Seosed
| Nimi | K.p. | Δ | Viit | Tüüp | Org | Osapooled |
|---|---|---|---|---|---|---|
| Harjumaa, Saku vald, Kasemetsa küla, Soo tee 3-5 korterelamute sidevõrgu muudatusprojekt | 19.11.2025 | 9 | 7.1-2/25/14393-4 | Sissetulev kiri | transpordiamet | Bonava Eesti OÜ |
| Harjumaa Saku vald, Kasemetsa küla, Soo tee 3-5 korterelamute sidevõrgu muudatusprojekt | 17.10.2025 | 3 | 7.1-2/25/14393-3 | Sissetulev kiri | transpordiamet | Bonava Eesti OÜ |
| Harjumaa Saku vald, Kasemetsa küla, Soo tee 3-5 korterelamute sidevõrgu muudatusprojekt | 23.09.2025 | 6 | 7.1-2/25/14393-2 | Sissetulev kiri | transpordiamet | Bonava Eesti OÜ |
