Harjumaa, Saku vald, Kasemetsa küla, Soo tee 3-5 korterelamute sidevõrgu muudatusprojekt

2101728M_MP_ENV-4-01_v04_sidevarustuse-plaan.dwg

2101728M_MP_ENV_v04.asice

Digiallkirjad

Allkirjade kehtivust ei ole kontrollitud.

STANISLAV TIMIRBULATOV PNOEE-38303114231 2025-11-17 13:07:31

2101728M_MP_ENV-0-01_tiitelleht.pdf

2101728M_MP_ENV-3-01_v03_seletuskiri.pdf

Tähis Hulk Muudatus Teostas Kuupäev

MS Word 2000

Tellija Objekt

Soo tee 3//5, Saku alevik, Saku vald, Harjumaa

Bonava Eesti OÜ

Kinnitas Eriosa Elektripaigaldis. Sidevarustus ENV

Kontrollis Projekteerija Joonis

Seletuskiri NSWE OÜ

Reg. Nr: 12204133 Madala 28-15, 10315, Tallinn

T: +372 5554 5533

Koostas

Stanislav Timirbulatov Joonise nr. Staadium Muutus Leht/Lehti

Kirjutas 2101728M_MP_ENV-3-01- seletuskiri MP v03 1/4 17.11.2025

1 NÕRKVOOLU VÄLISVÕRK

1.1. Üldandmed 1.1.1. Ehitise asukoht 1.1.2. Ehitise lühikirjeldus Soo tee 3//5, Saku alevik, Saku vald, Harjumaa kinnistute sidevarustus.

Käesoleva muudatusprojekti aluseks on Bonava Eesti OÜ koostatud põhiprojekt, Töö nr 2101728 „Soo

tee 3//5 korterelamud. väliselektripaigaldis. Põhiprojekt“ (Ehitusluba nr. 2212271/19397).

Muudatusprojekt koostati põhjusel, et Telia AS ei võimaldanud rajamistöödega alustamise hetkel

varasemalt ehitusloa saanud sidevõrgu lahenduse kohast sideühendust. Kehtiva detailplaneerigu

kohastele juurdepääsuteedele ja tehnovõrkudele on lisaks väljastataud ehitusluba nr.

2212271/07173.

Muudatusprojektiga muudetakse sidetaristu liitumispunkti asukohta. Asendiplaaniliselt muutub

sidevõrgu lahendus kinnistu lääneosas - varasem liitumispunkt oli trassi suhtes lõunas ja uus

liitumispunkt põhjas. Muudetud kaevude ja kaablite tüübid. Muudatused ei puuduta elektri ja

tänavavalgustuse taristuid.

1.2. Alusdokumendid 1.2.1. Lähteandmed

1. Elasa tehnilised tingimused TT4616, 09.06.2025. 2. Nõupidamistel vastu võetud otsused.

1.2.1.1. Ehitusuuringud Geodeetiline uuring - Geodeesia 24 OÜ töö 11016-25, 05.08.2025

1.2.1.2. Normdokumendid MTMm nr 97 01.01.2025 „Nõuded ehitusprojektile“;

EVS 932:2017 „Ehitusprojekt”; EVS 843:2016 “Linnatänavad”; 1.3 Sidevarustus 1.3.1 Liitumispunkti kirjeldus ja põhiparameetrid ELASA sidekaev 035K02, milles kaablimuhv 035M02.

1.3.2 Sidevõrgu haldaja ja tarbija kohustused Siderajatistega ühendamine on lubatud teostada ainult sidetööde litsentsi omaval firmal ja

võrguvaldaja poolt väljastatud tööloa alusel. Liinirajatise kaitsevööndis on liinirajatise omaniku

loata keelatud igasugune tegevus, mis võib ohustada liinirajatist.

1.3.3 Kaablikanalisatsioon

Tähis Hulk Muudatus Teostas Kuupäev

MS Word 2000

Tellija Objekt

Soo tee 3//5, Saku alevik, Saku vald, Harjumaa

Bonava Eesti OÜ

Kinnitas Eriosa Elektripaigaldis. Sidevarustus ENV

Kontrollis Projekteerija Joonis

Seletuskiri NSWE OÜ

Reg. Nr: 12204133 Madala 28-15, 10315, Tallinn

T: +372 5554 5533

Koostas

Stanislav Timirbulatov Joonise nr. Staadium Muutus Leht/Lehti

Kirjutas 2101728M_MP_ENV-3-01- seletuskiri MP v03 2/4 17.11.2025

Elasa olemasolevale sidekanalisatsiooni kõrvale paigaldada uus maaalune Vesimentor 1200 mm

optikakaev. Kaevu tähis 035YK09. Uuest kaevust paigaldada 4-avaline multitoru 4x14/10.

Multitoru paigaldada pinnases sügavusele 0,7...1,0 m, sõidutee all minimaalselt 1,0 m

sügavusele teekatte pinnast. Multitoru paigaldada trassis 0,1 m paksusele liivaalusele ja

katta pealt 0,1 m paksuse liivakihiga või kivivaba pinnasega. Kaablikaevise täitmisel tihendada

pinnast.

Sidetorude paigaldamisel arvestada normdokumentides antud minimaalseid lubatud

vahekaugusi teiste kommunikatsioonideni. Rööbiti kulgemisel tagada minimaalsed

rõhtvahekaugused vee- ja kanalisatsioonitoruga 0,5 m ja elektrikaabliga 0,5 m. Ristumisel tagada

minimaalsed püstvahekaugused vee- ja kanalisatsioonitoruga 0,3 m ning elektrikaabliga 0,2 m.

Ristumisel olemasolevate tehnovõrkudega või nende kaitsetsoonis töötamisel kutsuda eelnevalt

kohale olemasolevate tehnovõrkude valdajad ning surfida välja maa sees paiknevad tehnovõrgud

koos nende reaalsete kõrgustega. Puude vahetus läheduses kaevata käsitsi vältimaks juurte ja

tüvede kahjustusi.

1.3.4 Side kaabelliinid Valida sideteenust pakkuma hakkav sideoperaator ja kooskõlastada lahendus nendega. Tööde teostamine ELASA sidevõrgus võib toimuda vaid ELASA volitatud esindaja, AS Connecto Eesti,

järelevalve töötaja juuresolekul.

Soo tee 3 // 5 hoonete sidevarustuse projekteerimise aluseks on ELASA tehnilised tingimused TT4616

09.06.2025. Sideühenduseks kasutatakse olemasolev sidekanalisatsioon. Selleks paigaldada 4-avaline multitoru

(14/10) ja uus maaalune Vesimentor 1200 mm optikakaev. Kaevu tähis 035YK09.

Katkestada ELASA 4-avalise multitoru 2.mikrotoru (oranž).

ELASA katkestatud oranže mikrotorusid 4-avalise multitoruga (14/10) paigaldatud sidekaevuni.

Ühendada katkestatud oranžid mikrotorud paigaldatud multitoru mikrotorudega 2 (oranž) ja 4 (pruun).

Mikrotorud 1 ja 3 sulgeda hermeetiliselt. Torujätkude tähised 035L01YH10YR01 ja 035L01YH10YR02

Vähemalt 48-kiuline kaabel (min Ų6mm, TIA värvikoodiga) puhuda sidekaevude 035K02 ja 035YK09 vahelise 4-avalise multitoru 2.mikrotorusse (oranž). Lõigu tähis 035L01YH10.

Kaabli paigaldustööd ELASA trassis teostab AS Connecto Eesti, kui ei ole teistsuguseid kokkuleppeid

trassi haldajaga (AS Connecto Eesti).

Sidekaevust 035YK09 puhuda kaabel edasi mööda paigaldatud sidetoru sihtkohta.

Sidekaevu 035K02 jätta kaablivaru 15m ja sidekaevu 035YK09 jätta kaablivaru 30m.

Paigaldatud sidekaev 035YK09, ELASA sidetrassi ja paigaldatud sidekaevu vaheline 4-avaline multitoru

(juhul, kui on paigaldatud), ELASA sidekaevudes ja mikrotorus olev kaabel jääb kuuluma ELASA’le.

Piiritluspunkt on sidekaevu 035YK09 kaevusein.

Rohkem kui ühe sideühenduse rajamiseks tuleb paigaldada kliendikaev või kapp koos muhviga, kus saab teha hargnemise.

ELASA sidetrassi asukoha muutmisel ja/või uue ELASA sidekaevu paigaldamisel kontrollida sidevõrgu

omanikult (ELASA) olemasoleva sidetrassi kasutusala ulatus, kasutusõigus ja ELASA sidetrassiga

seonduvate muudatuste tegemiseks täiendava seadustamise vajadus e-posti aadressil [email protected].

Seadustamine tellida ELASA poolt heaks kiidetud ettevõttelt. Täpsem info https://www.elasa.ee/.

Juhul, kui Transpordiameti teemaal tehnovõrgu rajamise või rekonstrueerimise kooskõlastuse tingimuseks

Tähis Hulk Muudatus Teostas Kuupäev

MS Word 2000

Tellija Objekt

Soo tee 3//5, Saku alevik, Saku vald, Harjumaa

Bonava Eesti OÜ

Kinnitas Eriosa Elektripaigaldis. Sidevarustus ENV

Kontrollis Projekteerija Joonis

Seletuskiri NSWE OÜ

Reg. Nr: 12204133 Madala 28-15, 10315, Tallinn

T: +372 5554 5533

Koostas

Stanislav Timirbulatov Joonise nr. Staadium Muutus Leht/Lehti

Kirjutas 2101728M_MP_ENV-3-01- seletuskiri MP v03 3/4 17.11.2025

on 5-aastase garantii nõue teekatendi taastamisele (st ka tee taastamisprojektile), mis hõlmab mistahes

defekte, vigu või muid (varjatud) puudusi, mis on tekkinud seoses tehnovõrgu rajamisega ja millega seoses

nõutakse tehnovõrgu omanikult (ELASA) vastavat garantiikirja, tuleb töid teostaval ettevõttel anda täpselt

samasuguse ulatuse ja kehtivusega (5 aastat) garantii ELASA-le.

Kaabli ühendamiseks kaablimuhvi 035M02 tuleb teenust pakkuval sideoperaatoril tellida ELASA’lt

klienditellimus KLT.

Kaabli ühendamise muhvi teostab AS Connecto Eesti.

Kiudude keevitamine teostada vastavalt kiudude jaotusskeemile (väljastatakse koos KLT tööga).

ELASA sidetrassile paigaldatud sidekaevu ELASA nõuetekohane teostusjoonis, ELASA sidevõrguga seonduva sidetrassi teostusjoonis või kulgemise skeem, seadustamise dokumendid (juhul, kui on teostatud)

ning kaabli- ja toruskeem edastada ELASA’le koos KLT tööga andmebaasi ELA-12 vahendusel.

1.3.5 Kaablikanalisatsiooni ja kaabelliinide trasside katendite taastamise põhimõtted Katendite taastamine lahendatakse eraldi projektiga.

1.4 Kvaliteedi- ja kontrollinõuded ehitajale Kõik sidevarustusega teostatavad tööd peavad olema tehtud käesoleva projekti ning Eesti

Vabariigis kehtivate nõuete ja normatiivide alusel. Juhul kui käesolevas projektis toodud tööde

kirjeldused, joonised ja tööde mahud on üksteisega vastuolus, tuleb lugeda õigeks tööde kirjeldus

jooniste ja tööde mahtude suhtes. Kokkuleppel Tellijaga võib Töövõtja lisada töid või materjale

(installatsioonitarvikuid) kui need on vajalikud tööde lõpetamiseks või seadme

ekspluateerimiseks. Normatiivides toodud teimid kuuluvad töövõttu. Materjalide ja seadmetena

kasutada ainult neid, mis on Tellija poolt aktsepteeritud. Projektis toodud materjalide tüübid on

soovituslikud, kasutada võib ka teisi analoogiliste tehniliste andmetega uusi seadmeid, kui need

vastavad eeltoodud materjalides toodud nõuetele. Ehituse garantiiaeg määratakse Tellija ja

Töövõtja vahelise lepinguga, mis ei ole vähem kui 2 aastat. Garantiiajal ilmnenud vead parandab

Töövõtja omal kulul välja arvatud väära ekspluatatsiooni puhul tekkinud vead.

Ehitustöid võib alustada ehitustööde alustamise loa olemasolul. Töövõtjal peab enne ehituse

alustamist olema ehituse tööohutuse plaan, mis peab sisaldama abinõusid, mida sellel ehitusplatsil

rakendatakse ohutute töötingimuste loomiseks, võttes arvesse ka platsil või selle läheduses

toimuvat tegevust, liiklust jms. Ehitusplatsil paiknevad väiksemate ehituste alad piirata tähiste ja

hoiatusmärkidega. Ehitustöödel tuleb järgida ehituse üldnõudeid ja eeskirju, projektis toodud

nõudeid, valmistajatehase nõudeid, Eesti Vabariigis kehtivaid standardeid ja nõudeid. Töid

teostada selliselt, et objekti ja lähiümbruse haljastuslik ja esteetiline ilme hävineks minimaalselt.

Kaevamistöödel lõhutavad teekatted, haljastus taastada ja muud rajatised taastada endisel kujul ja

endises kvaliteedis.

Ehitustööde dokumenteerimisel lähtuda Eesti Vabariigis kehtivatest seadustest, määrustest ja

sidepaigaldiste kasutuselevõtu protseduuridest. Ehituse järelvalvet teostab Tellija või volitatud

esindajad. Võimalikud kõrvalekalded projektist kooskõlastada Tellijaga ja projekti autoriga ning

fikseerida kirjalikult. Tööde lõppedes peab Töövõtja teostama kõik vajalikud kontrollmõõtmised

tõestamaks tööde kvaliteetset teostust, korrastama ehitusplatsi, kõrvaldades kõik demonteeritud ja

Tähis Hulk Muudatus Teostas Kuupäev

MS Word 2000

Tellija Objekt

Soo tee 3//5, Saku alevik, Saku vald, Harjumaa

Bonava Eesti OÜ

Kinnitas Eriosa Elektripaigaldis. Sidevarustus ENV

Kontrollis Projekteerija Joonis

Seletuskiri NSWE OÜ

Reg. Nr: 12204133 Madala 28-15, 10315, Tallinn

T: +372 5554 5533

Koostas

Stanislav Timirbulatov Joonise nr. Staadium Muutus Leht/Lehti

Kirjutas 2101728M_MP_ENV-3-01- seletuskiri MP v03 4/4 17.11.2025

mittekasutatavad materjalid. Töövõtja peab tööde lõpetamisel üle andma vähemalt ühe eksemplari

teostusjoonistest digitaalsel kujul ja ühe paberkandjal. Kaablite ja torude sidumised tuleb

teostusjoonisele kanda L-EST koordinaatides volitatud (litsentsi omava) geodeesiafirma poolt.

2101728M_MP_ENV-3-02_v04_kehtivad-dokumendid.pdf

Tähis Hulk Muudatus Teostas Kuupäev MS Word 2000 Tellija Objekt

Soo tee 3//5, Saku alevik, Saku vald, Harjumaa

Bonava Eesti OÜ

Kinnitas Eriosa Elektripaigaldis. Sidevarustus ENV

Kontrollis Projekteerija Joonis Kehtivate dokumentide loetelu NSWE OÜ

Reg. Nr: 12204133 Madala 28-15, 10315, Tallinn

T: +372 5554 5533

Koostas

Stanislav Timirbulatov Joonise nr. Staadium Muutus Leht/Lehti Kirjutas

201728M_MP_ENV-3-02 MP V04 1/1 17.11.2025

Kehtiva dokumendi kuup. Seletuskiri 2101728M_MP_ENV-3-01 17.11.2025 Kehtivad dokumendid 2101728M_MP_ENV-3-02 17.11.2025 Põhiliste materjalide loetelu 2101728M_MP_ENV-8-01 15.10.2025 Sidetöömahud 2101728M_MP_ENV-8-02 17.11.2025 Joonised Sidevarustuse plaan 201728M_MP_ENV-4-01 17.11.2025 Side skeem 201728M_MP_ENV-5-01 15.10.2025 Lisad: Soo tee 3//5 korterelamud. Töö nr.21070-2 (ehitusluba nr. 2212271/07173) asendiplaan. 201728_PP_ENV-9-01_Asendiplaan. 22.09.2025

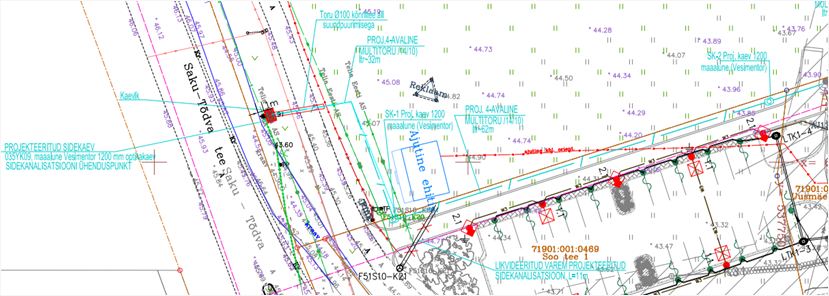

2101728M_MP_ENV-4-01_v04_sidevarustuse-plaan.pdf

035YK09, maaalune Vesimentor 1200 mm optikakaev

K

1

K

3

1

K

1

K

1

K

1

K

1

K

1

K

1

K

1

K

1

K

1

K

1

K

3

1

K 2 1

K

3

1

K

3

1

K

3

1

K

3

1

K

3

1

K

3

1

K

3

1

K

3

1

K

3

1

K

3

1

K

3

1

K

3

1

K

3

1

K

2

1

V

1

K 3 1

K

3

1

K

3

1

K

1

K

1

K

1

K

1

K

1

V

1

V

1

V

1

V

1

V

1

V

1

V

1

V

2

V

1

V

1

K

1

K

1

K

1

K

1

K

1

Ajutine konteinerkatlamaja

Q=800 kW

T

1

T

1

T

1

T

1

T

1

T

1

T

1

T

1

T

1

T

1

T

1

T

1

T

1

T

1

T

1

T

1

T

1

T

1

T

1

T

1

T

1

T

1

T

1

T

1

T

1

T

1

T

1

T

1

T

1

T

1

T

1

T

1

T

1

T

1

T

1

T

1

T

1

T

1

T

1

T

1

T

1

T

1

T

1

T

1

T

1

T

1

T

1

T

1

2

3

1

2

1

2

1

2

1

2

1

2

1

2

1

2

1

2

1

2

1

2

3

. 1

3.6

3

. 0

1

2

3

Perspektiivse bussipeatuse uus asukoht Ettevaatust! Ristumine gaasitorustikuga

Gaasitorustik: 42.58 Tee kate: 44.20

Ettevaatust! Ristumine gaasitorustikuga Gaasitorustik: 39.00

Tee kate: 40.35

Tee kate: 40.00 Ettevaatust! Ristumine gaasitorustikuga

Gaasitorustik: 38.90 Kraavi põhi: 39.57

94 5a

977

943 Ajutine katlamaja

1:2 ,5

1:2,0

1:2 ,7

±

0

. 0

0

=

a

b

s

. k

.

4

. 3

0

±

0

. 0

0

=

a

b

s

. k

.

4

2

. 5

0

1:1,7

1:1 ,7

1:2,0

1:1 ,9

1:2,0

1:2 ,0

1

PROJEKTEERITUD SIDEKAEV

SIDEKANALISATSIOONI ÜHENDUSPUNKT

PROJ.4-AVALINE

MULTITORU /14/10)

ltr~32m

LIKVIDEERITUD VAREM PROJEKTEERITUD

SIDEKANALISATSIOON, L=11m

PROJ. 4-AVALINE

MULTITORU /14/10)

ltr~62m

PROJ. 4-AVALINE

MULTITORU /14/10)

ltr~67m

PROJ. 4-AVALINE

MULTITORU /14/10)

ltr~64m

PROJ. 4-AVALINE

MULTITORU /14/10)

ltr~22m

PROJ. 4-AVALINE

MULTITORU /14/10)

ltr~18m

SK-4 Proj. kaev 1200

Kaevik

Toru Ø100 kõnnitee all

suundpuurimisega

maaalune (Vesimentor)

SK-3 Proj. kaev 1200

maaalune (Vesimentor)

SK-2 Proj. kaev 1200

maaalune (Vesimentor)

SK-1 Proj. kaev 1200

maaalune (Vesimentor)

Lahtikaevatav ala

KAEVISE RISTLÕIGE

CAD Kinnitas Kontrollis Koostas

Objekti asukoht

Töö nimi

Joonise nimi

Tellija

Joonise nr

Mõõtkava

Staadium

Kuupäev

Leht

Muudatus

Lehti

NSWE OÜ

TeostasHulkTähis Muudatus Kuupäev

MÄRKUSED:

1. Soo tee 3 ja 5 hoonete sidevarustuse projekteerimise aluseks on ELASA tehnilised tingimused TT4616 09.06.2025. Sideühenduseks kasutatakse olemasolev sidekanalisatsioon. Selleks paigaldada 4-avaline multitoru (14/10) ja uus maaalune Vesimentor 1200 mm optikakaev. Kaevu tähis 035YK09. Katkestada ELASA 4-avalise multitoru 2.mikrotoru (oranž). ELASA katkestatud oranže mikrotorusid 4-avalise multitoruga (14/10) paigaldatud sidekaevuni. Ühendada katkestatud oranžid mikrotorud paigaldatud multitoru mikrotorudega 2 (oranž) ja 4 (pruun). Mikrotorud 1 ja 3 sulgeda hermeetiliselt. Torujätkude tähised 035L01YH10YR01 ja 035L01YH10YR02 Vähemalt 48-kiuline kaabel (min U6mm, TIA värvikoodiga) puhuda sidekaevude 035K02 ja 035YK09 vahelise 4-avalise multitoru 2.mikrotorusse (oranž). Lõigu tähis 035L01YH10. Kaabli paigaldustööd ELASA trassis teostab AS Connecto Eesti, kui ei ole teistsuguseid kokkuleppeid trassi haldajaga (AS Connecto Eesti). Sidekaevust 035YK09 puhuda kaabel edasi mööda paigaldatud sidetoru sihtkohta. Sidekaevu 035K02 jätta kaablivaru 15m ja sidekaevu 035YK09 jätta kaablivaru 30m. Paigaldatud sidekaev 035YK09, ELASA sidetrassi ja paigaldatud sidekaevu vaheline 4-avaline multitoru (juhul, kui on paigaldatud), ELASA sidekaevudes ja mikrotorus olev kaabel jääb kuuluma ELASAle. Piiritluspunkt on sidekaevu 035YK09 kaevusein. Rohkem kui ühe sideühenduse rajamiseks tuleb paigaldada kliendikaev või kapp koos muhviga, kus saab teha hargnemise. ELASA sidetrassi asukoha muutmisel ja/või uue ELASA sidekaevu paigaldamisel kontrollida sidevõrgu omanikult (ELASA) olemasoleva sidetrassi kasutusala ulatus, kasutusõigus ja ELASA sidetrassiga seonduvate muudatuste tegemiseks täiendava seadustamise vajadus e-posti aadressil [email protected]. Seadustamine tellida ELASA poolt heaks kiidetud ettevõttelt. Täpsem info https://www.elasa.ee/.

TINGMÄRGID (NSWE OÜ Töö nr. 2101728M, muudatusprojekt

Projekteeritud 4-avaline multitoru (14/10)/ /

Projekteeritud maaalune Vesimentor 1200 mm optikakaev

Juhul, kui Transpordiameti teemaal tehnovõrgu rajamise või rekonstrueerimise kooskõlastuse tingimuseks on 5-aastase garantii nõue teekatendi taastamisele (st ka tee taastamisprojektile), mis hõlmab mistahes defekte, vigu või muid (varjatud) puudusi, mis on tekkinud seoses tehnovõrgu rajamisega ja millega seoses nõutakse tehnovõrgu omanikult (ELASA) vastavat garantiikirja, tuleb töid teostaval ettevõttel anda täpselt samasuguse ulatuse ja kehtivusega (5 aastat) garantii ELASA-le. Kaabli ühendamiseks kaablimuhvi 035M02 tuleb teenust pakkuval sideoperaatoril tellida ELASA’lt klienditellimus KLT. Kaabli ühendamise muhvi teostab AS Connecto Eesti. Kiudude keevitamine teostada vastavalt kiudude jaotusskeemile (väljastatakse koos KLT tööga). ELASA sidetrassile paigaldatud sidekaevu ELASA nõuetekohane teostusjoonis, ELASA sidevõrguga seonduva sidetrassi teostusjoonis või kulgemise skeem, seadustamise dokumendid (juhul, kui on teostatud) ning kaabli- ja toruskeem edastada ELASA’le koos KLT tööga andmebaasi ELA-12 vahendusel. 2. Sidekanalisatsioon paigaldada 0,7 m sügavusele (sõidutee all - 1,0 m sügavusel). Torude ülapinnast 0,3 m kõrgemale paigaldada hoiatuslint "Ettevaatust sidekaabel". 3. Torude paigaldamisel arvestada normdokumentides antud minimaalseid lubatud vahekaugusi teiste kommunikatsioonideni.. 4. Täitmisel ülejääv pinnas vedada ära selle jaoks ette nähtud ladustuspaika. Äravedajal peab olema vastav tegevusluba (litsents). 5. Geodeetilise alusplaanina kasutatakse maa-ala plaani tehnovõrkudega, mis on koostatud Geodeesia24 OÜ poolt (töö 11016-05.08.2025) Märkused: Koordinaadid L-EST 97 süsteemis, kõrgused EH2000 süsteemis.

(varem koostatud projekt: Bonava Eesti OÜ töö nr.2101728 "Soo tee 3/5 korterelamud. Väliselektripaigaldis.)"

ol.olev maapind

1:3

Sõidutee Kergliiklustee Kraav 5.27

Haljasala 5.73

Proj. optikakaev Vesimentor 1200mm

ol.olev maapind

Liivast tasanduskiht (h=100 mm)

Täide kohalikust pinnasest 1.0 0

Proj. multitoru 4/14 (kinnine paigaldamine)

Haljasala 0.57

KAEVU RISTLÕIGE

2101728M_MP_ENV-5-01_side-skeem.pdf

2101728M_MP_ENV-8-01_v02_spetsifikatsioon.pdf

Soo tee 3//5, Saku alevik,

Saku vald, Harjumaa

Töö nr.2101728M. Muudatusprojekt. Sidevarustus.

PÕHILISTE MATERJALIDE LOETELU 15.10.2025

POS. NIMETUS ANDMED

PAIGAL

DUS-

VIIS

KAITSE-

ASTE KOGUS VALMISTAJA TÜÜP MÄRKUSED

SIDEKANALISATSIOON

Multitoru tuvastustraadiga 265m MULTIHÖHLE DB 4x14/10+Cu 1000M

Optikakaev 1200, maaalune Klass B 5 kmpl Vesimentor

Läbiviigutihend plastkaevule 10

Mikrotoru jätkuliitmik Tierre EFXUC14 DB14/10 Arvestab töövõtja

Mikrotoru otsakork CV4750 14 Arvestab töövõtja

Märkelint 265 Pipelife 125x2,0, kood 171521

Ühendus- ja abimaterjalid 1 kmpl

Täiteliiv 13m³

Peenliiv 16 m³ Liivapadjandi ehitamiseks

48-kiulineSM FO kaabel 1400m min Ø6mm, TIA värvikoodiga

Page 1 2101728M_MP_ENV-8-01_v02_spetsifikatsioon.xls

2101728M_MP_ENV-8-02_v03_sidetoomahud.pdf

Soo tee 3//5, Saku alevik,

Saku vald, Harjumaa

Töö nr. 2101728M. Muudatusprojekt.

PÕHILISTE TÖÖDE MAHUD 17.11.2025

POS. NIMETUS MÕÕT-

ÜHIK KOGUS KOGUS KOKKU MÄRKUSED

Sidekanalisatsioon

1 Elasa sidetrassi lahtikaevatav ala m³ 14 1 14

2 Vsimentor maaaluse sidekaevu kaeviku rajamine ja taastamine m³ 1,5 4 6

3 FO kaabli sissepuhumine mikrotorusse m 1350 1350

4 Sidekanalisatsiooni kaeviku rajamine ja taastamine m 265 265 5 Vesimentor maaaluse 1200 optikakaevu paigaldus tk 5 5

6 Multitoru tuvastustraadiga 4x14/10 paigaldus m 265 265

7 Läbiviigtihend plastkaevule tk. 10 10

8 Märkelint m 265 265 9 Täiteliiv M³ 13 13

10 Peenliiv M³ 16 16

11 Ühendus- ja abimaterjalid kmpl 1 1

Page 1 2101728M_MP_ENV-8-02_v03_sidetoomahud.xls

2101728_EP_v03_EL2.asice

Digiallkirjad

Allkirjade kehtivust ei ole kontrollitud.

ENDRIK KULL PNOEE-37211040212 2022-05-23 08:33:36

2101728_EP_EL-0-03_v03_seletuskiri.pdf

PROJEKT: SOO TEE 3//5 KOERTERELAMUD. ELEKTRIPAIGALDIS v03 BONAVA EESTI OÜ

AADRESS: SOO TEE 3//5, KASEMETSA KÜLA SAKU VALD HARJU MAAKOND Reg.nr 11398856

STAADIUM: EELPROJEKT ALLOSA: TUGEV- JA NÕRKVOOL EL TÖÖ NR. 2101728

KOOSTAS: ENDRIK KULL

VASTUTAV: ENDRIK KULL

MUUDATUS:

KUUPÄEV:. 11.02.2022

EL-0-03 Lk 1 / 22

1. SISUKORD

1. SISUKORD ................................................................................................................................. 1

2. ÜLDOSA ..................................................................................................................................... 2

2.1 ÜLDANDMED ............................................................................................................................ 2

2.1.1 Projekteerimistöö piiritlus .................................................................................................... 2

2.1.5 LÄHTEADMED ........................................................................................................................... 3

2.1 KLIMAATILISED TINGIMUSED/ERINÕUDED SEADMETELE ......................................... 3

2.2 NORMDOKUMENDID ............................................................................................................... 3

3. TUGEVVOLUPAIGALDIS ........................................................................................................ 5

3.1 ELEKTRIVARUSTUS ................................................................................................................... 5

3.1.1 Liitumispunkti kirjeldus ............................................................................................................ 5

3.1.2 Elektrienergia arvestus ............................................................................................................. 5

3.1.3 Madalpinge maakaabelliinid ................................................................................................ 6

3.2 MAANDUSPAIGALDIS ............................................................................................................... 7

3.3 POTENTSIAALIÜHTLUSTUS .................................................................................................. 8

3.4 KAABLITEED ............................................................................................................................ 8

3.4.1 Kaabliredelid ja -rennid ............................................................................................................ 8

3.4.2 Läbiviigud ................................................................................................................................ 9

3.5 KVVK SEADMETE ELEKTRIVARUSTUS ........................................................................... 10

3.6 PISTIKUPESAD ....................................................................................................................... 10

3.7 VALGUSTUSSÜSTEEMID ..................................................................................................... 11

3.8 TURVAVALGUSTUSSÜSTEEM ............................................................................................ 12

3.9 SULATUSSÜSTEEM ............................................................................................................... 13

3.10 PIKSEKAITSE .......................................................................................................................... 13

3.11 TULEKAITSE ........................................................................................................................... 13

4. NÕRKVOOLUPAIGALDIS ..................................................................................................... 14

4.1 PROJEKTEERIMISTÖÖ PIIRITLUS ...................................................................................... 14

4.2 NORMDOKUMENDID ............................................................................................................ 14

4.3 SIDEKAABELDUSE ÜLDPÕHIMÕTTED ............................................................................. 15

4.4 PAIGALDUSE PÕHIMÕTTED ............................................................................................... 15

4.5 KAABLITEED .......................................................................................................................... 16

4.6 TELEFONISÜSTEEMID .......................................................................................................... 16

4.7 FONOLUKKUÜSTEEM ........................................................................................................... 16

4.8 VEEARVESTITE KAUGLUGEMISSÜSTEEM ..................................................................... 16

5. TULEOHUTUSPAIGALDIS .................................................................................................... 17

5.1 AUTOMAATNE TULEKAHJUSIGNALISATSIOON (ATS) ................................................ 17

5.2 SUITSUEEMALDUS ................................................................................................................ 18

5.3 TULEKAITSE ........................................................................................................................... 19

6. NÕUDED TÖÖVÕTJALE ........................................................................................................ 20

6.1 ÜLDNÕUDED .......................................................................................................................... 20

6.3 UTILISEERIMINE .................................................................................................................. 21

6.4 VASTUVÕTT ........................................................................................................................... 21

PROJEKT: SOO TEE 3//5 KOERTERELAMUD. ELEKTRIPAIGALDIS v03 BONAVA EESTI OÜ

AADRESS: SOO TEE 3//5, KASEMETSA KÜLA SAKU VALD HARJU MAAKOND Reg.nr 11398856

STAADIUM: EELPROJEKT ALLOSA: TUGEV- JA NÕRKVOOL EL TÖÖ NR. 2101728

KOOSTAS: ENDRIK KULL

VASTUTAV: ENDRIK KULL

MUUDATUS:

KUUPÄEV:. 11.02.2022

EL-0-03 Lk 2 / 22

SELETUSKIRI

2. ÜLDOSA

2.1 ÜLDANDMED

2.1.1 Projekteerimistöö piiritlus

Käesoleva eelprojektiga lahendatakse aadressil Soo tee 3//5 Kasemetsa küla Saku vald Harju maakond (k-ü nr. 71901:001:0468) paiknevale kinnistule projekteeritavate korterelamutega seotud

elektripaigaldis, mille tugevvoolu osas on lahendatud projekteeritavate hoonete elektrivarustus, maandus ja potentsiaaliühtlustus, pistikupesade võrk, üldvalgustus, hädavalgustus, elektritoited

eriosadele ning nõrkvooluosas andmesidevõrk; fonolukusüsteem, arvestite kauglugemissüsteem ja

automaatne tulekahjusignalisatsioon.

2.1.2 Kinnistusisese elektripaigaldise põhiandmed hoones 1 (Soo tee 3)

Elektrotehnilised näitajad:

• Kasutatav juhistikusüsteem toitevõrgus TN-C (L1,L2,L3,PEN)

• Kasutatav juhistikusüsteem hoones ja välivalgustuses TN-S (L1,L2,L3,PE,N)

• Nimipinge 3x230/400V, 50Hz

• Hoone kasulik pind 2185 m2

• Arvutuslik võimsus (p=0,016 kW/m2) 89 kW

• Arvutuslik vool (cos-fii=0,95) 3x143 A

• Soovituslik peakaitsme suurus 3x180 A

• Peakaitsme suurus tehnilistes tingimustes 3x250 A

• Päikeseelektrijaam võimsus (ei kuulu töövõttu)

2.1.3 Kinnistusisese elektripaigaldise põhiandmed hoones 2 (Soo tee 5) Elektrotehnilised näitajad:

• Kasutatav juhistikusüsteem toitevõrgus TN-C (L1,L2,L3,PEN)

• Kasutatav juhistikusüsteem hoones ja välivalgustuses TN-S (L1,L2,L3,PE,N)

• Nimipinge 3x230/400V, 50Hz

• Hoone kasulik pind 2185 m2

• Arvutuslik võimsus (p=0,016 kW/m2) 89 kW

• Arvutuslik vool (cos-fii=0,95) 3x143 A

• Soovituslik peakaitsme suurus 3x180 A

• Peakaitsme suurus tehnilistes tingimustes 3x250 A

• Päikeseelektrijaam võimsus (ei kuulu töövõttu)

2.1.4 Olemasolev olukord Projekteeritud hooned ja taristu on uusehitused.

PROJEKT: SOO TEE 3//5 KOERTERELAMUD. ELEKTRIPAIGALDIS v03 BONAVA EESTI OÜ

AADRESS: SOO TEE 3//5, KASEMETSA KÜLA SAKU VALD HARJU MAAKOND Reg.nr 11398856

STAADIUM: EELPROJEKT ALLOSA: TUGEV- JA NÕRKVOOL EL TÖÖ NR. 2101728

KOOSTAS: ENDRIK KULL

VASTUTAV: ENDRIK KULL

MUUDATUS:

KUUPÄEV:. 11.02.2022

EL-0-03 Lk 3 / 22

2.1.5 LÄHTEADMED

Projekteerimistöö aluseks on:

• Bonava Eesti OÜ töö nr 2101728 „Soo tee 3//5 kortermajad. Elektripaigaldis, välisvõrk. EL2“,

06.12.2021

• Roadplan OÜ töö nr 21070-1 „Soo tee ja Uusmäe põik tänava teed ja tehnovõrgud“ Tallinn 25.11.2021;

• Bonava Eesti OÜ töö nr. 2101728-2 „Sootee ja Uusmäe põik teed ja tehnovõrgud.

Välielektripigaldis, avalikud teed“, Tallinn 26.11.2021

• Bonava Eesti OÜ töö nr. 2101728 joonis AS-4-02 „Asendiplaan“, Tallinn 11.10.2021;

• Bonava Eesti OÜ koostatud arhitektuurne eskiisprojekt, töö nr.2101728, Tallinn 2021.

• Elektrilevi tehnilised tingimused nr. 386403 Soo tee 3//5 kinnistu elektriprojekti koostamiseks,

01.10.2021.

• Elektrilevi tehnilised tingimused nr. 392419 Uusäe tn 18 kinnistul asuva reoveepumpla

elektriprojekti koostamiseks, 08.11.2021.

• Telia Eesti tehnilised tingimused nr. 35605836 Soo tee 3//5 kinnistu sidevõrguga liitumise

projekteerimiseks, 22.09.2021.

2.1 KLIMAATILISED TINGIMUSED/ERINÕUDED SEADMETELE

Kõik materjalid ja seadmed on ette nähtud pidevaks ja pikaajaliseks tööks allpool nimetatud klimaatilistes tingimustes .

Elektrimaterjalide ja –seadmete vastupidavus keskkonnatingimustele on järgmine:

Kaitseastmed - Märgadel aladel IPx5

- Niisketes ja rõsketes ruumides IPx4

- Tehnoruumides IP34 - Kuivad alad IP20

2.2 NORMDOKUMENDID

Projektdokumentatsiooni koostamisel tugineda järgmistele seadustele ja eeskirjadele:

• RT I, 05.03.2015, 1 Ehitusseadustik.

• RT I, 23.03.2015, 4 Seadme ohutuse seadus.

• RT I, 18.07.2015, 97 Nõuded ehitusprojektile.

• RT I, 28.06.2015, 8 Elektripaigaldise käidule ja elektritööle esitatavad nõuded.

• EVS 932:2017 Hoone ehitusprojekt

• EVS-EN 50110-1 Elektripaigaldiste käit.

PROJEKT: SOO TEE 3//5 KOERTERELAMUD. ELEKTRIPAIGALDIS v03 BONAVA EESTI OÜ

AADRESS: SOO TEE 3//5, KASEMETSA KÜLA SAKU VALD HARJU MAAKOND Reg.nr 11398856

STAADIUM: EELPROJEKT ALLOSA: TUGEV- JA NÕRKVOOL EL TÖÖ NR. 2101728

KOOSTAS: ENDRIK KULL

VASTUTAV: ENDRIK KULL

MUUDATUS:

KUUPÄEV:. 11.02.2022

EL-0-03 Lk 4 / 22

• EVS-EN 12464-1:2011 Valgus ja valgustus, Töökohavalgustus.

• EVS-EN 1838:2013 Valgustehnika, Hädavalgustus.

• EVS-EN 50172:2005 „Evakuatsiooni hädavalgustussüsteemid”.

• EVS-EN 61140 Kaitse elektrilöögi eest. Ühisnõuded paigaldistele ja seadmetele.

• EVS-HD 60364-4-41 Kaitseviisid. Kaitse elektrilöögi eest.

• EVS-HD 60364-4-42 Kaitseviisid. Kaitse kuumustoime eest.

• EVS-HD 60364-4-43 Kaitseviisid. Liigvoolukaitse.

• EVS-EN IEC 60099-5 Surge arresters-Part 5: Selection and aplication recommendations

• EVS-HD 60364-5-54 Osa 5-54:Maandamine, kaitsejuhid ja kaitse-potentsiaaliühtlustus

• EVS-HD 60364-5-52 Osa 5-52: Elektriseadmete valik ja paigaldamine.

• EVS-HD 60364-5-559:2013 Osa 5-559: Elektriseadmete valik ja paigaldamine. Valgustid ja valgustuspaigaldised.

• EVS-EN 62305 Piksekaitse (osad 1/2011; 2/2013 ja 3/2011).

• EVS-HD 60364-4-443:2016 Kaitseviisid. Kaitse pingehäiringute ja elektromagnetiliste häiringute eest. Jaotis 443: Kaitse pikse- ja lülitusliigpingete eest.

• EVS-EN 50310 potentsiaalide võrdsustamine ja maanduse teostamine hoonetes, kus on

paigaldatud arvutitehnoloogia seadmeid

• EVS-EN 60529 Ümbristega tagatavad kaitseastmed (IP-kood).

• EVS-HD 60364-4-444 „Madalpingelised elektripaigaldised. Osa 4-444: Kaitseviisid. Kaitse

pingehäiringute ja elektromagnetiliste häiringute eest“

• EVS-EN 60529:2001 „Ümbristega tagatavad kaitseastmed (IP-kood)”

• EVS-EN 61000-6-1:2007 „Elektromagnetiline ühilduvus - Osa 6-1: Erialased põhistandardid. Häiringukindlus olme-, kaubandus- ja väiketööstuskeskkondades”

• EVS-EN 61000-6-2:2019 „Elektromagnetiline ühilduvus. Osa 6-2: Erialased põhistandardid.

Häiringutaluvus tööstuskeskkondades“

• EVS-EN 61140:2016 „Kaitse elektrilöögi eest. Ühisnõuded paigaldistele ja seadmetele”

• EVS-HD 60364-5-534:2016 „Madalpingelised elektripaigaldised - Osa 5-53: Elektriseadmete valik

ja paigaldamine. Turvalahutamine, lülitamine ja juhtimine. Jaotis 534:

Transientliigpingekaitsevahendid”

• EVS-HD 60364-5-54:2011 „Madalpingelised elektripaigaldised. Osa 5-54: Elektriseadmete valik ja

paigaldamine. Maandamine ja kaitsejuhid”

• EVS 720:2015 „Paigalduskaablid : polüvinüülkloriidmantliga paigalduskaabel“

• EVS-EN 61439-3:2012 „Madalpingelised aparaadikoosted. Osa 3, Jaotuskilbid, mida tohivad käsitada tavaisikud“

• EVS-HD 60364-7-712:2016 „Nõuded eripaigaldistele ja -paikadele. Fotoelektrilised süsteemid“

• EVS-EN 50549:2019 „Nõuded mikrogeneraatorjaamade ühendamiseks rööbiti avalike

madalpingeliste jaotusvõrkudega“

• 10421629-JV ST Eesti Energia (0,4…20kV) võrgustandardid.

Juhul, kui elektripaigaldise teatud eriosade kohta tekkivad küsimused, lähtuda normdokumentide

järgmisest pädevusejärjestusest:

1. Eesti Vabariigi seadused, 2. Eesti Vabariigi määrused, 3. Eesti Vabariigi standard, 4. Euroopa standardid (EN-HD, EN, jt.) 5. IEC- või rahvuslikest standarditest (SFS, DIN jt.). Kui tekib vastuolu

PROJEKT: SOO TEE 3//5 KOERTERELAMUD. ELEKTRIPAIGALDIS v03 BONAVA EESTI OÜ

AADRESS: SOO TEE 3//5, KASEMETSA KÜLA SAKU VALD HARJU MAAKOND Reg.nr 11398856

STAADIUM: EELPROJEKT ALLOSA: TUGEV- JA NÕRKVOOL EL TÖÖ NR. 2101728

KOOSTAS: ENDRIK KULL

VASTUTAV: ENDRIK KULL

MUUDATUS:

KUUPÄEV:. 11.02.2022

EL-0-03 Lk 5 / 22

erinevates normdokumentides esitatud nõuete vahel, mõne üksikjuhtumi lahendamisel, siis tuleb

juhinduda nõudest, mis esitab antud probleemi lahendamiseks kõrgendatud tingimused.

Paigaldatavad elektriseadmed peavad vastama EL madalpingeseadmetele ja elektromagnetilise ühildatavuse direktiivide (2006/95/EÜ ja 2004/108/EÜ) alusel kehtestatud tootestandarditele ning

omama CE vastavusmärki. Küsimused, mida pole kajastatud käesolevas projektis või on ebaselged, lahendatakse kooskõlastatult projekti autori ja töö tellijaga.

3. TUGEVVOLUPAIGALDIS

3.1 ELEKTRIVARUSTUS

3.1.1 Liitumispunkti kirjeldus

Kinnistule projekteeritud hoonete elektrienergiaga varustamine lahendatakse vastavalt Elektrilevi

OÜ tehnilistele tingimustele nr. 386403. Liitumiskilbid LK1 ja LK2 (Elektrilevi OÜ töövõtt) elektri

välisvõrguga liitumiseks on ettenähtud krundi piiril paikneva projekteeritava alajaama kõrvale,

millele ühendada hoonete peatoite maakaabelliinid kaablitega AXMK 4x95. Vt.joonis EL2-4-01, maakaabelliinid W1.

Alternatiivse elektrivarustusesüsteemina on ette nähtud päikeseenergiast elektrienergia tootmise seadmed. Katustele paigaldatav päikeseelektrijaam (PV-süsteem) koosneb katusele kinnitatud

päikesepaneelidest, inverterist ja kaitseaparatuurist. Hoonete peakilpides PJK tuleb ette näha fotoelektrilise toiteallika väljundkaabli ühendusvõimalus.

Aparatuur PV toiteallika ühendamiseks tuleb valida vastavalt konkreetsetele seadmetele. Toodangu langus - vähemalt 80% tootlikkuse säilimist 25 aasta pärast võrreldes esialgsega peab

olema tootja poolt tagatu. Süsteem töötab ainult elektrivõrguga ühenduse olemasolul.

Päikesepaneelide paigaldamisel tuleb tagada lahutusvõimalus järgmistes punktides: - Liitumiskilbis

- Peajaotuskilbis. Korruse jaotuskilbis. - Inverteril-DC lahutuslüliti (katusel).

Paikeseelektrijaama projekt lahendatakse eraldi projektina.

Päästemeeskonna infopunkti märgi juurde lisatakse vastav märk (EVS 812-7:2018 lisa D), mille

suurus on vähemalt 10 cm x 15 cm ja märk on UV-kiirguse kindel. Potentsiaalselt (võimalikult) pinge

alla jäävad kaablid on kogu nende kulgemise tee jooksul paigutatud kas kõrisse, renni või

kaabliredelisse ja tähistus tehakse kontrastse (hästi loetava) sildiga (nt „PV“). Tähistus on mõlemas

kaabliotsas ja ligipääsetavates kohtades korrustel, kui kaabel kulgeb korruste vahel kinnises šahtis, siis ei tähistata.

Päikeseelektrijaama detailsem lahendus esitatakse põhiprojekti staadiumis eraldi projektina.

3.1.2 Elektrienergia arvestus Vastavalt tehnilistele tingimustele, põhiline kahetariifne peaarvesti elektrienergia mõõtmiseks ja arvestamiseks, paigaldatakse võrguettevõte poolt liitumiskilpi LK.

PROJEKT: SOO TEE 3//5 KOERTERELAMUD. ELEKTRIPAIGALDIS v03 BONAVA EESTI OÜ

AADRESS: SOO TEE 3//5, KASEMETSA KÜLA SAKU VALD HARJU MAAKOND Reg.nr 11398856

STAADIUM: EELPROJEKT ALLOSA: TUGEV- JA NÕRKVOOL EL TÖÖ NR. 2101728

KOOSTAS: ENDRIK KULL

VASTUTAV: ENDRIK KULL

MUUDATUS:

KUUPÄEV:. 11.02.2022

EL-0-03 Lk 6 / 22

Tulevane ühistu sõlmib elektrivõrguga ühisliitumise ostu-müügilepingu.

Hoone üld- ja korterite elektrienergia arvestid on ettenähtud peajaotus- ja korrusekeskustesse. Kõik

korterite mõõdikud varustada M-bus väljundiga, tagamaks haldamisvõimaluse majapõhisele korteriühistule (lahendatakse siseosa projektis).

3.1.3 Madalpinge maakaabelliinid Lahendatud eraldiseisvas välielektripaigaldise projektis (EL2). Projekteeritud kaablite parameetrid

koos algus- ja lõpp-punktidega on toodud välisvõrkude plaanil (joonis EL2-4-01).

3.1.4 Madalpinge (<1000V) peajaotussüsteemid

Projekteeritav elektri jaotusvõrk hoones teostada vastavalt TN-S (5-juhtmelisele) süsteemile.

Peajaotuskeskus „PJK“. Peajaotuskeskused „PJK“/mõõtekeskused paigaldatakse majade 1 korrusel asuvasse kilbiruumi

(pinnapealselt, min.kaitseaste IP34). Väljuvate kaablite kaitseaparatuurina kasutada automaatkaitselüliteid. Peakeskus varustatakse

sobivate klemmliistudega kõigi väljuvate jõukaablite ja juhtimiskaablite jaoks.

Peapotentsiaaliühtlustuslatt paigaldada peakeskuse ruumi seinale. Peajaotuskeskuse sisenev kaabel varustada tüüp 1+2 liigpingepiirikuga. Keskuses nähakse ette 20% vaba ruumi võimaliku

perspektiivse seadmestiku tarvis.

Korterite jaotuskeskused „KJK“. Korterite jaotuskeskused paiknevad korterite koridoris, on süvistatud, kaitseastmega IP30. Korterite

jaotuskeskused on varustatud sisestusel tüüp II liigpingepiirikuga.

Tarbijate koormus tuleb jagada faaside vahel võrdselt. Jaotuskeskused varustada sobivate

klemmliistudega juhtimiskaablite jaoks. Jaotuskeskuste uste sisekaanel peab olema tasku keskuse

dokumentatsiooni hoidmiseks. Jaotuskeskused varustada hingedega ja riivistatavate ustega.

Jaotuskeskustest väljuvate toite- ja juhtimiskaablite ühendus varustatakse klemmliistudega kuni

ristlõikeni 16 mm². Jaotuskeskuse ukse sisepoolel on tasku keskuse dokumentatsiooni hoidmiseks. Üldnõuded keskustele. Elektrikeskused, kui aparaadikoosted peavad vastama Eesti Vabariigi standardi EVS-EN 61439 seeria

„MADALPINGELISED APARAADIKOOSTED“ nõuetele.

Toite-jaotusvõrgu keskused peavad olema varustatud ülepingekaitsmetega vastavalt standardite

(EVS, EN, IEC) nõuetele. Keskused peavad olema riivistatavad. Projekteeritavatele keskustele koostada põhiprojekti staadiumis primaarskeemid ning keskused

peavad vastama Eesti Standardile EVS-EN 50274 „Madalpingelised aparaadikoosted. Kaitse elektrilöögi eest. Kaitse ohtlike pingestatud osade tahtmatu otsepuute eest“ ja Eesti Standardisarjale EVS-EN

61439-3 „Madalpingelised aparaadikoosted. Osa 3: Jaotuskilbid, mida tohivad käsitada tavaisikud“. Keskusetootja peab andma kooste kohta alljärgnevat informatsiooni:

• nimesildid;

PROJEKT: SOO TEE 3//5 KOERTERELAMUD. ELEKTRIPAIGALDIS v03 BONAVA EESTI OÜ

AADRESS: SOO TEE 3//5, KASEMETSA KÜLA SAKU VALD HARJU MAAKOND Reg.nr 11398856

STAADIUM: EELPROJEKT ALLOSA: TUGEV- JA NÕRKVOOL EL TÖÖ NR. 2101728

KOOSTAS: ENDRIK KULL

VASTUTAV: ENDRIK KULL

MUUDATUS:

KUUPÄEV:. 11.02.2022

EL-0-03 Lk 7 / 22

• tähised;

• paigaldus-, käidu-, ja hooldusjuhised.

Kõik koosted tuleb varustada ühe või mitme vastupidavalt tähistatud ja nähtavale kohal kinnitatud sildiga, mis on nähtavad ja loetavad ka pärast kooste paigaldamist.

Nimesildile tuleb kanda:

• tootja nimi ja kaubamärk (tootja all mõeldakse organisatsiooni (juriidilist isikut), kes võtab endale vastutuse valmis kooste eest);

• tüüp, identifitseerimisnumber või muud tähised, mille järgi võib tootjalt saada kogu vajaliku

informatsiooni antud toote kohta.

• voolu liik (vahelduvvoolu korral ka selle sagedus);

• nimitalitluspinge;

• kaitseaste;

• juhistiku süsteem (maandusviisi järgi), mille jaoks kooste on ette nähtud.

Käesoleva elektripaigaldise elektriohutuse tagamisel rakendada järgmisi kaitseviise:

a. Põhikaitsena (otsepuutekaitse) – põhiisolatsiooni ohtlike pingestatud osade ja pingealdiste juhtivate osade vahel ning kaitsekatete ja kaitseümbriste kasutamist;

b.Rikkekaitsena (kaudpuutekaitse) - toite automaatset väljalülitamist koos maandatud potentsiaaliühtlustussüsteemi väljaehitamisega, millega tagatakse elektripaigaldise pingealtide

juhtivate osade arvestuslik puutepinge alla 50V;

c. Lisakaitsena (ohtu suurendavate ümbruseolude jms. korral) - rikkevoolukaitset, nimirakendusvooluga mitte üle 30 mA.

Vahelduvvoolu juhistikes tuleb ette näha lisakaitse rikkevoolukaitseaparaadi 30mA abil järgmistel

juhtudel: • pistikupesad nimivooluga kuni 32A, mis on ette nähtud üldkasutuseks tavaisikute poolt;

• välisoludes kasutatavatele seadmetele; • märgade ruumide elektrivarustus toimub läbi rikkevoolukaitselülitite 30mA

Kilbi komponentide töötamisel eralduvast soojuslikust kaovõimsusest tingitud ülekuumenemise

vältimiseks tuleb suuremate aktiivenergia kadudega seadmete (toiteplokid; dimmerid; jms) või

seadme-gruppide (kuni 5 liinikaitselülitit kõrvuti) paigaldamisel DIN-liistule jätta piisav vahe (≥ 17,5

mm ). Keskuste ees peab olema vaba teenindusruumi min.1m. Jaotuskeskuste paigalduskõrgus on 1,8m põrandast kuni keskuste ülemise ääreni. Keskused paigaldatakse seinale selliselt, et uks avaneks

vähemalt 120 kraadi.

3.2 MAANDUSPAIGALDIS

Inimeste kaitseks elektrilöögi eest tuleb tagada elektripaigaldise pingealtide osade puutepinge

väärtus alla 50V. See saavutatakse toite kiire väljalülitamisega, rikkevoolukaitse,

potentsiaalühtlustuse ja kaitsemaanduse olemasoluga.

Puutepingekaitse tingimuste täitmist kontrollida vastavalt kehtiva standardi EVS-HD-60364-4-41:2007

nõuetele. Liinide lühisvoolude väärtused peavad tagama kaitseseadmete väljalülitusaja 0,2s (Uo=400V) ja 0,4s (Uo=230V). Pea- ja rühmatoiteliinidele ei tohi väljalülitamisaeg olla üle 5s.

PROJEKT: SOO TEE 3//5 KOERTERELAMUD. ELEKTRIPAIGALDIS v03 BONAVA EESTI OÜ

AADRESS: SOO TEE 3//5, KASEMETSA KÜLA SAKU VALD HARJU MAAKOND Reg.nr 11398856

STAADIUM: EELPROJEKT ALLOSA: TUGEV- JA NÕRKVOOL EL TÖÖ NR. 2101728

KOOSTAS: ENDRIK KULL

VASTUTAV: ENDRIK KULL

MUUDATUS:

KUUPÄEV:. 11.02.2022

EL-0-03 Lk 8 / 22

Maanduspaigaldis lahendada ümarterasest RD-10mm horisontaalmaanduriga ümber hoone

perimeetri, koos vertikaalmaanduselektroodidega või vundamendi taldmiku alla ning ühendatuna

armatuurile. Vertikaalmaanduselektroodid ja armatuur ühendada maandusjuhiga vastavate

liidetega.

3.3 POTENTSIAALIÜHTLUSTUS

Kõik normaalselt pingevabad voolujuhtivad osad kuuluvad maandamisele. Objekti tuleb teostada

pea- ja lisapotentsiaaliühtlustus vastavalt TN-S süsteemile. Ühendada paigaldise maandusega s.t. peapotentsiaaliühtlustusega peakaitsejuht, peamaandusjuht, ehitisesisesed torustikud,

metalltarindid, kaabliredelid (s.h. omavahel) ja nõrkvoolusüsteemide kapid. Peapotentsiaaliühtlustuslatt (peamaanduslatt) „MEB“ paigaldada peajaotuskeskusesse või selle

lähedale seinale.

Kõikidesse jaotuskustesse tuleb näha ette kaitsejuhilatile lisapotentsiaali ehituseks ühenduste reserv

ning teostada lisapotentsiaaliühtlustuse maandusühendused keskuse piirkonnas asuvatele torudele,

metallkonstruktsioonidele jne.

Niisketes ruumides tuleb ühendada lisapotentsialiühtlustuse, tähisega „EB“, abil metallist vee- ja

küttetorudega, metallkonstruktsioonide ja muude kõrvaliste metallosadega. Lisamaanduslatt tuleb paigaldada ruumi lähedusse süvispaigalduskarpi. Juhid karbis tähistada numbritega ja paigaldada

nimekiri karbi sisse.

3.4 KAABLITEED

Selleks, et teostada kõigi paigaldatavate süsteemide töökorda viimist vastavalt kehtivatele nõuetele

ja projektdokumentatsioonile, hõlmab elektritöövõtt vajadusel ka kaabliteede paigaldustöid koos

kõigi vajalike sidustööde ja materjalidega. Hoone kaabeldus mis teostatakse põrandas, vahelagedes

ja seintes peab olema kaitstud PVC kaitsetoruga. Korterite installatsioon teostada üldjuhul

süvistatult kaablikaitsetorudes või ripplae taga pindmiselt. Vastavalt juhi ristlõikele valida kaableid vastavalt otstarbekusele. Suurematel ristlõigetel (ristlõikega alates 16 mm2) eelistades alumiiniumkaablit.

Kõik väljuvad kaablid peavad olema tähistatud. Kaablid peavad olema lisaks tähistatud mõlemast

otdast ja seintest läbimisel, samuti tähistada ka harutoosid.

3.4.1 Kaabliredelid ja -rennid

Kaablirennide ja kaabliredelite keskkonnaklass C1. Hargnemis- ja pöördekohtades kasutada spetsiaalseid tehases valmistatud nurgadetaile. Kaablirennide materjal tsingitud teras, mille paksus

vähemalt 1 mm. Kaablirennid/redelid kinnitada nii, et painduvus kandeulatuses ei ületaks väärtust 1:200.

Juhul kui elektri- ja nõrkvoolukaablite paigaldatakse ühisele kaabliredelile tuleb kaablite eraldamiseks

kasutada metallist eraldusplaati (h=50mm) või redelile paigaldatavat metallist nõrkvoolukaablite

PROJEKT: SOO TEE 3//5 KOERTERELAMUD. ELEKTRIPAIGALDIS v03 BONAVA EESTI OÜ

AADRESS: SOO TEE 3//5, KASEMETSA KÜLA SAKU VALD HARJU MAAKOND Reg.nr 11398856

STAADIUM: EELPROJEKT ALLOSA: TUGEV- JA NÕRKVOOL EL TÖÖ NR. 2101728

KOOSTAS: ENDRIK KULL

VASTUTAV: ENDRIK KULL

MUUDATUS:

KUUPÄEV:. 11.02.2022

EL-0-03 Lk 9 / 22

korvriiuleid. Nõrk- ja tugevvoolu kaablite paigaldamine ühisele kaabliteele teostada kooskõlas

standardi EVS-EN 50173 nõuetega.

Kogu süsteem, koos vajalike lisatarvikutega peab olema ühe ja sama tootja tooted (näit. KOPOS, OBO, MEKA,). Kõik kaablid, ühenduskarbid ja muud seadmed tähistatakse Tähistused tuuakse ära

tööprojektis ning teostusjoonistel.

Montaažitöid s.h. tulekindlate kaabliteede paigaldus teostada vastavalt tootja juhendile/nõuetele.

Kaabliredelid kinnitatakse nii, et kaablite paigalduse käigus ei ületataks lubatud minimaalset painutusraadiust. Kaabliteede paigaldus lõikudel kus üksikud tulekindlad kaablid on koos

tavakaablitega tuleb vastav kaablitee lõik kinnitada tulekindla paigaldusviisiga.

Kaabliredelite ja -rennide osas kasutada liit-, nurga-, ristumis- ja lõppdetailidena vastavale

süsteemile mõeldud tehases valmistatud detaile.

NB! Kaabliteede kinnitamiseks kasutada vastavaid sertifitseeritud tooteid, messingist ankruid mitte

kasutada. Eri tuletõkke tsoonidest ei saa redeleid ilma katkestuseta läbi viia.

3.4.2 Läbiviigud

Kohtades kus kaabliredelid läbivad eri tuletõkke tsoone, tuleb need katkestada ja läbiviik teostada

kasutades nõuetele vastavaid kaablikaitsetorusid. Läbiviigud seintest teostatakse montaažitorudega ja tihendatakse. Läbiviikude tihendamine peab

tagama ka piisava helikindluse. Tulekindlate seinte ja lagede puhul peavad tihendused olema samuti tulekindlad. Eri tuletõkkesektsioonide vahelised läbiviigud tihendatakse vastavalt tuletõkke püsivuse

astmele. Nende kvaliteet ja teostusviis peavad olema kooskõlastatud järelvalve poolt. Läbiviigud

vahelagedest teostatakse hülssides, mis hiljem tihendatakse. Suuremate, kui D=100mm avade tegemiseks betoonkonstruktsioonidesse kooskõlastada

konstruktoriga.

3.4.3 Kaabelliinid

Kaablite paigaldamisel arvestada EVS 720:2015„Paigalduskaablid“ standardi nõuetega.

Ruumides installatsioon lahendada üldjuhul varjatult. Kaablid paigaldatakse seintele paralleelselt

ruumide arhitektuursete joontega, laes aga risti või paralleelselt seintega. Enne põranda valu

paigaldada ruumide keskel olevatele seadmetele vajalike kaablite paigalduseks torud ja

kaablikanalid. Kaitsetorude paigaldus kooskõlastada üldehituse töövõtjaga.

Tehniliste ruumides paigaldada kaablid pinnapealselt klambritega või kaabliredelil. Grupiliinide installatsioon teostada süvistatult. Ripplae peal kaabliredelitel, pinnapealselt PVC kaitsetorus. Kaabeldus teostada vastavalt Vabariigi valitsuse määrusele 30.03.2017 nr. 17, 2017, ” Ehitisele

esitatavad tuleohutusnõuded ja nõuded tuletõrje veevarustusele.

Kaabelduse juures arvestada Vabariigi valitsuse määruse 30.03.2017 nr. 17, 2017, ” Ehitisele

esitatavad tuleohutusnõuded ja nõuded tuletõrje veevarustusele lisa nr. 10.

I-V kasutusviisiga hoones kasutatavate kaablite tulekindlus peab vastama : - üldiselt Dca-s2,d2 klassile.

- evakuatsiooniteedel Cca-s1,d1,a2 või tuleb tagada kaabli kaitstus tule eest vähemalt 10 minutit.

PROJEKT: SOO TEE 3//5 KOERTERELAMUD. ELEKTRIPAIGALDIS v03 BONAVA EESTI OÜ

AADRESS: SOO TEE 3//5, KASEMETSA KÜLA SAKU VALD HARJU MAAKOND Reg.nr 11398856

STAADIUM: EELPROJEKT ALLOSA: TUGEV- JA NÕRKVOOL EL TÖÖ NR. 2101728

KOOSTAS: ENDRIK KULL

VASTUTAV: ENDRIK KULL

MUUDATUS:

KUUPÄEV:. 11.02.2022

EL-0-03 Lk 10 / 22

Kui kaablid kulgevad mingis osas ka evakuatsiooniteedel, tuleb sellel lõigul esitada nõutav tuletundlikkuse aste või viidata nõudele ja anda põhimõtteline lahendus, kuidas kaitsta kaablit 10 minutit tule eest. Sellest tulenevalt tuleb kasutada (s.h kilbiskeemidel) XPJ-HF kaablit ja XPJ-HF C-PRO kaablid.

3.5 KVVK SEADMETE ELEKTRIVARUSTUS

3.5.1 Soojussõlm

Korterelamule on projekteeritud tsentraalne keskküte (üldaladel radiaatorküte ja korterites

põrandaküte).

Soojussõlme ning veevarustusseadmete elektrienergiaga varustamine toimub elektrikeskusest

“SSJK”. Soojussõlm ja juhtimisautomaatika ei kuulu elektritöövõtja tarnesse.

3.5.2 Ventilatsioon

Korterelamule on projekteeritud tsentraalne ventilatsiooniseade. Tuleb ette näha ventilatsiooni

blokeering ATS süsteemist. Projekteerimise ja elektritöövõttu kuulub ventilaatorite s.h. kubu toite lahendus.

Kõik KVVK süsteemi mootorid ja ventilaatorid tuleb varustada turvalülititega, kui need ei asetse keskusest nähtaval kaugusel. Sagedusmuunduri ühendamisel mootoriga tuleb kasutada häirekindlaid

ekraniseeritud kaableid. KVVK juhtimisautomaatika ei kuulu elektritöövõtja tarnesse.

3.5.3 Veevarustus

Töövõttu kuulub hoonete veevarustuse sisendites paiknevatele kaugloetavatele veearvestitele väliste antennide paigaldus. Antennid tarnitakse kohaliku haldusettevõtte poolt. Antennid tuleb

paigaldada põhjapoolsesse välisseina.

3.6 PISTIKUPESAD

Projektiga on ettenähtud kasutamine maanduskontaktiga 16A, 250 VAC, IP20 pistikupesad. Korterite

pistikupesad peavad olema lastekaitsega. Niisketes ruumides on ettenähtud pritsmekindlad (IP44)

pistikupesad. Kolmefaasiliste pistikupesade ja pistikute kaitseaste peab olema vähemalt IP34

sisepaigaldusel. Kõik pistikupesade grupid varustada 30mA rikkevoolu kaitsmega.

Kui joonistel ei ole märgitud teisiti on pistikupesade paigalduskõrgus järgmine:

• Pistikupesad üldjuhul korterites 0,2 m põrandast

• Pistikupesad köögi tööpindadel „TP“ 1,1m põrandast

• Pistikupesad nõudepesumasinale „NP“ 0,5 m põrandast

• Pistikupesad pesumasinale ja -kuivatile „PM“ 0,7 m põrandast

• Pistikupesa vannitoa valamu kõrval „VP“ 1,4 m põrandast

• Pistikupesa vannitoas käterätiku kuivatile „KK“ 1,5 m põrandast

PROJEKT: SOO TEE 3//5 KOERTERELAMUD. ELEKTRIPAIGALDIS v03 BONAVA EESTI OÜ

AADRESS: SOO TEE 3//5, KASEMETSA KÜLA SAKU VALD HARJU MAAKOND Reg.nr 11398856

STAADIUM: EELPROJEKT ALLOSA: TUGEV- JA NÕRKVOOL EL TÖÖ NR. 2101728

KOOSTAS: ENDRIK KULL

VASTUTAV: ENDRIK KULL

MUUDATUS:

KUUPÄEV:. 11.02.2022

EL-0-03 Lk 11 / 22

• Pistikupesa köögikubule „K“ 2,0 m põrandast

• Pistikupesa külmikule „FR“ 0,3 m põrandast

• Pistikupesa tööpinna valgustusele „TPV“ 2,0 m põrandast

• Koristuspistikupesad (hoolduspesad) koridorides „HP“ 0,3 m põrandast

• tehnilised ja niisked ning panipaigad ruumid 1,5 m põrandast

Kõigi pistikupesade asukohad ja paigalduskõrgused täpsustada töövõtu käigus koostöös tellijaga.

Lülitid paigaldada horisontaalsuunas kõrvuti:

• Tavaruumid, uksepiidast min. 0,1m 1,1 m põrandast

• tehnilised ruumid 1,5 m põrandast

Seinavalgustite juhtmevarud paigaldada:

• Vannitoa peeglivalgustid 2,0 m põrandast

• muud valgustid 2,3 m põrandast

Muud seadmed paigaldada:

• harukarbid 2,3 m põrandast või ripplae taha või

redelitele Pistikupesasid ja harutoose ei tohi seina vastaspoolel paigaldada kohakuti heliisolatsiooni

vähenemise tõttu. Kaablid ühendada harutoosis spetsiaalse ühenduskübara või vedruklemmiga. Süvistatud harutoosid peavad asuma juurdepääsetaval kohal.

Kõigi pistikupesade asukohad ja paigalduskõrgused täpsustada koostöös sisekujunduse ja mööbli

projekteerijatega.

3.7 VALGUSTUSSÜSTEEMID

Üldalade valgustus projekteerida vastavalt normdokumentidele ja järgides valgustuse standardeid

EVS EN 12464-1:2011, EVS EN 50172-2005, EVS EN 1838-2000. Valgustite konstruktsioon peab

vastama IEC normidele. Kõik valgustusseadmed peavad olema CE-tähistusega.

Kogu hoones kasutada LED valgusteid hea värviedastusega (minimaalselt Ra≥ 80.). Valgustite LOR väärtus peab olema >80%. LED valgustite valikul arvestada MacAdami indeksiga min.3, 50 000 tundi kasutusiga ja

värvustemperatuur 3000K. Kasutatavad valgustid peavad olema värelusvabad kergesti puhastatavad, teenindatavad. IP klass

vastama ruumi keskkonnale (kasutusalale). Valgustuse lülitus projekteerida käsilülititega. Trepikodades, koridorides ja siseparkimisaladel

valgustuse juhtimine toimub liikumisanduritega. Niisketes ja tuleohtlikes ruumides kasutada IP44 kaitseastmega lüliteid. Kui projektdokumentatsioonis ei ole esitatud muud, järgitakse järgmist montaaži järjekorda:

• -kui lülitid ja pistikupesa monteeritakse kombinatsioonina ühise katteplaadi alla, paigaldatakse pistikupesa ukse juurde alumisena

PROJEKT: SOO TEE 3//5 KOERTERELAMUD. ELEKTRIPAIGALDIS v03 BONAVA EESTI OÜ

AADRESS: SOO TEE 3//5, KASEMETSA KÜLA SAKU VALD HARJU MAAKOND Reg.nr 11398856

STAADIUM: EELPROJEKT ALLOSA: TUGEV- JA NÕRKVOOL EL TÖÖ NR. 2101728

KOOSTAS: ENDRIK KULL

VASTUTAV: ENDRIK KULL

MUUDATUS:

KUUPÄEV:. 11.02.2022

EL-0-03 Lk 12 / 22

• enamkasutatav või käiguvalgustuse kiik- või surunupplüliti paigaldatakse

lülituskombinatsioonis alumisena;

• regulaator-lüliti kombinatsioonis paigaldatakse lüliti ülemisena, regulaator alumisena; • kombinatsioonis, kus on nõrkvooluseadiseid, paigaldatakse need ülemiseks.

• kõrvuti asuvad lülitid paigaldatakse vertikaalselt. Lülitid paigaldada faasijuhtmesse.

Ruumi nimetus Em (lx) Mõõtepind UGRL U0 Ra PS HT

Pesuruumid, WC 200 Põrandal 22 0,40 80 2x aastas 0,8

Koridor, hajuala 100 Põrandal 28 0,40 40 2x aastas 0,8

Fuajee, lüüs 100 Põrandal 28 0,40 40 2x aastas 0,8

Trepikoda 100 Põrandal 28 0,40 40 2x aastas 0,8

Koristaja ruum 200 Põrandal 22 0,40 80 2x aastas 0,8

Tehnilised ruumid 200 Põrandal 25 0,40 60 2x aastas 0,8

Abiruumid, panipaigad 100 Põrandal 25 0,40 60 2x aastas 0,8

Sõidukite parkimisala 150 Põrandal 28 0,4 40 2x aastas 0,8

Em – keskmine valgustustiheduse hooldeväärtus tööpiirkonna arvutuslikul pinnal

UGRL – ühtse räigusteguri enimalt lubatavad väärtused

U0 – valgustustiheduse vähimalt nõutav ühtlus valgustustiheduse hooldeväärtuse arvutuslikul pinnal

Valgustuse projekteerimisel arvestada hooldusteguritega 0,8. Pingelangus siseruumide valgustite toitejuhtmetes ei tohi olla üle 3 %.

3.8 TURVAVALGUSTUSSÜSTEEM

Hoone trepikoja, tehniliste ruumide ja maa-aluse parkla turvavalgustussüsteem peab vastama Eesti Standardi EVS-EN 1838:2013; EVS-EN 50172:2005 ja siseministri 30.03.2017 määruse nr. 17

”Ehitisele esitavad tuleohutusnõuded ja nõuded tuletõrje veevarustusele nõuetele. Hädavalgustussüsteem põhineb sisseehitatud akuseadmega valgustitel. Hädavalgustustus peab

võimaldama üldvalgustuse kahjustuse korral lahkuda kasutajal ohustatud kohast ja võimaldada päästetööde tegemist. Hädavalgustussüsteemidest on kasutusel järgmised liigid – märkvalgustid,

väljapääsutee, paanikavastane ja riskiala valgustus. Hädavalgustite tugiaeg maa-aluses osas 3h,

maapealses osas 1h.

3.8.1 Andmed valgustustiheduse ja toimeaja kohta

Kuni 2 m laiuste evakuatsiooniteede horisontaalne valgustustihedus põrandal piki tee keskjoont peab olema vähemalt 1 lx ja poole evakuatsioonitee laiuse keskriba valgustustihedus vähemalt 0,5

lx. Paanikavältimisvalgustid paigaldatakse hoone loomuliku valguseta evakuatsiooniteedele ja teistesse

üle 60 m2 kindlaksmääramata evakuatsiooniteega ruumi. Avatud ala horisontaalne valgustustihedus

põrandal (välja arvatud ala servades 0,5 m ulatuses) peab olema vähemalt 0,5 lx.

PROJEKT: SOO TEE 3//5 KOERTERELAMUD. ELEKTRIPAIGALDIS v03 BONAVA EESTI OÜ

AADRESS: SOO TEE 3//5, KASEMETSA KÜLA SAKU VALD HARJU MAAKOND Reg.nr 11398856

STAADIUM: EELPROJEKT ALLOSA: TUGEV- JA NÕRKVOOL EL TÖÖ NR. 2101728

KOOSTAS: ENDRIK KULL

VASTUTAV: ENDRIK KULL

MUUDATUS:

KUUPÄEV:. 11.02.2022

EL-0-03 Lk 13 / 22

Riskialavalgustus paigaldatakse tehnoruumidesse, peakilbiruumidesse.

Lisaks nähakse turvavalgustus ette iga tuletõrjevahendi ja tuletõrjeväljakutsepunkti juurde (mitte

kaugemal kui 2 m rõhtsuunas), kusjuures tuletõrjeväljakutsepunkti, tuletõrjevahendi ja- paneeli (ka. ATS) püstpinna valgustustihedus peab olema vähemalt 5 lx.

3.9 SULATUSSÜSTEEM

Katuse sadeveelehtritele on projekteeritud termostaadiga küttekaablid jäätumise ärahoidmiseks. Vihma äravoolu kütteid juhitakse termostaadiga, mis on varustatud temperatuurianduriga.

Kõigi elektriküttekaablite grupiliinidesse paigaldada 30mA rakendusvooluga rikkevoolukaitselülitid.

3.10 PIKSEKAITSE

Lähtudes siseministri 30.03.2017 määruse nr.17 „Ehitisele esitatavad tuleohutusnõuded ja nõuded

tuletõrje veevarustusele“, hoone ei kuulu piksekaitsega varustatavate objektide hulka.

3.11 TULEKAITSE

Hoone tulepüsivuse tagamiseks peavad kõik kaablite jaoks tehtud läbiviikude tihendusmaterjalid

vastama tuletõkkesektsioonide tulepüsivusele. Kõik paigaldatavad tulekindlad kaablid peavad vastu pidama nii kaua kui hoone kandetarindid.

PROJEKT: SOO TEE 3//5 KOERTERELAMUD. ELEKTRIPAIGALDIS v03 BONAVA EESTI OÜ

AADRESS: SOO TEE 3//5, KASEMETSA KÜLA SAKU VALD HARJU MAAKOND Reg.nr 11398856

STAADIUM: EELPROJEKT ALLOSA: TUGEV- JA NÕRKVOOL EL TÖÖ NR. 2101728

KOOSTAS: ENDRIK KULL

VASTUTAV: ENDRIK KULL

MUUDATUS:

KUUPÄEV:. 11.02.2022

EL-0-03 Lk 14 / 22

4. NÕRKVOOLUPAIGALDIS

4.1 PROJEKTEERIMISTÖÖ PIIRITLUS

Hoonete liitumine välise sidevõrguga on lahendatud vastavalt AS Telia Eesti sideteenuste tehnilistele tingimustele nr. 35605836, 22.09.2021.a.

Hoone nõrkvoolu jaotlani on ettenähtud optiline kaabel (Telia Eesti AS töövõtt). Hoonesiseselt, peajaotlasse, paigaldada splitterid, vastavalt korterite arvule. Otsastada kaablid.

Projektis lahendatakse järgmised hoone süsteemid:

- Andmeside-,telefoni- ja TV võrk; - Fonolukusüsteem;

- Automaatne tulekahjusignalisatsioon;

4.2 NORMDOKUMENDID

Projektdokumentatsiooni koostamisel tugineda järgmistele seadustele ja eeskirjadele:

• RT I, 13.03.2019, 153 Seadme ohutuse seadus.

• RT I, 18.07.2015, 7 Nõuded ehitusprojektile.

• RT I, 28.06.2015, 8 Elektripaigaldise käidule ja elektritööle esitatavad nõuded.

• RT I, 04.04.2017, 14 Ehitisele esitatavad tuleohutusnõuded ja nõuded tuletõrje veevarustusele.

• EVS 932: 16.05.2017 Ehitusprojekt.

• RT I, 20.06.2017, 8 Nõuded tulekahjusignalisatsioonisüsteemile ja ehitised, kus tuleb automaatse tulekahjusignalisatsioonisüsteemi tulekahjuteade juhtida Häirekeskusesse.

• EVS 932: 16.05.2017 Ehitusprojekt.

• EVS-HD 60364-4-444:2010 „Madalpingelised elektripaigaldised. Osa 4-444: Kaitseviisid. Kaitse

pingehäiringute ja elektromagnetiliste häiringute eest”.

• EVS-EN 50346 „Infotehnoloogia, Kaablite paigaldus ja paigaldatud kaablite kontroll”.

• Eesti Turvaettevõtete Liidu poolt välja töötatud eeskiri "Sissetungimishäire süsteemide

projekteerimine, paigaldamine ja hooldus "

• Üldkaabelduse standardid EVS-EN50173 ja EVS-EN50174;

• EVS-EN 50310:2016 Andmetöötluspaikade potentsiaaliühtlustus.

• EVS EN 50346 Information Technology. Cabling installation. Testing

• EVS-EN 50131 Häiresüsteemid – Sissetungimishäire süsteemid standardisari.

• EVS-EN 60839-11-1:2013 Läbipääsukontrollsüsteemid..

• Automaatse tulekahjusignalisatsioonisüsteemide komponentide omadused peavad tagama

Euroopa harmoneeritud standardiseerias EN 54 toodud ohutuse taseme.

• „Hoone tehnosüsteemide RYL 2002”, II osa.

Küsimuste korral, lähtuda normdokumentide järgmisest pädevusejärjestusest:

1. Eesti Vabariigi seadused, 2. Eesti Vabariigi määrused, 3. Eesti Vabariigi standard, 4. Euroopa

standardid (EN-HD, EN, jt.) 5. IEC- või rahvuslikest standarditest (SFS, DIN jt.). Kui tekib vastuolu

PROJEKT: SOO TEE 3//5 KOERTERELAMUD. ELEKTRIPAIGALDIS v03 BONAVA EESTI OÜ

AADRESS: SOO TEE 3//5, KASEMETSA KÜLA SAKU VALD HARJU MAAKOND Reg.nr 11398856

STAADIUM: EELPROJEKT ALLOSA: TUGEV- JA NÕRKVOOL EL TÖÖ NR. 2101728

KOOSTAS: ENDRIK KULL

VASTUTAV: ENDRIK KULL

MUUDATUS:

KUUPÄEV:. 11.02.2022

EL-0-03 Lk 15 / 22

erinevates normdokumentides esitatud nõuete vahel, mõne üksikjuhtumi lahendamisel, siis tuleb

juhinduda nõudest, mis esitab antud probleemi lahendamiseks kõrgendatud tingimused.

Paigaldatavad elektriseadmed peavad vastama EL madalpingeseadmetele ja elektromagnetilise ühildatavuse derektiivide (2006/95/EÜ ja 2004/108/EÜ) alusel kehtestatud tootestandarditele ning

omama CE vastavusmärki. Küsimused, mida pole kajastatud käesolevas projektis või on ebaselged, lahendatakse põhiprojekti käigus

kooskõlastatult projekti autori ja töö tellijaga.

4.3 SIDEKAABELDUSE ÜLDPÕHIMÕTTED

Projekteeritud/paigaldatav andmesidevõrk peab vastama mõõdistatud avatud kaablisüsteemi

nõuetele, vastavalt standardile EVS-EN 50173-1:2003 “Infotehnoloogia kaablisüsteemid”, sari EVS-

EN 50174 “Infotehnoloogia juhistiku paigaldamine”, EVS-EN 50346:2003 Infotehnoloogia.

Paigaldatud juhistiku testimine”.

Paigaldatud kaablivõrgu kohta tuleb koostada mõõdistusprotokoll standardis EVS-EN 50173 esitatud

parameetrite järgi. Sidevarustuse kaabli tüüp ja läbilaskevõime peab vastama tellija nõuetele ning Telia AS tehnilistele

tingimustele. Magistraalkaabeldus peajaotla „BD“ ja korterite sidejaotlate „KJK“ vahel on projekteeritud SM tüüpi optiliste kaablitega PON tehnoloogia järgi. Korteri sisevõrk, projekteeritud

U/UTP Cat6 kaablitega. Nii telefoni- kui ka arvutivõrgu pesad peavad olema ühesugused. Telefoni- ning andmesidevõrk rajada saama tüüpi kaablitega.

Kaabelduse juures arvestada Vabariigi valitsuse määruse 30.03.2017 nr. 17, 2017, ” Ehitisele

esitatavad tuleohutusnõuded ja nõuded tuletõrje veevarustusele lisa nr. 10. I-V kasutusviisiga hoones kasutatavate kaablite tulekindlus peab vastama :

- üldiselt Dca-s2,d2 klassile. - evakuatsiooniteedel Cca-s1, d1,a2 või tuleb tagada kaabli kaitstus tule eest vähemalt 10

minutit. Kui kaablid kulgevad mingis osas ka evakuatsiooniteedel, tuleb sellel lõigul esitada nõutav tuletundlikkuse aste või viidata nõudele ja anda põhimõtteline lahendus, kuidas kaitsta kaablit 10 minutit tule eest.

4.4 PAIGALDUSE PÕHIMÕTTED

Hoonete peasidejaotlana (paigaldatakse kilbiruumi) on projekteeritud 19“ 24U 800x800mm lukustatava uksega seinakapp.

Peajaotla “BD“ komplekteeritakse: fiiberoptika SC tüüpi sisestuspaneelidega, vasksoontega

kaablitele, Cat6 kategooria ühenduspaneelidega ...x24×RJ45, kus otsastatakse arvutivõrgu kaablid;

võrgutoitepaneelidega aktiivseadmete toiteks ning maanduslatiga PE. Aktiivseadmete jaoks jäetakse

piisavalt ruumi. Sidevõrgu aktiivseadmed tarnib tellija. Andmesidejaotlate võrgutoide kuulub

tugevvoolu mahtu ja lahendatakse tugevvoolu projektiga.

Nõrkvoolukapp dimensioneeritakse 30% ruumivaruga.

PROJEKT: SOO TEE 3//5 KOERTERELAMUD. ELEKTRIPAIGALDIS v03 BONAVA EESTI OÜ

AADRESS: SOO TEE 3//5, KASEMETSA KÜLA SAKU VALD HARJU MAAKOND Reg.nr 11398856

STAADIUM: EELPROJEKT ALLOSA: TUGEV- JA NÕRKVOOL EL TÖÖ NR. 2101728

KOOSTAS: ENDRIK KULL

VASTUTAV: ENDRIK KULL

MUUDATUS:

KUUPÄEV:. 11.02.2022

EL-0-03 Lk 16 / 22

Igasse korterisse nähakse ette eraldi sidejaotla “NVK“- seinas süvistatud kapp uksega, lukustatav.

Korterijaotla paigaldatakse esikus korteri elektrikilbi kohal, lae alla. Ühegi UTP kaabli pikkus ei tohi

ületada 90m.

4.5 KAABLITEED

Nõrkvoolusüsteemide kaablitele vajalikud kaabliteed s.h. vertikaalsed ja horisontaalsed

kaabliredelid, kaablikarbikud töökohtadel rajatakse tugevvoolusüsteemide projekti/tööde mahus. Kohtades kus tekib vajadus nõrk- ja tugevvoolu kaablite paigaldamisele ühisele kaabliredelile

(rööpkulgemisel) arvestada EVS-EN 50174-2:2009/A1:2011 standardisarja nõudeid, (kaablite

vahekaugused sõltuvalt kaabelduse liigist). Elektri- ja nõrkvoolukaablite paigutamisel ühisele

kaabliredelile tuleb kaablite eraldamiseks kasutada terasest eraldusplaati (h=50mm) või redelile

paigaldatavat metallist nõrkvoolukaablite renni. Kaablite varjatud paigaldusel põrandates ja seintes

peavad need asetsema PVC kaablikaitsetorus. Hoonevälise (katusel jms.) installatsiooni korral

peavad kasutatavad kaablid olema UV-kiirguse ja ilmastikukindlad, pinnasesse võib paigaldada ainult

selleks ette nähtud kaableid. Installatsioon teostada selliselt, et ekspluatatsiooni käigus oleks välditud kaablite vigastamine.

4.6 TELEFONISÜSTEEMID

Telefoonivõrk lahendatakse andmesidevõrgu baasil. Telefoni- ning andmesidevõrk rajada saama tüüpi kaablitega. Nii telefoni- kui ka arvutivõrgu pistikud peavad olema ühesugused.

4.7 FONOLUKKUÜSTEEM

Hoonesse projekteeritud fonolukusüsteem, mis võimaldab kiirvalimiskoodiga (näiteks kahekohaline

kood) vajaliku korteriga ühendust võtta ja korterist hoone välisust avada.

4.8 VEEARVESTITE KAUGLUGEMISSÜSTEEM

Hoone külma/ soojavee ja kütte kulude arvestamine toimub M-Bus kauglugemissüsteemi abiga.

Igasse korterisse paigaldatakse külma-/soojaveemõõturid impulsväljundiga ning kollektorkappi

soojusarvestid impulssisendiga, mis on varustatud M-Bus moodulitega. Kaablid korteri

veemõõturitest viia korteri soojusarvestisse. Kõik arvestid on ühendatud YCYM2x2x0,8 kaabliga

tehnoruumis asuva M-Bus süsteemi peakontrolleriga (nt. Loytec). Kõigi arvestite andmed

säilitatakse kontrolleris, sammuti kontroller saab ühendada kohaliku LAN võrguga (RS232/TCP/IP konverteri abil).

PROJEKT: SOO TEE 3//5 KOERTERELAMUD. ELEKTRIPAIGALDIS v03 BONAVA EESTI OÜ

AADRESS: SOO TEE 3//5, KASEMETSA KÜLA SAKU VALD HARJU MAAKOND Reg.nr 11398856

STAADIUM: EELPROJEKT ALLOSA: TUGEV- JA NÕRKVOOL EL TÖÖ NR. 2101728

KOOSTAS: ENDRIK KULL

VASTUTAV: ENDRIK KULL

MUUDATUS:

KUUPÄEV:. 11.02.2022

EL-0-03 Lk 17 / 22

5. TULEOHUTUSPAIGALDIS

5.1 AUTOMAATNE TULEKAHJUSIGNALISATSIOON (ATS)

Vastavalt siseministri 30. märtsi 2017 a. määrusele nr. 17 “ Ehitisele esitatavad tuleohutusnõuded ja

nõuded tuletõrje veevarustusele” on hoonele automaatne tulekahjusignalisatsioon nõutud. Hoonele

nähakse ette konventsionaalne tulekahjusignalisatsioon.

Iga korteri vähemalt ühte eluruumi paigaldatakse autonoomne tulekahjusignalisatsiooniandur.

Andurid vastavad standardile EN 14604. Andurite paigaldamisel lähtutakse tootja juhistest.

Automaatse tulekahjusignalisatsioonisüsteemiga kaetakse:

• Trepikoda;

• Koridorid;

• 1.-4. korruse panipaigad.

ATS keskseade paigaldatakse 1. korrusele trepikotta. Trepikodadesse, koridoridesse ja

panipaikadesse paigaldatakse suitsuandurid. Suitsuandurid paigaldatakse ka liftišahti, sest liftišaht

on trepikojaga ühes tuletõkkesektsioonis. Garaaži ja I korruse parklasse paigaldatakse

temperatuuriandurid või temperatuurikaabel.

Kõik süsteemide paigaldatavad komponendid peavad vastama EL nõuetele ja omama CE märgistust

ja sobima omavaheliseks koostööks. Peale ahelate liitmist keskseadmega teostada kontrollmõõtmine akumulaatorite sobivuse

(mahtuvuse) määramiseks. Keskseadme reservtoiteks on akud 12V, mis tagavad süsteemi töö reservtoite abil 72 tunni jooksul +

30 min. häireolukorda. Tuleohu registreerimiseks kasutatakse optilisi suitsuandureid, temperatuuriandureid või

tulekahjuteatenuppe. Projektis on arvestatud anduritüübiga, mis sisaldab isolaatormoodulit.

Temperatuuriandurid on projekteeritud kohtadesse, kus on võimalik suitsuandurite rakendumine eksitavatel asjaoludel. Autoparklas kasutatakse sobivat temperatuurandurikaablit (+68 kraadi).

Tulekahjusignalisatsioonisüsteemi andurid ja keskseade peavad vastama Euroopa standardiseeria EN- 54 esitatud nõuetele (s.h vastavad valvekeskused).

Tulekahju märguandeks kasutatakse häirekelli. Kellad tuleb paigaldada nii, et nende helitase oleks mistahes ruumipunktis min. 75 dB(A) – magavate inimeste äratamiseks. Samaaegselt häirekellade

sisselülitumisega lülitatakse automaatselt välja sundventilatsioon. Seadmete taaskäivitamine

toimub käsitisi.

Andurite signaaljuhtmestiku montaaž teostatakse kaabliga 4x0,8+S. Häirekellade kaabeldus on tulekindla kaabliga 2x1,0+M+S. (30 min.)

Andurite paigaldamisel tuleb jälgida nende paiknemiskoha õiget asendit seinte, ventilatsiooniavade, valgustite ja mitmesuguste suitsu levikut takistavate esemete ja konstruktsioonide suhtes. Iga

kõrvalekalle projektist, kus tulenevalt objekti eripärast ei ole võimalik täita ATS süsteemile kehtestatud

nõudeid, peab tellija omama projekteerija ja riikliku tuleohutusjärelevalve ametniku kooskõlastust.

Tulekahjuteatenupud paigaldatakse igale evakuatsiooniteele, iga evakuatsiooniväljapääsu ja

evakuatsioonitrepikoja ukse juurde ning muude tuleohtlike kohtade lähedale. Teatenupud

PROJEKT: SOO TEE 3//5 KOERTERELAMUD. ELEKTRIPAIGALDIS v03 BONAVA EESTI OÜ

AADRESS: SOO TEE 3//5, KASEMETSA KÜLA SAKU VALD HARJU MAAKOND Reg.nr 11398856

STAADIUM: EELPROJEKT ALLOSA: TUGEV- JA NÕRKVOOL EL TÖÖ NR. 2101728

KOOSTAS: ENDRIK KULL

VASTUTAV: ENDRIK KULL

MUUDATUS:

KUUPÄEV:. 11.02.2022

EL-0-03 Lk 18 / 22

paigaldatakse 1,5 m kõrgusele põrandast nii, et need oleks selgelt nähtavad, et oleks ära hoitud nende

vigastamine ning tagatud neile vaba juurdepääs. Tulekahjuteatenupud paigaldatakse

paiknemisplaanidel näidatud kohtades pinnapealselt, ülestõstetava kaitsekattega või kõrgendatud kaitseastmega (IPxx). Tulekahjusignalisatsioonisüsteemi harukarbid ja teatenupud varustatakse

siltidega “TULEKAHJUSIGNALISATSIOON”. Vajadusel, tulekindlate kaablite jätkamist teostada ainult nõuetekohases tulekindlas harukarbis.

Tulekahjusignalisatsiooni süsteemi kasutajale tuleb koostada nõuetekohane paiknemisskeem ja kasutusjuhend.

Juhtimised ATS peab teostama järgmisi juhtimisi : Kohe, kui on vajutatud teatenuppu või on andurite poolt

avastatud tulekahjutunnuse (suits, temperatuuri liiga suur tõusukiirus, piirtemperatuuri ületamine:

• näitab häiret valgus- ja helisignaaliga ning näitab tulekahju asukohta keskseadmel

• edastab häireteate;

• seiskab tulekahjualal ventilatsiooni;

• käivitab häirekellad kogu hoones.

Korterite tulekahjusignalisatsioon Igasse korterisse on ettenähtud vähemalt üks autonoomne tulekahjusignalisatsiooniandur (asukohaga köögi-koridori piirkonnas).

PS. Juhul kui kliendi soovil tulekajusignalisatsiooni andurid liidetakse valveahelatega, teha ühendused häirete ja info edastuseks korteri valve keskseadmega.

Kõik süsteemi komponendid peavad vastama EL nõuetele ja omama CE märgistust ja sobima omavaheliseks koostööks

Tuleohu registreerimiseks kasutatakse konventsionaalseid optilisi suitsuandureid

5.2 SUITSUEEMALDUS

Suitsutõrje projekteerida vastavalt standardisarja EVS-919:2013 Suitsutõrje projekteerimine,

seadmete paigaldus ja korrashoid nõuetele. Hoones on kasutusel mehaaniline suitsueemaldus, mis toimub igalt korruselt mõlemast

üldkasutatavast koridorist pindalaga 17,9 m2 ja 14,7 m2 , kus ei ole võimalik kasutada loomulikku suitsueemaldamist avatavate akende või suitsuluukide kaudu.

5.2.1 Mehaaniline suitsueemaldussüsteem

Mõlemas hoone tiivas paiknevad evakuatsioonikoridorid on varustatud mehhaanilise

suitsuärastussüsteemiga (lahendusviis 3, käivitustase 3). Suitsueemaldusega väljatõmmatav õhk

kompenseeritakse kompensatsioonitorustiku kaudu. Tulekahju häire korral suitsueemaldamine peab käivituma automaatselt ning kõigepealt avaneb suitseemalduse kanalis olev suitsueemaldusklapp ja kompensatsiooniõhu kanalites olevad

elektriajamitega sulgklapid. Hoone suitsueemaldussüsteemid ja nende teenindamispiirkonnad:

• Suitsueemaldussüsteem SE-1 teenindab igal korrusel vasakpooles hoone tiivas asuvat

üldkasutatavat koridori. Suitsueemaldussüsteemis on 1 suitsueemalduse ventilaator, summaarse tootlikkusega 0.09 m³/s.

PROJEKT: SOO TEE 3//5 KOERTERELAMUD. ELEKTRIPAIGALDIS v03 BONAVA EESTI OÜ

AADRESS: SOO TEE 3//5, KASEMETSA KÜLA SAKU VALD HARJU MAAKOND Reg.nr 11398856

STAADIUM: EELPROJEKT ALLOSA: TUGEV- JA NÕRKVOOL EL TÖÖ NR. 2101728

KOOSTAS: ENDRIK KULL

VASTUTAV: ENDRIK KULL

MUUDATUS:

KUUPÄEV:. 11.02.2022

EL-0-03 Lk 19 / 22

• Suitsueemaldussüsteem SE-2 teenindab igal korrusel parempooles hoone tiivas asuvat üldkasutatavat koridori. Suitsueemaldussüsteemis on 1 suitsueemalduse ventilaator,

summaarse tootlikkusega 0.08 m³/s.

Täpsemad juhised suitsueemaldussüsteemile antakse järgmises projektistaadiumis.

5.2.2 Loomulik suitsueemaldussüsteem

Suitsueemaldus trepikojast on lahendatud elektromehhaaniliselt avatava suitsuluugiga, (tulepüsivus Bs1, d0, kuumakindlus B300) mis asub trepikoja katuslaes. Suitsuluugi efektiivne ala on vähemalt 1

m2 . Täpsem tehniline lahendus suitsuluugile antakse järgmises projektistaadiumis. 1. Korrusel on suitsuluuk avatav juhtimiskeskuses paiknevast nupust. (Lahendusviis 2, käivitustase 2).

Suitsueemaldusluugi juhtimisnupud paigaldatakse ATS keskseadme kõrvale ja viimasele korrusele suitsueemaldusluugi juurde. Kõik toitekaablid projekteeritakse tulekindla kaabliga. Suitsutõrjesüsteemi kaablid tuleb paigaldada

eraldi teistest elektrikaablitest.

5.3 TULEKAITSE

Hoone tulepüsivuse tagamiseks kõik kaablite jaoks tehtud läbiviikude tihendusmaterjalid peavad

vastama tuletõkkesektsioonide tulepüsivusele.

Kõik paigaldatavad tulekindlad kaablid peavad vastu pidama vähemalt 30 min. Tuletõrjesüsteemi

kaablid tuleb paigaldada eraldi teistest kaablitest.

PROJEKT: SOO TEE 3//5 KOERTERELAMUD. ELEKTRIPAIGALDIS v03 BONAVA EESTI OÜ

AADRESS: SOO TEE 3//5, KASEMETSA KÜLA SAKU VALD HARJU MAAKOND Reg.nr 11398856

STAADIUM: EELPROJEKT ALLOSA: TUGEV- JA NÕRKVOOL EL TÖÖ NR. 2101728

KOOSTAS: ENDRIK KULL

VASTUTAV: ENDRIK KULL

MUUDATUS:

KUUPÄEV:. 11.02.2022

EL-0-03 Lk 20 / 22

6. NÕUDED TÖÖVÕTJALE

6.1 ÜLDNÕUDED

Elektritööde tegemiseks peab töövõtjal olema volitatud tõendusasutuse poolt väljastatud vähemalt B-klassi pädevus või kutsetunnistus ning MTR vastav registreering.

Elektripaigaldise ehitamise üldised kvaliteedinõuded peavad vastama „Hoone tehnosüsteemide RYL 2002. Ehitustööde üldised kvaliteedi nõuded, II osa“. Töövõtu raames rakendatakse Ehitustöövõtu

Üldiseid lepingutingimusi „ETÜ 2005“. Üldised andmed ehitusobjekti kohta, rakendatav töövõtunorm, ehitustööde tähtajad, osamaksud ning vastavad tagatised esitatakse töövõtu

pakkumiste esitamispalves toodud dokumentatsioonis.

Töövõtja on kohustatud kogu teostamisele kuuluva projektdokumentatsiooni nii põhjalikult läbi

vaatama, et nendes esinevad võimalikud vastuolud saaks lahendada enne tööde teostamise algust.

Kui vastuolud on sellised, mida töövõtja oleks pidanud märkama ja tellijale teatama, ja see põhjustab

tööde hilinemise või liigsed kulutused, vastutab selle eest töövõtja.

Juhul, kui seletuskiri, tabelid, nimestikud, skeemid ja joonised on oma sisult vastuolulised, on

ülemuslikud joonised. Projektdokumentatsiooni pädevus kahanevas järjekorras viidetega jooniste korral on järgmine:

• joonised

• skeemid

• tabelid ja nimestikud

• seletuskiri Töövõtt sisaldab kõikide elektriprojektis ning joonistes ja spetsifikatsioonis mainitud

elektriseadmete, liinide, aparaatide ja süsteemide hankimist ja ekspluatatsiooniks vajalikku paigaldamist, juhul kui töövõtu kohta ei ole vormistatud eraldi dokumenti.

Ehitusplatsile toimetatakse kõik tooted standardpakendis ja ladustatakse eelnevalt ehitajaga

kooskõlastatud kohas. Projektis toodud seadmeid ja materjale võib asendada ainult tehniliste parameetrite poolest

samaväärsete ning Eesti Vabariigis kehtivatele ohutus- ja kvaliteedinõuetele vastavate seadmetega ja materjalidega.

Kõik seadmed ning kaablid peavad olema uued. Pakenditel ja trumlitel peab olema selgelt loetav etikett margi, valmistajatehase, kuupäeva, pikkuse, jne kohta. Kõigi üldnimetuse alla kuuluvate

materjalide, samuti seadmete ja toodete tarnimisel/ paigaldamisel, peab töövõtja arvestama tellijale

soodsaima lahendusega ja kooskõlastama eelnevalt tellijaga pakutava asenduse.

Töövõtja peab kooskõlastama tugev- ja nõrkvoolu töövõtjate vahel enne tööde algust (soovitatavalt

juba pakkumise käigus) elektripaigaldises kasutatavate paigaldustarvikute tootja, sari ja värv.

Töövõttu ei kuulu ehitustööde ajal vajalike avade tegemine konstruktsioonidesse (varustatus

kaitsetorudega) ja nende nõuetekohane paigaldustööde järgne sulgemine, mis on suuremad kui

D=100mm. Suuremate, kui D=100mm, avade tegemist betoonkonstruktsioonidesse kooskõlastada konstruktoriga ja üldehitajaga.

Töövõtja on kohustatud sooritama ehitustööde tellija poolt nõutavad muudatused juhul kui need ei muuda töövõtja poolt teostatavate tööde tulemust märgatavalt, sõltumata sellest, kas küsimus on

tööde sooritamise täiustamises, -kergendamises või muus. Muudatuste osas, mis eeldavad

lisakulusid ja/või nende hüvitamist tuleb teha enne tööde algust kirjalik pakkumine, mis on pädev

PROJEKT: SOO TEE 3//5 KOERTERELAMUD. ELEKTRIPAIGALDIS v03 BONAVA EESTI OÜ

AADRESS: SOO TEE 3//5, KASEMETSA KÜLA SAKU VALD HARJU MAAKOND Reg.nr 11398856

STAADIUM: EELPROJEKT ALLOSA: TUGEV- JA NÕRKVOOL EL TÖÖ NR. 2101728

KOOSTAS: ENDRIK KULL

VASTUTAV: ENDRIK KULL

MUUDATUS:

KUUPÄEV:. 11.02.2022

EL-0-03 Lk 21 / 22

ainult ehitustööde tellija poolse kinnitusega koos vastavate lisaaja hüvitamisele kuuluvate arvete

esitamisega.

Garantii ajal vastutab Töövõtja kõikide töös esinenud materjalide ja tehtud töö vigade eest ning on kohustatud need korvama juhul, kui vead ei ole põhjustatud väärast ekspluatatsioonist. Kui mingi

toode või materjal osutub defektseks, on Töövõtja kohustatud selle uuega asendama. Kui viga on põhjustatud ebakorrektsest töökorraldusest, on Töövõtja kohustatud vea otsekohe kõrvaldama või

vajaduse korral toote uue vastu vahetama.

6.2 SEADMETE ASENDAMINE

Projektis toodud konkreetset tüüpi seadmeid võib asendada, kuid ainul tellija ja projekteerija kirjalikul

nõusolekul, tehniliste ja funktsionaalsete parameetrite, välimuse, kasutus -ja hooldusomaduste ning

ohutus- ja kvaliteedinõuete poolest vähemalt samaväärsete toodetega. Mittestandardseid ja

normdokumentidele mittevastavaid elektriseadmeid ja abimaterjale (valgustid, paigalduskomponendid, jõuseadmed, kilbi-, installatsiooni- ja ühendustarvikud, jt.) ei ole lubatud käesolevas elektripaigaldises

paigaldada ega kasutada.

6.3 UTILISEERIMINE

Utiliseerimise eest vastutab litsentseeritud utiliseerimist teostav ettevõte ja utiliseeritav ning

tagastuv materjal dokumenteeritakse vastavalt kehtestatud normidele.

6.4 VASTUVÕTT

Ehitustööde dokumenteerimine teostatakse vastavalt ehitusseadusele ja vastavalt tellija

poolt kehtestatud nõuetele. Kõik kõrvalekalded projektist fikseeritakse vastavates protokollides ja

kooskõlastatakse objekti projekteerijaga ning tellija ehitusjärelvalvega.

Projektis tehtavate kooskõlastamata muudatuste eest vastutab tööde teostaja. Ehitaja

teostab kasutuselevõtukontrolli vastavalt kehtivale seadusandlusele. Kontrolli toimingud

vormistatakse kirjalikult. Vastuvõtukontroll allkirjastatakse kahepoolselt tellija ja ehitaja poolt.

Teostusjoonised esitada nii paberkandjal kui digitaalselt.

Üleandmiseks tuleb teostada vähemalt järgmised mõõtmised:

• Faas-null ahela näivtakistuse;

• Isolatsioonitakistuse mõõtmine;

• Maandustakistuse mõõtmine;

• Kaitse-, PEN ja potentsiaaliühtlustusjuhtmete katkematuse mõõtmine.

Varjatud tööde aktid, teostusjoonised ja juhendid:

• maandusseadme kohta;

• sisestuskaabli kohta;

• siseinstallatsiooni kohta;

PROJEKT: SOO TEE 3//5 KOERTERELAMUD. ELEKTRIPAIGALDIS v03 BONAVA EESTI OÜ

AADRESS: SOO TEE 3//5, KASEMETSA KÜLA SAKU VALD HARJU MAAKOND Reg.nr 11398856

STAADIUM: EELPROJEKT ALLOSA: TUGEV- JA NÕRKVOOL EL TÖÖ NR. 2101728

KOOSTAS: ENDRIK KULL

VASTUTAV: ENDRIK KULL

MUUDATUS:

KUUPÄEV:. 11.02.2022

EL-0-03 Lk 22 / 22

• teostusjoonised, juhendid.

2101728_EP_EL2-0-01_v03_tiitelleht.pdf

Bonava Eesti OÜ

Toompuiestee 35, 10133 Tallinn, Eesti

T: +372 627 4855

Reg.nr: 11398856, KMKR nr: EE101156714

[email protected], www.bonava.ee

EL2-0-01

SOO TEE 3//5 KORTERELAMUD

VÄLIELEKTRIPAIGALDIS

Soo tee 3//5, Kasemetsa küla Saku vald Harju maakond

Eelprojekt

2101728

v03

20.05.2022

BONAVA EESTI OÜ

Endrik Kull

+372 5381 2223

[email protected]

Endrik Kull

Projekti nimetus Projekti osa Aadress Staadium Number Versioon Kuupäev

Tellija

Pädev isik

Vastutav

2101728_EP_EL2-0-02_v03_dok-loetelu.pdf

PROJEKT: SOO TEE 3//5 KOERTERELAMUD v03 BONAVA EESTI OÜ

AADRESS: SOO TEE 3//5, KASEMETSA KÜLA SAKU VALD HARJU MAAKOND Reg.nr 11398856

STAADIUM: EELPROJEKT ALLOSA: VÄLIELEKTRIPAIGALDIS EL2 TÖÖ NR. 2101728

KOOSTAS: ENDRIK KULL

VASTUTAV: ENDRIK KULL

MUUDATUS:

KUUPÄEV: 20.05.2022

EL2-0-02 1

DOKUMENTIDE LOETELU

Jrk Dok.nr. Fail Nimetus Kuupäev Märkus

TEKSTILINE OSA

1 EL2-0-01 2101728_EP_EL2-0-01_v02_tiitelleht Tiitelleht 20.05.22

2 EL2-0-02 2101728_EP_EL2-0-02_ v02_loetelu Dokumentide loetelu 20.05.22

3 EL2-0-03 2101728_EP_EL2-0-03_

v03_seletuskiri Seletuskiri välisosale 20.05.22

4 EL-0-03 2101728_EP_EL-0-03_v02_seletuskiri Seletuskiri siseosale 11.02.22

5 EL2-9-01 2101728_EP_EL2-9-01_TT-386403 Elektrilevi tehnilised

tingimused nr 386403 01.10.21

6 EL2-9-02 2101728_EP_EL2-9-02_TT-392419 Elektrilevi tehnilised

tingimused nr 392419 08.11.21

7 EL2-9-03 2101728_EP_EL2-9-03_TT-N17177 Telia Eesti tehnilised

tingimused nr N17177 22.09.21

GRAAFILINE OSA

8 EL2-4-01 2101728_EP_EL2-4-02_v03_EL-EN Välisvõrkude plaan

asendiplaanil, 1:500 20.05.22

2101728_EP_EL2-0-03_v03_seletuskiri.pdf

PROJEKT: SOO TEE 3//5 KOERTERELAMUD v03 BONAVA EESTI OÜ

AADRESS: SOO TEE 3//5, KASEMETSA KÜLA SAKU VALD HARJU MAAKOND Reg.nr 11398856

STAADIUM: EELPROJEKT ALLOSA: VÄLIELEKTRIPAIGALDIS EL2 TÖÖ NR. 2101728

KOOSTAS: ENDRIK KULL

VASTUTAV: ENDRIK KULL

MUUDATUS:

KUUPÄEV: 20.05.2022

EL2-0-03 Lk 1 / 12

SISUKORD

1. ÜLDOSA ....................................................................................................................................... 2

1.1 ÜLDANDMED ............................................................................................................................... 2

1.1.1 Projekteerimistöö piiritlus ...................................................................................................... 2

1.2 LÄHTEADMED ............................................................................................................................. 3

1.3 NORMDOKUMENDID .................................................................................................................. 3

2. TUGEVVOLUPAIGALDIS ............................................................................................................... 4

2.1 HOONETE ELEKTRIVARUSTUS ..................................................................................................... 4

2.1.1 Liitumispunkti kirjeldus ........................................................................................................... 4

2.1.2 Elektrienergia arvestus ............................................................................................................ 5

2.1.3 Madalpinge maakaabelliinid ................................................................................................... 5

2.2 KINNISTUSISENE VÄLISVALGUSTUS ............................................................................................ 7

2.3 KINNISTUVÄLINE VÄLIVALGUSTUS…………………………………………………………………………………………..8

2.4 ELEKTRISÕIDUKITE LAADIMISTARISTU …………………………………………………………………………………….8 2.5 REOVEEPUMPLA ELEKTRIVARUSTUS……………………………………………………………………………………….8

2.6 AJUTISE KONTEINERKATLAMAJA ELEKTRIVARUSTUS……………………………………………………………….8

3. NÕRKVOOLUPAIGALDIS .............................................................................................................. 9

4. NÕUDED TÖÖVÕTJALE ............................................................................................................. 10

4.2 ÜLDNÕUDED ............................................................................................................................. 10

4.3.1 Ultiliseerimine ........................................................................................................................ 11

4.4 VASTUVÕTT ............................................................................................................................... 11

4.5 KÄIDUJUHEND .......................................................................................................................... 12

PROJEKT: SOO TEE 3//5 KOERTERELAMUD v03 BONAVA EESTI OÜ

AADRESS: SOO TEE 3//5, KASEMETSA KÜLA SAKU VALD HARJU MAAKOND Reg.nr 11398856

STAADIUM: EELPROJEKT ALLOSA: VÄLIELEKTRIPAIGALDIS EL2 TÖÖ NR. 2101728

KOOSTAS: ENDRIK KULL

VASTUTAV: ENDRIK KULL

MUUDATUS:

KUUPÄEV: 20.05.2022

EL2-0-03 Lk 2 / 12

SELETUSKIRI

1. ÜLDOSA

1.1 ÜLDANDMED

1.1.1 Projekteerimistöö piiritlus

Käesoleva eelprojektiga lahendatakse aadressil Soo tee 3//5 Kasemetsa küla Saku vald Harju maakond (k-ü nr. 71901:001:0468) paiknevale kinnistule projekteeritavate korterelamutega seotud

välielektripaigaldis, mille tugevvoolu osas on lahendatud projekteeritavate hoonete elektrivarustus, kõnniteede valgustus, parkimisalade valgustus, elektrisõidukite laadimistaristu, ajutise

konterinerkatlamaja elektrivarustus ning nõrkvoolu osas sidekanalisatsiooni välisvõrguga liitumine.

Lisaks on lahendatud käesoleva projektiga seotud kinnistute aadressil Soo tee 1 Kasemetsa küla Saku

vald Harju maakond (k-ü nr. 71901:001:0469) paikneva parkimisala valgustus ning Uusmäe tn 18

Kasemetsa küla Saku vald Harju maakond (k-ü nr. 71901:001:0467) paikneva reoveepumpla

elektrivarustus.

1.1.2 Kinnistusisese elektripaigaldise põhiandmed hoones 1 (Soo tee 3)

Elektrotehnilised näitajad:

• Kasutatav juhistikusüsteem toitevõrgus TN-C (L1,L2,L3,PEN)

• Kasutatav juhistikusüsteem hoones ja välivalgustuses TN-S (L1,L2,L3,PE,N)

• Nimipinge 3x230/400V, 50Hz

• Hoone kasulik pind 2185 m2

• Arvutuslik võimsus (p=0,016 kW/m2) 89 kW

• Arvutuslik vool (cos-fii=0,95) 3x143 A

• Soovituslik peakaitsme suurus 3x180 A

• Peakaitsme suurus tehnilistes tingimustes 3x250 A

• Päikeseelektrijaam võimsus (ei kuulu töövõttu)

1.1.3 Kinnistusisese elektripaigaldise põhiandmed hoones 2 (Soo tee 5)

Elektrotehnilised näitajad:

• Kasutatav juhistikusüsteem toitevõrgus TN-C (L1,L2,L3,PEN)

• Kasutatav juhistikusüsteem hoones ja välivalgustuses TN-S (L1,L2,L3,PE,N)

• Nimipinge 3x230/400V, 50Hz

• Hoone kasulik pind 2185 m2

• Arvutuslik võimsus (p=0,016 kW/m2) 89 kW

• Arvutuslik vool (cos-fii=0,95) 3x143 A

• Soovituslik peakaitsme suurus 3x180 A

• Peakaitsme suurus tehnilistes tingimustes 3x250 A

• Päikeseelektrijaam võimsus (ei kuulu töövõttu)

PROJEKT: SOO TEE 3//5 KOERTERELAMUD v03 BONAVA EESTI OÜ

AADRESS: SOO TEE 3//5, KASEMETSA KÜLA SAKU VALD HARJU MAAKOND Reg.nr 11398856

STAADIUM: EELPROJEKT ALLOSA: VÄLIELEKTRIPAIGALDIS EL2 TÖÖ NR. 2101728

KOOSTAS: ENDRIK KULL

VASTUTAV: ENDRIK KULL

MUUDATUS:

KUUPÄEV: 20.05.2022

EL2-0-03 Lk 3 / 12

1.1.4 Projekteeritava reoveepumpla (RVP) põhiandmed (Uusmäe tn 18)

Elektrotehnilised näitajad:

• Kasutatav juhistikusüsteem toitevõrgus TN-C (L1,L2,L3,PEN)

• Kasutatav juhistikusüsteem pumplas TN-S (L1,L2,L3,PE,N)

• Nimipinge 3x230/400V, 50Hz

• Peakaitsme suurus tehnilistes tingimustes 3x20A

1.1.5 Olemasolev olukord Projekteeritud hooned ja taristu on uusehitused.

1.2 LÄHTEADMED

Projekteerimistöö aluseks on:

• Roadplan OÜ töö nr 21070-1 „Soo tee ja Uusmäe põik tänava teed ja tehnovõrgud“ Tallinn 25.11.2021;

• Bonava Eesti OÜ töö nr. 2101728-2 „Sootee ja Uusmäe põik teed ja tehnovõrgud.

Välielektripigaldis, avalikud teed“, Tallinn 26.11.2021

• Bonava Eesti OÜ töö nr. 2101728 joonis AS-4-02 „Asendiplaan“, Tallinn 11.10.2021;

• Bonava Eesti OÜ koostatud arhitektuurne eskiisprojekt, töö nr.2101728, Tallinn 2021.

• Elektrilevi tehnilised tingimused nr. 386403 Soo tee 3//5 kinnistu elektriprojekti koostamiseks,

01.10.2021.

• Elektrilevi tehnilised tingimused nr. 392419 Uusmäe tn 18 kinnistul asuva reoveepumpla

elektriprojekti koostamiseks, 08.11.2021.

• Telia Eesti tehnilised tingimused nr. 35605836 Soo tee 3//5 kinnistu sidevõrguga liitumise

projekteerimiseks, 22.09.2021.

1.3 NORMDOKUMENDID

Projektdokumentatsiooni koostamisel tugineda järgmistele seadustele ja eeskirjadele:

• RT I, 05.03.2015, 1 Ehitusseadustik.

• RT I, 23.03.2015, 4 Seadme ohutuse seadus.

• RT I, 18.07.2015, 97 Nõuded ehitusprojektile.

• RT I, 28.06.2015, 8 Elektripaigaldise käidule ja elektritööle esitatavad nõuded.

• EVS 932:2017 Hoone ehitusprojekt

• EVS-EN 50110-1 „Elektripaigaldiste käit”.

• EVS-EN 12464-2„Valgus ja Valgustus. Töökohtvalgustus. Osa 2: Välistöökohad“

• EVS-HD 60364-7-714 „Välisvalgustuspaigaldised“

• EVS-EN 61140 Kaitse elektrilöögi eest. Ühisnõuded paigaldistele ja seadmetele.

• EVS-HD 60364-4-41 Kaitseviisid. Kaitse elektrilöögi eest.

PROJEKT: SOO TEE 3//5 KOERTERELAMUD v03 BONAVA EESTI OÜ

AADRESS: SOO TEE 3//5, KASEMETSA KÜLA SAKU VALD HARJU MAAKOND Reg.nr 11398856

STAADIUM: EELPROJEKT ALLOSA: VÄLIELEKTRIPAIGALDIS EL2 TÖÖ NR. 2101728

KOOSTAS: ENDRIK KULL

VASTUTAV: ENDRIK KULL

MUUDATUS:

KUUPÄEV: 20.05.2022

EL2-0-03 Lk 4 / 12

• EVS-HD 60364-4-42 Kaitseviisid. Kaitse kuumustoime eest.

• EVS-HD 60364-4-43 Kaitseviisid. Liigvoolukaitse.

• EVS-EN IEC 60099-5 Surge arresters-Part 5: Selection and aplication recommendations

• EVS-HD 60364-5-54 Osa 5-54:Maandamine, kaitsejuhid ja kaitse-potentsiaaliühtlustus

• EVS-HD 60364-5-52 Osa 5-52: Elektriseadmete valik ja paigaldamine

• EVS-EN 60529 Ümbristega tagatavad kaitseastmed (IP-kood).

• 10421629-JV ST Eesti Energia (0,4…20kV) võrgustandardid.

• CEN/TR 13201 - 1:2014 Teevalgustus. Osa 1: Valgustusklasside valiku juhised.

• EVS-EN 13201 - 2:2015 Teevalgustus. Osa 2: Toimivusnõuded.

• EVS-EN 13201 - 3:2015 Teevalgustus. Osa 3: Toimivuse arvutamine.

• EVS-EN 13201 - 4:2015 Teevalgustus. Osa 4: Valgusliku toimivuse mõõtemeetodid.

• EVS-EN 13201 - 5:2015 Teevalgustus. Osa 5: Energiatõhususnäitajad.

• EVS 12464 2 2014 Valgus ja valgustus Töökohavalgustus Osa 2: Välistöökohad

• EVS-EN 40-1:1999 Tänavavalgustuspostid. Osa 1: Mõõtmised ja määratlused.

• EVS-EN 40-2:2004 Tänavavalgustuspostid. Osa 2: Üldnõuded ja mõõtmed.

• EVS-EN 60598-2-3:2003+A1:2011 Valgustid. Osa 2-3: Erinõuded. Valgustid teede ja tänavate

valgustamiseks.

• EVS 843:2016 Linnatänavad

2. TUGEVVOLUPAIGALDIS

2.1 HOONETE ELEKTRIVARUSTUS

2.1.1 Liitumispunkti kirjeldus
