Harjumaa Jõelähtme vald Muri(Aruküla) F5 nõuetekohasus, IP6555

Ø600 bet

Pos. 1

+MP

+TR

1U

1V

2W

2V

2U

2N

-TR

Kinnistu piir Maa-ameti aluses Isikliku kasutusõiguse seadmise ala Projekteeritav 10 kV kaabel Olemasolev kaabel

Plaani koostas: Egle Ninep-Kaselt [email protected] +372 5597 1898

Tingmärgid asendiplaanil

Mõõtkava: 1:750 (A3)

Ala pindala ruutmeetrites m2

Katastriüksse tunnus, nimi ja sihtotstarve

Kinnistu registriosa number

Kasutusala pos nr. (plaanil)

140 m224504:008:0649 1 Tallinn-Narva tee

10364550Pos 1

Projekt: IP6555 Muri AJ (Aruküla) Töö nr: 20/23/6555

ISIKLIKU KASUTUSÕIGUSE SEADMISE PLAAN

Pos. 1

Kinnistu piir Maa-ameti aluses Isikliku kasutusõiguse seadmise ala Projekteeritav 10 kV kaabel Olemasolev kaabel

Plaani koostas: Egle Ninep-Kaselt [email protected] +372 5597 1898

Tingmärgid asendiplaanil

Mõõtkava: 1:500 (A3)

Ala pindala ruutmeetrites m2

Katastriüksse tunnus, nimi ja sihtotstarve

Kinnistu registriosa number

Kasutusala pos nr. (plaanil)

83 m224504:008:0485 11260 Jõelähtme-Kemba tee

9217750Pos 1

Projekt: IP6555 Muri AJ (Aruküla) Töö nr: 20/23/6555

ISIKLIKU KASUTUSÕIGUSE SEADMISE PLAAN

Ø600 bet32.81 31.72-31.63

+MP

+TR

+KP

1W

1U

1V

2W

2V

2U

2N

-TR

Tööga LC0777 planeeritud Muri AJ demonteerimine ja projekteeritud uus kilp HK2234 koos MP jaoutskilbiga JK68213

Projekteeritud keskpinge maakaabelliin KPL225199, AHXAMK-W 3x50+35 L=473 (trass 458 m)

12 .8

m

4. 2

m

Projekteeritud kaablikaitsetoru Ø110, 750N, L=67 m

Ettevaatust! Ristumine Telia sidetrassiga

Ettevaatust! Ristumine Telia sidetrassiga

Ettevaatust! Ristumine Telia sidetrassiga

Ristumine teega 1 Tallinn-Narva tee (sõidutee 2)

6. 5

m

Ristumine teega 11260 Jõelähtme-Kemba tee Teega ristumisel paigaldada kaabel kinnisel meetodil

Ø110 1250N kaitsetorus, L=17 m Trass paigaldada teekatte pinnast min 1,5 m sügavusele

(Vt. Ristlõige 1)

Kulgemine tööga nr P21014 projekteeritava riigi teemaa servas

Ristumine teega 1 Tallinn-Narva tee (sõidutee 1)

Teega ristumisel paigaldada kaabel kinnisel meetodil Ø110 1250N kaitsetorus, L=62 m Trass paigaldada teekatte pinnast min. 2,2 m sügavusele. (Vt. Ristlõige 3)

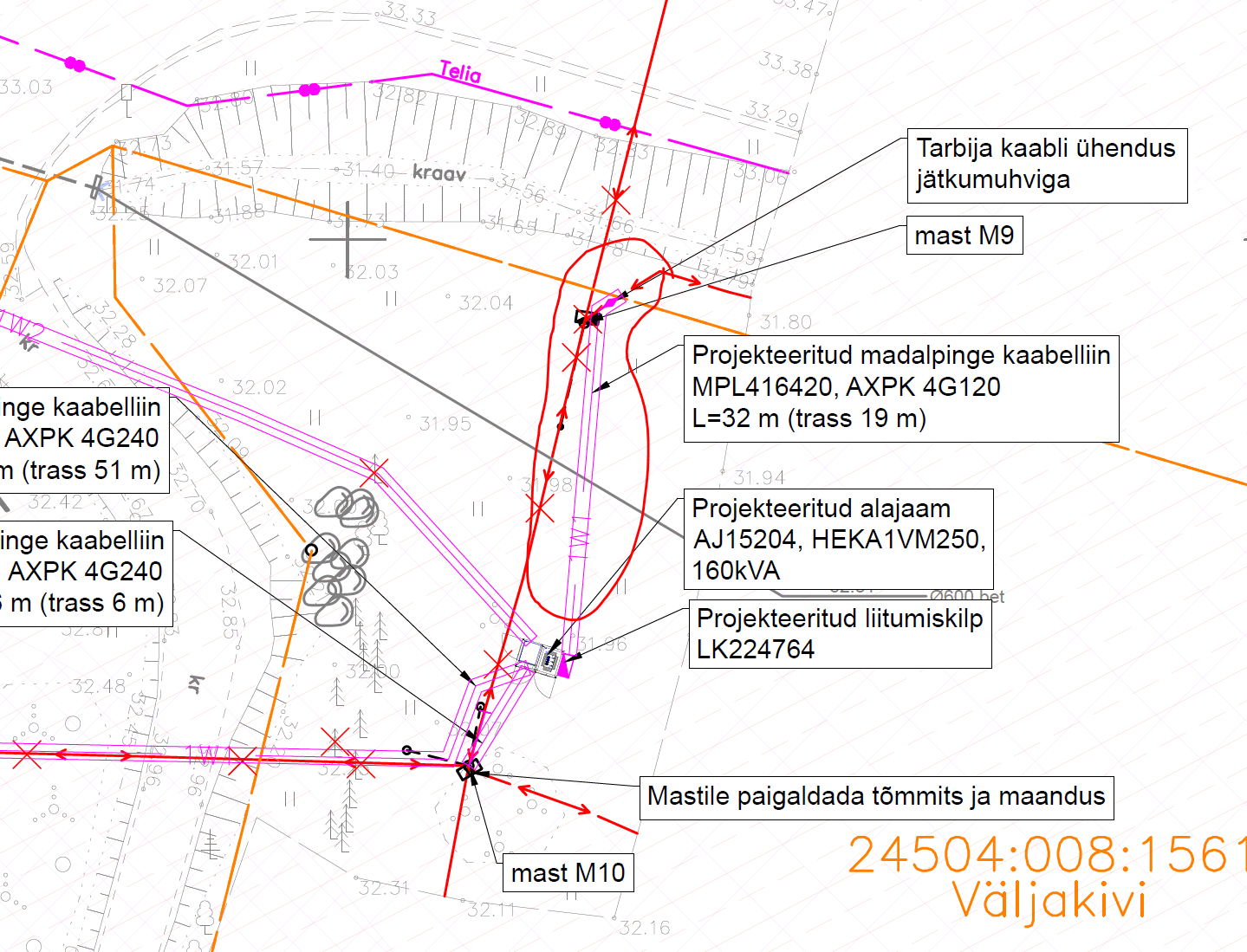

Projekteeritud alajaam AJ15204, HEKA1VM250, 160kVA (vt joonis 004 ja 003)

Projekteeritud liitumiskilp LK224764

Tarbija (liiklusmärk Tln-Narva mnt) maakaabli ühendus jätkumuhviga

Projekteeritud madalpinge kaabelliin MPL416419, AXPK 4G240

L=26 m (trass 6 m)

Likvideeritav mast M9

mast M10

Muinsuskaitseala või kinnismälestise ala: * Rebala muinsuskaitseala: 27015

Muinsuskaitse või kinnismälestise kaitsevöönd: * 17563

mast M40

Mastile paigaldada tõmmits ja maandus.

Projekteeritud madalpinge kaabelliin MPL416418, AXPK 4G240

L=71 m (trass 51 m)

Projekteeritud kaablikaitsetoru Ø110, 750N, L=220 m

Maakaabli paigaldussügavus 1,5 m

Mastile paigaldada tõmmits ja maandus

Demonteeritav õhuliin AMKA 3x35+50 mastide 10-40 vahel

L=48 m.

Projekteeritud kaablikaitsetoru Ø110, 750N, L=6 m

Tööga LC0777 projekteeritud maakaabel

Projekteeritud tarbija maakaabli pikendus L=35 m (trass 22 m)

Ristumine mahasõiduga kinnisel meetodil Ø110 1250N kaitsetorus, L=13 m

min paigaldussügavus 1,5 m

1.5 m

Projekteeritud kaablikaitsetoru perspektiivse tee alla, lahtine kaeve,

min paigaldussügavus 2,2 m Ø110, 1250N, L=17 m

Projekteeritud kaablikaitsetoru perspektiivse tee alla, lahtine kaeve

min paigaldussügavus 2,2 m Ø110, 1250N, L=13 m

Taastatav kruuskate 22 m2

Kaabli paigaldussügavus min 1,5 m planeeritava ulukitara alla Projekteeritud kaablikaitsetoru, lahtine kaeve Ø110, 1250N, L=16 m

1. 0

m

Taastatav kruuskate 7 m2

3. 7

m

3.1 m

3. 7

m

4.7 m

4. 6

m

3. 1

m

2. 9

m

3. 6

m

2. 9

m

12 .7

m

3. 7

m

2. 4

m

TINGMÄRGID ASENDIPLAANIL

Olemasolev MP maakaabel Olemasolev KP maakaabel Projekteeritud liitumiskilp Projekteeritud jätkumuhv Projekteeritud 0,4 kV maakaabel kaitsetorus 750N Projekteeritud keskpinge maakaabel kaitsetorus 1250N (lahtisel meetodil) Projekteeritud keskpinge maakaabel kaitsetorus 750N Projekteeritud keskpinge maakaabel kaitsetorus 1250N (kinnisel meetodil) Projekteeritud 0,4kV maakaabel kaitsetorus 1250N (lahtisel meetodil) Kinnistu piir Olemasolev sidetrass Projekteeritud puurimiskaevik Projekteeritud tõmmits Transpordiameti tee kaitsevöönd

Muinsuskaitseala

Taastatav kruuskate

Märkus: - Geoalusena kasutatud Enersense AS tööd nr. EN-23/199 - Teiste kommunikatsioonidega rööpkulgemisel ning ristumisel jälgida ettenähtud vahekauguseid - maandusi vaadata jooniselt 002 "Elektriskeem" - Pärast kaevetöid taastada pinnase endine olukord ning korrastada ehitusjäljed. Pinnase täitmisel arvestada hilisemat vajumist, tagasitäidetav pinnas tihendada. -Trandpordiameti teemaal min maakaabli paigaldussügavus haljasalal 1,2 m ja tee all min 1,5 m, sh järgdia ristlõigetel toodud sügavusi.

Muri(Aruküla) F5 nõuetekohasus, Jõelähtme küla, Jõelähtme vald, Harjumaa IP6555

Töö nimetus:

Tellija:

Joonise nimetus: Asendiplaan

Mõigu 3, Tallinn 10112 11445550

Aadress:

Reg. nr:

liina.randvoo@ enersense.com +372 53 498 220

E-mail:

Tel nr:

Liina Randvoo, Egle Ninep-Kaselt Liina Randvoo

Projekteeris:

Kontrollis:

Kuupäev: 12.07.2024

Töö nr: 20/23/6555

Joon nr: 001

Mõõtkava: 1:500

Töövõtja:

404142 43

44 45

46 47

48

49

50

51

Asendada olemas olev õhuliin AMKA 3x35+50 uue õhuliiniga AMKA 3x120+95 L=572 (trass 535 m)

24504:008:0988 Rebala muuseum

24504:008:0297 Nurme

24504:008:0151 Endla

24504:008:0380 Kungla

24501:001:0873 Osakivi

24504:008:1561 Väljakivi

24504:008:0690 Paemurru

24504:008:0649 1 Tallinn-Narva tee

24504:008:1180 Postijaama tee 10

10

9

8

7

52

53

54

55

56

58

60

57

59

Asendada olemas olev õhuliin AMKA 3x70+95 uue õhuliiniga AMKA 3x120+95 L=464 (trass 432 m)

Demonteeritav õhuliin AMKA 3x70+95 mastide 10-7 vahel. L=106 m

Demonteeritav õhuliin AMKA 3x35+50 mastide 10-40 vahel L=48 m

Demonteeritav mast koos tõmmitsaga

Demonteeritav mast ja tõmmits. Mastilt demonteerida liitumiskilp 79135LK

Asendada mastid 40-51 uute puitmastidega. Olemasolevad toed ja tõmmitsad asendada uutega. Mastile 40 ja 51 paigalda maandus. Mastile 40 lisada uus tõmmits.

Asendada mastid 10, 52-60 uute puitmastidega. Olemasolevad toed ja tõmmitsad asendada uutega.Mastile 10, 57 ja 60 paigalda maandus.

TINGMÄRGID ASENDIPLAANIL

Asendatav 0.4 kV õhuliin Demonteeritav 0.4 kV õhuliin Projekteeritud uus puitmast Projekteeritud mastimaandus

Märkus:

- Teiste kommunikatsioonidega rööpkulgemisel ning ristumisel jälgida ettenähtud vahekauguseid - maandusi vaadata jooniselt 002 "Elektriskeem" - Pärast kaevetöid taastada pinnase endine olukord ning korrastada ehitusjäljed. Pinnase täitmisel arvestada hilisemat vajumist, tagasitäidetav pinnas tihendada.

Muri(Aruküla) F5 nõuetekohasus, Jõelähtme küla, Jõelähtme vald, Harjumaa IP6555

Töö nimetus:

Tellija:

Joonise nimetus: Asendiplaan õhuliinid

Mõigu 3, Tallinn 10112 11445550

Aadress:

Reg. nr:

liina.randvoo@ enersense.com +372 53 498 220

E-mail:

Tel nr:

Liina Randvoo

Liina Randvoo

Projekteeris:

Kontrollis:

Kuupäev: 23.05.2024

Töö nr: 20/23/6555

Joon nr: 002

Mõõtkava:1:2000

Töövõtja:

26.0

27.0

28.0

29.0

30.0

31.0

32.0

33.0

34.0

0,0 5,0 10,0 15,0

1. 5m

1. 5m

Ol.ol Telia NB! Eeldatav sügavus teha kindlaks käsitsi kaevates surfimise teel!

Ol.ol 0,4kV kaabel NB! Eeldatav sügavus teha kindlaks käsitsi kaevates surfimise teel!

2. 36

m

2. 4m

Ristumine teega 11260 Jõelähtme-Kemba tee kilomeetril km 4.62

Ristumine teega 1 Tallinn-Narva tee (sõidutee 1) kilomeetril km 23.57

Ristumine teega 1 Tallinn-Narva tee (sõidutee 2) kilomeetril km 23.58

26.0

27.0

28.0

29.0

30.0

31.0

32.0

33.0

34.0

0,0 5,0 10,0 15,0 20,0 25,0 30,0 35,0 40,0 45,0 50,0 55,0 60,0 65,0 70,0

Ol.ol Telia

2. 0m

1. 5m 1. 5m

3. 1m

3. 5m

3. 1m

3. 4m

3. 2m

RISTLÕIGE 1

RISTLÕIGE 2

2. 55

m

Tööga LC0777 projekteeritud KP kaabel H= ca 1,2 m

Tööga LC0777 projekteeritud MP kaabel H= ca 1,2 m

Perspektiivne sõidutee Perspektiivne kõnnitee

Perspektiivne sõidutee Perspektiivne sõidutee

Muri(Aruküla) F5 nõuetekohasus, Jõelähtme küla, Jõelähtme vald, Harjumaa IP6555

Töö nimetus:

Tellija:

Joonise nimetus:Ristlõike joonised

Mõigu 3, Tallinn 10112 11445550

Aadress:

Reg. nr:

liina.randvoo@ enersense.com +372 53 498 220

E-mail:

Tel nr:

Liina Randvoo Egle Ninep-Kaselt Liina Randvoo

Projekteeris:

Kontrollis:

Kuupäev: 23.07.2024

Töö nr: 20/23/6555

Joon nr: 006

Mõõtkava:1:250

Töövõtja:

Tel. (+372) 66 35 600 Fax.(+372) 66 35 601 Lõõtsa 12, Tallinn, 11415

Business Identity code 11445550

MTR nr. TEL000862

Enersense AS Lõõtsa 12

11415 Tallinn Tel. +372 66 35 600

Telefax +372 66 35 601

Töö nr: 20/23/6555 Tellija:Enefit Connect OÜ Reg kood: 16130213 Veskiposti tn 2, 10138 Tallinn Telefon 55522205

Elektriliitumise tööprojekt

Muri(Aruküla) F5 nõuetekohasus, Jõelähtme küla, Jõelähtme vald, Harju maakond

IP6555

Projekteerija:

Kontrollis:

Pädevustunnistus nr:

Kuupäev:

Liina Randvoo Egle Ninep-Kaselt Liina Randvoo EL-056-21

30.07.2024

Antud projekt puutub kokku järgmiste muinsuskaitseala või kinnismälestise alaga: * Rebala muinsuskaitseala: 27015

Antud projekt puutub kokku järgmiste muinsuskaitseala või kinnismälestise kaitsevööndiga: * 17563

Tallinn

2 (15)

Töö nr 20/23/6555 Muri(Aruküla) F5 nõuetekohasus, Jõelähtme küla, Jõelähtme vald, Harju maakond. IP6555

Projekteeris: Liina Randvoo tugevvoolu tööprojekt Kontrollis: Liina Randvoo 30.07.2024

SISUKORD 1. Asukoht ................................................................................................................................................. 3

2. Tehnilised näitajad ................................................................................................................................ 3

3. Seletuskiri.............................................................................................................................................. 3

Üldosa .............................................................................................................................................. 3

Geoalus ............................................................................................................................................ 4

Töökorraldus .................................................................................................................................... 4

Elektriohutus .................................................................................................................................... 4

Olemasolevate kommunikatsioonide kaitsmine. ............................................................................. 5

4. Tehniline lahendus ................................................................................................................................ 6

Projekteeritud 0,4 kV liitumine ....................................................................................................... 6

Tähistused ........................................................................................................................................ 7

5. Maastiku ja teede taastamine ................................................................................................................ 7

6. Muinsuskaitse aladel ehitamine ............................................................................................................ 7

7. Siderajatiste kaitse................................................................................................................................. 8

8. Ehitustööde dokumenteerimine ja järelevalve ...................................................................................... 9

9. Töötervishoid ja tööohutusnõuded ........................................................................................................ 9

10. Käidujuhend ........................................................................................................................................ 9

11. Andmetabelid .................................................................................................................................... 11

Põhimaterjalide spetsifikatsioon .................................................................................................. 11

Põhiliste tööde mahud.................................................................................................................. 12

Kooskõlastuste koondtabel ja kooskõlastused ............................................................................. 13

12. Lisad .................................................................................................................................................. 14

13. Joonised ............................................................................................................................................. 15

3 (15)

Töö nr 20/23/6555 Muri(Aruküla) F5 nõuetekohasus, Jõelähtme küla, Jõelähtme vald, Harju maakond. IP6555

Projekteeris: Liina Randvoo tugevvoolu tööprojekt Kontrollis: Liina Randvoo 30.07.2024

1. Asukoht

Joonis 1.1. Tööde piirkond.

2. Tehnilised näitajad Kogus Ühik Projekteeritud keskpingemaakaabel trass/tegelik kulu 458/473 m Projekteeritud 0,4 kV maakaabel trass/tegelik kulu 79/132 m Asendatav 0,4 kV õhuliin 967/1036 m Projekteeritud 1-arvestiga liitumiskilp pinnases 1 tk Projekteeritud alajaam AJ15204, HEKA1VM250, 160kVA 1 kmpl

3. Seletuskiri

Üldosa Käesolevas projektis on lahendatud Harju maakonnas, Jõelähtme vallas, Jõelähtme külas, Muri(Aruküla) F5 nõuetekohasus. Õhuliinide ja kaablitrasside projekteeritud(trassi)pikkused selguvad töömahtude tabelist ja asendiplaani joonistelt, arvutuslikud pikkused (koos varuga) on esitatud elektriskeemidel ja spetsifikatsioonis. Projektis nimetatud elektriseadmeid ja -paigaldisi võib asendada vähemalt samaväärsetega, mis on heakskiidetud Enefit Connect OÜ poolt.

4 (15)

Töö nr 20/23/6555 Muri(Aruküla) F5 nõuetekohasus, Jõelähtme küla, Jõelähtme vald, Harju maakond. IP6555

Projekteeris: Liina Randvoo tugevvoolu tööprojekt Kontrollis: Liina Randvoo 30.07.2024

Projekt on koostatud ja töid teostada vastavalt Enefit Connect OÜ poolt kehtestatud nõuetele. Kinni pidada Eesti Vabariigis kehtivatest normatiividest ja seadustest ning kinni pidada töötervishoiu, tööohutus ja elektriohutus nõuetest. Projekti koostamisel on lähtutud järgmistest standarditest, eeskirjadest, normidest jms:

-) Eesti Vabariigi Ehitusseadustik, Seadme ohutuse seadus, Nõuded ehitusprojektile, Asjaõigusseadus ja teised kehtivad seadused, nõuded ja õigusaktid;

-) OÜ Enefit Connect ettevõtte standardid, juhendid, normid, nõuded ja teised kehtivad dokumendid (https://www8.energia.ee/public/ee043.nsf/PKDE?OpenView) ;

-) EVS 843:2003 Linnatänavad; -) EVS-HD 60364-4-41:2017 Madalpingelised elektripaigaldised. Osa 4-41: Kaitseviisid. Kaitse

elektrilöögi eest; -) EVS-HD 60364-4-42:2011 Madalpingelised elektripaigaldised. Osa 4-42: Kaitseviisid. Kaitse

kuumustoime eest; -) EVS-HD 60364-4-43:2010 Madalpingelised elektripaigaldised. Osa 4-43: Kaitseviisid.

Liigvoolukaitse. -) EVS-HD 60364-4-444:2010/AC:2012 Madalpingelised elektripaigaldised. Osa 4-44:

Kaitseviisid. Kaitse pingehäiringute ja elektromagnetiliste häiringute eest; -) EVS-EN 61936-1:2010 Tugevvoolupaigaldised nimivahelduvpingega üle 1 kV. Osa 1:

Üldnõuded; -) EVS EN 50522:2010. Üle 1 kV nimivahelduvpingega tugevvoolupaigaldiste maandamine -) EVS-EN 50110-1:2013 Elektripaigaldiste käit.

Nimetatud dokumentidega tuleb arvestada ka ehitustööde teostamisel. Samuti järgida nimetatud dokumente elektripaigaldise hilisemal käidul. Ehitustööde käigus ja elektripaigaldiste hilisemal käidul juhinduda eespool toodud eeskirjadest ja seadustest. Ehitustöödel tekkinud küsimused ja probleemid, mida pole kajastatud käesolevas projektis või on ebaselged, lahendatakse töö käigus kooskõlastatult projekti autori ja töö tellijaga. Projekt on kooskõlastatud kõigi asjast huvitatud asutustega ja kinnistute omanikega.

Geoalus Alusplaanina on kasutatud Enersense AS tööd nr. EN-23/199

Töökorraldus Projekt on teostatud lähtudes Enefit Connect OÜ projekteerimisülesandest (lisa 1). Vähemalt seitse päeva enne liiniehitustööde algust tuleb võtta ühendust kinnistute valdajatega teavitades neid tööde teostamisest nende maaüksusel. Antud projekti raames tehtavate tööde teostamiseks küsida tööülesanded Enefit Connect projektijuhilt. Tööde alustamisel tuleb informeerida tehnovõrkude valdajaid ja vajadusel täpsustada tehnovõrkude täpne asukoht surfimise teel ja kutsuda kohale trassi valdaja poolne esindaja. Ehituse käigus kahjustada saanud maa-alune kommunikatsioon tuleb ehitajal nõuetekohaselt taastada. Teemaa kahjustuse korral peab tööde teostaja taastama selle endisel kujul sh. haljastuse.

Elektriohutus Käesolevas elektripaigaldises on elektriohutuse tagamisel rakendatud peamiselt järgmisi kaitseviise:

5 (15)

Töö nr 20/23/6555 Muri(Aruküla) F5 nõuetekohasus, Jõelähtme küla, Jõelähtme vald, Harju maakond. IP6555

Projekteeris: Liina Randvoo tugevvoolu tööprojekt Kontrollis: Liina Randvoo 30.07.2024

1) PÕHIKAITSENA (otsepuutekaitse) – põhiisolatsiooni ohtlike pingestatud osade ja pingealdiste juhtivate osade vahel ning kaitsekatete ja kaitseümbriste kasutamist.

2) RIKKEKAITSENA (kaudpuutekaitse) – toite automaatset väljalülitamist koos maandatud

kaitsepotentsiaaliühtlustussüsteemi väljaehitamisega, millega tagatakse elektripaigaldise pingealdiste juhtivate osade arvestuslik puutepinge alla 50VAC. Liinide lühisvoolude väärtused tagavad nõutud väljalülitusaja 5s, vastavalt kehtivatele elektriala standarditele ja nõuetele (OÜ Enefit Connect normdokument J345).

Olemasolevate kommunikatsioonide kaitsmine. Kõik ehitustööd tuleb läbi viia vastavuses Eesti Vabariigis kehtivate seaduste ja nõuetega, projektlahendusest tulenevate teiste normide ja standarditega ning üldkehtivatele põhimõtetele ja arusaamadele kvaliteetsest tööst. Enne tööde alustamist tuleb Töövõtjal koostöös olemasolevate maa- aluste rajatiste valdajatega rajatiste asukohad täpsustada ja tähistada. Ehitajal tuleb täita nimetatud rajatiste valdajate poolt esitatavad nõuded (näiteks toestamine jms) rajatise vahetus läheduses töötamisel. Olemasolevate kommunikatsioonide ristumisel kaevikuga lähtuda nende valdaja ettekirjutustest ja kehtivatest normidest. Töö käigus vajalikke ehitisi ja seadmeid kaitstakse või paigaldatakse ümber vastavalt projektile ja nende haldaja poolt antud juhistele. Kui kaevetöid tehakse olemasolevate kommunikatsioonide kõrval või all, toestatakse ja kaitstakse need nii, et nad ei liiguks ehitustööde jooksul või neid ei vigastataks. Kaitsmise tehnilised lahendused, mida ei ole toodud projektis, lepitakse kokku tööde teostaja ja võrguvaldaja Ehitusjärelevalve spetsialisti poolt enne kaevetööde alustamist. Lahtikaevatud kaabelliinirajatised on vaja toestada ja kaitsta mehaaniliste vigastuste eest ning varguse vastu. Olemasolevate kommunikatsioonide all ja kõrval tehtav täidis peab vastama uutele konstruktsioonidele mõeldud täidise tihedusele. Varem paigaldatud torude, seadmete, tarindite jmt läheduses tuleb kaevetöid teha nende ehitiste omaniku juhendite kohaselt ja omaniku või tema esindaja juuresolekul. Kaablite kaitsevööndis tuleb tööd teostada käsitsi! Talvetingimustes ehitamine eeldab kaablite ja torude läheduses kaevamist külmunud pinnase sulatamisega. Kaeviku toestus peab ära hoidma külgnevate pinnaste, vundamentide, struktuuride, rajatiste ja muu omandi häirimise või kokkuvarisemise. Töövõtja kannab täielikku vastutust kaevikute toestamise eest kaevises sellise sügavuseni, mida dikteerib pinnase stabiilsus, et vältida kaeviku kokkuvarisemist. Töövõtja peab pinnase tihendamise kaevikute tagasitäitmisel läbi viima selliselt, et ei kahjustataks torustikku ja võimalikke kaableid ning saavutatakse nõutava pinnase taastamine. Tagasitäite tegemisel tuleb jälgida, et materjal ei sisaldaks näiteks suuri kive, mis võivad oma kukkumisega mõjutada nii torustikku kui näiteks erinevaid kaableid (elekter, side). Lahtikaevatud kaablitel (nii side kui ka elekter) tuleb alus hoolikalt tihendada, et kaablid ei jääks pingesse ning tagasitäide tuleb teha hoolikalt, s.t. tagasitäite materjal ei tohi kaableid rikkuda. Suurimate pinnaseosiste läbimõõt ei tohi ületada 2/3 tihendatava kihi paksusest. Kaabel ümbritseda igast küljest min 0,10 m paksuse liivakihiga. Töövõtja on kohustatud dokumentatsiooni nii põhjalikult läbi vaatama, et selles esinevad võimalikud vastuolud saaks lahendada enne töödega alustamist.

-) Tööde teostamisel kaablikaitsevööndis kehtivad alljärgnevad kitsendused: -) Tööde teostamisel tuleb lähtuda liinirajatiste kaitsevööndis tegutsemise eeskirjast. -) Töid võib teostada liinirajatiste kaitsevööndis ainult volitatud esindaja kirjaliku tööloa alusel

6 (15)

Töö nr 20/23/6555 Muri(Aruküla) F5 nõuetekohasus, Jõelähtme küla, Jõelähtme vald, Harju maakond. IP6555

Projekteeris: Liina Randvoo tugevvoolu tööprojekt Kontrollis: Liina Randvoo 30.07.2024

4. Tehniline lahendus

Projekteeritud 0,4 kV liitumine Maakaabli väljaehitamisel juhinduda kehtivast OÜ Enefit Connect võrgustandardist tähis P342 „0,4 kV kaabelliinid“ ja liitumispunkti väljaehitamisel juhinduda kehtivast OÜ Enefit Connect võrgustandardist tähis P343 „0,4 kV liitumispunkt“. Kaablite ühendamisel kilpidesse juhinduda 0,4-20 kV võrgustandardi kaabelliinide osa joonisel nr EE6.4-02 toodud märkusest: kaablisoonte pikkus peab võimaldama kaabli mõõdukat nihkumist tekitamata tõmmet kinnituskohale (näiteks pinnase külmumisel). Kaablite pinnasesse paigaldusel pidada kinni standardis toodud minimaalsetest vahekaugustest ja paigaldussügavustest. Kaabli montaažil jälgida kaabli tootja poolt lubatud painderaadiusi ja tõmbejõudusid. Olemasolevast alajaamast AJ Muri ehitada uus keskpinge kaabelliin kuni paigaldatava alajaamani AJ15204. (vt. joonis 001) Elektrikaablid paigaldada lahtisel kaevemeetodil, ristumisel teedega ja sissesõidu teedega kinnisel kaevemeetodil. – vt. asendiplaani joonisel 001 ja kaeviste ristlõigete joonist. Kaevetööd teostada vastavalt normatiividele kehtivate lubade alusel. Kaabli paigaldamisel järgida Enefit Connect OÜ (0,4…20 kV) Ettevõttestandardit ja valmistajatehase nõudeid. Kaablitrassi sügavus minimaalselt (kui asendiplaanil ei ole märgitud teisiti): riigi maal min. 1 m, ristumisel teega 2,2 m, tee pervel 1,2 m, haljasalal 1 m (kaevise ülapinnast toru ülapinnani). Kaeviku laius sõltub kaevamisviisist ja pinnasest. Tabel 4.1. Projekteeritud 10kV maakaabel Kaabel

nr. Algus Lõpp Mark Trass / Pikkus

(otsad + varutegur) Paigaldusolud

KPL225 199

HK2234 AJ15204 AHXAMK- W 3x50+35

473/458 m Kogu pikkuses kaitsetorus.

Tabel 4.1. Projekteeritud 0,4kV maakaabel Kaabel

nr. Algus Lõpp Mark Trass / Pikkus

(otsad + varutegur) Paigaldusolud

MPL416 418

AJ15204 Mast 40 AXPK 4G240

51 / 71 m Kogu pikkuses kaitsetorus.

MPL416 419

AJ15204 Mast 10 AXPK 4G240

6 / 26 m Kogu pikkuses kaitsetorus.

MPL416 420

AJ15204 LK224764 AXPK 4G120

5 / 7 m Kogu pikkuses kaitsetorus.

Tarbija MP

kaabel

LK224764 22 / 35 m Kogu pikkuses kaitsetorus.

Tabel 4.2. Projekteeritud kilpide tabel Kilbi tähis Kilbi tüüp Kliendi nimi ja EIC kood Peakaitse Märkused

LK224764 1-kohaline, In=63A, (sokliga pinnases)

Transpordiamet 237515130

C3x25A Kilp tähistada märketulbaga. Ühendada olemasoleva tarbija maakaabliga jätkumuhviga

7 (15)

Töö nr 20/23/6555 Muri(Aruküla) F5 nõuetekohasus, Jõelähtme küla, Jõelähtme vald, Harju maakond. IP6555

Projekteeris: Liina Randvoo tugevvoolu tööprojekt Kontrollis: Liina Randvoo 30.07.2024

(750N,1250N, D50, L=22/35m), vt joonist 001

Liitumiskilpi paigaldada kilbiskeem ja silt liitumispunkti aadressiga. LK-le paigaldada (kui tehase poolt pole pandud) märk „Elektrioht” ja kinnitada neetidega kilbi unikaalne number. Faasid tähistada vastavalt L1, L2, L3, PEN. LK ja JK ümbrus täita mineraalse pinnasega ning tihendada. LK kilbile ehitada potentsiaalitasandusring (kui maandusolud seda võimaldavad). Maandada PEN-latt ja selle kaudu kapi pingealtid osad. Maanduselektroodid süvistada. Maanduskontuuri kohta on arvestatud 1 vasetatud terasvarrast SGA. Maandustakistust mõõta ehituse käigus ja vajadusel pikendada maanduskontuuri.

Tähistused Märkesiltide paigaldamisel lähtuda kehtivast OÜ Enefit Connect võrgustandardist tähis P346 „0,4-20 kV võrgustandard – identifitseerimine ja tähistamine“

Välitingimustes kasutatavad tähised peavad olema tugevast plastist või metallist ning peavad olema kinnitatud kas neetide või kruvikinnitusega. Kasutada musta kirjet kollasel taustal va maandusseadme tähised mis peavad olema punast värvi.

Otsamuhvi juurde paigaldada kiletatud lipik, millel on andmed kaabli numbri, margi ja ristlõike kohta.

5. Maastiku ja teede taastamine Tööde teostamisel lähtuda Ehitusseadustikust ja MKM määrustest ning omavalitsuse kaevetööde eeskirjast. Taastada haljastus. Kaablitrasside pealiskiht, murukatted, teed ja muud rajatised tuleb taastada vastavalt nende endisele seisukorrale! Tööde käigus tekkivate kahjustuste ulatus sõltub ehitusajast. Peale ehitustööde lõppu taastada maapinna endine olukord vastavalt nõuetele. Korrastada kõik ehitusjäljed. Kaevise täitmisel arvestada pinnase hilisemat vajumist. Tagasitäiteks sobiv pinnas vajadusel ladustatakse ja kasutatakse piirkonna täitmiseks. Ülemäärane ja tagasitäiteks mittesobivad pinnasekogused on töövõtja kohustatud utiliseerima, ladustades see omavalitsuse poolt ettenähtud territooriumile. Töövõtja vastutab tööde teostamise ajal keskkonnakaitse eest ehitusplatsil ja selle kõrval oleval alal vastavalt Eesti Vabariigis kehtivatele seadustele ja nõuetele.

6. Muinsuskaitse aladel ehitamine Muinsuskaitseseadusest tulenevalt on loa taotleja kohustatud vajadusel tellima mälestise kahjustamist ärahoidvad tööd, rahastama neid ning järgima nende tegemiseks kehtestatud nõudeid. Mälestiste kaitsevööndis kehtivad Muinsuskaitseseadus § 58 tulenevad nõuded.

Pinnasetöödel tuleb arvestada arheoloogiliste leidude ja arheoloogilise kultuurkihi ilmsikstuleku võimalusega nii mälestiste kaitsevööndis kui ka väljaspool mälestiste ja nende kaitsevööndi ala. Muinsuskaitseseadusest tulenevalt (§ 31 lg 1, § 60) on leidja kohustatud tööd katkestama, jätma leiu leiukohta ning teatama sellest Muinsuskaitseametile. Teavitada Muinsuskaitseametit kaevetööde algusest kirjalikult.

8 (15)

Töö nr 20/23/6555 Muri(Aruküla) F5 nõuetekohasus, Jõelähtme küla, Jõelähtme vald, Harju maakond. IP6555

Projekteeris: Liina Randvoo tugevvoolu tööprojekt Kontrollis: Liina Randvoo 30.07.2024

Antud projekt puutub kokku järgmiste muinsuskaitsealade või kinnismälestiste kaitsevööndiga:

 Muinsuskiatse või kinnismälestise kaitseala: Rebala muinsuskaitseala: 27015  muinsuskaitseala või kinnismälestise kaitsevöönd: 17563

7. Siderajatiste kaitse Kaevetööd ja siderajatiste kaitse peab olema teostatud vastavalt Telia AS nõuetele:

1. Töid Telia Eesti AS sideehitiste kaitsevööndis tohib teostada ainult kirjaliku tegutsemisloa alusel. Sideehitiste ohutuse tagamiseks järelevalve esindaja vahetu järelevalve all tehtavad tööd:

a) sideehitiste kaitsemeetmete rakendamine

b) käsitsi lahti kaevamine sideehitise täpse asukoha ja sügavuse väljaselgitamiseks

c) sideehitisega seotud kaetud tööde ja kaeviku tagasitäitmise teostamine

d) projektist tingitud või muud järelevalve esindaja poolt ettenähtud juhtumid

2. Kaevetööd Telia Eesti AS sideehitiste kaitsevööndis teostada käsitsi.

3. Paralleelkulgemisel sidekanalisatsiooniga (juhul kui kaeviku serv on äärmistele torudele lähemal kui 1 meeter) tohib kaevetöid teostada maksimaalselt nelja meetrisel järjestikusel lõigul ja ainult käsitsi meetodil (labidaga ja ilma mehhanismideta). Sideehitiste terviklikkuse tagamiseks kasutada ebastabiilse pinnase puhul kaevikute toestamiseks standardseid toestuskilpe, sulundseinu, terastugesid koos raketispaneelidega vms.

4. Pärast tööde lõpetamist (vajadusel ka enne) Telia Eesti AS sideehitise (sidekanalisatsiooni) kaitse vööndis teostada sidekanalisatsiooni läbitavuse kontroll, et veenduda sidekanalisatsiooni korrasoleku säilimises. Tööd tellida pärast pinnase tihendamist ja enne kõvakatete paigaldamist. Kontrolli tulemused dokumenteerida ja esitada ehitaja poolt allkirjastatud aktina Telia Eesti AS- ile.

5. Kui tööde teostamise käigus selgub et rajatavat ehitist ei ole võimalik ehitada ilma Telia Eesti AS sideehitisi teisaldamata, siis võtta täiendavad tehnilised tingimused asendusehitiste projekteerimiseks ning enne asendusrajatiste ehitamist sõlmida sideehitiste ümberpaigutamise leping. Juhul kui olemasolevad, kuid teadmata asukohaga ja sügavusega sideehitised paiknevad teistel asukohtadel ja sügavustel, siis korrigeeritakse vajadusel projektlahendust ehitustööde käigus peale tegeliku sügavuse ja asukoha selgumist projekti omaniku kulul.

6. Kui ehitustööde käigus muutub pinnase tasapind sidekaevude või jaotuskohtade (sidekappide) ümbruses, siis tuleb sidekaevu kaas viia samale tasemele ümbritseva tasapinnaga (samasse tasapinda kõnniteega, sõiduteega, murutasapinna vms.) Jaotuskohtade (sidekappide) tõstmiseks õigele tasapinnale, tellida täiendavad tööd Telia poolt aktsepteeritud (side ehitamiseks pädevate) ettevõte käest.

7. Lahtikaevatud kaablid ja torud kaitsta täiendavalt mehaaniliste vigastuste vältimisteks (näit. paigaldatakse kaablid ajutiselt laudkasti, kasutada kaablikanali karprauast toestust, riputamiseks koormarihmasid vms,). Enne kaetud tööde akti vormistamist ja sideehitiste katmist kutsuda kohale Telia Eesti AS sideehitiste järelevalve esindaja teostatud tööde ülevaatuseks.

8. Peale tööde teostamist peavad Telia Eesti AS sidekaablid jääma nõuetekohasele sügavusele. Näha ette kõik meetmed olemasolevate Telia Eesti AS sideehitiste kaitseks tagamaks nende säilivus ehitustööde käigus, tagada nõuetekohased sügavused. Tagada trasside paiknemisel vastavus EVS 843:2016 nõuetega. Tegevuse korraldamisel sideehitiste kaitsevööndis juhinduda

9 (15)

Töö nr 20/23/6555 Muri(Aruküla) F5 nõuetekohasus, Jõelähtme küla, Jõelähtme vald, Harju maakond. IP6555

Projekteeris: Liina Randvoo tugevvoolu tööprojekt Kontrollis: Liina Randvoo 30.07.2024

ehitusseadustiku § 70 ja § 78 nõuetest ning Majandus- ja taristuministri 25.06.2015 määrusest nr 73.

9. Sideehitiste ajutine toestamine, kaevetööd, pinnase tihendamine ja muud ehitustööd teostatakse viisil, mis tagab side maakaablite, kaablikanalisatsiooni jms sideehitiste säilimise ja funktsionaalsuse.

10. Töid teostav ettevõte peab esitama Telia Eesti AS järelevalve esindajale kaevetööde graafiku vähemalt 1 nädal enne kaevamistööde algust.

11. Telia Eesti AS järelevalve spetsialistide kontaktid ja väljakutsete tasud leiab Telia kodulehelt:

https://www.telia.ee/partnerile/ehitajale-arendajale/

8. Ehitustööde dokumenteerimine ja järelevalve Ehitustööde dokumenteerimine teostatakse vastavalt Ehitusseadustikule ja vastavalt tellija poolt kehtestatud nõuetele. Kõik kõrvalekalded projektis fikseeritakse vastavates protokollides ja kooskõlastatakse objekti projekteerijaga ning tellijapoolse ehitusjärelevalvega. Projektile mittevastava ja kooskõlastamata ehitustegevuse eest vastutab ehitaja. Ehitaja esitab tellijale elektripaigaldise auditi ja teostusdokumendid. Tellija ja töövõtja poolt vastuvõtu ajal märkimata jäänud vead ja puudused ei vabasta töövõtjat vastutusest.

9. Töötervishoid ja tööohutusnõuded Tööde teostamisel tuleb järgida EV seadustega ja määrustega määratud nõudeid. Ehitustööde ajal ei tohi ehitusel viibida kõrvalisi isikuid ning tööd ei tohi ohustada mõjupiirkonnas olevaid isikuid. Kaevetöid võib alustada vastavate lubade olemasolul. Ehitaja peab tagama, et töötajad oleksid instrueeritud tööohutusalaselt ja olema varustatud töötamiseks vajalike kaitsevahenditega. Ehitusplats tuleb vastavalt nõuetekohaste viitade ja märkidega tähistada. Ehitustööde teostaja peab tagama ehitustööde teostamise, ehitusplatsi kontrolli ja töötervishoiu ning tööohutuse nõuded vastavalt määrusele nr 377. Ehitustööde teostajal peavad olemas olema määruses nõutud dokumendid.

10. Käidujuhend Peale alajaamade, õhu- ja kaabelliini kasutuselevõttu tuleb teha seadmete ja liinitrassi ülevaatus pärast esimest ekspluatatsiooniaastat. Ülevaatus teha päevasel ajal kontrollides põhjalikult elektriseadmete kõiki elemente. Kontrollimisel pöörata erilist tähelepanu järgmistele elementidele:

 õlipinna kontroll õliseisu näitajates ja õlilekkimise puudumine;  sulavkaitsmete vastavus ja korrasolekule;  nähtavate kontaktühenduste seisukorrale;  maandusseadmete ja seadmete maandatuse seisukorrale;  lukkude ja juurdesõiduteede korrasolekule;  liini trassile, mastide seisukorrale ja kaablite kinnitusele;  kaablite ja kaablimuhvide, isolaatorite ja liigpingepiirikute seisukorrale;  märkide, plakatite, hoiatuste ja pealkirjade olemasolule.

Korraldada Enefit Connect OÜ elektripaigaldiste käitu käidukava alusel, mis arvestab

elektripaigaldise käitamiseks vajalikke tehnilisi, organisatsioonilisi, struktuurilisi ja funktsionaalseid

10 (15)

Töö nr 20/23/6555 Muri(Aruküla) F5 nõuetekohasus, Jõelähtme küla, Jõelähtme vald, Harju maakond. IP6555

Projekteeris: Liina Randvoo tugevvoolu tööprojekt Kontrollis: Liina Randvoo 30.07.2024

iseärasusi. Seadmete ülevaatusel täita ülevaatuse leht ja kanda sellele avastatud defektid. Defektide avastamisel määrata selle kõrvaldamise viisi ja aeg.

11 (15)

Töö nr 20/23/6555 Muri(Aruküla) F5 nõuetekohasus, Jõelähtme küla, Jõelähtme vald, Harju maakond. IP6555

Projekteeris: Liina Randvoo tugevvoolu tööprojekt Kontrollis: Liina Randvoo 30.07.2024

11. Andmetabelid

Põhimaterjalide spetsifikatsioon

12 (15)

Töö nr 20/23/6555 Muri(Aruküla) F5 nõuetekohasus, Jõelähtme küla, Jõelähtme vald, Harju maakond. IP6555

Projekteeris: Liina Randvoo tugevvoolu tööprojekt Kontrollis: Liina Randvoo 30.07.2024

Põhiliste tööde mahud *Vastavalt Enefit Connect OÜ poolt väljatöötatud eelarvestustabelile.

13 (15)

Töö nr 20/23/6555 Muri(Aruküla) F5 nõuetekohasus, Jõelähtme küla, Jõelähtme vald, Harju maakond. IP6555

Projekteeris: Liina Randvoo tugevvoolu tööprojekt Kontrollis: Liina Randvoo 30.07.2024

Kooskõlastuste koondtabel ja kooskõlastused

Nr. Katastriüksuse nr. Ja nimi või organisatsiooni

nimi.

Omanik / volitatud isik Kooskõlastamise tingimused ja kuupäev

1 Elektrilevi OÜ

2 Telia eesti AS

3 Muinsuskaitse

4 24504:008:0948

Postijaama tee 5

5 24504:008:0485

11260 Jõelähtme-Kemba tee

6 24501:001:0729

Niida

7 24504:008:0649

1 Tallinn-Narva tee

8 24504:008:1561

Väljakivi

9 24504:008:0380

Kungla

10 24501:001:0873

Osakivi

11 24504:008:0380

Kungla

MÄRKUS: Vt. Lisa tabel: VKVL293 Elektripaigaldise projekti kooskõlastuste koondtabeli vorm, ver.1 Originaalkooskõlastused asuvad Enersense AS projektide arhiivis

14 (15)

Töö nr 20/23/6555 Muri(Aruküla) F5 nõuetekohasus, Jõelähtme küla, Jõelähtme vald, Harju maakond. IP6555

Projekteeris: Liina Randvoo tugevvoolu tööprojekt Kontrollis: Liina Randvoo 30.07.2024

12. Lisad Nr. Nimetus

1 OÜ Enefit Connect projekteerimisülesanne nr. LÜ IP6555

15 (15)

Töö nr 20/23/6555 Muri(Aruküla) F5 nõuetekohasus, Jõelähtme küla, Jõelähtme vald, Harju maakond. IP6555

Projekteeris: Liina Randvoo tugevvoolu tööprojekt Kontrollis: Liina Randvoo 30.07.2024

13. Joonised Joonise nimetus joonise nr.

Asendiplaan (A1) 001 Asendiplaan õhuliinid (A2) 002 AJ15204 skeem 003 AJ15204 paigaldusskeem 004 Keskpinge skeemiparandus 005 Elektriskeem 006

Ø600 bet

Pos. 1

+MP

+TR

1U

1V

2W

2V

2U

2N

-TR

Kinnistu piir Maa-ameti aluses Isikliku kasutusõiguse seadmise ala Projekteeritav 10 kV kaabel Olemasolev kaabel

Plaani koostas: Egle Ninep-Kaselt [email protected] +372 5597 1898

Tingmärgid asendiplaanil

Mõõtkava: 1:750 (A3)

Ala pindala ruutmeetrites m2

Katastriüksse tunnus, nimi ja sihtotstarve

Kinnistu registriosa number

Kasutusala pos nr. (plaanil)

140 m224504:008:0649 1 Tallinn-Narva tee

10364550Pos 1

Projekt: IP6555 Muri AJ (Aruküla) Töö nr: 20/23/6555

ISIKLIKU KASUTUSÕIGUSE SEADMISE PLAAN

Pos. 1

Kinnistu piir Maa-ameti aluses Isikliku kasutusõiguse seadmise ala Projekteeritav 10 kV kaabel Olemasolev kaabel

Plaani koostas: Egle Ninep-Kaselt [email protected] +372 5597 1898

Tingmärgid asendiplaanil

Mõõtkava: 1:500 (A3)

Ala pindala ruutmeetrites m2

Katastriüksse tunnus, nimi ja sihtotstarve

Kinnistu registriosa number

Kasutusala pos nr. (plaanil)

83 m224504:008:0485 11260 Jõelähtme-Kemba tee

9217750Pos 1

Projekt: IP6555 Muri AJ (Aruküla) Töö nr: 20/23/6555

ISIKLIKU KASUTUSÕIGUSE SEADMISE PLAAN

Ø600 bet32.81 31.72-31.63

+MP

+TR

+KP

1W

1U

1V

2W

2V

2U

2N

-TR

Tööga LC0777 planeeritud Muri AJ demonteerimine ja projekteeritud uus kilp HK2234 koos MP jaoutskilbiga JK68213

Projekteeritud keskpinge maakaabelliin KPL225199, AHXAMK-W 3x50+35 L=473 (trass 458 m)

12 .8

m

4. 2

m

Projekteeritud kaablikaitsetoru Ø110, 750N, L=67 m

Ettevaatust! Ristumine Telia sidetrassiga

Ettevaatust! Ristumine Telia sidetrassiga

Ettevaatust! Ristumine Telia sidetrassiga

Ristumine teega 1 Tallinn-Narva tee (sõidutee 2)

6. 5

m

Ristumine teega 11260 Jõelähtme-Kemba tee Teega ristumisel paigaldada kaabel kinnisel meetodil

Ø110 1250N kaitsetorus, L=17 m Trass paigaldada teekatte pinnast min 1,5 m sügavusele

(Vt. Ristlõige 1)

Kulgemine tööga nr P21014 projekteeritava riigi teemaa servas

Ristumine teega 1 Tallinn-Narva tee (sõidutee 1)

Teega ristumisel paigaldada kaabel kinnisel meetodil Ø110 1250N kaitsetorus, L=62 m Trass paigaldada teekatte pinnast min. 2,2 m sügavusele. (Vt. Ristlõige 3)

Projekteeritud alajaam AJ15204, HEKA1VM250, 160kVA (vt joonis 004 ja 003)

Projekteeritud liitumiskilp LK224764

Tarbija (liiklusmärk Tln-Narva mnt) maakaabli ühendus jätkumuhviga

Projekteeritud madalpinge kaabelliin MPL416419, AXPK 4G240

L=26 m (trass 6 m)

Likvideeritav mast M9

mast M10

Muinsuskaitseala või kinnismälestise ala: * Rebala muinsuskaitseala: 27015

Muinsuskaitse või kinnismälestise kaitsevöönd: * 17563

mast M40

Mastile paigaldada tõmmits ja maandus.

Projekteeritud madalpinge kaabelliin MPL416418, AXPK 4G240

L=71 m (trass 51 m)

Projekteeritud kaablikaitsetoru Ø110, 750N, L=220 m

Maakaabli paigaldussügavus 1,5 m

Mastile paigaldada tõmmits ja maandus

Demonteeritav õhuliin AMKA 3x35+50 mastide 10-40 vahel

L=48 m.

Projekteeritud kaablikaitsetoru Ø110, 750N, L=6 m

Tööga LC0777 projekteeritud maakaabel

Projekteeritud tarbija maakaabli pikendus L=35 m (trass 22 m)

Ristumine mahasõiduga kinnisel meetodil Ø110 1250N kaitsetorus, L=13 m

min paigaldussügavus 1,5 m

1.5 m

Projekteeritud kaablikaitsetoru perspektiivse tee alla, lahtine kaeve,

min paigaldussügavus 2,2 m Ø110, 1250N, L=17 m

Projekteeritud kaablikaitsetoru perspektiivse tee alla, lahtine kaeve

min paigaldussügavus 2,2 m Ø110, 1250N, L=13 m

Taastatav kruuskate 22 m2

Kaabli paigaldussügavus min 1,5 m planeeritava ulukitara alla Projekteeritud kaablikaitsetoru, lahtine kaeve Ø110, 1250N, L=16 m

1. 0

m

Taastatav kruuskate 7 m2

3. 7

m

3.1 m

3. 7

m

4.7 m

4. 6

m

3. 1

m

2. 9

m

3. 6

m

2. 9

m

12 .7

m

3. 7

m

2. 4

m

TINGMÄRGID ASENDIPLAANIL

Olemasolev MP maakaabel Olemasolev KP maakaabel Projekteeritud liitumiskilp Projekteeritud jätkumuhv Projekteeritud 0,4 kV maakaabel kaitsetorus 750N Projekteeritud keskpinge maakaabel kaitsetorus 1250N (lahtisel meetodil) Projekteeritud keskpinge maakaabel kaitsetorus 750N Projekteeritud keskpinge maakaabel kaitsetorus 1250N (kinnisel meetodil) Projekteeritud 0,4kV maakaabel kaitsetorus 1250N (lahtisel meetodil) Kinnistu piir Olemasolev sidetrass Projekteeritud puurimiskaevik Projekteeritud tõmmits Transpordiameti tee kaitsevöönd

Muinsuskaitseala

Taastatav kruuskate

Märkus: - Geoalusena kasutatud Enersense AS tööd nr. EN-23/199 - Teiste kommunikatsioonidega rööpkulgemisel ning ristumisel jälgida ettenähtud vahekauguseid - maandusi vaadata jooniselt 002 "Elektriskeem" - Pärast kaevetöid taastada pinnase endine olukord ning korrastada ehitusjäljed. Pinnase täitmisel arvestada hilisemat vajumist, tagasitäidetav pinnas tihendada. -Trandpordiameti teemaal min maakaabli paigaldussügavus haljasalal 1,2 m ja tee all min 1,5 m, sh järgdia ristlõigetel toodud sügavusi.

Muri(Aruküla) F5 nõuetekohasus, Jõelähtme küla, Jõelähtme vald, Harjumaa IP6555

Töö nimetus:

Tellija:

Joonise nimetus: Asendiplaan

Mõigu 3, Tallinn 10112 11445550

Aadress:

Reg. nr:

liina.randvoo@ enersense.com +372 53 498 220

E-mail:

Tel nr:

Liina Randvoo, Egle Ninep-Kaselt Liina Randvoo

Projekteeris:

Kontrollis:

Kuupäev: 12.07.2024

Töö nr: 20/23/6555

Joon nr: 001

Mõõtkava: 1:500

Töövõtja:

404142 43

44 45

46 47

48

49

50

51

Asendada olemas olev õhuliin AMKA 3x35+50 uue õhuliiniga AMKA 3x120+95 L=572 (trass 535 m)

24504:008:0988 Rebala muuseum

24504:008:0297 Nurme

24504:008:0151 Endla

24504:008:0380 Kungla

24501:001:0873 Osakivi

24504:008:1561 Väljakivi

24504:008:0690 Paemurru

24504:008:0649 1 Tallinn-Narva tee

24504:008:1180 Postijaama tee 10

10

9

8

7

52

53

54

55

56

58

60

57

59

Asendada olemas olev õhuliin AMKA 3x70+95 uue õhuliiniga AMKA 3x120+95 L=464 (trass 432 m)

Demonteeritav õhuliin AMKA 3x70+95 mastide 10-7 vahel. L=106 m

Demonteeritav õhuliin AMKA 3x35+50 mastide 10-40 vahel L=48 m

Demonteeritav mast koos tõmmitsaga

Demonteeritav mast ja tõmmits. Mastilt demonteerida liitumiskilp 79135LK

Asendada mastid 40-51 uute puitmastidega. Olemasolevad toed ja tõmmitsad asendada uutega. Mastile 40 ja 51 paigalda maandus. Mastile 40 lisada uus tõmmits.

Asendada mastid 10, 52-60 uute puitmastidega. Olemasolevad toed ja tõmmitsad asendada uutega.Mastile 10, 57 ja 60 paigalda maandus.

TINGMÄRGID ASENDIPLAANIL

Asendatav 0.4 kV õhuliin Demonteeritav 0.4 kV õhuliin Projekteeritud uus puitmast Projekteeritud mastimaandus

Märkus:

- Teiste kommunikatsioonidega rööpkulgemisel ning ristumisel jälgida ettenähtud vahekauguseid - maandusi vaadata jooniselt 002 "Elektriskeem" - Pärast kaevetöid taastada pinnase endine olukord ning korrastada ehitusjäljed. Pinnase täitmisel arvestada hilisemat vajumist, tagasitäidetav pinnas tihendada.

Muri(Aruküla) F5 nõuetekohasus, Jõelähtme küla, Jõelähtme vald, Harjumaa IP6555

Töö nimetus:

Tellija:

Joonise nimetus: Asendiplaan õhuliinid

Mõigu 3, Tallinn 10112 11445550

Aadress:

Reg. nr:

liina.randvoo@ enersense.com +372 53 498 220

E-mail:

Tel nr:

Liina Randvoo

Liina Randvoo

Projekteeris:

Kontrollis:

Kuupäev: 23.05.2024

Töö nr: 20/23/6555

Joon nr: 002

Mõõtkava:1:2000

Töövõtja:

26.0

27.0

28.0

29.0

30.0

31.0

32.0

33.0

34.0

0,0 5,0 10,0 15,0

1. 5m

1. 5m

Ol.ol Telia NB! Eeldatav sügavus teha kindlaks käsitsi kaevates surfimise teel!

Ol.ol 0,4kV kaabel NB! Eeldatav sügavus teha kindlaks käsitsi kaevates surfimise teel!

2. 36

m

2. 4m

Ristumine teega 11260 Jõelähtme-Kemba tee kilomeetril km 4.62

Ristumine teega 1 Tallinn-Narva tee (sõidutee 1) kilomeetril km 23.57

Ristumine teega 1 Tallinn-Narva tee (sõidutee 2) kilomeetril km 23.58

26.0

27.0

28.0

29.0

30.0

31.0

32.0

33.0

34.0

0,0 5,0 10,0 15,0 20,0 25,0 30,0 35,0 40,0 45,0 50,0 55,0 60,0 65,0 70,0

Ol.ol Telia

2. 0m

1. 5m 1. 5m

3. 1m

3. 5m

3. 1m

3. 4m

3. 2m

RISTLÕIGE 1

RISTLÕIGE 2

2. 55

m

Tööga LC0777 projekteeritud KP kaabel H= ca 1,2 m

Tööga LC0777 projekteeritud MP kaabel H= ca 1,2 m

Perspektiivne sõidutee Perspektiivne kõnnitee

Perspektiivne sõidutee Perspektiivne sõidutee

Muri(Aruküla) F5 nõuetekohasus, Jõelähtme küla, Jõelähtme vald, Harjumaa IP6555

Töö nimetus:

Tellija:

Joonise nimetus:Ristlõike joonised

Mõigu 3, Tallinn 10112 11445550

Aadress:

Reg. nr:

liina.randvoo@ enersense.com +372 53 498 220

E-mail:

Tel nr:

Liina Randvoo Egle Ninep-Kaselt Liina Randvoo

Projekteeris:

Kontrollis:

Kuupäev: 23.07.2024

Töö nr: 20/23/6555

Joon nr: 006

Mõõtkava:1:250

Töövõtja:

Tel. (+372) 66 35 600 Fax.(+372) 66 35 601 Lõõtsa 12, Tallinn, 11415

Business Identity code 11445550

MTR nr. TEL000862

Enersense AS Lõõtsa 12

11415 Tallinn Tel. +372 66 35 600

Telefax +372 66 35 601

Töö nr: 20/23/6555 Tellija:Enefit Connect OÜ Reg kood: 16130213 Veskiposti tn 2, 10138 Tallinn Telefon 55522205

Elektriliitumise tööprojekt

Muri(Aruküla) F5 nõuetekohasus, Jõelähtme küla, Jõelähtme vald, Harju maakond

IP6555

Projekteerija:

Kontrollis:

Pädevustunnistus nr:

Kuupäev:

Liina Randvoo Egle Ninep-Kaselt Liina Randvoo EL-056-21

30.07.2024

Antud projekt puutub kokku järgmiste muinsuskaitseala või kinnismälestise alaga: * Rebala muinsuskaitseala: 27015

Antud projekt puutub kokku järgmiste muinsuskaitseala või kinnismälestise kaitsevööndiga: * 17563

Tallinn

2 (15)

Töö nr 20/23/6555 Muri(Aruküla) F5 nõuetekohasus, Jõelähtme küla, Jõelähtme vald, Harju maakond. IP6555

Projekteeris: Liina Randvoo tugevvoolu tööprojekt Kontrollis: Liina Randvoo 30.07.2024

SISUKORD 1. Asukoht ................................................................................................................................................. 3

2. Tehnilised näitajad ................................................................................................................................ 3

3. Seletuskiri.............................................................................................................................................. 3

Üldosa .............................................................................................................................................. 3

Geoalus ............................................................................................................................................ 4

Töökorraldus .................................................................................................................................... 4

Elektriohutus .................................................................................................................................... 4

Olemasolevate kommunikatsioonide kaitsmine. ............................................................................. 5

4. Tehniline lahendus ................................................................................................................................ 6

Projekteeritud 0,4 kV liitumine ....................................................................................................... 6

Tähistused ........................................................................................................................................ 7

5. Maastiku ja teede taastamine ................................................................................................................ 7

6. Muinsuskaitse aladel ehitamine ............................................................................................................ 7

7. Siderajatiste kaitse................................................................................................................................. 8

8. Ehitustööde dokumenteerimine ja järelevalve ...................................................................................... 9

9. Töötervishoid ja tööohutusnõuded ........................................................................................................ 9

10. Käidujuhend ........................................................................................................................................ 9

11. Andmetabelid .................................................................................................................................... 11

Põhimaterjalide spetsifikatsioon .................................................................................................. 11

Põhiliste tööde mahud.................................................................................................................. 12

Kooskõlastuste koondtabel ja kooskõlastused ............................................................................. 13

12. Lisad .................................................................................................................................................. 14

13. Joonised ............................................................................................................................................. 15

3 (15)

Töö nr 20/23/6555 Muri(Aruküla) F5 nõuetekohasus, Jõelähtme küla, Jõelähtme vald, Harju maakond. IP6555

Projekteeris: Liina Randvoo tugevvoolu tööprojekt Kontrollis: Liina Randvoo 30.07.2024

1. Asukoht

Joonis 1.1. Tööde piirkond.

2. Tehnilised näitajad Kogus Ühik Projekteeritud keskpingemaakaabel trass/tegelik kulu 458/473 m Projekteeritud 0,4 kV maakaabel trass/tegelik kulu 79/132 m Asendatav 0,4 kV õhuliin 967/1036 m Projekteeritud 1-arvestiga liitumiskilp pinnases 1 tk Projekteeritud alajaam AJ15204, HEKA1VM250, 160kVA 1 kmpl

3. Seletuskiri

Üldosa Käesolevas projektis on lahendatud Harju maakonnas, Jõelähtme vallas, Jõelähtme külas, Muri(Aruküla) F5 nõuetekohasus. Õhuliinide ja kaablitrasside projekteeritud(trassi)pikkused selguvad töömahtude tabelist ja asendiplaani joonistelt, arvutuslikud pikkused (koos varuga) on esitatud elektriskeemidel ja spetsifikatsioonis. Projektis nimetatud elektriseadmeid ja -paigaldisi võib asendada vähemalt samaväärsetega, mis on heakskiidetud Enefit Connect OÜ poolt.

4 (15)

Töö nr 20/23/6555 Muri(Aruküla) F5 nõuetekohasus, Jõelähtme küla, Jõelähtme vald, Harju maakond. IP6555

Projekteeris: Liina Randvoo tugevvoolu tööprojekt Kontrollis: Liina Randvoo 30.07.2024

Projekt on koostatud ja töid teostada vastavalt Enefit Connect OÜ poolt kehtestatud nõuetele. Kinni pidada Eesti Vabariigis kehtivatest normatiividest ja seadustest ning kinni pidada töötervishoiu, tööohutus ja elektriohutus nõuetest. Projekti koostamisel on lähtutud järgmistest standarditest, eeskirjadest, normidest jms:

-) Eesti Vabariigi Ehitusseadustik, Seadme ohutuse seadus, Nõuded ehitusprojektile, Asjaõigusseadus ja teised kehtivad seadused, nõuded ja õigusaktid;

-) OÜ Enefit Connect ettevõtte standardid, juhendid, normid, nõuded ja teised kehtivad dokumendid (https://www8.energia.ee/public/ee043.nsf/PKDE?OpenView) ;

-) EVS 843:2003 Linnatänavad; -) EVS-HD 60364-4-41:2017 Madalpingelised elektripaigaldised. Osa 4-41: Kaitseviisid. Kaitse

elektrilöögi eest; -) EVS-HD 60364-4-42:2011 Madalpingelised elektripaigaldised. Osa 4-42: Kaitseviisid. Kaitse

kuumustoime eest; -) EVS-HD 60364-4-43:2010 Madalpingelised elektripaigaldised. Osa 4-43: Kaitseviisid.

Liigvoolukaitse. -) EVS-HD 60364-4-444:2010/AC:2012 Madalpingelised elektripaigaldised. Osa 4-44:

Kaitseviisid. Kaitse pingehäiringute ja elektromagnetiliste häiringute eest; -) EVS-EN 61936-1:2010 Tugevvoolupaigaldised nimivahelduvpingega üle 1 kV. Osa 1:

Üldnõuded; -) EVS EN 50522:2010. Üle 1 kV nimivahelduvpingega tugevvoolupaigaldiste maandamine -) EVS-EN 50110-1:2013 Elektripaigaldiste käit.

Nimetatud dokumentidega tuleb arvestada ka ehitustööde teostamisel. Samuti järgida nimetatud dokumente elektripaigaldise hilisemal käidul. Ehitustööde käigus ja elektripaigaldiste hilisemal käidul juhinduda eespool toodud eeskirjadest ja seadustest. Ehitustöödel tekkinud küsimused ja probleemid, mida pole kajastatud käesolevas projektis või on ebaselged, lahendatakse töö käigus kooskõlastatult projekti autori ja töö tellijaga. Projekt on kooskõlastatud kõigi asjast huvitatud asutustega ja kinnistute omanikega.

Geoalus Alusplaanina on kasutatud Enersense AS tööd nr. EN-23/199

Töökorraldus Projekt on teostatud lähtudes Enefit Connect OÜ projekteerimisülesandest (lisa 1). Vähemalt seitse päeva enne liiniehitustööde algust tuleb võtta ühendust kinnistute valdajatega teavitades neid tööde teostamisest nende maaüksusel. Antud projekti raames tehtavate tööde teostamiseks küsida tööülesanded Enefit Connect projektijuhilt. Tööde alustamisel tuleb informeerida tehnovõrkude valdajaid ja vajadusel täpsustada tehnovõrkude täpne asukoht surfimise teel ja kutsuda kohale trassi valdaja poolne esindaja. Ehituse käigus kahjustada saanud maa-alune kommunikatsioon tuleb ehitajal nõuetekohaselt taastada. Teemaa kahjustuse korral peab tööde teostaja taastama selle endisel kujul sh. haljastuse.

Elektriohutus Käesolevas elektripaigaldises on elektriohutuse tagamisel rakendatud peamiselt järgmisi kaitseviise:

5 (15)

Töö nr 20/23/6555 Muri(Aruküla) F5 nõuetekohasus, Jõelähtme küla, Jõelähtme vald, Harju maakond. IP6555

Projekteeris: Liina Randvoo tugevvoolu tööprojekt Kontrollis: Liina Randvoo 30.07.2024

1) PÕHIKAITSENA (otsepuutekaitse) – põhiisolatsiooni ohtlike pingestatud osade ja pingealdiste juhtivate osade vahel ning kaitsekatete ja kaitseümbriste kasutamist.

2) RIKKEKAITSENA (kaudpuutekaitse) – toite automaatset väljalülitamist koos maandatud

kaitsepotentsiaaliühtlustussüsteemi väljaehitamisega, millega tagatakse elektripaigaldise pingealdiste juhtivate osade arvestuslik puutepinge alla 50VAC. Liinide lühisvoolude väärtused tagavad nõutud väljalülitusaja 5s, vastavalt kehtivatele elektriala standarditele ja nõuetele (OÜ Enefit Connect normdokument J345).

Olemasolevate kommunikatsioonide kaitsmine. Kõik ehitustööd tuleb läbi viia vastavuses Eesti Vabariigis kehtivate seaduste ja nõuetega, projektlahendusest tulenevate teiste normide ja standarditega ning üldkehtivatele põhimõtetele ja arusaamadele kvaliteetsest tööst. Enne tööde alustamist tuleb Töövõtjal koostöös olemasolevate maa- aluste rajatiste valdajatega rajatiste asukohad täpsustada ja tähistada. Ehitajal tuleb täita nimetatud rajatiste valdajate poolt esitatavad nõuded (näiteks toestamine jms) rajatise vahetus läheduses töötamisel. Olemasolevate kommunikatsioonide ristumisel kaevikuga lähtuda nende valdaja ettekirjutustest ja kehtivatest normidest. Töö käigus vajalikke ehitisi ja seadmeid kaitstakse või paigaldatakse ümber vastavalt projektile ja nende haldaja poolt antud juhistele. Kui kaevetöid tehakse olemasolevate kommunikatsioonide kõrval või all, toestatakse ja kaitstakse need nii, et nad ei liiguks ehitustööde jooksul või neid ei vigastataks. Kaitsmise tehnilised lahendused, mida ei ole toodud projektis, lepitakse kokku tööde teostaja ja võrguvaldaja Ehitusjärelevalve spetsialisti poolt enne kaevetööde alustamist. Lahtikaevatud kaabelliinirajatised on vaja toestada ja kaitsta mehaaniliste vigastuste eest ning varguse vastu. Olemasolevate kommunikatsioonide all ja kõrval tehtav täidis peab vastama uutele konstruktsioonidele mõeldud täidise tihedusele. Varem paigaldatud torude, seadmete, tarindite jmt läheduses tuleb kaevetöid teha nende ehitiste omaniku juhendite kohaselt ja omaniku või tema esindaja juuresolekul. Kaablite kaitsevööndis tuleb tööd teostada käsitsi! Talvetingimustes ehitamine eeldab kaablite ja torude läheduses kaevamist külmunud pinnase sulatamisega. Kaeviku toestus peab ära hoidma külgnevate pinnaste, vundamentide, struktuuride, rajatiste ja muu omandi häirimise või kokkuvarisemise. Töövõtja kannab täielikku vastutust kaevikute toestamise eest kaevises sellise sügavuseni, mida dikteerib pinnase stabiilsus, et vältida kaeviku kokkuvarisemist. Töövõtja peab pinnase tihendamise kaevikute tagasitäitmisel läbi viima selliselt, et ei kahjustataks torustikku ja võimalikke kaableid ning saavutatakse nõutava pinnase taastamine. Tagasitäite tegemisel tuleb jälgida, et materjal ei sisaldaks näiteks suuri kive, mis võivad oma kukkumisega mõjutada nii torustikku kui näiteks erinevaid kaableid (elekter, side). Lahtikaevatud kaablitel (nii side kui ka elekter) tuleb alus hoolikalt tihendada, et kaablid ei jääks pingesse ning tagasitäide tuleb teha hoolikalt, s.t. tagasitäite materjal ei tohi kaableid rikkuda. Suurimate pinnaseosiste läbimõõt ei tohi ületada 2/3 tihendatava kihi paksusest. Kaabel ümbritseda igast küljest min 0,10 m paksuse liivakihiga. Töövõtja on kohustatud dokumentatsiooni nii põhjalikult läbi vaatama, et selles esinevad võimalikud vastuolud saaks lahendada enne töödega alustamist.

-) Tööde teostamisel kaablikaitsevööndis kehtivad alljärgnevad kitsendused: -) Tööde teostamisel tuleb lähtuda liinirajatiste kaitsevööndis tegutsemise eeskirjast. -) Töid võib teostada liinirajatiste kaitsevööndis ainult volitatud esindaja kirjaliku tööloa alusel

6 (15)

Töö nr 20/23/6555 Muri(Aruküla) F5 nõuetekohasus, Jõelähtme küla, Jõelähtme vald, Harju maakond. IP6555

Projekteeris: Liina Randvoo tugevvoolu tööprojekt Kontrollis: Liina Randvoo 30.07.2024

4. Tehniline lahendus

Projekteeritud 0,4 kV liitumine Maakaabli väljaehitamisel juhinduda kehtivast OÜ Enefit Connect võrgustandardist tähis P342 „0,4 kV kaabelliinid“ ja liitumispunkti väljaehitamisel juhinduda kehtivast OÜ Enefit Connect võrgustandardist tähis P343 „0,4 kV liitumispunkt“. Kaablite ühendamisel kilpidesse juhinduda 0,4-20 kV võrgustandardi kaabelliinide osa joonisel nr EE6.4-02 toodud märkusest: kaablisoonte pikkus peab võimaldama kaabli mõõdukat nihkumist tekitamata tõmmet kinnituskohale (näiteks pinnase külmumisel). Kaablite pinnasesse paigaldusel pidada kinni standardis toodud minimaalsetest vahekaugustest ja paigaldussügavustest. Kaabli montaažil jälgida kaabli tootja poolt lubatud painderaadiusi ja tõmbejõudusid. Olemasolevast alajaamast AJ Muri ehitada uus keskpinge kaabelliin kuni paigaldatava alajaamani AJ15204. (vt. joonis 001) Elektrikaablid paigaldada lahtisel kaevemeetodil, ristumisel teedega ja sissesõidu teedega kinnisel kaevemeetodil. – vt. asendiplaani joonisel 001 ja kaeviste ristlõigete joonist. Kaevetööd teostada vastavalt normatiividele kehtivate lubade alusel. Kaabli paigaldamisel järgida Enefit Connect OÜ (0,4…20 kV) Ettevõttestandardit ja valmistajatehase nõudeid. Kaablitrassi sügavus minimaalselt (kui asendiplaanil ei ole märgitud teisiti): riigi maal min. 1 m, ristumisel teega 2,2 m, tee pervel 1,2 m, haljasalal 1 m (kaevise ülapinnast toru ülapinnani). Kaeviku laius sõltub kaevamisviisist ja pinnasest. Tabel 4.1. Projekteeritud 10kV maakaabel Kaabel

nr. Algus Lõpp Mark Trass / Pikkus

(otsad + varutegur) Paigaldusolud

KPL225 199

HK2234 AJ15204 AHXAMK- W 3x50+35

473/458 m Kogu pikkuses kaitsetorus.

Tabel 4.1. Projekteeritud 0,4kV maakaabel Kaabel

nr. Algus Lõpp Mark Trass / Pikkus

(otsad + varutegur) Paigaldusolud

MPL416 418

AJ15204 Mast 40 AXPK 4G240

51 / 71 m Kogu pikkuses kaitsetorus.

MPL416 419

AJ15204 Mast 10 AXPK 4G240

6 / 26 m Kogu pikkuses kaitsetorus.

MPL416 420

AJ15204 LK224764 AXPK 4G120

5 / 7 m Kogu pikkuses kaitsetorus.

Tarbija MP

kaabel

LK224764 22 / 35 m Kogu pikkuses kaitsetorus.

Tabel 4.2. Projekteeritud kilpide tabel Kilbi tähis Kilbi tüüp Kliendi nimi ja EIC kood Peakaitse Märkused

LK224764 1-kohaline, In=63A, (sokliga pinnases)

Transpordiamet 237515130

C3x25A Kilp tähistada märketulbaga. Ühendada olemasoleva tarbija maakaabliga jätkumuhviga

7 (15)

Töö nr 20/23/6555 Muri(Aruküla) F5 nõuetekohasus, Jõelähtme küla, Jõelähtme vald, Harju maakond. IP6555

Projekteeris: Liina Randvoo tugevvoolu tööprojekt Kontrollis: Liina Randvoo 30.07.2024

(750N,1250N, D50, L=22/35m), vt joonist 001

Liitumiskilpi paigaldada kilbiskeem ja silt liitumispunkti aadressiga. LK-le paigaldada (kui tehase poolt pole pandud) märk „Elektrioht” ja kinnitada neetidega kilbi unikaalne number. Faasid tähistada vastavalt L1, L2, L3, PEN. LK ja JK ümbrus täita mineraalse pinnasega ning tihendada. LK kilbile ehitada potentsiaalitasandusring (kui maandusolud seda võimaldavad). Maandada PEN-latt ja selle kaudu kapi pingealtid osad. Maanduselektroodid süvistada. Maanduskontuuri kohta on arvestatud 1 vasetatud terasvarrast SGA. Maandustakistust mõõta ehituse käigus ja vajadusel pikendada maanduskontuuri.

Tähistused Märkesiltide paigaldamisel lähtuda kehtivast OÜ Enefit Connect võrgustandardist tähis P346 „0,4-20 kV võrgustandard – identifitseerimine ja tähistamine“

Välitingimustes kasutatavad tähised peavad olema tugevast plastist või metallist ning peavad olema kinnitatud kas neetide või kruvikinnitusega. Kasutada musta kirjet kollasel taustal va maandusseadme tähised mis peavad olema punast värvi.

Otsamuhvi juurde paigaldada kiletatud lipik, millel on andmed kaabli numbri, margi ja ristlõike kohta.

5. Maastiku ja teede taastamine Tööde teostamisel lähtuda Ehitusseadustikust ja MKM määrustest ning omavalitsuse kaevetööde eeskirjast. Taastada haljastus. Kaablitrasside pealiskiht, murukatted, teed ja muud rajatised tuleb taastada vastavalt nende endisele seisukorrale! Tööde käigus tekkivate kahjustuste ulatus sõltub ehitusajast. Peale ehitustööde lõppu taastada maapinna endine olukord vastavalt nõuetele. Korrastada kõik ehitusjäljed. Kaevise täitmisel arvestada pinnase hilisemat vajumist. Tagasitäiteks sobiv pinnas vajadusel ladustatakse ja kasutatakse piirkonna täitmiseks. Ülemäärane ja tagasitäiteks mittesobivad pinnasekogused on töövõtja kohustatud utiliseerima, ladustades see omavalitsuse poolt ettenähtud territooriumile. Töövõtja vastutab tööde teostamise ajal keskkonnakaitse eest ehitusplatsil ja selle kõrval oleval alal vastavalt Eesti Vabariigis kehtivatele seadustele ja nõuetele.

6. Muinsuskaitse aladel ehitamine Muinsuskaitseseadusest tulenevalt on loa taotleja kohustatud vajadusel tellima mälestise kahjustamist ärahoidvad tööd, rahastama neid ning järgima nende tegemiseks kehtestatud nõudeid. Mälestiste kaitsevööndis kehtivad Muinsuskaitseseadus § 58 tulenevad nõuded.

Pinnasetöödel tuleb arvestada arheoloogiliste leidude ja arheoloogilise kultuurkihi ilmsikstuleku võimalusega nii mälestiste kaitsevööndis kui ka väljaspool mälestiste ja nende kaitsevööndi ala. Muinsuskaitseseadusest tulenevalt (§ 31 lg 1, § 60) on leidja kohustatud tööd katkestama, jätma leiu leiukohta ning teatama sellest Muinsuskaitseametile. Teavitada Muinsuskaitseametit kaevetööde algusest kirjalikult.

8 (15)

Töö nr 20/23/6555 Muri(Aruküla) F5 nõuetekohasus, Jõelähtme küla, Jõelähtme vald, Harju maakond. IP6555

Projekteeris: Liina Randvoo tugevvoolu tööprojekt Kontrollis: Liina Randvoo 30.07.2024

Antud projekt puutub kokku järgmiste muinsuskaitsealade või kinnismälestiste kaitsevööndiga:

 Muinsuskiatse või kinnismälestise kaitseala: Rebala muinsuskaitseala: 27015  muinsuskaitseala või kinnismälestise kaitsevöönd: 17563

7. Siderajatiste kaitse Kaevetööd ja siderajatiste kaitse peab olema teostatud vastavalt Telia AS nõuetele:

1. Töid Telia Eesti AS sideehitiste kaitsevööndis tohib teostada ainult kirjaliku tegutsemisloa alusel. Sideehitiste ohutuse tagamiseks järelevalve esindaja vahetu järelevalve all tehtavad tööd:

a) sideehitiste kaitsemeetmete rakendamine

b) käsitsi lahti kaevamine sideehitise täpse asukoha ja sügavuse väljaselgitamiseks

c) sideehitisega seotud kaetud tööde ja kaeviku tagasitäitmise teostamine

d) projektist tingitud või muud järelevalve esindaja poolt ettenähtud juhtumid

2. Kaevetööd Telia Eesti AS sideehitiste kaitsevööndis teostada käsitsi.

3. Paralleelkulgemisel sidekanalisatsiooniga (juhul kui kaeviku serv on äärmistele torudele lähemal kui 1 meeter) tohib kaevetöid teostada maksimaalselt nelja meetrisel järjestikusel lõigul ja ainult käsitsi meetodil (labidaga ja ilma mehhanismideta). Sideehitiste terviklikkuse tagamiseks kasutada ebastabiilse pinnase puhul kaevikute toestamiseks standardseid toestuskilpe, sulundseinu, terastugesid koos raketispaneelidega vms.

4. Pärast tööde lõpetamist (vajadusel ka enne) Telia Eesti AS sideehitise (sidekanalisatsiooni) kaitse vööndis teostada sidekanalisatsiooni läbitavuse kontroll, et veenduda sidekanalisatsiooni korrasoleku säilimises. Tööd tellida pärast pinnase tihendamist ja enne kõvakatete paigaldamist. Kontrolli tulemused dokumenteerida ja esitada ehitaja poolt allkirjastatud aktina Telia Eesti AS- ile.

5. Kui tööde teostamise käigus selgub et rajatavat ehitist ei ole võimalik ehitada ilma Telia Eesti AS sideehitisi teisaldamata, siis võtta täiendavad tehnilised tingimused asendusehitiste projekteerimiseks ning enne asendusrajatiste ehitamist sõlmida sideehitiste ümberpaigutamise leping. Juhul kui olemasolevad, kuid teadmata asukohaga ja sügavusega sideehitised paiknevad teistel asukohtadel ja sügavustel, siis korrigeeritakse vajadusel projektlahendust ehitustööde käigus peale tegeliku sügavuse ja asukoha selgumist projekti omaniku kulul.

6. Kui ehitustööde käigus muutub pinnase tasapind sidekaevude või jaotuskohtade (sidekappide) ümbruses, siis tuleb sidekaevu kaas viia samale tasemele ümbritseva tasapinnaga (samasse tasapinda kõnniteega, sõiduteega, murutasapinna vms.) Jaotuskohtade (sidekappide) tõstmiseks õigele tasapinnale, tellida täiendavad tööd Telia poolt aktsepteeritud (side ehitamiseks pädevate) ettevõte käest.

7. Lahtikaevatud kaablid ja torud kaitsta täiendavalt mehaaniliste vigastuste vältimisteks (näit. paigaldatakse kaablid ajutiselt laudkasti, kasutada kaablikanali karprauast toestust, riputamiseks koormarihmasid vms,). Enne kaetud tööde akti vormistamist ja sideehitiste katmist kutsuda kohale Telia Eesti AS sideehitiste järelevalve esindaja teostatud tööde ülevaatuseks.

8. Peale tööde teostamist peavad Telia Eesti AS sidekaablid jääma nõuetekohasele sügavusele. Näha ette kõik meetmed olemasolevate Telia Eesti AS sideehitiste kaitseks tagamaks nende säilivus ehitustööde käigus, tagada nõuetekohased sügavused. Tagada trasside paiknemisel vastavus EVS 843:2016 nõuetega. Tegevuse korraldamisel sideehitiste kaitsevööndis juhinduda

9 (15)

Töö nr 20/23/6555 Muri(Aruküla) F5 nõuetekohasus, Jõelähtme küla, Jõelähtme vald, Harju maakond. IP6555

Projekteeris: Liina Randvoo tugevvoolu tööprojekt Kontrollis: Liina Randvoo 30.07.2024

ehitusseadustiku § 70 ja § 78 nõuetest ning Majandus- ja taristuministri 25.06.2015 määrusest nr 73.

9. Sideehitiste ajutine toestamine, kaevetööd, pinnase tihendamine ja muud ehitustööd teostatakse viisil, mis tagab side maakaablite, kaablikanalisatsiooni jms sideehitiste säilimise ja funktsionaalsuse.

10. Töid teostav ettevõte peab esitama Telia Eesti AS järelevalve esindajale kaevetööde graafiku vähemalt 1 nädal enne kaevamistööde algust.

11. Telia Eesti AS järelevalve spetsialistide kontaktid ja väljakutsete tasud leiab Telia kodulehelt:

https://www.telia.ee/partnerile/ehitajale-arendajale/

8. Ehitustööde dokumenteerimine ja järelevalve Ehitustööde dokumenteerimine teostatakse vastavalt Ehitusseadustikule ja vastavalt tellija poolt kehtestatud nõuetele. Kõik kõrvalekalded projektis fikseeritakse vastavates protokollides ja kooskõlastatakse objekti projekteerijaga ning tellijapoolse ehitusjärelevalvega. Projektile mittevastava ja kooskõlastamata ehitustegevuse eest vastutab ehitaja. Ehitaja esitab tellijale elektripaigaldise auditi ja teostusdokumendid. Tellija ja töövõtja poolt vastuvõtu ajal märkimata jäänud vead ja puudused ei vabasta töövõtjat vastutusest.

9. Töötervishoid ja tööohutusnõuded Tööde teostamisel tuleb järgida EV seadustega ja määrustega määratud nõudeid. Ehitustööde ajal ei tohi ehitusel viibida kõrvalisi isikuid ning tööd ei tohi ohustada mõjupiirkonnas olevaid isikuid. Kaevetöid võib alustada vastavate lubade olemasolul. Ehitaja peab tagama, et töötajad oleksid instrueeritud tööohutusalaselt ja olema varustatud töötamiseks vajalike kaitsevahenditega. Ehitusplats tuleb vastavalt nõuetekohaste viitade ja märkidega tähistada. Ehitustööde teostaja peab tagama ehitustööde teostamise, ehitusplatsi kontrolli ja töötervishoiu ning tööohutuse nõuded vastavalt määrusele nr 377. Ehitustööde teostajal peavad olemas olema määruses nõutud dokumendid.

10. Käidujuhend Peale alajaamade, õhu- ja kaabelliini kasutuselevõttu tuleb teha seadmete ja liinitrassi ülevaatus pärast esimest ekspluatatsiooniaastat. Ülevaatus teha päevasel ajal kontrollides põhjalikult elektriseadmete kõiki elemente. Kontrollimisel pöörata erilist tähelepanu järgmistele elementidele:

 õlipinna kontroll õliseisu näitajates ja õlilekkimise puudumine;  sulavkaitsmete vastavus ja korrasolekule;  nähtavate kontaktühenduste seisukorrale;  maandusseadmete ja seadmete maandatuse seisukorrale;  lukkude ja juurdesõiduteede korrasolekule;  liini trassile, mastide seisukorrale ja kaablite kinnitusele;  kaablite ja kaablimuhvide, isolaatorite ja liigpingepiirikute seisukorrale;  märkide, plakatite, hoiatuste ja pealkirjade olemasolule.

Korraldada Enefit Connect OÜ elektripaigaldiste käitu käidukava alusel, mis arvestab

elektripaigaldise käitamiseks vajalikke tehnilisi, organisatsioonilisi, struktuurilisi ja funktsionaalseid

10 (15)

Töö nr 20/23/6555 Muri(Aruküla) F5 nõuetekohasus, Jõelähtme küla, Jõelähtme vald, Harju maakond. IP6555

Projekteeris: Liina Randvoo tugevvoolu tööprojekt Kontrollis: Liina Randvoo 30.07.2024

iseärasusi. Seadmete ülevaatusel täita ülevaatuse leht ja kanda sellele avastatud defektid. Defektide avastamisel määrata selle kõrvaldamise viisi ja aeg.

11 (15)

Töö nr 20/23/6555 Muri(Aruküla) F5 nõuetekohasus, Jõelähtme küla, Jõelähtme vald, Harju maakond. IP6555

Projekteeris: Liina Randvoo tugevvoolu tööprojekt Kontrollis: Liina Randvoo 30.07.2024

11. Andmetabelid

Põhimaterjalide spetsifikatsioon

12 (15)

Töö nr 20/23/6555 Muri(Aruküla) F5 nõuetekohasus, Jõelähtme küla, Jõelähtme vald, Harju maakond. IP6555

Projekteeris: Liina Randvoo tugevvoolu tööprojekt Kontrollis: Liina Randvoo 30.07.2024

Põhiliste tööde mahud *Vastavalt Enefit Connect OÜ poolt väljatöötatud eelarvestustabelile.

13 (15)

Töö nr 20/23/6555 Muri(Aruküla) F5 nõuetekohasus, Jõelähtme küla, Jõelähtme vald, Harju maakond. IP6555

Projekteeris: Liina Randvoo tugevvoolu tööprojekt Kontrollis: Liina Randvoo 30.07.2024

Kooskõlastuste koondtabel ja kooskõlastused

Nr. Katastriüksuse nr. Ja nimi või organisatsiooni

nimi.

Omanik / volitatud isik Kooskõlastamise tingimused ja kuupäev

1 Elektrilevi OÜ

2 Telia eesti AS

3 Muinsuskaitse

4 24504:008:0948

Postijaama tee 5

5 24504:008:0485

11260 Jõelähtme-Kemba tee

6 24501:001:0729

Niida

7 24504:008:0649

1 Tallinn-Narva tee

8 24504:008:1561

Väljakivi

9 24504:008:0380

Kungla

10 24501:001:0873

Osakivi

11 24504:008:0380

Kungla

MÄRKUS: Vt. Lisa tabel: VKVL293 Elektripaigaldise projekti kooskõlastuste koondtabeli vorm, ver.1 Originaalkooskõlastused asuvad Enersense AS projektide arhiivis

14 (15)

Töö nr 20/23/6555 Muri(Aruküla) F5 nõuetekohasus, Jõelähtme küla, Jõelähtme vald, Harju maakond. IP6555

Projekteeris: Liina Randvoo tugevvoolu tööprojekt Kontrollis: Liina Randvoo 30.07.2024

12. Lisad Nr. Nimetus

1 OÜ Enefit Connect projekteerimisülesanne nr. LÜ IP6555

15 (15)

Töö nr 20/23/6555 Muri(Aruküla) F5 nõuetekohasus, Jõelähtme küla, Jõelähtme vald, Harju maakond. IP6555

Projekteeris: Liina Randvoo tugevvoolu tööprojekt Kontrollis: Liina Randvoo 30.07.2024

13. Joonised Joonise nimetus joonise nr.

Asendiplaan (A1) 001 Asendiplaan õhuliinid (A2) 002 AJ15204 skeem 003 AJ15204 paigaldusskeem 004 Keskpinge skeemiparandus 005 Elektriskeem 006
