Tere
Palun registreerida minule täitmiseks
Delta viit 7.1-2/25/4302-2
Parimate soovidega
Laur
Kõiv
Peaspetsialist
Tehnovõrkude üksus
Planeerimise osakond
55901417
Teelise 4 / 10916 Tallinn / Transpordiamet
From: Lea
Toomet <[email protected]>
Sent: Monday, April 14, 2025 2:01 PM
To: Laur Kõiv <[email protected]>
Subject: RE: Sidevõrgu kooskõlastamine
Tere
Saadan teile parandatud projekti.
Lugupidamisega
Lea Toomet
Projekteerija
53038426
Fiberup OÜ
Turu põik 4/1
50106 Tartu
From:
Laur Kõiv <[email protected]>
Sent: esmaspäev, 14. aprill 2025 12:02
To: Lea Toomet <[email protected]>
Subject: RE: Sidevõrgu kooskõlastamine
Tere
Oleme materjalid üle vaadanud ning palume täiendada/korrigeerida.
- Projekt ei arvesta kohati valgustusmastide asukohas piisava sügavusega 2,5m.
Juhul kui valgustusmast jääb kinnise meetodi puhul lähemale kui 1,5m siis tuleb tehnovõrk rajada 2,5m sügavusele.
Palume vastavalt korrigeerida.
- Palume ikkagi nihutada Tutermaa tee 1 kinnistuga külgnevas osas side maakaabelliin kinnistu piirile (sh natuke eemale bussipeatusest) 0,5m piirist.
Kinnine meetod kuni sidekaevuni ning riigitee maaüksusel oleva asfaltkatte all min sügavuseks 2,2m. Palume vastavalt kajastada ka asendiplaanil nn viide.
Kaevik palume planeerida väljapoole riigitee maaüksust.
- Palume parandada IKÕ plaane.
IKÕ plaanidel palume kajastada korrektselt ka kõik planeeritavad liitumised vastavalt asendiplaanile.
Hetkel kajastub hall kontuur. Palume korrigeerida.
Palume IKÕ plaanide kirjanurgas kajastada korrektne projekti nr, hetkel on erinevused seletuskirja projekti nr, asendiplaani projekti nr ja IKÕ plaanil kajastatud projekti nr.
Palume ühtlustada ning kajastada üheselt kõigis dokumentides ühtne projekti nr.
IKÕ plaanidel on kajastatud tabelites vale kinnistu registriosa nr, palume korrigeerida
Palume edastada projekt uuesti kooskõlastamiseks, kas minu e-mailile või [email protected].
Parimate soovidega
Laur
Kõiv
Peaspetsialist
Tehnovõrkude üksus
Planeerimise osakond
55901417
Teelise 4 / 10916 Tallinn / Transpordiamet
From: Lea
Toomet <[email protected]>
Sent: Monday, April 7, 2025 3:27 PM
To: Laur Kõiv <[email protected]>
Subject: RE: Sidevõrgu kooskõlastamine
Tere
Saadan parandatud projekti ja lisasin pdf.
Lisan põhjused eramaade kinnistutele minekud:
Tere!
Korteriühistu Meistri tee 2 liikmed ei ole nõus, et sidetrass viiakse läbi meie kinnistu.
Aastal 2023 juba esitati taotlus meie kinnisasjale sundvalduse seadmiseks. Meie kinnistul on juba sundvalduse ala 441m2 ulatuses.
Seega me pole nõus uute kaevamistöödega.
Kas projekteeritavast sidetrassi asukohast on teadlikud AS Terrat, Kiirvool OÜ, Harku Vallavalitsus.
Palume kaaluda trassi rajamiseks ka teisi võimalusi.
Heade soovidega
Aili Vilu
KÜ juhatuse liige
5547762
Tutermaa tee 1 vastus –
Trass on hetkel projekteeritud haljasalale, mis jaotab meie kinnistut, kui meil tulevikus peaks olema soov sinna midagi arendada jääb see trass arendusele ette, kas oleks võimalik trass nihutada meie kinnistu piirile?
Kristjan Pappa
Prategli Invest OÜ
+3725064403
Põhjus - Kinnistu piir jääb asfaltkattega tee keskele.
Lugupidamisega
Lea Toomet
Projekteerija
53038426
Fiberup OÜ
Turu põik 4/1
50106 Tartu
From:
Lea Toomet
Sent: esmaspäev, 7. aprill 2025 13:44
To: Laur Kõiv <[email protected]>
Subject: RE: Sidevõrgu kooskõlastamine
Tere
Saadan teile parandatud projekti kooskõlastamiseks.
Lugupidamisega
Lea Toomet
Projekteerija
53038426
Fiberup OÜ
Turu põik 4/1
50106 Tartu
From:
Laur Kõiv <[email protected]>
Sent: teisipäev, 1. aprill 2025 16:51
To: Lea Toomet <[email protected]>
Subject: RE: Sidevõrgu kooskõlastamine
Tere
17.03.2025 esitasite taotluse kooskõlastada side maakaabelliini projekt:
„Tutermaa sidevõrk“ Fiberup OÜ, töö nr FP-1184.
Tehnovõrk on projekteeritud riigitee nr 8 Tallinna-Paldiski tee km 22,13-22,42 teemaale ja kaitsevööndisse.
Juhime tähelepanu, et riigitee nr 8 teelõik km 16,70-24,20 on ehitusobjekt eeldatavalt 2052 aastal aastal ning Transpordiametil on objekti osas arendushuvi.
Koostatud on projekt „Riigitee nr 8 Tallinn-Paldiski km 13,9-24,2 Harku-Keila lõigu eelprojekt eskiisprojekt ja km 13,9-16,0 Harku-Hüüru lõigu eelprojekt“ (Selektor Projekt OÜ, töö nr P22007).
Lisaks juhime tähelepanu, Transpordiamet on kooskõlastanud THS Projekt OÜ töö nr P19177, IP 3628 „Keila-Tutermaa haja piirkonna keskpingevõrgu parendamine Projekti kood IP4436“.
Tehnovõrkude ja rajatiste ehitusprojektis palume arvestada riigitee projektiga „Riigitee nr 8 Tallinn-Paldiski km 13,9-24,2 Harku-Keila lõigu eelprojekt eskiisprojekt ja km 13,9-16,0 Harku-Hüüru lõigu eelprojekt“ (Selektor Projekt OÜ, töö nr P22007) nii, et tehnovõrkude ja rajatiste projektide realiseerimisel enne riigitee ehitamist ei peaks tegema täiendavaid kulutusi juba väljaehitatud tehnovõrkude ümberehitamisele ega kaitsmisele.
Seega palume materjale vastavalt korrigeerida ning täiendada ja samuti palume projekteerimisel arvestada Transpordiameti juhendiga: „Nõuded tehnovõrkude teemaale paigaldamise kavandamisel“.
- Palume esitada asendiplaan ka dwg kujul.
- Palume nihutada side maakaabelliini paiknemist, võimalusel väljapoole riigitee maaüksust. Juhul kui väljapoole riigitee maaüksust pole võimalik nihutada, siis kinnistu piirile. Võimalusel kaaluda alternatiivi ning lahendada side maakaabelliini rajamine koos elektrimaakaablite rajamisega (THS Projekt OÜ töö nr P19177). Võimalusel kaaluda kinnist meetodit.
- Lisame juurde, et asendiplaani Joonisel 1 on kajastatud ilmselt lahendus, kus side trass on kavandatud väljapoole riigitee maaüksust. Palume võimalusel kaaluda antud lahendust.
- Palume võimalusel antud asukohas leida alternatiivne lahendus ning ühendada side maakaabelliin ol ol sidekaevu väljapool riigitee maaüksust, selliselt et side maakaabelliin ei ristuks perspektiivse ühendustee mahasõiduga.
- Projekti asendiplaanil palume kajastada tehnovõrgu kaugused iseloomulikes kohtades teekatte servast ja/või tee teljest ning teemaa piirist, ristisuunalistel kinnistel läbiminekutel puurimiskaevikute asukohad ja piirjooned ning nende kaugused teekatte servast, riigitee kaitsevööndi piirid.
- Avatud kaevikud (sh puurimiskaevikud) ei tohi olla tee nõlva alumisele joonele lähemal kui 1,0 m või nõlva puudumisel teekatte servale lähemal kui 3,0 m, eriti kitsastes oludes lähemal kui 2,0 m. Eeltoodud nõude täitmisel tuleb arvestada tehnovõrgu rajamissügavust ja mulde varisemisnurka (kaeviku sügavus, varisemisnurk 1:1).
- Asendiplaani joonistel tuua vähemalt riigitee kaitsevööndi ulatuses välja tehnovõrgu paigaldustehnoloogia (lahtine või kinnine meetod), sügavus ning kaitsetoru nõuded iga trassi lõigu kohta nn noolega kastis (sh valgustusmastide asukohas, märkide asukohas, bussipeatuse asukohas, vundamentide asukohas jne).
- Palume esitada ristumisel riigitee mahasõitude (perspektiivsed ühendusteede mahasõidud) osas eraldi ristmevälja joonised. Side maakaabelliin tuleb rajada ristumisel perspektiivsete ühendusteede mahasõitudega min 2,2m sügavusele kaitsetorus 1250N.
Ristmevälja joonisel võtta aluseks Transpordiameti juhendi lisa 3. Joonistele tuleb kanda olemasoleva tee ja teekatte kontuur, olemasolevate ja projekteeritava Tehnovõrgu asukoht ja nende sügavused maapinnast ning teekattest, teemaa piirid, puurimiskaevikute asukohad ja kontuurid ning nende kaugused teekattest ja/või muldkeha alumisest nõlvajoonest, kaitsetoru paiknemine. Horisontaalne mõõtahel siduda tee teljega.
- Asendiplaanil nn märkustes ning seletuskirjas palume viidata eelprojektile projekt „Riigitee nr 8 Tallinn-Paldiski km 13,9-24,2 Harku-Keila lõigu eelprojekt eskiisprojekt ja km 13,9-16,0 Harku-Hüüru lõigu eelprojekt“ (Selektor Projekt OÜ, töö nr P22007).
Samuti palume asendiplaanil kajastada teelahenduse kontuurid ka tingmärkides ning viide projektile.
- Palume kontrollida asendiplaani tingmärkides kajastatud infot.
- IKÕ plaanil on kajastatud ühendus sidekaevu, kuid asendiplaanil antud ühendus puudub. Palume kontrollida ning korrigeerida materjale.
- Palume lahendada sidetrass antud lõigus nn ilma jõnksuta ning võimalusel maksimaalselt väljapool riigitee maaüksust.
- Seletuskirjas palume kajastada riigitee maaüksustele rajatavate side maakaabelliinide sügavuste ning kaitsetorude tugevuste andmed. Lisaks ristumisel perspektiivse ühendustee mahasõiduga, tuleb side maakaabelliin rajada min 2,2m sügavusele ning kaitsetoru tugevusega 1250N. Samuti teevalgustusmastide jms vundamendi asukohas (bussipeatus) min sügavus 2,5m ja märkide asukohas min sügavus 2,0m.
- Seletuskirja palume lisada, et tehnovõrkude teemaale paigaldamisel on kõrvalekalded kooskõlastatud projektist keelatud.
Lisaks, et Tehnovõrgu riigiteealusele maale paigaldamise korral peab tehnovõrgu omanik enne projekti realiseerima asumist esitama Transpordiametile vormikohase taotluse koos projektis kooskõlastatud asukoha-skeemiga tehnovõrgu paigaldamise ja talumise lepingu sõlmimiseks (vorm saadaval Transpordiameti kodulehel). Sõlmitud leping on aluseks riigitee alusel maal projektijärgsete tööde teostamiseks vajaliku liiklusväliste tööde loa väljastamiseks.
- Palume IKÕ plaanide koostamisel juhinduda Transpordiameti juhendist ning näidisest.
IKÕ plaanil palume kajastada taustainfo hallina (geoalus, olemasolevad tehnovõrgud jne). Asendiplaanil kajastada vastav tabel ning POS tähised. Kirjanurgas kajastada üheselt töö nr, mis on kooskõlas asendiplaani ja seletuskirjaga.
Palume edastada projekt uuesti kooskõlastamiseks, kas minu e-mailile või [email protected].
Juhime tähelepanu, et uute materjalide esitamisel võib tähelepanekuid lisanduda.
Parimate soovidega
Laur
Kõiv
Peaspetsialist
Tehnovõrkude üksus
Planeerimise osakond
55901417
Teelise 4 / 10916 Tallinn / Transpordiamet
From: Lea
Toomet <[email protected]>
Sent: Monday, March 17, 2025 4:13 PM
To: [email protected]
Subject: Sidevõrgu kooskõlastamine
Tere
Soovime teiega kooskõlastada sidevõrgu projekti Harjumaal, Harku vald Tutermaa küla.
Lugupidamisega
Lea Toomet
Projekteerija
53038426
Fiberup OÜ
Turu põik 4/1
50106 Tartu
|
--- Kiri on saadetud väljastpoolt valitsemisala. Ärge avage kirjaga kaasa tulnud linke või manuseid enne, kui olete saatja õigsuses ja sisu turvalisuses kindel. |
|
--- Kiri on saadetud väljastpoolt valitsemisala. Ärge avage kirjaga kaasa tulnud linke või manuseid enne, kui olete saatja õigsuses ja sisu turvalisuses kindel. |
|
--- Kiri on saadetud väljastpoolt valitsemisala. Ärge avage kirjaga kaasa tulnud linke või manuseid enne, kui olete saatja õigsuses ja sisu turvalisuses kindel. |
Digiallkirjad
1 9 8 0 1 : 0 1 2 : 0 0 1 4
M e is tri
te e 4
1 9 8 0 1 : 0 1 2 : 0 1 9 6
T u te rm
a a te
e 1
A
A s f
b p l
k ill
T U
T - 0 0 1
H
AA A
A
A A
A
A A
A
AA
A A
1 9 8 0 1 : 0 1 2 : 0 3 7 3
T u te rm
a a te
e
1 9 8 0 1 : 0 0 1 : 2 6 5 1
8 T a llin
n -
P a ld is k i
m a a n te
e
Paldiski mnt
Hal
A
T u t e r m
a a t e e
k ill
kil
Isikliku kasutusõiguse seadmise asendiplaan Lisa 1
Projekti nr PF14444 "Tutermaa sidevõrk"
Projekti koostaja: Fiberup OÜ, Lea Toomet
Pos. nr.
IKÕ ala
registriosa nr
Kinnistu
nimi, tunnus
Katastriüksuse
pindala m²
IKÕ ala
Pos 1 4623150 19801:001:2651
8 Tallinn-Paldiski maantee 461
Harju maakond, Harku vald, Tutermaa küla
POS 1
A4 M 1:500
Kinnistute piirid Lepingu objektiks oleva kinnistu piir
IKÕ seadmise ala
(mikrotorustik) Projekteeritud sidekanalisatsioon
Olemasolev sidekanal
TINGMÄRGID
Olemasolev sidemaakaabel
1 9 8 0 1 : 0 1 2 : 0 0 2 3
M e is tri
te e 2
B e t
B e t
A u t o k a n a l
A
B e t p la
a t
Bet.plaat
B e t .p la
a t
H T e r r a t
1 9 8 0 1 : 0 1 2 : 0 3 0 5
M e is tri
te e 3
H H
A
bet plaat
A
bet kivi
bet plaat
T U
T - 0 0 4
T U
T - 0 0 5
T U
T 1 0 6
A
A
A
A
1 9 8 0 1 : 0 0 1 : 2 6 5 1
8 T a llin
n -
P a ld is k i
m a a n te
ePaldiski mntPaldiski mnt A
A
A
2H E
2
b e t k iv i
2 H
k o n t o r
b e t k iv i
b e t k iv i
kuur
bet plaat
Isikliku kasutusõiguse seadmise asendiplaan Lisa 2
Projekti nr PF14444 "Tutermaa sidevõrk"
Projekti koostaja: Fiberup OÜ, Lea Toomet
Pos. nr.
IKÕ ala
registriosa nr
Kinnistu
nimi, tunnus
Katastriüksuse
pindala m²
IKÕ ala
Pos 1 4623150 19801:001:2651
8 Tallinn-Paldiski maantee 461
Harju maakond, Harku vald, Tutermaa küla
Kinnistute piirid Lepingu objektiks oleva kinnistu piir
IKÕ seadmise ala
(mikrotorustik) Projekteeritud sidekanalisatsioon
Olemasolev sidekanal
TINGMÄRGID
Olemasolev sidemaakaabel A4 M 1:500
B e t
B e t
A u t o k a n a l
A
B e t p la
a t
Bet.plaat
B e t .p la
a t
36.35 36.34 3 5 .5
5
35.45
3 5 .3
6
3 5 .4
2
3 5 .3
6
3 5 .5
1
3 5 .4
6
3 5 .5
4
36.11 36.34
H
bet plaat
35.20
35.10 35.37
A
A
2
bet plaat
35.28
35.20
35.24 35.58
35.43
35.52
19801:001:2651 8 Talinn-Paldiski maantee
1 9 8 0 1 : 0 1 2 : 0 0 2 3
M e is tri
te e 2
Objekt:
Aadress:
Joonise nimi:
Koostas:Kuup. Kinnitas:
Mõõtkava LehtJoonis
Ristumised
1:200 2
R.Raid
FiberUp OÜ
Reg.nr: 14296004
Tel. 5177752 1
Tutermaa sidevõrk
Harju maakond, Harku vald, Tutermaa
14.04.25 Projekti nr. PF1444L.Toomet
Vahekaugus
Ol.oleva maapinna km
Toru põhja km
Toru rajamissügavus
Trassi skeem
36
35
30m
joonis 1 Ristumine 8 Tallinn-Paldiski maantee km 22.19
34
33
32
3 5
.5 3
3 3
.1 8
2 ,3
3 5
.5 3
3 5
.5 2
3 5
.4 2
3 5 .3
6
3 5 .3
6
3 5
.2 8
2 ,2
3 3 .0
8
3 2
,8 6
3 2
,8 8
3 2
,9 4
2 ,5
3 3 .0
3
2 ,5
2 ,5
2 ,5
2 ,5
3 2
,8 6
Kaitselint
2.0
1 .0
1.0
KAEVIKU TAASTUS HALJASALAL
(muruklass III)
Muld ja murukülv
tihendada haljasalal k=0.92-ni.
Täide kohalikust sobivast pinnasest,
Proj. sidekaabel
0 .0
4
jälg tihendada.
NB!Trassi paigaldamise
Fiberup OÜ
Registrikood: 14296004
Kubjaringi tn 51, 60512,
Kõrveküla alevik, Tartu vald,
Tartu maakond
Telefon: (+372)5177752
[email protected]
Tellija: Telia Eesti AS
Proj. nr. PF14444
Tellimuse kood: PF14444
Tutermaa sidevõrk
TÖÖPROJEKT
Harjumaa, Harku, Tutermaa küla
Projekti koostas: Lea Toomet
TALLINN 2025
1 SISUKORD
TEKSTILINE OSA
1. Sisukord Leht 2
2. Asukoha plaan Leht 3
3. Projekteerimise lähteandmed Leht 4-5
4. Seletuskiri Leht 6-7
5. Kooskõlastamiste koondtabel Leht 8
GRAAFILINE OSA
Joonised
Nimetus
Joonis
• Sidetrassi asendiplaan M1:500
1-1
2 Asukoha plaan
Asukoha plaan (väljavõte Maa-ameti kaardiserverist)
3 Seletuskiri
3.1 Üldosa
Antud projekt on koostatud vastavalt Telia Eesti AS tellimusele ja käsitleb Harju maakonnas, Harku vallas, Tutermaa külas valguskaablivõrgu ehitamist kõikidesse elu-/äriruumidega hoonetesse, vastavalt aadresside nimekirjale.
Kõik tööd tuleb teostada vastavuses Eesti Vabariigis kehtivate seaduste ja õigusaktidega, vastavalt käesolevale projektile ja heale ehitustavale. Tööde tegemisel tuleb järgida töötervishoiu ja ohutusnõudeid. Ehitaja peab olema pädev ja tundma käesoleva projekti elluviimisega seonduvaid Eesti Vabariigi seadusi ja õigusakte.
3.2 Projekteerimise lähteandmed
Projekt tugineb järgmistele alusmaterjalidele:
• Telia Eesti AS lähteülesanne
• AV Geodeesi OÜ koostatud geodeetiline asendiplaan Nr. 33/24. Mõõtkavas 1:500.Koordinaadid: L-EST 97 süsteemis. Kõrgused: EH2000 süsteemis
• Eelprojekt projekt „Riigitee nr 8 Tallinn-Paldiski km 13,9-24,2 Harku-Keila lõigu eelprojekt eskiisprojekt ja km 13,9-16,0 Harku-Hüüru lõigu eelprojekt“ (Selektor Projekt OÜ, töö nr P22007)
• Elektripaigaldiste projekt THS Projekt OÜ töö nr P19177 IP 3628 „Keila-Tutermaa haja piirkonna keskpingevõrgu parendamine Projekti kood IP4436“
3.3 Olemasolev situatsioon
Olemasolev Telia sidesõlm TUT paikneb Tallinn-Paldiski maantee ja Tutermaa tee ristmikul. Tutermaa teel paikneb olemasolev sidekanalisatsioon d=100mm.
3.4 Projektlahendus
Käesoleva projekti raames on ettenähtud Tutermaa külas valguskaablivõrgu ehitamine kõikidesse elu-/äriruumidega hoonetesse, vastavalt aadresside nimekirjale.
Käesoleva projekti raames on lahendatud:
1. Sidekaevu ja sidekanalisatsiooni ehitamine
• Liitumispunkt: Tallinn-Paldiski maantee ja Tutermaa tee ristmikul paiknev Telia sidesõlm TUT.
• TUT sõlmes TT24 otsastada 24f
3.5 Ehitustööd
Üldjuhul on eeldatud sidetrassi paigaldamine lahtise kaeve meetodil, asfaltkattega teedega ristumisel kinnist paigaldusmeetodit. Kaablite lahtisel kaevamisel tuleb tähistada sidetrass hoiatuslindiga. Hoiatuslindi vertikaalne vahekaugus paigaldatavast kaablist peab olema vahemikus 13.. 30 cm. Kaablite paigaldamisel lahisesse kaevisesse tuleb kaablid paigaldada pehmest kohalikust pinnasest moodustatud padjale ja katta pehme kohaliku pinnasega. Erandjuhtudel tuleb ehitada liivapadi (teravate kivide, ehitusprahi jne. ilmnemisel kaeviku põhjas). Trassi rajamissügavus tee muldkehas ja ristumistel teega üldjuhul 1.0m, muudel juhtudel 0.7m, kui joonisel ei ole märgitud teisiti.
Riigitee alusel maal paigaldussügavus minimaalselt 1,2 m, kraavi nõlvas 1.5m. Ristumisel perspektiivse ühendustee mahasõiduga, tuleb side maakaabelliin rajada min 2,2m sügavusele ning kaitsetoru tugevusega 1250N. Samuti teevalgustusmastide jms vundamendi asukohas (bussipeatus) min sügavus 2,5m ja märkide asukohas min sügavus 2,0m.Riigitee alusel maal kasutada mikrotoru tugevusklassiga vähemalt A-tugevusklass (1250N).
Kõik maa-aluste tehnovõrkude ristumised riigiteedega, riigiteelt algavate kohalike teedega ja mahasõitudega kavandada teemaa piirides kinnisel meetodil, suundpuurimisega ning võimalikult täisnurga all (70°-110°). Läbiviigud tee muldkehast teha vähemalt 2,2 m sügavusel ümbritsevast maapinnast, teepiirete asukohas minimaalselt 2,5 m sügavusel. Juhul kui ehitusgeoloogilised andmed puuduvad arvestada puurimiskaeviku paigutamisel mulde varisemisnurka 1:1 (sügavus: kaugus teest), et vältida maantee mulde, katendi ja rajatiste kahjustamist.
Tehnovõrkude teemaale paigaldamisel on kõrvalekalded kooskõlastatud projektist keelatud.
Tehnovõrgu riigiteealusele maale paigaldamise korral peab tehnovõrgu omanik enne projekti realiseerima asumist esitama Transpordiametile vormikohase taotluse koos projektis kooskõlastatud asukoha-skeemiga tehnovõrgu paigaldamise ja talumise lepingu sõlmimiseks (vorm saadaval Transpordiameti kodulehel). Sõlmitud leping on aluseks riigitee alusel maal projektijärgsete tööde teostamiseks vajaliku liiklusväliste tööde loa väljastamiseks.
Enne kaevetöid täpsustada olemasolevate maa-aluste kommunikatsioonide asukohad looduses ja tähistada. Vajadusel kutsuda juurde kommunikatsioonide valdajad. Kaevetööde käigus ilmnenud kommunikatsioonide teisiti paiknemisest informeerida valdajat ja lahendada olukord koos viimase esindajaga.
Töövõtja peab arvestama sellest tulenevate lisakulutustega.
Töövõtja kohustub arvestama kõikide trasside omanike kooskõlastuses välja toodud kommentaaridega.
NB!!!
• Tööd kinnistutel tuleb kooskõlastada kinnistute valdajatega;
• Kaevetööde käigus tuleb tagada olemasolevate töötavate tehnovõrkude töövõime säilimine;
• Tööde tegemisel tuleb juhinduda kinnistuomanike ja teiste tehnovõrkude valdajate nõuetest;
• Ehitustöödel teemaal või tee kaitsetsoonis tuleb juhinduda määrusest „Liikluskorralduse nõuded teetöödel“.
3.6 Taastus
Taastamistööd kinnistutel tuleb teha vastavalt valdaja nõuetele;
Tööde käigus teisaldatud liikluskorraldusvahendid tuleb paigaldada nende algsetesse asukohtadesse.
Paigaldustöödega rikutud nõlvade, kindlustuste ja kraavide pikikalded tuleb taastada ja maa-ala korrastada.
Ehitusel tekkivate jäätmete käitlemisel tuleb juhinduda kohaliku omavalitsuse jäätmekäitluse eeskirjast ning ehitusettevõtja jäätmekäitluse kavast.
3.6.1 Kasvumuld ja muru
Kasvualuse rajamiseks on lubatud kasutada välja kaevatud kasvupinnast, kui see vastab kasvualusele esitatud nõuetele.
Kasvualus peab olema taimekasvuks sobiv ega tohi sisaldada ohtlikke aineid üle piirmäära. Kasvumuld ei tohi sisaldada prahti, kive ega mitmeaastasi juur-umbrohte. Kasvumuld ei tohi olla liiga tihke ja kõvastunud: peab surumisel kergesti lagunema.
Muru külviks tuleb kasutada kodumaise või naaberriikide päritoluga seemneid, millel on head idanemis- ja katvusomadused.
3.1 Teostusjooniste koostamine
Paigaldatud sidetrassile tuleb koostada digitaalsed teostusjoonised L-EST-97 koordinaatsüsteemis dgn. või dwg. formaadis ja kaetud tööde aktid. Kõrvalekalded projektist tuleb fikseerida vastavates protokollides ja kooskõlastada ehituse omanikujärelevalvet teostava ametiisikuga, projekti juhiga ning maa valdajatega.
Kinnitus digitaal- ja paberkandjal projekti identsuse ning info originaaldokumentide säilitamise kohta
Digitaal- ja paberkandjal projektid on identsed. Originaal kooskõlastusi ja projekti säilitatakse Fiberup OÜ arhiivis.
4 Kooskõlastamiste koondtabel
TAOTLUS
TEHNOVÕRGU JA/VÕI -RAJATISE PROJEKTI KOOSKÕLASTAMISEKS
Kellele
TRANSPORDIAMET
Registrikood
70001490
Juriidiline aadress
Tallinn 11413, Valge 4
Kellelt
Asutuse või isiku nimi
Fiberup OÜ
Registri- või isikukood
14296004
Juriidiline aadress
või elukoht
Kubjaringi tn 51, 60512, Kõrveküla alevik, Tartu vald,
Kontaktaadress
Turu põik 4/1, Tartu, 50106
Telefon
53038426
E-post
[email protected]
1. Esitatavad materjalid:
Dokumendi liik
(ehitusprojekt või selle osa, volitused jne)
Dokumenti nimetus
(esitatava dokumendi täpne nimetus)
Dokumendi nr.
Ehitusprojekt
Tutermaa sidevõrk
PF14444
Seletuskiri
Tutermaa sidevõrk
PF14444
2. Objekti asukoht (
Maakond, vald, küla: Harju maakond, Harku vald, Tutermaa küla
Riigitee nr, nimetus, asukoht teel [km] – vähemalt 10 m täpsusega ja/või vajadusel koordinaadid, sealhulgas:
Ristumised riigiteega nr
Teemaal riigitee nr 8 Tallinn-Paldiski maantee km 22.13 – km 22.43
Riigitee kaitsevööndis
3. Selgitus kavandatava tegevuse kohta, kavandatav läbiviimise aeg
Tutermaa külla paigaldadakse sidevõrk, tööd teostatakse mai-juuli 2025
4. Põhjendus vajaduse kohta projekteerida tehnovõrk ja -rajatis riigitee maale (Asjaõigusseadus § 158 lõige 1 ja § 1581 lõige 1)
Tehnovõrk on vajalik avalikes huvides ning puudub muu tehniliselt ning majanduslikult otstarbekam tehnovõrgu paigaldamise võimalus kui riigile kuuluva kinnistu kaudu.
5. Eelnevalt väljastatud nõuded, kooskõlastused ja/või seisukohad Transpordiameti osakondadelt
6. Põhjendus Ehitusseadustiku § 99 lõige 3 alusel kehtestatud juhendist või esitatud nõuetest kõrvale kaldumise kohta (kui esitatud lahendus ei vasta nõuetele)
Taotleja
Ees- ja perekonnanimi
Lea Toomet
(juriidilisest isikust taotleja puhul juriidilise isiku esindaja)
Allkiri
/digitaalne
Taotluse esitamise kuupäev
17.03.2025
Digiallkirjad
1 9 8 0 1 : 0 1 2 : 0 0 1 4
M e is tri
te e 4
1 9 8 0 1 : 0 1 2 : 0 1 9 6
T u te rm
a a te
e 1
A
A s f
b p l
k ill
T U
T - 0 0 1
H
AA A
A
A A
A
A A
A
AA
A A
1 9 8 0 1 : 0 1 2 : 0 3 7 3
T u te rm
a a te
e
1 9 8 0 1 : 0 0 1 : 2 6 5 1
8 T a llin
n -
P a ld is k i
m a a n te
e
Paldiski mnt
Hal
A
T u t e r m
a a t e e
k ill
kil

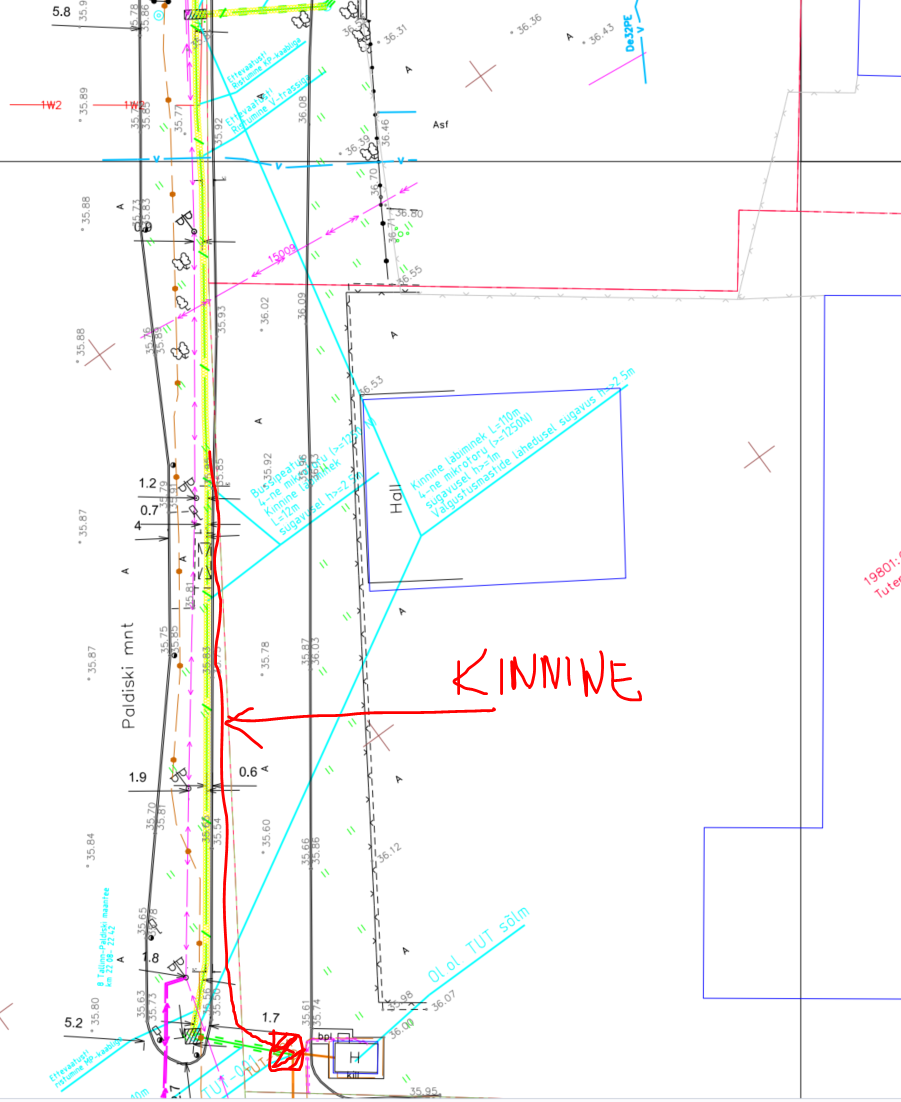

Isikliku kasutusõiguse seadmise asendiplaan Lisa 1
Projekti nr PF14444 "Tutermaa sidevõrk"
Projekti koostaja: Fiberup OÜ, Lea Toomet
Pos. nr.
IKÕ ala
registriosa nr
Kinnistu
nimi, tunnus
Katastriüksuse
pindala m²
IKÕ ala
Pos 1 4623150 19801:001:2651
8 Tallinn-Paldiski maantee 461
Harju maakond, Harku vald, Tutermaa küla
POS 1
A4 M 1:500
Kinnistute piirid Lepingu objektiks oleva kinnistu piir
IKÕ seadmise ala
(mikrotorustik) Projekteeritud sidekanalisatsioon
Olemasolev sidekanal
TINGMÄRGID
Olemasolev sidemaakaabel
1 9 8 0 1 : 0 1 2 : 0 0 2 3
M e is tri
te e 2
B e t
B e t
A u t o k a n a l
A
B e t p la
a t
Bet.plaat
B e t .p la
a t
H T e r r a t
1 9 8 0 1 : 0 1 2 : 0 3 0 5
M e is tri
te e 3
H H
A
bet plaat
A
bet kivi
bet plaat
T U
T - 0 0 4
T U
T - 0 0 5
T U
T 1 0 6
A
A
A
A
1 9 8 0 1 : 0 0 1 : 2 6 5 1
8 T a llin
n -
P a ld is k i
m a a n te
ePaldiski mntPaldiski mnt A
A
A
2H E
2
b e t k iv i
2 H
k o n t o r
b e t k iv i
b e t k iv i
kuur
bet plaat
Isikliku kasutusõiguse seadmise asendiplaan Lisa 2
Projekti nr PF14444 "Tutermaa sidevõrk"
Projekti koostaja: Fiberup OÜ, Lea Toomet
Pos. nr.
IKÕ ala
registriosa nr
Kinnistu
nimi, tunnus
Katastriüksuse
pindala m²
IKÕ ala
Pos 1 4623150 19801:001:2651
8 Tallinn-Paldiski maantee 461
Harju maakond, Harku vald, Tutermaa küla
Kinnistute piirid Lepingu objektiks oleva kinnistu piir
IKÕ seadmise ala
(mikrotorustik) Projekteeritud sidekanalisatsioon
Olemasolev sidekanal
TINGMÄRGID
Olemasolev sidemaakaabel A4 M 1:500
B e t
B e t
A u t o k a n a l
A
B e t p la
a t
Bet.plaat
B e t .p la
a t
36.35 36.34 3 5 .5
5
35.45
3 5 .3
6
3 5 .4
2
3 5 .3
6
3 5 .5
1
3 5 .4
6
3 5 .5
4
36.11 36.34
H
bet plaat
35.20
35.10 35.37
A
A
2
bet plaat
35.28
35.20
35.24 35.58
35.43
35.52
19801:001:2651 8 Talinn-Paldiski maantee
1 9 8 0 1 : 0 1 2 : 0 0 2 3
M e is tri
te e 2
Objekt:
Aadress:
Joonise nimi:
Koostas:Kuup. Kinnitas:
Mõõtkava LehtJoonis
Ristumised
1:200 2
R.Raid
FiberUp OÜ
Reg.nr: 14296004
Tel. 5177752 1
Tutermaa sidevõrk
Harju maakond, Harku vald, Tutermaa
14.04.25 Projekti nr. PF1444L.Toomet
Vahekaugus
Ol.oleva maapinna km
Toru põhja km
Toru rajamissügavus
Trassi skeem
36
35
30m
joonis 1 Ristumine 8 Tallinn-Paldiski maantee km 22.19
34
33
32
3 5
.5 3
3 3
.1 8
2 ,3
3 5
.5 3
3 5
.5 2
3 5
.4 2
3 5 .3
6
3 5 .3
6
3 5
.2 8
2 ,2
3 3 .0
8
3 2
,8 6
3 2
,8 8
3 2
,9 4
2 ,5
3 3 .0
3
2 ,5
2 ,5
2 ,5
2 ,5
3 2
,8 6
Kaitselint
2.0
1 .0
1.0
KAEVIKU TAASTUS HALJASALAL
(muruklass III)
Muld ja murukülv
tihendada haljasalal k=0.92-ni.
Täide kohalikust sobivast pinnasest,
Proj. sidekaabel
0 .0
4
jälg tihendada.
NB!Trassi paigaldamise
Fiberup OÜ
Registrikood: 14296004
Kubjaringi tn 51, 60512,
Kõrveküla alevik, Tartu vald,
Tartu maakond
Telefon: (+372)5177752
[email protected]
Tellija: Telia Eesti AS
Proj. nr. PF14444
Tellimuse kood: PF14444
Tutermaa sidevõrk
TÖÖPROJEKT
Harjumaa, Harku, Tutermaa küla
Projekti koostas: Lea Toomet
TALLINN 2025
1 SISUKORD
TEKSTILINE OSA
1. Sisukord Leht 2
2. Asukoha plaan Leht 3
3. Projekteerimise lähteandmed Leht 4-5
4. Seletuskiri Leht 6-7
5. Kooskõlastamiste koondtabel Leht 8
GRAAFILINE OSA
Joonised
Nimetus
Joonis
• Sidetrassi asendiplaan M1:500
1-1
2 Asukoha plaan
Asukoha plaan (väljavõte Maa-ameti kaardiserverist)
3 Seletuskiri
3.1 Üldosa
Antud projekt on koostatud vastavalt Telia Eesti AS tellimusele ja käsitleb Harju maakonnas, Harku vallas, Tutermaa külas valguskaablivõrgu ehitamist kõikidesse elu-/äriruumidega hoonetesse, vastavalt aadresside nimekirjale.
Kõik tööd tuleb teostada vastavuses Eesti Vabariigis kehtivate seaduste ja õigusaktidega, vastavalt käesolevale projektile ja heale ehitustavale. Tööde tegemisel tuleb järgida töötervishoiu ja ohutusnõudeid. Ehitaja peab olema pädev ja tundma käesoleva projekti elluviimisega seonduvaid Eesti Vabariigi seadusi ja õigusakte.
3.2 Projekteerimise lähteandmed
Projekt tugineb järgmistele alusmaterjalidele:
• Telia Eesti AS lähteülesanne
• AV Geodeesi OÜ koostatud geodeetiline asendiplaan Nr. 33/24. Mõõtkavas 1:500.Koordinaadid: L-EST 97 süsteemis. Kõrgused: EH2000 süsteemis
• Eelprojekt projekt „Riigitee nr 8 Tallinn-Paldiski km 13,9-24,2 Harku-Keila lõigu eelprojekt eskiisprojekt ja km 13,9-16,0 Harku-Hüüru lõigu eelprojekt“ (Selektor Projekt OÜ, töö nr P22007)
• Elektripaigaldiste projekt THS Projekt OÜ töö nr P19177 IP 3628 „Keila-Tutermaa haja piirkonna keskpingevõrgu parendamine Projekti kood IP4436“
3.3 Olemasolev situatsioon
Olemasolev Telia sidesõlm TUT paikneb Tallinn-Paldiski maantee ja Tutermaa tee ristmikul. Tutermaa teel paikneb olemasolev sidekanalisatsioon d=100mm.
3.4 Projektlahendus
Käesoleva projekti raames on ettenähtud Tutermaa külas valguskaablivõrgu ehitamine kõikidesse elu-/äriruumidega hoonetesse, vastavalt aadresside nimekirjale.
Käesoleva projekti raames on lahendatud:
1. Sidekaevu ja sidekanalisatsiooni ehitamine
• Liitumispunkt: Tallinn-Paldiski maantee ja Tutermaa tee ristmikul paiknev Telia sidesõlm TUT.
• TUT sõlmes TT24 otsastada 24f
3.5 Ehitustööd
Üldjuhul on eeldatud sidetrassi paigaldamine lahtise kaeve meetodil, asfaltkattega teedega ristumisel kinnist paigaldusmeetodit. Kaablite lahtisel kaevamisel tuleb tähistada sidetrass hoiatuslindiga. Hoiatuslindi vertikaalne vahekaugus paigaldatavast kaablist peab olema vahemikus 13.. 30 cm. Kaablite paigaldamisel lahisesse kaevisesse tuleb kaablid paigaldada pehmest kohalikust pinnasest moodustatud padjale ja katta pehme kohaliku pinnasega. Erandjuhtudel tuleb ehitada liivapadi (teravate kivide, ehitusprahi jne. ilmnemisel kaeviku põhjas). Trassi rajamissügavus tee muldkehas ja ristumistel teega üldjuhul 1.0m, muudel juhtudel 0.7m, kui joonisel ei ole märgitud teisiti.
Riigitee alusel maal paigaldussügavus minimaalselt 1,2 m, kraavi nõlvas 1.5m. Ristumisel perspektiivse ühendustee mahasõiduga, tuleb side maakaabelliin rajada min 2,2m sügavusele ning kaitsetoru tugevusega 1250N. Samuti teevalgustusmastide jms vundamendi asukohas (bussipeatus) min sügavus 2,5m ja märkide asukohas min sügavus 2,0m.Riigitee alusel maal kasutada mikrotoru tugevusklassiga vähemalt A-tugevusklass (1250N).
Kõik maa-aluste tehnovõrkude ristumised riigiteedega, riigiteelt algavate kohalike teedega ja mahasõitudega kavandada teemaa piirides kinnisel meetodil, suundpuurimisega ning võimalikult täisnurga all (70°-110°). Läbiviigud tee muldkehast teha vähemalt 2,2 m sügavusel ümbritsevast maapinnast, teepiirete asukohas minimaalselt 2,5 m sügavusel. Juhul kui ehitusgeoloogilised andmed puuduvad arvestada puurimiskaeviku paigutamisel mulde varisemisnurka 1:1 (sügavus: kaugus teest), et vältida maantee mulde, katendi ja rajatiste kahjustamist.
Tehnovõrkude teemaale paigaldamisel on kõrvalekalded kooskõlastatud projektist keelatud.
Tehnovõrgu riigiteealusele maale paigaldamise korral peab tehnovõrgu omanik enne projekti realiseerima asumist esitama Transpordiametile vormikohase taotluse koos projektis kooskõlastatud asukoha-skeemiga tehnovõrgu paigaldamise ja talumise lepingu sõlmimiseks (vorm saadaval Transpordiameti kodulehel). Sõlmitud leping on aluseks riigitee alusel maal projektijärgsete tööde teostamiseks vajaliku liiklusväliste tööde loa väljastamiseks.
Enne kaevetöid täpsustada olemasolevate maa-aluste kommunikatsioonide asukohad looduses ja tähistada. Vajadusel kutsuda juurde kommunikatsioonide valdajad. Kaevetööde käigus ilmnenud kommunikatsioonide teisiti paiknemisest informeerida valdajat ja lahendada olukord koos viimase esindajaga.
Töövõtja peab arvestama sellest tulenevate lisakulutustega.
Töövõtja kohustub arvestama kõikide trasside omanike kooskõlastuses välja toodud kommentaaridega.
NB!!!
• Tööd kinnistutel tuleb kooskõlastada kinnistute valdajatega;
• Kaevetööde käigus tuleb tagada olemasolevate töötavate tehnovõrkude töövõime säilimine;
• Tööde tegemisel tuleb juhinduda kinnistuomanike ja teiste tehnovõrkude valdajate nõuetest;
• Ehitustöödel teemaal või tee kaitsetsoonis tuleb juhinduda määrusest „Liikluskorralduse nõuded teetöödel“.
3.6 Taastus
Taastamistööd kinnistutel tuleb teha vastavalt valdaja nõuetele;
Tööde käigus teisaldatud liikluskorraldusvahendid tuleb paigaldada nende algsetesse asukohtadesse.
Paigaldustöödega rikutud nõlvade, kindlustuste ja kraavide pikikalded tuleb taastada ja maa-ala korrastada.
Ehitusel tekkivate jäätmete käitlemisel tuleb juhinduda kohaliku omavalitsuse jäätmekäitluse eeskirjast ning ehitusettevõtja jäätmekäitluse kavast.
3.6.1 Kasvumuld ja muru
Kasvualuse rajamiseks on lubatud kasutada välja kaevatud kasvupinnast, kui see vastab kasvualusele esitatud nõuetele.
Kasvualus peab olema taimekasvuks sobiv ega tohi sisaldada ohtlikke aineid üle piirmäära. Kasvumuld ei tohi sisaldada prahti, kive ega mitmeaastasi juur-umbrohte. Kasvumuld ei tohi olla liiga tihke ja kõvastunud: peab surumisel kergesti lagunema.
Muru külviks tuleb kasutada kodumaise või naaberriikide päritoluga seemneid, millel on head idanemis- ja katvusomadused.
3.1 Teostusjooniste koostamine
Paigaldatud sidetrassile tuleb koostada digitaalsed teostusjoonised L-EST-97 koordinaatsüsteemis dgn. või dwg. formaadis ja kaetud tööde aktid. Kõrvalekalded projektist tuleb fikseerida vastavates protokollides ja kooskõlastada ehituse omanikujärelevalvet teostava ametiisikuga, projekti juhiga ning maa valdajatega.
Kinnitus digitaal- ja paberkandjal projekti identsuse ning info originaaldokumentide säilitamise kohta
Digitaal- ja paberkandjal projektid on identsed. Originaal kooskõlastusi ja projekti säilitatakse Fiberup OÜ arhiivis.
4 Kooskõlastamiste koondtabel
TAOTLUS
TEHNOVÕRGU JA/VÕI -RAJATISE PROJEKTI KOOSKÕLASTAMISEKS
Kellele
TRANSPORDIAMET
Registrikood
70001490
Juriidiline aadress
Tallinn 11413, Valge 4
Kellelt
Asutuse või isiku nimi
Fiberup OÜ
Registri- või isikukood
14296004
Juriidiline aadress
või elukoht
Kubjaringi tn 51, 60512, Kõrveküla alevik, Tartu vald,
Kontaktaadress
Turu põik 4/1, Tartu, 50106
Telefon
53038426
E-post
[email protected]
1. Esitatavad materjalid:
Dokumendi liik
(ehitusprojekt või selle osa, volitused jne)
Dokumenti nimetus
(esitatava dokumendi täpne nimetus)
Dokumendi nr.
Ehitusprojekt
Tutermaa sidevõrk
PF14444
Seletuskiri
Tutermaa sidevõrk
PF14444
2. Objekti asukoht (
Maakond, vald, küla: Harju maakond, Harku vald, Tutermaa küla
Riigitee nr, nimetus, asukoht teel [km] – vähemalt 10 m täpsusega ja/või vajadusel koordinaadid, sealhulgas:
Ristumised riigiteega nr
Teemaal riigitee nr 8 Tallinn-Paldiski maantee km 22.13 – km 22.43
Riigitee kaitsevööndis
3. Selgitus kavandatava tegevuse kohta, kavandatav läbiviimise aeg
Tutermaa külla paigaldadakse sidevõrk, tööd teostatakse mai-juuli 2025
4. Põhjendus vajaduse kohta projekteerida tehnovõrk ja -rajatis riigitee maale (Asjaõigusseadus § 158 lõige 1 ja § 1581 lõige 1)
Tehnovõrk on vajalik avalikes huvides ning puudub muu tehniliselt ning majanduslikult otstarbekam tehnovõrgu paigaldamise võimalus kui riigile kuuluva kinnistu kaudu.
5. Eelnevalt väljastatud nõuded, kooskõlastused ja/või seisukohad Transpordiameti osakondadelt
6. Põhjendus Ehitusseadustiku § 99 lõige 3 alusel kehtestatud juhendist või esitatud nõuetest kõrvale kaldumise kohta (kui esitatud lahendus ei vasta nõuetele)
Taotleja
Ees- ja perekonnanimi
Lea Toomet
(juriidilisest isikust taotleja puhul juriidilise isiku esindaja)
Allkiri
/digitaalne
Taotluse esitamise kuupäev
17.03.2025
