Vastus EHR- Harju maakond, Viimsi vald, Haabneeme alevik, Rohuneeme tee 32 elektriautolaadija ehitusteatis, menetlus nr 506571

LEONHARD WEISS OÜ Vesse 8 Tel +372 601 2285 [email protected] Registrikood 12083348 11415 TALLINN EL10665798-0001 www.leonhard-weiss.ee

TELLIJA: Elektrum Eesti OÜ TÖÖPROJEKT

Rohuneeme tee 32 Elektrumi elektriautolaadija, Haabneeme alevik, Viimsi vald

Projektijuht Erki Juurikas [email protected]

Nr 10904

Tallinn August 2025

LEONHARD WEISS OÜ Tööprojekt Nr 10904

Rohuneeme tee 32 Elektrumi elektriautolaadija, Haabneeme alevik, Viimsi vald 15.08.2025 Lk 2/8

Projekti koostamisel osalesid:

Projektijuht Erki Juurikas Tel. 58001668 Pädevustunnistus nr EP-2204-23-A

LEONHARD WEISS OÜ Tööprojekt Nr 10904

Rohuneeme tee 32 Elektrumi elektriautolaadija, Haabneeme alevik, Viimsi vald 15.08.2025 Lk 3/8

Sisukord 1. Asukoht 4

2. Seletuskiri 5

2.1. Üldosa 5

2.2. Tehniline lahendus 6 2.2.1. Tehniline lahendus 6

3. Maastiku ja teede taastamine 6

4. Ehitustööde dokumenteerimine ja järelvalve 6

5. Käidujuhend 7

LISAD JA JOONISED Lisa 1. – 10904_TP_AA-2-01_ElektrumEestiOU - Elektrum Eesti OÜ kooskõlastus

Lisa 2. – 10904_TP_AA-2-02_Harjutarbijateuhistu – Harju Tarbijate Ühistu kooskõlastus

Joonis 1. - 10904_TP_AS-4-01_Elektrivorguplaan – Elektrivõrgu plaan

LEONHARD WEISS OÜ Tööprojekt Nr 10904

Rohuneeme tee 32 Elektrumi elektriautolaadija, Haabneeme alevik, Viimsi vald 15.08.2025 Lk 4/8

1. Asukoht

Joonis 1.1 Projekteeritud objekti asukohaplaan

LEONHARD WEISS OÜ Tööprojekt Nr 10904

Rohuneeme tee 32 Elektrumi elektriautolaadija, Haabneeme alevik, Viimsi vald 15.08.2025 Lk 5/8

2. Seletuskiri 2.1. Üldosa

Käesoleva projektiga on lahendatud Viimsi vallas Haabneeme alevikus Rohuneeme tee 32 kinnistul elektriautode laadija paiknemine.

Projekti koostamisel on aluseks võetud Elektrilevi OÜ poolsed ettekirjutused (Elektrilevi (0,4…20) kV võrgustandard, erinevad juhendid/hankedokumendid), kehtivad standardid, Ehitusseadustik ning teised Eesti Vabariigi seadused ja õigusaktid, nimetatud dokumentidega tuleb arvestada ka tööde teostamisel.

Kolm päeva enne liiniehitustööde algust on ehitajal kohustus võtta ühendust kinnistute valdajatega, teavitades neid tööde teostamisest nende maaüksusel ning arvestama nende tingimuste ja nõudmistega ning tehnovõrkude valdajatega (vastavalt kooskõlastuse tingimustele). Tööd teostatakse vastavalt tellija ja kohaliku omavalitsuse kehtestatud korrale. Meetmed ohutuks tööks elektriseadmetel ja nende kaitsetsoonis määrata kindlaks tööjuhatuse koosolekul enne tööde alustamist. Ehitustöödel või selle ettevalmistamisel tekkinud küsimused ja probleemid, mida pole kajastatud käesolevas projektis või on ebaselged/vastuolulised, lahendatakse töö käigus kooskõlastatult projekteerija ja tellijaga.

Ehitustööde käigus ja elektripaigaldiste hilisemal käidul juhinduda eespool toodud eeskirjadest ja Eesti vabariigis kehtivatele normatiividest ja seadustest ning kinni pidada töötervishoiu, tööohutuse ja elektriohutuse nõuetest ning headest tavadest.

LEONHARD WEISS OÜ Tööprojekt Nr 10904

Rohuneeme tee 32 Elektrumi elektriautolaadija, Haabneeme alevik, Viimsi vald 15.08.2025 Lk 6/8

2.2. Tehniline lahendus

2.2.1. Tehniline lahendus

Projekteeritud kaablite kulgemine looduses on esitatud elektrivõrgu plaanil.

Paigaldada vahekilp ja uus kiirlaadija (laadija koos vundamendiga). Liitumiskilbi ja vahekilbi vahele paigaldada AXPK4G120 kaabel. Vahekilbi ja laadija vahele paigaldada kaitsetorus MCMK4x70+35 kaabel ning sideühenduseks eraldi kaitsetorus Cat 6 FTP sidekaabel. Laadija ette paigaldada kaitsepiirdepostid ja parkimiskohtade ette märgid (575e) vastavalt elektripaigaldise plaanil toodud paigutusele. Parkimiskohad joonida ja tähistada.

Vastavalt elektrivõrgu plaanile vahekilbist uue valgusti mastini paigaldada kaitsetorus MCMK2x1,5+1,5S kaabel ja lisaks kaks reserv kaablikaitsetoru perspektiivse kaamera toite ning side jaoks.

Kaablid ning reservkaitsetorud paigaldada pinnasesse vähemalt 0,7 m sügavusele liivapadjas. Kaabli montaažil jälgida kaabli tootja poolt lubatud painderaadiusi ja tõmbejõudusid.

Kogu kaablitrassi ulatuses tähistada kaabel märkelindiga.

Trassi paiknemine looduses kanda teostusjoonisele.

3. Maastiku ja teede taastamine

Ehitus- ja demonteerimistööde käigus tekkinud kahjustuste ulatus sõltub ehitusajast. Ehitajal lasub kohustus taastada ehitustöödele eelnenud olukord; muuhulgas tuleb taastada ehituse käigus kahjustada saanud pinnas, siluda ja täita mehhanismide poolt tekitatud jäljed, samuti vajunud pinnasega kaablitrass. Kõlvikult koristada tööde käigus tekkinud ehitusjäätmed ja muu ehituspraht (traadi jupid, RB tükid vms).

Tööde teostamisel kasutada keskkonnasõbralikke meetodeid.

Peale ehitustööde lõppu tööplats puhastatakse ja korrastatakse. Rikutud haljastus taastatakse. Kõik ehitusjäätmed ja ajutised tarindid kõrvaldatakse, lammutatud või vigastatud piirded taastatakse.

4. Ehitustööde dokumenteerimine ja järelvalve

Ehitustööde dokumenteerimisel lähtuda Eesti Vabariigi Ehitusseadustikust ja Elektrilevi OÜ elektripaigaldise kasutuselevõtu protseduurist. Ehituse järelevalvet teostab tellija poolt volitatud isik või ettevõte. Kõik kõrvalekalded projektist kooskõlastada kõigi huvitatud instantsidega s.h. tellija ja projekteerijaga ning fikseerida kirjalikult.

LEONHARD WEISS OÜ Tööprojekt Nr 10904

Rohuneeme tee 32 Elektrumi elektriautolaadija, Haabneeme alevik, Viimsi vald 15.08.2025 Lk 7/8

5. Käidujuhend Uue elektripaigaldise esimese ekspluatatsiooniaasta järgselt tuleb teha seadmete ja liinitrassi ülevaatus. Ülevaatus teha päevasel ajal kontrollides põhjalikult elektriseadmete kõiki elemente. Seadmete ülevaatusel täita ülevaatuse leht ja kanda sellele avastatud defektid. Defektide avastamisel määrab selle/nende kõrvaldamise viisi ja aja võrguvaldaja. Pärast esimest ekspluatatsiooniaastat lähtuda ülevaatuste ja hooldustööde planeerimisel jaotusvõrgu juhenditest ja nõuetest.

LEONHARD WEISS OÜ Tööprojekt Nr 10904

Rohuneeme tee 32 Elektrumi elektriautolaadija, Haabneeme alevik, Viimsi vald 15.08.2025 Lk 8/8

LISAD JA JOONISED

Lisa 1. – 10904_TP_AA-2-01_ElektrumEestiOU - Elektrum Eesti OÜ kooskõlastus Lisa 2. – 10904_TP_AA-2-02_Harjutarbijateuhistu – Harju Tarbijate Ühistu kooskõlastus

Joonis 1. - 10904_TP_AS-4-01_Elektrivorguplaan – Elektrivõrgu plaan

V

SK V

V

K

K

K

D

D

D

D V

6.79

TP 6.96

6.72

6.71

6.56

6 .5

9

6.61

6.46 6.46

6.56

6.55

6.41

6.46

6.54

6.71

6 .7

7

6.66

6.53

6.61

6.85

6.71

6.40

6.36 6.26

6.15

6.23

6.36

6.67

6.37

6.37

89001:009:0340 Rohuneeme tee 28

89001:009:0034 Rohuneeme tee 32

pakiautom aat

Hkauplus

L

A

A

bet kivi

bet kivi

be t k

ivi

bet kivi

bet kivi

bet kivi

1W 1

1W1

1W1

1W1

89001:024:0005

11251 Viim si-Rohuneem

e tee

2,6

2,6

2W1/

1W 1

1W 1

Elektrilevi planeeritav liitumiskilp LK234242

AXPK4G120 Ltr=10 m; Lkaab=20 m D110; 450N; L=10 m

Proj vahekilp

Parkimiskohad joonida ja tähistada (976b)

Paigaldada elektriautode parkimiskoha märgid (575e)

Paigaldada kaitsepiirdepostid

5 Valgusti:MCMK3G1,5;Ltr=1m; Lkaab=11m D50; 450N; Ltr=1 m Kaamer:Cat 6 FTP välikaabel;Ltr=1 m; Lkaab=11m D50; 450N; Ltr=1 m Reserv kaamera toitele:D50; 450N; Ltr=1 m

Metallmast h-6m valgustile ja kaamera valmidusega

Laadija:MCMK4x70/35;Ltr=1 m; Lkaab=6m D75; 450N; Ltr=1 m Laadija:Cat 6 FTP välikaabel;Ltr=1 m; Lkaab=6m D50; 450N; Ltr=1 m POS terminal:MCMK3G1,5;Ltr=1m; Lkaab=6m D50; 450N; Ltr=1 m POS terminal:Cat 6 FTP välikaabel;Ltr=1 m; Lkaab=6m D50; 450N; Ltr=1 m

Laadija vundament

Laadija asukoht (esimese ja teiseparkimiskoha vahel)

Olemasolev madalpinge maakaabel

Tingmärgid: Olemasolev sidetrass

Kinnistu piir

LEONHARD WEISS OÜ tingmärgid:

1W1

Projekteeritud madalpinge maakaabelliin

Projekteeritud vahekilp/laadijakoht

Projekteeritud kaitsepiirdepost

Projekteeritud liiklusmärk 575e

Projekteeritud laadija vundament

/ / / / Projekteeritud sidekaabel

Projekteeritud valgusti

Märkused: 1. Maakaabel paigaldada 0,7 m sügavusele. 2. Peale kaevetööde lõppu taastada katted vastavalt katete taastamise joonisele. 3. Tehnovõrgule lähemal kui 2m kaevata käsitsi. 4. Paigaldus- ja ehitustöödel juhinduda k.o. projektist, kehtivatest eeskirjades ning teiste asjaomaste organisatsioonide kooskõlastamisel esitatud nõuetest.

Tellija

Keel

Staadium

Mõõtkava

Lehti Leht

Projekt

Joonis Joonise nr

E-post [email protected] Telefon +372 601 2285 Registrikood 12083348

Projektijuht

Kontrollis

Projekteeris

1EST

10904_TP_AS-4-01 M 1:200

1

Tööprojekt

58001668

Elektrivõrgu plaan

Rohuneeme tee 32 Elektrumi elektriautolaadija, Haabneeme alevik, Viimsi vald

Erki Juurikas Erki Juurikas Erki Juurikas

Elektrum Eesti OÜ

Valge 4 / 11413 Tallinn / 620 1200 / [email protected] / www.transpordiamet.ee

Registrikood 70001490

Viimsi Vallavalitsus

[email protected]

Nelgi tee 1

74001, Harju maakond, Viimsi vald,

Viimsi alevik

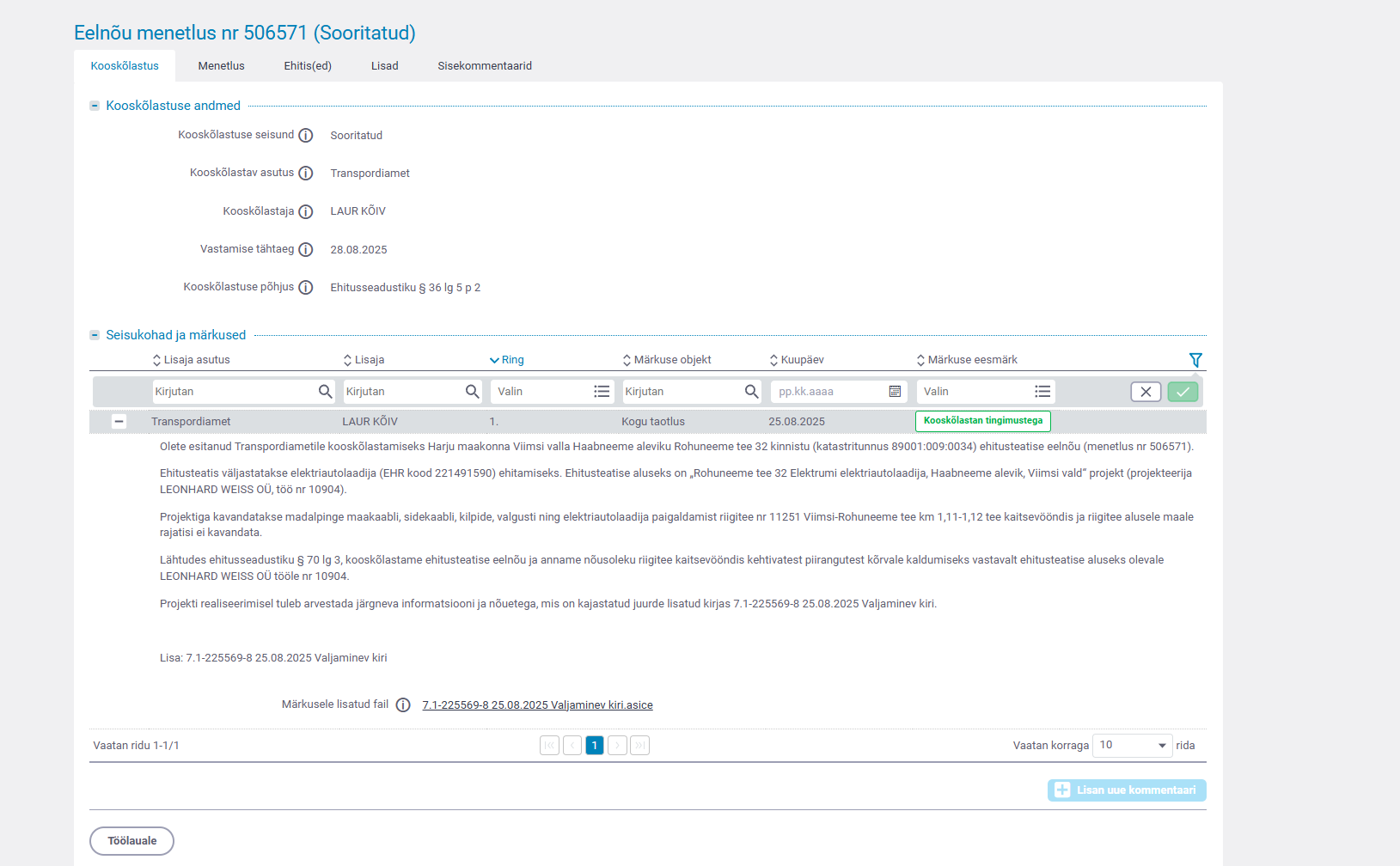

Teie 18.08.2025

Meie 25.08.2025 nr 7.1-2/25/569-8

Ehitusteatise nr 2511201/46622

kooskõlastamine märkustega

Olete esitanud Transpordiametile kooskõlastamiseks Harju maakonna Viimsi valla Haabneeme

aleviku Rohuneeme tee 32 kinnistu (katastritunnus 89001:009:0034) ehitusteatise eelnõu

(menetlus nr 506571).

Ehitusteatis väljastatakse elektriautolaadija (EHR kood 221491590) ehitamiseks. Ehitusteatise

aluseks on „Rohuneeme tee 32 Elektrumi elektriautolaadija, Haabneeme alevik, Viimsi vald“

projekt (projekteerija LEONHARD WEISS OÜ, töö nr 10904).

Projektiga kavandatakse madalpinge maakaabli, sidekaabli, kilpide, valgusti ning

elektriautolaadija paigaldamist riigitee nr 11251 Viimsi-Rohuneeme tee km 1,11-1,12 tee

kaitsevööndis ja riigitee alusele maale rajatisi ei kavandata.

Lähtudes ehitusseadustiku § 70 lg 3, kooskõlastame ehitusteatise eelnõu ja anname nõusoleku

riigitee kaitsevööndis kehtivatest piirangutest kõrvale kaldumiseks vastavalt ehitusteatise aluseks

olevale LEONHARD WEISS OÜ tööle nr 10904.

Projekti realiseerimisel tuleb arvestada järgneva informatsiooni ja nõuetega:

1. Ehitatav tehnovõrk peab vastama ehitusseadustikust tulenevatele normidele ning ei tohi

ehituse ajal ega kasutusele võtu järgselt seada takistusi liiklusele, tee ja teerajatiste

teehoiule (korrashoiule) või sademe- ja pinnasevete ärajuhtimisele riigitee transpordimaalt

ja kaitsevööndist.

2. EhS § 70 lg 2 p 1 kohaselt ei tohi ehitus- ega muu tegevus kaitsevööndis ohustada riigiteed

ega selle korrakohast kasutamist. Juhul kui tööde tegemine võib riigiteel liiklejaid ohustada

mistahes viisil, tuleb ohutuse tagamisel lähtuda liiklusseaduse § 7¹ lõike 4 alusel

kehtestatud majandus- ja taristuministri 13.07.2018 määrusest nr 43 „Nõuded ajutisele

liikluskorraldusele“. Riigiteel liikluskorralduse ajutiseks muutmiseks on vajalik

liikluskorralduse projekt, millele on saadud tee omaniku nõusolek.

3. Ehitatav tehnovõrk peab vastama ehitusseadustikust tulenevatele normidele ning ei tohi

ehituse ajal ega kasutusele võtu järgselt seada takistusi liiklusele, tee ja teerajatiste

teehoiule (korrashoiule) või sademe- ja pinnasevete ärajuhtimisele riigitee transpordimaalt

ja kaitsevööndist.

4. EhS § 70 lg 2 p 1 kohaselt ei tohi ehitus- ega muu tegevus kaitsevööndis ohustada riigiteed

2 (2)

ega selle korrakohast kasutamist. Juhul kui tööde tegemine võib riigiteel liiklejaid ohustada

mistahes viisil, tuleb ohutuse tagamisel lähtuda liiklusseaduse § 7¹ lõike 4 alusel

kehtestatud majandus- ja taristuministri 13.07.2018 määrusest nr 43 „Nõuded ajutisele

liikluskorraldusele“. Riigiteel liikluskorralduse ajutiseks muutmiseks on vajalik

liikluskorralduse projekt, millele on saadud tee omaniku nõusolek.

5. Kooskõlastatud projekti muutmisel riigitee piirides ja/või kaitsevööndis tuleb

projektlahendus Transpordiametiga uuesti kooskõlastada.

Kooskõlastus kehtib kaks aastat välja andmise kuupäevast. Kui ehitusluba ei ole selleks ajaks

antud, siis palume Transpordiamet kaasata uuesti ehitusloa või projekteerimistingimuste

menetlusse.

Lugupidamisega

(allkirjastatud digitaalselt)

Laur Kõiv

peaspetsialist

planeerimise osakonna tehnovõrkude üksus

Lisa: Asendiplaan

Seletuskiri

Laur Kõiv

55901417, [email protected]
