DOKUMENTIDE NIMEKIRI

Jrk nr

Dok nr Lk arv

Dokumendi nimetus Muu- datus

Faili nimi Kuupäev Seisund

1 AA-0-01 1 Tiitelleht v03 2026005_PP_AA-0-01_v03_Tiitelleht.pdf 03.09.2026 kehtiv

2 AA-0-02 1 Dokumentide nimekiri v04 2026005_PP_AA-0-02_v04_Doknimekiri.pdf 03.09.2026 kehtiv

3 AA-3-01 21 Seletuskiri v03 2026005_PP_AA-3-01_v03_Seletuskiri.pdf 03.09.2026 kehtiv

4 AA-8-01 1 Spetsifikatsioon v02 2026005_PP_AA-8-01_v02_Spetsifikatsioon.pdf 25.06.2026 kehtiv

AA-4-01 1 Aerofoto - 2026006_PP_AA-4-01_Aerofoto.png 25.06.2026 kehtiv

5 VK-4-01 1 Asendiplaan v04 2026006_PP_VK-4-01_v04_Asendiplaan.pdf 03.09.2026 kehtiv

6 VK-5-01 1 Kaeviku tüüpristlõige v02 2026006_PP_VK-5-01_v02_KaevikuTRL.pdf 03.09.2026 kehtiv

7 VK-5-02 1 Kaablite toestamine - 2026006_PP_VK-5-02_Kaablitoestamine.pdf 17.05.2026 kehtiv

8 VK-6-01 1 Kanalisatsiooni pikiprofiil v02 2026006_PP_VK-6-01_v02_PPKanal.pdf 25.06.2026 kehtiv

10 VK-6-02 1 Sademeveekanalisatsiooni pikiprofiil v02 2026006_PP_VK-6-02_v02_PPdrenaas.pdf 25.06.2026 kehtiv

11 VK-6-03 1 Sademeveekanalisatsiooni pikiprofiil v02 2026006_PP_VK-6-03_v02_PPSV.pdf 25.06.2026 kehtiv

13 VK-6-04 1 Veevarustuse pikiprofiil v02 2026006_PP_VK-6-04_v02_PPVesi.pdf 25.06.2026 kehtiv

14 VK-7-01 1 Sõlmede joonised v02 2026006_PP_VK-7-01_v02_Solmed.pdf 25.06.2026 kehtiv

15 VK-7-02 1 Maantee ristmeväljajoonis v04 2026006_PP_VK-7-02_v04_MNTRvj.pdf 03.09.2026 kehtiv

16 VK-7-03 1 Toru otsakindlustus - 2026006_PP_VK-7-03_Otsakindlustus.pdf 17.05.2026 kehtiv

17 VK-7-04 1 Drenaažikaeviku ristlõige - 2026006_PP_VK-7-04_Dreenikaevikuloige.pdf 17.05.2026 kehtiv

18 VK-9-01 1 Kanalisatsioonikaevude tellimise leht v02 2026006_PP_VK-9-01_v02_Kanalikaevud.pdf 25.06.2026 kehtiv

19 VK-9-02 1 Sademeveekaevude tellimise leht v02 2026006_PP_VK-9-02_v02_KaevdSV.pdf 25.06.2026 kehtiv

20 VK-9-03 1 Pumpla joonis v02 2026006_PP_VK-9-03_v02_Pumpla.pdf 25.06.2026 kehtiv

21 VK-9-04 5 Tehnilised tingimused - 2026006_PP_VK-9-04_TT.pdf 17.05.2026 kehtiv

Objekt: Kasteheina tee detailplaneeringu ala vee-, kanalisatsiooni- ja sademeveetorustikud

Aadress: Kasteheina tee, Pukamäe küla, Kohila vald, Rapla maakond

Töö nr: 2026-005

Tellija: Avora Capital OÜ

Staadium: Põhiprojekt

Kuupäev: 03.09.2026 Versioon: v04

2 (1)

Koostas: Ojaveski OÜ Aadress: Veskioja, Ruhingu küla, Antsla vald, Võru maakond. tel 5358 4742 Projekteerija: Kert Kartau MTR registreeringu number: EEP005114

Objekt: Kasteheina tee detailplaneeringu ala vee-, kanalisatsiooni- ja sademeveetorustikud Aadress: Kasteheina tee, Pukamäe küla, Kohila vald, Rapla maakond Töö nr: 2026-005 Tellija: Avora Capital OÜ Staadium: Põhiprojekt Kuupäev: 03.09.2026 Versioon: v03

1 (21)

Koostas: Ojaveski OÜ Aadress: Veskioja, Ruhingu küla, Antsla vald, Võru maakond. tel 5358 4742 Projekteerija: Kert Kartau MTR registreeringu number: EEP005114

Sisukord

1.1 Alusdokumendid 5

1.2 Olemasoleva olukorra kirjeldus 6

1.3 Kitsendused 6

1.3.1 Tehnovõrgud 6

1.3.2 Looduskaitse objekt 6

1.3.3 Kultuuri ja arheoloogilised väärtusega alad 6

1.3.4 Geodeetilised märgid 6

2. Projekteeritud lahendus 7

2.1 Maakasutusõigused 7

2.2 Veevarustus 7

2.1.1 Praegune olukord 7

2.1.2 Projekteeritud lahendus 7

2.1.4 Liitumispunkt 7

2.1.5 Veetoru paigaldamise reeglid 7

2.1.6 Materjal 8

2.1.7 Tuletõrjehüdrant 9

2.2 Kanalisatsioonitorustik 10

2.2.1 Praegune olukord 10

2.2.2 Üldist 10

2.2.3 Projekteeritud lahendus 10

2.2.4 Rajatav pumpla 10

2.2.5 Liitumispunkt 11

2.2.6 Kanalisatsiooni paigaldamise reeglid 12

2.2.7 Materjal 12

2.3 Sademeveekanalisatsioon 13

2.3.1 Olemasolev olukord 13

2.3.2.Projekteeritud lahendus 13

2.3.3 Kaevud 14

2.3.4 Materjal 14

3 Nõuded ehitustööle 14

3.3 Kvaliteedikontroll 14

3.4 Eeltööd 14

3.5 Kaevetööd 15

3.4.1 Kaeviku hoidmine kuivana 15

Objekt: Kasteheina tee detailplaneeringu ala vee-, kanalisatsiooni- ja sademeveetorustikud Aadress: Kasteheina tee, Pukamäe küla, Kohila vald, Rapla maakond Töö nr: 2026-005 Tellija: Avora Capital OÜ Staadium: Põhiprojekt Kuupäev: 03.09.2026 Versioon: v03

2 (21)

Koostas: Ojaveski OÜ Aadress: Veskioja, Ruhingu küla, Antsla vald, Võru maakond. tel 5358 4742 Projekteerija: Kert Kartau MTR registreeringu number: EEP005114

3.4.2 Talvel tehtavad tööd 16

3.5 Pinnase kaevetööd 16

3.6 Toestus 16

3.7 Torude paigaldamise sügavus ja vahekaugus 16

3.8 Torustiku rajamine 17

3.8.1 Aluskiht 17

3.8.2 Algtäide 17

3.8.3 Lõpptäide (tagasitäide) 17

3.9 Olemasolevate ehitiste ja rajatistega arvestamine 18

4 Kontrollnõuded ehitajale 18

3.6 Üldnõuded 18

3.7 Veetorustiku kontroll ja kasutusele võtmine 19

3.8 Isevoolsete torustike testimine 19

3.9 Kanalisatsioonivõrgu hooldamine 19

4 Keskkonnaaspektid ja jäätmekava 19

5.1 Üldist 19

5.2 Kõrghaljastuse kaitsmine 20

5.3 Jäätmekava 21

6 Katendite taastamine 21

6.1 Üldist 21

6.2 Projektilahendus 22

Objekt: Kasteheina tee detailplaneeringu ala vee-, kanalisatsiooni- ja sademeveetorustikud Aadress: Kasteheina tee, Pukamäe küla, Kohila vald, Rapla maakond Töö nr: 2026-005 Tellija: Avora Capital OÜ Staadium: Põhiprojekt Kuupäev: 03.09.2026 Versioon: v03

3 (21)

Koostas: Ojaveski OÜ Aadress: Veskioja, Ruhingu küla, Antsla vald, Võru maakond. tel 5358 4742 Projekteerija: Kert Kartau MTR registreeringu number: EEP005114

1. Sissejuhatus

Üldandmed

TÖÖ NIMETUS: Kasteheina tee detailplaneeringu ala vee-, kanalisatsiooni- ja sademeveetorustikud

OBJEKTI ASUKOHT: Kasteheina tee, Pukamäe küla, Kohila vald, Rapla maakond

TÖÖ EESMÄRK: Arendusala vee-, sademevee ja kanalisatsioonitorustike projekteerimine

TÖÖ LIIK: Põhiprojekt

TÖÖ TELLIJA: Avora Capital OÜ

Registrikood 16741810

Tartu mnt 84a, Kesklinna linnaosa, Tallinn, Harju maakond

[email protected]

TÖÖ TÄITJA: Ojaveski OÜ

Registrikood 17016086

Veskioja, Ruhingu küla, Antsla vald, Võrumaa

Tel 5358 4742

[email protected]

Kontrollija: Martin Võru

Objekt: Kasteheina tee detailplaneeringu ala vee-, kanalisatsiooni- ja sademeveetorustikud Aadress: Kasteheina tee, Pukamäe küla, Kohila vald, Rapla maakond Töö nr: 2026-005 Tellija: Avora Capital OÜ Staadium: Põhiprojekt Kuupäev: 03.09.2026 Versioon: v03

4 (21)

Koostas: Ojaveski OÜ Aadress: Veskioja, Ruhingu küla, Antsla vald, Võru maakond. tel 5358 4742 Projekteerija: Kert Kartau MTR registreeringu number: EEP005114

Projekti eesmärgiks on anda tehniline lahendus Kasteheina ja Jõemetsa tee 2 kinnistute detailplaneeringu alale torustike rajamiseks ning liitumiseks OÜ Kohila Maja ühisveevarustus ja -kanalisatsiooni süsteemiga.

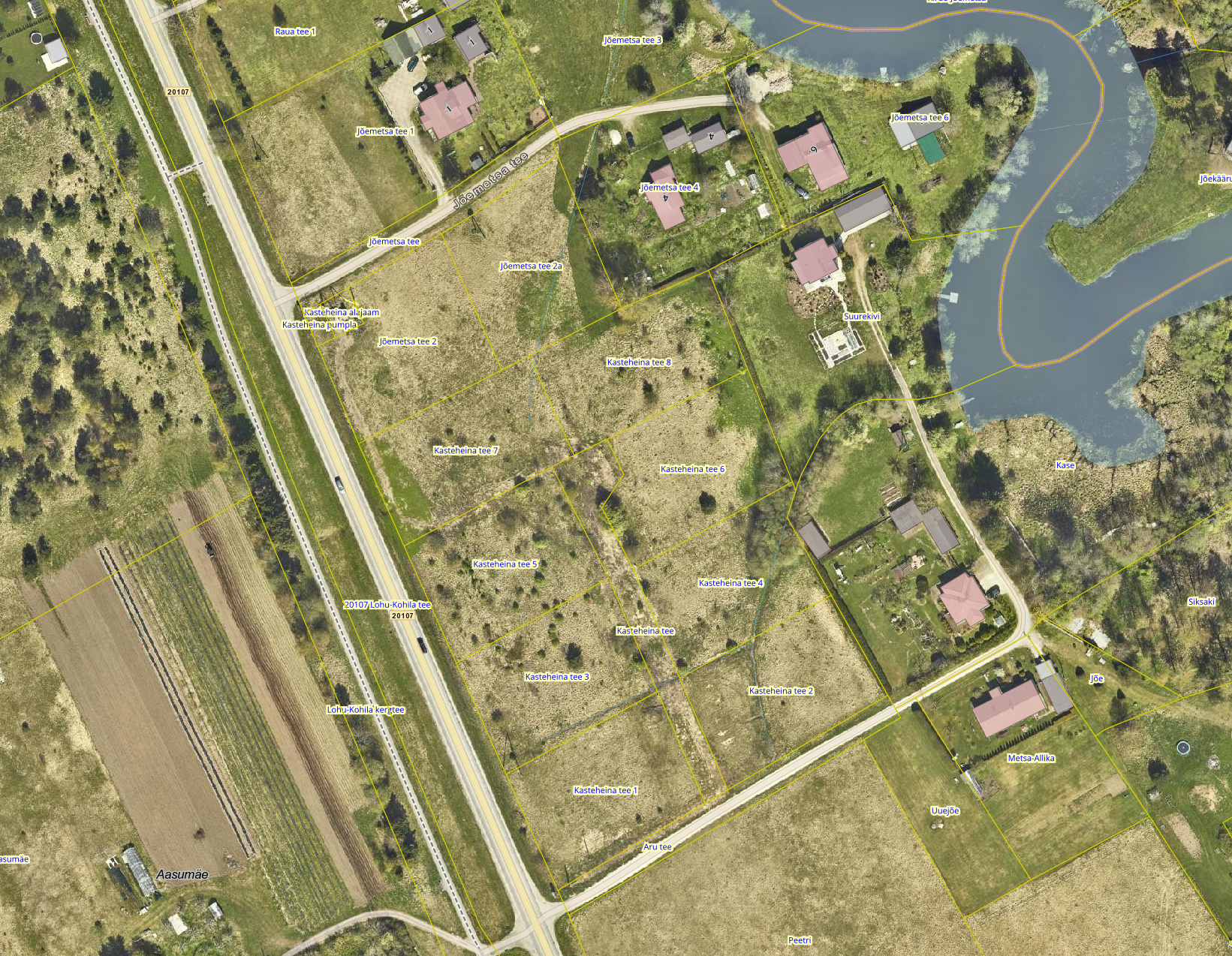

Pilt 1.Objekti asukoht

Objekt: Kasteheina tee detailplaneeringu ala vee-, kanalisatsiooni- ja sademeveetorustikud Aadress: Kasteheina tee, Pukamäe küla, Kohila vald, Rapla maakond Töö nr: 2026-005 Tellija: Avora Capital OÜ Staadium: Põhiprojekt Kuupäev: 03.09.2026 Versioon: v03

5 (21)

Koostas: Ojaveski OÜ Aadress: Veskioja, Ruhingu küla, Antsla vald, Võru maakond. tel 5358 4742 Projekteerija: Kert Kartau MTR registreeringu number: EEP005114

1.1 Alusdokumendid

Projekti koostamise aluseks on:

- OÜ Kohila Maja tehnilised tingimused 02.03.2026 „Veevarustuse ja Kanalisatsiooni tehnilised tingimused Kasteheina ja Jõemetsa tee 2 kinnistute arendusala ehitusprojekti koostamiseks;

- OÜ Hedolink detailplaneering „Kasteheina ja Jõemetsa tee 2 kinnistute detailplaneering“;

- Kobras OÜ geodeetiline mõõdistus nr 2026-046 Kasteheina tee ja selle lähiümbruse geodeetiline mõõdistus“ 21.02.2026 ja 07.03.2026;

- Tellija poolne lähteülesanne.

Projekteerimistöödel on olnud aluseks projekteerimisnormid ja nõuded:

 Majandus- ja taristuministri 17.07.2015 määrus nr 97 „Nõuded ehitusprojektile“

 RIIGIKOGU SEADUS 11.02.2015 EHITUSSEADUSTIK

 RIIGIKOGU SEADUS 30.01.2019 VEESEADUS

 RIIGIKOGU SEADUS 15.02.2023 ÜHISVEEVÄRGI- JA KANALISATSIOONI SEADUS

 EVS 812-6:2012 EHITISE TULEOHUTUS. OSA 6 TULETÕRJEVEEVARUSTUS

 EVS 835:2022 HOONE VEEVÄRK

 EVS 843:2016 LINNATÄNAVAD

 EVS 846:2021 HOONE KANALISATSIOON

 EVS 848:2021 VÄLISKANALISATSIOONIVÕRK

 EVS 921:2022 VEEVARUSTUSE VÄLISVÕRK

 EVS 932:2017 EHITUSPROJEKT

 MAA SISSE JA VETE PAIGALDATAVATE PLASTTORUDE PAIGALDUS-JUHEND RYL77

 Kohila Vallavolikogu 24.04.2025 määrus nr 11 „Kohila valla kaevetööde eeskiri“

 Kohila Vallavolikogu 26.10.2023 määrus nr 13 „Kohila valla heakorraeeskiri“

 Kohila Vallavolikogu 31.03.2022 määrus nr 3 „Kohila valla jäätmehoolduseeskiri“.

Objekt: Kasteheina tee detailplaneeringu ala vee-, kanalisatsiooni- ja sademeveetorustikud Aadress: Kasteheina tee, Pukamäe küla, Kohila vald, Rapla maakond Töö nr: 2026-005 Tellija: Avora Capital OÜ Staadium: Põhiprojekt Kuupäev: 03.09.2026 Versioon: v03

6 (21)

Koostas: Ojaveski OÜ Aadress: Veskioja, Ruhingu küla, Antsla vald, Võru maakond. tel 5358 4742 Projekteerija: Kert Kartau MTR registreeringu number: EEP005114

1.2 Olemasoleva olukorra kirjeldus

1.2.1 Üldist

Praegusel ajal puuduvad detailplaneeringu alal vajalikud torustikud, tegemist on maa-alaga, millel kasvab hein ja võsa. Olemasolevad liitumistorustikud paiknevad projektalast ~100m loodes.

1.3 Kitsendused

1.3.1 Tehnovõrgud

Projekti alal on olemasolevate tehnovõrkude kaitsevööndid:

 Ehitusalas asub elektriõhuliin;

 Ehitusalas on elektri maakaablid,

 Ehitusalas on Telia AS sidekaabel;

 Ehitusala paikneb maantee kaitsevööndis.

1.3.2 Looduskaitse objekt

Alal ei paikne looduskaitselisi objekte.

1.3.3 Kultuuri ja arheoloogilised väärtusega alad

Kultuuri ja arheoloogilise väärtusega alad puuduvad.

1.3.4 Geodeetilised märgid

Alal ei paikne geodeetiliste märkide kaitsevööndeid:

Objekt: Kasteheina tee detailplaneeringu ala vee-, kanalisatsiooni- ja sademeveetorustikud Aadress: Kasteheina tee, Pukamäe küla, Kohila vald, Rapla maakond Töö nr: 2026-005 Tellija: Avora Capital OÜ Staadium: Põhiprojekt Kuupäev: 03.09.2026 Versioon: v03

7 (21)

Koostas: Ojaveski OÜ Aadress: Veskioja, Ruhingu küla, Antsla vald, Võru maakond. tel 5358 4742 Projekteerija: Kert Kartau MTR registreeringu number: EEP005114

2. Projekteeritud lahendus

2.1 Maakasutusõigused

Vee-, sademevee ja kanalisatsioonitorustike jaoks tuleb seada maakasutusõigused torustike haldaja kasuks. Vee ja kanalisatsiooni puhul tuleb seada kasutusõigused OÜ Kohila Maja kasuks ja sademevee puhul Kohila Vallavalitsuse kasuks. Hiljemalt enne kasutusloa saamist peavad olema rajatiste omanikel seatud sundvaldused või sõlmitud isikliku kasutusõiguse lepingud maa kasutusõiguse saamiseks.

2.2 Veevarustus

2.1.1 Praegune olukord

Praegusel ajal on olemasolev OÜ Kohila Maja veetorustik ehitatud Raua tee 1 kinnistuni. Detailplaneeringu alal torustikud puuduvad.

2.1.2 Projekteeritud lahendus

Projektalale tuleb tuua Veetorustik alates OÜ Kohila Maja olemasolevatest veetorustikest. Selleks tuleb olemasolevale PE De110 torustikule paigaldada elektrikeeviskolmik, peale mida tuleb torustik viia joonisel näidatud asukohas detailplaneeringu alale. Juhul kui projekteeritud liitumiskohas on tegemist väiksema läbimõõduga toruga kui De110 siis tuleb projektlahendust korrigeerida ja ühendus teha asukohas, kus toru läbimõõduks on De 110. Kohtades, kus on paralleelselt projekteeritud kaks survetorustikku on torustike paigaldamine projekteeritud kinnisel meetodil.

Projekteeritud on üks ristumine Transpordiameti maaga, mis tuleb teostada kinnisel (suundpuurimise) meetodil. Ristumisel kõrvalmaantee 20107 Lohu-Kohila tee km 4,261 tuleb toru paigaldada PE De 160 hülssi ja projektis näidatud kõrgusele (vt joonis VK-7-02). Kinnisel meetodil paigaldamisel tuleb valida puurpea läbimõõt võimalikult lähedane hülsstoru läbimõõdule, et vältida pinnasesse tekkivaid tühimikke. Puurimise lõppedes tuleb hülsstoru ja pinnase vahele jäävad tühimikud täita spetsiaalse tsementmördi või paisuva polüuretaanvahuga. Seda tuleb teha eelnevalt paigaldatud injekteerimisvoolikute kaudu. Peale torude sisestamist hülssidesse tuleb hülsside otsad sulgeda pinnastihedalt, et vältida pinnase kandumist hülssi.

Planeeringualal tuleb iga kinnistu jaoks rajada liitumispunkt. Liitumispunktid tuleb teha läbimõõduga Pe De 32 ja kinnistu piirist 1 m väljapoole tuleb paigaldada liitumispunktiks DN25 maakraanid. Peale maakraane tuleb torustikud viia kinnistu piirini ja sulgeda otsakorgiga ning matta maa alla 1,8 m sügavusele. Tänavatorustikuks on ette nähtud kasutada PE De32-110 PN10-PN16 veetorusid.

Torustikule on projekteeritud kaks sulgseadet, et oleks vajadusel võimalik torusid sulgeda. Sulgseadmed on projekteeritud pumpla lähedusse.

2.1.4 Liitumispunkt

Liitumispunktiks on maakraan vastavalt toru läbimõõdule antud juhul DN25.

Väljavõte tuleb teostada peatorustikust elektrikeevis sadulühendusega. Maakraani otsa tuleb rajada torustik kuni kinnistu piirini. Ehitustööde lõpus (peale torustiku katsetamist ja vastuvõtmist) tuleb toru ots keeviskorgiga sulgeda ja matta maa alla minimaalselt 1,8 m sügavusele.

2.1.5 Veetoru paigaldamise reeglid

Veetorustik tuleb rajada vastavalt maapinna profiilile nii, et torustiku peale jääks peale pinnakatete taastamist minimaalselt 1,8 m pinnast.

Kõik toruotsad tuleb sulgeda pimeotsakorkidega, et vältida pinnase sattumist torustikku.

Objekt: Kasteheina tee detailplaneeringu ala vee-, kanalisatsiooni- ja sademeveetorustikud Aadress: Kasteheina tee, Pukamäe küla, Kohila vald, Rapla maakond Töö nr: 2026-005 Tellija: Avora Capital OÜ Staadium: Põhiprojekt Kuupäev: 03.09.2026 Versioon: v03

8 (21)

Koostas: Ojaveski OÜ Aadress: Veskioja, Ruhingu küla, Antsla vald, Võru maakond. tel 5358 4742 Projekteerija: Kert Kartau MTR registreeringu number: EEP005114

Survetorustikud peavad olema tähistatud märkekaabliga. Märkekaabliks võib kasutada vähemalt 2,5 mm² ristlõikega vaskkaablit, millel on plastisolatsioon (ning lubatud pinnasesse paigaldada). Pinnasesse jäävad kaabli jätkud tuleb teha veetihedad ning isoleerida kuumkahaneva kattega. Märkekaabli otsad peab tooma seadme- või hüdrandikaevu, kapede alla ning kinnistu tarnetorul veemõõdusõlme. Märkekaabli otsad peavad ulatuma vähemalt 10 cm seadme- või hüdrandikaevust või kapede alt välja. Torustiku märkekaabel peab asetsema hüdrandi välise korpuse all, st kui hüdrandil on kaas peal, siis märkekaabel ei tohi olla näha.

Veetoru kohale 0,3 - 0,4 m kõrgusele tuleb paigaldada sinine märkelint kirjaga “Veetorustik”.

Maakraani/siibri spindel peab jääma maapinnast mitte sügavamale kui 10-15 cm.

2.1.6 Materjal

Veetoru materjaliks on PE De32 x 3 (PN16, SDR11), PE DE40 x 3,7 (PN16, SDR11) ja PE De110 x 6,6 (PN10 SDR17) mis vastab standardile EVS-EN 12201-1:2011 „Plastics piping systems for water supply, and for drainage and sewerage under pressure – Polyethylene (PE)“.

PE veevarustuse torustike värvus peab olema must sinise triibuga või sinist värvi.

Kaevikuta meetodi korral peab kasutatav veetoru olema toodetud vastavalt PAS1075 nõutele ja selle tootmiseks kasutatav materjal peab vastama PAS1075 nõuetele.

Ehitusplatsile tarnitavad torud peavad olema varustatud otsakorkidega, mis peavad jääma paigale kuni torustike paigaldamiseni.

PE torude ühendamiseks tuleb kasutada kas elektrikeevismuhve või põkk-keevitust. Lubatud on ka vajadusel ühendamine äärikute või spetsiaalsete ühendusdetailide abil. Tuleb vältida mehaanilisi liitmikke.

Elektrikeevismuhvide surveklass peab olema vähemalt võrdne torude surveklassiga. Elektrikeevis ühendusliitmike kuumutusniit peab paiknema liitmiku polüetüleenist seina sees, mitte sisepinnal.

Puursadula kasutamisel ei tohi kasutada eraldi monteeritavat kuulkraani.

PE toruliitmikud, nagu kolmikud, äärikud, muhvid, jne peavad vastama samale materjalide spetsifikatsioonile kui torudki. Siibrid ja ventiilid tarnetorudel tuleb ühendada äärikühendustega, kui pole teisiti nõutud.

Äärikud ja poldid peavad vastama standarditele EVS EN 1092-1:2018 „Äärikud ja nende ühendused. Ümmargused äärikud torudele, ventiilidele, ühendusdetailidele ja lisaseadmetele, PN klassifikatsiooniga. Osa 1: terasäärkiud, EVS EN 1515-1:2000 „Flanges and their joints – Bolting – Part 1: Selection of bolting, PN 10/16. Kõik poldid, mutrid ja tihendid peavad vastama roostevaba terase klassile 316. Vahetihendid peavad vastama EVS EN 1514 Osadele 1-4 („Äärikud ja nende ühendused. Tihendite mõõtmed PN-tähistusega äärikute jaoks. Osa 1: Mittemetallist lamedad tihendid sissepandava osaga või ilma“, „Flanges and their joints - Gaskets for PN-designated flanges - Part 2: Spiral wound gaskets for use with steel flanges“, „Äärikud ja nende ühendused. Tihendite mõõtmed PN-tähistusega äärikute jaoks.Osa 3: Mittemetallist PTFE ümbrisega tihendid“, „Äärikud ja nende ühendused. Tihendite mõõtmed PN-tähistusega äärikute jaoks.Osa 4: Gofreeritud lamedad või soonega metalltihendid ja täidetud metalltihendid kasutamiseks koos terasäärikutega“) sarnaselt roostevaba terasest torudele. Keelatud on kasutada roostevabast terasest kolmikuid ja liitmikke. Samuti on keelatud kasutada ilma plast- või galvaanilise katteta terasest detaile (kaasaarvatud poldid, seibid jne).

Maa-aluste veetorustike sulgarmatuurina kasutada pinnasesse paigaldatavaid kummkiilsiibreid (nn „lühike“ komplekt) ja maakraane. Kummkiilsiibrid ja maakraanid peavad

Objekt: Kasteheina tee detailplaneeringu ala vee-, kanalisatsiooni- ja sademeveetorustikud Aadress: Kasteheina tee, Pukamäe küla, Kohila vald, Rapla maakond Töö nr: 2026-005 Tellija: Avora Capital OÜ Staadium: Põhiprojekt Kuupäev: 03.09.2026 Versioon: v03

9 (21)

Koostas: Ojaveski OÜ Aadress: Veskioja, Ruhingu küla, Antsla vald, Võru maakond. tel 5358 4742 Projekteerija: Kert Kartau MTR registreeringu number: EEP005114

vastama standardile DIN EN 1171 „Industrial valves – Cast iron gate valves“, rõhuklass PN16, kere ja kate kõrgtugevast malmist.

Siibrite ja maakraanide surveklass peab olema PN16 ja korpuse ja kaane materjal peab olema tempermalm ning korpus peab olema kaetud epoksiidvärviga 250 μm. Sulgarmatuuride spindli materjal peab olema roostevaba teras, korpuse kaane kinnituspoldid peavad olema roostevaba teras (A2) ja kaetud sulavaha või veekindla korgiga.

Siibrid peavad olema tihedad, töökindlad ning hästi kaitstud korrosiooni eest. Siibrid peavad sulguma päripäeva. Äärikud peavad vastama vastava surveklassi nõuetele (avade arv, suurus, ääriku paksus jne).

Sulgseadmetena võib kasutada ainult valumalmist tooteid. Plastikust sulgseadmed ei ole lubatud paigaldada.

„Kaped“ ehk sulgseadmete spindlipikenduste luugikomplektid, peavad vastama standardile EVS-EN 124-1:2015 „Restkaevude päised ja hoolduskaevude päised sõiduteede ja jalakäijate aladele“. Asfalteeritud pindadel tuleb kasutada ainult ujuvat tüüpi, tihendita ja eeltöödeldud kontaktpindadega mittekolksuvaid „kapesid“. Kiviparketi / haljasala korral kasutada mitteujuvaid „kapesid“. „Kape“ puhasava peab olema minimaalselt 140mm. Poltkinnitustega „kape“ luukide kasutamine ei ole lubatud. Kapede all peab kape küljes olema poltidega kinnitatud spindli jaoks hülsstoru. Kapede kandejõud liiklusega piirkondades peab olema 40 t ning haljasaladel minimaalselt 25 t. Kõik riigitee teemaal olevad kaevud ja kaped peavad olema kandejõuga 40t.

Asfalteeritud pindadel tuleb kasutada ainult teleskoopseid spindlipikendusi. Spindlipikenduse ümber peab olema teleskoopne kaitsetoru mis ulatub kapest kuni siibrini välja. Kaitsetoru alumine osa kuhu sisse teleskoop kinnitatakse peab olema killustikaluse sees. Kaitsetoru teleskoop peab olema killustikalusest kõrgemal. Spindlipikenduse ülemise osa kaugus “kape” luugist peab olema vahemikus 10-15 cm. Kaitsetoru ümbrus peab olema tihendatud liivaga.

Joogivee torustikule paigaldatud tarvikud ei tohi otse ega kaudselt kahjustada vee kvaliteeti.

2.1.7 Tuletõrjehüdrant

Projektiga on ette nähtud paigaldada 1 maapealne tuletõrjehüdrant (hüdrandi asukohta vt joonis VK-4-01, tegevusraadius 200 m arvestatuna hüdrandist hooneni. Veevõrgust peab olema tagatud tulekustutusvee saamine vooluhulgaga vähemalt 10l/s 3 tunni vältel.

Paigaldatavad maapealsed hüdrandid peavad vastama harmoniseeritud standardile EVS-EN 14384:2005 Sambakujulised tuletõrjehüdrandid.

Hüdrantide surveklass peab olema PN10. Kasutada tuleb teleskoopilise tõusutoruga, automaatse tühjendusklapiga ja siibriga varustatud soojustatud maapealseid hüdrante. Maapealsete hüdrantide automaattühjendusklapp tuleb ühendada drenaažitoruga, millega tagatakse plasttoru tühjendamine. Drenaažitoru tuleb katta killustikuga või olema mähitud filterkangasse.

Hüdrantide ühendustoru ei tohi olla väiksem kui De110 ning maapealse hüdrandi paigaldamisel trassile tuleb kasutada torukolmikut.

Tuletõrjehüdrante peab olema võimalik avada ühesuguse võtme abil.

Tuletõrjehüdrandid tuleb tähistada vastavalt siseministri määrusele 18.02.2021 nr 10 „Veevõtukoha rajamise, katsetamise, kasutamise, korrashoiu, tähistamise ja teabevahetuse nõuded, tingimused ning kord“.

Kui hüdrandi viita ei ole võimalik paigaldada aiale, hoone seinale või posti külge, tuleb viit paigaldada metallist alusplaadile, mis toetub kahele postile. Postid peavad olema metallist

Objekt: Kasteheina tee detailplaneeringu ala vee-, kanalisatsiooni- ja sademeveetorustikud Aadress: Kasteheina tee, Pukamäe küla, Kohila vald, Rapla maakond Töö nr: 2026-005 Tellija: Avora Capital OÜ Staadium: Põhiprojekt Kuupäev: 03.09.2026 Versioon: v03

10 (21)

Koostas: Ojaveski OÜ Aadress: Veskioja, Ruhingu küla, Antsla vald, Võru maakond. tel 5358 4742 Projekteerija: Kert Kartau MTR registreeringu number: EEP005114

ümar- või nelikanttorust, mõõduga minimaalselt 25 mm. Postide alumine osa peab olema valatud betoonist vundamendi sisse.

2.2 Kanalisatsioonitorustik

2.2.1 Praegune olukord

Praegusel ajal on olemasolev OÜ Kohila Maja kanalisatsiooni torustik ehitatud Raua tee 1 kinnistuni. Detailplaneeringu alal torustikud puuduvad.

2.2.2 Üldist

Projekteeritava ala kanalisatsioon on lahkvoolne. Sademevee juhtimine kanalisatsioonitorusse on keelatud.

Kanalisatsiooni paisutuskõrguseks loetakse kinnistu poolt esimese ühiskanalisatsiooni juurde kuuluva kanalisatsioonikaevu kaane kõrgusest 10 cm võrra kõrgemat taset. Kinnistu kanalisatsioonil peavad olema allpool ühiskanalisatsiooni paisutustaset paiknevatel reoveeneeludel kaitseseadmed uputuste ja tagasivoolu vältimiseks.

Isevoolsete kanalisatsioonitorustike kalde määramisel on arvestatud EVS 848:2021 esitatud nõuetega: kanalisatsioonitorustikus peab olema tagatud isepuhastus, s.o. voolukiirus peab olema vähemalt kord ööpäevas ≥0,7 m/s.

2.2.3 Projekteeritud lahendus

Projektpiirkonnas on ette nähtud isevoolsete kanalisatsioonitorustike rajamine. Peale detailplaneeringu ala isevoolset kanaliseerimist juhitakse reovesi pumplasse, millega pumbatakse see eesvoolu.

Projekteeritud on üks ristumine Transpordiameti maaga, mis tuleb teostada kinnisel (suundpuurimise) meetodil. Ristumisel kõrvalmaantee 20107 Lohu-Kohila tee km 4,261 tuleb toru paigaldada PE De 160 hülssi ja projektis näidatud kõrgusele (vt joonis VK-7-02). Kinnisel meetodil paigaldamisel tuleb valida puurpea läbimõõt võimalikult lähedane hülsstoru läbimõõdule, et vältida pinnasesse tekkivaid tühimikke. Puurimise lõppedes tuleb hülsstoru ja pinnase vahele jäävad tühimikud täita spetsiaalse tsementmördi või paisuva polüuretaanvahuga. Seda tuleb teha eelnevalt paigaldatud injekteerimisvoolikute kaudu. Peale torude sisestamist hülssidesse tuleb hülsside otsad sulgeda pinnastihedalt, et vältida pinnase kandumist hülssi.

Kõikidele rajatavate torustikega piirnevatele kinnistutele rajatakse kanalisatsiooni liitumispunkt.

Isevoolse kanalisatsiooni tänavatorustik on projekteeritud De160 SN8 PVC torudest. Torustikule on projekteeritud PE De400/315 ja De560/500 kontrollkaevud.

Projekteeritud torude mahtusid vaata mahutabelis (AA-8-01).

Riigitee maa-alasse jäävad kaevud, mis jäävad haljasalale ja kruuskattega teede/mahasõitude alale tuleb paigaldada 15 cm sügavusele katte/haljasala alla.

2.2.4 Rajatav pumpla

Kasteheina pumpla katastriüksusele tuleb rajada PE ID1600mm läbimõõduga reoveepumpla. Pumplasse peab olema paigaldatud kaks pumpa, millest kumbki peab olema võimeline arendama pumpla määratud tootlikkust Q=5 l/s ja tõstekõrgust H=8 m. Pumbana kasutada nt. Grundfos SLV.80.80.13.4.50B.C või samaväärset. Eriolukorras peavad pumbad saama töötada ka samaaegselt. Reoveepumplas peab olema töörežiimis üks pump töös, teine pump ooteasendis. Pumbad peavad töötama vaheldumisi, automaatika peab juhtima neid nii, et tööperioodi vältel oleks pumpade töötunnid võrdsed. Pumpla korpuse materjal peab olema PE kere rõngasjäikus vähemalt SN4.

Objekt: Kasteheina tee detailplaneeringu ala vee-, kanalisatsiooni- ja sademeveetorustikud Aadress: Kasteheina tee, Pukamäe küla, Kohila vald, Rapla maakond Töö nr: 2026-005 Tellija: Avora Capital OÜ Staadium: Põhiprojekt Kuupäev: 03.09.2026 Versioon: v03

11 (21)

Koostas: Ojaveski OÜ Aadress: Veskioja, Ruhingu küla, Antsla vald, Võru maakond. tel 5358 4742 Projekteerija: Kert Kartau MTR registreeringu number: EEP005114

Pumpla ankurdamine peab toimuma vastavalt tootja ettekirjutustele, vastavalt kasutatavate materjalide iseärasustele ja projekteerija arvutuslikele betoonplaadi gabariitidele. Pumpla peab olema betoonist vundamendil, et maa-alune veetase ei kergitaks konstruktsiooni. Rajatava pumpla ankurdamiseks tuleb kasutada 2,6 m x 2,6 m x 0,2 m suurust betoonplaati. Pumplate kinnitamine peab toimuma tehase instruktsioonidele, materjalide iseärasusele ja projektis arvutatud betoonplaatide suurusele vastavalt. Pumpla ankurduseks alusplaadile kasutatavad poldid ja klambrid peavad olema happekindlast roostevabast terasest AISI 316.

Pumplad peavad olema varustatud loomuliku ventilatsiooniga: värske õhu juurdevool reservuaari alaosasse (300 mm kõrgemal maksimaalsest veetasemest) ja väljatõmme reservuaari ülaosast. Õhutustorude (DN 100) otsad peavad paiknema kuni 700 mm kõrgusel maapinnast ja olema kaitstud sademete eest ning suletud putukavõrguga. Torud peavad olema võimalikult vandaalikindlad: piisava seinapaksusega ja tugevalt kinnitatud pumpla konstruktsiooni külge. Pumpla õhutustorudel peavad olema filtrid (nt aktiivsöefiltrid), et pumplast ei leviks reovee lõhn väljapoole pumplat.

Sisemised torustikud ja pumpade redelid ning platvormid peavad olema valmistatud happekindlast roostevabast terasest (AISI 316).

Reoveepumplatel peab olema pumplasse ohutuks sisenemiseks teleskoopne käsipuu, millest saab pumplasse sisenedes kinni võtta, et oleks tagatud pumplasse ohutu sisenemine.

Reoveekanalisatsioonipumpla luuk peab võimaldama teostada segamatuid hooldustöid ja olema piisavalt suur, et ka suurimat konstruktsiooni oleks võimalik ühes tükis reoveekanalisatsioonipumplast välja tõsta. Luugi minimaalne suurus peab olema DN 600 või 600x600 mm. Luuk peab olema valmistatud vandalismi-kindlalt ja olema lukustatav. Tagatud peab olema, et luugi lahtiolekul oleks välistatud luugi sulgumine tuule mõjul.

Hoolduskaev peab ulatuma maapinnast 0,3 m kõrgusele (luugi alaserv maapinnast min 0,2 m).

Luuk peab olema lukustatav külje pealt. Lukustuselementide arv peab olema vähemalt 2 tk luugi kohta.

Luukide sulgemine on sisekuuskant poltidega, mida saab keerata 8 mm võtmega.

Hoolduskaevu luugi kinnitamisel poltliitega peab mutter jääma kaevu sisse, peab olema välistatud kinnitus-te ja hingede avamine väljastpoolt (poltliidete kasutamisel poldid keevitatud mutritega kokku).

Luugi lahtine olek ei tohi takistada kiirpaigaldusliitmike ning redelite kasutamist. Luuk ei tohi avaneda selle-le poole, kus asetsevad kiirpaigaldusliitmikud või redel.

Luugi konstruktsioon peab sisaldama minimaalselt 50 mm paksust polüstüroolist soojusisolatsioonikihti, mis on kaetud plasti või plekiga. Kasutatava soojustusmaterjali soojusjuhtivustegur peab olema 0,035 W/(m*K).

Pumpla elektri ja automaatika projekt koostatakse eraldi.

Pumplale rajatakse 4 m laiune juurdepääs Jõemetsa teelt. Juurdepääs rajatakse kruusast (pos 5). Juurdepääs on vajalik, et oleks vajadusel võimalik pumplat hooldada. Üldiselt on pumplad üsna hooldusvabad ning nende juurde sõita on vaja üsna harva. Kas pumpade vahetuseks/hooldamiseks või torude läbipesuks. Tava hoolduse jaoks on ligipääsu vaja sõiduautole ning suurema hoolduse jaoks on vajalik paakauto ligipääs. Paakauto sõidab Jõemetsa teele ning tagurdab pumpla juurde. Ära sõita saab pumpla juurest harilikus sõidusuunas.

2.2.5 Liitumispunkt

Isevoolse kanalisatsiooni liitumispunktiks on kinnistu piirist 1 m kaugusele rajatav De400/315 kontrollkaev.

Objekt: Kasteheina tee detailplaneeringu ala vee-, kanalisatsiooni- ja sademeveetorustikud Aadress: Kasteheina tee, Pukamäe küla, Kohila vald, Rapla maakond Töö nr: 2026-005 Tellija: Avora Capital OÜ Staadium: Põhiprojekt Kuupäev: 03.09.2026 Versioon: v03

12 (21)

Koostas: Ojaveski OÜ Aadress: Veskioja, Ruhingu küla, Antsla vald, Võru maakond. tel 5358 4742 Projekteerija: Kert Kartau MTR registreeringu number: EEP005114

2.2.6 Kanalisatsiooni paigaldamise reeglid

Kanalisatsioonitorustik rajatakse min kalletega De160 – 6 mm/m hälbega 0,2 %,

Vastavalt standardile EVS 484:2013 valmis ehitatud torustikel lubatakse järgmisi kõrvalekaldeid projektist, kui need ei kahjusta konstruktsiooni toimivust või torustiku harude ehitamist:

 Mis tahes projekteeritud punkti (kaev, trassi telje punkt) horisontaalpinnal 200 mm;

 Isevoolne kanalisatsioonitorustik peab kaevus kaevu kulgema sirgelt, lubatud kõrvalekalle horisontaaltasapinnal on 1/300 kaevuvahe kohta;

 Isevoolsele kanalisatsiooni peatorule lubatakse alltoodud tabelis olevaid kõrvalekaldeid kõrguste ja langude osas eeldusel, et torustikku ei jää vett, kaevu suubuv toru ei jää väljavast torust allapoole, lang kaevude vahe kohta on > 0. Ei kalle ega kõrgus või erineda lubatud väärtusest ka siis, kui üks neist täidab ette antud täpsusnõudeid.

Tabel 1. Peatorustiku paigaldamise täpsusnõuded

Projekteeritud torustiku kalle (%ₒ)

Maksimaalne kalde kõrvalekalle (%ₒ)

Maksimaalne kõrguse kõrvalekalle (mm)

> 5 1,5 50

3 - 5 1,0 30

< 3 1,0 20

Kanalisatsioonitoru kohale piki toru telge 0,3 - 0,4 m kõrgusele tuleb paigaldada vähemalt 100 mm laiune pruun märkelint kirjaga “KANAL”.

2.2.7 Materjal

Projekteeritava isevoolse kanalisatsioonitorustiku läbimõõt on De160. Isevoolse kanalisatsioonitoru materjaliks on PVC klassiga SN8.

Kanalisatsioonitorustik, mis on väiksem või võrdne De250, peab vastama standardile EVS- EN1401 „Maa-alused isevoolsed drenaaži ja kanalisatsiooni plasttorustikud. Plastifitseerimata polüvinüülkloriid (PVC-U). Osa 1: Torude, liitmike ja torustike spetsifikatsioonid“ või EVS EN 13476 „Plastics piping systems for non-pressure underground drainage and sewerage - Structured-wall piping systems of unplasticized poly(vinyl chloride) (PVC-U), polypropylene (PP) and polyethylene (PE) - Part 1:General requirements and performance characteristics“ vastavast polüvinüülkloriid(PVC)torust. Kanalisatsioonitoru peab olema täisseintoru, kihilise seinaga torusid ei ole lubatud kasutada.

Kasutatavad torud peavad olema sertifitseeritud ja omama sertifikaadid kinnitamaks toru kvaliteeti.

Kanalisatsioonitorude ühendamiseks kasutatavad ühendusliitmikud peavad olema sobilikud kasutatavatele torudele.

Kontrollkaevude läbimõõduks on De400/315 ja De560/500mm. Kaevud peavad vastama standardile SFS 3468 „Muoviputket. Maahan asennettavat muovikaivot. Laatuvaatimukset“ või EVS-EN 13598-2 „Maa-alused surveta äravoolu ja kanalisatsiooni plasttorustikud. Plastifitseerimata polü(vinüülkloriid) (PVC-U), polüpropüleen (PP) ja polüetüleen (PE). Osa 2: Hooldus- ja kontrollkaevude spetsifikatsioonid“. Kaevud peavad olema PE materjalist. Kaevudeks kasutada tehasetoodanguna valmistatud kaeve.

Objekt: Kasteheina tee detailplaneeringu ala vee-, kanalisatsiooni- ja sademeveetorustikud Aadress: Kasteheina tee, Pukamäe küla, Kohila vald, Rapla maakond Töö nr: 2026-005 Tellija: Avora Capital OÜ Staadium: Põhiprojekt Kuupäev: 03.09.2026 Versioon: v03

13 (21)

Koostas: Ojaveski OÜ Aadress: Veskioja, Ruhingu küla, Antsla vald, Võru maakond. tel 5358 4742 Projekteerija: Kert Kartau MTR registreeringu number: EEP005114

Kaevude teleskoobi maksimaalne lubatud pikkus (lõpliku vertikaalplaneeringu korral) on 800 mm ja teleskoop peab ulatuma kaevu sisse minimaalselt 200 mm.

Kaevud peavad olema torustiku diameetrile vastavad ning sobiva luugiga. Vaatluskaevude konstruktsioon ja mõõtmed peavad võimaldama teostada torustiku läbipesu ja tagama torustiku kontrolliks TV-vaatluskaamera läbipääsu. Kaevude tõusutoru rõngasjäikuse klass peab olema vähemalt SN2 kuni 2,5 m sügavustel kaevudel. 2,5 m sügavused ja sügavamad, kui 2,5 m kaevud tuleb teha rõngasjäikusega SN4. Kaevude luugina võib kasutada ainult umbset luuki, kaevude luuk ei tohi asetseda ümbritsevast maapinnast madalamal. Välistatud peab olema sademevee sattumine reoveekanalisatsiooni.

Reoveekanalisatsiooni kaevupõhjad peavad olema varustatud hüdrauliliselt sobivate voolurennidega, mille sügavus on minimaalselt 1/2 toru läbimõõdust (külgharud peavad suubuma läbi voolurenni sujuvalt läbivoolu suunas maksimaalselt 45o all; voolurennide põhi peab olema sile). Põlvede kasutamine ilma Tellija nõusolekuta on keelatud. Kaevu tõusutorusse teha läbiviigud vastavalt tehasepoolsetele juhistele, kasutades selleks ette nähtud tihendeid ja läbiviike.

Kaevud peavad olema veetihedad. Kaaned peavad olema kaetud korrodeerumist takistava kattega. Kaevuluugi raamid peavad olema nn „ujuvad“ ehk välise servaga, mis toetub teekattematerjalile või ümbritsevale pinnasele. Kaevu luugid peavad olema tihedalt kraes paigutatuna. Kaevuluugid peavad vastama standardi EN124 klassile D ning liiklusvahendite ülesõidul säilitama oma stabiilsuse. Tänavatel ja teedel peavad kaevuluugid olema teetasapinnaga ühel kõrgusel. Kõik riigitee teemaal olevad kaevud ja kaped peavad olema kandejõuga 40t.

2.3 Sademeveekanalisatsioon

2.3.1 Olemasolev olukord

Sademeveekanalisatsioon kinnistutel puudub ning detailplaneeringu kohaselt on see ette nähtud. Selleks tuleb rajada tee maa-alale sademeveetorustik. Sademevee torustiku eesvooluks saab kasutada olemasolevat läheduses asuvat Keila jõge.

2.3.2.Projekteeritud lahendus

Detailplaneeringu alale on juhitud Transpordiameti truup läbimõõduga 800 mm mis tänasel päeval Transpordiameti sõnul mitte töötav. Kindlustamaks vee äravoolu juhul kui truubist tuleb siiski väikestes kogustes vett läbi tuleb paigaldada joonisel VK-4-01 näidatud asukohta PE De 560/500 restkaev, millega kogutakse kokku truubist voolav vesi. Vesi juhitakse eesvoolu PP De200 sademeveetoruga. Lisaks transpordiameti maalt kogunevale veele tuleb eesvoolu juhtida ka projekteeritud teel kogunev vesi. Selleks tuleb joonisel näidatud asukohta paigaldada restkaev. Igale kinnistule tuleb rajada sademevee liitumispunkt. Selleks tuleb kinnistu piiridele rajada De110 läbimõõduga liitumispunktid. Liitumispunktidesse paigaldada De200/160 kontrolltorud.

Olemasolev sademevee eesvooluks olev kraav tuleb asendada De919 drenaažitoruga. Selleks tuleb joonisel näidatud asukohas esmalt kaevata aluspõhi projekteeritud kõrgusele. Peale kõrguse saavutamist tuleb paigaldada vett hästi läbi laskev geotekstiil. Geotekstiili peale tuleb paigaldada 15cm paksune killustiku kiht, millele paigaldatakse 220 kraadise augustusega drenaažitoru. Drenaažitoru voolurenn peab asuma toru põhjas. Kraav tuleb täita killustikuga selliselt, et kraavi pealt jääb tühjaks 30 cm. Terve killustik tuleb ümbritseda geotekstiiliga. Geotekstiili ülekate peab olema 0,3 m. Ülekate teha killustiku peal. Geotekstiili peale tuleb paigaldada 30 cm paksune kasvupinnase kiht. Killustikuna kasutada fr 16/32 killustikku. Truubi otsakud tuleb kindlustada vastavalt joonisele VK-7-03. Vajadusel tuleb kraavi pervelt puittaimestikku likvideerida. Puittaimestik kuulub maaomanikule. Enne raietöid tuleb töö temaga kooskõlastada ja leppida kokku kuhu raiutud puit ladestada.

Objekt: Kasteheina tee detailplaneeringu ala vee-, kanalisatsiooni- ja sademeveetorustikud Aadress: Kasteheina tee, Pukamäe küla, Kohila vald, Rapla maakond Töö nr: 2026-005 Tellija: Avora Capital OÜ Staadium: Põhiprojekt Kuupäev: 03.09.2026 Versioon: v03

14 (21)

Koostas: Ojaveski OÜ Aadress: Veskioja, Ruhingu küla, Antsla vald, Võru maakond. tel 5358 4742 Projekteerija: Kert Kartau MTR registreeringu number: EEP005114

Detailplaneeringu põhjaosas tuleb paigaldada sademeveetoru vastavalt joonisele VK-4-01. Sademeveetoru tuleb ühendada olemasoleva truubitoruga pimeühendust kasutades. Pimeühenduse olemasoleva toruga saab teha järelühendus sadulat kasutades.

2.3.3 Kaevud

Sademevee kanalisatsioonikaevud peavad vastama standardile EVS EN 13598-2:2016.

Tõusutoru ringjäikus mitte vähem kui SN2.

Kaevud on ette nähtud teleskoopsed.

Kaevu luugid peavad olema malmist ja vastama standardile EVS-EN 124.

Malmist umbluugid tulevad vastavalt asukohale, 25T (haljasala) või 40T (liiklusmaa). Asfalteeritud pindadel tuleb kasutada ainult ujuvat tüüpi, tihendita ja eeltöödeldud kontaktpindadega mittekolksuvaid kaevuluuke. Kiviparketi korral kasutada mitteujuvaid luuke.

Projektis on ette nähtud paigaldada De560/500 restkaevud palliga (300 liitrit, settepesa 0,8 m, eemaldatava vesiluku, loputustoru ja kandilise restkaanega).

Restkaevud on ette nähtud teleskoopsed. Malmist restluugid tulevad vastavalt asukohale 40T (liiklusma) ja 25T kuppelrestluugiga kaev haljasalal.

Restkaevude asukohtade valikul on lähtutud vertikaalplaneeringu lahendusest ja ühe restkaevu valgala suurusest.

Kaevud tarnitakse tehasest tervikuna vajalike harude muhvühendustega. Kõik ühendused peavad olema veetihedad.

2.3.4 Materjal

Materjalis juhinduda ptk. 2.2.7.

3 Nõuded ehitustööle

3.3 Kvaliteedikontroll

Kvaliteedikontrolli abil jälgitakse, et kasutatavad materjalid ja ehitustööd vastavad projektile.

Enne valmisdetailide ja materjalide kasutusele võtmist hangitakse nõuetekohased sertifikaadid, millele projektis või standardlahendustes on viidatud.

Kõik kontrollid tuleb teostada vastavalt RIL 77-2013 “Maa sisse ja vette paigaldatavad plasttorud. Paigaldusjuhend.” näidatud katsetusmetoodikale.

3.4 Eeltööd

Enne tööde algust tuleb välja selgitada varasemast ajast tööplatsil paiknevad kaablid, torustikud ja muud maa-alused kommunikatsioonid, mille vahetus läheduses hakatakse töötama.

Lisaks tuleb välja selgitada need rajatised ja seadmed, millele ehitustöödest tulenev vibratsioon võib mõjuda kahjustavalt.

Vibratsiooniõrnad kohad tuleb vastavalt kaitsta või tuleb püüda piirata töötamisega seotud vibratsiooni.

Kui kaevetöid tehakse olemasolevate torude kõrval (mida pole ette nähtud likvideerida) või all, tuleb torud toestada nii, et nad ei liiguks ehitustööde jooksul.

Objekt: Kasteheina tee detailplaneeringu ala vee-, kanalisatsiooni- ja sademeveetorustikud Aadress: Kasteheina tee, Pukamäe küla, Kohila vald, Rapla maakond Töö nr: 2026-005 Tellija: Avora Capital OÜ Staadium: Põhiprojekt Kuupäev: 03.09.2026 Versioon: v03

15 (21)

Koostas: Ojaveski OÜ Aadress: Veskioja, Ruhingu küla, Antsla vald, Võru maakond. tel 5358 4742 Projekteerija: Kert Kartau MTR registreeringu number: EEP005114

3.5 Kaevetööd

3.4.1 Kaeviku hoidmine kuivana

Kaevikut peab hoidma nii kuivana, et seal tehtavaid töid võib vastavalt teostada ja materjale tihendada kuni nõutud tasemeni.

Vajaduse korral tuleb põhjavee taset alandada pinnasevett kaevikust välja pumbates lähedal asuvasse kraavi. Pumpamine on lubatud ainult maaomaniku nõusolekul.

Objekt: Kasteheina tee detailplaneeringu ala vee-, kanalisatsiooni- ja sademeveetorustikud Aadress: Kasteheina tee, Pukamäe küla, Kohila vald, Rapla maakond Töö nr: 2026-005 Tellija: Avora Capital OÜ Staadium: Põhiprojekt Kuupäev: 03.09.2026 Versioon: v03

16 (21)

Koostas: Ojaveski OÜ Aadress: Veskioja, Ruhingu küla, Antsla vald, Võru maakond. tel 5358 4742 Projekteerija: Kert Kartau MTR registreeringu number: EEP005114

3.4.2 Talvel tehtavad tööd

Külmade ilmadega takistatakse kaevikupõhja jäätumist järgmiselt:

 kaevik tuleb lõpliku sügavuseni kaevata vahetult enne torude paigaldamist;

 tuleb kasutada selleks sobilikke kaitsemeetmeid.

Tuleb takistada kaeviku külgseinade jäätumist allpool torustiku pealispinda.

3.5 Pinnase kaevetööd

Kaevetöid teostatakse vastavalt kaevikute projektile või vastavalt “RIL 77-2013 Maa sisse ja vette paigaldatavad plasttorud. Paigaldusjuhend." nõuetele.

Kaevetöid tuleb hoolikalt teostada, arvestades pinnase kvaliteeti, kaeviku sügavust, seina kallet, olemasolevaid konstruktsioone ja koormatust ning vee ja transpordi mõjul tekkivaid ohtusid.

Kaevude ligidal tuleb kaevik vajaduse korral teha laiemaks selliselt, et kaevikuseinad jääksid vähemalt 400 mm kaugusele torudest ja kaevudest. Tuleb arvestada ka tihendamisseadme laiusega, et mahuks suurte torude ja seadmete puhul pinnast tihendama.

Kaeviku paiknemine ja sügavus tuleb fikseerida töö ajal tehtavate kontrollmõõdistuste abil enne aluskihi tegemist.

Tuleb vältida liigset kaevamist nii laiusse kui ka sügavusse. Kaeviku alumist osa tuleb kaevata ettevaatlikult, et mitte rikkuda allapoole jääva pinnase struktuuri. Valmis kaevatud kaeviku põhi tuleb tasandada ja sellest tuleb eemaldada kivid.

Kasutusest väljajääv üleliigne väljakaevatud pinnas tuleb laadida transpordivahendile ja transportida ilma vaheladustuseta jäätmekäitlusluba omava ettevõtte ladestuspaika.

3.6 Toestus

Toestuse abil tagatakse torude turvaline paigaldus ja takistatakse kaeviku põhja hüdraulilist murdumist, kaeviku seinte kokkuvarisemist ja väljakaevatud pinnase kukkumist kaevikusse.

Toestusviis valitakse arvestades muuhulgas tööohutust, ehituskoha pinnase iseärasusi, olemasolevaid konstruktsioone ja kaeviku mõõtmeid.

3.7 Torude paigaldamise sügavus ja vahekaugus

1. Kaeviku ristlõige on projekteeritud arvestades juhendmaterjali RIL77. Ühes ja samas kaevikus asuvate külgnevate torude välispindade minimaalne horisontaalne kaugus on ≥0,2m.

2. Veetorude paigaldussügavus on 1,8 m toru peale kanalisatsioonitorude minimaalne paigaldussügavus on 1,2 m toru põhja.

3. Minimaalne kaugus olemasolevate torude ja uute vee- ja kanalisatsioonitorude telgede vahel on ≥0,5m.

4. Külgnevate torude välispindade horisontaalne vahekaugus ning torude kaugus kaevise servadest peab olema vähemalt 200mm, kaevu seina ja toru vaheline kaugus aga vähemalt 100mm. Kaevude kohale tehakse vajalikud laiendused nii, et kaeviku seinad jäävad vähemalt 200mm kaugusele kaevust. Projekteeritud torude vaheline vertikaalkaugus peab olema selline, et kõikide vajalike liitmike tegemine ei oleks takistatud, olles vähemalt 100mm.

5. Projekteeritud torude külgnemisel või ristumisel teiste tehnovõrguvaldajate trassidega tuleb lähtuda standardist EVS 843 – Linnatänavad. Juhul kui olemasolevad kommunikatsioonid paiknevad teistel sügavustel kui geodeetilistes uuringutes ja joonistel kirjeldatud, siis korrigeeritakse vajadusel projektilahendust ehitustööde käigus peale tegeliku sügavuse selgumist.

Objekt: Kasteheina tee detailplaneeringu ala vee-, kanalisatsiooni- ja sademeveetorustikud Aadress: Kasteheina tee, Pukamäe küla, Kohila vald, Rapla maakond Töö nr: 2026-005 Tellija: Avora Capital OÜ Staadium: Põhiprojekt Kuupäev: 03.09.2026 Versioon: v03

17 (21)

Koostas: Ojaveski OÜ Aadress: Veskioja, Ruhingu küla, Antsla vald, Võru maakond. tel 5358 4742 Projekteerija: Kert Kartau MTR registreeringu number: EEP005114

3.8 Torustiku rajamine

Enne paigaldust kontrollida, et torudel ja tarvikutel ei oleks kahjustusi.

Isevoolsete torude paigaldust alustada allavoolu asetsevast otsast. Torud peavad olema paigaldatud projektijärgsele asukohale ja kõrgusele.

Lahtisel meetodil ehitatava toru kohale (30-40 cm toru laest) paigaldada hoiatuslint vastava kommunikatsiooni nimega.

Kaevud paigaldatakse vertikaalselt, hälve tohib olla max 10 mm 1 m kohta.

3.8.1 Aluskiht

Aluskiht on tagasitäite kiht, mis paigaldatakse kaevikupõhja toru alla. Aluskihi abil antakse torule õige lang ja paigaldussügavus.

Plastmassist toru all tuleb aluskihina kasutada looduslikku kivimaterjali, liiv, killustik või kivipuru suurim lubatud materjali osakeste suurus on 10 % toru nominaalmõõdust.

Juhul, kui kaeviku põhja pinnas sobib aluskihi materjaliks, võib sellest valmistada aluskihi. Aluskihina ei tohi kasutada savi.

3.8.2 Algtäide

Kaeviku algtäide peab koosnema vett läbilaskvast pinnasest: liivast, killustikust või kivipurust.

Täitematerjal ei tohi kahjustada torude pinnakatet. Ta ei tohi sisaldada aineid, mis võivad keemiliselt kahjustada torusid või tihendusmaterjali. Läbikülmunud täitematerjali ei tohi kasutada.

Esmase algtäite paksus on 20 cm. Vajadusel (tee alustes konstruktsioonides), algtäide tihendatakse torude külgedelt 95% tiheduse astmeni. Plastiktoru külgedele tehtav algtäide ehitatakse ja tihendatakse homogeensete kihtidena ka toru pikisuunas. Plastiktoru peale tulevaid täitekihte võib tihendada alles pärast seda, kui toru lae peal on vähemalt 0,3 m paksune algtäite kiht.

Väljaspool üldkasutatavaid teid võib algtäidet teha ilma tihendamata.

Enne täitmist tuleb kontrollida, et torud on terved ja projektikohaselt paigaldatud. Kaevikust tuleb eemaldada võimalik jää ja lumi. Algtäide tuleb kaevikusse paigaldada ettevaatlikult, toru mõlemale küljele. Täitmistöö esimene etapp tuleb teha käsitsi, et torud ei liiguks oma kohalt ega saaks viga. Algtäide tuleb panna torude alla ja külgedele nii, et torude kõrgus ei muutuks. Esimene täitekiht tuleb teha maksimaalselt toru poole kõrguseni.

Täitekihte peab juurde lisama ühtlaselt mõlemal pool toru. Algtäide ulatub üldkasutatavatel teedel kuni tarindkonstruktsioonini. Väljaspool üldkasutatavate teede ala ulatub algtäide vähemalt 300 mm kõrgemast torust ülespoole. Tihendamise puhul ei tohi tihendatava kihi paksus ületada 50 cm.

3.8.3 Lõpptäide (tagasitäide)

Lõpptäide peab koosnema vett läbilaskvast pinnasest: liivast, killustikust või kivipurust.

Kõige suurem kivide või kamakate lubatud läbimõõt on 2/3 ühe tihendatava kihi paksusest, kuid mitte rohkem kui 300 mm.

Külma ilmaga tuleb enne tagasitäite tegemist eemaldada kaevikust lumi, jää ja külmunud pinnas. Tagasitäitepinnas ei tohi sisaldada eelpool nimetatut. Talvistes tingimustes on ainus tagasitäite materjal, mis selleks sobib, kuiv liiv.

Kaevikut tuleb täita niisuguse kõrguseni, et hiljem tihenev täitematerjal jääks planeeritud kõrgusele ning selles olukorras peab tema tihedus olema sarnane ümbritseva loodusliku

Objekt: Kasteheina tee detailplaneeringu ala vee-, kanalisatsiooni- ja sademeveetorustikud Aadress: Kasteheina tee, Pukamäe küla, Kohila vald, Rapla maakond Töö nr: 2026-005 Tellija: Avora Capital OÜ Staadium: Põhiprojekt Kuupäev: 03.09.2026 Versioon: v03

18 (21)

Koostas: Ojaveski OÜ Aadress: Veskioja, Ruhingu küla, Antsla vald, Võru maakond. tel 5358 4742 Projekteerija: Kert Kartau MTR registreeringu number: EEP005114

pinnase tihedusega. Kui planeeritud kõrgust ei ole antud, peab täide jääma samale kõrgusele ümbritseva maapinnaga.

3.9 Olemasolevate ehitiste ja rajatistega arvestamine

Enne tööde alustamist tuleb tööde teostajal koostöös olemasolevate maa-aluste rajatiste valdajatega rajatiste asukoht täpsustada ja tähistada. Tööde teostajal tuleb täita nimetatud rajatiste valdajate poolt esitatavaid nõudeid (näit. toestamine) rajatiste vahetus läheduses töötamisel.

Vastavalt olemasolevate hoonete ja rajatiste iseloomule tuleb nende läheduses tööde teostamiseks valida sobiv tehnoloogia ja tehnika näiteks vibratsiooni vms. kahjustava mõju vältimiseks. Vigastuse avastamisel tuleb sellest kirjalikult informeerida nii ehitise valdajat kui inseneri. Ehitise kasutuskõlblikkus tuleb taastada võimalikult lühikese ajaga. Tööde käigus kahjustatud ehitiste endisele kujule taastamiseks, samuti nende mittefunktsioneerimisest põhjustatud kahjude hüvitamiseks vajalikud kulud tuleb kanda tööde teostajal.

Kohati ei ole olemasolevate maa-aluste rajatiste täpne kõrgus ja läbimõõt ka valdajatele teada. Tööde teostajal tuleb arvestada ning vajadusel valmis olla projekteeritud rajatise ehitamiseks projektiga ette nähtust erinevale kõrgusele.

3.9.1 Üldised nõuded töötamisel sideliini ja elektrikaabli kaitsevööndis

Töötamine liinirajatiste kaitsevööndis on lubatud ainult tehnovõrgu valdaja volitatud esindaja kirjaliku tööloa alusel.

Mehhanismide kasutamine mullatöödel on keelatud lähemal kui 2 m kaabli trassist.

Ristumisel tuleb side- ja elektrirajatised käsitsi lahti kaevata ja kaitsta/toestada ning kaitsta vigastuste eest ja pinnase varisemise eest. Lahtikaevatud trassid tuleb kaitsta mehhaaniliste vigastuste vältimiseks. Kaevamisel tuleb kasutada kilpe ja tugesid, et vältida kommunikatsioonide alla vajumist ja vigastust.

Juhul kui kaevetööd on piki kaabelliini selle kaitsetsoonis vajalikud, siis tuleb esmalt kaablid välja kaevata ja turvata (näiteks üles riputades vm viisil).

Maandatud sidekaablite väljakaevamisel või teise kommunikatsiooni kaitsetoru lõhkumisel, kaitsta kaabel karbikuga või lahtivõetava PVC toruga TEL-PEH110 ja üles riputada.

Pinnase tihendamine kommunikatsiooni pealt löökmehhanismidega on keelatud, kasutada tuleb veemeetodit. Katete taastamisel tagada kaablite normikohane sügavus, kaablitele peab jääma min 0,4m pehmet pinnast.

Enne kaevamistööd tuleb täpsustada looduses olemasolevate trasside asukohad kasutades kaabliotsijat.

Töötamine rasketehnikaga kaevude peal ja nendest ülesõit on keelatud

4 Kontrollnõuded ehitajale

3.6 Üldnõuded

Ehitustööde algusest tuleb teavitada Kohila Maja OÜ esindajat (vähemalt kolm tööpäeva ette ja esitada ehitusteatis.

Paigaldatud torustikud tuleb enne kaevikute tagasitäitmist näidata ette Kohila Maja OÜ esindajale. Paigaldatud torustik peab olema üles pildistatud ja fotod tuleb esitada OÜ-le Kohila Maja koos teostusdokumentatsiooniga.

Ehitustööd peab dokumenteerima vastavalt Majandus- ja taristuministri 14.02.2020 määrusele nr 3 „Ehitamise dokumenteerimisele, ehitusdokumentide säilitamisele ja üleandmisele

Objekt: Kasteheina tee detailplaneeringu ala vee-, kanalisatsiooni- ja sademeveetorustikud Aadress: Kasteheina tee, Pukamäe küla, Kohila vald, Rapla maakond Töö nr: 2026-005 Tellija: Avora Capital OÜ Staadium: Põhiprojekt Kuupäev: 03.09.2026 Versioon: v03

19 (21)

Koostas: Ojaveski OÜ Aadress: Veskioja, Ruhingu küla, Antsla vald, Võru maakond. tel 5358 4742 Projekteerija: Kert Kartau MTR registreeringu number: EEP005114

esitatavad nõuded ning hooldusjuhendile, selle hoidmisele ja üleandmisele esitatavad nõuded“.

Koostada ja esitada ehitustööde teostusjoonised.

3.7 Veetorustiku kontroll ja kasutusele võtmine

Üldjuhul veetorustikule teostatakse:

1) Survekatse:

Survetorustike survekatse tehakse kõikidele survetorustikele järgmise metoodika alusel:

- Korraga testitava torustiku pikkus ei tohi olla üle 500 meetri. Erandina võib seda nõuet eirata juhul, kui torustikul ei ole vahepealset sulgarmatuuri.

- Enne surveproovi täita torustik veega ja jätta seisma võrgu survel vähemalt 24 tunniks (torustikust peab õhk olema täielikult eemaldatud).

- Surveproovi alustades tõsta vee rõhk torus nimirõhuni ja lasta torul seista minimaalselt 2 tundi (vastavalt vajadusele surve hoidmiseks vett lisades) tagamaks toru venimise.

- Seejärel vähendada rõhku 0,8x nimirõhuni ja fikseerida katse algnäit siis, kui näit on püsinud minimaalselt 10 minutit stabiilsena. Katse kestus on 60 minutit, lubatud rõhu vähenemine katse kestel on 0,2 bar.

- Survekatse järel lastakse surve alla 0 bar-ni, surve allalaskmine toimub Inseneri poolt valitud punkti(de)st.

Inseneril on õigus kinnisel meetodil rajatud/rekonstrueeritud torustike survekatse läbiviimisel kohaldada rangemaid nõudeid (nt kõrgem katserõhk).

Survekatse tuleb teostada pärast kõikide ühenduste tegemist katsetataval lõigul, kuid enne olemasolevate kinnistuühenduste ümberühendamist. Kinnistuühenduse ümberühendamisel tuleb ühenduste veepidavust jälgida võrgusurvel enne tagasitäite tegemist.

3.8 Isevoolsete torustike testimine

Üldjuhul teostatakse reoveetorustikule järgnevad katsetused:

1) Kaameravaatlus:

Kaameravaatlus teostatakse peale torustiku survepesu

Visuaalne kaevude ja torustiku kontroll.

3.9 Kanalisatsioonivõrgu hooldamine

Kanalisatsiooni välisvõrgu normaalse töö tagavad:

1. Kaevutarindite regulaarne tehniline järelevaatus- mitte vähem kui kord kolme aasta tagant, avastatud vigade parandus;

2. Juhuslike ummistuste kohene likvideerimine; 3. Võrgu õigeaegne jooksev- ja kapitaalremont; 4. Avariide kiire likvideerimine.

4 Keskkonnaaspektid ja jäätmekava

5.1 Üldist

Ehituse käigus tekkivad ehitusjäätmed (pinnas, betoondetailid, kivid, asfaldijäägid) tuleb sorteerida liikidesse ehitusplatsil ning taaskasutada või kõrvaldada sellekohase jäätmeloaga ehitusjäätmete käitluskohas.

Keskkonnale ohtlikud jäätmed (asbestsement-torud, asfalt) tuleb koguda muudest jäätmetest eraldi ning üle anda ohtlike jäätmete käitlemise litsentsi omavatele ettevõtetele. Ohtlike

Objekt: Kasteheina tee detailplaneeringu ala vee-, kanalisatsiooni- ja sademeveetorustikud Aadress: Kasteheina tee, Pukamäe küla, Kohila vald, Rapla maakond Töö nr: 2026-005 Tellija: Avora Capital OÜ Staadium: Põhiprojekt Kuupäev: 03.09.2026 Versioon: v03

20 (21)

Koostas: Ojaveski OÜ Aadress: Veskioja, Ruhingu küla, Antsla vald, Võru maakond. tel 5358 4742 Projekteerija: Kert Kartau MTR registreeringu number: EEP005114

jäätmete veol peab iga saadetisega kaasnema saatekiri (vt ohtlike jäätmete saatekirjade infosüsteemi).

Üleliigne väljakaevatud pinnas tuleb viia tellija ja kohaliku omavalitsusega kooskõlastatud kohta. Kui väljakaevatav pinnas ei ole tehnogeene, tuleb selle võõrandamiseks taotleda luba Keskkonnaametilt.

Ehitustööd tuleb teostada head ehitustava järgides, vältida tuleb looduskeskkonna kvaliteedi ja elanike elukeskkonna kvaliteedi kahjustamist, tuleb tagada turvalisus kogu tööde teostamise alal.

Ehitustööde teostamisel kasutatavate masinate poolt tekitatav müra ja vibratsioon ei tohi ületada normidega lubatud nõudeid. Kasutatavad masinad peavad olema tehniliselt korras, masinate heitgaaside emissioon peab vastama normidele ega tohi saastada välisõhku, välistatud peab olema ka kõige minimaalsem õlireostus.

Pinnasereostuse ilmnemisel ettevalmistus- või ehitustööde tegemise ajal teatada sellest koheselt kohalikku omavalitsust.

Mürahäiringu leevendamiseks tuleb töid teostada päevasel ajal, vältides nädalavahetusi ja riigipühi.

5.2 Kõrghaljastuse kaitsmine

Kaevetööde tsoonis asuva puu tüve kaitsmiseks tuleb see ümbritseda laudadest kattega, mis võimaluse korral (olenevalt võrast) peab ulatuma 3 m kõrgusele maapinnast. Oksad, mis jäävad tööde käigus vältimatult ette või on juba saanud tööde tegemisel kahjustada, tuleb korrektselt maha saagida.

Kaevikusse ulatuvad puu juured tuleb lahti saagida. Kuivaperioodil tuleb kahjustatud juurtega puid kasta ning paljastunud juured tuleb katta kuivamise vältimiseks.

Olemasolevate puude ümber tuleb säilitada olemasolev maapinna kõrgus. Kaevetöödel tuleb vältida väljakaevatava pinnase ladustamist või kuhjamist olemasolevate põõsaste peale. Vältida tuleb ka pinnase ladustamist puude juurestiku kaitsealale (puude alla). Puistematerjali ladustamisel murule tuleb puude alla panna isoleeriv kangas või kile. Raskete mehhanismidega puude all mitte liikuda, puude alla mitte ladustada ka ehitusmaterjale.

Säilitada tuleb võimalikult palju elujõulist kõrghaljastust. Vältimatult segavad puud tuleb likvideerida.

Haljastuse võib likvideerida ainult kinnistu omanikuga eelnevalt kooskõlastades. Puud tuleb järgata maksimaalselt 3 m pikkusteks. Puid, oksi ja raiejäätmeid käitleb puude langetaja.

Haljastuse kaitse:

(1) Kaevetöö tegemisel säilitatavate puude läheduses, kus võib olla tegemist kergesti variseva pinnasega, tuleb rajada tugiseinad, mis väldivad juurestiku kahjustumist pinnase nihkumise tagajärjel.

(2) Kaevetööga seotud alal tuleb üksikpuud või puude ja põõsaste grupid piirata piki juurestiku kaitseala piiri ajutise piirdeaiaga.

(3) Kaevetöö tegemisel juurestiku kaitsealal tuleb puudele paigaldada tüvekaitsed ning kaevetöö tuleb teha kas käsitsi või kinnisel viisil sügavamal kui 1m.

(4) Tehnovõrkude paigaldamist segavate, üle 4cm läbimõõduga, puujuurte läbilõikamine tuleb kooskõlastada keskkonnaametiga. Peenemad juured tuleb läbi lõigata sirgelt, terava lõikevahendiga.

Objekt: Kasteheina tee detailplaneeringu ala vee-, kanalisatsiooni- ja sademeveetorustikud Aadress: Kasteheina tee, Pukamäe küla, Kohila vald, Rapla maakond Töö nr: 2026-005 Tellija: Avora Capital OÜ Staadium: Põhiprojekt Kuupäev: 03.09.2026 Versioon: v03

21 (21)

Koostas: Ojaveski OÜ Aadress: Veskioja, Ruhingu küla, Antsla vald, Võru maakond. tel 5358 4742 Projekteerija: Kert Kartau MTR registreeringu number: EEP005114

(5) Kuival perioodil tuleb kahjustatud juurtega puid kasta ning paljastunud juured tuleb katta kuivamise vältimiseks.

(6) Liiklemise või materjalide ladustamise vajadusel juurestiku kaitsealal tuleb maapind katta viisil, mis välistab pinnase tihenemise.

(7) Kaevetööd segavate puude raie ning okste kärpimine on lubatud vaid keskkonnaameti poolt väljastatud kirjaliku loa alusel.

Meetmed - puu tüve kaitseks

Töötavad masinad tekitavad kaitsmata puudele kergesti mehhaanilisi vigastusi. Puu tüve kaitseks tuleb selle ümber siduda püstised prussid, prusside ja tüve vahele tuleb panna pehmendus (autokummid vms). Prussidest kaitse peab olema kogu tüve ulatuses esimeste oksteni.

Ehitamise ajal tuleb puude kaitsmisel lähtuda standardist EVS939-3:2020 Puittaimed haljastuses. Osa 3: Ehitusaegne puude kaitse.

Puid, mida soovitakse ehitustööde käigus langetada, kuid mida pole märgitud projekti joonisel, tuleb kooskõlastada kohaliku Vallavalitsuse esindajaga.

5.3 Jäätmekava

Ehituse Töövõtja vastutab ehitusperioodil keskkonnakaitse eest ehitusplatsil ja sellega vahetult piirnevatel aladel vastavalt Eesti Vabariigis kehtivatele seadustele ja nõuetele ning Tellija poolt esitatud juhistele. Tähelepanu tuleb pöörata ehitustöödel tekkivate jäätmete käitlusele.

Tekkinud jäätmete kohta tuleb esitada ehitustööde lõpus ülevaade ning esitada jäätmete üleandmist tõendavad jäätmeõiendid, kus on kajastatud üleantavad jäätmeliigid võimalikult täpselt.

Kui väljakaevatav pinnas ei ole tehnogeene, tuleb selle võõrandamiseks taotleda luba Keskkonnaametilt.

6 Katendite taastamine

6.1 Üldist

Enne töödega alustamist fikseerida töödele eelnev olukord (teekate, mahasõidud, liikluskorraldusvahendid, tänavavalgustus, truubid jm töömaale jääv) kuupäevaliselt tõestavate fotode või videomaterjalidega. Kõik tee osad tuleb taastada vähemalt töödele eelnenud või paremasse seisukorda.

Peale tööde lõpetamist tuleb taastada ehitustööde käigus rikutud või eemaldatud katted (asfalt, muru, betoon, kruus jne) enne ehitustööde alustamist pindalaliselt olemas olnud mahus. Taastada tuleb minimaalselt ehituseelsele olukorrale samaväärne seisund.

Tööpiirkond tuleb puhastada ehitusprahist, materjalidest, väljakaevatud pinnasest jms taastades piirkonna endine välisilme ja kvaliteet.

Töövõtja peab kavandama ja paigaldama kaitsepiirded ja muud kaitsekonstruktsioonid, mis on vajalikud tööplatsi piiramiseks ning tööõnnetuste või varaliste kahjude vältimiseks. Töövõtja vastutab tööplatsi korrasoleku eest.

Kõik ehitustööd tuleb teostada vastavalt kehtivatele eeskirjadele ja nõuetele.

Tööd projektalal toimuvad tänaval ja hoovis tänavakatte materjal on asfalt, hoovis on garaaži sissesõiduks betoonplaadid. Peale ehitustöid tuleb taastada ehitustööde eelne seisukord.

Objekt: Kasteheina tee detailplaneeringu ala vee-, kanalisatsiooni- ja sademeveetorustikud Aadress: Kasteheina tee, Pukamäe küla, Kohila vald, Rapla maakond Töö nr: 2026-005 Tellija: Avora Capital OÜ Staadium: Põhiprojekt Kuupäev: 03.09.2026 Versioon: v03

22 (21)

Koostas: Ojaveski OÜ Aadress: Veskioja, Ruhingu küla, Antsla vald, Võru maakond. tel 5358 4742 Projekteerija: Kert Kartau MTR registreeringu number: EEP005114

6.2 Projektilahendus

Katendite taastamise lahendus on antud Gemorek OÜ tööga nr 2601. Väljaspool katendite taastamise projektiga näidatud ala tuleb tagasitäited teha kuni olemasoleva maapinnani. Haljastust taastada vaja pole. Kinnistute haljastused teostatakse hoonete ehitamise käigus.

Objekt: Kasteheina tee detailplaneeringu ala vee-, kanalisatsiooni- ja sademeveetorustikud Aadress: Kasteheina tee, Pukamäe küla, Kohila vald, Rapla maakond Töö nr: 2026-005 Tellija: Avora Capital OÜ Staadium: Põhiprojekt Kuupäev: 25.06.2026 Versioon: v02

1 (3)

Koostas: Ojaveski OÜ Aadress: Veskioja, Ruhingu küla, Antsla vald, Võru maakond. tel 5358 4742 Projekteerija: Kert Kartau MTR registreeringu number: EEP005114

MATERJALIDE SPETSIFIKATSIOON

Jrk. Nr. Nimetus Mõõtühik Hulk Märkused

1 Veevarustus

1.1 Veetoru De32 PE100 PN16 SDR11 m 31 nt. Pipelife

1.2 Veetoru De40 PE100 PN16 SDR11 m 95 nt. Pipelife

1.3 Veetoru De110 PE100 PN10 SDR17 m 362 nt. Pipelife

1.4 Maakraan DN25 koos spindlipikenduse ja kapega kompl 9 nt. AVK

1.5 Maakraan DN32 koos spindlipikenduse ja kapega kompl 1 nt. AVK

1.6 Maakraan DN100 koos spindlipikenduse ja kapega kompl 1 nt. AVK

1.7 Hülsstoru PE De160 m 31 nt. Pipelife

1.8 Tuletõrjehüdrant kompl 1 Eccua

1.9 Liitmikud (elektrikeevispõlved, elektrikeevismuhvid jne) obj 1 nt. AVK, Pipelife

2 Kanalisatsioon

2.1 Isevoolne kanalisatsioon De160 PVC, SN8 m 336 nt. Pipelife

2.2 Survekanalisatsioonitoru PE De110 m 140 nt. Pipelife

2.3 Hülsstoru PE De160 m 31 nt. Pipelife

2.4 Kanalisatsioonikaev, De400/315, umbluuk 40 t / 25t kompl 11 nt. Pipelife

2.5 Kanalisatsioonikaev, De560/500, umbluuk 40 t / 25t kompl 9 nt. Pipelife

2.6 Siiber DN150 koos spindlipikenduse ja kapega kompl 1 nt. AVK

Objekt: Kasteheina tee detailplaneeringu ala vee-, kanalisatsiooni- ja sademeveetorustikud Aadress: Kasteheina tee, Pukamäe küla, Kohila vald, Rapla maakond Töö nr: 2026-005 Tellija: Avora Capital OÜ Staadium: Põhiprojekt Kuupäev: 25.06.2026 Versioon: v02

2 (3)

Koostas: Ojaveski OÜ Aadress: Veskioja, Ruhingu küla, Antsla vald, Võru maakond. tel 5358 4742 Projekteerija: Kert Kartau MTR registreeringu number: EEP005114

2.7 Reovee pumpla ID1600 Q=5 l/s H=8m kompl 1

2.8 Märkelint jm nt. Pipelife

2.9 + muu vajalik materjal (muhvid, käänikud jne) kompl nt. Pipelife

3 Sademeveekanalisatsioon

3.1 Sademeveetoru PVC De110 SN8 m 28 nt. Pipelife

3.2 Sademeveetoru PP De160 SN8 m 70 nt. Pipelife

3.3 Sademeveetoru PP De200 SN8 m 63 nt. Pipelife

3.4 Sademeveetoru PP De250 SN8 m 38 nt. Pipelife

3.5 Sademeveetoru PP De315 SN8 m 31 nt. Pipelife

3.6 Sademeveetoru PP De458 SN8 m 24 nt. Pipelife

3.7 Sademeveetoru PP De630 SN8 m 60 nt. Pipelife

3.8 Drenaažitorustik PE De919 SN8 220 kraadise augustusega m 52 nt. Pipelife

3.9 Sademeveekanalisatsiooni kontrolltoru, De200/160, umbluuk 40t/25t

kompl 6 nt. Pipelife

3.10 Sademeveekanalisatsiooni kaev, De400/315, umbluuk 40 t / 25t kompl 1 nt. Pipelife

3.11 Sademeveekanalisatsiooni kaev, De560/500, umbluuk 40 t / 25t kompl 9 nt. Pipelife

3.12 Sademeveekanalisatsiooni kaev, De1125/630, umbluuk 40 t / 25t kompl 1 nt. Pipelife

3.13 Sademeveekanalisatsiooni kaev, De560/500, restluuk, kandiline 40 t / 25t

kompl 1 nt. Pipelife

3.14 Sademeveekanalisatsiooni kaev, De560/500, restluuk 40 t / 25t kompl 1 nt. Pipelife

Objekt: Kasteheina tee detailplaneeringu ala vee-, kanalisatsiooni- ja sademeveetorustikud Aadress: Kasteheina tee, Pukamäe küla, Kohila vald, Rapla maakond Töö nr: 2026-005 Tellija: Avora Capital OÜ Staadium: Põhiprojekt Kuupäev: 25.06.2026 Versioon: v02

3 (3)

Koostas: Ojaveski OÜ Aadress: Veskioja, Ruhingu küla, Antsla vald, Võru maakond. tel 5358 4742 Projekteerija: Kert Kartau MTR registreeringu number: EEP005114

3.15 Toru otsaku kindlustamine tk 3

3.16 Olemasoleva kraavi täitmine sh geotekstiil ja killustik m 44

Objekt: Kasteheina tee detailplaneeringu ala vee-, kanalisatsiooni- ja sademeveetorustikud Aadress: Kasteheina tee, Pukamäe küla, Kohila vald, Rapla maakond Töö nr: 2026-005 Tellija: Avora Capital OÜ Staadium: Põhiprojekt Kuupäev: 25.06.2026 Versioon: v02

4 (3)

Koostas: Ojaveski OÜ Aadress: Veskioja, Ruhingu küla, Antsla vald, Võru maakond. tel 5358 4742 Projekteerija: Kert Kartau MTR registreeringu number: EEP005114

13

SK1

SK1

SK1

SK1

SK1

SK1

SK1

SK1

SK1

→

PP SN8 De200 L=51,5m i=0,005

1 2

SK1

→ PP SN8 De200

L=9,6m

i=0,005

12

SK1

SK1

SK1

SK1

SK1

SK1

SK1

SK1

SK1

SK1

SK1

→

PP SN8 De630 L= 60,2m i=0,002

2 1

2 31

2

K1

K1 ←

PVC SN8 De160

L=11,5m

i=0,006

1 2

K1

K1

K1

K1

K1

K1

K1

K1

K1

K1

←

PVC SN8 De160 L=51,0m i=0,006

3

K1

K1

K1

K1

K1

K1

→

PVC SN8 De160 L=31,9m i=0,006

1 2

1

2

2

K1

K1

← PVC SN8 De160

L=13,9m

i=0,006

1

1 41

2

2 1

2

K1

K1

K1

K1

K1

K1

K1

←

PVC SN8 De160 L=37,6m i=0,006

3

1

SK1

SK1

SK1

SK1

SK1

←

PP SN8 De160 L= 28,3m i=0,006

2 1

SK 1

SK 1

SK 1

SK 1

SK 1

←

PP SN8 De160 L=26,8m i=0,006

21

SK 1

SK 1

SK 1

SK 1

SK 1

SK 1

SK 1

←

PP SN8 De250 L=37,6m i=0,005

3

1

SK 1

SK 1

← PP SN8 De315

L=10,6m

i=0,004

3

1

2

2 1

2 41

2

2 1

2 41

2

1 2

1 2

3

K1

K1

K1

K1

K1

K1

←

PVC SN8 De160 L=32,5m i=0,006

1

2

K1

K1

K1

K1

K1

K1

←

PVC SN8 De160 L=32,3m i=0,006

1

2

1 2

1 3

1

1

2

SK1

← PP SN8 De160

L=10,0m

i=0,007

3

1 2

SK1

SK1

SK1

→

PP SN8 De458 L=17,8m i=0,002

1

3 4 1

2

21 2

3

V1

V1

V1

V1

V1

V1

V1

PE PN10 De110

L=8,6

V1

V1

V1

V1

V1

V1

V1

V1

V1

V1

V1

V1

V1

V1

V1

V1

V1

V1

1 21

2

1

2

1

2

1

2

PE PN10 De110

L=9,1

1

2

1 2

2 1

PE PN10 De110 L=13,7

PE PN10 De110 L=26,6

PE PN10 De110 L=16,7

PE PN10 De110 L=37,8

PE PN10 De110 L=32,5

V1

V1

V1

V1

V1

V1

V1

V1

V1

V1

V1

V1

V1

V1

V1

V1

V1

V1

V1

V1

V1

V1

V1

V1

V1

V1

V1

V1

V1

V1

V1

V1

V1

V1

V1

V1

V1

V1

V1

V1

V1

V1

V1

V1

V1

V1

V1

V1

V1

V1

V1

V1

V1

V1

V1

V1

2

KS-3 56,96 55,16

KS-857,62 55,82

KS-957,62 55,96

KS-757,62 55,82

KS-657,37 55,57

KS-557,00 55,20

KS-456,80 55,00

PE PN10 De110 L=31,1

PE PN10 De110 L=37,8

V-13 56,96 55,16

PE PN10 De110 L=16,7

V-12 56,80 55,00

PE PN10 De110 L=26,6

V-11 57,00 55,20

PE PN10 De110 L=15,6

V-10 57,37 55,57

V-957,62 55,82

V-857,62 55,82

PE PN10 De110 L=37,6

PE PN10 De110 L=14,3

PE PN10 De110 L=14,0

V-24 55,17 53,37

PE PN10 De110 L=22,9

PE PN10 De110 L= 48,7

PE PN10 De110 L=33,1

PE PN10 De110 L=32,5

Maakraan DN2555,40 53,60

Maakraan DN2555,35 53,55

V-25 55,23 53,43

Maakraan DN25 55,20 53,40

Maakraan DN2555,20 53,40

V-23 55,09 53,29

Maakraan DN25 55,10 53,30

PE PN16 De40 L=10,9

PE PN16 De40 L=51,5

PE PN16 De40 L=31,9

V-42 54,90 53,10

V-43 54,60 52,80

Maakraan DN2554,60 52,80

V-4155,42 53,62

Maakraan DN2555,42 53,62

Maakraan DN25 54,90 53,10

SK1

SK1

SK1 →

PP SN8 De315 L=15,4m i=0,002

1

3 2

D2

→PE SN8 De919 L=7,6m i=0,001

TT-155,30 53,50

K-13560/500

54,90 54,90 1) 53,04 PVC SN8 De160 2) 53,04 PVC SN8 De160 1,86

V-2755,45 53,45

V-2655,42 53,42

V-22 55,14 53,14

SK-9560/500

55,55 55,55 1) 53,62 PP SN8 De160 2) 53,62 PP SN8 De160 1,93

SK-10560/500

55,38 55,38 1) 53,79 PP SN8 De160 2) 53,79 PP SN8 De160 1,59

Torud paigaldada maantee all PE De160 SN16 hülss hülsi pikkus 2 x 31m

7,21

Toru ots kindlustada vastavalt joonisele VK-7-03

SK-11560/500

55,42 55,05 1) 53,75 PP SN8 De160 2) 53,75 PP SN8 De110 1,67

R-1560/500

55,05 54,90 1) 53,65 PP SN8 De200 1,40

Kontrolltoru 200/160

55,10 54,64 1) 53,69 PP SN8 De110 2) 53,69 PP SN8 De110 1,41

Kontrolltoru200/160

55,20 54,64 1) 53,70 PP SN8 De110 2) 53,70 PP SN8 De110 1,50

Kontrolltoru 200/160

55,20 54,90 1) 53,48 PP SN8 De110 2) 53,48 PP SN8 De110 1,72

Kontrolltoru200/160

55,35 54,90 1) 53,32 PP SN8 De110 2) 53,32 PP SN8 De110 2,03

Kontrolltoru 200/160

55,40 55,00 1) 53,74 PP SN8 De110 2) 53,74 PP SN8 De110 1,66

K-22 560/500

55,42 55,00 1) 53,52 PVC SN8 De160 2) 53,71 PVC SN8 De160 3) 53,52 PVC SN8 De160 1,90

Kontrolltoru200/160

55,40 55,00 1) 53,73 PP SN8 De110 2) 53,73 PP SN8 De110 1,67

Maakraan DN25 55,40 53,40

Kraav täita vastavalt joonisele VK-7-04

KV-353,00 52,99

D2

D2

D2

D2

D2

D2

→ PE

SN 8 D

e9 19

L= 44

,5m i=

0,0 03

12

SK-1454,71 53,13

SK-13 54,60 53,00

Wv

Wv

Wv

W v

W v

W v

Wv

Wv

Wv

W v

W v

Maakraan DN32 56,15 54,80

V-1756,10 53,80

Siiber DN100 56,10 53,80

V-1855,58 53,78

1,17

V-21 54,90 53,10

V-19 55,44 53,64

V-2055,53 53,73

V-16 56,15 53,80

V-14 57,01 54,86

V-15 56,10 53,80

KS-2 57,01 55,01

Reoveepumpla Q=5 l/s H=8 m 1600/630

56,10 56,10 1) 53,80 PE PN10 De110 2) 51,92 PVC SN8 De160 5,38

1,0

4

RK-1/Restluuk 560/500

54,95 54,95 1) 53,75 PP SN8 De200 1,80

SK-5 560/500

54,90 54,90 1) 53,32 PP SN8 De315 2) 53,44 PP SN8 De200 3) 53,71 PP SN8 De110 1,58

SK-4 560/500

55,14 54,82 1) 53,31 PP SN8 De315 2) 53,31 PP SN8 De315 3) 53,68 PP SN8 De160 1,83

SK-8560/500

55,45 55,00 1) 53,46 PP SN8 De250 2) 53,70 PP SN8 De110 3) 53,46 PP SN8 De160 4) 53,71 PP SN8 De110 1,99

SK-7560/500

55,25 54,90 1) 53,27 PP SN8 De315 2) 53,29 PP SN8 De110 3) 53,27 PP SN8 De250 4) 53,45 PP SN8 De110 1,98

SK-12 54,71 53,13

SK-1 1125/630

55,20 54,82 1) 53,23 PP SN8 De630 2) 53,23 PP SN8 De315 3) 53,23 PP SN8 De458 1,97

Truubitoru otsast kuni restkaevuni rajada nõva põhjalaiusega 0,4 m, sügavus ~8cm Truubitoru juures nõva põhja kõrgus 54,99 m (abs) restkaevu kõrgus 54,95 m(abs). Lang 0,007. Nõva põhi ja nõlvad vooderdada kividega ja kivide vahed täita betooniga.

LK-12560/500

55,42 55,05 1) 52,73 PVC SN8 De160 2) 53,85 PVC SN8 De160 3) 52,73 PVC SN8 De160 2,69

LK-14 560/500

54,60 54,60 1) 53,23 PVC SN8 De160 2) 53,23 PVC SN8 De160 1,37

LK-20 400/315

55,20 54,90 1) 53,63 PVC SN8 De160 2) 53,63 PVC SN8 De160 1,57

LK-24400/315

55,40 55,00 1) 53,73 PVC SN8 De160 2) 53,73 PVC SN8 De160 1,67

LK-23 400/315

55,40 55,00 1) 53,53 PVC SN8 De160 2) 53,53 PVC SN8 De160 1,87

Siiber DN150 56,10 51,92

K-7560/500

55,58 55,58 1) 51,96 PVC SN8 De160 2) 51,96 PVC SN8 De160 3,62

K-1560/500

56,10 55,60 1) 51,93 PVC SN8 De160 2) 53,32 PVC SN8 De160 3) 51,93 PVC SN8 De160 4,17

K1

K1

K1

K1

←

PVC SN8 De160 L=21,9m i=0,006

3

K1

K1

←

PVC SN8 De160 L=14,5m i=0,006

1

3

2

1 24

2

1 2

K-18 560/500

55,17 54,82 1) 53,21 PVC SN8 De160 2) 53,21 PVC SN8 De160 1,96

K-11 560/500

55,14 54,82 1) 52,66 PVC SN8 De160 2) 52,66 PVC SN8 De160 3) 52,86 PVC SN8 De160 2,48

K-15 560/500

55,09 54,64 1) 52,99 PVC SN8 De160 2) 52,99 PVC SN8 De160 3) 53,12 PVC SN8 De160 4) 53,52 PVC SN8 De160 2,10

LK-17 400/315

55,20 54,64 1) 53,02 PVC SN8 De160 2) 53,02 PVC SN8 De160 2,18

LK-16 400/315

55,10 55,10 1) 53,53 PVC SN8 De160 2) 53,53 PVC SN8 De160 1,57

LK-21400/315

55,35 55,35 1) 53,59 PVC SN8 De160 2) 53,59 PVC SN8 De160 1,76

K-19 400/315

55,23 54,90 1) 53,29 PVC SN8 De160 2) 53,56 PVC SN8 De160 3) 53,29 PVC SN8 De160 4) 53,62 PVC SN8 De160 1,94

SK-3560/500

55,10 54,90 1) 53,28 PP SN8 De458 2) 53,64 PP SN8 De200 3) 53,28 PP SN8 De315 1,82

SK-6 400/315

55,50 55,50 1) 53,70 PP SN8 De200 2) 53,70 PP SN8 De200 1,80

SK-2 560/500

55,13 54,64 1) 53,26 PP SN8 De458 2) 53,66 PP SN8 De110 3) 53,26 PP SN8 De458 4) 53,66 PP SN8 De110 1,87

Pumpla kuja 10m

K-8 400/315

55,44 55,44 1) 52,15 PVC SN8 De160 2) 52,15 PVC SN8 De160 3,29

K1

K1

K1

K1

K1

K1

K1

K1

K1

←

PVC SN8 De160 L= 48,0m i=0,006

1 2

K-9.1 400/315

55,53 55,53 1) 52,35 PVC SN8 De160 2) 52,35 PVC SN8 De160 3,18

LK-10 400/315

54,90 54,90 1) 52,64 PVC SN8 De160 2) 53,10 PVC SN8 De160 3) 52,64 PVC SN8 De160 2,26

K-9 400/315

55,53 55,53 1) 52,35 PVC SN8 De160 2) 52,35 PVC SN8 De160 3,18

A

A

MUUDATUS NR KUUPÄEV PROJEKTEERIS SELGITUS Projekeerija: Tellija: Töö nr: Staadium:

Tähis: Leht: Lehti kokku: Objekt:

Joonis: Mõõtkava:Vastutav spets:

Projekteeris:

Kontrollis:

Kuupäev:

Projekteeris:

OJAVESKI OÜ REG. KOOD. 17016086

K.Kartau K.Kartau M.Võru

VK-4-01 1 1

2026-005Avora Capital OÜ PP10.05 2026

Asendiplaan 1:500

Kasteheina tee detailplaneeringu ala vee-, kanalisatsiooni- ja sademeveetorustikud

MÄRKUSED: 1. Kõrgused EH2000 süsteemis; 2. Koordinaadid L-EST 97 süsteemis; 3. Märkused ja kirjeldused ehitustööde kohta vaata seletuskirjast; 4. Ehitustööde materjalide mahud vaata põhimaterjalide tabelis; 5. Varem paigaldatud kaablite, torude, seadmete ja tarindite läheduses tuleb kaevetöid teha nende omaniku juhendite kohaselt; 6. Insenervõrkude kaitsetsoonis teostada tööd käsitsi, vajadusel võrgud toestada; 7. Enne ehitustööde algust täpsustada ristuvate kommunikatsioonide asukohad ja eesvoolude sügavused; 8. Kõik jooned ja objektid hallis toonis tähistavad mõõdistamise aegset situatsiooni; 9. Joonised ja seletuskiri on projekti lahutamatud osad ning neid tuleb käsitleda koos; 10. Geodeetiline mõõdistus koostatud Kobras OÜ, töö nr 2026-046 "Kasteheina tee ja selle lähiümbruse geodeetiline mõõdistus" 21.02.2026 ja 07.03.2026;

/digiallkiri/ /digiallkiri/ /digiallkiri/

KATASTRIÜKSUSE LÄHIAADRESS KATASTRIÜKSUSE TUNNUS

TINGMÄRGID:

KATASTRIÜKSUSE PIIR

PROJ. KANALISATSIOONIKAEVU TÄHIS PROJ. MAAPINNA KÕRGUS OLOL. MAAPINNA KÕRGUS PROJ. VÄLJAVOOLU KÕRGUS PROJ. SISSEVOOLU KÕRGUS PROJ. KAEVU SÜGAVUS

Ol.Ol KANALISATSIOON Ol.Ol VEETORUSTIK

Ol.Ol MADALPINGEKAABEL

Ol.Ol SIDEKAABEL Ol.Ol SIDEKAABEL

KVK-1400/315

40,20 40,20 1) 38,11 PVC SN8 De160 2) 38,11 PVC SN8 De160 2,09

PROJ. KANALISATSIOONK1 K1 K1

PROJ. SURVEKANALISATSIOON

PROJ. KANALISATSIOONI KAEV

PROJ. VEEVARUSTUSV1 V1 V1

PROJ. SADEMEVEEKANALISATSIOONSK1 SK1

KAEVIKU MAAPEALNE KONTUUR 1:1 NÕLVUSEGA KINNISEL MEETODIL PAIGALDATAV TORU

PROJ. DRENAAŽITORUSTIK 220° AUGUSTUSEGAD2 D2 D2

OLEMASOLEVA KRAAVI TÄITMINE

NÕVA PÕHJA KINDLUSTAMINE KIVIDEGA

KAEVIKU PÕHJA KONTUUR

De min 0.2min 0.2

Toestatud kaeviku ristlõige (1 toru).

tasanduskiht h=15 cm, peenkillustik fr 4-16 või liiv proj. toru algtäide: kvartsliiv või kruus h=toru De+50cm Kf>0,2m/ööp Kt>0,90

kaeviku ülemise osa tagasitäitmisel juhinduda katendite joonistest

0. 5

Märkelint

Signaalkaabel torustiku peal (veetoru korral)

De min 0.2min 0.2

Kaeviku ristlõige (1 toru).

0.20

3:1

0. 5

Märkelint

Signaalkaabel torustiku peal (veetoru korral)

De min 0.2

min 0.2

0.15

De min 0.2

0. 5

Kaeviku ristlõige (2 toru)

Märkelint

De min 0.2

min 0.2

0.15

De min 0.2

0. 5

Toestatud kaeviku ristlõige (2 toru)

Märkelint

0. 5

0. 5

Signaalkaabel torustiku peal (veetoru korral)

Signaalkaabel torustiku peal (veetoru korral)

kaeviku tagasitäide, väljakaevatud pinnas või juurde veetud mineraalne pinnas Kt>0,95

tasanduskiht h=15 cm, peenkillustik fr 4-16 või liiv proj. toru algtäide: kvartsliiv või kruus h=toru De+50cm Kf>0,2m/ööp Kt>0,90

kaeviku ülemise osa tagasitäitmisel juhinduda katendite joonistest kaeviku tagasitäide, väljakaevatud pinnas või juurde veetud mineraalne pinnas Kt>0,95

tasanduskiht h=15 cm, peenkillustik fr 4-16 või liiv proj. toru algtäide: kvartsliiv või kruus h=toru De+50cm Kf>0,2m/ööp Kt>0,90

kaeviku ülemise osa tagasitäitmisel juhinduda katendite joonistest kaeviku tagasitäide, väljakaevatud pinnas või juurde veetud mineraalne pinnas Kt>0,95

tasanduskiht h=15 cm, peenkillustik fr 4-16 või liiv proj. toru algtäide: kvartsliiv või kruus h=toru De+50cm Kf>0,2m/ööp Kt>0,90

kaeviku ülemise osa tagasitäitmisel juhinduda katendite joonistest kaeviku tagasitäide, väljakaevatud pinnas või juurde veetud mineraalne pinnas Kt>0,95

3:1

Lõige A-A

tasanduskiht h=15 cm, peenkillustik fr 4-16 või liiv

proj. toru algtäide: kvartsliiv või kruus h=toru De+50cm Kf>0,2m/ööp Kt>0,90

kaeviku ülemise osa tagasitäitmisel juhinduda katendite joonistest kaeviku tagasitäide, väljakaevatud pinnas või juurde veetud mineraalne pinnas Kt>0,95

1:1

1:1

Veetorustik

Kanalisatsioonitorustik

Ol.ol elektri maakaabel Ol.ol elektri maakaabel

Ol.ol sidekaabel Perspektiivne

tänavavalgustuse kaabel

MUUDATUS NR KUUPÄEV PROJEKTEERIS SELGITUS Projekeerija: Tellija: Töö nr: Staadium:

Tähis: Leht: Lehti kokku: Objekt:

Joonis: Mõõtkava:Vastutav spets:

Projekteeris:

Kontrollis:

Kuupäev:

Projekteeris:

OJAVESKI OÜ REG. KOOD. 17016086

K.Kartau K.Kartau M.Võru

VK-5-01 1 2

Avora Capital OÜ PP2026

Kaeviku tüüpristlõiked

Kasteheina tee detailplaneeringu ala vee-, kanalisatsiooni- ja sademeveetorustikud

/digiallkiri/ /digiallkiri/ /digiallkiri/

2026-005 08.04

min 1.0m sõidutee all min 0.7m sõidutee välisel alal

>0,3 m hülsita <0,3 m kaabel kaitsehülsis

kaitsehülss De110 (De160) klass a

olemasolev kaabel

kaabli toestus prussil

rajatav torustik

min 1.0m sõidutee all min 0.7m sõidutee välisel alal

L=0.5 m kitsastes tingimustes L>=1 m kaabel hülsita L<=1 m kaabel kaitsehülsis

olemasolev kaabel

pruss

koormarihmad

L

Märkus : kaabel ümbritseda minimaalselt 15 cm paksuse liivakihiga ja tähistada 30 cm kõrgusel kaablist kollase hoiatuslindiga

hea paigutus 0,5 m

min 2.0m min 2.0m

min 3.0m

min 6.0m

rajatav torustik

min 1.0m sõidutee all min 0.7m sõidutee välisel alal

>0,3 m hülsita <0,3 m kaabel kaitsehülsis

kaitsehülss De110 (De160) klass a

olemasolev kaabel

kaabli toestus prussil

rajatav torustik

hea paigutus 0,5 m

min 2.0m min 2.0m

koormarihmad

pruss

Märkus : kaabel ümbritseda minimaalselt 15 cm paksuse liivakihiga

Torustiku paigaldamine ristumisel ol.ol. elektri- või sidekaabliga

Torustiku paigaldamine paralleelsel kulgemisel ol.ol. elektri-või sidekaabliga

MUUDATUS NR KUUPÄEV PROJEKTEERIS SELGITUS Projekeerija: Tellija: Töö nr: Staadium:

Tähis: Leht: Lehti kokku: Objekt:

Joonis: Mõõtkava:Vastutav spets:

Projekteeris:

Kontrollis:

Kuupäev:

Projekteeris:

OJAVESKI OÜ REG. KOOD. 17016086

K.Kartau K.Kartau M.Võru

VK-5-02 2 2

Avora Capital OÜ PP2026

Kaablite toestamine

Kasteheina tee detailplaneeringu ala vee-, kanalisatsiooni- ja sademeveetorustikud

/digiallkiri/ /digiallkiri/ /digiallkiri/

2026-005 08.04

KAEVU TÄHIS OLEMASOLEVA MAAPINNA

KÕRGUS (m ABS) PROJEKTEERITUD

MAAPINNA KÕRGUS (m ABS) TORU KÕRGUS PEALT

(m ABS)

TORU RAJAMISSÜGAVUS

LANG

TORU MATERJAL

TORU ALUS

KONSTRUEERIMISE MEETOD

TORU TÜÜP

VAHEKAUGUSED (m)

SIRGESTATUD TRASSI PLAAN

Mhor: 1:500 Mver: 1:50

51,00

51,50

52,00

52,50

53,00

53,50

54,00

54,50

55,00

55,50

56,00

56,50

57,00

57,50

H= 1,

66 H=

1, 66

KS-9

57 ,6

2 57

,6 2

55 ,9

6 1,

66

0,265

PE PN10 De110 110 - 140,1m

- 356,0m

- 356,0m

Proj survekanalisatsioon De110 - 140,1m

0,5

H= 1,

80 H=

1, 80

KS-8

57 ,6

2 57

,6 2

55 ,8

2 1,

80

0,000

3,2

270°

H= 1,

80 H=

1, 80

KS-7

57 ,6

2 57

,6 2

55 ,8

2 1,

80

0,018

13,7

270°

H= 1,

80 H=

1, 80

KS-6

57 ,3

7 57

,3 7

55 ,5

7 1,

80

0,014

26,6

180°

H= 1,

80 H=

1, 80

KS-5

57 ,0

0 57

,0 0

55 ,2

0 1,

80

0,012

16,7

181°

H= 1,

80 H=

1, 80

≈55,91

Si de

ka ab

el

KS-4

56 ,8

0 56

,8 0

55 ,0

0 1,

80

0,004

37,8

186°

H= 1,

80 H=

1, 80

≈56,00

Kõ rg

ep in

ge ka

ab el

V1

PE PN10 De110 54,84

Pr oj

v ee

to ru

D e1

10 P

N1 0

KS-3

56 ,9

6 56

,9 6

55 ,1

6 1,

80

0,016

9,1

184°

V1 V1

H= 2,

00 H=

2, 00

Si de

ka ab

el

≈55,98

M ad

al pi

ng ek

aa be

l

KS-2

57 ,0

1 57

,0 1

55 ,0

1 2,

00

0,037

32,5

270°

H= 4,

18 H=

4, 18

PE D

e1 60

0/ 63

0 M

= 16

00 /6

30

Reoveepumpla Q=5 l/s H=8 m

56 ,1

0 56

,1 0

53 ,8

0 52

,0 8

2, 30

4, 02

0,006

PVC SN8 De160 160 - 216,0m

Projekteeritav IV kanalisatsioon De160 SN8 - 216,0m

1,1

182°

H= 4,

18 H=

4, 18

DN 15

0 V1

PE PN10 De110 53,80

Siiber DN150

56 ,1

0 56

,1 0

52 ,0

8 4,

02

0,8

180°

V1 V1

H= 4,

17 H=

4, 17

PE D

e5 60

/5 00

M =

56 0/

50 0

PVC SN8 De160 53,32

K-1

55 ,6

0 56

,1 0

52 ,0

9 52

,0 9

4, 01

4, 01

4,4

266°

H= 3,

62 H=

3, 62

PE D

e5 60

/5 00

M =

56 0/

50 0

≈54,56

M ad

al pi

ng ek

aa be

l

K-7

55 ,5

8 55

,5 8

52 ,1

2 3,

46

32,5

K1K1K1K1K1K1

186°

H= 3,

29 H=

3, 29

PE D

e4 00

/3 15

M =

40 0/

31 5

≈54,52

Si de

ka na

lis at

sio on

M ad

al pi

ng ek

aa be

l

SK 1

PP SN8 De200 53,69

K-8

55 ,4

4 55

,4 4

52 ,3

1 3,

13

32,3

K1K1K1K1K1K1

181°

SK1

H= 3,

18 H=

3, 18

PE D

e4 00

/3 15

K-9

55 ,5

3 55

,5 3

52 ,5

1 3,

02

0,6

242°

H= 2,

26 H=

2, 26

PE D

e4 00

/3 15

PVC SN8 De160 53,10

≈53,87

V1

PE PN16 De40 53,16

LK-10

54 ,9

0 54

,9 0

52 ,8

0 2,

10

3,0

271°

V1 V1

H= 2,

48 H=

2, 48

PE D

e5 60

/5 00

PVC SN8 De160 52,66

SK 1

PP SN8 De200 53,65

Pr oj

. S VK

S N8

D e2

00

SK 1

PP SN8 De110 53,67

K-11

54 ,8

2 55

,1 4

52 ,8

2 53

,0 2

2, 32

2, 12

0,006

21,9

K1K1K1K1

180°

SK 1

SK 1

H= 2,

10 H=

2, 10

PE D

e5 60

/5 00

PVC SN8 De160 52,99

PVC SN8 De160 53,52

V1

PE PN16 De32 53,30

K-15

54 ,6

4 55

,0 9

53 ,1

5 53

,2 8

1, 94

1, 81

0,006

14,5

K1K1

180°

V1 V1

H= 1,

96 H=

1, 96

PE D

e5 60

/5 00

M =

56 0/

50 0

≈53,82

M ad

al pi

ng ek

aa be

l

SK 1

PP SN8 De110 53,46

K-18

54 ,8

2 55

,1 7

53 ,3

7 53

,3 7

1, 80

1, 80

13,9

K1K1

184°

SK 1

H= 1,

94 H=

1, 94

PE D

e4 00

/3 15

PVC SN8 De160 53,56

PVC SN8 De160 53,62

V1

PE PN16 De32 53,44

54,49

Sa de

m ev

ee ka

na lis

at sio

on

≈53,97

M ad

al pi

ng ek

aa be

l

SK 1

PP SN8 De110 53,72

K-19

54 ,9

0 55

,2 3

53 ,4

5 1,

78

37,6

K1K1K1K1K1K1K1

180°

V1

SK1

H= 1,

90 H=

1, 90

PE D

e5 60

/5 00

PVC SN8 De160 53,52

SK 1

PP SN8 De160 53,46

≈54,00

M ad

al pi

ng ek

aa be

l

K-22

55 ,0

0 55

,4 2

53 ,6

8 53

,8 7

1, 74

1, 55

0,006

4,3

270°

SK1

H= 1,

67 H=

1, 67

PE D

e4 00

/3 15

LK-24

55 ,0

0 55

,4 0

53 ,8

9 1,

51

1,0

180°

H= 1,

56 H=

1, 56

Otsakork

55 ,3

0 55

,3 0

53 ,9

0 1,

40

0,5m 3,2m 13,7m 26,6m 16,7m 37,8m 9,1m 32,5m 71,1m 21,9m 65,9m 5,3m

KAEVU TÄHIS OLEMASOLEVA MAAPINNA

KÕRGUS (m ABS) PROJEKTEERITUD

MAAPINNA KÕRGUS (m ABS) TORU KÕRGUS PEALT

(m ABS)

TORU RAJAMISSÜGAVUS

LANG

TORU MATERJAL

TORU ALUS

KONSTRUEERIMISE MEETOD

TORU TÜÜP

VAHEKAUGUSED (m)

SIRGESTATUD TRASSI PLAAN

Mhor: 1:500 Mver: 1:50

51,00

51,50

52,00

52,50

53,00

53,50

54,00

54,50

H= 1,

80 H=

2, 26

PE D

e4 00

/3 15

M =

40 0/

31 5

PVC SN8 De160 52,64

SK 1

PP SN8 De200 53,45

Pr oj

. S VK

S N8

D e2

00

LK-10

54 ,9

0 54

,9 0

53 ,2

6 1,

64

0,006

PVC SN8 De160 160 - 1,8m

- 1,8m

- 1,8m

Projekteeritav IV kanalisatsioon De160 SN8 - 1,8m

1,8

SK1

H= 1,

79 H=

1, 79

Otsakork

54 ,9

0 54

,9 0

53 ,2

7 1,

63

1,8m

KAEVU TÄHIS OLEMASOLEVA MAAPINNA

KÕRGUS (m ABS) PROJEKTEERITUD

MAAPINNA KÕRGUS (m ABS) TORU KÕRGUS PEALT

(m ABS)

TORU RAJAMISSÜGAVUS

LANG

TORU MATERJAL

TORU ALUS

KONSTRUEERIMISE MEETOD

TORU TÜÜP

VAHEKAUGUSED (m)

SIRGESTATUD TRASSI PLAAN

Mhor: 1:500 Mver: 1:50

51,00

51,50

52,00

52,50

53,00

53,50

54,00

54,50

55,00

H= 2,

48 H=

2, 48

PE D

e5 60

/5 00

M =

56 0/

50 0

PVC SN8 De160 52,66

PVC SN8 De160 52,86

SK 1

PP SN8 De315 53,31

Pr oj

. S VK

S N8

D e3

15

≈54,01

M ad

al pi

ng ek

aa be

l SK

1

PP SN8 De110 53,75

K-11

54 ,8

2 55

,1 4

52 ,8

2 2,

32

0,006

PVC SN8 De160 160 - 13,0m

- 13,0m

- 13,0m

Projekteeritav IV kanalisatsioon De160 SN8 - 13,0m

11,5

K1K1

SK 1SK1

H= 2,

69 H=

2, 69

PE D

e5 60

/5 00

PVC SN8 De160 52,73

V1

PE PN16 De40 53,61

LK-12

55 ,0

5 55

,4 2

52 ,8

9 54

,0 1

2, 53

1, 41

0,006

1,5

269°

V1 V1

H= 1,

56 H=

1, 56

Otsakork

55 ,4

2 55

,4 2

54 ,0

2 1,

40

11,5m 1,5m

KAEVU TÄHIS OLEMASOLEVA MAAPINNA

KÕRGUS (m ABS) PROJEKTEERITUD

MAAPINNA KÕRGUS (m ABS) TORU KÕRGUS PEALT

(m ABS)

TORU RAJAMISSÜGAVUS

LANG

TORU MATERJAL

TORU ALUS

KONSTRUEERIMISE MEETOD

TORU TÜÜP

VAHEKAUGUSED (m)

SIRGESTATUD TRASSI PLAAN

Mhor: 1:500 Mver: 1:50

51,00

51,50

52,00

52,50

53,00

53,50

54,00

54,50

55,00

H= 2,

69 H=

2, 69

PE D

e5 60

/5 00

M =

56 0/

50 0

PVC SN8 De160 52,73

PVC SN8 De160 53,85

LK-12

55 ,0

5 55

,4 2

52 ,8

9 2,

53

0,006

PVC SN8 De160 160 - 84,9m

- 84,9m

- 84,9m

Projekteeritav IV kanalisatsioon De160 SN8 - 84,9m

51,0

K1K1K1K1K1K1K1K1K1K1

H= 1,

86 H=

1, 86

PE D

e5 60

/5 00

M =

56 0/

50 0

K-13

54 ,9

0 54

,9 0

53 ,2

0 1,

70

31,9

K1K1K1K1K1K1

265°

H= 1,

37 H=

1, 37

PE D

e5 60

/5 00

M =

56 0/

50 0

LK-14

54 ,6

0 54

,6 0

53 ,3

9 1,

21

2,0

268°

H= 1,

36 H=

1, 36

Otsakork

54 ,6

0 54

,6 0

53 ,4

0 1,

20

84,9m

KAEVU TÄHIS OLEMASOLEVA MAAPINNA

KÕRGUS (m ABS) PROJEKTEERITUD

MAAPINNA KÕRGUS (m ABS) TORU KÕRGUS PEALT

(m ABS)

TORU RAJAMISSÜGAVUS

LANG

TORU MATERJAL

TORU ALUS

KONSTRUEERIMISE MEETOD

TORU TÜÜP

VAHEKAUGUSED (m)

SIRGESTATUD TRASSI PLAAN

Mhor: 1:500 Mver: 1:50

51,00

51,50

52,00

52,50

53,00

53,50

54,00

54,50

55,00

H= 1,

57 H=

2, 10

PE D

e5 60

/5 00

M =

56 0/

50 0

PVC SN8 De160 52,99

PVC SN8 De160 53,12

V1

PE PN10 De110 53,29

Pr oj

v ee

to ru

D e1

10 P

N1 0

K-15

54 ,6

4 55

,0 9

53 ,6

8 1,

41

0,006

PVC SN8 De160 160 - 2,6m

- 2,6m

- 2,6m

Projekteeritav IV kanalisatsioon De160 SN8 - 2,6m

1,6

V1 V1

H= 1,

57 H=

1, 57

PE D

e4 00

/3 15

M =

40 0/

31 5

LK-16

55 ,1

0 55

,1 0

53 ,6

9 53

,6 9

1, 41

1, 41

1,0

180°

H= 1,

56 H=

1, 56

Otsakork

55 ,1

0 55

,1 0

53 ,7

0 1,

40

2,6m

KAEVU TÄHIS OLEMASOLEVA MAAPINNA

KÕRGUS (m ABS) PROJEKTEERITUD

MAAPINNA KÕRGUS (m ABS) TORU KÕRGUS PEALT

(m ABS)

TORU RAJAMISSÜGAVUS

LANG

TORU MATERJAL

TORU ALUS

KONSTRUEERIMISE MEETOD

TORU TÜÜP

VAHEKAUGUSED (m)

SIRGESTATUD TRASSI PLAAN

Mhor: 1:500 Mver: 1:50

51,00

51,50

52,00

52,50

53,00

53,50

54,00

54,50

55,00

H= 2,

10 H=

2, 10

PE D

e5 60

/5 00

M =

56 0/

50 0

PVC SN8 De160 52,99

PVC SN8 De160 53,12

PVC SN8 De160 53,52

SK 1

PP SN8 De458 53,26

Pr oj

. S VK

S N8

D e4

58

≈53,64

M ad

al pi

ng ek

aa be

l

K-15

54 ,6

4 55

,0 9

53 ,1

5 1,

94

0,006

PVC SN8 De160 160 - 5,4m

- 5,4m

- 5,4m

Projekteeritav IV kanalisatsioon De160 SN8 - 5,4m

4,9

SK 1

H= 2,

18 H=

2, 18

PE D

e4 00

/3 15

LK-17

54 ,6

4 55

,2 0

53 ,1

8 2,

02

0,5

180°

H= 2,

18 H=

2, 18

Otsakork

55 ,2

0 55

,2 0

53 ,1

8 2,

02

5,4m

KAEVU TÄHIS OLEMASOLEVA MAAPINNA

KÕRGUS (m ABS) PROJEKTEERITUD

MAAPINNA KÕRGUS (m ABS) TORU KÕRGUS PEALT

(m ABS)

TORU RAJAMISSÜGAVUS

LANG

TORU MATERJAL

TORU ALUS

KONSTRUEERIMISE MEETOD

TORU TÜÜP

VAHEKAUGUSED (m)

SIRGESTATUD TRASSI PLAAN

Mhor: 1:500 Mver: 1:50

51,00

51,50

52,00

52,50

53,00

53,50

54,00

54,50

55,00

H= 1,

61 H=

1, 94

PE D

e4 00

/3 15

M =

40 0/

31 5

PVC SN8 De160 53,29

PVC SN8 De160 53,56

V1

PE PN10 De110 53,43

Pr oj

v ee

to ru

D e1

10 P

N1 0

K-19

54 ,9

0 55

,2 3

53 ,7

8 1,

45

0,006

PVC SN8 De160 160 - 2,6m

- 2,6m

- 2,6m

Projekteeritav IV kanalisatsioon De160 SN8 - 2,6m

1,6 V1

V1

H= 1,

57 H=

1, 57

PE D

e4 00

/3 15

M =

40 0/

31 5

LK-20

54 ,9

0 55

,2 0

53 ,7

9 1,

41

1,0

181°

H= 1,

56 H=

1, 56

Otsakork

55 ,2

0 55

,2 0

53 ,8

0 1,

40

2,6m

KAEVU TÄHIS OLEMASOLEVA MAAPINNA

KÕRGUS (m ABS) PROJEKTEERITUD

MAAPINNA KÕRGUS (m ABS) TORU KÕRGUS PEALT

(m ABS)

TORU RAJAMISSÜGAVUS

LANG

TORU MATERJAL

TORU ALUS

KONSTRUEERIMISE MEETOD

TORU TÜÜP

VAHEKAUGUSED (m)

SIRGESTATUD TRASSI PLAAN

Mhor: 1:500 Mver: 1:50

51,00

51,50

52,00

52,50

53,00

53,50

54,00

54,50

55,00

H= 1,

67 H=

1, 94

PE D

e4 00

/3 15

M =

40 0/

31 5

PVC SN8 De160 53,29

PVC SN8 De160 53,62

SK 1

PP SN8 De250 53,27

Pr oj

. S VK

S N8

D e2

50

K-19

54 ,9

0 55

,2 3

53 ,7

2 1,

51

0,006

PVC SN8 De160 160 - 6,4m

- 6,4m

- 6,4m

Projekteeritav IV kanalisatsioon De160 SN8 - 6,4m

4,4

SK1

H= 1,

76 H=

1, 76

PE D

e4 00

/3 15

M ad

al pi

ng ek

aa be

l

LK-21

55 ,3

5 55

,3 5

53 ,7

5 1,

60

2,0

180°

H= 1,

30 H=

1, 30

Otsakork

54 ,9

0 54

,9 0

53 ,7

6 1,

14

6,4m

KAEVU TÄHIS OLEMASOLEVA MAAPINNA

KÕRGUS (m ABS) PROJEKTEERITUD

MAAPINNA KÕRGUS (m ABS) TORU KÕRGUS PEALT

(m ABS)

TORU RAJAMISSÜGAVUS

LANG

TORU MATERJAL

TORU ALUS

KONSTRUEERIMISE MEETOD

TORU TÜÜP

VAHEKAUGUSED (m)

SIRGESTATUD TRASSI PLAAN

Mhor: 1:500 Mver: 1:50

51,00

51,50

52,00

52,50

53,00

53,50

54,00

54,50

55,00

H= 1,

90 H=

1, 90

PE D

e5 60

/5 00

M =

56 0/

50 0

PVC SN8 De160 53,52

PVC SN8 De160 53,71

V1

PE PN10 De110 53,42

Pr oj

v ee

to ru

D e1

10 P

N1 0

K-22

55 ,0

0 55

,4 2

53 ,6

8 1,

74

0,006

PVC SN8 De160 160 - 2,6m

- 2,6m

- 2,6m

Projekteeritav IV kanalisatsioon De160 SN8 - 2,6m

1,6

V1

H= 1,

87 H=

1, 87

PE D

e4 00

/3 15

M =

40 0/

31 5

LK-23

55 ,0

0 55

,4 0

53 ,6

9 1,

71

1,0

180°

H= 1,

56 H=

1, 56

Otsakork

55 ,1

0 55

,1 0

53 ,7

0 1,

40

2,6m

M ad

al pi

ng ek

aa be

l

M ad

al pi

ng ek

aa be

l

≈53,64

M ad

al pi

ng ek

aa be

l M

= 40

0/ 31

5

M =

40 0/

31 5

≈54,16

0,006

H= 3,

18 H=

3, 18

PE D

e4 00

/3 15

≈54,48

M ad

al pi

ng ek

aa be

l Si

de ka

na lis

at sio

on

≈54,41

Si de

ka ab

el

V1

PE PN16 De32 53,10

K-9.1

55 ,5

3 55

,5 3

52 ,5

1 3,

02

48,0

K1K1K1K1K1K1K1K1K1

212°

V1 V1

51,7m

MUUDATUS NR KUUPÄEV PROJEKTEERIS SELGITUS Projekeerija: Tellija: Töö nr: Staadium:

Tähis: Leht: Lehti kokku: Objekt:

Joonis: Mõõtkava:Vastutav spets:

Projekteeris:

Kontrollis:

Kuupäev:

Projekteeris:

OJAVESKI OÜ REG. KOOD. 17016086

K.Kartau K.Kartau M.Võru

VK-6-01 1 4

Avora Capital OÜ PP2026

Kanalisatsiooni pikiprofiil 1:500

Kasteheina tee detailplaneeringu ala vee-, kanalisatsiooni- ja sademeveetorustikud

/digiallkiri/ /digiallkiri/ /digiallkiri/

2026-005 08.04

KAEVU TÄHIS OLEMASOLEVA MAAPINNA

KÕRGUS (m ABS) PROJEKTEERITUD

MAAPINNA KÕRGUS (m ABS) TORU PÕHJA KÕRGUS

(m ABS)

TORU RAJAMISSÜGAVUS

LANG

TORU MATERJAL

TORU ALUS

KONSTRUEERIMISE MEETOD

TORU TÜÜP

VAHEKAUGUSED (m)

SIRGESTATUD TRASSI PLAAN

Mhor: 1:500 Mver: 1:50

52,00

52,50

53,00

53,50

54,00

54,50

H= 0,

01 H=

0, 01

KV-3

53 ,0

0 53

,0 0

52 ,9

9 0,

01

0,001

PE SN8 De919 919 - 52,1m

- 52,1m

- 52,1m

Proj. Drenaaž SN8 De919 220 kraadise augustusega - 52,1m

7,6

D2

H= 1,

60 H=

1, 60

SK-13

54 ,6

0 54

,6 0

53 ,0

0 1,

60

0,003

44,5 7,8 13,2 9,5 14,0

D2D2D2D2D2D2

180° 204° 209° 187°

H= 1,

58 H=

1, 58

SK-14

54 ,7

1 54

,7 1

53 ,1

3 1,

58

7,6m 44,5m

MUUDATUS NR KUUPÄEV PROJEKTEERIS SELGITUS Projekeerija: Tellija: Töö nr: Staadium:

Tähis: Leht: Lehti kokku: Objekt:

Joonis: Mõõtkava:Vastutav spets:

Projekteeris:

Kontrollis:

Kuupäev:

Projekteeris:

OJAVESKI OÜ REG. KOOD. 17016086

K.Kartau K.Kartau M.Võru

VK-6-02 2 4

Avora Capital OÜ PP2026

Truubi pikiprofiil 1:500

Kasteheina tee detailplaneeringu ala vee-, kanalisatsiooni- ja sademeveetorustikud

/digiallkiri/ /digiallkiri/ /digiallkiri/

2026-005 08.04

Vajadusel korrigeerida kaablite paiknemist pinnases

Veetoru paigaldada sademeveetoru alt

Veetoru paigaldada sademeveetoru alt

Veetoru paigaldada sademeveetoru alt

KAEVU TÄHIS

OLEMASOLEVA MAAPINNA KÕRGUS (m ABS) PROJEKTEERITUD

MAAPINNA KÕRGUS (m ABS) TORU PÕHJA KÕRGUS

(m ABS)

TORU RAJAMISSÜGAVUS

LANG

TORU MATERJAL

TORU ALUS

KONSTRUEERIMISE MEETOD

TORU TÜÜP

VAHEKAUGUSED (m)

SIRGESTATUD TRASSI PLAAN

Mhor: 1:500 Mver: 1:50

53,00

53,50

54,00

54,50

55,00

55,50

H= 1,

58 H=

1, 58

M ad

al pi

ng ek

aa be

l

≈53,81

SK-12

54 ,7

1 54

,7 1

53 ,1

3 1,

58

0,002

PP SN8 De630 630 - 60,2m

- 164,4m

- 164,4m

Proj. SVK SN8 De630 - 60,2m

60,2

SK1SK1SK1SK1SK1SK1SK1SK1SK1SK1SK1

H= 1,

97 H=

1, 97

PE D

e1 12

5/ 63

0 M

= 11

25 /6

30

PP SN8 De315 53,23

≈53,80

M ad

al pi

ng ek

aa be

l

V1

PE PN16 De32 53,32

K1

PVC SN8 De160 53,00

SK-1

54 ,8

2 55

,2 0

53 ,2

3 1,

97

PP SN8 De458 458 - 23,3m

Proj. SVK SN8 De458 - 23,3m

17,8

SK1SK1SK1

272°

V1 V1

K1 K1

H= 1,

87 H=

1, 87

PE D

e5 60

/5 00

PP SN8 De110 53,66

SK-2

54 ,6

4 55

,1 3

53 ,2

6 53

,2 6

1, 87

1, 87

0,003

5,5

SK1

180°

H= 1,

82 H=

1, 82

PE D

e5 60

/5 00

M =

56 0/

50 0

PP SN8 De200 53,64

SK-3

54 ,9

0 55

,1 0

53 ,2

8 1,

82

0,002

PP SN8 De315 315 - 19,9m

Proj. SVK SN8 De315 - 19,9m

15,4

SK1SK1

180°

H= 1,

83 H=

1, 83

PE D

e5 60

/5 00

PP SN8 De160 53,68

K1

PVC SN8 De160 52,67

V1

PE PN16 De40 53,20

≈53,86

M ad

al pi

ng ek

aa be

l

SK-4

54 ,8

2 55

,1 4

53 ,3

1 1,

83

4,5

180°

V1 V1

K1

H= 1,

58 H=

1, 58

PE D

e5 60

/5 00

PP SN8 De110 53,71

K1

PVC SN8 De160 53,11

V1

PE PN16 De32 53,10

≈54,36

Si de

ka ab

el

≈54,43

Si de

ka na

lis at

sio on

M ad

al pi

ng ek

aa be

l

V1

PE PN10 De110 53,73

Pr oj

v ee

to ru

D e1

10 P

N1 0

SK-5

54 ,9

0 54

,9 0

53 ,3

2 53

,4 4

1, 58

1, 46

0,005

PP SN8 De200 200 - 61,1m

Proj. SVK SN8 De200 - 61,1m

51,5

SK1SK1SK1SK1SK1SK1SK1SK1SK1

271°

V1 V1

K1 K1

V1 V1

K1 K1

H= 1,

80 H=

1, 80

PE D

e4 00

/3 15

M =

40 0/

31 5

≈54,27

M ad

al pi

ng ek

aa be

l

≈54,24

Si de

ka na

lis at

sio on

SK-6

55 ,5

0 55

,5 0

53 ,7

0 1,

80

9,6

SK1

274°

H= 1,

20 H=

1, 20

PE D

e5 60

/5 00

M =

56 0/

50 0

RK-1/Restluuk

54 ,9

5 54

,9 5

53 ,7

5 1,

20

77,9m 5,5m 19,9m 61,1m

KAEVU TÄHIS

OLEMASOLEVA MAAPINNA KÕRGUS (m ABS) PROJEKTEERITUD

MAAPINNA KÕRGUS (m ABS) TORU PÕHJA KÕRGUS

(m ABS)

TORU RAJAMISSÜGAVUS

LANG

TORU MATERJAL

TORU ALUS

KONSTRUEERIMISE MEETOD

TORU TÜÜP

VAHEKAUGUSED (m)

SIRGESTATUD TRASSI PLAAN

Mhor: 1:500 Mver: 1:50

53,00

53,50

54,00

54,50

55,00

H= 1,

46 H=

1, 83

PE D

e5 60

/5 00

M =

56 0/

50 0

PP SN8 De315 53,31

≈54,03

M ad

al pi

ng ek

aa be

l

SK-4

54 ,8

2 55

,1 4

53 ,6

8 1,

46

0,007

PP SN8 De160 160 - 10,0m

- 12,0m

- 12,0m

Proj. SVK SN8 De160 - 10,0m

10,0

SK1

H= 1,

67 H=

1, 67

PE D

e5 60

/5 00

V1

PE PN16 De40 53,61

SK-11

55 ,0

5 55

,4 2

53 ,7

5 1,

67

PP SN8 De110 110 - 2,0m

Proj. SVK SN8 De110 - 2,0m

2,0

270°

V1

K1 K1

H= 1,

66 H=

1, 66

Otsakork

55 ,4

2 55

,4 2

53 ,7

6 1,

66

12,0m

KAEVU TÄHIS

OLEMASOLEVA MAAPINNA KÕRGUS (m ABS) PROJEKTEERITUD

MAAPINNA KÕRGUS (m ABS) TORU PÕHJA KÕRGUS

(m ABS)

TORU RAJAMISSÜGAVUS

LANG

TORU MATERJAL

TORU ALUS

KONSTRUEERIMISE MEETOD

TORU TÜÜP

VAHEKAUGUSED (m)

SIRGESTATUD TRASSI PLAAN

Mhor: 1:500 Mver: 1:50

53,00

53,50

54,00

54,50

55,00

H= 1,

47 H=

1, 87

PE D

e5 60

/5 00

M =

56 0/

50 0

PP SN8 De458 53,26

PP SN8 De110 53,66 ≈53,64

M ad

al pi

ng ek

aa be

l

SK-2

54 ,6

4 55

,1 3

53 ,6

6 1,

47

0,010

PP SN8 De110 110 - 4,4m

- 4,4m

- 4,4m

Proj. SVK SN8 De110 - 4,4m

3,9

H= 1,

50 H=

1, 50

PE D

e2 00

/1 60

Kontrolltoru

54 ,6

4 55

,2 0

53 ,7

0 1,

50

0,5

180°

H= 1,

50 H=

1, 50

Otsakork

55 ,2

0 55

,2 0

53 ,7

0 1,

50

4,4m

KAEVU TÄHIS

OLEMASOLEVA MAAPINNA KÕRGUS (m ABS) PROJEKTEERITUD

MAAPINNA KÕRGUS (m ABS) TORU PÕHJA KÕRGUS

(m ABS)

TORU RAJAMISSÜGAVUS

LANG

TORU MATERJAL

TORU ALUS

KONSTRUEERIMISE MEETOD

TORU TÜÜP

VAHEKAUGUSED (m)

SIRGESTATUD TRASSI PLAAN

Mhor: 1:500 Mver: 1:50

53,00

53,50

54,00

54,50

55,00

H= 1,

47 H=

1, 87

PE D

e5 60

/5 00

PP SN8 De458 53,26

PP SN8 De110 53,66

K1

PVC SN8 De160 52,99

V1

PE PN10 De110 53,28

SK-2

54 ,6

4 55

,1 3

53 ,6

6 1,

47

0,010

PP SN8 De110 110 - 3,5m

- 3,5m

- 3,5m

Proj. SVK SN8 De110 - 3,5m

2,5

K1 K1

V1 V1

H= 1,

41 H=

1, 41

PE D

e2 00

/1 60

Kontrolltoru

54 ,6

4 55

,1 0

53 ,6

9 1,

41

1,0

180°

H= 1,

40 H=

1, 40

Otsakork

55 ,1

0 55

,1 0

53 ,7

0 1,

40

3,5m

KAEVU TÄHIS

OLEMASOLEVA MAAPINNA KÕRGUS (m ABS) PROJEKTEERITUD

MAAPINNA KÕRGUS (m ABS) TORU PÕHJA KÕRGUS

(m ABS)

TORU RAJAMISSÜGAVUS

LANG

TORU MATERJAL

TORU ALUS

KONSTRUEERIMISE MEETOD

TORU TÜÜP

VAHEKAUGUSED (m)

SIRGESTATUD TRASSI PLAAN

Mhor: 1:500 Mver: 1:50

53,00

53,50

54,00

54,50

55,00

55,50

H= 1,

97 H=

1, 97

PE D

e1 12

5/ 63

0 M

= 11

25 /6

30

PP SN8 De630 53,23

458

SK-1

54 ,8

2 55

,2 0

53 ,2

3 1,

97

0,004

PP SN8 De315 315 - 10,6m

- 108,3m

- 108,3m

Proj. SVK SN8 De315 - 10,6m

10,6

SK1SK1

H= 1,

98 H=

1, 98

PE D

e5 60

/5 00

PP SN8 De110 53,29

PP SN8 De110 53,45

K1

PVC SN8 De160 53,57

V1

PE PN16 De32 53,47

54,48

Sa de

m ev

ee ka

na lis

at sio

on

≈53,97

M ad

al pi

ng ek

aa be

l

SK-7

54 ,9

0 55

,2 5

53 ,2

7 53

,2 7

1, 98

1, 98

0,005

PP SN8 De250 250 - 37,6m

Proj. SVK SN8 De250 - 37,6m

37,6

SK1SK1SK1SK1SK1SK1SK1

180°

V1K1

H= 1,

99 H=

1, 99

PE D

e5 60

/5 00

PP SN8 De110 53,70

, 1

K1

PVC SN8 De160 53,71

V1

PE PN16 De32 53,47

≈54,51

M ad

al pi

ng ek

aa be

l

SK-8

55 ,0

0 55

,4 5

53 ,4

6 53

,4 6

1, 99

1, 99

0,006

PP SN8 De160 160 - 60,0m

Proj. SVK SN8 De160 - 60,0m

26,8

SK1SK1SK1SK1SK1

180°

V1 V1

K1

H= 1,

93 H=

1, 93

PE D

e5 60

/5 00

M =

56 0/

50 0

SK-9

55 ,5

5 55

,5 5

53 ,6

2 1,

93

28,3

SK1SK1SK1SK1SK1

275°

H= 1,

59 H=

1, 59

PE D

e5 60

/5 00

M =

56 0/

50 0

SK-10

55 ,3

8 55

,3 8

53 ,7

9 1,

59

4,9

266°

H= 0,

98 H=

0, 98

Otsakork

54 ,8

0 54

,8 0

53 ,8

2 0,

98

10,6m 37,6m 60,0m

KAEVU TÄHIS

OLEMASOLEVA MAAPINNA KÕRGUS (m ABS) PROJEKTEERITUD

MAAPINNA KÕRGUS (m ABS) TORU PÕHJA KÕRGUS

(m ABS)

TORU RAJAMISSÜGAVUS

LANG

TORU MATERJAL

TORU ALUS

KONSTRUEERIMISE MEETOD

TORU TÜÜP

VAHEKAUGUSED (m)

SIRGESTATUD TRASSI PLAAN

Mhor: 1:500 Mver: 1:50

53,00

53,50

54,00

54,50

55,00

H= 1,

96 H=

1, 98

PE D

e5 60

/5 00

M =

56 0/

50 0

PP SN8 De315 53,27

250

PP SN8 De110 53,45

SK-7

54 ,9

0 55

,2 5

53 ,2

9 1,

96

0,010

PP SN8 De110 110 - 5,4m

- 5,4m

- 5,4m

Proj. SVK SN8 De110 - 5,4m

3,4

H= 2,

03 H=

2, 03

PE D

e2 00

/1 60

M =

20 0/

16 0

≈53,90

M ad

al pi

ng ek

aa be

l

Kontrolltoru

54 ,9

0 55

,3 5

53 ,3

2 2,

03

2,0

180°

H= 1,

56 H=

1, 56

Otsakork

54 ,9

0 54

,9 0

53 ,3

4 1,

56

5,4m

KAEVU TÄHIS

OLEMASOLEVA MAAPINNA KÕRGUS (m ABS) PROJEKTEERITUD

MAAPINNA KÕRGUS (m ABS) TORU PÕHJA KÕRGUS

(m ABS)

TORU RAJAMISSÜGAVUS

LANG

TORU MATERJAL

TORU ALUS

KONSTRUEERIMISE MEETOD

TORU TÜÜP

VAHEKAUGUSED (m)

SIRGESTATUD TRASSI PLAAN

Mhor: 1:500 Mver: 1:50

53,00

53,50

54,00

54,50

55,00

H= 1,

80 H=

1, 98

PE D

e5 60

/5 00

K1 V1

PE PN10 De110 53,43

SK-7

54 ,9

0 55

,2 5

53 ,4

5 1,

80

0,010

PP SN8 De110 110 - 3,6m

- 3,6m

- 3,6m

Proj. SVK SN8 De110 - 3,6m

2,6

V1 K1

K1

H= 1,

72 H=

1, 72

PE D

e2 00

/1 60

Kontrolltoru

54 ,9

0 55

,2 0

53 ,4

8 1,

72

1,0

180°

H= 1,

71 H=

1, 71

Otsakork

55 ,2

0 55

,2 0

53 ,4

9 1,

71

3,6m

KAEVU TÄHIS

OLEMASOLEVA MAAPINNA KÕRGUS (m ABS) PROJEKTEERITUD

MAAPINNA KÕRGUS (m ABS) TORU PÕHJA KÕRGUS

(m ABS)

TORU RAJAMISSÜGAVUS

LANG

TORU MATERJAL

TORU ALUS

KONSTRUEERIMISE MEETOD

TORU TÜÜP

VAHEKAUGUSED (m)

SIRGESTATUD TRASSI PLAAN

Mhor: 1:500 Mver: 1:50

53,00

53,50

54,00

54,50

55,00

H= 1,

75 H=

1, 99

PE D

e5 60

/5 00

M =

56 0/

50 0

PP SN8 De250 53,46

16

PP SN8 De110 53,71

≈54,00

M ad

al pi

ng ek

aa be

l

SK-8

55 ,0

0 55

,4 5

53 ,7

0 1,

75

0,010

PP SN8 De110 110 - 4,4m

- 4,4m

- 4,4m

Proj. SVK SN8 De110 - 4,4m

3,3

H= 1,

67 H=

1, 67

PE D

e2 00

/1 60

Kontrolltoru

55 ,0

0 55

,4 0

53 ,7

3 1,

67

1,0

180°

H= 1,

56 H=

1, 56

Otsakork

55 ,3

0 55

,3 0

53 ,7

4 1,

56

4,4m

KAEVU TÄHIS

OLEMASOLEVA MAAPINNA KÕRGUS (m ABS) PROJEKTEERITUD

MAAPINNA KÕRGUS (m ABS) TORU PÕHJA KÕRGUS

(m ABS)

TORU RAJAMISSÜGAVUS

LANG

TORU MATERJAL

TORU ALUS

KONSTRUEERIMISE MEETOD

TORU TÜÜP

VAHEKAUGUSED (m)

SIRGESTATUD TRASSI PLAAN

Mhor: 1:500 Mver: 1:50

53,00

53,50

54,00

54,50

55,00

H= 1,

74 H=

1, 99

PE D

e5 60

/5 00

PP SN8 De250 53,46

PP SN8 De110 53,70

16

K1

PVC SN8 De160 53,52

V1

PE PN10 De110 53,42

SK-8

55 ,0

0 55

,4 5

53 ,7

1 1,

74

0,010

PP SN8 De110 110 - 3,6m

- 3,6m

- 3,6m

Proj. SVK SN8 De110 - 3,6m

2,6

V1

K1 H=

1, 66

H= 1,

66 PE

D e2

00 /1

60

Kontrolltoru

55 ,0

0 55

,4 0

53 ,7

4 1,

66

1,0

180°

H= 1,

35 H=

1, 35

Otsakork

55 ,1

0 55

,1 0

53 ,7

5 1,

35

3,6m

Veetoru paigaldada sademeveetoru alt

MUUDATUS NR KUUPÄEV PROJEKTEERIS SELGITUS Projekeerija: Tellija: Töö nr: Staadium:

Tähis: Leht: Lehti kokku: Objekt:

Joonis: Mõõtkava:Vastutav spets:

Projekteeris:

Kontrollis:

Kuupäev:

Projekteeris:

OJAVESKI OÜ REG. KOOD. 17016086

K.Kartau K.Kartau M.Võru

VK-6-03 3 4

Avora Capital OÜ PP2026

Sademeveekanalisatsiooni pikiprofiil

1:500

Kasteheina tee detailplaneeringu ala vee-, kanalisatsiooni- ja sademeveetorustikud

/digiallkiri/ /digiallkiri/ /digiallkiri/

2026-005 08.04

Veetoru paigaldada sademeveetoru alt

Veetoru paigaldada sademeveetoru alt

KAEVU TÄHIS OLEMASOLEVA MAAPINNA

KÕRGUS (m ABS) PROJEKTEERITUD

MAAPINNA KÕRGUS (m ABS) TORU KÕRGUS PEALT

(m ABS)

TORU RAJAMISSÜGAVUS

LANG

TORU MATERJAL

TORU ALUS

KONSTRUEERIMISE MEETOD

TORU TÜÜP

VAHEKAUGUSED (m)

SIRGESTATUD TRASSI PLAAN

Mhor: 1:500 Mver: 1:50

52,00

52,50

53,00

53,50

54,00

54,50

55,00

55,50

56,00

56,50

H= 1,

80 H=

1, 80

V-8

57 ,6

2 57

,6 2

55 ,8

2 1,

80

0,000

PE PN10 De110 110 - 361,3m

- 361,3m

- 361,3m

Proj veetoru De110 PN10 - 361,3m

2,9

H= 1,

80 H=

1, 80

V-9

57 ,6

2 57

,6 2

55 ,8

2 1,

80

0,016

15,6

V1 V1 V1

268°

H= 1,

80 H=

1, 80

V-10

57 ,3

7 57

,3 7

55 ,5

7 1,

80

0,014

26,6

V1 V1 V1 V1 V1

180°

H= 1,

80 H=

1, 80

V-11

57 ,0

0 57

,0 0

55 ,2

0 1,

80

0,012

16,7

V1 V1 V1

181°

H= 1,

80 H=

1, 80

≈55,88

Si de

ka ab

el

V-12

56 ,8

0 56

,8 0

55 ,0

0 1,

80

0,004

37,8

V1V1V1V1V1V1V1

186°

H= 1,

80 H=

1, 80

≈56,00

Kõ rg

ep in

ge ka

ab el

V-13

56 ,9

6 56

,9 6

55 ,1

6 1,

80

0,035

8,6

V1

184°

H= 2,

15 H=

2, 15

PE PN10 De110 55,02

Pr oj

s ur

ve ka

na lis

at sio

on D

e1 10

≈56,02

Si de

ka ab

el

≈55,98

M ad

al pi

ng ek

aa be

l

V-14

57 ,0

1 57

,0 1

54 ,8

6 2,

15

0,034

31,1

V1 V1 V1 V1 V1 V1

270°

H= 2,

30 H=

2, 30

V-15

56 ,1

0 56

,1 0

53 ,8

0 2,

30

0,000

3,5

189°

H= 2,

35 H=

2, 35

PE PN16 De40 53,80

V-16

56 ,1

5 56

,1 5

53 ,8

0 2,

35

1,2

0°

K1 K1

H= 2,

30 H=

2, 30

V-17

56 ,1

0 56

,1 0

53 ,8

0 2,

30

0,7

189°

H= 2,

30 H=

2, 30

DN 10

0

Siiber DN100

56 ,1

0 56

,1 0

53 ,8

0 2,

30

,006

3,4

181°

H= 1,

80 H=

1, 80

≈54,56

M ad

al pi

ng ek

aa be

l Si

de ka

na lis

at sio

on

V-18

55 ,5

8 55

,5 8

53 ,7

8 1,

80

0,004

32,5

V1 V1 V1 V1 V1 V1

186°

H= 1,

80 H=

1, 80

≈54,52

Si de

ka na

lis at

sio on

SK 1

PP SN8 De200 53,69

Pr oj

. S VK

S N8

D e2

00

V-19

55 ,4

4 55

,4 4

53 ,6

4 1,

80

0,003

33,1

V1V1V1V1V1V1

181°

SK1

H= 1,

80 H=

1, 80

≈54,46

M ad

al pi

ng ek

aa be

l Si

de ka

na lis

at sio

on

≈54,40

Si de

ka ab

el

V-20

55 ,5

3 55

,5 3

53 ,7

3 1,

80

0,013

48,7

V1 V1 V1 V1 V1 V1 V1 V1 V1

274°

H= 1,

80 H=

1, 80

PE PN16 De32 53,10

≈53,96

M ad

al pi

ng ek

aa be

l

53,98

V-21

54 ,9

0 54

,9 0

53 ,1

0 1,

80

0,020

2,0

271°

H= 2,

00 H=

2, 00

PE PN16 De40 53,14

SK 1

PP SN8 De200 53,65

Pr oj

. S VK

S N8

D e2

00

SK 1

PP SN8 De110 53,68

K1

PVC SN8 De160 53,52

V-22

55 ,1

4 55

,1 4

53 ,1

4 2,

00

0,007

22,9

V1V1V1V10°

SK 1

SK 1

K1 K1

H= 1,

80 H=

1, 80

PE PN16 De32 53,29

V-23

55 ,0

9 55

,0 9

53 ,2

9 1,

80

0,006

14,0

V1V10°

H= 1,

80 H=

1, 80

≈54,17

M ad

al pi

ng ek

aa be

l

SK 1

PP SN8 De110 53,46

K1

PVC SN8 De160 53,63

V-24

55 ,1

7 55

,1 7

53 ,3

7 1,

80

0,004

14,3

V1V1

184°

SK 1

K1 K1

H= 1,

80 H=

1, 80

PE PN16 De32 53,43

54,50

Sa de

m ev

ee ka

na lis

at sio

on

≈54,36

M ad

al pi

ng ek

aa be

l

SK 1

PP SN8 De110 53,72

K1

PVC SN8 De160 53,53

V-25

55 ,2

3 55

,2 3

53 ,4

3 1,

80

0,000

37,6

V1 V1 V1 V1 V1 V1 V1

180°

SK 1

K1

H= 2,

00 H=

2, 00

PE PN16 De32 53,42

V-26

55 ,4

2 55

,4 2

53 ,4

2 2,

00

0,005

6,6

V1

180°

H= 2,

00 H=

2, 00

V-27

55 ,4

5 55

,4 5

53 ,4

5 2,

00

0,036

1,4

270°

H= 1,

80 H=

1, 80

TT-1

55 ,3

0 55

,3 0

53 ,5

0 1,

80

2,9m 15,6m 26,6m 16,7m 37,8m 8,6m 31,1m 5,3m 3,4m 32,5m 33,1m 48,7m 2,0m 22,9m 14,0m 14,3m 37,6m 6,6m 1,4m

KAEVU TÄHIS OLEMASOLEVA MAAPINNA

KÕRGUS (m ABS) PROJEKTEERITUD

MAAPINNA KÕRGUS (m ABS) TORU KÕRGUS PEALT

(m ABS)

TORU RAJAMISSÜGAVUS

LANG

TORU MATERJAL

TORU ALUS

KONSTRUEERIMISE MEETOD

TORU TÜÜP

VAHEKAUGUSED (m)

SIRGESTATUD TRASSI PLAAN

Mhor: 1:500 Mver: 1:50

52,00

52,50

53,00

53,50

H= 1,

80 H=

1, 80

PE PN10 De110 53,10

V-21

54 ,9

0 54

,9 0

53 ,1

0 1,

80

0,000

PE PN16 De32 32 - 2,3m

- 2,3m

- 2,3m

Proj veetoru De32 PN16 - 2,3m

0,9

H= 1,

80 H=

1, 80

DN 25

SK 1

PP SN8 De200 53,45

Maakraan DN25

54 ,9

0 54

,9 0

53 ,1

0 1,

80

1,4

181°

SK 1

H= 1,

80 H=

1, 80

Otsakork

54 ,9

0 54

,9 0

53 ,1

0 1,

80

2,3m

KAEVU TÄHIS OLEMASOLEVA MAAPINNA

KÕRGUS (m ABS) PROJEKTEERITUD

MAAPINNA KÕRGUS (m ABS) TORU KÕRGUS PEALT

(m ABS)

TORU RAJAMISSÜGAVUS

LANG

TORU MATERJAL

TORU ALUS

KONSTRUEERIMISE MEETOD

TORU TÜÜP

VAHEKAUGUSED (m)

SIRGESTATUD TRASSI PLAAN

Mhor: 1:500 Mver: 1:50

52,00

52,50

53,00

53,50

54,00

H= 2,

00 H=

2, 00

PE PN10 De110 53,14

K1

PVC SN8 De160 52,66

SK 1

PP SN8 De315 53,31

≈54,39

M ad

al pi

ng ek

aa be

l

V-22

55 ,1

4 55

,1 4

53 ,1

4 2,

00

0,044

PE PN16 De40 40 - 10,9m

- 11,9m

- 11,9m

Proj veetoru De40 PN16 - 10,9m

10,9

V1V1

SK 1K1

H= 1,

80 H=

1, 80

PE PN16 De40 53,62

V-41

55 ,4

2 55

,4 2

53 ,6

2 1,

80

0,000

PE PN16 De32 32 - 1,0m

Proj veetoru De32 PN16 - 1,0m

0,7

269°

H= 1,

80 H=

1, 80

DN 25

Maakraan DN25

55 ,4

2 55

,4 2

53 ,6

2 1,

80

0,3

180°

H= 1,

80 H=

1, 80

Otsakork

55 ,4

2 55

,4 2

53 ,6

2 1,

80

57,00

57,50

54,00

54,50 54,50

55,00

10,9m 1,0m

KAEVU TÄHIS OLEMASOLEVA MAAPINNA

KÕRGUS (m ABS) PROJEKTEERITUD

MAAPINNA KÕRGUS (m ABS) TORU KÕRGUS PEALT

(m ABS)

TORU RAJAMISSÜGAVUS

LANG

TORU MATERJAL

TORU ALUS

KONSTRUEERIMISE MEETOD

TORU TÜÜP

VAHEKAUGUSED (m)

SIRGESTATUD TRASSI PLAAN

Mhor: 1:500 Mver: 1:50

52,00

52,50

53,00

53,50

54,00

54,50

55,00

H= 1,

80 H=

1, 80

PE PN16 De40 53,62

32

SK 1

PP SN8 De110 53,76

K1

PVC SN8 De160 53,85

V-41

55 ,4

2 55

,4 2

53 ,6

2 1,

80

0,010

PE PN16 De40 40 - 83,4m

- 85,9m

- 85,9m

Proj veetoru De40 PN16 - 83,4m

51,5

V1 V1 V1 V1 V1 V1 V1 V1 V1 V1SK 1

K1 K1

H= 1,

80 H=

1, 80

V-42

54 ,9

0 54

,9 0

53 ,1

0 1,

80

0,009

31,9

V1 V1 V1 V1 V1 V1

265°

H= 1,

80 H=

1, 80

V-43

54 ,6

0 54

,6 0

52 ,8

0 1,

80

0,000

PE PN16 De32 32 - 2,5m

Proj veetoru De32 PN16 - 2,5m

1,5

268°

H= 1,

80 H=

1, 80

DN 25

Maakraan DN25

54 ,6

0 54

,6 0

52 ,8

0 1,

80

1,0

180°

H= 1,

80 H=

1, 80

Otsakork

54 ,6

0 54

,6 0

52 ,8

0 1,

80

51,5m 31,9m 2,5m

KAEVU TÄHIS OLEMASOLEVA MAAPINNA

KÕRGUS (m ABS) PROJEKTEERITUD

MAAPINNA KÕRGUS (m ABS) TORU KÕRGUS PEALT

(m ABS)

TORU RAJAMISSÜGAVUS

LANG

TORU MATERJAL

TORU ALUS

KONSTRUEERIMISE MEETOD

TORU TÜÜP

VAHEKAUGUSED (m)

SIRGESTATUD TRASSI PLAAN

Mhor: 1:500 Mver: 1:50

52,00

52,50

53,00

53,50

54,00

54,50

55,00

H= 1,

80 H=

1, 80

PE PN10 De110 53,29

6 32

V-23

55 ,0

9 55

,0 9

53 ,2

9 1,

80

0,008

PE PN16 De32 32 - 2,2m

- 2,2m

- 2,2m

Proj veetoru De32 PN16 - 2,2m

1,3

H= 1,

80 H=

1, 80

DN 25

Maakraan DN25

55 ,1

0 55

,1 0

53 ,3

0 1,

80

,000

0,9

180°

H= 1,

80 H=

1, 80

Otsakork

55 ,1

0 55

,1 0

53 ,3

0 1,

80

1,3m 0,9m

KAEVU TÄHIS OLEMASOLEVA MAAPINNA

KÕRGUS (m ABS) PROJEKTEERITUD

MAAPINNA KÕRGUS (m ABS) TORU KÕRGUS PEALT

(m ABS)

TORU RAJAMISSÜGAVUS

LANG

TORU MATERJAL

TORU ALUS

KONSTRUEERIMISE MEETOD

TORU TÜÜP

VAHEKAUGUSED (m)

SIRGESTATUD TRASSI PLAAN

Mhor: 1:500 Mver: 1:50

52,00

52,50

53,00

53,50

54,00

54,50

55,00

H= 1,

80 H=

1, 80

PE PN10 De110 53,29

6 32

K1

PVC SN8 De160 53,12

SK 1

PP SN8 De458 53,26

≈54,19

M ad

al pi

ng ek

aa be

l

V-23

55 ,0

9 55

,0 9

53 ,2

9 1,

80

0,021

PE PN16 De32 32 - 5,8m

- 5,8m

- 5,8m

Proj veetoru De32 PN16 - 5,8m

5,3

V1

SK 1

K1 K1

H= 1,

80 H=

1, 80

DN 25

Maakraan DN25

55 ,2

0 55

,2 0

53 ,4

0 1,

80

0,000

0,5

180°

H= 1,

80 H=

1, 80

Otsakork

55 ,2

0 55

,2 0

53 ,4

0 1,

80

5,3m 0,5m

KAEVU TÄHIS OLEMASOLEVA MAAPINNA

KÕRGUS (m ABS) PROJEKTEERITUD

MAAPINNA KÕRGUS (m ABS) TORU KÕRGUS PEALT

(m ABS)

TORU RAJAMISSÜGAVUS

LANG

TORU MATERJAL

TORU ALUS

KONSTRUEERIMISE MEETOD

TORU TÜÜP

VAHEKAUGUSED (m)

SIRGESTATUD TRASSI PLAAN

Mhor: 1:500 Mver: 1:50

52,00

52,50

53,00

53,50

54,00

54,50

55,00

H= 1,

80 H=

1, 80

PE PN10 De110 53,43

6 32

V-25

55 ,2

3 55

,2 3

53 ,4

3 1,

80

0,025

PE PN16 De32 32 - 2,2m

- 2,2m

- 2,2m

Proj veetoru De32 PN16 - 2,2m

1,2

H= 1,

80 H=

1, 80

DN 25

Maakraan DN25

55 ,2

0 55

,2 0

53 ,4

0 1,

80

0,000

1,0

180°

H= 1,

80 H=

1, 80

Otsakork

55 ,2

0 55

,2 0

53 ,4

0 1,

80

1,2m 1,0m

KAEVU TÄHIS OLEMASOLEVA MAAPINNA

KÕRGUS (m ABS) PROJEKTEERITUD

MAAPINNA KÕRGUS (m ABS) TORU KÕRGUS PEALT

(m ABS)

TORU RAJAMISSÜGAVUS

LANG

TORU MATERJAL

TORU ALUS

KONSTRUEERIMISE MEETOD

TORU TÜÜP

VAHEKAUGUSED (m)

SIRGESTATUD TRASSI PLAAN

Mhor: 1:500 Mver: 1:50

52,00

52,50

53,00

53,50

54,00

54,50

55,00

H= 1,

80 H=

1, 80

PE PN10 De110 53,43

6 32

K1

PVC SN8 De160 53,30

SK 1

PP SN8 De250 53,28

V-25

55 ,2

3 55

,2 3

53 ,4

3 1,

80

0,025

PE PN16 De32 32 - 6,8m

- 6,8m

- 6,8m

Proj veetoru De32 PN16 - 6,8m

4,8

SK1K1

H= 1,

80 H=

1, 80

DN 25

≈54,16

M ad

al pi

ng ek

aa be

l

Maakraan DN25

55 ,3

5 55

,3 5

53 ,5

5 1,

80

, 25

2,0

180°

H= 1,

80 H=

1, 80

Otsakork

54 ,9

0 54

,9 0

53 ,1

0 1,

80

4,8m 2,0m

KAEVU TÄHIS OLEMASOLEVA MAAPINNA

KÕRGUS (m ABS) PROJEKTEERITUD

MAAPINNA KÕRGUS (m ABS) TORU KÕRGUS PEALT

(m ABS)

TORU RAJAMISSÜGAVUS

LANG

TORU MATERJAL

TORU ALUS

KONSTRUEERIMISE MEETOD

TORU TÜÜP

VAHEKAUGUSED (m)

SIRGESTATUD TRASSI PLAAN

Mhor: 1:500 Mver: 1:50

52,00

52,50

53,00

53,50

54,00

54,50

55,00

H= 2,

00 H=

2, 00

PE PN10 De110 53,42

6 32

V-26

55 ,4

2 55

,4 2

53 ,4

2 2,

00

0,016

PE PN16 De32 32 - 2,2m

- 2,2m

- 2,2m

Proj veetoru De32 PN16 - 2,2m

1,2

H= 2,

00 H=

2, 00

DN 25

Maakraan DN25

55 ,4

0 55

,4 0

53 ,4

0 2,

00

, 05

1,0

180°

H= 1,

80 H=

1, 80

Otsakork

55 ,1

0 55

,1 0

53 ,3

0 1,

80

1,2m 1,0m

KAEVU TÄHIS OLEMASOLEVA MAAPINNA

KÕRGUS (m ABS) PROJEKTEERITUD

MAAPINNA KÕRGUS (m ABS) TORU KÕRGUS PEALT

(m ABS)

TORU RAJAMISSÜGAVUS

LANG

TORU MATERJAL

TORU ALUS

KONSTRUEERIMISE MEETOD

TORU TÜÜP

VAHEKAUGUSED (m)

SIRGESTATUD TRASSI PLAAN

Mhor: 1:500 Mver: 1:50

52,00

52,50

53,00

53,50

54,00

54,50

55,00

H= 2,

00 H=

2, 00

PE PN10 De110 53,42

6 32

SK 1

PP SN8 De160 53,47

Pr oj

. S VK

S N8

D e1

60

≈54,40

M ad

al pi

ng ek

aa be

l

V-26

55 ,4

2 55

,4 2

53 ,4

2 2,

00

0,038

PE PN16 De32 32 - 5,8m

- 5,8m

- 5,8m

Proj veetoru De32 PN16 - 5,8m

4,8

SK1

H= 1,

80 H=

1, 80

DN 25

Maakraan DN25

55 ,4

0 55

,4 0

53 ,6

0 1,

80

100

1,0

180°

H= 1,

80 H=

1, 80

Otsakork

55 ,3

0 55

,3 0

53 ,5

0 1,

80

4,8m 1,0m

Veetoru paigaldada sademeveetoru alt

Veetoru paigaldada sademeveetoru alt

MUUDATUS NR KUUPÄEV PROJEKTEERIS SELGITUS Projekeerija: Tellija: Töö nr: Staadium:

Tähis: Leht: Lehti kokku: Objekt:

Joonis: Mõõtkava:Vastutav spets:

Projekteeris:

Kontrollis:

Kuupäev:

Projekteeris:

OJAVESKI OÜ REG. KOOD. 17016086

K.Kartau K.Kartau M.Võru

VK-6-04 4 4

Avora Capital OÜ PP2026

Veetorustiku pikiprofiil 1:500

Kasteheina tee detailplaneeringu ala vee-, kanalisatsiooni- ja sademeveetorustikud

/digiallkiri/ /digiallkiri/ /digiallkiri/

2026-005 08.04

V-8..V-9

Elekterkeeviskolmik De110

Elekterkeevismuhv De110

Elektrikeevispõlv 90° De110

V-14, V-20 Elektrikeevispõlv 90° De110

V-16

Elektrikeevispõlv 90° De110

Elektrikeevissadul De110/40

Elektrikeevismuhv De40

Maakraan DN32 koos spindlipikenduse ja kapega

Elekterkeevissadul De40-32 Elekterkeevismuhv De32 Maakraan DN25 koos spindlipikenduse ja kapega Elekterkeevis otsakork De32

Elektrikeevis üleminek PE De40/32

Maakraan DN25 koos spindlipikenduse ja kapega

Elekterkeevis otsakork De32

V-21

Elektrikeevispõlv 90° De110

Elektrikeevissadul De110/32

Elektrikeevismuhv De32

Maakraan DN25 koos spindlipikenduse ja kapega

V-22

Elektrikeevissadul De110/40

Elektrikeevismuhv De40

V-41..V-43

Elekterkeevissadul De110-32 Elekterkeevismuhv De32 Maakraan DN25 koos spindlipikenduse ja kapega

Elekterkeevissadul De110-32

Elekterkeevismuhv De32

Maakraan DN25 koos spindlipikenduse ja kapega

V-23,V-25,V-26

Elekterkeevis otsakork De32

Elekterkeevis otsakork De32

PE-kaelus terasäärikuga De110

Maa-pealne soojustatud tuletõrjehüdrant

V-27 Elektrikeevispõlv 90° De110

Elekterkeevismuhv De110 Elektrikeevispõlv 45°

De110

KS-8, KS-7, KS-2,

MUUDATUS NR KUUPÄEV PROJEKTEERIS SELGITUS Projekeerija: Tellija: Töö nr: Staadium:

Tähis: Leht: Lehti kokku: Objekt:

Joonis: Mõõtkava:Vastutav spets:

Projekteeris:

Kontrollis:

Kuupäev:

Projekteeris:

OJAVESKI OÜ REG. KOOD. 17016086

K.Kartau K.Kartau M.Võru

VK-7-01 1 4

Avora Capital OÜ PP2026

Sõlmede skeemid

Kasteheina tee detailplaneeringu ala vee-, kanalisatsiooni- ja sademeveetorustikud

/digiallkiri/ /digiallkiri/ /digiallkiri/

2026-005 08.04

53.00

54.00

55.00

56.00

57.00

58.00

Te em

aa p

iir

31 70

1: 00

4: 03

57 Lo

hu -K

oh ila

k er

gt ee

31 70

1: 00

4: 03

58 20

10 7

Lo hu

-K oh

ila te

e

Te em

aa p

iir 31

70 1:

00 1:

20 70

K as

te he

in a

pu m

pl a

31 70

1: 00

4: 03

58 20

10 7

Lo hu

-K oh

ila te

e

M aa

nt ee

te lg

Te ek

at te

se rv

K er

gl iik

lu st

ee ä

är

K er

gl iik

lu st

ee ä

är

Te ek

at te

se rv

57.22 57.33 57.12

2,79 2,57 9,9 3,66 3,65 4,88

Ol.ol sidekaabli ligikaudne asukoht

Ol.ol elektrikaabli ligikaudne asukoht 3,

1

Projekteeritud PE De160 SN16 hülss

3, 18

2, 91

1, 86

1, 8

Ristumine kõrvalmaantee 20107 Lohu-Kohila tee km 4,261

Kaevik kaevata nõlvusega 3:1

Kaeve piirjoon nõlvusega 1:1

1

54.00

55.00

56.00

Nõva põhi languga 0,007 Kindlustada kividega, mis on fikseeritud betooniga

Olemasolev lagunenud truubiots

Restluugiga kaev PE De560/500

Truubitoru ja restkaevu vaheline ala

54.9554.99

MUUDATUS NR KUUPÄEV PROJEKTEERIS SELGITUS Projekeerija: Tellija: Töö nr: Staadium:

Tähis: Leht: Lehti kokku: Objekt:

Joonis: Mõõtkava:Vastutav spets:

Projekteeris:

Kontrollis:

Kuupäev:

Projekteeris:

OJAVESKI OÜ REG. KOOD. 17016086

K.Kartau K.Kartau M.Võru

VK-7-02 2 4

2026-005Avora Capital OÜ PP08.04 2026

Maantee ristmevälja joonis

Kasteheina tee detailplaneeringu ala vee-, kanalisatsiooni- ja sademeveetorustikud

/digiallkiri/ /digiallkiri/ /digiallkiri/

1:100

proj. toru De919 220° augustusega, voolurenn allpool killustik, fr 16/32

Liivane kasvupinnas h =30 cm geotekstiil, hästi vett läbi laskev

killustik, fr 16/32, h=15 cm geotekstiil, hästi vett läbi laskev

MUUDATUS NR KUUPÄEV PROJEKTEERIS SELGITUS Projekeerija: Tellija: Töö nr: Staadium:

Tähis: Leht: Lehti kokku: Objekt:

Joonis: Mõõtkava:Vastutav spets:

Projekteeris:

Kontrollis:

Kuupäev:

Projekteeris:

OJAVESKI OÜ REG. KOOD. 17016086

K.Kartau K.Kartau M.Võru

VK-7-04 4 4

Avora Capital OÜ PP2026

Drenaažitorustikuga kaeviku lõige

Kasteheina tee detailplaneeringu ala vee-, kanalisatsiooni- ja sademeveetorustikud

/digiallkiri/ /digiallkiri/ /digiallkiri/

2026-005 08.04

0

180

90270

Kaevu tähis Tüüp Kaevu diameeter Kaevu materjal Kaevu kõrgus [m] Settepesa sügavus [m] K-1 KVK 560/500 PE De560/500 4,17 0,00

Nr Toru materjalToru diameeter Nurk Toru kõrgus vv-st [m]

1 160 PVC SN8 De160 0° 0,00

1

2 160 PVC SN8 De160 95° 1,39 2 3 160 PVC SN8 De160 265° 0,003

0

180

90270

Kaevu tähis Tüüp Kaevu diameeter Kaevu materjal Kaevu kõrgus [m] Settepesa sügavus [m] K-7 KVK 560/500 PE De560/500 3,62 0,00

Nr Toru materjalToru diameeter Nurk Toru kõrgus vv-st [m]

1 160 PVC SN8 De160 0° 0,00

1

2 160 PVC SN8 De160 185° 0,00

2

0

180

90270

Kaevu tähis Tüüp Kaevu diameeter Kaevu materjal Kaevu kõrgus [m] Settepesa sügavus [m] K-8 KVK 400/315 PE De400/315 3,29 0,00

Nr Toru materjalToru diameeter Nurk Toru kõrgus vv-st [m]

1 160 PVC SN8 De160 0° 0,00

1

2 160 PVC SN8 De160 180° 0,00

2

0

180

90270

Kaevu tähis Tüüp Kaevu diameeter Kaevu materjal Kaevu kõrgus [m] Settepesa sügavus [m] K-9 KVK 400/315 PE De400/315 3,18 0,00

Nr Toru materjalToru diameeter Nurk Toru kõrgus vv-st [m]

1 160 PVC SN8 De160 0° 0,00

1

2 160 PVC SN8 De160 120° -0,00

2

0

180

90270

Kaevu tähis Tüüp Kaevu diameeter Kaevu materjal Kaevu kõrgus [m] Settepesa sügavus [m] K-11 KVK 560/500 PE De560/500 2,48 0,00

Nr Toru materjalToru diameeter Nurk Toru kõrgus vv-st [m]

1 160 PVC SN8 De160 0° 0,00

1

2 160 PVC SN8 De160 90° 0,00 2

3 160 PVC SN8 De160 180° 0,20

3

0

180

90270

Kaevu tähis Tüüp Kaevu diameeter Kaevu materjal Kaevu kõrgus [m] Settepesa sügavus [m] K-13 KVK 560/500 PE De560/500 1,86 0,00

Nr Toru materjalToru diameeter Nurk Toru kõrgus vv-st [m]

1 160 PVC SN8 De160 0° 0,00

1

2 160 PVC SN8 De160 95° 0,00 2

0

180

90270

Kaevu tähis Tüüp Kaevu diameeter Kaevu materjal Kaevu kõrgus [m] Settepesa sügavus [m] K-15 KVK 560/500 PE De560/500 2,10 0,00

Nr Toru materjalToru diameeter Nurk Toru kõrgus vv-st [m]

1 160 PVC SN8 De160 0° 0,00

1

2 160 PVC SN8 De160 90° 0,00 2

3 160 PVC SN8 De160 180° 0,13

3

4 160 PVC SN8 De160 270° 0,53

4

0

180

90270

Kaevu tähis Tüüp Kaevu diameeter Kaevu materjal Kaevu kõrgus [m] Settepesa sügavus [m] K-18 KVK 560/500 PE De560/500 1,96 0,00

Nr Toru materjalToru diameeter Nurk Toru kõrgus vv-st [m]

1 160 PVC SN8 De160 0° 0,00

1

2 160 PVC SN8 De160 175° -0,00

2

0

180

90270

Kaevu tähis Tüüp Kaevu diameeter Kaevu materjal Kaevu kõrgus [m] Settepesa sügavus [m] K-19 KVK 400/315 PE De400/315 1,94 0,00

Nr Toru materjalToru diameeter Nurk Toru kõrgus vv-st [m]

1 160 PVC SN8 De160 0° 0,00

1

2 160 PVC SN8 De160 90° 0,27 2

3 160 PVC SN8 De160 180° 0,00

3

4 160 PVC SN8 De160 270° 0,33

4

0

180

90270

Kaevu tähis Tüüp Kaevu diameeter Kaevu materjal Kaevu kõrgus [m] Settepesa sügavus [m] K-22 KVK 560/500 PE De560/500 1,90 0,00

Nr Toru materjalToru diameeter Nurk Toru kõrgus vv-st [m]

1 160 PVC SN8 De160 0° 0,00

1

2 160 PVC SN8 De160 90° 0,19 2

3 160 PVC SN8 De160 270° 0,00 3

0

180

90270

Kaevu tähis Tüüp Kaevu diameeter Kaevu materjal Kaevu kõrgus [m] Settepesa sügavus [m] LK-10 KVK 400/315 PE De400/315 2,26 0,00

Nr Toru materjalToru diameeter Nurk Toru kõrgus vv-st [m]

1 160 PVC SN8 De160 0° 0,00

1

2 160 PVC SN8 De160 90° 0,46 2

3 160 PVC SN8 De160 270° 0,00 3

0

180

90270

Kaevu tähis Tüüp Kaevu diameeter Kaevu materjal Kaevu kõrgus [m] Settepesa sügavus [m] LK-12 KVK 560/500 PE De560/500 2,69 0,00

Nr Toru materjalToru diameeter Nurk Toru kõrgus vv-st [m]

1 160 PVC SN8 De160 0° 0,00

1

2 160 PVC SN8 De160 90° 1,12 2

3 160 PVC SN8 De160 180° 0,00

3

0

180

90270

Kaevu tähis Tüüp Kaevu diameeter Kaevu materjal Kaevu kõrgus [m] Settepesa sügavus [m] LK-14 KVK 560/500 PE De560/500 1,37 0,00

Nr Toru materjalToru diameeter Nurk Toru kõrgus vv-st [m]

1 160 PVC SN8 De160 0° 0,00

1

2 160 PVC SN8 De160 270° 0,00 2

0

180

90270

Kaevu tähis Tüüp Kaevu diameeter Kaevu materjal Kaevu kõrgus [m] Settepesa sügavus [m] LK-16 KVK 400/315 PE De400/315 1,57 0,00

Nr Toru materjalToru diameeter Nurk Toru kõrgus vv-st [m]

1 160 PVC SN8 De160 0° 0,00

1

2 160 PVC SN8 De160 180° -0,00

2

0

180

90270

Kaevu tähis Tüüp Kaevu diameeter Kaevu materjal Kaevu kõrgus [m] Settepesa sügavus [m] LK-17 KVK 400/315 PE De400/315 2,18 0,00

Nr Toru materjalToru diameeter Nurk Toru kõrgus vv-st [m]

1 160 PVC SN8 De160 0° 0,00

1

2 160 PVC SN8 De160 180° 0,00

2

0

180

90270

Kaevu tähis Tüüp Kaevu diameeter Kaevu materjal Kaevu kõrgus [m] Settepesa sügavus [m] LK-20 KVK 400/315 PE De400/315 1,57 0,00

Nr Toru materjalToru diameeter Nurk Toru kõrgus vv-st [m]

1 160 PVC SN8 De160 0° 0,00

1

2 160 PVC SN8 De160 180° 0,00

2

0

180

90270

Kaevu tähis Tüüp Kaevu diameeter Kaevu materjal Kaevu kõrgus [m] Settepesa sügavus [m] LK-21 KVK 400/315 PE De400/315 1,76 0,00

Nr Toru materjalToru diameeter Nurk Toru kõrgus vv-st [m]

1 160 PVC SN8 De160 0° 0,00

1

2 160 PVC SN8 De160 180° 0,00

2

0

180

90270

Kaevu tähis Tüüp Kaevu diameeter Kaevu materjal Kaevu kõrgus [m] Settepesa sügavus [m] LK-23 KVK 400/315 PE De400/315 1,87 0,00

Nr Toru materjalToru diameeter Nurk Toru kõrgus vv-st [m]

1 160 PVC SN8 De160 0° 0,00

1

2 160 PVC SN8 De160 180° 0,00

2

0

180

90270

Kaevu tähis Tüüp Kaevu diameeter Kaevu materjal Kaevu kõrgus [m] Settepesa sügavus [m] LK-24 KVK 400/315 PE De400/315 1,67 0,00

Nr Toru materjalToru diameeter Nurk Toru kõrgus vv-st [m]

1 160 PVC SN8 De160 0° 0,00

1

2 160 PVC SN8 De160 180° 0,00

2

0

180

90270

Kaevu tähis Tüüp Kaevu diameeter Kaevu materjal Kaevu kõrgus [m] Settepesa sügavus [m] K-9.1 KVK 400/315 PE De400/315 3,18 0,00

Nr Toru materjalToru diameeter Nurk Toru kõrgus vv-st [m]

1 160 PVC SN8 De160 0° 0,00

1

2 160 PVC SN8 De160 150° 0,00

2

MUUDATUS NR KUUPÄEV PROJEKTEERIS SELGITUS Projekeerija: Tellija: Töö nr: Staadium:

Tähis: Leht: Lehti kokku: Objekt:

Joonis: Mõõtkava:Vastutav spets:

Projekteeris:

Kontrollis:

Kuupäev:

Projekteeris:

OJAVESKI OÜ REG. KOOD. 17016086

K.Kartau K.Kartau M.Võru

VK-9-01 1 2

Avora Capital OÜ PP2026

Kanalisatsiooni kaevude tellimise leht

Kasteheina tee detailplaneeringu ala vee-, kanalisatsiooni- ja sademeveetorustikud

/digiallkiri/ /digiallkiri/ /digiallkiri/

2026-005 08.04

0

180

90270

Kaevu tähis Tüüp Kaevu diameeter Kaevu materjal Kaevu kõrgus [m] Settepesa sügavus [m] R-1 R 560/500 PE De560/500 1,40 0,00

Nr Toru materjalToru diameeter Nurk Toru kõrgus vv-st [m]

1 200 PP SN8 De200 0° 0,00

1 0

180

90270

Kaevu tähis Tüüp Kaevu diameeter Kaevu materjal Kaevu kõrgus [m] Settepesa sügavus [m] RK-1/Restluuk RK 560/500 PE De560/500 1,80 0,60

Nr Toru materjalToru diameeter Nurk Toru kõrgus vv-st [m]

1 200 PP SN8 De200 0° 0,00

1

0

180

90270

Kaevu tähis Tüüp Kaevu diameeter Kaevu materjal Kaevu kõrgus [m] Settepesa sügavus [m] SK-1 SK 1125/630 PE De1125/630 1,97 0,00

Nr Toru materjalToru diameeter Nurk Toru kõrgus vv-st [m]

1 630 PP SN8 De630 0° 0,00

1

2 315 PP SN8 De315 95° 0,00 2 3 458 PP SN8 De458 270° 0,00

3

0

180

90270

Kaevu tähis Tüüp Kaevu diameeter Kaevu materjal Kaevu kõrgus [m] Settepesa sügavus [m] SK-2 SK 560/500 PE De560/500 1,87 0,00

Nr Toru materjalToru diameeter Nurk Toru kõrgus vv-st [m]

1 458 PP SN8 De458 0° 0,00

1

2 110 PP SN8 De110 90° 0,40 2

3 458 PP SN8 De458 180° -0,00

3

4 110 PP SN8 De110 270° 0,40

4

0

180

90270

Kaevu tähis Tüüp Kaevu diameeter Kaevu materjal Kaevu kõrgus [m] Settepesa sügavus [m] SK-3 SK 560/500 PE De560/500 1,82 0,00

Nr Toru materjalToru diameeter Nurk Toru kõrgus vv-st [m]

1 458 PP SN8 De458 0° 0,00

1

2 200 PP SN8 De200 90° 0,36 2

3 315 PP SN8 De315 180° 0,00

3

0

180

90270

Kaevu tähis Tüüp Kaevu diameeter Kaevu materjal Kaevu kõrgus [m] Settepesa sügavus [m] SK-4 SK 560/500 PE De560/500 1,83 0,00

Nr Toru materjalToru diameeter Nurk Toru kõrgus vv-st [m]

1 315 PP SN8 De315 0° 0,00

1

2 315 PP SN8 De315 180° 0,00

2

3 160 PP SN8 De160 270° 0,37 3

0

180

90270

Kaevu tähis Tüüp Kaevu diameeter Kaevu materjal Kaevu kõrgus [m] Settepesa sügavus [m] SK-5 SK 560/500 PE De560/500 1,58 0,00

Nr Toru materjalToru diameeter Nurk Toru kõrgus vv-st [m]

1 315 PP SN8 De315 0° 0,00

1

2 200 PP SN8 De200 90° 0,13 2

3 110 PP SN8 De110 180° 0,39

3

0

180

90270

Kaevu tähis Tüüp Kaevu diameeter Kaevu materjal Kaevu kõrgus [m] Settepesa sügavus [m] SK-6 SK 400/315 PE De400/315 1,80 0,00

Nr Toru materjalToru diameeter Nurk Toru kõrgus vv-st [m]

1 200 PP SN8 De200 0° 0,00

1

2 200 PP SN8 De200 275° 0,00 2

0

180

90270

Kaevu tähis Tüüp Kaevu diameeter Kaevu materjal Kaevu kõrgus [m] Settepesa sügavus [m] SK-7 SK 560/500 PE De560/500 1,98 0,00

Nr Toru materjalToru diameeter Nurk Toru kõrgus vv-st [m]

1 315 PP SN8 De315 0° 0,00

1

2 110 PP SN8 De110 90° 0,01 2

3 250 PP SN8 De250 180° -0,00

3

4 110 PP SN8 De110 270° 0,18

4

0

180

90270

Kaevu tähis Tüüp Kaevu diameeter Kaevu materjal Kaevu kõrgus [m] Settepesa sügavus [m] SK-8 SK 560/500 PE De560/500 1,99 0,00

Nr Toru materjalToru diameeter Nurk Toru kõrgus vv-st [m]

1 250 PP SN8 De250 0° 0,00

1

2 110 PP SN8 De110 90° 0,24 2

3 160 PP SN8 De160 180° 0,00

3

4 110 PP SN8 De110 270° 0,25

4

0

180

90270

Kaevu tähis Tüüp Kaevu diameeter Kaevu materjal Kaevu kõrgus [m] Settepesa sügavus [m] SK-9 SK 560/500 PE De560/500 1,93 0,00

Nr Toru materjalToru diameeter Nurk Toru kõrgus vv-st [m]

1 160 PP SN8 De160 0° 0,00

1

2 160 PP SN8 De160 85° 0,002

0

180

90270

Kaevu tähis Tüüp Kaevu diameeter Kaevu materjal Kaevu kõrgus [m] Settepesa sügavus [m] SK-10 SK 560/500 PE De560/500 1,59 0,00

Nr Toru materjalToru diameeter Nurk Toru kõrgus vv-st [m]

1 160 PP SN8 De160 0° 0,00

1

2 160 PP SN8 De160 265° 0,00 2

0

180

90270

Kaevu tähis Tüüp Kaevu diameeter Kaevu materjal Kaevu kõrgus [m] Settepesa sügavus [m] SK-11 SK 560/500 PE De560/500 1,67 0,00

Nr Toru materjalToru diameeter Nurk Toru kõrgus vv-st [m]

1 160 PP SN8 De160 0° 0,00

1

2 110 PP SN8 De110 90° 0,00 2

MUUDATUS NR KUUPÄEV PROJEKTEERIS SELGITUS Projekeerija: Tellija: Töö nr: Staadium:

Tähis: Leht: Lehti kokku: Objekt:

Joonis: Mõõtkava:Vastutav spets:

Projekteeris:

Kontrollis:

Kuupäev:

Projekteeris:

OJAVESKI OÜ REG. KOOD. 17016086

K.Kartau K.Kartau M.Võru

VK-9-02 2 2

Avora Capital OÜ PP2026

Sademeveekanalisatsiooni kaevude tellimise leht

Kasteheina tee detailplaneeringu ala vee-, kanalisatsiooni- ja sademeveetorustikud

/digiallkiri/ /digiallkiri/ /digiallkiri/

2026-005 08.04

OÜ Kohila Maja Telefon 5847 0685 Arvelduskontod Kuusiku tn 15 E-post: [email protected] SEB Pank EE321010802003881003 79805 Kohila www.kohilamaja.ee Swedbank E772200001120079826 Registrikood 10407814

VEEVARUSTUSE JA KANALISATSIOONI

TEHNILISED TINGIMUSED KASTEHEINA JA JÕEMETSA TEE 2 KINNISTUTE ARENDUSALA

EHITUSPROJEKTI KOOSTAMISEKS. OÜ Kohila Maja Väljastatud 02.03.2026 Tehniliste tingimuste taotleja: Avora Capital OÜ Planeeritav ala asub Pukamäe külas 20107 Lohu-Kohila tee ja Keila jõe vahelisel alal ja koosneb Kasteheina (endine katastritunnus 31701:004:0472 enne maaüksuse kinnistuteks jagamist) ja Jõemetsa tee 2 (endine kat.tunnus 31701:004:0212 enne maaüksuse kinnistuteks jagamist) kinnistutest ja nende lähialast. Planeeritud on 10 väikeelamu krunti, ühisveevärgi ja –kanalisatsiooniga liitumine arvestada 11 eramule tarbimisega 11*0,6=6,6m3/ööpäevas.

1. Üldised nõuded projekteerimiseks. 1.1.Projekteerimisel lähtuda valdkonnapõhistest Eesti õigusaktidest,

projekteerimisstandarditest ja kehtivast Kohila valla ÜVK arengukavast. 1.2.Liitumiseks ühisveevärgi ja -kanalisatsiooniga koostada liitumisprojekt vähemalt

põhiprojekti staadiumis ja sõlmida vee-ettevõttega liitumisleping. 1.3.Objekti liitumispunktide alase teostusjoonise puudumise korral, tuleb objekti projekti

koostamise käigus liitumispunktide paiknemine ja torustike sügavused üle kontrollida. Veetorustiku sügavuse hindamisel lähtuda eeldusest, et veetorustiku paiknemise sügavus on 1,80 meetrit (toru pealt arvestatuna). Kanalisatsiooni puhul tuleb liitumiskaevus üle mõõta kinnistu poolse toru põhja sügavus.

1.4.Kõikide projekti raames rajatavate ja rekonstrueeritavate ehitiste projekteerimistööd kuuluvad lepingu mahtu ja moodustavad osa töövõtja kohustustest. Töövõtja on vastutav käsiraamatus või muudes lepingudokumentides, seadustes ja määrustes sätestatud ning kohaliku omavalitsuse ja/või tellija poolt nõutavate jooniste valmistamise eest. Projekteerimistööd tuleb teha kvalifitseeritud projekteerimisettevõtete poolt, kes omavad vajalikke kutsetunnistustega spetsialiste.

1.5.Projekteerimise käigus määrata ÜVK torustikele ja rajatistele, mis plaanitakse vee- ettevõttele ehitusjärgselt üle anda, servituudialad nii detailplaneeringu kui ka sellest väljajääva ala piires OÜ Kohila Maja kasuks;

1.6.Detailplaneeringukohase vee- ja kanalisatsioonitaristu projekteerimisel arvestada planeeringuala ja selle lähiala(de) maaüksuste võimalike arendustega s.h piirkonda eelnevalt koostatud ja koostamisel olevate DP-te ja ehitusprojektidega;

1.7.Planeeringu tehniline lahendus peab enne ehitusprojekti kooskõlastamist saama kirjaliku heakskiidu käesolevad tehnilised tingimused väljastanud vee-ettevõttelt.

1.8.Ehitusprojekt esitada vee-ettevõttele tutvumiseks ning omapoolse arvamuse esitamiseks;

1.9.Ehitustööde teostamisel tuleb kõik kõrvalekaldumised projektdokumentatsioonist fikseerida ning kooskõlastada kõikide asjassepuutuvate instantsidega, tehnovõrkude valdajatega jne. Oluliste muudatuste korral tuleb muudetava töö osa kohta tellija nõudmisel koostada uus projektdokumentatsioon.

OÜ Kohila Maja Telefon 5847 0685 Arvelduskontod Kuusiku tn 15 E-post: [email protected] SEB Pank EE321010802003881003 79805 Kohila www.kohilamaja.ee Swedbank E772200001120079826 Registrikood 10407814

1.10. Konstruktsioonide, torustike, seadmete jne projekteeritud eluiga peab olema järgmine: Vee- ja kanalisatsioonitorustikud - 40 aastat; Kaablid, elektriseadmed, elektrikilbid - 25 aastat; Tehnoloogilised seadmed - 20 aastat.

1.11. Projektdokumentatsioon peab olema koostatud ja vormistatud vastavalt ehitusseadustikule ja selle rakendusaktide nõuetele ühes staadiumis tööprojektina.

1.12. Tööprojekt koostada piisava detailsusega kooskõlastuste hankimiseks, ehitusloa taotlemiseks, ehitustööde läbiviimiseks ja kontrollimiseks. Tööprojektis tuleb esitada kõik materjalid, tooted ja seadmed konkreetsete toodetena (näidata ära valmistaja, tüüp jne).

1.13. Tööprojektis seadmete ja torustiku dimensioneerimisel tuleb lähtuda tellija poolt etteantud veetarbimise ja kanalisatsioonikoguse prognoosist.

1.14. Projekti koosseisus peab olema seletuskiri, sh materjalide spetsifikatsioon ja tööde mahud ning joonised. Joonise mõõtkava peab olema 1:500.

2. Veevarustus 2.1. Vee-ettevõtte poolt tagatavad olmevee kogused Kasteheina ja Jõemetsa tee 2 (DP)

alale on 6,6 m³/d (Qmax, arvestatud vastavalt DP-le 11 kinnistu liitumiseks). 2.2.Liitumispunkti tähis: tinglik tähis V1 või V-39-79, kui olemasolev veetoru kuni

punktini V1 on De 110 PE (vt joonis). Punktide V1 ja V-39-79 vahelise veetoru läbimõõt tuleb üle kontrollida.

2.3.Ühisveevärgi torustik näha ette DN 110 PE või PP plasttorudest, nominaalrõhule PN 10 ning markeerida kontrolltraadiga varustatud märklindiga. Torustikud rajada avalikult kasutatavale (tee)maale.

2.4.Igale planeeritud kinnistule rajada vahetult kinnistupiirile veevarustuse liitumispunkt 1m väljaspool kinnistu piiri. Liitumispunktid ühisveevärgiga liitumiseks projekteerida avalikult kasutatavale maale. Maakraan DN25. Ühele kinnistule mitme liitumispunkti rajamine on keelatud.

2.5. Tuletõrjevee saamine lahendada magistraaltorustikule rajatavate maapealsete tuletõrjehüdrantide baasil. Lähtuda standardist EVS 812-6:2012+A1:2013. Osa 6. Tuletõrje veevarustus. Hüdrante rajada seadusega ette nähtud tihedusega. Tuletõrjehüdrant peab olema sertifitseeritud vastavalt Eesti standardile EVS-EN 14384:2005 „Sambakujuline tuletõrjehüdrant“.Kõik uued hüdrandid peavad olemapaigaldatud murtavate poltidega kinnitusega Storz 125 liitmik. Hüdrandid peavad olema maapealsed teleskoopilised soojustatud hüdrandid. Hüdrandid peavad olema surveklassiga PN10. Paigaldatavate hüdrantide tõusutorud peavad külmumise vältimiseks pärast kasutamist automaatselt tühjenema. Tuletõrjehüdrandi isevoolseks tühjenemiseks vajalik tühjendustorustik (immutustoru) tuleb paigutada killustikprismasse ja ümbritseda geotekstiiliga. Hüdrantide tõusutoru tühjendustorustikku ei tohi ühendada kanalisatsiooniga. Hüdrandi jalg (poogen) tuleb toestada raudbetoontoega C 30/37. Hüdrandid peavad olema rangelt vertikaalses asendis ning tagasitäitmise ja pinnase tihendamistööde käigus tuleb hoolega jälgida, et nende vertikaalne asend säiliks kuni kaevik ümber hüdrandi on maapinnani täidetud. Hüdrandid, mis ei rahulda neid tingimusi, tuleb uuesti paigaldada. Tuletõrjehüdrandid tuleb tähistada vastavalt Siseministri 18. 02 2021. a määrusele nr 10 „Veevõtukoha

OÜ Kohila Maja Telefon 5847 0685 Arvelduskontod Kuusiku tn 15 E-post: [email protected] SEB Pank EE321010802003881003 79805 Kohila www.kohilamaja.ee Swedbank E772200001120079826 Registrikood 10407814

rajamise, katsetamise, kasutamise, korrashoiu, tähistamise ja teabevahetuse nõuded, tingimused ning kord.“

2.6.Kui hüdrantidest ei ole võimalik saada kinnistul toimuva tegevuse tuleohutuse tagamiseks piisavat kogust vett, tuleb konkreetsele kinnistule või kinnistu jaoks rajada lisaks tuletõrjevee mahuti koos kuivhüdrandiga (mis jääb konkreetse kinnistu hallata ja vastutada).

2.7. Avalikult kasutatavale maale rajatavad torustikud, sh tuletõrjehüdrant ja liitumispunktid on võimalik peale rajamist üle anda vee-ettevõttele, kui on järgitud käesolevaid tehnilisi tingimusi ning ka Lisas 2 kohalduvaid tingimusi.

2.8.Kinnistusiseste veetorustike rajamiseks ja ühisveevärgiga liitmiseks tuleb igal kinnistu omanikul taotleda eraldi tehnilised tingimused peale seda, kui magistraaltorustikud on valminud.

2.9.Kõik DP elluviimiseks planeeritavad torustike ümberpaigutamisega, rajamisega, planeerimisega, liitumisega ja planeeringualal mõistliku veesurve tagamisega seotud kulud tasub arendaja.

2.10. Täpsemad tingimused projekteerimiseks ja ehitamiseks on leitavad OÜ Kohila Maja kodulehelt https://www.kohilamaja.ee/uldised-tehnilised-tingimused- projekteerimis-ehitustoodeks/.

3. Kanalisatsioon 3.1. Vee-ettevõtte poolt tagatavad reovee kogused Kasteheina ja Jõemetsa tee 2 DP alale

on 6,6 m³/d (Qmax, arvestatud vastavalt DP-le 11 kinnistu liitumiseks). 3.2. Liitumispunkti tähis: tinglik tähis K1 (vt joonis) 3.3.Kinnistute reovee ärajuhtimiseks rajada tänavate alale isevoolne

kanalisatsioonitorustike süsteem, mis ühendatakse rajatava reoveepumplaga. Reoveepumpla tehnilised tingimused on leitavad OÜ Kohila Maja kodulehelt https://kohilamaja.ee/uldised-tehnilised-tingimused-projekteerimis-ehitustoodeks/

3.4. Rajatavast reoveepumplast liitumispunktini K1 rajada survetorustik, vajadusel vahetada olemasolev voolurahustuskaev välja.

3.5. Isevoolne ühiskanalisatsioonitorustik näha ette minimaalselt DN 160 PVC või PP plasttorudest SN8, ja survelised torustikud vastavalt projektlahendis näidatud dimensioneerimisele, PE või PP torudest nominaalrõhule PN 10 ning markeerida kontrolltraadiga varustatud märklindiga.

3.6.Juhul, kui planeeringualalt lisanduvad reoveekogused ületavad hetkel olemasolevate reoveepumplate pumpamis- ja/või mahutavusvõimet, tagab arendaja omal kulul ja vee- ettevõtte poolt antavate tingimuste alusel kaevude ja pumpade vahetuse (või täiendava pumba paigalduse, kui kaevu mahutavus lisapumpa võimaldab).

3.7. Igale kinnistule rajada liitumispunkt (kuni 1m väljaspool kinnistu piiri) reovete ärajuhtimiseks. Liitumiskaevu mõõdud - min DN põhitorule on 315 mm ja tõusutorule 400 mm. Liitumispunktid (kaevud) ühiskanalisatsiooniga projekteerida avalikult kasutatavale maale.

3.8.Kõik rajatavad vahekaevud (sh liitumiskaevud) isevoolse kanalisatsiooni puhul peavad olema veetihedad, sh kaevu krae ja tõusutoru ühendus. Kaevud peavad vastama EVS- EN 13598 nõuetele. Kaevupõhjad peavad olema varustatud hüdrauliliselt sobivate voolurennidega (keelatud on 90º nurgad ja liitumised voolurennides jms). Kõik ühendustorude liited kaevudesse peavad olema tehaseliselt paigaldatud, kohapeal

OÜ Kohila Maja Telefon 5847 0685 Arvelduskontod Kuusiku tn 15 E-post: [email protected] SEB Pank EE321010802003881003 79805 Kohila www.kohilamaja.ee Swedbank E772200001120079826 Registrikood 10407814

tehtavad ühendused tõusutorusse ei ole aktsepteeritavad. Tehaseliselt valmistatud elementidest komplekteeritavad kaevud (nn Lego-kaevud) on keelatud.

3.9. Ühele kinnistule mitme liitumiskaevu rajamine on keelatud. 3.10. Kaevu absoluutsed kõrgused ja koordinaadid täpsustada liitumistorustiku

projekteerimise käigus. Maksimaalne lubatud paisutuskõrgus liitumispunktis on kaevukaane kõrgusmärgist+ 100 mm.

3.11. Kinnistusiseste kanalisatsioonitorustike rajamiseks ja ühiskanalisatsiooniga liitmiseks tuleb igal kinnistu omanikul taotleda eraldi tehnilised tingimused peale seda, kui magistraaltorustikud on valminud.

3.12. Täpsemad tingimused projekteerimiseks ja ehitamiseks on leitavad OÜ Kohila Maja kodulehelt https://www.kohilamaja.ee/uldised-tehnilised-tingimused- projekteerimis-ehitustoodeks/.

4. Sademevee kanalisatsioon. 4.1. Sademevee, drenaažvee, sh liigvee ärajuhtimine ühisvoolsena on keelatud ning nende

vete ärajuhtimine lahendatakse eraldi.

5. Muud tingimused 5.1.Käesolevad tehnilised tingimused kehtivad Kasteheina ja Jõemetsa tee

planeeringuala kohta praegustes piirides. Kui toimub kinnistute edasist jagamist, kokku liitmist või soovitakse kaasata suuremaid alasid ühisveevärgi ja - kanalisatsiooni hõlmamiseks, siis on vee-ettevõttel õigus nõuda uute tingimuste taotlemist ja täpsustavaid asjaolusid.

5.2.Enne ehitustöödega alustamist peab olema sõlmitud pooltevaheline liitumisleping, mis annab õiguse rajatavad torustikud liita vee-ettevõttele kuuluvate torustikega. Õigus teenuse kasutamiseks tekib alles peale teenuse osutamise lepingu sõlmimist.

5.3.Torustike rajamisel kolmanda osapoole kinnistule tuleb planeeritud tegevus (projekt) kooskõlastada kinnistu omanikuga, vajadusel seada sundvaldus või notariaalne kasutusõigus.

5.4. Rajatavad torustikud (kinnistute liitumispunktid ja torustikud kuni arendusala liitumispunktini) ja pumpla on poolte kokkuleppel võimalik tööde lõppedes üle anda vee-ettevõttele. Selleks tuleb muuhulgas järgida Lisas 2 toodud tingimusi.

5.4.1. Kui arendusala veetaristut ei anta üle vee-ettevõtjale tuleb arendusala vee liitumispunkti (vastavalt lisatud skeemile) rajada üldarvesti paigaldamiseks veemõõdukaev. Veemõõdukaevu tehnilised tingimused on leitavad https://kohilamaja.ee/uldised-tehnilised-tingimused-projekteerimis-ehitustoodeks/

5.5.Veevarustuse kanalisatsiooni liitumis-ja kasutamislepingu sõlmimiseks pöörduda OÜ Kohila Maja poole.

5.6. Rajatava ühisveevärgitorustiku tasuta üle andmine arendaja poolt vee-ettevõttele lepitakse kokku sõlmitavas ühisveevärgi ja kanalisatsiooni liitumislepingus. Ilma vee- ettevõte ja arendaja vahel sõlmitava ühisveevärgi ja kanalisatsiooni liitumislepinguta ja teenuse kasutamise lepinguta on DP alal asuvatel kinnistutel keelatud ühisveevärgist vett võtta ja reovett suunata vee-ettevõttele kuuluvasse ühiskanalisatsiooni võrku.

5.7.Juhul, kui detailplaneeringut ei kehtestata ning vee- ja kanalisatsioonisüsteeme ei rajata ning neid ei anta üle vee-ettevõttele 2 aasta jooksul käesolevate tehniliste tingimuste väljastamisest, siis vee-ettevõte ei garanteeri käesolevate tehniliste tingimustega

OÜ Kohila Maja Telefon 5847 0685 Arvelduskontod Kuusiku tn 15 E-post: [email protected] SEB Pank EE321010802003881003 79805 Kohila www.kohilamaja.ee Swedbank E772200001120079826 Registrikood 10407814

broneeritud veekoguseid detailplaneeringualale. 5.8. Täpsemad nõuded ehitustööde teostamiseks on leitavad Kohila Maja OÜ kodulehelt:

https://www.kohilamaja.ee/uldised-tehnilised-tingimused-projekteerimis- ehitustoodeks/ .

6. Tehniliste tingimuste kehtivus 6.1.Tehnilised tingimused kehtivad kuni 03.09.2027.a 6.2.Käesolevate tingimuste väljastamine muudab kehtetuks eelnevalt

planeeringule/katastriüksusele väljastatud tingimused.

Tehnilised tingimused väljastas: (allkirjastatud digitaalselt) Nele Leitaru OÜ Kohila Maja tootmis- ja ÜVK spetsialist Lisa 1 Kasteheina DP liitumispunktide skeem Lisa 2 Torustike üleandmise dokumentatsioon

Töö nr: 2601

Ehitusprojekti staadium: Põhiprojekt

Eriosa tähis: TL – Teed ja liiklus

Kasteheina ja Jõemetsa tee 2 kinnistute detailplaneeringu

järgsete teede projekteerimine

Objekti aadress: Rapla maakond, Kohila vald, Pukamäe küla, Kasteheina tee ja Aru tee

Tellija: Ojaveski OÜ

Registrikood: 17016086

Telefon: +372 53 58 4742

E-mail: [email protected]

Projekteerija: Gemorek OÜ

Kontaktisik: Germo Ilvesmets

Telefon: +372 55 77 980

E-mail: [email protected]

Vastutav spetsialist: Germo Ilvesmets

Kutse: Teedeinsener, tase 6

Kutsetunnistuse nr: 235095

Tartu 2026

Gemorek OÜ

Registrikood: 17146021

MTR: EEP005322

Tartu linn, Niidu tn 9, 50304

Töö nimi: Kasteheina ja Jõemetsa tee 2 kinnistute detailplaneeringu järgsete teede projekteerimine Ehitise aadress: Projekti asukoht: Rapla maakond, Kohila vald, Pukamäe küla, Kasteheina tee ja Aru tee

Koostaja: Gemorek OÜ osa ja versioon: Teedeehituslik osa, V04 Vastutav isik: Germo Ilvesmets Töö nr: 2601 Staadium: Põhiprojekt Dokumendi tunnus: TL-3-01 Lk: 2 / 20 Kuupäev: 04.09.2026

1 ÜLDOSA ..................................................................................................................................................... 4

2 OLEMASOLEV OLUKORD ........................................................................................................................ 5

2.1 Lähtematerjalid .................................................................................................................................. 6

2.2 Uuringud ............................................................................................................................................ 7

2.2.1 Geodeetilised uuringud ................................................................................................................. 7

2.2.2 Geoloogilised uuringud ................................................................................................................. 7

3 PROJEKTLAHENDUS ............................................................................................................................... 8

3.1 Üldandmed ........................................................................................................................................ 8

3.2 Plaanilahendus .................................................................................................................................. 8

3.3 Vertikaalplaneerimine ........................................................................................................................ 8

3.4 Eeltööd .............................................................................................................................................. 9

3.5 Truubid .............................................................................................................................................. 9

3.6 Äärekivid ja sillutuskivid .................................................................................................................... 9

3.7 Katend ............................................................................................................................................. 10

3.7.1 Katendikontruktsioonid ............................................................................................................... 10

3.7.2 Katendi tugevusarvutus .............................................................................................................. 11

3.7.3 Projekteeritud katendikonstruktsioonid ....................................................................................... 11

3.7.4 Muldkeha .................................................................................................................................... 12

3.7.5 Liivast alus .................................................................................................................................. 13

3.7.6 Killustikalus ................................................................................................................................. 13

3.7.7 Sõidutee peenar ......................................................................................................................... 13

3.7.8 Sidumata segust kate ................................................................................................................. 14

3.7.9 Asfaltkate .................................................................................................................................... 14

3.7.10 Katendite rajamine.................................................................................................................. 14

3.8 Liikluskorraldus ............................................................................................................................... 14

3.8.1 Ajutine liikluskorraldus ................................................................................................................ 14

3.8.2 Liiklusmärgid ............................................................................................................................... 15

3.8.3 Teekatte märgistus ..................................................................................................................... 15

3.9 Tehnovõrgud ................................................................................................................................... 15

SISUKORD

Töö nimi: Kasteheina ja Jõemetsa tee 2 kinnistute detailplaneeringu järgsete teede projekteerimine Ehitise aadress: Projekti asukoht: Rapla maakond, Kohila vald, Pukamäe küla, Kasteheina tee ja Aru tee

Koostaja: Gemorek OÜ osa ja versioon: Teedeehituslik osa, V04 Vastutav isik: Germo Ilvesmets Töö nr: 2601 Staadium: Põhiprojekt Dokumendi tunnus: TL-3-01 Lk: 3 / 20 Kuupäev: 04.09.2026

3.9.1 Vee-, reovee-, sademevee- ja drenaažitorustikud ...................................................................... 15

3.9.2 Tänavavalgustus ......................................................................................................................... 15

3.10 Haljastus.......................................................................................................................................... 15

4 ÜLDNÕUDED EHITUSTÖÖDE TEOSTAMISEL ..................................................................................... 17

4.1 Tööde organiseerimine ................................................................................................................... 18

4.2 Tööohutusmeetodid ........................................................................................................................ 18

4.3 Looduskeskkonna kaitse ................................................................................................................. 18

4.4 Puude kaitsmine ehitustööde ajal ................................................................................................... 19

4.5 Kaevetööd ....................................................................................................................................... 19

4.6 Materjalide kvaliteet ja garantii ........................................................................................................ 19

5 HOOLDUSJUHEND ................................................................................................................................. 19

Joonised:

TL-4-01 – Asendiplaan

TL-6-01 – Vertikaalplaneering, tehnovõrkude koondplaan

TL-6-02 – Tüüpristlõiked

TL-6-03 – Pikiprofiilid

Töö nimi: Kasteheina ja Jõemetsa tee 2 kinnistute detailplaneeringu järgsete teede projekteerimine Ehitise aadress: Projekti asukoht: Rapla maakond, Kohila vald, Pukamäe küla, Kasteheina tee ja Aru tee

Koostaja: Gemorek OÜ osa ja versioon: Teedeehituslik osa, V04 Vastutav isik: Germo Ilvesmets Töö nr: 2601 Staadium: Põhiprojekt Dokumendi tunnus: TL-3-01 Lk: 4 / 20 Kuupäev: 04.09.2026

SELETUSKIRI

Käesolev projekt on koostatud Ojaveski OÜ tellimusel. Projektiga antakse tehniline lahendus Aru teele

(31701:001:2099) ja Kasteheina teele (31701:001:2098). Projektiga ei anta lahendust detailplaneeringus

kajastatud Jõemetsa teele (31701:001:2069).

Projekti nimetus: Kasteheina ja Jõemetsa tee 2 kinnistute detailplaneeringu järgsete teede projekteerimine

Töö nr: 2601

Projekti staadium: Põhiprojekt.

Projekti asukoht: Rapla maakond, Kohila vald, Pukamäe küla, Kasteheina tee ja Aru tee

Tellija andmed: Ojaveski OÜ

aadress: Võru maakond, Antsla vald, Ruhingu küla, Veskioja, 66516

telefon: +372 53 58 4742

e-mail: [email protected]

reg.nr.: 17016086

Projekteerija andmed: Gemorek OÜ

aadress: Niidu 9, 50304 Tartu

tel +372 55 77 980

e-mail: [email protected]

reg nr: 17146021

Projekti koostamisel on arvestatud Eestis kehtivaid seadusi, standardeid, normdokumente ning juhendeid.

Seadused on leitavad Elektroonilise Riigi Teataja kataloogist – www.riigiteataja.ee, Standardid – www.evs.ee

ning juhendid Transpordiameti veebilehel rubriigist „Juhendid“ – https://transpordiamet.ee/riigiteede-juhendid.

1 ÜLDOSA

Töö nimi: Kasteheina ja Jõemetsa tee 2 kinnistute detailplaneeringu järgsete teede projekteerimine Ehitise aadress: Projekti asukoht: Rapla maakond, Kohila vald, Pukamäe küla, Kasteheina tee ja Aru tee

Koostaja: Gemorek OÜ osa ja versioon: Teedeehituslik osa, V04 Vastutav isik: Germo Ilvesmets Töö nr: 2601 Staadium: Põhiprojekt Dokumendi tunnus: TL-3-01 Lk: 5 / 20 Kuupäev: 04.09.2026

Projektala asub Rapla maakonnas, Kohila vallas, Pukamäe külas, Kasteheina tee (31701:001:2098) ja Aru tee

(31701:001:2099) katastriüksustel.

Projektalast kirde ja põhja suunas paiknevad ühepereelamud ja kaugemal Keila jõgi. Edelas on kõrvalmaantee

20107 Lohu-Kohila tee. Põhjas paikneb Jõemetsa tee ja lõunas Aru tee.

Aru tee on hetkel kruuskattega.

Käsitletava ala näol on tegemist hoonestamata üksikute põõsastega rohumaaga. Alal paiknevad erinevatele

valdajatele kuuluvad elektri ja side õhuliinid ning maakaablid.

Projektala on võrdlemisi tasane, olles väga minimaalse kaldega edelast kirdesse.

Kinnistut hõlmav detailplaneering nr 05-18 on kehtestatud 25.01.2023.

Joonis 1. Objekti asukoht

2 OLEMASOLEV OLUKORD

Töö nimi: Kasteheina ja Jõemetsa tee 2 kinnistute detailplaneeringu järgsete teede projekteerimine Ehitise aadress: Projekti asukoht: Rapla maakond, Kohila vald, Pukamäe küla, Kasteheina tee ja Aru tee

Koostaja: Gemorek OÜ osa ja versioon: Teedeehituslik osa, V04 Vastutav isik: Germo Ilvesmets Töö nr: 2601 Staadium: Põhiprojekt Dokumendi tunnus: TL-3-01 Lk: 6 / 20 Kuupäev: 04.09.2026

2.1 LÄHTEMATERJALID

Projekti koostamise aluseks on:

• OÜ Hedolink töö nr 05-18 „Kasteheina ja Jõemetsa tee 2 kinnistute detailplaneering“, Tallinn 2022.

• Geodeetiline mõõdistus, koostaja Kobras OÜ, töö nr: 2026-046.

• Kohila Vallavolikogu 31.03.2022 määrus nr 3 „Kohila valla jäätmehoolduseeskiri“

• Kohila Vallavolikogu 24.04.2025 määrus nr 11 „Kohila valla kaevetööde eeskiri“

• Kohila Vallavolikogu 26.10.2023 määrus nr 13 „Kohila valla heakorraeeskiri“

Projekteerimistöödel on olnud aluseks projekteerimisnormid ja nõuded:

• Eesti Vabariigi Ehitusseadustik

• Kliimaministri 17.11.2023 määrus nr 71 „Tee projekteerimise normid“

• Vabariigi Valitsuse 08.12.1999 määrus nr 377 „Töötervishoiu ja tööohutuse nõuded ehituses“

• Majandus- ja taristuministri 17.07.2015 määrus nr 97 "Nõuded ehitusprojektile"

• Majandus- ja taristuministri 08.06.2015 määrus nr 62 „Nõuded ehitusprojekti ekspertiisile”

• Majandus- ja taristuministri 03.08.2015 määrus nr 101 „Tee ehitamise kvaliteedi nõuded“

• Majandus- ja taristuministri 13.07.2018 määrus nr 43 „Nõuded ajutisele liikluskorraldusele“

• Majandus- ja kommunikatsiooniministri 22.02.2011 määrus nr 12 „Liiklusmärkide ja teemärgiste

tähendused ning nõuded fooridele“

• Majandus- ja kommunikatsiooniministri 09.07.2015 määrus nr 89 „Tähistatavate teede liigid, juhatus-

ja teeninduskohamärkide paigaldamise kord ning sihtpunktidele viitamise süsteem“

• Sotsiaalministri 12.11.2025 määrus nr 61 „Nõuded müra, sealhulgas ultra- ja infraheli ohutusele

elamutes ja ühiskasutusega hoonetes ning helirõhutaseme mõõtmise meetodid”

• Transpordiameti juhend „Elastsete teekatendite projekteerimise juhend“

• Transpordiameti juhend „Asfaldist katendikihtide ehitamise juhis 2021“;

• Transpordiameti juhend „Killustikust katendikihtide ehitamise juhis 2022“;

• Transpordiameti juhend „Muldkeha ja dreenkihi projekteerimise, ehitamise ja remondi juhis 2016“;

• Transpordiameti juhend „Muldkeha pinnaste tihendamise ja tiheduse kontrolli juhised 2006“;

• Transpordiameti juhend „Riigiteede liikluskorralduse juhend Nõuded liikluse korraldamisele,

liikluskorraldusvahenditele ja nende kasutamisele“

• Transpordiameti juhend „Riigiteede haljastustööde juhis MA 2018-13“;

• Transpordiameti juhend „Tee-ehitustööde kontroll- ja vastuvõtutoimingute loetelu“

• Transpordiameti juhend „Tüüpkatendid väikese liiklussagedusega teedele“,

• Tallinna Linnavalitsuse 05.08.2025 määrus nr 35 „Tallinna tänavate projekteerimise ja ehitamise

nõuded“

• EVS 932:2017 – Ehitusprojekt

• EVS 843:2016 – Linnatänavad

• EVS 901-1:2020 Osa 1. Asfaltsegude täitematerjalid;

Töö nimi: Kasteheina ja Jõemetsa tee 2 kinnistute detailplaneeringu järgsete teede projekteerimine Ehitise aadress: Projekti asukoht: Rapla maakond, Kohila vald, Pukamäe küla, Kasteheina tee ja Aru tee

Koostaja: Gemorek OÜ osa ja versioon: Teedeehituslik osa, V04 Vastutav isik: Germo Ilvesmets Töö nr: 2601 Staadium: Põhiprojekt Dokumendi tunnus: TL-3-01 Lk: 7 / 20 Kuupäev: 04.09.2026

• EVS 901-2:2016 Osa 2. Bituumensideained;

• EVS 901-3:2026 Osa 3. Asfaltsegud.

• EVS 613:2023 „Liiklusmärgid ja nende kasutamine“

• EVS 614:2022 “Teemärgised ja nende kasutamine”

• EVS-EN 12899-1 Vertikaalsed liikluskorraldusvahendid. Liiklusmärgid.

• EVS 939-3:2020 Puittaimed haljastuses, osa 3: ehitusaegne puude kaitse.

2.2 UURINGUD

2.2.1 GEODEETILISED UURINGUD

Geodeetiline alusplaan on koostatud Kobras OÜ poolt, töö nr: 2026-046.

Digitaalne geodeetiline alusplaan on mõõtkavas 1:500, koordinaatsüsteem: L-EST’97, kõrgussüsteem:

EH2000.

2.2.2 GEOLOOGILISED UURINGUD

Geoloogilised uuringud viidi läbi märts 2026 Gemorek OÜ poolt. Uuringu käigus määrati kasvupinnase kihi

paksused 3 punktis. Surfiaukude järgi on kasvupinnase keskmine paksus ~65 cm.

Uuringupunkt Kasvupinnase paksus [cm]

Aluspinnas veetase

[cm] Märkused

UP 1 35 Kivine moreen -

UP 2 80 Saviliiv -

UP 3 75 Saviliiv -

Töö nimi: Kasteheina ja Jõemetsa tee 2 kinnistute detailplaneeringu järgsete teede projekteerimine Ehitise aadress: Projekti asukoht: Rapla maakond, Kohila vald, Pukamäe küla, Kasteheina tee ja Aru tee

Koostaja: Gemorek OÜ osa ja versioon: Teedeehituslik osa, V04 Vastutav isik: Germo Ilvesmets Töö nr: 2601 Staadium: Põhiprojekt Dokumendi tunnus: TL-3-01 Lk: 8 / 20 Kuupäev: 04.09.2026

3.1 ÜLDANDMED

Projektlahenduse väljatöötamisel on arvestatud kehtivate seaduste, normide, olemasolevate krundipiiride,

Tellija soovidega ning teede ja tehnovõrkude paiknemistega.

Projektala saab alguse kõrvalmaantee 20107 Lohu-Kohila tee km 4,067 (Aru tee). Kasteheina tee saab alguse

Aru tee pk 0+67

Teeregistri andmetel on Lohu-Kohila tee aasta keskmine ööpäevane liiklussagedus 2025 aasta

mõõtmisandmetel 1197 a/ööp, millest sõiduautod ja pakiautod moodustavad 95%, veoautod ja autobussid 3%

ja autorongid 2%. Kehtiv piirkiirus on mõlemal suunal 70km/h.

3.2 PLAANILAHENDUS

Projektala asub Rapla maakonnas, Kohila vallas, Pukamäe külas, Kasteheina tee (31701:001:2098) ja Aru tee

(31701:001:2099) katastriüksustel.

Asendiplaanilise lahenduse koostamisel on järgitud OÜ Hedolink poolt koostatud detailplaneeringut

„Kasteheina ja Jõemetsa tee 2 kinnistute detailplaneering“ , töö nr 05-18.

Projektiga on ette nähtud olemasoleva Aru tee rekonstrueerimine ning Kasteheina tee rajamine.

Mõlemad teed on projekteeritud ühekihilisest asfaltbetoonist kattega. Katte laius 4,6 m, mille servades on

sidumata segust 0,5 m laiused peenrad. Kasteheina tee vasakusse serva on projekteeritud 8 cm äärekivi

sademevete suunamiseks.

Kasteheina tee lõppu on projekteeritud ümberpööramise koht mõõtudega 15,7 x 9,5 m.

3.3 VERTIKAALPLANEERIMINE

Vertikaalplaneeringu koostamisel on arvestatud olemasoleva maapinna, kõrval asuvate teede katete ja

kraavide kõrgustega.

Kõik kolm sõiduteed on projekteeritud ühepoolse 2,5% põikkaldega. Pikiprofiilis jäävad kalded 0,4% - 5,0%

vahele.

Peenar tuleb rajada 4% kaldega sõiduteest eemale.

Äärekivi ääres kogutakse sademeveed kokku ja juhitakse projekteeritud restkaevu. Ülejäänud objekti ulatuses

juhitakse sademeveed tee äärde haljasalale.

Olemasoleva katte ja projekteeritud katte kokku viimised tuleb teostada sujuvalt. Haljastus tuleb viia

ümbritseva maapinnaga sujuvalt kokku.

3 PROJEKTLAHENDUS

Töö nimi: Kasteheina ja Jõemetsa tee 2 kinnistute detailplaneeringu järgsete teede projekteerimine Ehitise aadress: Projekti asukoht: Rapla maakond, Kohila vald, Pukamäe küla, Kasteheina tee ja Aru tee

Koostaja: Gemorek OÜ osa ja versioon: Teedeehituslik osa, V04 Vastutav isik: Germo Ilvesmets Töö nr: 2601 Staadium: Põhiprojekt Dokumendi tunnus: TL-3-01 Lk: 9 / 20 Kuupäev: 04.09.2026

3.4 EELTÖÖD

Enne ehitustöödega alustamist peab töövõtja teavitama ja vajadusel kohale kutsuma kõikide

kommunikatsioonide valdajad. Samuti on töövõtja kohustatud enne tööde algust teavitama kõiki teisi asjast

huvitatud osapooli, keda käesolev projekt puudutab. Tehnovõrkude ümbertõstmisel tuleb edastada

tehnovõrkude valdajatele teostusjoonised, sealhulgas reserv- ja kaitsetorude paigaldamise teostusjoonised.

Maa-ala tuleb puhastada võsast, põõsastest, kividest, prügist jne.

3.5 TRUUBID

Uued plasttruubid on projekteeritud järgnevalt:

• Kasteheina tee Pk 0+43 – Di 400 mm, pikkusega 8 m, pikikalle 1,0 %

Kõik plasttruubid on projekteeritud rõngasjäikusega 8 kN/m2 (SN8). Truupide paiknemine on kajastatud

asendiplaanidel.

Plasttruupide sisse ja väljavoolud kindlustada vastavalt Transpordiameti truubi rajamise tüüpjoonistele

munakividega NGS 2 profiili kangal. Truupide kohal olevate nõlvade ülemine osa (munakivikindlustusest

kõrgemale jääv osa) kindlustada mulla ja murukülvi ning vajadusel erosioonitõkke matiga (kookos- või

põhkmatt).

NB! Käesoleval juhul tuleb truubi sissevoolu poolne ots munakividega kindlustada kuni äärekivini.

Truubi otste kindlustamine peab kajastuma truubi rajamise hinnas.

3.6 ÄÄREKIVID JA SILLUTUSKIVID

Kasteheina tee vasakusse serva on projekteeritud äärekivi mõõtmetega 150x290x1000 mm.

Betoonist äärekivid (150x290mm) on projekteeritud järgnevalt:

• 8 cm – tee tasapinnast kõrgem, madaldatud osad 3 cm ja 0 cm.

Äärekividega lõikude algustes ja lõppudes viia äärekivid ühe kivi ulatuses projekteeritud kõrguselt 0 cm

kõrgusele. Üleminekud madaldatud äärekivile teostada kahe kivi ulatuses.

Betoonist äärekivid peavad olema valmistatud vastavalt EVS-EN 1340 nõuetele:

• vastupidavus külma ja jäätumisvastaste soolade mõjule klass 3(D), keskmine massikadu mitte üle

1,0 kg/m2

• paindetugevus klass 1

• kulumiskindluse klass 3

Betoonist tänavakivid peavad vastama standardile EVS-EN 1338.

Töö nimi: Kasteheina ja Jõemetsa tee 2 kinnistute detailplaneeringu järgsete teede projekteerimine Ehitise aadress: Projekti asukoht: Rapla maakond, Kohila vald, Pukamäe küla, Kasteheina tee ja Aru tee

Koostaja: Gemorek OÜ osa ja versioon: Teedeehituslik osa, V04 Vastutav isik: Germo Ilvesmets Töö nr: 2601 Staadium: Põhiprojekt Dokumendi tunnus: TL-3-01 Lk: 10 / 20 Kuupäev: 04.09.2026

Äärekivid paigaldada 10 cm paksusele betoonkihile. Betoonkihi alla ehitada killustikust tihendatud alus.

Äärekivid toestada mõlemalt poolt kivi betooniga. Betooni minimaalne tugevusklass C16/20.

3.7 KATEND

3.7.1 KATENDIKONTRUKTSIOONID

Katendi projekteerimisel on lähtutud Tallinna Linnavalitsuse määrusest nr 35 Lisast (05.08.2025) „Tallinna

tänavate projekteerimise ja ehitamise nõuded“.

Sõiduteedele on projekteeritud E5 konstruktsioon.

Projekteeritud konstruktsioonide alt eemaldada kasvupinnas ja mittesobiv pinnas.

Töö nimi: Kasteheina ja Jõemetsa tee 2 kinnistute detailplaneeringu järgsete teede projekteerimine Ehitise aadress: Projekti asukoht: Rapla maakond, Kohila vald, Pukamäe küla, Kasteheina tee ja Aru tee

Koostaja: Gemorek OÜ osa ja versioon: Teedeehituslik osa, V04 Vastutav isik: Germo Ilvesmets Töö nr: 2601 Staadium: Põhiprojekt Dokumendi tunnus: TL-3-01 Lk: 11 / 20 Kuupäev: 04.09.2026

3.7.2 KATENDI TUGEVUSARVUTUS

3.7.3 PROJEKTEERITUD KATENDIKONSTRUKTSIOONID

Konstruktsioon Tüüp 1 – asfaltbetoon

• AC 16 surf 70/100 h = 6 cm

• Killustikust alus, E=170 MPa h = 25 cm

• Dreenkiht Tm_105 (k=0,98) h = 25 cm

• Täitepinnas Tm_65 h = 45 cm

• Vajadusel täiendav täitepinnas

• Olemasolev aluspinnas

Töö nimi: Kasteheina ja Jõemetsa tee 2 kinnistute detailplaneeringu järgsete teede projekteerimine Ehitise aadress: Projekti asukoht: Rapla maakond, Kohila vald, Pukamäe küla, Kasteheina tee ja Aru tee

Koostaja: Gemorek OÜ osa ja versioon: Teedeehituslik osa, V04 Vastutav isik: Germo Ilvesmets Töö nr: 2601 Staadium: Põhiprojekt Dokumendi tunnus: TL-3-01 Lk: 12 / 20 Kuupäev: 04.09.2026

Konstruktsioon Tüüp 2 – Sidumata segu

• Sidumata segu (pos 5), E=130 MPa h = 12 cm

• Sidumata segu (pos 4) h = 20 cm

• Dreenkiht Tm_105 (k=0,98) h = 25 cm

• Täitepinnas Tm_65 h = 43 cm

• Vajadusel täiendav täitepinnas

• Olemasolev aluspinnas

Konstruktsioon Tüüp 3 – Sidumata segu

• Sidumata segu (pos 5), E=130 MPa h = 10 cm

• Killustikust alus, E=170 MPa h = 25 cm

• Dreenkiht Tm_105 (k=0,98) h = 25 cm

• Täitepinnas Tm_65

• Olemasolev aluspinnas

Konstruktsioon Tüüp 4 – haljastus

• klass II murukülv

• Kasvupinnas h = 10 cm

• Täitepinnas (vajadusel)

3.7.4 MULDKEHA

Projektalalt tuleb eemaldada kasvupinnas kogu paksuses.

Aru tee puhul tuleb olemasoleva tee servad vajalikus laiuses lahti kaevata ja olemasoleva teekonstruktsiooni

materjal planeerida ühtlaselt laiali muldkeha laiuselt. Vajadusel juurde vedada materjali tähistusega Tm_651.

Muldkeha töökihis ehk sügavuseni kuni 1,0 m katte pinnast peavad kasutatavad pinnased olema

külmakerkekindlad.

Külmakindlaks loetakse pinnased ning EVS-EN 13242 ja EVS-EN 13285 standardite järgi toodetud materjalid

juhul, kui korraga on täidetud kõik järgmised tingimused:

1) osakesi tera suurusega alla 0,125 mm on vähem kui 25%;

2) osakesi tera suurusega alla 0,063 mm on vähem kui 7%;

3) osakesi tera suurusega alla 0,002 mm on vähem kui 0,5%.

1 Materjalide Tm klassifikatsioonid ja materjalidele esitatavad nõuded on toodud Transpordiameti juhendis „Elastsete teekatendite projekteerimine“ tabel 21.

Töö nimi: Kasteheina ja Jõemetsa tee 2 kinnistute detailplaneeringu järgsete teede projekteerimine Ehitise aadress: Projekti asukoht: Rapla maakond, Kohila vald, Pukamäe küla, Kasteheina tee ja Aru tee

Koostaja: Gemorek OÜ osa ja versioon: Teedeehituslik osa, V04 Vastutav isik: Germo Ilvesmets Töö nr: 2601 Staadium: Põhiprojekt Dokumendi tunnus: TL-3-01 Lk: 13 / 20 Kuupäev: 04.09.2026

Kui eelnevalt esitatud tingimused ei ole täidetud, peab nende materjalide standardi EVS 901-20 järgne

filtratsioonimoodul olema suurem kui 0,5m/ööpäevas. Muldkeha alumises kihis (sügavamal, kui 1,0 m katte

pinnast) võib kasutada materjali, mille filtratsioonimoodul on vähemalt 0,2 m/ööpäevas.

Muldkeha minimaalne tihendustegur kt=0,95.

3.7.5 LIIVAST ALUS

Dreenkihi ehitamiseks kasutada materjali tähisega Tm_1051.

EVS-EN 13242 ja EVS-EN 13285 standardite järgi toodetud materjale loetakse katendiehituseks sobivaks

juhul kui materjal vastab miinimumnõuetele:

• Enne täitematerjali laotamist ja tihendamist peab maksimaalne peenosiste sisaldus olema ≤ 5%.

• Peale täitematerjali laotamist ja tihendamist peab täitematerjalist võetud proovis osakesi

terasuurusega ≤0,063mm olema ≤ 7%.

Kui eelnevalt esitatud tingimused ei ole täidetud, peab nende materjalide standardi EVS 901-20 järgne

filtratsioonimoodul olema suurem kui 1,0 m/ööpäevas.

Dreenikihi elastsusmoodul, mõõdetuna teel LOADMAN- või INSPECTOR-tüüpi seadmega, peab olema

vähemalt 65 MPa ja tihendustegur minimaalselt kt=0,98.

3.7.6 KILLUSTIKALUS

Killustikalus ehitada kiilumismeetodil, juhindudes Transpordiameti juhendist „Killustikust katendikihtide

ehitamise juhis 2022“.

Killustikaluse ehitamisel kasutatavad materjalid peavad vastama minimaalselt järgnevatele nõuetele:

• (GC80/20; C50/10; LA35; F4; FI35; f4)

Elastsusmoodul tihendatud aluse pinnal mõõdetuna teel LOADMAN- või INSPECTOR-tüüpi seadmega peab

olema minimaalselt:

• 170 MPa – sõidutee

• 140 MPa – äärekivi alus

3.7.7 SÕIDUTEE PEENAR

Sõidutee peenrad kindlustatakse sidumata seguga fr. 0-16 (Tee ehitamise kvaliteedi nõuded, Lisa 10 pos 5).

Üle 4 mm teri peab olema >50 % ning peenosiste sisaldus 8-15%. Tugipeenarde elastsusmoodul mõõdetuna

LOADMAN- või INSPECTOR-tüüpi seadmega tugipeenra keskelt peab olema vähemalt 130 MPa.

Töö nimi: Kasteheina ja Jõemetsa tee 2 kinnistute detailplaneeringu järgsete teede projekteerimine Ehitise aadress: Projekti asukoht: Rapla maakond, Kohila vald, Pukamäe küla, Kasteheina tee ja Aru tee

Koostaja: Gemorek OÜ osa ja versioon: Teedeehituslik osa, V04 Vastutav isik: Germo Ilvesmets Töö nr: 2601 Staadium: Põhiprojekt Dokumendi tunnus: TL-3-01 Lk: 14 / 20 Kuupäev: 04.09.2026

3.7.8 SIDUMATA SEGUST KATE

Sidumata segudest aluste ja katte ehitamiseks kasutada mineraalmaterjale, millel on täidetud järgnevad

nõuded:

• tera läbimõõt D on vähemalt 16 mm;

• vastavalt standardile EVS-EN 13285 on soovitav terakoostise kategooria valida kas GA, GB, GC, GO,

GP või GE, samas peenosiste sisaldus peab vastama vähemalt kategooriale UF7;

• jämetäitematerjali purustatud pindadega terade sisaldus peab vastama vähemalt kategooriale C50/30

ja purunemiskindluse maksimaalväärtuse kategooria peab olema vähemalt LA40.

3.7.9 ASFALTKATE

Seguretsept ja kavandatud asfaltbetoonsegu omadused peavad vastama kehtivatele standarditele ja riiklikele

juhenditele. Asfaltbetoonsegude jämematerjalidele esitatavad nõuded on toodud Tallinna Linnavalitsuse

määruse nr 35 „Tallinna tänavate projekteerimise ja ehitamise nõuded“ tabelis 10. Sideaine sisalduse,

tihendusteguri ja jäävpoorsuse puhul tuleb järgida standardis EVS 901-3 esitatud nõudeid.

Minimaalsed nõuded asfalteerimisel kasutatavatele täitematerjalidele on:

• AC 16 surf – GC85/20; C100/0; LA30; AN14; FNaCl4; Abra40; PRDAIR13;

3.7.10 KATENDITE RAJAMINE

Katendite rajamine teostada vastavalt järgmistele normidele:

• Majandus- ja taristuministri määrus nr 101 03.08.2015 „Tee ehitamise kvaliteedi nõuded“

• Transpordiameti juhend „Asfaldist katendikihtide ehitamise juhis 2021“;

• Transpordiameti juhend „Killustikust katendikihtide ehitamise juhis 2022“;

• Transpordiameti juhend „Muldkeha ja dreenkihi projekteerimise, ehitamise ja remondi juhis 2016“;

• Transpordiameti juhend „Muldkeha pinnaste tihendamise ja tiheduse kontrolli juhised 2006“;

• Transpordiameti juhend „Riigiteede haljastustööde juhis MA 2018-13“;

• EVS 901-3:2026 Osa 3. Asfaltsegud.

*Kui erinevate juhendite nõuete vahel on ebakõlasid tuleb lähtuda rangemast nõudest.

3.8 LIIKLUSKORRALDUS

3.8.1 AJUTINE LIIKLUSKORRALDUS

Ehitajal on kohustus koostada ehitusaegne liikluskorralduse projekt, mis tuleb kooskõlastada

Transpordiametiga.

Töö nimi: Kasteheina ja Jõemetsa tee 2 kinnistute detailplaneeringu järgsete teede projekteerimine Ehitise aadress: Projekti asukoht: Rapla maakond, Kohila vald, Pukamäe küla, Kasteheina tee ja Aru tee

Koostaja: Gemorek OÜ osa ja versioon: Teedeehituslik osa, V04 Vastutav isik: Germo Ilvesmets Töö nr: 2601 Staadium: Põhiprojekt Dokumendi tunnus: TL-3-01 Lk: 15 / 20 Kuupäev: 04.09.2026

3.8.2 LIIKLUSMÄRGID

Liiklusmärgid paigaldatakse vastavalt käesoleva projekti asendiplaani joonistele. Projekteeritud liiklusmärgid

kuuluvad suurusgruppi I. Sõidutee liiklusmärkidel kasutada II klassi valgust peegeldavat kilet. Liiklusmärgid

peavad olema paigaldatud kuumtsingitud postidel (tuulerõhk – WL4 (EVS-EN 12899-1 tabel 8, lumekoormus

sahkamisest - DSL1-DSL3)). Kõik avatud ülemise otsaga postid tuleb varustada vastupidavast materjalist

kattega, mis takistab vee sissepääsu posti.

Paigaldatavad märgikomplektid peavad olema CE-märgistatud vastavalt EVS-EN 12899-1.

Liiklusmärgid tuleb paigaldada vastavalt standardile EVS 613 „Liiklusmärgid ja nende kasutamine”.

3.8.3 TEEKATTE MÄRGISTUS

Käesoleva projektiga ei ole teekattemärgistuse rajamist ette nähtud.

3.9 TEHNOVÕRGUD

Olemasolevate tehnovõrkude paiknemine on kajastatud asendiplaanil.

Enne kaevetööde teostamist peab töövõtja olema tutvunud trassivaldajate kooskõlastustingimustega ja

teavitama ning vajadusel kohale kutsuma kõikide tehnovõrkude valdajad.

Töövõtja peab tagama kõikide olemasolevate tehnovõrkude toimimise peale ehitustööde lõppemist.

Kommunikatsioonide ja rajatiste kahjustamise korral peab töövõtja taastama algse olukorra ja katma kõik

sellega seotud kulutused ning nõuded.

Kõik ehitusalasse jäävad kanalisatsiooniluugid ja veekraani kaped tuleb tõsta projekteeritud tasapinda. Kui

tööde käigus selgub, et luuke ei ole võimalik piisavas mahus tõsta, siis tuleb vastavad luugid välja vahetada.

3.9.1 VEE-, REOVEE-, SADEMEVEE- JA DRENAAŽITORUSTIKUD

Vee-, reovee-, sademevee- ja drenaažitorustikud on lahendatud eraldi Ojaveski OÜ projektiga töö nr.

2026-005.

3.9.2 TÄNAVAVALGUSTUS

Tänavavalgustus on lahendatud eraldi STROMTEC OÜ projektiga, töö nr. 26-24.

3.10 HALJASTUS

Projektiga on ette nähtud haljastada tasapinnalised alad klass II murukülviga. Seemne külvamistihedus peab

olema 15 – 20 g/m². Kasutatav muruseeme peab olema kvaliteetne, karjamaa raiheina sisaldus maksimaalselt

15%.

Töö nimi: Kasteheina ja Jõemetsa tee 2 kinnistute detailplaneeringu järgsete teede projekteerimine Ehitise aadress: Projekti asukoht: Rapla maakond, Kohila vald, Pukamäe küla, Kasteheina tee ja Aru tee

Koostaja: Gemorek OÜ osa ja versioon: Teedeehituslik osa, V04 Vastutav isik: Germo Ilvesmets Töö nr: 2601 Staadium: Põhiprojekt Dokumendi tunnus: TL-3-01 Lk: 16 / 20 Kuupäev: 04.09.2026

Soovituslik muruseemne segu:

• 35% aasnurmikas

• 45% punane aruhein

• 15% karjamaa raihein

• 5% valge ristik

Haljasalad rajada kasvualusele mis on tihendatult/peale rullimist vähemalt 15 cm, vajadusel tuleb kasvupinnast

juurde vedada. Pärast tihenemist peab taastatud ala jääma ümbritseva maapinnaga ühele tasemele ning

olema piisavalt tasane käsimuruniitjaga niitmiseks.

Kasvualuse rajamiseks võib kasutada eelnevalt kooritud kasvupinnast, kui see vastab Viimsi valla kaevetööde

eeskirja Lisa-Haljastusmulla näitajad tabelis toodud näitajatele. Kooritud ja sõelutud kasvupinnaselt tuleb võtta

vähemalt kaks mullaanalüüsi, veendumaks kasvumulla sobivusele. Kasvualus peab olema taimekasvuks

sobiv ega tohi sisaldada ohtlikke aineid üle piirmäära.

Kasvumuld ei tohi sisaldada prahti, kive vms suurusega üle 20 mm ega mitmeaastasi juurumbrohte.

Kasvualuse rajamiseks võib kasutada eelnevalt kooritud kasvupinnast, kui see vastab kasvumullale esitatud

nõuetele.

Kõik ehituse käigus rikutud haljasalad tuleb taastada.

Töö nimi: Kasteheina ja Jõemetsa tee 2 kinnistute detailplaneeringu järgsete teede projekteerimine Ehitise aadress: Projekti asukoht: Rapla maakond, Kohila vald, Pukamäe küla, Kasteheina tee ja Aru tee

Koostaja: Gemorek OÜ osa ja versioon: Teedeehituslik osa, V04 Vastutav isik: Germo Ilvesmets Töö nr: 2601 Staadium: Põhiprojekt Dokumendi tunnus: TL-3-01 Lk: 17 / 20 Kuupäev: 04.09.2026

Kõik ehitustööd tuleb läbi viia vastavalt:

• Eesti Vabariigis kehtivatele seadustele, määrustele, valitsuse ja ministeeriumide otsustele;

• kohaliku võimu ettekirjutustele;

• kontrollivate instantside määrustele ja instruktsioonidele;

• Eesti Vabariigis kehtivatele normidele ja standarditele;

• üldkehtivatele normidele ja arusaamadele kvaliteetsest tööst.

Ehitustööde teostamisel tuleb järgida majandus- ja taristuministri määruse nr 43 (vastu võetud 13.07.2018)

„Nõuded ajutisele liikluskorraldusele“ nõudeid. Tööde aegne liikluskorraldus tuleb kooskõlastada

Transpordiametiga. Tee-ehituslike tööde teostamisel tuleb juhinduda majandus- ja taristuministri 03.08.2015.

a määrusest nr 101 „Tee ehitamise kvaliteedi nõuded“.

Ehitus- ja hooldustööde käigus tuleb kasutada mehhanisme ja tehnoloogiat, mis välistavad kütte- ja

määrdeainete sattumist pinnasesse. Tööde tegemisel tuleb rangelt täita tuleohutusnõudeid.

Kasutada tuleb veotehnikat, mille koormast veetava materjali pudenemine (maha voolamine) on välistatud.

Kõik tööd peab ehitaja tegema vastavuses heade ehitustavadega ning viisil, mis ei kahjusta ümbritsevat

sotsiaal- ja looduskeskkonda.

Ehitamine tuleb dokumenteerida vastavalt majandus- ja taristuministri määrusele nr 3/ 14.02.2020 „Ehitamise

dokumenteerimisele, ehitusdokumentide säilitamisele ja üleandmisele esitatavad nõuded ning

hooldusjuhendile, selle hoidmisele ja üleandmisele esitatavad nõuded“

Ehitusluba kehtib 5 aastat. Kui ehitamist on alustatud, on kehtivusaeg 7 aastat (vastavalt Ehitusseadustiku §

45 lg (1): Ehitusluba kehtib viis aastat. Kui ehitamisega on alustatud, siis kehtib ehitusluba kuni seitse aastat

ehitusloa kehtima hakkamisest. Põhjendatud juhul võib ehitusloa kehtivuseks sätestada pikema tähtaja või

muuta ehitusloa kehtivust. Lg (2) Ehitamise alustamise päevaks loetakse esimene ehitusprojektile vastavate

tööde tegemise päev).

Kolm päeva enne töödega alustamist tuleb esitada "ehitamise alustamise teatis".

Ehitise valmimisel taotleda kasutusluba.

Tööde tegemise ajal tuleb pidada kinni sotsiaalministri 12.11.2025. a määrusest nr 61 „Nõuded müra,

sealhulgas ultra- ja infraheli ohutusele elamutes ja ühiskasutusega hoonetes ning helirõhutaseme

mõõtmise meetodid”.

Kõik ehituse käigus rikutud haljasalad ja tuleb taastada.

4 ÜLDNÕUDED EHITUSTÖÖDE TEOSTAMISEL

Töö nimi: Kasteheina ja Jõemetsa tee 2 kinnistute detailplaneeringu järgsete teede projekteerimine Ehitise aadress: Projekti asukoht: Rapla maakond, Kohila vald, Pukamäe küla, Kasteheina tee ja Aru tee

Koostaja: Gemorek OÜ osa ja versioon: Teedeehituslik osa, V04 Vastutav isik: Germo Ilvesmets Töö nr: 2601 Staadium: Põhiprojekt Dokumendi tunnus: TL-3-01 Lk: 18 / 20 Kuupäev: 04.09.2026

4.1 TÖÖDE ORGANISEERIMINE

Tööde teostamisel tuleb arvestada kõikide tööde omavahelist seost, tehnilisi võimalusi ja kasutatavaid

ehitusmehhanisme.

Töövõtja ei tohi alustada ehitustöid ilma ehitusloata. Töövõtja on kohustatud esitama pädevale asutusele

vähemalt kolm päeva enne ehitamise alustamist teatise ehitamise alustamise kohta. Teede ehitusel on

kohustuslik kaasata vastavat pädevust omav omanikujärelevalveinsener.

Töövõtja peab oma kuludega korraldama geodeetilise mahamärkimise ja kontrollimise ning

teostusmõõdistuse.

Ehitaja on täielikult vastutav ohutustehnika, tervisekaitse ja tulekaitse olukorra eest objektil ning peab täitma

kompleksselt Eesti Vabariigis kehtivaid ohutustehnika, tervise- ja tulekaitse-eeskirju.

4.2 TÖÖOHUTUSMEETODID

Ehitustööde teostaja peab tagama ehitustööde teostamise, ehitusplatsi kontrolli ja töötervishoiu ning

tööohutuse nõuete täitmise vastavalt Vabariigi Valitsuse määrusele nr 377 „Töötervishoiu ja tööohutuse

nõuded ehituses“ (vastu võetud 08.12.1999. a).

Ehitustööde teostajal peavad olemas olema määruses nõutud dokumendid. Ehitaja peab ehitustööde

alustamisest teatama Tööinspektsiooni kohalikule asutusele vähemalt kolm päeva enne töödega alustamist.

Ehitustööde ajal ei tohi ehitusel viibida kõrvalisi isikuid, samuti ei tohi teostatavad ehitustööd ohustada ehituse

mõjupiirkonnas olevaid/elavaid isikuid. Ehitustööde teostajad peavad olema instrueeritud tööohutusalaselt ja

olema varustatud töötamiseks vajalike kaitsevahenditega.

Töövõtja on kohustatud teavitama tööde alustamisest kõiki asjast huvitatud osapooli. Kinnistuomanikke tuleb

teavitada ka likvideerimistöödest (nt puud, piirdeaed, hekk jmt) ning nende poolse soovi korral võimaldada see

neil endil teostada. Piirinaabreid tuleb teavitada kõikidest töödest, mis viiakse läbi nende maal või kui

ehitustegevus puudutab otseselt piirinaabri huve.

4.3 LOODUSKESKKONNA KAITSE

Ehitaja vastutab looduskeskkonna kaitse eest ehitusplatsil. Looduskeskkonna kaitse objektiks on pinnas,

põhja- ja pinnavesi, õhk ja puud (juhul kui puud projekti kohaselt kuuluvad säilitamisele või ümberistutamisele).

Ehituse käigus tuleb ehitajal juhinduda kehtivatest jäätmekäitluseeskirjadest. Samuti tuleb rakendada kõiki

sobivaid jäätmetekke vältimise võimalusi ning kanda hoolt, et tekkivad jäätmed ei põhjustaks ülemäärast ohtu

tervisele, varale ega keskkonnale. Ehitus- ja lammutusjäätmete käitlemine toimub vastavalt Kohila

Vallavolikogu 31.03.2022 määrusele nr 3 „Kohila valla jäätmehoolduseeskiri“

Töö nimi: Kasteheina ja Jõemetsa tee 2 kinnistute detailplaneeringu järgsete teede projekteerimine Ehitise aadress: Projekti asukoht: Rapla maakond, Kohila vald, Pukamäe küla, Kasteheina tee ja Aru tee

Koostaja: Gemorek OÜ osa ja versioon: Teedeehituslik osa, V04 Vastutav isik: Germo Ilvesmets Töö nr: 2601 Staadium: Põhiprojekt Dokumendi tunnus: TL-3-01 Lk: 19 / 20 Kuupäev: 04.09.2026

Masinate hooldustöid ja tankimist ei tohi teha ebatasasel pinnal ja veekogudele (kraavidele) lähemal kui 10 m.

Töökohas peab olema varustus reostuse likvideerimiseks ja olmejäätmete kogumiskoht. Tulekahju ja

keskkonnaohtliku reostuse tekkimisel asuda neid koheselt likvideerima ja informeerida juhtunust Päästeametit.

4.4 PUUDE KAITSMINE EHITUSTÖÖDE AJAL

Puutüve ümber tuleb siduda püstised prussid, prusside ja tüve vahele panna pehmendus (kivivill, autokummid

vms, prussidest kaitse peab ulatuma kogu tüve kõrguseni) ning jälgida, et ehitustööde käigus ei vigastataks

puuoksi. Vajadusel võib kärpida puu alumisi oksi, kuid peab säilima antud puule iseloomulik võra kuju.

Jälgida tuleb, et ehitusseadmetega ei sõidetaks puude juurtel ega ladustataks sinna ehitusmaterjale. Tallamise

eest kaitset vajav juurestik ulatub vähemalt puuvõra välisjooneni.

Kui ruumipuudus sunnib ehitusmaterjali puu alla ladustama, siis kaetakse koht kõigepealt ~200 mm paksuse

liiva- või kergkruusakihiga, mille peale asetatakse puidust vms materjalist restid ehitusmaterjalide

ladustamiseks. Ehituse lõppedes koristatakse kaitsekihid. Jälgida, et ehitustööde käigus ei vigastataks puude

oksi.

Üle 40 mm läbimõõduga juuri ei tohi läbi raiuda. Kui sellise läbimõõduga juured jäävad kaevetööde alasse,

siis tuleb seal kaevata labidaga käsitsi.

4.5 KAEVETÖÖD

Kaevetöid tuleb alustada ettevalmistustöödest. Kaevetöödel lähtuda Kohila Vallavolikogu 24.04.2025

määrusest nr 11 „Kohila valla kaevetööde eeskiri“

Kõik kaevikud teeb töövõtja nende mõõdete, kallete ja sügavusega, mis on dikteeritud ehitustööde teostamise

vajadusest.

Väljakaevatud pinnas tuleb paigutada nii, et see ei segaks edaspidist ehitustegevust ja oleks välditud

materjalide kaevikusse libisemine ja kukkumine.

4.6 MATERJALIDE KVALITEET JA GARANTII

Kõikidel ehituses kasutatavatel materjalidel, toodetel ja seadmetel peavad olema ametlikud sertifikaadid, mis

kinnitavad tehnilisi omadusi ja garanteeritud kasutusaega. Valmis konstruktsioonidele ja ehitusele annab

garantii töövõtja.

Töövõtjal tuleb tõendada materjalide kvaliteeti vastavalt Majandus- ja taristuministri määrusele nr 101 „Tee

ehitamise kvaliteedi nõuded“.

Suvine hooldus

5 HOOLDUSJUHEND

Töö nimi: Kasteheina ja Jõemetsa tee 2 kinnistute detailplaneeringu järgsete teede projekteerimine Ehitise aadress: Projekti asukoht: Rapla maakond, Kohila vald, Pukamäe küla, Kasteheina tee ja Aru tee

Koostaja: Gemorek OÜ osa ja versioon: Teedeehituslik osa, V04 Vastutav isik: Germo Ilvesmets Töö nr: 2601 Staadium: Põhiprojekt Dokumendi tunnus: TL-3-01 Lk: 20 / 20 Kuupäev: 04.09.2026

Tee suvine hooldus seisneb tee puhastamises tolmust ja prahist.

Muru hooldamine

Muru tuleb niita 6…15 cm kõrguselt. Põuaperioodil kasta 1 kord nädalas normiga 20...25 l/m2. Pärast kastmist

peab muld olema 10 cm sügavuselt niiske.

Talvine hooldus

Kasutada elastsest materjalist teraga sahku. Lumi teisaldada haljasalale või tee serva. Teelt lükatud lumi ei

tohi takistada vete äravoolu ja liiklust.

R iigitee kaitsevöönd (30m

)

R iigitee kaitsevöönd (30m

)

R5.00

R 5.

00

UP1

UP2

UP3

0+00

0+25

0+50

0+75

1+00

1+25 1+29

0+00

0+25

0+50

0+75

1+00

1+17

d=400 plast Hsv=54.52, Hvv=54.44 L=8,0m, i=1,0%

7.00

120.00

120.00

4.60

4.60

4.60

644

644 ARU tee

22 1

573

ASUD ÕUEALAL!

SÕIDA AEGLASELT!

893

22 1

381

20 A

LA

644

644JÕEMETSA tee

221

64 4

644 KASTEHEINA tee

K õrvalm

aantee 20107 Lohu-K ohila tee

15.70

9.50

Liiklusmärk ringi tõsta

3

3

2

2

4

4

1

1

TINGMÄRGID

Projekteeritud katend TÜÜP 1

Katastriüksuse piir

Katastriüksuse nimi ja tunnus

Projekteeritud nõlv

Likvideeritavad objektid

Projekteeritud sõidutee peenar / kokkuviimised

Projekteeritud truup

Geoloogiline uuringupunkt

Projekteeritud haljastus

Projekteeritud kraav voolusuunaga

Olemasolev / Projekteeritud liiklusmärk

221221

Olemasoleva kraavi puhastamine/süvendamine

Liitumisnähtavus (nähtavuskolmnurk)

Projekteeritud munakivi kindlustus

UP1

Projekteeritud äärekivi 150x290 mm h= 8 cm / h=3 cm / h=0 cm

Projekteeritud katend TÜÜP 2

Põhiprojekt2601

Ojaveski OÜ

Gemorek OÜ Registrikood: 17146021 MTR: EEP005322 Tartu linn, Niidu tn 9, 50304 Tel +372 55 77 980 [email protected]

Projekteerija Germo Ilvesmets

Kasteheina ja Jõemetsa tee 2 kinnistute detailplaneeringu järgsete teede projekteerimine

Rapla maakond, Kohila vald, Pukamäe küla, Kasteheina tee ja Aru tee

Vastutav insener Germo Ilvesmets

Märkused: 1. Koordinaadid L'EST 97 süsteemis. 2. Kõrgused EH2000 süsteemis. 3. Geodeetiline mõõdistus on teostatud märts 2026 Kobras OÜ poolt, töö nr 2026-046 4. Kõik jooned ja objektid hallis toonis tähistavad mõõdistamise aegset situatsiooni. 5. Käesoleva projekti joonised ja seletuskiri on lahutamatud projekti osad ning neid tuleb käsitleda koos.

Asendiplaan, liikluskorraldus

04.09.2026TL-4-01 1:500

R iigitee kaitsevöönd (30m

)

R iigitee kaitsevöönd (30m

)

UP1

UP2

UP3

0+00

0+25

0+50

0+75

1+00

1+25 1+29

0+00

0+25

0+50

0+75

1+00

1+17

d=400 plast Hsv=54.52, Hvv=54.44 L=8,0m, i=1,0%

K õrvalm

aantee 20107 Lohu-K ohila tee

3

3

2

2

4

4

1

1

W v

Wv

Wv

Wv

Wv

Wv

Wv

W v

W v

W v

W v

W v

W v

Wv

Wv

Wv

Wv

Wv Wv

W v

W v

W v

W v

W v

55 .30

55 .4

0

55 .5

0

55 .6

0

55 .7

0

55 .8

0

55 .9

0

56 .0

0

56 .1

0

56 .2

0

56 .3

0

56 .4

0

56 .5

0

56 .6

0 56

.7 0

56 .8

0 56

.9 0

57 .0

0 57

.1 0

57 .2

0

57 .3

0

57 .4

0

57 .5

0

55.40

55.50

55.10

55.20

55.30

55.40

55.50

55.60

55.20 55.30

55.40 55.50

55.05

56 .0

0

56 .1

0

56 .2

0

56 .30

56 .1

056 .2

056 .3

056 .4

0 56

.5 0

SK1

SK1

SK1

SK1

SK1

SK1

SK1

SK1

SK1

SK1

SK1

SK1

SK1

SK1

SK1

SK1

SK1

SK1

SK1

SK1

SK1

SK1

SK1

SK1

SK1

SK1

SK1

SK1

SK1

SK1

SK1

SK1

SK1

SK1

SK1

SK1

SK1

SK1

SK1

SK1

SK1

SK1

SK1

SK1

SK1

K1

K1

K1

K1

K1

K1

K1

K1

K1

K1

K1

K1

K1

K1

K1

K1

K1

K1

K1

K1

K1

K1

K1

K1

K1

K1

K1

K1

K1

K1

K1

K1

K1

K1

K1

K1

K1

K1

K1

K1

K1

K1 K1

K1

K1

K1

K1

K1

K1

K1

K1

K1

K1

K1

K1

K1

K1

K1

SK 1

SK1

SK1

SK1

SK1

SK1

SK1

SK1

SK1

SK1

SK1SK 1

SK 1

SK 1

SK 1

SK 1

SK 1

SK 1

SK 1

SK 1

SK 1

SK 1

SK 1

SK 1

SK 1

SK 1

SK 1

SK 1

SK 1

SK 1

SK 1

SK 1

SK 1

SK 1

SK 1

SK 1

SK 1

SK 1

SK 1

SK1

SK1

K1

K1

K1

K1

K1

K1

K1

K1

K1

K1

K1

K1

K1

K1

K1

K1

K1

K1

K1

K1

K1

K1

K1

K1

K1

K1

K1

SK1

SK1

SK1

SK1

SK1

SK1

SK1

SK1

SK1

SK1

SK1

V1

V1

V1

V1

V1

V1

V1

V1

V1

V1

V1

V1

V1

V1

V1

V1

V1

V1

V1

V1

V1

V1

V1

V1

V1

V1

V1

V1

V1

V1

V1

V1

V1

V1

V1

V1

V1

V1

V1

V1

V1

V1

V1

V1

V1

V1

V1

V1

V1

V1

V1

V1

V1

V1

V1

V1

V1

V1

V1

V1

V1

V1

V1

V1

V1

V1

V1

V1

V1

V1

V1

V1

V1

V1

V1

V1

V1

V1

V1

V1

V1

V1

V1

V1

V1

V1

V1

V1

V1

V1

V1

V1

V1

V1

V1

V1

V1

V1

V1

V1

V1

V1

V1

V1

V1

V1

V1

V1

V1

V1

V1

V1

V1

V1

V1

V1

V1

V1

V1

V1

V1

V1

V1

V1

V1

V1

V1

V1

V1

V1

V1

V1

V1

V1

V1

V1

V1

V1

V1

V1

V1

V1

V1

V1

V1

V1

V1

V1

V1

V1

V1

V1

V1

V1

V1

V1

V1

V1

V1

V1

V1

V1

V1

V1

V1

V1

V1

V1

V1

V1

V1

V1

V1

V1

V1

SK1

SK1

SK1

SK1

SK1

SK1

SK1

D2 D2 D2

V1

D2

D2

D2

D2

D2

D2

D2

D2

D2

D2

D2

D2

D2

D2 D2 D2

K1

K1

K1

K1

K1

K1

K1

K1

K1

K1

K1

K1

K1

K1

K1

K1

K1

K1

K1

K1

K1

K1

K1

K1

K1

K1

K1

K1

K1

K1

K1

K1

K1

TINGMÄRGID

Projekteeritud katend TÜÜP 1

Katastriüksuse piir

Katastriüksuse nimi ja tunnus

Projekteeritud nõlv

Likvideeritavad objektid

Projekteeritud sõidutee peenar / kokkuviimised

Projekteeritud truup

Geoloogiline uuringupunkt

Projekteeritud haljastus

Projekteeritud kraav voolusuunaga

Olemasolev / Projekteeritud liiklusmärk

221221

Olemasoleva kraavi puhastamine/süvendamine

Liitumisnähtavus (nähtavuskolmnurk)

Projekteeritud munakivi kindlustus

UP1

Projekteeritud äärekivi 150x290 mm h= 8 cm / h=3 cm / h=0 cm

Projekteeritud katend TÜÜP 2

Ojaveski OÜ töö tingmärgid

PROJ. KANALISATSIOON PROJ. SURVEKANALISATSIOON

PROJ. KANALISATSIOONI KAEV

PROJ. VEEVARUSTUS PROJ. SADEMEVEEKANALISATSIOON

KAEVIKU PIIRJOONED KINNISEL MEETODIL PAIGALDATAV TORU

PROJ. DRENAAŽITORUSTIK 220° AUGUSTUSEGA

OLEMASOLEVA KRAAVI TÄITMINE

KAEVIKU PÕHJA KONTUUR

STROMTEC OÜ Tingmärgid:

Projekteeritud tänavavalgustuse maakaabel kaitsetorus

Olemas olev tänavavalgustuse juhtimiskilp

Projekteeritud tänavavalgustuse met. mast ja LED-valgusti

Wv

Põhiprojekt2601

Ojaveski OÜ

Gemorek OÜ Registrikood: 17146021 MTR: EEP005322 Tartu linn, Niidu tn 9, 50304 Tel +372 55 77 980 [email protected]

Projekteerija Germo Ilvesmets

Kasteheina ja Jõemetsa tee 2 kinnistute detailplaneeringu järgsete teede projekteerimine

Rapla maakond, Kohila vald, Pukamäe küla, Kasteheina tee ja Aru tee

Vastutav insener Germo Ilvesmets

Märkused: 1. Koordinaadid L'EST 97 süsteemis. 2. Kõrgused EH2000 süsteemis. 3. Geodeetiline mõõdistus on teostatud märts 2026 Kobras OÜ poolt, töö nr 2026-046 4. Kõik jooned ja objektid hallis toonis tähistavad mõõdistamise aegset situatsiooni. 5. Käesoleva projekti joonised ja seletuskiri on lahutamatud projekti osad ning neid tuleb käsitleda koos.

Vertikaalplaneering, tehnovõrkude koondplaan

04.09.2026TL-4-03 1:500

Põhiprojekt2601

Ojaveski OÜ

Gemorek OÜ Registrikood: 17146021 MTR: EEP005322 Tartu linn, Niidu tn 9, 50304 Tel +372 55 77 980 [email protected]

Projekteerija Germo Ilvesmets

Kasteheina ja Jõemetsa tee 2 kinnistute detailplaneeringu järgsete teede projekteerimine

Rapla maakond, Kohila vald, Pukamäe küla, Kasteheina tee ja Aru tee

Vastutav insener Germo Ilvesmets

Tüüpristlõiked

04.09.2026TL-6-02 1:100

Märkused: 1. Nõlvad vastavalt joonisel kajastatule või laugemad 2. Vastavalt pikiprofiilile

Konstruktsioon TÜÜP 1 AC 16 surf h = 6 cm Killustikust alus h = 25 cm Liivast alus Tm_105 h = 25 cm Täiteliiv Tm_65 h = 45 cm Olemasolev aluspinnas

min 1,00

min 1,00

min 1,00 Olemasolev teekonstruktsioon

3,5%2

Lõige 4-4 Aru tee ühendus riigiteega

ka tas

triü ks

us e p

iir

riig ite

e s er

v

Kõ rva

lm aa

nte e 2

01 07

L oh

u- Ko

hil a t

ee riig

ite e t

elg

2,5% 3,8%

Peenar sidumata segu (pos 5)

Murukülv (klass II) kasvualus h=10 cm

Kokkuviimine teostada sujuvalt

150x290mm äärekivi h = 8 cm

Murukülv (klass II) kasvualus h=10 cm

Kokkuviimine teostada sujuvalt

4,60

0,50

olemasolev sidekanalisatsioon (kõrgus orienteeruv)

olemasolev elektrikaabel (kõrgus orienteeruv)

olemasolev reservtoru (kõrgus orienteeruv)

Konstruktsioon TÜÜP 1 AC 16 surf h = 6 cm Killustikust alus h = 25 cm Liivast alus Tm_105 h = 25 cm Täiteliiv Tm_65 h = 45 cm Olemasolev aluspinnas

1:2 1

0.15

min 0.2min 0.2 min 0.2

min 0.2

min 0.2

Kaeviku ristlõige Ojaveski OÜ töö nr 2026-005

Projekteeritud valgustuse maakaabel (STROMTEC OÜ töö nr 26-24)

Lõige 2-2 Kasteheina tee

Olemasolev maapind

Kasvupinnase põhi

4,0 %2,5%

ka tas

triü ks

us e p

iir

ka tas

triü ks

us e p

iir

Murukülv (klass II) kasvualus h=10 cm

Kokkuviimine teostada sujuvalt

1:2 1

Murukülv (klass II) kasvualus h=10 cm

Konstruktsioon TÜÜP 2 Sidumata segu (pos 5) h = 12 cm Sidumata segu (pos 4) h = 20 cm Dreenkiht Tm_105 h = 25 cm Täitepinnas Tm_65 h = 43 cm (vajadusel rohkem) Olemasolev aluspinnas

4,00

1:21

Lõige 1-1

ka tas

triü ks

us e p

iir

ka tas

triü ks

us e p

iir

3,0 %

Pumpla juurdepääsutee riig

ite e s

er v

1:10

Peenar sidumata segu (pos 5)

1:2 1

4,0 %

Murukülv (klass II) kasvualus h=10 cm

Peenar sidumata segu (pos 5)

Peenar sidumata segu (pos 5)

Murukülv (klass II) kasvualus h=10 cm

0,50

4,60 0,50

Kokkuviimine teostada sujuvalt

Kokkuviimine teostada sujuvalt

Konstruktsioon TÜÜP 1 AC 16 surf h = 6 cm Killustikust alus h = 25 cm Liivast alus Tm_105 h = 25 cm Täiteliiv Tm_65 h = 45 cm Olemasolev aluspinnas

1:211:21

Kaeviku ristlõige Ojaveski OÜ töö nr 2026-005 min 0.2

0.15

min 0.2 Projekteeritud valgustuse maakaabel (STROMTEC OÜ töö nr 26-24)

Lõige 3-3

ka tas

triü ks

us e p

iir

ka tas

triü ks

us e p

iir

4,0 % 4,0 %2,5%

Olemasolev maapind

Aru tee

Te em

aa p

iir 31

70 1:

00 1:

20 70

K as

te he

in a

pu m

pl a

31 70

1: 00

4: 03

58 20

10 7

Lo hu

-K oh

ila te

e

M aa

nt ee

te lg

Te ek

at te

se rv

Te ek

at te

se rv

57.22 57.33 57.12

3,66 3,65

Ristumine kõrvalmaantee 20107 Lohu-Kohila tee km 4,261

Kaeve piirjoon nõlvusega 1:1

Kaeviku ristlõige Ojaveski OÜ töö nr 2026-005

Murukülv (klass II) kasvualus h=10 cm

1:2 1

Konstruktsioon TÜÜP 2 Sidumata segu (pos 5) h = 12 cm Sidumata segu (pos 4) h = 20 cm Dreenkiht Tm_105 h = 25 cm Täitepinnas Tm_65 h = 43 cm

4,00

ka tas

triü ks

us e p

iir

ka tas

triü ks

us e p

iir

3,0 %

Pumpla kaeviku taastamise ristlõige

1:3 1

4,0 %

1:21

1,00

min 0,30

min 0,30

Murukülv (klass II) kasvualus h=10 cm

1:51

ala jaa

m

Olemasolev teekonstruktsioon

Konstruktsioon TÜÜP 3 Sidumata segu (pos 5) h = 10 cm Killustikust alus h = 25 cm Liivast alus Tm_105 h = 25 cm Täitepinnas Tm_65

olemasolev elektrikaabel (kõrgus orienteeruv)

olemasolev reservtoru (kõrgus orienteeruv)

Projekteeritud valgustuse maakaabel (STROMTEC OÜ töö nr 26-24)

kaevetööde ajal kaablid toestada

olemasolev sidekanalisatsioon (kõrgus orienteeruv)

Olemasolev maapind

Aru tee

53.00

54.00

55.00

56.00

57.00

58.00

59.00

60.00

61.00

62.00

63.00

64.00

65.00

53.00

54.00

55.00

56.00

57.00

58.00

59.00

60.00

61.00

62.00

63.00

64.00

65.00

0+00 0+25 0+50 0+75 1+00 1+251+29

57 .7

2

55 .6

4

55 .5

9

55 .1

5

55 .0

8

55 .3

8

55 .4

9

57 .7

2

56 .6

8

55 .8

3

55 .4

0

55 .3

7

55 .4

7

55 .4

9

0. 00

0. 00

0. 00

0. 00

0. 00

0. 00

0. 00

olemasolev sidekaabel (kõrgus orienteeruv)

olemasolev side õhuliin olemasolev elektri õhuliin

olemasolev elektri õhuliin

Kasteheina tee

53.00

54.00

55.00

56.00

57.00

53.00

54.00

55.00

56.00

57.00

0+02 0+25 0+50 0+75 1+00 1+17

55 .2

4

54 .9

3

54 .7

9

54 .8

5

54 .7

2

54 .8

4

55 .5

8

55 .4

7

55 .3

5

55 .2

2

55 .1

0

55 .1

9

0. 34

0. 54

0. 56

0. 37

0. 38

0. 34

olemasolev sidekanalisatsioon (kõrgus orienteeruv)

olemasolev elektrikaabel (kõrgus orienteeruv)

olemasolev sidekanalisatsioon (kõrgus orienteeruv)

olemasolev elektrikaabel (kõrgus orienteeruv)

d=400 plast Hsv=54.52, Hvv=54.44 L=8,0m, i=1,0%

Põhiprojekt2601

Ojaveski OÜ

Gemorek OÜ Registrikood: 17146021 MTR: EEP005322 Tartu linn, Niidu tn 9, 50304 Tel +372 55 77 980 [email protected]

Projekteerija Germo Ilvesmets

Kasteheina ja Jõemetsa tee 2 kinnistute detailplaneeringu järgsete teede projekteerimine

Rapla maakond, Kohila vald, Pukamäe küla, Kasteheina tee ja Aru tee

Vastutav insener Germo Ilvesmets Mh 1:1000 Mv 1:100

Pikiprofiilid

04.09.2026TL-6-03

K1

K1

K1

K1

K1

K1

K1

K1

K1

K1

K1

V1

V1

V1

V1

V1

V1

V1

V1

V1

V1

V1

V1

V1

V1

V1

V1

V1

V1

V1

V1

V1

V1

V1

V1

V1

V1

V1

V1

V1

V1

W v

W v

W v

Koostaja: Ojaveski OÜ / Kert Kartau

Mõõtkava: 1:500

Leht / formaat A3

Kuupäev 17.05.2026

Projekti nimi / aadress Kasteheina tee detailplaneeringu ala vee-, kanalisatsiooni- ja sademeveetorustikud

Töö nr 2026-005

IKÕ ala Pos nr (plaanil)

Kinnistu registriosa nr

Katastriüksuse tunnus, nimi ja sihtotstarve
