Tere

Palun registreerida minule täitmiseks.

Delta viit 7.1-2/26/12349-1

Parimate soovidega

Laur Kõiv

Peaspetsialist

Tehnovõrkude üksus

Planeerimise osakond

55901417

Teelise 4 / 10916 Tallinn / Transpordiamet

Tere

Saadan parandustega. Leitav allolevalt lingilt:

https://drive.google.com/file/d/1GGuoBTbk7hhWsKBBB9NcsA4i4D6p1Goy/view?usp=sharing

Vastused ka:

• Ristumine teega nr 4 on välja ehitatud ja plaanil parandus tehtud.
• Asendiplaan nr 7 kajastab olemasoleva kaabli väljavahetamist olemasolevas torus ehk kaevetöid ei toimu.
• Tingmärgid parandatud
• Lisatud eraldi joonised taastamisele, seepärast nad asendiplaanil ei kajastu
• KP kaabeli nurk, mis ei kajastu maa-ameti kaardil on minu loodud ehk kaabel kaevatakse välja keeratakse ja muhvitakse uuega, alles jääv lõik jääb tööst välja.
• Gaasitrassi märkus lisatud nii asendiplaanile kui ka seletuskirja
• Tänassilma teel kaablimuhvi asukoht nats nihkus ja lisasin märkuse et kaabel 1,5m sügavusele
• TRAM maal kaablitrass võrreldes eelmise versiooniga ei muutu, vahepeal muutus Ussiaugu kinnistul lahendus ja mingi osa on lihtsalt juba välja ehitatud.

Lugupidamisega

Artur Vilu

Swiper OÜ

+372 5386 6932

[email protected]

Tere

Oleme esitatud materjalid üle vaadanud ning esitame tähelepanekud, mille osas palume selgitusi ja vajadusel materjale täiendada.

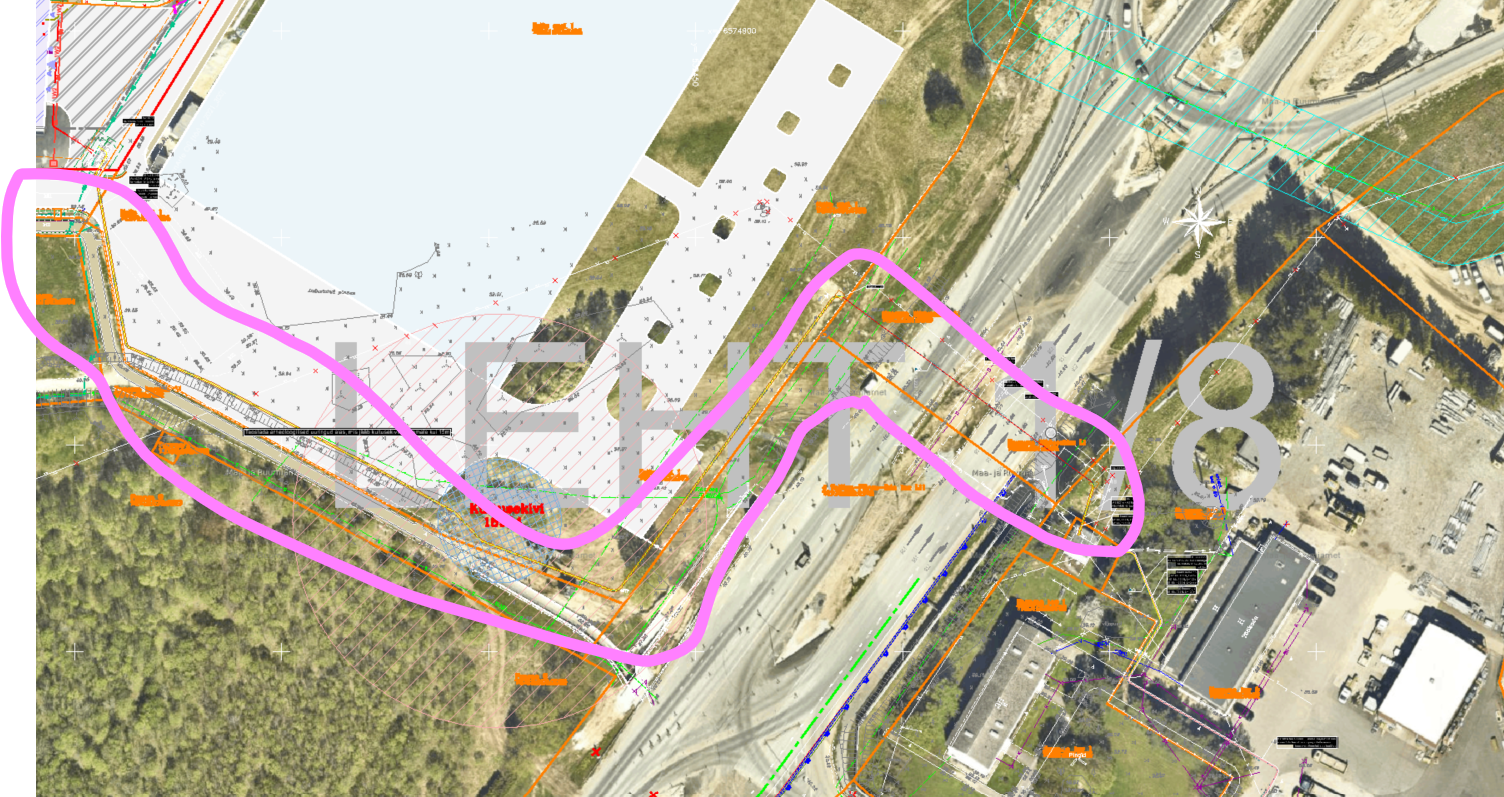

• Palume välja tuua, kas TRAM maaüksustel on lahendusi muudetud, palume kajastada muudetud asukohad.
• Antud lõigus on MARU kitsenduste kaardi andmetel kaabel rajatud (ristumine riigiteega nr 4  Tallinn-Pärnu-Ikla tee), juhul kui kaabel on rajatud, siis palume antud lõik eemaldada projekti mahtudest/asendiplaanilt.

• Palume kontrollida esitatud pdf failide asendiplaanide kajastamist.

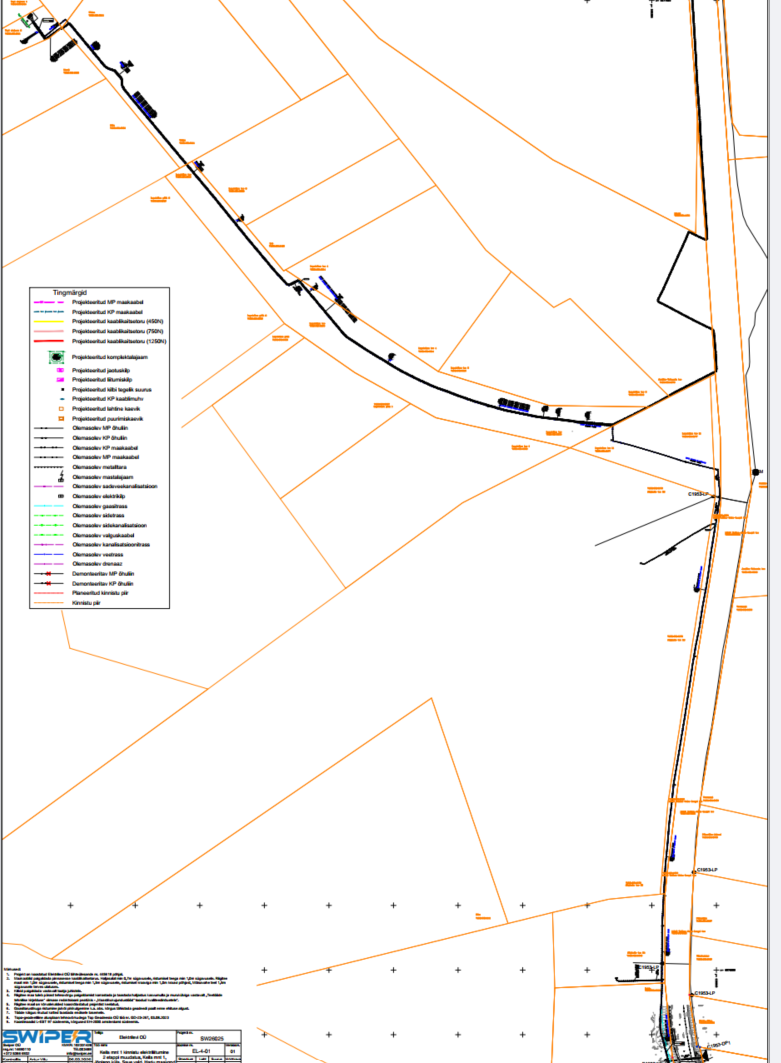

Nt pdf asendiplaan 7 ei kajasta projekteeritavat lahendust, kas antud plaan on asjakohane?

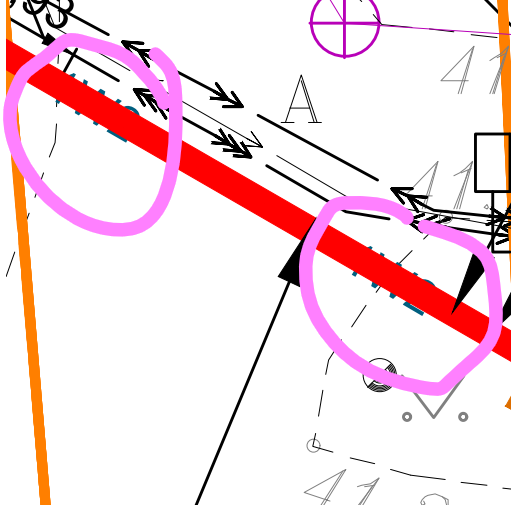

• Kaablite tingmärgid ei kajastu pdf failides ning jäävad kontuuride alla, palume korrigeerida

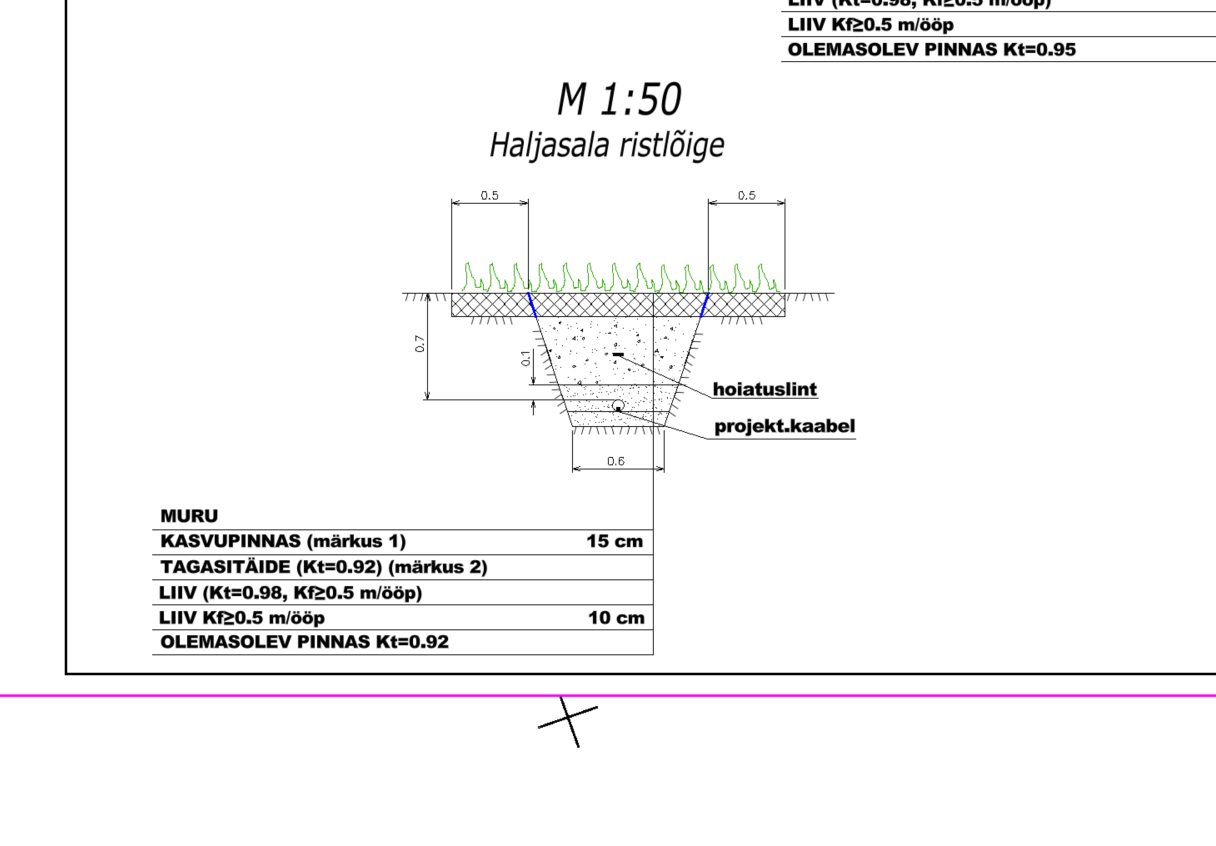

• Võrreldes varasemalt kooskõlastatud projektiga on ära jäetud taastamise läbilõiked. Palume kajastada ka taastamise osa.

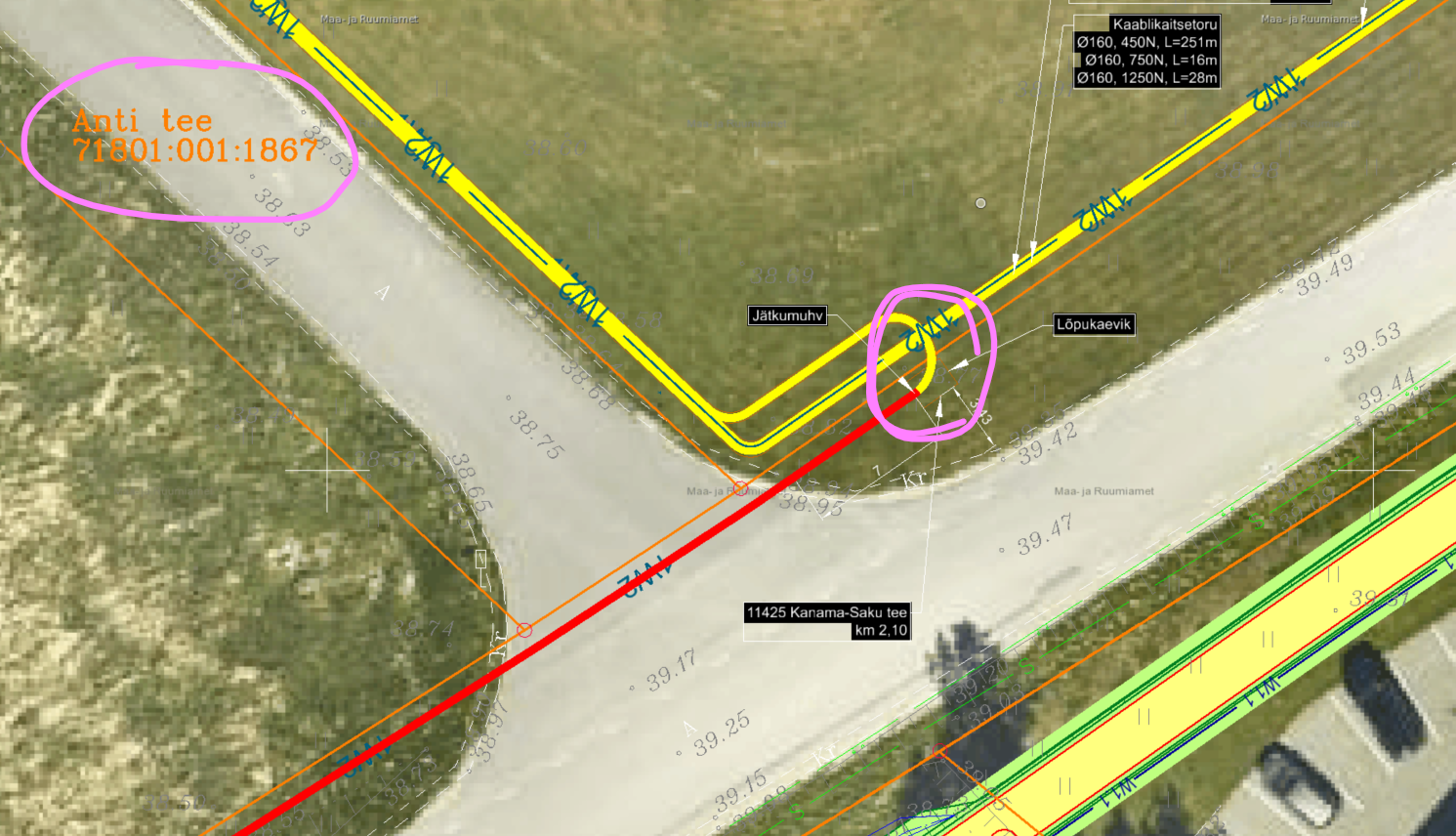

• Palume täpsustada, kuidas antud asukohas on TRAM maaüksusel olemasoleva kaabliga muhvimine planeeritud. Kitsenduste kaardi kohaselt antud nurgaga olemasolevat kaablit ei ole, kuidas ühendus planeeritakse.

Kas ülejäänud olemasolev kaabel jääb sellisel juhul tööst välja?

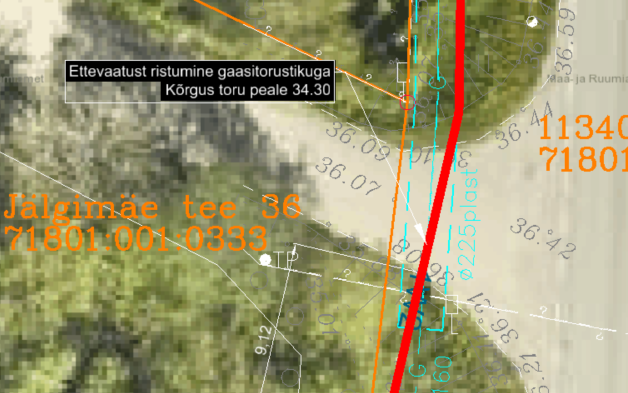

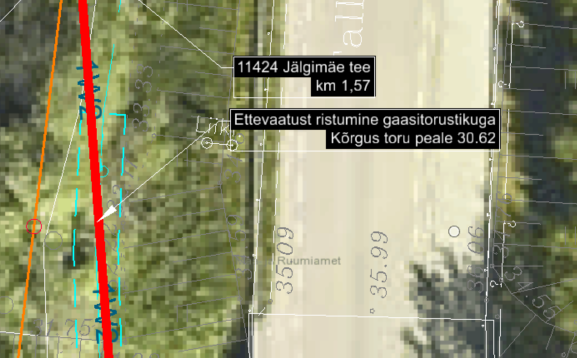

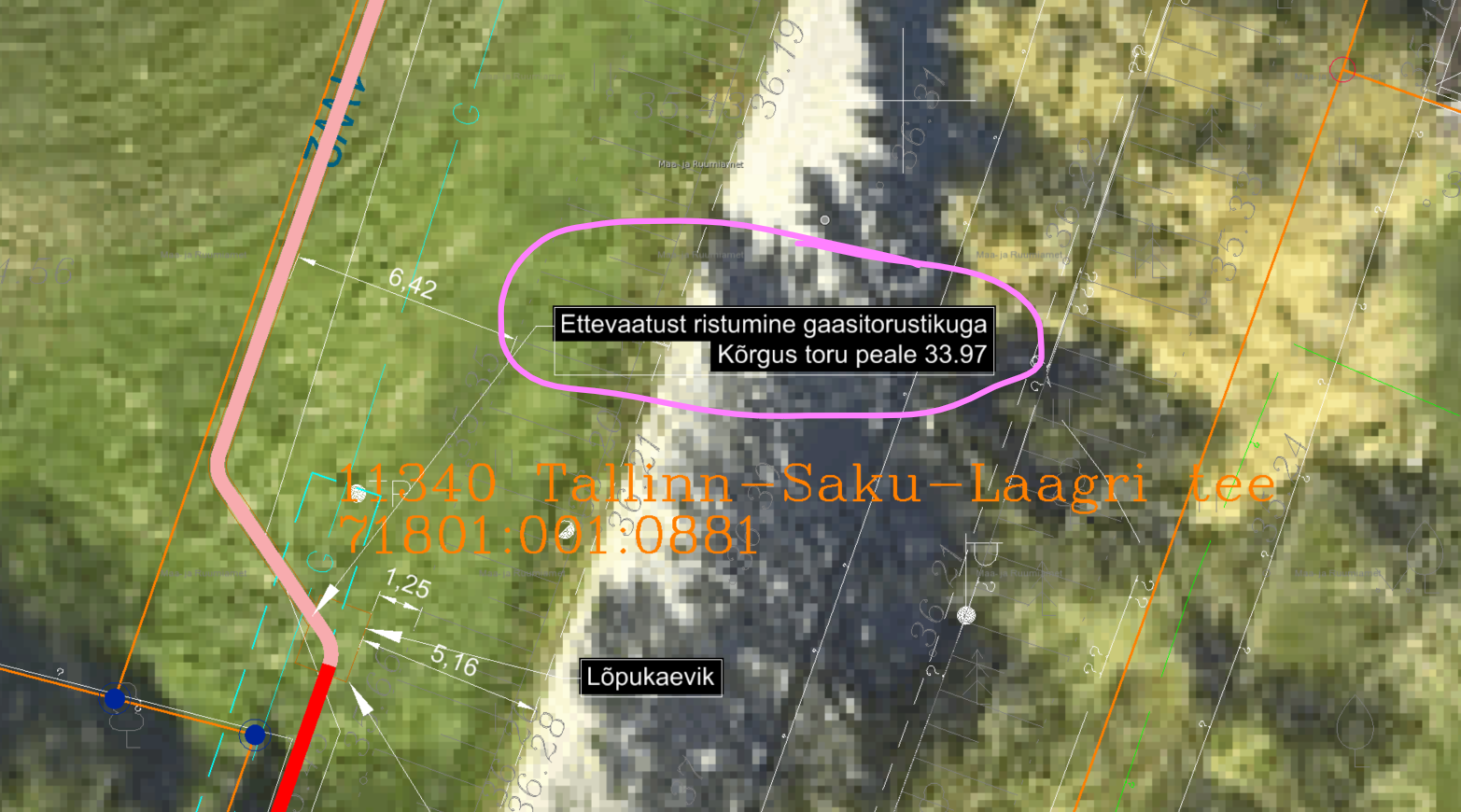

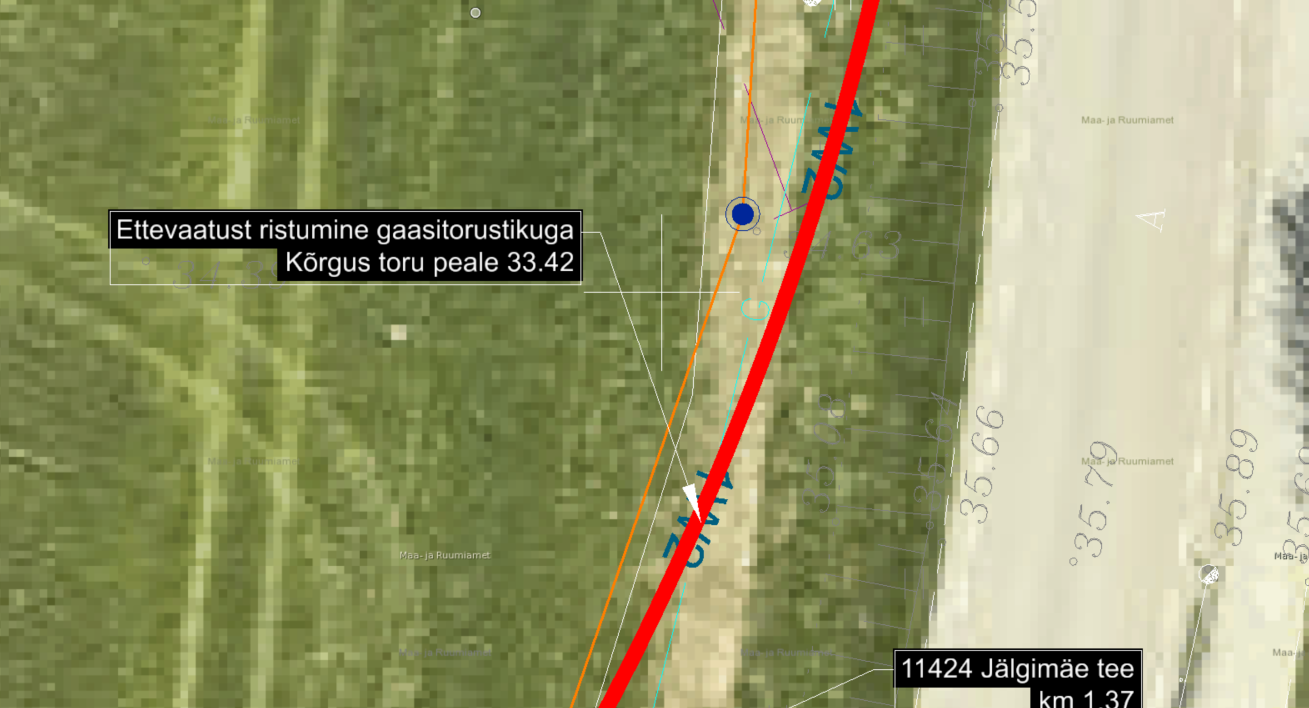

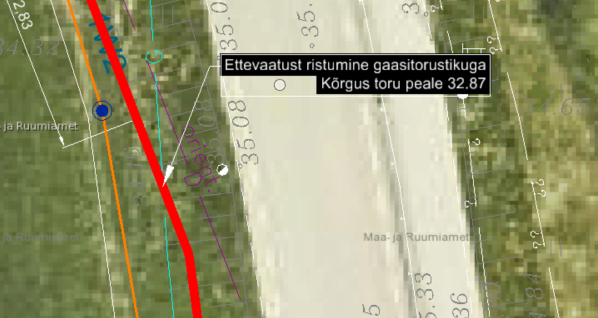

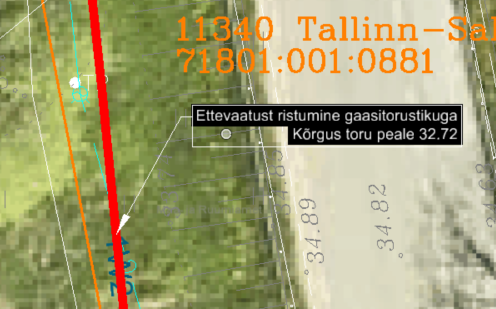

• Palume täiendavalt kajastada, et gaasitrassiga ristumisel TRAM maaüksusel rajatakse elektrimaakaabel TRAMi nõuetele vastavale sügavusele. Palume välja tuua asukohas nn noolega kastis, kus kaabel tuleb rajada gaasitrassi alt.

Palume vastavalt kajastada ka seletuskirjas, et ristumisel gaasitrassiga TRAM maaüksusel tagatakse elektrikaabli rajamisel TRAM juhendist tulenevad sügavuse nõuded.

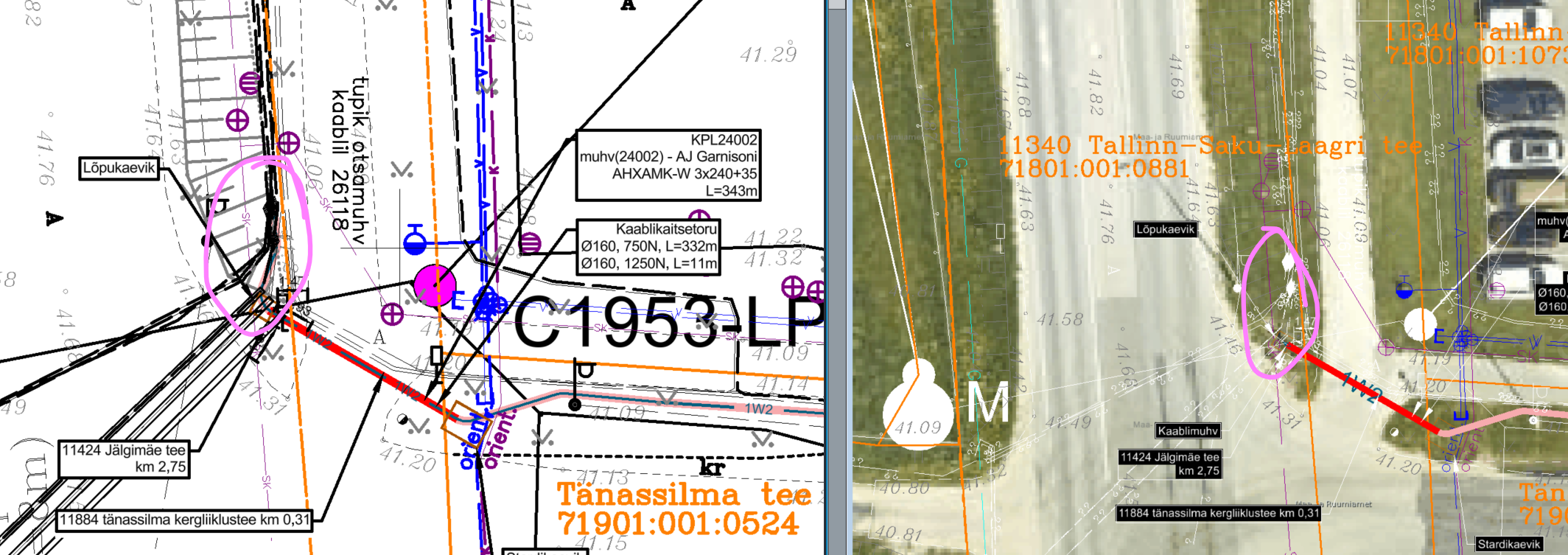

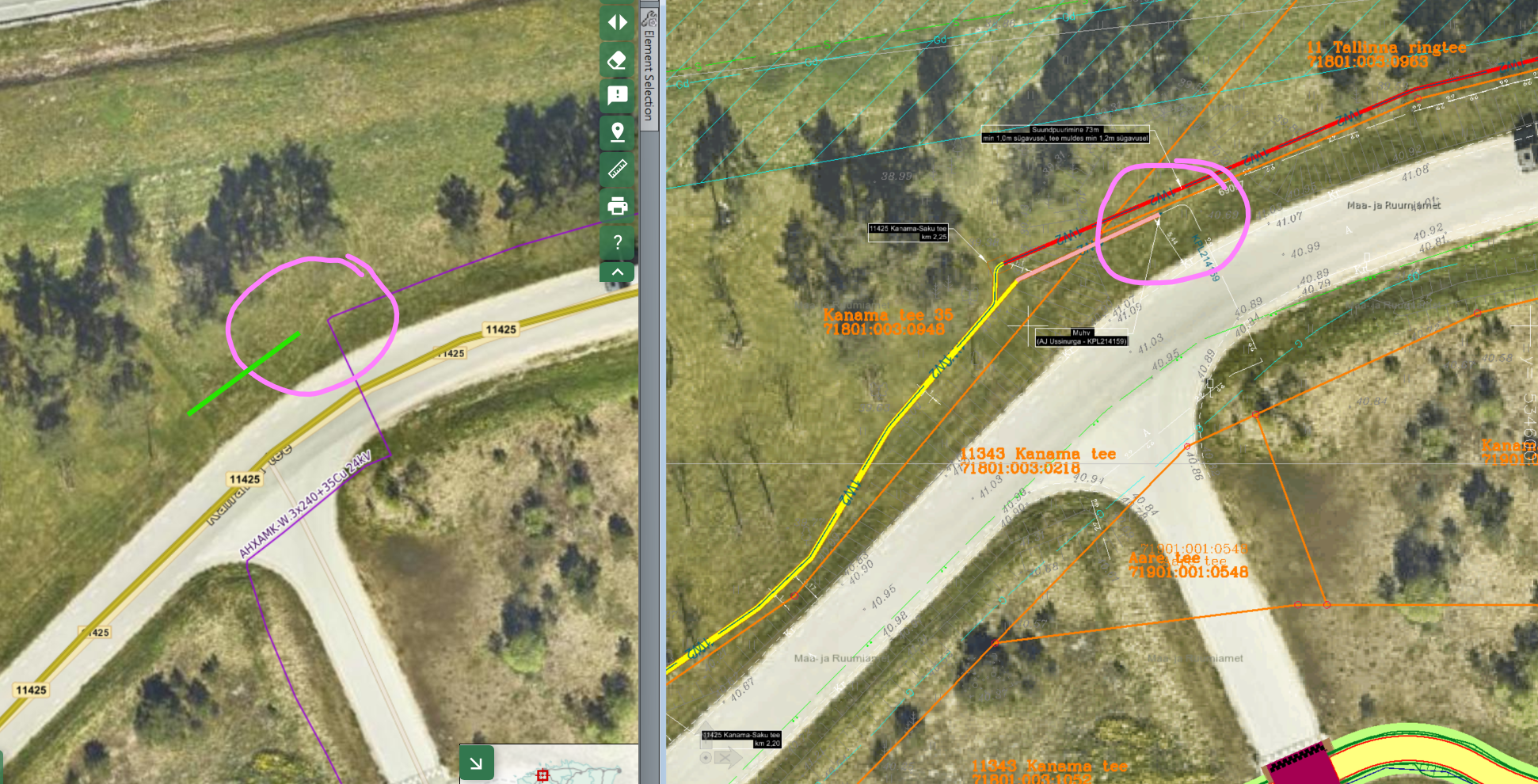

• Asendiplaanil võrreldes varasema versiooniga on muudetud muhvimise asukohta, palume täpsustada, kas asukoht on muutunud või on asendiplaanil õige kontuur kajastamata?

Vasakpoolne varasem versioon, parem uus versioon.

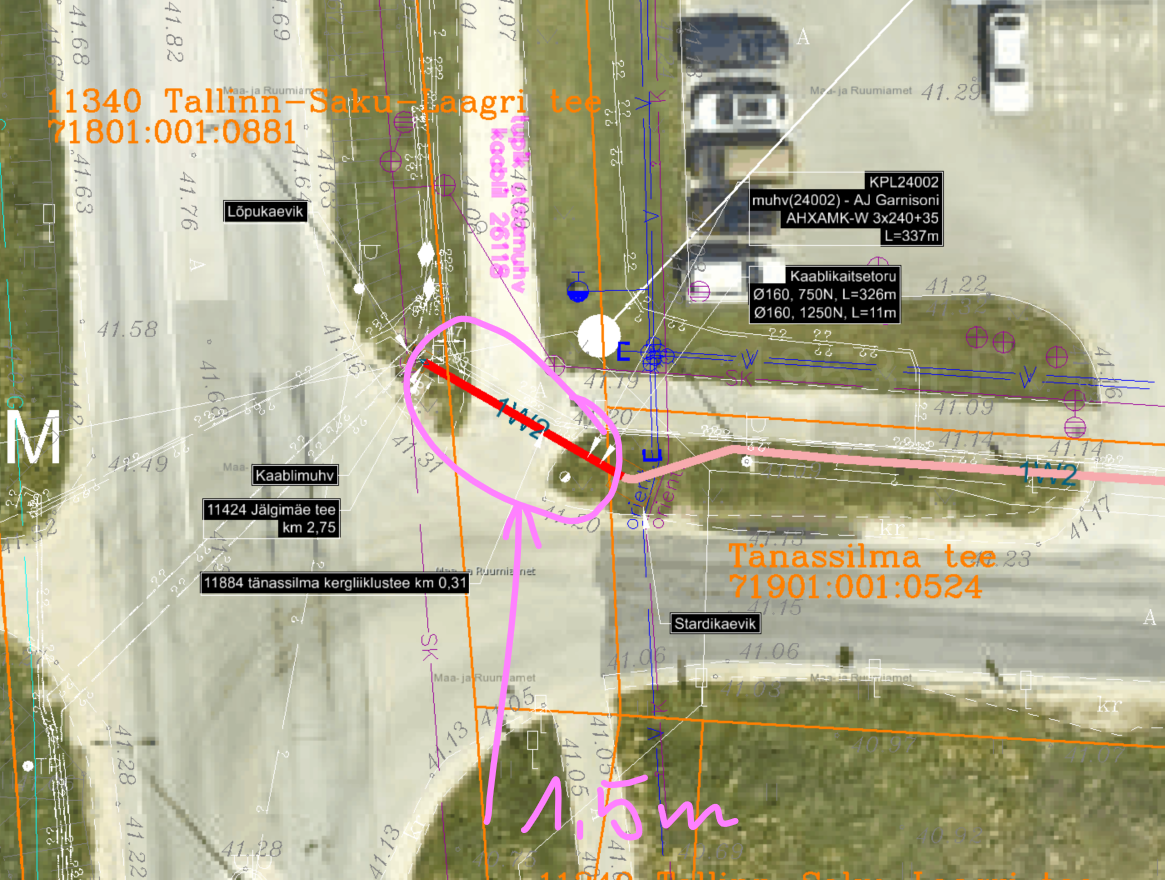

• Palume antud lõigus kergtee all kavandada kaabel 1,5m sügavusele TRAM maal

• Antud asukohas on lühike lõik kaablit 450N kaitsetorus TRAM maal palume kaitsetoru TRAM maal 750N

Parimate soovidega

Laur Kõiv

Peaspetsialist

Tehnovõrkude üksus

Planeerimise osakond

55901417

Teelise 4 / 10916 Tallinn / Transpordiamet

Tere

Soovin uuendada lisas olevat kooskõlastust. Projekt ise kättesaadav allolevalt lingilt:

https://drive.google.com/file/d/1Ru9zAoZ9FxH-cTHszhYjLgWrz1t_zrXx/view?usp=sharing

Lugupidamisega

Artur Vilu

Swiper OÜ

+372 5386 6932

[email protected]
