„Rail Baltica Harjumaa põhitrassi raudteetaristu I etapi ehitustööd:

OU0470, gaasivarustus“

Töö nr. 25-101-009

Töö nr. 26-101-009

Tellija Rail Baltic Estonia OÜ

Töö koostaja TREV-2 GRUPP AS

Mäealuse tn 2/4, Tallinn, Harjumaa 12618

[email protected]

Reg. nr. 10047362

Töö nimetus Rail Baltica Harjumaa põhitrassi raudteetaristu I etapi ehitustööd: OU0470, gaasivarustus

Objekti asukoht RB Harjumaa põhitrass I: Ülemiste - Soodevahe KM 3+65 ... KM 4+71

Staadium TJ – TEOSTUSPROJEKT

Projektiosa Gaasivarustus (GV)

Vastutava projekteerija nimi, tunnistuse nr ja kvalifikatsioon

Robert Raag, 243973 (Volitatud soojusenergeetikainsener, tase 8, alleriala: Gaasienergeetika, Ehitusprojekti ja ehitiste ekspertiis, Projekteerimine sh projekteerimise juhtimine)

Peaprojekteerija AS TREV-2 Grupp

„Rail Baltica Harjumaa põhitrassi raudteetaristu I etapi ehitustööd: OU0470, gaasivarustus“ Töö nr 26-101-009, Gaasivarustus (GV), Staadium: TJ - TEOSTUSPROJEKT

AS TREV-2 Grupp Objekti aadress: Fail: Reg. nr. 10047362 RB Harjumaa põhitrass I: Ülemiste - Soodevahe KM 3+65 ... KM 4+71 25101009_TJ_GV-3-

01_v01_seletus.pdf KMKR: EE100280335 23.09.2026 Vastutav GV-projektiosa projekteerija: Robert Raag (243973)

2 /6

TÖÖ TELLIJA: OÜ Rail Baltic Estonia Registrikood: 12734109 Veskiposti tn 2/1, Kesklinna linnaosa, Tallinn, Harju maakond 10138 Tel: +372 361 101 E-post: [email protected]

TÖÖ KOOSTAJA: AS TREV-2 Grupp Registrikood: 10047362 Aadress: Mäealuse tn 2/4, Tallinn, Harjumaa 12618

Tel: +372 677 6500 E-post: [email protected] www.trev2.ee

Ehituse projektijuht

Jaan Kuutok

Kvalifikatsioon Diplomeeritud teedeinsener, tase 7 (180591)

Tel: +372 501 3065 Alleriala: Teeehitus ja - korrashoid

E-post: [email protected] Ehitustegevuse juhtimine

Kvalifikatsioon GV-projektiosa vastutav projekteerija, projekteerija

Robert Raag Volitatud soojusenergeetikainsener, tase 8 (243973)

Tel: +372 514 7725 Alleriala: Gaasivarustus E-post: robert.raag@

keskkonnaprojekt.ee Ehitusprojekti ja ehitiste ekspertiis, Projekteerimine sh projekteerimise juhtimine

„Rail Baltica Harjumaa põhitrassi raudteetaristu I etapi ehitustööd: OU0470, gaasivarustus“ Töö nr 26-101-009, Gaasivarustus (GV), Staadium: TJ - TEOSTUSPROJEKT

AS TREV-2 Grupp Objekti aadress: Fail: Reg. nr. 10047362 RB Harjumaa põhitrass I: Ülemiste - Soodevahe KM 3+65 ... KM 4+71 25101009_TJ_GV-3-

01_v01_seletus.pdf KMKR: EE100280335 23.09.2026 Vastutav GV-projektiosa projekteerija: Robert Raag (243973)

3 /6

Joonestaja Magnar Mäekivi Tel: +372 530 99258 E-post: magnar.maekivi@

trev2.ee

OSA I: SELETUSKIRI

SISUKORD

1. ÜLDOSA ..............................................................................................................................................3

2. ALUSDOKUMENDID ...........................................................................................................................4

3. TEOSTATUD EHITUSTÖÖD .................................................................................................................4

4. TEOSTUSMÕÕDISTUS ........................................................................................................................4

5. KÕRVALEKALDED TÖÖPROJEKTIST ....................................................................................................5

6. RAJATUD TORUSTIKE ISELOOMUSTUS ..............................................................................................6

7. JOONISED ...........................................................................................................................................6

8. KOKKUVÕTE .......................................................................................................................................6

OSA II: JOONISED, DOKUMENDID

26101009_TJ_GV-3-01_v01_seletus Käesolev seletuskiri; 26101009_TJ_GV-4-01_v01_asendiplaanid Teostusprojekti asendiplaanid 1:500; 26101009_TJ_GV-6-01_v01_pikiprofiil Gaasitorustiku pikiprofiil sõlmede vahemikus

12 … 20;

1. ÜLDOSA

Käesolev teostusprojekt on koostatud pärast ehitustööde läbi viimist eesmärgiga dokumenteerida ehitatud tehnovõrkude tegelik paiknemine ning esitada valminud ehitise teostusandmed.

Teostusprojekt kajastab ehitatud olukorda ning põhineb ehitamise aluseks olnud tööprojektil, ehituse käigus koostatud teostusmõõdistusel ja muudel ehitustööde dokumentidel.

Käesoleva teostusprojekti koosseisu kuuluvad seletuskiri ning vormistatud kujul teostusjoonised, millel on näidatud rajatud torustike tegelik paiknemine.

„Rail Baltica Harjumaa põhitrassi raudteetaristu I etapi ehitustööd: OU0470, gaasivarustus“ Töö nr 26-101-009, Gaasivarustus (GV), Staadium: TJ - TEOSTUSPROJEKT

AS TREV-2 Grupp Objekti aadress: Fail: Reg. nr. 10047362 RB Harjumaa põhitrass I: Ülemiste - Soodevahe KM 3+65 ... KM 4+71 25101009_TJ_GV-3-

01_v01_seletus.pdf KMKR: EE100280335 23.09.2026 Vastutav GV-projektiosa projekteerija: Robert Raag (243973)

4 /6

2. ALUSDOKUMENDID

Teostusprojekti koostamisel on kasutatud järgmisi alusmaterjale:

 Teostusprojekt: „Rail Baltica Harjumaa põhitrassi raudteetaristu I etapi ehitustööd: OU0450, veevarustus ja kanalisatsioon,“ töö nr. 26-101-008, AS TREV-2 Grupp;

 Tööprojekt: „Rail Baltica Harjumaa põhitrassi raudteetaristu I etapi ehitustööd: OU0470. Gaasivarustus,“ projekti nr. RBDTD-EE-DS2-DPS1_TRE_OU0470, Keskkonnaprojekt OÜ;

 Teostusjoonis: „Ülemiste-Soodevahe raudtee alusehitus,“ töö nr. 2024-K003-OU470, EG Ehitus AS;

 Geodeetiline alusplaan: "Rail Baltica põhitrass, Harju maakond, Rae vald ja Lasnamäe linnaosa," töö nr. G-040, Geoinfra OÜ;

 Ehitustööde käigus koostatud dokumentatsioon (täitedokumentatsioon);  Kehtivad standardid ja õigusaktid.

3. TEOSTATUD EHITUSTÖÖD

Käesoleva teostusprojektiga piiritletud teostatud ehitustööde hulka kuuluvad:

GAASIVARUSTUS:

 Gaasitorustikud PE De200 mm 1181,2 m (sellest lõigust kinnisel meetodil on rajatud 218,9 m PE-hülsis De400 mm) – ümber tõstetud liin;

 Gaasitorustiku ümber ühendamist olemasolevale torule PE De200 – 3 tk;  Gaasitorustiku sulgsiibri DN200 ehitamine – 3 tk;  Likvideeritud ja utiliseeritud gaasitorustik – 1159,5 m;  Maha jäetud ja vahtbetooniga täidetud gaasitorustiku hülss – 24,2 m;  Likvideeritud ja utiliseeritud gaasitorustiku hülss – 10,46 m;  Pimeühenduse teostamine ja torustike sulgemine sulgemise positsioonidel, PE De200 mm

torustiku ots – 1 tk;  Gaasitorustiku sulgsiibri DN200 välja kaevamine ja likvideerimine – 2 tk.

4. TEOSTUSMÕÕDISTUS

Rajatud torustike tegelik paiknemine on määratud ehitustööde järgselt teostatud geodeetilise teostusmõõdistuse alusel.

Teostusjoonistel esitatud torustike asukohad, kõrgusmärgid ja rajatised vastavad teostusmõõdistuse andmetele.

Koordinaadid ja kõrgused on esitatud vastavalt kasutatud geodeetilisele süsteemile.

„Rail Baltica Harjumaa põhitrassi raudteetaristu I etapi ehitustööd: OU0470, gaasivarustus“ Töö nr 26-101-009, Gaasivarustus (GV), Staadium: TJ - TEOSTUSPROJEKT

AS TREV-2 Grupp Objekti aadress: Fail: Reg. nr. 10047362 RB Harjumaa põhitrass I: Ülemiste - Soodevahe KM 3+65 ... KM 4+71 25101009_TJ_GV-3-

01_v01_seletus.pdf KMKR: EE100280335 23.09.2026 Vastutav GV-projektiosa projekteerija: Robert Raag (243973)

5 /6

5. KÕRVALEKALDED TÖÖPROJEKTIST

Ehitustööde käigus ilmnes vajadus teha tööprojektiga võrreldes muudatusi ja projektse trassi suhtes nihkumisi, mis olid tingitud olemasolevast olukorrast looduses, maa-aluste rajatiste tegelikust paiknemisest, ehitustehnoloogilistest tingimustest või muudest ehituse käigus ilmnenud asjaoludest.

Teostatud muudatused on kantud käesoleva teostusprojekti joonistele ning kajastavad ehitatud olukorda.

Olulisemad kõrvalekalded tööprojektist:

GAASIVARUSTUS:

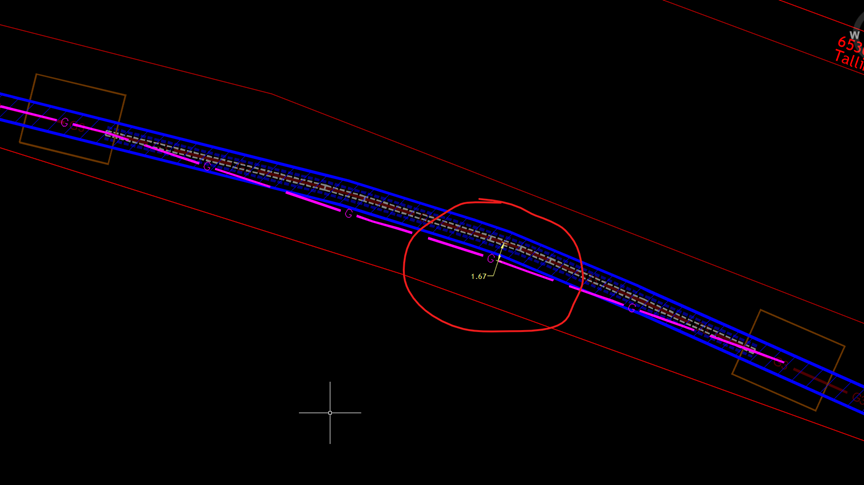

Jrk nr Tegevus Asukoht 1 Trassi nihkumine kuni 0,30 m Vahemik sõlm 12 … 13 2 Trassi nihkumine kuni 0,13 m Vahemik sõlm 13 … 14 3 Trassi nihkumine kuni 1,74 m Vahemik sõlm 14 … 15 4 Trassi nihkumine kuni 0,22 m Vahemik sõlm 15 … 16 5 Trassi nihkumine kuni 0,71 m Vahemik sõlm 16 … 17 6 Trassi nihkumine kuni 0,96 m Vahemik sõlm 17 … 18 7 Trassi nihkumine kuni 0,42 m Vahemik sõlm 18 … 19 9 Trassi nihkumine kuni 0,12 m Vahemik sõlm 19 … 20 10 Kolmiku plaaniline nihkumine kuni 1,28 m ja

paigutamine välja ehitatud toru alt läbi koos lisa- poognaga 90°

Sõlm 15

11 Siibri plaaniline nihkumine projektsest kuni 0,36 m Sõlm 15/2 12 Siibri plaaniline nihkumine projektsest kuni 0,57 m Sõlm 16 13 Siibri plaaniline nihkumine projektsest kuni 0,51 m Sõlm 19 14 Ümber-ühendamise positsiooni plaaniline

nihkumine projektsest kuni 1,73 m Sõlm 12

15 Ümber-ühendamise positsiooni plaaniline nihkumine projektsest kuni 0,93 m

Sõlm 15/3

16 Ümber-ühendamise positsiooni plaaniline nihkumine projektsest kuni 0,56 m

Sõlm 20

Ehitustööde käigus teostati üksnes väikesed asukohalised korrigeerimised, mis olid tingitud olemasolevate maa-aluste rajatiste tegelikust paiknemisest ning ehitustehnoloogilistest vajadustest. Kõrvalekalded on kajastatud teostusjoonistel.

„Rail Baltica Harjumaa põhitrassi raudteetaristu I etapi ehitustööd: OU0470, gaasivarustus“ Töö nr 26-101-009, Gaasivarustus (GV), Staadium: TJ - TEOSTUSPROJEKT

AS TREV-2 Grupp Objekti aadress: Fail: Reg. nr. 10047362 RB Harjumaa põhitrass I: Ülemiste - Soodevahe KM 3+65 ... KM 4+71 25101009_TJ_GV-3-

01_v01_seletus.pdf KMKR: EE100280335 23.09.2026 Vastutav GV-projektiosa projekteerija: Robert Raag (243973)

6 /6

6. RAJATUD TORUSTIKE ISELOOMUSTUS

Rajatud torustikud vastavad kasutatud materjalide, läbimõõtude ja tehniliste lahenduste osas tööprojektis ettenähtule, välja arvatud käesolevas seletuskirjas kirjeldatud muudatused.

Paigaldatud gaasitorustikud ja armatuur on ühendatud olemasolevate võrkudega ning moodustavad toimiva tehnilise terviku.

7. JOONISED

Teostusprojekti koosseisu kuuluvad järgmised joonised:

 Asendiplaanid GC-4-01 – viies osas;  Pikiprofiilid VK-6-01 – ühes osas;

Joonistel on esitatud rajatud torustike tegelik paiknemine vastavalt teostusmõõdistusele.

8. KOKKUVÕTE

Käesolev teostusprojekt kajastab ehitustööde tulemusena valminud olukorda.

Rajatud torustikud on esitatud teostusjoonistel vastavalt teostusmõõdistuse andmetele. Ehituse käigus tehtud muudatused võrreldes tööprojektiga on käesolevas seletuskirjas kirjeldatud ning joonistel kajastatud.

Käesolev teostusprojekt on koostatud ehitatud olukorra dokumenteerimiseks ning kasutamiseks rajatud tehnovõrkude edasisel ekspluateerimisel ja haldamisel.

PK 3+700.00 PK 3+800.00

3+600

3+700

3+800

Torustike rajatud kinnisel meetodil hülsitorus PE De400 mm

14 - PÕLV 90° PEØ200 40,36 40,36 38,45 PEØ200

13 - PÕLV 90° PEØ200 39,85 39,85 38,44 PEØ200

Hülss PEØ400; PE100 SDR11, S=99,42kN/m². L=27,5 m.

12 - ÜHENDUS3 PEØ200 39,85 39,85 38,92 PEØ200

Sügavus toru peal 1,98m

Paigaldatud ühisveevärgi toru Paigaldatud ühiskanalisatsiooni survetoru Paigaldatud ühisveevärgi toru hülsis Paigaldatud ühiskanalisatsiooni survetoru hülsis Paigaldatud ühisveevärgi sulgkraan Paigaldatud ühiskanalisatsiooni sulgkraan Paigaldatud ühisveevärgi sõlmpunkt Paigaldatud ühiskanalisatsiooni sõlmpunkt Paigaldatud tulekustutusvee hüdrant

Paigaldatud ühisveevärgi ja ühiskanalisatsiooni torustike tingmärgid vastavalt teostusprojektile: "Rail Baltica Harjumaa põhitrassi raudteetaristu I etapi ehitustööd: OU0450, veevarustus ja kanalisatsioon," töö nr. 26-101-008, AS TREV-2 Grupp

Olemasolev kinnistupiir Olemasolev veetoru Olemasolev survekanalisatsiooni toru Olemasolev gaasitoru

Olemasolevate tehnovõrkude tingmärgid ehitustööde eelselt

Likvideeritud / maha jäetud veetorustik Likvideeritud / maha jäetud survekanalisatsiooni torustik

Paigaldatud B-kategooria gaasitoru Paigaldatud B-kategooria gaasitoru hülsis Paigaldatud gaasitorustiku sulgkraan Paigaldatud gaasitorustiku sõlmpunkt

Paigaldatud gaasivarustuse tingmärgid vastavalt teostusprojektile: "Rail Baltica Harjumaa põhitrassi raudteetaristu I etapi ehitustööd: OU0470, gaasivarustus," töö nr. 26-101-009, AS TREV-2 Grupp

Likvideeritud / maha jäetud gaasitorustik

Sõlmede tähistamine

Sõlme nr. Sõlme kirjeldus Proj. torustiku materjal Proj. torustiku Ø (mm)

Proj. maapinna abs. h Olev maapinna abs. h Paigaldatud torustiku materjal ja Ø Paigaldatud torustiku lae abs. h

14 - PÕLV 90° PEØ200 40,36 40,36 38,45 PEØ200

Lehtede jaotus

VK-4-01-01

Töö nr Leht Lehti

MõõtkavaProjekt

Asukoht

Joonis StaadiumTellija

AS TREV-2 Grupp Mäealuse tn 2/4 Tallinn, Harjumaa 12618 Tel 677 6500, www.trev2.ee

Fail:

Majandustegevusteade nr. EEP003385

11.09.26 asendiplaan_GV.dwg

26-101-009 Rail Baltica Harjumaa põhitrassi raudteetaristu I etapi

RB Harjumaa põhitrass I: Ülemiste - Soodevahe

GV-4-01, Gaasitorustike asendiplaan

1 5

1:500

Teostus

PROJEKTIJUHT

KONTROLLIJA Robert Raag

JOONESTAJA Magnar Mäekivi

Rail Baltic Estonia OÜ

ehitustööd: OU0470, gaasivarustus

KM 3+65 ... KM 4+71

921a

921 921a

1 1

PK 3+900.00

PK 4+000.00

PK 4+100.00

3+900

4+000

4+100

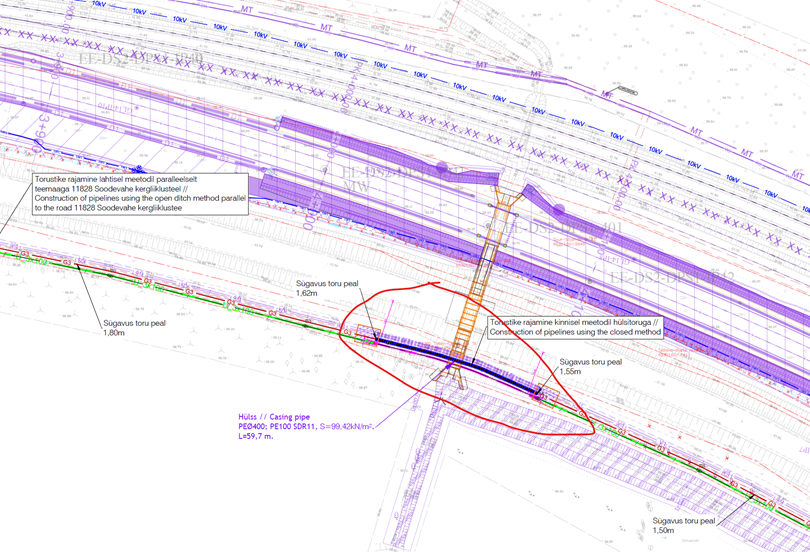

Hülss PEØ400; PE100 SDR11, S=99,42kN/m². L=59,6 m.

Torustike rajatud kinnisel meetodil hülsitoruga

Sügavus toru peal 1,65m

Sügavus toru peal 1,64m

Sügavus toru peal 1,98m

Sügavus toru peal 2,07m

Paigaldatud ühisveevärgi toru Paigaldatud ühiskanalisatsiooni survetoru Paigaldatud ühisveevärgi toru hülsis Paigaldatud ühiskanalisatsiooni survetoru hülsis Paigaldatud ühisveevärgi sulgkraan Paigaldatud ühiskanalisatsiooni sulgkraan Paigaldatud ühisveevärgi sõlmpunkt Paigaldatud ühiskanalisatsiooni sõlmpunkt Paigaldatud tulekustutusvee hüdrant

Paigaldatud ühisveevärgi ja ühiskanalisatsiooni torustike tingmärgid vastavalt teostusprojektile: "Rail Baltica Harjumaa põhitrassi raudteetaristu I etapi ehitustööd: OU0450, veevarustus ja kanalisatsioon," töö nr. 26-101-008, AS TREV-2 Grupp

Olemasolev kinnistupiir Olemasolev veetoru Olemasolev survekanalisatsiooni toru Olemasolev gaasitoru

Olemasolevate tehnovõrkude tingmärgid ehitustööde eelselt

Likvideeritud / maha jäetud veetorustik Likvideeritud / maha jäetud survekanalisatsiooni torustik

Paigaldatud B-kategooria gaasitoru Paigaldatud B-kategooria gaasitoru hülsis Paigaldatud gaasitorustiku sulgkraan Paigaldatud gaasitorustiku sõlmpunkt

Paigaldatud gaasivarustuse tingmärgid vastavalt teostusprojektile: "Rail Baltica Harjumaa põhitrassi raudteetaristu I etapi ehitustööd: OU0470, gaasivarustus," töö nr. 26-101-009, AS TREV-2 Grupp

Likvideeritud / maha jäetud gaasitorustik

Sõlmede tähistamine

Sõlme nr. Sõlme kirjeldus Proj. torustiku materjal Proj. torustiku Ø (mm)

Proj. maapinna abs. h Olev maapinna abs. h Paigaldatud torustiku materjal ja Ø Paigaldatud torustiku lae abs. h

14 - PÕLV 90° PEØ200 40,36 40,36 38,45 PEØ200

Lehtede jaotus

VK-4-01-02

Töö nr Leht Lehti

MõõtkavaProjekt

Asukoht

Joonis StaadiumTellija

AS TREV-2 Grupp Mäealuse tn 2/4 Tallinn, Harjumaa 12618 Tel 677 6500, www.trev2.ee

Fail:

Majandustegevusteade nr. EEP003385

11.09.26 asendiplaan_GV.dwg

26-101-009 Rail Baltica Harjumaa põhitrassi raudteetaristu I etapi

RB Harjumaa põhitrass I: Ülemiste - Soodevahe

GV-4-01, Gaasitorustike asendiplaan

2 5

1:500

Teostus

PROJEKTIJUHT

KONTROLLIJA Robert Raag

JOONESTAJA Magnar Mäekivi

Rail Baltic Estonia OÜ

ehitustööd: OU0470, gaasivarustus

KM 3+65 ... KM 4+71

L=13.9 m

Ø400

921a

921 921a

1 1

PK 4+200.00

PK 4+300.00

4+200

4+300

Hülss PEØ400; PE100 SDR11, S=99,42kN/m². L=59,6 m.

Torustike rajatud kinnisel meetodil hülsitoruga

Sügavus toru peal 1,64m

Sügavus toru peal 1,77m

Sügavus toru peal 1,83m

Sügavus toru peal 1,41m

Sügavus toru peal 1,53m

Paigaldatud ühisveevärgi toru Paigaldatud ühiskanalisatsiooni survetoru Paigaldatud ühisveevärgi toru hülsis Paigaldatud ühiskanalisatsiooni survetoru hülsis Paigaldatud ühisveevärgi sulgkraan Paigaldatud ühiskanalisatsiooni sulgkraan Paigaldatud ühisveevärgi sõlmpunkt Paigaldatud ühiskanalisatsiooni sõlmpunkt Paigaldatud tulekustutusvee hüdrant

Paigaldatud ühisveevärgi ja ühiskanalisatsiooni torustike tingmärgid vastavalt teostusprojektile: "Rail Baltica Harjumaa põhitrassi raudteetaristu I etapi ehitustööd: OU0450, veevarustus ja kanalisatsioon," töö nr. 26-101-008, AS TREV-2 Grupp

Olemasolev kinnistupiir Olemasolev veetoru Olemasolev survekanalisatsiooni toru Olemasolev gaasitoru

Olemasolevate tehnovõrkude tingmärgid ehitustööde eelselt

Likvideeritud / maha jäetud veetorustik Likvideeritud / maha jäetud survekanalisatsiooni torustik

Paigaldatud B-kategooria gaasitoru Paigaldatud B-kategooria gaasitoru hülsis Paigaldatud gaasitorustiku sulgkraan Paigaldatud gaasitorustiku sõlmpunkt

Paigaldatud gaasivarustuse tingmärgid vastavalt teostusprojektile: "Rail Baltica Harjumaa põhitrassi raudteetaristu I etapi ehitustööd: OU0470, gaasivarustus," töö nr. 26-101-009, AS TREV-2 Grupp

Likvideeritud / maha jäetud gaasitorustik

Sõlmede tähistamine

Sõlme nr. Sõlme kirjeldus Proj. torustiku materjal Proj. torustiku Ø (mm)

Proj. maapinna abs. h Olev maapinna abs. h Paigaldatud torustiku materjal ja Ø Paigaldatud torustiku lae abs. h

14 - PÕLV 90° PEØ200 40,36 40,36 38,45 PEØ200

Lehtede jaotus

GV-4-01-03

Töö nr Leht Lehti

MõõtkavaProjekt

Asukoht

Joonis StaadiumTellija

AS TREV-2 Grupp Mäealuse tn 2/4 Tallinn, Harjumaa 12618 Tel 677 6500, www.trev2.ee

Fail:

Majandustegevusteade nr. EEP003385

11.09.26 asendiplaan_GV.dwg

26-101-009 Rail Baltica Harjumaa põhitrassi raudteetaristu I etapi

RB Harjumaa põhitrass I: Ülemiste - Soodevahe

GV-4-01, Gaasitorustike asendiplaan

3 5

1:500

Teostus

PROJEKTIJUHT

KONTROLLIJA Robert Raag

JOONESTAJA Magnar Mäekivi

Rail Baltic Estonia OÜ

ehitustööd: OU0470, gaasivarustus

KM 3+65 ... KM 4+71

PK 4+400.00

PK 4+500.00

4+400

4+500

Sügavus toru peal 1,77m

Sügavus toru peal 1,83m

Sügavus toru peal 1,93m

Sügavus toru peal 2,12m

Paigaldatud ühisveevärgi toru Paigaldatud ühiskanalisatsiooni survetoru Paigaldatud ühisveevärgi toru hülsis Paigaldatud ühiskanalisatsiooni survetoru hülsis Paigaldatud ühisveevärgi sulgkraan Paigaldatud ühiskanalisatsiooni sulgkraan Paigaldatud ühisveevärgi sõlmpunkt Paigaldatud ühiskanalisatsiooni sõlmpunkt Paigaldatud tulekustutusvee hüdrant

Paigaldatud ühisveevärgi ja ühiskanalisatsiooni torustike tingmärgid vastavalt teostusprojektile: "Rail Baltica Harjumaa põhitrassi raudteetaristu I etapi ehitustööd: OU0450, veevarustus ja kanalisatsioon," töö nr. 26-101-008, AS TREV-2 Grupp

Olemasolev kinnistupiir Olemasolev veetoru Olemasolev survekanalisatsiooni toru Olemasolev gaasitoru

Olemasolevate tehnovõrkude tingmärgid ehitustööde eelselt

Likvideeritud / maha jäetud veetorustik Likvideeritud / maha jäetud survekanalisatsiooni torustik

Paigaldatud B-kategooria gaasitoru Paigaldatud B-kategooria gaasitoru hülsis Paigaldatud gaasitorustiku sulgkraan Paigaldatud gaasitorustiku sõlmpunkt

Paigaldatud gaasivarustuse tingmärgid vastavalt teostusprojektile: "Rail Baltica Harjumaa põhitrassi raudteetaristu I etapi ehitustööd: OU0470, gaasivarustus," töö nr. 26-101-009, AS TREV-2 Grupp

Likvideeritud / maha jäetud gaasitorustik

Sõlmede tähistamine

Sõlme nr. Sõlme kirjeldus Proj. torustiku materjal Proj. torustiku Ø (mm)

Proj. maapinna abs. h Olev maapinna abs. h Paigaldatud torustiku materjal ja Ø Paigaldatud torustiku lae abs. h

14 - PÕLV 90° PEØ200 40,36 40,36 38,45 PEØ200

Lehtede jaotus

GV-4-01-04

Töö nr Leht Lehti

MõõtkavaProjekt

Asukoht

Joonis StaadiumTellija

AS TREV-2 Grupp Mäealuse tn 2/4 Tallinn, Harjumaa 12618 Tel 677 6500, www.trev2.ee

Fail:

Majandustegevusteade nr. EEP003385

11.09.26 asendiplaan_GV.dwg

26-101-009 Rail Baltica Harjumaa põhitrassi raudteetaristu I etapi

RB Harjumaa põhitrass I: Ülemiste - Soodevahe

GV-4-01, Gaasitorustike asendiplaan

4 5

1:500

Teostus

PROJEKTIJUHT

KONTROLLIJA Robert Raag

JOONESTAJA Magnar Mäekivi

Rail Baltic Estonia OÜ

ehitustööd: OU0470, gaasivarustus

KM 3+65 ... KM 4+71

PK 4+700.00 PK 4+800.00

PK 4+802.48

4+600

4+700

4+800

Sügavus toru peal 2,17m

Sügavus toru peal 2,13m

Sügavus toru peal 2,75m

Hülss PEØ400; PE100 SDR11, S=99,42kN/m². L=31,2 m.

Torustike rajatud kinnisel meetodil hülsitoruga

15/3 - ÜHENDUS4 PEØ200 41,60 41,60 40,81 PEØ200

15/2 - MAASIIBER DN200 41,65 41,65 40,78 PEØ200 15 - KOLMIK PEØ200

41,62 41,62 38,54 PEØ200

15/1 - VERT.PÕLV 90° PEØ200 41,64 41,64 1) 40,74 PEØ200 2) 40,74 PEØ200

17 - VERT. PÕLV 45° PEØ200 41,60 41,60 38,12 PEØ200

17/1 - VERT. PÕLV 45° PEØ200 41,60 41,60 38,42 PEØ200

Hülss PEØ400; PE100 SDR11, S=99,42kN/m². L=100,6 m.

Torustike rajatud kinnisel meetodil hülsitoruga

20 - ÜHENDUS5 PEØ200 41,10 41,10 40,08 PEØ200

18/1 - VERT. PÕLV 45° PEØ200 41,10 41,10 40,09 PEØ200

19 - MAASIIBER DN200 41,10 41,10 40,09 PEØ200

18 - VERT. PÕLV 45° PEØ200 41,09 41,09 37,99 PEØ200

16 - MAASIIBER DN200 41,60 41,60 38,48 PEØ200

Paigaldatud ühisveevärgi toru Paigaldatud ühiskanalisatsiooni survetoru Paigaldatud ühisveevärgi toru hülsis Paigaldatud ühiskanalisatsiooni survetoru hülsis Paigaldatud ühisveevärgi sulgkraan Paigaldatud ühiskanalisatsiooni sulgkraan Paigaldatud ühisveevärgi sõlmpunkt Paigaldatud ühiskanalisatsiooni sõlmpunkt Paigaldatud tulekustutusvee hüdrant

Paigaldatud ühisveevärgi ja ühiskanalisatsiooni torustike tingmärgid vastavalt teostusprojektile: "Rail Baltica Harjumaa põhitrassi raudteetaristu I etapi ehitustööd: OU0450, veevarustus ja kanalisatsioon," töö nr. 26-101-008, AS TREV-2 Grupp

Olemasolev kinnistupiir Olemasolev veetoru Olemasolev survekanalisatsiooni toru Olemasolev gaasitoru

Olemasolevate tehnovõrkude tingmärgid ehitustööde eelselt

Likvideeritud / maha jäetud veetorustik Likvideeritud / maha jäetud survekanalisatsiooni torustik

Paigaldatud B-kategooria gaasitoru Paigaldatud B-kategooria gaasitoru hülsis Paigaldatud gaasitorustiku sulgkraan Paigaldatud gaasitorustiku sõlmpunkt

Paigaldatud gaasivarustuse tingmärgid vastavalt teostusprojektile: "Rail Baltica Harjumaa põhitrassi raudteetaristu I etapi ehitustööd: OU0470, gaasivarustus," töö nr. 26-101-009, AS TREV-2 Grupp

Likvideeritud / maha jäetud gaasitorustik

Sõlmede tähistamine

Sõlme nr. Sõlme kirjeldus Proj. torustiku materjal Proj. torustiku Ø (mm)

Proj. maapinna abs. h Olev maapinna abs. h Paigaldatud torustiku materjal ja Ø Paigaldatud torustiku lae abs. h

14 - PÕLV 90° PEØ200 40,36 40,36 38,45 PEØ200

Töö nr Leht Lehti

MõõtkavaProjekt

Asukoht

Joonis StaadiumTellija

AS TREV-2 Grupp Mäealuse tn 2/4 Tallinn, Harjumaa 12618 Tel 677 6500, www.trev2.ee

Fail:

Majandustegevusteade nr. EEP003385

11.09.26 asendiplaan_GV.dwg

26-101-009 Rail Baltica Harjumaa põhitrassi raudteetaristu I etapi

RB Harjumaa põhitrass I: Ülemiste - Soodevahe

GV-4-01, Gaasitorustike asendiplaan

5 5

1:500

Teostus

PROJEKTIJUHT

KONTROLLIJA Robert Raag

JOONESTAJA Magnar Mäekivi

Rail Baltic Estonia OÜ

ehitustööd: OU0470, gaasivarustus

KM 3+65 ... KM 4+71

Lehtede jaotus

GV-4-01-05

36

37

38

39

40

41

42

36

37

38

39

40

41

42

0+00 25 50 75 1+00 25 50 75 2+00 25 50 75 3+00 25 50 75 4+00 25 50 75 5+00 25 50 75 6+00 25 50 75 7+00 25 50 75 8+00 25 50 75 9+00 25 50 75 10+00 25 50 75 11+00 25 50 75 11+82

0+00 25 50 75 1+00 25 50 75 2+00 25 50 75 3+00 25 50 75 4+00 25 50 75 5+00 25 50 75 6+00 25 50 75 7+00 25 50 75 8+00 25 50 75 9+00 25 50 75 10+00 25 50 75 11+00 25 50 75 11+82

0,11%-14,97%2,83% 0,22% 0,50% 0,47% -5,21%-0,87% -0,08% 0,41% 0,41% 0,50% -0,08% -2,00% 0,17% 0,00% -0,17% 0,00% -0,50% -0,25% -0,17% 0,00% 0,42% -0,83% 0,08% -1,33% -1,50%

-2,08% -1,00% -0,58% 0,33% 0,33% 1,41%

0,42% 0,50% 0,25% 0,17% 0,50% 2,71% -0,75% -1,84%

-9,58%

-4,58% 5,43 %

3,92%

6,6 5%

-7,71% -1,17% 0,64% -0,33% -0,08% -0,42% 0,08% 0,17% -0,17% 0,42% 0,67% 0,25% 0,08% 0,58% 0,67% 0,33% 0,58% 0,58% 2,17% 4,60

%0,00%2,09%5,0 3%-0,75% -0,78% -0,75% -0,89% -1,08% -1,08% 2,00%

0,50% 0,75% 0,08% 0,50% 0,58% -0,91% 1,41% 1,34%

0,99% 1,00% 0,67% 0,67% 1,00% 0,75% 0,00% 0,00% 0,75% 0,08% 0,17% -2,50%

-2,08% -1,08% 0,79%

-1,23% -1,00% -0,42% 0,00%-2,09% -8,53%

-14,16% - 2,60%

-19,55% -17,09% -10, 00,00%-1,58% -0,97% -1,58% -0,67% -1,08% 2,33% -3,17% 1,83%

1,92% 2,28% 2,83%

83 ,5 6%

0,00%-1,85%,00%

0+ 00

,0 0+

02 ,4

0+ 05

,6 0+

06 ,3

0+ 15 ,5

0+ 27

,5

0+ 33

,9 0+

36 ,2

0+ 44

,2

0+ 56

,2

0+ 68

,3

0+ 80

,3

0+ 92

,3

1+ 04

,4

1+ 16 ,4

1+ 28

,4

1+ 40

,4

1+ 52

,4

1+ 64

,4

1+ 76

,4

1+ 88

,4

2+ 00

,4

2+ 12 ,5

2+ 24

,4

2+ 36

,4

2+ 48

,4

2+ 60

,5

2+ 72

,4

2+ 84

,5

2+ 96

,5

3+ 08

,5

3+ 20

,5

3+ 32

,5

3+ 44

,5

3+ 56

,5

3+ 68

,5

3+ 80

,6

3+ 92

,6

4+ 04

,7

4+ 10 ,2

4+ 19 ,5

4+ 22

,2

4+ 34

,2

4+ 46

,2

4+ 58

,2

4+ 70

,2

4+ 79

,1 4+

81 ,8

4+ 93

,8

4+ 98

,5

5+ 10 ,5

5+ 22

,5

5+ 34

,6

5+ 46

,5

5+ 58

,5

5+ 70

,6

5+ 82

,6

5+ 94

,6

6+ 06

,6

6+ 18 ,7

6+ 30

,7

6+ 42

,7

6+ 54

,7

6+ 66

,7

6+ 78

,7

6+ 90

,7 6+

91 ,8

6+ 94

,8

6+ 98

,1 7+

00 ,7

7+ 06

,0

7+ 15 ,0

7+ 27

,1

7+ 33

,8

7+ 45

,8

7+ 57

,8

7+ 69

,8

7+ 81 ,8

7+ 93

,9

8+ 05

,8

8+ 17 ,8

8+ 29

,9

8+ 42

,0

8+ 54

,0

8+ 66

,0

8+ 78

,0

8+ 90

,0

9+ 02

,0

9+ 14

,1

9+ 26

,1

9+ 38

,1

9+ 50

,1

9+ 55

,6

9+ 67

,7

9+ 79

,7

9+ 91 ,7

10 +0

3, 7

10 +1 5, 7

10 +2

7, 7

10 +3

4, 0

10 +3

9, 7

10 +5

1,7

10 +6

3, 7

10 +6

5, 3

10 +6

5, 7

10 +6

6, 4

10 +6

6, 9

10 +6

9, 2

10 +6

9, 9

10 +7

0, 0

10 +7

0, 1

10 +7

0, 8

10 +7

4, 5

10 +8

2, 8

10 +9

4, 8

11 +0

6, 8

11 +1 8, 8

11 +3

0, 8

11 +4

2, 8

11 +5

4, 8

11 +6

6, 8

11 +7

5, 1

11 +7

6, 2

11 +7

8, 7

11 +7

9, 1

11 +7

9, 7

11 +8

2, 3

38 ,9 2

38 ,9 2

38 ,4 4

38 ,4 6

38 ,4 8

38 ,5 4

38 ,5 7

38 ,4 5

38 ,3 8

38 ,3 7

38 ,4 2

38 ,4 7

38 ,5 3

38 ,5 2

38 ,2 8

38 ,3 0

38 ,3 0

38 ,2 8

38 ,2 8

38 ,2 2

38 ,19

38 ,17

38 ,17

38 ,2 2

38 ,12

38 ,13

37 ,9 7

37 ,7 9

37 ,5 4

37 ,4 2

37 ,3 5

37 ,3 9

37 ,4 3

37 ,6 0

37 ,6 5

37 ,7 1

37 ,7 4

37 ,7 6

37 ,8 2

37 ,9 7

37 ,9 0

37 ,8 5

36 ,7 0

36 ,15

36 ,8 0

37 ,2 7

37 ,8 6

37 ,6 5

37 ,5 1

37 ,5 4

37 ,5 0

37 ,4 9

37 ,4 4

37 ,4 5

37 ,4 7

37 ,4 5

37 ,5 0

37 ,5 8

37 ,6 1

37 ,6 2

37 ,6 9

37 ,7 7

37 ,8 1

37 ,8 8

37 ,9 5

38 ,2 1

38 ,2 6

38 ,2 6

38 ,3 3

38 ,4 6

38 ,4 2

38 ,3 5

38 ,2 6

38 ,2 0

38 ,0 7

37 ,9 4

38 ,18

38 ,2 4

38 ,3 3

38 ,3 4

38 ,4 0

38 ,4 4

38 ,4 7

38 ,3 6

38 ,4 7

38 ,5 3

38 ,6 9

38 ,7 8

38 ,8 1

38 ,9 3

39 ,0 1

39 ,0 9

39 ,2 1

39 ,3 0

39 ,3 0

39 ,3 0

39 ,3 9

39 ,4 0

39 ,4 2

39 ,12

38 ,8 7

38 ,7 4

38 ,7 9

38 ,7 2

38 ,6 0

38 ,5 5

38 ,5 5

38 ,5 4

38 ,4 8

38 ,4 2

38 ,12

37 ,9 9

37 ,9 7

37 ,9 6

37 ,9 6

37 ,9 0

37 ,8 2

37 ,6 3

37 ,5 5

37 ,4 2

37 ,7 0

37 ,3 2

37 ,5 4

37 ,7 7

37 ,9 6

37 ,9 9

40 ,0 9

40 ,0 9

40 ,0 8

40 ,0 8

2,4 10,1 1%

14,97%3,22 0, 71

2, 83

%

9,13 0,22

%

12,01 0,50%

6,39 0,4

7%

5,21%2,30

0,87%8,07

0,08% 11,95 12,05

0,41%

12,05 0,41%

12,01 0,50%

0,08% 12,05

2,00% 12,02 12,00

0,17%

12,02 0,00%

0,17% 12,02 11,97

0,00% 0,50% 12,02

0,25% 12,02

0,17% 12,01 12,02

0,00%

11,92 0,42%

0,83% 12,02 12,04

0,08% 1,33% 12,03

1,50% 11,97

2,08% 12,04

1,00% 12,02

0,58% 12,01 12,02

0,33%

11,98 0,33%

12,03 1,41%

12,01 0,42%

12,01 0,50%

12,05 0,25%

12,01 0,17%

12,08 0,50%

5,5 42,7

1% 0,75% 9,28

1,84%2,72

9,58% 12,01

4,58% 12,00 11,98

5,43%

12,00 3,92%

8,87 6,65

% 7,71%2,72

1,17% 12,01 4,6

70,6 4% 0,33%

12,04

0,08% 12,03

0,42% 12,00 12,00

0,08%

11,95 0,17%

0,17% 12,06 12,03

0,42%

12,00 0,67%

12,05 0,25%

12,01 0,08%

12,02 0,58%

12,02 0,67%

11,98 0,33%

12,01 0,58%

12,02 0,58%

11,99 2,17%

1,0 9

4, 60

%

2,9 70,0 0%

3,3 62,0 9%

2,5 85,0 3%

0,75%5,32

0,78% 9,01

0,75% 12,02

0,89%6,72

1,08% 12,01

1,08% 12,03 12,02

2,00%

12,01 0,50%

12,04 0,75%

11,94 0,08%

12,04 0,50%

12,03 0,58%

0,91% 12,10 12,02

1,41%

11,96 1,34%

12,08 0,99%

12,01 1,00%

12,00 0,67%

12,02 0,67%

12,03 1,00%

11,97 0,75%

12,02 0,00%

5,5 50,0

0%

12,03 0,75%

12,01 0,08%

12,01 0,17%

2,50% 12,01

2,08% 12,03

1,08% 11,99 6,31

0,79 % 1,23%5,69

1,00% 12,01

0,42% 12,00 1,5

4

0, 00

%

2,09% 0,48

8,53% 0,70

14,16% 0,42

12,60%2,38

19,55% 0,66

17,09% 0,12

10,00% 0,10

0, 63

0, 00

% 1,58%3,79

0,97% 8,21

1,58% 12,01

0,67% 11,99

1,08% 12,02 12,00

2,33% 3,17% 11,99 12,01

1,83%

12,00 1,92%

8,32 2,28

%

1,0 6

2, 83

%

2,5 1

83 ,56

%

0, 45

0, 00

%

1,85% 0,54

2,6 10,0 0%

39 ,8 5

39 ,8 5

39 ,8 5

39 ,8 5

41 ,15

40 ,3 6

40 ,5 2

40 ,3 6

40 ,3 9

40 ,4 4

40 ,5 8

40 ,5 7

40 ,4 1

40 ,15

40 ,0 6

39 ,8 9

40 ,0 2

40 ,0 6

40 ,0 3

39 ,9 6

40 ,0 0

40 ,0 5

40 ,0 3

40 ,0 2

40 ,0 5

39 ,9 8

39 ,9 5

39 ,7 8

39 ,5 5

39 ,4 3

39 ,4 2

39 ,4 8

39 ,4 1

39 ,3 7

39 ,3 6

39 ,3 9

39 ,4 0

39 ,4 6

39 ,5 0

39 ,5 5

39 ,7 6

40 ,4 1

40 ,7 0

40 ,5 9

40 ,0 3

39 ,5 0

39 ,2 7

39 ,2 6

39 ,2 1

39 ,2 2

39 ,14

39 ,0 8

39 ,0 5

38 ,8 8

38 ,9 0

39 ,0 0

39 ,10

39 ,14

38 ,9 8

39 ,4 2

39 ,6 7

39 ,7 6

39 ,7 7

39 ,8 4

40 ,0 8

40 ,0 8

40 ,0 9

40 ,10

40 ,12

40 ,15

40 ,2 0

40 ,2 0

40 ,2 0

40 ,2 0

40 ,18

40 ,11

40 ,0 6

40 ,0 6

40 ,17

40 ,2 9

40 ,3 6

40 ,4 1

40 ,5 3

40 ,6 1

40 ,6 5

40 ,7 6

40 ,8 5

40 ,8 8

40 ,9 7

41 ,12

41 ,2 3

41 ,3 5

41 ,4 7

41 ,5 8

41 ,6 0

41 ,6 0

41 ,6 0

41 ,5 5

41 ,4 7

41 ,4 3

41 ,4 9

41 ,6 4

41 ,8 2

42 ,11

41 ,7 6

41 ,6 4

41 ,6 2

41 ,6 0

41 ,6 0

41 ,6 0

41 ,6 0

41 ,6 0

41 ,6 0

41 ,6 0

41 ,6 6

41 ,8 7

42 ,0 0

40 ,8 6

40 ,8 7

40 ,7 9

40 ,6 3

41 ,4 2

41 ,11

41 ,0 8

41 ,0 9

41 ,10

41 ,10

41 ,10

41 ,10

39 ,3 9

12 -

Ü HE

ND US

3 PE

∅ 20

0

13 -

P ÕL

V 90

° PE

∅ 20

0

HÜLSS PE∅400; PE100 SDR11 14

- P

ÕL V

90 ° PE

∅2 00

HÜLSS PE∅400; PE100 SDR11 HÜLSS PE∅400; PE100 SDR11

15 -

K OL

MI K

PE ∅2

00 16 -

M AA

SI IB ER

D N2

00

HÜLSS PE∅400; PE100 SDR11 L=27.5m L=59.6m L=100.6mL=31.2m

18 -

V ER

T. P

ÕL V

45 ° PE

∅2 00

18 /1 -

V ER

T. P

ÕL V

45 ° PE

∅2 00

19 -

M AA

SI IB ER

D N2

00 20

- Ü

HE ND

US 5

PE ∅2

00

Polüetüleenist gaasitoru PE∅200

Olemasoleva maapinna absoluutkõrgus =

Projektne torustiku absoluutkõrgus (toru peale) =

Toru kalle (%) / toru pikkus (m) =

Toru materjal ja läbimõõt (mm) =

Sõlme tähis =

Kaugus algusest (sõlm 12) =

Töö nr Leht Lehti

MõõtkavaProjekt

Asukoht

Joonis StaadiumTellija

AS TREV-2 Grupp Mäealuse tn 2/4 Tallinn, Harjumaa 12618 Tel 677 6500, www.trev2.ee

Fail:

Majandustegevusteade nr. EEP003385

10.09.26 pikiprofiil.dwg

26-101-009 Rail Baltica Harjumaa põhitrassi raudteetaristu I etapi

RB Harjumaa põhitrass I: Ülemiste - Soodevahe

GV-6-01, GV-torustike pikiprofiil

1 1

1:500h

Teostus

PROJEKTIJUHT

KONTROLLIJA Robert Raag

JOONESTAJA Magnar Mäekivi

Rail Baltic Estonia OÜ

ehitustööd: OU0470, gaasivarustus

KM 3+65 ... KM 4+71

Ol em

as ol ev

v ee

to ru

Ol em

as ol ev

s ur

ve k. to

ru

1:50v

RAJATAV KANAL 4,0 X 2,0 m / CHANNEL 4,0 X 2,0 m

Olemasolev truup ∅800 mm

„Rail Baltica Harjumaa põhitrassi raudteetaristu I etapi ehitustööd:

OU0450, veevarustus ja kanalisatsioon“

Töö nr. 25-101-008

Töö nr. 26-101-008

Tellija Rail Baltic Estonia OÜ

Töö koostaja TREV-2 GRUPP AS

Mäealuse tn 2/4, Tallinn, Harjumaa 12618

[email protected]

Reg. nr. 10047362

Töö nimetus Rail Baltica Harjumaa põhitrassi raudteetaristu I etapi ehitustööd: OU0450, veevarustus ja kanalisatsioon

Objekti asukoht RB Harjumaa põhitrass I: Ülemiste - Soodevahe KM 3+65 ... KM 4+71

Staadium TJ - TEOSTUSPROJEKT

Projektiosa Veevarustuse projektiosa (VK)

Vastutava projekteerija nimi, tunnistuse nr ja kvalifikatsioon

Magnar Mäekivi, 175395 (Diplomeeritud veevarustuse- ja kanalisatsiooniinsener, tase 7, alleriala: Välisveevarustus ja kanalisatsioon, Välisveevarustuse ja kanalisatsiooni projekti koostamine, Projekteerimise juhtimine)

Peaprojekteerija AS TREV-2 Grupp

„Rail Baltica Harjumaa põhitrassi raudteetaristu I etapi ehitustööd: OU0450, veevarustus ja kanalisatsioon“ Töö nr 26-101-008, Veevarustuse projektiosa (VK), Staadium: TJ - TEOSTUSPROJEKT

AS TREV-2 Grupp Objekti aadress: Fail: Reg. nr. 10047362 RB Harjumaa põhitrass I: Ülemiste - Soodevahe KM 3+65 ... KM 4+71 25101008_TJ_VK-3-

01_v01_seletus.pdf KMKR: EE100280335 31.07.2026 Vastutav VK-projektiosa projekteerija: Magnar Mäekivi (175395)

2 /8

TÖÖ TELLIJA: OÜ Rail Baltic Estonia Registrikood: 12734109 Veskiposti tn 2/1, Kesklinna linnaosa, Tallinn, Harju maakond 10138 Tel: +372 361 101 E-post: [email protected]

TÖÖ KOOSTAJA: AS TREV-2 Grupp Registrikood: 10047362 Aadress: Mäealuse tn 2/4, Tallinn, Harjumaa 12618

Tel: +372 677 6500 E-post: [email protected] www.trev2.ee

Ehituse projektijuht

Jaan Kuutok

Kvalifikatsioon Diplomeeritud teedeinsener, tase 7 (180591)

Tel: +372 501 3065 Alleriala: Teeehitus ja - korrashoid

E-post: [email protected] Ehitustegevuse juhtimine

Kvalifikatsioon VK-projektiosa vastutav projekteerija, projekteerija

Magnar Mäekivi Diplomeeritud veevarustuse- ja kanalisatsiooniinsener, tase 7 (175395)

Tel: +372 530 99258 Alleriala: Välisveevarustus ja kanalisatsioon

E-post: [email protected] Välisveevarustuse ja kanalisatsiooni projekti koostamine, Projekteerimise juhtimine

„Rail Baltica Harjumaa põhitrassi raudteetaristu I etapi ehitustööd: OU0450, veevarustus ja kanalisatsioon“ Töö nr 26-101-008, Veevarustuse projektiosa (VK), Staadium: TJ - TEOSTUSPROJEKT

AS TREV-2 Grupp Objekti aadress: Fail: Reg. nr. 10047362 RB Harjumaa põhitrass I: Ülemiste - Soodevahe KM 3+65 ... KM 4+71 25101008_TJ_VK-3-

01_v01_seletus.pdf KMKR: EE100280335 31.07.2026 Vastutav VK-projektiosa projekteerija: Magnar Mäekivi (175395)

3 /8

OSA I: SELETUSKIRI

SISUKORD

1. ÜLDOSA ..............................................................................................................................................3

2. ALUSDOKUMENDID ...........................................................................................................................4

3. TEOSTATUD EHITUSTÖÖD .................................................................................................................4

4. TEOSTUSMÕÕDISTUS ........................................................................................................................6

5. KÕRVALEKALDED TÖÖPROJEKTIST ....................................................................................................6

6. RAJATUD TORUSTIKE ISELOOMUSTUS ..............................................................................................7

7. JOONISED ...........................................................................................................................................7

8. KOKKUVÕTE .......................................................................................................................................8

OSA II: JOONISED, DOKUMENDID

26101008_TJ_VK-3-01_v01_seletus Käesolev seletuskiri; 26101008_TJ_VK-4-01_v01_asendiplaanid Teostusprojekti asendiplaanid 1:500; 26101008_TJ_VK-6-01_v01_pikiprofiilid Vee- ja survekanalisatsioonitorustike

pikiprofiilid; 26101008_TJ_VK-7-01_v01_solmed Vee- ja survekanalisatsioonitorustike

ühendamisskeemid.

1. ÜLDOSA

Käesolev teostusprojekt on koostatud pärast ehitustööde läbi viimist eesmärgiga dokumenteerida ehitatud tehnovõrkude tegelik paiknemine ning esitada valminud ehitise teostusandmed.

Teostusprojekt kajastab ehitatud olukorda ning põhineb ehitamise aluseks olnud tööprojektil, ehituse käigus koostatud teostusmõõdistusel ja muudel ehitustööde dokumentidel.

„Rail Baltica Harjumaa põhitrassi raudteetaristu I etapi ehitustööd: OU0450, veevarustus ja kanalisatsioon“ Töö nr 26-101-008, Veevarustuse projektiosa (VK), Staadium: TJ - TEOSTUSPROJEKT

AS TREV-2 Grupp Objekti aadress: Fail: Reg. nr. 10047362 RB Harjumaa põhitrass I: Ülemiste - Soodevahe KM 3+65 ... KM 4+71 25101008_TJ_VK-3-

01_v01_seletus.pdf KMKR: EE100280335 31.07.2026 Vastutav VK-projektiosa projekteerija: Magnar Mäekivi (175395)

4 /8

Käesoleva teostusprojekti koosseisu kuuluvad seletuskiri ning vormistatud kujul teostusjoonised, millel on näidatud rajatud torustike tegelik paiknemine.

2. ALUSDOKUMENDID

Teostusprojekti koostamisel on kasutatud järgmisi alusmaterjale:

 Teostusprojekt: „Rail Baltica Harjumaa põhitrassi raudteetaristu I etapi ehitustööd: OU0470, gaasivarustus,“ töö nr. 26-101-009, AS TREV-2 Grupp;

 Tööprojekt: „Rail Baltica Harjumaa põhitrassi raudteetaristu I etapi ehitustööd: OU0450, veevarustus ja kanalisatsioon“, projekti nr RBDTD-EE-DS2-DPS1_TRE_OU0450, Keskkonnaprojekt OÜ;

 Teostusmõõdistus: „OU0450 Survetrasside teostusjoonis, Harju maakond, Rae vald, Soodevahe küla, 11290 Tallinn-Lagedi tee T11, RB Harju I-etappi ehitustööd," töö nr. HG-895, Hades Geodeesia OÜ;

 Geodeetiline alusplaan: "Rail Baltica põhitrass, Harju maakond, Rae vald ja Lasnamäe linnaosa," töö nr. G-040, Geoinfra OÜ;

 Ehitustööde käigus koostatud dokumentatsioon (täitedokumentatsioon);  Kehtivad standardid ja õigusaktid.

3. TEOSTATUD EHITUSTÖÖD

Käesoleva teostusprojektiga piiritletud teostatud ehitustööde hulka kuuluvad:

SURVEKANALISATSIOON:

 Survekanalisatsioonitoru PE De200 mm 692,5 m (sellest lõigust kinnisel meetodil on rajatud 87,6 m PE-hülsis De355 mm) – ümber tõstetud liin;

 Survekanalisatsioonitoru PE De200 mm 45,4 m (sellest lõigust kinnisel meetodil on rajatud 43,5 m PE-hülsis De355 mm) – ümber tõstetud liin (pikendatud möödavool);

 Survekanalisatsioonitoru PE De110 mm 106,4 m (sellest lõigust kinnisel meetodil on rajatud 71,0 m PE-hülsis De225 mm) – ümber tõstetud liin;

 Survekanalisatsioonitorustiku ümber ühendamist olemasolevale torule PE De200 – 3 tk;  Survekanalisatsioonitorustiku ümber ühendamist olemasolevale torule PE De110 – 2 tk;  Survekanalisatsioonitorustiku hülsi PE De355 mm ümber ühendamist olemasolevale hülsile –

1 tk;  Survekanalisatsioonitorustiku hülsi PE De225 mm ümber ühendamist olemasolevale hülsile –

1 tk;  Survekanalisatsiooni sulgsiibri DN200 ehitamine – 3 tk;  Survekanalisatsiooni sulgsiibri DN100 ehitamine – 2 tk;

„Rail Baltica Harjumaa põhitrassi raudteetaristu I etapi ehitustööd: OU0450, veevarustus ja kanalisatsioon“ Töö nr 26-101-008, Veevarustuse projektiosa (VK), Staadium: TJ - TEOSTUSPROJEKT

AS TREV-2 Grupp Objekti aadress: Fail: Reg. nr. 10047362 RB Harjumaa põhitrass I: Ülemiste - Soodevahe KM 3+65 ... KM 4+71 25101008_TJ_VK-3-

01_v01_seletus.pdf KMKR: EE100280335 31.07.2026 Vastutav VK-projektiosa projekteerija: Magnar Mäekivi (175395)

5 /8

 Survekanalisatsiooni õhueralduskaev Di1600 mm – 1 tk;  Maha jäetud survekanalisatsioonitorustik PE De200 mm – 697,2 m;  Välja kaevatud ja likvideeritud survekanalisatsioonitorustik PE De200 mm – 22,2 m;  Maha jäetud survekanalisatsioonitorustik PE De110 mm – 97,3 m;  Pimeäärikute paigaldamine ja torustike sulgemine sulgemise positsioonidel, PE De200 mm

torustiku ots – 4 tk;  Pimeäärikute paigaldamine ja torustike sulgemine sulgemise positsioonidel, PE De110 mm

torustiku ots – 2 tk;  Survekanalisatsiooni sulgsiibri DN200 välja kaevamine ja likvideerimine – 3 tk.

VEEVARUSTUS:

 Veetorustik PE De250 mm 257,6 m (sellest lõigust kinnisel meetodil on rajatud 27,4 m PE-hülsis De400 mm) – ümber tõstetud liin;

 Survekanalisatsioonitoru PE De200 mm 44,8 m (sellest lõigust kinnisel meetodil on rajatud 43,7 m PE-hülsis De400 mm) – ümber tõstetud liin (pikendatud möödavool);

 Veetorustik PE De200 mm 431,6 m (sellest lõigust kinnisel meetodil on rajatud 59,7 m PE-hülsis De355 mm) – ümber tõstetud liin;

 Veetorustik PE De200 mm 2,7 m – tulekustutusvee hüdrandi ja sulgsiibrite vahele paigalduseks;

 Veetorustik PE De200 mm 107,9 m (sellest lõigust kinnisel meetodil on rajatud 71,0 m PE-hülsis De355 mm) – ümber tõstetud liin;

 Veetorustik PE De110 mm 0,2 m – tulekustutusvee hüdrandi ühendustorustik;  Veetorustiku ümber ühendamist olemasolevale torule PE De250 – 2 tk;  Veetorustiku ümber ühendamist olemasolevale torule PE De200 – 6 tk;  Veetorustiku hülsi PE De400 mm ümber ühendamist olemasolevale hülsile – 1 tk;  Veetorustiku hülsi PE De355 mm ümber ühendamist olemasolevale hülsile – 2 tk;  Veetorustiku sulgsiibri DN250 ehitamine – 3 tk;  Veetorustiku sulgsiibri DN200 ehitamine – 6 tk;  Veetorustiku õhueralduskaev Di1200 mm – 1 tk;  Maha jäetud veetorustik PE De250 mm – 223,6 m;  Välja kaevatud ja likvideeritud veetorustik PE De250 mm – 15,7 m;  Maha jäetud veetorustik PE De200 mm – 571,1 m;  Välja kaevatud ja likvideeritud veetorustik PE De200 mm – 20,9 m;  Pimeäärikute paigaldamine ja torustike sulgemine sulgemise positsioonidel, PE De250 mm

torustiku ots – 2 tk;  Pimeäärikute paigaldamine ja torustike sulgemine sulgemise positsioonidel, PE De200 mm

torustiku ots – 4 tk;  Veetorustiku sulgsiibri DN250 välja kaevamine ja likvideerimine – 2 tk;  Veetorustiku sulgsiibri DN200 välja kaevamine ja likvideerimine – 2 tk.

„Rail Baltica Harjumaa põhitrassi raudteetaristu I etapi ehitustööd: OU0450, veevarustus ja kanalisatsioon“ Töö nr 26-101-008, Veevarustuse projektiosa (VK), Staadium: TJ - TEOSTUSPROJEKT

AS TREV-2 Grupp Objekti aadress: Fail: Reg. nr. 10047362 RB Harjumaa põhitrass I: Ülemiste - Soodevahe KM 3+65 ... KM 4+71 25101008_TJ_VK-3-

01_v01_seletus.pdf KMKR: EE100280335 31.07.2026 Vastutav VK-projektiosa projekteerija: Magnar Mäekivi (175395)

6 /8

4. TEOSTUSMÕÕDISTUS

Rajatud torustike tegelik paiknemine on määratud ehitustööde järgselt teostatud geodeetilise teostusmõõdistuse alusel.

Teostusjoonistel esitatud torustike asukohad, kõrgusmärgid ja rajatised vastavad teostusmõõdistuse andmetele.

Koordinaadid ja kõrgused on esitatud vastavalt kasutatud geodeetilisele süsteemile.

5. KÕRVALEKALDED TÖÖPROJEKTIST

Ehitustööde käigus ilmnes vajadus teha tööprojektiga võrreldes muudatusi ja projektse trassi suhtes nihkumisi, mis olid tingitud olemasolevast olukorrast looduses, maa-aluste rajatiste tegelikust paiknemisest, ehitustehnoloogilistest tingimustest või muudest ehituse käigus ilmnenud asjaoludest.

Teostatud muudatused on kantud käesoleva teostusprojekti joonistele ning kajastavad ehitatud olukorda.

Olulisemad kõrvalekalded tööprojektist:

SURVEKANALISATSIOON:

Jrk nr Tegevus Asukoht 1 Trassi nihkumine kuni 0,55 m Vahemik KS-1/2/3 kuni KS-4/5 2 Trassi nihkumine kuni 0,16 m Vahemik KS-4/5 kuni KS-7 3 Kaevu nihkumine kuni 0,17 m Kaev KS-7 positsioon 4 Trassi nihkumine kuni 0,22 m Vahemik KS-7 kuni KS-14 5 Trassi nihkumine kuni 0,18 m Vahemik KS-14 kuni KS-35 6 Trassi nihkumine kuni 1,65 m Vahemik KS-14 kuni KS-

31/32/33 7 Trassi nihkumine kuni 0,51 m Vahemik KS-36 kuni KS-40 9 Siibrite plaaniline nihkumine projektsest kuni 0,20

m Sõlm KS-14

10 Siibri plaaniline nihkumine projektsest kuni 0,05 m Sõlm KS-38 11 Siibri plaaniline nihkumine projektsest kuni 0,64 m Sõlm KS-39

„Rail Baltica Harjumaa põhitrassi raudteetaristu I etapi ehitustööd: OU0450, veevarustus ja kanalisatsioon“ Töö nr 26-101-008, Veevarustuse projektiosa (VK), Staadium: TJ - TEOSTUSPROJEKT

AS TREV-2 Grupp Objekti aadress: Fail: Reg. nr. 10047362 RB Harjumaa põhitrass I: Ülemiste - Soodevahe KM 3+65 ... KM 4+71 25101008_TJ_VK-3-

01_v01_seletus.pdf KMKR: EE100280335 31.07.2026 Vastutav VK-projektiosa projekteerija: Magnar Mäekivi (175395)

7 /8

VEEVARUSTUS:

Jrk nr Tegevus Asukoht 1 Juurde ehitatud õhueralduskaev ∅1200 PL

põlvedega kanalisatsioonitorust kõrvale põikamiseks

V-4/5 ja V-14 vahemikus (x=6586897.949 y=550483.946)

2 Trassi nihkumine kuni 0,53 m Vahemik V-1/2/3 kuni V-4/5 3 Trassi nihkumine kuni 0,08 m Vahemik V-4/5 kuni Lisakaev 1 4 Trassi nihkumine kuni 0,87 m Lisakaev 1 positsioon 5 Trassi nihkumine kuni 0,28 m Vahemik Lisakaev 1 kuni V-14 6 Trassi nihkumine kuni 0,46 m Vahemik V-14 kuni V-39 7 Trassi nihkumine kuni 0,10 m Vahemik V-14 kuni V-15 8 Trassi nihkumine kuni 0,42 m Vahemik V-15 kuni V-36 9 Trassi nihkumine kuni 1,67 m Vahemik V-15 kuni V-31/32/33 10 Trassi nihkumine kuni 1,31 m Veesõlm V-49/H1 (hüdrant) 11 Trassi nihkumine kuni 0,63 m Vahemik V-40 kuni V-48 13 Siibrite plaaniline nihkumine projektsest kuni 0,58

m Veesõlm V-14

14 Siibrite plaaniline nihkumine projektsest kuni 0,29 m

Veesõlm V-15

15 Siibri plaaniline nihkumine projektsest kuni 0,30 m Veesõlm V-42 16 Siibri plaaniline nihkumine projektsest kuni 0,48 m Veesõlm V-46 17 Hüdrandi plaaniline nihkumine projektsest kuni

0,19 m Veesõlm V-49/H1

Ehitustööde käigus teostati üksnes väikesed asukohalised korrigeerimised, mis olid tingitud olemasolevate maa-aluste rajatiste tegelikust paiknemisest ning ehitustehnoloogilistest vajadustest. Kõrvalekalded on kajastatud teostusjoonistel.

6. RAJATUD TORUSTIKE ISELOOMUSTUS

Rajatud torustikud vastavad kasutatud materjalide, läbimõõtude ja tehniliste lahenduste osas tööprojektis ettenähtule, välja arvatud käesolevas seletuskirjas kirjeldatud muudatused.

Paigaldatud vee- ja survekanalisatsiooni torustikud on ühendatud olemasolevate võrkudega ning moodustavad toimiva tehnilise terviku.

7. JOONISED

Teostusprojekti koosseisu kuuluvad järgmised joonised:

„Rail Baltica Harjumaa põhitrassi raudteetaristu I etapi ehitustööd: OU0450, veevarustus ja kanalisatsioon“ Töö nr 26-101-008, Veevarustuse projektiosa (VK), Staadium: TJ - TEOSTUSPROJEKT

AS TREV-2 Grupp Objekti aadress: Fail: Reg. nr. 10047362 RB Harjumaa põhitrass I: Ülemiste - Soodevahe KM 3+65 ... KM 4+71 25101008_TJ_VK-3-

01_v01_seletus.pdf KMKR: EE100280335 31.07.2026 Vastutav VK-projektiosa projekteerija: Magnar Mäekivi (175395)

8 /8

 Asendiplaanid VK-4-01 – neljas osas;  Pikiprofiilid VK-6-01 – kahes osas;  Sõlmede skeemid VK-7-01 – kahes osas.

Joonistel on esitatud rajatud torustike tegelik paiknemine vastavalt teostusmõõdistusele.

8. KOKKUVÕTE

Käesolev teostusprojekt kajastab ehitustööde tulemusena valminud olukorda.

Rajatud torustikud on esitatud teostusjoonistel vastavalt teostusmõõdistuse andmetele. Ehituse käigus tehtud muudatused võrreldes tööprojektiga on käesolevas seletuskirjas kirjeldatud ning joonistel kajastatud.

Käesolev teostusprojekt on koostatud ehitatud olukorra dokumenteerimiseks ning kasutamiseks rajatud tehnovõrkude edasisel ekspluateerimisel ja haldamisel.

PK 3+700.00 PK 3+800.00

3+600

3+700

3+800V-1/2/3mp. 39,85 tl. 38,04

muhv-ühendus mp. 39,86 tl. 38,08

V-4/5 mp. 40,45 tl. 38,20

Lisakaev 1 - Ø1200 PL kk. 40,16 mp. 40,16 tl. 38,00 tl. 38,00 kp. 37,45

V-14 mp. 39,83 tl. 36,75

V-15 mp. - tl. 36,27

Hülsi otsmp. 39,76 tl. 38,08

Hülsi ots mp. 40,47 tl. 38,26

Hülsi ots mp. 39,76 tl. 36,86

Hülsi ots mp. 39,73 tl. 36,31

De 25

0 L=

29 ,9

De250 L=92,8

De250

De 40

0 L=

27 ,4

De250 L=130,4

De250

De 20

0 L=

45 ,1

De 25

0 L=

44 ,8

L=2,9

De 35

5 L=

44 ,2

De 40

0 L=

43 ,7

De200 L=0,9

De 20

0 L=

30 ,3

De200 L=185,0

De 20

0 L=

45 ,4

L=1,6

De 35

5 L=

28 ,1

De200 L=37,7

De 35

5 L=

43 ,7

muhv-ühendus mp. 39,84 tl. 37,60

KS-1/2/3 mp. 39,85 tl. 37,69

Hülsi ots mp. 39,82 tl. 37,75

KS-4/5 mp. 40,42 tl. 38,35

Hülsi ots mp. 40,45 tl. 38,44

KS7 - Ø1600 PL kk. 40,72 mp. 40,72 tl. 38,51 tl. 38,51 kp. 37,89

KS-14 mp. 39,91 tl. 36,57

KS-35 mp. 40,04 tl. 37,04

Hülsi ots mp. 40,04 tl. 36,86

Hülsi ots mp. 39,81 tl. 36,74

Paigaldatud ühisveevärgi toru Paigaldatud ühiskanalisatsiooni survetoru Paigaldatud ühisveevärgi toru hülsis Paigaldatud ühiskanalisatsiooni survetoru hülsis Paigaldatud ühisveevärgi sulgkraan Paigaldatud ühiskanalisatsiooni sulgkraan Paigaldatud ühisveevärgi sõlmpunkt Paigaldatud ühiskanalisatsiooni sõlmpunkt Paigaldatud tulekustutusvee hüdrant

Paigaldatud ühisveevärgi ja ühiskanalisatsiooni torustike tingmärgid vastavalt teostusprojektile: "Rail Baltica Harjumaa põhitrassi raudteetaristu I etapi ehitustööd: OU0450, veevarustus ja kanalisatsioon," töö nr. 26-101-008, AS TREV-2 Grupp

Olemasolev kinnistupiir Olemasolev veetoru Olemasolev survekanalisatsiooni toru Olemasolev gaasitoru

Olemasolevate tehnovõrkude tingmärgid ehitustööde eelselt

Likvideeritud / maha jäetud veetorustik Likvideeritud / maha jäetud survekanalisatsiooni torustik

Paigaldatud B-kategooria gaasitoru Paigaldatud B-kategooria gaasitoru hülsis Paigaldatud gaasitorustiku sulgkraan Paigaldatud gaasitorustiku sõlmpunkt

Paigaldatud gaasivarustuse tingmärgid vastavalt teostusprojektile: "Rail Baltica Harjumaa põhitrassi raudteetaristu I etapi ehitustööd: OU0470, gaasivarustus," töö nr. 26-101-009, AS TREV-2 Grupp

Likvideeritud / maha jäetud survekanalisatsiooni torustik

V-1 mp. 40,12 mp. 40,03 tl. 35,50

Sõlmede tähistamine

Proj. maapinna abs. h Olev maapinna abs. h SÕLME TÄHIS Paigaldatud torustiku lae abs. h

KS-1 mp. 40,12 mp. 40,03 tl. 35,50

Proj. maapinna abs. h Olev maapinna abs. h SÕLME TÄHIS Paigaldatud torustiku lae abs. h

Töö nr Leht Lehti

MõõtkavaProjekt

Asukoht

Joonis StaadiumTellija

AS TREV-2 Grupp Mäealuse tn 2/4 Tallinn, Harjumaa 12618 Tel 677 6500, www.trev2.ee

Fail:

Majandustegevusteade nr. EEP003385

10.09.26 asendiplaan.dwg

26-101-008 Rail Baltica Harjumaa põhitrassi raudteetaristu I etapi

RB Harjumaa põhitrass I: Ülemiste - Soodevahe

VK-4-01, VK-torustike asendiplaan

1 4

1:500

Teostus

PROJEKTIJUHT

KONTROLLIJA Magnar Mäekivi

JOONESTAJA Magnar Mäekivi

Rail Baltic Estonia OÜ

ehitustööd: OU0450, veevarustus ja kanalisatsioon

KM 3+65 ... KM 4+71

Lehtede jaotus

VK-4-01-01

921a

921 921a

1 1

PK 3+900.00

PK 4+000.00

PK 4+100.00

3+900

4+000

4+100

V-14 mp. 39,83 tl. 36,75

V-15 mp. - tl. 36,27

V-36mp. 40,03 tl. 36,98

V-39mp. 40,06 tl. 36,99

Hülsi ühendus V-53mp. 40,03 tl. 37,36

Hülsi ühendus V-52mp. 40,06 tl. 37,05

Hülsi ots mp. 39,76 tl. 36,86

Hülsi ots mp. 39,73 tl. 36,31

Hülsi otsmp. 39,53 tl. 37,92

Hülsi ots mp. 39,54 tl. 37,69

De250

De 20

0 L=

45 ,1

De 25

0 L=

44 ,8

L=2,9

De200 L=152,6

De 35

5 L=

44 ,2

De 40

0 L=

43 ,7

De200 L=59,7

De355 L=59,7

De 20

0 L=

45 ,4

De200 L=159,7

De200 L=59,5

De 35

5 L=

43 ,7

De355 L=59,5

KS-14 mp. 39,91 tl. 36,57

KS-35 mp. 40,04 tl. 37,04

Hülsi ots mp. 40,04 tl. 36,86

Hülsi ots mp. 39,81 tl. 36,74

Hülsi ots mp. 39,52 tl. 37,72

Hülsi otsmp. 39,55 tl. 37,83

Paigaldatud ühisveevärgi toru Paigaldatud ühiskanalisatsiooni survetoru Paigaldatud ühisveevärgi toru hülsis Paigaldatud ühiskanalisatsiooni survetoru hülsis Paigaldatud ühisveevärgi sulgkraan Paigaldatud ühiskanalisatsiooni sulgkraan Paigaldatud ühisveevärgi sõlmpunkt Paigaldatud ühiskanalisatsiooni sõlmpunkt Paigaldatud tulekustutusvee hüdrant

Paigaldatud ühisveevärgi ja ühiskanalisatsiooni torustike tingmärgid vastavalt teostusprojektile: "Rail Baltica Harjumaa põhitrassi raudteetaristu I etapi ehitustööd: OU0450, veevarustus ja kanalisatsioon," töö nr. 26-101-008, AS TREV-2 Grupp

Olemasolev kinnistupiir Olemasolev veetoru Olemasolev survekanalisatsiooni toru Olemasolev gaasitoru

Olemasolevate tehnovõrkude tingmärgid ehitustööde eelselt

Likvideeritud / maha jäetud veetorustik Likvideeritud / maha jäetud survekanalisatsiooni torustik

Paigaldatud B-kategooria gaasitoru Paigaldatud B-kategooria gaasitoru hülsis Paigaldatud gaasitorustiku sulgkraan Paigaldatud gaasitorustiku sõlmpunkt

Paigaldatud gaasivarustuse tingmärgid vastavalt teostusprojektile: "Rail Baltica Harjumaa põhitrassi raudteetaristu I etapi ehitustööd: OU0470, gaasivarustus," töö nr. 26-101-009, AS TREV-2 Grupp

Likvideeritud / maha jäetud survekanalisatsiooni torustik

V-1 mp. 40,12 mp. 40,03 tl. 35,50

Sõlmede tähistamine

Proj. maapinna abs. h Olev maapinna abs. h SÕLME TÄHIS Paigaldatud torustiku lae abs. h

KS-1 mp. 40,12 mp. 40,03 tl. 35,50

Proj. maapinna abs. h Olev maapinna abs. h SÕLME TÄHIS Paigaldatud torustiku lae abs. h

Töö nr Leht Lehti

MõõtkavaProjekt

Asukoht

Joonis StaadiumTellija

AS TREV-2 Grupp Mäealuse tn 2/4 Tallinn, Harjumaa 12618 Tel 677 6500, www.trev2.ee

Fail:

Majandustegevusteade nr. EEP003385

10.09.26 asendiplaan.dwg

26-101-008 Rail Baltica Harjumaa põhitrassi raudteetaristu I etapi

RB Harjumaa põhitrass I: Ülemiste - Soodevahe

VK-4-01, VK-torustike asendiplaan

2 4

1:500

Teostus

PROJEKTIJUHT

KONTROLLIJA Magnar Mäekivi

JOONESTAJA Magnar Mäekivi

Rail Baltic Estonia OÜ

ehitustööd: OU0450, veevarustus ja kanalisatsioon

KM 3+65 ... KM 4+71

Lehtede jaotus

VK-4-01-02

L=13.9 m

Ø400

921a

921 921a

1 1

PK 4+200.00

PK 4+300.00

4+200

4+300

V-31/32/33 mp. 39,91 tl. 37,69

Hülsi otsmp. 39,53 tl. 37,92

De200 L=59,7

De200 L=219,3

De355 L=59,7

De200 L=59,5

De200 L=219,3

De355 L=59,5

Hülsi otsmp. 39,55 tl. 37,83

KS-31/32/33mp. 39,92 tl. 37,53

Paigaldatud ühisveevärgi toru Paigaldatud ühiskanalisatsiooni survetoru Paigaldatud ühisveevärgi toru hülsis Paigaldatud ühiskanalisatsiooni survetoru hülsis Paigaldatud ühisveevärgi sulgkraan Paigaldatud ühiskanalisatsiooni sulgkraan Paigaldatud ühisveevärgi sõlmpunkt Paigaldatud ühiskanalisatsiooni sõlmpunkt Paigaldatud tulekustutusvee hüdrant

Paigaldatud ühisveevärgi ja ühiskanalisatsiooni torustike tingmärgid vastavalt teostusprojektile: "Rail Baltica Harjumaa põhitrassi raudteetaristu I etapi ehitustööd: OU0450, veevarustus ja kanalisatsioon," töö nr. 26-101-008, AS TREV-2 Grupp

Olemasolev kinnistupiir Olemasolev veetoru Olemasolev survekanalisatsiooni toru Olemasolev gaasitoru

Olemasolevate tehnovõrkude tingmärgid ehitustööde eelselt

Likvideeritud / maha jäetud veetorustik Likvideeritud / maha jäetud survekanalisatsiooni torustik

Paigaldatud B-kategooria gaasitoru Paigaldatud B-kategooria gaasitoru hülsis Paigaldatud gaasitorustiku sulgkraan Paigaldatud gaasitorustiku sõlmpunkt

Paigaldatud gaasivarustuse tingmärgid vastavalt teostusprojektile: "Rail Baltica Harjumaa põhitrassi raudteetaristu I etapi ehitustööd: OU0470, gaasivarustus," töö nr. 26-101-009, AS TREV-2 Grupp

Likvideeritud / maha jäetud survekanalisatsiooni torustik

V-1 mp. 40,12 mp. 40,03 tl. 35,50

Sõlmede tähistamine

Proj. maapinna abs. h Olev maapinna abs. h SÕLME TÄHIS Paigaldatud torustiku lae abs. h

KS-1 mp. 40,12 mp. 40,03 tl. 35,50

Proj. maapinna abs. h Olev maapinna abs. h SÕLME TÄHIS Paigaldatud torustiku lae abs. h

Töö nr Leht Lehti

MõõtkavaProjekt

Asukoht

Joonis StaadiumTellija

AS TREV-2 Grupp Mäealuse tn 2/4 Tallinn, Harjumaa 12618 Tel 677 6500, www.trev2.ee

Fail:

Majandustegevusteade nr. EEP003385

10.09.26 asendiplaan.dwg

26-101-008 Rail Baltica Harjumaa põhitrassi raudteetaristu I etapi

RB Harjumaa põhitrass I: Ülemiste - Soodevahe

VK-4-01, VK-torustike asendiplaan

3 4

1:500

Teostus

PROJEKTIJUHT

KONTROLLIJA Magnar Mäekivi

JOONESTAJA Magnar Mäekivi

Rail Baltic Estonia OÜ

ehitustööd: OU0450, veevarustus ja kanalisatsioon

KM 3+65 ... KM 4+71

Lehtede jaotus

VK-4-01-03

PK 4+600.00

PK 4+700.00

PK 4+800.00

PK 4+802.48

4+600

4+700

V-49/H1mp. 41,79 hüdrandi põhi 39,87

kolmikmp. 41,79 tl. 39,58

muhvmp. 41,80 tl. 39,63

V-40 mp. 41,47 tl. 39,44

V-41mp. 41,61 tl. 39,63

V-42 mp. 41,01 tl. 38,19

V-46mp. 41,11 tl. 39,15

V-48mp. 41,09 tl. 39,15

Hülsi ots mp. 40,99 tl. 38,24

Hülsi otsmp. 41,12 tl. 39,09

De 20

0 L =1

,3

De 20

0 L =1

,3

De200 L=28,9

De200 L=72,4

De20 0 L

=3,9

De110 L=0,2

De355 L=71,0

De20 0

L= 2,7

De11 0 L

=3,1

De110 L=27,3

L=3,9De110

De110 L=72,2

De225 L=71,1

KS-40mp. 41,08 tl. 39,07

KS-39mp. 41,10 tl. 39,07

KS-38 mp. 41,11 tl. 38,14

Hülsi ots mp. 41,10 tl. 38,12

KS-37mp. - tl. 39,03

KS-36 mp. 41,51 tl. 39,12

Hülsi otsmp. 41,11 tl. 39,05

Paigaldatud ühisveevärgi toru Paigaldatud ühiskanalisatsiooni survetoru Paigaldatud ühisveevärgi toru hülsis Paigaldatud ühiskanalisatsiooni survetoru hülsis Paigaldatud ühisveevärgi sulgkraan Paigaldatud ühiskanalisatsiooni sulgkraan Paigaldatud ühisveevärgi sõlmpunkt Paigaldatud ühiskanalisatsiooni sõlmpunkt Paigaldatud tulekustutusvee hüdrant

Paigaldatud ühisveevärgi ja ühiskanalisatsiooni torustike tingmärgid vastavalt teostusprojektile: "Rail Baltica Harjumaa põhitrassi raudteetaristu I etapi ehitustööd: OU0450, veevarustus ja kanalisatsioon," töö nr. 26-101-008, AS TREV-2 Grupp

Olemasolev kinnistupiir Olemasolev veetoru Olemasolev survekanalisatsiooni toru Olemasolev gaasitoru

Olemasolevate tehnovõrkude tingmärgid ehitustööde eelselt

Likvideeritud / maha jäetud veetorustik Likvideeritud / maha jäetud survekanalisatsiooni torustik

Paigaldatud B-kategooria gaasitoru Paigaldatud B-kategooria gaasitoru hülsis Paigaldatud gaasitorustiku sulgkraan Paigaldatud gaasitorustiku sõlmpunkt

Paigaldatud gaasivarustuse tingmärgid vastavalt teostusprojektile: "Rail Baltica Harjumaa põhitrassi raudteetaristu I etapi ehitustööd: OU0470, gaasivarustus," töö nr. 26-101-009, AS TREV-2 Grupp

Likvideeritud / maha jäetud survekanalisatsiooni torustik

V-1 mp. 40,12 mp. 40,03 tl. 35,50

Sõlmede tähistamine

Proj. maapinna abs. h Olev maapinna abs. h SÕLME TÄHIS Paigaldatud torustiku lae abs. h

KS-1 mp. 40,12 mp. 40,03 tl. 35,50

Proj. maapinna abs. h Olev maapinna abs. h SÕLME TÄHIS Paigaldatud torustiku lae abs. h

Töö nr Leht Lehti

MõõtkavaProjekt

Asukoht

Joonis StaadiumTellija

AS TREV-2 Grupp Mäealuse tn 2/4 Tallinn, Harjumaa 12618 Tel 677 6500, www.trev2.ee

Fail:

Majandustegevusteade nr. EEP003385

10.09.26 asendiplaan.dwg

26-101-008 Rail Baltica Harjumaa põhitrassi raudteetaristu I etapi

RB Harjumaa põhitrass I: Ülemiste - Soodevahe

VK-4-01, VK-torustike asendiplaan

4 4

1:500

Teostus

PROJEKTIJUHT

KONTROLLIJA Magnar Mäekivi

JOONESTAJA Magnar Mäekivi

Rail Baltic Estonia OÜ

ehitustööd: OU0450, veevarustus ja kanalisatsioon

KM 3+65 ... KM 4+71

Lehtede jaotus

VK-4-01-04

34

35

36

37

38

39

40

41

35

0+00 25 50 75 1+00 25 50 75 2+00 25 50 75 3+00 25 50 75 4+00 25 50 75 5+00

0+00 25 50 75 1+00 25 50 75 2+00 25 50 75 3+00 25 50 75 4+00 25 50 75 5+00

-17,59% -20,20%

-23,98%

6,22 %

-8,42% -5,81%

6,4 1%

6,02 %

8,0 4%

7,14 %

4,89 %

-4 9, 40

%

0,00%-0,37% 0,08% 2,08% 1,11% 0,03% -0,53% -0,30% -0,07% -0,57% 0,00%

-0,84% -0,66%

2,42% -0,04% 0,09% 0,05% -0,20% -0,96% 0,11% -0,07% -0,34% 1,32% -0,26% -0,44% -0,10% -0,22% -0,91% -9,04%

-14,30%

-3,58% 1,68%

1,34%

2,95% 9,4

2%

10, 06 %

-0,74% -1,15%

-0,72% 0,47% 1,33% 0,26% 0,32% 0,54% 0,45% 0,23% -0,20% -0,07% 0,61% 0,82% -9,30%

-4 3, 92

%

-8,89%

-1,11% 2,64%

-1,30% 12, 32 %

10, 10%

3,80%

33 ,14

%

-4 6, 29

%

-4,02% -0,82% -0,68%

0+ 00

,0 0+

00 ,8

0+ 01 ,0

0+ 01 ,9

0+ 07

,8 0+

08 ,6

0+ 11 ,7

0+ 13 ,2

0+ 15 ,7

0+ 17 ,5

0+ 30

,0 0+

30 ,2

0+ 30

,6 0+

31 ,6

0+ 37

,1

0+ 49

,1

0+ 56

,6

0+ 61 ,1

0+ 68

,9

0+ 73

,0

0+ 77

,6

0+ 85

,0

0+ 96

,9 0+

97 ,6

1+ 22

,9

1+ 26

,3 1+ 29

,1

1+ 36

,7

1+ 43

,5

1+ 49

,0

1+ 54

,5

1+ 63

,9

1+ 68

,3

1+ 80

,3

1+ 92

,2

1+ 96

,8

2+ 04

,2

2+ 09

,0

2+ 16 ,3

2+ 28

,3

2+ 40

,5

2+ 45

,5

2+ 52

,2 2+

53 ,3

2+ 53

,9

2+ 58

,0 2+

60 ,6

2+ 63

,9

2+ 70

,2 2+

71 ,8

2+ 91 ,7

3+ 03

,1

3+ 27

,3

3+ 30

,3

3+ 36

,1

3+ 42

,3

3+ 54

,5

3+ 66

,4

3+ 78

,3

3+ 90

,2

4+ 01 ,0

4+ 06

,2

4+ 13 ,6

4+ 16 ,0

4+ 17 ,8

4+ 31 ,1

4+ 38

,3

4+ 51 ,5

4+ 57

,7

4+ 62

,2

4+ 66

,4

4+ 70

,1

4+ 73

,1 4+

73 ,3

4+ 75

,9

4+ 89

,3

4+ 99

,6

39 ,9 4

39 ,9 3

39 ,9 4

39 ,9 6

41 ,15

41 ,2 2

41 ,15

41 ,10

41 ,0 2

40 ,9 7

40 ,4 5

40 ,4 4

40 ,4 3

40 ,4 2

40 ,4 4

40 ,5 2

40 ,6 1

40 ,6 6

40 ,7 1

40 ,7 3

40 ,6 8

40 ,5 7

40 ,3 7

40 ,3 5

40 ,10

40 ,11

40 ,10

40 ,14

40 ,16

40 ,16

40 ,16

40 ,14

40 ,14

40 ,16

40 ,19

40 ,2 0

40 ,18

40 ,17

40 ,15

40 ,0 9

40 ,0 1

40 ,0 2

39 ,9 3

39 ,9 2

39 ,9 1

39 ,8 5

39 ,8 2

39 ,7 7

39 ,7 5

39 ,7 1

39 ,3 8

39 ,3 4

39 ,4 7

39 ,4 9

39 ,5 3

39 ,5 6

39 ,5 7

39 ,5 7

39 ,5 7

39 ,6 0

39 ,6 1

39 ,6 0

39 ,6 0

39 ,6 1

39 ,6 0

39 ,6 2

39 ,6 2

39 ,5 9

39 ,5 8

39 ,5 7

39 ,5 6

39 ,5 5

39 ,5 5

39 ,5 5

39 ,5 5

39 ,4 7

39 ,4 1

37 ,9 0

37 ,7 5

37 ,6 9

37 ,7 5

37 ,2 6

37 ,2 1

37 ,4 1

37 ,5 0

37 ,7 0

37 ,8 3

38 ,4 4

38 ,3 5

38 ,3 5

38 ,3 5

38 ,3 3

38 ,3 4

38 ,5 0

38 ,5 4

38 ,5 5

38 ,5 2

38 ,5 1

38 ,5 1

38 ,4 4

38 ,4 4

38 ,2 3

38 ,2 0

38 ,2 7

38 ,2 7

38 ,2 7

38 ,2 8

38 ,2 7

38 ,18

38 ,18

38 ,17

38 ,13

38 ,19

38 ,17

38 ,15

38 ,15

38 ,12

38 ,0 1

37 ,5 6

36 ,6 0

36 ,5 6

36 ,5 7

36 ,6 2

36 ,7 0

37 ,0 2

37 ,6 5

37 ,6 3

37 ,4 1

37 ,3 2

37 ,4 4

37 ,4 8

37 ,4 9

37 ,5 1

37 ,5 8

37 ,6 3

37 ,6 6

37 ,6 3

37 ,6 3

37 ,6 6

37 ,7 2

37 ,5 0

36 ,6 9

35 ,5 1

35 ,4 3

35 ,7 8

35 ,7 0

36 ,2 5

36 ,6 8

36 ,8 2

37 ,8 3

37 ,7 3

37 ,6 2

37 ,5 2

37 ,4 4

17,59%

1,96

20,20% 0,77

23,98% 0,23 0,

95

6, 22

% 8,42%5,82

5,81% 0,86 3,1

26,4 1%

1,5 0

6, 02

%

2,4 9

8,0 4%

1,8 2

7, 14 %

12,47 4,89%

49,40% 0,18

0, 44

0, 00

%

1,0 1

0, 00

% 0,37%5,43 12,05 0,08%

7,45 2,08

%

4,5 11,11

%

7,79 0,03

% 0,53%4,16

0,30%4,60

0,07%7,35

0,57% 11,94 0,

66 0, 00

% 0,84% 25,37

0,66%3,31 2,8 12,4 2%

0,04%7,67 6,72 0,09

%

5,5 70,0

5% 0,20%5,52

0,96% 9,38 4,3

80,1 1% 0,07%

11,96

0,34% 11,94 4,5

51,3 2%

0,26%7,41

0,44%4,79

0,10%7,35

0,22% 12,03

0,91% 12,21

9,04%4,99

14,30%6,71

3,58% 1,03 0,

60 1,6

8%

4,0 91,3

4%

2,6 52,9 5%

3,3 29,4 2%

6,27 10,0

6%

0,74%

1,62

1,15% 19,85

0,72% 11,40 24,19

0,47%

3,0 81,3 3%

5,8 00,2

6%

6,19 0,32

%

12,13 0,54%

11,91 0,45%

11,95 0,23%

0,20% 11,89

0,07% 10,77 5,2

10,6 1%

7,40 0,82

%

9,30%2,37

43,92%

1,84

8,89% 13,28

1,11% 7,18 13,27

2,64% 1,30%6,17 4,4

612, 32%

4,2 610,

10%

3,6 83,8 0%

3,0 333 ,14

%

46,29% 0,21

4,02%2,61

0,82% 13,33

0,68% 10,36

Olemasoleva maapinna absoluutkõrgus =

Projektne torustiku absoluutkõrgus (toru peale) =

Toru kalle (%) / toru pikkus (m) =

Toru materjal ja läbimõõt (mm) =

HÜLSS PE∅355; PE100 SDR11 L=28.1m

HÜLSS PE∅355; PE100 SDR11 L=59.6m

KS -1 /2

/3 mu

hv -ü

he nd

us

KS -4

/5

KS 7

- ∅1

60 0

PL

KS -1 4

põ lv 9

0°

õh ut

us ka

ev

ko lm

ik , si ib ri-

sõ lm

Sõlme tähis =

Kaugus algusest (KS-1/2/3) =

RAJATAV KANAL 4,0 X 2,0 m / CHANNEL 4,0 X 2,0 m

Olemasolev truup ∅800 mm

Olemasoleva maapinna absoluutkõrgus =

Projektne torustiku absoluutkõrgus (toru peale) =

Toru kalle (%) / toru pikkus (m) =

Toru materjal ja läbimõõt (mm) =

Sõlme tähis =

Kaugus algusest (KS-14) =

35

36

37

38

39

40

35

36

37

38

39

40

0+00 25 0+47

0+00 25 0+47

2,57%

90 ,6 8%

-5,45% -6,42%

-1,12% -3,95% 7,5 3%

8,2 9%

3,65%

-49,51%

-1,79%

1,72%

0+ 00

,0 0+

00 ,4

0+ 00

,8 0+

01 ,6

0+ 01 ,7

0+ 03

,5

0+ 13 ,1

0+ 16 ,7

0+ 22

,0

0+ 27

,7

0+ 34

,2

0+ 45

,2 0+

45 ,4

0+ 46

,7

39 ,9 8

39 ,9 1

39 ,8 8

39 ,8 2

39 ,8 1

39 ,7 0

40 ,4 0

40 ,4 3

40 ,3 7

39 ,4 4

40 ,0 3

40 ,0 5

40 ,0 4

40 ,0 5

36 ,5 7

36 ,5 9

36 ,6 0

36 ,6 3

36 ,7 4

36 ,6 4

36 ,0 2

35 ,9 8

35 ,7 7

36 ,2 0

36 ,7 4

37 ,14

37 ,0 4

37 ,0 2

1,1 3

2, 57

%

0, 12

90 ,6 8%

5,45%1,76

6,42% 9,66

1,12%3,57

3,95%5,32 5,7 17,5

3%

6,4 88,29

%

11,03 3,65%

49,51% 0,20

1,79%

1,281,8 0

1,7 2%

HÜLSS PE∅355; PE100 SDR11 L=45.0m

KS -1 4

KS -3

5

ko lm

ik , si ib ri-

sõ lm

hü ls i ü

he nd

us h

ül si le

PE survetoru De200 mm PE survetoru De200 mm PE survetoru De200 mm PE survetoru De200 mm PE survetoru De200 mm PE survetoru De200 mm

36

37

38

39

40

41

36

37

38

39

40

41

0+00 25 50 75 1+00 1+09

0+00 25 50 75 1+00 1+09

-7,43% -5,71%

4,54 % -2,47% -0,19%

-6,83% -4,32%

3,55%

-2,62%

-13,52%

2,56%

10, 15%

-4,46% 3,41%

2,01% 4,27

%

28 ,0 2%

1,35% -1,19% 9,9

2%

2,58% 6,34

%

0+ 00

,0 0+

02 ,8

0+ 02

,9 0+

03 ,2

0+ 03

,4 0+

03 ,5

0+ 04

,3

0+ 12 ,7

0+ 18 ,6

0+ 27

,2 0+

29 ,4

0+ 29

,5 0+

29 ,7

0+ 30

,0 0+

30 ,3

0+ 31 ,1

0+ 40

,9

0+ 46

,8

0+ 52

,7

0+ 63

,9

0+ 71 ,2

0+ 75

,7

0+ 81 ,5

0+ 84

,3

0+ 91 ,0

0+ 96

,0

1+ 02

,1 1+ 03

,0

1+ 08

,6

41 ,6 2

41 ,5 3

41 ,4 8

41 ,2 7

41 ,5 7

41 ,2 7

41 ,17

41 ,0 8

41 ,0 6

41 ,0 4

41 ,0 3

41 ,14

41 ,2 6

41 ,3 7

41 ,2 6

41 ,6 2

41 ,5 7

41 ,5 1

41 ,13

41 ,2 6

41 ,2 8

41 ,2 1

41 ,18

41 ,17

41 ,16

41 ,19

39 ,12

38 ,9 6

39 ,0 3

38 ,8 2

38 ,8 1

38 ,3 7

38 ,2 2

38 ,13

38 ,15

38 ,12

36 ,7 9

36 ,9 4

37 ,2 7

37 ,5 4

37 ,0 4

37 ,2 9

37 ,3 7

37 ,3 8

37 ,6 3

38 ,4 1

38 ,5 0

38 ,4 4

38 ,8 4

39 ,0 5

39 ,0 7

39 ,4 2

7,43%1,80

5,71%2,80 1,5 4

4, 54

% 2,47%8,36

0,19%5,92

6,83% 8,58

4,32%2,20 0, 62

3, 55

%

2,62% 1,04

13,52% 9,85 5,9

12,5 6%

5,8 710,1

5% 4,46% 11,18 7,33

3,41 %

4,4 82,0

1%

5,8 54,2

7%

2,7 8

28 ,02

%

6,67 1,35

% 1,19%5,03 6,12 9,9

2%

0, 89

2, 58

%

5,6 06,3

4%

Toru materjal ja läbimõõt (mm) = PE survetoru De110 mm

Olemasoleva maapinna absoluutkõrgus =

Projektne torustiku absoluutkõrgus (toru peale) =

Toru kalle (%) / toru pikkus (m) =

Sõlme tähis =

Kaugus algusest (KS-36) =

PE survetoru De110 mm

KS -3

6 mu

hv -ü

he nd

us KS

-3 7

põ lv 9

0°

KS -3

8 põ

lv 9

0°

KS -3

9 su

lg si ib er

KS -4

0 mu

hv -ü

he nd

us

su lg si ib er

HÜLSS PE∅225; PE100 SDR11 L=71.1m

SURVEKANALISATSIOONITORUSTIKU PIKIPROFIIL VAHEMIKUS KS-1/2/3 ... KS-31/32/33 SURVEKANALISATSIOONITORUSTIKU PIKIPROFIIL VAHEMIKUS KS-14 ... KS-35 SURVEKANALISATSIOONITORUSTIKU PIKIPROFIIL VAHEMIKUS KS-36 ... KS-40

Töö nr Leht Lehti

MõõtkavaProjekt

Asukoht

Joonis StaadiumTellija

AS TREV-2 Grupp Mäealuse tn 2/4 Tallinn, Harjumaa 12618 Tel 677 6500, www.trev2.ee

Fail:

Majandustegevusteade nr. EEP003385

11.09.26 asendiplaan.dwg

26-101-008 Rail Baltica Harjumaa põhitrassi raudteetaristu I etapi

RB Harjumaa põhitrass I: Ülemiste - Soodevahe

VK-6-01, Pikiprofiilid

1 2

1:500h

Teostus

PROJEKTIJUHT

KONTROLLIJA Magnar Mäekivi

JOONESTAJA Magnar Mäekivi

Rail Baltic Estonia OÜ

ehitustööd: OU0450, veevarustus ja kanalisatsioon

KM 3+65 ... KM 4+71

1:50v

34

36

37

38

39

40

41 25 50 75 6+00 25 50 75 6+95

25 50 75 6+00 25 50 75 6+95

5+ 05

,2

5+ 25

,7

5+ 36

,3

5+ 49

,7

5+ 65

,1

5+ 76

,9

5+ 84

,3

6+ 24

,6

6+ 44

,4

6+ 60

,6

6+ 70

,4

6+ 78

,8

6+ 84

,5

6+ 90

,7 6+

91 ,1

6+ 91 ,9

6+ 92

,5 6+

94 ,7

39 ,3 8

39 ,3 6

39 ,3 8

39 ,2 5

39 ,3 2

39 ,4 1

39 ,4 4

39 ,6 8

39 ,7 7

39 ,8 3

39 ,8 5

39 ,8 7

39 ,8 9

39 ,8 9

39 ,8 9

39 ,9 1

39 ,9 2

39 ,9 2

37 ,4 8

37 ,4 2

37 ,4 0

37 ,4 4

37 ,4 4

37 ,4 9

37 ,5 4

37 ,6 6

37 ,8 1

37 ,8 3

37 ,9 2

38 ,0 1

37 ,5 8

37 ,5 5

37 ,5 3

37 ,5 1

37 ,5 3

37 ,5 3

5,5 70,5

4% 0,25% 20,50

0,17% 10,63 13,39

0,23%

15,39 0,05%

11,83 0,41%

7,33 0,64

%

40,32 0,30%

19,76 0,75%

16,27 0,16%

9,76 0,88%

8,44 1,07

% 3,99% 10,68

3,17% 1,14

2,95% 0,42

2,95% 0,77 0,

61 2, 80

%

2,2 2

0,0 0%

0,54% -0,25% -0,17% 0,23% 0,05% 0,41% 0,64% 0,30%

0,75% 0,16% 0,88%

1,07% -3,99% -3,17%

-2,95% -2,95%

2,80%0,00%

KS -3

1/ 32

/3 3

Rajatud veetoru PE ∅200

Rajatud gaasitoru PE ∅200

34

35

36

37

38

39

40

41

34

35

36

37

38

39

40

41

0+00 25 50 75 1+00 25 50 75 2+00 25 50 75 3+00 25 50 75 4+00 25 50 75 5+00 25 50 75 6+00 25 50 75 6+94

0+00 25 50 75 1+00 25 50 75 2+00 25 50 75 3+00 25 50 75 4+00 25 50 75 5+00 25 50 75 6+00 25 50 75 6+94

-0 +0

2, 6

0+ 00

,0 0+

01 ,0

0+ 01 ,4

0+ 01 ,8

0+ 03

,4

0+ 08

,9

0+ 13 ,3

0+ 17 ,1

0+ 21 ,4

0+ 30

,8 0+

31 ,5

0+ 31 ,6

0+ 32

,1

0+ 36

,2

0+ 48

,1

0+ 59

,1

0+ 67

,8

0+ 76

,5

0+ 88

,3

0+ 95

,7

1+ 21 ,8

1+ 22

,5 1+ 23

,8 1+ 24

,2 1+ 25

,4 1+ 26

,5 1+ 27

,0 1+ 28

,2

1+ 36

,4

1+ 42

,6

1+ 48

,6

1+ 54

,1

1+ 63

,5

1+ 67

,9

1+ 79

,9

1+ 91 ,9

1+ 96

,3

2+ 03

,9

2+ 08

,5

2+ 28

,1

2+ 40

,0

2+ 45

,1

2+ 53

,7 2+

56 ,5

2+ 56

,9 2+

57 ,4

2+ 58

,9 2+

59 ,3

2+ 59

,9 2+

60 ,3

2+ 60

,6

2+ 63

,8

2+ 69

,9 2+

71 ,3

2+ 91 ,3

3+ 02

,7

3+ 26

,7

3+ 30

,1

3+ 35

,7

3+ 41

,9

3+ 53

,9

3+ 65

,9

3+ 77

,9

3+ 89

,9

4+ 01 ,9

4+ 05

,7

4+ 12 ,3

4+ 15 ,5

4+ 18 ,0

4+ 31 ,6

4+ 38

,0

4+ 48

,9

4+ 54

,6

4+ 59

,9

4+ 63

,0

4+ 72

,2

4+ 76

,5

4+ 89

,3

5+ 00

,2

5+ 04

,7

5+ 25

,5

5+ 36

,2

5+ 49

,6

5+ 64

,9

5+ 76

,8

5+ 84

,2

6+ 24

,6

6+ 44

,3

6+ 60

,6

6+ 70

,1

6+ 78

,5

6+ 84

,5

6+ 89

,2 6+

89 ,6

6+ 91 ,4

6+ 93

,9

-2,62%

-11,90%-10,51%

-5,66%2 ,79%

-16,04%

9,7 4%

2,36% -6,09%

8,6 9%

-7,54%-3,48%

7,7 3% 2,64%

0,48% 1,77%

-0,43% -3,51% 2,53%

-0,55% -0,79%

0,44%

-23,71%

0,19% -1,93%

24 ,4 6%

0,39% -0,10% -0,58% -0,29% -0,35% -0,38% -0,18% 0,01% 0,73% -0,42% -0,84% -0,53% -0,45% -7,41%

-8,31% -6,30%

1,09%-5,03%

-81,74%

-0,32%

-5,27% -15,67%

1,92%

21 ,4 3%

-2,29% -1,25%

-0,64% 0,47% 1,29% 0,45% 0,14% 0,45% 0,56% 0,01% 0,11% -0,19% 1,49% -1,14% -9,09%

-21,32%

-12,11%

-1,41% 0,28% 7,4

6%

10, 79 %

6,8 2%

17 ,16

%

-5,16% -0,74% -0,61% 0,93% -0,48% -0,05% 0,10% 0,38% 0,24% 0,20%

0,41% 0,57% 0,20% 0,98%

1,17% -2,62% -2,62% -2,62%-2,64% 0,00%

39 ,9 2

39 ,9 2

39 ,9 2

39 ,9 2

39 ,9 3

39 ,9 6

41 ,11

41 ,13

41 ,0 1

40 ,8 8

40 ,4 7

40 ,4 5

40 ,4 5

40 ,4 4

40 ,4 6

40 ,5 4

40 ,6 7

40 ,7 3

40 ,6 9

40 ,5 0

40 ,3 8

40 ,18

40 ,18

40 ,16

40 ,16

40 ,16

40 ,16

40 ,18

40 ,17

40 ,16

40 ,16

40 ,15

40 ,14

40 ,15

40 ,17

40 ,18

40 ,19

40 ,17

40 ,15

40 ,0 8

40 ,0 3

40 ,0 1

39 ,8 8

39 ,8 3

39 ,8 2

39 ,8 0

39 ,8 0

39 ,7 9

39 ,7 8

39 ,7 8

39 ,7 4

39 ,7 2

39 ,6 9

39 ,3 6

39 ,3 2

39 ,4 6

39 ,4 8

39 ,5 1

39 ,5 5

39 ,5 8

39 ,6 0

39 ,6 2

39 ,6 1

39 ,5 9

39 ,5 8

39 ,5 6

39 ,5 7

39 ,5 7

39 ,6 1

39 ,6 1

39 ,5 6

39 ,5 5

39 ,5 4

39 ,5 4

39 ,5 3

39 ,5 4

39 ,5 4

39 ,5 0

39 ,4 7

39 ,4 6

39 ,4 4

39 ,4 5

39 ,4 2

39 ,4 8

39 ,4 9

39 ,6 8

39 ,7 9

39 ,8 2

39 ,8 4

39 ,8 6

39 ,8 7

39 ,8 8

39 ,8 8

39 ,9 1

39 ,9 2

38 ,2 9

38 ,2 2

38 ,10

38 ,0 6

38 ,0 4

38 ,0 8

37 ,19

37 ,6 1

37 ,7 0

37 ,4 4

38 ,2 6

38 ,2 1

38 ,2 0

38 ,2 3

38 ,3 4

38 ,4 0

38 ,6 0

38 ,5 6

38 ,2 5

38 ,5 5

38 ,5 1

38 ,3 0

38 ,3 0

38 ,0 0

38 ,0 0

38 ,0 0

37 ,9 9

38 ,3 0

38 ,3 3

38 ,3 3

38 ,2 9

38 ,2 8

38 ,2 5

38 ,2 3

38 ,2 1

38 ,2 1

38 ,2 4

38 ,2 1

38 ,17

38 ,0 6

38 ,0 1

37 ,6 3

36 ,9 2

36 ,7 4

36 ,7 5

36 ,6 7

36 ,3 8

36 ,3 8

36 ,3 6

36 ,3 1

36 ,3 7

37 ,6 7

37 ,6 4

37 ,3 9

37 ,3 1

37 ,4 3

37 ,4 7

37 ,5 0

37 ,5 0

37 ,5 6

37 ,6 2

37 ,6 3

37 ,6 4

37 ,6 2

37 ,6 7

37 ,6 0

37 ,3 1

36 ,7 8

35 ,13

35 ,0 4

35 ,0 7

35 ,5 0

36 ,0 7

36 ,2 8

37 ,8 6

37 ,6 4

37 ,5 4

37 ,4 8

37 ,5 2

37 ,4 2

37 ,4 2

37 ,4 3

37 ,4 9

37 ,5 2

37 ,5 3

37 ,7 0

37 ,8 1

37 ,8 4

37 ,9 3

38 ,0 3

37 ,8 8

37 ,7 5

37 ,7 4

37 ,6 9

37 ,6 9

2,62%2,63 +0 0, 00 11,90%

1,02 +0 1,0

2 10,51% 0,36 +0

1,3 8 5,66%

0,44 +0 1,8

2

1,5 8

2, 79

% +0

3, 40

16,04%5,55 +0 8, 95

4,3 19,7

4%

+1 3, 26

3,8 22,3 6%

+1 7, 08

6,09%4,27 +2 1,3

5

9,43 8,69

%

+3 0, 78

7,54% 0,69 +3

1,4 7 3,48%

0,17 +3 1,6

4

0, 44

7, 73

% +3

2, 08

4,1 32,6

4%

+3 6, 21

11,89 0,48%

+4 8, 10

11,04 1,77%

+5 9, 14

0,43% 8,62 +6

7, 76 3,51%

8,75 +7 6, 51

11,75 2,53%

+8 8, 26

0,55%7,44 +9 5, 70 0,79%

26,13 +2 1,8

3

0, 68

0, 44

% +2

2, 51

23,71%

1,30 +2 3, 80

1,5 9

0, 19 %

+2 5, 39

1,1 5

0, 00

% +2

6, 54

1,93% 0,41 +2

6, 95

1,2 7

24 ,4 6%

+2 8, 22

8,19 0,39

%

+3 6, 41

0,10%6,23 +4 2, 64 0,58%5,91 +4

8, 55 0,29%5,57 +5

4, 12 0,35%

9,33 +6 3, 45 0,38%4,45 +6

7, 91 0,18%

11,98 +7 9, 89

12,02 0,01%

+9 1,9

1

4,4 10,7

3%

+9 6, 32

0,42%7,55 +0 3, 87 0,84%4,63 +0

8, 50 0,53%

19,55 +2 8, 05 0,45%

11,92 +3 9, 97 7,41%5,10 +4

5, 07 8,31%

8,61 +5 3, 68 6,30%2,81 +5

6, 49

0, 92

1,0 9%

+5 7, 41

5,03%

1,49 +5 8, 90

81,74% 0,36 +5

9, 26 0,32%

0,62 +5 9, 89 5,27%

0,42 +6 0, 30 15,67%

0,31 +6 0, 62

3,2 31,9 2%

+6 3, 85

6,0 621,4

3%

+6 9, 90

2,29%

1,35 +7 1,2

6

1,25% 20,04

+9 1,3

0 0,64% 11,41 +0

2, 72

24,03 0,47%

+2 6, 74

3,3 21,2 9%

+3 0, 07

5,6 20,4

5%

+3 5, 68

6,26 0,14

%

+4 1,9

5

11,96 0,45%

+5 3, 90

12,00 0,56%

+6 5, 90

12,00 0,01%

+7 7, 90

11,99 0,11%

+8 9, 90

0,19% 11,96

+0 1,8

5

3,8 31,4 9%

+0 5, 68

1,14%6,64 +1 2, 32 9,09%3,16 +1

5, 48

21,32%2,49 +1 7, 96 12,11%

13,63

+3 1,5

9 1,41%6,40 +3 7, 99

10,89 0,28%

+4 8, 88

5,7 67,4

6%

+5 4, 64

5,2 810,7

9%

+5 9, 92

3,0 86,8 2%

+6 3, 00

9,20 17,16

%

+7 2, 21

5,16%4,28 +7 6, 49 0,74%

12,77 +8 9, 26 0,61%

10,98 +0 0, 24

4,5 00,9

3%

+0 4, 74

0,48% 20,74 +2

5, 47 0,05%

10,69

+3 6, 16

13,43 0,10%

+4 9, 59

15,32 0,38%

+6 4, 92

11,90 0,24%

+7 6, 82

7,38 0,20

%

+8 4, 20

40,41 0,41%

+2 4, 61

19,71 0,57%

+4 4, 32

16,23 0,20%

+6 0, 55

9,53 0,98%

+7 0, 09

8,44 1,17%

+7 8, 53

2,62%5,95 +8 4, 47 2,62%4,69 +8

9, 16 2,62%

0,42 +8 9, 59 2,64%1,85 +9

1,4 3

2,4 5

0,0 0%

+9 3, 88

Rajatud survekanalisatsioonitoru PE ∅200

Rajatud survekanalisatsioonitoru PE ∅200

RAJATAV KANAL 4,0 X 2,0 m / CHANNEL 4,0 X 2,0 m

Olemasolev truup ∅800 mm Rajatud gaasitoru PE ∅200

mu hv

-ü he

nd us

V- 1/ 2/

3

V- 4/

5

Li sa

ka ev

-1

V- 14

V- 15

V- 31 /3

2/ 33

HÜLSS PE∅400; PE100 SDR11 L=27.3m

HÜLSS PE∅400; PE100 SDR11 L=59.7m

põ lv 9

0°

põ lv 9

0°

∅1 20

0 PL

ko lm

ik , su

lg si ib rid

ko lm

ik , su

lg si ib rid

mu hv

-ü he

nd us

Olemasoleva maapinna absoluutkõrgus =

Projektne torustiku absoluutkõrgus (toru peale) =

Toru kalle (%) / toru pikkus (m) =

Toru materjal ja läbimõõt (mm) =

Sõlme tähis =

Kaugus algusest (muhvühendus) =

34

35

36

37

38

39

40

34

35

36

37

38

39

40

0+00 25 0+48

25 0+48

-1,03%

-26,07%

-6,15%

-14,68%

-2,36% 9,7

0%

15 ,21

%

13 ,60

%

-5,24%

0+ 12 ,6

0+ 16 ,8

0+ 21 ,5

0+ 27

,1

0+ 32

,7

0+ 38

,8

0+ 44

,8

0+ 48

,1

40 ,4 1

40 ,4 4

40 ,3 7

39 ,3 9

40 ,0 4

40 ,0 9

40 ,0 6

40 ,0 6

35 ,8 0

35 ,18

35 ,0 7

35 ,6 1

36 ,4 7

37 ,3 0

36 ,9 9

36 ,9 3

6,15%7,32

14,68%4,22

2,36%4,67 5,5 79,7

0%

5,6 415,2

1%

6,14 13,6

0% 5,24%5,92

1,82%3,34

Olemasoleva maapinna absoluutkõrgus =

Projektne torustiku absoluutkõrgus (toru peale) =

Toru kalle (%) / toru pikkus (m) =

Toru materjal ja läbimõõt (mm) =

Sõlme tähis =

Kaugus algusest (V-14) =

V- 14

ko lm

ik ,

V- 39

hü ls i ü

he nd

us h

ül si le

HÜLSS PE∅400; PE100 SDR11 L=43.7m

PE survetoru De250 mm PE survetoru De250 mm PE survetoru De200 mm PE survetoru De200 mm PE survetoru De250 mm

35

36

37

38

39

40

35

36

37

38

39

40

0+00 25 0+47

0+00 25 0+47

-6 9, 94

%

-16,54% -0,62% -5,53% 6,6 5%

2,47%

14 ,93

%

10, 88 %

-4,43%

0+ 00

,0 0+

00 ,5

0+ 01 ,1

0+ 03

,1

0+ 12 ,5

0+ 17 ,5

0+ 21 ,9

0+ 27

,2

0+ 32

,9

0+ 37

,4

0+ 45

,4 0+

46 ,7

39 ,7 9

39 ,7 6

39 ,7 3

39 ,6 1

40 ,4 1

40 ,4 2

40 ,3 5

39 ,3 8

40 ,0 7

40 ,0 9

40 ,0 3

40 ,0 3

36 ,3 8

36 ,7 0

36 ,2 7

35 ,9 3

35 ,8 7

35 ,5 9

35 ,8 8

36 ,0 1

36 ,8 7

37 ,3 6

37 ,0 1

36 ,9 6

0, 45

70 ,10

%

69,94% 0,61

16,54%

2,07

0,62% 9,35

5,53%5,06 4,3 66,6

5%

5,2 62,4

7%

5,7 714,9

3%

4,5 110,

88% 4,43%7,91

4,27%

1,34

Olemasoleva maapinna absoluutkõrgus =

Projektne torustiku absoluutkõrgus (toru peale) =

Toru kalle (%) / toru pikkus (m) =

Toru materjal ja läbimõõt (mm) =

Sõlme tähis =

Kaugus algusest (V-15) =

0+ 00

,0 0+

00 ,4

0+ 01 ,1

0+ 03

,0 0+

05 ,3

39 ,8 3

39 ,8 0

39 ,7 6

39 ,6 5

39 ,5 2

36 ,7 5

36 ,7 5

36 ,8 6

36 ,8 4

36 ,2 5

0, 44

1,1 3%

0, 65

16 ,8 9%

1,03%1,93

26,07%

2,26

1,13%

16 ,89

%

PE survetoru De200 mm

V- 15

ko lm

ik ,

V- 36

hü ls i ü

he nd

us h

ül si le

HÜLSS PE∅355; PE100 SDR11 L=42.2m

Olemasoleva maapinna absoluutkõrgus =

Projektne torustiku absoluutkõrgus (toru peale) =

Toru kalle (%) / toru pikkus (m) =

Toru materjal ja läbimõõt (mm) =

Sõlme tähis =

Kaugus algusest (V-40) =

36

37

38

39

40

41

36

37

38

39

40

41

0+00 25 50 75 1+00 1+11

0+00 25 50 75 1+00 1+11

-8,86% -18,52% -1,76% 0,16% -7,79%

-2,02%

4,90 %-11,70%

15 ,70

%

-13,61%

1,91%

10, 84 % -5,50%

4,96 %

3,29% -3,37%

17 ,14

%

6,05 %

0,47%15 ,13

%

4,09 % 4,13%4,53

% 3,65%

-0 +0

0, 5

-0 +0

0, 4

0+ 00

,0

0+ 03

,3 0+

03 ,8

0+ 03

,9 0+

04 ,0

0+ 10 ,2

0+ 13 ,2

0+ 17 ,3

0+ 19 ,6

0+ 27

,1 0+

27 ,6

0+ 27

,9

0+ 31 ,9

0+ 32

,0 0+

32 ,3

0+ 32

,4 0+

32 ,8

0+ 33

,3 0+

33 ,3

0+ 38

,2

0+ 42

,7 0+

44 ,3

0+ 49

,0

0+ 53

,1 0+

54 ,6

0+ 61 ,6

0+ 66

,8 0+

69 ,5

0+ 73

,0 0+

74 ,9

0+ 77

,3 0+

78 ,7

0+ 82

,0 0+

84 ,0

0+ 86

,6

0+ 90

,8

0+ 93

,7 0+

95 ,7

0+ 98

,0 0+

98 ,0

1

1+ 00

,5 1+ 01 ,5

1+ 04

,4 1+ 05

,3 1+ 05

,9 1+ 07

,3 1+ 07

,9 1+ 09

,9 1+ 10 ,8

41 ,6 5

41 ,6 4

41 ,5 3

41 ,5 1

41 ,3 1

41 ,5 6

41 ,17

40 ,9 9

40 ,9 8

40 ,9 7

40 ,9 6

40 ,9 9

41 ,11

41 ,3 2

41 ,2 9

41 ,6 3

41 ,6 0

41 ,5 7

40 ,9 8

41 ,2 1

41 ,2 4

41 ,19

41 ,17

41 ,17

41 ,16

41 ,16

41 ,18

39 ,3 7

39 ,4 4

39 ,11

39 ,0 6

38 ,9 0

38 ,9 0

38 ,2 8

38 ,19

38 ,2 1

38 ,15

38 ,2 4

36 ,9 6

37 ,0 8

37 ,6 8

37 ,0 1

37 ,3 2

37 ,3 8

37 ,4 6

37 ,3 0

38 ,0 9

38 ,5 2

38 ,5 4

38 ,9 3

39 ,0 9

39 ,15

39 ,2 4

39 ,3 5

0, 48

13 ,6 6%

8,86%3,77

18,52% 0,26

1,76% 9,21 6,32

0,16 % 7,79%8,07

2,02%4,26 0, 41

4, 90

%

11,70% 0,48 0,

55 15 ,7 0% 13,61%

9,40 6,27 1,91

%

5,5 510,8

4% 5,50% 12,22 6,25

4,9 6%

4,2 63,2

9% 3,37%4,74 4,6

117, 14%

7,10 6,05

%

4,2 10,4

7%

2,5 8

15 ,13

%

3,8 44,0 9%

1,5 3

4, 13 %

1,9 9

4, 53

%

2,8 73,6 5%

PE survetoru De200 mm

su lg si ib er

su lg si ib er

V- 40

mu hv

üh en

du s

V- 41

põ lv 9

0°

su lg si ib er

V- 42

, põ

lv 9

0°

V- 46

su lg si ib er

V- 48

, mu

hv üh

en du

s

HÜLSS PE∅355; PE100 SDR11 L=71.1m

VEETORUSTIKU PIKIPROFIIL VAHEMIKUS muhvühendus ... V-31/32/33 VEETORUSTIKU PIKIPROFIIL VAHEMIKUS V-14 ... V-39 VEETORUSTIKU PIKIPROFIIL VAHEMIKUS V-15 ... V-36 VEETORUSTIKU PIKIPROFIIL VAHEMIKUS V-40 ... V-48

Töö nr Leht Lehti

MõõtkavaProjekt

Asukoht

Joonis StaadiumTellija

AS TREV-2 Grupp Mäealuse tn 2/4 Tallinn, Harjumaa 12618 Tel 677 6500, www.trev2.ee

Fail:

Majandustegevusteade nr. EEP003385

11.09.26 asendiplaan.dwg

26-101-008 Rail Baltica Harjumaa põhitrassi raudteetaristu I etapi

RB Harjumaa põhitrass I: Ülemiste - Soodevahe

VK-6-01, Pikiprofiilid

2 2

1:500h

Teostus

PROJEKTIJUHT

KONTROLLIJA Magnar Mäekivi

JOONESTAJA Magnar Mäekivi

Rail Baltic Estonia OÜ

ehitustööd: OU0450, veevarustus ja kanalisatsioon

KM 3+65 ... KM 4+71

1:50v

V-1, V-2, V-3

PE P

N 1

0

D e

25 0

m m

Elekterkeevispoogen 45° De250PE PN 10

De 250 mm

Betoontugi

Tõmbekindla tihendiga tolerantsmuhv

Olemasolev veetoru

V4, V-5

PE PN 10

D e 250 m

m

Elekterkeevispoogen 45° De250 T

PE PN 10

De 250 mm Betoontugi

V-31, V-32, V-33

PE P

N 1

0

D e

16 0

m m

Elekterkeevispoogen 45° De200

PE PN 10

De 200 mm

Betoontugi

Tõmbekindla tihendiga tolerantsmuhv

Olemasolev veetoru

PE PN 10

De 250 mm

Olemasolev veetoru / existing water pipe

V-39

PE PN 10

De 250 mm

Elekterkeevismuhv De 250 / The electrofusion coupler De 250

PE PN 10

De 200 mm

Olemasolev veetoru

PE PN 10

De 200 mm

Elekterkeevismuhv De 200

V-36

PE PN 10

De 200 mm

PE P

N 1

0

D e

20 0

m m

Elekterkeevispoogen 45° De200 V-41

Elekterkeevisüleminek De 200 x 160

Veetrassi sõlmede skeemid / Water pipeline node schematics

Hülsstoru ühenduskoht/ Connecting point of sleeve

PE 100 RC PN 16

De 355 mm

Olemasolev hülsitoru PE 100 RC PN 16

De 280 mm

Ühendus Tõmbekindla tihendiga tolerants üleminekumuhviga DN 400-350 koos RV tugihülsiga

PE 100 RC PN 16

De 400 mm

Olemasolev hülsitoru PE 100 RC PN 16

De 355 mm

V-53

V-52

PE PN 10

De 200 mm

V-40

PE PN 10

De 200 mm

Tõmbekindla tihendiga tolerantsmuhv DN 200

Olemasolev veetoru

PE PN 10

De 200 mm

V-48

PE PN 10

De 200 mm

Tõmbekindla tihendiga tolerantsmuhv DN 200

Olemasolev veetoru

PE PN 10

De 200 mm

Elekterkeevispoogen 45° De200

PE käänik 22° De200

PE P

N 1

0 D

e 20

0 m

m

V-42

V-46

Malmist äärikutega kolmik

Äärikutega kummikiilsiiber DN250 koos teleskoopilise spindlipikenduse ja kapega 40T

Betoontugi

Vabaäärik DN 250 ja PE kaelus De250

Elekterkeevismuhv De 250

Äärikutega kummikiilsiiber DN250 koos teleskoopilise spindlipikenduse ja kapega 40T

Vabaäärik DN 250 ja PE kaelus De250

Elekterkeevismuhv De 250

Vabaäärik DN 250 ja PE kaelus De250

Elekterkeevismuhv De 250

V-14

Malmist äärikutega kolmik 250-200

Äärikutega kummikiilsiiber DN200 koos teleskoopilise spindlipikenduse ja kapega 40T

Betoontugi

Vabaäärik DN 200 ja PE kaelus De200

Elekterkeevismuhv De 200

Vabaäärik DN 250 ja PE kaelus De250

Vabaäärik DN 200 ja PE kaelus De200 rotating flange DN 200 PE and Flange

adaptor De200

Elekterkeevismuhv De 200

V-15

Malmist äärikutega üleminek DN 250-200 /

PE PN 10

D e 200 m

m

PE PN 10

De 200 mm

PE PN 10

De 250 mm

PE PN 10

De 250 mm

PE PN 10

De 250 mm

PE PN 10

D e 250 m

m

PE PÕLV 45° De200, paigaldatud kõrguslikult

Ühendus Tõmbekindla tihendiga tolerants üleminekumuhviga DN 300-250 koos RV tugihülsiga

PE PN 10

De 200 mm

Vabaäärik DN 110 ja PE kaelus De110

V49, H-1

Maapealne soojustatud tuletõrjehüdrant DN100

PE üleminekukolmik De 200 x 110, paigaldus kõrguslikult 90° nurga all (ülesse)

PE PN 10

De 200 mm

Elekterkeevismuhv De 200

PE käänik (Põlv) 90° De110

Äärikutega kummikiilsiiber DN200 koos teleskoopilise spindlipikenduse ja kapega 40T

Vabaäärik DN 200 ja PE kaelus De200 Vabaäärik DN 200 ja PE kaelus De200

Tõmbekindel tolerantsäärik DN 200

Äärikutega kummikiilsiiber DN200 koos teleskoopilise spindlipikenduse ja kapega 40T

Vabaäärik DN 200 ja PE kaelus De200 Elekterkeevismuhv De 200

Elekterkeevismuhv De 200 /

PE PN 10

De 200 mm

PE PN 10

De 200 mm

Elekterkeevismuhv De 200

Vabaäärik DN 200 ja PE kaelus De200

Elekterkeevismuhv De 200

Äärikutega kummikiilsiiber DN200 koos teleskoopilise spindlipikenduse ja kapega 40T

Elekterkeevispoogen 45° De200

Elekterkeevismuhv De 250

Elekterkeevismuhv De 250

Elekterkeevismuhv De 250 /

Töö nr Leht Lehti

MõõtkavaProjekt

Asukoht

Joonis StaadiumTellija

AS TREV-2 Grupp Mäealuse tn 2/4 Tallinn, Harjumaa 12618 Tel 677 6500, www.trev2.ee

Fail:

Majandustegevusteade nr. EEP003385

31.07.26 asendiplaan.dwg

26-101-008 Rail Baltica Harjumaa põhitrassi raudteetaristu I etapi

RB Harjumaa põhitrass I: Ülemiste - Soodevahe

VK-7-01,Vee- ja survekanalisatsioonitorustike

1 2

Teostus

PROJEKTIJUHT

KONTROLLIJA Magnar Mäekivi

JOONESTAJA Magnar Mäekivi

Rail Baltic Estonia OÜ

ehitustööd: OU0450, veevarustus ja kanalisatsioon

KM 3+65 ... KM 4+71

ühendamisskeemid

KS-1, KS-2, KS-3

PE P

N 1

0

D e

20 0

m m

Elekterkeevispoogen 45° De200

PE PN 10

De 200 mm

Tõmbekindla tihendiga tolerantsmuhv DN 200

Olemasolev survekanalisatsiooni toru

KS-4, KS-5

PE PN 10

D e 200 m

m Elekterkeevispoogen 45° De200

PE PN 10

De 200 mm

KS-30, KS-31, KS-32

PE P

N 1

0

D e

20 0

m m

Elekterkeevispoogen 45° De200

PE PN 10

De 200 mm

Tõmbekindla tihendiga tolerantsmuhv

Olemasolev survekanalisatsiooni toru

PE PN 10

De 200 mm

Olemasolev survekanalisatsiooni toru

PE PN 10

De 200 mm

Elekterkeevismuhv De 200

KS-35

KS-7

PE PN 10

De 200 mm

PE PN 10

De 200 mm

Õhueralduskaev D 100

PE PN 10

De 110 mm

KS-36

PE PN 10

De 110 mm

Tõmbekindla tihendiga tolerantsmuhv

Olemasolev survekanalisatsiooni toru Olemasolev survekanalisatsiooni toru

Tõmbekindla tihendiga tolerantsmuhv DN 100

KS-40

PE käänik 30° De110

Elekterkeevismuhv De 110

PE PN 10

De 110 mm

PE P

N 1

0 D

e 11

0 m

m

Elekterkeevispoogen 45° De110

KS-37

PE PN 10

De 110 mm

Elekterkeevispoogen 45° De110

PE käänik 22° De110

PE P

N 1

0 D

e 11

0 m

m

KS-38

Elekterkeevismuhv De 200

PE PN 10

De 200 mm

Äärikutega kummikiilsiiber DN200 Pikendatud spindel fikseeritud kapega

PE PN 10

De 200 mm

Vabaäärik DN 200 ja PE kaelus De200

Elekterkeevismuhv De 200

PE 45° kolmik De200

Vabaäärik DN 200 ja PE kaelus De200

Äärikutega kummikiilsiiber DN200 Pikendatud spindel fikseeritud kapega

Tõmbekindel tolerantsäärik DN 200

Elekterkeevispoogen 45° De200

PE P

N 1

0

D e

20 0

m m

Vabaäärik DN 200 ja PE kaelus De200

Äärikutega kummikiilsiiber DN200 Pikendatud spindel fikseeritud kapega

Tõmbekindel tolerantsäärik DN 200

KS-14

Hülsstoru ühenduskoht/ Connecting point of sleeve

PE 100 RC PN 16

De 355 mm

Olemasolev hülsitoru PE 100 RC PN 16

De 280 mm

KS-44

Ühendus Tõmbekindla tihendiga tolerants üleminekumuhviga DN 300-250 koos RV tugihülsiga

Elekterkeevismuhv De 200

Äärikutega kummikiilsiiber DN100 koos teleskoopilise spindlipikenduse ja kapega 40T

Vabaäärik DN 100 ja PE kaelus De110 Elekterkeevismuhv De 110

Elekterkeevismuhv De 110

Elekterkeevismuhv De 110 Vabaäärik DN 100 ja PE kaelus De110

Elekterkeevismuhv De 110

Äärikutega kummikiilsiiber DN100 koos teleskoopilise spindlipikenduse ja kapega 40T

PE PN 10

De 110 mm

PE PN 10

De 110 mm

KS-39

Töö nr Leht Lehti

MõõtkavaProjekt

Asukoht

Joonis StaadiumTellija

AS TREV-2 Grupp Mäealuse tn 2/4 Tallinn, Harjumaa 12618 Tel 677 6500, www.trev2.ee

Fail:

Majandustegevusteade nr. EEP003385

31.07.26 asendiplaan.dwg

26-101-008 Rail Baltica Harjumaa põhitrassi raudteetaristu I etapi

RB Harjumaa põhitrass I: Ülemiste - Soodevahe

VK-7-01,Vee- ja survekanalisatsioonitorustike

2 2

Teostus

PROJEKTIJUHT

KONTROLLIJA Magnar Mäekivi

JOONESTAJA Magnar Mäekivi

Rail Baltic Estonia OÜ

ehitustööd: OU0450, veevarustus ja kanalisatsioon

KM 3+65 ... KM 4+71

ühendamisskeemid

„Rail Baltica Harjumaa põhitrassi raudteetaristu I etapi ehitustööd:

OU0470, gaasivarustus“

Töö nr. 25-101-009

Töö nr. 26-101-009

Tellija Rail Baltic Estonia OÜ

Töö koostaja TREV-2 GRUPP AS

Mäealuse tn 2/4, Tallinn, Harjumaa 12618

[email protected]

Reg. nr. 10047362

Töö nimetus Rail Baltica Harjumaa põhitrassi raudteetaristu I etapi ehitustööd: OU0470, gaasivarustus

Objekti asukoht RB Harjumaa põhitrass I: Ülemiste - Soodevahe KM 3+65 ... KM 4+71

Staadium TJ – TEOSTUSPROJEKT

Projektiosa Gaasivarustus (GV)

Vastutava projekteerija nimi, tunnistuse nr ja kvalifikatsioon

Robert Raag, 243973 (Volitatud soojusenergeetikainsener, tase 8, alleriala: Gaasienergeetika, Ehitusprojekti ja ehitiste ekspertiis, Projekteerimine sh projekteerimise juhtimine)

Peaprojekteerija AS TREV-2 Grupp

„Rail Baltica Harjumaa põhitrassi raudteetaristu I etapi ehitustööd: OU0470, gaasivarustus“ Töö nr 26-101-009, Gaasivarustus (GV), Staadium: TJ - TEOSTUSPROJEKT

AS TREV-2 Grupp Objekti aadress: Fail: Reg. nr. 10047362 RB Harjumaa põhitrass I: Ülemiste - Soodevahe KM 3+65 ... KM 4+71 25101009_TJ_GV-3-

01_v01_seletus.pdf KMKR: EE100280335 23.09.2026 Vastutav GV-projektiosa projekteerija: Robert Raag (243973)

2 /6

TÖÖ TELLIJA: OÜ Rail Baltic Estonia Registrikood: 12734109 Veskiposti tn 2/1, Kesklinna linnaosa, Tallinn, Harju maakond 10138 Tel: +372 361 101 E-post: [email protected]

TÖÖ KOOSTAJA: AS TREV-2 Grupp Registrikood: 10047362 Aadress: Mäealuse tn 2/4, Tallinn, Harjumaa 12618

Tel: +372 677 6500 E-post: [email protected] www.trev2.ee

Ehituse projektijuht

Jaan Kuutok

Kvalifikatsioon Diplomeeritud teedeinsener, tase 7 (180591)

Tel: +372 501 3065 Alleriala: Teeehitus ja - korrashoid

E-post: [email protected] Ehitustegevuse juhtimine

Kvalifikatsioon GV-projektiosa vastutav projekteerija, projekteerija

Robert Raag Volitatud soojusenergeetikainsener, tase 8 (243973)

Tel: +372 514 7725 Alleriala: Gaasivarustus E-post: robert.raag@

keskkonnaprojekt.ee Ehitusprojekti ja ehitiste ekspertiis, Projekteerimine sh projekteerimise juhtimine

„Rail Baltica Harjumaa põhitrassi raudteetaristu I etapi ehitustööd: OU0470, gaasivarustus“ Töö nr 26-101-009, Gaasivarustus (GV), Staadium: TJ - TEOSTUSPROJEKT

AS TREV-2 Grupp Objekti aadress: Fail: Reg. nr. 10047362 RB Harjumaa põhitrass I: Ülemiste - Soodevahe KM 3+65 ... KM 4+71 25101009_TJ_GV-3-

01_v01_seletus.pdf KMKR: EE100280335 23.09.2026 Vastutav GV-projektiosa projekteerija: Robert Raag (243973)

3 /6

Joonestaja Magnar Mäekivi Tel: +372 530 99258 E-post: magnar.maekivi@

trev2.ee

OSA I: SELETUSKIRI

SISUKORD

1. ÜLDOSA ..............................................................................................................................................3

2. ALUSDOKUMENDID ...........................................................................................................................4

3. TEOSTATUD EHITUSTÖÖD .................................................................................................................4

4. TEOSTUSMÕÕDISTUS ........................................................................................................................4

5. KÕRVALEKALDED TÖÖPROJEKTIST ....................................................................................................5

6. RAJATUD TORUSTIKE ISELOOMUSTUS ..............................................................................................6

7. JOONISED ...........................................................................................................................................6

8. KOKKUVÕTE .......................................................................................................................................6

OSA II: JOONISED, DOKUMENDID

26101009_TJ_GV-3-01_v01_seletus Käesolev seletuskiri; 26101009_TJ_GV-4-01_v01_asendiplaanid Teostusprojekti asendiplaanid 1:500; 26101009_TJ_GV-6-01_v01_pikiprofiil Gaasitorustiku pikiprofiil sõlmede vahemikus

12 … 20;

1. ÜLDOSA

Käesolev teostusprojekt on koostatud pärast ehitustööde läbi viimist eesmärgiga dokumenteerida ehitatud tehnovõrkude tegelik paiknemine ning esitada valminud ehitise teostusandmed.

Teostusprojekt kajastab ehitatud olukorda ning põhineb ehitamise aluseks olnud tööprojektil, ehituse käigus koostatud teostusmõõdistusel ja muudel ehitustööde dokumentidel.

Käesoleva teostusprojekti koosseisu kuuluvad seletuskiri ning vormistatud kujul teostusjoonised, millel on näidatud rajatud torustike tegelik paiknemine.

„Rail Baltica Harjumaa põhitrassi raudteetaristu I etapi ehitustööd: OU0470, gaasivarustus“ Töö nr 26-101-009, Gaasivarustus (GV), Staadium: TJ - TEOSTUSPROJEKT

AS TREV-2 Grupp Objekti aadress: Fail: Reg. nr. 10047362 RB Harjumaa põhitrass I: Ülemiste - Soodevahe KM 3+65 ... KM 4+71 25101009_TJ_GV-3-

01_v01_seletus.pdf KMKR: EE100280335 23.09.2026 Vastutav GV-projektiosa projekteerija: Robert Raag (243973)

4 /6

2. ALUSDOKUMENDID

Teostusprojekti koostamisel on kasutatud järgmisi alusmaterjale:

 Teostusprojekt: „Rail Baltica Harjumaa põhitrassi raudteetaristu I etapi ehitustööd: OU0450, veevarustus ja kanalisatsioon,“ töö nr. 26-101-008, AS TREV-2 Grupp;

 Tööprojekt: „Rail Baltica Harjumaa põhitrassi raudteetaristu I etapi ehitustööd: OU0470. Gaasivarustus,“ projekti nr. RBDTD-EE-DS2-DPS1_TRE_OU0470, Keskkonnaprojekt OÜ;

 Teostusjoonis: „Ülemiste-Soodevahe raudtee alusehitus,“ töö nr. 2024-K003-OU470, EG Ehitus AS;

 Geodeetiline alusplaan: "Rail Baltica põhitrass, Harju maakond, Rae vald ja Lasnamäe linnaosa," töö nr. G-040, Geoinfra OÜ;

 Ehitustööde käigus koostatud dokumentatsioon (täitedokumentatsioon);  Kehtivad standardid ja õigusaktid.

3. TEOSTATUD EHITUSTÖÖD

Käesoleva teostusprojektiga piiritletud teostatud ehitustööde hulka kuuluvad:

GAASIVARUSTUS:

 Gaasitorustikud PE De200 mm 1181,2 m (sellest lõigust kinnisel meetodil on rajatud 218,9 m PE-hülsis De400 mm) – ümber tõstetud liin;

 Gaasitorustiku ümber ühendamist olemasolevale torule PE De200 – 3 tk;  Gaasitorustiku sulgsiibri DN200 ehitamine – 3 tk;  Likvideeritud ja utiliseeritud gaasitorustik – 1159,5 m;  Maha jäetud ja vahtbetooniga täidetud gaasitorustiku hülss – 24,2 m;  Likvideeritud ja utiliseeritud gaasitorustiku hülss – 10,46 m;  Pimeühenduse teostamine ja torustike sulgemine sulgemise positsioonidel, PE De200 mm

torustiku ots – 1 tk;  Gaasitorustiku sulgsiibri DN200 välja kaevamine ja likvideerimine – 2 tk.

4. TEOSTUSMÕÕDISTUS

Rajatud torustike tegelik paiknemine on määratud ehitustööde järgselt teostatud geodeetilise teostusmõõdistuse alusel.

Teostusjoonistel esitatud torustike asukohad, kõrgusmärgid ja rajatised vastavad teostusmõõdistuse andmetele.

Koordinaadid ja kõrgused on esitatud vastavalt kasutatud geodeetilisele süsteemile.

„Rail Baltica Harjumaa põhitrassi raudteetaristu I etapi ehitustööd: OU0470, gaasivarustus“ Töö nr 26-101-009, Gaasivarustus (GV), Staadium: TJ - TEOSTUSPROJEKT

AS TREV-2 Grupp Objekti aadress: Fail: Reg. nr. 10047362 RB Harjumaa põhitrass I: Ülemiste - Soodevahe KM 3+65 ... KM 4+71 25101009_TJ_GV-3-

01_v01_seletus.pdf KMKR: EE100280335 23.09.2026 Vastutav GV-projektiosa projekteerija: Robert Raag (243973)

5 /6

5. KÕRVALEKALDED TÖÖPROJEKTIST

Ehitustööde käigus ilmnes vajadus teha tööprojektiga võrreldes muudatusi ja projektse trassi suhtes nihkumisi, mis olid tingitud olemasolevast olukorrast looduses, maa-aluste rajatiste tegelikust paiknemisest, ehitustehnoloogilistest tingimustest või muudest ehituse käigus ilmnenud asjaoludest.

Teostatud muudatused on kantud käesoleva teostusprojekti joonistele ning kajastavad ehitatud olukorda.

Olulisemad kõrvalekalded tööprojektist:

GAASIVARUSTUS:

Jrk nr Tegevus Asukoht 1 Trassi nihkumine kuni 0,30 m Vahemik sõlm 12 … 13 2 Trassi nihkumine kuni 0,13 m Vahemik sõlm 13 … 14 3 Trassi nihkumine kuni 1,74 m Vahemik sõlm 14 … 15 4 Trassi nihkumine kuni 0,22 m Vahemik sõlm 15 … 16 5 Trassi nihkumine kuni 0,71 m Vahemik sõlm 16 … 17 6 Trassi nihkumine kuni 0,96 m Vahemik sõlm 17 … 18 7 Trassi nihkumine kuni 0,42 m Vahemik sõlm 18 … 19 9 Trassi nihkumine kuni 0,12 m Vahemik sõlm 19 … 20 10 Kolmiku plaaniline nihkumine kuni 1,28 m ja

paigutamine välja ehitatud toru alt läbi koos lisa- poognaga 90°

Sõlm 15

11 Siibri plaaniline nihkumine projektsest kuni 0,36 m Sõlm 15/2 12 Siibri plaaniline nihkumine projektsest kuni 0,57 m Sõlm 16 13 Siibri plaaniline nihkumine projektsest kuni 0,51 m Sõlm 19 14 Ümber-ühendamise positsiooni plaaniline

nihkumine projektsest kuni 1,73 m Sõlm 12

15 Ümber-ühendamise positsiooni plaaniline nihkumine projektsest kuni 0,93 m

Sõlm 15/3

16 Ümber-ühendamise positsiooni plaaniline nihkumine projektsest kuni 0,56 m

Sõlm 20

Ehitustööde käigus teostati üksnes väikesed asukohalised korrigeerimised, mis olid tingitud olemasolevate maa-aluste rajatiste tegelikust paiknemisest ning ehitustehnoloogilistest vajadustest. Kõrvalekalded on kajastatud teostusjoonistel.

„Rail Baltica Harjumaa põhitrassi raudteetaristu I etapi ehitustööd: OU0470, gaasivarustus“ Töö nr 26-101-009, Gaasivarustus (GV), Staadium: TJ - TEOSTUSPROJEKT

AS TREV-2 Grupp Objekti aadress: Fail: Reg. nr. 10047362 RB Harjumaa põhitrass I: Ülemiste - Soodevahe KM 3+65 ... KM 4+71 25101009_TJ_GV-3-

01_v01_seletus.pdf KMKR: EE100280335 23.09.2026 Vastutav GV-projektiosa projekteerija: Robert Raag (243973)

6 /6

6. RAJATUD TORUSTIKE ISELOOMUSTUS

Rajatud torustikud vastavad kasutatud materjalide, läbimõõtude ja tehniliste lahenduste osas tööprojektis ettenähtule, välja arvatud käesolevas seletuskirjas kirjeldatud muudatused.

Paigaldatud gaasitorustikud ja armatuur on ühendatud olemasolevate võrkudega ning moodustavad toimiva tehnilise terviku.

7. JOONISED

Teostusprojekti koosseisu kuuluvad järgmised joonised:

 Asendiplaanid GC-4-01 – viies osas;  Pikiprofiilid VK-6-01 – ühes osas;

Joonistel on esitatud rajatud torustike tegelik paiknemine vastavalt teostusmõõdistusele.

8. KOKKUVÕTE

Käesolev teostusprojekt kajastab ehitustööde tulemusena valminud olukorda.

Rajatud torustikud on esitatud teostusjoonistel vastavalt teostusmõõdistuse andmetele. Ehituse käigus tehtud muudatused võrreldes tööprojektiga on käesolevas seletuskirjas kirjeldatud ning joonistel kajastatud.

Käesolev teostusprojekt on koostatud ehitatud olukorra dokumenteerimiseks ning kasutamiseks rajatud tehnovõrkude edasisel ekspluateerimisel ja haldamisel.

PK 3+700.00 PK 3+800.00

3+600

3+700

3+800

Torustike rajatud kinnisel meetodil hülsitorus PE De400 mm

14 - PÕLV 90° PEØ200 40,36 40,36 38,45 PEØ200

13 - PÕLV 90° PEØ200 39,85 39,85 38,44 PEØ200

Hülss PEØ400; PE100 SDR11, S=99,42kN/m². L=27,5 m.

12 - ÜHENDUS3 PEØ200 39,85 39,85 38,92 PEØ200

Sügavus toru peal 1,98m

Paigaldatud ühisveevärgi toru Paigaldatud ühiskanalisatsiooni survetoru Paigaldatud ühisveevärgi toru hülsis Paigaldatud ühiskanalisatsiooni survetoru hülsis Paigaldatud ühisveevärgi sulgkraan Paigaldatud ühiskanalisatsiooni sulgkraan Paigaldatud ühisveevärgi sõlmpunkt Paigaldatud ühiskanalisatsiooni sõlmpunkt Paigaldatud tulekustutusvee hüdrant

Paigaldatud ühisveevärgi ja ühiskanalisatsiooni torustike tingmärgid vastavalt teostusprojektile: "Rail Baltica Harjumaa põhitrassi raudteetaristu I etapi ehitustööd: OU0450, veevarustus ja kanalisatsioon," töö nr. 26-101-008, AS TREV-2 Grupp

Olemasolev kinnistupiir Olemasolev veetoru Olemasolev survekanalisatsiooni toru Olemasolev gaasitoru

Olemasolevate tehnovõrkude tingmärgid ehitustööde eelselt

Likvideeritud / maha jäetud veetorustik Likvideeritud / maha jäetud survekanalisatsiooni torustik

Paigaldatud B-kategooria gaasitoru Paigaldatud B-kategooria gaasitoru hülsis Paigaldatud gaasitorustiku sulgkraan Paigaldatud gaasitorustiku sõlmpunkt

Paigaldatud gaasivarustuse tingmärgid vastavalt teostusprojektile: "Rail Baltica Harjumaa põhitrassi raudteetaristu I etapi ehitustööd: OU0470, gaasivarustus," töö nr. 26-101-009, AS TREV-2 Grupp

Likvideeritud / maha jäetud gaasitorustik

Sõlmede tähistamine

Sõlme nr. Sõlme kirjeldus Proj. torustiku materjal Proj. torustiku Ø (mm)

Proj. maapinna abs. h Olev maapinna abs. h Paigaldatud torustiku materjal ja Ø Paigaldatud torustiku lae abs. h

14 - PÕLV 90° PEØ200 40,36 40,36 38,45 PEØ200

Lehtede jaotus

VK-4-01-01

Töö nr Leht Lehti

MõõtkavaProjekt

Asukoht

Joonis StaadiumTellija

AS TREV-2 Grupp Mäealuse tn 2/4 Tallinn, Harjumaa 12618 Tel 677 6500, www.trev2.ee

Fail:

Majandustegevusteade nr. EEP003385

11.09.26 asendiplaan_GV.dwg

26-101-009 Rail Baltica Harjumaa põhitrassi raudteetaristu I etapi

RB Harjumaa põhitrass I: Ülemiste - Soodevahe

GV-4-01, Gaasitorustike asendiplaan

1 5

1:500

Teostus

PROJEKTIJUHT

KONTROLLIJA Robert Raag

JOONESTAJA Magnar Mäekivi

Rail Baltic Estonia OÜ

ehitustööd: OU0470, gaasivarustus

KM 3+65 ... KM 4+71

921a

921 921a

1 1

PK 3+900.00

PK 4+000.00

PK 4+100.00

3+900

4+000

4+100

Hülss PEØ400; PE100 SDR11, S=99,42kN/m². L=59,6 m.

Torustike rajatud kinnisel meetodil hülsitoruga

Sügavus toru peal 1,65m

Sügavus toru peal 1,64m

Sügavus toru peal 1,98m

Sügavus toru peal 2,07m

Paigaldatud ühisveevärgi toru Paigaldatud ühiskanalisatsiooni survetoru Paigaldatud ühisveevärgi toru hülsis Paigaldatud ühiskanalisatsiooni survetoru hülsis Paigaldatud ühisveevärgi sulgkraan Paigaldatud ühiskanalisatsiooni sulgkraan Paigaldatud ühisveevärgi sõlmpunkt Paigaldatud ühiskanalisatsiooni sõlmpunkt Paigaldatud tulekustutusvee hüdrant

Paigaldatud ühisveevärgi ja ühiskanalisatsiooni torustike tingmärgid vastavalt teostusprojektile: "Rail Baltica Harjumaa põhitrassi raudteetaristu I etapi ehitustööd: OU0450, veevarustus ja kanalisatsioon," töö nr. 26-101-008, AS TREV-2 Grupp

Olemasolev kinnistupiir Olemasolev veetoru Olemasolev survekanalisatsiooni toru Olemasolev gaasitoru

Olemasolevate tehnovõrkude tingmärgid ehitustööde eelselt

Likvideeritud / maha jäetud veetorustik Likvideeritud / maha jäetud survekanalisatsiooni torustik

Paigaldatud B-kategooria gaasitoru Paigaldatud B-kategooria gaasitoru hülsis Paigaldatud gaasitorustiku sulgkraan Paigaldatud gaasitorustiku sõlmpunkt

Paigaldatud gaasivarustuse tingmärgid vastavalt teostusprojektile: "Rail Baltica Harjumaa põhitrassi raudteetaristu I etapi ehitustööd: OU0470, gaasivarustus," töö nr. 26-101-009, AS TREV-2 Grupp

Likvideeritud / maha jäetud gaasitorustik

Sõlmede tähistamine

Sõlme nr. Sõlme kirjeldus Proj. torustiku materjal Proj. torustiku Ø (mm)

Proj. maapinna abs. h Olev maapinna abs. h Paigaldatud torustiku materjal ja Ø Paigaldatud torustiku lae abs. h

14 - PÕLV 90° PEØ200 40,36 40,36 38,45 PEØ200

Lehtede jaotus

VK-4-01-02

Töö nr Leht Lehti

MõõtkavaProjekt

Asukoht

Joonis StaadiumTellija

AS TREV-2 Grupp Mäealuse tn 2/4 Tallinn, Harjumaa 12618 Tel 677 6500, www.trev2.ee

Fail:

Majandustegevusteade nr. EEP003385

11.09.26 asendiplaan_GV.dwg

26-101-009 Rail Baltica Harjumaa põhitrassi raudteetaristu I etapi

RB Harjumaa põhitrass I: Ülemiste - Soodevahe

GV-4-01, Gaasitorustike asendiplaan

2 5

1:500

Teostus

PROJEKTIJUHT

KONTROLLIJA Robert Raag

JOONESTAJA Magnar Mäekivi

Rail Baltic Estonia OÜ

ehitustööd: OU0470, gaasivarustus

KM 3+65 ... KM 4+71

L=13.9 m

Ø400

921a

921 921a

1 1

PK 4+200.00

PK 4+300.00

4+200

4+300

Hülss PEØ400; PE100 SDR11, S=99,42kN/m². L=59,6 m.

Torustike rajatud kinnisel meetodil hülsitoruga

Sügavus toru peal 1,64m

Sügavus toru peal 1,77m

Sügavus toru peal 1,83m

Sügavus toru peal 1,41m

Sügavus toru peal 1,53m

Paigaldatud ühisveevärgi toru Paigaldatud ühiskanalisatsiooni survetoru Paigaldatud ühisveevärgi toru hülsis Paigaldatud ühiskanalisatsiooni survetoru hülsis Paigaldatud ühisveevärgi sulgkraan Paigaldatud ühiskanalisatsiooni sulgkraan Paigaldatud ühisveevärgi sõlmpunkt Paigaldatud ühiskanalisatsiooni sõlmpunkt Paigaldatud tulekustutusvee hüdrant

Paigaldatud ühisveevärgi ja ühiskanalisatsiooni torustike tingmärgid vastavalt teostusprojektile: "Rail Baltica Harjumaa põhitrassi raudteetaristu I etapi ehitustööd: OU0450, veevarustus ja kanalisatsioon," töö nr. 26-101-008, AS TREV-2 Grupp

Olemasolev kinnistupiir Olemasolev veetoru Olemasolev survekanalisatsiooni toru Olemasolev gaasitoru

Olemasolevate tehnovõrkude tingmärgid ehitustööde eelselt

Likvideeritud / maha jäetud veetorustik Likvideeritud / maha jäetud survekanalisatsiooni torustik

Paigaldatud B-kategooria gaasitoru Paigaldatud B-kategooria gaasitoru hülsis Paigaldatud gaasitorustiku sulgkraan Paigaldatud gaasitorustiku sõlmpunkt

Paigaldatud gaasivarustuse tingmärgid vastavalt teostusprojektile: "Rail Baltica Harjumaa põhitrassi raudteetaristu I etapi ehitustööd: OU0470, gaasivarustus," töö nr. 26-101-009, AS TREV-2 Grupp

Likvideeritud / maha jäetud gaasitorustik

Sõlmede tähistamine

Sõlme nr. Sõlme kirjeldus Proj. torustiku materjal Proj. torustiku Ø (mm)

Proj. maapinna abs. h Olev maapinna abs. h Paigaldatud torustiku materjal ja Ø Paigaldatud torustiku lae abs. h

14 - PÕLV 90° PEØ200 40,36 40,36 38,45 PEØ200

Lehtede jaotus

GV-4-01-03

Töö nr Leht Lehti

MõõtkavaProjekt

Asukoht

Joonis StaadiumTellija

AS TREV-2 Grupp Mäealuse tn 2/4 Tallinn, Harjumaa 12618 Tel 677 6500, www.trev2.ee

Fail:

Majandustegevusteade nr. EEP003385

11.09.26 asendiplaan_GV.dwg

26-101-009 Rail Baltica Harjumaa põhitrassi raudteetaristu I etapi

RB Harjumaa põhitrass I: Ülemiste - Soodevahe

GV-4-01, Gaasitorustike asendiplaan

3 5

1:500

Teostus

PROJEKTIJUHT

KONTROLLIJA Robert Raag

JOONESTAJA Magnar Mäekivi

Rail Baltic Estonia OÜ

ehitustööd: OU0470, gaasivarustus

KM 3+65 ... KM 4+71

PK 4+400.00

PK 4+500.00

4+400

4+500

Sügavus toru peal 1,77m

Sügavus toru peal 1,83m

Sügavus toru peal 1,93m

Sügavus toru peal 2,12m

Paigaldatud ühisveevärgi toru Paigaldatud ühiskanalisatsiooni survetoru Paigaldatud ühisveevärgi toru hülsis Paigaldatud ühiskanalisatsiooni survetoru hülsis Paigaldatud ühisveevärgi sulgkraan Paigaldatud ühiskanalisatsiooni sulgkraan Paigaldatud ühisveevärgi sõlmpunkt Paigaldatud ühiskanalisatsiooni sõlmpunkt Paigaldatud tulekustutusvee hüdrant

Paigaldatud ühisveevärgi ja ühiskanalisatsiooni torustike tingmärgid vastavalt teostusprojektile: "Rail Baltica Harjumaa põhitrassi raudteetaristu I etapi ehitustööd: OU0450, veevarustus ja kanalisatsioon," töö nr. 26-101-008, AS TREV-2 Grupp

Olemasolev kinnistupiir Olemasolev veetoru Olemasolev survekanalisatsiooni toru Olemasolev gaasitoru

Olemasolevate tehnovõrkude tingmärgid ehitustööde eelselt

Likvideeritud / maha jäetud veetorustik Likvideeritud / maha jäetud survekanalisatsiooni torustik

Paigaldatud B-kategooria gaasitoru Paigaldatud B-kategooria gaasitoru hülsis Paigaldatud gaasitorustiku sulgkraan Paigaldatud gaasitorustiku sõlmpunkt

Paigaldatud gaasivarustuse tingmärgid vastavalt teostusprojektile: "Rail Baltica Harjumaa põhitrassi raudteetaristu I etapi ehitustööd: OU0470, gaasivarustus," töö nr. 26-101-009, AS TREV-2 Grupp

Likvideeritud / maha jäetud gaasitorustik

Sõlmede tähistamine

Sõlme nr. Sõlme kirjeldus Proj. torustiku materjal Proj. torustiku Ø (mm)

Proj. maapinna abs. h Olev maapinna abs. h Paigaldatud torustiku materjal ja Ø Paigaldatud torustiku lae abs. h

14 - PÕLV 90° PEØ200 40,36 40,36 38,45 PEØ200

Lehtede jaotus

GV-4-01-04

Töö nr Leht Lehti

MõõtkavaProjekt

Asukoht

Joonis StaadiumTellija

AS TREV-2 Grupp Mäealuse tn 2/4 Tallinn, Harjumaa 12618 Tel 677 6500, www.trev2.ee

Fail:

Majandustegevusteade nr. EEP003385

11.09.26 asendiplaan_GV.dwg

26-101-009 Rail Baltica Harjumaa põhitrassi raudteetaristu I etapi

RB Harjumaa põhitrass I: Ülemiste - Soodevahe

GV-4-01, Gaasitorustike asendiplaan

4 5

1:500

Teostus

PROJEKTIJUHT

KONTROLLIJA Robert Raag

JOONESTAJA Magnar Mäekivi

Rail Baltic Estonia OÜ

ehitustööd: OU0470, gaasivarustus

KM 3+65 ... KM 4+71

PK 4+700.00 PK 4+800.00

PK 4+802.48

4+600

4+700

4+800

Sügavus toru peal 2,17m

Sügavus toru peal 2,13m

Sügavus toru peal 2,75m

Hülss PEØ400; PE100 SDR11, S=99,42kN/m². L=31,2 m.

Torustike rajatud kinnisel meetodil hülsitoruga

15/3 - ÜHENDUS4 PEØ200 41,60 41,60 40,81 PEØ200

15/2 - MAASIIBER DN200 41,65 41,65 40,78 PEØ200 15 - KOLMIK PEØ200

41,62 41,62 38,54 PEØ200

15/1 - VERT.PÕLV 90° PEØ200 41,64 41,64 1) 40,74 PEØ200 2) 40,74 PEØ200

17 - VERT. PÕLV 45° PEØ200 41,60 41,60 38,12 PEØ200

17/1 - VERT. PÕLV 45° PEØ200 41,60 41,60 38,42 PEØ200

Hülss PEØ400; PE100 SDR11, S=99,42kN/m². L=100,6 m.

Torustike rajatud kinnisel meetodil hülsitoruga

20 - ÜHENDUS5 PEØ200 41,10 41,10 40,08 PEØ200

18/1 - VERT. PÕLV 45° PEØ200 41,10 41,10 40,09 PEØ200

19 - MAASIIBER DN200 41,10 41,10 40,09 PEØ200

18 - VERT. PÕLV 45° PEØ200 41,09 41,09 37,99 PEØ200

16 - MAASIIBER DN200 41,60 41,60 38,48 PEØ200

Paigaldatud ühisveevärgi toru Paigaldatud ühiskanalisatsiooni survetoru Paigaldatud ühisveevärgi toru hülsis Paigaldatud ühiskanalisatsiooni survetoru hülsis Paigaldatud ühisveevärgi sulgkraan Paigaldatud ühiskanalisatsiooni sulgkraan Paigaldatud ühisveevärgi sõlmpunkt Paigaldatud ühiskanalisatsiooni sõlmpunkt Paigaldatud tulekustutusvee hüdrant

Paigaldatud ühisveevärgi ja ühiskanalisatsiooni torustike tingmärgid vastavalt teostusprojektile: "Rail Baltica Harjumaa põhitrassi raudteetaristu I etapi ehitustööd: OU0450, veevarustus ja kanalisatsioon," töö nr. 26-101-008, AS TREV-2 Grupp

Olemasolev kinnistupiir Olemasolev veetoru Olemasolev survekanalisatsiooni toru Olemasolev gaasitoru

Olemasolevate tehnovõrkude tingmärgid ehitustööde eelselt

Likvideeritud / maha jäetud veetorustik Likvideeritud / maha jäetud survekanalisatsiooni torustik

Paigaldatud B-kategooria gaasitoru Paigaldatud B-kategooria gaasitoru hülsis Paigaldatud gaasitorustiku sulgkraan Paigaldatud gaasitorustiku sõlmpunkt

Paigaldatud gaasivarustuse tingmärgid vastavalt teostusprojektile: "Rail Baltica Harjumaa põhitrassi raudteetaristu I etapi ehitustööd: OU0470, gaasivarustus," töö nr. 26-101-009, AS TREV-2 Grupp

Likvideeritud / maha jäetud gaasitorustik

Sõlmede tähistamine

Sõlme nr. Sõlme kirjeldus Proj. torustiku materjal Proj. torustiku Ø (mm)

Proj. maapinna abs. h Olev maapinna abs. h Paigaldatud torustiku materjal ja Ø Paigaldatud torustiku lae abs. h

14 - PÕLV 90° PEØ200 40,36 40,36 38,45 PEØ200

Töö nr Leht Lehti

MõõtkavaProjekt

Asukoht

Joonis StaadiumTellija

AS TREV-2 Grupp Mäealuse tn 2/4 Tallinn, Harjumaa 12618 Tel 677 6500, www.trev2.ee

Fail:

Majandustegevusteade nr. EEP003385

11.09.26 asendiplaan_GV.dwg

26-101-009 Rail Baltica Harjumaa põhitrassi raudteetaristu I etapi

RB Harjumaa põhitrass I: Ülemiste - Soodevahe

GV-4-01, Gaasitorustike asendiplaan

5 5

1:500

Teostus

PROJEKTIJUHT

KONTROLLIJA Robert Raag

JOONESTAJA Magnar Mäekivi

Rail Baltic Estonia OÜ

ehitustööd: OU0470, gaasivarustus

KM 3+65 ... KM 4+71

Lehtede jaotus

GV-4-01-05

36

37

38

39

40

41

42

36

37

38

39

40

41

42

0+00 25 50 75 1+00 25 50 75 2+00 25 50 75 3+00 25 50 75 4+00 25 50 75 5+00 25 50 75 6+00 25 50 75 7+00 25 50 75 8+00 25 50 75 9+00 25 50 75 10+00 25 50 75 11+00 25 50 75 11+82

0+00 25 50 75 1+00 25 50 75 2+00 25 50 75 3+00 25 50 75 4+00 25 50 75 5+00 25 50 75 6+00 25 50 75 7+00 25 50 75 8+00 25 50 75 9+00 25 50 75 10+00 25 50 75 11+00 25 50 75 11+82

0,11%-14,97%2,83% 0,22% 0,50% 0,47% -5,21%-0,87% -0,08% 0,41% 0,41% 0,50% -0,08% -2,00% 0,17% 0,00% -0,17% 0,00% -0,50% -0,25% -0,17% 0,00% 0,42% -0,83% 0,08% -1,33% -1,50%

-2,08% -1,00% -0,58% 0,33% 0,33% 1,41%

0,42% 0,50% 0,25% 0,17% 0,50% 2,71% -0,75% -1,84%

-9,58%

-4,58% 5,43 %

3,92%

6,6 5%

-7,71% -1,17% 0,64% -0,33% -0,08% -0,42% 0,08% 0,17% -0,17% 0,42% 0,67% 0,25% 0,08% 0,58% 0,67% 0,33% 0,58% 0,58% 2,17% 4,60

%0,00%2,09%5,0 3%-0,75% -0,78% -0,75% -0,89% -1,08% -1,08% 2,00%

0,50% 0,75% 0,08% 0,50% 0,58% -0,91% 1,41% 1,34%

0,99% 1,00% 0,67% 0,67% 1,00% 0,75% 0,00% 0,00% 0,75% 0,08% 0,17% -2,50%

-2,08% -1,08% 0,79%

-1,23% -1,00% -0,42% 0,00%-2,09% -8,53%

-14,16% - 2,60%

-19,55% -17,09% -10, 00,00%-1,58% -0,97% -1,58% -0,67% -1,08% 2,33% -3,17% 1,83%

1,92% 2,28% 2,83%

83 ,5 6%

0,00%-1,85%,00%

0+ 00

,0 0+

02 ,4

0+ 05

,6 0+

06 ,3

0+ 15 ,5

0+ 27

,5

0+ 33

,9 0+

36 ,2

0+ 44

,2

0+ 56

,2

0+ 68

,3

0+ 80

,3

0+ 92

,3

1+ 04

,4

1+ 16 ,4

1+ 28

,4

1+ 40

,4

1+ 52

,4

1+ 64

,4

1+ 76

,4

1+ 88

,4

2+ 00

,4

2+ 12 ,5

2+ 24

,4

2+ 36

,4

2+ 48

,4

2+ 60

,5

2+ 72

,4

2+ 84

,5

2+ 96

,5

3+ 08

,5

3+ 20

,5

3+ 32

,5

3+ 44

,5

3+ 56

,5

3+ 68

,5

3+ 80

,6

3+ 92

,6

4+ 04

,7

4+ 10 ,2

4+ 19 ,5

4+ 22

,2

4+ 34

,2

4+ 46

,2

4+ 58

,2

4+ 70

,2

4+ 79

,1 4+

81 ,8

4+ 93

,8

4+ 98

,5

5+ 10 ,5

5+ 22

,5

5+ 34

,6

5+ 46

,5

5+ 58

,5

5+ 70

,6

5+ 82

,6

5+ 94

,6

6+ 06

,6

6+ 18 ,7

6+ 30

,7

6+ 42

,7

6+ 54

,7

6+ 66

,7

6+ 78

,7

6+ 90

,7 6+

91 ,8

6+ 94

,8

6+ 98

,1 7+

00 ,7

7+ 06

,0

7+ 15 ,0

7+ 27

,1

7+ 33

,8

7+ 45

,8

7+ 57

,8

7+ 69

,8

7+ 81 ,8

7+ 93

,9

8+ 05

,8

8+ 17 ,8

8+ 29

,9

8+ 42

,0

8+ 54

,0

8+ 66

,0

8+ 78

,0

8+ 90

,0

9+ 02

,0

9+ 14

,1

9+ 26

,1

9+ 38

,1

9+ 50

,1

9+ 55

,6

9+ 67

,7

9+ 79

,7

9+ 91 ,7

10 +0

3, 7

10 +1 5, 7

10 +2

7, 7

10 +3

4, 0

10 +3

9, 7

10 +5

1,7

10 +6

3, 7

10 +6

5, 3

10 +6

5, 7

10 +6

6, 4

10 +6

6, 9

10 +6

9, 2

10 +6

9, 9

10 +7

0, 0

10 +7

0, 1

10 +7

0, 8

10 +7

4, 5

10 +8

2, 8

10 +9

4, 8

11 +0

6, 8

11 +1 8, 8

11 +3

0, 8

11 +4

2, 8

11 +5

4, 8

11 +6

6, 8

11 +7

5, 1

11 +7

6, 2

11 +7

8, 7

11 +7

9, 1

11 +7

9, 7

11 +8

2, 3

38 ,9 2

38 ,9 2

38 ,4 4

38 ,4 6

38 ,4 8

38 ,5 4

38 ,5 7

38 ,4 5

38 ,3 8

38 ,3 7

38 ,4 2

38 ,4 7

38 ,5 3

38 ,5 2

38 ,2 8

38 ,3 0

38 ,3 0

38 ,2 8

38 ,2 8

38 ,2 2

38 ,19

38 ,17

38 ,17

38 ,2 2

38 ,12

38 ,13

37 ,9 7

37 ,7 9

37 ,5 4

37 ,4 2

37 ,3 5

37 ,3 9

37 ,4 3

37 ,6 0

37 ,6 5

37 ,7 1

37 ,7 4

37 ,7 6

37 ,8 2

37 ,9 7

37 ,9 0

37 ,8 5

36 ,7 0

36 ,15

36 ,8 0

37 ,2 7

37 ,8 6

37 ,6 5

37 ,5 1

37 ,5 4

37 ,5 0

37 ,4 9

37 ,4 4

37 ,4 5

37 ,4 7

37 ,4 5

37 ,5 0

37 ,5 8

37 ,6 1

37 ,6 2

37 ,6 9

37 ,7 7

37 ,8 1

37 ,8 8

37 ,9 5

38 ,2 1

38 ,2 6

38 ,2 6

38 ,3 3

38 ,4 6

38 ,4 2

38 ,3 5

38 ,2 6

38 ,2 0

38 ,0 7

37 ,9 4

38 ,18

38 ,2 4

38 ,3 3

38 ,3 4

38 ,4 0

38 ,4 4

38 ,4 7

38 ,3 6

38 ,4 7

38 ,5 3

38 ,6 9

38 ,7 8

38 ,8 1

38 ,9 3

39 ,0 1

39 ,0 9

39 ,2 1

39 ,3 0

39 ,3 0

39 ,3 0

39 ,3 9

39 ,4 0

39 ,4 2

39 ,12

38 ,8 7

38 ,7 4

38 ,7 9

38 ,7 2

38 ,6 0

38 ,5 5

38 ,5 5

38 ,5 4

38 ,4 8

38 ,4 2

38 ,12

37 ,9 9

37 ,9 7

37 ,9 6

37 ,9 6

37 ,9 0

37 ,8 2

37 ,6 3

37 ,5 5

37 ,4 2

37 ,7 0

37 ,3 2

37 ,5 4

37 ,7 7

37 ,9 6

37 ,9 9

40 ,0 9

40 ,0 9

40 ,0 8

40 ,0 8

2,4 10,1 1%

14,97%3,22 0, 71

2, 83

%

9,13 0,22

%

12,01 0,50%

6,39 0,4

7%

5,21%2,30

0,87%8,07

0,08% 11,95 12,05

0,41%

12,05 0,41%

12,01 0,50%

0,08% 12,05

2,00% 12,02 12,00

0,17%

12,02 0,00%

0,17% 12,02 11,97

0,00% 0,50% 12,02

0,25% 12,02

0,17% 12,01 12,02

0,00%

11,92 0,42%

0,83% 12,02 12,04

0,08% 1,33% 12,03

1,50% 11,97

2,08% 12,04

1,00% 12,02

0,58% 12,01 12,02

0,33%

11,98 0,33%

12,03 1,41%

12,01 0,42%

12,01 0,50%

12,05 0,25%

12,01 0,17%

12,08 0,50%

5,5 42,7

1% 0,75% 9,28

1,84%2,72

9,58% 12,01

4,58% 12,00 11,98

5,43%

12,00 3,92%

8,87 6,65

% 7,71%2,72

1,17% 12,01 4,6

70,6 4% 0,33%

12,04

0,08% 12,03

0,42% 12,00 12,00

0,08%

11,95 0,17%

0,17% 12,06 12,03

0,42%

12,00 0,67%

12,05 0,25%

12,01 0,08%

12,02 0,58%

12,02 0,67%

11,98 0,33%

12,01 0,58%

12,02 0,58%

11,99 2,17%

1,0 9

4, 60

%

2,9 70,0 0%

3,3 62,0 9%

2,5 85,0 3%

0,75%5,32

0,78% 9,01

0,75% 12,02

0,89%6,72

1,08% 12,01

1,08% 12,03 12,02

2,00%

12,01 0,50%

12,04 0,75%

11,94 0,08%

12,04 0,50%

12,03 0,58%

0,91% 12,10 12,02

1,41%

11,96 1,34%

12,08 0,99%

12,01 1,00%

12,00 0,67%

12,02 0,67%

12,03 1,00%

11,97 0,75%

12,02 0,00%

5,5 50,0

0%

12,03 0,75%

12,01 0,08%

12,01 0,17%

2,50% 12,01

2,08% 12,03

1,08% 11,99 6,31

0,79 % 1,23%5,69

1,00% 12,01

0,42% 12,00 1,5

4

0, 00

%

2,09% 0,48

8,53% 0,70

14,16% 0,42

12,60%2,38

19,55% 0,66

17,09% 0,12

10,00% 0,10

0, 63

0, 00

% 1,58%3,79

0,97% 8,21

1,58% 12,01

0,67% 11,99

1,08% 12,02 12,00

2,33% 3,17% 11,99 12,01

1,83%

12,00 1,92%

8,32 2,28

%

1,0 6

2, 83

%

2,5 1

83 ,56

%

0, 45

0, 00

%

1,85% 0,54

2,6 10,0 0%

39 ,8 5

39 ,8 5

39 ,8 5

39 ,8 5

41 ,15

40 ,3 6

40 ,5 2

40 ,3 6

40 ,3 9

40 ,4 4

40 ,5 8

40 ,5 7

40 ,4 1

40 ,15

40 ,0 6

39 ,8 9

40 ,0 2

40 ,0 6

40 ,0 3

39 ,9 6

40 ,0 0

40 ,0 5

40 ,0 3

40 ,0 2

40 ,0 5

39 ,9 8

39 ,9 5

39 ,7 8

39 ,5 5

39 ,4 3

39 ,4 2

39 ,4 8

39 ,4 1

39 ,3 7

39 ,3 6

39 ,3 9

39 ,4 0

39 ,4 6

39 ,5 0

39 ,5 5

39 ,7 6

40 ,4 1

40 ,7 0

40 ,5 9

40 ,0 3

39 ,5 0

39 ,2 7

39 ,2 6

39 ,2 1

39 ,2 2

39 ,14

39 ,0 8

39 ,0 5

38 ,8 8

38 ,9 0

39 ,0 0

39 ,10

39 ,14

38 ,9 8

39 ,4 2

39 ,6 7

39 ,7 6

39 ,7 7

39 ,8 4

40 ,0 8

40 ,0 8

40 ,0 9

40 ,10

40 ,12

40 ,15

40 ,2 0

40 ,2 0

40 ,2 0

40 ,2 0

40 ,18

40 ,11

40 ,0 6

40 ,0 6

40 ,17

40 ,2 9

40 ,3 6

40 ,4 1

40 ,5 3

40 ,6 1

40 ,6 5

40 ,7 6

40 ,8 5

40 ,8 8

40 ,9 7

41 ,12

41 ,2 3

41 ,3 5

41 ,4 7

41 ,5 8

41 ,6 0

41 ,6 0

41 ,6 0

41 ,5 5

41 ,4 7

41 ,4 3

41 ,4 9

41 ,6 4

41 ,8 2

42 ,11

41 ,7 6

41 ,6 4

41 ,6 2

41 ,6 0

41 ,6 0

41 ,6 0

41 ,6 0

41 ,6 0

41 ,6 0

41 ,6 0

41 ,6 6

41 ,8 7

42 ,0 0

40 ,8 6

40 ,8 7

40 ,7 9

40 ,6 3

41 ,4 2

41 ,11

41 ,0 8

41 ,0 9

41 ,10

41 ,10

41 ,10

41 ,10

39 ,3 9

12 -

Ü HE

ND US

3 PE

∅ 20

0

13 -

P ÕL

V 90

° PE

∅ 20

0

HÜLSS PE∅400; PE100 SDR11 14

- P

ÕL V

90 ° PE

∅2 00

HÜLSS PE∅400; PE100 SDR11 HÜLSS PE∅400; PE100 SDR11

15 -

K OL

MI K

PE ∅2

00 16 -

M AA

SI IB ER

D N2

00

HÜLSS PE∅400; PE100 SDR11 L=27.5m L=59.6m L=100.6mL=31.2m

18 -

V ER

T. P

ÕL V

45 ° PE

∅2 00

18 /1 -

V ER

T. P

ÕL V

45 ° PE

∅2 00

19 -

M AA

SI IB ER

D N2

00 20

- Ü

HE ND

US 5

PE ∅2

00

Polüetüleenist gaasitoru PE∅200

Olemasoleva maapinna absoluutkõrgus =

Projektne torustiku absoluutkõrgus (toru peale) =

Toru kalle (%) / toru pikkus (m) =

Toru materjal ja läbimõõt (mm) =

Sõlme tähis =

Kaugus algusest (sõlm 12) =

Töö nr Leht Lehti

MõõtkavaProjekt

Asukoht

Joonis StaadiumTellija

AS TREV-2 Grupp Mäealuse tn 2/4 Tallinn, Harjumaa 12618 Tel 677 6500, www.trev2.ee

Fail:

Majandustegevusteade nr. EEP003385

10.09.26 pikiprofiil.dwg

26-101-009 Rail Baltica Harjumaa põhitrassi raudteetaristu I etapi

RB Harjumaa põhitrass I: Ülemiste - Soodevahe

GV-6-01, GV-torustike pikiprofiil

1 1

1:500h

Teostus

PROJEKTIJUHT

KONTROLLIJA Robert Raag

JOONESTAJA Magnar Mäekivi

Rail Baltic Estonia OÜ

ehitustööd: OU0470, gaasivarustus

KM 3+65 ... KM 4+71

Ol em

as ol ev

v ee

to ru

Ol em

as ol ev

s ur

ve k. to

ru

1:50v

RAJATAV KANAL 4,0 X 2,0 m / CHANNEL 4,0 X 2,0 m

Olemasolev truup ∅800 mm

„Rail Baltica Harjumaa põhitrassi raudteetaristu I etapi ehitustööd:

OU0450, veevarustus ja kanalisatsioon“

Töö nr. 25-101-008

Töö nr. 26-101-008

Tellija Rail Baltic Estonia OÜ

Töö koostaja TREV-2 GRUPP AS

Mäealuse tn 2/4, Tallinn, Harjumaa 12618

[email protected]

Reg. nr. 10047362

Töö nimetus Rail Baltica Harjumaa põhitrassi raudteetaristu I etapi ehitustööd: OU0450, veevarustus ja kanalisatsioon

Objekti asukoht RB Harjumaa põhitrass I: Ülemiste - Soodevahe KM 3+65 ... KM 4+71

Staadium TJ - TEOSTUSPROJEKT

Projektiosa Veevarustuse projektiosa (VK)

Vastutava projekteerija nimi, tunnistuse nr ja kvalifikatsioon

Magnar Mäekivi, 175395 (Diplomeeritud veevarustuse- ja kanalisatsiooniinsener, tase 7, alleriala: Välisveevarustus ja kanalisatsioon, Välisveevarustuse ja kanalisatsiooni projekti koostamine, Projekteerimise juhtimine)

Peaprojekteerija AS TREV-2 Grupp

„Rail Baltica Harjumaa põhitrassi raudteetaristu I etapi ehitustööd: OU0450, veevarustus ja kanalisatsioon“ Töö nr 26-101-008, Veevarustuse projektiosa (VK), Staadium: TJ - TEOSTUSPROJEKT

AS TREV-2 Grupp Objekti aadress: Fail: Reg. nr. 10047362 RB Harjumaa põhitrass I: Ülemiste - Soodevahe KM 3+65 ... KM 4+71 25101008_TJ_VK-3-

01_v01_seletus.pdf KMKR: EE100280335 31.07.2026 Vastutav VK-projektiosa projekteerija: Magnar Mäekivi (175395)

2 /8

TÖÖ TELLIJA: OÜ Rail Baltic Estonia Registrikood: 12734109 Veskiposti tn 2/1, Kesklinna linnaosa, Tallinn, Harju maakond 10138 Tel: +372 361 101 E-post: [email protected]

TÖÖ KOOSTAJA: AS TREV-2 Grupp Registrikood: 10047362 Aadress: Mäealuse tn 2/4, Tallinn, Harjumaa 12618

Tel: +372 677 6500 E-post: [email protected] www.trev2.ee

Ehituse projektijuht

Jaan Kuutok

Kvalifikatsioon Diplomeeritud teedeinsener, tase 7 (180591)

Tel: +372 501 3065 Alleriala: Teeehitus ja - korrashoid

E-post: [email protected] Ehitustegevuse juhtimine

Kvalifikatsioon VK-projektiosa vastutav projekteerija, projekteerija

Magnar Mäekivi Diplomeeritud veevarustuse- ja kanalisatsiooniinsener, tase 7 (175395)

Tel: +372 530 99258 Alleriala: Välisveevarustus ja kanalisatsioon

E-post: [email protected] Välisveevarustuse ja kanalisatsiooni projekti koostamine, Projekteerimise juhtimine

„Rail Baltica Harjumaa põhitrassi raudteetaristu I etapi ehitustööd: OU0450, veevarustus ja kanalisatsioon“ Töö nr 26-101-008, Veevarustuse projektiosa (VK), Staadium: TJ - TEOSTUSPROJEKT

AS TREV-2 Grupp Objekti aadress: Fail: Reg. nr. 10047362 RB Harjumaa põhitrass I: Ülemiste - Soodevahe KM 3+65 ... KM 4+71 25101008_TJ_VK-3-

01_v01_seletus.pdf KMKR: EE100280335 31.07.2026 Vastutav VK-projektiosa projekteerija: Magnar Mäekivi (175395)

3 /8

OSA I: SELETUSKIRI

SISUKORD

1. ÜLDOSA ..............................................................................................................................................3

2. ALUSDOKUMENDID ...........................................................................................................................4

3. TEOSTATUD EHITUSTÖÖD .................................................................................................................4

4. TEOSTUSMÕÕDISTUS ........................................................................................................................6

5. KÕRVALEKALDED TÖÖPROJEKTIST ....................................................................................................6

6. RAJATUD TORUSTIKE ISELOOMUSTUS ..............................................................................................7

7. JOONISED ...........................................................................................................................................7

8. KOKKUVÕTE .......................................................................................................................................8

OSA II: JOONISED, DOKUMENDID

26101008_TJ_VK-3-01_v01_seletus Käesolev seletuskiri; 26101008_TJ_VK-4-01_v01_asendiplaanid Teostusprojekti asendiplaanid 1:500; 26101008_TJ_VK-6-01_v01_pikiprofiilid Vee- ja survekanalisatsioonitorustike

pikiprofiilid; 26101008_TJ_VK-7-01_v01_solmed Vee- ja survekanalisatsioonitorustike

ühendamisskeemid.

1. ÜLDOSA

Käesolev teostusprojekt on koostatud pärast ehitustööde läbi viimist eesmärgiga dokumenteerida ehitatud tehnovõrkude tegelik paiknemine ning esitada valminud ehitise teostusandmed.

Teostusprojekt kajastab ehitatud olukorda ning põhineb ehitamise aluseks olnud tööprojektil, ehituse käigus koostatud teostusmõõdistusel ja muudel ehitustööde dokumentidel.

„Rail Baltica Harjumaa põhitrassi raudteetaristu I etapi ehitustööd: OU0450, veevarustus ja kanalisatsioon“ Töö nr 26-101-008, Veevarustuse projektiosa (VK), Staadium: TJ - TEOSTUSPROJEKT

AS TREV-2 Grupp Objekti aadress: Fail: Reg. nr. 10047362 RB Harjumaa põhitrass I: Ülemiste - Soodevahe KM 3+65 ... KM 4+71 25101008_TJ_VK-3-

01_v01_seletus.pdf KMKR: EE100280335 31.07.2026 Vastutav VK-projektiosa projekteerija: Magnar Mäekivi (175395)

4 /8

Käesoleva teostusprojekti koosseisu kuuluvad seletuskiri ning vormistatud kujul teostusjoonised, millel on näidatud rajatud torustike tegelik paiknemine.

2. ALUSDOKUMENDID

Teostusprojekti koostamisel on kasutatud järgmisi alusmaterjale:

 Teostusprojekt: „Rail Baltica Harjumaa põhitrassi raudteetaristu I etapi ehitustööd: OU0470, gaasivarustus,“ töö nr. 26-101-009, AS TREV-2 Grupp;

 Tööprojekt: „Rail Baltica Harjumaa põhitrassi raudteetaristu I etapi ehitustööd: OU0450, veevarustus ja kanalisatsioon“, projekti nr RBDTD-EE-DS2-DPS1_TRE_OU0450, Keskkonnaprojekt OÜ;

 Teostusmõõdistus: „OU0450 Survetrasside teostusjoonis, Harju maakond, Rae vald, Soodevahe küla, 11290 Tallinn-Lagedi tee T11, RB Harju I-etappi ehitustööd," töö nr. HG-895, Hades Geodeesia OÜ;

 Geodeetiline alusplaan: "Rail Baltica põhitrass, Harju maakond, Rae vald ja Lasnamäe linnaosa," töö nr. G-040, Geoinfra OÜ;

 Ehitustööde käigus koostatud dokumentatsioon (täitedokumentatsioon);  Kehtivad standardid ja õigusaktid.

3. TEOSTATUD EHITUSTÖÖD

Käesoleva teostusprojektiga piiritletud teostatud ehitustööde hulka kuuluvad:

SURVEKANALISATSIOON:

 Survekanalisatsioonitoru PE De200 mm 692,5 m (sellest lõigust kinnisel meetodil on rajatud 87,6 m PE-hülsis De355 mm) – ümber tõstetud liin;

 Survekanalisatsioonitoru PE De200 mm 45,4 m (sellest lõigust kinnisel meetodil on rajatud 43,5 m PE-hülsis De355 mm) – ümber tõstetud liin (pikendatud möödavool);

 Survekanalisatsioonitoru PE De110 mm 106,4 m (sellest lõigust kinnisel meetodil on rajatud 71,0 m PE-hülsis De225 mm) – ümber tõstetud liin;

 Survekanalisatsioonitorustiku ümber ühendamist olemasolevale torule PE De200 – 3 tk;  Survekanalisatsioonitorustiku ümber ühendamist olemasolevale torule PE De110 – 2 tk;  Survekanalisatsioonitorustiku hülsi PE De355 mm ümber ühendamist olemasolevale hülsile –

1 tk;  Survekanalisatsioonitorustiku hülsi PE De225 mm ümber ühendamist olemasolevale hülsile –

1 tk;  Survekanalisatsiooni sulgsiibri DN200 ehitamine – 3 tk;  Survekanalisatsiooni sulgsiibri DN100 ehitamine – 2 tk;

„Rail Baltica Harjumaa põhitrassi raudteetaristu I etapi ehitustööd: OU0450, veevarustus ja kanalisatsioon“ Töö nr 26-101-008, Veevarustuse projektiosa (VK), Staadium: TJ - TEOSTUSPROJEKT

AS TREV-2 Grupp Objekti aadress: Fail: Reg. nr. 10047362 RB Harjumaa põhitrass I: Ülemiste - Soodevahe KM 3+65 ... KM 4+71 25101008_TJ_VK-3-

01_v01_seletus.pdf KMKR: EE100280335 31.07.2026 Vastutav VK-projektiosa projekteerija: Magnar Mäekivi (175395)

5 /8

 Survekanalisatsiooni õhueralduskaev Di1600 mm – 1 tk;  Maha jäetud survekanalisatsioonitorustik PE De200 mm – 697,2 m;  Välja kaevatud ja likvideeritud survekanalisatsioonitorustik PE De200 mm – 22,2 m;  Maha jäetud survekanalisatsioonitorustik PE De110 mm – 97,3 m;  Pimeäärikute paigaldamine ja torustike sulgemine sulgemise positsioonidel, PE De200 mm

torustiku ots – 4 tk;  Pimeäärikute paigaldamine ja torustike sulgemine sulgemise positsioonidel, PE De110 mm

torustiku ots – 2 tk;  Survekanalisatsiooni sulgsiibri DN200 välja kaevamine ja likvideerimine – 3 tk.

VEEVARUSTUS:

 Veetorustik PE De250 mm 257,6 m (sellest lõigust kinnisel meetodil on rajatud 27,4 m PE-hülsis De400 mm) – ümber tõstetud liin;

 Survekanalisatsioonitoru PE De200 mm 44,8 m (sellest lõigust kinnisel meetodil on rajatud 43,7 m PE-hülsis De400 mm) – ümber tõstetud liin (pikendatud möödavool);

 Veetorustik PE De200 mm 431,6 m (sellest lõigust kinnisel meetodil on rajatud 59,7 m PE-hülsis De355 mm) – ümber tõstetud liin;

 Veetorustik PE De200 mm 2,7 m – tulekustutusvee hüdrandi ja sulgsiibrite vahele paigalduseks;

 Veetorustik PE De200 mm 107,9 m (sellest lõigust kinnisel meetodil on rajatud 71,0 m PE-hülsis De355 mm) – ümber tõstetud liin;

 Veetorustik PE De110 mm 0,2 m – tulekustutusvee hüdrandi ühendustorustik;  Veetorustiku ümber ühendamist olemasolevale torule PE De250 – 2 tk;  Veetorustiku ümber ühendamist olemasolevale torule PE De200 – 6 tk;  Veetorustiku hülsi PE De400 mm ümber ühendamist olemasolevale hülsile – 1 tk;  Veetorustiku hülsi PE De355 mm ümber ühendamist olemasolevale hülsile – 2 tk;  Veetorustiku sulgsiibri DN250 ehitamine – 3 tk;  Veetorustiku sulgsiibri DN200 ehitamine – 6 tk;  Veetorustiku õhueralduskaev Di1200 mm – 1 tk;  Maha jäetud veetorustik PE De250 mm – 223,6 m;  Välja kaevatud ja likvideeritud veetorustik PE De250 mm – 15,7 m;  Maha jäetud veetorustik PE De200 mm – 571,1 m;  Välja kaevatud ja likvideeritud veetorustik PE De200 mm – 20,9 m;  Pimeäärikute paigaldamine ja torustike sulgemine sulgemise positsioonidel, PE De250 mm

torustiku ots – 2 tk;  Pimeäärikute paigaldamine ja torustike sulgemine sulgemise positsioonidel, PE De200 mm

torustiku ots – 4 tk;  Veetorustiku sulgsiibri DN250 välja kaevamine ja likvideerimine – 2 tk;  Veetorustiku sulgsiibri DN200 välja kaevamine ja likvideerimine – 2 tk.

„Rail Baltica Harjumaa põhitrassi raudteetaristu I etapi ehitustööd: OU0450, veevarustus ja kanalisatsioon“ Töö nr 26-101-008, Veevarustuse projektiosa (VK), Staadium: TJ - TEOSTUSPROJEKT

AS TREV-2 Grupp Objekti aadress: Fail: Reg. nr. 10047362 RB Harjumaa põhitrass I: Ülemiste - Soodevahe KM 3+65 ... KM 4+71 25101008_TJ_VK-3-

01_v01_seletus.pdf KMKR: EE100280335 31.07.2026 Vastutav VK-projektiosa projekteerija: Magnar Mäekivi (175395)

6 /8

4. TEOSTUSMÕÕDISTUS

Rajatud torustike tegelik paiknemine on määratud ehitustööde järgselt teostatud geodeetilise teostusmõõdistuse alusel.

Teostusjoonistel esitatud torustike asukohad, kõrgusmärgid ja rajatised vastavad teostusmõõdistuse andmetele.

Koordinaadid ja kõrgused on esitatud vastavalt kasutatud geodeetilisele süsteemile.

5. KÕRVALEKALDED TÖÖPROJEKTIST

Ehitustööde käigus ilmnes vajadus teha tööprojektiga võrreldes muudatusi ja projektse trassi suhtes nihkumisi, mis olid tingitud olemasolevast olukorrast looduses, maa-aluste rajatiste tegelikust paiknemisest, ehitustehnoloogilistest tingimustest või muudest ehituse käigus ilmnenud asjaoludest.

Teostatud muudatused on kantud käesoleva teostusprojekti joonistele ning kajastavad ehitatud olukorda.

Olulisemad kõrvalekalded tööprojektist:

SURVEKANALISATSIOON:

Jrk nr Tegevus Asukoht 1 Trassi nihkumine kuni 0,55 m Vahemik KS-1/2/3 kuni KS-4/5 2 Trassi nihkumine kuni 0,16 m Vahemik KS-4/5 kuni KS-7 3 Kaevu nihkumine kuni 0,17 m Kaev KS-7 positsioon 4 Trassi nihkumine kuni 0,22 m Vahemik KS-7 kuni KS-14 5 Trassi nihkumine kuni 0,18 m Vahemik KS-14 kuni KS-35 6 Trassi nihkumine kuni 1,65 m Vahemik KS-14 kuni KS-

31/32/33 7 Trassi nihkumine kuni 0,51 m Vahemik KS-36 kuni KS-40 9 Siibrite plaaniline nihkumine projektsest kuni 0,20

m Sõlm KS-14

10 Siibri plaaniline nihkumine projektsest kuni 0,05 m Sõlm KS-38 11 Siibri plaaniline nihkumine projektsest kuni 0,64 m Sõlm KS-39

„Rail Baltica Harjumaa põhitrassi raudteetaristu I etapi ehitustööd: OU0450, veevarustus ja kanalisatsioon“ Töö nr 26-101-008, Veevarustuse projektiosa (VK), Staadium: TJ - TEOSTUSPROJEKT

AS TREV-2 Grupp Objekti aadress: Fail: Reg. nr. 10047362 RB Harjumaa põhitrass I: Ülemiste - Soodevahe KM 3+65 ... KM 4+71 25101008_TJ_VK-3-

01_v01_seletus.pdf KMKR: EE100280335 31.07.2026 Vastutav VK-projektiosa projekteerija: Magnar Mäekivi (175395)

7 /8

VEEVARUSTUS:

Jrk nr Tegevus Asukoht 1 Juurde ehitatud õhueralduskaev ∅1200 PL

põlvedega kanalisatsioonitorust kõrvale põikamiseks

V-4/5 ja V-14 vahemikus (x=6586897.949 y=550483.946)

2 Trassi nihkumine kuni 0,53 m Vahemik V-1/2/3 kuni V-4/5 3 Trassi nihkumine kuni 0,08 m Vahemik V-4/5 kuni Lisakaev 1 4 Trassi nihkumine kuni 0,87 m Lisakaev 1 positsioon 5 Trassi nihkumine kuni 0,28 m Vahemik Lisakaev 1 kuni V-14 6 Trassi nihkumine kuni 0,46 m Vahemik V-14 kuni V-39 7 Trassi nihkumine kuni 0,10 m Vahemik V-14 kuni V-15 8 Trassi nihkumine kuni 0,42 m Vahemik V-15 kuni V-36 9 Trassi nihkumine kuni 1,67 m Vahemik V-15 kuni V-31/32/33 10 Trassi nihkumine kuni 1,31 m Veesõlm V-49/H1 (hüdrant) 11 Trassi nihkumine kuni 0,63 m Vahemik V-40 kuni V-48 13 Siibrite plaaniline nihkumine projektsest kuni 0,58

m Veesõlm V-14

14 Siibrite plaaniline nihkumine projektsest kuni 0,29 m

Veesõlm V-15

15 Siibri plaaniline nihkumine projektsest kuni 0,30 m Veesõlm V-42 16 Siibri plaaniline nihkumine projektsest kuni 0,48 m Veesõlm V-46 17 Hüdrandi plaaniline nihkumine projektsest kuni

0,19 m Veesõlm V-49/H1

Ehitustööde käigus teostati üksnes väikesed asukohalised korrigeerimised, mis olid tingitud olemasolevate maa-aluste rajatiste tegelikust paiknemisest ning ehitustehnoloogilistest vajadustest. Kõrvalekalded on kajastatud teostusjoonistel.

6. RAJATUD TORUSTIKE ISELOOMUSTUS

Rajatud torustikud vastavad kasutatud materjalide, läbimõõtude ja tehniliste lahenduste osas tööprojektis ettenähtule, välja arvatud käesolevas seletuskirjas kirjeldatud muudatused.

Paigaldatud vee- ja survekanalisatsiooni torustikud on ühendatud olemasolevate võrkudega ning moodustavad toimiva tehnilise terviku.

7. JOONISED

Teostusprojekti koosseisu kuuluvad järgmised joonised:

„Rail Baltica Harjumaa põhitrassi raudteetaristu I etapi ehitustööd: OU0450, veevarustus ja kanalisatsioon“ Töö nr 26-101-008, Veevarustuse projektiosa (VK), Staadium: TJ - TEOSTUSPROJEKT

AS TREV-2 Grupp Objekti aadress: Fail: Reg. nr. 10047362 RB Harjumaa põhitrass I: Ülemiste - Soodevahe KM 3+65 ... KM 4+71 25101008_TJ_VK-3-

01_v01_seletus.pdf KMKR: EE100280335 31.07.2026 Vastutav VK-projektiosa projekteerija: Magnar Mäekivi (175395)

8 /8

 Asendiplaanid VK-4-01 – neljas osas;  Pikiprofiilid VK-6-01 – kahes osas;  Sõlmede skeemid VK-7-01 – kahes osas.

Joonistel on esitatud rajatud torustike tegelik paiknemine vastavalt teostusmõõdistusele.

8. KOKKUVÕTE

Käesolev teostusprojekt kajastab ehitustööde tulemusena valminud olukorda.

Rajatud torustikud on esitatud teostusjoonistel vastavalt teostusmõõdistuse andmetele. Ehituse käigus tehtud muudatused võrreldes tööprojektiga on käesolevas seletuskirjas kirjeldatud ning joonistel kajastatud.

Käesolev teostusprojekt on koostatud ehitatud olukorra dokumenteerimiseks ning kasutamiseks rajatud tehnovõrkude edasisel ekspluateerimisel ja haldamisel.

PK 3+700.00 PK 3+800.00

3+600

3+700

3+800V-1/2/3mp. 39,85 tl. 38,04

muhv-ühendus mp. 39,86 tl. 38,08

V-4/5 mp. 40,45 tl. 38,20

Lisakaev 1 - Ø1200 PL kk. 40,16 mp. 40,16 tl. 38,00 tl. 38,00 kp. 37,45

V-14 mp. 39,83 tl. 36,75

V-15 mp. - tl. 36,27

Hülsi otsmp. 39,76 tl. 38,08

Hülsi ots mp. 40,47 tl. 38,26

Hülsi ots mp. 39,76 tl. 36,86

Hülsi ots mp. 39,73 tl. 36,31

De 25

0 L=

29 ,9

De250 L=92,8

De250

De 40

0 L=

27 ,4

De250 L=130,4

De250

De 20

0 L=

45 ,1

De 25

0 L=

44 ,8

L=2,9

De 35

5 L=

44 ,2

De 40

0 L=

43 ,7

De200 L=0,9

De 20

0 L=

30 ,3

De200 L=185,0

De 20

0 L=

45 ,4

L=1,6

De 35

5 L=

28 ,1

De200 L=37,7

De 35

5 L=

43 ,7

muhv-ühendus mp. 39,84 tl. 37,60

KS-1/2/3 mp. 39,85 tl. 37,69

Hülsi ots mp. 39,82 tl. 37,75

KS-4/5 mp. 40,42 tl. 38,35

Hülsi ots mp. 40,45 tl. 38,44

KS7 - Ø1600 PL kk. 40,72 mp. 40,72 tl. 38,51 tl. 38,51 kp. 37,89

KS-14 mp. 39,91 tl. 36,57

KS-35 mp. 40,04 tl. 37,04

Hülsi ots mp. 40,04 tl. 36,86

Hülsi ots mp. 39,81 tl. 36,74

Paigaldatud ühisveevärgi toru Paigaldatud ühiskanalisatsiooni survetoru Paigaldatud ühisveevärgi toru hülsis Paigaldatud ühiskanalisatsiooni survetoru hülsis Paigaldatud ühisveevärgi sulgkraan Paigaldatud ühiskanalisatsiooni sulgkraan Paigaldatud ühisveevärgi sõlmpunkt Paigaldatud ühiskanalisatsiooni sõlmpunkt Paigaldatud tulekustutusvee hüdrant

Paigaldatud ühisveevärgi ja ühiskanalisatsiooni torustike tingmärgid vastavalt teostusprojektile: "Rail Baltica Harjumaa põhitrassi raudteetaristu I etapi ehitustööd: OU0450, veevarustus ja kanalisatsioon," töö nr. 26-101-008, AS TREV-2 Grupp

Olemasolev kinnistupiir Olemasolev veetoru Olemasolev survekanalisatsiooni toru Olemasolev gaasitoru

Olemasolevate tehnovõrkude tingmärgid ehitustööde eelselt

Likvideeritud / maha jäetud veetorustik Likvideeritud / maha jäetud survekanalisatsiooni torustik

Paigaldatud B-kategooria gaasitoru Paigaldatud B-kategooria gaasitoru hülsis Paigaldatud gaasitorustiku sulgkraan Paigaldatud gaasitorustiku sõlmpunkt

Paigaldatud gaasivarustuse tingmärgid vastavalt teostusprojektile: "Rail Baltica Harjumaa põhitrassi raudteetaristu I etapi ehitustööd: OU0470, gaasivarustus," töö nr. 26-101-009, AS TREV-2 Grupp

Likvideeritud / maha jäetud survekanalisatsiooni torustik

V-1 mp. 40,12 mp. 40,03 tl. 35,50

Sõlmede tähistamine

Proj. maapinna abs. h Olev maapinna abs. h SÕLME TÄHIS Paigaldatud torustiku lae abs. h

KS-1 mp. 40,12 mp. 40,03 tl. 35,50

Proj. maapinna abs. h Olev maapinna abs. h SÕLME TÄHIS Paigaldatud torustiku lae abs. h

Töö nr Leht Lehti

MõõtkavaProjekt

Asukoht

Joonis StaadiumTellija

AS TREV-2 Grupp Mäealuse tn 2/4 Tallinn, Harjumaa 12618 Tel 677 6500, www.trev2.ee

Fail:

Majandustegevusteade nr. EEP003385

10.09.26 asendiplaan.dwg

26-101-008 Rail Baltica Harjumaa põhitrassi raudteetaristu I etapi

RB Harjumaa põhitrass I: Ülemiste - Soodevahe

VK-4-01, VK-torustike asendiplaan

1 4

1:500

Teostus

PROJEKTIJUHT

KONTROLLIJA Magnar Mäekivi

JOONESTAJA Magnar Mäekivi

Rail Baltic Estonia OÜ

ehitustööd: OU0450, veevarustus ja kanalisatsioon

KM 3+65 ... KM 4+71

Lehtede jaotus

VK-4-01-01

921a

921 921a

1 1

PK 3+900.00

PK 4+000.00

PK 4+100.00

3+900

4+000

4+100

V-14 mp. 39,83 tl. 36,75

V-15 mp. - tl. 36,27

V-36mp. 40,03 tl. 36,98

V-39mp. 40,06 tl. 36,99

Hülsi ühendus V-53mp. 40,03 tl. 37,36

Hülsi ühendus V-52mp. 40,06 tl. 37,05

Hülsi ots mp. 39,76 tl. 36,86

Hülsi ots mp. 39,73 tl. 36,31

Hülsi otsmp. 39,53 tl. 37,92

Hülsi ots mp. 39,54 tl. 37,69

De250

De 20

0 L=

45 ,1

De 25

0 L=

44 ,8

L=2,9

De200 L=152,6

De 35

5 L=

44 ,2

De 40

0 L=

43 ,7

De200 L=59,7

De355 L=59,7

De 20

0 L=

45 ,4

De200 L=159,7

De200 L=59,5

De 35

5 L=

43 ,7

De355 L=59,5

KS-14 mp. 39,91 tl. 36,57

KS-35 mp. 40,04 tl. 37,04

Hülsi ots mp. 40,04 tl. 36,86

Hülsi ots mp. 39,81 tl. 36,74

Hülsi ots mp. 39,52 tl. 37,72

Hülsi otsmp. 39,55 tl. 37,83

Paigaldatud ühisveevärgi toru Paigaldatud ühiskanalisatsiooni survetoru Paigaldatud ühisveevärgi toru hülsis Paigaldatud ühiskanalisatsiooni survetoru hülsis Paigaldatud ühisveevärgi sulgkraan Paigaldatud ühiskanalisatsiooni sulgkraan Paigaldatud ühisveevärgi sõlmpunkt Paigaldatud ühiskanalisatsiooni sõlmpunkt Paigaldatud tulekustutusvee hüdrant

Paigaldatud ühisveevärgi ja ühiskanalisatsiooni torustike tingmärgid vastavalt teostusprojektile: "Rail Baltica Harjumaa põhitrassi raudteetaristu I etapi ehitustööd: OU0450, veevarustus ja kanalisatsioon," töö nr. 26-101-008, AS TREV-2 Grupp

Olemasolev kinnistupiir Olemasolev veetoru Olemasolev survekanalisatsiooni toru Olemasolev gaasitoru

Olemasolevate tehnovõrkude tingmärgid ehitustööde eelselt

Likvideeritud / maha jäetud veetorustik Likvideeritud / maha jäetud survekanalisatsiooni torustik

Paigaldatud B-kategooria gaasitoru Paigaldatud B-kategooria gaasitoru hülsis Paigaldatud gaasitorustiku sulgkraan Paigaldatud gaasitorustiku sõlmpunkt

Paigaldatud gaasivarustuse tingmärgid vastavalt teostusprojektile: "Rail Baltica Harjumaa põhitrassi raudteetaristu I etapi ehitustööd: OU0470, gaasivarustus," töö nr. 26-101-009, AS TREV-2 Grupp

Likvideeritud / maha jäetud survekanalisatsiooni torustik

V-1 mp. 40,12 mp. 40,03 tl. 35,50

Sõlmede tähistamine

Proj. maapinna abs. h Olev maapinna abs. h SÕLME TÄHIS Paigaldatud torustiku lae abs. h

KS-1 mp. 40,12 mp. 40,03 tl. 35,50

Proj. maapinna abs. h Olev maapinna abs. h SÕLME TÄHIS Paigaldatud torustiku lae abs. h

Töö nr Leht Lehti

MõõtkavaProjekt

Asukoht

Joonis StaadiumTellija

AS TREV-2 Grupp Mäealuse tn 2/4 Tallinn, Harjumaa 12618 Tel 677 6500, www.trev2.ee

Fail:

Majandustegevusteade nr. EEP003385

10.09.26 asendiplaan.dwg

26-101-008 Rail Baltica Harjumaa põhitrassi raudteetaristu I etapi

RB Harjumaa põhitrass I: Ülemiste - Soodevahe

VK-4-01, VK-torustike asendiplaan

2 4

1:500

Teostus

PROJEKTIJUHT

KONTROLLIJA Magnar Mäekivi

JOONESTAJA Magnar Mäekivi

Rail Baltic Estonia OÜ

ehitustööd: OU0450, veevarustus ja kanalisatsioon

KM 3+65 ... KM 4+71

Lehtede jaotus

VK-4-01-02

L=13.9 m

Ø400

921a

921 921a

1 1

PK 4+200.00

PK 4+300.00

4+200

4+300

V-31/32/33 mp. 39,91 tl. 37,69

Hülsi otsmp. 39,53 tl. 37,92

De200 L=59,7

De200 L=219,3

De355 L=59,7

De200 L=59,5

De200 L=219,3

De355 L=59,5

Hülsi otsmp. 39,55 tl. 37,83

KS-31/32/33mp. 39,92 tl. 37,53

Paigaldatud ühisveevärgi toru Paigaldatud ühiskanalisatsiooni survetoru Paigaldatud ühisveevärgi toru hülsis Paigaldatud ühiskanalisatsiooni survetoru hülsis Paigaldatud ühisveevärgi sulgkraan Paigaldatud ühiskanalisatsiooni sulgkraan Paigaldatud ühisveevärgi sõlmpunkt Paigaldatud ühiskanalisatsiooni sõlmpunkt Paigaldatud tulekustutusvee hüdrant

Paigaldatud ühisveevärgi ja ühiskanalisatsiooni torustike tingmärgid vastavalt teostusprojektile: "Rail Baltica Harjumaa põhitrassi raudteetaristu I etapi ehitustööd: OU0450, veevarustus ja kanalisatsioon," töö nr. 26-101-008, AS TREV-2 Grupp

Olemasolev kinnistupiir Olemasolev veetoru Olemasolev survekanalisatsiooni toru Olemasolev gaasitoru

Olemasolevate tehnovõrkude tingmärgid ehitustööde eelselt

Likvideeritud / maha jäetud veetorustik Likvideeritud / maha jäetud survekanalisatsiooni torustik

Paigaldatud B-kategooria gaasitoru Paigaldatud B-kategooria gaasitoru hülsis Paigaldatud gaasitorustiku sulgkraan Paigaldatud gaasitorustiku sõlmpunkt

Paigaldatud gaasivarustuse tingmärgid vastavalt teostusprojektile: "Rail Baltica Harjumaa põhitrassi raudteetaristu I etapi ehitustööd: OU0470, gaasivarustus," töö nr. 26-101-009, AS TREV-2 Grupp

Likvideeritud / maha jäetud survekanalisatsiooni torustik

V-1 mp. 40,12 mp. 40,03 tl. 35,50

Sõlmede tähistamine

Proj. maapinna abs. h Olev maapinna abs. h SÕLME TÄHIS Paigaldatud torustiku lae abs. h

KS-1 mp. 40,12 mp. 40,03 tl. 35,50

Proj. maapinna abs. h Olev maapinna abs. h SÕLME TÄHIS Paigaldatud torustiku lae abs. h

Töö nr Leht Lehti

MõõtkavaProjekt

Asukoht

Joonis StaadiumTellija

AS TREV-2 Grupp Mäealuse tn 2/4 Tallinn, Harjumaa 12618 Tel 677 6500, www.trev2.ee

Fail:

Majandustegevusteade nr. EEP003385

10.09.26 asendiplaan.dwg

26-101-008 Rail Baltica Harjumaa põhitrassi raudteetaristu I etapi

RB Harjumaa põhitrass I: Ülemiste - Soodevahe

VK-4-01, VK-torustike asendiplaan

3 4

1:500

Teostus

PROJEKTIJUHT

KONTROLLIJA Magnar Mäekivi

JOONESTAJA Magnar Mäekivi

Rail Baltic Estonia OÜ

ehitustööd: OU0450, veevarustus ja kanalisatsioon

KM 3+65 ... KM 4+71

Lehtede jaotus

VK-4-01-03

PK 4+600.00

PK 4+700.00

PK 4+800.00

PK 4+802.48

4+600

4+700

V-49/H1mp. 41,79 hüdrandi põhi 39,87

kolmikmp. 41,79 tl. 39,58

muhvmp. 41,80 tl. 39,63

V-40 mp. 41,47 tl. 39,44

V-41mp. 41,61 tl. 39,63

V-42 mp. 41,01 tl. 38,19

V-46mp. 41,11 tl. 39,15

V-48mp. 41,09 tl. 39,15

Hülsi ots mp. 40,99 tl. 38,24

Hülsi otsmp. 41,12 tl. 39,09

De 20

0 L =1

,3

De 20

0 L =1

,3

De200 L=28,9

De200 L=72,4

De20 0 L

=3,9

De110 L=0,2

De355 L=71,0

De20 0

L= 2,7

De11 0 L

=3,1

De110 L=27,3

L=3,9De110

De110 L=72,2

De225 L=71,1

KS-40mp. 41,08 tl. 39,07

KS-39mp. 41,10 tl. 39,07

KS-38 mp. 41,11 tl. 38,14

Hülsi ots mp. 41,10 tl. 38,12

KS-37mp. - tl. 39,03

KS-36 mp. 41,51 tl. 39,12

Hülsi otsmp. 41,11 tl. 39,05

Paigaldatud ühisveevärgi toru Paigaldatud ühiskanalisatsiooni survetoru Paigaldatud ühisveevärgi toru hülsis Paigaldatud ühiskanalisatsiooni survetoru hülsis Paigaldatud ühisveevärgi sulgkraan Paigaldatud ühiskanalisatsiooni sulgkraan Paigaldatud ühisveevärgi sõlmpunkt Paigaldatud ühiskanalisatsiooni sõlmpunkt Paigaldatud tulekustutusvee hüdrant

Paigaldatud ühisveevärgi ja ühiskanalisatsiooni torustike tingmärgid vastavalt teostusprojektile: "Rail Baltica Harjumaa põhitrassi raudteetaristu I etapi ehitustööd: OU0450, veevarustus ja kanalisatsioon," töö nr. 26-101-008, AS TREV-2 Grupp

Olemasolev kinnistupiir Olemasolev veetoru Olemasolev survekanalisatsiooni toru Olemasolev gaasitoru

Olemasolevate tehnovõrkude tingmärgid ehitustööde eelselt

Likvideeritud / maha jäetud veetorustik Likvideeritud / maha jäetud survekanalisatsiooni torustik

Paigaldatud B-kategooria gaasitoru Paigaldatud B-kategooria gaasitoru hülsis Paigaldatud gaasitorustiku sulgkraan Paigaldatud gaasitorustiku sõlmpunkt

Paigaldatud gaasivarustuse tingmärgid vastavalt teostusprojektile: "Rail Baltica Harjumaa põhitrassi raudteetaristu I etapi ehitustööd: OU0470, gaasivarustus," töö nr. 26-101-009, AS TREV-2 Grupp

Likvideeritud / maha jäetud survekanalisatsiooni torustik

V-1 mp. 40,12 mp. 40,03 tl. 35,50

Sõlmede tähistamine

Proj. maapinna abs. h Olev maapinna abs. h SÕLME TÄHIS Paigaldatud torustiku lae abs. h

KS-1 mp. 40,12 mp. 40,03 tl. 35,50

Proj. maapinna abs. h Olev maapinna abs. h SÕLME TÄHIS Paigaldatud torustiku lae abs. h

Töö nr Leht Lehti

MõõtkavaProjekt

Asukoht

Joonis StaadiumTellija

AS TREV-2 Grupp Mäealuse tn 2/4 Tallinn, Harjumaa 12618 Tel 677 6500, www.trev2.ee

Fail:

Majandustegevusteade nr. EEP003385

10.09.26 asendiplaan.dwg

26-101-008 Rail Baltica Harjumaa põhitrassi raudteetaristu I etapi

RB Harjumaa põhitrass I: Ülemiste - Soodevahe

VK-4-01, VK-torustike asendiplaan

4 4

1:500

Teostus

PROJEKTIJUHT

KONTROLLIJA Magnar Mäekivi

JOONESTAJA Magnar Mäekivi

Rail Baltic Estonia OÜ

ehitustööd: OU0450, veevarustus ja kanalisatsioon

KM 3+65 ... KM 4+71

Lehtede jaotus

VK-4-01-04

34

35

36

37

38

39

40

41

35

0+00 25 50 75 1+00 25 50 75 2+00 25 50 75 3+00 25 50 75 4+00 25 50 75 5+00

0+00 25 50 75 1+00 25 50 75 2+00 25 50 75 3+00 25 50 75 4+00 25 50 75 5+00

-17,59% -20,20%

-23,98%

6,22 %

-8,42% -5,81%

6,4 1%

6,02 %

8,0 4%

7,14 %

4,89 %

-4 9, 40

%

0,00%-0,37% 0,08% 2,08% 1,11% 0,03% -0,53% -0,30% -0,07% -0,57% 0,00%

-0,84% -0,66%

2,42% -0,04% 0,09% 0,05% -0,20% -0,96% 0,11% -0,07% -0,34% 1,32% -0,26% -0,44% -0,10% -0,22% -0,91% -9,04%

-14,30%

-3,58% 1,68%

1,34%

2,95% 9,4

2%

10, 06 %

-0,74% -1,15%

-0,72% 0,47% 1,33% 0,26% 0,32% 0,54% 0,45% 0,23% -0,20% -0,07% 0,61% 0,82% -9,30%

-4 3, 92

%

-8,89%

-1,11% 2,64%

-1,30% 12, 32 %

10, 10%

3,80%

33 ,14

%

-4 6, 29

%

-4,02% -0,82% -0,68%

0+ 00

,0 0+

00 ,8

0+ 01 ,0

0+ 01 ,9

0+ 07

,8 0+

08 ,6

0+ 11 ,7

0+ 13 ,2

0+ 15 ,7

0+ 17 ,5

0+ 30

,0 0+

30 ,2

0+ 30

,6 0+

31 ,6

0+ 37

,1

0+ 49

,1

0+ 56

,6

0+ 61 ,1

0+ 68

,9

0+ 73

,0

0+ 77

,6

0+ 85

,0

0+ 96

,9 0+

97 ,6

1+ 22

,9

1+ 26

,3 1+ 29

,1

1+ 36

,7

1+ 43

,5

1+ 49

,0

1+ 54

,5

1+ 63

,9

1+ 68

,3

1+ 80

,3

1+ 92

,2

1+ 96

,8

2+ 04

,2

2+ 09

,0

2+ 16 ,3

2+ 28

,3

2+ 40

,5

2+ 45

,5

2+ 52

,2 2+

53 ,3

2+ 53

,9

2+ 58

,0 2+

60 ,6

2+ 63

,9

2+ 70

,2 2+

71 ,8

2+ 91 ,7

3+ 03

,1

3+ 27

,3

3+ 30

,3

3+ 36

,1

3+ 42

,3

3+ 54

,5

3+ 66

,4

3+ 78

,3

3+ 90

,2

4+ 01 ,0

4+ 06

,2

4+ 13 ,6

4+ 16 ,0

4+ 17 ,8

4+ 31 ,1

4+ 38

,3

4+ 51 ,5

4+ 57

,7

4+ 62

,2

4+ 66

,4

4+ 70

,1

4+ 73

,1 4+

73 ,3

4+ 75

,9

4+ 89

,3

4+ 99

,6

39 ,9 4

39 ,9 3

39 ,9 4

39 ,9 6

41 ,15

41 ,2 2

41 ,15

41 ,10

41 ,0 2

40 ,9 7

40 ,4 5

40 ,4 4

40 ,4 3

40 ,4 2

40 ,4 4

40 ,5 2

40 ,6 1

40 ,6 6

40 ,7 1

40 ,7 3

40 ,6 8

40 ,5 7

40 ,3 7

40 ,3 5

40 ,10

40 ,11

40 ,10

40 ,14

40 ,16

40 ,16

40 ,16

40 ,14

40 ,14

40 ,16

40 ,19

40 ,2 0

40 ,18

40 ,17

40 ,15

40 ,0 9

40 ,0 1

40 ,0 2

39 ,9 3

39 ,9 2

39 ,9 1

39 ,8 5

39 ,8 2

39 ,7 7

39 ,7 5

39 ,7 1

39 ,3 8

39 ,3 4

39 ,4 7

39 ,4 9

39 ,5 3

39 ,5 6

39 ,5 7

39 ,5 7

39 ,5 7

39 ,6 0

39 ,6 1

39 ,6 0

39 ,6 0

39 ,6 1

39 ,6 0

39 ,6 2

39 ,6 2

39 ,5 9

39 ,5 8

39 ,5 7

39 ,5 6

39 ,5 5

39 ,5 5

39 ,5 5

39 ,5 5

39 ,4 7

39 ,4 1

37 ,9 0

37 ,7 5

37 ,6 9

37 ,7 5

37 ,2 6

37 ,2 1

37 ,4 1

37 ,5 0

37 ,7 0

37 ,8 3

38 ,4 4

38 ,3 5

38 ,3 5

38 ,3 5

38 ,3 3

38 ,3 4

38 ,5 0

38 ,5 4

38 ,5 5

38 ,5 2

38 ,5 1

38 ,5 1

38 ,4 4

38 ,4 4

38 ,2 3

38 ,2 0

38 ,2 7

38 ,2 7

38 ,2 7

38 ,2 8

38 ,2 7

38 ,18

38 ,18

38 ,17

38 ,13

38 ,19

38 ,17

38 ,15

38 ,15

38 ,12

38 ,0 1

37 ,5 6

36 ,6 0

36 ,5 6

36 ,5 7

36 ,6 2

36 ,7 0

37 ,0 2

37 ,6 5

37 ,6 3

37 ,4 1

37 ,3 2

37 ,4 4

37 ,4 8

37 ,4 9

37 ,5 1

37 ,5 8

37 ,6 3

37 ,6 6

37 ,6 3

37 ,6 3

37 ,6 6

37 ,7 2

37 ,5 0

36 ,6 9

35 ,5 1

35 ,4 3

35 ,7 8

35 ,7 0

36 ,2 5

36 ,6 8

36 ,8 2

37 ,8 3

37 ,7 3

37 ,6 2

37 ,5 2

37 ,4 4

17,59%

1,96

20,20% 0,77

23,98% 0,23 0,

95

6, 22

% 8,42%5,82

5,81% 0,86 3,1

26,4 1%

1,5 0

6, 02

%

2,4 9

8,0 4%

1,8 2

7, 14 %

12,47 4,89%

49,40% 0,18

0, 44

0, 00

%

1,0 1

0, 00

% 0,37%5,43 12,05 0,08%

7,45 2,08

%

4,5 11,11

%

7,79 0,03

% 0,53%4,16

0,30%4,60

0,07%7,35

0,57% 11,94 0,

66 0, 00

% 0,84% 25,37

0,66%3,31 2,8 12,4 2%

0,04%7,67 6,72 0,09

%

5,5 70,0

5% 0,20%5,52

0,96% 9,38 4,3

80,1 1% 0,07%

11,96

0,34% 11,94 4,5

51,3 2%

0,26%7,41

0,44%4,79

0,10%7,35

0,22% 12,03

0,91% 12,21

9,04%4,99

14,30%6,71

3,58% 1,03 0,

60 1,6

8%

4,0 91,3

4%

2,6 52,9 5%

3,3 29,4 2%

6,27 10,0

6%

0,74%

1,62

1,15% 19,85

0,72% 11,40 24,19

0,47%

3,0 81,3 3%

5,8 00,2

6%

6,19 0,32

%

12,13 0,54%

11,91 0,45%

11,95 0,23%

0,20% 11,89

0,07% 10,77 5,2

10,6 1%

7,40 0,82

%

9,30%2,37

43,92%

1,84

8,89% 13,28

1,11% 7,18 13,27

2,64% 1,30%6,17 4,4

612, 32%

4,2 610,

10%

3,6 83,8 0%

3,0 333 ,14

%

46,29% 0,21

4,02%2,61

0,82% 13,33

0,68% 10,36

Olemasoleva maapinna absoluutkõrgus =

Projektne torustiku absoluutkõrgus (toru peale) =

Toru kalle (%) / toru pikkus (m) =

Toru materjal ja läbimõõt (mm) =

HÜLSS PE∅355; PE100 SDR11 L=28.1m

HÜLSS PE∅355; PE100 SDR11 L=59.6m

KS -1 /2

/3 mu

hv -ü

he nd

us

KS -4

/5

KS 7

- ∅1

60 0

PL

KS -1 4

põ lv 9

0°

õh ut

us ka

ev

ko lm

ik , si ib ri-

sõ lm

Sõlme tähis =

Kaugus algusest (KS-1/2/3) =

RAJATAV KANAL 4,0 X 2,0 m / CHANNEL 4,0 X 2,0 m

Olemasolev truup ∅800 mm

Olemasoleva maapinna absoluutkõrgus =

Projektne torustiku absoluutkõrgus (toru peale) =

Toru kalle (%) / toru pikkus (m) =

Toru materjal ja läbimõõt (mm) =

Sõlme tähis =

Kaugus algusest (KS-14) =

35

36

37

38

39

40

35

36

37

38

39

40

0+00 25 0+47

0+00 25 0+47

2,57%

90 ,6 8%

-5,45% -6,42%

-1,12% -3,95% 7,5 3%

8,2 9%

3,65%

-49,51%

-1,79%

1,72%

0+ 00

,0 0+

00 ,4

0+ 00

,8 0+

01 ,6

0+ 01 ,7

0+ 03

,5

0+ 13 ,1

0+ 16 ,7

0+ 22

,0

0+ 27

,7

0+ 34

,2

0+ 45

,2 0+

45 ,4

0+ 46

,7

39 ,9 8

39 ,9 1

39 ,8 8

39 ,8 2

39 ,8 1

39 ,7 0

40 ,4 0

40 ,4 3

40 ,3 7

39 ,4 4

40 ,0 3

40 ,0 5

40 ,0 4

40 ,0 5

36 ,5 7

36 ,5 9

36 ,6 0

36 ,6 3

36 ,7 4

36 ,6 4

36 ,0 2

35 ,9 8

35 ,7 7

36 ,2 0

36 ,7 4

37 ,14

37 ,0 4

37 ,0 2

1,1 3

2, 57

%

0, 12

90 ,6 8%

5,45%1,76

6,42% 9,66

1,12%3,57

3,95%5,32 5,7 17,5

3%

6,4 88,29

%

11,03 3,65%

49,51% 0,20

1,79%

1,281,8 0

1,7 2%

HÜLSS PE∅355; PE100 SDR11 L=45.0m

KS -1 4

KS -3

5

ko lm

ik , si ib ri-

sõ lm

hü ls i ü

he nd

us h

ül si le

PE survetoru De200 mm PE survetoru De200 mm PE survetoru De200 mm PE survetoru De200 mm PE survetoru De200 mm PE survetoru De200 mm

36

37

38

39

40

41

36

37

38

39

40

41

0+00 25 50 75 1+00 1+09

0+00 25 50 75 1+00 1+09

-7,43% -5,71%

4,54 % -2,47% -0,19%

-6,83% -4,32%

3,55%

-2,62%

-13,52%

2,56%

10, 15%

-4,46% 3,41%

2,01% 4,27

%

28 ,0 2%

1,35% -1,19% 9,9

2%

2,58% 6,34

%

0+ 00

,0 0+

02 ,8

0+ 02

,9 0+

03 ,2

0+ 03

,4 0+

03 ,5

0+ 04

,3

0+ 12 ,7

0+ 18 ,6

0+ 27

,2 0+

29 ,4

0+ 29

,5 0+

29 ,7

0+ 30

,0 0+

30 ,3

0+ 31 ,1

0+ 40

,9

0+ 46

,8

0+ 52

,7

0+ 63

,9

0+ 71 ,2

0+ 75

,7

0+ 81 ,5

0+ 84

,3

0+ 91 ,0

0+ 96

,0

1+ 02

,1 1+ 03

,0

1+ 08

,6

41 ,6 2

41 ,5 3

41 ,4 8

41 ,2 7

41 ,5 7

41 ,2 7

41 ,17

41 ,0 8

41 ,0 6

41 ,0 4

41 ,0 3

41 ,14

41 ,2 6

41 ,3 7

41 ,2 6

41 ,6 2

41 ,5 7

41 ,5 1

41 ,13

41 ,2 6

41 ,2 8

41 ,2 1

41 ,18

41 ,17

41 ,16

41 ,19

39 ,12

38 ,9 6

39 ,0 3

38 ,8 2

38 ,8 1

38 ,3 7

38 ,2 2

38 ,13

38 ,15

38 ,12

36 ,7 9

36 ,9 4

37 ,2 7

37 ,5 4

37 ,0 4

37 ,2 9

37 ,3 7

37 ,3 8

37 ,6 3

38 ,4 1

38 ,5 0

38 ,4 4

38 ,8 4

39 ,0 5

39 ,0 7

39 ,4 2

7,43%1,80

5,71%2,80 1,5 4

4, 54

% 2,47%8,36

0,19%5,92

6,83% 8,58

4,32%2,20 0, 62

3, 55

%

2,62% 1,04

13,52% 9,85 5,9

12,5 6%

5,8 710,1

5% 4,46% 11,18 7,33

3,41 %

4,4 82,0

1%

5,8 54,2

7%

2,7 8

28 ,02

%

6,67 1,35

% 1,19%5,03 6,12 9,9

2%

0, 89

2, 58

%

5,6 06,3

4%

Toru materjal ja läbimõõt (mm) = PE survetoru De110 mm

Olemasoleva maapinna absoluutkõrgus =

Projektne torustiku absoluutkõrgus (toru peale) =

Toru kalle (%) / toru pikkus (m) =

Sõlme tähis =

Kaugus algusest (KS-36) =

PE survetoru De110 mm

KS -3

6 mu

hv -ü

he nd

us KS

-3 7

põ lv 9

0°

KS -3

8 põ

lv 9

0°

KS -3

9 su

lg si ib er

KS -4

0 mu

hv -ü

he nd

us

su lg si ib er

HÜLSS PE∅225; PE100 SDR11 L=71.1m

SURVEKANALISATSIOONITORUSTIKU PIKIPROFIIL VAHEMIKUS KS-1/2/3 ... KS-31/32/33 SURVEKANALISATSIOONITORUSTIKU PIKIPROFIIL VAHEMIKUS KS-14 ... KS-35 SURVEKANALISATSIOONITORUSTIKU PIKIPROFIIL VAHEMIKUS KS-36 ... KS-40

Töö nr Leht Lehti

MõõtkavaProjekt

Asukoht

Joonis StaadiumTellija

AS TREV-2 Grupp Mäealuse tn 2/4 Tallinn, Harjumaa 12618 Tel 677 6500, www.trev2.ee

Fail:

Majandustegevusteade nr. EEP003385

11.09.26 asendiplaan.dwg

26-101-008 Rail Baltica Harjumaa põhitrassi raudteetaristu I etapi

RB Harjumaa põhitrass I: Ülemiste - Soodevahe

VK-6-01, Pikiprofiilid

1 2

1:500h

Teostus

PROJEKTIJUHT

KONTROLLIJA Magnar Mäekivi

JOONESTAJA Magnar Mäekivi

Rail Baltic Estonia OÜ

ehitustööd: OU0450, veevarustus ja kanalisatsioon

KM 3+65 ... KM 4+71

1:50v

34

36

37

38

39

40

41 25 50 75 6+00 25 50 75 6+95

25 50 75 6+00 25 50 75 6+95

5+ 05

,2

5+ 25

,7

5+ 36

,3

5+ 49

,7

5+ 65

,1

5+ 76

,9

5+ 84

,3

6+ 24

,6

6+ 44

,4

6+ 60

,6

6+ 70

,4

6+ 78

,8

6+ 84

,5

6+ 90

,7 6+

91 ,1

6+ 91 ,9

6+ 92

,5 6+

94 ,7

39 ,3 8

39 ,3 6

39 ,3 8

39 ,2 5

39 ,3 2

39 ,4 1

39 ,4 4

39 ,6 8

39 ,7 7

39 ,8 3

39 ,8 5

39 ,8 7

39 ,8 9

39 ,8 9

39 ,8 9

39 ,9 1

39 ,9 2

39 ,9 2

37 ,4 8

37 ,4 2

37 ,4 0

37 ,4 4

37 ,4 4

37 ,4 9

37 ,5 4

37 ,6 6

37 ,8 1

37 ,8 3

37 ,9 2

38 ,0 1

37 ,5 8

37 ,5 5

37 ,5 3

37 ,5 1

37 ,5 3

37 ,5 3

5,5 70,5

4% 0,25% 20,50

0,17% 10,63 13,39

0,23%

15,39 0,05%

11,83 0,41%

7,33 0,64

%

40,32 0,30%

19,76 0,75%

16,27 0,16%

9,76 0,88%

8,44 1,07

% 3,99% 10,68

3,17% 1,14

2,95% 0,42

2,95% 0,77 0,

61 2, 80

%

2,2 2

0,0 0%

0,54% -0,25% -0,17% 0,23% 0,05% 0,41% 0,64% 0,30%

0,75% 0,16% 0,88%

1,07% -3,99% -3,17%

-2,95% -2,95%

2,80%0,00%

KS -3

1/ 32

/3 3

Rajatud veetoru PE ∅200

Rajatud gaasitoru PE ∅200

34

35

36

37

38

39

40

41

34

35

36

37

38

39

40

41

0+00 25 50 75 1+00 25 50 75 2+00 25 50 75 3+00 25 50 75 4+00 25 50 75 5+00 25 50 75 6+00 25 50 75 6+94

0+00 25 50 75 1+00 25 50 75 2+00 25 50 75 3+00 25 50 75 4+00 25 50 75 5+00 25 50 75 6+00 25 50 75 6+94

-0 +0

2, 6

0+ 00

,0 0+

01 ,0

0+ 01 ,4

0+ 01 ,8

0+ 03

,4

0+ 08

,9

0+ 13 ,3

0+ 17 ,1

0+ 21 ,4

0+ 30

,8 0+

31 ,5

0+ 31 ,6

0+ 32

,1

0+ 36

,2

0+ 48

,1

0+ 59

,1

0+ 67

,8

0+ 76

,5

0+ 88

,3

0+ 95

,7

1+ 21 ,8

1+ 22

,5 1+ 23

,8 1+ 24

,2 1+ 25

,4 1+ 26

,5 1+ 27

,0 1+ 28

,2

1+ 36

,4

1+ 42

,6

1+ 48

,6

1+ 54

,1

1+ 63

,5

1+ 67

,9

1+ 79

,9

1+ 91 ,9

1+ 96

,3

2+ 03

,9

2+ 08

,5

2+ 28

,1

2+ 40

,0

2+ 45

,1

2+ 53

,7 2+

56 ,5

2+ 56

,9 2+

57 ,4

2+ 58

,9 2+

59 ,3

2+ 59

,9 2+

60 ,3

2+ 60

,6

2+ 63

,8

2+ 69

,9 2+

71 ,3

2+ 91 ,3

3+ 02

,7

3+ 26

,7

3+ 30

,1

3+ 35

,7

3+ 41

,9

3+ 53

,9

3+ 65

,9

3+ 77

,9

3+ 89

,9

4+ 01 ,9

4+ 05

,7

4+ 12 ,3

4+ 15 ,5

4+ 18 ,0

4+ 31 ,6

4+ 38

,0

4+ 48

,9

4+ 54

,6

4+ 59

,9

4+ 63

,0

4+ 72

,2

4+ 76

,5

4+ 89

,3

5+ 00

,2

5+ 04

,7

5+ 25

,5

5+ 36

,2

5+ 49

,6

5+ 64

,9

5+ 76

,8

5+ 84

,2

6+ 24

,6

6+ 44

,3

6+ 60

,6

6+ 70

,1

6+ 78

,5

6+ 84

,5

6+ 89

,2 6+

89 ,6

6+ 91 ,4

6+ 93

,9

-2,62%

-11,90%-10,51%

-5,66%2 ,79%

-16,04%

9,7 4%

2,36% -6,09%

8,6 9%

-7,54%-3,48%

7,7 3% 2,64%

0,48% 1,77%

-0,43% -3,51% 2,53%

-0,55% -0,79%

0,44%

-23,71%

0,19% -1,93%

24 ,4 6%

0,39% -0,10% -0,58% -0,29% -0,35% -0,38% -0,18% 0,01% 0,73% -0,42% -0,84% -0,53% -0,45% -7,41%

-8,31% -6,30%

1,09%-5,03%

-81,74%

-0,32%

-5,27% -15,67%

1,92%

21 ,4 3%

-2,29% -1,25%

-0,64% 0,47% 1,29% 0,45% 0,14% 0,45% 0,56% 0,01% 0,11% -0,19% 1,49% -1,14% -9,09%

-21,32%

-12,11%

-1,41% 0,28% 7,4

6%

10, 79 %

6,8 2%

17 ,16

%

-5,16% -0,74% -0,61% 0,93% -0,48% -0,05% 0,10% 0,38% 0,24% 0,20%

0,41% 0,57% 0,20% 0,98%

1,17% -2,62% -2,62% -2,62%-2,64% 0,00%

39 ,9 2

39 ,9 2

39 ,9 2

39 ,9 2

39 ,9 3

39 ,9 6

41 ,11

41 ,13

41 ,0 1

40 ,8 8

40 ,4 7

40 ,4 5

40 ,4 5

40 ,4 4

40 ,4 6

40 ,5 4

40 ,6 7

40 ,7 3

40 ,6 9

40 ,5 0

40 ,3 8

40 ,18

40 ,18

40 ,16

40 ,16

40 ,16

40 ,16

40 ,18

40 ,17

40 ,16

40 ,16

40 ,15

40 ,14

40 ,15

40 ,17

40 ,18

40 ,19

40 ,17

40 ,15

40 ,0 8

40 ,0 3

40 ,0 1

39 ,8 8

39 ,8 3

39 ,8 2

39 ,8 0

39 ,8 0

39 ,7 9

39 ,7 8

39 ,7 8

39 ,7 4

39 ,7 2

39 ,6 9

39 ,3 6

39 ,3 2

39 ,4 6

39 ,4 8

39 ,5 1

39 ,5 5

39 ,5 8

39 ,6 0

39 ,6 2

39 ,6 1

39 ,5 9

39 ,5 8

39 ,5 6

39 ,5 7

39 ,5 7

39 ,6 1

39 ,6 1

39 ,5 6

39 ,5 5

39 ,5 4

39 ,5 4

39 ,5 3

39 ,5 4

39 ,5 4

39 ,5 0

39 ,4 7

39 ,4 6

39 ,4 4

39 ,4 5

39 ,4 2

39 ,4 8

39 ,4 9

39 ,6 8

39 ,7 9

39 ,8 2

39 ,8 4

39 ,8 6

39 ,8 7

39 ,8 8

39 ,8 8

39 ,9 1

39 ,9 2

38 ,2 9

38 ,2 2

38 ,10

38 ,0 6

38 ,0 4

38 ,0 8

37 ,19

37 ,6 1

37 ,7 0

37 ,4 4

38 ,2 6

38 ,2 1

38 ,2 0

38 ,2 3
