LAGEDI TEE 26 ELEKTRIAUTODE LAADIMISTARISTU LIITUMINE MADALPINGEL

E-post: [email protected] www.pluvo.ee

Tallinn, 09.2025

Tellija: Elektrilevi OÜ Veskiposti tn 2, 10138 Tallinn, Eesti, tel. 777 1545, [email protected]

Töö nr. PL23-75-51

LAGEDI TEE 26, 28, LASNAMÄE LO, TALLINN; 11 TALLINNA RINGTEE T33, 11 TALLINNA RINGTEE T37, JAAGU ALAJAAM, KOPLIMETSA KÜLA, RAE VALD,

HARJUMAA

ELEKTRITÖÖPROJEKT

Peaprojekteerija: OÜ Pluvo Eesti

Vastutav isik: Jelizaveta Kolatsk Kvalifikatsioon: A pädevus

Projekteerija: Jelizaveta Kolatsk

LAGEDI TEE 26 ELEKTRIAUTODE LAADIMISTARISTU LIITUMINE MADALPINGEL LAGEDI TEE 26, 28, LASNAMÄE LO, TALLINN; 11 TALLINNA RINGTEE T33, 11 TALLINNA RINGTEE T37,

JAAGU ALAJAAM, KOPLIMETSA KÜLA, RAE VALD, HARJUMAA OÜ PLUVO EESTI ELEKTRITÖÖPROJEKT, TÖÖ NR. PL23-75-51, 07.2025

2 (14)

S I S U K O R D S I S U K O R D ....................................................................................................................... 2

A S U K O H A S K E E M ....................................................................................................... 3

S E L E T U S K I R I ................................................................................................................. 4

ÜLDIST ............................................................................................................................... 4

1. ELEKTRIVARUSTUS .................................................................................................... 5

2. KAABLI PAIGALDUSNÕUDED ..................................................................................... 5

3. MAANDAMINE JA MAANDUSPAIGALDISED.............................................................. 6

4. KAITSEVÖÖND ........................................................................................................... 6

5. MAASTIKU JA TEEDE TAASTAMINE ........................................................................... 6

6. EHITUSJÄÄTMED ....................................................................................................... 7

7. EHITUSTÖÖDE DOKUMENTEERIMINE ...................................................................... 8

8. KÄIDUJUHEND ........................................................................................................... 8

9. ELEKTRIPAIGALDISE AUDIT ....................................................................................... 8

JOONISED JA LISAD

Lehe nr Nimetus Joonise

nr Faili nimi

10 Elektrikaablite asendiplaan EV-1 PL237551_TP_EL-4-01_EV-1- Asend

11 Katete taastamise plaan, ristlõiked

TL-5 PL237551_TP_EL-4-02_TL-5- Taastamine

13 Elektrivarustuse skeem EV-2 PL237551_TP_EL-7-01_EV- 2+EV-3-skeemid

14 AJ piirkonnaskeemi parandus EV-3-1

15 AJ skeemi parandus EV-3-2

16 Spetsifikatsioon PL237551_TP_EL-8-01_Spets

Lisa 1 Projekteerimistingimused PL237551_TP_EL-1-01_PT

Lisa 2 Kooskõlastuste koondtabel PL237551_TP_EL-2-01_KK-tabel

Lisa 3 Kooskõlastused PL237551_TP_EL-2-02…

LAGEDI TEE 26 ELEKTRIAUTODE LAADIMISTARISTU LIITUMINE MADALPINGEL LAGEDI TEE 26, 28, LASNAMÄE LO, TALLINN; 11 TALLINNA RINGTEE T33, 11 TALLINNA RINGTEE T37,

JAAGU ALAJAAM, KOPLIMETSA KÜLA, RAE VALD, HARJUMAA OÜ PLUVO EESTI ELEKTRITÖÖPROJEKT, TÖÖ NR. PL23-75-51, 07.2025

3 (14)

A S U K O H A S K E E M

LAGEDI TEE 26 ELEKTRIAUTODE LAADIMISTARISTU LIITUMINE MADALPINGEL LAGEDI TEE 26, 28, LASNAMÄE LO, TALLINN; 11 TALLINNA RINGTEE T33, 11 TALLINNA RINGTEE T37,

JAAGU ALAJAAM, KOPLIMETSA KÜLA, RAE VALD, HARJUMAA OÜ PLUVO EESTI ELEKTRITÖÖPROJEKT, TÖÖ NR. PL23-75-51, 07.2025

4 (14)

S E L E T U S K I R I

ÜLDIST Käesolevas tööprojektis PL23-75-51 on lahendatud Harju maakonnas, Tallinna linnas, Lasnamäe linnaosas, Lagedi tn 26 elektrivarustus madalpingel. Tellija (Elektrilevi OÜ) projekti kood: LC2943. Projekt on koostatud vastavalt:

1. Eestis kehtivatele seadustele, sh „Ehitusseadustik“ ja „Seadme ohutuse seadus“; 2. Majandus- ja taristuministri 17. juuli 2015 a. määrusele nr 97 „Nõuded ehitusprojektile“; 3. Riigikogu seadusele „Elektroonilise side seadus“ 4. Majandus- ja taristuministeri määrusele „Ehitise kaitsevööndi ulatus, kaitsevööndis

tegutsemise kord ja kaitsevööndi tähistusele esitatavad nõuded“; 5. Tallinna Linnavolikogu 2. septembri 2004 määrusele nr 32 „Tallinna linna kaevetööde

eeskiri“; 6. Tallinna Linnavolikogu 9. märtsi 2023 määrusele nr 3 „Tallinna jäätmehoolduseeskiri“; 7. Tallinna Linnavalitsus 03. november 2021 määrusele nr 36 „Tallinna linna töökorraldus

projekteerimistingimuste ja planeerimise valdkonnas“; 8. Tallinna Linnavolikogu 28. mai 2020 määrus nr 6 „Heakorraeeskiri“; 9. Rae Vallavolikogu 17.11.2020 määrus nr 60 "Rae valla heakorraeeskiri"; 10. Rae Vallavolikogu 30.11.2010 määrus nr 41 "Rae valla kaevetööde eeskiri"; 11. Rae Vallavolikogu 15.06.2021 määrus nr 73 "Rae valla jäätmehoolduseeskiri"; 12. Standardile EVS 843 „Linnatänavad“; 13. Standardi seeriale EVS-HD 60364-4 „Madalpingelised elektripaigaldised”; 14. Standardile EVS-HD 60364-5-54 „Madalpingelised elektripaigaldised. Osa 5-54:

Elektriseadmete valik ja paigaldamine. Maandamine ja kaitsejuhid”; 15. Standardile EVS 932 „Ehitusprojekt”; 16. Standardile EVS-EN 61140 „Kaitse elektrilöögi eest. Ühisnõuded paigaldistele ja

seadmetele”; 17. Eesti Energia võrgustandardile EE 10421629-JV; 18. Elektrilevi OÜ „Elektripaigaldise projekti koostamise juhend“ J352.

Käesolevas projektis toodud materjalide tüübid on soovituslikud. Kasutada võib ka teisi samasuguste tehniliste andmetega materjale, mis on aktsepteeritavad Elektrilevi OÜ poolt. Alternatiivsete toodete kasutamine tuleb eelnevalt Tellijaga kooskõlastada. Kolm päeva enne liiniehitustööde algust on ehitajal kohustus võtta ühendust kinnistute valdajatega, teavitades neid tööde teostamisest nende maaüksusel ning arvestama nende tingimuste ja nõudmistega, samuti arvestama kõikide tehnovõrkude valdajate kooskõlastuses esitatud tingimustega (vt. Kooskõlastuste koondtabelit). Kui ehitustööde käigus tehakse võrreldes tööprojektiga muudatusi, peab need eelnevalt kooskõlastama Elektrilevi OÜ tellimuse kuraatoriga, kes otsustab projekteerija kaasamise ja projekti dokumentide muutmise vajaduse.

LAGEDI TEE 26 ELEKTRIAUTODE LAADIMISTARISTU LIITUMINE MADALPINGEL LAGEDI TEE 26, 28, LASNAMÄE LO, TALLINN; 11 TALLINNA RINGTEE T33, 11 TALLINNA RINGTEE T37,

JAAGU ALAJAAM, KOPLIMETSA KÜLA, RAE VALD, HARJUMAA OÜ PLUVO EESTI ELEKTRITÖÖPROJEKT, TÖÖ NR. PL23-75-51, 07.2025

5 (14)

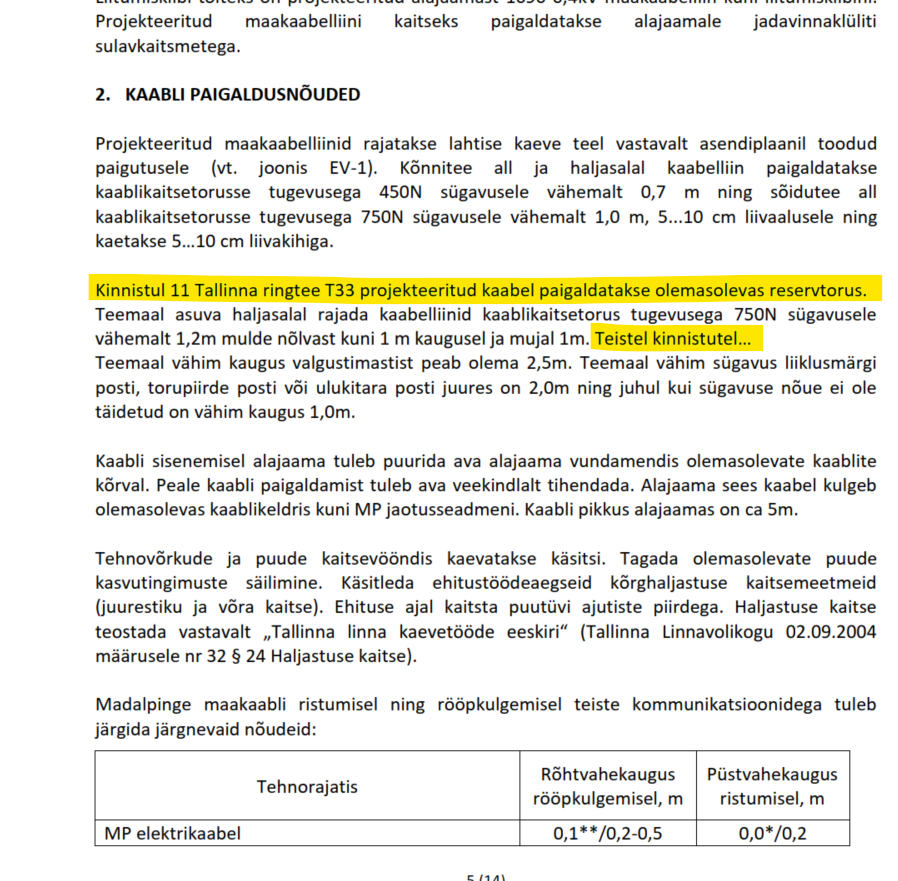

Tööd teostada vastavalt Eesti Vabariigis kehtivatele normidele ning seadustele ja Elektrilevi OÜ nõuetele, kinni pidada töötervishoiu, tööohutuse ja elektriohutuse nõuetest ning headest tavadest. Enne ehitustööde algust teavitada kohalikku omavalitsust. Meetmed ohutuks tööks elektriseadmetel ja nende kaitsetsoonis määrata kindlaks tööjuhatuse koosolekul enne töödega alustamist. 1. ELEKTRIVARUSTUS Lagedi tee 26 elektrivarustuseks on projekteeritud jaotuskilp ja liitumiskilp peakaitsmega 3x225A kinnistule olemasoleva liitumiskilbi lähedal. Liitumiskilbi toiteks on projekteeritud alajaamast 1690 0,4kV maakaabelliin kuni liitumiskilbini. Projekteeritud maakaabelliini kaitseks paigaldatakse alajaamale jadavinnaklüliti sulavkaitsmetega. 2. KAABLI PAIGALDUSNÕUDED Projekteeritud maakaabelliinid rajatakse lahtise kaeve teel vastavalt asendiplaanil toodud paigutusele (vt. joonis EV-1). Lagedi tee 26 kinnistul haljasalal kaabel rajada lahtise kaeve teel kaablikaitsetorus tugevusega 450N sügavusele vähemalt 0,7m, 5...10cm liivaalusele ning katta 5...10cm liivakihiga. Kinnistutel 11 Tallinna ringtee T33, 11 Tallinna ringtee T37 ja Lagedi tn 26 haljasalal kaabel rajada lahtise kaeve teel kaablikaitsetorus tugevusega 750N sügavusele vähemalt 1m, 5...10cm liivaalusele ning katta 5...10cm liivakihiga. Kinnistul 11 Tallinna ringtee T33 asfaltkatte all kaabel paigaldatakse kinnisel meetodil (suundpuurimisega) kaitsetorudesse PE 100 De160 SDR 17 puuritud avasse sügavusele vähemalt 2,5m. Suundpuurimisel arvestada olemasolevate tehnovõrkude paiknemissügavustega. Täpsustada tehnovõrkude paiknemissügavused enne puurimistööde alustamist. Teemaal vähim kaugus valgustimastist peab olema 2,5m. Teemaal vähim sügavus liiklusmärgi posti, torupiirde posti või ulukitara posti juures on 2,0m ning juhul kui sügavuse nõue ei ole täidetud on vähim kaugus 1,0m. Teemaale tehnovõrkude paigaldamisel on kõrvalekalded kooskõlastatud projektist keelatud. Tehnovõrgu riigiteealusele maale paigaldamise korral peab tehnovõrgu omanik enne projekti realiseerima asumist esitama Transpordiametile vormikohase taotluse koos projektis kooskõlastatud asukoha-skeemiga tehnovõrgu paigaldamise ja talumise lepingu sõlmimiseks (vorm saadaval Transpordiameti kodulehel). Sõlmitud leping on aluseks riigitee alusel maal projektijärgsete tööde teostamiseks vajaliku liiklusväliste tööde loa väljastamiseks. Kaabli sisenemisel alajaama tuleb puurida ava alajaama vundamendis olemasolevate kaablite kõrval. Peale kaabli paigaldamist tuleb ava veekindlalt tihendada. Alajaama sees kaabel kulgeb olemasolevas kaablikeldris kuni MP jaotusseadmeni. Kaabli pikkus alajaamas on ca 5m. Tehnovõrkude ja puude kaitsevööndis kaevatakse käsitsi. Tagada olemasolevate puude kasvutingimuste säilimine. Käsitleda ehitustöödeaegseid kõrghaljastuse kaitsemeetmeid

LAGEDI TEE 26 ELEKTRIAUTODE LAADIMISTARISTU LIITUMINE MADALPINGEL LAGEDI TEE 26, 28, LASNAMÄE LO, TALLINN; 11 TALLINNA RINGTEE T33, 11 TALLINNA RINGTEE T37,

JAAGU ALAJAAM, KOPLIMETSA KÜLA, RAE VALD, HARJUMAA OÜ PLUVO EESTI ELEKTRITÖÖPROJEKT, TÖÖ NR. PL23-75-51, 07.2025

6 (14)

(juurestiku ja võra kaitse). Ehituse ajal kaitsta puutüvi ajutiste piirdega. Haljastuse kaitse teostada vastavalt „Tallinna linna kaevetööde eeskiri“ (Tallinna Linnavolikogu 02.09.2004 määrusele nr 32 § 24 Haljastuse kaitse). Madalpinge maakaabli ristumisel ning rööpkulgemisel teiste kommunikatsioonidega tuleb järgida järgnevaid nõudeid:

Tehnorajatis Rõhtvahekaugus

rööpkulgemisel, m Püstvahekaugus

ristumisel, m

MP elektrikaabel 0,1**/0,2-0,5 0,0*/0,2

KP elektrikaabel 0,1**/0,2-0,5 0,1*/0,3

Kaugküttetorustik 0,5 0,2

Vee- ja kanalisatsioonitoru 1,0 0,3

Drenaaži- ja sadeveekanalisatsioon 1,0 0,3

Gaasitoru 1,0 0,3

Sidekaabel või –kanalisatsioon 0,25-0,5 0,0*/0,2

* Mõlemad kaablid on kaitstud katte, kaablikattekivi või kaitsetoruga. ** Sama kaablivaldaja. Kitsastes oludes, kooskõlastatult trasside valdajatega, võib seda kaugust vähendada. Kaabli montaažil jälgida kaabli tootja poolt lubatud painderaadiusi ja tõmbejõudusid. Paigaldatav maakaabel ja kaablikanalisatsioon tuleb kogu ulatuses märgistada hoiatuslindiga. Hoiatuslint peab olema kollast värvi ning sisaldama musta värviga hoiatust, et tegemist on elektrikaabliga. Hoiatuslintide paigaldussügavus on 30 cm ülalpool kaablit või kanalisatsiooni. Kaabli otsad tuleb märgistada kaablilipikutega. 3. MAANDAMINE JA MAANDUSPAIGALDISED Maanduspaigaldise ehitamisel tuleb lähtuda Elektrilevi OÜ normdokumendist P393. Madalpingevõrgu üksiku maanduspaigaldise maandusimpedantsi väärtus peab vastama 100 Ω nõudele kui maandusolud seda võimaldavad. Liitumiskilbile rajada maandur, mis koosneb vähemalt kahest 1,5m pikkusest vertikaalsest varrasmaandurist. Iga liinilõigu viimasele liitumiskilbile rajada potentsiaalitasandusrõngas ca 30 cm sügavusel ja 1 m raadiusega kilbist. Projekteeritud potentsiaalitasandusrõngas peab olema paigaldatud vastavalt standardile P343 "0,4 - 20 kV võrgustandard - 0,4 kV liitumispunkt". 4. KAITSEVÖÖND Projekteeritava maakaabelliini kaitsevöönd on piki kaabelliini kulgev ala, mida mõlemalt poolt piiravad liini äärmistest kaablitest 1 meetri kaugusel paiknevad mõttelised vertikaaltasandid. Projekteeritava jaotuskilbi ümber ulatub kaitsevöönd 2 meetri kaugusele rajatise välisseinast. 5. MAASTIKU JA TEEDE TAASTAMINE Ehitustööde käigus tekkinud kahjustuste ulatus sõltub ehitusajast. Ehitajal lasub kohustus täita kaablikraav tihendatud pinnasega. Kaablikraavist tuleb liigne pinnas teisaldada. Ehitaja on

LAGEDI TEE 26 ELEKTRIAUTODE LAADIMISTARISTU LIITUMINE MADALPINGEL LAGEDI TEE 26, 28, LASNAMÄE LO, TALLINN; 11 TALLINNA RINGTEE T33, 11 TALLINNA RINGTEE T37,

JAAGU ALAJAAM, KOPLIMETSA KÜLA, RAE VALD, HARJUMAA OÜ PLUVO EESTI ELEKTRITÖÖPROJEKT, TÖÖ NR. PL23-75-51, 07.2025

7 (14)

kohustunud taastama tööde käigus kahjustada saanud pinnase, siluma ja täitma mehhanismide poolt tekitatud jäljed. Kõlvikult koristada tööde käigus tekkinud ehitusjäätmed ja muu ehituspraht. Ehitaja peab taastama kaablitrassi pealiskihi, murukatted, teekatte vastavalt nende endisele kujule. Taastamine teostada vastavalt katete taastamise plaanile. Tööde teostamisel kasutada keskkonnasõbralikke meetodeid. Riigitee maa tuleb pärast tehnovõrgu paigaldamist korrastada ja taastada haljastus kasvumulla ja murukülviga vastavalt „Teetööde tehnilise kirjelduse“ viimase redaktsiooni peatükis – „Maastikukujundustööd“ toodud kvaliteedinõuetele. 6. EHITUSJÄÄTMED Tööde teostamise käigus peab töövõtja juhinduma „Tallinna jäätmehoolduseeskirjast” (Tallinna Linnavolikogu määrus nr 3 09.03.2023). Eeskiri määrab kindlaks jäätmehoolduse korra Tallinna linna haldusterritooriumil ja on kohustuslik kõikidele juriidilistele ning füüsilistele isikutele. Käesoleval objektil võivad ehitusjäätmete hulka kuuluda ehituskivide ja ehitusmaterjalide jäätmed. Nende käitlemine tuleb kooskõlastada Tallinna Strateegiakeskuse ringmajanduse osakonnaga. Töö käigus ei teki ohtlikke ehitusjäätmeid. Ehitises ei ole kasutatud asbesti sisaldavaid materjale. Ehitusjäätmed tuleb sorteerida liikidesse nende tekkekohal. Eraldi tuleb sorteerida mineraalsed jäätmed (kivid ja ehituskivid) ning tõrva mittesisaldav asfalt. Tuleb rakendada kõiki võimalusi ehitusjäätmete taaskasutamiseks. Väljakaevatav täitepinnas tuleb võimalusel taaskasutada, ülejäänud pinnas vedada välja ja utiliseerida. Ehitustööde käigus määrata ehitusplatsil väljakaevatava täitepinnase ladustamise asukoht. Asfalti ei ole lubatud ladestada prügilas ega kasutada pinnasetäiteks. Betoondetailid, asfalt ning muud ehitusjäätmed tuleb üle anda liigiti materjalide taaskasutamiseks vastavat luba omavale ettevõttele. Kasvupinnas koorida eraldi ja kasutada samal ehitusel haljastamiseks või üle anda vastavat jäätmeluba omavale isikule, vt www.tallinn.ee/ej-taaskasutamine. Vältida tuleb kasvupinnase reostamist ja ülemäärast tihendamist. Peale ehitustöid vormistada jäätmeõiend, vt www.tallinn.ee/jaatmeoiend. Reostustunnustega pinnase, materjali, maa-aluse mahuti vms ilmnemisel kaeve- ja ehitustöödel tuleb kohe teavitada Tallinna Strateegiakeskuse ringmajanduse osakonda (640 4285, [email protected]). Reostuskolde likvideerimiseni muu reostuse levikut soodustav tegevus peatada. Utiliseerimise eest vastutab litsentseeritud utiliseerimist teostatav ettevõte. Ehitusjäätmeid ei tohi anda vedamiseks, kõrvaldamiseks ega taaskasutamiseks üle isikule, kellel puudub sellekohane jäätmeluba või kes ei ole ehitusjäätmete käitlejana registreeritud. Jäätmete võimalik käitluskoht on ATI GRUPP OÜ. Käitluskohad täpsustab ehitaja.

LAGEDI TEE 26 ELEKTRIAUTODE LAADIMISTARISTU LIITUMINE MADALPINGEL LAGEDI TEE 26, 28, LASNAMÄE LO, TALLINN; 11 TALLINNA RINGTEE T33, 11 TALLINNA RINGTEE T37,

JAAGU ALAJAAM, KOPLIMETSA KÜLA, RAE VALD, HARJUMAA OÜ PLUVO EESTI ELEKTRITÖÖPROJEKT, TÖÖ NR. PL23-75-51, 07.2025

8 (14)

7. EHITUSTÖÖDE DOKUMENTEERIMINE Ehitustööde dokumenteerimisel lähtuda Eesti Vabariigi “Ehitusseadustikust” ja jaotusvõrgu elektripaigaldise kasutuselevõtu protseduurist. Ehituse järelevalvet teostab elektrivõrgu esindaja. 8. KÄIDUJUHEND Peale kaabelliini kasutuselevõttu, pärast esimest ekspluatatsiooniaastat, tuleb teha seadmete ja liinitrassi ülevaatus. Ülevaatus teha päevasel ajal, kontrollides põhjalikult elektriseadmete kõiki elemente. Kontrollimisel pöörata erilist tähelepanu järgmistele elementidele:

• liini trassile, seadmete seisukorrale ja kaablite kinnitusele,

• märkide, plakatite, hoiatuste ja pealkirjade olemasolule. Seadmete ülevaatusel täita ülevaatuse leht ja kanda sellele avastatud defektid (olemasolul). Defektide avastamisel määrab selle kõrvaldamise viisi ja aja piirkonna varahaldur. Pärast esimest ekspluatatsiooniaastat lähtuda ülevaatuste ja hooldustööde planeerimisel jaotusvõrgu kaabelliinide hoolduskavade koostamise juhendist ja nõuetest. 9. ELEKTRIPAIGALDISE AUDIT Vastavalt „Ehitusseadustikule“ (Riigikogu, RT I, 05.03.2015, 1), „Seadme ohutuse seadusele“ (Riigikogu, RT I, 23.03.2015, 4) ning „Auditi kohustusega elektripaigaldised ning nõuded elektripaigaldise auditile ja auditi tulemuste esitamisele“ (Majandus- ja taristuminister, RT I, 08.07.2015, 14) ehitatud elektripaigaldisele peab olema läbi viidud audit, mis hõlmab elektripaigaldise visuaalkontrolli, elektripaigaldise dokumentatsiooni kontrollimist ja kontrollarvutuste, mõõtmis- ja katsetustulemuste ja asjakohasel juhul ka käidukorralduse hindamist. 29.07.25.a. Koostas ja kontrollis: Jelizaveta Kolatsk

B

A

1-KsA 2-Sa3-Sa

1W 1

1W 1

1W 1

1W 1

11,1

4,5

2,8

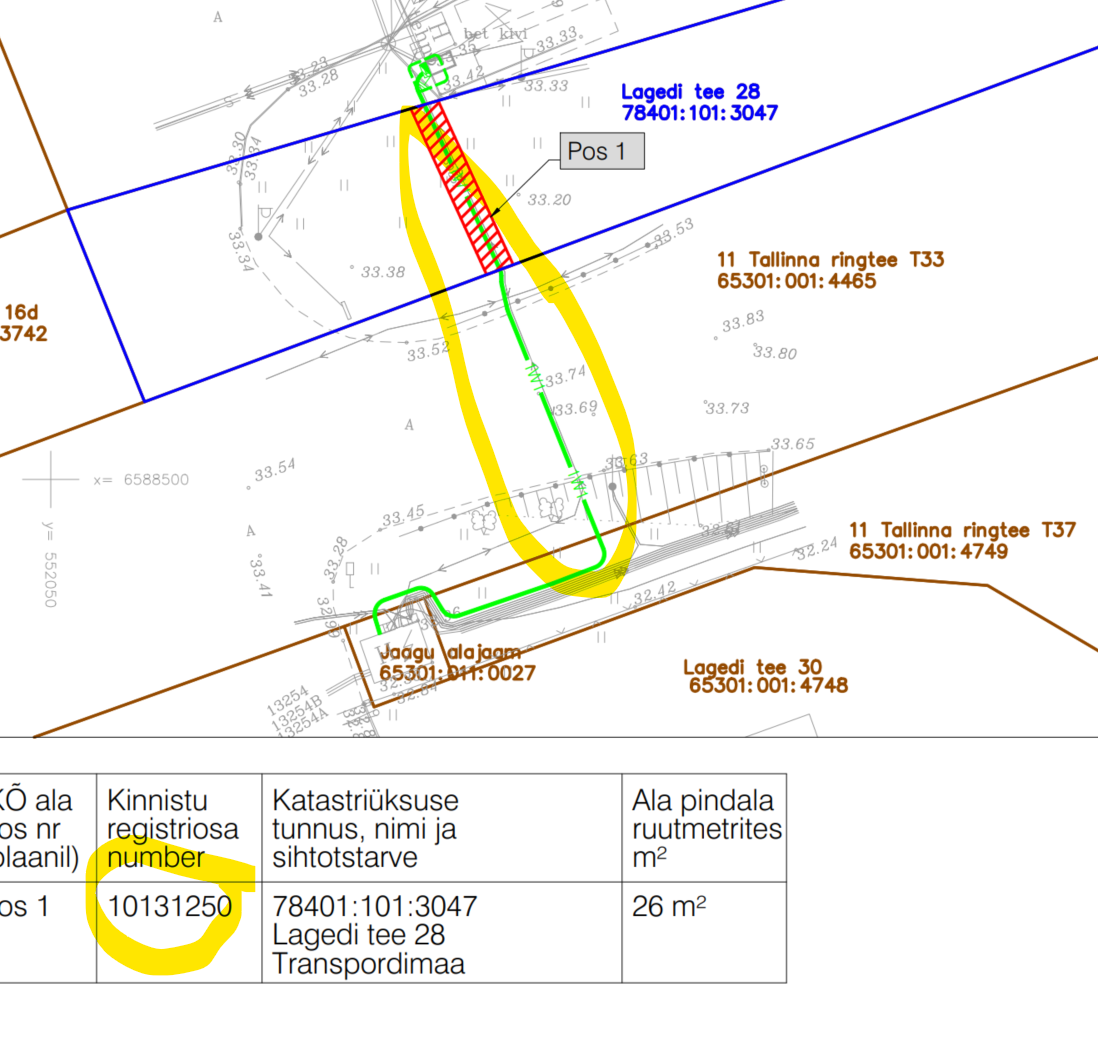

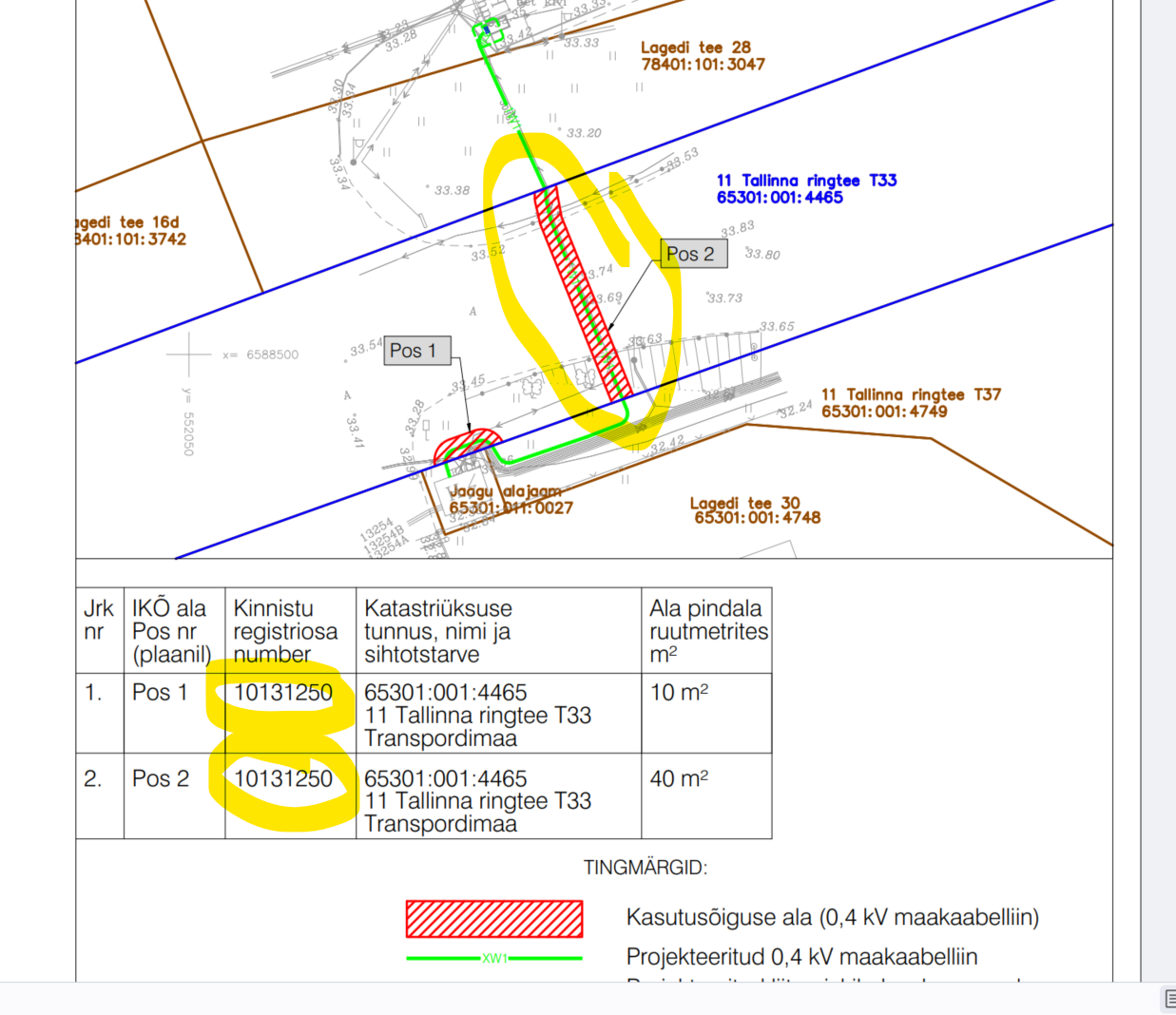

Projekteeritud liitumiskilp LK236970 peakaitsmega 3x225A

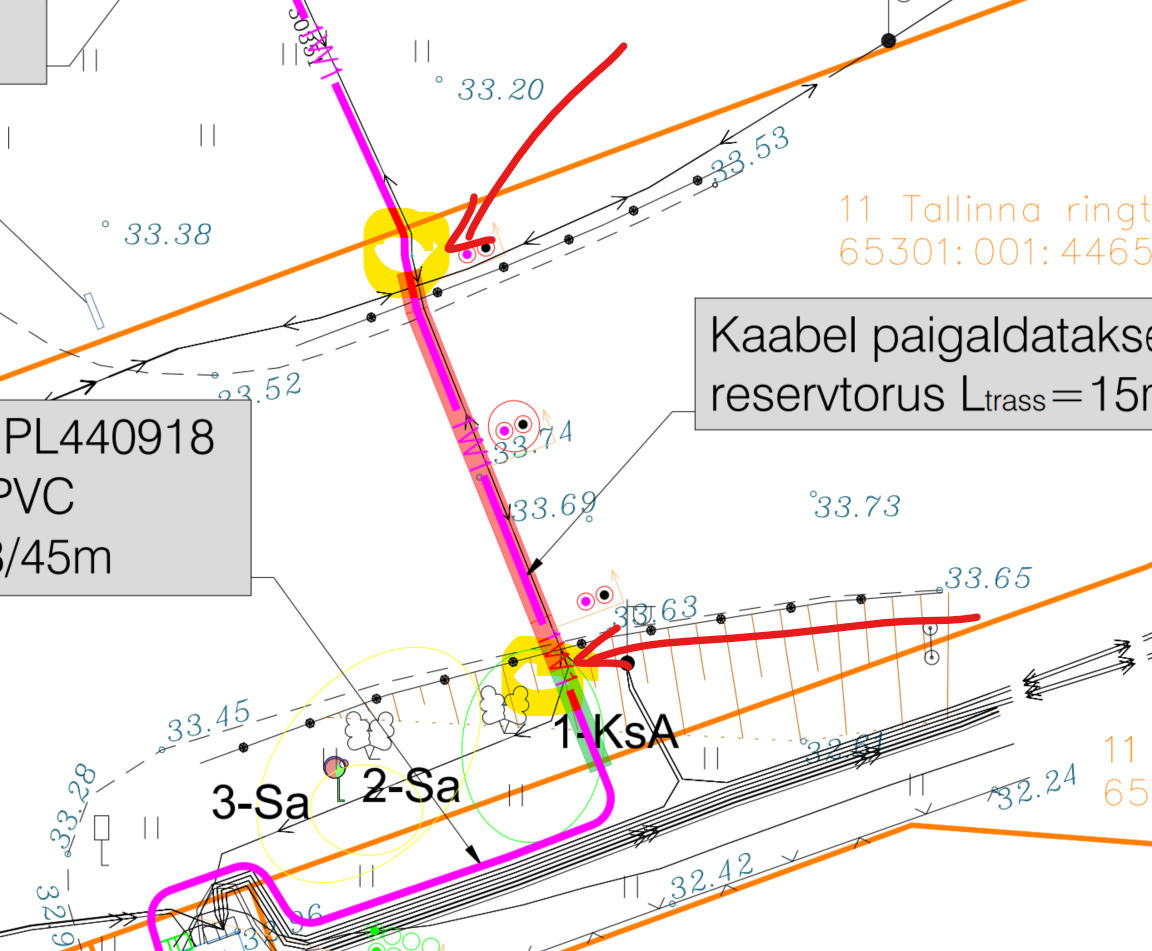

Projekteeritud PVC reservtoru D110 750N tarbijakaabli jaoks Ltrass/toru=2/3m. Toru ots tuua maapinnale ja tihendada-isoleerida.

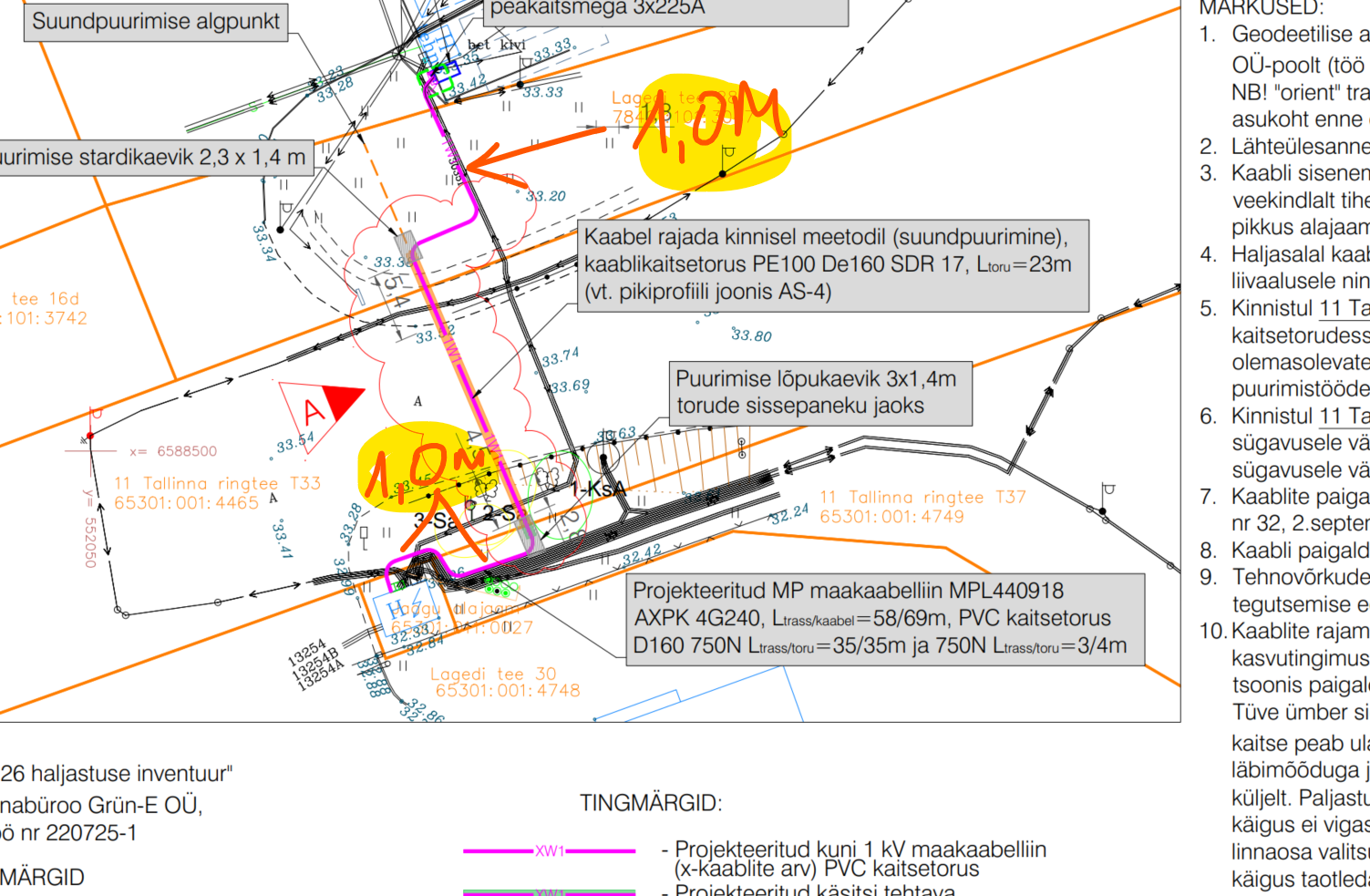

Projekteeritud MP maakaabelliin MPL440918 AXPK 4G240, Ltrass/kaabel=58/69m, PVC kaitsetorus D160 750N Ltrass/toru=22/22m ja 450N Ltrass/toru=7/8m

Puurimise lõpukaevik 3x1,4m torude sissepaneku jaoks

Suundpuurimise algpunkt

Puurimise stardikaevik 2,3 x 1,4 m

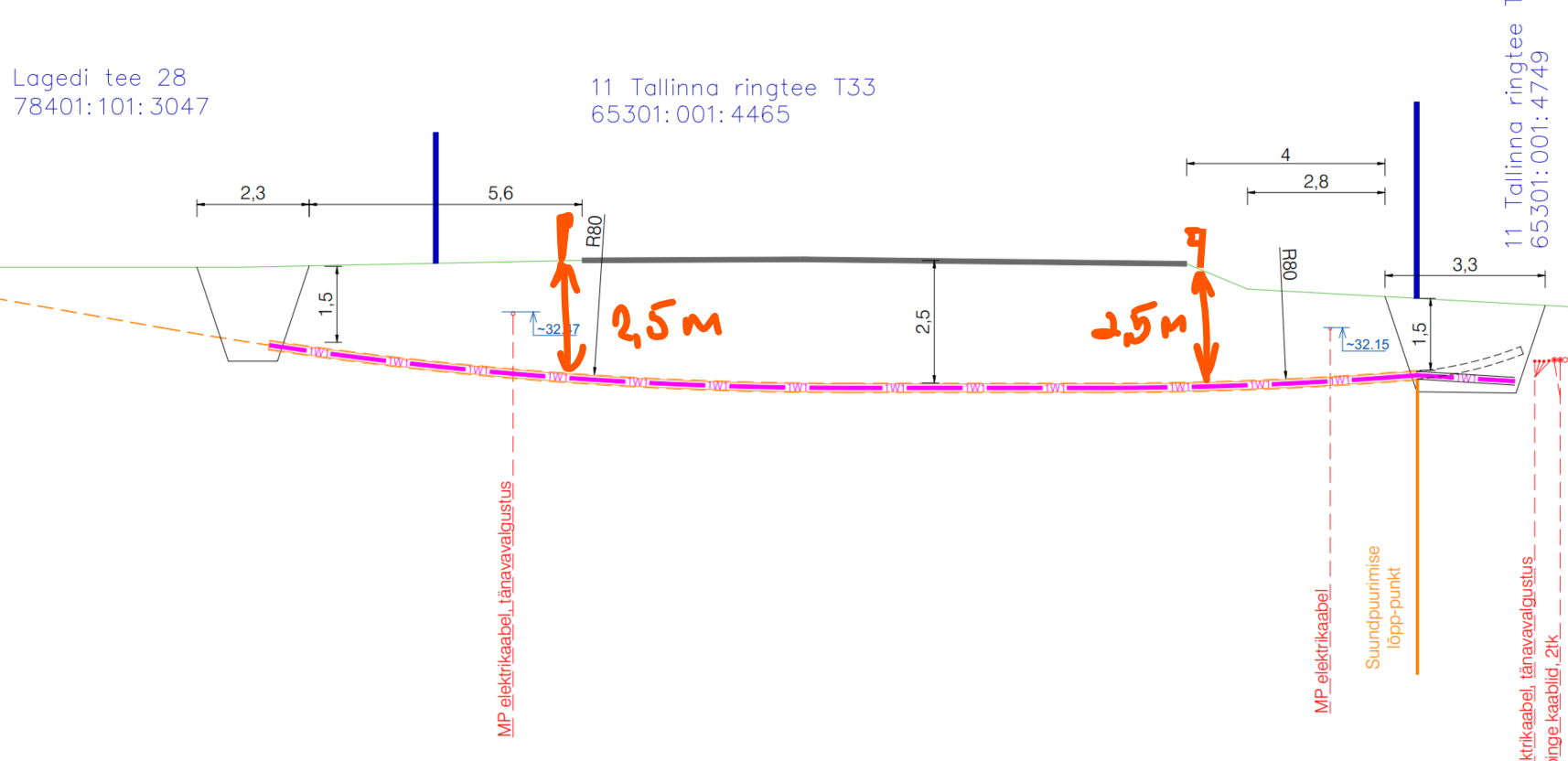

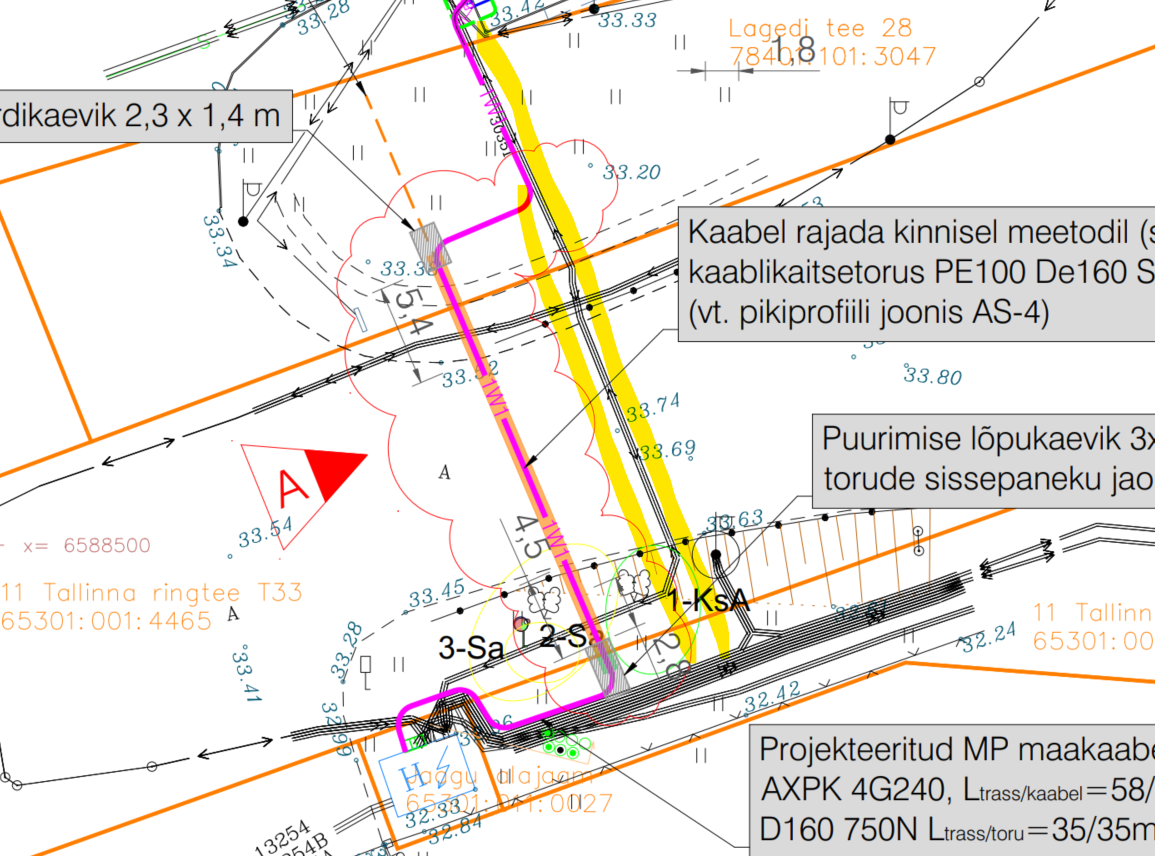

Kaabel rajada kinnisel meetodil (suundpuurimine), kaablikaitsetorus PE100 De160 SDR 17, Ltoru=29m (vt. pikiprofiili joonis AS-4)

45 0N

→

← 75

0N

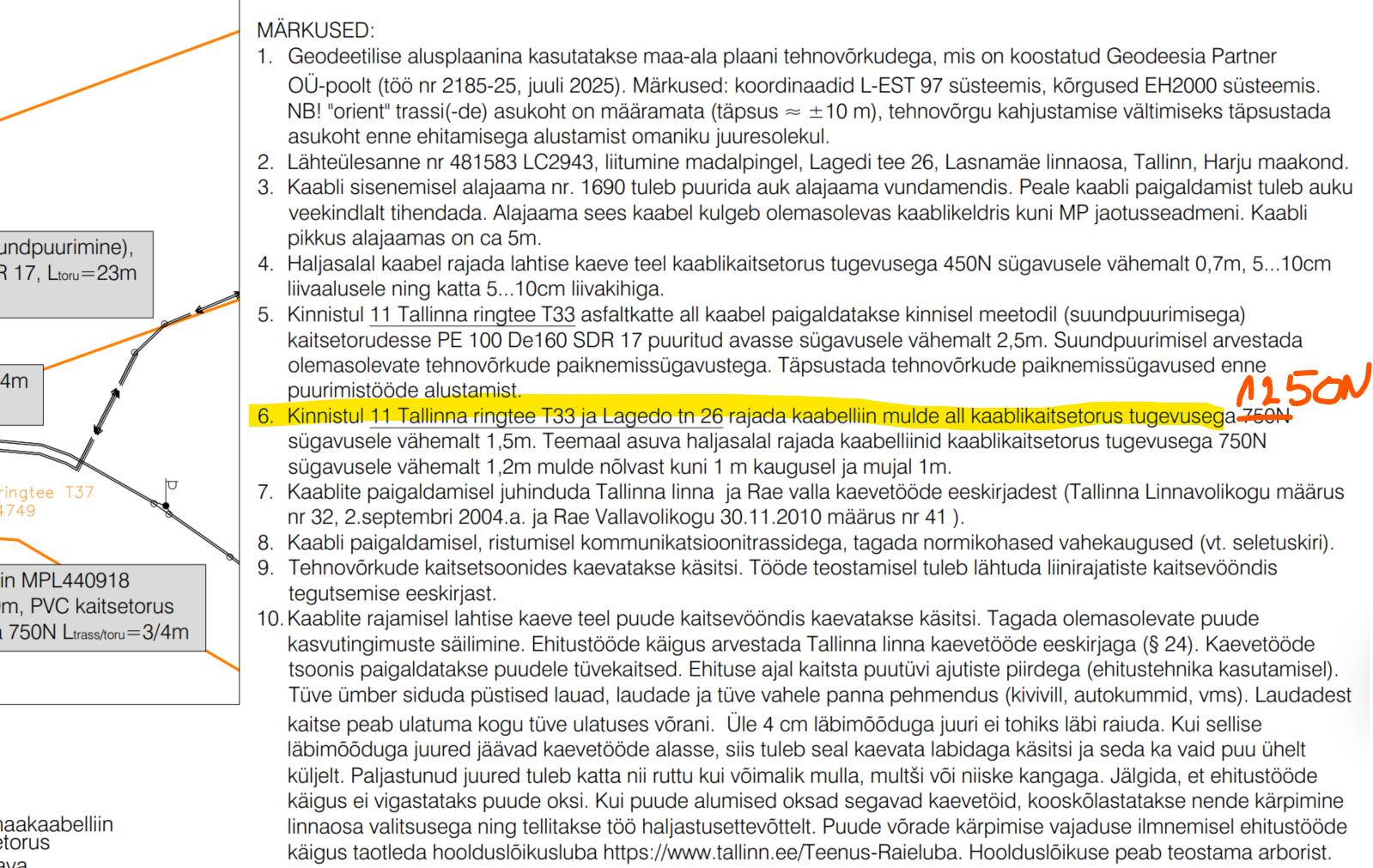

MÄRKUSED: 1. Geodeetilise alusplaanina kasutatakse maa-ala plaani tehnovõrkudega, mis on koostatud Geodeesia Partner

OÜ-poolt (töö nr 2185-25, juuli 2025). Märkused: koordinaadid L-EST 97 süsteemis, kõrgused EH2000 süsteemis. NB! "orient" trassi(-de) asukoht on määramata (täpsus ≈ ±10 m), tehnovõrgu kahjustamise vältimiseks täpsustada asukoht enne ehitamisega alustamist omaniku juuresolekul.

2. Lähteülesanne nr 481583 LC2943, liitumine madalpingel, Lagedi tee 26, Lasnamäe linnaosa, Tallinn, Harju maakond. 3. Kaabli sisenemisel alajaama nr. 1690 tuleb puurida auk alajaama vundamendis. Peale kaabli paigaldamist tuleb auku

veekindlalt tihendada. Alajaama sees kaabel kulgeb olemasolevas kaablikeldris kuni MP jaotusseadmeni. Kaabli pikkus alajaamas on ca 5m.

4. Lagedi tee 26 kinnistul haljasalal kaabel rajada lahtise kaeve teel kaablikaitsetorus tugevusega 450N sügavusele vähemalt 0,7m, 5...10cm liivaalusele ning katta 5...10cm liivakihiga.

5. Kinnistutel 11 Tallinna ringtee T33, 11 Tallinna ringtee T37 ja Lagedi tn 28 haljasalal kaabel rajada lahtise kaeve teel kaablikaitsetorus tugevusega 750N sügavusele vähemalt 1m, 5...10cm liivaalusele ning katta 5...10cm liivakihiga.

6. Kinnistul 11 Tallinna ringtee T33 asfaltkatte all kaabel paigaldatakse kinnisel meetodil (suundpuurimisega) kaitsetorudesse PE 100 De160 SDR 17 puuritud avasse sügavusele vähemalt 2,5m. Suundpuurimisel arvestada olemasolevate tehnovõrkude paiknemissügavustega. Täpsustada tehnovõrkude paiknemissügavused enne puurimistööde alustamist.

7. Kaablite paigaldamisel juhinduda Tallinna linna ja Rae valla kaevetööde eeskirjadest (Tallinna Linnavolikogu määrus nr 32, 2.septembri 2004.a. ja Rae Vallavolikogu 30.11.2010 määrus nr 41 ).

8. Kaabli paigaldamisel, ristumisel kommunikatsioonitrassidega, tagada normikohased vahekaugused (vt. seletuskiri). 9. Tehnovõrkude kaitsetsoonides kaevatakse käsitsi. Tööde teostamisel tuleb lähtuda liinirajatiste kaitsevööndis

tegutsemise eeskirjast. 10.Kaablite rajamisel lahtise kaeve teel puude kaitsevööndis kaevatakse käsitsi. Tagada olemasolevate puude

kasvutingimuste säilimine. Ehitustööde käigus arvestada Tallinna linna kaevetööde eeskirjaga (§ 24). Kaevetööde tsoonis paigaldatakse puudele tüvekaitsed. Ehituse ajal kaitsta puutüvi ajutiste piirdega (ehitustehnika kasutamisel). Tüve ümber siduda püstised lauad, laudade ja tüve vahele panna pehmendus (kivivill, autokummid, vms). Laudadest kaitse peab ulatuma kogu tüve ulatuses võrani. Üle 4 cm läbimõõduga juuri ei tohiks läbi raiuda. Kui sellise läbimõõduga juured jäävad kaevetööde alasse, siis tuleb seal kaevata labidaga käsitsi ja seda ka vaid puu ühelt küljelt. Paljastunud juured tuleb katta nii ruttu kui võimalik mulla, multši või niiske kangaga. Jälgida, et ehitustööde käigus ei vigastataks puude oksi. Kui puude alumised oksad segavad kaevetöid, kooskõlastatakse nende kärpimine linnaosa valitsusega ning tellitakse töö haljastusettevõttelt. Puude võrade kärpimise vajaduse ilmnemisel ehitustööde käigus taotleda hoolduslõikusluba https://www.tallinn.ee/Teenus-Raieluba. Hoolduslõikuse peab teostama arborist. Väljakaevatud pinnas ei ladusta võra alla.

11.Liitumiskilp paigaldatakse krundile Lagedi tee 26 olemasoleva liitumiskilbi kõrval ja uks avaneks sissesõidu tee poole. 12.Kilbile peab jääma ööpäevaringne vaba juurdepääs ja piisav ruum kilbi teenindamiseks. 13.Liitumiskilbi maandus rajatakse MP kaabliga ühes kraavis. Liitumiskilbile ehitada potentsiaalitasandusrõngas ca 30

cm sügavusel ja 1 m raadiusega kilbist. 14.Plaanil kujutatud tingmärgid viitavad objekti asukohale, kuid mitte tegelikule suurusele looduses. Plaanil näidatud

vahekaugused on vastavuses liitumiskilbi reaalkaugustega. 15.Liitumiskilbis on projekteeritud tarbijakaabli(-te) jaoks ühendusklemmid vastavalt Elektrilevi OÜ standardi P343

„0,4-20 kV võrgustandard - 0,4 kV liitumispunkt“ punkti 5.7.3 tabelis 3 toodud tarbijakaabli soovituslikule ristlõikele. 16.Ehituse käigus tekitatud kahju likvideerida. Kõlvikult koristada tööde käigus tekkinud ehitusjäätmed. Peale

ehitustööde lõppu taastada endine olukord.

FO R

M A

A T

A 3

4 20

x 2

97 m

m

OLULINE PUU III

VÄHEVÄÄRTUSLIK PUU IV

JOONISELT PUUDUOLEVA PUU LIGIKAUDNE ASUKOHT

TINGMÄRGID

Lühend joonisel Liigi nimi eesti keeles (ladina keeles) KsA Arukask (Betula pendula) Sa Harilik saar (Fraxinus excelsior)

"Lagedi tee 26 haljastuse inventuur" Keskkonnabüroo Grün-E OÜ,

töö nr 220725-1

Lagedi tee 26 elektriautode Töö nimetus: Objekti aadress:

11 Tallinna ringtee T33, 11 Tallinna ringtee T37,

ELEKTRIKAABLITE ASENDIPLAAN

Joonise nimetus:

MTR nr.

Tellija

Elektrilevi OÜ

Lagedi tee 26, 28, Lasnamäe LO, Tallinn;

Leht:

1/1PL237551_TP_EL-4-01_v03_EV-1-Asend.dwg

Kontrollis

Koostas J. Kolatsk

J. Kolatsk

Töö nr: Staadium: Mõõtkava:

1:500TP Faili nimi:

29.07.25

29.07.25

Versioon:

v03 Joon. nr:

EV-1

TEL003705

PL23-75-51

OÜ PLUVO EESTI Värvi tn 4, 10621

Tallinn, Eesti e-mail : [email protected]

www.pluvo.ee

laadimistaristu liitumine madalpingel Jaagu alajaam, Koplimetsa küla, Rae vald, Harjumaa

Muudatus Kuupäev Muudatuse kirjeldusProjekteeris

A 21.10.25 KAABLITRASSI MUUDATUSJ. Kolatsk

- Projekteeritud liitumiskilp kordusmaandusega

- Projekteeritud kuni 1 kV maakaabelliinXW1

- Olemasolev kanalisatsioon

- Olemasolev sidetrass

- Olemasolev MP kaabelliin - Olemasolev KP kaabelliin

- Olemasolev aed

- Olemasolev drenaažitoru

- Olemasolev tänavavalgustus

(x-kaablite arv) PVC kaitsetorus

- Olemasolev sadeveekanalisatsioon

- Krundi piir

- Olemasolev elektrikilp - Olemasolev kaitsetoru

- Projekteeritud maanduspaigaldis

- Projekteeritud käsitsi tehtava

(potentsiaalitasandusrõngas)

kaeviku tsoon puu kaitsevööndis

- Projekteeritud kilbi reaalsuurus

- Projekteeritud PVC reservkaitsetoru

TINGMÄRGID:

XW1

XW1

ja täpne asukoht

- Projekteeritud maakaabelliini paigaldus kinnisel meetodil - Projekteeritud kinnise meetodi pilootpuurimine

B 07.11.25 KAABLITRASSI MUUDATUSJ. Kolatsk

1-KsA

2-Sa 3-Sa

2 2

2 2

1 1

1W 1

1W 1

1W 1

1W 1

DREENKIHT LIIVAST (Kt=0.98, Kf≥2.0 m/ööp)

LIIV (Kt=0.98, Kf≥0.5 m/ööp)

20 cm

LIIV Kf≥0.5 m/ööp OLEMASOLEV PINNAS Kt=0.95

10 cm

PAEKILLUSTIK E≥140 MPa 20 cm

PAIGALDUSLIIV 3 cm BETOONKIVI 6 cm

segu nr. 2 (märkus 7)

TAGASITÄIDE (Kt=0.98, Kf≥0.5 m/ööp) (märkus 5)

Projekteeritud kaabel

Hoiatuslint

0, 7

0, 1

0,4

0,30,30,30,3

LÕIGE 1-1 M 1:50 Betoonkivi ristlõige

Katte taastamise ulatus vastavalt plaanile

/ / / \ \ \ / / / \

\ \ KASVUPINNAS (märkus 6) 15 cm TAGASITÄIDE (Kt=0.92) (märkus 5)

MURU

OLEMASOLEV PINNAS Kt=0.92 LIIV Kf≥0.5 m/ööp 10 cm

0, 7

0, 1

0,4

LIIV (Kt=0.96, Kf≥0.5 m/ööp)

0,50,5

LÕIGE 2-2 M 1:50 Haljasala ristlõige

Projekteeritud kaabel

Hoiatuslint

- Projekteeritud liitumiskilp kordusmaandusega

- Projekteeritud kuni 1 kV maakaabelliinXW1

- Olemasolev kanalisatsioon

- Olemasolev sidetrass

- Olemasolev MP kaabelliin - Olemasolev KP kaabelliin

- Olemasolev aed

- Olemasolev drenaažitoru

- Olemasolev tänavavalgustus

(x-kaablite arv) PVC kaitsetorus

- Olemasolev sadeveekanalisatsioon

- Krundi piir

- Olemasolev elektrikilp - Olemasolev kaitsetoru

- Projekteeritud maanduspaigaldis

- Projekteeritud käsitsi tehtava

(potentsiaalitasandusrõngas)

kaeviku tsoon puu kaitsevööndis

- Projekteeritud kilbi reaalsuurus

- Projekteeritud PVC reservkaitsetoru

TINGMÄRGID:

XW1

FO R

M A

A T

A 3

4 20

x 2

97 m

m

ja täpne asukoht

OLULINE PUU III

VÄHEVÄÄRTUSLIK PUU IV

JOONISELT PUUDUOLEVA PUU LIGIKAUDNE ASUKOHT

TINGMÄRGID

Lühend joonisel Liigi nimi eesti keeles (ladina keeles) KsA Arukask (Betula pendula) Sa Harilik saar (Fraxinus excelsior)

"Lagedi tee 26 haljastuse inventuur" Keskkonnabüroo Grün-E OÜ,

töö nr 220725-1

Lagedi tee 26 elektriautode Töö nimetus: Objekti aadress:

11 Tallinna ringtee T33, 11 Tallinna ringtee T37,

KATETE TAASTAMISE PLAAN, RISTLÕIKED

Joonise nimetus:

MTR nr.

Tellija

Elektrilevi OÜ

Lagedi tee 26, 28, Lasnamäe LO, Tallinn;

Leht:

1/1PL237551_TP_EL-4-02_v03_TL-5-Taastamine.dwg

Kontrollis

Koostas J. Kolatsk

J. Kolatsk

Töö nr: Staadium: Mõõtkava:

1:500TP Faili nimi:

07.11.25

07.11.25

Versioon:

v03 Joon. nr:

TL-5

TEL003705

PL23-75-51

OÜ PLUVO EESTI Värvi tn 4, 10621

Tallinn, Eesti e-mail : [email protected]

www.pluvo.ee

laadimistaristu liitumine madalpingel Jaagu alajaam, Koplimetsa küla, Rae vald, Harjumaa

MÄRKUSED: 1. Käesoleva joonise koostamisel on aluseks võetud:

- Maa-ala plaan tehnovõrkudega (Geodeesia Partner OÜ, töö nr 2185-25, juuli 2025). 2. Koordinaadid L-EST 97 süsteemis, kõrgused EH2000 süsteemis. 3. Plaanil kujutatud tingmärgid viitavad objekti asukohale, kuid mitte nende tegelikele suurustele looduses. 4. Kõlvikult koristada tööde käigus tekkinud ehitusjäätmed. 5. Täitematerjal ei tohi sisaldada suuri kive (≥15 cm), kõrvalisi esemeid, turvast, pehmet savi, puidu- või

raadamisjäätmeid, jääd, lund ja külmunud pinnast (pinnasekamakaid), muid kahjustavaid ained ning jäätmeid. Talvetingimustes kasutada tagasitäitena ainult sulasid ja kergesti tihendatavaid materjale.

6. Mulla huumuse sisaldus peab olema vähemalt 3%. Kasvumuld peab olema mineraalmuld nõrgalt happelise või neutraalse reaktsiooniga (pH 4.0...7.5). Võimalik on kasutada olemasolevat kooritavat kasvupinnast, mis võib sisalda huumust, kuid ei sisalda suuri kive ja taimede kahjulikke jäätmeid ning tihendada nii, et ei tekiks vajumisi ja vee kogunemise lohkusid. Ei tohi kasutada külmunud pinnast ja turvast.

7. "Tee ehitamise kvaliteedi nõuded", MTM 03.08.2015, määrus nr. 101, lisa 10. 8. Tööde teostamise käigus lähtuda olemasolevatest katete kõrgusarvudest. Olemasoleva ja taastava katendipiir

ühtlustada, vertikaalplaneering täpsustatakse kohapeal. 9. Jälgida olemasoleva katte piki- ja põikkaldeid. 10. Taastatavad katted viia sujuvalt kokku olemasolevaga. 11.Katete taastamise ulatused vastavalt plaanile. Kaeviku laius täpsustatakse ehituse käigus. 12.Kui kaevetööde käigus rikutakse suuremat ala kui joonisel näidatud tuleb ka see nõuetekohaselt taastada.

Taastatavad katted viia sujuvalt kokku olemasolevaga. Täiendavad taastamistööd teostada vastavalt kehtivatele juhistele ning täiendavalt kooskõlastada Ehitajate tee 148 kinnistu omanikuga.

13. Katte taastamise käigus rikutud kattemärgistus tuleb taastada esialgses mahus.

- Kaeviku tsoon

TEE-EHITUSLIK OSA:

- Taastatav haljasala, 71m²

- Projekteeritud kõnnitee äärekivi

- Taastatav betoonkivisillutis, 7m²

(200x80 cm, h=1 cm), 3 m

XW1 - Projekteeritud maakaabelliini paigaldus kinnisel meetodil - Projekteeritud kinnise meetodi pilootpuurimine

FO R

M A

A T

A 3

4 20

x 2

97 m

m Lagedi tee 26 elektriautode

Töö nimetus: Objekti aadress:

11 Tallinna ringtee T33, 11 Tallinna ringtee T37,

RISTMEVÄLJA JOONIS

Joonise nimetus:

MTR nr.

Tellija

Elektrilevi OÜ

Lagedi tee 26, 28, Lasnamäe LO, Tallinn;

Leht:

1/1PL237551_TP_EL-6-01_AS-4-Ristmevalja.dwg

Kontrollis

Koostas J. Kolatsk

J. Kolatsk

Töö nr: Staadium: Mõõtkava:

1:100TP Faili nimi:

21.10.25

21.10.25

Versioon:

- Joon. nr:

AS-4

TEL003705

PL23-75-51

OÜ PLUVO EESTI Värvi tn 4, 10621

Tallinn, Eesti e-mail : [email protected]

www.pluvo.ee

laadimistaristu liitumine madalpingel Jaagu alajaam, Koplimetsa küla, Rae vald, Harjumaa

35.00

34.00

33.00

32.00

31.00

30.00

36.00

29.00

M P

e le

kt rik

aa be

l

M P

e le

kt rik

aa be

l, tä

na va

va lg

us tu

s

Kaabel kaablikaitsetorus paigaldatakse suundpuurimisega avas (nt. D200); Ltoru=29 m K

es kp

in ge

k aa

bl id

, 2 tk

M P

e le

kt rik

aa be

l

M P

e le

kt rik

aa be

l, tä

na va

va lg

us tu

s

3,3

4,4

3,1 11,1

~32.47 ~32.15

2, 6

1, 5

S uu

nd pu

ur im

is e

al gp

un kt

S uu

nd pu

ur im

is e

lõ pp

-p un

kt

M (hor) 1:100 M (vert) 1:100

MÄRKUSED: 1. Kõrgused EH2000 süsteemis. 2. Olemasolevate, kõigepealt ligikaudse kõrgusmärgiga (~) näidatud, tehnovõrkude paiknemissügavused

täpsustada kohapeal enne puurimistööde algust. 3. Elektrikaablite paiknemissügavused näidatud orienteeruvalt. 4. Kinnisel meetodil projekteeritud torude läbimõõdud ja puurimise viisid võivad muuta ehituse käigus. Uut

lahendust tuleb eraldi kooskõlastada.

2, 5

1W1

1W1 1W1

1W1 1W1

1W1 1W1 1W1 1W1 1W1 1W1 1W1 1W1 1W1 1W1 1W1 1W1 1W1 1W1

2, 5

1

2

R 80

R 80

OÜ Pluvo Eesti registrikood 14926238 MTR reg. nr. TEL003705 Värvi tn 4, 10621, Tallinn, Eesti

LAGEDI TEE 26 ELEKTRIAUTODE LAADIMISTARISTU LIITUMINE MADALPINGEL

E-post: [email protected] www.pluvo.ee

Tallinn, 09.2025

Tellija: Elektrilevi OÜ Veskiposti tn 2, 10138 Tallinn, Eesti, tel. 777 1545, [email protected]

Töö nr. PL23-75-51

LAGEDI TEE 26, 28, LASNAMÄE LO, TALLINN; 11 TALLINNA RINGTEE T33, 11 TALLINNA RINGTEE T37, JAAGU ALAJAAM, KOPLIMETSA KÜLA, RAE VALD,

HARJUMAA

ELEKTRITÖÖPROJEKT

Peaprojekteerija: OÜ Pluvo Eesti

Vastutav isik: Jelizaveta Kolatsk Kvalifikatsioon: A pädevus

Projekteerija: Jelizaveta Kolatsk

LAGEDI TEE 26 ELEKTRIAUTODE LAADIMISTARISTU LIITUMINE MADALPINGEL LAGEDI TEE 26, 28, LASNAMÄE LO, TALLINN; 11 TALLINNA RINGTEE T33, 11 TALLINNA RINGTEE T37,

JAAGU ALAJAAM, KOPLIMETSA KÜLA, RAE VALD, HARJUMAA OÜ PLUVO EESTI ELEKTRITÖÖPROJEKT, TÖÖ NR. PL23-75-51, 07.2025

2 (14)

S I S U K O R D S I S U K O R D ....................................................................................................................... 2

A S U K O H A S K E E M ....................................................................................................... 3

S E L E T U S K I R I ................................................................................................................. 4

ÜLDIST ............................................................................................................................... 4

1. ELEKTRIVARUSTUS .................................................................................................... 5

2. KAABLI PAIGALDUSNÕUDED ..................................................................................... 5

3. MAANDAMINE JA MAANDUSPAIGALDISED.............................................................. 6

4. KAITSEVÖÖND ........................................................................................................... 6

5. MAASTIKU JA TEEDE TAASTAMINE ........................................................................... 6

6. EHITUSJÄÄTMED ....................................................................................................... 7

7. EHITUSTÖÖDE DOKUMENTEERIMINE ...................................................................... 8

8. KÄIDUJUHEND ........................................................................................................... 8

9. ELEKTRIPAIGALDISE AUDIT ....................................................................................... 8

JOONISED JA LISAD

Lehe nr Nimetus Joonise

nr Faili nimi

10 Elektrikaablite asendiplaan EV-1 PL237551_TP_EL-4-01_EV-1- Asend

11 Katete taastamise plaan, ristlõiked

TL-5 PL237551_TP_EL-4-02_TL-5- Taastamine

13 Elektrivarustuse skeem EV-2 PL237551_TP_EL-7-01_EV- 2+EV-3-skeemid

14 AJ piirkonnaskeemi parandus EV-3-1

15 AJ skeemi parandus EV-3-2

16 Spetsifikatsioon PL237551_TP_EL-8-01_Spets

Lisa 1 Projekteerimistingimused PL237551_TP_EL-1-01_PT

Lisa 2 Kooskõlastuste koondtabel PL237551_TP_EL-2-01_KK-tabel

Lisa 3 Kooskõlastused PL237551_TP_EL-2-02…

LAGEDI TEE 26 ELEKTRIAUTODE LAADIMISTARISTU LIITUMINE MADALPINGEL LAGEDI TEE 26, 28, LASNAMÄE LO, TALLINN; 11 TALLINNA RINGTEE T33, 11 TALLINNA RINGTEE T37,

JAAGU ALAJAAM, KOPLIMETSA KÜLA, RAE VALD, HARJUMAA OÜ PLUVO EESTI ELEKTRITÖÖPROJEKT, TÖÖ NR. PL23-75-51, 07.2025

3 (14)

A S U K O H A S K E E M

LAGEDI TEE 26 ELEKTRIAUTODE LAADIMISTARISTU LIITUMINE MADALPINGEL LAGEDI TEE 26, 28, LASNAMÄE LO, TALLINN; 11 TALLINNA RINGTEE T33, 11 TALLINNA RINGTEE T37,

JAAGU ALAJAAM, KOPLIMETSA KÜLA, RAE VALD, HARJUMAA OÜ PLUVO EESTI ELEKTRITÖÖPROJEKT, TÖÖ NR. PL23-75-51, 07.2025

4 (14)

S E L E T U S K I R I

ÜLDIST Käesolevas tööprojektis PL23-75-51 on lahendatud Harju maakonnas, Tallinna linnas, Lasnamäe linnaosas, Lagedi tn 26 elektrivarustus madalpingel. Tellija (Elektrilevi OÜ) projekti kood: LC2943. Projekt on koostatud vastavalt:

1. Eestis kehtivatele seadustele, sh „Ehitusseadustik“ ja „Seadme ohutuse seadus“; 2. Majandus- ja taristuministri 17. juuli 2015 a. määrusele nr 97 „Nõuded ehitusprojektile“; 3. Riigikogu seadusele „Elektroonilise side seadus“ 4. Majandus- ja taristuministeri määrusele „Ehitise kaitsevööndi ulatus, kaitsevööndis

tegutsemise kord ja kaitsevööndi tähistusele esitatavad nõuded“; 5. Tallinna Linnavolikogu 2. septembri 2004 määrusele nr 32 „Tallinna linna kaevetööde

eeskiri“; 6. Tallinna Linnavolikogu 9. märtsi 2023 määrusele nr 3 „Tallinna jäätmehoolduseeskiri“; 7. Tallinna Linnavalitsus 03. november 2021 määrusele nr 36 „Tallinna linna töökorraldus

projekteerimistingimuste ja planeerimise valdkonnas“; 8. Tallinna Linnavolikogu 28. mai 2020 määrus nr 6 „Heakorraeeskiri“; 9. Rae Vallavolikogu 17.11.2020 määrus nr 60 "Rae valla heakorraeeskiri"; 10. Rae Vallavolikogu 30.11.2010 määrus nr 41 "Rae valla kaevetööde eeskiri"; 11. Rae Vallavolikogu 15.06.2021 määrus nr 73 "Rae valla jäätmehoolduseeskiri"; 12. Standardile EVS 843 „Linnatänavad“; 13. Standardi seeriale EVS-HD 60364-4 „Madalpingelised elektripaigaldised”; 14. Standardile EVS-HD 60364-5-54 „Madalpingelised elektripaigaldised. Osa 5-54:

Elektriseadmete valik ja paigaldamine. Maandamine ja kaitsejuhid”; 15. Standardile EVS 932 „Ehitusprojekt”; 16. Standardile EVS-EN 61140 „Kaitse elektrilöögi eest. Ühisnõuded paigaldistele ja

seadmetele”; 17. Eesti Energia võrgustandardile EE 10421629-JV; 18. Elektrilevi OÜ „Elektripaigaldise projekti koostamise juhend“ J352.

Käesolevas projektis toodud materjalide tüübid on soovituslikud. Kasutada võib ka teisi samasuguste tehniliste andmetega materjale, mis on aktsepteeritavad Elektrilevi OÜ poolt. Alternatiivsete toodete kasutamine tuleb eelnevalt Tellijaga kooskõlastada. Kolm päeva enne liiniehitustööde algust on ehitajal kohustus võtta ühendust kinnistute valdajatega, teavitades neid tööde teostamisest nende maaüksusel ning arvestama nende tingimuste ja nõudmistega, samuti arvestama kõikide tehnovõrkude valdajate kooskõlastuses esitatud tingimustega (vt. Kooskõlastuste koondtabelit). Kui ehitustööde käigus tehakse võrreldes tööprojektiga muudatusi, peab need eelnevalt kooskõlastama Elektrilevi OÜ tellimuse kuraatoriga, kes otsustab projekteerija kaasamise ja projekti dokumentide muutmise vajaduse.

LAGEDI TEE 26 ELEKTRIAUTODE LAADIMISTARISTU LIITUMINE MADALPINGEL LAGEDI TEE 26, 28, LASNAMÄE LO, TALLINN; 11 TALLINNA RINGTEE T33, 11 TALLINNA RINGTEE T37,

JAAGU ALAJAAM, KOPLIMETSA KÜLA, RAE VALD, HARJUMAA OÜ PLUVO EESTI ELEKTRITÖÖPROJEKT, TÖÖ NR. PL23-75-51, 07.2025

5 (14)

Tööd teostada vastavalt Eesti Vabariigis kehtivatele normidele ning seadustele ja Elektrilevi OÜ nõuetele, kinni pidada töötervishoiu, tööohutuse ja elektriohutuse nõuetest ning headest tavadest. Enne ehitustööde algust teavitada kohalikku omavalitsust. Meetmed ohutuks tööks elektriseadmetel ja nende kaitsetsoonis määrata kindlaks tööjuhatuse koosolekul enne töödega alustamist. 1. ELEKTRIVARUSTUS Lagedi tee 26 elektrivarustuseks on projekteeritud jaotuskilp ja liitumiskilp peakaitsmega 3x225A kinnistule olemasoleva liitumiskilbi lähedal. Liitumiskilbi toiteks on projekteeritud alajaamast 1690 0,4kV maakaabelliin kuni liitumiskilbini. Projekteeritud maakaabelliini kaitseks paigaldatakse alajaamale jadavinnaklüliti sulavkaitsmetega. 2. KAABLI PAIGALDUSNÕUDED Projekteeritud maakaabelliinid rajatakse lahtise kaeve teel vastavalt asendiplaanil toodud paigutusele (vt. joonis EV-1). Lagedi tee 26 kinnistul haljasalal kaabel rajada lahtise kaeve teel kaablikaitsetorus tugevusega 450N sügavusele vähemalt 0,7m, 5...10cm liivaalusele ning katta 5...10cm liivakihiga. Kinnistutel 11 Tallinna ringtee T33, 11 Tallinna ringtee T37 ja Lagedi tn 26 haljasalal kaabel rajada lahtise kaeve teel kaablikaitsetorus tugevusega 750N sügavusele vähemalt 1m, 5...10cm liivaalusele ning katta 5...10cm liivakihiga. Kinnistul 11 Tallinna ringtee T33 asfaltkatte all kaabel paigaldatakse kinnisel meetodil (suundpuurimisega) kaitsetorudesse PE 100 De160 SDR 17 puuritud avasse sügavusele vähemalt 2,5m. Suundpuurimisel arvestada olemasolevate tehnovõrkude paiknemissügavustega. Täpsustada tehnovõrkude paiknemissügavused enne puurimistööde alustamist. Teemaal vähim kaugus valgustimastist peab olema 2,5m. Teemaal vähim sügavus liiklusmärgi posti, torupiirde posti või ulukitara posti juures on 2,0m ning juhul kui sügavuse nõue ei ole täidetud on vähim kaugus 1,0m. Teemaale tehnovõrkude paigaldamisel on kõrvalekalded kooskõlastatud projektist keelatud. Tehnovõrgu riigiteealusele maale paigaldamise korral peab tehnovõrgu omanik enne projekti realiseerima asumist esitama Transpordiametile vormikohase taotluse koos projektis kooskõlastatud asukoha-skeemiga tehnovõrgu paigaldamise ja talumise lepingu sõlmimiseks (vorm saadaval Transpordiameti kodulehel). Sõlmitud leping on aluseks riigitee alusel maal projektijärgsete tööde teostamiseks vajaliku liiklusväliste tööde loa väljastamiseks. Kaabli sisenemisel alajaama tuleb puurida ava alajaama vundamendis olemasolevate kaablite kõrval. Peale kaabli paigaldamist tuleb ava veekindlalt tihendada. Alajaama sees kaabel kulgeb olemasolevas kaablikeldris kuni MP jaotusseadmeni. Kaabli pikkus alajaamas on ca 5m. Tehnovõrkude ja puude kaitsevööndis kaevatakse käsitsi. Tagada olemasolevate puude kasvutingimuste säilimine. Käsitleda ehitustöödeaegseid kõrghaljastuse kaitsemeetmeid

LAGEDI TEE 26 ELEKTRIAUTODE LAADIMISTARISTU LIITUMINE MADALPINGEL LAGEDI TEE 26, 28, LASNAMÄE LO, TALLINN; 11 TALLINNA RINGTEE T33, 11 TALLINNA RINGTEE T37,

JAAGU ALAJAAM, KOPLIMETSA KÜLA, RAE VALD, HARJUMAA OÜ PLUVO EESTI ELEKTRITÖÖPROJEKT, TÖÖ NR. PL23-75-51, 07.2025

6 (14)

(juurestiku ja võra kaitse). Ehituse ajal kaitsta puutüvi ajutiste piirdega. Haljastuse kaitse teostada vastavalt „Tallinna linna kaevetööde eeskiri“ (Tallinna Linnavolikogu 02.09.2004 määrusele nr 32 § 24 Haljastuse kaitse). Madalpinge maakaabli ristumisel ning rööpkulgemisel teiste kommunikatsioonidega tuleb järgida järgnevaid nõudeid:

Tehnorajatis Rõhtvahekaugus

rööpkulgemisel, m Püstvahekaugus

ristumisel, m

MP elektrikaabel 0,1**/0,2-0,5 0,0*/0,2

KP elektrikaabel 0,1**/0,2-0,5 0,1*/0,3

Kaugküttetorustik 0,5 0,2

Vee- ja kanalisatsioonitoru 1,0 0,3

Drenaaži- ja sadeveekanalisatsioon 1,0 0,3

Gaasitoru 1,0 0,3

Sidekaabel või –kanalisatsioon 0,25-0,5 0,0*/0,2

* Mõlemad kaablid on kaitstud katte, kaablikattekivi või kaitsetoruga. ** Sama kaablivaldaja. Kitsastes oludes, kooskõlastatult trasside valdajatega, võib seda kaugust vähendada. Kaabli montaažil jälgida kaabli tootja poolt lubatud painderaadiusi ja tõmbejõudusid. Paigaldatav maakaabel ja kaablikanalisatsioon tuleb kogu ulatuses märgistada hoiatuslindiga. Hoiatuslint peab olema kollast värvi ning sisaldama musta värviga hoiatust, et tegemist on elektrikaabliga. Hoiatuslintide paigaldussügavus on 30 cm ülalpool kaablit või kanalisatsiooni. Kaabli otsad tuleb märgistada kaablilipikutega. 3. MAANDAMINE JA MAANDUSPAIGALDISED Maanduspaigaldise ehitamisel tuleb lähtuda Elektrilevi OÜ normdokumendist P393. Madalpingevõrgu üksiku maanduspaigaldise maandusimpedantsi väärtus peab vastama 100 Ω nõudele kui maandusolud seda võimaldavad. Liitumiskilbile rajada maandur, mis koosneb vähemalt kahest 1,5m pikkusest vertikaalsest varrasmaandurist. Iga liinilõigu viimasele liitumiskilbile rajada potentsiaalitasandusrõngas ca 30 cm sügavusel ja 1 m raadiusega kilbist. Projekteeritud potentsiaalitasandusrõngas peab olema paigaldatud vastavalt standardile P343 "0,4 - 20 kV võrgustandard - 0,4 kV liitumispunkt". 4. KAITSEVÖÖND Projekteeritava maakaabelliini kaitsevöönd on piki kaabelliini kulgev ala, mida mõlemalt poolt piiravad liini äärmistest kaablitest 1 meetri kaugusel paiknevad mõttelised vertikaaltasandid. Projekteeritava jaotuskilbi ümber ulatub kaitsevöönd 2 meetri kaugusele rajatise välisseinast. 5. MAASTIKU JA TEEDE TAASTAMINE Ehitustööde käigus tekkinud kahjustuste ulatus sõltub ehitusajast. Ehitajal lasub kohustus täita kaablikraav tihendatud pinnasega. Kaablikraavist tuleb liigne pinnas teisaldada. Ehitaja on

LAGEDI TEE 26 ELEKTRIAUTODE LAADIMISTARISTU LIITUMINE MADALPINGEL LAGEDI TEE 26, 28, LASNAMÄE LO, TALLINN; 11 TALLINNA RINGTEE T33, 11 TALLINNA RINGTEE T37,

JAAGU ALAJAAM, KOPLIMETSA KÜLA, RAE VALD, HARJUMAA OÜ PLUVO EESTI ELEKTRITÖÖPROJEKT, TÖÖ NR. PL23-75-51, 07.2025

7 (14)

kohustunud taastama tööde käigus kahjustada saanud pinnase, siluma ja täitma mehhanismide poolt tekitatud jäljed. Kõlvikult koristada tööde käigus tekkinud ehitusjäätmed ja muu ehituspraht. Ehitaja peab taastama kaablitrassi pealiskihi, murukatted, teekatte vastavalt nende endisele kujule. Taastamine teostada vastavalt katete taastamise plaanile. Tööde teostamisel kasutada keskkonnasõbralikke meetodeid. Riigitee maa tuleb pärast tehnovõrgu paigaldamist korrastada ja taastada haljastus kasvumulla ja murukülviga vastavalt „Teetööde tehnilise kirjelduse“ viimase redaktsiooni peatükis – „Maastikukujundustööd“ toodud kvaliteedinõuetele. 6. EHITUSJÄÄTMED Tööde teostamise käigus peab töövõtja juhinduma „Tallinna jäätmehoolduseeskirjast” (Tallinna Linnavolikogu määrus nr 3 09.03.2023). Eeskiri määrab kindlaks jäätmehoolduse korra Tallinna linna haldusterritooriumil ja on kohustuslik kõikidele juriidilistele ning füüsilistele isikutele. Käesoleval objektil võivad ehitusjäätmete hulka kuuluda ehituskivide ja ehitusmaterjalide jäätmed. Nende käitlemine tuleb kooskõlastada Tallinna Strateegiakeskuse ringmajanduse osakonnaga. Töö käigus ei teki ohtlikke ehitusjäätmeid. Ehitises ei ole kasutatud asbesti sisaldavaid materjale. Ehitusjäätmed tuleb sorteerida liikidesse nende tekkekohal. Eraldi tuleb sorteerida mineraalsed jäätmed (kivid ja ehituskivid) ning tõrva mittesisaldav asfalt. Tuleb rakendada kõiki võimalusi ehitusjäätmete taaskasutamiseks. Väljakaevatav täitepinnas tuleb võimalusel taaskasutada, ülejäänud pinnas vedada välja ja utiliseerida. Ehitustööde käigus määrata ehitusplatsil väljakaevatava täitepinnase ladustamise asukoht. Asfalti ei ole lubatud ladestada prügilas ega kasutada pinnasetäiteks. Betoondetailid, asfalt ning muud ehitusjäätmed tuleb üle anda liigiti materjalide taaskasutamiseks vastavat luba omavale ettevõttele. Kasvupinnas koorida eraldi ja kasutada samal ehitusel haljastamiseks või üle anda vastavat jäätmeluba omavale isikule, vt www.tallinn.ee/ej-taaskasutamine. Vältida tuleb kasvupinnase reostamist ja ülemäärast tihendamist. Peale ehitustöid vormistada jäätmeõiend, vt www.tallinn.ee/jaatmeoiend. Reostustunnustega pinnase, materjali, maa-aluse mahuti vms ilmnemisel kaeve- ja ehitustöödel tuleb kohe teavitada Tallinna Strateegiakeskuse ringmajanduse osakonda (640 4285, [email protected]). Reostuskolde likvideerimiseni muu reostuse levikut soodustav tegevus peatada. Utiliseerimise eest vastutab litsentseeritud utiliseerimist teostatav ettevõte. Ehitusjäätmeid ei tohi anda vedamiseks, kõrvaldamiseks ega taaskasutamiseks üle isikule, kellel puudub sellekohane jäätmeluba või kes ei ole ehitusjäätmete käitlejana registreeritud. Jäätmete võimalik käitluskoht on ATI GRUPP OÜ. Käitluskohad täpsustab ehitaja.

LAGEDI TEE 26 ELEKTRIAUTODE LAADIMISTARISTU LIITUMINE MADALPINGEL LAGEDI TEE 26, 28, LASNAMÄE LO, TALLINN; 11 TALLINNA RINGTEE T33, 11 TALLINNA RINGTEE T37,

JAAGU ALAJAAM, KOPLIMETSA KÜLA, RAE VALD, HARJUMAA OÜ PLUVO EESTI ELEKTRITÖÖPROJEKT, TÖÖ NR. PL23-75-51, 07.2025

8 (14)

7. EHITUSTÖÖDE DOKUMENTEERIMINE Ehitustööde dokumenteerimisel lähtuda Eesti Vabariigi “Ehitusseadustikust” ja jaotusvõrgu elektripaigaldise kasutuselevõtu protseduurist. Ehituse järelevalvet teostab elektrivõrgu esindaja. 8. KÄIDUJUHEND Peale kaabelliini kasutuselevõttu, pärast esimest ekspluatatsiooniaastat, tuleb teha seadmete ja liinitrassi ülevaatus. Ülevaatus teha päevasel ajal, kontrollides põhjalikult elektriseadmete kõiki elemente. Kontrollimisel pöörata erilist tähelepanu järgmistele elementidele:

• liini trassile, seadmete seisukorrale ja kaablite kinnitusele,

• märkide, plakatite, hoiatuste ja pealkirjade olemasolule. Seadmete ülevaatusel täita ülevaatuse leht ja kanda sellele avastatud defektid (olemasolul). Defektide avastamisel määrab selle kõrvaldamise viisi ja aja piirkonna varahaldur. Pärast esimest ekspluatatsiooniaastat lähtuda ülevaatuste ja hooldustööde planeerimisel jaotusvõrgu kaabelliinide hoolduskavade koostamise juhendist ja nõuetest. 9. ELEKTRIPAIGALDISE AUDIT Vastavalt „Ehitusseadustikule“ (Riigikogu, RT I, 05.03.2015, 1), „Seadme ohutuse seadusele“ (Riigikogu, RT I, 23.03.2015, 4) ning „Auditi kohustusega elektripaigaldised ning nõuded elektripaigaldise auditile ja auditi tulemuste esitamisele“ (Majandus- ja taristuminister, RT I, 08.07.2015, 14) ehitatud elektripaigaldisele peab olema läbi viidud audit, mis hõlmab elektripaigaldise visuaalkontrolli, elektripaigaldise dokumentatsiooni kontrollimist ja kontrollarvutuste, mõõtmis- ja katsetustulemuste ja asjakohasel juhul ka käidukorralduse hindamist. 29.07.25.a. Koostas ja kontrollis: Jelizaveta Kolatsk

B

A

1-KsA 2-Sa3-Sa

1W 1

1W 1

1W 1

1W 1

11,1

4,5

2,8

Projekteeritud liitumiskilp LK236970 peakaitsmega 3x225A

Projekteeritud PVC reservtoru D110 750N tarbijakaabli jaoks Ltrass/toru=2/3m. Toru ots tuua maapinnale ja tihendada-isoleerida.

Projekteeritud MP maakaabelliin MPL440918 AXPK 4G240, Ltrass/kaabel=58/69m, PVC kaitsetorus D160 750N Ltrass/toru=22/22m ja 450N Ltrass/toru=7/8m

Puurimise lõpukaevik 3x1,4m torude sissepaneku jaoks

Suundpuurimise algpunkt

Puurimise stardikaevik 2,3 x 1,4 m

Kaabel rajada kinnisel meetodil (suundpuurimine), kaablikaitsetorus PE100 De160 SDR 17, Ltoru=29m (vt. pikiprofiili joonis AS-4)

45 0N

→

← 75

0N

MÄRKUSED: 1. Geodeetilise alusplaanina kasutatakse maa-ala plaani tehnovõrkudega, mis on koostatud Geodeesia Partner

OÜ-poolt (töö nr 2185-25, juuli 2025). Märkused: koordinaadid L-EST 97 süsteemis, kõrgused EH2000 süsteemis. NB! "orient" trassi(-de) asukoht on määramata (täpsus ≈ ±10 m), tehnovõrgu kahjustamise vältimiseks täpsustada asukoht enne ehitamisega alustamist omaniku juuresolekul.

2. Lähteülesanne nr 481583 LC2943, liitumine madalpingel, Lagedi tee 26, Lasnamäe linnaosa, Tallinn, Harju maakond. 3. Kaabli sisenemisel alajaama nr. 1690 tuleb puurida auk alajaama vundamendis. Peale kaabli paigaldamist tuleb auku

veekindlalt tihendada. Alajaama sees kaabel kulgeb olemasolevas kaablikeldris kuni MP jaotusseadmeni. Kaabli pikkus alajaamas on ca 5m.

4. Lagedi tee 26 kinnistul haljasalal kaabel rajada lahtise kaeve teel kaablikaitsetorus tugevusega 450N sügavusele vähemalt 0,7m, 5...10cm liivaalusele ning katta 5...10cm liivakihiga.

5. Kinnistutel 11 Tallinna ringtee T33, 11 Tallinna ringtee T37 ja Lagedi tn 28 haljasalal kaabel rajada lahtise kaeve teel kaablikaitsetorus tugevusega 750N sügavusele vähemalt 1m, 5...10cm liivaalusele ning katta 5...10cm liivakihiga.

6. Kinnistul 11 Tallinna ringtee T33 asfaltkatte all kaabel paigaldatakse kinnisel meetodil (suundpuurimisega) kaitsetorudesse PE 100 De160 SDR 17 puuritud avasse sügavusele vähemalt 2,5m. Suundpuurimisel arvestada olemasolevate tehnovõrkude paiknemissügavustega. Täpsustada tehnovõrkude paiknemissügavused enne puurimistööde alustamist.

7. Kaablite paigaldamisel juhinduda Tallinna linna ja Rae valla kaevetööde eeskirjadest (Tallinna Linnavolikogu määrus nr 32, 2.septembri 2004.a. ja Rae Vallavolikogu 30.11.2010 määrus nr 41 ).

8. Kaabli paigaldamisel, ristumisel kommunikatsioonitrassidega, tagada normikohased vahekaugused (vt. seletuskiri). 9. Tehnovõrkude kaitsetsoonides kaevatakse käsitsi. Tööde teostamisel tuleb lähtuda liinirajatiste kaitsevööndis

tegutsemise eeskirjast. 10.Kaablite rajamisel lahtise kaeve teel puude kaitsevööndis kaevatakse käsitsi. Tagada olemasolevate puude

kasvutingimuste säilimine. Ehitustööde käigus arvestada Tallinna linna kaevetööde eeskirjaga (§ 24). Kaevetööde tsoonis paigaldatakse puudele tüvekaitsed. Ehituse ajal kaitsta puutüvi ajutiste piirdega (ehitustehnika kasutamisel). Tüve ümber siduda püstised lauad, laudade ja tüve vahele panna pehmendus (kivivill, autokummid, vms). Laudadest kaitse peab ulatuma kogu tüve ulatuses võrani. Üle 4 cm läbimõõduga juuri ei tohiks läbi raiuda. Kui sellise läbimõõduga juured jäävad kaevetööde alasse, siis tuleb seal kaevata labidaga käsitsi ja seda ka vaid puu ühelt küljelt. Paljastunud juured tuleb katta nii ruttu kui võimalik mulla, multši või niiske kangaga. Jälgida, et ehitustööde käigus ei vigastataks puude oksi. Kui puude alumised oksad segavad kaevetöid, kooskõlastatakse nende kärpimine linnaosa valitsusega ning tellitakse töö haljastusettevõttelt. Puude võrade kärpimise vajaduse ilmnemisel ehitustööde käigus taotleda hoolduslõikusluba https://www.tallinn.ee/Teenus-Raieluba. Hoolduslõikuse peab teostama arborist. Väljakaevatud pinnas ei ladusta võra alla.

11.Liitumiskilp paigaldatakse krundile Lagedi tee 26 olemasoleva liitumiskilbi kõrval ja uks avaneks sissesõidu tee poole. 12.Kilbile peab jääma ööpäevaringne vaba juurdepääs ja piisav ruum kilbi teenindamiseks. 13.Liitumiskilbi maandus rajatakse MP kaabliga ühes kraavis. Liitumiskilbile ehitada potentsiaalitasandusrõngas ca 30

cm sügavusel ja 1 m raadiusega kilbist. 14.Plaanil kujutatud tingmärgid viitavad objekti asukohale, kuid mitte tegelikule suurusele looduses. Plaanil näidatud

vahekaugused on vastavuses liitumiskilbi reaalkaugustega. 15.Liitumiskilbis on projekteeritud tarbijakaabli(-te) jaoks ühendusklemmid vastavalt Elektrilevi OÜ standardi P343

„0,4-20 kV võrgustandard - 0,4 kV liitumispunkt“ punkti 5.7.3 tabelis 3 toodud tarbijakaabli soovituslikule ristlõikele. 16.Ehituse käigus tekitatud kahju likvideerida. Kõlvikult koristada tööde käigus tekkinud ehitusjäätmed. Peale

ehitustööde lõppu taastada endine olukord.

FO R

M A

A T

A 3

4 20

x 2

97 m

m

OLULINE PUU III

VÄHEVÄÄRTUSLIK PUU IV

JOONISELT PUUDUOLEVA PUU LIGIKAUDNE ASUKOHT

TINGMÄRGID

Lühend joonisel Liigi nimi eesti keeles (ladina keeles) KsA Arukask (Betula pendula) Sa Harilik saar (Fraxinus excelsior)

"Lagedi tee 26 haljastuse inventuur" Keskkonnabüroo Grün-E OÜ,

töö nr 220725-1

Lagedi tee 26 elektriautode Töö nimetus: Objekti aadress:

11 Tallinna ringtee T33, 11 Tallinna ringtee T37,

ELEKTRIKAABLITE ASENDIPLAAN

Joonise nimetus:

MTR nr.

Tellija

Elektrilevi OÜ

Lagedi tee 26, 28, Lasnamäe LO, Tallinn;

Leht:

1/1PL237551_TP_EL-4-01_v03_EV-1-Asend.dwg

Kontrollis

Koostas J. Kolatsk

J. Kolatsk

Töö nr: Staadium: Mõõtkava:

1:500TP Faili nimi:

29.07.25

29.07.25

Versioon:

v03 Joon. nr:

EV-1

TEL003705

PL23-75-51

OÜ PLUVO EESTI Värvi tn 4, 10621

Tallinn, Eesti e-mail : [email protected]

www.pluvo.ee

laadimistaristu liitumine madalpingel Jaagu alajaam, Koplimetsa küla, Rae vald, Harjumaa

Muudatus Kuupäev Muudatuse kirjeldusProjekteeris

A 21.10.25 KAABLITRASSI MUUDATUSJ. Kolatsk

- Projekteeritud liitumiskilp kordusmaandusega

- Projekteeritud kuni 1 kV maakaabelliinXW1

- Olemasolev kanalisatsioon

- Olemasolev sidetrass

- Olemasolev MP kaabelliin - Olemasolev KP kaabelliin

- Olemasolev aed

- Olemasolev drenaažitoru

- Olemasolev tänavavalgustus

(x-kaablite arv) PVC kaitsetorus

- Olemasolev sadeveekanalisatsioon

- Krundi piir

- Olemasolev elektrikilp - Olemasolev kaitsetoru

- Projekteeritud maanduspaigaldis

- Projekteeritud käsitsi tehtava

(potentsiaalitasandusrõngas)

kaeviku tsoon puu kaitsevööndis

- Projekteeritud kilbi reaalsuurus

- Projekteeritud PVC reservkaitsetoru

TINGMÄRGID:

XW1

XW1

ja täpne asukoht

- Projekteeritud maakaabelliini paigaldus kinnisel meetodil - Projekteeritud kinnise meetodi pilootpuurimine

B 07.11.25 KAABLITRASSI MUUDATUSJ. Kolatsk

1-KsA

2-Sa 3-Sa

2 2

2 2

1 1

1W 1

1W 1

1W 1

1W 1

DREENKIHT LIIVAST (Kt=0.98, Kf≥2.0 m/ööp)

LIIV (Kt=0.98, Kf≥0.5 m/ööp)

20 cm

LIIV Kf≥0.5 m/ööp OLEMASOLEV PINNAS Kt=0.95

10 cm

PAEKILLUSTIK E≥140 MPa 20 cm

PAIGALDUSLIIV 3 cm BETOONKIVI 6 cm

segu nr. 2 (märkus 7)

TAGASITÄIDE (Kt=0.98, Kf≥0.5 m/ööp) (märkus 5)

Projekteeritud kaabel

Hoiatuslint

0, 7

0, 1

0,4

0,30,30,30,3

LÕIGE 1-1 M 1:50 Betoonkivi ristlõige

Katte taastamise ulatus vastavalt plaanile

/ / / \ \ \ / / / \

\ \ KASVUPINNAS (märkus 6) 15 cm TAGASITÄIDE (Kt=0.92) (märkus 5)

MURU

OLEMASOLEV PINNAS Kt=0.92 LIIV Kf≥0.5 m/ööp 10 cm

0, 7

0, 1

0,4

LIIV (Kt=0.96, Kf≥0.5 m/ööp)

0,50,5

LÕIGE 2-2 M 1:50 Haljasala ristlõige

Projekteeritud kaabel

Hoiatuslint

- Projekteeritud liitumiskilp kordusmaandusega

- Projekteeritud kuni 1 kV maakaabelliinXW1

- Olemasolev kanalisatsioon

- Olemasolev sidetrass

- Olemasolev MP kaabelliin - Olemasolev KP kaabelliin

- Olemasolev aed

- Olemasolev drenaažitoru

- Olemasolev tänavavalgustus

(x-kaablite arv) PVC kaitsetorus

- Olemasolev sadeveekanalisatsioon

- Krundi piir

- Olemasolev elektrikilp - Olemasolev kaitsetoru

- Projekteeritud maanduspaigaldis

- Projekteeritud käsitsi tehtava

(potentsiaalitasandusrõngas)

kaeviku tsoon puu kaitsevööndis

- Projekteeritud kilbi reaalsuurus

- Projekteeritud PVC reservkaitsetoru

TINGMÄRGID:

XW1

FO R

M A

A T

A 3

4 20

x 2

97 m

m

ja täpne asukoht

OLULINE PUU III

VÄHEVÄÄRTUSLIK PUU IV

JOONISELT PUUDUOLEVA PUU LIGIKAUDNE ASUKOHT

TINGMÄRGID

Lühend joonisel Liigi nimi eesti keeles (ladina keeles) KsA Arukask (Betula pendula) Sa Harilik saar (Fraxinus excelsior)

"Lagedi tee 26 haljastuse inventuur" Keskkonnabüroo Grün-E OÜ,

töö nr 220725-1

Lagedi tee 26 elektriautode Töö nimetus: Objekti aadress:

11 Tallinna ringtee T33, 11 Tallinna ringtee T37,

KATETE TAASTAMISE PLAAN, RISTLÕIKED

Joonise nimetus:

MTR nr.

Tellija

Elektrilevi OÜ

Lagedi tee 26, 28, Lasnamäe LO, Tallinn;

Leht:

1/1PL237551_TP_EL-4-02_v03_TL-5-Taastamine.dwg

Kontrollis

Koostas J. Kolatsk

J. Kolatsk

Töö nr: Staadium: Mõõtkava:

1:500TP Faili nimi:

07.11.25

07.11.25

Versioon:

v03 Joon. nr:

TL-5

TEL003705

PL23-75-51

OÜ PLUVO EESTI Värvi tn 4, 10621

Tallinn, Eesti e-mail : [email protected]

www.pluvo.ee

laadimistaristu liitumine madalpingel Jaagu alajaam, Koplimetsa küla, Rae vald, Harjumaa

MÄRKUSED: 1. Käesoleva joonise koostamisel on aluseks võetud:

- Maa-ala plaan tehnovõrkudega (Geodeesia Partner OÜ, töö nr 2185-25, juuli 2025). 2. Koordinaadid L-EST 97 süsteemis, kõrgused EH2000 süsteemis. 3. Plaanil kujutatud tingmärgid viitavad objekti asukohale, kuid mitte nende tegelikele suurustele looduses. 4. Kõlvikult koristada tööde käigus tekkinud ehitusjäätmed. 5. Täitematerjal ei tohi sisaldada suuri kive (≥15 cm), kõrvalisi esemeid, turvast, pehmet savi, puidu- või

raadamisjäätmeid, jääd, lund ja külmunud pinnast (pinnasekamakaid), muid kahjustavaid ained ning jäätmeid. Talvetingimustes kasutada tagasitäitena ainult sulasid ja kergesti tihendatavaid materjale.

6. Mulla huumuse sisaldus peab olema vähemalt 3%. Kasvumuld peab olema mineraalmuld nõrgalt happelise või neutraalse reaktsiooniga (pH 4.0...7.5). Võimalik on kasutada olemasolevat kooritavat kasvupinnast, mis võib sisalda huumust, kuid ei sisalda suuri kive ja taimede kahjulikke jäätmeid ning tihendada nii, et ei tekiks vajumisi ja vee kogunemise lohkusid. Ei tohi kasutada külmunud pinnast ja turvast.

7. "Tee ehitamise kvaliteedi nõuded", MTM 03.08.2015, määrus nr. 101, lisa 10. 8. Tööde teostamise käigus lähtuda olemasolevatest katete kõrgusarvudest. Olemasoleva ja taastava katendipiir

ühtlustada, vertikaalplaneering täpsustatakse kohapeal. 9. Jälgida olemasoleva katte piki- ja põikkaldeid. 10. Taastatavad katted viia sujuvalt kokku olemasolevaga. 11.Katete taastamise ulatused vastavalt plaanile. Kaeviku laius täpsustatakse ehituse käigus. 12.Kui kaevetööde käigus rikutakse suuremat ala kui joonisel näidatud tuleb ka see nõuetekohaselt taastada.

Taastatavad katted viia sujuvalt kokku olemasolevaga. Täiendavad taastamistööd teostada vastavalt kehtivatele juhistele ning täiendavalt kooskõlastada Ehitajate tee 148 kinnistu omanikuga.

13. Katte taastamise käigus rikutud kattemärgistus tuleb taastada esialgses mahus.

- Kaeviku tsoon

TEE-EHITUSLIK OSA:

- Taastatav haljasala, 71m²

- Projekteeritud kõnnitee äärekivi

- Taastatav betoonkivisillutis, 7m²

(200x80 cm, h=1 cm), 3 m

XW1 - Projekteeritud maakaabelliini paigaldus kinnisel meetodil - Projekteeritud kinnise meetodi pilootpuurimine

FO R

M A

A T

A 3

4 20

x 2

97 m

m Lagedi tee 26 elektriautode

Töö nimetus: Objekti aadress:

11 Tallinna ringtee T33, 11 Tallinna ringtee T37,

RISTMEVÄLJA JOONIS

Joonise nimetus:

MTR nr.

Tellija

Elektrilevi OÜ

Lagedi tee 26, 28, Lasnamäe LO, Tallinn;

Leht:

1/1PL237551_TP_EL-6-01_AS-4-Ristmevalja.dwg

Kontrollis

Koostas J. Kolatsk

J. Kolatsk

Töö nr: Staadium: Mõõtkava:

1:100TP Faili nimi:

21.10.25

21.10.25

Versioon:

- Joon. nr:

AS-4

TEL003705

PL23-75-51

OÜ PLUVO EESTI Värvi tn 4, 10621

Tallinn, Eesti e-mail : [email protected]

www.pluvo.ee

laadimistaristu liitumine madalpingel Jaagu alajaam, Koplimetsa küla, Rae vald, Harjumaa

35.00

34.00

33.00

32.00

31.00

30.00

36.00

29.00

M P

e le

kt rik

aa be

l

M P

e le

kt rik

aa be

l, tä

na va

va lg

us tu

s

Kaabel kaablikaitsetorus paigaldatakse suundpuurimisega avas (nt. D200); Ltoru=29 m K

es kp

in ge

k aa

bl id

, 2 tk

M P

e le

kt rik

aa be

l

M P

e le

kt rik

aa be

l, tä

na va

va lg

us tu

s

3,3

4,4

3,1 11,1

~32.47 ~32.15

2, 6

1, 5

S uu

nd pu

ur im

is e

al gp

un kt

S uu

nd pu

ur im

is e

lõ pp

-p un

kt

M (hor) 1:100 M (vert) 1:100

MÄRKUSED: 1. Kõrgused EH2000 süsteemis. 2. Olemasolevate, kõigepealt ligikaudse kõrgusmärgiga (~) näidatud, tehnovõrkude paiknemissügavused

täpsustada kohapeal enne puurimistööde algust. 3. Elektrikaablite paiknemissügavused näidatud orienteeruvalt. 4. Kinnisel meetodil projekteeritud torude läbimõõdud ja puurimise viisid võivad muuta ehituse käigus. Uut

lahendust tuleb eraldi kooskõlastada.

2, 5

1W1

1W1 1W1

1W1 1W1

1W1 1W1 1W1 1W1 1W1 1W1 1W1 1W1 1W1 1W1 1W1 1W1 1W1 1W1

2, 5

1

2

R 80

R 80
