Vasalemma karjääri keskkonnaloa nr KMIN-032 muutmine

Keskkonnaluba

Loa registrinumber KMIN-032

Loa omaja andmed Ärinimi / Nimi Nordkalk AS

Registrikood / Isikukood 10656606

Tegevuskoha andmed Nimetus Vasalemma karjäär

Aadress Lemmaru küla, Lääne-Harju vald, Harju maakond

Katastritunnus(ed) 86801:001:0062

Territoriaalkood EHAK 4263

Tegevusvaldkond Loaga reguleeritavad tegevused Vee erikasutus; Saasteainete viimine paiksest heiteallikast välisõhku; Maavara kaevandamine;

Loa andja andmed Asutuse nimi Keskkonnaamet

Registrikood 70008658

Aadress Roheline 64, 80010 Pärnu

Loa kehtivuse periood Loa versiooni kehtima hakkamise kuupäev

25.12.2025

Lõppemise kuupäev 24.12.2054

Reovee, sh ohtlike ainete, juhtimine ühiskanalisatsiooni Andmeid ei esitata, kuna need pole antud kontekstis asjakohased.

Vee erikasutus V1. Lubatud veevõtt pinnaveehaarete kaupa Andmeid ei esitata, kuna need pole antud kontekstis asjakohased.

V2. Lubatud veevõtt põhjaveehaarete kaupa Veehaarde jrk nr 1.

Veehaarde või puurkaevu grupi nimetus Vasalemma karjäär (132003)

Veehaarde või puurkaevu grupi kood POH0002511

Puurkaevu katastrinumber 1403

Puurkaevu L-EST97 koordinaadid X: 6566897, Y: 518422

Põhjaveekihi nimi ja kood S-O - Siluri-Ordoviitsiumi (S-O)

Põhjaveekogumi nimi ja kood S-O_Harju - Siluri-Ordoviitsiumi Harju põhjaveekogum (S-O_Harju)

Puurkaevude grupi moodustavate puurkaevude loetelu

Lubatud veevõtt (m³) Vee kasutusala Perioodi algus Perioodi lõpp I kvartal II kvartal III kvartal IV kvartal Aastas Öö ​päev ​as Sek ​und ​is Karjäärist väljapumbatav vesi 2021 2054 3 000 000 8 219

V3. Võetava vee koguse ja seire nõuded

Veearvestuse pidamine Keskkonnaloale on kantud veeseire kõrvaltingimused

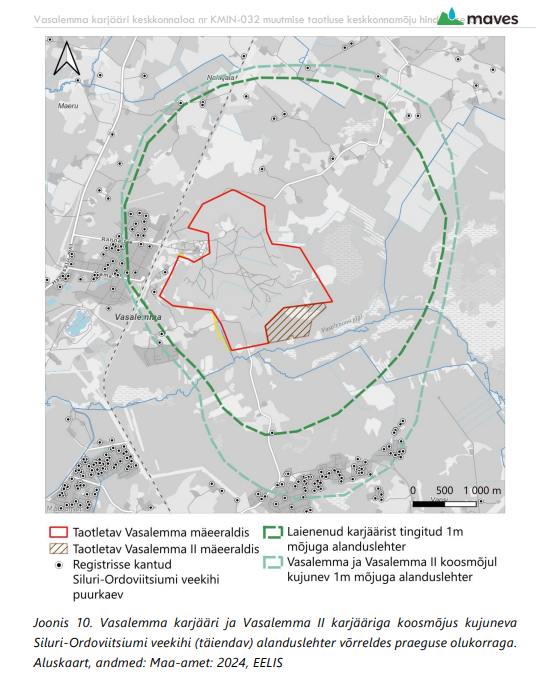

Põhjaveetaseme mõõtmine Vasalemma karjääri mõju hindamiseks piirkonna põhjavee kogusele tuleb põhjaveetaset mõõta kinnistul aadressiga Harju maakond, Lääne-Harju vald, Ohtu küla, Härjasilla (registriosa: 5117002; katastritunnus: 29501:011:0013) ja kinnistul aadressiga Harju maakond, Lääne-Harju vald, Lemmaru küla, Väljaotsa (registriosa: 8437202; katastritunnus: 86801:001:0181) asuvast kaevust ning puurkaevust keskkonnaregistri koodiga PRK0001403 üks kord kvartalis. Tulemused esitada veekasutuse aastaaruandega.

Proovivõtunõuded

Analüüsinõuded

Täiendavad nõuded seire läbiviimiseks

V4. Väljalaskmed ja lubatud saasteainete kogused väljalaskmete ja saasteainete kaupa2/12

V4. Väljalaskmed ja lubatud saasteainete kogused väljalaskmete ja saasteainete kaupa Väljalaskme jrk nr 1.

Väljalaskme nimetus Nordkalk Vasalemma karjäär

Väljalaskme kood HA163

Reoveepuhasti nimetus

Reoveepuhasti kood

Reoveekogumisala Reoveekogumisala nimetus Reoveekogumisala kood

Suubla nimetus Rangu kraav

Suubla kood VEE1099206

Veekogumi nimetus

Veekogumi kood

Väljalaskme L-EST97 koordinaadid X: 6565702, Y: 518244

Suubla keskkonnatasude seaduse kohane koefitsient 1 (ühtegi erisust ei kohaldu)

Lubatud vooluhulk (m³) Perioodi algus Perioodi lõpp Aastas I kvartal II kvartal III kvartal IV kvartal Vooluhulga mõõtmise viis

2021 2054 3 000 000 800 000 600 000 800 000 800 000 Arvestuslik

Saasteained, mille keskkonda viimist loaga ei limiteerita, aga saastetasu arvutatakse

Perioodi algus Perioodi lõpp Saasteaine nimetus Saasteaine CAS nr

Saasteained, mille keskkonda viimist loaga ei limiteerita ja saastetasu ei arvutata Perioodi algus Perioodi lõpp Saasteaine nimetus Saasteaine CAS nr

Lubatud saasteainete kogused Perioodi algus Perioodi lõpp Saasteaine nimetus Saasteaine CAS nr Suurim lubatud sisaldus (mg/l)¹ Puhastus ​aste % Lubatud kogused tonnides

I kv II kv III kv IV kv Aastas

2021 2054 pH 6-9 pH

2021 2054 Heljum HEL 40

2021 2054 Biokeemiline hapnikutarve (BHT7) BHT7 15

2021 2054 Keemiline hapnikutarve (KHT) KHT 125

¹ - Vesinikioodide kontsentratsiooni (pH) lubatud vahemik on 6,0 - 9,0.

V4.1 Taaskasutusvee tootmine Andmeid ei esitata, kuna need pole antud kontekstis asjakohased.

V5. Reoveepuhasti reostuskoormuse määramine Andmeid ei esitata, kuna need pole antud kontekstis asjakohased.

V7. Väljalaskme seire nõuded 3/12

V7. Väljalaskme seire nõuded

Proovivõtunõuded Proovivõtukoht on väljavool teisest settetiigist. Proovid tuleb võtta vastavuses kehtiva metoodikaga. Proovivõtja peab olema atesteeritud ning peab kasutama sobivaid mõõte- ja proovivõtuvahendeid.

Analüüsinõuded Analüüsid teostada analüüsitavate komponentide osas akrediteeritud laboris, mis on sooritanud vähemalt üks kord aastas katselaborite võrdluskatsed.

Väljalaskme nimetus Väljalaskme kood Väljalaskme L-EST97 koordinaadid Pinnaveekogumi nimetus Pinnavee ​kogumi kood Seire Seiratav näitaja Proovi tüüp Proovi võtmise liik Proovi võtmise sagedus

Nordkalk Vasalemma karjäär HA163 X: 6565703, Y: 518244 Vasalemma_1 109920_1 Biokeemiline hapnikutarve (BHT7) Heljum Keemiline hapnikutarve (KHT) Vesinikioonide kontsentratsioon (pH)

Heitvesi Üksikproov Üks kord poolaastas

Naftasaadused (süsivesinikud C10 - C40) Heitvesi Üksikproov Vajadusel

Täiendavad nõuded väljalaskme seire läbiviimiseks

Naftasaaduste sisaldust tuleb seirata reostusnähtude esinemisel.

V8. Veekogu sh suubla seire Andmeid ei esitata, kuna need pole antud kontekstis asjakohased.

V9. Nõuded veekogu paisutamise ja hüdroenergia kasutamise kohta Andmeid ei esitata, kuna need pole antud kontekstis asjakohased.

V10. Süvendamine Andmeid ei esitata, kuna need pole antud kontekstis asjakohased.

V11. Veekogusse tahkete ainete paigutamine sh kaadamine Andmeid ei esitata, kuna need pole antud kontekstis asjakohased.

V12. Veekogu rajamine, laiendamine, likvideerimine ning märgala ja kaldajoonega seotud tegevused ning oluliste vee füüsikaliste või keemiliste omaduste, veekogu bioloogiliste omaduste või veerežiimi muutmine Andmeid ei esitata, kuna need pole antud kontekstis asjakohased.

V13. Pinnaveekogu kemikaalidega korrashoid Andmeid ei esitata, kuna need pole antud kontekstis asjakohased.

V14. Vesiviljelus Andmeid ei esitata, kuna need pole antud kontekstis asjakohased.

4/12

V15. Laeva lastimine, lossimine, remont Andmeid ei esitata, kuna need pole antud kontekstis asjakohased.

V16. Meetmed mis aitavad vähendada vee erikasutuse mõju ja nende täitmise tähtajad Jrk nr

Meede Meetme kirjeldus Meetme rakendamise tähtaeg

1. Nõutav reoveepuhastusviis

Mehaaniline (settetiikides) Pidevalt

2. Toimingud avarii korral

Võtta koheselt tarvitusele abinõud reostuse tõkestamiseks ja likvideerimiseks. Avariilistest olukordadest ja (võimalikust) keskkonnareostusest informeerida Päästeteenistust, kohalikku omavalitsust, Keskkonnaametit.

Kohe vastava olukorra tekkimisel

3. Muud asjakohased meetmed

Vee reostuse vältimiseks teostada pidevat tehnilise korrasoleku kontrolli karjääris kasutatava tehnika üle, hooldust ja tankimist viia läbi selleks ettenähtud alal. Mehhanismidega vees töötamine pole lubatud. Pump peab olema paigutatud sellisele kõrgusele, mis välistaks settinud pinnaseoskeste väljakandumise karjäärist. Kontrollida eesvoolu olukorda, kuhu karjääriveed juhitakse.

Pidevalt

4. Muud asjakohased meetmed

Loas määramata juhtudel lähtuda veeseadusest ning selle alusel kehtestatud õigusaktidest. Pidevalt

5. Muud asjakohased meetmed

Kui tegevus avaldab negatiivset mõju põhjaveekogumile või pinnaveekogumile on loa andjal õigus seada täiendavaid tingimusi. Vastava olukorra tekkimisel

V17. Nõuded teabe esitamiseks loa andjale Jrk nr

Teabe liik Teabe detailsem kirjeldus Teabe esitamise sagedus

1. Väljalaskme omaseire tulemused

Omaseire analüüsiaktid esitada keskkonnaotsuste infosüsteemis KOTKAS. Vastavalt nõuetele

2. Saastetasu ja vee erikasutusõiguse tasu teave

Keskkonnatasu tuleb deklareerida vastavalt kehtestatud õigusaktidele. Toimub õigusaktidega sätestatud korras

3. Ohtlike ainete heidetest teavitamine

Ohtlike ainete heite toimumisel teavitada koheselt Keskkonnaametit. Kohe vastava olukorra tekkimisel

4. Veekasutuse aastaaruanne

Veekasutuse aruanne esitada elektrooniliselt vastavalt kehtivale korrale. Toimub õigusaktidega sätestatud korras

5. Muu vajalik informatsioon

1. Tegevuseks, mis ei hõlma käesolevat keskkonnaluba, tuleb Keskkkonnaametile esitada motiveeritud taotlus olemasoleva loa muutmiseks või uue keskkonnaloa saamiseks. 2. Vee erikasutusega seotud igasuguste andmete/tingimuste või seadusandlike normatiivide muutumisel tuleb esitada Keskkonnaametile taotlus veeloa kooskõlla viimiseks uute tingimustega. 3. Tegevuse jätkumisel esitada enne käesoleva keskkonnaloa lõppemist õigeaegselt nõuetekohane taotlus uue keskkonnaloa saamiseks kolm kuud enne keskkonnaloa lõppemist. 4. Vee erikasutuse käigus tekkivatest tehnoloogilistest muudatustest, samuti vee erikasutaja kohta käivate kontaktandmete muudatustest teavitada koheselt käesoleva loa väljaandjat kirjalikult. Vee erikasutuse õiguse realiseerimist võimaldavate tehnorajatiste omandisuhte muutumisel tuleb anda keskkonnaloa koopia ja muud vajalikud dokumendid üle uuele valdajale/omanikule ning taotleda keskkonnaloa muutmist vastavalt kehtivale korrale.

Kohe vastava olukorra tekkimisel

6. Muu vajalik informatsioon

Loas määramata juhtudel lähtuda veeseadusest ning selle alusel kehtestatud õigusaktidest. Pidevalt

V18. Ajutise iseloomuga tegevused Andmeid ei esitata, kuna need pole antud kontekstis asjakohased.

Saasteainete viimine paiksest heiteallikast välisõhku

A1. Käitise kategooria 5/12

A1. Käitise kategooria

Kütuse liik Kütuseliigi täpsustus Kütuseliigi aastakulu

Kogus Ühik

Diislikütus 900 tonni

Nende tegevusalade EMTAKi koodid, millele luba antakse 23702 - Paekivist ja dolomiidist ehitusmaterjalide jm toodete tootmine

Põletusseade Jah

Põletus ​seadme summaarne soojus ​sisendile vastav nimi ​soojus ​võimsus, MWth

1.233

Keskmise võimsusega põletus ​seade Ei

Suure võimsusega põletus ​seade Ei

Orgaaniliste lahustite (k.a kemikaalides sisalduvate lahustite) kasutamine juhul, kui ületatakse vastavat THS 5.ptk künnist

Ei

Nafta ​saaduste, muude mootori- või vedel ​‐ kütuste, kütuse ​komponentide või kütuse ​‐ sarnaste toodete laadimine (terminal või tankla)

Ei

Seakasvatus Ei

Veisekasvatus Ei

Kodulinnukasvatus Ei

E-PRTR registri kohustuslane Ei

Kasvuhoone ​gaaside lubatud heitkoguse ühikutega kauplemise süsteemi kohustuslane

Ei

A2. Saasteainete lubatud heitkoguste (LHK) projekti koostaja Vorm ei ole asjakohane

A3. Heiteallikad 6/12

A3. Heiteallikad Heite ​allikas Heiteallika keskkonnaregistri kood Nr plaanil või kaardil Nimetus L-EST97 koordinaadid HEIT0000436 1 Puuraukude puurimine X: 6567462, Y: 518299 HEIT0000437 2 Lõhkamine X: 6567674, Y: 518369 HEIT0009113 3 Lubjakivi purustamine lubjakivi purustiga X: 6567463, Y: 518299 HEIT0009114 4 Lubjakivi purusti (mootor) X: 6567464, Y: 518299 HEIT0009115 5 Lubjakivi fraktsioneerimine lubjakivi sõelaga (sh valmistoodangu kuhilad) X: 6567461, Y: 518298 HEIT0009116 6 Lubjakivi sõel (mootor) X: 6567461, Y: 518297 HEIT0009117 7 Roomikekskavaator 1 X: 6567461, Y: 518296 HEIT0009118 8 Roomikekskavaator 2 X: 6567461, Y: 518295 HEIT0009119 9 Rataslaadur X: 6567465, Y: 518299

A4. Välisõhku väljutatavate saasteainete loetelu ja nende lubatud heitkogused aastas CAS nr Nimetus Heitkogus

Perioodi algus Perioodi lõpp Lubatud heitkogus (kuni 01.07.2024) Lubatud aastane heitkogus Mõõtühik 10102-44-0 Lämmastikdioksiid 2021 5.739 t 124-38-9 Süsinikdioksiid 2021 2 991.846 t 630-08-0 Süsinikmonooksiid 2021 46.593 t 7440-02-0 Nikkel ja lahustavad ühendid, ümberarvutatuna nikliks 2021 8.085 kg 7440-38-2 Arseen ja anorgaanilised ühendid, ümberarvutatuna arseeniks 2021 1.799 kg 7446-09-5 Vääveldioksiid 2021 2.036 t NMVOC Mittemetaansed lenduvad orgaanilised ühendid 2021 2.134 t PM-sum Tahked osakesed, summaarsed 2021 8.936 t PM10 Peened osakesed (PM10) 2021 7.307 t PM2,5 Eriti peened osakesed (PM2,5) 2021 0.243 t

A5. Heiteallikad ning saasteainete lubatud hetkelised heitkogused heiteallikate kaupa Heiteallikas Heiteallika kood Välisõhku väljutatud saasteaine

CAS nr Nimetus Heite liik Heitkogus Hetkeline kogus Mõõtühik

Lubjakivi sõel (mootor) (6) HEIT0009116 PM-sum Tahked osakesed, summaarsed Tavaheide 0 g/s NMVOC Mittemetaansed lenduvad orgaanilised ühendid Tavaheide 0.006 g/s 630-08-0 Süsinikmonooksiid Tavaheide 0.146 g/s 10102-44-0 Lämmastikdioksiid Tavaheide 0.012 g/s PM2,5 Eriti peened osakesed (PM2,5) Tavaheide 0.001 g/s PM10 Peened osakesed (PM10) Tavaheide 0.001 g/s 7439-92-1 Plii ja anorgaanilised ühendid, ümberarvutatuna pliiks Tavaheide 0.001 mg/s 7440-38-2 Arseen ja anorgaanilised ühendid, ümberarvutatuna arseeniks Tavaheide 0.005 mg/s 7440-50-8 Vask ja anorgaanilised ühendid, ümberarvutatuna vaseks Tavaheide 0.001 mg/s 7440-66-6 Tsingiühendid, ümberarvutatuna tsingiks Tavaheide 0.001 mg/s 7440-47-3 Kroomi (VI) ühendid, ümberarvutatuna kroomiks Tavaheide 0.002 mg/s 7440-02-0 Nikkel ja lahustavad ühendid, ümberarvutatuna nikliks Tavaheide 0.021 mg/s 7446-09-5 Vääveldioksiid Tavaheide 0.005 g/s 124-38-9 Süsinikdioksiid Tavaheide 0.002 g/s

Lubjakivi purusti (mootor) (4) HEIT0009114 PM-sum Tahked osakesed, summaarsed Tavaheide 0.002 g/s NMVOC Mittemetaansed lenduvad orgaanilised ühendid Tavaheide 0.02 g/s

7/12

630-08-0 Süsinikmonooksiid Tavaheide 0.361 g/s 10102-44-0 Lämmastikdioksiid Tavaheide 0.041 g/s PM2,5 Eriti peened osakesed (PM2,5) Tavaheide 0.002 g/s PM10 Peened osakesed (PM10) Tavaheide 0.002 g/s 7439-92-1 Plii ja anorgaanilised ühendid, ümberarvutatuna pliiks Tavaheide 0.004 mg/s 7440-38-2 Arseen ja anorgaanilised ühendid, ümberarvutatuna arseeniks Tavaheide 0.017 mg/s 7440-50-8 Vask ja anorgaanilised ühendid, ümberarvutatuna vaseks Tavaheide 0.002 mg/s 7440-66-6 Tsingiühendid, ümberarvutatuna tsingiks Tavaheide 0.002 mg/s 7440-47-3 Kroomi (VI) ühendid, ümberarvutatuna kroomiks Tavaheide 0.007 mg/s 7440-02-0 Nikkel ja lahustavad ühendid, ümberarvutatuna nikliks Tavaheide 0.074 mg/s 7446-09-5 Vääveldioksiid Tavaheide 0.017 g/s 124-38-9 Süsinikdioksiid Tavaheide 0.008 g/s

Rataslaadur (9) HEIT0009119 PM-sum Tahked osakesed, summaarsed Tavaheide 0.001 g/s NMVOC Mittemetaansed lenduvad orgaanilised ühendid Tavaheide 0.015 g/s 630-08-0 Süsinikmonooksiid Tavaheide 0.285 g/s 10102-44-0 Lämmastikdioksiid Tavaheide 0.033 g/s PM2,5 Eriti peened osakesed (PM2,5) Tavaheide 0.002 g/s PM10 Peened osakesed (PM10) Tavaheide 0.002 g/s 7439-92-1 Plii ja anorgaanilised ühendid, ümberarvutatuna pliiks Tavaheide 0.003 mg/s 7440-38-2 Arseen ja anorgaanilised ühendid, ümberarvutatuna arseeniks Tavaheide 0.01 mg/s 7440-50-8 Vask ja anorgaanilised ühendid, ümberarvutatuna vaseks Tavaheide 0.002 mg/s 7440-66-6 Tsingiühendid, ümberarvutatuna tsingiks Tavaheide 0.002 mg/s 7440-47-3 Kroomi (VI) ühendid, ümberarvutatuna kroomiks Tavaheide 0.006 mg/s 7440-02-0 Nikkel ja lahustavad ühendid, ümberarvutatuna nikliks Tavaheide 0.059 mg/s 7446-09-5 Vääveldioksiid Tavaheide 0.014 g/s 124-38-9 Süsinikdioksiid Tavaheide 0.006 g/s

Roomikekskavaator 2 (8) HEIT0009118 PM-sum Tahked osakesed, summaarsed Tavaheide 0.001 g/s NMVOC Mittemetaansed lenduvad orgaanilised ühendid Tavaheide 0.01 g/s 630-08-0 Süsinikmonooksiid Tavaheide 0.189 g/s 10102-44-0 Lämmastikdioksiid Tavaheide 0.022 g/s PM2,5 Eriti peened osakesed (PM2,5) Tavaheide 0.001 g/s PM10 Peened osakesed (PM10) Tavaheide 0.001 g/s 7439-92-1 Plii ja anorgaanilised ühendid, ümberarvutatuna pliiks Tavaheide 0.002 mg/s 7440-38-2 Arseen ja anorgaanilised ühendid, ümberarvutatuna arseeniks Tavaheide 0.009 mg/s 7440-50-8 Vask ja anorgaanilised ühendid, ümberarvutatuna vaseks Tavaheide 0.001 mg/s 7440-66-6 Tsingiühendid, ümberarvutatuna tsingiks Tavaheide 0.001 mg/s 7440-47-3 Kroomi (VI) ühendid, ümberarvutatuna kroomiks Tavaheide 0.004 mg/s 7440-02-0 Nikkel ja lahustavad ühendid, ümberarvutatuna nikliks Tavaheide 0.039 mg/s 7446-09-5 Vääveldioksiid Tavaheide 0.009 g/s 124-38-9 Süsinikdioksiid Tavaheide 0.004 g/s

Roomikekskavaator 1 (7) HEIT0009117 PM-sum Tahked osakesed, summaarsed Tavaheide 0.001 g/s NMVOC Mittemetaansed lenduvad orgaanilised ühendid Tavaheide 0.014 g/s 630-08-0 Süsinikmonooksiid Tavaheide 0.262 g/s 10102-44-0 Lämmastikdioksiid Tavaheide 0.03 g/s PM2,5 Eriti peened osakesed (PM2,5) Tavaheide 0.002 g/s PM10 Peened osakesed (PM10) Tavaheide 0.002 g/s 7439-92-1 Plii ja anorgaanilised ühendid, ümberarvutatuna pliiks Tavaheide 0.003 mg/s 7440-38-2 Arseen ja anorgaanilised ühendid, ümberarvutatuna arseeniks Tavaheide 0.012 mg/s 7440-50-8 Vask ja anorgaanilised ühendid, ümberarvutatuna vaseks Tavaheide 0.002 mg/s 7440-66-6 Tsingiühendid, ümberarvutatuna tsingiks Tavaheide 0.001 mg/s

8/12

RM on raskmetall. Raskmetallid on järgmised metallid ja poolmetallid ning nende ühendid: plii (Pb), kaadmium (Cd), elavhõbe (Hg), arseen (As), kroom (Cr), vask (Cu), nikkel (Ni), seleen (Se), tsink (Zn), koobalt (Co), vanaadium (V), tallium (Tl), mangaan (Mn), molübdeen (Mo), tina (Sn), baarium (Ba), berüllium (Be), uraan (U).

POSid on püsivad orgaanilised saasteained, Euroopa Parlamendi ja nõukogu määruse (EÜ) nr 850/2004 püsivate orgaaniliste saasteainete kohta lisas 1 nimetatud ained ja benso(a)püreen, benso(b)fluoranteen, benso(k)fluoranteen ning indeno(1,2,3-cd)püreen.

PCDDd/PCDFd on polüklooritud dibenso-p-dioksiinid ja dibensofuraanid.

7440-47-3 Kroomi (VI) ühendid, ümberarvutatuna kroomiks Tavaheide 0.005 mg/s 7440-02-0 Nikkel ja lahustavad ühendid, ümberarvutatuna nikliks Tavaheide 0.054 mg/s 7446-09-5 Vääveldioksiid Tavaheide 0.013 g/s 124-38-9 Süsinikdioksiid Tavaheide 0.006 g/s

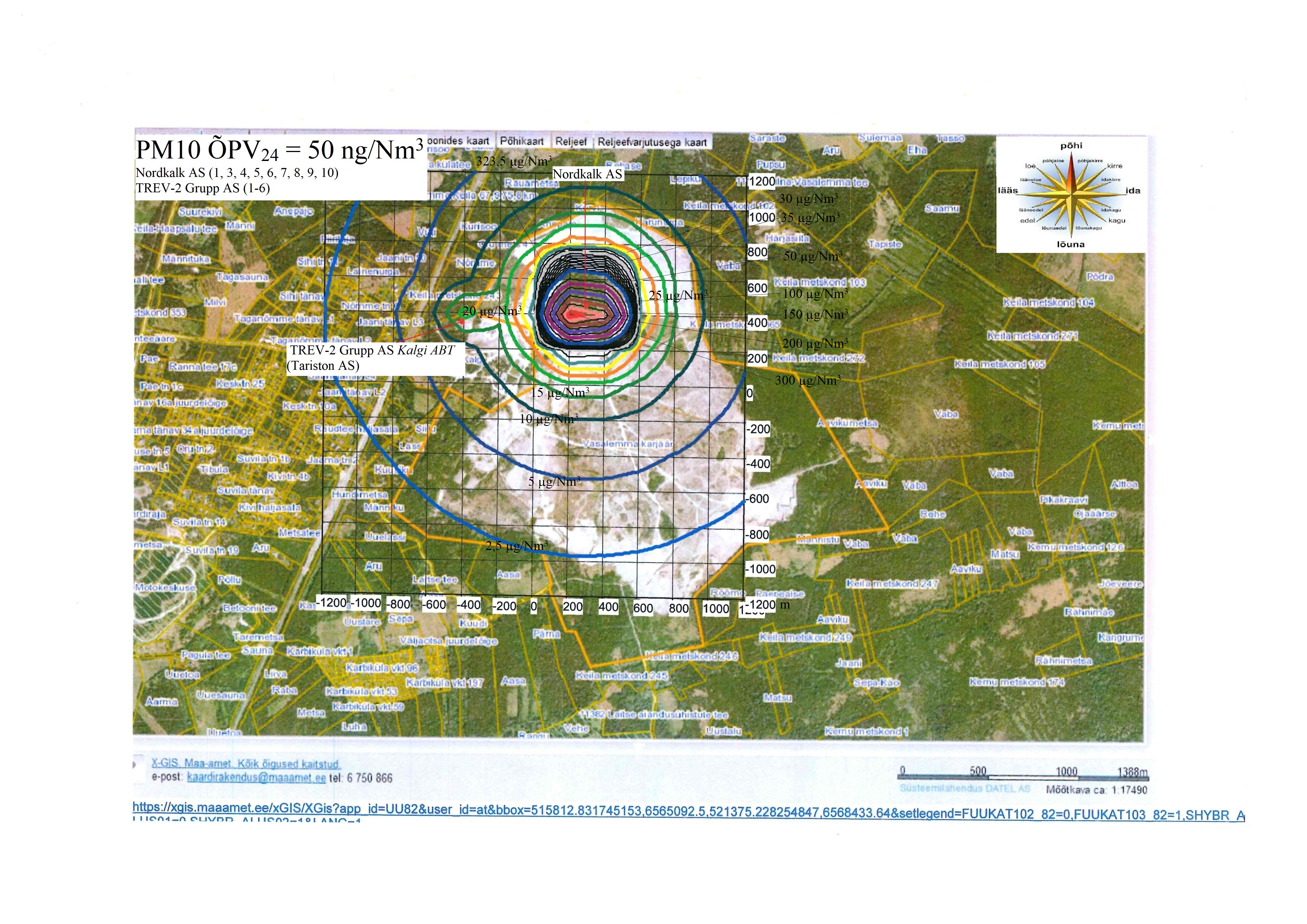

Puuraukude puurimine (1) HEIT0000436 PM10 Peened osakesed (PM10) Tavaheide 0.45 g/s PM-sum Tahked osakesed, summaarsed Tavaheide 0.45 g/s

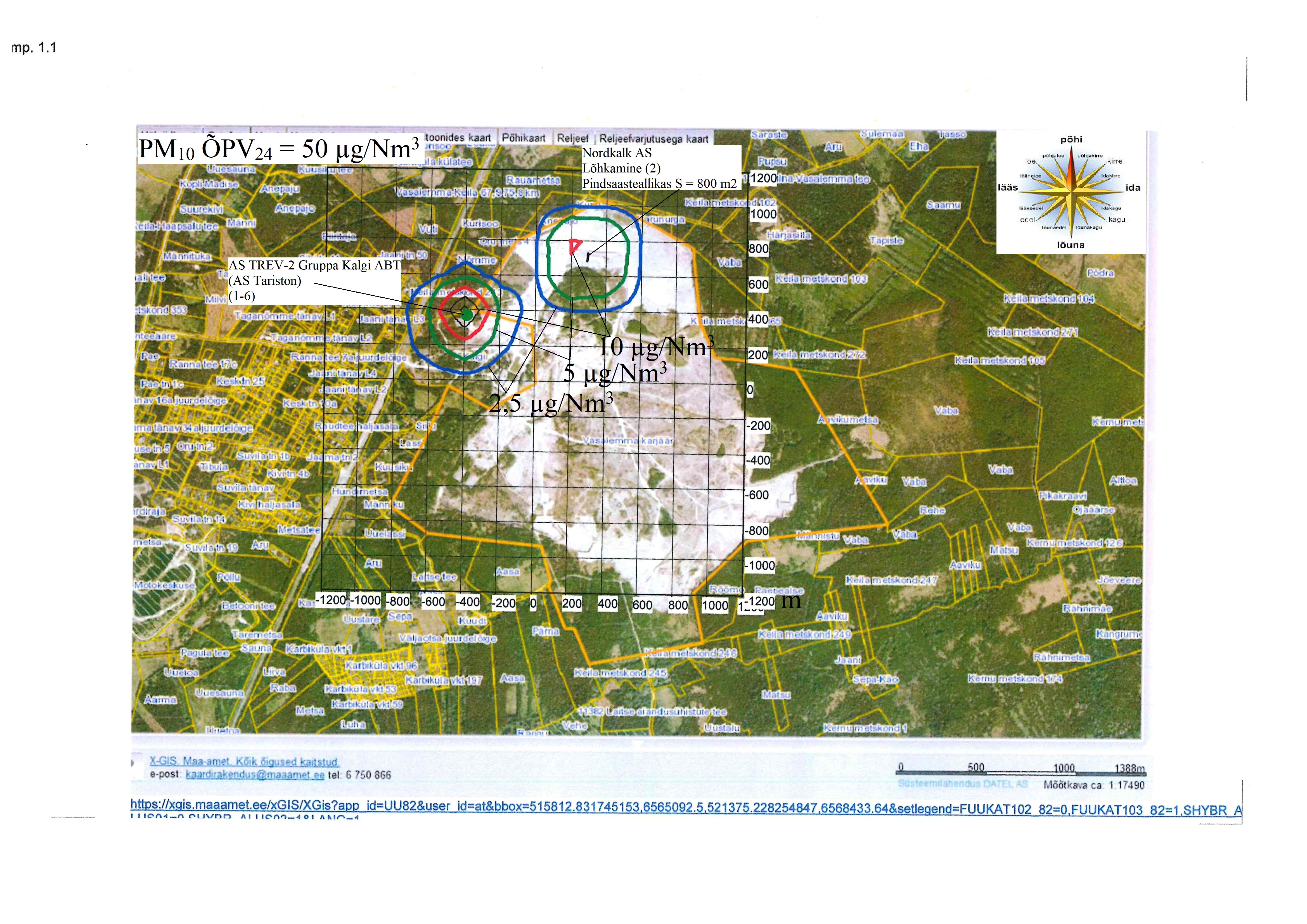

Lõhkamine (2) HEIT0000437 PM10 Peened osakesed (PM10) Tavaheide 0.254 g/s PM-sum Tahked osakesed, summaarsed Tavaheide 0.489 g/s 10102-44-0 Lämmastikdioksiid Tavaheide 2.311 g/s 630-08-0 Süsinikmonooksiid Tavaheide 9.822 g/s 7446-09-5 Vääveldioksiid Tavaheide 0.289 g/s

Lubjakivi purustamine lubjakivi purustiga (3) HEIT0009113 PM10 Peened osakesed (PM10) Tavaheide 0.111 g/s PM-sum Tahked osakesed, summaarsed Tavaheide 0.142 g/s

Lubjakivi fraktsioneerimine lubjakivi sõelaga (sh valmistoodangu kuhilad) (5) HEIT0009115 PM10 Peened osakesed (PM10) Tavaheide 0.072 g/s PM-sum Tahked osakesed, summaarsed Tavaheide 0.091 g/s

A6. Saasteainete püüdeseadmed ja nende tööefektiivsuse kontrollimise sagedus Andmeid ei esitata, kuna need pole antud kontekstis asjakohased.

A7. Saasteainete heitkoguste ja välisõhu kvaliteedi seire, saasteainete heitkoguste vähendamise tegevuskava koostamise jm eritingimused Andmeid ei esitata, kuna need pole antud kontekstis asjakohased.

A8. Keskmise võimsusega põletusseadme heite piirväärtused Andmeid ei esitata, kuna need pole antud kontekstis asjakohased.

Maapõu M1. Maavara kaevandamine

Maardlad

Maardla ja mäeeraldis

Mäeeraldise liik kehtivusaja pikendamine

Registrikaardi nr 212

Maardla nimetus Vasalemma

Maardla osa nimetus Padise Paemurrud nr 2

Maardla põhimaavara lubjakivi

9/12

Mäeeraldise nimetus Vasalemma karjäär

Mäeeraldisel on teenindusmaa Jah

Mäeeraldise ruumikuju Ruumikuju: 1 lahustükk.

Teenindusmaa ruumikuju Ruumikuju: 1 lahustükk.

Mäeeraldise pindala (ha) 336.89

Käitise ehk mäeeraldise teenindusmaa pindala (ha) 348.48

Kaevandatava katendi kogus (tuh m³) 0

Kaevandatava mulla kogus (tuh m³) 0

Kaevandatud maavara kasutamise otstarve ehituskillustik, -kivi ja tehnoloogiline lubjakivi

Minimaalne tootmismaht aastas

Keskmine tootmismaht aastas 370

Maksimaalne tootmismaht aastas (tuh t või tuh m³)

Plokid Nimetus Kasutusala Maavara Kaevandatud maavara kuulub eraomanikule? Kaevandamine lubatud allpool põhjaveetaset Liik Varu

Kogus Ühik Kuupäev

1 plokk ehituslubjakivi Lubjakivi, madalamargiline Ei aT - aktiivne tarbevaru 262.199 tuh m³ 30.09.2025

2 plokk ehituslubjakivi Lubjakivi, madalamargiline Ei aT - aktiivne tarbevaru 328.711 tuh m³ 30.09.2025

3 plokk ehituslubjakivi Lubjakivi, madalamargiline Ei aT - aktiivne tarbevaru 716.533 tuh m³ 30.09.2025

4 plokk ehituslubjakivi Lubjakivi, madalamargiline Ei aT - aktiivne tarbevaru 861.436 tuh m³ 28.05.2025

5 plokk ehituslubjakivi Lubjakivi, madalamargiline Ei aT - aktiivne tarbevaru 4 299.224 tuh m³ 30.09.2025

6 plokk ehituslubjakivi Lubjakivi, madalamargiline Ei aT - aktiivne tarbevaru 1 501.601 tuh m³ 30.09.2025

7 plokk ehituslubjakivi Lubjakivi, madalamargiline Ei aT - aktiivne tarbevaru 414.544 tuh m³ 30.09.2025

8 plokk ehituslubjakivi Lubjakivi, madalamargiline Ei aT - aktiivne tarbevaru 1 259.11 tuh m³ 30.09.2025

9 plokk ehituslubjakivi Lubjakivi, madalamargiline Ei aT - aktiivne tarbevaru 1 181.386 tuh m³ 30.09.2025

10 plokk ehituslubjakivi Lubjakivi, madalamargiline Ei aT - aktiivne tarbevaru 137.18 tuh m³ 30.09.2025

11 plokk ehituslubjakivi Lubjakivi, madalamargiline Ei aT - aktiivne tarbevaru 159.16 tuh m³ 30.09.2025

Tegevusala andmed Maavara Kehtiv alates aasta Kehtiv kuni aasta Aastane tootmismaht Kaevandatav varu

Maksimaalne Maksimaalne aastamäär keskkonnanõuete täitmiseks Ühik Kogus Ühik Lubjakivi, madalamargiline 2002 2054 tuh m³ 11 121.084 tuh m³

Mäeeraldise KOV jaotus Maavara Kehtiv alates aasta Kehtiv kuni aasta KOV-id

KOV EHAK KOV nimetus KOV pindala (ha) KOV pindala eraldisel (ha) Pinna proportsioon Lubjakivi, madalamargiline 2002 2054 0431 Lääne-Harju vald

10/12

Geoloogilised uuringud

Geoloogilise uuringu aruande nimetus Padise Paemurrud 2. jaoskonna Vasalemme ja Kahula Lademe lubjakivide jääkvarude arvestus seisuga 01.01.1994

Geoloogiafondi number 4720

Maavaravaru arvele võtmise otsuse number 116

Maavaravaru arvele võtmise otsuse kuupäev 02.02.1994

1. Mäeeraldisel on lubatud kaevandada ajavahemikul kell 07.00-20.00. Toodangu väljavedu ja lõhketöid on lubatud teostada tööpäevadel ajavahemikul kell 07.00-20.00. Nädalavahetusel ja riigipühadel on lõhketööde tegemine ning toodangu väljavedu keelatud.

2. Enne saagimise teel kaevandamist tuleb teha proovikaevandamine sellega kaasnevate häiringute (müra ja vibratsioon) mõõtmiseks ning olulisuse hindamiseks. Proovikaevandamine tuleb kooskõlastada loa andjaga, kellele esitada neile ka tehtud mõõtmiste tulemused, samuti tuleb proovikaevandamisest teavitada kohalikku omavalitsust ja Tarbijakaitse ja Tehnilise Järelevalve Ametit. Mõõtmiste tegemisel ja hinnangute andmisel tuleb lähtuda asjakohastest õigusaktidest ning standarditest.

3. Lubjakivi saagimise tehnoloogia kasutusevõtul tuleb loa omajal esitada nõuetekohane keskkonnaloa nr KMIN-032 muutmise taotlus ja lubatud heitkoguste projekt. 4. Kui seoses kaevandamise või toodangu transpordiga laekub kaebusi müra või tolmu osas, tuleb loa omajal tellida müra ja tolmuosakeste kontsentratsiooni mõõtmine kaebuse esitaja kinnistu piiril. Müra piirväärtuste ületamisel

või mürast tingitud olulise häiringu ilmnemisel tuleb võtta tarvitusele täiendavad leevendavad meetmed, mis kooskõlastatakse Keskkonnaameti ja kohaliku omavalitsusega; 5. Soovi avaldanud karjääri lähipiirkonna (Lemmaru küla, Vasalemma alevik, Ohtu küla, Nahkjala küla, Maeru küla) elanikke tuleb teavitada vähemalt 24 tundi enne lõhketööde teostamist kogukonnale sobival viisil. 6. Tolmu leviku vähendamiseks tuleb kaevandamise ja vedude perioodil (kuival ajal) niisutada (kuiva) tooret, valmistoodangu puistanguid, karjäärisiseseid teid ning platse. Materjali vedavatel sõidukitel tuleb kasutada

rattapesuliini ja koormakatet. Tööde korraldus karjääris peab tagama, et avalikele teedele ei kanta tahkeid peenosakesi. 7. Mäeeraldise raadamistöid ei ole lubatud teostada raierahu perioodil (15.04-15.07). 8. Kõikide (sh registrisse mitte kantud) olulisesse mõjualasse (mõjuala on kujutatud keskkonnaloa nr KMIN-032 lisas) jäävate SiluriOrdoviitsiumi veekihti rajatud kaevude seisukord tuleb inventeerida (veetase, sügavus, veetõste

seade ja selle paiknemine kaevus, kaevu otstarve) kuni aasta jooksul keskkonnaloa saamisest. 9. Juhul kui Vasalemma karjääris kaevandamisest tingituna alaneb keskmine põhjaveetase puurkaevudes 1 m, tuleb arendaja kulul ja eestvedamisel tagada vee jätkuv kättesaadavus (sh pumba seadistamine). Juhul kui

kaevandamisega alustatakse ka Vasalemma II karjääri mäeeraldisel, lasub kahju kompenseerimise kohustus kahe karjääri koosmõjul tekkiva laiema (Vansi külasse ulatuva) alanduslehtri ulatuses mõlemale kaevandajale. Keskkonnamõju vältimise ja veetarbija seisukohast ei ole oluline, mis põhimõtete järgi kaevandajad kulud omavahel jaotavad. Vesi peab veetarbijale olema kättesaadav pidevalt ning ei või jääda nt kaevandajate omavaheliste läbirääkimiste ootele.

10. Kui lõhkamiskoha vahekaugus elamutest on 300 m, tuleb teostada kontrollmõõtmised lähimate eluhoonete juures, et hinnata muutuste mõju vibratsioonitasemetele. Mõõtmiste käigus tuleb koguda järgmist infot: lõhkeaine kogus, plahvatuse asukoht, mõõtmispunkti asukoht, lõhkamise x, y, z mõõtetelgede maksimaalne kiirus, korrigeerimata helirõhutaseme suurus, meteoroloogilised tingimused. Mõõtmisandmed aitavad tulevikus paremini vibratsiooni suurust prognoosida.

11. Lõhkamiste planeerimisel analüüsida, kas lõhkamiste teostamisel on võimalik kasutada meetmeid, mis vähendaks vibratsioonilevikut, nt lõhkelaengu massi vähendamine, lõhkeaukude lõhkamise järjekord vm tehnilised meetmed – seda inimestele avalduva häiringu vähendamiseks, võttes aluseks Briti standardi 6472-2:2008 juhised ja väärtused (standardi järgi on rahuldav vibratsiooni kiirus väljaspool hoonet 6 mm/s, siseruumides 8 mm/s).

12. Lõhkamisi ei tohi teha samaaegselt Vasalemma II karjääriga. 13. Selgitada koostöös pumba häirivuse teema tõstatanud kodanikuga, kas esineb seos pumba töö ja häiringu vahel. Juhul kui need kattuvad, on võimalik selgitada mõõtmistega, millised on pumba tööga kaasnevad

vibratsioonitasemed ning nende olulisus ning sellest lähtuvalt selgitada ka leevendavate meetmete rakendamise vajadus. Mõõtmised teha nii pumba tööajal kui ka selle seismisel. Mõõtmiste tegemisel tuleb lähtuda sotsiaalministri 17.05.2002 määrusest nr 78 „Vibratsiooni piirväärtused elamutes ja ühiskasutusega hoonetes ning vibratsiooni mõõtmise meetodid“.

14. Vasalemma aleviku Ranna teele suunduva kruusateed (Karjääri tee nt 8684050) on kuival ajal vajalik keemiliselt töödelda vähendamaks tolmuheidet. 15. Väljaveol peavad kallurid sõitma läbi rattapesuliini. 16. Kasutada töökorras ja hooldatud masinaid. Masinaid tuleb remontida/hooldada/tankida selleks ette nähtud kohas, mis on kõvakattega ning varustatud õlipüüdurite/absorbendiga. 17. Jätkata pumpade imitorude ümber olevate õlitõkete kasutamist ning nende regulaarset vahetamist. 18. Juhtida karjääris tekkiv vesi suublasse läbi settebasseini. 19. Märgsõelumise puhul on kohustuslik kasutada setitit enne vee juhtimist settebasseini. 20. Vasalemma karjääri edela servas kasvavad soo-neiuvaibad tuleb enne karjääri veega täitmist ümber istutada, tegevus tuleb kooskõlastada Keskkonnaametiga. 21. Vältida purustussõlme kasutamist Vasalemma karjääri lõunaosas musttoonekure pesitusajal (perioodil 15.03-31.08). Purustussõlm tuleb viia vähemalt 500 m põhja poole mürahinnangus modelleeritud asukohast ehk

mürahinnangus arvutatud alternatiivsesse asukohta. Kirjeldatud meedet ei ole vaja rakendada kui kevadel, must-toonekure pesitusaja alguses (15.03-05.05) tehakse inventuuriga kindlaks, et must-toonekurge piirkonnas ei pesitse.

22. Kui pesitsus kinnitatakse, siis tuleb rakendada ennetavaid meetmeid olulise mõju vältimiseks. Konkreetsete meetmete määramisel tuleb lähtuda reaalsest olukorrast, arvestades müraallikate paiknemist ja mürataset ning tol ajahetkel teada olevat infot must-toonekure müratundlikkuse kohta. Meetmete määramisel tuleb kaasata müraekspert ja/või ornitoloog.

Kõrvaltingimused

11/12

23. Juhul kui kaevandamise käigus eemaldatud katendit ei kasutata ja tootmisel tekkinud sõelmeid ei turustata kolme aasta jooksul, loetakse ladustuskoht jäätmeseaduse alusel jäätmehoidlaks ning selle käitamiseks tuleb kaevandajal taotleda jäätmeluba.

24. Kliimamuutustega kaasnevast tuule kiiruse suurenemisest tingitud riski minimeerimiseks tuleb veenduda, et ehitised karjääris oleksid rajatud tuulekindlalt ja tuulekindluse osas mõningase varuga. 25. Enne töid pärandkultuuriobjektidel tuleb registri andmete kvaliteedi tagamiseks objektid fotografeerida ning edastada need pärandkultuuri registripidajale infoga objektide hävimise kohta. Eelnevalt tuleb pärandkultuuri

registripidajaga kokku leppida, milliste nõuetega tuleb fotode tegemisel arvestada. 26. Kinnitamaks Vasalemma karjääri KMH järeldusi tuleb karjääri töö käigus jätkata suublasse (Rangu kraavi) juhitava vee kvaliteedi seiret kord poolaastas ning Vasalemma jõe vee-elustikku alla- ja ülesvoolu karjäärist kord kuue

aasta jooksul ehk korra veemajanduskava perioodi vältel. Seirepunktide asukohad ja detailid on kujutatud KMH aruande joonisel nr 15 ja tabelis nr 18. 27. Siluri-Ordoviitsiumi veekihti veetaseme muutuseid tuleb seirata veetaseme anduritega, sagedusega vähemalt kord päevas. Need tuleb paigutada olemasolevatesse seirepunktidesse Härjasilla talu (29501:011:0013) ning

Väljaotsa talu (86801:001:0181) puurkaevudesse. Lisaks tuleb leida kolm sobivat seirekaevu alanduslehtri ulatuses karjäärist põhja- , lääne- ja lõunasuunas ning võrdluseks ka üks kaev väljaspoolt võimaliku mõjuala piiri. Ka neisse seirekaevudesse tuleb paigaldada andur veetasemete muutuste seiramiseks. Sobivad seirekaevud tuleb välja selgitada kuni aasta jooksul keskkonnaloa saamisest.

28. Kui Vasalemma karjääris planeeritakse purustamist karjääri lõunaosas (ca 500 m ulatuses karjääri servast) must-toonekure pesitusajal (perioodil 15.03-31.08) on võimalik leevendava meetme rakendamisest loobuda kui kevadel, must-toonekure pesitusaja alguses (15.03-05.05) tehakse inventuuriga kindlaks, et must-toonekurge piirkonnas ei pesitse. Inventuuri peab tegema vähemalt kahest eksperdist koosnev meeskond, kes suudavad ala ära katta ja võimaliku pesitsuse piirkonnas tuvastada. Eksperdid tuleb eelnevalt kooskõlastada keskkonnaloa andjaga. Vaatluste käigus tuleb välja toodud ajavahemikus jälgida EELIS-ses registreeritud elupaiga ümbrust ja mäeeraldise lähipiirkonda, et tuvastada territoriaalseid linde. Vaatlusi tuleb teha hea nähtavusega kohtades (mäeeraldise lähiala rohumaad, olemasolevad suuremad raiesmikud, laiemad metsasihid jms. Arvestama peab, et liik võib pesitseda ka lähialal, mitte otseselt piiritletud elupaigas. Inventuuri tulemused tuleb ja leevendava meetme rakendamisest loobumine tuleb kooskõlastada keskkonnaloa andjaga.

29. Võimaliku pesitsusterritooriumi määravad inventuuri teinud eksperdid välivaatluste ja kaardianalüüsi põhjal. Kui tuvastatakse teadaolevas elupaigas või muus mäeeraldise lähipiirkonnas territoriaalsed linnud, võib eeldada lähipiirkonnas pesitseva paari olemasolu.

Kaevandatud maa kasutamise otstarve Tehisveekogu, metsamaa ja rohumaa

Loa lisad Nimetus Manus Vasalemma karjääri LHK projekt Lisa 1: LHK projekt.pdf

LHK lisa - Käitise asukoha kaart sobivas, kuid mitte väiksemas kui 1:20 000 mõõtkavas - Vasalemma_M_1_20000_orto_1__1_.png Lisa 2: Vasalemma_M_1_20000_orto_1__1_.png

LHK lisa - Heiteallikate asendiplaan või koordinaatidega skeem, kuid mitte väiksemas kui 1:5000 mõõtkavas - Vasalemma_M_1_5000_orto_1__2_.png

Lisa 3: Vasalemma_M_1_5000_orto_1__2_.png

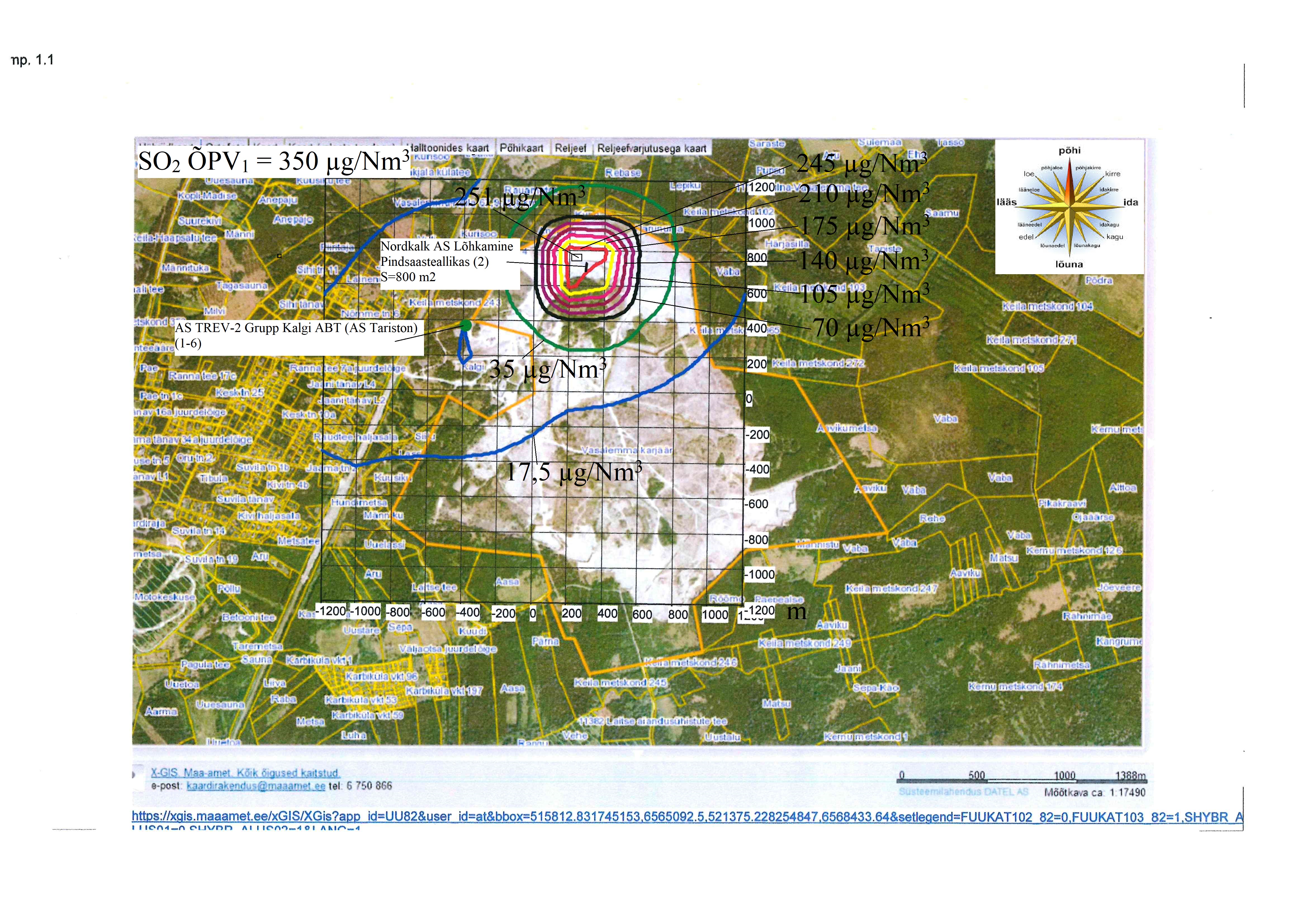

LHK lisa - Manused - Vasalemma_karjaar_Nordkalk_AS_lohkamine_ja_TREV_2_Grupp_AS_koosmoju_SO2_OPV1.jpg Lisa 4: Vasalemma_karjaar_Nordkalk_AS_lohkamine_ja_TREV_2_Grupp_AS_koosmoju_SO2_OPV1.jpg

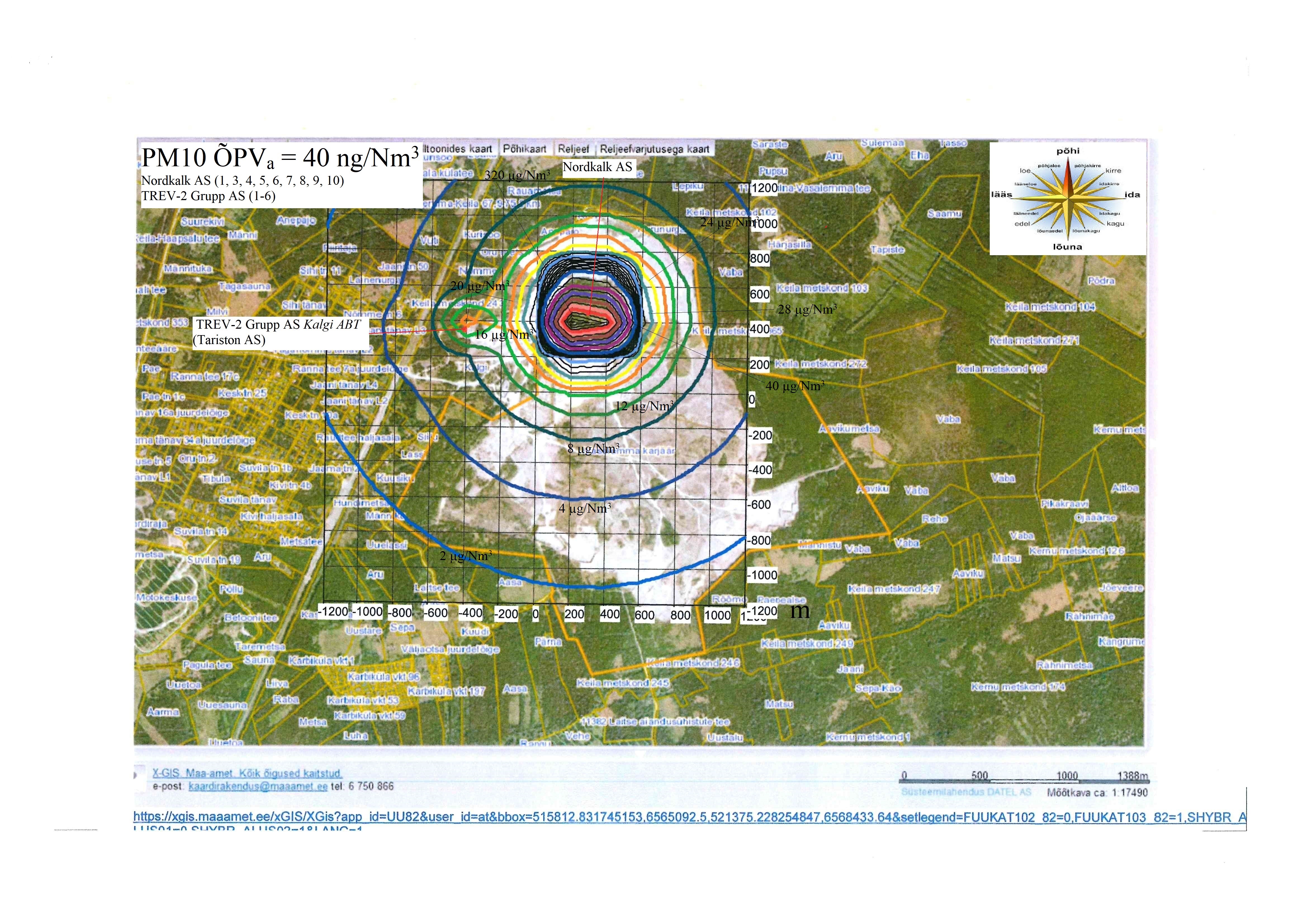

LHK lisa - Manused - Vasalemma_karjaar_Nordkalk_AS_ja_Trev_2_Grupp_AS_PM10_OPVa_tootmise_koosmoju.jpg Lisa 5: Vasalemma_karjaar_Nordkalk_AS_ja_Trev_2_Grupp_AS_PM10_OPVa_tootmise_koosmoju.jpg

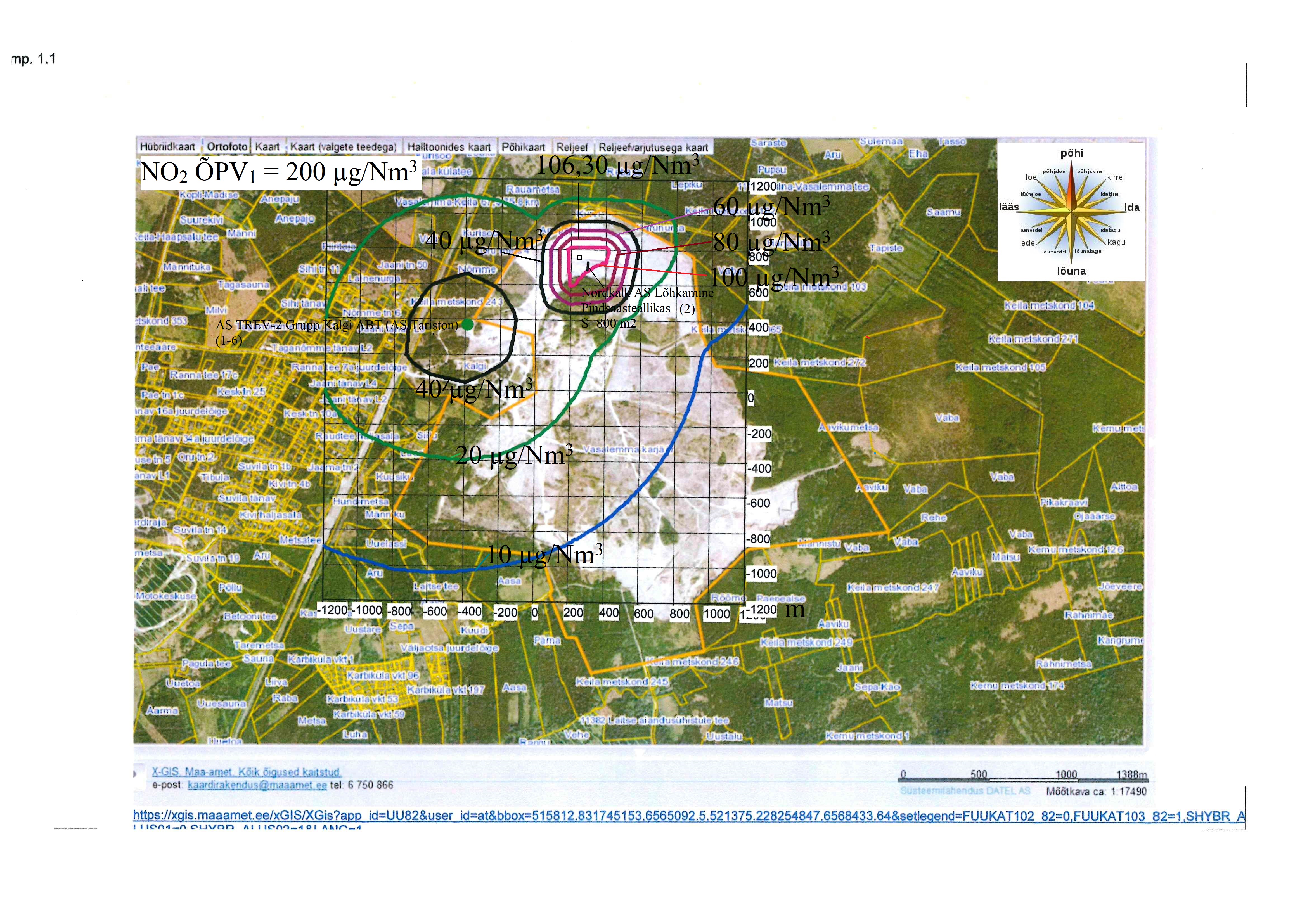

LHK lisa - Manused - Vasalemma_karjaar_Nordkalk_AS_lohkamine_ja_TREV_2_Grupp_AS_koosmoju_NO2_OPV1.jpg Lisa 6: Vasalemma_karjaar_Nordkalk_AS_lohkamine_ja_TREV_2_Grupp_AS_koosmoju_NO2_OPV1.jpg

LHK lisa - Manused - Vasalemma_karjaar_Nordkalk_AS_ja_TREV_2_Grupp_AS_Ni_OSVa_tootmise_koosmoju.jpg Lisa 7: Vasalemma_karjaar_Nordkalk_AS_ja_TREV_2_Grupp_AS_Ni_OSVa_tootmise_koosmoju.jpg

LHK lisa - Manused - Vasalemma_karjaar_Nordkalk_AS_lohkamine_ja_TREV_2_Grupp_AS_koosmoju_PM10_OPV24.jpg Lisa 8: Vasalemma_karjaar_Nordkalk_AS_lohkamine_ja_TREV_2_Grupp_AS_koosmoju_PM10_OPV24.jp

g

LHK lisa - Manused - Vasalemma_karjaar_Nordkalk_AS_ja_TREV_2_Grupp_AS_PM10_OPV24_tootmise_koosmoju.jpg Lisa 9: Vasalemma_karjaar_Nordkalk_AS_ja_TREV_2_Grupp_AS_PM10_OPV24_tootmise_koosmoju.jpg

Vasalemma karjääri veega seotud mõjuraadius Lisa 10: Vasalemma karjääri veega seotud mõjuraadius.png

Vasalemma karjääri mäeeraldise plaan lk 1 Lisa 11: Vasalemma_mäeeraldise_plaan_lk1.pdf

Vasalemma karjääri mäeeraldise plaan lk 2 Lisa 12: Vasalemma_mäeeraldise_plaan_lk2.pdf

Vasalemma karjääri mäeeraldise plaan lk 3 Lisa 13: Vasalemma_mäeeraldise_plaan_lk3.pdf

Vasalemma karjääri mäeeraldise plaan lk 4 Lisa 14: Vasalemma_mäeeraldise_plaan_lk4.pdf

Vasalemma karjääri mäeeraldise korrastatud maa plaan Lisa 15: Vasalemma_korrastatud_maa_plaan.pdf

Vasalemma karjääri mäeeraldise geoloogilised läbilõiked Lisa 16: Vasalemma_geoloogilised_läbilõiked.pdf

12/12

5.4. Lubatud heitkoguste projekt (LHK projekt) 5.4.1. Üldandmed

Lubatud heitkoguste projekti koostaja

Nimi KUPI OÜ

Registrikood/isikukood 10858876

Postiaadress Pärnu mnt 308/1-2 Tallinn 11614

Telefon 5042453

E-posti aadress [email protected]

Sissejuhatus

Viited õigusaktidele, juhendmaterjalidele ja kasutatud kirjandusele Kehtivad õigusaktid on toodud LHK projekti lisana punktis 4.4.17.

Lähteandmed, mille alusel on esitatud tootmismaht, kütusekulu ja muud andmed

Tootmismahud kvartaalselt on erinevad, näiteks alljärgnevalt on toodud kolme viimase aasta tootmismahud Vasalemma karjääris. 2017.a. I kv. 418 2017.a. II kv. 32548 2017.a. III kv. 30689 2017.a. IV kv. 9784 2017.a. kokku (m3) 73439

2018.a. I kv. 0 2018.a. II kv. 34450 2018.a. III kv. 51532 2018.a. IV kv. 0 2018.a. kokku (m3) 85982

2019.a. I kv. 0 2019.a. II kv. 51493 2019.a. III kv. 31446 2019.a. IV kv. 12490 2019.a. kokku (m3) 95429

Kolme vahetusega töös ligikaudu 900 tonni diiselkütust aastas.

Käitise asukoha kirjeldus

Käitise asukoha kirjelduses esitatakse heiteallika(te) asukoha kirjeldus Käitis on Vasalemma karjäär. Maa-ameti looduskaitse ja Natura 2000 kaardi kohaselt ei paikne tootmisterritooriumil ega selle vahetus läheduses kaitstavaid loodusobjekte ja Natura 2000 alasid. Kaitstavatest loodusobjektidest lähim on tootmisterritooriumist umbes 900 meetrit kagus asuv Vansi loodusala (keskkonnaregistri kood EE0010176) ja umbes 2200 meetrit idas asuv Suure-Aru looduskaitseala (keskkonnaregistri kood KLO1000635). Maa-ameti kultuurimälestiste kaardirakenduse kohaselt ei asu ettevõtte territooriumil kultuurimälestisi. Maa-ameti pärandkultuuri objektide kaardirakenduse kohaselt asuvad tootmisterritooriumil pärandkultuuri objektid Lõhkeainelao vahimaja (registreerimisnumber 868:PNL:005), Kruusimäe talukoht (registreerimisnumber 868:TAK:006), Sõeru talukoht (registreerimisnumber 868:TAK:005).

1/33

Käitise asukoha kaart sobivas, kuid mitte väiksemas kui 1:20 000 mõõtkavas

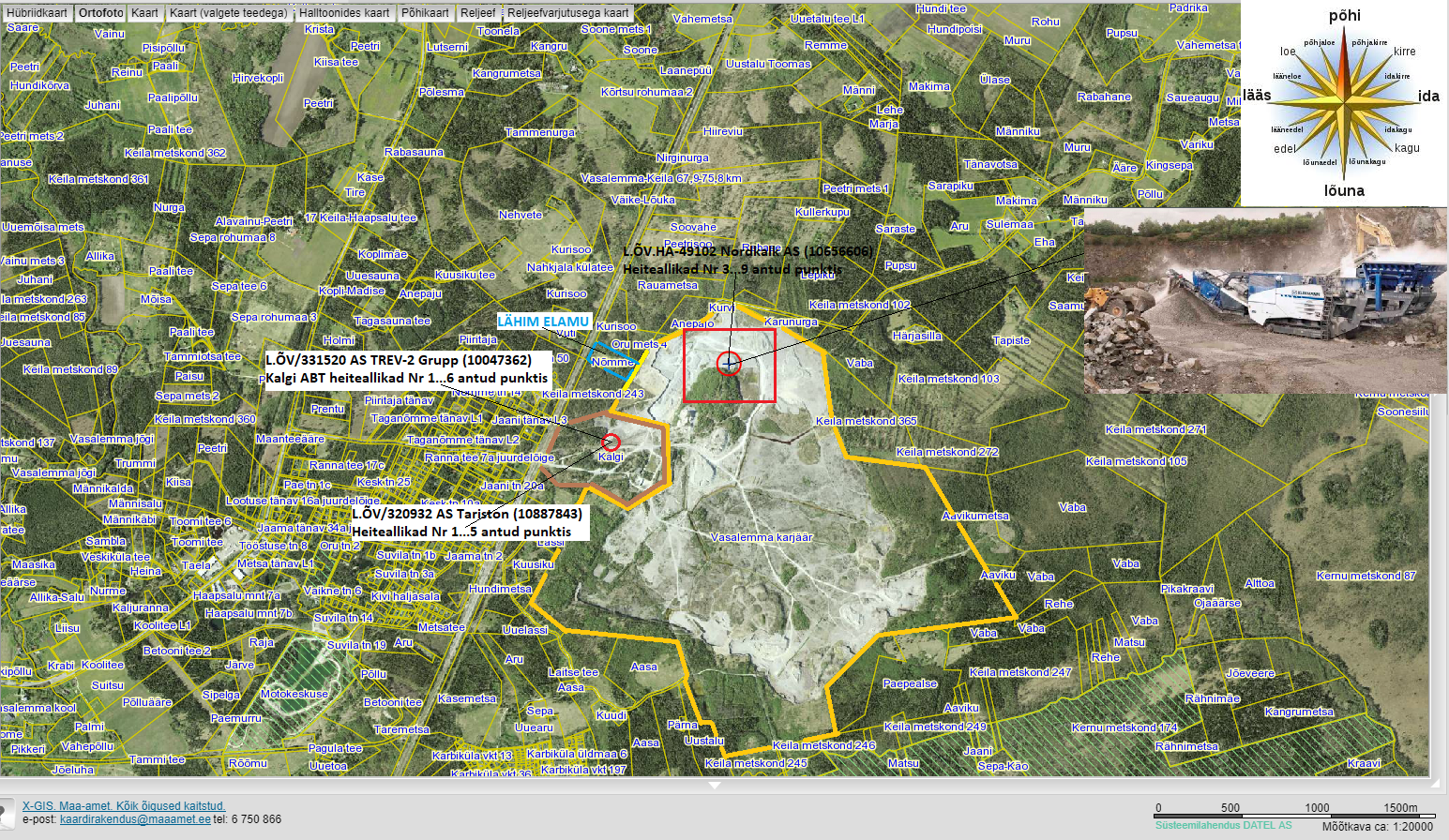

Lisa 1: Vasalemma_M_1_20000_orto_1__1_.png

Heiteallikate asendiplaan või koordinaatidega skeem, kuid mitte väiksemas kui 1:5000 mõõtkavas

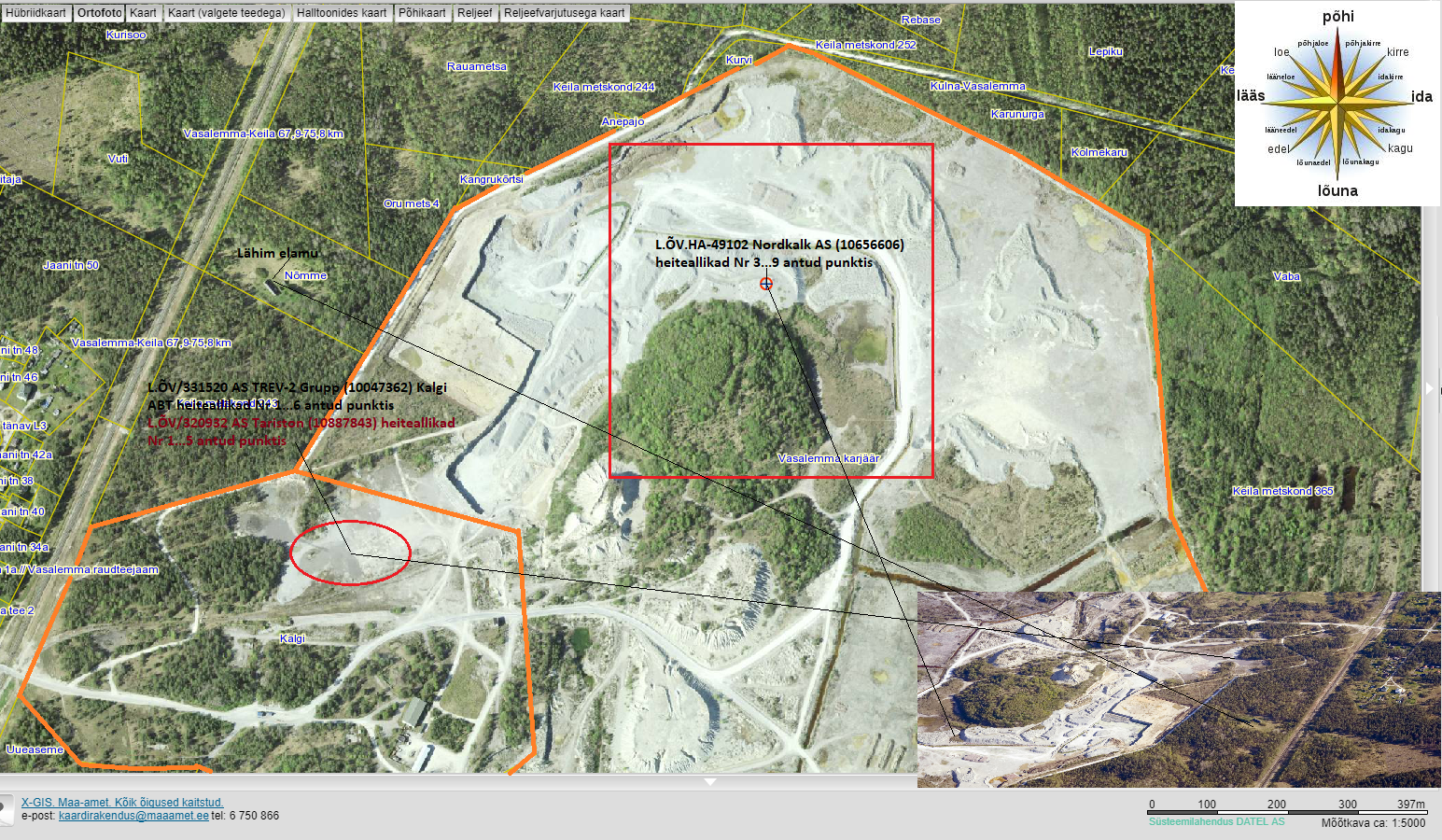

Lisa 2: Vasalemma_M_1_5000_orto_1__2_.png

Saasteainete hajumistingimusi mõjutavad olulised geograafilised ja tehnogeensed objektid

Olulised geograafilised objektid puuduvad. Tehnogeensetest objektideks on paekivist karjääri seinad (kõrgus u 4m).

Ilmastikutingimuste iseloomustus

2017

2018

2/33

2019

Saasteainete heitkoguste määramise kirjeldus

Saasteainete heitkoguste mõõtmistulemused, mis on aluseks heitkoguste määramisel ja mõõtepunktide kirjeldus

Arvutusmetoodikad, mis on aluseks heitkoguste määramisel Aastas eralduvad heitkogused on leitud alljärgnevalt: hetkeline heitkogus (g/s) korrutatud 365 päevaga, 24 tunniga ja 3600 sekundiga ning teisendatud tonnideks.

B1 = B × Qri, GJ, kus B – kütusekulu vaadeldaval perioodil, t; Qri – kütuse alumine kütteväärtus, MJ/kg;

Mi = 10–6 × B1 × qi, t (raskmetallid kg), kus B1 – kütusekulu vaadeldaval perioodil, GJ; qi – i-nda saasteaine eriheide, g/GJ; (raskmetallid mg/GJ);

B1 = B × Qri, GJ, kus B – kütusekulu vaadeldaval perioodil, t; Qri – kütuse alumine kütteväärtus, MJ/kg;

MSO2 = 0,02 × B × Sr × (1–η), t, kus B – kütusekulu vaadeldaval perioodil, t; Sr – väävlisisaldus kütuse tarbimisaines, massiprotsent; η – väävliärastusseadmest väljutatava või põlemisseadmes kütuse tuhaga seotava väävli suhteline hulk, mida arvestatakse ainult põlevkivi korral.

3/33

Mpi = 10–3 × P × qi, g/s, (raskmetallide korral mg/s), kus P – põletusseadme nimisoojusvõimsus sisseantava kütusekoguse põhjal, MWth; qi – i-nda saasteaine eriheide, g/GJ (raskmetallide korral mg/GJ);

MpSO2 = 20 × P × Sr × (1–η) / Qri, g/s, kus P – põletusseadme nimisoojusvõimsus sisseantava kütusekoguse põhjal, MWth; Sr – väävlisisaldus kütuse tarbimisaines, massiprotsent; η – väävliärastusseadmest väljutatava või põlemisseadmes kütuse tuhaga seotava väävli suhteline hulk; Qri – kütuse alumine kütteväärtus, MJ/kg.

Lubjakivi purustamisel ja sõelumisel on kasutatud Karinu LHK projekti ning seal OÜ EKUKi poolt läbi viidud mõõtmisi.

Lõhkamisel eralduvate saasteainete heitkoguste määramine Lõhkamisel kasutatakse ammoniumnitraadi põhiseid lõhkeaineid (tüüp: ANFO). Korraga lõhatava paekivi massiivi pindala on 400 m2. Vastavalt kasutatud metoodikale on eriheite arvutamise valem: qPMsum (kg/lõhang) = 0,00022 * (pindala)1,5

qPM10 (kg/lõhang) = 0,00022 * (pindala)1,5 * 0,52

qPM2,5 (kg/lõhang) =0,00022* (pindala)1,5 * 0,03

Ühe lõhkamisega lendub välisõhku: qPMsum (kg/lõhang) = 0,00022 * (400)1,5 = 1,76 kg qPM10 (kg/lõhang) = 0,00022 * (400)1,5 * 0,52 = 0,915 kg qPM2,5 (kg/lõhang) = 0,00022 * (400)1,5 * 0,03 = 0,053 kg

Lõhkamisel välisõhku eraldunud aastase tolmu koguse arvutame valemiga: Tolmu kogus (M, t/a) = lõhkamiste arv * eriheide (q, kg/lõhkamine) /1000

Lõhkematerjali kulu on 0,52 kg/m3, seega aastas kulub lõhkematerjali 156 tonni. 0,52 kg/m3 * 300000 m3 =156000kg ANFO tüüpi lõhkeainete plahvatamisel eralduvad järgmised saasteained ja eriheited vastavalt metoodikale on: Süsinikoksiid – qco = 34 kg/t Lämmastikoksiidid – qNOx = 8 kg/t Vääveldioksiid – qSO2 = 1 kg/t Lõhkamisel välisõhku eraldunud aastase saasteainete koguse arvutame valemiga: Saasteaine kogus (M, t/a) = lõhkeaine mass (t) * eriheide (q, kg/t) /1000

Lõhkamisel eralduvad põlemisgaasid lõhkamise hetkel ja väga lühiajaliselt – mõne sekundi jooksul, pärast mida saasteaineid juurde ei teki. Ühel lõhkamisel (umbes 5 sekundi jooksul) eraldub välisõhku saasteainete heitkoguseid järgmiselt: mPMsum = 1,76 kg/lõhang * 1000 / 5 s = 352 g mPM10 = 0,915 kg/lõhang * 1000 / 5 s = 183 g mPM2,5 = 0,053 kg/lõhang * 1000 / 5 s = 11 g mCO = 35,360 kg/lõhang * 1000 / 5 s = 7072 g

4/33

mCO = 35,360 kg/lõhang * 1000 / 5 s = 7072 g mNox = 8,320 kg/lõhang * 1000 / 5 s = 1664 g mSO2 = 1,040 kg/lõhang * 1000 / 5 s = 208 g

Ühes tunnis toimub maksimaalselt üks lõhkamine, seega on tunnikeskmine maksimaalne hetkeline heitkogus leitav järgmiselt: mPMsum = 1,76 kg/lõhang * 1000 / 3600 s = 0,489 g/s mPM10 = 0,915 kg/lõhang * 1000 / 3600 s = 0,254 g/s mPM2,5 = 0,053 kg/lõhang * 1000 / 3600 s = 0,015 mCO = 35,360 kg/lõhang *1000 / 3600 s = 9,822 g/s mNox = 8,320 kg/lõhang *1000 / 3600 s = 2,311 g/s mSO2 = 1,040 kg/lõhang *1000 / 3600 s = 0,289 g/s

Kaevandamistegevusest eralduvate heitmete arvutamiseks kasutati Kanada Keskkonnaameti (Environment Canada) poolt koostatud metoodikat - Pits and Quarries Guidance (http://www.ec.gc.ca/inrp-npri/default.asp?lang=En&n=A9C1EE34-1). Metoodika tugineb valdavalt USA keskkonnaagentuuri (United States Environmental Protection Agency - US EPA) poolt välja töötatud metoodikal - Ch 11.9.2 Crushed Stone Processing and Pulverized Mineral Processing. AP42, Fifth Edition. Compilation of Ait Polutant Emission Factors. Volume 1: Stationary Point and Area Sources. Antud metoodikat on kasutatud mitmetes Eestis tegutsevate karjääride õhulubade koostamisel.

Mootoritest tulenevate saasteainete määramistel: Põletusseadmetest ja põlevkivi termilisest töötlemisest välisõhku väljutatavate saasteainete heidete mõõtmise ja arvutusliku määramise meetodid [RT I, 22.03.2019, 8 - jõust. 25.03.2019] ja Euroopa Parlamendi ja Nõukogu määrust (EL) 2016/1628

5/33

Koosmõju on arvutatud ja hajumiskaardid koostatud programmiga Garant-Universal, Venemaa. Programmi (RMP) arvutusmoodul "Universal" on osa tarkvarakompleksist "Garant-Universal" ja võimaldab arvutada ettevõtete saasteainete heitkoguseid, määrates maksimaalsed lubatud heitkogused OND-86 metoodika sätete alusel, võttes arvesse hoone mõjud.

6/33

5.1. Heiteallikad

Arvutuskäik iga saasteaine kohta juhul, kui kasutatakse arvutusmetoodikat

Aastas eralduvad heitkogused on leitud alljärgnevalt: hetkeline heitkogus (g/s) korrutatud 365 päevaga, 24 tunniga ja 3600 sekundiga ning teisendatud tonnideks.

B1 = B × Qri, GJ, kus B – kütusekulu vaadeldaval perioodil, t; Qri – kütuse alumine kütteväärtus, MJ/kg;

Mi = 10–6 × B1 × qi, t (raskmetallid kg), kus B1 – kütusekulu vaadeldaval perioodil, GJ; qi – i-nda saasteaine eriheide, g/GJ; (raskmetallid mg/GJ);

B1 = B × Qri, GJ, kus B – kütusekulu vaadeldaval perioodil, t; Qri – kütuse alumine kütteväärtus, MJ/kg;

MSO2 = 0,02 × B × Sr × (1–η), t, kus B – kütusekulu vaadeldaval perioodil, t; Sr – väävlisisaldus kütuse tarbimisaines, massiprotsent; η – väävliärastusseadmest väljutatava või põlemisseadmes kütuse tuhaga seotava väävli suhteline hulk, mida arvestatakse ainult põlevkivi korral.

Mpi = 10–3 × P × qi, g/s, (raskmetallide korral mg/s), kus P – põletusseadme nimisoojusvõimsus sisseantava kütusekoguse põhjal, MWth; qi – i-nda saasteaine eriheide, g/GJ (raskmetallide korral mg/GJ);

MpSO2 = 20 × P × Sr × (1–η) / Qri, g/s, kus P – põletusseadme nimisoojusvõimsus sisseantava kütusekoguse põhjal, MWth; Sr – väävlisisaldus kütuse tarbimisaines, massiprotsent; η – väävliärastusseadmest väljutatava või põlemisseadmes kütuse tuhaga seotava väävli suhteline hulk; Qri – kütuse alumine kütteväärtus, MJ/kg.

Manused Lisa 3: Rootorpurusti_ja_soela_naitajad_01.06.2020__3_.xlsx

7/33

5.1. Heiteallikad

5.4.2. Söödas, piimas, juurdekasvus, lootes, munades ja väljaheites sisalduva lämmastiku mass Vorm ei ole asjakohane.

5.4.3. Karjatamine (veisekasvatuses karjatamise kasutamise korral) Vorm ei ole asjakohane.

5.4.4. Sea-, veise- ja linnukasvatusest välisõhku väljutatud saasteainete heitkogused Vorm ei ole asjakohane.

5.4.5. Saasteainete püüdeseadmed ja heite vähendamise tehnoloogiaseadmed Vorm ei ole asjakohane.

5.4.6. Heiteallikate prognoositav tööaja dünaamika

Heiteallikas Lubjakivi purustamine lubjakivi purustiga (3) - HEIT0009113

Koormus Täiskoormus E-P

Lisainfo heiteallika tööaja kohta

Kuude tööaja dünaamika protsentides hetkelisest heitkogusest

Jaanuar 100

Heite ​allikas Väljuvate gaaside parameetrid Tegevusala, tehnoloogiaprotsess, seade Heiteallika keskkonnaregistri kood

Nr plaanil või kaardil

Nimetus L-EST97 koordinaadid

Ava läbi ​‐ mõõt, m

Väljumis ​‐ kõrgus, m

Joon ​‐ kiirus, m/s

Tempera ​‐ tuur, °C

SNAP kood Lisategevuse SNAP

HEIT0000436 1 Puuraukude puurimine X: 6567462, Y: 518299

0.10 20 1 20 040623 - Töötlemine puidu-, paberi-, toiduainete jne tööstuses - pealmaakaevandamine (v.a tahkete fossiilkütuste kaevandamine)

HEIT0000437 2 Lõhkamine X: 6567674, Y: 518369

0.10 20 1 20 040623 - Töötlemine puidu-, paberi-, toiduainete jne tööstuses - pealmaakaevandamine (v.a tahkete fossiilkütuste kaevandamine)

HEIT0009113 3 Lubjakivi purustamine lubjakivi purustiga X: 6567463, Y: 518299

0.10 20 1 20 040623 - Töötlemine puidu-, paberi-, toiduainete jne tööstuses - pealmaakaevandamine (v.a tahkete fossiilkütuste kaevandamine)

HEIT0009114 4 Lubjakivi purusti (mootor) X: 6567464, Y: 518299

0.11 3.20 1 130 030105 - Põletamine töötlevas tööstuses - paiksed mootorid

HEIT0009115 5 Lubjakivi fraktsioneerimine lubjakivi sõelaga (sh valmistoodangu kuhilad)

X: 6567461, Y: 518298

0.10 20 1 20 040623 - Töötlemine puidu-, paberi-, toiduainete jne tööstuses - pealmaakaevandamine (v.a tahkete fossiilkütuste kaevandamine)

HEIT0009116 6 Lubjakivi sõel (mootor) X: 6567461, Y: 518297

0.10 20 1 20 030105 - Põletamine töötlevas tööstuses - paiksed mootorid

HEIT0009117 7 Roomikekskavaator 1 X: 6567461, Y: 518296

0.11 3.10 1 130 030105 - Põletamine töötlevas tööstuses - paiksed mootorid

HEIT0009118 8 Roomikekskavaator 2 X: 6567461, Y: 518295

0.11 2.80 1 130 030105 - Põletamine töötlevas tööstuses - paiksed mootorid

HEIT0009119 9 Rataslaadur X: 6567465, Y: 518299

0.21 3.72 1 130 030105 - Põletamine töötlevas tööstuses - paiksed mootorid

8/33

Veebruar 100

Märts 100

Aprill 100

Mai 100

Juuni 100

Juuli 100

August 100

September 100

Oktoober 100

November 100

Detsember 100

Päevade tööaja dünaamika protsentides hetkelisest heitkogusest Kellaaeg E - R L P

00 - 01 100 100 100

01 - 02 100 100 100

02 - 03 100 100 100

03 - 04 100 100 100

04 - 05 100 100 100

05 - 06 100 100 100

06 - 07 100 100 100

07 - 08 100 100 100

08 - 09 100 100 100

09 - 10 100 100 100

10 - 11 100 100 100

11 - 12 100 100 100

12 - 13 100 100 100

13 - 14 100 100 100

14 - 15 100 100 100

15 - 16 100 100 100

16 - 17 100 100 100

17 - 18 100 100 100

18 - 19 100 100 100

19 - 20 100 100 100

20 - 21 100 100 100

21 - 22 100 100 100

9/33

22 - 23 100 100 100

23 - 24 100 100 100

Heiteallikas Lubjakivi purusti (mootor) (4) - HEIT0009114

Koormus Täiskoormus E-P

Lisainfo heiteallika tööaja kohta

Kuude tööaja dünaamika protsentides hetkelisest heitkogusest

Jaanuar 100

Veebruar 100

Märts 100

Aprill 100

Mai 100

Juuni 100

Juuli 100

August 100

September 100

Oktoober 100

November 100

Detsember 100

Päevade tööaja dünaamika protsentides hetkelisest heitkogusest Kellaaeg E - R L P

00 - 01 100 100 100

01 - 02 100 100 100

02 - 03 100 100 100

03 - 04 100 100 100

04 - 05 100 100 100

05 - 06 100 100 100

06 - 07 100 100 100

07 - 08 100 100 100

08 - 09 100 100 100

09 - 10 100 100 100

10 - 11 100 100 100

11 - 12 100 100 100

12 - 13 100 100 100

10/33

13 - 14 100 100 100

14 - 15 100 100 100

15 - 16 100 100 100

16 - 17 100 100 100

17 - 18 100 100 100

18 - 19 100 100 100

19 - 20 100 100 100

20 - 21 100 100 100

21 - 22 100 100 100

22 - 23 100 100 100

23 - 24 100 100 100

Heiteallikas Lubjakivi fraktsioneerimine lubjakivi sõelaga (sh valmistoodangu kuhilad) (5) - HEIT0009115

Koormus Täiskoormus E-P

Lisainfo heiteallika tööaja kohta

Kuude tööaja dünaamika protsentides hetkelisest heitkogusest

Jaanuar 100

Veebruar 100

Märts 100

Aprill 100

Mai 100

Juuni 100

Juuli 100

August 100

September 100

Oktoober 100

November 100

Detsember 100

Päevade tööaja dünaamika protsentides hetkelisest heitkogusest Kellaaeg E - R L P

00 - 01 100 100 100

01 - 02 100 100 100

02 - 03 100 100 100

11/33

03 - 04 100 100 100

04 - 05 100 100 100

05 - 06 100 100 100

06 - 07 100 100 100

07 - 08 100 100 100

08 - 09 100 100 100

09 - 10 100 100 100

10 - 11 100 100 100

11 - 12 100 100 100

12 - 13 100 100 100

13 - 14 100 100 100

14 - 15 100 100 100

15 - 16 100 100 100

16 - 17 100 100 100

17 - 18 100 100 100

18 - 19 100 100 100

19 - 20 100 100 100

20 - 21 100 100 100

21 - 22 100 100 100

22 - 23 100 100 100

23 - 24 100 100 100

Heiteallikas Lubjakivi sõel (mootor) (6) - HEIT0009116

Koormus Täiskoormus E-P

Lisainfo heiteallika tööaja kohta

Kuude tööaja dünaamika protsentides hetkelisest heitkogusest

Jaanuar 100

Veebruar 100

Märts 100

Aprill 100

Mai 100

Juuni 100

Juuli 100

August 100

12/33

September 100

Oktoober 100

November 100

Detsember 100

Päevade tööaja dünaamika protsentides hetkelisest heitkogusest Kellaaeg E - R L P

00 - 01 100 100 100

01 - 02 100 100 100

02 - 03 100 100 100

03 - 04 100 100 100

04 - 05 100 100 100

05 - 06 100 100 100

06 - 07 100 100 100

07 - 08 100 100 100

08 - 09 100 100 100

09 - 10 100 100 100

10 - 11 100 100 100

11 - 12 100 100 100

12 - 13 100 100 100

13 - 14 100 100 100

14 - 15 100 100 100

15 - 16 100 100 100

16 - 17 100 100 100

17 - 18 100 100 100

18 - 19 100 100 100

19 - 20 100 100 100

20 - 21 100 100 100

21 - 22 100 100 100

22 - 23 100 100 100

23 - 24 100 100 100

Heiteallikas Roomikekskavaator 1 (7) - HEIT0009117

Koormus Täiskoormus E-P

Lisainfo heiteallika tööaja kohta

Kuude tööaja dünaamika protsentides hetkelisest heitkogusest

Jaanuar 100

13/33

Veebruar 100

Märts 100

Aprill 100

Mai 100

Juuni 100

Juuli 100

August 100

September 100

Oktoober 100

November 100

Detsember 100

Päevade tööaja dünaamika protsentides hetkelisest heitkogusest Kellaaeg E - R L P

00 - 01 100 100 100

01 - 02 100 100 100

02 - 03 100 100 100

03 - 04 100 100 100

04 - 05 100 100 100

05 - 06 100 100 100

06 - 07 100 100 100

07 - 08 100 100 100

08 - 09 100 100 100

09 - 10 100 100 100

10 - 11 100 100 100

11 - 12 100 100 100

12 - 13 100 100 100

13 - 14 100 100 100

14 - 15 100 100 100

15 - 16 100 100 100

16 - 17 100 100 100

17 - 18 100 100 100

18 - 19 100 100 100

19 - 20 100 100 100

20 - 21 100 100 100

21 - 22 100 100 100

14/33

22 - 23 100 100 100

23 - 24 100 100 100

Heiteallikas Roomikekskavaator 2 (8) - HEIT0009118

Koormus Täiskoormus E-P

Lisainfo heiteallika tööaja kohta

Kuude tööaja dünaamika protsentides hetkelisest heitkogusest

Jaanuar 100

Veebruar 100

Märts 100

Aprill 100

Mai 100

Juuni 100

Juuli 100

August 100

September 100

Oktoober 100

November 100

Detsember 100

Päevade tööaja dünaamika protsentides hetkelisest heitkogusest Kellaaeg E - R L P

00 - 01 100 100 100

01 - 02 100 100 100

02 - 03 100 100 100

03 - 04 100 100 100

04 - 05 100 100 100

05 - 06 100 100 100

06 - 07 100 100 100

07 - 08 100 100 100

08 - 09 100 100 100

09 - 10 100 100 100

10 - 11 100 100 100

11 - 12 100 100 100

12 - 13 100 100 100

15/33

13 - 14 100 100 100

14 - 15 100 100 100

15 - 16 100 100 100

16 - 17 100 100 100

17 - 18 100 100 100

18 - 19 100 100 100

19 - 20 100 100 100

20 - 21 100 100 100

21 - 22 100 100 100

22 - 23 100 100 100

23 - 24 100 100 100

Heiteallikas Rataslaadur (9) - HEIT0009119

Koormus Täiskoormus E-P

Lisainfo heiteallika tööaja kohta

Kuude tööaja dünaamika protsentides hetkelisest heitkogusest

Jaanuar 100

Veebruar 100

Märts 100

Aprill 100

Mai 100

Juuni 100

Juuli 100

August 100

September 100

Oktoober 100

November 100

Detsember 100

Päevade tööaja dünaamika protsentides hetkelisest heitkogusest Kellaaeg E - R L P

00 - 01 100 100 100

01 - 02 100 100 100

02 - 03 100 100 100

16/33

03 - 04 100 100 100

04 - 05 100 100 100

05 - 06 100 100 100

06 - 07 100 100 100

07 - 08 100 100 100

08 - 09 100 100 100

09 - 10 100 100 100

10 - 11 100 100 100

11 - 12 100 100 100

12 - 13 100 100 100

13 - 14 100 100 100

14 - 15 100 100 100

15 - 16 100 100 100

16 - 17 100 100 100

17 - 18 100 100 100

18 - 19 100 100 100

19 - 20 100 100 100

20 - 21 100 100 100

21 - 22 100 100 100

22 - 23 100 100 100

23 - 24 100 100 100

Heiteallikas Lõhkamine (2) - HEIT0000437

Koormus Täiskoormus E-P

Lisainfo heiteallika tööaja kohta

Kuude tööaja dünaamika protsentides hetkelisest heitkogusest

Jaanuar 100

Veebruar 100

Märts 100

Aprill 100

Mai 100

Juuni 100

Juuli 100

August 100

17/33

September 100

Oktoober 100

November 100

Detsember 100

Päevade tööaja dünaamika protsentides hetkelisest heitkogusest Kellaaeg E - R L P

00 - 01 0 0 0

01 - 02 0 0 0

02 - 03 0 0 0

03 - 04 0 0 0

04 - 05 0 0 0

05 - 06 0 0 0

06 - 07 0 0 0

07 - 08 100 0 0

08 - 09 100 0 0

09 - 10 100 0 0

10 - 11 100 0 0

11 - 12 100 0 0

12 - 13 100 0 0

13 - 14 100 0 0

14 - 15 100 0 0

15 - 16 100 0 0

16 - 17 100 0 0

17 - 18 100 0 0

18 - 19 100 0 0

19 - 20 0 0 0

20 - 21 0 0 0

21 - 22 0 0 0

22 - 23 0 0 0

23 - 24 0 0 0

Heiteallikas Puuraukude puurimine (1) - HEIT0000436

Koormus Täiskoormus E-P

Lisainfo heiteallika tööaja kohta

Kuude tööaja dünaamika protsentides hetkelisest heitkogusest

Jaanuar 100

18/33

Veebruar 100

Märts 100

Aprill 100

Mai 100

Juuni 100

Juuli 100

August 100

September 100

Oktoober 100

November 100

Detsember 100

Päevade tööaja dünaamika protsentides hetkelisest heitkogusest Kellaaeg E - R L P

00 - 01 0 0 0

01 - 02 0 0 0

02 - 03 0 0 0

03 - 04 0 0 0

04 - 05 0 0 0

05 - 06 0 0 0

06 - 07 0 0 0

07 - 08 100 0 0

08 - 09 100 0 0

09 - 10 100 0 0

10 - 11 100 0 0

11 - 12 100 0 0

12 - 13 100 0 0

13 - 14 100 0 0

14 - 15 100 0 0

15 - 16 100 0 0

16 - 17 100 0 0

17 - 18 100 0 0

18 - 19 100 0 0

19 - 20 100 0 0

20 - 21 100 0 0

21 - 22 100 0 0

19/33

22 - 23 100 0 0

23 - 24 0 0 0

5.4.7. Kütuse ning jäätmete või koospõletamisel välisõhku väljutatud saasteainete heitkogused

Põletusseade

Heite ​allikas Lubjakivi purusti (mootor) (4) - HEIT0009114

Põletusseadmete arv 1

Soojus ​sisendile vastav nimi- ​soojus- ​võimsus, MWth 0.371

Töö ​tundide arv aastas 8 760

Kas soovite kasutada salvestamisel saasteainete eeltäitmist ja automaatset heitkoguste arvutamist?

Ei

Püüdeseade Püüde ​seade Püütav saasteaine

CAS nr Saasteaine nimetus Projekteeritud puhastusaste, %

Kasutatav kütus ja jäätmed

20/33

Kasutatav kütus või jäätmed Saasteaine

Kütuse liik Väävlisisaldus, % Alumine kütte ​väärtus, MJ/kg; Gaas - MJ/Nm³ Kogus aastas Välisõhku väljutatud heide Kanda vormile 5.5

Kogus Ühik CAS nr Nimetus Heitkogus

Hetkeline heitkogus Ühik Aastas Ühik

Diislikütus 0.10 43 273.881 tonni PM-sum Tahked osakesed, summaarsed 0.002 g/s 0.049 t Jah

NMVOC Mittemetaansed lenduvad orgaanilised ühendid 0.02 g/s 0.622 t Jah

630-08-0 Süsinikmonooksiid 0.361 g/s 11.45 t Jah

10102-44-0 Lämmastikdioksiid 0.041 g/s 1.309 t Jah

PM2,5 Eriti peened osakesed (PM2,5) 0.002 g/s 0.049 t Jah

PM10 Peened osakesed (PM10) 0.002 g/s 0.049 t Jah

7439-92-1 Plii ja anorgaanilised ühendid, ümberarvutatuna pliiks 0.0037 mg/s 0.117769 kg Jah

7440-38-2 Arseen ja anorgaanilised ühendid, ümberarvutatuna arseeniks 0.0165 mg/s 0.524071 kg Jah

7440-50-8 Vask ja anorgaanilised ühendid, ümberarvutatuna vaseks 0.0022 mg/s 0.070661 kg Jah

7440-66-6 Tsingiühendid, ümberarvutatuna tsingiks 0.0019 mg/s 0.058884 kg Jah

7440-47-3 Kroomi (VI) ühendid, ümberarvutatuna kroomiks 0.0074 mg/s 0.235538 kg Jah

7440-02-0 Nikkel ja lahustavad ühendid, ümberarvutatuna nikliks 0.0742 mg/s 2.355377 kg Jah

50-32-8 Benso(a)püreen 0.0004 mg/s 0.011777 kg Jah

205-99-2 Benso(b)fluoranteen 0.0004 mg/s 0.011777 kg Jah

207-08-9 Benso(k)fluoranteen 0.0004 mg/s 0.011777 kg Jah

193-39-5 Indeno(1,2,3-cd)püreen 0.0004 mg/s 0.011777 kg Jah

7446-09-5 Vääveldioksiid 0.0173 g/s 0.547762 t Jah

124-38-9 Süsinikdioksiid 0.0075 g/s 871.640086 t Jah

Põletusseade

Heite ​allikas Lubjakivi sõel (mootor) (6) - HEIT0009116

Põletusseadmete arv 1

Soojus ​sisendile vastav nimi- ​soojus- ​võimsus, MWth 0.105

Töö ​tundide arv aastas 8 760

Kas soovite kasutada salvestamisel saasteainete eeltäitmist ja automaatset heitkoguste arvutamist?

Ei

Püüdeseade

21/33

Püüde ​seade Püütav saasteaine

CAS nr Saasteaine nimetus Projekteeritud puhastusaste, %

Kasutatav kütus ja jäätmed Kasutatav kütus või jäätmed Saasteaine

Kütuse liik Väävlisisaldus, % Alumine kütte ​väärtus, MJ/kg; Gaas - MJ/Nm³ Kogus aastas Välisõhku väljutatud heide Kanda vormile 5.5

Kogus Ühik CAS nr Nimetus Heitkogus

Hetkeline heitkogus Ühik Aastas Ühik

Diislikütus 0.10 43 111.033 tonni PM-sum Tahked osakesed, summaarsed 0.0004 g/s 0.02 t Jah

NMVOC Mittemetaansed lenduvad orgaanilised ühendid 0.006 g/s 0.252 t Jah

630-08-0 Süsinikmonooksiid 0.146 g/s 6.631 t Jah

10102-44-0 Lämmastikdioksiid 0.012 g/s 0.53 t Jah

PM2,5 Eriti peened osakesed (PM2,5) 0.0004 g/s 0.02 t Jah

PM10 Peened osakesed (PM10) 0.0004 g/s 0.02 t Jah

7439-92-1 Plii ja anorgaanilised ühendid, ümberarvutatuna pliiks 0.0011 mg/s 0.047744 kg Jah

7440-38-2 Arseen ja anorgaanilised ühendid, ümberarvutatuna arseeniks 0.0047 mg/s 0.212462 kg Jah

7440-50-8 Vask ja anorgaanilised ühendid, ümberarvutatuna vaseks 0.0006 mg/s 0.028647 kg Jah

7440-66-6 Tsingiühendid, ümberarvutatuna tsingiks 0.0005 mg/s 0.023872 kg Jah

7440-47-3 Kroomi (VI) ühendid, ümberarvutatuna kroomiks 0.0021 mg/s 0.095488 kg Jah

7440-02-0 Nikkel ja lahustavad ühendid, ümberarvutatuna nikliks 0.021 mg/s 0.954884 kg Jah

7446-09-5 Vääveldioksiid 0.0049 g/s 0.222066 t Jah

124-38-9 Süsinikdioksiid 0.0021 g/s 353.368119 t Jah

Põletusseade

Heite ​allikas Roomikekskavaator 1 (7) - HEIT0009117

Põletusseadmete arv 1

Soojus ​sisendile vastav nimi- ​soojus- ​võimsus, MWth 0.27

Töö ​tundide arv aastas 8 760

Kas soovite kasutada salvestamisel saasteainete eeltäitmist ja automaatset heitkoguste arvutamist?

Ei

Püüdeseade

22/33

Püüde ​seade Püütav saasteaine

CAS nr Saasteaine nimetus Projekteeritud puhastusaste, %

Kasutatav kütus ja jäätmed Kasutatav kütus või jäätmed Saasteaine

Kütuse liik Väävlisisaldus, % Alumine kütte ​väärtus, MJ/kg; Gaas - MJ/Nm³ Kogus aastas Välisõhku väljutatud heide Kanda vormile 5.5

Kogus Ühik CAS nr Nimetus Heitkogus

Hetkeline heitkogus Ühik Aastas Ühik

Diislikütus 0.10 43 185.055 tonni PM-sum Tahked osakesed, summaarsed 0.001 g/s 0.033 t Jah

NMVOC Mittemetaansed lenduvad orgaanilised ühendid 0.014 g/s 0.42 t Jah

630-08-0 Süsinikmonooksiid 0.262 g/s 7.736 t Jah

10102-44-0 Lämmastikdioksiid 0.03 g/s 0.884 t Jah

PM2,5 Eriti peened osakesed (PM2,5) 0.001 g/s 0.033 t Jah

PM10 Peened osakesed (PM10) 0.001 g/s 0.033 t Jah

7439-92-1 Plii ja anorgaanilised ühendid, ümberarvutatuna pliiks 0.0027 mg/s 0.079574 kg Jah

7440-38-2 Arseen ja anorgaanilised ühendid, ümberarvutatuna arseeniks 0.012 mg/s 0.354103 kg Jah

7440-50-8 Vask ja anorgaanilised ühendid, ümberarvutatuna vaseks 0.0016 mg/s 0.047744 kg Jah

7440-66-6 Tsingiühendid, ümberarvutatuna tsingiks 0.0014 mg/s 0.039787 kg Jah

7440-47-3 Kroomi (VI) ühendid, ümberarvutatuna kroomiks 0.0054 mg/s 0.159147 kg Jah

7440-02-0 Nikkel ja lahustavad ühendid, ümberarvutatuna nikliks 0.054 mg/s 1.591473 kg Jah

7446-09-5 Vääveldioksiid 0.0126 g/s 0.37011 t Jah

124-38-9 Süsinikdioksiid 0.0055 g/s 588.946864 t Jah

Põletusseade

Heite ​allikas Roomikekskavaator 2 (8) - HEIT0009118

Põletusseadmete arv 1

Soojus ​sisendile vastav nimi- ​soojus- ​võimsus, MWth 0.194

Töö ​tundide arv aastas 8 760

Kas soovite kasutada salvestamisel saasteainete eeltäitmist ja automaatset heitkoguste arvutamist?

Ei

Püüdeseade

23/33

Püüde ​seade Püütav saasteaine

CAS nr Saasteaine nimetus Projekteeritud puhastusaste, %

Kasutatav kütus ja jäätmed Kasutatav kütus või jäätmed Saasteaine

Kütuse liik Väävlisisaldus, % Alumine kütte ​väärtus, MJ/kg; Gaas - MJ/Nm³ Kogus aastas Välisõhku väljutatud heide Kanda vormile 5.5

Kogus Ühik CAS nr Nimetus Heitkogus

Hetkeline heitkogus Ühik Aastas Ühik

Diislikütus 0.10 43 185.055 tonni PM-sum Tahked osakesed, summaarsed 0.001 g/s 0.033 t Jah

NMVOC Mittemetaansed lenduvad orgaanilised ühendid 0.01 g/s 0.42 t Jah

630-08-0 Süsinikmonooksiid 0.189 g/s 7.736 t Jah

10102-44-0 Lämmastikdioksiid 0.022 g/s 0.884 t Jah

PM2,5 Eriti peened osakesed (PM2,5) 0.001 g/s 0.033 t Jah

PM10 Peened osakesed (PM10) 0.001 g/s 0.033 t Jah

7439-92-1 Plii ja anorgaanilised ühendid, ümberarvutatuna pliiks 0.0019 mg/s 0.079574 kg Jah

7440-38-2 Arseen ja anorgaanilised ühendid, ümberarvutatuna arseeniks 0.0086 mg/s 0.354103 kg Jah

7440-50-8 Vask ja anorgaanilised ühendid, ümberarvutatuna vaseks 0.0012 mg/s 0.047744 kg Jah

7440-66-6 Tsingiühendid, ümberarvutatuna tsingiks 0.001 mg/s 0.039787 kg Jah

7440-47-3 Kroomi (VI) ühendid, ümberarvutatuna kroomiks 0.0039 mg/s 0.159147 kg Jah

7440-02-0 Nikkel ja lahustavad ühendid, ümberarvutatuna nikliks 0.0388 mg/s 1.591473 kg Jah

7446-09-5 Vääveldioksiid 0.009 g/s 0.37011 t Jah

124-38-9 Süsinikdioksiid 0.0039 g/s 588.946864 t Jah

Põletusseade

Heite ​allikas Rataslaadur (9) - HEIT0009119

Põletusseadmete arv 1

Soojus ​sisendile vastav nimi- ​soojus- ​võimsus, MWth 0.293

Töö ​tundide arv aastas 8 760

Kas soovite kasutada salvestamisel saasteainete eeltäitmist ja automaatset heitkoguste arvutamist?

Ei

Püüdeseade Püüde ​seade Püütav saasteaine

CAS nr Saasteaine nimetus Projekteeritud puhastusaste, %

24/33

Kasutatav kütus ja jäätmed Kasutatav kütus või jäätmed Saasteaine

Kütuse liik Väävlisisaldus, % Alumine kütte ​väärtus, MJ/kg; Gaas - MJ/Nm³ Kogus aastas Välisõhku väljutatud heide Kanda vormile 5.5

Kogus Ühik CAS nr Nimetus Heitkogus

Hetkeline heitkogus Ühik Aastas Ühik

Diislikütus 0.10 43 185.055 tonni PM-sum Tahked osakesed, summaarsed 0.001 g/s 0.033 t Jah

NMVOC Mittemetaansed lenduvad orgaanilised ühendid 0.015 g/s 0.42 t Jah

630-08-0 Süsinikmonooksiid 0.285 g/s 7.736 t Jah

10102-44-0 Lämmastikdioksiid 0.033 g/s 0.884 t Jah

PM2,5 Eriti peened osakesed (PM2,5) 0.001 g/s 0.033 t Jah

PM10 Peened osakesed (PM10) 0.001 g/s 0.033 t Jah

7439-92-1 Plii ja anorgaanilised ühendid, ümberarvutatuna pliiks 0.0029 mg/s 0.079574 kg Jah

7440-38-2 Arseen ja anorgaanilised ühendid, ümberarvutatuna arseeniks 0.013 mg/s 0.354103 kg Jah

7440-50-8 Vask ja anorgaanilised ühendid, ümberarvutatuna vaseks 0.0018 mg/s 0.047744 kg Jah

7440-66-6 Tsingiühendid, ümberarvutatuna tsingiks 0.0015 mg/s 0.039787 kg Jah

7440-47-3 Kroomi (VI) ühendid, ümberarvutatuna kroomiks 0.0059 mg/s 0.159147 kg Jah

7440-02-0 Nikkel ja lahustavad ühendid, ümberarvutatuna nikliks 0.0586 mg/s 1.591473 kg Jah

7446-09-5 Vääveldioksiid 0.0136 g/s 0.37011 t Jah

124-38-9 Süsinikdioksiid 0.0059 g/s 588.946864 t Jah

RM on raskmetall. Raskmetallid on järgmised metallid ja poolmetallid ning nende ühendid: plii (Pb), kaadmium (Cd), elavhõbe (Hg), arseen (As), kroom (Cr), vask (Cu), nikkel (Ni), seleen (Se), tsink (Zn), koobalt (Co), vanaadium (V), tallium (Tl), mangaan (Mn), molübdeen (Mo), tina (Sn), baarium (Ba), berüllium (Be), uraan (U).

POSid on püsivad orgaanilised saasteained, Euroopa Parlamendi ja nõukogu määruse (EÜ) nr 850/2004 püsivate orgaaniliste saasteainete kohta lisas 1 nimetatud ained ja benso(a)püreen, benso(b)fluoranteen, benso(k)fluoranteen ning indeno(1,2,3-cd)püreen.

PCDDd/PCDFd on polüklooritud dibenso-p-dioksiinid ja dibensofuraanid.

5.4.7.1. Keskmise võimsusega põletusseadme heite piirväärtused Ei ole asjakohane

5.4.8. Lahusteid sisaldavate kemikaalide kasutamine tegevusalade kaupa ja välisõhku väljutatud LOÜde heitkogused Vorm ei ole asjakohane.

5.4.9. Lahustite kasutamisel välisõhku väljutatud LOÜde summaarsed heitkogused tegevusalade kaupa Vorm ei ole asjakohane.

5.4.10. Muudest tegevustest välisõhku väljutatud saasteainete heitkogused

Põhjendus andmete edasi mittekandmise kohta tabelisse 5.5

25/33

Vorm ei ole asjakohane.

5.4.11. Tehnoloogilised äkkheited Vorm ei ole asjakohane.

5.4.20. Välisõhus leviv müra (kuni 31.12.2023)

5.4.12. Välisõhus leviv müra

Müraallika nimetus

Müraallika koordinaadid

Müratase väljas ​pool käitise tootmis ​territooriumi (dB)

Müra vähendamise meetmed Meetme rakendamise sagedus ja tähtaeg

Müra vähendamise kava või meetmete vajaduse puudumise põhjendus

Päevane tase (7.00-23.00), ekvivalenttase LpA,eq,T, dB

Öine tase (23.00-7.00), ekvivalenttase LpA,eq,T, dB

Ekskavaatorid X: 6567461, Y: 518299

41 Ekskavaatorite A-korrigeeritud helivõimsustasemed (104 dB) on väiksemad kopplaaduri A-korrigeeritud helivõimsustasemest (113 dB).

65 50

Kopplaadur X: 6567461, Y: 518299

41 Registreeritud ARKis. 65 50

Lubjakivi purustamine

X: 6567461, Y: 518299

41 Müra vähendamise meetmed liikuvate saasteallikate puhul pole vajalikud, 150m kaugusel on tagatud ekvivalentmüra tase 41 dB(A).

65 50

Lubjakivi sõelumine

X: 6567461, Y: 518299

41 Müra vähendamise meetmed liikuvate saasteallikate puhul pole vajalikud, 150m kaugusel on tagatud ekvivalentmüra tase 41 dB(A).

65 50

Müraallikate kaart Lisa 4: Vasalemma_karjaaris_on_toostuslikeks_muraallikateks_jargmised_masinad__2_.docx

Müra piir- või sihtväärtus Vasalemma karjäär piirneb enamuses keskkonna kaitseks määratud metsaga ning on puutumus 3 olemasoleva pereelamu alaga. Töötamisel 150m kaugusel Vasalemma karjääri piirist on tagatud tööstusmüra tase 41 dB(A)

Müraallikad Müraallika nimetus Müraallika koordinaadid Ekskavaatorid X: 6567461, Y: 518299 Kopplaadur X: 6567461, Y: 518299 Lubjakivi purustamine X: 6567461, Y: 518299 Lubjakivi sõelumine X: 6567461, Y: 518299 Ekskavaatorid X: 6567461, Y: 518299 Kopplaadur X: 6567461, Y: 518299 Lubjakivi purustamine X: 6567461, Y: 518299 Lubjakivi sõelumine X: 6567461, Y: 518299 Ekskavaatorid X: 6567461, Y: 518299 Kopplaadur X: 6567461, Y: 518299 Lubjakivi purustamine X: 6567461, Y: 518299 Lubjakivi sõelumine X: 6567461, Y: 518299 Ekskavaatorid X: 6567461, Y: 518299 Kopplaadur X: 6567461, Y: 518299 Lubjakivi purustamine X: 6567461, Y: 518299 Lubjakivi sõelumine X: 6567461, Y: 518299

Mürataseme hinnang

26/33

5.4.13. Ühel tootmisterritooriumil ja sellest väljaspool paiknevate heiteallikate koosmõju

Mõjutatava müratundliku ala kategooria

Kohalduv päevane müra normtase, dBA

Käitise müra päevane tase antud alal, ekvivalenttase LpA,eq,T, dB

Hinnang päevase müra normtasemele vastavuse kohta

Kohalduv öine müra normtase, dBA

Käitise müra öine tase antud alal, ekvivalenttase LpA,eq,T, dB

Hinnang öise müra normtasemele vastavuse kohta

II kategooria 60 55 Vastab 45 45 Vastab

Müraallikate kaart koos müratasemega Lisa 5: Vasalemma_karjaaris_on_toostuslikeks_muraallikateks_jargmised_masinad__2_.docx

Lisa 6: Vasalemma_karjaaris_on_toostuslikeks_muraallikateks_jargmised_masinad__2_.docx

Lisa 7: Vasalemma_karjaaris_on_toostuslikeks_muraallikateks_jargmised_masinad__2_.docx

Lisa 8: Vasalemma_karjaaris_on_toostuslikeks_muraallikateks_jargmised_masinad__2_.docx

Mõjutatavad müratundlikud alad Elamud.

Müra vähendamise meetmed

Meetmete rakendamise lõpptähtaeg või põhjendus, miks ei ole vaja müra vähendamise meetmeid rakendada

Selleks, et vältida öiste tööstusmüra normide ületamist lõunapoolseimas poolstatsionaarses purustus-sorteerimissõlmes tuleb mitte teha töid nendes punktides öisel ajal või muuta punktide asukohti selliselt, et need paikneksid elamutest 900 m kaugusel.

Heite ​allikate numbrid plaanil või kaardil

Saasteaine Õhu ​kvaliteedi tase CAS nr Nimetus Summaarne hetkeline

heitkogus M Ühik Keskmistamisaeg Õhu ​kvaliteedi piir- või

siht ​väärtus Ühik Maksimaalne arvutuslik õhukvaliteedi tase väljaspool

tootmisterritooriumi, ∑Cm Suhe Cm / Keskmistamisaeg

6, 4, 9, 8, 7, Trev-2 (1-6) 7440- 02-0

Nikkel ja lahustavad ühendid, ümberarvutatuna nikliks

0.247 mg/s 1 aasta 20 ng/m³ 14 0.70

6, 4, 9, 8, 7, Trev-2 (1-6) 7440- 38-2

Arseen ja anorgaanilised ühendid, ümberarvutatuna arseeniks

0.055 mg/s 1 aasta 6 ng/m³ 0.005 0.001

6, 4, 9, 8, 7, Trev-2 (1-6) 7440- 47-3

Kroomi (VI) ühendid, ümberarvutatuna kroomiks 0.025 mg/s 24 tundi 0.10 µg/m³ 0.005 0.05

6, 4, 9, 8, 7, Trev-2 (1-6) 7440- 50-8

Vask ja anorgaanilised ühendid, ümberarvutatuna vaseks

0.007 mg/s 24 tundi 2 µg/m³ 0.32 0.16

6, 4, 9, 8, 7, Trev-2 (1-6) 7446- 09-5

Vääveldioksiid 0.829 g/s 24 tundi 125 µg/m³ 2.50 0.02

6, 4, 9, 8, 7, Trev-2 (1-6) 10102- 44-0

Lämmastikdioksiid 0.946 g/s 1 tund 200 µg/m³ 21 0.105

6, 4, 9, 8, 7, 1, 3, 5, Trev-2 (1-6)

PM10 Peened osakesed (PM10) 6.879 g/s 24 tundi 50 µg/m³ 30 0.60 1 aasta 40 µg/m³ 24 0.60

2, Trev-2 (1-6) 10102- 44-0

Lämmastikdioksiid 3.119 g/s 1 tund 200 µg/m³ 60 0.30 1 aasta 40 µg/m³ 0.851 0.021

2, Trev-2 (1-6) 630-08- 0

Süsinikmonooksiid 16.223 g/s 8 tundi 10 000 µg/m³ 1 161.46 0.116

2, Trev-2 (1-6) 7446- 09-5

Vääveldioksiid 1.061 g/s 1 tund 350 µg/m³ 140 0.40 24 tundi 125 µg/m³ 11.409 0.091

2, Trev-2 (1-6) PM10 Peened osakesed (PM10) 0.262 g/s 24 tundi 50 µg/m³ 5 0.10 1 aasta 40 µg/m³ 0.094 0.002

27/33

5.4.14. Saasteainete heitkoguste, lõhna, müra ja õhukvaliteedi seire

5.4.15. Lõhnaaine võimaliku esinemise hinnang

5.4.16. Õhukvaliteedi taseme määramise kirjeldus

Koosmõju kirjeldus Koosmõju, mille suhe Cm / Keskmistamisaeg on üle 0,3 esineb nikli ja PM10 puhul ning lõhkamisel NO2 ja SO2 puhul. Hajumisarvutuse kaardid on esitatud punktis 4.4.15. osas Mudeldatud hajumisarvutuse kaardid. Analoogne lubjakivi killustiku toodete tootmine antud piirkonnas puudub. Lemmaru külas Lääne-Harju vallas omavad keskkonnaluba peale Nordkalk AS saasteloa L.ÕV.HA-49102 TREV-2 Grupp AS saasteluba L.ÕV/331520, Tariston AS saasteluba L.ÕV/320932. TREV-2 Grupp AS saasteloas on toodud PMsum ja Tariston AS saasteloas on toodud PMsum. PMsum puudub õhukvaliteedi taseme piirväärtus. Kopplaaduri kasutamine lubjakivi transportimisel katastriüksuse piirilt purustisse ei põhjusta keskkonnaalaseid häiringuid. TREV-2 Grupp AS Kalgi ABT LHK-Projektis on rõhutatud, et korraga TREV-2 Grupp AS ja Tariston AS tootmist ei toimu. PM10 emissioonid välisõhku on olemas vaid TREV-2 Grupp AS kohta. Koosmõju analüüs on esitatud peatükis 4.4.17. lisas 19.

Saasteainete heitkoguste ja müra seire Heiteallikas Seiratav

näitaja Seire sagedus

Saasteaine CAS nr

Nimetus Selgitused (vajaduse korral)

- Saasteaine - Arvestades Vasalemma karjääri asukohas liikuvate heiteallikatega lubjakivi kaevandamist, siis heitkoguste ja müra seire pole hädavajalikud ning võimalikud. Heiteallikad ja müraallikad on pidevas muutumises.

Lõhnaaine võimaliku esinemise hinnang Nordkalki tegevusega ei kaasne lõhnaaine levikut. Lubjakivi ja selle tolm on lõhnatud. Ka diiselmootorite töötamise ja lõhkamise tulemusel väljutatavad saasteained ei põhjusta lõhnahäiringuid.

Õhukvaliteedi taseme määramise kohtade loetelu mõõtmiste korral ja mõõtetulemused

Välisõhu kvaliteedi taseme määramise hajumisarvutusprogrammid

Koosmõju on arvutatud ja hajumiskaardid koostatud programmiga Garant-Universal, Venemaa. Programmi (RMP) arvutusmoodul "Universal" on osa tarkvarakompleksist "Garant-Universal" ja võimaldab arvutada ettevõtete saasteainete heitkoguseid, määrates maksimaalsed lubatud heitkogused OND-86 metoodika sätete alusel, võttes arvesse hoone mõjud.

Arvutamiseks valitud meteoaasta 2019

28/33

Kasutatud meteoroloogiliste parameetrite loetelu Õhutemperatuur, tuule suund ja kiirus

Manused Lisa 9: tel_2_5_20_142_harku_tuuleroos_2019_12tk_kokku_.xlsx

Lisa 10: tel_2_5_20_142_harku_tuuleroos_2018_12tk_kokku_.xlsx

Lisa 11: tel_2_5_20_142_harku_tuuleroos_2017_12tk_kokku_.xlsx

Lisa 12: 2_5_20_142_2__Ahutemperatuurid__1_.xlsx

Meteoroloogiliste parameetrite mõõtepunktide asukohad

Tallinn-Harku aeroloogiajaam

Paldiski mnt. 245, Tallinn, Harju maakond Tel. 58540837 Laius: N 59°23´53´´ Pikkus: E 24°36´10´´ Vaatlusväljaku kõrgus merepinnast: 33,16 m (EH2000)

Viide meteroloogilise mudeli andmetele Kasutatud Harku ilmajaama kolme viimase aasta andmeid.

Viide kasutatud topograafiliste sisendandmete kohta

Fooniandmete kirjeldus (koosmõjusse kaasatavad käitised, seireandmed)

Lemmaru külas Lääne-Harju vallas omavad keskkonnaluba peale Nordkalk AS saasteloa L.ÕV.HA-49102 TREV-2 Grupp AS saasteluba L.ÕV/331520, Tariston AS saasteluba L.ÕV/320932. TREV-2 Grupp AS Kalgi ABT LHK-Projektis on rõhutatud, et korraga TREV-2 Grupp AS ja Tariston AS tootmist ei toimu. PM10 emissioonid välisõhku on olemas vaid TREV-2 Grupp AS kohta ja koosmõjusse on kaasatud TREV-2 Grupp AS heiteallikad

HEIT0005185 HEIT0005184 HEIT0005183 HEIT0005182 HEIT0005181 HEIT0005180

29/33

Ümbritseva piirkonna välisõhu kvaliteedi taseme muutumine pärast heiteallika töölerakendamist

Vasalemma karjäär on juba hetkel töötav karjäär.

Mudeldatud hajumisarvutuse kaardid Hajumiskaardid koostati saasteainete osas, mille kontsentratsioon väljapool ettevõtte tootmisterritooriumi saavutas 30% piirväärtusest. Kaardid koostati Ni ühe aasta ja PM10 24 tunni ja 1 aasta ning NO2 1 tunni ja SO2 1 tunni kohta.

Atmosfääriõhu kaitse seaduse alusel õhukvaliteedi piirväärtus on saasteaine lubatav kogus välisõhu ruumalaühikus või pinnaühikule sadestunud saasteaine lubatav kogus, mis on kehtestatud teaduslike andmete alusel ning mis nimetatud koguse ületamise korral tuleb saavutada kindlaksmääratud aja jooksul ja mida edaspidi ei tohi enam ületada. Piirväärtuse kehtestamise eesmärk on vältida, ennetada või vähendada saasteaine ebasoodsat mõju inimese tervisele või keskkonnale.

Atmosfääriõhu kaitse seaduse alusel õhukvaliteedi sihtväärtus on saasteaine kogus välisõhu ruumalaühikus või pinnaühikule sadestunud saasteaine kogus, mis tuleb nimetatud koguse ületamise korral saavutada asjakohaste meetmetega, mis ei too kaasa ebaproportsionaalselt suuri kulutusi, kas kindlaksmääratud aja jooksul või võimalikult kiiresti ja mille eesmärk on parandada õhukvaliteeti ja vältida või vähendada ebasoodsat mõju inimese tervisele ja keskkonnale.

Atmosfääriõhu kaitse seaduse alusel:

paikne heiteallikas on püsiva asukohaga heiteallikas, kaasa arvatud teatud aja tagant teisaldatav heiteallikas, või ühel tootmisterritooriumil asuvate heiteallikate grupp; tootmisterritoorium on käesoleva seaduse tähenduses käitise toimimiseks vajalik maa-ala, mis koosneb ühest või mitmest maaüksusest, kus paiknevad heiteallikad ja mida käitab üks või mitu käitajat; õhusaasteluba on nõutav (olenemata käesoleva paragrahvi lõike 3 alusel kehtestatud künniskogustest või künnisvõimsustest), kui õhukvaliteedi taseme määramisel on tuvastatud, et käitise heiteallikatest väljutatava saasteaine heitkogus põhjustab saasteaine kohta atmosfääriõhu kaitse seaduse § 47 lõigete 1 ja 2 alusel kehtestatud õhukvaliteedi piir- või sihtväärtuse ületamise väljaspool käitise tootmisterritooriumi. kõigist käitise tootmisterritooriumil paiknevatest heiteallikatest kokku iga välisõhku väljutatava saasteaine maksimaalne hetkeline heitkogus ei tohi summaarselt ületada väärtust, mis võib põhjustada käesoleva paragrahvi lõikes 1 nimetatud õhukvaliteedi piirnormi ületamist väljaspool käitise tootmisterritooriumi; müraallika valdaja tagab, et tema müraallika territooriumilt ei levi normtaset ületavat müra.

30/33

5.4.17. Järeldused ja ettepanekud

Kui soovitakse ehituslubjakivi kaevandada Vasalemma karjääri kinnistu piiril, siis lubjakivi lõhkamine viia läbi meteoroloogilistel tingimustel, kui tuul puhul väljaspoolt Vasalemma karjääri kinnistu piiri sissepoole, so Vasalemma karjääri kinnistu kui tootmisterritooriumile.

Puur-lõhketöödega kaevandamise suur eelis on see, et ettevõte ei pea soetama lubjakivi raimamiseks uut kõrgehinnalist mäemasinat. Paljandustöid teostatakse renditud buldooseriga ning puu-lõhketööde teenust teostatakse alltöövõtuga kogumahus.

Buldooser-kobestiga lubjakivi raimamine pole Eestis väikestes karjäärides levinud, sest lubjakivi rebimine vajab suhteliselt suure massiga buldooserit. Kui lubjakivi on keskmisest rohkem lõheline ja praguline, siis saab alternatiivina kasutada buldooser-kobestit lubjakivi raimamiseks.

Hüdrovasaraga raimamine on laialt levinud Eesti lubjakivikarjäärides, kus lõhketööd on keelatud. Hüdrovasara tootlikkus on märkimisväärselt madalam teiste raimamisviisidega võrreldes.

Ehituslubjakivi transpordil Vasalemma karjääri kinnistu piirilt ehituslubjakivi purustusseadmele Kleemann Mobirex MR100Z EVO2 (kaevise töötlemine, purustamine) ja ehituslubjakivi sõelumisseadmele Kleemann MS953 EVO ei esine keskkonnaalaseid probleeme.

Manused Lisa 13: Vasalemma_karjaar_Nordkalk_AS_lohkamine_ja_TREV_2_Grupp_AS_koosmoju_SO2_OPV1.jpg

Lisa 14: Vasalemma_karjaar_Nordkalk_AS_ja_Trev_2_Grupp_AS_PM10_OPVa_tootmise_koosmoju.jpg

Lisa 15: Vasalemma_karjaar_Nordkalk_AS_lohkamine_ja_TREV_2_Grupp_AS_koosmoju_NO2_OPV1.jpg

Lisa 16: Vasalemma_karjaar_Nordkalk_AS_ja_TREV_2_Grupp_AS_Ni_OSVa_tootmise_koosmoju.jpg

Lisa 17: Vasalemma_karjaar_Nordkalk_AS_lohkamine_ja_TREV_2_Grupp_AS_koosmoju_PM10_OPV24.jpg

Lisa 18: Vasalemma_karjaar_Nordkalk_AS_ja_TREV_2_Grupp_AS_PM10_OPV24_tootmise_koosmoju.jpg

Välisõhku väljutatavate saasteainete otsesel mõõtmisel või arvutuslikult saadud õhukvaliteedi taseme maksimaalväärtuste vastavus atmosfääriõhu kaitse seaduse § 47 alusel kehtestatud saasteainete õhukvaliteedi piirväärtustele väljaspool tootmisterritooriumi ja käitist ümbritsevas piirkonnas olevate elumajade juures.

Vasalemma karjääriga vahetult elumaju ei piirne. Lähim elamu asub 150m kaugusel Vasalemma karjääri piirist, mis on metsaga eraldatud. Saasteainete õhukvaliteedi piirväärtused on tagatud.

31/33

5.4.18. Lisad

Müra esinemisel hinnang atmosfääriõhu kaitse seaduse § 56 lõike 4 alusel kehtestatud välisõhus leviva müra normtasemetele vastavuse kohta

Lähim elamu asub 150 m kaugusel Vasalemma karjääri piirist (Nõmme, Ohtu küla, Lääne-Harju vald - maatulundusmaa 100 %). Keskkonnaministri määrust nr 71 „Välisõhus leviva müra normtasemed ja mürataseme mõõtmise, määramise ja hindamise meetodid“ ei kohaldata alal, kus ei ole püsivat asustust ning töökeskkonnas, kus kehtivad töötervishoidu ja tööohutust käsitlevad nõuded. Vasalemma karjääris vaadeldaval alal müra vähendamise kava pole vajalik, kuna Nordkalk AS tootmisterritooriumi piiril pole püsivat asustust (vaadeldav ala piirneb tootmismaaga ja maatulundusmaadega). Nordkalk AS tootmistegevusest põhjustatud summaarne ekvivalentmüra tase pidevalt kolme vahetusega töötamisel lähima elamu juures päevasel ajal on 40,8 dB(A) – vastab II kategooria maa-alade müra piirväärtustele ja sihtväärtustele päevasel ajal).

Heiteallikad ja saasteained, mille osakaal on välisõhu saastatuse tekitamises suurim

Heiteallikas nr 3 peenosakesed 0.111 g/s Heiteallikas nr 5 peenosakesed 0.072 g/s

Koosmõju järgi võib esineda nikli kontsentratsiooni 70% piirväärtusest ja PM10 kontsentratsiooni 60% piirväärtusest.

Lõhkamisel võib esineda NO2 kontsentratsiooni 30% piirväärtusest ja SO2 konsentratsiooni 40%. Lõhkamisel eralduvad saasteained vaid mõne sekundi jooksul.

Ettepanekud õhusaasteloaga kehtestatavate saasteainete heitkoguste kohta ning rakendatavate saasteainete heite, müra ning lõhnaaine esinemise vähendamise meetmete kohta

Arvestades Vasalemma karjääri asukohas liikuvate heiteallikatega lubjakivi kaevandamist, siis heitkoguste ja müra seire pole hädavajalikud ning võimalikud. Heiteallikad ja müraallikad on pidevas muutumises.

Ettepanekud välisõhku väljutatavate saasteainete heitkoguste, lõhna, müra ja õhukvaliteedi omaseireks ning seirejaama asukohaks

Arvestades Vasalemma karjääri asukohas liikuvate heiteallikatega Lubjakivi kaevandamist, siis heitkoguste ja müra seire pole hädavajalikud ning võimalikud. Heiteallikad ja müraallikad on pidevas muutumises.

Ettepanekud saasteainete heitkoguste vähendamiseks ebasoodsate ilmastikutingimuste esinemise korral

Antud taotlus on koostatud 3 vahetusega tööks. Vasalemma karjääriga ei piirne vahetult elamuid. Heiteallikad ja müraallikad on pidevas muutumises. Ebasoodsate ilmastikutingimuste arvestamine pole vajalik.

Informatsioon tegevusega kaasneda võiva muu keskkonnahäiringu kohta keskkonnaseadustiku üldosa seaduse § 3 tähenduses. St et ehk lisaks sellele, et tegevusega võib avalduda ebasoodne mõju eelkõige välisõhule, tuleb LHK projektis märkida (kui asjakohane) muud keskkonnahäiringud, mis võivad konkreetse tegevuse tagajärjel tekkida. Näiteks ebasoodne mõju inimese varale või kultuuripärandile.

Lubjakivi kaevandamisel puudub ebasoodne mõju inimese varale ja kultuuripärandile.

Muud heite vähendamise meetmed Muud heited puuduvad.

Kontrollimatu heite kirjeldus heiteallikate kaupa Kontrollimatu heide puudub.

32/33

5.4.18. Lisad

LHK projekti täiendavad andmed Selgitame Keskkonnaameti kirjas 13.07.2020 nr DM-109227-6 punkt 4 toodud küsimust: Esitame taotluse aastaringseks kolme vahetusega tööks. Talvekuudel kaevandusalane tegevus sõltub klimaatilistest tingimustest ja turusituatsioonist. CO2 arvutus on esitatud lisana failis CO2 arvutamine (ja failis Diislikütuse kulu aastas).

Vastavalt punktile 4.4.1. lisatud fail õigusaktid. Vastavalt punktile 4.4.10. lisatud fail tehnoloogilised äkkheited. Vastavalt Keskkonnaameti kirjale 13.07.2020 nr DM-109227-6 punktile 8 on esitatud lõhkamisel tekkivaid saasteaineid kajastav fail, antud saasteained on kajastatud tabelis 4.5. Vastavalt Keskkonnaameti kirjale 13.07.2020 nr DM-109227-6 punktile 9 esitatud küsimusele on vastus toodud failis sisepolemismootoritega_liikurmasinad. Tabeli 4.5. esitatud andmete koond failides Arvutused ja Saasteained. Vastavalt punktile 4.4.12. esitatud koosmõju analüüs.

LHK projekti lisad Lisa 19: Vasalemma_diiselmootorite_arvutused__1_.xlsx

Lisa 20: Diislikutuse_kulu_aastas__1_.xlsx

Lisa 21: Saasteained_9.10.2020__2_.xlsx

Lisa 22: ARVUTUSED_11.10.2020__2_.xlsx

Lisa 23: CO2_arvutamine.xlsx

Lisa 24: Koosmoju_analuus__4_.xlsx

Lisa 25: Sisepolemismootoritega_liikurmasinad__1_.docx

Lisa 26: Oigusaktid__1_.docx

Lisa 27: Lohkamisel_tekkivad_saasteained__1_.docx

Lisa 28: Tehnoloogilised_akkheited__1_.docx

33/33

18.03.2015

16.45

18.03.2015

16.46

18.03.2015

16.44

18.03.2015

16.35

27.12.2019

17.58

lasu

kattepinnas

kattepinnas

kattepinnas

sıelmed

A a v ik

u m

e ts a

4 3 1 0 1 :0

0 1 :1

0 5 9

Vasalemma karjäär

86801:001:0062 86801:001:0478

Lassi

86801:001:0369

Kuusiku

A a s a

8 6 8 0 1 :0

0 1 :0

1 0 5

Vasalemma karjäär

86801:001:0062

8 6 8 0 1 :0

0 1 :0

7 8 7

K e ila m

e ts

k o n d 2

4 4

Plokk 5 aT

Plokk 4 aT

Plokk 19 pR Plokk 19 pR Plokk 19 pR

P lo

k k 1

5 a

T

Plokk 19 pR

Plokk 6 aT

Plokk 19 pR

Plokk 1 aT

Kattekihi paksus, m

Vasalemma lademe paksus, m

Puuraugu number

Suudme abs. kırgus, m

Vasalemma lademe lamami abs. kırgus, m

Kihi sügavus maapinnast, m

Puuraugu sügavus maapinnast, m

PA-119

28.08

15.08

1.7

11.3

25.0

PA-902

17.00

14.40 2.6

-

16.0

PA-903

16.73

15.73 1.0

-

16.5

PA-904

16.57 -

-

16.0

PA-112

27.89

15.29 11.8

0.8

18.8

PA-113

27.86

14.46 11.7

1.7 28.04

14.54 10.5

3.0 PA-96-97

13.6 14.2

28.33

15.03 8.3

5.0 PA-804

29.28

16.28 6.2

6.8 PA-914

13.9

25.0

PA-702

27.67

13.87 12.4

1.4 PA-703

27.79

13.29 13.2

1.3

15.0 15.1

0.2

6.8

13.0

19.8

0.2

1.7

19.6

13.0

2.6

9.0

7.2

1.0

6.6

12.6

13.8

13.4

14.5

13.5

0.1

5.0

13.3

PA-03

27.94

17.94 8.0

2.0

PA-037

26.21

18.46 6.30

1.45

PA-48

26.54

16.94 8.80

0.80 27.32

17.12 9.90

0.30 PA-45-46

17.02

PA-900 -

-

PA-906

16.88

15.28 1.6

-

PA-743

26.63

13.63 11.0

2.0

25.0

0.2

2.0

13.0

19.5

1.6

8.3

16.0

6.5

16.0

11.2

9.9

PA-903

16.73

15.73 1.0

-

16.5

7.2

1.0 10.3 10.0

7.75

10.0

9.6

PA-743

26.63

13.63 11.0

2.0

25.0

0.2

2.0 Kihi sügavus maapinnast, m

Veetase, mııtmise kuupäev

12

14

16

18

20

22

24

26

28

30

32

34

36

12

14

16

18

20

22

24

26

28

30

32

34

36

10

8

6

4

2

10

8

6

4

2

GEOLOOGILINE L˜BILÕIGE I - I’

Mııtkava:

Tellija:

Kinnitas

Joonestas

L˜BILÕIKED I-I’ ... II-II’

GEOLOOGILISED

Koostas

23.05.2025

Koostatud:

Väike-Maarja vald, Lääne-Viru maakond

F. R. Faehlmanni tee 11a, 46301 Rakke alevik,

NORDKALK AS

VASALEMMA KARJ˜˜R

Tınis Kattel

/allkirjastatud digitaalselt/

/allkirjastatud digitaalselt/

/allkirjastatud digitaalselt/

Gr lisa 2

Töö nr 21279

1456x594

Formaat

M vert 1:200 M hor 1:2000

Harju maakond Lääne-Harju vald

Jürgen Aluoja

Jürgen Aluoja

LEPPEM˜RGID:

Kasvupinnas

Vasalemma kihistu lubjakivi

Kahula kihistu Pääsküla kihistiku lubjakivi

Katastriüksuse piir, nimetus ja tunnus Vasalemma karjäär

86801:001:0062

Mäeeraldise piir

Mäeeraldise teenindusmaa piir

pR - passiivne reservvaru aT - aktiivne tarbevaru Maavaravaru ploki piir, number ja varu kategooria

Lubatud kaevandamissügavus (abs 16.73 m)

Kattepinnase vall

gIIIjr

O vs

O khS

O khPs

O khK

Kahula kihistu Saue kihistiku lubjakivi

Kahula kihistu Kurtna kihistiku lubjakivi

Moreen, liivsavi

Plokk 1 aT

(abs 23.23 m)

Pıhjavee eeldatav tase pärast maavara ammendamist

Joonmııtkava:

0 20 50 100 m

E-post: [email protected]

Tel: 634 4552

OÜ J.Viru Markšeideribüroo

10112 Tallinn

Tartu mnt 84a-50

www.vmb.ee

abs m W

abs m E

O vs

O khPs

O khK

O khPs

O khK

O khPs

O khK

O khPs

O khK

O khK

O khPs O khPs O khPs

O khPs

O vs

gIIIjr

gIIIjr

O khPs

O khK

12

14

16

18

20

22

24

26

28

30

32

34

36

38

40

42

44

46

48

50

52

54

56

12

14

16

18

20

22

24

26

28

30

32

34

36

38

40

42

44

46

48

50

52

54

56

abs m S

abs m N

10 10

8 8

6 6

4 4

2 2

O vs

O khPs

O khK

gIIIjr

O khPs

O khK

O khPs

O khK

Täide

GEOLOOGILINE L˜BILÕIGE II - II’

18.03.2015

16.35

4.2 Vasalemma karjääri geoloogilised läbilıiked, OÜ J.Viru Markšeideribüroo 09.11.2021, töö nr 21279.

Paemurrud 2). Varud arvutatud seisuga 01.01.1980. a (EGF 3681);

4.1 Aruanne järeluuringu ja varude ümberarvutamise tulemustest Vasalemma lubjakivimaardlas (osa Padise-

4. Kasutatud:

kuid mitte sügavamale kui absoluutkırgus 16.73 m.

Vasalemma karjääris aktiivse tarbevaru (Vasalemma lademe) lamamini,

3. Vastavalt maavara kaevandamisloa taotluse (1997, As Minerex mäekonsultatsioonid) seletuskirjale kaevandatakse

2. Katastriüksuse piirid - Maa-ameti geoportaali ruumiandmetest digitaalselt 08.10.2021 (plaanil skemaatiliselt).

1. Kırgused EH2000 süsteemis.

M˜RKUSED:

3

3

3

3

3

3

3

3

3

3

3

3

3

3

3

3 3

3

3

3

3

3

3

3

3

3

3

3

3

3

3

3

2 9.5

1

29.31

32.11

30.82

27.75

2 6 .2

4

28.78

26.55

27.38

28.85

30.08 30.01

27.84

27.77

28.44

28.40

28.81

28.75

28.25

27.90

28.11

28.10

28.43

27.92

27.55

27.88

27.65

27.84

27.79

28.19

27.98

28.28

28.12

28.82

29.12

28.50

28.15

28.27

28.63

27.57

28.38

28.05

28.12

28.02

27.37

26.82

26.57

26.85

26.52

27.19

26.53

26.41 26.73

26.67

26.80

27.21

26.96

26.84

27.04

26.88 26.82

26.48

28.78

27.16

27.60

27.46

27.63

27.97

27.76

27.06

27.26

27.17

26.47

26.26

26.08

25.23

25.31

25.52

25.04

25.04

24.88 25.86

24.67

26.71

28.21

28.68

29.12 29.66

29.63

28.95 29.20

29.6029.71

29.03

28.78 29.31

28.46

28.52

29.34

29.11

29.46

28.86

28.67

26.76

27.05

26.70

27.02

27.24

27.09

26.75 26.96

26.94 27.12

27.06

26.95

26.98

27.12

27.36

27.95

27.99

27.87

27.76

27.82

27.43

27.22

27.88

28.66

28.37

28.53

28.65

28.96

26.58

26.44

26.70

26.88

26.83

26.72

26.79

27.25

27.44

27.25

27.79

28.22

28.44

26.95

26.80

27.44

26.97

27.62

28.42 29.66

28.27

27.39

26.78

26.63

26.73

26.99

26.95

2 6 .5 7

2 5 .8 7

2 6 .0 2

26.37

24.46

26.97

27.99

29.38

26.99

27.73

29.21

28.97

27.96

27.89

28.91

29.30

29.11

28.84

28.03

28.11

28.60

27.87

28.31

28.30

28.36

28.23

27.96

25.60

25.43

25.75 26.10

26.03

26.47

26.48

26.58

26.57

26.44

26.73

26.61

26.85

27.04

27.42

27.15

26.78

27.38

27.54

27.22

26.14

25.83

28.59

34.76

38.95

38.50

37.98

25.27

25.55

25.37

28.16

28.70

28.07

28.48

28.18

27.43

27.08

28.25

29.77

27.45

27.26

27.30

28.40

26.96

27.82

27.73

28.02

27.34

26.75

26.74

27.58

27.66

28.56

25.56

26.75

28.18

26.78

29.11

28.54

29.23

29.12

29.72

28.52

27.08

27.46

26.98

27.03

27.07

27.66

27.71

28.07

34.87

32.04

35.26

28.74 29.15

28.73

28.80

29.12

28.95

29.57

28.88

28.06

26.93

26.83

26.61

25.40

45.29

46.00

46.61

41.39

27.76

27.50

29.90

28.38

27.58

26.44

26.47

26.41

26.53

26.87

26.61

26.63

26.32 26.44

27.36

27.18

27.53

27.26

27.38

27.74

29.05

38.84

24.63

32.55

45.37

45.09

26.99

27.51

27.23

27.34

27.38

27.42

27.47

27.25

27.53

27.21

26.93

26.70

26.44

26.16

26.25 26.08

26.12

26.01

25.70

25.59

25.96

25.66

25.56

26.19

25.77

25.34 25.43

25.56

25.41 25.68

26.00

25.87

25.63

25.84

25.69

25.69

25.48

25.67 26.46

26.45 27.38

27.38

27.49

27.47

27.53

27.46

26.67

26.38

26.19

26.47

26.12

26.39

26.32

aiamaa ıueala

27.30

26.19

27.09

27.65

24.37

6.5

6.5

6.5

6.5

6.5

6.5

6.5

6.5

6.5

6.5

6.2

4.5

6.5

6.5

6.5

5.9

5.9

5.9

4.2

28.89

28.61

28.08

28.22

28.21

28.83

28.36

27.85

27.57

29.41

29.83

28.79

27.83

27.61

27.91

27.78

27.86

27.80

28.07

28.09

28.12

29.33

29.07

28.54

27.97

28.35

28.06 28.31

28.06

27.92 27.90

28.03

28.13

28.57

28.44

27.94

28.04

27.92

28.31

28.05 28.08

28.05

28.37

28.85

28.11

28.07

28.08

28.16

27.92

27.79

28.47

28.03

27.90

27.78

28.06

28.07

18 20

22

17

18

17

2 0

2 3

18

22 21

20 19

18

192 0

22 20

18

17 19

2 1

2 3

222018

17 19 21 23

2 2

2 0

18

17 19

21 23

2 2

2 0

18

24

24

24

44

45

24 25 2

5

2 6

26

27

4 0

3 9

3 5

3 5

363 7

3 8

34

3 4

33

3 3

25

2 6

2 6

29

26

27

27

2 7

2 7

2 7

27

28

2 8

29

2 8

2 9

28

27

46

42

40

4 0

4 1

3 1

2 5

3 5

45

4 4

4 03 5

3 0

4 1

4 0

26

30

3 1

32

32

30

31

32

27

27

2 6

2 5

25

26

28

27

26

28

26

2 7

2 7 26

2 8

2 9

2 8

2 7

27

2 9

2 9

2 9

27

2 7

29.47

43101:001:0773

Siilu

Keila metskond 246

Keila metskond 245

86801:001:0789

Paepealse

43101:001:0913

3101:001:0796

43101:001:0774

Vanalassi

29501:011:0296

Keila metskond 272

Keila metskond 252

Aaviku

29501:011:0297

Keila metskond 244

86801:001:0788

86801:001:0787

86801:001:0786

Keila metskond 243

Laitse tee

Kurvi

43101:001:0913

43101:001:0899

43101:001:0893

Vaba

43101:001:1261

Kulna-Vasalemma

Paepealse

Laitse tee

43101:001:0796

Vaba

43101:001:1211

43101:001:1319

43101:001:1059

Aavikumetsa

43101:001:1239

Karunurga

Vaba

Vaba

43101:001:0981

Aasa

86801:001:0071

86801:001:0105

86801:001:0065

Kase

86801:001:0115

Kangrukırtsi

Uustalu

11382 Laitse aiandusühistute tee

86801:001:0104

Nımme

86801:001:0025

29501:011:0004

86801:001:0012

Uueaseme

86801:001:0062

Vasalemma karjäär

Rıımo

Kalgi

86801:001:0044

29501:011:0060

29501:011:0275

Rebase

Lassi

Keila metskond 365

86801:001:0478

Männistu

86801:001:0741

86801:001:0731

29501:011:0276

Kolmekaru

86801:001:0369

Kuusiku

Männiku

Oru mets 4

86801:001:0372

Anepajo

86801:001:0474

86801:001:0458

86801:001:0450

Rehe

Plokk 14 aT

Plokk 14 aT

Plokk 21 pR

Plokk 20 aT

Plokk 19 pR

Plokk 17 aT

Plokk 19 pR

Plokk 16 aT

Plokk 19 pR

Plokk 15 aT

Plokk 19 pR

Plokk 13 aT

Plokk 19 pR

Plokk 18 aT

Plokk 21 pR

Plokk 19 pR

Plokk 22 pT

Plokk 13 aT

34

3536

37

38

6

2

3

4

5

7

8

17

18

19

20

21 22

23

24

25

26

27 28

29

30

31 32

33

39

40

41

1

9

10

11

12

13

14 15

16

1

2

3

4

5

6

7

8

9

18

19

20

21

22 23

24

25

26

27

2829

30

31

32 33

34

35

36

37

38

39

10

11

12

13

14

15 16

17

Mııtkava:

Kinnitas

Joonestas

Formaat A1

Koostas

Tınis Kattel

/allkirjastatud digitaalselt/

/allkirjastatud digitaalselt/

/allkirjastatud digitaalselt/

PLAAN

KORRASTATUD MAA

46301 Rakke alevik, Lääne-Viru maakond

F. R. Faehlmanni tee 11a

Nordkalk AS

Gr lisa 3

Töö nr 21279

23.05.2025

Koostatud:

Harju maakond Lääne-Harju vald

VASALEMMA KARJ˜˜R

Jürgen Aluoja

Jürgen Aluoja Tellija:

E-post: [email protected]

Tel: 634 4552

OÜ J.Viru Markšeideribüroo

10112 Tallinn

Tartu mnt 84a-50

www.vmb.ee

N

S

W E

nr

punkti

Piiri- Koordinaadid

X Y

PIIRIANDMED (KORRASTATUD MAA)

TEENINDUSMAA M˜EERALDISE

pindala 348.48 ha (korrastatud maa) Mäeeraldise teenindusmaa

41

40

39

38

37

36

35

34

33

32

31

30

29

28

27

26

25

24

23

22

21

20

19

18

17

16

15

14

13

12

11

10

9

8

7

6

5

4

3

2

1

6566201.45

6566168.33

6566132.54

6565941.69

6565917.41

6565682.58

6565680.29

6565486.09

6565525.06

6565542.66

6565559.51

6565609.20

6565880.61

6566168.69

6566178.67

6566222.85

6566266.54

6566620.58

6567118.91

6567169.20

6567180.14

6567373.31

6567720.17

6567778.03

6567886.79

6567993.77

6568032.91

6568039.85

6567811.93

6567707.61

6567602.15

6567437.94

6567350.43

6567034.44

6566891.37

6567017.80

6566961.79

6566936.68

6566722.72

6566625.73

6566354.53

517433.72

517727.03

518056.07

518109.84

518098.43

518189.46

518240.79

518324.92

518535.28

518623.09

518707.59

518949.05

518897.01

519190.94

519269.17

519615.30

519962.99

519751.26

519448.86

519135.11

519006.87

518923.49

518889.68

518887.72

518694.54

518490.11

518408.01

518378.22

517906.58

517843.55

517776.09

517675.97

517995.27

518019.84

517770.67

517542.29

517516.32

517507.16

517414.59

517364.59

517225.09

Kaardileht 633 Tallinn

ASENDISKEEM M 1:50 000

LEPPEM˜RGID:

Katastriüksuse piir, tunnus ja nimetus

Mäeeraldise piir, piiripunkt ja number

Mäeeraldise teenindusmaa (korrastatud maa) piir, piiripunkt ja number

86801:001:0062

Vasalemma karjäär

Maapinna samakırgusjoon, abs m

0 50 100 200 m

Joonmııtkava

X=6565500.00 X=6565500.00

X=6566000.00

X=6567000.00

X=6568000.00 X=6568000.00

Y =5

17 5 0 0 .0

0 Y =5

17 5 0 0 .0

0

Y =5

19 5 0 0 .0

0 Y =5

19 5 0 0 .0

0

Y =5

2 0 0 0 0 .0

0 Y =5

2 0 0 0 0 .0

0

27.30 Korrastatud maa kırgus, abs m

Plokk 21 pR

Plokk 20 aT

pR - passiivne reservvaru

pT - passiivne tarbevaru

aT - aktiivne tarbevaru

Maavaravaru ploki piir

Vasalemma maardla (registrikaart 212) piir

karjäär

Vasalemma

maardla piir

Vasalemma

Korrastamisel kujundatav järsk külg (tıkestatud ülevalt piirdega)

Pindala: 307.44 ha

Eeldatav veetase: 23.23 abs m

Tehisveekogu, veekogu sügavus

Veetaset reguleeriv kraav

Pindala: 29.45 ha

Rohumaa

6.5

Sügavus: valdavalt ca 6.5 m

Eeldatav veetase 23.23 abs m

Tehisveekogu pindala 314.59 ha

1:5000

Veealuse nılva samakırgusjoon, abs m

Veealuse nılva alumine joon

nr

punkti

Piiri- Koordinaadid

X Y

39

38

37

36

35

34

33

32

31

30

29

28

27

26

25

24

23

22

21

20

19

18

17

16

15

14

13

12

11

10

9

8

7

6

5

4

3

2

1

Mäeeraldise pindala 336.89 ha

M˜EERALDISE PIIRIANDMED

6566201.45

6566168.33

6566132.54

6565908.44

6565493.36

6565525.06

6565542.66

6565559.51

6565609.20

6565880.61

6566168.69

6566178.67

6566222.85

6566266.54

6566620.58

6567118.91

6567169.20

6567180.14

6567373.31

6567720.17

6567778.03

6567886.79

6567993.77

6568032.91

6568039.85

6567811.93

6567707.61

6567602.15

6567437.94

6567350.43

6567034.44

6566891.37

6566941.25

6566958.81

6566923.55

6566899.66

6566679.90

6566579.95

6566294.62

517433.72

517727.03

518056.07

518202.07

518364.18

518535.28

518623.09

518707.59

518949.05

518897.01

519190.94

519269.17

519615.30

519962.99

519751.26

519448.86

519135.11

519006.87

518923.49

518889.68

518887.72

518694.54

518490.11

518408.01

518378.22

517906.58

517843.55

517776.09

517675.97

517995.27

518019.84

517770.67

517680.57

517625.17

517608.82

517600.11

517505.03

517453.50

517306.74

Pindala: 11.59 ha

Metsamaa

3. Kasutatud: Vasalemma karjäär korrastatud maa plaan, OÜ J.Viru Markšeideribüroo 09.11.2021, töö nr 21279.

2. Katastriüksuse piirid väljastatud Maa-ameti poolt digitaalselt 08.10.2021. a (plaanil skemaatiliselt).

1. Koordinaadid L-Est’97 süsteemis, kırgused EH2000 süsteemis.

M˜RKUSED:

28

18

1

1

kr aa v

kraav

k r a a v

k r a a v

kraav

kr aa v

kr aa v

k r a a v

kr aa

v

kraav

k r a a v

k r a a v

k ra

a v

kr aa

v

kr aa

v

k ra

a v

69

70

71

72

HVL3

29.16

29.19 PP HVL3

si ht

vare

vare

2 8 .0

16.3 4

16 .3 4

17 .3 8

17.23

17 .2

6

16 .10

15 .68

15 .63

15.46

15.6215.5

17. 72

17 .5 3

17 .3 8

17. 52

17.3 2

17.2 0

17. 38

17 .4 6

17 .4 1

17 .3 2

17 .2

2

17.37

17 .18

17 .2 4

16 .95

16. 86

16 .95

16 .5 3

16. 93

16 .9 0

16.88

16.81

16 .8

7

16 .9

9

16 .7

5

16 .6 9

17 .5

8

16.95

16.85

17.15

17.30

17.48

17 .4

9

16 .7 5

17 .15

17 .17

16.68

16.68

16.81

17.3 6

16.9 8

17.1

16.9 3

18 .6

2

18 .8

3

17 .6

1

17 .5

5

17 .6

0

16 .9

5

17 .4

5

17 .6

2

16.64

16.76

17.40

17.74

19.48

18.95

17.01

17.19 2 9.5

1

17.22

18.22

17 .8

2

17 .4

2

17 .4 4

17 .5

0

17.08

17.95

17.92

17.59

17.63

17.57

29.31

19 .3 7

18.53

17.79

17.74

17.22

17.55

2 5 .7 0

2 9 .1 1

2 9.16

32.12 31.96

31.61

32.48

32.54

32.46

31.99

32.11

31.64

31.68

32.09 32.00

32.35

32.46

32.41

32.21

31.36

32.20

31.13

30.82

32.28

32.38

19.75

23.18

20.61

20.15

19.52

19.94

20.76

18.83

2 6 .6

4

20.44

17.25

20.89

19.77

20.04

18.54

18.24

18.28 17.2 9

17.18

17.14

17.49

17.55

17.33

18.29

21.41 27.75

21.52

21.49

21.39

21.44

19.83

18.08

18.99

21.57

20.21

19.70

21.77

21.7821.67

20.12 19.99

18.48

18.10

16.99

18.06

17.90

17.74

21.28

18.34

18.77

19.02

18.38

18.03

16.90

16.87

18.42

18.78

17.66

18.07 19.47

19.80

16.81

19.79

19.05

19.99

20.46

20.81

20.93

20.80

21.05

20.99

19.92

20.17 20.02

2 0 .2 2

19.11

20 .0 4

20 .33

20 .12

20 .09

19 .5

7

19 .3 7

19.14

17.97 18.69

18 .3 8

20.40

21.03

20.52

20.60

20.35

17.16

17.39

17.35

17 .3 7

17 .2 9

18 .2

1

18 .0

3

19.0 9

19.01

18.95

21.28

17 .5 6

18 .5 9

18.8 6

18.8 5

18 .69

25.31

22 .7 1

19. 62

18 .8 4

18.91

19 .8

9

17.57

18.33

20.72

21.36

19.18

17.84

18.16

18.37

18.48

18.63

18.61

18.74

18.64

18.45

18.84

18.49

18.66

18.81

18.85

18.92

18.97

18.69

18.52

18.29

17.04

16.91

17.16

17.31

17.38 17.40

17.15

17.20

17.18

17.27

17.28

17.50

17.45

17.25

17.29

17.30

17.53

17.40

17.31

17.20

17.34

17.12

17.22

17.37

17.42

17.72

18.58

16.92

17.0117.14

17 .2 0

17 .3

2

17 .3

7

17 .2

3

17 .11

17 .18

17 .0 9

17.02

17 .4 6

17 .3 2

17 .3 6

17. 16

17. 34

17.3 0

17.2 0

17.51

17.10

17.24

16.87

16.62 16.82

16.70

16.74

17.66

17.49

18.15

16.77

18.10

17.17

16.99

16.78

16.81

16.90

17.28

17.09

17.28

17.36

17.57 17.94

17.12

17.79

17.10

18.53

16.78

18.91

17.04

17.70

16.57

17.84

17.92

17.73

17.74

16.81

18 .6 7

28.44

28.40

28.81

28.75

28.21

26.58

26.44

26.59

26.70

26.88

26.83

26.72

26.79

26.95 27.25

27.15

27.44

27.25

27.95

27.79

28.01

28.22

28.44

26.95

26.80

27.44

26.97

27.62

28.42

29.11

29.66

28.27

27.57

27.39

26.78

26.63

26.68

26.95

2 5 .9

9

2 5 .9

9

2 5 .9

6

2 5 .7

1

2 6 .4 9

26.1

2 6 .5 7

2 5 .8 7

2 6 .0 2

26.37

27.04

2 6 .5 1

24.46

26.71

26.97

26.82

27.34

27.61

2 6 .0 7

27.99

27.99

29.38

26.96

27.37

26.99

26.78

27.73

29.21

28.97

27.99

28.36

27.94

28 .11

28.06

17.14

17.13

17.25

16.87

16.85

16.99

17.06

17.34

17.03

17.13

17.05

17.18

16.66

16.76

17.03

17.38

16.91

17.35

17.18

17.24

17.23

18. 00

17 .4

9

17 .4

4

17 .7

4

17 .8 0

17.2 6

17.23

17.3 2

17.40

17.7 5

17 .48

19 .1 8

19 .3

3

18.94

18 .8 1

2 0 .8 5

28.25

19.15

19.38

19.22

19.16

19.06

19.18

19.22

18.97

18.79

18.96

19.21

18.93

18.9618.85

18.79

18.80

19.44

19.27

19.17

18.68

18.51

18.05

17.95

17.93

17.93

18.87

17.87

18.51

18.36

18.44

18.94

18.40

18.10

18.17

18.05

18.52

18.56

19.30

19.28

19.31

19.44

19.31

19.20

18.15

18.15

18.12

18.54

19.42

19.34

19.38

19.34

19.33

19.15

19.26

19.07

18.94

18.82

19.07

18.86

18.77

18.88

19.13

19.33

18.66

18.57

17.71

17.80

18.15

18.28

18.41

18.55

18.65

18.69

18.64

18.82

18.09

18.42

20.98

21.11

18.55

18.57

18.40

25.55

25.03

26.34

27.38

26.87

28.18

26.78

29.11

2 8 .5 4

2 9 .2

3

2 7 .8 3

29.49

23.95

22 .08

2 9 .1 2

3 0 .0 3

34 .89

29 .31

29 .72

3 5 .1 1

3 2 .6

2

3 6 .1 0

3 1.5

8 3 4 .0

0

3 3 .3

2 2 9 .7

1

2 9 .7

3

2 8 .19

28.52

26.76

19.16

18.83

21.57

21.39

21.18

19.27

18.59

20.09

17.11

17.26

17.25

17.02

17.08

17.11

28.36

28.09

27.33

27.08

27.46

26.94

17.46

17.84

16.73

15 .6

8

15 .7 0

15 .6

7

15.49

15.6 3

15.8 8

15 .4

3

15 .9

8

15.78

16.03

15 .8 6

15 .8

7

16 .5

7

17.17

16.85

16 .3

8

16.84

16.74

16.75

16.74

16.73

16.65

16.76

17 .4

0

17 .2

6

17 .1 4

17 .0

1

16 .8 517 .0 2

16 .9 0

17 .0 9

16 .6

8

16 .9

5

16 .5

716 .8

4

16 .6

7

16 .7

9

16.80

17.07 16 .8

1

17 .2

0

16 .8

5

17 .0

7

16 .9

4

17 .1 4

16.56

16.67

17 .4

1

17 .5

1

17 .7

0

17 .8

3

18 .12

18 .3

0

18 .3

1

18 .6

6

18.75

18.63

18.51

18.62

18.68

18.75

18.59 18.54

18.59

18.76 18.60

18.47

17.12

19.07

19.01

18 .7 018 .6 4

16.77

18.86

18.75 19.07

19.19

18.89

18.61

19.70

18.38

18.09

17.74

18.11

18.58

17.33

17.01

17.08

16.92

16.60

16.73

18.31

18.60

17.26

27.39

2 4.74

2 2 .3 7

2 5 .3

2

21.3 5

2 1.9

2

17 .5

7

17 .7

5

18.57

18 .7

5

17.43

17.77

17.63

17.97

17.92

17.86

17.92

17.29

24.90

24.77

24.48

24.61

24.81

24.86

21.11

20.01

20.60

20.63

20.64

17.19

16.94

16.92

25.52

25.13

24.88

25.49

2 6. 2 5

19 .10

2 0 .4 4

19 .7 2

2 1. 17

20.21

21.72

17.23

17.34

17.61

18.20 18.36

20 .15

23 .42

2 0 .2

9

25.15

24.20

19.01

18.17

22.81

24.70

25.87

27.7 7

28.05

27.9 5

28.70

29.17

2 8 .6 5

24 .19

24.7 8 25.70

26.36

26.91

2 5 .6 3

25 .2 4

27.06

28.04

26.24

24.87

27 .6 9

26.54

27.19 25.42

26.42

24.04

26.28

26.33

25.87 22.00

2 1.8

6

21.48

21.25

21.32 20.60

21.69

18.76

18 .5 5

18.87

43.00

41.51

45.29

45.87

45.12

46.30

45.97

45.08

44.27

45.35

43.73

42.33 45.48

46.00

45.18

46.05

46.61

24.82

25.00

25.29

30.20

31.41

32.41

29.78

30.51

33.38

31.02

33.99

32.44 31.05

31.69

28.71

27.44

43.71

45.57

29.57

32.95

39.17

45.16

35.39

38.25

45.70

35.54

33.74

33.71

32.47

29.61

45.62

45.30

46.08

41.84

42.10

41.77

41.07

39.75

40.3540.39

40.91

41.06 39.56

40.79

40.96

23.46

23.44

23.37

23.45

23.56

24.10

28.12

35.72

33.34

31.2 329.70

30.03 31.7

0

19.83 19.14

18.41

17.59

17.07

16.98

19.79

27.31 30 .62

34 .19

36.47

39.82

26.25

28.20

28.18

2 5 .4 6

2 5 .4 7

2 7.0

5

41.39

24.88

23.02

22.02

35.76

35.61

36.00

35.01

35.34

38.53

26.60

58 .6 9

5 8 .3

2

56.40

53 .62

4 5 .9 7

38.45

35.83

37.11 39.93

39.30

39.51

41.69

41.35

41.39

39.22

37.94 38.91

59.11

28.2 0

33.96

32.94

27. 1

29.81

33.15 31.97

39.32

39.86

3 6. 3 5

36.98

33.22

36.17

41.40

30.78

30.20

30.45

33.88

33.51

32.98

28.39

27.12

28.29

27.76

27.50

29.90

30.19

28.38

30.12

2 1.42

17 .8 1

2 2 .9 1

20.77

21.60

2 0 .5

9

18.22

17.64

18.72

17.62

17.74

16.85

17.53

16.96

16.75 16.70

16.82

16.84

18.02

17.46

18.23

17.40

17.87

16.77

16.83

18.38

18.61

16.72

18.39

24.96

20.97

17.51

18.70

18.58

18.61 18.63

18.98

18.90 17.83

22.03

27.35

30.18

19.16

19.02

17.87

18.07

18.35

18.64

18.58

18.06

16.78

17.00

16.98

16.95

17.02

17.19

17.21

17.08

17.03

17.03

17.16

17.1517.23

17.18

17 .0 9

17 .14

17 .2 1

17.09

19.11

18.28

2 7 .4 6

2 7 .3

5

2 7 .1 6

2 7 .0 1

2 6 .5 2

2 6 .3

3

2 6 .2 5

2 5 .9 3

2 5 .8 2

2 5 .8 5

25 .83

25 .88

25 .79

25 .84

25 .87

26 .13

26 .04

26 .41

27 .3 7

27.58

2 8 .0 4

25.11

2 4 .6 3

26.42

26.44

26.47

26.41

26.53

26.50

26.87

26.61

26.40

27.67

26.63

26.32

26.44

27.26

25.01

27.03

26.00

27.30

25.09

28.05

25.14

25.16

24.75

2 5 .2 3

25.95

27 .61

16.93

17.10

17 .7 5

17 .4 5

17 .3 9

17 .2

3

17 .2

5

17 .2

5

17 .5

0

27.36

18.86

24.55

24.66

25.01

24.62 24.23

24.68

25.44

24.73

24.69

25.03

22.28

24.12 23.89 23.95

23.68

22.41

22.84

21.31

20.12 19.07

18.55

21.16

18.52

23.65

22.07

23.24 25.23

21.71

22.89

25.82

25.78

19.06

19.16

19.65

20.31 21.29

19.34

19.42

19.65

19.47

19.52

21.72

22.21

20.32 19.9119.08

21.21

21.37

21.15

21.65

21.67

21.52

21.34

21.38

21.47

21.22

19.99 25.65

25.22

23.85

19.14

19.20

19.15

19.56

19.58

19.45

19.49

19.69

19.63

19.24

19.23

19.20

19.50

19.17

18.80

19.00

18.99

19.10

18.55

19.42

19.44

19.29

19.09

19.35

19.28

19.35

19.26

18.98

18.58

19.60

19.39

19.55

19.37

18.80

22.70

2 2 .3

3

2 3 .19

2 4. 19

18 .8 2

19.0 0

18.89

18.77

18.82

18.4

19.04

19.16

19 .16

18 .8

6 18 .5

8 18 .2

4 18 .0

5

17 .3

6

17 .2

8

17.07

17.02

17.06

17.33

17.11

16.99

17.52

17.28

17.75

17.38

18.36

18.53

18.47

18.87

19.00

18.96

19.11

18.90

18.26

18.18

17.87

17.92

19.00

28.28

28.03

28.13

27.81

27.24

27.14

27.18

27.14

27.53

27.26 27.33

27.07

27.25

27.57

27.38

27.74

29.05

32.78

29.95

35.79

28.12

29.39

26.95

26.66

27.03

27.17

27.24

27.18

27.33

27.18

27.11

27.14

2 7 .2

5 2 6 .8

9

27.35

27.03

27.5 7

27.6 4

27. 58

28.0 1

39.49

41.43

38.84

40 .4 6

4 1. 4 7

3 0 .9 1

31. 93

34.14

29 .90

25 .71

2 4 .6 7

2 4 .6 4

2 5 .3

5

25.03

24.63

24.65

26.21

42.33

31.89

33.92

25.63

22.47

21.93

25.87

30.03

33.56

33.96

17.82

17.65

17.50

32.55

37.84

45.37

43. 14

44.50

44.62

43.58

45.11

44.28

45.50

43.87

44.81

34.59

38.72

37.05

34.96

33.91

36.82

34.71

37.11 35.72

35.62

36.54

35.84

35.48

36.06

36.62

44.28

41.10

36.46

44.54

4 0 .7

5

33.90

28.30

28.35

31.11

36.60

34.42

34.06

33.18

36.27

44.64

44.93

45.09

2 7 .4 5

2 6 .9 6

2 6 .7 5

2 6 .5 2

26.62

27.33

27.30

27.80

25.31

25.36

25.93

26.18

2 7. 4 4

26.95

26.99

27.37

27.51

18.75

18.66

27.17

26.25

23.98

18.67

25.55

24.39

27.23

19.26

26.97

26.71

26.77

26.49

27.40

27.79

27.37

27.34

27.38

27.42

27.47

27.25

27.53 27.59

27.21

26.93

26.70

27.71

26.27

26.44

26.16

26.25

26.08

25.98

26.12

26.01

25.70

25.50

25.59

25.96

25.66

25.56

26.19

25.77

25.34

25.56

25.43

25.50 25.56

25.41

25.68

25.75

26.00

25.87

25.71

25.63

25.84

25.79

25.69

25.69

25.48

25.73

25.67

26.46

26.63

26.45 27.38

27.38

27.49

27.47

27.56

27.53

27.46

26.44

26.67

26.38 26.17

26.19

26.47

26.12

26.19

26.39

26.32

17.80

18.7617.69

17.70

15.45

16 .1 3

15 .7 5

15 .7 4

15 .7

5

18.40

18.74

18.63

18 .7 4

16. 25

17. 91

17.72

16.26

18.53

16 .7 7

17.49

25.54

25.63

28.6 3

27.45

26.99

26.53

26.41

26.36

2 5 .6 3

2 5 .6 1

26.29

28.04

29.81

28.69

29.38

28.60

27.65

25.80

26.86

18.63

18.85

18.11

18.61

17.80

17.79

19.11

18.15

18.63

18.65

17.90

18.11

27.25

28.02

18.57

18.04

ladu

ladu

ladu

ladu

ladu

ladu

ladu

ladu

ladu

ladu ladu

ladu

ladu ladu

ladu

ladu

ladu

ladu

ladu

ladu

ladu

ladu

lasu

ü le g a b a ri id il e l a s u

lasu

ladu

ladu

ladu

ladu

ladu

lasu

lasu

ülega barid

ile la su

ladu

ladu

ladu

ladu

d850 Bet 16.45

d900 Met15.50

d900 Met

d500 Pe 12.10

d400 Met 10.90

9.00

d400 Met 17.80

Aj El kilp

d300 Met

26.00

12.30

d400 Pe

16.51

18.03.2015

16.52

18.03.2015

17.50

18.03.2015

16.56

18.03.2015

16.46

18.03.2015

17.31

18.03.2015

17.53-17.47 d400 Pe

16.57-16.54

16.33-16.28

16.49-16.43

16.90-16.94

26.74-25.94

16.00-15.58

17.58

27.12.2019

17

0.12 kuusk, mänd, kask

17

0.12 kuusk, mänd, kask

8

0.10 kask

kill

kill

kill

ladu

lubjakivi

ala

ladude

kattepinnas

kattepinnas

kattepinnas

lasu

jäätmed

ehitus

lasu

sıelmed

ala

ladude

ala

ladude

ala

ladude

kill

nılv

täidetud

pinn

lubjakivi

kattepinnas

kat tep inn

as

kill

kill

tasandatud

kill

ala

ladude

ala

ladude

kill

kattepinnas

sıelmed

s ı e lm

e d

sıelmed

sıelmed

sıelmed

paljandatud

pa lja nd at ud

kattepinnas

sıelmed

sıelmed sıelmed

kill

p a lj a n d a tu

d

paljandatud

p in n

sıelmed

kattepinnas

paljandatud

sıelmed

sıelmed

ka tt ep in na s

kill

paljandatud

paljandatud

k ill

k il l

A

A

A

A

pinn

pi nn

pinn

p in n

pinn

p in n

pin n

kill

ki ll

k ill

k il l

k il l

kil

ki ll

k il l

kil

ki ll

k ill

k ill

kil

kill

kil

k il l

kil

p in n

pi nn

k il l

p in n

pin n

pinn

kil

pi nn

pin n

p in n

pin n

pin n

pinn

k il l

k il l

k il l

kil

kil

kil

ki ll

kil

kil

kill

p in n

p in n

pinn

kill

kill

pinn

kill

kill

kill

kil

k il l

k il l

k ill

kil

kil

17.58

27.12.2019

16.64

27.12.2019 16.71

27.12.2019

16.63

27.12.2019

16.63

27.12.2019

15.66-sodi täis

ka tt ep inn

as

sıelmed

sıelmed

paljandatud

sıelmed

kattepinnas

kat tep inn

as

k a tt e p in n a s

s ı e lm

e d

ala

ladude

sıelmed

sıelmed

27.96

17.55

18.72

17.58

17.79

17.49

17.52

24.97

24.94 25.36

25.36 25.40

25.44

25.34

25.40

25.25

24.98

25.10

25.25

25.17

25.10

25.72

25.71

25.73 25.78

25.81 26.14

26.50

25.83

25.79

25.67

25.52 25.47

25.46

25.45

25.39

25.38

25.42

25.45

25.43

25.32

25.41 25.55

25.55

25.38

25.40

25.41

25.39

25.37

25.38

25.47

25.84

26.46

25.13

25.40

24.62 23.71

25.16

28.24 28.69

24.08

20.02

2 2 .2

5

25.08

26.36

26.45

29.41

25.03

21.86

24.70

29.09

25.32

26.97

25.80

27.95

28.32

27.31

18.85

17.62

24.09 25.30

23.98

24.13

25.05

19.31 19.34

19.37 19.22

19.30

19.49

19.28

19.05

18.86

18.69

18.88

18.83

28.10

28.10

28.36

25.01 25.62

28.02

28.62 28.06

25.16

24.08

23.83

24.89

24.68

22.12

25.41

24.17

25.45

25.49

18.81

18.92

18.88

18.59 18.59

19.23

26.41

17.32

17.32

17.32

17.37

17.38

17.43

17.55

17.58

17.59

17.63

17.59

17.62

17.62

17.63

17.58

17.72

18.02

18.60

18.07

18.81

18.94

18.40

18.91

18.93

18.96

18.78 18.37

18.12

18.06

18.12

18.07

18.12

18.07

17.97

17.67

17.97 18.00

18.57

18.20

17.94

17.93

18.02

17.88 17.97

17.31 17.43

17.40

17.55

18.05

17.43

17.30

17.30

17.59 17.87

17.89 17.88

17.96

17.90

17.77

17.73

17.99

17.89

29.56 29.98

18.07

18.06

(hall käpp) Orchis militaris

18

16

17 17

17

17

17

17

17

17

18

18

18

18

18

18

19

19

19

20

2 0

21 22

16

17

18

17

29.47

25.27

25.33

25.39

25.45

24.97

24.92

24.90

24.83

24.94

25.44

26.87

26.86 26.47

25.85

25.84

25.79

25.37

17.59

17.53

28.85 27.78

28.34

29501:011:0004

Nımme

86801:001:0025

Kalgi

86801:001:0115

Kangrukırtsi

29501:011:0060

Oru mets 4

86801:001:0458

Anepajo

86801:001:0474

Keila metskond 365

29501:011:0275

Rebase

29501:011:0276

Kolmekaru

29501:011:0297

Keila metskond 252

86801:001:0786

Keila metskond 243

86801:001:0787

Keila metskond 244

43101:001:1319

Vaba

43101:001:1239

Karunurga

43101:001:1261

Kulna-Vasalemma

43101:001:0899

Kurvi 43101:001:1261

Kulna-Vasalemma

Plokk 14 aT

Plokk 14 aT

Plokk 19 pR Plokk 13 aT

Plokk 13 aT

Plokk 1 aT

Plokk 19 pR Plokk 1 aT

Plokk 2 aT

Plokk 3 aT

Plokk 19 pR

Plokk 19 pR

8

17

18

19

20

21

9

10

11

12

13

14

15

16

6

9

18

19

20

21

22

10

11

12

13

14

15 16

17

PA-799

27.43

1.2

3.0

PA-031

26.85

PA-75

27.06 0.60

11.0

PA-100

27.50 2.55

4.25

PA-64-65

26.86 2.20

7.35

PA-900

17.02

PA-62-63

27.47

1.0

9.60

PA-030

27.04 2.15

7.85

PA-101

27.07

4.0

5.1

PA-20-21

27.55

0.40

10.70

PA-66-67

27.94

-

11.2

PA-69-70

27.56

1.60

9.25

PA-012

28.00

0.4

9.60 PA-025-033

28.49

1.35

8.65

PA-39

27.81

0.30

10.80

0.55

7.17

-

-

23.23

19.13

15.46

20.70

17.31

16.87

17.04 17.97

16.45

16.74

16.71

18.00

18.49

16.71

0.7

8.2

PA-15

0.9

10.1

29.03

PA-798

26.38 1.8

5.0

PA-02

25.59 0.6

9.4

PA-03

27.94

2.0

8.0

0.5

7.5

PA-037

26.21

1.45

6.30

PA-038

27.08 -

9.15

PA-018

27.47 0.25

9.75

PA-020

27.13 0.15

9.68

PA-01

27.35

0.25

9.75

PA-021

27.00

0.90

9.10

PA-48

26.54

0.80

8.80

PA-04

26.22

0.6

7.70

PA-56-57

26.53

2.20

7.20

PA-60-61

26.47

1.30

8.70

PA-58-59

26.44

0.7

7.45

PA-10-11

26.63

0.20

8.90

PA-43-44

27.09 -

10.0

PA-014

27.50

-

10.0

PA-45-46

27.32 0.3

9.90 PA-47

27.68 0.

9.0

PA-14-15

27.270.10

9.85

PA-76

27.18

0.4

10.1

PA-022

26.51 1.0

7.65

19.58

15.59

17.94

18.07

18.46

17.93

17.47

17.30

17.35

17.00

16.94

17.92

17.13

16.47

18.29 17.53

17.09

17.50

17.12

18.38

17.32 16.68

17.86

PA-59

26.07

II ’

Mııtkava:

Tellija:

Kinnitas

Joonestas

Koostas

23.05.2025

Koostatud:

Väike-Maarja vald, Lääne-Viru maakond

F. R. Faehlmanni tee 11a, 46301 Rakke alevik,

NORDKALK AS

VASALEMMA KARJ˜˜R

Tınis Kattel

/allkirjastatud digitaalselt/

/allkirjastatud digitaalselt/

/allkirjastatud digitaalselt/

Gr lisa 1

Töö nr 21279

Harju maakond Lääne-Harju vald

1:2000

Formaat A1

Lk 1/4

lk 1

lk 2 lk 3

lk 4

M˜EERALDISE PLAAN

Jürgen Aluoja

Jürgen Aluoja

39

38

37

36

35

34

33

32

31

30

29

28

27

26

25

24

23

22

21

20

19

18

17

16

15

14

13

12

11

10

9

8

7

6

5

4

3

2

1

nr

punkti

Piiri- Koordinaadid

X Y

6566201.45

6566168.33

6566132.54

6565941.69

6565917.41

6565682.58

6565680.29

6565486.09

6565525.06

6565542.66

6565559.51

6565609.20

6565880.61

6566168.69

6566178.67

6566222.85

6566266.54

6566620.58

6567118.91

6567169.20

6567180.14

6567373.31

6567720.17

6567778.03

6567886.79

6567993.77

6568032.91

6568039.85

6567811.93

6567707.61

6567602.15

6567437.94

6567350.43

6567034.44

6566891.37

6567017.80

6566961.79

6566936.68

6566722.72

6566625.73

6566354.53

517433.72

517727.03

518056.07

518109.84

518098.43

518189.46

518240.79

518324.92

518535.28

518623.09

518707.59

518949.05

518897.01

519190.94

519269.17

519615.30

519962.99

519751.26

519448.86

519135.11

519006.87

518923.49

518889.68

518887.72

518694.54

518490.11

518408.01

518378.22

517906.58

517843.55

517776.09

517675.97

517995.27

518019.84

517770.67

517542.29

517516.32

517507.16

517414.59

517364.59

517225.09

41

40

39

38

37

36

35

34

33

32

31

30

29

28

27

26

25

24

23

22

21

20

19

18

17

16

15

14

13

12

11

10

9

8

7

6

5

4

3

2

1

nr

punkti

Piiri- Koordinaadid

X Y

Mäeeraldise pindala 336.89 ha

pindala 348.48 ha Mäeeraldise teenindusmaa

PIIRIANDMED M˜EERALDISE TEENINDUSMAA

M˜EERALDISE PIIRIANDMED

N

S

W E

Kaardileht 633 Tallinn

ASENDISKEEM M 1:100 000

karjäär Vasalemma

maardlaosa piir Padise Paemurrud nr 2 Vasalemma maardla (212)

E-post: [email protected]

Tel: 634 4552

OÜ J.Viru Markšeideribüroo

10112 Tallinn

Tartu mnt 84a-50

www.vmb.ee

Joonmııtkava:

0 20 50 100 m

LEPPEM˜RGID:

Katastriüksuse piir, tunnus ja nimetus

Mäeeraldise piir, piiripunkt ja number

Plokk 1 aT

pR - passiivne reservvaru aT - aktiivne tarbevaru Maavaravaru ploki piir, number ja varu kategooria

86801:001:0062

Vasalemma karjäär

I’I Geoloogilise läbilıike joon

Maapinna samakırgusjoon, abs m

(mäeeraldise lamami samakırgusjoon) Vasalemma lademe lamami samakırgusjoon, abs

PA-790

25.53

11.53

5.0

9.0

Kattekihi paksus, m

Vasalemma lademe paksus, m

Puuraugu number

Suudme abs. kırgus, m

Vasalemma lademe lamami abs. kırgus, m

Puurauk

70

Veehaarde sanitaarkaitseala

Elektripaigaldise kaitsevöönd

Sideehitise kaitsevöönd

Avalikult kasutatava tee kaitsevöönd

Kalda piiranguvöönd

Vääriselupaik

III kategooria kaitsealused liigid

vıi aste pinnase all Madal aste (lıhatud vıi paljandatud alas)

maavara kaevandamise aste Karjääri esi,

Kivi-, muld- vıi betoonpiire

ja number Mäeeraldise teenindusmaa piir, piiripunkt

Padise Paemurrud nr 2 maardla osa piir Vasalemma maardla (registrikaart 212)

selle kaitsevöönd Geodeetiline märk, objekti nimi ja

LEHEJAOTUS

6566201.45

6566168.33

6566132.54

6565908.44

6565493.36

6565525.06

6565542.66

6565559.51

6565609.20

6565880.61

6566168.69

6566178.67

6566222.85

6566266.54

6566620.58

6567118.91

6567169.20

6567180.14

6567373.31

6567720.17

6567778.03

6567886.79

6567993.77

6568032.91

6568039.85

6567811.93

6567707.61

6567602.15

6567437.94

6567350.43

6567034.44

6566891.37

6566941.25

6566958.81

6566923.55

6566899.66

6566679.90

6566579.95

6566294.62

517433.72

517727.03

518056.07

518202.07

518364.18

518535.28

518623.09

518707.59

518949.05

518897.01

519190.94

519269.17

519615.30

519962.99

519751.26

519448.86

519135.11

519006.87

518923.49

518889.68

518887.72

518694.54

518490.11

518408.01

518378.22

517906.58

517843.55

517776.09

517675.97

517995.27

518019.84

517770.67

517680.57

517625.17

517608.82

517600.11

517505.03

517453.50

517306.74

äeeraldisele ja selle teenindusmaale jääb II kategooria kaitsealuse liigi kasvupaik.

6.3 Vasalemma mäeeraldise plaan, OÜ J. Viru Markšeideribüroo 09.11.2021, töö nr 21279.

(osa Padise-Paemurrud 2). Varud arvutatud seisuga 01.01.1980. a (EGF 3681).

6.2 Aruanne järeluuringu ja varude ümberarvutamise tulemustest Vasalemma lubjakivimaardlas

6.2 Vasalemma mäetööde plaan 30.09.2021. a, OÜ J. Viru Markšeideribüroo, töö nr 21239.

6.1 Vasalemma mäetööde plaan 30.11.2020. a, OÜ J. Viru Markšeideribüroo 12.01.2020, töö nr 20310.

6. Kasutatud:

. Vasalemma karjääris aktiivse tarbevaru (Vasalemma lademe) lamamini, kuid mitte sügavamale kui absoluutkırgus 16.73 m

Vastavalt maavara kaevandamisloa taotluse (1997, As Minerex mäekonsultatsioonid) seletuskirjale kaevandatakse5.

- M

- EELIS (Eesti Looduse Infosüsteem - Keskkonnaregister): Keskkonnaagentuur 02.11.2021

- Maa-ameti geoportaali ruumiandmetest digitaalselt 05.10.2021. a.

4. Kitsendused:

3. Maardla plokkide piirid väljastatud Maa-ameti poolt digitaalselt 10.06.2011. a (plaanil skemaatilised).

2. Katastriüksuse piirid Maa-ameti geoportaali ruumiandmetest digitaalselt 08.10.2021. a (plaanil skemaatiliselt).

1. Koordinaadid L-Est’97 süsteemis, kırgused EH2000 süsteemis.

M˜RKUSED:

X=6567600

Y =5

17 6 0 0

Y =5

18 0 0 0

X=6568000

X=6567400

Y =5

19 0 0 0

Y =5

18 6 0 0

X=6568000

X=6567000

Y =5

17 8 0 0

Y =5

18 6 0 0

X=6567400

28.0

16

1

1

kr aa

v

kraav

kraav

kraav

kraav

kraav

k r a a v

kr aa

v

k ra

a v

k ra

a v

kr aa

v

kr aa v

kraav

kraav

kraav

kr aa v

kr aa v

k r a a v

k o g u

m is b a s s e in

k ra

a v

73 HVL4

78

77

76

25.44

25.69 PP 73

23.06

23.44 PP HVL4

0.05

4

0.05

4

0.05

4

rohumaa

rohumaa

rohumaa

aiamaa

ıueala

aiamaa

28.0 2 8 .0

2 8 .0

2 8 .0

28.0

28.0

28 .0

28 .0

28 .0

16.09

15.89

15.78

15.6215.55

15 .6 4

15 .0 5

15 .2

3

15 .17

15.41

15 .4 5

15 .18

15 .5 1

15 .3

8

15 .5

1

15 .4

9

15.58

15.44

15.34

16 .12

16 .2 3 15

.9 6

15 .7 5

16 .2

3

16 .2

3

16.03

15 .9 8

16 .0 6

15.55

14.95

16.00

15.67

15.62

15.27

15.2 9

15.35

15 .6 8

15.62

16 .9

9

16 .7

5

16 .6 9

17 .5

8

16.95

16.85

17.15

16.48 17.73

17.18 17.58

17.90

17.75

17.55

17.86

17.60

18.54

16.90

17.30

17.48

17 .4

9

16 .7 5

17 .15

17 .17

16.68

16.68

16.81

17.3 6

16.9 8

17.1

16.9 3

17 .0 6

16. 98

16.91

16. 97

17 .0 4

16 .8 9

16 .6 3

17 .4 0

16 .6 1

16 .6 2

18 .6

2

18 .8

3

17 .6

1

17 .5

5

17 .6

0

16 .9

5

17 .4

5

17 .6

2

17 .3

8

17 .7

0

17 .5

5

17 .2

6

17 .3

0

18 .16

17.79

17 .5 7

16 .9 6

17 .2 6

17 .3 6

17.64

16 .8 6

16 .98

17 .9 9

18 .6

3

17 .5

2

16.81

17 .17

16 .6

4

16 .4 4

16 .7 6

16 .5

2

16 .8

2

16 .9 8

16 .6 7

16 .9 1

16 .6 2

16 .7 8

16.46

16 .3

5

16 .8

4

15 .7 1

16 .7 8

16.40

16.54

16.70

16.74

16.59

16.64

16.60

16.13

16.55

16.48

16.51

16.49

17.31

16.41

16.72

16.40

16.70

16.48

16.56

16.47

16.37

16.52

17.00

17.47

17.14

16.83 16.46

16.57

16.54

16.66

16 .71

16.58

16.79

16.39

16.31

16 .7 8

16 .3

5

16 .6 1

16 .4 2

16 .9

817 .2

3 16 .6

2

16 .9

9

17 .0 6

17 .3

7

17 .1 417 .1 7

16 .3

817 .1 3

16.84

16.77

16.36

16.55

16.39

16.23

16.43

17.61

16.89

16.71

16.47 16.70

16.51

16 .5 9

16 .4 6

16 .4 0

16 .6 6

16 .4 0

17 .14

17 .0 3

16 .3

7

16 .4

3

16 .4 3

16 .5

1

16 .5

5

16 .5

6

16.87

16 .5 1

16.55

16.51

16 .6 1

16 .5 2

16 .3 2

16 .4 7

16 .6 5

17.74

19.48

18.95

17.01

17.19

16.94

17.36

17.85

17.66

17.30

17.49

17.93

17.53

16.94

17.48

16.93

17.28

16.55

16.47 16.26

16.84

16.89

17.40

16.67

16.53

16.93

17.01

17.15

16.30

17.73

17.37

16.57

16.59

16.64

16.66

17.21

17.35

17.49

17.74

18.54

27.71

2 9.5

1

27.95

28.98

3 5 .3 9

33.62

34.14

18.38

18.17

18.46

18.02

18 .13

16.43

17.37

17.72

16.41

16.93

17.07

17.48

16.36

16.74

16.86

17.22

17.15

17.34

17.60

17.70

17.47

17.68

17.55

17.55 17.33

17.37

17.34

17.43

17.55

17.47

17.56

17.36

17.40

17.27

17.22

17.43

17.60

16.58

16.54

16.56

16.62

16.59 17.2116.98

17.43

23.48

17.47

16.85

16.83

16.77

16.80

16.82

16.9023.94

24.39 23.78

24.73

23.77

24.12

23.71

23.07

24.03

16.63

16.90

16.96

26.08

26.70

26.22

26.26

26.28

26.45

27.85

27.90

27.55

27.86

27.07

26.72

25.67

26.52

26.32

26.64

2 6 .9 8

27.00

27.75

28.32

27.44

2 8 .6 7

2 6 .9 1

27.15

26.22 26.10

25.15

26.13

27.36

26.86

27.05

28.21

26.79

27.24

25.23

25.36

24.76

24.94

24.65

25.75

18.02

17.13

19.98

17.00

17.16

16.69

16.69

16.81 17.00

17.80

18.15

18.27

18.03 17.58

16.95

17.26

17.63

17.52

17.59

17.26

17.55

17.40

17.48

27.14

22.07

19 .8 5

18 .8

6

27.61

26.76

26.72

27.02

26.88

26.58

26.37

26.79 25.08

26.99

26.85

27.50

27.32

27.52

27.73

27.34

26.70

26.98

26.97

27.03

26.72

26.95

26.76

26.69

26.59

24.80

26.40

26.12

26.74

27.53

26.87

27.73

27.04

26.68

27.28

26.57

26.52

26.08

27.51

27.60

27.70

21.90

26.07

24.22

24.48

24.29

25.24

24.10

25.49

24.89

24.31 24.15

24.67

2 7 .0 8

2 6.66

26 .67

2 7 .15

27.1

2 6 .6 7

2 6 .9 4

2 5 .8

3 2 4 .8

0

2 5 .5

3

2 6 .8

4

2 4 .2 724.79

2 5 .2

72 5 .6 4

2 6 .7 7

2 6 .15

23.98

2 3 .8 6

23.80

23.59

22.0 2

19.76 17.66

17.49

2 2 .2 8

18 .2

2

17 .2

0

17 .1 1

28.13 28.4628.38

28.47

28.11 27.79

27.87

27.68

27.74

28 .56

27 .3 6

2 7 .2

7

2 7 .4 3

27.63

21.09

20.85

2 1. 10

22.07

26.56

23.86

17.18

17. 28

17.18

17 .2

0

17 .12

16.85

16.65

16.98

16.63

17.06

17.38

17 .3 8

17.12

17.30

17.28

17.17

17 .2

8

17 .2

7

17 .0

0

17 .0 6

16.83

16.86

16.92

16 .8 7

16 .9 1

17 .19

17 .0 6

17 .0

6

17 .2

3

17 .4

9

17 .4

0

17.2 3

17 .6 7

18.04

17 .8

0

17 .4 6

17 .5

0

17 .3

8

17.46

17.40

17 .3 9

17.35

17 .5 5

17 .3 0

17 .5 0

17 .19

17.31

17 .0 4

17 .0 0

17 .3 3

17.5 1

17.1 9

17. 35 16.98

17. 57

19 .7 9

18 .3 9

18 .5

0

18 .8 6

18 .7 2

17. 40

17.04

17.60

16.50

18.14 18.02

29.31

17.79

17.74

17.90

16.92

16.45

16.49

16.85

18 .6 1

2 2 .3

6

16.76

2 0 .7 5

18 .9 7

16.77

16.67

17 .2 8

16.64

16.59

16.33

16.26

16.43

16.81

16.38

16.76

16.57

16.63

16.81

16.96

16.44

16.80

16.40

16.64

16.66

16.58

17.95

16.77

16.92

16.66

16.95

17.92

16.55

16.60

16.87

16.95

16.77

16.53

16.82

16.70

16.63

17.60

16.77

16.88

16.36

16.95

17.22

16.56

16.62

16.59

17.64

16.58

16.79

17.03

16.92

17.58

17.22

17.65

16.60

16.43

16.52

16.64

16.78

16.99

16.96

16.88

17.00

16.89

16.80

16.88

16.81

16.83

16.78

16.49

16.34

16.72

16.63

16.47

16.52

16.72

16.65

16.84

16.50

16.62

16.53

16.59

16.70

16.64

16.68

16.74

16.98

16.78

16.95

16.58

16.36

16.84

16.97 16.41

16.69

16.72

17.09

16.78

17.01

16.96

16.63

16.69

16.67

16.67

16.64

16.82

16.66

16.53

16.38 16 .82

16.83

17 .2

8

17 .4 6

16 .9 1

17 .0 9

17.29

17.50 18 .1 7

18 .9

6

19 .0

6

19 .0 2

18.41

18.81

16.9 5

16.42 16 .5

4

16 .7 9

17.39

16 .7 0

17 .0

3

24.49

24.83

19.21

18.83

18.98

19.19

20.15

20.07

20.08

19.88

20.01

20.04

20.18

20.14

20.08

20.09

20.07

19.92

26 .43

2 6 .3

5

27.0 7

27 .07

27. 01

27 .27

27 .23

2 7. 3 2

19.39

2 5 .4 9

31.61

32.48

32.54

32.46

31.99

32.11

31.64

31.68

32.09 32.00

32.35

32.46

32.41

32.21

32.20 30.82

32.28

32.38

23.18

20.61

20.15

19.52

19.94

20.76

18.83

2 6 .6

4

20.44

17.25

20.89

19.77

20.04

18.54

18.24

18.28

18.05

17.2 9

17.18

17.14

17.49

17.55

17.33

18.29

2 1. 4 9

24.31 19.12

26.02

20.28

27.53

24.15

27. 84

21.45

25.31

22 .7 1

19. 62

18 .8 4

18.91

19.39

18.33

19.14

18.14

18.34

18.17

17.69

18.33

20.72

21.36

19.18

19.38

19.86

18.31

17.35

16.62

16.65

16.73

16.77

16.44

16.81

16.47

16.43

17.07

16.63

17.04

16.91

17.16

17.31

17.38 17.40

17.28

17.50

17.45

17.25

17.29

17.30

17.53

17.40

17.31

17.20

17.34

17.12

17.22

17.37

17.42

17.72

18.58

19.1

18.07

17 .3 2

17. 16

17. 34

17.3 0

17.51

16.87

16.62 16.82

16.70

16.74

18.10

17.17

16.99

16.78

16.81

16.90

17.28

17.09

17.28

17.36

17.57 17.94

17.12

17.79

17.10

18.53

16.78

18.91

17.04

17.74

17.70

16.57

17.44 18.27

18.25

19.07

17.94

17.99

17.28

17.43

18.23

18.27

17.58

17.37

17.54

17.06

16.74

16.68

16.81

17.07

17.52

17.46

17.07

16.85

16.92

18.02

17.15

16.92

17.25

17.35

17.08

16.70

17.56

16.66

17.29

18.09

16.81

16.79

16.72

17.69

17.09

17.90

17.29

17.41

16.78

16.69

16.66

16.61

16.70

16.96

16.59

16.65

16.02

16.51

16.95

16.53

16.33

16.27

16.38

16.35

16.26

16.37

16.30

16.35

16.41

16.54

16.48

16.35

16.27

16.50

16.60

16.86

16.99

16.65

16.82

17.44

17.11

16.89

16.93

16.53

16.35

16.79

16.48

16.51

16.58

16.36

16.65

16.75

17.33

16.57

16.69

16.60

26.97 27.45

27.76

2 9.64

2 7 .6 5

2 5 .3

6

2 4 .3

2 2 2 .6

6

2 8 .2

2

2 7 .3

5

2 5 .6

2

2 3 .7 0

2 1.5

1

20.14

18 .8 9

19 .1 9

18 .6 7

17 .9

7

18.68

17 .9

6

17 .4

6

17 .0

9

17 .0

2

17 .16

17 .2

9 17 .6

1 17 .3

5 17 .2

617 .2

1

17 .4

2

17.0 7

17 .3

6

16.78

17.73

18 .16

2 1.0

7

2 6. 3 0

26.55

17.18

16 .9 3

17 .18

17 .6 5

17.28

17.17

17.05

17 .6 1

19.16

24.38

23.55 19.54

19.92

23.12

17.64

17.74

17.56

17.31

17.18

16.96

17.68

17.47

17.28

17.81

17.06

16.93

16.74

16.90

17.29

17.21

17.08

16.75

17.11

17.37

16.92

17.53

17.43 17.68

16.86

16.80

16.75

17.16

17.63

17.61

17.75

17.85

16.95

16.96

17.21

17.03

17.15

17.28

17.37

17.39

16.82

17.56

17.59

17.17

17.55

17.90

17.31

17.33

17.24

17.85

18.23

18.59

18.4819.23

18.52

18.03 17.43

16.94

16.95

17.99

18.78

18.54

18.48

17.75

17.91

18.04

19.69

18.53

18.94

19.58

18 .0

3

18 .3 0

18 .0

9

18.6 3

18 .2

8

18 .2

7

18 .5 0

18.10

18.67

17.97

17.16

17.05

17.40

17.53

22.49

23.58

2 1.3

7

21.31

18.51

18.19

25.76

24.99

25.11 24.79

24.31

23.45

25.67 25.98

25.73

2 4 .7 7

24.97

24.80

24.73

2 6 .2 7

2 5 .4

8

26.36

25.19

26.12

26.11

16.63

17.16

16.59 16.50

16.26

16.41

16.56

16 .8 0

16.60

16.77

16.65

16.59

16.62

16.57

16.55 16.83

17.57

17.29

16.84

16.48

16.59

16.78

16.72 17.22

17.02 17.10

17.09

16.43

17.19

17.27

16.88

16.42

16.36

16.72

16.50

16.81

16.72

16.85

16.68

16.80

16.6 4

16 .4 8

16 .8

7

17 .0 4

16 .6

0

16.86

16.53

16.81

17.04

16.51

16.62

16.43

16.58

16.97

16.64

16.77

17.3816.87

16.51

16.40

16.80

17.23

16.62

17.59

17.87

17.96

17.67

17.55

18.05

18.31

17.43

17.57

17.42

17.46

18.84

17.62

16.71

17.29

17.37

17.48

17.59

17.55

16.82

18.04

18.07

17.89

17.16

17.60

27.73

27.93

27.48

28.27

27.97

2 6 .8 9

27.07

27.19

28 .5 2

2 7 .6

528.89

28.61

28.08

28.22

28.21

28.83

28.65

28.83

28.30

28.21

31.48 29.57

31.40

31.32

30.45 28.33

2 7 .8 7

27.46

28.00

29.73

31.16 32.01

2 9 .12

32.26

32.10

32.02

31.60

31.40

32.61

30.97

33.15

32.35

32.18

32.72

32.95

30.95

27.85 31.62

31.28

28.36

32.94

29.00

27.64

34.30

30.41 33.23

31.54

29.51

31.49

3 0 .0

7

3 0 .0

2

3 3 .0 9

3 3 .9 4

30.31

3 3 .8 3

29.96

28.20

33.65

33.27

28.42

28.27

33.18

32.15

28.71

32.15

2 9 .9 2

3 6 .3

4

2 8 .4 8

28.88

34 .2 4

34.3629.59

34.2230.08

28 .9 5

3 4. 49

2 9. 3 9

3 4 .2

7

3 4. 8 6

33.08

31.10

2 8 .3 6

33.56

32.88

33.65

33.53

30.36

31.47

32.94

34.39

2 7. 98

2 8 .5 2

34.17

33.53

32.80

32.51 32.40

32.53

31.8632.89

32.91

32.18

31.98

33.06

32.94

32.05

32.11

33.86

34.20

31.59

28.13

3 0 .5

0

30.01

26.95

27.95

27.51

28.00

27.84

28.50

29.66

27.63

27.07

27.82

27.95

27.85

27.84

27.77

27.57

27.91 29.41

29.83

28.79

27.83

27.61

27.91

27.78

27.86

27.80

28.07

28.09

28.12

29.33

27.60

27.70

27.76

29.07

28.54

27.97

27 .7 6

28.35

28.06

28.31

28.49

28.59

28.06

27.92

27.90

28.44

28.40

28.81

28.75

28.21

28.25

27.90

27.92

28.11

28.10

28.43

28.03

28.13

28.50

28.57

29.09

31.07

31.21

29.98

28.90

28.71

28.49

28.44

27.94

28.04

27.92

28.31

28.05

28.08

28.05 28.66

28.37

30.12

28.85

28.11

28.07

28.08

28.36

27.62

28.16

27.92

27.79 27.95

28.05

28.03

28.11

28.35

27.87

28.47

28.03

27.92

27.55

27.97

27.88

27.65

27.84

27.65

28.06

27.79

28.19

27.98

28.28

28.12

28.63

28.72

28.82

29.12

28.90

28.50

28.18

28.15

28.27

28.33

28.63

28.21

28.13

28.39

27.57

28.39 28.38

27.47

28.60

28.05

28.12

28.09

28.23

28.02

27.00

27.37

26.82

26.57

26.85

26.89

26.89

26.52

27.19

26.48

26.52 26.53

26.53

26.41 26.36 26.73

26.74

26.67

26.83 26.80

26.89 27.01

27.21

27.13

26.9627.01

26.84

26.87

27.04 26.92

26.88

26.82

26.57

26.47

26.6126.48

27.39

28.78

27.16

26.22

27.51

26.67

28.16

26.92

26.93

2 7. 2 5

25.47

26.05

25.86

25.90 25.87

26.71

27.06

26.76

26.71

24.85

26.73

27.92

27.81

27.68

27.96

27.61

2 6 .9 2

2 7 .3

5

2 7 .5

0

24.51

26.95

26.81

27.29

27.00

26.61

26.92

26.88

26.72

26.59

26.91

26.76

26.65

26.66 26.46

26.79

26.64

27.21

26.85

26.69

26.61

26.76

27.26

28.25

27.16

27.53 27.10

27.22

27.39

27.01

27.25

27.48

26.97

27.43

27.12

27.20

27.02

27.52

27.59

27.36

27.56

27.86

27.64

27.79

28.60

28.33

27.86

28.03

28.31 29.08

27.86

28.42

28.10

27.65

27.79

27.84

27.63

27.97

27.76

17.73

17.14

16.69

16.68

16.52

16.69

16.57

16.59

16.81

16.79

16.66 16.43

16.70

16.90

16.70

16.98

17.55

16.62

16.73

16.94

17.15

16.68

16.97

17.57

16.73

16.87

16.91

17.10

17.17

16.85

16.30

17.04

17.11

17.03

16.76

16.73

16.83

29.21

28.97

27.96

27.89

27.99

27.94

27.90

2 8 .7 7

2 8 .5

6

28 .7 5

2 8. 91

2 8 .8 2

29.30 29.71

28.36

27.94

28 .11

28.06

29.11

28.84

28.03

27.79

27.96

28.11

27.96

28.60

27.87

27.80

28.31

28.30

28.36

28.74

28.23

27.96

34.30

17.25

16.76

17.03

17.38

16.91

17.35

17.18

17.23

18.22

18.41 17.85

17.95

17.69

17.47

17.95

21.76

18.21

18.47

18.01

18.14

18.45 18.47

18.23

18.18

17.71

17.89

18.37

17.96

18.58

18.59

18.14

17.90

17.91

19.39

21.30

18.91

2 0 .5

6

18.69

19 .9

0

18.48

18.28 18.59

18.76

19.15

18.09

18.66

18.80

18.54

18.92

18.26

18.57

18.04

18.70

18.42

18.61

16.44

17.81 16.63

16.30

16.48

16.39

16.90

17.23

17.01

2 1.5

7

21.74

21.77

18 .3 1

18 .2 5

20 .6 8

18 .8 4

27.95

27.28

24.59

2 2 .9

7

24.23

17.51

17.42

16.91

17.20

17.19

16.87

17.13

16.79

16.68

20.01

19.24

17 .1 7

17.63

17.32

17.90

17.13

17.16

18.21

18.71

17.63

17.35

17.42

18.42

17.93

18.67

18.23

18.20

18.39

18.27

17.97

17 .4

4

17 .7

4

17. 62

17.63

17 .8 0

17 .8

3

17 .7 9

17 .9 5

17 .5

5

17.2 6

17.23

17.3 2

17.40

17.7 5

17 .48

19 .1 8

19 .3

3

18.94

18 .8 1

17 .9

8

17 .8

6

17 .7 5

18 .18

18 .4 0

18.19

17.91

17.59

17.71

17.35 17.47

17.52

17.3 7

17.77

18.4 3

18.12

17 .6

1

16 .7

0

17.40

17.35

17.32

17 .2

7

17 .5

6

16.87

2 7 .5

2

2 7 .8

5

2 8 .16

2 8 .7 0

28.13

28.21

28.05

28.33

27.73

27.99

28.05

28.03

27.92

28.25

27.90

27.78

27.99

28.06

28.07

28.48

29.17

28.07

27.69

3 0.83

29 .7 9

28.62

2 7.87 28.60

2 7 .8

0

2 7 .0

0

2 7 .4

6

2 6 .8

8

2 6 .4

0 2 6 .0

2

2 6 .8

9 2 7 .1 9

2 7 .4

4

2 7 .9

6

29.53

27.23

27.15

27.04

27.32

27.71

28.02

27.24

27.09

26.98

26.38

25.47

25.45

25.13

25.94

26.16

25.27

25.53

25.36

2 7.41

27.57 2 5 .3 2

2 8 .1 8

2 6 .0 8

30.07

30.06

29.73

29.24

29.52

28.22

29.22

30.05

28.90

30.11

28.21

30.05

2 9 .5 8

28.62

28.18

2 0 .14

2 0 .0 6

2 0 .3 0

2 0 .0 1

2 0 .13

19 .9 8

16.72

16.37

17.24

17.40

17.93

18.32

25.03

26.34

27.38

26.87

26.782 8 .5 4

2 9 .2

3

2 7 .8 3

29.49

23.95

22 .08

2 9 .1 2

3 0 .0 3

34 .89

29 .31

29 .72

3 5 .1 1

3 2 .6

2

3 6 .1 0

3 1.5

8 3 4 .0

0

3 3 .3

2 2 9 .7

1

2 9 .7

3

2 8 .19

28.52

26.76

19.16

18.83

21.57

21.39

19.27

18.59

17.44

17.07

17.44

16.68

17.32

17.36

18.40

17.27

16.91

17.73

17.26

17.65

18.23

18.81

17.40

17.18

16.99

17.09

18.12

17.60

17.26

17.97

17.13

16.81

17.64

17.25

17.02

17.08

17.11

16.77

16.71

17.22

16.62

15 .6

8

15 .7 0

15 .6

7

15.49

15.6 3

15.8 8

15 .97

15 .5 0

15 .7 3

15 .7 6

15. 25

15 .3 6

15 .46

15 .7

7 15 .9

3 15 .4

3

15 .9

8

15.20

24.95

24.54

24.11

17.01

16.69

16.73

16.76

16.81

16.90

V A S A LE

M M A I :R

U M

El ek tr iı hu lii n 1- 20 k

V (

K es

kp in ge lii n)

V A S A LE

M M A I I:R

U M

ladu

ladu

ladu

ladu

ladu

ladu

ladu ladu

ladu

ladu

ladu

ladu

Pumpla

Aj

Bet

Platvorm

d300 Met

d400 Met 16.50

d400 Met 9.00

d600 Met 11.20

d500 Pe 12.20

d900 Met15.50

rajatis

Aj

d350 Met 26.55

kil

k ill

k ill

k il l

k il l

kil

kil

ki ll

kil

k ill

kill

kill

kil

pin n

pinn

pinn

pinn

k ill

kill

p in n

p in n

pinn

pinn

pinn

k il l

ki ll

p in n

p in n

pinn

pinn

p in n

p in n

p in n

p in npinn

pinn

A

A

A

A

ki ll

ki ll

kil

kil

pi nn

pinn pinn

d400 Met

8.90

pinn

pinn

pinn

p in n

pin n

pin n

p in n

aiamaja

kuur

A

p in n

p in n

p in n

18.03.2015

16.33

18.03.2015

16.47

18.03.2015

16.51

18.03.2015

16.45

18.03.2015

16.47

18.03.2015

16.44

18.03.2015

16.32

18.03.2015

16.35

18.03.2015

16.32

18.03.2015

16.19-16.03

16.35-16.25

15.22-15.17

15.81-15.78

15.24-14.74

8

0.10 kask, lepp

8

0.10 kask, lepp

12

0.10 mänd, kask, lepp

lasu

kattepinnas

kattepinnas

kattepinnas

kattepinnas

kattepinnas

ala

ladude

kattepinnas

kattepinnas

kattepinnas

ala

ladude

ala

ladude

kill

kill

kill

kill

kill

ladu

kill

k ill

kil

kil

k ill

kill

ki ll

k ill

k ill

k ill

k ill

kil

kill

kill

k ill

kil

k il l

kill

kil

kil

pi nn

kill

kill

kill

kill

kill

kill

kill

kill

lasu

lasu

lasu

ala

ladude

kill

pin n

p in n

p in n

kill

pinn

lasu

lasu

lasu

lubjakivi

kill

kill

kill

kill

kill

lasu

lasu

ladu

lubjakivi

pinn

jäätmed

ehitus

kil

kill

kill

kill

detailid

bet

lasu

lubjakivi

lubjakivi

detailid

bet

kill

kill

kill

kill

ala

ladude

ala

ladude

pinn / lubjakivi

ta id e tu

d p in n a s

k a tt e p in n a s

k a tt e p in n a s

k a t t e p in n a s

sıelmed

kill

kil

paljandatud

paljandatud

paljandatud

paljandatud

paljandatud paljandatud

ladu

ladu

ladu

ladu

sıelmed

sıelmed

k ill

k ill

kill

pinn

pinn

pinn

pinn

A

pinn

pinn

pinn

kil

ki ll

k il l

kil

ki ll

k ill

k il l

kil

k ill k ill

k ill

pi nn

p in n

p in n

p in n

pinn

pinn

p in n

pinn

p in n

pin n

pinn

kil

kil

pin n

kr

ki ll

k ill

kill

k il l

k il l

kil

16.63

27.12.2019

16.63

27.12.2019

15.92-pinnase all

16.51

27.12.2019

16.19

27.12.2019

15.66-sodi täis

kill

16.65

16.83

16.79

16.81

14

14

14

15

15

15

15

16

13

13

13

14

14

15

15

15

15

15

15

15

16

16

16

16

16

17

17

17

17

18

18

18

13

15

14

17

14

86801:001:0012

Uueaseme

86801:001:0025

Kalgi

86801:001:0062

Vasalemma karjäär

86801:001:0065

Kase

86801:001:0105

Aasa

86801:001:0372

Männiku

86801:001:0369

Kuusiku

86801:001:0478

Lassi

43101:001:0773

Siilu

43101:001:0774

Vanalassi

43101:001:0913

Laitse tee

Plokk 19 pR Plokk 15 aT

Plokk 19 pR Plokk 6 aT

Plokk 19 pR Plokk 4 aT

Plokk 19 pR

Plokk 19 pR

Plokk 19 pR

6

2

3

4

5

7

8

39

40

41

1

1

2

3

4

5

6

7

8

9

37

38

39

PA-017

29.47

0.55

9.45

PA-036

28.45 0.20

9.25

27.55

PA-69-70

27.56

1.60

9.25

PA-18-19

28.28 -

11.80

PA-71-72

28.51

1.30

10.80

PA-702

27.67 1.4

12.4 PA-112

27.89 0.8

11.8 PA-904

16.57

PA-720

27.94 0.2

13.0

PA-906

16.88

PA-907

16.75

PA-714

28.03

1.7

11.3

PA-705

27.72 -

11.7

PA-706

28.620.6

12.9

PA-707

27.74

1.1

12.1

PA-70

28.59 1.6

9.25

PA-94

28.24

0.1

13.1

PA-710

28.01

-

10.9

PA-715

27.77 0.9

12.5

2.0

11.0

PA-734

27.51 3.0

12.4

PA-751

27.25 2.6

11.4PA-750

27.03

4.4

9.6

PA-749

26.85

3.8

11.7

PA-733

27.38

2.2

11.1

PA-137

27.83 4.4

9.6

PA-748

27.46

2.0

13.1 PA-747

28.00

2.8

11.2

PA-746

27.47

2.2

10.8

PA-745

27.49

2.0

10.7 PA-744

26.93 4.0

7.4

PA-142

24.46 1.4

10.1

PA-743

26.63 2.0

11.0

PA-742

26.68 3.0

9.3

PA-741

26.72 3.7

9.0

PA-749

26.85 3.8

11.7

PA-136

27.43 2.5

9.8

PA-739

26.26 2.7

8.6 PA-738

26.11

3.0

9.9

PA-726

27.23 1.6

10.9

PA-727

26.80 3.6

8.0

PA-737

26.37 4.2

8.4

PA-736

26.62 3.0

9.0

PA-725

27.70

1.5

11.7

PA-030

2.15

7.85

PA-026

28.86

0.1

9.90

PA-012

28.00

0.4

9.60 PA-025-033

28.49

1.35

8.65

PA-39

27.81

0.30

10.80

PA-120

26.52 3.6

9.0 PA-754

26.40 3.3

9.0 PA-755

26.49 1.7

10.6

PA-756

26.25 4.0

8.1

PA-125

26.55 3.9

9.4 PA-757

26.61 4.8

9.2

PA-135

26.65 3.1

9.7

PA-758

27.13 4.5

10.1 PA-129

27.52 3.5

8.9

PA-759

27.67 2.4

12.2

PA-55

2.3

11.8 PA-760

28.20

2.8

11.9

PA-774

PA-905

16.88

PA-902

17.00

PA-903

16.73

-

1.0

-

2.6

PA-716

28.12

-

-

-

1.6

-

1.0

-

2.1

19.47

19.00

16.45

16.74

16.71

16.48

16.41

13.87

15.29

14.74 15.03

16.02

15.12 14.54

17.7415.04

17.11

14.37

12.11

13.25

13.03

11.35

14.0813.83

12.36

14.00

14.47 14.79

15.53

12.96

13.63

14.38 14.02

11.35

15.13

13.21

14.73

15.20

13.77 14.62

14.50

17.04

18.86

18.00

18.49

16.71

13.92

14.10

14.19 14.15

13.25

12.61 13.85 12.53

15.12 13.07 13.93

13.50

14.96

15.88

14.40

15.12

15.28

15.73

14.65

PA-31

0.2

11.9

PA-101

0.9

10.1

PA-742.6

13.0

PA-22

PA-814

-

6.3

PA-3-

4.0

-

5.3

PA-73

0.4

11.5

0.6

13.6

PA-732

PA-715 -

13.3

2.3

10.1

PA-142

PA-54

0.1

5.2

27.04

28.93

29.33

22.3327.63

22.83

21.63

29.73

28.03

28.43

27.43

21.73

27.53

PA-119

28.08

15.08

1.7

11.3

I

II

Mııtkava:

Tellija:

Kinnitas

Joonestas

Koostas

23.05.2025

Koostatud:

Väike-Maarja vald, Lääne-Viru maakond

F. R. Faehlmanni tee 11a, 46301 Rakke alevik,

NORDKALK AS

VASALEMMA KARJ˜˜R

Tınis Kattel

/allkirjastatud digitaalselt/

/allkirjastatud digitaalselt/

/allkirjastatud digitaalselt/

Gr lisa 1

Töö nr 21279

Harju maakond Lääne-Harju vald

1:2000

Formaat A1

Lk 2/4

lk 1

lk 3

M˜EERALDISE PLAAN

Jürgen Aluoja

Jürgen Aluoja

N

S

W E

E-post: [email protected]

Tel: 634 4552

OÜ J.Viru Markšeideribüroo

10112 Tallinn

Tartu mnt 84a-50

www.vmb.ee

Joonmııtkava:

0 20 50 100 m

LEHEJAOTUS

lk 2

lk 4

1. Koordinaadid L-Est’97 süsteemis, kırgused EH2000 süsteemis.

M˜RKUSED:

X=6567000

Y =5

17 8 0 0

X=6566200

Y =5

17 2 0 0

X=6566600

Y =5

17 2 0 0

X=6566000

Y =5

18 0 0 0

Y =5

18 6 0 0

X=6566800

X=6566400

Y =5

18 2 0 0

X=6566400

Y =5

17 8 0 0
