Harjumaa Jõelähtme vald Jõelähtme küla Kivisilla tee 1 kaitsme nimivoolu suurendamine LC077

E-kiri.eml

Tere

Palun registreerida minule täitmiseks

Delta viit 7.1-2/25/3976-10

Parimate soovidega

Laur Kõiv

Peaspetsialist

Tehnovõrkude üksus

Planeerimise osakond

55901417

Teelise 4 / 10916 Tallinn / Transpordiamet

From: Kubbi Janar <[email protected]>
Sent: Friday, August 15, 2025 10:31 AM
To: Laur Kõiv <[email protected]>
Subject: RE: Harjumaa Jõelähtme vald Jõelähtme küla Kivisilla tee 1 kaitsme nimivoolu suurendamine LC0777

Tere

Edastan korrigeeritud joonised.

Kilbi mõõdud joonisel versus reaalne olukord on erinev. Muidu poleks joonisel kilbi tingmärk arusaadav, nagu on ka TV mastidega. Vaevalt nad nii suured looduses tulevad. Nagu ka sai lisatud viitesse joonisel 002 teeb 4m täiesti kättesaadavaks. Kilbi asukoht ei muutu ja kuna tegemist on Elektrilevi omandiga, võite vaielda sel teemal elektrilevi projektijuhi Taavi Mureliga, kes võib teile ilusasti selgitada, miks ei saa kilbi asukohta muuta. [email protected]

Muud vead on puhtalt olnud hooletus ja vabandan selle eest. Kui midagi veel silma jääb palun anda julgelt teada. See projekt on veninud üleliia kaua.

Üks küsimus tekkis. Miks asendiplaanile peab lisama kaeve kontuuri, tegemaks joonise veel kirjumaks kui ta juba on, kui on lisatud kaasa taastamise joonis, kus on sama lai kontuur välja toodud?

Lugupidamisega

Janar Kubbi

Projekteerija

Enersense AS

From: Laur Kõiv <[email protected]>
Sent: Wednesday, August 6, 2025 4:23 PM
To: Kubbi Janar <[email protected]>
Subject: RE: Harjumaa Jõelähtme vald Jõelähtme küla Kivisilla tee 1 kaitsme nimivoolu suurendamine LC0777

Tere

Oleme projekti läbi vaadanud ning palume korrigeerida/täiendada.

Palume jätkuvalt lähtuda projekti koostamisel Selektor Projekt OÜ tööst nr P21014 „Riigitee nr 1 (E20) Tallinn-Narva km 16,7-26,5 Maardu – Jägala lõigu eelprojekt“ (hõlmab ka riigiteed nr 11260 Jõelähtme – Kemba). Samuti palume projekti koostamisel juhinduda Transpordiameti juhendist: Nõuded tehnovõrkude teemaale paigaldamise kavandamisel ning varasematest tähelepanekutest.

Informeerime, et 17.11.2023 määruse nr 71 „Tee projekteerimise normid“ § 11 ning lisa 1 tabelis 10 toodu kohaselt tuleb tagada normidest tulenev vaba ruumi nõue ja antud juhul kavandada projekteeritav kilp min 4,0m kaugusele sõidutee äärest.

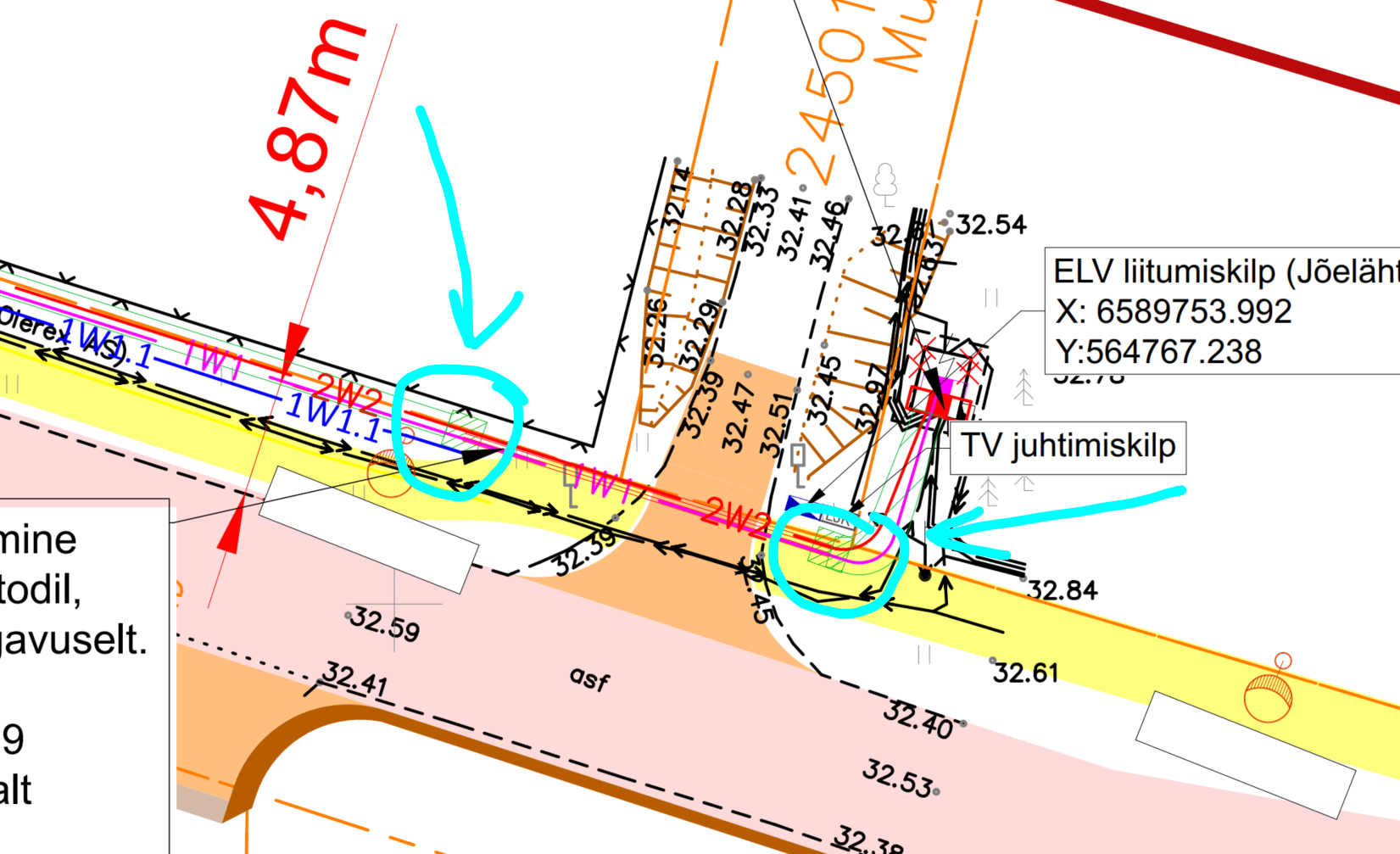

Lisaks informeerime, et projekteeritava kilbi (liitumiskilp) jääb ristmiku nähtavusalasse ning seega palume kajastada asendiplaanil ristmike nähtavusalad.

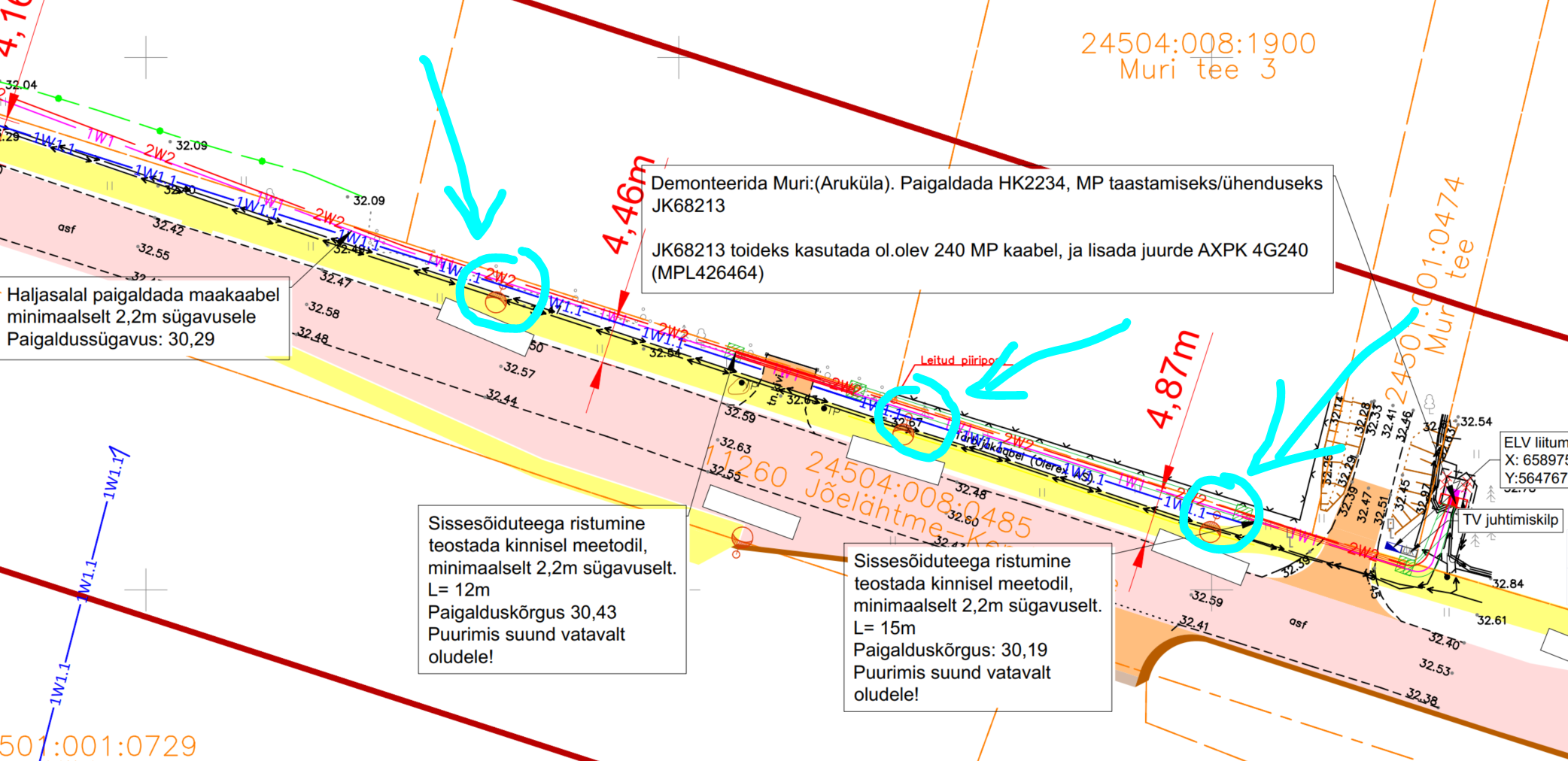

Võimalusel projekteerida kilp väljapoole ristmike nähtavusala. Lisame, et erandina saame kaaluda 0,9m kõrguste kilpide paiknemist ristmike nähtavusalas.

Võimalusel palume kaaluda kilbi rajamist väljapoole riigitee maaüksust nt Kivisilla tee 1 kinnistule.

Palume esitada juurde ka Kilbi paigalduse joonis koos kilbi mõõtmetega (varasemates versioonides oli antud joonis olemas).

Palume täpsustada, milliseid kilpe ikkagi planeeritakse. Seletuskirja ning IKÕ plaani kohasel planeeritakse ka jaotuskilpi, mida asendiplaanil pole kajastatud?

Võimalusel palume kaaluda kilpide rajamist väljapoole riigitee maaüksust nt Kivisilla tee 1 kinnistule.

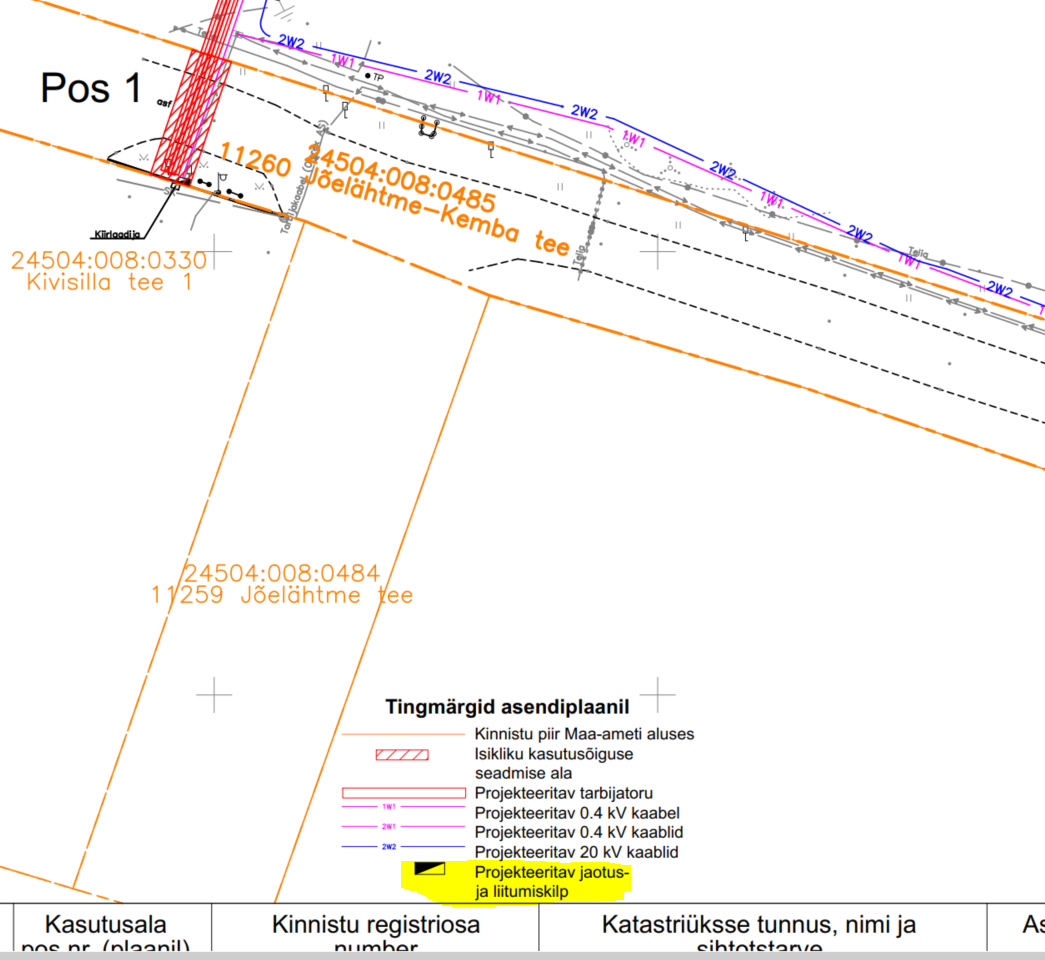

Asendiplaanil puuduvad reservtorude asukohas puurimiskaevikute kontuurid, samuti ei kajastu tingmärkides reservtorude kontuurid.

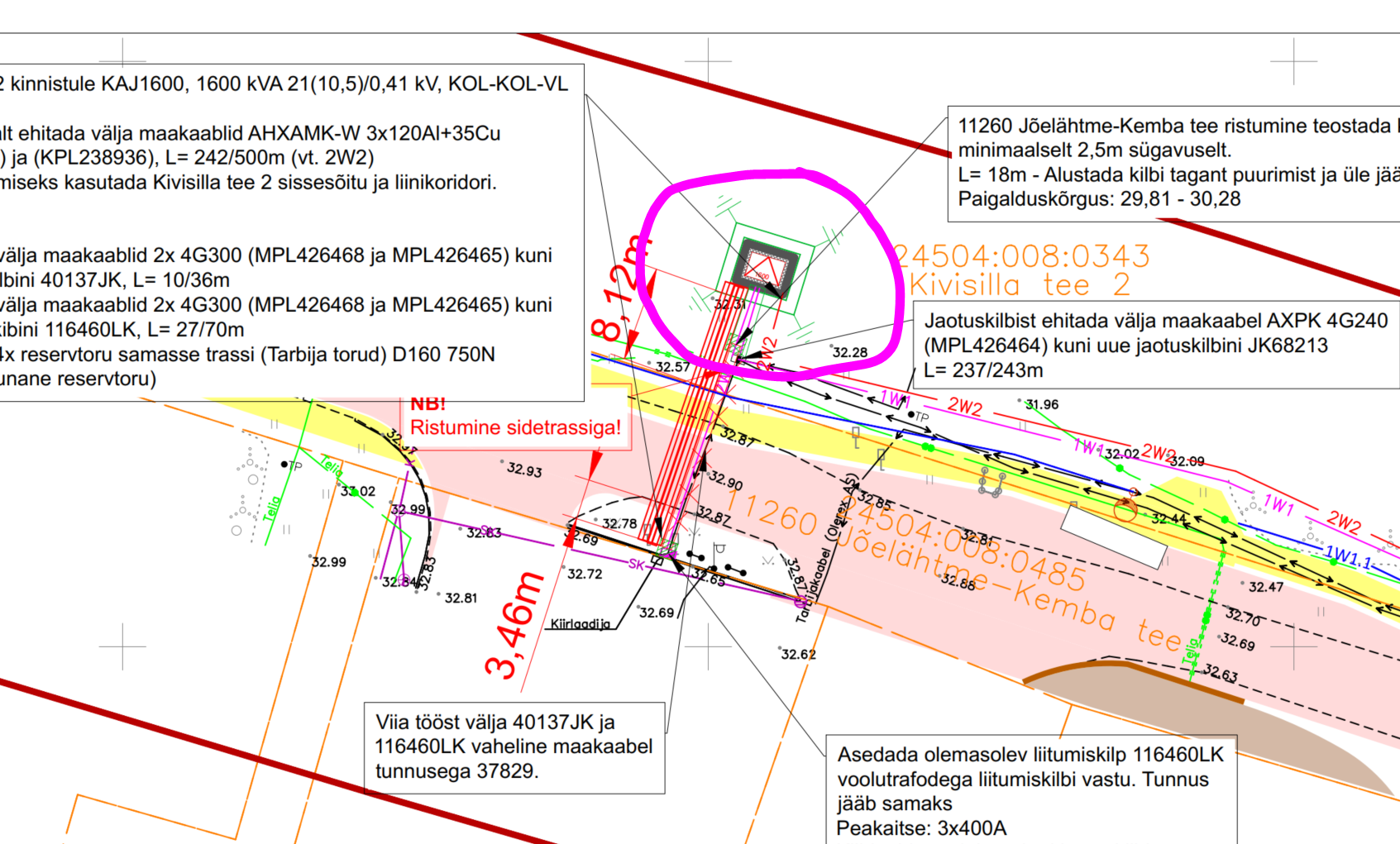

Palume kajastada asendiplaanil ristumisel riigiteega nn noolega kastis min sügavuse ja kaitsetorude tugevuse andmed (sh reservtorud).

Lisaks palume antud ristumise asukohas ka ristmevälja joonisel kajastada reservtorudega seonduv info.

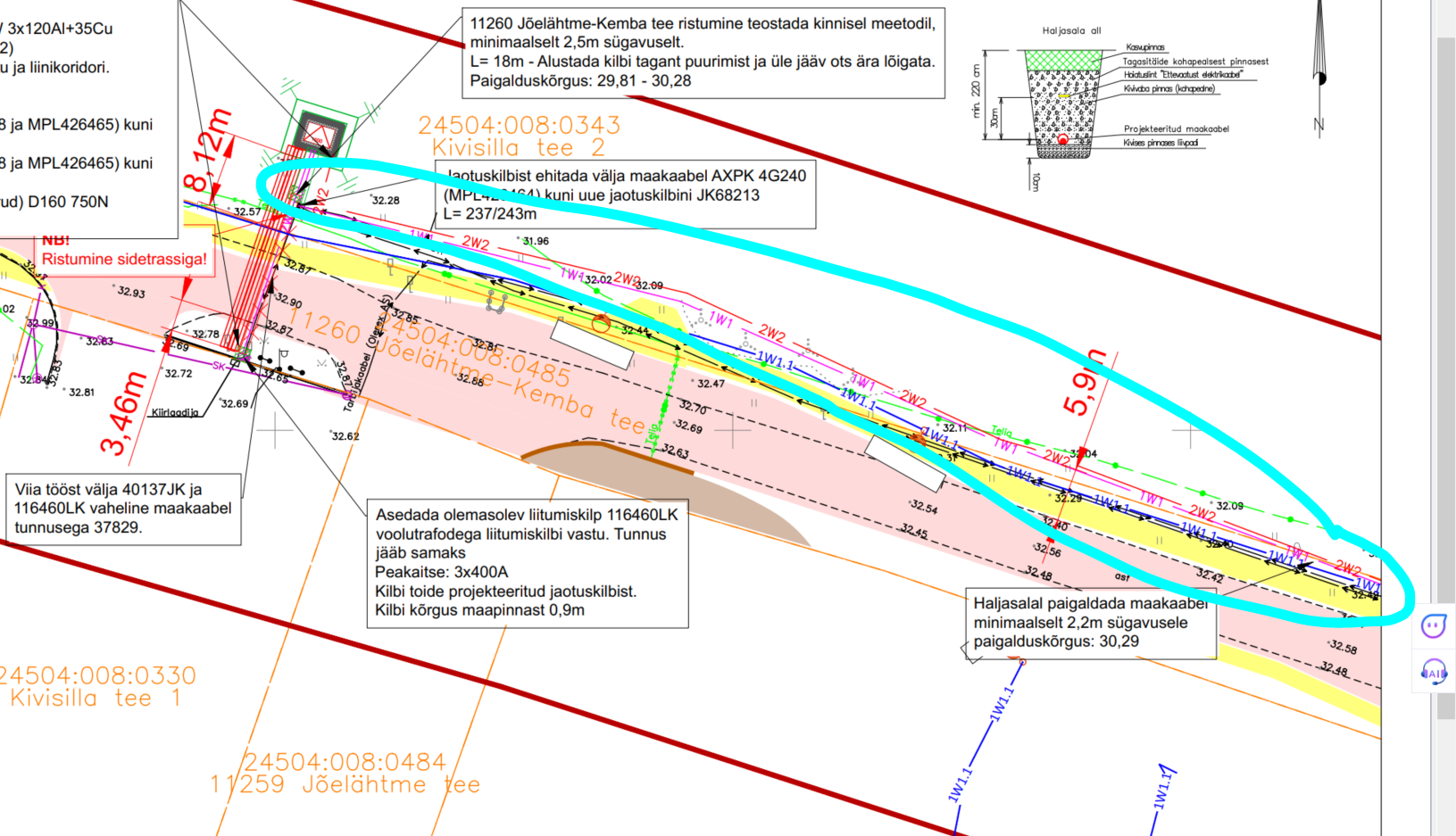

Asendiplaanil ei kajastu kohati avatud kaeve kontuurid. Palume lisada.

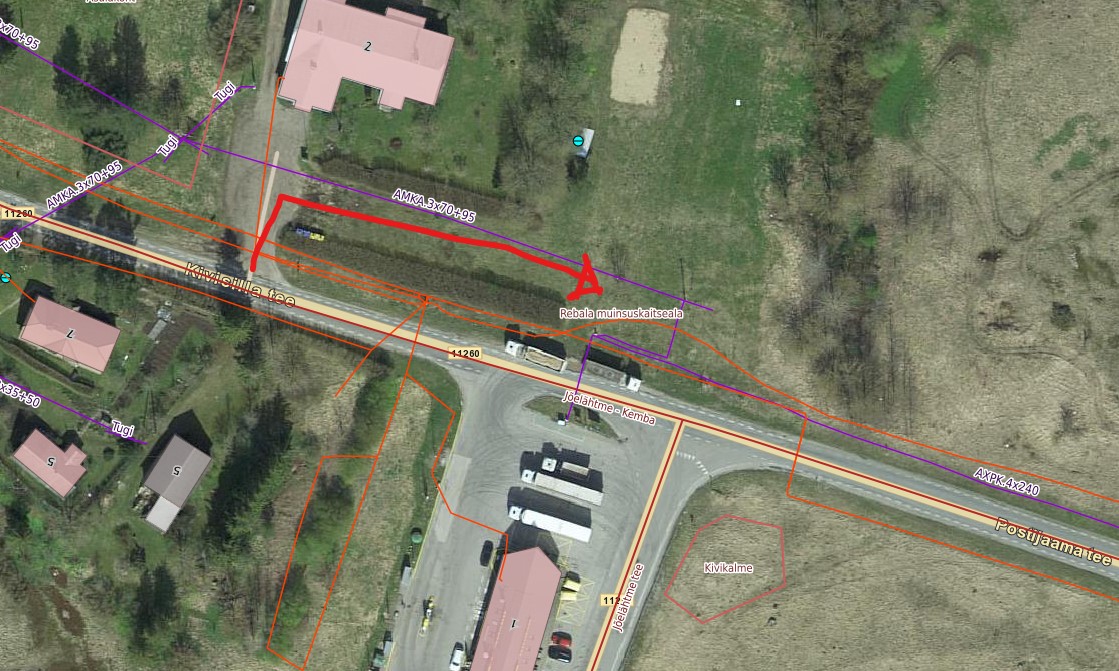

Lisaks palume selgitada, kuidas on tagatud juurdepääs rajatavale alajaamale. Juhime tähelepanu, et riigiteelt nr 11260 Jõelähtme-Kemba tee juurdepääsu üle projekteeritava kergtee ei ole võimalik.

Palume ka asendiplaanil kajastada kuidas on tagatud juurdepääs projekteeritavale alajaamale.

Antud nõue on TRAM ja ELV vahelises kokkuleppes sätestatud, et „kavandatavatele alajaamadele peab olema sõidukitega juurdepääs. Juhul kui juurdepääsuks ei ole võimalik Maanteede projekteerimisnormidest tulenevalt uut mahasõitu rajada, siis tuleb juurdepääs kavandada läbi naaberkinnistute või leida alajaamale uus asukoht, kus on juurdepääs võimalik tagada.“

Palume projekti lahenduse koostamisel lähtuda Selektor Projekt OÜ tööst nr P21014 „Riigitee nr 1 (E20) Tallinn-Narva km 16,7-26,5 Maardu – Jägala lõigu eelprojekt“ (hõlmab ka riigiteed nr 11260 Jõelähtme – Kemba). Maakaablid palume nihutada Kivisilla tee 2 kinnistuga külgnevas ulatuses eemale teeprojektiga kajastatud rajatistest (märgid, bussipeatus/kergliiklustee mulle).

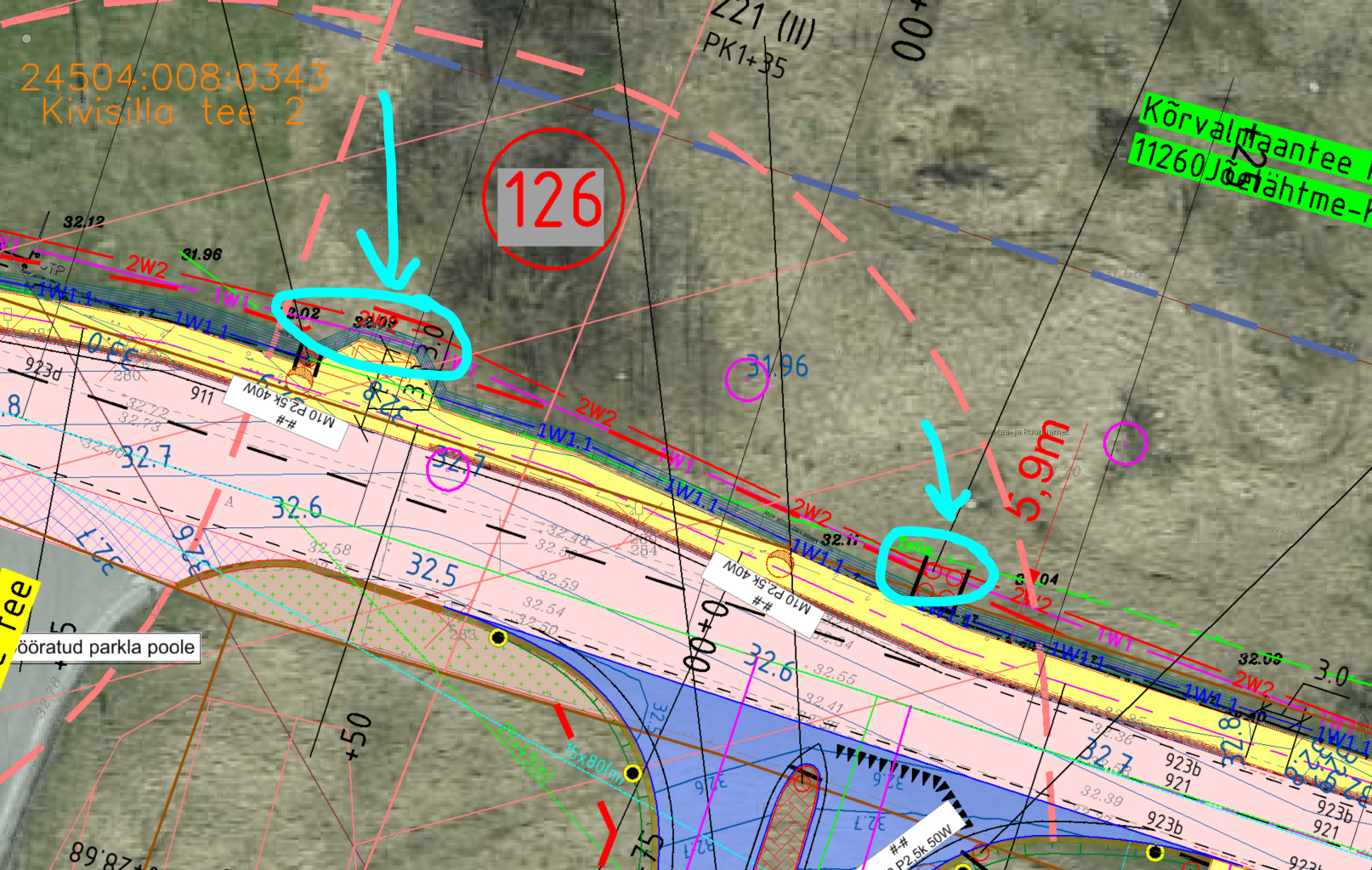

Palume pikendada kaitsetoru 1250N, selliselt, et kaitsetoru ulatuks projekteeritava kergtee mulde alt välja.

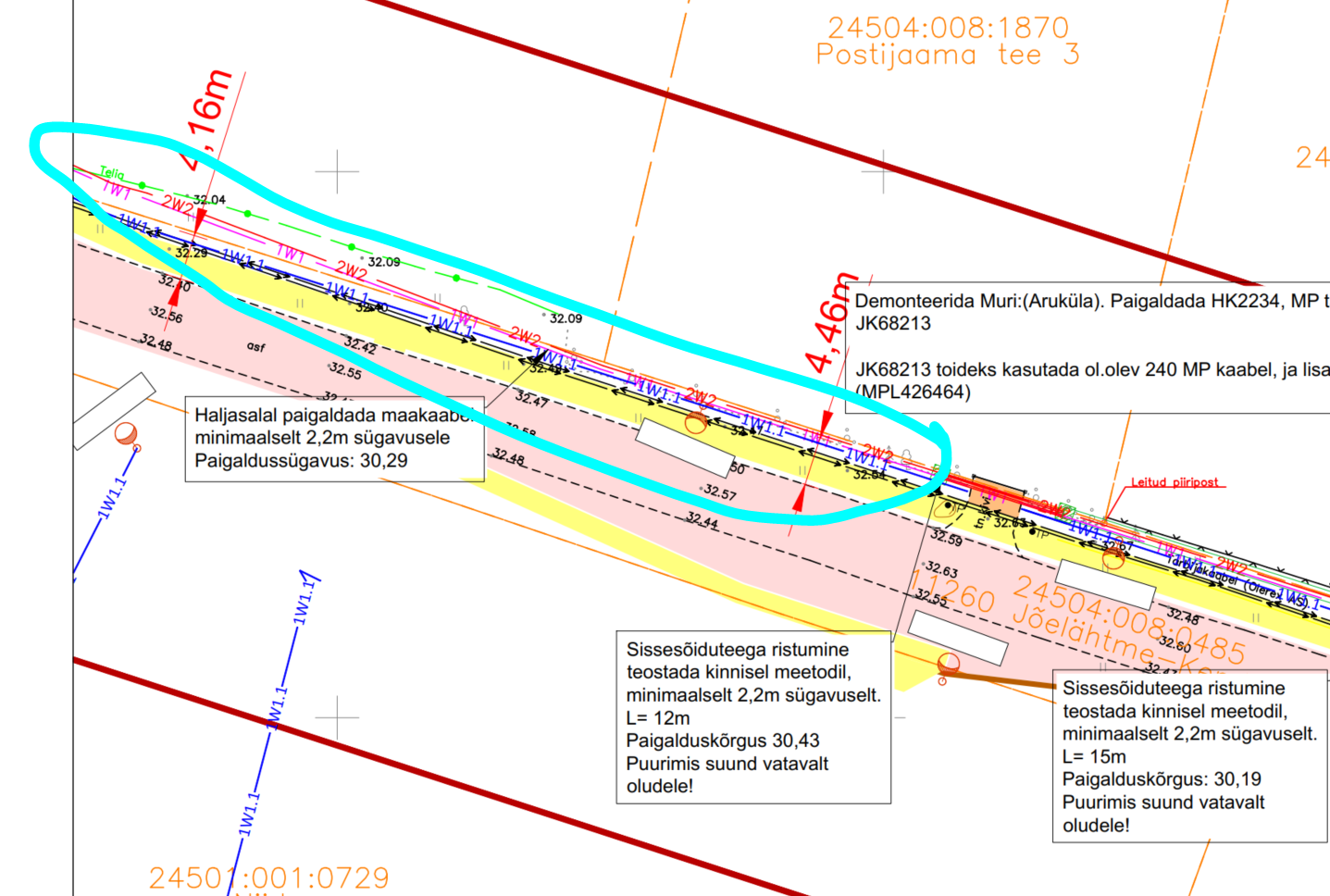

Postijaama tee 3 ja Muri tee 3 piirnevas lõigus tuleb arvestada projekteeritavate valgustusmastidega ning maakaablid tuleb rajada kas 2,5m sügavusele või arvestada kaugusega min 1,5m projekteeritavast mastist. Palume kajastada asendiplaanil sügavused valgustusmastide asukohtades nn noolega kastis.

Transpordiametil peab olema võimalus hiljem rajada antud lõiku kergliiklustee ning valgustusmastid koos kaablitega.

Ristmevälja joonistel kajastada ka projekteeritud kergliiklusteede kontuurid.

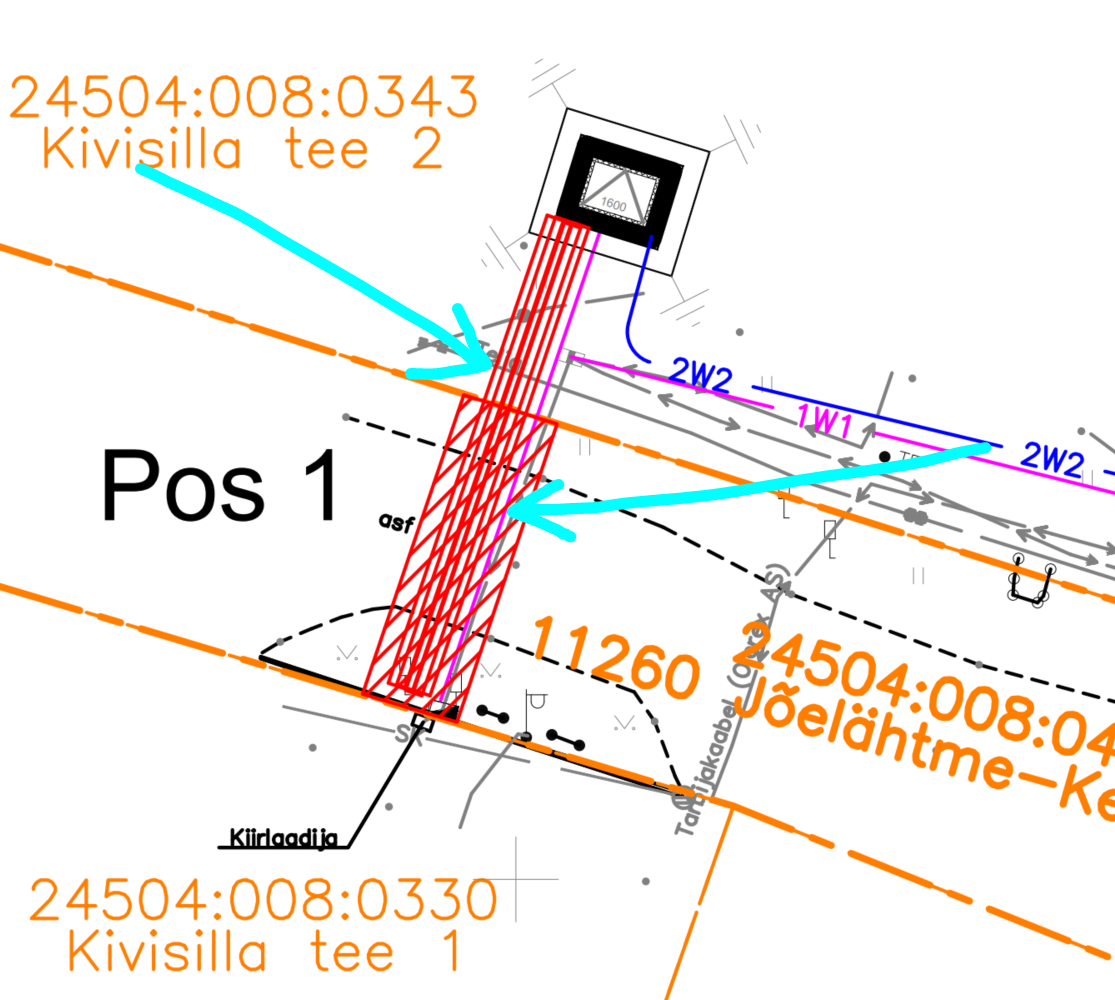

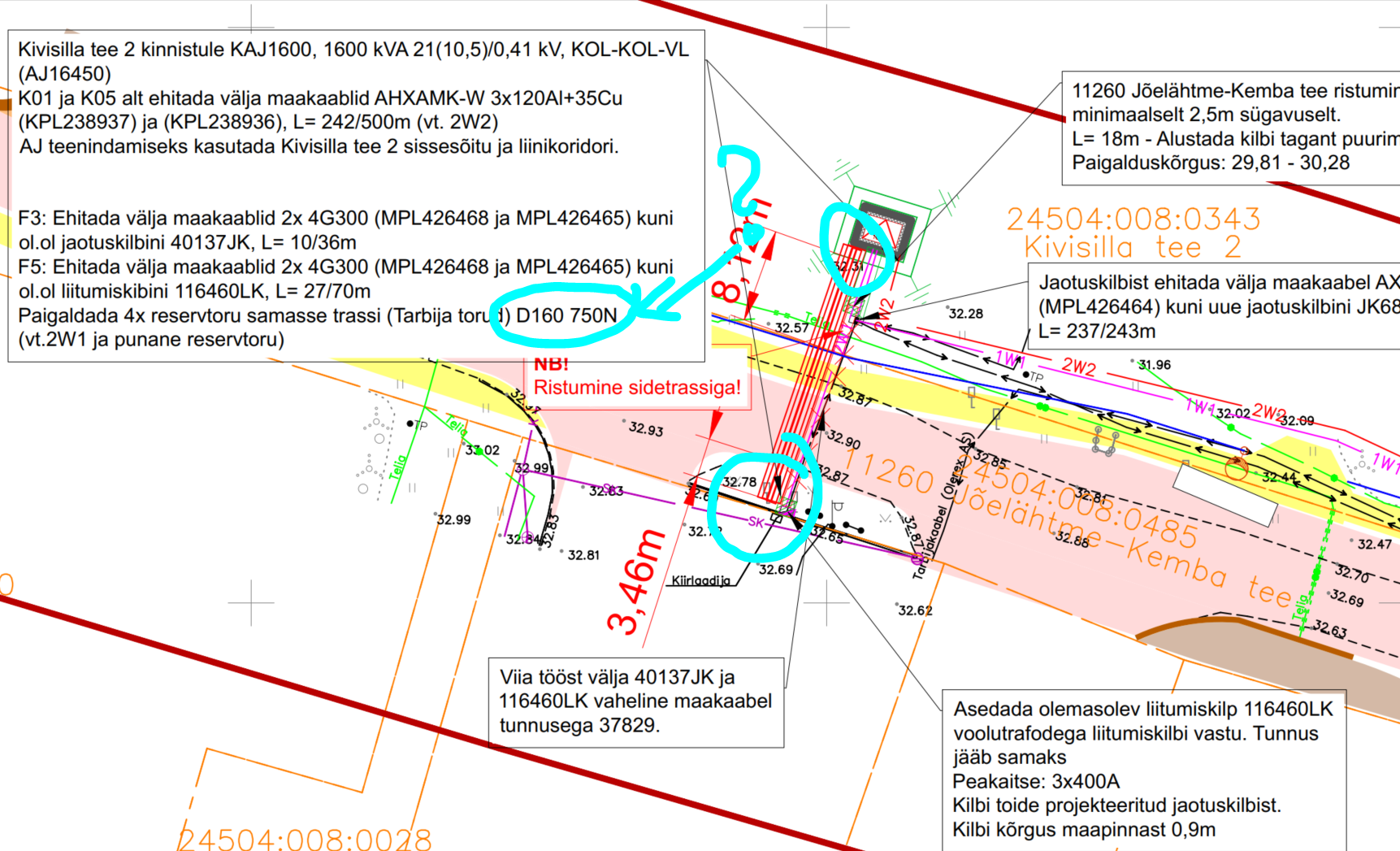

Ristumisel riigiteega soovitakse rajada 4x160D reservtoru ja 2xmadalpingekaabel kaitsetorus, seega palume seletuskirjas täpsustada, kuidas tagatakse teemaal kinnisel paigaldamisel tekkinud tühimike täitmine (2x maakaabel kaitsetorus, 4x reservtoru). Seletuskirjas kajastada puurimise metoodika ja tühimike täitmise tehnoloogiline kirjeldus.

Seletuskirjas palume kajastada rajatavate tehnovõrkude sügavuse ja kaitsetorude tugevuse andmed kooskõlas asendiplaaniga (sh reservtorudega seotud andmed).
Seletuskirjas palume kajastada TRAM maaüksusele rajatavate tehnovõrkude sügavuste ja kaitsetorude tugevuse andmed (kergliiklusteega, riigiteega nr 11260, valgustusmastide asukohas).

IKÕ plaan

IKÕ plaanil palume antud asukohas kajastada selgemalt, mitu reservtoru rajatakse (kas kajastada tingmärkides, asendiplaanil vm). Lisaks ei selgu mitu madalpinge kaablit antud lõigus rajatakse.

Samuti on IKÕ ala kontuuri värvus sama reservtorude värvusega. Palume eristada.

Lisaks kas antud reservtorude paiknemine on sellises ulatuses planeeritud? Palume arvestada IKÕ ala ulatusega 1m toru horisontaalprojektsiooni välispinnast.

IKÕ plaani tingmärkides palume kajastada, mitu reservtoru paigaldatakse teemaale ning kajastada reservtoru mõiste tarbijatoru asemel.

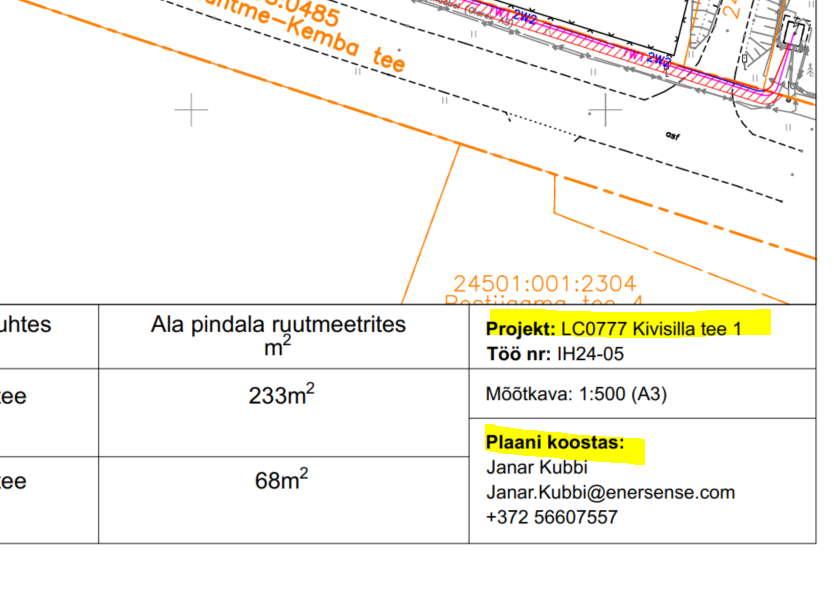

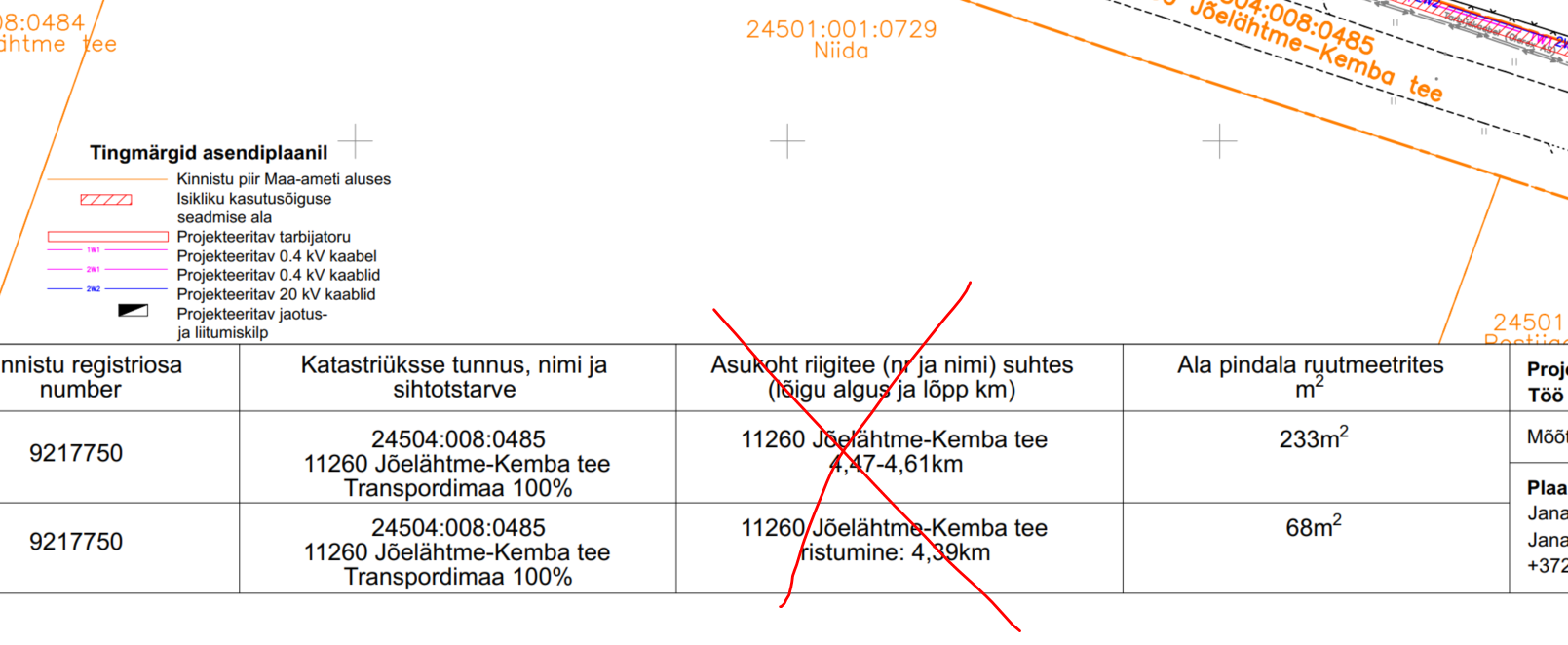

Palume tabelist eemaldada antud tulp, kuna antud andmete esitamist enam ei nõuta.

IKÕ plaani kirjanurgas palume kajastada Projekti täis pealkiri vastavalt seletuskirjale ja asendiplaanile ning plaani koostaja ettevõtte nimetus.

Palume edastada komplektne täiendatud projekt, kas minu e-mailile või [email protected].

Juhime tähelepanu, et uute materjalide esitamisel võib märkuseid ning asjaolusid lisanduda.

Parimate soovidega

Laur Kõiv

Peaspetsialist

Tehnovõrkude üksus

Planeerimise osakond

55901417

Teelise 4 / 10916 Tallinn / Transpordiamet

This e-mail and any attachments hereto are confidential and intended only for a specific individual and purpose. It may contain information which is privileged or otherwise protected against unauthorized disclosure or communication. If you are not the intended recipient, please notify (telephone or e-mail) the sender immediately and delete this message and any attachments from your system without producing, distributing or retaining copies thereof or disclosing its contents to any other person. Thank you.

OT_035_K1_V1_r1_Taotlus tehnovorgu-rajatise projekti kooskõlastamiseks.asice

Digiallkirjad

Allkirjade kehtivust ei ole kontrollitud.

JANAR KUBBI PNOEE-39401205211 2025-08-15 07:23:09


AJ teenindamiseks mõeldud lähenemistee.jpg

LC0777_Kivisilla tee 1_Katete taastamine 001.pdf

1W 1. 1

1W 1.1

1W1.1

1W 1.1

1W 1. 1

1W1.1 1W1.1

1W 1. 1

1W 1.1

1W1.1

1W 1.1 Kivisilla tee 1 kaitsme nimivoolu suurendamine

Jõelähtme küla, Jõelähtme vald, Harju maakond LC0777

Töö nimetus:

Tellija:

Joonise nimetus: Katete taastamine

Mõigu 3, Tallinn 10112 11445550

Aadress:

Reg. nr:

Janar.Kubbi@ enersense.com +372 56607557

E-mail:

Tel nr:

Janar Kubbi

Veiko Natus

Projekteeris:

Kontrollis:

Kuupäev: 09.07.2025

Töö nr: IH24-05

Joon nr: 006

Mõõtkava:1:500

TINGMÄRGID ASENDIPLAANIL

Haljasala taastamine 333m2

LC0777_Kivisilla tee 1_Katete taastamine 002.pdf

1600

1W1.1

1W 1.1

1W1.1

1W1.1 1W1.11W1.11W1.11W1.11W1.11W1.11W1.11W1.11W1.11W1.11W1.11W1.11W1.11W1.11W1.11W1.11W1.11W1.11W1.11W1.11W1.11W1.11W1.11W1.11W1.11W1.11W1.11W1.11W1.11W1.11W1.11W1.11W1.11W1.11W1.11W1.11W1.11W1.11W1.11W1.11W1.11W1.11W1.11W1.11W1.11W1.11W1.11W1.11W1.11W1.11W1.11W1.11W1.11W1.11W1.11W1.11W1.11W1.11W1.11W1.11W1.11W1.11W1.11W1.11W1.11W1.11W1.11W1.11W1.11W1.11W1.11W1.11W1.11W1.11W1.11W1.11W1.11W1.11W1.11W1.11W1.11W1.11W1.11W1.11W1.11W1.11W1.11W1.11W1.11W1.11W1.11W1.11W1.11W1.11W1.11W1.11W1.11W1.11W1.11W1.11W1.11W1.11W1.11W1.11W1.11W1.11W1.11W1.11W1.11W1.11W1.11W1.11W1.11W1.11W1.11W1.11W1.11W1.11W1.11W1.11W1.11W1.11W1.1

1W 1.1

1W1.1

1W1.11W1.11W1.11W1.11W1.11W1.11W1.11W1.11W1.11W1.11W1.11W1.11W1.11W1.11W1.11W1.11W1.11W1.11W1.11W1.11W1.11W1.11W1.11W1.11W1.11W1.11W1.11W1.11W1.11W1.11W1.11W1.11W1.11W1.11W1.11W1.11W1.11W1.11W1.11W1.11W1.11W1.11W1.11W1.11W1.11W1.11W1.11W1.11W1.11W1.11W1.11W1.11W1.11W1.11W1.11W1.11W1.11W1.11W1.11W1.11W1.11W1.11W1.11W1.11W1.11W1.11W1.11W1.11W1.11W1.11W1.11W1.11W1.11W1.11W1.11W1.11W1.11W1.11W1.11W1.11W1.11W1.11W1.11W1.11W1.11W1.11W1.11W1.11W1.11W1.11W1.11W1.11W1.11W1.11W1.11W1.11W1.11W1.11W1.11W1.11W1.11W1.11W1.11W1.11W1.11W1.11W1.11W1.11W1.11W1.11W1.11W1.11W1.11W1.11W1.11W1.11W1.11W1.11W1.11W1.11W1.11W1.11W1.11W1.11W1.11W1.11W1.11W1.11W1.11W1.11W1.11W1.11W1.11W1.11W1.11W1.11W1.11W1.11W1.11W1.11W1.11W1.1

1W1.1

1W 1.1

1W 1. 1

1W1.1 1W1.1

1W1.1

1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1

1W1.1 1W1.1

1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1

1W1.1 1W1.1

1W1.1

1W1.1 1W1.1

1W1.1

1 .

.

1W 1. 1

1W 1.1

TINGMÄRGID ASENDIPLAANIL

Haljasala taastamine 287m2

Kivisilla tee 1 kaitsme nimivoolu suurendamine Jõelähtme küla, Jõelähtme vald, Harju maakond LC0777

Töö nimetus:

Tellija:

Joonise nimetus: Katete taastamine

Mõigu 3, Tallinn 10112 11445550

Aadress:

Reg. nr:

Janar.Kubbi@ enersense.com +372 56607557

E-mail:

Tel nr:

Janar Kubbi

Veiko Natus

Projekteeris:

Kontrollis:

Kuupäev: 07.02.2025

Töö nr: IH24-05

Joon nr: 006

Mõõtkava:1:500

LC0777_Kivisilla tee 1_Katete taastamine.bak

LC0777_Kivisilla tee 1_Katete taastamine.dwg

LC0777_Kivisilla tee 1_asendiplaan 001.pdf

7m

4, 46

m

4, 87

m

LJK

TV juhtimiskilp

ELV liitumiskilp (Jõelähtme valla TV tarbeks) X: 6589753.992 Y:564767.238

1W 1. 1

1W 1.1

1W1.1

1W 1.1

1W 1. 1

1W1.1 1W1.1

1W 1. 1

1W 1.1

1W1.1

1W 1.1

Märkus: - Geoalusena kasutatud Enersense AS tööd nr. EN-24-42 - Teiste kommunikatsioonidega rööpkulgemisel ning ristumisel jälgida ettenähtud vahekauguseid - maandusi vaadata jooniselt 003 "Elektriskeem" - Pärast kaevetöid taastada pinnase endine olukord ning korrastada ehitusjäljed. Pinnase täitmisel arvestada hilisemat vajumist, tagasitäidetav pinnas tihendada. - Alusel arvestatud transpordiameti joonisega: P21014_EP_TL-4-1_v01_Asendiplaan - Projekteeritavate TV mastide läheduses arvestada paigaldus sügavusega 2.5m

Kivisilla tee 1 kaitsme nimivoolu suurendamine Jõelähtme küla, Jõelähtme vald, Harju maakond LC0777

Töö nimetus:

Tellija:

Joonise nimetus: Asendiplaan

Mõigu 3, Tallinn 10112 11445550

Aadress:

Reg. nr:

Janar.Kubbi@ enersense.com +372 56607557

E-mail:

Tel nr:

Janar Kubbi

Liina Randvoo

Projekteeris:

Kontrollis:

Kuupäev: 15.08.2025

Töö nr: IH24-05

Joon nr: 001

Mõõtkava:1:500

Demonteerida Muri:(Aruküla). Paigaldada HK2234, MP taastamiseks/ühenduseks JK68213

JK68213 toideks kasutada ol.olev 240 MP kaabel, ja lisada juurde AXPK 4G240 (MPL426464)

Sissesõiduteega ristumine teostada kinnisel meetodil, minimaalselt 2,2m sügavuselt. L= 15m Paigalduskõrgus: 30,19 Puurimis suund vatavalt oludele!

Sissesõiduteega ristumine teostada kinnisel meetodil, minimaalselt 2,2m sügavuselt. L= 12m Paigalduskõrgus 30,43 Puurimis suund vatavalt oludele!

Haljasalal paigaldada maakaabel minimaalselt 2,2m sügavusele Paigaldussügavus: 30,29

TINGMÄRGID ASENDIPLAANIL

Olemasolev MP maakaabel Projekteeritud 0,4 kV maakaabel kaitsetorus 750N Projekteeritud 0,4 kV maakaabel kaitsetorus 1250N (kinnisel meetodil) Projekteeritud 24kV maakaabel kaitsetorus 750N Projekteeritud 24kV maakaabel kaitsetorus 1250N (kinnisel meetodil) Kinnistu piir Olemasolev Telia sidetrass Kaeviku ristlõige Selektor Projekt OÜ tööga nr P21014 projekteeritavad valgustusmastid Selektor Projekt OÜ tööga nr P21014 projekteeritavad kaablid1W1.1 1W1.1 1W1.1 1W1.1 1W1.1

Postijaama tee 3 ja Muri tee 3 piirnevas lõigus tuleb arvestada projekteeritavate valgustusmastidega ning maakaablid tuleb rajada 2,5m sügavusele

LC0777_Kivisilla tee 1_asendiplaan 002.pdf

1600

7m

8, 12

m

3, 46

m

1W1.1

1W 1.1

1W1.1

1W1.1 1W1.11W1.11W1.11W1.11W1.11W1.11W1.11W1.11W1.11W1.11W1.11W1.11W1.11W1.11W1.11W1.11W1.11W1.11W1.11W1.11W1.11W1.11W1.11W1.11W1.11W1.11W1.11W1.11W1.11W1.11W1.11W1.11W1.11W1.11W1.11W1.11W1.11W1.11W1.11W1.11W1.11W1.11W1.11W1.11W1.11W1.11W1.11W1.11W1.11W1.11W1.11W1.11W1.11W1.11W1.11W1.11W1.11W1.11W1.11W1.11W1.11W1.11W1.11W1.11W1.11W1.11W1.11W1.11W1.11W1.11W1.11W1.11W1.11W1.11W1.11W1.11W1.11W1.11W1.11W1.11W1.11W1.11W1.11W1.11W1.11W1.11W1.11W1.11W1.11W1.11W1.11W1.11W1.11W1.11W1.11W1.11W1.11W1.11W1.11W1.11W1.11W1.11W1.11W1.11W1.11W1.11W1.11W1.11W1.11W1.11W1.11W1.11W1.11W1.11W1.11W1.11W1.11W1.11W1.11W1.11W1.11W1.11W1.1

1W 1.1

1W1.1

1W1.11W1.11W1.11W1.11W1.11W1.11W1.11W1.11W1.11W1.11W1.11W1.11W1.11W1.11W1.11W1.11W1.11W1.11W1.11W1.11W1.11W1.11W1.11W1.11W1.11W1.11W1.11W1.11W1.11W1.11W1.11W1.11W1.11W1.11W1.11W1.11W1.11W1.11W1.11W1.11W1.11W1.11W1.11W1.11W1.11W1.11W1.11W1.11W1.11W1.11W1.11W1.11W1.11W1.11W1.11W1.11W1.11W1.11W1.11W1.11W1.11W1.11W1.11W1.11W1.11W1.11W1.11W1.11W1.11W1.11W1.11W1.11W1.11W1.11W1.11W1.11W1.11W1.11W1.11W1.11W1.11W1.11W1.11W1.11W1.11W1.11W1.11W1.11W1.11W1.11W1.11W1.11W1.11W1.11W1.11W1.11W1.11W1.11W1.11W1.11W1.11W1.11W1.11W1.11W1.11W1.11W1.11W1.11W1.11W1.11W1.11W1.11W1.11W1.11W1.11W1.11W1.11W1.11W1.11W1.11W1.11W1.11W1.11W1.11W1.11W1.11W1.11W1.11W1.11W1.11W1.11W1.11W1.11W1.11W1.11W1.11W1.11W1.11W1.11W1.11W1.11W1.1

1W1.1

1W 1.1

1W 1. 1

1W1.1 1W1.1

1W1.1

1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1

1W1.1 1W1.1

1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1 1W1.1

1W1.1 1W1.1

1W1.1

1W1.1 1W1.1

1W1.1

1 .

.

1W 1. 1

1W 1.1

Märkus: - Geoalusena kasutatud Enersense AS tööd nr. EN-24-42 - Teiste kommunikatsioonidega rööpkulgemisel ning ristumisel jälgida ettenähtud vahekauguseid - maandusi vaadata jooniselt 003 "Elektriskeem" - Pärast kaevetöid taastada pinnase endine olukord ning korrastada ehitusjäljed. Pinnase täitmisel arvestada hilisemat vajumist, tagasitäidetav pinnas tihendada. - Alusel arvestatud transpordiameti joonisega: P21014_EP_TL-4-1_v01_Asendiplaan

Kivisilla tee 1 kaitsme nimivoolu suurendamine Jõelähtme küla, Jõelähtme vald, Harju maakond LC0777

Töö nimetus:

Tellija:

Joonise nimetus: Asendiplaan

Mõigu 3, Tallinn 10112 11445550

Aadress:

Reg. nr:

Janar.Kubbi@ enersense.com +372 56607557

E-mail:

Tel nr:

Janar Kubbi

Veiko Natus

Projekteeris:

Kontrollis:

Kuupäev: 15.08.2025

Töö nr: IH24-05

Joon nr: 002

Mõõtkava:1:500

Asedada olemasolev liitumiskilp 116460LK voolutrafodega liitumiskilbi vastu. Tunnus jääb samaks Peakaitse: 3x400A Kilbi toide projekteeritud jaotuskilbist. Kilbi kõrgus maapinnast 0,9m Kilbi mõõdud: 600x220x1200mm (NB! Tingmärk tegelikust kilbist suurem!)

Haljasalal paigaldada maakaabel minimaalselt 2,2m sügavusele paigalduskõrgus: 30,29

NB! Ristumine sidetrassiga!

Viia tööst välja 40137JK ja 116460LK vaheline maakaabel tunnusega 37829.

11260 Jõelähtme-Kemba tee ristumine teostada kinnisel meetodil, minimaalselt 2,5m sügavuselt. L= 18m - Alustada kilbi tagant puurimist ja üle jääv ots ära lõigata. Paigalduskõrgus: 29,81 - 30,28

Kivisilla tee 2 kinnistule KAJ1600, 1600 kVA 21(10,5)/0,41 kV, KOL-KOL-VL (AJ16450) K01 ja K05 alt ehitada välja maakaablid AHXAMK-W 3x120Al+35Cu (KPL238937) ja (KPL238936), L= 242/500m (vt. 2W2) AJ teenindamiseks kasutada Kivisilla tee 2 sissesõitu ja liinikoridori.

F3: Ehitada välja maakaablid 2x 4G300 (MPL426468 ja MPL426465) kuni ol.ol jaotuskilbini 40137JK, L= 10/36m F5: Ehitada välja maakaablid 2x 4G300 (MPL426468 ja MPL426465) kuni ol.ol liitumiskibini 116460LK, L= 27/70m Paigaldada 4x reservtoru samasse trassi (Tarbija torud) D160 750N (vt.2W1 ja punane reservtoru)

Jaotuskilbist ehitada välja maakaabel AXPK 4G240 (MPL426464) kuni uue jaotuskilbini JK68213 L= 237/243m

TINGMÄRGID ASENDIPLAANIL

Olemasolev MP maakaabel Projekteeritud liitumiskilp Projekteeritud 0,4 kV maakaabel kaitsetorus 750N Projekteeritud 0,4 kV maakaabel kaitsetorus 1250N (kinnisel meetodil) Projekteeritud 24kV maakaabel kaitsetorus 750N Projekteeritud 24kV maakaabel kaitsetorus 1250N (kinnisel meetodil) Kinnistu piir Olemasolev Telia sidetrass Kaeviku ristlõige Selektor Projekt OÜ tööga nr P21014 projekteeritavad valgustusmastid Selektor Projekt OÜ tööga nr P21014 projekteeritavad kaablid1W1.1 1W1.1 1W1.1 1W1.1 1W1.1

LC0777_Kivisilla tee 1_asendiplaan.dwg

LC0777_Kivisilla tee 1_kilbi paigaldus.pdf

ca 1m ca

0 ,3

m

Kilbi paigaldus

PEN

min 0.3

L= 2x

1, 5m

Maandusjuht Cu 25 või RD10 Maandusklamber

Maandusvarras

MaandusvarrasVoolutrafodega kilp: 600x1200x220 mm Kõrgus maapinnast: 0,9m

LC0777_Kivisilla tee 1_ristmevali 11260 Jõelähtme-Kemba teega ristumine.pdf

30.0

30.5

31.0

31.5

32.0

32.5

33.0

33.5

34.0

0,0 3,0 8,0 13,0 18,0

Ka ta

st riü

ks us

e pi

ir

Rajatav maakaabel kaitsetorus KINNISELT 1250 N Stardi ja lõpukaevik (moreen kuni ca 2m) Rajatav reservtoru 4x kõravle

29.5

Rajatav EL maakaabel2, 5

m

Kivisilla tee 2 24504:008:0343

11260 Jõelähtme-Kemba tee 24504:008:0485

Ol.ol sidekaabel NB! Täpne kõrgus teha kindlaks enne tööde algust!

2, 9

m

Kivisilla tee 1 kaitsme nimivoolu suurendamine Jõelähtme küla, Jõelähtme vald, Harju maakond LC0777

Töö nimetus:

Tellija:

Joonise nimetus: Ristlõike joonis 11260 Jõelähtme-Kembja tee

Mõigu 3, Tallinn 10112 11445550

Aadress:

Reg. nr:

Janar.Kubbi@ enersense.com +372 56607557

E-mail:

Tel nr:

Janar Kubbi

Veiko Natus

Projekteeris:

Kontrollis:

Kuupäev: 15.08.2025

Töö nr: IH24-05

Joon nr: -

Mõõtkava:-

LC0777_Kivisilla tee 1_ristmevali Muri tee ristumine.pdf

30.0

30.5

31.0

31.5

32.0

32.5

33.0

33.5

34.0

0,0 2,0 6,0 10,0 14,0

Rajatav maakaabel kaitsetorus KINNISELT 1250 N Stardi ja lõpukaevik (moreen kuni ca 2m)

29.5

Rajatav EL maakaabel 0,4 ja 20kV

11260 Jõelähtme-Kemba tee 24504:008:0485

2, 4

m

Kivisilla tee 1 kaitsme nimivoolu suurendamine Jõelähtme küla, Jõelähtme vald, Harju maakond LC0777

Töö nimetus:

Tellija:

Joonise nimetus: Ristlõike joonis Muri tee sissesõidu ristumine

Mõigu 3, Tallinn 10112 11445550

Aadress:

Reg. nr:

Janar.Kubbi@ enersense.com +372 56607557

E-mail:

Tel nr:

Janar Kubbi

Veiko Natus

Projekteeris:

Kontrollis:

Kuupäev: 09.07.2025

Töö nr: IH24-05

Joon nr: -

Mõõtkava:-

LC0777_Kivisilla tee 1_ristmevali Postijaama tee 3 sissesõiduga ristumine.pdf

30.0

30.5

31.0

31.5

32.0

32.5

33.0

33.5

34.0

0,0 3,0 6,0 9,0 12,0

Rajatav maakaabel kaitsetorus KINNISELT 1250 N Stardi ja lõpukaevik (moreen kuni ca 2m)

29.5

Rajatav EL maakaabel 0,4 ja 20kV

11260 Jõelähtme-Kemba tee 24504:008:0485

2, 2

m

Kivisilla tee 1 kaitsme nimivoolu suurendamine Jõelähtme küla, Jõelähtme vald, Harju maakond LC0777

Töö nimetus:

Tellija:

Joonise nimetus: Ristlõike joonis Postijaama tee 3 sissesõidu ristumine

Mõigu 3, Tallinn 10112 11445550

Aadress:

Reg. nr:

Janar.Kubbi@ enersense.com +372 56607557

E-mail:

Tel nr:

Janar Kubbi

Veiko Natus

Projekteeris:

Kontrollis:

Kuupäev: 09.07.2025

Töö nr: IH24-05

Joon nr: -

Mõõtkava:-

LC0777_Kivisilla tee 1_seletuskiri.pdf

Tel. (+372) 66 35 600 Fax.(+372) 66 35 601 Lõõtsa 12, Tallinn, 11415

Business Identity code

11445550

MTR nr. TEL000862

Enersense AS

Lõõtsa 12

11415 Tallinn

Tel. +372 66 35 600

Telefax +372 66 35 601

Töö nr: IH24-05

Tellija: Elektrilevi OÜ

Reg kood: 11050857

Veskiposti tn 2, 10138 Tallinn

Telefon 7154225

Elektriliitumise tööprojekt

Kivisilla tee 1 kaitsme nimivoolu suurendamine

Jõelähtme küla, Jõelähtme vald, Harju maakond

LC0777

Projekteerija:

Kontrollis:

Pädevustunnistus nr:

Kuupäev:

Janar Kubbi

Veiko Natus

EP-2333-24-A

15.08.2025

Tallinn

2 (14)

Töö nr IH24-05 Kivisilla tee 1 kaitsme nimivoolu suurendamine, Jõelähtme küla, Jõelähtme vald, Harju maakond.

LC0777

Projekteeris: Janar Kubbi Elektriliitumise tööprojekt

Kontrollis: Veiko Natus 07.03.2024

SISUKORD

1. Asukoht ................................................................................................................................................. 3

2. Seletuskiri.............................................................................................................................................. 3

Üldosa .............................................................................................................................................. 3

Geoalus ............................................................................................................................................ 4

Töökorraldus .................................................................................................................................... 4

Elektriohutus .................................................................................................................................... 4

Olemasolevate kommunikatsioonide kaitsmine. ............................................................................. 4

3. Tehniline lahendus ................................................................................................................................ 5

Projekteeritud 0,4 kV liitumine ....................................................................................................... 5

Tähistused ........................................................................................................................................ 7

4. Maastiku ja teede taastamine ................................................................................................................ 8

5. Ehitustööde dokumenteerimine ja järelevalve ...................................................................................... 8

6. Töötervishoid ja tööohutusnõuded ........................................................................................................ 8

7. Käidujuhend .......................................................................................................................................... 8

8. Andmetabelid ...................................................................................................................................... 10

Põhimaterjalide spetsifikatsioon .................................................................................................... 10

Põhiliste tööde mahud.................................................................................................................... 11

Kooskõlastuste koondtabel ja kooskõlastused ............................................................................... 12

9. Lisad .................................................................................................................................................... 13

10. Joonised ............................................................................................................................................. 14

3 (14)

Töö nr IH24-05 Kivisilla tee 1 kaitsme nimivoolu suurendamine, Jõelähtme küla, Jõelähtme vald, Harju maakond.

LC0777

Projekteeris: Janar Kubbi Elektriliitumise tööprojekt

Kontrollis: Veiko Natus 07.03.2024

1. Asukoht

Joonis 1.1. Tööde piirkond.

2. Seletuskiri

Üldosa Käesolevas projektis on lahendatud Harju maakonnas, Jõelähtme vallas, Jõelähtme külas, Kivisilla tee

1 kaitsme nimivoolu suurendamine. Õhuliinide ja kaablitrasside projekteeritud(trassi)pikkused

selguvad töömahtude tabelist ja asendiplaani joonistelt, arvutuslikud pikkused (koos varuga) on esitatud

elektriskeemidel ja spetsifikatsioonis. Projektis nimetatud elektriseadmeid ja -paigaldisi võib asendada

vähemalt samaväärsetega, mis on heakskiidetud Elektrilevi OÜ poolt.

Projekt on koostatud ja töid teostada vastavalt Elektrilevi OÜ poolt kehtestatud nõuetele. Kinni pidada

Eesti Vabariigis kehtivatest normatiividest ja seadustest ning kinni pidada töötervishoiu, tööohutus ja

elektriohutus nõuetest.

Projekti koostamisel on lähtutud järgmistest standarditest, eeskirjadest, normidest jms:

-) Eesti Vabariigi Ehitusseadustik, Seadme ohutuse seadus, Nõuded ehitusprojektile,

Asjaõigusseadus ja teised kehtivad seadused, nõuded ja õigusaktid;

-) OÜ Elektrilevi ettevõtte standardid, juhendid, normid, nõuded ja teised kehtivad dokumendid

(https://www8.energia.ee/public/ee043.nsf/PKDE?OpenView) ;

-) EVS 843: Linnatänavad;

-) EVS-HD 60364-4-41: Madalpingelised elektripaigaldised. Osa 4-41: Kaitseviisid. Kaitse

elektrilöögi eest;

4 (14)

Töö nr IH24-05 Kivisilla tee 1 kaitsme nimivoolu suurendamine, Jõelähtme küla, Jõelähtme vald, Harju maakond.

LC0777

Projekteeris: Janar Kubbi Elektriliitumise tööprojekt

Kontrollis: Veiko Natus 07.03.2024

-) EVS-HD 60364-4-42: Madalpingelised elektripaigaldised. Osa 4-42: Kaitseviisid. Kaitse

kuumustoime eest;

-) EVS-HD 60364-4-43: Madalpingelised elektripaigaldised. Osa 4-43: Kaitseviisid.

Liigvoolukaitse.

-) EVS-HD 60364-4-444: Madalpingelised elektripaigaldised. Osa 4-44: Kaitseviisid. Kaitse

pingehäiringute ja elektromagnetiliste häiringute eest;

-) EVS-EN 61936-1: Tugevvoolupaigaldised nimivahelduvpingega üle 1 kV. Osa 1: Üldnõuded;

-) EVS EN 50522:. Üle 1 kV nimivahelduvpingega tugevvoolupaigaldiste maandamine

-) EVS-EN 50110-1: Elektripaigaldiste käit.

Nimetatud dokumentidega tuleb arvestada ka ehitustööde teostamisel. Samuti järgida nimetatud

dokumente elektripaigaldise hilisemal käidul. Ehitustööde käigus ja elektripaigaldiste hilisemal käidul

juhinduda eespool toodud eeskirjadest ja seadustest. Ehitustöödel tekkinud küsimused ja probleemid,

mida pole kajastatud käesolevas projektis või on ebaselged, lahendatakse töö käigus kooskõlastatult

projekti autori ja töö tellijaga. Projekt on kooskõlastatud kõigi asjast huvitatud asutustega ja kinnistute

omanikega.

Geoalus Alusplaanina on kasutatud Enersense AS tööd nr. EN--24-42

Töökorraldus Projekt on teostatud lähtudes Elektrilevi OÜ projekteerimisülesandest (lisa 1).

Vähemalt seitse päeva enne liiniehitustööde algust tuleb võtta ühendust kinnistute valdajatega

teavitades neid tööde teostamisest nende maaüksusel.

Antud projekti raames tehtavate tööde teostamiseks küsida tööülesanded Elektrilevi

projektijuhilt.

Tööde alustamisel tuleb informeerida tehnovõrkude valdajaid ja vajadusel täpsustada

tehnovõrkude täpne asukoht surfimise teel ja kutsuda kohale trassi valdaja poolne esindaja.

Ehituse käigus kahjustada saanud maa-alune kommunikatsioon tuleb ehitajal nõuetekohaselt

taastada.

Teemaa kahjustuse korral peab tööde teostaja taastama selle endisel kujul sh. haljastuse.

Elektriohutus Käesolevas elektripaigaldises on elektriohutuse tagamisel rakendatud peamiselt järgmisi kaitseviise:

1) PÕHIKAITSENA (otsepuutekaitse) – põhiisolatsiooni ohtlike pingestatud osade ja pingealdiste

juhtivate osade vahel ning kaitsekatete ja kaitseümbriste kasutamist.

2) RIKKEKAITSENA (kaudpuutekaitse) – toite automaatset väljalülitamist koos maandatud

kaitsepotentsiaaliühtlustussüsteemi väljaehitamisega, millega tagatakse elektripaigaldise

pingealdiste juhtivate osade arvestuslik puutepinge alla 50VAC. Liinide lühisvoolude väärtused

tagavad nõutud väljalülitusaja 5s, vastavalt kehtivatele elektriala standarditele ja nõuetele (OÜ

Elektrilevi normdokument J345).

Olemasolevate kommunikatsioonide kaitsmine. Kõik ehitustööd tuleb läbi viia vastavuses Eesti Vabariigis kehtivate seaduste ja nõuetega,

projektlahendusest tulenevate teiste normide ja standarditega ning üldkehtivatele põhimõtetele ja

5 (14)

Töö nr IH24-05 Kivisilla tee 1 kaitsme nimivoolu suurendamine, Jõelähtme küla, Jõelähtme vald, Harju maakond.

LC0777

Projekteeris: Janar Kubbi Elektriliitumise tööprojekt

Kontrollis: Veiko Natus 07.03.2024

arusaamadele kvaliteetsest tööst. Enne tööde alustamist tuleb Töövõtjal koostöös olemasolevate maa-

aluste rajatiste valdajatega rajatiste asukohad täpsustada ja tähistada. Ehitajal tuleb täita nimetatud

rajatiste valdajate poolt esitatavad nõuded (näiteks toestamine jms) rajatise vahetus läheduses

töötamisel. Olemasolevate kommunikatsioonide ristumisel kaevikuga lähtuda nende valdaja

ettekirjutustest ja kehtivatest normidest. Töö käigus vajalikke ehitisi ja seadmeid kaitstakse või

paigaldatakse ümber vastavalt projektile ja nende haldaja poolt antud juhistele. Kui kaevetöid tehakse

olemasolevate kommunikatsioonide kõrval või all, toestatakse ja kaitstakse need nii, et nad ei liiguks

ehitustööde jooksul või neid ei vigastataks. Kaitsmise tehnilised lahendused, mida ei ole toodud

projektis, lepitakse kokku tööde teostaja ja võrguvaldaja Ehitusjärelevalve spetsialisti poolt enne

kaevetööde alustamist. Lahtikaevatud kaabelliinirajatised on vaja toestada ja kaitsta mehaaniliste

vigastuste eest ning varguse vastu. Olemasolevate kommunikatsioonide all ja kõrval tehtav täidis peab

vastama uutele konstruktsioonidele mõeldud täidise tihedusele. Varem paigaldatud torude, seadmete,

tarindite jmt läheduses tuleb kaevetöid teha nende ehitiste omaniku juhendite kohaselt ja omaniku või

tema esindaja juuresolekul.

Kaablite kaitsevööndis tuleb tööd teostada käsitsi!

Talvetingimustes ehitamine eeldab kaablite ja torude läheduses kaevamist külmunud pinnase

sulatamisega. Kaeviku toestus peab ära hoidma külgnevate pinnaste, vundamentide, struktuuride,

rajatiste ja muu omandi häirimise või kokkuvarisemise. Töövõtja kannab täielikku vastutust kaevikute

toestamise eest kaevises sellise sügavuseni, mida dikteerib pinnase stabiilsus, et vältida kaeviku

kokkuvarisemist. Töövõtja peab pinnase tihendamise kaevikute tagasitäitmisel läbi viima selliselt, et ei

kahjustataks torustikku ja võimalikke kaableid ning saavutatakse nõutava pinnase taastamine.

Tagasitäite tegemisel tuleb jälgida, et materjal ei sisaldaks näiteks suuri kive, mis võivad oma

kukkumisega mõjutada nii torustikku kui näiteks erinevaid kaableid (elekter, side). Lahtikaevatud

kaablitel (nii side kui ka elekter) tuleb alus hoolikalt tihendada, et kaablid ei jääks pingesse ning

tagasitäide tuleb teha hoolikalt, s.t. tagasitäite materjal ei tohi kaableid rikkuda. Suurimate pinnaseosiste

läbimõõt ei tohi ületada 2/3 tihendatava kihi paksusest. Kaabel ümbritseda igast küljest min 0,10 m

paksuse liivakihiga.

Töövõtja on kohustatud dokumentatsiooni nii põhjalikult läbi vaatama, et selles esinevad võimalikud

vastuolud saaks lahendada enne töödega alustamist.

-) Tööde teostamisel kaablikaitsevööndis kehtivad alljärgnevad kitsendused:

-) Tööde teostamisel tuleb lähtuda liinirajatiste kaitsevööndis tegutsemise eeskirjast.

-) Töid võib teostada liinirajatiste kaitsevööndis ainult volitatud esindaja kirjaliku tööloa alusel

3. Tehniline lahendus

Projekteeritud 0,4 kV liitumine Maakaabli väljaehitamisel juhinduda kehtivast OÜ Elektrilevi võrgustandardist tähis P342 „0,4 kV

kaabelliinid“ ja liitumispunkti väljaehitamisel juhinduda kehtivast OÜ Elektrilevi võrgustandardist tähis

P343 „0,4 kV liitumispunkt“. Kaablite ühendamisel kilpidesse juhinduda 0,4-20 kV võrgustandardi

kaabelliinide osa joonisel nr EE6.4-02 toodud märkusest: kaablisoonte pikkus peab võimaldama kaabli

mõõdukat nihkumist tekitamata tõmmet kinnituskohale (näiteks pinnase külmumisel).

Kaablite pinnasesse paigaldusel pidada kinni standardis toodud minimaalsetest vahekaugustest ja

paigaldussügavustest. Kaabli montaažil jälgida kaabli tootja poolt lubatud painderaadiusi ja

tõmbejõudusid.

6 (14)

Töö nr IH24-05 Kivisilla tee 1 kaitsme nimivoolu suurendamine, Jõelähtme küla, Jõelähtme vald, Harju maakond.

LC0777

Projekteeris: Janar Kubbi Elektriliitumise tööprojekt

Kontrollis: Veiko Natus 07.03.2024

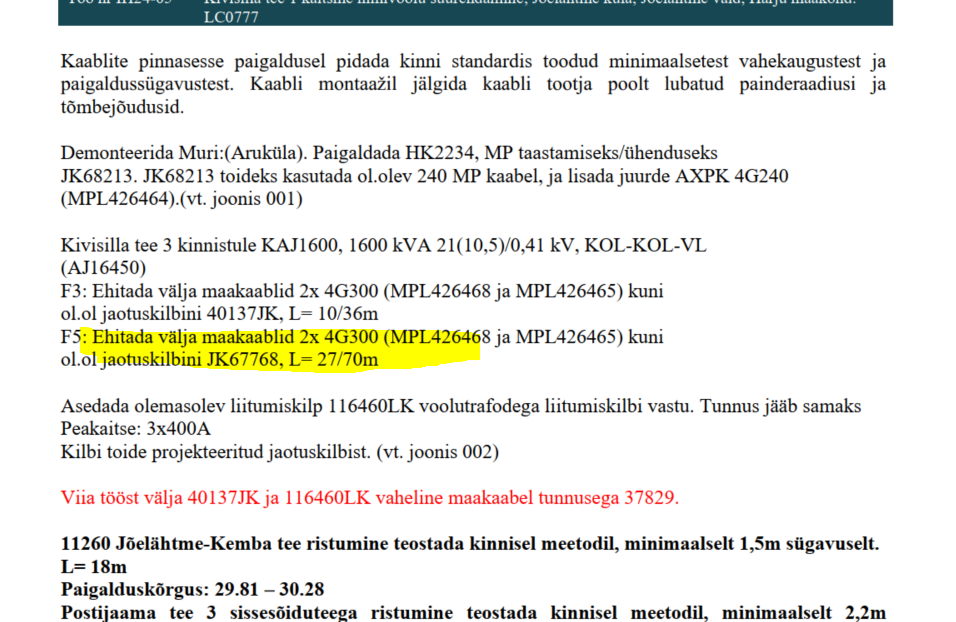

Demonteerida Muri:(Aruküla). Paigaldada HK2234, MP taastamiseks/ühenduseks

JK68213. JK68213 toideks kasutada ol.olev 240 MP kaabel, ja lisada juurde AXPK 4G240

(MPL426464).(vt. joonis 001)

Kivisilla tee 3 kinnistule KAJ1600, 1600 kVA 21(10,5)/0,41 kV, KOL-KOL-VL

(AJ16450)

F3: Ehitada välja maakaablid 2x 4G300 (MPL426468 ja MPL426465) kuni

ol.ol jaotuskilbini 40137JK, L= 10/36m

F5: Ehitada välja maakaablid 2x 4G300 (MPL426468 ja MPL426465) kuni

ol.ol jaotuskilbini 116460LK, L= 27/70m

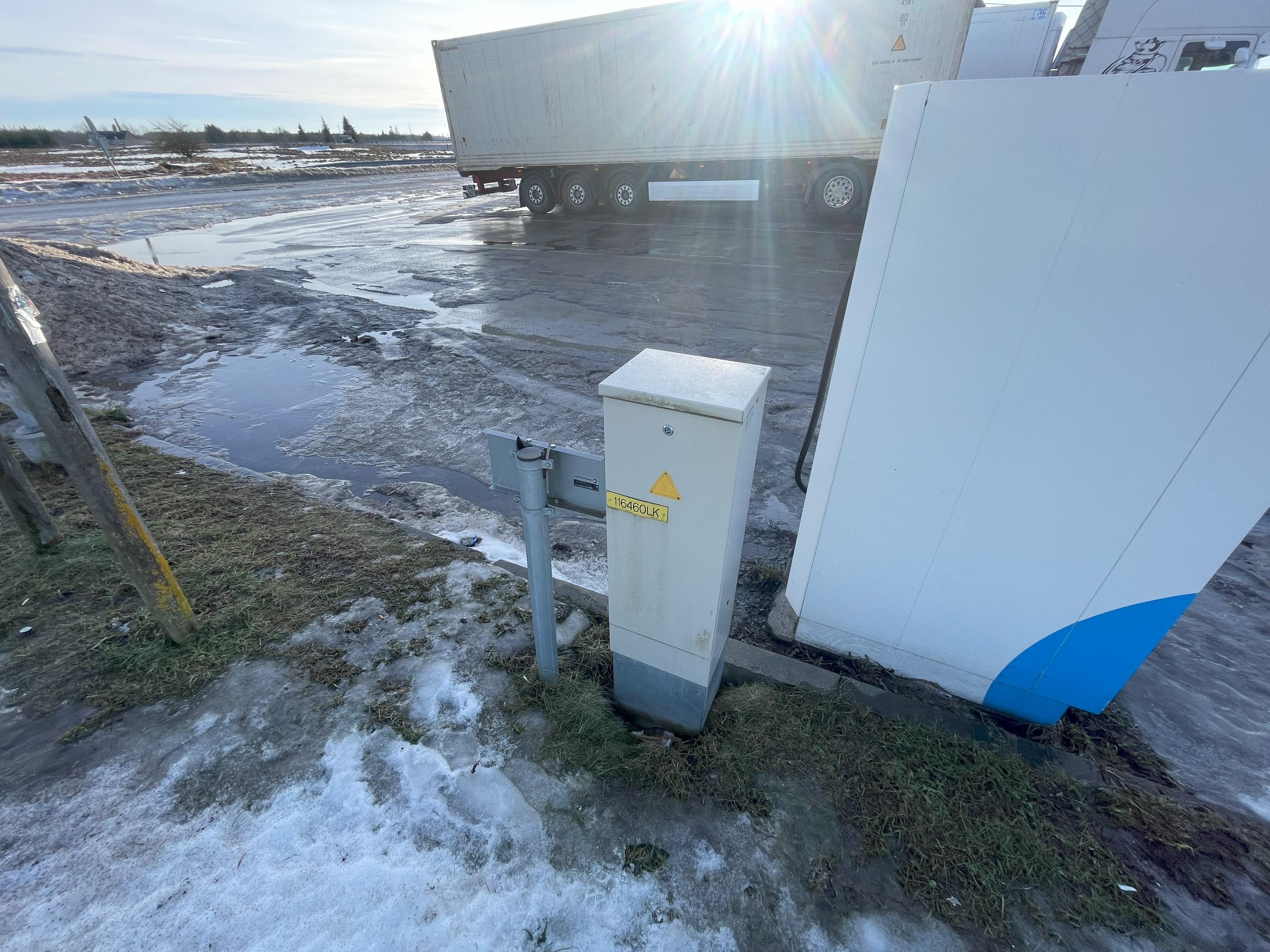

Asedada olemasolev liitumiskilp 116460LK voolutrafodega liitumiskilbi vastu. Tunnus jääb samaks

Peakaitse: 3x400A

Kilbi toide projekteeritud jaotuskilbist. (vt. joonis 002)

Viia tööst välja 40137JK ja 116460LK vaheline maakaabel tunnusega 37829.

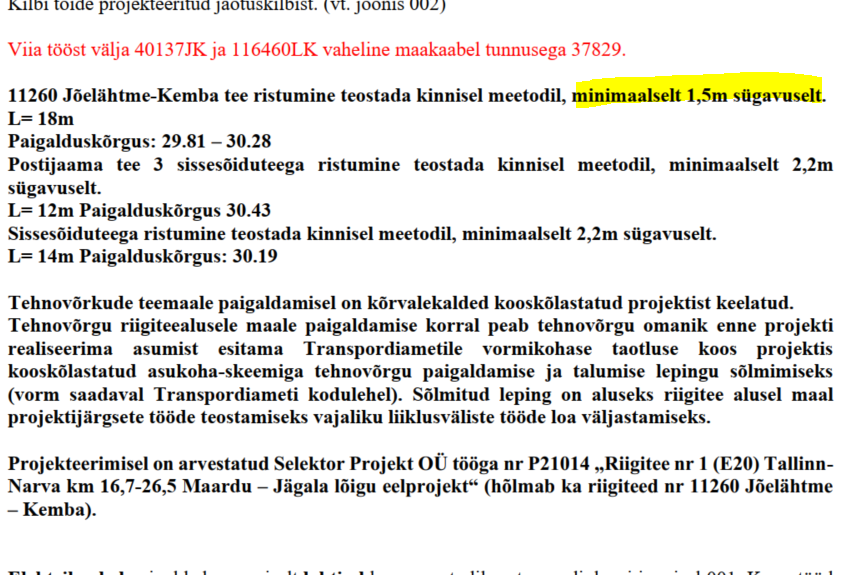

11260 Jõelähtme-Kemba tee ristumine teostada kinnisel meetodil, minimaalselt 2,5m sügavuselt.

L= 18m (Ristumisel riigiteega soovitakse rajada 4x160D reservtoru ja 2x madalpingekaabel

kaitsetorus)

Paigalduskõrgus: 29.81 – 30.28

Postijaama tee 3 sissesõiduteega ristumine teostada kinnisel meetodil, minimaalselt 2,2m

sügavuselt.

L= 12m Paigalduskõrgus 30.43

Sissesõiduteega ristumine teostada kinnisel meetodil, minimaalselt 2,2m sügavuselt.

L= 14m Paigalduskõrgus: 30.19

Tehnovõrkude teemaale paigaldamisel on kõrvalekalded kooskõlastatud projektist keelatud.

Tehnovõrgu riigiteealusele maale paigaldamise korral peab tehnovõrgu omanik enne projekti

realiseerima asumist esitama Transpordiametile vormikohase taotluse koos projektis

kooskõlastatud asukoha-skeemiga tehnovõrgu paigaldamise ja talumise lepingu sõlmimiseks

(vorm saadaval Transpordiameti kodulehel). Sõlmitud leping on aluseks riigitee alusel maal

projektijärgsete tööde teostamiseks vajaliku liiklusväliste tööde loa väljastamiseks.

Projekteerimisel on arvestatud Selektor Projekt OÜ tööga nr P21014 „Riigitee nr 1 (E20) Tallinn-

Narva km 16,7-26,5 Maardu – Jägala lõigu eelprojekt“ (hõlmab ka riigiteed nr 11260 Jõelähtme

– Kemba).

Elektrikaabel paigaldada peamiselt lahtisel kaevemeetodil – vt. asendiplaani joonisel 001. Kaevetööd

teostada vastavalt normatiividele kehtivate lubade alusel. Kaabli paigaldamisel järgida Elektrilevi OÜ

(0,4…20 kV) Ettevõttestandardit ja valmistajatehase nõudeid. Kaablitrassi sügavus minimaalselt (kui

asendiplaanil ei ole märgitud teisiti): tee all 2,5m, tee pervel 2,2m, haljasalal 2,2m (kaevise ülapinnast

toru ülapinnani). Kaeviku laius sõltub kaevamisviisist ja pinnasest.

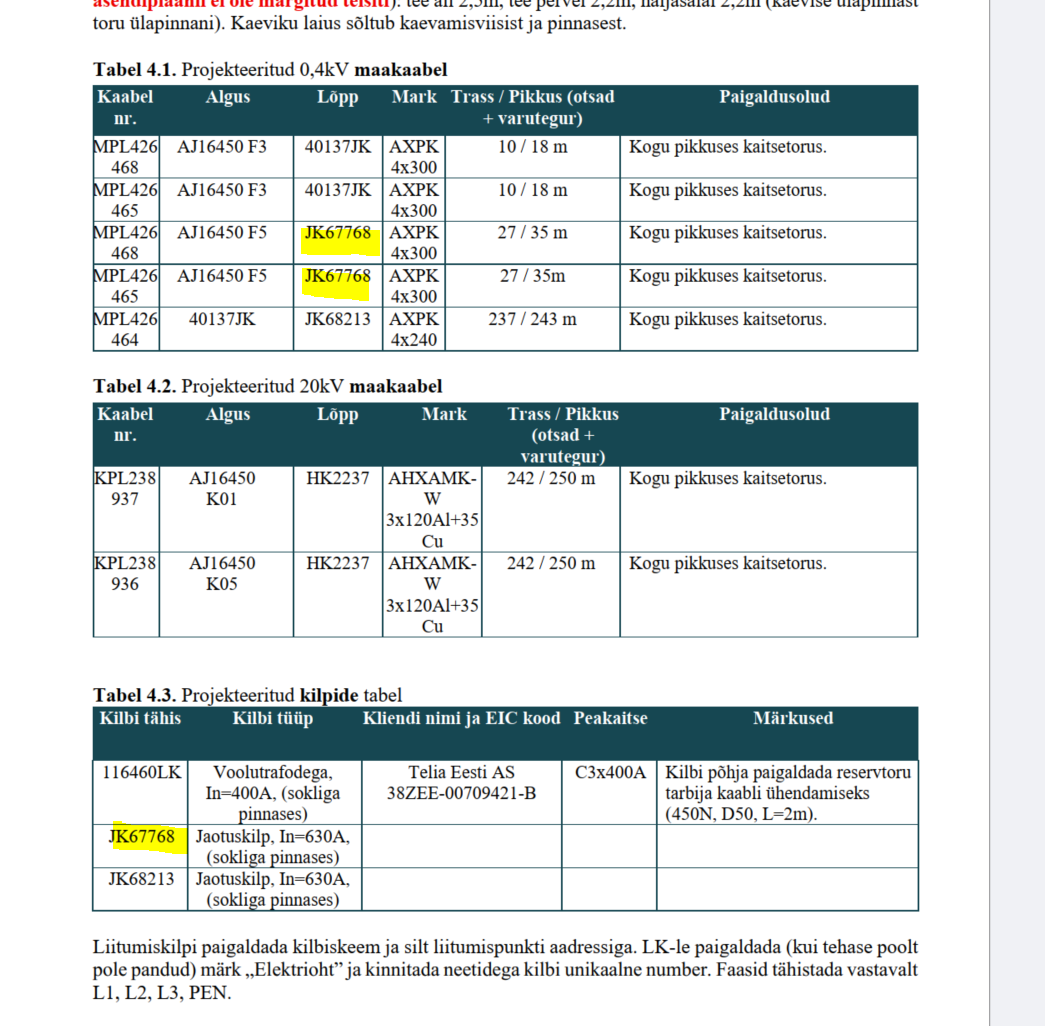

Tabel 4.1. Projekteeritud 0,4kV maakaabel

7 (14)

Töö nr IH24-05 Kivisilla tee 1 kaitsme nimivoolu suurendamine, Jõelähtme küla, Jõelähtme vald, Harju maakond.

LC0777

Projekteeris: Janar Kubbi Elektriliitumise tööprojekt

Kontrollis: Veiko Natus 07.03.2024

Kaabel

nr.

Algus Lõpp Mark Trass / Pikkus (otsad

+ varutegur)

Paigaldusolud

MPL426

468

AJ16450 F3

40137JK AXPK

4x300

10 / 18 m Kogu pikkuses kaitsetorus.

MPL426

465

AJ16450 F3

40137JK AXPK

4x300

10 / 18 m Kogu pikkuses kaitsetorus.

MPL426

468

AJ16450 F5

116460LK AXPK

4x300

27 / 35 m Kogu pikkuses kaitsetorus.

MPL426

465

AJ16450 F5

116460LK AXPK

4x300

27 / 35m Kogu pikkuses kaitsetorus.

MPL426

464

40137JK JK68213 AXPK

4x240

237 / 243 m Kogu pikkuses kaitsetorus.

Tabel 4.2. Projekteeritud 20kV maakaabel

Kaabel

nr.

Algus Lõpp Mark Trass / Pikkus

(otsad +

varutegur)

Paigaldusolud

KPL238

937

AJ16450

K01

HK2237 AHXAMK-

W

3x120Al+35

Cu

242 / 250 m Kogu pikkuses kaitsetorus.

KPL238

936

AJ16450

K05

HK2237 AHXAMK-

W

3x120Al+35

Cu

242 / 250 m Kogu pikkuses kaitsetorus.

Tabel 4.3. Projekteeritud kilpide tabel Kilbi tähis Kilbi tüüp Kliendi nimi ja EIC kood Peakaitse Märkused

116460LK Voolutrafodega,

In=400A, (sokliga

pinnases)

Telia Eesti AS

38ZEE-00709421-B

C3x400A Kilbi põhja paigaldada reservtoru

tarbija kaabli ühendamiseks

(450N, D50, L=2m).

JK68213 Jaotuskilp, In=630A,

(sokliga pinnases)

Liitumiskilpi paigaldada kilbiskeem ja silt liitumispunkti aadressiga. LK-le paigaldada (kui tehase poolt

pole pandud) märk „Elektrioht” ja kinnitada neetidega kilbi unikaalne number. Faasid tähistada vastavalt

L1, L2, L3, PEN.

LK ja JK ümbrus täita mineraalse pinnasega ning tihendada.

LK kilbile ehitada potentsiaalitasandusring (kui maandusolud seda võimaldavad). Maandada PEN-latt

ja selle kaudu kapi pingealtid osad. Maanduselektroodid süvistada. Maanduskontuuri kohta on

arvestatud 1 vasetatud terasvarrast SGA. Maandustakistust mõõta ehituse käigus ja vajadusel pikendada

maanduskontuuri.

Tähistused

8 (14)

Töö nr IH24-05 Kivisilla tee 1 kaitsme nimivoolu suurendamine, Jõelähtme küla, Jõelähtme vald, Harju maakond.

LC0777

Projekteeris: Janar Kubbi Elektriliitumise tööprojekt

Kontrollis: Veiko Natus 07.03.2024

Märkesiltide paigaldamisel lähtuda kehtivast OÜ Elektrilevi võrgustandardist tähis P346 „0,4-20 kV

võrgustandard – identifitseerimine ja tähistamine“

Välitingimustes kasutatavad tähised peavad olema tugevast plastist või metallist ning peavad olema

kinnitatud kas neetide või kruvikinnitusega. Kasutada musta kirjet kollasel taustal va maandusseadme

tähised mis peavad olema punast värvi.

Otsamuhvi juurde paigaldada kiletatud lipik, millel on andmed kaabli numbri, margi ja ristlõike kohta.

4. Maastiku ja teede taastamine Tööde teostamisel lähtuda Ehitusseadustikust ja MKM määrustest ning omavalitsuse kaevetööde

eeskirjast.

Taastada haljastus. Kaablitrasside pealiskiht, murukatted, teed ja muud rajatised tuleb taastada

vastavalt nende endisele seisukorrale!

Tööde käigus tekkivate kahjustuste ulatus sõltub ehitusajast. Peale ehitustööde lõppu taastada maapinna

endine olukord vastavalt nõuetele. Korrastada kõik ehitusjäljed.

Kaevise täitmisel arvestada pinnase hilisemat vajumist. Tagasitäiteks sobiv pinnas vajadusel

ladustatakse ja kasutatakse piirkonna täitmiseks. Ülemäärane ja tagasitäiteks mittesobivad

pinnasekogused on töövõtja kohustatud utiliseerima, ladustades see omavalitsuse poolt ettenähtud

territooriumile.

Töövõtja vastutab tööde teostamise ajal keskkonnakaitse eest ehitusplatsil ja selle kõrval oleval alal

vastavalt Eesti Vabariigis kehtivatele seadustele ja nõuetele.

5. Ehitustööde dokumenteerimine ja järelevalve Ehitustööde dokumenteerimine teostatakse vastavalt Ehitusseadustikule ja vastavalt tellija poolt

kehtestatud nõuetele. Kõik kõrvalekalded projektis fikseeritakse vastavates protokollides ja

kooskõlastatakse objekti projekteerijaga ning tellijapoolse ehitusjärelevalvega. Projektile mittevastava

ja kooskõlastamata ehitustegevuse eest vastutab ehitaja.

Ehitaja esitab tellijale elektripaigaldise auditi ja teostusdokumendid. Tellija ja töövõtja poolt vastuvõtu

ajal märkimata jäänud vead ja puudused ei vabasta töövõtjat vastutusest.

6. Töötervishoid ja tööohutusnõuded Tööde teostamisel tuleb järgida EV seadustega ja määrustega määratud nõudeid. Ehitustööde ajal ei tohi

ehitusel viibida kõrvalisi isikuid ning tööd ei tohi ohustada mõjupiirkonnas olevaid isikuid. Kaevetöid

võib alustada vastavate lubade olemasolul.

Ehitaja peab tagama, et töötajad oleksid instrueeritud tööohutusalaselt ja olema varustatud töötamiseks

vajalike kaitsevahenditega.

Ehitusplats tuleb vastavalt nõuetekohaste viitade ja märkidega tähistada. Ehitustööde teostaja peab tagama

ehitustööde teostamise, ehitusplatsi kontrolli ja töötervishoiu ning tööohutuse nõuded vastavalt määrusele

nr 377. Ehitustööde teostajal peavad olemas olema määruses nõutud dokumendid.

7. Käidujuhend

9 (14)

Töö nr IH24-05 Kivisilla tee 1 kaitsme nimivoolu suurendamine, Jõelähtme küla, Jõelähtme vald, Harju maakond.

LC0777

Projekteeris: Janar Kubbi Elektriliitumise tööprojekt

Kontrollis: Veiko Natus 07.03.2024

Peale alajaamade, õhu- ja kaabelliini kasutuselevõttu tuleb teha seadmete ja liinitrassi ülevaatus pärast

esimest ekspluatatsiooniaastat. Ülevaatus teha päevasel ajal kontrollides põhjalikult elektriseadmete

kõiki elemente. Kontrollimisel pöörata erilist tähelepanu järgmistele elementidele:

• õlipinna kontroll õliseisu näitajates ja õlilekkimise puudumine;

• sulavkaitsmete vastavus ja korrasolekule;

• nähtavate kontaktühenduste seisukorrale;

• maandusseadmete ja seadmete maandatuse seisukorrale;

• lukkude ja juurdesõiduteede korrasolekule;

• liini trassile, mastide seisukorrale ja kaablite kinnitusele;

• kaablite ja kaablimuhvide, isolaatorite ja liigpingepiirikute seisukorrale;

• märkide, plakatite, hoiatuste ja pealkirjade olemasolule.

Korraldada Elektrilevi OÜ elektripaigaldiste käitu käidukava alusel, mis arvestab

elektripaigaldise käitamiseks vajalikke tehnilisi, organisatsioonilisi, struktuurilisi ja funktsionaalseid

iseärasusi. Seadmete ülevaatusel täita ülevaatuse leht ja kanda sellele avastatud defektid. Defektide

avastamisel määrata selle kõrvaldamise viisi ja aeg.

10 (14)

Töö nr IH24-05 Kivisilla tee 1 kaitsme nimivoolu suurendamine, Jõelähtme küla, Jõelähtme vald, Harju maakond.

LC0777

Projekteeris: Janar Kubbi Elektriliitumise tööprojekt

Kontrollis: Veiko Natus 07.03.2024

8. Andmetabelid

Põhimaterjalide spetsifikatsioon

Vt. LC0777_Kivisilla tee 1_spetsifikatsioon

11 (14)

Töö nr IH24-05 Kivisilla tee 1 kaitsme nimivoolu suurendamine, Jõelähtme küla, Jõelähtme vald, Harju maakond.

LC0777

Projekteeris: Janar Kubbi Elektriliitumise tööprojekt

Kontrollis: Veiko Natus 07.03.2024

Põhiliste tööde mahud

*Vastavalt Elektrilevi OÜ poolt väljatöötatud eelarvestustabelile.

12 (14)

Töö nr IH24-05 Kivisilla tee 1 kaitsme nimivoolu suurendamine, Jõelähtme küla, Jõelähtme vald, Harju maakond.

LC0777

Projekteeris: Janar Kubbi Elektriliitumise tööprojekt

Kontrollis: Veiko Natus 07.03.2024

Kooskõlastuste koondtabel ja kooskõlastused

Nr. Katastriüksuse nr. Ja

nimi või organisatsiooni

nimi.

Omanik / volitatud isik Kooskõlastamise tingimused ja

kuupäev

1

2

3

MÄRKUS:

Vt. Lisa tabel: VKVR2408 Elektripaigaldise projekti kooskõlastuste koondtabeli vorm

Originaalkooskõlastused asuvad Enersense AS projektide arhiivis

13 (14)

Töö nr IH24-05 Kivisilla tee 1 kaitsme nimivoolu suurendamine, Jõelähtme küla, Jõelähtme vald, Harju maakond.

LC0777

Projekteeris: Janar Kubbi Elektriliitumise tööprojekt

Kontrollis: Veiko Natus 07.03.2024

9. Lisad Nr. Nimetus

1 OÜ Elektrilevi projekteerimisülesanne nr. 464848

14 (14)

Töö nr IH24-05 Kivisilla tee 1 kaitsme nimivoolu suurendamine, Jõelähtme küla, Jõelähtme vald, Harju maakond.

LC0777

Projekteeris: Janar Kubbi Elektriliitumise tööprojekt

Kontrollis: Veiko Natus 07.03.2024

10. Joonised Joonise nimetus joonise nr.

Asendiplaan (A3) 001-002

Elektriliskeem 003

AJ skeem 004

Katete taastamine 006

LC0777_talumiskohustusala_11260 - Jõelähtme - Kemba tee.pdf

1600

Kinnistu piir Maa-ameti aluses Isikliku kasutusõiguse seadmise ala Projekteeritav reservtoru 4x Projekteeritav 0.4 kV kaabel Projekteeritav 0.4 kV kaablid Projekteeritav 20 kV kaablid Projekteeritav liitumiskilp

Plaani koostas: Enersense AS Janar Kubbi [email protected] +372 56607557

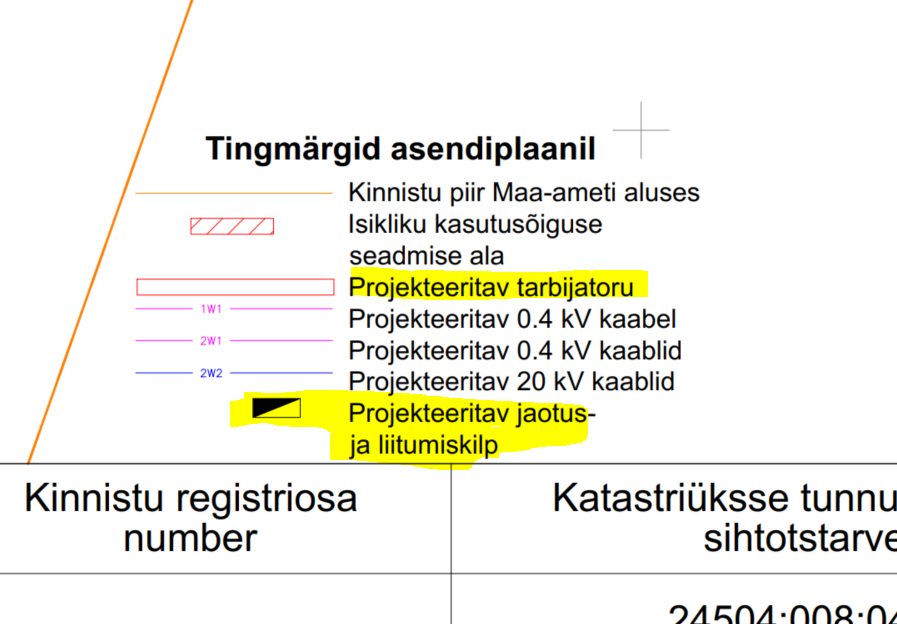

Tingmärgid asendiplaanil

Mõõtkava: 1:500 (A3)

Ala pindala ruutmeetrites m2

Katastriüksse tunnus, nimi ja sihtotstarve

Kinnistu registriosa number

Kasutusala pos nr. (plaanil)

Jrk nr.

233m224504:008:0485 11260 Jõelähtme-Kemba tee

Transpordimaa 100% 9217750Pos 21

Projekt: LC0777 Kivisilla tee 1 kaitsme nimivoolu suurendamine Jõelähtme küla, Jõelähtme vald, Harju maakond Töö nr: IH24-05

ISIKLIKU KASUTUSÕIGUSE SEADMISE PLAAN

Pos 1

Pos 2

68m224504:008:0485 11260 Jõelähtme-Kemba tee

Transpordimaa 100% 9217750Pos12

OT_035_K1_V1_r1_Taotlus tehnovorgu-rajatise projekti kooskõlastamiseks.docx

Kellele

TRANSPORDIAMET

Registrikood
70001490

Juriidiline aadress
Tallinn 11413, Valge 4

Kellelt
Asutuse või isiku nimi
Enersense AS

Registri- või isikukood
11445550

Juriidiline aadress
või elukoht
Lõõtsa tn 12 Lasnamäe linnaosa, Tallinn Harju maakond 11415

Kontaktaadress
Mõigu 3, Tallinn, Harju maakond

Telefon
56607557

E-post
[email protected]
1. Esitatavad materjalid:
Dokumendi liik
(ehitusprojekt või selle osa, volitused jne)
Dokumenti nimetus
(esitatava dokumendi täpne nimetus)
Dokumendi nr.

Kivisilla tee 1 kaitsme nimivoolu suurendamine
IH24-05

2. Objekti asukoht (
Maakond, vald, küla: Jõelähtme küla, Jõelähtme vald, Harju maakond
Riigitee nr, nimetus, asukoht teel [km] – vähemalt 10 m täpsusega ja/või vajadusel koordinaadid, sealhulgas:
Ristumised riigiteega nr 11260 km 4,39,
Teemaal kulgemine riigitee nr 11260 km 4,47-4,61,
Riigitee nr kaitsevööndis km - ,
3. Selgitus kavandatava tegevuse kohta, kavandatav läbiviimise aeg
Alajaama asukoha muutus. Ringtoite saavutamine nii keskpinges kui madalpinges.
NB! Joonisel torude laius on ca kaeviku laius.
4. Põhjendus vajaduse kohta projekteerida tehnovõrk ja -rajatis riigitee maale (Asjaõigusseadus § 158 lõige 1 ja § 1581 lõige 1)
Olemasolevad kommunikatisoonid samasse trassi.

5. Eelnevalt väljastatud nõuded, kooskõlastused ja/või seisukohad Transpordiameti osakondadelt

6. Põhjendus Ehitusseadustiku § 99 lõige 3 alusel kehtestatud juhendist või esitatud nõuetest kõrvale kaldumise kohta (kui esitatud lahendus ei vasta nõuetele)

Taotleja
Ees- ja perekonnanimi
Janar Kubbi
(juriidilisest isikust taotleja puhul juriidilise isiku esindaja)
Allkiri

Taotluse esitamise kuupäev
15.08.2025



















OT_035_K1_V1_r1_Taotlus tehnovorgu-rajatise projekti kooskõlastamiseks.asice

Digiallkirjad

Allkirjade kehtivust ei ole kontrollitud.

JANAR KUBBI PNOEE-39401205211 2025-08-15 07:23:09


AJ teenindamiseks mõeldud lähenemistee.jpg
