10703 Aegviidu jaama valgustusprojekti kooskõlastamine

LEONHARD WEISS OÜ Vesse 8 Tel +372 601 2285 [email protected] Registrikood 12083348 11415 TALLINN EL10665798-0001 www.leonhard-weiss.ee

TELLIJA: AS Eesti Raudtee TÖÖPROJEKT

Aegviidu jaama valgustus Aegviidu alev, Anija vald, Harjumaa

Projekteerija: Keio Altoja [email protected]

Nr 10703

Tallinn Aprill 2025

LEONHARD WEISS OÜ Tööprojekt Nr 10703

Aegviidu jaama valgustus, Aegviidu alev, Anija vald, Harjumaa 23.10.2025 Lk 2/11

Projekti koostamisel osalesid:

Projekteerija Keio Altoja Tel. 53426415 Pädevustunnistus nr EL-100-21

Projektijuht Aleksandra Gorbatšova Tel. 55919737

LEONHARD WEISS OÜ Tööprojekt Nr 10703

Aegviidu jaama valgustus, Aegviidu alev, Anija vald, Harjumaa 23.10.2025 Lk 3/11

Sisukord 1. Seletuskiri 4

1.1. Üldosa 4

1.2. Tehniline lahendus 6

1.2.1. Maakaabelliinid 6 1.2.2. Valgustus 7

1.2.3. Maandamine 9

1.2.4. Tähistused 9

2. Maastiku ja teede taastamine 9

3. Ehitustööde dokumenteerimine ja järelvalve 10

LISAD JA JOONISED

Lisa 1. Põhimaterjalide ja –seadmete spetsifikatsioon

Lisa 2. Valgusarvutused

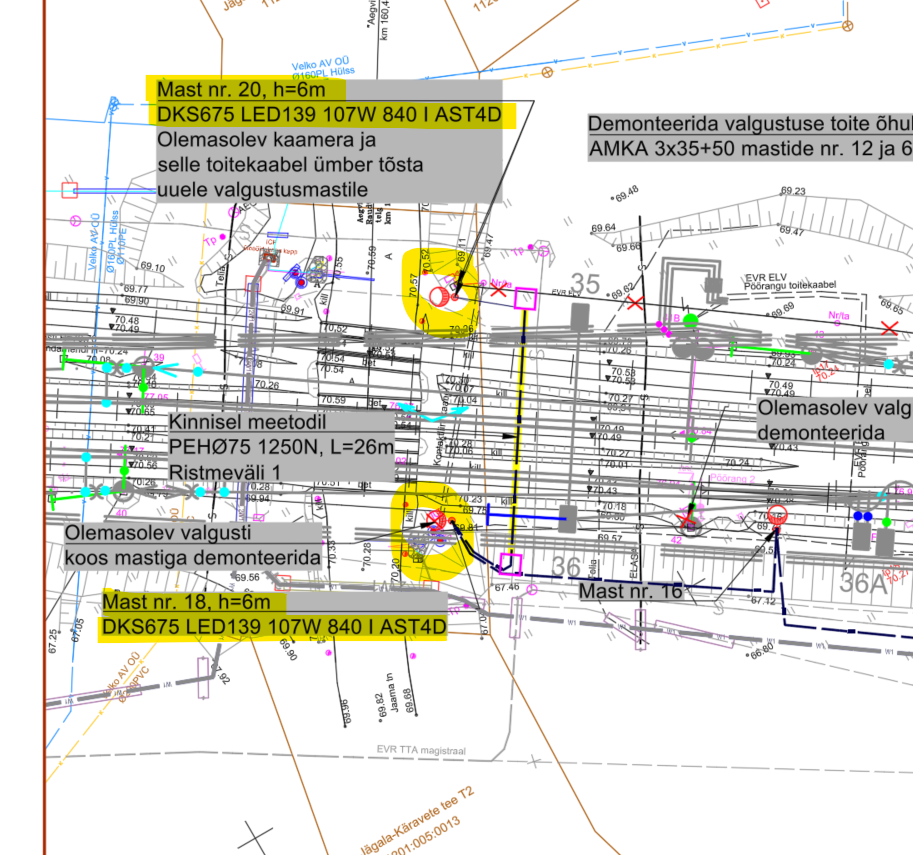

Joonis 10703-1-1 Asendiplaan

Joonis 10703-1-2 Asendiplaan

Joonis 10703-1-3 Asendiplaan Joonis 10703-2 Elektriskeem

Joonis 10703-3 Ristmeväljad

LEONHARD WEISS OÜ Tööprojekt Nr 10703

Aegviidu jaama valgustus, Aegviidu alev, Anija vald, Harjumaa 23.10.2025 Lk 4/11

1. Seletuskiri 1.1. Üldosa

Käesolev projekti osa sisaldab eelprojekti etapis järgnevaid töid:

1. Aegviidu jaama pöörmetele valgustuse rajamine

Projekti koostamise aluseks on:

• Ehitusseadustik; • Raudteeseadus; • Majandus- ja taristuministri määrus nr 71 „Raudtee tehno kasutuseeskiri“; • Majandus- ja taristuministri 17.07.2015 määrus nr 97 „Nõuded ehitusprojektile“; • Majandus- ja taristuministri 04.12.2012 määrus nr 77 „Tava- ja kiirraudteesüsteemi

koostalitluse tehniliste kirjelduste kohaldamise kord“; • Komisjoni 18. november 2014 määrus nr 1301/2014, milles käsitletakse Euroopa

Liidu raudteesüsteemi energiavarustuse allsüsteemi koostalituse tehnilist kirjeldust (ENE KTK/ENE TSI);

• Majandus- ja taristuministri 14.04.2016 määrus nr 34 „Topo-geodeetilisele uuringule ja teostusmõõdistamisele esitatavad nõuded“;

• Majandus- ja taristuministri 24.04.2015 määrus nr 32 „Ehitusgeoloogilisele uuringule esitatavad nõuded“;

• Majandus- ja taristuministri 04.09.2015 määrus nr 115 „Ehitamise dokumenteerimisele, ehitusdokumentide säilitamisele ja üleandmisele esitatavad nõuded ning hooldusjuhendile, selle hoidmisele ja esitamisele esitatavad nõuded“;

• AS Eesti Raudtee tegevuseeskiri koos lisadega (http://www.evr.ee/); • EVS 932:2017 „Ehitusprojekt“; • Seadme ohutuse seadus • MTM määrus nr. 74, 26.06.2015 “Elektripaigaldise käidule ja elektritööle esitatavad

nõuded” • MTM määrus nr. 73, 25.06.2015 “Ehitise kaitsevööndi ulatus, kaitsevööndis

tegutsemise kord ja kaitsevööndi tähistusele esitatavad nõuded” • EVS 843:2016 “Linnatänavad” • EVS-EN 61439-5:2023 “Madalpingelised aparaadikoosted. Osa 5: Avalike

elektrivõrkude elektrijaotuskoosted” • EVS-EN 61140:2016/AC:2017 “Kaitse elektrilöögi eest. Ühisnõuded paigaldistele ja

seadmetele” • EVS-HD 60364-4-442:2012 “Kaitseviisid. Madalpingepaigaldiste kaitse

kõrgepingevõrkude maaühenduste tagajärjel ja madalpingevõrkude rikete tagajärjel tekkivate ajutiste liigpingete eest”

• EVS-HD 60364-5-52:2011/AC:2023. Madalpingelised elektripaigaldised. Osa 5-52: Elektriseadmete valik ja paigaldamine. Juhistikud

• EVS-HD 60364-4-41:2017/A121:2019 “Ehitiste elektripaigaldised. Kaitseviisid. Kaitse elektrilöögi eest”

LEONHARD WEISS OÜ Tööprojekt Nr 10703

Aegviidu jaama valgustus, Aegviidu alev, Anija vald, Harjumaa 23.10.2025 Lk 5/11

• CEN/TR 13201 - 1:2014/AC:2016 Teevalgustus. Osa 1: Valgustusklasside valiku juhised.

• EVS-EN 13201 - 2:2015 Teevalgustus. Osa 2: Toimivusnõuded. • EVS-EN 13201 - 3:2015 Teevalgustus. Osa 3: Toimivuse arvutamine. • EVS-EN 13201 - 4:2015 Teevalgustus. Osa 4: Valgusliku toimivuse mõõtemeetodid. • EVS-EN 13201 - 5:2015 Teevalgustus. Osa 5: Energiatõhususnäitajad. • EVS-EN 40-1:1999 Tänavavalgustuspostid Osa 1: Mõõtmised ja määratlused. • EVS-EN 40-2:2004 Tänavavalgustuspostid Osa 2: Üldnõuded ja mõõtmed. • EVS-EN 60598-2-3:2003+A1:2011 Valgustid Osa 2-3: Erinõuded.Valgustid teede ja

tänavate valgustamiseks. • EVS-HD 60364-4-41:2017 Madalpingelised elektripaigaldised. Osa 4-41:

Kaitseviisid. Kaitse elektrilöögi eest. • EVS-HD 60364-4-43:2023 Madalpingelised elektripaigaldised. Osa 4-43:

Kaitseviisid. Liigvoolukaitse. • EVS-EN 12464-2:2014 „Töökohavalgustus. Osa 2: Välistöökohad • Elektrilevi OÜ (0,4…20) kV võrgustandard – 20kV kaabelliinid, dokument P338.;

• Elektrilevi OÜ (0,4…20) kV võrgustandard – 0,4kV kaabelliinid, dokument P342.;

• Elektrilevi OÜ (0,4…20) kV võrgustandard – 0,4kV liitumispunkt, dokument P343.;

• Elektrilevi OÜ normdokument, Võrguvara tähistamise ja märgistamise nõuded P346/5.;

• Elektrilevi OÜ normdokument, Elektripaigaldiste käidu ohutusjuhend, dokument J31/3.;

• Elektrilevi 0,4...20 kV juhenddokumentidest ja nõuetest. Üldnõuded on toodud Elektrilevi kodulehel: https://www8.energia.ee/public/ee043.nsf/PKDE?OpenView

Kolm päeva enne liiniehitustööde algust on ehitajal kohustus võtta ühendust kinnistute valdajatega, teavitades neid tööde teostamisest nende maaüksusel ning arvestama nende tingimuste ja nõudmistega ning tehnovõrkude valdajatega (vastavalt kooskõlastuse tingimustele). Tööd teostatakse vastavalt tellija ja kohaliku omavalitsuse kehtestatud korrale. Meetmed ohutuks tööks elektriseadmetel ja nende kaitsetsoonis määrata kindlaks tööjuhatuse koosolekul enne tööde alustamist. Ehitustöödel või selle ettevalmistamisel tekkinud küsimused ja probleemid, mida pole kajastatud käesolevas projektis või on ebaselged/vastuolulised, lahendatakse töö käigus kooskõlastatult projekteerija ja tellijaga.

Ehitustööde käigus ja elektripaigaldiste hilisemal käidul juhinduda eespool toodud eeskirjadest ja Eesti vabariigis kehtivatele normatiividest ja seadustest ning kinni pidada töötervishoiu, tööohutuse ja elektriohutuse nõuetest ning headest tavadest.

LEONHARD WEISS OÜ Tööprojekt Nr 10703

Aegviidu jaama valgustus, Aegviidu alev, Anija vald, Harjumaa 23.10.2025 Lk 6/11

1.2. Tehniline lahendus

1.2.1. Maakaabelliinid

Projekteeritud kaablite parameetrid koos algus- ja lõpp-punktidega on toodud elektriskeemil, kaablite kulgemine looduses esitatud asendiplaanil, põhimaterjalid spetsifitseeritud spetsifikatsioonis.

Kaabel paigaldada pinnasesse vähemalt 0,7 m sügavusele liivapadjas. Kaablitrass puhastada vajadusel vajalikus ulatuses puudest/võsast ja kividest. Ristumisel kommunikatsioonidega paigaldada kaabel plasttorus ja juhinduda normidekohastest püst- ja horisontaalvahekaugustest ning kooskõlastustes toodud tingimustest. Kaabli montaažil jälgida kaabli tootja poolt lubatud painderaadiusi ja tõmbejõudusid. Ristuvale allmaarajatisele lähemal kui 2 m kaevata üldjuhul käsitsi (vt. kooskõlastuste tingimusi). Mehhaniseeritud kaevamine on lubatav ainult maa-aluste rajatiste valdajate loal, seejuures enne kontrollides, kas maa sees ei leidu plaanidele kandmata rajatisi. Ristumistel allmaarajatistega tuleb kaabli paigaldussügavus täpsustada kohapeal ehituse käigus, tehes käsitsi kaevates kindlaks nende täpse asukoha ja suuna.

Maakaablid paigaldada kogu pikkuses kaitsetorudes. Kaablite paigaldussügavus pinnases 0,7 m, ristumisel raudteega minimaalselt 2 m rööpa tallast ja ristumisel sõiduteega 1m maapinnast.

Kaablid paigalda 750N kaitsetorudesse.

Liivapadja minimaalne paksus on 0.1m, kaabel paigutatakse liivapadja keskele. Kui kaevetöid teostatakse liivases pinnases võib liivapadja tegemata jätta. Kaevendi tagasitäide tihendada 0.2 - 0.25 m kihtide kaupa.

Kraavide all peavad kaablid/torud asetsema kaitsetorus vähemalt 1,2 m sügavusel kraavipõhjast.

Liinirajatiste ehitusalal tagada pärast tööde lõppu tugevvoolu kaabelliinide normatiivsed sügavused ja kujad.

Kinnisel läbiminekul ristumisel raudteega kaabli minimaalne sügavus rööpa tallast 2,0m.

Projekteeritavate kaablite ristumisel paigaldada elektrikaabel TTA kommunikatsioonide alt(vahekaugusega minimaalselt 0,3m, kinnisel meetodil 0,5m).

Ristumisel teiste trassidega tuleb trassi paigaldussügavus täpsustada kohapeal, ehituse

käigus, tehes kindlaks nende täpse asukoha, sügavuse ja suuna.

Minimaalsed püstvahekaugused ristumisel maa-aluste objektidega on järgmised:

• vee- ja kanalisatsioonitoru 0,3 m;

• kaugküttetorustik (kanali või toru välispind) 0,2 m;

LEONHARD WEISS OÜ Tööprojekt Nr 10703

Aegviidu jaama valgustus, Aegviidu alev, Anija vald, Harjumaa 23.10.2025 Lk 7/11

• alla 1000 V elektrikaabel (ol. olev kaabel peab paiknema kõrgemal) 0,2 m;

• 1 - 110 kV elektrikaabel (ol. olev kaabel peab paiknema kõrgemal) 0,3 m;

• sidekaabel või - kanalisatsioon (olemasolev kaabel peab paiknema kõrgemal) 0,3 m;

• drenaaž 0,3m.

Ehituse ajal lahti kaevatud kaablid, torud ja kaevud kaitsta täiendavalt mehaaniliste

vigastuste vältimiseks.

Teemaa-alal paigaldada kaabel arvestades teevaldaja kooskõlastuses toodud tingimusi.

Teedega ristumisel ning kulgemisel teede all paigaldada kaabel 1 m sügavusele ja kaitsta

täiendavalt plasttoruga. Elektrikaablite sügavus riigitee maaüksusel minimaalselt 1,0m,

ristumisel riigiteega 1,5m.Kogu kaablitrassi ulatuses tähistada kaabel märkelindiga(välja arvatud kinnisel meetodil paigaldatav trassiosa).

Trassi paiknemine looduses kanda teostusjoonisele.

1.2.2. Valgustus

Valgustuse mastidena kasutada koonilisi tsingitud terasmaste.

Pöörmete valgustus peab olema vähemalt 10 lx, ülekäik 10 lx, ülesõit 20 lx. Valgustitena on kasutatud LED valgustid.

Valgustuskaablid paigaldada kogu ulatuses kaablikaitsetorudesse Ø75 mm.

Valgustusmastidele ehitada maanduspaigaldis, mis vastaks maandustakistusele 30Ω. Kõik välisvalgustuse metallmastide metallkorpused tuleb maandada.

Projekteeritud valgustite vahetus on lubatud ainult Tellija ja projekteerija kirjalikul nõusolekul. Välisvalgustuse projekteerimisel on tellija poolt lähtutud nõudmisest, et valgustus oleks projekteeritud minimaalses vajalikus mahus, arvestades olemasolevat olukorda.

Valgusteid võib vahetada ainult samaväärsete või paremate tehniliste näitajatega valgustite vastu kui on teostatud valgusarvutused mis tõestavad valitud valgustite sobivust ja valgustuse vastavust normidele. Käesolevas projektis on valgustusarvutus teostatud programmiga DIALux Evo 13 ja on esitatud projekti lisades.

Valgustite ja liinitrasside asukohad on esitatud asendiplaani joonistel, välisvalgustuse võrgupiirkonna elektriskeem elektriskeemi joonisel.

Väljundfiidrite igale faasile paigaldada eraldi lüliti, mis tagab, et ühe faasi rikke korral saaks sisse lülitada kaks teist faasi.

LEONHARD WEISS OÜ Tööprojekt Nr 10703

Aegviidu jaama valgustus, Aegviidu alev, Anija vald, Harjumaa 23.10.2025 Lk 8/11

Jalandid varustada kaitsekummiga. Jaland tuleb paigaldada tihendatud kruus- ja killustikalusele. Valgustimastide jalandite paigaldamisel arvestada teeprojekti kõrgustega.

Jalandi ülemine ots peab jääma 0,1…0,15 m kõrgemale paigalduskoha planeeritud kõrgusest st. jalandi paigaldamisel nõlva, tuleb arvestada selle kaldega. Postide jalandid paigaldada nii, et posti fikseerimise reguleerimispoldid jalandile oleksid ligipääsetavad asfaltkatet lõhkumata. Jalandi ümber paigaldatav pinnas tuleb tihendada kihthaaval.

Kaablite sisenemised posti teostada viisil, et kaabliavad ei kahjustaks kaabli väliskesta (nt posti läbiviigud katta plastmaterjaliga või kasutada avades spetsiaalseid läbiviigupukse). Kõikidesse postidesse on ette nähtud ühenduskomplekt valgusti(-te) kaitseaparatuuri paigaldamiseks, valgusti ja kaablite ühendamiseks ning posti tulevate kaablite jätkamiseks. Postisiseste ühenduste korral arvestada, et klemmliistu avad ei jääks võimalusel sõidetava tee poole.

Kõik paigaldatavad valgustimastid/valgustid tähistada ilmastikukindla graveeritud sildiga. Kasutada näiteks tinast või plastist silte, millel on kirje peale märgitud valgustimasti/valgusti tähisega.

Pöörmete valgustamiseks kasutada 6 meetri kõrgustel kuumtsingitud metallpostidel DKS675 LED139 107W 840 I AST4D ja DKS850 148W B 840 AST4 ja DKS850 260W C 840 AST4 valgusteid ja ülesõidul DKS675 LED139 107W 840 I AST4D 8m kõrgustel kuumtsingitud metallpostidel.

Valgustite toide võtta olemasolevast kilpidest, lisada vajalikud kaitselülitid.

Projekteerimisel tuleb kasutada LED-valgusteid. Valgusti vandaalikindlus tuleb valida vastavalt valgusti paigalduskõrgusele: 6 meetrit ja kõrgem - IK07, kuni 6 meetrit - IK08, erijuhtudel IK09 kuni IK10.

Valgusti peab olema kergesti hooldatav.

Valgusti peab vastama kohalikele kliimatingimustele, vastavalt ET-2 0102-0329, „Eesti kliima teatmik ehitajale“.

Valgustite ja juhtimisseadmete nimitalitlus peab olema tagatud töökeskkonna temperatuuril -25 °C kuni +25 °C, valgustite piiratud talitlus peab olema tagatud töökeskkonna temperatuuril -40 °C kuni +50 °C . Piiratud talitluses töötamine ei tohi vähendada valgusti eluiga.

Valgusti värviesitusindeks CRI ≥80. Valgustil peab olema sisse lülitatud CLO (constant lumen output) funktsioon. Valgusti nimipinge peab olema 230 V.

Vastavalt standardi EVS-EN 50160:2010/A1:2015 „Avalike elektrivõrkude pinge tunnussuurused“ nõudele peab valgusti nimitalitlus olema tagatud vahemikus -15 % kuni +10 % nimipinge väärtusest

LEONHARD WEISS OÜ Tööprojekt Nr 10703

Aegviidu jaama valgustus, Aegviidu alev, Anija vald, Harjumaa 23.10.2025 Lk 9/11

Valgusti piiratud talitlus peab olema tagatud pingevahemikus 180 V kuni 277 V. Piiratud talitluses töötamine ei tohi vähendada valgusti eluiga

Elektroonikakomponendid peavad vastama I impulsspinge taluvuskategooriale. Valgustites tuleb kasutada liigpingepiirikut (kaitsetase 1,5 kV, maksimaalne impulsspinge 10 kV). Liigpingepiirik peab olema paigaldatud valgusti liiteseadmesse ja ühendatud jadamisi.

Valgusallikas peab olema läbinud fotobioloogilise ohutuse testi ja vastama standardi EVS- EN 62471 nõuetele.

Valgusti peab olema kaitstud arvutuslikult ettenähtud kork- või sulavkaitsmega, mis paigaldatakse juurdepääsetavasse teeninduskohta või rippkeerdkaabel õhuliinile.

1.2.3. Maandamine

Elektrilöögivastane kaitse otsepuute eest (põhikaitse) tagatakse elektriseadmete kasutamisega, mille pingestatud osad on kaetud vähemalt põhiisolatsiooniga ja/või mille katete ja ümbriste kaitseaste on vähemalt IPXXB või IP2X.

Elektrivarustuse jaotuskeskustele ja välisvalgustuse kaabelliini PEN juhile ehitada kordusmaandus. Lubatav puutepinge 0,4 kV võrgus ühefaasilisel maaühendusel ≤ 50 V tagatakse toite automaatse kiire väljalülitamisega 5 s jooksul.

Kordusmaanduse rajamisel tagada maandusimpedantsi väärtus tänavavalgustuse mastidel ≤ 30 Ω. Maanduspaigaldise kontuuri võib paigaldada kaevatavasse kaablikaevisesse, 10 cm kaablist sügavamale.

Kõik ühenduskohad (detailid) tuleb mähkida korrosioonitõrjelindiga. Vältida Cu (vask) ja FeZn (kuumtsingitud teras) juhtide otse kokkupuutumist.

Kõikides mastides on ette nähtud olemasoleva PEN-juhtme ühendamine metallmasti selleks ette nähtud maanduse klemmiga.

1.2.4. Tähistused

Elektripaigaldiste – ja seadmete eri gruppide ja pingeastmete tähistuste kohta esitatavad nõudeid vaadata Elektrilevi OÜ normdokumendist P346.

2. Maastiku ja teede taastamine Ehitus- ja demonteerimistööde käigus tekkinud kahjustuste ulatus sõltub ehitusajast. Ehitajal lasub kohustus taastada ehitustöödele eelnenud olukord; muuhulgas tuleb taastada ehituse käigus kahjustada saanud pinnas, siluda ja täita mehhanismide poolt tekitatud jäljed, samuti vajunud pinnasega kaablitrass. Kõlvikult koristada tööde käigus tekkinud ehitusjäätmed ja muu ehituspraht (traadi jupid, RB tükid vms).

LEONHARD WEISS OÜ Tööprojekt Nr 10703

Aegviidu jaama valgustus, Aegviidu alev, Anija vald, Harjumaa 23.10.2025 Lk 10/11

Kaevealade katted taastada vähemalt töödele eelnevas seisus. Kaevis tihendada tagasitäite käigus kihtide kaupa. Hilisemate erimeelsuste vältimiseks on soovitav koos huvitatud instantsidega fikseerida (fotod vmt) olukord enne ehitustööde algust ja peale ehitustööde lõppu.

Enne tööde alustamist on vajalik hankida kaevetööde luba ning pinnakatete taastamine peab toimuma vastavalt kohaliku omavalituse poolt kehtestatud normidele.

Tööde teostamisel kasutada keskkonnasõbralikke meetodeid.

Peale ehitustööde lõppu tööplats puhastatakse ja korrastatakse. Rikutud haljastus taastatakse. Kõik ehitusjäätmed ja ajutised tarindid kõrvaldatakse, lammutatud või vigastatud piirded taastatakse.

3. Ehitustööde dokumenteerimine ja järelvalve

Ehitustööde dokumenteerimisel lähtuda Eesti Vabariigi Ehitusseadustikust. Ehituse järelevalvet teostab tellija poolt volitatud isik või ettevõte. Kõik kõrvalekalded projektist kooskõlastada kõigi huvitatud instantsidega s.h. tellija ja projekteerijaga ning fikseerida kirjalikult.

LEONHARD WEISS OÜ Tööprojekt Nr 10703

Aegviidu jaama valgustus, Aegviidu alev, Anija vald, Harjumaa 23.10.2025 Lk 11/11

LISAD JA JOONISED Lisa 1. Põhimaterjalide ja –seadmete spetsifikatsioon Lisa 2. Valgusarvutused

Joonis 10703-1-1 Asendiplaan Joonis 10703-1-2 Asendiplaan Joonis 10703-1-3 Asendiplaan Joonis 10703-2 Elektriskeem Joonis 10703-3 Ristmeväljad

Date 14.03.2025

C re

a te

d w

it h

D IA

L u

x

Aegviidu jaama valgustus

Aegviidu jaama valgustus

Preface

Notes on planning:

The energy consumption quantities do not take into account light

scenes and their dimming levels.

Aegviidu jaama valgustus

Table of Contents

Cover 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Preface 2. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Table of Contents 3. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Description 5. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Luminaire list 6. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Product data sheets

Not yet a DIALux member - DKS675 LED139 107W 840 I AST4D (1x LED) 7. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Not yet a DIALux member - DKS850 18500LM 148W B 840 AST4 (1x LED 4x2x8

840 760mA)

8. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Not yet a DIALux member - DKS850 34300LM 260W C 840 AST4 (1x LED 6x2x10

840 700mA)

9. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Site 1

Luminaire layout plan 10. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Luminaire list 15. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Calculation objects / Light scene 1 16. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Calculation surface 1 / Light scene 1 / Perpendicular illuminance 20. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Calculation surface 2 / Light scene 1 / Perpendicular illuminance 21. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Calculation surface 3 / Light scene 1 / Perpendicular illuminance 22. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Calculation surface 4 / Light scene 1 / Perpendicular illuminance 23. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Calculation surface 5 / Light scene 1 / Perpendicular illuminance 24. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Calculation surface 6 / Light scene 1 / Perpendicular illuminance 25. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Calculation surface 7 / Light scene 1 / Perpendicular illuminance 26. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Calculation surface 8 / Light scene 1 / Perpendicular illuminance 27. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Calculation surface 9 / Light scene 1 / Perpendicular illuminance 28. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Calculation surface 10 / Light scene 1 / Perpendicular illuminance 29. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Calculation surface 11 / Light scene 1 / Perpendicular illuminance 30. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Calculation surface 12 / Light scene 1 / Perpendicular illuminance 31. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Calculation surface 13 / Light scene 1 / Perpendicular illuminance 32. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Calculation surface 14 / Light scene 1 / Perpendicular illuminance 33. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Calculation surface 15 / Light scene 1 / Perpendicular illuminance 34. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Calculation surface 16 / Light scene 1 / Perpendicular illuminance 35. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Calculation surface 17 / Light scene 1 / Perpendicular illuminance 36. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Calculation surface 18 / Light scene 1 / Perpendicular illuminance 37. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Calculation surface 19 / Light scene 1 / Perpendicular illuminance 38. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Calculation surface 20 / Light scene 1 / Perpendicular illuminance 39. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Calculation surface 21 / Light scene 1 / Perpendicular illuminance 40. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Calculation surface 22 / Light scene 1 / Perpendicular illuminance 41. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Calculation surface 23 / Light scene 1 / Perpendicular illuminance 42. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Calculation surface 24 / Light scene 1 / Perpendicular illuminance 43. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Calculation surface 25 / Light scene 1 / Perpendicular illuminance 44. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Calculation surface 26 / Light scene 1 / Perpendicular illuminance 45. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Calculation surface 27 / Light scene 1 / Perpendicular illuminance 46. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Aegviidu jaama valgustus

Table of Contents

Calculation surface 28 / Light scene 1 / Perpendicular illuminance 47. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Calculation surface 29 / Light scene 1 / Perpendicular illuminance 48. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Calculation surface 30 / Light scene 1 / Perpendicular illuminance 49. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Calculation surface 33 / Light scene 1 / Perpendicular illuminance 50. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Calculation surface 34 / Light scene 1 / Perpendicular illuminance 51. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Glossary 52. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Aegviidu jaama valgustus

5

Description

Aegviidu jaama valgustus

Luminaire list

6

Φtotal

354458 lm

Ptotal

2753.0 W

Luminous efficacy

128.8 lm/W

Luminous efficacyΦPpcs. Manufacturer Article No. Article name

107.0 W 13958 lm 130.5 lm/W15 Not yet a

DIALux

member

TAKTON

Street

Luminaire

DKS675 LED139 107W 840 I AST4D

148.0 W 18462 lm 124.7 lm/W6 Not yet a

DIALux

member

TAKTON

Street

Luminaire

DKS850 18500LM 148W B 840 AST4

260.0 W 34316 lm 132.0 lm/W1 Not yet a

DIALux

member

TAKTON

Street

Luminaire

DKS850 34300LM 260W C 840 AST4

Aegviidu jaama valgustus

Product data sheet

7

Not yet a DIALux member - DKS675 LED139 107W 840 I AST4D

Article No. TAKTON Street

Luminaire

P 107.0 W

ΦLamp 17450 lm

ΦLuminaire 13958 lm

η 79.99 %

Luminous efficacy 130.5 lm/W

CCT 4000 K

CRI 80

Polar LDC

Aegviidu jaama valgustus

Product data sheet

8

Not yet a DIALux member - DKS850 18500LM 148W B 840 AST4

Article No. TAKTON Street

Luminaire

P 148.0 W

ΦLamp 23080 lm

ΦLuminaire 18462 lm

η 79.99 %

Luminous efficacy 124.7 lm/W

CCT 4000 K

CRI 80

Polar LDC

Aegviidu jaama valgustus

Product data sheet

9

Not yet a DIALux member - DKS850 34300LM 260W C 840 AST4

Article No. TAKTON Street

Luminaire

P 260.0 W

ΦLamp 42900 lm

ΦLuminaire 34316 lm

η 79.99 %

Luminous efficacy 132.0 lm/W

CCT 4000 K

CRI 80

Polar LDC

Aegviidu jaama valgustus

Site 1

Luminaire layout plan

10

Aegviidu jaama valgustus

Site 1

Luminaire layout plan

11

Manufacturer Not yet a DIALux

member

Article No. TAKTON Street

Luminaire

Article name DKS675 LED139

107W 840 I AST4D

Fitting 1x LED

P 107.0 W

ΦLuminaire 13958 lm

Individual luminaires

X Y Mounting

height

Luminaire

953.201 m 1309.722 m 8.000 m 1

941.719 m 1290.429 m 8.000 m 2

970.138 m 1273.277 m 6.000 m 3

1039.966 m 1227.279 m 6.000 m 5

1111.911 m 1179.814 m 6.000 m 7

1181.280 m 1125.968 m 6.000 m 10

1974.571 m 631.503 m 6.000 m 11

1956.722 m 606.310 m 6.000 m 12

Aegviidu jaama valgustus

Site 1

Luminaire layout plan

12

X Y Mounting

height

Luminaire

1988.150 m 592.750 m 6.000 m 13

2038.467 m 567.511 m 6.000 m 15

2095.452 m 530.302 m 6.000 m 17

2115.194 m 517.273 m 6.000 m 18

2139.383 m 501.303 m 6.000 m 19

2158.939 m 488.560 m 6.000 m 20

2224.939 m 445.025 m 6.000 m 22

Aegviidu jaama valgustus

Site 1

Luminaire layout plan

13

Manufacturer Not yet a DIALux

member

Article No. TAKTON Street

Luminaire

Article name DKS850 18500LM

148W B 840 AST4

Fitting 1x LED 4x2x8 840

760mA

P 148.0 W

ΦLuminaire 18462 lm

Individual luminaires

X Y Mounting

height

Luminaire

999.171 m 1254.493 m 6.000 m 4

1081.071 m 1200.181 m 6.000 m 6

1133.152 m 1164.912 m 6.000 m 8

2013.254 m 581.240 m 6.000 m 14

2058.958 m 555.109 m 6.000 m 16

2191.867 m 466.869 m 6.000 m 21

Aegviidu jaama valgustus

Site 1

Luminaire layout plan

14

Manufacturer Not yet a DIALux

member

Article No. TAKTON Street

Luminaire

Article name DKS850 34300LM

260W C 840 AST4

Fitting 1x LED 6x2x10 840

700mA

P 260.0 W

ΦLuminaire 34316 lm

Individual luminaires

X Y Mounting

height

Luminaire

1157.904 m 1145.769 m 6.000 m 9

Aegviidu jaama valgustus

Site 1

Luminaire list

15

Φtotal

354458 lm

Ptotal

2753.0 W

Luminous efficacy

128.8 lm/W

Luminous efficacyΦPpcs. Manufacturer Article No. Article name

107.0 W 13958 lm 130.5 lm/W15 Not yet a

DIALux

member

TAKTON

Street

Luminaire

DKS675 LED139 107W 840 I AST4D

148.0 W 18462 lm 124.7 lm/W6 Not yet a

DIALux

member

TAKTON

Street

Luminaire

DKS850 18500LM 148W B 840 AST4

260.0 W 34316 lm 132.0 lm/W1 Not yet a

DIALux

member

TAKTON

Street

Luminaire

DKS850 34300LM 260W C 840 AST4

Aegviidu jaama valgustus

Site 1 (Light scene 1)

Calculation objects

16

Aegviidu jaama valgustus

Site 1 (Light scene 1)

Calculation objects

17

Calculation surfaces

Properties Ē Emin Emax Uo (g1) g2 Index

Calculation surface 1

Perpendicular illuminance

Height: 0.000 m

24.5 lx 6.49 lx 49.2 lx 0.26 0.13 CG1

Calculation surface 2

Perpendicular illuminance

Height: 0.000 m

14.2 lx 2.70 lx 34.5 lx 0.19 0.078 CG2

Calculation surface 3

Perpendicular illuminance

Height: 0.000 m

14.1 lx 3.92 lx 35.7 lx 0.28 0.11 CG3

Calculation surface 4

Perpendicular illuminance

Height: 0.000 m

17.1 lx 7.18 lx 34.6 lx 0.42 0.21 CG4

Calculation surface 5

Perpendicular illuminance

Height: 0.000 m

15.6 lx 6.17 lx 30.6 lx 0.40 0.20 CG5

Calculation surface 6

Perpendicular illuminance

Height: 0.000 m

14.7 lx 3.50 lx 36.6 lx 0.24 0.096 CG6

Calculation surface 7

Perpendicular illuminance

Height: 0.000 m

25.5 lx 11.5 lx 45.6 lx 0.45 0.25 CG7

Calculation surface 8

Perpendicular illuminance

Height: 0.000 m

12.5 lx 2.33 lx 29.8 lx 0.19 0.078 CG8

Calculation surface 9

Perpendicular illuminance

Height: 0.000 m

31.8 lx 13.9 lx 52.6 lx 0.44 0.26 CG9

Calculation surface 10

Perpendicular illuminance

Height: 0.000 m

23.3 lx 13.0 lx 38.2 lx 0.56 0.34 CG10

Calculation surface 11

Perpendicular illuminance

Height: 0.000 m

36.7 lx 16.5 lx 53.3 lx 0.45 0.31 CG11

Aegviidu jaama valgustus

Site 1 (Light scene 1)

Calculation objects

18

Calculation surface 12

Perpendicular illuminance

Height: 0.000 m

12.4 lx 8.07 lx 18.6 lx 0.65 0.43 CG12

Calculation surface 13

Perpendicular illuminance

Height: 0.000 m

68.0 lx 21.9 lx 128 lx 0.32 0.17 CG13

Calculation surface 14

Perpendicular illuminance

Height: 0.000 m

10.9 lx 6.96 lx 16.0 lx 0.64 0.44 CG14

Calculation surface 15

Perpendicular illuminance

Height: 0.000 m

27.0 lx 8.91 lx 60.8 lx 0.33 0.15 CG15

Calculation surface 16

Perpendicular illuminance

Height: 0.000 m

15.2 lx 3.87 lx 36.6 lx 0.25 0.11 CG16

Calculation surface 17

Perpendicular illuminance

Height: 0.000 m

43.9 lx 30.4 lx 53.5 lx 0.69 0.57 CG17

Calculation surface 18

Perpendicular illuminance

Height: 0.000 m

11.8 lx 5.53 lx 23.7 lx 0.47 0.23 CG18

Calculation surface 19

Perpendicular illuminance

Height: 0.000 m

58.1 lx 31.1 lx 71.6 lx 0.54 0.43 CG19

Calculation surface 20

Perpendicular illuminance

Height: 0.000 m

18.6 lx 6.82 lx 43.2 lx 0.37 0.16 CG20

Calculation surface 21

Perpendicular illuminance

Height: 0.000 m

18.6 lx 10.0 lx 32.5 lx 0.54 0.31 CG21

Calculation surface 22

Perpendicular illuminance

Height: 0.000 m

57.0 lx 26.3 lx 72.3 lx 0.46 0.36 CG22

Calculation surface 23

Perpendicular illuminance

Height: 0.000 m

12.0 lx 2.40 lx 27.9 lx 0.20 0.086 CG23

Aegviidu jaama valgustus

Site 1 (Light scene 1)

Calculation objects

19

Calculation surface 24

Perpendicular illuminance

Height: 0.000 m

43.5 lx 29.4 lx 54.1 lx 0.68 0.54 CG24

Calculation surface 25

Perpendicular illuminance

Height: 0.000 m

27.8 lx 16.4 lx 44.9 lx 0.59 0.37 CG25

Calculation surface 26

Perpendicular illuminance

Height: 0.000 m

23.8 lx 15.7 lx 34.3 lx 0.66 0.46 CG26

Calculation surface 27

Perpendicular illuminance

Height: 0.000 m

24.1 lx 16.0 lx 34.1 lx 0.66 0.47 CG27

Calculation surface 28

Perpendicular illuminance

Height: 0.000 m

13.1 lx 3.18 lx 32.5 lx 0.24 0.098 CG28

Calculation surface 29

Perpendicular illuminance

Height: 0.000 m

13.1 lx 2.39 lx 31.2 lx 0.18 0.077 CG29

Calculation surface 30

Perpendicular illuminance

Height: 0.000 m

41.2 lx 21.8 lx 54.0 lx 0.53 0.40 CG30

Calculation surface 33

Perpendicular illuminance

Height: 0.000 m

22.0 lx 11.9 lx 31.5 lx 0.54 0.38 CG31

Calculation surface 34

Perpendicular illuminance

Height: 0.000 m

25.4 lx 9.32 lx 51.5 lx 0.37 0.18 CG32

Utilisation profile: DIALux presetting (5.1.4 Standard (outdoor transportation area))

Aegviidu jaama valgustus

Site 1 (Light scene 1)

Calculation surface 1

20

Properties Ē Emin Emax Uo (g1) g2 Index

Calculation surface 1

Perpendicular illuminance

Height: 0.000 m

24.5 lx 6.49 lx 49.2 lx 0.26 0.13 CG1

Utilisation profile: DIALux presetting (5.1.4 Standard (outdoor transportation area))

Aegviidu jaama valgustus

Site 1 (Light scene 1)

Calculation surface 2

21

Properties Ē Emin Emax Uo (g1) g2 Index

Calculation surface 2

Perpendicular illuminance

Height: 0.000 m

14.2 lx 2.70 lx 34.5 lx 0.19 0.078 CG2

Utilisation profile: DIALux presetting (5.1.4 Standard (outdoor transportation area))

Aegviidu jaama valgustus

Site 1 (Light scene 1)

Calculation surface 3

22

Properties Ē Emin Emax Uo (g1) g2 Index

Calculation surface 3

Perpendicular illuminance

Height: 0.000 m

14.1 lx 3.92 lx 35.7 lx 0.28 0.11 CG3

Utilisation profile: DIALux presetting (5.1.4 Standard (outdoor transportation area))

Aegviidu jaama valgustus

Site 1 (Light scene 1)

Calculation surface 4

23

Properties Ē Emin Emax Uo (g1) g2 Index

Calculation surface 4

Perpendicular illuminance

Height: 0.000 m

17.1 lx 7.18 lx 34.6 lx 0.42 0.21 CG4

Utilisation profile: DIALux presetting (5.1.4 Standard (outdoor transportation area))

Aegviidu jaama valgustus

Site 1 (Light scene 1)

Calculation surface 5

24

Properties Ē Emin Emax Uo (g1) g2 Index

Calculation surface 5

Perpendicular illuminance

Height: 0.000 m

15.6 lx 6.17 lx 30.6 lx 0.40 0.20 CG5

Utilisation profile: DIALux presetting (5.1.4 Standard (outdoor transportation area))

Aegviidu jaama valgustus

Site 1 (Light scene 1)

Calculation surface 6

25

Properties Ē Emin Emax Uo (g1) g2 Index

Calculation surface 6

Perpendicular illuminance

Height: 0.000 m

14.7 lx 3.50 lx 36.6 lx 0.24 0.096 CG6

Utilisation profile: DIALux presetting (5.1.4 Standard (outdoor transportation area))

Aegviidu jaama valgustus

Site 1 (Light scene 1)

Calculation surface 7

26

Properties Ē Emin Emax Uo (g1) g2 Index

Calculation surface 7

Perpendicular illuminance

Height: 0.000 m

25.5 lx 11.5 lx 45.6 lx 0.45 0.25 CG7

Utilisation profile: DIALux presetting (5.1.4 Standard (outdoor transportation area))

Aegviidu jaama valgustus

Site 1 (Light scene 1)

Calculation surface 8

27

Properties Ē Emin Emax Uo (g1) g2 Index

Calculation surface 8

Perpendicular illuminance

Height: 0.000 m

12.5 lx 2.33 lx 29.8 lx 0.19 0.078 CG8

Utilisation profile: DIALux presetting (5.1.4 Standard (outdoor transportation area))

Aegviidu jaama valgustus

Site 1 (Light scene 1)

Calculation surface 9

28

Properties Ē Emin Emax Uo (g1) g2 Index

Calculation surface 9

Perpendicular illuminance

Height: 0.000 m

31.8 lx 13.9 lx 52.6 lx 0.44 0.26 CG9

Utilisation profile: DIALux presetting (5.1.4 Standard (outdoor transportation area))

Aegviidu jaama valgustus

Site 1 (Light scene 1)

Calculation surface 10

29

Properties Ē Emin Emax Uo (g1) g2 Index

Calculation surface 10

Perpendicular illuminance

Height: 0.000 m

23.3 lx 13.0 lx 38.2 lx 0.56 0.34 CG10

Utilisation profile: DIALux presetting (5.1.4 Standard (outdoor transportation area))

Aegviidu jaama valgustus

Site 1 (Light scene 1)

Calculation surface 11

30

Properties Ē Emin Emax Uo (g1) g2 Index

Calculation surface 11

Perpendicular illuminance

Height: 0.000 m

36.7 lx 16.5 lx 53.3 lx 0.45 0.31 CG11

Utilisation profile: DIALux presetting (5.1.4 Standard (outdoor transportation area))

Aegviidu jaama valgustus

Site 1 (Light scene 1)

Calculation surface 12

31

Properties Ē Emin Emax Uo (g1) g2 Index

Calculation surface 12

Perpendicular illuminance

Height: 0.000 m

12.4 lx 8.07 lx 18.6 lx 0.65 0.43 CG12

Utilisation profile: DIALux presetting (5.1.4 Standard (outdoor transportation area))

Aegviidu jaama valgustus

Site 1 (Light scene 1)

Calculation surface 13

32

Properties Ē Emin Emax Uo (g1) g2 Index

Calculation surface 13

Perpendicular illuminance

Height: 0.000 m

68.0 lx 21.9 lx 128 lx 0.32 0.17 CG13

Utilisation profile: DIALux presetting (5.1.4 Standard (outdoor transportation area))

Aegviidu jaama valgustus

Site 1 (Light scene 1)

Calculation surface 14

33

Properties Ē Emin Emax Uo (g1) g2 Index

Calculation surface 14

Perpendicular illuminance

Height: 0.000 m

10.9 lx 6.96 lx 16.0 lx 0.64 0.44 CG14

Utilisation profile: DIALux presetting (5.1.4 Standard (outdoor transportation area))

Aegviidu jaama valgustus

Site 1 (Light scene 1)

Calculation surface 15

34

Properties Ē Emin Emax Uo (g1) g2 Index

Calculation surface 15

Perpendicular illuminance

Height: 0.000 m

27.0 lx 8.91 lx 60.8 lx 0.33 0.15 CG15

Utilisation profile: DIALux presetting (5.1.4 Standard (outdoor transportation area))

Aegviidu jaama valgustus

Site 1 (Light scene 1)

Calculation surface 16

35

Properties Ē Emin Emax Uo (g1) g2 Index

Calculation surface 16

Perpendicular illuminance

Height: 0.000 m

15.2 lx 3.87 lx 36.6 lx 0.25 0.11 CG16

Utilisation profile: DIALux presetting (5.1.4 Standard (outdoor transportation area))

Aegviidu jaama valgustus

Site 1 (Light scene 1)

Calculation surface 17

36

Properties Ē Emin Emax Uo (g1) g2 Index

Calculation surface 17

Perpendicular illuminance

Height: 0.000 m

43.9 lx 30.4 lx 53.5 lx 0.69 0.57 CG17

Utilisation profile: DIALux presetting (5.1.4 Standard (outdoor transportation area))

Aegviidu jaama valgustus

Site 1 (Light scene 1)

Calculation surface 18

37

Properties Ē Emin Emax Uo (g1) g2 Index

Calculation surface 18

Perpendicular illuminance

Height: 0.000 m

11.8 lx 5.53 lx 23.7 lx 0.47 0.23 CG18

Utilisation profile: DIALux presetting (5.1.4 Standard (outdoor transportation area))

Aegviidu jaama valgustus

Site 1 (Light scene 1)

Calculation surface 19

38

Properties Ē Emin Emax Uo (g1) g2 Index

Calculation surface 19

Perpendicular illuminance

Height: 0.000 m

58.1 lx 31.1 lx 71.6 lx 0.54 0.43 CG19

Utilisation profile: DIALux presetting (5.1.4 Standard (outdoor transportation area))

Aegviidu jaama valgustus

Site 1 (Light scene 1)

Calculation surface 20

39

Properties Ē Emin Emax Uo (g1) g2 Index

Calculation surface 20

Perpendicular illuminance

Height: 0.000 m

18.6 lx 6.82 lx 43.2 lx 0.37 0.16 CG20

Utilisation profile: DIALux presetting (5.1.4 Standard (outdoor transportation area))

Aegviidu jaama valgustus

Site 1 (Light scene 1)

Calculation surface 21

40

Properties Ē Emin Emax Uo (g1) g2 Index

Calculation surface 21

Perpendicular illuminance

Height: 0.000 m

18.6 lx 10.0 lx 32.5 lx 0.54 0.31 CG21

Utilisation profile: DIALux presetting (5.1.4 Standard (outdoor transportation area))

Aegviidu jaama valgustus

Site 1 (Light scene 1)

Calculation surface 22

41

Properties Ē Emin Emax Uo (g1) g2 Index

Calculation surface 22

Perpendicular illuminance

Height: 0.000 m

57.0 lx 26.3 lx 72.3 lx 0.46 0.36 CG22

Utilisation profile: DIALux presetting (5.1.4 Standard (outdoor transportation area))

Aegviidu jaama valgustus

Site 1 (Light scene 1)

Calculation surface 23

42

Properties Ē Emin Emax Uo (g1) g2 Index

Calculation surface 23

Perpendicular illuminance

Height: 0.000 m

12.0 lx 2.40 lx 27.9 lx 0.20 0.086 CG23

Utilisation profile: DIALux presetting (5.1.4 Standard (outdoor transportation area))

Aegviidu jaama valgustus

Site 1 (Light scene 1)

Calculation surface 24

43

Properties Ē Emin Emax Uo (g1) g2 Index

Calculation surface 24

Perpendicular illuminance

Height: 0.000 m

43.5 lx 29.4 lx 54.1 lx 0.68 0.54 CG24

Utilisation profile: DIALux presetting (5.1.4 Standard (outdoor transportation area))

Aegviidu jaama valgustus

Site 1 (Light scene 1)

Calculation surface 25

44

Properties Ē Emin Emax Uo (g1) g2 Index

Calculation surface 25

Perpendicular illuminance

Height: 0.000 m

27.8 lx 16.4 lx 44.9 lx 0.59 0.37 CG25

Utilisation profile: DIALux presetting (5.1.4 Standard (outdoor transportation area))

Aegviidu jaama valgustus

Site 1 (Light scene 1)

Calculation surface 26

45

Properties Ē Emin Emax Uo (g1) g2 Index

Calculation surface 26

Perpendicular illuminance

Height: 0.000 m

23.8 lx 15.7 lx 34.3 lx 0.66 0.46 CG26

Utilisation profile: DIALux presetting (5.1.4 Standard (outdoor transportation area))

Aegviidu jaama valgustus

Site 1 (Light scene 1)

Calculation surface 27

46

Properties Ē Emin Emax Uo (g1) g2 Index

Calculation surface 27

Perpendicular illuminance

Height: 0.000 m

24.1 lx 16.0 lx 34.1 lx 0.66 0.47 CG27

Utilisation profile: DIALux presetting (5.1.4 Standard (outdoor transportation area))

Aegviidu jaama valgustus

Site 1 (Light scene 1)

Calculation surface 28

47

Properties Ē Emin Emax Uo (g1) g2 Index

Calculation surface 28

Perpendicular illuminance

Height: 0.000 m

13.1 lx 3.18 lx 32.5 lx 0.24 0.098 CG28

Utilisation profile: DIALux presetting (5.1.4 Standard (outdoor transportation area))

Aegviidu jaama valgustus

Site 1 (Light scene 1)

Calculation surface 29

48

Properties Ē Emin Emax Uo (g1) g2 Index

Calculation surface 29

Perpendicular illuminance

Height: 0.000 m

13.1 lx 2.39 lx 31.2 lx 0.18 0.077 CG29

Utilisation profile: DIALux presetting (5.1.4 Standard (outdoor transportation area))

Aegviidu jaama valgustus

Site 1 (Light scene 1)

Calculation surface 30

49

Properties Ē Emin Emax Uo (g1) g2 Index

Calculation surface 30

Perpendicular illuminance

Height: 0.000 m

41.2 lx 21.8 lx 54.0 lx 0.53 0.40 CG30

Utilisation profile: DIALux presetting (5.1.4 Standard (outdoor transportation area))

Aegviidu jaama valgustus

Site 1 (Light scene 1)

Calculation surface 33

50

Properties Ē Emin Emax Uo (g1) g2 Index

Calculation surface 33

Perpendicular illuminance

Height: 0.000 m

22.0 lx 11.9 lx 31.5 lx 0.54 0.38 CG31

Utilisation profile: DIALux presetting (5.1.4 Standard (outdoor transportation area))

Aegviidu jaama valgustus

Site 1 (Light scene 1)

Calculation surface 34

51

Properties Ē Emin Emax Uo (g1) g2 Index

Calculation surface 34

Perpendicular illuminance

Height: 0.000 m

25.4 lx 9.32 lx 51.5 lx 0.37 0.18 CG32

Utilisation profile: DIALux presetting (5.1.4 Standard (outdoor transportation area))

Aegviidu jaama valgustus

Glossary

52

A

A Formula symbol for a surface in the geometry

B

Background area The background area borders the direct ambient area according to DIN EN 12464-1 and

reaches up to the borders of the room. In larger rooms, the background area is at least

3 m wide. It is located horizontally at floor level.

C

CCT (Engl. correlated colour temperature)

Body temperature of a thermal radiator which serves to describe its light colour. Unit:

Kelvin [K]. The lesser the numerical value the redder; the greater the numerical value the

bluer the light colour. The colour temperature of gas-discharge lamps and semi-

conductors are termed "correlated colour temperature" in contrast to the colour

temperature of thermal radiators.

Allocation of the light colours to the colour temperature ranges acc. to EN 12464-1:

Light colour - colour temperature [K]

warm white (ww) < 3,300 K

neutral white (nw) ≥ 3,300 – 5,300 K

daylight white (dw) > 5,300 K

Clearance height The designation for the distance between upper edge of the floor and bottom edge of

the ceiling (in the completely furnished status of room).

Control group A group of luminaires that are dimmed and controlled together. For each lighting scene,

a control group provides its own dimming value. All luminaires within a control group

share this dimming value. The control groups with their luminaires are automatically

determined by DIALux on the basis of the created light scenes and their luminaire

groups.

CRI (Engl. colour rendering index)

Designation for the colour rendering index of a luminaire or a lamp acc. to DIN 6169:

1976 or CIE 13.3: 1995.

The general colour rendering index Ra (or CRI) is a dimensionless figure that describes

the quality of a white light source in regards to its similarity with the remission spectra of

defined 8 test colours (see DIN 6169 or CIE 1974) to a reference light source.

Aegviidu jaama valgustus

Glossary

53

D

Daylight autonomy Describes what percentage of the daily working time the required illuminance is met by

daylight. The nominal illuminance is used from the room profile, unlike described in EN

17037. The calculation is not done in the centre of the room but at the placed sensor

measuring point. A room is considered sufficiently supplied with daylight if it achieves at

least 50% daylight autonomy.

Daylight factor Ratio of the illuminance achieved solely by daylight incidence at a point in the inside to

the horizontal illuminance in the outer area under an unobstructed sky.

Formula symbol: D (Engl. daylight factor)

Unit: %

Daylight quotient effective area A calculation surface within which the daylight quotient is calculated.

E

Energy evaluation Based on an hourly calculation procedure for daylight in indoor spaces, considering the

project geometry and any existing daylight control systems. Orientation and location of

the project are also considered. The calculation uses the specified system power of the

luminaires to determine the energy demand. A linear relationship between power and

luminous flux in the dimmed state is assumed for daylight-controlled luminaires. Times

of use and nominal illuminance are determined from the usage profiles of the spaces.

Switched-on luminaires that are explicitly excluded from control also consider the

specified times-of-use. The daylight control systems use a simplified control logic that

closes them at an outdoor horizontal illuminance of 27,500lx.

The calendar year 2022 is used as a reference only. It is not a simulation of this year. The

reference year is only used to assign the days of the week to the calculated results. The

changeover to summer time is not considered. The reference sky type used is the

average sky described in CIE 110 without direct sunlight.

The method was developed together with the Fraunhofer Institute for Building Physics

and is available for review by the Joint Working Group 1 ISO TC 274 as an extension of

the previous annual regression-based method.

Environmental zones The assessment of intrusive light and light immission depends on the environment of

the lighting installation. Depending on the standard, 4-6 different zones are defined,

ranging from highly protected areas in natural settings to urban areas, commercial

zones, and industrial zones.

Eta (η) (light output ratio)

The light output ratio describes what percentage of the luminous flux of a free radiating

lamp (or LED module) is emitted by the luminaire when installed.

Unit: %

Aegviidu jaama valgustus

Glossary

54

G

g1 Often also Uo (Engl. overall uniformity)

Designates the overall uniformity of the illuminance on a surface. It is the quotient from

Emin to Ē and is required, for instance, in standards for illumination of workstations.

g2 Actually it designates the "non-uniformity" of the illuminance on a surface. It is the

quotient of Emin to Emax and is generally only relevant for certifying the emergency

lighting acc. to EN 1838.

I

Illuminance Describes the ratio of the luminous flux that strikes a certain surface to the size of this

surface (lm/m² = lx). The illuminance is not tied to an object surface. It can be determined

anywhere in space (inside or outside). The illuminance is not a product feature because it

is a recipient value. Luxometers are used for measuring.

Unit: Lux

Abbreviation: lx

Formula symbol: E

Illuminance, adaptive For the determining of the middle adaptive illuminance on a surface, this is rastered

"adaptively". In the area of large illuminance differences within the surface, the raster is

subdivided finer; within lesser differences, a rougher classification is made.

Illuminance, horizontal Illuminance that is calculated or measured on a horizontal (level) surface (this can be for

example a table top or the floor). The horizontal illuminance is usually identified by the

formula letter Eh.

Illuminance, perpendicular Illuminance that is calculated or measured plumb-vertical to a surface. This needs to be

taken into account for tilted surfaces. If the surface is horizontal or vertical, then there is

no difference between the perpendicular and the horizontal or vertical illuminance.

Illuminance, vertical Illuminance that is calculated or measured on a vertical surface (this can be for example

the front of some shelves). The vertical illuminance is usually identified by the formula

letter Ev.

K

kS The glare effect of a light source can be described by the glare metric kS. It relates the

solid angle of the glaring light source as seen from the point of immission, the ambient

luminance, and the maximum allowable luminance.

Aegviidu jaama valgustus

Glossary

55

L

LENI (Engl. lighting energy numeric indicator)

Lighting energy numeric indicator acc. to EN 15193

Unit: kWh/(m² * a)

LLMF (Engl. lamp lumen maintenance factor)/acc. to CIE 97: 2005

Lamp flux maintenance factor that takes the luminous flux reduction into account of a

luminaire or an LED module in the course of the operating time. The lamp flux

maintenance factor is specified as a decimal digit and can have a maximum value of 1

(no luminous flux reduction existing).

LMF (Engl. luminaire maintenance factor)/acc. to CIE 97: 2005

Luminaire maintenance factor that takes the soiling into account of the luminaire in the

course of the operating time. The luminaire maintenance factor is specified as a decimal

digit and can have a maximum value of 1 (no soiling existing).

LSF (Engl. lamp survival factor)/acc. to CIE 97: 2005

Lamp survival factor that takes the total failure into account of a luminaire in the course

of the operating time. The lamp survival factor is specified as a decimal digit and can

have a maximum value of 1 (no failures existing within the time concerned or prompt

replacement after the failure).

Luminance Dimension for the "brightness impression" that the human eye has of a surface. The

surface itself can emit light thereby or light striking it can be reflected (emitter value). It is

the only photometric value that the human eye can perceive.

Unit: Candela per square metre

Abbreviation: cd/m²

Formula symbol: L

Luminous efficacy Ratio of the emitted luminous flux Φ [ lm] to the absorbed electrical power P [W] Unit:

lm/W.

This ratio can be formed for the lamp or LED module (lamp or module light output), the

lamp or module with control gear (system light output) and the complete luminaire

(luminaire light output).

Luminous flux Dimension for the total light output that is emitted from one light source in all directions.

It is thus an "emitter value" that specifies the entire emitting output. The luminous flux of

a light source can only be determined in a laboratory. A difference is made between the

lamp or LED module luminous flux and the luminaire luminous flux.

Unit: Lumen

Abbreviation: lm

Formula symbol: Φ

Aegviidu jaama valgustus

Glossary

56

Luminous intensity Describes the intensity of the light in a certain direction (emitter value). The luminous

intensity is a matter of the luminous flux Φ that is emitted in a certain spherical angle Ω.

The radiation characteristics of a light source are presented graphically in a light

distribution curve (LDC). The luminous intensity is an SI base unit.

Unit: Candela

Abbreviation: cd

Formula symbol: I

M

Maintenance factor See MF

MF (Engl. maintenance factor)/acc. to CIE 97: 2005

Maintenance factor as decimal number between 0 and 1 that describes the ratio of the

new value of a photometric planning parameter (e.g. of the illuminance) to a

maintenance value after a certain time. The maintenance factor takes into account the

soiling of luminaires and rooms as well as the luminous flux reduction and the failure of

light sources.

The maintenance factor is taken into account either overall or determined in detail acc.

to CIE 97: 2005 by the formula RMF x LMF x LLMF x LSF.

O

Obtrusive light/Light immission To protect the nocturnal environment and minimize problems for humans, flora, and

fauna, it is necessary to limit obtrusive light (also known as light pollution), which can

cause serious physiological and ecological issues for individuals and the environment.

Light immission refers to the disturbing influence of emitted light from artificial light

sources.

Operating times The assessment of obtrusive light and light immission depends on the operating times

of the lighting installation. Depending on the standard, 1-3 different operating times are

specified. In the absence of specific details, an operating time between 06:00 and 22:00

can be assumed.

P

P (Engl. power)

Electric power consumption

Unit: watt

Abbreviation: W

Aegviidu jaama valgustus

Glossary

57

R

R(UG) max Measure of the psychological glare in indoor spaces.

In addition to the luminance of luminaires, the level of the R(UG) value also depends on

the observer position, the viewing direction and the ambient luminance. The calculation

is made according to the table method, see CIE 117. Among other things, EN 12464-

1:2021 specifies maximum permissible R(UG)- values R(UGL) for various indoor workplaces.

RDLO The ratio of the luminous flux emitted below the horizontal plane to the total lamp

luminous flux of a luminaire or lighting installation in its operational position.

RG The glare directly caused by luminaires of an outdoor lighting installation is determined

using the CIE Glare Rating (RG) method. To calculate this, the equivalent veiling

luminance of the surroundings is needed. There are four options for determining this:

      •   An exact calculation according to CIE 112, based on the scene area.

      •   A simplified method according to EN 12464-2, based on the scene area.

      •   Using a custom calculation area to determine the equivalent veiling luminance.

      •   Specifying a fixed value for easy comparability.

RUF upward flux ratio

The ratio of the luminous flux emitted directly or reflected above the horizontal plane to

the luminous flux that cannot be avoided under ideal conditions to achieve the

illuminance level on a deliberately illuminated area.

RUL upward light ratio

The ratio of the luminous flux emitted above the horizontal plane to the luminous flux of

a luminaire or lighting installation in its operational position. The luminaire efficiency is

considered in this calculation.

RULO upward light output ratio

The ratio of the luminous flux emitted above the horizontal plane to the total lamp

luminous flux of a luminaire or lighting installation in its operational position.

Reflection factor The reflection factor of a surface describes how much of the striking light is reflected

back. The reflection factor is defined by the colour of the surface.

RMF (Engl. room maintenance factor)/acc. to CIE 97: 2005

Room maintenance factor that takes the soiling into account of the space encompassing

surfaces in the course of the operating time. The room maintenance factor is specified

as a decimal digit and can have a maximum value of 1 (no soiling existing).

RUG (max) (unified glare rating)

Measure for the psychological glare effect in interiors.

In addition to luminaire luminance, the RUG value also depends on the position of the

observer, the viewing direction and the ambient luminance. Among other things, EN

12464-1 specifies maximum permissible RUG values for various indoor workplaces.

Aegviidu jaama valgustus

Glossary

58

RUG observer Calculation point in the room, for the DIALux the RUG value is determined. The location

and height of the calculation point should correspond to the typical observer position

(position and eye level of the user).

S

Surrounding area The ambient area directly borders the area of the visual task and should be planned with

a width of at least 0.5 m according to DIN EN 12464-1. It is at the same height as the

area of the visual task.

V

Visual task area The area that is needed for carrying out the visual task in accordance with DIN EN 12464

-1. The height corresponds with the height at which the visual task is executed.

W

Wall zone Circumferential area between working plane and walls which is not taken into account

for the calculation.

Working plane Virtual measuring or calculation surface at the height of the visual task that generally

follows the room geometry. The working plane may also feature a wall zone.
