VALTU PROJEKT OÜ Metsaääre tn 9, Kaerepere, Rapla maakond 79520 Tel 50 86 948, [email protected] Äriregistri kood 10167095 MTR nr. EP 10167095-0001

Töö nr. 22-01

Detailplaneeringu koostamise korraldaja Rapla Vallavalitsus

KAUPMEHE DETAILPLANEERING KALEVI KÜLAS RAPLA VALLAS

RAPLA MAAKONNAS

Detailplaneeringu eskiisi koostanud vastutavad spetsialistid:

OÜ juhataja T. Kurisoo Arhitekt (vastutav spetsialist) P. Kivi Projekteerija Ü. Krais

Kaerepere 2025

2/27

DOKUMENTIDE NIMEKIRI

I TEKSTILINE OSA

I-I SELETUSKIRI

II JOONISED

DP-1 Situatsiooniskeemid

DP-2 Tugiplaan

DP-3 Põhijoonis

DP-4 Krundijaotusplaan

DP-5 Tehnovõrgud

DP-6 Tehnovõrgud. Lisajoonis elektrivarustusele

DP-7 Illustreeriv joonis 1

DP-8 Illustreeriv joonis 2

III LISAD

III-I MENETLUSDOKUMENDID

1. Keskkonnamõju strateegilise hindamise eelhinnang 07.12.2023, koostaja keskkonna- ekspert Andres Tõnisson; 2. Menetlustähtaja pikendamise teade 14.12. 2023 nr 6-2/40-14; 3. Kaupmehe detailplaneeringu koostamise lähteseisukohad; 4. Detailplaneeringu algatamise eelnõu 14.12.2023; 5. Rapla Vallavalitsuse otsus 01.03 2024 nr 6-2/40-24 “Detailplaneeringu algatamine, KSH algatamata jätmine ja eskiisi avalikustamine”; 6. Kuulutus ajalehes “Raplamaa Sõnumid” detailplaneeringu algatamisest, aprill 2024 7. Keskkonnamõju strateegilise hindamise täiendatud eelhinnang 22.12.2024, koostaja keskkonna-ekspert Andres Tõnisson;

Märkus Detailplaneeringu koostamisele kaasatud kinnistuomanike seisukohtade ja eskiislahenduse arvamuskorjega on võimalik tutvuda Rapla Valla kodulehel detailplaneeringu dokumendiregistris teabenõude esitamisel.

III-II TEHNILISED TINGIMUSED

1. AS Loo Elekter Elektrivarustuse tehnilised tingimused nr. 31-2024, väljastatud 28.08.2024

2. AS Rapla Vesi ettepanekud Kalevi küla Kaupmehe kinnistu detailplaneeringu vee- ja kanalisatsioonivarustuse planeerimiseks 19.09.2024 nr 1-8/158

Valtu Projekt OÜ Kaupmehe detailplaneering Töö nr. 22-01 Kalevi külas Rapla vallas Rapla maakonnas

3/27

III-III KOOSKÕLASTUSED JA ARVAMUSED

Detailplaneeringu algatamise-eelsed seisukohad 1. Maa-ameti lähteseisukohad 01.04.2022 nr 6-3/22/5513-2; 2. Põllumajandus- ja Toiduameti kiri 06.04.2022 nr 6.2/3233-1; 3. Transpordiameti seisukohad 26.04.2022 nr 7.2-2/22/6758-2; 4. Rahandusministeeriumi arvamus 29.04.2022 nr 15-3/2945-2; 5. Transpordiameti Seisukohtade täiendamine Kaupmehe maaüksuse detailplaneeringu

koostamiseks 04.01.2024 nr 7.2-2/24/6758-7; 6. Keskkonnaameti seisukohtade täiendamine 04.01.2024 nr 7.2/24/6758-7; 7. Põllumajandus- ja Toiduameti kiri 11.01.2024 nr 6.2/11072-1; 8. Regionaal- ja Põllumajandusministeeriumi seisukoht 12.01.2024 nr 14-3/3923-1; 9. Regionaal- ja Põllumajandusministeeriumi täiendav seisukoht 31.01.2024

nr 14-3/3923-3.

Detailplaneeringu eelnõule esitatud ettepanekud ja lahendused 10. Ristmiku ümberehituse eskiisjoonis EXTech Design OÜ, töö nr.23012; 11. Põllumajandus- ja Toiduameti kiri 08.04.2024 nr 6.2-6/1917-1; 12. Regionaal- ja Põllumajandusministeeriumi täiendav seisukoht 12.04.2024 nr 14-3/3923-5; 13. Keskkonnaameti seisukohtade täiendamine 18.04.2024 nr 6-2/24/6430-2; 14. Transpordiameti ettepanekud 19.04.2024 nr 7.2-2/24/6758-9.

Detailplaneeringu põhilahenduse kooskõlastamise koostöö 15. Kasutusõigus ruumikuju 523679; 16. Maa-ameti kiri 17.12.2024 nr 6-3/22/5513-7 (nõustumine lahendusega); 17. Põllumajandus- ja Toiduameti kooskõlastus 19.12.2024 nr 6.2-6/9366-1; 18. Päästeameti kooskõlastus 13.01.2025 nr 7.2-3.4/1181-4; 19. Transpordiameti ettepanekud 15.01.2025 nr 7.2-2/25/6758-11 (kooskõlastamata

jätmine); 20. Maa-ja Ruumiameti arvamus 05.02.2024 nr 12-1/25/387-2; 21. Kasutusõigus ruumikuju 757116; 22. Kasutusõigus ruumikuju 757117; 23. Maa- ja Ruumiameti arvamus 30.05.2025 nr 12-1/25/387-4; 24. Keskkonnaameti kooskõlastus 11.06.2025 nr 6-2/25/10533-2; 25. AS Rapla Vesi kooskõlastus 17.06.2025; 26. Transpordiameti ettepanekud 19.06.2025 nr 7.2-2/25/6758-13 (kooskõlastamata

jätmine); 27. Loo Elekter AS kooskõlastus 19.06. 2025; 28. Telia Eesti AS kooskõlastus 03.07.2025 nr 39735667; 29. ELASA (Eesti Lairiba Arenduse SA võrguhalduse infosüsteem) kooskõlastus

04.07.2025 nr:KK4689; 30. Keskkonnaameti kiri 13.08.2025 nr 6-2/25/10533-4 (kooskõlastus); 31. Transpordiameti kiri 05.09.2025 nr 7.2-2/25/6758-15 “Kaupmehe detailplaneeringu

kooskõlastamine”

III- IV FOTOD

III-V GEODEETILINE ARUANNE

1. OÜ Rapla Maamõõdubüroo poolt koostatud geodeetiline alusplaan 21-0214, koostatud 14.12.2021.a.;

2. Põllumajandus- Toiduameti geoaluse kooskõlastus 15.12.2021 nr 6.2/53123;

Valtu Projekt OÜ Kaupmehe detailplaneering Töö nr. 22-01 Kalevi külas Rapla vallas Rapla maakonnas

4/27

3. Rapla Vesi AS poolt edastatud Lisajoonis 1. Vee-ja survekanalisatsiooni trassi teostusjoonis;

4. Rapla Vesi As poolt edastatud Lisajoonis 2. Vee- ja isevoolsekanalisatsiooni trassi skeem:

Valtu Projekt OÜ Kaupmehe detailplaneering Töö nr. 22-01 Kalevi külas Rapla vallas Rapla maakonnas

5/27

I-I SELETUSKIRI

Sisukord

1 Detailplaneeringu koostamise alused..................................................................................6 2 Detailplaneeringu koostamise eesmärk...............................................................................7 3 Olemasoleva olukorra kirjeldus...........................................................................................8 4 Planeeritava ala asend keskkonnas (kontaktvöönd ja selle analüüs)...................................8 5 Kehtivad piirangud ja kitsendused......................................................................................8 6 Üldplaneering, varem kehtestatud detailplaneeringud........................................................9 7 Keskkonnamõju strateegilise hindamine...........................................................................11 8 Kavandatav tegevus...........................................................................................................12

8.1 Üldosa, Rapla valla üldplaneeringu muutmise ettepanek..........................................12 8.2 Krundijaotus..............................................................................................................14 8.3 Nõuded hoonestusalale..............................................................................................15 8.4 Krundi ehitusõigus.....................................................................................................15 8.5 Arhitektuurinõuded ehitistele.....................................................................................15 8.6 Rajatiste ehitus- ja kujundusnõuded..........................................................................16 8.7 Võrdlus Rapla valla üldplaneeringuga ja Rapla maakonna-planeeringuga 2030+....16 8.8 Teed ja liikluskorralduse põhimõtted.........................................................................17 8.9 Maaparandussüsteemi käsitlev osa............................................................................18 8.10 Tehnovõrgud ja -rajatised........................................................................................19

8.10.1 Veevarustus......................................................................................................19 8.10.2 Tulekustutusvesi...............................................................................................19 8.10.3 Kanalisatsioon..................................................................................................20 8.10.4 Sademeveed.....................................................................................................20 8.10.5 Soojavarustus...................................................................................................21 8.10.6 Elektrivarustus.................................................................................................21 8.10.7 Telekommunikatsioon......................................................................................21 8.10.8 Trasside kaitsevööndid.....................................................................................21

8.11 Kaitstavad objektid..................................................................................................22 8.12 Keskkonnakaitsealased ettepanekud........................................................................22

8.12.1 Keskkonnakaitse abinõuded.............................................................................22 8.12.2 Haljastus ja heakord.........................................................................................23 8.12.3 Jäätmemajandus...............................................................................................23 8.12.4 Vertikaalplaneering..........................................................................................23

8.13 Inimeste heaolu ja tervis..........................................................................................24 8.14 Maastikuilme...........................................................................................................24 8.15 Tuleohutuse tagamine..............................................................................................24

Tule leviku takistamiseks planeeringualal tuleb järgida järgmisi meetmeid:.............24 8.16 Servituutide seadmise vajadus.................................................................................25 8.17 Kuritegevuse riske vähendavate nõuete ja tingimuste seadmine.............................25 8.18 Planeeringu kehtestamisest tulenevate võimalike kahjude hüvitamine...................26

9 Nõuded ehitusprojektidele.................................................................................................26 10 Kohustused ja järjekorrad planeeringu elluviimiseks.....................................................26

Valtu Projekt OÜ Kaupmehe detailplaneering Töö nr. 22-01 Kalevi külas Rapla vallas Rapla maakonnas

6/27

1 Detailplaneeringu koostamise alused

Detailplaneeringu koostamise aluseks on: - Kaupmehe kinnistu omanike taotlus detailplaneeringu algatamiseks; - Rapla valla Üldplaneering – kehtestatud 01.03.2011 Rapla Vallavolikogu otsusega

nr 6; - Rapla valla koostatav üldplaneering – algatatud, Rapla Vallavolikogu 20.12.2018.a

otsusega nr 92; - Planeerimisseadus, vastu võetud 26.01.2015; - Looduskaitseseadus, vastu võetud 21.04.2004 (redaktsioon 16.07.2023); - Veeseadus, vastu võetud 30.01.2019 (redaktsioon 01.07.2023); - Ruumilise planeerimise leppemärgid (2013); - Soovitused detailplaneeringu koostamiseks (2003); - Eesti Standard EVS 843:2016 ,,Linnatänavad"; - Siseministri 30.03.2017 määrus nr 17 (redaktsioon 01.03.2021) „Ehitisele esitatavad

tuleohutusenõuded”; - Eesti standard EVS 812-6:2012+A1:2013 „Ehitiste tuleohutuse. Osa 6: Tuletõrje

veevarustus”; - Siseministri 18.02.2021 määrus nr 10 (redaktsioon 07.04.2023) „Veevõtukoha

rajamise, katsetamise, kasutamise, korrashoiu, tähistamise ja teabevahetuse nõuded, tingimused ning kord“;

- Kliimaministri 17.11.2023 määrus nr 71 „Tee projekteerimise normid“; - Transpordiameti juhend „Teede projekteerimine” (kinnitatud 22.01.2025 nr 1.1-

1/25/9); - Majandus- ja taristuministri 02.06.2015 määrus nr. 51 „Ehitise kasutamise otstarvete

loetelu“; - Eesti Standard EVS 809-1:2002 ’Kuritegevuse ennetamine’ (Linnaplaneerimine ja

arhitektuur osa 1: Linnaplaneerimine); - EVS-EN 17037:2019+A1:2021 „Päevavalgus hoonetes”; - Eesti Standard EVS 921:2022 „Veevarustuse välisvõrk”; - Eesti Standard EVS 848:2021 „Väliskanalisatsioonivõrk”; - Väljastatud tehnilised tingimused; - Detailplaneeringu koostamise aluskaart, millena on kasutatud OÜ Rapla

Maamõõdubüroo (tegevuslitsents nr. 613 MA, MTR:EG10399204-0001) poolt 2021. aasta detsembris koostatud maa-ala plaani (töö nr. 21-0564). Projekti juht ja alusplaani koostaja on Ago Luhaorg;

- Maa-ameti kaardirakendused; - Keskkonnamõju strateegilise hindamise eelhinnang 07.12.2023, koostaja

keskkonna-ekspert Andres Tõnisson; - Keskkonnamõju strateegilise hindamise täiendatud eelhinnang 22.12.2025, koostaja

keskkonna-ekspert Andres Tõnisson; - Rapla Vesi AS poolt edastatud „Teostusjoonis: survekanalisatsioon, veetrass“,

koostaja AS Terrat (litsentsid 603Ma, EEG000069; töö nr. G/322-480; teostamise aeg jaanuar 2009);

- Rapla Vesi AS poolt edastatud isevoolse kanalisatsioonitrassi ja veetrassi skeem; - Ristmiku ümberehitusprojekti eskiis (joonis digitaalses kaustas), koostaja ˇExtech

Design OÜ (reg nr 11967596, MTR reg nr EEP003308, ELK000013, EPE001016), töö nr 23012 “”Meie” Kauplusehoone. Asendiplaan ja liikluskorraldus”. Märkus: ristmiku ümberehitamiseks koostatakse eraldi tööprojekt, mis kooskõlastatakse Transpordi- ametiga, detailplaneeringus on kajastatud ümberehituse üldist põhimõtet.

Valtu Projekt OÜ Kaupmehe detailplaneering Töö nr. 22-01 Kalevi külas Rapla vallas Rapla maakonnas

7/27

2 Detailplaneeringu koostamise eesmärk

Detailplaneeringu koostamise algataja ja kehtestaja on Rapla Vallavalitsus. Detailplaneeringu koostamise eesmärgiks on kavandada Kalevi külas Kaupmehe

maaüksusele (katastritunnus 66801:001:1543, maatulundusmaa 100%) kaubandus-, toitlustus- ja teenindushoone. Taotluse kohaselt plaanitakse ehitada kuni 1400 m² suurune ärihoone, mille ühes osas paikneb Meie toidukaubad kauplus, teises osas on kavas välja ehitada sarnase otstarbega rendipind. Lahendatakse hoonestusala ja ehitusõiguse määramine, ehituslike, arhitektuursete ja kujunduslike tingimuste määramine ärihoone ehitamiseks, juurdepääsuteede, parkimisalade, tehnovõrkude ning -rajatiste asukohtade määramine. Kaupluse sihtrühma moodustavad kõik selle läheduses elavad elanikud ja mööda sõitjad. Detailplaneeringu koostamise käigus on planeeringu lähiala laiendatud ristmiku ümberehituseks, bussiootepaviljoni ümberpaigutamiseks, bussipeatuse ja sellele juurdepääsu ohutumaks muutmiseks, jalakäijate ohutuse tagamiseks planeeritud teelõikudes ja teeületuskohtades.

Detailplaneering hõlmab ka Kaupmehe maaüksuse lähiala: - 20141 Rapla-Varbola tee (katastritunnus 66904:001:1990, transpordimaa 100%) uue

ristmikulahenduse, olemasoleva kergliiklusteega ühendava jalgteelõigu ning ülekäigukohtade planeerimiseks ning olemasoleva bussipeatuse nõuetekohaseks ümberehituseks, ohutu jalgtee rajamine Varbola suunalisest bussipeatusest kauplusehooneni ning samuti ühisveevärgiga ja -kanalisatsiooniga ühinemiseks; keskpinge elektrikaabli paigaldamiseks;

- 20141 Rapla-Varbola tee L8 (katastritunnus 66801:001:0913, transpordimaa 100%) olemasoleva bussiootepaviljoni likvideerimiseks;

- 6690023 Sõerumäe-Alu tee L3 (katastritunnus 66901:001:0564, transpordimaa 100%) uue ristmikulahenduse, jalgtee ning ülekäigukoha ja juurdesõidutee planeerimiseks, samuti olemasoleva kraavi ümberehitamiseks;

- 20142 Alu keskuse tee L7 (katastritunnus 66904:005:0144, transpordimaa 100%) jalgtee planeerimiseks;

- 20142 Alu keskuse tee L4 (katastritunnus 66904:005:0143, transpordimaa 100%) jalgtee planeerimiseks;

- 20142 Alu keskuse tee L5 (katastritunnus 66904:005:0420, transpordimaa 100%), ristmiku ümberehituseks;

- Kibuvitsa (katastritunnus 66904:001:0043, maatulundusmaa 100%), millele on detailplaneeringu koostamise käigus sõlmitud notariaalsed avaliku kasutusõiguse lepingud ohutu jalgtee rajamiseks Varbola suunalisest bussipeatusest kauplusehooneni, samuti veejuhtimiseks (olemasoleva kraavituse ümberehitus) ning keskpinge elektrikaabli paigaldamiseks.

Planeeringualast välja jääb Tiigi tn 8 (66901:001:0759) sihtotstarbeta maaüksus , kus paikneb Hundimäe 10/0,4 alajaam (kaugus linnulennult ligikaudu 350 m) ning millest alates on vastavalt Loo Elekter AS tehnilistele tingimustele planeeritud tuua planeeringualale keskpinge kaabelliiniga elektrivarustus. Planeeritav kaabelliin läbib munitsipaalomandisse kuuluvat Mammaraja (66801:001:0373) maatulundusmaa sihtotstarbega maaüksust ligikaudu 100 m pikkuses lõigus, eraomanikule kuuluvat Kibuvitsa maatulundusmaa sihtotstarbega maaüksust ligikaudu 220 m pikkuses lõigus ning avaliku kasutusega ja transpordimaa sihtotstarbega 20141 Rapla-Varbola tee (66904:001:1990), 20141 Rapla-Varbola tee L8 (66801:001:0913) ja 6690023 Sõerumäe- Alu tee L3 (66901:001:0564) maaüksust.

Planeeringuala naabruseks olevad katastriüksused : - Kaare (katastritunnus 66801:001:1938 maatulundusmaa 100%) ,kuni 20.03.2023

Kaaga (katastritunnus 66801:001:1544 maatulundusmaa 100%); - Mäe tn 4 (katastritunnus 66904:005:0220, elamumaa 100%);

Valtu Projekt OÜ Kaupmehe detailplaneering Töö nr. 22-01 Kalevi külas Rapla vallas Rapla maakonnas

8/27

- Mäe tn 5 (katastritunnus 66904:005:0370, elamumaa 100%); - Muruplatsi (katastritunnus 66901:015:0838, üldkasutatav maa 100%); - Alu mõisapark P1 (katastritunnus 66901:001:0821, üldkasutatav maa 100%); - 20141 Rapla-Varbola tee L3 (katastritunnus 66904:005:0158, transpordimaa 100%); - 20141 Rapla-Varbola tee L8 (katastritunnus 66801:001:0913 transpordimaa 100%); - Rapla tee 1 // Pargi (katastritunnus 66904:005:0157 maatulundusmaa 100%).

3 Olemasoleva olukorra kirjeldus

Kaupmehe maaüksus on lage põllumaana kasutusel olev ala teederistmikul, puudub hoonestus ja kõrghaljastus. Olemasoleva kinnistu edelanurka läbib 35 kV elektriõhuliin, olemasoleval kinnistul paikneb osa Sikeldi-Alu 1 maaparandussüsteemist.

Olemasolevat Kaupmehe kinnistut piiravate alade ja nende haaramise kohta detailplaneeringusse selle koostamise käigus loe p.4. Olulisem ja kõige rohkem planeeringut mõjutanud on Transpordiameti 26.04.2022 kirjas nr 7.2-2/22/6758-2 “Seisukohtade väljastamine Kalevi küla Kaupmehe maaüksuse detailplaneeringu koostamiseks” ja 04.01.2024 nr 7.2-2/24/6758-7 “Transpordiameti Seisukohtade täiendamine Kaupmehe maaüksuse detailplaneeringu koostamiseks” tooduga.

4 Planeeritava ala asend keskkonnas (kontaktvöönd ja selle analüüs)

Kaupmehe maaüksus on teede ristmikul asuv väike osa Kalevi küla piiridesse jäävast põllumaana kasutatavast lagedast alast Alu aleviku vahetus naabruses. Kaupmehe maaüksus piirneb põhjast 20141 Rapla-Varbola teega, idast ja lõunast Kaare (kuni 20.03.2023 Kaaga) maaüksusega (maatulundusmaa) ning läänest 6690023 Sõerumäe- Alu teega. Planeeritava ala pindala koos lähiala puudutava planeerimislahendusega on 13 055m², millest Kaupmehe maaüksuse pindala on 6724 m² ehk ligikaudu 50% kogu planeeringualast.

Alu alevik on Rapla linna piirist mõne kilomeetri kaugusel kaugusel ning sellega tihedalt seotud (töökohad, kultuurikeskus, teenused, gümnaasium). Alu alevik on omakorda keskuseks Kalevi, Sikeldi, ja Alu-Metsaküla küladele.

Lähimateks hooneteks on kahe- ja kolmekorruselised korterelamud Mäe tänaval teisel pool Rapla-Varbola teed umbes 100 m kaugusel. Teepoolsele alale on korteriomanike poolt rajatud köögiviljaaiad ja madalad abihooned. Teisel pool 20141 Rapla-Varbola teed paikneb kaitsealune Alu mõisa park (KLO1200297) ja tiigid (kuni 10 ha pind, kuni 25 km² valgalaga veekogu), Alu mõisahoone paikneb umbes 500 m kaugusel Alu aleviku keskuses. Mõisapargi kõrval Rapla poolsel küljel on üksikelamute piirkond, hoonestus on erinäoline. Rapla tee 1 // Pargi maatulundusmaal on üksikelamu koos mitmete suuremate ja väiksemate tootmiseks mõeldud abihoonetega.

Rapla- Varbola tee ääres ligikaudu 500 m kaugusel üle lageda ala paikneb Saarioinen Eesti OÜ-le kuuluv suur toiduainetetööstuse kompleks.

Lähim majapidamine Sõerumäe-Alu tee ääres on umbes 300 m kaugusel. Olemasolev bussiootepaviljon Rapla-Varbole tee ääres on väike puidust katusega

rajatis, Alu aleviku poolsel teeküljel on bussipeatus kohakuti lähimate korterelamutega. Ohutut liikluskorraldust jalakäijatele alevikust bussipeatusteni pole rajatud, jalakäijad on seni kõndinud teepeenral.

5 Kehtivad piirangud ja kitsendused

Valtu Projekt OÜ Kaupmehe detailplaneering Töö nr. 22-01 Kalevi külas Rapla vallas Rapla maakonnas

9/27

Maa-ameti geoportaali kitsenduste kaardikihi järgi kehtivad detailplaneeringu alal järgmised kitsendused:

- 35 kV elektriõhuliin kaitsevöönd 25 m liini teljest; - Sidekaabli kaitsevöönd 1 m kaabli teljest; - kogu kinnistu ulatuses Sikeldi-Alu 1 maaparandussüsteemi eesvool (kuni 10 km²); - 20141 Alu - Varbola tee kaitsevöönd 30 m äärmise sõiduraja servast; - 6690023 Sõerumäe-Alu tee kaitsevöönd 10 m äärmise sõiduraja servast; - kõrvalmaantee nr 20142 Alu keskuse tee kaitsevöönd 10 m äärmise sõiduraja

välisservast. Detailplaneeringu lähialal kehtivad kitsendused: - Alu tiigi ranna või kalda piiranguvöönd 50 m; - Alu tiigi ranna või kalda ehituskeeluvöönd 25 m; - Alu tiigi ranna või kalda veelkaitsevöönd 10 m; - Alu mõisa pargi (KLO1200297) kaitseala.

Maa-ameti kitsenduste kaardil ei ole näidatud olemasolevat Rapla -Varbola teega paralleelselt kulgevat vee- ja survekanalisatsioonitrassi (rajatud aastal 2008).

Detailplaneeringu joonistele DP

Joonisel väljavõte Maa-ameti kitsenduste kaardilt

6 Üldplaneering, varem kehtestatud detailplaneeringud

Rapla valla kehtiva üldplaneeringu järgi (kehtestatud Rapla Vallavolikogu 01.03.2011 otsusega nr 6) asub Kaupmehe maaüksus Alu-Rapla-Valtu tiheasustusalal. Maaüksuse juhtotstrbeks on märgitud kaitsev (säilitatav) metsamaa. Tegelikkuses mets puudub, lage ala on aastakümneid olnud kasutuses põllumaana. Kaitsehaljastuse rajamine on kehtivas üldplaneeringus näidatud kujul võimatu riigitee nähtavuskolmnurkade ja 35 kV elektriliini

Valtu Projekt OÜ Kaupmehe detailplaneering Töö nr. 22-01 Kalevi külas Rapla vallas Rapla maakonnas

10/27

kaitsevööndi ulatuse tõttu.

Joonisel väljavõte seni kehtiva üldplaneeringu Alu-Rapla-Valtu kaardilt

Rapla valla koostatavas üldplaneeringus (algatatud Rapla Vallavolikogu 18.10.2018.a otsusega nr 114), mida ei ole detailplaneeringu algatamise ajaks kehtestatud, on ala väljspool tiheasustusala piire ning üldplaneeringus ei ole hajaasustusaladele üldjuhul juhtotstarbeid määratud. Uus üldplaneering näeb ala maakasutuse legendi järgi põllumaana.

Joonisel väljavõte koostatava üldplaneeringu maakasutusplaanilt

Valtu Projekt OÜ Kaupmehe detailplaneering Töö nr. 22-01 Kalevi külas Rapla vallas Rapla maakonnas

11/27

Rapla maakonnaplaneeringus 2030+ on ala määratletud kui “linnalise asustuse ala (116976)".

Joonisel väljavõte Rapla maakonnaplaneeringu 2030+ kaardist. (linnalise asustuse alad on tähistatud lillakat värvi joonevõrguga)

Alale ei ole varasemalt koostatud detailplaneeringuid. Meie Toidukaubad kaubamarki esindav RRLektus AS soovib detailplaneeringuga

muuta Kaupmehe maatüki (0,67 ha) kasutamise sihtotstarvet maatulundusmaast äri- (73%) ja transpordimaaks (27%) eesmärgiga saada ehitusõigus kuni kahekorruselise j a kuni 1400 m2 suuruse ehitusaluse pinnaga mitmeotstarbelise ärihoone püstitami- seks. Hoone peamine kasutaja oleks Meie-keti toidukauplus.

Põhiline juurdepääs kaupluseni autodega on kavandatud Rapla vallale kuuluvalt Sõerumäe-Alu teelt. Detailplaneeringuga nähakse ette Alu teeristi osaline ümberehitus, mis tähendab kõrvalmaantee 20141 Rapla-Varbola tee laiendust, kauplusele ligipääsutee ja parkla ehitamist, jalakäijate tarvis maanteele ületuskohtade rajamist, uue jalgteelõigu (u 50 m) ehitamist Alu olemasoleva kergliiklusteeni. Jalakäijad, valdavalt Alu alevikust, saaksid edaspidi kõrvalmaanteed ületada selleks (planeeringuga) ettenähtud teeületuskohtades.

Kehtivat Rapla valla üldplaneeringut mõjutab Kaupmehe detailplaneering otseselt üksnes planeeritava kinnistu ja selle lähiala (mõni hektar) ulatuses. Mõju üldplaneeringuile oleks seega üsna tagasihoidlik. Koostatavas uues Rapla valla üldplaneeringus ei ole piirkond enam tiheasustusala koosseisus ja arendus ei läheks sellisel juhul üldplaneeringuga vastuollu. Kui kavandatav kauplus jääb Alu aleviku ainukeseks toidupoeks, on planeeringu sisuline mõju Alu alevikule oluline.

7 Keskkonnamõju strateegilise hindamine

2023 aastal koostas keskkonnaekspert A.Tõnisson KSH eelhinnangu, mille alusel ei ole KSH koostamine olulise keskkonnamõju puudumise tõttu vajalik. Detailplaneeringu koostamise käigus ilmnes koostööd Transpordiametiga planeeringuala laiendamise vajadus, seda eelkõige jalakäijatele ohutu liikumisvõimaluse tagamiseks teede ristmikul. 2024 aasta lõpus koostas keskkonnaekspert A.Tõnisson KSH täiendatud eelhinnangu ( vt III-I MENETLUSDOKUMENDID p.7) arvestades planeeringuala laienemist, mille tulemusel leidis samuti, et KSH koostamine ei ole olulise keskkonnamõju puudumise tõttu vajalik. Valtu Projekt OÜ Kaupmehe detailplaneering Töö nr. 22-01 Kalevi külas Rapla vallas Rapla maakonnas

12/27

Lähim kaitstav loodusobjekt - Alu mõisa park - jääb planeeringuala servale. Alu mõisa pargi kaitsealasse kavandatav uus jalgtee lõik, mis ei läbi parki vaid selle kaitseala ning paikneb 20142 Alu keskuse tee L7 maaüksusel, teenib jalakäijate ohutuse huve. Mõju pargile piirdub mõnekümne ruutmeetri haljasmaa muutmisega jalgteeks, uus teelõik ei kahandaks pargi looduskaitselist väärtust.

Uue jalakäijatele mõeldud teelõigu (50 m) ehitamine kaitsealuse Alu pargi serva vabastab jalakäijad vajadusest liikuda ohtlikul teepeenral, mis on samuti kaitsealuse pargi territooriumil. Uus teelõik on võimalik kavandada puid-põõsaid kahjustamata. Alu pargis on teada kolme kaitsealuse nahkhiireliigi esinemine, nende elupaiga mõjutamist ei ole ette näha. Planeeringuala põhiosas ehk lõuna pool Varbola teed ei ole teada kaitsealuseid liike.

Jalakäijate liiklusohutuse tagamiseks planeeritud jalgteelõik Alu-Sõerumäe tee rekonstrueeritaval ristmikul on antud planeeringu peamine keskkonna(tervise)-kaitseline probleem.

Arvestades Kaupmehe detailplaneeringuga kavandatud tegevuse iseloomu, kohapealseid keskkonnatingimusi, kehtivaid ja pooleliolevaid kavasid-planeeringuid, võimalikku mõju naabruskonnale, ning kaaludes arendustegevusega kaasneda võivat keskkonnamõju saab väita, et tõenäosus olulise mõju esinemiseks puudub, KSH algatamise vajadust ei ole ette näha.

8 Kavandatav tegevus

8.1 Üldosa, Rapla valla üldplaneeringu muutmise ettepanek

Stabiilse rahvastiku ja säästva majandamise tingimustes on kaubanduskeskusel otstarbekas teenindada suuremat piirkonda, mis on tinginud maanteeäärse asukoha- eelistuse. Kavandatava kaupluse teeninduspiirkonnana nähakse lisaks Alu alevikule ja Kalevi külale ka Sikeldi, Tapupere, Oela, Palamulla ja teisi piirkonna külasid. Alu alevikku hinnatakse perspektiivselt küll kasvavaks piirkonnaks, kuid rahvaarvu statistika aastatel 2015 kuni 2022 näitab Alu alevikus pigem stabiilset rahvaarvu ja ümberkaudsetes külades kasvavat rahvaarvu. Seetõttu on pragmaatilistel kaalutlustel nähtud kaubanduskeskuse teeninduspiirkonnana laiemat ala, mis paremini vastab ruumilise arengu tegelikele vajadustele. Paiknemine teede ristis hõlpsasti ligipääsetavas asukohas on liikluskorralduslikult parem kui praegune asukoht.

Alu jalgsi poes käivate elanike suhtes on detailplaneeringuga on ette nähtud muuta ristmiku ületamine ohutumaks. Autoga poes käiva Alu inimese jaoks ei ole suurt vahet, kus pood täpselt asub.

Arvestades ümbruskonna külasid ja seda, et nende elanikud töötavad kaugemal ja liiguvad põhiliselt töökohtade ja kodu vahel autodega, siis nende jaoks on kaupluse asukoht parem võrrelduna varasemaga. Sinna on planeeritud hea juurdepääs ning parkimisvõimalus.

Eeldatavasti paranevad uue poega koos nii tootevalik kui üldised ostutingimused. Rapla maakonnaplaneeringus 2030+ paikneb Kaupmehe kinnistu linnalise asustuse

alal. Kehtiva Rapla valla üldplaneeringuga on Kaupmehe kinnistu ümbrusse 20141 Rapla- Varbola teest lõunapool planeeritud uusi elamumaa- ning kaubandus-, toitlustus- ja teenindushoonete maa-alasid. Planeeringu realiseerumisel hakkaks Kaupmehe kinnistu kauplus asuma teenindatava piirkonna keskmes.

Detailplaneeriguga soovitakse jagada seni 100% maatulundusmaa sihtotstarbega maatükk kaheks krundiks: ärimaa ja transpordimaa.

Kinnistu jagamisel on arvestatud Transpordiameti kirjades 26.04.2022 nr 7.2- 2/22/6758-2 ja 04.01.2024 nr 7.2-2/24/6758-7 (vt. planeeringu lisamaterjalid) toodud seisukohtadega.

Valtu Projekt OÜ Kaupmehe detailplaneering Töö nr. 22-01 Kalevi külas Rapla vallas Rapla maakonnas

13/27

Planeeringuga on ärimaa krundil lubatud kuni kaks kahekorruselist ja 9 m kõrgust ärihoonet (neist üks põhihoone ja teine abihoone), mille ehitisealune pindala kokku on maksimaalselt 1400 m². Maatüki omanik soovib ehitada ühe hoone, milles ligikaudu pooles ulatuses paikneb “Meie” toiduketi kauplus, teine hoonepool renditakse ettevõttele, kes tegeleb muu keskkonda mittekahjustava äritegevusega.

Transpordimaa moodustamine on vajalik ristmiku ohutuks ümberehitamiseks ja jalakäijatele juurdepääsutee rajamiseks.

Käesoleva detailplaneeringuga tehakse ettepanek kehtiva üldplaneeringuga määratud maakasutuse juhtotstarbe (kaitstav (säilitatav) metsamaa) ulatuslikuks muutmiseks.

Käesoleva detailplaneeringuga tehakse samuti ettepanek koostamisel oleva uue üldplaneeringuga määratud maakasutuse juhtotstarbe määramiseks.

Rapla maakonnaplaneeringus (2030+) on ala Kaupmehe maatükk määratletud kui “linnalise asustuse ala (116976)".

Kehtivat Rapla valla üldplaneeringut mõjutab detailplaneering planeeritava kinnistu ulatuses ning vähesel määral ka naaberkinnistule (6690023 Sõerumäe-Alu tee L3 ning Kibuvitsa) rajatava ristmiku ümberehituse alal.

Detailplaneeringuga tehakse ettepaneku muuta Kaupmehe kinnistu osas (allpool asuval skeemil on planeeringuala tähistatud tumesinist värvi kriipsjoonega) seni kehtivas ja uues Rapla valla üldplaneeringus maakasutuse sihtotstarvet „kaubandus-, teenindus- ja büroohoone maaks” ning „transpordimaaks”.

Tehakse ettepanek viia Kaupmehe detailplaneering ja Rapla valla vana ja uus üldplaneering omavahel kooskõlla, (vt. skeemid allpool).

Skeem 1 Väljavõte kehtivast üldplaneeringust, kuhu on kantud käesoleva detailplaneeringu lahendus (planeeringuala on tähistatud tumesinise katkendjoonega)

Valtu Projekt OÜ Kaupmehe detailplaneering Töö nr. 22-01 Kalevi külas Rapla vallas Rapla maakonnas

14/27

Skeem 2 Väljavõte koostamisel olevast üldplaneeringust, kuhu on kantud käesoleva detailplaneeringu lahendus (planeeringuala on tähistatud tumesinise katkendjoonega)

8.2 Krundijaotus

Kaupmehe 66801:001:1543

Kaupmehe, Kalevi küla, Rapla vald, Rapla maakond

Pindala 6724 m²

Haritav maa 6724 m²

Sihtotstarve Maatulundusmaa 100%

Krundi nr. ja aadress

Pindala Detail-planeeringuga antav sihtotstarve, osakaal%

Katastri-üksuse sihtotstarve, osakaal% numberkood

Krunt nr. 1 Kaupmehe

4887 m² BT 100%

Kaubandus-, toitlustus- ja teenindushoone maa

Ärimaa 100% (002)

Krunt nr.2 1837 m² LT 100%

Tee ja tänava maa

Transpordimaa 100% (007)

* Krundi nr.2 nimetuse määrab kohalik omavalitsus. Detailplaneeringu järgi jagatakse ala järgmiselt: ärimaa 4887 m² (73% planeeringualast) ja transpordimaa 1837 m² (27%

Valtu Projekt OÜ Kaupmehe detailplaneering Töö nr. 22-01 Kalevi külas Rapla vallas Rapla maakonnas

15/27

planeeringualast)

8.3 Nõuded hoonestusalale

Detailplaneeringuga on määratud hoonestusala kaubandus-, toitlustus- ja teenindushoone maal, transpordimaale ehitusõigust ei määrata. Hoonestusala piires võib rajada ehitusõigusega määratud hooneid, väljapoole hoonestusala on ehitiste (sh väikeehitiste 0 - 20 m2 ja kuni 5 m kõrged) püstitamine keelatud.

Hoonestusala kauguseks on vastavalt Siseministri 30.03.2017 määrusele nr 17 (redaktsioon 01.03.2021) „Ehitisele esitatavad tuleohutusenõuded” § 22 üldjuhul 4 m kinnistu piiridest.

Detailplaneeringus nähakse ette, et 20141 Rapla-Varbola teepoolsel lõigul on hoonestusala kaugus riigitee servast 25 m ja krundipiirist 18 m. Kinnistu ida- ja lõunapoolsel küljel on tulenevalt määrusest “Ehitisele esitatavad tuleohutusnõuded” hoonestusala kauguseks krundi piirist 4 m tagamaks naaberkruntide perspektiivse hoonestusega vähemalt 8 m laiust kuja. Sõerumäe-Alu tee poolsel lõigul on hoonestusala kaugus 8 m krundi piirist parima krundisisese plaanilahenduse saavutamiseks.

Planeeritud on maksimaalne hoonestusala krundi piires ning soovituslik hoone paiknemine, hoone tegelik asukoht määratakse ehitusprojektiga.

Detailplaneeringus kavandatava tegevuse illustreerimiseks näidatud hoone ja teede- parklate paiknemine on koostöös tellija ja teedeprojekteerijaga (ExTech Design OÜ) üldjoontes kokku lepitud.

8.4 Krundi ehitusõigus

Suurimaks lubatud ehitisealuseks pinnaks on 1400 m², mis moodustab 29% planeeritud krundi pindalast. Lubatud on ehitada üks põhihoone (ärihoone) ja 1 abihoone. Planeeringulahendust illustreerib üks ärihoone plaaniliste mõõtudega 22 x 53 m.

8.5 Arhitektuurinõuded ehitistele

“Meie” kauplusteketil on väljatöötatud tüüpprojektid kauplusehoonele. Käesoleva planeeringuga kavandatakse ärihoone, millest osa pinnast on planeeritud rentida kasutamiseks teistele keskkonda mittekahjustatavatele äriettevõtetele. Hoone lubatud kõrgus maapinnast 9 m. Lubatud on kuni 2-korruselised hoone, (korrustena loetakse kõik maapealsed korrused, s.h katusealused korrused). Hoone eskiisprojekt tuleb eelnevalt kooskõlastada Rapla vallaarhitektiga.

Valtu Projekt OÜ Kaupmehe detailplaneering Töö nr. 22-01 Kalevi külas Rapla vallas Rapla maakonnas

16/27

.

Pildil “Meie” kauplusehoone Vääna-Jõesuus.

8.6 Rajatiste ehitus- ja kujundusnõuded

Detailplaneeringuga ei ole ette näha piirdeaedade ehitamist. Detailplaneeringuga nähakse ette bussiootepaviljoni paigaldamine Rapla suunalisse

bussipeatusesse. Paviljoni täpne asukoht ja kuju täpsustatakse koostöös omavalitsuse ja Transpordiametiga. Soovitav on kasutada vallasiseselt sarnaseid paviljone.

8.7 Võrdlus Rapla valla üldplaneeringuga ja Rapla maakonna- planeeringuga 2030+

Planeerimisalaseks alusmaterjaliks on Rapla valla üldplaneering aastani 2025, mis kehtestati 01.03.2011 Rapla Vallavolikogu otsusega nr 44. vt. 5. Tehiskeskkond 5.6 Kaubandus-, teenindus- ja büroohoonete maa.

Kehtivas üldplaneeringus on märgitud olulisemad põhimõtted, millele detailplaneering vastab:

- Elukondlikke teenuseid pakkuvad ärimaad planeerida elamualade vahetusse lähedusse, võimaldmaks nende külastamist ka kergliiklust kasutades;

- vältida liikluskoormuse suurenemisest tekkivat negatiivset mõju; - parkimine lahendada oma kinnistul; - vajadusel KSH koostamine; - soovitavalt ärimaa kvartali välisperimeetril; - tagada sobivus olemasolevasse keskkonda.

Planeeringualal kehtib Rapla maakonnaplaneering 2030+ (kehtestatud riigihalduse ministri 13.04.2018 käskkirjaga nr 1.1-4/80). Valtu Projekt OÜ Kaupmehe detailplaneering Töö nr. 22-01 Kalevi külas Rapla vallas Rapla maakonnas

17/27

Alu alevik on maakonnaplaneeringus määratletud kui lähikeskus, mis pakub kohaliku keskusega võrreldes suhteliselt väiksemat hulka teenuseid, kuid mille roll on oluline üksikute kodulähedaste teenuste pakkumisel. Alu alevik ning selle lähialana ka Kaupmehe maaüksus on Rapla linna lähitagamaa, mis Rapla maakonnaplaneeringus 2030+ on ala määratletud kui ”linnalise asustuse ala”.

Kaupmehe detailplaneering vastab Rapla maakonnaplaneeringus 2030+ toodud eesmärkidele, milleks on:

1) tänaste toimepiirkondade funktsionaalsuse säilimine; 2) ruumi mõistlik ettevalmistamine elukvaliteedi säilimiseks ja tõusuks rahvastiku

kahanemise tingimustes; 3) olemasolevale asustusstruktuurile toetuva mitmekesise ja valikuvõimalusi pakkuva

elu- ja majanduskeskkonna kujundamine; 4) töökohtade, haridusasutuste ja mitmesuguste teenuste kättesaadavuse tagamine

toimepiirkondadesisese ja omavahelise sidustamise kaudu; 5) minimaalse avaliku teenuse tagamine toimepiirkondades ja äärealadel; 6) asustuse säilimine ääremaadel ja eritingimustega piirkondades.

8.8 Teed ja liikluskorralduse põhimõtted

Teede lahenduse planeerimisel on arvestatud Transpordiameti 26.04.2022 kirjas nr 7.2-2/22/6758-2 “Seisukohtade väljastamine Kalevi küla Kaupmehe maaüksuse detailplaneeringu koostamiseks” ja 04.01.2024 nr 7.2-2/24/6758-7 “Transpordiameti Seisukohtade täiendamine Kaupmehe maaüksuse detailplaneeringu koostamiseks” tooduga.

Planeeritav ala külgneb riigiteega nr 20141 Rapla-Varbola km 2,08-2,11. Riigitee nr 20141 aasta keskmine ööpäevane liiklussagedus km-l 1,202 kuni 7,620 oli 1987 a/ööp ja riigitee nr 20142 Alu keskuse tee 867 a/ööp (2024.a andmed), lubatud sõidukiiruseks Rapla-Varbola teel on 90 km/h. Detailplaneeringuga tehakse ettepanek vähendada piirkiirust 20141 Rapla-Varbola teel kuni 70 km/h planeeritud ristmikust mõlemas suunas Transpordiameti poolt määratavas ulatuses.

Planeeringuga kavandatava elluviimisel muutub piirkond Alu aleviku elanikele oluliseks sihtpunktiks ning võrreldes olemasoleva olukorraga tekitab täiendava kergliiklejate ja sõidukite liikumissuuna üle riigitee nr 20141. Transpordiameti hinnangul on planeeringu koostamisel ja realiseerimisel vajalik arvestada olemasoleva lihtristmiku ümberehitamisega nihutatud harudega ristmikuks.

Olemasolev Sõerumäe-Alu teega ristumiskoht likvideeritakse ning ehitatakse ümber, selleks koostatakse eraldi tööprojekt. Detailplaneeringus on kasutatud 20141 Rapla- Varbola tee ja Sõerumäe-Alu tee ning Alu keskuse tee teedelahenduse eskiisjoonist, mis koostati ExTech Design OÜ (reg.11967596. MTR. reg nr EEP003308, EPE001016) poolt, töö nr 23012 “”Meie” kauplusehoone asendiplaan ja liikluskorraldus”. Eskiisiga lahendati olemasoleva lihtristmiku ümberehitamine vasakule nihutatud harudega ristmikuks. Samuti nähti ette Alu-Varbola tee laiendamine 370 m ulatuses ning teele äärekividega eraldatud ohutussaartega teeületuskohtade rajamine. Olemasoleva Sõerumäe-Alu tee ristumiskoha likvideerimiseks ja uue ristumiskoha ehitatamiseks koostatakse pärast detailplaneeringu kehtestamist tööprojekt. Koostatava tööprojektiga täpsustatakse sõiduradade laiused, tähistused, äärekivide paigaldus, lubatud pöördesuunad ja ristmiku pöörderaadiused, projekteerimisel tehakse koostööd Transpordiametiga.

Jalakäijate ohutuse tagamiseks paigaldatakse seni lõunapoolsel teeküljel oleva puitmaterjalidest bussiootepavilon asemele planeeritud kauplusehoone ees oleva maanteelõigu äärde uus bussiootepaviljon.

Põhjapoolsel teeküljel oleva bussipeatuse asukohta ei muudeta, küll aga on kavas muuta see ohutumaks ning luua jalgteega ühendus planeeritava kauplusehoonega. Selleks on planeeritud kesksaartega valgustatud teeületuskohad nii Rapla-Varbola teele kui ka Sõerumäe-Alu teele. Valtu Projekt OÜ Kaupmehe detailplaneering Töö nr. 22-01 Kalevi külas Rapla vallas Rapla maakonnas

18/27

Planeeritud on teelõik, mis ühendab planeeritavat ärihoonet Rapla poolt alevikku suunduva olemasoleva kergliiklusteega. Jalakäijate pääsuks aleviku poolt planeeritud ärihooneni on kaks võimalust – üks aleviku poolt tulijatele ning teine Rapla poole suunduva bussi peatuse juurest. Maapinna kõrguste erinevuse tõttu tuleks neist esimesele rajada astmed, teisele kaldtee ratastooliga ja lapsevankritega poekülastajatele. Kolmas võimalus on lääne poolt, kust rajatakse kesksaartega ohutud teeületuskohad üle 20141 Rapla-Varbola ja Alu- Sõerumäe tee. Kõik joonistel näidatud kesksaared on planeeritud projekteerida ja ehitada äärekiviga.

Arendaja ja Rapla valla vahel on sõlmitud haldusleping (https://atp.amphora.ee/raplavv2017/index.aspx?o=923&o2=923&itm=976066), milles on kokku lepitud, et halduslepingu juures oleval skeemil (lisa 2) sinise kriipspunktjoonega tähistatud ulatuses ehitatakse kergteed ja bussiootepaviljon välja valla toel. Kokku on lepitud, et arendaja kannab kõik projekteerimise kulud ning vald osaleb kergteede ja bussiootepaviljon väljaehitamisel. Riigimaale projekteeritakse ja ehitatakse need kergteed valla ja arendaja koostöös kooskõlastatult Transpordiametiga.

Uusküla-suunalise kergteelõigu ehitamine toimub perspektiivsena ehk ainult siis, kui peaksid ilmnema liikluskorralduse ohukohad. Teelõik ehitatakse sellel juhul kahasse (arendaja ja vallavalitsus).

Pääs kaupluse külastajate autodele ja kaubaautodele on planeeritud ümberehitatavalt 6690023 Sõerumäe-Alu teelt. Krundil on eraldatud külastajate sõidukite juurdepääs koos parkimialaga 20 sõiduautole (sh. kaks invasõidukitele) ning kaubaautode laadimisalad.

Talveperioodil mahasadava suure koguse lume eemaldamiseks parklaalalt on arendajal kavas see krundilt ära vedada omavalitsusega kokkulepitud lume kogumiskohta.

Keskkonnaameti kooskõlastuses detailplaneeringule 11.06.2025 nr 6-2/25/10533-2 on esitatud nõue: “Keskkonnaamet annab nõusoleku ja kooskõlastab DP (looduskaitseseaduse § 14 lg 1 p 5 ja § 133 lg 1 alusel) tingimusel, et planeeringulahenduses määratakse vähemalt Alu tiigi kalda ehituskeeluvööndisse planeeritud teelõik avalikuks kasutamiseks”.

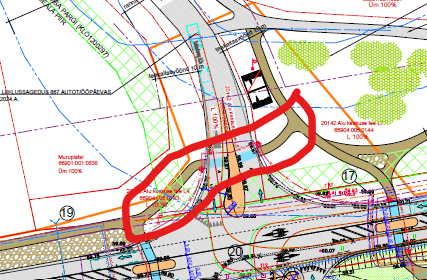

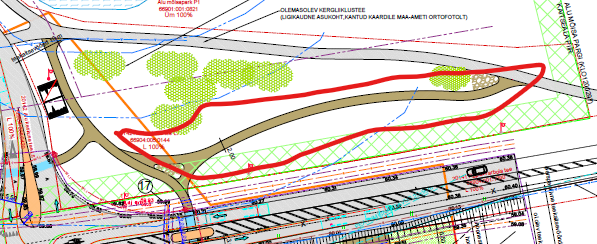

Kavandatud kergliikluste paikneb „20142 Alu keskuse tee L7“ maatükil (66904:005:0144), mis maakatastri ja riigi kinnisvara registri järgi on riigi omandis ja valitsejaks on Kliimaministeerium ja volitatud asutuseks Transpordiamet, mis eeldatavalt tagab tee avaliku kasutuse.

Juhul, kui piirkonda tekivad uued elamuarendused ja elanike arv pöördub kasvule, siis võib tulevikus olla vajalik rakendada lisameetmeid liiklusohutuse suurendamiseks.

Peale planeeringu elluviimist tuleb kergliiklejate liikumismustreid seirata ning kaaluda, kas on vajalik paigaldada täiendavaid jalakäijatele mõeldud piirdeid suunamaks jalakäijaid ülekäigukohale ning takistamaks ristmiku diagonaalset ületamist. Meetmete rakendamine lepitakse kokku vallavalitsuse, arendaja(te), teeomaniku (Transpordiamet) ning vajadusel teiste asutuste koostöös.

8.9 Maaparandussüsteemi käsitlev osa

Detailplaneeringuga haaratud ala paikneb osaliselt drenaazkuivendusega maaparandusehitise Sikeldi-Alu1 (maaparandussüsteemi kood 5111040020020, ehitise kood 001) maa-alal.

Maaparandussüsteemi planeerimisel on lähtutud Põllumajandus- ja toiduameti poolt 06.04.2022 väljastatud seisukohtadest nr 6.2-6/3233-1 ja 11.01.2024 väljastatud sesukohtadest nr 6-2-6111072-1 “Koostöö detailplaneeringu algatamisel”.

Maaparandussüsteemi maa-alale ehitise kavandamisel, tuleb nii projekteerimisel, ehitamisel kui ka kasutamisel arvestada maaparandusseadusest tulenevate nõuetega (maaparandusseadus § 47 lg 11). Maaparandussüsteemi maa-alale ehitise kavandamisel on arvestatud, et ehitamisega ei tohi halvendada naaberkinnisasjade Valtu Projekt OÜ Kaupmehe detailplaneering Töö nr. 22-01 Kalevi külas Rapla vallas Rapla maakonnas

19/27

kuivendusseisundit ega kahjustada naaberkinnisasjadele jääva maaparandussüsteemi toimimist. Olemasolev ida-läänesuunaline drenaaztorustiku lõik, mis jääb planeeritud hoonestuse alla, asendatakse ligikaudu 100 m pikkuses lõigus ja juhitakse krundi lõunapoolse piiri äärest Sõerumäe- Alu tee ääres paiknevasse torustikku.

Põllumajandus- ja toiduameti andmed maaparandussisteemi rajatiste asukoha kohta on ligikaudsed. Enne drenaazkuivendusega alale projekteerimist tuleb teha uurimistööd dreenide ja kollektorite täpse paigutuse ja sügavuse määramiseks.

Teisel pool Sõerumäe-Alu teed on kraavitus, mis samuti kuulub ristmiku ja jalgtee ehituse käigus ümberprojekteerimisele- ja ehitamisele ligikaudu 25 m pikkusel lõigul.

8.10 Tehnovõrgud ja -rajatised

Üldist

Tehnovõrkude paigaldamisel tuleb arvestada kehtestatud kujadega kommunikatsioonide paralleelsel kulgemisel.

Krundi omanik kohustub rajama tehnovõrgud (veevarustus, kanalisatsioon, elektri- varustus, telekommunikatsioon) vastavalt detailplaneeringus kehtestatud järjekorrale (es- majärjekorras tehnovõrgud ja teed, seejärel hooned), omadustele ning kommunikatsiooni- de rajamise projektile, mis koostatakse detailplaneeringust lähtuva eraldi tööprojektina. Valminud trasside kohta tuleb koostada teostusjoonised.

Arendajal tuleb arvestada tehnovõrkude ligipääsuks kehtestatud servituudiga, st. tehnovõrgu valdajal peab olema võimalus ligi pääseda ning teostada vajalikke remont- ja hooldustöid.

8.10.1 Veevarustus

Rapla-Varbola tee ääres paiknevad ühisveevärgi ja survekanalisatsiooni torustikud. Veevarustuse saamiseks on nõutav liituda Alu aleviku ühisveevärgiga.

Veevarustus on lahendatud vastavalt piirkoda haldava Rapla Vesi AS poolt 19.09.2024 väljastatud tehnilistele tingimustele nr 1-8/158.

Planeeringuala veevarustus planeerida Rapla-Varbola tee ääres olemasolevast vee- torust PE De 160 mm, liitumispunktid paigaldada kuni 1 m kinnistu piirist. Ühisveevärgi planeerimisel arvestada standardi EVS 921:2022 „Veevarustuse välisvõrk“ tingimustega.

Planeeringuala tuletõrjeveevarustust ei ole võimalik tagada veevõrgu baasil. Tuletõrje- veevarustus tuleb lahendada mahutite baasil, mille täitmist ei tohi planeerida veevõrgu baasil.

8.10.2 Tulekustutusvesi

Krundile planeeritud hoone (hoonete) suurima tuletõkkesektsiooni pindala on üle 200 m2.

Vajalik tulekustutusvee kogus on arvutatud Siseministri 18.02.2021 määruse nr 10 (redaktsioon 07.04.2023) „Veevõtukoha rajamise, katsetamise, kasutamise, korrashoiu, tähistamise ja teabevahetuse nõuded, tingimused ning kord“ § 7 järgi. Tuletõkkesektsiooni eripõlemiskoormus on võetud 601 - 1200 MJ/m2. Ühe tulekahju väliskustutusvee normvooluhulk on 20 l/s, arvutuslik tulekahju kestvus 3 h. Lähtuvalt eeltoodust on vajalik tulekustutusvee kogus: 20 x 60 x 60 x 3 =216 000 l = 216 m3.

Veevõtukoha rajamiseks tuleb koostada ehitusseadustiku § 36 lõike 4 kohane ehitusprojekt, mis peab sisaldama ehitusseadustiku § 13 lõike 3 alusel kehtestatud Valtu Projekt OÜ Kaupmehe detailplaneering Töö nr. 22-01 Kalevi külas Rapla vallas Rapla maakonnas

20/27

siseministri määruses toodud andmeid. Saavutamaks nõutavat tulekustutusvee kogust paigaldatakse põhijoonisel näidatud kohas maa-alustest või poolmaaalustest mahutitest grupp, mis peab tagama tulekus- tutusvee koguse ja normvooluhulga. Mahutite täitmist ei tohi planeerida veevõrgu baasil. Veevõtukoht (tulekustutusveetorustikule paigaldatav kuivhüdrant) peab paiknema

planeeritud ehitisest vähemalt 30 meetri kaugusel, et tagada päästetehnika ohutus. Veevõtukoht peab paiknema ehitise sissepääsust ja tuleohutuspaigaldiste

päästemeeskonna toitesisenditest kuni 200 meetri kaugusel mööda päästetehnikaga sõidetavaid teid.

Joonisele DP-3 on kantud tulekustutusvee mahuti ja kuivhüdrandi asukohad.

8.10.3 Kanalisatsioon

Rapla-Varbola tee ääres paiknevad ühisveevärgi ja survekanalisatsiooni torustikud. Nõutud on liitumine Alu aleviku ühiskanalisatsiooniga.

Kanalisatsioon on lahendatud vastavalt piirkoda haldava Rapla Vesi AS poolt 19.09.2024 väljastatud tehnilistele tingimustele nr 1-8/158.

Planeeringuala reovesi juhitakse Rapla-Varbola tee ääres asuvasse survekanalisatsioonitorustikku PE De 160 mm, planeeringualale sobivasse kohta on planeeritud reovee ülepumpla, mis jääb kinnistuomaniku valdusesse. Planeeritavatele kinnistutele planeerida survekanalisatsiooniga liitumispunkt (maakraan koos spindlipikenduse ja kapega) kuni 1 m kinnistu piirist.

Tehnilised tingimused pakuvad välja teise võimalusena juhtida reoveed Alu Mäe tn 5 juures olevasse kanalisatsioonikaevu (vt Tehnilistele tingimustele lisatud skeem ja detailplaneeringu põhilahendusel väljatoodud positsioon), kuid planeeringulahenduses seda võimalust liigse tehnilise keerukuse tõttu ei kajastata.

Ühiskanalisatsiooni planeerimisel arvestada standardi EVS 848:2021 „Väliskanalisatsioonivõrk” tingimustega.

8.10.4 Sademeveed

Sademevee juhtimine olemasolevasse drenaažisüsteemi pole lubatud. Platside ja katuste sademeveed kogutakse sademevee torustikuga kokku, juhitakse õli- liivapüüdurisse ning läbi selle krundile planeeritud sademevee immutusalale maatüki lõunapiiri ja hoone vahel.

Eelistatud on lahendused, mis voimaldavad sademeveest vabaneda selle tekkekohas, vältides sademevee reostumist. Sademeveest vabanemiseks on hea kasutada looduslähedasi lahendusi, nagu rohealasid, viibetiike, vihmaaedasid, imbkraave ja muid lahendusi, mis võimaldavad sademeveest vabaneda eelkõige maastikukujunduse kaudu, vältides sademevee reostumist.

Suublasse juhitav sademevesi peab vastama keskkonnaministri 08.11.2019 määruses nr 61 "Nõuded reovee puhastamise ning heit-, sademe-, kaevandus-, karjääri- ja jahutusvee suublasse juhtimise kohta, nõuetele vastavuse hindamise meetmed ning saasteainesisalduse piirväärtused" sätestatud sademevee saasteainesisalduse piirväärtustele (VeeS § 129 lg 4 ja 5). Kuna tegemist on parklaalalt sademevee kogumisega, siis tuleb veenduda, et see vastaks piirväärustele.

Valtu Projekt OÜ Kaupmehe detailplaneering Töö nr. 22-01 Kalevi külas Rapla vallas Rapla maakonnas

21/27

8.10.5 Soojavarustus

Soojavarustus lahendatakse lokaalsena hoonete projekteerimise käigus, soojusega varustamiseks kasutatakse jahutus- ning külmutusseadmete jääksoojust ja õhksoojuspumpasid. Hoonete küttesüsteemi valikul juhinduda küttesüsteemi energiatõhususest. Projekteerimisel lähtuda Ettevõtlus- ja infotehnoloogiaministri määrusest nr 63/11.12.2018 "Hoone energiatõhususe miinimumnõuded", jõustunud 01.01.2019, või projekteerimise ajal kehtivast määrusest.

8.10.6 Elektrivarustus

Planeeringuala elektrivarustus lahendatakse vastavalt piirkonda haldava Loo Elekter AS poolt väljastatud “Elektrivarustuse tehnilistele tingimustele nr. 31-2024”.

Planeeringu ala elektrivarustuseks nähakse ette elektrivõrgu trassikoridor alates kinnistul Tiigi tn 8 (66901:001:0759) asuvast Hundimäe 10/0,4 kV alajaamast kuni planeeringu alale ning perspektiivne asukoht HEKA SB tüüpi alajaamale (3,35 x 2,1 m). Asukoht siduda planeeritava trassikoridoriga.

Elektrivõrgu rajatised paiknevad 24/7 juurdepääsetavatel aladel, kaitsevöönditesse ei ole planeeritud kõrghaljastust.

Planeeritavad trassikoridorid ja rajatiste asukohad kooskõlastada kõigi puudutatud maaomanikega.

Planeeritud keskpinge elektrikaabel paikneb munitsipaalomandisse kuuluval Mam- maraja (66801:001:1831), Transpordiametile kuuluval 20141 Rapla-Varbola tee (66904:001:1990) ja 6690023 Sõerumäe-Alu tee (66901:001:0564) ning eravalduses ole- val Kibuvitsa (66904:001:0043) maaüksustel. Keskpingekaabli läbiviimiseks eravalduses olevalt Kibuvitsa kinnistult on sõlmitud servituudileping maaomanikuga. Kaabel paigalda- takse 1 m kaugusele kinnistu piirist, kaablist mõlemale poole 1 m ulatuses on kaablikaitse- vöönd.

Alajaam on planeeritud krundile nr.2. Mammaraja maaüksusel paiknevad aleviku elanike aiamaalapid, kaabli planeerimisel on arvestatud, et häiringut oleks võimalikult vähe. Riigiteega ristumisel tuleb tehnovõrgud kavandada kinnisel meetodil (vt. Planeerin- gu lisamaterjalid. III_III Seisukohad, arvamused, kooskõlastused 3. Transpordiameti sei- sukohad 26.04.2022 nr 7.2-/22/6758-2).

Elektrivõrgu rajatistele seatakse kasutusõigus või sundvaldus Loo Elekter AS kasuks. Lisaks planeeritud hoone elektrivarustusele on planeeritud elektrivarustus elektriau-

tode laadimistaristule. Rohkem kui kümne kohaga mitteelamu parklas tuleb rajada laadimistaristu vähemalt igale viiendale parkimiskohale ja elektriautode laadimispunkt ühele parkimiskohale.

8.10.7 Telekommunikatsioon

Planeeringuala sidevarustus on planeeritud vastavalt Telia Eesti AS poolt väljastatavatele tehnilistele tingimustele nr 39405973 ja ELASA Elektroonilise side alastele tehnilistele tingimustele nr TT4207. Vt. Planeeringu lisamaterjalid.

8.10.8 Trasside kaitsevööndid

Vee- ja kanalisatsioonitorustike kaitsevöönd on 2 m torustiku (Ø alla 250 mm, paigaldatud kuni 2 m sügavusele) telgjoonest mõlemale poole. Kaitsevööndite ulatus vastavalt Keskkonnaministri määruses 16.12.2005 nr 76 (Redaksioon 01.01.2006) „Ühisveevärgi ja -kanalisatsiooni kaitsevööndi ulatus“ käsitlusele.

Valtu Projekt OÜ Kaupmehe detailplaneering Töö nr. 22-01 Kalevi külas Rapla vallas Rapla maakonnas

22/27

Elektripaigaldise kaitsevööndi ulatus (Majandus- ja taristuministri määrus 01.07.2015 nr 73 „Ehitise kaitsevööndi ulatus, kaitsevööndis tegutsemise kord ja kaitsevööndi tähistusele esitatavad nõuded“ §10:

(1) Õhuliini kaitsevööndi ulatus on mõlemal pool liini telge: 1) kuni 1 kV nimipingega (kaasa arvatud) liinide korral 2 meetrit; 2) 1 kV kuni 35 kV nimipingega liinidel õhukaabli kasutamise korral 3 meetrit; 3) 1 kV kuni 35 kV nimipingega liinide korral 10 meetrit; 4) 35 kV elektriõhuliini kaitsevöönd 25 meetrit . (2) Õhuliini mastitõmmitsa või -toe või maandusjuhi, mis ulatub väljapoole õhuliini

kaitsevööndit, puhul on mastitõmmitsa või -toe või maandusjuhi kaitsevöönd 1 meeter selle projektsioonist.

(3) Maakaabelliini kaitsevöönd on piki kaablit kulgev ala, mida mõlemalt poolt piiravad liini äärmistest kaablitest 1 meetri kaugusel paiknevad mõttelised vertikaaltasandid.

(6) Alajaamade ja jaotusseadmete ümber ulatub kaitsevöönd 2 meetri kaugusele piirdeaiast, seinast või nende puudumisel seadmest.

Telia sideehitiste kaitsevööndis tegevuste planeerimisel ja ehitiste projekteerimisel tagada sideehitise ohutus ja säilimine vastavalt EhS §70 ja §78 nõuetele.

Tööde teostamisel sideehitise kaitsevööndis lähtuda EhS ptk 8 ja ptk 9 esitatud nõuetest, MTM määrusest nr 73 (25.06.2015) „Ehitise kaitsevööndi ulatus, kaitsevööndis tegutsemise kord ja kaitsevööndi tähistusele esitatavad nõuded“, kohaldatavatest standarditest ning sideehitise omaniku juhenditest ja nõuetest: https://www.telia.ee/partnerile/ehitajale-maaomanikule/juhendid.

Sideehitise kaitsevööndi ulatus on mõlemal pool sideehitist: 1) maismaal - 1 meeter sideehitisest või sideehitise välisseinast sideehitisega

paralleelse mõttelise jooneni või tõmmitsatega raadiomasti korral 1 meeter välimiste tõmmitsate vundamendi välisservast ühendades tõmmitsad mõtteliseks kolmnurgaks, vabalt seisva masti korral 1 meeter vundamendi välisservast.

8.11 Kaitstavad objektid

Planeeringualale ei jää ametlikke rohevõrgustikke, maardlaid ega veekogusid. Planeeringuala põhjaosale teisel pool 20141 Rapla-Varbola teed ulatub Alu mõisa pargi (KLO1200297) kaitseala piir, samuti pargi tiigist tulenevad piirangud ( veekaitsevöönd 10 m, ranna või kalda ehituskeeluvöönd 25 m, ranna või kalda piiranguvöönd 50 m). Kitsenduste mõjuala planeeritud kruntideni ei ulatu.

Alale on lisaks olemasolevale Rapla suunalisele kergliiklusteele planeeritud kergliik- lustee lõik, mis ühendab planeeritud ärihoonet ja bussipeatust olemasoleva kergliiklus- teega. Jalakäijate ohutuse tagamiseks on vajalik siduda jalgteed tõmbepunktidega ning ühendada bussipeatustega. (vt. Planeeringu lisamaterjalid. III-III Seisukohad, arvamused, kooskõlastused 3. Transpordiameti seisukohad 26.04.2022 nr 7.2-/22/6758-2).

Muus osas loodus- ja muinsuskaitsealust Alu mõisa parki, mis asub teisel pool Rapla-Varbola teed, detailplaneeringus kavandatu elluviimine ei mõjuta.

8.12 Keskkonnakaitsealased ettepanekud

8.12.1 Keskkonnakaitse abinõuded

Detailplaneeringuga kavandatu ei ületa paikkonna keskkonnataluvust, alale ei planeerita keskkonnaohtlikke objekte. Detailplaneeringus kavandatu planeeringuala ja ümbritseva maa-ala keskkonnatingimusi eeldatavalt ei mõjuta. Valtu Projekt OÜ Kaupmehe detailplaneering Töö nr. 22-01 Kalevi külas Rapla vallas Rapla maakonnas

23/27

Maa-alal nähakse ette järgmised keskkonnakaitselised abinõud: - haljastuse rajamine; - tolmuvabade teekatete rajamine; - jäätmete kogumine ja väljavedu; - reovee juhtimine ühiskanalisatsiooni; - veevarustus ühisveevärgist; - torustikud ning side- ja elektrikaablid rajatakse maa-aluse paigaldus-viisiga. - detailplaneering ei näe ette pinnase olulist tõstmist (täitmist) - alal paiknev drenaazisüsteem ehitatakse ümber; - kõik ehitustööd peavad toimuma konkreetse projekti alusel ning tööde käigus tuleb

kinni pidada kehtivatest tööohutuse, tuleohutuse- ja tervisekaitsenõuetest. Ehitustegevuse perioodil ja selle järgselt ei tohi planeeringuala keskkonnatingimused

oluliselt halveneda. Kaitsealuse Alu mõisa pargi kaitsevöönd ja seal paiknevate tiikide (kuni 10 ha

pindala, kuni 25 km² valgala) kaitsevööndisse on planeeritud osaliselt 20142 Alu keskuse tee L7 ja 20141 Rapla-Varbola tee ristmiku ümberehitus ja kergliiklustee ehitus. Vajalike ehitustööde projekteerimisel ja ehitamisel kaitsealusel alal on vajalik taotleda täiendavaid tingimusi

Negatiivsete keskkonnamõjude, sh võimalike avariiolukordade vältimiseks on oluline, et peetakse kinni kõikidest kehtivatest keskkonnakaitselistest nõuetest ja headest tavadest nii hoonete ja rajatiste ehitamisel kui ka nende ekspluatatsioonis.

8.12.2 Haljastus ja heakord

Ala, kuhu on planeeritud ärihoone, on endine põllu- ja heinamaa. Alal puudub kõrghaljastus. Vähesel määral on kõrghaljastust teisel pool Sõerumäe-Alu teed ristmiku ja bussiootepaviljoni ümbruses. Ristmiku läheduses kasvav kõrghaljastus tuleb likvideerida ristmiku nähtavuse tagamiseks.

Teedest ja platsidest vabale alale võib istutada uushaljastust arvestusega, et oleks tagatud nähtavus väljasõitudel ristmikutele.

8.12.3 Jäätmemajandus

Olmejäätmete kogumine peab olema kooskõlas jäätmeseadusega ja Rapla valla jäätmehoolduseeskirjaga, mille kohaselt tuleb eraldi koguda ja korraldatud jäätmeveo raames üle anda lisaks segaolmejäätmetele ka biolagunevad jäätmed ning vanapaber.

Planeeritud hoone kõrvale on kavandatud konteinerid jäätmete liigiti kogumiseks.

8.12.4 Vertikaalplaneering

Planeeritud ala on suhteliselt tasane, kuid võrreldes Rapla-Varbola tee absoluutkõrgusega 59.80…60.00 on maapind planeeringuala keskosas 1,5 m madalam.

Hoonestusala vertikaalplaneerimine lahendatakse edasisel projekeerimisel koos planeeritud teedelahenduse ja juurdepääsuteega, eesmärgiga tagada planeeritud hoonete ja ligipääsuteede kõrguslik sidumine ja ühtsus. Ehitusprojekti mahus täpsustub projekteeritud hoonestuse kõrguslik + - 0.00 sidumine olemasolevast maapinnast

Valtu Projekt OÜ Kaupmehe detailplaneering Töö nr. 22-01 Kalevi külas Rapla vallas Rapla maakonnas

24/27

8.13 Inimeste heaolu ja tervis

Detailplaneeringuga kavandatul puudub negatiivne mõju inimeste heaolule ja tervisele.

Lisanduva kauplusehoonega paranevad Alu aleviku elanike ostlemisvõimalused ja heaolu.

8.14 Maastikuilme

Kehtestatud üldplaneeringu järgi kuulub planeeringuala Rapla-Alu-Valtu tiheasustusala koosseisu. Käesoleval ajal on tegemist põllumajandusliku üldilmega lageda alaga teede ristmikul, millele kehtiv üldplaneering nägi ette kaitstava (säilitatava) metsamaa maakasutuse juhtotstarbe eeldusel, et põllumajandusliku maakasutuse taandumisel sobib teeäärsele alale kaitsehaljastus. Kaitsehaljastuse rajamine on üldplaneeringus näidatud kujul võimatu riigitee nähtavuskolmnurkade ja 35 kV elektriliini kaitsevööndi (25 m) ulatuse tõttu.

Koostatavas üldplaneeringus on ala määratud hajaasustusse, kuid võib arvata , et Alu alevik laieneb lõunasuunas. Eraomanduses olevate maaüksuste omanikud on varasemalt olnud huvitatud oma maadele pereelamute alade planeerimisest, samuti võib seoses Rail Balticu rajatava raudteejaamaga linnulennult 2,4 km kaugusele muutuda piirkond atraktiivseks ka uute äriotstarbeliste hoonete rajamiseks Sõerumäe-Alu tee äärsetel aladel.

8.15 Tuleohutuse tagamine

Uute hoonete ja rajatiste planeerimisel on vaja arvestada Siseministri 30.03.2017 määrusega nr 17 (redaktsioon 01.03.2021) „Ehitisele esitatavad tuleohutusenõuded”, Siseministri 18.02.2021 määrusega nr 10 (redaktsioon 07.04.2023) „Veevõtukoha rajamise, katsetamise, kasutamise, korrashoiu, tähistamise ja teabevahetuse nõuded, tingimused ning kord“ ning EVS 812-7:2018 „Ehitiste tuleohutuse. Osa 7: Ehitisele esitatavad tuleohutusnõuded” nõuetega.

Tule leviku takistamiseks planeeringualal tuleb järgida järgmisi meetmeid: 1. Tule levimist teisele ehitisele, välja arvatud piirdeaiale, postile ja muule sarnasele,

peab vältima nõnda, et oleks tagatud inimese elu ja tervise, vara ja keskkonna ohutus. 2. Hoonetevaheline kuja peab olema vähemalt kaheksa meetrit. Kui hoonetevaheline

kuja on vähem kui kaheksa meetrit, piiratakse tule levikut ehituslike abinõudega. Kuja nõuet rakendatakse ka rajatisele, kui rajatis võimaldab tule levikut. [RT I, 30.11.2018, 7 - jõust. 03.12.2018]

3. Hoonetevahelist kuja mõõdetakse üldjuhul välisseinast. Kui välisseinast on üle poole meetri pikkuseid eenduvaid põlevmaterjalist osi, mõõdetakse kuja selle osa välisservast.

4. Alapunktis 2 nimetatud kuja arvestamisel võib ühe kinnistu piires lugeda üheks hooneks hoonetekompleksi, kui sellised hooned on samast tuleohutusklassist.

Vastavalt EVS 812-7:2018 Osa 7: Ehitisele esitatavad tuleohutusnõuded 9.2.1.1 Üheks hooneks saab lugeda hoonetekompleksi vaid nendel juhtudel, kui need kuuluvad samasse tuleohutusklassi ning asuvad samal kinnistul. Kusjuures ka sellisel juhul peavad olema moodustatud kasutusotstarbest tulenevad tuletõkkesektsioonid ning nende hoonete summaarne kogupindala ei tohi olla suurem kui:

- 400 m2 TP3-klassi hoonete puhul, - 800 m2 TP2- ja TP1-klassi hoonete puhul. Planeeritud kauplusehoone ja sellega liituv muu ärihoone osa kuuluvad ehitiste

tuleohutusest tuleneva liigituse järgi IV kasutusviisiga ehitiste alla.

Valtu Projekt OÜ Kaupmehe detailplaneering Töö nr. 22-01 Kalevi külas Rapla vallas Rapla maakonnas

25/27

Kõik planeeritavad ehitised peavad vastama minimaalselt tulepüsivusklassi TP-3 nõuetele.

Ärihoone planeeritaval alal on kuni kahekorruseline ja kõrgusega kuni 9 m maapinnast.

Juurdepääsuteede laius ja teedevõrgustiku rajamine tagavad juurdepääsu päästeteenistuse autodele. Tuletõrjevahenditega juurdepääsuks on planeeritud minimaalselt 3,5 m laiuse kattega juurdepääsuteed.

Detailplaneeringu koostamisel on arvestatud EVS 812-6:2012+A1:2013. Krundile planeeritud hoone (hoonete) suurima tuletõkkesektsiooni pindala on üle 200

m2. Vajalik tulekustutusvee kogus on arvutatud Siseministri 18.02.2021 määruse nr 10

(redaktsioon 07.04.2023) „Veevõtukoha rajamise, katsetamise, kasutamise, korrashoiu, tähistamise ja teabevahetuse nõuded, tingimused ning kord“ § 7 järgi. Tuletõkkesektsiooni eripõlemiskoormus on võetud 601÷1200 MJ/m2. Ühe tulekahju väliskustutusvee normvooluhulk on 20 l/s, arvutuslik tulekahju kestvus 3 h. Lähtuvalt eeltoodust on vajalik tulekustutusvee kogus: 20 x 60 x 60 x 3 =216 000 l = 216 m3.

Veevõtukoha rajamiseks tuleb koostada ehitusseadustiku § 36 lõike 4 kohane ehitusprojekt, mis peab sisaldama ehitusseadustiku § 13 lõike 3 alusel kehtestatud siseministri määruses toodud andmeid.

Saavutamaks nõutavat tulekustutusvee kogust paigaldatakse põhijoonisel näidatud kohas maa-alustest või poolmaaalustest mahutitest grupp, mis peab tagama tulekustutusvee koguse ja normvooluhulga.

Veevõtukoht (tulekustutusveetorustikule paigaldatav kuivhüdrant) peab paiknema planeeritud ehitisest vähemalt 30 meetri kaugusel, et tagada päästetehnika ohutus.

Veevõtukoht peab paiknema ehitise sissepääsust ja tuleohutuspaigaldiste päästemeeskonna toitesisenditest kuni 200 meetri kaugusel mööda päästetehnikaga sõidetavaid teid.

Joonisele DP-3 on kantud tulekustutusvee mahuti ja kuivhüdrandi asukohad. Veevõtukoht tuleb tähistatda nõuetekohaselt valgustpeegeldavate infoviitadega. Tulekustutusvee saamisvõimalust on kirjeldatud ka punkt 8.10.2 Tulekustutusvesi.

8.16 Servituutide seadmise vajadus

Planeeritud krundile nr.1 (ärimaa) osutub vajalikuks seada servituudid võrguvaldajate kasuks (Loo Elekter AS, Rapla Vesi AS, Telia Eesti AS). Juurdepääs kommunikatsioonidele on tagatud avaliku kasutusega krundilt nr.2.

Arendaja ja Kibuvitsa maaüksuse (kat.tunnus 66904:001:0043) omaniku vahel on sõlmitud reaalservituudi lepingud avaliku kasutusõiguse seadmiseks jalgtee- ja veejuhtimisalale ning keskpingekaabli läbiviimiseks (keskpingekaabel paikneb 1 m kaugusele Kibuvitsa maaüksuse põhjapiirist ning ulatub kaabli kaitsevööndi 1 m ulatuses mõlemale poole kaablit. Jalgtee ehitus ja sellega seotud kraavituse ümberehitus on vajalik bussipeatuse ja ärihoone vahele jalakäijatele ohutu liikumisvõimaluse tagamiseks.

8.17 Kuritegevuse riske vähendavate nõuete ja tingimuste seadmine

Planeeringulahenduse elluviimise läbi vähendatakse alal kuritegevuse riske. Planeeringulahenduses on arvestatud Eesti standardis EVS 809-1:2002 ’Kuritegevuse ennetamine’ (Linnaplaneerimine ja arhitektuur osa 1: Linnaplaneerimine) toodud soovitusi, milledeks on:

- teede ja hoonete vahelise hea nähtavuse tagamine; - territooriumile valveseadmete paigaldamine; - territooriumi valgustamine; - konkreetsed ja selgelt eristatavad juurdepääsud;

Valtu Projekt OÜ Kaupmehe detailplaneering Töö nr. 22-01 Kalevi külas Rapla vallas Rapla maakonnas

26/27

- vastupidavate konstruktsioonide kasutamine (aknad, uksed, lukud, prügikastid, pingid jne.);

8.18 Planeeringu kehtestamisest tulenevate võimalike kahjude hüvitamine

Planeeringuga ei tohi kolmandatele osapooltele põhjustada kahjusid. Selleks tuleb tagada, et kavandatav ehitustegevus ei kahjustaks naaberkruntide omanike õigusi või kitsendaks naabermaaüksuste maa kasutamise võimalusi (kaasa arvatud haljastus). Igakordne krundi omanik peab tagama vastavate meetmetega, et ehitis ei või ohustada selle kasutajate ega teiste inimeste elu, tervist või vara ega keskkonda. Samuti tuleb vältida müra ja vee või pinnase saastumist ning ehitisega seonduva heitvee, suitsu ja tahkete või vedelate jäätmete puudulikku ärajuhtimist.

Koos hoone ehitusprojektiga antakse hoone ümbruse vertikaalplaneerimise põhimõtted.

Ehitamise või kasutamise käigus tekitatud kahjud tuleb tekitaja poolt hüvitada koheselt.

9 Nõuded ehitusprojektidele

Detailplaneeringuga määratakse järgmised nõuded ehitusprojektide koostamiseks: - hoonete ja tehnorajatiste projekteerimisel tuleb lähtuda Eesti Vabariigis kehtivatest

projekteerimisnormidest ja õigusaktidest ning käesolevast detailplaneeringust; - hoonete ja tehnovõrkude projekteerimisel peavad olema tagatud puude ja ehitiste

või rajatiste vahelised kujad vastavalt Eesti Standard EVS 843:2016 ,,Linnatänavad"; - hoone konstruktiivsete ja tehniliste lahenduste kavandamisel lähtuda

energiasäästlike hoonete kontseptsioonist; - hoonete projekteerimisel ning ehitamisel tuleb järgida Majandus- ja taristuministri

30.03.2017 määrust nr 17 (redaktsioon 01.03.2021) ‟Ehitisele esitatavad tuleohutusnõud‟; - tulekustutusvee saamise lahenduse projekteerimisel tuleb järgida Siseministri

18.02.2021 määrust nr 10 (redaktsioon 07.04.2023) „Veevõtukoha rajamise, katsetamise, kasutamise, korrashoiu, tähistamise ja teabevahetuse nõuded, tingimused ning kord“ § 6 Veevõtukoha kaugus ehitisest ja asukoht alapunktist (5.1).

- hoonete projekteerimisel ning ehitamisel (soovituslikult) järgida Eestis kehtivat standardit EVS 840:2009 „Radooniohutu hoone projekteerimine;

- ehitusprojekt (k.a. hoonete eskiisprojekt) kooskõlastada enne ehitusloa taotlemist kohaliku omavalitsusega (valla arhitektiga). “Meie” kauplusteketil on välja töötatud oma tüüpprojekt.

10 Kohustused ja järjekorrad planeeringu elluviimiseks

Käesolev detailplaneering on pärast kehtestamist aluseks planeeringualal edaspidi teostavatele maakorralduslikele, ehituslikele ja tehnilistele projektidele. Planeeringualal edaspidi koostatavad ehitusprojektid peavad olema koostatud vastavalt Eesti Vabariigis kehtivatele projekteerimisnormidele ja heale projekteerimistavale. Krundi ehitusõigus realiseeritakse krundi valdaja poolt. Detailplaneeringu kehtestamisele ja kruntideks jagamisele järgnevate toimingute/tegevuste järjekord:

- Planeeringujärgsete servituutide seadmine; - Planeeringujärgse teede tööprojekti koostamine (ristmiku ümberehitus, bussipeatuse

ümbertõstmine, jalgteede ehitus);

Valtu Projekt OÜ Kaupmehe detailplaneering Töö nr. 22-01 Kalevi külas Rapla vallas Rapla maakonnas

27/27

- Olemasolev Sõerumäe-Alu tee ristumiskoht peab olema likvideeritud ja uus ristumiskoht ehitatud enne kaubandus-, toitlustus- ja teenindushoone ehitamise alustamist;

- Olemasolevate drenaaztorustike uurimistöö teostamine dreenide ja kollektorite täpse asukoha ja sügavuse määramiseks, tehniliste tingimuste taotlemine tehnovõrkude projekteerimiseks);

- Olemasoleva drenaazi hoonete alt eemaldamine ja uue süsteemi rajamine; - Planeeringujärgse hoone projekteerimine koos tehnovõrkudega; - Ehituslubade taotlemine; - Hoonete ja rajatiste ehitamine; - Ehitistele kasutuslubade taotlemine.

Valtu Projekt OÜ Kaupmehe detailplaneering Töö nr. 22-01 Kalevi külas Rapla vallas Rapla maakonnas

66801:001:0373

S1

S1

S1 S1 S1 S1 S1

S1 S1 S1

S1 S1

S1 S1

66801:001:1543 Kaupmehe

66801:001:1938 Kaare

66 90

1: 00

1: 05

64

66 90

02 3

Sõ er

um äe

-A lu

te e

L3

66904:001:199020141 Rapla-Varbola tee

66904:005:0143 20142 Alu keskuse tee L4

66904:005:0144 20142 Alu keskuse tee L7

66904:005:0420 20142 Alu keskuse tee L5

DP-3 T.KURISOOJUHATAJA

KAEREPERE 79520 RAPLA MK.

TEL/FAX. 489 4038, 50 86 948

e-mail: [email protected]

ÄRIREGISTRI NR. 10167095

PROJEKTEERIJA

OÜ VALTU PROJEKT MTR NR. EP 10167095-0001 10.03.2003

OBJEKTI NIMETUS JA AADRESS

JOONISE NIMI

TÖÖ NR.

JOONISE NR.

DP PR.STAAD.

DET.PL. KORRALDAJA

KUUPÄEV

MÕÕT M1:500

22-01

P.KIVI

RAPLA VALLAVALITSUS

ARHITEKT

15.04.2026

KAUPMEHE DETAILPLANEERING KALEVI KÜLAS RAPLA VALLAS

RAPLA MAAKONNAS PLAN ID 107052

Ü.KRAISPROJEKTEERIJA

M 100%

Kaupmehe

6724m²

66801:001:1543

KATASTRIÜKSUSE

KATASTRIÜKSUSE

KATASTRIÜKSUSE NIMI

TUNNUS

PINDALA

KATASTRIÜKSUSE SIHTOTSTARVE

KATASTRIÜKSUSE

KATASTRIÜKSUSE NIMI

TUNNUS

KATASTRIÜKSUSE SIHTOTSTARVE

OL.OLEVATE PIIRNEVATE KATASTRIÜKSUSTE ANDMED

PLANEERITAVA MAAÜKSUSE ANDMED

66801:001:1938 Kaare

M 100%

M - MAATULUNDUSMAA

N

S

OLEMASOLEV 35kV ELEKTRI ÕHULIIN

- 35kV ELEKTRIÕHULIINI KAITSEVÖÖND 25m LIINI TELJEST - SIDEKAABLI KAITSEVÖÖND 1m LIINI TELJEST - 20141 ALU - VARBOLA TEE KAITSEVÖÖND 30m ÄÄRMISE SÕIDURAJA VÄLISSERVAST - KÕRVALMAANTEE 20142 ALU KESKUSE TEE KAITSEVÖÖND 10 m ÄÄRMISE SÕIDURAJA VÄLISSERVAST

4.00

61.00

119.60

90 °

90°

el ek

tri liin

i k ai

ts ev

öö nd

2 5m

te lje

st

P-18/2

ol.olev teekaitsevöönd 30m

PLANEERITAVATE KRUNTIDE PIIRID

PLANEERINGUALA (PINDALA 13 055 m², SELLEST KAUPMEHE MAAÜKSUS 6724m² E. 50%)

JUURDEPÄÄS TRANSPORDILE

OLEMASOLEVAD TEED

TEED JA PLATSID PLANEERITAVAL ÄRIKINNISTUL

OLEMASOLEVATE KATASTRIÜKSUSTE PIIRID

LIIKLUSSUUNAD

SISSEPÄÄSUD PLANEERITUD HOONESSE

M 100%

L 10

0%

OLEMASOLEV SIDEKAABELS

1

PK

PLANEERITUD ÄRIHOONE

EKSPLIKATSIOON

LEPPEMÄRGID

1

PLANEERITUD PARKIMISKOHAD SÕIDUAUTODELE / INVASÕIDUKITELEP-18/2

PLANEERITUD PARKIMISKOHT INVASÕIDUKILE

PLANEERITUD JALGRATASTE KINNITUSRAAMJR

KRUNDI NIMI, AADRESS VÕI NUMBER

JUHTOTSTARVE VASTAVALT

KRUNDI PINDALA

HOONETE ARV KRUNDIL

MAX EHITISEALUNE PIND SUURIM KORRUSELISUS/ MAX KÕRGUS (m)

DET.PLANEERINGULEOBJEKTI ID 1 /1 1400m²2/92

KRUNT NR.1 KAUPMEHE

4887m²

Ä (BT) 100%

PLANEERITAVA KRUNDI SIHTOTSTARVE -ÄRIMAA TÄHISTUS : Ä SIHTOTSTARBE NUMBERKOOD : 002 SELGITUS: ÄRILISEL EESMÄRGIL KASUTATAV MAA. ÄRI-, BÜROO- VÕI TEENINDUSOTSTARBELISTE EHITISE ALUNE JA NEID EHITISI TEENINDAV MAA

POS NR

TEHNOVÕRGUD

PLANEERITUD JÄÄTME- KONTEINERID LIIGITI KOGUMISEKS

MÄRKUSED

1. ALUSPLAANINA ON KASUTATUD OÜ RAPLA MAAMÕÕDUBÜROO POOLT (TEGEVUSLITSENTS NR.613MA, MTR :EG10399204-0001) DETSEMBRIS 2021 KOOSTATUD MAA-ALA PLAANI, TÖÖ NR.21-0214. 2. 20141 RAPLA-VARBOLA TEE (66904:001:1990) JA 6690023 SÕERUMÄE-ALU TEE L3 (66901:001:0564) RISTMIKU UUS LAHENDUS ON KOOSTATUD EXTECH DESIGN OÜ POOLT (REG.11967596, MTR.REG.NR:EEP003308, ELK000013, EPE001016) TÖÖ NR.23012 ""MEIE" KAUPLUSEHOONE. ASENDIPLAAN JA LIIKLUSKORRALDUS." 3. TEEPROJEKTI KOOSTAMISEKS ON VAJALIK GEODEETILISE ASENDIPLAANI TÄIENDAMINE RAPLA- VARBOLA TEEL JA SELLEGA PIIRNEVAL ALAL LIGIKAUDU 400 m PIKKUSEL ALAL, PLANEERITUD KERGLIIKLUSTEE JA OLEMASOLEVA KERGLIIKLUSTEE LIITUMISENI 20142 ALU KESKUSE TEE L7 MAAÜKSUSEL NING JALGTEE EHITUSEKS NING KRAAVI ÜMBEREHITUSEKS SÕERUMÄE-ALU TEEL JA KIBUVITSA MAAÜKSUSEL. 4. OLEMASOLEVAD VEE- JA SURVEKANALISATSIOONITRASSID ALU-VARBOLA TEE ÄÄRES ON JOONISELE KANTUD RAPLA VESI AS POOLT PLANEERIJALE EDASTATUD TRASSIDE TEOSTUSJOONISELT, KOOSTAJAKS TERRAT AS (LITSENTS 603MA, EEG000069, TÖÖ NR.G/322-480, TEOSTAMISE AEG JAANUAR 2009). OLEMASOLEVAD VEE- JA KANALISATSIOONITORUSTIKUD , MIS PAIKNEVAD MÄE TÄNAVAL JA OLEMASOLEVA KERGLIIKLUSTEE ÄÄRES, ON JOONISELE KANTUD PLANEERIJA POOLT KASUTADES VÄLJAVÕTTEID RAPLA VESI AS POOLT EDASTATUD KAARDIMATERJALILT. 5. OLEMASOLEVAD KRAAVID JA TRUUP SÕERUMÄE-ALU TEE JA RAPLA-VARBOLA TEE RISTMIKUL ON JOONISELE KANTUD PLANEERIJA POOLT KASUTADES MAA-AMETI KAARDIMATERJALE.

OLEMASOLEV DRENAAŽTORUSTIKD

L 100%

L 100%

L - TRANSPORDIMAA Üm - ÜLDMAA E - ELAMUMAA

PÕHIJOONIS

M 100%

Kaupmehe

6724m²

66801:001:1543

4.00

JR

1

2

2 PLANEERITUD PARKLA

66801:001:1544 kuni 20.03.2023 Kaaga

M 100%

L 100%

KRUNDI KASUTAMISE SIHTOTSTARBED Ä (KASUTUSEL KA TÄHIS BT) -JAE- JA HULGIKAUBANDUSEHITISTE, TEENINDUSEHITISTE, TOITLUSTUSEHITISTE, MAJUTUSEHITISTE, SIDEEHITISTE, BÜROODE, SIDE- JA KOMMUNIKATSIOONIEHITISTE, ÄRIOTSTARBELISTE JA MEELELAHUTUS,- HARIDUS, TEADUS- JA TERVISHOIUEHITISTE MAA

15.00

53.00

22.00

---2

SÕERUMÄE - ALU TEE / KAUPMEHE

1837m²

LT 100%

JUURDEPÄÄS JALAKÄIJALE

Ä100

L100

PLANEERITAV KRUNDI SIHTOTSTARVE - TRANSPORDIMAA TÄHISTUS : L SIHTOTSTARBE NUMBERKOOD : 007 SELGITUS: LIIKLEMISEKS JA TRANSPORDIKS KASUTATAV MAA KOOS OHUTUSE TAGAMISEKS JA SELLE MAA KORRASHOIUKS VAJALIKE EHITISTE ALUSE JA NEID EHITISI TEENINDAV MAA

PLANEERITUD RISTMIKU ÜMBEREHITAMINE JA OLEMASOLEVA TEE LAIENDAMINE

PLANEERITUD KÕNNITEED

PLANEERITUD KESKSAARED (ÄÄREKIVIDEGA)

PLANEERITUD TEEÜLETUSKOHT

PLANEERITUD HOONESTUSALA (2540 m²)

PLANEERITUD HOONE

6.50

- PERSPEKTIIVNE 20141 ALU - VARBOLA TEE KAITSEVÖÖND 30m ÄÄRMISE SÕIDURAJA TELJEST PEALE RISTMIKU ÜMBEREHITAMIST

perspektiivne teekaitsevöönd 30m peale ristm

iku üm berehitam

ist

PLANEERITUD HALJASALAD

PLANEERITUD PUUDE-PÕÕSASTE GRUPID

48871

Moodustatakse katastriüksusest: aadress, katastritunnus, pindala senine sihtotstarve

Pos. nr

Krundi aadress

Krundi suurus (m²)

Hoonete suurim ehitise- alune pind (m²)

2

Hoonete suurim lubatud kõrgus (m) maksi- maalne korruse- lisus

suurim kõrgus maa- pinnast (m)

Hoonete suurim lubatud arv krundil (põhi- hoone/ abihoone)

Katastri- üksuse sihtots- tarve ja %

Parkimis- kohtade arv

sõidu- auto/ inva- sõiduk

Min. tule- püsivus- klass

Piirangud, kitsendusedArhitektuurinõuded

ka tu

se k

al le

ka tu

se ha

rj a

su un

d

er in

õu de

d vä

lis -

vi im

is tlu

se le

nõ ud

ed pi

ir de

ai al

e

1 / 1

pa ra

lle el

ne v

õi ri

st i m

aa nt

ee ga

pu it,

k ro

hv ,

ki vi

, na

tu r.

vi im

is tlu

sp la

ad id

; lu

ba tu

d m

at er

j. om

av ah

el in

e ko

m bi

ne er

im in

e

pi ir de

ae du

e i

ra ja

ta

-teekaitsevöönd 30m; -35kV õhuliini kaitsevöönd liini teljest 25m; -sidekaabli kaitsevöönd 1m

18/2

m är

ku se

d

0. ..

20 °

Rapla maakond Rapla vald Kalevi küla Aadress: Kaupmehe Sihtnumber: 79606 Kat.tunnus: 66801:001:1543 Pindala: 6724m² Sihtotstarve: maatulundusmaa100%

Ä 100%

K a

vä ik

ee hi

tis i (

ku ni

20 m

² eh

.a lu

se p

in na

ga ,

ku ni

5 m

k õr

gu se

ga )

võ ib

e hi

ta da

a in

ul t

ho on

es tu

sa la

ss e

Krundi kasutamise juhtotstarve ja osakaalu % (DP liikide alusel)

BT 100%1400

PLANEERITUD KRUNDI KASUTAMISE SIHTOTSTARBED JA EHITUSÕIGUS

Kaupmehe 9 TP-3 kaubandus-, toitlustus- ja teenindushoone maa

18372 L 100%LT 100%-Sõerumäe- Alu tee / Kaupmehe

tee ja tänava maa

Lubatud täis- ehitus %

29

-teekaitsevöönd 30m; -35kV õhuliini kaitsevöönd liini teljest 25m

KRUNDI KASUTAMISE SIHTOTSTARBED LT -TEE JA TÄNAVA MAA TEE JA KOOS TEE KOOSSEISU KUULUVA PARKLA, PUHKEKOHA, ÜHISSÕIDUKI PEATUMISEKS ETTENÄHTUD ALA JA TEE OHUTUS-, SIGNALISATSIOONI-, TURVA-, SIDE-, VALGUSTUS-VÕI ENERGIARAJATISE MAA

PLANEERITUD BUSSIPEATUS / OOTEPAVILJON *

8

- - - - - -

PK

PLANEERITUD PIIRE TEHNOSEADMETE JA JÄÄTMEKONTEINERITE ALALE

OLEMASOLEV KERGLIIKLUSTEE (LIGIKAUDNE ASUKOHT,KANTUD KAARDILE MAA-AMETI ORTOFOTOLT)

OLEMASOLEV HALJASTUS - ISTUTUSALA, PUUD (LIGIKAUDNE ASUKOHT,KANTUD KAARDILE MAA-AMETI ORTOFOTOLT)

L 100%

3.00

R3.00

R3 ,0

R30.00

5.50

OLEMASOLEV BUSSIPEATUS *

9

JALAKÄIJATE LIIKUMISTEED ÄRIKRUNDIL, PARKIMIS- JA MANÖÖVERDUSALAL TÄHISTATUD TEEKATTE ERISTAMISEGA

1

PLANEERITUD KÕNNITEE ERALDUSRIBA

OLEMASOLEVAD VÄLISVALGUSTUSMASTID (ASUKOHAD TÄPSUSTADA TEEPROJEKTI KOOSTAMISEL)

4 PLANEERITUD MAA-ALUSE PAIGALDUSEGA TULEKUSTUTUSVEE MAHUTID V= 216 m³

3 PLANEERITUD LAADIMISALAD

3

3 TKH

Muruplatsi 66901:001:0838 Üm 100%

V2 V2

5

5 PLANEERITUD TULEKUSTUTUSVEE KUIVHÜDRANT (KAUGUS HOONETEST MIN 30 m)

PLANEERITUD VÄLISVALGUSTID TEEÜLETUSKOHTADES JA BUSSIPEATUSES (ASUKOHAD TÄPSUSTATAKSE TEEPROJEKTIS)

4

D1

D1

D1

D1

D1

D1

D1 D1

D1 D1

D1 D1

D1 D1

D1 D1

D1 D1

D1 D1

D1 D1

D1 D1

D1

D1 D1 D1 D1

2.00

V2

tulekustusveevõtukohast hooneni min 30m

- KOGU KINNISTU ULATUSES SIKELDI - ALU 1 MAAPARANDUSSÜSTEEMI EESVOOL (KUNI 10 km²)

1.00

LIKVIDEERITAV DRENAAŽTORUSTIKU LÕIK (102 m)D XX

X

D OLEMASOLEVALE DRENAAŽTORUSTIKULE PAIGALDATAV KAITSETORU (PLANEERITUD TEE ALL) PLANEERITUD DRENAAŽTORUSTIK

PLANEERITUD BUSSIPEATUS / OOTEPAVILJON (OBJEKTI VÄLJAEHITAMINE TÄPSUSTATAKSE ARENDAJA JA OMAVALITSUSE VAHEL SÕLMITAVA TÄIENDAVA LEPINGUGA)

TKH

V2 V2 V2 V2

MAA-ALUSE PAIGALDUSVIISIGA TULEKUSTUTUSVEE MAHUTID (VAJALIK TULEKUSTUTUSVEE KOGUS 216m³)

PLANEERITUD TULEKUSTUTUSVEE TARNETORUSTIK

PLANEERITUD TULEKUSTUTUSVEE KUIVHÜDRANT

X

X

X

X

SK1SK1SK1 PLANEERITUD SADEMEVEETORUSTIK

SK1SK1SK1 PLANEERITUD SADEMEVEETORUSTIKU RESTKAEV

SK1SK1SK1 PLANEERITUD SADEMEVEE KANALISATSIOONIKAEV

SK1

PLANEERITUD MAA-ALUSE PAIGALDUSVIISIGA ÕLI- JA LIIVAPÜÜDUR

SK1

SK1

SK1

SK1

SK1

SK1

SK1

SK1

6 7

9

6

8 PLANEERITUD SADEMEVEE IMMUTUSALA

SK 1

7

SK1 SK1

SK1 SK1

SK1 SK1

SK1

SK1 SK1

* KÕIK KOMMUNIKATSIOONID LAHENDATAKSE EHITUSPROJEKTIGA

2

KRUNT NR.2

* KRUNDI NIMETUS TÄPSUSTATAKSE TEE VALDAJA POOLT

8.00

DETAILPLANEERINGU ID KOOD (MAA-AMETI ANDMEBAAS)107052

107052

* OBJEKTIDE VÄLJAEHITAMINE TÄPSUSTATAKSE ARENDAJA JA OMAVALITSUSE VAHEL SÕLMITAVA TÄIENDAVA LEPINGUGA

PÕHIHOONE / ABIHOONE

ranna või ka lda veekaitse

vöönd 10 m

ranna või ka lda ehituske

eluvöönd 25 m

ranna või kalda piiranguvöönd 50 m

- ALU TIIK - KUNI 10ha PIND, KUNI 25km² VALGALAGA VEEKOGU - RANNA VÕI KALDA PIIRANGUVÖÖND 50 m - RANNA VÕI KALDA EHITUSKEELUVÖÖND 25 m - RANNA VÕI KALDA VEEKAITSEVÖÖND 10 m

PLANEERITUD 2-KOHALINE ELEKTRI LIITUMISKILP15

18

ALU MÕISA PARGI (KLO1200297) KAITSEALA PIIR

ALU MÕISA PARGI (KLO1200297)

KAITSEALA PIIR

66901:001:0821 Alu mõisapark P1

Üm 100%

ALU M

Õ ISA PAR

G I (KLO

1200297)

KAITSEALA PIIR

tee kaitsevöönd 30mMäe tn 5 66904:005:0370 E 100%

LIITUMISNÄHTAVUS 15x160m

PEATUMISNÄHTAVUS 25x95m

LIITUMISNÄHTAVUS 15x160m

PEATUMISNÄHTAVUS 25x95m

Kibuvitsa 66904:001:0043 M 100% (94 883m²)

LIGIKAUDNE PIIR MAA-AMETI ORTOFOTOLT

20141 Rapla-Varbola tee L8 66801:001:0913 L 100% (369m²)

Mäe tn 4 66904:005:0220 E 100%

66801:001:1938 Kaare

M 100%

66801:001:1544 kuni 20.03.2023 Kaaga

M 100%

66904:001:199020141 Rapla-Varbola tee

L 100%

LIIKLUSSAGEDUS 867 AUTOT/ÖÖPÄEVAS 2024.A.

LIIKLUSSAGEDUS 1987 AUTOT/ÖÖPÄEVAS 2024.A.

V1 V1

V1 V1

V1

K2 K2

K2 K2

W1 W1 W1 W1

2LK PLANEERITUD 1- JA 2-KOHALISED ELEKTRI LIITUMISKILBID

PLANEERITUD MADALPINGE KAABEL

OLEMASOLEV VEETORUSTIK (VT. MÄRKUS 4)

OLEMASOLEV SURVEKANALISATSIOONITORUSTIK (VT. MÄRKUS 4)

OLEMASOLEV ISEVOOLNE KANALISATSIOONI- TORUSTIK KAEVUGA (VT. MÄRKUS 4)

PLANEERITUD VEETORUSTIK LIITUMISPUNKTIGA

PLANEERITUD ISEVOOLNE KANALISATSIOONITORUSTIK

V1V1V1V1

K1K1K1K1

KITSENDUSED

18-KORTERIGA ELAMU MÄE TN 5

( KANTUD KAARDILE EHITISREGISTRIS

ESITATUD KOORDINAATIDE JÄRGI)

V1

PLANEERITUD SURVEKANALISATSIOONITORUSTIK

K2K2K2K2

66901:001:04716691010 Mäe tänav

L 100%

PLANEERITUD LIITUMISPUNKT (MAAKRAAN) ÜHISKANALISATSIOONITRASSIGA (VT.TEHNILISED TINGIMUSED VARIANT A)

12 13

PLANEERITUD KANALISATSIOONIPUMPLA

14

11

14

12

PLANEERITUD LIITUMISPUNKT ÜHISVEEVÄRGIGA11

LIKVIDEERITAV BUSSIOOTEPAVILJON10

10

OLEMASOLEVA (LIKVIDEERITAVA) BUSSIOOTEPAVILJONI LIGIKAUDNE ASUKOHT MAA-AMETI ORTOFOTOLT

LAMMUTATAV OBJEKT (OLEMASOLEV BUSSIOOTEPAVILJON)

x

x

x x

2LK

ALU TIIK18

15

OLEMASOLEV TRUUP (RAPLA-VARBOLA TEEL)19

19

OLEMASOLEV KRAAV (TEEDE RISTMIKUL) *, **

OLEMASOLEV TRUUP *, **

ÜMBEREHITATAV KRAAVILÕIK *,**

** OLEMASOLEVAD KRAAVID JA TRUUP ON JOONISELE KANTUD SKEMAATILISELT PLANEERIJA POOLT

K1

PLANEERITUD VÕIMALIK LIITUMISPUNKT ÜHISKANALISATSIOONITRASSIGA (VT.TEHNILISED TINGIMUSED VARIANT B)

13

W1 W1 W1 W1

W2 W2 W2 W2 PLANEERITUD KESKPINGE KAABEL

PLANEERITUD ALAJAAMAJ

PLANEERITUD KOMPLEKTALAJAAM16

AJ

W1 W1

W1 W1

W1 W1

W1 W1 W1 W1 W1

16

12 .0

0

12.00

W2

W2

W2

W2

W2

W2 W2

W2 W2

W2 W2

W2 W2

W2 W2

W2 W2

W2 W2

W2 W2

W2 W2

W2 W2

W2 W2

W2 W2

W2 W2

W2 W2

W2 W2

W2 W2

W2 W2

W2 W2

W2 W2

W2 W2

W2 W2

W2 W2

W2 W2

W2 W2

W2 W2

W2 W2

W2 W2

W2 W2

W2 W2

W2 W2

W2

W 2

W 2

W 2

W 2

W 2

W 2

W 2

W 2

W 2

W 2

W 2

W2

W2

W2

W2

W2

W2

W2

W2

W2

W2

W2

W2

W2 W2

W 2

W 2

W 2

1.0 0

1.0 0

2.0 0

14.20 E

E PLANEERITUD ELEKTRIAUTODE LAADIMISPUNKT

W1 W1 W1 W1 PLANEERITUD ELEKTRIAUTO JUHTMETARISTU (VÄHEMALT IGAL VIIENDAL PARKIMISKOHAL, KAABEL KAITSETORUS)

W 1

W 1

W1 W1

W1 W1

W1 W1

W1 W1

W1 W1

W1 W1

W1

PLANEERITUD KAABLITE KAITSETORU

66904:005:0220 Mäe tn 4

66904:005:0071 Mäe tn 3

66904:005:0380 Mäe tn 2

Mammaraja

LIKVIDEERITAV TEELÕIK JA RISTMIK x

x x

x x

x

x x

x

hoonestusala kaugus riigiteest 25 m

OLEMASOLEVA TEE LAIENDAMINE 370 m ULATUSES

OLEMASOLEVA TEE LAIENDAMINE 370 m ULATUSES

197m

2m

25,5m

2m

W 2

W 2

W 2

W 2 1m

1m

1m 1m

teekaitsevöönd 30m

1.00

KAABLITELE PAIGALDATAV KAITSETORU (PLANEERITUD TEE ALL)

3.00

PLANEERITUD SIDEKAABEL (PAIGALDATAV SIDEKAEV 036YK11)

S1 S1 S1 S1

PLANEERITUD SIDE LIITUMISPUNKT : ELASA SIDETRASSILE PAIGALDATAV SIDEKAEV 036YK11

17

17

70

70

70 - PLANEERITUD KIIRUSPIIRANG 70km/h, OL.OLEV SÕIDUKIIRUS MAANTEEL 90km/h - PEATUMISNÄHTAVUS RISTMIKUL 25X95m, - LIITUMISNÄHTAVUS RISTMIKUL 25x160m

OLEMASOLEV LIIKLUSKORRALDUS

PLANEERITUD LIIKLUSKORRALDUS

KIBUVITSA MAAÜKSUSEL (KAT.TUNNUS 66904:001:0043) AVALIKU KASUTUSÕIGUSE SEADMISE ALA PINDALAGA 67 m² (JALGTEE- JA VEEJUHTIMISALA) PIIRANGUALA ID 523679

KIBUVITSA MAAÜKSUSEL (KAT.TUNNUS 66904:001:0043) AVALIKU KASUTUSÕIGUSE SEADMISE ALA (KESKPINGEKAABLI KAITSEVÖÖND KAABLI TELJEST MÕLEMALE POOLE 1m) PIIRANGUALA ID 757116 - 48m²

KIBUVITSA MAAÜKSUSEL (KAT.TUNNUS 66904:001:0043) AVALIKU KASUTUSÕIGUSE SEADMISE ALA (KESKPINGEKAABLI KAITSEVÖÖND KAABLI TELJEST MÕLEMALE POOLE 1m) ID 757117 - 396m²

KIBUVITSA MAAÜKSUSEL (KAT.TUNNUS 66904:001:0043) AVALIKU KASUTUSÕIGUSE SEADMISE ALA PINDALAGA 67 m² (JALGTEE- JA VEEJUHTIMISALA) PIIRANGUALA ID 523679 KIBUVITSA MAAÜKSUSEL (KAT.TUNNUS 66904:001:0043) AVALIKU KASUTUSÕIGUSE SEADMISE ALA (KESKPINGEKAABLI KAITSEVÖÖND KAABLI TELJEST MÕLEMALE POOLE 1m) PIIRANGUALA ID 757116 - 48m², ID 757117 - 396m²

hoonestuala kaugus krundipiirist 18 m

x

x

x

x

x

x

OSUTUSMÄRGID: ASULA - 571 / ASULA LÕPP -572

R10,0

R3,0

R2 ,0

R40,0

R30,0

R7,0

5,50

3,00 3,00

R1 2,0

R12,0

3,00 3,00

3,00

0,50

3,00 3,00

3,00 0,50

0,50

teekaitsevöönd 10 m

teekaitsevöönd 10 m

OLEMASOLEV GEODEETILINE MÄRK 112 (GPA ID 197379; 63-441-112; KOHALIK VÕRK, 2.JÄRK)

20 6. PLANEERINGUALAL PAIKNEB (POS.20) GEODEETILINE MÄRK 112 (GPA ID 197379; 63-441-112; KOHALIK VÕRK, 2.JÄRK). MÄRGI KÕRVALDAMISEL JUHINDUDA KESKKONNAMINISTRI 28.JUUNI 2013 MÄÄRUSEST NR 50 "GEODEETILISTE TÖÖDE TEGEMISE JA GEODEETILISE MÄRGI KAITSEVÖÖNDI ULATUS NING KAITSEVÖÖNDIS TEGUTSEMISEKS LOA TAOTLEMISE KORD". GEODEETILISE MÄRGI KÕRVALDAMISEST TULEB TEAVITADA MAA- JA RUUMIAMETIT.

20

W 1.1

W 1.1

W1.1

W1.1

W 1.1

W 1.

1

W1.1 W1.1

W 1.1

W1.1

W1.1

W1.1 W1.1 W1.1

W1.1 W1.1 W1.1 W1.1 W1.1 W1.1 W1.1 W1.1 W1.1 W1.1

PLANEERITUD VÄLISVALGUSTUSKAABEL TEEÜLETUSKOHTADELEW1.1 W1.1 W1.1

* KRUNDI ÕUEALA JA PARKLA VÄLISVALGUSTUS LAHENDATAKSE EHITUSPROJEKTIGA

W 1.

1

W 1.

1

LK

LK

W 1.1

W 1.1

W 1.1

W1.1 W1.1

W1.1 W1.1

W1.1 W1.1

W1.1

W 1.1

W1.1

PERSPEKTIIVNE KERGTEE (VT.MÄRKUS 7)

7. UUSKÜLA-SUUNALISE KERGTEELÕIGU EHITAMINE TOIMUB PERSPEKTIIVSENA EHK AINULT SIIS, KUI PEAKSID ILMNEMA LIIKLUSKORRALDUSE OHUKOHAD. TEELÕIK EHITATAKSE SEL JUHUL KAHASSE (ARENDAJA JA VALLAVALITSUS).

W1.1

W1.1

W1.1

W1.1

W1.1

W1.1
