EXTech Design OÜ Sihi tn 122 [email protected] Reg nr 11967596 10918 Tallinn Tel: +372 53 474 MTR reg nr: ELK000167; EEP004936 Harju maakond www.extech.ee

Töö nimetus: Raasiku aleviku vee- ja kanalisatsioonitorustike katete taastamise muudatusprojekt

Eriosa tähis: TL

Töö nr: 24178 Kuupäev: 24.08.2026 Staadium: TP Lehti: 1 / 6

SELETUSKIRI

1. ÜLDOSA ............................................................................................................................... 2

1.1. Objekti nimetus ............................................................................................................ 2

1.2. Objekti asukoht ............................................................................................................ 2

1.3. Seotud ehitusprojektid ................................................................................................. 2

2. TEEDEEHITUSLIKU OSA MUUDATUSED ............................................................................... 2

2.1. Plaanilahendus ............................................................................................................. 2

2.1.1. Asendiplaan ........................................................................................................ 2

2.2. Vertikaalplaneering ...................................................................................................... 2

2.2.1. Kalded ................................................................................................................. 2

2.3. Muldkeha ..................................................................................................................... 3

2.3.1. Muldkeha lahendus ............................................................................................ 3

2.3.2. Nõuded muldkehas kasutatavatele pinnastele, nõlvusele ja tihendustegurile ... 3

2.3.3. Nõuded dreenkihi paksusele, materjalile ja tihendustegurile ............................ 3

2.4. Katend .......................................................................................................................... 4

2.4.1. Sõidutee eeldatav koormussagedus ja katendi vajalik üldine elastsusmoodul ... 4

2.4.2. Katendi variandid ................................................................................................ 4

2.4.3. Katendi tugevusarvutus ...................................................................................... 4

2.4.4. Katendi materjal koos kihtide paksusega ............................................................ 4

2.5. Tee-ehitusmaterjalid .................................................................................................... 4

2.6. Maastikukujundustööd ................................................................................................ 5

2.6.1. Haljastuse valik ................................................................................................... 5

EXTech Design OÜ Sihi tn 122 [email protected] Reg nr 11967596 10918 Tallinn Tel: +372 53 474 MTR reg nr: ELK000167; EEP004936 Harju maakond www.extech.ee

Töö nimetus: Raasiku aleviku vee- ja kanalisatsioonitorustike katete taastamise muudatusprojekt

Eriosa tähis: TL

Töö nr: 24178 Kuupäev: 24.08.2026 Staadium: TP Lehti: 2 / 6

1.ÜLDOSA

1.1.Objekti nimetus

Projektiga käsitletavaks objektiks on Raasiku aleviku vee- ja kanalisatsioonitorustike katete

taastamise muudatusprojekt.

1.2.Objekti asukoht

Objekt asub Raasiku, Raasiku vald, Harjumaa.

1.3.Seotud ehitusprojektid

Antud töös on arvestatud teisi koostatud projekte:

o Raasiku aleviku vee- ja kanalisatsioonitorustikud– koostatud Keskkond & Partnerid OÜ poolt töö nr 067/2024. Koostatud tööd tuleb käsitleda koos TL osaga ühiselt.

Projektis mitte kajastatud osades lähtuda varem koostatud projektist.

2.TEEDEEHITUSLIKU OSA MUUDATUSED

2.1.Plaanilahendus

2.1.1.Asendiplaan

Seoses olemasoleva pinnasega, mis ei võimaldanud anda kanalisatsiooni trassi kinnisel meetodi

rajamisel õigeid kaldeid, muutusid riigitee nr 11312 Raasiku kaubajaama tee

reoveekanalisatsioonitorustiku ristumise rajamine kinniselt meetodilt lahtisele meetodile ning

selle tõttu on vajalik ette näha täiendav katete taastamine.

Taastamise ulatus on näidatud taastamise plaani joonisel. Ülejäänud projekti osas muudatusi ei

ole tehtud.

2.2.Vertikaalplaneering

2.2.1.Kalded

Vertikaalplaneeringu koostamisel on lähtutud olemasolevast olukorrast. Taastatavad katted

viia sujuvalt kokku olemasolevate katetega.

EXTech Design OÜ Sihi tn 122 [email protected] Reg nr 11967596 10918 Tallinn Tel: +372 53 474 MTR reg nr: ELK000167; EEP004936 Harju maakond www.extech.ee

Töö nimetus: Raasiku aleviku vee- ja kanalisatsioonitorustike katete taastamise muudatusprojekt

Eriosa tähis: TL

Töö nr: 24178 Kuupäev: 24.08.2026 Staadium: TP Lehti: 3 / 6

2.3.Muldkeha

2.3.1.Muldkeha lahendus

Kõikide rajatavate katendikonstruktsioonide alt on ette nähtud likvideerida kasvumuld ja

ehituseks mittesobiv pinnas kogu ulatuses.

2.3.2.Nõuded muldkehas kasutatavatele pinnastele, nõlvusele ja tihendustegurile

Muldkehas kasutatavad pinnased peavad olema külmakerkekindlad. Dreeniv pinnas on kalju ja

jämepurdpinnas, kruusliiv, jäme ja keskliiv. Mittedreeniv pinnas on savi ja tolmliiv.

EVS-EN 13242 ja EVS-EN 13285 standardite järgi toodetud materjal või peenliiv loetakse

dreenivaks juhul kui nad täidavad järgmisi tingimusi:

1) osakesi tera suurusega alla 0,063 mm on vähem kui 10 % ning samal ajal osakesi tera

suurusega alla 0,006 mm on vähem kui 2% või

2) osakesi tera suurusega alla 0,063 mm on vähem kui 7%.

Külmakindlaks loetakse pinnased ning EVS-EN 13242 ja EVS-EN 13285 standardite järgi

toodetud materjalid juhul, kui korraga on täidetud kõik järgmised tingimused:

1) osakesi tera suurusega alla 0,125 mm on vähem kui 25%;

2) osakesi tera suurusega alla 0,063 mm on vähem kui 7%;

3) osakesi tera suurusega alla 0,002 mm on vähem kui 0,5%.

Kui eelnevalt esitatud tingimused ei ole täidetud, peab nende pinnaste või materjalide

filtratsioonimoodul olema suurem kui 0,5m/ööp. Filtratsioonimooduli määramine on

kirjeldatud standardis EVS 901-20. Nõuetele mittevastav materjal tuleb tee konstruktsioonist

eemaldada.

Mulde aluspinnase tihendustegur peab olema ≥0,94.

Liivpinnasest muldkeha tihedustegur peab vastama „Tee ehitamise kvaliteedi nõuded“ lisas 6

toodud nõuetele.

2.3.3.Nõuded dreenkihi paksusele, materjalile ja tihendustegurile

Dreenkihi ja liivaluse paksuseks on projekteeritud 20cm.

Liivaluste ja dreenkihtide ehitamiseks kasutatava materjali filtratsioonimoodul peab olema

vähemalt 0,5m/ööp.

Dreenkihi ja liivaluse tihendustegur peab olema ≥0,98.

EXTech Design OÜ Sihi tn 122 [email protected] Reg nr 11967596 10918 Tallinn Tel: +372 53 474 MTR reg nr: ELK000167; EEP004936 Harju maakond www.extech.ee

Töö nimetus: Raasiku aleviku vee- ja kanalisatsioonitorustike katete taastamise muudatusprojekt

Eriosa tähis: TL

Töö nr: 24178 Kuupäev: 24.08.2026 Staadium: TP Lehti: 4 / 6

2.4.Katend

2.4.1.Sõidutee eeldatav koormussagedus ja katendi vajalik üldine elastsusmoodul

Projektiga ei ole määratud eeldatavat koormussagedust. Püsikatendi minimaalne

elastsusmoodul on 180MPa.

2.4.2.Katendi variandid

Antud töö raames katendi variantide võrdlust nõutud ei ole, mistõttu ei ole seda ka koostatud.

2.4.3.Katendi tugevusarvutus

Katendi tüübi valikul on lähtutud varem koostatud projektis kasutatud konstruktsioonist ja Tulbi

tänava ristmiku piirkonnas teeregistri andmetest olemasoleva konstruktsiooni kohta.

2.4.4.Katendi materjal koos kihtide paksusega

Ülemise asfaldikihi taastamine:

o 1x pindamine kiilumismeetodil o AC 16 surf 70/100 h=6cm o Tasandusfreesitud alus hkesk=6cm o Olemasolev tee konstruktsioon

Pinnatud asfaltkatte taastamine:

o 1x pindamine kiilumismeetodil o AC 16 surf 70/100 h=6cm o AC 32 base h=7cm o Paekivikillustik fr 32/63 kiilutud h=25cm o Dreenkiht hmin=20cm o Täitepinnas o Tihendatud aluspinnas

2.5.Tee-ehitusmaterjalid

Asfaltsegude täitematerjalide nõuded on esitatud alljärgnevalt:

o Asfaltsegu AC 16 surf 70/100 – AKÖL 900 – 1499 (EVS 901-3 tabel 7); o Asfaltsegu AC 32 base 70/100 – AKÖL 900 – 1499 (EVS 901-3 tabel 9).

Killustikaluste täitematerjalide nõuded on AKÖL 20 500 – 3000 (KKEJ).

Pindamise täitematerjalide nõuded 1x pindamisele kiilusmismeetodil fr 8/12, kiilutud fr 4/8 R2 (PJ tabel 5).

EXTech Design OÜ Sihi tn 122 [email protected] Reg nr 11967596 10918 Tallinn Tel: +372 53 474 MTR reg nr: ELK000167; EEP004936 Harju maakond www.extech.ee

Töö nimetus: Raasiku aleviku vee- ja kanalisatsioonitorustike katete taastamise muudatusprojekt

Eriosa tähis: TL

Töö nr: 24178 Kuupäev: 24.08.2026 Staadium: TP Lehti: 5 / 6

Aluse tihendamist kontrollitakse elastsusmooduli mõõtmise teel tihendatud kihi pinnal

LOADMAN- või INSPECTOR-tüüpi seadmega vähemalt iga 100 meetri järel ristlõike kolmes

punktis (tee teljel ja aluse servast 1,0 meetri kaugusel).

Elastsusmoodul tihendatud aluse pinnal peab olema minimaalselt 170MPa.

Mõne teise analoogse elastsusmooduli mõõteseadme kasutamisel peavad selle lugemid olema

eelnevalt võrreldud LOADMAN-tüüpi seadmega ja mõõtetulemused korrutatud

üleminekuteguriga.

Märkused:

1. Kasutatava asfaltsegu omadused ja sõelkõver peavad rahuldama EVS 901-3 toodud vastava segulehe tingimusi.

2. Asfaltsegudes kasutatav filler peab rahuldama EVS 901-1 peatüki 5 nõudeid. 3. Täitematerjalide ja filleri minimaalsed katsesagedused ja katsemeetodid on määratud EVS

901-1 tabelis 12. 4. Iga asfaldikihi puhul arvestada hinna sees vajadusel ka aluspinna ja vuukide kruntimisega.

Üldjuhul rajada vuugid kuumvuukidena. 5. KKEJ – Killustikust katendikihtide ehitamise juhis. 6. TEKN – Tee ehitamise kvaliteedi nõuded. 7. PJ – Pindamisjuhis. 8. Asfaltbetoonkatte pealmise kihi pikivuugid teostada kuumvuukidena. Vuukide töötlemine

teostada vastavalt juhendile „Asfaldist katendikihtide ehitamise juhis“. 9. Liivalused, dreenkihid ning muldkeha (täitepinnas) materjali nõuded valida vastavalt

juhisele „Muldkeha ja dreenkihi projekteerimise, ehitamise ja remondi juhis“. 10. Liivalused, dreenkihid ning muldkeha (täitepinnas) ehitada vastavalt juhisele „Muldkeha

ja dreenkihi projekteerimise, ehitamise ja remondi juhis“.

2.6.Maastikukujundustööd

2.6.1.Haljastuse valik

Haljastusena on ette nähtud kasvupinnase paigaldamine ja murukülv. Kasvumuld peab olema

taimekasvuks sobiv ega tohi sisaldada ohtlikke aineid üle piirmäära. Kasvumuld ei tohi sisaldada

võõraid esemeid, prahti, kive ega mitmeaastaste juurumbrohtude juuri. Kasvumuld ei tohi olla

külmunud, liiga tihke ja kõvastunud: peab surumisel kergesti lagunema. Objektilt väljakaevatud

kasvupinnast võib sõelutud ja mättavabal kujul kasutada haljasaladel kasvumullana murualade

planeerimisel.

EXTech Design OÜ Sihi tn 122 [email protected] Reg nr 11967596 10918 Tallinn Tel: +372 53 474 MTR reg nr: ELK000167; EEP004936 Harju maakond www.extech.ee

Töö nimetus: Raasiku aleviku vee- ja kanalisatsioonitorustike katete taastamise muudatusprojekt

Eriosa tähis: TL

Töö nr: 24178 Kuupäev: 24.08.2026 Staadium: TP Lehti: 6 / 6

Haljastus:

o Murukülv (klass II) o Kasvualus h = 10cm

Seletuskirja koostas: Asko Reimus

Vastutav spetsialist:

Indrek Kustavus Volitatud teedeinsener, tase 8

Projekteeritud veetoru (kinnisel meetodil)

Projekteeritud isevoolne kanalisatsioonitoru

Siirdekiil 1:10Siirdekiil 1:10

0,5 0,5

0,5 0,5

0,5

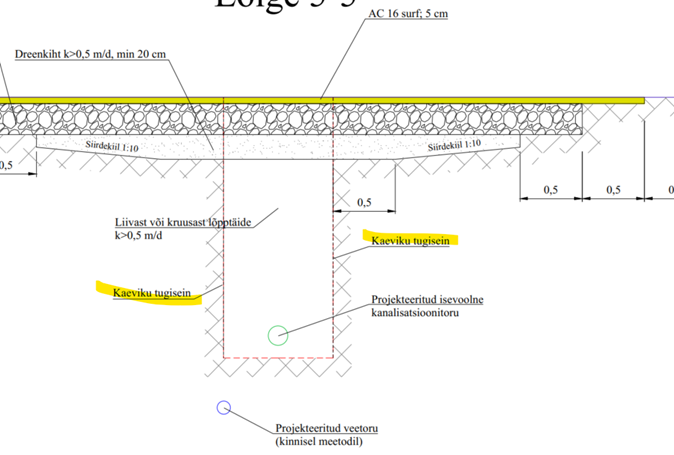

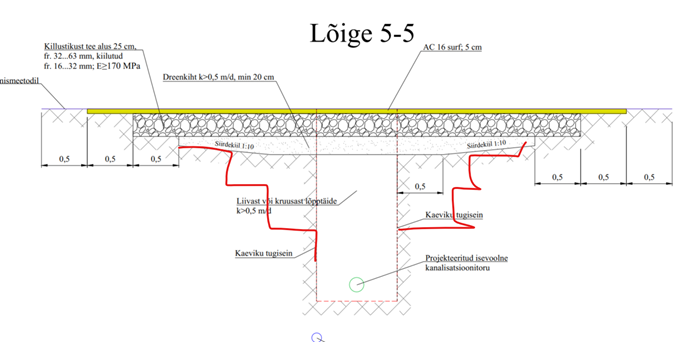

Lõige 5-5 Dreenkiht k>0,5 m/d, min 20 cm

Killustikust tee alus 25 cm, fr. 32...63 mm, kiilutud fr. 16...32 mm; E≥170 MPa

AC 16 surf; 5 cm

Liivast või kruusast lõpptäide k>0,5 m/d

Ühekordne pindamine kiilumismeetodil

AC 32 base; 7 cm

K1 K1 K1 K1 K1 K1 K1

V1 V1 V1 V1 V1 V1 V1 V1 V1 V1 V1 V1 V1 V1

Riigitee kaitsevöönd

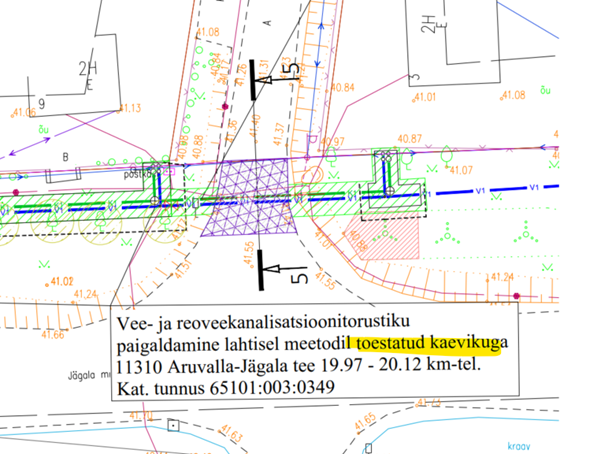

Reoveekanalisatsioonitorustiku paigaldamine lahtisel meetodil 11310 Aruvalla-Jägala tee 19.97 - 20.12 km-tel. Kat. tunnus 65101:003:0349

5 5

Kate taastada olemasoleva vuugini.

Märkused: 1. Geodeetiline alusplaan on koostatud 08.2024 Metricus OÜ poolt töö nr 24G9459. Koordinaadid L-Est '97 ja kõrgused EH2000

süsteemis. 2. Taastada olemasolev teekattemärgistus.

Muudatus Kuupäev Muudatuse sisu

M2 05.08.2026 Mnt 11310 Aruvalla - Jägala tee ja mnt 11312 Raasiku kaubajaama tee ristmikul (Jaama tee osas)

korrigeeriti K2 toru kallet lahtisel meetodil.

Leppemärgid: Katastriüksuse piir

V1 Projekteeritud veetorustik

Olemasolev teeserv

Olemasolev sidekaabel

K1 Projekteeritud isevoolne kanalisatsioonitorustik

Olemasolev madalpingekaabel Olemasolev kanalisatsioonitorustik

Olemasolev veetorustik

Olemasolev drenaažitorustik

Olemasolev madalpingeõhuliin

Haljasala taastamine

Likvideeritav objekt

Puu kaitsmine

Projekteeritud kaeviku ülemise serva kontuur

Sõidutee asfaltkatte taastamine

Ülemise asfaldikihi taastamine Pinnatud asfaltbetoonkate

EXTech Design OÜ Sihi tn 122 [email protected] Reg nr 11967596 10918 Tallinn Tel: +372 53 474 MTR reg nr: ELK000167; EEP004936 Harju maakond www.extech.ee

Töö nimetus: Raasiku aleviku vee- ja kanalisatsioonitorustike katete taastamise muudatusprojekt

Eriosa tähis: TL

Töö nr: 24178 Kuupäev: 24.08.2026 Staadium: TP Lehti: 1 / 6

SELETUSKIRI

1. ÜLDOSA ............................................................................................................................... 2

1.1. Objekti nimetus ............................................................................................................ 2

1.2. Objekti asukoht ............................................................................................................ 2

1.3. Seotud ehitusprojektid ................................................................................................. 2

2. TEEDEEHITUSLIKU OSA MUUDATUSED ............................................................................... 2

2.1. Plaanilahendus ............................................................................................................. 2

2.1.1. Asendiplaan ........................................................................................................ 2

2.2. Vertikaalplaneering ...................................................................................................... 2

2.2.1. Kalded ................................................................................................................. 2

2.3. Muldkeha ..................................................................................................................... 3

2.3.1. Muldkeha lahendus ............................................................................................ 3

2.3.2. Nõuded muldkehas kasutatavatele pinnastele, nõlvusele ja tihendustegurile ... 3

2.3.3. Nõuded dreenkihi paksusele, materjalile ja tihendustegurile ............................ 3

2.4. Katend .......................................................................................................................... 4

2.4.1. Sõidutee eeldatav koormussagedus ja katendi vajalik üldine elastsusmoodul ... 4

2.4.2. Katendi variandid ................................................................................................ 4

2.4.3. Katendi tugevusarvutus ...................................................................................... 4

2.4.4. Katendi materjal koos kihtide paksusega ............................................................ 4

2.5. Tee-ehitusmaterjalid .................................................................................................... 4

2.6. Maastikukujundustööd ................................................................................................ 5

2.6.1. Haljastuse valik ................................................................................................... 5

EXTech Design OÜ Sihi tn 122 [email protected] Reg nr 11967596 10918 Tallinn Tel: +372 53 474 MTR reg nr: ELK000167; EEP004936 Harju maakond www.extech.ee

Töö nimetus: Raasiku aleviku vee- ja kanalisatsioonitorustike katete taastamise muudatusprojekt

Eriosa tähis: TL

Töö nr: 24178 Kuupäev: 24.08.2026 Staadium: TP Lehti: 2 / 6

1.ÜLDOSA

1.1.Objekti nimetus

Projektiga käsitletavaks objektiks on Raasiku aleviku vee- ja kanalisatsioonitorustike katete

taastamise muudatusprojekt.

1.2.Objekti asukoht

Objekt asub Raasiku, Raasiku vald, Harjumaa.

1.3.Seotud ehitusprojektid

Antud töös on arvestatud teisi koostatud projekte:

o Raasiku aleviku vee- ja kanalisatsioonitorustikud– koostatud Keskkond & Partnerid OÜ poolt töö nr 067/2024. Koostatud tööd tuleb käsitleda koos TL osaga ühiselt.

Projektis mitte kajastatud osades lähtuda varem koostatud projektist.

2.TEEDEEHITUSLIKU OSA MUUDATUSED

2.1.Plaanilahendus

2.1.1.Asendiplaan

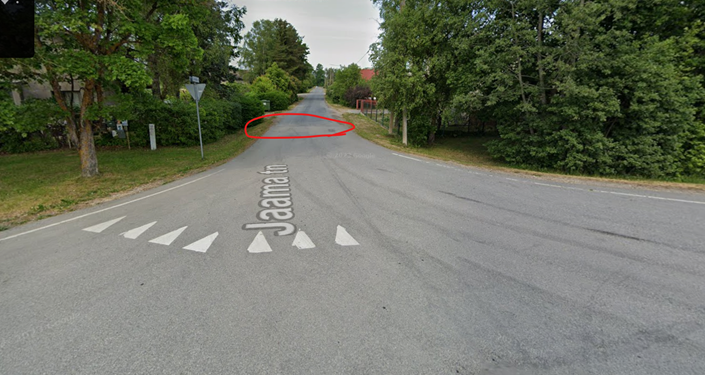

Seoses olemasoleva pinnasega, mis ei võimaldanud anda kanalisatsiooni trassi kinnisel meetodi

rajamisel õigeid kaldeid, muutusid riigitee nr 11312 Raasiku kaubajaama tee

reoveekanalisatsioonitorustiku ristumise rajamine kinniselt meetodilt lahtisele meetodile ning

selle tõttu on vajalik ette näha täiendav katete taastamine.

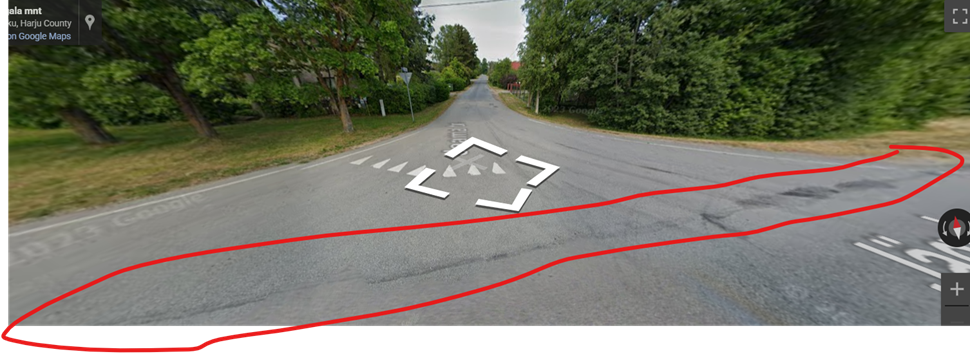

Taastamise ulatus on näidatud taastamise plaani joonisel. Ülejäänud projekti osas muudatusi ei

ole tehtud.

2.2.Vertikaalplaneering

2.2.1.Kalded

Vertikaalplaneeringu koostamisel on lähtutud olemasolevast olukorrast. Taastatavad katted

viia sujuvalt kokku olemasolevate katetega.

EXTech Design OÜ Sihi tn 122 [email protected] Reg nr 11967596 10918 Tallinn Tel: +372 53 474 MTR reg nr: ELK000167; EEP004936 Harju maakond www.extech.ee

Töö nimetus: Raasiku aleviku vee- ja kanalisatsioonitorustike katete taastamise muudatusprojekt

Eriosa tähis: TL

Töö nr: 24178 Kuupäev: 24.08.2026 Staadium: TP Lehti: 3 / 6

2.3.Muldkeha

2.3.1.Muldkeha lahendus

Kõikide rajatavate katendikonstruktsioonide alt on ette nähtud likvideerida kasvumuld ja

ehituseks mittesobiv pinnas kogu ulatuses.

2.3.2.Nõuded muldkehas kasutatavatele pinnastele, nõlvusele ja tihendustegurile

Muldkehas kasutatavad pinnased peavad olema külmakerkekindlad. Dreeniv pinnas on kalju ja

jämepurdpinnas, kruusliiv, jäme ja keskliiv. Mittedreeniv pinnas on savi ja tolmliiv.

EVS-EN 13242 ja EVS-EN 13285 standardite järgi toodetud materjal või peenliiv loetakse

dreenivaks juhul kui nad täidavad järgmisi tingimusi:

1) osakesi tera suurusega alla 0,063 mm on vähem kui 10 % ning samal ajal osakesi tera

suurusega alla 0,006 mm on vähem kui 2% või

2) osakesi tera suurusega alla 0,063 mm on vähem kui 7%.

Külmakindlaks loetakse pinnased ning EVS-EN 13242 ja EVS-EN 13285 standardite järgi

toodetud materjalid juhul, kui korraga on täidetud kõik järgmised tingimused:

1) osakesi tera suurusega alla 0,125 mm on vähem kui 25%;

2) osakesi tera suurusega alla 0,063 mm on vähem kui 7%;

3) osakesi tera suurusega alla 0,002 mm on vähem kui 0,5%.

Kui eelnevalt esitatud tingimused ei ole täidetud, peab nende pinnaste või materjalide

filtratsioonimoodul olema suurem kui 0,5m/ööp. Filtratsioonimooduli määramine on

kirjeldatud standardis EVS 901-20. Nõuetele mittevastav materjal tuleb tee konstruktsioonist

eemaldada.

Mulde aluspinnase tihendustegur peab olema ≥0,94.

Liivpinnasest muldkeha tihedustegur peab vastama „Tee ehitamise kvaliteedi nõuded“ lisas 6

toodud nõuetele.

2.3.3.Nõuded dreenkihi paksusele, materjalile ja tihendustegurile

Dreenkihi ja liivaluse paksuseks on projekteeritud 20cm.

Liivaluste ja dreenkihtide ehitamiseks kasutatava materjali filtratsioonimoodul peab olema

vähemalt 0,5m/ööp.

Dreenkihi ja liivaluse tihendustegur peab olema ≥0,98.

EXTech Design OÜ Sihi tn 122 [email protected] Reg nr 11967596 10918 Tallinn Tel: +372 53 474 MTR reg nr: ELK000167; EEP004936 Harju maakond www.extech.ee

Töö nimetus: Raasiku aleviku vee- ja kanalisatsioonitorustike katete taastamise muudatusprojekt

Eriosa tähis: TL

Töö nr: 24178 Kuupäev: 24.08.2026 Staadium: TP Lehti: 4 / 6

2.4.Katend

2.4.1.Sõidutee eeldatav koormussagedus ja katendi vajalik üldine elastsusmoodul

Projektiga ei ole määratud eeldatavat koormussagedust. Püsikatendi minimaalne

elastsusmoodul on 180MPa.

2.4.2.Katendi variandid

Antud töö raames katendi variantide võrdlust nõutud ei ole, mistõttu ei ole seda ka koostatud.

2.4.3.Katendi tugevusarvutus

Katendi tüübi valikul on lähtutud varem koostatud projektis kasutatud konstruktsioonist ja Tulbi

tänava ristmiku piirkonnas teeregistri andmetest olemasoleva konstruktsiooni kohta.

2.4.4.Katendi materjal koos kihtide paksusega

Ülemise asfaldikihi taastamine:

o 1x pindamine kiilumismeetodil o AC 16 surf 70/100 h=6cm o Tasandusfreesitud alus hkesk=6cm o Olemasolev tee konstruktsioon

Pinnatud asfaltkatte taastamine:

o 1x pindamine kiilumismeetodil o AC 16 surf 70/100 h=6cm o AC 32 base h=7cm o Paekivikillustik fr 32/63 kiilutud h=25cm o Dreenkiht hmin=20cm o Täitepinnas o Tihendatud aluspinnas

2.5.Tee-ehitusmaterjalid

Asfaltsegude täitematerjalide nõuded on esitatud alljärgnevalt:

o Asfaltsegu AC 16 surf 70/100 – AKÖL 900 – 1499 (EVS 901-3 tabel 7); o Asfaltsegu AC 32 base 70/100 – AKÖL 900 – 1499 (EVS 901-3 tabel 9).

Killustikaluste täitematerjalide nõuded on AKÖL 20 500 – 3000 (KKEJ).

Pindamise täitematerjalide nõuded 1x pindamisele kiilusmismeetodil fr 8/12, kiilutud fr 4/8 R2 (PJ tabel 5).

EXTech Design OÜ Sihi tn 122 [email protected] Reg nr 11967596 10918 Tallinn Tel: +372 53 474 MTR reg nr: ELK000167; EEP004936 Harju maakond www.extech.ee

Töö nimetus: Raasiku aleviku vee- ja kanalisatsioonitorustike katete taastamise muudatusprojekt

Eriosa tähis: TL

Töö nr: 24178 Kuupäev: 24.08.2026 Staadium: TP Lehti: 5 / 6

Aluse tihendamist kontrollitakse elastsusmooduli mõõtmise teel tihendatud kihi pinnal

LOADMAN- või INSPECTOR-tüüpi seadmega vähemalt iga 100 meetri järel ristlõike kolmes

punktis (tee teljel ja aluse servast 1,0 meetri kaugusel).

Elastsusmoodul tihendatud aluse pinnal peab olema minimaalselt 170MPa.

Mõne teise analoogse elastsusmooduli mõõteseadme kasutamisel peavad selle lugemid olema

eelnevalt võrreldud LOADMAN-tüüpi seadmega ja mõõtetulemused korrutatud

üleminekuteguriga.

Märkused:

1. Kasutatava asfaltsegu omadused ja sõelkõver peavad rahuldama EVS 901-3 toodud vastava segulehe tingimusi.

2. Asfaltsegudes kasutatav filler peab rahuldama EVS 901-1 peatüki 5 nõudeid. 3. Täitematerjalide ja filleri minimaalsed katsesagedused ja katsemeetodid on määratud EVS

901-1 tabelis 12. 4. Iga asfaldikihi puhul arvestada hinna sees vajadusel ka aluspinna ja vuukide kruntimisega.

Üldjuhul rajada vuugid kuumvuukidena. 5. KKEJ – Killustikust katendikihtide ehitamise juhis. 6. TEKN – Tee ehitamise kvaliteedi nõuded. 7. PJ – Pindamisjuhis. 8. Asfaltbetoonkatte pealmise kihi pikivuugid teostada kuumvuukidena. Vuukide töötlemine

teostada vastavalt juhendile „Asfaldist katendikihtide ehitamise juhis“. 9. Liivalused, dreenkihid ning muldkeha (täitepinnas) materjali nõuded valida vastavalt

juhisele „Muldkeha ja dreenkihi projekteerimise, ehitamise ja remondi juhis“. 10. Liivalused, dreenkihid ning muldkeha (täitepinnas) ehitada vastavalt juhisele „Muldkeha

ja dreenkihi projekteerimise, ehitamise ja remondi juhis“.

2.6.Maastikukujundustööd

2.6.1.Haljastuse valik

Haljastusena on ette nähtud kasvupinnase paigaldamine ja murukülv. Kasvumuld peab olema

taimekasvuks sobiv ega tohi sisaldada ohtlikke aineid üle piirmäära. Kasvumuld ei tohi sisaldada

võõraid esemeid, prahti, kive ega mitmeaastaste juurumbrohtude juuri. Kasvumuld ei tohi olla

külmunud, liiga tihke ja kõvastunud: peab surumisel kergesti lagunema. Objektilt väljakaevatud

kasvupinnast võib sõelutud ja mättavabal kujul kasutada haljasaladel kasvumullana murualade

planeerimisel.

EXTech Design OÜ Sihi tn 122 [email protected] Reg nr 11967596 10918 Tallinn Tel: +372 53 474 MTR reg nr: ELK000167; EEP004936 Harju maakond www.extech.ee

Töö nimetus: Raasiku aleviku vee- ja kanalisatsioonitorustike katete taastamise muudatusprojekt

Eriosa tähis: TL

Töö nr: 24178 Kuupäev: 24.08.2026 Staadium: TP Lehti: 6 / 6

Haljastus:

o Murukülv (klass II) o Kasvualus h = 10cm

Seletuskirja koostas: Asko Reimus

Vastutav spetsialist:

Indrek Kustavus Volitatud teedeinsener, tase 8

Projekteeritud veetoru (kinnisel meetodil)

Projekteeritud isevoolne kanalisatsioonitoru

Siirdekiil 1:10Siirdekiil 1:10

0,5 0,5

0,5 0,5

0,5

Lõige 5-5 Dreenkiht k>0,5 m/d, min 20 cm

Killustikust tee alus 25 cm, fr. 32...63 mm, kiilutud fr. 16...32 mm; E≥170 MPa

AC 16 surf; 5 cm

Liivast või kruusast lõpptäide k>0,5 m/d

Ühekordne pindamine kiilumismeetodil

AC 32 base; 7 cm

K1 K1 K1 K1 K1 K1 K1

V1 V1 V1 V1 V1 V1 V1 V1 V1 V1 V1 V1 V1 V1

Riigitee kaitsevöönd

Reoveekanalisatsioonitorustiku paigaldamine lahtisel meetodil 11310 Aruvalla-Jägala tee 19.97 - 20.12 km-tel. Kat. tunnus 65101:003:0349

5 5

Kate taastada olemasoleva vuugini.

Märkused: 1. Geodeetiline alusplaan on koostatud 08.2024 Metricus OÜ poolt töö nr 24G9459. Koordinaadid L-Est '97 ja kõrgused EH2000

süsteemis. 2. Taastada olemasolev teekattemärgistus.

Muudatus Kuupäev Muudatuse sisu

M2 05.08.2026 Mnt 11310 Aruvalla - Jägala tee ja mnt 11312 Raasiku kaubajaama tee ristmikul (Jaama tee osas)

korrigeeriti K2 toru kallet lahtisel meetodil.

Leppemärgid: Katastriüksuse piir

V1 Projekteeritud veetorustik

Olemasolev teeserv

Olemasolev sidekaabel

K1 Projekteeritud isevoolne kanalisatsioonitorustik

Olemasolev madalpingekaabel Olemasolev kanalisatsioonitorustik

Olemasolev veetorustik

Olemasolev drenaažitorustik

Olemasolev madalpingeõhuliin

Haljasala taastamine

Likvideeritav objekt

Puu kaitsmine

Projekteeritud kaeviku ülemise serva kontuur

Sõidutee asfaltkatte taastamine

Ülemise asfaldikihi taastamine Pinnatud asfaltbetoonkate
